принципы действия и виды устройств
Что такое терморегулятор, можно понять из самого его названия. Это устройство, которое контролирует температуру в определенной точке путем приведения в действие системы управления. Термостат, прежде всего, важен для работы систем отопления и кондиционирования воздуха, холодильников. Он обеспечивает экономное использование энергоресурсов – включает и отключает нагревание и охлаждение при достижении определенной температуры.
Различные виды терморегуляторов
Виды терморегуляторов
Исходя из принципа действия, термостаты делятся на два типа:
- механические;
- электронные.
В свою очередь, каждый тип подразделяется на подвиды.
Механические термостаты
В механических термостатах используют датчики с различной технологией срабатывания, но все они основаны на едином принципе. Чтобы понять, как работает механический терморегулятор, надо обратить внимание на физические свойства многих веществ расширяться при нагревании и сжиматься, когда их охлаждают (вода является заметным исключением, расширяясь при охлаждении). Механические термостаты используют это свойство, называемое термическим расширением.

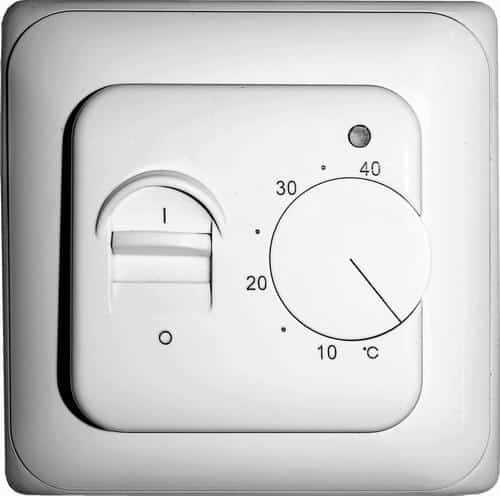

Механический термостат
Биметаллические пластины
Принцип работы терморегулятора, наиболее часто применяющегося, состоит в использовании пластины из двух полос различных металлов, соединенных болтами.
Включение и отключение биметаллического термостата:
- Внешний диск устройства позволяет установить температуру, при которой оно включается и отключается;
- Циферблат диска подключен через цепь к датчику температуры – биметаллической пластине, которая замыкает и размыкает электроцепь, в зависимости от большего или меньшего изгиба;
- Биметаллическая полоса состоит из разных металлов, скрепленных вместе;
- Один металл расширяется меньше, чем другой при нагреве, в связи с этим пластина изгибается внутрь при поднятии температуры;
- Пластина – часть электроцепи, поэтому, когда полоса холодная, она прямая, и цепь замкнута. Система включена и нагревается. Нагреваясь до определенной температуры, пластина изгибается и разрывает цепь. Схема отключается.

Работа биметаллической пластины
Важно! Поскольку на расширение и сжатие пластины требуется время, датчик имеет инерцию срабатывания.
Газонаполненные датчики
Из-за медленной реакции металлов на температурные изменения разработаны альтернативные конструкции терморегуляторов. Одна из них – использование газонаполненного сильфона между парой металлических дисков. Большая площадь поверхности этих дисков позволяет им быстро реагировать на нагрев. Кроме того, они упругие и имеют гребни.

Механический термостат с газонаполненным датчиком
- При повышении температуры газ в междисковом пространстве расширяется и разъединяет диски. При этом тот из них, что находится внутри, нажимает на микропереключатель в средней части термостата, размыкая цепь. Нагрев прекращается;
- Когда температура снижается, сжимается и газ, вновь приближая диски друг к другу. Внутренний диск отдаляется от микропереключателя. Контакт замыкается, включая нагрев.
Газонаполненные терморегуляторы используются для систем отопления домов, они применялись в старых моделях автомобилей. Иногда в них используются не газы, а летучие жидкости с низкой температурой кипения. Например, разбавленный спирт.
Важно! Конкретный химический состав жидкостей подбирается, исходя из диапазона регулируемых температур.
Восковые терморегуляторы
Данный вид термостатов имеет герметичную камеру с восковой пробкой и свободно ходящим металлическим стержнем внутри. По мере повышения температуры воск расплавляется, расширяется и выталкивает стержень из этой камеры. Одновременно стержень действует на включение и отключение электроцепи. Пружина возвращает механизм на место, когда воск остывает.

Устройство воскового термостата
Восковые термостаты используются в системах управления охлаждением автомобильных двигателей, в смесителях и т. д. Термостат с простой конструкцией хорошо подходит для тяжелых условий работы внутри двигателя и отличается высокой надежностью.
На радиаторах центрального отопления устанавливают клапаны, где часто используются именно восковые термостаты. При нагреве радиатора до установленного уровня восковые регуляторы уменьшают поток воды через радиатор.
Электронные термостаты

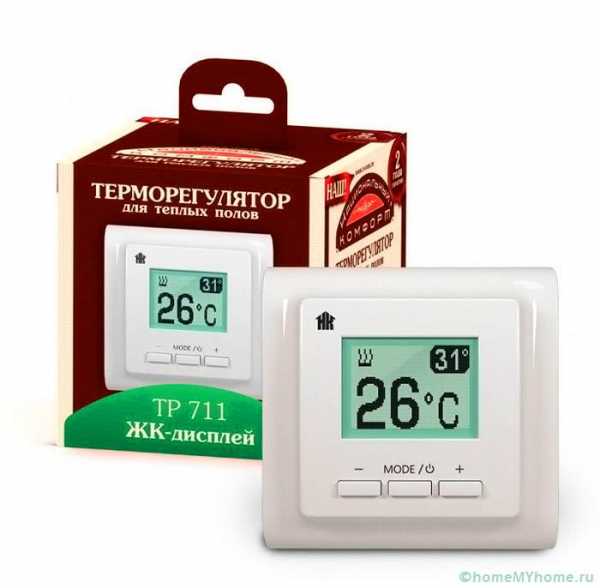

Цифровой термостат является электронной версией механического термостата. Вместо механического датчика может быть установлен термистор – резистор, меняющий свое сопротивление по отношению к температуре, или термопара. Сигнал поступает в электронный модуль, где обрабатывается, и оттуда поступают команды на включение и отключение нагрева или охлаждения. Преимуществом электронного термостата является более точный контроль температуры.
Цифровые регуляторы бывают:
- Непрограммируемые. Приборы с простым набором функций, имеющие цифровой дисплей и кнопки управления для установки выбранного температурного значения;
- Программируемые. Устройства, представляющие собой мини-компьютер, позволяющие устанавливать дни недели, часы, временное поддержание температуры, ручную отмену и т. д.;

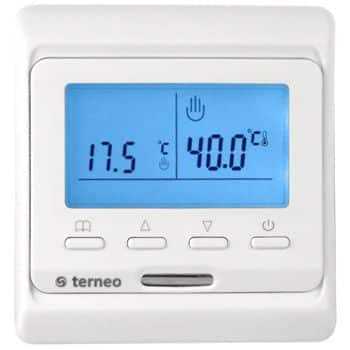

Программируемый терморегулятор
- Беспроводные. С развитием современных технологий термостатические устройства стали «умнее» и освободились от проводов. Такие приборы связаны с использованием различных порталов беспроводной связи, например, WiFi или Bluetooth. Самым распространенным является WiFi-подключение. В таких связях эффективность соединений увеличивается, и снимаются проблемы, связанные с проводкой.
Некоторые дополнительные функциональные возможности электронных устройств:
- Интеграция оконных контактов для снижения температуры с открытыми окнами;
- Координация работы нескольких радиаторов;
- Отдельное крепление измерительных датчиков в оптимальном месте;
- Дистанционное управление системой по телефону, интернету или смартфону. На значительном удалении от дома всегда можно внести корректировку в настройки;
- Сигнал тревоги, если температура слишком низкая или высокая. При желании владелец получает сообщение по электронной почте;
- Интеграция аварийных сигналов для датчиков дыма и датчиков разрыва трубы.
Кроме этого, беспроводные термостаты последнего поколения обладают приятным современным внешним видом. Они могут предоставлять подробные энергетические отчеты, доступна система голосового управления.

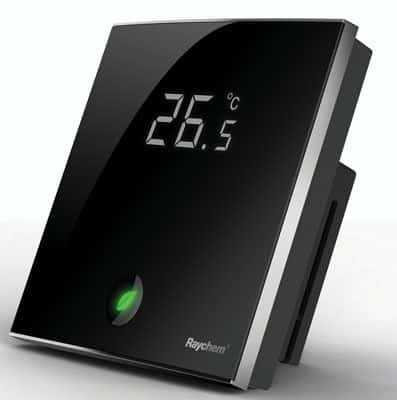

Беспроводной термостат
Двухзонные термостаты
Двухзонный терморегулятор позволяет одновременно управлять разными системами отопления и выполнять программирование на два жилых помещения (например, спальня и кухня, гостиная и прихожая). Возможна установка разных уровней желаемой температуры в каждой комнате или области дома.
Модель прибора обычно содержит несколько записанных программ, можно вносить и свои корректировки. Часто применяемый диапазон температур – от 7 до 30 градусов. Ступень регулирования – полградуса.
Двухзональный терморегулятор подходит почти для всех видов отопления: электрического напольного и потолочного, газового с помощью водяных радиаторов и других систем.
Устройство состоит из нескольких элементов:
- электронного программируемого модуля;
- датчиков температуры;
Датчики должны быть установлены в местах, исключающих сквозняки и прямые солнечные лучи, которые могут исказить данные, передаваемые в электронный управляющий модуль.
Кроме двухзонных, существуют двухступенчатые терморегуляторы, применяемые, например, в установках кондиционирования воздуха, где требуется автоматическое управление в холодных и теплых циклах с промежуточной мертвой зоной. Электрически он состоит из двойного переключаемого контакта. Возможно его использование и для обычного контроля температуры с применением одного контакта.
Термостат 12 В
В целом электронные приборы значительно дороже механических, особенно программируемые и беспроводные устройства. Однако существует дешевый цифровой прибор, который можно использовать для простого контроля нагревания или охлаждения разных помещений и устройств. Например, применять в инкубаторах, теплицах, аквариумах, для теплого пола и т. д.

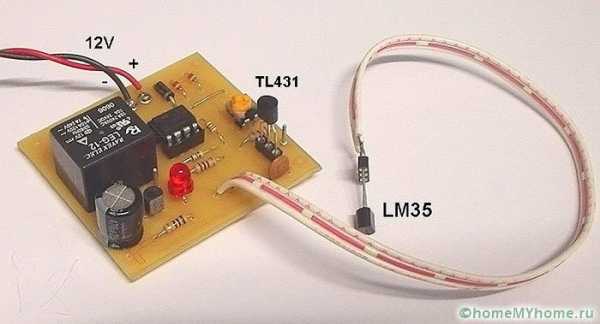

Терморегулятор на 12 В
Для питания терморегулятора 12 вольт можно использовать и сеть 220 В, но для этого его надо включить через специальный БП, с выходом 12 В постоянного тока. Второй вариант – подключить напрямую к 12-вольтовому аккумулятору. Никаких дополнительных функций у прибора нет, что сказывается на его низкой цене. Но со своим предназначением обычного температурного регулирования он справляется.

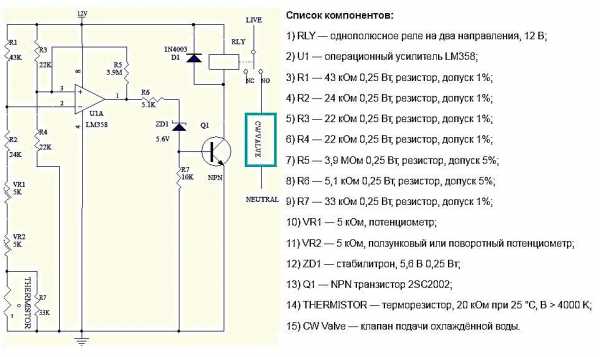

В конструкции терморегулятора – температурный датчик (терморезистор) и контроллер с переключающим устройством для выставления требуемой температуры.
Без использования терморегуляторов невозможно нормальное функционирование нагревательных и охлаждающих систем. Не имея обратной связи, они могут быть слишком энергоемкими и неспособными сохранять устойчивую температуру.
Видео
Оцените статью:elquanta.ru
Терморегулятор в розетку для бытовых обогревателей: задачи
От температуры воздуха в окружающем пространстве зависит настроение людей, самочувствие и работоспособность. Ее значение, комфортное для каждого человека, весьма индивидуально. Если одним людям хорошо работается при +18 градусов, то другим необходимо не менее +23.
В таких случаях удобно устанавливать терморегулятор в розетку для бытовых обогревателей, чтобы задать нужный температурный режим.
Содержание статьи:
Терморегулятор: назначение и принцип работы
Находясь в офисе, хочется, чтобы ничего не отвлекало, а все мысли были сосредоточены только на рабочем процессе. Достичь этой цели помогает оптимальный температурный режим в помещении.
Хорошо, если не нужно в холодную пору года приносить с собой теплый джемпер, чтобы слегка отогреться, бегать к обогревателю или кондиционеру, устанавливая и меняя настройки. Регулировать температуру в помещении поможет терморегулятор.
Галерея изображений
Фото из

Терморегуляторы – устройства, реагирующие на изменение температурного фона в помещении, поддерживающие заданный уровень обогрева

Миниатюрное устройство оснащено датчиком, реагирующим на падение или повышение температуры, в след за чем включающее/отключающее обогреватель

В линейке устанавливаемых в розетку термостатов есть модели, работающие в тандеме со всеми видами обогревательных агрегатов

Промышленностью выпускаются термостаты с вмонтированными датчиками, фиксирующими только инфракрасное излучение. Предназначены они для ИК систем, включая полы, стеновые панели, потолочные системы и прочие виды обогрева

Для контроля работы обогревателя дома можно приобрести как беспроводное, так и смарт-устройство с электронным управлением

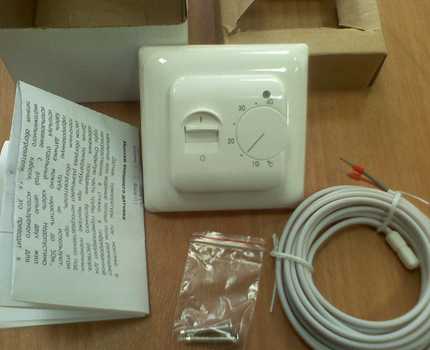

Если не устраивают электронные варианты, можно приобрести термостат с поворотным механизмом, предназначенным для выбора приоритетного диапазона температур

Для установки в хозблоках промышленных предприятий и частных погребах выпускают разновидности, работающие и на охлаждение, и на обогрев

Убедительное преимущество терморегуляторов в розетку – возможность переносить их вместе с перемещением обогревателей

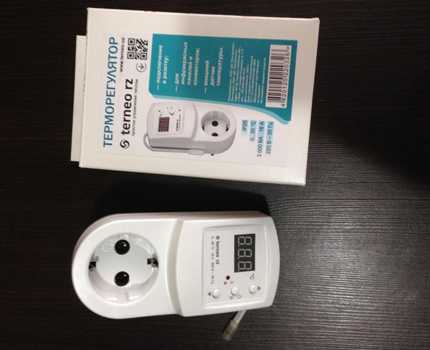

Внешний вид терморегулятора
Полезное миниатюрное устройство
Подключение конвекторной панели
Терморегуляторы для инфракрасных систем
“Проводные” и беспроводные варианты
Терморегулятор с механическим управлением
Возможность работать на обогрев и на охлаждение
Мобильность терморегуляторов в розетку

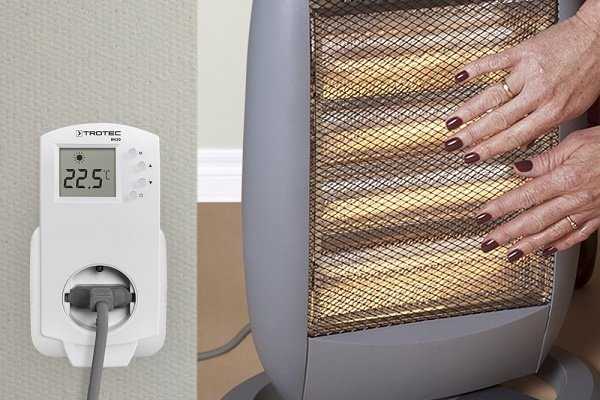

Назначение бытового регулятора температуры
Удобно, когда работает обогреватель и не требует к себе дополнительного внимания. Еще хорошо, когда его совсем не надо выключать, а если станет прохладно в комнате, снова бежать и включать в сеть. Следить за температурой в помещении помогают термостаты. Причем самый простой и популярный вариант среди потребителей – розеточный.
Розеточный, он же, терморегулятор, устанавливаемый в розетку. Это устройство, позволяющее добиться оптимальной температуры в доме/квартире/офисе. С помощью температурного датчика оно контролирует температурный режим в конкретном помещении, ориентируясь на показатели, заданные пользователем.

Вариант термостата, устанавливаемого в розетку, наиболее прост в монтаже. Он не требует использования различных инструментов и специальных навыков
Одно из существенных преимуществ использования розеточных термостатов – не нужно приглашать специалиста для их монтажа. Справиться с установкой способен любой человек, впервые столкнувшийся с прибором.

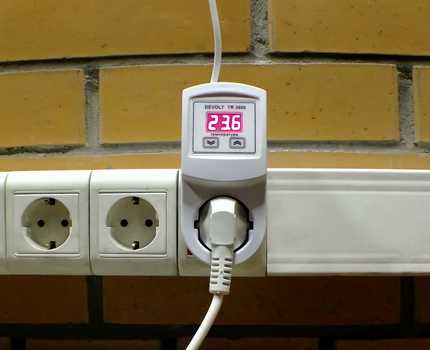

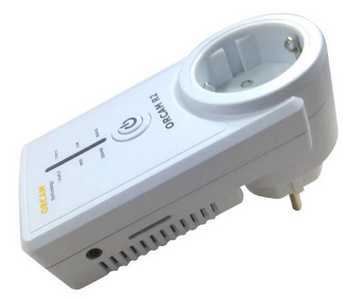

Розеточный терморегулятор выглядит как розетка-переходник или накладка. С обратной стороны у него имеется вилка для подключения в сеть, а с лицевой – розетка, в которую предстоит вставить вилку бытового обогревателя.

Включив прибор в обычную розетку, можно увидеть, как на экране загорится лампочка
Многие модели термостатов можно использовать не только для контроля работы обогревательных приборов, но и для кондиционеров, светильников, электрических чайников и прочей техники, питающейся от электричества. В зависимости от типа прибора отличаются его возможности и, соответственно, количество настроек, которые можно совершать.
Особенности работы розеточного термостата
Для начала работы потребуется вставить терморегулятор в обычную розетку, которая будет использоваться для включения бытового обогревателя. Его работа не зависит от типа обогревательного прибора, марки и производителя. Важно лишь одно – чтобы мощность обогревателя не превышала допустимое значение мощности, на которое рассчитан термостат.
Далее нужно установить желаемые настройки температурного режима для конкретной комнаты. Вставить вилку обогревательного прибора в разъем терморегулятора. Все – обогреватель начнет греть помещение, пока температура в нем не достигнет верхнего предела температурного диапазона, установленного хозяином.

Настройка диапазона желаемых температур происходит с помощью специальных кнопок, размещенных на лицевой части устройства
Принцип работы розеточного термостата заключается в том, что специальный датчик собирает информацию о температуре вокруг себя. Если она достигает нижней границы, установленной пользователем, то срабатывает реагирующий механизм – реле или биметаллическая пластина и цепь замыкается. Соответственно, обогревательный прибор, подключенный через термостат, получает доступ к электричеству и начинает работать на обогрев.
Когда комната прогрелась, а ее температурный режим достиг верхней границы диапазона, установленного хозяином, датчик фиксирует это. Реагирующий механизм получает информацию и закрывает доступ к электросети. Если устройство оснащено биметаллической пластиной, то она, нагреваясь, сама размыкает цепь, и подача электроэнергии к обогревателю прекращается.
Видео-описание предназначения и работы розеточного термостата Enaut:
Виды термостатов для обогревателей
Рынок изобилует предложениями о покупке терморегуляторов. Производители предлагают такое обширное разнообразие моделей, среди которого несложно потеряться. Все устройства отличаются внешним видом, цветом, используемым для производства материалом, выполняемыми функциями, типом настроек, стоимостью.

Стационарный вид термостатов предстоит сначала монтировать на стену, а затем подключить провода, используя схему подключения, приведенную в инструкции к конкретной модели
В зависимости от типа монтажа термостаты можно разделить на:
- стационарный, который устанавливается в стену, подключаясь к проводке;
- переносной или розеточный термостат. Его можно свободно переносить и использовать в любой комнате.
Большим спросом среди покупателей пользуется терморегулятор, устанавливаемый в розетку. Простота подключения, настройки и использования покоряет многих потенциальных клиентов. Ведь подключив обогреватель через розетку-термостат и задав режим работы на неделю, можно спокойно уезжать в командировку. Все растения будут находиться в комфортных условиях, а счет за электричество не испугает.
По типу расположения датчиков температуры терморегуляторы делятся на:
- модели с выносным датчиком;
- термостаты со встроенным датчиком.

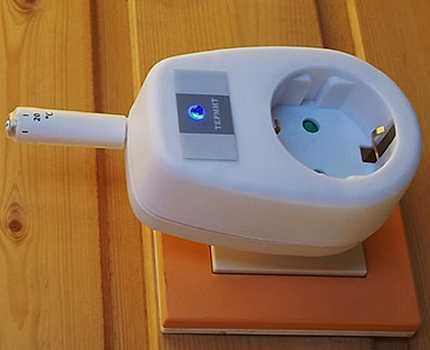

Выносной датчик обычно расположен на конце кабеля, присоединенного к самому регулятору. Длина провода может быть самой различной – как короткая, так и довольно внушительная. Чаще всего встречаются модели с длинным кабелем от 1,5 до 3 метров и с коротким – от 10 до 20 см.

Длина кабеля у моделей с выносным датчиком может достигать 3 м и более, все зависит от модели
По конструкционным особенностям бывают такие виды терморегуляторов:
- механические;
- электронные;
- GSM управляемые;
- Wi-Fi регулируемые.
Механические модели считаются самыми простыми и доступными по цене. В них основным реагирующим элементом служит биметаллическая пластина. Регулировка и настройки прибора происходят с помощью рычага или поворотного колесика.

В устройствах, контролируемых по смс, с обратной стороны есть специальное гнездо для установки sim-карты
Основная сложность заключается в монтаже – механические модели устанавливаются в стену и подключаются к питающему проводу. Из-за этой особенности многие потенциальные клиенты, не имеющие опыта монтажа электрооборудования и соответствующих инструментов, отказываются от механических моделей.

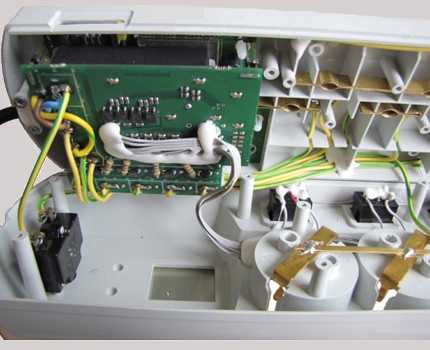

Электронные терморегуляторы работают благодаря наличию электронной схемы. Она состоит из датчика, выходного реле, накладных/сенсорных кнопок управления, иногда поворотного колесика, микропроцессора, обрабатывающего входные команды и выдающего сигналы, термометра (резистивного датчика), измеряющего температуру. У этого типа контроллеров есть монитор, выводящий заданные значения температур.
Для питания электронным термостатам нужно 24 вольта. Среди них есть программируемые модели, в которых можно настраивать разные режимы работы – на день, ночь, выходной, рабочий, на неделю.
Программируемые модели электронных терморегуляторов могут работать от встроенного, от выносного или от двух вместе датчиков температуры. Повышение температуры снижает сопротивление датчика, в определенный момент, когда достигнута критическая заданная температура срабатывает термостат и размыкает цепь – отключается обогреватель. И наоборот.

Модели приборов, умеющие принимать команды о включении и выключении обогревателя посредством звонка или смс-сообщения, удобно контролировать, находясь на значительном расстоянии от квартиры/дачи
GSM управляемые контроллеры позволяют посылать команды из любой точки города. Главное, чтобы была мобильная связь в месте установки розеточного термостата и в месте нахождения его хозяина. Для их работы требуется сим-карта мобильного оператора, которая устанавливается в специальный разъем контроллера.
Чаще всего многие GSM управляемые устройства имеют весьма обширные возможности, позволяющие контролировать не только температуру воздуха в доме, но и включение бойлера, кофеварки, электрического чайника или других приборов. Основной недостаток этих моделей – стоимость, которая может достигать довольно высоких пределов.

Розеточные контролеры, управляемые по интернету и телефону, являются самыми дорогими в этом сегменте. Но количество выполняемых функций с легкостью компенсирует этот недостаток (+)
Еще одним видом дорогостоящих и многофункциональных розеточных терморегуляторов являются Wi-Fi регулируемые. Многими из них можно управлять как с помощью sms-сообщений и звонков, так и с использованием интернета. Обязательное условие – наличие в доме Wi-Fi-связи.
Демонстрация работы умного устройства – розеточного GSM термостата:
Нюансы выбора розеточного устройства
Приняв решение о покупке розеточного термостата для контроля работы бытового обогревателя, предстоит подобрать нужную модель. Ведь важно, чтобы покупка полностью удовлетворила все требования и пожелания покупателя.
Рынок терморегуляторов, устанавливаемых в розетку, изобилует разнообразными моделями. Впервые столкнувшись с необходимостью такого рода покупки, надо предварительно определиться, каким критериям должен соответствовать прибор. От предъявляемых к нему требований напрямую будет зависеть стоимость.
Во-первых, выбирая контроллер для своего обогревательного прибора, надо обратить внимание на модели, контролирующие температуру воздуха. Ведь есть устройства, следящие за температурой в самом обогревателе. Такой вариант не позволит достичь максимально комфортных условий в нужной комнате.
Во-вторых, следует учитывать мощность своего обогревателя. Она не должна превышать максимально допустимую нагрузку на терморегулятор. Производители чаще всего выпускают модели, выдерживающие нагрузку в 2 кВт, 3 кВт, 3,5 кВт. Оптимально, если потребности обогревательных приборов будут на 30% меньше, чем указано в технических данных контроллера.

С обратной стороны розеточного контролера часто производитель наносит информацию об его основных технических параметрах – мощности, напряжении, регулируемом диапазоне и прочие
В-третьих, важное значение имеет назначение помещения, где предстоит установить розеточный термостат. Каждая модель устройств имеет индивидуальные технические характеристики, в том числе, диапазон регулируемых температур. Это может быть:
- -5 до +45;
- 0 до +100;
- -15 до +30;
- и другие варианты.
В зависимости от предназначения комнаты следует подбирать терморегулятор с соответствующим температурным диапазоном.
В-четвертых, нужно решить, какие еще функции должен иметь покупаемый прибор. Если ему предстоит только контролировать работу бытового обогревателя, включая и выключая его при необходимости, то это будут более дешевые модели. В случае, когда требуется вариант терморегулятора, умеющего принимать команды через интернет и присылать отчет об их выполнении, речь пойдет о совсем другом уровне цен.
Эти умные приборы, помимо программируемого температурного режима на каждый день недели, способны управлять и другой техникой, находящейся в доме. Использовать модели с такими возможностями лишь для контроля работы обогревательных приборов целесообразно лишь в загородном доме, когда за пару часов до приезда можно прислать с телефона или по интернету команду о нагреве помещений до +19 градусов.
На все остальное время, когда дачей никто не пользуется, можно установить режим нагревания воздуха в комнатах до +7. Такая температура поможет поддержать комфортные условия для мебели и растений при экономном расходовании электроэнергии.

Модели, управляемые с телефона и компьютера, можно оставлять без присмотра. Если прекратится электроснабжение, прибор успеет уведомить о случившемся владельца
В-пятых, подбирая оптимальную модель контроллера, можно заметить, что приборы западных производителей стоят немного дороже отечественных аналогов, хотя качество многих недорогих устройств находится на высоком уровне. Чаще всего покупают розеточные терморегуляторы таких производителей, как Sardo (Китай), Deegre, Devolt, Terneo, Tessla, Digitop, Enaut, Hager EK051 (Франция), Socket и другие.
В-шестых, не стоит забывать про степень защиты прибора. В большинстве случаев она составляет IP20. Такие модели категорически запрещено использовать в ванных комнатах и других помещениях с повышенным уровнем влажности. В целях безопасности для подобных комнат следует выбирать модели, у которых степень защиты IP44 и выше.
Еще один критерий выбора терморегулятора – цвет и форма, которые позволят ему гармонично вписаться в существующий интерьер комнаты. Что касается размера, то все предложения отличаются компактностью. Также существуют модели, в которых предусмотрена защитная блокировка от детей.
Правильная установка терморегулятора в розетку
Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения. Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке
Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.
В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.
Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.
Устанавливать устройство нужно только в рабочую розетку. Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.
Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке
С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.
Выводы и полезное видео по теме
Ролик о настройке электронного терморегулятора на режим нагрева помещения:
Наглядное видео по настройке термостата, управляемого по смс:
Выбрав оптимальную модель терморегулятора и правильно установив его в розетку, можно сделать свою жизнь значительно комфортнее. Теперь чтобы поддерживать в доме/офисе нужный температурный режим, не придется постоянно уделять внимание обогревателю, включая и выключая его. Термостат сам будет контролировать этот процесс, учитывая установленные пользователем настройки, что поможет экономно расходовать электроэнергию.
sovet-ingenera.com
Комнатный термостат (терморегулятор) для котла отопления
Здесь вы узнаете:
Некоторые модели отопительных котлов наделяются электронными схемами, необходимыми для расширения функционала и более удобного управления микроклиматом в доме. Оборудование получается сложным, но радующим изобилием сервисных возможностей – от автоматической регулировки температуры в контурах до управления внешними вспомогательными узлами. Неоспоримым преимуществом является возможность подключения дополнительных управляющих модулей. Например, терморегулятор для котла отопления поддержит заданный температурный режим и обеспечит удобство управления обогревом.Для чего нужны комнатные термостаты
Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.
Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.
Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.
- По электронному датчику контроля температуры теплоносителя в системе отопления;
- По выносному датчику температуры воздуха;
- По температуре воздуха за пределами помещений;
- По датчику, располагаемому в выносном комнатном терморегуляторе.
Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

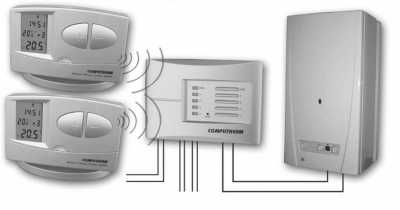

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.
Терморегуляторы для котлов отопления обладают и дополнительным функционалом:
- Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
- Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
- Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
- Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.
Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.
Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.
Как работают терморегуляторы для котлов отопления
Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.

В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.
Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.
Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.
Более сложный и продвинутый комнатный термостат для газового котла сможет работать сразу с несколькими отопительными контурами отопления, обеспечивая раздельную регулировку температуры.
Плюсы и минусы комнатных термостатов
Терморегулятор для котла отопления – это всего лишь удобное дополнение, обеспечивающее температурный контроль и управление различными сервисными функциями. Этот прибор не является обязательным узлом отопительной системы, в некоторых случаях можно обойтись и без него. Комнатный регулятор температуры удобен в больших домовладениях и в многокомнатных квартирах, когда котел может стоять слишком далеко – в этом случае температуру можно будет отрегулировать, например, из гостиной.
Давайте рассмотрим все достоинства терморегулятора для котла отопления:

Единожды настроив такой прибор вы сможете долгое время наслаждаться комфортной температурой в вашем жилище.
- Обеспечивает соблюдение заданного температурного режима – вы сможете создать в квартире или в доме комфортную обстановку без дополнительных усилий;
- Автоматизация работы отопительной системы – за это отвечает функция программирования;
- Применение терморегулятора позволит снизить потребление газа котлом отопления – тем самым достигается экономия на коммунальных платежах.
К сожалению, не обошлось и без недостатков:
- Проводной комнатный регулятор для газового котла требует прокладки кабеля – это легче сделать на этапе постройки дома, чем прокладывать его поверх сделанного ремонта;
- Стоимость оборудования – продвинутые терморегуляторы стоят довольно дорого. В противном случае придется обойтись без дополнительных функций.
Недостатки не самые страшные, поэтому с ними можно мириться. В конце концов, за удобство нужно платить.
Основные виды термостатов
Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.

Механические модели отличаются простотой и надежностью.
Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий регулятор. Благодаря простому устройству, оборудование отличается своей дешевизной. Но здесь отсутствует какая-либо автоматика.
Обратите внимание, что терморегулятор для котла отопления и комнатный механический термостат для котла отопления являются двумя разными приборами – первый представляет собой внутренний узел отопительного оборудования.
Электронный терморегулятор для котла отопления представляет собой более продвинутый прибор. Температурный контроль в нем обеспечивает точный электронный датчик, фиксирующий изменения температуры с точностью до десятых долей градуса. Самые простые модификации обладают минимальным набором функций – это контроль работы контура отопления. Более продвинутые модели порадуют мощным функционалом:
- Контроль контура горячего водоснабжения;
- Работа по программе;
- Работа с теплыми полами;
- Отображение даты и времени;
- Дневной и ночной режимы работы отопления;
- Ночная подсветка и многое другое.
Большинство представленных в продаже терморегуляторов для котлов отопления представлено именно электронными моделями – «механика» встречается в магазинах гораздо реже.

Беспроводные терморегуляторы очень удобны в установке, так как не требуют прокладки кабелей.
Терморегуляторы для котлов отопления подразделяются на проводные и беспроводные. Проводные модели отличаются более доступной ценой. Подключение терморегулятора к котлу выполняется с помощью двухпроводного кабеля – он прокладывается под штукатуркой или укладываемся в плинтусы или кабельные каналы. Оптимальное сечение каждого проводника составляет 0,75 кв. мм.
Беспроводной термостат – штука более интересная, так как не требует прокладки проводов. Радиус действия у этого прибора составляет до 100 метров в прямой видимости. В реальных условиях он падает в 1,5-2 раза за счет стен. Хуже всего сигнал проходит в квартирах, где стены бывают сделаны из железобетона. Зато не нужно прокладывать соединительный кабель, что актуально для построек, где уже сделан ремонт.
Популярные модели
Далее мы рассмотрим самые популярные модели комнатных терморегуляторов для котлов отопления.

Zilon ZA-1
Типичным представителем механической категории является термостат Zilon ZA-1. Это самая простая модель с релейным выходом, созданная для работы с оборудованием, поддерживающим подключение «механики». Диапазон срабатывания температурного датчика – от +10 до +30 градусов.
В данной модели используется газонаполненный датчик, управляющий сухими электрическими контактами. Термостат не рекомендован к установке в помещениях с повышенной влажностью.
Protherm Exacontrol
Комнатный терморегулятор для газового котла под названием Protherm Exacontrol создан для работы с отопительным оборудованием от одноименной марки. Но он может работать и с любыми другими котлами. Он регулирует температуру в диапазоне от +5 до +35 градусов, причем только в отопительном контуре. Для удобства работы прибор оснащен жидкокристаллическим дисплеем. Терморегулятор создан для тех, кому не нужен лишний функционал.
Более продвинутая модель Protherm Exacontrol 7 наделена функцией программирования – можно запрограммировать режимы работы на неделю вперед. Также есть некоторые различия в индикации, здесь она более расширенная.

SALUS Controls VS20WRF
Из беспроводных комнатных терморегуляторов для котлов отопления мы можем выделить модель SALUS Controls VS20WRF. Это многофункциональный прибор, умеющий управлять сервоприводами. Он обеспечивает температурный контроль в диапазоне от +5 до +35 градусов, умеет работать по одной из заложенных в память программ, поддерживает подключение выносных датчиков. Для контроля текущего режима работы прибор оснащен большим жидкокристаллическим дисплеем.
Как установить терморегулятор
Купить подходящий термостат можно в любом магазине, торгующем теплотехникой. Они представлены сотнями модификаций, как простых, так и более продвинутых. После выбора и покупки подходящей модели можно приступать к установке. Далее мы расскажем, как подключить терморегулятор к котлу – в этом нет ничего сложного.

Правильная установка терморегулятора в жилом помещении.
Для того чтобы установить терморегулятор на котел, следует определиться с местом его установки. На прибор не должны попадать прямые солнечные лучи, он не должен располагаться в зоне сквозняков. Также необходимо проследить, чтобы рядом не было никаких отопительных приборов – в противном случае будет трудно добиться необходимой температуры. От терморегулятора к котлу отопления прокладывается двухпроводный кабель.
В случае с беспроводным оборудованием его достаточно прикрутить к стене в любом подходящем месте.
Далее нужно настроить терморегулятор – для этого необходимо снять или установить перемычку, располагающуюся на плате котла или в каком-то определенном его месте. Так, агрегат сможет понять, что он будет работать с выносным термостатом. После это приступаем к тестам, проверкам и программированию. При использовании беспроводной модели проводится ее сопряжение с котлом согласно прилагаемой инструкции.
Термодатчик для котла отопления, представляющий собой внутренний узел отопительного оборудования, устанавливается путем замены вышедшего из строя датчика.
remont-system.ru
как выбрать, как сделать самому
Электрический обогреватель создает уют и тепло в доме. Но работает такое устройство в постоянном режиме, а всё же еще лучше, когда он сам включается и выключается в нужный момент. Терморегулятор в розетку для бытовых обогревателей помогает управлять температурой в помещении без посторонней помощи.
Терморегуляторы
Не секрет, что современная отопительная система в большинстве регионов не может порадовать своих потребителей стабильным и качественным обогревом. В случае, когда мощностей центральных систем отопления не хватает, на помощь приходят разного рода обогреватели.
Чаще всего у большинства моделей предусмотрена работа в нескольких режимах плюс встроенная защита от перегрева. И всё. В принципе со своей работой они вполне справляются. Но что делать, когда есть желание, чтобы обогреватель сам мог включаться, когда температура становится некомфортной, и выключаться, когда в комнате слишком жарко.
На помощь придут автоматические терморегуляторы для обогревателей. Они сами способны выдерживать режим и интенсивность работы отопительного прибора, и, самое главное, можно задавать периодичность работы. Принцип устройства достаточно прост: датчик температуры и электронный модуль управления, который замыкает или размыкает цепь электропитания согласно заданной программе. Для более точной работы терморегуляторы могут оснащаться внешним датчиком температуры выносного типа.
Применение бытового терморегулятора
Самый популярный способ управления источниками тепла — розеточные терморегуляторы. Они самостоятельно поддерживают комфорт в доме. Главное преимущество таких устройств в датчике температуры. Именно с его помощью контролируется тепловой режим в помещении, исходя из настроек пользователя. Есть и другие достоинства таких девайсов:
- Для монтажа такого прибора нет необходимости обращаться за помощью в специализированные компании. Установить приборчик под силу любому человеку, который впервые столкнулся с таким способом управления источниками обогрева.
- Устройство выглядит таким образом, что оно не нарушит дизайн любого помещения. На одной стороне есть вилка для подключения к сети, а на обратной — розетка для обогревателя и панель управления с дисплеем.
- Применение термостата не ограничивается контролем за работой только обогревателей. К ним также можно подключать светильники, кондиционеры и другие электроприборы, которым требуется удаленное управление. Конечно, чем сложнее устройство, тем больше у него возможностей и настроек по удаленному управлению домашними электроприборами.
Как работает розеточный термостат
Для того чтобы розеточный терморегулятор начал работать, необходимо выделить для него отдельную розетку и вставить электровилку. Тип и производитель обогревателя не имеют значения. Всё, на что надо обратить внимание, — это мощность устройства для обогрева. Она не должна превышать допустимых значений для регуляторов такого типа.
Чтобы в помещении поддерживался оптимальный температурный режим, для этого есть Панель управления. На ней устанавливается желаемая температура для комнаты. Теперь можно подключать сам нагревательный прибор. Он будет нагревать помещение до тех пор, пока температура окружающего воздуха не достигнет тех значений, которые установлены хозяином квартиры. Срабатывает реле, и нагревательный прибор отключается.
Подключенный термостат в постоянном режиме собирает информацию об окружающей температуре. Как только она опустится ниже предельных значений, заданных хозяином, срабатывает реле, и цепь замыкается, а прибор отопления снова начинает работать.
Терморегулятор своими руками
Можно собрать простой терморегулятор своими руками. В такой схеме чаще всего применяется компаратор под управлением датчика наружной температуры и с клапаном подачи горячей жидкости. Рабочий диапазон терморегулятора от 5º до 30ºС с небольшими отклонениями (около 3ºС).
Описание схемы
Чтобы полнее представить, как работает комнатный терморегулятор, рассмотрим пример, на котором показана принципиальная схема терморегулятора, с помощью которой при наличии соответствующих навыков можно собрать терморегулятор самостоятельно.
Для повышения чувствительности уровня сигнала входной интенсивности тока (3) и датчика температуры внутри комнат (2) применен усилитель lm358. В схему включен терморезистор NTC с отрицательным температурным коэффициентом. Его сопротивление напрямую зависит от температуры: сопротивление падает, когда она возрастает и наоборот. Показания терморезистора при 25ºС в пределах 20 кОм. То есть, стоит подняться теплу в комнате, как тут же упадет сопротивление, и уровень сигнала на выходе электронного усилителя lm358 также поднимется. К работе подключается транзистор Q1 и реле, которое переводит клеммы переключателя до положения NO, открывая клапан, который до этого перекрыл движение жидкости. Теперь вода будет идти по каналам системы отопления, пока температура снова не достигнет заданного показания на датчике температуры.
Такой самодельный управляемый терморегулятор работает с помощью резистора R5, который и выдерживает гистерезис в 2º. Этот элемент нужен для удаления вибрации реле, когда идет анализ температуры. Более точную калибровку выполняют переменным резистором VR1. Необходимо установить терморегулятор, когда в помещении будет температура 25ºС. Меняя положение резистора VR1, необходимо уловить тот момент, когда реле включится. Надо добавить, что параметры реле должны соответствовать мощности клапана, управляющего подачей воды.
Такое устройство требует источника питания с постоянным напряжением 12 В. Можно приобрести такой блок питания в магазине или собрать самому.
Терморегуляторы для инфракрасных обогревателей
Инфракрасные обогреватели набирают большую популярность не только, как дополнительный источник отопления квартиры или загородного дома, но и зачастую это единственная возможность обогреть помещение. Работу таких устройств тоже можно автоматизировать с помощью термостата.
Чтобы правильно подобрать термостат, необходимо учитывать нагрузку электроприборов. Для обогрева помещений стали применяться ИК-обогреватели мощностью до 3 кВт. Бытовые ИК-приборы работают от сети переменного тока. Могут подключаться, как к обычной розетке, так и к автомату на распределительном щите. Обычно устройство устанавливается на 0,8–1,2 метра выше уровня пола. Все монтажные кабели, идущие к регулятору, лучше защитить от повреждений, например, гофрированной трубкой.
Рассмотрим варианты подключения терморегуляторов.
Вариант №1
Для того чтобы подключить терморегулятор своими руками, существует классическая схема: две входные контактные группы (ноль/фаза) и пара выходных (ноль/фаза). Чтобы подключить терморегулятор, от щитка прокидывается кабель на два провода, которые подходят к точкам N и 1. И уже от датчика кабель монтируется до ИК-аппарата, где также есть соответствующие клеммы.
Если в комнате несколько нагревательных ИК-устройств, например, два, то можно применить один терморегулятор. Подсоединение от автомата до прибора выполняется точно так же, а от выходных клемм (ноль/фаза) отводятся по паре проводов (ноль/фаза) на каждый нагревательный прибор отдельно.
Вариант №2
Упрощенная схема подключения выполнена в виде одного провода (фазы), который соединяется с прибором обогрева, нулевой кабель проходит через клеммы термостата. Конечно, в таком случае не гарантируется корректная работа терморегулятора, но бывают ситуации, когда этот вариант является единственно возможным.
Одно из преимуществ такой схемы является возможность контроля большего количества ИК-устройств отопления. Можно вместо них подключить один промышленный нагреватель. Но в этом случае нужно будет установить еще один механизм — магнитный пускатель. Он также может работать в режиме полной автоматики, но уже с электрическими приборами большей мощности.
Критерии выбора розеточного терморегулятора
Если появилось желание установить розеточный термостат, то нужно взвешенно отнестись к выбору аппаратов такого типа. Есть несколько моментов, на которые желательно сосредоточить внимание перед покупкой. Это:
- Рабочая мощность самого обогревателя. Лучше если она будет на 30% меньше допустимой нагрузки контроллеров, которые рассчитаны на мощности в 2 кВт, 3 кВт, 3.5 кВт. Рекомендуемая мощность написана на обратной стороне самого устройства.
- Дополнительные функции. На стоимость термореле в значительной мере влияют его дополнительные возможности. Самые дешевые модели работают только на включение и выключение бытового обогревателя. Но есть приборы, которые могут принимать команды по управлению климатом в помещении удалённо, через интернет или с датчиком движения. А если оборудовать помещение GSM-розеткой, то появится возможность удаленного управления отоплением со своего смартфона. Конечно, это очень удобно и современно, но уровень цен таких устройств совсем другой.
- Характеристики помещения. Для каждого жилья есть свой температурный диапазон. Поэтому нужная модель подбирается исходя из особенностей комнаты.
- Производитель. Тут лучше обратить внимание на проверенные модели от ведущих производителей приборов такого класса.
- Уровень защиты. Большинство приборов обладают степенью защиты IP20, что позволяет их использовать с некоторыми ограничениями. В помещениях с повышенной влажностью, таких как ванная комната, их применять нельзя. Для влажных помещений прибор должен обладать классом минимум IP44.
- Наличие дополнительных программ. Наиболее эффективны цифровые регуляторы с программным управлением. Такие программы нацелены на оптимальный обогрев при наименьшем расходе электроэнергии. Регулятор сам следит не только за состоянием температуры воздуха в помещении, но и способен отключаться, если в доме никого нет.
- Дизайн прибора. Современный рынок позволяет подобрать устройство, как по цвету, так и по форме.
- Наличие защитной блокировки от детей.
Заключение
Применение терморегулятора с датчиком температуры значительно упрощают наш быт, но нельзя забывать о том, что всё-таки к нему следует относиться, так же как и к другим домашним электрическим устройствам. Необходимо помнить о соблюдении правил электробезопасности, и тогда домашний помощник будет долго радовать своих владельцев и напоминать о себе приятным теплом в доме.
Видео по теме
vashumnyidom.ru
Терморегуляторы с датчиком температуры воздуха: виды и цены
Терморегуляторы с датчиком температуры воздуха — это устройства для контроля за электрическими и газовыми обогревательными приборами с вмонтированной функцией автоматического контроля. Они позволяют поддерживать необходимый температурный режим внутри жилища. Термостат осуществляет контроль за процессом и избавляет от необходимости выполнять ручную регулировку отопительного оборудования.

Оптимальная температура воздуха в помещении позволяет создать комфортные условия для проживания
Содержание статьи
Терморегуляторы с датчиком температуры воздуха: характеристики и особенности
Терморегулятор или термостат – это прибор, отвечающий за поддержание заданного температурного значения в устройстве отопления. Данный механизм считается основным элементам управления теплоносителя.

Современные терморегуляторы оборудуются небольшим дисплеем
В ручном режиме выставляется нужное значение, а затем прибор его автоматически поддерживает. Терморегуляторы с датчиком температуры воздуха считаются частью охладительной или отопительной системы. Их вставляют в разное оборудование климатического контроля.
Термостаты отличаются определенным набором функций и дизайном
Функции устройства
Термостат обладает следующими функциями:
- экономия ресурсов, прибор контролирует заданное температурное значение и при необходимости отключает оборудование;
- безопасностью, так как при поломке оборудования устройство оповестит о проблеме звуковым сигналом;
- комфортные условия, при работе термостата нет необходимости регулировать систему ручным способом.

Простые модели устройств отличаются компактностью
Для радиаторов отопления предусмотрено использование специальных моделей. Они устанавливаются на трубе прибора отопления.
Принцип работы механизма с регулировкой температурного режима
Термореле с регулировкой работает по следующему принципу:
- в теплоносителе задаются необходимый температурный режим;
- данные о температуре воздуха попадает в прибор;
- собранная информация подается в блок управления;
- регулятор проводит сравнение данных и регулирует температуру.

Радиатор отопления с встроенным механизмом
Типы термодатчиков
Прежде, чем купить терморегулятор с датчиком температуры воздуха нужно разобраться в отличительных особенностях приборов. Изделия отличаются материалом изготовления, принципом работы и особенностями установки.
Приборы делятся на следующие варианты в зависимости от материала:
- биметаллические;
- электронные термопары;
- электронные термисторы для отопительных схем.

Электронная модель
По принципу действия бывают следующие виды:
- электронные оборудованы встроенными термометрами;
- работа механических изделий основывается на расширение пластин и передаче данных регулирующему устройству.

Механические изделия являются более бюджетным вариантом
Контроль за температурой выполняется по термодатчику воздуха, пола или с помощью комбинированных вариантов. Чаще всего сбор информации осуществляется по приборам, которые монтируются на радиаторы отопления.
Статья по теме:
Термоголовка для радиатора отопления. Назначение, принцип действия, монтаж, регулировка и рекомендации в отдельной публикации нашего онлайн-журнала.

Термостат незаменимое устройство в системе отопления
Бывают регуляторы с выносным механизмом, который устанавливается в отдалении от отопительного устройства, что позволяет получить более достоверные данные. Прибор с выносным устройством фиксируется на стене и подсоединяется в общую схему.

Термостат для радиатора отопления
Полезная информация! Чтобы избежать ненужных хлопот и трат при выборе подходящей модели стоит обратиться за консультацией к специалистам.

Регуляторы встроенного типа применяются для сплит-систем
Цены на некоторые модели термостатов можно увидеть в таблице.
Нюансы терморегуляторов с выносным датчиком температуры воздуха
Некоторые модели оборудуются выносным датчиком. Устройство получает показания и в зависимости от полученных значений, прибор включается или отключается.
Подобные изделия могут управлять разным оборудованием:
- водяным полом;


Для инфракрасных устройств применяются термостаты розеточного типа
Электрические датчики
Электронные устройства пользуются все большей популярностью. Для контроля температуры в подобных устройствах используются полупроводниковые материалы. Схемы подключения теплого пола к терморегулятору предполагают использование тока, поэтому их подключают к розетке или используют батарейки или аккумуляторы. Электронные модели оборудуются мониторами, на которых отображаются температурные настройки, дата и время.

Современные приборы с дисплеем
Наличие дополнительных функций оказывает влияние на стоимость изделий.
Электронные устройства имеют определенные преимущества перед механическими:
- их проще устанавливать;
- обладают большим диапазоном температур, при этом могут применяться в подвальных помещениях и гаражах.

Самодельный терморегулятор
Можно собрать терморегулятор с температурным механизмом своими руками. Для этого понадобится микроконтроллер, дисплей и другие детали. Также в приборе должен механизм, измеряющий температуру. Важно правильно настроить прибор и подключить его к отопительному устройству. Разрабатывая схему подключения терморегулятора к инфракрасному обогревателю можно применять несколько устройств.
Полезная информация! Выбор терморегуляторов с датчиком температуры воздуха для котла лучше производить того же производителя, что и котел. При этом устройство без проблем подключается к отопительной системе.
Характеристики терморегуляторов с датчиком температуры воздуха для погреба
В погребе хранятся запасы продуктов, поэтому так важно поддерживать оптимальный температурный режим в данном помещении. Если данный показатель не контролировать, то температура может опуститься слишком низко холодной зимой или слишком высоко при потеплении на улице.
В решении подобных проблем поможет термостат. Он контролирует температуру в погребе и поддерживает ее на нужном уровне. Устройство оснащено механизмом, который может быть встроенным или дистанционным. Терморегулятор нужно размещать на небольшой высоте над полом и поблизости с овощами и другими продуктами, которые хранятся в погребе.
В подвальном помещении не стоит использовать сильно мощное оборудование. Если площадь погреба более 10 кв. м., то стоит установить тепловентилятор, который позволяет равномерно распределять тепло.

Электронный прибор ТРо-02 для погреба
Приобретение и монтаж регулятора для отопительной системы считается выгодным решением. Термостат способен облегчить жизнь и поддерживать оптимальное температурное значение, а также помогает сэкономить средства на оплату коммунальных средств.
Видео: комнатный регулятор
Понравилась статья?
Сохраните, чтобы не потерять!
homemyhome.ru
Как выбрать терморегулятор для теплого пола среди огромной массы предложений
Терморегулятор для теплого пола – специальный прибор, который позволяет контролировать и регулировать степень нагрева не только пола, но также воздуха в квартире.
Обычно терморегуляторы ставятся в каждом помещении, где монтируется теплый пол: термостат отвечает за поддержание нужной вам температуры в данной конкретной спальне, гостиной или ванной комнате.
Но бывают многоканальные приборы, то есть в одном корпусе объединяют два одноканальных регулятора, либо один двухканальный, и каждый сепаратно контролирует свою зону обогрева.
Какие функции может выполнять терморегулятор
Основная функция регулятора теплого пола — поддержание заданной температуры, поэтому он:
- Включает и выключает подогрев по мере изменений температуры пола с учетом или без учета температуры воздуха в данном помещении
- Включает экономный режим нагрева ночью или во время отсутствия жильцов
- Включает или отключает систему в заданное время
На использование с каким теплым полом рассчитаны термостаты?
Для всех систем теплого пола – пленочных и электрических, будь то маты или уложенный кабель, подходят практически все виды выпускаемых термостатов. Они универсальны, независимо от типа и способа управления.
Поэтому при выборе нагревательного кабеля или мата одной фирмы совсем не обязательно покупать термостат той же марки.
Для водяного теплого пола также применяются терморегуляторы, но параметры задаются для всего контура, а не каждой комнаты по отдельности.
Другая необходимая вещь — демпферная лента для теплого пола. Она компенсирует тепловое расширение стяжки и не допустит деформации финишного покрытия.
Если этим покрытием будет плитка, тогда наши советы по выбору плиточного клея для теплого пола будут вам полезны
Внешний вид и классификация
На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.
Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.
Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.
Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.
Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.
Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только прикосновением можно проверить, работает ли система.
Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.
На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.
Датчики
В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.
Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.
Инфракрасные датчики хороши тем, что их не обязательно крепить на полу — можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.
Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.) , а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.
Датчики бывают:
- по методу установки — внутренние и внешние,
- по «начинке» — цифровые и аналоговые.
Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.
Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.
Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.
Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.
Может ли работать теплый пол без терморегулятора?
Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.
Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.
Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.
Экономичность терморегулятора
Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.
Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.
В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.
Чем больше параметров задействовано, тем большую, экономию электроэнергии можно получить.
Исследования показали, что терморегуляторы дают разную экономию:
- Непрограммируемые — до 30%,
- Программируемые — до 70%.
Основные критерии выбора
Некоторые производители продают терморегулятор в комплекте с теплым полом.
Понятно, что в комплект идут далеко не самые сложные модели прибора, имеющие минимальное число функций и небольшую стоимость. Но вполне может быть, что вам этого будет достаточно, если обогреваемая площадь невелика.
При необходимости выбрать другой прибор, полезно учитывать несколько его параметров:
- Технические характеристики:
- механика или электроника, либо программируемая электроника,
- выносные или встроенные датчики,
- датчики температуры пола или воздуха по отдельности или совместно.
- Мощность прибора.
На приборе указана максимальная мощность теплого пола, на которую он рассчитан.
Но на деле следует покупать прибор, рассчитанный на большую нагрузку, чем теплый пол в помещении. Превышение должно составлять 15-20%, тогда прибор будет работать достаточно долго.
При очень больших помещениях теплый пол настилается отдельными блоками, каждый из которых подключается к своему термостату.
- Способ установки:
- Накладные — укрепляются в специальный короб на стене, подходят для всех типов стен.
- Встраиваемые: для них следует проштробить канавки для сокрытия проводов и просверлить отверстие для установки монтажной коробки для крепления прибора. Не используются в деревянных домах.
- Для подключения с DIN-рейки: эти термостаты устанавливаются в панели распределительного щитка.
- Дизайн, оформление:
- форма, цвет – выбор настолько велик, что трудно давать рекомендации.
- Число каналов:
- один прибор контролирует два помещения — необходимо соблюдать ряд условий,
- два одноканальных прибора в одной коробке,
- один двухзонный терморегулятор.
- Управление и программирование
- В зависимости от возраста пользователей и их запросов, а также режима теплообмена можно найти соответствующий по уровню сложности прибор.
Установка
Место для установки терморегулятора определяется заранее, исходя их мощности теплого пола и самого прибора.
Как подключить теплый пол к терморегулятору?
Иногда подключение производят непосредственно к электрощиту, в таком случае для него должен быть установлен выключатель-автомат — при мощности более 2 КВт.
Чаще подключают термостат через сетевую розетку, принимая в расчет общее количество работающих от нее электроприборов.
Обычно прибор располагается в 80-90 см от пола, но если используются датчики воздуха, не важно, отдельно или в паре с датчиком пола, то установку следует проводить согласно инструкции и на той высоте, которая рекомендована производителем.
Датчик пола обычно располагается на расстоянии 50-60 см от стены, на которой размещен терморегулятор.
Его помещают в гофрированную или монтажную трубку для защиты от возможных повреждений и легкой его замены при необходимости.
При установке пленочного пола для датчика делается углубление в полу на толщину трубки, в которой датчик располагается, чтобы он не поднимался над общим уровнем.
Этапы установки терморегулятора, после того, как вы определились с местом:
- Монтируем коммутационную коробку под терморегулятор, если он не накладной.
- Делаем штробу в стене и полу.
- Подводим провода электропитания к коробке и проверяем тестером подачу напряжения.
- Подводим провод от датчика через гофротрубу и штробу к коробке термостата.
- Подсоединяем провода согласно схеме.
- Ставим термостат на место установки.
- Закрепляем наружную панель и крышку термостата.
Сравнение терморегуляторов: цены и производители
Купить терморегулятор не сложно, главное – разобраться, что именно требуется и насколько легко им пользоваться.
Если нужно приобрести самый простой механический прибор, дешевый и надежный, стоит присмотреться к продукции немецкой фирмы EBERLE.
Программируемые электронные термостаты от немецкой же фирмы LEGRAND относятся к числу «популярных из дорогих».
Отдельно стоит незнающий аналогов прибор двух-зонального спектра действия ТР 730 от «Национального комфорта», сравнительно недорогой и очень современный.
Отечественная разработка программируемого электронного термостата G2R S803PE от ООО «Джитуар» не уступает европейским аналогам, но гораздо дешевле по строимости.
Сравнительный обзор терморегуляторов заслуживает отдельного рассмотрения, выбор их действительно широк. Одно перечисление фирм-производителей по рейтингу продаж займет много времени:
- Teplotex, OJETR, DEVI,
- Теплолюкс, Thermoreg, Warmehaus,
- TermoDAR, Aura, Priotherm
У всех этих приборов рейтинг выше 70%.
Ниже приводится таблица со случайно выбранными моделями терморегуляторов для теплого пола для сравнения цен на них:
Производитель | Модель | Вид | Дисплей | Монтаж | Датчик | Цена |
Legrand | Valena | Электронный | + | Встраив. | Для пола | 5500 р. |
ООО «Джитуар» | G2RS803PE | Электронный,программируемый | + | Встраив. | Для пола | 1900 р. |
Eberle | RTR-E 6121 | Механический | — | Встраив. | Для пола | От 750 р. |
Eratherm | GV-245 | аналоговый | — | Встраив. | Для пола | 1880 р. |
Теплолюкс | Roomstat ТР 520 | Электронный,программируемый | + | Встраив. | Для пола | 3680 р. |
Devireg | Д-535 ELKO | Электронный | + | встраиваемый | Для пола и воздуха | 3500 р. |
Национальный комфорт | ТР 730 | Цифровой,двухзонный | + | Встраив. | Для пола | 3070 р. |
Рынок терморегуляторов для теплого пола сегодня насыщен сверх меры, поэтому каждый покупатель, поговорив с продавцом и приняв во внимание свои материальные возможности, а также учитывая параметры применения, сможет выбрать удобный в применении и приемлемый по цене прибор для поддержания комфортного использования системы теплого пола.
nastilaem.com
Терморегуляторы с датчиком температуры воздуха
Для обогрева помещения используются различные электрические и газовые конвекторы со встроенными функциями автоматического контроля. Именно с такой целью используются терморегуляторы с датчиком температуры воздуха.
Что это такое
Терморегулятор, он же термостат – это специальный контроллер, который является основной деталью управления обогревательного устройства. Главной его функцией является поддержка температуры теплоносителя на заданном уровне. Настройка уровня необходимой температуры производится в большинстве случаев вручную, а далее устройство автоматически регулирует работы конвектора или котла.
Терморегулятор может быть блоком управления для отопления либо охлаждения системы, а также являться составной частью климатической техники (например, его часто встраивают в кондиционеры или электрические котлы).

Зачем нужен термостат:
- Для экономии. Это устройство помогает Вам экономить газ или электричество, за счет того, что все время контролирует температуру воздуха. Если она поднялась до нужного уровня – прибор отключает питание обогревателя, а когда температура опускается – снова запускает его;
- Для обеспечения безопасности. Если котел перегрелся или по какой-то причине не отключается после автоматического сигнала терморегулятора, то термостат оповещает про это при помощи звукового сигнала;
- Для повышения комфорта. Вам теперь не нужно все время отключать и включать котел, следить за температурой в помещении – все эти функции устройство выполняет автоматически.
Типы датчиков
Терморегуляторы с датчиком уровня температуры воздуха делятся по материалу, из которого изготовлены, принципу действия, функциональным особенностям и способу установки.
По способу контроля температуры бывают такие приборы:
- С контролем по датчику пола;
- С контролем по датчику воздуха;
- Комбинированные (учитывающие данные разных типов измерителей).

Наиболее распространены датчики, которые контролируют температуру по воздуху. Именно они используются для батареи отопления, котла или конвектора. В свою очередь датчики пола необходимы для квартиры или дома, оснащенного функцией теплого пола. Их область действия довольно ограниченная.
По материалу датчики бывают биметаллические, изготовленные из упрочненной пластмассы, электронные термисторы (применяются в бойлерах или двухконтурных котлах отопления) и электронные термопары (используются в газовых котлах типа АГВ).
По принципу действия – механические и электронные. Механические терморегуляторы получают свои данные за счет расширения биметаллических пластин, а электронные благодаря встроенным термометрам.

Видео: обзор терморегулятора Thermoreg Ti950
Принцип работы
Терморегулятор с датчиком температуры воздуха работает по следующей схеме: при помощи термостата котла собирается информация о температуре непосредственно в теплоносителе. Комнатные датчики замеряют в свою очередь температуру в помещении. Далее эта информация поступает в блок управления термостатом или на автоматический регулятор для хранения и использования.

Регулятор сверяет полученные данные от датчиков и, в зависимости от настроек, либо увеличивает температуру котла, либо уменьшает или отключает его.
Все чаще сейчас используются электронные датчики. Новые цифровые термостаты не имеют движущихся частей для измерения перепадов температуры, вместо этого они используют полупроводниковые детали, например термометр сопротивления (резистивный датчик температуры). Эти приборы работают от тока и часто могут устанавливаться как на один-рейку, так и в розетку. Для питания им необходимо 24 вольта. Они могут работать от батарейки или напрямую от электрической сети. В каждой модели электронного терморегулятора есть монитор, на который выводятся заданные значения при его настройке и результаты последнего замера температуры.

Большинство из таких устройств оснащены также часами, календарем и возможностями настроить котел для работы в режиме день-ночь, выходные-рабочие дни и т.д. Естественно, цена на электронные терморегуляторы с датчиком температуры немного выше, чем на механические, но зато их легче установить своими руками и у них значительно шире диапазон температур. Они могут использоваться не только для жилого помещения, но и подсобного, скажем, погреба или гаража, где температура может опускаться до 0 градусов.

Купить устройства можно в магазинах электротоваров и фирменных филиалах компаний, которые изготавливают климатическую технику. При этом старайтесь выбирать ту же марку датчика, что и Ваш отопительный прибор, тогда к нему можно будет подключить контроль всей системы отопления.
www.asutpp.ru
