Управление освещением из 4 мест: как сделать своими руками
Собираем схему управления освещением из четырех мест
Освещение в комнате должно быть не только комфортным, но и удобным с точки зрения управления. Достичь этого можно за счет установки электронных систем управления типа умный дом, то есть путём внедрения разнообразных таймеров и датчиков — а можно использовать дедовские способы.
В отличие от новомодных решений, они просты в реализации и достаточно доступны по цене. Поэтому их реализация не выльется для вас массой проблем и «пустым» кошельком.
Схема проходных и перекрестных выключателей
Одной из наиболее старых, и отлично зарекомендовавших себя схем, является способ использования проходных и перекрёстных выключателей. Цена таких выключателей не так уж высока, а схема подключения хоть и кажется на первый взгляд очень сложной, не должна вызвать у вас проблем.
Проходные и перекрестные выключатели
Но прежде чем переходить непосредственно к схеме подключения, давайте разберемся: что такое эти проходные и перекрестные выключатели, и чем они отличаются от привычных нам выключателей освещения.
Схема обычного одноклавишного выключателя | Для облегчения понимания, давайте разберем обычный выключатель. Он имеет два контакта, назовем их 1 и 2. При включенном положении выключателя, эти контакты замкнуты. При отключении выключателя, эти контакты размыкаются. |
Схема проходного выключателя | Теперь возьмём проходной выключатель. Он имеет уже три контакта – 1, 2 и 3. При включенном положении выключателя, замкнуты контакты 1 и 2. Контакт 1 и 3 разомкнут. При отключении такого выключателя, контакты 1 и 2 размыкаются, а контакты 1 и 3 замыкаются. |
Схема перекрестного выключателя | Как вы наверно уже догадались, перекрестный выключатель имеет уже четыре контакта – 1, 2, 3 и 4. Во включенном положении замкнуты контакты 1 и 3, а также 2 и 4. При отключении выключателя они размыкаются, и замыкаются контакты 1 и 4, а также 2 и 3. |
Обратите внимание! Работать такие выключатели могут при номинальном токе сети в 6, 10 или 16А. При этом, все выключатели в схеме должны быть одинакового или большего номинального тока. А провода, используемые при монтаже, иметь одинаковое сечение.
Схема подключения проходных и перекрёстных выключателей для управления освещением из 4 мест
Имея представление об особенностях устройства таких переключающих устройств, можно приступать к рассмотрению схемы их подключения. Кстати, правильно такие коммутационные устройства называть не выключатели, а переключатели.
Установка выключателя
Итак:
- Любое управление освещением с 4 мест, подразумевает установку четырех коммутационных аппаратов. Перекрестные и проходные переключатели для скрытой проводки, устанавливаются в обычные закладные коробки. Места их установки вы выбираете, исходя из целесообразности.
- Проходные выключатели должны быть первыми и последними в схеме. Поэтому их монтируют в крайних точках.
Подключение проходного выключателя
- Теперь приступаем непосредственно к подключению. Начнем с подключения первого проходного выключателя. От распределительной коробки, как и к обычному выключателю, вы берете фазный провод. Подключить его следует к контакту один. Обычно его можно определить визуально.
- От двух других контактов первого проходного переключателя, вы монтируете двухжильный провод к первому перекрестному выключателю. Сделать это можно через соединение в распределительной коробке, а можно путем подключения непосредственно к контактам переключателя. Подключить их следует к контактам 1 и 2, как на видео.
Обратите внимание! Наше обозначение 1 и 2, 3 и 4 весьма условное. Каждый производитель самостоятельно обозначает пары контактов. Но обычно одна пара контактов расположена в верхней части – условно 1 и 2, а вторая пара контактов – 3 и 4 расположена в нижней части.
- От контактов 3 и 4 первого перекрестного переключателя, мы монтируем провод к контактам 1 и 2 второго. От контактов 3 и 4 второго перекрестного выключателя, мы прокладываем провод к контактам 2 и 3 второго проходного переключателя.
Подключение перекрёстного выключателя
- Теперь осталось подключить контакт 1 второго перекрестного выключателя к светильнику. Все, подключение выключателей окончено. Осталось подключить нулевой и защитный провод к соответствующим контактам светильника — и наша схема готова к работе.
Схема управления освещением из четырех мест
Как видите, подключение данной схемы не представляет особой сложности, и его вполне можно выполнить своими руками. В то же время, при монтаже всей схемы через одну распределительную коробку, даже опытные электрики могут запутаться.
А большое количество контактных соединений не добавляет схеме надежности. Исходя из этого, в последнее время такая схема применяется все реже. Ведь есть и более простые варианты.
Схема управления освещением из 4 мест при помощи импульсного реле
Одним из таких более простых вариантов, является использование так называемых импульсных реле.
В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.
Что такое импульсное реле?
Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.
Импульсное реле
- Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
- При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.
Принцип действия обычного электромагнитного реле
- Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
- Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.
Технические характеристики импульсного реле РИО-1
- Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.
Схема управления освещением от импульсного реле
Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.
Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.
Кнопки для управления реле РИО-1
- Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
- От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.
На фото схема подключения реле РИО-1
- Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2. Какой из них будет первым, а какой вторым неважно.
- От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле. Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.
Схема подключения для управления освещением импульсным реле из 4 мест
Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.
Вывод
Проектирование освещения всегда должно включать подготовку наиболее удобной схемы управления. Мы представили две наиболее часто используемых схемы.
Но есть еще и другие варианты. Поэтому, если по каким-либо параметрам та или иная схема вас не устраивает, то вы наверняка найдете более приемлемый для вас вариант как у нас на сайте, так и на просторах рунета.
elektrik-a.su
Схемы подключения выключателей освещения | ehto.ru
Вступление
Выключатели освещения — коммутационные электротехнические устройства, предназначенные для управления освещением. В этой статье смотрим и разбираем схемы подключения выключателей освещения жилых помещений, квартир и частных домов.
Простые схемы подключения выключателей освещения
Данные схемы обеспечивают включение/выключение, бытовых осветительных приборов с рабочим напряжением 230÷250 В и токами до 10 Ампер.
Замечу, что данные параметры работы выключателя должны быть указаны на его корпусе в нормативной маркировке, о которой я писал в прошлой статье: Типы выключателей освещения бытового назначения.
Говоря несколько проще, эти простые схемы, работают в любой квартире и доме, для управления освещением комнат. Академическое название этих схем — схемы управления освещением из одного места.
Два важных момента:
- На выключателе нужно прерывать фазную цепь электропитания;
- Собирать схемы нужно только при отключенном электропитании (техника безопасности).
Схема управления освещением одноламповой люстры, светильника, бра
Данную схему можно назвать простейшей. Чтобы включать/ выключать светильник достаточно установить выключатель на фазный провод электропитания светильника.
Выключатель одноклавишный
Выключатель с подсветкой
Всем знакомы удобные выключатели с подсветкой. У некоторых производителей подсветка выключателей устанавливается отдельно (проводок с диодом). Подключается подсветка следующим образом.
Однако, на практике, такую принципиальную схему установки одноклавишного выключателя получиться реализовать не везде. Например, для управления работой бра с выключателем на кабеле питания.
Чаще выключатель удален от светильника и подключения выключателя в схему освещения делается через распределительную коробку.
Монтаж проводки освещения
Фактически, монтаж проводки освещения, скажем люстры, делается так:
Три кабеля электропроводки, от светильника, от выключателя и от светильника заводятся в распределительную коробку. В ней производится соединение проводов данной цепи по выбранной схеме управления освещением. По этой же схеме, выбирается количество жил кабелей идущих к выключателю и светильнику. Вполне оправданно называть следующую схему монтажной.
Для реализации такой схемы используются двухжильные кабели, в быту, сечением 1,5 мм2 по меди.
Схема управления освещением люстры, светильника, бра на две лампы
Данная схема позволит управлять освещением светильника на две лампы. Для реализации такой схемы используются двухжильный кабель электропитания (для бытовой проводки освещения кабель питания везде будет двухжильный) и трехжильные кабели от выключателя и к светильнику.
Схема 1+1 (выключатель двухклавишный)
На данной схеме двухклавишный выключатель позволяет управлять двухламповым светильником, включая каждую лампу отдельно или обе лампы вместе.
Схема выключателя две клавиши с подсветкой
Примечание: Обращу внимание, что использование слова лампа весьма условное. Схема не измениться, если слово лампа заменить на группу светильников, соединенных параллельно. Например, в квартире это может быть группа точечных светильников в потолке.
Схема управления трехрожковой люстры
Выключатель двухклавишный (2+1)
Данная схема работает на включение/выключение трехрожковой люстры с возможностью включения 1 или 2 или 3 ламп.
Выключатель трехклавишный (1+1+1)
Трехклавишный позволяет управлять не только трехрожковой люстрой, но и тремя группами светильников. При этом обеспечивается возможность включения каждой группы светильников по отдельности и в любой комбинации.
Примечание: Обращу внимание, что группа светильников отличается от группы освещения.
Схема подключения выключателя к люминесцентному светильнику
В статье Схемы подключения люминесцентных ламп я показывал схемы подключения люминесцентных светильников. Повторяться не буду. Здесь только замечу, что данные условные схемы подключения выключателей освещения, относятся к любым типам светильников. Меняются только типы выключателей.
Схема управления освещением светодиодной подсветки
В схемах управления освещением светодиодной подсветки, участвуют блоки питания светодиодных лент. В остальном, принципиальные схемы управления освещением такие же, как для ламп накаливания. Например, такая схема:
Об управлении освещением с двух точек
Представьте длинный коридор, например, в офисном здании или лучше представьте частный двухэтажный дом. Вы заходите на 1-й этаж дома и включаете свет. Свет помогает ориентироваться на этаже и части лестницы. Поднимаетесь на 2-й этаж и теперь вам нужно включить свет на этом этаже и одновременно выключить свет на первом этаже.
Это и есть пример управления освещением с двух мест. При этом схема должна работать и в обратном направлении. То есть, находясь на втором этаже, вы включаете свет первого этажа, а уходя из дома, выключаете свет второго этажа, находясь на первом и наоборот.
В ситуации с коридором, эта схема обеспечит следующий вариант управления освещением. Зашли в коридор — включил свет, прошли длинный коридор — выключили свет. Работает схема в двух направлениях.
Стоит отметить, что для сборки такой схемы вам, формально, понадобятся не простые выключатели, а выключатели проходные. Почему формально? Потому что из любого двухклавишного выключателя можно сделать переключатель.
Примечание: не путайте проходной выключатель с переключателем, он же выключатель перекидной. О последнем ниже.
то же с подсветкой
Схема управления освещением с трех мест
Идя дальше, можно реализовать схему управления освещением с трех мест. В этом варианте нам понадобится не проходной выключатель (одна клавиша), а выключатель перекидной (переключатель), который с большой натяжкой назвать выключатель проходной двухклавишный.

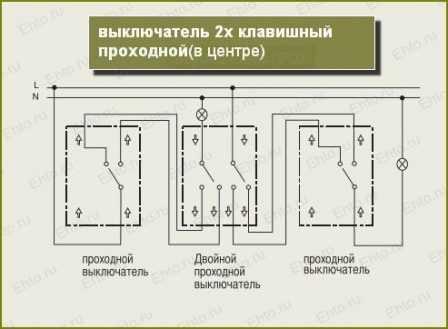

На схеме 2 и 3 выключатель перекидной расположен посередине. Это условность и фактически схему можно собрать, при любом расположении выключателей (схема 1). Схема собирается в распределительной коробке.
схема 1схема 2схема 3Для реализации такой схемы, в «приличном обществе» нужны четырех жильные кабели. Также обратите внимание, сто в схеме 2 используется двухклавишный проходной выключатель, а в схеме 3 проходной переключатель. Об этом подробно в следующей статье.
Монтажные схемы освещения
Выше я говорил о разнице монтажных и принципиальных схем освещения. Также говорил, что вся сборка схемы освещения производится в распределительной коробке. Вот несколько таких сборок.
Другие схемы оптом
Вывод
Схемы подключения выключателей освещения НЕ ограничиваются приведенными выше. Это скорее база, на которой можно придумать более сложные схемы управления электропитанием не только освещения, но и розеток, вентиляторов и т.п.
©Ehto.ru
Еще статьи по освещению
Похожие статьи:
ehto.ru
Схема подключения освещения с проходными выключателями
Классическая схема подключения осветительного прибора предполагает его включение из одной точки. Например, люстру, висящую в спальне, вы можете включить только в одном установленном месте. Такой способ установки применяется чаще всего, но он не всегда отвечает требованиям владельца помещения и не всегда удобен. Если светом нужно управлять из нескольких мест, то для этого подключают схему освещения с проходными и перекрёстными выключателями.
В этой статье:
Где применяется схема с проходными выключателями?
Представим ситуацию, когда вы уже ложитесь спать, свет в спальне включен. Чтобы погасить лампу, вам нужно подняться c кровати и дойти до определённого места, где расположен выключатель. Согласитесь, было бы гораздо удобнее, если бы второй пульт управления находился где-нибудь у изголовья кровати. Это самый простой пример, почему такая схема может понадобиться.
Чаще всего проходные выключатели устанавливают…
- В длинных коридорах. Удобно осветить отдалённый участок, находясь в начале коридора, а затем выключить свет, когда коридор пройден.
- В домах с несколькими этажами. Заходя в холл, хозяин может включить свет сразу в нужном ему месте.
- В гараже. Включив освещение из дома, не придётся искать в темноте переключатель, натыкаясь на предметы вокруг.
- На приусадебном участке. Можно включить подсветку в тёмное время суток не выходя из дома.
- У изголовья кровати или дивана. Удобно управлять освещением комнаты, не вставая.
Управление светом из двух мест
Схема освещения из двух мест с проходными выключателями — одна из самых распространённых. Смысл её заключается в том, что в двух разных местах квартиры расположены переключатели, нажатие на которые может как включить, так и выключить подсветку.
Такие переключатели должны иметь два положения переключения с перекидным характером и три контакта. Для самостоятельного монтажа понадобятся:
- соединительная или ответвительная коробка;
- соединительные двух-, трёх- и четырёхжильные провода;
- два проходных коммутатора;
- осветительный прибор.
Обычные коммутаторы для подобной схемы не подойдут, нужны именно проходные. Как их отличить друг от друга? У обычного выключателя две клеммы, а у проходного — три. Монтировать проходные переключатели можно как при открытом, так и при скрытом типе электропроводки.
Этапы монтажа
- Самое первое, что необходимо сделать, — обесточить помещение.
- Следующий этап — найти общую клемму. Это делают, либо сверяясь со схемой, которая нарисована на оборотной стороне коммутатора, либо пользуясь индикаторной отвёрткой.
- На общую клемму подключают фазу с кабеля питания.
- На две оставшиеся клеммы подсоединяют два провода.
- Переключатель крепят в подрозетнике.
- Ту же процедуру проделывают со вторым выключателем.

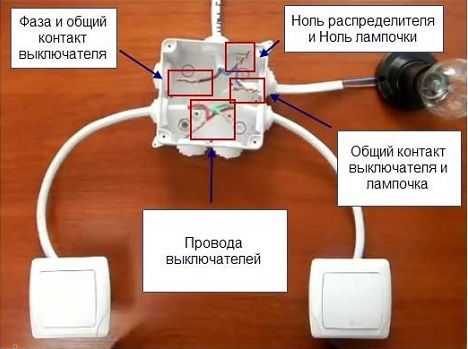

Далее необходимо проделать более сложные действия — собрать схему в распределительной коробке. Этапы сборки…
- Первый шаг — соединение нулевых проводников, кабеля вводного автомата и кабеля, идущего к светильнику, с помощью клемм.
- Точно так же соединяют жилы заземления — «землю» вводного кабеля и «землю» направляющегося к осветительному прибору.
- Общей клеммой первого проходного переключателя объединяют фазу вводного провода и фазу уходящего.
- Общий кабель второго проходного коммутатора соединяют клеммой с фазой провода, идущего на освещение.
- Напоследок объединяют отходящие второстепенные жилы с двух коммутаторов между собой.
Чтобы не запутаться, проще всего руководствоваться цветами жил кабеля, где каждый цвет обозначает фазу, землю или ноль.
Управление светом из трёх и более мест
Что делать, если требуется управление подсветкой из нескольких мест и двух переключателей недостаточно? В таком случае потребуются переходные коммутаторы. Предыдущая схема подключения с проходными выключателями не подойдёт, потому что потребуется конструкция с четырьмя клеммами, а не с тремя.
Для того чтобы регулировать освещение из трёх мест, понадобятся два проходных коммутирующих устройства и одно перекидное, или, как иначе его называют, крестовое, перекрёстное или промежуточное.
Схема установки
- В распаечной коробке находят два второстепенных кабеля от первого и второго проходного коммутатора.
- Второстепенные провода рассоединяют и подключают между ними переходной выключатель.
- Кабель из первого переключателя должен идти на вход, а из второго — на выход.
Такой способ подключения можно продлевать до бесконечности. Главное, чтобы на конечных местах были проходные коммутаторы, а в середине — один, два, три или больше переходных.
Виды проходных переключателей
Стандартный переходной коммутатор выглядит как обычный выключатель, только с одной клавишей. Но это не всегда удобно для пользования, поэтому существует множество разнообразных видов переключателей, которые отличаются не только по внешнему виду, но и по способу управления.
Кнопочный выключатель
Представляет собой способ управления подачей электроэнергии с помощью нажатия на кнопку. Бывает двух видов:
- с фиксацией;
- без фиксации.
Особенность кнопочного переключателя без фиксации заключается в том, что оборудование работает, только когда кнопка зажата, то есть оставить его во включенном положении невозможно. Чаще всего такой способ применяют для пультов управления, что защищает систему от случайного включения.
Переключатель с фиксацией подаёт электричество в сеть нажатием на кнопку, а отключает вторым нажатием. Подобные приборы часто используют в промышленности, поэтому они могут находиться под взрывозащищенным и термостойким колпачком.
Беспроводной переключатель
Дистанционные выключатели работают через передачу радиосигнала с помощью пульта. Систему управления можно установить на обычный брелок, по типу беспроводных способов управления сигнализацией автомобиля или поднятием шлагбаума.
Беспроводной выключатель освещения устанавливается очень просто. Для этого не нужно штробить стену, достаточно прикрепить его на поверхность, можно даже обычным двусторонним скотчем.
Основной компонент радиоуправляемых светильников — это силовой радиомодуль. К нему должно быть подведено напряжение, которое через реле будет передаваться на светильник. Чаще всего его устанавливают в распределительную коробку или колпак люстры. К одному модулю можно подключить сразу несколько беспроводных выключателей.
Автоматический выключатель
Одним из самых удобных является автоматический выключатель освещения. Он позволяет существенно экономить электроэнергию, ведь срабатывает на движения и управляется автоматически только тогда, когда это необходимо.
Схема конструкции включает в себя установку датчика движения и микроконтроллера AVR. Такие переключатели часто ставят в проходных местах, где люди не задерживаются на месте. Это могут быть длинные коридоры, аллеи в саду. Неудобство данного типа заключается в том, что если человек остановится, то свет выключится, для включения ему необходимо будет совершить какое-то движение, пусть даже помахать рукой.
Достоинства и недостатки проходных выключателей
Достоинства подобных видов управления освещением очевидны:
- экономия электроэнергии — позволяют выключать свет тогда, когда он перестал быть нужным;
- дистанционное управление — возможность беспроводного или радиоуправляемого контроля;
- удобство в использовании — можно регулировать подсветку, не вставая с дивана.
Из недостатков:
- отсутствие понятного положения вкл/выкл;
- большое количество соединений в распределительных коробках.
Установка проходных выключателей не является сложной задачей и требует минимальных знаний электрики. При желании подобную схему можно собрать своими руками и сделать свой дом намного комфортнее и удобнее.
cdelct.ru
Схема подключения проходного выключателя | Советы электрика
Очень интересная я считаю тема- управление освещением с двух мест.
Представьте: заходите в дом, включаете свет в коридоре, затем поднимаетесь на второй этаж и выключаете свет оттуда. То есть опускаться вниз что бы выключить свет не надо! Очень удобно, но как это сделать?
Для этого существуют специальные переключатели или правильно сказать- проходные выключатели.
Что бы это сделать- надо знать схему подключения проходного выключателя.
Сейчас я расскажу и покажу как подключить проходной выключатель и собрать его схему в распредкоробке.
Честно говоря раньше я практически не встречал на практике проходные выключатели.
Нет, конечно я знал что они есть и существуют, помню даже в школе в 8 классе на уроке физики проходили схему их подключения, но вот “вживую” видел я управление освещением с двух мест очень редко.
Сейчас люди стали все чаще применять проходные выключатели да и я сам частенько советую клиентам сделать управление освещением с двух мест особенно в частном доме считаю это чуть ли не обязательным.
Не везде конечно, но например на лестничной площадке или в длинном коридоре такое применение очень удобно.
Внешне проходные выключатели совершенно не отличаются от одноклавишных выключателей, разнит из только внутреннее устройство.
Если простой выключатель замыкает и размыкает электрическую цепь, то проходной выключатель переключает (не размыкает!) электрическую цепь с одного выхода на другой.
Всего выходных зажимов у переключателя три- один общий, второй и третий- выходы.
Внутри проходного выключателя находится перекидывающийся контакт- можете посмотреть на фото. У этого контакта два выхода и при переключении он замыкает электрическую цепь или на один выход или на второй.
Одновременно два выхода не замыкаются, так устроен проходной выключаетель.
Схема подключения проходного выключателя
Схема очень оригинальная и в принципе совершенно не сложная что бы ее запомнить. Надо только уяснить для себя несколько важных моментов и вы всегда вспомните такую схемку.
Проходной выключатель- схема подключения.
Для сборки такой схемы потребуется два проходных выключателя, распределительная коробка, соединительные провода и светильник.
На переключатели прокладываются трехжильные провода от распредкоробки. В коробку заводится провод “питания” 220 Вольт (не забываем проверить что напряжения на нем нет!) и из коробки идет провод на светильник.
Кстати при такой схеме группа освещения будет только одна. То есть лампочек может быть хоть двадцать, но все они будут загораться одновременно при включении проходного выключателя.
Что бы легче запомнить схему включения проходных выключателей уясните для себя:
На общий зажим одного переключателя подключается фазный провод питания 220V, а с общего зажима второго переключателя фаза идет уже на светильник.
Оставшиеся два выхода одного переключателя просто соединяются с двумя выходами другого.
Вот и все!
Все соединения естественно делаются в распредкоробке. Можете посмотреть схему подключения проходных выключателей на фото внизу:
Ну а кому этот вопрос очень интересен я записал процесс подключения проходных выключателей на видео, смотрите, пользуйтесь, буду рад если вам эти знания пригодятся.
Если моя информация вам пригодилась можете в знак благодарности нажать кнопки вверху статьи +1 и Tweeted. Спасибо!
Узнайте первым о новых материалах сайта!
Просто заполни форму:
ceshka.ru
Схемы подключения переключателей освещения
Содержание:
- Назначение и виды проходных выключателей
- Схема подключения с двух мест
- Схема подключения с трех мест
- Монтаж переключателей освещения
- Видео
Среди множества электроустановочных изделий, применяемых в квартирах и частных домах, очень популярны проходные выключатели, называемые также переключателями света. Они взаимодействуют с другими переключателями, замыкая и размыкая электрическую цепь в определенных местах. В каждом случае используется определенная схема подключения переключателей освещения, применительно к конкретному помещению. В результате, при разрыве одной электрической цепи, замыкается другая, следовательно, управление светом легко осуществляется из разных мест. Поэтому такие схемы становятся все более популярными среди широких масс потребителей.
Назначение и виды проходных выключателей
Существуют различные виды проходных выключателей. Они могут иметь конструкцию двойного или даже тройного включения. По своему внешнему виду они напоминают обычные выключатели. Приведение в действие переключателей света может производится с помощью клавишей, сенсорной панели и пульта дистанционного управления.
При выборе тех или иных проходных переключателей, потребитель обращает внимание на количество клавиш. Это дает возможность подключить определенное число приборов освещения. Все остальные конструктивные особенности влияют лишь на удобство последующей эксплуатации и не играют решающей роли в прямом выполнении своих функций.
Проходные выключатели с двумя или тремя клавишами рекомендуется устанавливать только в больших помещениях с несколькими выходами и большим количеством групп осветительных приборов, включаемых одновременно. В большинстве стандартных помещений, в том числе в длинных коридорах и на лестничных маршах, успешно используются одинарные маршевые переключатели освещения.
Схема подключения переключателей освещения с двух мест
Обычные выключатели, устанавливаемые в помещениях, обеспечивают включение или отключение света только с одного места. Однако нередко возникают ситуации, когда более удобным и комфортным было бы управление светом с разных точек квартиры или дома. Это особенно актуально для лестничных маршей и длинных коридоров, где отсутствует естественное освещение. То есть, в начале подъема по лестнице свет включается первым переключателем, а в конце – выключается вторым.
Данную проблему успешно решает схема подключения освещения в квартире двумя переключателями света. Тем самым достигается не только удобство пользования осветительными приборами, но и существенная экономия электроэнергии. Чтобы установить переключатели, необходимо к месту подключения предварительно проложить трехжильный кабель, приобрести два проходных выключателя и соединительную коробку.
При использовании самой простой схемы, нулевой провод проходит от щитка к распределительной коробке, в которой соединяется с нулевым проводником, подключенным к лампе. Соединение самих выключателей осуществляется через коробку с помощью трехжильного кабеля. Для подведения фазы к выключателям и далее к лампе, применяется одножильный провод. При подключении трех и более переключателей света, количество жил в кабеле соответственно увеличивается до четырех, пяти и т.д. Таким образом, установка двойного проходного переключателя не представляет особой сложности. Необходимо всего лишь внимательно соблюдать и контролировать последовательность подключения проводников.
Эффективность управления светом можно оценить на примере длинного темного коридора, освещаемого двумя светильниками. В самом начале движения по этому коридору свет включается первым проходным переключателем. После того как человек оказался в нужном месте, например, возле кухни или спальни, освещение выключается вторым переключателем. То есть, для выключения света не нужно идти к выключателю в начало коридора, а затем возвращаться назад.
В качестве другого примера можно рассмотреть спальню, в которой управление светом также осуществляется проходными выключателями. В этом помещении первый выключатель устанавливается на традиционном месте возле двери, а другой – возле кровати. Таким образом, для того чтобы выключить свет не нужно вставать и идти к дверям.
Схема подключения переключателей освещения с трех мест
При наличии больших помещений, целесообразно использование уже не двух, а трех переключателей освещения. Очень часто такие системы устанавливаются во дворах или на приусадебных участках. При выходе из дома свет включается, а после подхода к нужному месту – выключается.
Три переключателя могут устанавливаться в комнатах с несколькими спальными местами. Такая же схема может применяться и на неосвещенных лестницах большой протяженности. В этом случае проходные выключатели устанавливаются внизу, посередине и в конце, в верхней части лестницы.
Для управления освещением с трех разных мест используется специальная схема подключения. В ее состав входит соединительная коробка, осветительный прибор, провода и выключатели. В схеме применяются два проходных и один перекрестный выключатель. Внешний вид этих приборов напоминает традиционные одноклавишные выключатели. Существенным отличием является не полное отключение соединений электрической цепи, а всего лишь переключение контактов из одной позиции в другую. В проходных выключателях переключающий механизм находится посередине контактов. Существуют двухклавишные переключатели, объединяющие в единое целое два одноклавишных выключателя и оборудованные шестью контактами.
В переключателях с одной клавишей имеется три контакта: один для фазного провода, а к двум другим подключаются промежуточные провода. В перекрестном выключателе имеется четыре контакта, от которых идут по два провода к каждому перекидному выключателю. Переключаемые электрические линии соединяются в форме креста, отсюда и название этого прибора. В процессе его работы происходит одновременное соединение и разъединение первого и второго выключателей. В результате перемещения контактов, свет загорается и гаснет. При включении любого проходного выключателя происходит замыкание промежуточного электропровода. Образуется замкнутая цепь, и свет загорается. Если изменить состояние любой клавиши, то свет погаснет.
При монтаже системы нужно обращать внимание на правильное соединение концов каждого проводника. В противном случае схема просто не будет работать. Особую сложность представляет правильная коммутация проводов в распределительной коробке при большом количестве точек управления. Рекомендуется маркировать провода еще на стадии прокладки, чтобы в дальнейшем не перепутать их при подключении.
Монтаж переключателей освещения
Схема управления освещением с двух мест относится к разряду наиболее простых и не представляет каких-либо сложностей при ее монтаже. Поэтому установку системы управления рекомендуется рассматривать на примере проходных выключателей, установленных в трех разных местах. Имея определенный опыт можно будет собрать цепь и большим количеством переключателей освещения.
Прежде чем приступать к выполнению работ, необходимо обесточить электрическую сеть. Для этого нужно воспользоваться автоматическим выключателем, установленным в электрощитке. Отсутствие напряжения в проводке проверяется индикаторной отверткой или мультиметром. В начале определяется необходимое сечение проводов и кабелей. Следует учитывать скачки напряжения и тока в сети, достигающие при перегрузках опасных значений. Поэтому сечение медных проводов должно быть не менее 2,5 мм2.
Высота выключателей выбирается в соответствии с собственными предпочтениями. Далее в стенах делаются штробы, глубиной и шириной превышающие диаметр провода примерно в 1,5 раза. Подводка проводов к выключателям выполняется снизу, поэтому штробы нужно совмещать с точками установки выключателей. После этого осуществляется укладка проводов. Для их фиксации применяются маленькие гвоздики, выполняющие функцию подпорки. Перед креплением, провода заводятся в установочную коробку. Штукатурка штроб делается после того как установлены все выключатели и проверена работоспособность всей системы.
Под выключатели предварительно готовятся отверстия. После этого начинается монтаж выключателей. Провода из распределительной коробки заводятся в установочную коробку – под выключатель. Внутри коробки после обрезки должно остаться примерно 10 см их длины. Изоляция с концов снимается примерно на 1-1,5 см.
После подготовки можно переходить к непосредственной установке проходного переключателя. Фазный кабель подключается к соответствующей клемме с отметкой L. Остальные провода подключаются к клеммам, промаркированным стрелками. Если цвет кабелей отличается от стандартного, необходимо самостоятельно определить фазу с помощью индикаторной отвертки. Затем устанавливается перекрестный выключатель с подводкой к нему четырех проводов. Каждая пара имеет жилы, окрашенные в белый и голубой цвет. К верхним клеммам подключается первая пара проводов, идущих от проходного выключателя, установленного ранее. Другая пара подключается к нижним клеммам.
В завершение выполняется установка второго переключателя. Для этого нужно точно определить кабели, через которые к нему будет поступать напряжение от перекрестного выключателя. Те что нужны окрашены желтым и голубым цветом. Они подключаются к клеммам, промаркированным стрелками. Оставшийся белый кабель подключается к клемме, промаркированной символом L.
Готовые выключатели остается вставить в коробки, закрепить в них, после чего установить рамки и клавиши, проверить работоспособность системы и заштукатурить штробы.
electric-220.ru
Схема включения проходного выключателя – Только ремонт своими руками в квартире: фото, видео, инструкции
Эффективная схема подключения проходного выключателя из двух мест
Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.
Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.
Но часто бывают случаи, когда такой способ управления светильниками неудобен.
Общая информация
Когда может быть неудобна классическая схема:
Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений. разными клавишами и независимо друг от друга.
Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.
Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.
Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными. так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы. помимо осветительных, нуждающиеся в подобной схеме включения/выключения.
Схематические особенности
Схема установки такого рода устройств не сложна, но требует внимательности.
ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.
Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер. то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.
Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями. то в нее входит:
- Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
- Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
- Соединительные провода (двух, трех и четырехжильные)
- Два проходных коммутирующих устройства
- Непосредственно светильник
Примерная схема подключения проходных выключателей с двух мест выглядит так:
- Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
- Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
- Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
- Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.
Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:
Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:
- На требуемые места установить перекидные коммутирующие конструкции
- Вывести от них кабели трехжильные
- Монтировать электросветильник, или несколько, заведенные в параллельное соединение
- Вывести от него (них) двужильный кабель
- Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
- Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
- Соединить их так, как описано выше
При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.
Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:
Пошаговый монтаж
Монтаж проходных выключателей возможен как при открытом. так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:
- Обесточьте квартиру перед началом работ.
- Внимательно проверяйте, где расположена фаза, а где ноль .
- Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их .
- Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
- Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.
Схема включения проходного выключателя из двух мест:
За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.
К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.
Альтернатива
Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.
Бистабильные реле выгоднее устанавливать. если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.
Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.
Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.
Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.
В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:
Простая схема проходного выключателя с двух и трех мест
В данной статье рассматривается, какой должна быть схема проходного выключателя с двух мест, позволяющая управлять освещением помещения (включать и выключать) из разных точек. Кроме того, что разные группы ламп можно подключать к различным выключателям, иногда нужно в одном месте включить свет, а пройдя помещение, в другом выключить. Это реализуется с помощью перекрестных переключателей.
В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. Самый типичный случай, это длинный коридор или гараж, где пара выключателей избавляет от необходимости сначала выключить свет, а потом в потемках идти к противоположному выходу.
Другой пример — в спальне, было бы удобно разместить один выключатель у входа, а второй у прикроватной тумбочки. Это удобно, включать свет, когда вошли, и когда уже ложитесь спать, выключить освещение, не вставая с кровати.
Маркировка и внешний вид проходного выключателя
Также такой принцип включения/выключения света очень полезен для подъезда многоквартирного дома, когда освещение подъезда и лестницы можно выключать на своем этаже, уже дойдя до квартиры (но надо учитывать, что таким образом будет все освещение включаться или отключаться на всех этажах одновременно).
А если вы хотите каждую отдельную лампочку контролировать из нескольких мест, то это потребует монтажа отдельной схемы управления и выключателей для светильников на каждом этаже.
Управление лампочкой из двух мест (схема проходного выключателя с двух мест)
Правильное название нужного вам типа выключателя — «проходной переключатель». Хотя внешне он выглядит как типичный выключатель на одну клавишу, переключателем он называется не зря. Данный прибор, при обоих положениях клавиши не выполняет разрыв электрической цепи, а производит переключение с одного контакта на другой.
В типовой схеме с двумя переключателями, установленными в разрыве цепи между лампочкой и фазой, между переключателями проложены два провода и нажатие на клавишу любого может включить или выключить освещение, не зависимо от положения второго выключателя.
То есть, если цепь разомкнута, то нажатие на клавишу любого из переключателей, замкнет цепь, а второе переключение на том же или на втором выключателе — разомкнет.
Собрать такую схему никакой сложности не представляет, достаточно найти на каждом переключателе общую клемму, которая не переключается, у одного из переключателей к этой клемме подсоединяют провод фазы, на втором выключателе к общей клемме присоединяют провод от лампочки или светильника.
А оставшиеся на каждом переключатели по две клеммы соедините между переключателями в любом порядке. Нулевой идет прямо к лампочке, как это и должно быть. Так что, в итоге, после сборки данной схемы, у вас в распределительной коробке пройдут пять проводов. Иногда такие переключатели делают двойными, то есть, один корпус с двумя независимыми клавишами и шестью клеммами.
Управление светом из трех и более мест (схема проходного выключателя с двух мест)
Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт.) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.
В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.
Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.
Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.
Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.
Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.
Ремонт микроволновки своими руками: что может быть легче?
Схемы подключения проходных выключателей
Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.
Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось? Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.
Схема подключения проходного выключателя
Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.
Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.
Рис.1. Схемы выключателя и проходных переключателей
Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:
- Проходной переключатель
- Перекрестный переключатель
- Двухклавишный проходной переключатель
- Двухклавишный перекоестный переключатель
Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.
Что такое проходной выключатель, схема подключения на 3 точки? Это не одно устройство, а схема из нескольких – об этом разговор впереди.
Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.
Схема подключения проходного выключателя с 2х мест
Рассмотрим схему на рисунке 2. При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет. Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится. Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.
Рис.2 Схема включения и выключения света с двух точек
Схема включения света из трех точек
В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.
Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.
Рис. 3 Схема перекрестного переключателя
При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:
Рис.4 Схема включения-выключения света из трех точек
На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.
А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.
Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.
Рис. 5. Схема включения-выключения света из четырех точек
Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.
Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.
Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.
Схема подключения двухклавишного проходного выключателя
Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей. Эти устройства похожи на обычные выключатели и имеют одну клавишу.
Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,
а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.
Рис.6 Переключатели для включения-выключения двух лампочек
Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга. В первом случае применяют проходной выключатель, схема подключения на 1 клавиши. во втором случае нужны двухклавишные.
Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.
Двухклавишные переключатели – это два независимых переключателя в одном корпусе. Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.
Проходной выключатель схема подключения на 2 клавиши
Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис. 7.
Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.
Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.
Навигация по записям
Источники: http://elektrik24.net/provodka/vyklyuchateli/proxodnye/iz-2-mest.html, http://sdelaj-sam.com/shema-prohodnogo-vykljuchatelja-s-dvuh-mest/, http://vcstroi.ru/sxemy-podklyucheniya-proxodnyx-vyklyuchatelej/
remontonly.ru
Схема подключения проходного выключателя с 3х мест
Содержание:
- Использование схем с тремя выключателями
- Элементы и составные части схемы подключения
- Как подключить проходной выключатель из 3 х мест
Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Таким образом, обеспечиваются дополнительные удобства и комфорт. В подобных случаях довольно часто применяется схема подключения проходного выключателя с трех мест. В случае необходимости возможно задействовать и большее количество точек.
Использование схем с тремя выключателями
Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места. Проходные выключатели хорошо зарекомендовали себя на лестничных маршах, в больших комнатах, подъездах, а также во дворе или на приусадебном участке.
В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце. Та же самая схема используется при наличии нескольких входов в различные помещения. То есть, в начале коридора свет можно включить, а в середине или в конце – выключить. Для того, чтобы осветительный прибор включался и выключался с трех разных точек помещения, необходимо использовать схему подключения с тремя проходными выключателями.
Элементы и составные части схемы подключения
В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с обычными выключателями.
Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов. Переключающий механизм в проходных выключателях расположен по центру контактов.
Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой. Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим – промежуточные провода. У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным – выходные фазные линии.
Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3. В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет. Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.
Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно делать штробы. Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.
Как подключить проходной выключатель из 3 х мест
electric-220.ru
