Сверхяркие светодиоды. Характеристики и параметры

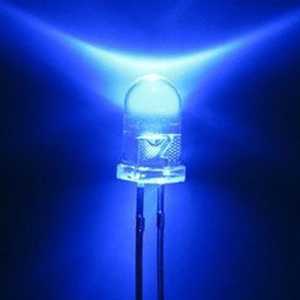

На заре эры светодиодов даже несильное свечение элемента казалось прорывом, ведь даже несколько штук, объединенных воедино, практически не расходовали энергию. Время шло, а вместе с ним развивались и подобные изделия. Сегодня уже никого не удивишь сверхяркими светодиодами, которые стали использоваться повсеместно. Но несмотря на их распространенность, люди мало что знают о таких LED-элементах. Сегодняшняя статья исправит это упущение.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

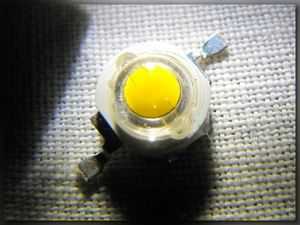

Светодиоды повышенной яркости: общая информация

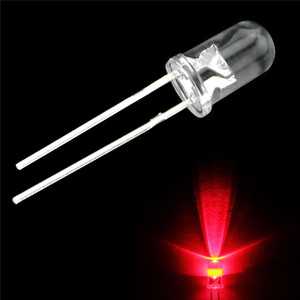

Подобные элементы формально можно разделить на 2 категории. Одни имеют повышенную мощность, другие сконструированы таким образом, что при невысоком потреблении электроэнергии способны выдавать световой поток, который в несколько раз больше, чем у обычных аналогов.

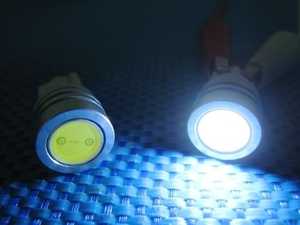

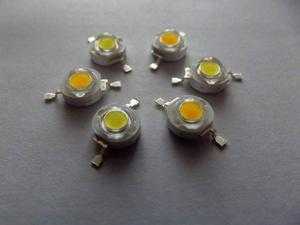

Одними из представителей подобных сверхярких светодиодов являются изделия фирмы Cree. Стоимость подобных чипов довольно высока, что приводит к появлению множества подделок. Особенно отличились на этом поприще китайские производители. Зачастую их изделия поначалу светят даже ярче оригинала, однако фальсификат быстро деградирует. Уже через 10-15 часов беспрерывной работы диод тускнеет вплоть до полного отказа.

Если говорить об SMD-компонентах, то среди них также можно найти сверхяркие светодиоды, но потребляемая мощность у них будет значительно выше, как и габариты. А вот элементы небольших размеров можно найти под маркой Epistar. Довольно неплохое качество и долгий срок службы – вот причины популярности этих светодиодов.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

Типы подобных элементов и их характеристики

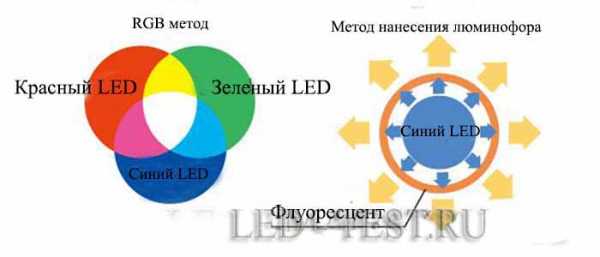

При изготовлении таких светодиодов применяются определенные полупроводники. Если разделить их по типам, можно выделить 2 основных:

  1. AlInGaP – из него изготавливаются элементы желтого, зеленого, оранжевого и красного цветов.
  2. InGaN – белые, синие, зеленые и сине-зеленые LED-элементы.

Характеристики сверхярких светодиодов позволяют их использовать в совершенно различных областях. Они применяются для освещения цехов, улиц, квартир. Устанавливаются такие элементы и на автомобили в качестве дневных ходовых огней, габаритов или ближнего света фар. Однако последний вариант все больше теряет популярность.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

Дело в том, что при работе ультраяркие светодиоды сильно нагреваются. После их установки в корпус фары работать им приходится практически постоянно, что приводит к повышению температуры и быстрой деградации. А вот в качестве габаритов, включаемых лишь в темное время суток, когда на улице значительно прохладнее, они себя зарекомендовали неплохо.

Но самой распространенной областью применения сверхярких светодиодов можно назвать фонари. Такой прибор с установленными в нем элементами, к примеру Cree, способен пробить лучом темноту на расстояние до 2-3 км. При этом его энергопотребление будет оставаться на достаточно низком уровне. Наиболее часто налобные варианты используют рыбаки при ночной ловле – световой поток достигает дна сквозь толщу воды в 3-4 метра.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

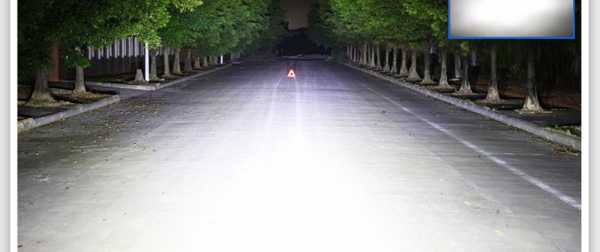

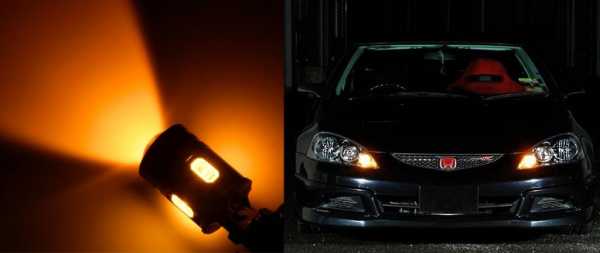

Применение светодиодов в автомобильной промышленности

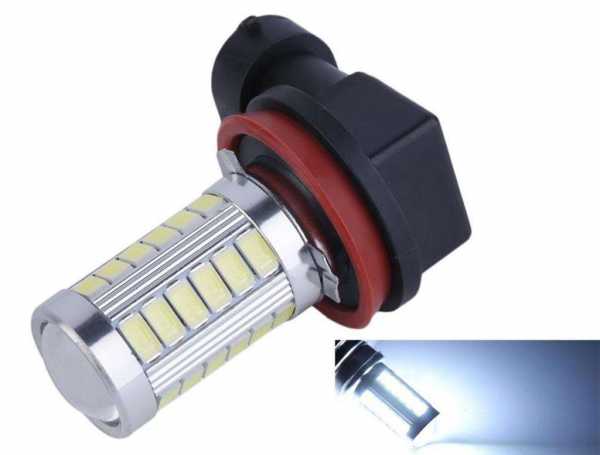

Для автомобилей подходят не все LED-элементы. Многим видам необходимо питание всего 2-3 В, в то время как в бортовой сети машины – 12 В. Именно поэтому производитель предлагает специализированные LED-элементы для авто. Здесь главное – понять, куда можно поставить сверхяркие светодиоды в 12 вольт, а куда их монтировать не следует. Ведь если подобные элементы будут стоять на стоп-сигналах, велика вероятность того, что они ослепят водителя идущей сзади машины, а это ни к чему хорошему не приведет. Также не стоит их устанавливать и в подсветку панели – ехать в темное время суток с подобным «тюнингом» будет невозможно.

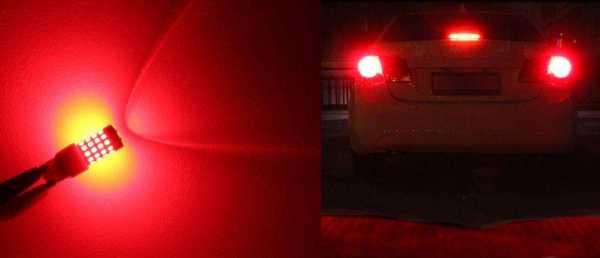

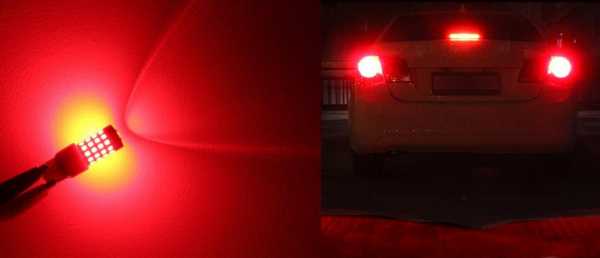

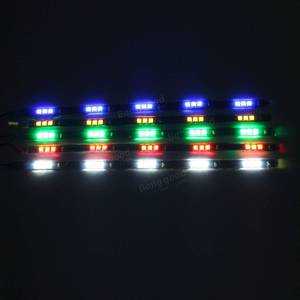

Приемлема установка сверхярких светодиодов в 12 вольт в фонари заднего хода, габариты, а также в качестве подсветки салона. В этих случаях монтаж подобного оборудования будет оправдан. Возможно включение светодиодов в схему в качестве ближнего света, но в этом случае необходима организация качественного воздушного охлаждения. Примером подобного применения ультраярких элементов служат автомобили Lexus.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

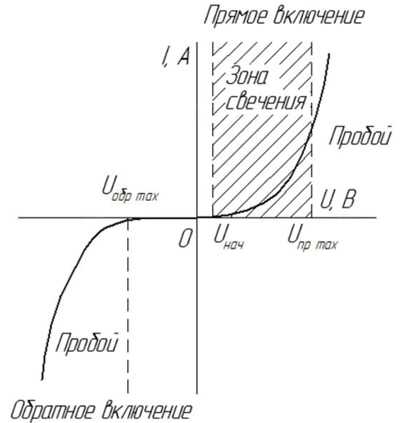

Рабочее напряжение LED-элементов

Этому параметру многие уделяют слишком большое значение, не понимая его сути. Дело здесь вот в чем. Если, к примеру, написано, что номинал сверхяркого светодиода – 3 вольта, эта цифра означает всего лишь падение напряжения на нем. Более важным параметром является рабочий ток элемента, который может достигать 1 А.

Что следует учитывать при выборе и монтаже

Выбирая сверхяркие светодиоды для авто или иного применения, стоит обратить внимание не только на заявленные производителем характеристики, но и на внешний вид изделия, качество его изготовления. Часто подделку можно выявить даже при визуальном осмотре невооруженным глазом. На фальсифицированных светодиодах могут быть неровные края, чип под линзой часто располагается несимметрично.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

Заниженная стоимость по сравнению со среднерыночной также должна насторожить покупателя. Перед походом в магазин лучше ознакомиться с ценами на официальных сайтах производителей подобной продукции – это убережет от приобретения некачественного товара.

Установка ультраярких светодиодов тоже требует соблюдения определенных правил. Даже при наличии хорошей вентиляции, если есть возможность дополнительного радиатора, это стоит сделать. Для соединения чипа с охладителем следует использовать термопасту.

За и против использования сверхъярких элементов

Как и у любого оборудования, у подобных светодиодов есть сторонники и противники. Согласно проведенным независимой компанией опросам, «против» использования подобных LED-элементов высказалось около 30 % респондентов. Самое интересное, что причиной возникновения негативного отношения стало применение сверхярких светодиодов для фонариков. Люди говорили, что очень вредно, когда таким лучом светят в глаза. Странное мнение поступило от жителей Соединенных Штатов Аамерики, где и проводились опросы по данной теме.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

В основном же применение подобных элементов в осветительных приборах имеет больше положительных, чем отрицательных качеств. Конечно, если приобретать качественное, фирменное изделие, стоимость его будет высока, однако и прослужит оно намного дольше, чем низкосортный дешевый диод. Главное в этом вопросе – сопоставить свои возможности с уровнем необходимости подобного приобретения.

Подводя итог вышесказанному

Сверхяркие светодиоды – это действительно вершина развития LED-элементов на сегодняшний день. Не стоит сетовать на то, что стоимость их довольно высока. Как и любые другие устройства, со временем они упадут в цене. Хотя возможно, что инженеры разработают еще какую-нибудь новинку, которая затмит ультраяркий светодиод. Исходя из темпов прогресса во всех технических областях, этого исключить нельзя.

fb.ru

конструкция и принцип работы, где используются, виды сверхярких ламп

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаБлагодаря современным технологиям, за последнее время произошла серьёзная модернизация осветительных приборов. Привычные лампы накаливания сменились более экономичными и долговечными. Особым этапом является появление светодиодных ламп, характеризующихся высокой яркостью. Яркие светодиоды нашли применение в разных сферах.

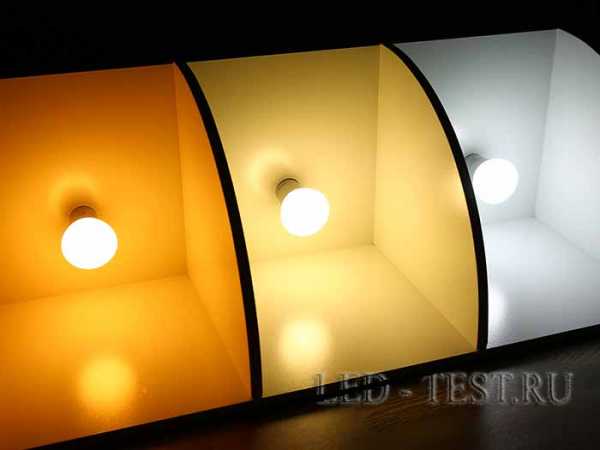

Разновидности ламп

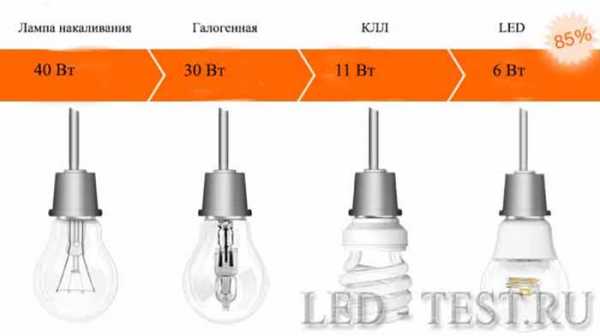

Сегодня спектр ламп для освещения представлен различными моделями от стандартных до суперсовременных. Все они обладают разными характеристиками:

  • Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаЛампы накаливания. Долгое время они были единственными источниками освещения, имели мощность от 15 до 300 Вт. Современные лампы разделяются на два вида. В криптоновых применяется инертный газ криптон, обеспечивающий хорошую светоотдачу. Их минимальная мощность равна 40 Вт, максимальная — 100 Вт. Биспиральные модели функционируют за счёт дугообразной нити из вольфрама, могут иметь зеркальную, прозрачную либо опаловую поверхность.
  • Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаЛюминесцентные. Излучают свет благодаря люминофорному покрытию, на которое действуют ультрафиолетовые лучи газового разряда. Обеспечивают мягкий рассеянный свет разной мощности (от 8 до 80 Вт). Дают в 7−8 раз больше светового потока, чем лампы накаливания, служат в 10−20 раз дольше. Отличаются мерцающим светом и чувствительностью к температурным перепадам.
  • Галогенные. Выпускаются в разных формах и размерах. Излучаемый ими свет может быть рассеянным или в виде концентрированных пучков. Благодаря возможности светить очень яркими насыщенными оттенками, галогенные светильники широко применяются в современном дизайне для создания оригинальных световых решений в жилых помещениях и уличных пространствах. Лампы галогенного типа имеют множество вариантов установки. Их можно подвесить вверху или на стенах, встроить в подвесной потолок в виде точечных приборов, закрепить на мебели. В поворотных моделях имеется специальный вращающийся держатель, позволяющий направлять лучи света в нужную сторону.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаСреди всего ряда осветительных ламп светодиоды выделяются самым низким потреблением электроэнергии, поэтому пользуются большой популярностью среди потребителей. Они характеризуются высокой яркостью, светопередачей порядка 60 — 80 Лм/Вт. Срок службы приборов мощностью от 7 до 21 Вт/час может достигать 100 тысяч часов.

Отдельной разновидностью светодиодов являются автономные лампы, работающие за счёт аккумуляторных и солнечных батарей. Такие светильники эффективны, как при высоких (+50), так и низких (-30) температурах. Имеют свойство включаться самостоятельно с наступлением темноты, поэтому успешно применяются для уличного освещения.

Конструкция светодиода

Светодиодный светильник имеет довольно сложное устройство. В его конструкцию входит несколько элементов, каждый из которых выполняет определённую функцию:

  • Светодиодные чипы. Выступают в роли основных деталей, обеспечивающих свечение. В зависимости от размера светильника и желаемой мощности, в нём может содержаться от одного до нескольких десятков взаимосвязанных между собой чипов. При поломке одного из них другие также перестают работать. От качества чипов зависят характеристики лампы и срок ее службы.
  • Печатная плата. Производится из сплавов алюминия, хорошо отводящих тепло и обеспечивающих температуру, необходимую для функционирования чипов.
  • Радиатор. На него отводится тепло от печатной платы с чипами. Изготавливаются из алюминиевых сплавов и форм с множеством отдельных пластин. С помощью этих пластин увеличивается площадь теплоотведения радиатора.
  • Драйвер. Сглаживает, уменьшает и стабилизирует напряжение на входе электрической цепи. Бывает выносным или встраиваемым. Второй тип используется чаще.
  • Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаКонденсатор. Ликвидирует пульсацию напряжения, которое поступает с драйвера на светодиодные кристаллы.
  • Цоколь. Служит для подключения патронов. Для его производства применяется латунь с покрытием из никеля. Эти материалы обеспечивают хорошее соединение и долговременную защиту от коррозии.
  • Полимерное основание. Вплотную прилегая к цоколю, гарантирует защиту корпуса от электрических пробоев. Также основание предохраняет пользователей от электротравм при замене лампочек.
  • Рассеиватель. Имеет форму полусферы, изготавливается из матированного поликарбоната или прозрачной пластмассы, исключающей риск повреждения при падении. Предназначается для увеличения угла равномерного рассеивания светового пучка. Практически не нагревается во время свечения лампы.

Особенность светодиодов заключается в расположении области максимального нагрева. Если в других видах осветительных лампах тепловая энергия распространяется от внешней стороны поверхности, то в диодных светильниках печатная плата нагревается изнутри. Поэтому для обеспечения эффективной и безопасной работы необходимо регулярное отведение тепла из лампы.

Виды и характеристики

С развитием технологий на основе обычных светодиодных лампочек началось производство полупроводниковых приборов, характеризующихся очень высокой яркостью свечения. Сверхяркие светодиоды имеют определённую классификацию.

Лампы тайваньского производителя Epistar характеризуются компактными размерами и высокими качественными показателями. Имеют очень долгий срок эксплуатации.

Продукция бренда Smd имеет несколько серий (3528,3014, 3020, 2835 и д. р.). Наиболее востребованы яркие светодиоды серии SMD 5050, отличающиеся белым мощным свечением (мощность доходит до 1 Вт). Часто используются в комплекте со специальными блоками питания, снижающими действующее напряжение до 12 В.

Модельный ряд компании XLamp состоит из трёх вариантов сверхярких светодиодов — XR, XP и MC. Каждый из них имеет индивидуальный размер и форму, но все используют большой рабочий ток, превышающий 350 мА, и имеют высокоэффективную систему теплоотвода. Применяются для внутреннего и наружного освещения современных автомобилей.

Одним из ярких примеров мощных светодиодов являются лампы американской компании Cree. Она выпускает осветительные приборы в разных корпусах:

  • С выводами STD (серии 374, 512, 503, 4SM, 5SM и д. р.). Стандартные корпуса имеют круглое сечение размером 3 и 5 мм и овальное сечение размером 4 и 5 мм.
  • В корпусе «Пиранья» типа P4 (серия Р41, Р42, Р43).
  • В корпусе типа PLCC (серии LM1, LM3, LM4, LP6, LN6, LA1 и т. д. ). Подходят для поверхностного монтажа.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаВне зависимости от типа сверхяркие светодиоды функционируют по одному принципу протекания направленного потока электронов от p-анода к n-катоду. Для образования перехода светодиодные чипы внутри лампы покрываются легированными примесями. Оттенок и длина волны светового потока в каждом светильнике повышенной яркости определяются шириной рабочей p-n зоны.

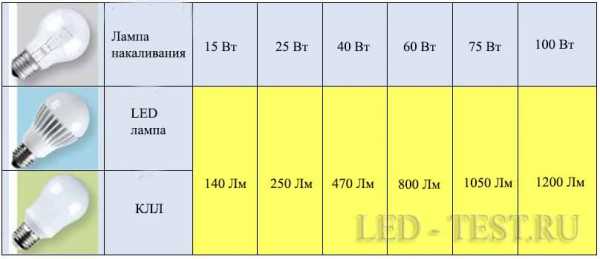

Качество работы диодов определяется по яркости светового потока и углу рассеивания. В зависимости от температуры, свечение бывает оранжевым, янтарным, зелёным, синим, красным или белым. Белый свет делится на холодный (5000 — 7000K) и тёплый (2700−3500К).

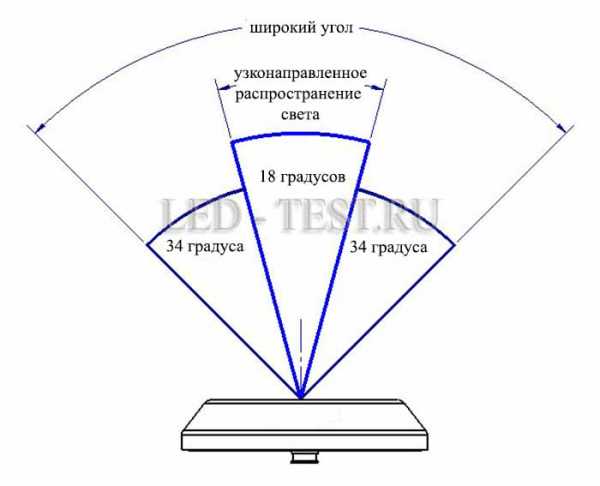

Угол рассеивания также бывает различным от 15 до 120 градусов. За счёт лампочек с разными углами рассеивания создаются оригинальные световые решения с подсвечиванием разных зон.

Особенности монтажа

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаПрежде чем устанавливать сверхяркий светодиод, следует обратить внимание на то, какие токовые характеристики он имеет. Основной величиной является его постоянный рабочий ток. Средний показатель для большинства сверх ярких приборов находится в диапазоне 15 — 20 мА. Максимальные значения ультраярких ламп достигают 1 А.

Следующий важный показатель — рабочее напряжение — зависит от оттенка излучаемого света. Для инфракрасного цвета характерна минимальная величина от 1,5 до 1,9 В, для белого — максимальная, достигающая 3,7 В. К одному драйверу с постоянным выходным напряжением 12 В можно присоединить 4 ярких диода с напряжением по 3 В либо 12 диодов по 1 В каждый. Драйвер, выходное напряжение которого равно 12 В, следует подключать к сети 220 В.

Главным условием установки любой диодной лампы считается соблюдение полярности питания. Поскольку в светильниках с большой яркостью происходит сильный нагрев световых кристаллов, необходимо обеспечить эффективную систему охлаждения. В большинстве сверхярких моделей она реализована с помощью теплоотводящих радиаторов. Если такие радиаторы не предусмотрены производителем, об охлаждении нужно позаботиться самостоятельно. В процессе установки нужно обеспечить качественную электроизоляцию.

Правильно установленный LED-светильник может проработать не менее 50 тысяч часов. При этом его использование будет экономически выгодным и не нанесёт вреда окружающей среде ввиду отсутствия паров газов, ртути и других опасных компонентов. Ярким светодиодам присущи такие качества, как невосприимчивость к скачкам напряжения и температуры, виброустойчивость и ударопрочность. Компактные лампы способны выдержать большое количество включений.

Все преимущества, которыми обладают сверхяркие диоды, отражаются на их стоимости. Их цена достаточно высокая, но долгий срок эксплуатации и качественные характеристики позволяют добиться окупаемости приборов.

Каждый LED-светильник обладает индивидуальными характеристиками. Поэтому при помощи нескольких диодных ламп трудно добиться равномерной освещённости (даже если они изготовлены одним производителем и относятся к одной серии). Заявленная цветопередача также не всегда соответствует реальной. Регуляторами яркости оснащаются не все осветительные приборы.

Область применения

Высокие технические и эксплуатационные показатели позволяют широко использовать сверхяркие светодиоды. Самыми распространёнными сферами применения являются:

  • Мобильные устройства. Выполняют роль подсветки как в одноцветных, так и в многоцветных дисплеях, работающих на жидких кристаллах.
  • Дорожные знаки. Применяются в светофорах, уличных указателях, поскольку не требуют частого технического обслуживания после установки.
  • Световая реклама. Используются для освещения объёмных букв, световых коробов, рекламных вывесок и ультратонких лайтбоксов. Белый свет, излучаемый диодами, является более эффективной альтернативой применяемому ранее неону.
  • Алфавитно-цифровые табло. Прямой свет служит инструментом для передачи информации на одноцветных табло и полноцветных видеодисплеях в торговых центрах и на спортивных стадионах.
  • Транспорт. За счёт малых размеров и сверхвысокой яркости обеспечивают работу внешних сигнальных устройств (индикаторов поворота, стоп-сигналов) и приборных панелей, установленных в салонах транспортных средств (автомобилях, автобусах, мотоциклах, самолётах).
  • Архитектура и ландшафт. Показывают высокую эффективность при освещении фасадов зданий и различных ландшафтных композиций.

Диоды высокой яркости находят применение не только в сферах общего пользования, но и в быту. К примеру, ими всё чаще заменяют традиционное освещение при установке натяжных потолков.

220v.guru

Характеристики светодиодов для фонариков. Подбор и замена диодов

Рассмотрим светодиодную продукцию, начиная от старых 5-мм, до сверхъярких мощных светодиодов мощность которых доходит до 10 Вт.

Чтобы выбрать «правильный» фонарик для своих нужд, нужно разобраться в том какие бывают светодиоды для фонариков и их характеристики.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

Какие диоды используются в фонариках?

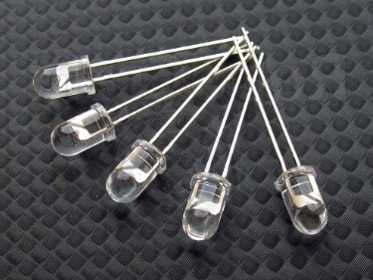

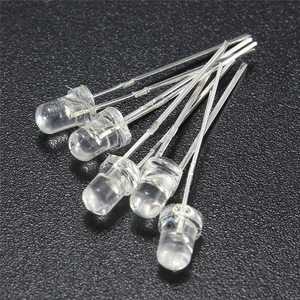

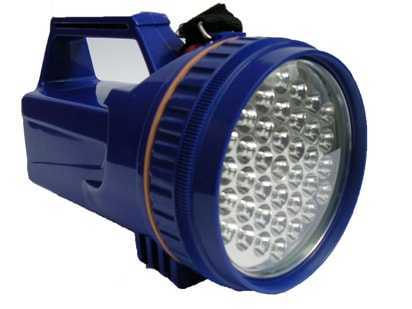

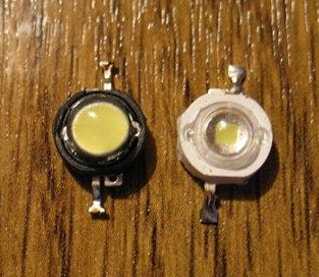

Мощные светодиодные фонари начались с устройств с матрицей 5-мм.

LED фонари в совершенно разных исполнениях, от карманных до кемпинговых, получили широчайшее распространение в середине 2000-х. Их цена заметно снизилась, а яркость и долгий срок службы от одного заряда батареек сыграли свою роль.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача5-ти миллиметровые белые сверхъяркие светодиоды потребляют от 20 до 50 мА тока, при падении напряжения 3.2-3.4 вольта. Сила света – 800 мкд.

Очень хорошо показывают себя в миниатюрных фонариках-брелках. Маленький размер позволяет носить такой фонарик с собой. Питаются они либо от «мини-пальчиковых» батареек, либо от нескольких круглых «таблеток». Часто используются в зажигалках с фонариком.

Вот какие светодиоды в китайских фонариках устанавливаются уже много лет, но их век постепенно истекает.

В поисковых фонарях при большом размере отражателя есть возможность смонтировать десятки таких диодов, но такие решения постепенно отходят на второй план, а выбор покупателей падает в пользу на фонарей на мощных светодиодах типа Cree.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаПоисковый фонарь на 5мм светодиодах

Такие фонари работают от батареек типа АА, ААА или аккумуляторов. Стоят недорого и проигрывают как в яркости, так и в качестве современным фонарям на более мощных кристаллах, но об этом ниже.

В дальнейшем развитии фонарей производители перебрали множество вариантов, но рынок качественной продукции занимают фонари с мощными матрицами или дискретными светодиодами.

Какие светодиоды используют в мощных фонариках?

Под мощными фонарями подразумеваются современные фонари различных типов начиная от тех, что размером с палец, заканчивая огромными поисковыми фонарями.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

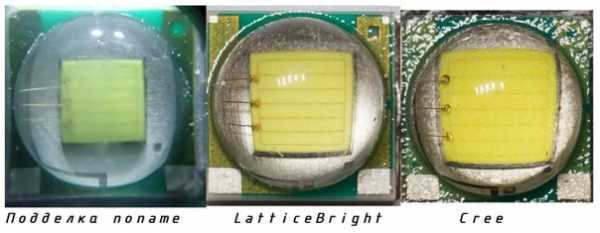

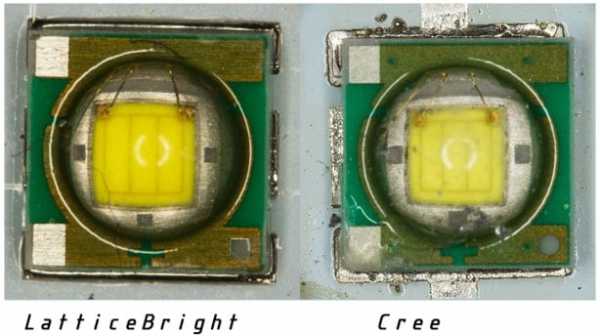

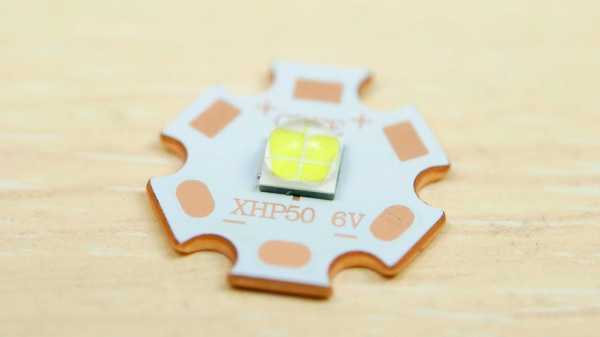

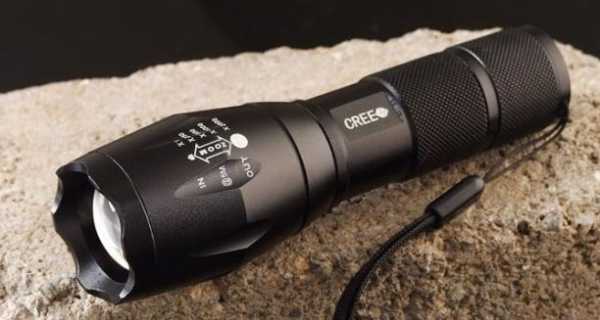

В такой продукции в 2017 году актуальна марка Cree. Это название американской компании. Её продукция считается одной из наиболее передовых в области светодиодной техники. Альтернативой являются LED от производителя Luminus.

Такие вещи значительно превосходят светодиоды с китайских фонариков.

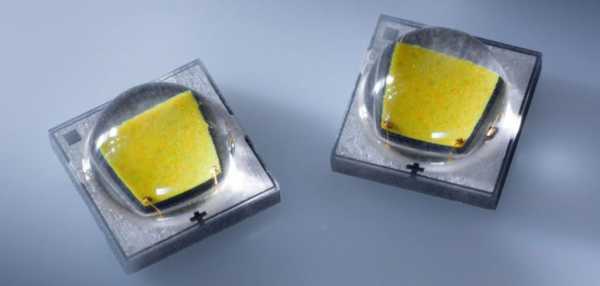

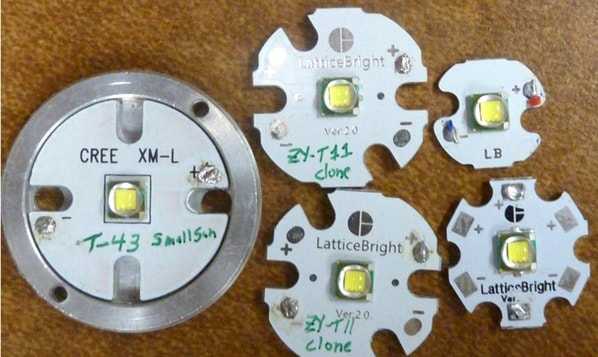

Какие светодиоды Cree в фонариках устанавливаются наиболее часто?

Модели носят название состоящие из трёх четырёх символов, разделённых дефисом. Так диоды Cree XR-E, XR-G, XM-L, XP-E. Модели XP-E2, G2 чаще всего используются для небольших фонариков, а XM-L и L2 – очень универсальные.

Их используют, начиная от т.н. EDC фонарей (для повседневного ношения) – это маленькие фонари размером меньше ладони, до серьёзных поисковых фонарей большого размера.

Давайте рассмотрим характеристики мощных светодиодов для фонариков.

Главная характеристика светодиодов для фонарей – это световой поток. От неё зависит яркость вашего фонаря и количество света, которое может дать источник. Разные светодиоды, потребляя одинаковое количество энергии, могут существенно отличаться по яркости.

Рассмотрим характеристики светодиодов в больших фонариках, прожекторного типа:

Продавцы часто указывают не полное название диода, его типа и характеристики, а сокращенную, несколько иную цифробуквенную маркировку:

  • Для XM-L: T5; T6; U2;
  • XP-G: R4; R5; S2;
  • XP-E: Q5; R2; R;
  • для XR-E: P4; Q3; Q5; R.

Фонарь может так и называться, «Фонарь EDC T6», информации в такой краткости более чем достаточно.

Ремонт фонариков

К сожалению цена таких фонариков довольно большая, как и самих диодов. И не всегда есть возможность приобрести новый фонарь, в случае поломки. Давайте разберемся как поменять светодиод в фонарике.

Для ремонта фонарика необходим минимальный набор инструментов:

  • Паяльник;
  • флюс;
  • припой;
  • отвёртка;
  • мультиметр.

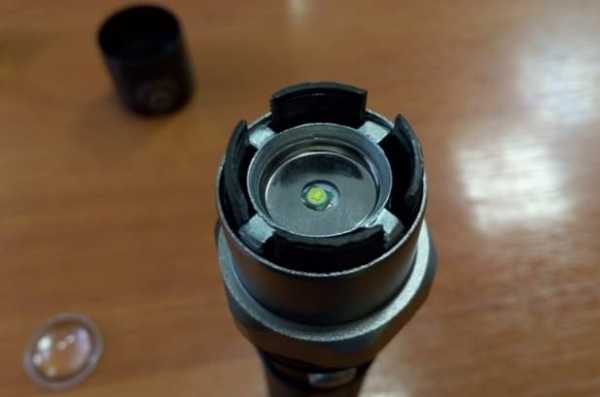

Чтобы добраться до источника света нужно отвинтить головную часть фонаря, она обычно закреплена на резьбовом соединении.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

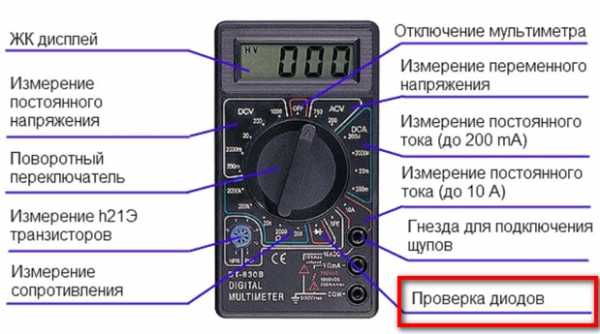

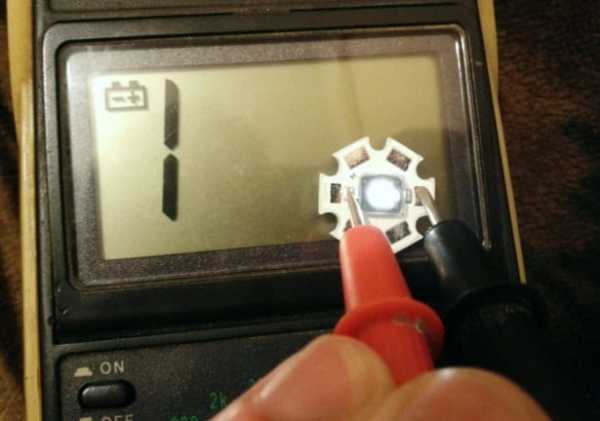

В режиме проверки диодов или измерения сопротивления проверьте исправность светодиода. Для этого прикоснитесь щупами черным и красным к выводам светодиода, сначала в одном положении, а затем поменяйте местами красный и черный.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

Если диод исправен – то в одном из положений будет низкое сопротивление, а в другом – высокое. Таким образом вы определяете, что диод исправен и проводит ток только в одном направлении. Во время проверки диод может излучать слабый свет.

В противном случае в обеих положениях будет короткое замыкание или высокое сопротивление (обрыв). Тогда нужна замена диода в фонаре.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

Теперь нужно выпаять светодиод из фонаря и, соблюдая полярность, впаять новый. Будьте внимательны при выборе светодиода, учтите его потребление тока и напряжение, на которое тот рассчитан.

Если вы будете пренебрегать этими параметрами – в лучшем случае фонарик будет быстро садиться, в худшем – драйвер выйдет из строя.

Драйвер – это устройства для питания светодиода стабилизированным током от разных источников. Промышленно изготавливаются драйвера для питания от сети 220 вольт, от автомобильной электросети – 12-14.7 вольт, от Li-ion аккумуляторов, например, типоразмера 18650. Драйвером оборудовано большинство мощных фонарей.

Увеличиваем мощность фонаря

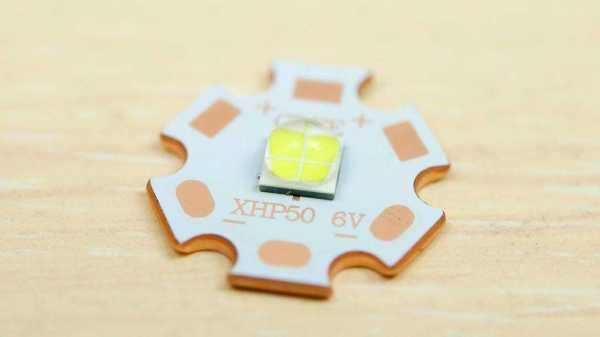

Если вас не устраивает яркость вашего фонаря или вы разобрались как заменить светодиод в фонарике и захотели его модернизировать, прежде чем покупать сверхмощные модели изучите основные принципы работы LED и ограничения в их эксплуатации.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаДиодные матрицы не любят перегрева – это главный постулат! А замена светодиода в фонарике на более мощный может привести к такой ситуации. Обратите внимание на модели, в которые устанавливаются более мощные диоды и сравните со своей, если они подобны по размерам и конструктиву – меняйте.

Если ваш фонарь меньше — потребуется дополнительное охлаждение. Подробнее о изготовлении радиаторов своими руками мы писали здесь.

Если вы попытаетесь установить в миниатюрный фонарик-брелок такой гигант, как Сree MK-R, он у вас быстро выйдет из строя от перегрева и это будут зря потраченные средства. Незначительное повышение мощности (на пару ватт) допустимо без модернизации самого фонарика.

В остальном процесс замены марки светодиода в фонарике на более мощную – описан выше.

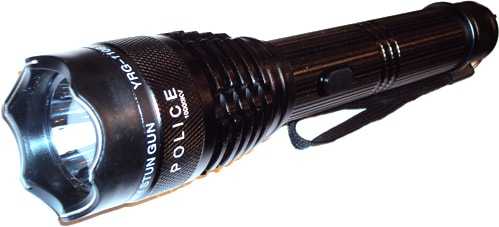

Фонари Police

Они зарекомендовали себя на протяжении многих лет и с каждой новой моделью этих фонарей спрос не утихает. Новинкой на отечественном рынке стала модель с электрошокером.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаLED фонарик Police с шокером

Такие фонари ярко светят и могут выступать в роли средства самообороны. Однако и в них случаются проблемы со светодиодами.

Как заменить светодиод в фонарике Police

Широкий модельный ряд очень трудно охватить в рамках одной статьи, но можно дать общие рекомендации по ремонту.

  1. При ремонте фонаря с электрошокером будьте аккуратны, желательно используйте резиновые перчатки, чтобы избежать удара током.
  2. Фонари с пылевлагозащитой собраны на большом количестве винтов. Они отличаются по длине, поэтому делайте пометки откуда вы выкрутили тот или иной винт.
  3. Оптическая система фонарика Police позволяет регулировать диаметр светового пятна. При разборке на корпусе сделайте отметки в каком положении стояли детали перед снятием, иначе будет трудно поставить блок с линзой обратно.

Замена светодиода, блока преобразователя напряжения, драйвера, аккумулятора возможна с применением стандартного набора для пайки.

Какие светодиоды стоят в китайских фонариках?

Многие товары сейчас покупаются на aliexpress, где можно найти как оригинальную продукцию, так и китайские копии, которые не соответствуют заявленному описанию. Цена за такие приборы бывает сопоставимой с ценой на оригинал.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

В фонарике, где заявлен светодиод Cree, его может на самом деле не быть, в лучшем случае будет стоять диод откровенно другого типа, в худшем такой, который внешне будет трудно отличим от оригинала.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаЧто это может за собой повлечь? Дешевые светодиоды выполняются в низкотехнологичных условиях и не выдают заявленной мощности. Имеют низкий КПД, от того у них усиленный нагрев корпуса и кристалла. Как уже было сказано, что перегрев – самый злой враг для Led приборов.

Так происходит потому, что при нагревании через полупроводник увеличивается ток, вследствие чего нагрев становится еще сильнее, мощности выделяется еще более, лавинообразно это приводит к пробою или обрыву светодиода.

Если постараться и потратить время на поиск информации, можно определить оригинальность продукции.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаСравните оригинал и подделку cree

LatticeBright – это китайский производитель светодиодов, который делает продукцию очень похожей на Cree, наверное это совпадение дизайнерской мысли (сарказм).

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаСравнение китайской копии и оригинала Cree

На подложках эти клоны выглядят следующим образом. Можно заметить разнообразие форм подложек для светодиодов, производимое в китае.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаОпределение подделки по подложке для LED

Подделки изготавливаются довольно умело, многие продавцы не указывают об этом «бренде» в описании товара и о том, где произведены светодиоды для фонарей. Качество таких диодов не самое худшее среди китайского барахла, но и далеко от оригинала.

Установка светодиода вместо лампы накаливания

У многих в старых вещах пылятся коногонки или фонари на лампе накаливания и вы можете легко сделать его светодиодным. Для этого есть либо готовые решения, либо самодельные.

С помощью разбитой лампочки и светодиодов, если добавить немного смекалки и припоя, можно сделать отличную замену.

Железный бочонок в данном случае нужен для улучшения отвода тепла от LED. Далее нужно припаять все детали друг к другу и закрепить клеем.

При сборке будьте аккуратны – избегайте замыкания выводов, в этом поможет термоклей или термоусадочная трубка. Центральный контакт лампы нужно распаять – образуется отверстие. Продеть через него вывод резистора.

Дальше нужно припаять свободный вывод светодиода к цоколю, а резистора к центральному контакту. Для напряжения 12 вольт нужен резистор 500 Ом, а для напряжения в 5 В – 50-100 Ом, для питания от Li-ion 3.7В аккумулятора – 10-25Ом.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаКак сделать из лампы накаливания светодиодную

Подобрать светодиод для фонарика гораздо сложнее чем его заменить. Нужно учитывать массу параметров: от яркости и угла рассеивания, до нагрева корпуса.

Кроме того, нельзя забывать об источнике питания для диодов. Если вы освоите все описанное выше – ваши приборы будут светить долго и качественно!

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Выбираем светодиоды по характеристикам LEDs

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

В силу своей «безбашенной» увлеченности, у меня часто интересуются, как правильно выбирать светодиоды? На какие характеристики  обращать внимание? Дабы снять эти вопросы пришлось сесть и написать одну, но обстоятельную статью, в которой придется совместить две, так как они не разделимы. Приготовьтесь напрячь свои глаза и разобраться в вопросах: как выбрать светодиоды и на какие характеристики ледов обращать пристальное внимание.

Для тех, кому лень читать, в самом начале статьи даю Вам небольшой вывод. За более конкретными рекомендациями по выбору светодиодов исходя из его характеристик, все-таки стоит прочитать до конца…

1Цветовая температура: три оттенка белого – теплый, нейтральный и холодный. Выбирайте нейтральный. И света больше и глазу приятнее. Это сугубо личное мнение.

2Мощность светодиода – чем больше, тем лучше. Но для больших мощностей необходим большой радиатор. Для аналога 100 Вт лампы нужно от 12 до 14 Вт диодного света. Запитывать диоды только от драйверов. Не увеличивать без большой надобности ток на диоды. Максимальная эффективность будет только от рабочего значения.

3Световой поток. Выбирайте по этому параметру с поправкой на нагрев кристалла и недостоверную информацию производителя.

4Угол рассеивания. По этому параметру можно определить как будет падать свет на освещаемую поверхность.

5И самое главное, не покупайте дешевые диоды. Просто возьмите за правило! Меньше будет разочарований от малого количества света, плохой освещенности и быстрой деградации.

Перед покупкой чипов стоит четко представлять на что Вы рассчитываете. Какой результат хотите получить. Если у Вас появилось непреодолимое желание поменять освещение в жилых комнатах, то стоит обратить внимание на сверхяркие светодиоды. При «хотелках» осветить аквариум или коридор – достаточно приобрести маломощные диоды. Все зависит от количества LED, которые будут использоваться. )))))) прочитал про «осветить аквариум или коридор»))) странное придумал сочетание)))) Ну да ладно, повеселился хоть.

В таблице я свел данные по видам, с желаемым местом применения

Индикаторные, ПираньяSMD, COB, мощные 1,3, 5 ВтFilament
ПрименениеИндикация, эл.табло, автомобилиМестное и общее освещениеМестное и общее освещение

Filament светодиоды и индикаторные нет смысла рассматривать, т.к. я еще не видел отдельно в продаже филаментных отрезков, а индикаторные типа 3 мм и т.п. для меня вообще не представляют никакого интереса и куда их можно использовать я уже не представляю. Мир светодиодов настолько обширен, что от них я отказался.

Перед походом в магазин проштудируйте литературу, datasheet по различным видам. Основные характеристики, на которые следует обращать внимание – цвет, мощность, рабочий ток и световые данные.

Цветовая температура светодиодов


Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаВсе диоды подразделяются по длине волны излучаемого света. Длина волны ( а следовательно и цвет ) зависит от материалов, используемых во время производства светодиодов. На 2015 год можно твердо утверждать о том, что мы можем получить абсолютное большинство цветов, не считая инфракрасного излучения и ультрафиолетового. Но нас все-таки интересуют диоды с белым свечением. Мы же собираемся делать устройства для освещения чего-либо? Более подробное описание о цветовых температурах и получении цветных диодов напишу позже.

Сильно не вдаваясь в дебри опишу, каким образом получают белый цвет. Так скажем, для «чайников»). Ни в коем случае не хотел никого обидеть).

Первый способ – белый цвет получают нанесением желтого люминофора на синие светодиоды (иногда ультрафиолетовые). За счет люминофора происходит «чудесное преобразование» синего цвета в белый. В этом случае начальная мощность чипов уменьшается.

Второй – получение белого за счет смешения красного, зеленого и синего цветов. В нашем случае при использовании RGB метода для белого используют излучения красного, синего и зеленого светодиодов.Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

Белые диоды разделяют на оттенки: теплые, нейтральные и холодные. Каждый из них имеет свою цветовую температуру: теплые – 2600-3700 К, нейтральные 3700-5000 К, 5000-10000 К. Ниже я приведу графическую картинку, в которой наглядно показано, какой цвет соответствует той или иной температуре.

Опираясь на эту характеристику при выборе светодиодов мы можем получить первое представление того, КАК будет светить наш диод. На фото можно воочию увидеть какой цвет излучает каждый из оттенков.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

Хочется сразу предупредить тех, кто любит (привык) к цвету ламп накаливания. Используя теплые оттенки белого (вспомнился фильм про 50 оттенков серого))) стоит быть готовым к тому, что эффективность диода будет пропорционально снижаться с увеличением теплоты. По-русски, чем желтее цвет, тем меньше эффективность при одинаковых мощностях светодиодов. Т.е. если Вы возьмете 3 светодиода одинаковой мощности но трех оттенков, то наибольшее количество света будет от холодного, и далее по убыванию – нейтральный и теплый белый.

Такое утверждение справедливое. Я провел не один эксперимент, собрал не один источник света. И при одинаковых характеристиках светодиодов чипы с более холодными оттенками на много эффективнее. И не смотря на то, что в помещениях негласно принято устанавливать лампы с теплым светом, а на улицах более холодного цвета я весь свой дом «утыкал чисто белыми» источниками света. Эффективность больше и никакого дискомфорта. Поэтому, опережая вопрос: какого свечения лампы вы посоветуете в квартиру? Отвечу. Мое, сугубо личное мнение – только нейтрально белые.

Мощность – одна из главных характеристик светодиода


Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаНа сегодняшний день мощность светодиодов просто ошеломляюща. От нескольких милливатт до сотен ватт. В нашем случае для общего освещения будут самыми оптимальными диоды мощностью 1, 3, 5 Вт. В некоторых случаях не плохо применять 10 Вт матрицы. В гараже я сделал освещение именно на 10 Вт. Их и потребовалось не много и света достаточно для ремонта.

Мы остановимся на 1, 3 Вт диодах, т.к. именно эти типы наиболее распространены в лампах и светильниках. Да и в домашних условиях их легко монтировать. Не смотря на то, что много производителей используют SMD диоды 5050, 3528 и т.п. их паять достаточно сложно и «неприятно», поэтому опущу рассказ о них. Но принцип остается один – ВЫБИРАЕМ диоды по мощности. Чем больше мощность, тем ярче мы получим свет.

Но все не так гладко. Большая мощность дает большой нагрев. И в этом случае стоит четко представлять о том, что для долгой жизни диода необходим хороший теплоотвод, радиатор. 5 Вт светодиод в единичном экземпляре не требует большого охлаждения. Но если Вы решитесь собрать светильник на 5-10 штуках, то радиатор будет весомый. И об эстетике даже не стоит говорить.

Но вернемся к нашим «баранам»… 1Вт светодиоды выпускают на номинальный ток 350 мА, а 3 Вт на 700 мА. Под них уже выпускают готовые драйверы. Запитывать светодиоды необходимо только от драйверов. Они постоянно держут заданное значение тока. А так как диоды очень чутко относятся именно к амперам, то важно питать их постоянным током, чего мы можем добиться именно драйверами, а не блоками питания от мобильников, компьютеров и т.п.

Количество диодов стоит выбирать из расчета, что аналог 100 Вт лампы накаливания – от 12 до 14 Вт диодного света. В этом случае нам понадобится 12 одноваттников и драйвер под эти диоды на 350 мА. Я не хочу вдаваться в расчеты как подбирать драйверы. Кому интересно, задайте вопрос, я посчитаю. Ну или когда-нибудь напишу отдельный опус).

Скажу еще одно: деление по ваттам условное. Во всех характеристиках светодиодов есть две величины – рабочий и максимальный ток. Допустим в одноваттниках он составляет 350 и 700 мА. Казалось бы, «сейчас как дам этому диоду на полную и он как засветит!». Но нет. Согласно зависимости освещенности от тока все светодиоды показывают одну диаграмму – чем больше ток от рабочего, тем больше падает сила света. Поэтому я никогда «не разгоняю» свои кристаллы. А питаю их только тем, на что они рассчитаны.

Световой поток – еще одна немаловажная характеристика светодиодов


Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдачаЭта характеристика измеряется в люменах. Обращая внимание на нее мы можем получить более-менее правдивое понимание того, сколько света мы получим от источника. Это достаточно «размытая» характеристика, т.к. световой поток зависит от многих факторов. И если в описании к светодиоду будет указано, что он выдает 100 люмен, то это не факт. Правильное определение истинного значения состоит не в производственных данных, а в экспериментальных. Посмотрим одну из методик.

Возьмем три светодиода одинаковой мощности и светового потока ( по datasheet ) при 350 мА – 120 люмен. При питании диодов от драйвера 350 мА в течении 1 мин., не превышая температуру кристалла получили следующие данные. Причем светодиод №3 выдает 120 люмен при токе всего в 300 мА. Т.е. делаем вывод, что данные по паспорту не всегда правильные. Выбирайте диоды с условием того, что истинное значение люменов будет на 10-15 процентов меньше. Тогда в конечном итоге не разочаруетесь, а в случае как с 3 диодом еще и порадуетесь.

Еще одна неприятная новость. С увеличением температуры кристалла падает световой поток. Эта характеристика ВСЕГДА указывается в данных, в виде графика. Не ленитесь и смотрите. Как правило, при рабочей температуре кристалла в 85 градусов у большинства LEDs световой поток уменьшается на 12 процентов.

123
По datasheet120120120
Температура кристалла252525
Время свеченияминминМин
Истинное знач120115148

Угол рассеивания


Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

Ну последнее, на что стоит обратить внимание – угол рассеивания. Большинство диодов выпускается с углом рассеивания в 120 градусов. Но это не конечная цифра. Разброс углов начинается от 15 и заканчивается 360 градусами ( к примеру филаментные ). Здесь Вам стоит определиться опять же, что хотите получить. Узконаправленный свет или рассеянный по всей комнате. Для комнаты подойдет и 120 градусов, но лучше применить линзы, чтобы увеличить угол. Для узконаправленного луча с лихвой хватит диодов с рассеивание в 40 градусов.

Есть еще несколько характеристик светодиодов. Но они более интересны для промышленного производства. А нам, простым обывателям, с лихвой хватает этих.

Я могу понять, что для кого-то эту информацию тяжело понять, но это только первое время. Если Вы один раз разберетесь, то в дальнейшем никаких трудностей правильно выбрать светодиод под свои нужды не составит труда. Во всяком случае я уже не «болею» муками подбора.

leds-test.ru

Сверхяркие светодиоды. Характеристики и параметры

На заре эры светодиодов даже несильное свечение элемента казалось прорывом, ведь даже несколько штук, объединенных воедино, практически не расходовали энергию. Время шло, а вместе с ним развивались и подобные изделия. Сегодня уже никого не удивишь сверхяркими светодиодами, которые стали использоваться повсеместно. Но несмотря на их распространенность, люди мало что знают о таких LED-элементах. Сегодняшняя статья исправит это упущение.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

Светодиоды повышенной яркости: общая информация

Подобные элементы формально можно разделить на 2 категории. Одни имеют повышенную мощность, другие сконструированы таким образом, что при невысоком потреблении электроэнергии способны выдавать световой поток, который в несколько раз больше, чем у обычных аналогов.

Одними из представителей подобных сверхярких светодиодов являются изделия фирмы Cree. Стоимость подобных чипов довольно высока, что приводит к появлению множества подделок. Особенно отличились на этом поприще китайские производители. Зачастую их изделия поначалу светят даже ярче оригинала, однако фальсификат быстро деградирует. Уже через 10-15 часов беспрерывной работы диод тускнеет вплоть до полного отказа.

Если говорить об SMD-компонентах, то среди них также можно найти сверхяркие светодиоды, но потребляемая мощность у них будет значительно выше, как и габариты. А вот элементы небольших размеров можно найти под маркой Epistar. Довольно неплохое качество и долгий срок службы – вот причины популярности этих светодиодов.

Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

Типы подобных элементов и их характеристики

При изготовлении таких светодиодов применяются определенные полупроводники. Если разделить их по типам, можно выделить 2 основных:

  • AlInGaP – из него изготавливаются элементы желтого, зеленого, оранжевого и красного цветов.
  • InGaN – белые, синие, зеленые и сине-зеленые LED-элементы.
  • Характеристики сверхярких светодиодов позволяют их использовать в совершенно различных областях. Они применяются для освещения цехов, улиц, квартир. Устанавливаются такие элементы и на автомобили в качестве дневных ходовых огней, габаритов или ближнего света фар. Однако последний вариант все больше теряет популярность.

    Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

    Дело в том, что при работе ультраяркие светодиоды сильно нагреваются. После их установки в корпус фары работать им приходится практически постоянно, что приводит к повышению температуры и быстрой деградации. А вот в качестве габаритов, включаемых лишь в темное время суток, когда на улице значительно прохладнее, они себя зарекомендовали неплохо.

    Но самой распространенной областью применения сверхярких светодиодов можно назвать фонари. Такой прибор с установленными в нем элементами, к примеру Cree, способен пробить лучом темноту на расстояние до 2-3 км. При этом его энергопотребление будет оставаться на достаточно низком уровне. Наиболее часто налобные варианты используют рыбаки при ночной ловле – световой поток достигает дна сквозь толщу воды в 3-4 метра.

    Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

    Применение светодиодов в автомобильной промышленности

    Для автомобилей подходят не все LED-элементы. Многим видам необходимо питание всего 2-3 В, в то время как в бортовой сети машины — 12 В. Именно поэтому производитель предлагает специализированные LED-элементы для авто. Здесь главное — понять, куда можно поставить сверхяркие светодиоды в 12 вольт, а куда их монтировать не следует. Ведь если подобные элементы будут стоять на стоп-сигналах, велика вероятность того, что они ослепят водителя идущей сзади машины, а это ни к чему хорошему не приведет. Также не стоит их устанавливать и в подсветку панели – ехать в темное время суток с подобным «тюнингом» будет невозможно.

    Приемлема установка сверхярких светодиодов в 12 вольт в фонари заднего хода, габариты, а также в качестве подсветки салона. В этих случаях монтаж подобного оборудования будет оправдан. Возможно включение светодиодов в схему в качестве ближнего света, но в этом случае необходима организация качественного воздушного охлаждения. Примером подобного применения ультраярких элементов служат автомобили Lexus.

    Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

    Рабочее напряжение LED-элементов

    Этому параметру многие уделяют слишком большое значение, не понимая его сути. Дело здесь вот в чем. Если, к примеру, написано, что номинал сверхяркого светодиода — 3 вольта, эта цифра означает всего лишь падение напряжения на нем. Более важным параметром является рабочий ток элемента, который может достигать 1 А.

    Что следует учитывать при выборе и монтаже

    Выбирая сверхяркие светодиоды для авто или иного применения, стоит обратить внимание не только на заявленные производителем характеристики, но и на внешний вид изделия, качество его изготовления. Часто подделку можно выявить даже при визуальном осмотре невооруженным глазом. На фальсифицированных светодиодах могут быть неровные края, чип под линзой часто располагается несимметрично.

    Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

    Заниженная стоимость по сравнению со среднерыночной также должна насторожить покупателя. Перед походом в магазин лучше ознакомиться с ценами на официальных сайтах производителей подобной продукции – это убережет от приобретения некачественного товара.

    Установка ультраярких светодиодов тоже требует соблюдения определенных правил. Даже при наличии хорошей вентиляции, если есть возможность дополнительного радиатора, это стоит сделать. Для соединения чипа с охладителем следует использовать термопасту.

    За и против использования сверхъярких элементов

    Как и у любого оборудования, у подобных светодиодов есть сторонники и противники. Согласно проведенным независимой компанией опросам, «против» использования подобных LED-элементов высказалось около 30 % респондентов. Самое интересное, что причиной возникновения негативного отношения стало применение сверхярких светодиодов для фонариков. Люди говорили, что очень вредно, когда таким лучом светят в глаза. Странное мнение поступило от жителей Соединенных Штатов Аамерики, где и проводились опросы по данной теме.

    Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

    В основном же применение подобных элементов в осветительных приборах имеет больше положительных, чем отрицательных качеств. Конечно, если приобретать качественное, фирменное изделие, стоимость его будет высока, однако и прослужит оно намного дольше, чем низкосортный дешевый диод. Главное в этом вопросе – сопоставить свои возможности с уровнем необходимости подобного приобретения.

    Подводя итог вышесказанному

    Сверхяркие светодиоды – это действительно вершина развития LED-элементов на сегодняшний день. Не стоит сетовать на то, что стоимость их довольно высока. Как и любые другие устройства, со временем они упадут в цене. Хотя возможно, что инженеры разработают еще какую-нибудь новинку, которая затмит ультраяркий светодиод. Исходя из темпов прогресса во всех технических областях, этого исключить нельзя.

    Источник

    abc-import.ru

    Справочник светодиодов отечественных. Datasheet. Характеристики и параметры.

    Справочник светодиодов отечественных.

    3мм   5мм   10мм   20мм   Сверхяркие   Мощные
    Двуцветные   На 12 вольт   Для авто   Показать все

    Основные характеристики светодиодов. Введение.
    Применение светодиодов – проблемы и их решения. Драйвера для светодиодов.
    Тепловой режим мощных светодиодов
    Расчет оптимальных рабочих условий для светодиодов








    НаименованиеЦветPDFприм Iном, мAUf, ВIv ,mcd

    1. Мощные и высокояркие светодиоды

    СДК-ххххК,Ж   40 2,5 2500-25000 Сверхяркий светодиод с номинальным током 40 мА
    СДК-хххх С,З   40 4,3 1500-30000Высокояркий синий светодиод с номинальным током 40 мА
    СДК-хххх Б,С,К,Ж,З  узко
    град
    40 4,3 45000-130000  Сверхяркий белый светодиод узкоградусный с номинальным током 40 мА.
    КИПД-84 Б,С,К,Ж,З  “Пира
    нья”
    70 2,1-3700-7000 Сверхяркий светодиод с номинальным током 70 мА. Аналог -“Пиранья”
    СДК-ххххС,К,Ж,З   80 2,9-5,5 2200-40000  Сверхяркий светодиод с номинальным током 80 мА
    КИПД130 Б,С,К,Ж   1502,5-48000-30000 Мощные светодиоды серии КИПД130 номинальный ток 150 мА
    КИПД137Б,К,Ж   20010-1620000 Мощные светодиоды серии КИПД137, номинальный ток 300 мА
    КИПД138Б,К,Ж 2502,5-41500-3500 Мощные светодиоды серии КИПД138, номинальный ток 250 мА
    КИПД140А-120-1 Б,С,К,Ж,З  Star3503-45000-25000 Мощные светодиоды серии КИПД140, мощность 1Вт, ток 350 мА, аналог “Star”
    КИПД140А-120-2 Б,С,К,Ж,ЗEmitter7003-48000-40000 Мощные светодиоды серии КИПД140, мощность 3Вт, ток 700 мА, аналог Star

    2. Светодиоды диаметром 3 мм

    КИПД24 К,Ж,З   10-20 2,0-2,81-300 красные, желтые и зеленые светодиоды
    КИПД42 Б,С,К,Ж,З  яркие20 2,2-3,51-7000 яркие светодиоды диаметром 3 мм, белые светодиоды
    КИПД66 К,Ж,З   10-20 2,0-2,41-150 красные, желтые и зеленые светодиоды
    КИПД66* К,Ж,З  мало
    ток
    2-42,0-2,41-20 малопотребляющие светодиоды
    КИПД66** К,Ж,З  яркие20 2,0-2,430-2000 красные яркие светодиоды  диаметром 3 мм
    КИПД66*** Б,С,З  яркие20 450-3000 белые и синие яркие сетодиоды  диаметром 3 мм
    КИПД66**** К,Ж,З  цили
    ндр
    10 2,0-2,44-20
    КИПД45 К/Ж, К/З  двуцв
    2выв
    10 2,41-10 двуцветные светодиоды диаметром 3 мм

    3. Светодиоды диаметром 5 мм

    АЛ307 К,Ж,З 102-2,40,9-6 светодиод АЛ307, характеристики
    КИПД21, КИПД78 К,Ж,З 10-202-2,41-200
    КИПД21*, КИПД65 К,Ж,Зяркие10-202-2,450-5000  яркие светодиоды серии КИПД65
    КИПД21, КИПД65 Б,С,З  сверх
    яркие
    20 450-4000 сверхяркие светодиоды диаметром 5 мм, белые светодиоды
    КИПД40, КИПД85 Б,С,К,Ж,З  сверх
    яркие
    20 2,2-3,5300-15000 сверхяркие светодиоды КИПД40 и КИПД85, отечественные белые светодиоды
    КИПД88 Б,С,К,Ж,Зукоро
    ченн
    203-450-1500  белые укороченные светодиоды
    КИПД18 К/Ж, К/З  двуцв
    3выв
    10 2,41-100 двуцветные светодиоды диаметром 5 мм
    КИПД45 К/Ж, К/З  двуцв
    2выв
    10 2,41-50двуцветные светодиоды диаметром 5 мм

    4. Светодиоды диаметром 10 мм

    КИПД35 Ж  20 2,41-150
    КИПД35* К,Ж,З  яркие20 2-2,450-4000 яркие светодиоды диаметром 10 мм
    КИПД35** Б,С,З  сверх
    яркие
    20 4100-4000 белые, синие и зеленые сверхяркие светодиоды диаметром 10 мм
    КИПМ15 Б,С,К,Ж,З  сверх
    яркий
    20 2,2-3,5100-15000белые сверхяркие светодиоды диаметром 10 мм
    КИПМ45 К,Жсверх
    яркий
    202,3 500-7000 красные сверхяркие светодиоды диаметром 10 мм
    КИПД26  К/З двуцв
    3выв


    5. Светодиоды диаметром 20 мм

    КИПМ20 С,К,Ж,Зяркие20(2,5-4,5)*n10-3000яркие светодиоды диаметром 20 мм
    КИПМ44 Бяркие20 4,5-13,5200-2500яркие светодиоды диаметром 20 мм

    6. Светодиоды на 12В, 24В.

    КИПМ32 К,Ж,Зd=3мм?1210-200 светодиоды 12 вольт, диаметр 3 мм
    КИПД69 К,Ж,Зd=3мм13125-400светодиоды 12 вольт диаметром 3 мм
    КИПД70 К,Ж,Зd=5мм18125-400 светодиоды 12 вольт диаметром 5 мм
    КИПД134 К,Ж,Зd=10мм18125-2000светодиоды 12 вольт диаметром 10 мм
    КИПД87 К,Ж,Зовальн?2410-300светодиоды 24 вольта со встроенным резистором
    КИПД91 К,Ж,Зовальн?1210-500

    7. Светодиоды для автомобилей.

    Отечественные лампы на светодиодах для авто
    ЛПО-14 Б,К24свето
    диода
    16012,24 отечественные светодиоды для стоп-сигналов и габаритов автомобиля (отечественная светодиодная лампа)
    Импортные лампы на светодиодах для авто
    Применение светодиодов в авто (наглядная схема):
    Для поворотников :
    пр-ва BIG SUN  сводный каталог в pdf , ссылки на страницы с подробными pdf светодиоды для поворотников авто
    Для противотуманных фар :
    пр-ва BIG SUN
    Для стоп-сигналов и габаритов:
       тип 1156 – с одиночным контактом,
       тип 1157 – с двумя контактами и двумя интенсивностями свечения
    GNL-1156/1157 К,Ж19свето
    диодов
    25/80126500 светодиоды для стоп-сигналов и габаритов автомобиля
    1156/1157-24LED Б,К,Ж24св24-801266 Lmсветодиоды для стоп-сигналов и габаритов авто
    GNL-1156/1157C К,Ж25св25/80126500 светодиоды для габаритов и стоп-сигналов авто
    GNL-3156/3157 К,Ж19св25/80126500 светодиоды для авто
    L-ALXXDA12R Б,С,К,Ж,З12св801222 Lm светодиоды в стоп-сигналы авто
    L-ALXXDA13R Б,С,К,Ж,З13св1101232 Lm светодиоды для стоп-сигналов и габаритов авто
    L-ALXXDA36R Б,С,К,Ж,З36св1801247 Lm светодиоды для автомобилей
    пр-ва BIG SUN  краткий каталог в pdf, ссылки на страницы с подробными pdf
    Для приборного щитка, индикаторов:
    GNL-T2 Б,С,К,Ж,З  6/12/24  светодиоды для приборного щитка авто
    GNL-T5 Б,С,К,Ж,З  6/12/24
    GNL-E10 Б,С,К,Ж,З  6/12
    GNL-T10 Б,С,К,Ж,З  6/12
    серия 194 (T10) Б,С,К,Ж,З  12/24
    GNL-8W Б,С,К,Ж,З 2012390
    GNL-BP Б,С,К,Ж,З  6/12/24
    пр-ва  BIG SUN  краткий каталог в pdf, ссылки на страницы с подробными pdf
    Аксиальные:
    L-ALXXDA6P Б,С,К,Ж,З 8012  светодиоды для освещения салона авто
    пр-ва  BIG SUN


    Обозначение цвета:
    Б- белый светодиод, К- красный светодиод, Ж- желтый или оранжевый светодиод, З- зеленый светодиод, С- синий светодиод
    На главную


    www.trzrus.ru

    Сверхяркие светодиоды. Характеристики и параметры

    На заре эры светодиодов даже несильное свечение элемента казалось прорывом, ведь даже несколько штук, объединенных воедино, практически не расходовали энергию. Время шло, а вместе с ним развивались и подобные изделия. Сегодня уже никого не удивишь сверхяркими светодиодами, которые стали использоваться повсеместно. Но несмотря на их распространенность, люди мало что знают о таких LED-элементах. Сегодняшняя статья исправит это упущение.

    Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

    Светодиоды повышенной яркости: общая информация

    Подобные элементы формально можно разделить на 2 категории. Одни имеют повышенную мощность, другие сконструированы таким образом, что при невысоком потреблении электроэнергии способны выдавать световой поток, который в несколько раз больше, чем у обычных аналогов.

    Одними из представителей подобных сверхярких светодиодов являются изделия фирмы Cree. Стоимость подобных чипов довольно высока, что приводит к появлению множества подделок. Особенно отличились на этом поприще китайские производители. Зачастую их изделия поначалу светят даже ярче оригинала, однако фальсификат быстро деградирует. Уже через 10-15 часов беспрерывной работы диод тускнеет вплоть до полного отказа.

    Если говорить об SMD-компонентах, то среди них также можно найти сверхяркие светодиоды, но потребляемая мощность у них будет значительно выше, как и габариты. А вот элементы небольших размеров можно найти под маркой Epistar. Довольно неплохое качество и долгий срок службы – вот причины популярности этих светодиодов.

    Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

    Типы подобных элементов и их характеристики

    При изготовлении таких светодиодов применяются определенные полупроводники. Если разделить их по типам, можно выделить 2 основных:

    1. AlInGaP – из него изготавливаются элементы желтого, зеленого, оранжевого и красного цветов.
    2. InGaN – белые, синие, зеленые и сине-зеленые LED-элементы.

    Характеристики сверхярких светодиодов позволяют их использовать в совершенно различных областях. Они применяются для освещения цехов, улиц, квартир. Устанавливаются такие элементы и на автомобили в качестве дневных ходовых огней, габаритов или ближнего света фар. Однако последний вариант все больше теряет популярность.

    Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

    Дело в том, что при работе ультраяркие светодиоды сильно нагреваются. После их установки в корпус фары работать им приходится практически постоянно, что приводит к повышению температуры и быстрой деградации. А вот в качестве габаритов, включаемых лишь в темное время суток, когда на улице значительно прохладнее, они себя зарекомендовали неплохо.

    Но самой распространенной областью применения сверхярких светодиодов можно назвать фонари. Такой прибор с установленными в нем элементами, к примеру Cree, способен пробить лучом темноту на расстояние до 2-3 км. При этом его энергопотребление будет оставаться на достаточно низком уровне. Наиболее часто налобные варианты используют рыбаки при ночной ловле – световой поток достигает дна сквозь толщу воды в 3-4 метра.

    Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

    Применение светодиодов в автомобильной промышленности

    Для автомобилей подходят не все LED-элементы. Многим видам необходимо питание всего 2-3 В, в то время как в бортовой сети машины – 12 В. Именно поэтому производитель предлагает специализированные LED-элементы для авто. Здесь главное – понять, куда можно поставить сверхяркие светодиоды в 12 вольт, а куда их монтировать не следует. Ведь если подобные элементы будут стоять на стоп-сигналах, велика вероятность того, что они ослепят водителя идущей сзади машины, а это ни к чему хорошему не приведет. Также не стоит их устанавливать и в подсветку панели – ехать в темное время суток с подобным «тюнингом» будет невозможно.

    Приемлема установка сверхярких светодиодов в 12 вольт в фонари заднего хода, габариты, а также в качестве подсветки салона. В этих случаях монтаж подобного оборудования будет оправдан. Возможно включение светодиодов в схему в качестве ближнего света, но в этом случае необходима организация качественного воздушного охлаждения. Примером подобного применения ультраярких элементов служат автомобили Lexus.

    Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

    Рабочее напряжение LED-элементов

    Этому параметру многие уделяют слишком большое значение, не понимая его сути. Дело здесь вот в чем. Если, к примеру, написано, что номинал сверхяркого светодиода – 3 вольта, эта цифра означает всего лишь падение напряжения на нем. Более важным параметром является рабочий ток элемента, который может достигать 1 А.

    Что следует учитывать при выборе и монтаже

    Выбирая сверхяркие светодиоды для авто или иного применения, стоит обратить внимание не только на заявленные производителем характеристики, но и на внешний вид изделия, качество его изготовления. Часто подделку можно выявить даже при визуальном осмотре невооруженным глазом. На фальсифицированных светодиодах могут быть неровные края, чип под линзой часто располагается несимметрично.

    Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

    Заниженная стоимость по сравнению со среднерыночной также должна насторожить покупателя. Перед походом в магазин лучше ознакомиться с ценами на официальных сайтах производителей подобной продукции – это убережет от приобретения некачественного товара.

    Установка ультраярких светодиодов тоже требует соблюдения определенных правил. Даже при наличии хорошей вентиляции, если есть возможность дополнительного радиатора, это стоит сделать. Для соединения чипа с охладителем следует использовать термопасту.

    За и против использования сверхъярких элементов

    Как и у любого оборудования, у подобных светодиодов есть сторонники и противники. Согласно проведенным независимой компанией опросам, «против» использования подобных LED-элементов высказалось около 30 % респондентов. Самое интересное, что причиной возникновения негативного отношения стало применение сверхярких светодиодов для фонариков. Люди говорили, что очень вредно, когда таким лучом светят в глаза. Странное мнение поступило от жителей Соединенных Штатов Аамерики, где и проводились опросы по данной теме.

    Сверхяркие светодиоды характеристики – потребление тока, напряжение, мощность и светоотдача

    В основном же применение подобных элементов в осветительных приборах имеет больше положительных, чем отрицательных качеств. Конечно, если приобретать качественное, фирменное изделие, стоимость его будет высока, однако и прослужит оно намного дольше, чем низкосортный дешевый диод. Главное в этом вопросе – сопоставить свои возможности с уровнем необходимости подобного приобретения.

    Подводя итог вышесказанному

    Сверхяркие светодиоды – это действительно вершина развития LED-элементов на сегодняшний день. Не стоит сетовать на то, что стоимость их довольно высока. Как и любые другие устройства, со временем они упадут в цене. Хотя возможно, что инженеры разработают еще какую-нибудь новинку, которая затмит ультраяркий светодиод. Исходя из темпов прогресса во всех технических областях, этого исключить нельзя.

    autogear.ru

    Добавить комментарий Отменить ответ

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Рубрики

    • Без рубрики
    • Водонагреватель
    • Ворота
    • Выбор дверей
    • Гаражные ворота
    • Гидроизоляция
    • Гидроизоляция помещений
    • Гипсокартон
    • Гипсокартонный интерьер
    • Двери
    • Декор крыльца
    • Декор лестницы
    • Дизайн туалета
    • Дом
    • Заливка фундамента
    • Кладка
    • Кладка стройматериалов
    • Крыльцо
    • Крыша
    • Ламинат
    • Лестница
    • Напольная стяжка
    • Планировка домов
    • Планировка крыш
    • Пол
    • Разное
    • Советы по ремонту
    • Стяжка
    • Тёплый пол
    • Туалет
    • Укладка ламината
    • Фундамент
    • Электрические водонагреватели
    2019 © Все права защищены. Карта сайта
