Станок токарный станок стд 120 – СТД-120М, стд-120 Станок токарный по дереву. Паспорт, схемы, описание, характеристики

Видео: точение ручки для напильника на токарном станке по обработке древесины СТД 120М.

Преимущества и недостатки

Рассуждая о плюсах и минусах станка СТД 120м, следует учитывать, что он в первую очередь был создан в обучающих целях, и то, что его используют еще и на некоторых мелких предприятиях уже свидетельствует о качестве его сборки и функциональных возможностях. Кроме этого, к преимуществам станка относят:

1. Длительное время эксплуатации. Простота конструкции сама по себе дает возможность агрегату работать длительное время, но если за всеми узлами станка буде осуществляться тщательный и своевременный уход, то период эксплуатации станка возрастет в разы.
2. Относительно небольшие габариты. Это особенно важно для учебных аудиторий, в которых необходимо устанавливать сразу несколько аппаратов.
3. Высокий уровень безопасности. Незаменимое качество для любого устройства, с которым работают новички. В то же время высокий уровень защиты никогда не будет лишним для тех, кто уже имеет опыт работы и решил приобрести данный станок для собственных нужд.
4. Полноценность обучения токарному делу на этом станке гарантируется наличием всех необходимых приспособлений и функций.

Как и у любого другого устройства, у данного аппарата есть ряд недостатков:

• Невозможность подключения к сети с напряжением в 220 В значительно ограничивает сферу применения агрегата.
• Довольно небольшие параметры обрабатываемых заготовок снижают функциональность устройства.
• Наличие у аппарата только двух скоростей неблагоприятно сказывается на качестве обработки деталей.

metmastanki.ru

СТД-120М, стд-120 Станок токарный по дереву. Паспорт, схемы, описание, характеристики

Производителем токарного станка по дереву стд-120м является ИП Чупраков Роман Викторович, город Киров. Адрес сайта: http://std120.ru

СТД-120М, СТД-120 Станок токарный по дереву настольный учебный. Назначение, область применения

Токарный станок по дереву СТД-120М предназначен для изготовления малогабаритных деталей из древесины. Он выгодно отличается от своего предшественника — станка СТД-120 прежде всего тем, что травмоопасные зоны имеют защитное ограждение, рабочее место оборудовано местным освещением, усовершенствована электрическая схема управления, приняты меры по снижению уровня шумов и вибрации, специально разработана система механизированного удаления отходов — пылестружкоулавливающая установка.

Учебный токарный станок по дереву СТД-120М предназначен для выполнения легких токарных работ по дереву и в центрах, на планшайбе или в патроне, а также для выполнения несложных сверлильных работ:

• точение цилиндрических и профильных тел вращения
• торцевание, закругление и отрезание заготовок под различными углами
• внутреннее точение по заданному профилю и сверление
• профильную и декоративную обработку плоских поверхностей большого диаметра на планшайбе (типа тарелки, чашки)

СТД-120М Общий вид токарного деревообрабатывающего станка

СТД-120М Общий вид токарного деревообрабатывающего станка без защитного кожуха и ограждения

Состав токарного станка СТД-120М (рис.2)

Станок состоит из следующих сборочных единиц и деталей:

1. электродвигатель
2. кнопочный выключатель
3. клиноременная передача
4. шпиндель
5. передняя бабка
6. кнопочный блок
7. светильник
8. корпус с центром-вилкой
9. подручник
10. защитный экран
11. рукоятка зажима
12. ограждение станка
13. задняя бабка
14. маховик
15. станина с направляющими
16. опорная лапа
17. закрепляющая гайка
18. пиноль
19. центр
20. рукоятка стопора
21. держатель (каретка)
22. двухрожковая гайка
23. деревянная платформа
24. опорные бруски
25. щель для отсасывания отходов

Схема кинематическая токарного станка СТД-120М

Передняя бабка токарного станка СТД-120М

Конструкция передней бабки токарного станка СТД-120М

Передняя бабка станка токарного СТД-120М служит для установки и крепления заготовки и передачи ей вращательного движения.

Передняя бабка состоит из фасонного корпуса, отлитого из чугуна. В нем соосно расточены два отверстия для радиальных сферических подшипников.

Шпиндель представляет собой стальной фасонный вал, на правом конце которого нарезана резьба для навертывания патрона, планшайбы и других специальных приспособлений для закрепления заготовок.

На левом конце шпинделя насажен двухступенчатый приводной шкив, получающий движение через клиноременную передачу от электродвигателя. С обеих сторон на бабке крепятся крышки с войлочными набивками.

Для пуска и остановки шпинделя станка СТД-120М на корпусе передней бабки размещен пост управления, а сверху – светильник.

Клиноременная передача. На валу электродвигателя станка токарного СТД-120м жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка СТД-120. Переставляя ремень с одной ступени на другую, можно менять частоту вращения шпинделя. Клиноременная передача станка СТД-120м закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем. При ее открывании происходит отключение электродвигателя и шпиндель станка СТД-120м останавливается.

На валу электродвигателя жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка. Клиноременная передача закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем так, что при ее открывании происходит отключение электродвигателя и станок останавливается. Крышка ограждения запирается при помощи винта.

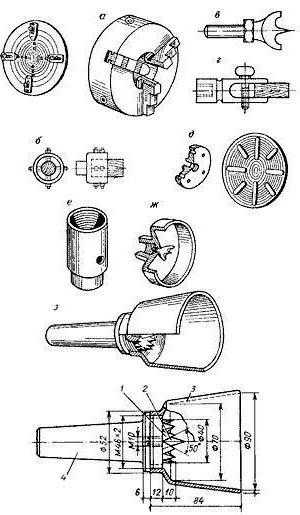

Приспособления для закрепления и обработки заготовок на токарном станке СТД-120М

• а — спиральный самоцентрирующий патрон
• б — чашечный патрон
• в — трезубец
• г — тисочный патрон
• д — планшайба
• е — цилиндрический патрон
• ж — корпус с центром-вилкой
• з — специальный патрон с зубцами
• 1 — зубцы
• 2 — центральный зубец
• 3 — ограждение зубцов
• 4 — конус патрона

В зависимости от вида заготовки и выполняемых работ на шпиндель станка СТД-120м должно быть установлено одно из приспособлений, входящих в комплект станка: патрон, центр-вилка или планшайба. Патрон СТД-120М служит для закрепления коротких заготовок при обработке с торца. Центр-вилка станка СТД-120 предназначена для закрепления длинных деревянных заготовок при обработке в центрах. Планшайба станка СТД-120м представляет собой металлический диск, в центре которого выступает бобышка с внутренней резьбой для навертывания на шпиндель.

В зависимости от формы и назначения будущей детали заготовку устанавливают в центрах передней и задней бабок или на шпиндель передней бабки. Во всех случаях заготовку следует установить так, чтобы она воспринимала вращательное движение шпинделя. Для этих целей существует много приспособлений, которые можно разделить на следующие группы: для закрепления заготовки в центрах, для закрепления заготовки за наружную поверхность и для закрепления заготовки за отверстия.

Для закрепления заготовки в центрах наибольшее распространение получил трезубец. Один конец трезубца имеет форму конуса соответственно конусу в шпинделе передней бабки, а другой конец — форму трезубой вилки. При закреплении заготовки один ее конец с намеченным пазом вставляют в трезубец, а второй поджимается центром пиноли задней бабки.

Для закрепления заготовки за наружную поверхность служат следующие приспособления: чашечные, тисочные и кулачковые патроны, планшайба.

Чашечный патрон имеет с одной стороны цилиндрическую полость, а с другой — конический хвостовик для установки в шпиндель передней бабки. Округленную часть заготовки плотно вставляют (заколачивают) в полость патрона или зажимают болтами.

Тисочный патрон применяют в тех случаях, когда часть изделия имеет форму четырехугольника (граненую поверхность). Для обработки заготовку вставляют в тиски патрона и зажимают винтом. Чашечные и тисочные патроны иногда вместо конических хвостовиков имеют винтовые нарезки для установки на наружной части шпинделя.

Для закрепления изделий за наружную поверхность применяют, также, трехкулачковые самоцентрирующиеся и четырехкулачковые патроны с независимым перемещением кулачков. Трехкулачковый патрон обеспечивает быстрое и надежное зажатие и центрование заготовки благодаря одновременному радиальному перемещению кулачков. Каждый трехкулачковый патрон может служить для закрепления изделия как за наружную, так и за внутреннюю поверхность. Для этого такие патроны снабжают двумя комплектами кулачков.

Для задней бабки целесообразно применять самовращающийся центр (на подшипниках) с конусом Морзе.

На планшайбе обрабатывают большие заготовки и плоские диски, для чего в ней предусмотрены отверстия, через которые винтами крепят заготовку. Необходимо учитывать, что винты не должны выходить на обрабатываемую поверхность заготовки. Планшайбу навинчивают на шпиндель после закрепления заготовки.

Массовое применение для крепления изделий из отверстия имеют различные оправы. Конструкции оправ выбирают в зависимости от назначения изделия, они бывают в основном двух типов — рифленые и цанговые.

Для изготовления на токарном станке по обработке различных деталей применяют резак-пилу. Данное приспособление можно использовать и для отрезания колец от алюминиевых и латунных трубок (на токарном станке по обработке металла) и для отрезания заготовок из пластмасс, оргстекла и других материалов.

При работе резак-пила устанавливается на подручник станка так, чтобы планка опиралась на обрабатываемую поверхность заготовки. Затем резак равномерно подается вперед. Ограничитель дает возможность установить необходимую глубину протачивания в тех случаях, когда заготовка не отрезается совсем.

Приспособление просто в изготовлении. Резак-пила изготовляется из ножовочного полотна. Остальные детали — из поделочной стали.

Приспособление для шлифования токарных изделий применяется при шлифовании готовых изделий на токарном станке. Оно позволяет добиться хорошего качества шлифовки, удобно и безопасно в работе. Это приспособление легко изготовить в любой мастерской. На планку наклеивается пластинка из пористой резины или войлока, поверх которой накладывается шлифовальная шкурка (желательно на основе из материи). Края зажимаются между планками при помощи гайки-барашка. Крючки-ограничители обеспечивают безо-пасную работу. Крючки крепятся к основанию при помощи заклепки. Приспособление можно применять и при полировке изделий.

Задняя бабка токарного станка СТД-120М

Задняя бабка станка СТД-120 служит опорой при обработке длинных заготовок, поддерживая их задним центром, и для закрепления в ее пиноли патрона для сверл, самих сверл и других инструментов при обработке отверстий. Задняя бабка СТД-120 состоит из корпуса с пинолью, который скользит по направляющим станины. Задняя бабка станка СТД-120 закрепляется на направляющих станины.

С одной стороны пиноль имеет отверстие, расточенное на конус Морзе, в которое вставляется задний центр, патроны или сверла, имеющие хвостовик с тем же конусом. С другой стороны запрессована втулка с внутренней резьбой. Пиноль свободно перемещается в отверстии верхней части корпуса. От вращения вокруг своей оси пиноль предохраняет установочный винт, который входит в паз на наружной поверхности пиноли.

С резьбовой втулкой спарен винт пиноли (подачи), на одном конце которого на шпонке насажен маховик, закрепленный гайкой. Вращаясь вместе с маховиком, винт пиноли через резьбовую втулку перемещает пиноль.

Закрепление пиноли в нужном положении осуществляется рукояткой зажима. Задняя бабка закрепляется гайкой на станине с сухарем и болтом, для завинчивания которой прилагается комбинированный ключ. Для смазки пиноли и винта в корпусе бабки и пиноли имеются маслопроводящие отверстия.

Подручник с держателем станка токарного СТД-120

Подручник с держателем станка СТД-120М служит опорой для режущего инструмента. Держатель подручника состоит из прямоугольного бруска с приливом, в отверстие которого вставляется стержень подручника. Подручник станка СТД-120 закрепляется на нужной высоте и в определенном положении рукояткой. Держатель подручника закрепляется на направляющих станины станка СТД-120М специальным винтом и рукояткой через шайбу. Для работы с короткими и длинными заготовками станок комплектуется двумя подручниками длиной 200 мм и 400 мм.

Станина станка токарного СТД-120м

Станина станка СТД-120м литая чугунная на двух ножках устанавливается на подставке и является основанием, на котором монтируются основные узлы станка СТД-120М. Слева на станине закреплена передняя бабка станка. По направляющим станины передвигаются и закрепляются в определенном положении держатель с подручником и задняя бабка станка.

Ограждение зоны резания станка СТД-120М

Ограждение зоны резания на станке СТД-120м служит для защиты работающего от отлетающей стружки и снижения концентрации образующейся пыли в зоне дыхания работающего до установленных санитарных норм. Оно состоит из металлического кожуха и откидных экранов.

Приспособления для установки и крепления заготовок станка токарного СТД-120

Режущие инструменты

Станок комплектуется двумя видами режущих инструментов: рейврами и майзолями. Рейеры для станка СТД-120 представляют собой желобчатый резец, по форме похожий на полукруглую столярную стамеску. Майзели для станка СТД-120 представляют собой резцы, имеющие форму плоской стамески с лезвием.

Схема электрическая принципиальная токарного деревообрабатывающего станка СТД-120М

Электрооборудование станка токарного деревообрабатывающего СТД-120М

Электрооборудование станка токарного СТД-120 рассчитано для подключения его к сети трехфазного переменного тока напряжением 380 В с глухозаземленной нейтралью. В шкафу управления станка токарного СТД-120 находятся также трансформатор освещения 380/24 В. В качестве привода станка служит асинхронный двигатель. Управление станком производится с поста управления, расположенного на передней бабке станка. Подключение электрооборудования токарного станка СТД-120М к трехфазной сети напряжением 380 В и его заземление производит Заказчик. Включение станка без подключения его к магистрали заземления не допускается.

Технические характеристики токарного станка СТД-120М

Полезные ссылки по теме. Дополнительная информация

Каталог справочник деревообрабатывающих станков

Паспорта деревообрабатывающих станков

stanki-katalog.ru

Токарный станок СТД-120М по дереву

СТД-120М – это токарный станок по дереву, предназначен для обработки малогабаритных элементов из разных сортов древесины. Агрегат имеет выгодные отличающие его от предшественника особенности, заключающиеся в том, что критические рабочие зоны защищены ограждением, оборудованы локальным освещением. Кроме того, модернизирована основная электрическая схема, предусмотрена система снижения вибрации и уровня шума, разработана установка по удалению пыли и стружки механизированным способом.

Назначение

Станок школьный токарный СТД-120М используется для легкой обработки дерева путем центрального взаимодействия, с применением планшайбы и патрона, а также для произведения элементарного сверления. К его функционалу относится следующее:

• Заточка цилиндрических и профильных вращающихся элементов.
• Способность торцевать, закруглять и отрезать заготовки под разными углами.
• Выполнение точения по отмеченному профилю.
• Сверление.
• Обработка плоских поверхностей диаметра в декоративном и профильном плане с использованием планшайбы.

В действующее состояние СТД-120М приводится посредством пуска электрической силовой установки. Мотор размещен в левой части агрегата. Крутящий момент передается через ременное взаимодействие. Этому процессу способствует пара шкивов: первый установлен на валу двигателя, второй монтируется на шпинделе фронтальной бабки.

Обустройство

Станок СТД-120М имеет некоторые особенности устройства, а именно:

• Скоростной режим вращения преобразуется при помощи перекидывания ремня на определенные пазы валов.
• Контролирующий узел с кнопками расположен на передней бабке, что обеспечивает максимально удобный доступ к управлению в процессе работы.
• Насадки шпиндельного типа могут меняться, они включены в стандартный комплект оборудования.
• Рабочая зона защищена дополнительными шторами с прозрачными окнами.
• Удалить стружку и прочие засорители можно с помощью дополнительно подключаемого очистного блока.

Повысить точность проводимых операций позволяет специальное освещение, работу которого контролирует трансформатор понижающего типа. Электрическая блокировка конструкции ременной передачи с выключателем увеличивает эксплуатационную безопасность.

Фронтальная бабка агрегата

Этот узел токарного агрегата СТД-120М используется для монтажа и фиксации заготовки с последующей передачей ей вращательных моментов. Данный элемент состоит из цельнолитого чугунного корпуса открытого типа. В нем расточены по осям пара отверстий, служащих для размещения радиальных, сферически выполненных подшипников.

Рабочий шпиндель – это фасонный вал из стали, имеющий справа резьбу для монтажа патрона, шайбы и прочих спецнасадок, фиксирующих и обрабатывающих заготовку. Слева на конце имеется двухступенчатый привод типа шкива, активирующийся посредством клиноременной передачи от электромотора. По обе стороны передней бабки оборудованы люки с войлочным набивочным материалом. Пуск и стопор шпинделя осуществляется при помощи блока управления, размещенного на корпусе.

Задний элемент

Эта часть станка СТД-120М обеспечивает опору при обслуживании длинных изделий, а также закрепление патрона, непосредственно сверл и прочего инструментария. Задний элемент устройства состоит из остова и пиноли, скользящей по направляющим пазам корпуса.

С одного бока подвижной гильзы предусмотрено отверстие, отрегулированное на конус, куда помещается задний упор, патрон либо сверло с соответствующим концевиком. С противоположного бока путем прессовки вставлена втулка, имеющая внутреннюю резьбу. Установочный винт обеспечивает легкое перемещение пиноли и предохраняет ее от вращения вокруг собственной оси.

Элемент перераспределения вращательного момента совмещен с резьбовой втулкой, на одном краю которого установлен маховик, зафиксированный гайкой. Крепление пиноли в требуемом положении осуществляется зажимной ручкой. Фиксация задней бабки производится при помощи гайки, сухаря (шайбы) и болта. Для смазки рабочих элементов в корпусе предусмотрены специальные отверстия.

Основные и съемные приспособления

Станок по дереву СТД-120М оснащается несколькими основными элементами, а именно:

1. Трезубцем, служащим для закрепления обрабатываемой детали. Он имеет с одного конца форму конуса, идентичную шпинделю. Второй край элемента выполнен в виде вилки с тремя зубцами. Фиксируется заготовка путем помещения намеченного паза непосредственно в трезубец, после чего второй конец зажимается в пиноли задней бабки.
2. Чашечным патроном, представляющим собой деталь, имеющую с одной стороны цилиндрическую внутренность, а с другой — конический хвостовик, служащий для установки в шпиндельную часть фронтальной бабки. Круглую сторону заготовки плотно помещают в патронную полость либо зажимают болтами.
3. Если обрабатываемое изделие имеет многогранную форму, используется тисочный патрон.
4. Кроме того, токарный станок СТД-120М может оснащаться патронами с тремя или четырьмя кулачками. Они служат для закрепления деталей за наружную часть. Самоцентрирующиеся элементы имеют независимое перемещение кулачка, что позволяет ускорить обработку и повысить ее эффективность.

Электрооборудование и технические параметры

Касательно электрического оборудования токарного агрегата, можно отметить, что здесь имеется подключение к сети переменного тока с тремя фазами (380 В) с нейтралью, которая наглухо заземляется. В распределительном шкафу также есть осветительный трансформатор.

Технические характеристики станка приведены в таблице:

Эксплуатационные особенности

Станок токарный по дереву СТД-120М не относится к категории профессионального оборудования, основное его предназначение – ознакомление учащихся с азами работы токаря. К нему предъявляются повышенные меры по безопасности.

Чтобы обеспечить устойчивость обрабатывающего инструмента, основание лучше делать стальным или бетонным. Его высота должна быть не менее 60 сантиметров.

Кроме того, следует учитывать некоторые эксплуатационные особенности:

• Заготовка из дерева должна быть без трещин и сучков.
• Влажность детали допускается не выше 20 процентов.
• Большие элементы необходимо обрабатывать на минимальном скоростном режиме.
• Не реже чем один раз год или после пятисот часов эксплуатации нужно смазывать движущиеся элементы, проверять оборудование на наличие деформации и неисправностей.

Перед выполнением ремонтных работ и обслуживанием станка следует изучить его устройство, а также детально ознакомиться с руководством по эксплуатации.

Вывод

Рассматриваемый токарный агрегат предназначен для обработки деревянных заготовок и сверления отверстий. Основное его предназначение ­– домашнее использование, обучение начинающих специалистов и школьников. При эксплуатации оборудования необходимо соблюдать меры предосторожности и следовать рекомендациям, указанным в инструкции.

fb.ru

Токарный станок по дереву СТД 120м: характеристики, схемы

Настольный токарный станок СТД-120м по дереву. Создан для использования в школьных мастерских. Технические характеристики, назначение и эксплуатация.

Токарный станок СТД-120М по дереву является последней модификацией линейки учебного токарного оборудования, выпускавшегося в советские времена на кировском предприятием «Завод №2 “Физприбор” им. А.В. Луначарского», подчиненного Министерству просвещения РСФСР.

От первого станка этого семейства ТСД-120 он отличается отсутствием долбежного приспособления, которое располагалось на левом торце передней бабки, а от своего прямого предшественника СТД-120 — конструкцией опоры приводного шкива. Кировские учебные токарные станки практически в неизменном виде выпускаются уже более пятидесяти лет. Но теперь уже не заводом «Физприбор», который обанкротился и был ликвидирован в 2012 году, а частным ООО, продолжающим их производство на заводских мощностях.

Технические характеристики

СТД-120М — это малогабаритная модель, предназначенная для токарной обработки небольших деревянных деталей со следующими техническими характеристиками:

• высота межцентровой оси — 120 мм;
• межцентровое расстояние — 500 мм;
• размеры зоны обработки (длина × макс. диаметр, мм) — 450 × 190;
• габариты (д×ш×в) — 125 ×5 × 55 см;
• масса без подставки — 100 кг.

На СТД-120М применяется двигатель мощностью 400 Вт, который развивает скорость до 2300 об/мин.

Назначение и рекомендации по эксплуатации

Токарный станок СТД-120М разрабатывался и создавался для использования на школьных уроках труда и в учебных мастерских межшкольных учкомбинатов. В его паспорте прямо указано, что он предназначен для обучения учащихся средних школ основам токарной обработки изделий из древесины мягких пород с нормальной влажностью.

Поскольку СТД-120М предназначался для использования несовершеннолетними, в его документации очень подробно расписаны указания по охране труда и безопасности при выполнении токарных работ.

Конструкция СТД-120М очень проста, поэтому в его паспорте указания по эксплуатации и техническому обслуживанию не занимают много места. В большинстве своем они относятся к соблюдению правил выполнения токарных работы и содержания в порядке оборудования и рабочего пространства, а также смазке немногочисленных вращающихся элементов. Один раз в год или через пятьсот часов работы необходимо производить замену смазки подшипников шпиндельного узла. Пиноль один раз в шесть месяцев смазывается машинным маслом и как минимум один раз в год — солидолом. При возникновении биений или вибрации следует проверить и при необходимости отрегулировать осевой люфт шпинделя.

Комплектация

Токарный станок СТД-120М имеет традиционную компоновку и включает следующие узлы и механизмов:

• передняя и задняя бабки;
• подручник;
• электродвигатель с натяжным устройством;
• шкаф электрооборудования;
• светильник;
• защита рабочей зоны.

На СТД-120М предусмотрено крепление патрубка воздушной системы удаления древесной пыли и стружек, которую пользователи должны приобретать отдельно.

Фронтальная бабка агрегата

Передняя бабка СТД-120М состоит из двух основных компонентов: чугунного корпуса и выполненного в форме фасонного вала шпинделя, который вращается на двух радиальных подшипниках. На левом конце шпинделя крепится приводной шкив, а на правом — различные приспособления для зажима заготовки во время ее обработки. Его главное конструктивное отличие от предыдущих кировских моделей состоит в том, что шкив расположен снаружи корпуса бабки, не между опор.

Задний элемент

В состав задней бабки токарного станка СТД-120М входят: корпус, пиноль, механизм ее подачи и фиксирующие устройства. Она установлена на правом конце направляющих, может передвигаться по ним вручную и крепиться в нужном месте с помощью болта. Пиноль выдвигается вперед посредством вращения маховичка, расположенного на ее задней части, и фиксируются в требуемой позиции с помощью зажимного рычага.

Основные и съемные приспособления

В стандартную поставку токарного станка по дереву СТД-120М входят только основные приспособления, используемые при обработке самых распространенных заготовок: два подручника (малый и большой), центр задний, планшайба, корпус с трехзубой вилкой и патрон. Остальные виды приспособлений и оснастки можно приобрести в профильных предприятиях, торгующих токарными принадлежностями. К ним относятся различные виды токарных патронов (самоцентрующиеся, чашечные, зубчатые, тисочные), а также корпусов и центров.

Электрооборудование и технические параметры

Электрооборудование токарного станка СТД-120М запитывается от трехфазной сети 380 В и состоит из следующих элементов:

• приводной электродвигатель;
• магнитный пускатель;
• комплект плавких вставок;
• кнопки включения и выключения;
• понижающий трансформатор на 24 В;
• светильник с выключателем;
• выпрямительный диодный мостик;
• реле включения динамического торможения;
• концевой выключатель.

Включение СТД-120М осуществляется кнопкой «Пуск», а выключение — кнопкой «Стоп», размыкающей цепь питания электродвигателя. Одновременно с этим происходит включение системы динамического торможения главного привода: включается реле и замыкается цепь, подающая напряжение на диодный мостик, от которого постоянный ток поступает на обмотку статора. Это сделано для того, чтобы ускорить остановку вращения детали и таким образом избежать травмирования рук станочника.

После установке станка его нельзя включать до того, как будет подсоединена линия заземления. Болт для подключения заземляющего провода находится на боковой стенке электрошкафа. Напряжение 24 В подается в цепь освещение рабочей зоны станка от вторичной обмотки трансформатора, первичная обмотка которого включается контактами кнопки «Пуск» и запитывается напряжением 220 В.

На ограждении ременной передачи смонтирован концевой выключатель, размыкающий цепь питания электродвигателя при ее снятии во время работы станка. Все электрооборудование СТД-160М, кроме кнопок включения и выключения, светильника и концевого выключателя, смонтировано в электрошкафу, который расположен на его задней части.

Кинематическая схема

Электрическая схема

vseochpu.ru

Токарный станок по дереву СТД-120М: устройство

Содержание статьи:

Для комплектации большинства небольших школьных или домашних мастерских применялся токарный станок по обработке дерева СТД-120М. В отличие от своих более мощных «собратьев» он имеет оптимальные технические и эксплуатационные характеристики обработки деревянных заготовок. Но не только этим он отличается от аналогичных моделей.

Конструкция станка

Внешний вид

Токарный станок для обработки древесины СТД-120 М был разработан на базе предыдущей модели серии – 120. Он отличается от предшественника дополнительными защитными компонентами в устройстве – кожухами, ограждениями и т.д. Также модернизации подверглась электрическая схема, значительно понижены уровень шума при работе на оборудовании.

Для анализа характеристик оборудования стоит подробнее ознакомиться со спецификой его конструкции. Также как и модель серии 120 он состоит из станины с направляющими, которая установлена на опорных элементах. Для большей устойчивости они крепятся к деревянной основе.

Привод СТД-120М осуществляется за счет движения электродвигателя. Он расположен в левой части схемы. Передача крутящего момента происходит с помощью ременной передачи. Для этого есть два шкива, один из которых монтируется на вал электродвигателя, а второй – на шпиндель передней бабки.

Устройство станка имеет следующие характерные особенности:

• скорость вращения изменяется путем переброски ремня на определенный ручей валов;
• кнопочный блок располагается на передней бабке. Это обусловлено оптимальным доступом к механизму включения/выключения во время работы;
• сменные шпиндельные насадки входят в стандартную комплектацию оборудования;
• зона токарной обработки имеет дополнительные защитные шторки с прозрачными окошками;
• для удаления стружки и пыли может быть подключен дополнительный блок.

Для увеличения точности выполняемых операций на станке СТД-120м есть цепь местного освещения. Для ее работы предусмотрен понижающий трансформатор.

С целью увеличения безопасности эксплуатации в конструкции есть электрическая блокировка для оградительной конструкции ременной передачи. Для этого предусмотрен выключатель В2.

Технические параметры оборудования

Конструкция станка

Прежде чем приступать к работе на станке СТД-120 следует ознакомиться с его техническими и эксплуатационными характеристиками. Для подключения оборудования понадобится линия электропередач 380 В. Мощность силовой установки составляет 0,4 кВт.

Марка установленного электродвигателя – АОЛ 21-2. В случае поломки он может быть заменен на аналогичный. Важно, чтобы помимо мощности и частоты вращения (2800 об/мин) совпадал диаметр вала для установки передаточных ручьев.

Также необходимо ознакомиться с устройством и характеристиками передачи привода:

• тип – клиноременной;
• приводной ремень марки Это обозначение взято из ГОСТ 1284-68;
• два ручья в конструкции шкивов;
• максимальное число скоростей составляет 2;
• номинальная частота оборотов шпинделя может быть от 1100 до 2150 об/мин;

На станке СТД -120 можно обрабатывать деревянные заготовки с длиной до 450 мм. При этом диаметр не должен превышать 190 мм.

Немаловажным моментом являются габаритные размеры токарного оборудования. Они составляют 125*57,5*55 см при массе 100 кг. Для нормальной работы станок необходимо установить на основание-платформу. Оно предназначено не только для выравнивания уровня, но и будет гасить колебания, которые неизбежно появятся во время работы.

При выборе заготовки следует учитывать расстояние между центрами, которое равно 50 см. Их высота 12 см.

Рекомендации по эксплуатации

Конструктивные элементы станка

Так как станок СТД-12М не относится к разряду профессиональных, к нему предъявляются особые требования по обслуживанию и эксплуатации. Его главное назначение – ознакомление учащихся с основами токарной обработки. Поэтому требования к технике безопасности повышены.

Для повышения устойчивости оборудования основание лучше всего делать из стальных конструкций или бетона. Его высота должна составлять от 600 до 800 мм. Пол на рабочем месте не должен быть скользким. Его устройство не должно включать в себя элементов, мешающих выполнению операций.

Дополнительно следует учитывать такие особенности эксплуатации:

• деревянная заготовка не должна содержать сучков и трещин. Ее влажность не может превышать 20%;
• большие детали следует обрабатывать на минимальной скорости;
• как минимум 1 раз в год или после 500 часов эксплуатации необходимо сделать смазку движущихся элементов. При этом проверяется его устройство, отсутствие повреждений и дефектов.

Конструкция рассчитана для выполнения небольшого самостоятельного ремонта. Зачастую это относится к восстановлению работоспособности задней и передней бабки. Перед выполнением этих работ следует ознакомиться с устройством станка, а также изучить инструкцию по его эксплуатации.

В видеоматериале подробно описаны приемы точения на токарном оборудовании СТД-120:

stanokgid.ru

Станок токарный СТД-120М по дереву

Устройство СТД-120 м, выпускаемое ИП Чупраковым Р.В. в г. Кирове – это учебный станок по обработке дерева, который можно встретить в школьных кабинетах по труду, в столярных мастерских профессиональных учебных заведениях и в маленьких предприятиях, занимающихся обработкой древесины в России, Белоруссии, Казахстане, Украине и других странах на всём постсоветском пространстве.

Область применения станка

Токарный агрегат СТД 120М предназначен для работы с малогабаритными деревянными элементами. Если сравнивать с предыдущим СТД-120, станок 120 м отличается улучшенной защитой, безопасностью и эргономичностью, а именно:

• движущие элементы закрыты ограждением;
• рабочая область оснащена местным освещением;
• улучшена электрическая схема управления;
• предусмотрена система механической очистки от пыли и стружки.

На рассматриваемом станке можно выполнять несложные токарные операции по обработке деревянных изделий, устанавливая их в центрах и в патроне, а также следующие простые действия:

• точение профильных и цилиндрических тел вращения;
• отрезание деталей под любым углом и закругление;
• высверливание и точение внутри по определённому профилю;
• зачистка абразивным инструментом плоских деталей с большим диаметром на планшайбе.

Точение на станке

Комплектация токарного станка

Электромеханический привод. Этот механизм отвечает напрямую за вращение обрабатываемой заготовки из дерева. Он состоит из:

• асинхронного электродвигателя с вращающимся валом;
• клиновидного ремня;
• двух шкивов;
• рабочего блока;
• защитного кожуха;
• станины;
• блока управления;
• светильника;
• шпиндельные насадки;
• защитное ограждение.

Шкивы и рабочий блок

Шкив токарного станка

Один шкив зафиксирован на приводном валу, а второй на вращающей части передней бабки.

Благодаря этому узлу можно изменять скорость работы станка путём перебрасывания ремня с одной канавки шкива в другую.

Рабочий блок. Это узел, который состоит из двух бабок, держателя для фиксации и ровного движения режущего или абразивного инструмента, размещен в продольном направлении относительно заготовки.

Назначение кожуха и необходимость в литой станине

Кожух защитный со смотровым отверстием. Он закрывает рабочую область с целью минимизировать травматизм. Смотровое отверстие предназначено для того, чтобы работающий на станке столяр, мог видеть обрабатываемое дерево.

Литая станина с опорой. Эта часть станка предназначена для повышения устойчивости станка. Для снижения уровня вибрации во время точения, станина устанавливается на деревянном столе или верстаке. На ней расположены все рабочие элементы станка.

Блок управления и дополнительные элементы

Блок управления. Этот узел станка предназначен для управления агрегатом. Блок управления или кнопочный узел размещён на передней бабке.

Местное освещение рабочей зоны. Светильник размещён на корпусе СТД 120М.

Набор шпиндельных насадок. Эти запчасти необходимы для фиксации на станке заготовок различной длины и диаметра. Одной из этих насадок является прижимная вилка-патрон для фиксирования и установки коротких деталей из дерева, другой – планшайба для длинных деревянных заготовок.

Защитное ограждение. Конструктивный элемент, закрывающий движущие элементы электромеханического привода. Он оборудован электрической блокировкой открывания люка корпуса привода с целью предотвращения попадания пальцев к движущимся в процессе работы ремню и шкивам, а также автоматической остановкой двигателя при попытке открытия люка на корпусе.

Технические характеристики и некоторые особенности эксплуатации

Станок токарный по дереву СТД 120М имеет относительно хорошие технические параметры, особенно, если учесть его специфику и размеры:

• габариты – 1250*550*575 мм;
• масса – 100 кг.

Заготовки из дерева, с какими параметрами могут обрабатываться на СТД 120М:

• длина элемента, устанавливаемого в центрах, не более 500 мм;
• диаметр заготовки, не более 190 мм;
• величина точения, не более 450 мм.

Характеристики шпинделя:

• число скоростей – 2;
• диапазон скорости вращения – 1100–2150 об/мин.

Следует учесть, что высота центров установки равна 120 миллиметрам. Электрооборудование функционирует от трёхфазной электросети с частотой 50Гц. На токарном агрегате предусмотрен один электрический двигатель с начальной мощностью в 0,4 кВт.

Некоторые особенности эксплуатации:

• обрабатываемая заготовка должна быть без сучков и трещин, а показатель влажности древесины находится в пределах 20%;
• большие элементы необходимо обрабатывать на низкой скорости;
• смазка движущихся деталей.

Смазка и проверка узлов на наличие дефектов и повреждений должны производиться не реже, чем 1 раз в год либо после 500 часов работы агрегата.

Конструктивно предусмотрена возможность самостоятельно ремонтировать переднюю и заднюю бабку.

Достоинства и недостатки

Перечисляя положительные и отрицательные свойства станка, не следует забывать о его учебном предназначении, и о том, что СТД 120М также применяется и на некоторых малых предприятиях, а это уже говорит о качестве его сборки и отличных функциональных возможностях. К достоинствам станка можно отнести следующие его особенности:

• длительный срок службы;
• сравнительно маленькие размеры;
• высокий уровень безопасности;
• полная комплектность и функциональность.

Изделия изготовленные на токарном станке по дереву

Длительный срок службы. Простота устройства агрегата сама по себе позволяет ему эксплуатироваться долгое время. Однако, при условии, если деревообрабатывающий станок эксплуатируется в щадящем режиме и за всеми его узлами осуществляется своевременный и тщательный уход, срок его службы может увеличиться в несколько раз.

Сравнительно маленькие размеры. Это качество важно для небольших мастерских и учебных классов, в которых, как правило, нужно монтировать сразу несколько агрегатов.

Высокий уровень безопасности. Главная особенность для любого оборудования, предназначенного для новичков. Кроме того, повышенные меры безопасности не будут лишними и для более опытных токарей.

Полная комплектность и функциональность. Свойство, позволяющее полноценно обучаться токарному делу на рассматриваемом аппарате.

Как и у другого оборудования, у станка СТД 120М есть свои недостатки:

• отсутствие возможности работы от двухфазной сети, что существенно ограничивает область использования установки;
• относительно малые размеры обрабатываемых деталей, ограничивающие спектр возможностей устройства;
• у станка всего две скорости работы, а это может плохо отражаться на качестве обработки элементов из дерева.

Видео по теме: Доработка токарного станка по дереву СТД-120

promzn.ru

Приобретение токарного станка по дереву стд-120м :: АвтоМотоГараж

Это давняя история. Ещё до появления токарного станка по обработке металла были мысли о самостоятельном изготовлении токарного станка по дереву. Конструктив его прост, и он не очень требователен к прецизионности. Большая часть материала была, но не было только задней бабки. Из-за неё создание станка постоянно откладывалось. Да и вообще не было в этом станке особой необходимости. Несколько раз мне приходилось точить деревяшки на станке по обработке металлов. Хоть это и не рекомендуется делать, но очень надо было. Проблемой при работе с деревом на токарном станке по металлу в том, что по завершению работ очень долго и сложно удалять древесную пыль. А если тщательно не убирать станок, то со временем точность его упадёт, произойдёт преждевременный износ направляющих и других деталей, где набьётся пыль. Вот и решил приобрести. Сначала, даже просто хотел посмотреть кто, что производит и продаёт. В ходе просмотра необходимость в станке определилась как-то сама. Итог – надо брать.

В этот раз решил не вкладывать средства в развитие китайской экономики, а приобрести инструмент родом из СССР. Самый распространённый и доступный станок СТД-120М. На них проводят обучения в школах и специализированных ПТУ. Вот его и начал искать. Искать – это конечно громко сказано, скорее выбирать из предложенных вариантов на интернет барахолках и форумах. Пока есть из чего выбрать. Много идёт в металлолом, но часть оттуда всё-таки возвращается. Моя задача была – найти наименее убитый станок, в максимально возможной комплектации и за наименьшие деньги. На момент спонтанного поиска было около четырёх предложенных экземпляров в зоне адекватной досягаемости. В одном объявлении была возможность выбрать станок из нескольких. Вот туда и поехали.

Прибыли в один из ГСК, обычный стальной гараж. Заходим. Весь гараж завален станками. Тут и ТВ6 и НГФ-110 и СТД 120 и тиски слесарные, фрезерные. СТД лежат навалом. Из-за этого у некоторых экземпляров деформированы электрошкафы и кожухи ремней. У одного станка был разбит защитный кожух охлаждения двигателя. Выбрали максимально идеальный из имеющихся. Укомплектовали, как смогли. Основное вроде нашли, это – подручник и заднюю бабку. Из приспособлений для закрепления и обработки заготовок только корпус с центром вилкой. На первое время пойдёт. А остальное можно сделать на уже имеющихся станках. Загрузили покупку в машину, рассчитались с продавцом и поехали в обратный путь. Привезли станок в гараж.

Задняя бабка с конусом морза N2. Что не плохо. Есть немного для неё оснастки. Бабка без центра. Можно на первое время задействовать освободившийся не вращающийся центр от станка JET BD-920W. Всё равно валяется. По ходу переборки посмотрим состояние самой бабки.

Подручник широкий с колхозным основанием, дополнительно к нему есть оригинальное основание. К подручнику нужно будет сделать специальную шайбу, болт и рукоятку для фиксации на станине. Так же к основанию подручника нужно будет делать втулку и рукоятку фиксатор высоты.

Было большой неожиданностью, когда мы открыли щиток, закрывающий ремённую передачу. В ходе выбора станков, в этом мы забыли заглянуть сюда. Здесь есть несколько проблем: отсутствует один шкив, ремень и, вдобавок ко всему, не вращается вал электродвигателя. Это могло быть неприятностью, если бы планировалось восстановить станок в оригинальном состоянии (но планы немного другие), в худшем – если обмотки двигателя будут сгоревшими. А шкивы перетачивать всё равно и, следовательно, ремни другие будут.

Электродвигатель со стороны шильдика.

Шильдик электродвигателя. Электродвигатель аол 21-23ф. Выпуска 1986 года.

Электрошкаф. Нет предохранителей. Тоже не беда. Тут будет современная система защиты. В остальном, всё на месте. Данная модификация станка без станочной лампы, а так, при её наличии, должен быть ещё и дополнительный трансформатор для питания. Вообще скорее всего для работы двигателя придётся ставить «частотник». Это позволит обойтись более простыми шкивами и даст возможность плавно регулировать скорость вращения.

Со станка сразу снимем заграждения зоны резания. Ещё во времена моего обучения в школе, когда у нас были уроки труда, этой опции на станках не было. Я вообще не представляю, как с ним работать можно. Думаю, в целях безопасности для начинающих — это необходимо. Станок без ограждения. Вот так он выглядел в моё время, когда у меня были труды в школе.

Начало положено, в следующей части будет полная разборка станка. По цене вопроса, аналог от JETa по стоимости в пять раз больше чем эта покупка, но нужно немного с этим станком поработать.

Продолжение истории восстановления станка:

Приобретение токарного станка по дереву стд-120м эта статья

Электродвигатель станка СТД 120 – разборка, диагностика

Разборка узлов и агрегатов станка СТД-120м

Токарный станок СТД 120 – покраска

Сборка СТД 120 – станина, задняя бабка

Новый электродвигатель станка СТД 120 – переборка, покраска

Частотный преобразователь VACON. Распаковка, настройка, тесты.

Точим шкив для поликлиновидного ремня

Сборка СТД-120м – передняя бабка

Столешница для токарного станка СТД-120м

automotogarage.ru
