Самодельные станки и приспособления для домашней мастерской
Изготовление своими руками различных поделок, мебели, самостоятельный ремонт автомобиля, популярны не только по причине врожденной способности наших людей к созиданию. Это еще и неплохая экономия семейного бюджета.
Однако подобное хобби требует наличия специального оборудования. В любом доме есть элементарные ручные инструменты, в том числе электрические. Дрель, шуруповерт, болгарка, ручная дисковая пила, электролобзик.
Эти приспособления облегчают труд домашнего мастера, но с их помощью невозможно выполнять работу профессионально. Домашняя мастерская должна быть оборудована компактными станками.
Обзор самодельных станков для домашней мастерской — видео
Такая техника в изобилии предлагается специализированными магазинами.
Оснастив рабочее место таким арсеналом, вы сможете изготовить все, что угодно. Но высокая стоимость инструмента сводит на нет экономию при производстве поделок.
Остается одно – изготовить станки своими руками. Самодельное оборудование может работать ничуть не хуже заводского. К тому же, можно внести конструктивные ноу-хау для расширения возможностей.
Самодельные станки для домашней мастерской по дереву
Токарный станок по дереву
Его можно сделать из уже имеющихся инструментов. Достаточно крепкого стола, или просто массивной доски, установленной на ножки. Это будет станина.
Зажимной шпиндель для деревянных заготовок не обязателен. Равно как и отдельный двигатель привода. Есть простое комплексное решение – электродрель.
Если имеется регулятор оборотов – вообще замечательно. В патрон закрепляется перьевое сверло по дереву. Его необходимо доработать: заточить рабочую кромку в виде трезубца.
Следующий обязательный элемент – задняя бабка. В токарных станках по металлу, она необходима для поддержки длинных болванок. При обработке дерева на станке без зажимного шпинделя, задняя бабка является фиксирующим элементом. Она прижимает болванку к трезубцу, и поддерживает ее на оси вращения.
Типовая конструкция задней бабки на иллюстрации.
Резец в таком станке не закрепляется в суппорте. Деревянные заготовки обрабатываются ручной стамеской, которая опирается на подручник.

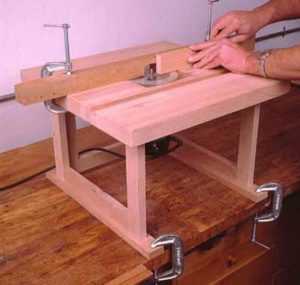

Самодельные фрезерные станки по дереву
Сложность инструмента зависит от вида производимых работ. Для элементарной торцевой обработки достаточно просто установить ручной фрезер под ровную столешницу.
Электроинструмент крепится вверх ногами, рабочая насадка выступает над поверхностью. Такие самодельные станки широко распространены среди домашних мастеров.
Важно! Промышленные инструменты проектируются и создаются с учетом мер безопасности. Вращающийся фрезер может нанести серьезную травму, поэтому крепление должно быть надежным, а зона обработки иметь защиту от попадания конечностей оператора.
Если кронштейн для ручного фрезера снабдить устройством изменения высоты, вы получите полупрофессиональное оборудование.
Есть и более сложные конструкции. Если установить надежный подвес для ручного фрезера, вы сможете выполнять сложную фигурную обработку, в том числе и по шаблонам.
Самодельные сверлильные станки. Есть удобные приспособления для дрели, которые превращают ручной инструмент в стационарное оборудование. Но такие стойки опять же стоят денег.
Подобные приспособления несложно сделать своими руками. Один из вариантов – использование направляющих для мебельных ящиков. В сверлильном станке, главная задача обеспечить прямолинейное движение патрона по оси вращения.
Самый простой станок представляет собой направляющее приспособление, а перемещение осуществляется без дополнительных рычагов.
Одной рукой станок прижимается к заготовке, а второй – дрель опускается по направляющим. Для работы с деревом, такие станки самоделки подходят. Для обработки толстого металла, понадобится более тяжелая техника.
Как сделать самодельный сверлильный станок смотрите в этом видео
Наши «кулибины», научились использовать в качестве механизма сверлильного станка рулевые рейки от «Жигулей». Можно использовать ручную дрель, если закрепить хомутовый зажим на точках крепления рулевых рычагов.
Если вам нужен по-настоящему мощный станок, придется использовать отдельный электромотор. За основу берется та самая рулевая рейка, только вместо хомута и ручной дрели монтируется станина с патроном, ременным приводом, и мощным двигателем. Силовую установку можно взять от старой стиральной машинки, или мощного вентилятора.
Основание станка должно быть массивным, чтобы тяжелый мотор не опрокинул конструкцию. Установив на патрон и электромотор шкивы нескольких диаметров, можно регулировать скорость вращения.
Важно! Меняя коэффициент передаточного числа шкивов, вы не только снижаете скорость. Одновременно увеличивается крутящий момент.
Пользуясь этим секретом, вы сможете использовать мощные сверла при наличии среднего мотора.
Кроме работы с прикладными инструментами, часто возникает необходимость выполнять механические работы при обслуживании автомобиля. При этом вовсе не обязательно закупать оборудование для автосервиса.
Самодельные приспособления для гаража
Пресс из гидравлического домкрата
Пожалуй, самый распространенный станок для гаража – это самодельный пресс. Вещь более чем необходимая. Есть типовая регламентная операция, за которую приходится платить автосервисам.
Запрессовка (извлечение) сайлентблоков. Процедура несложная, но требует усилия в сотни килограмм. Достаточно сварить из старого профиля рамку, и вы получаете мощный пресс с усилием, равным грузоподъемности домкрата.
Достаточно обзавестись кусочками труб разного диаметра (отлично подходят обоймы от подшипников), и профессиональный съемник для сайлентблоков готов.
Простой и наглядный пример пресса из домкрата для гаражных работ
Важно! Подобное оборудование может нанести травму. Приложенное усилие 2-10 тонн, незаметно «на глазок». Если криво поставленная деталь выскочит из рамки под давлением – беды не избежать.
Еще один несложный помощник – опора, или «фиксированный домкрат». Все автолюбители знают, что работать под автомобилем, когда он опирается на домкрат, опасно.
Поэтому следует подставлять опоры, предварительно подняв кузов домкратом. Чтобы не тратить средства на покупку, приспособление можно изготовить самостоятельно.
Необходима качественная труба квадратного сечения, и болты-шпильки прочностью не ниже 8,0. Иначе их срежет под весом автомобиля.
Съемник шаровых опор
Из куска трубы и обрезков стального листа, можно изготовить самодельный съемник шаровых опор. Вещь для гаража просто незаменимая.
А для правки сверл, отверток и ножей, можно изготовить самодельные заточные станки.
Съемник шаровых опор столь необходимая вещь в гараже. Подробности изготовления в этом видео.
Просто берем небольшой электромотор (для точила мощность не нужна), подбираем подходящую станину, и крепим подручник. Опора должна обеспечивать доступ, как к радиальной, так и к торцевой части наждачного круга.
На подручник можно закрепить любой кондуктор для заточки. Для сверл и отверток – это направляющий желоб. Для ножей – плоскость с фиксируемым углом наклона.
Итог:
Для изготовления любого станка или приспособления, не понадобится много времени. Могут понадобиться аналогичные обрабатывающие станки. Их можно взять напрокат, или попросить у знакомых мастеров.
obinstrumente.ru
Самодельные инструменты и приспособления: рекомендации
При проведении ремонтных, строительных или слесарных работ нередко появляется необходимость использовать определенные инструменты. Но что делать, если таковых не имеется под рукой, а возможности приобрести их нет? В таком случае можно смастерить самодельные инструменты и приспособления. Обычно они монтируются из доступных всем материалов.
Схема устройства самодельного фрезера.
Некоторые предметы легко видоизменяются, совершенствуются, в итоге получаются изделия лучшего качества. Так, износившиеся и ненужные вещи приобретают новые характеристики с увеличенным эксплуатационным сроком.
Методы трансформации отдельных предметов
Схема станка для заточки дисковых пил и ножей.
- Сверло небольшого диаметра легко производится из спицы велосипеда.
- Трубы разного калибра, плотно соединенные друг с другом, легко трансформируются в устройства для высверливания боковых пазов. Их стержни приобретают разные показатели сечения. Толщина внешней стальной трубы приравнивается 0,5 мм, внутренние основы производятся из железных пластин.
- При изготовлении фрезы используются ножи от электрических бритв. Их фиксируют в патроне дрели таким способом, каким ставят ролики от зажигалки.
- Наковальня делается из остатков старых рельсов с помощью автогена. С его помощью устройство приобретает облик утюга.
- Ненужный флакон, оставшийся после бензиновых зажигалок, легко видоизменяется в масленку. Старый стержень от шариковой ручки с отрезанной пишущей частью позволяет проделать отверстие в крышке взятой емкости, затем он приклеивается на это место. Такая масленка предназначается для подачи масла небольшими порциями.
- Надфили и напильники делаются из баллончиков для заправки сифона. Такие приспособления крепятся в этой емкости, плотно обхватывая горловину.
- Пустой тюбик после использования зубной пасты может быть преобразован в удобное приспособление для хранения смазочного вещества. Дно старой емкости расклеивается, промывается и тщательно просушивается. После этого колпачок откручивается и тюбик заполняется содержимым. Затем дно вальцуется, крышка ставится на место. Чтобы обеспечить максимальное удобство, колпачок можно просверлить.
- Вышедший из употребления мяч станет удобным сосудом для размешивания любого состава. Такая емкость не нуждается в отмывании: после проведения работ она легко выворачивается, от эластичных стенок отходит раствор.
- Старый двигатель от стиральной машинки или пылесоса можно видоизменить привариванием крепления и фиксацией вала, на который ставится шлифовальное приспособление.
- Сделать удобный пылесборник можно, взяв его из обычного пылесоса. В него вставляется сетчатый фильтр, позволяющий защищать его от порчи. При использовании в нем магнита мельчайшие частички не окажутся внутри, а будут все на щетке. Таким образом, свалившиеся гайки, шайбы, шурупы не потеряются.
- Исправный мотор вышедшего из применения вентилятора или миксера можно использовать для изготовления важного в хозяйстве инструмента. Берется наждачный диск сечением в 4-6 см или круг из древесины, на который надевается обычная наждачная шкурка. Также поверхность можно обтянуть фетром, эта ткань позволит произвести шлифовку небольших по размеру деталей, полировку режущей кромки.
- Из непригодной для использования пластиковой бутылки легко делается уровень. В нее наливается вода, крышка туго закрывается. Сделав калибровку на горизонтальной поверхности, при помощи маркера наносят положение водного пузыря.
Самодельный инструмент имеется практически у каждого мастера. Качественно сделанный механизм сказывается на итоге проведенных работ. Так, в металлических изделиях с режущей частью важным признаком становится острота лезвия. Она важна для пилы, топора, стамески. В процессе работ их края быстро теряют прежние показатели, поэтому такие изделия приходится периодически затачивать.
Вернуться к оглавлению
Заточка для пил своими руками: рекомендации
Схема и наименование деталей листогибочного станка в разрезе.
Процесс наточки заметно облегчится, если для этого использовать самодельные приспособления. Они способствуют повышению качества осуществляемых действий. Важной частью такого устройства является зажим, складывающийся из прижимных и опорных планок. Эти элементы должны быть одинаковых размеров.
Для этого нужно взять:
- обрезки древесины;
- шурупы, гвозди.
Такие приспособления производятся из древесины любых твердых сортов. В качестве аналога берется многослойная фанера. В подготовленных деталях, недалеко от торцевой части, делаются прорези. Пазы должны быть одинаковыми — 50×9 мм. Опорная рейка при помощи карточных петель объединяется с основанием.
Длина главной части этого инструмента будет больше на 10 см, учитывая, что протяженность выступов с каждой из сторон соответствует 5 см. Устройство при помощи этих элементов фиксируется струбцинами на крышку стола. Чтобы обеспечить механизм наклоном, удобным для затачивания ножей, нужно в точку соединения зажима и основания поставить брусок. Его можно закрепить шурупами или гвоздями.
Одна из близкорасположенных граней бруска состругивается, ей придается нужная величина угла. Чтобы заточить ножовку, нужно уложить ее в пространство между опорой и планками зубцами вверх и зажать болтами. Полотно следует выставить таким образом, чтобы острие пилы на 20 мм выступало над зажимной частью.
Итак, основные работы по изготовлению затачивающего инструмента проведены. Можно немного поработать над улучшением его внешнего вида, после этого он пригоден к использованию.
Вернуться к оглавлению
Самодельное устройство для сгибания листового металла
Для изготовления такого приспособления берутся:- металлические уголки 40х40 протяженностью в 1,5 м в количестве 2 шт.;
- шурупы;
- струбцины;
- инструменты: дрель.
В качестве основы подойдет ненужный детский уголок.
В одном из таких устройств просверливают 2 отверстия, которые должны совпадать. Правильность их расположения можно проверить обычным накладыванием друг на друга. Уголки закручиваются болтами и гайками. Затем они закрепляются на столе или верстаке струбцинами в количестве 2 шт. В пространстве между досками щель немного расширяется, чтобы в нее легко мог вместиться металлический лист. Этот инструмент внешне напоминает тиски с удлиненными губками, между которыми зажат лист металла. Произвести загибание заготовки на таком оборудовании нетрудно.
Железная пластина фиксируется на станке, после чего ее можно постепенно отгибать, выравнивая края пластиковой киянкой. Это простейшее оборудование может потребоваться в момент покрытия кровли железными листами, края которых подгибаются для прочного соединения между собой.
moiinstrumenty.ru
Самодельные устройства и приспособления для мастерской
В этом видео канала «Руки из плеч» новая подборка классных самодельных устройств и приспособлений для мастерской.
1. Начнем с интересного самодельного фрезерного сверлильного станка. Благодаря системе направляющих упоров просто позиционировать инструмент относительно обрабатываемой детали. Установив дрель, получаем полноценный сверлильный станок. Тут также предусмотрен режим сверления с ограничением глубины. Довольно часто это нужная опция.
Кроме сверления имеется возможность шлифовки заготовок при помощи барабана, устанавливаемого в патрон дрели. Нижний упор уменьшает нагрузку приспособления на дрель. С помощью ручного фрезера из системы упоров можно с приемлемой точностью производить фрезеровку заготовок. Кроме того, установив соответствующую насадку, получаем копир для фрезера. Для фрезеровки окружности имеется циркуль. Также предусмотрена возможность объемного копирования.
2. Самодельная ручка может стать отличным подспорьем при переноске листового материала, стекла. Можно купить и заводской вариант устройства, но ценник на такое приспособление мягко говоря высоковато. Благодаря губкам, покрытым резиной, ручка хватка и можно не опасаться, что переносимый лист выпадет.
3. С помощью этой самодельной модели шлифовального станка удобно обрабатывать детали, имеющие большую площадь. Также имеется шлифовальный круг. Защитный кожух имеет простые крепления, благодаря чему быстро снимается. Положение стало регулируется при помощи лифта.
4. Такой столик будет интересен владельцем маленьких гаражей и мастерских, где, если поставишь верстак, ходить можно только бочком. Кроме того, это неплохой стимул содержать рабочее место в чистоте. Не хочешь записаться в инструмент, придется убирать. Располагается стол в нише. Имеет довольно несложную конструкцию. Автоматизированные подъем и опускание реализованы с применением электротельфера.
5. Простой станочек для нанесения клея на плитку заинтересует тех, кому предстоят плиточные работы. Коробка быстро переделывается под разные форматы плитки. В качестве направляющих приспособления выступают пластиковые уголки от плинтусов на кухонной столешнице. Гребёнку формирует зубчатый шпатель, прикрученный на коробку.
6. Для соединения «косой шуруп» имеется довольно много видов заводских кондуктора, но цены на них высока. Автор обзора недавно наткнулся на интересный самодельный вариант.
7. Всем приходилось мучиться, откручивая ржавые гайки. Однако не все знают такой инструмент, как гайкокол или гайколом. Он имеет простую конструкцию. При закручивании зубило перерубает гайку, после чего открутить не составляет никакого труда. Однако использовать повторно такую гайку уже не получится.
izobreteniya.net
Самодельные приспособления и инструменты
07 декабря 2015
Просмотров: 8187
В последнее время широкое распространения получили самодельные приспособления и инструменты. Мастера достаточно часто изготавливают их для собственных нужд своими руками. Это связано с тем, что некоторые нужные для работы инструменты и станки не выпускаются промышленно (или выпускаются небольшими партиями), некоторые имеют заоблачную стоимость, а некоторые просто неудобны в работе конкретному мастеру.
Самодельные инструменты и приспособления решают множество задач или их конструируют под одну конкретную задачу.
Самодельные инструменты и приспособления способны решать множество различных задач или их конструируют под одну конкретную задачу (устройства узкой специализации). Самодельный инструмент своими руками позволит упростить работы в мастерской.
Делаем токарный станок
Первое, что можно сделать для обустройства своей мастерской, — это токарный станок. Изготовить его своими силами достаточно просто. Работая на таком устройстве, можно обрабатывать деревянные заготовки, превращая их в различные элементы декора.
Схема самодельного токарного станка.
Главными элементами станка являются подставка с опорами и станина. Подставку и опоры выполняют обычно из бруса или досок, при этом сборка конструкции осуществляется с помощью саморезов, клея или гвоздей.
Передние опоры, к которым крепят некоторые детали для вращения заготовки, закрепляются на станине по следующему алгоритму:
- Первым делом прикрепляется нижняя часть опоры, к которой привинчивается пара подшипников для скольжения. Это делается следующим образом: берется деревянный брусочек (длина бруска должна быть равна длине планируемых к обработке заготовок), к этому бруску крепятся петли (из металла) и при помощи паяльника к петлям припаивают металлическую трубку (из бронзы, меди или латуни), после чего трубка распиливается, а подшипники, которые получились таким образом, устанавливаются на нижней части опоры и прикрываются деревянной накладкой (она является верхней частью опоры).
- Далее в подшипники вставляется оправка с одним острым концом. В нее впаивают (или приваривают) иглы. К противоположному торцу (по оси) следует прикрепить шкив. Его соединяют при помощи ремня с валом электродвигателя.
- После этого следует установить заднюю опору. Она должна иметь возможность для установки практически в любом месте. Чтобы обеспечить это, ее необходимо снабдить направляющей и специальным крепежом (планкой или гайкой).
- После изготовления опор переходят к изготовлению подставки. Она предназначена для опоры резца и может быть установлена в любую точку. Для этого ее снабжают гайкой, которая позволит перемещать подставку по длине станины.
- Когда указанные выше работы завершены, все детали соединяют в одно целое, после чего осуществляется первый пуск. Для этого заготовку устанавливают в промежутке от задней оси опоры к оправке. При этом опора должна быть придвинута так, чтобы ее иглы зашли в заготовку. После этого можно подключить электродвигатель к сети и производить обработку заготовки резцом (или его аналогом).
Важным моментом является подбор мощности электродвигателя, которая зависит от массы заготовки. Для небольших заготовок (до 30 см в длину и 10 см в диаметре) подойдут двигатели от электродрели мощностью 30-400 Вт.
Безопасная работа болгаркой
Схема сборки самодельной пилорамы из болгарки.
Иногда требуется точно отпилить часть заготовки из какого-либо материала. Для этого часто применяют болгарку, однако постоянная вибрация и не всегда удобные места обработки усложняют работу. Оптимизировать процесс в данном случае позволит специальный станок для работы с болгаркой. К таким «точным» работам можно отнести следующие: нарезку сразу нескольких деталей из труб, арматуры, металлических стержней, а также разделки деревянных заготовок и прочих, одинаковых по длине. Сложностью для выполнения такой работы будет как нанесение разметки, так и выравнивание краев: приходится регулярно производить визуальный контроль угла резки, учитывая при этом толщину используемого диска пилы относительно разметки для снижения погрешностей. При этом пила постоянно вибрирует, что делает края неровными, увеличивает погрешность работы и может привести к порче диска. Чтобы решить эти проблемы, под болгарку следует изготовить специальный станок.
Подобный станок состоит из пары рам, которые имеют общую ось. Нижняя рама должна жестко монтироваться на подставке (подставкой может служить крепкий стол, пол, металлические листы и т. д.). Верхняя рама должна быть подвижна и перемещаться по вертикальной оси вверх-вниз, это может быть реализовано вращением аналогично маятнику или вертикальным перемещением. Рама изготавливается из арматуры, металлических прутов и т. д. Сама рама для крепления болгарки должна быть выполнена прочно и надежно для недопущения выпадения инструмента, размеры этой рамы определяются размерами и формой болгарки, которую планируют использовать на станке.
В нижнюю часть рамы приваривается разборной узел, который состоит из струбцины (имеющей свойство перемещаться) и прижима-уголка. К станку можно прикрепить измерительные инструменты (метр, линейку), которые следует оснастить ограничителями для точного раздела заготовок. Это позволит выставить нужный размер и не смещать его при напяливании большого количества заготовок. Точность при этом достаточно высока и составляет около 1 мм.
Перед началом работы станка следует уложить заготовку согласно разметке, затем струбцинами ее фиксируют к поверхности станка. После этого осуществляется пуск болгарки, которая предварительно закреплена на подвижной раме станка. Пуск можно осуществлять при помощи стандартного пускового устройства на болгарке или смонтировать более удобные пусковые устройства (например, педального типа). Такой станок имеет ряд положительных достоинств: не требуются тисы для фиксации заготовки, контролируется ровность среза, из-за установки болгарки статично высвобождаются руки, время обработки заготовок снижается, повышается безопасность работы.
Станок для сверления
Схема станка для сверления.
Часто автолюбителям требуется сверлить различные детали, однако точно сделать это в условиях гаража не представляется возможным. С этой целью рекомендуется изготовить специальный сверлильный станок, который позволит делать отверстия строго в указанных точках с высокой точностью.
Изготовить такой станок достаточно просто. При этом в качестве механизма для сверления можно использовать обычную электродрель, слегка модифицированную. Чтобы ее модифицировать, следует зажать кнопку пуска на самой дрели в положении «пуск», а в цепь питания включить кнопку-выключатель или тумблер (при этом следует помнить, что контакты такого выключателя должны быть рассчитаны на 220 В).
Для изготовления станка помимо модифицированной дрели потребуется: домкрат, стальные хомуты, деревянные бруски для подкладок, рабочая поверхность (стол), болты, основание для конструкции (металлическая плита), провод для подключения.
Схема болгарки из бензопилы.
Изготовление станка достаточно простое. Для этого дрель неподвижно фиксируют к домкрату (его верхней части) стальными хомутиками, при этом необходимо подложить бруски-подкладки между дрелью и хомутом, чтобы не повредить корпус дрели и обеспечить вентиляцию. Далее на стол монтируют металлическую плиту, которая будет являться основанием. Основание фиксируется болтами по месту, при этом оно должно быть в форме буквы «П» для фиксации с пяты домкрата.
Домкрат фиксируют к основанию при помощи болта не меньше, чем М8. Домкрат должен быть зафиксирован на поверхности неподвижно — для этого пяту следует закрепить к поверхности стола (или основания) еще в минимум одной точке.
В качестве рабочих зажимов можно использовать струбцины или тиски. Рабочее основание можно снабдить двумя линейками, которые существенно упростят разметку детали.
При этом расположение линеек должно быть аналогично оси абсцисс и ординат.
Работают на таком станке следующим образом. На рабочей поверхности фиксируется деталь (при помощи струбцин или тисков).
После чего на нее наносят разметку (или разметка может быть нанесена заранее), далее запускают дрель с уже установленным сверлом. Потом домкрат с работающей дрелью аккуратно опускают на заготовку.
Как изготовить рукоятки на инструменты
Формы рукояток ножа.
Для различного рода инструментов часто требуется изготовить рукоятки (для стамесок, ножей, напильников и т. д.). Для этих целей потребуется деревянный брусок небольшого размера из предпочитаемой породы дерева. Также потребуются латунные или стальные трубы и клей (эпоксидка).
Первым делом следует выпилить заготовку из бруса нужного размера (под конкретную руку). Это лучше делать электроинструментами — срез будет ровнее. Далее заготовку шлифуют наждачкой.
После этого на инструмент надевают металлическое кольцо-больстер, изготовленное из трубы, по хвостовику инструмента наносят маркировку на брусок по бокам и на торцы. Далее по разметке высверливают отверстие под хвостовик. При этом сверло следует брать по наименьшему значению ширины. После того, как отверстие высверлено, его расширяют и придают форму хвостовика надфилями. При этом периодически одевают на рукоятку для контроля оси.
Далее замешивают клей согласно рекомендациям производителя и наносят на хвостовик, больстер и на края отверстия для хвостовика, после чего хвостовик с одетым больстером насаживают на рукоятку. После этого дают время подсохнуть клею и приступают к финишной обработке рукоятке по форме руки (хвата). Делают это при помощи наждачки. Затем рукоятку покрывают лаком.
Похожие статьи
Автор:
Иван Иванов
Поделись статьей:
Оцените статью:
Загрузка…Похожие статьи
masterinstrumenta.ru
Самодельные станки и приспособления | Мастер Винтик. Всё своими руками!
Простые настольные станки для домашней мастерской
Когда у домашнего мастера есть станки, тиски, различные приспособления и конечно, весь необходимый инструмент — то и работу выполнять приятней и быстрее. Поэтому сегодня речь пойдёт именно о них — наших помощниках! 🙂

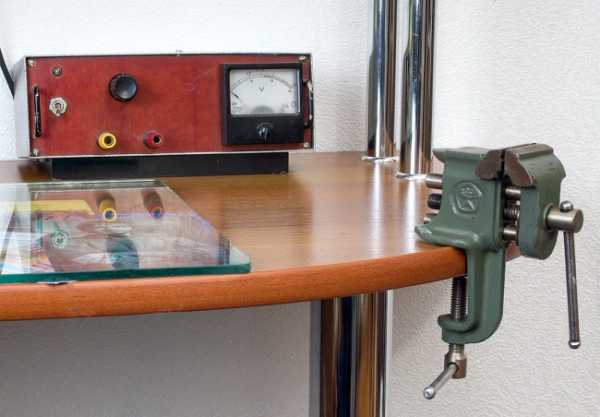

Настольные тиски
Первыми подверглись модернизации настольные тиски, их крепление к столу при помощи струбцины не очень удобно, да и мебель такое крепление «коцает» изрядно.
Тем более что для меня основное использование этих тисков — «третья рука» при пайке проводов к платам, разъемам и т.д.
Основанием послужила пластина из металла толщиной 20 мм размером 8×12 см., на которой были и закреплены тиски. Снизу на пластину приклеил две полоски тонкой резины, что бы не скользили по столу, и не царапали мебель. Пользоваться тисками стало намного удобнее.
Возможность крепления при помощи струбцины тоже сохранилась, нужно просто скрутить тиски с подставки и вместо винта крепления к подставке вкрутить винт струбцины.
Самодельный сверлильный станок
Далее настал черёд «сверлилки» для печатных плат, раньше платы сверлил шуруповертом, что было не очень удобно (скажу больше очень неудобно).
Решил сделать небольшой настольный сверлильный станочек.
Конструкцию подсмотрел в интернете. Двигатель нашел в своих залежах, цанговый патрон купил в магазине, остальное из подручных материалов.
Получилось вот такой сверлильный станочек.
Размеры станка (Д.Ш.В.) 15×7х22 см.
Самодельное точило
Следующим пунктом было изготовление небольшого точила для заточки сверл, правки отверток, заточки ножей и т.д.
Здесь основная проблема была в поисках двигателя. Двигатель нашел от устройства считывания перфолент — мощностью 250вт 900 об/мин. Корпус изготовил из текстолита, насадку для крепления точильного камня выточил знакомый токарь.
Размеры 17×15х12 см. Работа точила мне понравилась, небольшие обороты двигателя позволяют затачивать мелкие инструменты не пережигая металл.
В. Болдырев (сайт:FOTOTANK.RU)
П О П У Л Я Р Н О Е:
- Добро пожаловать на сайт «Мастер Винтик»!
- Веломобиль своими руками
- Обновляем компьютерное кресло «Престиж»
Добро пожаловать на сайт «Мастер Винтик»!
Винтик
Первая запись сайта
«Мастер Винтик» — это сайт для любителей мастерить, что-то сделать или отремонтировать своими руками.
Здесь Вы найдёте большое количество простых для построения схем, чертежей, фотографий и видео уроки мастер-классов для начинающих мастеров! На сайте выложены для бесплатного скачивания схемы, программы и описание ремонта бытовой импортной и отечественной аппаратуры. А так же представлены справочники и полезные советы для широкого круга читателей!
Основные закладки сайта
На закладке схемы радиолюбителям находятся простые, но полезные схемы для начинающих радиолюбителей.
На закладке бесплатные программы находятся программы, которые можно скачать бесплатно, без регистрации и без SMS.
На закладке полезная литература находятся: книги для начинающих радиолюбителей, написанные в простой и доступной форме, а так же справочники по радиоэлектронным компонентам, коды для входа в сервисное меню наиболее распространённых моделей импортных телевизоров (service manual).
На закладке ремонтируем сами Вы узнаете — как самому отремонтировать телевизор, радиостанцию, прибор или какое-нибудь устройство.
На закладке схемы радиоаппаратуры имеется большое количество (более 600) схем телевизоров, радиостанций импортного и отечественного
производства.
На закладке Творческие работы много интересных и занимательных мастер-классов. Поделки из пластиковых бутылок, CD дисков, бисероплетение, мыловарение и многие другие увлекательные поделки.
О не работающей ссылке сообщайте, пожалуйста по адресу ниже.
Сайт постоянно пополняется материалом и используется исключительно в ознакомительных целях. Весь материал взят из открытых источников и права принадлежат их владельцам. Часть схем и методов ремонта разработана авторами сайта «Мастер Винтик».
Авторам статей, которых Вы не хотите что бы они были опубликованы на сайте, напишите в контактах ниже.
Если сайт понравился, добавьте в ЗАКЛАДКИ вверху Вашего браузера.
Вы также можете подписаться на RSS новости и всегда получать новые статьи по ленте.
Если у Вас есть интересные схемы, поделки, секреты ремонта присылайте нам по e-mail ([email protected]) или вкладка сверху ОТПРАВИТЬ СТАТЬЮ.
Мы обязательно разместим Вашу статью.
При копировании материала активная ссылка на сайт ОБЯЗАТЕЛЬНА!
Контакты для связи:
e-mail: [email protected]
PodRide — электровеломобиль
Велосипед — хорошо, а с крышей да ещё и с мотором — это вообще круто! Лёгкий, удобный, экономичный и палаткой крытый сверху для защиты от дождя и ветра… много только положительного можно сказать об разработке от JMK-Innovation — PodRide.
Много похожих самоделок, как показано на фото изготавливается по всему миру и даже встречаются проекты мелкосерийного выпуска.
Подробнее…
Ваш «Престиж» пострадал от длительной работы – вы проливали на него кофе, его драл ваш любимый кот 🙂 ткань загрязнилась и выцвела? Мы будем его спасать, поднимая свой собственный престиж в глазах близких.
Подробнее…
>>
ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ:
Популярность: 51 330 просм.
www.mastervintik.ru
Самодельные приспособления для домашней мастерской
Домашняя мастерская является отличным местом для воплощения в жизнь собственных идей по поводу обустройства квартиры или дома. В ней можно изготовить новый стул для кухни, отремонтировать замок или просто сделать приятный подарок своей жене. Но все это становится возможным лишь при наличии специальных приспособлений, а также инструментов. И для того чтобы обзавестись ими, необязательно выкладывать кучу денег – их можно сделать самостоятельно.
Самодельное приспособление для домашней мастерской – ящик для инструментов
Порядок и эргономичность – именно этими принципами необходимо руководствоваться при организации рабочего пространства. И в этом может помочь такое самодельное приспособление для домашней мастерской, как ящик для инструментов. Его изготовление производится по следующей схеме:
- Чертеж и разметка. Первым делом необходимо определиться с размерами изделия и его формой, которые будут отображаться на чертеже. Стандартный ящик состоит из 6 составных элементов: 2 боковые (имеют форму треугольника со срезанным по бокам и сверху основанием), задняя и передняя (прямоугольные) стенки, днище (прямоугольное) и ручка. Наиболее оптимальным материалом являются сосновые доски. Они обладают хорошей прочностью и устойчивостью к внешним воздействиям. После составления чертежа все размеры и формы можно перенести на доски.
- Нарезка. После нанесения разрезочных линий можно приступить к непосредственному изготовлению конструктивных элементов. Для этого лучше всего использовать циркулярную пилу, но если такой нет, то сгодится и обыкновенный лобзик.
- Склеивание. Для того чтобы скрепить все элементы, можно использовать столярный клей или ПВА. Первым делом к днищу крепятся боковые стенки и фиксируются до момента полного высыхания. После этого их можно дополнительно укрепить гвоздями. Далее, предварительно намазав поверхность клеем, устанавливаются передняя и задняя стенки. В последнюю очередь в верхней части конструкции устанавливается ручка.
- Обработка. Для того чтобы защитить дерево от деформации, ящик можно покрыть лаком или краской.
- как сделать ящик для инструментов своими рукам
- звездообразные отвертки
Такое изделие будет служить отличным органайзером для любого инструмента домашней мастерской.
Самодельное приспособление для домашней мастерской – пенорезки
Пеноматериалы используются при проведении практически всех ремонтных или строительных работ. Поэтому очень удобно иметь для их нарезки самодельное приспособление для домашней мастерской. Для его изготовления понадобится:
- Лист МДФ.
- Деревянные бруски с размером 2 на 4 см.
- Полоска алюминия шириной 1 – 1,5 см.
- Блок питания на 12 Вольт.
- Переключатель.
- Нихромовая проволока с диаметром сечения 0,5 мм.
В качестве основания всей конструкции используется лист МДФ прямоугольной формы (размер может быть произвольным). Для начала необходимо просверлить в его центре отверстие и от него нарисовать пересекающиеся под углом 90 градусов направляющие. На обратной стороне листа, а также в задней части плоскости, крепятся бруски, которые будут играть роль опорных элементов в самодельном приспособлении для домашней мастерской.
- пенорезка своими руками
- схема электрическая для пенорезки
После этого можно приступать к подготовке самого режущего элемента. В качестве него используется нихромовая проволока, закрепленная на выгнутой алюминиевой полоске и подключенная к блоку питания. За счет прохождения через нее электрического разряда, она нагревается и, при контакте с пеноматериалами, будет легко разрезать их.
Подсоединяем проволоку и провода от источника напряжения к алюминиевому креплению, фиксируя обычным шурупом. Сам блок питания размещает на днище конструкции так, чтобы ножки из бруска не давали ему контактировать с поверхностью стола.
Для более удобного включения и выключения устройства, можно вывести наружу кнопку. Для этого, при помощи соединительных проводов, подключаем переключатель к блоку питания и выводим его наружу.
С помощью такого самодельного приспособления для домашней мастерской Вы всегда сможете ровно порезать любые листовые материалы, которые имеют пенистую структуру.
Универсальная отвертка
Очень часто в доме возникает потребность отремонтировать какой-либо бытовой прибор. Но для его разборки не подходит обычная отвертка, ведь производители устанавливают особый вид винтов для предотвращения «несанкционированных взломов». Такие элементы соединения имеют звездоподобную форму и небольшой штифт посередине. Вдобавок, они еще и посажены в глубокие отверстия.
Для того чтобы иметь возможность разбирать подобные приборы, необходимо несколько минут поработать над самой отверткой. Для этого подойдет инструмент с плоским лезвием. Первым делом его необходимо сточить до тех пор, пока он будет свободно проникать в техническое отверстие, где засел непослушный винт.
После этого на середине лезвия, при помощи дремеля, делается надпил, который соответствует толщине штифта в винте. Такие несложные махинации позволят изготовить универсальную отвертку, которая будет подходить к большинству современных бытовых приборов.
papamaster.su
Самодельные инструменты и приспособления. Из чего можно сделать полезные вещи
Различные инструменты, необходимые для работы на огороде или при проведении ремонта в помещении, стоят довольно недешево. К тому же вызывают у мастера желание их усовершенствовать. На самом деле в сараях, на балконах, в гараже скапливается большое количество всевозможных деталей, кажущихся ненужными. Из них можно изготовить необходимую рабочую технику. В этой статье рассмотрим, какие бывают самодельные инструменты и приспособления, а также из чего их можно сделать.
Мелкие детали
Мастера, увлекающиеся резьбой по дереву, могут изготовить для своей работы небольшую стамеску из обычной спицы от зонта. Она имеет в сечении полукруглую форму, напоминающую ложечку. Ее наконечник нужно будет заточить и к спице приделать ручку. Она в свою очередь изготавливается из полиэтиленовых вещей, которые расплавляют в нагретой духовке, в жидком состоянии помещают в жестяную форму и вдавливают в горячую массу конец спицы.
Полезные самодельные инструменты и приспособления можно изготовить из обычного пишущего стержня, например, масленку. Для этого, удалив шарик, вставьте стержень в сделанное отверстие во флаконе от зажигалки. Масло по шлангу будет подаваться медленно и порционно.
Самодельный инструмент для гаража
Зачастую умелые рукоделы устраивают мастерскую в гараже, так как балкон и домашняя кладовая, в связи с небольшой площадью, позволяют только хранить необходимые инструменты, и то не все. Для работы в гаражном помещении всегда под рукой нужно иметь удлинитель и там же хранить его. Данное устройство можно сделать самостоятельно. Для этого понадобится два диска из фанеры, которые следует соединить болтами. На болты между кругами одеть трубки и закрепить. На них будет наматываться провод. Головки болтов необходимо утопить, чтобы при вращении рукоятка удлинителя их не задевала. С другой стороны катушки вырежьте отверстие размером с чашку для розетки, которую затем в него поместите. Закрепите коробку на диске маленькими шурупами. В качестве рукоятки можно использовать деревянную дверную ручку.
Использование двигателей
Изготавливая самодельные инструменты и приспособления, можно использовать двигатели от вышедших из строя пылесосов и стиральных машин. Например, такое сложное оборудование, как токарный или шлифовальный станок. Для этого к двигателю привариваются крепления и вал, на который устанавливаются циркулярная пила, круги для шлифовки или другие приборы. Для полировки можно использовать электробритву, миксер или небольшой вентилятор, прикрепив к валу войлок. Если же лопасти заменить на сверло, получится электродрель. Таким же способом можно сделать шуруповерт, заменив вал на стержень от отвертки. Нужные самодельные инструменты и приспособления получаются из пластиковых бутылок. Например, стаканы, вешалки, воронки, совки и другие предметы.
Самодельный инструмент для огорода
Большинство садоводов украшают свои участки однолетними цветами. Это красиво и привлекательно, но во время посадки возникают трудности. Мелкие семена, высаженные в ряд, сильно загущаются, так как засеиваются не порционно. Приходится их неоднократно прореживать, что травмирует корневую систему. В этом случае поможет механическая сеялка, которая управляется вручную. Устройство имеет ящик для семян, дозатор, колеса и ручку. Семена из корпуса через вырез попадают в небольшие отверстия, находящиеся на стержне – дозаторе. При движении вал прокручивается, и семена по очереди падают в землю. Очередность обусловлена тем, что выемки на валу высверлены равномерно на определенном расстоянии друг от друга. Варьируя диаметр и шаг отверстий, можно засеивать семена различного размера. Щеточка, находящаяся на передней стенке корпуса, регулирует количество падающих в землю семян. Колеса из стали крепятся с двух сторон крутящегося цилиндра. По окружности диска делается несколько пропилов, которые позволят отогнуть сталь, создавая лепестки. Это поможет улучшить сцепление устройства с почвой.
Устройство для нарезки пенопласта
При строительстве или ремонте дома необходимо большое количество оборудования, которое купить просто невозможно из-за объемов работ, а также нехватки денежных средств. Приходится использовать самодельные станки и инструменты. При утеплении стены здания понадобится устройство, помогающее нарезать пенопласт на ровные куски. Покупать раскроенный материал в листах невыгодно из-за множества обрезков, которые придется выкинуть. Поэтому, приобретя пенопласт кубом, и сделав станок, можно раскроить утеплитель самостоятельно. Для этого понадобится небольшой трансформатор мощностью 250 Вт. Также нужна нихромовая спираль, взятая из электроплитки и растянутая в нить. Пружина, чтобы натянуть спираль, две шпильки и столешница. Трансформатор будет накаливать нихромовую нить, с помощью которой можно легко нарезать пенопласт. Следует отметить, что процесс нарезки нельзя останавливать, так как раскаленная спираль расплавит утеплитель в ненужном месте. Работать с данным станком необходимо в помещении с хорошей вентиляцией.
Не торопитесь очищать гаражи и кладовые от сломанных инструментов. Фантазируйте, создавайте, совершенствуйте, используя вышедшие из строя приспособления. Этим вы сэкономите денежные средства и к тому же смастерите инструмент под себя, и который будет нужен именно вам.
fb.ru
