Приточно вытяжная вентиляция:
.
Ежедневно, каждый человек проветривает своё жилище или отдельные комнаты. Особенно необходимо это утром, когда в воздушном пространстве скапливаются неприятные запахи и повышается концентрация углекислого газа. Но, для того, качественно проветрить комнаты, притока воздуха через открытую форточку недостаточно, если не была обустроена вытяжная вентиляция.
Наличие вентиляции благотворно сказывается на здоровье человека
Вопрос необходимости приточно-вытяжной вентиляции очень важен, ведь из-за недостатка кислорода ухудшается самочувствие человека. Поэтому следует знать принципы ее обустройства.
Почему вентиляция так необходима?
В санитарно-гигиенических нормах сказано, что для нормальной жизнедеятельности в каждом жилище следует проводить полное воздухозамещение, не менее чем каждые 2 часа. К отдельным комнатам, таким как кухня, туалет и ванная, требования еще более «жесткие». С чем связана такая необходимость? Дело в том, что правильно обустроенная вентиляция дома позволяет быстро и качественно удалять неприятные запахи, пыль и скопления углекислого газа (образованного самим человеком), замещая их на свежий воздух. Объемы приточных масс, проходя через специальное оборудование, могут проходить отчистку.
Учеными доказано, что для нормальной физической и умственной активности, человеку следует постоянно потреблять кислород. Именно этот газ относится к жизненно необходимым. К тому же, вредоносные микроорганизмы, содержащиеся в воздушном пространстве, при определенных условиях становятся причиной образования плесени на стенках и мебели в доме. Ее образование может стать причиной различных заболеваний органов дыхательной системы. Именно поэтому вентиляционные системы являются незаменимыми элементами обустройства «здоровых» микроклиматических условий в жилище.
Обзавестись вентиляцией важно не только в доме или квартире, но и на рабочем месте. Особенно если трудовая деятельность человека связана с какими-то видами промышленности, от пищевой до металлургической или химической. Отчасти для качественного воздухообмена в таких местах применяются общие или локализированные бытовые устройства. Их роль в трудовой деятельности – своевременно удалять вредные, иногда даже токсичные газообразные вещества, вредные для человеческого организма.
Типы вентиляции
По месту применения, вентиляционная система может быть домашней, бытовой и производственной. Любое из таких оборудований работает с одной целью – заменить загрязненный воздух на чистый. Также системы вентиляции разделяют:
- по принципу функционирования – естественные и принудительные;
- по назначению – вытяжные, приточные и приточно-вытяжные;
- по зоне обслуживания – местные и общие;
- по конструктивным особенностям – раздельные и моноблочные;
- по техническому устройству – канальные и бесканальные.
Для вентиляции помещений жилого типа, без учета кухни, туалета и ванной, достаточно естественных сил вентилирования. В отдельных квартирах и домах, проветривание может производиться только при помощи окон. Особенно эффективна такая система, в случаях их противоположного расположения.
Но, у такой системы несколько недостатков. Окна чаще всего находятся на одном уровне друг с другом. Поэтому в помещение будут проникать менее охлажденные потоки воздуха.
Не менее важна и чистота приточного воздуха. При обычной вентиляции помещений, через открытые окна в комнаты может попасть мусор и пыль. Если такое проветривание используется в бытовой комнате или на определенных предприятиях – проблем нет. Но, жить грязи и пыли, некомфортно и неправильно.
Моноблочная система вентиляции
Естественная вентиляция ее принцип работы
Каждый человек знает, что такое приточная вентиляция, так как ежедневно ею пользуется в жилище, в транспорте, на работе и т.д. Это приточка воздуха, которая осуществляется через открытые окна, форточки или через специальные устройства. Понятным и простым «языком» — это проветривание. Но, без определенных вытяжных устройств, обеспечить воздухообмен будет очень сложно. Дело в том, что при определенном расположении элементов вентиляции, создается естественное замещение воздуха, которое и обеспечивает быстрое и качественное проветривание. Через одни элементы, в помещение проникают приточные потоки, а через другие – утилизируется воздух с помещения (элементы вытяжного типа).
Помочь разобраться в том, как работает вентиляция, поможет знание некоторых физических законов. Их принципы заключаются в том, что:
- В помещении и на улице, холодный и теплый воздух располагается слоями, параллельными земле. Холодные потоки, из-за большей массы, находятся ниже теплых.
- Из-за разницы температуры и влажности внутри и снаружи помещения, создается атмосферное давление, которое позволяет проникать воздушным потокам в помещение и покидать его через специально отведенные под это устройства.
- Если отточная часть естественной системы вентиляции будет расположена внизу стены, а приточное окно или канал вверху, то внутрь постройки будет проникать прохладный воздух, а выводится – теплый.
Учитывая эти несколько требований и правил, создать качественную систему, которая будет быстро проветривать комнату или целый дом, не сложно и своими руками. Вместе с естественным воздухообменом, человек получает качественное энергонезависимое устройство. Некоторые схемы вентиляции эффективно работают в любое время года, и при любой погоде. Главное, знать обо всех нюансах дополнительного разряжения воздуха.
Вместе с преимуществами, владелец естественных систем вентиляции в жилище и в бытовых помещениях, получает и недостатки. Иногда, они касаются недостаточной тяги, которая может проявляться в летнее время. Но, при дополнительной установке дополнительных устройств (дифлекторов, ламп накаливания и т.д.), эта проблема решается. Но, следует учесть и то, что такая система уже не будет энергонезависимой. Естественное проветривание редко справляется со своей задачей в помещениях с влажным микроклиматом (кухня, ванная и др.).
Местная принудительная вентиляция
Назначение местной принудительной вентиляции – удаление загрязнений с отведенного обслуживающего пространства, за счет дополнительного механического усилия (вентилятора). Разделяют такую вентиляцию на вытяжную и приточную. Примеров использования таких вентиляционных систем в жилище несколько. Самыми распространенными являются:
- кухонная вытяжка;
- оконная вытяжка;
- оконные и стеновые проветриватели.
Вытяжная вентиляция (пример кухонной вытяжки) работает при помощи механической тяги, созданной вентилятором. Узкая зона локализации такого прибора позволяет быстро и качественно утилизировать воздушные потоки за пределы помещения. Перед выбросом их в атмосферу, воздух проходит очистку. Такая вентиляция является незаменимым устройством на кухне во время приготовления еды, а также на производстве.
Приточная система вентиляции местного типа, в домах и квартирах также используется часто. Ее особенность – механизированный приток воздуха.
Отток же его, производится естественными силами, через специально отведенные устройства или щели и зазоры в окнах и дверях. Такие устройства применяются и в производственных целях.
Принудительная вентиляция в разных помещениях
Принудительные общие вытяжные и приточные системы
Вытяжные системы принудительного типа эффективны в условиях повышенной влажности и концентрации загрязнений. В домашних условиях такие устройства устанавливают редко. Чаще всего, их можно встретить в заведениях общественного питания и промышленности. Вытяжная вентиляция работает при помощи искусственно созданной тяги. С примером кафе и ресторанов, такое оборудование предназначается для вытяжки запахов еды, а иногда и табачного дыма. В жилищных условиях, такое оборудование используется только для удаления влаги и неприятных запахов в ванной и туалете.
Принцип работы приточной вентиляции – обратный вытяжной. Подача воздуха в помещение производится по разведенным по разным зонам каналам. За вывод же загрязнений отвечают отверстия в стенах, зазоры в дверях, специальные продухи и т.д. Устройство приточной вентиляции не имеет сложных узлов и механизмов. В воздушной камере такого оборудования, кроме электродвигателя с вентилятором, также могут быть установлены дополнительные устройства – калориферы, ионизаторы, фильтры разной степени очистки и т.д.
Принцип работы приточно-вытяжной системы

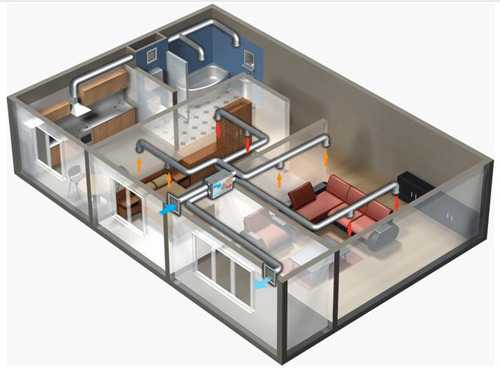

Общая принудительная приточно-вытяжная система
Устройство приточно вытяжной вентиляции имеет свои особенности. Такие системы могут не только производить проветривание, но и включать в себя такие функции:
- подогрев и охлаждение воздушных потоков;
- фильтрация воздуха;
- ионизация и увлажнение воздуха.

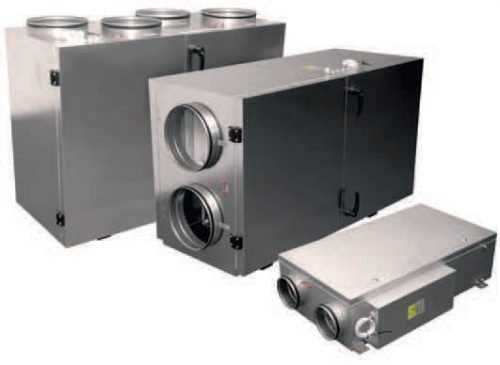

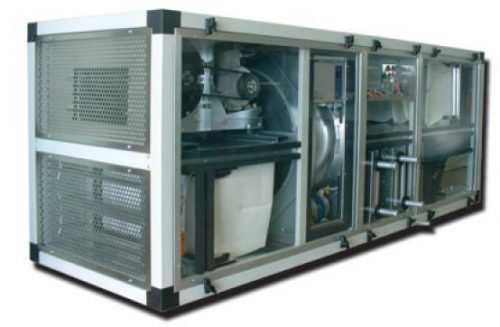

Все приточно-вытяжные системы разделяют на моноблочные и раздельные. Их основное отличие – расположение механизмов и устройств оборудования. В моноблочном, все основные системы заключены в одном корпусе. В раздельном же оборудовании, функционируют два отдельных узла – вытяжной и приточный. Новичку, устройство такой системы может показаться сложным. Но, стоит немного разобраться в принципах работы такого оборудования, как все быстро становится понятным.

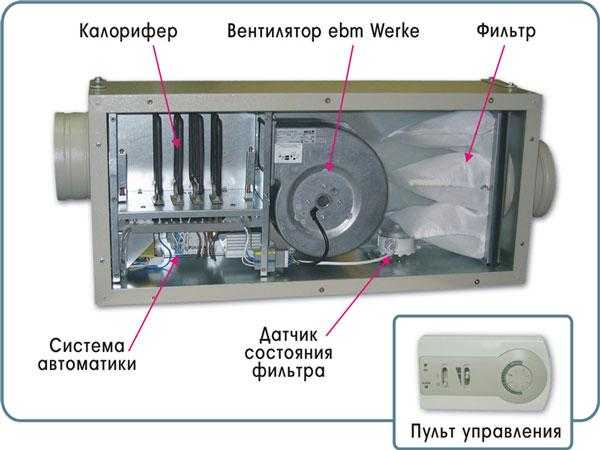

Главный «мозг» вентиляционного оборудования (моноблочный вариант) устанавливается за пределами строения. В квартире или собственном доме, его можно установить на улице, на внешней стороне стены дома, а также на балконе.
С корпуса оборудования выходят два контура в виде воздушных каналов (труб). Через них и осуществляется подача и удаление воздуха из помещения.
Принудительная приточно-вытяжная система эффективно справляется со своими задачами, не только проветривания, но и кондиционирования и отопления. Все эти режимы работы имеют один недостаток – высокую мощность. Владельцу такого оборудования придется платить в несколько раз больше за электроэнергию. Именно из-за этого недостатка, такие мощные вентиляционные системы в домашних условиях используют редко.
Несколько советов от специалистов
Приточно-вытяжная вентиляция принудительного типа редко применяется в небольших квартирах и домах из-за своей высокой мощности. Некоторые домовладельцы совершают ошибки при монтаже оборудования. Следует знать об особенностях расположения и установки определенных узлов и систем, чтобы эксплуатация таким оборудование была наиболее эффективной. Ними являются:
- утилизация вытяжных потоков должна обеспечиваться над кровлей, не менее 2 м над ее уровнем;
- приток воздуха должен осуществляться не менее чем в 2 метрах над уровнем земли;
- оснащение воздушными каналами помещения проводится по направлению от жилых комнат к кухне и санузлу.
Вопрос экономии электроэнергии также имеет варианты решения. Как утверждают специалисты, современные устройства с рекуперацией, значительно снижают затраты. Их принцип работы прост. В специально оборудованной вентиляционной камере, сталкиваются потоки утилизируемого и приточного воздуха. От такого взаимодействия происходит частичный нагрев подаваемого в помещение потока. Вредные включения (запахи, пыль и т.д.) полностью утилизируются.
Не менее популярным вентиляционным оборудованием является устройство с блоком автоматического контроля. При помощи заранее выставленных настроек, такая система сама контролирует качество воздухообмена в помещении, очищает, нагревает и охлаждает воздушные потоки.
К тому же отдельного внимания стоит пульт управление устройством. Некоторые модели вентиляционного оборудования имеют специальный таймер включения и выключения, несколько режимов мощности, а также эксплуатационное меню для регулировки работы отдельных элементов системы. Уменьшение же расхода электроэнергии осуществляется функционированием специальных датчиков температуры и влажности, которые сигнализируют о необходимости автоматического включения и выключения устройства.
vozduhstroy.ru
Как сделать вентиляцию приточную, вытяжную
Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.
Определение и серьезность проблемы
Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.
Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим
Чтобы вы поняли, насколько это серьезно
По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.
Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:
Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.
Наглядный пример
Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.
Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.
График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми
Информация для пояснения графика:
- Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
- Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
- Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
- Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
- Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).
Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.
Принцип работы вентиляции дома и квартиры
Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.
Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.
Надо учитывать, что теплый, отработанный воздух стремиться вверх
Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.
Проблемы притока
Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:
Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.
Вытяжная вентиляция
Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).
Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха
В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.
В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.
Материал для воздуховодов
Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.
Пластиковые воздуховоды бывают круглыми или прямоугольными
Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.
Дополнительные устройства
Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.
Обратные клапана — простое устройство
В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

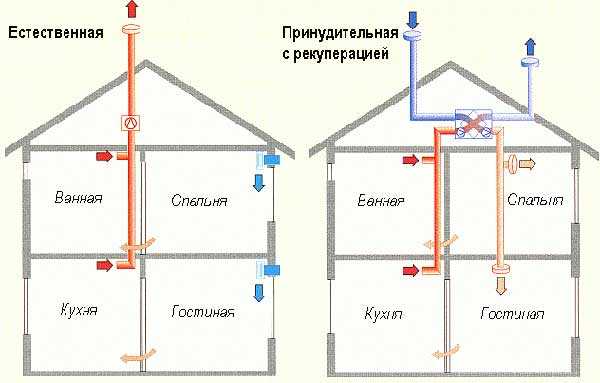

Естественная или принудительная
Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.
Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.
Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа
В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой, работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».
Схемы вентиляции частного дома и квартиры

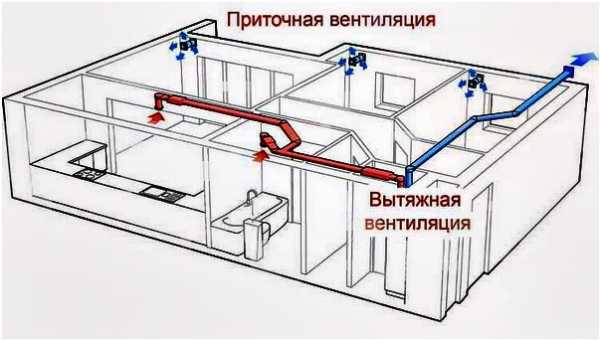

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.
Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну
В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.
При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование
При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.
Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная
Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.
Вентиляция своими руками: план действий
Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.
Подготовительные работы
Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.
- Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

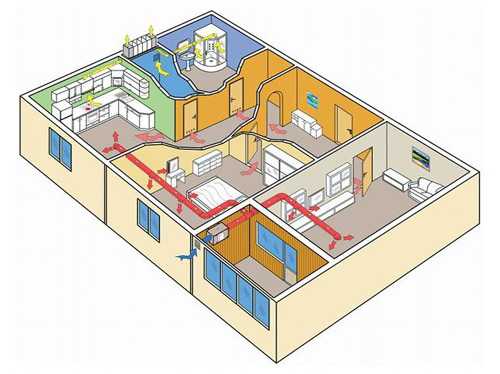

Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке
- Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
- Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.
Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.
Расчеты параметров и деталировка
Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.
- Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
- Внести размеры на схему (можно перерисовать).
- Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью
- Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
- Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
- Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.
Монтаж и настройка
«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.
Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.
Такие отверстия на фасаде оставляют приточные клапана/рекуператоры
Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.
Другие решения
Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

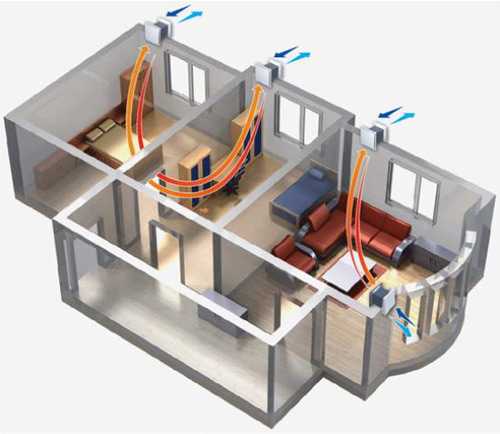

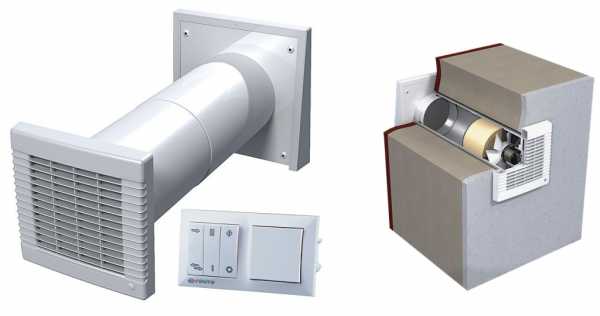

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его
Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.
ciscoexpo.ru
устройство, принцип работы и монтаж
В процессе своей естественной жизнедеятельности человек непрерывно расходует кислород, насыщая воздух углекислым газом, а также испарениями, частицам пота и т.д. С загрязнением воздуха связана также производственная и хозяйственная деятельность человека. В связи с этим возникает необходимость обеспечения мест жизни и работы людей непрерывным поступлением свежего воздуха, а также отводом воздуха «использованного». Совместить в себе обе эти функции призвана приточно-вытяжная вентиляция.
Вентиляция — важнейшая инженерная система любого здания
Роль естественной приточно-вытяжной вентиляции в квартире выполняют открытые окна и форточки, некоторую помощь которым оказывают вытяжные отверстия кухни и санузла, обеспечивающие местную вентиляцию. Но для квартир большой площади и загородных коттеджей такой вентиляции может оказаться недостаточно. Признаками недостаточной вентиляции помещения являются:
- повышенная относительно естественного фона влажность летом и пониженная зимой
- жирный налет на стенах в кухне
- запотевание стекол
- грибок на стенах в кухне и санузле
В таком случае стоит задуматься об организации принудительной общеобменной приточно-вытяжной вентиляции, так как недостаток вентиляции грозит развитием сердечно-сосудистых заболеваний, обострением респираторных заболеваний, а так же скоплением углекислого и угарного газов, а также токсичных выделений некоторых видов покрытий в количествах, превышающих их предельно допустимые концентрации.
Оконные вентиляторы
Самый доступный, недорогой, простой и даже, можно сказать, кустарный способ организации принудительной приточно-вытяжной вентиляции – купить и установить вентиляторы на форточку и вытяжное отверстие. Затраты на подобную «систему» вентиляции минимальны, работы на пару часов, добиться дополнительного движения воздуха, а значит, сделать воздухообмен более интенсивным, вполне возможно. Монтируется такая «система» обычно на кухне, то есть в помещении квартиры, которое нуждается в наиболее интенсивном вентилировании.

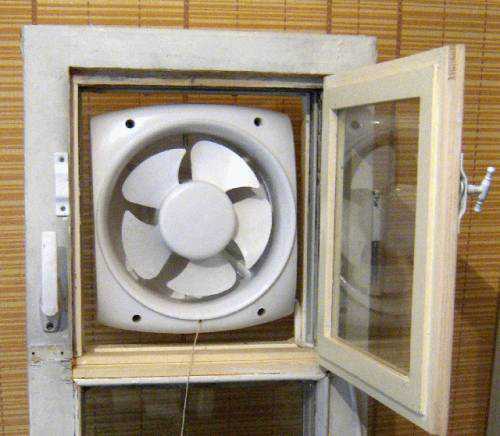

Типичный оконный вентилятор
Но, как обычно и бывает, «в нагрузку» к простоте и низкой цене дается и низкая эффективность. Механизм вентилятора располагается непосредственно в вентиляционном отверстии – вытяжке или форточке, поэтому его размеры, а значит, и мощность имеют естественные ограничения. Но даже в этом случае механизм перекрывает собой значительную часть вентиляционного прохода, значительно уменьшая и без того небольшую интенсивность. Кроме того, полноценно пользоваться такой вентиляцией (вернее приточной ее частью) можно только в теплое время года, зимой вас вряд ли порадует принудительное нагнетание в квартиру воздуха с улицы.
Проветриватели

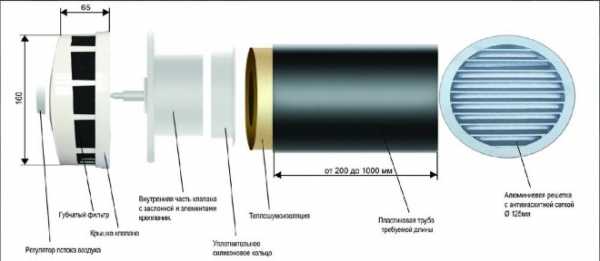

Более цивилизованным вариантом подобного решения вопроса общеобменной вентиляции является использование проветривателей. Самый простой пассивный проветриватель, по сути – отверстие в стене, соединяющее внутреннюю и наружную вентиляционную решетку. Последняя снабжена декоративным щитком, позволяющим вписать проветриватель в интерьер, а также регулятор притока воздуха, позволяющий полностью перекрыть связь внутреннего пространства помещения с наружным воздухом, например, в холодное время года.

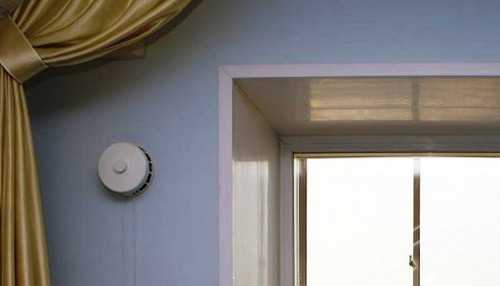

Проветриватель в стене аккуратно вписывается в интерьер
Используются пассивные проветриватели в качестве приточной вентиляции, выход воздуха осуществляется через вытяжные отверстия в вентиляционную шахту. Если расположить внутреннюю решетку проветривателя в зоне действия радиатора отопления, то поступающий воздух сразу же будет включаться в систему циркуляции внутри помещения, что положительно скажется на теплообмене и смешивании воздушных масс.
Более совершенные модели проветивателей оборудованы вентиляторами для принудительной подачи воздуха. Вентиляторы таких проветривателей, как правило, реверсивны, то есть любой из проветривателей может работать в качестве как приточного, так и вытяжного элемента системы вентиляции. Это дает возможность, установив по проветривателю в каждой комнате, по собственному желанию устанавливать любую схему циркуляции воздуха в квартире, не задействуя для выведения воздуха из жилых комнат вытяжные отверстия кухни и санузла, что позволяет отгородить эти помещения с их специфическими запахами плотными дверями.
В спальне и детской можно также установить пару активных проветривателей, значительно улучшив, таким образом, воздухообмен этих комнат.
Общеобменная вентиляция квартиры проветривателями
Проветриватели обладают всем тем набором недостатков, что и оконные вентиляторы. Кроме того, сквозное отверстие в стене обязательно будет иметь неблагоприятные последствия для теплосбережения квартиры.
Приточная вентиляционная установка
Гораздо более эффективным вариантом решения вопроса вентиляции является монтаж приточной установки. Приточная вентиляторная установка представляет собой смонтированную в едином шумо- и теплоизолированном корпусе систему принудительного нагнетания, фильтрации и очистки воздуха. Мощность вентилятора в такой установке ограничена только потребностями потребителя, установка монтируется на лоджии или в любом подсобном помещении. Нередко в том же корпусе установлена система подогрева воздуха с помощью электрического калорифера, что в значительной степени решает проблему вентиляции помещений в осенне-зимний период. Кроме того, приточная вентиляторно-калориферная установка является дополнительным источником тепла, наряду с основной системой отопления.
Некоторые модели приточных вентиляторных установок, помимо системы нагреваи очистки воздуха, оснащены также функциями увлажнения, ионизации и обеззараживания (ультрафиолетовая дезинфекция).
Вентиляция приточной установкой
Использование приточной вентиляторной установки требует значительных материальных вложений: необходим монтаж системы вентиляционных воздуховодов и решеток либо анемостатов, через которые будет осуществляться распределение очищенного и подогретого воздуха от установки в жилые и технические помещения. Поэтому монтаж приточной установки и воздуховодной системы организуют, как правило, в ходе капитального ремонта либо на этапе строительства.
Также следует учесть, что чем больше диаметр воздуховода, тем меньше его шумность при том же количестве пропускаемого воздуха. Практика показывает, что наименьшей шумностью обладают воздуховоды прямоугольного сечения с отношением сторон 3:1. Также важен выбор площади сечения воздуховода. Выбрать воздуховод нужного размера можно с помощью таблицы:

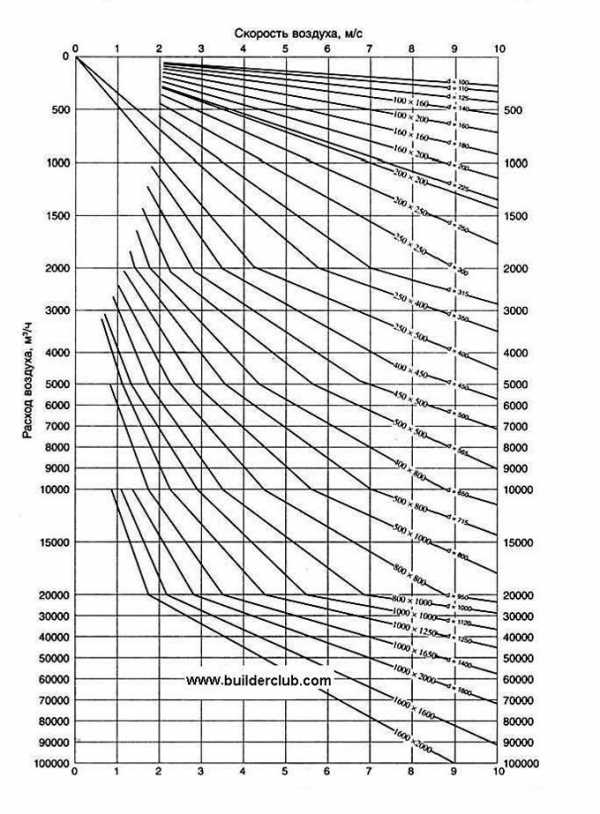

По вертикальной шкале выбираем расход воздуха – объем воздуха, который должен будет пропускать воздуховод в единицу времени (м3/ч). По горизонтальной шкале выбираем скорость движения воздуха по воздуховоду. Чем больше скорость, тем меньший размер воздуховода понадобится, но тем больший шум будет производиться движением воздуха. Допустимый для жилого помещения уровень шума обеспечивается при движении воздуха со скоростью, не превышающей 3м/с. Для магистральных воздуховодов допускается скорость движения воздуха до 5 м/с.
Пересечение линий, отложенных от выбранных значений на вертикальной и горизонтальной шкале, укажет на кривую, показывающую воздуховод какого диаметра либо размеров сторон (для воздуховодов с прямоугольным сечением) нам подойдет.
Например, для магистрального воздуховода, обеспечивающего движение воздуха со скоростью 5м/с и производительностью 360 м3/ч, оптимальным будет круглый воздуховод диаметром 150мм либо прямоугольный размером 100х200мм.
«Вписать» в интерьер воздуховод большого диаметра без капитального ремонта помещения в целом (в частности, подготовки специальных ниш) практически невозможно.

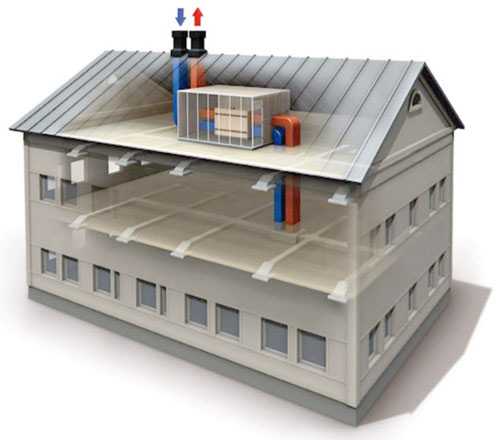

Приточно-вытяжная установка с рекуперацией
Одним из основных недостатков схемы вентиляции с применением приточной установки является увеличение расхода энергии на обогрев помещения. Увеличение кратности воздухообмена приводит к тому, что прогретый воздух, не успев отдать свое тепло, уходит через вытяжные отверстия. Чтобы не платить за обогрев вентиляционной шахты применяют приточно-вытяжные вентиляторные установки с функцией рекуперации.

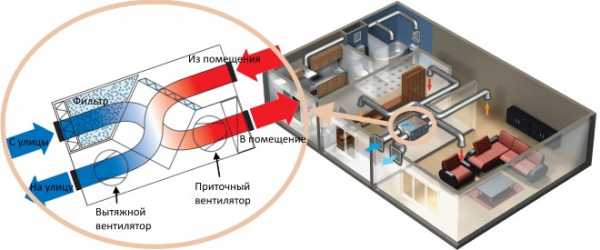

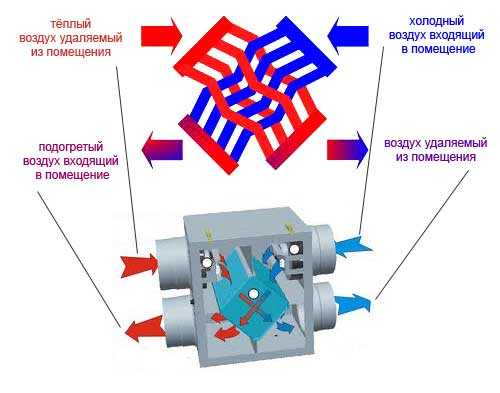

Суть принципа рекуперации состоит в следующем: приток и вытяжка воздуха совмещаются в одном блоке, при этом с помощью специальной камеры-рекуператора осуществляется активный теплообмен между потоками поступающего снаружи и удаляемого изнутри воздуха. В результате значительная часть тепла снова возвращается в помещение вместе с потоком вновь поступающего воздуха.

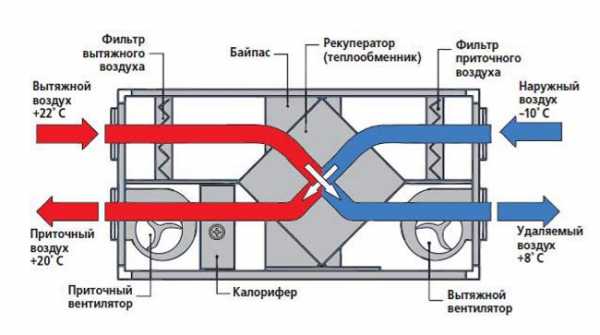

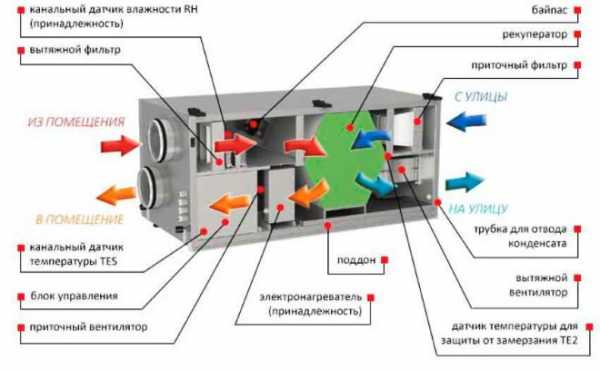

Схема устройства приточно-вытяжной установки с рекуператором
Разумеется, приточно-вытяжной рекуператорный блок обладает всеми теми функциями (фильтрация, очистка, обогрев), что и приточная вентиляторная установка. Устройство рекуператора таково, что от одного потока воздуха другому передается только тепло, а не запахи, испарения, загрязнения и т.д.

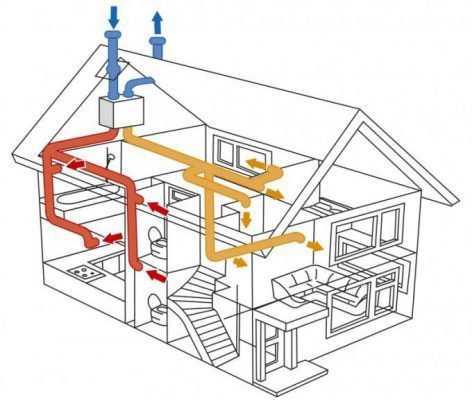

Схема общеобменной приточно-вытяжной вентиляции с рекуперацией воздуха
Приточно-вытяжная вентиляция в квартире с системой подогрева и рекуперации воздуха является наиболее совершенным решением вопроса общеобменной вентиляции. Несколько большая стоимость относительно простой приточной установки быстро окупается за счет высокого уровня сбережения энергии на обогрев помещения. Еще более повысить эффективность и уровень экономии поможет блок автоматического контроля, включающий в себя термостатические датчики контроля температуры, таймеры, а также системы предупреждения о перегрузке двигателя и загрязнении фильтра.
Независимо от выбора типа, общая схема вентиляции должна соответствовать следующим правилам:
- выход вентиляционной шахты должен располагаться выше уровня кровли здания.
- забор наружного воздуха осуществляется на уровне не менее 2м над поверхностью земли.
- внутри квартиры или дома воздушные массы должны двигаться в направлении от жилых помещений к кухне и санузлу.
Представленная информация об ассортименте и устройстве различных устройств приточно-вытяжной вентиляции будет полезна при выборе схемы вентиляции вашего жилья.
klivent.biz
Приточно-вытяжная вентиляция своими руками
Без грамотно спроектированной и установленной вентиляции на здоровый микроклимат и комфортное проживание в доме можно не рассчитывать. Существует 2 основных вида вентиляционных установок: с естественным и принудительным побуждением. Наиболее же оптимальным и универсальным считается сочетание обоих упомянутых вариантов, известное под названием приточно-вытяжная вентиляция. Эту систему воздухообмена можно смонтировать своими руками.
Приточно-вытяжная вентиляция своими руками
Особенности и преимущества приточно-вытяжных систем
Прежде чем приступать к работам по обустройству вентиляции обязательно ознакомьтесь с принципом действия рассматриваемой установки, а также существующими разновидностями данного воздухообмена.
Схема движения воздуха
Принцип действия
Приточно-вытяжная вентиляционная система работает по предельно простому принципу. Создается система каналов. Через одни каналы в обслуживаемое помещение поступает воздух, заранее очищенный с помощью предустановленного фильтрующего элемента. Через другие же каналы отработанный грязный воздух отводится на улицу.
Приточно вытяжная вентиляция
Для обеспечения максимальной эффективности воздухообменной системы в ее конструкцию обязательно включаются вентиляторы различной мощности. Требуемая мощность подбирается индивидуально для каждого случая и зависит, прежде всего, от площади обслуживаемого помещения.
Преимущества
Современные приточно-вытяжные вентиляционные установки позволяют обеспечивать наиболее комфортные условия проживания в доме. Среди главных преимуществ рассматриваемых систем следует отметить следующие моменты:
- все конструктивные элементы изготавливаются из безопасных для человеческого здоровья материалов. Они не выделяют никаких вредных веществ;
- перед подачей в помещение воздух предварительно очищается с помощью специальных современных фильтров;
- вентиляционную установку можно укомплектовать разнообразными дополнительными приспособлениями для увлажнения, обеззараживания и ионизации воздуха, применение которых благоприятно скажется на микроклимате в доме;
- при условии грамотного проектирования и правильного монтажа вентиляционные установки являются полностью безопасными и служат в течение максимально продолжительного времени.
Также к числу преимуществ нужно обязательно отнести возможность обустройства таких систем воздухообмена своими руками. Эту работу вряд ли можно назвать слишком простой, но при большом желании все выполнимо.
Разновидности установок
Приточно-вытяжные вентиляционные установки делятся на ряд разновидностей. Ознакомьтесь с особенностями каждого варианта и выберите подходящий.
Система с рекуператором
Рекуператор
Такая установка одновременно обеспечивает и качественный воздухообмен, и кондиционирование либо обогрев обслуживаемого помещения. Работа системы организована по предельно простому принципу.
Зимой воздух, отводящийся из комнаты, проходит через специальную теплообменную установку. В ней тепло использованного воздуха отдается тому воздушному потоку, который поступает в обслуживаемое помещение. В итоге в комнату подается дополнительное тепло.
Летом же система работает в обратном порядке: свежий воздушный поток отдает свое тепло грязному воздуху, уходящему из комнаты. При этом механизм действия установки организован так, что смешивание воздушных потоков исключается, и вероятность проникновения несвежего воздуха внутрь комнаты отсутствует.
Рекуператор
Приточно-вытяжную вентиляционную установку можно укомплектовать роторным либо пластинчатым рекуператором.
Пластинчатые установки наиболее бюджетные, роторные – самые эффективные. Однако если зимой температура воздух в месте вашего жительства стабильно держится на уровне выше -15 градусов, в покупке роторного рекуператора для вас не будет никакого смысла.
Жителям же северных регионов с морозными зимами роторный рекуператор позволит ощутимо сэкономить на обогреве помещений.
Рециркуляционная система
Монтаж такой установки требует существенно меньших финансовых вложений по сравнению с ранее рассмотренной разновидностью вентиляции. В таком случае подогрев уличного воздуха осуществляется посредством его смешивания с теплым отработанным воздушным потоком, выводящимся из помещения.
Такой принцип действия имеет ряд недостатков и ограничений, а именно:
- рециркуляционную вентиляцию запрещается устанавливать в разнообразных помещениях с горючими газами, разного рода взрывоопасными жидкостями и пр.;
- система существенно теряет эффективность при минусовых температурах;
- стоимость обустройства такой вентиляции ощутимо возрастает на фоне необходимости установки дополнительных очистных фильтров.
Поэтому по возможности от применения такой вентиляции рекомендуется воздерживаться.
Система с принудительным предварительным охлаждением
Система с принудительным предварительным охлаждением
Такие системы лучше всего подходят для объектов, в которых организовано хранение, к примеру, скоропортящихся продуктов.
Также подобные системы используются в разнообразных общественных местах. Установка с принудительным охлаждением способна обеспечить благоприятные условия для нахождения в помещениях большой площади. В частных же домах и квартирах, как правило, такого рода системы не используются.

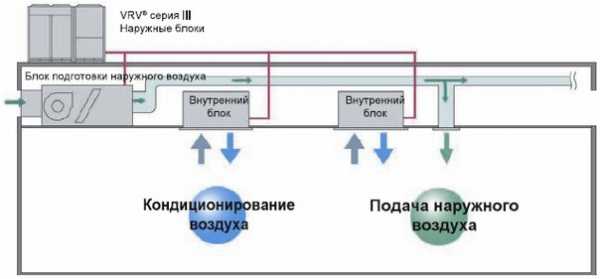

Вентиляция с принудительным кондиционированием
Самая дорогая разновидность приточно-вытяжной вентиляционной установки. Предусматривает применение нескольких дополнительных очистных фильтров, а также теплового насоса. В подобной системе одновременно совмещаются функции вентиляции и кондиционера.
Вентиляция с принудительным кондиционированием
Такие системы имеют ряд различных режимов интенсивности вентилирования и кондиционирования. В дорогих системах подходящий режим устанавливается автоматически – специальные датчики анализируют параметры воздуха в комнате, сравнивают их с оптимальными и самостоятельно устанавливают требуемый режим работы вентиляции.

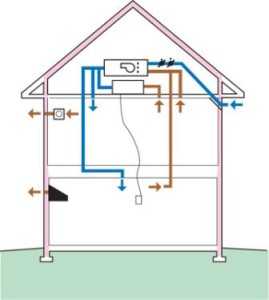

Схема вентиляции
Существуют системы с механическим и естественным нагнетанием воздуха. В случае с «естественной» вентиляцией, для обеспечения качественного воздухообмена давление и температура воздуха в помещении и за его пределами должны различаться.
Воздухозаборник рассматриваемой воздухообменной системы рекомендуется размещать с северной части дома, т.к. потоки ветра обычно идут именно там. В целях повышения эффективности работы воздухозаборника его рекомендуется дополнительно укомплектовать специальным дефлектором. Это простое приспособление позволяет увеличить эффективность воздухообмена до трех раз.
Отверстия для вывода отработанного воздуха специалисты советуют обустраивать с южной части дома.
Несмотря на простоту обустройства приточно-вытяжного воздухообмена с естественным побуждением, у таких систем есть ряд существенных недостатков, а именно:
- уличный воздух нельзя предварительно подогревать, т.е. дополнительно сэкономить на обогреве дома не удастся;
- невозможность обустройства систем очистки, ионизации, обеззараживания и предварительного увлажнения воздуха. Попытки установки таких дополнений в систему с естественным побуждением приведут к значительному снижению ее эффективности;
- прихотливость в уходе;
- зависимость эффективности работы установки от погодных условий.
Поэтому лучше установить полноценную приточно-вытяжную вентиляцию с вентиляторами и прочими полезными дополнениями, нежели сэкономить, обустроив воздухообмен с естественным побуждением, а затем обнаружить, что мощности системы недостаточно для эффективного обслуживания помещений.
Монтаж простой приточно-вытяжной вентиляции
Монтаж простой приточно-вытяжной вентиляции
Правильно обустроенная приточно-вытяжная вентиляция способна избавить от проблем недостатка чистого воздуха в самых разнообразных помещениях. Вашему вниманию предлагается инструкция по самостоятельному монтажу элементарной системы воздуховодов. Ознакомьтесь с ней, а в дальнейшем вы сможете усовершенствовать имеющуюся систему путем установки разнообразных дополнительных механизмов.

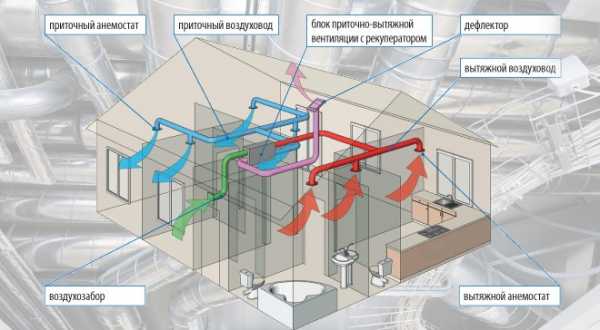

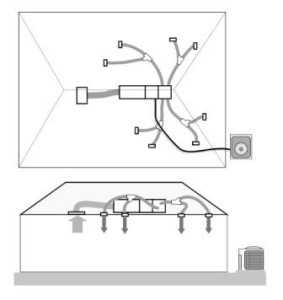

Схема установки для устройства приточной вентиляции
Первый шаг. Рассчитайте оптимальный диаметр вентиляционных отверстий. В процессе расчета используйте простую закономерность: на 1 м2 помещения — 15 мм отверстия. То есть если комната имеет площадь 30 м2, для ее обслуживания понадобится отверстие диаметром 450 мм. В некоторых ситуациях создавать слишком большие воздуховоды неприемлемо и вместо них делают несколько отверстий более скромного диаметра.
Второй шаг. Наметьте место размещения приточного отверстия для подачи свежего воздуха. Оно должно располагаться немного выше пола в помещении. Для создания отверстия удобнее всего использовать перфоратор. Сделайте отверстие подходящего диаметра и уложите в него воздуховод.
Снаружи дома высота приточного воздуховода должна составлять порядка 40 см. Для защиты воздуховода от насекомых и разнообразного мусора на него устанавливается сетка и маленький навес.
Внутри комнаты тоже установите вертикальный либо горизонтальный воздуховод. Он будет способствовать равномерному распределению свежего воздуха по обслуживаемому помещению.
Третий шаг. Наметьте место установки вытяжного воздуховода. Он должен располагаться под потолком на стене, противоположной к стене с приточным воздуховодом. Сделайте отверстие подходящего диаметра и проложите через него воздуховод.
Снаружи дома выведите воздуховод примерно на полметра над крышей и тоже защитите его с помощью сетки и навеса.

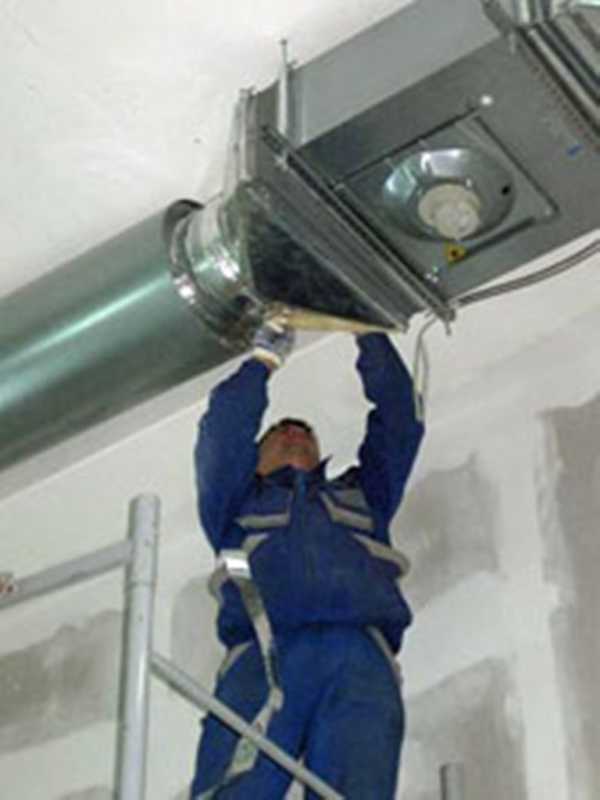

Четвертый шаг. Смонтируйте в приточный воздуховод вентилятор. При помощи вентилятора в систему будет нагнетаться воздух.
Монтаж вентиляции
Для максимального комфорта обустройте вентиляцию таким образом, чтобы нагнетаемый воздух сначала очищался в специальных фильтрах, затем подогревался при прохождении через калорифер, и лишь после этого поступал в помещении. На лето калорифер отключается.
Также можете оснастить систему другими дополнительными приспособлениями.
Пятый шаг. Установите вентилятор в вытяжное воздуховодное отверстие.
На этом монтаж простейшей приточно-вытяжной вентиляции закончен. Пользуясь полученными рекомендациями, вы сможете сконструировать даже самую сложную систему с множеством разветвленных воздуховодов – принцип действия остается одинаковым.
Рекомендации по обслуживанию вентиляции
Рекомендации по обслуживанию вентиляции
Важно не только правильно спланировать и смонтировать систему, но и уделять должное внимание уходу за ней в будущем. Все обслуживание сводится к следующим мероприятиям:
- регулярной очистке фильтрующих установок;
- замене отслуживших свое элементов;
- очистке и периодической смазке движущихся частей вентиляторов.
Также проверяйте исправность ионизаторов, калориферов и прочих дополнительных устройств. Рекомендации по уходе за такими приспособлениями приводятся конкретно в их заводских инструкциях.
Таким образом, обустройство эффективной вентиляционной системы – не такая уж и сложная задача. Нужно лишь определиться с подходящим типом установки, грамотно все спланировать и выполнить монтаж в соответствии с инструкцией.
Удачной работы!
Видео – Приточно-вытяжная вентиляция своими руками
tolkostroyka.ru
принцип работы и ее эффективность
Приточно-вытяжная вентиляция – система, обеспечивающая комфортные условия в зданиях жилого и промышленного назначения. С ее помощью производится поступление чистого воздуха внутрь помещений и отвод загрязненного наружу. Процесс воздухообмена может сопровождаться фильтрацией, контролем температурного режима и влажности.
Наибольшая эффективность такого вентилирования ощущается в домах с площадью более 100 м².
На сегодняшний день, наиболее эффективной считается приточно-вытяжная система с рекуперацией. Ее использование позволяет ощутимо снизить энергозатраты и средства направленные на обогрев домов (до 90%).
От простого к эффективному
Проветривать помещение и избавляться от неприятных запахов, дыма и углекислого газа можно несколькими путями. Наипростейший способ – установка вентилятора в форточный проем. Если устройство предусматривает реверсивный режим, получается простая и недорогая приточно-вытяжная вентиляция. Однако, она имеет множество недостатков.
Входящий воздушный поток не может очищаться в достаточной мере. В результате в квартиру втягивается пыль и смог. Установка эффективного фильтра практически исключается, а декоративная решетка предназначена для защиты вентилятора лишь от крупных предметов. Зимой таким устройством можно пользоваться только на вытяжку, поскольку при нагнетании воздуха снаружи, в помещение будет поступать холод.

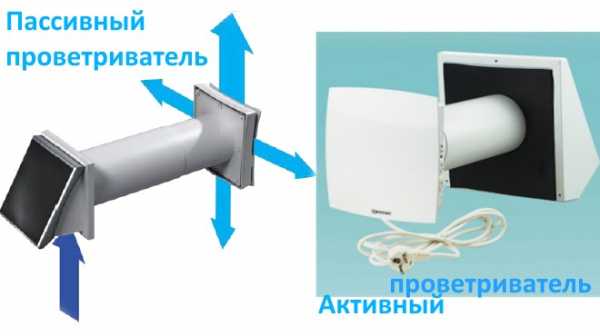

Несколько улучшенным вариантом являются проветриватели. Они располагаются в стене, где предварительно пробивается сквозное отверстие. Проветриватели бывают пассивные и активные. Первые работают, используя естественную циркуляцию воздуха, в последних предусмотрены вентиляторы. Приспособления также работают в реверсивном режиме, втягивая или выталкивая воздух из помещения. Они оборудуются регуляторами потока и могут полностью блокироваться. Если вход в квартиру расположить рядом с радиатором отопления, то поступаемый извне воздух будет подогреваться и обеспечивать помещение теплом.
Добиться наибольшей эффективности проветривания помещений и получить массу преимуществ позволяют приточно-вытяжные установки.
Состав и особенности работы

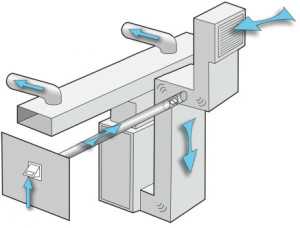

Схема приточно-вытяжной вентиляции подразумевает наличие двух независимых каналов. По первому воздух поступает внутрь помещения, второй служит для его вывода за пределы здания. Каналы оборудованы специальными устройствами, соединяющимися между собой при помощи воздуховодов. Входы и выходы устройств защищены решетками, не допускающими попадания в систему мусора и посторонних предметов.
Система содержит несколько клапанов, позволяющих регулировать количество входящего воздуха. Эти устройства также препятствуют проникновению холода внутрь помещения, когда установка выключена.

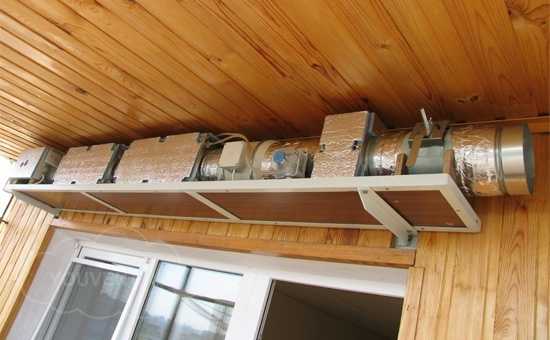

Простая реализация приточной установки
Входящие в состав воздушные фильтры предназначены для очистки поступающего извне воздуха от пыли и насекомых. Состояние устройств контролируется датчиками. Воздух по каналам перемещается принудительно, при помощи вентиляторов, мощность которых зависит от обслуживаемой площади и желания потребителя. Для обеспечения комфорта, система оборудована звукоизоляцией, позволяющей максимально снизить звук воздушного потока.

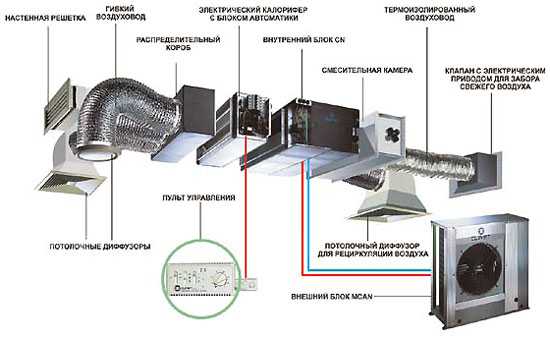

Приточно-вытяжная установка состоит из:
- воздуховодов;
- воздухораспределителей;
- автоматики, которая обеспечивает работу отдельных узлов и позволяющей контролировать всю систему.
Кроме этого, устройство оборудуется: увлажнителями, рекуператорами, нагревателями воздуха, охладителями, осушителями и пр. Такое исполнение позволяет получать наиболее комфортное состояние окружающей среды в помещении.
Плюсы и минусы
Принудительная вентиляция имеет множество привлекательных сторон:
1. Постоянная циркуляция воздуха с поступлением свежего и выводом отработанного.
2. Возможность фильтрации воздуха.
3. Экономия энергозатрат.
4. Наличие дополнительных возможностей по обеспечению комфорта в помещениях свыше 100 кв. м.
Однако, как и любое сложное устройство, она не лишена недостатков:
1. Наличие шума от работающих вентиляторов и создаваемых воздушных потоков.
2. Необходимость в отводе конденсата.
Варианты исполнения
По компоновке, вентиляционные системы подразделяются на сборные и моноблочные. В первом случае, система включает основные узлы, расположенные отдельно друг от друга.
Для их сопряжения используются воздуховоды и фасонные блоки. Для размещения компонентов системы моноблочного типа, используется единый корпус. Учитывая особенности и габариты блоков, установку желательно проектировать непосредственно при строительстве здания.
Виды приточно-вытяжных систем
Наиболее эффективными из вентиляционных систем, являются приточно-вытяжные, включающие в схему рекуператоры. Эти устройства представляют собой теплообменники, использующие энергию отводимого воздуха. При этом входной поток и отвод не вступают в непосредственный контакт. Рекуператор может быть роторным, пластинчатым или содержащим промежуточный теплоноситель. Роторный отличается высокой эффективностью, однако считается наиболее дорогим. Его использование неэкономично, когда наружная температура воздуха в холодный период не опускается ниже 15 градусов мороза. В то же время, приточно-вытяжные установки с роторными рекуператорами, применяемые в северных широтах, обеспечивают экономию энергозатрат на обогрев помещений вдвое. Пластинчатый вариант устройства более доступен и относится к бюджетному сегменту.
Установка с рекуператором
В холодное время года, входящий воздушный поток нагревается в помещении и при выходе отдает тепло вновь поступающему потоку. Отсутствие смешивания гарантирует постоянный приток свежего, чистого воздуха и удаление отработанного. Летом, в жару, устройство работает в обратном порядке. Теплый поток, попадая в помещение, охлаждается, и при выходе, отбирает тепло у вновь поступающего.
Общеобменная вентиляция циркуляционного типа представляет более дешевый тип. Воздух, поступающий снаружи получает тепло, непосредственно контактируя с отработанным.
При этом чистота воздуха в помещении уже не может быть такой, как в вышеописанном варианте. Циркуляционные системы не могут устанавливаться в зданиях, где в атмосфере возможно наличие угарных и горючих газов, токсичных веществ и прочих, опасных для жизни и здоровья компонентов.
Еще одним недостатком принудительной, циркуляционной вентиляции, является ее не эффективность с падением наружной температуры ниже нуля.
Самыми дорогими вариантами приточно-вытяжных установок с принудительной вентиляцией являются системы, оборудованные кондиционерами. Устройства позволяют регулировать температурный режим в помещении в широких пределах и обеспечивают комфортные условия круглый год. Система оснащена тепловым насосом и фильтрационным контуром, необходимым для очистки воздуха.
Каждая из принудительных вентиляций обеспечена системой управления. Наиболее дорогие варианты снабжаются датчиками и «умной» электроникой, способной регулировать режимы самостоятельно, согласно заранее заданной программе.
Для вентиляции зданий, особенно многоэтажных может использоваться не только механическая циркуляция воздуха. Перепад давлений внутри и с наружи помещения способен создать необходимый для проветривания поток. Устройство приточно-вытяжной вентиляции с естественной циркуляцией основывается именно на этом принципе. При этом учитываются следующие нюансы:
- Для размещения воздухозаборника обычно выбирается сторона здания, которая чаще всего обдувается ветрами.
- Отвод делается с противоположной стороны
- Сам воздухозаборник оснащается дефлектором, усиливающим входящий поток.
Такая система отличается простотой конструкции и невысокой стоимостью. Однако простота исключает возможность экономии тепла и многих преимуществ, обеспечивающихся установками с принудительным типом вентиляции: ионизации, очистки, регулировки влажности.
Вывод
На сегодняшний день, приточно-вытяжная вентиляция с системой рекуперации является одним из наиболее перспективных видов обеспечения чистого воздуха и комфортной атмосферы в больших помещениях.
ventilyaciyadom.ru
виды и из особенности, функционирование и устройство, инструкция по установке
Чистый свежий воздух является одним из необходимых условий для нормальной жизнедеятельности человека. Очень часто открытая форточка в квартире кроме воздуха приносит с собой очень много пыли и выхлопных газов с улицы. Для решения данной проблемы разрабатываются различные вентиляционные системы, среди которых самой популярной на сегодняшний день считается приточно-вытяжная система вентиляции.
Она не только обеспечивает чистым природным воздухом все помещения в квартире или доме, но также еще вдобавок имеет несколько степеней фильтрации, в результате чего вся пыль и неприятные запахи с улицы не попадают в помещение. Кроме того, такая вентиляция обеспечивает превосходную циркуляцию воздуха, за счет чего запахи с кухни или туалетов не распространяются по всей квартире, а моментально поглощаются вентиляционной системой.
Приточно-вытяжная вентиляция дома
Виды приточно-вытяжной системы
Поскольку вентиляция проектируется не под конкретное помещение, то разработчики выпускают их под разные производственные нужды, тем самым приточно-вытяжная вентиляция разделяется на следующие классы:
- по принципу перемещения воздуха в квартире, здесь они могут быть как с искусственным побуждением, так и с естественным;
- по непосредственному их назначению разделяют системы вентиляции на вытяжные и приточные;
- что касается зоны обслуживания, то их разделяют на местное использование и системы общей вентиляции;
- по принципу исполнения разделяют бесканальные и канальные.
Что касается систем вентиляции с принудительной системой, то они оснащаются различными вентиляторами, автоматикой и другой электроникой, которая позволяет в принудительном режиме обеспечивать воздухообмен в помещении. Как правило, такие системы из-за своей большой мощности могут быть установлены для обслуживания всей системы вентиляции. При этом единственным ее недостатком можно назвать то, что из очень мощных вентиляторов и различной электроники они потребляют большое количество энергии, тем не менее, их можно спокойно использовать как на вытяжку, так и на приток воздуха в помещение.
Вентиляционная система с естественным побуждением
Вентиляционная система с естественным побуждением – это такая вентиляция, в которой движение воздуха происходит из-за естественных физических явлений, среди которых можно назвать:
- перепад между наружной и внутренней температурой, что приводит к движению воздуха, так как теплый подымается наверх, а холодный поступает на его место;
- перепад воздушного давления в вентиляционной шахте между нижним этажом и верхом;
- при использовании ветреного давления, который обеспечивает естественное движение воздуха.
Как правило, естественные системы вентиляции очень слабые, по этой причине используются для обеспечения местной вентиляции. При этом их можно использовать только как вытяжные. Однако при этом нет необходимости производить затраты на электроэнергию.
Принцип работы приточно-вытяжной системы
На первый взгляд может показаться, что приточно-вытяжная система вентиляции очень сложная, однако на самом деле она простая. В ней по всему дому прокладываются специальные каналы, по которым поступает воздушный поток в помещение, а также прокладываются вытяжные каналы. На улице устанавливается специальный вентилятор, который обеспечивает поступление воздуха.
Работа приточно-вытяжной системы
В самом помещении устанавливается специальный конвектор, который не только очищает уличный воздух, но также в зависимости от времени года и внутренней и наружной температуры, также может его либо нагревать, либо остужать, до такого уровня, который указывается при настройке.
Данная система имеет очень интересный принцип работы. В ней воздух принудительно нагнетается в комнату при помощи мощного вентилятора. В результате чего, создается перепад давления и «старый» воздух, пытаясь саморегулировать этот дисбаланс, выходит на улицу через специальные вытяжные каналы.
Говоря о данной системе, следует четко понимать, о каком доме идет речь, так как ее монтаж в частном доме существенно отличается от многоквартирного дома. Так, например, в частном доме хозяин может индивидуально проложить все необходимые вентиляционные каналы, в то время как в многоэтажном доме она чаще всего единственная обеспечивающая вентиляцию всего дома. Таким образом, можно сказать, что она общественного назначения. Тем не менее, никто не запрещает установить у себя в квартире индивидуальную приточно-вытяжную систему.
В этой системе очень интересно устроен способ фильтрации уличного воздуха. При этом основной фильтр производит фильтрацию при помощи ультрафиолетовой лампы, кроме этого дополнительно можно установить сантониновый или поролоновый фильтр.
Установка приточно-вытяжной системы своими руками
Схема установки приточно-вытяжной вентиляции
На первый взгляд может показаться, что установить такую систему очень сложно, тем не менее, установка не потребует особых каких-то специфических знаний и умений. При этом очень важно грамотно рассчитать все необходимые параметры, чтобы система полностью отвечала габаритам вашей квартиры или дома. Предположим, что в вашем доме объем составляет 700 кубометров, тогда в этом случае, чтобы была максимально нормальная циркуляция воздуха, подача должна находиться в районе 300-400 кубометров в час. Если больше, то это будет существенный переизбыток электроэнергии, если же меньше, тогда система не сможет обеспечить полноценную работу системы.
При установке системы необходимо по схеме проложить специальные вентиляционные рукава, а также все необходимые части. При этом следует помнить, что если вы решите использовать те части, которые не входят в базовую комплектацию, то в этом случае поток воздуха будет значительно меньше. Чтобы произвести правильный расчет, необходимо учитывать диаметр вентиляционных труб, а также производительность вентиляторов, расположенных на наружной части дома.
Многие специалисты рекомендуют вначале прокладывать центральный воздуховод, а уже от него делать разводку во все остальные комнаты. Кроме того, центральный воздуховод также можно проложить через своеобразную «камеру», роль которой в этом случае может играть старый холодильник, который и будет играть роль фильтра с ультрафиолетовой лампой. Чтобы по минимуму засорять систему, рекомендуется устанавливать обычные фильтры непосредственно сразу за вентилятором.
Если вы устанавливаете такую систему в квартире, где имеется общая вентиляция, то в этом случае ее просто необходимо плотно забить поролоном или другим материалом, который предотвратит ее работу.
В зависимости от того, какую вы выбрали систему, ее настройка может происходить как в автоматическом режиме, так и в ручном. Так, например, при ручной настройке на зиму можно включать подогрев воздуха, а на лето его отключать. Таким образом, вы получите экономию электроэнергии.
Непосредственно, перед тем как приступить к установке вентиляционной системы, необходимо на бумаге тщательно просчитать, сколько необходимо воздухопроводов, где будут размещаться все необходимые узлы, а также распланировать, где будет находиться воздухозаборник, подающий воздух с улицы, а где будет расположена выводная система.

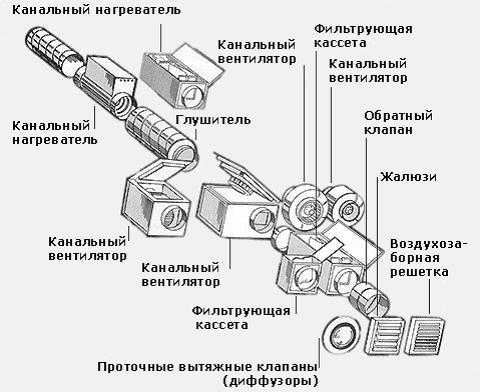

Устройство приточно-вытяжной системы
Согласно названию, приточно-вытяжная система в своем составе имеет две независимых части, которые обеспечивают нормальное функционирование всей системы. Так приточная часть системы обеспечивает принудительное поступление воздуха в комнату его нагрев, очистку при необходимости также может его и охлаждать. Назначение второй части также становится понятным из его названия, а именно обеспечивает отток воздуха из помещения. Очень часто в этом случае используют просто воздуховод, тем не менее, иногда могут устанавливаться специальные вытяжные системы.
Если вопрос подачи воздуха мы уже обсуждали, тем не менее, многих людей мучает вопрос относительно того, если ставить вытяжку, как правильно ее рассчитать, чтобы не сбить нормальной работы всей системы? Для этого необходимо посчитать полный объем помещения и полученный результат умножить на 12. То значение, которое у вас получится, и будет составлять мощность прибора.
Так как зимой необходимо нагревать поступающий воздух, для этого очень часто используется комплексное решение, в котором применяется своеобразный теплообменник. Он называется рекуператор. Данный агрегат работает по принципу, где выходящий воздух из комнаты нагревает поступающий воздух, при этом смешивание двух потоков не происходит.
oventilyatsii.ru
Приточно вытяжная вентиляция с рекуперацией тепла
Приточно – вытяжная вентиляция с рекуперацией тепла – система, позволяющая наладить надежную смену отработанного воздуха в помещении. Установка оборудования позволяет подогревать поступающий в помещение воздух, с помощью температуры выходящего потока. Затраты на приобретение и установку системы быстро окупаются.
Важно знать основные моменты при подборе и установке оборудования.
Что такое рекуперация тепла?
В рекуператоре воздуха производится отдача тепла отработанных газов. Два потока, разделены стенкой, через которую происходит теплообмен между двигающимися потоками воздуха в постоянном направлении. Важная характеристика оборудования – это уровень КПД рекуператора. Это значение для разных видов оборудования, находится в промежутке 30-95%. Это значение находится в прямой зависимости от:
- конструкции и разновидностей рекуператора;
- разности температур нагретого выходящего воздуха и температуры носителя за устройством теплообменника;
- ускорения продвижения потока по теплообменнику.
Достоинства и недостатки системы вентиляции с теплообменником
Такое оборудование позволяет:
- производить постоянную смену воздушных масс в помещении различных по площади;
- при потребности жильцов, возможна подача подогретого потока;
- происходит постоянная очистка поступающего кислорода;
- по желанию, возможна установка оборудования с возможностью увлажнения воздуха в помещениях, в таких системах предусмотрен канал, для удаления конденсата;
- при рекуперации тепла и подборе достаточного по мощности оборудования, возможно значительное сокращение затрат на оплату за электроэнергию.
Среди недостатков системы можно выделить несколько пунктов:
- повышенный уровень шума при работе вентиляторов;
- при установке дешевой техники, отсутствует возможность охлаждать поступающий воздух в жаркий период;
- требуется постоянно контролировать и отводить конденсат.
Принцип работы системы вентиляции
Такая вентиляция с рекуперацией тепла позволяет, понизить нагрузку на систему кондиционирования зданий в жаркий период года. Кондиционированный воздух из помещения, при прохождении через теплообменник понижает температуру атмосферного потока с улицы. В зимний период, по такой схеме проходит нагрев забортного потока.
Особенно актуальна установка в зданиях с большой площадью и общей системой кондиционирования. В таких местах уровень воздухообмена может превышать 700-800 м3/ч. Такие установки имеют внушительные габариты, поэтому потребуется подготовить отдельное помещение в подвале, на цокольном этаже или чердачном помещении. Если необходима установка на чердаке, его потребуется сделать дополнительную звукоизоляцию и предотвратить потери тепла и образование конденсата в воздуховодах.
Система вентиляции с рекуперацией изготавливается нескольких видов, разберем достоинства и недостатки каждого из них.
Типы устройств с рекуперацией воздуха
Для лучшего сравнения представим виды рекуператоров в отдельной таблице.
| Тип установки | Краткое описание | Достоинства | Недостатки |
| Пластинчатая с пластинами из пластики и металла | Выходящий и поступающий поток проходит по обеим сторонам пластин. Средний уровень КПД 50-75%. | Потоки не соприкасаются напрямую. В схеме отсутствуют подвижные детали, поэтому такая конструкция надежна и долговечная. | Не выявлены |
| Пластинчатая, с ребрами из водопроводящих материалов. | КПД устройств 50-75%, потоки воздуха проходят с обеих сторон. | Отсутствуют подвижные детали. Потоки воздушных масс не контактируют между собой. В системе отсутствует конденсат. | Отсутствует возможность осушения воздуха в обслуживаемом помещении. |
| Роторная | Высокий уровень КПД 75-85%. Потоки проходят по отдельным каналам с покрытием из фольги. | Значительно экономит электроэнергию, способна понижать влажность воздуха в обслуживаемых помещениях. | Возможно перемешивание воздушных масс и проникновение неприятного запаха. Требует обслуживания и ремонта сложной конструкции с вращающимися деталями. |
| Рекуператор воздуха с воздействием промежуточного теплоносителя | В роли теплоносителя используют раствор воды и гликоля или заполняют очищенной водой. В такой схеме, выходящий газ, отдает тепло воде, которая разогревает поступающий поток. Предназначен для обслуживания производственных помещений. | Нет контакта потоков, поэтому исключено их перемешивание и поступление отработанных газов. | Малый уровень КПД |
| Рекуператоры камерные | В камере устройства установлена заслонка, способная увеличивать величину проходящего потока и менять вектор его направления. | Благодаря конструктивным особенностям, этот тип оборудования обладает высоким уровнем КПД, 70-80%. | Потоки соприкасаются, поэтому возможно загрязнение поступающего воздуха. |
| Тепловая трубка | Устройство снабжено системой, заполненных фреоном трубок. | Отсутствуют подвижные механизмы, увеличивается срок службы. Воздух поступает чистым, отсутствует соприкасание потоков. | Низкий уровень КПД, он составляет 50-70%. |
Выпускается рекуперационная установка с тепловыми трубками, для отдельных небольших помещений в здании. Для них не требуется проводить систему воздуховодов. Но в этом случае, при недостаточном расстоянии между потоками, возможно удаление поступающих потоков и отсутствие циркуляции воздушных масс.
Перечень возможных проблем после установки системы
Критических проблем, если в здании установлена рекуперативная вентиляция не возникает. Основные неисправности устраняются производителями систем по гарантии, но несколько «неприятностей» смогут омрачить радость у собственников зданий и помещений, после установки оборудования приточно – вытяжной системы вентилирования воздуха. К ним относятся:
- Возможность образования конденсата. При прохождении потоков воздушных масс с высокой температурой нагрева и соприкосновении их с холодным атмосферным воздухом, в замкнутой камере происходит выпадение капель воды на стенках камеры. При минусовой температуре на улице происходит обмерзание ребер теплообменника, и движение потоков нарушается, понижается эффективность работы системы. При полном обмерзании каналов, работа устройства может прекратиться.
- Уровень энергоэффективности системы. Приточно – вытяжные системы, оснащенные дополнительным теплообменником различных видов, требуют для работы поступления электричества. Поэтому требуется проводить точные расчеты оборудования разного типа именно для помещения, которое будет обслуживаться системой.
Следует не экономить средства при покупке, и приобретать устройство, в котором уровень экономии энергии, будет превышать затраты на работу оборудования.
- Срок полной окупаемости системы вентилирования воздуха. Период полного возврата затраченных средств на покупку и установку оборудования напрямую зависит от предыдущего пункта. Для потребителя важно, чтобы эти затраты окупились за 10-ти летний период. В противном случае, оснащение помещения или здания дорогостоящей системой вентиляции не рентабельна.
За этот срок потребуется произвести ремонт и возможную замену деталей системы и дополнительных затрат на их покупку и оплаты за их замену.
Способы предотвращения обмерзания рекуператора
Некоторые виды устройств изготовлены с учетом предупреждения сильного обмерзания поверхностей теплообменника. При низкой температуре на улице, наросты льда могут полностью перекрыть доступ свежего воздуха в помещение. Некоторые системы начинают зарастать коркой льда при опускании уличной температуры ниже 00.
В этом случае, выходящий из помещения поток охлаждается до температуры менее точки росы и поверхности начинают обмерзать. Для возобновления работы устройства потребуется поднять температуру поступающего потока до плюсовых значений. Ледовая корка разрушится, оборудование сможет продолжить работу.
Во избежание таких ситуаций приточно – вытяжные установки с вмонтированным рекуператором тепла можно защитить от такой поломки при помощи нескольких способов:
- для защиты устройства может потребоваться дополнительное оснащение установки электрическим подогревателем воздуха. Он не позволяет охлаждаться выходящим воздушным массам ниже точки росы и препятствует появлению капель воды и образованию льда;
- самый надежный метод, исключающий вероятность обмерзания ребер рекуператора – это оборудование устройства электронной системой управления схемой для разморозки, включение которой происходит с учетом нескольких параметров. Для этого может потребоваться установить дату включения в работу электрических нагревателей поступающего воздуха, при первых минусовых температурах.
Можно установить датчик, реагирующий на холодный воздух, и включающий в системе вентиляции воздушные тэны. В любом случае работа подогревающих воздух устройств в вентиляции носит циклический характер, только в холодное время года. При включении приточной вентиляции, нагревается входящий поток и отработанные газы, выводимые из помещения.
Через определенный промежуток времени, происходит отключение приточного вентилятора. В это время в рекуператоре поступающий поток нагревается за счет температуры выходящего воздуха, который вытесняется с помощью вытяжного вентилятора. Этот принцип работы схемы подогрева, работает в автоматическом режиме весь холодный период года.
Для недопущения образования наледи на устройстве, советуем приобрести пластинчатый вид рекуператора с пластиковыми ребрами.
Способ самостоятельного расчета мощности приточно – вытяжной вентиляции
В первую очередь необходимо определить величину объема всех воздушных потоков, необходимого для создания комфортных условий. Это можно сделать несколькими способами:
- Можно произвести расчет, исходя из общей площади здания, не учитывая проживающих жильцов. Здесь применяется такая схема расчета – в течение часа, для каждого м2 общей площади должно поступить 3 м3 воздуха.
- Исходя из санитарных нормативов, для комфортного проживания, для каждого проживающего в помещении должно поступать в течение часа не менее 60 м3, для приходящих гостей необходимо добавить еще 20 м3.
- Исходя из строительных нормативов 2.08.01-89 года разработаны нормы кратности замены воздуха в помещении определенной площади в течение часа. Здесь расчет производится с учетов назначения зданий. Для этого необходимо определить произведение частоты полных замен воздушных масс и объема всего помещения или здания.
В заключение отметим.
Независимо от произношения слова вентиляция, по английски или других языках, главная задача приточно – вытяжной системы с рекуператором тепла – создание для находящихся в помещении людей комфортных условий. Поэтому, определившись с расчетом необходимой мощности и видом теплообменника, можно смело приступать к оснащению дома надежной системой вентиляции.
Для увеличения срока службы, в схему можно добавить фильтры для очищения воздуха. Но следует помнить – легче не допустить поломки, проводя своевременное обслуживание и уход, чем тратить средства на ремонт или покупку нового оборудования.
proventilation.ru
