Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Posted on 13.05.201913.11.2018 by alexxlab

Содержание

  • Порядовка печи барбекю с казаном своими руками
    • Общее устройство печи-барбекю с казаном и мойкой
      • Таблица: достоинства и недостатки печи-барбекю
      • Фотогалерея: готовые проекты печи-барбекю
    • Подготовка к строительству: чертежи и оптимальные размеры
    • Выбор материала, расчёт необходимого количества
      • Кирпичи, глиняный раствор
      • Бетон, песок, гравий
      • Арматура
      • Гидроизоляция для фундамента
    • Пошаговая инструкция по изготовлению печи-барбекю с казаном
      • Видео: садовая печь-барбекю своими руками
    • Нюансы использования
  • Беседка с мангалом, барбекю и печкой своими руками
    • Виды беседок с барбекю
    • Положительные стороны
    • Отрицательные стороны
    • Возведение барбекю для беседки своими руками
    • Типы оснований
    • Кладка печи-барбекю с мангалом
  • обзор вариантов и пошаговая инструкция
    • Разновидности беседок и печей для них
    • Печь в беседке – конструктивные особенности
    • Материалы для сооружения печки и беседки
    • Этапы сооружения печи с мангалом для беседки
    • Печной комплекс в беседке – основные особенности
  • Беседка с печкой своими руками
    • Разновидности
      • Барбекю
      • Русская печь для беседки
    • Строительство печки
      • Фундамент
      • Дровник
      • Топка
      • Дымоход
    • Завершение
    • Полезное видео — мангал из кирпича с печью
      • Похожие статьи
  • порядовка простой модели и проекты барбекю-комплексов
    • Простая печь для казана из кирпича
      • Материалы и инструменты
      • Порядовая схема кладки
    • Барбекю-комплексы с печью для казана
      • Крытая печь-барбекю с плитой под котелок
      • Проекты многофункциональных печей-барбекю
    • Видео: мангал и печь под казан своими руками
  • Беседка с печкой
    • Зачем беседку оборудовать печкой
      • Какие печки устанавливают в беседках
    • Как строят печи в беседках
      • Как учесть требования безопасности для беседки с печкой
      • Строительство мангала и барбекю
      • Варианты установки печки в беседке
      • Где ставят печку в беседке
      • Проблемы с печами в беседках
      • Беседки без выхлопной трубы
    • Заключение
  • Печи барбекю своими руками для беседок из кирпича, фото разных печей
    • Виды беседок с печью
    • Материалы для оформления печи-барбекю
    • Правила обустройства печи
    • Технология кладки печи-барбекю
      • Обустройство остальных элементов печи-барбекю

Порядовка печи барбекю с казаном своими руками

Отдых на свежем воздухе в загородном доме или даче не обходится без приготовления блюд на открытом жару. Банальными шашлыками или запечёнными овощами никого не удивишь, а вот приготовить в таких условиях настоящий плов или другое сложное блюдо можно только на специальной жаровне. Таковой является печь-барбекю, конструкция которой предусматривает установку казана.

Общее устройство печи-барбекю с казаном и мойкой

Печь-барбекю — это капитальное строение для готовки различных блюд на жару раскалённых углей. Особенность этой установки заключается в том, что процесс приготовления пищи осуществляется на металлической решётке без открытого пламени, а жаровня не закрывается крышкой.

В терминологическом аспекте под понятием «барбекю» подразумевается способ запекания мясных или растительных продуктов над тлеющими углями при температуре в пределах 100–130°С.

Для удобства приготовления пищи такие устройства модернизируют, пристраивая к ним дополнительные отсеки и установки. Приобрела большую популярность конструкция, совмещающая в себе печь-барбекю, жаровню с возможностью установки казана, а также пристройку с мойкой.

Следует отметить, что жаровню легко превратить в обычную плиту, если убрать казан, а на отверстие положить чугунные кольца разных размеров, образующих сплошную поверхность.

Капитальная печь барбекю имеет много положительных и несколько отрицательных качеств.

Таблица: достоинства и недостатки печи-барбекю

Фотогалерея: готовые проекты печи-барбекю

Подготовка к строительству: чертежи и оптимальные размеры

Возведению конструкции печи-барбекю должны предшествовать подготовительные мероприятия по выбору места постройки, составлению чертежей и схем.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Для создания печи-барбекю можно использовать уже готовые чертежи

При выборе участка для строительства нужно руководствоваться следующими правилами:

  1. Между печным комплексом и жилым домом должно быть расстояние не менее 5 м.
  2. Доступ к кухне не должен быть слишком удалён от конструкции. При необходимости их можно расположить под одной крышей.
  3. Постройку следует размещать подальше от жилого дома соседей, так как запахи и дым могут их раздражать.
  4. Решение всех строительных моментов следует доверить специалистам.
  5. Перед застройкой необходимо провести исследование грунта, и, в соответствии с его качеством, выбрать подходящий тип основания.

Важную роль играет размер будущей печи-барбекю.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Высота печи-барбекю должна быть такой, чтобы любому члену семьи было удобно готовить на ней

Если поверхность с мойкой, решётку барбекю или казан разместить слишком низко, то через некоторое время устанет спина, а при расположении рабочих поверхностей слишком высоко в процессе приготовления без ожогов не обойтись.

Чтобы найти золотую середину, следует придерживаться правила — оптимальная высота рабочей поверхности печи-барбекю должна быть немного ниже уровня локтей готовящего.

Если ширина выбранного участка не позволяет сделать широкую конструкцию, то данным оптимальным параметром можно считать величину в 240–250 см. Такой печной комплекс будет компактным и удобным. Ширину жаровни следует сделать 63–65 см.

Размер печи для казана составит 3,5 кирпича с каждой стороны, что соответствует 87 см.

Выбор материала, расчёт необходимого количества

Для строительства печей-барбекю используют различные материалы, к числу которых относится кирпич, металл, камень и глина.

Из последнего можно изготовить монолитную конструкцию.

Глина применялась ещё в древнем гончарном искусстве. Первые исторические упоминания о таких сооружениях встречались в III тысячелетии до нашей эры. В наше время такой вид печей используется крайне редко. Для её изготовления нужна жирная глина особой породы.

Печи-барбекю из камня встречаются чаще, но широкой популярностью не пользуются, так как для их строительства требуется бутовый камень, песчаник и известняк. Неудобство этого материала заключается в его разной форме, из-за чего каждый элемент приходится тщательно подбирать друг к другу.

Печные комплексы из металла широко используются в настоящее время, благодаря относительной дешевизне материала и простоте его обработки. В продажу поступает большое количество уже готовых конструкций. В домашних условиях такие сооружения изготавливают компактных размеров. Для этого используют стальные листы или трубы толщиной не менее 5 мм. Популярным вариантом является использование старых баллонов от пропана. Толщина стенок и размеры этих ёмкостей подходят для изготовления подобных конструкций.

Наиболее удобным, качественным и долговечным материалом для печи является кирпич. Он имеет стандартные размеры и форму.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Лучший материал для печей — кирпич

Следует отметить, что для строительства печи-барбекю подойдёт не любой вид кирпичей

. Например, силикатный использовать нельзя. Для жаровен, печей и других сооружений, работающих в условиях высокой температуры, применяют огнестойкий красный и шамотный материал. Топочную камеру обкладывают только вторым типом.

Помимо основного строительного материала, потребуется:

  1. Бетонная смесь для закладки фундамента.
  2. Доски или фанерные щиты для изготовления опалубки.
  3. Арматурные прутья для сооружения металлического каркаса, укрепляющего бетонное основание.
  4. Песок и гравий для фундамента.
  5. Проволока, пластиковые хомуты или сварочный аппарат для закрепления всех соединений арматурной конструкции.
  6. Гидроизоляционный материал для фундамента. Для этого обычно применяется толстый полиэтилен или рубероид.
  7. Металлическая мойка, смеситель, сливные устройства, резиновый шланг.
  8. Металлические уголки для установки столешницы с мойкой, крепежей для решётки барбекю и других элементов конструкции печи.

Все эти материалы требуют тщательных расчётов.

Кирпичи, глиняный раствор

Для постройки печи-барбекю потребуется 810–820 огнеупорных красных, а также 30–35 шамотных. Толщина швов между ними — 3–5 мм.

Бетон, песок, гравий

Так как печь-барбекю будет совмещать в себе несколько рабочих зон, то её конструкция займёт большую площадь земли. Чтобы этот комплекс был устойчив, необходимо изготовить капитальное основание. В качестве такового подойдёт плитный фундамент.

Чтобы рассчитать точное количество бетона необходимо узнать общий объём основания. Для этого нужно воспользоваться специальной геометрической формулой. Поскольку фундамент будет изготовлен в виде приплюснутого параллелепипеда размером 270х100х20 см, объём бетонной смеси необходимо рассчитать по формуле V=h³, где h — это длина стороны фигуры. На примере это будет выглядеть следующим образом: 2,7∙1,0∙0,2=0,54 м³.

С помощью этой же формулы рассчитывается объём песка и гравия. Для основания необходим слой каждого материала толщиной по 10 см. Из этого следует, что песка требуется: 2,7∙1,0∙0,1=0,27 м³. Это же значение для гравия.

Арматура

Чтобы под тяжестью печи фундамент не треснул, необходимо его укрепить. Для этого нужен металлический каркас. Для его изготовления используют арматурные прутья толщиной 12 мм. Металлическая конструкция представляет собой объёмный каркас в виде двух решёток, которые соединены между собой отрезками арматуры длиной по 15 см. Размер каждой ячейки в каркасе составляет 10х10 см.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

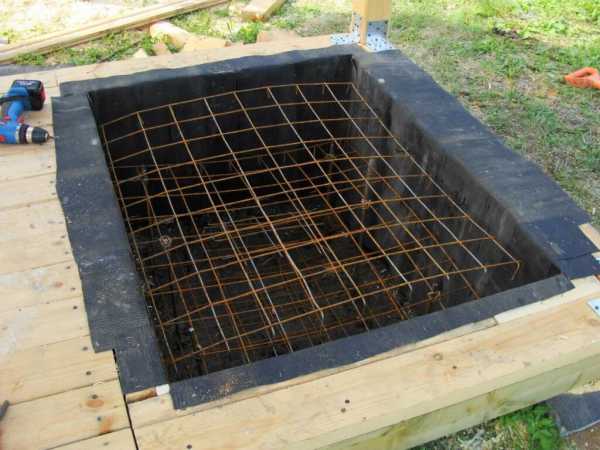

Двойной слой решётки сделает основание крепче

Расчёт этого материала удобней делать в погонных метрах. Для этого необходимо определить общую длину всей арматуры для каркаса. Чтобы это сделать, надо сначала рассчитать количество прутьев, располагаемых по длине каркаса, потом по ширине и между решёток.

Рассчитываются прутья по длине конструкции. Длина каждого из них 95 см. Нужно определить, сколько прутьев разместится по длине фундамента, если расстояние между каждым из них составит 10 см. Для этого необходимо 270:10=27 штук.

Нужно прибавить ещё один стержень, так как с другого края каркаса он будет замыкать конструкцию. Чтобы узнать, сколько это в погонных метрах, нужно 27∙0,95=26,6 м.

Этот же принцип расчёта используется для вычисления количества арматуры по ширине основания. Для этого 100:10=10 штук, в погонных метрах это будет: 2,7∙10=27 м.

Необходимо сложить эти значения, чтобы получить общий параметр по одной решётке: 26,6+27=53,6 м.

Так как в конструкции предусмотрено две решётки, то 53,6∙2=107,2 погонных метров.

Теперь нужно рассчитать количество арматурных элементов, соединяющих две части каркаса. Эти стержни располагаются по периметру (на пересечении каждого прутка), а также внутри конструкции, на расстоянии 90 см друг от друга рядами.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Чтобы конструкция не провисала, можно добавить места соединений

Из предыдущих вычислений известно количество прутьев по ширине и по длине каркаса: 28+10=38 м. Это значение необходимо удвоить, так как элементы расположены по периметру конструкции: 38∙2=76 штук. Внутри каркаса есть ещё два ряда по 10 штук, поэтому 76+20=96 штук. Нетрудно определить это значение в погонных метрах: 96∙0,15=14,4 погонных метров.

Теперь необходимо рассчитать общее количество арматуры в погонных метрах: 107,2+14,4=121,6 м.

Гидроизоляция для фундамента

Чтобы рассчитать требуемое количество гидроизоляционного материала, нужно найти площадь основания. Площадь данной фигуры определяется по следующей формуле: S=a∙b, где a — ширина, b — длина прямоугольника. Подставим значения: 2,7∙1,0=2,7 м².

Пошаговая инструкция по изготовлению печи-барбекю с казаном

Когда место для строительства выбрано и подготовлено, составлены чертежи и схемы будущей конструкции, а необходимые материалы куплены, можно приступать к непосредственному возведению печи-барбекю. Для этого нужно выполнить следующие действия:

  1. На выбранном участке сделать разметку под фундамент будущей печи. Для этого можно использовать шнуры и колья. Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

    Натянутый шнур делает линию разметки идеально прямой

  2. В соответствии с разметкой выкопать котлован глубиной 35 см. Его дно необходимо разравнять и утрамбовать.
  3. Внутрь котлована засыпать песок, чтобы получился равномерный слой толщиной 10 см. Материал будет лучше спрессовываться, если его намочить.
  4. Сверху насыпать такой же слой гравия.
  5. Из обрезной доски или толстой фанеры изготовить опалубку. Её высота должна быть не менее 25 см, чтобы уровень залитого бетона не доходил до верхнего края борта.
  6. Установить опалубку на дно котлована параллельно его стенкам. Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

    Деревянные подпорки удержат конструкцию от давления бетона

  7. Из арматурных прутьев толщиной 12 мм изготовить объёмный каркас с ячейками размером 10х10 см. Конструкция не должна касаться дна, поэтому под неё в шахматном порядке подложить деревянные бруски или фрагменты кирпичей. Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

    Металлический каркас сделает основание крепким

  8. Залить бетонную смесь. Для фундамента использовать цемент марки М 250. Арматурный каркас должен полностью скрыться под жидким раствором.
  9. Накрыть фундамент гидроизоляционным материалом. Для этого использовать рубероид или толстый полиэтилен. Это необходимо для того, чтобы влага внутри бетона равномерно испарялась. Если оставить фундамент не закрытым, то верхний слой быстро высохнет. В будущем это чревато тем, что основание потрескается. Бетонная смесь застынет через 4–5 дней. Первые двое суток нужно открывать гидроизоляцию и поливать основание водой через каждые 10–12 часов. Полиэтилен или рубероид не даёт влаге быстро испаряться. Так происходит равномерное затвердение плитного фундамента. Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

    Опалубка образует будущую форму фундамента

  10. Когда основание высохнет, его необходимо покрыть слоем рубероида или другого гидроизоляционного материала, и лишь на него выкладывать кирпич. Первые 6–7 рядов не скрепляются цементным раствором. Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

    Гидроизоляционный материал защитит конструкцию печи от влаги

  11. Порядовку печи-барбекю нужно делать в соответствии со схемой. Каждый последующий ряд необходимо смещать относительно предыдущего в шахматном порядке. Такой способ имеет название — кладка в полкирпича. Этим обеспечивается надёжная связка материала. Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

    Топку печи можно выложить шамотным кирпичом

  12. Для топочной камеры необходимо использовать шамотный кирпич. Он выдерживает температуру более 1600°С. Каждый ряд проверять на вертикаль и горизонталь с помощью строительного уровня, угольника и отвеса.
  13. Сформировать места для зольников и дверей.
  14. Для казана необходимо изготовить топочный отсек в виде прямого или суживающегося кверху цилиндра. Эту часть печи изготовить из шамотного кирпича. Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

    Топочный отсек можно сделать цилиндрической формы

  15. К строительству дымохода можно приступать только после полного затвердения раствора в кладке. Трубу можно возводить не только из кирпича. Для этого часто используют металл.
  16. Установить смеситель и мойку. Присоединить шланги подачи воды.
  17. После полного высыхания раствора и усадки конструкции печи можно приступить к её отделке. Для этого можно использовать камень, кирпич, изразцы или побелку.
  18. Отделочный материал необходимо крепить на подготовленное основание. Для этого нужно сначала оштукатурить поверхность с использованием монтажной сетки с размером ячеек 10х10 мм.
  19. Если вы выбрали побелку, то нужно применять ту, которая не пачкается. Для этого подойдёт гашёный карбид или соль извести.
  20. Для отделки камнями и изразцами достаточно очистить поверхность от пыли и использовать готовые склеивающие смеси. Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

    Печной комплекс с барбекю и казаном может быть весьма удобным для использования

Видео: садовая печь-барбекю своими руками

Нюансы использования

Чтобы печь-барбекю и её рабочие элементы долго радовали вас, ею нужно правильно пользоваться:

  1. Жар будет равномерным, если предварительно убрать старую золу.
  2. Дым от остатков под зольником от предыдущих готовок может испортить вкус блюда.
  3. Перед использованием новый чугунный казан нужно смазать подсолнечным маслом, а потом разогревать его на печи в течение 20 минут. При необходимости добавлять масло. После указанного времени оставить казан для высыхания, после чего слить остатки масла. Вытереть сухой ветошью внутреннюю часть. Теперь он готов к использованию. Каждое последующее блюдо, приготовленное в нём, будет вкуснее.
  4. Пользоваться такой печью будет комфортней, если полы перед ней выложить камнем, а над жаровней изготовить навес или крышу.

Возвести печь-барбекю можно и своими руками, если строго следовать инструкции и относиться к данному процессу ответственно. Такая конструкция будет служить вам длительное время и полностью оправдает ваши ожидания.

Оцените статью: Поделитесь с друзьями!

grounde.ru

Беседка с мангалом, барбекю и печкой своими руками

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева Неплохо было бы организовать на дачном участке уютное и комфортное место для отдыха. Речь идет о беседке со столиком и стульями, оборудованной летней печью или барбекю. Что может быть лучше, чем провести вечер с родными и друзьями на природе за приготовлением ароматного шашлыка? Для осуществления мечты необходимо возвести на территории беседку с барбекю и мангалом. Прекрасное сооружение украсит двор и станет предметом гордости своего обладателя.

Виды беседок с барбекю

Выполнение подобной постройки с мангалом, барбекю и печкой возможно в четырех вариантах:

  1. Кирпичная беседка отличается привлекательным внешним видом, длительным сроком эксплуатации и пожаробезопасностью. Ее можно использовать круглый год.
  2. Возведение сооружения из дерева обойдется дешевле, чем из кирпича. Если правильно обрабатывать и часто ухаживать, беседка прослужит длительное время. Представленные в продаже антипиреновые пропитки являются экологически чистыми веществами, которые прекрасно защищают от возгорания.
  3. Комбинированные беседки выполняются из нескольких материалов. Из кирпича строится зона готовки, из дерева – место для отдыха. Такие беседки характеризуются особым комфортом, привлекательным внешним видом и функциональностью. Кирпичную зону в любой момент можно украсить плиткой или другими отделочными материалами.
  4. Кованые беседки из металла в основном приобретаются уже в готовом виде или делаются на заказ. Цена зависит от размера и сложности модели. Подобные сооружения прослужат долго, если их покрыть огнеупорной краской и грунтовкой.Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Положительные стороны

Печь-барбекю для беседок обеспечивает возможность приготовления продуктов на открытом огне, что придает блюдам особенный аромат.

Отрицательные стороны

Печи-барбекю из кирпича и камня для беседок обладают довольно крупными размерами. Существуют миниатюрные варианты, но у них есть своя трудность, связанная с конструкцией.

Согласно правилам техники безопасности, по периметру требуется обеспечить свободное пространство. Площадь общей территории должна составить примерно 3 м².

Кроме того, печи с мангалом и барбекю запрещено возводить в беседках, которые выполнены из легковоспламеняющихся материалов: стены постройки могут оплавиться от жара.

Важно также предусмотреть монтаж дымохода. Кроме того, если уличную печь планируется обустроить коптильней или варочной поверхностью, для этого понадобится дополнительное пространство.

Возведение барбекю для беседки своими руками

Далее опишем основные этапы строительства.

Для начала необходимо подготовить проект садового домика с печью-барбекю и мангалом с учетом размеров сооружения.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Теперь нужно определиться с месторасположением постройки. Оптимальный вариант – ровная территория, защищенная от попадания прямых солнечных лучей и сквозняка.

Согласно нормативам, перед топкой мангала должно быть не меньше 3 м свободного пространства, по сторонам – не менее метра. Расстояние между деревянным парапетом и задней стенкой мангала должно составлять не меньше 25 см.

Строительство подобной уличной печи, как и всех кирпичных сооружений, начинается с разметки под опору. Для беседки с мангалом подходит фундамент столбчатый или ленточный глубиной 30-40 см.

Типы оснований

Садовый домик с барбекю в обязательном порядке требует закладки отдельного фундамента. Запрещается соединение основания с опорой близрасположенного строения, поскольку это чревато его разрушением из-за неравномерной нагрузки.

Столбчатый фундамент является наиболее распространенным видом опоры для беседки. Его глубина должна быть примерно 90 см. На подушку из щебня выкладываются несколько кирпичей. Еще одна пара брусков размещается перпендикулярно на раствор из цемента. Это позволяет вывести столбики на высоту 20-30 см над поверхностью грунта.

Когда беседка возводится вместе с жилищем на свайном фундаменте, это особенно удобно. Разрешается также закрутить в грунт сваи для постройки.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Основание из буронабивных стержневых элементов удобно тем, что не требует больших затрат. Забетонировать можно и заглубленные в грунт асбестовые трубы, и свернутый в рулон лист рубероида.

Ленточный мелкозаглубленный фундамент считается традиционным вариантом. Процесс его возведения является довольно трудоемким, но он при этом пользуется особой популярностью. Глубина заливки ленты для беседки составляет не больше 40 см.

Самый надежный и прочный фундамент – монолитная бетонная плита. Возведение такого основания обойдется недешево, но результат того стоит.

После выполнения фундамента необходимо подождать около недели, чтобы он застыл.

Кладка печи-барбекю с мангалом

Между основанием и настилом сооружения нужно уложить слой гидроизоляции. Следующим шагом делается заливка бетонного пола. Там, где предполагается установка кирпичной печи-барбекю, нужно разместить металлическую плиту. Деревянное строение сначала требует монтажа опорных столбов, затем сооружения крыши. Стенка, около которой планируется возведение печи с мангалом, как правило, делается из кирпича. Так она будет защищена от ветра и воздействия высоких температур.

Далее выполняется кладка кирпича. Требуется выложить шесть рядов: они послужат основой для садовой печи-барбекю с местом для дров.

Следующим шагом делается начальное перекрытие.

Теперь приступаем к возведению топки и установке дверцы. Ширина швов не должна превышать 3 мм, иначе кладка может развалиться. Для футеровки и выполнения стенок внутри топки применяется только шамотный кирпич.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

С 10 ряда с правой стороны печи-барбекю монтируется каменная плита – столешница. Слева продолжается кладка топки.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

На 11 ряду выполнение топливной камеры завершается. На нее размещается решетка для барбекю. Важно сделать этот элемент съемным, чтобы его было легче чистить.

Сооружение жарочной камеры завершается на 17 ряду. Далее на ней формируется свод.

Чтобы сделать кирпичную арку ровной, ее устанавливают на заранее подготовленный деревянный каркас, который после высыхания раствора снимается.

Ниже представлены порядовки с 1 по 17 уровни. Подобное руководство упростит процесс создания печи-барбекю с мангалом.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

С 19 ряда приступаем к выполнению заграждения жарочной камеры, которое завершается на 21 уровне.

По всему периметру печи-барбекю выкладывается перекрытие. Последний кирпичный ряд немного выдвигается вперед.

Со временем отверстие над жарочной камерой сужается, образовывая маленький проем для дымохода.

Правильность кладки постоянно проверяется с помощью строительного уровня.

Дымовая труба возводится на нужную высоту. Сечение канала по всей длине требуется сделать одинаковым.

В перекрытии беседки выполняется отверстие для вывода трубы. При сооружении дымохода нужно придерживаться норм строительства и правил пожарной безопасности.

Все уровни кладки выполняются исключительно по схеме. Ниже представлена порядовка с 18 по 30 ряды.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Следите за тем, чтобы швы между кирпичами были наполнены раствором. Излишки необходимо удалять сразу же, пока они не засохли.

После возведения печи можно приступать к ее оформлению. По площади всего сооружения рекомендуется поставить ограждения: парапет, небольшие решетки.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Необычный дизайн строению придадут различные декоративные отделочные материалы.

Если уличная печь с мангалом и барбекю выполнена из обыкновенного кирпича, рекомендуется покрыть ее клинкерной плиткой или же натуральным камнем.

При необходимости в беседку можно провести воду, что упростит процессы приготовления пищи и мытья посуды.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Исходя из всего вышесказанного, можно сделать вывод, что процесс сооружения беседки с барбекю и мангалом не составит труда. Главное – внимательно изучить технологию строительства и придерживаться рекомендаций.

Похожие статьи:

pechnoedelo.com

обзор вариантов и пошаговая инструкция

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дереваБеседку с печкой на даче по праву считают полезным и красивым объектом для семейного отдыха на свежем воздухе. Кому не захочется на открытом огне приготовить шашлык, запечённые овощи или любой другой кулинарный шедевр с ароматом костра?

Пища, приготовленная на открытом огне, всегда вкусней, чем продукты, готовящиеся на газу или электроплитке. А учитывая то, что любой отдых за городом не обходится без вкусной еды, то беседка без очага огня не может считаться полноценной.

Естественно, костёр будет гореть и без печи прямо на земле между несколькими кирпичами, но так ли это комфортно в сравнении со стационарным барбекю? А если учесть, то, что природа может внести свои коррективы в виде осадков, то преимущество печи в беседке неоспоримо.

Выбор печки в первую очередь зависит от предпочтений её владельца. Кто-то может ограничиться постройкой для отдыха с барбекю, кому-то нужно больше возможностей – мангал, камин или даже духовой шкаф.

Разновидности беседок и печей для них

По своей конструкции беседки с печным оборудованием бывают самые различные – это может быть закрытое помещение из кирпича с окнами и дверями или более популярные постройки открытого типа с барбекю или мангалом.

К самым популярным конструкциям можно отнести беседки из следующих материалов:

  • Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и деревадеревянные доски;
  • металл;
  • силикатный или красный кирпич.

Для возведения беседок с печкой не нужно слишком много времени и финансов. Каждый человек, имеющий хотя бы какой-то опыт в строительстве, выполнит такую работу своими руками. Особенно это касается сооружений, возводимых, из дерева как на фото, тем более что такой материал сравнительно недорогой.

Если основной функцией беседки является защита места отдыха от прямых солнечных лучей, то подойдёт простая садовая беседка с навесом и печкой. Если же планируется отдыхать на даче с ранней весны до поздней осени, то важно побеспокоится, чтобы семейный отдых не был испорчен сильным ветром или дождём.

Определив тип беседки, нужно разобраться какими функциями будет обладать печка, возводимая в ней. При этом на сегодня выделяется несколько вариантов, пользующихся популярностью:

  • печь со встроенным мангалом или барбекю;
  • печь с казаном;
  • русская печь, с духовым шкафом и барбекю;
  • печь со встроенной коптильней и барбекю;
  • печь с мангалом и вертелом для мяса.

Самой популярной считается русская печь с мангалом. На ней можно не только приготовить мясо, но и погреться у открытого огня с наступлением осенних холодов. При этом такое сооружение украсит любой приусадебный или дачный участок.

Печь в беседке – конструктивные особенности

Для правильного размещения печи в дачной беседке нужно знать определённые правила проведения работ подобного рода. Это обусловлено тем, что печное оборудование относится к объекту повышенной пожароопасности.

  • Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дереваВ первую очередь печку в беседке нужно защитить от атмосферных осадков. Для этого важно чтобы строение соответствовало размерам печного оборудования.
  • Фундамент под печь должен быть выше уровня стояния воды во время обильных длительных осадков или весеннего таяния снега. В первую очередь — это обусловлено тем, что кладка печей выполняется на глиняно-песчаном растворе, который под воздействием влаги вымывается.
  • Размер беседки должен основываться не только на количестве людей, которые будут отдыхать в ней, но и с учётом того, что вокруг печного оборудования должна остаться свободная площадь без мебели или других горючих материалов. В целях противопожарной безопасности со стороны расположения топки расстояние до горючих ближайших материалов, должно быть, не менее 3 метров, а с оставшихся сторон по 1 метру.
  • Непосредственно размер самой печи должен основываться на функциях, возложенных на неё. Чем больше камин тем, больше нагрузка на строение. Если планируется использование разного оборудования, то лучше чтобы оно было съёмным или обустроить комплекс из нескольких компактных печек различных по функциональности.

Очень важно, чтобы любой источник открытого огня располагался на определённом расстоянии от электропроводки, газопровода, деревьев или кустарника. Но это не означает, что беседка должна стоять на другом конце дачного участка вдали от дома. Аналогичные правила действуют и в отношении соседских дачных домиков.

Материалы для сооружения печки и беседки

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Для возведения как печного оборудования, так и самой беседки нужно выбирать негорючие материалы. Это является обязательным условием противопожарной безопасности.

Особое внимание нужно уделить металлическим фрагментам печного оборудования. Оптимальными считаются чугунные элементы для печки. Также из чугуна целесообразно изготавливать следующие элементы печки с барбекю или мангалом в беседке:

  • решётка, гриль или мангал;
  • топка;
  • футеровка;
  • вертел;
  • противень с подставкой;
  • колосник.

Также можно использовать жаропрочную сталь. Но ни при каких обстоятельствах нельзя использовать стандартную листовую или штампованную сталь, так как она в процессе нагрева на открытом огне начинает окисляться, выделяя оксид железа, который портит вкус готовящейся пищи, нанося вред человеческому здоровью.

При возведении помещения дачной беседки как на фото используют облицовочный кирпич или камень. Конструкция не должна быть закрытого типа так, как очень важно, чтобы она хорошо проветривалась. Для сооружения напольной поверхности важно использовать негорючие материалы – огнеупорная плитка или обычный бетон. Очень важно обустроить уклон для стока воды от печи к внешнему краю беседки. Это позволит избежать попадания воды в печное устройство во время ливневых дождей.

Если владелец дачного участка предпочитает постройки из дерева или у него уже имеется деревянная готовая беседка, то очень важно помнить о противопожарной безопасности обустроив под печкой негорючий фундамент из бетона или металла или использовать разборной металлический мангал или другое переносное оборудование.

Этапы сооружения печи с мангалом для беседки

В отличие от обычного камина печь с мангалом не только согреет в холодные осенние вечера, но и позволит приготовить вкуснейшие блюда на открытом огне. Для дачи печь с мангалом просто незаменима её можно использовать для приготовления мяса или птицы, а если добавить в тлеющие угли пару веточек фруктовых деревьев, то приготовленный продукт будет пахнуть как блюдо высокой кухни.

Для возведения беседки с мангалом подойдёт кирпич или камень. Непосредственно кладка самой печи выполняется из красного огнеупорного кирпича. При этом для сооружения печи для беседок своими руками существует определённый план проведения работ.

  1. Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дереваСооружается фундамент в соответствии с габаритами печки. Для небольшой конструкции с мангалом вполне хватит площади 150 на 200 см.
  2. На следующем этапе начинают кладку печи. При этом 1 и 2 ряды определяют форму и размеры печки. Прежде чем их укладывать на раствор, очертите контур конструкции прямо на фундаменте. Кладка кирпича происходит с перевязкой. Для связи кирпичей между собой используют раствор в состав, которого входят: глина, песок и цемент в пропорции 2:3:1.
  3. Подобным образом укладываются 6 рядов.
  4. На 7 ряду обустраивается перекрытие. Для этого используют уголки в количестве, зависящем от размеров печки.
  5. На перекрытие укладываются очередные 2 ряда кирпича.
  6. Далее, начинают возводить жаровню под мангал. Для этого используется шамотный кирпич. В мангале второй ряд сдвигают внутрь, образовывая выступ, на котором будут лежать шампура.
  7. На 9 ряду начинают возводить арку. Для этого желательно заготовить шаблон из фанерного листа. Кирпич укладывается над шаблоном начиная с нижних краёв и смыкаясь по центру.
  8. На завершающем этапе сооружается ещё одно перекрытие, и всё заканчивается дымоходом.

Также при возведении печи с мангалом нужно учесть следующие важные нюансы:

  • между печным корпусом и шамотным кирпичом желательно уложить асбестовую ткань;
  • шов между кирпичами не должен превышать 5 мм;
  • размеры дымохода должны составлять 25×25 см;
  • жаровня под мангал должна быть не слишком глубокой – это позволит не пересушивать мясо.

Печной комплекс в беседке – основные особенности

Для возведения печного комплекса своими руками потребуется больше материалов и различных металлических элементов, которые включают в себя:

  • гриль с очагом;
  • дымогенератор для копчения;
  • чугунный казан;
  • дровник;
  • печь с плитой.

В печной комплекс, который можно увидеть на фото, может, входить множество различных по типу печей. Основной отличительной особенностью печных комплексных систем от стандартных печей является то, что все элементы располагаются на незначительном расстоянии относительно друг друга, при этом не перевязываются при помощи кирпичной кладки.

Благодаря печному оборудованию беседка измениться до неузнаваемости не только внешне, но и по функциональности. При выборе или сооружении печки своими руками важно чтобы конструкция соответствовала размерам беседки, это позволит всем отдыхающим чувствовать себя комфортно и уютно.

Печи для беседок

pechi.guru

Беседка с печкой своими руками

Содержание статьи

Удобство и польза беседки с печкой или мангалом более чем велика. Многие хозяева дачных участков хотели бы видеть в своём саду такую постройку, но страх перед сложностью строительства многих ограничивает лишь фантазиями. В свою очередь, беседка с печкой – очень простая конструкция, не требующая для постройки особых знаний и умений.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Беседка с печкой

Благодаря такой беседке можно без каких-либо проблем и ограничений заниматься готовкой и общаясь с друзьями находясь во дворе. Печь в таких постройках позволяет готовить следующие блюда:

  • шашлыки;
  • тушёное мясо;
  • копчёные продукты;
  • супы.

Каждый тип печи обладает как достоинствами, так и недостатками. Наиболее важным аспектом тут является отсутствие универсальных конструкций. То есть, так или иначе, с некоторыми неудобствами придётся смириться.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Работающая печь в беседке

Разновидности

К основным и наиболее распространённым видам можно отнести следующие сооружения:

  • барбекю;
  • мангалы;
  • маленькие русские печки;
  • казаны.

Для осознания пользы и способов применения каждой вышеназванной конструкции необходимо детально изучить основные из них. Благодаря этому беседка с печкой не доставит каких-либо лишних хлопот во время эксплуатации.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Печь барбекю

Барбекю

Печь барбекю, как правило, выкладывается из обыкновенного кирпича. Основное отличие барбекю от прочих, аналогичных по внешнему виду, конструкций состоит в том, что приготовление пищи происходит без использования шампуров. В этом случае для готовки используется специализированная решётка.

Процесс готовки на решётке значительно упрощается ввиду отсутствия необходимости насаживать мясо на шампуры. Кроме того, требуется значительно меньшее время до полного приготовления.

К минусам такой конструкции можно с уверенностью отнести сложность мытья решётки после процесса готовки. Все проблемы связаны непосредственно с небольшим размером делений покрытия решётки печи барбекю.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Русская мини-печь (работа mastermd.ru)

Русская печь для беседки

Такой вид печки является наиболее универсальным, но все же неидеальным. Русская мини-печь используется для приготовления многих блюда, например, супов, тушёного мяса, шашлыков, блинов и т. п.

Стоит отметить следующие нюансы.

  1. Этот тип печи наиболее подходит к русской беседке.
  2. Русская мини-печка является самой сложной конструкцией в плане возведения и эксплуатации.
  3. Печь русская предоставляет максимальную многофункциональность.

Учитывая всё вышесказанное можно сделать вывод, что несмотря на сложность монтажа русская мини-печка является единственной постройкой, которая подходит для любого вида отдыха в беседке.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Русская беседка

Строительство печки

Перед строительством печки необходимо возвести беседку. Наиболее важной частью постройки является фундамент, так как именно он лежит в основании любой печки.

Фундамент

Печки из кирпича обладают значительным весом. Без должного основания надёжность, а следственно и безопасность постройки будет под угрозой. Важно заметить, что разные типы печи нуждаются в определённом типе фундамента, однако процесс возведения преимущественно одинаковый.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Фундамент для беседки с печкой

Необходимо придерживаться следующего порядка действий.

  1. Выкопать в земле ямку глубиной в 35 см с шириной, превышающей размеры дровника на 10 см.
  2. Опалубка фундамента выполняется из досок или фанеры.
  3. Дно ямки нужно тщательно выровнять и засыпать песком в один слой до 5 см.
  4. Далее нужно залить подбетонку в слой до 3 см.
  5. По окончании застывания прошлого слоя необходимо установить арматурную сетку.
  6. Заключительный этап работ состоит в заливки всех сделанных слоёв бетоном.

После всех вышеописанных работ фундамент можно считать готовым.

Дровник

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Дровник для беседки с печкой

Следующая вещь необходимая для надёжной печи – дровник. Для общего понимания процесса постройки можно использовать любую форму дровника, например, П-образную

  1. Задняя стенка выкладывается из трёх кирпичей, а боковые из двух.
  2. Для достижения максимального удобства рекомендуется возводить дровник в 10-11 рядом в высоту.
  3. Стенки следует выкладывать в полкирпича до 5 рядом.
  4. Далее нужно выложить слой в целый кирпич, как дно топки. При этом важно сохранить форму конструкции.
  5. Последующий ряд укладывается в один кирпич по всему периметру.
  6. Впереди печки можно установить под кирпичи стальную пластину.

После проделанных действий можно перейти к строительству топки.

Топка

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Готовая топка для беседки с печкой

Кладка топки требует наименьшее количество усилий.

  1. Поверх дровника укладываются кирпичи методом в полкирпича.
  2. В высоту топка должна достигать 10-12 рядом кладки.
  3. В верхней части необходимо установить стальной стержень для копчения.

На этом весь основной процесс строительства печи своими руками можно считать оконченным. Однако, не стоит забывать о такой важной части, как дымоход.

Дымоход

Обычно эта конструкция делается из клёпаной жести 2 мм. Длина дымохода должна достигать примерно 60 см при диаметре трубы в 12 см.

Топка и дымоход соединяются при помощи сварки через стальной уголок.

В качестве последней детали выступает навесная дверца для коптильни. Процесс её установки не нуждается в объяснении и не вызовет затруднений.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Печь с дымоходом

Завершение

После того как печь для беседки будет сделана, необходимо проверить её на работоспособность. В случае отсутствия ошибок можно приступать к строительству основной постройки.

При достаточно ответственном подходе к строительству беседка с печкой предоставит уют и безопасностью, что, в принципе, от неё и требуется в первую очередь.

Полезное видео — мангал из кирпича с печью

Похожие статьи

mybesedka.ru

порядовка простой модели и проекты барбекю-комплексов

Содержание статьи:

Садовая печь для барбекю с казаном позволяет готовить не только мясо на углях, но и настоящий плов, долму, шурпу, десятки других вкуснейших блюд. Особая конструкция топки равномерно разогревает стенки посуды, чего нельзя добиться на обычной плите. Существует много вариантов печей под казан – от простейших открытых конструкций до многофункциональных барбекю-комплексов, включающих несколько модулей. Новичкам рекомендуем начинать с простых схем, а опытным мастерам окажется по силам любой проект.

Простая печь для казана из кирпича

Для небольшой зоны барбекю будет достаточно компактной печи для казана. В продаже можно найти готовые металлические изделия, но намного больше удовольствия доставит строительство своими руками. При всей своей простоте и миниатюрных размерах эта модель довольно функциональна. После извлечения съемного котла она превращается в полноценную шашлычницу, а отверстие, закрытое кольцами, становится обычной плитой, пригодной для любой посуды.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Принцип работы печи для казана

Материалы и инструменты

Для строительства печи-барбекю с казаном необходимо подготовить красный кирпич и огнеупорный шамотный кирпич для топливника, жаростойкий раствор для кладки, колосниковую решетку, дверцы для топки, зольника и прочистного отверстия. Для перекрытия верхней части печи потребуется прочная стальная или чугунная плита с круглым отверстием толщиной около 20 мм. Для установки плиты будут нужны стальные уголки.

Казан следует купить заранее, чтобы не ошибиться с диаметром и глубиной чаши для него. Посуду рекомендуется выбирать чугунную с толстыми стенками, утолщенным днищем и четырьмя ручками-ушками. В идеале во время приготовления блюд 2/3 котелка должно находиться ниже уровня плиты.

Порядовая схема кладки

Этот несложный проект печи-барбекю с казаном представляет собой кирпичную тумбу с выемкой под котелок. Незначительный вес конструкции позволяет обойтись без мощного фундамента, ограничившись заливкой бетонной плиты, выравнивающей основание. Чтобы защитить строение от разрушительной влажности, обязательно нужно предусмотреть гидроизоляцию.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Порядовка простой печи для казана

Первый ряд уличной печи кладут насухо на слой песка и тщательно проверяют горизонталь, чтобы в дальнейшем не переживать о неравномерном уровне воды в казане. На втором ряду устанавливают поддувальную дверку, закрепляя ее проволокой, и зольник. Далее кладку ведут перевязкой.

На уровне третьего ряда укладывают колосниковую решетку и выкладывают цилиндрическую топку шамотным кирпичом с перевязкой в четверть кирпича. Важно не забывать о том, что запрещено использовать в одной перевязке простой и огнеупорный материал!

Для выхода дымовых газов на уровне 4-5 рядов следует предусмотреть отверстие сечением 25*14 см, а на 12 ряду – отверстия для движения дымовых газов из топливника в отпускные каналы. На уровне днища котелка делают сужение газохода. 13 рядом перекрывают отпускные каналы огнеупорным кирпичом и крепят по периметру рамку из уголка. На уголки устанавливают плиту. Если вместо готовой плиты взят стальной лист, отверстие в нем вырезают болгаркой и шлифуют края напильником.

Для новичков самым сложным может оказаться кладка цилиндрической топки. Закругленной поверхности добиваются при помощи обрезанных под углом половинок кирпича. Если постараться и выложить идеально гладкие стенки, печь можно использовать в качестве тандыра для выпечки лепешек, очистив после сгорания дров топливник от золы и накрыв отверстие деревянной крышкой.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Пример кладки цилиндрического топливника

После строительства печь следует хорошо просушить перед использованием. Первую топку делают короткой, сжигая тонкие веточки или бумагу. При желании кирпичные стенки можно обложить клинкерной плиткой.

Барбекю-комплексы с печью для казана

Любителям основательности и функциональности придутся по вкусу комплексы, в которых, помимо печи для казана, имеются другие модули: шашлычница, гриль, варочная плита, духовка, коптильная камера. Для удобства такие комплексы оснащают столешницами, мойками, дровницами для аккуратного хранения топлива.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Схема барбекю-комплекса

Крытая печь-барбекю с плитой под котелок

Порядовая схема кладки печи-барбекю с казаном несколько сложнее, а ее конструкция более массивна и основательна. Тяжелая постройка должна устанавливаться на фундамент глубиной 40-50 см, изолированный рубероидом. Эта модель имеет отдельную топку с плитой, которую можно использовать под котел или другую посуду.

Особенность конструкции в наличии крыши над зоной казана, что позволяет заниматься готовкой в любую погоду и защищает блюдо от пыли. Функциональную печь можно разместить на улице, под навесом или в беседке.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Вид печи и порядовая схема кладки

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Порядовка барбекю с казаном

Топка модуля для казана на схеме простая. Но лучше выложить ее по тому же принципу, что и описанную выше мини-печь, придав форму цилиндра шамотным кирпичом. Закругленная топка способствует равномерному нагреву всей поверхности котелка, а также используется в качестве тандыра.

Внутреннюю часть барбекю также футеруют огнеупорным кирпичом, формируя выступ для жаровни. Решетку для гриля и колосник делают съемными. Дверцы фиксируют при помощи стальной проволоки. Арочный свод над топкой выкладывают по заранее приготовленному шаблону из досок. Прямоугольный проем формируют при помощи металлических уголков.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Модернизированная модель, построенная по предложенной схеме

Проекты многофункциональных печей-барбекю

Используя готовые проекты садовых печей, можно самостоятельно разработать схему кладки или заказать порядовку печи-барбекю с казаном специалисту.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

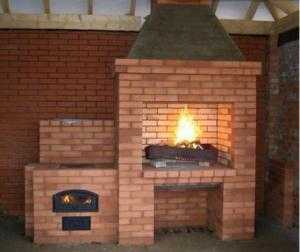

Садовый комплекс с мангалом и казаном

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Проект барбекю-комплекса с казаном, русской печью, мойкой и дровницей

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Полный комплект: мангал, казан, коптильная камера

Если отсутствие навыков в печном строительстве не позволяет заняться кладкой самостоятельно

Видео: мангал и печь под казан своими руками

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Беседка с печкой

Использовать пространство под крышей беседки можно по-разному. В одном случае можно отдыхать от дачных забот и городских проблем, в другом — упражняться в кулинарном искусстве приготовления мяса на углях в беседке с печкой и мангалом. Энтузиасты активного гастрономического отдыха давно перетащили печку для запекания овощей, мяса и рыбы с задворок частного дома в помещение домашней беседки. Осталось только грамотно установить печное хозяйство внутри беседочной конструкции, чтобы отдых был не только полезным, но и комфортным.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Зачем беседку оборудовать печкой

Причин, по которым в помещении беседки устанавливают газовую плиту или дровяную печку, может быть несколько:

  • Перенести на летний период процесс приготовления домашней еды из душной кухонной атмосферы на свежий воздух беседки;
  • Обеспечить комфортные условия для приготовления шашлыков, овощей или любых других блюд, при этом сократить расстояние между мангалом и застольем до минимума;
  • Получить возможность отдыхать на свежем воздухе в вечернее время, греясь у камина или кирпичной печки.

Печка на дровах и древесных углях давно и серьезно прописалась в беседке, поэтому важно уметь правильно собрать и обустроить кирпичную основу камина, мангала или жаровню по всем правилам строительной науки.

Какие печки устанавливают в беседках

В представлении человека, далекого от тонкостей печного дела, беседка с печкой ничем не отличается от других построек, использующих дрова и древесный уголь. На практике существует несколько разновидностей и конструкций печных построек, каждая из которых имеет свои особенности.

Чаще всего для беседки устанавливают кирпичные постройки:

  1. Печка для барбекю и шашлыка, в различных вариантах может добавляться крышка для работы в режиме гриля;
  2. Классическая варочная плита с одной-двумя конфорками;
  3. Узбекский казан для приготовления плова или шурпы;
    Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева
  4. Коптильную камеру и открытый камин.

Многие из перечисленных схем, например, мангал или жаровня барбекю, имеют простейшее устройство, и при соблюдении технологии их вполне по силам сложить своими руками. Более сложные конструкции, камин или варочную поверхность, лучше доверить мастеру.

Самые рьяные ценители шашлыков и домашнего плова умудряются объединить в одной печи сразу несколько разных по устройству печек, получается массивная постройка с камином и несколькими камерами горения, которые можно установить только в огромной кирпичной или металлической беседке с тяжелым фундаментом.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Как строят печи в беседках

Проще всего построить мангал или печку для приготовления барбекю. Обычно в беседке их объединяют в одну постройку, чтобы уменьшить затраты на корпус и фундамент.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Важно! Основное отличие в конструкции кирпичных мангалов и барбекю заключается в том, что в первом случае угли горят в неглубоком металлическом корыте, выделяется много гари от сгоревшего угля и жира, поэтому мангал всегда строится с дымоходом.

Жаровня барбекю имеет специальный глубокий очаг для накопления большого количества тлеющих углей, поэтому ее могут поставить в беседке вообще без дымохода.

Как учесть требования безопасности для беседки с печкой

Наиболее правильный подход в обеспечении противопожарной безопасности потребует от вас учесть особенности строительства печной постройки еще до начала возведения самой беседки.

Необходимо учесть следующее:

  • Любая печка, неважно какая — кирпичная, каменная или металлическая, должна устанавливаться на негорючее основание из камня или толстолистового металла;
  • Кирпичная или каменная печная постройка устанавливается на бетонный фундамент, армированный катаным прутком;
  • Вокруг топки печки на расстоянии 70-80 см не должно быть деревянных конструкций беседки, мебели, пол под зольником и дверцей топки обшивается металлом или выкладывается каменной плиткой.

Совет! Кроме самой печки, потребуется обеспечить качественное обустройство узла прохода трубы дымохода через кровлю с укладкой термоизоляции и наслонных планок.

Строительство мангала и барбекю

Проще печки, чем мангал, не бывает. Если вам доводилось сложить хоть пару метров кирпичной кладки, строительство мангала вам по силам даже в одиночку. Порядовка укладки камня обычного кирпичного мангала приведена на схеме.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Под установку кирпичного основания мангала отрывается котлован под фундамент, размерами на 10-15 см больше габаритов корпуса печки. Дно котлована отсыпается песком и хорошо трамбуется, укладывается решетка арматуры и заливается бетоном. Далее укладывается гидроизоляция и выводится коробка печки.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Более сложные конструкции, например, мангала с жаровней барбекю, строятся аналогичным способом, только кладка и порядовка немного сложнее.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Свод и стенки камеры сгорания выкладываются огнеупорами, например, шамотным кирпичом или динасом.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Как ни странно, но наиболее проблемным узлом большинства печек для беседки является именно печная труба. Ее постройка требует большого терпения и аккуратности.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Варианты установки печки в беседке

Если в будущей конструкции запланирована установка кирпичной печки, наиболее подходящим вариантом будет плитный фундамент с армированием стальной или стеклопластиковой арматурной сеткой. Это обеспечит максимальную устойчивость основания будущей беседочной постройки даже в условиях печки достаточно больших размеров.

Где ставят печку в беседке

Если постройка печки выполнена с соблюдением всех требований к кладке и сушке, кирпичный корпус будет служить достаточно долго, поэтому при выборе места под установку руководствуются двумя условиями — преимущественным направлением ветра и наличием свободного пространства.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

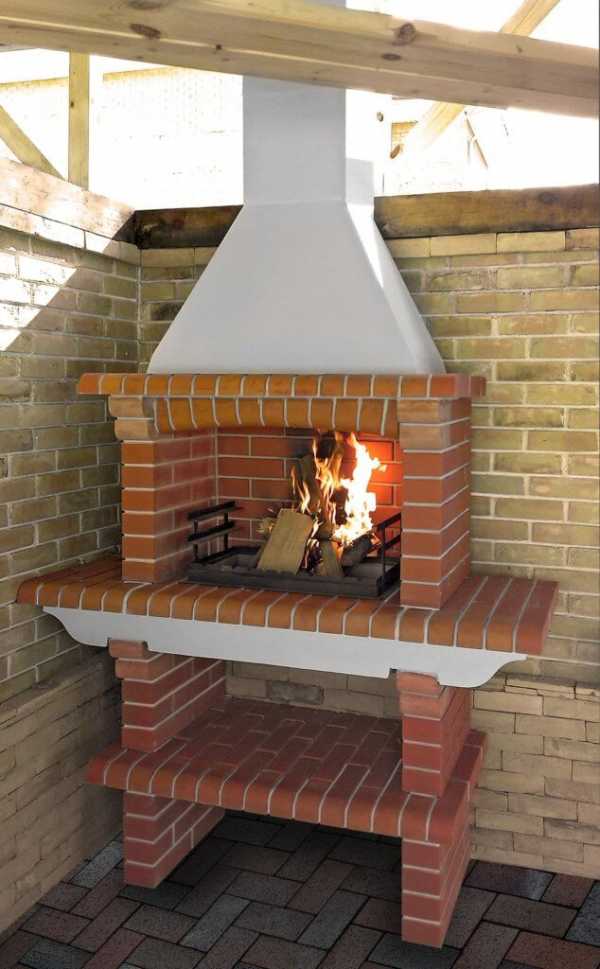

Чаще всего печку ставят в углу, под стеной или на краю беседки, так, чтобы гарь и искры не летели в сторону дома или деревянных построек.

Архаичная, на первый взгляд, кирпичная печка при правильном выборе облицовки может смотреться в помещении беседки очень гармонично.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Если вам не нравятся каменные или кирпичные «монстры» внутри беседки, можно установить любую из существующих чугунных печек, зачастую очень красивых и гармоничных. Например, финскую печь с открытой жаровней, или классический вариант котла барбекю на пропановом топливе.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Такие печи намного удобнее и безопаснее в эксплуатации.

Проблемы с печами в беседках

Если печка сложена и высушена мастером по всем правилам, то проблем может быть только две: неграмотная эксплуатация и нарушение работы дымохода. В первом случае мангал или барбекю может легко выйти из строя, если заливать оставшиеся в топке угли водой. Такой метод способен разрушить дорогую постройку за пять-десять сессий.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Проблемы с дымоходами намного сложнее. Во-первых, печка должна быть расположена так, чтобы из-за порывов ветра не возникала обратная тяга, из-за чего пространство беседочной постройки может заполниться угарным газом. Во-вторых, при недостаточно жестком каркасе постройки и вертикальных стоек качающаяся крыша может разбить крепление кровли, соответственно, в щели начинает попадать дождевая вода.

Поэтому для беседок с печью чаще всего используют кирпичный или металлический каркас, конструкцию крыши собирают из клееного бруса, а кровлю покрывают огнестойким профнастилом или металлочерепицей.

Нельзя не вспомнить о каминах, которые становятся не менее популярными, нежели сами мангалы и печи барбекю. Работа по кладке кирпичного камина обойдется примерно втрое дороже постройки обычного мангала.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Мода на камины пришла из Северной Европы, где даже летние вечера в беседке практически всегда проводят с разогретым камином. Правильное устройство камина в беседке можно увидеть на приведенном фото. Деревянная постройка установлена на кирпичных полуметровых опорах, пол выложен керамической плиткой, а тыльная сторона беседки защищена высокой стеной из природного камня. В качестве обогревателя используется газовый камин, установленный с максимальным выносом каменного «тела» на край беседки. Но с таким же успехом можно установить дровяной вариант, просто газовый намного удобнее и компактнее дровяного. В этом случае продукты горения не скапливаются под крышей, а удаляются за пределы беседки через окна на фронтоне крыши.

Классическим примером удачного варианта установки печи можно считать конструкцию, приведенную на фото.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

В приведенной схеме компоновки учтены все основные требования по обустройству беседок с кирпичной печью.Печная коробка с фундаментом вынесена на торцевую часть беседки и развернута тыльной стороной к высокому дереву. Благодаря этому продукты горения в камине не будут попадать на кровлю и внутрь беседки. Высокие потолки, и широкая каменная стенка позволят сохранить тепло и свежесть воздуха внутри беседочного пространства. Для поджаривания овощей, мяса или рыбы используется электрический  гриль барбекю, простой и удобный в обращении.

Беседки без выхлопной трубы

Чтобы избавиться от перечисленных проблем, можно использовать два варианта. В первом случае печь с дымоходом можно вынести за пределы беседки, как на фото.

В этом случае вам не придется уродовать кровлю выступающей трубой дымохода, кроме того,вместо стальной коробки с каменным полом можно построить более симпатичную конструкцию перголы.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Если вас серьезно волнует внешний вид беседки, но есть непреодолимое желание построить настоящую кирпичную печку, можно ограничиться постройкой жаровни барбекю.

Вторым вариантом является кардинальный отказ от каменных печей в пользу металлических, газовых или электрических. Наиболее популярные газовые грили и барбекюшницы позволяют не только сохранить внешний вид, но и сделать процесс готовки наиболее удобным.

Газовые жаровни и грили не загрязняют атмосферу внутри беседки, не зависят от температуры, и главное — на них не распространяются драконовские ограничения, связанные с противопожарной безопасностью. Такие беседки можно строить из дерева, из композитных материалов и даже пластика, с любыми полами и кровельным покрытием.

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Заключение

Использование дровяных печек наиболее распространено в различных кафе и ресторанчиках, где приготовление мяса на древесном угле зачастую подается, как фирменное блюдо. Для частного дома наиболее удобны и практичны газовые приборы. Их легко обслуживать, они удобны в обращении. Такую жаровню гриль или барбекю можно легко установить и использовать рядом с любой беседкой, не опасаясь пожара или задымления от некачественного горения сырых дров.

bouw.ru

Печи барбекю своими руками для беседок из кирпича, фото разных печей

Не секрет, что лучшего места для отдыха на загородном приусадебном участке, чем уютная беседка, нет. Особенно если совместить в ней зоны отдыха и приготовления пищи, сделав этакое строение «два в одном». Ведь готовить на природе, наслаждаясь свежим воздухом и ароматом жареного мяса – истинное удовольствие.

Неудивительно, что беседки с печью барбекю сейчас очень популярны, а если ещё и сделаны своими руками, то ценность их возрастает в несколько раз.

Виды беседок с печью

Каждый хозяин обустраивает беседку на свой вкус. Благо, что сейчас для этого имеется достаточно много строительных материалов. Главное, разобраться, какой должна быть печь для беседок, и выбрать для себя приемлемый вариант.

Чаще всего в беседке устанавливают барбекю, мангал, казан или русскую печь-мини. Что они из себя представляют, рассмотрим подробнее.

  • Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дереваБарбекю, представляет собой печь, где мясо (рыба, птица, овощи) готовится на решетке. Она может быть мобильной заводского изготовления, или стационарной, выполненной своими руками из кирпича.
  • Мангал служит для приготовления мяса на шампурах. Для построенных беседок можно приобрести готовую металлическую конструкцию. Она легко переносится и занимает мало места. Если вы только планируете построить беседку, то её сразу следует обустроить стационарным мангалом. Для его изготовления своими руками также используют кирпич, и располагают печь у задней стенки строения.
  • Казан не так популярен, как два предыдущих вида, но по-своему интересен. Используют его в основном для приготовления плова. В готовом виде ‒ это кирпичная прямоугольная конструкция, в верхней части которой находится отверстие, куда вставлена чаша (казан), а в нижней расположен очаг.
  • Русская печь для беседок приходится по душе многим любителям национальных традиций. Основным её достоинством перед предыдущими вариантами является возможность готовить разнообразные блюда – тушить мясо, варить супы и каши, жарить блины, да фактически всё, чем так славится русская кухня. Если для многих сделать своими руками такую конструкцию сложно, то всегда можно найти профессионального печника, который выложит её по всем правилам.

Материалы для оформления печи-барбекю

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дереваКонечно, печь-барбекю в беседке (фото), должна быть не только выложена правильно, но и органично вписываться в общий интерьер. Для её отделки подойдет шамотный кирпич, базальт или натуральный камень, изразцы, керамическая плитка или клинкер, нержавеющая сталь или медь.

Особо из этих материалов можно выделить натуральный камень. Печь для беседок, отделанная мрамором, гранитом или травертином, считается верхом декорирования. К тому же, кроме своей природной красоты эти материалы имеют высокую прочность и морозостойкость, что очень важно, если печь расположена в беседке открытого типа.

Правила обустройства печи

Решив построить в беседке печь-барбекю, или любой другой вид надо соблюсти все правила пожарной безопасности, а именно не располагать в зоне очага легковоспламеняющиеся предметы.

Сама печь должна соответствовать следующим требованиям:

  • обеспечивать комфортность пользования;
  • габариты её должны отвечать правилам эргономики и соответствовать размеру беседки;
  • сама конструкция и материал, из которого она изготовлена, должны быть прочными;
  • соответствовать общему дизайну интерьера беседки.

Технология кладки печи-барбекю

Выложить ее своими руками довольно сложно, но при правильном соблюдении технологии работ, вполне выполнимо.

Работы начинаются с устройства фундамента. Если выбрана печь-барбекю со столешницей, то достаточно будет возвести основание размером 1,5х2 м.

Следует выкопать яму такого же размера, глубиной 30 см, выровнять дно, засыпать туда крупнозернистый песок и хорошо утрамбовать.

По периметру ямы надо установить опалубку из досок, затем арматурную сетку и залить бетонным раствором. Через 2‒3 недели бетон хорошо застынет и можно начинать кладку печи своими руками.

Кладка ведется в полкирпича на растворе из цемента, красной глины и песка, взятых в пропорции 1:2:3. Конструкцию барбекю выполняют в виде буквы «Ш», одно из отделений которой будет печью, а другое – рабочим столом.

  1. Раствор для 1 ряда наносят на опалубку, а сверху кладут кирпичи, проверяя их горизонтальность уровнем.
  2. 2 ряд начинают с половины кирпича, для создания ложковой перевязки.
  3. Четные и нечетные ряды чередуют.
  4. 7, 8, и 9-й ряд кладут как 1, а 10 по схеме 6-го, образуя ещё один выступ.
  5. 11, 12 и 13 также выполняют, как 1, а 14 как 6.
  6. 15 ряд завершает кладку той части, которая отводится под стол.

Точно так же своими руками выкладывают отделение для барбекю. Высота его не должна быть слишком большой, иначе не будет нужной тяги.

Чтобы сделать передний свод печи-барбекю, выкладывают ряд с выступом, на котором крепят два уголка, на расстоянии 25 см друг от друга. На них укладывают торчковый ряд кирпичей.

Затем, опирая кирпичи на уголок и предыдущий ряд, также торчковым способом выполняют задний свод.

Между стенками печи-барбекю на расстоянии 30 см параллельно друг над другом устанавливают две решетки – нижнюю для углей, а верхнею для приготовления мяса.

Обустройство остальных элементов печи-барбекю

Печь с казаном и мангалом для беседки – как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дереваНа верхний ряд стола, который немного выступает, кладут столешницу. Её можно заказать по нужным размерам, или же выполнить своими руками. Например, взять подходящую по размеру плиту, оштукатурить её цементным раствором и уложить сверху керамическую плитку. Для отделки также можно использовать керамогранит или натуральный камень.

Теперь можно делать поддон для углей. Его размеры должны соответствовать внутренней ширине и глубине конструкции барбекю, а высота стенок ‒ не больше 15 см. Обычно его сваривают из листовой стали и устанавливают на нижний выступ печи.

Трубу и вытяжку можно купить заводского изготовления, или же с помощью сварки сделать из листа металла. Учтите, что вытяжку надо покрыть термостойкой краской, а зазоры между ней и печью заполнить термостойким герметиком.

В потолке и крыше делают пожаробезопасный проход для трубы, изолируя его негорючими материалами. Затем на трубу надевают оголовок, который будет способствовать правильной тяге и защищать дымоход от осадков.

Завершающим этапом обустройства печи-барбекю является отделка. Прежде всего – это оформление пола вокруг неё. Для этого потребуется прочный негорючий и нескользкий материал (керамогранит, тротуарная плитка).

Что касается самой конструкции, то печи-барбекю для беседок могут и вовсе не отделываться. Достаточно при помощи шлифовальной машинки обработать кирпичные стены и тщательно промыть их жесткой щеткой. Или же по своему вкусу выполнить декоративную отделку в соответствии с окружающим интерьером.

Печи барбекю для беседок

Оцените статью: Поделитесь с друзьями!

kotel.guru

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

  • Без рубрики
  • Водонагреватель
  • Ворота
  • Выбор дверей
  • Гаражные ворота
  • Гидроизоляция
  • Гидроизоляция помещений
  • Гипсокартон
  • Гипсокартонный интерьер
  • Двери
  • Декор крыльца
  • Декор лестницы
  • Дизайн туалета
  • Дом
  • Заливка фундамента
  • Кладка
  • Кладка стройматериалов
  • Крыльцо
  • Крыша
  • Ламинат
  • Лестница
  • Напольная стяжка
  • Планировка домов
  • Планировка крыш
  • Пол
  • Разное
  • Советы по ремонту
  • Стяжка
  • Тёплый пол
  • Туалет
  • Укладка ламината
  • Фундамент
  • Электрические водонагреватели
2019 © Все права защищены. Карта сайта
