Котлы отопления на жидком топливе: виды и расход топлива
Производительные и экономные котлы отопления на жидком топливе позволяют добиться полной автономности от централизованной магистрали газопровода. Размышляя над установкой агрегата, необходимо разобраться с его устройством, принципом работы и особенностями эксплуатации.
Выбор котла должен основываться на сравнительной оценке характеристик и функциональности разных моделей. Немаловажный фактор – репутация производителя.
Содержание статьи:
Достоинства и недостатки жидкотопливных котлов
Котлы на жидком топливе, несмотря на способность эффективного обогрева здания и техническое совершенство, не так часто встречаются, как газовые или твердотопливные теплогенераторы.
Оборудование, работающее на дизтопливе или отработке очень популярно в странах Западной Европы.
К числу значимых достоинств жидкотопливного котла отопления относятся:
- Высокая эффективность работы. КПД большинства моделей достигает 95%. Топливо расходуется практически без потерь.
- Большая мощность. Производительность агрегатов позволяет отапливать как компактные жилые помещения, так и просторные производственные цеха.
- Высокий уровень автоматизации работы. Котел длительное время функционирует без участия человека.
- Автономность от источников энергии. За исключением электроэнергии. При необходимости, можно обойтись генератором.
- Возможность перехода на газовое топливо.
Существуют и дополнительные плюсы подобного оборудования. Для установки котла не потребуется согласование и получение разрешения. Кроме того, отсутствие газопровода существенно облегчает монтажные работы.
Галерея изображений
Фото из
Жидкотопливные котлы отопления используются там, где не планируется в ближайшие годы подключение к газовой магистрали и нет возможности получать электроэнергию необходимой для котла мощности
Котлы на жидком топливе устанавливаются на укрепленное основание с несгораемым покрытием. Рекомендовано сооружать под них отдельные фундаменты
Оборудование располагают в нежилых помещениях, обеспеченных вентиляционными отверстиями
Выход из жидкотопливного котла подключается с применением съемной трубы с отверстием в стене, выходящим непосредственно на улицу или в дымоход
Основной недостаток применения жидкотопливного котла заключается в высоком расходе солярки. На отопление ею потребуется почти в 3 раза больше, чем на газ
Второй весомый недостаток – требовательность жидкотопливного оборудования к солярке. При использовании топлива, не очищенного от песка, смол, воды, агрегат и его форсунки будут часто забиваться сажей
Важно, чтобы котлу бесперебойно подавалось дизельное топливо, которым надо запасаться и где-то хранить. Для хранения потребуются внушительные по размеру баки, это третий минус
Солидное достоинство выбора жидкотопливного котла для автономного отопления – отсутствие необходимости в получении каких-либо разрешений вообще

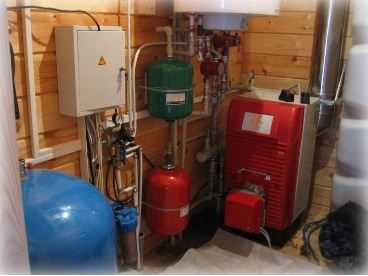

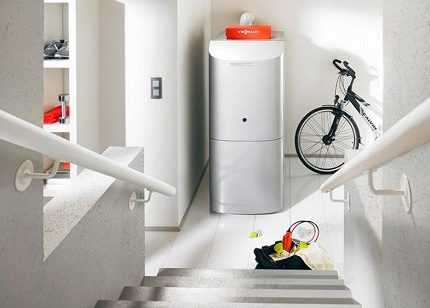

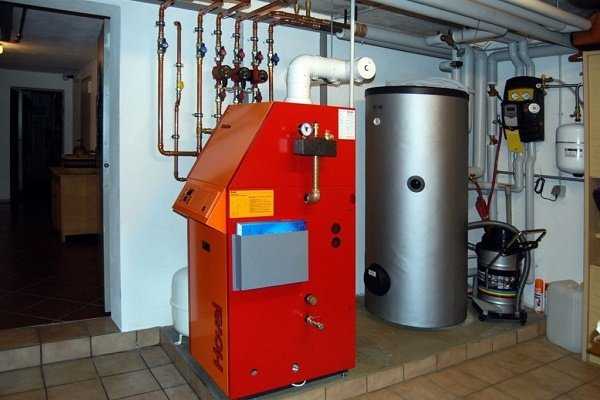

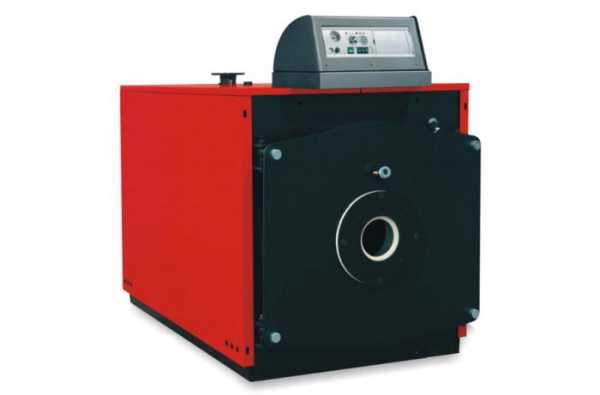

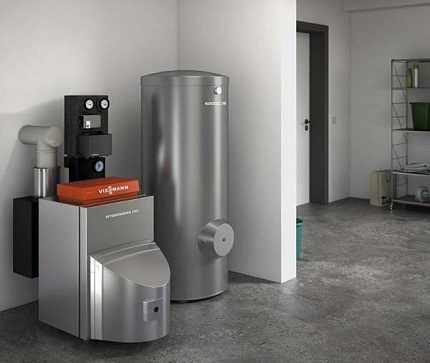

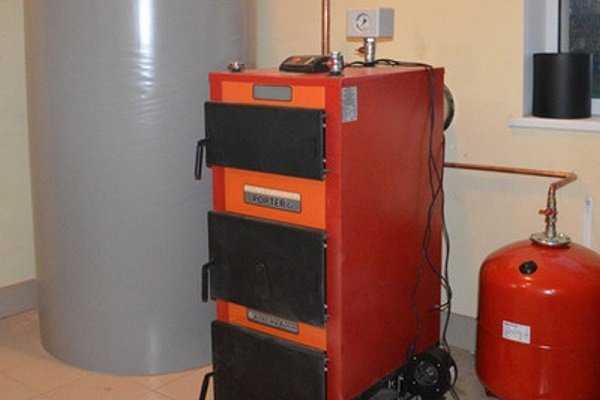

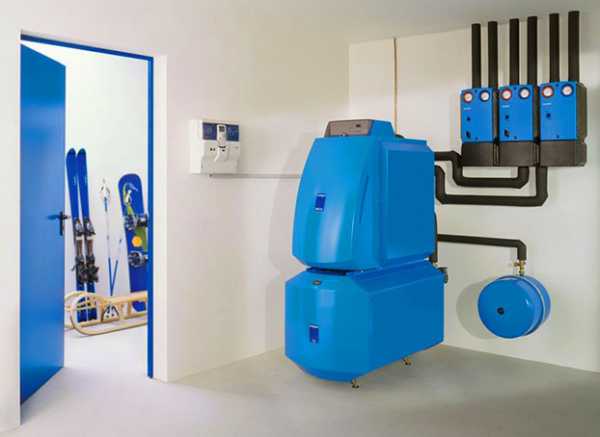

Жидкотопливный котел в частном доме

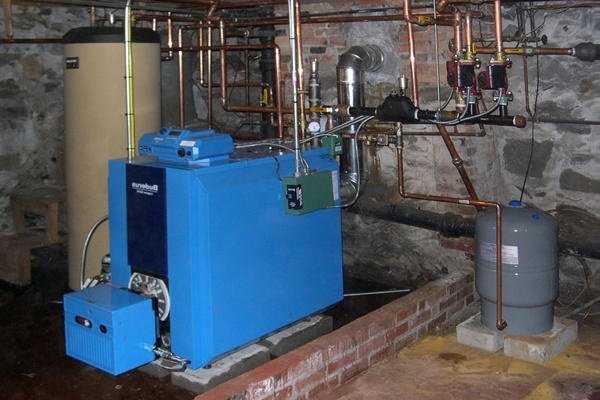

Установка котла на жидком топливе
Требования к вентиляции помещения
Правила сооружения дымоотвода котла
Минус жидкотопливного оборудования
Требовательность к качеству топлива

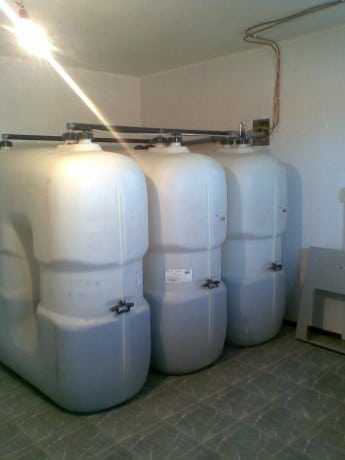

Наличие бака для храниения солярки
Достоинство варианта отопления на жидком топливе
Трудности монтажа и эксплуатации жидкотопливного котла:
- Высокие затраты на покупку топлива. При интенсивном пользовании оборудованием годовой расход горючего может достигать нескольких тон.
- Для хранения топлива возводится отдельное строение. Как вариант, склад с емкостями из непрозрачного пластика или стали оборудуется в земле. Важное условие – защищенность от солнечных лучей.
- Агрегат надо размещать в обособленном помещении с хорошей вентиляцией и мощной вытяжкой.
- Если дизельная котельная расположена вплотную с домом, то потребуется дополнительная звукоизоляция – горелка во время работы издает шум.
При оборудовании подземных топливохранилищ надо учитывать гидрогеологические характеристики местности.
Во многих моделях предусмотрена климатическая настройка котла – установка комфортного температурного режима в доме с учетом температуры на улице

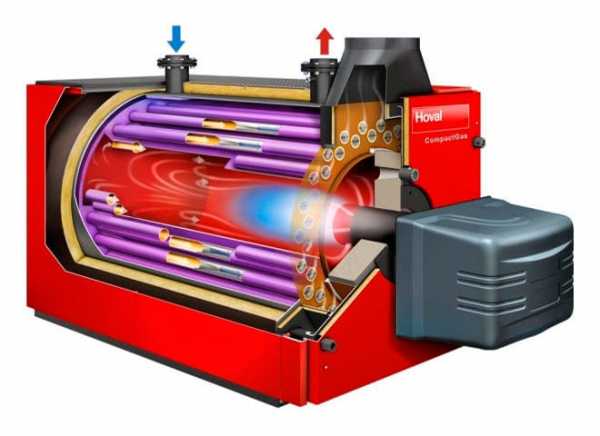

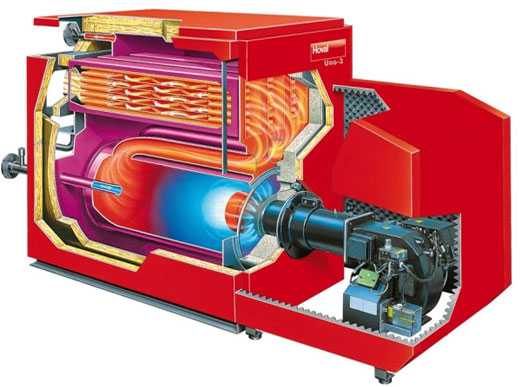

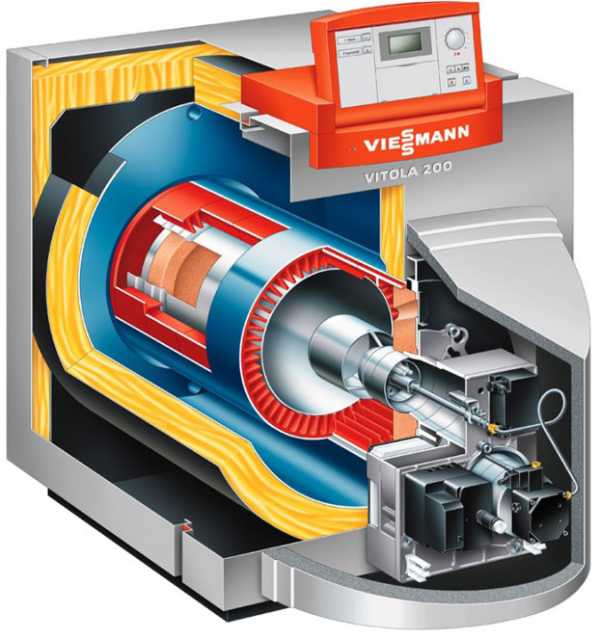

Устройство и принцип действия котла
Жидкотопливные агрегаты работают по такому же принципу, как и газовые. Основное отличие заключается в использовании вентиляторной горелки (форсунки). Тип устройства во многом определяет эффективность и экономичность работы котла.
Наши соотечественники рассматривают установку жидкотопливного агрегата, как альтернативный способ обогрева в условиях отсутствия магистрали централизованного снабжения газом

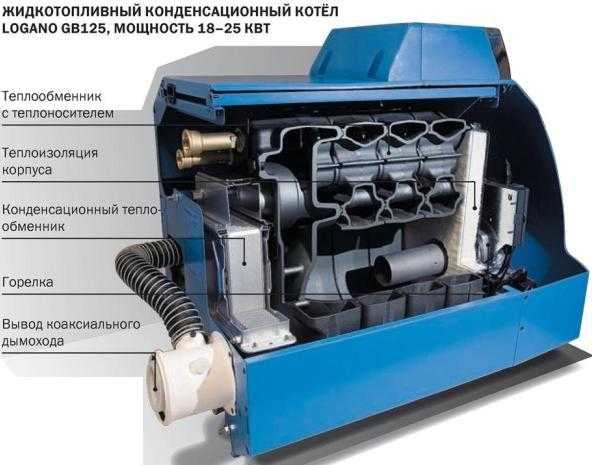

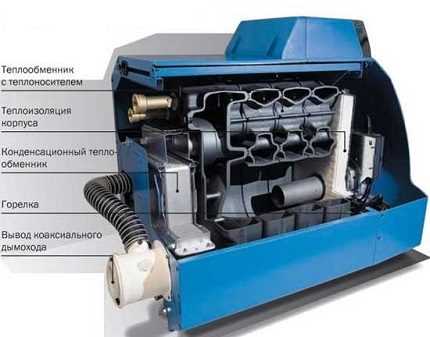

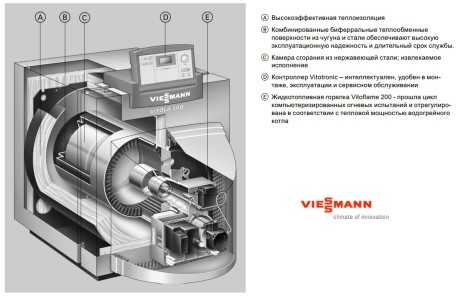

Основные рабочие узлы теплогенератора

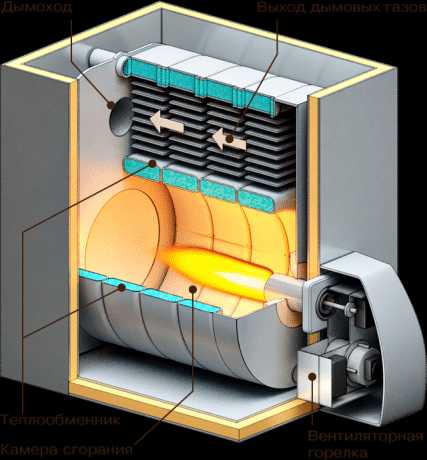

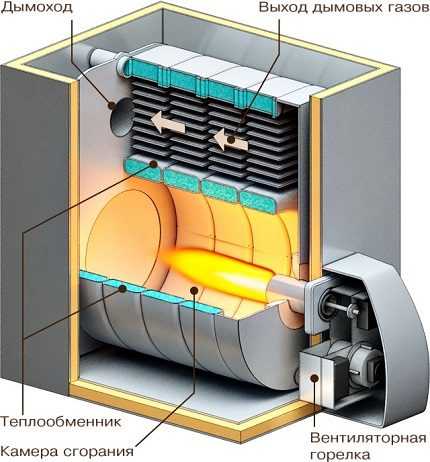

Конструктивные элементы котла на жидком топливе:
- горелка;
- камера сгорания;
- теплообменник;
- дымоход;
- блок управления;
- корпус.
Жидкотопливная отопительная установка комплектуется магистралью с насосом, обеспечивающим подачу топлива, и резервуаром для хранения горючего.
Для повышения производительности и эффективности аппарата, компании-изготовители совершенствуют модели, дополняя устройство разными теплообменными пластинами и дымоходными трубками

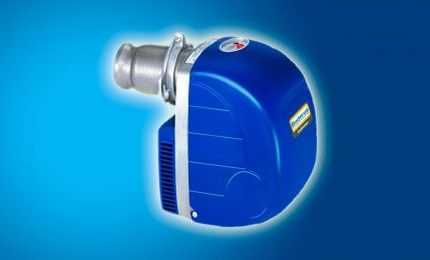

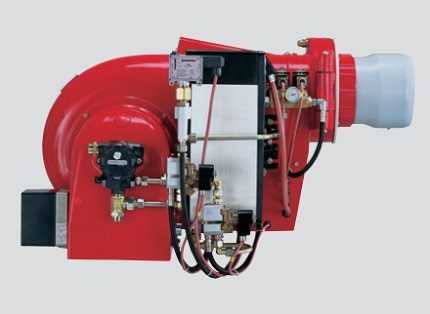

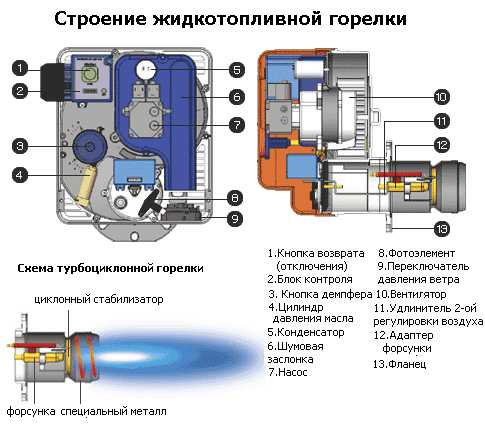

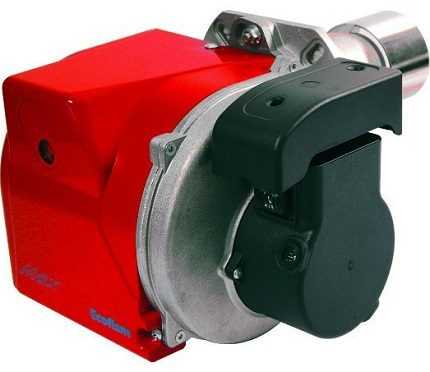

Горелка. Главный модуль установки, отвечающий за подготовку топливно-воздушной смеси и передающий ее в количестве, необходимом для поддержания работы теплогенератора.

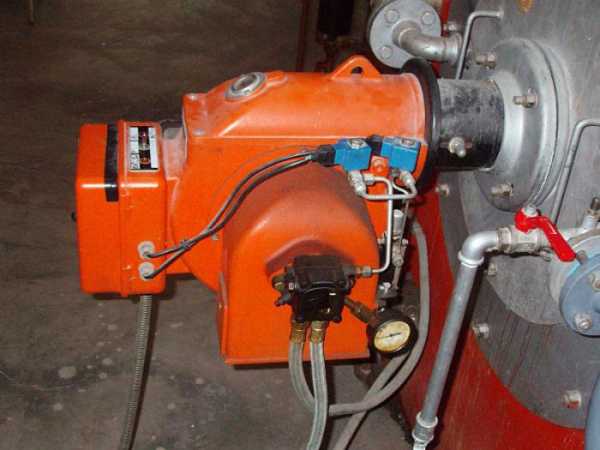

Жидкотопливная горелка является вентиляторной. Подача и впрыск топлива в камеру сгорания осуществляются под давлением – выполняется принудительный надув воздуха

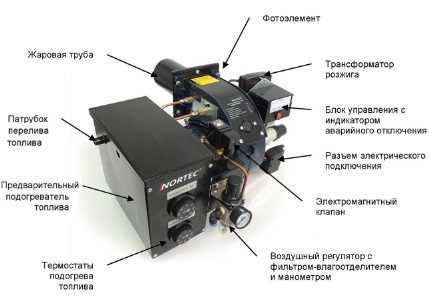

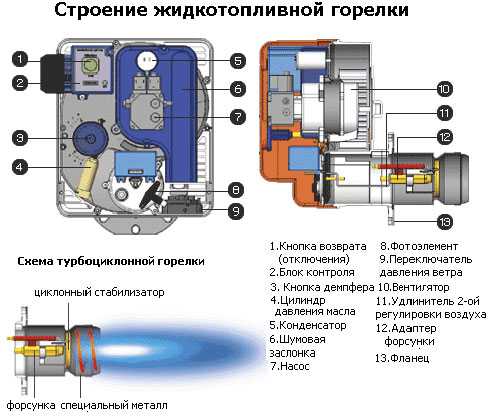

Стандартная комплектация горелки для жидкотоплевного котла:
- Трансформатор розжига. Генерирует искру, за счет которой воспламеняется топливо.
- Блок управления. Определяет фазы запуска, выполняет контроль и осуществляет остановку работы горелки. Предусмотрено подключение фотоэлемента, трансформатора розжига и датчика аварийного отключения.
- Электромагнитный клапан. Корректирует подачу горючего в камеру сгорания.
- Воздушный регулятор с фильтром. Устройство нормализуем подачу воздуха, предотвращая попадание твердых частиц.
- Предварительный подогреватель. Изменяет состояние топлива, снижая его вязкость. Чем более жидкое горючее поступает в отверстие форсунки, тем экономнее оно расходуется.
- Патрубок перелива топлива. Соединяется с баком, где осуществляется подогрев горючего.
- Жаровая труба. Через магистраль тепловая энергия поступает к месту нагрева теплоносителя, который затем циркулирует в отопительной системе.

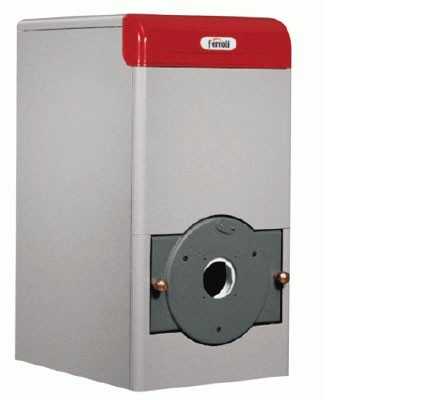

Горелка может быть изначально встроена в котел без возможности увеличения мощности агрегата. Навесные модули позволяют модифицировать оборудование.

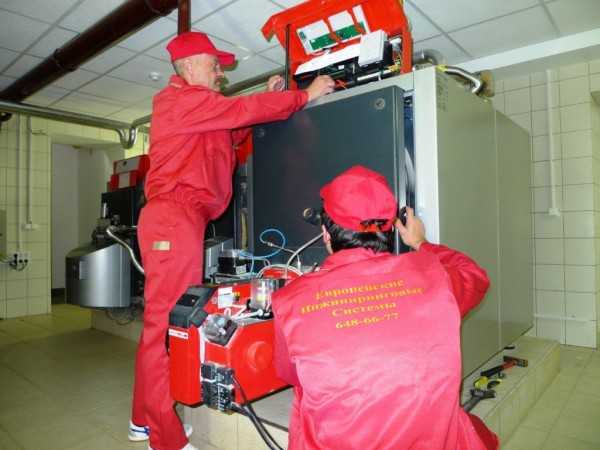

Настройка навесной горелки выполняется специалистом на дому. Достоинство модуля, встроенного в заводских условиях, — быстрый ввод котельной установки в эксплуатацию
Камера сгорания. По сути, это жаропрочная емкость с впускным и выхлопным отверстием. Как правило, она имеет круглое или прямоугольное сечение.

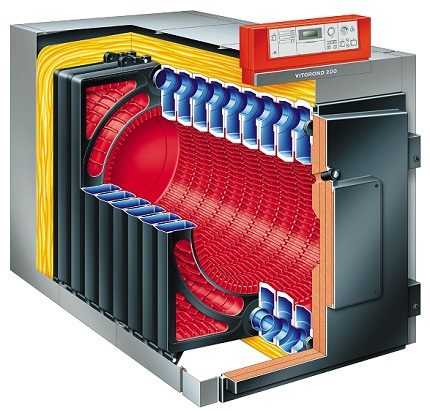

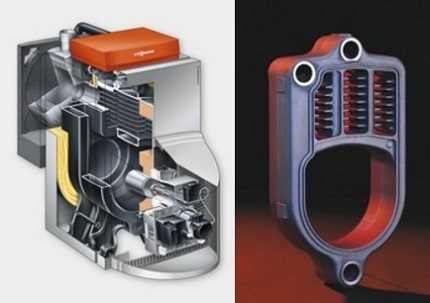

Теплообменник. Через стенки теплообменника осуществляет передача тепловой энергии теплоносителю. В современных моделях покрытие этого элемента выполнено по принципу радиаторного устройства – это позволяет максимально использовать тепловую энергию, полученную в процессе горения.
На передней секции теплообменника фиксируется горелка и дверца. Количество секций и площадь покрытия теплообменника определяют мощность котла
Дымоход. Забор воздуха осуществляется с улицы или из котельной. При подаче извне воздух подводится через коаксиальный дымоход или по отдельному каналу. Для повышения эффективности дымогарные каналы снабжаются стальными пластинами – отходящие газы образуют турбулентные потоки, уменьшающие их скорость. Тяга при этом сохраняется.
Блок управления. Автоматика предназначена для поддержания заданной температуры. Вспомогательные функции удешевляют эксплуатацию котла. С технической точки зрения самыми продвинутыми считаются погодозависимые блоки, которые изменяют температуру нагрева теплоносителя исходя из показаний наружных датчиков.
Корпус. Все элементы системы заключены в прочный теплоизоляционный корпус. Такая «оболочка» сокращает теплопотери и повышает эффективность работы котла. Снаружи корпус обклеен слоем теплоизоляционной пленки, которая при нагреве остается холодной и защищает оператора от ожога.
Как происходит обогрев помещения
Весь процесс генерирования тепла в жидкотопливном котле, и передачи тепловой энергии к радиаторам отопления можно разбить на несколько этапов.
Принцип работы теплового агрегата основан на подготовке смеси из топлива и воздуха с ее последующим распылением в камере сгорания
Этап 1. Солярка или другое горючее заливается в хранилище. Топливный насос подает жидкость на горелочное устройство – в трубопроводе создается давление. Одновременно, топливонасос с помощью датчиков определяет качество горючего и процент его загустевания.
Этап 2. Дизтопливо поступает в камеру подготовки. Здесь происходит смешивание горючего с воздухом, подогрев и разжижение смеси.
Этап 3. Топливо-воздушный состав подается на форсунку. Под действием вентилятора смесь распыляется и топливный туман воспламеняется в камере горения.
Этап 4. Стены камеры нагреваются. За счет этого происходит нагрев теплообменника и теплоносителя. Теплая вода поступает и циркулирует в системе отопления.
Этап 5. При сгорании горючего вещества образуются газы, которые выводятся через дымоход. Устремляясь наружу, дым проходит через ряд теплообменных пластин и тоже отдает свое тепло.
При сжигании топлива образуется сажа. Для поддержания КПД котла на должном уровне стенки камеры горения необходимо периодически очищать
Разновидности жидкотопливных моделей
Все котлы на жидком топливе можно классифицировать по следующим критериям: сфере применения, функциональности, типу регулировки, материалу изготовления, виду используемого топлива и способу монтажа.
Бытовые и промышленные агрегаты
Основной показатель, определяющий принадлежность котельной установки к одному из видов, это мощность. Бытовые модели выпускаются мощностью от 6 до 230 кВт. Этого достаточно для отопления маленьких домов площадью 50 кв. м и больших загородных коттеджей на 2200 кв. м.
Показатель производительности определяет расход топлива в жидкотопливном котле отопления – на выработку 10 кВт тепла требуется порядка 1 кг солярки в час. Бытовые агрегаты рассчитаны на максимально допустимое рабочее давление – 4-6 бар.

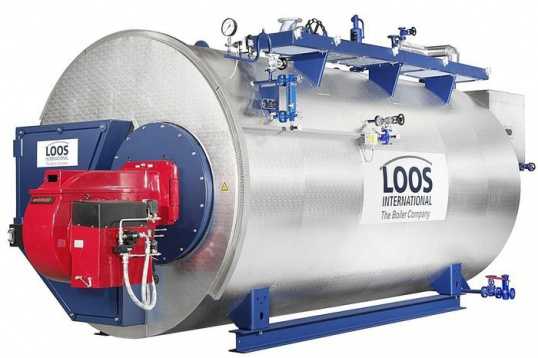

Мощность промышленных жидкотопливных котлов составляет от 500 до 12000 кВт. Сверхмощные модели работают на обогрев зданий площадью более 15 тыс. кв. м. Управление производственными отопительными агрегатами полностью автоматизировано.

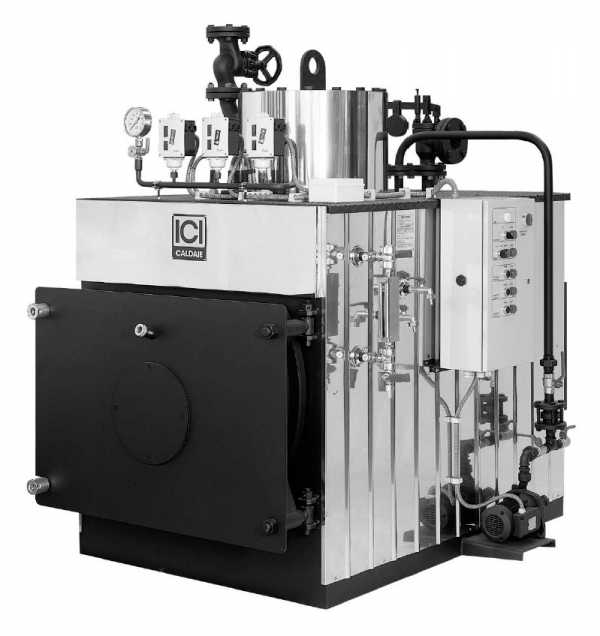

Промышленное котельное оборудование подразделяется на водогрейные и паровые котлы. Первые выполняют нагрев воды под давлением, а вторые – генерируют перегретый или насыщенный пар.
Высокомощные теплогенераторы используются в блочно-модульных котельных – автономных станциях по выработке пара и тепла. Парогенераторы востребованы в пищевой, мебельной промышленности, деревопереработке, нефтедобыче и производстве комбикормов

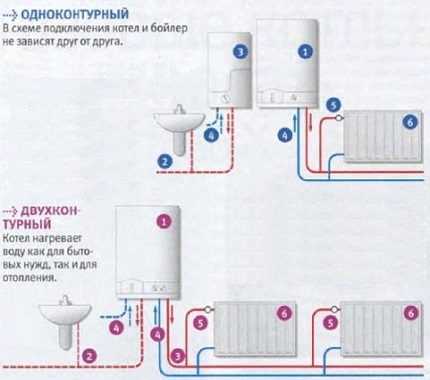

Одно- и двухконтурные котлы отопления
Одноконтурные котлы предназначены исключительно для отопления помещения. Они подключаются к радиаторам, и теплоноситель циркулирует по замкнутой системе обогрева. Такой агрегат не подогревает воду для бытового потребления – об этом надо позаботиться отдельно, установив бойлер.
Двухконтурные модели более функциональны. Котлы обеспечивают обогрев дома и подачу теплой воды в разные точки водозабора (душ, умывальник и т.д.). В конструкции оборудования предусмотрен дополнительный теплообменник для обеспечения горячего водоснабжения.

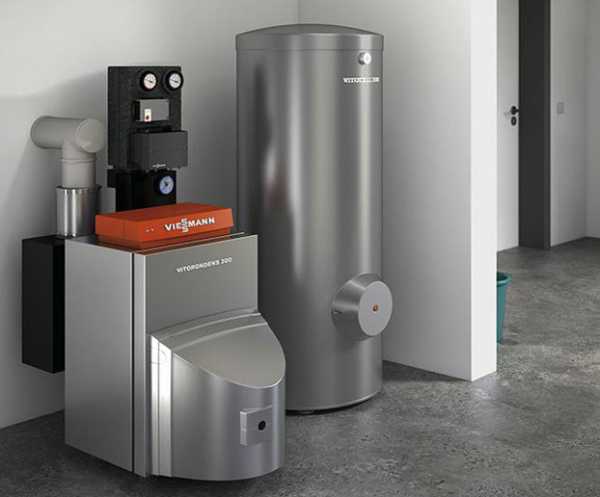

Двухконтурные котлы оснащаются проточным водонагревателем или накопительным бойлером. При использовании «проточника» вода будет холоднее, чем при встроенном накопительном баке
Виды оборудования по способу регулирования
Режим работы котла определяется типом установленной горелки. По типу регулировки все устройства делятся на несколько групп:
- одноступенчатые;
- двух- и трехступенчатые;
- модулируемые.
Одноступенчатые модули функционируют по принципу переменного включения и выключения. После нагрева теплоносителя до определенной температуры пламя гаснет, а после остывания – горелка опять включается. Такие горелки малоэффективны – приводят к перерасходу топлива.
Горелки «одного режима» устанавливаются на котлах мощностью не более 200 кВт. Ведущие компании постепенно отказываются от их использования
Двух- и трехступенчатые устройства работают в следующих режимах:
- Двухступенчатые модули функционируют на 30 и 100% мощности. После максимального нагрева воды, горелка перестраивается на режим пониженной производительности. Это позволяет сократить расход горючего на 5-10%.
- Трехступенчатые работают на 30-60-100% мощности. Достигается экономичность и высокая теплоэффективность прибора.
Модулируемые – процесс сгорания топлива регулируется в автоматическом режиме. На интенсивность пламени влияют: температура внутри и снаружи здания, качество топлива и заданный режим. Диапазон изменения мощности составляет 10-100% производительности.
Микропроцессорная автоматика определяет состав топливно-воздушной смеси, оптимальную скорость подачи горючего на форсунки и давление.
Модуляционными горелками оснащаются котлы пятого поколения. По сравнению с двух- и трехступенчатыми устройствами они экономнее на 15%

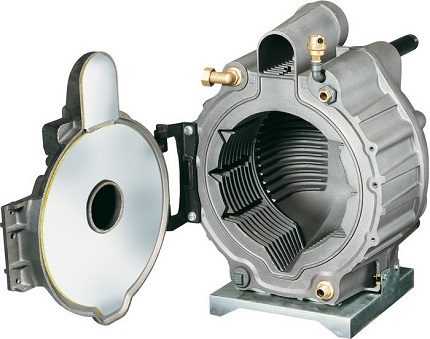

Чугунные или стальные теплообменники
Производители оснащают отопительные агрегаты чугунными или стальными теплообменниками. Материал изготовления влияет на эффективность и долговечность котла.
Чугунные модели отличаются длительным сроком эксплуатации – более 30-ти лет. Однако они достаточно «капризны» и при критическом перепаде температур между «обраткой» и «подачей» могут дать трещину. Температурная разница воды на входе и выходе не должна превышать 20°С.
Если котел будет использоваться периодически, например, при визитах на дачу, то лучше выбирать модель со стальным теплообменником. Жаропрочная сталь менее долговечна, но устойчиво переносит перепады температур.
Котел со стальным теплообменником стоит дешевле аналога с чугунным модулем. Модели из стали представлены в товарной линейке компании Kiturami и Viessmann
Разновидности котлов по типу топлива
В качестве топливного материала в жидкотопливных котлах чаще всего используется дизель (солярка) или отработанное масло. Внешне дизельные установки не отличаются от собратьев, работающих на «отработке». Основная разница в технической составляющей.
Для работы котла используется чистое, паспортизированное дизельное топливо. При сжигании горючего образование золы минимально. Это позволяет использовать в конструкции топку и дымогарные трубы меньшего диаметра.

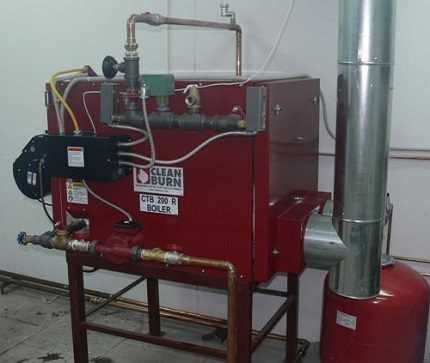

Сгорание отработанного масла происходит с обильным выбросом золы. В котлах на «отработке» внутри дымогарных трубок нет турбулизатора, и весь осадок откладывается в специальной дымосборной камере.
В устройствах, работающих на масле-отработке, используются трансмиссионные и моторные масла из автомобилей. Такие котлы целесообразно устанавливать на СТО, базах сельхозтехники и автопредприятиях
Напольные и настенные модели

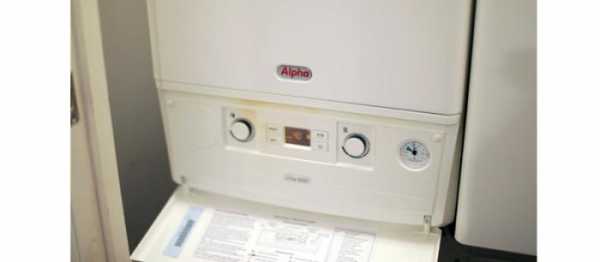

По способу монтажа различают настенные и напольные агрегаты. Навесные котлы – компактны, удобны в установке, но малопроизводительны. Их мощности хватит на огрев помещения, площадь которого не превышает 300 кв.м.
Напольные жидкотопливные котлы более громоздкие и производительные. К ним относятся все агрегаты промышленного назначения и бытовые модели высокой мощности.
Обзор моделей от ведущих компаний
Достойную нишу на рынке отопительного оборудования занимают жидкотопливные котлы зарубежных производителей: ACV, EnergyLogyc, Buderos Logano, Saturn, Ferolli и Viessmann. Среди отечественных компаний хорошо себя зарекомендовали Лотос и ТЭП-Холдинг.

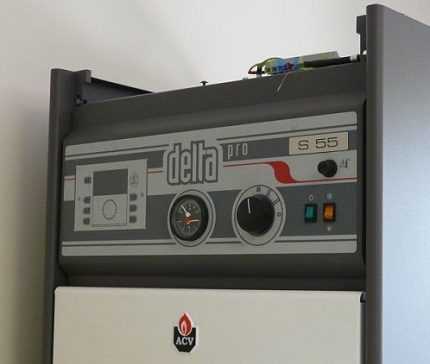

Универсальные котлы ACV Delta Pro

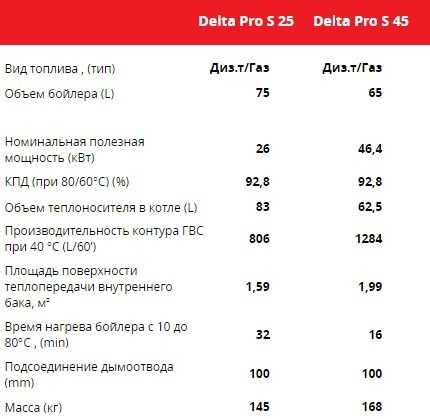

Бельгийская компания ACV реализует модели линии Delta Prо S – двухконтурные котлы со встроенным бойлером. Мощность отопительных агрегатов составляет от 25 до 56 кВт.
Котлы Delta Prо S поставляются с горелкой на выбор покупателя – или моделью BMV1 для жидкого топлива или BG2000 для пропана и природного газа
Технико-эксплуатационные особенности:
- материал изготовления теплообменника – сталь;
- пенополиуретановая изоляция корпуса;
- работа на дизельном топливе или газе;
- панель управления с термометром, регулировочным термостатом.
Жидкотопливный котел «подстраивается» под сезон – предусмотрен переключатель «зима/лето».
КПД котлов Delta Prо S составляет 92,8%. Время нагрева воды для системы ГВС зависит от мощности установки и колеблется от 16 до 32 минут
Агрегаты EnergyLogyc – интеллектуальная автоматика

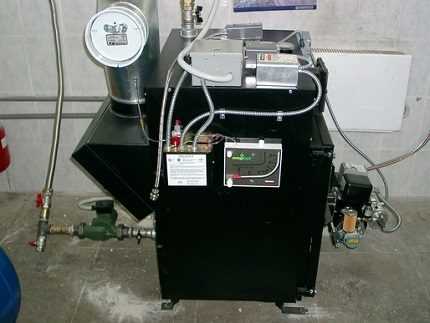

Котлы на отработанном масле американской компании EnergyLogyc отличаются от аналогов автоматизированными процессами настройки горелки и сжигания топлива. В качестве горючего используются отработанное масло, дизтопливо, растительное масло или керосин.
В устройстве увеличен размер топки и сечение дымогарных труб – это позволяет эффективно использовать «отработку» и сокращает количество работ по чистке котла
Жидкотопливные агрегаты EnergyLogyc выпускаются в трех модификациях:

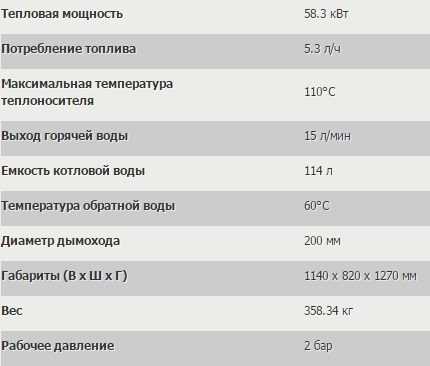

- EL-208В – мощность 58,3 кВт, потребление топлива – 5,3 л/ч,
- EL- 375В – производительность 109 кВт, расход горючего – 10,2 л/ч;
- EL-500В – тепловая мощность – 146 кВт, потребление топливного материала – 13,6 л/ч.
Максимальная температура теплоносителя в представленных моделях – 110°С, рабочее давление – 2 бар.
Котел EL-208В подходит для отопления помещений разного назначения: коттеджей, теплиц, автосервисов, производственных цехов, складов, частных домов и офисов

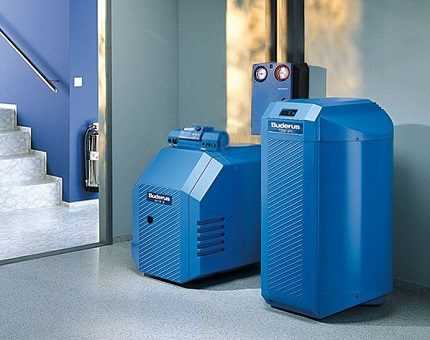

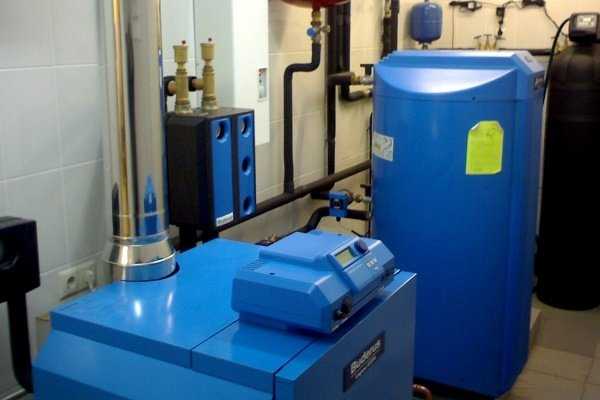

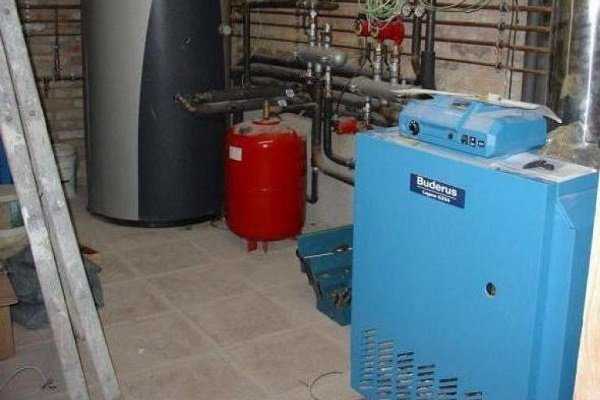

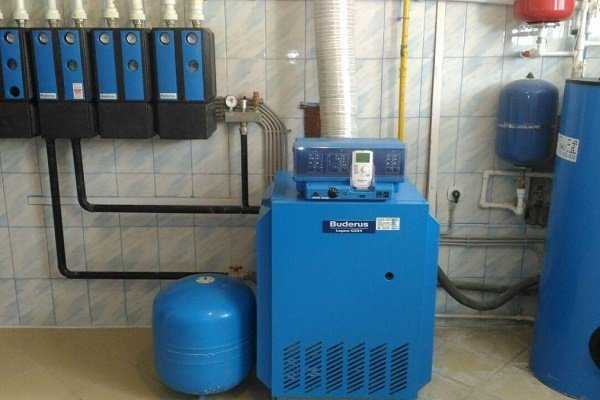

Buderos Logano – немецкое качество
Компания Buderos (Германия) выпускает дизельные котлы, форсунки, горелки и прочее оборудование, необходимое для эксплуатации отопительной системы. Диапазон мощностных характеристик агрегатов составляет 25-1200 кВт.
КПД жидкотопливных котлов Buderos составляет 92-96%. Оборудование работает в полностью автоматическом режиме, топливный материал – солярка. Теплообменник изготовлен из серого чугуна или стали
Котельные установки Buderos Logano производятся в двух сериях:
- Buderos Logano категории «G» — предназначены для частного использования, их мощность составляет 25-95 кВт;
- Buderos Logano категории «S» — оборудование промышленного назначения.
Агрегаты отличаются обтекаемым дизайном, удобной системой управления, встроенным шумоглушителем.
Бытовые котлы Buderos Logano поставляются со встроенными и отрегулированными горелками для дизтоплива. Устройство возможно доукомплектовать насосной группой, системой безопасности и расширительным баком
Котлы корейской фирмы Kiturami

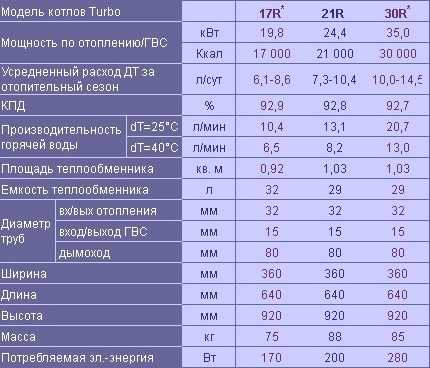

Напольные двухконтурные котлы Kiturami серии Turbo предназначены для бытового использования. Мощность агрегатов 9-35 кВт. Отличительные особенности модели:
- обеспечение отопления и горячего водоснабжения помещений до 300 кв.м;
- теплообменник котла изготовлен из высоколегированной стали;
- дополнительный теплообменник ГВС на 99% состоит из меди, что повышает эффективность обогрева;
- в качестве теплоносителя подходит антифриз и вода.
Отличительная черта моделей Turbo – наличие турбоциклонной горелки. Она функционирует по принципу турбированного двигателя автомобиля.
В специальной металлической плате за счет высокой температуры происходит вторичное сгорание. Это позволяет экономично расходовать топливо и сокращает выброс вредных веществ в атмосферу.
Работа Kiturami Turbo возможна в режимах: «Душ», «Сон», «Присутствие», «Работа/Проверка» и «Таймер». Панель управления вынесена переднюю сторону корпуса
Выводы и полезное видео по теме
Просмотр видеоматериалов поможет разобраться в устройстве и принципе работе отопительных агрегатов на жидком топливе.
Сравнение дизельного котла и агрегата, работающего на «отработке»:
Принцип работы Kiturami Turbo 30R:
Жидкотопливные котлы отличаются высоким уровнем автоматизации. Отопление на базе дизельных устройств позволяет достичь автономности, а отсутствие жестких рамок по документальному оформлению делает их привлекательным предложением. Однако ряд существенных недостатков по обслуживанию котельной установки, удерживает спрос на дизельные агрегаты.
sovet-ingenera.com
Котлы отопления на жидком топливе: объективно о расходе топлива
Содержание статьи:
Современные котлы отопления на жидком топливе, несмотря на техническое совершенство и способность эффективно отапливать здания в отсутствие подключения к магистрали централизованного снабжения природным газом, редко встречаются в наших домах. При этом в странах Западной Европы, обладающих более развитой инфраструктурой и трепетно относящихся к проблемам экономии, процент подобного оборудования в общей массе теплогенераторов выше. Предлагаем разобраться вместе, чем хорош и чем плох жидкотопливный котел отопления (ЖТКО) и в каком случае его установка в отечественных условиях себя оправдывает.
На каких видах жидкого топлива работают жидкотопливные теплогенераторы
Бытовые (промышленных это не касается) ЖТКО способны работать на следующих видах топлива:
- Дизельное топливо — наиболее качественный, но и дорогой вид жидкого топлива. Эксплуатационные затраты при его использовании сравнимы, а при некоторых условиях и выше, чем при отоплении электроэнергией и сжиженным газом.
- Топливное масло или нефтяное печное топливо — продукт перегонки нефти, схожий с дизтопливом, но получаемый из более тяжёлых фракций. Его теплотворная способность на 15-20% ниже, зато цена почти в два раза меньше. Топливное масло нуждается в более тщательной фильтрации, чем «солярка».
- Биотопливо — растительные горючие масла, как правило, используются в смеси с дизтопливом или нефтяным маслом. Характеристики растительных масел схожи с нефтяными, стоимость несущественно ниже.
- «Отработка» — отслужившее техническое смазочное масло, слитое из механизмов. Для автопредприятия, СТО, базы сельхозтехники это находка, ведь топливо ничего не стоит. Частникам редко удаётся найти дешёвый и постоянный источник отработанного масла.
Теплообменники жидкотопливных котлов
Теплообменник — устройство, в котором происходит сгорание топлива и нагрев теплоносителя. В современных котлах он имеет развитое оребрение, позволяющее отбирать максимальное количество тепла в процессе горения. Появились и конденсационные ЖТКО с дополнительной секцией теплообменника, позволяющей утилизировать вторичное тепло отходящих газов. Циркуляция теплоносителя организована по принципу «водяной рубашки».
Теплообменники могут быть изготовлены из чугуна либо стали. Чугунные дороги, тяжелы, боятся термических и механических ударов, зато при аккуратном обращении очень долговечны, служат не менее полувека.
Даже стальные теплообменники жидкотопливных котлов весьма тяжелы, не говоря уж о чугунных, поэтому ЖТКО выпускаются только в напольном исполнении.
Существуют и комбинированные теплообменники из чугуна и стали
Вентиляторные горелки и управление ими
- Горелка для жидкого топлива имеет встроенные насос и вентилятор. Первый всасывает из бака топливо, впрыскивает под давлением и распыляет его в теплообменнике, второй принудительно подаёт воздух в дозированном количестве, необходимом для горения. Наличие вентилятора заодно повышает эффективность дымоудаления. Жидкотопливная горелка — сложное и недешёвое устройство, чувствительное к качеству топлива. Установка предварительных фильтров и их своевременная замена для его очистки обязательна. Простые и дешёвые горелки могут работать только на максимальном режиме, более совершенные имеют 2-3 ступени мощности. Это способствует снижению потребления топлива и увеличению срока службы оборудования.
Большинство горелок работает на относительно лёгких видах топлива: дизельном, нефтяном масле, биотопливе. Но существуют и горелки с предварительным подогревом топлива для более густого и менее горючего отработанного технического масла, а также универсальные, способные эффективно сжигать все виды. Горелки для «отработки» и универсальные стоят ощутимо дороже обычных.

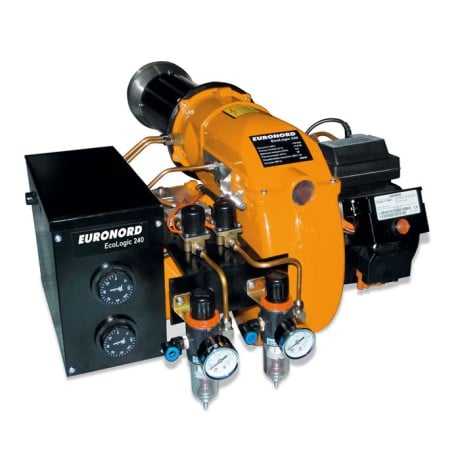

Универсальная горелка, способная работать на отработанном масле.
- Автоматика управления современных ЖТКО согласовывает работу горелки с системой отопления в целом, позволяет добиваться экономного расхода топлива и оптимального теплового режима, ничем не уступающего по комфортности газовому и электрическому отоплению. При наличии качественного топлива оборудование работает полностью автономно, многие теплогенераторы могут быть встроены в систему «умный дом», управляться дистанционно.
Вентиляторная горелка распыляет топливо в камере сгорания теплообменника под давлением, воздух также нагнетается
Типы жидкотопливных котлов
О различии горелок по типу топлива мы уже упомянули, о наличии разных ступеней мощности тоже. Пару слов о форм-факторе котлов: горелка может располагаться внутри корпуса теплогенератора либо снаружи. Во втором варианте она является легкосъёмной и может быть за пару часов заменена на газовую. Ещё пару десятков лет назад универсальные теплогенераторы газ/жидкое топливо считались рациональным выбором. Но сегодня, когда появилось конденсационное газовое оборудование с модулируемыми горелками, а универсальные котлы из-за невозможности изменения конструкции теплообменника существенно уступают им по КПД, двухтопливное решение уже нельзя назвать актуальным.
По возможности нагрева воды для горячего водоснабжения ЖТКО делятся на:
- Одноконтурные, имеют только контур для нагрева теплоносителя.
- Двухконтурные с проточным нагревателем, горячая вода проходит непосредственно через выделенную секцию водяной рубашки.
- Двухконтурные со встроенным бойлером.
На заметку: дороже обойдётся, но даст наиболее комфортное горячее водоснабжение установка пары одноконтурный котёл + накопительный водонагреватель косвенного нагрева (бойлер) литров на 100-150.
Сколько топлива потребляет ЖТКО и насколько это дорого
Производители зачастую «стесняются» указывать «аппетиты» своих теплогенераторов. Но мы сможем прикинуть приблизительный расход топлива для жидкотопливного котла отопления самостоятельно. На максимальном режиме горелка потребляет количество дизтоплива, примерно равное её мощности, делённой на 10. То есть, котёл (горелка, если точнее) 20 кВт «скушает» 2 литра «солярки» за час непрерывной работы или 48 в сутки. 20 кВт — этого вполне достаточно для дома площадью 200 м2 в климатических условиях Центральной России. Итак, примем, что 3 месяца в году котёл работает с нагрузкой 75% от максимальной, 3 месяца — 50% и ещё 3 — 25%. Итого получаем 6480 литров за отопительный сезон. Добавим 10% на горячее водоснабжение, получим 7 128 литров или 7,1 м3. Топливного масла потребуется больше, 8,550 литров или 8,5 м3. Нужно понимать, что это очень усреднённые данные, они не учитывают ни уровень исполнения самого котла, ни степень утепления дома. Эффективно теплоизолировав здание снаружи, расход топлива можно уменьшить раза в два, а перейдя на низкотемпературный режим — ещё на четверть.
Про цену топлива говорить не будем, она постоянно меняется и зависит от региона. Чтобы точно просчитать эксплуатационные расходы, нужно найти местных оптовых поставщиков и узнать, в какую сумму обойдётся загрузка того или иного вида топлива в хранилище с учётом транспортных расходов. К слову, в отличие от «солярки», топливное масло не везде и не всегда можно приобрести.
На заметку: в эксплуатационные расходы также следует включить цену замены фильтров, хотя это и несопоставимо меньше самого топлива.
Где и как хранить топливо
Не всегда потребители учитывают необходимость строительства топливохранилища при выборе теплогенератора, а продавцы оборудования им об этом тактично не напоминают. «Солярку» в канистрах не навозишься, к тому же покупать оптом значительно дешевле. Оптом — это значит бензовозом. Самый маленький — на шасси «Газели», вместимость его цистерны — 1,3 м3. Следующий — шасси ГАЗ 3309, он привезёт 4,9 м3. Далее имеются 6,2, 6,5, 6,8 м3 и так далее, максимум 15,8 м3. В стоимости топлива немалую долю «тянут» транспортные расходы, поэтому возить по полцистерны невыгодно. Исходя из этого и сезонной доступности проезда тяжёлого автотранспорта вместимость топливохранилища рекомендуется принимать в пределах 0,25-1 годовой потребности и не меньше доступной в регионе автоцистерны.
Строительные и противопожарные нормы разрешают хранить в котельной запас топлива всего лишь в 50 л, поэтому вместительное топливохранилище должно быть устроено за пределами дома либо в изолированной от здания противопожарной стеной пристройке с отдельным входом. Закапывать, как часто делали раньше, металлический резервуар (к примеру, списанную цистерну) в землю, не рекомендуем. Грунт промерзает, ёмкость и трубопроводы нужно теплоизолировать, сталь со временем корродирует, осуществлять контроль за герметичностью ёмкости невозможно. А новый, долговечный металлический резервуар весьма дорог.
Существуют полимерные топливные резервуары для размещения в грунте, они не подвержены коррозии, но не столь прочны, как стальные
Для небольшого объекта, каковым является частный жилой дом, рациональнее соорудить отдельное хозяйственное строение или пристройку к дому, где можно будет поддерживать положительную температуру. Ёмкости — стандартные полимерные баки, чаще используют на 1000 л. Они компактны, занимают немного места, имеют все необходимые технологические отверстия для объединения в систему, относительно несложно загружаются и очищаются.
Топливохранилище частного дома на 3 м3 в отапливаемом помещении — удобно и безопасно.
На заметку: следует учитывать, что топливохранилище должно иметь удобный подъезд для спецавтотранспорта.
Плюсы и минусы ЖТКО
Собственно, мы уже упомянули все достоинства и недостатки жидкотопливных котлов, но на всякий случай повторим их:
Плюсы:
- Высокая степень автоматизации, возможность создавать максимальный тепловой комфорт.
- Полная автономность от других источников энергии (помимо электроэнергии, но потребности в ней невелики, можно обойтись генератором)
Минусы:
- Высокие эксплуатационные расходы.
- Необходимость иметь вместительное топливохранилище, не допускать замерзания его и трубопроводов.
- Вентиляторные горелки довольно сильно шумят, через стенку хорошо слышна их работа.
- ЖТКО следует располагать в отдельном помещении с хорошей вентиляцией, желательно никак не связанным с жилыми помещениями — «аромат» дизтоплива неистребим.
Современная котельная на жидком топливе — чистое помещение, вы не увидите в нём луж «соляры» на полу. Но специфический запах топлива всё равно просачивается
Итак, кто же установит в своём доме ЖТКО? Во-первых, тот, у кого нет и в ближайшей перспективе не предвидится прокладка газопровода. Во-вторых, человек не бедный, предпочитающий заплатить больше денег, но получить комфортные условия проживания. В-третьих, тот, в чьём доме отсутствуют достаточные для организации альтернативного отопления электрические мощности, а топить дровишками его не устраивает.
В заключение скажем, что жидкотопливные котлы — довольно сложная техника, требующая профессионального обслуживания. Поэтому установку, подключение и сервисные работы должны проводить специалисты, обладающие соответствующей квалификацией.
Видео: подземный дизельный котел
http://www.youtube.com/watch?v=OKhH7-jfncw
Понравилась статья? Поделитесь с друзьями:
teploguru.ru
котел отопления на жидкости, преимущества и недостатки в фото и видео материалах
Содержание:1. Особенности котлов на жидком топливе
2. Преимущества и недостатки
3. Горючее для жидкотопливных отопительных котлов
4. Расход топлива
5. Монтаж жидкотопливного котла
6. Промышленные жидкотопливные котлы
7. Возможные проблемы
Немало частных домов невозможно подключить к магистральному газопроводу. Чтобы в доме было тепло и имелось горячее водоснабжение, владельцы недвижимости могут установить альтернативу газовому теплоагрегату – котел отопления на жидком топливе.
Такие отопительные котлы на жидком топливе просты в эксплуатации и нет необходимости постоянно за ними ухаживать. О чем непременно нужно будет позаботиться, так это о запасе жидкого топлива.
Особенности котлов на жидком топливе
Для обеспечения бесперебойной работы отопительных агрегатов на жидком топливе, следует продумать каждую деталь, даже самую мелкую, начиная с установки оборудования и заканчивая местом, где будет храниться дизельное топливо.
Главное отличие, которое имеют отопительные котлы на жидком топливе, от газовых моделей теплоагрегатов – это наличие вентиляторной горелки. Она обеспечивает эффективную и безопасную работу отопительной конструкции. Горелка распыляет жидкое топливо и тем самым подготавливает его для поступления в камеру сгорания. В ней горючее смешивается с воздухом и воспламеняется.
Основными элементами жидкотопливных котлов отопления, изображенных на фото, являются: горелка, теплообменник и автоматика. Бывают такие теплоагрегаты одноконтурными и двухконтурными. Первый тип котлов предназначается для обогрева помещений, а второй – помимо теплоснабжения обеспечивает жильцов горячей водой для бытовых нужд. При обустройстве двухконтурных моделей дополнительно монтируют доступ холодной воды и отвод уже подогретой.
- корпус, имеющий теплоизоляцию;
- автоматика для управления прибором;
- горелка;
- теплообменник.
Без надежной теплоизоляции котел не сможет функционировать с полной отдачей. Внутри корпуса агрегата находится теплообменник, в котором теплоноситель нагревается. В процессе сгорания топлива, нагретые газы поднимаются вверх и обволакивают теплообменник, от стенок которого тепло переходит к теплоносителю. Затем посредством дымохода эти газы выводятся наружу.
Чтобы изготовить теплообменники в отопительные котлы на жидком топливе, используют сталь и чугун для обеспечения надежной и безопасной эксплуатации приборов.
Преимущества и недостатки
Как и все нагревательные котлы, приборы, функционирующие на жидком топливе, обладают как достоинствами, так и недостатками.
Среди преимуществ следует отметить:
- возможность использовать данный тип теплоагрегатов для обогрева жилых домов, промышленных предприятий, производственных цехов и т.д.;
- независимость от централизованной системы отопления и наличия магистрального газопровода;
- автономное функционирование;
- хорошо настроенная автоматизированная регулировка, которая позволяет котлу работать в бесперебойном режиме;
- несложное обслуживание и минимальная потребность в проведении ремонта или замене комплектующих деталей;
- высокий КПД – около 95%.;
- при работе котла практически полностью отсутствует шум и запах;
- безопасность функционирования правильно установленного теплоагрегата;
- по причине полной автономности имеется возможность при необходимости включить отопление в любое время.
- жидкость для котлов отопления должна храниться в специально обустроенном месте в соответствующей емкости;
- стоимость подобного отопительного оборудования доступна не для всех, его цена выше, чем твердотопливных аналогичных приборов;
- для установки жидкотопливных теплоагрегатов необходимо выделить отдельное помещение, где следует установить дымоход. Можно сказать, что потребуется обустроить автономную котельную, а это мероприятие требует дополнительных финансовых и физических затрат;
- жидкое топливо, хоть и незначительно, но дороже аналогичных носителей тепловой энергии;
- для обеспечения бесперебойного режима работы котла на протяжении длительного периода времени нужно обеспечить наличие топливного резервуара большого объема. Исходя из этого, обустройству отдельной котельной следует уделить особое внимание.
Если подвести итог, вывод очевиден: преимущества жидкотопливных котлов более существенны, чем недостатки. Таким образом, обеспечить эффективность работы такого теплоагрегата можно при существенных финансовых вложениях.
Горючее для жидкотопливных отопительных котлов
Для такого оборудования как отопительные котлы на жидком топливе можно использовать не только дизельное горючее.
В настоящее время применяют разные виды жидкости для работы подобных теплоагрегатов:
- Керосин. Желательно, чтобы при его производстве использовались положения ГОСТа 305.
- Отработанные масла: трансмиссионные, моторные и прочие. Разрешается использование смазки ATF на минеральной или синтетической основе. Не допускается присутствие в топливе воды и абразивных частиц.
- Смесь отработанных масел и дизельного топлива в разных пропорциях.
Расход топлива
Количество расходуемого топлива является величиной индивидуальной для каждого владельца недвижимости. Можно произвести соответствующие расчеты самостоятельно, поскольку сделать это несложно. Необходимо определить соотношение между площадью отопления и расходом топлива (прочитайте также: “Газовый котел на сжиженном газе: расход топлива на отопление”).
Если отопительный котел на жидком топливе работает на дизельном горючем, то его расход в час будет равен величине мощности горелки, умноженной на коэффициент 0,1 (подробнее: “Дизельный котел отопления: расход топлива теплогенератора”).
Когда в качестве источника тепловой энергии используется отработанное масло, тогда нужно умножить один литр на 100 «квадратов» в течение часа (прочитайте также: “Котлы отопления на отработанном масле – принцип работы, схема установки своими руками”). Расход также определяют из расчета, что на обогрев 10 «квадратов» требуется 1 кВт мощности.
Монтаж жидкотопливного котла
Для обустройства отопительной системы с использованием котла на жидком топливе потребуется отдельное помещение по типу мини-котельной. Здесь непременно должен быть дымоход и вытяжка. Обязательным условием является наличие емкости, в которой хранится топливо. Желательно установить бак или бочку большого объема, чтобы постоянно не заниматься ее наполнением.
Потребуется подающий насос для перекачки топлива из емкости для хранения жидкости в котел и трубопровод. При наличии опыта подобной работы все монтажные мероприятия, начиная от проекта системы теплоснабжения до ее запуска, можно выполнить самостоятельно. Но все же специалисты рекомендуют доверить установку отопительного оборудования профессионалам, которые с учетом всех нюансов оказывают услуги грамотно и в кратчайшие сроки. Автономная система теплоснабжения требует самого серьезного подхода к своему созданию.
Промышленные жидкотопливные котлы
Для отопления больших по площади объектов устанавливают большое нагревательное оборудование, обеспечивающее работу крупномасштабных систем отопления. Домашний котел отопления на жидком топливе меньше промышленных приборов во много раз, но принцип их функционирования аналогичен (подробнее: “Отопление промышленных помещений – возможные варианты”).
Промышленные жидкотопливные котлы обычно бывают паровыми. В них теплоносителем является горячий пар, который требуется для промышленных нужд. Каждый агрегат обустраивают экономайзером и полностью автоматизированной продувочной системой (для удаления конденсата). Экономайзер способствует увеличению КПД в несколько раз. Для отопления цеха или иных больших по площади производственных помещений дополнительно монтируют бойлерное оборудование.
Возможные проблемы
В процессе проектирования и установки отопительного котла владельцу недвижимости приходится решать множество проблем. Их причины обычно связаны с особенностью планировки домовладения. Поскольку традиционные способы теплоснабжения не всегда приемлемы (перебои с электричеством, отсутствие магистрального газопровода), жидкотопливные теплогенерирующие приборы помогают обеспечить обогрев помещений.
Топливом для них является солярка, масло машинное, керосин. Они доступны потребителям во всех регионах страны.
Современные теплоагрегаты жидкотопливные от газовых котлов практически не отличаются, но зато они удобны в работе и имеют высокий КПД, достигающий 97%. Различие заключается в подаче топлива в отопительную конструкцию. Дело в том, что агрегаты, функционирующие на жидком горючем, снабжают подающей воздух горелкой. Кислород требуется для равномерного горения топлива.
Видео-пример работы отопительного котла на жидком топливе:
teplospec.com
Отопительные котлы на жидком топливе для дома: что нужно знать?
При обустройстве отопительных систем загородных домовладений особым успехом пользуется котел на жидком топливе, который отличается высокой мощностью, рациональностью и экономичностью. Прибор позволяет добиться автономности от магистральных сетей, предусматривает впечатляющие сценарии автоматизации эксплуатации, требуется лишь контролировать наличие топлива в хранилище.

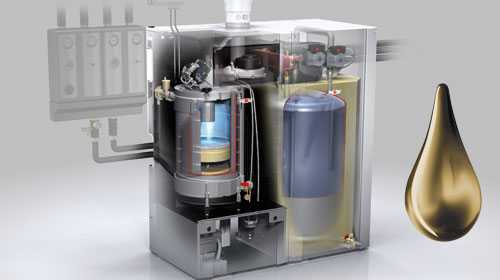

Конструкция котла на жидком топливе для дома
Оборудование состоит из следующих функциональных элементов:
- горелка,
- компактная камера сгорания,
- пластинчатый дымоход,
- укрепленный корпус,
- инновационный блок управления,
- секционный теплообменник.

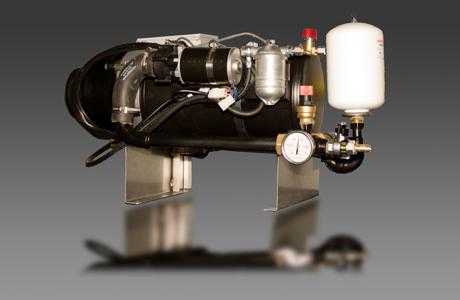

Работа горелки котла на жидком топливеКак сердцевина рассматриваемой категории техники, вентиляторная жидкотопливная горелка обеспечивает подготовку смеси топлива с вкраплениями воздуха, направляет ее в заданном количестве для дальнейшей работы теплогенератора. В стандартной комплектации устройства предусматривается:
- блок управления – контролирует запуск, рабочие процессы и прекращение функционирования горелки;
- трансформатор розжига необходим для производства икры, вызывающей воспламенение топлива;
- электромагнитный клапан – регулирует подачу топлива;
- воздушный регулятор – фильтрационное устройство для обеспечения корректного ввода воздушных потоков;
- предварительный подогреватель – сжижает вязкое горючее для обеспечения экономичного расхода топлива;
- патрубок – узел перелива топлива соединяется с резервуаром для подогрева горючего;
- жаровая труба – тепловая энергия перемещается по ней к месту нагрева теплоносителя.
Выпускаются модификации котлов отопления на жидком топливе со встроенной горелкой, но в них не предусмотрены сценарии увеличения мощности прибора. В случае приобретения техники с навесным рабочим сегментом настройка горелки выполняется непременно профессионалом уже на месте будущего использования оборудования.
Камера сгорания представляет собой жаропрочную конструкцию, ее сечение может быть прямоугольным либо круглым. Элемент оснащается впускным и выхлопным отверстиями.
Нагрев теплоносителя происходит способом передачи образующейся при горении тепловой энергии сквозь прочные стенки теплообменника. Важно, что передняя секции устройства оборудована горелкой и дверцей. Мощность котельного оборудования находится в прямой зависимости от числа присутствующих секций теплообменника и площади его поверхности.
Дымогарные каналы оснащаются стальными пластинами для уменьшения скорости отходящих потоков, чтобы улучшить эффективность оборудования, при этом сохраняется тяга.
Автоматизированная система блока управления призвана поддерживать заданные температурные режимы. Улучшенные модификации приборов предусматривают погодозависимые блоки, которые способны корректировать процесс нагрева теплоносителя в зависимости от показаний наружных датчиков температуры.
Прочный теплоизоляционный корпус способствует сокращению теплопотерь и повышает эффективность агрегата.
Плюсы и минусы теплогенераторов на жидком топливе
К ключевым достоинствам котлов, работающих на жидком топливе, относят способность эффективного обогрева помещения и техническое совершенство исполнения. Также отмечают следующие конкурентные преимущества оборудования этой категории:
- высокая продуктивность работы при экономичном расходе топливных ресурсов. КПД варьируется в диапазоне 85-95%;
- большая мощность агрегата. При помощи теплогенератора на жидком горючем можно отапливать как компактное жилье, так и просторные домовладения или же крупномасштабные производственные сооружения;
- независимость от энергосети, за исключением электричества. Но и здесь проблема решается при помощи генераторных установок. Прибор способен работать полностью автономно;
- высокий уровень систем автоматизации. При наличии достаточного количества горючего оборудование бесперебойно функционирует без участия человека. При возможных нарушениях в рабочем процессе срабатывает аварийное отключение агрегата;
- в современных моделях оборудования предусмотрена возможность перехода на газовое топливо.
- Еще один немаловажный плюс в копилку – нет необходимости согласовывать и получать разрешение на установку теплогенератора этой категории.
Основные недостатки применения отопительных котлов на жидком топливе связаны со сложностями обустройства хранилища горючих ресурсов. Здесь требуется возведение отдельного строения. Чаще всего оборудуется подземный склад в виде резервуаров из прозрачного пластика или стальных контейнеров.
Для эксплуатации теплогенератора необходимо оборудовать обособленное помещение с мощной вытяжкой для обеспечения хорошей вентиляции. Потребуется качественная звукоизоляция котельной, если она расположена вплотную к дому, так как работа дизельной горелки сопряжена с характерным шумом.
Большой минус агрегатов отопления этой категории – значительные затраты на покупку топлива. Это особенно заметно при интенсивной эксплуатации оборудования.
Жидкое топливо для котлов
Агрегаты данной категории способны работать на разном типе жидкого горючего. Это и соляра, и отработанные масла, и смеси этих субстанций, и сжиженный газ. Для работы дизельного теплогенератора применяют специальный отопительный керосин. В установках на масле-отработке используют трансмиссионные жидкости, автомоторные масла, смазочные жидкости на обязательной минеральной или синтетической основе. Отдельные модели жидкотопливных котлов для частного дома можно переоборудовать под газовое топливо.
Прибор, работающий на отработанном масле, необходимо чистить каждые 2-3 дня, котел на соляре – в два раза реже. Средний расход дизельного топлива для отопления дома с площадью в 100 м²/год составляет 4-5 тонн, тогда как отработки требуется 6-7 тонн.
Разновидности и особенности жидкотопливных отопительных приборов
Мощность бытовых моделей котельных установок варьируется в диапазоне от 6 кВт и до 230 кВт. Это условие позволяет выбрать подходящее оборудование для обогрева небольших домов с площадью 50 кв. м и просторных коттеджей до 2,2 тыс. кв. м.
Мощность промышленных жидкотопливных агрегатов колеблется в пределах 500-12 000 кВт. Сверхмощные приборы способны обслуживать здание площадью более 15 тыс. кв. м.
Промышленные котельные устройства подразделяются на 2 категории:
- водогрейные котлы на жидком топливе. Установка предусматривает нагрев воды под давлением;
- паровые котлы на жидком топливе – генерируют перегретый или насыщенный пар.
Паровой котел на жидком топливеПарогенераторы используются в деревообрабатывающем производстве и нефтедобыче, в мебельной и пищевой промышленности, изготовлении комбикормов и других сферах. Мощные модели теплогенераторов востребованы в блочно-модульных котельных, специализирующихся на выработке тепла и пара.
По принципу устройства жидкотопливные приборы делятся на одноконтурные и двухконтурные модели. Первые предназначены исключительно для обогрева помещения, они подключаются к радиаторам, в которых теплоноситель циркулирует по замкнутой системе отопления дома. Чтобы обеспечить горячее водоснабжение, необходимо установить бойлер, так как одноконтурные котлы не подогревают воду для бытового потребления.
В конструкции двухконтурных агрегатов предусмотрен дополнительный теплообменник, что делает оборудование более функциональным. Такой прибор способен одновременно обеспечивать подачу горячей воды в несколько водозаборных точек помимо обогрева дома.

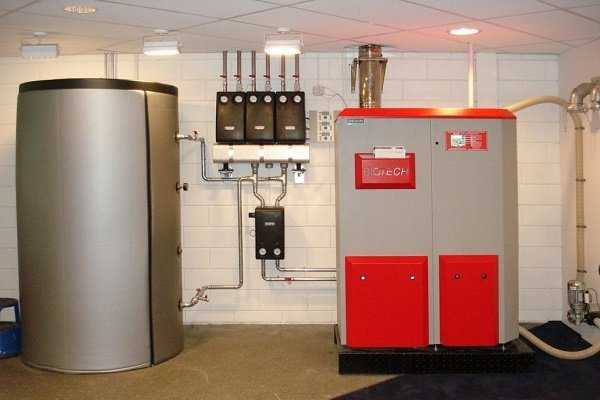

Установка котла на жидком топливе
Монтаж жидкотопливного прибора для отопления частного дома выполняется с учетом требований пожарной безопасности и строительных норм:
- в котельной обязательно наличие естественного и искусственного освещения, как и принудительной приточно-вытяжной вентиляции;
- в облицовке поверхностей в помещении используются исключительно негорючие материалы. Также необходимо позаботиться о звукоизоляции;
- установка отопительного котла на жидком топливе производится с учетом противопожарных разрывов. При обустройстве дымохода через плиты перекрытия стены и кровли трубу устанавливают в специальную разделку.
Под котельную выделяют помещение с достаточной площадью, чтобы обеспечить комфортную эксплуатацию и обслуживание оборудования.
Популярные модели жидкотопливных котлов для частного дома
Модель Kiturami STS Oil поставляет от южнокорейского производителя отопительных систем. Продукция располагает отменным качеством, хотя реализуется в недорогом сегменте, что обуславливает востребованность котельного оборудования этого бренда. Приборы изготавливаются из нержавейки, цены представлены в пределах 29 000 р.
Олимпия OLB: мощность котельного оборудования корейского бренда начинается от 11 кВт. Наличие встроенной горелки обуславливает низкий уровень шума при работе агрегата. Котлы с мощностью от 40 кВт оснащены горелкой с шестеренчатыми насосами. Стоимость продукции в зависимости от модификации устройств варьируется в диапазоне 38 000-50 000 р.
Бизон 30NL/40NL/50NL марки Protherm из Словакии представляет собой отопительную систему с функцией обеспечения горячей воды для бытового применения. Есть возможность переделки агрегата под природный газ при условии приобретения специальной горелки. Устройства представлены в диапазоне цен 46 000-75 000 р.
Модель GT 123 французского бренда De Dietrich выполнена из чугуна, средняя стоимость продукции – 71 000 р. Производитель предлагает серию моделей с мощностью от 21 и до 39 кВт. Для регулировки работы установки предусматривается система ручного, дистанционного или автоматического типа. Котлы можно переоборудовать в будущем под работу на газе.
Котлы Delta Pro 25/45/55 бельгийской торговой марки ACVБренд Delta Pro 25/45/55 бельгийской торговой марки ACV: установки этого производителя предназначены для обогрева дома и обеспечения жильцов горячей водой. Оборудование можно переделать под газовое топливо. Стоимость предложений варьируется в пределах 160 000-200 000 р.
pechiexpert.ru
видео-инструкция по выбору своими руками, цена, фото
Зачастую, частный дом по той или иной причине нельзя подключить к центральному газопроводу.Поэтому, чтобы всегда была горячая вода и тепло в доме, есть выход – газовый котел поменять на аналог, который работает на жидком топливе. И это будет правильно, так как отопительные котлы на жидком топливе просты в эксплуатации, за ними не требуется ежедневно ухаживать, а польза от них очевидна.
Вам придется позаботиться только о том, чтобы в наличии было топливо.

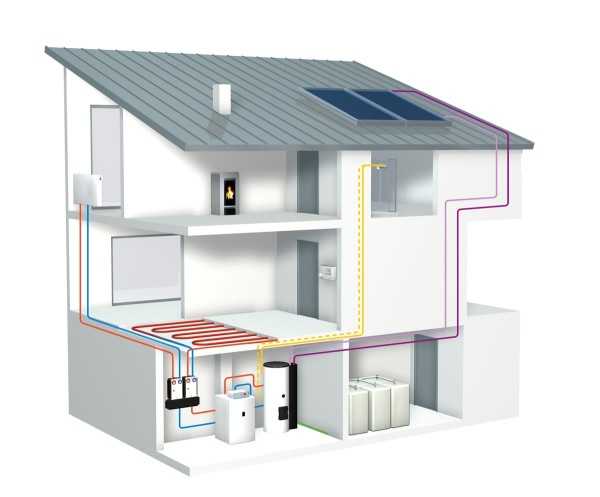

Проект дома с жидкотопливным отопительным котлом.
Обратите внимание!
Для бытового котла лучше всего подойдет дизельное топливо, а для его хранения очень удобна емкость из стали.
Если вы собираетесь использовать емкости из пластмассы, учитывайте, что они обязательно должны быть непрозрачными, так как свет намного ухудшает качество жидкости.
Для хранения оптимальным местом можно считать вкопанные в землю бочки или канистры.
В этом случае вас не будет беспокоить запах, топливо выделяет его даже в том случае, если емкость герметично закрыта. В крайнем случае, устройте место для хранения подальше от дома.
Конструкция котла

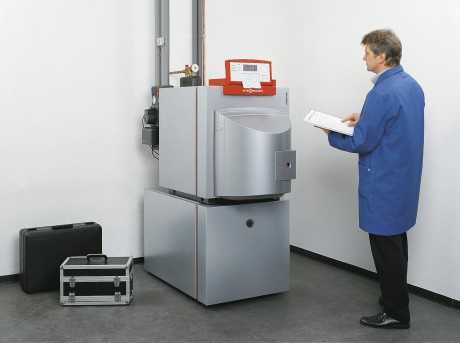

Котел, работающий на жидком горючем.
Для того чтобы в дальнейшем котлы отопления на жидком топливе работали бесперебойно, продумайте все детали вплоть до мелочей, начиная от установки и заканчивая хранилищем.
Многие даже не имеют представления, как выглядит и устроена отопительная система данного типа. Как видно на фото, например, главное отличие рассматриваемого сегодня котла от газовых бытовых отопительных агрегатов – вентиляторная горелка, которой он снабжен. Она необходима для эффективной и безопасной работы системы.
Распыляя топливо в жидком виде, она подготавливает топливо для дальнейшего попадания в камеру сгорания. Далее оно воспламеняется, уже перемешавшись с воздухом. Основное, из чего состоит котел – горелочное устройство, теплообменник и автоматика. Обычно отопительный котел на жидком топливе может быть одноконтурным, и двухконтурным.
Первый тип предназначен для обогрева помещений, второй же способен снабжать хозяев еще и горячей водой для бытовых целей. Для двухконтурных моделей придется дополнительно смонтировать доступ холодной воды и выход — для уже нагретой.
Схема горелки агрегата.
Что касается основных составляющих котла, то это:
- Собственно корпус, снабженный теплоизоляцией.
- Автоматика, обеспечивающая управление работой.
- Теплообменник.
- Горелка.
Чтобы котел работал с полной отдачей, надежная теплоизоляция просто необходима. Внутри корпуса системы находится теплообменник, в нем нагревается теплоноситель. В момент сгорания топлива, нагретые газы устремляются вверх, обволакивая теплообменник, затем от его стенок тепло переходит к теплоносителю.
Далее через дымоход эти газы выводятся наружу. Для котлов отопления на дизельном топливе теплообменники изготавливают из стали и чугуна, для максимально надежной эксплуатации и в целях безопасности.
Плюсы и минусы теплогенераторов на жидком топливе
Такая отопительная система полностью автономна.
Как и большинство подобных устройств, котлы, функционирующие на топливе жидкого типа, имеют и достоинства и недостатки.
Преимущества агрегатов
- Возможность использования для обогрева жилых помещений, а также предприятий и даже речных судов.
- Полная автономность и независимость от централизованного отопления, а также подачи газа.
- Автоматизированная и хорошо отрегулированная работа, позволяющая жидкотопливному котлу работать бесперебойно.
- Простота в обслуживании и предельно минимальная потребность в ремонте или замене комплектующих.
- Очень высокий КПД, достигающий 95%.
- Практически полностью отсутствующий запах и шум при работе котла.
- Автономное отопление на жидком топливе, позволяющее включить обогрев в любое, удобное для пользователя время.
- Безопасность работы грамотно установленной системы.
Недостатки устройств
Для системы на жидком топливе необходимо специальное помещение для хранения горючего.
- Для хранения топлива придется обязательно установить соответствующую емкость.
- Стоимость котла данного типа достаточно велика, его цена немного дороже твердотопливных аналогов.
- Монтаж системы отопления потребует организации отдельного помещения, снабженного дымоходом, другими словами –автономная котельная. Это, также, потребует определенных затрат и приложенных сил.
- Жидкое топливо незначительно, но все же — дороже аналогичных энергоносителей.
- Автоматический длительный и бесперебойный режим работы обеспечит топливный резервуар достаточно большого объема. Поэтому, отдельная котельная потребует много внимания.
Обратите внимание!
Как мы видим, преимущества в любом случае доминируют над недостатками.
Во всяком случае, если вы хотите на самом деле качественной работы оборудования, бесперебойной подачи тепла и горячей воды, независимости от централизованных систем и полной автономности, стоит потратить финансовых средств немного больше.
Какое горючее можно применять
Как указывает любая инструкция производителя, горючее для описываемого типа котлов не ограничивается лишь одним видом — дизельным.
Виды топлива
Следует помнить, что топливо для жидкотопливных агрегатов огнеопасно.
На данный момент жидкость для отопления котлов выпускается в различных видах.
- Керосин для отопления дизельных котлов. Хорошо, если при его выпуске используется ГОСТ – 305.
- Картерные, а также моторные и трансмиссионные автомобильные отработанные масла.Возможно использование и смазочной жидкости ATF на синтетической или минеральной основе. При этом температура вспышки горючего не должна превышать 204⁰. В топливе абразивные частицы и вода, как примесь,не допустимы.
- Смеси дизельного горючего и отработанных масел в различных вариациях.
Сколько его необходимо
Перед установкой котла надо рассчитать расход топлива.
Что касается расчета стоимости, а также расхода топлива, то это строго индивидуально для каждого пользователя. Причина в том, что для каждой системы отопления будет своя цена. Самостоятельно сделать расчеты довольно несложно, нужно столько просчитать соотношение площади отопления и расхода топлива.
Если жидкость для котлов отопления представляет собой дизельное топливо, то его часовой расход равен мощности установленной горелки, помноженной на 0,1. Отработанное масло в качестве топлива имеет расход: 1 литр, помноженный на площадь в 100 м² в течение часа. Окончательный расход определяют, исходя из мощности котла и площади отапливаемого помещения, то есть – 1 кВт способен согреть 10м².
Установка агрегата
Монтаж агрегата.
Как уже было сказано выше, вам понадобится помещение для отопительной системы данного типа. Эта, своего рода мини-котельная обязательно включает в себя наличие дымохода и вытяжки, а также емкости для хранения топлива.
Емкость желательно установить большого объема, чтобы не было хлопот в дальнейшем с ее частым наполнением. Также устанавливают подающий насос, он будет перегонять топливо от емкости к котлу, и трубопроводную арматуру. Если вы уверены в своих силах, можете выполнить все – от проекта отопительной системы с жидкотопливным теплогенератором до монтажа ее своими руками.
Но все же, желательно привлечь для этого специалистов. Обученные люди, учитывая все нюансы вашего дома, сделают все грамотно и быстро. Ведь автономная система отопления – дело достаточно серьезное, и требует соответствующего подхода.
Промышленные котлы
Промышленное устройство.
Для крупномасштабных отопительных систем используются большие обогревательные устройства, соответственно, их величина пропорциональна размерам помещений. Конечно, домашний котел отопления на жидком топливе во много раз меньше промышленных. Однако, принцип работы тех и других похож.
На предприятиях используются солярка или мазут в качестве топливного материала, а также отработанное масло. Масла чаще всего используют в тех странах, где уделяется особое внимание экологической чистоте окружающей среды. Утилизация решает две задачи – для котлов есть топливо, а отходы благополучно уничтожаются.
Жидкотопливные промышленные котлы, как правило, паровые, они производят в качестве теплоносителя горячий пар, необходимый для промышленных нужд. Каждый агрегат снабжен полностью автоматической продувочной системой и экономайзером. Система удаляет конденсат, а экономайзер в разы увеличивает КПД устройства. Там, где необходимо отопить цеха или другие помещения большой площади,дополнительно устанавливается бойлерное оборудование.
Проблемы, которые могут возникнуть
Место под котел и емкости для горючего не всегда можно найти.
Зачастую владелец дома или коттеджа сталкивается с множеством возникающих по ходу проектирования проблем. Причины кроются в особенностях архитектуры строения. Традиционные методы отопления не всегда приемлемы, зато жидкотопливные теплогенерирующие устройства в большинстве случаев устраивают домовладельцев.
Топливо для них: машинное масло, солярка, керосин, доступны практически во всех регионах. А вот центральные газопроводы и хорошие дороги есть далеко не везде.
От газового котла рассматриваемый сегодня почти не отличается, зато выгоден в использовании, удобен, и имеет КПД до 97%, что немаловажно. Отличие лишь в том, что жидкость в систему отопления подается немного отличным способом, да и данный котел снабжен горелкой, подающей воздух. Кислород необходим, чтобы топливо сгорало в камере равномерно.
Если вам необходима горячая вода кроме отопления, придется установить двухконтурный котел. Естественно, для людей, постоянно проживающих в доме, это необходимо. Могут возникнуть проблемы с выбором места для котельной и хранения топлива. Это нужно тщательно продумать заранее, сделать проект будущей системы.
Желательно просмотреть видео по данной теме, если вы планируете такого рода строительство. А еще лучше – пригласить специалистов, просвещенных в этой области. Они помогут вам с оптимальным выбором места, с учетов особенностей вашего дома. В противном случае перестраивать все и переносить оборудование обойдется гораздо дороже и хлопотнее.
otoplenie-gid.ru
Бытовые котлы на жидком топливе: Все за и проти
Спецпредложение! Отопительное оборудование со скидками до 50%.
Есть в наличии весь модельный ряд Vaillant, Viessmann,
Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие.
Грамотное проектирование и установка систем под ключ.
Звоните: +7 (499) 110-02-51 (Москва и область).
E-mail: [email protected]
Владельцам загородных домов, где не доступен центрально поставляемый газ, целесообразно использовать для получения тепла и горячей воды котлы, которые работают на жидком топливе. Промышленность предлагает большой выбор котлов, работающих на жидком топливе. Стоит только изучить технические возможности, сделать расчеты мощности котла, выбрать соответствующую модель и приступить к установке.
Бытовые котлы на жидком топливе
Все За и Против бытовых жидкотопливных котлов
Преимущества
- Не сложно установить.
- Не сложно обслуживать.
- Высок уровень коэффициента полезного действия. КПД жидкотопливного котла может быть равен 95%.
- Высокие показатели мощности и автоматизации.
- Автоматическая подача топлива.
- Если поменять форсунку можно перейти на другой вид топлива.
- Не требуется специального разрешения на установку.
Недостатки
- Шумная работа в период эксплуатации.
- Наличие специального помещения для котла и хранения жидкого топлива.
- Требуется постоянное электроснабжение.
Принцип работы
Принцип работы современного жидкотопливного котла
Современные жидкотопливные котлы работают следующим образом: в камеру сгорания подается под большим давлением распыленное вентиляторной горелкой топливо. Смешиваясь с воздухом, топливо возгорается. В период горения на стенках в котле накапливается сера.
Жидкотопливные котлы бывают:
- с одноступенчатыми горелками;
- с двухступенчатыми горелками;
- с трехступенчатыми горелками.
По типу нагрева воды котлы, работающие на жидком топливе делятся на:
- одноконтурные;
- двухконтурные, в которых используется проточное водонагревание;
- двухконтурные, снабженные бойлером горячего водоснабжения.
Теплообменник жидкотопливных котлов может быть стальным либо чугунным.
Тип тяги может быть естественным, в этом случае газы удаляются через дымоход. Когда используется принудительная тяга, то продукты сгорания выводятся при помощи коаксиального дымохода.
Выбор жидкотопливного котла
Рекомендация! Выбор котла и расчет нужной мощности лучше поручить знающим специалистам.
При расчете следует учитывать:
- Размеры помещения.
- Толщину стенок здания.
- Среднюю температуру в холодное время.
Правильный выбор модели котла поможет обогреть помещение до комфортной температуры в зимний период времени. Не всегда целесообразно использовать котлы большой мощности. При небольших площадях дома выгоднее использовать котел дизельный малой мощности, который прекрасно справляется с обогревом помещения.
Внимание! Поскольку жидкотопливные котлы энергозависимы, стоит продумать возможность использования дополнительных источников электроэнергии, на случай экстренного отключения электричества.
Топливо к котлу подается насосом. В зимнее время дизельное топливо имеет свойство загустевать. По этой причине следует, специалисты рекомендуют останавливать свой выбор на насосах отличающихся повышенной мощностью.
Топливо для котла
Топливом для бытовых жидкотопливных котлов может служить:
- дизельное топливо;
- отработанное масло;
- мазут;
- керосин.
Чаще всего используют дизельное топливо либо мазут — его легкие сорта. Такой выбор объясняется:
- Удобством транспортировки.
- Удобством хранения.
- Невысокая вязкость топлива способствует эффективному сжиганию.
- Низкое содержание серы и золы в топливе, позволяет обеспечивать сохранность оборудования и свести к минимуму загрязнение окружающей среды.
Специалисты рекомендуют подбирать топливо, учитывая величину вязкости и с низким содержанием серы. Цены на такое топливо выше, но используя его можно:
- сэкономить на количестве потребляемого топлива;
- уменьшать затраты на ремонтное обслуживание котла;
- уменьшать вредные выбросы в атмосферу.
Следует помнить, что используя не качественное топливо надо быть готовым к частому ремонтному обслуживанию:
- Замене форсунок.
- Замене топливного фильтра.
- Чистке от различных осадков топливных баков.
- Наладке горелки.
Видео по теме
Хранилище и емкости для хранения дизельного топлива
Емкости для хранения дизельного топлива
Для обеспечения безопасности хранения жидкого топлива требуется специально оборудованное помещение. Жидкое топливо имеет способность вытекать, испаряться и быстро воспламеняться. Поэтому для обустройства помещения стоит строго придерживаться правил техники безопасности.
Требования к помещению для безопасного хранения жидкого топлива:
- Хранилище лучше устроить на некотором удалении от дома.
- Помещение должно хорошо проветриваться, а лучше использовать принудительную вентиляцию помещения.
- Герметичность пола. В полу помещения не допускается даже малейших трещин. Что позволит, в случае случайной протечки топлива его убрать.
- В зимнее время температура в хранилище должна быть +7.
Наиболее безопасным считается хранение под землей. Этот способ хранения позволит избавиться от запаха, который присутствует при хранении топлива в помещении в специальных емкостях.
Требования, предъявляемые к емкостям для хранения следующие:
- Должны быть прочными.
- Химически устойчивы
- Устойчивость к температурным перепадам.
- Устойчивость к воздействию ультрафиолетовых лучей.
- Обязательна обвязка емкостей.
Для хранения дизельного топлива обычно используют:
- Пластмассовые емкости. Такие емкости не должны быть прозрачны. Они бывают:
а) Одностенные, которые используют для хранения в помещениях.
б) Двустенные предназначены для хранения жидкого топлива под землей.
- Стальные емкости. Они подвергаются коррозии, как внутренней, так и внешней.
К сведению. В последнее время приоритет отдают емкостям изготовленных из полиэтилена повышенной плотности.
Памятка, которой следует пользоваться во время эксплуатации котла жидкотопливного
Для того чтобы дизельные бытовые котлы работали длительный срок нужно следовать небольшим правилам при эксплуатации:
- Стоит внимательно следить за наличием топлива. Этот вопрос можно решить во время установки котла.
- Технический уход. Осмотр, чистка и наладка агрегата должна проводиться не меньше двух раз в году. Обычно ее проводят после окончания отопительного сезона и перед началом нового отопительного сезона.
- Чтобы отопительные агрегаты работали без проблем длительный период, стоит использовать качественное топливо.
- Установить фильтр очистки жидкого топлива перед подачей в котел.
- Проверять целостность емкостей для хранения жидкого топлива.
Загрузка…
1pokotlam.ru
расход топлива, отзывы. Выбор котла для отопления дома
Отопительное оборудование, работающее на жидком топливе, в настоящее время становится все более популярным. Конечно, цена на тот же дизель не всегда такая, какой бы нам хотелось ее видеть. Именно по этой простой причине жителям многоэтажных зданий предпочтительней использовать в качестве топлива природный газ. Но вот для частного сектора зачастую единственный разумный выход – это использовать дизельные котлы отопления. Расход топлива, отзывы и технические характеристики оборудования – вот о чем пойдет речь.
Общая информация
Не стоит лишний раз говорить о том, что с экономической точки зрения отапливать помещение с помощью природного газа более выгодно. Но нередко нет возможности подключиться к газопроводу. В этом случае многие обращают внимание на электрические котлы. В обслуживании и эксплуатации они более простые, но вот стоимость электроэнергии заставляет задуматься по этому поводу. Так вот, если два вышеописанных варианта отпадают, стоит обратить внимание на жидкотопливные котлы, в нашем случае речь идет о дизельных.
Подобное оборудование весьма эффективно, так как нет необходимости платить большие деньги за топливо. Почему? Это вы узнаете несколько позже. Давайте же более подробно поговорим о том, что такое дизельные котлы отопления. Расход топлива, отзывы и технические характеристики в целом зависят от модели, поэтому мы рассмотрим несколько популярных производителей и поговорим о правильном выборе.
Устройство и особенности оборудования
Как говорится, все гениальное просто. Это высказывание отлично подходит к нашему случаю. Котел, функционирующий на дизельном топливе, по устройству значительно проще газового и существенно надежней электрического. В частности потому, что он является энергонезависимым, хотя это касается далеко не всех моделей.
Устройство состоит из дизельной горелки, топливного фильтра, насоса, а также пульта управления и пары датчиков (манометр, датчик температуры носителя). Суть работы такого оборудования заключается в том, что горючее с помощью насоса поступает в камеру сгорания (на горелку), где происходит смешивание его с воздухом. Дальше осуществляется распыление вентилятором и воспламенение. Образовывающиеся газы отводятся в дымоход или коаксиальную трубу. Вот, собственно, все устройство и принцип работы.
Дизельные котлы отопления: расход топлива, отзывы
Вполне логично было бы обратить внимание на то, сколько топлива потребляет котел. От этого будет зависеть его экономическая эффективность. В целом же принято рассчитывать потребление дизеля следующим образом: кВт/10. Полученное значение будет говорить о том, сколько за час наш котел расходует солярки. Скажем, если его мощность 10 кВт, то это 1 кг дизеля, если 100, то, соответственно, 10.
Крайне важно обратить внимание и на отзывы потребителей. Дело в том, что не все дизельные котлы отопления, цены на которые не слишком высокие, являются качественными. Так, отзывы свидетельствуют о том, что лучше покупать модели со сменной горелкой. Это позволит вам менять тип топлива с жидкого на газ и наоборот. В случае со встроенной горелкой котел будет стоить дешевле, и весить на порядок меньше.
Как выбрать котел отопления на дизельном топливе?
Немного позже мы поговорим о технических характеристиках оборудования, но сейчас стоит немного рассмотреть вопрос выбора. Дело в том, что в настоящее время производитель предлагает большой выбор, и новичку очень легко ошибиться. При этом будет потрачено много денег, а вот толк от этого будет минимальным. Первым делом стоит взглянуть на материал теплообменника. Сегодня их делают либо стальными, либо же чугунными. Вторые отличаются долговечностью и большим весом, а первые – экономичностью и небольшим весом. В целом же для частного дома подойдет чугунный вариант, особенно если брать во внимание, что подобные котлы в большинстве случаев напольные.
Одноконтурный или двухконтурный?
Несложно догадаться, что дизельные котлы для отопления дома, точно так же как и газовые, могут иметь один или два контура. В первом случае носитель нагревается исключительно для отопления помещения. Следовательно у вас будет отсутствовать ГВС, хотя можно предусмотреть накопительный бак или что-то в этом роде.
Двухконтурные дизельные котлы отопления, цены на которые хоть и несколько выше, более предпочтительны. Но бывают исключения, когда, скажем, нагрузка на отопительную систему слишком высокая. В этом случае не стоит особо переживать. Установите одноконтурный котел и бойлер. Таким образом, проблема с отоплением и горячим водоснабжением будет решена полностью.
Немного технических характеристик
Не так сложно догадаться, что стоимость оборудования возрастает с улучшением эксплуатационных и технических характеристик. В частности, нужно брать во внимание мощность. Обычно 1 кВт достаточно для обогрева помещения размером в 10 кв.метров. Поэтому если у вас дом 100 квадратов, то нужно покупать котел на 10 кВт, такое оборудование будет потреблять порядка 1-го килограмма дизеля в час.
Что касается веса, то данный параметр в большинстве случаев не так важен. Почти все модели размещаются на полу. Правда, стоит смотреть на габариты, так как иногда не оказывается места для установки широкого или, наоборот, высокого котла. Если говорить по соотношению мощность/вес, то тут сложно найти какую либо закономерность. Многое зависит от производителя и используемых во время сборки материалов. Так, котлы на 10-20 кВт весят примерно 100-160 кг, 25-30 кВт – 170-200 кг и так далее.
Как определиться с производителем?
Еще один важный момент – изготовитель. Дело в том, что есть качественное оборудование, а есть не слишком. Так вот, на первый взгляд достаточно сложно понять, с чем именно вы имеете дело. В большинстве случаев необходимо смотреть на известность компании. Скажем, дизельный котел отопления Kiturami, независимо от модели, пользуется хорошим спросом. При этом количество положительных отзывов достигает 95%. Это говорит о том, что данная компания выпускает качественную продукцию. Это же касается и компании «Будерус» из Германии, которая поставляет на наш рынок дизельные котлы «Логано». Они хоть и имеют высокую стоимость, но отличаются длительным ресурсом работы, высокой надежностью и экономичностью. В целом же имеет смысл присмотреться и к отечественному производителю, так как наши компании делают весьма качественную технику. При этом цена на неё существенно ниже европейских моделей.
Вкратце об обслуживании
Периодическая чистка котла просто необходима. Дело в том, что в процессе сгорания масла, солярки и т.п. топлива образуется достаточно большое количество сажи и золы. Все это оседает на стенках камеры, тем самым ухудшая эксплуатационные характеристики. Примерно 2 мм слой золы повышает расход топлива на 5-10%. Крайне важно периодически очищать от нагара горелку. Регулярность подобных мероприятий необходимо определять в зависимости от качества топлива. Чем оно чище, тем медленней образуется сажа на рассекателе горелки. В любом случае, перед началом отопительного сезона желательно доверить специалисту выполнить профилактические работы. Так вы обезопасите себя от непредвиденного отказа котла в лютые морозы. Кроме того, дизельные двухконтурные котлы отопления имеют в своем составе большое количество датчиков и электроники.
Заключение
Вот мы с вами и поговорили о том, что такое дизельные котлы отопления. Расход топлива, отзывы потребителей, а также некоторые технические характеристики, рассмотренные в данной статье, помогут сделать вам правильный выбор. В любом случае стоит заранее позаботиться о том, где вы будете брать топливо для котла. Если вблизи есть машиностроительные заводы, где масло используется в качестве смазки, а большое количество отработки просто выливают, то можно договориться на весьма выгодных условиях для обеих сторон.
Большинство моделей имеют достаточно высокий КПД, порядка 95%. Это говорит о том, что практически все сгораемое топливо будет идти в тепло в доме. Но есть у дизельных котлов и свои минусы. Основной из них заключается в том, что качество горючего не всегда высокое. Во время подачи топлива на горелку быстро забивается фильтр, и его приходится менять. В отличие от природного газа, утечка дизеля или масла не приводит к летальному исходу, что, без сомнения, очень важно. Но вот места соединений могут дать течь, поэтому за ними нужно постоянно смотреть и при необходимости подтягивать гайку.
fb.ru
