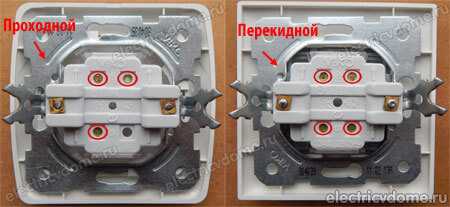

    • Перекрестный и проходной выключатели, в чем отличия
    • Делаем из проходного двухклавишного выключателя обычный
  • Проходной выключатель – конструктивная особенность и отличие
    • Установка проходного выключателя
      • Как зафиксировать проходной выключатель в подрозетнике

Чем проходной отличается выключатель от обычного

В настоящее время значительную часть электрической нагрузки составляют осветительные сети. Они являются неотъемлемой частью жилых и административных зданий, торговых комплексов, промышленных предприятий, то есть везде, где требуется постоянное освещение.

Осветительная сеть – это электрическая сеть, включающая в себя:

  1. Источник электроэнергии (трансформаторная подстанция).
  2. Соединительные кабели (провода).
  3. Коммутационные аппараты (автоматы, предохранители, выключатели).
  4. Электрическую нагрузку (энергосберегающие лампы, светодиодные лампы и др.).

Коммутационные аппараты

Коммутационным называется аппарат, совершающий операции по включению, отключению и переключению цепи. Для коммутации цепей в аварийных режимах (короткие замыкания, перегрузки) применяются автоматы и предохранители. Они выполняют защитную функцию, отключая цепь, при возникновении в ней больших токов, и таким образом предотвращая повреждение изоляции проводов и элементов нагрузки. Для коммутации цепей в нормальных режимах работы применяются выключатели (переключатели).

Выключения

Существуют разнообразные варианты исполнения выключателей. Они классифицируются по номинальному напряжению и току, климатическому исполнению и степени защищённости, конструкции, способу установки, типу управляющего органа (клавишные, тумблерные, тяговые, кнопочные, ползунковые) и другим критериям.

Самыми распространёнными являются выключатели клавишного типа. Конструктивно они состоят из следующих частей:

  1. Неподвижные контакты с клемниками для подсоединения проводов.
  2. Подвижные контакты, с воздействующими на них клавишами.
  3. Корпусные и крепёжные элементы.

Подсоединение выключателя к электрической цепи осуществляется путём включения его в рассечку (разрыв) именно фазного провода, а не нулевого, для обеспечения требуемой безопасности.

Классический выключатель

Обычный клавишный выключатель применяется для включения и отключения цепи

, питающей осветительное оборудование. В простом варианте имеет одну клавишу и управляет одним элементом (лампой). Также возможны более сложные варианты исполнения, когда выключатель имеет две, три и более клавиши, что даёт возможность управления большим количеством объектов. Подсоединение выключателя осуществляется с помощью двух клемников, расположенных, как правило, сверху и снизу и не является трудоёмкой задачей. Как правило, устанавливается рядом с дверным проёмом для удобства “управления светом”.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

К достоинствам таких выключателей можно отнести простоту конструкции и подсоединения, а также небольшая стоимость.

Проходной выключатель

Проходной выключатель – это аппарат, предназначенный для включения, отключения и переключения электрических цепей. В отличии от обычного выключателя, он имеет три неподвижных контакта, что даёт возможность переключаться между двумя цепями. Такие выключатели используются “в паре”. Они включаются последовательно “в рассечку” цепи и осуществляют расщепление (разделение) фазного провода.

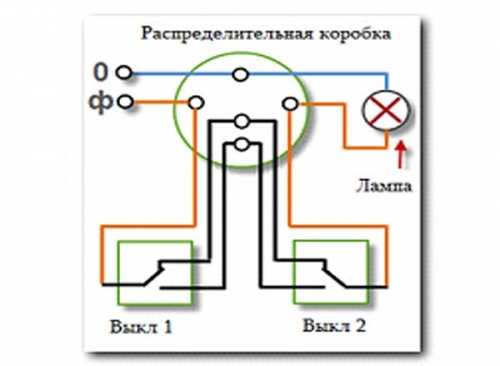

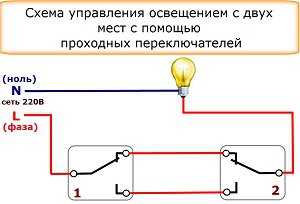

Схема проходного выключателя

Таким образом два выключателя оказываются соединёнными между собой двумя проводами, а не одним. Благодаря этому появляется возможность управления одним осветительным оборудованием от двух разных выключателей. Поэтому целесообразно использовать данный тип выключателя, в длинных коридорах, переходах, лестничных пролётах промышленных и торговых зданий. Удобство заключается в том, что отпадает необходимость возвращаться к выключателю, чтобы отключить свет. В связи с этим проходные выключатели часто устанавливают в спальнях жилых зданий.

Отличие проходного выключателя от обычного

Главным различием проходного выключателя от обычного является возможность первого выполнять функцию переключения, что делает его в некоторых случаях более удобным. Проходные выключатели могут использоваться по одиночке в качестве обычного, так и в паре друг с другом, что расширяет возможность их использования. Однако более сложная конструкция выключателя увеличивает количество деталей, а, следовательно, поднимается цена.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Функцию переключения проходной выключатель может осуществлять только в паре с другим, что также увеличивает затраты на приобретение второго выключателя. Так как при использовании таких выключателей происходит разделение одного провода на два, то возрастает и количество соединительных проводов, что увеличивает общую стоимость осветительной сети.

Таким образом, можно сказать, что проходной выключатель обладает достаточно широкими возможностями использования, может выполнять различные функции, но при этом приходится считаться с финансовыми затратами на реализацию. Обычный выключатель напротив, обладает хорошими ценовыми показателями, но уступает проходному в функциональности.

vchemraznica.ru

Установка одноклавишного выключателя | Строительный портал

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Смена выключателя – проблема, с которой рано или поздно сталкиваемся мы все. В этой статье мы рассмотрим наиболее часто используемый одноклавишный выключатель, а также схему его подключения и нюансы, которые необходимо соблюдать во время работы.

Содержание:

  1. На что обращать внимание при выборе выключателя
  2. Выключатель одноклавишный проходной.
  3. Установка одноклавишного выключателя



На что обращать внимание при выборе выключателя

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

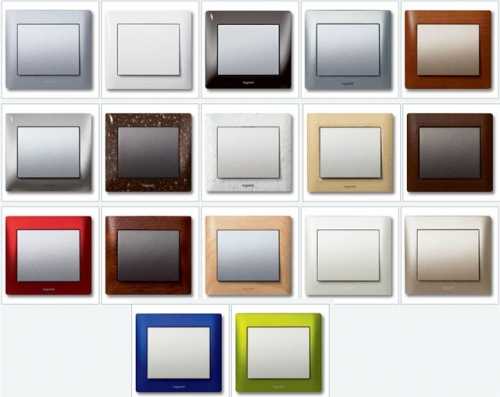

Покупать выключатели лучше всего в специализированных магазинах, где ассортимент позволяет выбрать именно тот вариант, который больше всего подойдет вам по функциональности и дизайну. Также в магазине можно найти качественно сделанные фирменные выключатели, к примеру, выключатели одноклавишные Legrand.

Покупая выключатель для электропроводки общего назначения с напряжением в 250 В и нагрузкой 10 А убедитесь, что он соответствует ГОСТ Р 51324.1-99. Также на изделии обязательно должен стоять знак качество страны-изготовителя. Если речь идет о выключателе, изготовленном в РФ, то это должен быть значок Ростеста.

Обратите внимание, на какое напряжение и ток рассчитан выключатель. Например, выключатели с металлокерамическим контактом, содержащим серебро, будут надежно работать при токе до 4 А. Обязательно посмотрите на число коммутирующих цепей и число полюсов (однополюсной, двухполюсной или трехполюсной). Ну и, разумеется, стоит обратить внимание на конструкцию механизма (шнуровой (потолочный) переключатель, кнопочный, клавишный, перекидной или поворотный) и конструкцию корпуса (для встраивания в электроприборы или для установки на электропроводе, для открытой или скрытой проводки электросети).

Например, выключатель одноклавишный скрытой электропроводки отличается конструкцией, которая предусматривает присоединение электропроводов после того, как сам выключатель будет закреплен в гнезде на стене. Таким образом, вам удастся сохранить провода от лишних изгибов.

Выключатель одноклавишный открытой установки монтируется на деревянных подразетниках, к которым крепятся двумя шурупами.

Если вы планируете устанавливать выключатель в месте, где существует рис попадание воды во внутрь, обратите внимание на выключатели одноклавишные брызгозащищенные.

Когда вы выберите наиболее подходящую для вас по характеристикам модель, не забудьте проверить мягкость работы клавиши. Для этого достаточно всего лишь несколько раз «включить-выключить» клавишу, при этом все должно работать достаточно плавно – ничего не должно скрипеть или цепляться. Напоследок обратите внимание на качество сборки.


Выключатель одноклавишный проходной

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Установка проходного выключателя имеет смысл в местах, где обычное управление включением и выключением освещения неудобно и не практично. В частности, речь идет о длинных коридорах, лестничных пролетах и т.д. Как правило, в таких местах устанавливаются особенные одноклавишные выключатели, оснащенные тремя контактами, особая схема соединения которых реализована в качестве переключателей. Во время работы такого устройства электрическая цепь переключается между двумя выходными контактами, а не разрывается.

Выбирая проходной выключатель, обратите внимание на модификацию устройства, которая может отличаться в зависимости от того, под какую проводку рассчитано устройство – скрытую или открытую. Так при покупке выключателя учитывайте все характеристики устройства, так как контакты рассчитаны на разный ток и, соответственно, могут выдерживать разную нагрузку.

Чем отличается обычный выключатель от проходного

Основным отличием проходного от обычного выключателя является наличие специального механизма, обеспечивающего переключение между тремя контактами, которые предусмотрены в таких выключателях. Работа проходного выключателя основана не на обычном прерывании электрической цепи, а на возможности переключения между контактами.

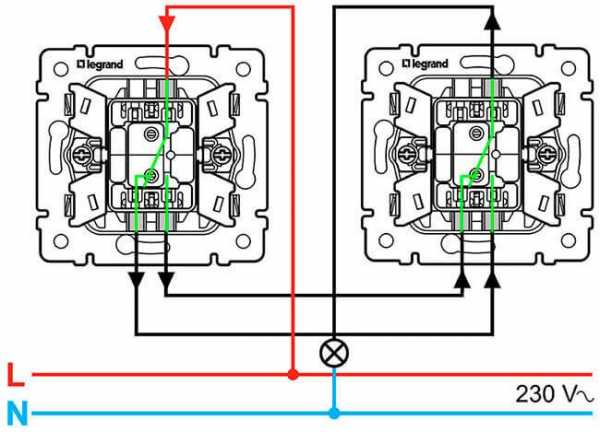

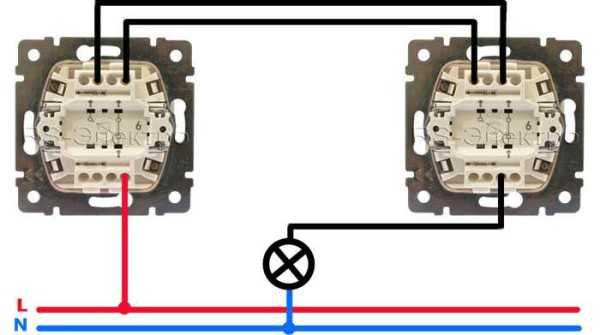

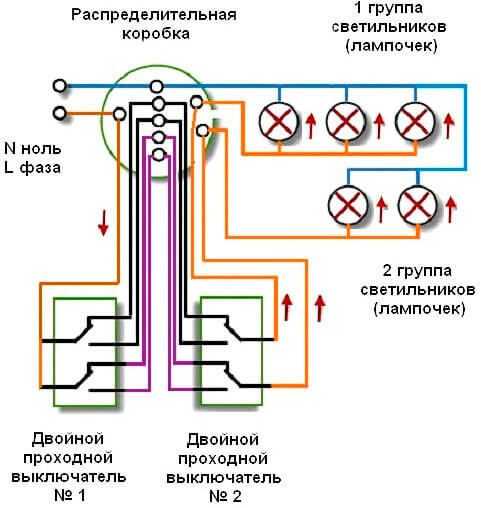

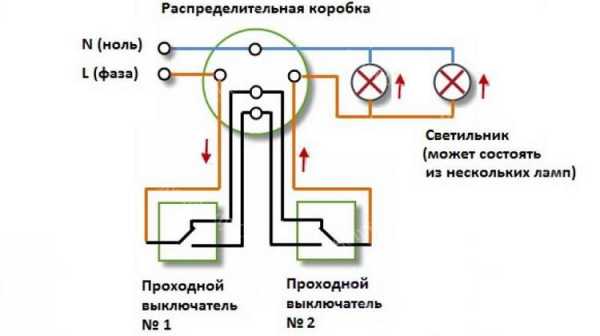

Схема подключения проходного выключателя:

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

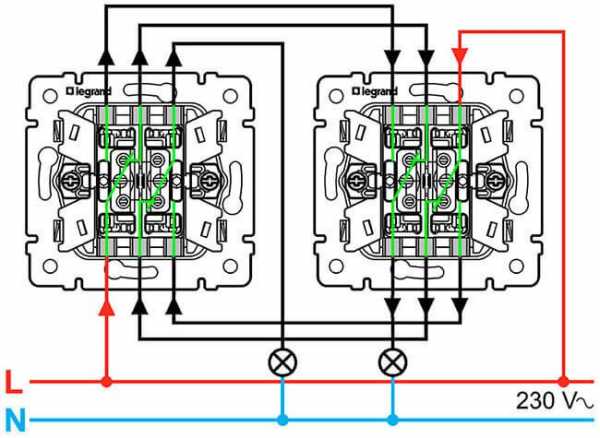

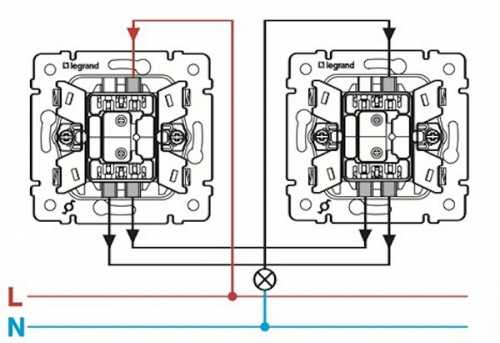

Схема подключения выключателя проходного:

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Отсюда и главное преимущество проходных выключателей, которое заключается в возможности включения-выключения осветительного прибора из двух или более точек.

Как уже писалось выше, проходные выключатели имеет смысл устанавливать в длинных коридорах и на лестничных пролетах, например на первом и втором этаже. То есть на первом этаже мы можем включить освещение лестницы, а поднявшись на второй этаж, выключить его.

Также проходные выключатели могут быть установлены в спальне – один у входной двери и один у кровати – или же на приусадебных участках, когда есть необходимость освещение дорожек в темное время суток.


Инструкция по установке проходного одоноклавишного выключателя:

Установка одноклавишного выключателя

Если вам необходимо заменить старый, вышедший из строя выключатель, то это вид работ займет у вас совсем немного времени и сложности, как таковых, в ходе их выполнения не возникнет. Однако, если речь идет об обустройстве в доме или квартире новой цепи, то в этом случае работы предстоять более сложные. Чуть ниже мы расскажем вам, как самостоятельно установить скрытый и накладной выключатели.

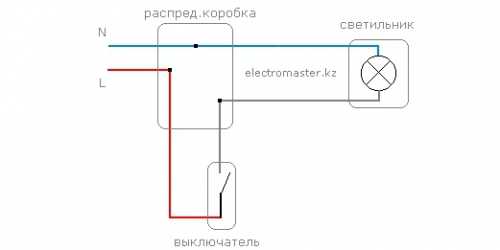

Монтаж распределительной коробки для одной группы освещения

Обязательно, перед работами по установке выключателя убедитесь в том, что электроэнергия отключена.

Если речь идет о создании новой цепи, а соответственно и необходимости проводить новую проводку, необходимо сразу решить для себя какой она будет – открытой или закрытой. Разумеется, с открытой проводкой, которая прокладывается по поверхности строения (или открыто, или в специальном коробе) и проблем будет меньше. Для такой проводки подойдет накладной или, как их еще называют, выключатель открытой установки.

Если же вы не хотите, чтобы проводка была скрыта, то тут не обойтись без более объемных работ, в частности штробления стен.

Итак, в отличие от того, какую проводку решили проводить выключатель, может быть или наружной установки или же скрытой установки. В последнем случае выключатель монтируется во вмонтированную в стене коробку. В первом – просто размещается на поверхности стены.

Если вы проводите новую цепь и планируете монтаж распределительной коробки для одной группы освещения с одноклавишным выключателем и светильника на одну группу ламп, то в нее должно быть проведено шесть проводов. Два провода на светильник, два – на выключатель и два питающих. Схема такой цепи будет иметь следующий вид:

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Когда все провода заведены в распределительную коробку определяем их при помощи омметра, провода питающие индикатором фазного напряжения и контрольной лампой. Определив провода, нулевой рабочий проводник (N) необходимо присоединить к проводу светильника, подключенного к боковому контакту элекпроптарона, а проводник фазный (L) – соединить с проводом, идущим к выключателю. Оставшиеся два провода соединяем между собой.

Монтаж скрытого выключателя

Если вы просто хотите поменять выключатель, то во всех вышеописанных работах, разумеется, нет необходимости.  Или же, когда вы определили, где именно будет находиться выключатель и провели к этому месту провода, можно приступать к установке самого выключателя.

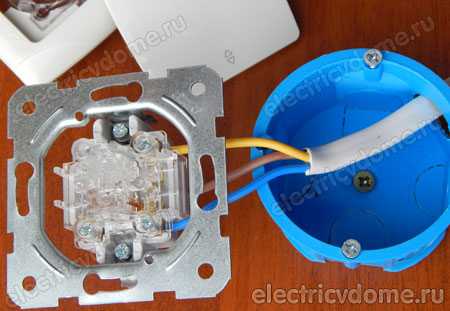

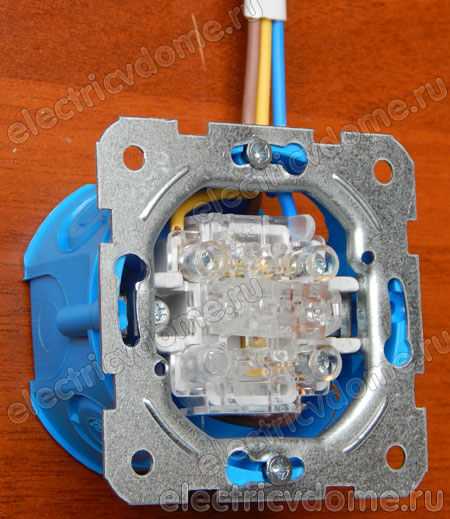

Монтаж одноклавишного выключателя скрытой установки предполагает установку металлической или пластмассовой монтажной коробки, также они могут быть для полых или сплошных стен.

Стандартный размер такой коробки составляет 4 см глубина и 7 см диаметр. Что касается материала, то лучше отдать предпочтение термостойкому пластику, так как он значительно безопасней металла.

Перед установкой из монтажной коробки следует вывинтить шурупы и выломать заглушку отверстий для входящих в нее проводов. Чтобы коробка надежнее держалась в стенной нише, рекомендуется воспользоваться алебастром. Коробки для полых стен, например, из гипсокартона крепятся при помощи скоб.

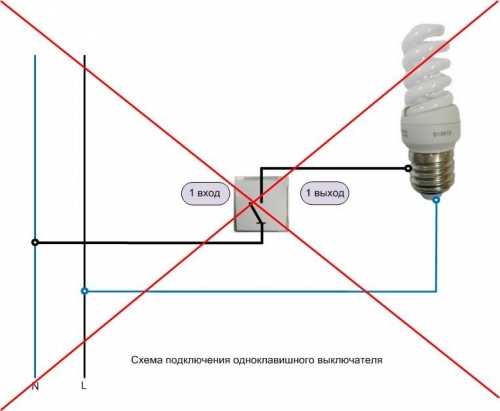

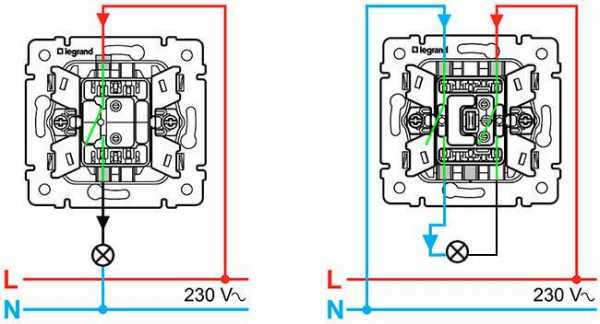

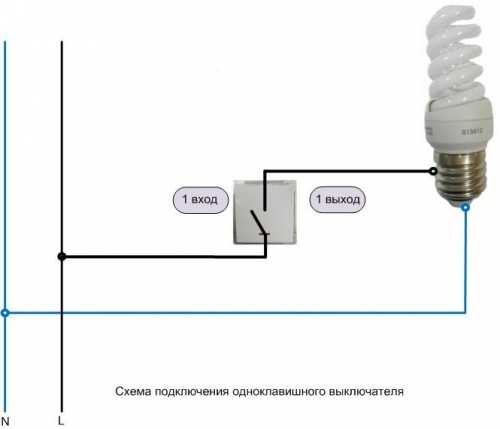

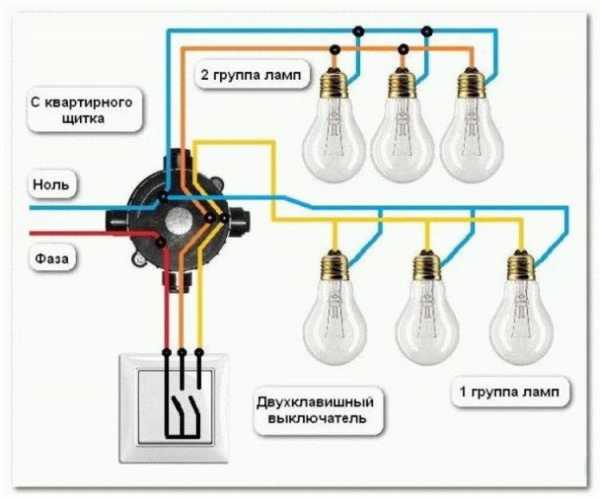

Схемы подключения одноклавишного выключателя:

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Присоединить провода к выключателю можно четырьмя способами, при этом далеко не каждый из них считается безопасным:

  1. Провод зажимается сечением винта. Данный вид подключения является наиболее опасным, поскольку в этом случае провод может быть просто перерублен еще в процессе затяжки.
  2. Быстрозажимной способ подразумевает установку провода в отверстие при положении нажатой клавиши. Потом, когда клавиша отпускает, он зажимается. Плох этот способ тем, что в ходе эксплуатации выключателя пружина постепенно теряет свои физические свойства, а потому сила зажатия ослабевает и контакт может начать нагреваться.
  3. Провод прижимается к контактной платине шляпкой винта.
  4. Последний способ наиболее надежный и заключается он в прижатии провода пластиной, которая при помощи винта передвигается и зажимает провод.

Итак, разобравшись со способами подсоединения провода, можно приступать непосредственно к установке выключателя. Для этого аккуратно при помощи отвертки снимаем клавишу и фиксатор, при помощи которого удерживается верхняя накладка.  После снятия накладки выключатель разбирается легко и просто.

Зажав провода в гнездах, выключатель закрепляется в коробке при помощи шурупов или же специальных рычажков.

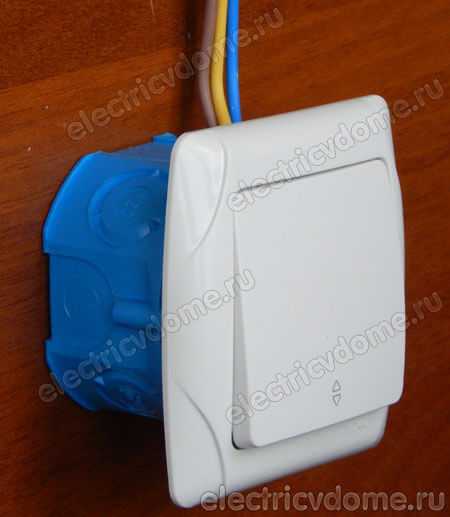

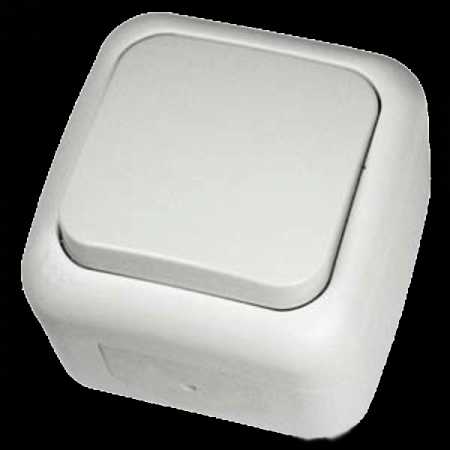

Установка накладного выключателя

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Процесс монтажа накладного выключателя проходит аналогично скрытому, с единственной разницей – нет нужды штробить стены и устанавливать монтажную коробку. Единственным недостатком наружного выключателя одноклавишного является размер.

В целом, весь процесс монтажа такого выключателя сводится к разметке будущих отверстий для крепления, их сверления, установки дюбелей и, собственно, подсоединению проводов и креплению выключателя к стене.

Вот и весь нехитрый процесс монтажа одноклавишного выключателя. Как видите, если речь идет просто о замене старого выключателя на новый, то процесс монтажа настолько прост, что с этим можно справиться и самому, не вызывая электрика. Если же речь идет о создании новой цепи и установке новой распределительной коробки то тут, конечно, в целях безопасности лучше обратиться за помощью к специалисту.

strport.ru

Проходной выключатель: отличия и схема подключения

Дом — это жилище, одно из тех мест человека, где он проводит большое количество времени. В доме должно быть комфортно, удобно и приятно находиться. Поэтому разработка дизайна, интерьера квартиры или дома так важна. Человек уделяет много времени выбору мебели, бытовой техники, но комфорт заключается не только в этом. Очень важной составляющей в любом помещении является свет. И не только само освещение и дизайн светильников, но так же размещение элементов его управлением, то есть выключателей.
На первый взгляд можно подумать, что ничего сложного или особенного здесь нет. Однако, не просто так существует такое множество типов выключателей. Электрики их не придумали для собственного развлечения. Разные типы подходят к различным схемам освещения, и предназначены для разных условий использования. Одним из интересных, а так же практичных, можно назвать проходной выключатель. Это интересное устройство и многие интересуются его предназначением, правильными схемами его подключения. Данная статья ответит на эти вопросы.

Чем отличается проходной выключатель от обычного

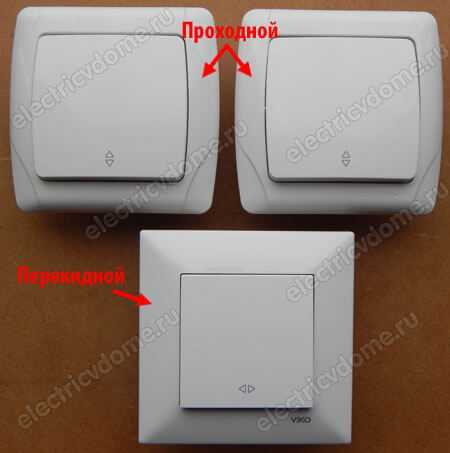

Проходной выключатель с виду не отличить от любого другого. Это пластиковая коробка с кнопкой — ничего особенного. Главное отличие данного типа устройства в его предназначении и внутренней конструкции.
В основном, для того, чтобы включить люстру или светильник в спальне, достаточно одного, обычного устройства, при нажатии на который, происходит замыкание цепи, вследствие чего загорается лампочка. Однако, бывают случаи, когда управлять светом нужно с 2х разных мест, при этом необходимо, чтобы включение и выключение обеими выключателями с этих мест происходило независимо друг от друга. Использование 2х обычных аппаратов для того, чтобы добиться такого эффекта не всегда удобно. В этом случае на помощь приходит проходной.
Этот аппарат как раз и предназначен для случаев, когда нужно управлять лампочкой из нескольких мест. Их внутренняя конструкция и схема подключения позволяют включать свет с одного выключателя независимо от положения (включен / выключен) другого. На самом деле, такие устройства правильней называть не выключателями, а переключателями потому, что они, по сути, просто перекидывают один контакт на другой. Но с народом не поспоришь: как назвал — так и будет. Кстати в обиходе, касательно, данных устройств можно встретить и название «перекидной», что тоже не совсем верно.

Когда может понадобиться

В чем же удобство проходного выключателя, и в каких случаях может применяться? Данный ответ подсказывает само название — он применяется в различных проходах. Например, длинные коридоры, или лестницы, как в технических помещениях, так и обычных жилых домах и квартирах. В чем плюсы?
Когда человек приходит домой, он включает свет в коридоре, раздевается, идет в другую комнату. При этом ему нужно либо выключать свет и бродить в потемках, либо оставлять свет включенным. С точки зрения экономии, второй вариант далеко не идеален. Проходной выключатель решает эту проблему: одно устройство человек ставит у входной двери,
второе — возле входа в другую комнату. Зашел в квартиру — включил свет, перешел в комнату — выключил. Удобно.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

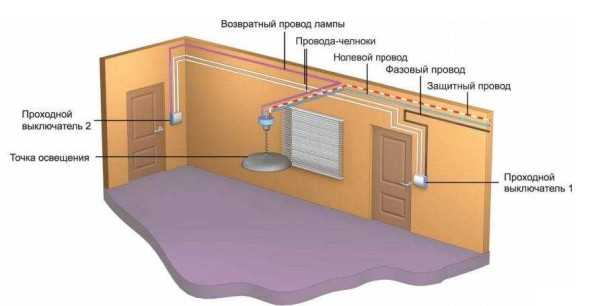

Можно например установить проходной выключатель в спальне и в коридоре



Еще случай: человек живет в доме с несколькими этажами. Когда он находиться на одном этаже, он включает лампочку. Но если ему нужно подняться или спуститься, а свет в этой комнате не нужен, безопасно спустившись по лестнице, человек выключает его вторым переключателем. Сделать это очень просто.
Существует множество ситуаций, когда управлять одним источником света необходимо с разных мест. Каждый может придумать свой вариант, главное, что реализация задуманного довольно проста и общая концепция применения проходного выключателя понятна. Теперь стоит подробнее рассказать о технических моментах управлением светом из различных мест. В частности о конструкции устройства и схеме его подключения.

Особенность проходного выключателя и самая простая схема подключения

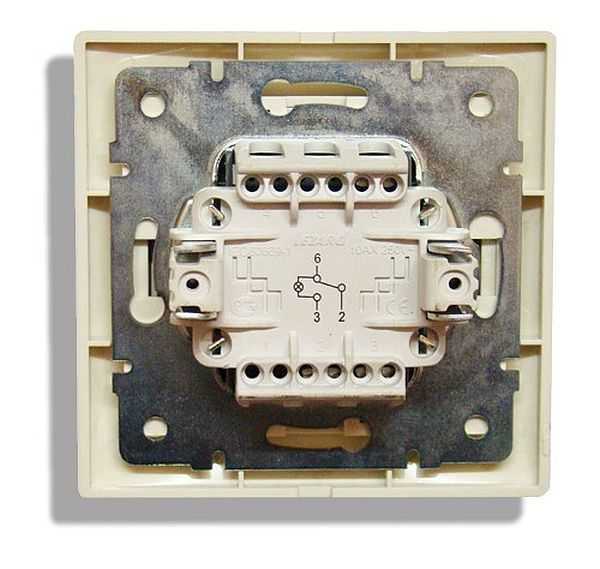

Проходной выключатель отличается от обычного тем, что имеет три контакта. Если у простого есть только 1 вход и 1 выход, то у проходного 1 вход и 2 выхода. На вход подается фаза, а дальше переключатель перекидывает ее либо на первый выход, либо на второй. То есть аппарат не размыкает цепь, а просто переключает ее. Благодаря этому он позволяет легко и просто построить схему управления одним источником с разных мест. А сейчас, все же стоит перейти к ответу на вопрос: как подключить проходной выключатель.

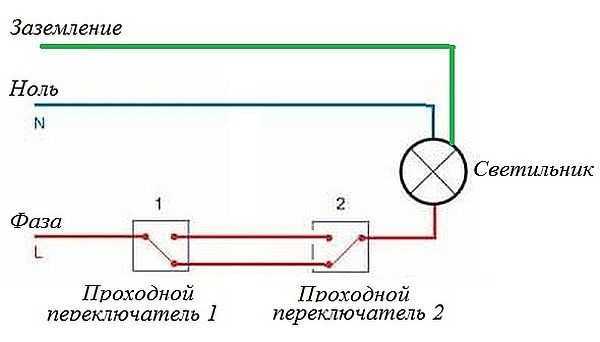

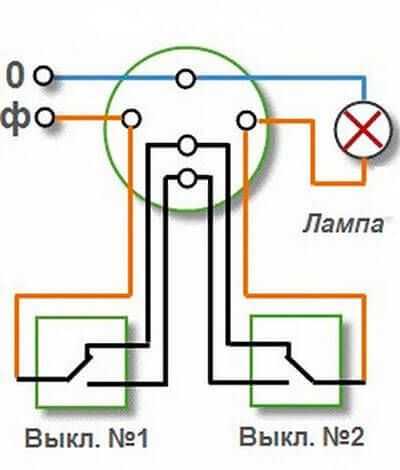

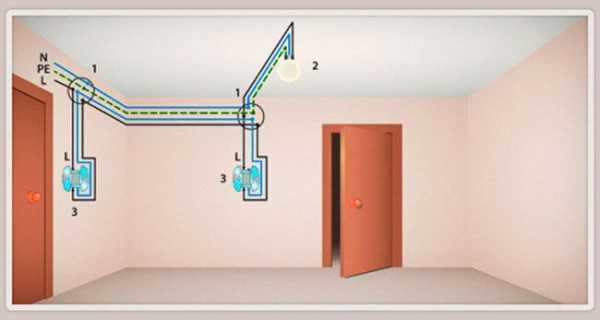

Самая простая схема подключения проходного выключателя выглядит следующим образом:

  • в соединительную коробку заводят кабель с тремя проводами: фаза, ноль, земля (если такое предусмотрено) от источника питания, такой же провод идет от лампочки и обоих выключателей;
  • ноль и землю со щитка, можно сразу подключить к светильнику;
  • фаза от лампочки подается на вход одного из проходных устройств;
  • фаза со щитка подключается к входу второго аппарата;
  • два выходных провода с первого выключателя подключаются к аналогичным контактам второго;
  • проверка результата. Теперь можно включать и выключать свет из разных мест.

Как видно, сделать такое не сложно, главное проявлять внимательность и аккуратность. Данная схема подключения проходного выключателя самая распространенная, но существуют и другие варианты.

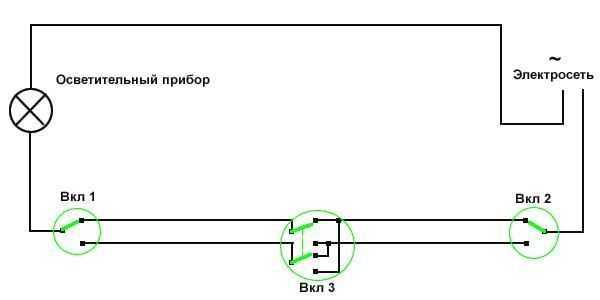

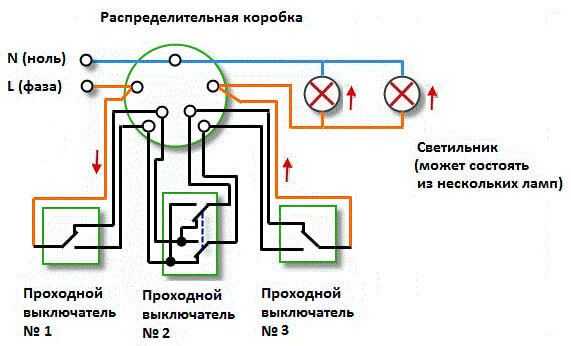

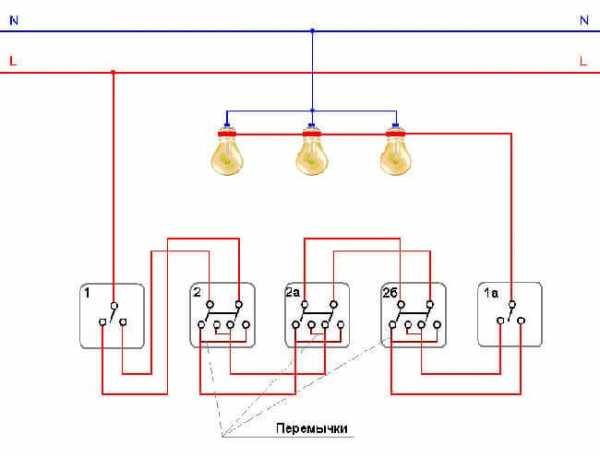

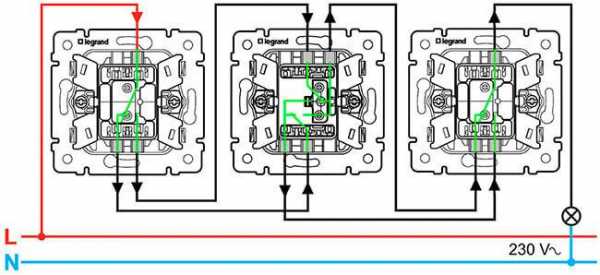

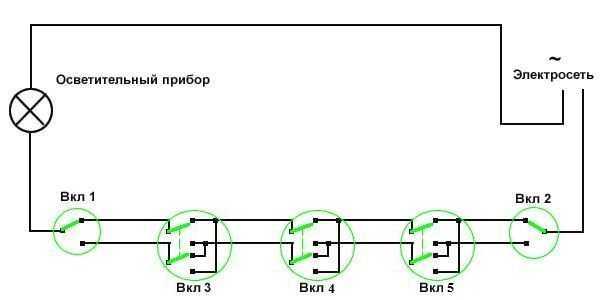

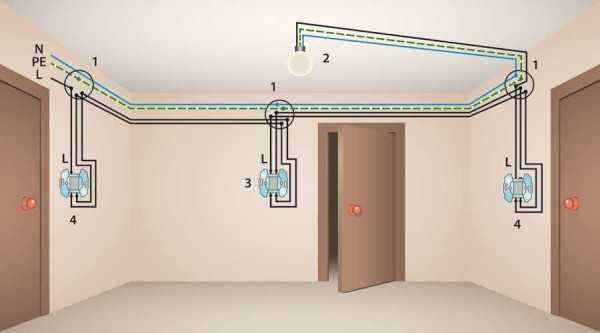

Управление одним источником света из 3х мест

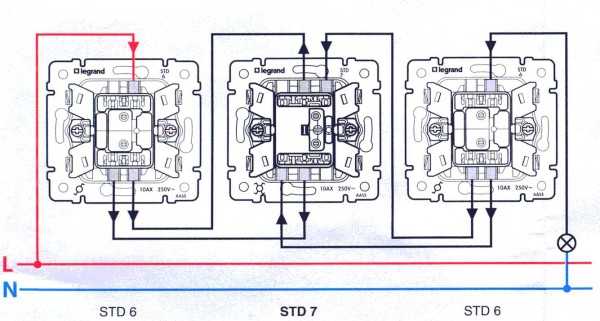

Бывают случаи, когда необходимо выключать одну лампочку и 3х мест (а то и более). Такое тоже возможно и сделать это легко. При этом остается базовая схема подключения проходного выключателя, но в цепь, между двумя устройствами добавляется еще перекидной. Он отличается от проходного тем, что имеет четыре контакта: 2 на входе и 2 на выходе. Два провода, которые идут с выхода первого проходного выключателя, подключаются на вход перекидного, а другие 2 (с выхода второго проходного) подключаются к выходу перекидного. После завершения работы вся схема отлично работает.

В заключение

Для того, чтобы сделать свой дом комфортным, необходимо уделять много внимания мелочам. Одной с таких и может стать система управления светом при помощи проходных выключателей. Реализуется это довольно просто, и эта статья только доказывает данное утверждение.



Загрузка…

3377

Понравилась статья? Поделитесь:

Советуем к прочтению

voltland.ru

Как сделать проходной выключатель из обычного

Осветительный прибор, который находится, допустим, в спальне, можно включить обычным выключателем, расположенным в этом же помещении. Но возникают ситуации, когда одним светильником требуется одновременно управлять из разных комнат. В такой схеме обычный выключатель без модификации вряд ли поможет, поэтому используют другой вид — проходной, который по функциональному признаку ещё называют переключателем.

При этом не совсем обязательно идти покупать такой прибор. Тут нам и пригодится обычный выключатель, который переделать на проходной по силам каждому домашнему мастеру.

Отличие проходного выключателя от обычного

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разницаПроходные выключатели (что это такое — мы уже разбирались на страницах сайта) удобно использовать для управления одним осветительным прибором из разных мест. Поэтому в электрической цепи необходимо устанавливать несколько органов управления источником освещения, т.е. несколько проходных или маршевых выключателей.

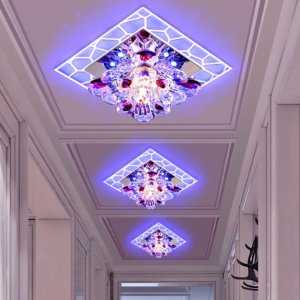

Такие выключатели очень удобны в проходных длинных помещениях: коридорах, лестницах, переходах. Сейчас их часто устанавливают в спальне – один на входе («зашёл ‒ включил»), другой – у кровати («лёг ‒ выключил»). Удобство их использования состоит в том, что не нужно возвращаться для того, чтобы выключить свет.

Чтобы управлять раздельными источниками света в квартирах и кабинетах применяются схемы подключения проходного двухклавишного выключателя. Включать и выключать освещение в таком случае можно из двух, трех и более мест.

Проходные выключатели можно подключать вместе с диммером. О такой схеме можно подробнее узнать здесь.

Если вы зашли в рабочий кабинет ‒ включили свет, а потом сели за рабочий стол, включили настольную лампу, то можно не вставая из-за стола выключить верхний свет.

В частных домах, объединённых с пристройками, тоже очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение включил свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь обратно в дом. И таких выключателей можно установить несколько для одного источника света.

На приусадебном участке для ламп, установленных в беседках, возле дорожек, удобно иметь как минимум два выключателя, один для включения ‒ выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек происходит перекидывание тока с одной цепи на другую. Очень удобно и не надо тратить время для возвращения на первоначальную позицию.

Процесс переделки — доступно каждому!

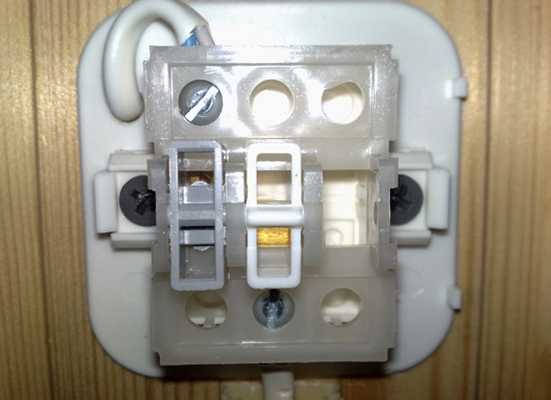

Снаружи проходной выключатель такой же как и обычный, он может иметь одну, две и больше клавиш. Более того, обычный выключатель можно переделать на проходной. Различие между обычным и проходным выключателем зависит только от «начинки», т.е. схемы подключения. Он необходим для переключения тока с одной цепи на другую, поэтому правильнее его называть переключателем. Чаще всего в быту используется маршевый одноклавишый выключатель. Для больших помещений с несколькими источниками света нужен переключатель с несколькими клавишами.

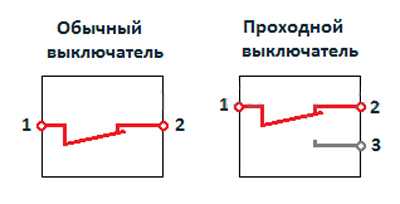

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку.

Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

Прибор для авторегулировки освещения можно сделать самому. Например, существует несколько способов сборки схем фотореле своими руками. Простая — с использованием транзистора типа КТ315Б, и более сложная — на Q6004LT (квадраке).

Широкое применение в этих же целях получили ультразвуковые датчики и детекторы движения. Последние из них также можно собрать самостоятельно в домашних условиях.

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный.

Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга.

Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Для чего нужно переделывать проходной выключатель из обычного на видео ролике

elektrik24.net

Соединение проходных выключателей – Всё о электрике в доме

Схема подключения проходного выключателя

Управление освещением с двух мест – идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.

Чем отличается проходной выключатель от обычного выключателя?

Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.

У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей

У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение – «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется – переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.

Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Подключение проходного одноклавишного выключателя

На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2. то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Для лучшего понимания прочитанного, советую посмотреть следующее видео:

Подключение проходного двухклавишного выключателя

Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.

Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей

Управление освещением с трех мест и более

Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей

Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя

Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Рисунок 9. Принципиальная схема управления освещением с пяти мест

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

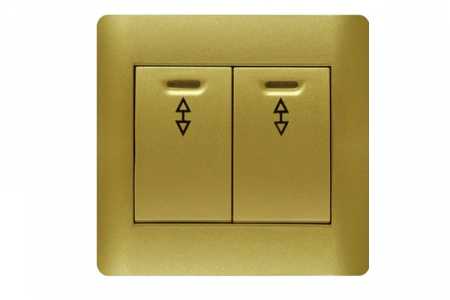

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Куда подключать провода

А вот примерно так разводить по помещению.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

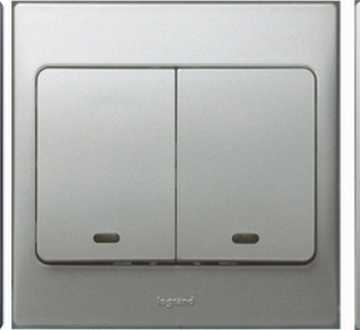

Двухклавишный проходной выключатель: схема подключения

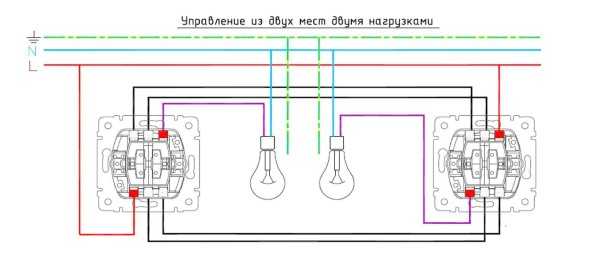

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Принцип подключения двухклавишных проходных выключателей

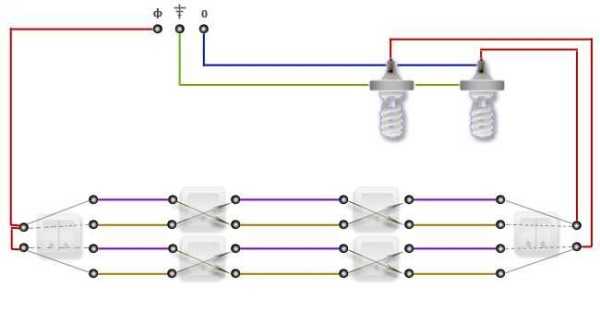

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Эффективная схема подключения проходного выключателя из двух мест

Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.

Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

Но часто бывают случаи, когда такой способ управления светильниками неудобен.

Общая информация

Когда может быть неудобна классическая схема:

    Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница
  • На лестничных площадках. когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
  • В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
  • Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
  • В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
  • У изголовья кровати. чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.
  • Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений. разными клавишами и независимо друг от друга.

    Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

    Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

    Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными. так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы. помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

    Схематические особенности

    Схема установки такого рода устройств не сложна, но требует внимательности.

    ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.

    Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер. то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

    Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями. то в нее входит:

    • Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
    • Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
    • Соединительные провода (двух, трех и четырехжильные)
    • Два проходных коммутирующих устройства
    • Непосредственно светильник

    Примерная схема подключения проходных выключателей с двух мест выглядит так:

    • Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
    • Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
    • Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
    • Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

    Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

    Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

    Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

    • На требуемые места установить перекидные коммутирующие конструкции
    • Вывести от них кабели трехжильные
    • Монтировать электросветильник, или несколько, заведенные в параллельное соединение
    • Вывести от него (них) двужильный кабель
    • Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
    • Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
    • Соединить их так, как описано выше

    При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

    Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

    Пошаговый монтаж

    Монтаж проходных выключателей возможен как при открытом. так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

    • Обесточьте квартиру перед началом работ.
    • Внимательно проверяйте, где расположена фаза, а где ноль .
    • Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их .
    • Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
    • Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

    Схема включения проходного выключателя из двух мест:

    Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

    За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

    К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.

    Альтернатива

    Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

    Бистабильные реле выгоднее устанавливать. если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

    Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

    Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

    Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

    В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

    Источники: http://artillum.ru/lighting/lighting-control/79-lighting-control-with-two-beds.html, http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel, http://elektrik24.net/provodka/vyklyuchateli/proxodnye/iz-2-mest.html

    electricremont.ru

    Как сделать проходной выключатель из обычного, как его правильно подключить

    Чтобы получить возможность управления светильником из разных комнат, или разных точек одной большой комнаты, к примеру коридора, применяют переключатели, т.е. проходные выключатели.

    Домашний мастер без особых затруднений справится с монтажом устройства. Его можно приобрести в готовом виде, мы рассмотрим, как сделать проходной выключатель из обычного, что потребуется в процессе работы.

    Что такое проходной переключатель?

    Предназначение проходного переключателя –  управление осветительными устройствами на расстоянии, из разных мест. Обычно схемы таких переключателей сложнее чем у обычных.

    Используются, как правило, в больших помещениях, где удобно ставить более одного выключателя:

    • Коридоры
    • Садовые дорожки
    • Спальни
    • Лестницы

    Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

    Если говорить просто, то устройство предназначено для включения света в одном месте, и выключения в другом. Такой прибор удобен тем, что не нужно совершать лишних проходок, специально для того, чтобы включить или выключить освещение.

    Есть несколько видов переключателей. Их практически столько же, сколько и простых.

    По конструкции они могут быть:

    • Одинарным, двойными или тройными
    • Клавишными или сенсорными
    • С дистанционным пультом управления

    Основным критерием выбора выключателя, является количество групп проводов, которые будут к нему подключаться. Другие характеристики при выборе устройств не так важны. Главным конструктивным отличием от обычных выключателей является система контактов.

    Наличие переходного выключателя и пульта дистанционного управления вместе практически бесполезны, так как при наличии пульта необходимость в подобных приборах пропадает.

    Можно ли обычный выключатель сделать проходным

    Двойной и проходной выключатели имеют не очень большие различия в конструкции, а именно – в проходном имеется дополнительный контакт. Поэтому для подключения прибора потребуется применить трехжильный кабель.

    Переделка обычного выключателя на  переходной – дело не сложное. Задача стоит в добавлении к устройству третьего контакта.

    Для начала заготовим 2 выключателя, если получится – от одного изготовителя: двух- и одноклавишный.
    При выборе двухкнопочного устройства, необходимо уточнить, есть ли возможность изменить положение клемм. Клеммы нужно изменить так, чтобы размыкание и замыкание происходили независимо друг от друга.

    Сделать проходной переключатель из обычного не сложно, это сравнимо с заменой розетки.

    Вся работа по переделке заключается в нескольких этапах:

    • Для начала стоит вытащить выключатель из стены. Для этого нужно ослабить держатели, и ослабить зажимы кабелей. Не будет лишним определить на каком из проводов расположена фаза (это облегчит монтаж устройства после проведенной работы).
    • После нужно ослабить зажимы, и извлечь электрическую основу выключателя.
    • Затем вынимаем толкатели-пружинки, которые находятся в станине. Все эти элементы довольно хрупкие, при работе с ними нужно соблюдать осторожность.
    • С помощью отвертки (желательно шлицевой) необходимо поддеть два зубца, которые находятся на торцах переключателя.

    Далее идет основной этап работы, так как все предыдущие были подготовительными.

    Устройство оснащено тремя группами контактов:

    • общими
    • подвижными
    • индивидуальными

    Перед началом работы, всегда необходимо отключить питание. Далее следует проверить кабели на наличие в них тока. Техника безопасности, как всегда – на первом месте.

    После чего одну из контактных площадок необходимо обрезать и повернуть на 180 градусов.

    Последним шагом будет установка клавиши на переделаннм устройстве. После чего необходимо установить переключатель на место.

    Вся операция не требует больших навыков электрика и справиться с ней сможет любой.

    Как подключить двухклавишный проходной выключатель без монтажной коробки

    Подключить устройство без монтажной коробки можно, это будет немного сложнее, но существует 2 возможных варианта.

    С помощью импульсного реле

    Если в электрический щит возможно добавление дополнительного модуля, то есть возможность подключить переключатель с помощью импульсного реле. Соединение проводов должно быть параллельным, после чего провода должны напрямую заводиться в щиток.

    Кроме этих проводов, контакты светильника также должны заводиться напрямую в щит. Всей нагрузкой будет управлять импульсное реле.

    На проходных переключателях

    Для данного подключения необходимо знать схему подключения выключателей с двух мест. В этом случае подключения через все будет проходить ток нагрузки, поэтому кабели нужно выбирать одинакового сечения.

    В роли монтажной коробки у нас будет выступать первый подрозетник. Питание эл. щитка будет направлено в подрозетник. Все провода будут сосредоточены в нем.

    Схема подключения переходного выключателя

    Но для такого подключения необходим глубокий подрозетник, для более удобного расключения проводов. В нем соединяются заземляющий и нулевой провода от источника света.

    Контакт от светильника объединяются с контактом от второго подрозетника. Этот провод будет выступать проводником фазы. Все остальные провода подключаем к клеммам выключателей.

    Предлагаем посмотреть видео о правильном подключении проходного выключателя:

    Перекрестный и проходной выключатели, в чем отличия

    Перекрестный и проходной переключатели отлично сочетаются друг с другом. Если в квартире много комнат и есть длинные коридоры, то к проходным выключателям можно добавить несколько перекрестных и появится возможно сэкономить массу времени.

    Основным отличием между проходным и перекрестным выключателем будет наличие четвертого контакта. У проходного их три, а у перекрестного четыре. Принцип действия у таких переключателей сложнее, но ненамного. У такого типа устройств есть возможность не только замыкать, но и размыкать контакты.

    Лучше всего устанавливать такие схемы выключателей на стадии ремонта квартиры, так как проводов будет много, и нужно будет продумать, как и куда придется их прятать.

    Делаем из проходного двухклавишного выключателя обычный

    Если рассуждать логично, то несложно предположить, что можно выполнить обратное действие, т.е. переходной переключатель можно преобразить в обычный. Работа будет заключаться в удалении лишних проводов из переключателя.

    Из переходного выключателя делаем обычный

    Оставляем только 2 провода, этого достаточно для выполнения функций обычного выключателя. Для одной клавиши потребуется задействовать I и III контакты, а для второй II и IY контакты.

    В заключении стоит отметить, что сначала рекомендуется провести подготовительные мероприятия, связанные с подготовкой нужных  инструментов. В процессе выполнения – соблюдать правила техники безопасности – обязательно!

    Для получения качественного результата не стоит спешить, работа довольно кропотливая, и при неправильном подключении работать схема не будет. Желательно проверить проделанную работу дважды, перед тем как включить питание. Также для успешной работы, нужно выбирать качественные устройства.

    Данная работа не является сложной, разобраться в ней сможет любой. Главное правильно и без спешки проводить работу шаг за шагом.

    Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


    foxremont.com

    Проходной выключатель – конструктивная особенность и отличие

    Если вы являетесь истинным ценителем комфортного проживания, то перекрестные и проходные выключатели вам также необходимы как, например, мягкий диван или пульт управления телевизором.

    Вместе с тем, абсолютно не имеет значения параметры вашего жилища: и в небольшой квартире, и в многоэтажном коттедже можно с успехом использовать подобного рода выключатели. Итак, давайте более детально рассмотрим те электротехнические изделия, которые способны повысить комфортабельность вашего жилья.

    Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

    На самом деле, проходные выключатели – это не выключатели в привычном понимании, скорее это – переключатели. По внешнему исполнению и внутренней конструкции, а также сама установка проходного выключателя ни чем не отличается от обычных.

    Однако отличия все же присутствуют. Так, одноклавишный проходной выключатель имеет три контакта в отличии от привычного выключателя, снабженного только двумя контактами. Таким образом, при соответствующем подключении, при помощи проходных выключателей есть возможность включать/выключать освещение из двух и более точек.

    Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

    Если же вам требуется выключать один световой прибор или целую группу таких приборов более чем из двух мест, то для решения этой задачи вы можете использовать перекрестный выключатель. С его помощью возможно управлять освещением сразу из трех и более точек.

    Конструктивно выключатель имеет четыре клеммы, которые располагаются на обратной стороне устройства и предназначены для подключения к нему электрических проводов. При этом через такой переключатель проходит две электрические линии, переключение которых осуществляется «в крест».

    Таким образом, при нажатии на одну клавишу осуществляется перекидывание двух контактов, которые не имеют между собой электрической связи.

    Данные выключатели могут применяться, к примеру, в длинных коридорах, где довольно много дверей, на многоэтажных лестницах, в залах с более чем двумя входами и, наконец, в простой комнате, чтобы не вставая с места иметь возможность включить освещение из любой точки помещения.

    Например, перекрестные выключатели устанавливают по обеим сторонам кровати, чтобы и муж и жена могли отключать свет каждый своим отдельным выключателем.

    Проходные выключатели, как правило, продаются парами так как покупать один выключатель не имеет смысла (разве что при выходе из строя одного из рабочих).

    Установка проходного выключателя

    Следует отметить, что предусмотреть установку таких выключателей желательно в процессе строительства или в процессе капитального ремонта квартиры для того, чтобы заранее проложить электропроводку, ведь по окончании отделочных работ произвести прокладку кабеля будет довольно проблематично.

    Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

    Для того, что произвести установку проходного выключателя изначально необходимо установить в требуемом месте монтажную коробку. Предварительно из нее следует выкрутить шурупы и аккуратно выломать в ней заглушки отверстий для подвода электрических проводов.

    Дальше можно приступать непосредственно к установке. Вначале работы необходимо удостовериться в том, что монтажная коробка свободно перемещается в предварительно выдолбленной под нее нише. Далее потребуется приготовить раствор из строительного гипса (алебастра), смешав его с водой до получения средней густоты.

    При помощи узкого шпателя небольшое количество этого раствора помещают в выдолбленную нишу и немного раствора наносят на внешнюю заднюю часть коробки. После этого коробку аккуратно вставляют в нишу, устанавливая ее таким образом, чтобы край коробки находился в одной плоскости с поверхностью стены.

    При необходимости, для того, чтобы обеспечить максимально прочную фиксацию коробки, добавляют алебастровый раствор. Теперь появилось немного свободного времени, пока гипс полностью не застынет.

    За это время можно зачистить концы электропроводов, удалив с них изоляцию на 5-7 мм. Следует отметить, что общая длина свободных проводов не должна превышать 10 сантиметров. Обусловлено это тем, что чрезмерно длинный провод не позволит разместить выключатель в коробке, в то время как с чрезмерно коротким проводником будет проблематично работать.

    Как зафиксировать проходной выключатель в подрозетнике

    Перед тем, как монтировать выключатель в монтажную коробку его следует разобрать. В большинстве случаев, для этого достаточно снять клавишу (или клавиши, если выключатель двойной или тройной), аккуратно поддев ее плоской отверткой.

    Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

    Далее требуется снять фиксатор, удерживающий верхнюю накладку. После удаления накладки к выключателю можно подключать электропровода, для чего зачищенные концы вставляют в технологические гнезда и закрепляют их винтом-фиксатором.

    После того как подключение и установка проходного выключателя будет завершена необходимо хорошенько закрепить его в монтажной коробке. Осуществляется посредством специальных рычажков, предусмотренных на выключателе, а также при помощи шурупов, ранее вывинченных из монтажной коробки.

    Отличие проходного выключателя от обычного – Отличие перекрестного выключателя от проходного. Проходной выключатель: назначение, схема и видео подключения двухклавишного устройства. Перекрестный и проходной выключатель разница

    Если в дальнейшем планируется оклеивать стены обоями, то смысла ставить на место клавиши выключателя нет, целесообразнее провести эту операцию после завершения «обойных» работ.

    Похожие материалы на сайте:

    electricvdome.ru

    Добавить комментарий Отменить ответ

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Рубрики

    • Без рубрики
    • Водонагреватель
    • Ворота
    • Выбор дверей
    • Гаражные ворота
    • Гидроизоляция
    • Гидроизоляция помещений
    • Гипсокартон
    • Гипсокартонный интерьер
    • Двери
    • Декор крыльца
    • Декор лестницы
    • Дизайн туалета
    • Дом
    • Заливка фундамента
    • Кладка
    • Кладка стройматериалов
    • Крыльцо
    • Крыша
    • Ламинат
    • Лестница
    • Напольная стяжка
    • Планировка домов
    • Планировка крыш
    • Пол
    • Разное
    • Советы по ремонту
    • Стяжка
    • Тёплый пол
    • Туалет
    • Укладка ламината
    • Фундамент
    • Электрические водонагреватели
    2019 © Все права защищены. Карта сайта
