Расчет объемов земляных работ
Траншея – это открытая выемка в земле, предназначенная для устройства ленточного фундамента, прокладки коммуникаций (водопровод, канализация, силовые кабеля, сети связи).
При устройстве ленточного фундамента ширину траншеи рекомендуется принимать на 600 мм больше ширины основания фундамента bф (для возможности выполнения монтажных работ, проход людей).
Траншея с вертикальными стенками на спланированной местности – самая простая форма выемки. В основном применяется при низкой высоте траншеи и при производстве работ в зимних условиях, когда откосы траншеи заморожены, и нет опасности обвала грунта, так же применяется при устройстве механических креплений стен выемки (распорных; консольных; консольно-распорных).
Крутизна откосов в зависимости от вида грунта и глубины выемки
| Наименование грунтов | Крутизна откосов (отношение его высоты к заложению – 1:m) при глубине выемки, м, не более | ||
| 1.5 | 3 | 5 | |
| Насыпной неуплотненный | 1:0,67 | 1:1 | 1:1,25 |
| Песчаный и гравийный | 1:0,5 | 1:1 | 1:1 |
| Супесь | 1:0,25 | 1:0,67 | 1:0,85 |
| Суглинок | 1:0 | 1:0,5 | 1:0,75 |
| Глина | 1:0 | 1:0,25 | 1:0,5 |
| Лессы и лессовидные | 1:0 | 1:0,5 | 1:0,5 |
Объем выемки траншеи можно опрделить как произведение площади поперечного сечения на длинну.
Объем обратной засыпки определяется как разность между объемом выемки и монтируемых конструкций (фундаментных блоков, труб).
Котлован — выемка в грунте, предназначенная для устройства оснований и фундаментов зданий и других инженерных сооружений.
stroydocs.com
Коэффициент разрыхления грунта: тонкости земельных работ
Процесс строительства загородного или дачного дома сопряжен с большим количеством различных строительных работ. Одной из них является изготовление котлована для фундамента здания. Она включает в себя несколько отдельных этапов, таких как разметка местности, удаление грунта необходимого объема, вывоз вырытого грунта за пределы строительной площадки с целью его дальнейшей утилизации или хранения. В данной статье мы обсудим такое понятие как коэффициент разрыхления грунтов.
Часто одной из задач предпроектных и проектных расчетов становится определение необходимых затрат на осуществление каждого конкретного вида работ. Это связано с тем, что часто выполнение земляных работ связано с необходимостью найма тяжелой строительной техники, что вносит значительный вклад в общую стоимость строительства. Каким же образом можно рассчитать количество необходимого времени работы транспортных средств той или иной грузоподъемности, требуемых для того, чтобы извлечь при рытье котлована и вывезти за пределы территории участка удаленный грунт.
Расчет объема вынимаемого грунта

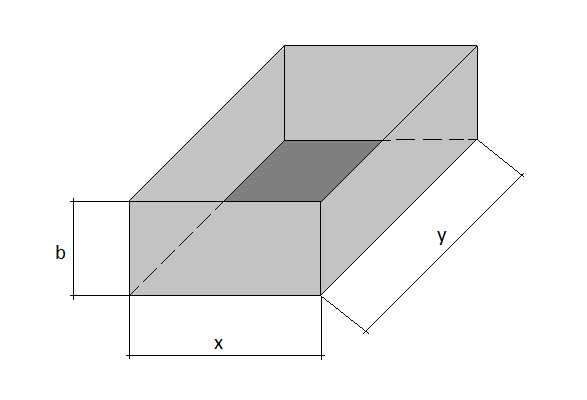

Вспомнив школьный курс геометрии можно предположить, что достаточно рассчитать объем грунта, который находится в месте будущего котлована, определить объем кузова самосвала и, разделив первую величину на вторую, получить необходимое количество рейсов грузового автотранспорта, а, следовательно и стоимость его аренды. Например, предполагаемая по проекту площадь основания дома 6×8 метров. Глубина котлована с условием установки пола и устройства подвального помещения равна двум метрам. Таким образом, перемножив полученные габариты, получаем объем грунта, равный 6×8х2=96 м3. Принимая в расчет средний объем кузова грузового автомобиля в 12 м3 рассчитаем количество необходимых рейсов автотранспорта: 96:12=8.
На самом деле наши расчеты не верны, и в реальной ситуации количество вывозимого грунта может несколько отличаться от расчетного. Дело в том, что при выемке грунт частично разрыхляется, перемешивается, отдельные части его смещаются относительно друг друга. В связи с этим, в зависимости от вида грунта, его объем может значительно вырасти. Для характеристики этого показателя введен специальный коэффициент, имеющий название коэффициента разрыхления грунта, и обозначаемый Кр. Для его расчета необходимо найти отношение разницы между объемами разрыхленного грунта, полученного при извлечении (Vр), и его объема в естественном состоянии (Vе) к последней величине. Кр= Vр-Vе/Vе*100%. Всегда данный коэффициент больше единицы, что показывает увеличение объема грунта после его извлечения.
Как уже отмечалось, данный показатель зависит от вида грунта. Так, для сухих песчаных почв он составляет примерно 1,05 – 1,15, для увлажненных песков, супесчанников и суглинков 1,1 – 1,25, для глины показатель равен 1,2 – 1,35, для тяжелых глин, сланцев, легких скальных грунтов 1,35 – 1,5.
Таким образом, в зависимости от почвенных условий, характерных для местности, где осуществляется строительство, объем перевозимого грунта может значительно отличаться от геометрически рассчитанного. То есть, если на вашем участке легкие песчаные почвы, объем перевозимого грунта при указанных выше объемах котлована будет равен 96*1,15=110,4 м3. В том случае, если уровень залегания подземных вод достаточно высок, что оказывает влияние на повышенное содержание в почве влаги, а так же при наличии в песчаных почвах примеси глинистых частиц, количество вывозимого грунта будет равно 96*1,25=120 м3. Если же ваш участок расположен на почвах, в которых изобилует глина, количество перевозимого грунта будет: 96*1,35=129,6 м3.
Конечно, на первый взгляд разница кажется не очень большой, и, по мнению многих, возможно, не окажет большого влияния на удорожания процесса строительства дома. При этом, от количества извлекаемого и перевозимого грунта напрямую зависит стоимость аренды тяжелой техники – экскаватора, грузовых автомобилей. При выполнении неверных предварительных расчетов, возможно, вы будете поставлены перед необходимостью сверхурочного использования транспортных средств, что значительно дороже предварительно оговоренного рабочего времени.
В случае нескольких предварительно неверно рассчитанных позиций по различным направлениям осуществления строительных работ, общие расходы могут вырасти очень значительно и оказать существенное влияние на окончательную цену будущего дома. Во избежание подобных казусов начало выполнения строительство должно предваряться всесторонним изучением всех нюансов, с которыми можно столкнуться в этой сфере. Не стоит полностью полагаться на профессионализм нанятых вами строительных фирм или «диких» работников. Лишь ориентированность заказчика во всех, или многих вопросах способна значительно снизить его затраты на новый загородный коттедж или дачный дом.
Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации – нам интересно ваше мнение 🙂
Статьи, которые Вам будут интересны:
nashakrepost.ru
Подсчет объемов земляных работ
Объем механизированной разработки грунта и объем недобора рассчитывают раздельно.
Объемы выемок представляют собой усеченные призмы, пирамиды, конусы для круглых в плане фундаментов и другие простейшие геометрические фигуры, размеры которых известны. Котлованы сложных форм разбивают плоскостями на простые геометрические фигуры и после определения объема каждой из них, суммируют [3, 12, 13, 14, 15,16].
Например, объем прямоугольного в плане рис.2 котлована определяется по формуле обелиска или усеченной пирамиды:
м3,
где
,
–размеры котлована понизу,
,– размеры котлована поверху, м
; ;
где
-глубина
котлована, м
-коэффициент
заложения откоса [5]
Объем грунта недобора подсчитывают отдельно, т.к. зачистка его выполняется другими средствами механизации, а площади, подлежащие зачистке, иногда не совпадают с площадью подошвы выемки.
где
-площадь
подошвы фундаментов, м2
-толщина
слоя недобора, м
Объем грунта в траншеях на местности с небольшим поперечным уклоном, выполняют по формуле Мурзо:
Объем грунта, который необходимо разработать для траншей в промышленном и гражданском строительстве можно определить по приближенной формуле:
,
,
–
площади поперечного сечения в середине,
начале и в конце длины траншеи, м2.
,
-рабочие
отметки начального и конечного поперечных
сечений , м.
–
длина траншеи, м.
–
коэффициент заложения откоса.
Рекомендуется результаты подсчетов объемов земляных работ представить в виде карты-схемы к карте-схеме выемок, расположенных по буквенным и цифровым осям, с обозначением объемов. Такая карта облегчит работу над решением вопроса о распределении вырабатываемого грунта.
Распределение грунта
При разработке грунта связи между его частицами нарушаются и грунт разрыхляется. Степень разрыхления зависит от вида грунта и его влажности. При обратной засыпке пазух фундамента грунт тщательно уплотняют, но уплотнить его до прежней естественной плотности никакими средствами уплотнения невозможно; такой грунт имеет некоторое остаточное разрыхление по отношению к природному состоянию. Все эти изменения состояния влияют на объемы выполняемых работ, трудозатраты и должны учитываться в расчетах.
При
первоначальной разработке выемки
экскаватором грунт отгружается в
кавальер (временный склад грунта), из
которого позже производят обратную
засыпку, а излишний грунт, вытесненный
телом фундамента, увозят. Этот грунт
характеризуется коэффициентом начального
разрыхления
.
Он показывает насколько произошло
увеличение объема по отношению к
природному объему:
где
–
объем грунта в разрыхленном состоянии,
м3
–
объем грунта природной плотности , м3

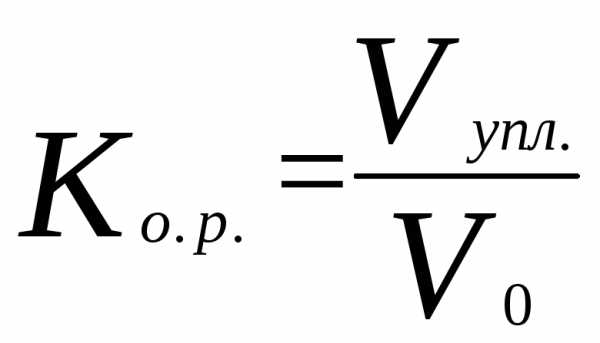

где
–
объем уплотненного грунта, м3
В ЕНиР, сб. 2, вып. 1 «Земляные работы» степень начального и остаточного разрыхления грунта приводится в процентах к естественному объему, однако в расчетах следует принимать разрыхление в долях единицы. Например, если начальное разрыхление грунта составляет 17%, а остаточное разрыхление (после уплотнения) – 5%, то, соответственно, для него , а.
Избыточный грунт, вытесненный телом фундамента, а также некоторую долю возвращаемого при обратной засыпке грунта вывозят либо на свалку, либо используют на планировочных работах, при засыпке оврагов и других работах. Количественно доля вывозимого грунта из возвращаемой части зависит от свойств грунта, конкретно от степени его остаточного разрыхления, ибо из-за потерь связей при разработке, даже после уплотнения, весь объем в пазухи обратной засыпки не войдет.

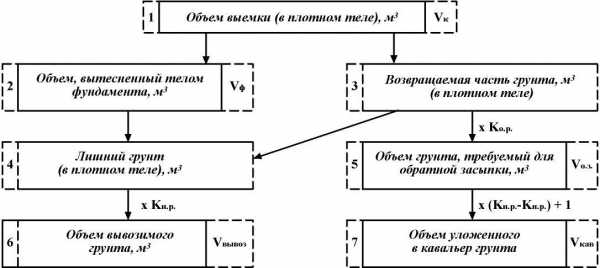

Алгоритмическую схему распределения грунта можно представить
Для определения объема грунта, вытесненного телом фундаментов, находят суммарный объем всех фундаментов, заглубленных в грунт. Для подвальных зданий это составит объем подземной части по внешним размерам. Однако, вывозу подлежит еще и доля из возвращаемой части, как говорилось выше.
Возвращаемую
часть грунта в плотном теле составит
разница между объемом выемки
и объемом фундаментов
.
Но для обратной засыпки грунта понадобится
несколько меньше. Объем грунта размещенный

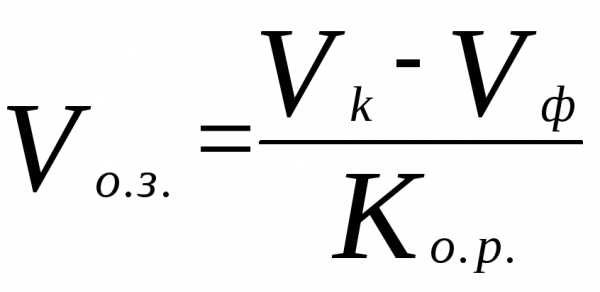

в пазухах фундамента после уплотненияVо.з. можно найти из выражения:
,
где
–
объем котлована (выемок), м3,
-объем
фундамента, заглубленного в грунт, м3.
–
коэффициент остаточного разрыхления
грунта
Объем излишнего грунта в плотном теле п.4 алгоритмической схемы находят из выражения:
Транспортироваться этот излишний грунт будет в разрыхленном состоянии, поэтому количество перевозимых кубометров будет больше в коэффициент начального разрыхления раз.
Объем вывозимого грунта п.6 алгоритмической схемы определяется из выражения:
,
где
–
коэффициент начального разрыхления
грунта.
Грунт, оставляемый в кавальерах для обратной засыпки, находится в разрыхленном состоянии и характеризуется коэффициентом начального разрыхления. Получить объем кавальера в м3 можно из выражения:
Результаты расчетов объемов отдельных частей котлованов, траншей, въездных траншей, недоборов, а также обратной засыпки и вывозимого грунта рекомендуется представить либо в виде уравнения баланса грунта, либо в виде таблицы баланса.
Приход грунта
Расход грунта
V прямоугольной части
V обратн. зас.
V откос
Vвывоз
V съездов
и т.д.
V подчистки
и т.д.
V=
V=
Равенство
объемов прихода и расхода грунта называют
нулевым балансом, при этом невязка (в
таблице или уравнении баланса) может
составлять
%.
Распределение грунта при разработке и
обратной засыпке рекомендуется показать
наглядной схемой (Рис. 4).
studfiles.net
Объем разработки грунта при отрывке приямков
Таблица 3
№ колодца | Наружний диаметр колодца, м | Расстояние между колодцами, l, м | Длина трубопровода, м | Длина одной трубы, м | Количество приямков | Объем одного приямка, м | Объем приямков на участке, куб м |
К1 | 1,16 | ||||||
| 48 | 46,84 | 3,95 | 11 | 0,113 | 1,24 | |
К2 | 1,16 | ||||||
| 45 | 43,84 | 3,95 | 11 | 0,113 | 1,24 | |
К3 | 1,16 | ||||||
| 48 | 46,84 | 3,95 | 11 | 0,113 | 1,24 | |
К4 | 1,16 | ||||||
| 48 | 46,84 | 3,95 | 11 | 0,113 | 1,24 | |
К5 | 1,16 | ||||||
| 50 | 48,84 | 3,95 | 12 | 0,113 | 1,36 | |
К6 | 1,16 | ||||||
| 50 | 48,84 | 3,95 | 12 | 0,113 | 1,36 | |
К7 | 1,16 | ||||||
| 36 | 34,58 | 5,00 | 6 | 0,100 | 0,6 | |
К8 | 1,68 | ||||||
| 50 | 48,32 | 5,00 | 9 | 0,100 | 0,9 | |
К9 | 1,68 | ||||||
| 47 | 45,32 | 5,00 | 9 | 0,100 | 0,9 | |
К10 | 1,68 | ||||||
| 48 | 46,58 | 5,00 | 9 | 0,100 | 0,9 | |
К11 | 1,16 | ||||||
| 49 | 47,84 | 5,00 | 9 | 0,100 | 0,9 | |
К12 | 1,16 | ||||||
| 41 | 39,58 | 5,00 | 7 | 0,100 | 0,7 | |
К13 | 1,68 | ||||||
| 45 | 43,32 | 5,00 | 8 | 0,100 | 0,9 | |
К14 | 1,68 | ∑=13,48 |
Объем грунта, вытесненный трубопроводом, определяется по формуле:
где Dн.тр. – наружный диаметр укладываемого трубопровода, м;
Lдр. – длина укладываемого трубопровода, м;
К1 – коэффициент, учитывающий увеличение объема в местах соединения труб (раструбы или муфты), принимается равным 1,05.
Объем грунта, вытесненного одним колодцем, определяем по формуле:
где Dн.кол. – наружный диаметр колодца, м;
hл – глубина от поверхности земли до низа трубопровода, м.

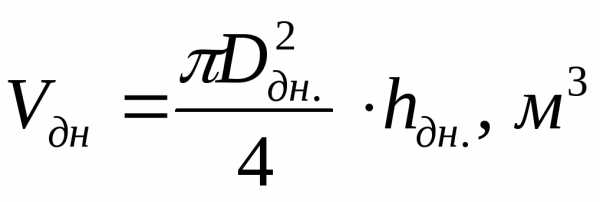

Объем грунта, вытесненный днищем одного колодца, определяется по формуле:
где Dдн. – диаметр днища, м;
hдн. – толщина днища, м.
Результаты расчёта объёмов грунта, вытесненного сооружениями, представлены в таблице 4:
Объем грунта, вытесненного сооружениями
Таблица 4
№ колодца | Длина трубопровода, м | Наружный диаметр трубопровода, м | Объем трубопровода, м3 | Высота колодца, м | Наружный диаметр колодца, м | Объем колодца, м3 | Высота днища колодца, м | Диаметр днища, м | Объем днища, м3 |
К1 |
|
| 2,69 | 1,16 | 2,73 | 0,10 | 1,5 | 0,176 | |
| 46,84 | 0,307 | 3,63 |
|
| ||||
К2 |
| 2,79 | 1,16 | 2,83 | 0,10 | 1,5 | 0,176 | ||
| 43,84 | 0,307 | 3,40 |
|
| ||||
К3 | 2,89 | 1,16 | 2,94 | 0,10 | 1,5 | 0,176 | |||
| 46,84 | 0,307 | 3,63 |
|
| ||||
К4 | 2,99 | 1,16 | 3,05 | 0,10 | 1,5 | 0,176 | |||
| 46,84 | 0,307 | 3,63 |
|
| ||||
К5 | 2,86 | 1,16 | 2,9 | 0,12 | 1,5 | 0,176 | |||
| 48,84 | 0,307 | 3,79 |
|
| ||||
К6 | 3,02 | 1,16 | 3,08 | 0,12 | 1,5 | 0,176 | |||
| 48,84 | 0,307 | 3,76 |
|
| ||||
К7 |
| 3 | 1,16 | 3,02 | 0,12 | 1,5 | 0,176 | ||
| 34,58 | 0,50 | 7,12 |
|
| ||||
К8 | 3,43 | 1,68 | 7,28 | 0,12 | 2,0 | 0,376 | |||
| 48,32 | 0,50 | 9,9 |
|
| ||||
К9 | 4,09 | 1,68 | 8,75 | 0,12 | 2,0 | 0,376 | |||
| 45,32 | 0,50 | 9,4 |
|
| ||||
К10 | 3,3 | 1,68 | 6,99 | 0,12 | 2,0 | 0,376 | |||
| 46,58 | 0,50 | 9,5 |
|
| ||||
К11 | 3 | 1,16 | 3,02 | 0,12 | 1,5 | 0,176 | |||
| 47,84 | 0,50 | 9,8 |
|
| ||||
К12 | 2,79 | 1,16 | 2,79 | 0,12 | 1,5 | 0,176 | |||
| 39,58 | 0,50 | 8,15 |
|
| ||||
К13 | 3,29 | 1,68 | 6,97 | 0,12 | 2,0 | 0,376 | |||
| 43,32 | 0,50 | 8,9 |
|
| ||||
К14 |
| 3,6 | 1,68 | 7,66 | 0,12 | 2,0 | 0,376 | ||
|
| 84.31 | 64,01 |
|
| 3,46 |
В результате расчета, общий объем грунта, вытесненного при строительстве коллектора, равен:
Объем грунта, необходимый для обратной засыпки траншеи, определяется по формуле:
где Vобщ. – общий объем грунта, м3;
Кост.р. – коэффициент остаточного разрыхления, принимается по приложению 2 [2].
где Vмех. – механизированная разработка грунта экскаватором, м3;
Vруч. – объем ручной разработки, м3.
, м3.
где – Vтр1 – объем траншеи, принимается по таблице 1 и не включает объем приямков, водосборной канавки и ручной доработки грунта в местах устройства колодцев, м3;
Vпод. – объем ручной подчистки дна траншеи, принимается по таблице 1, м3.
, м3
где Vкан – объем водосборной канавки, отрываемой при устройстве открытого водоотлива, подсчитывается как произведение общей длины канавок на площадь поперечного сечения, м3.
Vмех. = 5498,45-57,35=5441,1 м3 .
Дополнительный объем земляных работ на строительство колодцев составляет 2% от земляных работ Vмех. = 5549,9 м3.
Vруч. = 57,35+13,48+3,46=74,29 м3 .
Общий объем разработки грунта составит
Vобщ. = 5549,9+74,29=5624,19 м3 .– общий
Vзас. = (5624,19 – 209,13 ) / 1, 04 = 5206,8 м3 .
Излишки грунта, образующиеся при строительстве коллектора вывозятся с трассы в отведенные для отвала места.
Объем грунта, отвозимого автотранспортом, определяется как разность между общим объемом разработки и объемом обратной засыпки:
= 5624,19-5206,8 = 417,39 м3.
Результаты расчетов сведены в сводной ведомости земляных работ таблице 5 .
Сводная ведомость объемов разработки грунта
Таблица 5
Общий объем, м3 | Объем механизированных работ, м3 | Объем ручных работ, м3 | Объем приямков, м3 | Объем подчистки, м3 | Объем днища колодца, м3 | Объем отвозки грунта, м3 | Объем обратной засыпки, м3 |
5624,19 | 5549,9 | 74,29 | 13,48 | 57,35 | 3,46 | 417,39 | 5102,17 |
studfiles.net
Объём грунта, разрабатываемого вручную в приямках — КиберПедия
Объём грунта, разрабатываемого вручную в приямках равен:
, м3 , (5.28)
где – объем грунта, разрабатываемого вручную в приямках, м3;
– ширина приямка, м;
– длина приямка, м;
– глубина приямка, м;
– количество приямков, шт.
Размеры приямков принимают в соответствии с данными таблицы 3.4 Приложений.
а = Dн + s , м , (5.29)
где s – линейный размер, м, принимаемый по данным таблицы 3.4 Приложений.
Количество приямков равно:
, шт, (5.30)
где – внутренний диаметр рабочей камеры смотрового колодца, м;
– рабочая длина одной трубы, м
Объём грунта, разрабатываемый вручную
Объём грунта, разрабатываемого вручную на дне траншеи и котлованов равен:
, м3, (5.31)
где – объем ручного добора грунта по дну траншеи и котлованов, м3;
– площадь дна земляного сооружения (траншеи и котлованов), м2;
– толщина недобора грунта при механизированной разработке, м
, м2 (5.32)
Общий объем грунта, разрабатываемого вручную равен:
, м3, (5.33)
Объём грунта, разрабатываемого экскаватором
Объём грунта, разрабатываемого экскаватором равен:
,м3 (5.34)
Объём грунта, вывозимого автосамосвалами
Механизированная разработка грунта экскаватором делится на разработку грунта в отвал и разработку грунта с погрузкой в транспортные средства.
Объём грунта, вывозимого автосамосвалами, равен:
, м3, (5.35)
где – объём вывозимого грунта, м3;
– объём грунта, вытесняемого смотровыми колодцами, м3;
– объём грунта, вытесняемого трубопроводом, расположенным между колодцами, м3;
– объем песка, используемого для первичной обратной засыпки трубопровода, м3.
Объём грунта, вытесняемого железобетонными колодцами, равен:
, м3, (5.36)
где пкол – количество колодцев, шт.;
0,1 – толщина песчаной подсыпки искусственного основания, м;
δпл – толщина железобетонной плиты днища колодца, м;
– число Пифагора;
– диаметр железобетонной плиты днища колодца, м;
– глубина котлованов под колодцы, соответственно в начальном, среднем и конечном расчетных сечениях, м;
– наружный диаметр колодца, м.
Объём грунта, вытесняемого трубопроводом, равен:
, м3, (5.37)
где – наружный диаметр трубопровода, м;
– длина трубопровода, м.
Объем может быть принят от 10 до 20 % объема траншеи .
, м3 (5.38)
Объём грунта, необходимый для обратной засыпки
Объём разрабатываемого инертного грунта, размещаемого в отвале и необходимого для вторичной обратной засыпки, равен:
, м3, (5.39)
где – объём разрабатываемого инертного грунта, размещаемого в отвале и необходимого для вторичной обратной засыпки.
Размеры отвала

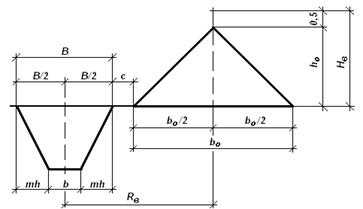

Схема отвала представлена на рисунке 5.6.
Объём грунта, располагаемого в отвале, равен: , м3, (5.40)
где – коэффициент первоначального разрыхления грунта.
Коэффициент первоначального разрыхления грунта принимается с учетом данных таблицы 3.3 Приложений.
Рисунок 5.6 – Поперечный разрез траншеи (котлована) и отвала
Площадь сечения отвала равна:
, м2, (5.41)
где – длина земляного отвала, м.
(5.42)
Сечением отвала является равнобедренный прямоугольный треугольник, тогда:
, м2, (5.43)
где – высота отвала, м;
– ширина отвала, м.
Исходя из уравнения (5.43), высота отвала равна:
, м (5.44)
Ширина отвала равна:
м (5.45)
Высота выгрузки экскаватора равна:
, м (5.46)
где – высота выгрузки экскаватора, м;
– высота отвала, м;
– толщина растительного слоя, м;
0,5 – геометрический запас по высоте, м.
Радиус выгрузки экскаватора равен:
, м, (5.47)
где – радиус выгрузки экскаватора, м;
– ширина котлована по дну, м;
– глубина самого большого котлована, м;
– коэффициент заложения откоса грунта самого большого котлована;
– минимальное расстояние от отвала до бровки котлована, м.
По рассчитанным параметрам:
– максимальная глубина земляного сооружения ;
– высота выгрузки экскаватора ;
– радиус выгрузки экскаватора
для производства земляных работ по таблицам 4.3 или 4.4 Приложений принимается колесный (гусеничный) одноковшовый экскаватор «обратная лопата».
cyberpedia.su
Калькулятор расчета котлована: стоимость земляных работ, объем грунта
Инструкция для калькулятора расчета земляных работ котлована
Представляем Вам онлайн калькулятор, который осуществляет расчет и определение объёмов земляных работ для котлована.
Все параметры указываем в метрах
X — Ширина котлована.
B — Глубина.
Y — Длина.
Весь процесс включает в себя рытье ямы-котлована для фундамента дома, канализации коттеджа, водоема или бассейна, водоснабжения или дренажа виллы.
Во время подготовки и производства главным этапом является – правильная оценка количества выработанной почвы.
Проектирование и стоимость земляных работ
Полная оценка будет состоять из рытья ямы и вывоза объёма вынимаемого грунта. Рекомендуется тщательно спланировать, куда будет перемещаться плодородные слои почвы, которые можно применять для приусадебного участка. Неплодородную землю, можно использовать для подсыпки фундамента, спланировать сад, огород или просто вывезти за его пределы. Следует заранее найти места, куда будет вывозиться выкопанный или отработанный грунт.
Важно! В процессе рытья, расценка за 1 м³ почвы может увеличиваться с увеличением глубины траншеи. Таким образом, стоимость от поверхности земли вглубь до 1 метра, и глубже зачастую увеличивается в два раза.
Вывоз почвы – зачастую дополнительная статья расходов. Для того, чтобы не было непредвиденных растрат, следует заблаговременно оговорить все этапы и их стоимость с подрядчиком.
Перед монтажом опалубки для заливки фундамента необходимо учесть запас по размеру котлована.
Вызвать технику или выкопать самостоятельно?
Перед тем, как определиться, каким способом рыть яму, рассмотрим достоинства и недостатки каждого метода.
Если процесс будет выполняться ручным способом, то Вы получаете аккуратную и точно подогнанную по размеру яму.
Если объемы земли относительно маленькие и при доступной рабочей силе, то итоговая цена выполняемых вручную работ будет гораздо дешевле, чем при аренде специальной техники или экскаватора. Также данный метод позволяет проще осуществлять контроль геометрии и параметров будущей траншеи под фундамент.
В том случае если планируются выкопать большой объем почвы, то по производительности и в целях сохранения времени будет предпочтительней заказать экскаватор. Но в любом случае, выбор остается за Вами.
Поэтапный процесс
Вначале выполняем разметку под будущий котлован. Лучше всего это сделать при помощи колышек, которые нужно воткнуть по периметру участка, и соединить их тонким цветным шнуром, обозначив место проведения работ. Чтобы проконтролировать геометрию будущей ямы, необходимо будет замерять две диагонали, которые обязательно должны совпадать.
Данный метод не является профессиональным и лучше всего подойдет относительно ровных земельных участков.
Если Вам нужно более точная разметка запланированных земляных работ, то правильней всего использовать следующую методику.
На небольшом расстоянии от котлована нужно будет вкопать деревянные столбики или металлические прутья группами по 2 штуки (обноски). На этих столбиках будут фиксировать доски в горизонтальном положении, на которые натягиваем шнуры. Старайтесь зафиксировать доски относительно друг друга на одном уровне.
При помощи перемещения шнуров, Вы сможете добиться идеальной разметки. Оставшиеся обноски можно применять при установке опалубки под ленточный фундамент.
Если есть лазерный уровень, теодолит, нивелир, то они значительно облегчат Вам работу.
Выполняем контроль геометрии
Чтобы получить точный угол равный 90° используем хитрый метод. Берем треугольник, у которого стороны имеют соотношение 3:4:5 метра с одним углом в 90°. На одной из сторон откладываем от угла 3 метра, а на другой стороне 4 метра, при этом между этими точками расстояние должно быть равным 5 метрам.
Копаем котлован
Если планируется сильно углубиться или же в районе проведения работ находится слабый грунт, то в первую очередь необходимо обеспечить безопасность. Лучше всего делать стенки траншеи с небольшим уклоном, что предотвратит осыпание грунта.
Для контроля дна и стенок можно использовать уровень и рейки достаточной длины.
o-builder.ru
Определение объемов работ по разработке грунта
Новый сервис – Строительные калькуляторы online
Вопрос:
Сколько % от общего объема разрабатываемого грунта брать механизированным способом и сколько вручную и какими нормативными документами пользоваться? Каким нормативом предусмотрена доработка до проектной отметки 7% (в т.ч. 5,25% механ. способом и 1,5% вручную) от общего объема? Можно ли применять 3% , 2%?
Ответ:
Извлечение из ГЭСН-2001 “Общие положения. Исчисление объемов работ”, п.2.1.1:
“Объем земляных работ следует определять по проектным данным с разбивкой в зависимости от способов их выполнения, предусмотренных сметными нормами и разновидностью грунтов по трудности разработки согласно приложению 1.1. …
При определении объемов работ по разработке грунта в котлованах и траншеях и, при необходимости, объемов грунта, подлежащего вывозке за пределы котлованов, либо траншей, размеры выемок, принимаемые в проекте, должны обеспечивать размещение конструкций и механизированное производство работ по забивке свай, монтажу фундаментов, устройству изоляции, водопонижению и водоотливу и других работ, выполняемых при выемке, а также возможности перемещения людей в пазухе. Размеры выемок по дну в натуре должны быть не менее установленных проектом”.
Извлечение из ГЭСН-2001 “Общие положения. Исчисление объемов работ”, п.2.1.3:
“Объем работ при механизированной разработке котлованов и траншей при строительстве зданий и сооружений, выемок при строительстве автомобильных и железных дорог, следует определять по проектным данным за вычетом объема недобора грунта…”.
Согласно табл.4 СНиП 3.02.01-87 “Земляные сооружения, основания и фундаменты”:
Техническими условиями на производство и приемку земляных работ предусматривается необходимость максимальной механизации производственных процессов. Однако в связи с необходимостью сохранения естественного состояния оснований под сооружения при механизированной разработке траншей и котлованов нижний слой грунта разрабатывают вручную.
Дно котлованов, являющееся основанием для сборных или монолитных фундаментов нужно разрабатывать с недобором, не нарушая естественную структуру грунта.
Величина недобора зависит от способа разработки и составляет при разработке:
– бульдозерами – 10 см;
– скреперами – 10 см;
– одноковшовыми экскаваторами с механическим приводом:
– драглайн – 25 см;
– прямого компания – 10 см;
– обратная лопата – 15 см.
– одноковшовыми экскаваторами с гидравлическим приводом – 10 см;
Извлечение из ГЭСН-2001 “Общие положения. Исчисление объемов работ”, п.1.1.57:
“При определении затрат на доработку вручную котлованов и траншей, разработанных механизированным способом, следует руководствоваться п.3.187 приложения 1.12”.
Из “Практического пособия по подсчету количества (объемов) работ для учета в сметной документации на строительство” Федерального центра ценообразования в строительстве и промышленности строительных материалов (далее – Пособие):
“Недоборы грунта должны быть ликвидированы механизированным способом. При зачистке недоборов дна котлованов бульдозерами, экскаваторами со специальными зачистными ковшами или другими планировочными машинами остающийся недобор до проектной отметки не должен превышать 5-7 см, который в местах установки фундаментов дорабатывают вручную”.
В указанном Пособии для котлованов недоборы рекомендуется принимать в размере 7% общего объема работ, при этом 75 % объема срезки недоборов надлежит определять механизированным способом, 25% – вручную. Для траншей недоборы рекомендуется принимать в размере 3% общего объема работ со срезкой всего объема недобора вручную.
Смотри также: Расчет объема земляных работ при разработке котлована и траншей онлайн
Новый сервис – Строительные калькуляторы online
perekos.net
