чертежи стропильной системы, основы расчета, планировка, сборка
Главная » Мансарда » Строительство мансардной крыши своими руками
Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.
Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.
Мансардные окна
Содержание статьи
При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.
Устройство мансардных окон в крыше
Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.
Плюсы наклонного мансардного окна:
- большее количество света, не такие резкие границы света и тени;
- поверхность крыши остается ровной, не усложняется ее рельеф;
- относительно легкая установка.
При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

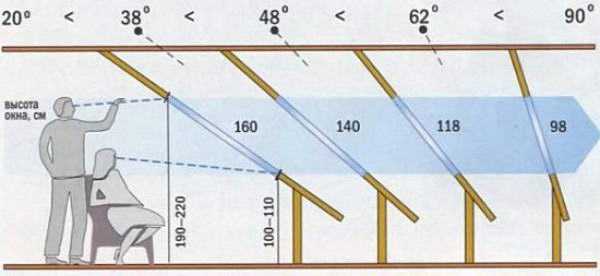

Чем круче наклон относительно пола, тем меньше должна быть высота окна
Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.
Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.
Два окна рядом смотрятся ничуть не хуже, чем одно широкое
При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.
Устройство вертикального окна-дормера в мансардной крыше
Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.
Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.
Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.
Об устройстве двухскатной крыши читайте тут.
Стропильная система
При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.
При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна
Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.
Угол наклона
Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.
Углы наклона в классической варианте
При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.
Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.
Виды стропильных систем ломаных крыш
Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)
Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.
Один из вариантов построения каркаса с висячими стропилами
Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).
Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.
Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.
Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы
Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).
Устройство стропильной системы ломанной мансардной крыши для небольшого дома
Как расчитать ломаную крышу
Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.
Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.
Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.
Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.
Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.
Особенности утепления крыш мансардного типа описаны тут.
Мансардная крыша своими руками: порядок монтажа

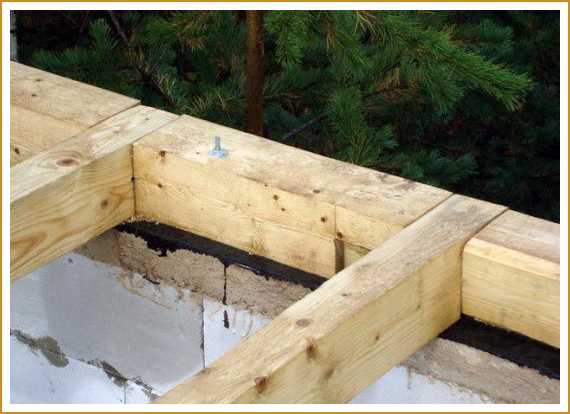

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.
Как крепить мауэрлат и стропильные ноги к нему
При сборке всех элементов используют длинные гвозди — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой. Желательно все стыки укреплять стальными накладками или уголками.
О строительстве дома из газобетона можно прочесть в этой статье.
Первый способ
Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.
Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.
Второй способ
Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).
Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.
При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).
Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).
Один из этапов строительства мансардной крыши своими руками
Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.
Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.
Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см
После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.
Почти готовый каркас
Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.
Как можно сделать верхний треугольник на ломаной крыше
Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.
Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу
Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.
Узлы и их чертежи
При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

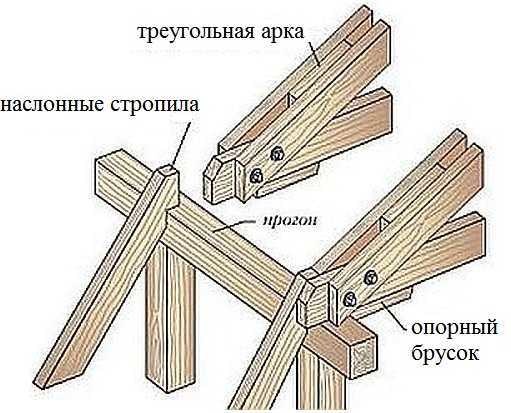

Как сделать соединение элементов стропильной системы ломаной крыши
Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.
Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками
Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.
Несколько вариантов крепления стропил к мауэрлату
stroychik.ru
Мансардная крыша своими руками чертежи с размерами
Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать.
Готовая мансарда
Особенности мансарды
Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться — оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.
Площадь окна мансардыВажно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.
Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.
Преимущества установки мансардного окна наклонного типа:
- Большой поток естественного света, сглаживающий светотени;
- Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
- Простая установка, посильная самому хозяину.
Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной.
Перемычки в мансарде для окна
При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный проект дома новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.
Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.
Дормер в мансарде
Самый доступный вариант — окно в торце мансарды — дешевое и практичное решение, которое вполне реализуется без посторонней помощи.
Стропильная система мансарды
В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.

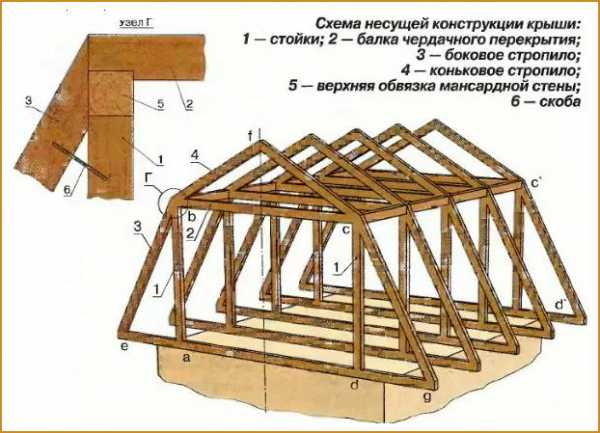

Мансардная стропильная системаСтандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным — такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.
Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов — в 30°.
Классическая мансарда
СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.
При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.
Схемы ломаных крыш
Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил.
Висячие стропила
Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.
Как рассчитать крышу ломанного типа
Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.
Точки креплений в ломаной крыше
Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног — 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.
Ломаная крыша мансарды
Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.
Монтаж мансардной крыши
Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.
Крепление стропил на мауэрлатеДля мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком.
Монтаж крыши
Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.
Сборка элементов системы стропил
Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:
- Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
- Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.
Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.
jsnip.ru
Стропильная система мансардной крыши: чертежи конструкций
Стропильная система мансардной крыши
Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки.
Разновидности конструкций крыши, преимущества и недостатки
При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:
- Двухскатная. Самый простой способ монтажа конструкции — симметричная щипцовая крыша.
Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.
Виды двускатных стропильных конструкций
Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.
Конструкция двускатной мансардной крыши
Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду
Двускатная крыша
Установка стропильной системы двускатной крыши
- Трехскатная и четырехскатная. Имеет еще другое название — несимметричная, имеющая скаты разного наклона и длины.
Стропильная система четырехскатной (шатровой) крыши
Преимуществом такой кровли является красивый дизайн и оригинальность.
Четырехскатная крыша одноэтажного дома
Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.
Несимметричная крыша
- Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.
Схема устройства стропил ломаной крыши
Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, стропильная система ломаной мансардной крыши является наиболее экономичной.
Мансардная ломаная крыша
- Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
- Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.
Схема стропильной системы вальмовой крыши
Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. Конструкция таких крыш более прочная.
Полувальмовая крыша
Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.
Вальмовая крыша
Проектирование стропильной системы для вальмовой крыши
Материал для стропильной системы
Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.
Деревянная стропильная система
Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.
Стропильная система система из металла на болтовых соединениях
Основные элементы стропильной системы
Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.
Коммуникации стропильной системы
Конструкция состоит из следующих частей:
- Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
- Прогоны. Предназначены для соединения стропил.
- Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
- Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
- Конек. Место верхнего крепления скатов мансардной кровли.
- Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
- Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
- Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
- Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
- Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.
Основные элементы стропильной системы
Ломаная мансардная конструкция и ее расчет
Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник — по центру, равносторонний треугольник — вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.
Чертеж ломаной мансардной крыши
Ломаная крыша рассчитывается по элементам:
- расчет угла, под которым будет установлена кровля;
- определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
- вычисление размеров обрешетки;
- расчет площадей скатов;
- определение массы материалов, необходимых для кровли;
- вычисление нагрузки и массы утеплителя;
- установление необходимой дистанции между стропилами.
Важно!
Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов — для боковых стропил.
Конструктивная схема двускатной мансардной крыши
Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м — карниз крыши, 2.5 м — высота опоры, 60 градусов — угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.
L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.
Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.
L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.
Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.
Особенности монтажа стропильной системы для ломаной крыши
Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.
Виды обрешетки
Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.
Расчет площади четырехскатной крыши
Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер — от 11 до 14 кг, мягкая черепица — от 9 до 16 кг, оцинкованная жесть — от 3 до 6 кг, керамочерепица — от 50 до 70 кг.
Таблица удельных нагрузок кровельных материалов
Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов — 1.025, от 60 градусов и выше — отсутствует.
Нагрузка на 1 п.м. стропильной ноги
Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:
- для керамочерепицы, шифера, ондулина — 80 см;
- для металлочерепицы — 60 см;
- для профнастила — 90 см.
Подбор сечений стропил
Двускатная мансардная крыша
lestnitsygid.ru
Конструкция и устройство мансардной крыши
Когда люди начинают строить дом, они редко задумываются о том, что состав семьи в скором времени может изменится. Что же делать, если необходимо дополнительное жилое пространство, а расширить жилище за счет пристроек невозможно по причине малой площади земельного участка? Конструкция мансардной крыши решает проблему недостатка в площади, ее можно монтировать на только отстраиваемый дом или сделать реконструкцию уже существующей крыши.
Содержание статьи
Жилая мансарда под ломанной крышей
Двускатная мансарда
Ломанная крыша с мансардой
Разновидности мансардных крыш
В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие разновидности крыш:
- Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.
Мансардная двухскатная крыша
- Ломанная. Это двухскатная крыша, скаты которой образованы двумя плоскостями с разным углом наклона. Верхняя, пологая часть крыши позволяет увеличить высоту потолков до приемлемого уровня на большей площади мансарды. Нижние скаты круче верхних, поэтому лучше отводят жидкость с поверхности и не задерживают снеговые массы. Устройство мансардной крыши ломанного типа сложнее и больше весит из-за массивной стропильной системы. Это вариант оптимален для небольшого частного дома. Возведение ломанной крыши трудоемкий процесс, требующий профессиональных навыков и опыта.
Ломанная мансардная крыша
- Четырехскатная. Вальмовая и полувальмовая разновидности четырёхскатной крыши также подходят для обустройства мансардного помещения. Вальмовые скаты, частично или полностью заменяющие собой два фронтона дома снижают эффективность этого варианта. А сложность монтажа и значительный вес конструкции влекут финансовые затраты на закладку глубокого фундамента и элементов деревянного каркаса крыши. Поэтому к размещению мансарды под сводами четырёхскатной крыши прибегает только реконструируют старый дом.
Полувальмовая мансардная крыша
Вальмовая мансардная крыша
Дома с крышей любого типа можно оборудовать мансардой, однако работать с шатровой, односкатной и асимметричной сложнее и дороже, лучше отказаться от этих вариантов в пользу более рациональных – двухскатной или ломанной кровли.
Типы мансардных помещений
Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:
Схема конфигураций мансарды
- Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
- Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
- Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.
Двухуровневая мансарда
Дизайнеры могут создать из консольных и двухуровневых мансард настоящие шедевры, используя преимущества панорамного освещения, оборудовать оранжерею, детскую или спальню, наполненную свежим воздухом и светом, однако, для самостоятельного монтажа больше подходит простая одноуровневая конструкция.
Преимущества мансарды
Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома. Этот вариант увеличения полезной площади дома имеет следующие преимущества:
Схема расположения материалов в мансардной крыше
- Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
- Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
- Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
- Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
- Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.
Чтобы оборудовать мансардное помещение длина торцевой стена постройки должна превышать 4,5 м, а площадь дома более 7 кв. м, рекомендуемая пропорция высоты к площади – ½.
Естественное освещение мансарды
Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.
- Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
- Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.
Зависимость размера окон от угла наклона скатов
- Установка мансардных окон. Мансардные окна монтируют не фронтоны, а прямо в скаты кровли. Из-за своего расположения они подвергаются воздействию такой же нагрузки, как поверхность крыши. Мансардные окна оснащают ударопрочным, герметичным стеклопакетом с отталкивающим грязь напылением и усиленной рамой. Благодаря этим характеристикам, они выдерживают огромную массу снега, не протекают во время дождя, не разбиваются от ударов града и веток. Производят мансардные окна с разным механизмом открывания – распашным, поворотным, комбинированным, существуют даже модели, которые трансформируются в небольшой балкон.
Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.
Оборудование вентиляции
Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:
Схема естественной вентиляции дома
- Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.
Коньковый аэратор на мягкой кровле
- Точечных аэраторов. Точечные аэраторы устанавливают на плоских, односкатных и шатровых крышах, у которых нет конькового соединения. С их помощью кровельный пирог «дышит», отдает влагу в атмосферу, не страдает от конденсата, снижающего эффективность утеплителя. Схема расположения точечных аэраторов – 1 штука на 20 кв. м.
Аэратор бутылочного типа
- Карнизных продух. Через эти элементы, расположенные под свесом крыши, осуществляется забор свежего воздуха.
Расположение элементов принудительной вентиляционной системы на мягкой кровле
Работающая система принудительного вентилирования заставить воздух циркулировать с помощью конвекции – свойства теплого воздуха подниматься наверх, освобождая место для прохладного, забираемого с улицы. Это увеличит срок эксплуатацию стропильной системы, кровельного материала, защитит от плесени и сырости, а также создаст приятный микроклимат в мансарде.
Схема мансардной ломанной крыши с размерами
Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.
Видео-инструкция
krovlyakrishi.ru
Мансардная крыша своими руками: Пошаговая технология, фотографии
Мансардной называют крышу, под которой обустроены жилые комнаты. По форме мансардная крыша может быть различной, но чаще всего мансарду обустраивают под двускатной крышей. Наиболее рациональным решением, позволяющим получить максимальную полезную площадь жилой мансарды, является мансардная крыша с ломаной линией ската.
Мансардная крыша своими руками
Этапы строительства мансардной крыши своими руками во многом похожи на возведение обычной двускатной крыши, так же как и названия элементов, составляющих ее каркас. К ним относятся:
- Мауэрлат – опорный брус, передающий нагрузку от стропил стенам строения;
- Балки перекрытия – доски, образующие пол мансарды и потолок нижнего этажа;
- Стойки – вертикальные опоры, поддерживающие стропильную систему;
- Прогоны – горизонтальные опоры для стропил;
- Ригеля – поперечные горизонтальные элементы, стягивающие скаты крыши между собой, иначе их называют затяжки;
- Стропила – доски, образующие основной контур крыши;
- Подвеска – подвесная стойка, поддерживающая затяжки и перераспределяющая нагрузку между стропилами;
- Обрешетка – доски или листы фанеры, предназначенные для укладки поверх них кровельного покрытия и передающие нагрузку на стропильную систему;
- Кобылки – доски, закрепляемые вдоль оси в нижней части стропил и предназначенные для образования свеса крыши.
Каркас для мансардной крыши
Сечение элементов кровли определяется с помощью расчета, в статье приведены наиболее часто используемые в частном строительстве материалы.
Устройство ломаной мансардной крыши и ее отличия
Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.
Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.
Устройство мансардной крыши
Стропильная система для мансардной крыши
Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.
Расчет размеров мансардной крыши
Главным условием комфортного устройства мансарды является высота потолков – она не должна быть ниже 2,5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2,8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.
Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.
Чертеж — размеры мансардной крыши
Технология возведения ломаной мансардной крыши
- Устанавливают мауэрлат по периметру дома. В деревянных строениях мауэрлатом служит верхний брус или бревно. В каменных – кирпичных или блочных – строениях брус мауэрлата крепят на шпильки или анкера, закрепленные в стенах во время кладки на расстоянии не более 2 метров. Выравнивают мауэрлат по внутренней плоскости стены, оставшуюся снаружи стену позже закладывают декоративной кладкой. Брус мауэрлата из сухой древесины хвойных пород обычно имеет сечение 100 или 150 мм. Отпиливают брус нужной длины, выпрямляют при необходимости анкерные шпильки и кладут брус поверх них. Слегка простукивая молотком. На брусе остаются вмятины от шпилек, по ним высверливают отверстие необходимого диаметра. Размечать брус можно и с помощью рулетки, но вероятность ошибки в этом случае выше. На стену укладывают рулонную гидроизоляцию, можно использовать обычный рубероид в два слоя. Мауэрлат надевают на шпильки и затягивают гайки.
Установка мауэрлата на кирпичную стену с помощью деревянных пробок
- Для балок перекрытия обычно используют хвойный брус сечением 100х200 мм. Балки перекрытий кладут либо поверх мауэрлата с выходом за плоскость стен на 0,3-0,5 метра, либо в специально предназначенные для этого карманы в кладке.В первом случае балки закрепляют с помощью уголков и саморезов. Чтобы перекрытия получились ровными, балки кладут в строгой последовательности: сначала крайние по уровню, потом, натянув шнурку, по ним выравнивают промежуточные. Шаг балок перекрытия обычно составляет от 50 до 100 см, но наиболее удобным является шаг в 60 см, позволяющий укладывать плиты утеплителя без подрезки. Для выравнивания высоты балок их подтесывают либо используют подкладки из доски.Если балки укладывают в специальные карманы в кладке, их концы обязательно обрабатывают обмазочной гидроизоляцией и обворачивают рубероидом. Выравнивают их аналогичным образом.
- На крайние балки перекрытий устанавливают стойки. Крайние стойки выполняют из бруса 100х150 мм, высота и линия установки стоек определяется по заранее подготовленному чертежу. Стойки выравнивают с использованием уровня и отвеса и временно закрепляют укосинами в перпендикулярных направлениях – вдоль и поперек оси крыши. Это позволит установить стойки без отклонений в какую-либо сторону. Укосины делают из любой доски и прибивают на гвозди.Между крайними стоками натягивают шнурку и выставляют по ней остальные стойки с шагом, равным шагу балок перекрытий, то есть на каждую балку. Все стойки закрепляют аналогично крайним. У вас должны получиться два ряда стоек одинаковой высоты, идущих параллельно друг другу.
Устройство мансардной крыши
- На стойки укладывают и закрепляют прогоны из доски 50х150 мм, закрепляют прогоны на гвозди 150 мм и на уголки с помощью саморезов. На прогоны кладут ригеля из доски 50х200 мм узкой стороной вниз – это увеличит их жесткость. Так как при эксплуатации на ригеля не будет оказываться нагрузка, такого сечения доски вполне достаточно, однако, чтобы исключить их прогиб и увеличить надежность в процессе монтажа, при установке ригелей под них ставят временные опоры из доски не тоньше 25 мм. Сверху ригеля скрепляют одной или двумя досками – также временно, до установки стропил. При этом доски нужно располагать не посредине затяжки – там они будут мешать дальнейшему монтажу, а отступив около 30 см.После установки стоек, прогонов и ригелей у вас получается жесткая конструкция, ограничивающая внутренние помещения мансарды. Для увеличения ее прочности впоследствии ее закрепляют подкосами и схватками.
- Устанавливают нижние стропила из доски 50х150 мм. Сначала выполняют шаблон из доски 25х150 мм – она легче и быстрее обрабатывается. Доску необходимой длины прикладывают к верхнему прогону, рисуют форму запила прямо на доске и выпиливают его. Прикладывают шаблон к прогону в местах установки стропил, и если он везде совпадет, то верхнюю часть всех стропил можно выполнять по шаблону. Нижнюю часть, опирающуюся на мауэрлат рядом с балками перекрытия, каждый раз вырезают по месту.Крепят стропила с помощью уголков и саморезов и на гвозди.
Пример крепления стропил
- Для выполнения верхних стропил необходимо разметить центр крыши. Сделать это можно с помощью временной стойки, прибитой к мауэрлату и крайней затяжке с торца крыши так, чтобы один край доски проходил по центральной линии крыши. По этому краю и выравнивают стропила. Далее готовят шаблон из доски 25х150 мм, прикладывая его в краю установленной доски на нужном уровне и к прогону, на который опираются нижние стропила. Размечают верхний и нижний запилы и выпиливают шаблон. Прикладывают его поочередно к обеим сторонам крыши, проверяя, насколько точно размечен ее центр. Если ряды стоек выполнены параллельно, то проблем с установкой верхних стропил быть не должно – все они будут иметь одинаковый размер.
- По шаблону выполняют необходимое количество стропильных ног. Стропила устанавливают на прогоны и соединяют в верхней части с помощью накладных металлических пластин или обрезков доски на саморезы. В прогон стропила упирают на запилы и закрепляют на уголки. Чтобы стропила стояли прямо, их закрепляют с помощью подкосов, установленных нижним концом на затяжки. Так ставят все стропила. Крепят подвесные стойки – отрезки доски 25х150 мм. Верхний край доски закрепляют в месте соединения стропил, нижний – к затяжке.
- Ставят подкосы под нижние стропила из доски 50х150 мм, упирая их нижним косым срезом в балку перекрытия и закрепляя на уголки, а верхний край крепят сбоку к стропильной ноге, прибивают на один-два гвоздя, после чего сверлят сквозное отверстие и закрепляют на болт или шпильку. После установки нижних подкосов убирают все временные подпорки и стойки.
- Зашивают фронтоны, оставляя дверные и оконные проемы. Если балки перекрытий уложены в карманы стен, на нижние стропила крепят кобылки – доски, продолжающие линию стропил и образующие свес крыши. При укладке перекрытий поверх мауэрлата балки и так выступают на необходимое расстояние, и в кобылках необходимости нет.
- Крепят обрешетку, соответствующую типу кровельного покрытия – сплошную или разреженную. На обрешетку кладут гидроизоляции и приступают к монтажу кровельного покрытия, например, профнастила.
Обрешетка для мансардной крыши
Ломаная мансардная крыша обычно не нуждается в утеплении – утепляют лишь стены и потолок мансарды. Воздушное пространство, образуемое под стропилами, обеспечивает хорошее проветривание чердака, уменьшает нагрев помещений мансарды летом и обеспечивает дополнительную теплоизоляцию зимой. Поэтому при зашивке фронтонов важно оставить вентиляционные окошки в верхней части крыши, над перекрытиями мансардного этажа.
Видео — инструкция по возведению мансардной крыши
stroyvopros.net
Конструкция крыши: чертежи мансардной кровли
Очаровательный и практичный дом с мансардой в традиционном стиле
Мансарда – это уютный уголок в доме, который может использоваться в качестве кабинета, бильярдной, можно оборудовать в нем спальню или гостиную. Преимущество строительства именно мансардного этажа – это финансовая составляющая. К тому же ломанные геометрические линии помещения позволяют сделать интерьер индивидуальным.Прежде чем переходить к внутреннему убранству пространства, необходимо определиться с типом конструкции крыши. Возведение кровли – это завершающий этап постройки. Качественно построенная крыша обеспечит надежное и комфортное проживание жильцов дома. Чертеж мансардной кровли позволит наглядно увидеть будущую конструкцию.
Типы расположения мансарды
Мансарда — это ограниченное пространство между межэтажными перекрытиями снизу и кровельными скатами сверху. В соответствием с выбранной формой скатной крыши мансарда может быть:
- симметричной одноэтажной с двускатной кровлей;
- симметричной одноэтажной с ломаной двускатной крышей;
- асимметричной одноэтажной;
- асимметричной двухэтажной.
Современный дизайн частного дома с мансардой
Виды конструкции мансардных крыш
Прежде чем приступить к возведению крыши, необходимо подобрать наиболее правильную конструкцию. Типовые конструкции крыши должны вписываться в местные климатические и атмосферные условия. Благодаря правильному выбору, определяется и материал для покрытия мансардной кровли.
Совет! Если в регионе строительства дома частые порывистые ветра, крыша должна быть низкой, так как высокая очень неустойчива к таким нагрузкам. Если частые снегопады – следует выбрать, наоборот, высокую крышу с наиболее крутыми скатами.
Плоские конструкции кровли не рекомендуется возводить в жилых домах. Они требуют постоянного профилактического сезонного ремонта. Поэтому скатная крыша будет замечательным выбором. Подобная конструкция выдерживает различные погодные условия: снег, дождь, листву и ветки.
Односкатная мансардная крыша
Виды стропильных систем
Различают два основных вида стропильных кровельных систем:
- висячие;
- наклонные.
Висячая стропильная кровельная система
Основная нагрузка распределена между двумя несущими опорами – внешними скатами крыши мансарды. Несущие стропильные балки закрепляются при помощи металлической затяжки над основанием стропильной фермы или внизу.Один пролёт кровельной стропильной системы не может превышать восьми метров. Чтобы не прогибались стропильные ноги необходимо врезать ригели параллельно затяжкам. Также дополнительно укрепляется конструкция при помощи монтажа бабок.
Висячие стропила разной длины
Наклонные стропила
Подобные конструкции возводятся, опираясь на внутренние несущие стены. Также опорами служат и наружные стены дома. В случаях, когда наклонные стропила необходимо установить без возведения внутренних стен, монтируются дополнительные несущие опорные балки, которые затем декорируются в колонны. Подобная конструкция самая дешевая, но совершенно не уступает по надежности.
Важно! Наклонные стропила монтируются на внутренние стены при условии, что расстояние между ними не превышает 6 метров. Если это расстояние больше, необходимо в промежутках через каждые 6 метров ставить опорные балки.
Конструкция стропильной фермы устанавливается на стены. Сверху фермы стропила соединяются прогоном, который подбивается коньком. Прогон может быть как металлическим, так и деревянным. Прокладка стропильных ног осуществляется через пазы, обустроенные в наружной стене.
Наклонные стропила разной длины
Формы чердачных крыш
Наклонные кровельные конструкции представлены множеством систем:
- односкатные;
- двускатные;
- вальмовые;
- шатровые;
- многощипцовые;
- купольные (конические).
Односкатная кровельная система – это несущая конструкция, стропила которой опираются на наружные несущие стены дома. Стены могут иметь как различную высоту, так и быть симметричными. Наиболее часто подобные системы кровельный конструкций применяются в постройках хозяйственного назначения: гараж, сарай, терраса.Но, стоит отметить, что участились случаи строительства домов с односкатными крышами. Архитектурная мода предлагает оригинальные решения и интересные дизайнерские воплощения в строительстве мансарды дома с односкатной крышей.
Схема устройства односкатной кровли
Двускатная кровельная система – это классическая конструкция мансардной крыши. Относятся к самому распространенному виду инженерных решений – щипцовой.
Важно! Ломанные мансардные крыши – это вариации двускатных кровель. Они могут располагаться симметрично и асимметрично, находиться в одном и двух уровнях.
Оптимальный угол наклона двускатной кровли – 30-60 градусов. Вариант исполнения ломанной крыши уменьшает общую нагрузку на несущие стены, распределяя её по поверхности. Достоинством такой конструкции является устойчивость к различным погодным условиям.Вальмовая кровельная система – это четырехскатный тип крыши. Торцевые поверхности (вальмы) имеют треугольную форму, скатные поверхности – трапециевидной формы. Различают модификации:
- датская кровля — объединяет в своей конструкции двускатную и вальмовую крышу;
- полувальмовая крыша.
Стропильная система вальмовой крыши
Шатровая кровельная система – четырехскатная крыша, состоящая из четырех равнобедренных треугольников, замыкающихся вершинами в одном месте. Очень хорошо подходит для квадратных построек. Необходимым условием возведения подобной конструкции является соблюдение симметричности всех элементов.Многощипцовая кровельная система – сложная разноугольная конструкция. Может находиться в разных уровнях. Подобная система равномерно распределяет нагрузку по поверхности крыши. Имеет большое количество внутренних и внешних углов наклона с разными величинами, а также, большое количество ребер-скатов.Купольная (коническая) кровельная система – подходит для круглых сооружений. Крайне редко применяется в строительстве мансардных домов. Но отлично смотрится при сооружении круглых башенок.
Устройство многощипцовой крыши
Преимущества и недостатки односкатных крыш
Самым простым вариантом в монтаже является односкатная крыша. В качестве материала для возведения могут применяться железобетонные плиты. Однако, более распространенный вариант монтажа при помощи стропильной системы.Преимущества односкатных стропильных кровельных конструкций:
- Экономия строительных материалов – это самый экономичный способ возведения кровли.
- Монтаж можно выполнить самостоятельно.
- Легкий вес конструкции. Подходит для домов с облегченным фундаментом.
- Монтируется как на высотные здания и сооружения, так и на небольшие хозяйственные постройки на частном участке.
- Легко оборудовать мансарду.
- На открытых ветреных участках применяются односкатные конструкции с небольшим углом наклона.
К недостатком односкатных конструкций относятся:
- Низкая устойчивость к снежным нагрузкам.
- Повышенная гидроизоляция с целью предотвращения протечек. Постоянный сезонный осмотр и ремонт мелких трещин и ямок.
- Громоздкий внешний вид конструкции.
Одна из самых простых кровельных конструкций – односкатная крыша, ее возведение по силам даже несильно опытным строителям
Наиболее оптимальным углом наклона односкатной кровли является угол в 45 градусов. Рекомендуется конструировать такие крыши в южных ветреных засушливых районах. Крайне не рекомендуется обустройство односкатной крыши в северных снежных регионах.
Правила монтажа стропильной системы
Стропильные кровельные системы возводятся по следующим правилам:
- Сечение балок не может быть менее 100х100 мм.
- Обязательное обустройство гидроизоляции.
- Зафиксированные скобами несущие узлы, необходимо дополнительно скреплять обвязкой из стальки.
- Влажность деревянных элементов не должна быть выше 10%.
- Все элементы из дерева в обязательно порядке обрабатываются антисептиком и противомоскитными средствами.
Важно! Самым лучшим стропильным материалом является хвоя. Она наиболее устойчива к атмосферному влиянию климатической среды.
Дополнительно деревянные элементы покрываются противопожарными средствами.Общая схема установки стропильной кровельной системы:
- обустройство каркаса;
- монтаж опорных балок;
- установка стропил.
Стропильная кровельная конструкция плотно и надежно закрепляется. Затем монтируются ступенчатые выемки стен. После этого выполняются работы по теплоизоляции и гидроизоляции кровли. После их завершения приступают к установке обрешетки и укладке выбранного кровельного покрытия. Затем устанавливаются врезные или слуховые мансардные окна и производятся внутренние и внешние отделочные работы.
Строительство дома с мансардной кровлей
Этапы монтажа стропильного каркаса
- Укладывается верхний брус. Все элементы скрепляются скобами и обвязываются сталькой. Это будет подстропильная рама.
- Монтаж мауэрлата. Именно эта система является основной для всей кровли мансарды. Применяются доски толщиной 50 мм и брусья 100х150 мм. По периметру стен укрепляется брус и обшивается доской, дополнительно обвязывается сталькой.
- Под брусья укладывается слой гидроизолятора.
- Возводятся стропильные ноги. На мауэрлат наносятся метки с шагом 15 см и прибиваются брусья.
- К фронтону крепятся краевые стропильные ноги. Очень важно на данном этапе, чтобы край из стропил составлял ровную линию.
- К стропилам крепится уровневая веревка и устанавливаются оставшиеся стропила.
- Мансардные окна закладываются на шаге возведения стропил.
- Стропноги соединяются воедино. Крепится коньковая балка.
Стропильная кровельная система выполнена. Остается обустроить обрешетку, настелить гидробарьер и утеплитель. Кровля смонтирована.Монтаж стропильной системы крышиhttps://www.youtube.com/watch?v=gm9xv9JLozQ
Этапы составления чертежа проекта
Чертеж крыши для мансарды начинается с выбора её формы, и определения сечения стропил и шага монтажа.
- Для определения размеров стропильных ног учитываются следующие параметры:
- угол уклона;
- материал для покрытия крыши;
- климатические особенности местности, в которой ведется строительство.
- Следующим этапом является определение количества стропил. По исполнению конструкция стропильной крыши может быть как наклонной так и висячей. Перед проектированием необходимо выбрать тип конструкции.
- Расчет обрешетки кровли. Выделяют:
- сплошное битумное рулонное покрытие;
- обычное листовое (волнистое) покрытие.
- Вычисляется количество деталей для крепления, других вспомогательных упорных элементов.
Мансардная крыша с наслонными и висячими стропилами, с выносом низа стропил за стену
Чертеж должен включать не только визуальное исполнение кровельной конструкции, но и содержать следующие данные:
- стыковка крыши с парапетом прижимным профилем;
- стыковка кровли с парапетом без прижимного профиля;
- схему стыковки скатов;
- планировка мансардной крыши с проемом для двери;
- расчет числа деревянных элементов строительных материалов и количество кровельного покрытия;
- оборудование водостока и снегоудерживающих элементов.
Важно! Если выровнять углы наклона верхних и нижних скатов мансардной крыши, то по внешнему виду она будет напоминать классическую конструкцию двускатной кровли. При этом схема самой силовой упорной конструкции останется без изменений в стандартном исполнении, который применяется для ломаных кровельных конструкций.
Выполняя чертеж ломаной мансардной крыши необходимо тщательнейшим образом просчитывать размеры всех элементов конструкции. Также необходимо помнить о надежности, долговечности и безопасности кровли в эксплуатации дома.Расчетная схема мансардной кровлиhttps://www.youtube.com/watch?v=RWu2HiFXGpM
Исполнители чертежа
Каждый дом индивидуален. Поэтому и чертеж ломаной кровельной конструкции выполняется индивидуально с учетом особенности региона. Самостоятельно чертеж крыши, конечно, можно выполнить, если вы уверены на сто процентов в собственной экспертности.Стандарты СНИП при составлении чертежа проекта кровли применяются многими строительными проектными организациями. Это позволяет избежать несчастных случаев. Именно поэтому рекомендуется передать работу по составлению чертежа специалистам-застройщикам.Построение мансардной многоскатной крышиhttps://www.youtube.com/watch?v=LxeBA1cIkIw
lestnitsygid.ru
Мансардная крыша своими руками – чертежи, инструкции, советы
Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.
Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.
Особенность мансардной крыши
Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой — с более сильным наклоном.
Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.
Проектирование
Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.
Односкатная
Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.
Двухскатная
Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.
Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.
Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.
Ломаная двухскатная
Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.
Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.
Мансардная с выносными консолями
Здесь мы рассмотрим более сложную геометрию.
Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.
Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.
Двухуровневая мансарда
Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.
Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.
Формы крыш
В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.
Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.
Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.
Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.
Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.
На следующем рисунке наглядно продемонстрированы некоторые их типы.
Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.
Ломаная мансардная крыша
Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?
По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.
Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.
На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.
С другой стороны, на этих балках монтируются остальные элементы конструкции:
- Стойки — вертикально расположенные элементы, которые служат опорой.
- Прогоны расположены вдоль мансарды.
- Наслонные стропила — это наклонная основа для настила.
- Поперечные балки служат для мансардных перекрытий.
Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.
Здесь показаны ещё несколько важных элементов стропильной системы:
- Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
- Висячие стропила. Они расположены в верхней секции крыши.
- Затяжка служит для увеличения прочности всей конструкции.
- Подкосы являются дополнительной опорой для наслонных стропил.
Вентилируемые и не вентилируемые крыши
Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.
Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.
На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.
К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.
Некоторые проекты мансардных крыш
Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.
Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.
Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.
На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.
Технология строительства мансардной крыши своими руками
Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:
- Сделать самому.
- Обратиться к специалистам.
Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.
Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.
Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.
Создание будет проходить в два основных этапа:
- создание каркаса,
- обустройство кровли.
Для проведения работ потребуются различные материалы:
- Деревянный брус различного сечения.
- Доски толщиной 3-4 см и шириной 15 см.
- Кровельный материал (шифер).
- Утеплитель.
- Пароизоляция.
- Гидроизоляция.
- Гвозди на 80 мм.
Потребуются также инструменты для работы:
- Острый нож.
- Молоток.
- Топор.
- Строительный степлер со скобами.
- Отвес.
- Рулетка.
- Ножовка.
Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.
Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.
Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.
Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.
Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.
Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.
При определении веса учитываются:
- вес стропил и балок,
- вес утеплителя,
- вес гидроизоляции,
- вес кровли.
Сначала определяется вес на единицу площади, и затем умножается на её величину.
При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.
Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.
Проведение работ
Установка стропильной системы
Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.
На первом этапе нужно установить мауэрлат.
Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.
После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.
Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.
Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.
Установка утепления
Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.
Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:
- Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
- Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
- Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
- Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
- Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.
Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.
При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.
Особенности стропильных систем мансардных крыш
Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.
Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.
Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.
Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.
Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.
Мансардная крыша своими руками — чертежи, инструкции, советы
Оценка: 5 2 голосовЧитайте также:
okarkase.ru
