выбор и установка своими руками
Аккуратный козырек над гаражом — это не только законченный внешний вид автобокса, но и обязательная необходимость. Аксессуар особенно важен для тех гаражей, у которых скат крыши направлен в сторону ворот.
Зачем нужен козырёк
Устройство данного элемента над гаражными воротами имеет существенные плюсы:
- Комфорт открывания ворот во время дождя либо снегопада.
- Уберегает в холодные месяцы года от возможного образования гололедицы, а значит, безопасного въезда/выезда на автомашине.
- Минимизирует попадание влаги в воротные замки, увеличивая их эксплуатационный ресурс.
- Снижает риск замерзания замковых систем в зимний период.
- Увеличивает тень в знойные летние дни, делая пребывание в автобоксе немного приятнее.
Какой козырёк выбрать
Если решено доустраивать въезд в автобоксе, то какой козырек на гараж выбрать? Этим вопросом мучаются многие собственники гаражей, желая сделать козырек для гаража надёжным и с наименьшими затратами.
Виды козырьков
В связи с этим, профессиональными мастерами-строителями рекомендуются следующие навесы (козырьки) для гаражных ворот, исходя из конфигурации:
- Односкатные.
- Двухскатные.
- Трехскатные.
- Арочные.
Если расстояние между верхом ворот и крышей минимален, не более 300-400 мм, то возможно реализовать только первый вариант. В случае, если крыша находится на значительном расстоянии от ворот, можно «разгуляться», сделав двух-трехскатную конфигурацию козырька либо арочный вариант
Кроме того, козырек над гаражными воротами выбирается, исходя из применяемого материала. Вариант материалов следующий:
- Полкарбонат.
- Профлист.
- Оцинкованная жесть.
- Металлочерепица.
- Шифер.
Козырек на основе шифера
Для реализации идеи выбирается волнообразный шифер.
Плюсы материала:
- Жесткость кровли, благодаря «волнам» поперечного профиля листов.
- Не боится коррозионного износа.
- Относительно недорогой материал.
- При дожде, не создает неприятного барабанного шума.
Последовательность укладки шифира
Из минусов можно отметить следующие недостатки:
- Возможность протечки влаги через крепежные отверстия из-за неудачной фиксации саморезами или гвоздями.
- Создает значительную нагрузку, если козырек над входом в гараж имеет внушительные размеры.
- Со временем растрескивается, что приводит к необходимому ремонту кровли.
Металлические варианты козырьков
Козырек из металлопрофиля
К плюсам металлической кровли относятся следующие аспекты:
- Конструкция, в конечном итоге, получается легкой, без излишней нагрузки на фасадную стену.
- Надежно противостоит коррозии, если стальной лист покрыт оцинковкой, либо имеет полимерное напыление.
- Приятный внешний вид. Разнообразие цветовых вариаций дает возможность сделать навес индивидуальным.
Если речь идет о профлистах, то козырек имеет дополнительное преимущество перед плоской кровлей, благодаря волнообразному профилю в поперечине. Такой профиль позволяет выдерживать значительные нагрузки при воздействии толщи выпавшего снега.
Поликарбонатные козырьки
Наиболее дешевый вариант гаражного козырька. Это распространенный материал для устройства навеса над въездом в гараж.
Козырек из поликарбоната
Помимо этого, поликарбонатный козырек имеет следующие преимущества:
- Не создает затемнения гаражного входа. Материал пропускает солнечные лучи.
- Полая структура листов предопределяет минимальную нагрузку на несущую конструкцию навеса. По этой же причине, легко проводить монтажные работы по его настилу и закреплению.
- Нестрашна коррозия, температурные перепады наружного воздуха.
Изготовление гаражного навеса
Собственники гаражей, желающие сэкономить на данном элементе фасадной стены постройки, стараются сделать козырек над воротами гаража своими руками, не прибегая к помощи мастеров-монтажников. Однако, в этом случае возникает вопрос «как сделать козырек правильно»? Чтобы козырек над воротами гаража своими руками был надежным, необходимо знать несколько секретов технологии изготовления навесов подобного типа.
Выбор каркаса
Перед тем, как выполнить козырек (навес) на гараж своими руками, следует определиться с выбором материала для каркаса. Прочность и эксплуатационный срок козырька зависит, именно от правильности выбора материала под каркас.
Металлический каркас
Существует два варианта материалов, распространенных для изготовления каркаса:
- Стальная профилированная труба. Наилучший вариант – квадратное сечение в поперечине. Это дает возможность сделать конструкцию более жесткой, а также надежно закрепить ее к поверхности гаражной стены.
- Деревянный брусок. Вариант материала менее надежен, в смысле сроков эксплуатации, так как древесина подвергается гниению от воздействия погодных осадков. Если все же выбраны деревянные бруски, то целесообразно применять листвяжный материал. Такие бруски имеют высокую структурную плотность, а значит, прослужат несколько десятилетий.
Деревянный каркас козырька
Выбор кровельного материала
Исходя из финансовых затрат, предпочтительнее иметь поликарбонат. Кроме того, с ним легче работать, если монтаж выполняется «в одного». Листы без проблем рассекаются на нужные размеры посредством простого ножа, а благодаря весу материала, разместить поликарбонат на каркасе для закрепления сможет хозяин гаража сам, без дополнительной помощи.
Сборка каркаса
Конструкция односкатного козырька наиболее проста в изготовлении, поэтому ее предпочитают собственники гаражей, решившиеся сделать навес собственноручно. Каркаса состоит из нескольких треуголных элементов. Каждый элемент две взаимоперпендикулярные стороны, и одну под углом. Именно к этой стороне будет закрепляться кровельный материал.
Конструкция односкатного козырька
Если предполагается сборка каркаса на основе профильной трубы, то необходимо иметь сварочный аппарат, либо обратиться за помощью к услугам сварщика. При неимении таких возможностей, лучше собирать каркас посредством листвяжных брусков. Для этого используются саморезы и специальные стальные уголки, позволяющие прихватывать отдельные бруски, собирая их в единый каркас.
Для работ по сборке козырькового каркаса, а также последующего закрепления кровли, следует иметь шуруповерт. При отсутствии своего инструмента, целесообразно одолжить шуруповерт у соседей по гаражу. Это облегчит и ускорит процесс изготовления навеса.
Монтаж поликарбоната
После сборки несущей конструкции, наступает время устройства на каркасе защитного материала. Для фиксации поликарбоната продаются саморезы со специальной резиновой прокладкой и прижимной шайбой. Такие крепления не позволяют проникнуть осадкам сквозь сквозные отверстия в поликарбонате.
Монтаж поликарбоната
Если навес не имеет значительных размеров, то закрепление кровельного материала целесообразно производить на сделанный каркас, до его монтажа к стене.
Установка козырька
Выбор креплений для установки гаражного навеса зависит от материала стены. Для деревянной стены следует применять саморезы с диаметром от 5 мм. Для кирпичной кладки используются дюбель-гвозди того же диаметра. Длина креплений должна составлять не менее 70 мм для профильной трубы с сечением 20*20 мм, для деревянных брусков с сечением 50*50 мм – порядка 100 мм.
Важные советы
Каркас на базе профильной трубы, необходимо покрыть антикоррозийной эмалью, для эстетики и увеличения срока службы. Как правильно подшить потолок? Читайте далее.
vseogarage.ru
Козырек над воротами — Сообщество «Сделай Сам» на DRIVE2
Был приобретен гараж в голом виде, то есть голые стены, не крашеные и ржавые ворота, проводки не было. В общем чистый лист бумаги.
На данный момент уже много чего сделано, и сейчас я хочу показать процесс изготовления козырька. Далее описание под фото.
Купил на металлобазе профиль 15*15
Так выглядил гараж снаружи
Измерил и начал резать профиль на нужные мне куски
…
Получились такие отрезки
Перед сваркой детали четко подгоняем и выставляем
Стараемся подрезать детали так, чтобы между ними был минимальный зазор.
Тут тоже самое
Далее приварил две перемычки, и покрасил, предварительно погрунтовал. Фото не сделал.

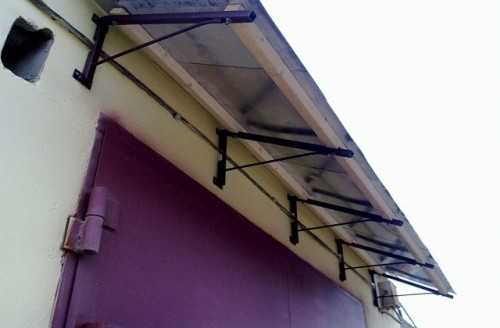

Это уже установка. Попросил соседа качественно приварить каркас снизу к уголку, вложенному в кладку кирпича, а вверху конструкция крепится анкерами.
Каркас установлен
Каркас установлен
Каркас установлен
Каркас установлен
Нашил две рейки и застелил профнастилом.
Профнастил заказывал на базе, привезли уже порезанный по моим размерам.
Общий вид
Вылет от стены 65см. Зашивать каркас не планирую. На нем поставлю прожектор, чтобы в темное время можно было что то делать не заезжая в гараж. Не скажу что все получилось профессинально, но сделано все своими руками. Ширина козырька 3,3м, бюджет 510 грн или 40$
www.drive2.ru
Козырек над воротами гаража
Всегда приятней сесть за руль сухим и не попасть под дождь. Для того чтобы вода с крыши гаража во время открывания не попала на хозяина автомобиля, лучше всего смонтировать козырек над воротами гаража своими руками, который надежно защитит от такой неприятной ситуации.
В данной статье будет полностью раскрыта тема относительно выбора конструкции козырька для гаража и его монтажа, а также даны практические советы по обустройству.
Необходимость козырька
Обычно навес обустраивается перед любым входом и это может быть не только гараж. Такой подход обусловлен полезными функциями, которые выполняет козырек:
- Защита хозяина от попадания воды на него во время осадков.
- Защита самого помещения от просачивания влаги внутрь.
- Отсутствие высокого снежного покрова у ворот во время зимних месяцев.
- Если монтируется шатровая конструкция козырька, то она становится прекрасной защитой от ветра, которая предупредит несвоевременное закрывание ворот.
- Защита от солнца и нагрева ворот.
- Защита запорного механизма и петель ворот от попадания влаги и выхода их из строя.
- Дополнительная защита электрических составляющих, которые располагаются со стороны ворот.
Особенности конструкции
Перед тем как сделать над воротами в гараж козырек, нужно ознакомиться с основными нюансами его изготовления, и выбрать материалы, которые больше всего подойдут для такого изделия.
Материалы для навеса
При выборе материалов для изготовления козырька не стоит забывать о том, что в зимние месяцы велика нагрузка на этот выступающий элемент. К примеру, десятисантиметровый слой снега будет давать нагрузку на конструкцию козырька, которая равняется 0,4 т.
Также особенно тщательно нужно закрепить навес, чтобы никакой порыв ветра не сумел его сломать.
Итак, в выборе материала для козырька ограничений нет. В основном используются:
- Покарбонат
- Профнастил
- Металлочерепица
- Шифер
- Ондулин
- Закаленное стекло
- Жесть.
Совет! Для монолитного гаража козырек может быть выполнен из бетона, но такой вариант требует особенных инженерных расчетов.
Наиболее часто домашние мастера используют для устройства козырька своими руками поликарбонат. Этот материал отличается высокими качественными характеристиками, легкостью, прочность, светопроницаемостью и аккуратным внешним видом.
Важно! Для сложных климатических условий со снежными зимами и сильными порывами ветра лучше использовать монолитный поликарбонат для козырька.
Для средней полосы России вполне подойдет сотовый поликарбонат, который всего лишь ненамного уступает по прочности монолитному.
Существующие виды навесов
Козырек для гаража можно установить любой желаемой конструкции. К тому же выбор достаточно велик. Это:
- Односкатный навес. Его закрепление производится при помощи прямых или косых опор.
- Односкатный козырек.
- Козырек в форме арки.
- Куполообразный козырек.
- Козырек, имеющий закрытые края. Еще он называется шатровый. В принципе, к любому из вышеперечисленных козырьков можно дополнительно смонтировать боковые стороны, и он будет надежно защищать от ветра и косых осадков.
Особое внимание стоит уделить стойкам, которые поддерживают навес. Они должны быть расположены таким образом, чтобы не мешать воротам открываться и закрываться. Для поддержания навеса можно устраивать 2 стойки по краям, а можно дополнить их одной центральной.
Важно! При выборе материала для опор козырька нужно сразу исключить древесину, так как она достаточно недолговечна.
Алюминиевые опоры также считаются хорошим вариантом, но скрепить их будет очень сложно и потребуется большое количество соединительных уголков. Сваривать же алюминий не целесообразно.
Самым оптимальным вариантом для устройства опор козырька становится металлический уголок.
Самостоятельный монтаж козырька над гаражом
Прежде чем сделать козырек над гаражом, нужно подготовить те инструменты, которые могут понадобиться. Это:
- Прибор для снятия мерок – рулетка или другой измеритель.
- Болгарка с набором дисков.
- Перфоратор с набором сверл.
- Ножницы по металлу.
- Расходный материал для крепления.
- Сварочный аппарат.
- Шуруповерт.
После подготовки всего необходимого нужно выполнить на бумаге проект будущего козырька с указанием его конструкции, расположения и всех размеров. В соответствии с этим документом будет производиться дальнейший монтаж конструкции.
Устройство односкатного козырька
Главным критерием при установке такого вида навеса является установка его в той точке, которая ближе всего находится к верхушке ворот, но так, чтобы была возможность беспрепятственного открывания. Далее работы проводятся по следующей технологии:
- Произведение замеров того участка, который необходимо оснастить козырьком.
- Готовое значение увеличиваем еще на 0,6 м, чтобы можно было сделать дополнительные зазоры по 30 см.
- Определение длины ската козырька. При этом стоит помнить о том, что его уклон должен быть более 15 градусов.
- Изготовление балок наружного и пристенного типа в соответствии с замерами и соединение их торцевыми планками.
- Изготовление подкосов- опор. Две стороны получившегося треугольника будут соответствовать высоте всей конструкции и длине скоса. Что касается третьей, то ее можно сделать и меньше по размеру.
- Крепление к стене анкерами в предварительно подготовленные отверстия.
- Установка сделанного каркаса на подкосы.
- Монтаж обрешетки на козырьке. Размеры ячеек в обрешетке прописаны в инструкции к кровельному материалу и могут иметь различные значения.
- Крепление кровельного материала к обрешетке при помощи саморезов с резиновой прокладкой.
- Герметизация места примыкания навеса к стене.
Важно! Передняя часть козырька должна быть загнута вверх, чтобы вода не капала, а уходила по краям.
Устройство двускатного козырька
Если необходимо сделать такую конструкцию, которая будет отводить снежный покров и осадки от ворот, то двускатный козырек как раз прекрасно для этого подойдет. Помимо этого, такая конструкция отлично защитит вход от ветра. Для получения качественной конструкции козырька нужно действовать по следующему алгоритму:
- Проведение замеров таким же образом, как в предыдущем случае с добавлением длины на зазоры.
- Определение высоты конструкции.
- Подсчет длины ската. Для этого нужно провести небольшие мыслительные операции. В частности, квадрат показателя высоты прибавляется к квадрату половины длины основания.
- Выполнение чертежа и расчет общей длины вылета.
- Выбор опоры для конструкции. В ее качестве могут выступать столбики или кронштейны. В случае с кронштейнами их изготовление проводится из прямоугольных треугольников, причем сторона, на которой будет располагаться каркас, должна быть равна показателю длины вылета. Данная конструкция прикручивается к стене саморезами или анкерами. В случае со столбиками необходимо будет выполнить две ямки, глубина которых равна от 30 до 50 см и зацементировать их, тем самым укрепив.
- Изготовление 2 пар стропил. Расчет угла соединения идет в соответствии с длиной ската и шириной всей конструкции.
- Укрепление стропил ригелями.
- Соединение при помощи перемычек у основания и конька.
- Закрепление полученного треугольника на опоры или кронштейны.
- Крепление стропил к стене.
- Монтаж обрешетки и настила в соответствии с используемым кровельным покрытием.
Устройство арочного козырька
Такая конструкция придаст завершенности внешнему виду здания и сделает его более солидным. Для монтажа необходимо соблюдать инструкцию:
- Определение размеров в соответствии с пожеланиями.
- Изготовление дуг для каркаса из квадратного металлического профиля с сечением от 12 до 16 мм. Дуг нужно ровно столько, сколько вместится на выбранную длину выхода. Небольшой козырек можно изготовить с использованием всего двух дуг.
Важно! Для сгибания лучше использовать трубогиб.
- Соединение дуг поперечными планками.
- Монтаж на столбики или кронштейны. Инструкция по их изготовлению описывалась выше.
- Дугу, которая располагается около стены нужно закрепить анкерами, под которые заранее выполняются отверстия.
- Крепление кровельного материала.
Устройство куполообразного козырька
Такой навес является более сложным в монтаже. Большинство действий, которые нужно выполнить, описаны в предыдущих вариантах монтажа навесов, но есть и определенные нюансы:
- Изготовление одной дуги, которая станет пристенной.
- Изготовление основания для дуги путем соединения двух концов.
- Определение показателя вылета.
- Выгибание дуги с таким радиусом, который по показателю равен вылету.
- Приваривание дуги в перпендикулярной плоскости с пристенной. В результате правильных действий получается некая часть шара.
- Отведение меридиан от пристенной дуги к концу вылета. Их количество рассчитывается индивидуально.
- Закрепление на стену и покрытие кровельным материалом.
Заключение
Установить козырек над входом в гараж сможет даже начинающий мастер, главное, правильно подобрать конструкцию, провести замеры и грамотно смонтировать. Зато после монтажа навес принесет неоценимую пользу для хозяина, защитив не только его, но и вход гаража от непогоды в любое время года.
bouw.ru
Рассмотрим как сделать козырек над гаражом
Козырек над гаражом
Козырек над въездом в гараж предохраняет в непогоду от намокания водителя, при открывании или закрывании ворот, защищает замок от попадания в него влаги. При резкой смене дождя на снег и понижении температуры, вода, попавшая в замок, начинает превращаться в лед, что приводит к проблематичному открыванию гаража – понадобится разогрев замка, а это потребует времени и сил.
Как сделать правильно козырек над входом в гараж подскажет эта статья.
Особенности конструкции
Козырек на гараж – достаточно компактное сооружение. Его можно за сравнительно небольшой промежуток времени изготовить своими руками. А даже самой простой конструкции навес, способен продлить срок службы гаражных ворот.
Преимуществами устройства являются:
- Защита ворот, шарниров и запорных механизмов от коррозии при намокании от дождя и снега, что увеличивает срок эксплуатации устройств.
- Предотвращает скопление осадков под навесом, что может привести к размытию грунта у опорных столбов.
- При открывании ворот во время дождя он обеспечит комфорт, лучше находиться под козырьком, чем под проливным дождем.
- При устройстве освещения навес защитит фонарь и проводку от намокания, что очень важно.
- Красивый козырек может дополнительно украсить любые гаражные ворота, как показано на фото.
Навес перед гаражом
По конструктивным характеристикам козырьки могут быть:
- Навесными.
- Опирающимися на опоры.
- Одноярусными. Верхняя часть устройств примыкает прямо к стене.
- Двухъярусными. Скаты направлены в стороны от ворот.
- Арочными. Выполненными в виде полукруга, по сторонам ворот расположены их нижние срезы.
- Шатровыми. В этом случае изделия имеют вид округлого или секционированного навеса, который укрывает гаражные ворота со всех сторон.
По расположению он может быть:
В зависимости от этих особенностей выбирается материал и общая композиция устройства.
Какие материалы используются для изготовления козырька
После определения типа конструкции выбирается материал для ее изготовления.
Это могут быть:
- Металлочерепица.
- Оцинкованная сталь.
- Профилированный лист.
- Асбестоцементные листы или шифер.
- Рулонные материалы.
- Стекло.
- Поликарбонат.
Используются и другие материалы. Принцип сборки у них идентичен.
На гаражах в гаражных кооперативах козырьки обычно выполняются из монолитного железобетона и являются продолжением железобетонных плит покрытия. В этом случае все строиться централизованно по проекту.
Козырек нависает над воротами на 600 миллиметров, уклон делается примерно 15%, а весь ряд гаражей выполнен в едином стиле.
Совет: При устройстве козырька, его вылет над воротами гаража не должен быть меньше 600 миллиметров, а примыкать к гаражу он должен на всю его ширину.
Односкатный и двухскатный козырьки можно сооружать из любых материалов, а навесы типа шатра или арки из гибкой черепицы или листов сотового поликарбоната.
После монтажа козырек должен:
- Быть высокой прочности и ветроустойчивости.
- Выдерживать длительную нагрузку от снега.
- Четко вписываться в стиль рядом расположенных строений. Гаражный козырек – это и элемент дизайна.
Для изготовления козырька над гаражными воротами понадобится приобрести такой инструмент:
- Аппарат для сварки, мощностью 220 Вольт.
- Болгарку.
- Электрическую дрель, с набором сверл разного диаметра и твердости.
- Шуруповерт с набором бит для ввинчивания саморезов.
- Набор дюбелей.
- Приспособления для измерения.
При устройстве деревянного каркаса под козырек понадобятся:
- Ножовка.
- Молоток.
- Стамеска.
- Разные гвозди.
Как изготовить односкатный подвесной козырек
Это достаточно простая конструкция, у которой небольшой вес и сравнительно низкая цена. Для изготовления устройства можно использовать металл или дерево. Покрытие выбирается одинаковое с кровлей соседнего здания
Инструкция по выполнению козырька состоит в следующем:
- Измеряется ширина ворот, к полученной величине добавляется по 30 сантиметров с двух сторон, что составит общую ширину козырька. Измеряется расстояние въездного покрытия, которое требуется закрыть козырьком. Высота устройства определяется по размерам гаража с учетом угла наклона, который должен быть примерно 20°.
- Выполняется эскиз козырька и определяется длина ската.
- Подготавливаются стропила по длине ската, пристенная балка и подкосы, из металла или дерева. Детали собираются между собой. При выполнении деревянного каркаса для соединения элементов применяются саморезы, а металлического — сварка.
- Каркас крепится над воротами. Пристенная балка фиксируется нержавеющими шурупами, подкосы — анкерами.
- Укладывается на стропильную систему обрешетка, выполненная из обрезной доски или брусков.
Совет: При выборе для покрытия профилированного металлического листа или шифера, между досками обрешетки расстояние должно быть от 20 до 40 сантиметров. Для укладки гибкой черепицы сооружается сплошная обрешетка.
- На обрешетку укладывается кровельное покрытие и фиксируется. Способ крепления элементов зависит от вида используемого материала:
- гвозди;
- саморезы для кровли;
- саморезы с термошайбами.
Крепеж выбирается в соответствии с рекомендацией, которую предлагают производители для конкретного материала.
- Для защиты ворот от осадков выполняется монтаж планки примыкания из металла и ставится вверху части ската так, чтобы верхний ее загнутый край углублялся в штукатурку. На нижней части ската устанавливается карнизная планка.
- Монтируется водосточный желоб с небольшим уклоном для отвода воды.
Как изготовить двускатный козырек подвесной
Такой навес имеет более сложную конструкцию, но и лучше защищает ворота от бокового дождя, его легче очистить от снега.
Двухскатный козырек
Помимо этого, такая конструкция устройства является более жесткой, поэтому у нее выше ветрозащитные свойства.
Порядок выполнения работ заключается в следующем:
- Измеряются размеры будущего козырька.
- Выполняется эскиз, с учетом длины козырька, рассчитываются размеры обрешетки и выбирается величина кронштейнов с учетом высоты и ширины козырька, рассчитываются стропила.
- Сооружаются два кронштейна: две перпендикулярные балки фиксируются друг к другу и соединяются между собой подкосом, под углом от 45 до 60°.
Кронштейн для крепления козырька над воротами гаражей
- К стене крепятся кронштейны с расстоянием между ними равном ширине козырька. В этом случае вертикальные балки кронштейна прикладываются к стене, выставляются по строительному уровню, крепятся шурупами, от трех до четырех штук, из нержавеющей стали.
- При сооружении козырька с опорами, вместо кронштейнов устанавливаются деревянные или металлические столбы. На необходимом расстоянии под них выкапываются ямы, делается песчаная подушка, подсыпается щебенкой, устанавливается столб и заливается бетоном. Верх столбов соединяется несущими балками.
- Из обрезной доски или деревянного бруса сооружаются стропила. Для подвесного козырька небольшого размера устанавливаются две пары стропил. Их ноги между собой крепятся ригелями. Стропила фиксируются на верхних балках кронштейнов, затем устанавливается коньковый брус.
- Монтируется на стропила обрешетка: сплошная или разреженная, что зависит от материала, используемого для покрытия козырька.
- Крепятся крюки для монтажа водосточных желобов, и устанавливается кровельный материал.
- Для защиты от попадания влаги и снега к стене крепится планка примыкания, а в передней части конструкции ветровые планки.
- Устанавливаются водосточный желоб и карнизная планка.
Как сделать из поликарбоната арочный козырек
Красивый навес над входом в гараж из поликарбоната
Это самая простая при изготовлении и самая распространенная конструкция козырька над воротами гаража, ее монтаж доступен любому домашнему умельцу. Обычно каркас для подобного козырька приобретается в магазине, но соорудить его можно и самостоятельно.
Для этого:
- Измеряются ворота.
- Делается эскиз.
- Рассчитываются размеры каркаса.
- Соорудить каркас можно из квадратной трубы сечением от 12 до 16 миллиметров, изогнув ее с нужным радиусом. Таких дуг для арочного каркаса следует изготовить две штуки.
- Дуги соединяются между собой отрезками труб с обоих концов. Для увеличения жесткости конструкции сзади наваривается соединительная балка.
- На каркасе к задней дуге привариваются петли для крепления. Каркас крепится дюбелями к стене, затем окрашивается.
- Фиксируется предварительно подготовленный лист поликарбоната.
Совет: При монтаже арочного козырька, необходимо уделить особое внимание креплению к каркасу козырька поликарбоната. Это связано с тем, что материал достаточно хрупкий, требует особого подхода для его фиксации.
Все подробности по изготовлению козырьков над гаражными воротами можно увидеть на видео.
1pogarazham.ru
Козырек над воротами гаража(изготовление+установка) — Community «Гаражные дела» on DRIVE2
Всем привет!
Купил сварочный аппарат ресанта саи-250,маску, и электроды, и понеслось…))
Потихонечку учусь варить.По перваку прожигаю металл, не получается правильно настроить сварочник, металл 2 мм, электрод 3ка, ставлю 100А, прожигает…да впрочем я и дугу через 5ый раз зажигаю)
Решил начать с козырька над воротами нового гаража.
Пока выдержки из процесса.Как окончу процесс-могу скинуть проект с чертежами.
Так же закупил светильники на полоток Армстронг, и светильники для бокового освещения ЛСП01.По весне буду полностью переделывать проводку под новое освещение.Выводить отдельные розетки для сварки, и прочего электроинструмента.
Сегодня решил установить козырек над воротами.
Основная конструкция из проф.трубы 40*20*2 мм.Скос под 30 градусов.
Все расчеты производились в Компас3D.
Для каркаса анкерные болты 12*60 мм+шайбы дополнительные из нержавейки.
После установки между стойками будут приварены трубы 20*20*2,для жесткости конструкции.И в последующем будут прикрученны к бетону анкерными болтами.Сам навес будет из проф.листа.Прикручиваться будет к профилю для гипсокартона.
Теперь муки выбора какой брать проф.лист, их много.Чтобы качественный был.
И теперь фотки.Выдержки из процесса
И еще вопрос, как можно залить фотографии на файлообменик а потом их сюда прикрепить(большое количество фотографий просто)
3 y Tags: сварка, навес над воротами гаража, ресанта саи-250а, козырек над воротами гаража
www.drive2.com
Как изготовить козырек над гаражными воротами своими руками
Козырьки над воротами гаража
Козырек над воротами гаража – дополнительное устройство, которое обеспечивает владельцу сухость и комфорт при открывании гаража во время дождя, предохраняет замок от влаги. Особенно это опасно при резких перепадах температуры осенью и зимой, когда вода может превратиться в лед, что потребует разогрева замка.
К тому же замерзшая вода возле ворот может превратиться в каток, а это достаточно опасно для владельца гаража. Какие виды козырьков бывают над воротами гаражей, как их изготовить своими руками, подскажет статья.
Какие виды козырьков бывают над воротами гаражей
Козырьки и навесы способны выполнять три основных функции, которые влияют на тип конструкции, материал для изготовления, способ крепления и место установки.
Устройства могут служить:
- Защитой от осадков, а зимой и от сосулек.
- Создавать тень от действия солнечных лучей.
- Украшением внешнего вида гаража.
Козырек над гаражными воротами представляет собой компактное сооружение, которое можно за короткое время изготовить своими руками. При этом любой из них защищает не только человека в ненастную погоду, но и увеличивает срок эксплуатации ворот гаража.
Навесы и козырьки могут по конструкции быть:
- Навесные, как показано на фото. Их особенность в том, что опорой для конструкции служат специальные кронштейны, которые крепятся непосредственно на стену.
Навесной козырек над воротами
- Устройства, опирающиеся на опоры. Цена их выше навесных. В этом случае конструкция опирается на колонны или опоры, не примыкающие к гаражу.
- Одноярусные.
- Двухъярусные. Скаты изделий направлены в разные стороны от ворот.
- Арочные. Имеют вид полукруга.
- Шатровые. Устройства укрывают ворота гаража со всех сторон.
Шатровая конструкция козырька
Особенности и материал, из которого построен гараж (см. Из чего построить гараж), влияют на выбор материала для изготовления конструкции.
Козырьки можно изготавливать из:
- Металлочерепицы.
- Оцинкованной листовой стали.
- Профилированного листа, толщиной до 0,8 миллиметров.
- Листов асбестоцементных или шифера.
- Рулонных материалов.
- Стекла разных цветов.
- Поликарбоната.
Берутся и другие виды материалов, но по принципу сборки они похожи. Если это кооперативные гаражи — козырьки изготавливаются монолитным железобетоном и являются продолжением плит перекрытия, а все конструкции делаются по одному проекту.
Совет: Над воротами козырек должен нависать минимум 60 сантиметров, с уклоном 15°, с примыканием на всю ширину гаража.
При изготовлении двухскатных и односкатных козырьков используются любые материалы, а для арок или шатров – гибкая черепица или листы сотового поликарбоната.
Конструкция козырька должна:
- Обладать высокой прочностью и ветроустойчивостью.
- Выдерживать долгое время нагрузку от снега.
- Оптимально вписываться в стиль расположенных по соседству строений. Гаражный козырек служит еще и элементом дизайна.
Формы козырьков для гаражных ворот
Как изготовить козырек с навесами
Прежде, чем изготовить козырек над воротами гаража следует приобрести:
- Сварочный аппарат с электродами, мощностью 220 Вольт.
- Болгарку или угловую шлифовальную машинку.
- Дрель электрическую, с набором разного диаметра и твердости сверл.
- Шуруповерт и биты для ввинчивания саморезов.
- Дюбеля разные.
- Анкера.
- Рулетку.
- Строительный уровень.
Ели делается деревянный каркас под козырек, следует подготовить:
- Ножовку.
- Молоток.
- Стамеску.
- Разных размеров гвозди.
Инструкция проведения работ заключается в следующем:
- Разрабатывается эскиз или чертеж конструкции.
- Подготавливаются материалы.
- Расчищается место для работы.
- Изготавливаются опорные элементы – главные составляющие козырька.
Совет: При выполнении опор из дерева их следует сначала покрыть олифой, а металлические – прогрунтовать.
- Копается яма глубиной примерно полметра.
- На дно укладывается рубероид в несколько слоев.
- Стойки устанавливаются в ямы.
- Заливается бетонная смесь.
- Выравнивается и остается до полного высыхания.
Совет: До полного высыхания бетона дальнейшие работы проводить нельзя.
- После высыхания бетонной смеси, они выравниваются по высоте.
- Строится каркас.
- Крепится опорный брус.
Схема изготовления козырька на опорах
- Делается каркас для навеса: деревянный или металлический, что позволит увеличить жесткость строения.
- При желании можно выполнить декорирование, которым может быть возведение решетчатых стен. Летом по ним будут виться растения, которые придадут жизнь и красоту навесу над гаражом.
- Делается каркас крыши. На опорный брус укладываются деревянные стропила. Их размер должен быть больше примерно на 40 сантиметров.
- Сверху на стропила ставится деревянная обрешетка.
- На нее крепиться кровельное покрытие, чаще всего это поликарбонат или металлочерепица. Это достаточно легкие и долговечные материалы.
- Кровля фиксируется к обрешетке специальными саморезами.
Совет: При двускатной крыше, на стыке в центре следует обязательно положить конек, что увеличит срок эксплуатации крыши и предупредит протекание осадков.
- На стыках навеса и стен крепятся специальные доборные элементы, перекрывающие все примыкания.
Изготовление козырьков – задача сравнительно не сложная, достаточно иметь элементарные навыки строительства, а как все правильно сделать подскажет видео.
1pogarazham.ru
Козырек над гаражом из поликарбоната
Козырек над гаражом предохранит входные ворота от губительного действия дождя, снега, жаркого солнца, и тем самым увеличит срок эксплуатации. Навес также обеспечит отвод воды — предотвратит коррозию внешнего замка и намерзание льда на пороге.
Особенно популярны поликарбонатные изделия. Как видно на фото, это может быть и маленький козырек над въездом, и большой автонавес, под которым вполне поместится несколько автомобилей. Крыша из поликарбоната, установленная перед гаражом может быть любых размеров и иметь любую форму, благодаря уникальным свойствам полимерного пластика.
Наиболее часто встречается гаражный навес, настил которого имеет форму арки и поддерживается с помощью четырех или шести опор. Каркас данной конструкции выполняется из металлопрофиля, на который с помощью термошайб крепятся пластиковые панели. Установить подобный навес из поликарбоната своими руками вполне реально, для этого потребуется минимальный набор инструментов.
Свойства материала
Поликарбонат обладает рядом свойств, позволяющих проектировать большие по площади и достаточно геометрически сложные конструкции. Этот полимерный материал, имеющий ячеистую или монолитную структуру, является очень легким и при этом гибким. Навесы перед гаражом с поликарбонатным покрытием не только успешно выполняют защитную функцию, но и являются декоративным элементом, прекрасно вписывающимся в дизайн участка.
Работа с пластиком не требует профессиональных навыков и дорогого оборудования, но все же, соблюдение некоторых простых правил необходимо для того, чтобы козырек как можно дольше мог выполнять свои защитные и декоративные функции.
Видео: основные правила укладки поликарбоната
Правила монтажа поликарбоната — как не испортить материал
- При монтаже козырька необходимо учитывать температурное расширение материала и крепить листы над воротами гаража не вплотную друг к другу, а на небольшом расстоянии в 3 – 5 мм;
- От правильного выбора толщины панели зависят эксплуатационные качества навеса. Слишком тонкий лист под весом снега деформируется, слишком толстый – утяжелит конструкцию и повлечет неоправданные расходы;
- Края панелей необходимо закрывать с помощью специального профиля. Это особенно важно для сотового поликарбоната. В открытые ячейки попадает мусор, что значительно снижает светопроницаемость крыши и портит его внешний вид. Вода, попадая внутрь листа, замерзает и рвет материал;
- Неправильная ориентация панелей при монтаже приведет к застаиванию воды и порче козырька;
- Изгиб листа при кровли гаража с навесом не должен превышать допустимых значений и обязан выполнятся только поперек направления ячеек. Несоблюдение этого правила может привести к разрыву настила.
lestnitsy-perila.ru
