Как сделать козырек на трубу дымохода

На профильной стороне крыши каждого дома, в котором устроен камин или печь, можно всегда заметить вытяжную трубу. Зачастую сверху она оснащена специальным защитным колпаком. И хотя такой прием довольно-таки старинный, он вновь «возвратился». И совершенно не зря, ведь он придает некую индивидуальность и неповторимость сооружениям. С точки зрения архитектуры, подобные установки над крышей бывают самыми разнообразными. Сделать козырек на трубу дымохода возможно не только красивым, но и функциональным.

Козырек для дымохода своими руками фото – Козырек на трубу дымохода своими руками

Назначение козырьков

Такой элемент именуют – дефлектором. В бытовых условиях его именуют флюгаркой, а также дымником.

Основные цели установки дефлектора:

Усиленная тяга, происходящая благодаря тому, что отклоняются потоки воздуха.
Защита и предотвращение канала выхода дыма от попадания в него различного мусора, снега или дождя.
Улучшаются нормативы коэффициента полезного действия дымохода.
Укрепляется кладка (из кирпичей).
Украшается крыша.

Если дефлектор верно сооружен, происходит нормальное поглощение турбулентности и воздушных завихрений, создающих различные шумы и вибрации внутри дымохода.

Козырек для дымохода своими руками фото – Козырек на трубу дымохода своими руками

Свойства сооружений

Конструкция изделия состоит из 2-х основных частей:

Крышки, которая защищает от различных осадков;
Капельника, отводящего воду, которая стекает сверху трубы.

Если же по ней будет сочиться вода, то зимой, в морозы, на ней будет образовываться лед. Это разрушительно действует на саму конструкцию.

Изобретена была конструкция в одно время с печными трубами. Поскольку первое время в них регулярно попадал мусор, снега и дожди, а бывало, что даже птицы. После того как изобрели защитные колпаки, данную проблему устранили.

Спустя определенное время довольно-таки практичное устройство было дополнено эстетичностью. С тех пор флюгарки не только выполняют защитные функции, но и украшают крыши домов. А некоторые строительные конструкции являются настоящими искусственными шедеврами.

Козырек для дымохода своими руками фото – Козырек на трубу дымохода своими руками

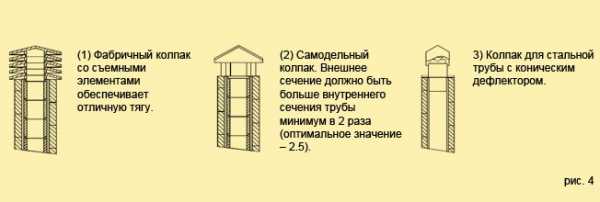

Разнообразие конструкций

Козырьки существуют различных видов:

В форме «домиков», в которых плоский верх и четырехскатная крыша.
В той же форме «домика», у которого крыша четырехскатная щипцовая.
С верхом в форме полусферы.
Верх – это крышка, которую можно полностью открыть.
Верх с флюгером.

Формы дефлекторов бывают различными:

Шатровые.
Сводчатые (полуцилиндрические).
Четырехскатные.
Шпилеобразные.
Двускатные.
Четырехщипцовые.
Плоские.

Дефлекторы, в которых плоский верх, выполняются из меди и применяются зачастую на сооружениях в стилевом решении модерн. Для сооружений в европейском стиле характерны флюгарки-полусферы.

Козырек для дымохода своими руками фото – Козырек на трубу дымохода своими руками

Благодаря щипцовым крышам дымников, дымоходы надежно защищены от атмосферных осадков, а также способствуют прекрасному проветриванию дымоходов.

Если же устанавливать козырек со встроенным в него флюгером, дополнительно возможно сделать заслонку, позволяющую выход дыма во время ветров совершенно без препятствий.

При наличии открывающейся крышки также без затруднений производится чистка каналов. Причины для их засорения могут быть разными:

В период сильных ветров вовнутрь дымохода попадает ветер, «давящий» на выходящие из него газы. Следовательно, тяга очень падает, а на стенах выводного канала скапливается большое количество дыма.
Изначально неверно рассчитан диаметр трубы.
Высота трубы слишком мала, а размещение ее – совершенно в неправильном месте.

Материалы для дефлекторов

Чтобы сделать дымник, используются различные материалы. Самые распространенные среди них, это: медь, а также сталь (оцинкованная или же нержавеющая).

Они достаточно устойчиво ведут себя по отношению к воде. А ведь для сооружения козырьков для дымоходов предъявлены очень строгие требования относительно устойчивости к коррозионным явлениям. Если использовать иные материалы, спустя некоторое время козырек станет совершенно непригодным.

Тем не менее наиболее прочный материал – это медь. Дефлектор из этого материала выглядит красиво и эстетично, а также обладает самыми высокими показателями устойчивости к воздействию воды.

Принцип флюгарки

Основные принципы конструкций основываются на следующих действиях:

Потоки воздуха во время огибания стенок у верхнего из цилиндров ударяются и, скользя по ним, «заворачивают» вверх и высасывают газы, которые выходят из дымохода.
После того как дымник установлен, в дымоходе более усиленно движется воздух, вследствие чего тяга и вентиляция усиливаются.
Если ветер косой/вертикальный, благодаря козырьку тяга увеличивается. Воздух способен проникнуть через отверстия в верхнем цилиндре, высасывая дым из дымохода.
Направление ветра вниз способствует замедлению выхода дыма, поскольку под самым верхом дефлектора появляются завихрения.

Подготовка к установке козырька

Прежде чем сделать монтажные работы дефлектора, необходимо составить чертеж по его установке на бумажном листе. Важно обустроить и капельник (напоминает форму юбки). Благодаря ему вода не будет стекать по профильной стороне трубы. Соответственно, флюгарка защитит дымоход со всех сторон.

Козырек для дымохода своими руками фото – Козырек на трубу дымохода своими руками

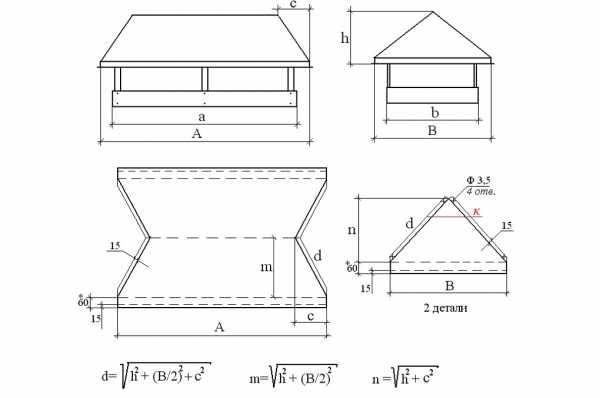

Чертеж козырька на трубу

Необходимо предварительно позаботиться о том, чтобы козырек надежно вел себя по отношению к различным атмосферным явлениям, потому что расположение его достаточно труднодоступно.

Наиболее прочный дымник – произведенный из меди, оцинкованной/нержавеющей стали. Также можно сделать его из профильной трубы и иных, более доступных, но менее практичных и надежных материалов.

При верном подборе материала и надежно организованной конструкции, прослужит она очень много лет. Производители для сохранности козырьков от перегрева поверхности, выполненной из полимера, устанавливают специальные теплоотражатели, а также защитную сетку.

Важно, чтобы размер дефлектора в точности был таким же, как и размер дымохода.

Монтаж дефлектора

Сделать козырек можно собственными руками. Существует два варианта.

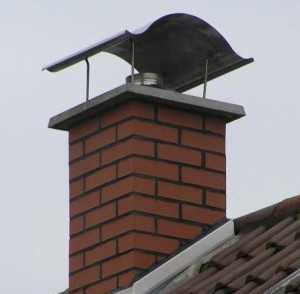

Упрощенный вариант – производство сводчатого дефлектора. Необходимо подготовить всего пять элементов: 1 металлический лист (меди, оцинкованной/нержавеющей стали) прямоугольной формы и 4 стойки. Далее последовательность такая:

Из листа необходимо вырезать форму отверстия под дымоход, чтобы она полностью закрывала его.
При помощи стального уголка создаются четыре стойки, на каждом конце необходимо просверлить отверстия, чтобы их закрепить.
Предварительно загнутые стойки крепятся посредством заклепок на углах полученного листа прямоугольной формы.
Лист сгибается в форме дуги. Козырек вставляется в дымовой канал. Концы каждой стойки плотно прилегают к стенкам трубы.
В кладке сверлятся отверстия, и фиксируется устройство (при помощи гвоздей).

Козырек для дымохода своими руками фото – Козырек на трубу дымохода своими руками

Необходимо установить козырек на трубу из асбоцемента, диаметр которой двенадцать сантиметров:

Болтами и гайками маркировки «М6» необходимо прикрепить стойки у нижнего цилиндра.
Верхний цилиндр (в нижней части он расширенный) прикрепится к нижнему, используя для крепления хомут.
Обратный конус необходимо собрать на фальцах.
Козырек, имеющий конусообразную форму, необходимо установить и зафиксировать заклепками.

Независимо из какого материала сделан козырек, из меди или профильной трубы, тяга улучшается. Соответственно, обеспечена и безопасность жильцов дома, и надежная работа всей системы отопления.

Автор: С. Розанова

rozarii.ru

Козырек на трубу дымохода: фото, инструкция

Содержание статьи:

Возможно, многие не знают, но дымоход в системе печи и камина является одной из наиболее важнейших частей. Не менее важной частью является и «колпак» на трубе, благодаря которому обеспечивается правильный и стабильный вывод продуктов сгорания топлива. Наличие козырька над трубой дымохода является еще и архитектурным приемом, используемым для того, чтобы подчеркнуть определенный стиль здания. Фото козырька, который можно сделать своими руками, показано на (изобр. 1.)

На фото — козырек выполнен своими руками (изобр. 1.)

На сегодняшний день козырек на печную трубу можно купить уже в готовом виде, останется лишь установить его на трубу дымохода. В том случае, если вы не сможете найти подходящий вариант для вашего дома, козырек можно соорудить своими руками. В этом случае можно самостоятельно выбрать материалы и дизайн для козырька.

В настоящее время стало очень модно устанавливать в домах отопительные камины с дымоходом. Вместе с этими атрибутами красивой жизни вернулась мода и на эксклюзивные козырьки (изобр. 2).

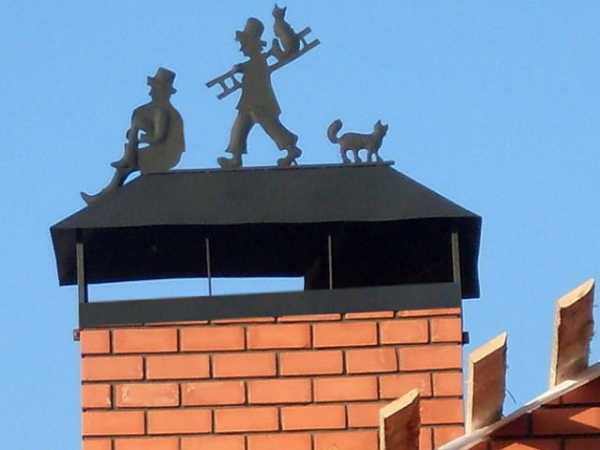

На фото — эксклюзивный козырек (изобр. 2).

При наличии последовательной инструкции их можно изготовить самостоятельно. Сборка своими руками позволит создать не только уникальный дизайн козырька, но и идеально подобрать подходящие размеры. Такой козырек над трубой своими руками будет свидетельствовать об утонченном вкусе хозяина дома (изобр. 3).

На фото — оригинальный козырек сделан своими руками (изобр. 3).

Предназначение и устройство

На фото — козырек интересного дизайна

Многие могут подумать, что такое устройство необходимо только для красоты, однако это не так. Его предназначение в основном заключается в следующем: козырек помогает усиливать тягу дыма из дымохода при помощи отклонения воздуха. Кроме того, грамотно выполненный козырек позволяет защитить дымоход от дождя и снега (в особенности в зимнее время года). При оснащении дымохода сеткой предотвращается попадание мусора внутрь дымохода, но сейчас не об этом.

Козырек дымохода выполняет следующие основные функции:

Предохранение от попадания воды и снега
Улучшение тяги дыма
Благоустройство внешнего вида
Улучшение показателя КПД примерно на 20%
Укрепление кирпичной кладки трубы.

Помимо этого, одними из наиболее важных качеств такого устройства является предотвращение турбулентности и завихрений воздуха в дымоходе. Воздушные потоки являются причиной появления шумов и вибрации в дымоходе. Таким образом, получается, что козырек — это очень важная составляющая любого дымохода, к обустройству которого нужно подходить с особой ответственностью.

Устройство колпака довольно просто: он состоит из крышки и отвода для воды. Крышка колпака является защитой от прямого попадания воды, грязи и мусора. Отвод нужен, как можно догадаться по названию, для освобождения колпака от воды. Изготовление такого устройства для козырька не составит большого труда, однако нужно учитывать некоторые нюансы при его сооружении.

Особое внимание нужно уделять капельнику (отвод воды от дымохода). Если вода будет застаиваться, то в зимнее время года это приведет к обледенению и разрушению кладки кирпича дымохода. Кроме того, материалы, из которых будет изготавливаться труба с колпаком, должны соответствовать определенным требованиям.

В данном видео показано, как своими руками изготовить простой колпак для дымохода:

Материалы для изготовления

Для того чтобы изготовить колпак для дымохода, применяются различные материалы. Наиболее распространенными на сегодняшний день являются:

Медь
Нержавеющая сталь
Оцинкованная сталь.

Нетрудно заметить, что все материалы хорошо устойчивы к воздействию воды. Объясняется это тем, что к колпаку предъявляются весьма строгие требования по устойчивости к коррозии. В случае использования других материалов козырек в скором времени придет в негодность. Наиболее предпочтительным материалом для данной работы является медь, так как, помимо красивого, эстетически правильного вида, она обладает самыми лучшими показателями по устойчивости к воде.

Кроме вышеперечисленных факторов, есть еще один, который объясняет, почему следует выбирать только качественные материалы — это труднодоступность козырька. Так как устанавливается он чаще всего на крыше в труднодоступном месте, будет весьма сложно демонтировать его в обычных условиях своими руками. Именно поэтому не рекомендуется экономить на материале для изготовления.

Дополнительные материалы и инструменты

Помимо материала, для изготовления понадобятся:

Небольшой молоток
Перчатки
Резиновая киянка
Зажимы специальные
Гибы
Металлический уголок
Металлический брусок
Ножницы по металлу/электролобзик
Маркер
Линейка.

Виды и принцип работы козырька

Существует несколько основных видов козырьков, выступающих в роли навеса для дымохода, которые различаются по виду дымника и форме крыши. Что касается разновидностей дымников, то они делятся следующие виды:

Стандартный козырек — чаще всего выполняется в виде домика со скатной крышей
Козырек с флюгером
Дымник с полукруглым навершием
С открывающейся крышкой
Козырек с щипцовой крышей.

Особого внимания заслуживает козырек с флюгером, в который помещается специальная заслонка. Она позволяет выходить продуктам сгорания из дымохода даже в самую безветренную погоду.

Помимо этого, очень практичными устройствами являются дымники с открытой крышкой. Они позволяют очищать при необходимости дымоходные проходы.

По форме крыши дымников различают следующие виды козырьков (все их можно выполнить своими руками):

Сводчатые
Четырехщипцовые
Шатровые
Плоские
Четырехскатные
Шпилеобразные
Двускатные.

Виды колпаков на дымоход отличаются прежде всего материалом изготовления и своей конструкцией. От степени качества козырька будет зависеть уровень тяги и защиты от внешних воздействий.

Подробно о том, как сделать козырек на дымоход говорится в видео:

Принцип работы

Жильцам частного сектора или владельцам приусадебных участков будет полезно знать, почему нужно устанавливать козырек над трубой дымохода, и каков принцип его работы:

Струи воздуха, которые скользят по поверхности цилиндра, заворачиваются вверх потоком, захватывая при этом дым из трубы.
После установки колпака тяга внутри трубы начинает усиливаться и становится более интенсивной, вследствие чего движение воздуха становится более быстрым.
Ветер, проходя через колпак, попадает в трубу, тем самым создавая дополнительный поток воздуха. Чаще всего воздух в таком случае начинает двигаться вертикально, создавая наиболее благоприятную среду для вытяжки дыма. Когда дует низкий ветер, под крышкой колпака начинают образовываться небольшие вихри воздуха, которые концентрируют направленный поток воздуха из трубы. Это позволяет не допускать беспорядочного движения воздуха по дымоходу и тем самым значительно снизить шум и вибрацию внутри него.

Работы по монтажу: инструкция

Как упоминалось немного выше, существует большое количество дымников, которые можно собрать своими руками. Чаще всего на дома устанавливают следующие виды: сводчатый и шатровый, о сборке и установке которых пойдет речь далее.

Сводчатый дымник. Для изготовления сводчатого дымника своими руками потребуется прямоугольный лист металла и четыре стойки. Собрать такой дымник может даже самый неопытный человек:

Выбрать нужный прямоугольный лист железа, при сгибании которого получится дымник, полностью перекрывающий отверстие дымохода.
Для украшения такого устройства нужно будет сделать надрезы (одинаковые отверстия) на двух противоположных концах прямоугольника. После чего слегка согнуть, чтобы получились трапециевидные элементы.
Заранее изготовить 4 стойки из стальных уголков, а также несколько слоев кровельной стали. Их нужно изогнуть. После чего просверлить в нужных местах отверстия.
Стойки крепятся при помощи заклепок на углах прямоугольника.
Далее металлический лист нужно выгнуть дугой и вставить уже готовый дымник в отверстие. Концы стоек при этом должны плотно прилегать к внутренним стенкам.

В кирпичной кладке нужно будет просверлить отверстия и закрепить дымник штырями.
При помощи плоскогубцев отогнуть нарезанные элементы в разные углы перпендикулярно друг к другу.

Шатровый дымник. Представляет собой пирамиду, каждая сторона которой состоит из одинаковых равнобедренных треугольников. Схема его изготовления не сильно отличается от предыдущей:

Сделать чертеж с зарисованной в масштабе 1:1 заготовкой.
Переложить заготовку на лист металла и очертить.
Вырезать шаблон ножницами по металлу.
Кромки листа согнуть и проковать. Для укрепления конструкции можно в кромку закатать проволоку.
Края развертки соединить фальцем. Он должен находиться в одной плоскости с одной из граней дымника.
После этого можно приступить к креплению металлических стоек, к каждому из скатов крыши козырька.

Остается лишь закрепить при помощи штырей козырек на трубу своими руками. Вот и все, все работы завершены. Можно начинать эксплуатацию.

vashibesedki.ru

Как и из чего сделать козырек для дымохода: фото варианты

Важно, чтобы дымоход был защищён не только от осадков, но и от ветра, мусора, попадания в канал животных и пр. Для этих целей используется козырёк. Его не нужно где-то заказывать, изготовить его просто, потому лучше сделать своими руками.
Козырек для дымохода своими руками фото – Козырек на трубу дымохода своими руками

С чего начать?

На первом этапе подбирается материал. Важно, чтобы козырёк был прочным, так как из-за ветра он может слететь. Сегодня чаще всего его изготавливают из поликарбоната. Он прекрасно гнётся и отлично поддаётся обработке. Если планируется сделать сложный элемент, то поликарбонат – то, что нужно. Козырёк может быть выполнен и из железа. Хотя этот материал и чувствителен к внешним воздействиям, однако большинство домовладельцев предпочитают именно его.

Если дымоход делается своими руками, необходимо составить проект. Дымоотводящие элементы газовых агрегатов в обязательном порядке оснащаются защитой выходного отверстия. Перед тем как начать работу, необходимо проверить канал, выбрать мусор и пр.
Козырек для дымохода своими руками фото – Козырек на трубу дымохода своими руками

Чтобы сделать козырёк, потребуются направляющие, небольшое полотно и инструменты. Расчёт делается с оглядкой на диаметр дымохода, поэтом сначала производятся замеры. Важно учесть, что защита одевается в дымоход с натягом, она является своеобразной насадкой. Такой подход оптимален тем, что домовладельцу не нужно делать дополнительные крепления, сверлить трубу, нарушать её прочность. Есть и другие способы крепления, но они менее рациональны.
Козырек для дымохода своими руками фото – Козырек на трубу дымохода своими руками

Особенности конструкции

Козырёк можно и купить, сегодня на рынке предложен огромный выбор модификаций на любой вкус. Но сделать своими руками всё же приятнее, да и проблемы с подбором элемента исключаются. Чтобы предупредить не соответствия, нужно вооружиться не только линейкой, но и гибким метром.
Козырек для дымохода своими руками фото – Козырек на трубу дымохода своими руками
Дымоход будет надёжнее, если сделать простую защиту. Она выполняется в виде «домика». Для её изготовления достаточно вырезать из стального листа несколько элементов. Конструкция состоит из

основания, диаметр которого почти равен диаметру газоотводящей трубы;
четырёх прочных подпорок;
«крыши».

Полезные рекомендации

Подпорки должны быть такой высоты, чтобы «крыша» не препятствовала выходу в атмосферу дыма. Но и не нужно их делать слишком длинными, иначе в дымоход периодически будет попадать мусор и даже птицы. Козырёк должен быть на оптимальном расстоянии от дымоотводящего отверстия.
Козырек для дымохода своими руками фото – Козырек на трубу дымохода своими руками
При конструировании учитывается то, что защита закрывает трубу полностью, а по бокам края «крыши» выдвигаются не менее чем на 4 см. Это нужно для того, чтобы снизить объём мусора, который задувается ветром в дымоход. Для начала вырезается треугольный навес. К нему привариваются опоры. На другом их конце крепится основание.
Козырек для дымохода своими руками фото – Козырек на трубу дымохода своими руками
Козырёк лучше делать в закрытом помещении, чтобы сварить всё по эскизу. Лучше набросать чертёж с размерами. Это поможет исключить ошибки при креплении элементов конструкции. Правильно сделанное основание – половина дела. Именно на ней козырёк держится. Чтобы избежать проблем, рекомендуется перед фиксацией промазать посадочное место специальным строительным клеем. Важно, чтобы он был не восприимчивым к высоким температурам. Так конструкция надёжно зафиксируется в отверстии трубы.

Чисто и безопасно

Людям свойственно откладывать, казалось бы, маловажные дела на потом. В итоге дымоход загрязняется, и в один день происходит пожар. Благо, если без жертв. Чтобы исключить неприятности, стоит потратить несколько вечеров, и сделать простую конструкцию. Для этого не потребуется много сил и навыков, зато в копилку безопасности будет брошена ещё одна монетка!

kamingid.ru

Как сделать козырек на трубу дымохода своими руками

На крышах строений, с установленными внутри отопительными конструкциями, можно всегда встретить кирпичную трубу дымохода. Довольно часто она оснащается колпаком для защиты от осадков. Такой подход довольно старый, но он опять возвращается в обиход. И вовсе не зря, так как он привносит индивидуальность сооружениям. С архитектурной точки зрения такие устройства могут быть самыми разнообразными. Далее в материале рассмотрим, как сделать козырек на трубу дымохода. Изготовить козырек на трубу можно не только внешне красивым, но и довольно функциональным.

козырьки на дымоходы фото

Назначение козырька над трубой дымохода

Данный элемент называется дефлектором, в простонародье флюгарка или дымник. Основными целями установки является усиление тяги, благодаря отклонению потоков воздуха. Так же важным моментом будет защита канала от атмосферных осадков, либо попадания мусора. С таким устройством улучшается коэффициент полезного действия системы дымоотвода. Меньшее разрушение кладки кирпича и украшение крыши.

Свойства конструкции

Изделие состоит из двух частей:

— Крышка. Защищает от осадков

— Капельник. Отводит воду, которая стекает по трубе

Данная конструкция была изобретена вместе с печными трубами. После того как в первые конструкции попадал снег, дождь и даже птицы, были изобретены защитные колпаки, которые устранили данные проблемы. Спустя время такое устройство стали дополнять эстетичностью. С тех давних пор, дымники не только защищают керамические трубы для дымохода, но и украшают дома.
