Котлы на жидком топливе длительного горения – Котлы на жидком топливе – принципы работы и расчет расходов топлива

виды, обзор моделей, преимущества и недостатки

Котлы на жидком топливе позволяют сделать отопление дома полностью автономным от центральной магистрали газопровода. Они используются как для отопления помещений, так и для подогрева воды. Существует множество моделей, поэтому перед покупкой необходимо разобраться в особенностях их установки и эксплуатации.

Преимущества и недостатки оборудования

Отопительные котлы на жидком топливе делают дом полностью автономным в схеме обогрева и подачи горячей воды. Они имеют свои плюсы и минусы, о которых следует знать. К числу основных преимуществ относятся следующие:

• лёгкость в установке;
• простота в эксплуатации и обслуживании;
• автоматическая подача горючего;
• отсутствие необходимости получения специального разрешения на установку;
• высокая мощность и эффективность;
• возможность использовать для отопления как жилых, так и производственных помещений;
• котлы полностью автоматизированы.

При необходимости вид топлива можно сменить, для этого нужно заменить форсунку. Устройства отличаются высоким уровнем КПД. Основные недостатки следующие:

• шум во время работы;
• необходимость создания отдельного помещения для котла и хранения топлива;
• наличие бесперебойного электроснабжения;
• необходимость установки дымохода.

Стоимость жидкого горючего довольно высокая. Несмотря на все недостатки, такие котлы пользуются спросом.

Принцип действия и устройство

Жидкотопливные устройства работают по такому же принципу, как и газовые. Главное отличие заключается в применении форсунки (вентиляторной горелки). Котёл имеет следующие конструктивные элементы:

• общий корпус;
• горелка;
• блок управления;
• камера сгорания;
• дымоход;
• теплообменник.

В комплектацию входит также и насос, который отвечает за подачу топлива в специальный резервуар. Для улучшения эффективности некоторые производители комплектуют устройство пластинами теплообмена и дымоходными трубами.

Блок управления полностью автоматический. Корпус полностью теплоизолированный. Это повышает эффективность работы устройства, а также минимизирует теплопотери. Снаружи котёл обклеивается специальной плёнкой, которая остаётся холодной даже при нагреве агрегата, поэтому риск получить ожоги отсутствует.

Разновидности котлов

Все модели можно разделить на несколько групп в зависимости от принципа работы и используемого топлива. Существует два принципа сжигания топлива:

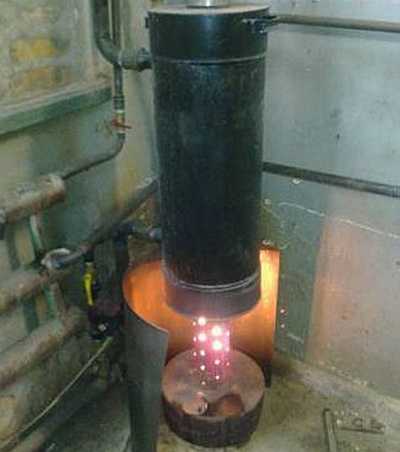

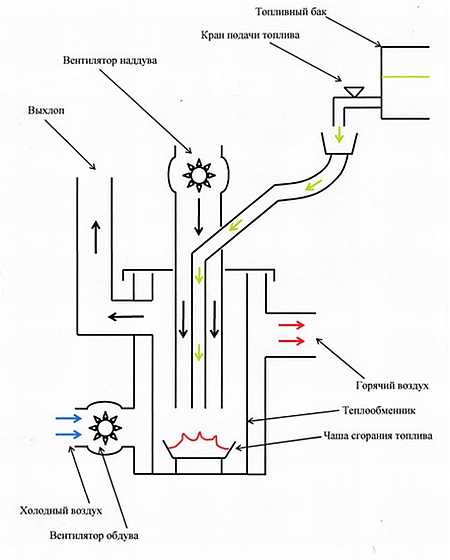

1. Испарение жидкого топлива происходит с поверхности чаши. Само горючее сгорает медленно, поэтому объем испарений довольно большой. Чаще всего такой принцип действия встречается в самодельных устройствах.
2. Применяется факельная горелка. Горючее так же, как в первом способе, проходит через пиролиз. Однако смесь подготавливается, испаряется и сжигается непосредственно в пламени факела.

Котлы с факельной горелкой являются более универсальными. Чаще всего они применяются для отопления загородных домов. Они могут работать на:

• мазуте;
• дизеле;
• сниженном газе;
• отработке.

Устройства, которые имеют предварительное испарение, не могут сжигать солярку и газ. Агрегаты для отопления можно также разделить на заводские и самодельные. Первые являются более безопасными и эффективными.

Критерии выбора устройства

Бытовые котлы на жидком топливе изготавливаются как европейскими, так и отечественными компаниями. Во время выбора следует обращать внимание на основные характеристики устройства. Нужно учитывать:

• мощность;
• цену;
• функциональность;
• наличие дополнительных функций.

Оптимальную мощность устройства должен рассчитывать специалист. Функциональность агрегатов проявляется в том, что одноконтурные модели направлены только на обогрев. Двухконтурные могут не только отапливать, но и подключаться к ГВС.

Цены на жидкотопливные приспособления разные. Дороже всех стоят модели немецкого производства, большинство из них относится к премиум классу. Средняя ценовая категория представлена устройствами из Кореи. Они имеют многоуровневую защиту и являются полностью автоматизированными. Самыми доступными являются модели отечественного производства.

Немаловажным фактором во время выбора отопительного прибора является сама марка производителя. Самой популярной является продукция следующих производителей:

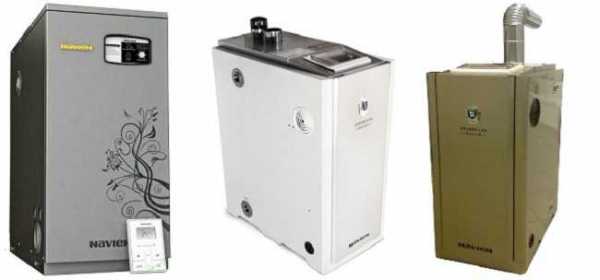

• ГеККОН;
• 5Energy;

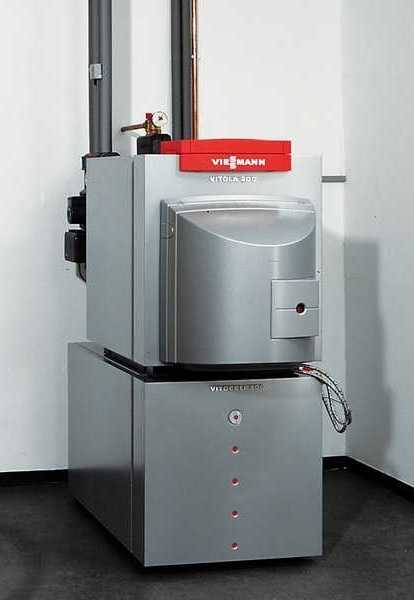

• Viessmann;
• De Dietrich;
• Navien;
• Kiturami.

Выбор конкретного устройства зависит напрямую от бюджета и желания хозяина. Отечественные модели ничем не уступают европейским. Они не прихотливы к сырью и оснащены автоматическим управлением.

Виды жидкого топлива

Список разновидностей жидкого горючего довольно обширный. Выбор конкретного типа зависит от модели котла. Чаще всего используется:

• мазут;
• дизельное топливо;
• керосин;
• отработанное масло.

Мазут и дизельное топливо довольно лёгкие виды горючего. Их легко транспортировать и хранить. Ввиду невысокой вязкости топлива оно сгорает максимально эффективно. Минимальное количество золы и серы в составе обеспечивает сохранность оборудования и минимизацию выбросов в окружающую среду.

При выборе горючего для отопительного котла на жидком топливе следует обращать внимание на вязкость и количество серы в составе. Цена на продукт с низким содержанием серы выше, но его использование имеет преимущества:

• экономичный расход;
• низкие затраты на обслуживание и ремонт оборудования;
• минимальное количество вредных выбросов в атмосферу.

На топливе нельзя экономить. В противном случае придётся постоянно менять форсунок, топливный фильтр и чистить баки от осадков.

Особенности эксплуатации

Чтобы котлы отопления на жидком топливе работали эффективно и исправно, необходимо придерживаться основных рекомендаций по эксплуатации. Нужно постоянно следить за количеством горючего в котле.

Периодически проводится технический осмотр и уход за устройством. Проводить очищение и детальный осмотр на предмет повреждений рекомендуется проводить не реже, чем 2 раза в год. Первый осмотр проводится перед началом отопительного сезона, а второй сразу после его окончания.

Важным нюансом является использование только качественного топлива и установка специального фильтра для его очистки. Периодически нужно проверять целостность ёмкостей, в которых хранится жидкое горючее.

Котлы на жидком топливе длительного горения при правильной эксплуатации могут служить на протяжении длительного периода. Важно вовремя проводить технический осмотр и устранять неполадки. Только в этом случае эксплуатация устройства будет не только эффективной, но и безопасной.

‘; blockSettingArray[0][“minSymbols”] = 0;blockSettingArray[0][“minHeaders”] = 0;blockSettingArray[4] = []; blockSettingArray[4][“setting_type”] = 5; blockSettingArray[4][“text”] = ‘

‘; blockSettingArray[4][“minSymbols”] = 0; blockSettingArray[4][“minHeaders”] = 0; var jsInputerLaunch = 15;

kaminguru.com

Отопительные котлы на жидком топливе

Для создания приятного микроклимата в квартире, доме или в рабочем помещении прекрасно подойдут отопительные котлы на жидком топливе и газе. Их преимуществом служит то, что подключение к центральной газовой магистрали совсем не обязательно. Они могут работать на дизельном топливе, сжиженном и магистральном газе.

Большинство из представленных на рынке бытовых отопительных устройств – универсальные, приспособленные работать на нескольких видах топлива. Для смены вида топливной жидкости, необходимо только сменить горелку. Выбор горелки напрямую зависит от того, на каком виде топлива будет работать котел.

Есть несколько разновидностей жидкотопливных котлов:

• конденсационный;
• атмосферный;
• одноконтурный;
• двухконтурный;
• чугунный;
• стальной.

Преимущества жидкотопливных агрегатов

Высоким уровнем КПД обладают отопительные котлы на жидком топливе, их показатели превышают 90%. Устройства могут быть разными по мощности. Процесс горения происходит под постоянным контролем датчиков. Поступающая информация с датчиков на пульт обрабатывается. При отклонении параметров температуры, заданных пользователем для котла отопления на жидком топливе, регулировка происходит в автоматическом режиме.

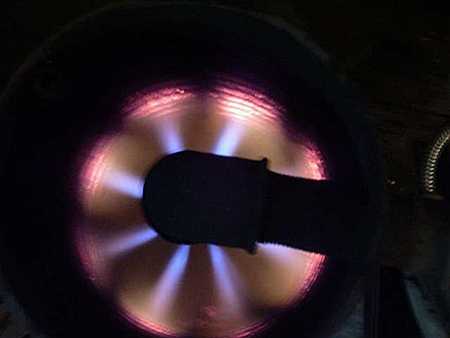

Рис. 1 Вентиляционная горелка

Датчики, используемые в отопительных котлах на жидком топливе:

• датчик горения;
• датчик безопасного запуска аппарата;
• вакуумметр, он показывает наличие оксида азота и сажи;
• манометр следит за давлением в топке.

Агрегат, не подключённый к газовой магистрали, работает на газе, поступающем из резервуара, соединённого с отопительным котлом на жидком топливе специальными шлангами.

Газовые горелки по своим характеристикам делятся на классы. Это зависит от используемой разновидности жидкости для котла отопления, мощности топливного насоса, размеров топки, диаметра расположенной внутри неё трубы, и пропускной способности сопла горелки.

Процессы, за которые отвечает газовая горелка

Жидкостные котлы отопления применимы в любой местности благодаря тому, что не зависят от того, есть поблизости газовая магистраль или нет. Агрегаты довольно экономичны, потому что прогрев помещения проходит быстро, с малыми затратами отопительной жидкости или газа.

Сжиженный газ – это смесь из бутана и пропана. Жидкое состояние её достигается тем, что газ закачивается в ёмкости под высоким давлением. Такая жидкость из газа хранится в специальных баллонах, которые и подключаются к котлу отопления на жидком топливе.

Газ в баллонах является сразу преимуществом и недостатком отопительного жидкостного аппарата. Недостаток состоит в том, что не в каждом населённом пункте можно заправить газовый баллон. Доставляются баллоны с газом на специализированных машинах, что добавляет к стоимости газа расходы по доставке.

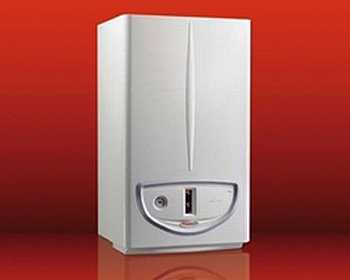

Рис. 2 Газовый настенный аппарат
бытового назначения

Типы устройств, работающих на сжиженном газе

Выбор отопительных котлов на жидком топливе велик, что позволяет подобрать идеально подходящий по мощности котел для дома, квартиры и даже целого завода. Более стабильный и быстрый прогрев помещения дадут аппараты, работающие на газе.

Чем хорош сжиженный газ:

• Газ не является токсичным.
• Низкий процент выброса в атмосферу вредных веществ при сгорании газа;
• Низкая стоимость заправки баллонов газом. При покупке газа в баллоне с обменом на пустой баллон стоимость так же низка.
• Баллоны с газом нетрудно разместить на небольшом свободном месте.

Обычные баллоны для отопительных котлов на жидком топливе имеют объём 50 литров. Для беспрерывного отопления этого газа хватит на трое суток. При наличии места, можно использовать резервуар вместимостью 500 литров – газгольдер. В домах постоянного проживания газгольдеры более удобны. Для дачи, где топить приходится время от времени, вполне достаточно запаса 2-3 баллонов с газом. Для отопления площади до 100 кв.м. этой жидкости хватит недели на полторы.

Бытовые отопительные котлы на жидком топливе имеют ряд преимуществ над твердотопливными агрегатами. В отличие от аппаратов твердотопливных, жидкостные котлы отопления не требуют постоянного вмешательства человека в процесс работы. Никакой золы, сажи, потребности подкладывать дрова или уголь. Чем больше запас газа, тем дольше аппарат может работать в автономном режиме.

Рис. 3 Схема жидкостного аппарата

Используя стандартные 50-литровые баллоны, необходимо подключать сразу несколько резервуаров к котлу чтобы, когда топливо заканчивается в одном баллоне, газ перетекал в камеру горения при помощи переходников из следующего, без перерыва в работе отопительного котла. Процесс проходит по принципу того, что газ, расходуется, и в баллоне снижается давление, в результате чего, из жидкости газ переходит в летучее соединение. Значит, газ израсходуется без остатка, до последней капли.

Бытовые котлы на жидком топливе, работающие на газе значительно тише тех, что топятся дизельным топливом или керосином.

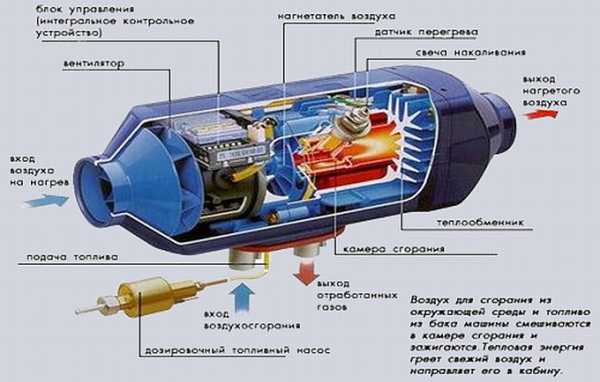

Устройство и принцип работы жидкостного аппарата

Устройство котла на жидком топливе несложное. Агрегат состоит из:

• Воздухозаборника;
• Вентилятора;
• нагнетателя воздуха;
• камеры сгорания;
• свечи накаливания;
• теплообменника;
• датчиков;
• блока управления;
• дозирующего топливного насоса;
• отверстия для подпитки воздухом;
• отвод отработанных газов.

Независимо от того какой тип жидкости выбран для отопления, устройство котла на жидком топливе не меняется. Перестраивается аппарат с одного топлива на другое посредством замены горелки.

Электродные аппараты

Отопительные котлы на жидком топливе постоянно совершенствуются и уменьшаются в размерах. Одним из отличий электродного котла от жидкостных устройств является то, что нагрев теплоносителя происходит постепенно.

Нагрев воды происходит внутри котла вертикально расположенными электродами. По мере прогрева теплоносителя, за счёт уменьшения плотности воды, она поднимается наверх. Так происходит произвольное перемещение воды в ёмкости электродного аппарата. Принцип работы схож с тем, который дают электрические бойлеры. Только вместо расположенного внизу тэна, здесь используются два разно заряженных электрода – анод и катод, расположенные вертикально вдоль всего корпуса устройства.

Подобную схему нагрева воды раньше часто использовали в студенческих общежитиях, когда частью, нагревателя, погружаемой в жидкость, служило лезвие.

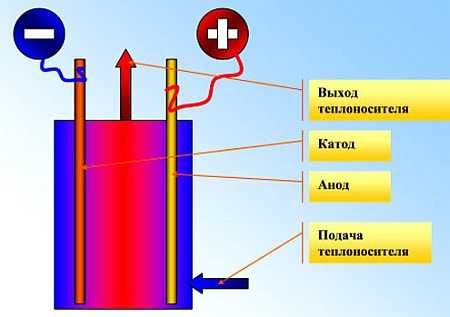

Рис. 4 Схема электродного нагревателя

Электродные отопительные котлы на жидком топливе отличаются тем, что нагревательный элемент непосредственно контактирует с жидкостью теплоносителя. Вода прекрасно проводит электричество. За счёт этого, электродные устройства более опасны по сравнению с теми, которые работают по принципу, где теплоноситель не контактирует непосредственно с электронагревательными элементами.

В этом плане котлы на жидком газе более безопасны, чтобы избежать неприятностей с электропроводкой, необходимо правильно рассчитать напряжение, которое она способна выдержать. Иначе электродный нагреватель постоянно будет создавать неудобства, вызывая отключение электричества в доме.

Состав жидкости теплоносителя

Ещё одним неудобством является жидкость для электродных котлов.

Основой этой смеси служат:

• этиленгликоль;
• диэтиленгликоль;
• пропиленгликоль.

Жидкость для электродных котлов содержит много добавок, которые делают воду пригодной для циркуляционного отопления частного дома. Такой теплоноситель оберегает материалы, из которых состоит сам электродный аппарат и вся отопительная система.

Производительность электродного нагревателя зависит от удельного веса теплоносителя. Чем мягче вода, тем быстрее она будет нагреваться. Для быстрого прогрева и создана жидкость для электродных котлов. Чтобы создать правильный теплоноситель для электродного нагревателя необходимо 2-3 таблетки. В них, кроме основного элемента, содержится ряд полезных добавок.

К преимуществам этого аппарата можно отнести его малые габариты.

Какой аппарат предпочтительнее, если топливо стоит примерно одинаково, электродный, твердотопливный или газовый

Если допустить, что все виды топлива будут стоить в данной местности примерно одинаково, какой из отопительных агрегатов выбрать?

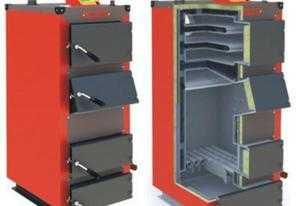

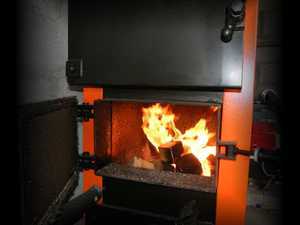

• Твердотопливные аппараты требуют периодической подкладки топлива. Если они не имеют автоматической подачи, тогда придётся жить по режиму, связанному с циклом прогорания дров, угля, опилок, торфа. При ручной закладке, цикл прерывается, и прогревать теплоноситель придётся заново.
• Газогенераторные твёрдотопливные агрегаты по времени горения и теплоотдаче более подходят для длительного отопления дома.
• Электрические нагреватели зависят от электроэнергии. При отключении, которого дом останется не только без света, но и тепла. Используя электрический нагреватель необходимо иметь дополнительный источник отопления.
• Отопительные котлы на жидком топливе не привязанные к газовой магистрали. Удобны в использовании в небольших помещениях за счёт компактности топливных баллонов.

Котел отопления на жидком топливе более экономичен ещё и потому, что топливо из баллонов полностью перетекает в камеру горения. Это происходит благодаря тому, что низкое давление газа позволяет использовать топливо до последней капли.

Охотничьи домики, дома на туристических базах, жилые дома на хуторах или глухих деревнях будут прекрасно обогреты при помощи отопительных котлов на жидком топливе. Это прекрасный способ отопления, как для жилых домов, так и для помещений используемых нерегулярно. Быстрая теплоотдача жидкостного аппарата поможет сделать максимально комфортным воздух в помещении по температуре и влажности.

Статьи по теме:

Котел на отработанном масле своими рукамиЖидкотопливные котлы отопленияКотел отопления работающий на отработанном масле

kotlomaniya.ru

принцип работы и особенности эксплуатации

Установка системы автономного отопления – нелегкая задача. Необходимо рассмотреть все возможные варианты топливных котлов, отсечь неприемлемые. Потом, из оставшихся, выбирать самый подходящий, то есть, обеспечивающий ваши запросы и потребности по максимуму. Достаточно популярны в некоторых регионах котлы на солярке. Их называют еще дизельными или жидкотопливными.

Достоинства

Один из вариантов отопления частных домов – котел на дизельном топливе. Система привлекательна по нескольким причинам:

• Оборудование недорогое. Дешевле могут быть только котлы на ТЭНах, да и то не все. Но недороги только самые простые котлы с одноступенчатой горелкой. Стоимость более сложных моделей с высокопроизводительными моделируемыми горелками уже немалая. Зато такое оборудование более экономично и имеет гораздо более продолжительный срок эксплуатации.
• Установить дизельный котел для дома можно без согласования в пожарной инспекции (это требуется, но практически не выполняется, как и в случае с твердотопливными котлами).
• При установке не обязательно делать полноценный дымоход. Специфика устройства котла на солярке такова, что продукты горения под приличным давлением улетают в невысокую трубу. Для отвода дыма необходимо вывести сэндвич трубу от котла в стену, затем немного ее поднять, верхушку оснастить металлическим зонтом, чтобы не попадали внутрь осадки. Вот и весь дымоход.

  Котлы на жидком топливе бывают бытовые и промышленные

Современные котлы имеют автоматику, которая следит за работой системы. Но оставлять такие котлы без присмотра можно часов на 8-12. Более продолжительное отсутствие возможно при настроенной системе оповещения. Такая возможность есть у современной автоматики. В этом случае при возникновении аварийных ситуаций (погас котел и т.п.) на указанный номер телефона приходит СМС сообщение о возникшей проблеме. Стоит это оборудование немало. К тому же, если вы планируете использовать котел на солярке для дачи, будьте готовы, что несколько раз отопительный сезон вам придется наведаться на участок, чтобы запустить остановившуюся систему. Достаточно часто забиваются горелки, пропадает электричество или случаются другие нештатные ситуации, из-за которых котел отключается.

Недостатки котлов на солярке

Недостатков у котлов на светлом печном топливе (так правильно называть его) немало:

• Для установки требуется отдельное помещение, отвечающее определенным требованиям.
• Нужен немалый резервуар для солярки. В него желательно перед сезоном залить всю норму на сезон. Имея некоторые данные, можно просчитать расход топлива дизельного котла на отопление. Если основываться на общепринятых усредненных нормах расчета мощности отопительного оборудования, на обогрев здания в 150 м² требуется котел на 15 кВт (в средней полосе России для домов среднего утепления). Если мощность горелки составляет 0,1 (данные есть в паспорте котла), то за один час работы на полную мощность расходоваться будет 1,5 литра топлива (15 кВт*0,1 = 1,5 литра). В день уйдет 36 литров. Если учесть, что для средней полосы России на полную мощность котел должен работать 120 дней, то  расход за сезон – 36*120=4320 литров. Емкость такого объема потребуется для обеспечения годовой потребности в жидком топливе. Но обычно резервуары берут с запасом. В данном случае нужна будет емкость на 5000 литров. Есть еще одна возможность – установить меньший резервуар, но заправлять его чаще.

  Один из недостатков дизельных котлов — большой расход топлива

• Из приведенных выше расходов ясно виден один из основных недостатков котлов на солярке: отопление получается дорогое. Пусть солярка используется специальная и она на 20-30% дешевле автомобильной, но 4320 литров на год будут стоить очень и очень немало. Даже отопление на электричестве стоит дешевле, тем более с новыми экономичными котлами. Эта проблема сводится практически на нет, если использовать отработанное дизельное топливо, но тогда требуется другая горелка.
• Есть у котлов на жидком топливе еще одна неприятная особенность: они сильно шумят при работе. Это еще одна причина, по которой приходится устраивать отдельную котельную (первая — сильный запах).
• Низкий КПД – достаточно серьезная проблема. У электрокотлов КПД обычно выше 90%, у дизельных, особенно старых моделей — 75-85%. Новые модели гораздо более производительны и экономичны: производители понимают, что такое отопление далеко не самое выгодное и постоянно улучшают оборудование. Так котлы CTC Okotherm Unit имеют КПД 98%, но стоимость у них немалая.

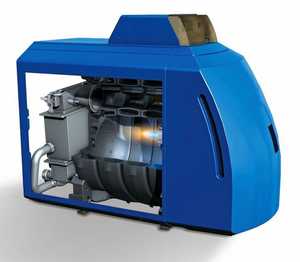

Современные отопительные котлы на жидком топливе имеют специальной цилиндрической формы камеру сгорания, теплообменник из нержавейки или чугуна. Для лучшей теплоотдачи и увеличения КПД разрабатывают теплообменники так, чтобы теплоноситель для водяных котлов или воздух для воздухонагревателей, несколько раз проходил по нагретым дымоходным трубам.

Принцип действия

Работают они практически так же, как и на газе: в форсунку подается под давлением горючее, которое разбрызгивается и воспламеняется. Отличается конструкция форсунки.

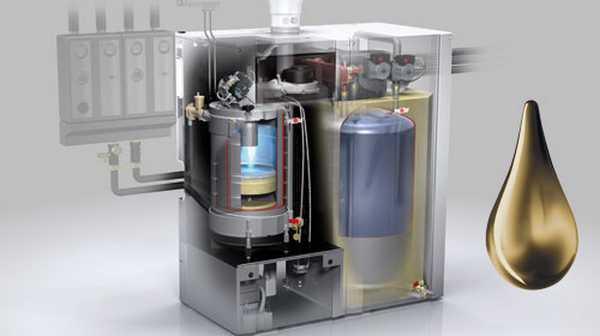

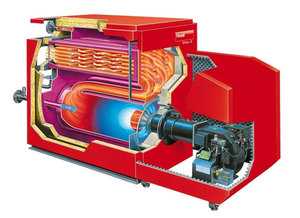

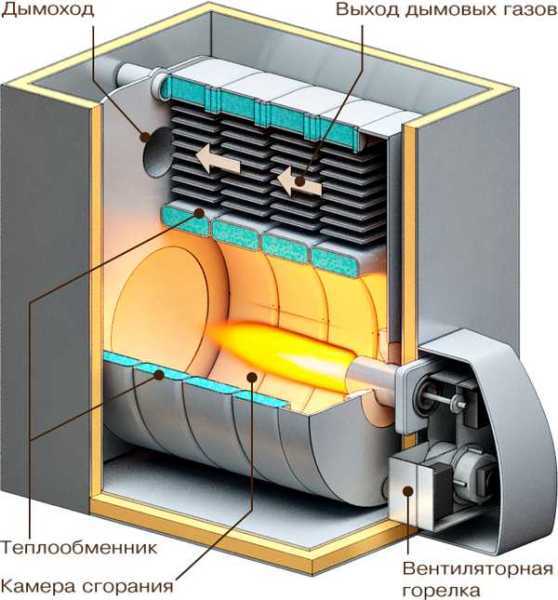

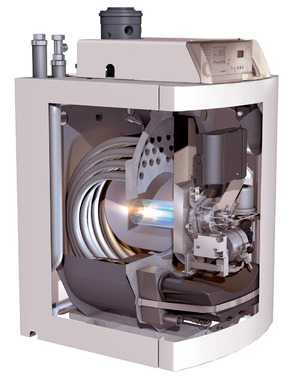

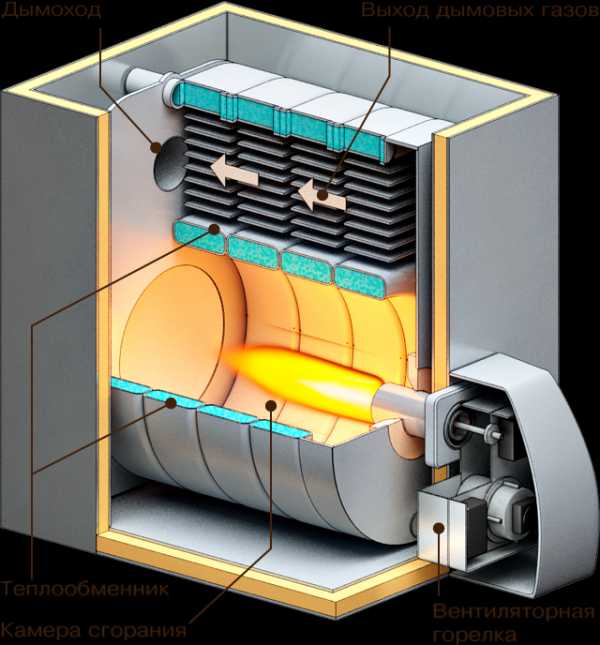

Внутреннее строение жидкотопливного котла

Основные конструктивные элементы:

• Камера сгорания. Их формы разрабатываются каждой фирмой. Они стремятся добиться более высокого КПД, но подавляющее большинство бытовых котлов на солярке имеет цилиндрическую топку.
• Теплообменник. Тут формы могут быть разнообразными. Есть теплообменники из нержавейки, чугуна, меди, стали.
• Дизельная горелка. Определяет эффективность работы котла и полноту сгорания топлива.
• Автоматика. Регулирует уровень теплоотдачи, согласуя работу всех узлов и отслеживая заданные параметры.
• Топливный насос – обеспечивает подачу топлива в горелку.

Если камера сгорания, теплообменник и автоматика выбираются в момент покупки и потом или не меняются вовсе (топка) или очень редко (автоматика), то топливный насос и дизельная горелка могут меняться для повышения эффективности системы. С насосами все более-менее понятно. Он должен обеспечивать требуемое давление и быть надежным.

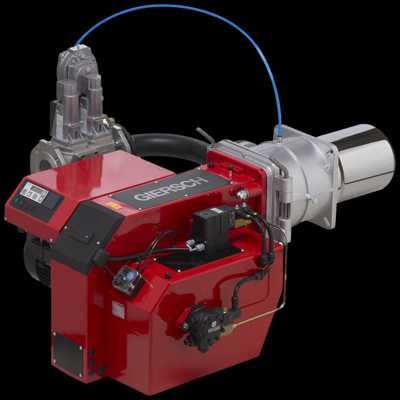

Дизельные горелки – сложные устройства, которые обеспечивают работоспособность всей системы. Их можно менять и ставить изделия разных фирм. Давайте рассмотрим как они работают и чем отличаются.

Принцип работы горелки

Горелка – это, как правило, съемный узел и поставить вы можете любой, параметры которого отвечают мощности котла. Рекомендуют мощность горелки брать с запасом 10-15%  относительно мощности котла. Это даст возможность более плавно регулировать ее работу.

При помощи этого узла происходит распыление топлива на мелкие капли. За размеры капель и их направленность отвечает форсунка. Далее топливная взвесь смешивается с подаваемым вентилятором воздухом, а потом подается в камеру сгорания. Получается, что именно горелка отвечает за максимальное использование топлива.

Если рассматривать процесс сгорания подробно, происходит все следующим образом:

• Насос подает на горелку топливо. Причем отбирается только нужное его количество, а избыток возвращается в бак.
• Перед подачей на форсунку топливо разогревается (не во всех моделях есть эта ступень), затем фильтруется и поступает на сам распылитель.
• В камеру сгорания подается одновременно поток воздуха и топливная взвесь.
• Регулировка интенсивности процесса происходит при помощи лопаток специальной формы, которые создают вихревые потоки топливной взвеси и воздуха.
• Расположенные перед грелкой электроды поджигают смесь.

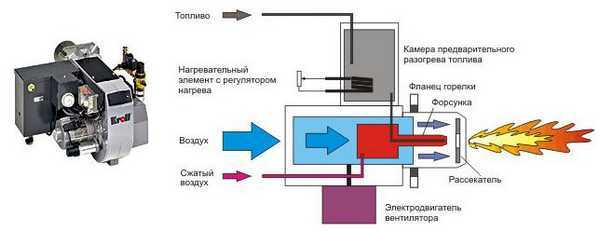

  Котел на солярке. Принцип действия горелки

Типы горелок

Горелки могут быть трех видов: одноступенчатые, двухступенчатые и регулируемые. Самые простые – одноступенчатые. Они работают постоянно в одном режиме – на 100% мощности. Двухступенчатые могут работать в двух положения: на полную мощность и вполовину.

Самый дорогостоящие, но и самый эффективные и экономичные – регулируемые. Под управлением автоматики они потребляют то количество горючей смеси, которое необходимо для поддержания заданной температуры. При их использовании значительно сокращая расход топлива в дизельном котле.

Для создания мелкодисперсной пыли требуется подавать топливо на распылитель под большим давлением – это обеспечивается насосом. С другой стороны работает вентилятор, нагнетающий поток воздуха и обеспечивающий требуемый уровень насыщения топливной взвеси кислородом.

Различают еще горелки по типу устройства, обеспечивающего требуемое давление:

• вентиляторные горелки  для создания давления используют вентилятор;
• наддувные – используются мощные турбины, за счет чего повышается давление, капли получаются мельче и топливо сгорает полнее.

Выбор форсунки

Но это еще не все. Нужно правильно выбрать форсунку для горелки. Для правильной и эффективной работы дизельного котла правильный подбор форсунки очень важен. От качества распыления зависит КПД теплового агрегата, полнота сгорания топлива. Ведь форсунка распыляет топливо перед подачей его в камеру сжигания.

В паспорте к котлу есть угол распыла, который определяется формой камеры сжигания, мощностью агрегата и еще несколькими параметрами. В каждой конструкции и модели котла он может отличаться. Форсунка подбирается под это значение. Главное, чтобы на выходе топливо распылялось в виде конуса, а его угол соответствовал указанному в паспорте котла.

Экономичность котла во многом зависит от горелки

При неправильной работе горелки топливо сжигается неэффективно, часть его оседает в виде сажи на стенках теплообменника. Сажа — отличный теплоизолятор и небольшое ее количество значительно снижает эффективность работы. Так слой сажи в 1 мм снижает КПД почти вдвое.

Если у вас внутри топки есть сажа, дым из трубы идет сизый, увеличился расход топлива, а температура упала, самая вероятная причина — засорилась форсунка. Чтобы вернуть прежнюю эффективность работы, необходимо снять распыляющий узел, вынуть фильтр форсунки и промыть его неабразивными моющими средствами. После просушки поставить фильтр, а затем всю горелку на место. Если котел работает все равно недостаточно эффективно, скорее всего, требуется замена форсунки (в среднем – раз в год).

Монтаж дизельного котла

Монтаж дизельного котла — несложный. Важно правильно выставить и обеспечить правила пожарной безопасности

Требования к помещениям, где будет стоять котел на дизельном топливе, достаточно жесткие, но не запредельные. При установке аппарата мощностью до 150 кВт (отапливать в среднем можно 1500 м²) помещение должно иметь следующие габариты:

• объем не менее 15 м^3;
• высоту потолков не ниже 2 м.

В помещении обязательно должна быть вентиляция и, как минимум, одно окно. Внутренняя отделка котельной должна быть негорючей (и стены и пол). При расположении помещения в подвале дополнительно требуется оборудованный пожарный выход.

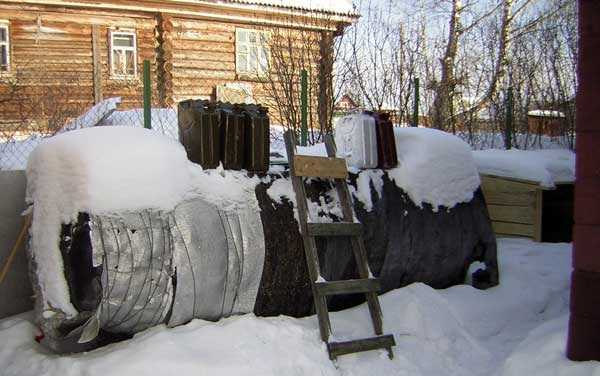

Емкость для топлива можно располагать в том же помещении, или закопать на улице. Соединяют котел и емкость трубами, обычно медными.

Есть в использовании жидкого топлива еще несколько моментов, которые требуется учесть. Котельная должна отапливаться, так как при понижении температуры ниже +5^oC солярка начинает густеть.  Она хуже течет, сгущаются парафины, которые мгновенно забивают горелку, останавливая систему. Выходы есть такие:

• отапливать котельную;
• установить на входе горелки фильтр;
• использовать зимнее топливо или добавлять специальные присадки самостоятельно.

Из опыта использования дизельных котлов можно посоветовать следующие усовершенствования, которые повышают качество работы системы:

• Если в вашем котле нет функции разогрева топлива перед подачей в горелку, следует тщательно провести теплоизоляцию резервуара для топлива и обеспечить его отопление. Греть до высоких температур не нужно. Все что требуется – поддерживать температуру на уровне +5^oC. При нормальном утеплении на этой уходит порядка 100 Вт в час. Совсем немного.
• Если покупаете котел импортного производства, или поставьте на входе дополнительный фильтр, или поменяйте «родной». Те, которые идут в комплекте, рассчитаны на европейское топливо, а не на отечественное. Они просто очень быстро забиваются и система останавливается.

Обзор производителей

Производителей дизельных котлов множество. Есть отечественные, из ближнего, дальнего зарубежья. Предложений столько, что выбрать трудно. В таком случае принято ориентироваться на самые популярные.

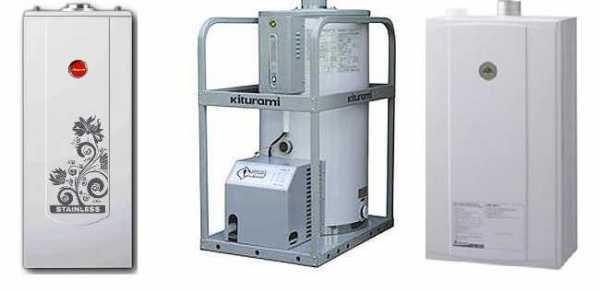

Дизельные котлы Kiturami (Китурами)

Удобны для отопления дач и домов с нерегулярным проживанием. Работают автономно, используется туброциклонная горелка – одна из последних разработок, которая позволяет экономить топливо. Есть возможность контролировать как температуру в помещении, так и температуру теплоносителя, встроена система самодиагностики.

Мощность котлов на дизельном топливе Kiturami (Китурами) от 10,5 до 34 кВт, расход топлива от 1,13 литр/час до 4,3 литр/час. Есть двухконтурные модели, с возможной подачей горячей воды от 3,8 литра/мин до 20 литр/мин.

Дизельные котлы Kiturami (Китурами)

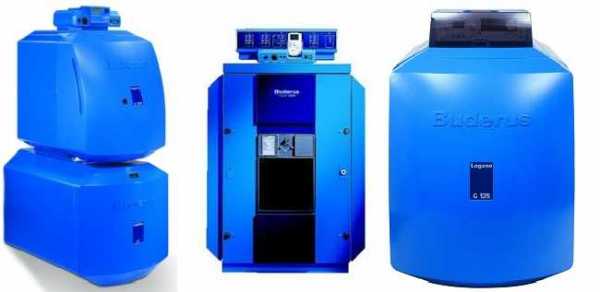

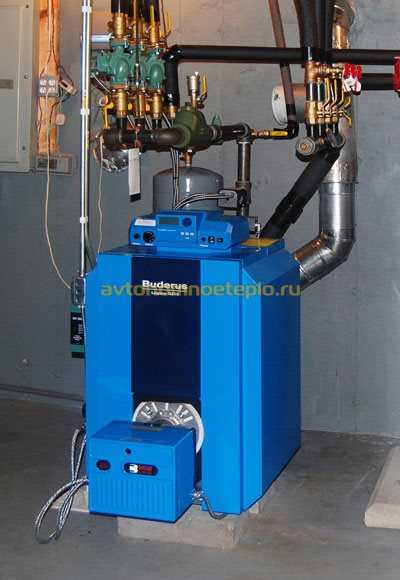

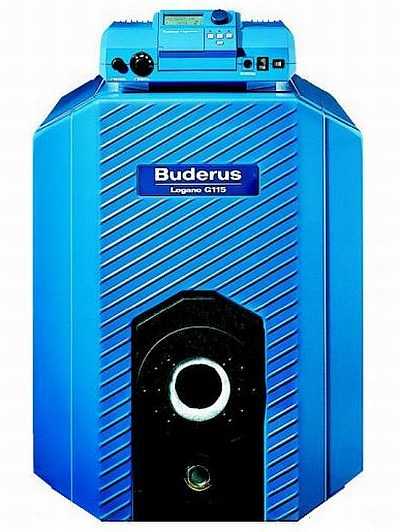

Котлы «Будерус»

Кампания Buderus (Будерус) выпускает котлы на дизельном топливе из стали и чугуна. Популярны чугунные котлы модели Logano G  (Логано) . Есть мощностью от 25 кВт до 95 кВт. В другой линейке есть более мощные до 1200 кВт.

Работают на стандартном дизельном топливе или на горючем с пониженным содержанием серы. Интересны тем, что в модификации Unit горелки оптимизируют топливную смесь, добиваясь почти полного сгорания газа, что уменьшает образование сажи и количество выбросов. Эти агрегаты имеют простое управление, легкую установку требуемых параметров работы. Интересна может быть возможность расширения функционала автоматики путем установки дополнительных модулей (не нужно менять блок автоматики в целом, а лишь докупить блок, который обеспечивает интересующие вас функции).

Котлы «Будерус» на дизельном топливе

Стальные котлы Buderus Logano S выпускаются только промышленных мощностей – от 450 кВт мощности. Это промышленные агрегаты работать могут на двух видах горючего — газе и жидком топливе.

Navien

Корейские дизельные котлы Navien (Навьен ), выполнены в виде прямоугольника. Их дизайн больше похож на европейский. Отличительная черта —  небольшие габариты.

В котлах с маркировкой Navien KG имеется предварительный подогрев топлива перед подачей в форсунку. Наддувной вентилятор подает топливо под достаточно высоким давлением, чем обеспечивается также эффективное удаление продуктов горения в дымоход. Теплообменник из нержавейки, и адаптированный под российское топливо фильтр, который имеет сменные картриджи для простой и быстрой очистки или замены. Пульт управления русифицированный, автоматика защищена специальной микросхемой на входе, которая позволяет котлу работать без сбоев при параметрах сети 230 В ±30%.

Потому котлы на жидком топливе Navien достаточно популярны: производители учли многие особенности сетей нашей страны. Мощность от 13 кВт до 40 кВт, расход топлива от 1,46 литр/час до 4,65 литр/час, производительность по горячей воде – до 22,9 литр/мин

Дизельные котлы Navien

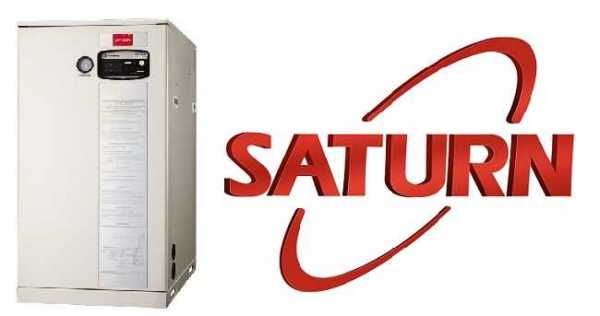

Saturn (Сатурн)

Котлы Saturn (Сатурн) – агрегаты еще одной корейской фирмы. Работают на дизельном топливе и керосине, использовать отработанное топливо производители не советуют. Отличаются наличием медного теплообменника (труба длиной 20 метров и диаметром 15 мм). Радуют обладателей тихой работой, минимальными размерами. Их можно ставить в жилом помещении. Мощность дизельных котлов Saturn (Сатурн) от 13,5 кВт до 35 кВт, расход топлива от 2,01 литр/час до 4,54 литр/час.

Котлы на жидком топливе Saturn (Сатурн)

Если сравнить с котлами Navien, налицо больший расход топлива на отопление при практически тоже мощности оборудования.

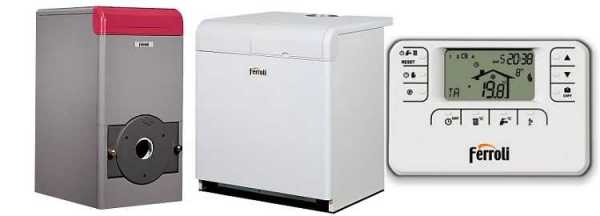

Котлы на жидком топливе Ferroli

Ferroli выпускает битопливные котлы. Они работают на газе и/или на жидком топливе. Корпус и теплообменник – чугунные. Корпус изолирован слоем стойкого к температурам материала. В модели GN2 N выпускается мощностью от 106 кВт до 252 кВт, масса от 360 кг до 780 кг.

Котлы на жидком топливе Ferroli

Чугунные котлы модели GF N работают на твердом и жидком топливе. Мощность котлов этой линейки от 12,7 кВт до 27,5 кВт. Оборудованы системой защиты от перегрева и предохранительным клапаном, в топке можно сжигать как крупные, так и мелкие куски древесины, переключать ее в режим «жидкого топлива». Эти модели только одноконтурные (воду не греют).

В принципе, уже из этих марок можно выбрать оборудование для любых условий и потребностей, а их на рынке еще не один десяток, а может, и не одна сотня. Так что вооружитесь терпением, и выбирайте. Удачи!

teplowood.ru

Эффективность отопления котлами длительного горения на твёрдом топливе

Отопление газовыми котлами уже несколько десятилетий активно используется в домах, на предприятиях. Но что делать, если нет возможности отапливаться при помощи газа? И стоит ли пользоваться газовыми колами, или лучше переходить на твердотопливные, или котлы на альтернативных видах топлива?

Выбирая систему отопления для своего помещения, следует особое внимание уделить именно котлу, так как он является основой всей обогревательной системы. Современный строительный рынок представлен огромным разнообразием котлов, которые имеют различный принцип работы, потребляют разные виды топлива. В последнее время всё больше набирают популярность котлы на твёрдом виде топлива, которые отличаются высокими показателями производительности, теплоотдачи, при этом цена будет приемлема для массового потребителя. В этой статье будет рассмотрен принцип работы, преимущество, условия эксплуатации твердотопливного котла длительного горения.

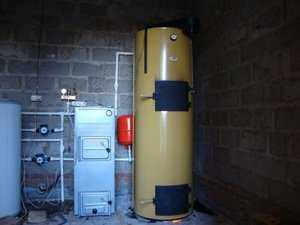

Основные виды котлов длительного сгорания

Некоторые виды котлов на твёрдом виде топлива возможно соорудить своими руками, и некоторые источники даже предлагают схемы, пошаговые инструкции к их изготовлению и монтажу. Но стоит отметить, что котлы длительного сгорания имеют сложную систему и конструкцию, и изготовить их самостоятельно очень сложно. А в целях собственной безопасности вообще не рекомендуется. Существуют такие виды котлов:

• пиролизные (газогенераторные). В основе работы этого котла лежит пиролиз, благодаря чему, медленный процесс сгорания, при высоких температурах и низкой подаче воздуха, сопровождается выделением горючего газа, который сгорает в отдельной камере. Этот принцип сгорания даёт возможность увеличить показатели КПД твердотопливного котла и обеспечить длительное сгорание топлива;
• классические. Здесь происходит обычный процесс сжигания твёрдого топлива, но за более длительное время. Такие генераторы имеют различную форму, структуру, размеры и способы сжигания топлива. В них может быть установлена водяная рубашка и конструкция без неё. Способы сжигания у котлов могут быть верхние и нижние. Некоторые виды необходимо рассматривать более детально.

Котлы без водяного контура

Это самые простые конструкции котла, которые по своему внешнему виду представляют металлическую ёмкость, где происходит процесс сжигания твёрдого топлива в основном – сверху-вниз. Для такого котла можно использовать дрова, опилки, деревянные обрезки. Получаемая тепловая энергия от сжигания топлива переходит к стенкам котла, и таким образом, помещение обогревается. Такие виды рекомендуется использовать для небольших хозяйственных помещений, кладовых, сараев, домов с одной, двумя комнатами. Такой вид котла можно построить своими руками, для этого нужна металлическая бочка или труба большого диаметра.

Котёл с водяным контуром

Устройство таких котлов имеют более сложную конструкцию и может использоваться для водяного отопления дома. По форме, размерам и внутреннему составу они могут быть разные, но у всех будет общая составляющая – водяная рубашка, которая будет служить теплообменником и давать возможность обеспечивать длительное горение без дозагрузки дровами. Котлы с водяным контуром делятся на виды по способу сжигания топлива:

• традиционное нижнее горение. В этом варианте топливо укладывается, поджигается и горит снизу вверх;
• верхний способ. Топливо поджигается и горит сверху вниз.

В первом варианте добиться длительного горения стало возможным из-за увеличения объёма топливника, в который можно положить большее количество дров. Они будут гореть долго без подзагрузки. Чтобы отрегулировать длительность горения можно использовать поддувник. Это может быть дверка с ручной регулировкой или автоматической. Этот вид котла также легко изготавливается своими руками. Для этого нужно взять несколько штук листовой стали 3-5 мм. или сталистой трубы. В качестве теплообменника будут служить сами стены котла.

Для того чтобы такой котёл имел максимальные показатели КПД, необходимо обеспечить максимальную поверхность конструкции из стали. Чтобы добиться максимального времени сгорания во втором виде котла, был придуман способ сжигания сверху вниз. Для работы этого вида обязательно должен быть продуман подвод воздуха для обеспечения самого процесса горения.

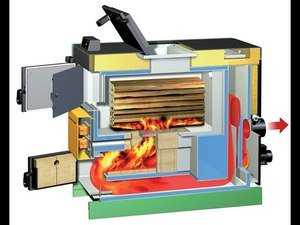

Как устроены котлы длительного сгорания

Практически каждый из видов котлов длительного сгорания имеет две камеры. Одна из них предназначена для сгорания дров, а во второй происходит сжигание пиролизного газа. Каждая из этих топок выдаёт тепловую энергию, что позволяет значительно поднять уровень КПД, который составляет около 85%. Как показывает практика, показатели КПД могут регулироваться от 50 до 105%, в зависимости от выбранного режима топки и подачи воздуха для процесса горения в обе камеры.

Интересный факт! Обычные твердотопливные котлы и печи имеют максимальные показатели КПД – 70%. Конфигурация устройства может быть различной, все зависит от параметров, необходимых покупателю. Так можно выбрать круглый, прямоугольный котёл, с топками в горизонтальном положении. Зона для поджигания может располагать внизу, сверху закладки, воздуховоды для подачи кислорода могут устанавливаться сбоку или быть струйными.

В чём секрет длительного сгорания топлива

Современные твердотопливные котлы способны работать без подзагрузки несколько дней. Все будет зависеть от выбранной программы работы, конструкции котла. В каждом из котлов, независимо от того, является он двухконтурным или одноконтурным, имеется двойная камера для сгорания, которая оснащена герметичной дверцей и специальной системой вентиляции. Когда в первую дверцу закладывается топливо, то системой вентиляции начинает нагнетаться воздух, что даёт возможность обеспечить нормальный процесс горения.

Когда топливо разогрелось до оптимальной температуры, начинает срабатывать система вентиляции, которая вытягивает воздух из топки, пока его объём не достигнет минимальных показателей. Из-за минимального количества кислорода топливо перестаёт гореть, а только тлеет, что делает процесс горения более продолжительным.

Если происходит горение при низком содержании кислорода, твёрдое топливо выделяет древесный газ – пиролиз. Для него предусмотрена вторая камера, где газ воспламеняется и горит, обеспечивая дополнительную теплоотдачу. В различных моделях древесный газ по-разному переходит в отдельную камеру сжигания. В одних через обычный колосник, а в других – через специальную горелку. Иногда можно услышать, что твердотопливный котёл называют газогенераторным оборудованием, из-за сжигания пиролизного газа.

Из-за того, что в колах установлен электронный контроллер регулировки мощности, появляется возможность подавать воздух в камеру сгорания по установленному режиму. Также в сферу контроля электронной системы входит и циркулярный насос, если он предусмотрен в отопительном оборудовании. Для пользователя необходимо только задать нужные параметры температуры, а автоматика проведёт отопление самостоятельно.

Преимущества котлов длительного сгорания

Учитывая, что твердотопливные котлы на твёрдом топливе являются современным оборудованием, их популярность чрезвычайно высока и объясняется большим количеством преимуществ:

• высокие показатели КПД, отличная теплоотдача;
• большой модельный ряд, отличный внешний вид и дизайн. На большинстве сайтов можно увидеть фото представленных моделей, видов, где наглядно продемонстрированы устройства. Поэтому не возникнет особых проблем, когда такое оборудование появится в вашем доме. Оно всегда хорошо впишется в интерьер;
• в таких котлах есть возможность самостоятельно регулировать режимы отопления, задавать определённые параметры;
• большое количество моделей имеет автоматическое управление, основанное на контроле с помощью дистанционного пульта. Это позволит не только контролировать отопление, сменять параметры, но и узнавать об определённых поломках оборудования;
• экологическая чистота. Это одно из самых основных достоинств. Учитывая, что в качестве материала для топки будет использоваться дерево, оно не выделяет никаких вредных веществ, при горении. Нет выбросов в атмосферу оксидов углерода. Стоит отметить, что в таких котлах происходит полное сгорание топлива, при этом пиролизный газ также сгорает, вместе с частицами топлива.

Особенности котлов, сделанных своими руками

Самодельные котлы имеют несколько упрощённую конструкцию. Основные изменения происходят в принципе подачи воздуха в топку. Если в обогревателях, которые изготовлены на производствах, установлена телескопическая конструкция, то в самодельных моделях вместо неё вставляется стальная труба, которая длиннее топки на 500 мм. На конце этой трубы устанавливается специальный рассеивать воздуха. Другой конец этой стальной трубы имеет воздушную заслонку, которая и обеспечивает регулировку подачи воздуха. Единственный недостаток – её нужно регулировать вручную. В самодельных моделях нет вентилятора для нагнетания воздуха, здесь весь процесс отопления происходит за счёт естественной тяги.

Когда обогреватель работает на естественной тяге, необходимо обеспечить полную герметичность нижней дверцы зольника. Когда будет даже минимальный подсос воздуха, это обеспечить обычный процесс горения снизу вверх, и топливо будет сгорать очень быстро. Процесс отопления начался. Если вы решите изготовить самостоятельно твердотопливный котёл длительного горения, следует знать, с какими трудностями можно столкнуться:

• при изготовлении цилиндрического корпуса понадобятся вальцовочные станки. Это станет необходимым при изготовлении из обычного листа металла круглого корпуса. Некоторые умельцы работают с баллонами из-под пропана, или трубой соответствующего диаметра. Но здесь появляется первый недостаток: такая конструкция имеет большой вес, так как толщина стенок будет не менее 5 мм. Для изготовления водяной рубашки лучше использовать тонкостенные трубы;
• не рекомендуется самодельные котлы (некоторые производители отмечают то же в своих инструкциях) загружать дополнительной порцией топки на ходу. Лучше дождаться полного сгорания положенной порции топлива и только потом догружать новую;
• если вы для изготовления используете обычный баллон из-под пропана, то для более длительного процесса загорания, лучше соединять между собой два баллона, что позволить увеличить в объёмах камеру сгорания.

Котлы длительного сгорания в современных условиях стали альтернативой газовому оборудованию. Они позволяют отапливать помещения, независимо от наличия света, газа или особенностей погодных условий. Отопление такого типа эффективно и дёшево. Вам не нужно думать, как экономить на энергоносителях, так как деревянная топка остаётся самым дешёвым вариантом, поэтому по карману любому потребителю.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Котлы на жидком и твердом топливе

При отсутствии газовой магистрали вблизи дачи или загородного дома можно рекомендовать установку котлов на жидком топливе. Цены на жидкотопливные котлы вполне доступные, котлы отличаются простотой в использовании и не требуют ежедневного обслуживания.

Для функционирования котла достаточно обеспечить его топливом, обычно используется солярка. Для хранения солярки лучше всего подходят железные канистры или пластиковая непрозрачная тара, так как солнечный свет может ухудшить качество топлива. Хранить емкости лучше вне дома, устроив для них склад под землей. Закопанные в землю канистры не будут распространять запах дизельного топлива, который может просачиваться даже из плотно закрытой тары.

Жидкотопливные котлы долгое время могут работать без вмешательства человека. Они обычно снабжаются автоматикой. При появлении магистрального газопровода такое устройство легко адаптировать к работе на газе. Достаточно поменять горелку – и котел продолжит работать на газе.

Предпочтительнее приобретать двухконтурный котел с двумя устройствами для теплового обмена. Такой котел будет не только давать тепло, но и дополнительно обеспечит горячее водоснабжение. При значительном расходе горячей воды рекомендуется использовать котел, имеющий встроенный бойлер.

Жидкотопливные котлы очень эффективны, кпд котла может достигать девяноста пяти процентов. Чтобы получить такую производительность, необходимо применять только качественные горелки и качественное дизельное топливо.
Котлы, потребляющие жидкое топливо, не выбрасывают в атмосферу вредные вещества, так как продукты горения соответствуют жестким экологическим требованиям.

Котлы данного типа классифицируются как бытовые приборы и на их установку в доме не требуются специальное разрешение.
Жидкотопливные котлы просты в эксплуатации, их работа не зависит от подключения к электросети или газовой магистрали, поэтому их установка так же проста и не вызывает каких-либо сложностей.

Все же в отличии от твердотопливных котлов, у котлов на жидком топливе имеются и недостатки. Немалая стоимость эксплуатации агрегата является существенным недостатком. Поддержание длительной работы котла потребует значительных расходов на дизельное топливо. Также для котлов на жидком топливе требуется оборудованное помещение достаточной площади для их размещения. В небольшом помещении устанавливать котлы не рекомендуется.

Еще интересные посты для вас…

Facebook

Twitter

Вконтакте

Google+

santeh777.ru

Горелка для котла на жидком топливе – описание, виды, советы по выбору

Содержимое:

1. Виды горелок по типу регулирования
   1. Конструкции жидкотопливных горелок
2. Как выбрать горелку для жидкого топлива
   1. Подбор горелки по типу и мощности
   2. Рекомендации выбора производителя
3. Эксплуатация жидкотопливных горелок
   1. Мероприятия по подготовке топлива
   2. Работы по чистке горелочного устройства

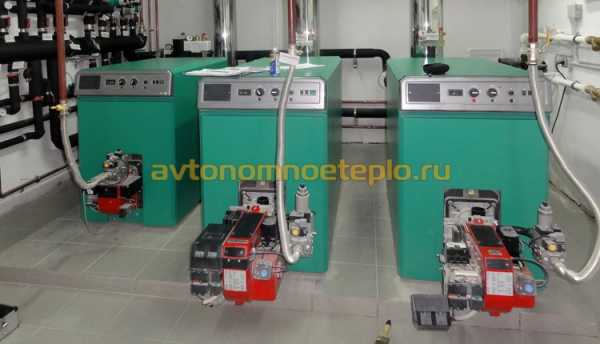

В жидкотопливных котлах, используется принцип сжигания мелкодисперсной пыли. Солярка, сгорает в камере сгорания, после распыления посредством форсунки. Горелка для котла на жидком топливе, важный модуль, отвечающий за приготовление топливовоздушной смеси и подачи ее в нужном количестве для поддержания факела пламени. Существует несколько видов горелочных устройств, по типу регулирования и особенностям конструкции.

Виды жидкотопливных горелок по типу регулирования

Жидкотопливные горелки для котлов, в зависимости от типа регулирования, изготавливаются в четырех базовых модификациях. От выбранного устройства, зависит экономичность работы и теплоэффективность теплогенератора:

• Классические одноступенчатые горелки для котлов на жидком топливе – работают по принципу переменного включения и полного выключения. При нагреве теплоносителя до определенной температуры, факел пламени гаснет. После остывания жидкости, горелка включается заново.
  Устройство малоэффективно и приводит к существенному перерасходу топлива. На данный момент, ведущие компании, отказались от применения горелок одноступенчатого типа.

• Двух и трехступенчатые горелочные устройства – количество ступеней, указывает на число рабочих режимов или мощностей, предусмотренных в горелке:

  1. Двухступенчатые модули, работают на 30 и 100% производительности. При нагреве теплоносителя, горелка не отключается полностью, а переходит в режим работы с пониженной мощностью. В результате переключения, расход топлива горелки уменьшается, приблизительно на 5-10%.

  2. Трехступенчатые горелочные устройства, имеют три рабочих режима 30-60-100%, отличаются большей теплоэффективностью и экономичностью.



• Модуляционные горелки – процесс сгорания жидкого топлива, происходит в полностью автоматическом режиме. Микропроцессорная автоматика, контролирует показания датчиков и подстраивает работу горелки к фактическим условиям отопления.
  На интенсивность и мощность пламени, влияет: выбранный рабочий режим, густота и качество топлива, температура снаружи и внутри помещения. Контроллер, выбирает оптимальные пропорции топливовоздушной смеси, скорость подачи ее на форсунку, давление, создаваемое насосом и турбиной. Изменение мощности, осуществляется в промежутке между 10 и 100%.


Модуляционные горелки, устанавливают в современных котлах пятого поколения. По самым приблизительным расчетам, экономия топлива, благодаря системе модуляции, составляет 15%, по сравнению с горелочными устройствами классического типа.

Конструкции жидкотопливных горелок

Устройство горелки котла на жидком топливе, различается по нескольким особенностям:

• По типу установки – существуют навесные модули, имеющие высокую производительность и встраиваемые устройства. Последние, устанавливаются на заводах и не предназначены для модификации и увеличения мощности.
  Преимущество встраиваемых горелок, быстрый ввод котла в эксплуатацию. Навесные модули, после установки, настраиваются непосредственно на месте, что требует вызова специалиста на дом.

• По типу используемого топлива – существуют универсальные горелки на жидком топливе для бытовых котлов, пользующиеся огромной популярностью.
  Преимущество моделей, возможность сжигания помимо солярки, любого жидкого топлива: отходов машинного масла, мазута, а также, переход на сжиженный газ. Однотопливные горелки, изготавливают узконаправленными, способными работать исключительно на солярке или отработке.


Существуют общие конструкторские особенности, характерные для горелок каждого типа:

• Система розжига – после прохождения через форсунку, топливовоздушная смесь распыляется в камеру сгорания и воспламеняется с помощью электродов.

• Система стабилизации факела:

  1. Дутьевые горелки, в своей конструкции используют турбину, нагнетающую воздух в камеру сгорания. Лопасти вентилятора, создают завихрения воздушных потоков.

  2. Вентиляторные горелки, стабилизируют интенсивность факела пламени, изменением скорости вращения турбины.



• Система предварительной подготовки топлива – перед поступлением на форсунку, солярка смешивается с воздухом в специальной камере. В современных котлах, одновременно происходит подогрев топливовоздушной смеси.


Все узлы работают как единое целое, под руководством автоматики котла. Выход из строя одного модуля, приводит к полной остановке котла или отражается на расходах дизтоплива.

Как выбрать горелку для жидкотопливного котла

При выборе горелки, обращают внимание на технические характеристики устройства: принцип изменения мощности, особенности конструкции. Помимо этого, потребуется учесть еще несколько важных параметров:

• Степень изоляции шума – шумоизоляционный кожух, необходим по причине того, что вентиляторы во время работы, сильно гудят. Использование кожуха (есть не во всех горелках), существенно снижает шумовое загрязнение.

• Тип форсунки или распылителя – применяют гидравлические, механические и электронные инжекторы. Влияние форсунки очевидно, если учесть, что от правильного дозирования топлива и качественного распыления смеси, зависит объем несгораемого осадка, выпадающего в виде сажи. Экономия при правильных настройках распылителя, составляет 10-15%.

• Стоимость горелки – дороже всего обойдутся модулируемые модули, изготовленные известными европейскими брендами. Бюджетным вариантом, считается классическая одноступенчатая горелка и ее двухступенчатый аналог.


Дополнительно, потребуется подобрать горелочное устройство по мощности и производителю.

Подбор горелки по типу и мощности

При подборе, учитывают два рабочих параметра:

• Расчет мощности – отопители рассчитывают по площади отапливаемого здания. Приблизительный подсчет мощности, выполняют по формуле 1 кВт=10 м2. Для получения точных результатов расчетов, пользуются калькуляторами.

• Встраиваемые горелки, применяемые на котлах, поставляются уже в сборе. Потребитель подбирает такой котел, который соответствует теплотехническим характеристикам здания.
  Теплогенераторы с возможностью выбора горелочного устройства, подбираются по нескольким параметрам: типу изменения интенсивности нагрева, наличию дополнительных функций (блока предварительного подогрева и теплоизоляционного кожуха).


Производители предлагают широкий ассортимент продукции. При подборе подходящей горелки, лучше получить консультацию грамотного специалиста.

Рекомендации выбора производителя горелки

Горелки изготавливают многие европейские и американские компании. В ассортименте практически каждого завода, предлагаются как навесные, так и встраиваемые устройства, с несколькими рабочими режимами или системой модуляции.

Рейтинг популярности, возглавляют немецкие и французские модули. Судя по статистике, неизменным спросом, пользуются следующие горелочные устройства:

• Италия – Ecoflam, Baltur, Alphatherm, F.B.R.

• Финляндия – ELCO.

• Германия – Buderus, Weishaupt, Giersch.

• Франция – De Dietrich.

• Швеция – Bentone.

• Англия – Nu-Way.


Стоимость предлагаемых горелочных блоков, зависит от степени их автономности и универсальности. Бюджетным вариантом для обогрева жилого дома, является приобретение итальянкой продукции.

Эксплуатация жидкотопливных горелок

Все горелки, имеют гарантийный срок эксплуатации. Производители, изготавливающие модули, разработали ряд мер, направленных на увеличение времени их службы. Правильная эксплуатация, гарантирует максимальную производительность и теплоотдачу горелочных устройств, минимальный процент недогара.

В инструкции по эксплуатации, приводится полный перечень работ по техническому обслуживанию и их периодичность. При нарушении условий эксплуатации, производитель имеет право отказать в гарантии.

Мероприятия по подготовке топлива

Продукты горения жидкого топлива в горелке, должны быть точно сбалансированы. Автоматика подбирает оптимальное соотношение топлива и воздуха, в зависимости от нескольких факторов:

1. Степени загустевания.

2. Качества топлива.

3. Температуры подаваемой смеси.


Чтобы обеспечить работоспособность системы отопления, проводят мероприятия по предварительной подготовке топлива, включающие:

• Подогрев топлива – солярка загустевает, при падении температуры окружающей среды, до +5оС. Загустевшие частицы, забивают топливный фильтр и форсунку, и приводят к полной остановке котла. Первый признак, указывающий на нарушение, это увеличенный расход топлива и ускоренное загрязнение теплообменника, и дымохода сажей.
  Чтобы предотвратить загустевание, устанавливают две системы подогрева. Первая, нагревает емкость, в которой хранится дизтопливо, вторая, предусматривается в камере предварительной подготовки топливовоздушной смеси. Данная функция, предусмотрена только в горелках с предварительным нагревом солярки.

• Подача топлива через форсунку – на этом этапе, происходит процесс пиролиза или окисления. Подогретое дизтопливо, поступающее на форсунку, еще раз проходит через фильтр, после чего, дозировано впрыскивается в виде мелкодисперсной пыли в камеру сгорания.
  Процесс окончательного пиролиза, осуществляется в факеле пламени, там догорает как само топливо, так и выделяемый при окислении газ.


Устройство форсунки, обеспечивает дозированный впрыск солярки, что приводит к полному сгоранию топлива и предотвращает появление в большом объеме несгораемого остатка.

Работы по чистке горелочного устройства

Периодичность чистки горелки, указывается в инструкции по эксплуатации. На сроки обслуживания, влияет качество топлива и работоспособность котла. Чистка горелки, обязательно проводится дважды в год, перед началом и после окончания отопительного сезона. Остальные работы по обслуживанию, осуществляются по мере загрязнения сопла.

Одновременно с чисткой модуля, выполняют следующие работы:

• Регулировка горелки – на этапе отладки, применяется сложное оборудование и компьютерное обеспечение. Правильно выполнить регулировку, сможет только специалист.

• Проверка работоспособности системы подачи и сжигания топлива.


Полностью выполнить все работы своими руками, практически невозможно. Наладку и первый запуск котла, выполняет представитель завода изготовителя.

avtonomnoeteplo.ru

NAUKADOMA.RU — Котлы на жидком топливе

КОТЛЫ НА ЖИДКОМ ТОПЛИВЕ

Характеристики жидкотопливных котлов

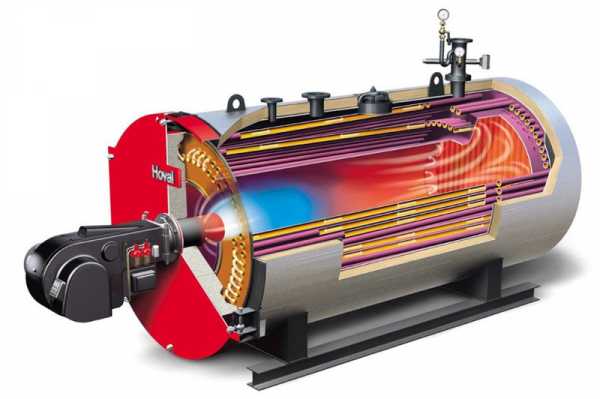

Конструкция котла на жидком топливе

Основным видом топлива для котлов данного типа является дизельное, но так же используются отработанные машинные масла, печное топливо и мазут. Жидкотопливные котлы характеризуются высоким КПД 90-95%, широким диапазоном мощностей и высокой автоматизацией работы.

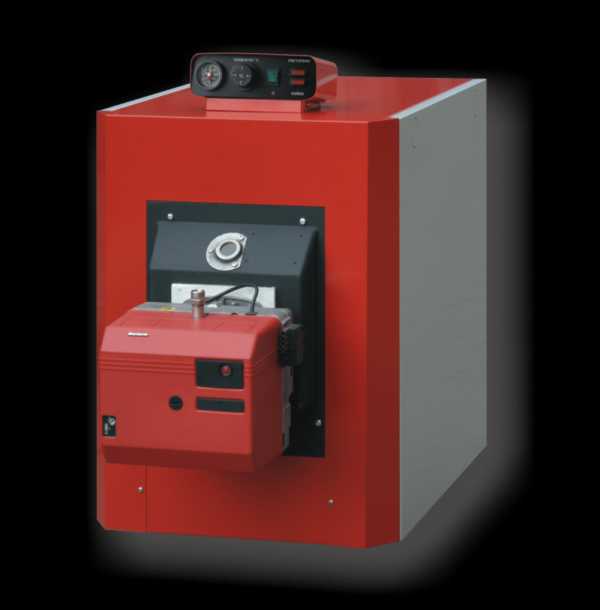

Неотъемлемым элементом жидкотопливных котлов является вентиляторная горелка, создающая принудительную тягу. В горелке топливо смешивается с воздухом, после чего происходит его распыление и воспламенение в камере сгорания, стенки которой одновременно являются теплообменником. С целью повышения теплоотдачи, дымовые газы на пути к дымоходу проходят через множество теплообменных пластин или дымоходных трубок, передавая свое тепло в теплообменник.

Вентиляторная (надувная) горелка является сложным техническим прибором и требует точной настройки для обеспечения эффективной работы котла. По сравнению с другими видами котлов, жидкотопливные котлы наиболее требовательны к правильному обслуживанию. Нельзя допускать образования чрезмерного сажеобразования на внутренних стенках котла, что требует регулярного контроля и чистки котла в случае необходимости.

Жидкотопливные котлы и горелки для них часто продаются отдельно, что позволяет собрать систему с учетом индивидуальных условий. Благодаря схожести конструкций жидкотопливных и газовых напольных котлов, многие из них могут без особых проблем “превращаться” друг в друга. В этом случае жидкотопливная горелка просто меняется на газовую и наоборот. Существуют модели горелок, способные работать как на газе, так и на дизельном топливе, но их стоимость сопоставима с двумя отдельными горелками.

Переход с одного вида топлива на другой процедура не очень продолжительная, занимает около 30минут, но достаточно ответственная. Особенно если происходит переход с жидкого топлива на газ. В этом случае необходимо прочистить котел, дабы предотвратить возможное осыпание сажи.

Для работы жидкотопливной горелки и автоматики котла необходимо электропитание, поэтому все котлы на жидком топливе являются энергозависимыми. Соответственно, для построения полностью автономной системы отопления, необходим независимый источник электроэнергии.

Жидкотопливному котлу требуется дополнительная емкость с топливом, которая устанавливается рядом. Емкости большого объема может хватить на весь отопительный сезон. Специальные емкости для топлива позволяют избежать наличия неприятных запахов в помещении котельной. Приближенный расход топлива, для хорошо утепленного дома площадью 200-300м2, составляет 2-4 тонны за сезон. При этом в режиме максимальной мощности, расход топлива достигает около 1/10 от мощности котла, то есть для котла 30 кВт расход составит 3л в час. В среднем же за отопительный сезон, время работы на максимальной мощности составляет лишь около 15%.

В большинстве случаев котлы на жидком топливе являются одноконтурными, соответственно для обеспечения горячего водоснабжения требуется установка накопителя для горячей воды. Обычно для этих целей ставят бойлер косвенного нагрева, в котором вода нагревается от теплоносителя котла.

Общим недостатком жидкотопливных котлов является повышенный шум, возникающий при работе горелки, что требует устройства хорошей звукоизоляции между помещением котельной и жилыми помещениями. Все вышеперечисленные особенности жидкотопливных котлов требуют серьезных первоначальных вложений на стадии ввода в эксплуатацию.

---

Особенности жидкого топлива

Важным аспектом жидкотопливных котлов является вид топлива, на котором работает горелка. Дело в том, что горелки, предназначенные для дизельного топлива, не могут работать на отработанных маслах, мазуте и печном топливе. В лучшем случае это многократно усложнит обслуживание котла, потребует дополнительного оборудования, в худшем, горелка просто выйдет из строя. В свою очередь, горелки способные работать на топливах с примесями и нестабильными показателями могут работать и на дизеле, но как правило стоимость таких агрегатов значительно выше, иногда в разы, чем у чисто “дизельных” горелок. Минимальная цена горелок для отработанных масел, начинается примерно с 3-х тысяч долларов и может превышать 10 тысяч долларов.

Причина, которая оправдывает приобретение дорогих горелок более сложных конструкций, работающих на всех видах жидкого топлива, заключена в стоимости разных видов энергоносителей. Эксплуатация котла дизельном топливе значительно дороже, чем на отработанном масле, мазуте, печном топливе. Для сравнения приведем примерное процентное соотношение цен, на перечисленные виды топлива, приняв стоимость дизельного за 100 процентов.

– Дизель(солярка) 100%
– Печное топливо и мазут 50-70%
– Отработанное масло 20-30%

Исходя из этих данных, не сложно понять, что стоимость эксплуатации жидкотопливного котла, в зависимости от вида топлива может отличаться в разы. И в одном случае, расходы на отопление могут быть сопоставимы с отоплением электрическим котлом, а в другом, с твердотопливным котлом. В этой ситуации каждый сам решает, сэкономить ли на покупке горелки, но отапливаться дорогим дизельным топливом, или вложится в приобретение более сложной и дорогостоящей горелки для альтернативных видов топлива.

---

Итоговая характеристика жидкотопливных котлов

Плюсы:

• высокий КПД
• высокая мощность и автоматизация
• не требуют ежедневного обслуживания, топливо подается автоматически
• возможность перехода с жидкого топлива на газ и наоборот
• возможность значительного снижения затрат на топливо при установке горелки для отработанных масел
• не требуются согласования

Минусы:

• Высокие первоначальные затраты на установку и настройку с учетом дополнительного оборудования
• Высокая стоимость дизельного топлива
• Необходимость регулярного обслуживания и дополнительных расходов
• Занимают сравнительно большую площадь, с учетом емкости для топлива и бойлера
• Повышенный шум при работе горелки котла
• Необходимо отдельное помещение котельной

u13751.netangels.ru
