чертежи и схемы, пошаговое изготовление из трубы своими руками
Доброе время суток, дорогие читатели! Современный рынок предлагает владельцам бань множество моделей отопительных приборов, но цены на них не всем по карману. Стоимость самодельного нагревателя минимальная, он более прост по конструкции и дизайну, но эти особенности не делают котел для бани своими руками менее функциональным и продуктивным по теплоотдачи.
Преимущества и недостатки самодельного котла
Главным преимуществом прибора, изготовленного из подручных материалов, является его низкая себестоимость. Под основную часть устройства можно приспособить вышедший из употребления газовый баллон, металлическую бочку и другие подручные материалы.
Возможно, потребуются затраты на приобретение трубы или листовой стали на сборку корпуса, крепёжные элементы или готовые дверки, но общая их стоимость всё равно меньше, чем цена заводской модели. Не рудные стройматериалы, цемент и кирпич для устройства опорной плиты или футеровки топочной камеры требуются в небольшом количестве и обычно остаются на участке после возведения банной постройки.
К плюсам самодельного устройства можно отнести и его индивидуальные габариты. Планировка и маленькая площадь бани может не позволить установить готовое фабричное оборудование, а самодельный небольшой котёл удачно впишется в любое маленькое помещение.
Минусами такого устройства являются:
- Неспособность накапливать и длительно сохранять тепло. Металлический корпус быстро нагревается и отдаёт тепло, но сразу остывает, как только в нём сгорает топливо.
- Необходимость установки высокой трубы для отвода дыма и обеспечения достаточного уровня тяги.
- Необходимость регулярной чистки всех отделов, и особенно часто дымоотводной трубы.
Устройство котла
В конструкцию котла обязательно должны входить следующие составные части:
- Топка — камера из толстостенного металла, где происходит процесс горения топлива. Дном топки является колосниковая решётка, через которую зола высыпается в поддувало.
- Поддувало — пространство под топочной камерой. Используется для сбора и удобного извлечения зольных отходов, а также забора воздуха в топку, необходимого для горения топлива.
- Каменка — специальная ёмкость, заполненная камнями. Осуществляет перераспределение и отвод тепла.
- Бак для нагрева воды — размещается чуть выше топки.
- Теплообменник — небольшая ёмкость, предназначенная для передачи энергии сгорающего топлива теплоносителю.
- Дымоход — канал, необходимый для отвода дыма. Берёт начало от топочной камеры, далее проходит через бак или каменку, нагревая их и заканчивается дымовой трубой. Для регулировки тяги снабжается задвижкой или шибером.
Виды котлов для бани
В зависимости от используемого топлива котёл для бани бывает газовым, электрическим, жидкотопливным, пиролизным и твердотопливным.
Газовый
Устройство, работающее на газе, более компактно и экономично. Во время работы не выделяет гарь и неприятный запах, для него не нужно запасать топливо на весь год. Однако установка такого котла целесообразна только на участках, где есть возможность подключения к централизованным коммуникациям газоснабжения.
Электрический
Электрокотёл является наиболее экологичным прибором. Он прост в установке и эксплуатации, так как не требует обустройства дымохода и дополнительной вентиляционной системы. Но удобно пользоваться таким прибором лишь в местах, где электроснабжение осуществляется в постоянном режиме и не имеет перебоев. Да и экономичным такой тип котлов назвать сложно, поскольку стоимость электроэнергии всё время увеличивается.
Обогрев с применением жидкого топлива
Прибор, использующий для работы дизельное топливо, керосин или отработку, по простоте эксплуатации практически не отличается от газового котла. На это в немалой степени оказывает влияние тот факт, что хранить жидкое топливо можно в любой, небольшой по объёму ёмкости, например, в канистре или бочке. Устанавливать такое устройство необходимо в отдельном помещении, не используемом для принятия банных процедур, так как при горении нефтепродукты выделяют токсичные пары с очень неприятным запахом.
Пиролизный
Пиролизный котёл имеет самую высокую производительность за счёт полного сжигания топлива. Древесный газ, образующийся при сгорании в топке дров или угля, не улетучивается в атмосферу, а попадает во вторую камеру — дожига, где выгорает, выдавая дополнительную тепловую энергию. Для их изготовления используются сложные схемы и технологии, поэтому самостоятельно собрать такой прибор под силу не каждому.
Твердотопливный
Котёл, использующий для обогрева дрова, каменный уголь и другие виды твёрдого топлива, является универсальным, его надёжность проверена временем. Прибор отлично нагревается и длительно поддерживает оптимальный уровень температуры. К минусам такого типа печек можно отнести необходимость своевременной загрузки новой партии топлива, которое требуется запасать впрок.
Виды теплообменников для котла
Теплообменник — это устройство, выполняющее функцию нагрева воды. Чем больше его КПД, тем котёл лучше обогревает помещение. На уровень теплоотдачи теплообменника оказывает влияние материал изготовления и общая площадь данного устройства.
Самый высокий коэффициент теплоотдачи у меди, но это очень дорогой металл. Для изготовления эффективного теплообменника потребуется большое количество медного трубного проката с толстой стенкой, стоимость которого может сравняться со стоимостью заводского отопительного прибора. К тому же его сварка возможна только в среде инертных газов, организовать этот процесс в бытовых условиях нереально, а паяные соединения в условиях высоких температур имеют слишком низкие показатели прочности.
Оптимальным вариантом будет использовать для теплообменника трубы или листы углеродистой стали толщиной не менее 2,5 мм. Из листовой стали можно изготовить бачок с плоскими стенками и приварить к нему два патрубка, один снизу, а другой сверху. К ним будет подключаться трубы системы циркуляции теплоносителя.
Чтобы котёл работал на обогрев достаточно эффективно объём такой ёмкости придётся максимально увеличить, что скажется и на линейных параметрах топки. Установка отопительного прибора больших габаритов не всегда возможна в банных помещениях и слишком затратна по расходу материалов.
Добиться увеличения площади теплообменника, и соответственно скорости нагрева воды, можно, если использовать для его изготовления трубы из прочной стали или меди. Такое устройство будет компактнее по размерам, просто изготавливается, долго служит и способно работать под давлением.
Трубчатый теплообменник
Конструкция трубчатого теплообменника может иметь разную форму (змеевика, спирали, по типу труба в трубе и др.), но для изготовления своими руками лучше выбирать вариант попроще. Например, изогнуть две трубы в соответствии с внутренним диаметром топки и соединить их в единую каркасную конструкцию вертикальными элементами. С одного конца трубы заглушить, а ко второму торцу приварить штуцера для присоединения отопительной системы, один поставить внизу для входа холодной, второй сверху для выхода горячей воды.
Где устанавливать теплообменники
Существует несколько вариантов размещения теплообменника:
- Внутри топки.
- Около корпуса отопительного прибора.
- Вокруг дымовой трубы.
Продуктивнее всего установить его по краям топочной камеры, придав ему цилиндрическую форму или буквы П, в зависимости от формы топки. Это даст возможность не только увеличить общую эффективную площадь теплообменника, но и уменьшить количество сажи, откладывающейся на его плоскостях.
Типы конструкций
Банные котлы обычно имеют вид металлического цилиндра или прямоугольника. Спереди у них находятся топочная и поддувальная дверца, сзади выводы контура отопления, сбоку — дверцу каменки, расположенной на выступающей горловине.
Цилиндрической формы
Для изготовления котла цилиндрической формы можно использовать металлические трубы диаметром не менее 50 см, бочки объёмом до 200 л, вырабатывавшие свой ресурс 50 — литровые баллоны для транспортировки пропана. Эти изделия бесшовные, уже имеют цилиндрическую форму, которая более предпочтительная, чем прямоугольная с точки зрения аэродинамики (обтекания воздухом) и теплоотдачи. Ориентация цилиндрических котлов может быть как вертикальной, так и горизонтальной.
Прямоугольные
Приборы такой формы имеют большое количество швов, да и раскрой их деталей должен выполняться с особой точностью. Для человека без навыков сварочных работ собрать такую конструкцию будет проблематично. Ориентация котла прямоугольной формы существенной роли не имеет. Для большей устойчивости его можно расположить горизонтально, если конечно позволит площадь. Вертикальное расположение позволит сэкономить место, но потребует дополнительных мероприятий для закрепления.
Из каких материалов делать котел
Конструктивные элементы котла при эксплуатации подвергается воздействию высоких температур, поэтому использовать для его сборки необходимо толстый металл, чтобы исключить прогорания.
Если подходящей трубы или ёмкости найти не удалось, то изготовить такой прибор можно по чертежу из листового железа.
Металлические листы
Для стенок агрегата подойдёт листовая сталь марки Ст3 толщиной 5 мм, днище должно быть ещё толще — не менее 10 мм.
Изготовление и сборка самодельного котла
Самое дешёвое и доступное топливо — древесина, соответственно установка твердотопливного котла является самым распространенным вариантом выбора банного нагревателя. Размеры такого агрегата зависят от габаритов помещения. В среднем под обогреватель для бани площадью 12 м² подойдёт заготовка в виде куска трубы диаметром 50 см и длиной от 70 см до 1 м или готовая 200-литровая бочка для хранения бензина или дизтоплива.
Необходимые инструменты и материалы
Для самостоятельного изготовления котла необходимо иметь следующие инструменты:
- Сварочное оборудование.
- Болгарку с зачистными и отрезными дисками.
- Электрическую дрель.
- Приспособления для измерения и разметки: рулетку, уголок, уровень и мел.
- Плоскогубцы.
- Молоток.
- Защитное обмундирование: брезентовый костюм, закрытые ботинки, рукавицы, щиток сварщика и очки.
Кроме металла для изготовления корпуса котла потребуются:
- Стальная труба для теплообменника.
- Металлический лист толщиной не менее 50 мм для изготовления дна котла.
- Печная фурнитура: топочная и поддувальная дверцы, заслонка в дымоход.
- Ккран для бака горячей воды.
- Металлическая труба для дымохода.
- Арматура или уголок для изготовления колосников.
- Швеллер для опорной конструкции и перегородки между каменкой и топочной камерой.
- Огнеупорный кирпич для кладки экрана вокруг прибора.
- Глиняный или цементный раствор.
Чертежи и схемы
Схема 1. Вертикальный металлический котёл в разрезе
Схема 2. Однотрубная байпасная система отопления
Сварка опор конструкции
Сначала изнутри трубу нужно разметить снизу вверх на 4 отсека высотой:
- 100 мм — под зольник.
- 350 — 400 мм — для топки.
- 400 мм — под каменку.
- 400 — 600 мм — для бака.
Каждый сектор котла в будущим будет разделён круглой металлической перегородкой, вырезанной по внутренними диаметру трубы. Для установки перегородок потребуются ограничители в полости корпуса. Сделать их можно из арматуры 12 мм, затем вставить в трубу и приварить на соответствующем уровне.
Снизу следует по всему периметру приварить герметично дно и сразу к нему опорные конструкции из обрезков швеллера.
Делаем тепловой экран
В небольших семейных парилках, где важен каждый сантиметр площади, установка котла на безопасном расстоянии от ближайших стеновых поверхностей в 0,3 — 1 м нецелесообразна. В этом случае боковые плоскости обогревателя закрывают изоляционными щитами — металлическими или кирпичными экранами. Стальные или чугунные экраны заводского производства оснащены ножками, которыми с помощью болтов крепятся к полу. Кирпичные экраны можно сложить двумя способами:
- Обложить корпус прибора полностью.
- Огородить стенками, разделяющими его и возгораемые поверхности.
В нижней части кладки следует оставить проёмы для конвекции воздуха между стеной из кирпича и агрегатом.
Обшивку стен можно защитить от возгораний огнеупорным материалом — полированным алюминием или нержавейкой, которые хорошо отражают тепло, так же подойдут миниритовые плиты, листы суперизола или фольгированные маты из базальтового волокна.
Делаем поддувало и топочную

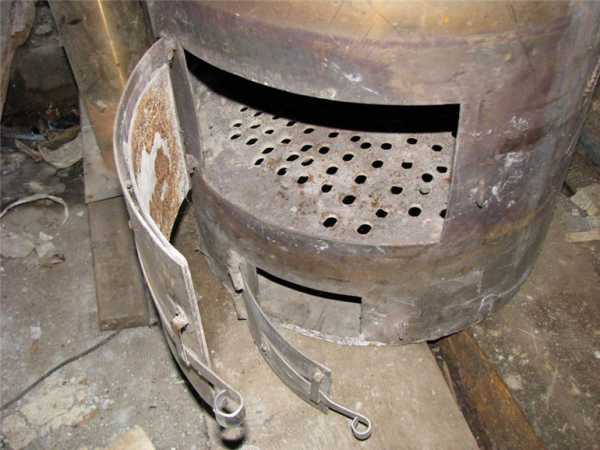

В нижних трёх отсеках нужно вырезать проёмы под установку дверок под поддувало, топку с одной стороны корпуса и каменку — сбоку котла или с противоположной стороны. Поддувальную и топочную дверки можно купить заранее или приспособить вырезанные фрагменты стенки трубы, приварив к нем петли и ручки, обеспечивающие удобство при закрывании и открывании отделов котла. Дверку для каменки желательно сварить с горловиной, которую можно вставить в простенок парилки. Таким образом можно будит топить котёл отдельно, а через люк в парилке поливать камни водой.
На опорные кольца между поддувалом и топочной камерой устанавливаем колосники — металлический круглый лист с дырками или сваренную ячеистую конструкцию из арматуры. Приваривать их не следует, они должны просто лежать. В топке закрепляем теплообменник.
Для изготовления поддувала можно приспособить толстостенную трубу, разрезав её вдоль. Она должна иметь возможность двигаться по металлическим рейкам, но не выниматься полностью.
Сооружаем бак для воды
В разделительный металлический круг, который будет дном бака нужно вырезать отверстие под дымовую трубу, вставить её и капитально обварить стыки по всей длине окружности. Для изготовления крышки используем такую же металлическую пластину с отверстием под дымоход, только один её фрагмент делаем открывающимся для заливки воды.
Как подключать радиаторы
В бане требуют обогрева максимум два помещения: душевая и комната отдыха. Организовать его можно с помощью однотрубной байпасной системы с диагональным подключением батарей (схема 2). Она просто монтируется и эффективна в работе. Для сборки потребуется 2 — 3 радиатора, запорная арматура, позволяющая регулировать температуру нагрева каждого элемента и расширительный бачок закрытого типа — для защиты теплоносителя от испарения.
Если необходимо отключить один из радиаторов, то теплоноситель ко второму будет поступать через байпас. Собранную таким образом отопительную систему нужно подключить к котлу: подвести нижний отвод с уклоном в 2-3 градуса и верхний отвод под углом в 20 градусов и через фитинги с резьбой соединить с концевиками теплообменника.
Видео по изготовлению
На видео показан процесс сборки одной из вариантов конструкции банных котлов.
Правила установки котла
Для строительства бани обычно используют горючий материал — дерево, поэтому соблюдение следующих правил пожарной безопасности является главным требованием при монтаже отопительного прибора:
- Котёл нельзя ставить сразу на деревянный пол, под него нужна опора из негорючего материала — кирпичное основание, бетонная плита или толстый лист металла.
- В комнате, где установлен котёл, должна быть оборудована хорошая вентиляция, чтобы исключить скапливание продуктов горения внутри помещения.
- Для защиты дымохода котла от конденсата рекомендуется выполнить теплоизоляционные мероприятия с использованием минеральных утеплителей.
Фото готового результата
Заключение
Схема сборки банного котла несложная и будет понятна каждому домашнему мастеру, взявшимся за такую работу. Для получения целебного пара нужно только подобрать правильное наполнение для каменки. Думаю, после этой статьи вы разобрались как его сделать. Остались вопросы? Вы можете задать их в комментариях, а так же поделиться с нами собственным опытом, распространить полезные идеи в социальных сетях.
Загрузка…vseotrube.ru
Котел для бани своими руками из подручных материалов: 3 варианта
Хорошо, когда запланированного бюджета на строительство бани достаточно и на красивую отделку интерьера, и на эффектную обшивку заграничным сайдингом, и на умную автоматизированную систему отопления. Но что делать, если котельная готова, а на дорогой импортный котел средств не хватило? В таком случае можно изготовить хороший котел для бани своими руками: из металлической бочки, листов или трубы. Конечно, до автоматизации ему будет далеко, зато получится дешево и сердито. По-русски, так сказать.
Как сварить котел в баню из металлической трубы

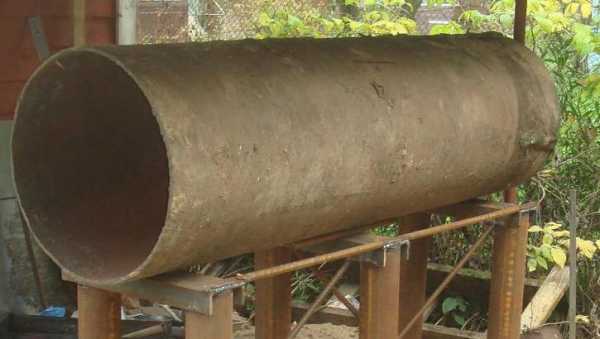

Самый простой самодельный котел для бани – из трубы, железной или металлической. Вот только расположить ее можно как вертикально, так и горизонтально – у первого, и у второго способа есть свои плюсы и минусы.
В общем же для работы понадобится сварочный аппарат, угловая шлифовальная машинка с дисками по металлу и дизельный или бензиновый генератор.
Технология сборки горизонтальной конструкции
Трубу нужно положить и заглушить с одной стороны – с другой устанавливается дверка. Все это и есть топка, в которую можно будет потом вварить колено для воды. Сверху ставится бак из металла, и каждая свежая порция воды, во время нагревания в колене, будет поступать в бак, а холодная – займет ее место. Все нагревание будет происходить достаточно равномерно.
Сбоку трубы следует установить каменку – самую обычную полку с камнями.
Вертикальная конструкция и ее особенности
А вот если такую трубу поставить на заглушенную сторону и в ее середину вварить еще одну заглушку – низ станет топкой, а вверх послужит баком для воды. Саму полку для камней можно приварить сбоку.
Если толщина металла трубы значительна, то верхнюю и нижнюю часть такого котла рациональнее изготавливать отдельно — ввиду общей массивности конструкции. Причем для бака достаточно и тонкостенной бочки, тогда когда низ нужно изготавливать только из толстостенной трубы. Причем, чем она будет толще, тем дольше прослужит сам котел.
И, наконец, между топкой и баком можно сделать каменку, вырезать для нее дополнительную дверку и вварить внутрь чугунные колосники. Трубу от такого котла устанавливать нужно строго по центру, а саму бочку – надевать уже на нее, обварив место соединения до 100% герметичности. Ко всему в трубу желательно еще и сделать заслонку, которую обычно закрывают после прогорания дров. К слову, из котла трубу нужно выпустить металлическую, а вот надеть на нее можно и железную, и асбестовую. Ведь такая комбинированная труба – с асбестовым верхом и железным низом – самая безопасная. Она должна свободно надеваться на металл, ведь материалы при нагревании всегда имеют разные коэффициенты расширения.
Такие простые котлы в баню своими руками – прекрасная временная альтернатива дорогому промышленному, который можно купить через год-два – тогда, когда это будет удобно в финансовом плане.
Самая простая конструкция котла — на основе бочки
Вот технология, как изготовить самодельный котел для бани самой простой конструкции.

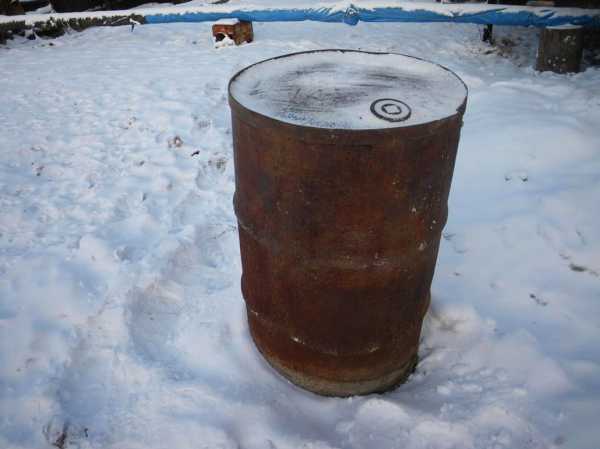

Для этого понадобится большая толстая и прочная бочка с советских времен – именно такая, которая куда крепче любых современных. В ней нужно с помощью зубила или топора вырубить верхнюю часть. После чего для выхода дыма отдельно отрезается кусок трубы – на 150 мм. Далее в бочке следует вырезать отверстие и приварить к нему эту трубу.
Теперь из другой, уже обычной 200 л бочки нужно вырезать нижнюю крышку, а в ее центре – отверстие под 10 сантиметровую трубу. Настало самое время изготовить ее – она должна быть 10 см в диаметре и высотой чуть больше высоты бочки.
После чего нужно отрезать 4 куска швеллера и приварить их крышке от 200 литровой бочки. А с другой стороны крышки — приварить 10 сантиметровую трубу.
Теперь из обычного листа металла делается верхняя крышка для котла и вырубается зубилом специальное отверстие для трубы на 10 см – так, чтобы сама труба сидела плотно, но двигалась все же свободно. После чего хомутом нужно присоединить сам котел к трубе дымохода – но перед этим обязательно утеплив асбестом или стеклотканью.
Вот после всего этого уже можно класть в котел дрова на 1/3 объема – этого будет достаточно для первой проверки. Сверху ставится труба с хорошо приваренной крышкой, сразу на дрова – ее нужно выровнять по центру котла так, чтобы во время движении вниз ничего не цепляло сами стенки котла. А уже на трубу сверху нужно надеть верхнюю крышку.
О том, как быстро высушить дрова, расскажет статья https://stroy-banya.com/banshikam/kak-byistro-vyisushit-drova.html
Осталось плеснуть в трубу немного керосина и бросить спичку. Ни дыма, ни запаха не будет – все вытянется в трубу. А чтобы дрова быстро не сгорели, нужно прикрыть поддувало.
Особенности конструирования котла длительного горения
В обычном твердотопливном котле дрова горят быстро – около 2-3 часов. А вот банные процедуры обычно затягиваются на дольше, а потому, чтобы из парилки в одном полотенце не пришлось бегать подкидывать дров, ничего нет лучше, чем котлы для бани самодельные длительного горения – это просто. При тех же объемах дрова в нем будут гореть все 20-30 часов, а все благодаря ограничению поступлению воздуха.
Сам принцип работы котла такой: через загрузочное отверстие, которое расположено выше середины самого корпуса, поступает партия дров и поджигается в ее верхней части. Над топливом находится ограничитель, который опирается на дрова коническим хвостовиком. По ходу горения дров этот ограничитель подачи воздуха медленно опускается в нижнюю часть печи и служит своего рода сигнализатором дозагрузки следующей партии топлива. Причем топить такой котел можно не только дровами – но и брикетированным торфом, углем и модными пеллетами.
Если вы хотите узнать, что лучше: дрова или топливные брикеты, советуем прочитать статью https://stroy-banya.com/banshikam/toplivnye-brikety-ili-drova-chto-luchshe.html
Для изготовления этого котла тоже понадобится толстостенная стальная труба – лучше диаметром 30 см и длиной 8 м 50 см. В верхней ее части нужно вварить отводок из другой трубы – диаметром 100 мм, и длиной не больше 40 см. Весь секрет такой конструкции – в ограничении зоны горения топлива, которая хорошо уплотняет дрова, а потому не позволяет избыточному количеству кислорода быстро сжигать топливо. И всем этим занимается специальное приспособление – отрезок трубы в 60 мм, длина которого больше длины печи – 90 см. К нижнему торцу этого ограничителя нужно приварить специальный стальной диск 27 диаметра с крыльчаткой – шесть дугообразных лопастей. Причем внутренний диаметр трубы будет ограничен 20-ю мм, чтобы ограничить то количество воздуха, что поступает в зону горения.
Верхнюю часть котла нужно закрыть съемной круглой крышкой с центральным отверстием, диаметр которого немного больше наружного диаметра самого штока ограничителя – это позволит ему свободно перемещаться внутри всего топливного прибора. А вот в нижней части корпуса изготавливается прямоугольное отверстие с дверцей – для периодического удаления продуктов сгорания. К слову, золы в такой печке будет намного меньше, как и копоти в дымоходе. А вот тепло, которое будет образовываться при сгорании топлива, сразу поступит для обогрева теплоносителя с жидкостью. Для чего в баке – прямоугольном параллелепипеде – проходит труба, приваренная к дымоходу печи. К самому баку присоединены трубопроводы, по которым отводится и подается вода.
О том, как чистить дымоход, подробно описано в статье https://stroy-banya.com/delaem_pech/chistka-dymoxoda.html
Вот и вся премудрость, как делаются котлы для бани своими руками – изучайте чертежи, смотрите видео и смело беритесь за сварочный аппарат. Все получится!
Оцените статью: Поделитесь с друзьями!stroy-banya.com
Котлы для бань своими руками
Одним из ключевых этапов строительства такого здания, как баня, является непосредственная сборка отопительного устройства, в качестве которого выступает котел или печь. Для того, чтобы приступить к установке самодельного котла в бане своими руками, следует определиться, в каких планах он отличается от печки.
В принципе, можно сказать, что в большинстве случаев у подобных установок особых отличий не бывает. Это связано с тем, что они выполняют примерно одни и те же функции:
- Создать в помещении комфортную температуру;
- Подогреть воду;
- Накалить камни.
Виды котлов для бань
Следует сказать, что конструкции могут дифференцироваться в зависимости от используемого топлива:
- Твердотопливные установки, которые работают на угле, торфе, дровах и других аналогичных видах горючего;
- Электрические котлы – наиболее безопасные конструкции, так как у них значительно ниже вероятность возникновения возгорания. К тому же у таких установок есть главное преимущество по сравнению с другими – нет необходимости следить за тем, чтобы не закончилось горючее. Достаточно просто воткнуть прибор в розетку и включить его;
- Газовые котлы тоже вполне экономичные, к тому же выпускаются такие конструкции в сборке с баком для воды. Главное в этом случае грамотно рассчитать мощность установки;
- Жидкотопливные котлы функционируют на отработанном масле, керосине, солярке и иных текучих видах горючего.
Выбирая материал, из которого будет сделан котел, также следует учитывать определенные моменты. К примеру, чугунные котлы не подойдут для установки непосредственно в парной, так как вследствие повышенной влажности они могут попросту лопнуть. Для них придется изготавливать отдельное помещение, что в условиях обыкновенной бани не слишком целесообразно.
В связи с этим, непосредственно в парной лучше всего ставить котлы, выполненные из следующих материалов:
- Металл;
- Кирпич;
- Металл, обложенный кирпичом.
Если говорить о традиции, то в банях строили кирпичные печи больших размеров, однако сейчас за счет современных технологий сегодня можно соорудить котел небольшого размера, особенно, при использовании металла. Стоит сказать, что далеко не каждый человек в состоянии приобрести котел, произведенных на заводе, поэтому можно сделать его самостоятельно.
Следует определиться с горючим, которое будет использоваться в котле. Газовые и электрические установки самостоятельно собирать не следует – такие установки приобретаются уже в готовом виде. Самодельные аналогичные котлы ни электрики, ни газовики не разрешат устанавливать самому, так как это может привести к возникновению аварийной ситуации. Проще всего сделать котел, работающий на твердом топливе.
Котел из трубы своими руками
Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.
Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.
Для производства такого котла не удастся обойтись без следующих инструментов:
- Сварочный аппарат инверторный или электрический;
- Угловая шлифовальная машина или болгарка;
- Отрезные круги по металлу для болгарки.
Сначала подготавливают трубу:
- На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
- В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
- Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
- Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
- В нижней части будущего котла изготавливают прорезь для установки дверки;
- Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.
Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:
- На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
- В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
- Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
- Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.
В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.
Котлы для бани из трубы с каменкамиБанный котел можно сделать из стальных листов – в результате должна получиться открытая печь, которую обкладывают для безопасности кирпичом.
На первом этапе приобретают все необходимое для изготовления такой конструкции:
- Листовая сталь, минимальная толщина которой должна быть 5 мм – она пойдет для сооружения стенок котла;
- 10-миллиметровая сталь для изготовления дна. Здесь материал берется толще, потому что она больше раскаляется под воздействием высоких температур;
- Различная фурнитура для отопительных приборов;
- Арматура толщиной не более 4-5 мм, из которой будет свариваться сетка для камней;
- Швеллеры;
- Оцинкованная жесть для отвода продуктов горения – ее толщина должна быть порядка 2 мм;
- Асбест для верхних элементов печной трубы.
Перед тем, как начинать работу по изготовлению отопительного котла, разрабатывают его чертеж, где конструкция должна быть изображена сверху, сбоку, в разрезе. Все размеры приводятся строго в миллиметрах. Когда это сделано, чертеж переносят в масштабе один к одному на закупленные материалы.
Из листов стали собирается корпус котла. К сварке следует подходить очень ответственно и тщательно проваривать металл на всю толщину, иначе на этих участках под воздействием высокой температуры постепенно начнут образовываться свищи.
В верхней части котла прорезается отверстие для последующей установки дымоотвода. Сразу же приваривают жестяную трубу. Стоит отметить, что в этом случае нужно будет использовать специальные электроды.
При сооружении такой конструкции также нужно будет сделать фундамент печи, иначе пол попросту не выдержит вес изделия. Делать фундамент нужно по той же технологии, что и для котла, выполненного из металлической трубы.
Чертеж котла из металлаПравила установки
Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожогПрежде всего, следует помнить, что вокруг металлического котла необходимо обязательно сделать кирпичный тепловой экран. Благодаря этому, высокие температуры будут значительно снижены и смягчены.
В результате работы должен получиться экран из кирпича с вентиляционными отверстиями по всему периметру. Делать это нужно для всех видов котлов, сделанных из металла.
В банях, как правило, вся парилка сделана из древесины, поэтому следует обязательно учитывать меры пожарной безопасности. В частности, в них говорится о том, что к горючим стенам должно соблюдаться расстояние минимум 50 см.
Если же не представляется возможным учитывать это правило, то придется использовать либо кирпичную кладку, либо специальные листы теплоизоляции, которыми покрывают горючую поверхность от пола и вплоть до потолка.
При пропускании трубы через потолок также можно не учесть несколько важных моментов, которые впоследствии могут привести к пожару. Если он был сделан из негорючих материалов, то отверстие для трубы делают большего диаметра, а все остальное пространство закрывают минеральной негорючей ватой, а также снизу и сверху закрывают базальтовым картоном.
Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог. В связи с этим полы желательно делать из нескользких материалов. Больше всего для этой цели подойдет древесина. Многие люди выкладывают полы из керамической плитки, которая в мокром состоянии становится весьма скользкой, поэтому от этого лучше отказаться.
Блиц-советы
- Категорически запрещается строить баню слишком близко к другим строениям, так как это может стать причиной крупного пожара. Из-за такого местоположения бани специалисты могут не разрешить установку газового или электрического котла;
- Для увеличения показателей пожарной безопасности на выходе из трубы должна обязательно находиться решетка искрогасителя, которая не будет позволять разлетаться горящим уголькам из печки;
- Если в работе железной печи начинают наблюдаться определенные недочеты, то их следует устранять сразу же, так как это может стать причиной загазованности парилки. Особенно опасен в этом отношении угарный газ, так как он полностью лишен запаха.
housetronic.ru
Как сделать котел для бани из трубы
Изготовить котел для бани из трубы можно достаточно легко при наличии у мастера навыков работы со слесарными инструментами и металлом. Помимо этого потребуется наличие в домашней мастерской определенного перечня рабочих инструментов.
Если не хватает средств для возведения и отделки банного комплекса и приобретение автоматически функционирующей системы отопления, то котел для банного комплекса можно изготовить своими руками из куска трубы соответствующего диаметра и размера. Такой подход дает возможность сэкономить приличные деньги при оснащении банного комплекса. Помимо трубы соответствующего диаметра и длины котел для банного комплекса можно изготовить с использованием бочки из металла или металлических листов. Такой котел не имеет автоматической системы регулирования, но он обеспечивает эффективный прогрев помещений.
Отопительные приборы банного комплекса являются его сердцем. От качества их функционирования зависит степень комфорта в процессе эксплуатации бани.
Наше время установка в банном комплексе отопительного прибора с системой отопления стала очень популярной. Монтаж котла для обогрева и системы отопления в бане является трудоемкой и очень ответственной работой. Установленный котел выполняет те же функции, что и банная печь. Он выполняет:
Самодельные отопительные агрегаты, выполняющие весь спектр возложенных на них функций, становятся в последние годы очень популярными.
Как осуществить изготовление отопительного агрегата для банного помещения с использованием металлической трубы?
Наиболее простое отопительное устройство для банного комплекса можно изготовить из куска металлической трубы. Агрегат самодельного котла может располагаться в вертикальном и горизонтальном положении. Для осуществления работ по конструированию котла потребуется наличие сварочного аппарата и угловой шлифовальной машины.
Перед тем как приступать к изготовлению котла из трубы для бани, следует разработать чертежи конструкции с указанием размеров всех конструктивных элементов
При сборке горизонтального котла для бани из трубы, ее кусок следует заглушить с одного конца, а на противоположном конце монтируется дверка. Вся конструкция составляет топку, в которую в процессе дальнейшего монтажа вваривается колено трубопровода отопления. Сверху над топкой монтируется металлический бак для воды. В процессе функционирования агрегата отопления происходит нагрев воды в колене и ее подъем в бак. По законам физики место поднимающейся разогретой воды занимает холодная. Прогрев всего объема воды происходит достаточно быстро и равномерно.
Сбоку трубы-топки монтируется полка с камнями при помощи, которой осуществляется генерирование пара в период осуществления банных процедур.
Котел из трубы для бани при его изготовлении и монтаже своими руками имеет достаточно низкую цену. При наличии некоторых навыков правильного обращения с металлом такой агрегат для обогрева можно изготовить достаточно быстро и придать ему достаточно оригинальный внешний вид, что позволит органично вписать установку в дизайн банного комплекса.
Изготовление вертикального агрегата из трубы для обогрева
Котел для бани своими руками из трубы представляет собой достаточно простую конструкцию. Чтобы изготовить вертикальную конструкцию котла, потребуется заранее подготовить отрезок 20-дюймовой трубы длиной 1000 мм, три куска строительной металлической арматуры диаметром 14 мм, металлическая дверца для поддувала.
Труба выполняет роль корпуса отопительного устройства, внутри которого на трех уровнях изготавливаются опоры из арматуры. Опоры первого уровня располагаются в самом низу корпуса отопительного агрегата. Опоры второго уровня располагаются на высоте, которая зависит от размера заготовленной поддувальной дверцы. Третий уровень опор размещается в 20 см от верхнего края трубы. Для изготовления дна устройства используется круглая заготовка из листового металла, которая по размеру равна диаметру трубы используемой в качестве корпуса отопительного прибора. Толщина металла заготовки должна быть не меньше 4 мм.
Котлы, применяемые для отопления банного помещения, работают на твердом топливе и содержат в своей конструкции колосник. Этот элемент конструкции представляет собой решетку, изготовленную из чугуна. Этот конструктивный элемент обеспечивает поступление кислорода воздуха к горящему топливу и удалению сгоревших остатков. В домашних условиях колосник можно изготовить из листовой металлической заготовки соответствующего диаметра путем проделывания в нем продолговатых отверстий. Верхняя крышка такого отопительного устройства одновременно используется для размещения камней для парогенерации. В центре верхней крышки изготавливается отверстие, в котором закрепляется кольцо для фиксации дымовой трубы.
В трубе вырезается отверстие для соединения с металлическим коробом, длина которого должна быть несколько больше толщины стены, через которую короб выводится в топочную. В коробе располагаются топочный и зольный отсеки, которые оснащаются со стороны топочной комнаты дверцами.При проведении окончательной сборки сначала труба соединяется с коробом, после чего на положенные места устанавливаются колосник дно и крышка корпуса.
После сборки корпуса проводится монтаж отопительного устройства непосредственно в банном комплексе. После установки устройства проводится монтаж дымовой трубы. По окончании всех монтажных работ осуществляется укладка камней и монтаж теплового экрана из кирпича. При его монтаже следует помнить, что в нижней части следует сделать отверстия для осуществления циркуляции воздуха. Такая конструкция экрана позволит быстро и эффективно прогревать весь объем помещения банного комплекса.
Изготовление котла для банного помещения из бочки
Для изготовления отопительного агрегата из металлической бочки потребуется заготовить бочку объемом 200 л. В процессе проведения работ потребуется наличие следующих инструментов: сварочный аппарат и болгарка. В качестве корпуса отопительного приспособления служит металлическая бочка. Корпус бочки разделяется на две неравных части, большая часть используется для конструирования топочного отделения, меньшая — в качестве котла для нагрева воды.
В нижней части бочки делается отверстие для поддувала и оборудуется дверцей. В бочке выше расположения дверцы поддувала устанавливается решетка колосника, а в корпусе бочки делается отверстие для топочной камеры. Готовое отверстие топочной оборудуется дверцей. Выше топки располагается каменка и заполняется речным камнем или кусками керамических электроизоляторов. Эти материалы способны хорошо удерживать тепловую энергию. Для надежной фиксации камней и предупреждения их выпадения из каменки следует к конструкции приварить прут из строительной арматуры. Корпус каменки на котле можно изготовить как из трубы соответствующего диаметра, так и просто в виде решетки из арматурных прутьев, которая должна быть закреплена на расстоянии 35-40 см от колосника. После окончания монтажа отопительного устройства и установки его по месту эксплуатации на последнем этапе проводится установка трубы дымохода.
Оборудовать баню котлом собственного изготовления достаточно просто, так как это устройство имеет простую конструкцию.
Особенности создания котла длительного горения
При использовании обычного классического котла твердое топливо сгорает очень быстро – на протяжении 2-3 часов. Такое быстрое горение топлива не всегда устраивает при эксплуатации устройства в банном комплексе, так как в процессе приема банных процедур возникает необходимость бегать время от времени к топке для подкладывания топлива.
Решить эту проблему можно путем использования котлов длительного горения. Эти устройства позволяют при одинаковых объемах топлива срок горения последнего продлить до 20-30 часов. Это достигается путем ограниченного доступа кислорода в область сжигания топлива.
Принцип работы этого отопительного оборудования заключается в следующем. Загрузка топлива осуществляется через загрузочное отверстие, которое размещается на корпусе устройства. Поджиг топлива осуществляется в верхней части котла. Над загруженным топливом располагается ограничитель, имеющий конический наконечник. В процессе горения топлива происходит постепенное опускание ограничителя, при этом ограничивается доступ воздуха к очагу горения. При опускании ограничителя в нижнюю часть печи требуется дозагрузка печи новой порцией топлива. При использовании котлов длительного горения не происходит избыточного выделения тепловой энергии, что не требует установки аккумулирующей емкости. Эта особенность топливной установки делает ее дешевле, а процесс монтажа проще.
banyabest.ru
8+ этапов по изготовлению котла для бани своими руками [+ВИДЕО]
Какой элемент играет в бане ведущую роль? – Разумеется, котел. Именно хороший, грамотно сделанный и с умом установленный, он обеспечивает необходимую температуру и поддерживает жар в парной. Конечно, такой элемент можно при желании и купить, но не все люди считают такой подход наилучшим.
Ведь вполне можно сделать и котел для бани своими руками – никаких проблем в этом отношении не возникнет, если Вы воспользуетесь грамотными и понятно изложенными инструкциями.
Котел для бани – общая схема
Печь и котел: общие черты и различия
Как альтернативу можно рассматривать каменку, она является неплохой альтернативой котлу, однако именно первое решение нравится большинству. Большой разницы между ними нет, однако в общих чертах различия отметить стоит, хотя бы для общей информации.
Печь и ее строение
Кирпичная печь
Кирпичная печь для бани – это, безусловно, неплохой вариант, и ее можно тоже без проблем построить своими руками. Однако при этом стоит понимать, что печь из кирпича – это не котел из чугуна, со всеми вытекающими недостатками. Зато котлы для бани своими руками, сделанные из обрезков труб или бочек, иным образом назвать нельзя.
Оба эти варианта предназначены для одного и того же, и прекрасно подходят для выполнения таких функций, как:
- Нагрев воды для мытья,
- Нагрев камней для пара и жара,
- Общий разогрев помещения,
- Поддержания температуры в рамках необходимых показателей.
Важно!
Печь для бани – это в любом случае кладка из кирпича.
А котел – это практически любая другая конструкция, так что путаться тут не нужно.
Котлы во всем их многообразии
Как работает котел
Что же касается котлов – тут существует по меньшей мере две большие их категории. Котлы могут быть как самодельными, созданными из подручных средств и доступных материалов, так и покупными. Множество производителей рекомендует свои изделия и подчеркивает, что делать котлы в баню своими руками – это не выгодно и глупо, но при этом практика множества народных умельцев из раза в раз показывает обратное.
По меньшей мере, сказать можно следующее:
- Сделать такую вещь самостоятельно можно без особой практической подготовки,
- Это не потребует больших финансовых вложений,
- Процесс не отнимает много времени при грамотной организации труда,
- Изделие получается безопасным и вполне надежным, если следовать инструкциям,
- Но быстро нагревается, его не нужно топить так долго, как печь-каменку для бани.
Главное – подобрать понятные и детальные чертежи котла для бани своими руками, их на нашем сайте можно найти немало. А еще стоит совместить наиболее подходящий проект с доступными материалами и личными потребностями – вот тогда точно удастся достигнуть идеала!
Приступаем к работе!
Система со всеми важными элементами
Итак, как сделать котел в баню своими руками? Что нужно уметь, и на какие этапы подразделяется такая работа?
Для начала нужно произвести все необходимые расчеты, и сделать это корректно, без погрешностей. Либо можно взять модель с уже готовыми расчетами – таких материалов в сети интернет хватает, можно найти массу интересных моделей.
Ведь чертежи котлов для бани своими руками вместе с фото и другими материалами охотно выкладываются многими мастерами, важно найти только оптимальную для себя модель. Вы можете использовать себе в помощь и видео в этой статье – этих данных будет вполне достаточно, и сориентироваться в них будет совсем не сложно.
Что только не идет в качестве основы!
Далее нужно подобрать тот расходный материал, который подойдет для создания этого изделия, и будет для Вас доступным.
Материалы нужно:
- Рассчитать, чтобы понять, чего и сколько надо,
- Подобрать из имеющихся, а также докупить все необходимое в строительных или в специализированных банных магазинах,
- Поохотиться за тем, что можно добыть бесплатно.
Также для того, чтобы делать банные котлы своими руками, необходимо уметь резать металл – этот навык потребуется практически со стопроцентной вероятностью. Ведь котел – это тонкостенная конструкция из металла, которая в любом случае создается из металлических листов или из другого объекта, который сделан из металла, и над которым придется поработать – инструкция иных вариантов не усматривает.
Важно!
Вам пригодятся ножницы по металлу, и они должны быть качественными, острыми.
В противном случае добиться хорошего результата просто не получится.
Поработать придется и со сваркой. Так как цена оборудования совсем не мала, будет прекрасно, если эта техника у Вас уже будет, или если Вы сможете взять ее у знакомых. Желательно иметь навыки управления таким оборудованием, ведь сварочный шов всегда оказывается зоной особого риска, и он обязательно должен быть качественным, надежным.
Только с хорошим навыком у Вас получится хороший шов, и только хороший шов станет основой для по-настоящему добротного котла.
Следующим и последним этапом станет строительство кирпичного короба для Вашего котла. А следовательно, Вам придется также и выполнить кладку. Зачем она нужна? – Все просто. Металлические конструкции могут давать слишком интенсивный тепловой поток, который совсем не нужен человеку, а кирпич может надежно оградить от этого, и обеспечить дополнительную безопасность, защиту от риска ожогов.
Эта кирпичная стенка делается со специальными отверстиями для вентилирования – по сути, она достаточно проста, однако делать ее необходимо с пониманием.
Не забывайте, что кирпич обладает некоторым весом, и потому при строительстве тяжелой стенки следует обеспечить качественный фундамент. В противном случае может возникнуть немало внезапных проблем.
Важно!
При создании печи нельзя забывать о дымоходе.
Следует иметь в виду не только риски, связанные с пожаром, но и с распространением угарного газа, задымлением.
Заключение
Результат может быть прекрасным
Итак, как сделать котел для бани своими руками? – Это совсем не сложно. Главное – чтобы у Вас были все необходимые подручные материалы, основой которых является металл или изделия из него. При наличии минимальных навыков в сварке, резке металла и кладке кирпича Вы сможете сделать прекрасный котел своими руками.
9ban.ru
Котел для бани своими руками из металла чертежи
Важным этапом в строительстве бани является установка отопительного оборудования – печи или котла. Самостоятельное возведение печи для русской бани достаточно трудоемкое занятие, требуется много строительного материала и времени, а вот изготовить собственными руками котел для бани вполне реально и затрат потребуется меньше. Какие виды котлов существуют, почему стоит предпочесть котел, как его самостоятельно построить – читает далее.
Выбор в пользу котла
Котел для бани стоит выбрать по следующим причинам: во-первых, он хорошо подойдет для небольших бань, его мощности вполне хватит на несколько банных помещений. Во-вторых, такое оборудование можно сделать из подручных недорогих материалов (чугунная бочка или металлическая труба). Так же специальных навыков каменщика или строителя тут не потребуется, главное уметь пользоваться специальными инструментами. И последнее, этот аппарат обойдется хозяевам в разы дешевле.
Кроме того, готовый котел можно просто купить, индустрия комплектующих для загородных и дачных построек предлагает огромный ассортимент такого отопительного оборудования, а вот печь можно лишь выстроить.
Виды котлов, какому отдать предпочтение?
Специалисты делят котлы для бани по источнику горючего – газ, дизель, твердое топливо. В зависимости от того какие условия созданы для подачи того или иного топлива на загородном участке и будет зависеть его выбор:
- аппараты на газе; Газовые агрегаты для бань
- электрические аппараты – считаются самыми экологичными, для них не требуется система вентиляции, в таких котлах есть функция настройки и поддержания температуры, избавляют от заботы запасаться топливом, но основным минусом такого котла станут счета за электроэнергию; Электрокотел с водогрейным баком
- твердотопливные котлы – такие котлы могут быть чугунными или стальными, первый вид долговечный, но чувствителен к перепадам температуры, второй вид – подвержен коррозии, но инертность теплообменника у него выше. Такие котлы максимально надежны, но требует запаса топлива и своевременной загрузки очередной партии угля или дров в топку; Твердотопливный агрегат, совмещенный с печью-каменкой
- оборудование на дизельном топливе требуют отдельного помещения в бане из-за характерного запаха, считаются вторыми после газовых по удобству использования; Котел для бани дизельный
- пиролизные виды – в них установлены две камеры сгорания, в которых топливо сгорает полностью, не отставляя сажи и золы. Розжиг у таких котлов электрический, а дрова должны быть хорошо высушенными.
Таким образом, любой вид котла имеет свои сильные и слабые стороны, которые нужно учитывать при строительстве бани.
Газовое оборудование для бани
Газовый котел для бани станет практичным решением если к дачному участку подведен газ, кроме того газ считается сегодня самым дешевым видом топлива. Аппарат на газу не будет оставлять в бани неприятного запаха или гари, если же запах газа слышен, стоит обратиться к специалисту – это говорит о неисправности оборудования.
Газовые котлы для бани подразделяются на несколько типов:
- одноконтурные предназначены только для обогрева помещений бани;
- двухконтурные – могут нагревать банные помещения и воду;
- трехконтурные дополнительно могут обогревать пол или бассейн, если он предусмотрен конструкцией бани.
Еще одним достоинством такого вида оборудования будет его компактность – вес около 50 кг. при мощности до 40 кВт, такой котел справится с баней в 300м2.
Стоит помнить, что газ опасное взрывчатое вещество, поэтому такой аппарат не стоит делать самостоятельно, лучше купить сертифицированную продукцию.
Самостоятельное строительство банного котла
Стоит запомнить, что самостоятельно рекомендуется строить твердотопливные котлы для бани, газовые и электрические изготавливать самостоятельно нежелательно из-за риска аварийных ситуаций.
Изготовление котла для баниИзготовление котла для баниПеред началом строительства нужно внимательно изучить чертежи, затем выбрать материал и подготовить необходимые инструменты.
Чтобы построить котел для бани своими руками надо ориентироваться на последовательность работы – выбрать материал, произвести сварочные работы и сборку конструкции, оснастить аппарат тепловым экраном.
Чертеж котлаПодготовительный этап
Самодельный котел в баню проще сделать из металлической бочки или листового металла. В первом случае подойдут толстостенные трубы диаметром 51 см. и длинной около 100 см., во втором случае – это будет листовой металл от 3 мм.
Разрезаем трубуКроме этого потребуется болгарка с дисками по металлу, сварочный аппарат, сталь для дна и крышки по 5 мм., дополнительные элементы – дверки, краны, заслоны и др.
Сварка опорной конструкции
Если в качестве материала была выбрана труба, значит необходимо приварить опорные системы на разных уровнях – первая опора необходима для дна, высота второй будет зависеть от размеров поддувальной дверцы, а третья должна привариваться как минимум в 20 см. от верха трубы.
Печь изнутриДля дна и крышки аппарата нужна сталь в 5 мм., которую нужно обрезать по диаметру бочки. В центре крышки нужно сделать прорезь под дымоход.
Для колосника (металлической решетки) подойдет перфорированный или с прорезями лист металла большой толщины так же обрезанный по нужному диаметру.
Конструкция печиКонструкция печиКонструкция печиДальше вырезается отверстие для короба, где будут вставлены дверцы, его глубина будет зависеть от толщины стенок, а внутри самого короба устанавливается перегородка, которая делит зольник и топочный отдел.
Сбор котельного аппарата
Самодельные агрегаты собирают поэтапно:
- в котел вваривают короб;
- в отверстие приваривается или вставляется труба;
- изготавливается фундамент, им может стать железобетонная плита или бетонная стяжка;
- установка котельного оборудования на основание и укладывание камней на крышку.
Если сборка происходит непосредственно в бане, то короб должен выходить на улицу или в топочное отделение.
С правой стороны круглая дверца для укладки камнейПостроенный котел для бани своими руками можно оснастить кирпичным тепловым экраном обложив его целиком или огородив лишь часть стены.
Котел для баниАгрегаты из листового металла предполагают дополнительно разметку и резку деталей, сварку корпусов котла, сваривание дымохода и корпуса, формирование бака для воды.
Таким образом, ориентируясь на советы специалистов, чертежи, используя подходящие материалы можно построить самодельное котельное оборудование для бани.
myaquahouse.ru
Котел для бани своими руками
Одним из важных атрибутов бани является котел. Современные котлы работают на разных источниках топлива, что определяет не только качество работы, но и стоимость, как самого аппарата, так и его обслуживания. Изготовить такое устройство или, по крайней мере, установить его можно самостоятельно, тем самым вы значительно сэкономите. В данной статье мы поговорим о том, как это сделать из трубы (металла), рассмотрим варианты установки, а также предоставим схемы, чертежи, фото и видео инструкции.
Виды котлов
Котел твердотопливный
В зависимости от вида применяемого топлива все известные конструкции котлов (металлических печей) для бань подразделяются в настоящее время на следующие классы:
- газовые агрегаты;
- электрические;
- работающие на твёрдом топливе;
- пиролизные;
- работающие на жидком (дизельном) топливе.
Изготовление газового котла, являющегося самым экономичным вариантом из всех перечисленных, представляется возможным лишь в том случае, когда к вам на участок уже подведён газ.
Особенностью таких аппаратов является то, что во время работы они почти совсем не выделяют запаха или гари и не требуют подготовки запасов топлива на весь год.
Бесспорным достоинством устройств электрического типа является отсутствие каких-либо вредных отходов и возможность обходиться без вентиляционных систем. Такие котлы также снимают заботу о наличии долгосрочных запасов топлива; но при таком выборе не следует забывать о постоянном росте стоимости потребляемой ими электроэнергии.
Изготовление котла
Котлы на твёрдом топливе способны долгое время поддерживать как сам процесс горения, так и требуемую температуру нагрева. Но, в отличие от своих газовых и электрических собратьев, они не могут работать непрерывно и нуждаются в регулярной загрузке новых партий топлива.
Пиролизные и жидкотопливные котлы выполняются, как правило, по сложным технологическим схемам и вряд ли могут быть реализованы в обычных бытовых условиях. Для самостоятельного изготовления подходят лишь первые три из рассмотренных нами видов отопительных конструкций. Предлагаем вашему рассмотрению наиболее распространённый сегодня вариант твёрдотопливного устройства, работающего на обычных дровах.
Конструкция
Схема котла для бани Для начала вам следует запастись всем необходимым для сборки такого котла оборудованием и инструментом. Из инструмента вам потребуется сварочный аппарат и «болгарка», а в качестве исходной заготовки вы можете использовать металлическую бочку объемом 200 литров (горизонтальное исполнение). Для обустройства котла вертикального типа вам придётся подобрать отрезок толстостенной трубы диаметром около 50 см и длиной порядка полутора метров. Изготовленный из такого материала аппарат способен обогреть помещение с площадью до 10 квадратных метров.
Рассмотрим этот вариант более подробно.
Вся труба разбивается на три части, каждая из которых представляет собой определённый функциональный узел печи, используемый по своему назначению. Самая нижняя и расположенная над ней часть пространства трубы используются под топку и камену. Они обеспечивают требуемый режим работы котла и создают условия для его нормального функционирования. В качестве нагреваемой ёмкости с водой (бака) используется та часть трубной заготовки, которая располагается в самом верху (над каменкой и истопником).
Самые нижние отделения трубы (поддувало, топка и каменка) оснащаются перегородками, на которые навешиваются специальные решётки – колосники, свободно продающиеся в специализированных магазинах печного литья. Отделение каменки заполняется небольшими камнями овальной формы, структура которых позволяет долго «держать» тепло.
В вертикальной печи отделение, служащее ёмкостью для горячей воды обустраивается непосредственно над каменкой. Для этого прямо над ней монтируется еще одна перегородка, являющаяся дном этого отделения.
В этой перегородке должно быть предусмотрено специальное отверстие под трубу дымохода, смещённое ближе к задней стенке котла. Сверху это отделение имеет перегородку с отверстием под дымоход, которая закрывает лишь часть бака. Оставшаяся незакрытой часть перегородки служит отверстием для заливки воды и снабжается специальной крышкой.
Установка
Защита стен, потолка
Установку котла следует начинать с подготовки фундамента; при этом мощность последнего будет зависеть о того, планируете ли вы обкладывать его кирпичом или нет. Такая обкладка потребуется вам лишь в том случае, если вы привыкли париться в несколько «заходов» и желаете, чтобы тепло держалось в парилке по возможности дольше.
Фундамент под котёл изготавливается из огнеупорного кирпича, который укладывается на заранее подготовленную площадку в два ряда и заливается затем готовой бетонной смесью. Размеры площадки под фундамент и его удаление от стен парилки также зависят от того, собираетесь ли вы делать кирпичную обкладку.
Для безопасной эксплуатации установленного в парилке металлического котла стены в районе его размещения должны закрываться слоем огнеупорного материала («Изовера», например). Места прокладки трубы дымохода через деревянные элементы конструкции бани должны быть защищены при помощи специального огнеупорного материала (асбеста).
Видео
В следующем видеоматериале вы увидите пример печи для бани с водонагревательным котлом:
Фото
Схема котла
Самодельный котел для бани
Делим трубу на три части
kakpravilnosdelat.ru
