Разница между открытой и закрытой камерой сгорания
Независимо от колебаний мировых цен на энергоносители, услуги отопления остаются высокими, что заставляет потребителей проводить целый ряд энергосберегающих мероприятий. В их число входит не только утепление домов и замена окон энергосберегающими конструкциями, но модернизация систем отопления путём замены труб, установки современных котлов или перехода на альтернативные виды топлива.
Надёжный котёл отопления – залог тепла и комфорта в доме
Каждый потребитель решает данную проблему по-своему, но одно можно с уверенностью сказать: с морально устаревшим котлом все мероприятия по энергосбережению не дадут ощутимого эффекта. Надёжный котёл, независимо от используемого топлива, — сердце любой системы отопления. Именно от его работы зависит тепло в доме, которое нам так необходимо в холодное время года. Но чтобы стоимость тепла не разоряла семейный бюджет, старый котёл необходимо заменить новым, современным и экономичным.
Классификация котлов и общий принцип их работы
Котлы отопления классифицируются по нескольким параметрам:
- Вид топлива.
- Мощность.
- Количество контуров.
- Способы установки (напольные или настенные).
- Тип камеры сгорания (открытая или закрытая).
Если в электрическом отопительном котле вода нагревается непосредственно ТЕНами, то в газовых, твердотопливных и дизельных котлах для нагрева теплоносителя используется открытое пламя, которое создаётся путём сгорания топлива в специальной камере. Камеры сгорания топлива бывают открытыми или закрытыми, а процесс горения и температурный режим контролируется надёжной системой автоматики.
Принцип работы любого котла отопления прост. Топливо сгорает, нагревает теплоноситель, который через радиаторы отдаёт тепло помещению. В дизельных котлах используются открытые камеры, а различные модели газовых и твердотопливных котлов могут иметь как открытую, так и закрытую конструкцию камеры сгорания. Рассмотри их отличительные характеристик, а также преимущества и недостатки.
Особенности открытой камеры сгорания
Открытая камера сгорания представляет собой горелку, нагревающую змеевик, по тонким трубкам которого протекает теплоноситель (вода). Как известно, для поддержания процесса горения необходимо наличие кислорода. Конструкция открытой камеры предусматривает забор кислорода из окружающего воздуха по специальным каналам. Отвод отработанных газов производит естественным путём через дымоход.
Котел с открытой камерой сгорания
В помещении, где устанавливается котёл, должно присутствовать окно с открывающейся форточкой, что обеспечивает естественный приток свежего воздуха и исключает высокую концентрацию угарного газа. Конструкция открытой камеры сгорания довольно проста, а техническое обслуживание таких котлов состоит из следующих мероприятий:
- Очистка горелки.
- Очистка змеевика от накипи.
- Прочистка дымохода.
- Контроль работы приборов автоматики.
Следует учитывать, что при всех преимуществах и недостатках открытых камер сгорания цена таких котлов на порядок ниже стоимости котлов с закрытой камерой, что нередко является основным критерием выбора отопительного оборудования. А ощутимой экономии топлива удастся достичь только при установке водяного насоса, а также тщательном утеплении дымохода и стен дома.
Особенности закрытой камеры сгорания
Закрытая камера сгорания представляет собой замкнутую зону с горелкой, куда по коаксиальному дымоходу, который является трубой в трубе, нагнетается воздух и происходит удаление продуктов сгорания. Принудительная циркуляция воздуха обеспечивается за счёт использования электрического вентилятора, что делает отопительную систему зависимой от наличия электроэнергии, а также повышает уровень шума в помещении.
Нагнетаемый воздух согревается отработанными газами, что способствует полному сгоранию топлива. Это, в свою очередь, повышает КПД котлов с закрытой камерой и улучшает их экологическую безопасность. Котлы с закрытой камерой отличаются несложным монтажом, им не требуются громоздкие дымоходы, и они прекрасно подходят для организации автономного отопления в квартирах.
Из недостатков можно назвать регулярное техническое обслуживание, значительный расход электроэнергии и опасность промерзания области сгорания топлива из-за малой длины коаксиального дымохода. Экономия топлива, которую дают котлы с закрытой камерой, как правило, перекрывается расходами на электроэнергию, техническое обслуживание и приобретение запчастей, необходимых в случае ремонта.
напольный, настенный, одноконтурный и двухконтурный, открытое устройство прибора на газу
Способ отопления газом в закрытой камере сгорания реализуется сжиганием топлива в изолированном корпусе котла. Подведение воздуха и вывод продуктов горения осуществляется снаружи, из-за внешней стены здания.
Котлы получили название турбированных, так как нагнетание воздушных потоков осуществляется турбинами – вентиляторами.
Google+
Vkontakte
Odnoklassniki
Устройство и принцип работы газовых котлов с закрытой камерой сгорания
Конструкция газового котла включает корпус с расположенными внутри наддувными горелками и теплообменником, и коаксиальную трубу, по которой поступает воздух и выводятся отходы горения.

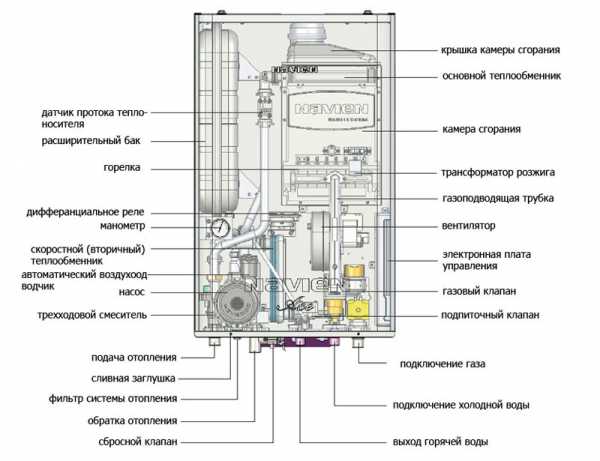

Фото 1. Внутреннее устройство и схема газового котла с закрытой камерой сгорания. Стрелками указаны части прибора.
В закрытой камере котла, в отличие от открытой, обеспечивается принудительная тяга посредством вентилятора-дымососа. Камера имеет выход за наружную стену здания по коаксиальной трубе, которая представляет собой две трубы, вложенных одна в другую. Снаружи воздух засасывается по внешней трубе, участвует в процессе горения, а отработанный газ по внутренней трубе выводится наружу.
За счет того, что тяга в газовом котле принудительная, необходимость в вертикальном дымоходе отпадает, выводящая труба монтируется в ближайшую стену в горизонтальном, вертикальном или наклонном положении.
Горение газа обеспечивается посредством наддувных горелок. Они отличаются от обычных атмосферных более сложным устройством, в том числе содержат вентилятор, который нагнетает подаваемый порциями воздух. Мощность газовой горелки регулир
ogon.guru
Настенный двухконтурный газовый котел с закрытой камерой сгорания
При выборе газового котла для своего дома люди сталкиваются с огромным выбором моделей этого оборудования для отопления. И каждый из них в сравнении со своими аналогами имеет ряд уникальных характеристик. Конечно, каждый из нас отдаст предпочтение тому варианту, который будет отвечать максимальному количеству наших требований. Рынок газового оборудования рекомендует выбирать котёл, который будет полностью соответствовать климатическим условиям местности и специфике вашего дома.
Котел с закрытой камерой сгоранияОдним из таких рекомендуемых вариантов может стать котел с закрытой камерой сгорания. Он может быть как одноконтурный, так и двухконтурный. Если же говорить о методе установки стоит заметить, что напольные котлы приобретают реже. В принципе это и понятно, ведь настенные более компактны. Они практически не занимают пространства в помещении.
Вряд ли стоит обсуждать разницу между настенными и напольными отопительными агрегатами, она и так очевидна. Но относительно одноконтурных и двухконтурных установок такого сказать нельзя. В чем же их разница?
Одноконтурные газовые установки могут быть использованы исключительно для подогрева теплоносителя, который циркулирует в отопительной системе. Для того чтоб нагреть воду, владельцам одноконтурного устройства необходимо приобрести и монтировать бойлер или колонку.
Таким образом, создать комфортные условия для дома обладателю одноконтурного устройства будет сложнее. Во-первых, приобретение одноконтурной установки и дополнительного оборудования для подогрева воды – это лишние затраты. А во-вторых, размещение одноконтурной установки занимает много пространства, что не всегда мы можем себе позволить.
Конечно, рынок отопительного оборудования может предложить агрегат с открытой камерой сгорания. Кроме того их ассортимент значительно шире. Это объясняется тем, что эти котлы функционально намного проще. В них топливо сгорает под воздействием воздуха, который поступает сквозь дверцу и поддувала. Агрегаты с открытой топкой, так же как и с закрытой имеют свои плюсы и минусы. Но сегодня мне бы хотелось поговорить с вами именно про двухконтурные котлы с закрытой дверцей в камеру сгорания.
Уникальные характеристики газовой установки с закрытой камерой
Газовый котёл для отопления дома, который укомплектован закрытой камерой сгорания – агрегат отличающийся практичностью и удобством в применении. Людям решившимся установить именно это устройство, можно не бояться множества проблемных моментов, возникающих при использовании установок с открытой камерой сгорания.
В первую очередь в требованиях по эксплуатации таких котлов отсутствует пункт про обустройство котельной. Используя двухконтурный котел этого типа нет необходимости строго придерживаться правил пожарной безопасности (ППБ) и обустраивать специальное помещение для его установки. Особенно это относится к агрегату с названием «настенный двухконтурный котёл». Он насколько компактен, что его зачастую монтируют в кухне или смежном санузле.
Тем не менее, не нужно думать, что про ППБ можно забыть. В их эксплуатации, несомненно, есть небольшие послабления в соблюдении этих правил, но оно минимально. При этом настенные котлы с камерой сгорания закрытой формы являются самым эффективным решением для отопления квартир, в которых существует проблема с заполнением пространства. Для его обустройства достаточно найти всего пару м² и проблема отопления и горячего водоснабжения будет решена.
Многие люди, которые первый раз используют газовые котлы с закрытой камерой, удивляются – «Откуда в них берутся воздушные порывы, которые необходимы для функционирования агрегата? А главное, куда пропадают из него продукты сгорания?». На самом деле это одни из главных вопросов, когда для отопления используются газовые котлы. Для других моделей – это проблема №1.И всё, что может помочь её решить – это хороший дымоход. В случае эксплуатации установки с закрытой камерой обустройство вертикального дымохода, который выходит на крышу вашего дома не требуется.
Чтоб была обеспечена работоспособность, и двухконтурный газовый котёл функционировал, так как ему положено достаточно установить горизонтальный коаксиальный дымоход. Именно по этой причине необходимо, что бы настенный котел был установлен на внешней стенке дома.
В наше время практически все двухконтурные газовые котлы комплектуют вентилятором, который способствует выводу продуктов сгорания. Собственно за счёт вентилирования котел становится энергозависимым. Это, по сути, самым существенным недостатком агрегатов с закрытой камерой. Ведь вряд ли для кого-то новость, что многие населённые пункты часто подвержены отключению подачи электричества. Только представьте – зима, вы находитесь дома, и вам отключают свет. Ощущение и так не из приятных, а тут ещё и осознание, что через пару часов ваше жилище станет ледяной избушкой.
Установка коаксиального дымохода избавит вас от такой вероятности. Коаксиальный дымоход представляет собой 2 трубы вмонтированные одна в другую. Внешняя труба производит вывод продуктов сгорания, а зазор между ними даёт возможность поступления свежего воздуха в топку. Таким образом, в случае отключения вентилятора, дымоход продолжит работу в обычном режиме. Но только эффективность проделанной работы снизится.
Существует ещё 1 недостаток, хотя и спорный. Настенные и напольные котлы с дверцей закрытого типа, будь они одноконтурные или двухконтурные обойдутся вам дороже, чем газовые котлы для отопления с открытыми дверцами. Но если взвесить все «за» и «против» можно смело утверждать, что котёл с изолированной топкой – это самый экономный вариант отопительного оборудования, представленного на рынке. К тому же он весьма практичен и поместится в любом уголке вашего дома. При чём, абсолютно неважно будет это стена (устанавливается настенный котел) или половое покрытие (на котором обустраиваются напольные агрегаты). Ведь производители создали установки для отопления такими, чтоб они могли расположиться на любой отведённом им участке.
Достоинства коаксиального дымохода
Как вы уже поняли, этот дымоход позволяет избавиться от систем вытяжки и вентиляции. Раз уж мы упомянули коаксиальные дымоходы, стоит перечислить все их преимущества:
- Наиболее безопасный дымоход – проходящие по внутренней стене газы, попадая под воздействие свежего воздуха из межтрубного зазора мгновенно охлаждаются. Что остужает дым и не даёт ему возможности распространиться на длительное расстояние.
- Благодаря эффективности поступления воздуха насыщенного кислородом в топку обеспечивается самое лучшее сгорание газов. Что в свою очередь увеличивает процент теплоотдачи и при этом сохраняет природу в первоначальном виде
- Комфорт – свежий воздух не забирается из дома, а в комнаты не попадают продукты горения.
Что в итоге мы имеем? Исходя их всего вышесказанного, можно выделить 4 вещи, нуждающиеся во внимание:
- Котёл с изолированной топкой располагает высоким уровнем производительности благодаря систематическому поступлению воздуха непосредственно в камеру сгорания.
- Обязательно стоить провести установку коаксиального дымохода. Остальные устройства только усугубят ситуацию и значительно понизят производимость агрегата.
- Котел для отопления жилища с изолированной топкой не стоит приобретать, если вы обитатель региона с проблемной подачи электроэнергии.
- Данный котёл функционирует тише, нежели его аналоги с открытой топкой.
Итак, все плюсы и минусы, при которых работает этот котел, теперь мы знаем. С этого момента выбрать двухконтурный или одноконтурный, настенный или напольный котёл для отопления жилища становится намного проще. Однако выбором котла процесс организации отопления вашего дома в зимний сезон не заканчивается. После приобретения котёл надо установить и хорошо, если вы сможете сделать это своими руками.
Как выбрать газовый отопительный котелТак как в статье затрагивается тема настенных отопительных установок, про напольные агрегаты нам лучше сразу забыть. Итак, как же установить котёл с изолированной топкой на стене вашего жилища?
Перед установкой котел необходимо подготовить. Первым делом надо вымыть трубы от лишних частиц. Ведь попав внутрь системы, они могут стать причиной поломки агрегата. Также важно не забыть промыть радиатор и магистрали.
Обустраивать настенный котёл можно лишь на ровную поверхность вертикального типа. При этом поверхность должна обладать способностью, выдержать котел и оборудование, которое к нему крепится. При этом прежде, чем монтировать агрегат необходимо освободить пространство на стене. Установка агрегата проводится на расстоянии не меньше 500 мм от потолка и 800 мм от полового покрытия. Проводить первое включение установки необходимо в присутствии эксперта в данной области.
myaquahouse.ru
настенный, напольный, с открытой или закрытой камерой сгорания, разновидности газовых котлов
Если ваш дом подключен к газу, либо рядом есть газгольдер для хранения сжиженного газа, то вам необходимо подобрать для ваших конкретных нужд газовых котел. Разновидностей газовых котлов много — на естественной тяге и с тубронаддувом, одно- и двухконтурные, настенные и напольные, с открытой или закрытой камерой сгорания. Мы поможем вам выбрать оптимальный для вас котел.
Настенный или напольный котел выбрать?
Напольные отопительные котлы
Это, как правило, котлы большой мощности — от 18 кВт. РАСПОЛАГАТЬ ЕГО МОЖНО ТОЛЬКО В КОТЕЛЬНОЙ. Котельная — это отдельное помещение. СНиПы прописывают определенные требования к котельным в частных домах.
По количеству контуров напольные установки бывают одно- и двухконтурные. Двухконтурные котлы, увы отличает нестабильная работа контура ГВС. Ведь ГВС, в отличие от контура отопления требуется не все время, зато большой мощности. Зачастую второй контур может обеспечить горячей водой только одну точку водоразбора, а при параллельном включении второго крана (например на кухне) вода сильно холоднеет. Более стабильной работой отличаются модели со встроенным бойлером. В таких моделях в любой момент есть запас горячей воды, а в момент открытия крана сразу же включается нагрев, т.е. вода сначала расходуется из бойлера, и еще подогревается горелкой. Но все равно лучше делать систему ГВС от внешнего бойлера косвенного нагрева. Такая система более долговечная. Ведь в двухконтурных моделях горелка будет включаться каждый раз, когда вы будете открывать горячую воду, а это ведет к быстрому износу системы. Это все равно что вы едете на машине и на каждом светофоре будете глушить машину, вместо того чтобы постоять на холостых оборотах.
Напольные котлы в своем составе обычно не имеют расширительного бака, циркуляционного насоса и группы безопасности. Все эти узлы надо монтировать отдельно, в помещении котельной.
В напольных котлах обычно отработанные газы удаляются на естественной тяге. Это значит, что в котельную должен быть обеспечен доступ воздуха, для обеспечения горения, а также должна быть смонтирована утепленная дымоходная труба по необходимым требованиям.
Так какой котел выбрать? Если у вас большой дом – больше 200 м2, с системой водяных теплых полов, или тем более с бассейном, то лучше и надежнее будет подобрать напольный газовый отопительный котел со всей необходимой автоматикой.
Настенные отопительные котлы
Котлы этой разновидности необязательно устанавливать в котельных, а можно на кухне, в коридоре. Настенные отопительные котлы содержат в своем составе все необходимое для небольшой системы отопления (до 200 м2), а именно – один или два циркуляционных насоса, расширительный бак, датчики температуры, автоматика. Благодаря привлекательному дизайну такие модели можно размещать в коридоре или на кухне, много места они не займут. Сначала опишем все разновидности настенных отопительных котлов, а затем опишем каждый из них, чтобы вы выбрали для себя оптимальную модель котла:
- Котлы с открытой камерой сгорания
- Котлы с закрытой камерой сгорания
- Одноконтурные модели
- Двухконтурные модели с проточным теплообменником
- Двухконтурные модели со встроенным бойлером
- Котлы с одноступенчатой горелкой
- Котлы с двухступенчатой или трехступенчатой горелкой
Котлы с открытой камерой сгорания
В таких котлах воздух для горения берется из помещения, в котором он установлен. Это увы имеет свои последствия – при эксплуатации выгорает кислород из помещения, поэтому необходимо обеспечить приток свежего воздуха в помещение, т.е. держать открытой форточку. Если же форточку закрыть, то в помещении будет нехватка кислорода, людям будет труднее дышать, а пламя из синего станет желтым. Так что модель с открытой камерой сгорания лучше устанавливать в котельной.
Имейте в виду – выход из строя системы удаления дымовых газов чреват человеческими жертвами!!! Случится это может если засорится дымоход или выйдет из строя вытяжной вентилятор. Несчастные случаи от отравления угарным газом не так уж и редки. Там что если вы хотите ставить настенный котел в помещении или на кухне – лучше ставить с закрытой камерой сгорания!
Котлы с закрытой камерой сгорания
В таких котлах камера сгорания не совмещается с воздухом помещения. Воздух берется с улицы по коаксиальному дымоходу. В таком дымоходе по наружной трубе заходит холодный внешний воздух, а по внутренней выходят горячие отработанные газы. Таким образом даже происходит некоторая рекуперация тепла – входящий воздух нагревается за счет отработанных газов. Для индивидуального отопления помещений площадью до 200 м2 такие котлы лучше, чем аналогичные, но с открытой камерой.
Одноконтурные котлы
Обеспечивают только систему отопления, для системы ГВС необходимо устанавливать электрический бойлер, либо водо-водяной бойлер (бойлер косвенного нагрева).
Двухконтурные котлы с проточным теплообменником
В такой системе горячая вода готовится непосредственно в момент использования. Но увы, эта система может обеспечить только одну точку водоразбора. К тому же точку водоразбора надо устанавливать как можно ближе к котлу, для уменьшения теплопотерь. Котел с проточным теплообменником – это ненадежная система, т.к. при открытии второй точки водоразбора сильно уменьшится температура горячей воды в обеих точках.
Существуют котлы с раздельным теплообменником и битермические. В битермическом теплообменнике одна горелка греет и контур отопления и контур ГВС, при этом существует приоритет ГВС. Т.е. при расходовании горячей воды горелка не греет контур отопления. В котлах с раздельным теплообменником горелка будет включаться каждый раз, когда будет открываться кран с горячей водой, что приводит к быстрому износу оборудования. Так что такой котел – это скорей эконом вариант с низким комфортом.
Двухконтурные котлы со встроенным бойлером
В таком котле контур ГВС работает гораздо стабильнее предыдущей модели. Даже если объем встроенного бойлера всего 40л нагрузка на газовую горелку уменьшается, а производительность горячей воды возрастает. Рассмотрим поподробнее:
- 40 л горячей воды температурой 75 °С. При разбавлении холодной водой получается около 80 л литров горячей воды – этого хватит на 10-20 минут душа.
- За то время когда расходуется эти 40 литров кипятка – включается горелка и нагревает остывший бойлер. Таким образом за эти 10-15 минут горелка увеличивает температуру бойлера.
Объем теплой воды, приготовленной из горячей воды бойлера и холодной воды из крана вычисляется по формуле:
Такая схема позволяет значительно уменьшить скорость охлаждения бойлера. Котлы со встроенным бойлером позволяют обеспечивать не только одну точку водоразбора, да и температура горячей воды не будет сильно уменьшаться в одной точке, при открытии другой.
Двухконтурный котел со встроенным бойлером – отличное решение для индивидуального отопления.
Котлы с одноступенчатой горелкой
Не слишком удобные для эксплуатации котлы. В них есть только один уровень мощности. А требования к отоплению в разную погоду различны. В сильный мороз необходима максимальная мощность, в то время как во время оттепели необходимо лишь слегка отапливать помещение. При перегреве системе горелку надо выключать. Таким образом в переходный период, когда температура не сильно холодная этот котел надо будет слишком часто включать/выключать.
Котлы с двух- или трехступенчатой горелкой. Очень удобные в отоплении котлы. Мощность нагрева регулируется включением горелок. В переходный период или зимой в оттепель будет работать только одна горелка, а зимой, во время мороза будут работать две (или три) горелки. Модели с двумя горелками наиболее популярные по соотношению цена/качество. С тремя горелками уже довольно дорогие котлы, их берут меньше.
Обычные котлы и конденсационные
Конденсационный котел использует энергию конденсации паров воды из отработанных газов. Отработанные газы попадают на змеевик от обратки (которая более холодная, чем подача), на этом змеевике конденсируется водяной пар. Капли воды стекают в дренаж, а подогретый теплоноситель направляется в камеру сгорания для дальнейшего нагрева. Стоят котлы этого вида дороже, но и КПД заметно выше.
teplopraktik.ru
Особенности выбора – котел с закрытой камерой сгорания
В процессе покупки газогорелочного оборудования для отопления и ГВС жилища каждый потенциальный покупатель сталкивается с тем, что приходится выбирать из множества моделей, которые отличаются друг от друга огромным числом параметров. В зависимости от приоритетов, которые мы выставляем в процессе выбора отопительного котла, есть возможность выбрать оптимальное инженерное решение для конкретного дома или квартиры с учетом климатической специфики региона и особенностей помещения.
Всю подобную технику можно разделить на две большие группы – агрегаты с открытой и закрытой камерой сгорания. Каждый из типов конструкций имеет свои особенности, преимущества и недостатки. Именно этот вопрос мы и рассмотрим максимально подробно ниже.
В чем «фишка» котлов с закрытой камерой сгорания?
Газогорелочное оборудование, укомплектованное камерой сгорания этого типа, — это практичная и очень удобная в ежедневной эксплуатации техника. Приобретая такую конструкцию, вы отказываетесь от массы проблем и неудобств, с которыми могли бы столкнуться, отдай вы предпочтение агрегатам открытого типа.
Котлы с закрытой камерой сгорания экономят жилое пространство в доме, поскольку не требуют обустройства отдельной комнаты под котельную. Установить подобное устройство можно абсолютно в любом месте, в том числе на кухне или в санузле. При этом, несомненно, помещение должно соответствовать некоторым требованиям. Такие котлы идеально подходят для частных квартир и небольших домов, в которых вопрос экономии пространства очень актуален. Достаточно выбрать место площадью в несколько квадратных метров для монтажа котла, и ваше жилище будет в постоянном режиме снабжаться горячей водой.
Конечно, если вы приобретаете такой газовый котел, закрытая камера должна откуда-то получать свежий воздух и каким-то образом выводить отработанные газы наружу. Казалось бы, обустройство дымохода – задача не из легких. Однако это всего лишь на первый взгляд. На самом деле такие котлы не нужно оборудовать вертикальным дымоходом.
Для нормального и безопасного функционирования подобной техники достаточно горизонтального удаления дыма посредством коаксиальной конструкции. Для более эффективного отвода отработанных газов агрегат комплектуется мощным кулером, который одновременно обеспечивает подачу свежего воздуха в систему и удаляет дым. Естественно, наличие элемента вентиляции, который функционирует от электричества, накладывает определенные ограничения на сферу применения котла.
В тех регионах, где электроэнергия часто отключается по самым разным причинам, установка подобной техники может привести к нестабильной работе системы. Разумеется, в холодное время года подобная проблема может превратить жилище в «ледяную избушку». Зависимость от электроэнергии – один из несомненных минусов техники с камерой сгорания закрытого типа.
Тот факт, что подобные котлы осуществляют забор воздуха с улицы, говорит об их более высоком КПД по сравнению с аналогичными моделями, укомплектованными открытыми топками. Более эффективное сгорание топлива позволяет сэкономить немалую сумму на протяжении всего отопительного сезона, что будет оценено практичными покупателями.
Для полноценного функционирования котла закрытого типа в доме или квартире необходим монтаж коаксиального дымохода, представляющего собой конструкцию типа «труба в трубе». Через трубку большего диаметра свежий воздух затягивается в систему, а через маленькую выводятся наружу отработанные газы.
Коаксиальный дымоход – рациональное и очень удобное инженерное решение, которое не требует монтажа дополнительной вентиляции. При этом конструкция имеет ряд преимуществ, среди которых:
- Высокий уровень безопасности. Отработанный газ проходит через трубку, которая со всех сторон охлаждается потоком свежего воздуха. Проходя через коаксиальный элемент дым остывает.
- Экологическая безопасность оборудования. Повышение КПД системы осуществляется за счет коаксиального дымохода, который способствует более эффективному сгоранию топлива в котле.
- Комфорт пользователя. Поскольку система полностью изолирована от помещения, в котором располагается газовый котел, воздух для горения не забирается из комнаты. В свою очередь продукты горения также никоим образом не попадают в дом или квартиру, поскольку эффективно выводятся через горизонтальный дымоход наружу.
Стоит учитывать, что котел напольный с закрытой камерой сгорания стоит дороже, чем его аналог открытого типа. Пожалуй, это один из немногих недостатков данного оборудования. Однако, учитывая все вышеописанные преимущества, можно легко прийти к выводу, что покупка агрегата с изолированной топкой – это практичное и экономически обоснованное решение. Дабы убедиться в этом, рассмотрим подробнее конструкции с открытой камерой.
Плюсы и минусы газовых котлов с открытой камерой сгорания
Агрегаты с естественной тягой – это классическое отопительное оборудование, которое забирает воздух для горения непосредственно из помещения, в котором находится. При этом техника в обязательном порядке должна быть агрегирована с полноценным вертикальным дымоходом. В противном случае она не будет соответствовать требованиям безопасности.
Один из явных минусов техники с открытой камерой сгорания – забор свежего воздуха из жилого помещения. В комнате, где располагается оборудование, зачастую очень душно и наблюдается недостаток кислорода. Есть также подтвержденные случаи отравления угарным газом в квартирах, где установлена такая техника. По этой причине, покупая агрегат данного типа, стоит позаботиться о наличии качественной вентиляции.
Идеальное решение – это установка техники в специально отведенном помещении, выделенном под топочную. В данном случае вам удастся избежать дискомфорта, который влечет за собой котел открытого типа.
Несмотря на сложность установки и специфику эксплуатации, такое оборудование имеет несколько плюсов. Первый – это более низкая цена по сравнению с аппаратами закрытого типа. Второе преимущество – это независимость от подачи электроэнергии, поскольку отработанные газы выводятся наружу естественным путем, а не с помощью вентилятора. Таким образом, газовый котел открытого типа подходит для загородных домов, расположенных в регионах, в которых имеются проблемы с подачей электроэнергии.
Подводя итоги
Из всего сказанного можно сделать ряд выводов:
- Котлы с закрытой камерой сгорания отличаются высокой производительностью, благодаря более эффективному забору свежего воздуха для горения топлива.
- Для полноценного стабильного функционирования агрегата с закрытой камерой важно наличие коаксиального дымохода, который легко оборудуется в стене частного или многоэтажного дома.
- Оборудование с закрытой топкой работает более шумно в сравнении с аналогами открытого типа.
- Котлы с закрытой камерой отличаются энергозависимостью, что исключает возможность их установки в «проблемных» регионах России, где часто бывают перебои с поставкой электроэнергии.
Имея эту информацию на руках, вы без труда подберете оптимальное газогорелочное оборудования для вашего дома. Мы рассмотрели все «за» и «против» котлов с закрытой и открытой камерой сгорания. Понимая плюсы и минусы, вы легко сориентируетесь в большом многообразии моделей, представленных на рынке.
Советуем также почитать:
prostokotel.ru
Двухконтурный газовый котел: устройство, типы, параметры
Итак, газовые котлы делятся на одноконтурные и двухконтурные. Одноконтурные котлы обеспечивают отопление, двухконтурные – и отопление и производство горячей санитарно-технической воды (ГВС). Принцип работы одноконтурного котла понятен – теплоноситель нагревается в теплообменнике и поступает в систему отопления, где отдает тепло, нагревая помещение. Двухконтурный газовый котел устроен несколько иначе.
Горячая вода и тепло в доме — 2 в 1
Устройство отопительного прибора
Двухконтурный котел имеет два контура и теплообменник. Первый образует замкнутый контур с системой отопления. При работе системы отопления во второй контур – контур ГВС – теплоноситель не попадает, для чего используется специальный клапан. Когда открывают кран ГВС, клапан перекрывает доступ теплоносителя в систему отопления и тот поступает в контур ГВС. Вода во втором теплообменнике нагревается теплоносителем первого теплообменника и оттуда попадает в кран. Когда пользоваться системой ГВС прекращают, происходит обратное переключение.
Чтобы разобраться, котел какого типа вам нужен, начнем с рассказа, чем они вообще различаются между собой. Это:
- принцип работы;
- тип камеры горения;
- исполнение.
Схема устройства отопительного прибора
По принципу работы газовые котлы делятся на конвекционные и конденсационные.
В конвекционных котлах водяной пар, образующийся при сгорании топлива, выходит наружу вместе с продуктами сгорания.
В конденсационных котлах продукты сгорания вместе с паром дополнительно проходят через теплообменник, где пар конденсируется. При этом выделяется содержащаяся в нем теплота.
Преимущества конвекционных котлов — менее сложное устройство и возможность использования более дешевых материалов, поскольку отсутствует конденсат и угроза коррозии под его воздействием. Следствие — более низкая стоимость. Еще одно преимущество — возможность отвода продуктов сгорания за счет естественной тяги в дымоходе.
Принцип работы конденсационного котла
Плюсы конденсационных котлов в том, что использование скрытой теплоты пара повышает их КПД почти вдвое. Один из минусов — в том, что они накладывают определенные требования на всю отопительную систему. Главное условие конденсации пара – низкая температура теплообменника, в котором эта конденсация происходит, поэтому поступать в него теплоноситель должен уже достаточно остывшим. Поэтому для обеспечения нужного нагрева в отапливаемом помещении необходимы большие и более дорогие радиаторы. В системе с обычными радиаторами конденсационный котел будет работать с КПД ниже паспортного.
Камеры горения газовых котлов делятся на открытые и закрытые. У конвекционных котлов камера горения может быть обеих типов. У конденсационных — только закрытого.
Закрытая камера сгорания котла
В открытой камере забор воздуха для горения происходит из того помещения, в котором котел находится, выводятся же продукты сгорания через дымоход. Это и есть естественная тяга. Для установки непосредственно в отапливаемом помещении котел с такой камерой подходит мало. При недостатке вентиляции в помещении будет ощущаться постоянная нехватка кислорода, к тому же в помещение могут попасть продукты сгорания. Для котлов с открытой камерой сгорания желательно отдельное помещение, к тому же оборудованное вертикальным дымоходом. Зато цена котлов с открытой камерой на порядок ниже.
В газовых котлах с закрытой камерой или, что то же самое, с принудительной тягой, продукты сгорания вытягиваются из камеры при помощи электровентилятора через коаксиальный дымоход, который представляет из себя одну трубу внутри другой. Через наружную трубу воздух засасывается в камеру сгорания, через внутреннюю выводится. Расположен он может быть как вертикально, так и любым другим удобным образом.
Таким котлам не требуется специального помещения, их КПД выше. Принципиальным недостатком является то, что без электричества такой котел работать не будет. Ну, и высокая стоимость.
По исполнению котлы бывают напольные и настенные. Настенные котлы занимают гораздо меньше места, их можно вешать прямо на кухне в городской квартире. Напольные же могут требовать отдельного помещения и дороже, но они гораздо мощнее и надежнее, так как оборудованы чугунными теплообменниками.
Использование двухконтурных систем отопления
Вернемся к вопросу, когда имеет смысл выбрать одноконтурный котел, а когда — двухконтурный. На первый взгляд ответ очевиден. Двухконтурные газовые котлы решают сразу две задачи. Но, во-первых, существуют ситуации, когда в отапливаемом помещении может существовать центральное водоснабжение, источник термальных вод, какие-то другие способы получения ГВС или же она в нем попросту не нужна. Во-вторых, пока двухконтурный котел греет воду для системы ГВС, в системе отопления она остывает. Поэтому при высокой потребности в горячей воде он может не обеспечивать достаточного отопления. В этих случаях рекомендуется выбор одноконтурных котлов. В остальных двухконтурные котлы – это одно из самых эффективных на текущий момент обогревательных устройств.
Переходим к определению необходимой мощности для отопления и производительности по ГВС. Для точных расчетов желательно обратиться к профессионалам, но приблизительные прикидки можно сделать исходя из следующих соображений. Средняя мощность, необходимая для обогрева 1 кв.м помещения составляет порядка 100 Вт. Это при условии, что отапливаемое помещение не граничит с неотапливаемыми, потолки в нем не выше 3м и не очень много окон. Иначе необходимая мощность может возрасти до 150 Вт на 1 кв.м. Умножив эту цифру на площадь помещения получим требуемую мощность для отопления.
Для обогрева 1 кв.м помещения необходимо 100 Вт.
Требуемую производительность по ГВС тоже можно прикинуть самостоятельно. В час из одного стандартного бытового крана выливается порядка 400 л горячей воды. В техпаспорте котла обычно указывается производительность в л/мин. 400 литров в час соответствует 6,6 л/мин. Если у вас одна точка ГВС, то вам достаточно котла с такой производительностью, если две и больше, необходимая производительность возрастает пропорционально.
При этом нужно учесть, что производительность ГВС зависит в том числе и от разницы между температурой холодной воды, поступающей в котел, и горячей на выходе. Этот параметр в техпаспорте называется расход при заданном ∆t. К примеру, у вас в доме есть две точки ГВС. Температура холодной воды +10°С. Комфортная температура воды, при которой обычно моют посуду и принимают душ примерно 40°С. Следовательно, вам необходим котел с производительностью ГВС 13,2 л/мин при ∆t 30°С. Если же у вас есть какие-то другие индивидуальные условия и потребности, то требуемая производительность котла определяется исходя из них по тому же принципу.
Общая мощность складывается из уже определенной мощности для обогрева помещения и мощности, требующейся, чтобы обеспечить желательную производительность ГВС.
Типы котлов
Переходим к выбору исполнения котла. Большинство существующих на рынке настенных двухконтурных котлов обеспечивают обогрев помещений суммарной площадью не более 200 кв.м, максимальную производительность ГВС не более 14 л/мин. Если ваши потребности выше, то вам подойдет только напольный вариант.
Если же их могут обеспечить как напольный, так и настенный котлы, тогда варианты могут быть следующими:
Настенный с открытой камерой сгорания
Настенный котел с открытой камерой сгорания
Этот вариант выбирают нечасто. Основной мотив при его выборе – он самый дешевый. Также, как уже говорилось, плюсом котлов с открытой камерой сгорания является возможная энергонезависимость. Если в вашей местности регулярно случаются перебои с электричеством, это может стать определяющим фактором.
Напольный с открытой камерой сгорания
Поскольку открытая камера сгорания все равно в идеале требует отдельного помещения, то рациональнее установить в него напольный котел. В них применяются теплообменники из чугуна. Они прочнее и меньше подвержены коррозии, это увеличивает их надежность и продлевает срок эксплуатации.
Напольный котел с открытой камерой сгорания
Настенный с закрытой камерой сгорания
Этот вариант самый популярный. Такие котлы компактны, у них привлекательный дизайн. Настенные двухконтурные котлы выпускаются относительно недавно, поэтому практически все они разработаны по самым современным технологиям. Но это же одновременно является их недостатком. Сложная электронная начинка может не выдержать перепадов напряжения в электросети или скачков давления газа. Второй значимый недостаток – чувствительность к качеству воды. Все нагревательные процессы происходят в маленьком по объему коробе, в котором размещены тонкостенные трубки. Если вода низкого качества, то они со временем забиваются и устройство может сломаться. Еще один нюанс – не все настенные газовые котлы можно применять в системах, где теплоносителем является антифриз.

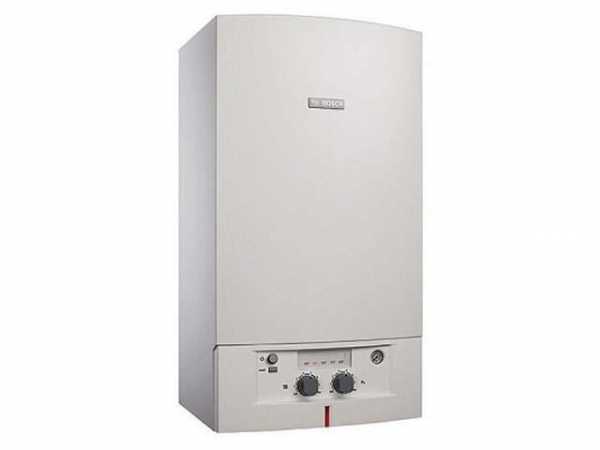

Настенный котел с закрытой камерой сгорания
Напольный с закрытой камерой сгорания
Его преимущество перед настенным то же, что и у напольного котла с открытой камерой, но для установки не требуется отдельного помещения. Этот вариант — самый дорогой.
Также специалисты рекомендуют выбирать напольные котлы, если необходимо отапливать сразу несколько автономных зданий, или же наоборот одно, но большое помещение, даже если площадь отопления меньше 200 кв.м.
Напольный котел с закрытой камерой сгорания
Прочие параметры
Выше, говоря о производительности по ГВС мы имели в виду котлы, в которых нагрев воды в контуре ГВС осуществляется проточным способом. Но, если при выборе большее значение имеет не цена, а комфортность пользования горячей водой или же потребности в ней высоки, решением является покупка котла с дополнительным встроенным или внешним накопительным бойлером. В таких котлах есть практически все преимущества котлов, нагревающих горячую воду проточным способом.
Когда вода в бойлере заканчивается, котел продолжает работу в проточном режиме. Еще один важный плюс двухконтурного котла с бойлером в российских условиях, это независимость от напора в водопроводе. Распространенная ситуация – в периоды пиковой нагрузки напор воды резко падает или вообще исчезает. Котел с проточным теплообменником ГВС перестает его чувствовать и, соответственно, работать. У котла с бойлером такой проблемы не возникает. Также бойлерам не страшны жесткая вода и накипь. Но, конечно, цена котла с бойлером заметно выше, чем аналогичного с проточным теплообменником ГВС.
Котел со встроенным бойлером
Имеет значение и тип розжига котла. Газовые котлы выпускаются с пьезорозжигом и с электрическим. Пьезорозжиг осуществляется вручную нажатием кнопки. Преимущество – энергонезависимость. Недостатки – расход газа на непрерывно горящий запальник, необходимость следить за работой запальника. Если давление газа упадет или подача газа прекратится, запальник потухнет, и его нужно будет разжигать вручную. Электророзжиг более экономичен, при необходимости, в том числе после перебоя в электроснабжении включается автоматически.
Напольные котлы могут различаться по типу газовых горелок. Они бывают наддувные и атмосферные. Атмосферные гораздо дешевле. Наддувные же обладают более высоким КПД, мощностью, тише работают и при необходимости их можно заменить. Атмосферные горелки заменить нельзя, так как они встроены в схему котла.
Разнообразен и уровень оснащенности этих устройств электроникой и различными дополнительными удобствами.
Популярные марки
В настоящее время наиболее популярными марками на рынке являются европейские, российские и корейские.
Европейские марки это:
- немецкие Bosch, Wolf, Vaillant, Buderus, AEG, Viessmann;
- французские Chappee, Frisquet, De Dietrich, Chappee, Chaffoteaux;
- итальянские Saunier Duval, Beretta, Nova Florida, Caloreclima, Ariston, Lamborqhini, Hermann, Ferolli, Biasi, Baxi, Alphatherm;
- испанская Roca, шведская Electrolux и польская Termet.
Преимущества немецких брендов – новейшие разработки, предназначенные для экономии электроэнергии, французская Frisquet – лидер по мощным (до 45кВТ) установкам, у Roca, Vaillant и итальянских производителей имеются модели с микробойлером (до 4л). Множество положительных отзывов в интернете посвящено настенным котлам Baxi за их надежность, компактность, удобство в использовании.
Немцы считаются лидерами в производстве отопительных приборов
Из российских наиболее популярны «Сигнал», «АЗГА» и «Газаппарат». Значительная часть их продукции укомплектована узлами импортного производства, в результате по качеству они не уступают зарубежным моделям эконом-класса. При этом стоят гораздо меньше и лучше приспособлены для работы в российских газовых и электросетях с их нестабильностью.
Отдельная категория – котлы от корейских производителей. Они сочетают в себе надежность, безопасность и современные технологии, свойственные западным брендам, с высокой адаптацией к перепадам давления газа. Цена же на них существенно ниже, чем на аналогичные европейские. Недостатком являются проблемы с запчастями. У европейских котлов большинству запчастей можно подобрать аналогичную замену на китайском рынке. С корейскими это практически невозможно. Также в ряде городов России пока еще отсутствуют соответствующие сервисные центры. На российском рынке корейские двухконтурные газовые котлы представлены серией Ace ATMO от компании NAVIEN, а также брендами Olympia, Daewoo и Kiturami world.
Широкий спектр существующих двухконтурных газовых котлов позволяет сделать выбор в любом ценовом диапазоне и с любым уровнем комфортности. Вам остается только четко сформулировать свои требования.
Возможно Вас заинтересует информация о двухконтурном электрическом котле.
klivent.biz
Какой котел лучше с открытой или закрытой камерой сгорания?
Какой котел лучше с открытой или закрытой камерой сгорания? Чтобы ответить на данный вопрос нужно разобраться в особенностях каждого устройства. У каждого устройства есть особенности, плюсы и минусы, зная которые, можно сделать разумную покупку в зависимости от своих обстоятельств.
Как работает газовый котел с открытой или закрытой камерой сгорания
Прежде чем выбрать котел с открытой или закрытой камерой сгорания, следует определиться с принципом работы каждой системы. Он прост, но имеет важные отличия.
У открытой камеры естественная тяга. Поступление воздуха осуществляется из помещения, а продукты сгорания выводятся с помощью дымохода. Если существующей вентиляции мало, ощущается недостаток кислорода, также велика вероятность того, что продукты сгорания попадут внутрь. Такая система нуждается в периодическом проветривании помещения с котлом отопления, вместо этого можно постоянно держать форточку приоткрытой.
У закрытых камер сгорания тяга принудительная. Это значит, что воздух поступает с улицы, поэтому нет необходимости в хорошей вентиляции и тем более в дымоходе. Дело в том, что дым проходит с помощью коаксиальных труб, выходящих на улицу через отверстие в стене.
Открытая или закрытая камера сгорания котлов: преимущества
Начать размышления об особенностях этих систем следует с позитивного, то есть с их преимуществ.Достоинств у открытой камеры немало.
- Бесшумная работа. Эксплуатация оборудования не связана с дискомфортом из-за издаваемых звуков, что особенно привлекает натур чувствительных, любящих тишину и спокойствие во всем.
- Доступная цена. Более низкая стоимость по сравнению со вторым типом системы, что породило высокий спрос на них на территории СНГ.
- Независимость от подачи электрической энергии. Это связано с тем, что вывод отработанных газов осуществляется естественным путем. Такая разница открытых и закрытых камер сгорания котлов вместе с доступной стоимостью очень важная для тех, кто ценит экономию или имеет ограниченные материальные возможности.
- Ремонт таких систем обходится дешевле. Это объясняется простой конструкцией и отсутствием вентилятора-нагнетателя, который способен быстро поломаться.
Закрытые системы имеют не меньше преимуществ.
- Экономия жилого пространства. Это связано с тем, что для системы не нужна котельная. Установка возможна практически везде, даже в санузле, главное, чтобы были соблюдены определенные требования. Такая разница закрытой и открытой камеры сгорания позволяет выбирать первый тип для установки там, где ценится каждый свободный сантиметр.
- Безопасность. После отработки газ идет через трубку, со всех сторон охлаждаемой свежими воздушными массами. Остывание дыма осуществляется в процессе движения через коаксиальные трубы. Безопасность присутствует и в экологическом плане. Коэффициент полезного действия системы повышается с помощью коаксиального дымохода, способствующего хорошей переработке топлива.
- Комфорт жильцов. Продукты сгорания не проникают в помещение, потому что успешно выходят через горизонтальный дымоход. Важно и то, что воздух для работы системы поступает не из комнаты.
Отличие открытой и закрытой камеры сгорания: недостатки
Закрывать глаза на недостатки нельзя. К минусам работы агрегата открытого типа можно отнести следующие:
- Для работы воздух забирается из помещения, поэтому в нем может ощущаться недостаток кислорода. В связи с этим лучше потратить деньги и установить качественную вентиляционную систему.
- Установка, использование и обслуживание имеет свои сложности. Например, технику необходимо оснастить качественным вертикальным дымоходом.
Чтобы понять, какая камера сгорания лучше, открытая или закрытая, следует узнать и о недостатках вторых.
- Зависимость от электрической энергии. Это очень неудобно в районах, где происходит частое отключение электроэнергии, ведь в этом случае работа системы будет нестабильной, а зимой помещение может сильно замерзнуть.
- Высокая стоимость. Она доступна далеко не всем, но объясняется прекрасными характеристиками системы.
В вопросе о том, что лучше, открытая или закрытая камера сгорания, дать однозначный ответ невозможно, все зависит от обстоятельств. Устройства открытого типа лучше подходят для отопления больших площадей, где можно обустроить отдельную топочную и нет проблем с подачей электроэнергии. В других случаях советуется останавливать свой выбор на системах с закрытой камерой сгорания.
viessmann-kazan.ru
