Какое давление воздуха в гидроаккумуляторе 50 литров – Какое давление должно быть в гидроаккумуляторе?

Какое давление должно быть в гидроаккумуляторе?

Если просмотреть переписку на тему автономного водоснабжения на различных строительных порталах и форумах, то один из часто встречающихся вопросов – почему в бак вместо обозначенной в его паспорте емкости (к примеру) 50 л заливается всего 30 – 35? Как результат – устройство работает не совсем корректно. Основная причина – неправильно выставленное давление в гидроаккумуляторе. А каким оно должно быть в гидроаккумуляторе – это и интересует многих пользователей.

О назначении и устройстве ГА подробно рассказывается здесь. Чтобы не повторяться, достаточно лишь отметить, что в баке изначально есть воздух. Он закачивается в него еще на производстве, и давление составляет (для подавляющего большинства моделей) 1,5 атмосферы. Если изделие от известной компании-изготовителя, то небольшую утечку (за предпродажный период) в расчет можно не брать – качественные гидроаккумуляторы не «травят».

Не все пользователи учитывают, что ГА функционирует в системе водоснабжения только совместно с реле давления, иначе теряется сам смысл установки бака. Именно эти два элемента автоматики и обеспечивают стабильность давления в контуре и регулируют интервал между пуском в работу и остановкой насоса.

Но есть и еще ряд нюансов, которые правильно оценить может лишь профильный специалист. Например, как рассматривать следующую рекомендацию, размещенную на одном из форумов – взять разницу высот (в м) между ГА и верхней точкой водоразбора (H) и разделить эту цифру (число) на 10. Частное – это и есть рекомендуемое давление в баке (в атм). У человека, хоть немного понимающего, как организуется схема водоснабжения, неминуемо возникнут хотя бы такие элементарные вопросы.

• В любом доме есть много бытовой техники, присоединяемой к водопроводу. Для каждого изделия – свой нижний порог давления, при котором оно может нормально функционировать. Как это учесть?
• Трубы в жилых строениях прокладываются по-разному. На это влияют этажность здания, внутренняя планировка и так далее. Каждый поворот «нитки», отвод от нее, фитинги – это некоторая потеря давления. Есть ли поправочные коэффициенты для всех подобных случаев?

Существует главное правило настройки гидроаккумулятора – давление в нем должно быть на 10% ниже минимального (для включения перекачивающего устройства), установленного при регулировке срабатывания реле. Но это типовая рекомендация, которой следует придерживаться. В принципе, можно взять разницу и в 12, а то и 15%. Но точно определить ее способен лишь специалист, с учетом всех нюансов системы.

Наиболее вероятные последствия неправильной настройки гидроаккумулятора

• Некорректная работа бытовой техники, присоединенной к контуру водоснабжения. Например, периодические сбои в функционировании котельного оборудования, а то и аварийная остановка агрегата.
• Снижение ресурса насоса по причине повышенного износа.
• Проблемы с напором из кранов на последних этажах дома.

Производители прилагают к каждому гидроаккумулятору инструкцию, в которой расписан порядок его настройки. В чем сложность? Сортамент реле давлений значительный, и у каждой модели – свои характеристики.

Одна из основных – так называемая «дельта», то есть разница между Pmin (для пуска насоса) и Pmax (для его отключения). Применительно к большинству этих приборов она равна 1 (иногда 1,5). Но ни одно руководство не в состоянии учесть всех особенностей конкретной системы, самого строения, его «наполнения» техническими устройствами, способов их подключения и так далее.

Вывод

Он напрашивается сам собой. Несмотря на кажущуюся простоту настройки давления в гидроаккумуляторе, данную технологическую операцию целесообразнее доверить профессионалу. Логика достаточно проста – лучше оплатить его услуги «здесь и сейчас», чем не в такой уж далекой перспективе тратить деньги за визиты различных мастеров (по ремонту котла, посудомоечной машинки, того же насоса и так далее). Однозначно – в совокупности обойдется значительно дороже. А если учесть еще и неудобства, нервы, время, то решение более чем рациональное.

Компания «АЛЬФАТЕП» всегда окажет проживающим в Подмосковье практическую помощь в выборе оптимальной модели гидроаккумулятора и его настройке. Достаточно лишь позвонить на номер ее контактного телефона 8 (495) 109-00-95, и сотрудники подробно проконсультируют по любому вопросу, касающемуся организации водоснабжения, подберут требуемый для системы ГА, сами его установят и настроят по давлению его и реле. По желанию клиента, возьмут все оборудование на сервисное обслуживание.

alfatep.ru

принцип работы, какое давление должно быть, как выбрать и настроить агрегат

Гидроаккумулятор (гидробак) – это вместилище для воды с грушевидной мембраной. Она располагается внутри, при этом плотно присоединена к корпусу из металла, подключенному к источнику водоснабжения. Он вам понадобится, чтобы поддерживать устойчивое давление и смягчать гидравлические удары, как в домашних условиях, так и на предприятии.

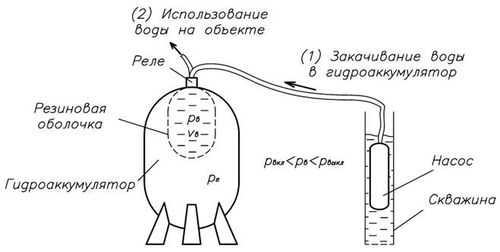

Принцип работы агрегата

Ключевой задачей аппарат является обеспечение необходимого давления тогда, когда ваш насос находится в выключенном состоянии.

Давайте детально разберемся в особенностях работы, чтобы при необходимости иметь возможность самостоятельно провести мелкий ремонт или регулировку.

Когда жидкость попадает в гидробак, размеры мембраны увеличиваются. А это значит, что весь объем находившегося там воздуха планомерно сокращается, увеличивая в тоже время давление в системе.

Как только запланированный уровень давления достигнут, реле срабатывает и отключает насос.

В то же время давление в системе снижается в зависимости от того, сколько воды уже израсходовано. Только когда оно упадет до определенной заранее отметки, контакты соприкоснутся, и прибор опять приступит к работе.
Возьмите на заметку: обязательно проверяйте, как минимум раз в 10-12 месяцев, давление воздуха в гидроаккумуляторе в то время, когда в нем отсутствует вода. Если давление в системе ниже установленной нормы, его обязательно следует поднять. На помощь придет самый обычный автомобильный насос.

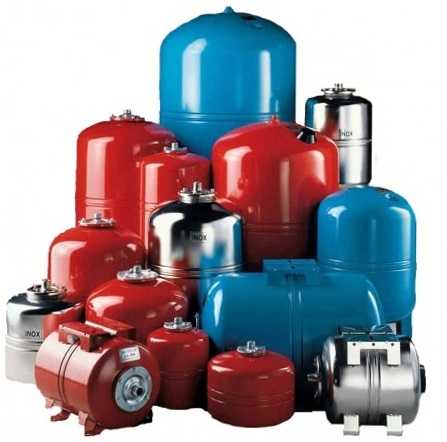

Виды приборов

Гидроаккумуляторы отличаются по методу их монтажа и размерам. На рынке можно встретить вертикальные и горизонтальные аппараты.

Если величина вашего частного дома или производственного цеха позволяют, то лучше всего остановить выбор в пользу максимально мощного оборудования. Это поможет бороться с растворенным воздухом, который неизбежно будет присутствовать в вашей системе. Из-за этого периодически появляются воздушные пробки.

Для их устранения в аппаратах больших объемов, начиная от ста литров, используется особое устройство водопровода, называемое фитинг. На нем монтируется клапан, который систематически стравливает избыточный воздух.

На агрегатах вертикального положения он накапливается в верхних отделах и ликвидируется специальным клапаном.

У горизонтальных стравливается за счет специального участка трубопровода. А вот если у вас прибор небольшого объема, то подобными преимуществами он обладать не будет.

Какое давление должно быть в гидроаккумуляторе: проверяем и настраиваем

Давление, которое необходимо установить в аппарате, к примеру, на 24 литра, зависит от места его расположения.

Если он находится на минус-первом этаже, то для расчета минимального значения необходимо к параметру высоты (вычисляется в метрах от максимальной точки вашей системы водоснабжения до агрегата) прибавить шесть и поделить на десять.

Для 2-этажного загородного коттеджа высота составит примерно 6 метров. Таким образом, в результате вычисления получаем 1,2 атмосферы. Если вы допустите, что давление будет ниже этой отметки, то вода не сможет стабильно циркулировать по всему зданию.

Изначальное значение, устанавливаемое на предприятии-изготовителе, как правило, составляет полторы атмосферы. Но в конкретном гидроаккумуляторе это значение может оказаться иным, поэтому его необходимо обязательно проверить. Сделать это необходимо при помощи обычного манометра.

Как правильно выбрать аппарат

При выборе аппарата уделите пристальное внимание объему. Его значения для работы оборудования в целом чрезвычайно велико.

Он служит для:

• образования определенного запаса воды;
• восполнения предельно высоких потерь при частом и большом потреблении воды;
• минимизации слишком частого включения/отключения насоса;
• сохранения в водопроводной системе стабильного давления в то время, когда аппарат выключен.

Примите к сведению: чем меньшее расстояние будет между гидроаккумулятором и насосом, тем лучше вся система будет функционировать, а также проще будет осуществлять настройку.

Если их расположить на одном уровне, то наполнение будет происходить примерно одинаково.

Иначе, объем воды во втором агрегате будет меньше из-за разницы показателей. Определяясь с окончательным объемом необходимого вам оборудования, рассчитайте, сколько воды вам потребуется в общем счете.

Вот основные параметры по среднестатистическому расходу воды в одну минуту в загородном коттедже:

• на санузел у вас будет уходить чуть больше одного литра;
• для полноценной работы душа потребуется от 9 до 10 литров;
• в кухонной мойке при мытье посуды расходуется около 8,5 литров.

Таким образом, если у вас две туалетные комнаты, а все упомянутые точки потребляют ресурс в одно время, то, в общем, вам понадобится около 20 литров.

Делая скидку на процент заполнения гидробака и на ограниченное количество включений насоса в один час, приходим к выводу, что объем в 80 литров для вас будет достаточным.

Оцените статью: Поделитесь с друзьями!

septik.guru

Как настроить давление в гидроаккумуляторе

Гидроаккумулятор. Назначение, настройка, выбор объема.

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддержание и плавное изменение давления жидкости в системе.

Дополнительные функции, которые выполняет гидроаккумулятор, следующие:

• Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
• Обеспечение минимального запаса воды
• Ограничение повторно-кратковременных включений насоса

Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т.п.) вызывало бы постоянное срабатывание реле. А это, в свою очередь, ведет к нестабильности подачи, перегреву или поломке электродвигателя, поломке реле.

Так как вода практически не сжимаема, то включение насоса в системе с реле давления, но без гидроаккумулятора, вызвало бы мгновенное увеличение давления в системе и реле тут же среагировало бы на это и отключило насос. С другой стороны, при открытии крана давление тут же упало бы и реле среагировав, включило насос.

Коэффицент сжимаемости воды = 5 x 10^10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.

Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос. И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения.

Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

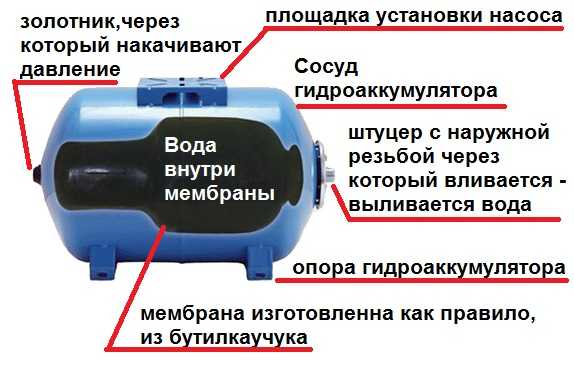

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления:
Включение насоса — 1,5 бар
Выключение насоса — 3,0 бар
Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

A_max — расчетный максимальный расход воды (литр/мин)
К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже)
P_max —давление выключения насоса, бар
P_min — давление включения насоса, бар
P_возд. — давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:

P_max = 3,0 бар
P_min = 1,8 бар
P_возд. = 1,6 бар
А_max = 2,1 м³/ч (35 л/мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам ».

Как купить насос Водолей?

Контроль и регулировка давления воздуха в гидроаккумуляторе

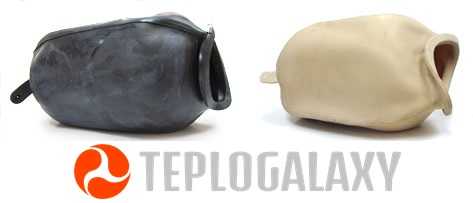

В гидроаккумуляторе со сменной мембраной между стенками корпуса и мембраной закачан воздух под давлением. Это давление воздуха должно иметь вполне определенное значение, регулярно контролироваться и при необходимости регулироваться.

В данной статье мы разберемся с заводским и рабочим давлением воздуха в гидроаккумуляторе и рассмотрим как, когда, и каким образом его необходимо регулировать.

Давление воздуха в гидроаккумуляторе

Те, кто уже хорошо представляют устройство гидроаккумулятора. знают, что внутри мембраны находится вода под давлением, а снаружи мембраны закачан воздух.

Давление воды внутри мембраны создается насосом и только насосом, а с помощью реле давления или блоков автоматики задается диапазон по давлению (Р_вкл. и Р_выкл. ) в котором и функционирует вся система водоснабжения.

Максимальное давление воды, на которое рассчитан гидроаккумулятор, указывается на его шильде. Как правило, это давление составляет 10 бар, что вполне достаточно для любой бытовой системы водоснабжения. Давление воды в гидроаккумуляторе зависит от гидравлической характеристики насоса и настроек системы, а вот давление воздуха между мембраной и корпусом является характеристикой самого гидроаккумулятора.

Заводское давление воздуха:

Каждый гидроаккумулятор поступает с завода с предварительной закачкой воздуха. В качестве примера приводим значения заводской закачки воздуха для гидроаккумуляторов итальянской фирмы Aquasystem:

Давление предварительной закачки воздуха:

Фактическое значение давления предварительной закачки воздуха также указывается на этикетке гидроаккумулятора (pre-charge pressure).

Так какое конкретно давление воздуха должно быть в гидроаккумуляторе?

Для систем водоснабжения с реле давления:

Давление воздуха в гидроаккумуляторе должно быть на 10% ниже, чем давление включения насоса.

Выполнение данного предписания гарантирует наличие минимального остатка воды в гидроаккумуляторе на момент включения насоса, обеспечивая неразрывность потока.

Например, если насос включается при 1,6 бар, давление воздуха в гидроаккумуляторе должно быть около 1,4 бар. Если насос включается при 3 бар, давление воздуха должно быть около 2,7 бар.

Для систем водоснабжения с преобразователем частоты:

Давление воздуха в гидроаккумуляторе должно быть на 30% ниже, чем постоянное давление поддерживаемое преобразователем частоты.

Получается, что давление заводской закачки воздуха не является универсальным для всех систем, ведь давление включения насоса может регулироваться пользователем индивидуально и производитель баков не может его предугадать. Поэтому давление воздуха необходимо отрегулировать в каждой конкретной системе в соответствии с вышеуказанными рекомендациями.

Методика контроля и регулировки давления воздуха в гидроаккумуляторе

Проконтролировать и подкачать давление воздуха можно стандартным автомобильным насосом или компрессором, подсоединив его к ниппелю, который обычно располагается под пластмассовым защитным колпачком.

Чем больше объем бака, тем дольше приходится его накачивать. Для гидроаккумуляторов объемом от 50 литров настоятельно рекомендуем использовать компрессор.

При изменении (увеличении или уменьшении) давления включения насоса, не забывайте также изменить давление воздуха в гидроаккумуляторе. И не путайте данную процедуру с настройкой реле давления.

Со временем давление в воздушной полости гидроаккумулятора может снизиться, поэтому рекомендуется его регулярная проверка.

Интервалы контроля давления воздуха:

• Если вы пользуетесь системой водоснабжения только в теплый период года. то контроль рекомендуется производить перед началом каждого нового сезона .
• Если вы пользуетесь системой водоснабжения круглогодично, то проверку рекомендуется производить 2-3 раза в год .

Можно относиться к этой несложной процедуре как к плановому тех. обслуживанию, которое вполне реально продлит жизнь мембране.

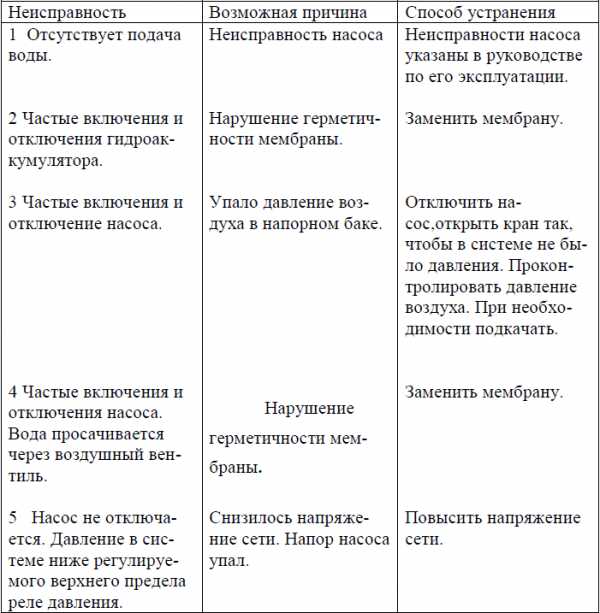

Если вы заметили какие-либо странности в работе системы водоснабжения, имеет смысл сделать внеплановый контроль давления воздуха в гидробаке, а также давления включения и отключения насоса (контролируется по водяному манометру).

Кстати, стабильность давления воздуха в гидроаккумуляторе с течением длительного времени является одним из важных показателей его качества.

Советуем также прочитать:

Проверь статус заказа on-line

Заполните опросный лист и мы сами подберем подходящий вам насос

Как правильно настроить гидроаккумулятор?

Гидроаккумулятор представляет собой емкость, функционирующую под определенным давлением. Данный прибор накапливает гидравлическую энергию, а в случае необходимости, возвращает ее назад в систему, частью которой он, собственно, и является. Для правильного функционирования устройства необходима точная настройка гидроаккумулятора.

По сути, указанное устройство выполняет ту же работу, что и водонапорная башня, однако последняя не имеет внешнего давления, которое оказывалось бы на жидкость, поэтому гидроаккумулятор и упомянутая башня — вещи принципиально разные.

Водяные аккумуляторы накапливают энергию различными способами, что обусловливает их разделение на разные типы. А бывают они следующими:

1. Устройство, обладающее механическим накопителем.
2. Устройство, оснащенное пневматическим накопителем.

Аккумуляторы, осуществляющие свою работу при помощи механического накопительного аппарата, наделены большим количеством недостатков, в силу чего используются достаточно редко. Однако пневматические аккумуляторы также имеют не только положительные характеристики. Рассмотрим достоинства наряду с недостатками, данного рода, изделий.

Преимущества

Свойства, которыми обладают гидроаккумуляторы, зависят от типа устройства.
Грузовой:

1. В аппарате поддерживается постоянное давление.
2. Прибор имеет довольно большой рабочий объем.
3. Отличается невысокой ценой.

1. Обладает сравнительно высокой энергоемкостью.
2. Имеет невысокую стоимость.

1. Наделен достаточно высоким уровнем энергоемкости, имея при этом минимальные габариты.
2. Может быть исполнен в различных вариациях (имеется в виду конструкция прибора).
3. Имеет минимальную инерционность.
4. Максимально надежен при относительно простой конструкции.

Недостатки

1. Обладает низким уровнем энергоемкости.
2. Присутствует довольно высокая инерционность.
3. Имеет большие размеры.
4. Давление в аппарате довольно низкое.
5. Надежность устройства очень мала и существует вероятность течи уплотнения поршня.

1. Давление напрямую зависит от того, какая пружина установлена в данном аппарате. На сей показатель влияет также объем заполнения.
2. Рабочий объем сравнительно небольшой.
3. Имеется некоторая инерционность.
4. Очень низкая надежность. Велика вероятность течи уплотнения, а также неисправности пружины.

Давление в аппарате изменяется нелинейно по отношению к объему заполнения и зависит от его скорости.

Гидроаккумуляторы применяются, как в быту, так и в промышленности. Наиболее популярным среди этих устройств является пневмогидравлический аккумулятор, который представляет собой емкость со специальной эластичной мембраной, расположенной внутри аппарата. Указанный элемент предназначен для поддержания оптимального давления воды, которая находится в системе водоснабжения дома.

Гидроаккумуляторы чаща всего эксплуатируются, как составляющие автономных систем водообеспечения на дачных участках и в загородных домах.

В упомянутых случаях использования данного устройства необходимо помнить о том, что городской водопровод имеет давление, которое составляет полторы атмосферы. А значит, гидроаккумулятор должен быть отрегулирован под этот показатель, чтобы обеспечить нормальный режим работы.

Безусловно, одной атмосферы для наполнения резиновой емкости также будет достаточно. Но это спровоцирует изменение режима функционирования, которое связано с разным давлением. Во избежание подобных последствий, гидроаккумулятор, установленный на даче, должен быть подвергнут регулировке.

Перед тем, как приступить к настройке прибора, надо проверить давление воздуха. Для достижения этой цели подойдет банальный автомобильный манометр. Единственное требование — он должен иметь минимальное значение градуированной шкалы. Чтобы выполнить указанную задачу, требуется просто подключить манометр к золотнику гидроаккумулятора.

Далее, учитывая предпочтенный режим функционирования устройства, производится либо подкачка, либо спуск воздуха из бака. Во время данной операции важно внимательно следить за уровнем давления — оно должно оставаться в пределах от 1 и до 1,5 атмосферы, дабы исключить возможность повреждений.

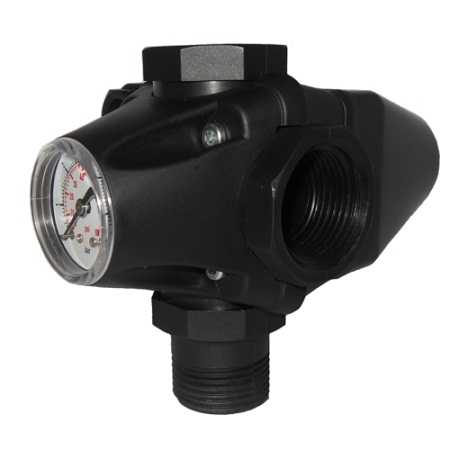

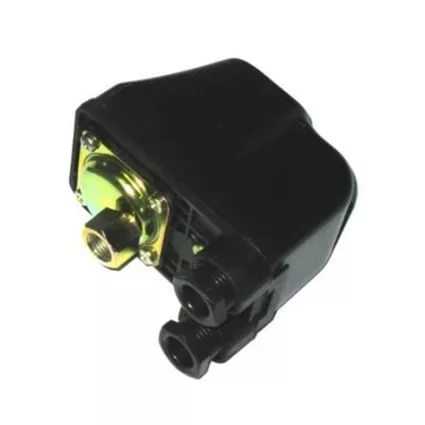

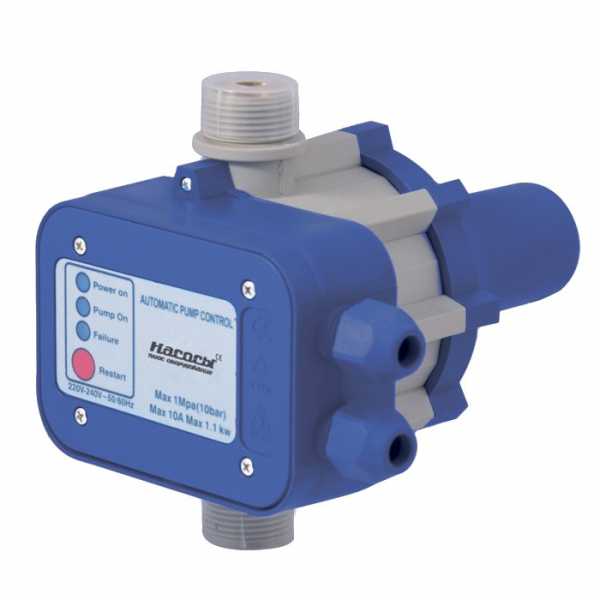

Реле давления можно настроить таким образом, чтобы оно включало и выключало насос при строго определенных значениях указанной величины. Регулировка связана с воздействием на пружинные регуляторы. Один из них, тот, который большой, фиксирует нижний предел давления, который определяет включение насоса. Второй, который поменьше, фиксирует разницу между верхней и нижней границами данной величины.

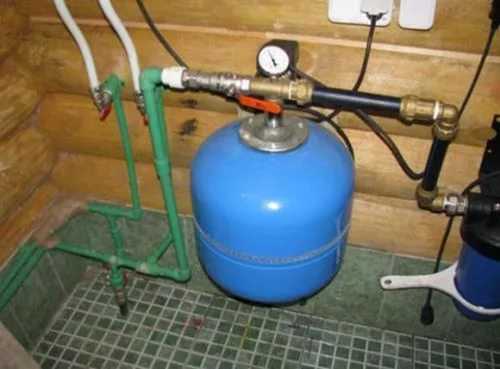

Когда все изменения будут завершены, выполняется подключение гидроаккумулятора непосредственно к функционирующей системе, после чего осуществляется его запуск.

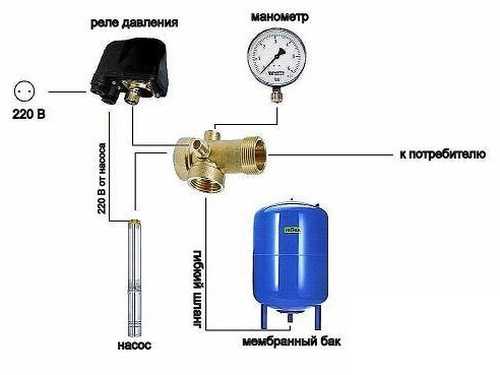

Основные элементы системы автономного водоснабжения

Завершается регулировка следующими манипуляциями:

1. Во время работы насоса необходимо определить то значение давления, которое будет наиболее приемлемым в конкретном случае.
2. Выключить насос и посредством маленького регулятора уменьшать разницу границ давления до тех пор, пока не сработает реле.
3. Открыть кран и сливать, имеющуюся в системе, воду, наблюдая, при этом, за шкалой манометра. Как только включится насос, необходимо сразу же снять показания с манометра. Это значение является нижней границей уровня давления.
4. Посредством большого регулятора надо выставить нижнюю границу.
5. Подключить насос к сети и дождаться, пока давление поднимется до нужной отметки.
6. После этого настроить маленький регулятор.

Наряду с этим, существует вероятность, что придется отсоединять насос от сети в ручном режиме. Такая ситуация возможна при достижении устройством рабочего давления и при образовании в насосе такого напора, который превышает предельно допустимые нормы.

Следует учитывать, что необходимо очень внимательно сверять данные, полученные при использовании манометра и показатели, опубликованные в техническом паспорте самого гидроаккумулятора. Превышение значений рабочего, а также предельного давления категорически недопустимо.

Источники: http://vodoley-pump.ru/articles/gidroakkumulyator-naznachenie-nastroyka-vybor-obema/, http://vodomaster.ru/articles/regulirovka-davleniya-vozdukha-v-gidroakkumulyatore/, http://energomir.biz/vodosnabzhenie/nasosy-stancii/nastrojka-gidroakkumulyatora.html

santex1.ru

Заполняемость гидроаккумулятора водой (полезный объем)

Интернет-магазин «Водомастер.ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др., передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию “cookies”. “Cookies” не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

• Обработка информации осуществляется на законной и справедливой основе;
• Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
• Определение конкретных законных целей до начала обработки (в т.ч. сбора) информации;
• Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
• Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4.5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

• номер основного документа, удостоверяющего личность Пользователя или его представителя;
• сведения о дате выдачи указанного документа и выдавшем его органе;
• дату регистрации через Форму обратной связи;
• текст обращения в свободной форме;
• подпись Пользователя или его представителя.

для юридического лица:

• запрос в свободной форме на фирменном бланке;
• дата регистрации через Форму обратной связи;
• запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

• предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
• предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
• защита от вредоносных программ;
• обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

• в целях удовлетворения требований, запросов или распоряжения суда;
• в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
• в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

vodomaster.ru

Какое давление в аккумуляторном баке. Энциклопедия сантехника Гидроаккумулятор. Принцип работы, назначение и настройка

В системе автономного водоснабжения должен быть гидроаккумулятор, который выполняет сразу несколько важных функций: поддержка постоянного давления в водопроводе, снижение количества включений скважинного насоса, небольшой запас воды на случай отключения электропитания. Как подобрать оптимальную модель гидроаккумулятора именно для Вашей системы водоснабжения?

Объем гидроаккумулятора

Не покупайте гидроаккумулятор, ориентируясь на то, что установили Ваши друзья или соседи по даче. Возможно, для Вас данная модель будет неэффективна. Объем гидроаккумулятора (как и всё остальное оборудование!) должен подбираться только на основе результатов гидравлического расчета. Количество моделей, представленных на рынке, достаточно велико.

Существует ли оптимальный объем гидравлического бака? Как мы уже сказали, только гидравлический расчет может точно указать на конкретную модель гидравлического оборудования, оптимально подходящую под Ваши условия. Но количество типовых объемов у различных моделей гидробаков не столь велико. То есть если по результатам расчета Вам требуется бак объемом 51, 5 л, то именно такой бак в продаже найти не удастся. Вам порекомендуют приобрести гидравлический бак объемом 60 л. Лишние литры объема не навредят, а даже позволят немного увеличить запас воды и снизить количество включений насоса.

Опыт инженеров, подбирающих и монтирующих водоподъемное оборудование, говорит нам следующее:

• в систему водоснабжения на трех потребителей при производительности скважинного насоса 2 м куб/ч можно установить гидроаккумулятор объемом 25 л.
• в систему с количеством потребителей 4-8 и производительностью насоса 3,0-3,5 м куб/ч оптимален гидробак объемом 60 л.
• если количество потребителей больше 10 и производительность насоса составляет 5 м куб/ч, то оптимальный объем бака будет 100 л.

Гидроаккумулятор увеличеного объема?

Большой объем бака снижает количество включений скважинного насоса, что положительно влияет на срок его службы. Однако чрезмерно увеличивать объем гидравлического бака не нужно, если нет частых отключений электричества, то есть Вы нет собираетесь брать воду из бака при неработающем насосе. Учитывайте также, что большой бак обойдется дороже и может не поместиться в предназначенное для него место в доме или в кессоне.

Можно ли увеличить объем гидроаккумулятора?

Неправильно проведенный гидравлический расчет, изменение параметров водо- или электроснабжения могут потребовать увеличения объема уже установленного гидравлического аккумулятора. Сделать это можно довольно просто – установив один или несколько гидробаков в дополнение к основному. Это возможно потому, что объемы всех стоящих в системе гидроаккумуляторов суммируются. То есть два бака объемом 50 л по эффективности приблизительно равны одному баку объемом 100 л.

Оптимальное давление в гидроаккумуляторе

Давление воздуха в гидробаке при отсутствии воды – один из основных рабочих параметров. Данный параметр для каждого гидроаккумулятора свой и указан в его техническом паспорте. Допускается небольшие колебания от номинального значения, но значительное превышение или понижение давления следует избегать, так как снижается срок службы резинового баллона (мембраны). Для работы системы водоснабжения давления включения насоса должно как минимум на 0,5 бар выше рабочего давления воздуха в гидроаккумуляторе.

На номинальное давление может влиять этажность здания. Например, если гидроаккумулятор будет стоять в подвале двухэтажного здания, то минимальное давление в системе водоснабжения должно составлять 2 бар. 1 бар давления нужен для подъема воды на высоту 10 м, еще 1 бар – для создания необходимого напора воды в кране у потребителя. В нашем случае 10 м – эта средняя разница высот между подвалом и вторым этажом. С учетом давления 0,5 бар, создаваемого скважинным насосом, рабочее давление в гидроаккумуляторе должно быть равно 1,5 бар.

Значения давления включения и выключения скважинного насоса можно устанавливать программно в блоке автоматического управления. Датчиком служит реле давления. Правильно выставленные значения давления позволят уменьшить частоту включения насоса и поддерживать необходимый напор в системе водоснабжения. Эффективная работа гидроаккумулятора происходит в том случае, если разница между давлением включения и выключения насоса составляет от 1,5 до 4,5 бар.

Баллон или мембрана?

Гидроаккумуляторы делятся на два основных типа – мембранные и баллонные. Принцип действия обоих типов схож – упругая пленка из каучука расширяется или сжимается под действием давления со стороны воды и сжатого воздуха. Главное отличие в том, что в мембранном баке вода, поступающая из скважины, контактирует с металлическими стенками бака, что потенциально может вести к появлению коррозии. В баке с резиновым баллоном вода контактирует только с самим баллоном, не касаясь металлических стенок. Отсутствие условий для развития коррозии продлевает срок жизни баллонного гидроаккумулятора.

Дополнительное удобство заключается в том, что баллон, в отличие от мембраны, является сменной деталью. Проведение заме

mirhat.ru

Гидроаккумулятор для систем водоснабжения | Устройство

Гидроаккумулятор для систем водоснабжения устройство и принцип работы описан во многих обзорах на просторах интернета. Мы попытаемся собрать в одном месте все частые вопросы и конечно дадим на них ответы. Тем более что сегодня, гидроаккумулятор для систем водоснабжения можно встретить практически в любом месте, где подача воды осуществляется в автоматическом режиме.

Бурный рост обеспечения водой индивидуальных строений в последние годы, был обусловлен доступной стоимостью насосного оборудования. Всевозможные скважинные, глубинные и поверхностные насосы заполнили скважины, подвалы и прочие, специально отведенные места. Но с приходом вроде бы понятного устройства, такого как насос, в наши дома въехал еще один сосед – гидроаккумулятор для систем водоснабжения.

Давайте поближе рассмотрим техническое оснащение и принцип работы гидроаккумулятора. Уточним его главное назначение, узнаем, как правильно монтировать гидробак и найдем ответы на вопросы связанные с возможными неисправностями при эксплуатации. А также научимся выбирать необходимый гидроаккумулятор по объему, в зависимости от наших потребностей, а поняв принцип действия гидроаккумулятора, станем более уважительно, относится к нашему новому соседу.

Гидроаккумулятор для систем водоснабжения устройство и принцип работы

Принцип действия гидроаккумулятора прост. Представьте себе шарик, вставленный в бутылку. А теперь будем наливать в него воду. Не трудно догадаться, что под давлением, наш воздушный шарик немного начнет расти. Если мы быстро закроем крышкой бутылку, то шарик так и останется деформированным. Что же произойдет, если мы сделаем шилом дырку в пробке? Правильно, вода под давлением шарика, стремительно потечет как из детской “сикалки”. Более наглядно это видно на картинке:

 Точно также работает гидроаккумулятор для систем водоснабжения, только для большего давления, емкость бака подкачивают насосом через золотник, заставляя “шарик” сдуваться еще быстрее. Основное назначение данного устройства – аккумулировать воду и автоматически, под давлением подавать её потребителю, без включения насосного агрегата. Благодаря мембране, вода по водопроводу, после открытия крана устремляется наружу. Другими словами, надувной шарик, в нашем случае – мембрана, сдуваясь, выдавливает накопленную воду из емкости бака.

Мембрана гидроаккумулятора

Кроме своего прямого назначения – накапливать воду под давлением, гидроаккумулятор выполняет еще две важные функции. Одна из них, обеспечить сохранность насоса, а точнее его вращающихся частей, которые так не “любят” цикл пуск-остановка. Действительно, в чем необходимость включать в сеть мощный насос, и тут же его останавливать, если необходимо всего лишь сполоснуть руки или помыть яблоко? Для этих нужд понадобится всего на всего пару литров воды…

Таким образом, поставляя потребителю воду под давлением, гидроаккумулятор предохраняет насос от частого включения, увеличивая его ресурс службы. Еще одна немаловажная функция, которую несет гидроаккумулятор – уменьшение риска появления гидравлических ударов в системе.

Гидроаккумулятор для насосной станции

Гидроаккумуляторы для систем водоснабжения различаются по конструкции: они бывают горизонтальные и вертикальные, по объему: их диапазон широк и также делятся на стандартные от 24 до 50 литров, на средние от 80 до 100 литров и большие свыше 150 литров. Материал изготавливания сосуда, как правило, эмалированная сталь. За редким исключением, производитель делает сосуд из блестящей нержавейки, не несущей особой технической нагрузки, кроме как предлагая удорожание и “красоту”.

Сосуд стального гидроаккумулятора, обычно красят в синий, красный, белый, или редко в зеленый цвет порошковой краской с последующим оплавлением. Гидробаки красного цвета, как правило, выкрашивают для расширительных устройств в системе отопления.

Давление в гидроаккумуляторе 24 литра

Часто можно услышать вопрос, какое давление в гидроаккумуляторе 24 литра нужно поддерживать? А если бак большой, то, какое давление в гидроаккумуляторе 50 литров, или 100 литров? Отвечая на этот вопрос, можно утвердительно ответить, что давление в баке никак не зависит от объема бака. Именно поэтому, давление воздуха в гидроаккумуляторе на 50 литров и даже на 150 литров необходимо поддерживать на абсолютно одинаковых значениях.

Все дело в том, что гидроаккумулятор для систем водоснабжения работает совместно с насосным оборудованием. Соответственно систему водоснабжения мы настраиваем так, чтобы при открытии крана, насос включился и вода потекла. При закрытии крана, соответственно мы хотим, чтобы насос выключился. За такой комфорт отвечает маленькое, незаметное устройство – реле давления или датчик протока:



Реле давления отслеживает, простите за каламбур, давление. Так вот, при закрытии крана, насосная станция продолжает работать, нагнетая давление воды в трубах водоснабжения. Достигая определенного значения, реле, размыкает контакты и насос выключается. Значение давления, конечно может быть разным, но как минимум не превышать порога разрыва труб, трубных соединений, или же гидравлической части насоса.

Обычно, давление в системе водоснабжения загородного дома считается вполне достаточным в 2,5 атмосферы. Давления всего 2-х атмосфер вполне хватит для: душевых процедур, помыть посуду, других повседневных нужд и устойчивой работы стиральной машины. Таким образом, отвечая на вопрос, какое давление в гидроаккумуляторе необходимо поддерживать, с уверенностью можно сказать, – любое ниже порога срабатывания реле давления, иначе насос выключится быстрее, чем будет закачен гидроаккумулятор.

Одно из правил гасит, что правильное давление, выставленное в баке, должно быть ниже порога на 10%. Домовладельцы обычно немного перестраховываются и выставляют значение ниже на 12 – 15%. Стандартные настройки, выставляемые на заводе, как правило, составляют 1,5 атмосферы для любого бака. Со временем, давление в сосуде немного падает, так как есть допустимые потери через золотник. Подкачать бак можно обычным велосипедным качком, предварительно слив полностью из него воду.

Как выбрать гидроаккумулятор для насоса

Первое, на что стоит обратить внимание, что бак не заполняется водой полностью, основное пространство занимает мембрана и воздух под давлением, вода закачивается в бак в объеме не более 40% от емкости сосуда. Существует расчет гидробака по формулам, по частоте включения насоса и различным коэффициентам, весь этот материал Вы найдете без труда на просторах инета. Не вдаваясь в них и пользуясь значительным опытом, можно сказать с уверенностью, что:

— поверхностный насос мощностью до 1000 Вт комплектуется баком объемом 24 литра.
— поверхностный насос мощностью выше 1 кВт выгоднее комплектовать 50 литровым баком.

— погружной насос до 500 Вт достаточным вариантом будет гидробак объемом 24 литра
— погружной насос до 1 кВт комплектуется 50 литровым гидроаккумулятором
— 1,5 кВт и выше — 80 или 100 литров соответственно.

До трех точек водоразбора, с количеством домочадцев 2-3 человека, достаточным будет бак в 50 литров. Если семья больше, то стоит задуматься о приобретении 100 литрового варианта. Этого должно хватить на три-четыре водоразборных точек: мойка на кухне до 8 литров в минуту, ванная комната – 8-12 литров в минуту, и туалет (в зависимости от унитаза) – 6-18 литров в минуту. В повседневной жизни, расширительные аккумуляторы емкостью 24-50 литров без труда обеспечивают в хозяйственной воде небольшую семью, с одной-двумя точками водоразбора.

Где установить гидроаккумулятор для водоснабжения

Сосуд подбирают исходя из особенностей помещения, возможно горизонтальный бак занимает слишком много места, тогда обратите внимание на вертикальную компоновку. Основное чем следует руководствоваться – удобное расположение, для дальнейшего регламентного обслуживания. Необходимо также соблюсти правило, что чем ближе к насосу расположен гидроаккумулятор, тем эффективнее будет эксплуатация водопроводной системы в целом.

Сегодня на рынке представлены как отечественные, так и импортные, производители, в этой статье мы не будем давать рекомендаций по бренду. Основное, что мы хотели сказать, что гидроаккумулятор помогает создать эффективную эксплуатацию водопроводной системы. Продлевает срок работоспособности насоса и технологических соединений системы, а также всегда можно надеяться на некий запас воды в случае отключения электроэнергии. Кроме того защитит Вас от разрушительных воздействий гидравлических ударов.

Неисправности гидроаккумулятора для систем водоснабжения



teplogalaxy.ru

Гидроаккумулятор. Назначение, установка, настройка, выбор объема.. Статьи компании «Уральская Газовая Компания»

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе – поддержание и плавное изменение давления жидкости в системе.



Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе – поддержание и плавное изменение давления жидкости в системе.



Дополнительные функции, которые выполняет гидроаккумулятор, следующие:

 Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
 Обеспечение минимального запаса воды
 Ограничение повторно-кратковременных включений насоса.

Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т.п.) вызывало бы постоянное срабатывание реле. А это, в свою очередь, ведет к нестабильности подачи, перегреву или поломке электродвигателя, поломке реле.

Так как Вода практически не сжимаема, то включение насоса в системе с реле давления, но без гидроаккумулятора, вызвало бы мгновенное увеличение давления в системе и реле тут же среагировало бы на это и отключило насос. С другой стороны, при открытии крана давление тут же упало бы и реле среагировав, включило насос.

Коэффицент сжимаемости воды = 5 x 10^10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.

Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает – все это делает насос! Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос – «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос! И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения.

Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

Любой гидроаккумулятор разделен мембраной на две полости – воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса!

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой! Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов . Мы рекомендуем использовать гидроаккумуляторы этой марки, так как они очень давно представлены в России и за это время зарекомендовали себя только с лучшей стороны.

P воздуха, бар	0,8	0,8	1,8	1,3	1,3	1,8	1,8	2,3	2,3	2,8	2,8	4,0
P вкл. нас., бар	1,0	1,0	2,0	1,5	1,5	2,0	2,0	2,5	2,5	3,0	4,0	5,0
P выкл. нас., бар	2,0	2,5	3,0	2,5	3,0	2,5	4,0	4,0	5,0	5,0	8,0	10,0
Общий объем бака, л	Запас воды, л
19	5,70	7,33	4,43	4,99	6,56	2,53	7,09	5,37	7,46	6,02	8,11	8,35
24	7,20	9,26	5,60	6,31	8,28	3,20	8,96	6,79	9,43	7,60	10,24	10,55
50	15,00	19,29	11,67	13,14	17,25	6,67	18,67	14,14	19,64	15,83	21,33	21,97
60	18,00	23,14	14,00	15,77	20,70	8,00	22,40	16,97	23,57	19,00	25,60	23,36
80	24,00	30,86	18,67	21,03	27,60	10,67	29,87	22,63	31,43	25,33	34,13	35,15
100	30,00	38,57	23,33	26,29	34,50	13,33	37,33	28,29	39,29	31,67	42,67	43,94
200	60,00	77,14	46,67	52,57	69,00	26,67	74,67	56,57	78,57	63,33	85,33	87,88
300	90,00	115,71	70,00	78,86	103,50	40,00	112,00	84,86	117,86	95,00	128,00	131,82
500	150,00	192,86	116,67	131,43	172,50	66,67	186,67	141,43	196,43	158,33	213,33	219,70
750	225,00	289,29	175,00	197,14	258,75	100,00	280,00	212,14	294,64	237,50	320,00	329,55
1000	300,00	385,71	233,33	262,86	345,00	133,33	373,00	282,86	392,86	316,67	426,67	439,39

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления:
Включение насоса – 1,5 бар
Выключение насоса – 3,0 бар
Давление воздуха – 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

Vt = K x A max x ((Pmax+1) x (Pmin +1)) / (Pmax- Pmin) x (Pвозд. + 1)

Amax – расчетный максимальный расход воды (литр/мин)
К – коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже).
Pmax –давление выключения насоса, бар
Pmin – давление включения насоса, бар
Pвозд. – давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт					0,55-1,5		2,2-3,0		4,0-5,5		7,5-9,0
Коэффициент К					0,25		0,375		0,625		0,875

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насосаВодолей БЦПЭ 0,5-40 У со следующими установками:

Pmax = 3,0 бар
Pmin = 1,8 бар
Pвозд = 1,6 бар
А max = 2,1 м³/ч (35 л/мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,75 – 1,5 кВт)

Vt = 31,41 литр

Выбираем следующий ближайший объем гидроаккумулятора – 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

instrument-san.ru
