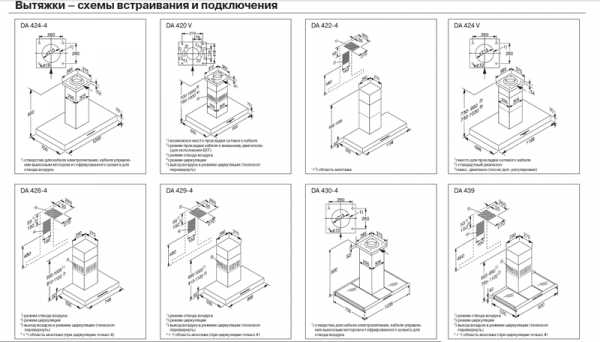

- Вытяжки – схемы встраивания и подключения
- Монтаж воздуховода
- Рекомендации по выбору режима работы вытяжки
- Несколько советов
- этапы проведения работ и соблюдение безопасности
- Особенности монтажа кухонных вытяжек
- Как безопасно установить вытяжку на кухне
- Инструменты и материалы, необходимые для работы
- Как правильно установить наклонную или купольную вытяжку над газовой плитой: основные этапы
- Как самостоятельно подсоединить вытяжку на кухне к электричеству
- Особенности монтажа встраиваемой вытяжки
- Высота установки вытяжки
- Как выбрать воздуховод для вытяжки на кухне
- Заключение
Как установить вытяжку самостоятельно: пошаговая инструкция.
Необходимые инструменты и материалы для установки вытяжки
- Воздуховод (гофрированный или пластиковый)
- Вытяжка
- Строительный уровень и рулетка
- Перфоратор и шуруповерт
- Дюбеля, шурупы и гвозди
- Электророзетка
- Карандаш для разметки
- Ножовка
Основные моменты подготовки к установке
- Устройство необходимо проверить на годность к установке, так как после монтажа отремонтировать неисправность будет практически невозможно. Мебель и стены просверливаются согласно конкретным размерам и при демонтаже могут повредиться.
- Место под устройство обязательно нужно вымерить и отметить его высоту. Стоит понимать, что встраиваемые вытяжки размещают во время установки кухни, а стандартные плоские и навесные – после комплектации кухонного гарнитура.
- Расстояние от вытяжки до плиты обычно регламентировано и прописывается в инструкции к изделию. Однако есть некоторые общие правила и расстояние должно быть: над газовой плитой – больше 80 см, а над электрической – более 70 см. Естественно, при большом расстоянии между плитой и вытяжкой эффективность прибора в разы уменьшается, но и ниже монтировать также не следует из-за возможных нарушений работы.
- Обязательно, чтобы возле местонахождения вытяжки была розетка. Лучше всего, если она будет заземленная и применима только к одному устройству, так как из-за перегрузок сети и замыканий устройство может сломаться. Желательно использовать защитный блокатор на розетку электропитания, который будет отключать устройство при превышении допустимых нагрузок.
Установка встраиваемой вытяжки в шкаф. Шаг 1: подготовка короба антивозвратного механизма
Изготовление короба производится из алюминия и оцинкованного металла по схеме, которая расположена ниже.
На изображении вы видите короб, на котором имеется два отверстия. Когда клапан открыт (он помечен красным цветом), все запахи могут выветриваться через окно, то есть естественно вентилироваться. А если клапан закрывает окно, то вентиляция осуществляется уже через вытяжку. Обратный поток воздуха невозможен, а регулировать клапан можно за счет небольшой тонкой пружины из пластика или алюминия.
Такой клапан также можно купить в магазине. Его устанавливают к отверстию вентиляционной шахты.
Шаг 2: установка настенного шкафа
Корпус короба лучше установить в шкаф, который позже тщательно закрепите монтажной пеной. Однако установка непосредственно вытяжки в шкафу должна производиться так:
- Выполнение разметки шкафа и отверстий в нем.
- Демонтаж шкафа и вырезание отверстий в стене при помощи электролобзика. Сперва нужно сделать отверстия внутри разметки, а после – вырезать нужное отверстие в шкафу.
- Выполнение отверстий для воздуховода в полках шкафа. Вверху стены делают отверстие для хлопушки размером 5 мм.
Шаг 3: монтаж воздуховода
Шаг 4: закрепление короба, вытяжки и гофры
Важно закрепить короб к шкафу так, чтобы он соединял вентиляционные пути с гофрой. Для этого используйте силикон, а для больших зазоров можно и монтажную пену.
Для закрепления устройства в шкафу следует воспользоваться саморезами, а для закрепления самого шкафа на стене понадобятся не только саморезы, но и дюбели.
Зафиксировать вытяжку и гофру можно за счет хомута и герметика, которым проклеивают детали.
Далее подключите к вентиляционной шахте воздуховод и состыкуйте защитную решетку с проемом вентиляции, как это изображено на следующих фото.

Важно! Стоит уменьшить количество изгибов гофры, так как каждый из них также уменьшает мощность тяги вытяжки на 10 процентов.
Монтаж стандартной вытяжки без шкафа
Во избежание порчи мебельной плиты от жара, пара и влажности часто просто отказываются от шкафа и устанавливают вытяжку на раму и дюбеля. Рама выполняется в виде буквы «П» и выступает опорой для устройства.
При установке вытяжки над газовой плитой используют более прочные элементы крепления (длинные саморезы), которые имеют резьбу и гайку. Их вкручивание происходит так же, как и в случае с дюбелями, однако, крепление устройства важно делать с небольшим отступом от стены.

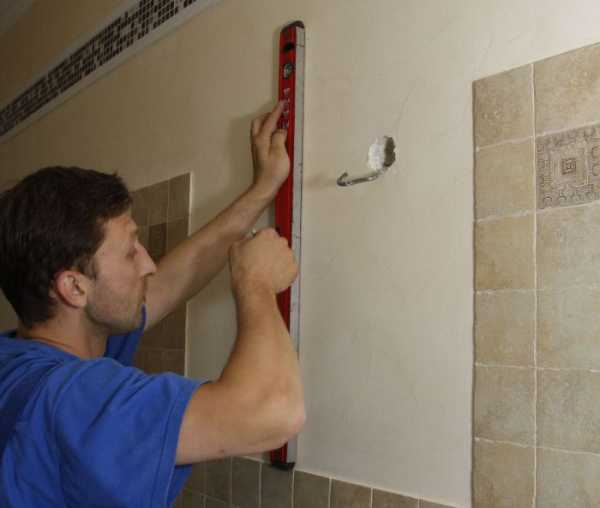

Шаг 1: разметка стены для вытяжки
Горизонтально расчертить поверхность стены над плитой вам помогут строительный уровень и рулетка, маркер или карандаш. Учтите особенности каждого вида плиты и пометьте допустимое расстояние, на котором может находиться прибор. Проставьте точки для будущего крепления устройства.
Шаг 2: сверление отверстий
Возьмите дрель с разными вариантами сверел для того, чтобы сделать отверстие. Сверло подбирается в соответствии с толщиной стен и материалом, из которого они выполнены. В полученные отверстия поместите дюбеля.

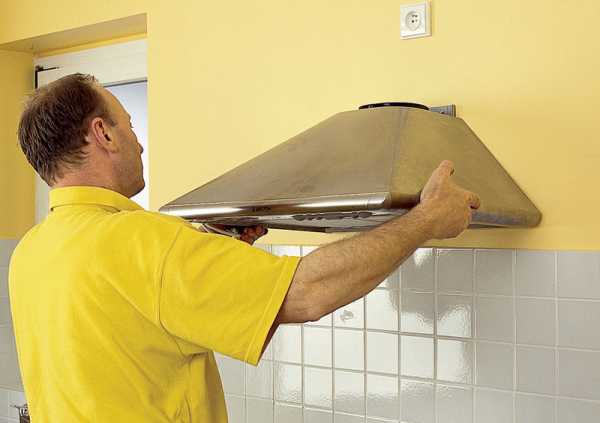

Шаг 3: крепление навесов и вытяжки
Прикручивание навесов осуществляйте шуруповертом, затем на них вешайте вытяжку. После этого можете подключать устройство к электросети. Крайне важно к розетке прикрепить предохранитель и сделать зануление во избежание перепадов сети. Для фиксирования результата наденьте декоративный короб.
Монтаж куполообразной вытяжки
Купольная вытяжка по типу крепления может быть прикручена и к стене и к потолку. Установка производится в несколько шагов.
Шаг 1: разметка стен
Во время разметки стоит быть гораздо аккуратнее, чем в установке плоской вытяжки. Первое, что следует сделать, это провести горизонтальную линию над плитой, используя строительный уровень и карандаш. Также нужно отметить высоту всего устройства вместе с размером трубы. При установке вытяжка не должна пересекать самой низкой допустимой отметки.
Затем необходимо нанести вертикальную линию для симметричного крепления вытяжки. Замерьте расстояние от низа устройства до двух следующих точек крепления и с учетом осевой линии проведите горизонталь вверх.
Шаг 2: сверление проемов
После проведения разметки проверьте еще раз ее на соответствие. Также убедитесь в том, что все шурупы и дюбеля подобраны в соответствии с материалом стен. Затем приступайте к сверлению. В каждое полученное отверстие помещайте дюбель, а в него вкручивайте шуруп. Для точной фиксации устройства специалисты рекомендуют, в первую очередь, закрепить верхние части устройства, а после их выравнивания – зафиксировать и низ устройства.

Шаг 3: подключение вентиляции
Вентиляционная труба может быть пластиковой или гофрированной. От количества изгибов на ней зависит качество всасывания воздуха вытяжки. Позаботьтесь об обратном клапане, который также будет противостоять попаданию воздуха с улицы и угарного газа из вентиляционных путей.
Как стоит крепить устройства разного типа, смотрите на видео.
Успехов вам в ремонте!
ogodom.ru
Монтаж кухонной вытяжки своими руками: технология установки и крепления
Ни одна современная кухня не обходится без вытяжки. Они актуальны на отдельных кухнях, но особенно важны, когда квартира студия, где кухонное пространство объединено с жилой комнатой и все запахи сразу же распространяются по всему помещению. В статье будет рассказано о том, как правильно выбрать и как выполнить сборку вытяжки на кухне своими руками.
Содержание:
- Виды кухонных вытяжек
- Какую вытяжку выбрать
- На какой высоте правильно установить вытяжку
- Установка купольной вытяжки своими руками
- Как установить встроенную вытяжку своими руками
- Как установить плоскую рециркуляционную вытяжку
- Полезные советы
Способ монтажа вытяжки напрямую зависит от ее модели. Поэтому вначале надо рассмотреть, какие виды вытяжек бывают.
Виды кухонных вытяжек
Вытяжка – это устройство, которое фильтрует воздух над плитой или варочной поверхностью. Классифицируют их по нескольким параметрам.
Различие по способу очистки воздуха
- Вытяжки с проточной системой очистки. Они прекрасно справляются с очищением воздуха от маслянистых испарений и копоти. Подключаются напрямую к вентиляционной шахте. Для ее максимальной эффективности, размер вытяжки должен совпадать или быть больше, чем варочная поверхность. Чтобы проточная система справилась, на нее устанавливают мощные и довольно шумные моторы.
- Вытяжки рециркуляционные. Они имеют угольные фильтры. Проходя через них, воздух очищается и попадает обратно в помещение. Фильтрующие картриджи требуется часто заменять, мыть их невозможно. Чаще всего такой системой оборудованы плоские модели вытяжек.
Совет: фильтр есть в любом типе вытяжке. Но где-то он состоит из нескольких металлических решеток в сборе, которые можно мыть, а где-то он одноразовый угольный. Если в рециркуляционных моделях его функция ясна, то в проточных вытяжках он защищает вентиляционную шахту от крупных жировых частиц.
Важно. Современные модели вытяжек оборудованы специальной системой ARS. Как только на плите что-то пригорает, она автоматически включается. Кроме этого, она имеет датчик движения, стоит к ней приблизиться, подсветка загорается ярче.
Различие по способу крепления

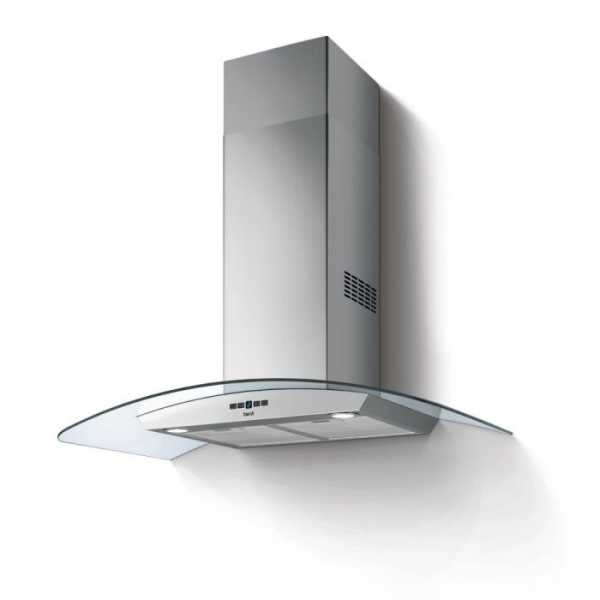

- Купольные или каминные. Это высокомощные устройства. Нередко дополняются большими функциональными возможностями. Крепятся к стене над плитой, занимая все пространство над собой. Не нуждаются в смене фильтров.
- Встраиваемые. Эти компактные модели практически незаметны на кухонном гарнитуре, так как встраиваются в специальную нишу. Требуют прямого подключения к вентиляции, что позволяет им отлично справляться с жиром и неприятным запахом. Решетки металлические и требуется их регулярная чистка. Допускается мытье в посудомоечной машине.

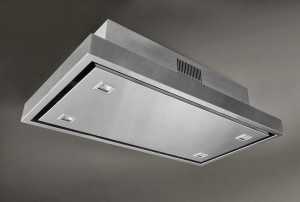

- Островные. Требуют много места, так как крепятся к потолку над плитой. Они оборудованы мощным мотором, который максимально быстро может справиться с задачей очистки. Это связано с тем, что нередко их устанавливают посреди кухни, над рабочим островком. Вытяжки из этой категории имеют красивые дизайны и высокую цену.
- Плоские. Монтируют в том случае, когда нет доступа к вентиляционной шахте. Это самодостаточное устройство работает от сети. Имеет средний по мощности вентилятор, который прогоняет грязный воздух через сменные картриджи. Стоимость самих вытяжек невысокая, в отличие от фильтров, которые придется периодически покупать.
- Угловые. Актуальны, если плита расположена в углу кухонного гарнитура. Благодаря популярности формы, ее выпускают с проточной и рециркуляционной системами.
Важно. Выбирая модель надо обратить внимание на ее высоту. При установке она должна располагаться над газовой поверхностью на расстоянии 75-80 см, а над электрической – от 65 до 80 см.
Какую вытяжку выбрать
Вытяжку выбирают на этапе проектирования кухонного гарнитура. Нужно заранее знать ее точные размеры и способ крепления. Помимо этих параметров, стоит учитывать уровень шума (особенно важно для квартир-студий), способ управления и режимы работы.
Совет: мощность вытяжки должна быть рассчитана исходя из общих размеров помещения кухни.
Мощность
- Как правило, бытовые вытяжки все имеют практически одинаковую мощность. Но есть интерьерные модели, которые обладая красивым дизайном, являются маломощными и для очистки воздуха им потребуется работать в течение очень длительного времени.
- Если система очистки выбирается для мест общественного питания, тогда показатель мощности очень важен. Чем он выше – тем лучше.
- Чтобы точно рассчитать мощность, стоит прибегнуть к формуле, которая складывается из соотношения кубического объема кухни и производительностью вытяжки. Например, длина кухни 6 м, ширина 3 м, высота потолка 3 м. Кубический объем получается 54 м³. Получившееся значение умножают на 10 и получают 540 м³/ч. Именно в таком виде и указана мощность изготовителем в характеристиках. Полученное значение является нижним допустимым при выборе вытяжки, иначе модель не справится с очисткой воздуха.
Режимы работы
- Почти все современные вытяжки имеют несколько режимов работы. В некоторых случаях – это кнопочный переключатель, которым можно выбирать один из двух режимов. Но чаще – несколько кнопок (4 и более). Более дорогие вытяжки имеют сенсорное управление.
Уровень шума
- На степень шума влияет воздухопроизводительность (параметр, который высчитывается при объеме кухни) и мощность вентилятора. Чем они выше, тем и шум будет выше.
- Но, как правило, недорогие варианты шумят сильнее из-за более низкого качества используемых материалов. Поэтому, стоит проверить ее работу еще при покупке в магазине.
На какой высоте правильно установить вытяжку
Есть усредненные рекомендации по выбору высоты для кухонной вытяжки. Но к каждой модели производитель дает информацию, на какой именно высоте ее нужно закреплять и зависит это от ее мощности.
- В среднем ее нижний край должен быть выше плиты на 65-90 см. Чем ниже, тем эффективнее ее работа. Но если закрепить вытяжку ниже 65 см, могут испортиться ее отдельные элементы из-за высокой температуры, слишком сильного пара или жировых брызг. Да и готовить будет неудобно. Ставить выше 90 см можно только в том случае, если рост владелица высокий и мощность устройства достаточная.
Совет: если плита электрическая, то высота монтажа вытяжки 65-70 см, а если газовая, то 75-90 см.

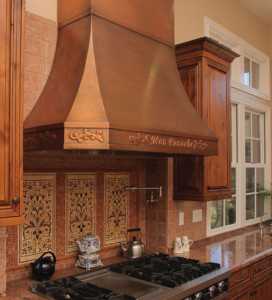

Установка купольной вытяжки своими руками
- Купольные вытяжки имеют проточную систему фильтрации и требуют прямого подключения к вентиляционной шахте. Для работы вентилятора рядом с ней должна располагаться розетка.
- Перед тем, как собрать вытяжку, кухонный гарнитур уже должен быть установлен. Учитывая высоту и ширину изделия, под нее делают разметку.
- Вытяжка должна прочно прикрепляться к стене. Поэтому под крепления для вытяжки на кухне вначале высверливают отверстия (если стена деревянная) или выдалбливают перфоратором (если бетонная или кирпичная). В них вставляют дюбеля и к ним с помощью болтов прикручиваются крепления для вытяжки (которые идет в комплекте).
- Когда каркас зафиксирован на стене, настает этап подключения вытяжки своими руками. Для этого на верхнюю часть купола одевают гофру до воздуховода и герметично закрепляют хомутом. Второй конец подводят к решетке вентиляции и фиксируют. Чтобы он встал герметично, продают пластиковые обводы.
- При помощи зажженной спички проверяют работоспособность вытяжки и если все хорошо, гофру закрывают декоративной накладкой, которая предоставлена в комплекте с вытяжкой.

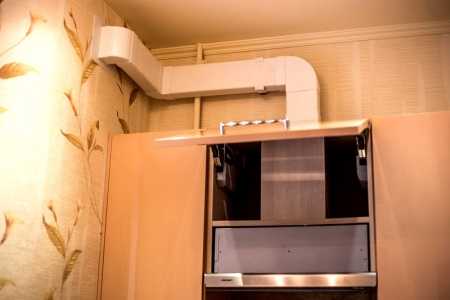

Как установить встроенную вытяжку своими руками
В отличие от купольной вытяжки, встраиваемая практически незаметна на кухонном гарнитуре. Ее устанавливают либо в навесной ящик, либо в выдвижную панель. Рассмотрим более простой способ установки в шкафчик.
- Навесной шкаф, в который встраивается вытяжка, заказывается строго по ее размерам. Эти характеристики должны прилагаться в инструкции к вытяжке.
Совет: если кухня уже готовая, то придется производить подгон по размерам. И если сам шкаф можно уменьшить самостоятельно, то его фасад придется заказывать заново.
- Так как вытяжка встраиваемая, ее нижний край должен быть по уровню шкафа. Поэтому дно поднимают на высоту устройства и прикручивают к нему. Вес конструкции довольно большой, надо выполнить сбор шкафа особенно тщательно. Дно рекомендуется фиксировать на евровинты.
- Шкаф будет маскировать воздуховод. В нем прорезают электролобзиком отверстие для гофротрубы. Если вентиляционная шахта расположена в стене за шкафом (так зачастую делают в загородных домах специально для вытяжки), то выпиливают и заднюю стенку. Если как в квартире у потолка, то верхнюю.
- Шкаф кладут на пол, на бок и к нему, на саморезы, прикручивают корпус вытяжки. Затем все водворяют на место и прочно закрепляют. Из-за высокого веса шкафа с вытяжкой, крепить его к стене на болты недостаточно. Для усиления, к стене сначала прикручивают металлический профиль для навесных шкафов, и уже на него навешивают конструкцию в сборе.

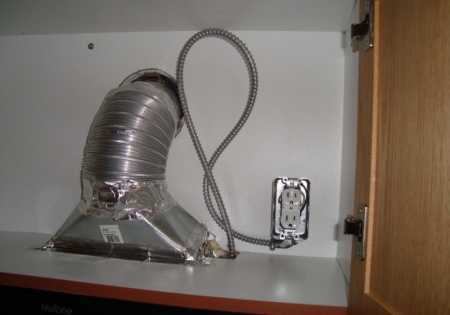

- Далее к вытяжке и вентиляции закрепляют гофротрубу. Вытяжку подключают к розетке и испытывают ее на работоспособность. Осталось прикрепить фасад шкафа, и работа на этом закончена.

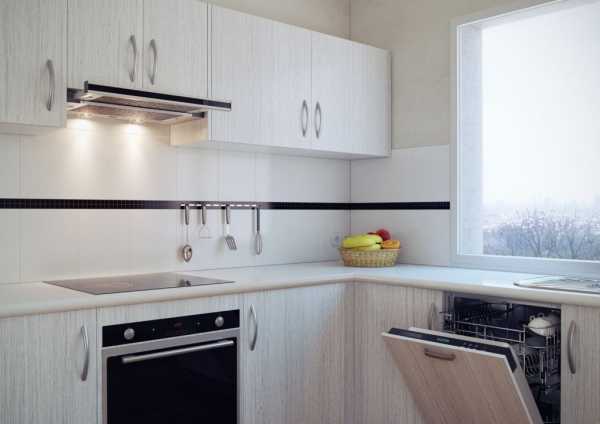

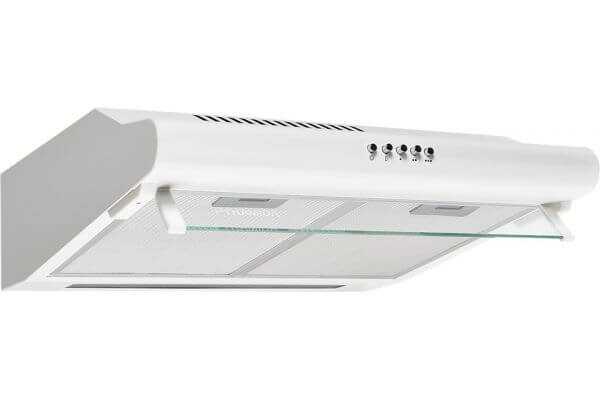

Как установить плоскую рециркуляционную вытяжку
- Это подвесная конструкция, которая навешивается над варочной поверхностью. Так как система очистки в ней рециркуляционная, следовательно, она не имеет воздуховода и ее форма плоская.
Совет: для правильной работы, фильтры рекомендуется менять 2-3 раза в год.
- На корпусе вытяжки имеются отверстия за ее крепления на стене. Под них в стене перфоратором делаются отверстия и вставляются дюбель-гвозди.
- К ним крепятся навесы (если они есть в комплекте) и на них закрепляется вытяжка.
- Остается только подключить ее к сети и вытяжка готова к эксплуатации.
Полезные советы
Принцип установки вытяжки прост, но есть нюансы, от которых будет зависеть качество ее работы и удобство использования.
Как правильно присоединить воздуховод к вытяжке
- Только при самостоятельном строительстве дома можно спроектировать вентиляционное отверстие на кухне под вытяжку таким образом, что оно будет располагаться рядом, и для соединения нужен лишь небольшой переходник. Во всех остальных случаях используется либо гибкая гофротруба, либо пластиковая жесткая труба для воздуховода.
- Если выбор пал на пластиковую гладкую трубу, то нужны фитинги в виде поворотных углов. Также потребуется не менее 2 переходников, которые соединяет воздуховод с вытяжкой и вентиляцией.
- Все места соединения плотно прилегают друг к другу, но чтобы добиться полной герметичности их сажают на герметик.
- Главное преимущество такой трубу – красивый внешний вид, который не нуждается в дополнительном декорировании экранами и коробами.
- Намного проще работать с пластичной гофротрубой, но из-за низкой эстетичности, ее желательно замаскировать.
- Если для прокладки к вентиляции придется огибать трубы или углы, то гофротруба просто незаменима. Она легко обходит все препятствия без дополнительных соединительных элементов.
- Гофру продают разного диаметра, выбирать нужно по размеру отверстия на вытяжке.
Совет: чтобы снизить уровень шума, ее рекомендуется максимально растянуть перед установкой.

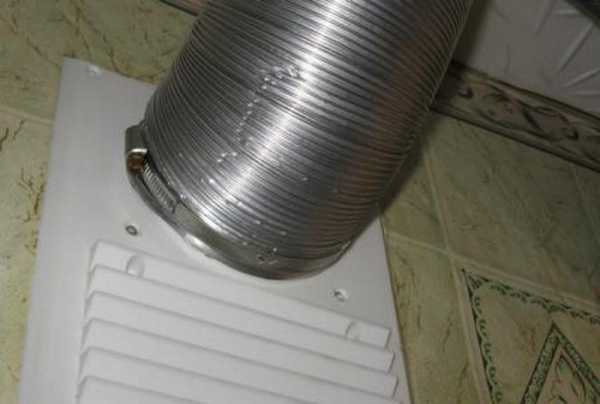

- Один конец гофры прикрепляют к вытяжке и затягивают хомутом. Фиксация получается прочная и дополнительной изоляции не потребуется. К вентиляции она крепится при помощи решетки.
Совет: если есть подозрение на ухудшение работы вытяжки, надо заменить гофру. При эксплуатации в ней оседает жир и гарь, которые препятствуют эффективной работе.
Как правильно присоединить воздуховод к вентиляции
- Вентиляция есть в каждой квартире, расположена в кухне и ванной комнате и представляет собой решетку и проем за ней, который уходит в вентиляционную систему шахт дома.
- Чтобы присоединить к ней вытяжку, в магазине хозтоваров покупается специальный щиток. Он такого же размера, как и решетка на вентиляции.
- Решетку удаляют и на ее место закрепляют щиток, который сделан из литого пластика с круглым отверстием под трубу воздуховода.
К сожалению, прямое подключение хоть и простое, но имеет важный недостаток. При проектировании старых домов, вентиляция не была предусмотрена на использование ее для вытяжек в каждой квартире. Поэтому через общий канал запах через вытяжку может затягиваться в соседние квартиры. К тому же, изменится давление воздушного потока в шахте, и вытянуть воздух в нее смогут только самые мощные вытяжки.
- Чтобы этого избежать, можно пригласить специалиста вентиляционщика, который после осмотра на месте даст рекомендации по выбору модели вытяжки, ее мощности. Возможно, и проведет необходимую чистку вентиляции.
- Также можно сделать вентиляцию самостоятельно, подключив воздуховод напрямую к улице через окно.
- Последний вариант – установка рециркуляционной вытяжки, которой не требуется воздуховод.
Совет: в современных домах предусмотрены индивидуальные вентиляционные каналы и таких проблем не возникнет.
Монтаж кухонной вытяжки своими руками видео
Где лучше расположить розетку для вытяжки?
- Очень часто, вытяжки имеют слишком короткий провод, чтобы дотянуться до обычной розетки. А в большинстве домов не предусмотрена специальная розетка для нее. Поэтому либо придется делать проводку и штробить стены, либо использовать удлинитель.
- Если делается ремонт в кухне, то целесообразно сделать под вытяжку отдельную розетку.
- Она не должна располагаться в непосредственной близости от плиты и мойки. Лучше всего сделать ее наверху, справа или слева от вытяжки.
- Для защиты от скачков напряжения и перегорания мотора, розетку заземляют.
Сборка и установка вытяжки это довольно простой процесс, с которым можно справиться самостоятельно. Но важно следовать инструкциям, которые даны к конкретной модели. И тогда кухня, и вся квартира, будут под надежной защитой от гари и сильных запахов.
strport.ru
Несколько слов о том, как установить встраиваемую вытяжку – Сделаем мебель сами
Здравствуйте дорогие друзья.

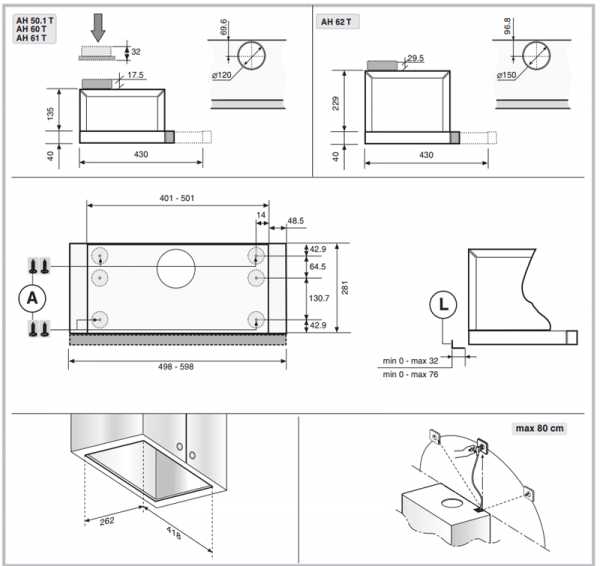

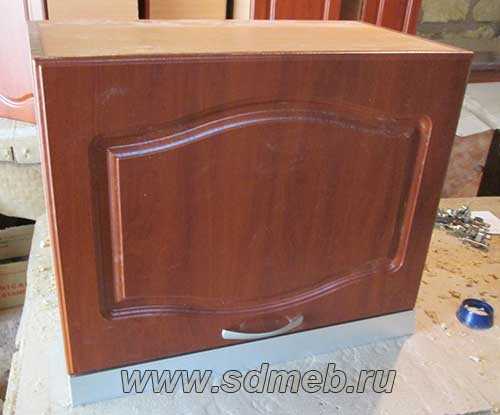

В этой статье мы с вами рассмотрим монтаж встраиваемой вытяжки (на 600 мм) в верхний кухонный короб, специально для этого предназначенный.
И сразу несколько слов об этом оборудовании…
В нашем случае – это устройство, которое в процессе работы, производит меньше шума, чем остальные, так как оно немного по-другому устроено.
Если посмотреть в его вентиляционный выход, то можно увидеть специальную турбину (в более дешевых моделях такой нет), которая и обеспечивает относительно тихую работу.
Но и стоит оно, естественно, дороже обычного.
Итак, как было сказано выше, вытяжка предназначена для врезки в короб, ширина которого должна быть равна 600 мм.
Процесс установки можно разделить на следующие пункты:
- Вырезка отверстия в нижнем горизонте (под крепление для гофры)
- Определение положения нижнего горизонта короба относительно его боков, и его крепление

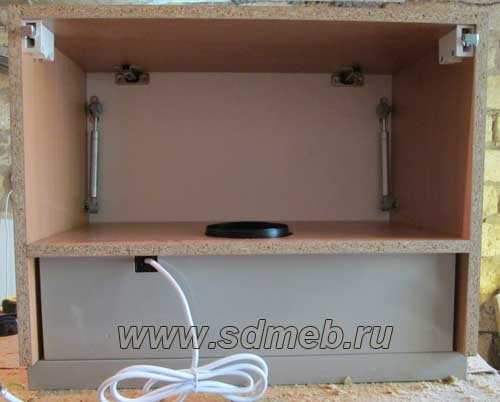

- Разметка и установка держателей под газовые (либо другие) подъемные лифты (если таковые проектируются).

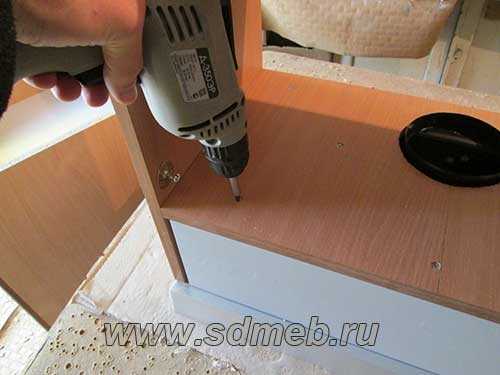

- Крепление
- Врезка петель в фасад короба, установка держателей для подъемников
- Навеска фасада на модуль
Приводим «в порядок» само устройств
Одеваем на вентиляционное отверстие специальную насадку «под гофру» (ее диаметр, обычно, равен 120мм – это и есть диаметр гофры).

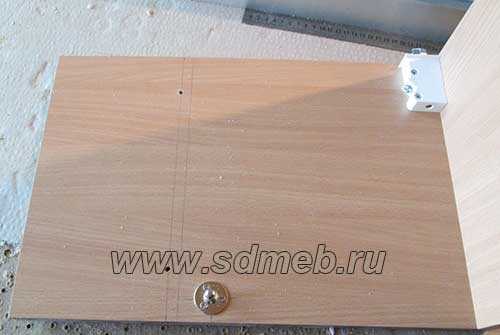

После этого, определяем центр вентиляционного отверстия по глубине и по ширине (оно всегда находится по центру), и переносим координаты его центра на нижний горизонт.
При этом нужно учесть разницу по глубине самой вытяжки (она равна 280 мм), и нижнего горизонта (который может иметь большие размеры). В данном случае, глубина короба (а, значит, и нижнего горизонта) равна 300 миллиметров.

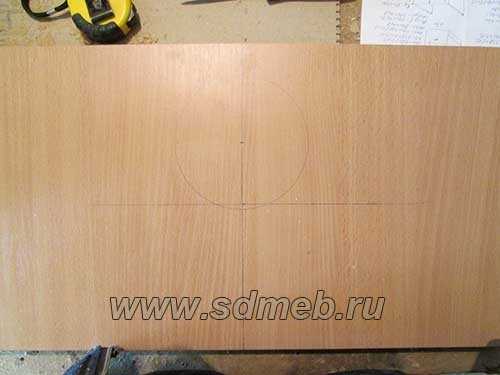

Отметив цент, рисуем циркулем окружность, которая немного больше 120 миллиметров (например, 150 мм).
После этого, нужно вырезать лобзиком само отверстие

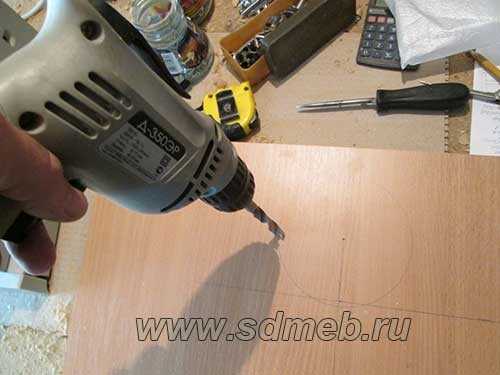

Для этого, засверливаемся сверлом 10мм возле самой окружности (с внутренней ее стороны). После этого, в просверленное отверстие легко вставляется пилочка лобзика, и можно работать дальше.
После того, как отверстие для насадки под гофру вырезано, нужно определить местоположение (относительно боковых деталей) нижнего горизонта короба.
До этого момента, верхний горизонт и бока короба должны быть собраны.
Ложем нижний горизонт на вытяжку, и устанавливаем короб так, чтобы он, своими боками “стал” на нижнее основание вытяжки.
Теперь, «на живую» можно рулеткой определить ось на боках, на которой нужно будет просверлить отверстия для крепления нижнего горизонта.
Когда модуль собран – крепим к нему нашу технику.
Да, если на модуль предусмотрены подъемники – можно сразу закрепить их крепеж на бока короба.
Как правило, вместе с ними (на обратной стороне упаковки или в инструкции) показана схема их установки.
Кстати, здесь есть нюанс (в случае с газовыми подъемниками).
Для их установки, необходимо наличие определенного свободного пространства между нижним и верхним горизонтами (между ними должно быть, как минимум, 280 миллиметров).
Если это расстояние меньше – то их можно просто не установить (не хватит размера по высоте). Этот момент нужно учитывать уже на этапе проектировки, рассчитывая общую высоту рассматриваемого нами модуля.
Хотя, если даже так получилось (с кем не бывает), вместо газовых подъемников, всегда можно установить механические откидные подъемники, для которых проем между горизонтами может быть в разы меньше.
Крепление
В наборе с вытяжкой, всегда идут специальные крепежные болты, которыми она должна крепиться к горизонту. Под эти болты (по углам устройства) есть отверстия.
Но, по личному опыту скажу, что это дело – утомительное, занимающее много времени.
Плюс к всему, может быть проблема, которая заключается в том, что строго симметрично, отверстия вымереть и точно просверлить довольно сложно.
А небольшое их смещение сразу же приводит к тому, что передняя грань нижнего горизонта будет смещена относительно фронтальной плоскости самого устройства. Короче, будет не красиво, а отверстия под кпереж уже не переделаешь…
Есть, конечно, вытяжки, с которыми идут в комплекте специальные листы бумаги с готовой разметкой (шаблоны), которые нужно просто положить на горизонт, и перенести на него положение этих отверстий.
В нашем случае, устанавливаемая техника к таковым не относится.
Лично я закрепляю вытяжки в подобном случае очень просто: делаю отверстия рабочим сверлом (4,5 мм) в нижнем горизонте, потом, выставив короб относительно самой вытяжки, стягиваю их обычными саморезами 4х30 миллиметров.
Дальше, устанавливаем петли в фасад, крепим держатели для подъемников, и, собственно, устанавливаем его на короб.
Вот, в целом и вся несложная наука.
На этом все, до встречи.
www.sdmeb.ru
варианты, виды, инструкция по креплению

Конечно же, с кухни ежедневно разносятся ароматные запахи, которые будят в нас аппетит. Плохо то, что эти самые запахи могут надолго задерживаться в квартире и впитываться в одежду и мебель. Спастись от этих запахов поможет вытяжка. Как установить встраиваемую вытяжку? Попробуем ответить на этот вопрос и выделить все нюансы установки вентиляционной системы.
Прежде, чем осуществлять выбор вытяжки на кухню, нужно измерить размеры плиты и места на кухне, где будет установлена вытяжка. Важно знать, что устройство вытяжки должно совпадать с размерами электрической или газовой плиты и не должно быть меньше нее.
Еще важно обратить внимание на мощность устройства. Чем больше площадь помещения кухни, тем выше мощность должна быть у вытяжки. Конечно же, она должна вписываться в интерьер помещения. Сегодня можно легко выбрать вытяжку любого оттенка и совместить ее с цветом кухонной мебели, обоев и т.д.
Посмотрим варианты установки вытяжки:
- Купольные вытяжки считаются более мощными по функциональности. С виду они напоминают зонтик с трубой;
- Встраиваемые вытяжки. Они отличаются тем, что труба, предназначенная для вытяжки воздуха, прячется в специальном шкафу, а вытяжная панель выдвигается в тот момент, когда кто-то занимается приготовлением пищи. Отлично подходит для установки в помещении небольшого размера;
- Плоская вытяжка. В системе такого типа вытяжную трубу заменяет специальный фильтр, а само устройство имеет очень компактные размеры. К сожалению, мощность такого устройства слишком низкая.
Какое расстояние должно быть между плитой и вытяжкой?
На расстояние промежуточного пространства между вытяжкой и плитой влияет модель устройства. Каждое изделие содержит инструкцию, в которой хорошо описаны параметры монтажа вытяжки.
Зачастую, при установке вытяжной системы принимают расстояние в пределах 65 – 90 сантиметров.
Вы задумали установить встраиваемую вытяжку своими руками? Вам нужно учесть, что расстояние от плиты до изделия, оставленное в количестве менее 65 сантиметров может привести к плавке вытяжного устройства, либо ее отдельных деталей.
Что касается второй цифры, можно установить вытяжку под рост хозяйки дома.
65 см – минимальное расстояние между плитой и вытяжкой для установки электрических плит, для газовой плиты это расстояние должно быть не менее 75 см. Порог для газовых плит, так же может составлять 90 см.
Установка купольной вытяжки
Купольные вытяжки в свою очередь делятся на следующие виды:
- Каминные (иначе их называют пристенными). Из второго названия вытекает подсказка, что устройство крепится на поверхности стены. Устройство немного схоже с вентиляционной системой, которую устанавливают для каминов;
- Угловые устройства. Такие изделия встречаются крайне редко, лишь в таких случаях, когда электроплита занимает угловую позицию;
- Островные изделия. Такой вид устройства приобретается для кухни большой площади. Отлично подходит в столовую, где плиты установлены в самом центе помещения кухни. Изделия закрепляются на потолке.
Для производства вытяжных изделий используется эмалированная или нержавеющая сталь. Редко, но встречаются изделия, выполненные из дерева или из пластика.
Чтобы правильно установить встраиваемую вытяжку, необходимо соединить гофру с вентиляционной системой помещения, после чего остается только подключить электроприбор к электросети.
Самостоятельная установка встраиваемой вытяжкитребует достаточного опыта. В некоторых ситуациях приходится нарастить гофру, либо удлинить проводку, а для этого необходимы знания профессионала.
Купольное устройство может работать в нескольких режимах. В случае, если установлен воздуховод, который выводит захваченный воздух за пределы помещения или к системе вентиляции, воздух будет просто выходить на улицу.
Существуют помещения, в которых по тем или иным причинам невозможно провести воздуховод, в этом случае можно установить специальную циркуляционную установку, которая пропускает воздух через определенные фильтры и выпускает его в комнату в идеальном состоянии.
Есть и устройства такого вида, что способны функционировать в двух различных вариантах.
Чтобы самому установить встраиваемую вытяжку, следует полностью оборудовать кухню мебелью. Только после того, как кухня будет обставлена, можно приступать к разметке места, где будет установлена вытяжная система. Самое основное – не забыть о минимально допустимом расстоянии между плитой и устройством.
Подготовка креплений
Для крепления устройства необходимо просверлить или продолбить в стене отверстия для забивания дюбелей. Они будут удерживать опору с основой вытяжного изделия. Затем аккуратно соединяем отвод устройства с гофрой, после чего нужно проверить работу вытяжки. Лишь после проверки можно будет надеть верхний кожух наверх вытяжного устройства.
Монтаж вытяжки в кухонный шкаф
Встроенная вытяжка помещается внутрь кухонного шкафа. Очень удобно устанавливать вытяжную систему на специальную выдвижную панель. Она позволяет сделать систему полностью скрытой от всех глаз. Ниже мы рассмотрим обычный монтаж в шкафу, так как его установка требует большего количества навыков и внимания.
Этапы установки встраиваемой вытяжки:
- Первым дело необходимо собрать сам шкафчик, где будет находиться изделие. Можно использовать тот, что имеется в наличии, но его придется немножко изменить. Установка шкафчика должна происходить с соблюдением расстояния от плиты до вытяжки. Днище шкафчика необходимо немного приподнять, подъем должен быть равным высоте вытяжки, так как изделие будет крепиться именно к нему. Боковые стенки монтируются к крышке шкафа, а дно закрепляется с помощью евровинтов;
- Проделываем отверстие для воздуховода. Как правило, оно находится вверху. Для его прорези используют ножовку или лобзик;
- Закрепляем корпус вытяжки. Для этого нужно снять днище шкафчика и разметить на нем все будущие отверстия под гофру и болты крепления. Затем проделываем отверстия и закрепляем корпус к днищу. Остается лишь закрепить всю конструкцию и вмонтировать ее на свое место;
- Протягиваем в отверстие воздуховод и надежно его закрепляем. Распрямляем кабель установки, включаем его в розетку и испытываем систему. Точно таким же образом устанавливается телескопическая вытяжка. Она представляет собой обычную встраиваемую установку, имеющую некоторые особенности.
Монтаж плоской кухонной установки
Плоская, иначе ее называют подвесной, система е включает в комплекс воздуховод. В ее комплектацию входит фильтр, предназначенный для очистки воздуха. Фильтры вытяжной установки рекомендуется менять, как минимум, два раза за год.
Монтаж такой установки не составляет большого труда. Необходимо лишь снять все замеры монтажа и перенести их на поверхность стены. По подготовленным замерам и отметкам, сверлим или долбим необходимые отверстия на дюбель. Для крепления навесов можно использовать обычную отвертку или шуруповерт. Монтируемое устройство готово к его испытанию.
Установка гофры на вытяжку
В случае если вентиляционное отверстие находится над плитой, то для соединения его с установкой понадобится лишь переходник. Часто случается, что между ними имеется довольно таки немалое расстояние. В такой ситуации потребуется специальный воздуховод, который выглядит как обычная гладкая труба, выполненная из пластика, или гофрированная трубка, выполненная из пластика или алюминия. При этом необходимо посмотреть, нужны ли будут соединительные колена, необходимые для укладки канала в углу стены. Помимо того, понадобится и переходник крепления.
Каждое стыковое и соединительное место нужно промазать с помощью герметика. Воздуховод, по возможности, можно убрать в шкаф. Это облегчит работу монтажа. Для гофры не нужно будет покупать переходники, так как она очень гибкая и самостоятельно обогнет все углы помещения.
Как установить встраиваемую вытяжку и укрепить гофру? В качестве ответа на этот вопрос, можно сказать, что при установке устройства гофру необходимо растянуть, так как это позволит снизить шум во время работы устройства. Диаметр трубы должен быть меньше диаметра отверстия, чтобы не возникло проблем с их установкой. Для фиксации гофры на патрубке можно использовать хомуток. Для фиксации отверстия вентиляции прекрасно подойдет решетка.
Воздуховод необходимо чистить, как минимум два раза за год, или заменить его новой трубой.
oventilyatsii.ru
описание, способы, инструкция по монтажу, рекомендации

Для современной кухни производители бытовой техники предлагают огромный выбор актуальных приборов, с помощью которых можно значительно упростить процесс приготовления пищи и сделать его не таким трудоёмким, достаточно комфортным. Многие приборы нам уже давно знакомы, а некоторые совсем недавно появились на наших кухнях. К плитам, холодильникам, стиральным машинам все уже давно привыкли, но мощные и нешумные приборы, которые очищают воздух на кухнях, в таком виде как они предлагаются сейчас, появились совсем недавно. Но это не мешает каждой хозяйке мечтать о приобретении такого желанного бытового прибора как вытяжка. Они бывают встроенными и отдельно стоящими. Установка встраиваемой вытяжки — процесс не очень трудоёмкий, поэтому его, при определённой квалификации можно проводить самостоятельно.
Описание вытяжек

Встраиваемая вытяжка
Современные кухонные вытяжные устройства довольно функциональны и могут не только вытягивать продукты процессов приготовления пищи, такие как пар, запахи, гарь, продукты горения газовых конфорок и многое другое. А так же автоматически включатся, когда в кухне появится запахи или пар, имеют современную подсветку, с применением экономных галогеновых или диодных ламп, дистанционное управление и так далее. Сейчас ни одна хозяйка не променяет качественную и мощную вытяжку, на какой ни будь миксер или блендер, без нее все запахи и гарь впитываются в поверхности и мебель, тем самым превращая их в остро пахнущее старьё. Производители предлагают следующие виды бытовых вытяжек:
- Декоративные вытяжки, помимо технической функции подобные вытяжки могут еще нести эстетическую нагрузку, прекрасно вписываясь в интерьер кухни. Очень часто производители изготавливают их в смысловых и дизайнерских комплектах, со встроенной техникой.
- Традиционные, это те вытяжки, к которым все привыкли, на рынке они довольно давно, за эти годы они мало изменились, разве, что увеличилась мощность за счет новых электрических двигателей.
- Встраиваемые, применяются, когда вытяжку необходимо скрыть и встроить в уже существующий для нее ящик, в угоду общей дизайнерской мысли всего интерьера кухни.
- Островные, особенностью этого вида является то, что они устанавливаются не возле стен, как все остальные, а там где расположена варочная панель и крепится непосредственно к потолку.
Кухонная вытяжка
При выборе вытяжного устройства следует ориентироваться на вышеприведенные характеристики и конкретно на те условия, которые предлагает ваша кухня. Простота конструкции обуславливает и простоту монтажа данного устройства, поэтому вам не составит труда самостоятельно ее встроить. Установка встраиваемой вытяжки в шкаф довольно проста и не требует высокой квалификации. Подбор вытяжки следует проводить следующим способом:
- Учесть габаритные размеры варочной поверхности и мебельного ящика над ней,
- Правильно подобрать мощность вытяжки, она рассчитывается исходя из того, что воздух в кухне должен полностью обновляться 10 раз в течение одного часа.
- Внимательно ознакомиться с рекомендациями производителя, не все они предназначены именно для ваших условий. А так же предварительно приобрести все необходимые дополнительные материалы и фурнитуру.
Как правильно производить монтаж?
Первым, что необходимо сделать, это четко определится с местом монтажа вытяжки. В данном случае она будет монтироваться над варочной панелью, но нужно понимать к чему ее надо будет прикрепить, существует несколько вариантов:

Комплектация вытяжки
- Крепление на стену, традиционное и очень часто применяемое,
- Крепление в потолок, применяется, если материал из которого изготовлены стены, не сможет удержать вытяжную конструкцию, или при особенностях конструкции самой вытяжки,
- Крепление непосредственно к мебельному ящику, который предусмотрен кухонным гарнитуром.
Установка встраиваемой вытяжки своими руками производится по строго определенному алгоритму. После подбора места требуется поверить комплектацию на предмет наличия воздуховода и монтажного комплекта. Известные производители включают в комплект оба эти аксессуара. Гофрированный воздуховод подбирается исходя из диаметра выходного отверстия вытяжки, и расстояния от места монтажа до вентиляционного отверстия. Так же необходимо проверить наличие штепсельной вилки, часто бывает так, что она отсутствует, поэтому следует загодя проверить наличие.
В инструкции, которая входит в заводскую комплектацию указано, как установить встраиваемую вытяжку самому. Там есть подробная схема, в которой указаны точные габаритные размеры, а иногда есть и карта со схематично изображенной монтажной панелью, которую достаточно приложить к стене и нанести требуемую разметку.
При установке необходимо соблюдать следующие требования:
- При встраивании выдвижную панель необходимо оставлять видимой, потому что в процессе эксплуатации она будет выдвигаться и задвигаться,
- Если вытяжка не оборудована рециркуляционной системой, то обязательно нужно соединить выходное отверстие вытяжного устройства с вентиляционной шахтой посредством гофрированной трубы,
- Производители четко прописывают, на каком расстоянии от поверхности варочной панели необходимо крепить вытяжку. Обычно это расстояние варьируется от 70 до 90 сантиметров. Если не соблюдать данные требования то при меньшем расстоянии будет перегреваться вытяжка, даже вплоть оплавления пластиковых частей, а при большем расстоянии эффективность улавливания и выброса испарений будет падать. Прежде, чем устанавливать, необходимо тщательно изучить инструкцию по установке встраиваемой вытяжки и приготовить необходимый инструмент.
Много споров возникает по поводу применения воздуховода. Каким он должен быть гладким или ребристым. Основным преимуществом гофрированного воздуховода является, то, что его можно изгибать под разными углами, но не более 90 градусов, если будет больше, то будут нарушаться аэродинамические свойства трубы.

Особенности установки вытяжки
Общепризнанными недостатками таких труб считается повышенная шумность и сопротивляемость потоку из-за ребер.
У гладкостенных воздуховодов этих недостатков нет, но при каждом изгибе нужно их разрезать и изгибать с помощью дополнительных уголков и колен, при этом соединения необходимо обрабатывать специальными высокотемпературными герметиками. Так же следует не забывать об обратном клапане, который обязательно монтируется на выходном отверстии вытяжки и предотвращает попадания воздуха из вентиляционной шахты. Часто это устройство входит в заводскую комплектацию, но если его нет, нужно обязательно его приобрести.
Особенности самостоятельного монтажа
Установить вытяжку самому довольно просто. В зависимости от комплекта кухонного гарнитура монтировать нужно будет или в уже имеющийся для вытяжки ящик, или его нужно будет приобретать отдельно. Заказывая данный шкаф, следует помнить о том, что он должен быть без дна. Так же следует предварительно вырезать отверстие определенного диаметра под воздуховод в верхней крышке шкафчика. Если вы решили изготовить этот элемент кухонной мебели самостоятельно, то следует четко придерживаться не только внешних габаритных размеров, но и размеров самой вытяжки, чтобы она без проблем поместилась в вашем изделии.
Установка встраиваемой вытяжки на кухне производится довольно оперативно при наличии специального инструмента и крепежа. Она обычно крепится к средней или верхней полке. Если нет полки, то некоторые вытяжки можно прикрепить к боковым стенкам. Монтаж производится таким образом, чтобы осталась видимой, только выдвижная панель. Затем прикрепляется воздуховод, предварительно пропущенный через отверстие в верхней крышке. А при окончательной фиксации ее на месте требуется подсоединить воздуховод к вентиляционной шахте и если нужно обрезать излишки перед крепежом. Шкафчик устанавливается над варочной поверхностью с учетом заранее определенных параметров. Далее при наличии вилки присоединяем ее в сеть электроснабжения, рекомендуется, в возможных случаях, данный электроприбор заземлять. Если нет такой возможности, то следует самостоятельно протянуть дополнительную линию от электрического счетчика, или перебросить контакты розетки к нолю на самом кабеле.
oventilyatsii.ru
Установка и подключение вытяжки на кухне своими руками
Сегодня наши кухни оборудуются все новой и новой техникой. Так, относительно недавно стали устанавливать вытяжку над кухонной плитой. И если у вас возникла идея купить это оборудование, то может появиться вопрос: как ее потом правильно установить? Ответа два. Либо пригласить специалиста, но тогда придется отдать до половины стоимости вытяжки за работу. Либо сделать все самостоятельно, на это может уйти много времени и сил. Но установка вытяжки своими руками обеспечит точное выполнение всех ваших требований, вы сами сделаете именно так, как захотите. В этой статье будет рассказано, как выполнить установку вытяжки на кухне по правилам самостоятельно.

Виды вытяжек для кухни
Перед тем, как начать рассказывать о монтаже вытяжки, следует знать их типы.
- Плоские вытяжки. Делают их из металла, подвешивают над варочной поверхностью. Почти все работают в рециркуляционном режиме. Использование фильтров позволяет отбирать жир, если у вас нет специального отверстия для вентиляции или отсутствует желание протягивать гофру.
- Встраиваемые вытяжки. Этот тип используется на маленьких кухнях, где наличие свободной площади весьма ограничено. Такое оборудование прикрепляется к шкафам и способно выполнять свои функции без наличия воздуховода благодаря жироулавливающим фильтрам. Фильтры нужно менять не реже двух раз в год. Обычно встраиваемые вытяжки на кухне оборудуются выдвижной панелью, это позволяет увеличивать площадь забора паров от плиты.
- Купольные вытяжки. Наиболее дорогостоящие, но и лучше всего подходят для стильного оформления интерьера кухни. Изготавливают купольные вытяжки обычно из металла, но возможно сделать корпус из дерева или стекла. Цена модели зависит от материала изготовления и мощности всасывания.
При выборе той или иной модели следует обратить внимание на наличие функции рециркуляции. Не все вытяжки имеют такой режим. Но если на кухне отсутствует вентиляционный канал, то наличие такой функции просто обязательно, иначе нет смысла монтировать вытяжку.
Почти все модели имеют жироулавливающие фильтры. Периодичность их смены обычно раз в полгода. Но срок службы фильтра можно немного продлить, если периодически промывать его специальным средством. После промывки фильтры должны сохнуть в течение 1-2 дней.
Необходимые инструменты для установки вытяжки
Для монтажа вытяжки, как и для большинства других работ, необходимы подходящие инструменты. Лучше их подготовить заранее, чтобы не тратить время на поиски. Вам понадобятся:
- Дрель или перфоратор. Выбор зависит от вас. Кто-то предпочитает работать перфоратором, а для кого-то удобна дрель. Но нельзя забывать о месте, где вы будите применять этот инструмент. Если монтаж предполагает сверление отверстий в межкомнатной перегородке, то подойдет дрель. Но если необходимо сверлить бетонные перекрытия, то лучше выбрать перфоратор.
- Шуруповерт.
- Строительный уровень и рулетка.
- Молоток.
- В зависимости от конструкции вытяжки могут понадобиться гаечные ключи.
Установка вытяжки на кухне по правилам: поэтапная инструкция
В зависимости от модели вытяжки и обстановки на вашей кухне, вытяжку можно монтировать в нескольких вариантах. Давайте рассмотрим каждый из них по отдельности.
Установка вытяжки в кухонный шкаф
Первый из них – это установка вытяжки в шкафчик. Для такого монтажа подходят плоские и встраиваемые вытяжки.
Перед началом установки следует заказать специальный навесной шкафчик под стиль вашего кухонного гарнитура. Его отличительная черта – это отсутствие дна, вытяжка крепится к средней полке. Перед заказом шкафчика следует определиться с расстоянием от нижней кромки до средней полки, этот размер должен соответствовать размерам вытяжки. В противном случае конструкция будет выглядывать из шкафчика и портить внешний вид. Обычно это расстояние составляет не более 15 см.
Также необходимо помнить о воздухопроводе, если таковой предусмотрен конструкцией. Для него нужно проделать отверстие в средней полке и крыше шкафа. Сам диаметр такого отверстия зависит от типа вытяжки, но обычно не превышает 12 см.
После того, как шкафчик доставлен, крепим к нему нашу вытяжку. Для этих целей в верхней плоскости вытяжки имеются отверстия, либо иные крепежные приспособления. Крепление происходит с помощью саморезов или болтов. Во втором случае необходимо просверлить отверстия в средней полочке шкафа.
Затем необходимо закрепить шкафчик на стене. Если применяются нерегулируемые «уши», то размеры необходимо тщательно вымерить. Если же используются универсальные крепления, то есть навесы, закрепляющиеся за металлическую полосу на стене, то допустима небольшая погрешность (в пределах 0,5 см.)
Установка вытяжки на кухне таким способом довольно проста и эстетична. При помощи шкафчика вы скрываете всю конструкцию, в том числе и воздуховод (если такой предусмотрен конструкцией). Для достижения полной «скрытности» желательно провести розетку для питания вытяжки во внутрь шкафчика.
Монтажа вытяжки под шкаф
Для этого варианта установки подходят встраиваемые и плоские виды вытяжек с функцией рециркуляции. Они прекрасно подходят для семей, где приготовление пищи происходит довольно редко и больших вытяжных мощностей не нужно. Не стоит забывать, что высота установки вытяжки имеет важное влияние на эффективность всасывания воздуха.
В основном при таком варианте применяются модели без использования воздуховода. Но если воздухопровод монтировать необходимо, то отверстия для него следует приготовить заранее. Проделайте в днище шкафчика округлые отверстия. Их диаметр должен соответствовать указанному в документации к вытяжке.

Сам шкафчик монтируется как и в первом варианте. Главное – определиться с высотой крепления. Она должна обеспечивать эффективность работы вытяжки, при этом гармонично вписываться в общее расположение основного кухонного гарнитура. Затем к нему при помощи крепления прикрепляется вытяжка. Чтобы конструкция не портила внешний вид, можно ее скрыть при помощи фальш-панели. Подбирается панель, аналогичная фасаду кухонного гарнитура и при помощи специального клея или двухстороннего скотча прикрепляется к вытяжке. Можно этого не делать, но тогда стоит подобрать модель вытяжки, подходящую к общему интерьеру кухни.
Монтаж вытяжки на стену
Третий вариант установки – на стену. Этот вариант приемлем для любой модели вытяжки. Он самый популярный и надежный.
Первое, что необходимо сделать – это замерить расстояние от плиты до вытяжки. Чтобы минимизировать потери эффективности работы вытяжки, следует соблюдать определенные правила. Минимальная высота установки оборудования не должна быть меньше 50 см. Для максимальной высоты установлен предел в 80 см. Отмерив расстояние, проведите линию при помощи линейки и карандаша.
Прислоните вытяжку к отмеченной линии и пометьте места крепления к стене. При помощи дрели или перфоратора проделайте отверстия на глубину не менее 5 см. Затем вбейте в них пластиковые дюбеля. Если у вас используется плоская вытяжка, то крепеж производится при помощи двух саморезов. Если вы монтируете купольную конструкцию, то мест крепления должно быть не меньше четырех.
Сама схема крепления должна идти вместе с вытяжкой. Но даже если вы ее не нашли, не стоит расстраиваться. Вы можете посмотреть наши.
Вытяжки – схемы встраивания и подключения
Монтаж воздуховода
Процесс монтажа воздухопровода может показаться намного сложнее, чем установка самой вытяжки. Для этой работы следует подготовить некоторые материалы и инструменты. Так, вам понадобится:
- Гофрированная трубка. Ее диаметр зависит от марки вытяжки. Длина подбирается на месте, она зависит от расстояния от вытяжки до вентиляционной шахты.
- Для плотного крепления понадобятся различные хомуты.
- Специальный вентиляционный выход. Он подбирается в зависимости от диаметра гофрированной трубки и размеров отверстия в вентиляционной шахте.
- Если вы решили монтировать воздуховод из пластика, то вам понадобится насадка на вытяжку. Она имеет определенный диаметр, который зависит от модели конструкции. Одна сторона такой насадки имеет прямоугольную форму.
- Пластиковая труба прямоугольного профиля. Ее нужно подобрать по размеру насадки на вытяжку. Лучше взять с запасом, проще отрезать лишнее, чем бегать по магазинам и искать недостающий кусок.
- Специальный г-образный переход.
- Выход для вентиляции прямоугольной формы.
Для более надежной и герметичной установки следует запастись герметиком и малярным скотчем.
При монтаже воздухопровода следует придерживаться общих правил:
- Нельзя сужать трубу без сильной необходимости. Вообще следует помнить – чем больше диаметр воздуховода, тем эффективней работа вытяжки.
- Стоит избегать больших изгибов, иначе можно перекрыть доступ воздуха, что может повлиять на работу вытяжки.
- Помните, что гофрированная труба материал довольно «нежный», он не терпит грубых механических воздействий. Если труба порвалась, то можно попробовать заклеить ее при помощи скотча, но это не дает гарантии герметичности.
Соблюдая эти правила, можно без труда установить воздуховод, при этом добиться высокой эффективности работы вытяжки.
Рекомендации по выбору режима работы вытяжки
Несколько советов
При установке вытяжки, основываясь на опыте специалистов, стоит придерживаться некоторых советов.
- При монтаже нужно ориентироваться на рост хозяйки. Если ее рост ниже 160 см, то вытяжку лучше установить пониже. В этом случае оптимальное расстояние между плитой и вытяжкой будет 60 см.
- Не стоит располагать какие либо провода над устройством. Во-первых, это нарушает технику пожарной безопасности, провода могут накалиться и вызвать пожар. Во-вторых, это портит общий эстетический вид. Согласитесь, висящие над вытяжкой провода только испортят общую картинку.
- Любой прибор при своей работе издает шум. Какую бы модель вытяжки вы не приобрели, она все равно будет шуметь. Чтобы как-то снизить шум, стоит использовать пластиковый воздуховод. Его конструктивные особенности позволяют уменьшить шум.
- При монтаже вытяжки стоит обратить пристальное внимание на прилагаемую инструкцию. В ней указаны все рекомендации по установки, они выработаны с учетом большого опыта по эксплуатации.
- Если стены в вашем доме сделаны из сибита, то можно использовать простые саморезы. Это облегчит процесс монтажа, при этом крепление будет достаточно надежным. Но тут главное точно рассчитать место установки. Этот материал довольно легко крошиться, и повторное вкручивание самореза будет невозможно.
Теперь вы смело можете приступать к монтажу вытяжки на кухне, в этом нет ничего сложного, все когда-то приходится делать впервые. Главное соблюдать все рекомендации и инструкцию к устройству и тогда ваша вытяжка будет работать долго и эффективно.
Загрузка…www.vstroyke.com
этапы проведения работ и соблюдение безопасности
Многие при покупке новой вытяжки не уверены, смогут ли установить ее самостоятельно, предпочитая обращаться к специалистам. Эта работа сложностей не вызывает, достаточно иметь начальные навыки по обращению с дрелью и разбираться в электричестве. Еще один важный момент – правильный выбор модели в соответствии с помещением. Производительность оборудования должна в 10 раз превышать объем кухни. Дизайн изделия может быть разным, но принцип монтажа практически одинаков. Рассмотрим пошаговый процесс монтажа вытяжки над плитой и основные особенности, которые могут возникнуть во время работы.

Вытяжку подбирают исходя из площади кухни и общего дизайна
Особенности монтажа кухонных вытяжек
Производители выпускают разные вытяжки, которые различаются по способу крепления:
- встраиваемые – устанавливаются в шкафчик в виде слайдера;
- плоские – это самостоятельный прибор, ему не нужен доступ к вентшахте. Загрязненный воздух прогоняется через систему фильтров и выпускается обратно в помещение;
- угловые – такую модель выбирают, если варочная поверхность размещается в углу. Вытяжная система может быть приточная через воздуховод или рециркуляционная;
- куполообразные, наклонные, каминные – занимают все пространство над плитой, крепятся к стеновой поверхности;
- островные – устанавливается на потолке над варочной поверхностью, занимают довольно много места.
При выборе важно соблюдать нормы размещения над газовой плитой или варочной поверхностью.

Угловая вытяжка очень органично впишется в дизайн кухни
Как безопасно установить вытяжку на кухне
Вытяжка – это электрический прибор, поэтому важно позаботиться о безопасности во время ее эксплуатации.
- В любой модели происходит накопление жира и влаги и может возникнуть пробой, в результате которого ток будет проходить через корпус. В таком случае высока вероятность поражения электротоком. Поэтому в первую очередь необходимо заземлить прибор. Современные квартиры оборудованы заземляющим контуром, дополнительно ничего делать не нужно, достаточно просто включить вытяжку.
Если заземления нет, необходимо самостоятельно провести контур. Для этого подойдет 3-х жильный провод, сечение которого 2,5 мм². Его не нужно проводить на улицу или крепить к радиаторам, достаточно просто протянуть к электрощитку, в котором подключить к глухой нейтрали. Если к ней уже подведена проводка, необходимо просто сверху закрепить свой провод.
- Во время установки вытяжки следует придерживаться еще одного правила – расстояние от варочной поверхности до нижней границы прибора должно быть в пределах норм, определенных производителем в паспорте на изделие.
- Еще один важный параметр безопасности – пропускная способность вентшахты должна быть выше, чем у вытяжного прибора. В противном случае загрязненные воздушные массы вернутся в кухню или к соседям через другие отверстия в вентиляционном канале.
- Установка вытяжки должна быть надежной, крепление достаточно прочным, чтобы во время приготовления пищи она не упала на раскаленную плиту. Особенно нужно быть внимательным, если монтаж производится на гипсокартон. В таком случае необходимо дополнительно выполнить усиление места с помощью деревянных брусков.

Установка розетки с заземлением в целях безопасности
Инструменты и материалы, необходимые для работы
Перед началом работы нужно подготовить следующие инструменты и материалы:
- воздуховод, при необходимости дополнительные элементы;
- перфоратор. Подойдет и дрель с ударной функцией, это немного затруднит работу в случае, если стены бетонные;
- шруповерт;
- измерительная лента или рулетка;
- уровень;
- молоток;
- крепежные элементы;
- при необходимости лист гипсокартона, металлические направляющие;
- грунтовка, краска, кисть, шпатлевка и инструмент для ее нанесения.
Если дорогостоящего инструмента нет в наличии, приобретать его для монтажа одной вытяжки нецелесообразно. Многие магазины предлагают прокат оборудования на короткое время. Установка займет не более 2-3 часов, аренда дорого стоить не будет.
Как правильно установить наклонную или купольную вытяжку над газовой плитой: основные этапы
Монтаж наклонной и купольной вытяжки практически не отличается, сложностей он вызвать не должен и вполне под силу выполнить его своими руками, сэкономив при этом некоторую сумму семейного бюджета. Рассмотрим поэтапно весь процесс установки.
Установка рециркуляционной вытяжки
Такая очистная система не требует подключения в вентшахту, поэтому ее нужно просто закрепить на стене. Это неплохое решение для частных домов или квартир, в которых плита установлена далеко от вентиляционной системы.

Рециркуляционную вытяжку можно установить под верхней мебелью, если позволяет высота
Установка обратного клапана
В первую очередь устанавливают хлопушку в вентиляционной системе или обратный клапан. Он необходим, чтобы препятствовать возвратному проникновению воздуха в помещение. Его несложно изготовить самостоятельно, для этого можно взять кусок жести и сделать короб, диаметр которого должен составлять на 3/4 от сечения воздуховода.
Далее нужно взять небольшой лист алюминия толщиной 5 мм, вырезать заслонку и закрепить на пружину к коробу таким образом, чтобы воздушные потоки при выходе из помещения выталкивали ее. При обратном движении воздуха заслонка должна быть закрыта.
Пружинку можно изготовить из проволоки длиной 120 мм, шириной 5 мм и толщиной 0,3 мм. Натяг ее должен закрывать принудительно открытую заслонку и возвращать в исходное положение.

Принцип действия обратного клапана
Монтаж вытяжки
После установки хлопушки следует закрепить вытяжку на стене. Производители одновременно с оборудованием обеспечивают наличие крепежных элементов. Необходимо тщательно вымерять расстояние, нормы размещения указаны в паспорте на изделие, проверить горизонтальность при помощи уровня и дрелью либо перфоратором высверлить отверстие. Затем вбить дюбель и вкрутить саморезы.

Крепление вытяжки на стену при помощи саморезов
Установка воздуховода
Проще всего установить гофрированную трубу. Ее можно растянуть до необходимых параметров или обрезать ножницами. Во время работы вытяжки она не производит дополнительного шума и имеет отличную аэродинамику. Воздуховод нужно подсоединить одной стороной к патрубку, другая должна войти в вентшахту.
Предварительно в канал следует поставить обратный клапан, корпус которого должен быть прикреплен к стене. Закрепить соединения воздуховода можно при помощи хомутов. После чего всю конструкцию нужно закрыть перегородкой из гипсокартона или пластиковым коробом.
Если вентшахта находится на удалении от вытяжки, можно протянуть воздуховод и на большое расстояние. При этом нужно помнить, что с каждым поворотом гофры теряется 10% пропускной способности трубы. Кроме того, это выглядит не очень эстетично. Поэтому в данном случае стоит подумать о переносе варочной поверхности ближе к отверстию вентиляции.
При установке воздуховода должен оставаться зазор между потолком и трубой. Это необходимо выполнить в связи с тем, что во время работы вытяжки происходит небольшая вибрация всех элементов, которая может повредить потолок.

Монтаж и подключение пластикового воздуховода
Как самостоятельно подсоединить вытяжку на кухне к электричеству
Перед установкой вытяжки следует в первую очередь проверить длину шнура и расстояние до розетки. Переноской в данном случае пользоваться не желательно, лучше сразу перенести розетку, при этом нельзя размещать ее вблизи от нагревательного оборудования или воды. Самое оптимальное место – проложить скрытую проводку над шкафчиками.
Выполнить перенос розетки можно самостоятельно или пригласить специалиста. Затем место необходимо заштукатурить и задекорировать места после ремонта
Особенности монтажа встраиваемой вытяжки
Встраиваемая вытяжка по своим техническим параметрам не отличается от наклонной или купольной модели. Основное отличие – в дизайне, например, кожух в высоком изделии выполняет декоративную функцию. При правильной установке вытяжка практически незаметна на кухне, в зоне видимости остается только панель управления. Она подойдет для маленьких помещений или кухонь, оформленных в стиле кантри, классическом или деревенском дизайне.
Для монтажа такой конструкции в доме необходимы определенные профессиональные навыки. Для ее размещения нужен шкаф, который устанавливают на требуемом расстоянии над плитой. Можно отвести под вытяжное оборудование уже имеющуюся мебель или изготовить шкафчик индивидуально.
Рассмотрим пошаговый процесс установки вытяжки в уже смонтированную мебель.
- В шкафчике следует вынуть дно и полки. Можно для жесткости установить дополнительный крепеж.
- В верхней панели нужно вырезать отверстие для последующей установки воздуховода. Его можно выпилить лобзиком.
- Установить вытяжку в шкаф и закрепить при помощи саморезов.
- Далее следует повесить на место шкафчик с вытяжкой.
- Установить и закрепить воздуховод.
- Подключить и проверить работу системы.
Гофрированный воздуховод в зоне видимости может испортить дизайн любой кухни. Рекомендуется спрятать его внутри мебели или использовать декоративную модель. Как вариант – установить пластиковую конструкцию, которая визуально выглядит гораздо лучше.

Последовательность установки вытяжки в шкафчик
Высота установки вытяжки
Производители указывают размеры в технической аннотации на изделие, так как они напрямую зависят от мощности оборудования. Оптимальная высота установки вытяжки над варочной поверхностью или плитой должна быть в пределах от 65 до 95 см от нижнего края модели до конфорок:
- для газовой – от 75 см до 90 см;
- для электрической – от 65 см до 70 см.
Если установить вытяжку ниже, могут пострадать отдельные элементы под действием высокой температуры, пара и брызг.
Устанавливать вытяжку на высоте более 90 см можно, только если позволяет мощность оборудования.
Как выбрать воздуховод для вытяжки на кухне
Очистка воздуха на кухне зависит не только от мощности и производительности оборудования, но и от правильно подобранного воздуховода. Торговая сеть предлагает следующие элементы:
- гофрированную трубу из алюминиевой фольги круглого сечения, основное достоинство которой – низкая стоимость. Воздуховод хорошо гнется, благодаря этому монтаж сложностей не вызывает. Дополнительные элементы для организации очистки воздуха не нужны, могут понадобиться только хомуты, с помощью которых следует закрепить гофру на вытяжке и вентрешетке.
К недостаткам можно отнести неинтересный внешний вид и вибрацию во время работы прибора на повышенной мощности;
- жесткие трубы из пластика – для монтажа вентканала необходимо приобретать переходные детали: повороты, подсоединения. Элементы выпускают круглого и прямоугольного сечения. Готовая конструкция имеет презентабельный внешний вид и неплохую звукоизоляцию. Основное достоинство жестких труб – небольшая высота, благодаря чему ее можно спрятать даже в натяжной потолок.
При выборе воздушного канала следует ориентироваться на диаметр выходного отверстия – раструба, кроме того важно правильно измерить расстояние до вентшахты. Для гофрированной трубы разница при неправильных замерах не повлияет на установку, для жесткого воздуховода это чревато приобретением лишних деталей.

Разнообразие элементов пластикового воздуховода позволяет выполнить сложные обвязки
Заключение
Для установки вытяжки над газовой или электрической плитой понадобится 1-2 часа, работы сложности не вызывают. Поэтому перед тем как обращаться к профессионалам, стоит попробовать установить ее самостоятельно. Важно при этом соблюдать технику безопасности и учитывать все особенности, о которых мы рассказали. И тогда ее эксплуатация надежно защитит помещение от неприятных запахов.

Вытяжка-слайдер, установленная в шкафчик, не загромождает пространство кухни
technosova.ru
