Делаем столярный верстак своими руками. Читайте подробности, смотрите видео
Домашние мастера, отпиливающие деревянные заготовки на табуретке – рано или поздно приходят к необходимости изготовить собственный верстак для столярных работ. При выполнении несложных задач – можно обойтись универсальным рабочим столом и парой тройкой хороших струбцин.
Если же вы серьезно занимаетесь столярным делом, необходимо соответствующее оборудование. При этом неважно, выполняете вы изделия на заказ, или делаете что-то для дома. Самодельный столярный верстак позволит выполнить любое изделие на высоком техническом уровне, и сэкономит вам массу времени.
ВАЖНО! Обсуждая этот вопрос, подразумевается наличие у вас свободного пространства для работ. В идеале – отдельное помещение в виде мастерской. В крайнем случае – качественный навес во дворе.
Если вы собираетесь столярничать в квартире, или на просторной лоджии – единственный выход, приобрести складной металлический верстак. Разумеется, обрабатывать габаритные деревянные заготовки на нем не получится, но качество работ и удобство возрастут на порядок.
Главная задача такого приспособления – надежно зафиксировать заготовку любой формы на ровной столешнице. Вместо столярных тисков используется система раздвижных половинок рабочей плоскости.
Фиксация изделия производится при помощи переставных упоров. Для их установки в столе имеются отверстия. Продуманная конструкция позволяет закрепить даже круглую заготовку.
Наличие продольного паза в столешнице (к тому же с регулируемой шириной), позволяют распиливать плоские изделия, не опираясь на край, что требует присутствия помощника, придерживающего свободную сторону. Распил можно вести посередине, при помощи электрического лобзика, контролируя обе половинки заготовки.
Такие столы могут быть дополнены электрическим рубанком, циркулярной пилой или фрезерным станком, что расширяет возможности.

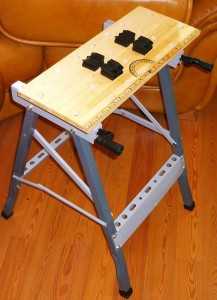

Аналогичный складной верстак можно сделать из дерева. Правда устойчивость будет не такой, как у стационарного изделия.
И все же полноценные столярные работы на таких приспособлениях выполнять нельзя. Во-первых, квартира не слишком для этого приспособлена. Во-вторых, размеры складных верстаков ограничивают габариты обрабатываемых изделий.
Поэтому, большинство мастеров, ответственно подходящих к своей работе – предпочтут магазинному универсальному столику самодельный столярный верстак полноценных размеров.
К тому же, готовый станок не предусматривает индивидуальные особенности мастера:
- Рост, длина рук;
- Является мастер левшой или правшой;
- Предпочтения в обрабатываемых изделиях – столешница может быть квадратной или прямоугольной;
- Особенности помещения или площадки использования верстака.
Как сделать своими руками универсальный столярный верстак
Прежде чем искать проект или разрабатывать чертеж верстака собственной конструкции, необходимо понять, как работает система. Хочется иметь сразу и площадку для разделки крупных заготовок, и фрезер, и сверлильный станок.
ВАЖНО! Любая универсальность ухудшает специализированные возможности изделия. Некоторые приспособления все же лучше использовать в виде отдельных устройств.
Устройство столярного верстака
Конструкций существует великое множество, но основные компоненты должны присутствовать обязательно:
Прочная столешница (рабочая поверхность) из твердых пород дерева.
Подойдет дуб, бук или граб. Плотность верхней плоскости должна быть выше, чем у дерева потенциальных заготовок.
Варианты вроде решетки из бруса, покрытого фанерой 12-20 мм, не подходят. Плоская поверхность быстро износится, и во время работы постоянно будут зацепы заготовок о неровности. К тому же, идеально плоский верстак уже сам по себе является эталоном для выравнивания компонентов изделия, или системой координат при разметке.
Оптимальный вариант – наборной стол из досок шириной 50-70 мм. Массивная столешница придает жесткости всей конструкции, и не прогнется под весом заготовки любого размера.
Столярные тиски
Это вообще тема отдельной статьи. Как правило, зажимы для заготовок устанавливаются по обе стороны верстака – на торцевой и на продольной.
Конструкция червячного механизма может быть металлической, чаще всего так и бывает. Но губки обязательно изготавливаются из дерева. Причем дерево должно быть мягким – чтобы не оставлять следов на заготовках.
К параллельности и качеству плоскостей тисков предъявляются не менее строгие требования, чем к основной поверхности. По мере износа губки можно менять, механизм нуждается лишь в периодическом обслуживании.
Как сделать столярные тиски самостоятельно — видео
Станина
От ее прочности и устойчивости зависит качество всей конструкции. Некоторые мастера предпочитают изготавливать основу из металла. Преимущества конструкции – не тратится много ресурсов на линейное укрепление ножек. Еще одно достоинство – высота верстака регулируется плавно, и механизм не такой сложный, как в деревянных конструкциях.
Однако истинные профессионалы считают, что сталь в столярном верстаке – чужеродный материал. Эти традиции уходят своими истоками в те времена, когда умельцы собирали деревянные срубы без единого гвоздя.
Технологическая прорезь посредине рабочей поверхности
Она не должна ухудшать жесткость конструкции, но без нее верстак теряет часть функционала. При наличии электрического лобзика с небольшой глубиной погружения ножовочного полотна – паз не обязательно делать сквозным. Если толщина столешницы позволяет, нижняя плоскость может быть сплошной.
Симметрично расположенные отверстия на поверхности стола.
В них устанавливаются упоры, при помощи которых можно фиксировать заготовки разных размеров. Целесообразно аналогичными отверстиями оснастить губки столярных тисков.
Пошаговая инструкция по изготовлению верстака
Чертежи с размерами приводить бессмысленно. Каждый мастер самостоятельно определяет особенности конструкции. Однако типовые размеры столярного верстака для стационарного использования, следующие: длина 1500 мм – 2000 мм, ширина 700 мм – 1200 мм.
Высота верстака определяется мастером, с учетом своих физических данных. Возможность регулировки высоты, безусловно, добавляет универсальности, но снижает прочность изделия.
Сборка начинается с ножек. Материалом может послужить практически любое дерево – даже хвойных пород.
Опорные брусья, как и остальные элементы станины – лучше выполнить из двух половинок, соединенных между собой клеем и шурупами. Получается аналог клееного бруса для финских домиков. Половинки необходимо склеивать в противоток волокон. В этом случае, дерево никогда не поведет по причине изменения влажности.
Сборка вертикальных и горизонтальных элементов выполняется «шип в паз». Достаточно качественного клея по дереву, металлические нормали излишни. Главное – качественная подгонка соединения.
Перед соединением на внешних половинках ножек выпиливаются пазы для шлицевого соединения с горизонтальными перемычками. Соединение выполняется по принципу «ласточкин хвост».
Причем даже современные мастера столярного дела используют хитрость, применявшуюся издревле при изготовлении деревянной мебели. Шлицевое соединения замыкается клином.
Это дает возможность в любой момент «подтянуть» разболтавшуюся конструкцию.
Торцевые рамки из ножек с перемычками должны сохранять вертикальность во время всего процесса сборки. В старые времена ножки прикапывали в грунт, для временной фиксации. После окончательной сборки конструкция извлекалась из земли.
Есть много способов закрепить компоненты при сборке. При проектировании также важно правильно выпилить «ласточкины хвосты» пазов для горизонтальных перемычек.
По такому же принципу монтируются верхние горизонтальные перемычки. Их крепление не нуждается в расклинивании, поскольку эти элементы конструкции являются вспомогательными.
Тем не менее, без параллельно установленных верхних брусков жесткости, конструкция получится неустойчивой. При плотной подгонке, верхние перемычки просто садятся на клей.
На нижние брусья укладывается помост из досок. Он не несет силовой нагрузки, а просто является полкой для хранения заготовок.
Аналогичная конструкция строится и на верхних горизонтальных перемычках. Причем в этой нише, при желании можно устроить ящики для различного столярного инструмента.
Можно закрепить доски шурупами, но это необязательно. Как мы говорили раннее – дерево не любит избытка металла. Если вы все же решили применить болтовое или шпилечное соединения – гайки и головки болтов обязательно утапливаются заподлицо.
На верхние горизонтальные поперечины станины укладываем столешницу. Ее целесообразно собрать заранее. Конструкция клееная, с усилением при помощи длинных саморезов из оцинкованной или черненой стали.
ВАЖНО! Никаких коррозирующих элементов в конструкции быть не должно. При появлении ржавчины, металл разбухает, и на ровных поверхностях могут появиться выпуклости.
В середине стола, по продольной оси, располагается технологический паз для пропилов. В предложенной конструкции он достаточно широкий, но не сплошной.
Для жесткости конструкции, через равные промежутки установлены силовые поперечины на уровне плоскости верстака. Если вы будете делать такую же конструкцию – не забывайте о поперечинах при расшивке заготовок.
В образовавшиеся ниши можно уложить сменные донышки. В них во время сборочных работ (имеется ввиду изделие, а не верстак) можно укладывать нормали и фурнитуру.
После окончательной сборки про помощи уровня, или иных приспособлений, тщательно выверяется соответствие размеров, углов наклона и параллельности плоскостей.
Последний этап – установка на заранее подготовленные места, столярных тисков. Конструкция должна позволять демонтировать их при необходимости. Иногда нужна просто ровная поверхность с доступом к детали на 360°, без торчащих вокруг стола приспособлений.
Стоит ли говорить о том, что столярный верстак, установленный возле стены наполовину менее функционален. По возможности мастер должен иметь возможность не только обойти стол вокруг – а и залезть на него с ногами для выполнения работ на заготовке.
ВАЖНО! После того, как верстак окончательно просохнет и «усядется», необходимо отшлифовать поверхность. Принцип тот же, как у циклевки паркета. Только допуски измеряются миллиметрами.
Поверхность можно и нужно покрывать столярным лаком. Только он должен быть матовым, и ни в коем случае не образовывать слой на поверхности. Непокрытая поверхность, из какого бы материала ее не делали – быстрее изнашивается.
Видео, как сделать столярный верстак дома в ограниченном пространстве
Простой столярный верстачок из подручных средств
Похожие статьи
obinstrumente.ru
Как сделать столярный верстак своими руками
Столярным верстаком принято называть стол особой конструкции с твердой и прочной поверхностью, допускающей крепление на ней различных приспособлений и механизмов. Помимо этого поверхность такого стола должна быть приспособлена для жесткого закрепления на ней дополнительного стационарного оборудования (циркулярной пилы, например, или фрезера небольшого размера), используемого для обработки таких распространенных материалов, как древесина или металл.
Перед тем как сделать столярный верстак своими руками, желательно ознакомиться с основными требованиями, предъявляемыми к этому приспособлению, а также с некоторыми вариантами исполнения, пользующимися особой популярностью.
Требования к конструкции
Рабочими характеристиками стола-верстака являются:
- Его высота, подогнанная под рост пользователя, позволяет работать в комфортных условиях не сутулясь, сохраняя достаточно удобное положение. Для людей среднего роста эта величина может колебаться в пределах от 70 до 90 см.
- Габариты столешницы, выбираемые из соображений возможности размещения на ней всего необходимого инструмента, а также с учетом размеров обрабатываемых заготовок.
- Набор монтируемых на верстаке приспособлений, определяемый потребностью в выполнении тех или иных операций и предусматривающий наличие нескольких упоров и струбцины (винтовых тисков).
- Приспособленность «под руку» его хозяина, который может оказаться и левшой.
Наиболее подходящим для самостоятельного изготовления является вариант сборного верстака, состоящего из рамного основания с установленной на нем столешницей. Длина такой конструкции обычно не превышает 2-х метров (при ширине столешницы порядка 80–100 см).
Перед началом работ вам следует определиться с тем, будет ли ваш верстак стационарным приспособлением, или же он должен быть складным (разборным).
Выбор материала
Наиболее подходящим для сооружения стационарного верстака материалом считается древесина, из которой изготавливаются несущее основание с рамами-опорами, а также сама столешница. Для изготовления рам лучше всего подходит стандартный строганный брус сечением 100×70 мм. В качестве вспомогательных перемычек, увеличивающих жесткость рамного основания, может использоваться тот же брус, но несколько меньшего сечения (100×50 мм, например).
Столешница верстака может быть набрана из хорошо обструганных и плотно подогнанных досок, толщиной не менее 5 см. Помимо этого для ее изготовления может применяться и готовое цельное полотно (старая сплошная дверь, например) или вырезанная по размеру стола заготовка из ламинированного ДСП с надежным и прочным покрытием.
При выборе материала предпочтение следует отдавать твердым породам дерева, таким, к примеру, как бук, дуб или клен.
Сборка конструкции
Изготовление верстака начинается со сборки рамного основания, на которое впоследствии устанавливается столешница выбранного вами вида. Порядок выполняемых при этом операций выглядит следующим образом:
- В первую очередь собираются опорные боковины, обустраиваемые в виде двух рамных конструкций из бруса сечением 100×70 мм.
- Затем эти рамы соединяются в верхней части двумя продольными брусьями, которые вместе с верхними перемычками рам служат опорами для столешницы. (Отметим, что для надежного скрепления отдельных элементов между собой в описываемой нами конструкции лучше всего использовать классическое соединение «шип в паз» с обязательной проклейкой участков стыковки).
- Нижние части опорных рам скрепляются продольными перемычками из бруса 100×50 мм, которые монтируются на уровне 15–20 см от пола. (Для их крепления лучше всего использовать утопленное с тело бруса болтовое соединение).
- В процессе изготовления рамных опор в заготовках сначала подготавливаются пазы и шипы, после чего вся конструкция собирается за один прием (после нанесения клея на участки соединений).
В процессе сборки особое внимание необходимо обратить на следующий рабочий момент, определяющий качество всего последующего монтажа. При подготовке основания верстака на каждом этапе производимых работ необходимо следить за соответствием размеров отдельных элементов проектным данным, а также контролировать горизонтальность их установки при помощи строительного уровня.
Обустройство столешницы
В случае изготовления столешницы из строганных досок последние должны быть плотно подогнаны одна к другой, так, чтобы не образовывалось щелей, в которых обычно скапливается мусор. Ее размеры должны быть немногим больше (на 1,5–2 см) габаритов опорного основания, образованного рамами и продольными брусьями, что гарантирует удобство размещения на столе вспомогательного оборудования.
При сборке столешницы доски прибиваются или прикручиваются саморезами к поперечным брускам, располагаемым на ее обратной плоскости. В самом основании должны быть подготовлены специальные пазы под эти бруски. Поверхность готовой столешницы сначала тщательно шлифуется, а затем обрабатывается защитным раствором (для этих целей обычно используются олифа). Для ее закрепления на основании могут дополнительно использоваться специальные металлические уголки.
Относительно установки на верстак рабочих приспособлений и механизмов (тисков, упоров и т. п.) можно сказать следующее:
- Рабочие тиски удобнее всего разместить на торце столешницы, заранее подготовив в месте установки небольшое углубление под крепеж. С обратной стороны стола в зоне крепления необходимо предусмотреть прокладку из фанеры, защищающую поверхность от повреждений.
- Помимо этого на поверхности столешницы должны располагаться специальные упоры, фиксирующие заготовку в рабочей зоне и облегчающие работу с ней. На деревянной столешнице удобнее всего смонтировать прямоугольные упоры (колки), подстраиваемые по высоте под обрабатываемую заготовку и надежно фиксирующие ее.
- Иногда упоры делаются путем простого наращивания столешницы с использованием брусков подходящей толщины, закрепляемых у ее кромки и закрываемых с обратной стороны ограничивающей планкой.
Складной верстак
В том случае, когда в гараже или мастерской недостаточно места – вы можете изготовить складной верстак, состоящий из откидывающейся к стене столешницы и специальной складывающейся рамы.
Такая конструкция очень просто разбирается и в сложенном состоянии занимает совсем немного места. При ее изготовлении следует обратить внимание на то, чтобы ширина опорных стоек складного верстака не превышала половины длины столешницы (чтобы они не мешали друг другу при складывании).
Также необходимо побеспокоиться о том, чтобы верхняя поперечина на опорах располагалась ниже доски с креплением шарнира откидывающейся столешницы. Материалом для изготовления стола складного верстака может служить любая монолитная заготовка из ДСП.
Опорные рамы конструкции изготавливаются из брусков 100×40 миллиметров, сочленение которых производится при помощи заранее подготовленных металлических накладок, закрепляемых на стойках и перемычках с помощью болтов соответствующего размера.
Видео
В этом видео показан процесс строительства столярного верстака:
Фото
www.stroitelstvosovety.ru
Делаем столярный верстак своими руками
Домашний мастер обязательно должен иметь удобное место, это залог не только удобства и скорости работы, но и безопасности. Качественные верстаки европейского производства стоят как промышленное оборудование, китайские и кустарной сборки – не отличаются надежностью. Впрочем, сделать хороший верстак можно и своими руками, ведь, по сути, это стол, снабженный различными креплениями, упорами и местом для хранения инструмента.
Проект верстака
Высота верстака зависит от роста его хозяина, должно быть удобно стоя, не сутулясь выполнять основные операции. Для среднего роста это обычно 70-90 см. Конфигурация верстака и необходимые крепления и приспособления зависят от того, какие операции на нем чаще выполняются, но предусмотреть несколько упоров и пару винтовых тисков или струбцин стоит (как сделать, читайте тут). Также нужно принять во внимание, какой рукой работает хозяин верстака.
Схема верстака — первый вариант
Ширина и длина верстака зависят от площади мастерской, удобно, если длина верстака не менее 2 метров, а ширина 80-100 см. Удобно, если под верстаком смонтированы ящики или тумбы для хранения инструментов и расходных материалов.
Проектируя верстак, нужно учесть, будет ли он стационарно установлен в мастерской или постоянно собираться и разбираться. Во втором случае конструкцию разумно будет облегчить за счет материала меньшей толщины. В разборном верстаке можно сделать откручивающуюся столешницу, а можно предусмотреть и складные ножки.
Располагать верстак лучше у окна, дополнительное местное освещение тоже обязательно. Непосредственно рядом с верстаком нужно предусмотреть несколько электрических розеток для оборудования. Все провода вблизи рабочей зоны должны быть заключены в короб или гофро-трубу.
Подбор материалов
Оптимальный материал для верстака – строганный брус, из которого будет изготовлена каркасная рама и ножки. Для ножек можно взять его размером 100*70 мм, а для перемычек – 100*50 мм. Столешницу можно сделать из ровных досок толщиной 5 см. Также ее можно изготовить из цельного полотна, например, старой глухой двери или ламинированного ДСП с достаточно прочным покрытием. Для верстака лучше выбирать твердые породы древесины, предпочтителен бук, дуб или клен. Более толстые бруски и доски сделают верстак тяжелее и устойчивее, и работать на нем будет удобнее.
Крепления для изготовления верстака подбираются с учетом того, будет он сборным или разборным. Пригодятся саморезы, гвозди и гайки с болтами.
Перед сооружением верстака нужно подобрать тиски. Удобно, если их будет 2 штуки – справа сбоку и слева спереди. В первых можно фиксировать длинные доски, а во вторых – зажимать короткие детали. Наиболее универсальная ширина губок – 175 мм.
Схема второго варианта верстака
Сооружаем верстак. Основание
Изготовление верстака происходит в 2 этапа: сборка основания и установка столешницы. На каждом этапе и при каждой операции нужно контролировать размер деталей и ровность их установки при помощи уровня.
Основание представляет собой раму из брусьев скрепленную таким образом, чтобы конструкция получилась максимально жесткой. Для этого между ножками верстака располагают горизонтальную перемычку, а посередине, по длине, предусматривают царгу. Перемычки и царгу располагают в 40-50 см от пола, затем на них можно установить полки для хранения инструмента. Совмещают брусья для основы при помощи соединения «шип-паз», проклеивая его. В местах, где это невозможно, используют саморезы. Если предполагается, что верстак будет разбираться, то соединять части опорной рамы можно при помощи металлических уголков. Обычно сначала подготавливают пазы и шипы, согласно чертежу, а затем собирают всю конструкцию сразу, проклеивая места соединения столярным клеем и фиксируя их струбцинами.
Хороший вариант для стационарного верстака, если одну или больше частей рамы опоры можно прикрутить к стене, так конструкция будет еще надежнее. Увеличить прочность можно с помощью диагональных перемычек или клиновидных вставок между ножками и верхней частью рамы из того же бруса, которые крепятся саморезами. Узкие концы верхней части рамы также необходимо соединить перемычкой.
Столешница и полезные приспособления
Если столешница сооружается из отдельных досок, то их нужно хорошенько пригнать друг к другу, чтобы в щели не попадал мусор. Размер столешницы должен быть на несколько сантиметров больше основания, чтобы было удобно работать и чистить ее. Доски прибиваются или прикручиваются к 3 брускам, расположенным поперек досок с обратной стороны столешницы. В основании нужно предусмотреть пазы для этих брусков.
Столешница из досок несколько раз тщательно шлифуется и покрывается защитным раствором, предпочтительно маслом или олифой, чтобы избежать травм от щепок при дальнейшей работе. К основанию столешница прикручивается на металлические уголки.
К готовой столешнице крепятся тиски, под них нужно предусмотреть углубление в торце столешницы, чтобы вертикальная пластина образовала с ним одну плоскость. С нижней стороны верстака также потребуется прокладка из фанеры. Губы тисков должны расположиться на одном уровне с поверхностью столешницы. Прикладывая тиски, отмечают место под отверстия и крепят их болтами и гайками (подойдут М12). Отверстия под головки болтов нужно предварительно профрезеровать, чтобы они полностью в них утонули. Располагаться тиски должны не в самом углу, чтобы не сорвать его при большой нагрузке.
Помимо тисков на верстаке необходимо предусмотреть упоры. Можно закрепить готовые, просверлив в столешнице отверстие нужного диаметра, или сделать их самостоятельно. Использовать болты или круглые нагели вместо упоров не стоит, так как болты могут своей головкой повредить обрабатываемые заготовки, а нагели недостаточно хорошо фиксируют детали.
Проще сделать прямоугольные упоры, или колки, которые и регулируются по высоте под разные детали, и надежно их фиксируют. Под них нужно проделать отверстия в столешнице или нарастить ее при помощи брусочков подходящей толщины, прикрученных к ее кромке, и закрытых планкой с другой стороны. Гнезда должны располагаться друг от друга на расстоянии половины от хода тисков, чтобы можно было зафиксировать любую заготовку.
Сами колки выпиливаются лобзиком из твердой древесины, можно сделать их с «пружиной», которая прикручивается к основанию, а можно просто прямоугольными. Прямоугольные упоры можно чуть расширить кверху, тогда фиксироваться они будут в гнездах надежнее.
Сооружение столярного верстака своими руками – нелегкая задача, но потом это рабочее место сможет долго служить хозяину, обрастать полезными деталями и приспособлениями и подстраиваться под конкретные нужды каждого мастера.
masterim.guru
Как сделать столярный верстак своими руками с чертежами
Первым делом — крышка
1. Склейте из нескольких слоев передний брус А и острогайте до окончательных размеров (рис. 1 и 1а). Затем отфрезеруйте в нем пазы шириной 19 и глубиной 41 мм (рис. 1а, фото А и В).
Краткий совет! Не склеивайте детали фрезерного приспособления- шаблона, а скрепите их только шурупами. Шаблон снова потребуется для выборки пазов в блоке задних тисков, который шире, чем передний брус крышки.
Из пары обрезков толстой доски и материала толщиной 12 мм соберите простое приспособление-шаблон для фрезерования под углом 2° пазов, которые станут отверстиями для верстачных упоров.
Фрезеруя пазы в переднем брусе с помощью 12-миллиметровой спиральной фрезы и 19-миллиметровой копировальной втулки, удаляйте материал понемногу, постепенно увеличивая глубину.
2. Выпилите накладку В и приклейте ее к переднему брусу, выровняв правые торцы деталей. Тщательно удалите выдавленные излишки клея.
3. По шаблону, который обычно поставляется в комплекте с передними тисками, разметьте и просверлите отверстия для штанг (фото С, рис. 1).
Расположите монтажный шаблон так, чтобы отверстия для тисков не пересекались с отверстиями для верстачных упоров в переднем брусе A/В. Наметьте центры отверстий шилом.

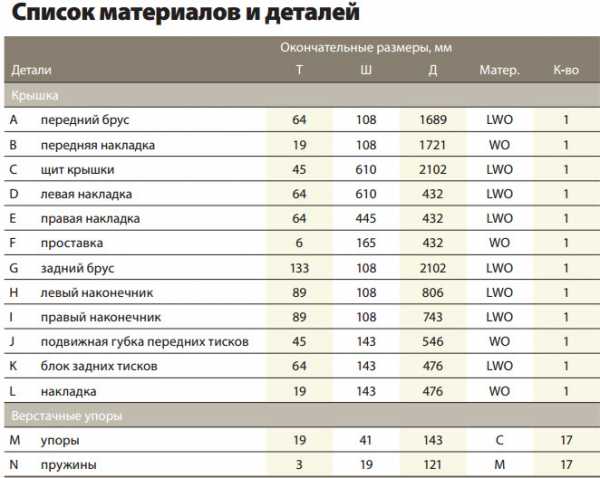

Примечание. В этом проекте используются передние и задние тиски Lee Valley. Они отличаются хорошим качеством изготовления, плавностью работы и поставляются с подробной инструкцией по установке.
4. Теперь изготовьте щит крышки С, нижние накладки для передних D и задних Е тисков, проставку F и задний брус G. Приклейте накладки, задний брус, проставку и передний брус к крышке (рис. 1).
5. Изготовьте левый и правый наконечники Н, I (рис. 2). Сформируйте вдоль одной грани наконечников шпунты шириной 36 и глубиной 57 мм и просверлите 12-миллиметровые отверстия.
Краткий совет! Чтобы быстро сделать чистые и аккуратные шпунты, удалите большую часть материала пазовым диском, а затем зачистите стенки и дно с помощью фрезерного стола.
6. Отфрезеруйте на торцах крышки А-G с обеих сторон фальцы шириной 57 и глубиной 36 мм (фото D), чтобы сформировать гребни, которые вставляются в шпунты наконечников Н, I.
Используйте наконечник в роли направляющей для фрезерования фальцев на крышке. Будьте аккуратны, чтобы не задеть фрезой переднюю накладку В.
7. Наденьте на гребень левый наконечник Н, придвинув его к передней накладке В. Правый наконечник I выровняйте с передним краем щита С. Разметьте центры 12-миллиметровых отверстий (фото Е). Снимите наконечники и с помощью шила наметьте другие центры, сместив их на 1,5 мм ближе к плечикам гребней (фото F). Проведите параллельные линии, отступив 6 мм в обе стороны от каждой метки, оставленной шилом, чтобы расстояние между линиями было равным 12 мм.
Используйте острие 12-миллиметрового сверла, чтобы перенести центры отверстий в наконечниках Н, I на гребни крышки.
Сдвиньте центры отверстий на 1,5 мм ближе к плечикам гребня, чтобы, вбивая шканты,плотнее стянуть наконечник с крышкой.
Тонким круглым рашпилем обработайте все отверстия, кроме первого. Не заходите за параллельные линии, чтобы детали стыковались плотно.

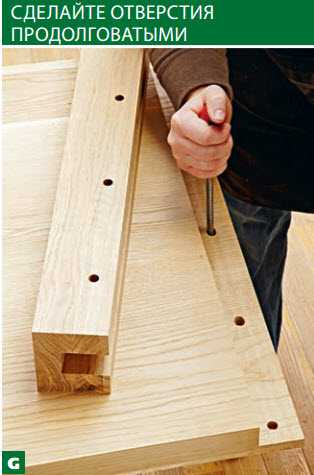

8. Просверлите по разметке 12-миллиметровые отверстия. Затем, начав со второго отверстия (считая от переднего края крышки), увеличьте его на 2 мм в обе стороны, не выходя за параллельные линии, чтобы получился овал длиной 16 мм. Проделайте то же самое с другими отверстиями, увеличивая длину каждого следующего на 1,5 мм в обе стороны (фото G, рис. 2). Это позволит крышке изменять свою ширину при сезонных колебаниях влажности. В правом наконечнике I сделайте вырез 57×165 мм вровень с низом проставки F и торцом нижней накладки Е.
9. Наденьте наконечники Н, I на гребни и закрепите 12-миллиметровыми шкантами из твердой древесины, вбивая их в отверстия без применения клея. Отпилите выступающие концы шкантов вровень с верхними и нижними гранями наконечников.
Краткий совет! Чтобы облегчить монтаж наконечников, возьмите шканты увеличенной длины и сделайте на их концах сужения.
Добавьте тиски
1. Из обрезков соберите раму, которая будет ограничивать зону перемещения фрезера при выборке углубления в нижней накладке D для передних тисков (фото Н). Разметьте углубление так, чтобы оно располагалось на расстоянии 70 мм от переднего края крышки, а его середина совпадала с центром большого отверстия для винта тисков.
Используйте 12-миллиметровую фрезу с восходящей спиралью, чтобы выбрать углубление размером 57x305x406 мм для механизма тисков. Переставляйте по мере необходимости обрезок, поддерживающий фрезер.
Отделите заднюю пластину, чтобы вставить механизм тисков на место. Затем снова установите ее, и операцию можно считать завершенной.
2. Выпилите блок J для подвижной губки передних тисков. Просверлите в блоке отверстия, разметив их по шаблону, который использовали ранее, расположив его так, чтобы левый торец блока был выровнен с левым краем крышки.
3. Отфрезеруйте вдоль торцов подвижной губки J скругления с уступом и прикрепите передние тиски к крышке, следуя указаниям инструкции (фото I). Установите на место штатную ручку-рычаг.

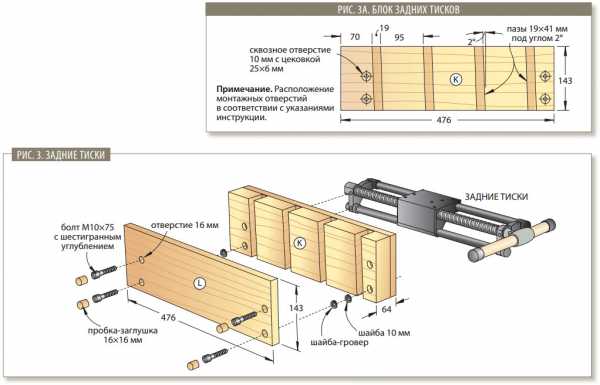

4. Выпилите по указанным размерам блок К для задних тисков. Переделайте фрезерное приспособление, которым пользовались раньше, и сформируйте в блоке пазы шириной 19 и глубиной 41 мм под углом (рис. 3 и 3а).
5. Выпилите накладку L для задних тисков. Просверлите в блоке К 10-миллиметровые сквозные отверстия с 25-миллиметровыми цековками (рис. 3 и За). Прижав накладку струбцинами к блоку, наметьте на ней центры отверстий 10-миллиметровым сверлом через отверстия блока. Затем просверлите в отмеченных точках отверстия диаметром 16 мм. Примечание. Наш метод немного отличается от описанного в инструкции и требует применения шайб и заглушек, не входящих в комплектацию тисков. Действуя так, мы спрятали головки болтов под пробками-заглушками, а не оставили их на виду.

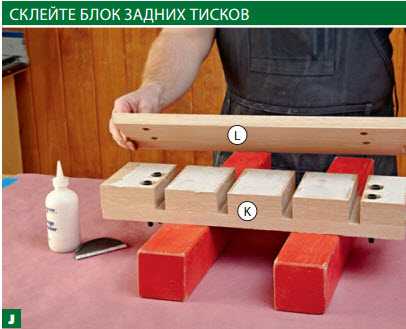

6. Приклейте накладку L к блоку К (фото J) и тщательно удалите весь выдавленный клей из отверстий для верстачных упоров.
Точно совместите отверстия блока К с отверстиями накладки L. Чтобы не тратить много времени на удаление излишков клея, нанесите его равномерно тонким слоем.
7. Прикрепите собранный блок K/L вместе с механизмом задних тисков на место, следуя указаниям инструкции. Закройте головки болтов пробками-заглушками и установите штатную ручку-рычаг.
Изготовьте верстачные упоры
1. Выпилите по указанным в «Списке материалов» размерам 17 упоров М и 17 пружин N. Для упоров мы выбрали древесину вишни, так как она долго сохраняет требуемую прочность, не оставляет вмятин на деталях, а ее цвет хорошо контрастирует с древесиной белого дуба из которой сделана крышка верстака. Для пружин подойдет плотная и упругая древесина, например кленовая.
2. Чтобы придать упорам требуемую форму, сделайте копии шаблона, увеличив их в 2 раза. Затем приклейте к упорам пружины. Проверьте, как собранные упоры вставляются в отверстия, и подгоните их, если требуется. Они должны выниматься и утапливаться без большого усилия и при этом оставаться на нужной высоте. Чтобы больше узнать о них, прочтите статью «Верстачные упоры», опубликованную в этом номере журнала.
Переходим к основанию
Примечание. Прежде чем приступить к изготовлению, измерьте и запишите размеры углубления на нижней стороне крышки. Верх основания-шкафа должен плотно вставляться в это углубление. Если его не удается вставить, потребуется подогнать его размеры к углублению или расширить края углубления для окончательной сборки.
1. По указанным в «Списке материалов» размерам выпилите полки О, перегородки Р и кромочные накладки Q, R. Приклейте накладки к полкам и перегородкам (рис. 4). Затем приклейте полки O/Q к перегородкам P/R и дополнительно закрепите шурупами.
2. Выпилив цокольные доски S и царги Т, приклейте их к сборке полок с перегородками O-R.
3. Из 19-миллиметровой фанеры, облицованной шпоном вишни, выпилите боковые и заднюю стенки U, V. Сначала приклейте на место боковые стенки, закрепив дополнительно шурупами, затем добавьте заднюю стенку, применяя для ее крепления только клей.
4. Примечание. Проверьте размеры собранного корпуса перед выпиливанием перекладин, стоек и накладок и убедитесь, что их длина, указанная в «Списке материалов», соответствует вашему проекту. Советуем выпилить детали W—GG с небольшим припуском по длине, а затем подогнать их по месту.
Выпилите верхнюю и нижнюю перекладины W, X, а также стойки Y (рис. 5). Приклейте верхнюю и нижнюю перекладины к основанию спереди, затем добавьте стойки.
5. Теперь выпилите задние перекладины Z, АА, стойки ВВ, средники СС и боковые перекладины DD, ЕЕ. Приклейте нижнюю заднюю перекладину АА и средники к задней стенке V (фото К). После этого приклейте на место заднюю верхнюю перекладину и стойки, затем боковые нижние перекладины со средниками к боковым стенкам и, наконец, верхние боковые перекладины и стойки.
Используйте пару толстых брусков с ровной гранью, чтобы плотнее прижать средники СС к задней стенке.
6. На углах корпуса отфрезеруйте 10-миллиметровые фаски, заканчивающиеся у стыков перекладин со стойками (рис. 6).
Прежде чем соединить цокольные доски, нужно опилить скосы на приклеенных сверху рейках. После этого можно приступить к фрезерованию скруглений.
7. Из 19-миллиметровых вишневых досок выпилите боковые, переднюю и заднюю цокольные доски FF, GG указанной длины с припуском около 3 мм по ширине. Затем отпилите от верхнего края каждой цокольной доски рейку сечением 19×19 мм и пометьте детали, чтобы установить их на место в дальнейшем. Наконец, изготовьте соединения «ласточкин хвост», чтобы скрепить цокольные доски (рис. 6а). Примечание. Если вместо шипов «ласточкин хвост» вы решили сделать простые соединения па ус, выпилите цокольные доски указанной ширины (без припуска) и не отпиливайте от них сверху рейку.
8. Опилите скосы на ус только на рейках для боковых цокольных досок, не укорачивая их. Приклейте каждую из них к соответствующей детали, от которой она была отпилена. Затем приклейте рейки без скосов к передней и задней цокольным доскам. Сделайте скос только на верхней части передней и задней цокольных досок так, чтобы они плотно соединялись с боковыми цокольными досками. Грань скоса должна быть рядом с линией разметки, а точного сопряжения деталей можно добиться подгонкой, удаляя материал понемногу (фото L). Затем отфрезеруйте 19-миллиметровое скругление с 3-миллиметровым уступом вдоль верхнего края всех цокольных досок.
9. Приклейте цокольные доски к основанию. Возможно, для их крепления придется использовать шурупы или гвозди, если вместо соединений «ласточкин хвост» вы сделали на их концах скосы.
Добавьте дверцы
1. Выпилите перекладины НН, стойки II и филенки JJ указанных размеров (рис. 7).
2. Сделайте шпунты шириной 6 и глубиной 12 мм по центру внутренних кромок всех стоек и перекладин. Затем сформируйте шипы толщиной 6 и длиной 12 мм на концах перекладин.
3. Соберите дверцы, склеив вместе стойки, перекладины и филенки. Когда клей высохнет, проверьте, как вставляются дверцы в проем основания, и подгоните их, если требуется. Затем отфрезеруйте фальцы 5×5 мм на верхних и нижних ребрах дверок с внутренней стороны, а также фальцы 10×5 мм на стойках, где нет петель. Эти фальцы оставляют достаточно места между дверцами и корпусом для установки магнитных защелок.
Прикрепите дверцы к корпусу с помощью накладных петель и установите на место магнитные защелки.
Опустите крышку на основание
1. Пригласите трех приятелей крепкого телосложения, чтобы с их помощью поднять тяжелую верстачную крышку и положить на основание. Фиксировать ее нет необходимости — благодаря массивности и точной подгонке она хорошо удерживается на месте.
2. Установив новый верстак в мастерской, сразу же приступайте к следующему проекту, и теперь вы сможете получить еще больше удовольствия от времени, проведенного в мастерской!
Возможно, Вас заинтересует:
stroyboks.ru
Как сделать столярный верстак (слесарный, складной) своими руками: чертежи, размеры
Смастерить столярный верстак своими руками сможет каждый домашний умелец. Времени на эту работу уходит много, но выгода от обустроенного рабочего места перекрывает и трудозатраты, и вложения в строительный материал. В данной статье вы найдете полную информацию по самостоятельному строительству верстаков для столярных работ.
1
Столярный верстак – оптимизация рабочего места
Удобная рабочая поверхность пригодится любому мастеру. А столяр нуждается в обустроенной рабочей зоне больше, чем другие специалисты. Ведь ему придется возиться с крупногабаритными заготовками, длина которых доходит до 3 метров, и без грамотно сконструированной рабочей области в этом случае не обойтись. Даже упрощенный складной верстак позволяет обрабатывать брус или доски и собирать изделия из полученных заготовок. Большая столешница с упорами дает возможность зафиксировать пиломатериал в любом положении, обрабатывая не только поверхности, но и грани бруса или доски. А специальные тиски помогут зафиксировать заготовки во время распиловки, сверления или соединения нескольких элементов.
Любому столяру пригодится удобно обустроенная рабочая зона
Кроме того, в ящиках и на полках верстака можно хранить детали будущих изделий, инструменты и всякие хозяйственные мелочи. Причем в удобное хранилище можно превратить не только столярный вариант из дерева, но и верстак слесарный, собранный на основе стальных уголков. При этом сделать столярный верстак своими руками, упорядочив и оптимизировав пространство в рабочем помещении, может мастер, не слишком знакомый со строительством. Для этого вам понадобятся общие чертежи или понимание устройства верстака, строительные материалы и пошаговая инструкция для сборки. Все это вы найдете ниже по тексту.
2
Разновидности и устройство верстаков для столяров
В современном столярном деле используются всего три схемы конструкций верстаков. Во-первых, мобильный вариант – переносная конструкция, которую можно установить даже на балконе. Такая модель пригодится и тем мастерам, которые желают получить универсальный верстак для слесарных и столярных работ. Главный плюс этого варианта – небольшие размеры, основной минус – небольшая зона хранения. Все инструменты в такой стол не сложишь.
Во-вторых, стационарный верстак – вариант для полноценной мастерской. Для размещения этой модели нужна просторная комната, но она войдет и в большой гараж. Этот верстак может быть как деревянный, так и стальной – есть возможность собрать любую конструкцию, ведь переносить его не нужно. Основной плюс модели – широкая функциональность, помноженная на обширное место хранения. Главный минус – габариты и потребность в большом объеме стройматериалов.
В полноценной мастерской лучше всего установить стационарный верстак
В-третьих, модульная конструкция – верстаки этого типа занимают промежуточное положение между стационарными и мобильными вариантами. Модельная структура позволяет нарастить и укоротить столярный стол, ножки и прочие элементы. Поэтому основной плюс данного варианта – сочетание оптимальных габаритов и функциональности. А главный минус – усложненная конструкция. Построить модульный металлический верстак своими руками не так-то просто, да и с деревом у вас могут быть проблемы.
В итоге оптимальной моделью для самостоятельного строительства следует признать именно стационарный вариант, поскольку мобильный не дает всех выгод, а модульный слишком сложен во время сборки. При этом независимо от принадлежности к одной из разновидностей любой верстак содержит в себе следующие конструкционные элементы:
- Опору (станину, каркас) – систему вертикальных и горизонтальных балок, удерживающих столешницу, заготовки и инструменты.
- Рабочую поверхность (столешницу) – на языке профессионалов этот элемент называют верстачной доской. В ней делают все необходимые пазы и выемки для упоров, которые пригодятся для фиксации обрабатываемых заготовок. Поэтому такая доска должна быть массивной и надежной.
- Передние тиски и коробку – по своей сути, это огромные прижимные блоки, которые конкурируют со струбцинами. Они фиксируют заготовки под углом к плоскости рабочего стола, прижимая их к боковым граням столешницы. Причем складной верстак имеет только одни тиски, а стационарный – как минимум пару прижимных блоков.
- Полки – места хранения, которые располагаются под столешницей.
И все эти части, за исключением некоторых деталей зажимного блока из металла (винтов и гаек), собираются из дерева, что упрощает подбор конструкционных материалов для строительства верстака.
3
Какие материалы нужны для сборки – готовимся к работе
Вы сможете построить столярный или слесарный верстак своими руками только в том случае, если достанете следующие материалы:
- Фанерный лист толщиной 18-20 миллиметров и общими габаритами 2,5×1,25 метра. Причем старайтесь выбрать идеально ровный лист, без пузырей и провалов на поверхности – он пойдет на столешницу.
- Брус 10×10 и 6×6 сантиметров. Из этих элементов будет собрана станина, следовательно, нам нужно около 4 метров “десяточки” (на ноги и поперечины) и не менее трех метров “шестерочки” (на элементы укрепления). При этом старайтесь выбрать брус без сучков и трещин.
- Доски длиной 2 метра – они пригодятся во время сборки столешницы. А по завершению из них можно сделать настил для полки.
Перед постройкой верстака нужно собрать необходимые материалы и инструменты
Кроме того, нам понадобятся следующие инструменты: дрель с перьевыми и обычными сверлами, циркулярная пила (дисковая), прижимы, клей Момент (по дереву), угольник, уровень, болты с гайками и мебельные саморезы с защитой от коррозии. После того, как все эти материалы и инструменты будут куплены и свезены к месту размещения и сборки, вы можете соорудить верстак из дерева своими руками, опираясь на нашу пошаговую инструкцию.
4
Сборка своими руками – пошаговая инструкция
Перед тем, как сделать столярный верстак своими руками, постарайтесь прочитать эту инструкцию от начала и до конца, прокручивая у себя в голове все описанные ниже этапы сборки. Если вы поймете весь порядок действий, то самостоятельное изготовление верстака отнимет у вас минимум личного времени. Причем наша пошаговая инструкция рассчитана на людей с минимальным опытом в столярном деле. Ну, а сам процесс сборки выглядит следующим образом.
Сперва необходимо собрать стол
На первом этапе мы собираем стол. Для этого фанерный лист укорачиваем до 1,52 метра дисковой пилой и делим на две части. В итоге в руках мастера остаются две заготовки с габаритами 1,52×0,61 метра. Они и послужат основой для столешницы. А оставшаяся часть 0,98×1,25 пригодится нам в дальнейшем. Следующий этап – склеивание массива стола верстака из двух фанерных заготовок. Для этого нужно смазать их поверхности клеем и, сложив фанерные плиты, стянуть их зажимами, а на центральную часть можно положить 30-килограммовый груз. Причем под зажимы нужно подложить три 1,5-метровых доски, обеспечивающих плотное прилегание при размещении вдоль длинного края листа.
Кроме того, нужно учесть тот факт, что при склеивании листы фанеры должны соединяться выпуклыми сторонами (при наложении друг на друга), иначе весь массив развернет в дугу, что нежелательно. Далее мы переходим к усилению 36-миллиметрового клееного массива. Для этого нам нужно напилить из остатков фанерной панели полосы шириной 15 сантиметров и приклеить их по периметру, с обратной стороны столешницы. В итоге должен получиться стол толщиной 54 миллиметра, состоящий из трех 18-миллиметровых слоев фанеры. Причем полосы усилителя будут играть роль ребер жесткости.
После этого обрезаем массив под габариты 1,5×0,6 метра. Этот этап позволит подрезать торцы, устранив накладки и выступы, образовавшиеся во время сборки столешницы из трех слоев фанеры. Сама подрезка осуществляется дисковой пилой на слабой подаче инструмента. Циркулярку нужно вести по фанере очень медленно, иначе вы получите рваные края. Следующий этап – сборка вертикальных элементов станины. Для этого мы пилим брус 10×10 сантиметров на четыре отрезка длиной по 0,9 метра. Получаем вертикальные опоры. А в качестве проножек (нижняя стяжка между вертикальными балками) и царг (верхняя стяжка) будем использовать брус 6×6 сантиметров, вырезав соответствующие пазы в ножках. Места крепления проножек и царг следует промазать клеем и усилить болтами или саморезами.
Далее мы должны установить вертикальные опоры по месту расположения верстака и собрать всю станину, стянув их с помощью горизонтальных продольных стяжек. Их можно изготовить из бруса 6×6 сантиметров, закрепив в шип или внахлест, на болты или саморезы.
На нижние стяжки мы уложим полки из 1,5-метровых досок, а на верхние – столешницу. Поэтому перед креплением стяжек мы должны отследить вертикаль и горизонталь собираемой станины. Иначе стол будет стоять под наклоном. Крепление столешницы к станине выполняется 8-миллиметровыми саморезами, головки которых нужно утопить в лунках, высверленных перьевым сверлом. Перед креплением стол притягивают к верхним продольным стяжкам и царгам зажимами.
На этом сборка стола заканчивается, и мы можем переходить к монтажу тисков. Причем сделать столярные тиски для верстака своими руками может далеко не каждый. Поэтому новичкам мы предлагаем обратить внимание на готовые модели, установка которых происходит в следующей последовательности: прикручиваем к торцу стола неподвижную губку тисков, закрепляем на ней резьбовой элемент. Продеваем сквозь отверстия в подвижной губке две резьбовых направляющих, вкручиваем их в неподвижную губку. Вставляем в оголовки направляющих рукояти, вращая которые можно придвинуть подвижную часть тисков к неподвижной.
После завершения этапа монтажа тисков вы можете пользоваться верстаком по своему усмотрению. Причем круглые или прямоугольные отверстия для упоров можно нарезать в столешнице по мере необходимости, располагая их, как вам удобно.
obustroen.ru
Столярный верстак своими руками – пошаговая инструкция
Рабочий стол-верстак является необходимым атрибутом для обработки пластика, камня, дерева, металла, а также для различных сварочных и отделочных работ. Конструкция его достаточно проста, поэтому соорудить столярный верстак своими руками под силу каждому, ведь никакие чертежи для этого не требуются.
Верстак столярный – что это вообще такое?
Любой верстак, будь он сложной или простой конструкции, представляет собой массивный, устойчивый стол, который используется для обработки самых разных изделий. Чем большего размера будет верстак, тем больших габаритов изделия на нем можно будет обрабатывать. Сама же обработка материалов на верстаке может осуществляться как ручным инструментом, так и механизированным.
Рассмотрим способ процесс изготовления самого простого столярного верстака.
Как сделать столярный верстак своими руками: пошаговая инструкция.
Шаг 1- создание крышки.
Крышку для верстака нужно сколотить из достаточно толстых досок – таких, чтобы в итоге получить своего рода массивный щит, шириной от 70 сантиметров и длиной до 2 метров.
Для крепежа досок следует использовать длинные гвозди, которые нужно вбивать в те с фасадной стороны, а затем загибать на изнаночных деревянных перемычках.
Рабочую поверхность столярного верстака также делают из деревянного массива. ДСП, ДВП и материалы из прессованной стружки сюда не подойдут. Неплохое конструктивное решение – обшивка крышки снизу по периметру брусом 5 на 5 см – к нему удобно будет закреплять вертикальные опоры.
Шаг 2 — замеры.
Расположение вертикальных опор определяется размерами верхней крышки. А сами эти опоры можно изготовить из прямоугольного бруса 12 на 12 см или же взять в их качестве круглый лес. Правда, последний вариант не будет очень надежным.
Важное значение имеет и высота рабочей поверхности столярного верстака, так как от этого показателя зависит удобство выполнения столярных манипуляций. Поэтому верхний срез опор наиболее оптимально будет установить на уровне опущенных рук. Ведь в процессе монтажа крышки общая высота столярного верстака увеличится на сантиметров 10, а значит — работать за таким столом будет вполне комфортно.
Шаг 3 — монтаж.
Вертикальные бруски устанавливаются в предварительно выкопанную лунку, причем устанавливаются ровно, используя строительный уровень. Далее они попарно соединяются — с помощью широких досок.
К вертикальным брускам поперечные доски закрепляют длинными саморезами.
Затем на торцы опор с помощью саморезных шурупов (гвозди здесь не подойдут, так как удары по ним молотком могут спровоцировать сдвиг каркаса конструкции) монтируется рабочая поверхность.
Все. Столярный верстак своими руками готов к использованию.
Столярный верстак своими руками видео
Рекомендую прочитать:
podmasterij.ru
Как сделать верстак своими руками
Для любого хозяйственного мужчины нужно свое оборудованное рабочее место для хранения инструмента и совершения столярно-слесарных работ. В таком случае просто необходимым элементом рабочего места станет верстак, и сейчас мы расскажем, как сделать верстак своими силами.
Действительно, чтобы купить его, потребуется выложить значительную сумму и, кроме этого, подобрать нужный размер именно под ваше помещение представляется довольно сложной задачей. Но если делать самому, то можно выбрать требуемый размер верстака с точностью до сантиметра.
Какие верстаки бывают
Верстак — это рабочий стол, на котором мастер производит ручные работы по обработке деревянных, металлических и других деталей. Самостоятельно сделанные верстаки устанавливают в гараж, на даче и даже в квартире. Верстак оснащен различными дополнительными устройствами, которые могут понадобиться при работе, такими как упоры и тиски. Кроме этого, в верстаках устанавливают емкости для хранения различных инструментов и даже документации. По типу работ различают столярные, плотницкие и слесарные верстаки.
Верстак своими руками видео:
Столярный верстак
Стандартный столярный верстак имеет такую конструкцию. Основными частями являются верстачная плита и подверстачье. Подверстачье выглядит как стойка (обычно две), которые соединены между собой деревянными брусками. Материал этого элемента стола обычно сосна или другая древесина мягких пород.
Верстачная доска или крышка изготовляется из твердых пород древесины, например, дуба, и имеет толщину до 8 см. Поверхность доски покрывается олифой. Если вы собираетесь собрать верстак своими руками, то вы должны знать, какие дополнительные устройства нужно установить на столешнице.
Обратите внимание!
В первую очередь это должны быть тиски, расположенные в передней части и использующиеся для фиксации деталей.
В задней части необходимо сделать углубление, для хранения в нем инструмента небольших размеров. На крае верстачной доски имеются отверстия, в которые вставляются деревянные чурочки и гребенки из металла. Стандартный верстак пригоден в основном для ручной работы, а если вы хотите пользоваться еще и электроинструментом, то для этого надо выбирать верстачную доску с большим количеством отверстий для упоров.
На фото столярный верстак своими руками
Слесарный верстак
Слесарный верстак более мощное сооружение. Оно имеет металлический каркас, на который укладывается деревянная крышка толщиной до 6 см и покрытая железным листом. Крышка окантована трехсторонним бортом и на ней, в большинстве случаев, устанавливаются слесарные тиски. Столешница на таких верстаках делается мощной, чтобы она могла выдерживать высокие ударные нагрузки, в том числе и кувалды.
Материал выбирается по желанию, но наиболее популярный МДФ с оцинковкой, которая позволяет защищать столешницу от влияния агрессивной среды, такой как бензин, масла или растворители. Кроме того, такая столешница легко чистится от загрязнений. Слесарный верстак оснащен несколькими выдвигающимися ящиками для складывания инструмента.
На фото слесарный верстак своими руками
Это интересно! Делаем шкаф-купе из гипсокартона своими руками: чертежи с размерами и подробная видеоинструкция
Плотницкий верстак
Еще одним видом таких конструкций является верстак плотника. Это рабочее место предназначено для обработки досок и имеет размеры, значительно превышающие два предыдущих варианта. Его габариты имеют длину до 6 м и ширину 1 м. На плотницком верстаке обязательно устанавливается упор для обработки доски. Он имеет вырез в виде треугольника, для закрепления доски при помощи клиньев, и используется во время обработки ее кромок.
Изготовление строительного верстака
Давайте разберемся, как сделать столярный верстак своими руками. Сначала надо сделать каркас из брусьев, а между ножками, для прочности, установить перемычку и царгу (соединительный элемент, скрепляющий конструкцию). Желательно чтобы они располагались на расстоянии около 45 см от пола. Монтаж каркаса верстака происходит в таком порядке. Сначала нужно осуществить подготовку пазов, затем собираем конструкцию и промазываем точки соединения клеем. Окончательный крепеж проводим с помощью струбцин.
На фото верстак плотника
Это интересно! Трубогиб для медных труб: 4 разновидности и самостоятельное изготовление
Столешница для верстака
Стоит напомнить, что изготовление любой конструкции происходит более быстро и качественно, если у вас под руками есть хотя бы самый простой чертеж столярного верстака или его части. Ниже мы приведем чертеж столешницы, вид сверху.
Если столешница изготавливается из нескольких досок, то надо обеспечить отсутствие щелей между ними, во избежание, при последующей работе, забивания туда пыли. Размеры столешницы должны быть больше на 3—5 см самого верстака, для большего удобства чистки инструмента. Столешницу надо обработать шлифмашиной и покрыть лаком. Это будет служить защитой от попадания заноз в руки.
Установка тисков и создание упоров
После того как мы установили столешницу, нужно монтировать на них тиски. Для этого, на рабочей поверхности надо вырезать углубление, чтобы можно было поставить вертикальную пластину в одной плоскости со столешницей. Ставим тиски в место, где они будут стоять в будущем, желательно чтобы это был не угол, и делаем наметку для сверления. Затем прикручиваем гайками.
Обратите внимание!
Упоры можно приобрести в магазине, а можно сделать самостоятельно.
Тогда посоветуем сделать их прямоугольной формы с возможностью регулировки по высоте. Отверстия под упоры желательно производить на длину 50% от хода тисков. При таком раскладе вы сможете хорошо зафиксировать разные заготовки. Видео-инструкцию по изготовлению верстака можно посмотреть в нашей статье.
Деревянный верстак
Это интересно! Делаем угловой шкаф на кухню своими руками: от проекта до результата
Изготовление слесарного верстака
Давайте рассмотрим, как можно сделать слесарный верстак своими руками.
- Определим высоту будущего стола. Для каждого человека она может быть разная, к примеру, если мужчина имеет рост 180 см, то высота верстака составляет 90 см. Но все-таки для окончательного решения нужно ориентироваться только на себя.
- Не забываем, что чертежи слесарного верстака, нарисованные вами, пригодятся для более быстрой и качественной сборки.
- Для слесарного верстака каркас лучше всего сварить из профильной трубы и уголков, но в крайнем случае его можно сделать так же как и столярную конструкцию, из брусьев.
- Чтобы конструкция была максимально прочная, нужно поставить между ножками распорки. Иногда, вместо распорок устанавливают полочку, в которую в последующем можно складывать инструмент, лакокрасочные жидкости или другие нужные предметы.
- Для стойкости конструкции можно прикрепить ножки к полу. Это исключит шатание верстака при работе.
- Соорудите столешницу из МДФ и при возможности оцинкуйте. Это значительно повысит ее прочность.
- Если вы хотите, чтобы ваш верстак был оснащен выдвижными ящиками, то поставьте под верхними брусьями полозья, похожие на те, что устанавливаются для ящичков в компьютерных столах. Тогда у вас будет место хранения для мелких деталей, шурупов и гвоздей.
Складной верстак
Есть еще одна разновидность верстаков, которые применяются как для столярных, так и слесарных работ. Это складной верстак. Он очень удобен при отсутствии лишней площади в помещении. Поработав на нем, его всегда можно сложить и поставить в угол для ожидания следующей работы. Кроме того, его можно в сложенном состоянии перевести на дачу. Такой верстак состоит из двух частей: съемной верстачной доски и складного стола. Он обычно изготавливается меньших размеров, чем стационарный стол.
Это интересно! Обратный молоток: рассматриваем принцип работы и делаем инструмент своими руками
Верстак своими руками видео:
data-matched-content-rows-num=”4″ data-matched-content-columns-num=”4″ data-matched-content-ui-type=”image_stacked” data-ad-format=”autorelaxed”>Вконтакте
Google+
Мой мир
anatomia-remonta.ru
