Как сделать антенну для телевизора своими руками
Начиная с прошлого века, человечество стало стремительно развиваться в технологических сферах, в том числе и в средствах коммуникаций. Передача информации посредством интернета, радиовещания и телевидения сегодня занимает лидирующие позиции в способах общественного взаимодействия. Но для многих самым простым, доступным и интересным средством получения информации остается телевидение. Поэтому обеспечение качественного и стабильного изображения на телеэкранах остается актуальным вопросом. Для его решения можно обратиться в пункты продажи бытовой техники, где предложено огромное количество моделей антенн различного типа. А можно изготовить ее самостоятельно с помощью инструкций в данной статье о том, как сделать антенну для телевизора своими руками.
Разновидности антенн
Антенны различаются по типам и имеют различные формы. Ниже представлены основные типы антенн:
- принимающие «волновой канал»;
- прием «бегущей волны»;
- в форме рам;
- зигзагообразная;
- логопериодическая;
- решетчатая.
Прием цифрового сигнала антенной
С начала XXI века большое развитие получило цифровое вещание. Такой сигнал обеспечивает высокое качество изображения, устраняет многие недостатки устаревшего аналогового телевидения. Но не каждая антенна способна принять этот сигнал. Поэтому перед тем, как сделать антенну для телевизора, нужно определиться с типом получаемого сигнала: аналогового либо цифрового. На основе существующих фабричных антенн были придуманы самодельные, которые справляются не хуже со своей задачей. Сейчас разберемся с типом антенны, который наилучшим образом подходит для приема цифрового сигнала:
- Для самого простого и подручного способа приема сигнала можно сделать антенну для телевизора как из проволоки, так и с помощью телевизионного кабеля, очистив изоляцию с оплеткой и оставив только центральную жилу. Для подключения проволока вставляется в гнездо телевизора и направляется в сторону ретранслятора. Проволоку также лучше использовать в оголенном виде. Но не стоит ожидать стабильного и качественного изображения даже при условии небольшого удаления от места передачи сигнала. Небольшие помехи существенно повлияют на картинку в телевизоре.
- Формат DVB-T2, который используется для трансляции цифрового сигнала, способна качественно принять обычная комнатная антенна. Но при условии, что ретранслятор находится от места приема на расстоянии не больше 10 км.
- Антенна типа «Ворона» является внешней антенной, принимающей цифровой сигнал с удалением на 30 км. Лучших показателей изображения можно добиться, направив антенну прямо в сторону ретранслятора.
- Антенна типа DIPOL 19/21-69 устанавливается на возвышенность примерно в 10 м и нуждается в четком направлении на вышку. Считается наиболее качественной антенной, так как способна принимать сигнал на расстоянии 50 км от источника, а при подключении усилителя – до 100 км. Но любые ландшафтные преграды или радиопомехи сильно влияют на качество принятого сигнала и отобразятся на изображении.
Простая комнатная антенна
Вначале рассмотрим способ, как сделать комнатную антенну для телевизора с применением единственного материала, без которого антенна никак не получится – проволоки. Берется самая обыкновенная проволока (но не алюминиевая), зачищается и вставляется в телевизор одной стороной. Другая сторона просто крепится за батарею или отопительную трубу. Дело в том, что отопительная система в каждой квартире выходит на самый верх дома и может выступить в роли усилителя. Достаточно подсоединить к ней телевизор. Но не нужно рассчитывать на устойчивый прием сигнала. Да и больше пяти каналов обычно таким способом не «поймать».
Антенна на балконе
Это следующий наиболее доступный способ усилить сигнал, но теперь при помощи балкона. В этом случае телевизор соединяется со струнами для сушки белья на балконе. При такой установке обычно сигнал не только прибавляет в качестве, но и могут появиться новые каналы.
Обычная внешняя телевизионная антенна
Теперь перейдем от комнатных антенн к внешним. Рассмотрим наиболее простой способ, как самому сделать антенну для телевизора снаружи дома. Диапазон ее работы находится в пределах 30 км от телевышки. Здесь понадобятся:
- Две металлические трубки длиной примерно 40 см и диаметром 16 мм (в среднем). При изготовлении такой антенны нужно непременно соблюсти однородность каждой из двух трубок по материалу, длине, толщине стенки и диаметру.
- ТВ-кабель с необходимой длиной плюс два метра на подключение и провисание.
- Кусок текстолита или гетинакса.
- Крепления для трубок на плоской основе (хомуты либо металлические полосы).
- Мачта для крепления конструкции антенны (может быть труба, уголок или деревянная рейка).
Переходим к сборке конструкции антенны. Каждую из трубок нужно расплющить с одной стороны. Этими сторонами две трубки кладут на кусок текстолита или гетинакса друг напротив друга на расстоянии 6-7 см. Площадь куска материала равняется необходимой площади для надежного крепления трубок хомутами. К нему крепится мачта.
Так как сделать антенну для телевизора, которая проработает не один год, можно только с помощью качественного соединения, далее происходит припайка кабеля к трубкам. Снимается до 10 см изоляции кабеля, оплетка скручивается и припаивается к одному концу. Остается центральная жила кабеля в пластиковой изоляции. Последняя аккуратно срезается на расстояние, достаточное для надежного крепления к трубке, и припаивается.
Заканчивается процедура изготовления такой антенны креплением хомутами кабеля к основанию мачты, выбором наилучшего места приема и фиксацией антенны. Направление антенны можно подсмотреть у соседей.
Антенна из банок
Такая антенна не будет постоянно и надежно принимать сигнал, но использовать ее как временную меру вполне возможно. Лучшим образом подойдут пивные банки. Теперь разберем в деталях, как сделать антенну для телевизора из банок.
Чтоб сделать эту антенну, нужно приготовить следующее:
- Две жестяные банки.
- Обычный телевизионный кабель длиной не меньше 5 м.
- Штекер.
- Саморезы.
- Швабру или подобную основу для крепления банок.
- Изоляционную ленту, пассатижи, отвертку и нож.
После подготовки материалов переходим непосредственно к изготовлению антенны:
- Один из концов кабеля зачищается, и к нему подсоединяется штекер.
- На втором конце отмеряются 10 см и срезается изоляция.
- Оплетка аккуратно отделяется и сплетается в шнур.
- Далее нужно снять пластиковый слой длиной в 1 см, который изолирует центральную жилу кабеля.
- В каждую из двух банок вкручивается по одному саморезу в центр крышки или дно банки.
- К одному из шурупов крепится стержень кабеля, к другому – шнур из оплетки. Шурупы затягиваются и зажимают крепления на банках.
- С помощью изоленты банки закрепляются на швабре, располагаясь по бокам на ее горизонтальной планке. Также возможно применение деревянной вешалки, которая висит в каждом доме.
- Кабель тоже нужно прикрепить к вертикальному основанию швабры.
- Штекер вставляется в телевизор.
- Последним действием будет определение лучшего места приема антенны и ее фиксация на этом месте.
Существуют различные инструкции, как сделать для телевизора антенну из четырех и более банок, но однозначного улучшения изображения благодаря количеству банок не наблюдалось.
Самодельная антенна по типу зигзагообразной
У домашних мастеров уважением пользуется антенна, изобретенная Харченко К.П. в форме зигзага, еще в 1961 г. В то время ее «родитель» был далек от применения своей антенны для приема цифрового сигнала. Но теперь оказалось, что ее конструкция прекрасно подходит для этой цели. Вот на примере такого изобретения рассмотрим, как сделать цифровую антенну для телевизора. Правда, придется задействовать паяльник.
До того как сделать для телевизора самодельную антенну такого рода, придется подготовить некоторые материалы:
- Проволока из меди с сечением от 3 до 5 мм.
- ТВ-кабель длиной от 3 до 5 м.
- Припой.
- Паяльник.
- Штекер.
- Изолента.
- Пластик или фанера в качестве основания.
- Крепежные болты или саморезы.
Изготовление антенны начинается с рамки. Нужно сделать два ромба, которые будут располагаться в одну линию. Каждая их сторона должна равняться 13,5 см. Для этого понадобится кусок проволоки длиной в 110 см, который нужно согнуть по заданным параметрам. После изготовления рамки должен остаться 1 см свободной проволоки, который используется для сгибания петель с целью скрепления рамки. Окончательно замыкается данный крепеж после спаивания. В итоге рамка будет иметь вид двух соединенных между собой ромбов.
Следующим этапом в процессе, как сделать антенну для телевизора в домашних условиях, будет крепление кабеля к рамке. Начнем с того, что в месте соединения ромбов по центру рамки их углы не должны соприкасаться, так как именно к этим углам будет крепиться стержень кабеля и его экран. Стержень крепится на верхний угол путем обматывания и припаивания. Аналогично крепится экран на нижний угол. Расстояние между углами должно равняться 2 см.
Теперь рамка с припаянным кабелем устанавливается на основание. Ставить антенну лучше на возвышенности, предварительно покрасив. Конечно, качество сигнала немного упадет, но и без краски медь все равно окислится и будет сформирован налет. А покрашенной антенна будет более защищена от различных погодных условий. Особенно если в качестве основания используется деревянная планка.
Зигзагообразная антенна с установкой экрана
Если после изготовления зигзагообразной антенны добиться хорошего сигнала не получилось, ее можно усовершенствовать экраном. Он устанавливается сразу за антенной и подальше от телевизора. В его качестве можно использовать обычную кухонную фольгу, закрепленную на пластине, размером с антенну.
Также этот вид антенны может комплектоваться дополнительными секциями ромбов по бокам. Важно соблюсти размеры их сторон и выполнить в четном количестве.
Усилитель для антенны
Бывает, что как бы грамотно и качественно ни была собрана домашняя антенна, хороший сигнал все равно не удается получить. В таких случаях без усилителя сигнала не обойтись.
Усилители имеют достаточно сложную конструкцию, зачастую недоступную для понимания обывателей. Потребуется слишком много специфических знаний для изготовления и подборки материала. А сделанные ошибки либо не дадут устройству работать нормально, либо вовсе выведут его из строя.
Остается единственный способ, как сделать усилитель антенны для телевизора, которым можно воспользоваться человеку без специальных навыков. Конструкция максимально проста, но способна усилить сигнал. Нужно просто взять магнит и обмотать его несколько раз телевизионным кабелем. Сделать это можно возле телевизора или антенны. Но с учетом того, что производители усилителей обычно предусматривают их крепление возле антенны, лучше тоже пойти этим путем.
Советы, как сделать домашнюю антенну для телевизора максимально эффективной
При изготовлении любого типа антенны есть обязательные условия, которые нужно учитывать для получения качественного приема:
- Все элементы конструкции антенны, которые пропускают через себя сигнал, следует соединять при помощи пайки. Ведь сигнал очень чувствителен к любым помехам и моментально ослабевает при недочетах конструкции. При отсутствии пайки контакты со временем не смогут обеспечить максимально хороший сигнал, а срок службы антенны сократится. Места пайки лучше залить силиконом или эпоксидной смолой.
- Следует избегать лишних кабельных соединений и разветвлений. Рекомендуется сделать как для антенны с телевизором, так и для усилителя единственный кабель.
- Современные коаксиальные кабели имеют устойчивую к коррозии оплетку, которую сложно припаивать маломощными паяльниками. Рекомендуется использовать паяльник мощностью не менее 40 Вт, а также легкосплавный припой и флюс-пасту.
- Следует уделить внимание качеству телевизионного кабеля. Его советские разновидности уже доказали свою низкую способность качественно пропускать сигнал и нередко становятся причиной плохого изображения. Лучшим решением будет использование кабеля с сопротивлением 75 Ом, сделанным из силикона.
- Из штекеров наилучшим выбором будут металлические варианты. Пайка также приветствуется.
- Если добиться бесперебойного приема не получается, единственным выходом будет увеличение мачты для крепления антенны.
Это только основные способы, как сделать антенну для телевизора своими руками. Практика показала, что подобные самодельные антенны способны не только сэкономить приличную сумму денег, но и обойти по показателям некоторые заводские. Часто изготовление домашней антенны укладывается в 15 минут, а при хорошем сигнале результат буден получен такой же и без особых затрат и усилий. Важно придерживаться инструкций по изготовлению антенны и рекомендаций, изложенных в этой статье. Тогда все обязательно получится.
h-sw-h.com
Как сделать антенну своими руками для телевизора
Несмотря на быстрое развитие интернета, телевидение — ключевой источник важной информации для каждого из нас. Чтобы на экране отображалось качественное изображение, требуется мощная антенна. Ее можно приобрести или сделать самостоятельно и хорошо сэкономить. Как сделать антенну своими руками для телевизора, что для этого требуется — подробно разберем в этой статье.
Содержание статьи:
- Используем пивные банки
- Зигзагообразная антенна
- Коаксиальный кабель
- Антенный усилитель
- Несколько полезных рекомендаций
- В завершение
Используем пивные банки
Сегодня доступно множество схем, по которым можно собрать хорошую домашнюю антенну. Конструкция из пивных банок собирается очень быстро, причем все необходимые материалы есть под рукой. Конечно, такая антенна сверхустойчивый сигнал не гарантирует, но для дачи или дома в деревни — рабочее решение.
Что требуется для сборки:
- банки алюминиевые из-под любого напитка, но одинакового объема;
- антенный провод, длина определяется индивидуально;
- штекеры;
- изоляция или скотч;
- деревянная или пластиковая планка для основания.
Если все эти элементы есть, пора выяснить, как быстро сделать антенну для телевизора:
- Подготавливаем провод. Отмеряем 10 см от конца кабеля. Делаем надрез и устраняем изоляционный слой. Скручиваем экран в единую жилу. Убираем изоляцию с медного провода. На другой конец провода необходимо надеть антенный штекер.
- Фиксируем контакты. К одной банке с помощью небольшого болта крепим медную проволоку, а к другой — скрученный экран. Для стабильного сигнала провода лучше припаять.
- Применяя скотч или изоляцию, фиксируем банки к подготовленной планке. Располагаться они должны строго по прямой. Любое отклонение приведет к тому, что самодельная конструкция работать не будет.
Остается только экспериментировать с расположением антенны и расстоянием между банками. Оптимальным считается 7.5 см между краями банок. Хотя в определенных ситуациях дистанция может быть уменьшена или увеличена.
Зигзагообразная антенна
Как сделать самодельную антенну для телевизора, еще в 1961 придумал Харченко К.П. Вот только на тот момент зигзагообразная форма мало кого заинтересовала. Однако с появлением цифрового телевидения ситуация поменялась, так как фигурная антенна демонстрирует отличный прием сигнала.
Для ее изготовления требуется:
- медный кабель толщиной 5 мм;
- кусок антенного провода;
- паяльник и припой;
- кусок фанеры для основания.
Первостепенно правильно изготавливаем раму. Отмеряем отрезок провода 109 см. Сгибаем его так, чтобы получилось два параллельных ромба, длина одной стенки должна быть 13.5 см. После всех манипуляций в центральной части должен остаться 1 см кабеля. Он будет применяться для окончательной фиксации конструкции.
В центральной части изделия углы ромбов не должны контактировать. К ним будет крепится антенный шнур. На верхний угол припаивается центральная жила, на нижний крепится экран. Промежуток между углами — 2 см.
Полученную конструкцию прикрепляем к основанию и устанавливаем на возвышенности для обеспечения стабильного сигнала.
Коаксиальный кабель
Многих интересует, как самому сделать антенну для телевизора из коаксиального кабеля. Такая комнатная конструкция создается из 75-омного коаксиального провода. Для такого способа требуется правильно рассчитать длину кабеля для эффективного приема сигнала. Для этого выясняем частоту вещания и делим ее в мегагерцах на 7500. Итоговое значение округляем до ровной цифры. Оптимальную длину антенны для своего региона можно найти в интернете.
Антенна из коаксиального кабеляОпределив длину провода, остается придерживаться следующих инструкций, как сделать уличную антенну для телевизора:
- с одной стороны конца подготавливаем кабель и устанавливаем разъем для подсоединения к ТВ или цифровой приставке;
- от установленного разъема отмеряем 2 см и делаем отметку — от нее необходимо будет отмерить требуемую длину антенны;
- лишнее убираем плоскогубцами;
- убираем верхний слой изоляции и оплетку;
- зачищенную часть загибаем под 90 градусов;
- выполняем поиск каналов на ТВ.
Этот способ — самый простой, но требуется соблюсти условия по длине антенны. Конструкция демонстрирует высокую эффективность, но при условии, что нет серьезных препятствий.
Антенный усилитель
В некоторых населенных пунктах, даже зная, как сделать самостоятельно комнатную антенну для телевизора, добиться стабильного сигнала не получается. Решается проблема установкой усилителя. Вот только устройство это имеет сложную конструкцию: без соответствующих навыков и знаний собрать его не получится.
Решить проблему можно двумя способами:
- отправиться в магазин и приобрести готовый вариант;
- воспользоваться обычным магнитом.
Магнит закрепляется максимально близко от антенны, предварительно он несколько раз обматывается антенным проводом. Хотя лучше все-таки обзавестись полноценным усилителем.
Несколько полезных рекомендаций
Чтобы понять, как сделать антенну для телевизора на даче, необходимо учитывать определенные моменты:
- Применяем хороший кабель. От качества провода зависит уровень сигнала. Идеально — вариант с сопротивлением 75 Ом и выполненный в силиконовой оплетке.
- Сводим количество соединений к минимуму. Советуем для антенны и усилителя применять единый кабель.
- Используем пайку. Сигнал чутко реагирует на любые помехи и мгновенно ухудшается, если присутствуют недостатки в конструкции. Если все контакты припаять, то изделие прослужит долго и будет надежным, а сигнал — стабильным.
В завершение
В статье представлены только самые простые способы по быстрой сборке антенны в домашних условиях. Самодельные конструкции обеспечивают стабильный сигнал и часто не уступают покупным моделям. Главное — в процессе сборки придерживаться инструкций и подбирать качественные материалы.
teleinside.ru
Как сделать антенну своими руками для телевизора: три способа
ПОДЕЛИТЕСЬ В СОЦСЕТЯХ
Только в переносных моделях телевизоров есть встроенные устройства, обеспечивающие необходимое преобразование электромагнитных волн эфирного ТВ. Полученные сигналы усиливаются и обрабатываются. На основе этих данных формируется итоговое изображение. Но в стационарных приемниках такой возможности не предусмотрено. Поэтому могут пригодиться знания о том, как сделать антенну своими руками для телевизора. В этой статье представлены конструкции, которые любой человек сможет воспроизвести без лишних усилий. При их выборе предпочтительными считались изделия, собранные из простейших комплектующих деталей.
Подобную сложную конструкцию вполне можно заменить качественной самоделкой
Содержание статьи
Зачем нужна самодельная антенна для цифрового телевидения
Как ни странно, но некоторые «кустарные» конструкции по своим параметрам ничем не уступают фабричным изделиям. Боле того, некоторые из них обеспечивают отличное усиление, хорошую избирательность частот и другие лучшие технические характеристики. Элементарные теоретические знания помогут вам сделать точную настройку в соответствии с особыми условиями в месте приема сигнала.
В некоторых ситуациях соответствующие умения попросту необходимы. Согласитесь, сложно дождаться открытия магазина завтра утром, когда прямо сейчас можно создать качественную антенну из подручных материалов. Весь процесс займет не более часа. После этого – заслуженная гордость самим собой будет гармонично дополнена уважением всех членов семьи.
Телевизор в автомобиле также можно подключить к самодельной антенне
Соответствующие умения и навыки пригодятся при поломке стандартного оборудования
Как сделать антенну своими руками для телевизора: простые конструкции
Тем, кто не желает подробно разбираться в тонкостях теории распространения радиоволн, достаточно изучить инструкции в этом разделе. Здесь рассказано о том, как сделать антенну своими руками для телевизора без лишних затрат времени и денежных средств. Эти проекты проверены на практике. Поэтому для получения положительного результата надо только повторить последовательность рабочих операций.
Вторая «жизнь» пивных банок
Обратите внимание! Здесь и далее надо учитывать место нахождения ближайшей вышки. В данном случае центральную ось банок устанавливают перпендикулярно направлению на передатчик сигнала. После того, как получена хорошая «картинка», оптимальные положения жестко фиксируют скотчем.
Проволока и доска
Простая антенна своими руками для цифрового ТВ с точным расчетом
Чтобы выяснить, как делать антенны своими руками для телевизора без ошибок, надо конкретизировать условия задачи. Если рассматривать Московскую область, то тут эфирное вещание в цифровом формате ведут на двух несущих частотах. Для расчетов используем одно значение, 546 МГц.
Активные части антенн делают из проводников. Их размеры должны соответствовать длине волны (ДВ). Если используете квадрат, то каждая сторона должна быть равной ¼ ДВ.
Для присоединения приемника надо использовать только специальный телевизионный кабель. Он отличается от стандартных проводников сетей питания и других точным значением волнового сопротивления, 75 Ом. На него настроены входные каналы техники. Если применить другую кабельную продукцию, параметры входного сигнала будут хуже.
Чтобы не усложнять конструкцию, используем простую форму, кольцо. Его размеры рассчитываются по простой формуле.
ДР= (300/ ЧС)*100, где
- ДР – длина рамки в см;
- ЧС – частота несущего сигнала в Мгц.
В нашем случае получится: (300/546)*100=55 см (округленная величина).
Обратите внимание на то, что центральная жила отрезка рамки не используется вовсе. К оплетке подсоединяется разделанный телевизионный кабель. Скрутка упрочняется пайкой.
Решение проблем дальнего приема
Если «пассивных» методов недостаточно, пригодится технология создания антенного усилителя своими руками. В этом случае подручных материалов будет недостаточно. Придется приобрести электронные компоненты, освоить методику изготовления печатной платы.
Принципиальная схемаМонтажный чертеж
Усилитель в сборе
Полезная информация! Катушки индуктивности можно сделать самостоятельно. Подойдет любой каркас (цилиндр с диаметром 2 мм). Для намотки используют провод из меди с лаковым покрытием (0,5 мм).
Выводы и рекомендации
Не только копируя готовые решения, но и с точным расчетом эффективную телеантенну своими руками сделать не сложно. Определенные трудности возникнут, если понадобится активное усиление сигнала. Но до этого имеет смысл поэкспериментировать с пассивными антеннами.
Если правильно применить сведения из этой статьи, то созданное своими руками устройство будет обладать лучшими параметрами, чем серийная техника
Как сделать самодельную антенну для цифрового ТВ (видео)
ПОДЕЛИТЕСЬ В СОЦСЕТЯХ
Загрузка…aquatic-home.ru
Как сделать антенну для телевизора своими руками, антенна харченко
Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).
Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.
Варианты самодельных конструкций: общие принципы
В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.
Далее рассмотрим примеры изготовления антенн в домашних условиях с использованием подручных материалов, от простого к сложному.

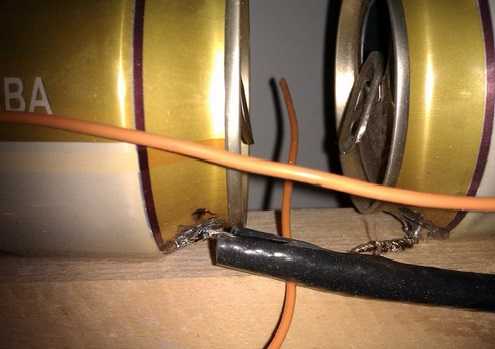

Пивные банки (из-под «Пепси-Колы» тоже подойдут)
Почему этот материал так популярен?
- во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
- во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
- в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
- и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.
Важно!
Перед тем, как сделать антенну из пивных банок, убедитесь в том, что между телецентром и точкой приема нет высотных зданий, которые могут блокировать сигнал.
Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.
Необходимые материалы:
- Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
- Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
- Антенный штекер, соответствующий вашему телевизору.
- Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
- Крепежные элементы: изолента, скотч, или пластиковые хомуты.
- Паяльник, стандартный припой, флюс для пайки алюминия.
- Нож, бокорезы, наждачная бумага.
Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.
Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.
Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.
Важно:
Зачистка производится непосредственно перед пайкой и до «голого» металла.
Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.
Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.
Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.
Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.
«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.
Информация:
Если мощности сигнала все-таки не хватает, можно сделать антенный усилитель своими руками.
Типовая схема на иллюстрации:
Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.
«Восьмерка», она же ромб, она же «Z» образная
Пожалуй, самая популярная конструкция для самодельщиков. Эта достаточно мощная антенна Харченко уверенно принимает метровые и дециметровые частоты в аналоговом и цифровом формате. Когда возникает вопрос: «Как сделать антенну своими руками?», в первую очередь предполагается именно этот вариант.
В чем ее преимущество? При компактных размерах в большинстве случаев не требуется усилитель. Разве что вы хотите принимать сигнал на 1–3 этаже в густо застроенном микрорайоне, где между вами и телецентром расположены десятки многоэтажек.
Как сделать самодельную антенну без проведения сложных расчетов? Для типовой сетки вещания существует базовый размер плеча ромба: это 140 мм. Расстояние между точками подключения провода: 10–15 мм.
Антенна Харченко с такими размерами попадает как раз в середину типового диапазона вещания. Если необходимо захватить другие каналы (в некоторых регионах сетка может работать на нестандартных частотах), можно изготовить проволочную конструкции, в несколько рядов. На иллюстрации изображен чертеж из журнала «Радио» 50-летней давности.
Тогда принимался метровый диапазон, и антенны имели соответствующие гигантские размеры. Из проволоки они делались для уменьшения парусности. Такая технология изготовления требует терпения и большого количества материала. Современные «самоделкины» предпочитают медную трубку либо алюминиевую пластину.
Чтобы сделать комнатную антенну по этой технологии, достаточно куска проволоки. Прибор вешается в оконный проем (в направлении телецентра) и не нужно беспокоиться о том, что его погнет ветром. Можно изготовить несколько ромбов, при этом диапазон приема будет существенно расширен. Идеальный вариант для цифрового телевидения, который можно сделать своими руками на даче или в частном доме.
Усиливаем сигнал без усилителя
Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.
Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.
И, наконец, самая сложная антенна для цифрового ТВ, которую можно изготовить своими руками
Логопериодическая схема позволяет получить максимум усиления без дополнительных схем.
Принцип действия конструкции: в направлении источника сигнала располагаются две проводящие шины, на которых в строгой последовательности установлены перпендикулярные вибраторы. Их длина и расстояние между собой рассчитываются по строгому алгоритму. Ошибка в 2–5% приведет к полной неработоспособности системы. Зато правильно собранная антенна будет принимать аналоговый и цифровой сигнал с высочайшим качеством.
Примечание:
Этот тип антенны требует тщательной ориентации по направлению к телевышке.
Может использоваться с экраном, который способствует усилению слабого сигнала.
Итог
Изготовление самодельной антенны, не просто экономия средств. Это отличный повод попрактиковаться в радиоделе, без риска испортить дорогостоящие радиоэлементы и материалы. А если ваша точка приема расположена в неблагоприятном месте, всегда можно попробовать иную конфигурацию, не покупая несколько антенн фабричного производства.
Видео по теме
profazu.ru
Как сделать антенну для телевизора своими руками
На сегодняшний день, магазины наводнены всевозможными телевизионными антеннами, так что покупка нужной антенны не составит труда. Но бывает, что купить антенну не представляется возможным, к примеру, на даче. Именно чтобы помочь в такой ситуации, мы и расскажем, как сделать антенну для телевизора своими руками.
Антенна из банок из-под пива
Является наиболее популярной самодельной антенной. Она популярна, поскольку проста в изготовлении, а материалы для нее доступны. Такая антенна изготавливается за 10 мин., а работает даже лучше стационарной.
Чтобы изготовить такую антенну придется воспользоваться:
- кабелем;
- парой банок из жести;
- двумя саморезами;
- штекером;
- изоляционной или липкой лентой;
- отверткой;
- палкой.
Процесс изготовления:
Для начала скрепляем банки и палку при помощи изоляционной ленты. Одна банка должна быть примотана на расстоянии примерно 7 см. от другой. Если банки обладают кольцами, то крепление кабеля осуществляется на них.
Теперь вкручиваем в саморезы в банки, зачищаем концы в антенном кабеле и прикрепляем его на шурупы.
Скотчем скрепляем кабель и палку, это нужно, чтобы приемник был стойким.
Альтернативой деревянной палке может стать вешалка.
Чтобы сохранить антенну от потери своих рабочих свойств под влиянием атмосферных факторов, банки следует прикрыть при помощи пластиковой бутылки на два-три литра, с отрезанным дном и горловиной. По центру в бутылке следует проделать отверстие, сквозь которое нужно осуществить протяжку кабеля. Когда подключение будет окончено, данное место обдается кипятком. Высокая температура станет причиной изменения формы пластика и обеспечит герметичность отверстия.
Антенну из жестяных банок можно считать готовой, осталось лишь произвести её подключение и настройку. Конструкция может быть усовершенствована и дополнена еще несколькими секциями.
https://www.youtube.com/watch?v=tAU8B64EOdI
Антенна для телевизора с нормальным приемом сигнала
Если вы не думаете что вы большой мастер, но все же хотите сами смастерить антенну для своего телевизора, то попробуйте сделать следующие действия:

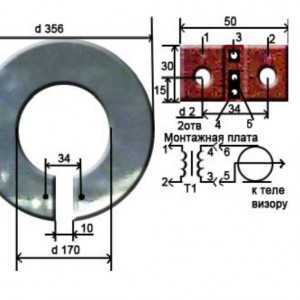

Соберите один и вариантов показанных на на рисунках (по мощности они практически одинаковы, отличаются только дизайном).
- Установка данного контура выполняется на пластиковое или деревянное основание, а сам контур устанавливается на телевизоре или балконе.
- Соединение телевизора и антенны выполняется штекером с кабелем, на котором срезается изоляция на длине примерно 5 см.
- Открывшаяся обмотка должна быть разделена надвое и отогнута.
- Внутренняя обмотка также обрезается на той же длине и оголяется жила провода.
- К штекеру, жила и обмотка крепятся шурупами. Если ваш штекер не оборудован местом под крепеж обмотки, обмотка срезается.
- Другим краем кабель крепиться к контуру. Предварительно, конец кабеля должен быть зачищен и скручен кольцом.
- Места соединений обматываются изоляционной лентой, чтобы обеспечить надежность.
- Чтобы улучшить сигнал от такой антенны, можно пользоваться электронными усилителями.
Телевизионная антенна высокой мощности
Как сделать антенну для телевизора своими руками, да так, чтобы она не уступала по параметрам покупным вариантам, и даже превосходила их?
Ответ прост – нужно произвести улучшение принимающего контура.
Для начала, следует выполнить подключение усилителя сигнала к антенне, и тщательно заизолировать кабель, чтобы в сигнал не проникали помехи.
Для качественного приема, потребуется изготовление экрана – изолированный от телевизора и установленной за приемником. В качестве экрана может быть использована обычная пищевая фальга, которая используется на кухне.
Такую антенну нет смысла ставить дома, чаще всего она устанавливается на крыше, и поворачивается туда, где стоит ближайшая телевышка.
Экономная антенна из минимума материала
Нужно взять самую простую проволоку, но не алюминиевую, поскольку алюминий быстро окисляется. Идеальный вариант – это медная или латунная проволока. Проволоку следует зачистить от изоляции с двух сторон, после чего одним концом проволока вставляется в телевизор, а вторым крепится на батарею либо трубу. Вы увидите, что антенна поймает сигнал, поскольку труба, проходит сквозь весть дом на крышу, и играет роль усилителя требуемой частоты. Таким методом реально поймать примерно пять каналов.
Для осуществления второго варианта ,квартира должна обладать балконом. Здесь потребуется проволока такой же длины, или даже большей, для соединения телевизора и балконной зоны. Проволока зачищается с двух сторон, и одним концом вставляется в телевизор, а вторым прикрепляется на натянутые струны для белья. За счет этого метода не только добавятся каналы, а и изображение станет гораздо более качественным.
Самодельная антена для Т2 видео
Теперь вы знаете как сделать антенну для телевизора своими руками, осталось только прикрепить её и направить на излучатель сигнала.
sdelaj-sam.com
Как сделать антенну для телевизора своими руками
Начиная с прошлого века, человечество стало стремительно развиваться в технологических сферах, в том числе и в средствах коммуникаций. Передача информации посредством интернета, радиовещания и телевидения сегодня занимает лидирующие позиции в способах общественного взаимодействия. Но для многих самым простым, доступным и интересным средством получения информации остается телевидение. Поэтому обеспечение качественного и стабильного изображения на телеэкранах остается актуальным вопросом. Для его решения можно обратиться в пункты продажи бытовой техники, где предложено огромное количество моделей антенн различного типа. А можно изготовить ее самостоятельно с помощью инструкций в данной статье о том, как сделать антенну для телевизора своими руками.
Разновидности антенн
Антенны различаются по типам и имеют различные формы. Ниже представлены основные типы антенн:
- принимающие «волновой канал»;
- прием «бегущей волны»;
- в форме рам;
- зигзагообразная;
- логопериодическая;
- решетчатая.
Прием цифрового сигнала антенной
С начала XXI века большое развитие получило цифровое вещание. Такой сигнал обеспечивает высокое качество изображения, устраняет многие недостатки устаревшего аналогового телевидения. Но не каждая антенна способна принять этот сигнал. Поэтому перед тем, как сделать антенну для телевизора, нужно определиться с типом получаемого сигнала: аналогового либо цифрового. На основе существующих фабричных антенн были придуманы самодельные, которые справляются не хуже со своей задачей. Сейчас разберемся с типом антенны, который наилучшим образом подходит для приема цифрового сигнала:
- Для самого простого и подручного способа приема сигнала можно сделать антенну для телевизора как из проволоки, так и с помощью телевизионного кабеля, очистив изоляцию с оплеткой и оставив только центральную жилу. Для подключения проволока вставляется в гнездо телевизора и направляется в сторону ретранслятора. Проволоку также лучше использовать в оголенном виде. Но не стоит ожидать стабильного и качественного изображения даже при условии небольшого удаления от места передачи сигнала. Небольшие помехи существенно повлияют на картинку в телевизоре.
- Формат DVB-T2, который используется для трансляции цифрового сигнала, способна качественно принять обычная комнатная антенна. Но при условии, что ретранслятор находится от места приема на расстоянии не больше 10 км.
- Антенна типа «Ворона» является внешней антенной, принимающей цифровой сигнал с удалением на 30 км. Лучших показателей изображения можно добиться, направив антенну прямо в сторону ретранслятора.
- Антенна типа DIPOL 19/21-69 устанавливается на возвышенность примерно в 10 м и нуждается в четком направлении на вышку. Считается наиболее качественной антенной, так как способна принимать сигнал на расстоянии 50 км от источника, а при подключении усилителя – до 100 км. Но любые ландшафтные преграды или радиопомехи сильно влияют на качество принятого сигнала и отобразятся на изображении.
Простая комнатная антенна
Вначале рассмотрим способ, как сделать комнатную антенну для телевизора с применением единственного материала, без которого антенна никак не получится – проволоки. Берется самая обыкновенная проволока (но не алюминиевая), зачищается и вставляется в телевизор одной стороной. Другая сторона просто крепится за батарею или отопительную трубу. Дело в том, что отопительная система в каждой квартире выходит на самый верх дома и может выступить в роли усилителя. Достаточно подсоединить к ней телевизор. Но не нужно рассчитывать на устойчивый прием сигнала. Да и больше пяти каналов обычно таким способом не «поймать».
Антенна на балконе
Это следующий наиболее доступный способ усилить сигнал, но теперь при помощи балкона. В этом случае телевизор соединяется со струнами для сушки белья на балконе. При такой установке обычно сигнал не только прибавляет в качестве, но и могут появиться новые каналы.
Обычная внешняя телевизионная антенна
Теперь перейдем от комнатных антенн к внешним. Рассмотрим наиболее простой способ, как самому сделать антенну для телевизора снаружи дома. Диапазон ее работы находится в пределах 30 км от телевышки. Здесь понадобятся:
- Две металлические трубки длиной примерно 40 см и диаметром 16 мм (в среднем). При изготовлении такой антенны нужно непременно соблюсти однородность каждой из двух трубок по материалу, длине, толщине стенки и диаметру.
- ТВ-кабель с необходимой длиной плюс два метра на подключение и провисание.
- Кусок текстолита или гетинакса.
- Крепления для трубок на плоской основе (хомуты либо металлические полосы).
- Мачта для крепления конструкции антенны (может быть труба, уголок или деревянная рейка).
Переходим к сборке конструкции антенны. Каждую из трубок нужно расплющить с одной стороны. Этими сторонами две трубки кладут на кусок текстолита или гетинакса друг напротив друга на расстоянии 6-7 см. Площадь куска материала равняется необходимой площади для надежного крепления трубок хомутами. К нему крепится мачта.
Так как сделать антенну для телевизора, которая проработает не один год, можно только с помощью качественного соединения, далее происходит припайка кабеля к трубкам. Снимается до 10 см изоляции кабеля, оплетка скручивается и припаивается к одному концу. Остается центральная жила кабеля в пластиковой изоляции. Последняя аккуратно срезается на расстояние, достаточное для надежного крепления к трубке, и припаивается.
Заканчивается процедура изготовления такой антенны креплением хомутами кабеля к основанию мачты, выбором наилучшего места приема и фиксацией антенны. Направление антенны можно подсмотреть у соседей.
Антенна из банок
Такая антенна не будет постоянно и надежно принимать сигнал, но использовать ее как временную меру вполне возможно. Лучшим образом подойдут пивные банки. Теперь разберем в деталях, как сделать антенну для телевизора из банок.
Чтоб сделать эту антенну, нужно приготовить следующее:
- Две жестяные банки.
- Обычный телевизионный кабель длиной не меньше 5 м.
- Штекер.
- Саморезы.
- Швабру или подобную основу для крепления банок.
- Изоляционную ленту, пассатижи, отвертку и нож.
После подготовки материалов переходим непосредственно к изготовлению антенны:
- Один из концов кабеля зачищается, и к нему подсоединяется штекер.
- На втором конце отмеряются 10 см и срезается изоляция.
- Оплетка аккуратно отделяется и сплетается в шнур.
- Далее нужно снять пластиковый слой длиной в 1 см, который изолирует центральную жилу кабеля.
- В каждую из двух банок вкручивается по одному саморезу в центр крышки или дно банки.
- К одному из шурупов крепится стержень кабеля, к другому – шнур из оплетки. Шурупы затягиваются и зажимают крепления на банках.
- С помощью изоленты банки закрепляются на швабре, располагаясь по бокам на ее горизонтальной планке. Также возможно применение деревянной вешалки, которая висит в каждом доме.
- Кабель тоже нужно прикрепить к вертикальному основанию швабры.
- Штекер вставляется в телевизор.
- Последним действием будет определение лучшего места приема антенны и ее фиксация на этом месте.
Существуют различные инструкции, как сделать для телевизора антенну из четырех и более банок, но однозначного улучшения изображения благодаря количеству банок не наблюдалось.
Самодельная антенна по типу зигзагообразной
У домашних мастеров уважением пользуется антенна, изобретенная Харченко К.П. в форме зигзага, еще в 1961 г. В то время ее «родитель» был далек от применения своей антенны для приема цифрового сигнала. Но теперь оказалось, что ее конструкция прекрасно подходит для этой цели. Вот на примере такого изобретения рассмотрим, как сделать цифровую антенну для телевизора. Правда, придется задействовать паяльник.
До того как сделать для телевизора самодельную антенну такого рода, придется подготовить некоторые материалы:
- Проволока из меди с сечением от 3 до 5 мм.
- ТВ-кабель длиной от 3 до 5 м.
- Припой.
- Паяльник.
- Штекер.
- Изолента.
- Пластик или фанера в качестве основания.
- Крепежные болты или саморезы.
Изготовление антенны начинается с рамки. Нужно сделать два ромба, которые будут располагаться в одну линию. Каждая их сторона должна равняться 13,5 см. Для этого понадобится кусок проволоки длиной в 110 см, который нужно согнуть по заданным параметрам. После изготовления рамки должен остаться 1 см свободной проволоки, который используется для сгибания петель с целью скрепления рамки. Окончательно замыкается данный крепеж после спаивания. В итоге рамка будет иметь вид двух соединенных между собой ромбов.
Следующим этапом в процессе, как сделать антенну для телевизора в домашних условиях, будет крепление кабеля к рамке. Начнем с того, что в месте соединения ромбов по центру рамки их углы не должны соприкасаться, так как именно к этим углам будет крепиться стержень кабеля и его экран. Стержень крепится на верхний угол путем обматывания и припаивания. Аналогично крепится экран на нижний угол. Расстояние между углами должно равняться 2 см.
Теперь рамка с припаянным кабелем устанавливается на основание. Ставить антенну лучше на возвышенности, предварительно покрасив. Конечно, качество сигнала немного упадет, но и без краски медь все равно окислится и будет сформирован налет. А покрашенной антенна будет более защищена от различных погодных условий. Особенно если в качестве основания используется деревянная планка.
Зигзагообразная антенна с установкой экрана
Если после изготовления зигзагообразной антенны добиться хорошего сигнала не получилось, ее можно усовершенствовать экраном. Он устанавливается сразу за антенной и подальше от телевизора. В его качестве можно использовать обычную кухонную фольгу, закрепленную на пластине, размером с антенну.
Также этот вид антенны может комплектоваться дополнительными секциями ромбов по бокам. Важно соблюсти размеры их сторон и выполнить в четном количестве.
Усилитель для антенны
Бывает, что как бы грамотно и качественно ни была собрана домашняя антенна, хороший сигнал все равно не удается получить. В таких случаях без усилителя сигнала не обойтись.
Усилители имеют достаточно сложную конструкцию, зачастую недоступную для понимания обывателей. Потребуется слишком много специфических знаний для изготовления и подборки материала. А сделанные ошибки либо не дадут устройству работать нормально, либо вовсе выведут его из строя.
Остается единственный способ, как сделать усилитель антенны для телевизора, которым можно воспользоваться человеку без специальных навыков. Конструкция максимально проста, но способна усилить сигнал. Нужно просто взять магнит и обмотать его несколько раз телевизионным кабелем. Сделать это можно возле телевизора или антенны. Но с учетом того, что производители усилителей обычно предусматривают их крепление возле антенны, лучше тоже пойти этим путем.
Советы, как сделать домашнюю антенну для телевизора максимально эффективной
При изготовлении любого типа антенны есть обязательные условия, которые нужно учитывать для получения качественного приема:
- Все элементы конструкции антенны, которые пропускают через себя сигнал, следует соединять при помощи пайки. Ведь сигнал очень чувствителен к любым помехам и моментально ослабевает при недочетах конструкции. При отсутствии пайки контакты со временем не смогут обеспечить максимально хороший сигнал, а срок службы антенны сократится. Места пайки лучше залить силиконом или эпоксидной смолой.
- Следует избегать лишних кабельных соединений и разветвлений. Рекомендуется сделать как для антенны с телевизором, так и для усилителя единственный кабель.
- Современные коаксиальные кабели имеют устойчивую к коррозии оплетку, которую сложно припаивать маломощными паяльниками. Рекомендуется использовать паяльник мощностью не менее 40 Вт, а также легкосплавный припой и флюс-пасту.
- Следует уделить внимание качеству телевизионного кабеля. Его советские разновидности уже доказали свою низкую способность качественно пропускать сигнал и нередко становятся причиной плохого изображения. Лучшим решением будет использование кабеля с сопротивлением 75 Ом, сделанным из силикона.
- Из штекеров наилучшим выбором будут металлические варианты. Пайка также приветствуется.
- Если добиться бесперебойного приема не получается, единственным выходом будет увеличение мачты для крепления антенны.
Это только основные способы, как сделать антенну для телевизора своими руками. Практика показала, что подобные самодельные антенны способны не только сэкономить приличную сумму денег, но и обойти по показателям некоторые заводские. Часто изготовление домашней антенны укладывается в 15 минут, а при хорошем сигнале результат буден получен такой же и без особых затрат и усилий. Важно придерживаться инструкций по изготовлению антенны и рекомендаций, изложенных в этой статье. Тогда все обязательно получится.
h-sw-h.com
Антенна для цифрового ТВ своими руками
Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств. Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост — сделать телевизионную антенну своими руками. При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.
Введение
Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.
Создать самодельную антенну для цифрового диапазона можно в домашних условияхЭто было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный. Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен. Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.
Внимание: проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.
Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы—две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает. Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то картинка останавливается или рассыпается. Качественная самодельная антенна для телевизора решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.
Основные требования к антеннам
Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание. Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале. Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.
Классическая польская антенна с усилителемИтак, как сделать антенну для телевизора своими руками? Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек. Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств. АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.
Внимание: аналоговые антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.
В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.
Типы антенн
Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:
- Всеволновая, или как ее называют радиолюбители — частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — там, где эфир не засорен мусором, но и не в большом удалении от передатчика.
- Логопериодическая диапазонная ТВ антенна своими руками. Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.
- Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” — они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.
Нюансы постройки
Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.
Подобные соединения недопустимы — обязательно пропаивайте ихТакже вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.
Также при создании самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется. Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои. Хорошо обмакивайте обмотку в флюс и наносите припой — он прекрасно берется при таком способе нанесения.
Всеволновая антенна
Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.
Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.
Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей. Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования. Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.
Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы. Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах. На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.
Двухбаночная антенна для телевизораСоздать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.
Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.
Внимание: рекомендуется создавать 3 или 4 линии банок. 1-2 дают слишком маленькое усиление, 5-6 — практически невозможно согласовать.
Z-антенна
Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:
- Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).
- Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.
- Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.
- Четвертый и пятый куски — по 13 см, изгиб не доходит до петли на 2 см.
- Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.
- Восьмой — возвращается к петле, длина 14, 1 см уходит на новую петлю.
Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка. Разницы, к какому контакту паять, нет. Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.
Собрать такую антенну можно за полчасаЧтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель. Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем. Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.
Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.
Интересное по теме:
Вконтакте
Одноклассники
Google+
knigaelektrika.ru
