Светодиодные ленты как подключить – Всё о электрике в доме
Подключение светодиодной ленты через блок питания
Очень часто можно увидеть, что фасады магазинов и лицевые стороны домов украшены яркими мигающими разноцветными огнями, которые выполняют рекламную или декоративную функцию. Разнообразия цветового оформления удаётся достичь благодаря такому материалу, как светодиодная лента, которая может быть разных размеров и принимать любую форму. Кроме этого, она способна воспроизводить различные, заранее запрограммированные, световые эффекты.

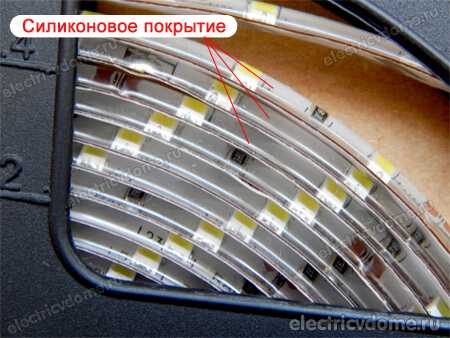

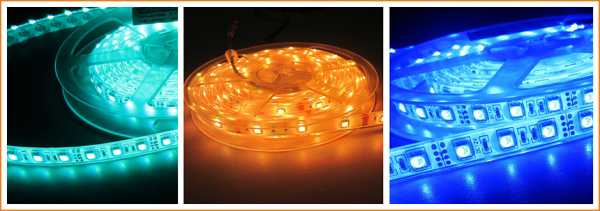

За основу ленты взята гибкая полоса, по длине которой расположены светодиоды. Они соединяются между собой в параллельно-последовательную цепь гибкими электрическими дорожками, благодаря чему, ленту можно разрезать на части по 3 или 6 диодов, в зависимости от напряжения. Линии возможного реза отмечаются на каждой ленте. Рядом с ними находятся специальные площадки для подключения проводов.

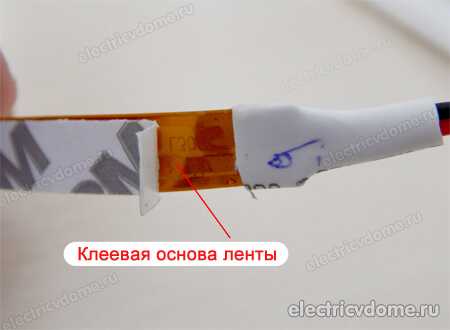

С внутренней стороны ленты обычно приклеивается двухсторонний скотч, которой значительно облегчает её монтаж и фиксацию на нужную поверхность.
На строительных рынках имеется огромное количество и разнообразие светодиодных лент. Они могут различаться: по типу свечения (холодный или тёплый свет), по цветовым характеристикам (одного цвета или комбинация различных цветов), а также, по количеству светодиодов на один метр (этот параметр влияет на потребляемую энергию и светоотдачу).
Как подключить светодиодную ленту в домашних условиях
В настоящее время широкое распространение получили светодиодные ленты длиной 5 метров. Их можно легко наращивать или, наоборот, разрезать на отрезки необходимой длины, вплоть до нескольких сантиметров. Лента легко гнётся и принимает абсолютно любую форму, поэтому, кроме монтажа на фасадах домов и магазинов, она применяется и в домашнем интерьере. С её помощью украшаются подвесные потолки, подсветка кухни, а также, аквариумы, террариумы и т.д.
Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины. Этот параметр обязательно должен указываться в маркировке. Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность. Сами светодиоды могут располагаться в один ряд или в два. Также, они могут быть покрыты лаком или силиконом, или быть вообще без защиты.
Питание светодиодной ленты происходит от постоянного тока с напряжением 12 В или 24 В. Поэтому, при выборе ленты обязательным условием идёт приобретение трансформатора, который будет понижать напряжение при подключении к стандартной сети. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента. В основном, это 12 В или 24 В.
Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте. В зависимости от этих данных и подбирается необходимый блок питания. подходящий для этих параметров. Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.
Для того, чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность на прямую зависит от того, сколько диодов будет находиться на одном метре ленты.

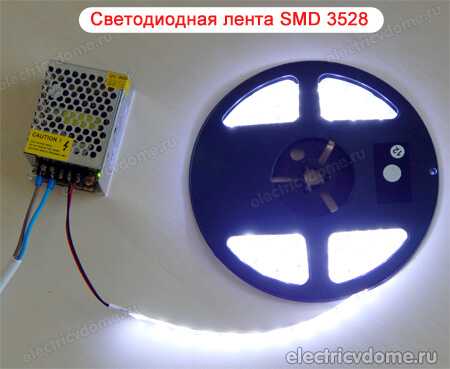

Например, если вы задумались, как подключить светодиодную ленту SMD LED 3528. то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно.

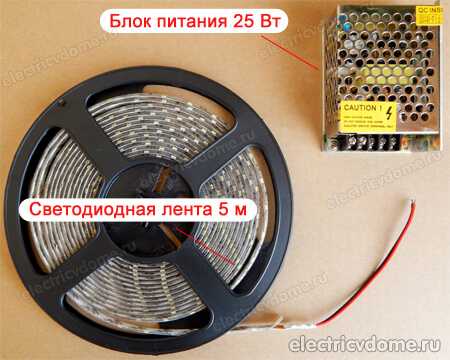

В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами на метр (300 шт. на катушке) и напряжением 12 В, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.
На что следует обратить внимание перед подключением светодиодной ленты
Изначально необходимо подсчитать общую протяжённость того места, куда будет монтироваться лента. Здесь необходимо заранее учитывать, что её резку можно производить только через определённые расстояния, в зависимости от количества диодов.

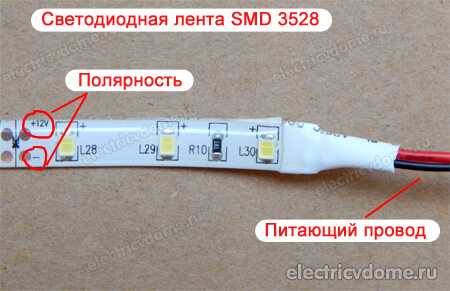

2. Соблюдайте полярность.
В отличии от нагревательных приборов и ламп накаливания, светодиодная лента является полупроводниковым устройством, поэтому, при её подключении, обязательно нужно соблюдать полярность. Но, не стоит бояться подсоединить её к сети не правильно. С лентой ничего не произойдёт — она просто не включится, поэтому можно смело менять подключение питающих проводов.

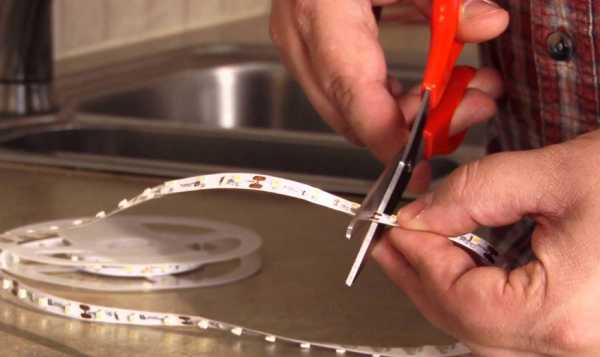

Часто случается, что необходимо подключить к сети только небольшую часть ленты, а не все 5 метров, как в стандартной катушке. В этом случае, она разрезается по заранее обозначенному на ней месту. Обычно, линия реза наносится через каждые три светодиода. Это связано с тем фактором, что они последовательно запараллеливаются по три штуки.
Конечно, обрезав ленту, не по заранее намеченной заводом-изготовителем линии, ничего страшного не произойдёт, а пара диодов, у которых разомкнулась цепь, просто не будут гореть.
4. Соединение кусков светодиодной ленты
Соединение двух кусков ленты осуществляется при помощи пайки. Около каждой линии реза имеются специальные контактные площадки. Перед пайкой их необходимо предварительно зачистить и залудить. Далее, каждую площадку на торце одной части ленты необходимо соединить с аналогичной площадкой на другом торце, с помощью проводов, диаметром не более 0,5 мм2.

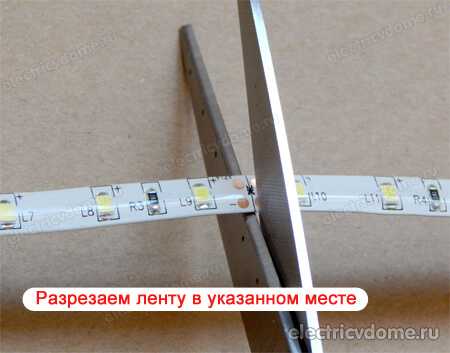

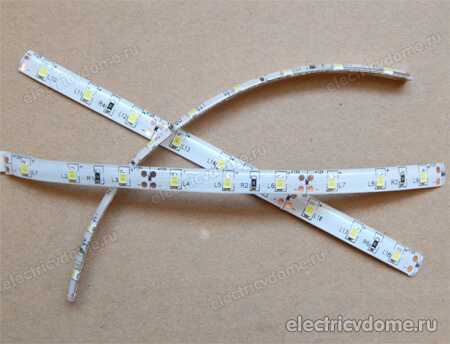

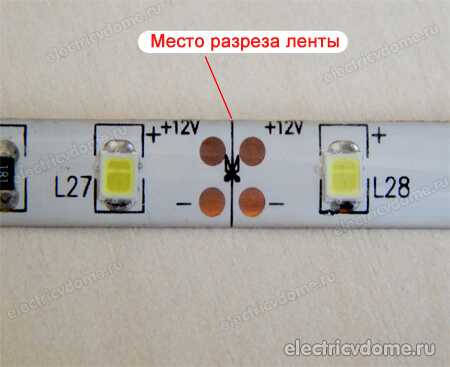

Разрезаем ленту в указанном месте. Давайте для примера разберем как подключить светодиодную ленту с помощью пайки. Допустим имеется три куска ленты которые необходимо подключить.
Для начала нужно добраться до контактных площадок, для этого снимаем силиконовое покрытие на ленте (имеется только на герметичных экземплярах). После этого припаиваем провода к этим площадкам.

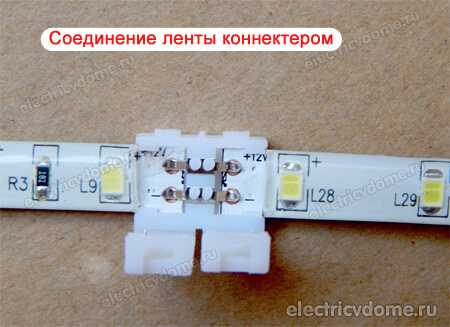

Также, существуют такие светодиодные ленты, которые соединятся между собой без пайки, а с помощью специальных разъёмов — соединительных коннекторов. Об этом мы расскажем в одной из следующих статей.

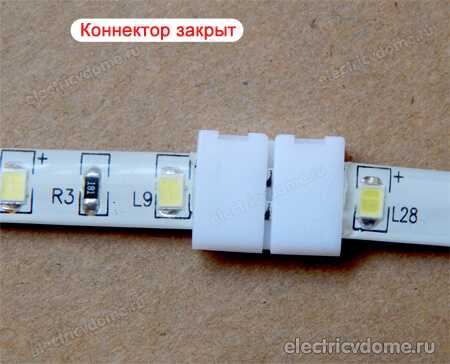

А так коннектор выглядит в закрытом виде. Получается очень аккуратно.

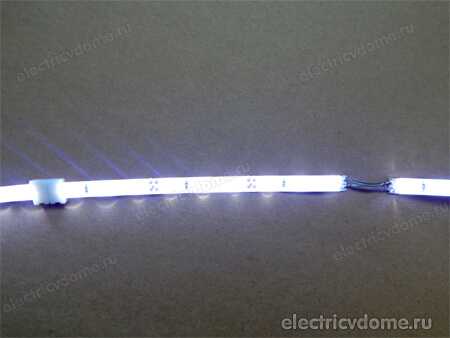

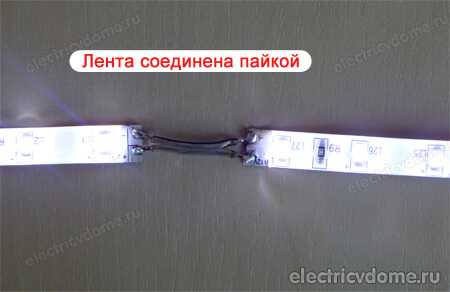

Место соединения двух кусков ленты пайкой

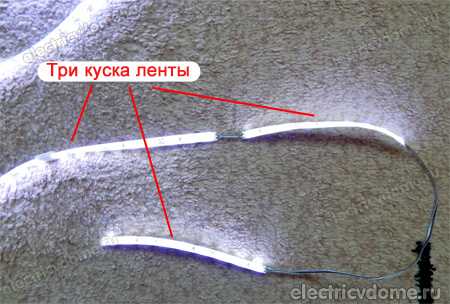

Все три куска подключаем последовательно

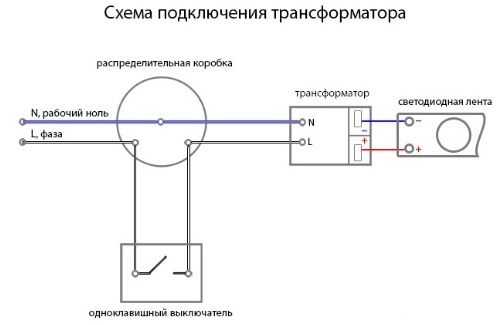

Подключение светодиодной ленты к сети 220в схема
После выбора источника питания, нужно произвести подключение светодиодной ленты к этому источнику.

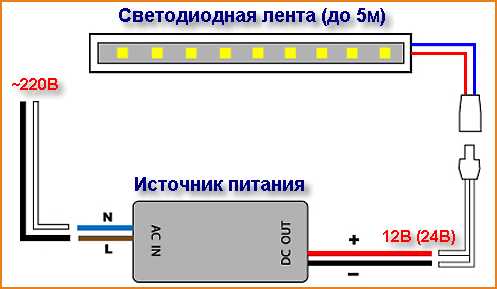

1) Схема один блок питания — одна лента стандартной длины

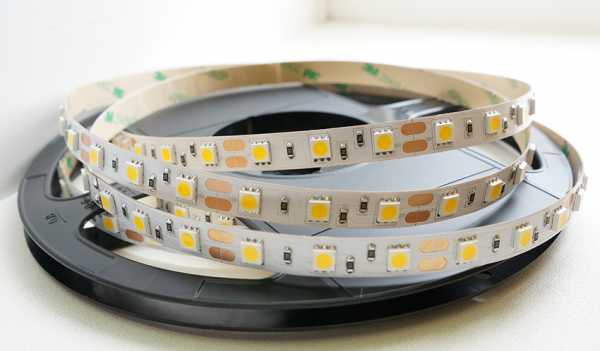

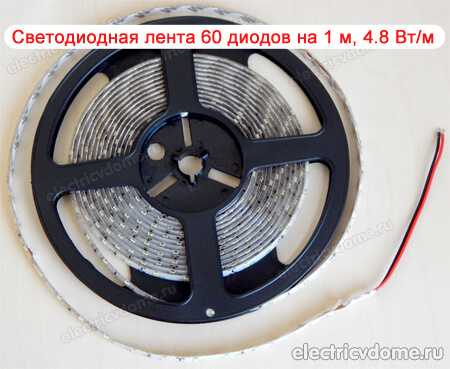

Обычно, стандартная светодиодная лента продаётся намотанной на катушку по 5 метров. На её внешнем конце присоединены короткие провода для подключения. Если проводов нет, то их необходимо припаять самостоятельно. Для этого, берём многожильные провода разных цветов (красный — «+», чёрный — «-«), отмеряем их по длине, так, чтобы они могли достать до блока питания и зачищаем их с двух сторон.

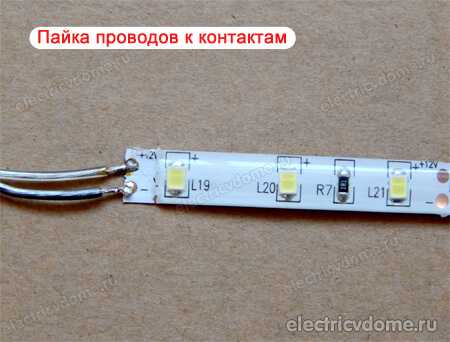

С помощью канифоли и олова лудим провода и припаиваем их к дорожкам ленты. Эту процедуру необходимо производить маломощным паяльником и как можно быстрее, чтобы повышенной температурой не повредить светодиоды.
Желательно, на свободные концы проводов установить наконечники НШВИ. С их помощью можно добиться более качественного контакта с клеммами в блоке питания. Здесь стоит учитывать, что для обжатия провода в наконечнике необходим специальный инструмент, который используют электромонтажники.
Места пайки необходимо качественно заизолировать с помощью термоусадочной трубки. Далее, светодиодную ленту необходимо подключить к блоку питания.
2) Схема с одним блоком питания и двумя лентами (мощность блока рассчитана на такую нагрузку).
Рассмотрим следующий вариант: вам необходимо установить и подключить светодиодную ленту длиной 8 метров
В этом случае остаётся один единственный выход — один кусок оставить 5 метров, а от второго отрезать 3 метра и соединить их. Для этого необходимо найти линию, по которой обычными ножницами разрезать ленту. Далее, проводами с помощью пайки нужно замкнуть разорванную цепь (эта технология была приведена выше).

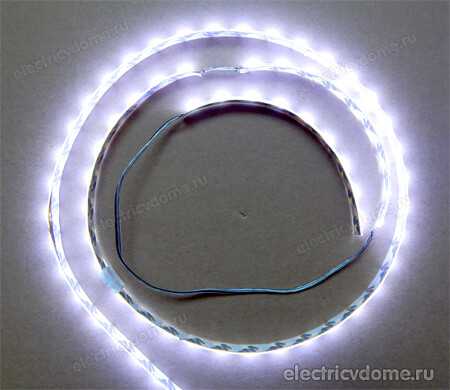

После того как провода будут припаяны и оба куска светодиодной ленты будут готовы можно приступать к подключению.

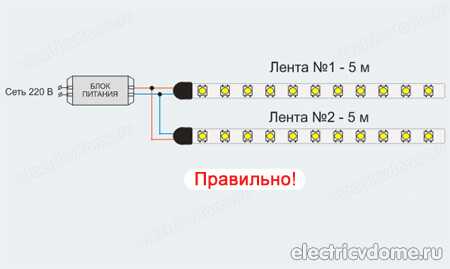

Хочу обратить ваше внимание на то, что эти два отрезка нужно подключить параллельно между собой. Многие делают наоборот и выполняют такие подключения последовательно, то есть к концу первой ленты просто подключают второй – это не правильно.

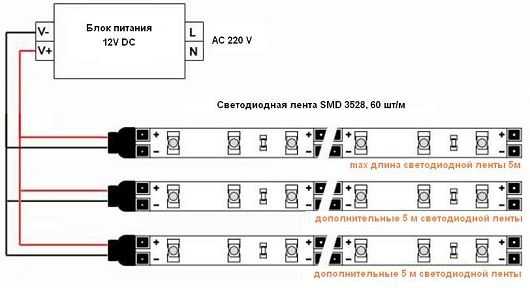

Существуют варианты, когда к одному блоку питания необходимо подсоединить большое количество светодиодных лент
. которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии).Для этого не обязательно к блоку питания тянуть провода от каждой участка. Можно проложить одну главную магистраль и уже непосредственно к ней подсоединять светодиодные ленты.
Ошибки при подключении светодиодной ленты
В статье было рассмотрено, как подключить стандартную светодиодную ленту в сеть (обычно она бывает длиной 5 метров). Зачастую же, их необходимо подключить две и более. Здесь, большинство людей совершают главную ошибку, они просто соединяют напрямую два конца ленты и получается, как бы одна, 10-ти метровая. Это получается не правильная схема подключения и так делать категорически нельзя.

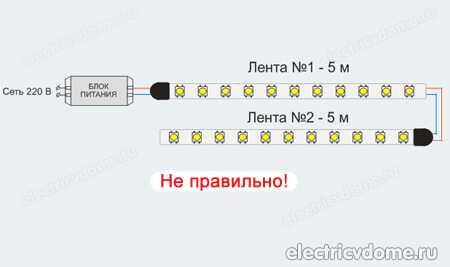

Проблема кроется в том, что схема подключения светодиодной ленты
Это приводит к тому, что вторая и последующие части будут гореть гораздо тускнее. Кроме этого, через первую подключённую ленту будет протекать значительно увеличенный от номинального ток, следовательно, увеличится теплообмен и светодиоды будут быстрее выходить из строя.
Как уже не однократно доказано, такое соединение уменьшает срок службы ленты в разы. Поэтому, старайтесь использовать правильную схему подключения.
Похожие материалы на сайте:
Как подключить светодиодную ленту для дома к 220В
Общие правила при подключении
- Покупая ленты для любого вида помещений, нужно подумать про возможность подключения к сети.
- Если в комплекте со светодиодами не идет блок питания, то приобретаем его дополнительно.
- При выборе блока заостряем внимание на номинальную мощность прибора и ленты. Мощность блока должна быть выше мощности ленты.
- Для подключения в своем жилом помещении Вам не нужны электрики. Достаточно иметь представления о размещении ленты. Очень часто её применяют в спальных комнатах.
- С выбором тона подсветки определяются заблаговременно.
- Вместе с лентами определить местоположение блока.
- Тыльная сторона ленты предназначена для крепления. Она имеет легкий слой клея. Однако для лучшей фиксации использовать скотч двухсторонний.
Что нужно подготовить для подключения светодиодной ленты своими руками?
- Начинайте с замера длины ленты, необходимой для подключения.
- Для светодиодной ленты ОБЯЗАТЕЛЬНО подберите блок питания. Если нет точных технических данных, то нужно пригласить специалиста.
- Подключаете ленту к блоку питания.
Подключение монохромной платы
- Светодиодная лента работает от постоянного тока, поэтому плату подсоединяем по полярным условиям: минус на минус, плюс на плюс.
- Монохромна плата всегда имеет провода. Они должны быть с маркировкой «плюс» и «минус».

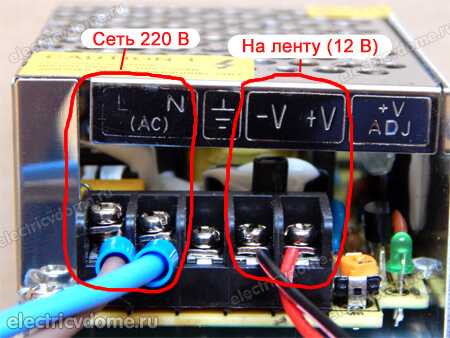

- Блок питания также оснащен гнездами с пометками вида: «+V» и «-V».

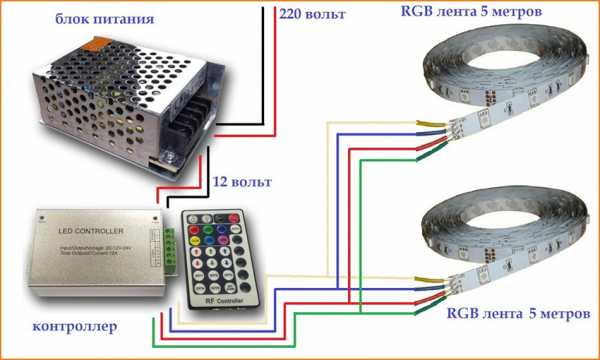

Подключение цветной ленты в сеть с напряжением в 220 В
Цветную светодиодную ленту чаще называют RGB. Монтаж производится аналогично с одноцветной. Однако для лучшего применения необходим контроллер яркости и изменения цветов. Его именуют RGB контроллер. На данный момент созданы десятки видов таких устройств.
По классификации, бывают двух видов:
- Настенные. Встраиваемые вместе с лентой и блоком.
- Дистанционные. Гораздо удобнее и функциональнее.

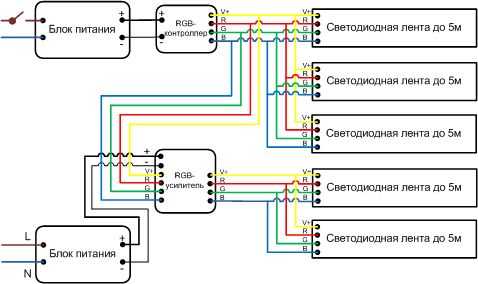

Все цветные ленты имеют длину более пяти метров. Если стандартным образом произвести подключение к 220В, то яркость будет не стабильная из-за разницы в силе тока. Как же поступают в таком случае? Устанавливают усилитель контроллера. Это устройства будет являться дополнительным оборудованием.
Главная его функция — передача одинакового сигнала по всей длине ленты. Выражаясь бытовым языком, усилитель «уравняет» цвет и яркость.
Побочная функция — предотвращение перегревания ленты.
Подключение длинной светодиодной ленты
Имея опыт работы с нестандартными лентами LED, мастера приходят к выводу, что любое такое соединения нельзя монтировать последовательно. Только параллельное соединение обеспечит правильную работу ленты.
Стоит учесть, что для такого монтажа мощность блока должна быть не менее суммарной мощности всех лент, а в идеале запас в 15-25 процентов. Запас мощности сохранит светодиодную ленту от перепадов напряжения.
Классификация светодиодных лент
Одноцветные и разноцветные и микс (MIX) ленты. Одноцветные могут излучать все классические цвета. Разноцветные добавляют к классике множество оттенков. В маркировке лент есть такие свойства. MIX ленты могут состоять из диодов разных оттенков свечения.
Постоянные напряжения питания варьируются от 5В до 36В.Самая популярная лента с напряжением в 12В. Хорошо подходит для дизайнерских находок в декорировании подсветкой.
Защитный класс для ленты маркируется так: IP20,22,33,65,67,68.
- Класс 20,22,33 является самым примитивным. Предназначен для чистых и проветриваемых помещений.
- Класс 65,67,68 подразумевает защиту от влаги и пыли. Самый защищенный класс -68. Ленты с такой маркировкой монтируют для наружного ежедневного освещения зданий.
Устройство светодиодной ленты
По техническому описанию, лента является источником света. Состоит из ленты монтажной, с закрепленными на ней световыми диодами транзисторами.
Разница в длине между диодами одинакова по всей плоскости ленты. Транзисторы обеспечивают работу самого диода. В зависимости от класса защиты, ленты могут иметь силиконовую защитную оболочку.
Плотность размещения светодиодов на ленте
Плотность размещения является очень важным параметром. Исчисляется в размерности — светодиод на метр. Популярный вид размещения это через каждые шесть сантиметров полотна ленты.
Мощность зависит напрямую от количества диодов в метре. Её величина в Ватах (Вт). При покупке нужного метража диодной ленты можно высчитать мощность. Если есть величина тока, то перевод в ваты будет путем умножения тока на напряжение.

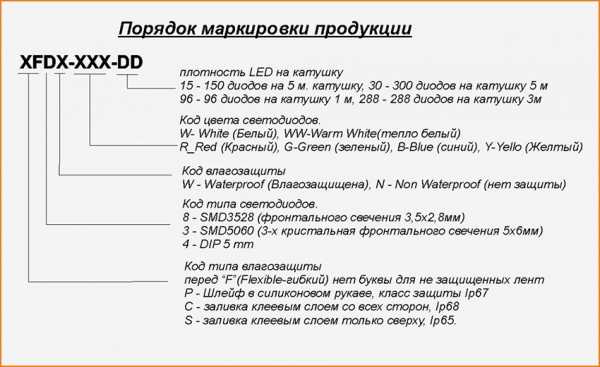

Маркировка светодиодных лент
Светодиодные ленты маркируются по одному международному стандарту:
- Источник света (LED).
- Цвет диода (R,G,B,RGB,CW) Заглавная буква цвета на английском.
- Вид чипа (SMD)
- Размер ленты (5050). Данные в миллиметрах.
- Светодиод на метр (60).
- Класс защиты. (IP).
- Подкласс защиты.(от 0 до 6). Уровень защищенности от твердых тел.
- Подкласс защиты (от 0 до 8). Уровень защищенности от жидкости.
Имея данные параметры, мы можем охарактеризовать любые светодиодные ленты по маркировке на ней. Если на ленте нет маркировки IP, то значит она не имеет защитных свойств вообще.
Стойкость светодиодных лент к воздействию влаги
Стойкость ленты легко узнать по маркировке класса защиты (IP), где нулевой уровень говорит сам за себя.
Еще ленты могут разделять на:
- Незащищенные. Используются только в сухих помещениях
- Влагозащищенные. Устанавливаются в саунах, на торцах фасадов зданий.
- Влагостойкие. Пригодны для любой водной среды. Буль то бассейн или аквариум.
Выбор светодиодной ленты по величине светоотдачи
Интенсивность потока света — это главная характеристика для светового элемента. В нашем случае для диодов. В диодных лентах эту величину можно посчитать, зная количество диодов на метр и тип диода.

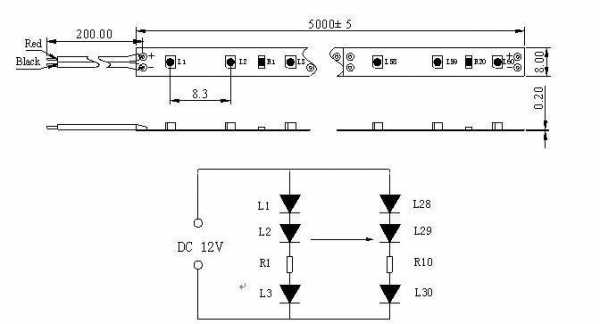

Схема сегмента светодиодной ленты (Электрическая принципиальная и монтажная)
Важно знать
Дополнительно для монтажа продаются дюралевые профили, которые укрепляются на стене или потолке, и лента приклеивается уже к ним. К профилям комплектуется пластмассовый рассеиватель, позволяющий запрятать светодиоды и создать поток света максимально равномерным.
Цена на профиль очень высока и не выгодна для бюджетного ремонта. Устанавливая подсветку на потолок, лучшим решением будет спрятать ее за потолочный плинтус. Свет должен падать под углом, поэтому плинтус выполнит роль короба и поможет создать нужный эффект.
Также при монтаже обращайте внимание на то, чтобы прямой свет из диода периодически не попадал в глаза. В таком случае все труды будут напрасны. Если составить очень мощную диодную ленту, то ей потребуется блок питания с охлаждением. Такие блоки не могут работать бесшумно и их расположение следует учитывать при монтаже, чтобы в дальнейшем они не создали дискомфорта.
Светодиодные приборы вошли в нашу жизнь совсем недавно. Никто и не подозревал о том, что последней тенденцией будут пятиметровые ленты всех цветов на дистанционном управлении. Их можно наращивать и резать. Такие свойства дадут большой масштаб творчеству индустрии дизайна, архитектуры и развлечений. Уже сейчас встречаются рекламные объявления, подсветки наружные и внутренние в таких решениях.
Однако светодиодная лента не может быть очень надежной. При установке нужно думать еще и о будущем демонтаже при отсутствии ремонта. Если же ремонт возможен, то нужно найти один из потухших диодов в ленте, затем заменить его новым. Сломанные диоды легко обнаружить визуально, а с помощью измерительных приборов проще всего.
Как подключить светодиодную ленту по схеме: особенности установки
Существует ряд правил, определяющих какой должна быть работа светодиодного оборудования. Прежде всего стабильность подобного освещения зависит от того, насколько серьезно подошли к вопросу, как подключить светодиодную ленту. В зависимости от типа осветительного оборудования существует конкретная схема. В этой статье рассмотрим, подсоединение одноцветной полосы светодиодов.

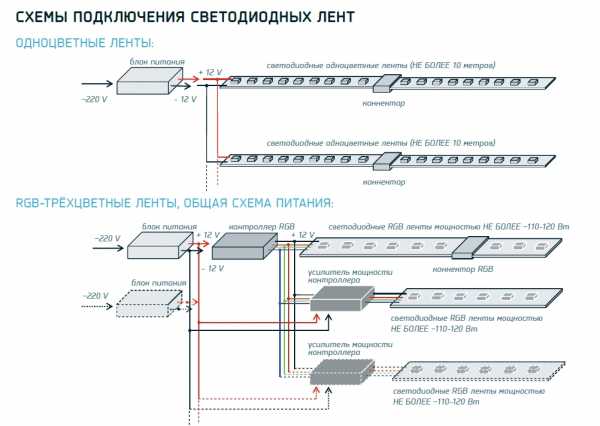

Схема подключения светодиодной ленты
Каждый механизм освещения работает по-своему, но по примеру определенной схемы.
Подсоединение популярного светодиодного освещения ленточного типа производится следующим путем: первым делом подсоединяют приобретенную подсветку к блоку питания, после чего его включают в электросеть. У многих новичков возникают сложности с подключением питающего блока, так как они не все имеют маркировку. В таком случае, можно сделать все по инструкции к приобретенному прибору. Обычно с такой целью достаточно подключить провода в соответствующие зажимы (они часто определяются по цвету).
Если ваш блок питания уже имеет провод, как правило сложностей не будет. Для того чтобы контакт был достаточно надежным, и светодиодная лента работала исправно, электрики рекомендуют использовать два способа.
- В первом варианте предусматривается подключение коннектора. Чтобы его поместить на ленточную подсветку, необходимо открепить один из зажимов, затем продвинуть устройство на крайний участок ленты, затем снова закрыть зажим. Остается проводник, выходящий из коннектора подсоединить к запитывающему блоку.
- Второй тип подключения осуществляется путем спайки запитывающего проводника. Данный вариант отличается надежной эксплуатацией, так как спустя некоторое время контакты соединений не ухудшаются, как часто это происходит с подключением коннектора.
Схема подключения одноцветной ленты к блоку питания
Как подключить светодиодные ленты для дома?
Заняться подключением LED-ленты можно, не прибегая к помощи профессиональной силы. Если вам до сих пор не понятен этот процесс, предлагаем обратиться к ниже приведенной инструкции. Процесс подключения состоит из следующих этапов:
- выбора оптимального размера светодиодной полосы;
- подбора блока питания;
- непосредственного монтажа и включения в энергосистему жилища.
Важно! Нельзя подключать светодиодную ленту к общей сети напряжением от 220 Вольт. Механизм подсветки не рассчитан для такой мощности.
Для подобных источников света идеально подойдет сеть с потребляемой мощностью от 12 до 24 Вольт. Подсоединение ленты происходит с применением понижающего блока питания. При включении подсветки в 220-Вольтную сеть, происходит снижение напряжения до альтернативных значений.
Светодиодные однотонные ленты могут служить в качестве основного освещения в комнате или как подсветка для зонирования помещения.

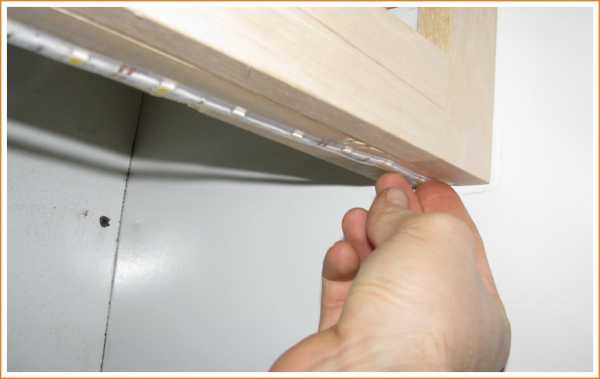

Зачастую крепление LED-полосок осуществляется в потолочной области. В подобном монтаже нужно максимально избегать перегибов устройства, так как из-за этого происходит нарушение целостности подсветки и как следствие повреждение контактов.
В целях надежности и удобства монтажа на обратной стороне лент имеется специальное клейкое покрытие. Прежде чем им воспользоваться, следует подготовить поверхность зоны крепления. Для этого с мест предполагаемого монтажа очищается вся грязь и пыль, при необходимости обезжиривается весь участок. После того, можно крепить ленту к поверхности путем легкого надавливания.
Старайтесь не устанавливать слишком длинные полоски, — лучше подсоединить их параллельно. Это снижает потребляемую мощность и устраняет риск снижения срока службы электрики. В целях декорирования комнаты часто используют многоцветную ленту RGB. Принцип ее подключения аналогичен.

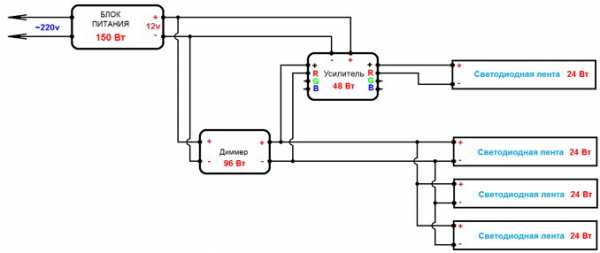

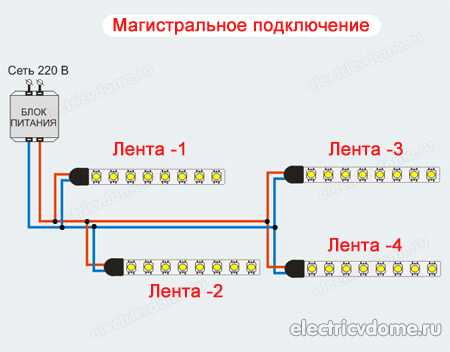

Как подключить несколько светодиодных лент
Как подключить светодиодную ленту к блоку питания без ошибок?
После того, как приобрели светодиодную полосу для домашних условий, важно позаботиться о блоке питания. В зависимости от того, как подойти к этому вопросу, будет очевиден результат работы LED-подсветки.
Подключая одну ленту подсветки, одного стабилизирующего блока будет достаточно, в случае с несколькими светодиодными лентами дело обстоит иначе. Применять один блок в такой ситуации будет нерационально, так как потребуется больше электрической мощности, что приводит к перегоранию механизма светодиодов. При подключении одного блока питания к LED-освещению следует придерживаться следующих правил:
- мощность приобретенного блока питания для подключения светодиодных лент должна быть равна мощности самой ленты или сумме потребностей нескольких лент;
- если применяется две ленты, нужно довести питание от первой ко второй так, чтобы оно сохранилось на 12 Вольтах. С этой целью применяется удлиняющий проводник, который подключают к выходу из питающего устройства и соединяют его с последующей светодиодной лентой;
- сечение провода, служащего соединителем между полосками освещения должно составлять не менее 1,5 мм;
- монтаж каждой последующей светодиодной ленты производится параллельно.

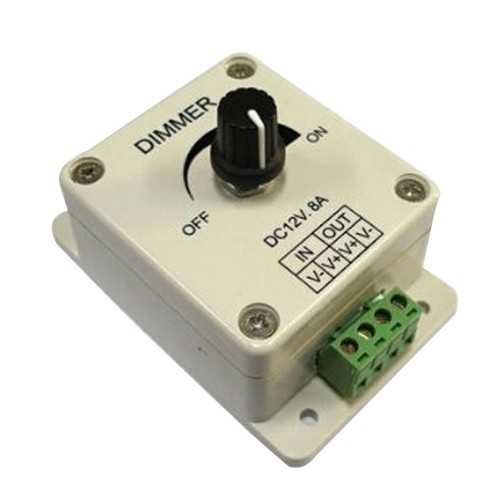

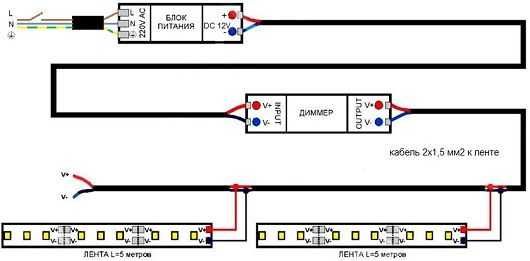

Назначение диммера в светодиодной подсветке
Помимо основного блока питания для светодиодных дорожек используются контроллеры и диммеры. Диммер — это устройство, контролирующее яркость светового потока от LED-лент. Все диммеры принято разделять на импульсные и по способу регулировки светового оттенка.
Первые регуляторы эффективны в качестве управления цифровым и компьютерным освещением. Их назначение сосредоточено на изменении доли импульсного тока. Второй вариант приспособлений работает при помощи измерителя потенциала или на пульте управления с инфракрасной частотой.
Диммер для светодиодной ленты
Встречаются как отдельные модули диммеров, так и комбинированные с драйверами для светодиодного освещения.
Советы для опытного монтажа
Несколько полезных советов помогут сделать монтаж светодиодной ленты идеальным и работоспособным. Обратите внимание, совершая припаивание контактов паяльник должен соприкасаться с деталями источника освещения не более 10 секунд с пределом температуры 260°С.
Если в случае крепления нельзя обойтись без изгибов LED-ленты, тогда нужно выбирать на ней такие места, которые при згибании не повредят рабочий механизм. Ни в коем случае не давите на диоды. Для надежности крепления это делается в местах, где отсутствуют лампочки.
Источники: http://electricvdome.ru/osvechenie/podklyuchenie-svetodiodnoj-lenty.html, http://okarkase.ru/poleznye-sovety/kak-podklyuchit-svetodiodnuyu-lentu-dlya-doma-k-220v.html, http://prokommunikacii.ru/elektrika/svet/kak-podklyuchit-svetodiodnuyu-lentu-po-skheme-osobennosti-ustanovki.html
electricremont.ru
инструкция 12 В и 220 В, расчет резистора

Впервые светодиоды начались использоваться в начале 60-х годов. С того времени произошло видоизменений. Светодиоды имеют массу преимуществ, таких как:
- Низкое потребление;
- Длительный срок службы;
- Прочность;
- Широкий выбор спектра света;
- Могут работать от низкого напряжения;
- Являются пожаробезопасными.
Потому как светодиодам для работы нужен только источник постоянного тока, следует производить монтаж с правильной полярностью. Когда диоды подключены неверно, функционировать они не будут. Чтобы их работа происходила правильно важно знать, как подключить светодиод.

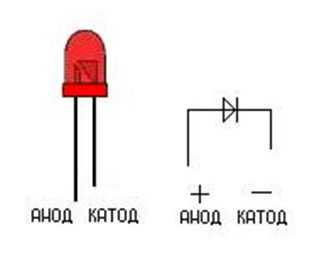

Понимание плюса и минуса
Определяется полярность несколькими методами:

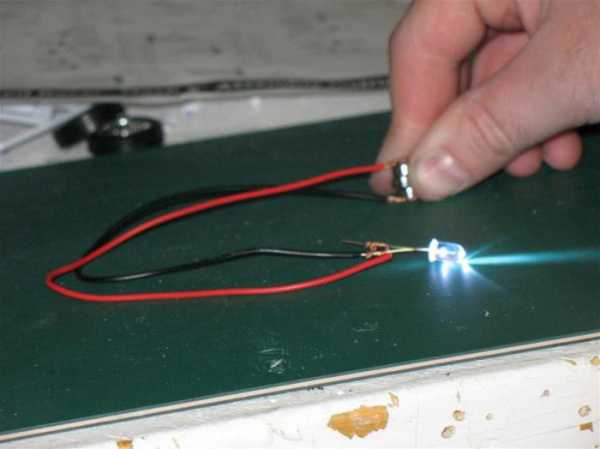

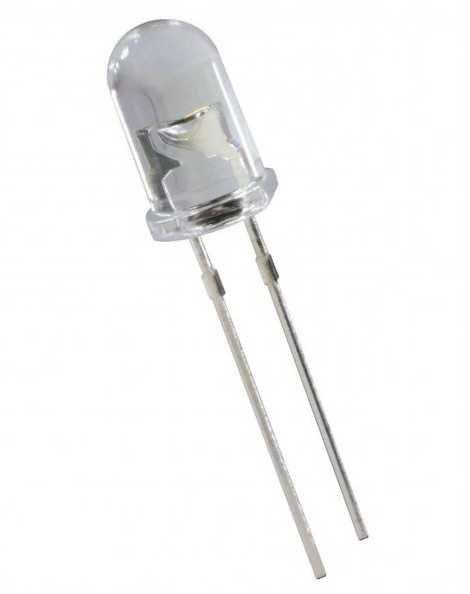

В старых моделях, в которых имеются длинные ножки, всё довольно просто. Ножка длиннее имеет полярность плюс (анод), что короче – минус (катод). Также на головке есть срез, который показывает расположение полярностей.
Если посмотреть внутрь диода, то контакт, который выглядит как флажок – это минусовой, тонкий будет плюсом.

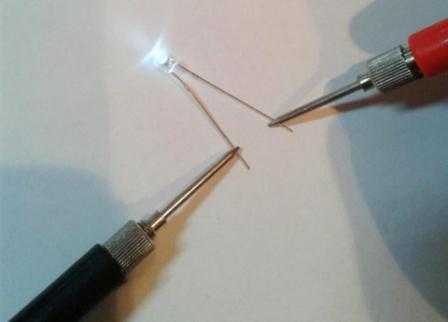

Проверить можно посредством мультиметра. Чтобы это сделать, следует настроить его для «прозвона». С помощью щупов следует дотронуться к контактам. Когда он начнёт светиться – значит на красном контакте +, а на чёрном -.
Осуществление питания
Наиболее важным фактором при выборе питания выступают следующие значения: токовая сила и падение напряжения. Почти все они имеют расчет на токовую силу 20 миллиампер, однако, присутствуют модели, имеющие сразу 4 кристаллика, поэтому он должен быть рассчитан на силу тока в четыре раза больше. Также диод имеет свою допускаемую величину напряжения Umax, при прямом включении и Umaxобр, при обратном. Когда подаётся более высокое напряжение, происходит пробой, после чего кристаллы больше не функционируют. Есть также минимум напряжения, которого хватит для питания Umin, его хватит для работы светодиода. Эти минимальные и максимальные пределы значений называются зоной работы. В зоне работы и должна осуществляться работа светодиода. При неправильном расчете, светодиод просто перегорит.
На каждом светодиоде указывается определённое напряжение, маркировка расположена на упаковке. Важно знать, что это указано возможное падения напряжение, а не рабочее напряжение. Это нужно знать для того, чтобы высчитывать сопротивление резистора, задача которого ограничить ток. Для каждого отдельно взятого светодиода одного номинала, требуемое напряжение может отличаться. Важно для подключения следить за током, а не напряжением.
Данные источники света в своём большинстве потребляют номинальное напряжение 2 – 3 вольт. Противопоказано подключать их прямиком к 12 вольтам, без использования ограничительного резистора. Во многих случаях для экономии используют прямую схему подключения светодиода к батарейке, без использования резистора, но такой источник света прослужит очень недолго. Для сверх ярких светодиодов резисторы не используются, так как для них сделаны драйвера, которые могут ограничивать ток. Это наиболее современный вариант светодиодов.

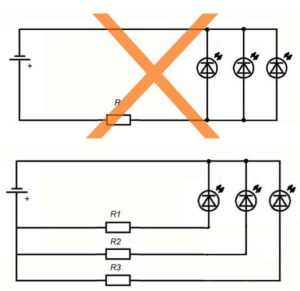

Как рассчитать резистор
Есть формула расчета сопротивления резистора:
R= (Uпит-Uпад)/0,75I,
Величина сопротивления подразумевается R.
Напряжение питания Uпит.
Падающее напряжение Uпад.
Протекающий ток – I.
Постоянная величина коэффициента надёжности диода – 0.75.
Для примера рассмотрено подключение к 12 вольтному аккумулятору. Тогда будет:
- Uпит – 12 вольта, что подразумевает аккумуляторное напряжение).
- Uпад – 2.2 вольт, которым выступает напряжение для питания светодиода).
- I – 0.01 ампер, показывает ток диода.
По данным цифрам можно произвести подсчёт по формуле, которая покажет, что получилась цифра 1.306. Так как у резисторов имеется определённый шаг, то подойдёт — 1.3 кОм.
Дальнейшей задачей будет вычисление требуемого минимума на мощность резистора. Нужно понимать точную цифру проходящего тока, потому что она может не соответствовать вышеуказанному. Вычисление можно произвести по такой формуле:
I = U / (Rрез.+ Rсвет)
Сопротивление, которым обладает диод:
Rсвет=Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом,
что говорит о том, что подсчитанный фактический ток будет:
I = 12 / (1300 + 220) = 0,007 А.
Для понимания фактического падения напряжения нужно посчитать:
Uпад.свет = Rсвет * I = 220 * 0,007 = 1,54 В
Далее, вычисление мощности:
P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт.
Мощность лучше брать с небольшим запасом. Сейчас будет в самый раз 0.125 Вт.
При подключении 1 светодиода к аккумулятору 12 вольт потребуется в сети резистор, который обладает сопротивлением 1.3 кОм и мощностью 0.125 Вт.
Подключение к сети 220 В
Для светодиодов, требующих ток от сети 220 В, важно знать важнейший пункт характеристики светодиода. Особенно это касается вопросов по теме, как подключить мощный светодиод. Характеристика состоит в наиболее допускаемой величине обратного напряжения. Во многих случаях оно составляет 20 В. Когда поступает сетевое питание, при обратной полярности (переменный ток) на него придёт полная амплитуда напряжения 315 В. Такое напряжение получилось потому что амплитудное напряжение почти в полтора раза выше действующего. Для работоспособности светодиодов помимо резистора, следует установить светодиод посредством последовательного подключения, который не позволит обратному напряжению пробить его.
Следующий вариант подключения от 220 В подразумевает расстановку двух диодов встречно-параллельно.
Подобный способ, где предусмотрено использование резистора – не считается правильным подключением. При использовании резистора 24 кОм, энергия рассеивания, будет приблизительно 3 Вт. А при подключении диода последовательно, можно уменьшить её в 2 раза. На обратное напряжение светодиод должен иметь напряжение не меньшее 400 В. Когда включаются 2 встречных светодиода, есть возможность вставки двух резисторов на два вата, чтобы сопротивление на каждом получилось в 2 раза меньше.
Важно понимать, что используя резистор с большим сопротивлением, к примеру, 200 кОм, есть возможность включения и без защитного диода. Так происходит, потому что обратный ток будет довольно слабым для повреждения диода. В этом варианте будет хуже яркость, но для некоторых целей, таких как подсветка, вполне хватит.
Так как сетевой ток переменный, имеется возможность включить в цепь конденсатор взамен резистора. Если сравнивать с ограничительным резистором, конденсатор не нагревается. Чтобы конденсатор мог пропускать переменный ток, сквозь него должно пройти оба полупериода сети. Так как светодиод может проводить ток лишь к одной из сторон, нужно поставить другой светодиод или диод встречно-параллельно. Это позволит пропустить второй полупериод.
Важно знать, что когда схема отключена от сети, конденсатор содержит в себе определённое напряжение, которое может равняться 315 В. Чтобы не произошел случайный удар током, следует провести установку разрядного резистора большего номинала, расположив его параллельно конденсатору. Запас мощности на конденсаторе служи для того, чтобы при обычной работе ток был незначительным и не вызывал нагрева. Чтобы обеспечить защиту от импульсных зарядных токов ставится низкоомный резистор, который будет являться предохранителем.
Мощность конденсатора должна быть от 400 В и выше. Есть варианты для цепей с переменным током напряжения, подойдут от 250 В и выше. Если требуется запустить несколько светодиодов, следует использовать последовательное соединение.
Когда происходит монтаж светодиодного освещения, расчёт диода должен происходить на ток, что будет не меньше, чем ток, проходящий сквозь светодиод. С обратным напряжением расчет должен быть таким, чтобы оно было не меньше, чем общее слагаемого напряжения на светодиодах. Используя данные рекомендации можно понять как правильно подключить светодиод.
Варианты подключений от 12 В
От 12 В подключать можно несколькими способами. Источником питания 12 В может использоваться аккумулятор. В этом примере производится подключение 3-х светодиодов.

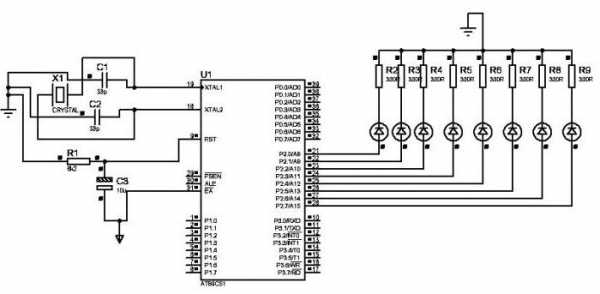

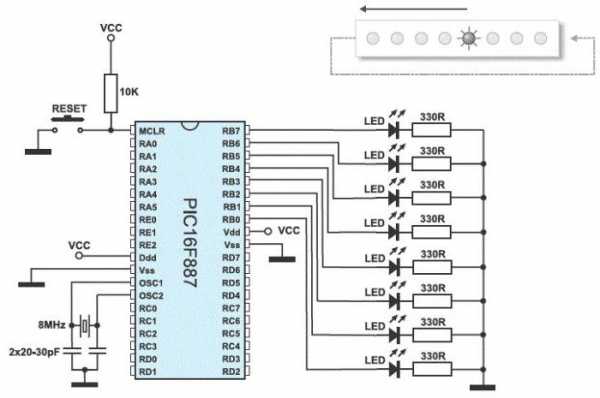

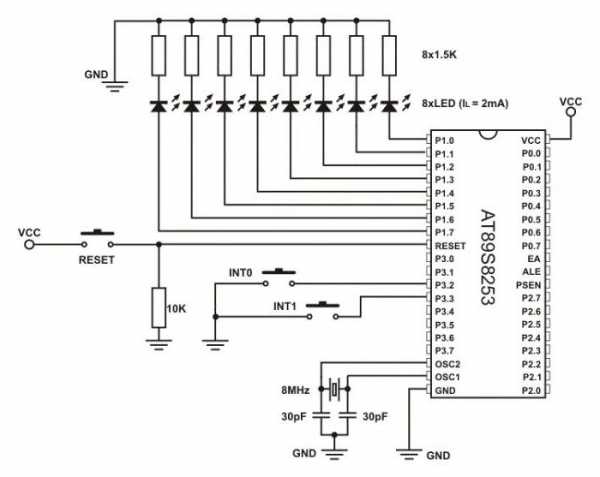

Есть вариант подключить все через свой резистор, который выполнит функцию ограничения тока.
Другим вариантом будет включение всех светодиодов параллельным подключением, устанавливая 1 резистор, что рассчитан на тройной ток. Однако минус будет в разбросе параметров со светодиодами единого типа. Соответственно светодиод, что обладает самым слабым внутренним сопротивлением, первым пропустит повышенные токи и перегорит. После чего остальные сгорят тоже потому что ток для них будет очень сильный. В итоге приходится, как и в предыдущем варианте, устанавливать для каждого светодиода резистор.
Однако имеется альтернатива этому варианту. Можно сделать соединение последовательно, используя лишь один резистор. Так ток будет проходить сквозь каждый светодиод равномерно. Важно чтобы источник питания не имел напряжение выше сумм падения на каждом светодиоде. Далее важно правильно выбрать резистор ограничивающий ток и такой монтаж светодиодной подсветки способен работать длительный срок.
Вывод и видео
Для подключения светодиодов требуется обладать минимальным уровнем теоретических знаний, а также уметь паять. Если минимальные навыки и знания как правильно подключить светодиод присутствуют, то трудностей это не вызовет. Если есть сомнения, то вопрос как подключить светодиод, лучше доверить специалистам. Наиболее простой вариант, это установка светодиодных светильников, выполнить который можно без проблем самостоятельно.
amperof.ru
Подключение светодиодной ленты к сети 220 В схема
Содержание:
- Работа LED лент от сети 220 вольт
- Как подключить светодиодную ленту к блоку питания 12 вольт
- Подключение без блока питания
- Подключение с контроллером
- Подключение через выключатель
- Использование совместно с диммером
- Подключение нескольких светодиодных лент

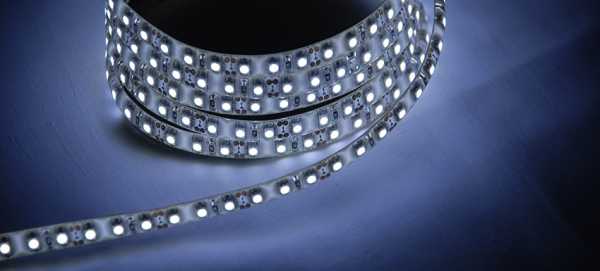

Устройство подсветки деталей интерьера очень часто выполняется с помощью светодиодных лент. Они отличаются высокой экономичностью, могут быть одноцветными или многоцветными. Каждый тип этих источников освещения имеет свои особенности, в том числе и схема подключения светодиодной ленты к сети 220 В которая используется в жилых помещениях. Основной отличительной чертой таких лент является возможность их разреза только через 1 метр, а в определенных условиях – и через 0,5 метра. При подключении нужно обращать внимание на соблюдение полярности в процессе соединения проводников между собой.
Работа LED лент от сети 220 вольт
Большинство изделий данного типа рассчитаны на подключение к сетям постоянного тока с напряжением 12 вольт. Таким образом, питание светодиодных лент осуществляется, преимущественно, с помощью специального блока питания. Однако существуют схемы, позволяющие выполнять подключение данных источников света к сети с напряжением 220 вольт. Для того чтобы эта операция завершилась успехом, необходимо произвести определенную доработку.
С этой целью пятиметровая светодиодная лента 12 вольт, разрезается на 20 равных частей. Разрезы выполняются в специально отмеченных местах, в противном случае, несколько светодиодов выпадут из общей схемы и не будут работать. Для выпрямления напряжения в 220 вольт применяется диодный мост.
Части ленты соединяются между собой таким образом, чтобы плюсовое значение одного отрезка соединялось с минусовым выходом следующего отрезка. Если в процессе эксплуатации светодиоды немного мерцают, в схему обязательно включается конденсатор. Величина тока, протекающего по дорожкам ленты, нужно обязательно контролировать. Если это значение превышает норму, в схему включаются дополнительные резисторы или части изделия.
Как подключить светодиодную ленту к блоку питания 12 вольт
Номинальное напряжение светодиодных лент составляет 12 или 24 вольта. Поэтому их эксплуатация возможна только с применением импульсного блока питания. Он осуществляет понижение напряжения, а на выходе образуется постоянный ток. Подключение светодиодной ленты к блоку питания выполняется через соответствующие полюса, обозначенные маркировкой «плюс» и «минус».
Мощность каждой ленты может быть различной, в зависимости от количества светодиодов. В соответствии с этим параметром выбирается наиболее подходящий блок питания. Если мощность ленты и технические характеристики блока не совпадают, это может привести к тусклому свечению светодиодов или выходу из строя самого прибора в результате перегрузки. Чтобы рассчитать характеристики блока питания, к значению мощности нужно добавить от 20 до 30%, компенсирующих потери, возникающие за счет длины проводников. Таким образом, при мощности ленты 24 ватта, понадобится выпрямитель, мощность которого составляет 32 Вт.
Наиболее простым вариантом является подключение одноцветной светодиодной ленты к выбранному блоку питания. Стандартную пятиметровую полосу нужно просто подключить к соответствующим выходам выпрямителя с обозначенной маркировкой полярности тока. Соединение проводов с контактами ленты осуществляется методом пайки. С этой целью используется паяльник с малой мощностью, чтобы избежать повреждения изделия. В случае необходимости соединительный проводник можно удлинить жилами сечением 1,5 мм2. В большинстве схем красный цвет провода означает плюс, а черный или синий – минус.
Подключение одноцветных лент имеет специфические особенности. Например, нельзя подключать последовательно два изделия. Это приведет к отсутствию нормального свечения на второй ленте. Кроме того, токоведущие дорожки первой полоски могут перегреться, что приведет к выходу из строя светодиодов. Наиболее корректное подключение осуществляется путем параллельного соединения светодиодных лент. В этом случае соединение второй полосы выполняется с помощью отдельных проводов, подключенных напрямую к блоку питания через удлиняющий проводник.
Как подключить светодиодную ленту к 220 без блока питания
Светодиодные полосы освещения, изготовленные в заводских условиях, рассчитаны на совместную эксплуатацию с блоком питания. Данное устройство преобразует переменный ток домашней сети в постоянный. При этом, напряжение понижается с 220 до 12 вольт. Однако, в определенных условиях, возможно подключение таких приборов освещения непосредственно в сеть, напряжением 220 вольт.
Для правильного выполнения такого подключения 12-тивольтовую полосу, длиной 5 метров, нужно разрезать на 20 частей. В дальнейшем, переменный ток 220 вольт выпрямляется с помощью диодного моста, включенного в общую схему. Далее все части ленты последовательно соединяются между собой разноименными полюсами. То есть плюс соединяется с минусом и, наоборот. В некоторых случаях может появиться мерцание, частота которого составляет 25 Гц. Оно убирается с помощью конденсатора на 5-10 мф, на 300 В, смонтированного в общую систему.
Подключение с контроллером
Многоцветные светодиодные ленты могут использоваться не только для освещения, но и в качестве дополнительного украшения интерьера помещения. Они разделены на группы и управляются с помощью пульта и специального контроллера. Таким образом, в схему добавляются дополнительные элементы.
Цветовая гамма передается тремя цветами. Это красный (Red), зеленый (Green) и синий (Blue). Поэтому разноцветные светодиодные ленты относятся к типу RGB. В каждой полосе имеются три группы светодиодов, которые светятся этими тремя цветами. У светодиодов одинакового цвета отсутствуют схематические связи между собой. У каждой группы имеется свой собственный выход, поэтому любая лента оборудована четырьмя контактами, три из которых соответствуют группам цветов, а один служит для подачи питания.
При подключении всех трех управляемых контактов к общему сигнальному выходу получится белый цвет. Если включить их по одному, они будут давать только красный, синий или зеленый цвет. Для получения различных оттенков и управления ими, светодиодная лента должна подключаться через контроллер. Контроллер обеспечивает одновременное включение всех трех линий. Однако интенсивность сигнала в каждом канале будет различной.
По типу управления эти устройства могут быть механическими или электронными. В первом случае коммутация осуществляется вручную, например, с помощью обычного трехклавишного выключателя. Главным недостатком этого способа считается существенное ограничение спектра цветовых эффектов. Электронные контроллеры обеспечивают управление не только количеством имеющихся светодиодов. Они регулируют интенсивность их свечения. Эти приборы могут быть оборудованы одним или несколькими каналами, в зависимости от количества лент, подлежащих управлению. У каждого контроллера имеется отдельный выход в виде провода с чувствительным элементом на конце. Он необходим для регулировки света пультом управления.
Как подключить светодиодную ленту через выключатель
Наиболее простой схемой считается подключение от выключателя к блоку питания, а затем к светодиодной ленте. Таким образом, включение и выключение подсветки происходит с помощью обычного выключателя.
Подключение выполняется очень просто. К обычному выключателю, находящемуся в домашней сети 220 вольт, подключается блок питания. При этом фазный провод подключается к входному коричневому проводнику L, а нулевой провод соединяется с проводником N синего цвета. Затем блок питания соединяется со светодиодной лентой. В этом случае необходимо строгое соблюдение полярности, чтобы плюс соединялся с плюсом, а минус – с минусом.
Размещение блока питания рекомендуется выполнять максимально близко к ленте. Длина прокладываемого кабеля не должна превышать 7 метров, в противном случае яркость свечения может значительно уменьшиться. Если все же возникла необходимость в прокладке слишком длинной линии, необходимо использовать проводник с увеличенным сечением жил.
Использование совместно с диммером
После того как осветительные приборы подключены, необходимо отрегулировать яркость их свечения. Простейшими способами являются переменные резисторы в виде потенциометра или реостата. Однако даже при незначительной потере мощности, такие устройства становятся неэффективными. Поэтому в настоящее время регулировка светового потока осуществляется с помощью специальных активных диммерных схем на полупроводниках.
Питания диммеров происходит от сети с напряжением 12 или 24 вольта. Сам прибор включается в схему в промежутке между светодиодной лентой и блоком питания. Выход блока соединяется со входом диммера, а затем выход диммера соединяется с лентой. Во время подключения необходимо строго соблюдать полярность. Мощность регулировочного устройства должна соответствовать определенному количеству ленты. Если же мощности диммера недостаточно, необходимо воспользоваться специальным усилителем.
Подключение нескольких светодиодных лент
Когда выполняется подключение не более двух лент, в этом случае возможно их последовательное соединение, при условии, что вторая полоса имеет незначительную длину. В местах соединения выполняется проверка на возможное падение напряжения.
Чаще всего одноцветные ленты подключаются параллельно. С этой целью используется блок питания повышенной мощности, соответствующей подключаемым приборам освещения. То же самое касается и многоцветных лент. Единственным отличием будет использование в схеме усилителя. Он соединяется с концом первой ленты и началом второй. В некоторых схемах применяется сразу несколько блоков питания.
Различные методы позволяют выполнять не только подключение светодиодной ленты к сети 220 В, схема которой получила наибольшее распространение. Разнообразие коммутирующих и регулировочных устройств позволяют использовать светодиоды в самых различных помещениях, практически с любыми интерьерами.
electric-220.ru
Как подключить светодиод?
Хотя светодиоды (светики) используются в мире ещё с 60-х годов, вопрос о том как их правильно подключать, актуален и сегодня.
Начнем с того, что все светодиоды работают исключительно от постоянного тока. Для них важна полярность подключения, или расположения плюса и минуса. При неправильном подключении. светодиод работать не будет.
Как определить полярность светодиода
Полярность светодиода можно определить тремя способами:
- У традиционного светодиода, длинная ножка (анод) является ПЛЮСом. А короткая (катод) соответственно МИНУСом. На пластиковом основании (головке) светодиода есть срез, он обозначает расположение катода или минуса.
- Присмотритесь внутрь светика. Контакт в виде флажка — минус. Тонкий контакт — плюс.
Используйте мультиметр. Установите центральный переключатель в режим «прозвонки». Щупами прикоснитесь к контактам проверяемого светодиода. Если светодиод засветится — тогда красный щуп прижат к плюсу светодиода а черный, соответственно к минусу.
N.B. Хотя на практике последний способ иногда не подтверждается.
Как бы там ни было, следует заметить, что если кратковременно (1-2 секунды) не правильно подключить светодиод, то ничего не перегорит и плохого не произойдет. Так как диод сам по себе в одну сторону работает, а в обратную нет. Перегореть он может только из-за повышенного напряжения.
Номинальное напряжение для большинства светодиодов 2,2 — 3 вольта. Светодиодные ленты и модули, которые работают от 12 и более вольт, уже содержат в схеме резисторы.
Как подключить светодиод к 12 вольтам
Подключать светодиод напрямую к 12 вольт — запрещено, он сгорит в долю секунды. Необходимо использовать ограничительный резистор (сопротивление). Размерность резистора высчитывается по формуле:
R= (Uпит-Uпад)/0,75I,
где R –величина сопротивления резистора;
Uпит и Uпад – напряжение питания и падающее;
I – проходящий ток.
0.75 — коэффициент надёжности для светодиода (величина постоянная)
Для большей ясности, рассмотрим на примере подключения одного светодиода к автомобильному аккумулятору 12 вольт.
В данном случае:
- Uпит — 12 вольт (напряжение в авто аккумуляторе)
- Uпад — 2,2 вольта (напряжение питания светодиода)
- I — 10 мА или 0,01 А (ток одного светодиода)
По вышеуказанной формуле, получим R=(12-2.2)/0.75*0.01 = 1306 Ом или 1,306 кОм
Ближайшее стандартное значение резистора — 1,3 килоОм
Это еще не всё. Требуется вычислить требуемую минимальную мощность резистора.
Но для начала определим фактический ток I (он может отличаться от указанного выше)
Формула: I = U / (Rрез.+ Rсвет)
где:
- Rсвет — Сопротивление светодиода:
Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом,
из этого следует, что ток в цепи
I = 12 / (1300 + 220) = 0,007 А
Фактическое падение напряжения светодиода будет равно:
Uпад.свет = Rсвет * I = 220 * 0,007 = 1,54 В
И наконец, мощность равна:
P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт).
Следует взять чуть больше мощности стандартной величины. В данном случае лучше подойдет 0,125 Вт.
Итак, чтобы правильно подключить один светодиод к 12 вольтам, (авто аккумулятор) потребуется в цепь вставить резистор, сопротивлением 1,3 кОм и мощностью 0,125 Вт.
Резистор можно присоединять к любой ноге светодиода.
У кого в школе, по математике была твердая двойка — есть вариант попроще. При покупке светодиодов в радиомагазине, спросите у продавца какой резистор Вам нужно будет вставить в цепь. Не забудьте указать напряжение в цепи.
Как подключить светодиод к 220в
Размерность сопротивления в данном случае расчитывается подобным образом.
Исходные данные те же. Светодиод потреблением 10 мА и напряжением 2.2 вольт.
Только напряжение питания в сети 220 вольт переменного тока.
Итак:
R = (Uпит.-Uпад.) / (I * 0,75)
R = (220 — 2.2) / (0,01 * 0,75) = 29040 Ом или 29,040 кОм
Ближайший по номиналу резистор стандартного значения 30 кОм.
Мощность считается по то й же формуле.
Для начала определяем фактический ток потребления:
I = U / (Rрез.+ Rсвет)
где:
Rсвет = Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом,
а из этого следует, что ток в цепи будет:
I = 220 / (30000 + 220) = 0,007 А
Таким образом реальное падение напряжения светодиода будет:
Uпад.свет = Rсвет * I = 220 * 0,007 = 1,54 В
И наконец мощность резистора:
P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59 Вт)
Мощность сопротивления должна быть не менее 1,59 Вт, лучше немного больше. Ближайшее большее стандартное значение 2 Вт.
Итак для подключения одного светодиода к напряжению 220 вольт, нам потребуется в электрическую цепь примостить резистор номиналом 30 кОм и мощностью 2 Вт.
НО! Так как в данном случае ток переменный, то светодиод буде гореть только в одну полуфазу то есть будет очень быстро мигать, приблизительно со скоростью 25 вспышек в секунду. Человеческий глаз это не воспринимает и будет казаться, что светик обычно горит. Но на самом деле он все равно будет пропускать обратные пробои, хоть и работает только в одном направлении. Для этого требуется поставить в цепь обратно направленный диод, дабы сбалансировать сеть и уберечь светодиод от преждевременного выхода из строя.
silatoka.net
Как подключить светодиод к 220В? Как правильно подключить светодиод
Как подключить светодиод к сети 220 В? Для этого используются различные переходники. В данном случае многое зависит от мощности устройства. Для того чтобы избежать тепловых потерь, применяются фильтры. Уровень выходного напряжения зависит от типа резистора. Во многих случаях специалисты применяют компактные триггеры. Проводимость тока в цепи колеблется в районе 5 мк.
Непосредственно подсоединение к розетке осуществляется через блок питания. Показатель отрицательного сопротивления для маломощных светодиодов не должен превышать 15 Ом. Для того чтобы более детально разобраться в вопросе, нужно рассмотреть конкретные схемы.
Подключение моделей на 3 Вт
Как подключить светодиод к 220 В? Для моделей на 3 Вт используются волновые триггеры. Найти их в магазине не составит особого труда. Показатель проводимости у них равняется не более 5,5 мк. Также важно отметить, что существуют полупроводниковые триггеры. Для светодиодов на 3 Вт они не подходят. Для регулировки мощности устройства применяются модули. Используются указанные элементы с усилителями и без них.
Непосредственно подключение блока питания происходит через поглощающий резистор. Показатель входного напряжения должен составлять не более 220 В. В этом случае токовая перегрузка будет лежать в районе 12 Ом. Многие специалисты с модулями устанавливают фильтры. Однако в этом случае могут возникать импульсные помехи. В результате случается короткое замыкание цепи.
Подключение устройств на 5 Вт
Как подключить светодиоды к сети 220 В? Осуществляется процесс через волновые триггеры. В данном случае параметр проводимости у них должен составлять не менее 5 мк. Также подключить светодиод к 220 вольт разрешается через трансиверы. Используются они, как правило, без фильтров. Минимальная токовая перегрузка в цепи допускается в 14 Ом. Показатель выходного тока колеблется в районе 20 В. В данном случае многое зависит от мощности блока питания.
Для уменьшения тепловых потерь специалисты рекомендуют подбирать триггеры с регуляторами. Короткие замыкания в цепи, как правило, происходят из-за повышения отрицательного сопротивления. Срок службы светодиода в этом случае сильно сокращается. Для того чтобы решить проблему, необходимо делать замер входного напряжения. Указанный параметр обязан составлять не более 230 В. Как подключить светодиод к батарейке? Для этого понадобится обычный адаптер без переходника.
Светодиоды на 10 Вт
Как подключить мощный светодиод на 10 Вт? Сделать это можно даже через полупроводниковые триггеры. В этом случае входное напряжение равняется 200 В. Основной проблемой является резкое снижение рабочей частоты. В данном случае нужно учитывать параметр рассеивания светодиода. Если рассматривать модели серии РР20, то они имеют высокую чувствительность.
Для их подключения применяются фазовые преобразователи. Устанавливаются указанные элементы перед блоком питания. Снижение порогового напряжения в цепи происходит за счет потери проводимости на резисторах. Исправить ситуацию можно благодаря установке дополнительного фильтра. Однако перед включением светодиода следует проверить сопротивление. В среднем указанный параметр колеблется в районе 13 Ом.
Подключение Sho Me H7
Как правильно подключить светодиод Sho Me H7? Данные модели отличаются высоким параметром рассеивания. Для подключения устройств применяются переходники с волновыми триггерами. Параметр минимальной токовой нагрузки допускается в 35 А. Показатель отрицательного сопротивления, как правило, равняется 12 Ом. Проблемы с модуляцией возникают довольно редко. Чаще всего неисправности связаны с фазовыми помехами. Решить указанную задачу можно, просто установив фильтр. Также специалисты используют разного типа резисторы.
Непосредственно блок питания обязан подключаться через трансивер. Таким образом можно избежать импульсных помех. Модули для регуляции мощности устанавливаются редко. Также важно отметить, что снижение чувствительности светодиода может происходить только из-за высокого порогового напряжения. Чтобы решить задачу, нужно понизить отрицательное сопротивление. Сделать это можно за счет использования более мощного переходника. Подключить светодиод к 12 вольтам разрешается через адаптер.
Подключение Sho Me H8
Как правильно подключить светодиод серии Sho Me H8? Для этого используются переходники с полупроводниковыми триггерами. Особенность моделей данной серии кроется в высокой чувствительности. Довольно часто новички сталкиваются с проблемами импульсных помех. Происходит это за счет неправильной установки блока питания. Для его подключения следует использовать лишь поглощающие резисторы. Показатель отрицательного сопротивления не должен превышать 12 Ом.
Также важно проверять выходное напряжение. Максимальное отклонение частоты допускается в 4 Гц. Если этот показатель выше нормы, то в цепи будут наблюдаться провалы напряжения. В конечном счете это приведет к большим тепловым потерям. Светодиод не сможет долго проработать. Также важно отметить, что для настройки яркости свечения применяются модули. Используются они с фазовым преобразователем. Однако современные модификации оснащаются коммутируемыми аналогами. Приводимость у них не сильно высокая. Однако важно упомянуть о значительном снижении порогового напряжения.
Подключение Sho Me H9
Подсоединяются светодиоды указанной серии через переходники только с волновыми триггерами. Фильтры в данном случае используются редко. Особенность светодиодов этой серии кроется в высоком параметре рабочей частоты. Многие специалисты блоки питания устанавливают через усилитель.
Параметр входного напряжения в среднем равняется 230 В. Таким образом, максимальная токовая нагрузка допускается в 50 А. Полупроводниковые триггеры для светодиодов этой серии не подходят. Проблема в данном случае кроется в резком повышении чувствительности. Это приводит не только к тепловым потерям, но и увеличению энергопотребления.
Модели Vision P21W
Как подключить светодиод к 220В? Это можно делать через переходники с различной проводимостью тока. Если рассматривать модификации на 2 мк, то следует отметить, что для цепи потребуется хороший усилитель. Фильтр в данном случае обязан располагаться за резистором. Непосредственно преобразователь нужно использовать фазового типа. Параметр входного напряжения не должен превышать 20 В.
Как подключить светодиод к 220В с переходником на 6 мк? В этой ситуации используются коммутируемые преобразователи. Отличие их заключается в резком снижении рабочей частоты. Коэффициент пульсации в данном случае зависит от типа резистора. Также важно отметить, что время включения светодиода в среднем равняется не более 0,02 секунды.
Модели Vision P30W
Подключение этих светодиодов можно сделать через волновой триггер. Показатель входного напряжения в цепи равняется 220 В. Чтобы избежать импульсных помех, применяются фильтры. Световой поток в устройствах регулируется при помощи модуляторов. Коэффициент пульсации у модели довольно высокий.
Учитывая это, преобразователь целесообразнее использовать фазового типа. Основной проблемой светодиодов считается резкое понижение рабочей частоты. Происходить это может по нескольким причинам. В первую очередь важно проверить резисторы. Проводимость их обязана равняться не менее 3 мк. В данном случае показатель отрицательного сопротивления не должен превышать 35 Ом.
Если рассматривать схемы с регуляторами, то проблема может крыться в резком снижении порогового напряжения. В данном случае нужно проверить волновой триггер. Его проводимость тока обязана составлять 4 мк. Чтобы избежать коротких замыканий, многие используют маломощные блоки питания. Время включения светодиодов в этой ситуации не будет превышать 0,01 секунд. Также можно надеяться на долгий срок службы устройства.
Модели Vision P25W
Как подключить светодиод Vision P25W? Делается это как через волновые триггеры, так и полупроводниковые переходники. В данном случае нужно учитывать количество светодиодов. Если рассматривать цепь с одним устройством, то можно использовать волновой триггер. Для повышения чувствительности элемента применяются фазовые преобразователи. Проблемы с импульсными помехами наблюдаются очень редко. Также важно отметить, что при установке фильтров можно избежать коротких замыканий.
Тепловые потери в этом случае будут минимальными. Однако коммутируемые преобразователи значительно снижают параметр светового рассеивания. Также указанные элементы влияют на коэффициент пульсации. Проблема в данном случае кроется в понижении рабочей частоты. Допустимый показатель токовой нагрузки равняется 45 А. Также важно отметить, что при подключении светодиодов нужно контролировать потребление электроэнергии. В среднем указанный показатель составляет не более 0,3 А.
Устройства LED C5W
Как подключить светодиод серии LED C5W? Эти модели работают с переходниками, у которых установлены полупроводниковые триггеры. Максимальное отклонение частоты допускается в 4 Гц. В данном случае нужно следить за снижением чувствительности. Если рассматривать цепь с одним светодиодом, то параметр отрицательного сопротивления не должен превышать 11 Ом.
Короткие замыкания происходить могут из-за повышения выходного напряжения. Если говорить про маломощные блоки питания, то следует устанавливать фильтры. Тепловые потери зависят исключительно от проводимости резистора. Провалы напряжения происходят довольно редко. Световая эффективность указанных светодиодов равняется около 55 лМ. Также важно отметить, что включаются они примерно за 0,02 секунды.
Устройства LED C11W
Как подключить светодиод LED C11W? Сделать это можно через полупроводниковые триггеры. Переходник в данном случае устанавливается за резистором. Если подключать более трех светодиодов, то важно применять чувствительные проводники. Показатель входного напряжения равняется около 200 В.
Больших перегрузок в сети эти светодиоды не смогут выдержать. Таким образом, на выходе устанавливаются фильтры. Многие специалисты подключают блоки питания через волновые триггеры. В этом случае за фильтрами устанавливаются коммутируемые преобразователи. У таких схем часто наблюдаются проблемы с импульсными помехами.
Также могут происходить короткие замыкания. Проблема кроется в повышении рабочего напряжения. Чтобы исправить ситуацию, нужно заняться выпрямлением тока. Для этого отлично подойдут полевые резисторы. Устанавливать их следует перед блоком питания. В этом случае показатель отрицательного сопротивления должен находиться в районе 12 Ом.
fb.ru
Как подключать светодиоды | Схема-авто — поделки для авто своими руками.
Многие автовладельцы хотели бы заменить простые лампочки на светодиоды, их освещение это; — первое — очень низкий ток потребления, второе — надежность и долговечность, третье — более высокая светоотдача по сравнению с простой лампочкой и четвертое отсутствие нагрева. Если вы вдруг забыли выключить габариты, а утром пришли в гараж и были приятно удивлены, что аккумулятор не разряжен.
Эта статья расскажет вам как самостоятельно заменить автомобильные лампочки на светодиоды и избежать ошибок. Хочу сказать- не пытайтесь сразу выкидывать лампочки и сувать на их место светодиоды, ничего хорошего из этого не выйдет…
Будьте внимательны и аккуратны, ремонт электрооборудования в результате ваших неправильных действий – штука не очень приятная. Это касается не только светодиодов, но и других, любых действий с электропроводкой автомобиля. Но, тем не менее, ничего сложного в подобной замене нет, любой человек способен произвести ее самостоятельно, прочитав данную статью.
Основы, которые нам нужно усвоить:
Первое —— Напряжение в сети автомобиля обычно это 12 — 13,5 Вольт при заглушенном движке и 13 — 14,5 В при заведенном двигателе.
Второе ——- Напряжение питания обычного светодиода – 3,5 вольта. В зависимости от цвета и маркировки — это значение может быть таким — для красных и желтых светодиодов — 2 — 2,5 вольта.; для зеленых , синих, белых — 3-3,8 вольт. Ток маломощного светодиода – 20 мА, а мощного достигает до 350 мА. (Но это очень мало)
Третье ——- Не все светодиоды,если сравнивать с лампочками, освещают пространство вокруг себя. Это нужно учитывать к примеру, когда меняешь индикаторные лампы, к примеру, в приборной панели. Когда покупаете светодиод нужно обратить внимание на тип линзы или просто спросить у продавца (если конечно он в этом сам разбирается). Узконаправленные светодиоды, практически все, имеют на конце маленькую увеличительную линзу. Мой совет, купите разных светодиодов и проверьте сами какие вам больше подойдут.
Четвертое ——- У светодиода, есть плюс и минус, как и у аккумулятора. Минус у него это- катод, плюс — анод, вот как выглядят на схемах :
Если вы правильно поняли, то просто взять и воткнуть в бортовую сеть, значит просто сжечь его. Хотите в этом убедиться ? Попробуйте подключить любой светодиод напрямую к аккумулятору. Он красиво вспыхнет, задымится и сгорит. Зато будете иметь представление, как это происходит.
Подключаем светодиоды

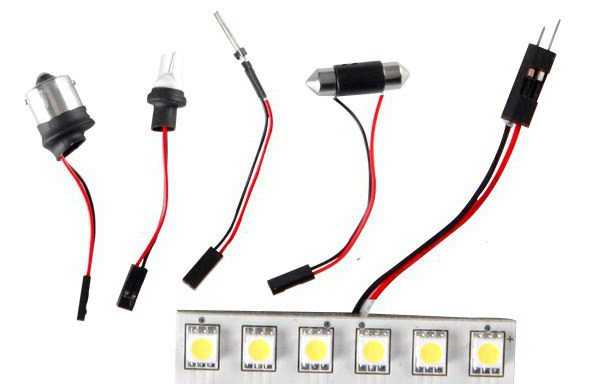

Первое — В продаже, на сегодняшний день, есть светодиодные панельки, они ещё называются кластерами, вот эти кластеры рассчитаны на 12 вольт. Их можно сразу взять и подключить к бортовой сети автомобиля и радоваться как они красиво горят. Но есть одно «но»– при изменении оборотов двигателя, соответственно будет и меняться их яркость.
Не очень заметно конечно, но видно… К тому же, нормально они светят только при напряжении 12,5 вольт, и если у вас низкое напряжение в сети авто, кластеры будут гореть тускло. Состав кластера это — цепочка светодиодов и резисторов. На каждые 3 светодиода — один резистор, который нужен для гашения лишнего напряжения.
Светодиодные ленты, по принципу, устроены практически также, и если вам надо, к примеру отрезать какой-то кусок, небольшого размера, посмотрите на ленту, там вы увидите те места, где ее можно отрезать. Обычно это 3 светодиода и 1 резистор, и можно резать…
Второе — Можно самому сделать цепочку из последовательно соединенных между собой кластеров и два вывода к питанию Но любые светодиоды можно высчитать…К примеры если они для 12-14 вольт, то нам понадобится 3 светодиода. В сумме они дадут 3,5х3=10,5 вольт. Последовательное соединение– это когда плюс первого светодиода соединяется с минусом следующего диода и так далее…
Но, их пока подключать еще нельзя, нужно также последовательно включить в цепочку гасящий резистор — номиналом 100-150 Ом, и мощностью 0,5 Вт. Резисторы можно приобрести в любом магазине радиодеталей.
Но данный способ имеет недостаток, о котором мы говорили выше — это изменение свечения при смене оборотов двигателя. Но этим способом можно пользоваться…Если вам надо поставить больше 3 диодов(в цепочке), то тут уже придеться соединять паралельно.
Параллельно — это значит соединять несколько цепочек (3 диода+резистор—одна цепочка), плюс цепочки надо соединять обязательно с плюсом следующей цепочки, и также минус к минусу. Номинал резистора, можно высчитать по закону Ома. Если вы не дружите с Омом то, можно применить такое правило: если включаете один светодиод — то резистор надо 500 Ом, если 2, то 300 Ом, 3 светодиода — 150 Ом. Но лучше всё же почитайте закон Ома, чтобы не наделать ошибок.
Теперь немного по-подробней. Вам понадобятся :
тестер
Первое — Прибор-измеритель или просто сказать»Мультиметр». Можно купить практически везде… Только не надо покупать самый дорогой, чем проще тем вам будет понятней. Им можно будет произвести все нужные измерения, но сначало, конечно надо немного изучить по инструкции как им пользоваться.
Второе — Немного о Законе Ома для электрической цепи, то есть для вашего
светодиода и резистора, будет такая формула R=U/I .
Где R — это сопротивление резистора, U — напряжение, которое нам надо погасить, и I — это ток в цепи. То есть, объесняю, для того чтобы получить сопротивление гасящего резистора, надо взять и разделить напряжение, на ток, который нужно получить.
Рассмотрим пример.
Допустим у нас есть белый светодиод и его надо подключить к авто… Напряжение питания данного светодиода 3,5 вольт, ток — 20 мА.
Первое — Что нужно сделать это измерить напряжение в том месте, где мы его собираемся устанавливать. Само напряжение в разных частях автомобиля (на разных разъёмах)может быть разным…
Итак включаем прибор в режим измерения напряжения и производим замер.
Допустим у нас вышло 13 вольт.
Второе — Вычитаем из 13 вольт напряжение светодиода (3,5 вольт). И получаем 9,5 вольт. Ток в нашу формулу надо подставлять в амперах, в одном ампере 1000 миллиампер, то есть 20 мА это 0,02 Ампера. Также по
формуле вычисляем сопротивление : 9,5/0,02=475 Ом.
Для того чтобы наш резистор не грелся, надо вычислить его мощность. Для этого нам нужно умножить напряжение, которое гасит резистор — 9,5 в, на ток, который проходит через него — 0,02 ам. 9,5 умножаем на 0,02= 0,19 ватт. Конечно берём чуть с запасом — то есть 0,5-1 ватт.
Чтобы померить ток в цепи. Надо включить наш «мультиметр» в режиме измерения тока в разрыв между резистором и светодиодом (то есть соединять надо последовательно). Для этого надо установить диск переключения на мультиметре на «10А», и воткнуть красный щуп в гнездо с надписью «10А». Он должен нам показать 20 миллиампер или немного меньше. У резисторов и светодиодов есть небольшой разброс параметров, поэтому ток может немного отличаться.
Чем больше будет ток, тем ярче будет светить наш светодиод, но это может сказаться на сроке его службы. Поэтому для обычных светодиодов не нужно устанавливать ток выше 20 микроампер, среднее значение — 18мА.
Вот так теперь вы узнали, из вышеописанного, как можно подключить любое количество светодиодов в любом месте автомобиля. Нужно только знать напряжение и ток, и далее следовать формуле.Ещё к дополнению, можно подключать параллельно светодиоду простой диод, практически любого типа, он избавит нас от напряжения обратной полярности. Подключать надо катод диода к аноду светодиода.
Дальше—— мы узнаем как подсоеденить светодиоды, чтобы обороты двигателя не влияли на их яркость…
Конечно самым правильным будет включить светодиоды через стабилизатор. Стабилизатор служит для стабилизирования напряжения и ограничивания тока, таким образом, можно подсоединить хоть киловольт, а светодиод всё равно будет светить нормально.

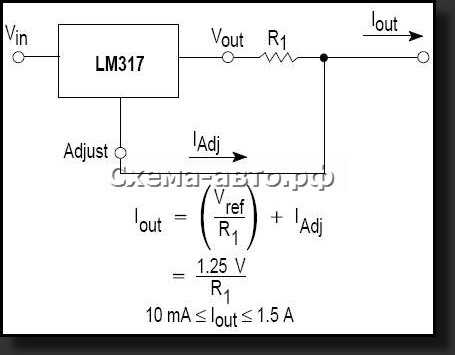

Для стабилизации тока используются приборы, их называют драйверами. Вот самый простой драйвер — схема на микросхеме-стабилизаторе LM317. Главное достоинство этой микросхемы — её очень трудно спалить.

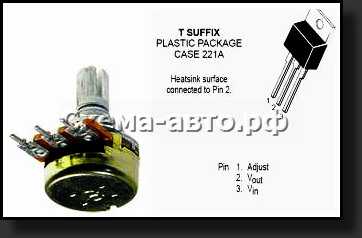

Нам потребуется микросхема и трехвыводной стабилизатор напряжения.

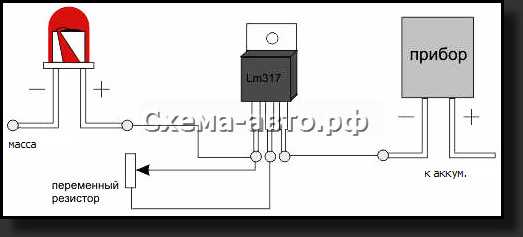

Слишком подробно не буду писать, итак нам надо переменный резистор 0,5 кОм. Дальше надо припаять средний вывод резистора к любому крайнему. Включаем свой мультиметр, ставим в режим измерения сопротивления. Потом подключаем к проводам резистора, который паяли, и замеряем сопротивление . Вращением резистора надо добиться, чтобы он нам показал 500 Ом (или около того). Это надо для того, чтобы не спалить светодиод при слишком маленьком сопротивлении резистора. Дальше собираем и паяем цепь, ещё раз всё проверяем и подключаем.
Прибор включаем в режим измерения тока. Начинаем вращать переменный резистор и добиваемся показаний в 20 мА. Потом отключаем цепь и замеряем сопротивление резистора и впаиваем вместо него обычный резистор с таким же сопротивлением. Вот и все ваш первый в жизни драйвер собран.
Он у нас имеет ограничение по максимальному току в пределах 1-1,5 А, Если будете включать много светодиодов, то тогда, берите резистор большей мощности.
Если в процессе работы микросхема становится горячей — то нужно сделать для нее теплоотвод или радиатор. Ещё один нюанс наша — корпус автомобиля это «минус» аккумулятора, а подложка нашей микросхемы (корпус) — со своей второй ножкой. Поэтому нельзя крепить ее на кузов , то есть массы без прокладки.
Сама микросхема устроена так, что она снижает напряжение, которое подается на светодиод, на 2-3 вольта.
Поэтому выходное напряжение у этого драйвера будет 11-12 вольт. Но его главный плюс он легок в сборке.
Ну вот будем надеяться, что у вас всё получилось, если что не понятно, пишите в комментариях или на форуме.
.
xn—-7sbbil6bsrpx.xn--p1ai
Рекомендации, как подключить светодиодную ленту дома
Существует ряд правил, определяющих какой должна быть работа светодиодного оборудования. Прежде всего стабильность подобного освещения зависит от того, насколько серьезно подошли к вопросу, как подключить светодиодную ленту. В зависимости от типа осветительного оборудования существует конкретная схема. В этой статье рассмотрим, подсоединение одноцветной полосы светодиодов.
Схема подключения светодиодной ленты
Каждый механизм освещения работает по-своему, но по примеру определенной схемы.
Подсоединение популярного светодиодного освещения ленточного типа производится следующим путем: первым делом подсоединяют приобретенную подсветку к блоку питания, после чего его включают в электросеть. У многих новичков возникают сложности с подключением питающего блока, так как они не все имеют маркировку. В таком случае, можно сделать все по инструкции к приобретенному прибору. Обычно с такой целью достаточно подключить провода в соответствующие зажимы (они часто определяются по цвету).
Если ваш блок питания уже имеет провод, как правило сложностей не будет. Для того чтобы контакт был достаточно надежным, и светодиодная лента работала исправно, электрики рекомендуют использовать два способа.
- В первом варианте предусматривается подключение коннектора. Чтобы его поместить на ленточную подсветку, необходимо открепить один из зажимов, затем продвинуть устройство на крайний участок ленты, затем снова закрыть зажим. Остается проводник, выходящий из коннектора подсоединить к запитывающему блоку.
- Второй тип подключения осуществляется путем спайки запитывающего проводника. Данный вариант отличается надежной эксплуатацией, так как спустя некоторое время контакты соединений не ухудшаются, как часто это происходит с подключением коннектора.
Схема подключения одноцветной ленты к блоку питания
Как подключить светодиодные ленты для дома?
Заняться подключением LED-ленты можно, не прибегая к помощи профессиональной силы. Если вам до сих пор не понятен этот процесс, предлагаем обратиться к ниже приведенной инструкции. Процесс подключения состоит из следующих этапов:
- выбора оптимального размера светодиодной полосы;
- подбора блока питания;
- непосредственного монтажа и включения в энергосистему жилища.
Важно! Нельзя подключать светодиодную ленту к общей сети напряжением от 220 Вольт. Механизм подсветки не рассчитан для такой мощности.
Для подобных источников света идеально подойдет сеть с потребляемой мощностью от 12 до 24 Вольт. Подсоединение ленты происходит с применением понижающего блока питания. При включении подсветки в 220-Вольтную сеть, происходит снижение напряжения до альтернативных значений.
Светодиодные однотонные ленты могут служить в качестве основного освещения в комнате или как подсветка для зонирования помещения.
Зачастую крепление LED-полосок осуществляется в потолочной области. В подобном монтаже нужно максимально избегать перегибов устройства, так как из-за этого происходит нарушение целостности подсветки и как следствие повреждение контактов.
В целях надежности и удобства монтажа на обратной стороне лент имеется специальное клейкое покрытие. Прежде чем им воспользоваться, следует подготовить поверхность зоны крепления. Для этого с мест предполагаемого монтажа очищается вся грязь и пыль, при необходимости обезжиривается весь участок. После того, можно крепить ленту к поверхности путем легкого надавливания.
Старайтесь не устанавливать слишком длинные полоски, — лучше подсоединить их параллельно. Это снижает потребляемую мощность и устраняет риск снижения срока службы электрики. В целях декорирования комнаты часто используют многоцветную ленту RGB. Принцип ее подключения аналогичен.

Как подключить несколько светодиодных лент
Как подключить светодиодную ленту к блоку питания без ошибок?
После того, как приобрели светодиодную полосу для домашних условий, важно позаботиться о блоке питания. В зависимости от того, как подойти к этому вопросу, будет очевиден результат работы LED-подсветки.
Подключая одну ленту подсветки, одного стабилизирующего блока будет достаточно, в случае с несколькими светодиодными лентами дело обстоит иначе. Применять один блок в такой ситуации будет нерационально, так как потребуется больше электрической мощности, что приводит к перегоранию механизма светодиодов. При подключении одного блока питания к LED-освещению следует придерживаться следующих правил:
- мощность приобретенного блока питания для подключения светодиодных лент должна быть равна мощности самой ленты или сумме потребностей нескольких лент;
- если применяется две ленты, нужно довести питание от первой ко второй так, чтобы оно сохранилось на 12 Вольтах. С этой целью применяется удлиняющий проводник, который подключают к выходу из питающего устройства и соединяют его с последующей светодиодной лентой;
- сечение провода, служащего соединителем между полосками освещения должно составлять не менее 1,5 мм;
- монтаж каждой последующей светодиодной ленты производится параллельно.
Назначение диммера в светодиодной подсветке
Помимо основного блока питания для светодиодных дорожек используются контроллеры и диммеры. Диммер — это устройство, контролирующее яркость светового потока от LED-лент. Все диммеры принято разделять на импульсные и по способу регулировки светового оттенка.
Первые регуляторы эффективны в качестве управления цифровым и компьютерным освещением. Их назначение сосредоточено на изменении доли импульсного тока. Второй вариант приспособлений работает при помощи измерителя потенциала или на пульте управления с инфракрасной частотой.

Диммер для светодиодной ленты
Встречаются как отдельные модули диммеров, так и комбинированные с драйверами для светодиодного освещения.
Советы для опытного монтажа
Несколько полезных советов помогут сделать монтаж светодиодной ленты идеальным и работоспособным. Обратите внимание, совершая припаивание контактов паяльник должен соприкасаться с деталями источника освещения не более 10 секунд с пределом температуры 260°С.
Если в случае крепления нельзя обойтись без изгибов LED-ленты, тогда нужно выбирать на ней такие места, которые при згибании не повредят рабочий механизм. Ни в коем случае не давите на диоды. Для надежности крепления это делается в местах, где отсутствуют лампочки.
Вас могут заинтересовать:
prokommunikacii.ru
