Кессон для скважины своими руками
Привычное городское водоснабжение через централизованную систему нечасто доступно в условиях загородного дома. Приходится создавать индивидуальные водозаборные устройства. При этом пользование ими сопряжено с определёнными трудностями. Одним из препятствий являются климатические условия эксплуатации, порождающие необходимость защиты оборудования от замерзания зимой. Актуально также препятствование вмешательству вандалов.
Что такое кессон для скважины
Любое водозаборное устройство на участке должно быть защищено от внешней среды. Для колодца это крышки различных конструкций. Но когда речь идёт о кессоне, понятно, что объектом внимания становится скважина. Кессон представляет собой углубление в грунте, призванное защитить находящееся там дорогостоящее оборудование и приборы от алчных любителей наживы. Кроме того, начинку кессона нужно уберечь от воздействия морозов и сезонных подвижек грунтов.
В кессон выводится оголовок скважины с установленным на нём наружным насосом или водозаборная труба от погружного агрегата. Кроме того, часто в кессоне устраивается распределительный узел с разводкой для различных сетей водоснабжения и автоматика управления подачей воды. Здесь же может находиться расширительный мембранный бак. Отрицательные температуры могут быстро вывести все это оборудование из строя, если кессон устроен не по правилам.
Надёжный кессон не только сохраняет оборудование, но и позволяет его удобно обслуживать
Это сооружение заглубляется в грунт ниже точки промерзания. Обычно она находится на глубине 1–2 метра в зависимости от климатических условий в регионе. Поэтому днище кессона нужно располагать на соответствующем углублении. Кессон призван также защищать оборудование от губительного действия воды из окружающих его грунтов, поэтому он должен быть абсолютно герметичным.
Виды кессонов
В основном классификация этих сооружений происходит в соответствии с материалом, из которого они изготовлены. Бывают такие кессоны:
- Кирпичные, выложенные из силикатного кирпича или газобетонных блоков. Связующий раствор также должен быть наделён гидрофобными свойствами. Основание бетонное, заливается перед кладкой.
- Литые бетонные корпуса, устроенные на бетонном же основании, заливаемом отдельно.
- Кессоны из бетонных колец. Основные требования к ним — надёжная гидроизоляция. Они также устанавливаются на бетонном основании.
- Пластиковые кессонные камеры. Они абсолютно герметичны, не обладают большим весом и могут иметь разные размеры. Установка таких кессонов производится в специально вырытые котлованы. Опасность состоит в том, что при весенних паводках его может просто выдавить из грунта. Чтобы этого не случилось, кессон крепится к якорной бетонной плите или устанавливается поверх земли. Но в этом случае нужно дополнительно утеплить его корпус.
- Металлические. Такие кессоны имеют прямоугольную форму и изготавливаются из листового металла и сортовых профилей, а также из труб большого диаметра, которые несложно найти на вторичном рынке.
Все кессоны снабжаются входным люком для возможности проникновения внутрь и выполнения ремонтных и профилактических работ.
В большинстве случаев кессон погружается в землю и крепится к бетонной плите, которая удерживает его от выталкивания из грунта силами морозного пучения
По размерам кессоны бывают:
- Малые, с внутренними размерами от 90 сантиметров. Входное отверстие на них должно быть от 60 сантиметров. В таких устройствах можно разместить только насос.
- Средние — до 1,8 метра, они позволяют вполне удобно производить ремонтные и профилактические работы.
- Большие — до 2,5 метров, позволяющие разместить оборудование, управляющее подачей воды, освобождая жилой дом от шума насосной станции и других неудобств.
Фотогалерея: различные виды кессонов для скважины

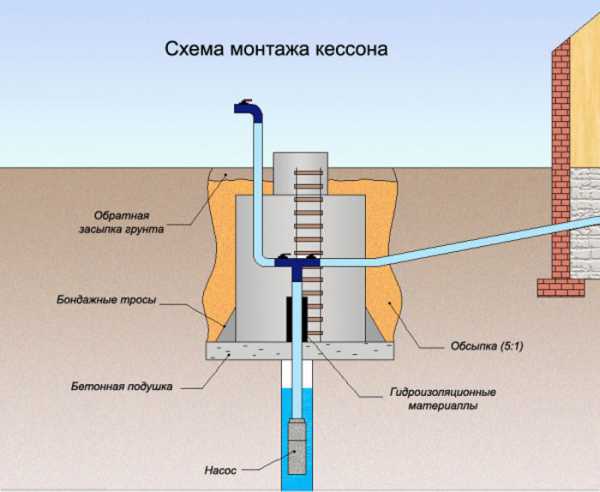

Устройство кессона
Глубина размещения ёмкости должна превышать уровень промерзания грунта. Размещение кессона производится на дренажной подушке из песка и гравия, устроенной на дне котлована. Ширина его должна быть приблизительно на полметра больше размера ёмкости, чтобы была возможность устроить наружный амортизирующий слой. Такая установка характерна для металлических или бетонных кессонов. Для других видов нужна бетонная плита основания.
Внутрь кессона выходит конец обсадной трубы, на котором размещается оголовок скважины с выходящей из него трубой водозабора при погружном насосе или наружный центробежный насос. Кроме того, там может находиться:
- Оборудование для фильтрации скважинной воды.
- Расширительный мембранный бак.
- Система управления работой насоса и другого оборудования.
- Запорная арматура и система ввода трубопроводов.
- Воздухоотводящая трубка, предназначенная для выхода влажного воздуха из кессона. Так предотвращается образование конденсата внутри устройства.
Кессон размещается таким образом, чтобы выход обсадной трубы располагался приблизительно на середине радиуса — между центром и стенкой. Такое расположение позволяет создать наиболее удобные условия для обслуживания оборудования.
На стенке кессона устанавливаются скобы для спуска в него и выхода наружу.
Если кессон имеет достаточные размеры, в нём можно разместить всю автоматику управления подачей воды
Основные функции кессона
Главное назначение кессона состоит в защите оборудования от промерзания. Воздух, поднимающийся от фундаментной плиты или днища, расположенного ниже глубины промерзания грунта, имеет положительную температуру и предохраняет внутреннее пространство от замерзания.
Что касается второй функции кессона — охранной — она обеспечивается надёжностью запоров на входе.
Кирпичный кессон для скважины
Кирпичная кладка кессона является едва ли не самым распространённым способом устройства ёмкости. Для выполнения этой работы понадобятся следующие инструменты:
Таблица: инструменты для устройства кирпичного кессона
Для выполнения работ понадобятся материалы:
- Около 1,2 кубометра песка и столько же гравия для устройства дренажного слоя.
- Доска обрезная размерами 125х25х6000 мм в количестве 8 штук для изготовления опалубки под плиту. Колья и упоры можно сделать из подручного материала.
- Компоненты бетонного раствора марки 200: цемент, песок, гравий, вода. Расчёт количества производится исходя из следующих параметров: толщина плиты 25 сантиметров, размер 2,7х2,7 метра. Объём раствора составит: 0,25х2,7х2,7 = 1,8 кубометра.
- Прутки арматуры диаметром 6–8 мм. Армирование плиты производится сеткой 10х10 или 15х15 сантиметров в два слоя. Первый размещается в 5 сантиметрах от дренажного слоя, второй — приблизительно в 15 см над первым. Секции сетки соединяются между собой вязальной проволокой. Сетки понадобится: 2,7х2,7 = 7,3 м2.
Армирование производится двумя слоями сетки, расположенными в 15 см друг над другом
- Кирпич. Площадь кладки высотой 1,8 м составит 2,7х2,7х1,8 = 13,2 м2. Для этого понадобится 13,2х51 = 660 кирпичей при норме расхода 51 штука на квадратный метр кладки. Толщина шва при этом составляет 12 миллиметров.
- Стандартная бетонная плита для крышки кессона размером 3х3 метра с входным отверстием — 1 штука.
- Керамзит. Для утепления стенки кессона и компенсации сезонных подвижек грунта применяет засыпка керамзитом ниши между стенкой и землёй, для чего понадобится порядка 8,5 кубометров этого материала.
- Мастика битумная для устройства гидроизоляции стенок снаружи.
Кроме перечисленного, понадобится материал для опалубки отверстия обсадной трубы, которую можно изготовить из подручных материалов.
Подготовка к установке кирпичного кессона
Подготовительные мероприятия заключаются в рытье котлована для установки или изготовления ёмкости. Разметка контуров производится с учётом выхода обсадной трубы в определённом месте. Следует учесть, что между стенками кессона и грунтом нужен зазор величиной 25–30 сантиметров для устройства засыпки из керамзита.
Пошаговая инструкция по изготовлению кессона из кирпича
Изготовление кессона из кирпича производится в таком порядке:
- Засыпка дренажного слоя из песка и гравия поочерёдно. Каждый слой нужно утрамбовать и пролить водой для уплотнения.
- Установка опалубки по контуру плиты и в проёме для выхода обсадки. Толщина опорной плиты должна составлять порядка 25 сантиметров.
Опалубка для бетонной плиты собирается из обрезной доски и скрепляется распорками и стяжками
- Установка арматуры. Для этой конструкции достаточно заложить армирующую сетку в один слой.
- Заливка бетоном. Используется бетон марки 200. Дальнейшие работы можно продолжать спустя не менее 7 дней.
- Кладка стен в половину кирпича. Предпочтительно использовать силикатный материал или газонаполненные блоки.
Для устройства кессона лучше использовать белый силикатный кирпич
- Устройство гидроизоляции. Для неё можно использовать битумную мастику, наносимую в два слоя.
- Засыпка керамзитом. Используется материал фракции 5–10 миллиметров.
Керамзит засыпается за внешнюю стенку кессона для образования надёжного теплоизолирующего слоя, предохраняющего рабочее пространство от замерзания
- Установка плиты перекрытия.
- Установка входного люка.
- Вывоз вынутого грунта и рекультивация земли.
Видео: самодельный приямок (кессон) для скважины
Бетонный кессон для скважины
Размеры устройства берём те же — глубина 2 м при габарите 2,5 м. Для отливки кессона из бетона понадобятся инструменты:
Таблица: инструменты для отливки кессона
Понадобится также инструмент для нанесения гидроизоляции на наружную сторону отлитого корпуса.
Материалы для кессона
Рассчитываем объём бетона, который понадобится для отливки сплошного корпуса кессона. Достаточная толщина стенки составит 20 сантиметров. Используется бетон марки 200. Площадь стен составляет 2,7х2 + 2,5х2 = 10,4 м2, объём при высоте 1,8 метра составит: 10,4 х 1,8 х 0,2 = 3,74 м3.
Для изготовления высокой опалубки лучше использовать листовые материалы: фанеру водостойкую или металлический лист. Площадь высокой опалубки составляет 2,7 х 4 х 1,8 = 19,44 м2 по наружной стенке и 2,5 х 4 х 1,8 = 18 м2 по внутренней. Общая площадь — 37,4 м2. Исходя из этого и нужно приобрести материалы, учитывая их раскраиваемость.
Для сборки опалубки понадобятся также деревянные бруски 50х50 миллиметров в количестве 12 штук. Длина каждой стойки — 2 метра, то есть понадобится 3 шестиметровых бруска. Укосины и распорки можно изготовить из подручного материала.
Порядок подготовки к заливке бетонного корпуса такой же, как описан выше.
Пошаговая инструкция по отливке корпуса бетонного кессона
Для изготовления нужно выполнить ряд последовательных операций:
- Изготовить опорную плиту указанным выше способом. По истечении семи дней можно снять опалубку и приступить к дальнейшим работам.
- Установить опалубку для стен, одновременно монтируя арматурную сетку.
Внутрь опалубки закладывается металлическая сетка для образования армирующего каркаса
- Произвести заливку бетона в вертикальную опалубку. По мере заливки обязательно обрабатывать массу глубинным вибратором, чтобы не оставалось пустот и воздушных пузырей.
- Опалубку можно снять спустя семь дней после заливки.
Бетонная смесь застывает в течение семи дней, после чего можно продолжать работы по обустройству бетонного кессона
- Произвести гидроизоляцию наружной поверхности стен битумной мастикой.
- Произвести засыпку керамзитом.
- Верхнюю плиту установить с использованием гидроизоляции из рубероида.
- Смонтировать крышку.
В процессе заливки нужно установить закладные детали для выхода труб разводки водоснабжения и кабеля электропитания.
Видео: как сделать бетонный приямок для гидроаккумулятора
Кессоны металлические
Наиболее популярными являются кессоны из металла двух видов:
- прямоугольной формы без каркаса из листового металла;
- круглые, из труб большого диаметра с приваренным днищем и крышей из листовой стали.
Общим правилом для любого вида кессонов является устройство дренажной подушки под ними и засыпка промежутка керамзитом.
Прямоугольные металлические кессоны
Кессоны металлические прямоугольные собираются из листовой стали толщиной 3–4 миллиметра способом электросварки. Сборка, как правило, производится наверху поочерёдным привариванием листов друг к другу под прямым углом. Корпус усиливается рёбрами жёсткости, которые могут изготавливаться из сортовых профилей — швеллера, уголка или тавра. Расстояние между рёбрами должно быть в пределах 0,5–0,7 метра, и устанавливаются они вертикально.
При сборке кессона металлические листы привариваются друг к другу, а затем усиливаются рёбрами жёсткости
Расчёт потребности в металле для прямоугольного кессона
Учитывая, что металлический лист имеет свои стандартные размеры, целесообразно использовать рулонный материал толщиной 3 миллиметра и шириной 2 метра. Отрубить по длине в условия металлобазы в размер 2,5 метра не составит труда и будет стоить недорого. Чтобы не нести дополнительных затрат, лучше остановиться на размере кессона 2х2,5х2 метра. В таком случае понадобится 6 деталей размерами:
- 2,0х2,5 м — 4 штуки;
- 2,0х2,0 м — 2 штуки.
Общая площадь листового материала составит: 2 х 2,5 х 4 + 2 х 2 х 2 = 20 + 8 = 28 м2. Вес квадратного метра листа такой толщины составляет 23,56 кг. Таким образом, полный вес корпуса кессона составит 28 х 23,56 = 660 кг.
Один погонный метр трубы горловины размером 630х12 миллиметров весит 183 кг, если высота горловины принимается равной 60 см, её вес составит 183 х 0,6 = 110 кг.
Таким образом, общий вес кессона составит 770 кг.
Инструменты для изготовления металлического кессона
Для сборки устройства из металлического листа понадобятся следующие инструменты:
Таблица: инструменты для изготовления кессона
Обязательной операцией при сборке кессона является проверка сварных швов на герметичность. Для этого используется керосин и мел. Порядок контроля следующий:
- Намелить шов со стороны сварки.
- Нанести на него с обратной стороны керосин, используя кисть.
- В местах, где монолитность шва нарушена, на меловом слое проступят желтоватые, хорошо заметные пятна.
В этих точках шов нужно проварить повторно и ещё раз проверить таким же способом. Сварку кессона может качественно выполнить только сварщик высокой квалификации.
Далее последовательность действий следующая:
- В верхней крышке нужно прорезать отверстие диаметром не менее 600 миллиметров и приварить к нему горловину соответствующего размера.
В верхней части металлического кессона приваривают горловину, через которую можно будет попасть внутрь для проведения ремонтных или профилактических работ
- Для её изготовления можно использовать кусок электросварной трубы диаметром от 630 миллиметров. Высота горловины может быть от 50 до 90 сантиметров.
- Под входным отверстием к стенке кессона нужно приварить скобы для спуска-подъёма. Для этого подойдёт пруток диаметром 14–16 миллиметров, согнутый соответствующим образом.
Для того чтобы иметь возможность спускаться в кессон и подниматься обратно, к его стенке приваривают лестницу из металлических скоб
Такое сооружение можно опустить в котлован только с применением грузоподъёмной техники. Но перед этим необходимо произвести следующие мероприятия:
- Если есть следы коррозии на поверхности металла нужно обработать её преобразователем ржавчины. При его использовании на поверхности металла образуется защитная плёнка. Тем не менее наружную поверхность нужно дополнительно окрасить краской по металлу в несколько слоёв. Нужно учитывать, что после установки кессона в котлован обслуживание в течение всего срока эксплуатации будет невозможно.
- Изнутри поверхность металла обрабатывается грунтовкой по металлу. Использование эмалевых красок внутри кессона категорически запрещено.
- Наружную поверхность следует покрыть несколькими слоями битумной мастики для гидроизоляции.
- Перед выполнением мероприятий по защите металла от коррозии к верхней стенке приваривается гусак из трубы размером 40–50 миллиметров с таким расчётом, чтобы сгиб был выше уровня земли. Это вентиляционное устройство.
Перед тем как установить кессон в котлован, его обрабатывают битумной мастикой и оборудуют устройством для вентиляции
Пошаговая инструкция по изготовлению металлического кессона
Сделать кессон из листа можно по следующей технологии:
- Подготовить ровную площадку для сборки, установить стапель, плоскость которого должна быть ориентирована строго горизонтально.
- Уложить на него лист донышка.
- Второй лист для боковой стенки закрепить струбцинами под прямым углом к нижнему. Дополнительно закрепить его временными укосинами.
- Проварить шов, окалину удалить.
- Таким же образом установить второй лист боковой стенки, затем торцевые детали.
- Проверить сварные швы на герметичность, при необходимости — проварить повторно негерметичные места.
- По контуру верхнего проёма приварить пруток диаметром 6–10 миллиметров на расстоянии 5 миллиметров от края. Такое обрамление нужно для того, чтобы верхний лист имел точку опоры и его можно было варить снаружи. Сварка в невентилируемом закрытом пространстве крайне опасна.
- На верхнем листе вырезать отверстие под горловину, после чего уложить на обрамление и приварить.
- Установить на место горловину и приварить.
- Установить крышку. Для всех конструкций крышку и горловину нужно утеплить рулонным утеплителем.
Изготовление кессона из трубы большого диаметра
Металлические трубы могут иметь диаметр от 420 до 2520 мм. Именно последний вариант очень подходит для изготовления кессона. Предпочтение можно отдать такому способу по следующим причинам:
- Возможность механизированного исполнения котлована буквально в несколько минут. Для этого используются буровые установки с буром диаметром до трёх метров.
- Доступность материалов. На рынке металлопродукции существует такой сегмент, как трубы большого диаметра вторичного применения. Это демонтированные по сроку газовые, нефтяные или водопроводные магистральные трубы. Именно такие и нужно искать, выбирая изделия с толщиной стенок от 12 миллиметров. Обрезок такой трубы длиной 1,8–2,0 метра послужит прекрасным корпусом для кессона. Остаётся только приварить днище и верхнюю стенку с горловиной. Для этого можно использовать листовую сталь толщиной 3 миллиметра. Цены на такие трубы значительно ниже, чем на новый материал.
Круглый металлический кессон изготавливается из труб большого диаметра, доступных на вторичном рынке
Очевидно, что трудозатраты и стоимость такого материала будут значительно ниже, чем для всех остальных из перечисленных выше.
Видео: установка кессона вручную
Задача укрытия оборудования кессона в техническом и технологическом отношении не представляет собой сложной проблемы. Все работы легко могут быть проделаны своими руками, а для выполнения специальных операций, таких, как сварка и установка кессона на место, можно пригласить квалифицированных специалистов. Остальное скорее трудоёмко, чем сложно. Успехов вам!
64 года, пенсионер, образование высшее, инженер – металлург. Оцените статью: Поделитесь с друзьями!remoskop.ru
Кессон для скважины своими руками как сделать и фотоотчет
При наличии на вашем участке гидротехнического сооружения (скважины, колодца) желательно оборудовать его защитной ёмкостью (кессоном). Особенно это нужно сделать, если ваш водозабор будет эксплуатироваться в зимний период. Кессон защитит сооружение от промерзания зимой, позволит разместить насосное и другое оборудование, обеспечит защиту от грунтовых вод и верховодки, а также предотвратит доступ к скважине посторонних людей, мелких грызунов, земноводных и насекомых. Проще всего сделать кессон для скважины своими руками.
Особенности и назначение
Устройство кессона позволит не только защитить гидротехническое сооружение от холодов и вандалов, но и даст практически отдельное помещение для размещения дополнительного оборудования
Установка кессона выполняется на 1-2 м ниже поверхности земли на выпуске обсадной трубы скважины. Все кессонные сооружения отличаются размерами. Кроме выпуска обсадной колонны в камере можно разместить:
- Вакуумный или погружной насос.
- Фильтрационное оборудование.
- Расширительный бак.
- Приборы для управления работой насоса и других систем водоснабжения.
- Запорную арматуру и систему трубопроводов.
Таким образом, устройство кессона позволит не только защитить гидротехническое сооружение от холодов и вандалов, но и даст практически отдельное помещение для размещения дополнительного оборудования, тем самым освободив территорию участка от загромождения. Оборудование водяной скважины кессонной камерой позволит превратить обычную проходку в качественное гидротехническое сооружение, которое можно использовать круглогодично.
Разновидности кессонов
Пример установленного пластикового кессона в скважине
Все кессоны отличаются не только размерами, но и материалом, из которого они изготовлены. Чаще всего изготовление этой камеры производится из следующих материалов:
- металл;
- бетон и железобетон;
- кирпич или камень;
- пластик.
Чтобы понять, из чего лучше сделать кессон своими руками, рассмотрим особенности каждой конструкции.
- Металлический кессон может иметь цилиндрическую и прямоугольную форму. Он изготавливается из стали в процессе сварки. Такая конструкция нуждается в утеплении и защите от коррозии. Однако степень гидроизоляции этой камеры достаточно высокая.
- Бетонный кессон можно выполнить методом заливки бетона в опалубку по месту или из железобетонных колец для колодца. Устройство камеры из этих материалов требует выполнения качественного утепления и гидроизоляции.
- Из кирпича очень легко сделать кессон для скважины своими руками. Такая конструкция обладает низкой теплопроводностью, поэтому при кладке в один кирпич не нуждается в дополнительном утеплении кроме гидроизоляционного слоя со стороны грунта.
- Пластиковые камеры изготавливаются в заводских условиях. Они достаточно лёгкие, жёсткие, обладают хорошей водонепроницаемостью. Монтаж таких ёмкостей можно выполнять на поверхности без заглубления при условии, что будет выполнено основательное утепление.
Что можно сделать своими руками?
Основные формы кессонов используемых для скважин
Самостоятельное устройство кессона зависит не только от его размера, выбранного материала, имеющегося чертежа или схемы, но и от наличия у вас определённых навыков. Так, чтобы правильно сделать кессонную камеру, вам необходимо следующее:
Рекомендуем к прочтению:
- Чтобы самостоятельно изготовить металлический кессон, вам необходимо иметь навыки сварных работ. Кроме этого потребуются металлические заготовки и дуговой агрегат для сварки.
- Устройство кирпичного сооружение выполнить проще всего. Для этого нужно уметь выполнять кирпичную кладку.
- Камеру из железобетонных колец для колодца своими силами сделать не получится. Всё дело в том, что кольца для колодца имеют внушительный вес, чтобы поднять их понадобится привлечь грузоподъёмную технику.
- Однако если установку железобетонных колец для колодца произвести своими руками не получится, то выполнить монолитную конструкцию из бетона по месту – посильная задача для самостоятельного исполнения. Для этого необходимо сделать опалубку, подготовить арматуру и смешать цементно-песчаный раствор.
- Установка пластиковой камеры может быть произведена своими руками, но изготавливают такие ёмкости только в заводских условиях.
Инструкция по изготовлению
Процесс создания приямка для установки кессона
В зависимости от размера и материала, из которого вы собираетесь делать кессон, процесс изготовления камеры имеет свои нюансы и последовательность. Перед тем как сделать кессон для скважины своими руками, стоит провести соответствующие земляные работы:
- Сначала необходимо выкопать приямок для камеры вокруг выхода обсадной трубы скважины. При этом дно приямка необходимо заглубить на 20-50 см ниже отметки, на которую промерзает грунт в вашем регионе. Обычно эта величина находится в пределах 1-2 м. Размер приямка в ширину зависит от габаритов оборудования и камеры. Схема для устройства самой маленькой камеры подразумевает размеры приямка 1,4х1,4 м. Средний параметр равен 1,9х1,9 м. Если размеры оборудования и его количество будут значительным, то для беспрепятственного обслуживания лучше сделать приямок размером 2,4х2,4 м.
Внимание: все размеры указаны с учётом, что на утепление (засыпку) камеры с каждой стороны понадобится просвет в 20 см.
- На дне приямка заливается ленточный фундамент или опорная бетонная плита.
Важно: при откапывании приямка нужно расположить его площадь так, чтобы обсадная труба выходила не в центре, а была смещена на треть длины. Это облегчит обслуживание и поможет установить необходимое оборудование.
Делаем металлический кессон
Схема устройства металлического кессона
Из листовой стали вырезаются заготовки для выполнения дна, крыши и стенок камеры. При этом желательно, чтобы они состояли из цельного куска металла. В противном случае сварные швы на отельных деталях придётся проваривать с двух сторон для обеспечения надлежащей герметичности.
Усиление вертикальных стенок ёмкости делается при помощи стальных швеллеров высотой 5-10 см. Они привариваются с внешней стороны камеры с шагом 50-70 см. В дне прорезается входное отверстие для обсадной колонны. В крышке делается два отверстия. Одно из них сечением 60х60 см – это люк для обслуживания оборудования, второе отверстие размером 10-12 мм предназначено для вентиляции сооружения. Оно позволит избежать образования конденсата на внутренних поверхностях. Для вырезания отверстий можно использовать ножницы по металлу или газорезку.
Снаружи камера обмазывается несколькими слоями битумной мастики. Вместо неё можно использовать гудрон. Изнутри ёмкость красится эмалью, если поверхность чистая, или специальным грунтом при наличии коррозии.
Внимание: использование нитрокрасок в замкнутом пространстве камеры запрещено.
На крыше ёмкости привариваются две трубы вокруг прорезанных отверстий. Они будут выступать над поверхностью земли после засыпания камеры. Труба большего диаметра будет опорой для люка-лаза, а вторая труба меньшего диаметра будет служить вентиляцией.
Рекомендуем к прочтению:
Изготовление кирпичного кессона
Пример самодельного кессона из кирпича
Чтобы установить кирпичный кессон, необходимо на опорной бетонной подушке или ленточном фундаменте выложить стены сооружения. При этом стоит придерживаться следующих рекомендаций:
- Для обеспечения хорошей гидроизоляции сооружения лучше использовать газобетон или силикатный кирпич.
- Укладку кирпича лучше вести не на обычный раствор, а на специальную гидрофобную смесь.
- После возведения стен с внешней стороны укладывается слой гидроизоляции. Она будет надёжно придавлена к стенам сооружения за счёт засыпки, которая выполняет функции утеплителя. Для этих целей используют цементно-песчаную смесь, замешанную в соотношении 5 к 1.
- Поверх стен устанавливается перекрытие с отверстием для люка. Если делается монолитное перекрытие, то особенности его изготовления можно прочитать ниже.
Устройство бетонного кессонного сооружения
Пример самодельного кессона из бетона с опалубкой
Бетонный кессон делается посредством изготовления опалубки и заливки бетонной смеси. Последовательность действий следующая:
- Сначала сооружается опалубка из досок, фанеры или ДСП. Для облегчения её снятия поверхность обрабатывается отработкой или другим маслянистым составом. Конфигурация сооружения и габариты подбираются в зависимости от размеров и количества оборудования. При этом по периметру камеры необходимо оставлять запас свободного пространства шириной 10-20 см для выполнения утепляющей засыпки.
- Для обеспечения жёсткости конструкции перед заливкой бетона в опалубку устанавливается арматура.
- Бетон заливается в опалубку за один заход. Это обеспечит хорошую адгезию, целостность и долговечность конструкции.
- В течение недели пока происходит застывание бетона, поверхность камеры необходимо смачивать и защищать от осадков и солнечных лучей, накрыв плёнкой. После этого опалубку можно снимать.
- Когда стенки сооружения наберут полную прочность (через 28 дней), можно заливать крышу.
Для выполнения монолитного железобетонного перекрытия с люком (крыши) делают следующее:
Пример железобетонного кессона из готовых колец
- Над стенами устанавливается нижняя опорная поверхность опалубки. При этом в ней стоит предусмотреть отверстия для люка-лаза и вентиляционной трубы. Их можно выполнить при помощи металлических отрезков труб высотой 20-25 см. Укладка опалубки производится на бруски, прикреплённые к внутренней стороне стен. При этом вниз необходимо сделать отступ на толщину опалубочных досок, это позволит залитой плите лежать непосредственно на стенах сооружения.
- По периметру опалубка выполняется при помощи досок высотой 20-25 см. Между собой доски скрепляются в углах и крепятся к наружной поверхности стен.
- Сверху на доски опалубки с нахлёстом на боковые стенки расстилается гидроизоляция. Она защитит от протекания раствора и обеспечит гладкость поверхности. Для защиты гидроизоляции от слипания с бетоном её поверхность смазывается маслом или отработкой.
- Когда опалубка готова выполняется армирование. Для этого используется два слоя арматурной сетки из прутка диаметром 5-8 мм с размером ячеек 10х10 или 15х15 см. Между двумя слоями арматуры должно быть расстояние 5-7 см. Для соблюдения этого разрыва используются арматурные стержни длиной 10-15 см.
- Заливку выполняют за один раз.
- Затем поверхность плиты накрывается плёнкой и смачивается три раза в день на протяжении недели. Всё это время монолитную плиту необходимо защищать от попадания солнечных лучей дождя и мусора.
Когда бетонные работы будут окончены, выполняется укладка гидроизоляционного материала по наружной поверхности стен и крыше. При укладке делается нахлёст соседних полос на 7-12 см. Затем производится засыпка просветов между стенками конструкции и почвой. Благодаря засыпке гидроизоляция прочно прижмётся к стенам камеры, поэтому дополнительное крепление не понадобится.
Внимание: необходимо следить, чтобы в момент засыпки между стеной и гидроизоляцией не попал грунт и сама засыпка.
vodakanazer.ru
Изготовление кессона из металла – Все о септиках
Универсальное решение для дома и дачи — Кессон
Бурение скважины — первоначально. Оборудование скважины надёжно — поможет полипропиленовый (пластиковый) кессон. Мы организовываем бурение скважин и оборудование в кессон под ключ. Цена по согласованию.
Кессоны предназначены для обслуживания подземных коммуникаций: скважины, канализационные системы и т.п. Для защиты скважин от морозов и затопления грунтовыми водами наиболее эффективным является использование кессонов. При этом пластиковые кессоны, в отличие от аналогичных моделей из металла и бетона, не требуют специального ухода, стойки к воздействию коррозии и других негативных факторов окружающей среды.
Многие наши клиенты берут Кессон как альтернативу погребу, накопительной ёмкости и колодцу.
Пластиковые кессоны являются одними из лучших на сегодняшний день. Они сочетают в себе уникальные конструкционные характеристики, высокую прочность, простоту монтажа и обслуживания, долговечность и доступную цену. Кессон является гарантией бесперебойной многолетней работы скважины.
Такой колодец для скважины прослужит долгие годы, не создавая проблем и ограждая установку от возможных отрицательных воздействий. Простота конструкции при этом максимально облегчит задачу установки кессона.
- Корпус выполнен из высокопрочного полипропилена;
- Низкие затраты на монтаж;
- Отличное соотношение цена-качество;
- Кессон компактный, занимает мало места на участке;
- Устанавливается в грунтах с высоким уровнем грунтовых вод;
- Гарантийный срок эксплуатации более 50 лет;
- Гарантия 5 лет;
Кессон SCANDI, установленный в грунт
Внутренний вид кессона с установленным оборудованием
Для герметизации обсадной трубы и кессона используются муфты нового поколения.
Муфта применяется для соединения чугунных, стальных, ПВХ, асбестоцементных труб с любой фланцевой арматурой, с рабочим давлением до 1.6 МПа и диапазоном температур от -30 до +70С. Компенсирует угловое отклонение до 4 градусов. Допустимые осевые передвижения в прокладке — +-25 мм.
- Корпус — чугун.
- Болты — оцинкованная сталь.
- Гайки – оцинкованная сталь.
- Прокладка для герметизации — резина NBR.
Схема установки муфты на обсадную трубу
Результат установки муфты на обсадную трубу:
- Установка Муфты на любые типы кессонов.
- 100% герметичность узла.
- Возможность смещения кессона относительно обсадной трубы без потери герметичности.
- Возможность демонтажа без разрушения узла.
Кессон имеет так называемую «юбку» внизу изделия, которая способствует как ускорению, так и удешевлению установки в отличие от аналогичных конструкций.
Под Кессон с «юбкой» не надо заливать так называемый «якорь» от всплытия в наших грунтах с повышенной влагой (плывуны). Под Кессон в котлован делается песчаная подсыпка с трамбовкой и по периметру (по бокам конструкции) делается цементно-песчаная обсыпка от 1:5 до 1:10.
Это «якорит» изделие в почве от всплытия.
Полипропилен, из которого изготовлен Кессон, долговечен, экологичен, а способ изготовления (экструзионная заводская сварка) дает изделию отличную герметичность и прочность, не уступающую по многим параметрам бетону и металлу.
Кессон имеет много разновидностей и может изготовляться под индивидуальные заказы.
Комплектуется кессон лестницами выдвижными, откидными и простыми. Также имеется дополнительная комплектация: муфта коннект, врезка дополнительных патрубков.
На крышку Кессона для клиентов возможна установка проушин под замки.
Кессон для скважин своими руками — изготовление, монтаж
В настоящее время благами цивилизации, в виде обеспечения дома холодной и горячей водой, пользуются не только жители городов, но и владельцы загородных домов. В этом случае система водоснабжения состоит из скважины, насоса и трубопровода. Однако тем, кто живет в районах, где зимой температура окружающей среды бывает отрицательной, приходится устанавливать дополнительное оборудование или кессон, который будет препятствовать промерзанию водопровода. В целях экономии сделать такое устройство можно своими руками, но сначала нужно разобраться – что такое кессон для скважины?
Кессон: описание, виды, особенности конструкции
Кессон – это прогрунтованная внутри и гидроизолированная снаружи влагонепроницаемая емкость, представляющая собой обыкновенную утепленную герметичную бочку или коробку с горловиной и крышкой. Для лучшей теплоизоляции внутренняя поверхность емкости и крышка покрываются пенопластом.
Внутри конструкции располагается все необходимое для водоснабжения оборудование:
- насос;
- запорная арматура;
- автоматика управления насосом;
- расширительный бак;
- фильтры;
- манометры.
Для защиты водопровода от замерзания емкость устанавливается в непромерзающих слоях грунта и, во избежание попадания холода, плотно закрывается крышкой.
Конструкция кессона
Конструктивно оборудование является очень простым, так как представляет собой изготовленную из водонепроницаемых материалов емкость, которая должна быть оборудована:
- входом для обсадной трубы в нижней части;
- вводами для трубопроводов в боковой части;
- обеспечивающим доступ для обслуживания и ремонтных работ люком;
- слоем утепления в виде пенопласта или полимера.
Чаще всего конструкция изготавливается в виде цилиндра, высота которого около двух метров, а сечение – около одного метра. Такая высокая емкость необходима для защиты оборудования от воздействия отрицательных температур, так как вход трубопроводов и оголовок скважины должны располагаться ниже уровня промерзания грунта.
Диаметр емкости следует подобрать такой, чтобы в ней успешно разместилось оборудование и еще осталось место для его обслуживания. В цилиндре с сечением в один метр оборудование будет расположено компактно, что затруднит к нему доступ. Однако для конструкции большего диаметра увеличится количество используемых для его изготовления материалов, а, значит, увеличатся и затраты.
Виды кессонов
Емкость для размещения оборудования может быть изготовлена из любого материала, но чаще всего используется пластик, бетон, кирпич и металл.
Для их изготовления применяется устойчивая к коррозии нержавеющая сталь или алюминий. Преимуществом таких кессонов является то, металл является гибким материалом, из него можно сделать емкость любой формы и при этом она не покроется трещинами.
Для изготовления кессона потребуется сталь толщиной не менее трех миллиметров. Емкость необходимо будет прогрунтовать внутри, и покрыть антикоррозийными материалами снаружи. Служить металлический кессон будет на протяжении многих десятков лет.
Оборудование, изготовленное из железобетона, считается самым дорогим. Его монтаж требует немалых финансовых затрат и значительных сил.
Батон является очень гигроскопичным материалом, поэтому сделанную из него емкость с наружной стороны необходимо будет тщательно гидроизолировать. Чаще всего добиться абсолютной влагонепроницаемости не удается.
К недостаткам железобетонных кессонов относится и то, что под тяжестью веса материала оборудование постепенно проседает и деформируется. Обладают железобетонные емкости и плохой теплоизоляцией. Вследствие этого в сильные морозы водоснабжающее оборудование может замерзнуть.
Для его изготовления применяются полимерные материалы, имеющие толщину около 20 мм. Такие емкости водонепроницаемы, не подвержены коррозии, прочны и имеют длительный срок эксплуатации.
При установке кессона из пластика можно значительно сэкономить на антикоррозийных материалах и гидроизоляции.
К недостаткам пластикового оборудования относится то, что его нельзя использовать для защиты скважин. Из-за легкого веса кессон может всплыть на поверхность, или деформироваться под напором грунтовых вод.
Кессон для скважин своими руками
В зависимости от вида кессона под него нужно вырыть котлован, в который будет устанавливаться корпус емкости. Люк кессона должен будет располагаться над поверхностью земли.
Сооружение кессона из бетона
Котлован необходимо вырыть такой, чтобы в нем можно было расположить все необходимое оборудование. Для этого потребуется определить размеры кессона. Если все оборудование будет располагаться в бетонной емкости, то ее рекомендуемый размер -1,5х1,5 м, при высоте в 1,8 м. В случае установки оборудования в помещении, кессон может иметь размеры — 1х1х1 м.
Также нужно определиться с инфраструктурой скважины, что лучше всего делать весной. Если на участке высокий уровень грунтовых вод, то в котловане нужно будет обустраивать бетонный пол. При низком уровне вод, дно на пятнадцать сантиметров можно просто засыпать щебенкой, обложив перед этим стенки ямы фундаментной пленкой.
Этапы работ по возведению кессона:
- Примерно в восьми сантиметрах от стенок котлована необходимо установить сетку из арматуры, используя в качестве прокладок деревянные бруски.
- Из старых досок и брусков устанавливается опалубка и обтягивается полиэтиленовой пленкой.
- Заливается бетон. Если всю конструкцию целиком залить с первого раза невозможно, то нужно будет это сделать в несколько этапов. Для предотвращения возникновения воздушных полостей, заливая бетонный раствор, его следует обрабатывать или штыковать вибробуром.
- После того как бетон просохнет, в стенах кессона с помощью перфоратора необходимо проделать отверстия, через которые будут проводиться трубы. В месте прохода труб через бетон, на них надеваются гильзы. Зазор между бетоном и гильзой заливается раствором, а между трубой и гильзой заделывается пеной.
- Теперь можно приступать к сооружению крышки, которая представляет собой уложенный на бруски деревянный щит. Для этого на доски сначала вертикально, а затем горизонтально выставляется по шесть брусков, которые скручиваются саморезами.
- На готовой основе по периметру строится опалубка, высота которой должна быть около десяти сантиметров.
- В крыше должно быть отверстие для люка. Определив его местонахождение на основе, нужно установить в этом месте необходимого размера деревянный короб.
- Получившуюся конструкцию изнутри нужно прикрыть пленкой.
- В предназначенном для заливки бетона пространстве собирается арматурный каркас.
- В опалубку заливается бетоны раствор, после просыхания которого крышка будет готова.
- С помощью битумной мастики проводится гидроизоляция внешней и внутренней поверхности бетона.
Кессон из бетона готов. Во время его строительства следует иметь в виду, что созревает бетон в течение нескольких недель. Поэтому для предотвращения пересыхания опалубку рекомендуется закрывать пленкой.
Изготовление и установка кессона из металла
За счет того, что конструкцию из металла довольно легко собрать своими руками, она является самой популярной. Для ее изготовления понадобится подготовить лишь сварочный аппарат и необходимое количество металла, толщина которого должна быть четыре или пять сантиметров.
При изготовлении такой емкости нужно учитывать, что ее срок службы напрямую зависит от количества швов. Поэтому чаще всего конструкция выполняется в форме цилиндра. К тому же она еще проста в изготовлении.
Конструктивные особенности металлического кессона:
- В дне емкости проделывается отверстие, через которое будет проходить обсадная труба. К полученному отверстию приваривается гильза и надевается на трубу.
- В готовых металлических конструкциях чаще всего уже имеются предназначенные для водопроводных труб ниппеля. Если кессон выполнен самостоятельно, то в его стенки нужно будет вварить ниппеля.
- На верху емкости должен быть люк. Для облегчения доступа его можно сделать на петлях.
Для защиты от коррозии следует не забыть наружную поверхность кессона покрыть несколькими слоями битумной мастики, а внутреннюю поверхность загрунтовать.
Устанавливать металлические конструкцию в подготовленный для нее котлован достаточно просто.
- До уровня земли обрезается обсадная труба.
- На котлован укладываются брусья, на которые устанавливается готовая конструкция. Необходимо проследить, чтобы оси обсадной трубы и емкости совпадали, а гильза оделась не трубу.
- Брусья удаляются и кессон опускается.
- Конструкция устанавливается в котловане и закрепляется брусьями.
- Для герметизации кессона днищу приваривается труба.
- В емкость через ниппели заводятся трубы для водопровода и электрического кабеля.
После того как монтаж металлического кессона будет закончен, можно приступать к обратной засыпке.
Пластиковый кессон — особенности монтажа
Изготавливаются такие конструкции по схеме металлических, только приваривать к ним ничего не нужно. В проделанных отверстиях зазоры между трубами и емкостью закрываются с помощью специальных герметичных оголовок.
Особенностью установки пластикового кессона является то, что снаружи их необходимо укреплять бетонной стяжкой, залив для этого пространство между конструкцией и стенами котлована бетоном. Оборудование внутрь кессона можно будет устанавливать только после того, как застынет бетон.
Конечно, изготовление и монтаж кессона своими руками является достаточно трудоемким и ответственным, но, в то же время вполне выполнимым делом. Изготовленная самостоятельно конструкция обеспечит дом бесперебойным потоком воды и прослужит много лет.
Николаев Олег Петрович
Изготовление металлического кессона для скважины
Благодаря современным материалам с низкой себестоимостью, всё больше людей воплощает в жизнь мечту о собственном родовом гнезде. Воображение рисует уютный загородный коттедж с особым дизайном ландшафта и лохматым четвероногим другом у крыльца. При неудовлетворительном состоянии существующих коммуникаций либо удалённом расположении коттеджа, рассматриваются автономные системы водоснабжения.
Мы оказываем полный спектр услуг по внедрению инженерных систем водоснабжения, канализации, отопления, очистки воды в загородных домах. Наши инженеры отвечают за проектирование, а мастера за изготовление кессон металлический для скважины либо установку готового сертифицированного оборудования.
Путь к своей воде
Для обеспечения водой собственного дома необходимо знать, где находится водный горизонт, каково качество воды, является ли она питьевой. Наши специалисты подскажут организацию, производящую анализ вод, после чего будет ясно, какими фильтрами комплектовать вашу систему.
Следующий шаг – бурение скважины. По вашему желанию и возможностям это фильтровые скважины и артезианские.
Завершающий этап – это обустройство скважины под ключ. Сюда входит стоимость установки и изготовление кессон металлический для скважины, который обеспечивает защиту скважины от механических повреждений, засыпания землёй, ливневыми водами, от замерзания и позволяет разместить в нём электронасос, гидроаккумулятор, разводные трубы, автоматику. Это надёжный бокс технического обслуживания. Имеется удобная лестница и замок от посторонних глаз. Данная модель — это золотая середина между железобетонными и пластиковыми кессонами.
Этапы обустройства скважины
Металлический кессон – срок службы
Данное изделие изготавливается из стали толщина стенки которой 4 мм. Поверхность обрабатывается битумным лаком, а сварные швы битумной мастикой, что продлевает срок службы до 40 лет. Наши мастера делают идеальные герметичные швы.
Продуманы необходимые дополнительные детали: скобы для удобной установки, ручка на крышке, лестница внутри и замок снаружи.
Модельный ряд имеет несколько видов, отличающихся диаметром основания: метровый, 1 метр 20 см и 1 м 40 см. Высота одинакова – 2 м.
Можно выбрать бокс цилиндрической формы, квадратный либо заказать индивидуальный размер.
Изготовление металлического кессона на производстве
Наши проектировщики воплотят любую вашу идею. Звоните прямо сейчас!
Когда частный дом расположен на большом расстоянии от центральной коммуникации и водоснабжение недоступно, необходимо решать вопрос по бурению колодца. Наличие собственного источника чистой воды требует определённых капиталовложений, причём в солидной сумме. Чтобы кессон для скважины купить дешево и окупить за малое время затраты, необходимо изучить рынок предложений отзывы покупателей о продавцах.
Для некоторых слово кессон в новинку, кессоны – это большая (в зависимости от типоразмера, конечно же) водонепроницаемая камера, изначально имела цель для подводных работ, представляла из себя круглую или же квадратную водонепроницаемую камеру, также имело место быть при строительстве мостов и прочих сооружений, погружённых в воду. На данный момент времени, основное применение кессона – это автономное водоснабжение дома.
Владельцы загородных домов знают, как важно обеспечить защиту водных коммуникаций от замерзания в холодное время года и затопления грунтовыми водами. Обычно кессоны отлично справляются с данной задачей.Типовой кессон представляет собой теплоизолированное сооружение, внутри которого помещено основное водное оборудование. Резервуар может вместить дополнительное оборудование. Наружный люк обеспечивает свободный доступ при необходимости проверки коммуникаций или в условиях ремонтных работ.
Все скважинные насосы делятся на два типа: поверхностные и погружные. Внешние насосы перекачивают воды не находясь в земельной скважине. Внешние или поверхностные бывают ручные и самовсасывающие. Ручные представляют собой механизм, который работает с помощью мускульной силы человека. Самовсасывающие насосы работают при помощи электричества.
Кессон – это защитное сооружение над ямой, скважиной. Проще – приямок. Кессоны бывают разных видов и форм, но отдельного внимания заслуживает «изготовление кессона из металла цена» Поскольку герметичная конструкция позволяет избежать замерзания, проникновения в скважину неглубоких и сточных вод, непредвиденных повреждений, и перебоев с водой.
Источники: http://kesson.spb.ru/, http://stoki.guru/vodoprovod/skvazhiny/kesson/kesson-dlya-skvazhin-svoimi-rukami-izgotovlenie-montazh.html, http://kesson-nasos.ru/feed-articles/izgotovlenie-metallicheskogo-kessona-dlya-skvazhiny
septikman.ru
Кессон на скважину своими руками: изготовление и установка
Для того чтобы рукотворно создать изолированную полость в насыщенном влагой грунте или под водой, в различных сферах человеческой жизни применяются кессоны (ящик – в переводе с французского), представляющие собой герметичные конструкции различной пространственной ориентации из разнообразных материалов. В повседневной жизни кессон на скважину используется для того чтобы создать герметичное пространство для размещения устья водяного шурфа на придомовом или дачном наделе.
Кессон для скважины для чего он нужен и что это такое
В зависимости от габаритов заглубленного сооружения для размещения шурфа водовода, по которому осуществляться подъем воды с водоносного горизонта на поверхность, помимо устья там может размещаться все требуемое оснащение, в том числе:
- Погружной напорный или поверхностный вакуумный насосный агрегат.
- Система очистки и фильтрации, обратного осмоса.
- Расширительная емкость.
- Система управления и регулирования работы насоса и системы водоснабжения.
- Система трубопроводов и арматуры, в том числе с электрическим или пневматическим приводом.
Таким образом кессоны, оборудованные для скважин, могут заменить собой отдельное помещение в подвале жилого дома, а также предотвратить водоводы от замораживания при отрицательных температурах, превратив самую простую проходку на песок во всесезонное гидротехническое сооружение.
Какие кессоны используются для скважин, их специфика
Создать заглубленное сооружение представляющее собой скважинный погреб для кессона можно в принципе из любого конструкционного материала, используемого в строительстве, однако наиболее распространены следующие варианты:
- металлический;
- бетонный;
- из железобетонных колец;
- кирпичный;
- пластиковый.
Металлический стальной кессон для скважины, представляющий собой коробчатую конструкцию из металла различной толщины с ребрами жесткости, элементы которой соединяются между собой посредством сварки. Стены требуют утепления и антикоррозионного покрытия, но не нуждаются в гидроизоляции. Существенным недостатком является невозможность контроля коррозионного износа внешней поверхности короба, а также необходимость периодической покраски внутренних стен.
Металлический кессонБетонный кессон, монтируемый для скважины по месту, методом заливки опалубочной конструкции, может иметь любую геометрическую форму, армируется металлической арматурой с целью придания жесткости. Конструкция нуждается в утеплении и укладке снаружи гидрофобного слоя.
Кессон на скважину из железобетонных колец является разновидностью бетонного, состоящего из стандартных строительных элементов, соединенных между собой при помощи специальных гидроизолирующих строительных смесей.
Кирпичный кессон для скважины, сооружаемый методом кладки, которая может быть выполнена своими руками, а толщина стен конструкции и её габариты определяются исходя из индивидуальных условий. Необходима гидроизолирующая прокладка между грунтом и стеной, которая при толщине в 1 кирпич и более может не утепляться.
Пластиковый кессонПластиковые кессоны являются новинкой оборудования для обустройства скважины, и являются жесткими, водонепроницаемыми, легкими, цельными изделиями, обладающими низкой теплопроводностью и не требующими утепления или антикоррозионной защиты.
Какие кессоны для скважины можно изготовить своими руками
Возможность своими руками выполнить устройство кессона для скважины определяется наличием и совокупностью определенных навыков, которые включают в себя:
- Навык соединения металлических заготовок при помощи ручной дуговой электросварки потребуется для того чтобы изготовить металлический кессон для скважины своими руками.
- Опыт выполнения кладки требуется, чтобы своими руками построить кессон для скважины из кирпича, а также чтобы выложить оголовок бетонного кессона скважины.
- Высокий вес бетонных колец является помехой того для того, чтобы сделать кессон для скважины без привлечения сторонних исполнителей и грузоподъёмной техники, которая в зависимости от размера элемента должна быть способной поднять от 200 кг до 2 тонн.
- Чтобы возвести железобетонный кессон для скважины своими руками необходимо знать, как сделать опалубку и приготовить песчано-бетонный раствор, а также нарезать и связать между собой арматуру для получения сетки.
- Пластиковые кессоны используемые для оборудования скважины изготавливаются фабричным методом и не могут быть изготовлены самостоятельно ввиду отсутствия специального оборудования, реагентов и знания технологии.
Кессон под скважину, изготовление своими руками
Кессоны для скважины, в зависимости от выбранного материального исполнения, имеют специфический процесс изготовления своими руками, каждый из которых требует отдельного рассмотрения.
Земляные работы
Процедура возведения кладки или установки опалубки может быть начата после того, как залита опорная плита или ленточный фундамент, оборудуемый, в свою очередь, после того как будет выполнен приямок для скважины, который можно вырыть своими руками или привлечь средства малой механизации.
Глубина земляной выработки должна быть на 0,2 – 0,5 метра ниже границы промерзания грунта, а размер в свету определяется потребностями и должен составлять:
- Минимум – 140х140 см;
- В среднем – 190х190 см.
Если кессон предназначается для насосной станции его размеры должны учитывать компоновку оборудования и позволять его беспрепятственное обслуживание по месту, тогда рекомендуемый размер выборки определится как 240х240 см.
Все указанные размеры превышают габариты кессона, изготовленного для скважины, чтобы обеспечить припуск на каждую сторону в 200 мм, для подсыпки в качестве утепления.
При обустройстве котлована требуется сместить периметр таким образом, чтобы обсадная труба находилась не посредине, а на осевой линии первой трети длины или ширины. Делается это для удобства обслуживания и установки сопутствующего оборудования.
Металлические кессоны для скважины
Конструкция изготавливается в последовательности приведенной ниже.
Подготавливаются листовые заготовки по размеру дна, боковых стен и крыши, которые предпочтительно выполнить цельными, без сварных стыков или их придется проварить с двух сторон сплошным швом, чтобы кессоны для скважины были герметичными.
Для боковых поверхностей необходимо выполнить усиление при помощи швелеров шириной 50 – 100 мм, привариваемых снаружи короба по всему периметру, на расстоянии 0,5 – 0,7 м между друг другом и от граней.
В нижней плоскости необходимо вырезать одно отверстие для обсадной трубы, а в верхней – два: сечением не менее 0,6 м – в качестве люка и 0,1 – 0,12 см – для вентиляции, необходимой в кессоне скважины для предотвращения выпадения конденсата. Сделать это можно при помощи газорезки или ножниц по металлу, если позволяет толщина.
Наружная поверхность битумизируется в несколько слоев при помощи мастики или жидкого гудрона, а внутренняя окрашивается краской, выбор которой зависит от состояния поверхности (эмаль для чистых листов, грунт по ржавчине при наличии следов коррозии, применение нитрокрасок строго запрещено, так как работы будут проводиться в замкнутом пространстве).
К отверстию в верхней плоскости привариваются оголовки в виде обечаек соответствующих диаметров, которые будет выступать над поверхностью земли и служить опорной поверхностью для люка-лаза и вентиляционным патрубком соответственно.
Кирпичный кессон под скважину
После того, как залита опорная плита с гидроизолирующей прослойкой или выполнен ленточный фундамент и гравийная подсыпка, можно выполнять кладку кессона на скважину, которая не отличается от процедуры возведения обычной кирпичной стены, но по возможности следует реализовать следующее:
- Использовать силикатный кирпич или газобетон, обладающие лучшими гидроизолирующими свойствами.
- Кладку производить на специальную гидрофобную строительную смесь.
После того, как стены возведены необходимо проложить гидроизолирующий слой снаружи, который будет придавлен к стене слоем засыпки, выступающей в качестве утеплителя и являющейся песчано-цементной смесью, выполненной в соотношении 5:1.
Открытый периметр следует оборудовать перекрытием с отверстием для люка, для выполнения которого требуется выполнить укладку стандартной плиты или выполнить заливку, которая будет включать в себя последовательность мероприятий, перечисленных далее.
Поверх короба монтируется нижняя опорная поверхность опалубки с отверстиями соответствующих диаметров в местах размещения люк-лаза и вентиляционного патрубка. Укладка производится на брусья, закрепленные к внутренней поверхности стен, с отступом по вертикали вниз на толщину опалубочных досок, чтобы залитая плита легла на стены короба.
Кирпичный кессонПериметр заливаемой плиты ограждается при помощи досок шириной 200 – 250 мм, сшиваемых между собой по углам и закрепляемых к внешней плоскости стен. Отверстия ограничиваются при помощи металлических отрезков труб соответствующего диаметра или свернутых в виде цилиндров полос жести, ширина которых составляет 150 – 200 мм.
Поверх досок, с нахлестом на боковую обшивку, выстилается слой гидроизоляции, которая предотвратит протекание песчано-бетонного раствора и позволит получить ровную поверхность. Для того чтобы при снятии опалубки рубероид или пленка не прилипли к бетону, её следует смазать отработанным маслом или другой маслянистой субстанцией.
По готовности формы, выполнить армирование при помощи двухъярусной сетки из арматуры толщиной 5 – 8 мм, связанной с шагом 0,1 – 0,15 м при помощи проволоки или пластиковых хомутов. Расстояние между ярусами составляет 50 – 70 мм, а соединение производится посредством вертикальных отрезков арматуры, длина которых меньше толщины заливаемой плиты на 10 – 15 мм.
Если нагрузка на плиту перекрытия будет незначительной, армирование можно не делать и сразу перейти к заливке, которая должна быть выполнена за одну операцию, чтобы обеспечить монолитность плиты.
Застывание бетона происходит в течение 7 – 10 дней, в течение которых он должен быть укрыт пленкой от попадания влаги, мусора и грунта, а также периодически его требуется смачивать путем пролива водой из лейки 1 – 3 раза в сутки.
Бетонный кессон под скважину
Кессоны для скважины, изготавливаемые своими руками методом заливки формы, обустраиваются следующим образом:
Выполняется оборудование опалубки кессона для скважины из досок, ДСП или иных листовых материалов, поверхность которых обрабатывается отработанным маслом или иным доступным маслянистым составом. Геометрия формы должна соответствовать потребностям, вмещать всю необходимую аппаратуру и оставлять запас от стенок выработки в земле не менее 10 – 20 см на сторону.
Чтобы обеспечить жесткость, бетонные кессоны армируются, обеспечивая долговечность для скважин на протяжении более 50 лет.
Установленная опалубка подлежит заливке в один заход, чтобы гарантировать взаимную адгезию слоев и прочность конструкции. Высыхание бетона происходит в течение 7 – 10 дней, его необходимо смачивать и предохранять от попадания атмосферных осадков, влаги и посторонних включений (частиц грунта). По прошествии недели, опалубка может быть снята.
После застывания корпуса короба необходимо залить плиту потолочного перекрытия в последовательности, описанной выше, для кирпичной конструкции.
По окончании бетонных работ производится засыпка зазоров между стенами и грунтом, при этом производится предварительная укладка листов рубероида с нахлестом 70 – 120 мм в качестве наружной гидроизоляции конструкции.
Засыпаемая смесь прижимает листы к коробу в результате чего их дополнительное крепление не требуется, главное, чтобы между рубероидом и стеной не попал грунт или утеплительная песчано-цементная смесь.
Монтируем кессон на скважину своими силами
В отношении пластиковых кессонов для оборудования скважин и бетонных колец справедливо говорить об установке, а не изготовлении своими руками, кессона на скважину, которая будет заключаться в следующем:
- Обустраивается основание, которое может быть отсыпано щебнем или отсевом, так как пластиковый кессон для скважины имеет герметичное дно, а под кольцо можно выполнить адресную подливку по диаметру.
- Кессон под скважину из бетонных колец монтируется при помощи ГПМ путем их последовательной укладки друг на друга с промежуточной герметизацией при помощи гидроизолирующей строительной смеси.
- Пластиковый кессон на скважину можно установить вручную и выровнять по положению обсадной трубы, закрепив после этого от всплытия и смещения при помощи анкеров, что будет выполнимо только при наличии бетонной опорной плиты.
- Полости между наружной стенкой и грунтом засыпаются смесью, описанной выше.
- Для бетонных колец, сверху необходимо установить специальный оголовок с отверстием под металлический люк, выступающий над поверхностью грунта.
Монтаж металлического короба, ввиду его значительной массы также требует использования крана, при помощи которого производится опускание на бетонное основание. Обсадная труба должна быть пропущена в вырезанное отверстие, обрезана так, чтобы оголовок выступал на 5 – 10 см от уровня пола и приварена к нему сплошным швом по окружности. Полость между наружной поверхностью конструкции и откосами котлована должна быть засыпана песчано-цементной смесью, которая по мере засыпки уплотняется для лучшей теплоизоляции.
Если решать какой кессон, из перечисленных, для скважины лучше, то следует выбирать пластиковые кессоны для скважин, которые сочетают в себе помимо конструктивных достоинств:
- Низкую стоимость покупки кессона на скважину.
- Простоту устройства кессона и приямка под скважину.
vodosistema.ru
описание, виды, изготовление и установка
В настоящее время благами цивилизации, в виде обеспечения дома холодной и горячей водой, пользуются не только жители городов, но и владельцы загородных домов. В этом случае система водоснабжения состоит из скважины, насоса и трубопровода. Однако тем, кто живет в районах, где зимой температура окружающей среды бывает отрицательной, приходится устанавливать дополнительное оборудование или кессон, который будет препятствовать промерзанию водопровода. В целях экономии сделать такое устройство можно своими руками, но сначала нужно разобраться – что такое кессон для скважины?
Кессон: описание, виды, особенности конструкции
Кессон – это прогрунтованная внутри и гидроизолированная снаружи влагонепроницаемая емкость, представляющая собой обыкновенную утепленную герметичную бочку или коробку с горловиной и крышкой. Для лучшей теплоизоляции внутренняя поверхность емкости и крышка покрываются пенопластом.
Внутри конструкции располагается все необходимое для водоснабжения оборудование:
- насос;
- запорная арматура;
- автоматика управления насосом;
- расширительный бак;
- фильтры;
- манометры.
Для защиты водопровода от замерзания емкость устанавливается в непромерзающих слоях грунта и, во избежание попадания холода, плотно закрывается крышкой.
Конструкция кессона
Конструктивно оборудование является очень простым, так как представляет собой изготовленную из водонепроницаемых материалов емкость, которая должна быть оборудована:
- входом для обсадной трубы в нижней части;
- вводами для трубопроводов в боковой части;
- обеспечивающим доступ для обслуживания и ремонтных работ люком;
- слоем утепления в виде пенопласта или полимера.
Чаще всего конструкция изготавливается в виде цилиндра, высота которого около двух метров, а сечение – около одного метра. Такая высокая емкость необходима для защиты оборудования от воздействия отрицательных температур, так как вход трубопроводов и оголовок скважины должны располагаться ниже уровня промерзания грунта.
Диаметр емкости следует подобрать такой, чтобы в ней успешно разместилось оборудование и еще осталось место для его обслуживания. В цилиндре с сечением в один метр оборудование будет расположено компактно, что затруднит к нему доступ. Однако для конструкции большего диаметра увеличится количество используемых для его изготовления материалов, а, значит, увеличатся и затраты.
Виды кессонов
Емкость для размещения оборудования может быть изготовлена из любого материала, но чаще всего используется пластик, бетон, кирпич и металл.
Металлические кессоны
Для их изготовления применяется устойчивая к коррозии нержавеющая сталь или алюминий. Преимуществом таких кессонов является то, металл является гибким материалом, из него можно сделать емкость любой формы и при этом она не покроется трещинами.
Для изготовления кессона потребуется сталь толщиной не менее трех миллиметров. Емкость необходимо будет прогрунтовать внутри, и покрыть антикоррозийными материалами снаружи. Служить металлический кессон будет на протяжении многих десятков лет.
Железобетонный кессон
Оборудование, изготовленное из железобетона, считается самым дорогим. Его монтаж требует немалых финансовых затрат и значительных сил.
Батон является очень гигроскопичным материалом, поэтому сделанную из него емкость с наружной стороны необходимо будет тщательно гидроизолировать. Чаще всего добиться абсолютной влагонепроницаемости не удается.
К недостаткам железобетонных кессонов относится и то, что под тяжестью веса материала оборудование постепенно проседает и деформируется. Обладают железобетонные емкости и плохой теплоизоляцией. Вследствие этого в сильные морозы водоснабжающее оборудование может замерзнуть.
Пластиковый кессон
Для его изготовления применяются полимерные материалы, имеющие толщину около 20 мм. Такие емкости водонепроницаемы, не подвержены коррозии, прочны и имеют длительный срок эксплуатации.
При установке кессона из пластика можно значительно сэкономить на антикоррозийных материалах и гидроизоляции.
К недостаткам пластикового оборудования относится то, что его нельзя использовать для защиты скважин. Из-за легкого веса кессон может всплыть на поверхность, или деформироваться под напором грунтовых вод.
Кессон для скважин своими руками
В зависимости от вида кессона под него нужно вырыть котлован, в который будет устанавливаться корпус емкости. Люк кессона должен будет располагаться над поверхностью земли.
Сооружение кессона из бетона
Котлован необходимо вырыть такой, чтобы в нем можно было расположить все необходимое оборудование. Для этого потребуется определить размеры кессона. Если все оборудование будет располагаться в бетонной емкости, то ее рекомендуемый размер -1,5х1,5 м, при высоте в 1,8 м. В случае установки оборудования в помещении, кессон может иметь размеры – 1х1х1 м.
Также нужно определиться с инфраструктурой скважины, что лучше всего делать весной. Если на участке высокий уровень грунтовых вод, то в котловане нужно будет обустраивать бетонный пол. При низком уровне вод, дно на пятнадцать сантиметров можно просто засыпать щебенкой, обложив перед этим стенки ямы фундаментной пленкой.
Этапы работ по возведению кессона:
- Примерно в восьми сантиметрах от стенок котлована необходимо установить сетку из арматуры, используя в качестве прокладок деревянные бруски.
- Из старых досок и брусков устанавливается опалубка и обтягивается полиэтиленовой пленкой.
- Заливается бетон. Если всю конструкцию целиком залить с первого раза невозможно, то нужно будет это сделать в несколько этапов. Для предотвращения возникновения воздушных полостей, заливая бетонный раствор, его следует обрабатывать или штыковать вибробуром.
- После того как бетон просохнет, в стенах кессона с помощью перфоратора необходимо проделать отверстия, через которые будут проводиться трубы. В месте прохода труб через бетон, на них надеваются гильзы. Зазор между бетоном и гильзой заливается раствором, а между трубой и гильзой заделывается пеной.
- Теперь можно приступать к сооружению крышки, которая представляет собой уложенный на бруски деревянный щит. Для этого на доски сначала вертикально, а затем горизонтально выставляется по шесть брусков, которые скручиваются саморезами.
- На готовой основе по периметру строится опалубка, высота которой должна быть около десяти сантиметров.
- В крыше должно быть отверстие для люка. Определив его местонахождение на основе, нужно установить в этом месте необходимого размера деревянный короб.
- Получившуюся конструкцию изнутри нужно прикрыть пленкой.
- В предназначенном для заливки бетона пространстве собирается арматурный каркас.
- В опалубку заливается бетоны раствор, после просыхания которого крышка будет готова.
- С помощью битумной мастики проводится гидроизоляция внешней и внутренней поверхности бетона.
Кессон из бетона готов. Во время его строительства следует иметь в виду, что созревает бетон в течение нескольких недель. Поэтому для предотвращения пересыхания опалубку рекомендуется закрывать пленкой.
Изготовление и установка кессона из металла
За счет того, что конструкцию из металла довольно легко собрать своими руками, она является самой популярной. Для ее изготовления понадобится подготовить лишь сварочный аппарат и необходимое количество металла, толщина которого должна быть четыре или пять сантиметров.
При изготовлении такой емкости нужно учитывать, что ее срок службы напрямую зависит от количества швов. Поэтому чаще всего конструкция выполняется в форме цилиндра. К тому же она еще проста в изготовлении.
Конструктивные особенности металлического кессона:
- В дне емкости проделывается отверстие, через которое будет проходить обсадная труба. К полученному отверстию приваривается гильза и надевается на трубу.
- В готовых металлических конструкциях чаще всего уже имеются предназначенные для водопроводных труб ниппеля. Если кессон выполнен самостоятельно, то в его стенки нужно будет вварить ниппеля.
- На верху емкости должен быть люк. Для облегчения доступа его можно сделать на петлях.
Для защиты от коррозии следует не забыть наружную поверхность кессона покрыть несколькими слоями битумной мастики, а внутреннюю поверхность загрунтовать.
Устанавливать металлические конструкцию в подготовленный для нее котлован достаточно просто.
- До уровня земли обрезается обсадная труба.
- На котлован укладываются брусья, на которые устанавливается готовая конструкция. Необходимо проследить, чтобы оси обсадной трубы и емкости совпадали, а гильза оделась не трубу.
- Брусья удаляются и кессон опускается.
- Конструкция устанавливается в котловане и закрепляется брусьями.
- Для герметизации кессона днищу приваривается труба.
- В емкость через ниппели заводятся трубы для водопровода и электрического кабеля.
После того как монтаж металлического кессона будет закончен, можно приступать к обратной засыпке.
Пластиковый кессон — особенности монтажа
Изготавливаются такие конструкции по схеме металлических, только приваривать к ним ничего не нужно. В проделанных отверстиях зазоры между трубами и емкостью закрываются с помощью специальных герметичных оголовок.
Особенностью установки пластикового кессона является то, что снаружи их необходимо укреплять бетонной стяжкой, залив для этого пространство между конструкцией и стенами котлована бетоном. Оборудование внутрь кессона можно будет устанавливать только после того, как застынет бетон.
Конечно, изготовление и монтаж кессона своими руками является достаточно трудоемким и ответственным, но, в то же время вполне выполнимым делом. Изготовленная самостоятельно конструкция обеспечит дом бесперебойным потоком воды и прослужит много лет.
stoki.guru
принцип правильного изготовления, кессон из монолитного бетона, как залить бетонные стены.
Важным элементом автономного водного источника является кессон для скважины. Его можно обустроить разными способами из бетона, кирпича и других материалов. Это обеспечит бесперебойное эксплуатирование скважины и позволит избежать значительных проблем.
Что такое кессон
Кессон — это полая емкость, заглубленная в грунт вокруг верхнего края скважины. Основные требования к данному устройству:
- герметичность;
- надлежащие габариты;
- ввод для водопроводной магистрали;
- люк с утепленной плотной крышкой.
Основная функция кессона — это защита скважины и водной массы. С его помощью можно предотвратить:
- попадание в скважину мусора, посторонних предметов и т. п.;
- смешение колодезной воды с талыми и осадочными водами;
- промерзание воды в период сильных морозов.
Если скважина находится внутри жилого или технического помещения, ее можно эксплуатировать без кессона. Дополнительно устройство используют для размещения в нем необходимого контрольного оборудования. Когда бурение и обустройство скважины окончено, начинается возведение кессона.
Скважина с кессоном обустраивается обязательно, если она расположена на открытом воздухе. В этом случае существует опасность замерзания воды в скважине и разрушения образовавшимся льдом.
Конструктивные элементы
Кессон для скважины может быть четырехугольным или цилиндрическим с основанием в виде квадрата (прямоугольника) или круга соответственно. В днище необходимо сделать проход для магистрали водоподъема. Проходы для труб, подающих воду внутрь дома или к дворовой колонке, обустраиваются в боковых стенках. Также будут необходимы вводы для электрокабеля. Вентиляционные отверстия обустраиваются над верхним уровнем грунта.
Для создания кессона можно использовать:
- бетон;
- кирпич;
- тонколистовые материалы.
В последнем случае стенки, основание и крышку конструкции необходимо укрепить ребрами жесткости. Свободный доступ во внутреннее пространство кессона для обслуживающих и других работ обеспечивается при помощи ступенек. Их монтируют на вертикальной стенке.
Крышку люка необходимо снабдить ручкой для открывания-закрывания и запирающим устройством. Последнее особенно необходимо для обеспечения безопасности маленьких детей и защиты внутреннего пространства от проникновения домашних питомцев.
Кессон для скважины из бетонных колец изготавливается аналогично, однако при его обустройстве следует учитывать габаритные размеры использованных для строительства скважины железобетонных изделий.
Подготовительные работы
Вначале необходимо определиться с выбором основного материала для кессона. При этом определяющими моментами являются:
- себестоимость материалов и готовой конструкции;
- личные навыки работы с материалами и инструментами;
- уровень самых низких температур в холодное время года.
Для обустройства кессона понадобятся:
- лопата штыковая и совковая;
- сварочный аппарат;
- ножовка по металлу;
- отвес и уровень;
- строительный миксер;
- емкости для раствора;
- мастерки;
- шпатели.
Габариты внутреннего пространства кессона определяются конкретным вариантом его использования. Если предполагается размещение насосной станции и другого оборудования внутри кессона, необходим участок 150 на 150 см или диаметром 150 см. Если установка специальных устройств не планируется, достаточно будет свободного пространства площадью 100 на 100 см или диаметром 100 см.
Вокруг скважины необходимо выкопать котлован. По периметру его размер должен превосходить наружный край стены будущего кессона на 15 — 20 см. Глубина котлована определяется уровнем максимального промерзания грунта. Днище нужно располагать ниже на 50-60 см.
Кессон из монолитного бетона
Монолитный бетонный кессон удобнее делать с основанием четырехугольной формы. Это упростит возведение опалубки и остальные работы. Армирование стенок сооружения проводится обязательно.
Для работы необходимо приготовить следующие материалы:
- цемент марки М400 или выше;
- мелкофракционный просеянный песок;
- щебень;
- арматурные элементы;
- гидроизоляционные материалы;
- доска, толстая фанера и т. п. пиломатериалы для опалубки;
- материалы для изготовления крышки.
В первую очередь необходимо залить опорную плиту. Армировать ее необязательно. Однако расположить внутри опоры вертикальные прутья для прикрепления арматуры стенок необходимо. Это значительно повысит надежность сооружения.
При глубоком залегании грунтовых вод опорную плиту можно обустроить из уплотненного слоя почвы. Сверху необходимо засыпать смесь из песка и щебня. Разровнять и утрамбовать.
Стены котлована надо выровнять и покрыть гидроизоляционной пленкой или другим материалом. Это защитит их от подмывания талыми, осадочными и/или поливочными водами и от осыпания почвы.
Вязка арматуры производится по всему периметру будущей стены. Вертикальные пруты устанавливаются в 1 ряд так, чтобы они оказались в центре будущей заливки. Их необходимо приварить к закладным плиты-основы и перевязать по горизонтали между собой. Шаг установки вертикальных прутов и горизонтальной перевязки — 40-50 см.
На вертикальную арматуру будет крепиться впоследствии каркас перекрытия. Это определяет высоту арматурных прутов, проходящих сквозь стены конструкции.
Опалубка для бетонного кессона
Для заливки стен кессона целесообразнее сделать опалубку из заранее приготовленных щитов. Их размеры определяются габаритами сооружения.
Щиты необходимо установить внутри котлована так, чтобы линия вертикальных арматурных элементов расположилась точно посередине. Все секции опалубки нужно выровнять по отвесу и уровню и скрепить между собой. Установить распорные брусья.
Вводы для труб и других коммуникаций необходимо обозначить обрезками труб или досками, образующими прямоугольный канал. Закладные конструкции для ступенек надо смонтировать до начала заливки.
Как залить бетонные стены
Чтобы стена из бетона получилась ровная, ее нужно залить в течение 1 дня. Это позволит избежать образования горизонтальных стыковочных швов, которые снижают прочность и герметичность конструкции.
Требуемый объем раствора и количество ингредиентов для его приготовления необходимо рассчитать заранее. Заливку лучше производить в сухую погоду, начиная работу пораньше утром. Раствор заливается постепенно. Слои трамбуются. Пузырьки воздуха лучше выгонять вибратором или арматурным прутом.
По окончании работ нужно возвести навес. Он защитит конструкцию от осадков и/или попадания прямых солнечных лучей. От жары бетон при застывании может растрескаться, поэтому его необходимо периодически увлажнять. Для полного застывания бетона требуется от 7 до 10 суток в зависимости от погодных условий.
Как залить перекрытия и установить крышку
После высыхания стен и удаления опалубки можно приступать к заливке перекрытий. Вначале нужно накрыть кессон щитом из доски или толстой фанеры. В нем необходимо заранее проделать отверстие для монтирования крышки (огражденное) и входы для вентиляционной и водопроводной магистрали.
После установки труб поверх щита настилается гидроизолятор. Поверх него укладываются камни для формирования просвета. Далее к вертикальной арматуре стен крепится каркас из проволоки. После этого можно заливать бетонный раствор.
Вокруг подготовленного отверстия устанавливается опалубка. Внутри нее располагается стальная крышка. Заливается бетон. После его закрепления и удаления опалубки крышку люка необходимо утеплить с внутренней стороны. Для этого можно использовать пенопласт или другие утеплители.
В завершение поверхность кессона нужно застелить гидроизолятором в обход крышки люка. Затем засыпать ранее изъятый грунт и сровнять поверхность с окружающей почвой.
Кирпичный кессон
Обустройство скважины кессоном из кирпича проводится по сходной технологии. Вместо опорной плиты под стены можно залить ленточный фундамент. Поверх него обязательно настилается рубероид.
Стены и днище выкладываются из кирпича вразбежку. Кладка возводится в небольшом удалении от земляных стен котлована. В сформированное при этом свободное пространство впоследствии насыпается изоляционный слой. Для него можно использовать щебень, песок, битый кирпич и другие сыпучие материалы.
При возведении стен кессона необходимо постоянно контролировать кладку при помощи отвеса и уровня. Раствор цемента нужно наносить плотным слоем и тщательно разравнивать, не допуская образования пустот. Вводные отверстия для магистралей и других коммуникаций оформляются закладными конструкциями.
Когда цементный раствор схватится, начинается возведение перекрытий и установка крышки. Это делается идентично бетонной конструкции.
Кессоны из пластика
Кессон для скважины пластиковый является одним из достаточно распространенных вариантов изготовления. Это обусловлено тем, что при использовании пластика в качестве основы для герметизирующей и теплоизолирующей емкости для водозаборных скважин или колодцев значительно снижаются трудозатраты на их установку. Обустройство скважины своими руками с помощью пластикового кессона не требует длительного времени и больших материальных затрат.
К несомненным достоинствам пластикового кессона можно отнести высокую прочность, малую массу, герметичность и простоту монтажа, а также неподверженность пластика окислению или коррозии. Стоимость такого кессона будет значительно ниже железобетонной или металлической конструкции, при этом для его монтажа и установки не потребуется тяжелая строительная техника.
Как сделать кессон для скважины своими руками из пластика? Как правило, готовый пластиковый кессон можно приобрести в специализированном магазине или заказать онлайн. При этом следует учитывать такие параметры, как диаметр скважины, ее удаленность от жилого помещения, необходимость размещения в кессоне труб, распределителей, насосного оборудования, контрольно-измерительных приборов и пр. Для того чтобы правильно подобрать пластиковую емкость для кессона, желательно проконсультироваться со специалистом.
Наиболее распространенной является схема установки кессона из пластика на глубину ниже уровня промерзания грунта непосредственно на скважинную трубу с погружным или внешним насосом. В этом случае в комплект кессона входят:
- электрический насос для подъема воды из скважины;
- система фильтрации и очистки воды от взвешенных частиц;
- электроуправляемые клапаны;
- накопительный бак для воды;
- приборы, измеряющие температуру и давление воды;
- схема управления насосом и очистными устройствами.
Обустройство скважины своими руками при помощи кессона будет включать рытье котлована и траншей для водопроводных труб и электрокабелей, установку кессона, насоса, дополнительного оборудования, подключение труб и системы электропитания.
В зависимости от типа грунта и наличия высокого уровня грунтовых вод может также потребоваться бетонирование пластикового кессона песчано-цементной смесью по периметру слоем порядка 80 — 100 мм. Это нужно для того, чтобы пластиковая емкость не деформировалась в процессе эксплуатации под воздействием смещения грунта из-за оледенения или термического расширения.
Пластиковый кессон можно изготовить и самостоятельно из подходящей по размерам пластиковой бочки с толщиной стенки 5-8 мм. Для этого в верхней части бочки прорезается отверстие для горловины и запорной крышки, в него вставляется отрезок пластиковой трубы большого диаметра (порядка 65 — 70 см), который герметично приваривается к бочке. После чего изготавливается закрывающая кессон герметичная крышка.
Следует учесть, что уровень возвышения крышки кессона над поверхностью грунта должен быть не менее 40-50 см. Это необходимо для того, чтобы исключить попадание талой или дождевой воды в кессон при открывании крышки во время проведения профилактических или ремонтных работ.
Кессон стальной
Стальной кессон, защищающий колодец от промерзания, монтируется из металлического листа толщиной от 0,3 см до 1 см. Его нужно свернуть в кольцо и скрепить при помощи сварки. Лучше всего использовать нержавейку или углеродистую сталь, покрытую специальным лаком. Можно взять кусок готовой трубы.
Схему конструкции можно создать самостоятельно, что поможет правильно определить размеры кессона и запланировать все необходимые элементы. Это могут быть:
- входные отверстия;
- ребра жесткости;
- ступени;
- строповочные петли.
Ребра жесткости изготавливают из косынки, швеллера или уголка
Вначале из листового материала необходимо раскроить такие составляющие конструкции, как:
- днище;
- вертикальные стенки;
- крышка.
Можно использовать при этом сварочный аппарат или ножовку по металлу. Оптимальный вариант — заказать раскрой стали под свой размер кессона в магазине или в специальной мастерской.
Крепление составляющих между собой проводится при помощи сварки. Без наличия надлежащего опыта лучше пригласить для этого специалиста. Швы для кессона требуются повышенной герметичности. Дополнительно вся конструкция обрабатывается изнутри лаком и спецсредствами для защиты от ржавчины и коррозии. Снаружи наносится мастика на битумной основе.
После проведения земляных работ готовая конструкция устанавливается внутри котлована. Для этого необходимо обустроить блок или арендовать спецтехнику и пригласить помощников.
Когда короб из металла установится на опорную плиту, через вводные отверстия проводится магистраль, кабель и т. п., затем нужно заварить стыки и утеплить крышку. Свободное пространство вокруг металлоконструкции заполняется утрамбованным сыпучим материалом. Поверх него наносится слой плодородного грунта.
Кессон из железобетонных колец
Кессон из готовых железобетонных цилиндров возводится быстро. Поскольку каждое кольцо имеет значительный удельный вес, потребуется арендовать грузоподъемную технику и пригласить помощников.
Количество колец рассчитывается по глубине котлована. Их устанавливают друг на друга, скрепляя соединение раствором из песка и цемента. В этот состав необходимо добавить элементы для повышения его влагостойкости.
Днище и стенки котлована необходимо покрыть рулонным гидроизолятором, который крепится к верхнему краю кольцевого сооружения. В окружающем свободном пространстве производится отсыпка из песка или другого подходящего материала. Далее укладывается слой грунта. Последний этап — монтаж крышки люка. Ее необходимо обязательно утеплить вышеописанным способом.
kolodetsoved.ru
Кессон для скважин своими руками — изготовление, монтаж
В настоящее время благами цивилизации, в виде обеспечения дома холодной и горячей водой, пользуются не только жители городов, но и владельцы загородных домов. В этом случае система водоснабжения состоит из скважины, насоса и трубопровода. Однако тем, кто живет в районах, где зимой температура окружающей среды бывает отрицательной, приходится устанавливать дополнительное оборудование или кессон, который будет препятствовать промерзанию водопровода. В целях экономии сделать такое устройство можно своими руками, но сначала нужно разобраться – что такое кессон для скважины?
Кессон: описание, виды, особенности конструкции
Кессон – это прогрунтованная внутри и гидроизолированная снаружи влагонепроницаемая емкость, представляющая собой обыкновенную утепленную герметичную бочку или коробку с горловиной и крышкой. Для лучшей теплоизоляции внутренняя поверхность емкости и крышка покрываются пенопластом.
Внутри конструкции располагается все необходимое для водоснабжения оборудование:
- насос;
- запорная арматура;
- автоматика управления насосом;
- расширительный бак;
- фильтры;
- манометры.
Для защиты водопровода от замерзания емкость устанавливается в непромерзающих слоях грунта и, во избежание попадания холода, плотно закрывается крышкой.
Конструкция кессона
Конструктивно оборудование является очень простым, так как представляет собой изготовленную из водонепроницаемых материалов емкость, которая должна быть оборудована:
- входом для обсадной трубы в нижней части;
- вводами для трубопроводов в боковой части;
- обеспечивающим доступ для обслуживания и ремонтных работ люком;
- слоем утепления в виде пенопласта или полимера.
Чаще всего конструкция изготавливается в виде цилиндра, высота которого около двух метров, а сечение – около одного метра. Такая высокая емкость необходима для защиты оборудования от воздействия отрицательных температур, так как вход трубопроводов и оголовок скважины должны располагаться ниже уровня промерзания грунта.
Диаметр емкости следует подобрать такой, чтобы в ней успешно разместилось оборудование и еще осталось место для его обслуживания. В цилиндре с сечением в один метр оборудование будет расположено компактно, что затруднит к нему доступ. Однако для конструкции большего диаметра увеличится количество используемых для его изготовления материалов, а, значит, увеличатся и затраты.
Виды кессонов
Емкость для размещения оборудования может быть изготовлена из любого материала, но чаще всего используется пластик, бетон, кирпич и металл.
Металлические кессоны
Для их изготовления применяется устойчивая к коррозии нержавеющая сталь или алюминий. Преимуществом таких кессонов является то, металл является гибким материалом, из него можно сделать емкость любой формы и при этом она не покроется трещинами.
Для изготовления кессона потребуется сталь толщиной не менее трех миллиметров. Емкость необходимо будет прогрунтовать внутри, и покрыть антикоррозийными материалами снаружи. Служить металлический кессон будет на протяжении многих десятков лет.
Железобетонный кессон
Оборудование, изготовленное из железобетона, считается самым дорогим. Его монтаж требует немалых финансовых затрат и значительных сил.
Батон является очень гигроскопичным материалом, поэтому сделанную из него емкость с наружной стороны необходимо будет тщательно гидроизолировать. Чаще всего добиться абсолютной влагонепроницаемости не удается.
К недостаткам железобетонных кессонов относится и то, что под тяжестью веса материала оборудование постепенно проседает и деформируется. Обладают железобетонные емкости и плохой теплоизоляцией. Вследствие этого в сильные морозы водоснабжающее оборудование может замерзнуть.
Пластиковый кессон
Для его изготовления применяются полимерные материалы, имеющие толщину около 20 мм. Такие емкости водонепроницаемы, не подвержены коррозии, прочны и имеют длительный срок эксплуатации.
При установке кессона из пластика можно значительно сэкономить на антикоррозийных материалах и гидроизоляции.
К недостаткам пластикового оборудования относится то, что его нельзя использовать для защиты скважин. Из-за легкого веса кессон может всплыть на поверхность, или деформироваться под напором грунтовых вод.
Кессон для скважин своими руками
В зависимости от вида кессона под него нужно вырыть котлован, в который будет устанавливаться корпус емкости. Люк кессона должен будет располагаться над поверхностью земли.
Сооружение кессона из бетона
Котлован необходимо вырыть такой, чтобы в нем можно было расположить все необходимое оборудование. Для этого потребуется определить размеры кессона. Если все оборудование будет располагаться в бетонной емкости, то ее рекомендуемый размер -1,5х1,5 м, при высоте в 1,8 м. В случае установки оборудования в помещении, кессон может иметь размеры — 1х1х1 м.
Также нужно определиться с инфраструктурой скважины, что лучше всего делать весной. Если на участке высокий уровень грунтовых вод, то в котловане нужно будет обустраивать бетонный пол. При низком уровне вод, дно на пятнадцать сантиметров можно просто засыпать щебенкой, обложив перед этим стенки ямы фундаментной пленкой.
Этапы работ по возведению кессона:
- Примерно в восьми сантиметрах от стенок котлована необходимо установить сетку из арматуры, используя в качестве прокладок деревянные бруски.
- Из старых досок и брусков устанавливается опалубка и обтягивается полиэтиленовой пленкой.
- Заливается бетон. Если всю конструкцию целиком залить с первого раза невозможно, то нужно будет это сделать в несколько этапов. Для предотвращения возникновения воздушных полостей, заливая бетонный раствор, его следует обрабатывать или штыковать вибробуром.
После того как бетон просохнет, в стенах кессона с помощью перфоратора необходимо проделать отверстия, через которые будут проводиться трубы. В месте прохода труб через бетон, на них надеваются гильзы. Зазор между бетоном и гильзой заливается раствором, а между трубой и гильзой заделывается пеной.
- Теперь можно приступать к сооружению крышки, которая представляет собой уложенный на бруски деревянный щит. Для этого на доски сначала вертикально, а затем горизонтально выставляется по шесть брусков, которые скручиваются саморезами.
- На готовой основе по периметру строится опалубка, высота которой должна быть около десяти сантиметров.
- В крыше должно быть отверстие для люка. Определив его местонахождение на основе, нужно установить в этом месте необходимого размера деревянный короб.
- Получившуюся конструкцию изнутри нужно прикрыть пленкой.
- В предназначенном для заливки бетона пространстве собирается арматурный каркас.
- В опалубку заливается бетоны раствор, после просыхания которого крышка будет готова.
- С помощью битумной мастики проводится гидроизоляция внешней и внутренней поверхности бетона.
Кессон из бетона готов. Во время его строительства следует иметь в виду, что созревает бетон в течение нескольких недель. Поэтому для предотвращения пересыхания опалубку рекомендуется закрывать пленкой.
Изготовление и установка кессона из металла
За счет того, что конструкцию из металла довольно легко собрать своими руками, она является самой популярной. Для ее изготовления понадобится подготовить лишь сварочный аппарат и необходимое количество металла, толщина которого должна быть четыре или пять сантиметров.
При изготовлении такой емкости нужно учитывать, что ее срок службы напрямую зависит от количества швов. Поэтому чаще всего конструкция выполняется в форме цилиндра. К тому же она еще проста в изготовлении.
Конструктивные особенности металлического кессона:
- В дне емкости проделывается отверстие, через которое будет проходить обсадная труба. К полученному отверстию приваривается гильза и надевается на трубу.
- В готовых металлических конструкциях чаще всего уже имеются предназначенные для водопроводных труб ниппеля. Если кессон выполнен самостоятельно, то в его стенки нужно будет вварить ниппеля.
- На верху емкости должен быть люк. Для облегчения доступа его можно сделать на петлях.
Для защиты от коррозии следует не забыть наружную поверхность кессона покрыть несколькими слоями битумной мастики, а внутреннюю поверхность загрунтовать.
Устанавливать металлические конструкцию в подготовленный для нее котлован достаточно просто.
- До уровня земли обрезается обсадная труба.
На котлован укладываются брусья, на которые устанавливается готовая конструкция. Необходимо проследить, чтобы оси обсадной трубы и емкости совпадали, а гильза оделась не трубу.
- Брусья удаляются и кессон опускается.
- Конструкция устанавливается в котловане и закрепляется брусьями.
- Для герметизации кессона днищу приваривается труба.
- В емкость через ниппели заводятся трубы для водопровода и электрического кабеля.
После того как монтаж металлического кессона будет закончен, можно приступать к обратной засыпке.
Пластиковый кессон — особенности монтажа
Изготавливаются такие конструкции по схеме металлических, только приваривать к ним ничего не нужно. В проделанных отверстиях зазоры между трубами и емкостью закрываются с помощью специальных герметичных оголовок.
Особенностью установки пластикового кессона является то, что снаружи их необходимо укреплять бетонной стяжкой, залив для этого пространство между конструкцией и стенами котлована бетоном. Оборудование внутрь кессона можно будет устанавливать только после того, как застынет бетон.
Конечно, изготовление и монтаж кессона своими руками является достаточно трудоемким и ответственным, но, в то же время вполне выполнимым делом. Изготовленная самостоятельно конструкция обеспечит дом бесперебойным потоком воды и прослужит много лет.
dekormyhome.ru
