Монтаж ондулина: инструкция пошаговая

Выбирая материал для финишного покрытия крыши своего дома, многие домовладельцы останавливают свой выбор на ондулине. Этот листовой материал появился у нас не так давно, он является легким, прочным и экологически чистым покрытием, подходящим как новым крышам в строящихся домах, так и на замену старых кровель. Он выпускается в виде листов волнообразной формы или в виде листов черепицы. Достоинством считается возможность монтажа еврошифера, так иногда называют ондулин, поверх старой кровли, без ее демонтажа.

Рекомендации по монтажу листового еврошифера

Своими руками монтаж ондулина может осуществить любой начинающий строитель без опыта работы. Главное, чтобы конструкция крыши была скатной.

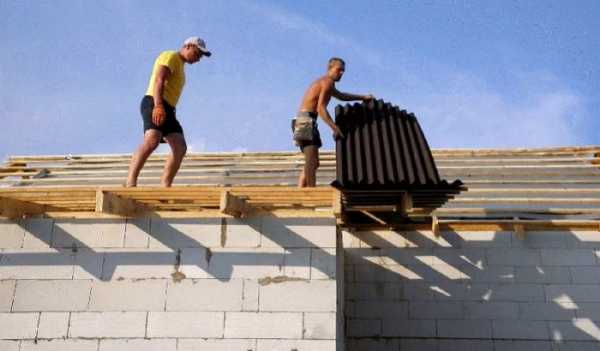

Масса отдельного листа составляет около 6 килограмм. Это позволяет легко работать с ними одному человеку, а транспортировка и разгрузка не вызовет никаких проблем. Для того чтобы монтаж был осуществлен качественно, необходимо придерживаться инструкций и обращать внимание на нюансы.

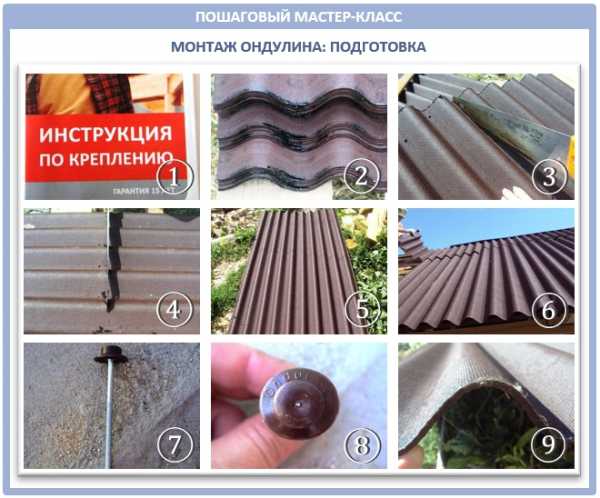

Основную информацию по монтажу ондулина можно посмотреть в инструкции, поставляемой в комплекте с приобретенным материалом. Там понятно и наглядно указаны: расстояния, которые необходимо выдерживать, максимальная длина свеса листа и ширина нахлеста. Придерживаясь инструкций и осуществив все работы в точности, вы можете быть уверены, что смонтированная кровля прослужит много лет и будет крепкой и надежной. Это вовсе не сложно, достаточно знать несколько правил.

Начальный этап

Может это прозвучит странно, но начинать работы нужно с изучения прогноза погоды на ближайшие дни. Для осуществления качественного монтажа ондулина необходимо, чтобы температура на улице не поднималась выше 30 градусов тепла. Во время жары, когда температура воздуха превышает 30 градусов, ондулин становится слишком мягким, что создает серьезные неудобства для монтажа, а исполнитель рискует в такую жару получить солнечный или тепловой удар.

Производители не рекомендуют монтаж еврошифера и при температуре ниже 0 градусов. Ондулин становится хрупким, также есть вероятность подскользнуться на лесах или крыше.

Для разметки такой кровли обычная линейка не подойдет, ей будет сложно размечать волнообразный материал. Рекомендуется взять часть листа ондулина, желательно другого цвета, и, уложив его волной на волну, с помощью цветного маркера наносить необходимые отметки.

Нюансы крепления и раскладки листов

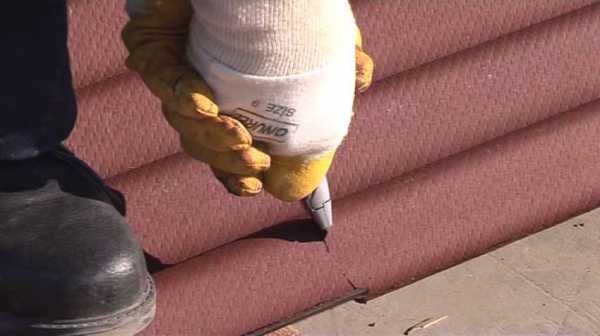

Соответственно проекту, необходимо на каждый лист ондулина нанести разметку мест расположения  креплений, они располагаются в верхней точке волны, согласно строгого плана с фиксированным шагом. Эти места должны быть вымерены очень тщательно. Количество гвоздей необходимо приблизительно 20- 25 единиц на целый лист. В противном случае велик шанс, что мощные порывы ветра могут оторвать плохо закрепленный лист. Это правило отражено в инструкции по креплению ондулина и обязательно для выполнения. Гвозди необходимо забивать так , чтобы шляпка немного утапливалась, но главное не переусердствовать и следить за тем, чтобы не повредить покрытие.

Раскрой листа ондулина в поперечном направлении легко осуществляется при помощи обычной пилы по дереву. Для предотвращения налипания битума на зубья и облегчения распила, рекомендуется смачивать полотно водой. Более эффективным будет смазывание пилы маслом или силиконовой смазкой. Для облегчения раскроя можно использовать электролобзик.

Осуществлять раскрой листов вдоль волны можно при помощи острого строительного ножа. Раскладка листов по крыше проводится в шахматном порядке, при этом обязательно использовать уровень для контроля. Крепление начинают с нижнего угла ската крыши расположенного с подветренной стороны. Обязательно необходимо следить за тем, чтобы ни в одном месте кровли не образовался стык четырех различных листов ондулина. Для избежания такой ситуации и осуществления раскладки в шахматном порядке, нужно каждый новый четный ряд начинать с половины целого листа.

Если лист был закреплен неправильно, его переустановка не допускается. Он деформируется и остаются отверстия под крепеж. Такой лист считается испорченным, его необходимо выбросить и взять новый.

Ондулин — материал достаточно эластичный. При его монтаже нельзя прилагать усилия, это может привести к его деформации. Часто возникает ситуация, когда до края кровли остается пару сантиметров, в таких случаях необходимо добавить новый лист, а не растягивать предпоследний. Если лист будет закреплен в натяжении, через некоторое время он начнет деформироваться.

Бывает, что во время монтажа крыши необходимо перемещаться по уже закрепленному покрытию. Во избежание повреждения листов необходимо наступать на верхнюю часть волны, а не во впадины. Для перестраховки лучше положить доску на несколько волн.

Правила расчета количества листов ондулина

Произвести вычисления нужного количества ондулина достаточно просто. Если нет желания проводить вычисления самостоятельно, можно воспользоваться он-лайн расчетами. Для этого вам необходимо знать размеры крыши. Примерно оценить количество материала, необходимого для укладки, можно самостоятельно. Для этого нужно вычислить полную площадь всех элементов крыши, сложить их, а полученный результат поделить на площадь применяемого листа, за вычетом перекрытий и нахлестов. Поправка на отходы берется около 15 процентов. Количество отходов зависит от сложности кровли, чем она сложнее, тем больше их будет.

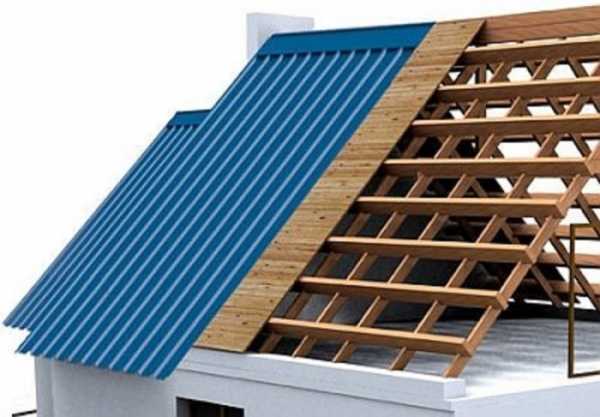

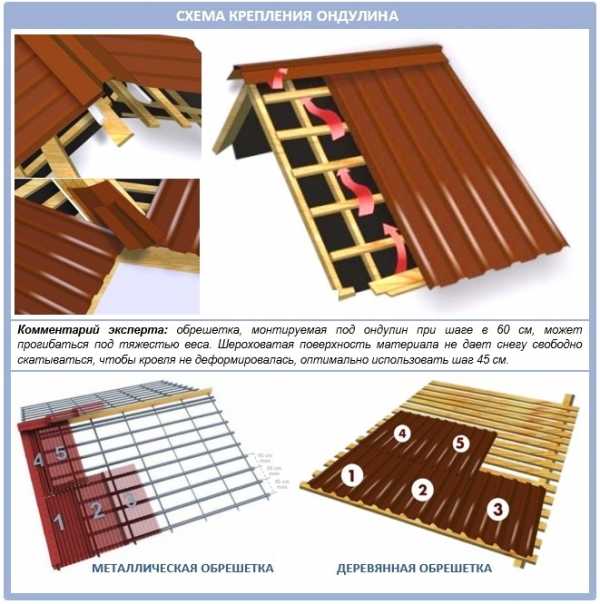

Монтаж обрешетки под укладку ондулина считается обязательным. Этот материал пластичный и может менять форму при нагреве. Для обрешетки рекомендуется брус 50 на 40, который крепится к стропилам, образуя решетчатую конструкцию. Шаг необходимой обрешетки прямо зависит от наклона крыши или ее отдельных элементов. Если угол наклона менее 11 градусов, нужно соорудить обрешетку сплошную с помощью досок, фанеры или ОСБ-плиты. Когда наклон элементов крыши находится в диапазоне от 11 до 16 градусов, промежуток между брусами обрешетки выдерживается не более 45 см. Крутые скаты, угол крыши от 16 градусов и более обустраиваются обрешеткой с шагом в 60 см.

Совет! Для перестраховки можно выполнить сплошную обрешетку, независимо от наклона элементов крыши. Это гарантирует отсутствие деформации и провисания листов ондулина.

Любую операцию необходимо контролировать с помощью отвеса и уровня. Монтировать утеплитель или гидроизоляцию под ондулин не обязательно, это только по собственному желанию. Укладка листового материала начинается со стартовой планки.

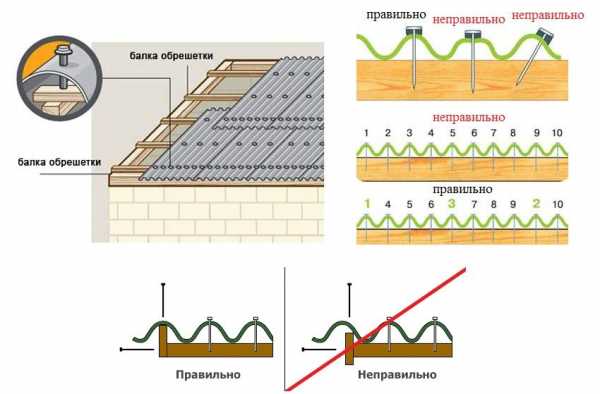

Разметку под крепеж нужно сделать так, чтобы отверстия располагались над брусьями обрешетки. Если геометрия крыши предполагает сооружение сложных элементов, необходимо начертить схему раскладки листов и пронумеровать их. Монтаж нужно осуществлять согласно составленной схемы.

Правила крепления листового материала

Чтобы крыша была надежной и прослужила много лет, нужно строго следовать инструкции по монтажу ондулина. Первый лист монтируется в нижнем углу. Его выбирают, вычислив наиболее характерное направление ветра, и начинают укладку с противоположной стороны. Это обеспечит отсутствие подрывной силы у накрывной волны.

По причине склонности ондулина размягчаться от тепла и становиться хрупким на морозе, раскладку листов нужно осуществлять в фиксированном диапазоне температур.

Монтаж проводят при наружной температуре воздуха от 3 до 29 градусов тепла. Это позволяет избежать трещин или разломов при минусовой температуре, а также растяжений и деформации при жаре.

Если нужно заменить несколько листов срочно, но температура не позволяет, можно осуществить работу, подготовив отверстия под крепеж заранее, а все действия проводить очень аккуратно.

Для ускорения процесса монтажа и экономии материала некоторые крепят растянутые листы. Во время температурных перепадов эти листы деформируются, а для устранения последствий нужно будет перекрыть всю крышу заново.

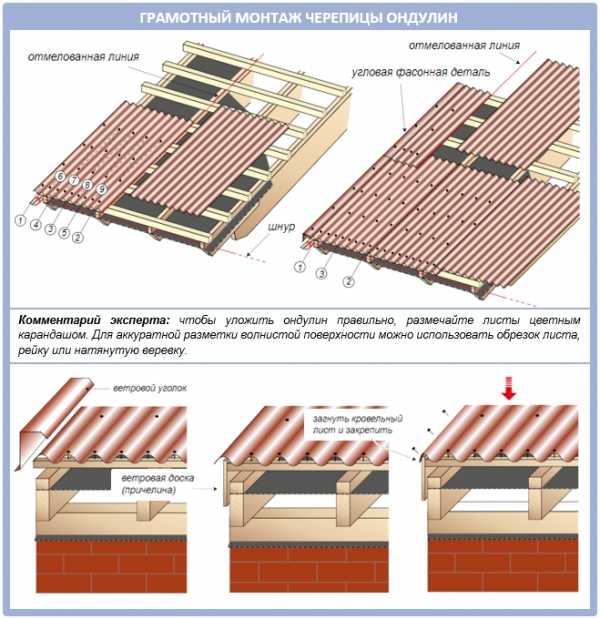

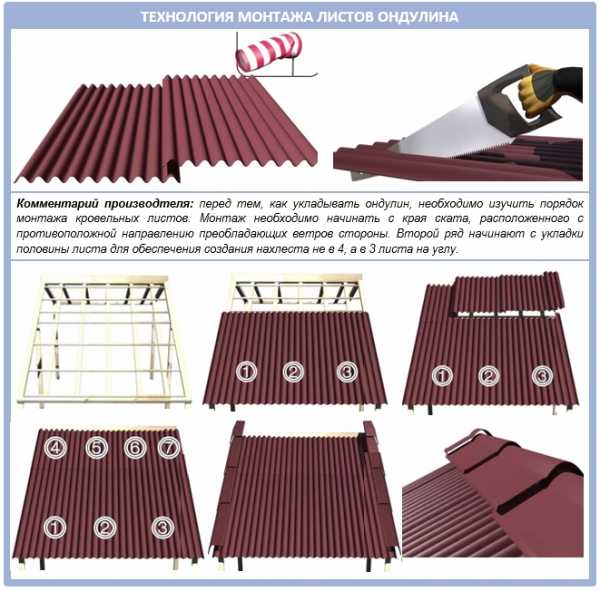

Простота и качество монтажа зависит от правильной установки стартового листа, так как последующие во многом укладываются по нему. Его необходимо выровнять по краю торца кровли и карнизу. Выступ листа ондулина за карниз не должен превышать 40-50 см. Превышение этого параметра может спровоцировать провисание листа, что испортит внешний вид. Окончательное крепление каждого листа осуществляется после тщательной проверки уровнем.

Подготовительные работы по разметке и раскрою листов необходимо осуществлять на земле. После этого проводят нумерацию, согласно плана укладки. После этого приступают к работам на кровле, строго придерживаясь схемы.

Во время работ по обустройству кровли ондулином выдерживают следующие значения:

• когда угол наклона деталей крыши не более 11 градусов, соседние листы укладываются с продольным перекрытием в ширину двух волн, а поперечный перехлест составляет 19 см;
• если скаты кровли расположены с наклоном от 11 до 16 градусов, то продольное перекрытие уменьшается до ширины одной волны, а поперечный перехлест соответственно будет 15 см;
• также, перекрытие в ширину одной волны применяется на кровлях и ее элементах с наклоном от 16 градусов, а поперечный уменьшается до 12 см.

Правила и элементы фиксации

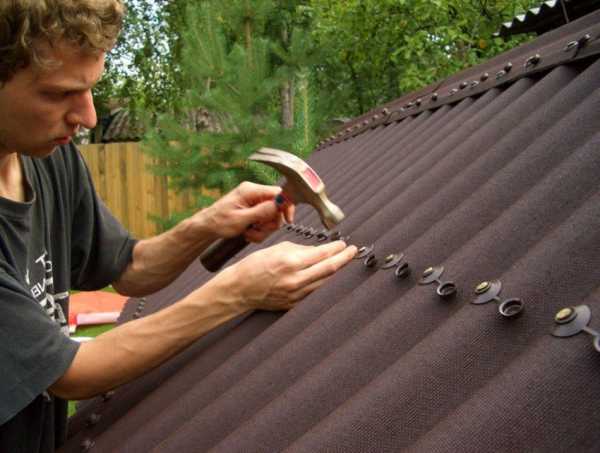

Применяется особый вид крепежа — гвоздь со шляпкой, которая после вбивания его в обрешетку, закрывается и защищает металл от воздействия атмосферы, тем самым предотвращая коррозию.

Не так давно появился новый вид крепежа — специальные метизы для фиксации ондулина с усиленной пластиковой закрытой шляпой.

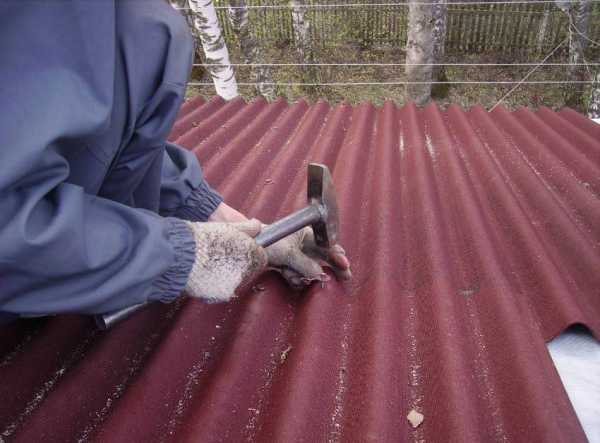

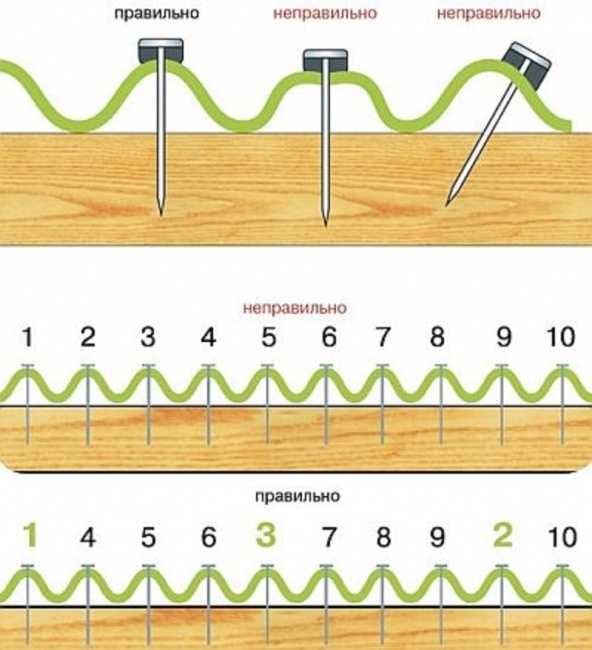

Забивают метизы в верхнюю точку волны листа по разметке, согласно схемы, предварительно разработанной, исходя из инструкции к материалу.

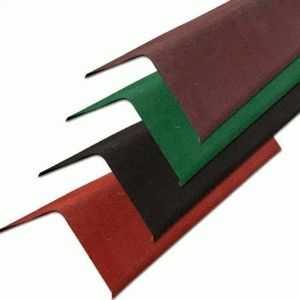

Обустройство покрытия кровли своими руками заканчивается установкой дополнительных элементов, таких как карниз, конек, ветровая планка. Эти детали создают дополнительную защиту от протечек и придают крыше оконченный вид. Вверху, где сходятся скаты крыши, монтируется конек и крепится с обоих сторон. Перед монтажом рекомендуется провести изоляцию.

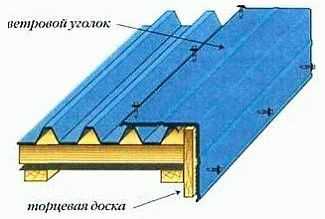

Ветровая планка ставится на гребень волны в месте нахлеста шириной не менее 10 см.

Косметическая покраска листов ондулина

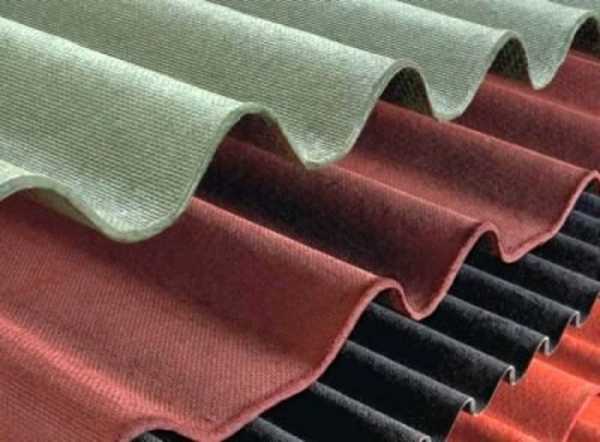

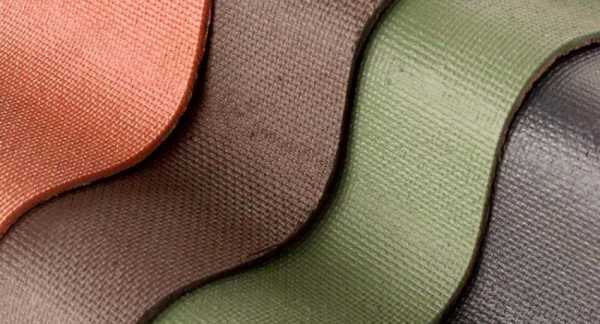

Используемая гамма цветов ондулина ограничена четырьмя цветами: черным, зеленым, коричневым, красным. Любой из них в процессе эксплуатации неизбежно выгорает под воздействием ультрафиолета.

Выходом из положения является покраска любым понравившимся вам цветом. Это позволит обновить выгоревший или изначально создать уникальный вид кровли. Краска, применяемая для такого материала, делается на основе битума и должна быть стойкой к воздействию осадков и ультрафиолета.

Рекомендуется использовать краски известных производителей. Наносить их можно при помощи валика или широкой кисти на чистую сухую поверхность. Желательно окрашивание сделать в два слоя, тогда глубина цвета будет выше, а слой краски создаст дополнительный защитный слой.

Если работы по монтажу ондулина были выполнены с соблюдением норм, такая кровля прослужит не менее 40 лет без ухудшения своих характеристик.

bouw.ru

Монтаж черепицы ондулин: пошаговый обзор технологии работ

Когда нужно покрыть крышу беседки, мастерской, или дома с не самыми крепкими стенами, предпочтение отдают легким кровельным покрытиям. Это битумная черепица, профнастил и так называемый еврошифер – ондулин. На практике такое кровельное покрытие выгодно отличается от своих аналогов: не нужно мучительно составлять рисунок крыши, резать металлические листы с острыми краями, а еще еврошифер радует бесшумностью и составляет отличную конкуренцию асбестоцементному шиферу. И именно об его укладке мы и расскажем в этой статье.

И, хотя монтаж черепицы ондулин достаточно простой, для чего достаточно внимательно изучить инструкцию производителя, здесь все же есть свои тонкости и нюансы. Поэтому, если вы хотите обустроить кровлю и благополучно забыть о ней на ближайшие 5-10 лет, прислушайтесь к советам наших экспертов!

По сути то кровельное покрытие, которое сегодня называют ондулином, представляет собой битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые сформированы в десятиволновый лист, с сжатой многослойной структурой.

А некоторые производители покрывают битумные волнистые листы высокоплотным акрилом, который отлично защищает от ветра, дождя и ультрафиолета. Поверхностная структура становится настолько гладкой, что грязь, которая оседает на кровле, легко удаляется дождем и не оставляет и следа.

Вот почему вся особенность ондулина кроется в его составе. В основе – натуральная целлюлоза (по-народному – картон), с добавлением минеральных гранул для жесткости, смола, битумные примеси и натуральные красители.

В заводских условиях целлюлоза пропитывается битумом с добавками при высокой температуре, после чего вся масса вкладывается в специальный агрегат, где ей уже механическим давлением придают аккуратную волнистую форму. Вот и все! Готовый кровельный материал получается легким, удобным и легко режется обычной ножовкой (в отличие от металлочерепицы, для которой нужна дисковая пила).

Ондулин совершенно не похож ни на одно кровельное покрытие. Вот почему, при кажущейся простоте монтажа, так легко наделать ошибок и испортить этот красивый материал. А чтобы избежать их, давайте сначала изучим особенности еврошифера и что с ним конкретно можно проворачивать.

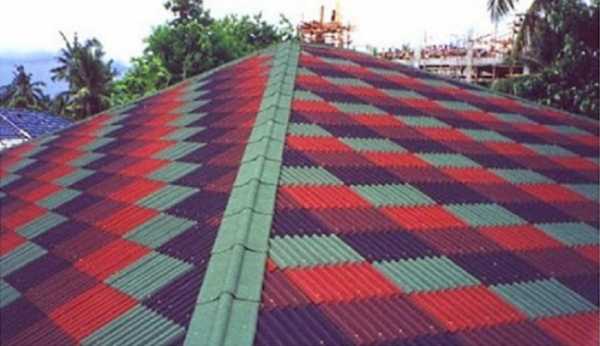

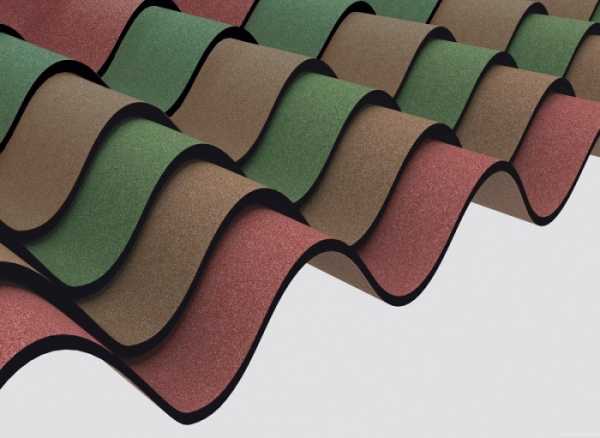

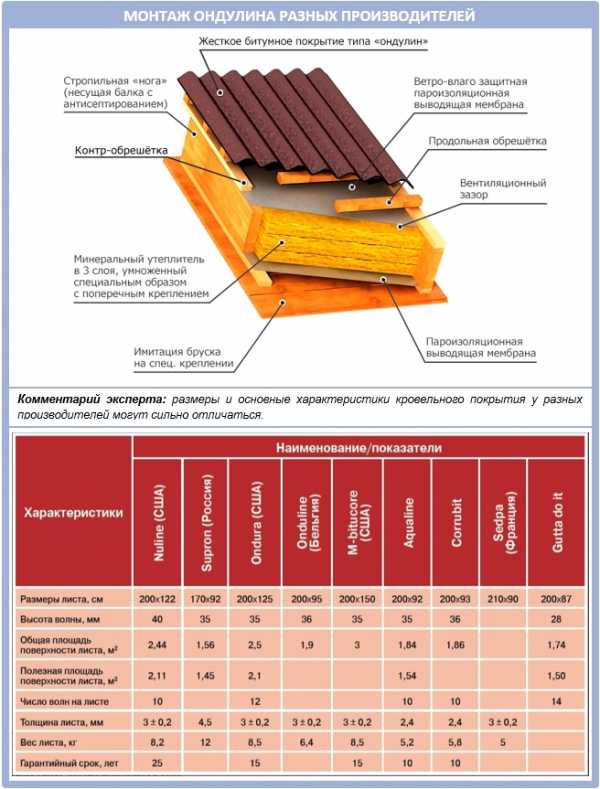

Независимо от производителя, такая кровля выглядит так:

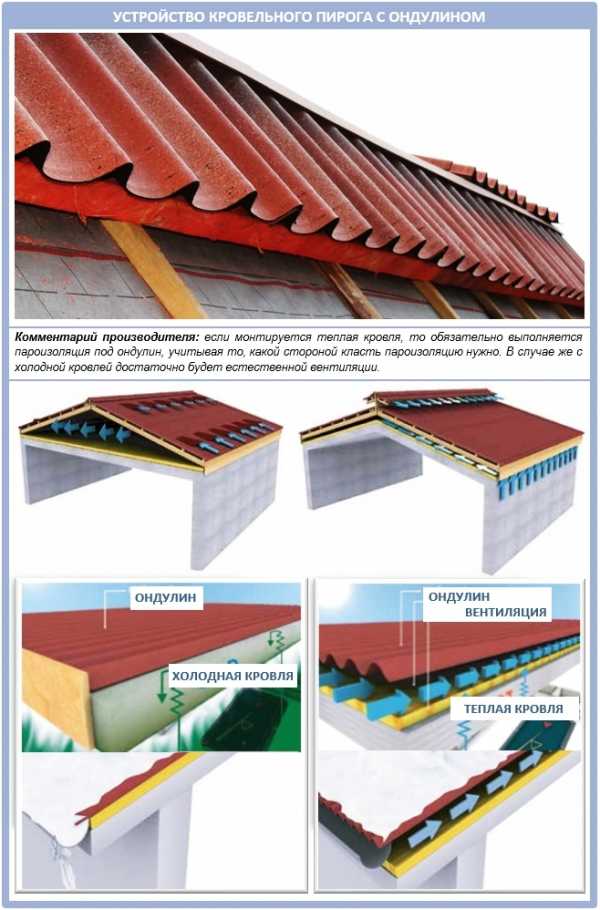

Здесь, еще на этапе проектирования, определитесь с кровельным пирогом. Под ондулином можно делать как холодную кровлю с чердаком, так и теплую, для будущей мансарды. То, что ондулин якобы плавится и распространяет неприятный битумный запах в жару – неправда, если мы говорим о фирменном материале.

Конечно, продукция кустарного производства без опознавательных знаков и не такое может делать. И когда еврошифер просто не предназначен для жаркого солнечного климата, как Gutta, у которого под лучами солнца даже проступают битумные пятна. А потому подумайте о безопасности крыши вашего дома.

Также в процессе монтажа нужно будет правильно организовать вентиляцию такой крыши. Мы подготовили для вас иллюстрацию, чтобы вы могли легко разобраться с этими понятиями:

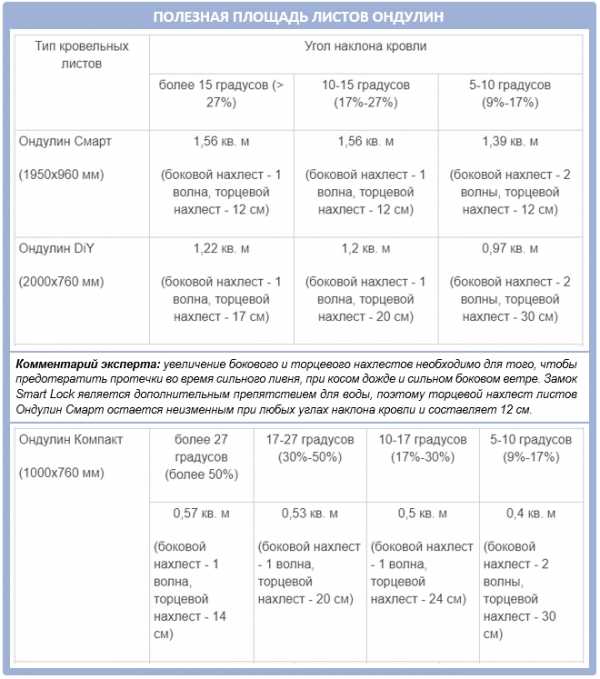

Рассчитать количество листов ондулин для скатов кровли не сложно, главное знать их полезную площадь. Так, как мы уже говорили, Ондулин представлен в трех вариантах, и у каждого из них своя конструкция, габариты и полезная площадь. например, у Ондулин DIY меньше волн, а у Смарт есть дополнительный «умный» замок Smart Lock, а листы Ондулин Компакт небольшие размеры.

Конкретно полезной площадью считается площадь листа без учета торцевых и боковых нахлестов. Как раз на нее нужно делить площадь скатов, и выйдет точное количество листов. Но помните, что нахлест напрямую зависит от угла наклона крыши, и чем он больше, тем меньше нахлест, и наоборот.

Так, при больших углах наклона ондулин принято монтировать с боковым нахлестом в волну, а при небольшом угле нахлест делают в две волны. С другой стороны, чем больше уклон кровли, тем больше торцевой нахлест, ведь это необходимо для предотвращения протечек во время ливня, косом дожде, сильном ветре и луж из талой воды.

В народе ондулином называют любую волнистую битумную черепицу, для удобства. А ведь производителей такого кровельного покрытия не так уж и мало, и на вид их продукция практически не отличается. А вот размерами листов, полезной площадью, весом и особенностями крепления – да:

Еврошифер от Onduline

Давайте изучим тот вид «ондулина», который пользуется наибольшей популярностью в России. Это кровельное покрытие Ондулин от французской фирмы Onduline.

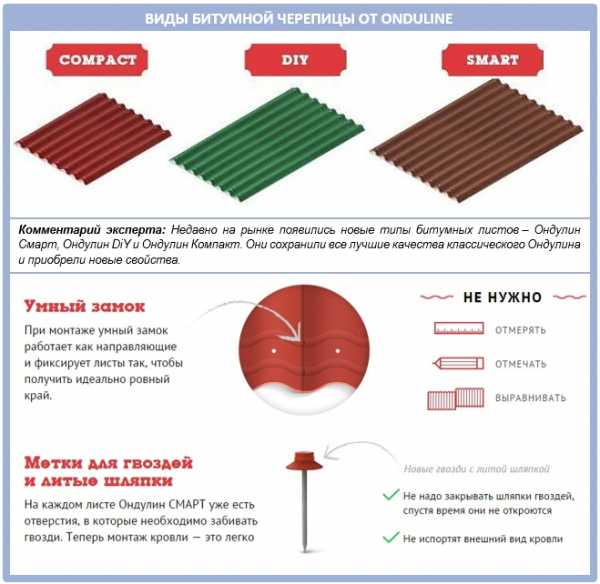

Его выпускают в 4 разных видах. Они отличаются, по сути, только размерами и некоторыми некритическими фишками. Давайте рассмотрим каждый из них:

Классический ондулин подходит для плоских крыш, если угол от 5° и более, и для сводчатых, если радиус от 5 метров. Размер листа 200х95 см, вес 6 кг, толщина 3 мм. По некоторым данным, производство этого вида ондулина остановилось.

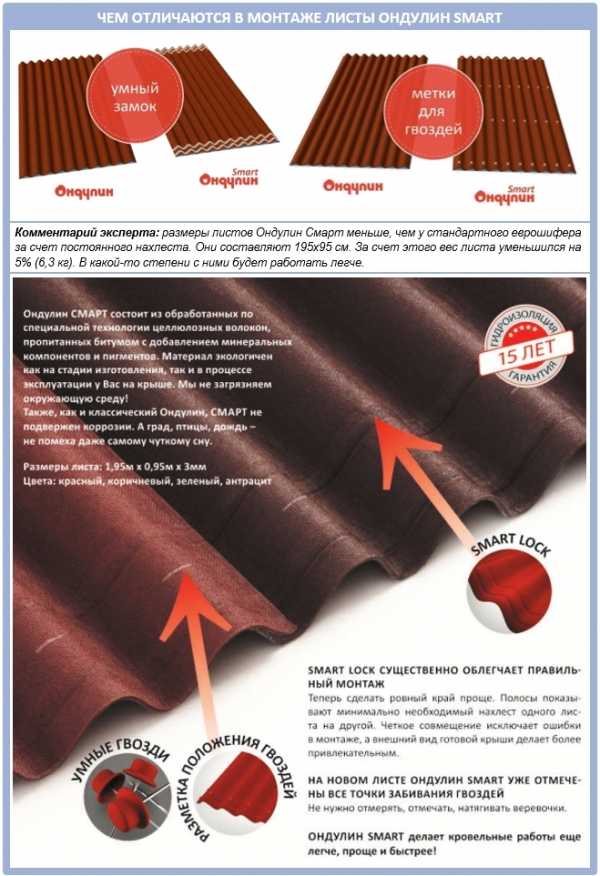

Ондулин Смарт уже представляет собой новое поколение, и отличается нанесенными точками крепления, более компактным весом, меньшей длиной и «умным» замком Smart Lock. Вот его преимущества:

• Это хороший гидробарьер, благодаря которому уменьшен нахлест листов на целых 5 см, с 17 см до 12 см, и это при том же шаге обрешетки.
• Благодаря выдавленными полосками замка исключено попадание воды под лист.
• Сами полоски служат направляющими при укладке листов, благодаря чему общий вид кровли в итоге выглядит более аккуратным и геометрически точным.

Все это значительно облегчает вес готовой кровли. Кроме того, к ондулину Smart идут новые гвозди, с особенными шляпками, которые со временем не открываются (предыдущие аналоги этим грешат). Размеры такого листа: 195х95 см, толщина 3 мм. Как и классический, имеет по 10 волн на каждый лист.

Еще один вид ондулина – DiY. Был разработан как раз для самостоятельного монтажа, ведь имеет меньшие размеры: 200х75 см, толщину в 3 мм, а вес всего в 5 кг. Благодаря уменьшенной ширине листов здесь получается больше нахлестов, а кровля – более жесткой, благодаря чему выдерживает повышенные нагрузки.

И, наконец, Ондулин Компакт, который специально был спроектирован для сложных и небольших крыш. Его легко перевозить в обычном автомобиле и не сложно укладывать на крышу. У листов Ондулин Компакт – самый маленький размер, всего 100х75 см, толщина 2,6 мм и вес всего 2,5 кг. Т.к. размер меньше, здесь нахлестов получается еще больше, и еще выше прочность. У каждого листа – по 8 волн.

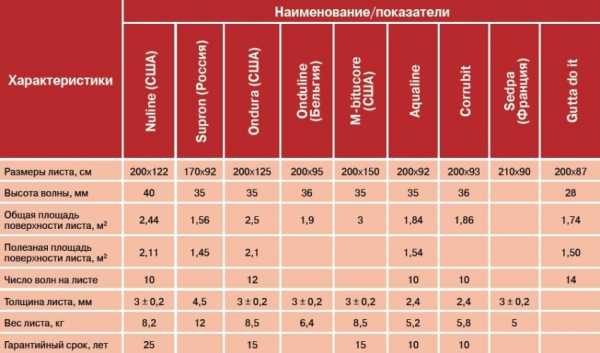

Волнистые битумные листы от Nuline, Aqualine, Bituwell и Ондура

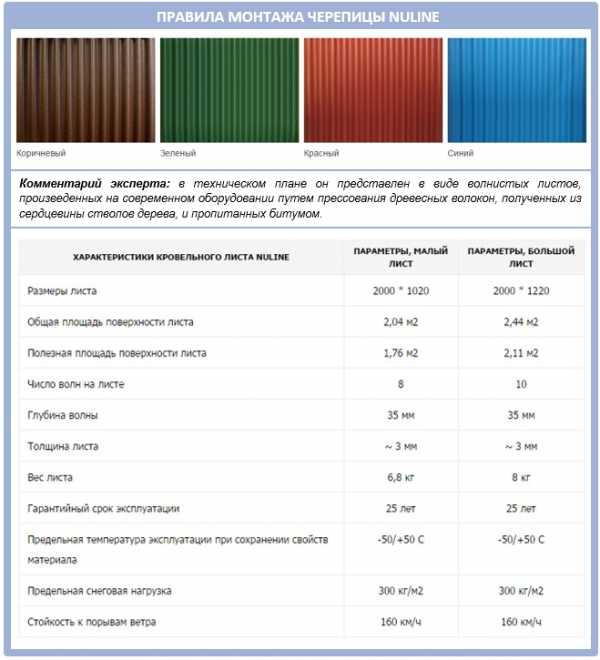

Довольно популярны в России битумные листы от производителя Nuline, которые привлекают своей прочностью: толщина листа 3,3-3,6 мм. Внешне и по ощупи это – самый обычный ондулин, и именно так его воспринимают. Плюс материал настолько прочный, что подходит для сложных климатических зон.

Размеры этого ондулина – 1,22х2,05 м, это 2,5м² площади кровли. Вес одного листа – 3,22 кг. Ширина таких листов считается уникальной, самой удобной для монтажа, и вся укладка происходит на 30% быстрее и стыков намного меньше, а, значит, и протечек. Ондулин от Nuline укладывать нужно на обрешетку с шагом 61 см, крепить гвоздями в вершину каждого гофра:

Битумные листы от Aqualine тоже крепятся на гвозди, с такими же шляпками и по такой же технологии. Для еврошифера Bituwell гвозди всегда идут с закрытой декоративной шляпкой, и тоже под цвет кровли. А вот в комплекте к ондулину от фирмы Ондура гвозди идут с ромбовидной шляпкой – довольно интересный дизайнерский ход.

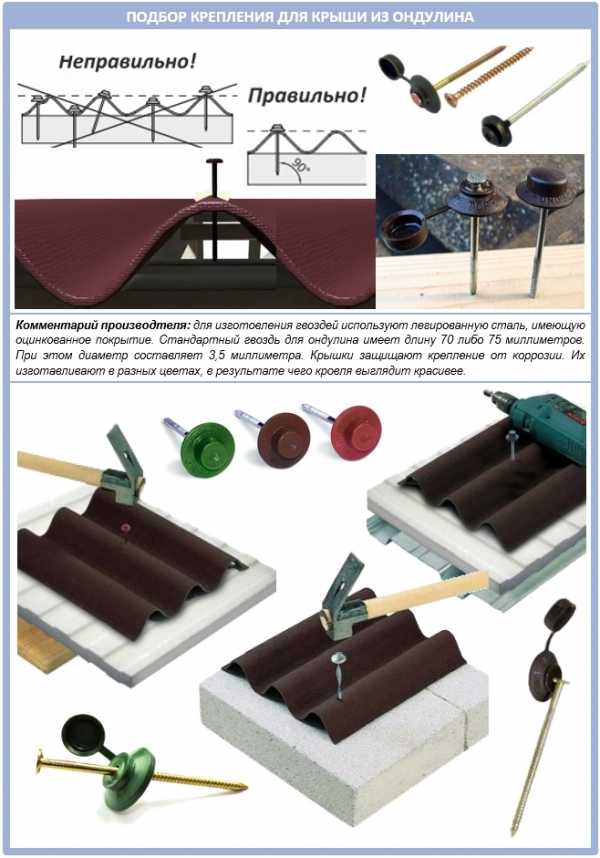

Для монтажа битумных волнистых листов по типу ондулин выпускаются специальные кровельные гвозди. Их еще называют метизами, металлическими изделиями.

Отличаются такие гвозди заметной широкой шляпкой, которая надежно прижимает кровельный лист к обрешетке, и при этом не повреждает их. И нет риска того, что при большем усилии гвоздь пройдет насквозь. Цинковое антикоррозионное покрытие защищает от воздействия влаги.

Причем сами шляпки могут быть слитыми или монолитными. Такие шляпки изготавливаются из полиэтилена низкого давления, благодаря чему отличаются ударопрочной, герметичной, устойчивой к перепадам температур и не боятся ультрафиолета:

Ножка гвоздя сделана из углеродистой стали, чтобы быть более прочной. Ее кольцевой профиль помогает задержаться гвоздю в обрешетке. Как любят шутить кровельщики, шуруп, забитый в стену, держится лучше, чем ввинченный гвоздь. Здесь этот принцип как раз реализован!

И специальная коническая форма облегчает забивание гвоздя, но вот выдрать его потом из ондулина уже не получится. Стандартный размер гвоздей для ондулина такой: диаметр – 3,55 мм, длина – 75 мм.

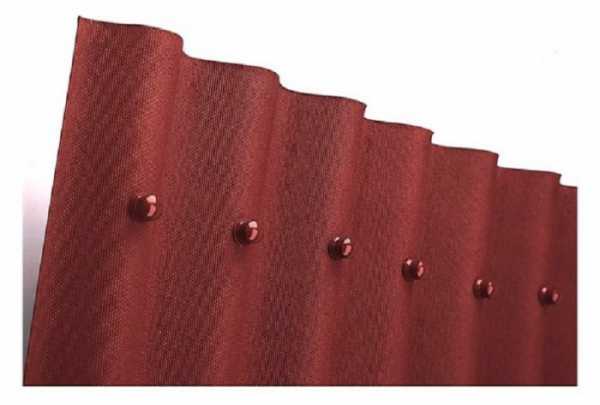

Для достижения эстетики шляпки для ондулина окрашивают по тому же каталогу, что и кровельные листы, и такое крепление незаметно на фоне всей крыши:

Причем каждый производитель битумных волнистых листов выпускает свое крепление. Один полагает, что шляпки стоит делать поменьше и незаметными, чтобы не портить рисунок крыши, а другой – что аккуратные точки на скате смотрятся выгодно, и выделяет их и цветом, и размерами.

Вот пример скрытого от глаза крепления:

К слову, некоторые виды еврошифера от западных производителей укладывают не на гвозди, а на специальные скобы и монтажную пену:

Если вы встретите такое крепление в продаже – берите его смело, ведь нечто похожее используется для крепления поштучной натуральной черепицы.

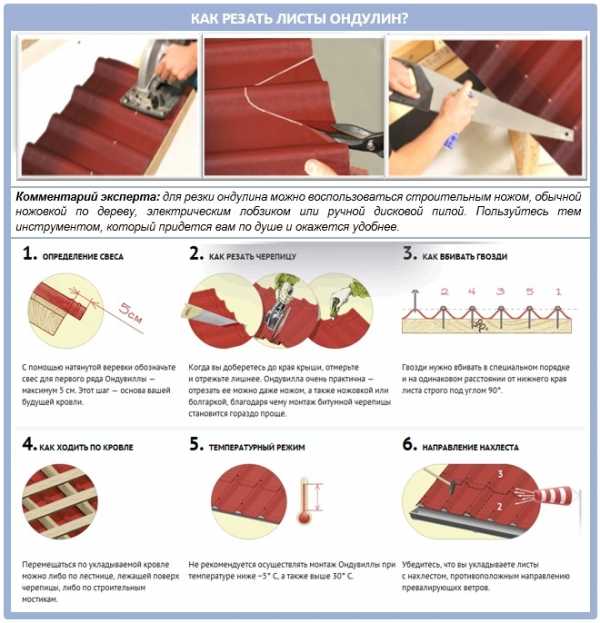

Чтобы разрезать ондулин, вам понадобятся такие инструменты: ножовка по дереву и молоток. Ножовку обязательно смажьте маслом. чтобы она не застревала в битуме:

Альтернативой служит ручная и циркулярная электропилы:

Вот один из вариантов, как можно разрезать ондулин:

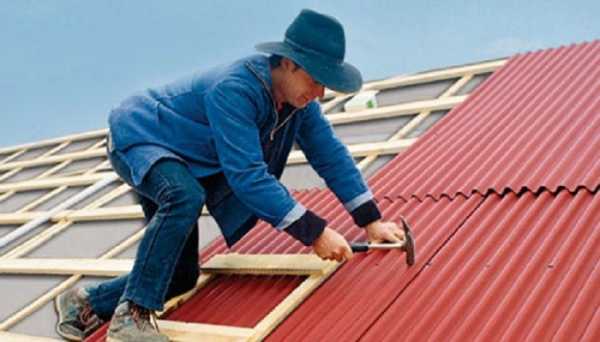

В процессе монтажа передвигайтесь по кровле при помощи строительных мостиков или лестницы. Старайтесь растягивать и сжимать лист не больше, чем на 1 см, хотя он и выглядит эластичным.

Укладывать современный ондулин можно как на деревянную, так и на металлическую обрешетку:

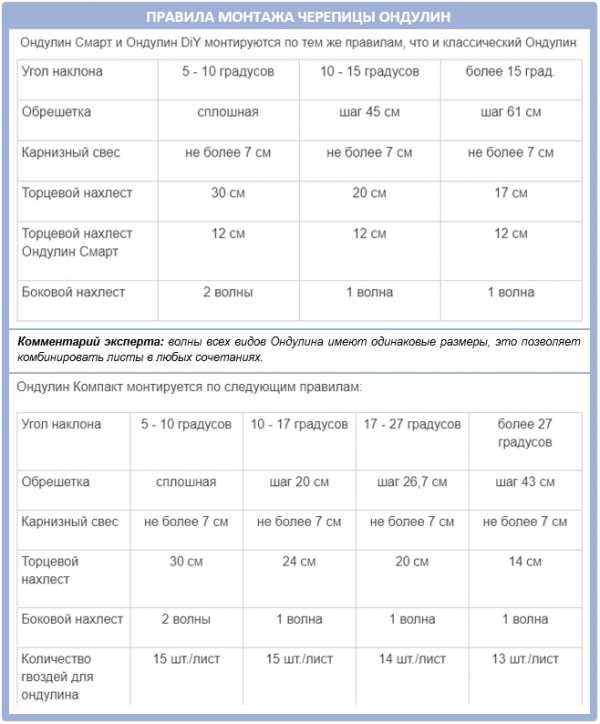

Обрешетку под все виды ондулина монтируют по одному принципу, не зависимо от размера листов и производителя:

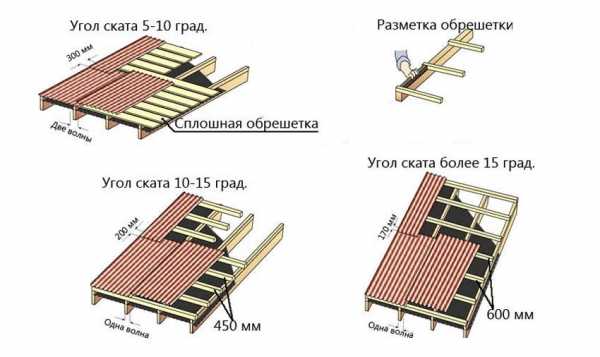

1. Если угол кровли от 5 до 10°, тогда нужна сплошная обрешетка.
2. Если угол находится в пределах от 10 до 15°, шаг обрешетки должен составлять 45 см.
3. Если угол уклона от 15° и выше – тогда 61 см.

Для сплошной обрешетки возьмите обрезную доску толщиной 25 мм, плиты ОСП или влагостойкую фанеру, а для разреженной брусья сечением 40х60 мм.

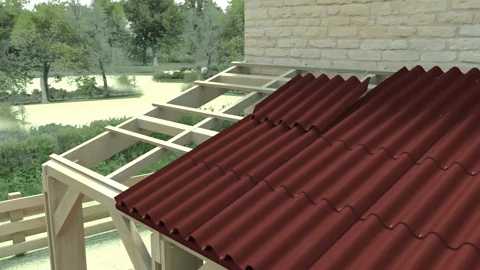

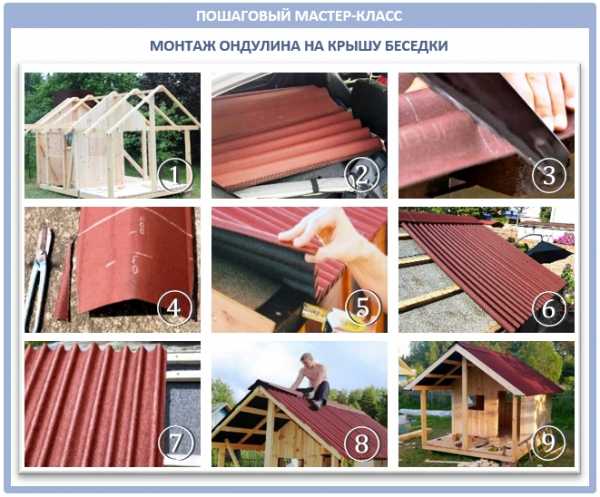

Вот пример, насколько простая обрешетка нужна для небольшой беседки:

Перед монтажом обязательно проверьте скаты на прямоугольность. Монтируйте листы при температуре от -5°С до +30°С. Укладывают ондулин всегда начиная с подветренной стороны:

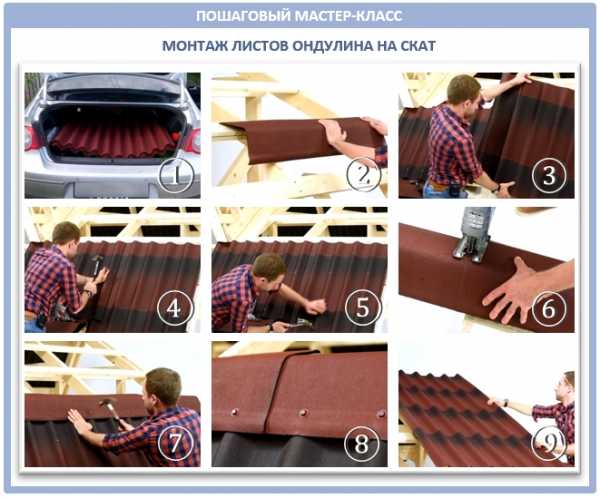

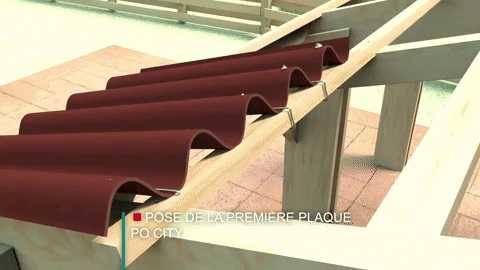

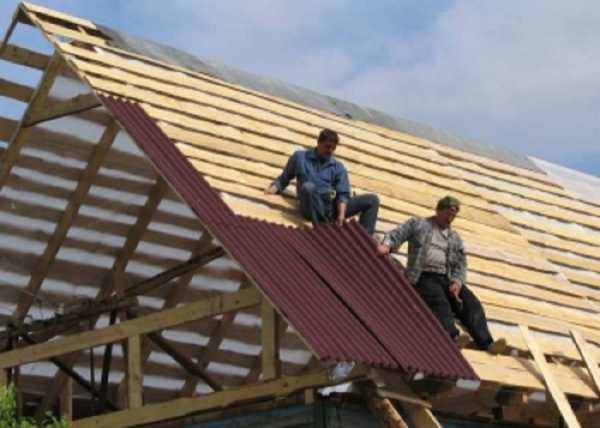

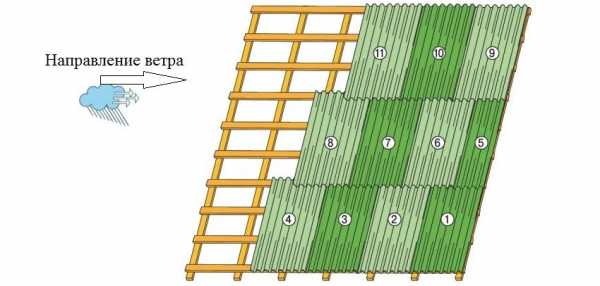

Первый ряд выкладывайте снизу кровли, с того края, который противоположным краю крыши. Второй ряд начинайте укладывать с половины листа. Важно, чтобы угловой стык был внахлест в 3 листа, а не в 4, чтобы в последствии угол не деформировался^

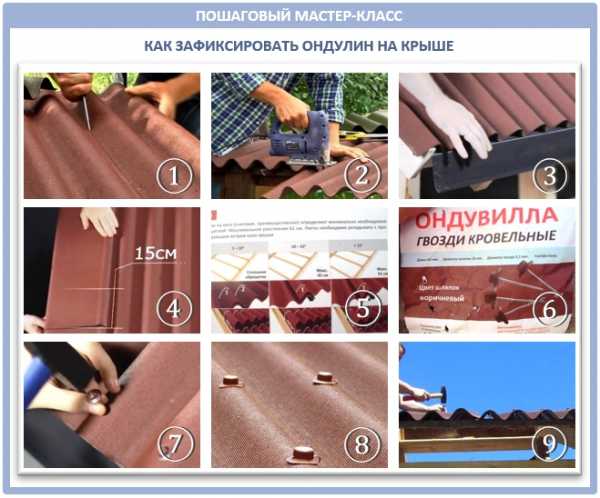

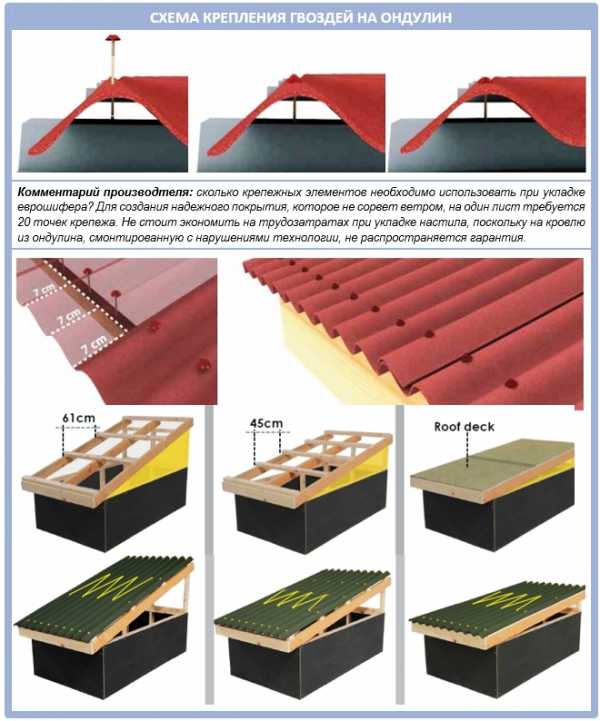

Для фиксации листа понадобится 20 гвоздей. Только не забивайте гвозди в ту волну, на которую будет нахлест следующего листа. Первым делом закрепите лист по четырем углам. Далее крепите низ листа, по каждой волне.

Следите за тем, чтобы края листа были закреплены к обрешетке. В итоге лист должен отступать на 5-7 см от края обрешетки. Поверх установите карнизную планку, у которой есть специальные места для сгиба (так регулируют свес). А чтобы закрыть просвет под листами со стороны карниза и обеспечить вентиляцию, используете заполнитель.

Если вы работаете с замком Smart Lock, то вам повезло, ведь направляющие здесь помогут исключить случайное смещение листов. Карниз получится ровным и аккуратным. Крепите каждый лист Ондулин Smart 20-ю гвоздями, прямо по монтажной разметке, сами листы укладывая в шахматном порядке.

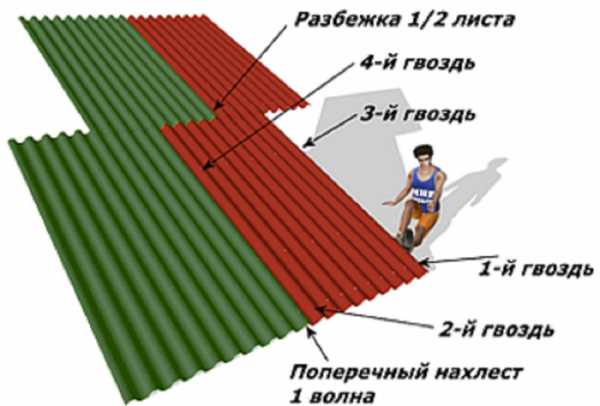

В начале каждого из четных рядов укладывайте половину листа. У вас должно получится так, чтобы боковые нахлесты листов приходились на середину листов нижних рядов. У ондулина Smart высота торцевого нахлеста будет 12 см.

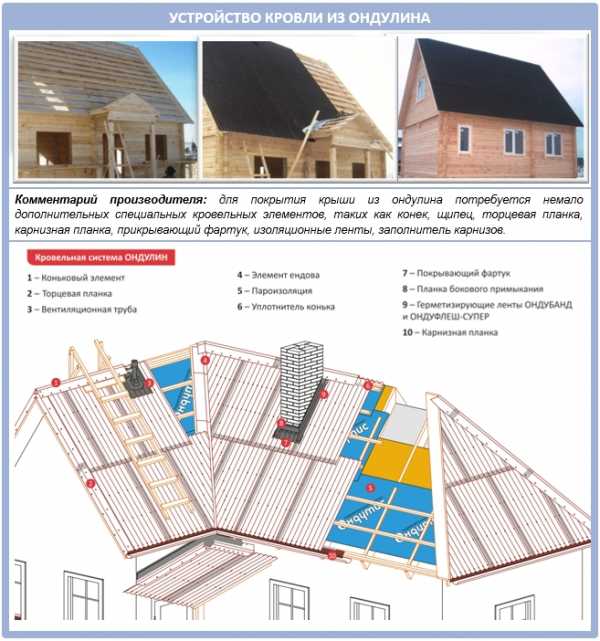

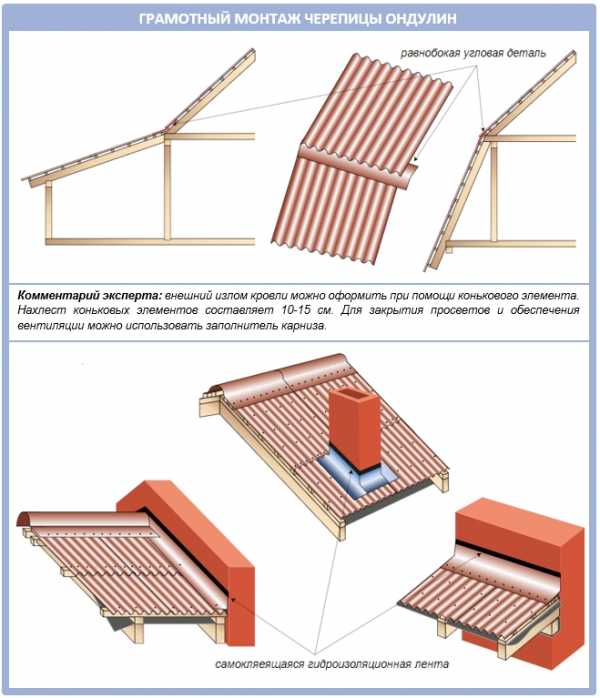

Когда листы будут уложены, завершите строительство кровли специальными аксессуарами: щипцами, ендовой, коньком, специальными герметизирующими лентами Ондубанд и Ондуфлеш, универсальными вентилируемым заполнителем и дышащей лентой Ондулэйр Слим. А если у кровли есть внутренние изгибы, их нужно закрыть специальными ендовами, которые обычно поставляются в комплекте вместе с кровельными листами:

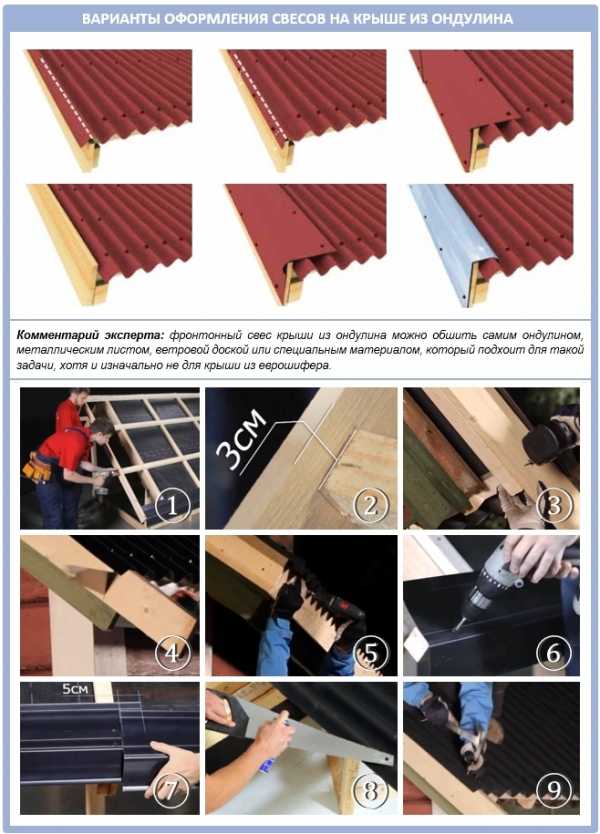

Когда все листы будут уложены, оформите свесы крыши специальными доборными элементами:

Ондулин – настолько легкое и удобное в монтаже покрытие, что для обновлении старой ничего лучше и не придумать. С другой стороны, устаревшая кровля под еврошифером одновременно будет служить и хорошим основанием.

Плюс такие преимущества, которые несет в себе монтаж новой кровли на старую:

• Нет затрат на демонтаж старой кровли и горы мусора.
• Экономия времени, ведь перекрывать крышу заново не придется.
• Каким бы хрупким не казался ондулин, теперь внутренний пирог кровли надежно защещен.
• Двойная защита от протечек!

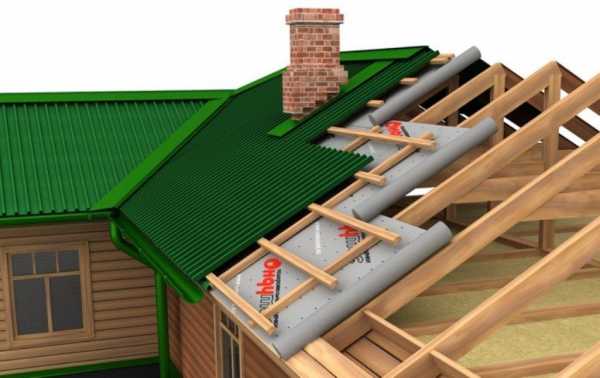

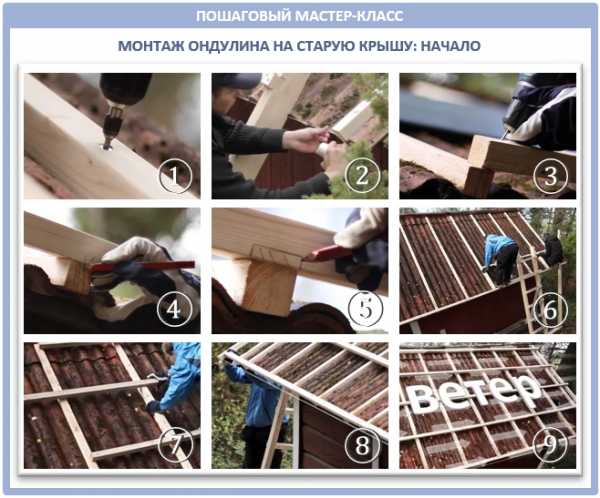

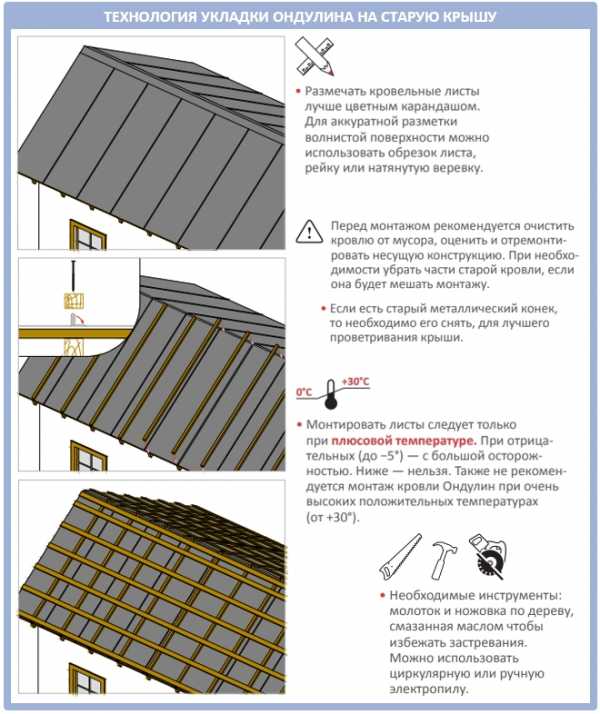

Вот как выглядит сама технология монтажа ондулина на старую крышу:

Давайте разберем технологию крепления еврошифера на старую крышу по шагам:

• Шаг 1. Оцените состояние крыши и то, насколько крепки деревянные элементы кровли: балки, стропила и обрешетка. Если вы заметили ветхие элементы, обязательно замените их или усильте.
• Шаг 2. Теперь вдоль стропил набейте бруски для будущего крепления ондулина.
• Шаг 3. Установите обрешетку с таким же шагом, как для при обычном монтаже ондулина. Можете для этого использовать инструкцию от производителя.
• Шаг 4. Теперь на 10 см от конька на скаты установить дополнительные элементы обрешетки – здесь будет еще один полноценный конек.

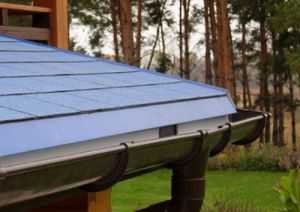

• Шаг 5. Чтобы улучшить внешний вид крыши, на карнизе установите водосточную систему и капельник.

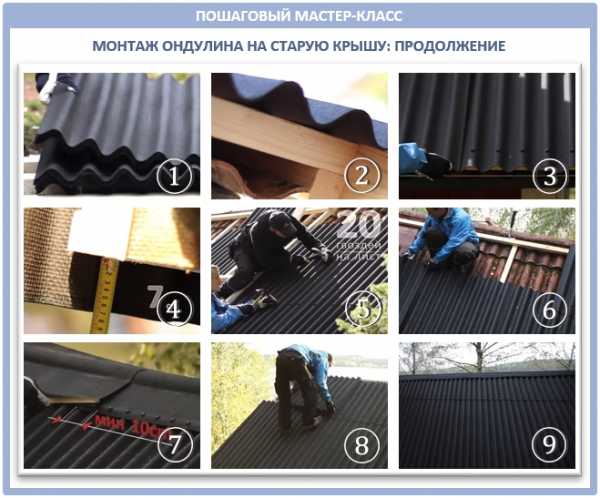

На практике все выглядит так:

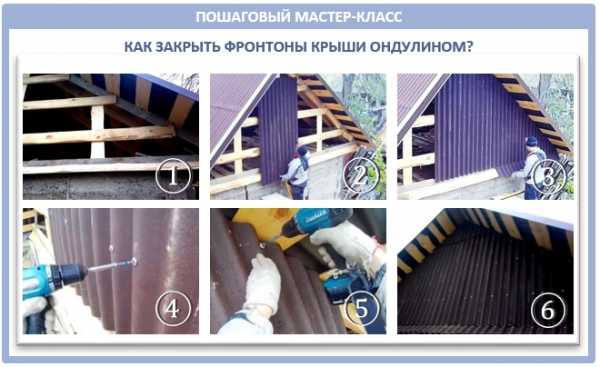

Также, если у вас остался ондулин, им можно закрыть фронтоны крыши, и внешний вид дома от этого только выиграет:

Мы постарались собрать для вас в этой статье все самые полезные советы и рекомендации опытных кровельщиков, которым приходилось работать с ондулином.

Конечно, сами производители не горят желанием заявлять о всех этих подводных камнях и особенностях в монтаже, ведь марку нужно держать. А вам, если вы собираетесь работать с этим материалом, такие знания как раз будут полезны!

krovgid.com

монтаж, размеры, как правильно установить защиту своими руками

Любая, даже самая простая крыша, предполагает использование специальных элементов, оформляющих ее стыки, изломы, узлы соединения скатов и областей примыкания к стенам и фронтонам.

Доборные элементы, изготовленные из тех же материалов, из которых состоят основные элементы крыши, представляют собой составные ее части, придающие ей функциональность, надежность, стойкость и завершенный привлекательный внешний вид.

Они оберегают кровлю от агрессивного воздействия внешних факторов, атмосферных и природных явлений, защищают от проникновения чужеродного мусора и грязи, а также выполняют гидроизолирующую функцию внутристенных и подкровельных областей.

Доборные элементы дополнительно красиво оформляют общий вид крыши, облагораживая стыки, изломы и зоны примыкания ее к стенам. А монтаж их производят аналогичным способом монтажа листовых материалов.

Основных доборных элементов много. Планки примыкания, коньки, аэраторы, ендовы — все они по-своему необходимы и выполняют важную функцию в обустройстве крыши. Далее мы рассмотрим, как правильно установить карнизную планку на крыше.

Содержание статьи

Функции карнизной планки

Карнизная планка для кровли является типичным представителем доборных элементов.

Она представляет собой важный продольный компонент в устройстве крыши. Кроме функции декорирования она оберегает целостность самой кровли и предохраняет ее от повреждений. Карнизная планка монтируется после того, как будет готова обрешетка на стропильной конструкции и под нее будет подведен гидроизолирующий материал.

• Она защищает от промокания лобовую доску карниза при выпадении атмосферных осадков;
• Предотвращает попадание влаги под кровлю и во внутренние помещения;
• Придает завершенный привлекательный вид
  всей конструкции;

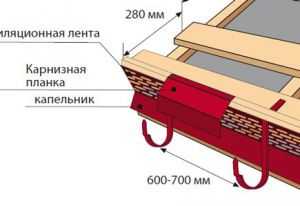

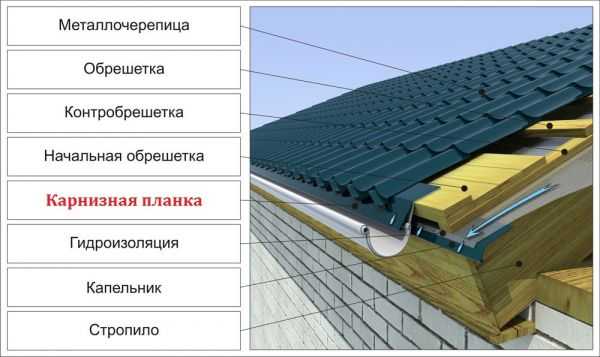

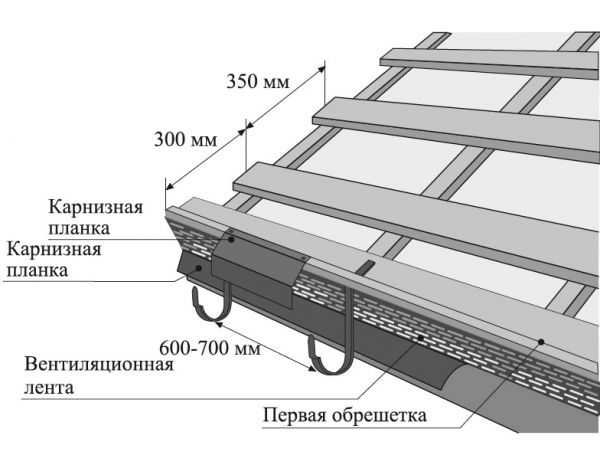

Схема в разрезе

Устройство и принцип работы

Карнизные планки формируют собой металлическую защитную грань с антикоррозийным покрытием, защищающим лобовую или карнизную доски от попадания на нее влаги.

Глядя сперва на крышу, может показаться, что этот продольный элемент подводится под края кровельного покрытия. На самом деле ее монтаж производится еще до укладки металлочерепицы или профнастила. Лишь после ее укрепления на лобовой или карнизной доске можно будет приступать к укладке облицовочных материалов.

Обычно, изготовленная из того же материала, что и облицовочное покрытие, она красится в аналогичный с ним цвет и защищает не только саму карнизную или лобовую доску от намокания, но и препятствуют попаданию воды в само подкровельное пространство.

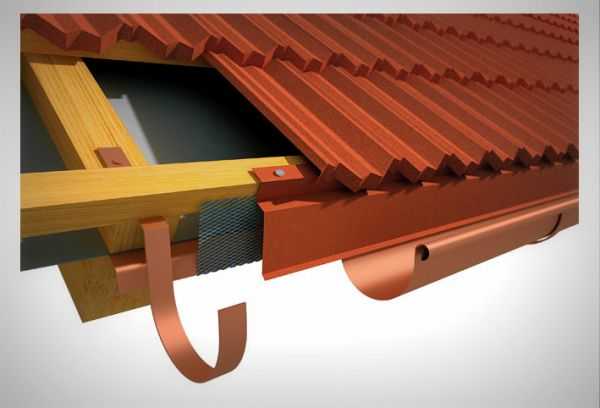

Устройство карниза

Капельник и карнизная планка – в чем различия?

Многие ошибочно полагают, что карнизная планка и капельник представляют собой одно и то же.

В действительности, это две разные планки, выполняющие две разные функции.

• Карнизная планка оберегает лобовую доску карниза от намокания, а капельник применяется для уведения воды, а именно конденсата с гидроизоляции, от важнейших элементов конструкции крыши в сточный желоб или непосредственно на землю. Он особенно важен осенью и весной при высокой влажности воздуха и частых дождях;
• Капельник защищает фасад дома от образования грибка, плесени и вымывания строительной смеси из кирпичной кладки, а также от гниения древесины, в то время как карнизная планка защищает саму кровлю;
• Капельник укрепляет кровлю и защищает ее от воздушных масс, а карнизная планка оберегает ее от агрессивного внешнего воздействия;

ВАЖНО!

Оба доборных элемента можно установить вместе или по отдельности, но заменить друг друга они не смогут.

Карнизная планка: размеры

Планки, защищающие кровлю изготавливают из оцинкованного стального профиля. Изготовители применяют для их производства такие же тонкие листы стали, толщина которых варьируется от 0,4 до 0,5 мм, как и для производства металлической черепицы.

Они покрываются такими же полимерными материалами, например полиэстером или пластизолом, какими покрывается, в свою очередь,металлочерепица. В случае применения композитной металлочерепицы планки покрывают базальтовой крошкой. Примерная длина элемента вапьируется в пределах 50-60 см.

Потому как планка как бы “сажается” на основание кровли, необходимый метраж набирается из отдельных ее частей.

Монтаж карнизной планки

Монтаж добавочных элементов, крепящихся к карнизу, осуществляется на уже подготовленную лобовую доску

, которую приколачивают гвоздями из оцинкованной стали к торцовым частям стропильной системы. Если лобовая доска является ровной, крепление планки будет осуществить гораздо легче.

ВНИМАНИЕ!

Если Вы крепили кронштейны системы водостоков на стропила, то карнизную планку необходимо крепить к лобовой доске поверх кронштейнов.

Установка карнизных планок производится в следующем порядке:

• Лобовая область основания крыши подшивается шпунтованной доской. Можно использовать для этих целей сайдинг или профнастил;
• Затем на стену дома устанавливается опорный брус, служащий страховочной опорой при осуществлении подшивки карнизного свеса;
• Прямо перед проведением отделочных работ карниза систему водостоков оснащают кронштейнами или крюками, прикрепив их к стропильным ногам или к доске карниза. В них, далее, будут сложены желоба системы водостоков. Если расстояние между стропилами одинаковое крюки лучше крепить к ним;
• Первый крюк или кронштейн опустите ниже продолжения линии ската на 2 см для того, чтобы обеспечить воде с крыши гарантированное попадание в желоб.
• Далее настает очередь фиксирования планки карниза поверх креплений водостоков к лобовой доске. Ее приколачивают с шагом саморезов не менее 30-35 см в шахматном порядке.
• Нельзя крепить планки встык или с промежутками между ними. Каждая последующая планка должна идти внахлест, а именно заходить на уже закрепленный элемент примерно на 1 см. Последняя планка подгоняется по размерам аккуратным срезом.
• Закончив монтаж, можно приступать к облицовке крыши металлочерепицей или профнастилом. А закончив укладку кровельных материалов стоит заняться монтажом других доборных элементов крыши.

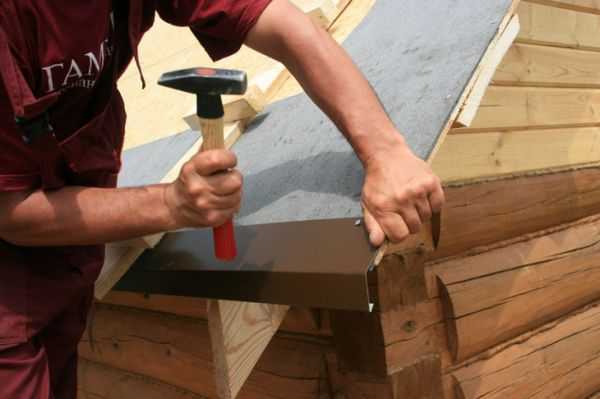

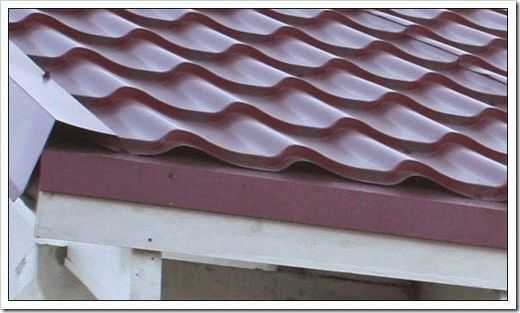

Фото монтажа карнизной планки

Крепление карниза

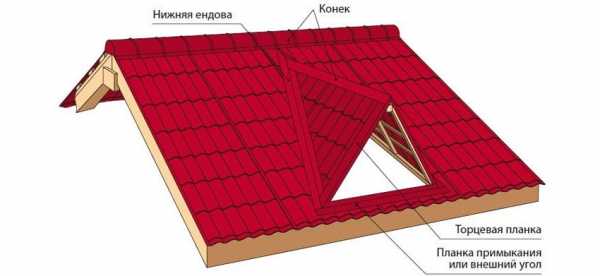

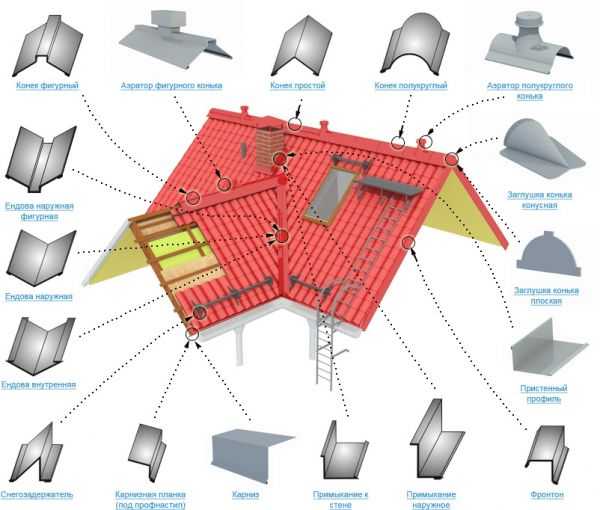

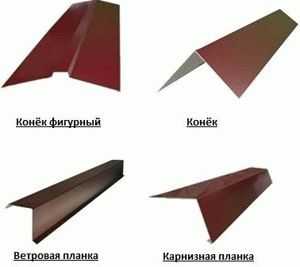

Доборные элементы

Предлагаем вам ознакомиться с другими видами доборных элементов кровли:

1. Коньки применяется в качестве декоративной составляющей для маскировки стыков облицовки крыши с профнастилом. Они оберегает вентиляционный зазор подкровельного пространства и стыки от просачивания и задержки воды;

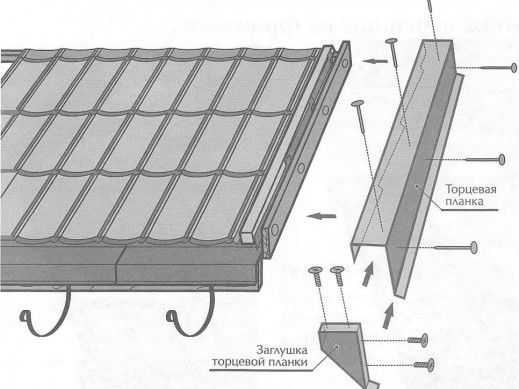

2. Планка торцевая оберегает листы металлической черепицы или профнастила, укрывая их по торцам, от сильного ветра, проникновения воды под крышу в области примыкания кровли к фронтонам, а также препятствует попаданию насекомых или птиц под кровлю;
3. Стеновая планка применяется в зонах примыкания к стенам или другим плоскостям, располагающимся вертикально.
4. Стеновая прямая защищает стык без штробирования с дополнительной герметизацией;
5. Стеновая нижняя крепится под облицовочный материал, металлочерепицу или профнастил в область крепления к стене или к другой поверхности, располагающейся вертикально. С одного края доборного элемента располагается подгиб, препятствующий переливанию отводимой воды через край.
6. Ендова верхняя направляет текущую с крыши воду, в основном исполняя декоративную роль маскировки внутренних областей стыка листов кровельного материала.
7. Ендова нижняя — элемент, применяемый в зонах стыка отрицательных углов. Она оберегает место стыковки листов металлической черепицы или профнастила от просачивания воды под кровлю;
8. Отливы — элемент, предназначенный для защиты стыков окна и стен здания от проникновения воды;
9. Планки примыкания используются на различных изломах кровли. Они оберегает стык от внедрения воды под кровельное пространство;
10. Планки снегодержателя оберегают от неожиданного лавинообразного схода снежных масс, а также непреднамеренного падения составных частей кровли;
11. Углы внутренние и наружние — декоративные элементы, применяемые для маскировки стыков внутренних и внешних углов облицовочного материала крыши;
12. Коньковый аэратор — изделие, применяемое для избавления от излишней влаги в области под кровлей;
13. Заглушка коньковая — важная составляющая, препятствующая попаданию грязи и влаги под кровлю.

Доборные элементы

Работа всех доборных элементов кровли в совокупности направлена на поддержание целостности кровли и увеличения срока ее службы. Отсутствие какого-либо элемента может хоть и незаметно, но крайне негативно сказаться на конструкции дома в целом.

Полезное видео

Монтаж карнизной планки своими руками на видео ниже:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Автор статьи

Образование – НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

Написано статей

416

2017-02-10

expert-dacha.pro

Ветровая планка для ондулина – Кровля и крыша



Монтаж кровли Ондулин. Как правильно установить ветровые планки

Кровля Ондулин состоит из битумных листов Ондулин Смарт (DiY, Компакт) и доборных элементов, выполненных в одном стиле и по общей технологии. Все доборные элементы конструктивно адаптированы для монтажа на волнистые листы, имеют оптимальные размеры и окрашены в традиционные цвета. Использование доборных элементов делает кровлю Ондулин более надежной и функциональной.

Ветровая планка — один из конструктивных элементов, входящих в состав кровли. Она используется для оформления фронтонных свесов щипцовых крыш и выполняет следующие функции:

— защищает кровлю от разрушения при сильном боковом ветре;

— защищает обрешетку от намокания, предотвращает появление гнили и плесени;

— предотвращает задувание снега, дождя и пыли под кровлю;

— повышает эффективность системы вентиляции подкровельного пространства;

— улучшает внешний вид кровли Ондулин.

Ветровые планки (щипцовые элементы) устанавливаются на последних этапах монтажа ондулина и закрепляются на ветровой доске и обрешетке. Установка производится в следующей последовательности:

— монтируется обрешетка под ондулин;

— на торце обрешетки закрепляется ветровая доска. Верхняя грань ветровой доски должна быть выше уровня обрешетки на 35 мм;

— в местах расположения крайних волн ондулина параллельно ветровой доске монтируются две рейки сечением 25х30 мм (20х40 мм) — к ним будет крепиться ветровая планка. Чтобы не ошибиться, следует заранее приложить лист ондулина к ветровой доске, завести бруски под крайние волны, отметить их точное положение, после чего закрепить;

— выполняется монтаж ондулина, при этом две крайние волны у ветровой доски должны остаться незакрепленными;

— монтаж ветровых планок ведется снизу вверх. Планки укладываются с перекрытием 15 см и крепятся с шагом 31 см. Гвозди вбиваются попарно: 2 шт. в ветровую доску и 2 шт. в обрешетку (по 1 гвоздю в волну). Для крепления 1-й ветровой планки требуется 12 гвоздей.

Существует еще один способ монтажа ветровых планок: параллельно основной обрешетке под ондулин устанавливаются короткие брусья для крепления ветровых планок. Они монтируются с шагом 31 см, выравниваются по торцам основной обрешетки и закрепляются на 2-х стропилах. Сечение дополнительных брусьев должно быть таким же, как у обрешетки под ондулин.

При таком способе монтажа бруски под крайние волны ондулина не устанавливаются, а ветровые планки крепятся к брусьям основной и дополнительной обрешетки.

Установка ветровых досок, монтаж ондулина и ветровых планок производится в той же последовательности, что и в первом варианте.

Пиломатериалы, используемые для изготовления ветровых досок и брусков дополнительной обрешетки, должны пройти обработку антисептическим и огнезащитными средствами, и высушены.

Монтаж кровли Ондулин

При монтаже кровли Ондулин ветровая планка крепится к ветровой доске и обрешетке. Для крепления ветровой планки используются кровельные гвозди для ондулина.

Источник: www.onduline.ru



Ветровая планка металлическая под кровлю Ондулин

Торцевая (ветровая) планка защищает кровлю по фронтону от ветровой нагрузки, разбалтывания крепежа и попадания влаги. Применятся как для мягкой кровли, так и для кровли из металлочерепицы. При монтаже, планка должна обязательно перекрывать верхний гребень волны металлочерепицы, во избежание попадания воды под кровлю.

Ветровая планка устанавливается на боковых торцах двухскатной кровли. Монтаж планок начинают от низа плоскости к коньку, их укладывают с нахлестом друг на друга не менее 100 мм. У гребня кровли торцевые планки подрезают по длине. Крепление выполняется кровельными шурупами с шагом 1м в верхний гребень кровельного листа и к ветровой доске. Торцевая планка должна перекрывать верхний гребень волны кровельного листа.

Ветровые планки++ , изготавливаются из оцинкованой стали с покрытием полиэстер.

Металлические доборные элементы имеют ряд преимуществ по сравнению с битумными комплектующими Ондулин. Они легче укладываются т.к. имеют длину 2 метра (меньше расстояния уходит на нахлест), на кровле выгледят богаче и аккуратнее благодаря своей жесткости и специальному полимерному покрытию и при этом имеют более низкую стоимость.

Ветровая планка устанавливают на торец – боковую часть ската. Она защищает края крыши от влаги и ветра.

Торцевая (ветровая) планка защищает кровлю по фронтону от ветровой нагрузки, разбалтывания крепежа и попадания влаги. Применятся как для мягкой кровли, так и для кровли из металлочерепицы. При монтаже, планка должна обязательно перекрывать верхний гребень волны металлочерепицы, во избежание попадания воды под кровлю.

Ветровая планка устанавливается на боковых торцах двухскатной кровли. Монтаж планок начинают от низа плоскости к коньку, их укладывают с нахлестом друг на друга не менее 100 мм. У гребня кровли торцевые планки подрезают по длине. Крепление выполняется кровельными шурупами с шагом 1м в верхний гребень кровельного листа и к ветровой доске. Торцевая планка должна перекрывать верхний гребень волны кровельного листа.

Ветровые планки, изготавливаются из оцинкованой стали с покрытием полиэстер, длиной по 2 метра.

Ондулин – кровельный битумный лист высокого качества. Производитель Польша.Достоинством кровельных листов Ондулин является их прочность и долговечность. Кровля из ондулина способна выдерживать значительную снеговую нагрузку и ураганный ветер. Ондулин не содержит вредного для здоровья асбеста и изготавливается из экологически чистых материалов. в трех цветовых вариантах:коричневый (шоколадный),красно-коричневый (спелая вишня) и зеленый. Комплектующие к нему (конёк, ендова, чипцовый элемент и гвозди) также в трех цветах. В продаже имеются так же металлические комплектующие под три этих цвета. Размеры листа 2м.* 0.95. Полезная площадь листа на кровле средней сложности 1,6 кв.м.Комплектуем заказы при необходимости паро и гидро пленками, водосточной системой и утеплителями (влияет на скидки). Производим бесплатный расчет кровли. Гибкая система скидок. Есть возможность доставок по Минску и по РБ.

· Биологическая устойчивость к воздействию грибка, бактерий и микроорганизмов,

· Химическая стойкость к воздействию кислот и щелочей,.

· Устойчивость к воздействию газов, стойкость к бензину и дизтопливу.

· Экономичность, удобство, возможность быстрого выполнения кровельных работ и большая долговечность делают этот материал универсальным кровельным решением в строительстве.

Ветровая планка металлическая под кровлю Ондулин – Каталог

Ветровая планка металлическая под кровлю Ондулин Торцевая (ветровая) планка защищает кровлю по фронтону от ветровой нагрузки, разбалтывания крепежа и попадания влаги. Применятся как для мягкой

Источник: u-dacha.by



Что такое торцевая планка для ондулина?

Хотим провести монтаж ондулина самостоятельно. Интересует данный вопрос: что же такое торцевая планка для ондулина?

Скорее всего вы имеете ввиду такой материаль для ондулина, как щипец.

Его длина 110 см ( из них полезная 95 см ).

Цвета, так же как и у листов ондулина: красный, коричневый, зеленый и черный ( сланец).

Щипец нужен для оформления конечной отделки фронтонов кровли ондулин.

А также для оформления ребра кровли.

Для оформления щипца ( фронтона ) потребуется:

• ондулин
• ветровая доска
• гвозди ондулин
• бруски для крепления щипца
• щипцовый элемент ондулин ( щипец )

Торцевая планка это доборный элемент кровельного покрытия, в данном случае ондулина.

Крепится с торца (отсюда и название) свесов кровли, непосредственно к ветровой доске.

А именно для ондулина, говорит о том что даный элемент (доборный) изготавливается из такого же материала как и сам материал (ондулин), то есть основа это битумный материал и плюс ко всему окрашен, на производстве, в «родные» цвета ондулина, красный, коричневый, зелёный и.т.д.

Получается что эта самая торцевая планка (щипец, второе название, или щипцовый профиль, что одно и тоже)

Главное предназначение торцевой планки (это помимо придания кровли законченного вида, эстетическая составляющая, другими словами) это защита утеплителя, обрешётки и иного под кровельного материала от влаги ветра и.т.п, защита с торца.

На самом деле торцевая планка — это карнизная система, состоящая из карнизной планки, торцевой планки и ветровой доски. Все это вкупе очень дополняет внешний вид кровли и может показаться, что единственная задача этой системы: ее декоративная роль. Однако, это не так. Система эта, обрамляя кровлю, служит гарантом ее крепости. Типа, как рамка для фотографии.

Что такое торцевая планка для ондулина?

Что такое торцевая планка для ондулина? Скорее всего вы имеете ввиду такой материаль для ондулина, как щипец. Его длина 110 см ( из них полезная 95 см ). Цвета, так же как и у листов ондули…

Источник: www.remotvet.ru



Ветровая планка на разных типах кровельного покрытия — особенности монтажа и устройства

Все чаще в качестве кровельного материала потребители выбирают профнастил или металлочерепицу. Они просты в использовании, не потребуют от вас особых навыков при монтаже. Но так как материал достаточно легкий, то он может легко деформироваться под действием сильных порывов ветра. Чтобы этого не произошло необходимо установить ветровую планку на крышу. Которая будет защищать подкровельное пространство от попадания атмосферных осадков и мусора.

Ветровая планка относится к доборным элементам кровли, которые устанавливают на завершающем этапе устройства крыши. Данное приспособление позволяет минимизировать воздействие сильных боковых порывов ветра, а также защитить подкровельное пространство от попадания насекомых, птиц, сухой листвы, образования грибка, появления мха и выветривания. Кроме того, такая конструкция позволяет создать особый микроклимат под крышей, не зависимо от того какой кровельный материал используется при этом.

Основные разновидности

Ветровая планка устанавливается по всему периметру кровли. В зависимости от ее расположения выделяют:

фронтонная – защищает боковые свесы крыши, чтобы осадки не попади под скат кровли;

карнизная – монтируется непосредственно по краю крыши, перед водостоком;

коньковая – соединяет между собой два ската кровли.

Ветровая планка должна быть изготовлена из того же материала что металлочерепица, профнастил, либо можно использовать в качество более дешевого аналога листы оцинкованной стали.

Размеры планки

Ветровая планка относится к дополнительным кровельным элементам, поэтому ее необходимо заказывать дополнительно у производителей металлочерепицы, профнастила. Расчет производят в соответствии с параметрами. Планка выпускается производителями кровельных материалов стандартного размера — 2 метра. При этом эффективная длина составляет 1,9 метра, а ширина — 90х150 или 40х60 мм.

Узкие планки используют при обустройстве плоских крыш, где кровельный материал не имеет волны. Во всех остальных ситуациях используют планку широкого размера.

Монтаж ветровой планки профнастила

Процесс установки ветровой планки можно произвести самостоятельно по окончанию укладки основного кровельного покрытия. Предварительно делается расчет необходимого количества материала учитывая эффективный размер материла. Процесс установки начинается с торцевой стороны, где к обрешетке крыши крепится доска, на которую и будет непосредственно устанавливаться торцевая планка. Для крепления используют специальные саморезы, которые располагают на расстоянии 40 см друг от друга. Укладывают материал внахлест, при этом монтаж производят снизу-вверх.

Важно: размеры планки должны быть одинаковыми по всему периметру кровли, в противном случае конструкция не сможет выполнять возложенные на нее обязательства, а именно предотвращать деформацию материала и обеспечивать надежную защиту от влаги.

Важно: по краям планок необходимо устанавливать специальные заглушки, а все стыки дополнительно обрабатываются герметикам.

Установка фронтонной планки на крыше, покрытой металлочерепицей

Прежде чем приступить к установке фронтонной планки, необходимо произвести установку всей металлочерепицы, карнизов и водостоков. Монтаж торцевой планки осуществляют на одну волну выше от уровня обрешетки. Для лучшей герметизации используют специальный уплотнитель. Крепление осуществляется саморезами, которые соединяют между собой планку и металлочерепицу, тем самым делая карниз на фронтоне более прочным. В среднем уровень нахлеста равен 50 см.

Правила установки ветровой планки на кровлю, покрытую ондулином

Ондулин представляет собой листы волнистого битумного картона, которые еще называют «еврошифером». Процесс установки ветровой полосы начинается с оборудования обрешетки кровли. После чего закрепляется доска к обрешетке крыши, непосредственно к которой и закрепляется защитная полоса в дальнейшем. Параллельно к этой доске располагают две рейки, на которые будет осуществляться установка защитной полосы. Перед этим необходимо произвести укладку ондулина в соответствии со всеми правилами. При этом не закрепляют две крайние волны, которые находятся ближе к торцевой доске. После чего укладывают торцевую полосу снизу-вверх в нахлест. В качестве крепежей используют гвозди, шляпки которых после обрабатывают краской.

Установка ветровой планки для мягкой кровли

Прежде чем приступить к монтажу торцевой планки на мягкой кровли необходимо проделать ряд подготовительных работ. Планка для карниза должна быть установлена прежде чем закрепят крюки для водостока. Торцевая планка может быть установлена только, после того как будет уложен весь кровельный материал. И представляет собой лист оцинкованной стали покрытый для защиты слоем полимера.

Важно: следует уделить особое внимание перекрытию углов, чтобы получилось единое целое.

Декор в оформлении планок

Для создания особого внешнего вида применяют специальные декоративные элементы, которые могут крепится к готовой ветровой планке или быть непосредственно частью ее. Первый вариант более приемлем, так как в этом случае планка остается на месте при демонтаже украшения если это будет необходимо. Внешне такие декоративные элементы напоминают кружево или древесину, но могут быть выполнены по вашему индивидуальному заказу. Такие элементы не только будут эстетическим дополнением к внешнему виду дома, но и дополнительно защитят кровлю здания от атмосферного воздействия.

Ветровая планка – размеры, монтаж ветровика на крышу

Ветровая планка — назначение, разновидности. Основные этапы монтажа торцевой планки на кровлю из металлочерепицы, профнастила, ондулина. Установка ветровой планки на мягкой кровле

Источник: www.stroy-krov.ru



krovlyaikrysha.ru

Инструкция “Монтаж Ондулина”

Пожалуйста, перед началом монтажа Ондулин внимательно прочитайте инструкцию по креплению, указанную ниже.

Из общих и важных рекомендаций по монтажу Ондулина хотелось бы отдельно упомянуть следующее:

Правильный монтаж – это не только 15-летняя гарантия. Это ваши деньги, ваши силы и ваше время. Ондулин – не протечет и не улетит. Для этого нужно не так уж и много!



ИНСТРУКЦИЯ ПО КРЕПЛЕНИЮ

1. При угле наклона крыши от 5 до 10 градусов (Уклон от 1/11 до 1/6) требуется сплошная обрешетка из доски или фанеры. Концевой нахлест: 300 мм, боковой нахлест: 2 волны.

2. При угле наклона крыши от 10 до 15 градусов (Уклон от 1/6 до 1/4) делается обрешетка с интервалом 450 мм по осям. Концевой нахлест: 200 мм, боковой нахлест: 1 волна.

3. При угле наклона крыши от 15 градусов и более (Уклон от 1/4 и менее) делается обрешетка с интервалом 600 мм по осям. Концевой нахлест: 170 мм, боковой нахлест: 1 волна.

4. Бруски обрешетки должны быть прибиты к стропилам на правильных расстояниях по осям. Пользуйтесь деревянным “интервалом” для поддержания параллельности обрешетин к карнизу.

5. Размечать листы Ондулин желательно цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок  листа.

6. Разрезать листы можно ножовкой по дереву, смазанной маслом для того, чтобы избежать застревания. Можно использовать циркулярную или ручную электропилу.

7. Ондулин- очень легкий материал, один лист весит 6 кг, что делает подъем и укладку листов на кровле совсем несложной.

8. Начинайте крепить листы с противоположного превалирующим ветрам края крыши. Начинайте второй ряд листов с половины листа, для того чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Это облегчает укладку.

9. Прибивайте листы Ондулин по каждой волне на конце листа и концевом нахлесте, а также по обеим сторонам бокового нахлеста. Прибивайте через одну волну к промежуточным брускам обрешетки. Для крепления одного листа необходимо 20 гвоздей.

10. Всегда используйте натянутую веревку для того, чтобы производить крепеж точно по линии бруса обрешетки.

11. Крепление коньковых элементов Ондулин нужно начинать с противоположного превалирующим ветрам края крыши с нахлестом 125 мм. Прибивать коньковый элемент нужно по каждой волне стыкующегося с ним листа к дополнительным брускам обрешетки.

12. Для оформления ендов используйте специальные ендовы Ондулин. Для крепления ендовы требуется дополнительная обрешетка.

13. Для оформления щипца используйте специальный щипцовый или коньковый элемент Ондулин.
14. Оформить щипец вы можете также способом, указанным на этом рисунке. Вы можете загнуть и прибить край листа к щипцовой доске. Рекомендуется только при плюсовой температуре.
15. Для правильного оформления ребра крыши используйте щипцовый элемент. Или коньковый элемент Ондулин.

16. Оформить боковой стык кровли с вертикальной стеной можно при помощи ендовы Ондулин. Стык ендовы со стеной необходимо надежно гидроизолировать.

17. Используйте покрывающий фартук Ондулин на торцевом стыке кровли с вертикальной стеной (например, с печной трубой). Стык покрывающего фартука с вертикальной необходимо надежно гидроизолировать. Прибивать покрывающий фартук к листу необходимо по каждой волне.

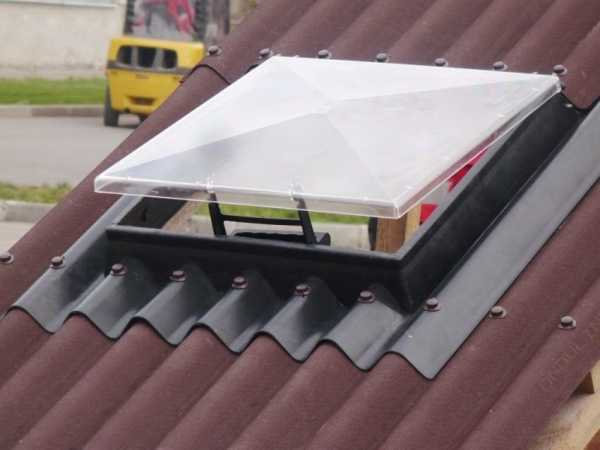

18. Для обеспечения выхода на кровлю и освещения чердака используйте кровельное окно Ондулин. Прибивайте кровельное окно по каждой волне на стыке с листами. Верхний лист должен иметь нахлест поверх основания кровельного окна.

19. Заполнитель карниза Ондулин используется для закрытия просвета листа на карнизе, а также для закрытия просвета между коньковым элементом и листом Ондулин. Заполнитель карниза может применяться или не применяться в зависимости от условий вентиляции каждой конкретной кровли.
20. Вентиляционная труба Ондулин оформляет выпуск вентиляционных каналов через кровлю. Прибивайте вентиляционную трубу по каждой волне на стыке с листами. Верхний лист должен иметь нахлест поверх основания вентиляционной трубы.

21. Для крепления листов Ондулин к металлической обрешетке используются саморезы Стелфикс. Крепление Стелфикс осуществляется торцевой головкой, вставленной в дрель.

22. Самоклеящиеся изолирующие ленты Ондуфлеш помогут вам гидроизолировать стык кровли с печной трубой.

23. При помощи самоклеящихся изолирующих лент Ондуфлеш Вы можете гидроизолировать стык кровли с кровельным окном.

24. Самоклеящиеся изолирующие ленты Ондуфлеш могут использоваться для оформления ендовы кровли.

25. Самоклеящиеся изолирующие ленты Ондуфлеш помогут усилить гидроизоляцию карниза кровли.
26. Самоклеящиеся изолирующие ленты Ондуфлеш помогут вам гидроизолировать стык кровли с любыми надстройками на крыше.

27. Наиболее часто встречающаяся конструкция кровли с использованием листов Ондулин. В качестве пароизоляции рекомендуем применять высококачественный подкладочный материал Ондутис.

СКАЧАТЬ инструкцию по монтажу листов ОНДУЛИН можно в разделе СТАТЬИ и техническая информация

www.dvresurs.ru

Размеры листа ондулина: инструкция по монтажу ондулина

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Ондулин является одним из самых удобных для монтажа, кровельных покрытий. Размеры листа ондулина позволяют осуществлять сооружение кровли из этого материала даже в одиночку. Использование этих мягких, но в то же время достаточно прочных листов оправдано в различных сферах гражданского строительства, от частных домов до небольших магазинов и офисных зданий. Поэтому инструкция по монтажу ондулина пригодится каждому, кто планирует проведение кровельных работ.

Ондулин — популярный материл для устройства кровли

Размеры листа ондулина и его потребительские свойства

Производство этого кровельного материала осуществляется с 1994 года. Тогда его изобрели во Франции. В нашей стране он появился относительно недавно, но популярность себе снискал вполне заслуженную. Технология производства еврошифера, так еще называют у нас ондулин, основана на пропитке битумом спрессованной целлюлозы. Листы изготавливают волнистыми, похожими на обычный всем знакомый шифер.

Крыша из ондулина — практичная, долговечная и эстетически привлекательная

Окраска листов зависит от пигмента, добавленного в битумную пропитку, а также от ее насыщенности. Поверхность листов обработана термосмолой и другими минеральными компонентами. Это и обеспечивает влагонепроницаемость и прочность.

Листы ондулина доступны в самых разнообразных цветовых решениях

Ондулин, фото которого можно найти в различных интернет магазинах, состоит из нескольких веществ:

• Минеральные наполнители.
• Термическая смола с пигментами из минералов.
• Очищенный от примесей битум.
• Волокна целлюлозы.

Полезный совет! Так как в составе ондулина преобладают битумные компоненты, то при нагревании он выделяет стойкий запах нефтепродуктов. По этой причине его не рекомендуют применять в детских учреждениях и в местах, где воздух плохо циркулирует.

Состав листа ондулина — вид в разрезе

Стандартные размеры листа ондулина не сильно отличаются от размеров листов шифера и составляют:

• Длина нормальная – 2 м.
• Ширина общепринятая – 0,95 м.
• Толщина изделия – 3 мм.
• Волна имеет высоту 3,6 см.
• Масса одного листа – 6 кг.

Размеры и характеристики листов ондулина разных производителей

Разница заключается в весе, который значительно меньше, и более мелкой высоте волны. Именно вес является главным преимуществом перед другими кровельными материалами. Ведь детали стропильной системы под ондулиновую кровлю могут быть гораздо тоньше. Так как этот материал можно условно отнести к мягкому типу кровли, то монтаж его очень удобен. Крепят листы к обрешетке гвоздями с большими шляпками. Резать их можно обычной ножовкой или циркулярной пилой. Размеры ондулина допускают его укладку в одиночку или вдвоем, что сильно удешевляет стоимость монтажных работ. В качестве недостатков укажем: запах при нагревании и низкий класс пожарной безопасности.

Ондулин крепят с помощью специальных гвоздей с закрывающимися шляпками

Инструкция по монтажу ондулина

Технология монтажа этого материала на скатной кровле сильно зависит от угла ее наклона. Если он лежит в пределах от 5 до 10 градусов, то делают сплошную обрешетку. Она может быть выполнена из теса толщиной от 15 до 25 мм или многослойной фанеры. Между собой соседние листы кладут внахлест на 2 волны. Листы из соседних рядов накладывают друг на друга на 300 мм. Верхний лист кладут на нижний, пока не дойдут до верха ската. Стандартные размеры ондулина позволяют уложить на 5 метровый скат три ряда листов.

Если угол наклона плоскостей скатов кровли увеличивается до диапазона 10 – 15 градусов, то обрешетку можно сделать не сплошную. По осям берется интервал 45 см. То есть это расстояние между верхними кромками двух соседних досок. Нахлест по концам составляет 200 мм, а с боков в 1 волну. Большие, чем 15 градусов, углы наклона позволяют использовать обрешетку с осевым интервалом 60 см, нахлестом по концам в 170 мм и сбоку в 1 волну.

Варианты обустройства обрешетки под ондулин при различных углах наклона крыши

Каждая доска обрешетки прибивается параллельно карнизной доске. Для этого изготавливают из брусков эталонный «интервал», который используют для разметки места крепления каждой следующей доски обрешетки. Чтобы аккуратно размечать волнистые листы, нужно взять небольшой кусок ондулина с прямым краем и чертить по нему цветным карандашом. Это позволит проводить точные линии.

Полезный совет! При резке листов ондулина ножовку нужно смазывать машинным маслом. Это не даст ей застревать в вязкой структуре материала.

Ондулин — мягкий материал, его легко можно разрезать строительным ножом. Сделать своими руками кровлю из ондулина не так уж и сложно.

Пошаговый алгоритм монтажа кровли из ондулина

Дальнейшая инструкция по монтажу ондулина такая:

• Определяем тот край крыши, который находится с другой стороны от преобладающих ветров в вашей местности.
• С выбранного края крыши начинаем укладывать первый ряд. При этом нужно уделить особое внимание первому листу. Его нижний срез должен быть абсолютно параллелен карнизу. Крепят его вначале на один гвоздь, чтобы при необходимости скорректировать положение.

Последовательность укладки листов ондулина, в соответствии с направлением движения ветра

• По всей длине доски обрешетки натягивают веревку. Это нужно для того, чтобы не промазать гвоздем мимо доски. Когда уложены 3 листа, и вы убедились, что лежат они параллельно карнизной доске, прибейте их. В каждый лист необходимо вбить около 20 гвоздей. На концах листов гвозди вбивают в каждую волну, в середине можно через одну, а боковой нахлест крепят с обеих сторон.

Инструкция по правильному расположению и забиванию гвоздей в листы ондулина

• После того как начальный ряд надежно прибит, можно начинать укладывать второй. Особое внимание следует уделять пробиванию гвоздями нахлеста. Листы в этих местах не должны иметь люфт. Аналогично укладывают все последующие ряды ондулина. При передвижении по листам ногами, нужно ступать только в места, где есть доски обрешетки и только в мягкой обуви, а лучше босиком, если позволяет погода.

После укладки и закрепления первого ряда листов ондулина — можно приступать к укладке второго ряда

• Когда листы на обоих скатах крыши закреплены полностью, приступают к монтажу конькового элемента. Он изготовлен из такого же материала, поэтому очень податлив. Крепить его начинают с той же стороны, откуда начинали укладывать листы. Нахлест делают не менее 125 мм. Прибивают конек в каждую волну всех листов с обеих сторон.
• После этого оформляют ендовы, при их наличии, которые производятся и продаются вместе с листами. Для их устройства делают специальную обрешетку.
• Закрытие торцов крыши производится шипцовым или коньковым ондулином, который начинают прибивать снизу. Его крепление производится, как сверху, так и сбоку. Если на крыше имеются различные элементы или вертикальные стены, то стыки с ними могут быть оформлены с помощью той же ендовы. При этом нужно организовать в этом месте хорошую гидроизоляцию, чтобы не протек ондулин. Отзывы владельцев иногда бывают негативным по причине того, что этому моменту не было придано достаточного внимания. Течь начиналась всегда именно в таких местах.

Завершающий этап в обустройстве кровли из ондулина — монтаж конькового элемента, ендовы и торцевой планки

• Если кровля сложная или четырехскатная, то придется под углом разрезать ондулин. Размеры листа таковы, что сделать это несложно. Нижнюю кромку первого листа совмещают с началом ската. При этом срез наклонного конька будет являться той линией, по которой необходимо разрезать этот лист. Со всеми последующими листами, находящимися выше, проделываем ту же манипуляцию. Угловой стык закрывается коньковым элементом и пробивается гвоздями в каждую волну.

Полезный совет! Инструкция по монтажу ондулина предполагает устройство под ним пароизоляции. Строители рекомендуют для этого применять пароизоляционную мембрану, изготовленную тем же производителем, что и сами листы.

В ассортименте производителей ондулина всегда имеется и пароизоляционная мембрана

Какие еще дополнительные детали можно использовать при устройстве кровли из ондулина

Так как этот материал имеет свойство источать сильный запах при нагревании под солнечными лучами, то кровля и чердачное помещение нуждаются в регулярной вентиляции, особенно в жаркое время года. Для этой цели производители выпускают различные кровельные вентиляторы, сочетаемые именно с ондулином. Их крепят в любом месте плоскости крыши гвоздями в каждую волну. При этом, стыки хорошо гидроизолируют.

Кровельные окна используют для освещения чердачного пространства. При их монтаже необходимо, чтобы верхний лист лежал внахлест на основании этого элемента. Крепят окна тоже гвоздями для ондулина. Отзывы владельцев говорят о том, что использование таких окон совершенно оправдано, так как кроме освещения, они дают возможность выходить на крышу при необходимости.

Размещение мансардного окна в кровле, укрытой ондулином

Еще одним полезным элементом является карнизный заполнитель. Это прокладка, которая помещается под ондулин на уровне карниза или под коньковый элемент. Она нужна для того, чтобы птицы не проникали в чердачное помещение.

Кровли из ондулина, фото которых часто можно встретить при просмотре вариантов отделки, позволяют сэкономить не только на стоимости самого материала, но и на деталях стропильной системы. Кроме того, не нужны дополнительные люди для монтажа. Посмотрев видео, как покрыть крышу ондулином своими руками, можно справится со всем самостоятельно.

Монтаж ондулина своими руками: видео-инструкция

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

“Правильный” еврошифер

“Правильный” еврошифер

Просмотров: 11 487







Многие наши клиенты, покупающие Ондулин в прошлом имели опыт по укладыванию шифера, и этот опыт автоматически перекладывается ими на еврошифер (Ондулин или Ондуру). Однако,  сходство между еврошифером и шифером чисто внешнее!

Шифер – жесткий прочный и тяжелый материал, Ондулин – мягкий и легкий, на ощупь напоминает резину.



 Гвозди



Если лист шифера крепился всего несколькими гвоздями, то Ондулин необходимо крепить двадцатью. Если же гвоздей будет меньше, то лист еврошифера будет выпучиваться в промежутках между гвоздями; и в местах стыка верхнего и нижнего листа появится щель.



Карнизная планка





Располагается карнизная планка (или капельник) горизонтально в нижней части кровли, там, где вода стекает в водосточный желоб.

В шифере карнизную планку делать необязательно, т.к. можно выпустить шифер далеко за последнюю нижнюю обрешётину. Допустимый же свес Ондулина – всего 7см! Если же свес будет больше, то из-за массы снега зимой его загнет вниз, а при сильном ветре есть риск отрывания листа.



Если не устанавливать карнизную планку, то последняя обрешетина и конец стропилины при каждом дожде будет мокрыми из-за разбрызгивания воды, стекающей в желоб. Кроме того, карнизная планка скрывает от глаз подконструкцию еврошифера: пленку и бруски.



Фронтонная (ветровая) планка или чепец







Ветровая (фронтонная) доска располагается вдоль ската. Она предназначена для того, чтобы не намокал торец обрешетки. Причем, если лист шифера, вследствие его большой жесткости, можно сдвинуть вправо так, чтобы обрешетка не намокала, то гибкий лист еврошифера не сдвинешь, и даже если крайнюю волну загнуть на фронтонную доску, то эта доска во время осадков будет сырой.



Визуальное назначение ветровой доски можно сравнить с назначением рамки у картины – придает кровле законченный внешний вид.



Конек



Без конька не обходится практически ни какая крыша. Назначение его очевидно – препятствовать попаданию влаги между сходящимися вверху листами еврошифера.



Вывод



Все четыре указанные выше комплектующие – обязательны для “правильной кровли”. И при условии их приобретения мы предоставляем минимальную цену за лист Ондулина.

На 15.05.2013г. – это всего 96 000 руб/лист коричневого и красного цвета (от 250м2)!

Подробнее актуальные цены смотрите в прайсе.



Рекомендуем также установить универсальный уплотнитель под конек (смотрите фото ниже).





Его назначение – препятствовать задуванию снега в зазор между листом и коньком. Уплотнитель должен быть вентилируемым, чтобы хорошо проветривалось подкровельное пространство.

Использовать под Ондулин уплотнитель  заполняющий волну (смотрите рисунок снизу) – нельзя.





Под еврошифер (по стропилам, под обрешетку) необходимо укладывать гидроизоляционную пленку.



Звоните, приезжайте к нам в офис, и мы с удовольствием ответим на Ваши вопросы.



mobils.by
