Коробка:
Параметры:
Данный редуктор давления позволяет понизить давление вне зависимости от того есть в системе водоразбор или нет.
Комплектация:
Два полусгона с накидными гайками, 2 прокладки и 2 заглушки с резиновыми уплотнительными кольцами.
Вот эти чёрные пластиковые заглушки с резьбой 1/4 дюйма, понадобятся если установка манометра не планируется.
Если в редуктор давления надо установить фильтр большего размера, то к редуктору 3/4 дюйма, подходят сетка и колба от фильтра honeywell размером 1/2 дюйма.
Для того чтобы понизить давление, нам надо сбросить давление из системы в месте где установлен редуктор,
ослабить винт:
Покрутить зелёную ручку до нужного значения и затянуть болт обратно. Значение на ручке соответствует значению давления.

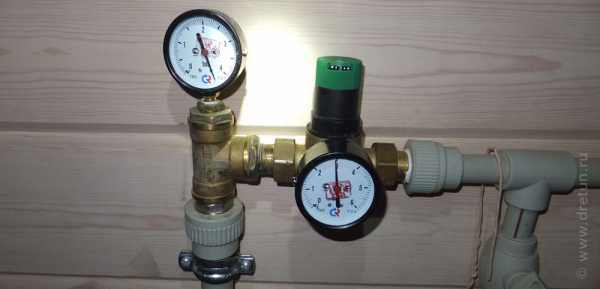

На входе около 5 Бар. После редуктора 3.
Ручка регулятора выкручена на максимум (6 Бар.) В таком случае, давление в нашей системе ровняется давлению на входе 4,5 Бар.
Ручка отрегулирована на 3 Бара.

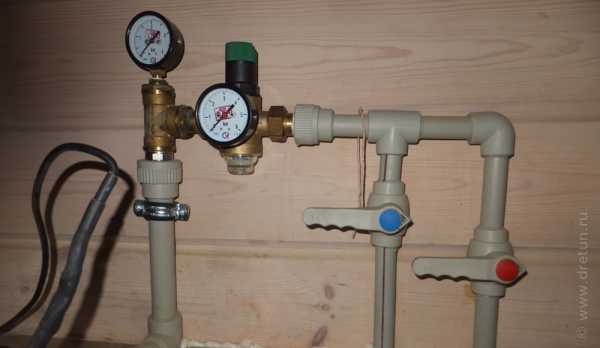

Редуктор смонтирован, настроен и готов к работе.
dretun.ru
Регулятор давления воды Honeywell D06F
Технические характеристики Регулятор давления воды Honeywell D06F
Осторожно! Последнее время на рынке Украины появилось большое количество контрафактной продукции под товарным знаком Honeywell. Предлагаем Вам ознакомится с ключевимы отличиями оригинальной и контрафактной продукции по ссылке
Применение регулятора давления воды Honeywell D06F
Клапаны понижения давления воды Honeywell D06F защищают установки питьвого и хозяйственного водоснабжения от чрезмерного давления воды в сети. В пределах своих спецификаций регулятор давления воды Honeywell D06F может использоваться для промышленных, коммерческих и бытовых применений.
Установка клапана понижения давления воды Honeywell D06F предотвращает выход из строя сантехнического оборудования вследствие превышения давления и, как следствие, уменьшает потребление воды. При этом поддерживается постоянное установленное давление на выходе регулятора давления воды даже при значительных колебаниях входного давления. Снижение рабочего давления и поддержание его на постоянном уровне минимизирует шум потока воды в установке.
Таблица подбора регулятора давления Honeywell D06F
| Код | Наименование | Номинальный диаметр, мм | Присоединеный размер | Макс. температура жидкости | Значение kvs, м3/ч |
| D06F-1/2A | D06F-1/2A | 15 | 1/2″ | 40 °С | 2,4 |
| D06F-1/2B | D06F-1/2B | 15 | 1/2″ | 70 °С | 2,4 |
| D06F-3/4A | D06F-3/4A | 20 | 3/4″ | 40 °С | 3,1 |
| D06F-3/4B | D06F-3/4B | 20 | 3/4″ | 70 °С | 3,1 |
| D06F-1A | D06F-1A | 25 | 1″ | 40 °С | 5,8 |
| D06F-1B | D06F-1B | 25 | 1″ | 70 °С | 5,8 |
| D06F-11/4A | D06F-11/4A | 32 | 1 1/4″ | 40 °С | 5,9 |
| D06F-11/4А | D06F-11/4B | 32 | 1 1/4″ | 70 °С | 5,9 |
| D06F-11/2A | D06F-11/2A | 40 | 1 1/2″ | 40 °С | 12,6 |
| D06F-11/2B | D06F-11/2B | 40 | 1 1/2″ | 70 °С | 12,6 |
| D06F-2A | D06F-2A | 50 | 2″ | 40 °С | 12,0 |
| D06F-2B | D06F-2B | 50 | 2″ | 70 °С | 12,0 |
Особенности регулятора давления воды Honeywell D06F
- Сертификация DIN/DVGW
- Выходное давление устанавливается ручкой настройки в диапазоне от 1,5 до 6,0 бар (заводская настройка 3,0 бар)
- Установленное давление отражается на шкале настройки
- Настроечная пружина не вступает в контакт с водой
- Вставка клапана из высококачественного синтетического материала может меняться
- Встроенный фильтр
- Есть версии без соединительных фиттингов
- Легко модернизируется в комбинированный фильтр тонкой очистки
- Сбалансированное по давлению седло клапана – колебания входного давления не оказывают влияния на выходное давление
- Малая масса
- Надёжная и проверенная конструкция
Конструкция регулятора давления воды Honeywell D06F
- В состав клапана понижения давления D06F входит:
- Корпус с отверстием G 1/4\” под манометр (с обеих сторон)
- Резьбовое соединение (версии A и В)
- Вставка клапана с диафрагмой и седлом клапана
- Фильтр тонкой очистки с ячейками сетки 0.16 мм
- Пружинный стакан со шкалой и ручкой настройки
- Колба фильтра
- Настроечная пружина
Манометр не входит в комплект поставки
Материалы регулятора давления воды Honeywell D06F
- Корпус из латуни, устойчивой к вымыванию цинка
- Резьбовые фиттинги из латуни
- Вставка клапана из высококачественного синтетического материала
- Сетка фильтра из нержавеющей стали
- Пружинный стакан с ручкой настройки и шкалой из высококачественного синтетического материала
- Настроечная пружина из пружинной стали
- Диафрагма из армированного NBR
- Уплотнения из NBR
Принцип действия регулятора давления воды
Пружинные клапаны понижения давления воды D06F Honeywell работают по принципу выравнивания усилий. Усилие диафрагмы противодействует усилию настроечной пружины. Если выходное давление и, следовательно, усилие на диафрагму снижается вследствие водоразбора, то большее по величине усилие пружины вынуждает клапан открываться. При этом выходное давление возрастает до тех пор, пока сила упругости пружины не уравновесится усилием диафрагмы. Входное давление не оказывает влияния на открытие или закрытие клапана, поэтому колебания входного давления не влияют на выходное давление. Таким образом, обеспечивается балансировка входного давления.
Регулятор давления воды Honeywell D06F на испытательном стенде завода производителя в Германии
С более детальной технической информацией по регуляторам давления воды Honeywell D06F Вы можете ознакомится в закладке “Скачать технические характеристики”
В интернет-маркете Torus Вы можете купить регулятор давления воды Honeywell D06F с доставкой в любую точку Украины и получить официальную гарантию от производителя.
Доставка по Киеву
Доставка товаров по Киеву осуществляется бесплатно (до подъезда) при заказе на сумму более 5000 грн. Если сумма заказа составляет менее 5000 грн – стоимость доставки составляет 100 грн.
Служба доставки товаров по Киеву работает с понеделька по пятницу с 10:00 до 19:00, другое время доставки оговаривается индивидуально с Вашим менеджером.
Покупатели нашего интернет-маркета также имеют возможность забрать самостоятельно товар в офисе компании по адрксу: г. Киев, ул. Сырецкая, 9, БЦ “МАЯК”, оф. 201 (с понеделька по пятницу с 9:00 до 18:00).
Просим учесть, что весь ассортимент товаров разместить в офисе мы, к сожалению, не можем, пожалуйста, согласовывайте свой визит и предварительно резервируйте товар у менеджера.
Доставка по Украине
Доставка товаров осуществляется практически в любую точку Украины транспортной компанией “Новая почта” (Список и адреса отделений Вы можете посмотреть здесь …). Отправка товара производится после оплаты его полной стоимости.
Для оперативности доставки и удобства оплаты в нашем интернет-маркете iTorus, Вы можете воспользоватся услугой “Обратная доставка” (Наложенный платеж) и оплатить товар при его получении в Вашем населенном пункте в максимально сжатые сроки.
При получении заказа Вы сможете проверить внешний вид и комплектацию товара.
Стоимость доставки по Украине оплачивает получатель. (Просчитать предварительную стоимость доставки можете здесь →)
Наличный расчет
Производится только в национальной валюте. Вы можете осуществить оплату непосредственно после доставки нашим экспедитором заказанного товара или же произвести платеж при оформлении заказа в нашем офисе.
Безналичный расчет
Оплата по безналичному расчету осуществляется следующим способом: после оформления заказа, менеджер нашей компании факсом или электронной почтой вышлет Вам счет-фактуру, который Вы сможете оплатить в кассе отделения любого банка или с расчетного счета Вашей организации. Для юридических лиц пакет всех необходимых документов предоставляется вместе с товаром.
Оплата товара при получении заказа (наложенный платеж)
Для Вашего удобства в интернет-маркете Torus, Вы можете воспользоватся услугой “Обратная доставка” (Наложенный платеж) и оплатить товар при его получении в Вашем населенном пункте в максимально короткие сроки. При получении заказа Вы сможете проверить внешний вид и комплектацию товара.
Стоимость услуги “Обратная доставка” составляет 2% от суммы заказа.
itorus.com.ua
Регулятор давления воды Honeywell D17P
Технические характеристики Регулятор давления воды Honeywell D17P
Применение регулятора давления воды Honeywell D17P
Клапаны понижения давления или регуляторы давления Honeywell D17P
защищают установки от чрезмерного давления со стороны источника подачи воды. Они могут применяться для многоквартирных домов, промышленных и коммерческих объектов в рамках своей спецификации. Установка клапана понижения давления Honeywell D17P предотвращает выход из строя оборудования вследствие превышения давления и уменьшает потребление воды. При этом поддерживается постоянное установленное давление на выходе даже при значительных колебаниях входного давления. Снижение рабочего давления и поддержание его на постоянном уровне минимизирует шум потока воды в установке.
Таблица подбора регулятора давления Honeywell D17P
| Код (артикул) | Наименование | Номинальный диаметр, мм | Значение kvs, м3/ч | Масса, кг |
| D17P-50B | D17P-50B | 50 | 28 | 16,2 |
| D17P-65B | D17P-65B | 65 | 47 | 28,2 |
| D17P-80B | D17P-80B | 80 | 70 | 41,5 |
| D17P-100B | D17P-100B | 100 | 110 | 67 |
| D17P-150B | D17P-150B | 150 | 250 | 150 |
| D17P-200B | D17P-200B | 200 | 380 | 408 |
Отличительные особенности регулятора давления воды Honeywell D17P
- Невыступающий шток настройки выходного давления и индикатор положения на крышке пружины (кроме DN200)
- Настроечная пружина не вступает в контакт с водой
- Сервисное и техническое обслуживание может производиться без демонтажа клапана из трубопровода
- Выходной манометр точной настройки
- Уравновешивание входного давления – колебания входного давления не оказывают влияния на выходное давление
- Полимерное порошковое покрытие клапана снаружи и изнутри — полимер токсически и физиологически безопасен
- Надёжная и проверенная конструкция
Конструкция регулятора давления воды Honeywell D17P
Клапан понижения давления Honeywell D17P состоит из:
- Корпуса с фланцами PN25 в соответствии с DIN 2533
- Крышки пружины с болтом настройки
- Пружины настройки
- Система клапана в комплекте с диафрагмой
- Манометр в комплекте
Материалы регулятора давления воды D17P Honeywell
- Корпус из сферического литейного чугуна
- Крышка пружины из литейного чугуна
- Седло клапана из бронзы
- Направляющая штока из бронзы
- Поршень — до DN150: латунь — DN200: сталь
- Диафрагма из EPDM
- Уплотнительный буртик из NBR
- Уплотнения из NBR
- Настроечная пружина из пружинной стали
- Болты из нержавеющей стали
- Гайки из нержавеющей стали
Диапазон применения регулятора давления воды Honeywell D17P
Среда: Вода, азот, сжатый воздух, не содержащий масляных паров
Входное давление: Максимум 25.0 бар
Выходное давление: 1.5 – 8.0 бар DN50 – 150 и 1.5 – 6.0 бар DN200
Технические данные регулятора давления воды Honeywell D17P
Рабочая температура: Максимум 70 °C
Класс давления: PN25
Минимальное падение давления: 1.0 бар
Нагрузка диафрагмы: Максимум 9.0 бар
Номинальные размеры: DN50 – DN200
Принцип работы регулятора давления воды Honeywell D17P
Пружинные клапаны понижения давления воды Honeywell D17P работают по принципу выравнивания усилий. Усилие диафрагмы противодействует усилию настроечной пружины. Если выходное давление и, следовательно, усилие на диафрагму снижается вследствие водоразбора, то большее по величине усилие пружины вынуждает клапан открываться. При этом выходное давление возрастает до тех пор, пока сила упругости пружины не уравновесится усилием диафрагмы. Входное давление не оказывает влияния на открытие или закрытие клапана, поэтому колебания входного давления не влияют на выходное давление. Таким образом, обеспечивается балансировка входного давления.
С более детальной технической информацией по регуляторам давления воды Honeywell D17P Вы можете ознакомится в закладке “Скачать технические характеристики”
