Гофра для прокладки кабеля – Прокладка кабеля в гофре – ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Posted on 18.05.202018.11.2018 by alexxlab

Содержание

  • размеры, виды, советы по выбору
    • Назначение гофры
    • Виды и типы гофротрубы
    • Какую выбрать гофру
  • Прокладка кабеля в гофре – ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.
    • Цвет и тип гофры
    • «Противопожарные» свойства гофры
    • Сменяемость проводки
    • Увеличение стоимости работ
    • Ошибки и правила монтажа кабеля в гофре
      • Статьи по теме
  • обзор видов, размеры, стоимость и нормы прокладки электропроводки
    • Виды гофры для прокладки кабелей
    • Почему популярна, плюсы и минусы
    • Как правильно подобрать и какая лучше
    • Размеры и стоимость
      • Цены
    • Монтаж
      • Требования и нормы
      • Последовательность работ
      • Видео как продевать кабель
      • Крепеж
      • Особенности прокладки на улице
    • Заключение
  • Как подобрать гофру для кабеля: правила выбора
    • Назначение гофры
    • Разновидности гофры
      • Различия по конструкции
      • Материалы
      • Размеры гофротруб
    • Монтаж гофры
  • Гофра для кабеля – предназначение, выбор и требования при эксплуатации
    • Назначение и преимущества гофры
    • Виды гофры для прокладки кабелей
      • Различия по конструкции
      • Материалы
      • Размеры
    • Что нужно учитывать при выборе гофротрубы
    • Технология монтажа
      • Требования и ошибки
      • Как протянуть кабель внутри гофры
  • 80 фото оптимальных размеров и варианты укладки
    • Назначение приспособления
    • Какой материал лучше?
    • Поливинилхлорид
    • Полиэтилен и полипропилен
    • Металлорукав
    • Разновидности гофры
    • Особенности исполнения
    • Габариты
    • Особенности выбора
    • Нюансы монтажа
    • Фото гофры для кабеля
  • назначение негорючего рукава для электропроводки, выбор и установка
    • Предназначение и виды
    • Подходящий материал
    • Выбор гофры
    • Установка труб

размеры, виды, советы по выбору

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Назначение гофры

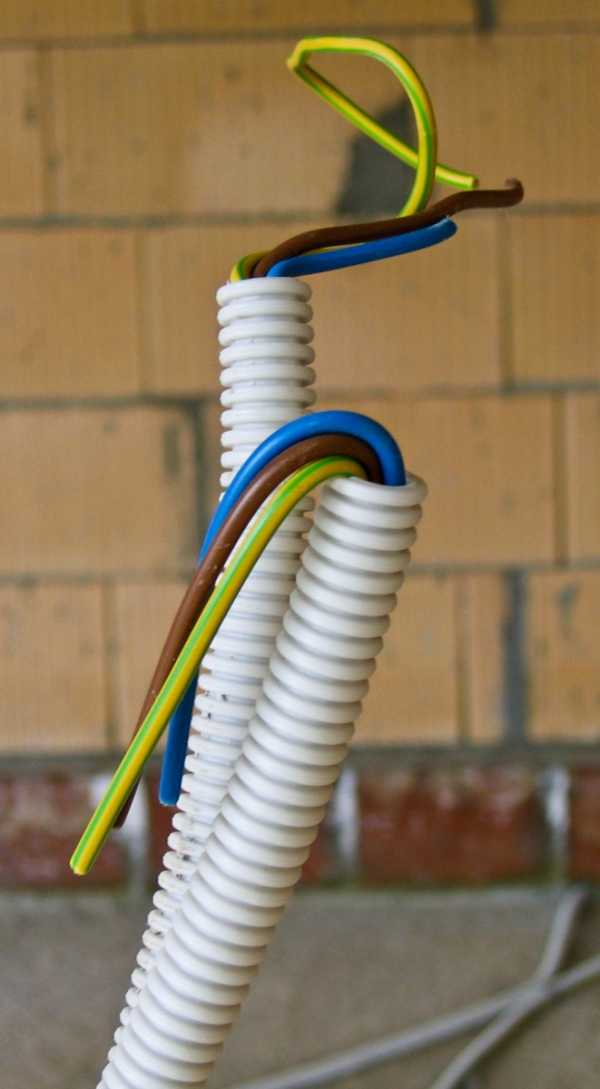

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  1. Диаметру.
  2. Толщине стенок.
  3. Используемым материалам.
  4. Цвету.
  5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.
  2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

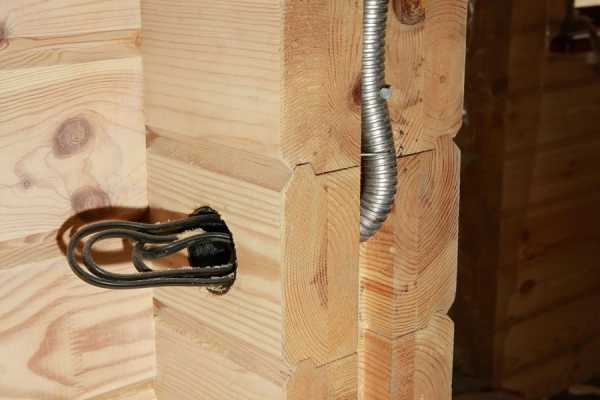

  3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  • Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
  • Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

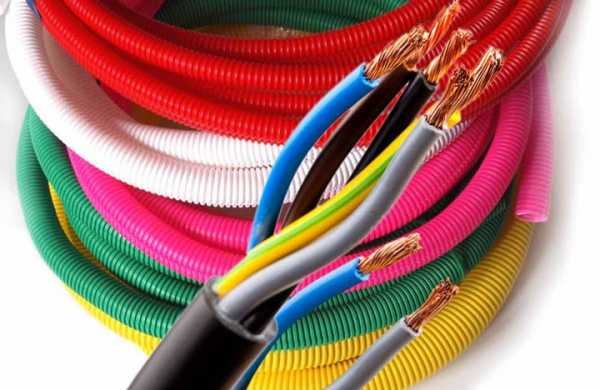

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметрВнутренний диаметр
1610.7
2014.1
2518.3
3224.5
4031.5
5039.6

Размерный ряд металлорукавов:

Наружный диаметрВнутренний диаметр
9.85.1
11.07.7
13.59.7
15.611.7
19.014.7
22.018.0
38.031.5
45.037.5
58.049.5
71.562.5
87.578.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  1. Определить внутренний диаметр гофры.
  2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

ТипВнешний диаметр, мм
ВВГ 3х1.58
ВВГ 3х2.59.4
ВВГ 3х410.8
ВВГ 3х611.9
ПВС 3х1.58.2
ПВС3х2.59.8
ПВС 2х2.59.1
ВБбШв 3х415.5
ВБбШв 3х616.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

  1. По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  2. Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2.5 – 9.1

Гофры – 39.6

Sпровода= (п*d^2)/4 = (3.14*9.1^2)/4=65 кв. мм

Sгофры=(3.14*39.6^2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Материалы по теме:

Нравится(0)Не нравится(0)

samelectrik.ru

Прокладка кабеля в гофре – ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Цвет и тип гофры

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

  • серый цвет это ПВХ – поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

  • черный и оранжевый цвет это ПНД – полиэтилен низкого давления
  • синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

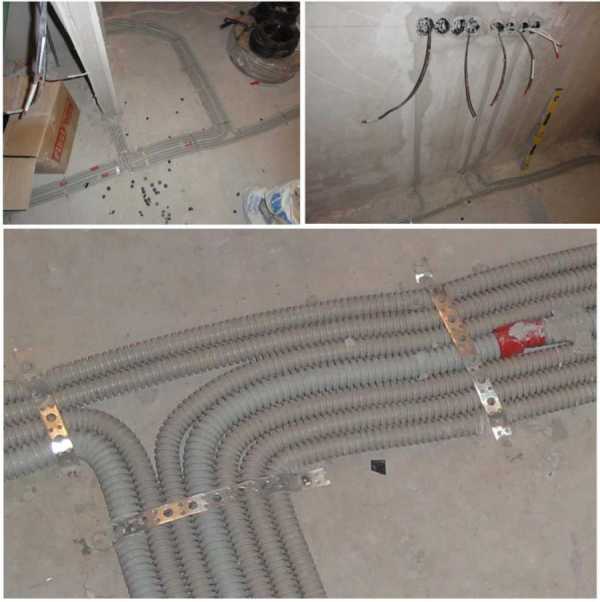

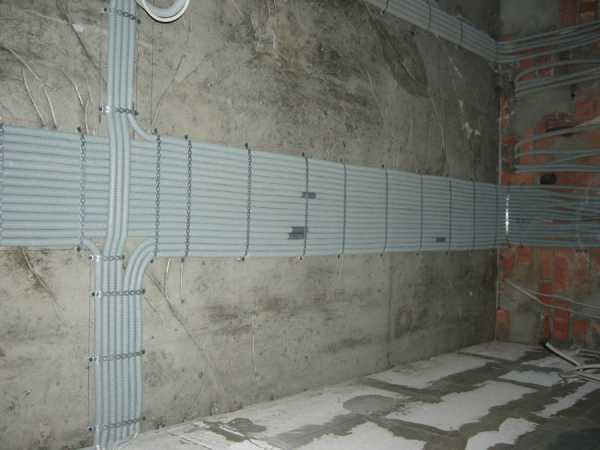

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки. Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

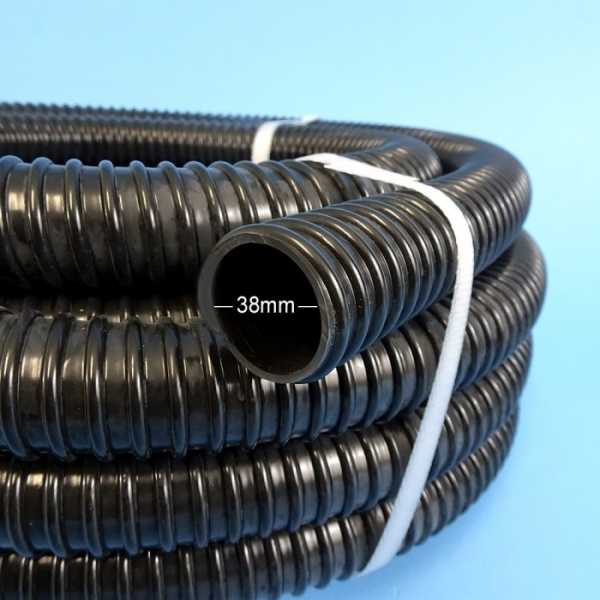

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение – считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая “защита” спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

  • грызуныГофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.
  • заводской бракГофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Сменяемость проводки

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

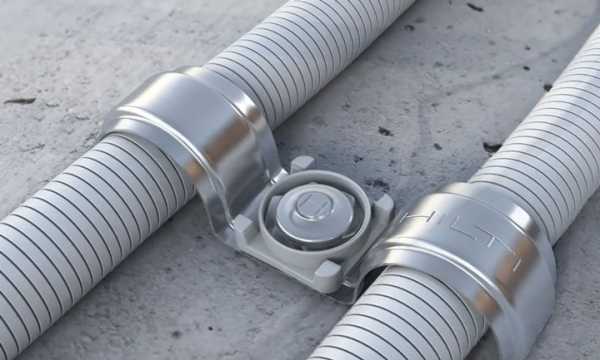

  • специальный крепеж и гвоздиГофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

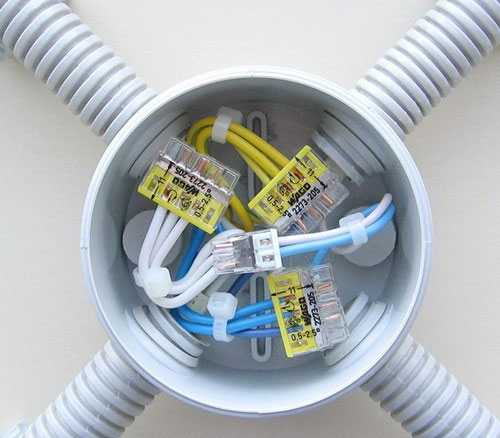

  • больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Ошибки и правила монтажа кабеля в гофре

  • не создавайте острых углов при проектировании трассГофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.
  • для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфтыГофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

  • нельзя протягивать в одной гофре сразу несколько кабельных линий

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

  • силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний
  • если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки: Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Рекомендуемые диаметры гофры под разные сети:Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

  • на линии освещения как правило используется гофра d=16мм
  • на силовые розетки диаметром не менее 20мм
  • под коаксиал для видеонаблюдения – не меньше 25мм
  • под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Статьи по теме

domikelectrica.ru

обзор видов, размеры, стоимость и нормы прокладки электропроводки

Здравствуй, дорогой гость!

Сегодняшней статье нужно уделить особое внимание. Речь в ней пойдет о безопасности. О безопасности нас и нашего имущества, и о том как маленькая деталь может спасти жизнь вам и ваши близким.

Мы все помним боль Кемерово. Страшный пожар, унесший десятки жизней. Основная версия — неисправность проводки. И такие ситуации, к сожалению, не единичны.

Именно поэтому предлагаю узнать, как можно обезопасить проводку от возгорания, зачем нужна гофра для кабеля и чем она поможет при возникшем коротком замыкании.

Виды гофры для прокладки кабелей

Гофра для проводов предотвращает распространение огня при коротком замыкании в стенах, выполненных из горючих материалов. Кроме того, она защищает кабель при различных видах работ и выполняет эстетическую функцию.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Предлагаю разобраться, какие бывают кабельные гофры.

По материалам:

  • Тонкостенный рукав

Чаще всего используется в декоративных целях. За счет небольшой толщины имеет высокую гибкость и легко повторяет контур помещения. Отличается невысокой прочностью и выдерживает нагрузку не более 320Н/5см2. Укладывается под обшивкой потолка и стен. Материал очень тонкий и легкий.

Поливинилхлорид популярен для изготовления оболочек из-за уникального свойства самозатухаемости, незаменимом при возгорании провода.

  • Полиэтиленовые и Полипропиленовые

Имеют несколько разновидностей:

  1. ПНД-полиэтилен низкого давления- отличается высокой гибкостью. Горюч;
  2. ПВД —полиэтилен высокого давления — самый прочный. Используется для внутренней (скрытой) прокладки, прокладываемой в кирпиче, пенобетоне, бетоне; Нельзя использовать этот материал в горючих стенах. Трубы ПНД выдерживают колебания температур в широком диапазоне- от −25 до +95 градусов по Цельсию.
  3. ПП —полипропилен- используется при строительстве монолитных домов. Проводка в данной гофре закладывается в специальные штробы стен.
  • Тяжелый прочный

Имеет толстые стенки, и соответственно высокую прочность. Используется для укладки в цементно-песчаную стяжку в полу или траншее на улице. Прочность-до 1250н/5см2)

Самая прочная гофра для кабелей. Изготавливается из колечек стальной полосы толщиной 0.25- .03мм, соединенных между собой плосковыгнутыми и плосковыпуклыми шайбами. Дополнительную стойкость коррозии придает оцинковка гофры. Металлорукав так же может изготавливаться из нержавейки. Кабель в такой защите может использоваться в стенах из любого, даже горючего материала, и выдерживает нагрузку до 4000 Н/5см2 и выше. Для удобства работы металлическую гофру часто оснащают протяжкой для кабеля.

Гофрированная оболочка для кабеля выпускается разного цвета. Обычно изделия их ПВХ выпускаются в сером цвете, черные из полиэтилена, а из полипропилена -синие. Но строгих правил в плане цвета нет.

Почему популярна, плюсы и минусы

Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Плюсы гофр для кабеля:

  1. Водонепроницаемость;
  2. Долговечность;
  3. Стойкость к возгораниям, огнеупорность, негорючесть;
  4. Сопротивляемость механическим нагрузкам, прочность;
  5. Легкость;
  6. Эстетичность;
  7. Коррозионная стойкость;
  8. Кабель, помещенный в гофру , не ударит человека током;
  9. Защита кабеля от воздействий окружающей среды.

Минусы:

  1. Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
  2. Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;

Кто-то скажет-для чего нужно тратить деньги , если кабель все равно выпускается в защитной изоляции? Ответ прост: Металл, из которого выполнены провода (алюминий или медь) спокойно прослужит 25-30 лет, а вот оплетка кабеля без защиты живет в среднем 3 года.

Как правильно подобрать и какая лучше

Гофра для электропроводки подбирается исходя их следующих факторов:

  • Место расположения проводки (улица, помещение, пол, потолок или стены)

Для уличной проводки необходимо использовать защиту повышенной прочности (твердую или металлическую).

  • Если это стены — необходимо понимать, из какого материала они изготовлены

Для монолитных стен необходимо выбирать полипропиленовую гофру, для кирпичных, бетонных, панельных и блочных — из полиэтилена высокого давления. Если требуется защитить провод внутри помещения, но не спрятанные в стены — идеально подойдет гибкая легкая оболочка из ПНД.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

  • Назначение кабеля.

Перед выбором гофры в магазине обратите внимание на следующие нюансы: Белые жгуты (провода) используются для прокладки компьютерных сетей, черные и серые — общего назначения, красные-для внешней наружной прокладки на улице, а зеленым обозначаются изделия для телефонных кабелей.

Размеры и стоимость

Выбор размера гофры зависит в первую очередь от диаметра кабеля и от количества его жил. Эти данные сведем в единую таблицу:

Площадь поперечного сечения провода, ммКоличество проводов, штВнешний диаметр гофры, мм
1.52, 3, 4, 516,16, 20,20
2.52, 3, 4, 516,16, 20,25
42, 3, 4, 520,20,25,25
62, 3, 4, 520,25,32,32
102, 3, 4, 525,32,32,40
162, 3, 4, 532,32,40,40
252, 3, 4, 532,40,50,50
352, 3, 4, 540,50,50,63
502, 3, 4, 550,50,63, 63
702, 3, 450,63,63
952,363,63
120263
150263

Кроме того, выбор размера гофры зависит от участка прокладки электропроводки:

  1. К розеткам и выключателем —не менее 20мм;
  2. К приборам освещения и датчикам— от 16мм;
  3. От главной распределительной коробки или щитка — не менее 25мм;
  4. Соединение между двумя щитками — не менее −32мм;
  5. Штроба в перекрытии этажей — жесткая гофра диаметром не менее 40мм;
  6. Телефон, антенна, интернет- прочие слаботочные кабели-от 25мм.

Цены

Цена гофры зависит от материала, размеров, цвета, назначения и технических характеристик. Если обобщить —то самая дешевая- гибкая пластиковая гофра для внутренней отделки, а самая дорогая — металлическая.

Продается она в бухтах по 50 и 100 метров. Можно найти изделия в отрезках, они дороже.

Приобретать материал лучше в специализированных магазинах. Экономия в вопросах безопасности не нужна.

Сведем приблизительную стоимость изделий в общую таблицу:

НазваниеТипВнешний диаметрВнутренний диаметрЦена за метр, средняя
Гофра ПВХлегкая16 мм11,4 мм2,4 руб
Труба защитная гофрированная ПНД чернаяДКС15,7 мм11,3 ммот 7,5 руб/м
Труба гофрированная ПНД чернаяДКС19,5 мм14,5 ммот 8,9 руб/м
Труба ПНД красная двойная (двухслойная)жесткая50 мм41,5 мм78,5 руб/м
Труба ПНД тяжелаятяжелая31 мм23,4 ммот 9,7 руб/м
Трубка ППЛ (полипропилен) гофрированнаялегкая19,7 мм14,8 ммот 28 руб/м
Гофротруба полиамидчерная21,2 мм16,8 ммот 52 руб/м
Металлорукав оцинкованныйметалл20мм18ммОт 32руб/м

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

  • Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
  • Единый отрезок гофррукава не укладывается в острых углах:
  • Повороты не должны располагаться рядом;
  • Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
  • Минимальное расстояние между двумя параллельными рукавами- не менее 200мм

Последовательность работ

  1. Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
  2. Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
  3. Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
  4. Жгут протягивается в гофрированную электротехническую трубу
  5. Кабель в защите закладывается в канал.

Видео как продевать кабель

Крепеж

Существует несколько общих правил крепежа:

  • Расстояние между крепежными элементами в идеале — 40-50 см;
  • Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
  • Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
  • К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Виды крепежа для гофрорукавов:

  • Дюбель-клипса;
  • Дюбель-стяжка;
  • Кабельные стяжки КСП;
  • Клипсы и скобы с гвоздем;
  • U-образные скобы;

Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления

Особенности прокладки на улице

  1. При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
  2. Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
  3. Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;

Все электромонтажные работы следует проводить под контролем профессионального электрика, а лучше совсем поручить это дело специалистам. Вряд ли новичок осуществит правильный монтаж.

Заключение

Использование гофры для кабеля- оправдано по всем параметрам. Оно убережет кабель от повреждения, а хозяина жилища от купных неприятностей. И подбирать ее нужно тщательно, не гонясь за дешевизной. Лучше заплатить пару тысяч за гофру, чем несколько миллионов за ремонт дома. Будьте внимательны к деталям, именно детали способны сэкономить кучу времени и денег!

А на сегодня я прощаюсь, надеюсь, скоро мы снова увидимся. А пока -заходите в наши сообщества, там много полезного. Подписывайтесь , делитесь новостями, опытом, новыми тенденциями и вашими мыслями!

Загрузка…

vseotrube.ru

Как подобрать гофру для кабеля: правила выбора

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Как же без электрических гофр обходились раньше

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

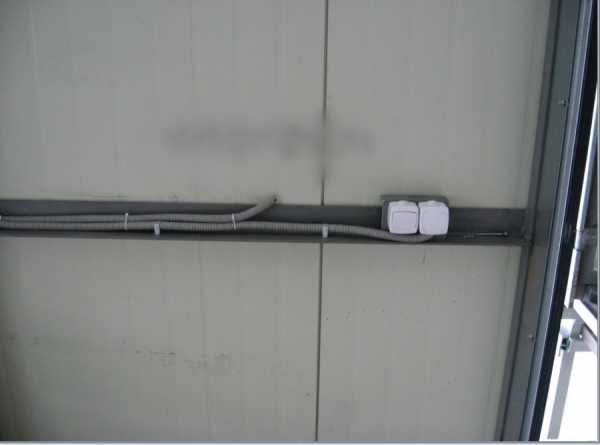

Все провода разведены по помещению в гофре

  • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
  • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
  • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
  • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.
Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Труба гибкая гофрошланг d=20 под кабель

  • Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  • Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.
Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для кабеля НГ двухслойная

  • Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.
Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Тройник для пластиковой гофры

  • Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.
Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Кабельная гофра двойная д=50

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра из полипропилена

  • Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.
Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

  • Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.
Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Для материала характерна химическая устойчивость

  • Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.
Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Металлические гофры стоят значительно дороже полимерных

  • Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра из металла и полимера

  • Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе  оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия  воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

  • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
  • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.
Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Кабельный гофрорукав д=25 мм

  • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
  • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
  • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Дополнительные данные для подбора размера гофры

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

  • В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.
Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Монтажная клипса

  • Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
  • Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
  • При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.
Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Вариант стяжки для крепежа трубы

  • Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

При проектировании трассы стоит учесть следующие моменты:

  • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
  • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
  • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
  • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

elektrik-a.su

Гофра для кабеля – предназначение, выбор и требования при эксплуатации

Провода и кабели – важнейшие элементы любых коммуникаций, начиная от электрических и телефонных сетей и заканчивая интернетом, системами видеонаблюдения и регистрации. Именно поэтому важно обеспечить их надежную и эффективную защиту. В этом плане существует несколько компонентов, но наиболее популярным является гофра для кабеля. В зависимости от конфигурации гофрированные трубы могут прокладываться под землей, внутри стен или крепиться к ним.

Назначение и преимущества гофры

Гофра для проводов выбирается в зависимости от конкретных требований и поставленных целей:

  1. Электротехнические компоненты из негорючей оболочки выбираются в случае прокладки в стенах, сформированных из деревянных, каркасных материалов, в том числе ПВХ-плит и вагонки, или монтирования на деревянные перекрытия. Здесь главное – пожарная безопасность.
  2. Более твердая и прочная оболочка может пригодиться при необходимости прокладки за отделочными материалами, включая гипсокартон и шпатлевка. Зачастую на такие стены вешаются картины, кронштейны для телевизоров, полки, поэтому важно обеспечить защиту от механических повреждений.
  3. При наружной прокладке кабеля, чтобы защитить его оболочку от воздействия ультрафиолетовых лучей и механических повреждений.
  4. При открытой прокладке по воздуху понадобятся компоненты, способные выдерживать широкий диапазон температур (как экстремально низкие, так и высокие). Опять же обратите внимание на защиту от ультрафиолета, убедитесь в наличии армирования. Кабель с гофрой крепятся к опорам, поэтому оказывают друг на друга дополнительную нагрузку. Требуется защита с усиленной несущей способностью.
  5. При подземной прокладке нужно размещать жесткую водонепроницаемую гофру.
  6. При прокладке кабеля под стяжкой гофра должна выдерживать нагрузку цементно-песчаной смеси или бетона, а также гарантировать оперативную и простую замену кабеля в случае его повреждения. Таким образом, исключается необходимость разрушения пола.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Важно! Ни одна гофра не может гарантировать стопроцентную защиту кабеля от механических воздействий. Даже при использовании металлических труб, просверливая очередной отверстие дрелью, вы наверняка не почувствуете разницы между бетонной стеной (или отделочным материалом) и гофрой. Лучший способ избежать подобных неприятностей – иметь точный план проложенной электропроводки, знать, на каком расстоянии от пола, потолка, дверного проема и других недвижимых объектов квартиры находится кабель.

Если при внешней прокладке используется прочный, устойчивый к холоду и влаге провод, то можно обойтись без применения гофры. Она не нужна также при укладке кабеля в штробы с последующим оштукатуриванием.

Виды гофры для прокладки кабелей

Существуют три основных критерия для классификации гофры, используемой для прокладки кабеля – конструкция, размеры и материалы изготовления.

Различия по конструкции

В зависимости от конструкции гофра бывает легкой, средней, тяжелой и армированной. Подробнее о каждой разновидности:

  • Легкое изделие является тонкостенным, что обеспечивает повышенную гибкость. Характеризуется низкой стоимостью, удобством эксплуатации. Актуально в тех случаях, когда электрическая трасса содержит множество крутых изгибов. Недостаток – минимальные прочность и защита от механических повреждений. Зачастую устанавливается под обшивкой из разных материалов.
  • Средние компоненты более жесткие и подходят при прокладке кабеля в стенах, реже – под стяжкой. Последнее обусловлено слишком высоким риском: даже незначительная деформация из-за давления бетонной массы может привести к потере главного преимущества гофры под стяжкой – возможности быстрой замены проводки без разрушения покрытия.
  • Тяжелая гофра имеет более толстые стены, поэтому ее гибкость будет минимальной из всех трех перечисленных разновидностей. Она может размещаться в открытом грунте, под бетонной стяжкой. Если направление легких изделий можно изменять вручную, то в случае с тяжелыми понадобится дополнительная фурнитура – уголки, тройники, муфты, ответвители и т. п. Это обусловлено чересчур большим радиусом изгиба. Еще одно преимущество – повышенный класс защиты от пыли и влаги.
  • Армированная гофра – улучшенная разновидность тяжелой. Внутренняя часть дополняется плетенной стальной сеткой, что повышает прочность на разрыв. Отлично подходит при уличном монтаже кабеля разными способами (подвешивание на опорах, прокладка в земле).

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра может выпускаться с зондом или без него. Первый вариант более удобен в эксплуатации, поскольку значительно упрощает пропуск кабеля через защитное изделие. Без зонда практически невозможно протянуть провод через уже уложенную гофру с изгибами. С аналогичной проблемой можно столкнуться даже на прямых участках протяженных трасс. Впрочем, если зонд отсутствует, все равно есть выход: кабель продевается с помощью жесткой проволоки.

Материалы

Гофры бывают пластиковыми и металлическими. С другой стороны, существуют их различные модификации, имеющие уникальные характеристики и химические составы. Выбор конкретного зависит от поставленных задач.

Пластиковые делятся на три основные разновидности:

  1. Полипропиленовые изделия обычно выпускаются в синем цвете. Это самозатухающий водонепроницаемый материал, который не поддерживает горение. Благодаря этому компоненты применяют для прокладки провода на улице или в помещениях с высоким уровнем влажности.
  2. ПВХ-гофра окрашивается в серые оттенки. Характеризуется самозатуханием, но не устойчива к воздействию влаги, из-за чего может эксплуатироваться исключительно в «сухих» комнатах.
  3. Еще один полезный материал – ПНД, что расшифровывается как «полиэтилен низкого давления». Такая гофра изготавливается в оранжевом или черном цвете. С одной стороны, ПНД-труба не защитит от горения, с другой, выдержит воздействие влаги и химически активных веществ. Чаще всего можно встретить при прокладке кабеля под стяжкой, в штробах стен из негорючей отделки или при открытом монтаже на улице.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Металлическая гофра может изготавливаться из нержавеющей или оцинкованной стали. Независимо от конкретного материала изделие устойчиво к горению, механическим ударам и химически агрессивным компонентам. Может смело использоваться в постройках из горючих стройматериалов, включая деревянные и каркасные дома. Неплохой вариант при уличной прокладке.

Чтобы гарантированно удовлетворить требования пожарной безопасности при установке электрической проводки в горючих стенах, лучше всего отдать предпочтение металлических гофрам. Помимо негорючести материала такие компоненты смогут выдержать дополнительную нагрузку, оказываемую на них в результате изменения размеров здания. Также любой грызун с легкостью разберется с пластиковым изделием, но сломает зубы о прочную сталь.

Толщина стенок у металлической гофры составляет не менее 2 мм. Это гарантирует защиту в тех случаях, когда происходит короткое замыкание, но не срабатывает автомат. Прожечь стенки изделия практически нереально.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Размеры

Гофрированная труба реализуется погонными метрами, а стоимость зависит от материала изготовления, производителя, конструкции и диаметра. Последний параметр является самым важным, определяющим габариты изделия. Его значение варьируется в диапазоне 16-65 мм.

Здесь следует помнить, что любая труба имеет внутренний и наружный диаметры. Первая величина указывает на то, сколько проводов, какого сечения можно протянуть через гофру, вторая – объем, требуемый под укладку заполненной гофры в полу, стенах или грунте.

Важно! Любые строительно-ремонтные работы нужно выполнять так, чтобы оставался запас. Так и в случае с гофрой: убедитесь в том, что при необходимости через нее можно будет протянуть еще такое же количество проводки (четверть диаметра должна быть свободной). Также благодаря этому создастся воздушная подушка, обеспечивающая эффективное охлаждение кабеля.

Вкратце о применении гофры в зависимости от диаметра:

  • Изделие диаметром 16 мм подходит при прокладке электрической линии от распределительного щитка до осветительных приборов. Максимум через него следует пропускать два проводника.
  • Трубы диаметров 20 мм станут идеальным вариантом для протяжки электрической проводки до розеток и выключателей.
  • Гофра для электропроводки диаметром 25 мм необходима для прокладки провода от электрического щитка или коробки до другого компонента цепи.
  • Для соединения двух одинаковых электрических щитов понадобится изделие диаметром 32 мм.
  • В проходах межэтажных перекрытий используется техническая гофра от 40 мм и выше.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Что нужно учитывать при выборе гофротрубы

Несмотря на отсутствие строгих правил по цветовой маркировке гофрированных труб, по цвету пластиковых изделий обычно можно определить конкретный материал изготовления:

  • синий – полипропилен;
  • серый – поливинилхлорид;
  • черный – полиэтилен низкого давления.

С другой стороны, можно ориентироваться на международный стандарт раскраски, когда цвет указывает на предназначение кабельной линии:

  • белая гофра или провод – компьютерная сеть;
  • серая или черная – общее назначение;
  • зеленая – телефонная сеть;
  • красная – уличная проводка.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

  • протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
  • на острый угол нельзя устанавливать цельный гофрорукав;
  • избегайте близкого расположения двух и более поворотов трассы;
  • угол поворота должен быть больше 90 градусов, радиус – желательно больше;
  • две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
  • не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
  • одна гофра – одна кабельная сеть;
  • силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

  1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
  2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
  3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

  1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
  2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды. Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей.

Гофра для кабеля – предназначение, выбор и требования при эксплуатации

220.guru

80 фото оптимальных размеров и варианты укладки

Чтобы обеспечить надежность и долговечность эксплуатации электропроводки, необходимо гарантировать качественную ее защиту. Это относится как для монтажа внутри помещения, так и при проведении работ на улице. Решить эту задачу помогают гофрированные трубы, которые дополнительно еще и способствуют упрощению всей процедуры установки.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Краткое содержимое статьи:

Назначение приспособления

При использовании электропроводки важно обеспечить ее безопасность для человека, исключить случаи возгорания. Конечно, первый уровень защиты формирует изоляционное покрытие самого провода. Но со временем под действием солнечных лучей, контакта с водой, в результате перегрева уровень изоляции существенно падает, что приводит к замыканиям и пожарам.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Минимизировать такие риски позволяет гофра для прокладки кабеля, которая выступает защитным корпусом для проводов и отделяет их от человека.

Данное приспособление решает такие задачи:

  • защита от механических повреждений кабеля;
  • исключение воздействия ультрафиолета;
  • влагостойкая защита проводки;
  • обеспечение высокого уровня пожарной безопасности за счет использования материалов негорючего или самозатухающего типа.

Какой материал лучше?

Гофрорукав может применяться для прокладки проводов разного типа – это может быть силовой кабель, телефонная линия или телевизионный провод. Также укладка может вестись под землей, внутри помещения или вне его пределов.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Важное значение имеет материал изготовления, который задает основные качества изделию и предопределяет сферу его применения.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Поливинилхлорид

Пластиковая гофра для кабеля серого цвета, в основе которой лежит ПВХ, является недорогим приспособлением. Но главное свойство – это самозатухание, которое обеспечивается наличием в составе особых присадок. Поэтому пластик не горит и тухнет естественным образом. Цена такого изделия не слишком высока, что делает гофротрубку популярной при проведении электромонтажных работ.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Однако не следует забывать о ряде недостатков, которые снижают долговечность:

  • чувствительность к действию ультрафиолета;
  • слабая устойчивость к экстремальным температурным показателям – на морозе ПВХ становится чрезмерно хрупким, а на жаре материал начинает постепенно плавиться;
  • подверженность разрушению при регулярном контакте с водой.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

С учетом достоинств и недостатков пластиковый канал следует использовать в сухих помещениях с отоплением. Чтобы прикрыть непрезентабельный серый вид, закладывать их лучше под штукатурку или использовать другой отделочный материал.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Полиэтилен и полипропилен

Если вы ищите, какую гофру лучше выбрать для использования в помещениях или на улице, то рекомендуем обратить внимание на полиэтиленовые или полипропиленовые образцы. Их свойства и ценовые характеристики примерно одинаковы. Такие защитные каналы не чувствительны к действию солнечных лучей, температурным скачкам и высокой влажности. Они прекрасно себя чувствуют как на морозе, так и в жарких условиях.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Рукав из полиэтилена низкого давления очень гибок и выдерживает воздействие масел и растворителей. Материал высокого давления пользуется спросом для прокладки в стенах из негорючих материалов, например, в кирпичной или бетонной конструкции.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Полипропиленовые каналы применяются при работах с монолитной основой. Также известны образцы из полиамида. Этот материал обеспечивает прекрасную гидроизоляцию.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Металлорукав

Данное изделие имеет определенные преимущества по сравнению с пластиковыми аналогами. Металлическая гофра для кабеля нечувствительна к ультрафиолету и температурным перепадам. Выдержит она и механическое воздействие, а также контакт с агрессивными химическими веществами. И, конечно же, уровень стойкости при пожаре у такого изделия будет выше. Поэтому для укладки кабеля на стенах из горючих материалов целесообразно выбирать именно металлическую конструкцию.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Существует несколько вариантов исполнения:

  • с использованием оцинкованной стали;
  • с накруткой стальной луженой ленты;
  • с ПВХ изоляцией.

Если вам необходим высокий уровень гидроизоляции, то целесообразно выбирать рукав с дополнительным пластиковым самозатухающим покрытием. Оно защитит от пыли и влаги в ванной комнате или в сооружениях на участке. А вот стальная лента несколько удешевляет конструкцию, но она становится при этом менее устойчивой к механическим воздействиям.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Разновидности гофры

Существует большое количество вариантов, которые можно подобрать под конкретные условия монтажа и эксплуатации, как это видно на фото гофры для кабеля. Виды изделий отличаются по выдерживаемым нагрузкам, гибкости, размерам.


Особенности исполнения

В зависимости от уровня нагрузок, которые выдерживаются каналом для кабеля, можно выделить несколько видов гофры:

  • Очень легкая с нагрузкой до 125Н/5 см. Используют для защиты кабеля, который не подвергается нагрузкам – под потолками подвесного типа, на открытой плоскости.
  • Легкая (до 320Н/5 см) – обеспечивает защиту от незначительных ударов, трений.
  • Средняя с нагрузкой до 750Н/5 см для установки кабеля скрытого типа.
  • Тяжелая под нагрузку до 1250Н/5 см – обеспечивается защита кабеля в сооружениях подземного типа, например под цементом.
  • Сверхтяжелая (до 4000Н/5 см) металлической конструкции для работы в сложных условиях эксплуатации.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Кроме того, рукава могут быть однослойными, когда между внутренней и внешней поверхностью имеется только одна разграничивающая стенка, и двухслойными с дополнительной внутренней трубкой.

Габариты

Выбирая защитные каналы, следует подбирать и наиболее подходящие размеры гофры для кабеля. Учитывать нужно не только диаметр наружного типа, но и внутренний.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

При протяжке кабеля внутри канала требуется правильно подобрать именно второй параметр. При этом нужно помнить, что чем тоньше стенка трубки, тем она буде гибче и легче в монтаже. Но при этом теряется прочность.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Особенности выбора

Как уже было отмечено, количество заводимых проводов и их тип должны обязательно учитываться при выборе трубки. Например, для обустройства компьютерной сети или прокладки проводов освещения подойдет рукав с диаметром 16 мм, а вот для вывода на розетку или выключатель – уже 20 мм. Для силового кабеля потребуется гофра 25-50 мм.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Упростит последующий монтаж наличие специального зонда для протяжки проводов. Заранее следует подобрать и крепежные элементы — хомуты, клипсы и дюбели.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Если для установки на негорючее основание (бетон или кирпич) может подойти изделие из любого материала, то для каркасных конструкций следует выбирать ПВХ или ПНД, а для возгораемых конструкций – только металлорукав.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Также повышенные требования предъявляются, если вам необходима уличная гофра для кабеля. В этом случае требуется высокий уровень антикоррозийной защиты и гидроизоляционное покрытие. В этом случае двухслойный тип рукава обеспечит высокий уровень защиты от влаги и пыли. Учитывают также и цветовую раскраску под разные виды кабельной трассы.


Нюансы монтажа

Закрепить гофрированный рукав на поверхности не составляет особого труда. Вначале надо нарезать ее кусками нужного размера. В них при помощи протяжки или заранее запущенной проволоки заводится кабель. Крепежные приспособления фиксируются на стене, после чего рукав крепится на них. Концы трубки заводятся к щитку или точкам электропитания.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

При скрытом типе проводке гофра с кабелем заводится в штробу и закрывается сверху штукатуркой. Крепление внутри штробы можно производить при помощи алебастра и других быстрозастывающих растворов. При укладке трубки в канал или короб целесообразно пользоваться хомутами.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Когда фиксируется металлорукав, размещать его надо под уклоном, чтобы исключить скапливание влаги и конденсата. Также следует предусмотреть и дренажные выходы в нижней точке. Необходимым условием будет заземление по двум сторонам.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Использование защитной гофрированной трубки позволяет защитить кабель от внешних воздействий и обезопасить человека от потенциального контакта с проводом. Материал и конкретный вид рукава определяется конкретными условиями проводимых электромонтажных работ. При этом сама процедура крепления не отличается особой сложностью.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Фото гофры для кабеля

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

electrikmaster.ru

назначение негорючего рукава для электропроводки, выбор и установка

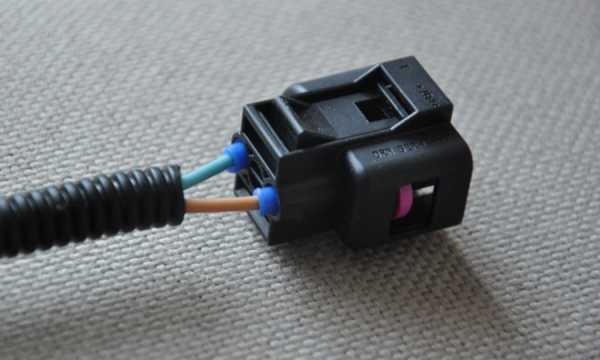

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.Во время прокладки новой электропроводки или ремонта старой специалисты рекомендуют помещать её в защитную оболочку. Для проводов и кабеля пластиковую гофру используют чаще других материалов. Это шланг с круглым сечением и ребристой поверхностью, которая и повышает гибкость трубы. Её изготавливают из разных материалов, что влияет на характеристику гофры.

Предназначение и виды

Гофрорукав используют для покрытия кабелей из соображений пожарной безопасности и для защиты проводки от механических повреждений. Деревянные или каркасные стены легко воспламеняются, как и ПВХ или вагонка, которыми их отделывают. В этом случае приобретают негорючую гофру для кабеля. Она защитит электрическую проводку от возгорания даже при возникновении пожаров.

Гипсокартоном часто покрывают стены, так как материал позволяет без трудностей установить шкафы, полки, повесить картины. Провода помещают в трубы для того, чтобы они не повредились во время сверления стен. Если кабель залегает под полом, то он может деформироваться во время стяжки или при заливке бетоном. Проводку, защищённую гофрой, легко извлечь и заменить в случае повреждений.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

От воздействия ультрафиолета и влаги труба защитит кабели при наружной прокладке. Если проводка будет располагаться в открытом пространстве, то необходимо выбирать гофру, устойчивую к перепадам температуры. Армированный материал пригодится в том случае, если кабель будет находиться в подвешенном состоянии. Подземная прокладка требует более жёсткой водонепроницаемой оболочки.

Гофрированную трубу для кабеля делят на виды по степени прочности:

  • лёгкая;
  • средняя;
  • тяжёлая;
  • армированная.

Лёгкий материал наиболее гибкий, его тонкие стенки подходят для защиты проводки под стенами и потолками. Он практически не выдерживает механической нагрузки. Немного толще будет средняя гофротруба, она пригодится для прокладки в стенах и стяжке. У тяжёлого типа незначительная гибкость, толщина стенок высокая. Его используют в стяжках и под землёй, на местах поворотов добавляют муфты или уголки.

Трубы хорошо защищают провода от влаги, грязи и пыли. Армированные рукава изготавливают из скрученной металлической проволоки и пластика. Это самый прочный вариант, который укладывают в грунт или подвешивают.

Различают также трубы со стяжками и без них. К концу троса привязывают провод, тянут за его другую сторону, размещая кабель внутри гофры. Без протяжки сложно поместить провод внутри рукава. Использовать лучше двухслойную трубу, у которой внутренняя поверхность гладкая, а внешняя ребристая. Это дорогой материал, но в него легко протянуть проводку.

Подходящий материал

Гофротрубу для кабеля изготавливают из разных материалов. Есть несколько типов оболочки, выбирают их в зависимости от условий использования. Наиболее известные рукава:

  • полипропиленовые;
  • поливинилхлоридные;
  • полиэтиленовые;
  • стальные.

Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

ППР гофра для проводов обычно имеет синий цвет, не возгорается и не тлеет, обладает высокой устойчивостью к воде. Используют её для открытой прокладки и в помещениях с повышенным уровнем влажности. Изделие из ПВХ серого оттенка, прокладывается только в сухих комнатах, так как не препятствует протеканиям. Оранжевые или чёрные полиэтиленовые трубы устойчивы к воде и химическим веществам.

Наиболее прочные — металлические рукава, они не поддаются воздействию влаги, огня, перепадам температуры.

Выбор гофры

Диаметр рукава колеблется от 15 до 65 мм, но параметров всего два — внешний и внутренний. Если будет осуществляться групповая прокладка, то в трубе должна оставаться свободной половина пространства. Провода могут нагреться и расшириться. Выбор диаметра зависит от участка применения:

  • Гофра для прокладки кабеля – Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.15 мм — осветительные приборы;
  • 2 см — розетки и выключатели;
  • 25 мм — для щитков и распределительных коробок;
  • 30 мм — соединение электрощитков;
  • 4 см — проход через несколько этажей;
  • 25−30 мм — слаботочные кабели телефонной линии и интернета.

Диаметр оболочки зависит от количества и сечения кабелей. Соответствия указаны в стандартной таблице, которую легко можно найти в сети. Нельзя брать трубы меньших размеров, но больших разрешается.

Установка труб

При открытой установке нужно использовать специальные клипсы, которыми крепят гофру. Их присоединяют к стенам на одинаковом расстоянии с помощью саморезов. Затем в клипсы заводят трубу и крепко прижимают. Также можно закрепить рукав стяжками из пластика или жестяными полосками с гвоздями.

При прокладке учитывают некоторые особенности работы:

  • максимальная длина не должна превышать 25 метров, при этом поворотов может быть не более четырёх;
  • расстояние между изгибами должно достигать 4 м, в противном случае нужно монтировать распределительные коробки;
  • поворот располагается под прямым углом с большим радиусом;
  • если рядом прокладывается несколько трасс кабелей, то между ними нужно оставлять 20 см зазора.

В помещении гофру крепят между распределителями, от них ведут к выключателям, светильникам и другим участкам. Один кабель просто заложить в оболочку, несколько проводов скрепляют изоляционной лентой или строительным скотчем. В квартире необходимо сначала установить гофрированную трубу, затем протянуть провода. На продолжительных участках все делают наоборот — прокладывают кабеля, а потом крепят рукав.

220v.guru

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

  • Без рубрики
  • Водонагреватель
  • Ворота
  • Выбор дверей
  • Гаражные ворота
  • Гидроизоляция
  • Гидроизоляция помещений
  • Гипсокартон
  • Гипсокартонный интерьер
  • Двери
  • Декор крыльца
  • Декор лестницы
  • Дизайн туалета
  • Дом
  • Заливка фундамента
  • Кладка
  • Кладка стройматериалов
  • Крыльцо
  • Крыша
  • Ламинат
  • Лестница
  • Напольная стяжка
  • Планировка домов
  • Планировка крыш
  • Пол
  • Разное
  • Советы по ремонту
  • Стяжка
  • Тёплый пол
  • Туалет
  • Укладка ламината
  • Фундамент
  • Электрические водонагреватели
2019 © Все права защищены. Карта сайта
