Мини фрезерный станок с ЧПУ

Здравствуйте, в этой статье я постараюсь показать подробно сборку этого станка, а также работу в программе по созданию текста и картинки для гравировки.
Кому лень читать, внизу статьи размещены видео от сборки станка до создания проекта для гравировки.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
На почте получил вот такой не легенький ящичек)))
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Все детали запакованы в пакетики, алюминиевые профиля обмотаны упаковочной стрейч пленкой.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Рассмотрел все детали, посмотрел видеоинструкцию по сборке, так как абсолютно никакого листика по сборке станка в коробке я не обнаружил.

Технические характеристики:
Ход по осям:
Y — 120 vv/
X — 100 мм.
Z — 45 мм.
Точность обработки: 0.1мм

Максимальная скорость перемещения: 600мм/мин
Мощность двигателя шпинделя: 80Wat (24V)
Подходящие фрезы в патрон с хвостовиком: 3.175 мм
Рама: Алюминиевый профиль 2020
Рабочий стол: Алюминиевый профиль 2080 шириной 150мм

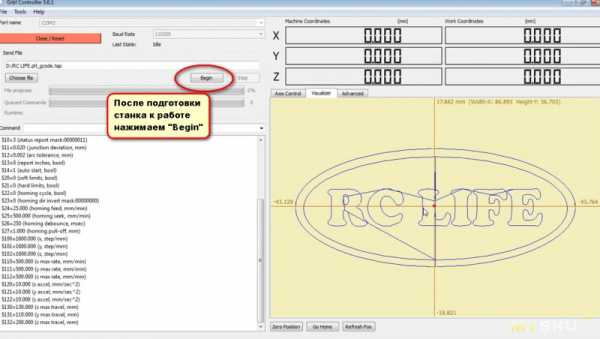

ПО: grblcontrol и ARTCAM

Для сборки гравировального станка в комплектации получаем ключи шестигранники, а вот ключей под гайки нет.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Начинаем сборку с основы станка — рамы.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Рама собирается из алюминиевого Т-образного профиля 20 х 20 мм.
Профили рамы соединяются силуминовыми уголками и винтами M4 со специальными гайками.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Снизу рамы прикрутим резиновые ножки.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
В этой конструкции станка движется не портал, а рабочий стол, который сейчас начну собирать.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
В качестве столика отрезок алюминиевого профиля 180ж80х20 мм.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Креплю основу для установки направляющих оси «Y»
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
На переднюю пластину ставим фланец с подшипником (внутренний диаметр подшипника 8мм.)
На второй пластине с большим отверстием будет позже установлен шаговый мотор.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
В комплектации получаем латунные гайки ( 6 шт. по 2 шт. на одну ось)
По идее, необходимо на одну ось ставить две гайки которые не крутятся относительно друг друга, между гайками пружина в давленом состоянии, такая конструкция позволит уменьшить люфт гайки на резьбе.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Латунная гайка на своем месте (пружину не ставил).
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Пора установить рабочий стол на направляющие.
В качестве направляющих использованы металлические отшлифованные трубки на торцах которых нарезана внутри резьба.
Длина направляющей трубки 200 мм. в комплекте их 4 шт. одинакового размера. две штуки на ось «Y», и две «X», а на ось «Z» идут такого же диаметра ну короче по длине.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Крепим направляющие болтиками М4.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800


При установке стола смотрим чтобы большое отверстие на пластине стола было на той стороне где пластина с таким же отверстием на раме. (фото выше).
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Собираем ось «X»
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Крепим пластины под самый верх уголков рамы.
Алюминиевую пластину с большим отверстием ставим на леву сторону рамы.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
На правую пластину крепим фланец с подшипником.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Собираем ось «Z»
Для сборки пластин берем четыре металлических уголка и восемь болтиков 4х10 и к ним простые гайки под ключ на 6-ть.

Сборка конструкции

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Пластина с большим отверстием должна быть с левой стороны.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

При сборке каркаса оси «X» смотрим чтобы большое отверстие было с левой стороны, а на правую ставим латунную гайку.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Каркас оси «X» будет ездить по направляющим.
Направляющие такие же, как и на ось «Y».
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Сверху на фото показано где должны быть большие отверстия на пластинах каркаса.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Направляющие крепим на болты М4
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Снизу каркаса прикручиваем фланец с подшипником, конечно его легче установить было когда каркас был у меня в руках.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Собираю каркас в котором будет закреплен мотор.
Для сборки каркаса необходимые:
— две пластины (они последние что остались)
— латунные стойки 3 шт. длиной 20 мм.
— болты 6 шт. М3.
— латунная гайка.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
В качестве шпинделя получаем коллекторный мотор который будет запитан от блока питания 24V.6А
Мощность двигателя: 80Вт (24V)
Характеристики мотора:
Высота мотора: 66,3 мм
Диаметр мотора: 42,3 мм
Диаметр выходного вала: 5 мм
Длина выходного вала: 10 мм
Напряжение: 24 В
Ток: 2,5 A
Скорость: 21000 об / мин

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800


Мотор закрепил на болтики М4. (берем короткие болтики, а то длинные упрутся в якорь мотора)).
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

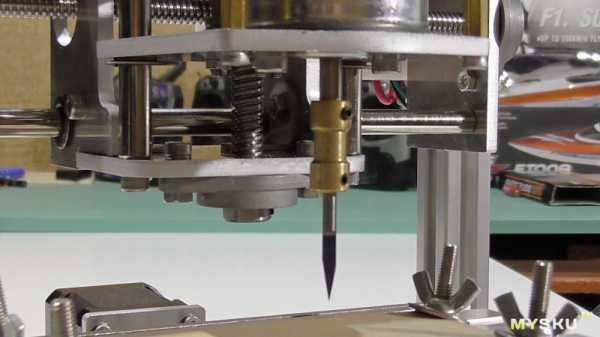

Установил рамку с мотором на направляющие.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Практически металл уже собран, будем переходить к электронике.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Каждую ось в движение будет приводить шаговый мотор.

Характеристики шагового мотора:
— модель: 42h57HM-0504A-18
— шаг 0.9 градуса.
— размер: 42 мм * 42 мм * 47 мм (без длины вала)
— вес: 367 г
— осевая длина: 12 мм
— диаметр вала: 5 мм.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

В комплекте получаем три алюминиевые сервомуфты для соединения мотора с резьбовым валом.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Муфты компенсируют несоосности, а также нагрузку при кручении (торсионную нагрузку).
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Установлен мотор на оси «Y»
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Как видно большое отверстие в пластине необходимое для прохождения муфты для увеличения хода по оси.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Установлен мотор на оси «Х»
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Чтобы установить мотор на ось «Z» предварительно на мотор накручиваем резьбовые столбики.

Длина резьбового столбика 20 мм.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Электроника

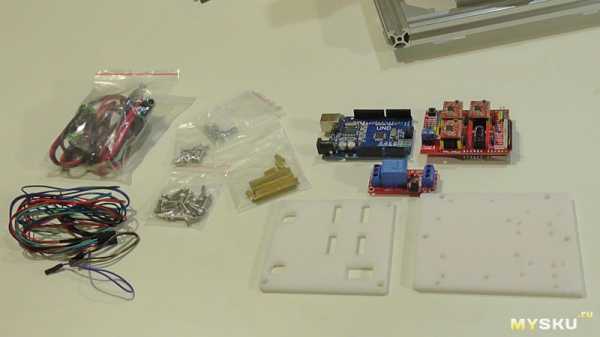

Переходим к установке контроллера и соединению проводов.
— шилд Arduino UNO (синяя плата)
— плата расширения CNC Shield v3.0 с установленными тремя драйверами A4988. (красная плата)
— реле модуль Arduino
— белые пластиковые пластины служат основой для монтажа плат и гнезд.
— в пакете провода для соединения моторов с платой «Arduino»

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Плата Arduino UNO которую соединим с второй платой на которой драйвера «CNC Shield».
Иными словами это сердце гравировального станка.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
На торце платы гнезда:

— USB гнездо (гнездо как у принтера) для соединения станка с ПК. (кабель для соединения получаем в комплект).
— гнездо для питания платы.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

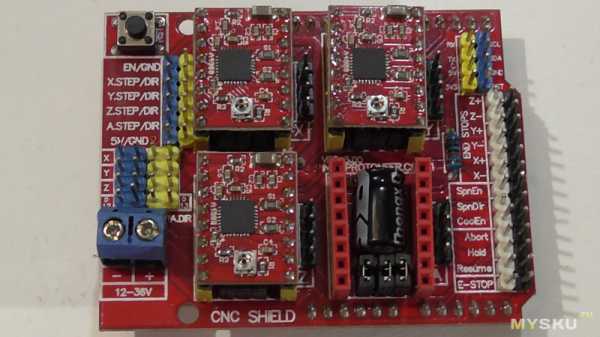

Плата «CNC Shield» с установленными драйверами A4988
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Замечу что данный станок не имеет кнопки аварийной остановки (E-STOP) и концевиков, хотя на плате имеются контакты для их подключения.
Так что работы для модернизации есть
Вот хорошо описано схемы подключения плат
Конечно, в этой статье я покажу куда подключать шаговые моторы и где взять сигнал на реле для включения шпинделя, то есть все по-штатному.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Аккуратно соединяем платы между собой.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Получаем вот такой пирог.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

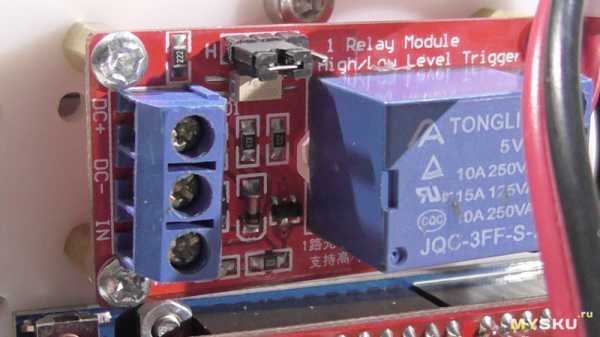

Модуль реле Arduino
Плата с реле имеет 3 вывода (стандарта 2.54мм): которые подключим к плате «CNC Shield»
— DC +: “+” питания
— DC -: “-” питания
— IN: вывод входного сигнала
Ну и естественно контакты реле в разрыв которых будет идти плюсовой провод к шпинделю.
Как понятно модуль реле необходим для управления вкл/выкл. шпинделя.

Модуль реле со всех сторон

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

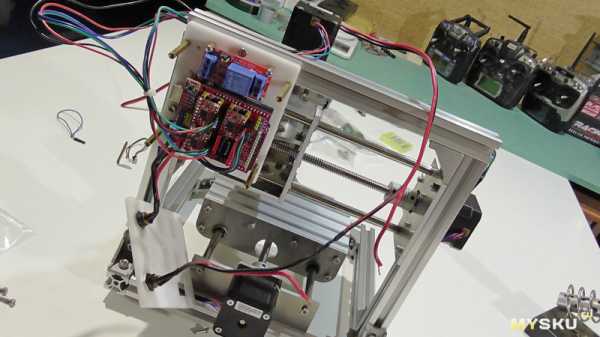

Монтаж плат на пластиковую основу (полу корпус).
Плату разместил таким образом, чтобы сбоку выходил USB кабель.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

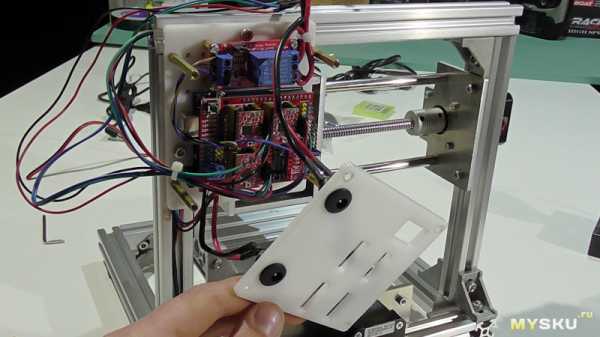

Для установки верхней пластиковой пластины поверх плат, использую из комплекта столбики длиной 30 мм.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Провода шаговых двигателей удлиняем при помощи цветных проводов с разъемом на конце, идущих в комплекте
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Гнездо подключения мотора оси «Y»
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Гнездо подключения мотора оси «X»
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Гнездо подключения мотора оси «Z»
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Если при в работе станка мотор вращается не в правильную сторону, для этого перевертываем штекер подключения мотора на 90 градусов.
На фото в моем случае все моторы осей правильно вращаются.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
На плате «CNC Shield» есть колодка для подключения питания 12-24V. подсоединяем к ней провод и припаиваем к гнезду закрепленному на пластине.
В таком случаи весь мозг станка будет запитан одним блоком питания 12V.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Шпиндель будет подключен вот этим проводом идущим в комплекте, контакты для соединения с мотором обжимаем или припаиваем.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Подключаем питание на шпиндель.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
На эту сторону подключаем питание модуля 5V и подаем сигнал управления с платы Arduino
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
— черный провод минус (-)
— коричневый плюс (+)
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Питания для работы модуля реле 5V. берем с платы CNC Shield.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
На контакт «IN» модуля реле подсоединяем провод, второй конец провода подключаем на плату CNC Shield к контакту SpnEn/
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Аккуратно прячем провода и прикручиваем пластину.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Гравер в полном сборе и готов к работе.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Для крепежа обрабатываемой заготовки в комплекте получаем болты и гайка-барашек под М5.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
В комплекте шли три одинаковых гравера.

Характеристики:
Диаметр режущей части: 0.1 мм
Диаметр хвостовика: 3.175 мм
Длина фрезы: 30 мм
Угол: 20°
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Держатель фрезы, обычный бронзовый переходник с 5мм на 3.175мм с торцевыми шпильками под шестигранник.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Кабель для соединения ПК с гравером (такой же кабель для соединения ПК с принтером).
Разъем 1: USB Тип A (вилка)
Разъем 2: USB Тип B (вилка)
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Ну, а далее к компьютеру, длина кабеля 1м.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Большой блок питания с надписью «EPSON» предназначен для шпинделя 24В 6А.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Блок питания 12V 4A для работы шаговых моторов.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Переходим к программному обеспечению для работы с гравером.
— CorelDRAW coreldraw.ruprograms.com/
— Stepcam 1.78 a01.116-mebel.ru/stepcam-178-skachat/
— Grbl Controller grbl-controller.software.informer.com/download/?lang=ru
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Запускаем CorelDRAW и создаем и задаем размер рабочего поля, в моем случае 100 х 100 мм.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

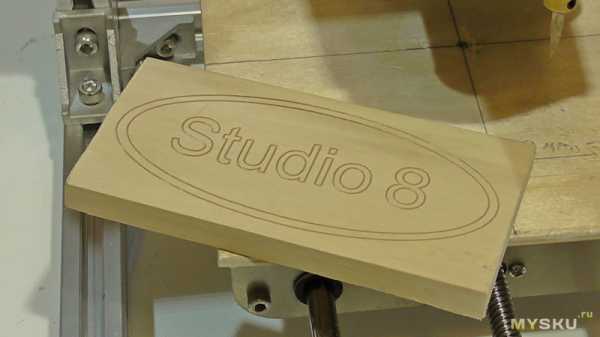

Изначально попробуем выгравировать текст (делаю эмблему).
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Добавляю эллипс.
Для начала достаточно.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
1 — нажимаем файл.
2 — сохранить как.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

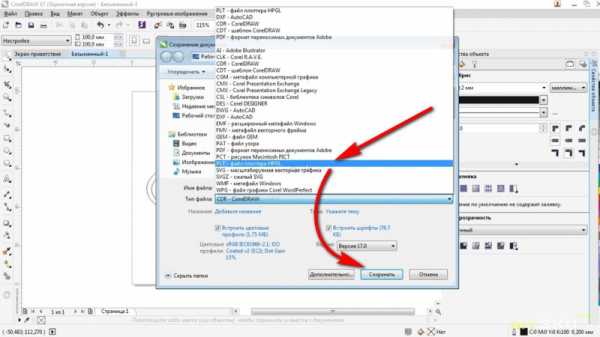

Из списка выбираем тип файла: PLT — файл для плоттера HPGL
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Сохраненный файл.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Запускаем программу для конвертации: Stepcam
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
После создания G-кода запускаем управляющую программу станком Grbl Controller
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Файл с G-кодом помещен в программу, пора подготовить станок к работе.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Подготовил дощечку которую закреплю двух сторонним скотчем к рабочему столику (двух сторонний скотч хорошо справляется с этой задачей).
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Предварительно на заготовке был обозначен центр, куда необходимо свести в ручную оси станка.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

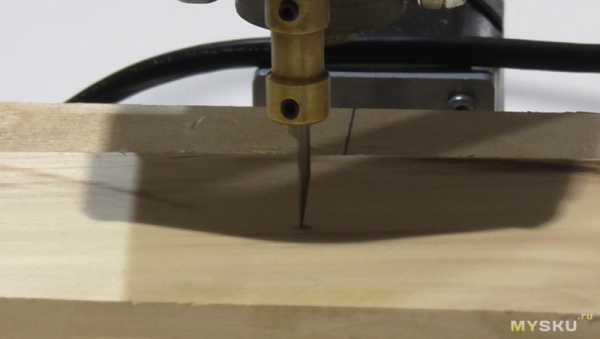

Ось «Z» аккуратно опускаем вниз чтобы фреза еле-еле касалась плоскости заготовки, это и будет нулевая точка от которой во время работы фреза зайдет на глубину 1 мм. (это значение мы установили в Stepcam.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
После всех операций нажимаем в программе «Begin» после чего гравер начинает работать.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
В программе Grbl Controller наблюдаем процесс перемещения шпинделя по заготовке.
Место нахождения шпинделя показывает красная точка.
В программе место где прошел шпиндель стает зеленым.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Итог, хотелось бы чтобы такой станок был в каждой школе на уроке труда, благодаря станку мои ребята поняли и увидели что это ЧПУ так же, в рамках работы со станком научились создавать проект для гравировки в CorelDRAW и переводить проект в G-код.
При наличии необходимой фрезы можно наносить гравировку на алюминий.
Если возникнет заменить какую-то деталь на станке, не дефицит.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Температура моторов после работы на протяжении 17 мин

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
В комнате температура 17 С.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Изготовление печатных плат можно посмотреть в этом обзоре
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Вырезал рамки под сервомашинки:
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

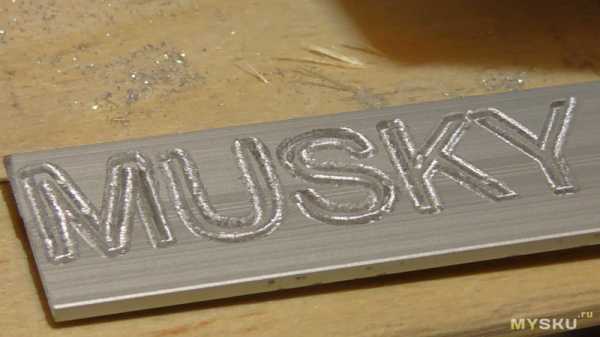

Работа по алюминию:

Попробую сделать гравировку на пластине алюминия, вся процедура та самая как и для дерева только ставлю скорость прохода 100мм/мин. и углубление 0.5мм.
Правда фрезы у меня специальной нет, воткнул какая больше понравилась, все ради теста.
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800
Видео по сборке рамы и механики станка:


Подключение узлов электроники (довольно подробно показано).


Видео в котором создаем текст и картинку для обработки данным гравером.


Гравировка алюминия:


Спасибо за внимание.
С наступающими праздниками.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Станки для малого бизнеса с ЧПУ – цены, характеритики

В поисках идеи для прибыльного и успешного бизнеса не обязательно, чтобы она была оригинальной и не похожей на другие, ведь многие успешные предприниматели начинали с чего-то малого, уже известного, и развивали это направление. Современный мир предлагает множество вариантов развития своего дела. Это может быть обучение и воспитание, реклама и оказание услуг, строительство и производство, и т.д. Если вы решили заняться каким-то небольшим производством, то первым пунктом в проекте, конечно, будет значиться оборудование.

Станки с ЧПУ для малых предприятий

Создание среднего или крупного предприятия нуждается в больших стартовых вложениях, которые не всегда есть у начинающего предпринимателя. А вот для малого бизнеса доступно множество недорогих доступных решений. Современный рынок оборудования предлагает большой ассортимент станков для малого бизнеса. Предприниматель может приобрести разнообразные мини станки для бизнеса, например станки с ЧПУ для малого бизнеса (фрезерный ЧПУ станок, настольный ЧПУ станок).



Но прежде чем начать выбирать оборудование, необходимо определиться с направлением предприятия и суммой доступных вложений. Сравните различные модели станков, предлагаемых на данном рынке, их стоимость. Многих начинающих бизнесменов, естественно, в первую очередь интересует цена оборудования. Большой популярностью пользуются мини станки отечественного производства. В частности, советуем обратить внимание на оборудование производства компании ЧПУ «Моделист», которые отличаются высоким качеством и доступной стоимостью. Преимущество данной компании в том, что кроме доставки оборудования она также предоставляет специалистов для установки аппаратуры и пусконаладочных работ.



В каталоге на сайте ЧПУ «Моделист» можно подробно ознакомиться со всевозможными станками для работы малого бизнеса, выбрать оптимальный набор оборудования для начала производства. Подробно изучив сильные и слабые стороны станков, любой начинающий предприниматель может выбрать оборудование, которое обеспечит процветание и доходность его компании.

Примеры станков с ЧПУ

Расскажем подробнее о некоторых моделях станков, предлагаемых ЧПУ «Моделист». Все гравировально-фрезерные станки данного предприятия являются отличным инструментом как для хобби, так и для прибыльного малого бизнеса. На станках данной серии возможен раскрой листовых материалов, гравировка, деревообработка ЗD, изготовление корпусов и плат для радиотехники, производство элементов дизайна и наружной рекламы.



Фрезерный настольный станок «Моделист» отличается компактными размерами и жесткой конструкцией с подвижным порталом. Благодаря чему он легко устанавливается в помещении с малой площадью, но мощно и быстро справляется с работами по раскрою, сверлению, фрезеровке и гравировке дерева, фанеры, пластика и других материалов. Управляется данный станок с помощью надежного программного обеспечения MACh4 или CNC-USB.



Плюсами всех станков по дереву серии «Моделист» является то, что данные аппараты оснащены самым современным компьютерным оборудованием и имеют высокую степень автоматизации. Конструкция их рабочего стола универсальна для фрезерования и гравировки по пластику и дереву. Работа на данных аппаратах безопасна благодаря использованию большого набора приборов контроля. Также в станочном комплексе присутствуют необходимые инструменты для выполнения изделий ювелирной направленности. Детализация выполненных на данных станках готовых изделий имеет очень высокое качество, практически не доступное при ручной работе. Кроме того, такие станки отличаются быстротой выполняемых программ обработки и высокой производительностью. И важно отметить, что вся техника ЧПУ «Моделист» полностью отвечает международным стандартам качества.



Еще одна группа станков «Моделист» – фрезерно-гравировальные станки для работы по камню. Такие аппараты незаменимы в бизнесе по изготовлению памятников и надгробий. Они легко справляются с обработкой искусственного и натурального камня, а также цветных металлов, что приносит довольно большую прибыль.



Отдельная группа оборудования – это гравировально-фрезерное оборудование CNC. Данное оборудование с ЧПУ отлично подходит для обучения молодых специалистов станочному мастерству. На таких станках можно работать с металлами, пластиком, натуральным или искусственным камнем, древесиной плотных пород. Данные станки могут выполнять задачи любого уровня сложности. На таком оборудовании могут работать даже дети в учебных комбинатах, что позволят привить им интерес с профессии станочника и выбрать профессиональную ориентацию.



Как видите, направлений бизнеса с использованием гравировально-фрезерных станков очень много. Вам необходимо лишь определиться с тем, что вам ближе, а мы поможем подобрать оборудование.

cncmodelist.ru

Фрезерный станок по дереву с ЧПУ для домашней мастерской

На предприятиях, выпускающих большими партиями оригинальную мебель и элементы архитектурного декора из древесины, необходим фрезерный станок с ЧПУ по дереву. Подобное оборудование можно рассмотреть на примере станков от отечественного производителя MULTICUT. На сайте у них есть подробное описание каждой модели и возможность сравнить цены.
Фрезерный станок с ЧПУ быстро изготавливает множество ножек, балясин, колонн с резьбой, не отличимой визуально от произведений искусств, созданных вручную. Подключение к фрезеру CNC – числового программирования, позволяет копировать сложные конфигурации и быстро изготавливать любое количество совершенно одинаковых деталей при минимальном участии человека.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Основные виды оборудования

При фрезеровании обработка производится по 3 и более осям с одной установки. ЧПУ направляет инструмент в строго заданном направлении, оптимальном для выполнения заданной работы. Деревообрабатывающие фрезерные станки с ЧПУ различают по конструкции консоли, размеру, способности выполнять операции станков других видов. Различают основные типы фрезерных станков:

  • универсальный;
  • копировальный;
  • настольный;
  • мини фрезер;
  • токарный;
  • сверлильный;
  • расточной;
  • гравировальный.

По движению шпинделя различают вертикальные и горизонтальные станки с ЧПУ.

У 3D гравировального станка по дереву на стол устанавливается шпиндель. Он вращается от отдельного привода по единой с инструментом программе, и позволяет обрабатывать длинные детали типа вал со всех сторон за одну установку.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Универсальный фрезерный станок с ЧПУ относится к промышленным. Он крупногабаритный и способен произвести множество операций, включая:

  • расточку;
  • сверление;
  • торцевую фрезеровку;
  • зенкование;
  • отрезку.

За одну установку делается грубая и чистовая обработка. Инструмент меняется автоматически. Оборудование рассчитано на непрерывную работу в течение 8- 16 часов. Выгодно приобретать аналогичное оборудование для изготовления больших и средних партий деталей. В процессе работы станочник может изменить в программе отдельные параметры.

На станке фрезерно гравировальном с ЧПУ по дереву создают резные панели и другие уникальные элементы. Программой задается объемная финальная картинка, и фреза скользит по оптимальному маршруту для быстрого и точного выполнения работы. Особенность гравировального оборудования с ЧПУ – относительно небольшая глубина обработки.

Кроме дерева на гравировальных станках обрабатывают ДСП, фанеру, пластик, гипс, оргстекло и алюминий.

В домашней мастерской большой перечень работ выполняет настольный фрезерный станок с ЧПУ. В зависимости от установленной программы, он способен самостоятельно обрабатывать небольшие партии и единичные детали.

По конструкции станины и принципу работы различают станки:

  • одностоечные – вертикальные;
  • двухстоечные – портальные или консольные.

Одностоечные фрезерные станки имеют подвижный стол, обеспечивающий перемещение детали по 2 осям. Они малогабаритные и предназначены для изготовления небольших деталей. В деревообработке применяются редко, в основном рассчитаны на фрезеровку металла.

Двухколонные крупные промышленные агрегаты и небольшие настольные имеют подвижный стол и перемещающуюся по поперечинам шпиндельную головку. На крупных агрегатах она способна вращаться и менять угол наклона. В результате инструмент обрабатывает и боковые стороны деталей, торцы.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

У наиболее крупных станков с ЧПУ, обрабатывающих детали до 3 м, стол для прочности неподвижен. При работе перемещается вдоль заготовки консоль с работающей по программе фрезой. Чаще всего такие станки используют для раскроя листов ДВП и ДСП с мебельной и строительной промышленности.

Механический копировально-фрезерный станок изготавливает деталь по образцу. В программу закладывается трехмерное изображение с готового предмета. Датчики определяют размеры заготовки, и фреза повторяет заданные конфигурации. Программа определяет оптимальный режим резания и кратчайшую траекторию. Изменить параметры в программе нельзя. Надо переделывать образец и снова закладывать его в программу.

При работе с копиром по образцу скользит датчик, и фреза повторяет его движения.

Устройство и принцип работы

Не зависимо от размеров, промышленный агрегат и настольный фрезерный станок с ЧПУ по дереву имеют одинаковые узлы, обеспечивающие перемещение инструмента по 3-м основным осям:

  • X – шпиндельный узел, перемещающийся по балке поперек стола;
  • Y – перемещение консоли вдоль стола;
  • Z – вертикальное движение шпинделя с цанговым патроном и инструментом.

Вдоль оси Y дополнительно перемещается стол. На столе 3D станков устанавливается независимый шпиндель с кулачками для крепления заготовки. При обработке длинных деталей напротив крепится центр – задняя бабка.

Для удобной работы устанавливается приспособление для сбора стружки. На домашнем оборудовании это обычный пылесос с большим мешком. Шланг подводится в зону реза и легкие опилки засасывает внутрь поток воздуха.

Каждый узел приводится в движение отдельным приводом. Мощность двигателя и количество оборотов подбирается разное, в зависимости от назначения. Фрезеровка производится на большой скорости для обеспечения чистоты обработки. Стол и консоль перемещаются медленно, но с большими нагрузками от веса самих узлов и детали.

Основой служит станина, на которой установлены консоли, стол, блок управления. Для движения имеются направляющие и зубчатые реки. Само перемещение осуществляется вращением звездочек на подвижных узлах.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Движение всех узлов – изготовление деталей на фрезерных станках происходит по команде блока ЧПУ шаговым двигателям, каждому отдельно, исходя из положения инструмента в данный момент, и куда ему следует сместиться для гравировки или объемной обработки.

Программа закладывается в блок ЧПУ в виде координат по 3-м осям. Производится корректировка – указывается форма и размер фрезы. После включения станка начинается движение фрезы и детали относительно друг друга. Компьютер сам выбирает оптимальную траекторию фрезеровки и, какой из узлов удобнее перемещать.

Блок управления подает команды и постоянно получает отчеты о координатах фрезы в каждой оси.

Программирование производится по специальной программе непосредственно на компьютере станка при изготовлении небольших партий. В процессе работы в программу – конфигурацию детали, можно вносить изменения. Вся обработка производится одной фрезой.

Промышленное оборудование использует для управления программные блоки, созданные программистами на отдельно стоящих компьютерах. Программы загружаются в блок управления в виде дискеты. Изменить что-то невозможно, надо создавать новую программу. Возможно использование нескольких видов инструмента для изготовления одной детали. Вначале работы с первой заготовкой от партии устанавливается нулевая точка для каждого.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Настольный фрезер ЧПУ по дереву в домашней мастерской использует в основном механическое копирование. Оно производится по реальному шаблону. Копировальная втулка или считывающий датчик движется по одной из осей X или Y вдоль материального шаблона, и передают все координаты на рабочий инструмент. Обработка производится поэтапно, предварительная, грубая и чистовая.

Назначение и возможности ЧПУ станков

Предпринимателей, занимающихся выпуском мебели и деревянных конструкций для строительства из древесины и прессованных стружечных плит, интересует, что можно сделать на фрезерном станке ЧПУ и какие выгоды от его эксплуатации. Перечень выполняемых операций большой:

  • фигурная резка;
  • нанесение объемных узоров;
  • изготовление декоративных деталей для мебели;
  • гравировка по мягким металлам;
  • создание рекламных надписей;
  • построение демо-макетов для выставки и демонстрации архитектурных проектов;
  • изготовление литейных форм;
  • создание заготовок для чип-сетов печатных плат.

Универсальный 3D фрезерный станок ЧПУ по дереву, возможности которого практически не ограничены, создает уникальные объемные резные элементы для мебели, столбы и балясины для лестницы. Настольное оборудование позволяет делать ювелирные изделия, фрагменты резных наличников, рам, багетов, сувенирные изделия.

На станке консольного типа с ЧПУ для дома можно изготавливать элементы декора для фасадов мебели, резные панели, ажурные конструкции из фанеры, дерева и пластика.

В домашних мастерских элменты фигурной мебели, ножки стола, накладные элементы отделки.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерование дерева на ЧПУ происходит на большой скорости с минимальным участием человека. Производительность оборудования высокая. Рабочий ставит нужную программу, устанавливает заготовку и дает команду начинать работу.

Выбор фрезерного станка по дереву

Перед покупкой оборудования следует определиться с его загрузкой и размерами деталей. Для домашней мастерской подойдет настольная модель с механическим копиром. При серьезном увлечении изготовлением уникальной мебели и для малых мебельных предприятий нужно приобрести станок 3D с ЧПУ. Большое количество совершенно одинаковых деталей за короткий промежуток времени позволит увеличить производительность предприятия, и затраты на приобретение программного блока окупятся.

Консольный фрезеровочный промышленный агрегат оправдает себя только на предприятиях массового производства крупных деталей, при раскрое листов ДВП и других элементов для мебели и строительства.



stankiexpert.ru

Мини-фрезерный станок с ЧПУ

Содержание статьи:

Компактные фрезерные станки применяют для изготовления сувениров, мелких деталей, украшений, рекламной продукции. Мини-оборудование работает под управлением ЧПУ и способно обрабатывать мягкие металлы, текстолит, дерево и любые его производные, пластики, стекло, кожу.

Функции мини-фрезерного станка

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

мини-фрезер с ЧПУ Redsail

С помощью мини-фрезера можно обрабатывать детали в двух или трех плоскостях:

  • вырезать из листового материала буквы, символы, номерки, любые контуры;
  • гравировать таблички, платы для печати, сувениры;
  • фрезером вырезать статуэтки, клише, небольшие детали интерьера;
  • сверление отверстий.

Особенности мини-станков с ЧПУ — небольшая рабочая площадка, невысокая мощность. Их используют при изготовлении небольших партий товара в маленьких ремонтных мастерских, в исследовательских центрах, частники. Соотношение цены и качества настольных фрезеров с ЧПУ оптимальное среди металлообрабатывающего оборудования.

Небольшой станок размещается в любом помещении, работает от бытовых электросетей с напряжением 220 В, скорость вращения шпинделя регулируется плавно.

Плюсы мини-фрезеров:

  • малый вес и размеры;
  • невысокое потребление электроэнергии;
  • тихая работа;
  • простота устройства и эксплуатации;
  • мобильность;
  • приемлемая цена.

Устройство мини-фрезера

Заготовка закрепляется на рабочей столешнице. Исполнительный инструмент фиксируют в вертикальном асинхронном шпинделе, который передвигается по горизонтали вдоль и поперек столешницы. Трехмерная обработка возможна благодаря передвижению шпинделя в вертикальной плоскости и его развороту по горизонтали.

Точная обработка деталей мини-станками с ЧПУ обеспечивается за счет:

  • надежности конструкции станины, цельнолитой из прочных металлов;
  • шаговых электромоторов, которые передвигают шпиндель точно по координатам;
  • прочной фиксации детали на столешнице с помощью прижимов или вакуума;
  • числовых пультов управления, работающих от компьютерной программы.

Основные технические характеристики

мини-станок с управлением от ПК

При покупке мини-фрезерного оборудования с ЧПУ необходимо учесть:

  • размер столешницы, наибольший вес обрабатываемой заготовки, ход шпинделя и расстояние между ним и столешницей — по этим размерам определяются параметры заготовок;
  • мощность — варьирует от 150 до 750 Вт. Для обработки металла подбирайте максимально возможную. Высокая мощность говорит и о «выносливости» оборудования. Если планируется использовать его для мелкосерийного производства, на мощности экономить нельзя. Мощности 150 Вт достаточно только для любительских поделок;
  • наивысшая скорость кручения шпинделя, возможность и пределы изменения — этот показатель определяет производительность станка, скорость выполнения задачи, степень гладкости готовой детали, влияет на выбор инструментов и возможности станка;
  • максимальный размер исполнительного органа (сверла, фрезы) — для выборки пазов и отверстий нужных диаметров и глубины;
  • наличие опции бесступенчатой регулировки скорости движения резца, комплектация системой ЧПУ, которая удобна и выгодна при изготовлении однотипных деталей;
  • наличие угла поворота головки шпинделя — необходим для выборки наклонных канавок;
  • напряжение электросети — как правило, настольные мини-станки работают от бытовой сети 220 В, однако можно найти и модели от 380 В.

Параметры выбора станка

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

мини-фрезер с ЧПУ Stepcraft

Материал станины. При работе фрезерного станка с ЧПУ важно исключить вибрацию, поэтому станина должна быть цельнолитой, желательно из чугуна. Такие конструкции обладают максимальной жесткостью. Недорогие модели заключают в алюминиевый корпус, что снижает точность резки.

Конструкция шпинделя. Электрический шпиндель это одна из основных и наиболее дорогих деталей станка. Желательно избегать изделий с жидкостным охлаждением, произведенных неизвестными фирмами. Лучшие шпиндели изготавливают компании Giordano Colombo, HSD. Хороший шпиндель прослужит не меньше 5 лет при грамотной эксплуатации. Фирменные изделия подлежат гарантийному ремонту в сервисных центрах. Мощность шпинделя желательно подбирать с запасом, для обработки металла не менее 1,5 кВт.

CZ- 20005 MAMAN 3040Bravo 3030Qualitech SHG0404
Размер стола, см88 х 5030 х 4045 х 4452 х 66
Ход по осям, см13,5 х 5 х 1030 х 30 х 1040 х 40 х 12
Рабочая скорость, мм\мин1000300021004000
Мощность шпинделя, Вт800801500
Вес, кг53380

Таблица 1. Характеристики некоторых моделей мини-фрезеров

Электромотор для движения каретки. В мини-станках по металлу используются серводвигатели или шаговые электромоторы. Серводвигатели это последние разработки, обеспечивающие точную и быструю работу. Во время работы они не накапливают погрешность, что очень важно при серийном производстве. Их конструкция полностью исключает пропуски шагов, которые часто случаются с шаговыми электромоторами. Серводвигатели дороже, но продукция известных производителей (Delta, Panasonic) служит бесперебойно длительное время.

Количество инструмента. Желательно заранее предусмотреть с помощью какого количества резцов будет выполняться деталь. Если требуется больше трех смен инструмента, целесообразно подумать о приобретении автоматов или полуавтоматов с механической заменой резцов.

Пульт управления. Большинство мини-станков с ЧПУ управляются через подключенный компьютер. Это удешевляет устройство, так как хорошая стойка управления достаточно дорога. Например, одна из лучших стоек Syntec представляет собой полноценный пульт управления, который работает без дополнительного ПК.

Программное обеспечение. Обычно к станкам прилагается управляющая программа. Чаще всего это технически устаревшие варианты, с помощью которых очень сложно создавать трехмерные модели. К тому же, большинство программ работают на английском интерфейсе, добавляя неудобства. Самая удобная и распространенная программа ЧПУ — ArtCam.

Сервисное обслуживание. Даже самый маленький настольный станок по металлу может выйти из строя. Поэтому при покупке желательно заранее узнать о наличии сервисного центра или мастерской. Фрезерное оборудование мелких неизвестных производителей бывает сложно починить и подобрать подходящие детали.

Видеоролик с распаковкой настольного фрезерно-гравировального устройства:

stanokgid.ru

Фрезерный станок (фрезер) с чпу по дереву

Содержание

В настоящее время область применения такого устройства, как фрезерный мини-агрегат с ЧПУ достаточно широка. Фрезерный мини-станок, оснащенный ЧПУ предназначен для производства разнообразных деталей из дерева.

Возможности представленного мини-агрегата довольно широки – он может быть использован для фрезерного формирования рельефных поверхностей на изделиях из дерева.

Фрезер с ЧПУ для резьбы по дереву

Такие мини-станки, оснащенные встроенным ЧПУ, в процессе производства проходят все этапы специальной сертификации для того, чтобы соответствовать всем нормативным требованиям безопасности.

Читайте также: «Как работает мини фрезер с ЧПУ по металлу?»

Виды фрезерных станков с ЧПУ по дереву

Фрезерный мини гравировальный настольный самодельный станок, оснащенный встроенным ЧПУ, способен выполнять целый ряд полезных задач, он:

  • разрезает;
  • просверливает;
  • рассчитывает расстояния между отверстиями.

Самодельный гравировальный агрегат со встроенным ЧПУ крепится на поверхности стола для фрезерного станка. При этом сам самодельный гравировальный станок с помощью фрезы осуществляет последовательность вращательных движений. Это приводит к разрезанию деталей из дерева.

Читайте также: какие модели кромочных фрезеров Макита самые популярные?

В зависимости от технических характеристик и особенностей устройства мини-станки с ЧПУ по дереву подразделяются на два основных класса: консольные и безконсольные. Они же в свою очередь могут быть:

  • широкоуниверсальными;
  • горизонтальными;
  • вертикальными.

Консольный самодельный гравировальный мини-станок является одной из самых популярных в настоящее время модификаций.

Консоль такого станка по дереву представлена в виде детали, на которой крепится рабочая заготовка. В процессе обработки дерева шпиндель фрезерного агрегата не совершает никаких поступательных движений.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезерно-гравировальный станок в процессе работы

Гравировальный самодельный настольный механизм устроен таким образом, что консоль передвигается по направляющим сатины, в процессе чего выполняются ее рабочие функции. Стоит отметить, что возможности такого аппарата, как настольный гравировальный станок достаточно велики.

Если брать во внимание особенности конструкции бесконсольного фрезерно-токарного станка, оснащенного ЧПУ, то его отличие от консольного будет выражаться в том, что самодельный рабочий стол с закрепленной на нем деталью способен осуществлять движение только в двух направлениях – поперечном и продольном.

В таком случае шпиндель обладает широким спектром движений, к которым относятся и вертикальные. Для обработки деталей из дерева применяются фрезерные станки оснащенные ЧПУ. В зависимости от набора выполняемых функций они подразделяются на:

  • настольно-фрезерные;
  • фрезерно-обрабатывающие;
  • широкоуниверсальные;
  • токарно-фрезерные;
  • сверлильно-фрезерные.

Все вышеперечисленные агрегаты оборудованы встроенным числовым программным обеспечением.

Читайте также: «Как работает 3D станок для резьбы по дереву?».

к меню ↑

Особенности станков со встроенным ЧПУ

Числовое программное обеспечение представляет собой процесс выполнения различных операций, которые предварительно были записаны на один из видов носителя.

Гравировальный фрезерный станок и его модификации оснащены четырьмя основными разновидностями таких программ. Они могут быть:

  • позиционными;
  • контурными;
  • комбинированными;
  • многоконтурными.

Позиционная схема нашла себе широкое применение в тех рабочих процессах агрегата по обработке дерева, когда для того, чтобы выполнить необходимый рабочий объем в устройство загружаются координаты только двух конечных точек.

Читайте также: устройство и классификация фрезерно-гравировальных станков с ЧПУ.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Пример сделанного своими руками фрезерного станка с ЧПУ

В большинстве случаев она используется в тех станках по дереву, которые выполняют сверлильные и расточные работы.

Контурная схема обеспечивает управление головкой по заранее заданной траектории. Как правило, представленная программа используется в круглошлифовальных станках.

Комбинированная схема объединяет в себе преимущества и алгоритмы позиционной и контурной программ. Как правило, эта программа используется при функционировании многоцелевых фрезерных станков. Наиболее сложной является многоконтурная система, которая контролирует все основные функции станка.

Как правило, она применяется в широкоформатных фрезерных станках. В связи с применением числового программного обеспечения в агрегатах, их уровень производительности повышается в 2-3 раза, что напрямую влияет на реализацию возможности для изготовления сверхточных деталей со сложными контурами.

Применение такого обеспечения способствует значительному сокращению сроков, необходимых для подготовки нужных заготовок. Это приводит к тому, что все детали изготавливаются достаточно быстро.

Благодаря наличию числового программного обеспечения можно с легкостью произвести расчет точного расстояния при изготовлении разнообразных деталей.

В рамках мебельного производства и в строительных компаниях такие фрезеровочные деревообрабатывающие агрегаты с ЧПУ считаются незаменимыми помощниками.

data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”5929285318″>

Стоит отметить, что наиболее современные модели устройств способны подвергать обработке не только дерево, но и материалы с применением ДСП. Мини-станки используются большинством их владельцев в качестве хобби.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Комбинированный гравировальный станок по дереву

Они отличаются более низкой стоимостью по сравнению со стационарными агрегатами и имеют ограниченное количество программ и суженый функционал. Такое устройство отличается высоким уровнем мобильности, простотой конструкции и легкостью в эксплуатации.

Представленные агрегаты хороши в малогабаритном производстве. Они способны осуществлять все основные виды фрезерных работ, связанных со сверлением, расточкой и обработкой деталей.

Агрегаты вертикально-фрезерного типа со встроенным ЧПУ от настольных аналогов отличаются особенностями своей конструкции. Сверла и фреза таких аппаратов бывают:

  • фасонные;
  • торцевые;
  • концевые.

Представленные устройства могут производить обработку деталей, отличающихся большими габаритами.

Они могут осуществлять фрезеровку горизонтальных и вертикальных деревянных поверхностей. Как правило, такие устройства находят себе применение на больших производствах.

Широкоформатные агрегаты оснащены дополнительной головкой. Она способна производить поворот в любом необходимом направлении. Благодаря универсальности таких станков их можно применять в инструментальных и экспериментальных отраслях.

Читайте также: «Как работают координатно-сверлильные станки с ЧПУ?».

к меню ↑

Устройство фрезера с ЧПУ по дереву

Современное устройство такого типа представлено в виде достаточно сложного автоматизированного механизма, который обеспечивает фрезерование деревянных заготовок.

В структуру механических узлов включены автоматизированные элементы контроля и управления режимами обработки дерева. Особенность электронной системы заключается в том, что она базируется на готовых базовых алгоритмах ЧПУ.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Фрезы для гравировальных станков с ЧПУ

Это в значительной мере упрощает работу с представленным оборудованием. Это связанно с тем, что станок функционирует в рамках заранее заданного алгоритма действия и при осуществлении всего цикла работы не нуждается во вмешательстве оператора.

Механическая часть системы агрегата состоит из таких деталей, как станина, рабочий стол, оборудованный зажимными приспособлениями, подвижной портал со шпинделем.

К шпинделю подсоединяется цанговый патрон с цангами для того, чтобы осуществить крепление инструмента. Рабочим инструментом такого станка является фреза, которая проводит всю необходимую работу с заготовкой.

Размеры режущей кромки фрезы могут быть разными и варьироваться в соответствии с задачами, поставленными в процессе обработки. Часть фрезы, находящаяся в цилиндре подвержена закреплению в корпусе цангового патрона, который, в свою очередь, прикреплен к валу шпинделя.

Читайте также: виды, особенности и самостоятельная сборка фрез для мотоблока.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Гравировка по дереву на станке с ЧПУ

В процессе работы электромотор шпинделя осуществляет передачу крутящего момента и подает на фрезу вращательное движение. При соприкосновении с обрабатываемой поверхностью фреза способствует снятию верхнего слоя материала.

При рассмотрении электронной части устройства можно узнать о том, что она состоит из контроллера ЧПУ и вспомогательных электронных компонентов необходимых для соединения с цепью.

Для того чтобы обеспечивать более эффективное управление системой, самодельный агрегат укомплектовывается DSP-контроллером или напрямую подключается к персональному компьютеру. Все электронные детали работают под контролем индивидуального программного обеспечения.
к меню ↑

Преимущества оборудования

Большинство современных станков, оснащенных ЧПУ, обладают достаточно широким спектром функциональных возможностей.

Они способны обеспечить скоростную и высокоточную обработку и имеют достаточно широкий запас надежности и высокую степень удобства при эксплуатации.

Фрезерный станок с чпу по дереву мини – Мини фрезерные станки с ЧПУ по дереву CNC mini купить в Каменск-Шахтинском по цене $ 800

Современные станки обеспечивают качественную и быструю обработку изделий

Высокий уровень точности при обработке дерева достигается благодаря автоматизации большинства процессов протекающих в системе. Увеличенный параметр жесткости агрегата реализуется благодаря уменьшению длины цепей кинематического типа и численности механических передач.

Высокий уровень надежности и бесперебойности в работе достигается благодаря увеличению уровня износоустойчивости всех деталей, находящихся в движении.

Этот уровень держится благодаря мерам, уменьшающим потери тепла и интенсивность механического трения. Современные станки с ЧПУ имеют целый ряд неоспоримых достоинств. Они выражены в:

  • экономии на трудозатратах и повышении общей производительности труда;
  • множественности при выборе автоматических циклов, в рамках которых устройство будет работать;
  • возможности изготовления деталей отличающихся сложной пространственной формой;
  • высокой степени повторяемости и точности фрезеровки.

Современный станок, оснащенный цифровым программным управлением, представлен в виде автоматической системы, которая может осуществлять высокоточную деревообработку.
к меню ↑

Как работает гравировальный фрезерный самодельный настольный станок с ЧПУ по дереву? (видео)

data-full-width-responsive=”true”
data-ad-client=”ca-pub-8514915293567855″data-ad-slot=”8040443333″>

 Главная страница » ЧПУ

ostanke.ru

НАСТОЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК С ЧПУ ОТ $4600. СЕРИЯ 777. РОССИЯ ЗАВОД. 300 ВИДОВ СТАНКОВ

Станки ЧПУ по дереву нашего завода 777 серии применяются для резки композиционных материалов, могут использоваться для создания сложных 3D пресс-форм, архитектурных украшений и мебели, а также для обработки полимерных материалов, дерева, кожи, картона и др. Замечательно подходят для производства икон и сувениров из дерева. Большие новые возможности для вашего бизнеса! Управления станком осуществляется с помощью системы ЧПУ.

С помощью наших ЧПУ станков Вы сможете построить свой бизнес, изготавливая художественные панно из дерева для внутренней и внешней отделки зданий, логотипы, рекламу. Станки с ЧПУ, собранные на нашем заводе, имеют цельносварную раму, портальную конструкцию. Они изготавливаются из комплектующих ведущих мировых производителей. Серия 777 включает широкий выбор размеров рабочих столов станков ЧПУ по дереву.

В базовый комплект поставки станка входит:
  • система ЧПУ;
  • 3 шаговых двигателя 23HS;
  • необходимое программное обеспечение;
  • необходимое для обработки 2D файлов программное обеспечение;
  • необходимое для обработки 3D файлов программное обеспечение;
  • шнур для подключения станка к компьютеру;
  • шнур для подключения блока ЧПУ;
  • шпиндель;
  • сам станок (на фото).
Обрабатываемые материалы:

С помощью фрезерных станков с ЧПУ серии 777 вы сможете зарабатывать, занимаясь обработкой следующих материалов:

  • дерева — до 150мм;
  • ПВХ — до 150 миллиметров;
  • МДФ — до 150;
  • фанеры — до 150 миллиметров;
  • алюминия — до 100 миллиметров;
  • гетинакс — до 150;
  • пенопласта — до 150.

Фрезерные станки по дереву нашего завода серии 777 — отличное недорогое оборудование для вашего бизнеса. Мебельный бизнес, рекламный бизнес, производство икон, сувенирный бизнес, производство дверей и многое другое. Огромный спектр возможностей.

Станки собраны в заводских условиях на промышленном оборудовании. Точность изделий проверяется с помощью электронно-измерительных приборов.

У нас вы всегда можете купить качественные станки ЧПУ недорого!

777russia.ru

Cтанки с ЧПУ по дереву

Большой выбор фрезерно-гравировального оборудования с ЧПУ по дереву: от настольных мини станков до больших промышленных агрегатов.

У нас можно купить российские станки с ЧПУ напрямую от производителя, поэтому наши цены доступны широкому кругу покупателей, в том числе представителям малого бизнеса и домашних мастерских.

Подробнее

Станки с ЧПУ по дереву СК «Роутер»

В ассортименте СК «Роутер» представлены фрезерные и гравировальные станки с ЧПУ для обработки дерева и схожих материалов: ДСП, МДФ, фанера и т.д. Также наши станки позволяют обрабатывать и другие «мягкие» материалы: пластик, композиты, цветные металлы и пр.

Мы предлагаем российские станки с ЧПУ по дереву в широком ценовом диапазоне, в том числе и совсем бюджетные варианты.

Настольные мини станки по дереву

Станки с ЧПУ Роутер с небольшими размерами рабочего поля снискали популярность у представителей малого бизнеса и среди мастеров, работающих на дому. Наши мини станки используются ими для резьбы по дереву и в качестве гравировального оборудования при изготовлении небольших изделий по индивидуальным заказам. Высокая точность обработки и числовое программное обеспечение позволяют не беспокоиться о появлении брака и испорченных заготовках.

Также наши настольные станки по дереву позволяют осуществлять и фрезерование, что находит свое применение на мебельных производствах при обработке фасадов (в том числе и гнутых).

Отметим также, что стоимость станков с ЧПУ по дереву вполне доступна владельцам домашних мастерских, учебных заведений, небольших предприятий и других организаций, не располагающих крупными бюджетами.

Промышленные станки для деревообработки

В линейке фрезерных станков по дереву СК «Роутер» представлены модели, сконструированные специально для деревообрабатывающих производств. В основном это многоцелевые станки с ЧПУ, которые позволяют выполнять значительное количество разнообразных операций: от раскроя больших деталей до гравировки поверхностей.

Отличные эксплуатационные характеристики наших станков с ЧПУ – их надежность, универсальность и высокая скорость обработки (а следовательно и производительность) – обеспечивают условия, при которых приобретенный станок быстро окупается.

Как купить: большие возможности для малого бизнеса

СК «Роутер» и компания «Балтийский лизинг» предоставляют возможность на очень выгодных условиях купить оборудование для деревообработки в рассрочку и лизинг соответственно. С подробной информацией вы можете ознакомиться в соответствующем разделе нашего сайта, а также у наших менеджеров по телефону: +7 499 686 11 86.

rusnc.ru

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

  • Без рубрики
  • Водонагреватель
  • Ворота
  • Выбор дверей
  • Гаражные ворота
  • Гидроизоляция
  • Гидроизоляция помещений
  • Гипсокартон
  • Гипсокартонный интерьер
  • Двери
  • Декор крыльца
  • Декор лестницы
  • Дизайн туалета
  • Дом
  • Заливка фундамента
  • Кладка
  • Кладка стройматериалов
  • Крыльцо
  • Крыша
  • Ламинат
  • Лестница
  • Напольная стяжка
  • Планировка домов
  • Планировка крыш
  • Пол
  • Разное
  • Советы по ремонту
  • Стяжка
  • Тёплый пол
  • Туалет
  • Укладка ламината
  • Фундамент
  • Электрические водонагреватели
2019 © Все права защищены. Карта сайта
