Строим гараж из металлопрофиля своими руками + чертежи, фото и видео

Добавил(а): Максим Овсянников 18 марта

Построить гараж из металлопрофиля своими руками под силу каждому домовладельцу. Вам не понадобятся специфические навыки. Достаточно изучить технологию и следовать её основным требованиям.

Что такое гараж из металлопрофиля

Гараж из металлического профиля — прочное и удобное помещение для стоянки автомобиля. Он не требует мощного фундамента, больших финансовых затрат и строительных навыков.

Металлопрофиль — профилированный стальной лист, покрытый полимерным слоем. Материал используется для облицовки стен, перегородок, ограждений. Для защиты от ржавчины листы металлического профиля обрабатываются цинковым или алюмоцинковым покрытием. Иногда используется алюмокремниевое, однако оно менее устойчиво к внешним воздействиям. Лучшую защиту даёт алюмоцинковое.

Специалисты считают металлический профиль лучшим строительным материалом для возведения малых зданий. Среди основных преимуществ можно выделить:

Скорость монтажа. На строительство гаража из металлопрофиля может уйти пара дней.
Лёгкость строительства. Строитель может не обладать специфическими навыками, достаточно следовать основным правилам возведения построек.
Малая стоимость материалов и работ. Даже если придётся нанимать профессионалов для строительства гаража, стоимость услуг будет в несколько раз дешевле, чем при возведении каменной постройки.
Долговечность. Металлопрофиль с качественным полимерным покрытием может прослужить до 30 лет.
Мобильность. При необходимости конструкцию из металлического профиля можно демонтировать и переместить в другое место.
Негорючесть.
Металлопрофиль — лёгкий материал. Благодаря этому он может использоваться для возведения временных построек в местах, где строительство капитальных гаражей запрещено законом.

Однако существуют и определённые недостатки:

Возможность деформации при ударе. После этого вернуть листу первоначальный вид невозможно, однако возможна его замена.
Слабая теплопроводность. Гараж из профнастила очень холодный. Проблема решается с помощью внутреннего утепления постройки.
Повышенный уровень шума во время дождя. Избавиться от этого можно с помощью изоляционных материалов.

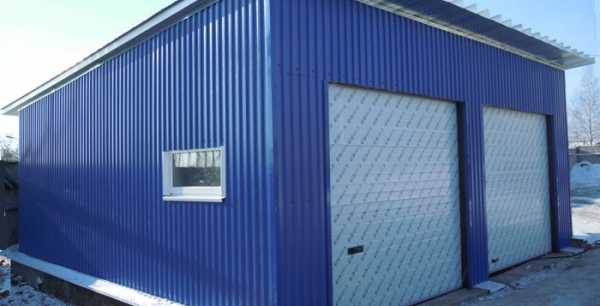

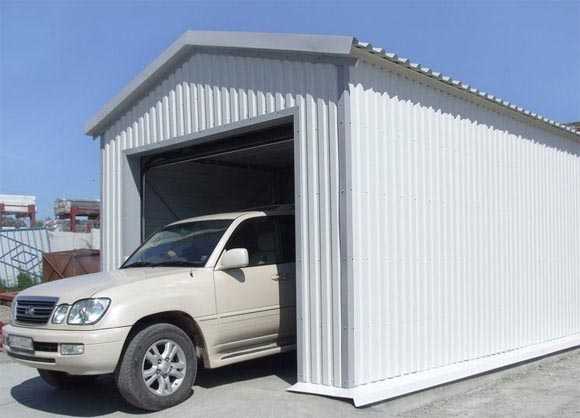

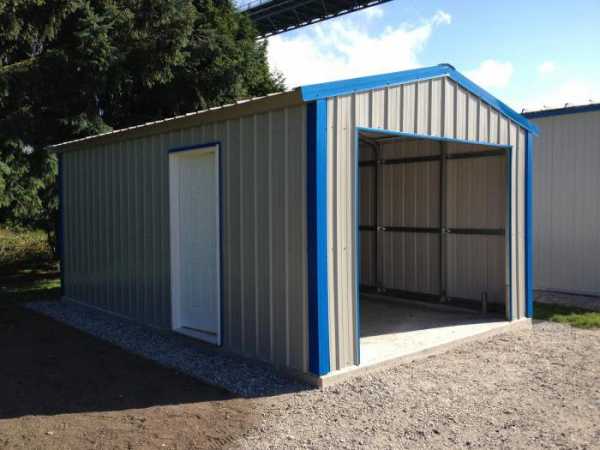

Виды гаражей: фото

: На крышу можно уложить и металлочерепицу

: Рулонные ворота устанавливаются при отсутствии места для распашных

: Распашные ворота делаются из того же металлопрофиля, что и весь гараж

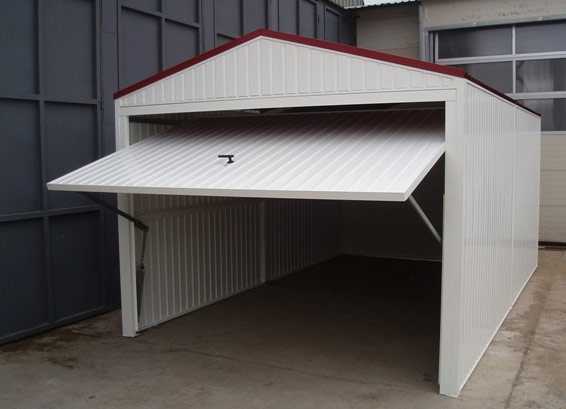

: В самодельный гараж из металлопрофиля можно встроить все типы ворот

Выбор материалов

С точки зрения конечного потребителя, металлопрофиль — это рифлёный металлический лист, пропитанный несколькими покрытиями. При выборе материала для строительства гаража нужно обращать внимание на маркировку:

Буква «Н» характеризует несущую способность. Металлический профиль с такой меткой отличается большой толщиной листа и высотой волны. Дополнительные бороздки увеличивают жёсткость материала.
«НС» — это несуще-стеновой металлопрофиль, имеющий среднюю волну и толщину листов.
«С» — стеновой профнастил. Используется в обшивке возведённых стен.

Металлический профиль с маркировкой «Н» считается самым крепким, потому при строительстве гаража с нуля стоит использовать именно его.

Цифры, проставленные в маркировке сразу за буквой, указывают высоту волны. Этот показатель может составлять от 8 до 100 мм. Косвенно это говорит и о толщине материала.

К примеру, параметры листа Н-75 следующие:

Толщина листа находится в диапазоне 0,7–1,0 мм.
Предельная нагрузка на 1 квадратный метр листа — от 9,2 кг до 12,0 кг.

Высота волны — 75 мм.

Рассчитать количество металлопрофиля, которое понадобится при строительстве, очень легко, достаточно определиться с размерами строения. Длина постройки равна ширине нескольких листов. Высота гаража от фундамента до крыши равна высоте одного листа. Закупая материал, следует прибавить к заданной длине здания 10 процентов — это необходимо для стыковки листов внахлёст.

Кроме металлопрофиля, в процессе строительства понадобятся такие материалы, инструменты и комплектующие:

Каркасные трубы.
Утеплитель.
Инструменты: шуруповёрт, дрель, кусачки, уровни, лопаты, ёмкость для замеса.
Расходники: саморезы, профили, песок, щебень, цемент.

Строим гараж своими руками

Перед покупкой материалов и началом работ необходимо найти и расчистить площадку для будущего строения и составить подробный чертёж.

Выбор и подготовка места

При выборе площадки для строительства гаража нужно руководствоваться целесообразностью и удобством. Если какое-то место более подходит для строительства бани или беседки, для гаража можно подобрать другой участок. Основное требование — отсутствие препятствий к выезду автомобиля.

В идеале линия ворот гаража должна располагаться на одном уровне с линией забора. Это гарантирует беспрепятственный выезд автомобиля на улицу и позволяет не ставить на этом участке ограду.

В целях экономии гараж из металлопрофиля можно пристроить к существующему зданию. В таком случае можно не строить одну из стен, но из-за повышенной шумопроводимости материала пристройку не нужно устанавливать рядом с жилым домом.

Для строительства гаража нельзя выбирать место с плодородной землёй. Под зданием начнётся гниение органических веществ, в результате чего возможен перекос конструкции.

Выбранная местность очищается от мусора и зарослей и размечается с помощью колышков, арматуры и верёвки, которая будет указывать размещение всех сторон будущего гаража.

Составление чертежа

Создание чертежа с указанием всех размеров и материалов не является обязательным условием возведения гаража, однако очень полезно людям, не имеющим опыта работы в строительстве.

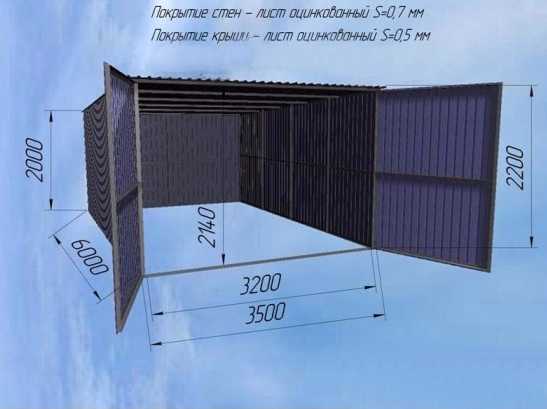

В чертеже можно указывать все размеры и характеристики будущего строения, включая уклон крыши и высоту пола. Стандартные параметры гаража для одной машины следующие:

Длина строения — 6 метров.
Ширина — 3 метра.
Высота стен — 2 метра. Ещё полметра или немного больше приходится на крышу.

В чертеже указываются все детали, их размещение и размеры

При создании чертежа и строительстве нужно помнить, что часть внутреннего пространства заберут изолирующие материалы.

Для небольших мобильных гаражей достаточно будет составить чертёж самой «коробки». Он состоит из двух схем:

Чертёж каркаса здания.
Чертёж зашивки.

В случае, если возводится стационарное строение, устанавливаемое на постоянное место, могут добавляться также чертежи фундамента и смотровой ямы.

Проект может включать несколько чертежей с разных точек

План работ

Возведение гаража из металлического профиля проходит в несколько последовательных этапов:

Подготовка фундамента.
Монтаж сборного металлического каркаса.
Обшивка.
Установка кровли.

Заливка фундамента и пола

Любое строительство начинается с подготовки основания. Именно фундамент принимает на себя основной вес здания, и от того, насколько качественно он сделан, зависит срок службы всей конструкции.

Возведение основания происходит по шагам:

Разметка по периметру, если это не было сделано на этапе подготовки площадки. По углам вбиваются небольшие колышки, между которыми натягивается стандартная строительная нить.
Рытьё траншеи. Металлопрофиль относится к лёгким материалам, потому достаточно углубиться в грунт на полметра.
Бурятся скважины для каркасных стоек. Эти же столбы будут играть роль свай фундамента, увеличивая сопротивляемость сезонным сдвигам почвы. Глубина — от полуметра, стойки должны заходить с небольшим запасом.

Траншея заливается цементным раствором. Рекомендуется разводить раствор в пропорции 1 ведро цемента на 2 ведра песка.

Если планируется обустройство смотровой ямы, копается котлован, размеры которого примерно на метр превышают плановые габариты. На дно также засыпается песок и утрамбовывается. В случае если грунтовые воды на участке расположены близко к поверхности, по периметру ямы делается дренаж, трубы которого выходят в ближайшую сливную систему. Стенки ямы монтируются из бетонных плит и выравниваются кирпичом. Работа должна быть завершена до заливки пола.

Ширина ямы зависит от габаритов автомашины

Далее можно приступать к заливке пола. Обычно для этого используется бетон.

Поверхность засыпается песком. Он должен быть ниже стенок смотровой ямы примерно на 10 сантиметров.

По всему периметру фундамента закрепляется демпферная лента. Она будет препятствовать возможной деформации пола при повышении или понижении температуры.
На засыпанный и утрамбованный песок укладывается слой гидроизоляции. Для этого подойдёт толстая плёнка из полиэтилена или рубероид.
На гидроизоляционный слой укладывается арматурная сетка. Диаметр прутьев — 10–12 мм.
Поверх заливается бетон. Готовая поверхность расправляется правилом.

Уложенный пол должен просохнуть. Для этого может понадобиться до трёх недель.

Видео: Заливка бетонного пола в гараже

<div id="yandex_rtb_1" class="yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743911-3";} else{var rtbBlockID="R-A-743911-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_1",blockId:rtbBlockID,pageNumber:1,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_1").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_1");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

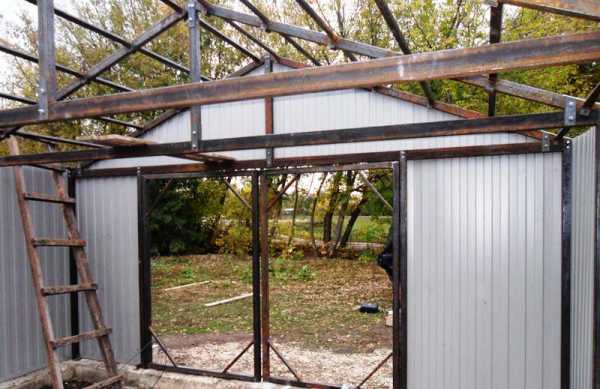

Создание каркаса

Есть два основных способа монтажа каркаса:

Сварка каркаса с последующей фиксацией на подготовленной площадке.
Монтаж опорных стоек с дальнейшей установкой планок на месте.

Должна получиться подобная конструкция:

Элементы крыши крепятся отдельно

В первом варианте каркас собирается отдельно от фундамента. Все элементы тщательно промеряются согласно ранее разработанному плану, нарезаются и свариваются друг с другом. Собранная конструкция устанавливается на фундамент и крепится с помощью саморезов. Иногда конструкция собирается по отдельным блокам непосредственно на фундаменте, в таком случае отдельные блоки свариваются или крепятся длинными шурупами.

Второй способ требует вмешательства на этапе создания фундамента. Для монтажа опорных стоек на глубину промерзания почвы роются ямки. Для этого можно использовать обычный садовый бур. В ямы устанавливаются угловые стойки. Они выравниваются по горизонтальному и вертикальному уровню и считаются эталонными. По ним выставляются остальные вертикальные стойки, верх которых должен образовывать единую горизонтальную плоскость. Затем ямки и ленточный фундамент заливаются бетоном.

Количество вертикальных стоек зависит от размеров гаража и типа используемого металлопрофиля. В среднем на каждый лист достаточно установить 2–3 опоры с расстоянием между ними 0,6–0,8 м.

Таким способом опоры устанавливаются с трёх сторон, четвёртая остаётся для монтажа ворот. Для распашных ворот достаточно изготовить два простейших четырехугольных каркаса для створок, установить на них и на крайних стойках стальные петли и навесить полученные конструкции. При необходимости добавляются дополнительные рёбра жёсткости.

После того, как раствор схватился, можно приступать к монтажу верхней и нижней обвязки и горизонтальных планок. Они крепятся к вертикальным опорам с помощью сварки либо саморезов на расстоянии 0,5 м друг от друга.

Если в дальнейшем планируется обустройство односкатной крыши, одна из сторон делается выше остальных. Двускатная крыша требует создания достаточно сложной стропильной системы.

Видео: Сборка каркаса в ускоренном темпе

Монтаж металлопрофиля

Установка профилированного листа — самый простой этап сборки гаража. Профнастил крепится вертикально, что обеспечивает своевременное устранение воды.

В качестве крепёжных элементов используются саморезы с прорезиненой прокладкой. Она надёжно закрывает отверстие, не царапает лист и исключает попадание влаги внутрь.

Работа происходит в несколько этапов:

Монтаж первого листа. Он крепится к угловой стойке с помощью саморезов и шуруповёрта. Вначале крепится верхний угол, затем вся сторона, после чего можно пришивать металлопрофиль по всему периметру. Среднее расстояние между саморезами — 30 см, или «через волну», за исключением последней.
Монтаж последующих листов. Установка происходит «внахлёст» на одну волну. В этом месте к каркасу крепятся два листа, в дальнейшем лист пришивается по профилю. Последняя волна остаётся свободной и связывается со следующим элементом обшивки.
Важный этап — обработка стыков герметиком. Это необходимо сделать, чтобы внутрь не попадала вода.

Видео: Крепление профнастила

Монтаж кровли

Крыша гаража из металлического профиля может быть односкатная либо двускатная. Это необходимо определить на этапе проектирования строения. Если гараж примыкает к другим строениям, стоит ограничиться одним скатом. Его уклон должен быть не менее 8 градусов.

Все элементы системы устанавливаются по отдельности

Монтаж происходит в несколько последовательных этапов:

Сборка каркаса крыши и обрешётки кровли. При обустройстве двускатной крыши крепятся стропильные пары, усиленные металлическими откосами. Их количество равно числу вертикальных опор.
Укладка листов. Монтаж происходит внахлёст на одну волну или на 20 см. Стыки заполняются битумными герметиками. 30–40 сантиметров металлопрофиля необходимо оставлять на свес за край.
Кровельные металлопрофильные листы крепятся не через волну, как в настенном варианте, а на каждой волне. Используются саморезы с прорезиненой головкой, скрывающие отверстия и не пропускающие влагу.

Видео: Монтаж односкатной крыши

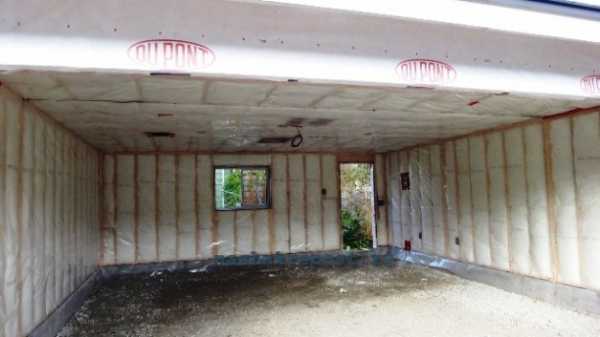

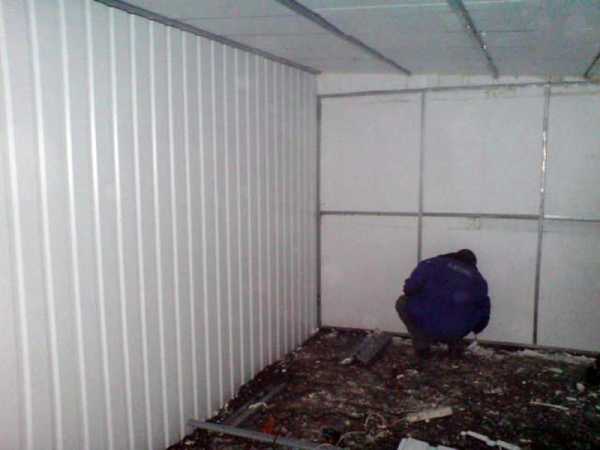

Утепление и отделка

Для утепления гаража из металлического профиля используется стеклянная или минеральная вата. Предпочтительнее использовать минвату, она обладает повышенной огнеупорностью. Процесс утепления и отделки происходит следующим образом:

Подбираются ватные маты. Толщина — от 50 до 100 мм.
К стене крепится термоизолирующая плёнка. Она не даёт теплу уходить из помещения и препятствует образованию конденсата.
Ватные маты крепятся между вертикальными стойками каркаса. Это можно сделать с помощью реек либо специального клея. Аналогичным образом утепляются ворота и листы кровли.
В качестве внутреннего декоративного покрытия можно использовать тонкие листы алюминия или профнастил. Многие строители рекомендуют не устанавливать дополнительное покрытие, так как оно провоцирует накопление конденсата.

Листы минваты помещаются между вертикальными опорами каркаса

Для утепления гаража можно использовать и рулонный материал. Его монтаж требует предварительной установки реечного каркаса. Поперечные планки, металлические либо деревянные, крепятся к главному каркасу на расстоянии 50–60 см. Под эти планки заводится рулонный утеплитель.

Видео: Как утеплить гараж для работы зимой

Готовый гараж из металлопрофиля окрашивается антикоррозийной краской. Это повышает срок службы постройки.

Соблюдая ряд несложных правил, вы станете владельцем собственного гаража из профнастила. При необходимости он легко переоборудуется под мастерскую, склад или другое хозяйственное помещение.

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов. Оцените статью: Поделитесь с друзьями!

prorab.guru

Гараж своими руками из металлопрофиля

Тот факт, что ставить личное авто в индивидуальном гараже с любой точки зрения предпочтительнее, чем на улице (на общей стоянке, под окнами квартиры или еще где), оспаривать бессмысленно. Кроме того, что гараж – это небольшая мастерская (плюс погреб, место для складирования ненужных вещей и так далее – каждый использует его по-своему), он еще и значительно продляет срок службы автомобиля.

Целесообразность возведения постройки из металлопрофиля своими руками многие подвергают сомнению, но даже самый ярый скептик не станет отрицать, что такое строительство – один из наименее затратных вариантов. Что учесть, как все спланировать и правильно построить простой гараж из металлопрофиля – на эти и другие вопросы можно найти ответы в данной статье.

Давать какие-то однозначные рекомендации по всем этапам строительства было бы не совсем правильно. Многое зависит от места, где будет расположен гараж (размеры площадки, удаленность от жилого дома), желания подвести эл/питание, холодную воду, финансовых возможностей хозяина, наличия опыта в строительстве и многих других факторов. Гораздо полезнее сделать обзор различных вариантов возведения бокса для своей машины, а что именно выбрать, читатель решит самостоятельно.

Схема гаража

Начать следует именно с этого. Гараж – это общее название крытого стояночного места, а что конкретно нужно именно нам?

Габариты

Если бокс рассчитывается под 1 легковую машину, то оптимальными считаются параметры 3 х 5 (м). Этого достаточно, чтобы дополнительно установить рабочий стол (как сделать верстак, читайте здесь), смонтировать полки, шкафчики и тому подобное. То есть обустроить собственный мини-автосервис (домашнюю мастерскую).

Соответственно, бокс на 2 единицы техники должен быть шире – порядка 4,5 м. Следует ориентироваться и на марки машин. Ведь после постановки в бокс они не должны стоять вплотную так, чтобы было невозможно открыть дверцу, не задев «соседа».

Оптимальной высотой считается 2,2 – 2,5 м. Например, многие автовладельцы являются поклонниками рыбной ловли. Поэтому перекрытие под кровлей будет удобным местом для складирования различных рыболовных снастей, резиновой лодки и другой, в том числе, хозяйственной мелочи.

Конфигурация бокса

Наиболее популярная форма гаража – параллелепипед. Такую конструкцию возводить намного проще, чем «ракушку».

Крыша гаража

Вариантов всего 2 – одно- (плоская) или двускатная. В принципе, при сборке гаража из металлопрофиля разница небольшая, так как в последнем случае не придется сооружать мощную систему стропил, как это делается при строительстве жилых домов. То, что расход материалов будет большим – минус, но увеличение полезного пространства – плюс.

Ворота

Какие они будут – поворотные, распашные (как сделать такие ворота — читайте), количество створок, будет ли в одной из них дверь? Со всеми этими нюансами следует определиться заранее.

Погреб, смотровая яма

Как правило, эти дополнительные «объекты» встречаются практически в каждом боксе. И если яма еще под вопросом, то хранилище продуктовых запасов – непременный атрибут практически любого гаража. Поэтому при определении его размеров нужно учесть удобство расположения погреба и пользования им.

Каркас гаража

Из чего его сооружать? В принципе, профлистами можно обшить что угодно. Например, брус.

Работать с древесиной несложно, но ее недостаток известен – необходимость в систематической обработке материала препаратами от гниения (огнебиозащита). Поэтому чаще всего для таких построек легкого типа выбирается металл. Чтобы уменьшить вес конструкции, заготовки лучше брать профилированные. Трубы бывают разными – для каркаса гаража целесообразнее приобретать изделия с прямоугольным сечением.

Такие заготовки намного проще соединять, да и потом, в процессе эксплуатации, если придется сверлить опору (например, для закрепления полок, крючков и тому подобное), это будет сделать гораздо удобнее, чем проделывать отверстия в образцах круглой формы.

Металлопрофиль

Ассортимент данной продукции довольно обширный.

Разновидность

Для гаража целесообразнее приобретать «оцинковку». Во-первых, листы с полимерным покрытием стоят дороже. Во-вторых, процесс их раскроя (а этим непременно придется заниматься) гораздо сложнее. В частном секторе основной эл/инструмент при работе с железом – «болгарка». Термическое воздействие в области реза приводит к оплавлению полимера, брызги металла – к его прожогу. Поэтому такая работа требует опыта. Да и есть ли смысл тратиться на более дорогой материал, если цинковое покрытие смотрится хорошо, а при необходимости гараж несложно выкрасить в любой цвет?

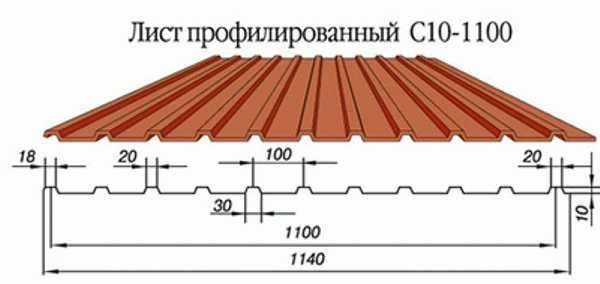

Параметры профиля

Для гаража достаточно металлопрофиля категории «С» или «НС», причем как для стен, так и для крыши. Толщина – 0,5; высота волны – не меньше 20 (мм). Приобретать более дешевую продукцию с маркировкой «8» или «10» не имеет смысла. Такие листы не обеспечат должной прочности конструкции. Постоянная вибрация тонкого проката приведет к образованию щелей, деформации металла в местах его фиксации крепежом. Последствия излишней экономии – частый ремонт обшивки.

На заметку! При расчете требуемого количества листов нужно учесть 2 момента:

Они укладываются с небольшим (порядка 15 см) «перехлестом».
При раскрое не всегда получается обеспечить точность реза по линии.

Рекомендация – определяя объем закупки металлопроката, нужно сделать поправку на некоторый запас (примерно 10%).

Технология строительства гаража

Фундамент

Небольшой вес конструкции облегчает его возведение. Методика обустройства (разметка, выемка грунта, приготовление раствора и так далее) подробно описана на нашем сайте, достаточно поискать по слову «фундамент». Интереснее другое – какой тип основания выбрать?

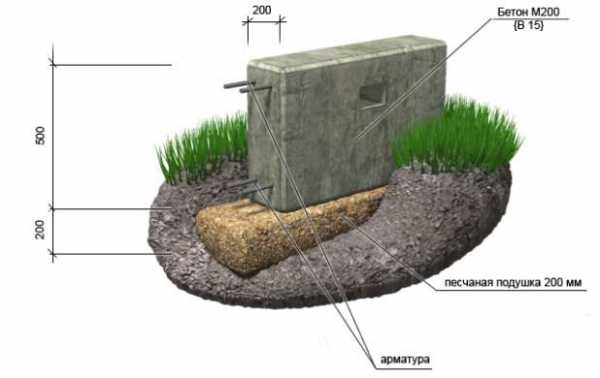

Ленточный

Чаще всего можно встретить рекомендации именно по такому основанию, с оговоркой – мелкозаглубленный фундамент. Но есть ли смысл этим заниматься? Рытье траншеи, сборка и установка армирующего каркаса (а его еще нужно уметь вязать), работа с раствором, его загрузка и уплотнение, гидроизоляция – все это повышает расходы и увеличивает время на возведение. Причем значительно, так как полное отвердевание искусственного камня по всей глубине займет не меньше 3-х недель.

Варианты фундамента

№1 – выкопав небольшую траншею по периметру, уложить ж/б балки. Такое основание обеспечит требуемую прочность. Время на его возведение и затраты – минимальные. Но есть проблема – как к железобетону крепить металлические профильные стойки?

№2 – то же, только вместо балок использовать брус. Гидроизоляцию сделать несложно. На дно траншеи, после засыпки небольшой «подушки», укладывается, например, пленка п/э (толстая). О долговечности такого фундамента спорить можно долго (ж/д шпалы – свидетельство надежности), но то, что монтаж каркаса значительно упростится – несомненно.

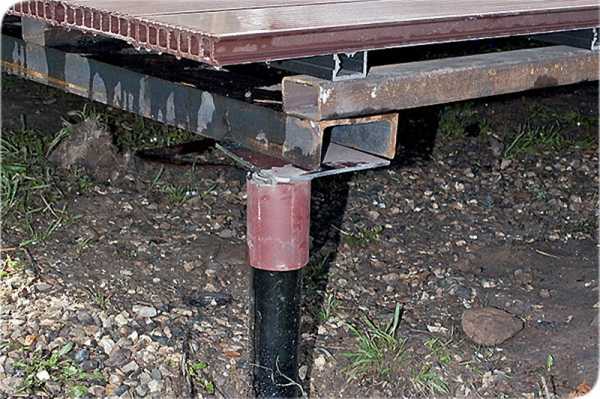

Свайный фундамент

Для гаража – отличный вариант. Вкрутить в грунт винтовые сваи (достаточно сечением 108) можно и в одиночку. Останется лишь наварить оголовки и смонтировать несущую раму из швеллера или профильных реек соответствующих габаритов.

Столбчатый

Можно использовать трубы – металлические или асбестоцементные. Единственное, что придется сделать – установить внутри каждой по 3 – 4 прутка (для придания жесткости) и залить в полости бетонный раствор с наполнителем мелких фракций (щебенка, галька). Для фиксации на таком фундаменте опорной рамы арматурные прутья должны возвышаться над срезом трубы.

Вариант:

Выкопать лунки, подсыпать ПГС, установить металлопрофиль большого сечения, укрепить кирпичным боем и залить раствор.

Каркас гаража

После установки вертикальных стоек они скрепляются горизонтальными рейками (опять-таки, профильными) – поверху, понизу и по центру. Еще на этапе проектирования нужно учесть все нюансы обустройства гаража – расположение подвесных конструкций (полки, шкафчики). В соответствии со схемой устанавливаются дополнительные поперечины, на которых вся «начинка» и будет крепиться.

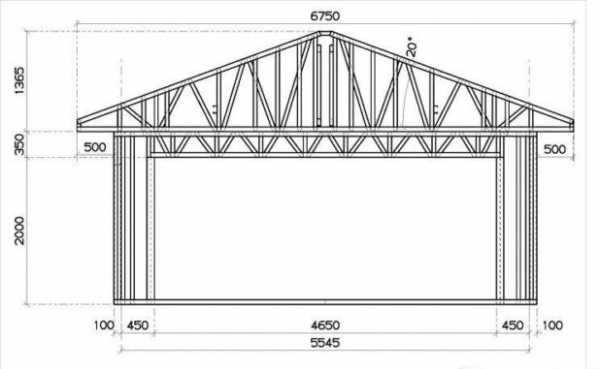

Если предусмотрена двускатная крыша, то необходимо собрать фермы (треугольной формы). Две крайние + промежуточные (для повышения прочности кровли). Количество последних определяется в зависимости от длины гаража. Данная конструкция, как правило, монтируется на земле, а потом поднимается и крепится на каркасе бокса.

Крепление листов

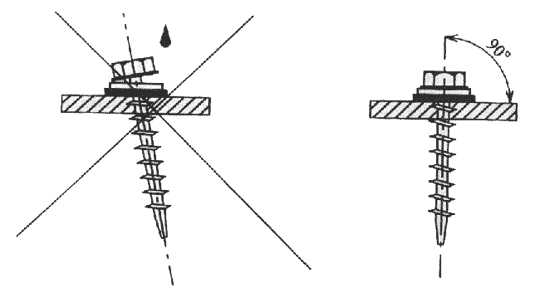

Ничего сложного в этом нет. Единственное условие – крепеж должен входить в профильные опоры строго перпендикулярно их плоскости. В зависимости от вида листов выбираются саморезы. Для изделий с полимерным покрытием – со специальными шайбами. Особенности фиксации показаны на рисунках.

Утепление

Минвата – вариант не самый лучший. Придется монтировать обрешетку, качественную паро- и гидроизоляцию, причем с обеих сторон, так как такие плиты постепенно накапливают влагу. А профлисты – это металл, и по определению образования конденсата на них не избежать. Кроме того, полезная площадь гаража после такого утепления несколько уменьшится.

Напыляемые материалы. ППУ для методики «своими руками» не подходит, так как необходимо спец/оборудование. Придется приглашать специалистов и платить им.

Наверное, целесообразнее остановить выбор на пеноплексе. Вся обшивка отличается строгой геометрией, поэтому с фиксацией образцов проблем не возникнет.

Чем крепить? Судя по отзывам, основных способов два – силиконовым клеем или монтажной пеной. Такая внутренняя отделка бокса много времени не займет.

На заметку! Перед монтажом плит пенополистирола все внутренние поверхности следует покрыть гидроизоляционным материалом.

Получается, что никаких особых сложностей в процессе строительства бокса из металлопрофиля возникнуть не должно. Если заранее все спланировать, составить чертеж и подготовить инструмент и материалы, то достаточно пары дней, чтобы личный автомобиль обрел крышу над «головой». Успехов, уважаемый читатель!

masterim.guru

Гараж из металлопрофиля своими руками

Для строительства гаража можно использовать самые разнообразные материалы, в том числе и металлопрофиль (профнастил). Рассматриваемый материал характеризуется высокими показателями надежности и прочности. Помимо этого, листы имеют привлекательный внешний вид, что позволяет возводить постройки, прекрасно вписывающиеся в дизайн участка.

Гараж из металлопрофиля своими руками

При высоких показателях жесткости и прочности гараж из металлопрофиля будет иметь небольшой вес, что существенно снижает требования к фундаменту. С монтажными работами можно справиться своими руками. Вся работа сводится к возведению каркаса и его обшивке металлопрофилем. Удобнее, если у вас будет хотя бы один помощник.

Гараж из профнастила

Содержание пошаговой инструкции:

Что нужно для работы?

Прежде чем приступать к работе по возведению гаража из металлопрофиля, подготовьте все необходимые для этого принадлежности. Также заранее рассчитайте необходимое количество профилированных листов. По сути, вам будет достаточно знать лишь размеры будущего гаража. Вы сообщите их продавцу материала, и он самостоятельно определит нужное количество листов.

Профнастил, цены

Помните о том, что настил будет крепиться с нахлестом порядка 15-20 см. Также в расчет нужно включить хотя бы 10-15% материала на запас.

Набор для сборки гаража

Профильные трубы. Из них вы будете собирать каркас своего будущего строения.
Теплоизоляционный материал.
Пароизоляционная мембрана.
Заклепки.
Саморезы.
Электрический шуруповерт.
Кусачки.
Пара лопат.
Маркер.
Отвес.
Уровень.
Шурупы.
Просеянный песок.
П-образный металлический профиль.
Щебенка.
Цемент.

Стоит ли делать гараж из металлопрофиля?

Использование металлопрофиля для возведения гаража имеет множество плюсов, из-за которых все больше владельцев отдают предпочтение данному материалу. Самое главное преимущество – гораздо более низкая итоговая стоимость конструкции по сравнению с гаражами из прочих популярных материалов.

Использование металлопрофиля для возведения гаража

Строить из металлопрофиля очень легко. При должной сноровке на возведение гаража уходит несколько дней. Профессионалы своего дела справляются с такой работой за 1-1,5 дня.

Срок службы грамотно выстроенного гаража из металлопрофиля достигает нескольких десятилетий.

Профнастил характеристики

Справиться со всеми монтажными работами можно своими силами. Это позволяет отказаться от привлечения профессионалов и существенно сэкономить на строительстве.

Однако у гаражей из рассматриваемого материала есть и свои недостатки, которые также важно знать и учитывать. Во-первых, такой материал при желании легко повреждается злоумышленниками – стенки можно попросту разрезать обыкновенной дисковой пилой. Поэтому металлопрофиль рекомендуется рассматривать в качестве материала для строительства лишь в том случае, если гараж будет установлен на частном участке с грамотно обустроенной защитой.

Профнастил, цвета

Во-вторых, металлопрофиль плохо переносит сильные температурные перепады. Этот момент накладывает дополнительные требования по обустройству теплоизоляции и других защитных материалов. Применение разнообразных изоляторов несколько увеличивает стоимость готовой конструкции.

Выбор и подготовка места для гаража

Первый шаг. Определите удобное место для размещения гаража. Лучше, если он будет расположен как можно ближе к ограждению с воротами и, при этом, не очень далеко от дома.

Второй шаг. Уберите с территории мусор и снимите 10-15 см верхнего слоя почвы. Если вы будете делать смотровую яму, подготовьте котлован для этого объекта.

Третий шаг. Подготовьте разметку. В этом вам помогут металлические прутки и веревка. Закрепите прутки в земле по периметру постройки и натяните между ними бечевку.

Четвертый шаг. Выройте в углах строения ямы 50х50х50 см.

Подготовка основания и возведение каркаса

После затвердевания фундамента можно приступать к устройству каркаса.

Первый этап. Подготовьте профилированные трубы. Подходят изделия и квадратного, и круглого сечения.

Второй этап. Установите трубы в подготовленные на предыдущих этапах ямы. Выставьте трубу в центре ямы, выровняйте ее и засыпьте яму смесью из просеянного песка и мелкого гравия или щебня. Повторите для всех ям.

Третий этап. Залейте ямы с установленными стойками бетонным раствором. Пока бетон будет застывать, можете отдохнуть.

Четвертый этап. Соберите каркас. Для этого соедините установленные ранее вертикальные опорные стойки горизонтальными элементами. Поперечины можете делать из того же материала, что и опоры.

Видео — Сборка каркаса гаража

При выборе габаритов каркаса принимайте во внимание следующие моменты:

размеры машины;
необходимость отведения места для хранения разнообразных инструментов и прочих принадлежностей;
необходимость обустройства импровизированного рабочего кабинета и т.д.

Оптимальные размеры гаража

Возведение стен гаража

После возведения каркаса будущего гаража приступайте непосредственно к монтажу листов металлопрофиля.

Первый этап. Начинайте крепить листы с любого угла. Приставьте лист к каркасу и закрепите к стойкам с помощью саморезов.

Как крепить саморезы в профнастил

Второй этап. Продолжайте крепить листы, пока не будет обшит весь гараж.

Третий этап. Дополнительно укрепите стыки при помощи стальных заклепок.

Четвертый этап. Оклейте готовые стены с внутренней стороны пароизоляционным материалом.

Пятый этап. Закрепите на стенах обрешетку под утеплитель и уложите в ячейки обрешетки минеральную вату.

Шестой этап. Уложите поверх утеплителя второй слой гидроизоляции.

Седьмой этап. Обшейте утепленные стены предпочитаемым материалом, к примеру, вагонкой.

Если высота листа металлопрофиля превышает высоту вашего будущего гаража, раскроите листы в соответствии с требуемыми размерами. Что касается фиксации листов, саморезы нужно вкручивать через каждые 25-30 см.

В процессе монтажа используйте битумные герметики. Обрабатывайте такими составами места стыков. Благодаря подобной обработке будет существенно увеличена устойчивость постройки к разнообразным нагрузкам.

Укладка крыши

Гаражи из металлического профиля оснащаются самой простой крышей с одним либо двумя скатами. Для кровли обустраивается отдельный каркас. Можете использовать те же материалы, из которых собирали основной каркас. По сути, обустраивается стандартная стропильная система. Обрешетку делайте с шагом 1-1,5 м.

Прикрепите листы металлопрофиля к стропилам. Предварительно рекомендуется закрепить на каркасе кровли паро-, тепло- и влагоизоляционные материалы. Это можно будет сделать и после монтажа настила, но перед – удобнее. Для изоляции подойдут те же материалы, которые использовались для отделки стен. Качественное утепление можно сделать с использованием минваты.

Утепление гаража пенопластом

Утепление стен гаража минватой

Листы укладываются с нахлестом порядка 20 см. Стыки обязательно обрабатывайте битумным герметиком. Для крепления листов используйте саморезы с резиновыми прокладками. На 1 м2 кровельных листов используйте 7-8 саморезов.

Видео — Крыша из профнастила на гараж (ч.1)

Видео — Крыша из профнастила на гараж (ч.2)

Видео — Крыша из профнастила на гараж (ч.3)

В завершении остается обустроить пол и установить ворота. Пол делается в предельно простой последовательности: устанавливается основание из досок или брусков, засыпается керамзит или устраивается другой утеплитель, поверх основания фиксируется дощатый настил. Еще более простой вариант – заливка бетонной стяжки. В этом отношении ориентируйтесь на собственные предпочтения.

Ворота можете сделать из того же металлопрофиля либо другого материала на выбор.

Следуйте полученной инструкции, и ваш гараж будет долгие годы безукоризненно выполнять все возлагаемые на него задачи.

Удачной работы!

Видео – Гараж из металлопрофиля своими руками

svoimi-rykami.ru

Гараж своими руками из металлопрофиля чертежи

Построить гараж своими руками можно из разных стройматериалов, но именно они обеспечивают надежность и долговечность сооружения. Так, гараж из легких щитовых материалов можно смонтировать за 2-3 дня, и даже утеплить его на случай холодов, но будет ли такая постройка надежной, долговечной и удобной в эксплуатации? Поэтому, прежде, чем строить гараж, необходимо разработать проект с привязкой к местности и конкретным материалам, оформить чертежи и продумать все необходимые функции и удобства, которые гараж должен выполнять. После заготовки материалов, выбора строительных инструментов и выбора технологии строительства можно начинать работы.

Гараж из металлопрофиля

Размеры самодельного гаража

Строительные нормы и правила № 2.07.01-89 и № 21-01-97 регламентируют строительство отдельного или пристроенного гаража согласно его размерам и местоположению объекта:

Расстояние до соседнего гаража или земельного участка ≥1 метр, расстояние от стоящего рядом жилья ≥ 6 метров;
Гаражные ворота нельзя располагать на одной линии с «красной линией», минимальное расстояние от нее отступ ≥5 метров. «Красная линия» разделяет границы земельных участков. Это условная граница, которая на карте обозначается красной линией и отделяет конкретный участок от соседних кварталов и микрорайонов, улиц, дорого и проездов, площадей и централизованных инженерных коммуникаций;
Стандартный гараж для одной машины имеет габариты 3 х 5 метров, для двух машин – больше по всем сторонам на 4,5-5 метра. Высота гаража должна быть не меньше 2-2,5 метров, свободное расстояние вокруг автомобиля – 1 метр.

Стандартные габариты гаража для одной машины

Размеры будущего гаража влияют на комфортность его эксплуатации. На небольшом земельном участке все поневоле стремятся сэкономить пространство, но минимальные размеры гаража не должны уходить от следующих требований:

Минимальная высота гаража должна быть на 50 см выше среднего роста человека;
Минимальная ширина гаража должна отталкиваться от ширины автомобиля с добавленными 80 см;
Минимальная длина гаража должна соответствовать длине автомобиля, умноженной на 1,5.

Самый дешевый проект самодельного гаража – из металлопрофиля. При соответствующем наружном и внутреннем утеплении, антикоррозийной защите и надежном фундаменте такое сооружение будет служить достаточно долго – несколько десятков лет. Любой чертеж гаража из металлопрофиля опирается на основы каркасного строительства, то есть, сначала создается металлический каркас, который затем обшивается профлистом или другим листовым металлическим прокатом, утепляется и декорируется (также снаружи и внутри). Монтаж каркаса проводится по одной технологии для всех сооружений на основе металлических каркасных элементов.

Стандартные габариты гаража для разных легковых автомобилей

Типы кровли для гаража

Кровля такого гаража обычно делается односкатной, так как это – самая простая, но надежная и дешевая конструкция. Нижний скат крыши проходит параллельно одной из стен гаража таким образом, чтобы покатом он был повернут к наветренной стороне. Уклон ската крыши должен обеспечивать беспрепятственный сход снега, талой или дождевой воды. Чтобы правильно рассчитать угол уклона ската, следует принимать во внимание следующие факторы:

Климатическая и географическая зона. Односкатная кровля с уклоном 5-7° широко применяется в регионах с умеренными среднегодовыми осадками или в регионах с сильными ветрами;
Вид кровельного покрытия. Профнастил можно укладывать на крышах любого типа;
Архитектура объекта и соответствие гаража общему виду архитектурного комплекса, если есть рядом стоящие гаражи или другие постройки.

Важно! Уклон односкатной крыши гаража из металлопрофиля должен быть не больше 30°.

Схема гаража из металлопрофиля с односкатной крышей приведена на рисунке ниже:

Чертеж металлического гаража с односкатной крышей

Двускатную крышу делают на гаражах с большой площадью или если односкатный вариант не подходит по климатическим условиям.

Важно: В регионах с обильными снегопадами уклон двускатной кровли должен быть больше 45°.

Преимущества гаражей с двухскатной крышей:

На чердаке двухскатной крыши есть много места для чердачного помещения;

Недостатки:

Необходимость конструировать стропильную систему, что представляет определенные сложности при самостоятельном строительстве гаража и крыши;
Большой по сравнению с односкатной расход строительных материалов и увеличение времени строительства.

Стропильная система для двухскатной гаражной крыши делается по наслонной или навесной схеме.

Чертеж гаража с двухскатной крышей

Наслонная стропильная система использует деревянные балки-опоры для стропил. Нижняя часть конструкции крепится к вертикальным балкам, верхняя часть опирается на прогоны. В такой схеме сначала монтируется рама крыши, затем – конек. Стропила крепятся с противоположных сторон парами и крепятся к раме;
Навесная стропильная схема делается с упором стропил на стены гаража, вся система собирается из ферм треугольной формы – деревянных или металлических. Так как сам гараж будет собираться из металлопрофиля, то кровельную систему тоже рекомендуется собирать из металлических элементов для надежного сочленения.

Важно: Наслонная стропильная система собирается, если в гараже будут стоять два и больше автомобиля, а в самом боксе будут дополнительные опоры или внутренняя перегородка. Наслонную конструкцию оптимально монтировать для гаражей с пролетами до 5 метров.

Металлические стропильные фермы

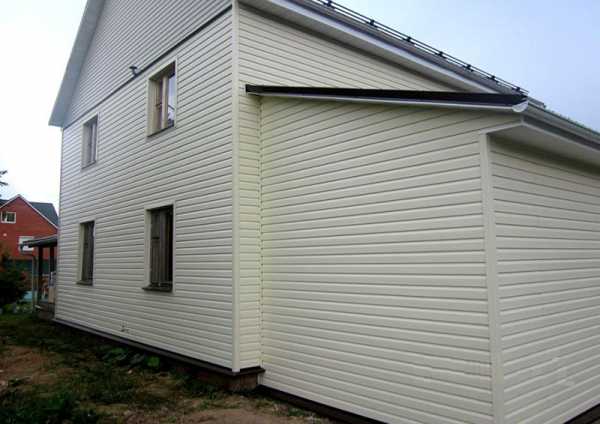

Гараж-пристройка

Металлический гараж к дому из любых стройматериалов пристраивается нечасто, но при необходимости осуществления такой комбинации следует знать некоторые особенности:

Общая стена должна изолироваться негорючими материалами, так как гараж, даже металлический, увеличивает риск пожара;
Фундамент гаража должен быть такой же глубины, что и основание дома. Это необходимо, чтобы не вызвать деформаций основного фундамента при пристраивании гаража;
Скат гаражной крыши должен находиться ниже крыши дома. Чтобы фундамент гаража не затопило талыми или дождевыми водами, вокруг гаражного основания делается отмостка с гидроизоляцией. Также гидроизолируется стык кровельных материалов дома и гаража;
Угол наклона гаражной крыши должен быть больше угла крыши дома;
Декоративная отделка гаража-пристройки должна соответствовать декоративному покрытию наружных стен дома.

Гараж-пристройка

Для строительства гаража из металлопрофиля понадобится до двух месяцев – такой достаточно большой срок получается из-за необходимости заливать мелкозаглубленный ленточный фундамент, который будет схватываться и затвердевать не менее 28 суток. Сборка каркаса и обшивка профлистом занимают гораздо меньшее время.

Проект гаража из профнастила включает в себя следующую информацию:

Чертеж гаража в четырехмерной проекции. Основной чертеж содержит:
1. Наружные и внутренние размеры гаража;
2. Угол наклона кровли;
3. Тип ворот – распашные, раздвижные, с вертикальным открыванием, и т.д;
4. Тип кровельных материалов;
5. Параметры металлического каркаса.

Расчет бетона для заливки фундамента

При возведения ленточного и столбчато-ленточного фундамента расчеты производятся разными способами. При расчете свайного фундамента используется следующая формула:

Где:

V – объем бетонной сваи;
r – радиус бетонной опоры;
h – длина бетонной опоры;
π – математическая постоянная величина = 3,14.

Ленточный фундамент гаража

Для расчета бетона ленточного фундамента нужно знать длину (L), высоту (H) и ширину (B) ленты. Общий объем бетона рассчитывается так:

При расчете количества профнастила вся площадь кровли раскладывается на простые геометрические фигуры, и отдельно вычисляется площадь каждой из них:

Площадь прямоугольного треугольника — S= ½ x a * b, где a и b – катеты треугольника;
Площадь остроугольного, тупоугольного, разностороннего, равнобедренного или равностороннего прямоугольника – S = ½ * а * h, где а– стороны треугольника, h– высота, опущенная на сторону треугольника;
Площадь прямоугольника – S= a * b, где a и b – стороны прямоугольника.

Строительство гаража

Инструменты для строительства металлического гаража

Для строительства фундамента и монтажа металлического каркаса нужны такие инструменты:

Емкость для замешивания раствора или бетономешалка;
Ручной или электробур, сварка и шуруповерт;
Лопата, деревянные колья и строительный шнур;
Пассатижи, ножницы по металлу или шлифмашинка;
Отвес и уровень;
Метизы: саморезы, гвозди, винты, болты, шайбы и гайки, заклепки;

Свайный фундамент

Участок подготавливается следующим образом:

Места закладки фундамента расчищается и выравнивается;
По наружному и внутреннему периметру фундамента натягивается шнур на колышках;
Размечается смотровая яма.

Возведение свайного фундамента

По разметке роется траншея шириной 0,4 м, дно траншеи трамбуется;
Бурятся скважины глубиной 0,4 м и 0,4 м для заливки свай, дно скважин трамбуется;
Дно скважин закрывается песчаной подушкой слоем 0,1 м, увлажняется и трамбуется;
В скважины устанавливаются бетонные или асбестоцементные сваи;
Вяжется и сваривается арматурный пояс для свай из арматуры 12-14 мм, устанавливается в каждую скважину;

Армирование свай

Далее сваи заливаются бетонным раствором:

Первая свая заливается наполовину, опора приподнимается на 10-15 см, чтобы раствор залил дно скважины. После этого сваю можно заливать бетоном до конца;
Таким же образом заливаются остальные сваи;
Опоры закрываются гидроизолятором, верх сваи поливается водой 2-3 дня, чтобы раствор при затвердевании не растрескался.

Как заливается бетонная лента

Монтируется деревянная опалубка выше уровня основания на 8-10 см, стенки опалубки гидроизолируются;
Вяжется или сваривается армокаркас высотой 0,4 м, шириной 0,2 м, устанавливается на дно траншеи на подкладки высотой 4-5 см;
Траншея заливается бетоном, который затвердеет через 28 суток, после чего опалубка разбирается, и на ленте формируется металлический каркас гаража.

Ленточный фундамент и смотровая яма

Пол в гараже настилается в несколько заходов

Черновой пол защищается от влаги несколькими слоями рубероида;
Вдоль стен гаража прокладывается демферная лента;
Смотровая яма обносится опалубкой, пол заливается слоем бетона 0,3 м;
После затвердевания чернового бетонного пола делается чистовая стяжка толщиной 4-5 см.

Бетонный пол в гараже

Металлический каркас можно собрать отдельно на грунте из разных деталей или смонтировать сразу на фундаменте. Опорные несущие трубы режутся в размер и соединяются сваркой или метизными соединениями. Периметр фундамента обносится стартовым профилем, к которому крепятся металлические углы и промежуточные опорные трубы. Все стены гаража усиливаются стальными поперечинами.

Далее собирается рама для обустройства крыши гаража. Стропильная система собирается на земле, затем конструкция поднимается и крепится к стенкам гаража. Параллельно монтажу крыши производится задел для сборки ворот: сваривается рама, к которой привариваются петли для навешивания створок ворот.

Металлический гаражный каркас и стропильная система

Обшивка каркаса профлистом

Первый лист крепится на заклепки или болты на углу каркаса;
Второй лист монтируется внахлест на одну волну профнастила. Перехлест герметизируется, стыки скрепляются болтами. Таким образом обшивается весь каркас;
Рама для воротных створок закрывается стеновым профнастилом;
Стропильная система крыши застилается гидроизоляцией, монтируется водосточная система;
По кровельной обрешетке крепятся ветровые планки.

Обшивка гаража профлистом

Обшивка кровли листами профнастила:

Первый лист крепится сверху боковой ветровой планки, профнастил выравнивается и крепится саморезами с силиконовыми прокладками через волну на расстоянии 40-50 см друг от друга;
Остальные листы профнастила укладываются внахлест с расстоянием 7-10 см.

Результатом самостоятельной работы будет гараж из металлопрофиля, который нужно будет утеплить изнутри.

jsnip.ru

Как построить гараж из металлопрофиля своими руками

Достоинства и недостатки металлопрофиля

Металлический профиль входит в число ведущих стройматериалов, используемых в возведении небольших зданий и сооружений. Он имеет ряд бесспорных достоинств:

Скорость. Возведение гаражного помещения из этого материала занимает всего несколько дней.
Лёгкость установки. С монтажом металлопрофильных листов может справиться даже начинающий строитель.
Малая себестоимость. Если вы строите гараж самостоятельно, платить придётся только за материалы. Если вы нанимаете обученных людей, стоимость их работы будет намного ниже, чем при строительстве кирпичной постройки.
Долговечность. Несущий металлопрофиль может использоваться в течение 30 лет и более.
Мобильность. Если нужно, гаражная конструкция легко разбирается и переносится на другое место.
Устойчивость к высокой температуре.
Огнеупорность.

Металлический профиль — лёгкий материал. Его можно использовать даже в местах, где возведение капитальных зданий официально под запретом. Однако и он не лишён определённых минусов:

При сильном механическом воздействии лист может деформироваться. Вернуть ему изначальное состояние нельзя, однако можно заменить.
Слабая теплопроводность. Температура в неутеплённой гаражной постройке из металлопрофиля будет совпадать с уличной. Этот недостаток устраняется с помощью внутреннего утепления здания.

Можно сделать вывод: металлопрофиль — идеальный строительный материал для возведения лёгких зданий. Капитальные строения лучше делать из камня или кирпича.

Подготовка к работе

Строительство любого здания требует тщательной подготовки. В процессе рассчитываются и закупаются инструменты и материалы, расчищается место под будущую застройку.

Подбор строительного материала

Для возведения стен гаража вам потребуется металлический профиль, в маркировке которого есть литеры «С» или «ПС». Буква «С» означает, что материал относится к стеновому типу.

Разновидности и область использования профнастила

Также нужно обращать внимание на величину волны. В первую очередь это касается самостоятельного выбора материала. Если предлагаемый профнастил имеет маркировку С-20, это означает, что высота волны составляет 20 мм. Этот показатель оказывает влияние на жёсткость листа металлопрофиля и, как следствие, всей постройки. Однако он же сделает её значительно дороже.

Стандартный лист состоит из нескольких слоев

Наиболее дешёвым является металлический профиль с маркировкой С-8 или С-10, с высотой волны, равной 8 или 10 мм. Однако если вы будете использовать для постройки этот материал, вам придётся чаще крепить его к профилю. Это снизит герметичность здания. Также следует учитывать, что тонкие листы будут «гулять» во время сильного ветра. Результатом будет разбалтывание профнастила и своеобразный звук. Если планируется строительство гаража в ветреном регионе, лучше использовать материал с высокой волной.

Ещё один важный показатель — толщина листа. В продаже есть профнастил толщиной 0,4 – 1 мм. Для строительства гаражной постройки можно ограничиться 0,5 мм.

Расчёт материалов

Стандартный гараж на одну автомашину имеет следующие размеры:

Длина — от 4,5 м, чтобы свободно вмещать любую легковую машину или ГАЗель.
Ширина — 3,5 м.
Высота конструкции составляет 2 м или более, в зависимости от автомашины.

Для создания такого строения потребуется комплект материалов:

Для строительства фундамента — 4–5 мешков цемента и просеянный песок.
Для возведения металлического каркаса гаража — около 70 м профильной трубы 40*20 мм.
Для изготовления дополнительных рёбер жёсткости — около 50 м профильной трубы 20*20 мм.
Для обшивки строения потребуется 23–25 листов металлопрофиля.

Указаны стандартные цифры из расчета на одну автомашину

Если планируется строительство гаража на две машины, его ширина увеличивается примерно вдвое, остальные показатели остаются на том же уровне.

Чтобы самостоятельно рассчитать количество металлического профиля, необходимого для возведения гаражной постройки, нужно знать, что высота каждого листа соответствует высоте стены, а длина здания — ширине нескольких листов.

Инструменты

Кроме труб, цементного раствора и металлопрофиля, для возведения гаража потребуется следующий набор инструментов:

Болгарка. С её помощью нарезаются металлоконструкции, потому в комплектацию должен входить отрезной круг для металла.
Электрический лобзик и специализированные ножницы для резки металла.
Сварочный аппарат
Шуруповёрт и комплект саморезов. Подойдут крепежи по металлу.
Арматура
Строительный уровень

Инструкция по строительству гаража из профнастила своими руками

Строительство гаража из профнастила проводится в несколько этапов:

Строительство фундамента. Чаще — монолитная плита из бетона, выполняющая также функции пола. Сам фундамент строится в течение пары дней, однако, для окончательного созревания раствора потребуется несколько недель.
Изготовление каркаса. Вертикальные стойки устанавливаются на этапе строительства фундамента, к ним привариваются прочие элементы конструкции.
Монтаж профнастила. Материал нарезается в размер (при необходимости), затем устанавливается на стены и крепится саморезами с резиновыми прокладками.
Монтаж ворот.

Разберём каждый этап подробнее.

Подготовка площадки и возведение фундамента

В самом начале подготавливается площадка для дальнейшего строительства. Место очищается от растений и т.д. и тщательно выравнивается. При выборе места для постройки учитывается несколько факторов: удобство подъезда, возможность использования распашных ворот, местоположение относительно соседних построек.

Строительство фундамента проходит следующим образом:

С размеченной площадки убирается грунт. Для лёгкой гаражной постройки достаточно снять полметра земли. На дно укладывается песчаная засыпка. Её необходимо выровнять, утрамбовать и залить водой.
По периметру фундамента возводится деревянная или щитовая опалубка.
На дно укладываются арматурные прутья. Они усиливают фундамент. Диаметр изделия — 10–12 мм, расстояние между прутьями — 15–20 см. Укладка происходит крест-накрест, арматуры связываются металлической проволокой.
Опалубка заливается бетоном. Чтобы не возникало пузырьков воздуха, его необходимо периодически пробивать прутком, например, куском арматуры. Бетон заливается до уровня почвы.
Основное требование: фкндамент должен выдерживать вес авто
Готовая поверхность разравнивается правилом, после чего бетон необходимо оставить до полного созревания в течение двух-трёх недель. В это время нельзя перегружать основание будущей постройки.

В бетонную стяжку можно добавить модифицирующие компоненты, повышающие водостойкость и пластичность. Такими добавками являются жидкое стекло и некоторые другие смеси.

Возведение каркаса

Каркас гаража собирается из обычной профилированной трубы. Делается это следующим образом:

Профиль нарезается на части заданного размера.
Каркас боковой стены выкладывается на гладкой основе и скрепляется. Для крепежа часто используется сварка или саморезы. Вертикальные стойки следует располагать так, чтобы расстояние между ними составляло 40–50 см, а на весь лист профнастила приходилось три перекладины. После сборки каркаса необходимо проверить перпендикулярность его углов. Для этого сравниваются диагонали каркаса: их равенство означает, что углы прямые.
Металлический каркас с двускатной крышей
Аналогичным образом собирается противоположная стена.
Размеры задней стены определяются в зависимости от типа крыши. При односкатном варианте она изготавливается в прямоугольной форме, при двускатной кровле к конструкции присоединяется фронтон.
Вид фасадной стенки зависит от размера ворот. Нередко она состоит из двух боковых частей и фронтона, между которыми расположено пространство для рамы.

Готовый каркас крепится на застывшем фундаменте. Вначале монтируются стенки, с помощью строительного уровня выставляются по вертикали и крепятся между собой сваркой. Дополнительное крепление каркаса на основе можно сделать с помощью дюбелей и металлических уголков.

Как сделать ворота

В домашних условиях проще всего изготовить распашную конструкцию из металлопрофиля. Гаражные ворота такого типа состоят из металлической рамы и двух створок.

Несущая конструкция изготавливается из металлических брусков. Высота — около двух метров, ширина — 2,8–3 м, точные размеры строго индивидуальны. Рама собирается следующим образом:

Измеряются габариты проёма. От точности замеров будет зависеть и установка рамы.
Из стального уголка с квадратным сечением нарезаются заготовки.
Готовые стойки раскладываются на идеально ровной поверхности, выставляются по уровню и выравниваются. Чтобы выровнять конструкцию по горизонтали можно использовать специальные подкладки. С помощью измерения и сравнения диагоналей проверяются и регулируются прямые углы.
Готовая рама сваривается. Для наилучшего прилегания воротных полотен, внешняя сторона делается максимально гладкой и ровной. Швы, оставшиеся от сварки, шлифуются болгаркой.

Следующий этап — сборка каркаса створок. В процессе работы используется стандартный профиль 60х20 мм. Сборка происходит аналогичным образом: нарезаются элементы каркаса, раскладываются на ровной поверхности, выставляются, регулируются и свариваются между собой. С внутренней стороны каждой створки крепятся 1–2 металлические перекладины, обеспечивающие жёсткость конструкции.

Створки можно прикрепить к раме и потом встраивать всю конструкцию в общий каркас

Следующий этап — обшивка. Её можно сделать стандартными металлопрофильными листами, с нахлестом на 1–2 см. Для крепления листов к каркасу используется сварка или саморезы по металлу, шаг крепления — через волну.

Крепление ворот к раме осуществляется при помощи строительных скоб и петель. При стандартном размере ворот достаточно приварить по две петли на каждую створку. После монтажных работ стыки обрабатываются краской либо обезжиривателем. В последнюю очередь врезается гаражный замок. В качестве альтернативы можно установить щеколду.

Изготовление крыши

В первую очередь монтируются стропила. Для этого используется профилированная труба. Размер отрезка равен расстоянию между противоположными сторонами гаража. Шаг определяется индивидуально и зависит от климата (в снежных регионах он меньше) и веса профнастила.

Если вы изготавливаете холодную крышу, кровля будет состоять из следующих элементов:

Гидроизолирующий слой.
Обрешётка.
Верхнее покрытие из профнастила.

К стропильной системе крепится изоляция. В этом качестве часто используется стандартный рубероид. Поверх крепится обрешётка из дерева либо металла. Для односкатной или плоской крыши подойдёт конструкция из металлопрофиля. Соединение отдельных элементов обрешётки выполняется с помощью сварки, все соединения покрываются эмалью или грунтовкой. Это позволит избежать коррозии.

Показаны способы крепления металлопрофиля к обрешетке и друг к другу

К обрешётке крепится профнастил. Для этого используются самонарезающие винты с цинковым покрытием. Чтобы не царапать покрытие, на них надеваются резиновые шайбы.

Обшивка гаража

Обшивка гаражной постройки профнастилом производится только после полного застывания бетонной смеси. Это позволит исключить возможное движение каркаса с последующей деформацией металлопрофильных листов.

Крепление начинается с края одной из боковых стен. Первый лист профнастила выставляется по уровню так, чтобы все края плотно прилегали к каркасу. Крепление осуществляется с помощью саморезов по металлу, имеющих шестигранную шляпку. Использование резиновой прокладки обеспечит дополнительную гидроизоляцию и защитит металлопрофиль от ржавчины в местах соединений. В первую очередь ухватывается крайний верхний угол, после чего лист тщательно выравнивается и крепится по всей площади, исключая места нахлеста со следующим.
Второй лист устанавливается внахлёст на одну волну и выставляется на одном уровне с первым. В нескольких точках оба элемента скрепляются между собой и крепятся к каркасу. Затем второй лист так же крепится к основе по всей площади, исключая последнюю волну, которая пойдёт внахлёст с третьим. Таким образом устанавливаются все остальные элементы обшивки.
Обшивка кровли начинается с монтажа водостока и ветровых планок. Вначале крепятся крючки для водостока, затем в них укладывается труба. Затем по периметру устанавливаются ветровые планки, представляющие собой гнутые листы железа. Они необходимы для того, чтобы под крышу не попадали осадки. Один из краёв планки должен соединяться с водостоком.
Далее на крышу укладываются листы металлического профиля и крепятся к обрешётке. Укладка происходит снизу вверх, с небольшим нахлестом сверху. Это позволит избежать попадания осадков под кровлю.

Утепление и внутренняя облицовка

Гараж из металлопрофиля утепляется достаточно редко. Если не планируется отопление помещения, особого смысла от установки утеплителя не будет. При желании это можно сделать за несколько часов.

Утеплитель может быть листовым или рулонным. Основная разница — в способе монтажа.

На стены гаража наклеивается термоизоляционная плёнка. Она препятствует выходу тепла наружу и не препятствует появлению конденсата.
Листовой утеплитель (изоплекс, пенопласт, пеноизол или другой подобный материал) наклеивается на профиль. Стыки обрабатываются монтажной пеной.
Для установки рулонного утеплителя потребуется каркас из реек. Деревянные или металлические детали монтируются к каркасу. Промежуток между элементами — 50–70 см. Под установленные планки подкладывается утеплитель.
Утеплитель укладывается между элементами каркаса
Поверх укладывается слой пароизоляции (например, фольги либо полиэтилена) и крепится чистовой облицовочный материал. В этом качестве может использоваться пластиковая или деревянная вагонка.

Советы

Соединяйте металлопрофильные листы с помощью шурупов. В случае надобности, это позволит разобрать или отремонтировать гараж.
С помощью профнастила можно укрепить деревянное строение. Для этого достаточно облицевать его листами. Предварительно можно уложить слой теплоизоляции.
Из металлопрофиля можно изготовить не только гараж, но и хозяйственную постройку, например, небольшой сарай или мастерскую.
Теоретический срок эксплуатации гаражного строения из профнастила доходит до 70 лет. Практический — чуть меньше. Чтобы конструкция прослужила дольше, следует проводить периодическую проверку соединений и стыков. Кроме этого, стены помещения нужно ежегодно окрашивать. Это позволит избежать появления ржавчины и сохранит презентабельный вид здания на годы.

Видео: Гараж из металлопрофиля своими руками

При самостоятельном строительстве гаража из металлопрофиля важно помнить: стыки и сколы окрашиваются или обрабатываются обезжиривающими составами. Это продлит срок эксплуатации постройки.

postroika.biz

Гараж из металлопрофиля своими руками: чертежи, фото :: SYL.ru

Если вы хотите обустроить надежное укрытие для своего автомобиля, то рекомендуется построить гараж из металлопрофиля своими руками. Такие конструкции сегодня считаются наиболее популярными и быстровозводимыми.

Конструктивные особенности

Перед началом работы вам необходимо будет определиться с функциональностью. Таким образом, постройка может быть летней стоянкой для автомобиля или настоящей утепленной конструкцией на территории вашего частного дома. При этом гараж можно будет снабдить смотровой ямой и мастерской. Если вы не располагаете большим количеством времени, то в качестве материала целесообразно будет выбрать металлопрофиль, с его помощью можно будет завершить процесс за один месяц. Если есть необходимость в смотровой яме, то следует использовать готовые бетонные блоки. Фундамент будет ленточным.

Советы профессионала

Что касается пола, то его следует обустроить с помощью бетонной стяжки с использованием влагостойкого материала. Стены будут выполнены на основе каркаса, который предполагает наличие металлического профиля. С двух сторон поверхность необходимо будет обшить профилированными стальными листами, между которыми следует проложить теплоизоляционные материалы. В роли утеплителя могут выступить любые современные полотна, которые используются для обустройства вентиляционных фасадов. Сюда можно отнести каменную и минеральную вату, полистирол, а также пенополиуретан.

Строительство фундамента

Если вы решили возвести гараж из металлопрофиля своими руками, то для начала необходимо будет заняться фундаментом. По той причине, что здание будет легким, для него достаточно мелкозаглубленного ленточного основания. Ширина конструкции будет равна 30 см, что касается высоты, то она эквивалентна 40 см. Важно в процессе придерживаться определенной технологии. Первоначально следует разметить участок, на котором предполагается осуществлять установку гаража. На территории срезается грунт, углубиться в почву нужно на 0,5 метра. После того как площадка будет выровнена, ее следует утрамбовать, засыпать песком и полить водой. На месте будущей смотровой ямы следует выкопать котлован, ширина которого должна превышать ширину конструкции на метр в каждой стороны.

Смотровая яма

Дно котлована следует выровнять, а также засыпать песком и утрамбовать. Если на территории близко располагаются грунтовые воды, то необходимо выполнить дренаж вокруг ямы, для этого устанавливаются трубы, конец которых вводится в ближайший водоем или колодец канализации. Для того чтобы правильно обустроить фундамент, необходимо произвести разметку основания, для этого следует использовать колышки и веревку. Выложить поверхность, на которую будет опираться гараж, можно с помощью готовых бетонных блоков, которые скрепляются между собой раствором на основе цемента и песка. Стенки ямы тоже выполняются из тех же изделий или с использованием кирпича. После того как раствор застынет, внешние стенки ямы можно гидроизолировать, используя для этого битумную мастику. Отлично подходят и другие рулонные материалы. На следующем этапе производится засыпка песком.

Обустройство пола гаража

Когда выстраивается гараж из металлопрофиля своими руками, на следующем этапе следует выполнить пол. Для этого почва выравнивается, ее поверхность засыпается песком таким образом, чтобы уровень оказался на 10 см ниже по сравнению со стенками ямы. По периметру к стене следует укрепить демпферную ленту, которая позволит исключить деформационные процессы при температурных изменениях. Песок должен быть утрамбован, а на его поверхность нужно уложить гидроизоляцию. Материал следует завести на поверхность стен на 15 см. В роли изолятора можно использовать полиэтилен или рубероид. Когда выстраивается гараж из металлопрофиля своими руками, то на следующем этапе укладывается арматурная сетка, после заливается бетонная стяжка. Ее поверхность следует выровнять правилом. Если добавить в смесь модификаторы, то можно будет увеличить пластичность и гидростойкость состава. Это может быть жидкое стекло, проникающая гидроизоляция или полимерный наполнитель. Оставить в таком состоянии пол необходимо на 3 недели, в течение этого времени поверхность не рекомендуется нагружать.

Возведение каркаса

Когда возводится гараж из металлопрофиля своими руками, фото можно рассмотреть еще до начала работ. Они позволят ближе ознакомиться с технологией проведения процесса. Каркас постройки может быть выполнен из стального профиля, который обладает формой буквы П. Крепить элементы между собой можно с помощью саморезов. Для проведения манипуляций следует подготовить ножницы, предназначенные для работы по металлу. Никак не обойтись без рулетки, шуруповерта, а также саморезов по металлу. Профиль следует нарезать на заготовки нужного размера, а после укрепить элементы между собой. Вертикальные стойки следует расположить таким образом, чтобы на ширину полотна металлического профиля приходилось 3 стойки. Это указывает на расстояние в 50 см. Для того чтобы проанализировать перпендикулярность углов, нужно сравнить диагонали каркаса, они должны оказаться равны между собой. Такой же способ следует использовать и при сборке второй стенки.

Особенности проведения работ

Прежде чем построить гараж из металлопрофиля своими руками, необходимо определиться с формой задней стенки. Она будет зависеть от крыши. Если последняя односкатная, то заднюю стенку следует выполнить в форме прямоугольника. Тогда как для двухскатной крыши к прямоугольной стене будет необходимо укрепить фронтон. Передняя стенка должна состоять из двух элементов, первый из которых – это фронтон, тогда как второй – прямоугольная рама, которая будет составлять ворота. Стойки рамы должны быть усилены с использованием того же профиля, который нужно вставить один в другой.

Когда собирается гараж из металлопрофиля своими руками, чертежи вам помогут грамотно продумать методику проведения работ. Каркас следует собрать на фундаменте, установив стенки и зафиксировав их с помощью саморезов. Дополнительная фиксация к фундаменту осуществляют уголками, дюбель-гвоздями и саморезами. Крыша тоже может быть выполнена из профиля, который собирается в треугольник. Дополнительно усилить эту систему можно откосами. Число стропильных пар должно быть эквивалентно количеству вертикальных стоек, которые располагаются на боковых стенах. Каркас нужно укрепить на саморезы.

Проведение утепления

Если вами будет выстраиваться гараж из металлопрофиля своими руками, поэтапно следует соблюдать технологию, которая была описана выше. На отделочном этапе можно произвести укрепление минеральных матов между стойками. Этот материал не горит, что особенно важно для гаража. Важно приобрести полотна, толщина которых равна 5 или 10 см. С учетом габаритов листов утеплителя нужно зафиксировать поперечные рейки на стойки. После укрепления утеплителя следует застелить паровлагоизоляционную пленку. Отделка может быть выполнена из стальных профилированных листов, которые устанавливаются на саморезах. Если вы решили возвести гараж из металлопрофиля своими руками, схема процесса, представленная в нашем обзоре, вам непременно пригодится. Удачи!

www.syl.ru

Гараж из металлопрофиля

Помещение под гараж нужно автолюбителю, как воздух. Это не только место для парковки и хранения автомобиля, это, прежде всего, место обслуживания транспортного средства, хранения запчастей и расходных материалов. Купить гараж в городе всегда было запредельно дорого, арендовать — немалый риск, остается собрать легкий и прочный гараж из металлопрофиля своими руками. Металлический вариант обойдется значительно дешевле капитального кирпичного.

Что представляет собой каркасный гараж из металлического профиля

В бюджетном исполнении гараж из металлопрофиля можно собрать за несколько дней самостоятельной работы. С помощниками гараж своими руками собирается за один рабочий день, при условии, что выполнена предварительная подготовка площадки и фундаментных стоек под каркас. Цена постройки в большой степени зависит от используемых материалов и «мощности» конструкции гаража. Вполне по силам собрать гараж в виде каркаса из металлопрокатного профиля, обшитого кровельным материалом и плитами утепления. Стоить такой вариант будет очень недешево, и качество в большой степени зависит от профессионализма выполнения сварочных работ.

Более простым и доступным вариантом гаража будет конструкция из стального каркасного профиля, обшитого листами кровельного металлопрофиля или профнастила.

Технологически постройка гаража выполняется в следующей последовательности:

Выполняется обустройство основания под гараж и фундаментных угловых стоек, которые будут выполнять функции «хребта» всей постройки;
По установленным стойкам выполняется крепление металлического стенового профиля, отдельно собираются и устанавливаются четыре фермы двухскатной крыши;
Каркас гаража зашивается металлопрофилем, укладывается утепление, навешиваются ворота.

Совет! Даже при использовании оцинкованного металлопрофиля специалисты рекомендуют выполнять окрашивание всех наружных и внутренних поверхностей гаража ударостойкой эмалью.

Конструкция гаража из металлопрофиля хорошо читаема по приведенным фото и схемам. Разумеется, что перед началом работ потребуется выполнить эскизное проектирование с продумыванием всех деталей и составлением деталировки и сборочного чертежа. Так поступают профессионалы, подобный подход применяется на сборочных работах на производстве. Это единственно правильный подход, если вам необходим красивый и прочный гараж, а не перекошенный сарай для хранения хлама.

Все детали каркаса стен и несущих балок крыши гаража необходимо предварительно раскроить в виде отрезков из металлического каркасного профиля, тщательно подогнать по размерам согласно чертежу, пронумеровать и промаркировать по позициям в общей конструкции. При таком подходе работа по сборке гаража из листового металлопрофиля сведется к соединению подготовленных заготовок с помощью саморезов и клепаного соединения.

Отдельно потребуется изготовить ворота для гаража и нижнюю пороговую рейку. Обычно гаражные ворота собирают из тех же материалов, что и основной корпус. Можно сделать ворота из более прочного листового металла и стального квадрата, но для подобной конструкции гаража такое устройство только увеличивает нагрузку на каркас, а существенных преимуществ в утеплении или безопасности не дает.

Этапы строительства гаража

Перед тем как приступить к сборке каркаса гаража из металлопрофиля, потребуется подготовить площадку под фундамент. Мнения о том, нужен ли фундамент для легких каркасных конструкций, у разных специалистов сильно отличаются. Большинство экспертов считает достаточным отсыпать площадку щебенкой, песком, смесь утрамбовать, при возможности выполнить бетонную стяжку толщиной 4- 5 см. В некоторых случаях под гараж из каркасного металлопрофиля пол выкладывают обычной тротуарной плиткой или укатывают слоем асфальта.

Более важным моментом в подготовке площадки является установка несущих фундаментных стоек. Вертикальные опоры из железобетона или двутавровой балки устанавливаются в углах будущего каркаса гаража.

Чтобы получить достаточно жесткую и прочную конструкцию, угловые опоры устанавливают следующим способом:

В местах установки опор пробуривают пять скважин диаметром 200- 250 мм на глубину не менее метра;
В скважины устанавливают предварительно заготовленные трехметровые железобетонные или стальные балки. Над уровнем поверхности угловая балка поднимается на высоту стен гаража. Для приведенной на чертеже схемы гаража с двухскатной крышей достаточно опор диаметром 100- 120мм, вместо железобетонной сваи можно использовать стальной двутавр с высотой профиля 100 мм;
После выравнивания установленных опор по вертикали оставшееся пространство в скважине засыпается крупным щебнем и заливается бетонным раствором.

Сборка каркаса гаража из металлопрофиля

Если установка опор выполнена правильно, то через 10- 12 дней можно приступать к монтажу металлопрофиля. На начальном этапе необходимо выполнить обвязку угловых балок горизонтальным U-образным профилем. Между каждой парой угловых опор укладывается по два отрезка профиля, соединяющие оголовки и нижние части вертикальных балок. Нижние отрезки необходимо пришить к основанию фундамента. Перед монтажом металлопрофиля будущие стены гаража зашивают вертикальными отрезками U-образного профиля. В результате получается конструкция, напоминающая обрешетку из металлопрофиля для облицовки стен гипсокартоном.

Можно приступать к укладке листов металлопрофиля на каркас стен гаража, но обычно эту операцию откладывают на завершающий этап строительства. Дело в том, что запланированная двускатная крыша обладает достаточно большой массой, чем больше металла использовано для сборки ферм крыши, тем выше нагрузка на легкие стены из металлопрофиля. Сделать расчет необходимой прочности стен своими силами достаточно сложно, а использовать толстый и мощный профиль, чтобы получить гарантированно жесткую конструкцию стены, не всегда целесообразно из экономических соображений, это дорого и невыгодно.

Поэтому до укладки металлопрофиля на каркас стен первоначально устанавливают фронтонные фермы конструкции крыши над входными воротами и задней стенкой, которые соединяют коньковой балкой. Далее выкладывают фермы в срединной части стен и оценивают степень прогиба горизонтальных стеновых балок. При необходимости между вертикальными отрезками U-образного профиля устанавливают диагональные подкосы, усиливающие жесткость каркаса стены, и только после этого переходят к укладке металлопрофиля.

Утепление стен из металлопрофиля

Процедура утепления стен из металлопрофиля ничем не отличается от аналогичного процесса утепления стен кирпичного здания. Благодаря профилированной поверхности между листом металлопрофиля и утеплителем естественным образом получается вентиляционный зазор, препятствующий поглощению конденсата материалом утепления. Предполагается, что конденсат, выпавший на внутренней поверхности металлопрофиля, будет стекать по оцинкованной поверхности ребер жесткости. Поэтому для вывода вентиляции в нижней части облицовочного материала, закрывающего утеплитель, выполняются перфорированные отверстия.

Оцинкованная поверхность металлопрофиля не боится влаги, отвод водяных паров и конденсата осуществляется в первую очередь для предупреждения намокания материала утеплителя. Если в качестве утепления использовать минвату, базальтовый войлок, стекловолокно, перед монтажом теплоизоляции на поверхность металлопрофиля выкладывается пароизоляционная мембрана. Поможет разобраться в процессе укладки изоляции на металлопрофиль своими руками видео:

Более простым способом утеплить стены гаража из металлопрофиля можно, если наклеить листы из пенопласта с помощью небольшого количества пенополиуретана – монтажной пены. Расход такого клея будет относительно невелик, при этом будет обеспечена полная и эффективная теплоизоляция холодного металлопрофиля без образования мостиков холода на стыках между кусками пенопласта, как на фото.

Уложенную на металлопрофиль теплоизоляцию необходимо зашить отделочным материалом, например, плитой ОСБ или профилированной доской. Аналогичную процедуру утепления необходимо сделать для потолочного перекрытия и будущих ворот.

Установка ворот и отделочные операции

Перед навешиванием ворот первоначально потребуется установить пороговую планку. В качестве материала для этого элемента можно использовать обычный стальной уголок с шириной полки 50 мм. С помощью планки будет защищаться край полового покрытия от разрушающего давления и нагрузки колес автомобиля.

При желании вместо стандартных распашных ворот для гаража можно заказать и установить подъемную конструкцию ворот из металлопрофиля. Она удобнее и надежнее распашного варианта, но стоит значительно дороже. Обычные ворота изготавливают в виде двух рамок из стального уголка с размером полки 35- 40 мм. К боковой поверхности рамок привариваются половинки гаражных навесов, после выравнивания положения ворот ответные части навесов привариваются к угловым опорам гаража. После этого плоскость ворот зашивается листами металлопрофиля.

Заключение

Чтобы конструкция гаража из металлопрофиля не страдала от затекания дождевой воды, необходимо сделать отсыпку и водоотвод по контуру основания стен. В местах прилегания ворот к торцевой поверхности из металлопрофиля наклеивается уплотнитель из мягкой губчатой резины. В завершение работ всю конструкцию гаража из металлопрофиля рекомендуется покрасить эмалью, стойкой к атмосферным воздействиям. Таким образом, все линии реза, царапины и повреждения листов металлопрофиля будут закрыты от коррозии.

bouw.ru
