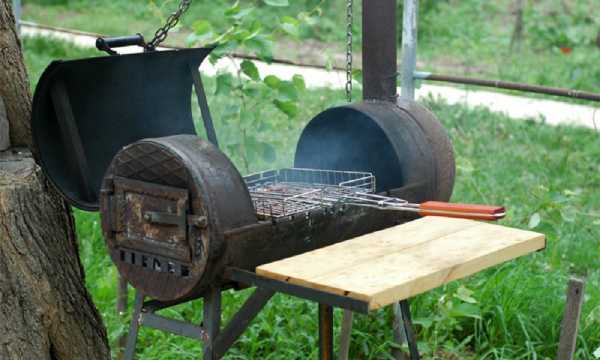

- Мангал из бочки или газового баллона
- Особенности изготовления разборной жаровни
- Как защитить мангал от коррозии
- Полезные рекомендации
- Металлические мангалы с навесом
- Оригинальные идеи
Барбекю своими руками из металла + фото
Вне всякого сомнения, рецепты приготовления мяса, рыбного филе и овощей на раскаленных углях заслуженно считаются наиболее удачными с точки зрения получения максимально ярких вкусовых качеств и гастрономических изысков. В процессе приготовления приходится работать с открытым огнем и раскаленным металлом. От того, насколько удобно и комфортно повару при работе на мангале или барбекюшнице, зависит половина успеха в приготовлении блюда.

Поэтому в большей части ценители барбекю предпочитают делать жаровни и печи своими руками, на основании своих представлений о конструкции и процессе.
Каким должен быть мангал или печь барбекю
Существует только несколько подходов в выборе конструкции печки барбекю:
- Подсмотреть интересную идею у друзей, знакомых, людей, умеющих строить и делать металлические печи своими руками;
- Придумать и собрать из металла свою эксклюзивную жаровню барбекю, наиболее удобную с вашей точки зрения;
- Скопировать понравившуюся конструкцию барбекю руками по фото из металла известного производителя, попытаться усовершенствовать и додумать ее самому.

Важно! В любом случае копировать и брать за основу можно только реальные конструкции, а не дизайнерские «прожекты». Как бы красиво ни выглядели эффектные и замысловатые печки для барбекю, их практичность еще стоит проверять и доказывать.
Металл идеально подходит для всевозможных печей, грилей, жаровен. Конструкция из стали или чугуна быстро прогревается, что позволяет не терять тепло на прогрев кирпичного или каменного корпуса. Печь из металла можно сделать передвижной, переносной или даже мобильной раскладной, если потребуется.

Требования к металлической конструкции жаровни барбекю
Вариантов и схем, всевозможных конструкций барбекю из металла существует достаточно большое количество, не все они одинаково удобны и безопасны. Чтобы не попасть впросак и слепо не копировать чужие ошибки,потребуется учесть следующее:
- Барбекю, как и мангал, относится к печам с открытой камерой сгорания, дымоотводы и трубы для отведения продуктов используются крайне редко. Но если все же у вас появится желание дополнить легкую конструкцию печи высокой вытяжкой, как на фото, нужно будет дополнительно предусмотреть крепление к грунту или основанию. В противном случае не избежать опрокидывания;

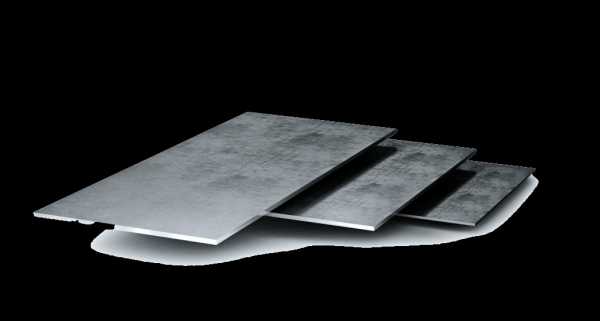

- Для изготовления используем металлические листы и профиль толщиной металла не менее 1,5-2 мм. Более тонкий металл при многократном нагреве деформируется и прогорает;
- Не все жаровни барбекю могут эффективно сжигать уголь и древесный брикет, поэтому при выборе чертежа будущей печки из металла стоит подумать, как правильно держать температуру и поддерживать тление углей.
Совет! Не стоит покупать или пытаться копировать модели барбекю – печей, украшенных большим количеством резных и наварных декоративных деталей из металла.
Как бы ни старался повар аккуратно работать с печкой, в процессе приготовления к металлической поверхности прилипает слой сажи и жира, которые нужно будет чистить и удалять своими руками. Кроме того, по-настоящему удачные конструкции жаровни редко изготавливают в «подарочном» оформлении, это скорее правило, нежели исключение.
Как выбрать печь барбекю
Большинство людей считают мангал и жаровню барбекю абсолютно одинаковыми по устройству и принципу работы. В большинстве случаев для самодельных конструкций из металла это абсолютно справедливое утверждение. Мастера особо не придают значения тонкостям обустройства барбекюшниц, тогда как для настоящих ценителей и почитателей все нюансы и секреты конструкций «фирменных» жаровен крайне важны.
Чем печь для приготовления барбекю отличается от коробки мангала
Принципиальных отличий два.
Во-первых, несмотря на схожий принцип действия и общее устройство, мангал и жаровня барбекю в работе топочной части немного отличаются. Соответственно, выделяющееся тепло по-разному воздействует на приготавливаемое мясо или рыбу, получается разный конечный эффект. В мангале продукты нагреваются продуктами сгорания древесины и частично теплом раскаленных углей. В барбекю основной нагрев и приготовление идет за счет излучения, так как приток воздуха к горящей поверхности организован значительно слабее и направлен во внутреннюю часть.

Во-вторых, в барбекю процесс нагрева продукта значительно мягче, основная часть тепла расходуется на нагрев металла, углей, а использование решетки дает возможность холодному воздуху обтекать и одновременно охлаждать зажаренную поверхность. Что это означает для процесса приготовления мяса, может растолковать только повар, специализирующийся на запекании мясных и рыбных блюд. Влага и жир остаются внутри продукта, а не уносятся с потоком раскаленного газа. Для барбекю приготовление сочного стейка на решетке из металла не представляет особой сложности, на мангале для получения аналогичного результата продукт потребуется завернуть в фольгу из металла.

Классическое устройство жаровни барбекю предполагает наличие чаши из металла, в которой разжигается и тлеет древесный уголь. В старых вариантах барбекю вместо угля использовались обычные дрова, которые складывались горой в емкости из металла и сжигались до состояния углей. Как только объем горящего угля заполнял металлическую емкость до краев, устанавливалась решетка из металла или просто несколько стальных прутьев, и начинался процесс приготовления.
Чтобы получить аналогичный эффект в мангале, шампуры с мясом приходится постоянно переворачивать и очень постараться, чтобы не пересушить запекаемый продукт, и одновременно основательно прожарить его.

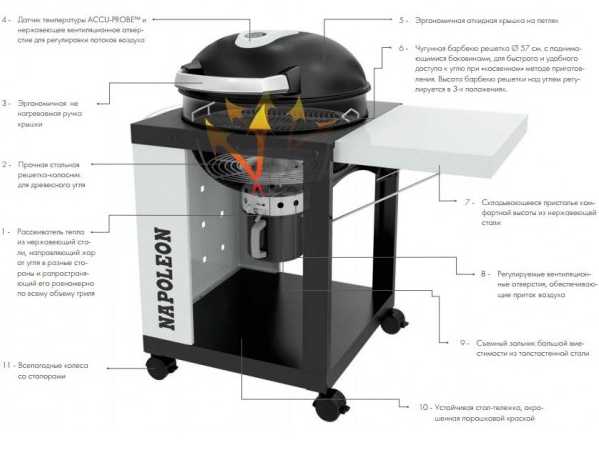

Конструкция жаровни барбекю

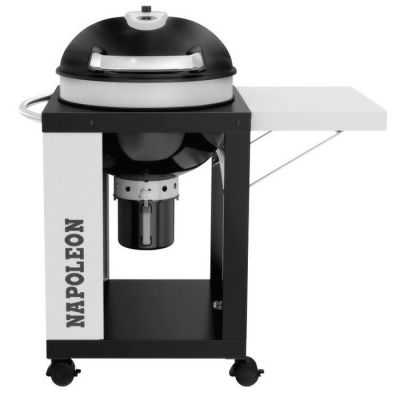

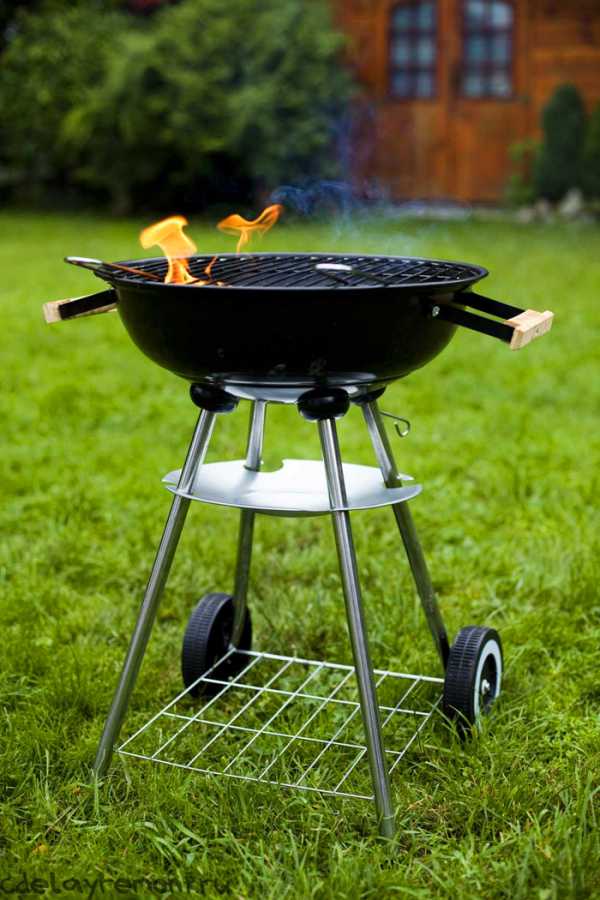

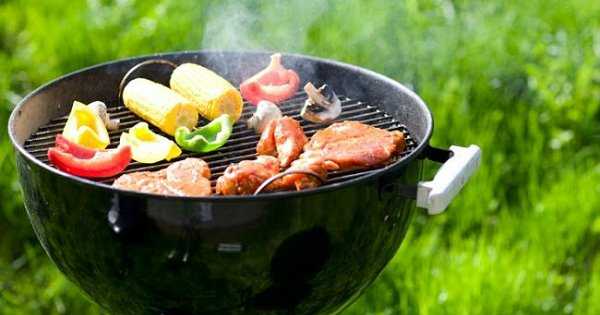

Классическое устройство барбекю подразумевает использование круглой чаши из металла или камня, над которой устанавливается решетка из металла, лучше выбрать никелированную, но можно использовать и обычную, сваренную из толстой стальной проволоки. Современные конструкции жаровен барбекю из металла, как на фото, имеют специальные подогревательные стаканы в донной части казана.
Поступающий через стакан воздух сжигает часть угля, после чего продукты сгорания протекают по стенкам из металла и удаляются наружу. Таким образом, можно сохранять высокую температуру углей и емкости без утомительного обмахивания опахалом из металла, как в случае с мангалом.
В устройстве барбекю из металла нет мелочей, каждый элемент конструкции служит своим целям. Прежде чем выбирать чертежи барбекюшницы для постройки своими руками, обратите внимание на две основные особенности конструкции из металла:
- В конструкции жаровни решетка из металла должна иметь регулируемую высоту установки, от самого высокого положения на уровне среза казана до самого нижнего – на 4-5 см ниже края емкости;
- Знатоки и ценители барбекю советуют оборудовать емкость жаровни съемным защитным бортиком, закрывающим подветренную часть очага, что позволяет избежать попадания брызг жира, дыма и углей на руки и одежду;
- Раскаленная жаровня для приготовления барбекю должна быть, в первую очередь, безопасной, поэтому, чем тяжелее и устойчивее емкость с раскаленными углями, тем меньше шансов получить ожоги.
В эксклюзивных вариантах исполнения конструкцию печи устанавливают на стальном или керамическом основании, закрепленном на грунте. Для мобильных и переносных конструкций опорные ножки печи фиксируют на грунте с помощью специальных металлических колышков.
Проекты постройки печи барбекю из металла
Изготовление жаровни барбекю из металла технически не сильно отличается от постройки мангала, газового гриля или коптильной камеры. Успех мероприятия зависит только от вашего умения работать с листовым металлом, главное — насколько удачно был выбран проект будущей печи барбекю.
В классическом виде, с круглой чашей жаровни из металла строятся довольно редко, причиной тому сложность и дороговизна изготовления емкости под угли. Среди самодельных конструкций чаще всего встречаются универсальные варианты, включающие в себя элементы мангала, гриля и барбекю.
Самодельная жаровня барбекю с мангалом в одном устройстве
Конструктивно такая система представляет собой четырехугольный короб, сваренный из листового металла. Такую конструкцию можно хранить в разобранном виде, при необходимости собирать и устанавливать в домашних условиях или на пикнике. Особенностью подобной жаровни барбекю из металла является:
- Необычная, уширяющаяся книзу форма корпуса позволяет эффективно использовать угли, не допуская образования «дыр» и прогаров в слое перегоревших дров;
- Днище барбекюшницы имеет двойное дно, что позволяет поддерживать стабильную температуру жарового слоя, без риска просыпания углей на грунт или ноги повара;
- Форма и способ крепления съемных опор гарантируют высокую устойчивость конструкции в любых ситуациях и на любом грунте.
Чтобы правильно использовать все возможности жаровни, в дополнение к самой печи потребуется изготовить комплект из нескольких съемных решеток, обеспечивающих возможность жарить продукты на разной высоте от раскаленных углей.

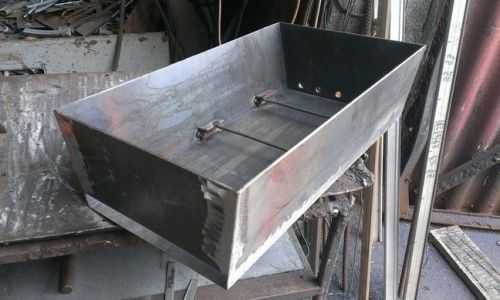

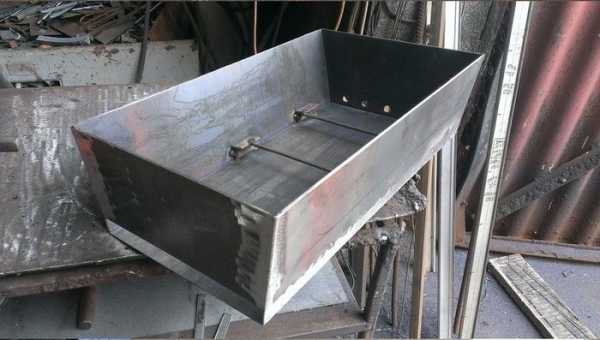

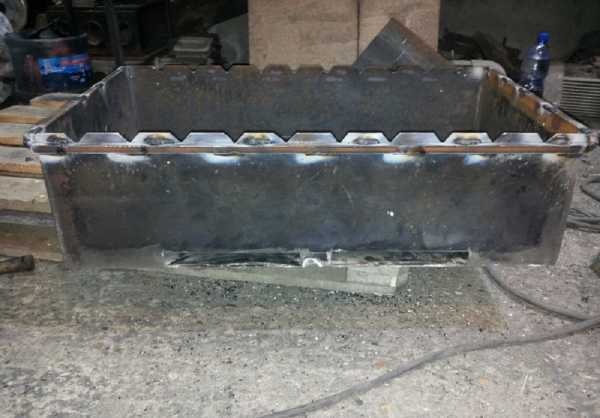

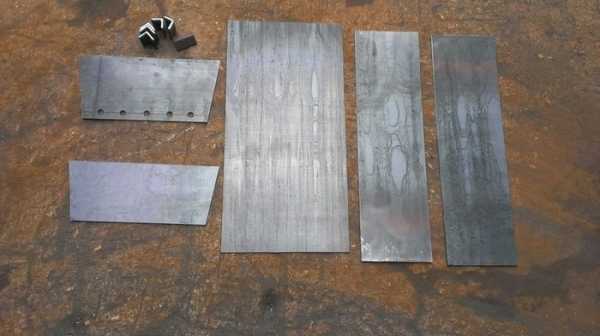

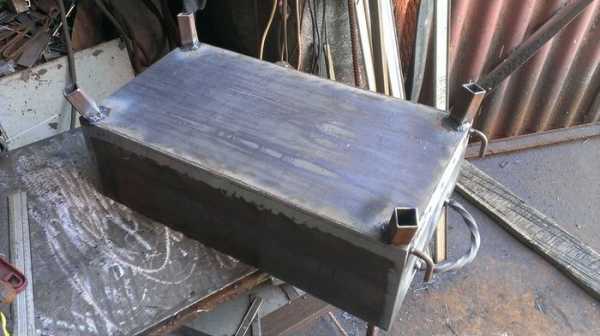

Конструкция жаровни из металла собирается сваркой из заранее вырезанных по форме и размеру боковых стенок и уголкового крепежа, как на фото.

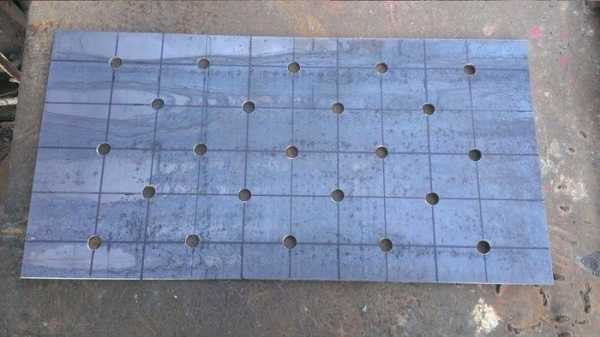

В углах донной части привариваются крепления для опор. Само дно жаровни выполняется сплошным, без отверстий. На днище укладывается перфорированное фальшдно. Подвод воздуха осуществляется через боковую щель и отверстия в фальшдне.


Перекрывая щель, можно добиваться необходимой теплопроизводительности жаровни, и тем самым не «сжигать» продукты и готовить на медленном огне. Просечки металла на краях позволяют устанавливать шампуры или целый вертел.

Сама конструкция из металла быстро разбирается, легко чистится, и при необходимости может быть упакована в коробок 900х600х400 мм.

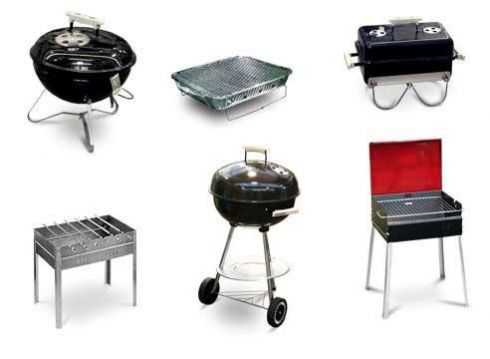

Мобильные варианты печей барбекю

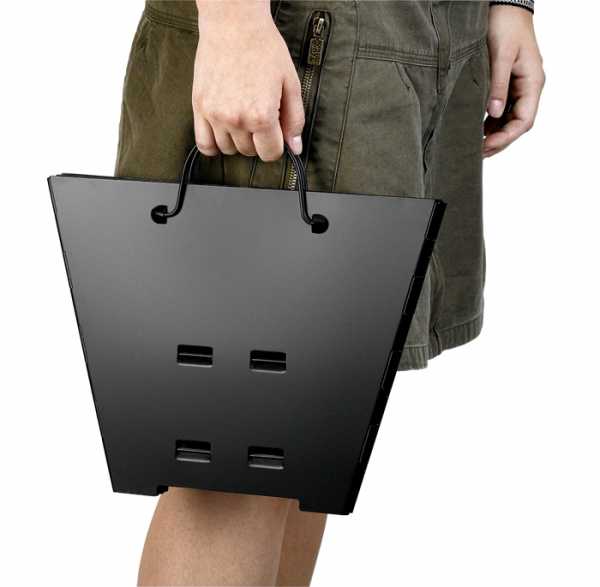

Для пикников можно использовать более простой и легкий вариант барбекю, представленный на чертежах. В зависимости от индивидуальных предпочтений коробку из металла можно изготовить на высоких, почти метровых опорах или на небольших, длиной в 110 мм «карандашах».
В обоих случаях корпус печи изготавливается из листового металла толщиной не менее 2,5 мм. Для конструкции, рассчитанной на домашнее использование, жесткость опор можно усилить поперечными рейками из металла, после чего появится возможность установки колес.

Зачастую гурманы и ценители блюд из запеченного на углях мяса и рыб предпочитают классический вариант конструкции барбекю на газогенераторе. В этом случае для изготовления газового генератора потребуется тонкостенная стальная труба, высотой 50-70 см и диаметром 150-200 мм. Чашку жаровни можно установить на блоки, но чаще всего конструкцию жаровни барбекю вмонтируют в центр стола.

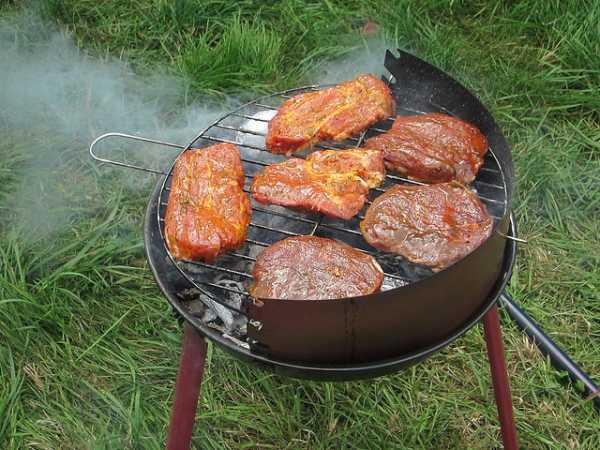

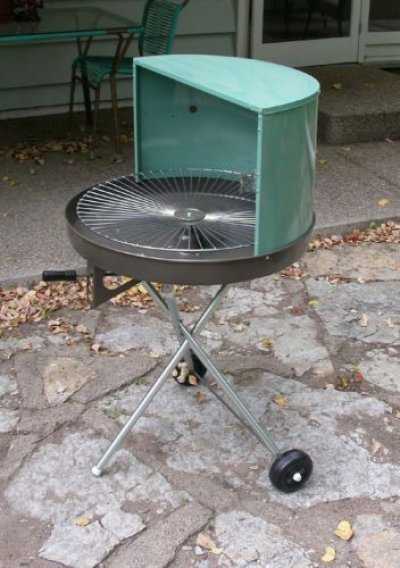

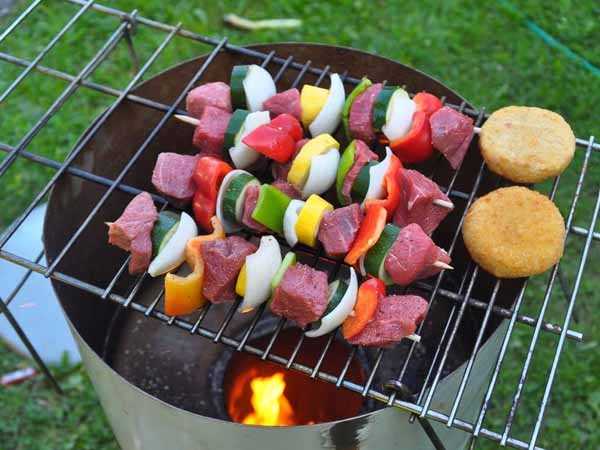

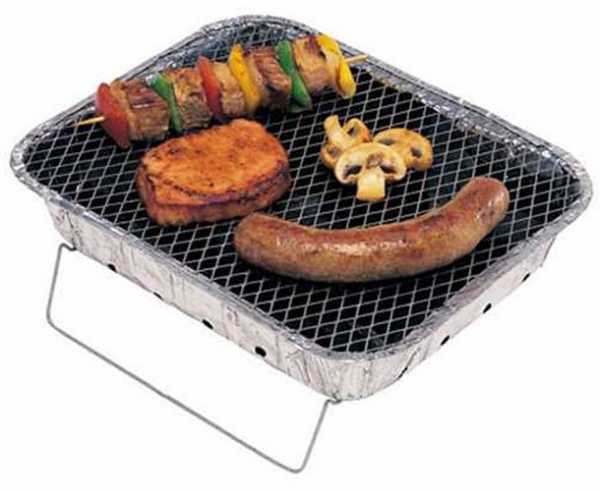

Самым простым вариантом конструкции барбекюшницы из металла может стать обычный стальной противень с высокими стенками. Достаточно прорезать боковые отверстия и установить его на небольшую опорную рамку. Раскаленные угли разжигаются в отдельной емкости, засыпаются в противень, накрываются решеткой, и жаровня готова.

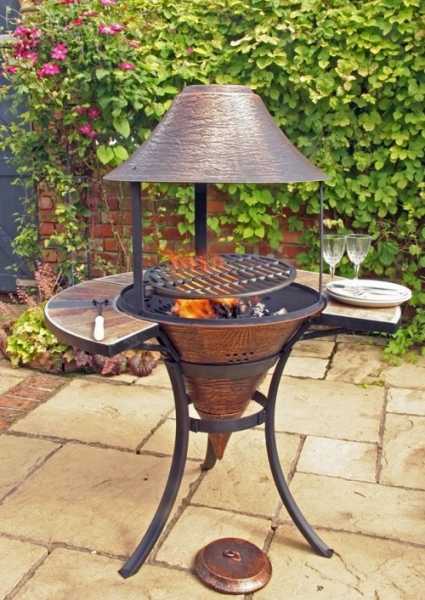

Особым шиком считается круглая чашевидная конструкция барбекю, устанавливаемая в керамическом коконе из обожженной огнеупорной глины. Внутрь глиняной емкости загружается раскаленный уголь, устанавливается жаровня, решетка и выкладываются слоями мясо и овощи. Такую конструкцию можно переносить и перевозить, но чаще всего из-за большого веса ее используют только в домашних условиях.
Заключение
Кроме угольных вариантов жаровен, можно изготовить своими руками печку с электрическим или газовым подогревом. Очевидно, что настоящему гурману такой способ запекания явно не подойдет, но зато готовить барбекю можно даже в условиях квартиры или балкона, без риска возникновения пожара или задымления.
bouw.ru
пошаговая инструкция + 50 фото
Как сделать мангал барбекю на даче быстро и недорого? Предлагаем проекты мангалов, печей и барбекю, которые вы можете сделать своими руками буквально из подручных материалов. Надеемся, что фото этих самодельных мангалов воодушевят вас на собственную оригинальную идею из тех материалов, которые наверняка есть у вас в запасе на даче.
Мангалы из металла своими руками.
Металл от бочек, барабанов стиральных машин, газовых баллонов вполне может стать основой для мангала на даче.

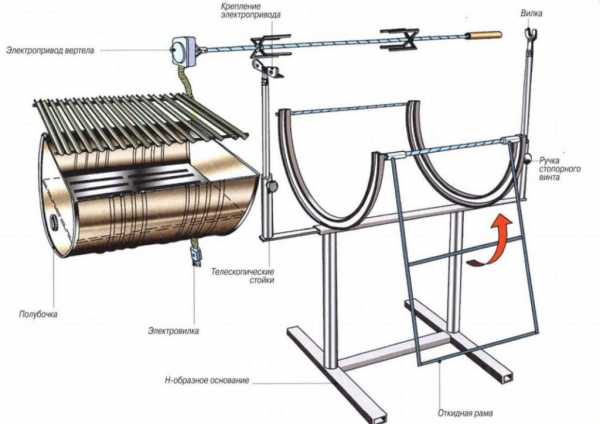

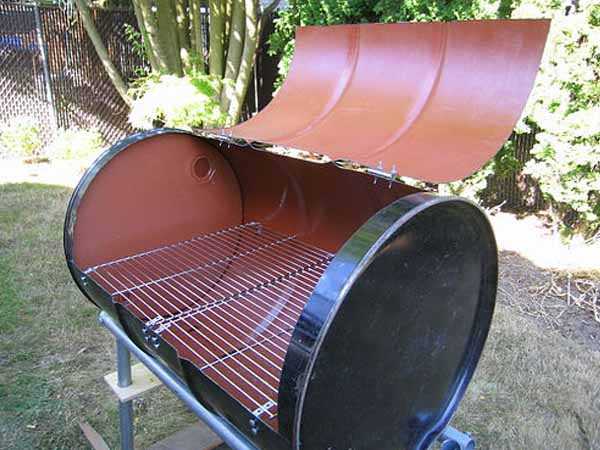

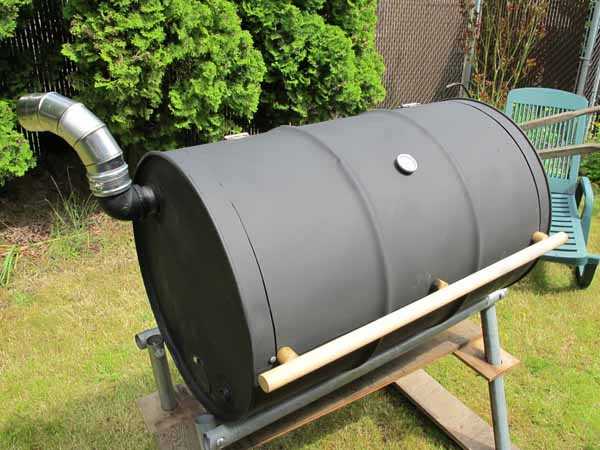

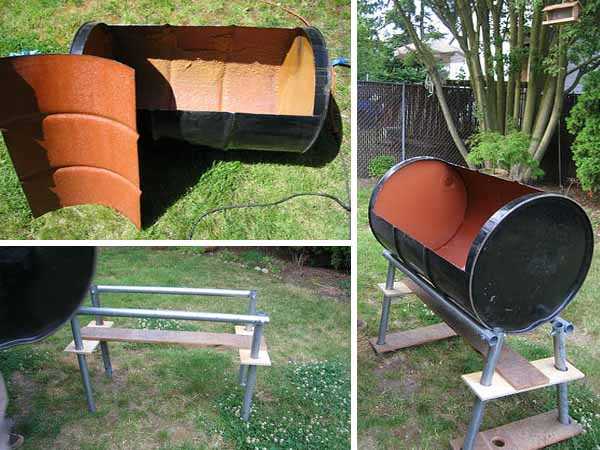

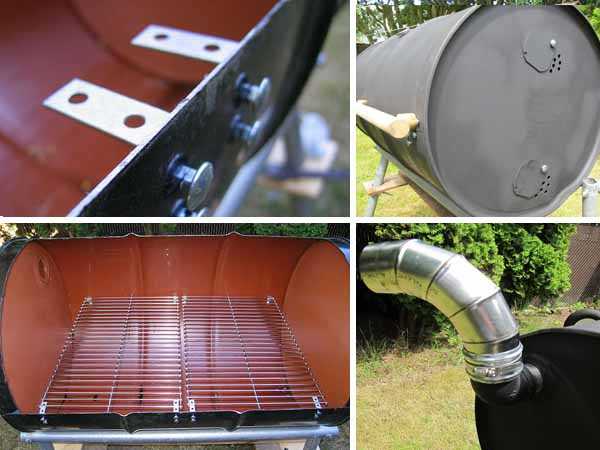

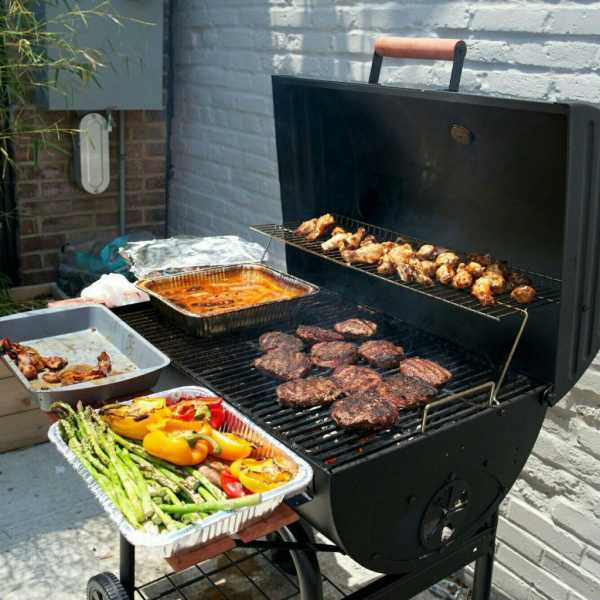

Мангал барбекю из металлической бочки своими руками.
Старая металлическая бочка — главный претендент на переделку под барбекю или мангал. Она даже по своей форме похоже на классическое барбекю.
Отрезаем примерно четвертую часть боковой поверхности бочки — это будет наша крышка. Для барбекю нам нужна основа — делаем ее из четырех металлических труб на деревянных распорках.
Внутри бочки устанавливаем решетки для гриля, делаем вентиляционную трубу и отверстия для воздуха.
Крышку барбекю крепим к бочке на двух неразъемных металлических петлях. Устанавливаем термометр и крепим деревянную ручку.

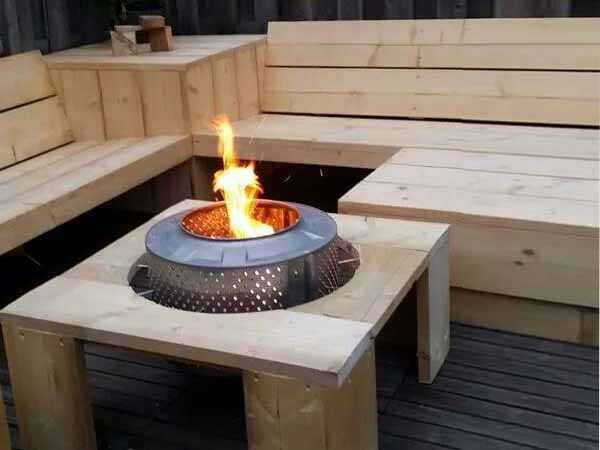

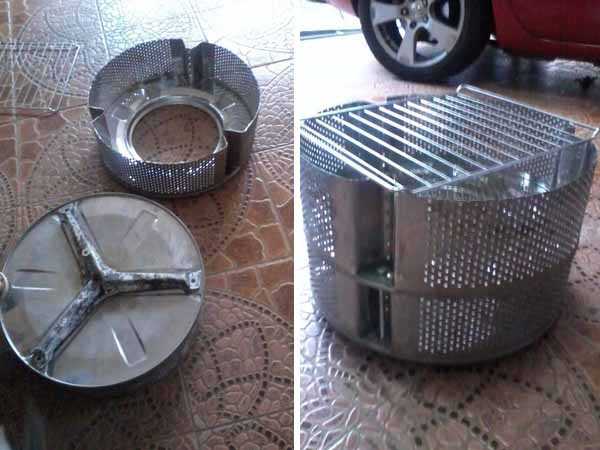

Мангал из барабана стиральной машинки.
Барабан стиральной машинки сделан из металла отличного качества и из него получится отличный мангал.
Для лучше тяги барабан лучше разрезать пополам и сложить как показано на нижнем фото.

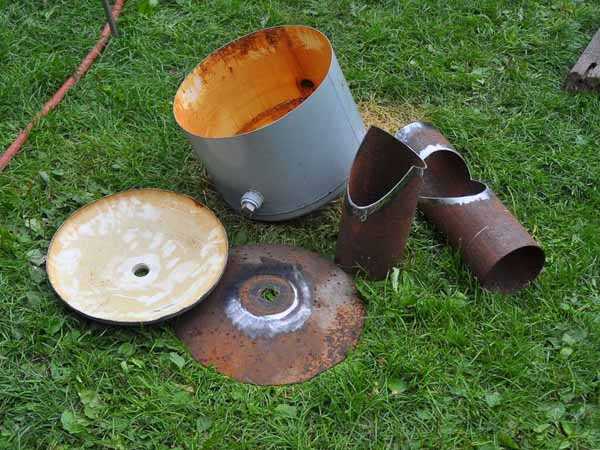

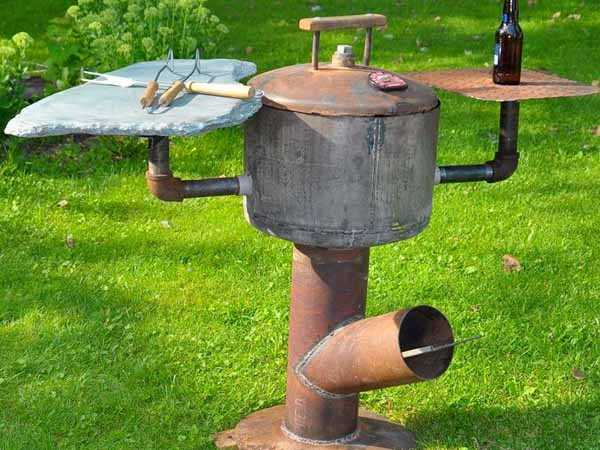

Мангал печь своими руками из металлического бака водонагревателя.
Этот оригинальный проект мангала сочетает в себе мангал с печкой.
Бак старого водонагревателя будет служить основой мангала, а металлические трубы — топкой.

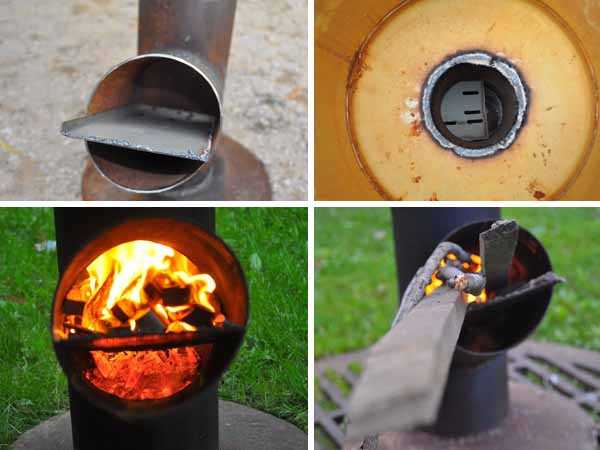

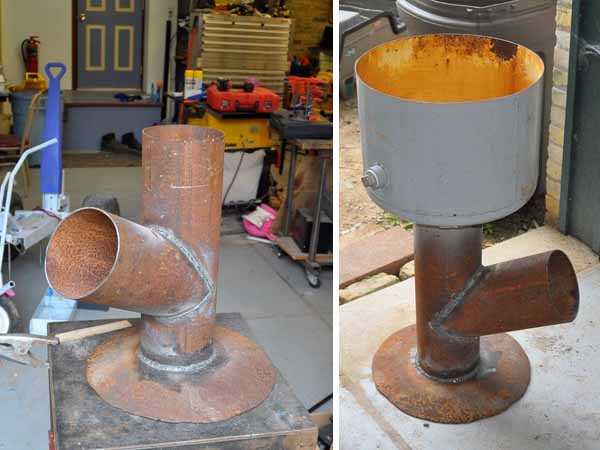

Фактически мы сначала делаем ракетную печь на дровах: свариваем трубы, привариваем наш бак.
Для хорошей тяги мы должны предусмотреть для печки мангала такую важную деталь как на нижнем фото.
Теперь на даче у нас есть универсальный мангал как для любимых шашлыков.

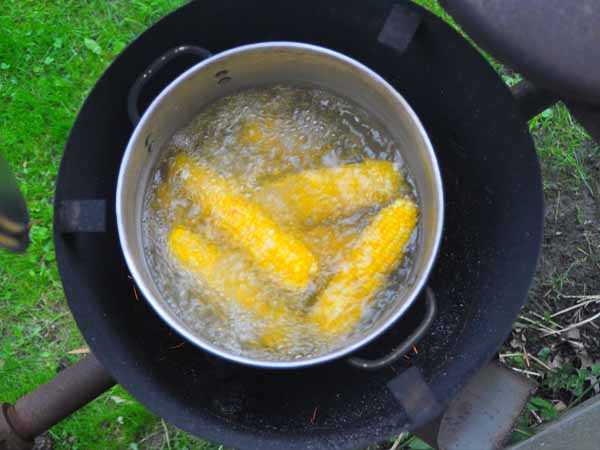

Так и для варки всяких вкусностей.
Такой мангал хорошо поддерживает нужную температуру и мясо получается сочным. Ну, а ароматным оно будет от вида ваших дров.

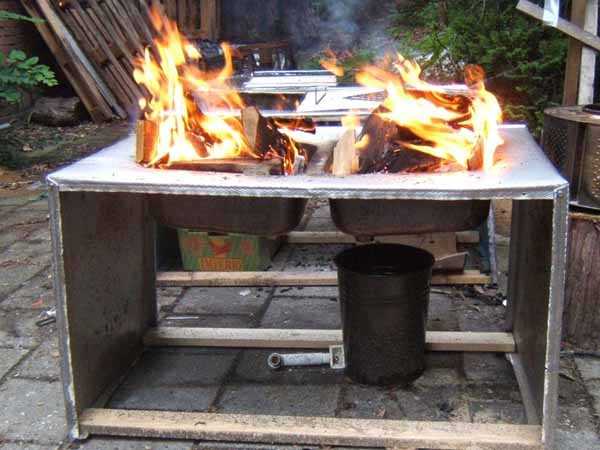

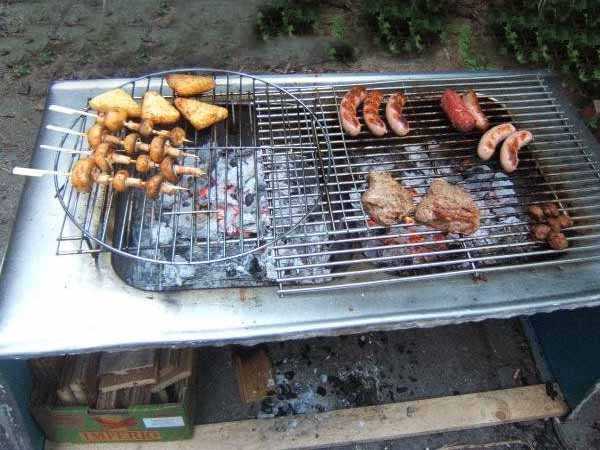

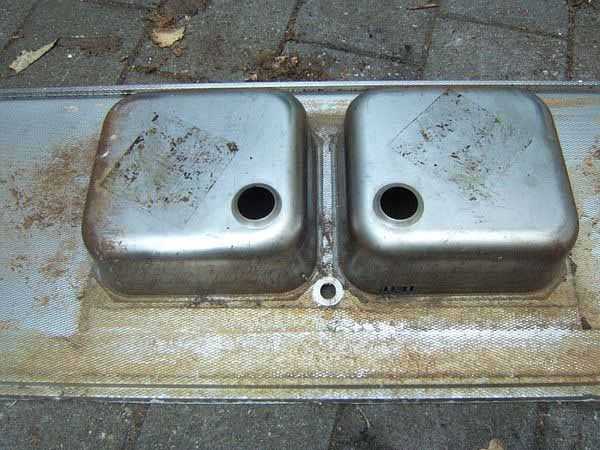

Мангал из металлической раковины.
Делаете ремонт и меняете раковину? Отлично! Из старой сделаем мангал своими руками.
Убираем из раковины все детали, фитинги, оставляя только металл.

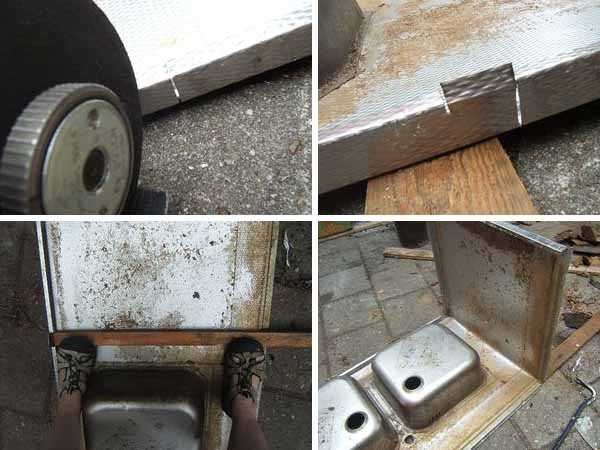

Т.к. у нас раковина с металлической столешницей и нам надо ее согнуть, надрезаем метал болгаркой и при помощи металлической рейки и собственных рук, сгибаем ее под углом 90 градусов.
Для жесткости конструкции делаем деревянные распорки в нижней части. Вот такой получился быстрый мангал своими руками.

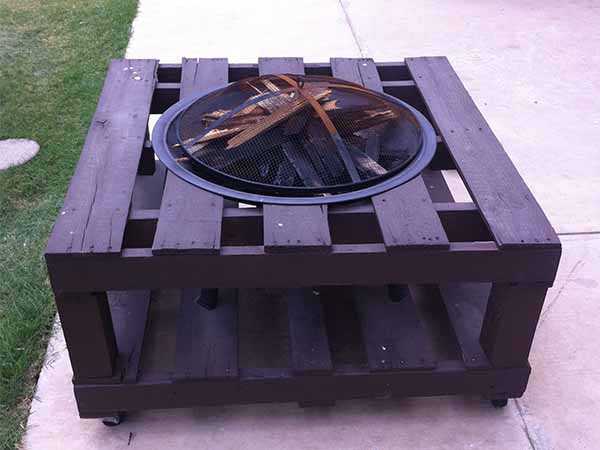

Как сделать мангал барбекю своими руками из паллет.
Деревянные поддоны могут стать отличным столом под мангал.
Для того, чтобы таким мангалом было удобнее пользоваться, столешницу лучше зашить полностью.

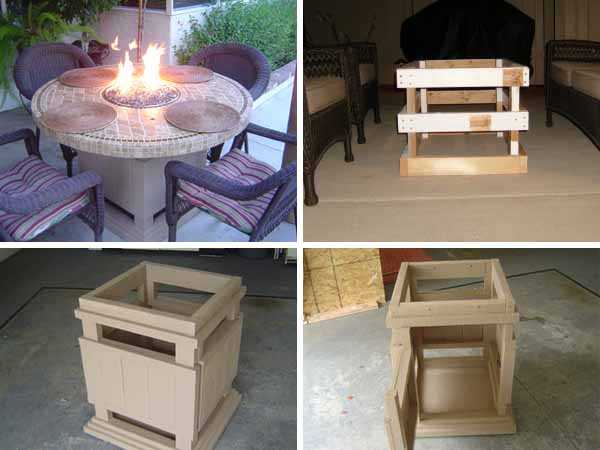

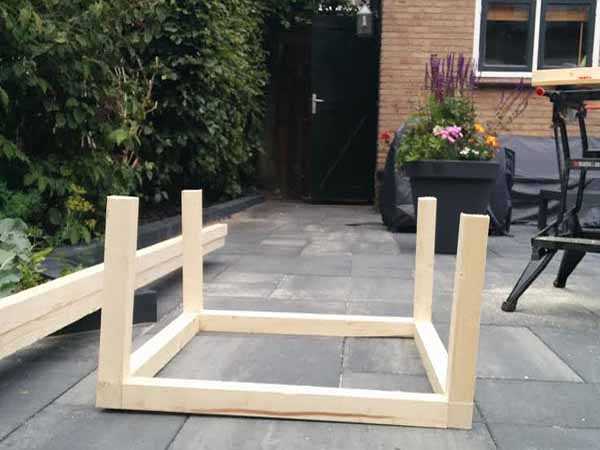

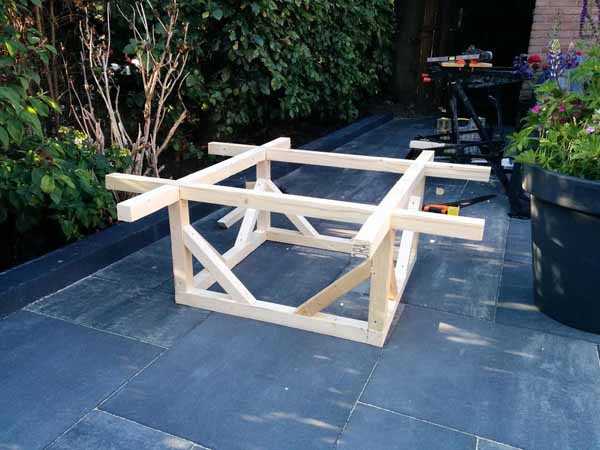

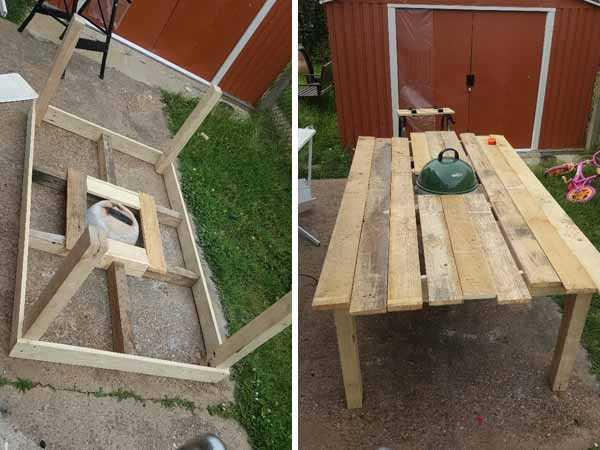

Как делаем мангал — сначала собираем простой каркас.

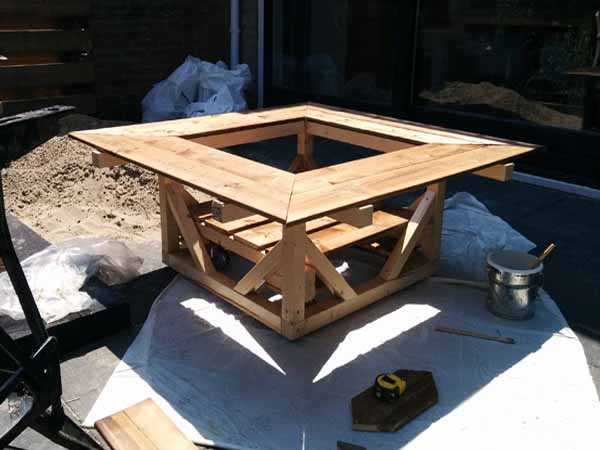

Затем добавляем основание под столешницу.
Делаем полочку под саму чашу мангала или барбекю и зашиваем столешницу.
Для пожаробезопасности расстояние между металлической частью и мангала и деревянным столом перекладываем гравием.
Можно использовать такую конструкцию как для обычного мангала , так и для газового мангала. Для замены газового баллона нужно предусмотреть открывающуюся дверцу в основании мангала.

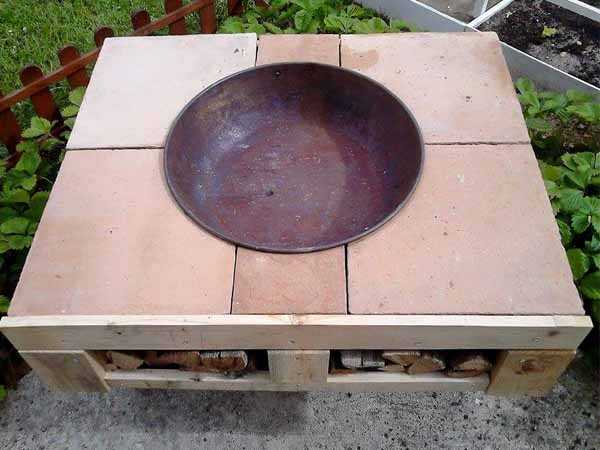

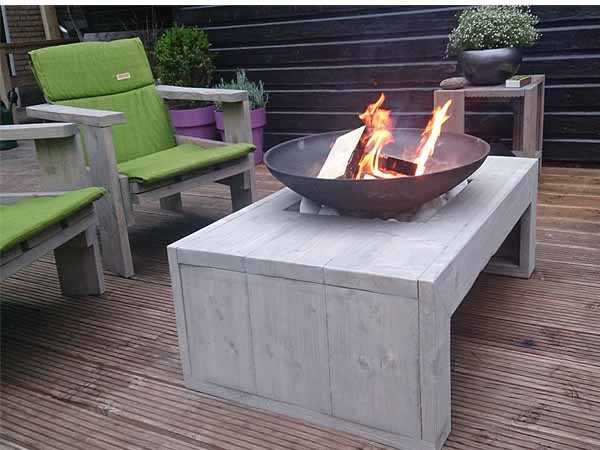

Как дополнительный вариант чашу мангала можно устанавливать прямо на стол, защитив эту часть стола пожаробезопасными материалами, например, камнем.
Или обшить эту часть стола металлом.

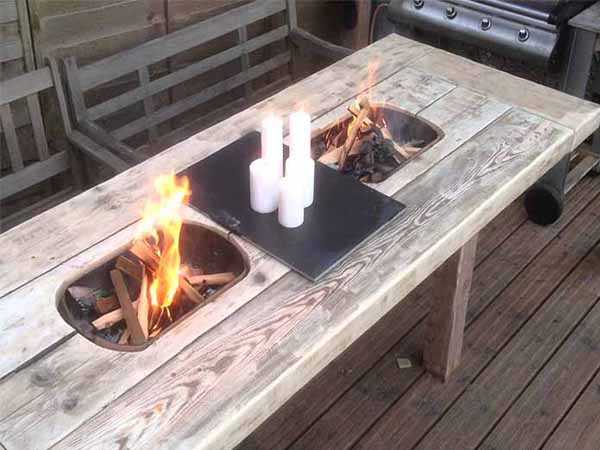

Мангал со столом своими руками.
Если вы любите, когда мангал располагается повыше, то есть простой способ сделать удобный мангал барбекю прямо на столе.
Для этого мы можем взять старый стол и вырезать в нем отверстие по размеру мангала. Мангал будет держатся в столе на своих кромках. Для защиты деревянных краев отверстия их лучше защитить фольгой или металлом.
Нет старого стола? Так сделаем его сами.

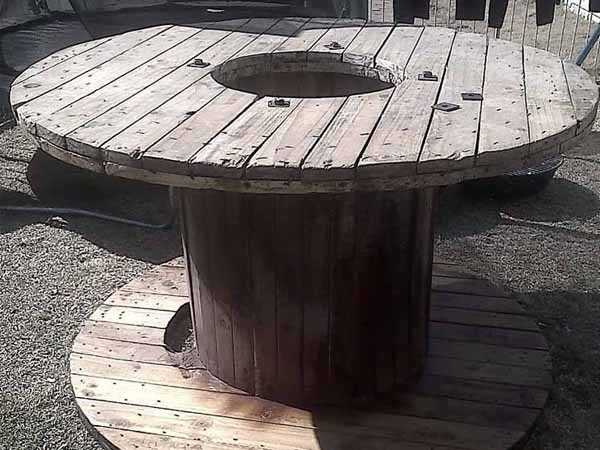

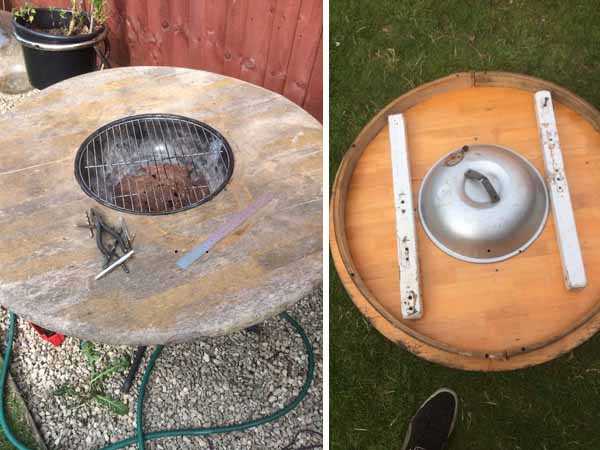

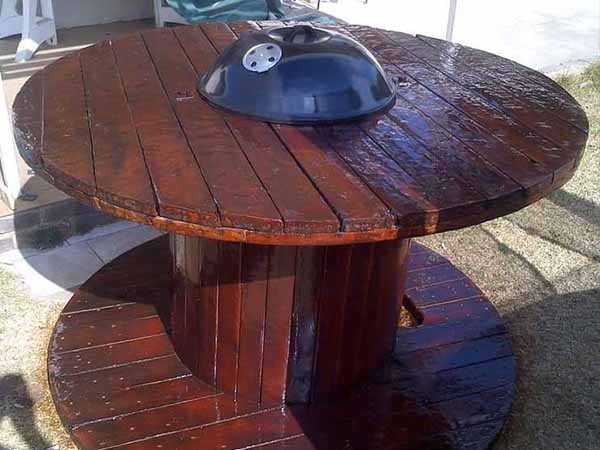

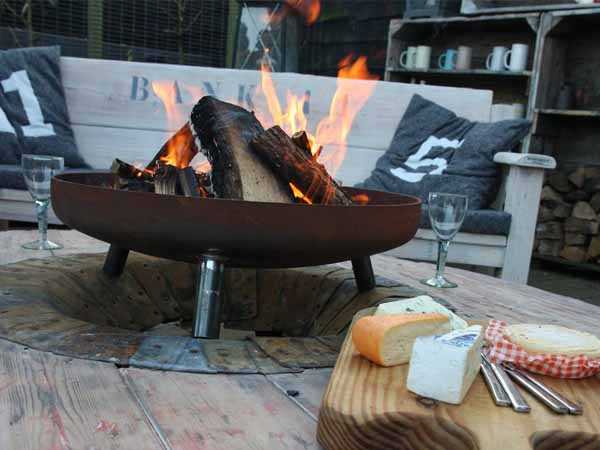

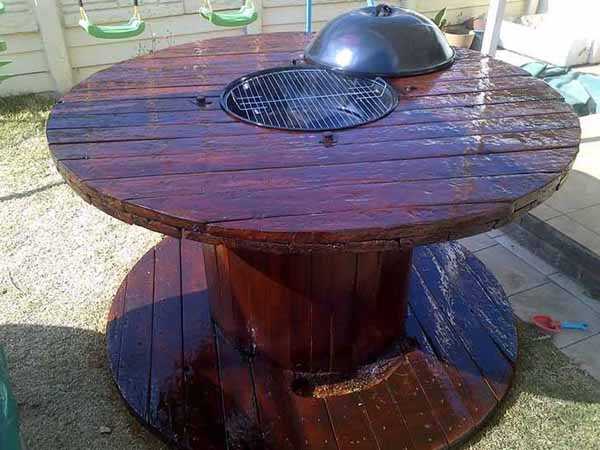

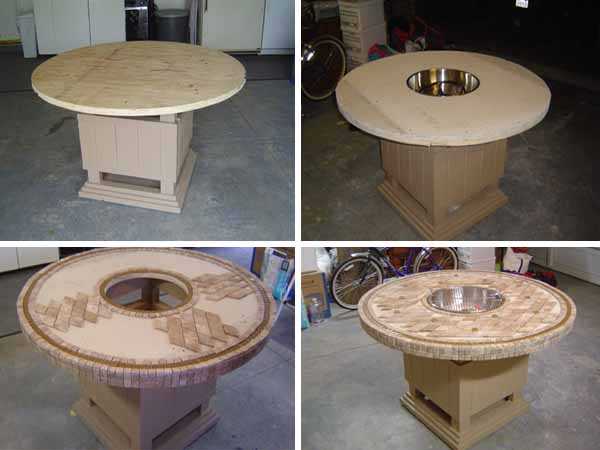

А вот вариант мангала барбекю для счастливых обладателей деревянной катушки от электрокабеля.
Катушку почистили, сделали отверстие по размерам барбекю. Если барбкю на газу, в основании сделали доступ для газового баллона.
Наш мангал барбекю готов к приему гостей!

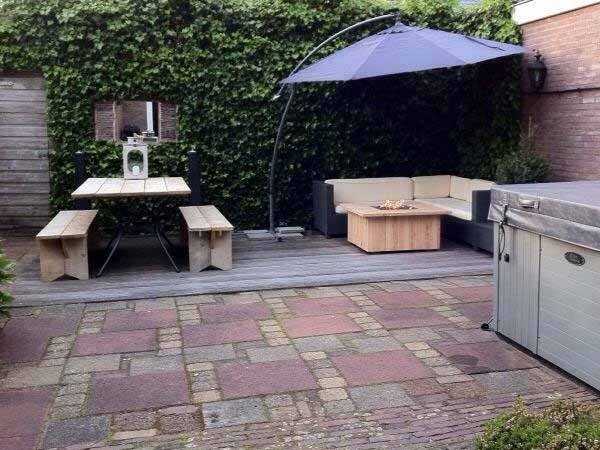

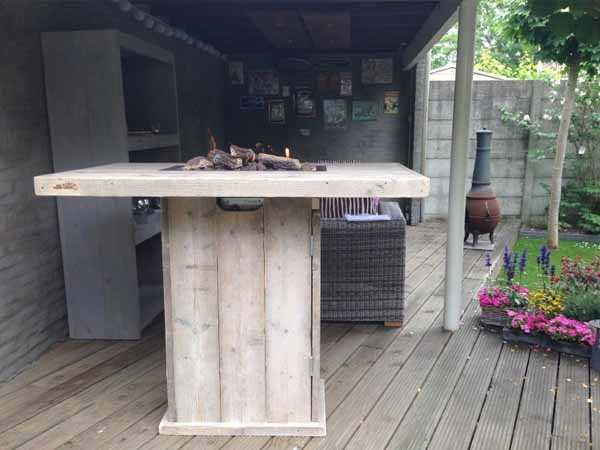

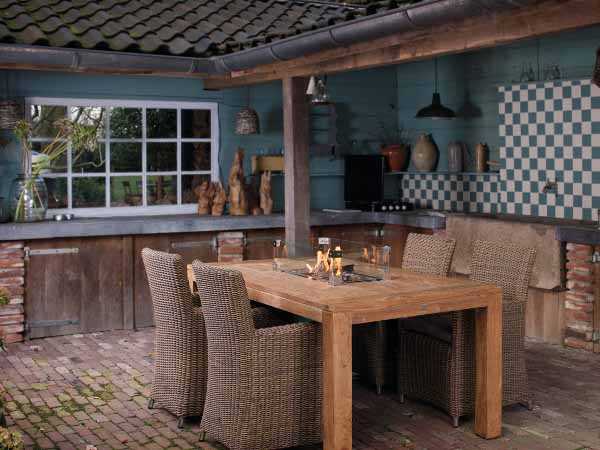

Проект газового мангала барбекю со столешницей.
Продолжим для тех, кто еще с нами. Для газового мангала удобнее сразу делать конструкцию, которая предусматривает удобный доступ к баллону.
Для того, чтобы не переживать за сохранность столешницы можно деревянную плиту столешницы выложить плиткой.
Мангалы барбекю фото

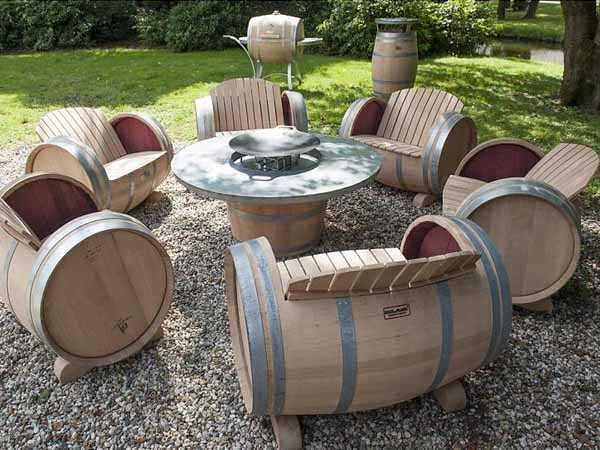

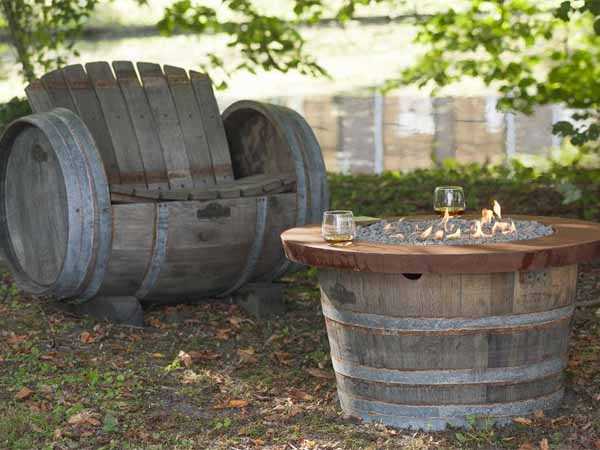

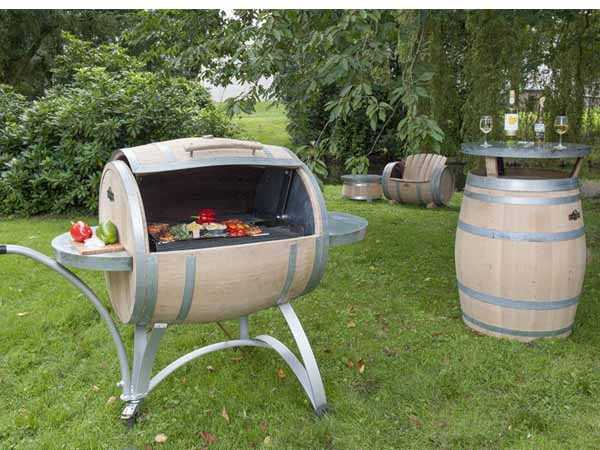

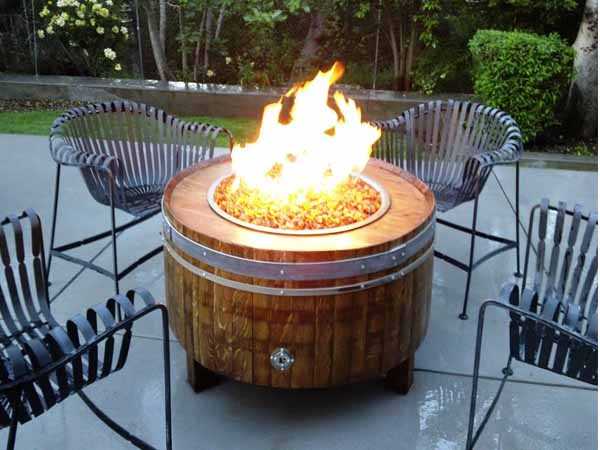

Красивые мангалы барбекю из деревянных бочек.
Деревянные бочки в умелых руках превращаются и в садовую мебель, и в барбекю, и в мангал, и в бар.
Это скорее модная стилизация под вторичное использование. Трудно представить, что у кого-то может быть столько ненужных бочек.
Но выглядит душевно.

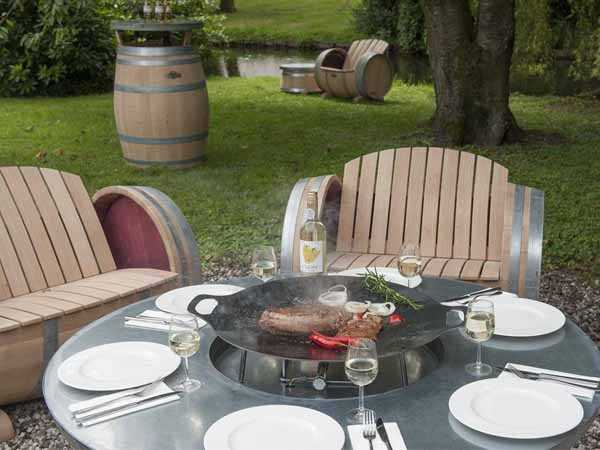

Интересная конструкция, когда металлическая столешница с мангалом (фото выше) устанавливается на этот маленький стол (фото внизу).
При желании, можно и самим стилизовать мангал под бочку, обшив внизу столешницу деревянными рейками и добавив декоративные металлические полоски.
Оригинальный мангал фото.
Как мы поняли, не только кирпич, но и дерево может стать основой для мангала.
Причем дерево в прямом смысле.

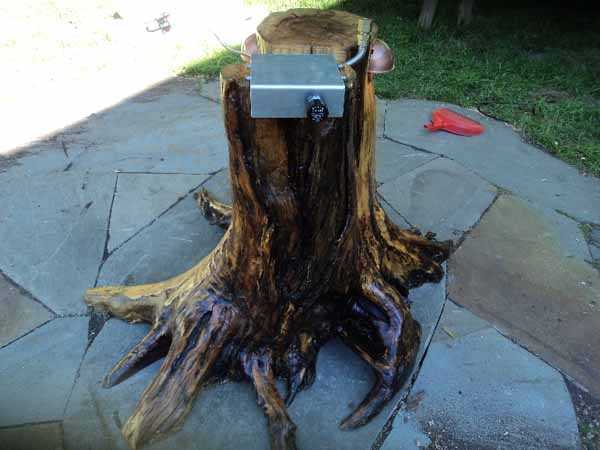

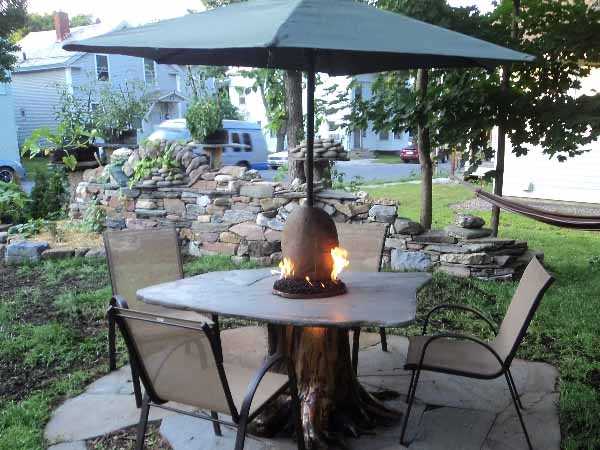

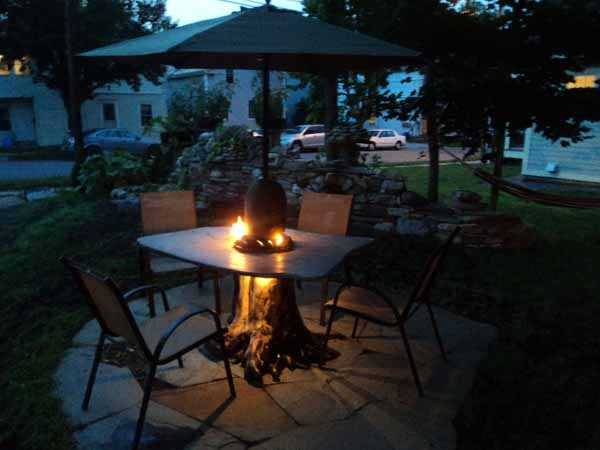

Этот пенек служит основой для газового мангала. Если это цементное яйцо на столе служит только для крепления зонта, то с зонтом стоило бы проститься.

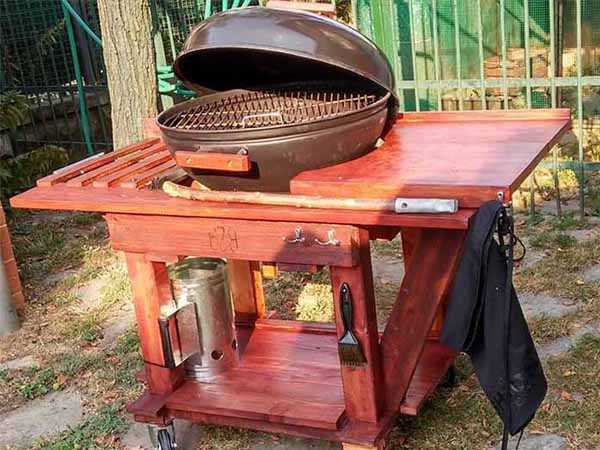

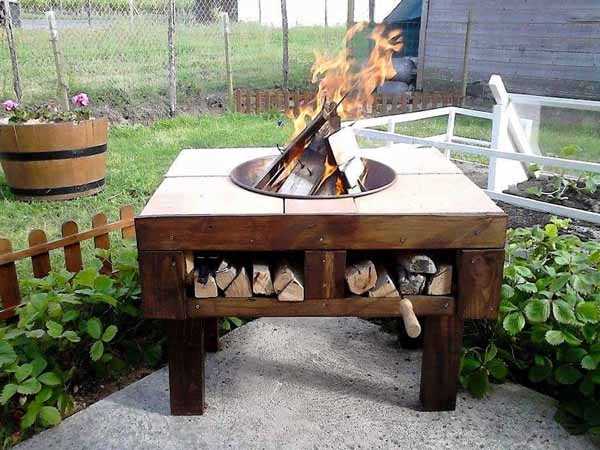

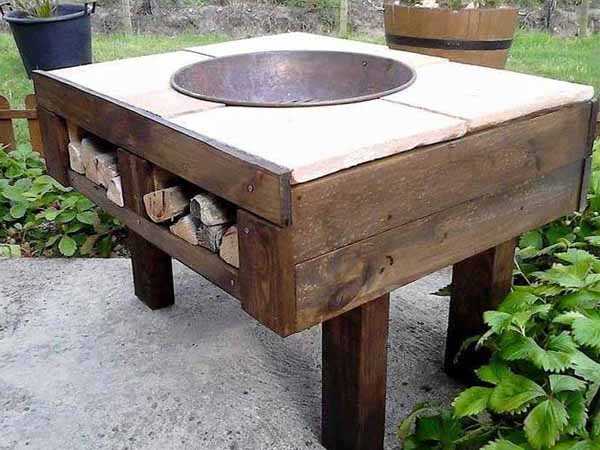

Самый простой мангал барбекю своими руками для беседки.

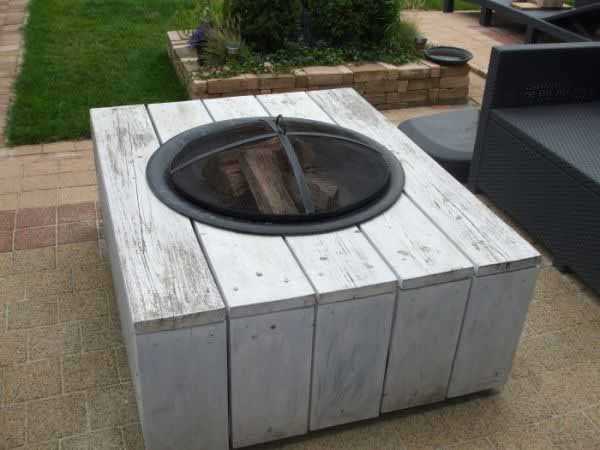

Чем хорош деревянный стол под мангал тем, что он легкий и мангал можно передвигать — в сад, в беседку, на террасу.
Основой такого простого мангала может стать старый стол или поддон, в качестве чаши — старая глубокая сковорода, и остатки плитки для столешницы.
Тут же найдется место и для дров.
Или можно сделать ту же конструкцию на колесиках.
Все интересные конструкции мангалов, печей и барбекю, которые вы видели, сделаны с учетом того, что есть под рукой. Это не только минимизирует затраты, но и стимулирует новые оригинальные решения и проекты. Поверьте, на вашей даче, есть тоже что-то удивительно подходящее для красивого мангала барбекю своими руками. Действуйте!
idealsad.com
Мангалы из металла своими руками: размеры, фото и советы
ПОДЕЛИТЕСЬ В СОЦСЕТЯХ
Самостоятельное изготовление таких конструкций позволяет в точности учесть реальные потребности. В стандартных изделиях всегда будут присутствовать те или другие недостатки. В этой статье представлены мангалы из металла своими руками, размеры, фото, различные конструкции и подробные пошаговые инструкции.

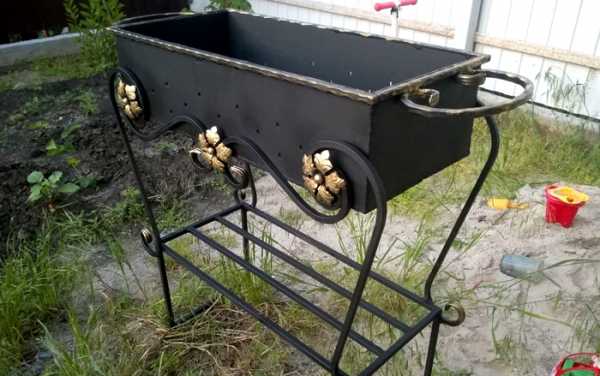

Кованые украшения изготовить сложно. Но некоторые другие части конструкции можно использовать, как образцы, для создания функционального изделия собственными силами
Содержание статьи
Как создают мангалы из металла своими руками: размеры, фото примеров, главные определения
Купить мангал из металла не трудно. В торговой сети можно найти множество предложений. Но вряд ли получится найти идеальные размеры и техническое оснащение. Именно поэтому предпочтительным выглядит решение о самостоятельном изготовлении. Но в любом случае пригодится предварительная формулировка конкретных требований.
Составление списка нужных критериев
Если состав семьи – небольшой, а образ жизни можно назвать замкнутым, достаточно будет создать компактную легкую конструкцию.Ее проще будет переносить, очищать от загрязнений. Когда предполагаются регулярные встречи в составе крупно компании понадобиться соответствующее по размерам оборудование.
Этот пример поясняет, что особо важным является целевое назначение изделия. Для уточнения его параметров, надо точно определить следующие параметры и особенности:
- Количество и длину шампуров, которые будут устанавливаться одновременно для приготовления одной партии блюд (максимальное количество).
- Размеры, которые подходят для места будущей установки мангала.
- Примерный вес и необходимость оснащения колесами.
- Защищенность площадки для барбекю от погодных воздействий.
- Индивидуальные требования к внешнему виду.
В некоторых случаях пригодятся разборные конструкции. Их можно трансформировать в компактный вид, удобный для хранения. Небольшие модели пригодятся для пикников.

Такое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получится

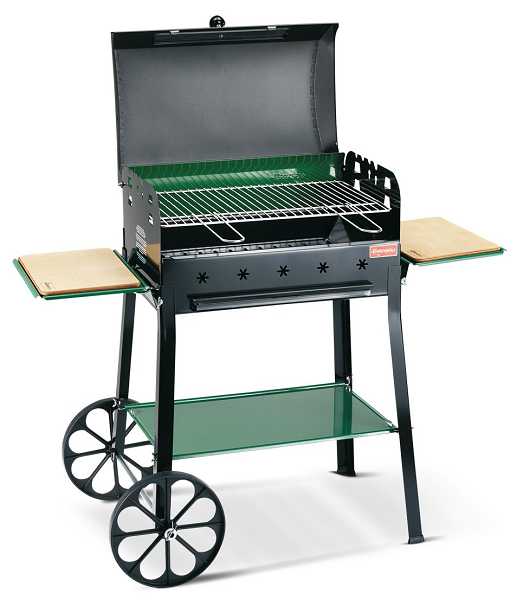

Современный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиля
Конструкции и материалы
Если изучить качественные мангалы из металла своими руками, размеры, фото, будет проще уточнить параметры собственного изделия.

Примечательные особенности этой конструкции перечислены ниже:
- Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям разной природы.
- Вырезы на кромках корпуса сделаны для фиксации шампуров в разных положениях.
- Внизу есть отверстия. Они предназначены для свободного доступа кислорода в область горения.
- С одной стороны внизу сделаны ножки с приваренными пластинами. С их помощью создают надежные точки опоры и предотвращают перемещение.
- Крупные колеса подходят для передвижения по неровным поверхностям без приложения лишних усилий.
- Сбоку к мангалу жестко присоединен небольшой столик с креплениями для крепления совка и кочерги. Обратите внимание на то, что опытный мастер повернул крючки в сторону. В таком положении они не поранят пользователя.
- Широкие рукоятки также прикреплены жестко. Они удобны для захвата даже тогда, когда на руки надеты рукавицы.

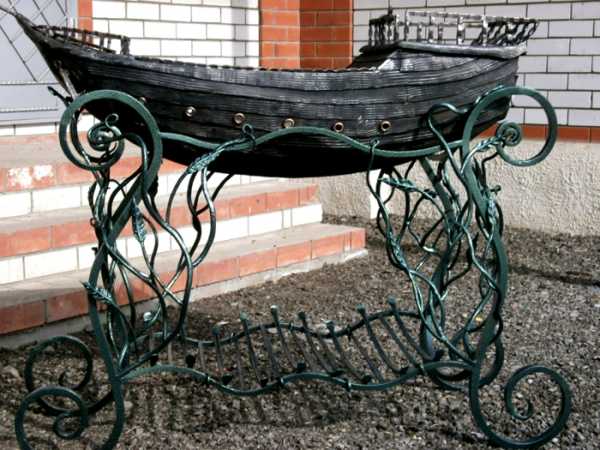

Мангал – «корабль»
Такое изделие копировать сложно. Но вряд ли это надо, если нужны практические функции. Завитки и выступы быстро загрязняться, а очистить их будет непросто. Острые концы металлических листьев небезопасны. Подобные сооружения, скорее, используют для украшения садовых участков.

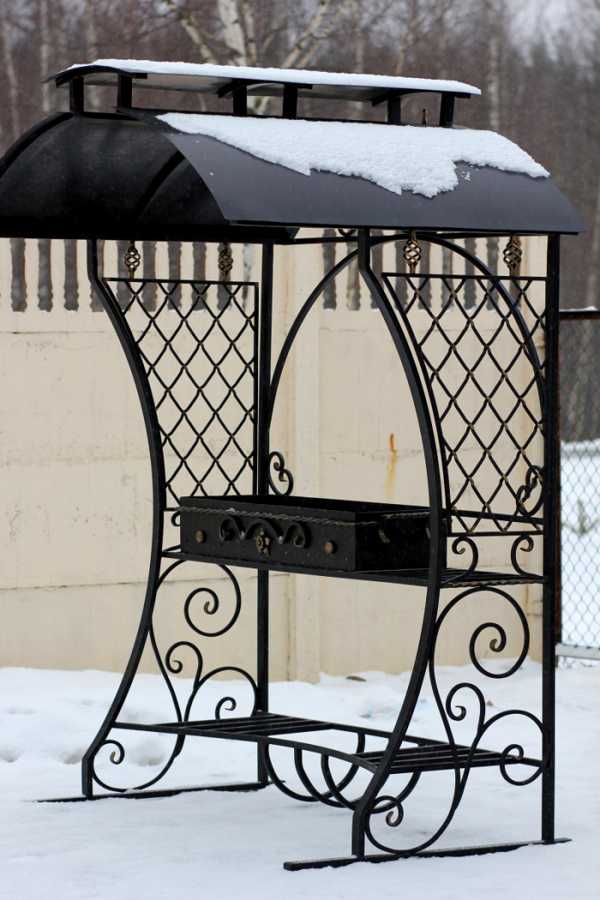

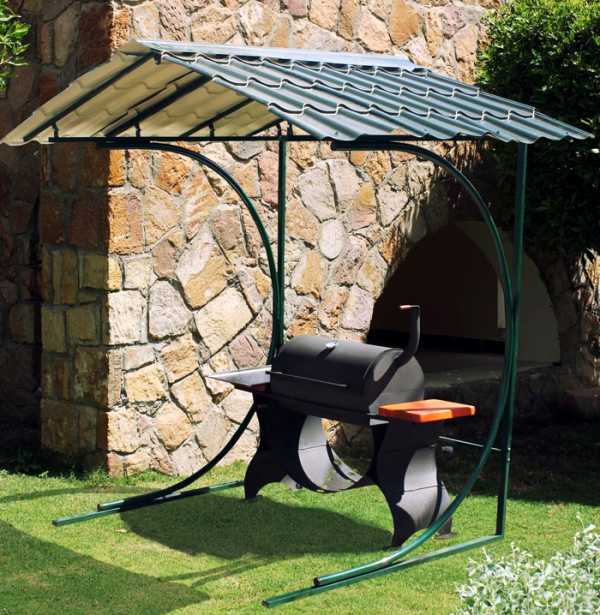

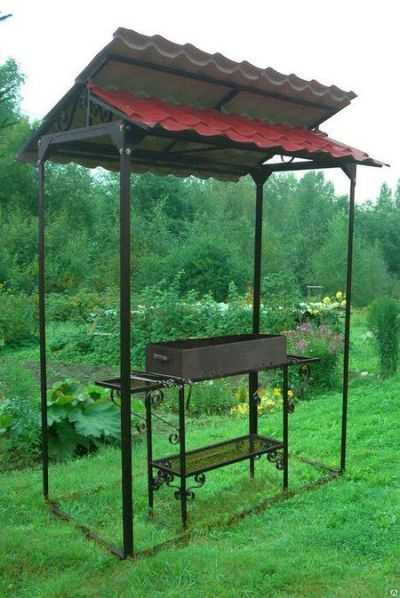

Мангал с крышей из металла: фото фабричного изделия

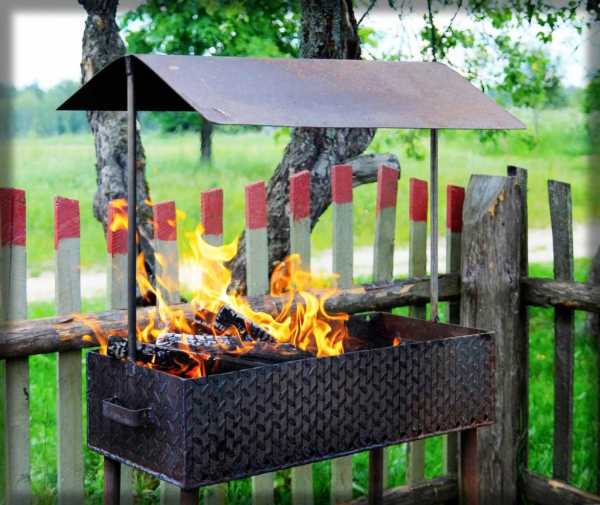

А такое решение пригодится. Конструкцию можно сделать меньше и проще, из других материалов. Но интересна сама идея – в рабочей зоне будут даже в дождь сохранены комфортные условия.

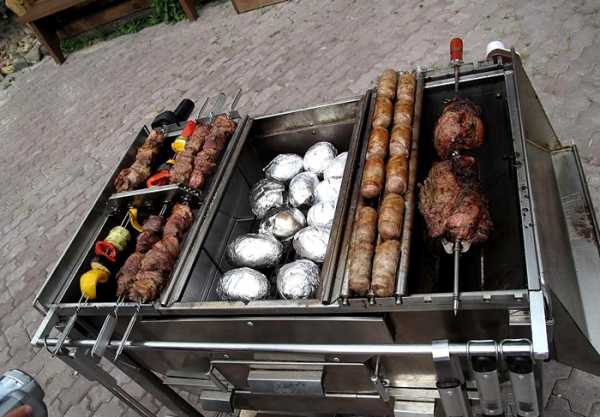

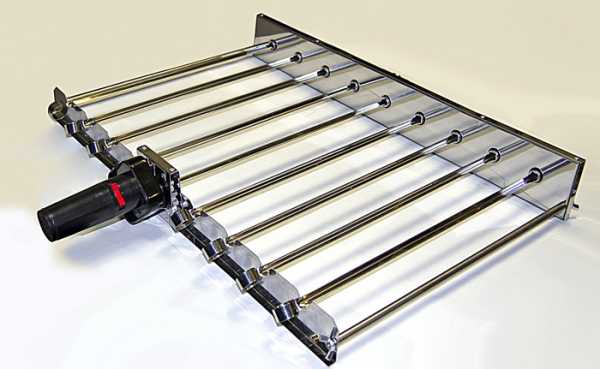

Шампура с электроприводом
Подобные изделия обеспечивают автоматическое вращение обрабатываемых продуктов питания, без вмешательства со стороны пользователя. Обеспечивается равномерная тепловая обработка, уменьшаются трудовые затраты. Но такое приспособление можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

В мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводов

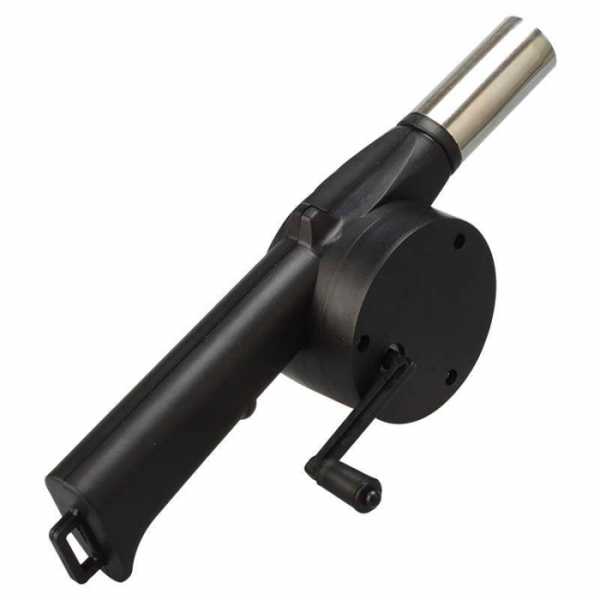

Для разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздуха

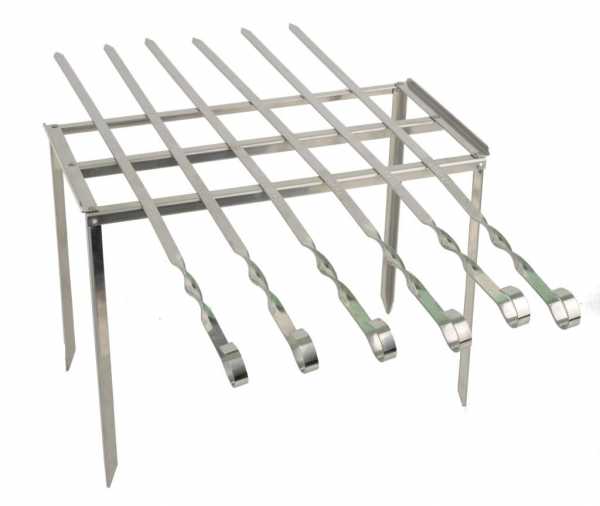

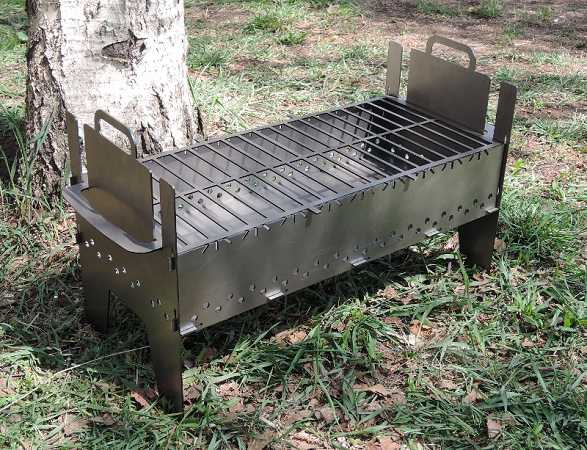

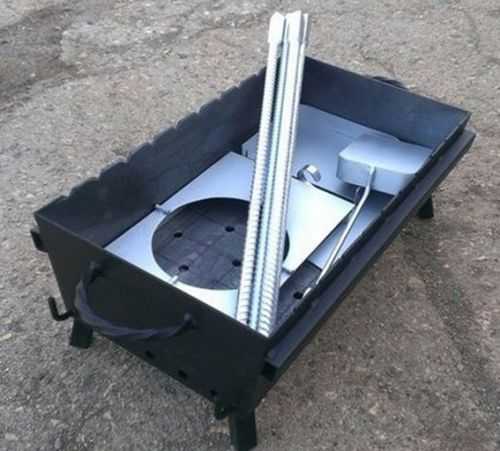

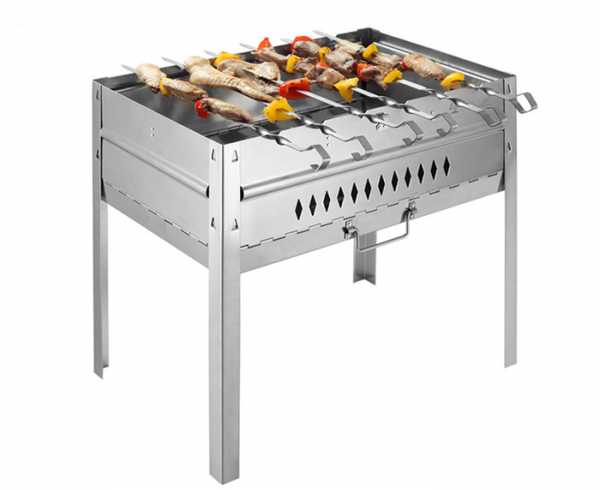

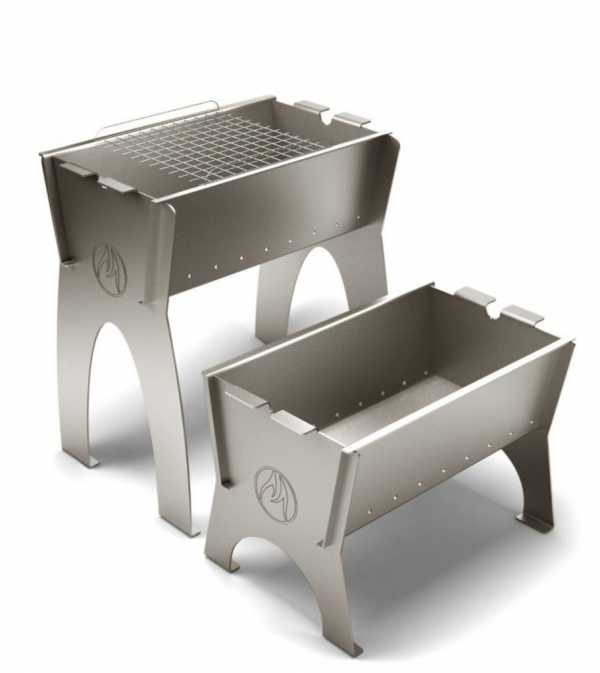

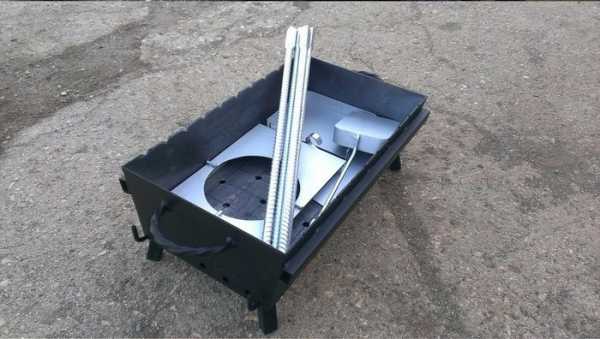

Еще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложно

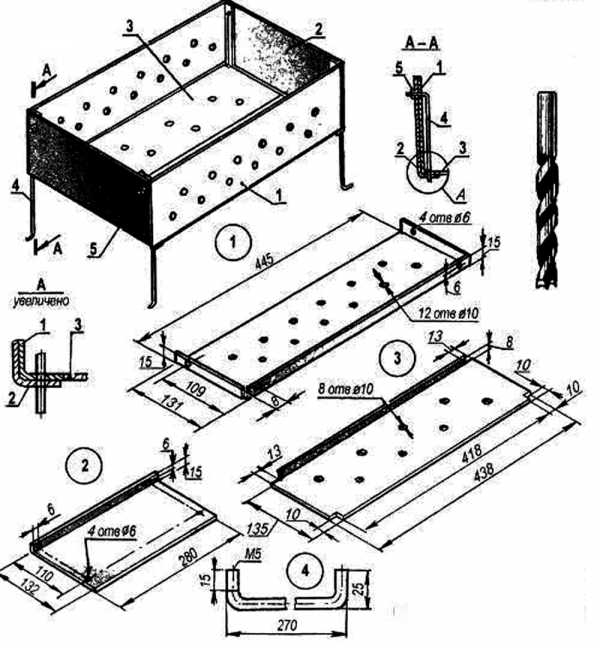

Изготовление стационарного мангала своими руками из металла: чертежи, фото
Для создания конструкции можно использовать следующую последовательность действий:
- Устанавливают необходимые размеры контура стенок с учетом рассмотренных выше критериев. Глубину делают от 15 до 25 см. При большем расстоянии придется тратить слишком много углей для получения аналогичного результата.
- Длину опорных частей подбирают с учетом роста пользователей. Модно замерить расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для заглубления в грунт, выполняют соответствующую коррекцию (5-10 см).
- Отверстия в нижней части корпуса создают диаметром 8-12 мм.

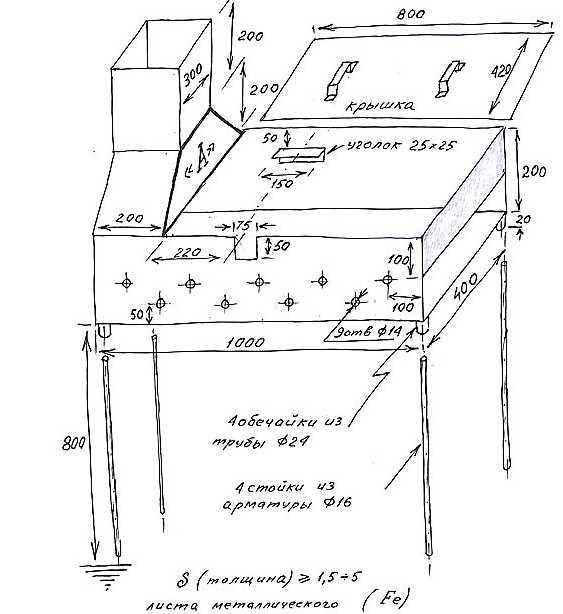

- После определения с общими параметрами их отмечают на чертеже.

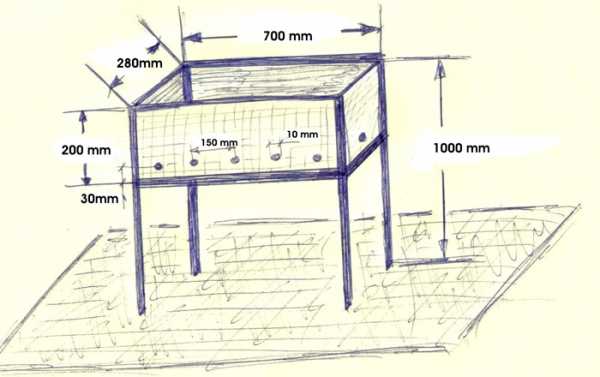

Вполне достаточно рисунка «от руки»
- Дальнейшие действия будут зависеть от личных навыков, оснащенности, умений работать со специализированным оборудованием. Для упрощения допустим, что сварочная техника применяться не будет.

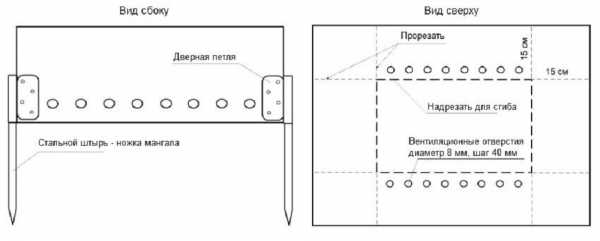

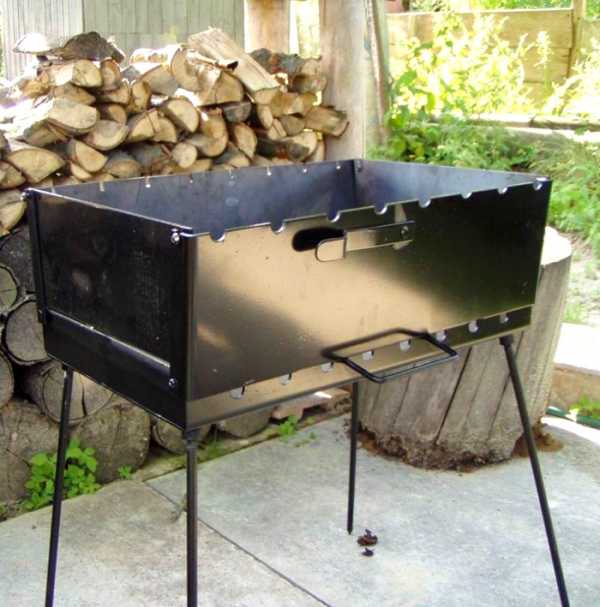

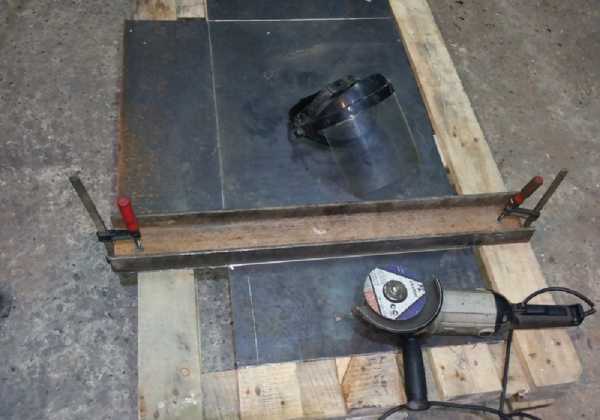

- В этом случае вначале из листового метала (2-3 мм) создают заготовки, прямоугольники с нужными размерами. Применяют ножовку с подходящим полотном. Торцы зачищают напильником, удаляют заусенцы.
- Края боковин (10-15 мм) загибают под прямым углом. Высверливают вентиляционные и крепежные отверстия.
- Для ножек можно использовать готовые стальные уголки подходящего размера.
- Отдельные части скрепляют винтами и гайками.

Мангал в собранном виде

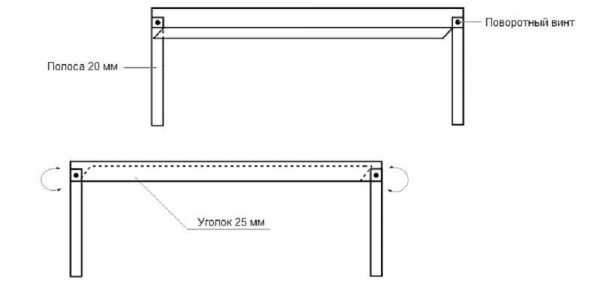

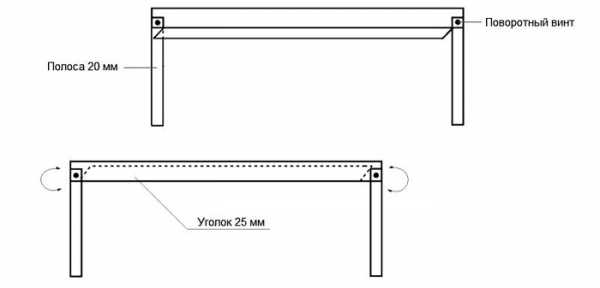

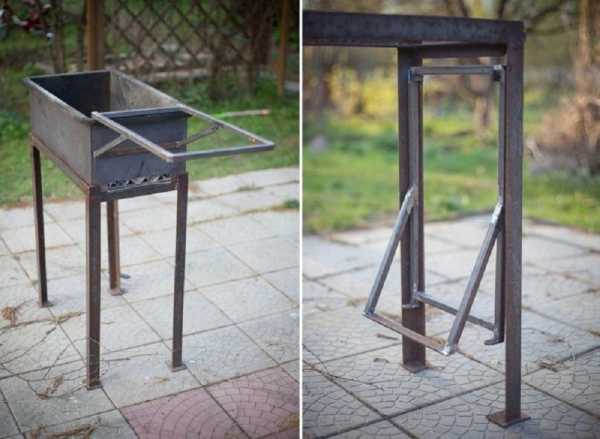

На этом рисунке приведен пример с другими ножками. Они сделаны из стальных прутьев с резьбой. К днищу корпуса приварены гайки соответствующего диаметра. Такую конструкцию можно разобрать по завершении летнего сезона, если не предполагается использование в зимний период.

Всесезонная стационарная модификация
Чтобы сделать мангал своими руками из металла, размеры с крышей можно оценить с помощью фото. Устраняйте кованые завитки и другие излишества. Выпрямляйте линии несущих элементов. В результате получится простая конструкция, но не менее функциональная, чем на рисунке.
Статья по теме:
Больше видов, идей и чертежей мангалов (разборных, неразборных, с крышкой, из бочек и баллонов, стационарных и переносных и т.д.) можно найти на страницах популярного онлайн-журнала HomeMyHome.ru. Кроме этого, там Вы найдете множество полезнейшей информации о строительстве и ремонте вашего дома.

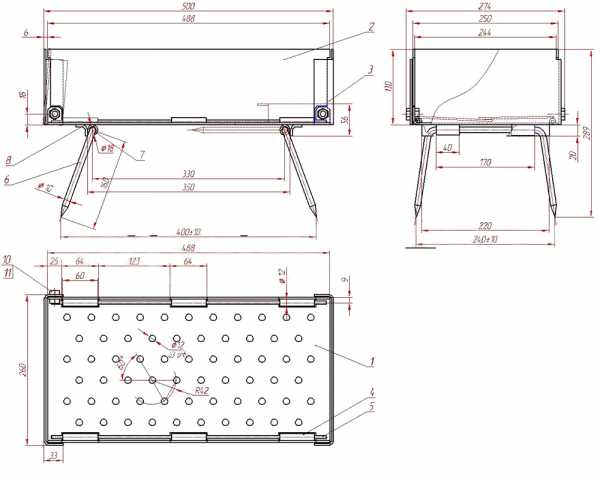

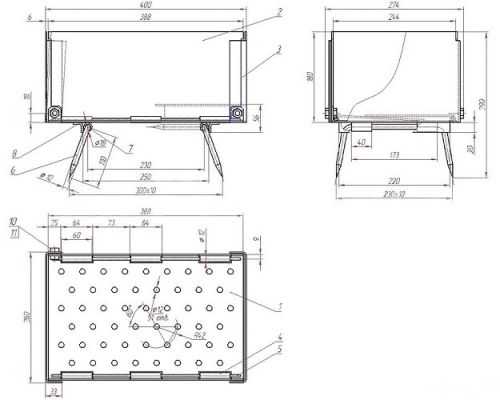

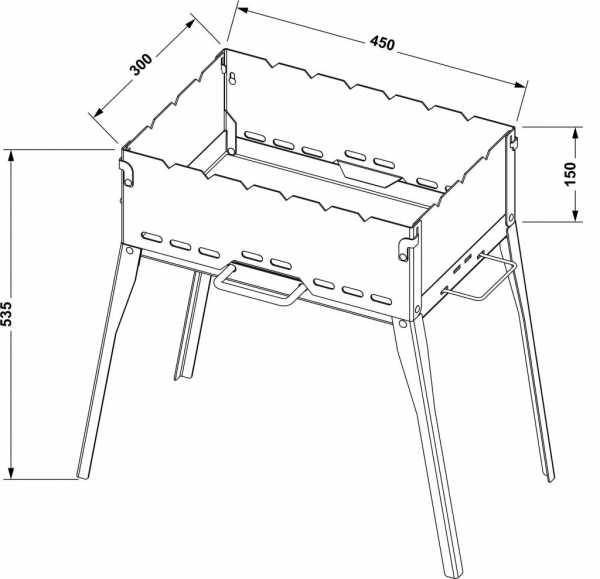

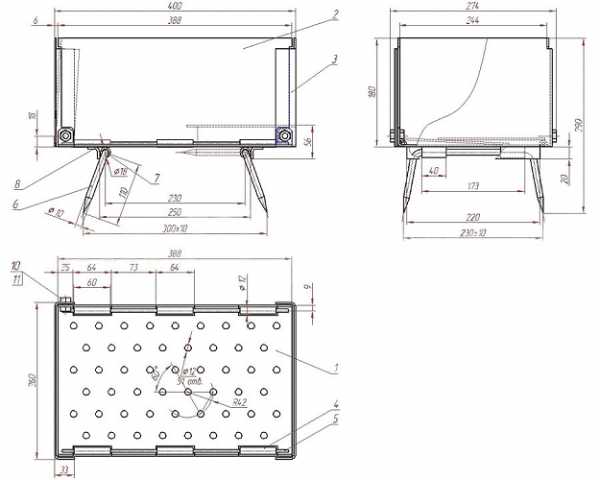

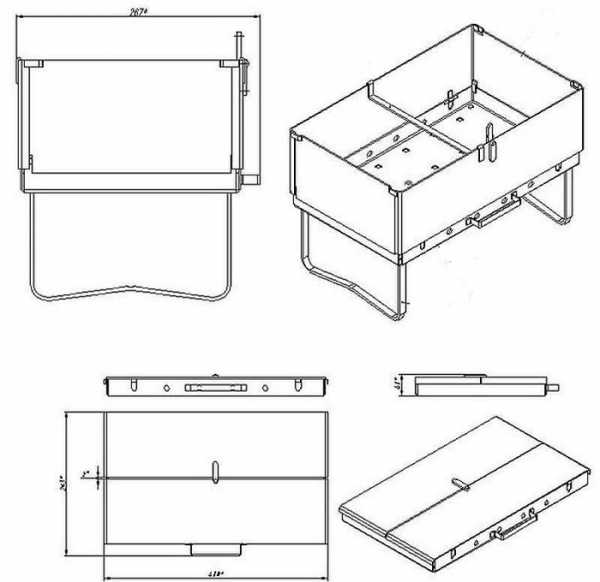

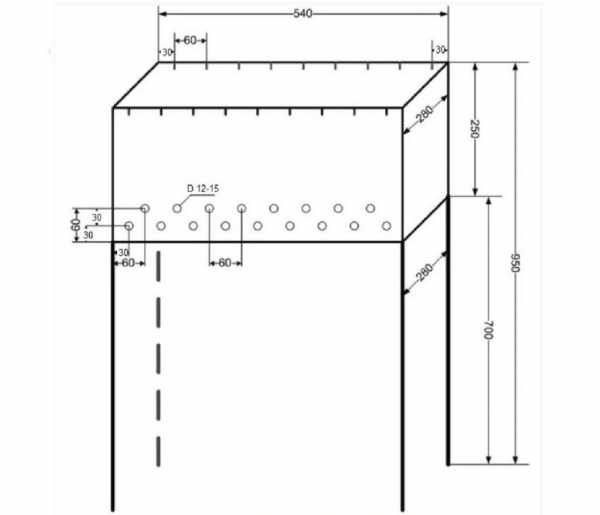

Чертежи мангалов из металла с размерами, компактные конструкции
Ниже приведены примеры небольших мангалов из металла своими руками, размеры, фото, чертежи. Для их изготовления применяют технологические операции, описанные выше.

Складная конструкция

В этой модели ножки в рабочем положении фиксируются специальными уголками

В сложенном состоянии ширина мангала – примерно 40 мм

Сложно придумать изделие проще. Хотя, можно сделать аналог из двух полос в форме буквы «П»

Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее
Обратите внимание! Окрашивать стальные стенки надо с применением жаропрочных эмульсионных составов. Обычные строительные краски быстро будут уничтожены пламенем и высокой температурой.
Полезные советы и общие выводы
При выборе размеров мангала для шашлыка из металла можно быстро принять правильное решение. Но сложнее определиться с видом соединений. Для сварки потребуется не только оборудование, но и профессиональные навыки. Придется сделать соответствующие инвестиции и пройти курс обучения. Также используют изготовление частей по индивидуальному заказу в мастерской, применяют иные методики сборки.
Как сделать мангал своими руками (видео)
ПОДЕЛИТЕСЬ В СОЦСЕТЯХ
Загрузка…aquatic-home.ru
Барбекю из металла своими руками, проекты металлических мангалов в беседку, фото
Не секрет, что приготовление мяса, рыбы, овощей и прочих продуктов на горячих углях – это действия, ведущие к получению блюд с непревзойденным вкусом. В этом процессе работа строится с открытым пламенем и раскалёнными металлическими поверхностями. И от степени комфорта работы кулинара в этих условиях зависит большая часть успеха в создании блюда.
По этой причине многие почитатели барбекю творят жаровни и печи самостоятельно. И творческая работа основывается на их представлениях о структуре барбекю и его строительном процессе.
Конструкция мангала или барбекю
Решая вопросы по конструкции, можно применять такие подходы к барбекю своими руками:
- Взять интересный замысел товарищей, родственников, соседей, умеющих создавать металлические барбекю самостоятельно.
- Придумать и соорудить свой оригинальный проект.
- А как сделать копию барбекю знаменитого производителя и дополнить её какими-то своими решениями? Обычно за основу копирования берутся реально существующие конструкции. Они отражены на фото или видео. А применение для этих целей дизайнерских «замыслов» довольно опасно. Эти проекты только в теории могут быть эффективны. И их высокая функциональность должна быть доказана на практике.

Из металла создаются разнообразные барбекю, грили и жаровни
Прогрев чугунной или стальной поверхности получается стремительным. Так не утрачивается тепло на прогревание корпуса из камня или кирпича. Барбекю из металла (МБ или БМ) может быть перемещаемым, сборным или мобильным.
Критерии к конструкции МБ
Сегодня существует множество версий и схем различных конструкций такого барбекю из металла. Но не все они отличаются равноценным комфортом и безопасностью. И, чтобы избежать повторения чужих ошибок, необходимо учитывать, что:
- У МБ открытое отделение сгорания. В такой конструкции очень редко использования дымоотводов. И, если вы пожелаете оснастить ваше барбекю высокой вытяжкой, потребуется устроить монтаж к грунту или фундаменту. Без этих мер барбекю может опрокинуться.
- Для сооружения нужно задействовать металлические элементы (листы и профиль) с минимальной плотностью 1.5-2 мм. При меньшей плотности эти составляющие при постоянном нагревании прогорают и меняют свои формы.
- Не во всех жаровнях топливо сгорает продуктивно. И, выбирая чертёж к задуманному аппарату, следует продумать надёжные способы поддержания температурного состояния и тления углей.
Не следует приобретать или копировать слишком внешне изощрённые модификации. Такие барбекю могут отличаться обилием декоративных компонентов. Дело в том, что, как бы ни пытался кулинар делать работу с барбекю аккуратной, всё равно на металлической поверхности оказываются жиры, сажа и прочие отложения. Они устраняются своими руками. В итоге все эти изящные элементы постепенно утрачивают свой красивый облик.
Нюансы выбора
Для многих людей барбекю и мангал – это синонимы и конструкции с идентичными структурами и основами работы. И это утверждение касается многих самодельных металлических конструкций. Специалисты мало уделяют внимания нюансам создания барбекюшниц. А истинные почитатели считают все тонкости «фирменных» конструкций очень значимыми.
Металлические барбекю и мангал. Отличительные черты
У этих агрегатов похожи основы работы и устройство в целом. Однако в работе их топочных отсеков есть некоторые отличия. И образующееся тепло оказывает разное воздействие на готовящиеся продукты. В итоге получаются разные финальные результаты.
В мангале нагрев продуктов идёт от результатов сжигания древесины и от раскалённых углей.
В МБ пища нагревается излучением: воздушный напор нагретой поверхности слабоват. Он оказывается во внутреннем отделе.
В МБ готовящаяся продукция нагревается мягче. И больший процент тепла нагревает металл и угли. Благодаря решётке воздух с низкой температурой обволакивает и сразу охлаждает горячую поверхность. Суть этого действия может объяснить лишь специалист в запекании мяса и рыбы. Эти продукты не утрачивают своей влаги и жира под действием значительных температур. И, поэтому, чтобы приготовить сочный стейк на металлической решётке барбекю, не нужно прикладывать значительных усилий. Получение такого же результата на мангале возможно при условии заворачивания мяса в металлическую фольгу.
В стандартной структуре жаровни МБ присутствует металлическая чаша. В ней происходит возгорание и тление древесного угля. В предыдущих версиях МБ уголь заменяли традиционными дровами. Они доводились до кондиции углей. При достижении горящих углей краёв металлической ёмкости ставилась решётка или стальные прутья, и стартовал кулинарный процесс.
Похожий результат в мангале получается, если постоянно менять нагреваемые стороны шампуров с мясом. При этом мясо нужно не пересушить, а качественно прожарить.
Структура жаровни
В стандартной структуре МБ значится круглая металлическая или каменная чаша. Над ней позиционируется металлическая никелированная решётка. Такая решётка считается оптимальным вариантом. Но часто применяется и решётка из стальной проволоки.
Модернизированные жаровни предусматривают наличие особых стаканов для подогрева. Они находятся ближе ко дну казана.
Фото пример:

Воздух, идущий через этот стакан, сжигает процент угля. Затем продукты сжигания идут по металлическим стенам и оказываются снаружи. Так удерживаются нужные температурные показатели углей и всей рабочей ёмкости. При этом не нужны дополнительные действия с опахалом, как в ситуации с мангалом.
В структуре металлического барбекю важна каждая составляющая. И до выбора чертежей для сооружения своего барбекю необходимо знать следующую специфику металлической конструкции:

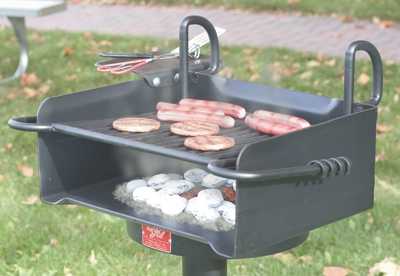

- Металлическая решётка должна регулироваться по высоте своей позиции. Самая высокая её позиция – линия среза казана. Самая нижняя – на 4-5 см под краем ёмкости.
- Ёмкость жаровни можно оснастить съёмным оборонительным бортиком. Он будет изолировать подветренную сторону очага. Так вы защитите себя от попадания жировых брызг и дыма.
- Чем выше масса и стойкость ёмкости с горячими углями, тем ниже вероятность получения ожогов. Также для защиты от них боковые стороны аппаратов с прямоугольными формами обшивают металлическими экранами.
В оригинальных версиях конструкционной реализации барбекю ставят на особые фундаменты, крепящиеся на грунте. Они изготавливаются из керамики или прочнейшей стали.
Мобильные и передвижные модели ставятся на опорные ножки, которые крепятся особыми колышками к грунту.
Проекты сооружения
У этих проектов нет существенных технических отличий от проектов сооружения мангалов, коптилен или газовых грилей. Успешность работ определяется только вашим мастерством в работе с листовым материалом. Очень важно грамотно подобрать проект задуманного барбекю.
Классический формат с круглой чашей сегодня встречается крайне редко. Так как изготавливать ёмкость под угли довольно трудно и дорого. В категории самодельных версий часто выделяются модели, в которых помимо основной функции есть опции и гриля, и мангала.
Пример популярного чертежа (считается самым оптимальным):

Проект «Сочетание МБ и мангала».
По конструкции это короб с четырьмя углами с дымоходом. Для его варки применяются листы металла. Конструкцию можно разбирать и хранить в таком формате. Её сборку можно делать и дома.
Её специфика такова:
- Форма корпуса становится шире к низу. Так угли задействуются эффективно. Нет зазоров и прогоревших участков в перегоревших дровах.
- Имеется двойное дно. Благодаря чему сохраняются постоянные температурные кондиции жарового слоя. Угли не сыплются на землю или ноги кулинара.
- Съёмные опоры крепятся таким образом, что аппарат крепко стоит на различной поверхности.
Грамотное полноценное использование всего потенциала жаровни возможно, если само барбекю дополнить изготовленным комплектом съёмных решёток. Их количество определяете самостоятельно, основываясь на ваших целях. Обычно их 3-5 штук. Благодаря ним вы сможете готовить еду на различной удалённости от углей.

Сваривается жаровня методом из предварительно вырезанных боковых стенок. Их формы и параметры отражаются в чертежах. Также здесь используется уголковое крепление
По углам донного пространства нужно монтировать (приварить) крепежи для опор.

В самом днище жаровни не должно быть отверстий. Оно получается сплошным. На него стелется специальный перфорированный слой – фальшдно. Воздух будет поступать через боковое отверстие и щели в этом дне
Если перекрыть отверстие, можно получить требующуюся тепловую эффективность жаровни. Такой метод позволит уберечь пищу от сжигания и проводить кулинарные процессы на медленном огне.
Для установки шампуров или всего вертела можно предусмотреть металлические прочески на крайних сторонах.

Разобрать такую конструкцию можно быстро. А чистить её легко. При надобности её можно упаковать в коробку с параметрами 90 х 60 х 40 см
Мобильные модификации барбекю
Если вы часто выходите на природу на пикники, вам необходима простая модификация барбекю. Её чертёж представлен ниже.

В зависимости от персональных пристрастий металлический короб можно соорудить на опорах, отличающихся по высоте. Они могут достигать одного метра или быть коротенькими: 10-20 см.

Так или иначе для сооружения корпуса аппарата применяется листовой металл. Его минимальная плотность – 2,5 мм
Если агрегат создаётся только для домашнего применения, можно развить жёсткость его опор. Для этого они оснащаются поперечными металлическими рейками. После их установки можно монтировать колёса (при надобности).
Часто металлические барбекю выстраиваются на газовом генераторе. Чтобы соорудить такой генератор, нужно задействовать стальную трубу с тонкими стенками. Её примерная высота – 50-70 см, диаметр достигает 15-20 см.
Варианты установки чаши таковы:
- Прямо на блоки.
- В центральную зону стола.
Простейший вариант такого проекта – это использование стандартного стального противня. Его стенки должны быть высокими. По боковым сторонам делаются прорези. Противень ставится на среднеразмерную опорную раму. Сжигание углей происходит в обособленной ёмкости. Они помещаются в противень. Затем на них помещается решётка. Создание жаровни завершено.
Особой привилегией является круглая чашеобразная модификация. Она ставится в кокон, созданный из обожженной огнестойкой глины. В эту ёмкость помещается раскалённый уголь. Затем ставятся жаровня и решётка.
Продукты можно выкладывать слоями. Созданная конструкция мобильна, хотя обладает внушительной массой. Из-за этого её часто задействуют лишь на своём участке.
Часто мобильные версии ставят в беседках и на верандах с соблюдением техник безопасности. Так барбекю приобретают и защиту от осадков.
Если барбекю ставится вне помещений, например, посередине поляны, то предусмотреть навес для него тоже не помешает. Лучше его соорудить из поликарбоната или тоже листового металла. Он должен немного превосходить параметры барбекю.

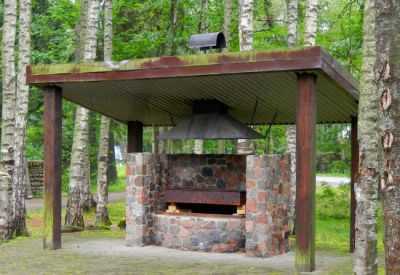

Если барбекю статичное, то для него можно создать мощный навес с дымосборником на хорошем основании

Металлические барбекю для дачи работают на углях. Это классический расклад
Однако многие умельцы им не желают ограничиваться. Они своими руками из металла создают аппараты, подогрев в которых осуществляется электричеством или газом. Такие модели можно использовать на лоджиях. При этом вероятность задымления или воспламенения помещения отсутствует.
edaturistu.ru
чертеж, размеры, схема, фото, установка металлического мангала
Барбекю на свежем воздухе – возможность провести время в тёплой компании семьи и друзей и порадовать близких разнообразными блюдами из мяса и овощей на углях.
Модель печи барбекю зависит от частоты использования и места его установки. Обладатели частного дома возводят каменную печь в своём саду. Такой вариант может служить даже летней кухней.
Любители выехать на природу выбирают мобильные устройства для пикника. Для шашлыка на свежем воздухе отлично подойдут барбекю из металла.
Google+
Vkontakte
Odnoklassniki
Самодельные барбекю из металла
Металлические печи в домашних условиях изготавливают стационарными, складными или разборными. Стационарную печь дополнительно оборудуют полками, складные и разборные модели удобно положить в багажник автомобиля и выехать на природу.
Барбекю из металла несложно сделать самостоятельно, определившись с условиями его использования.
Преимущества металлических изделий
У металлических изделий имеется ряд преимуществ перед вариантами из других материалов:
- мобильная сборная или складывающаяся конструкция;
- демократичность печи — возможность использования подручных материалов;
- лёгкость в обслуживании, компактность при хранении;
- способность удерживать тепло;
- прочность.
Недостатки
Стоит отметить и недостатки металлических барбекю:
- При хранении на открытом воздух
ogon.guru
Мангал своими руками из металла: фото, чертежи
Незаменимым помощником на дачном участке или в частном доме являются мангалы из металла, сделанные своими руками, чертежи и фото которых мы приведем ниже. Подобные изделия часто используются во время отдыха на природе, но чтобы понять, какое упорство необходимо, стоит внимательно разобраться в их разновидностях. Готовый чертеж металлического мангала с размером опор и короба можете использовать в качестве образца.
Содержание материала:
Самые популярные виды мангалов из металла
Самая простая разновидность металлического мангала представляет собой простой прямоугольный «аквариум» на ножках. В его основание нужно засыпать угли, которые и будут давать жар. Но предлагается много современных образцов мангалов, существенно отличающихся от стандартного. Они более красивые и усовершенствованы.
Стоит выделить несколько вариантов создания мангалов:
- Стационарный. Довольно мощная конструкция, которая устанавливается на жесткое основание. Металлические мангалы могут быть красивым и интересным элементом дизайна участка, в чем Вы можете убедиться, посмотрев фото мангалов, сделанных своими руками. Современные умельцы не прекращают делиться с нашим порталом «Ремонтик» самыми разными формами этих изделий, среди числа которых Вы сможете выбрать лучший вариант для домашнего использования, который может прослужить в течение многих лет.
- Переносной. Главным отличием этих конструкций является их разборность и компактность. Они существенно меньше по весу, в отличие от стационарных собратьев, и удобно размещаются в багажник авто. Единственный недостаток портативных изделий состоит в их недолговечности. Их производят из более тонких листов металла, что уменьшает их вес. Очень тонкий материал нередко прогорает и деформируется.
- Передвижной. Как правило, это достаточно габаритные конструкции, неразборного типа, оборудованные колесиками для удобства, которые перемещаются по участку. Нередко такие мангалы из металла украшают коваными элементами. Фото, размеры таких изделий достаточно разнообразные, и среди огромного количества вариантов Вы легко выберите самый подходящий.
- Электрический мангал. Для удобства использования он предусматривает автоматическое вращение шампуров. На этой жаровне мясо будет прожариваться равномерно. Есть и полностью электризованные экземпляры, которые используют нагревающиеся спирали вместо углей.
Простой подходный металлический мангал своими руками: фото, чертежи
Персональный мангал, самый легкий и простой в изготовлении представляет собой две стойки, выполненные в виде буквы «П», втыкающиеся в землю. Безусловно, места под угли он не имеет, их располагают на земле между стойками.
Недостатки:- небольшая высота не позволяет стоя жарить мясо;
- открытое пространство – достаточно высокая потеря жара.
Это изделие всегда можно взять с собой в пеший поход. Он занимает немного места и может спокойно поместиться в обычный рюкзак. Для его создания потребуется два уголка, длина которых равна длине мангала, металлические детали и стойки для крепления конструкции. Наши фото мангала из металла, созданного своими руками, демонстрируют простоту этого приспособления.
Внимание! Обычно для стандартного мангала применяют металлический лист толщиной примерно в 2 мм. Естественно, чем больше толщина листа, тем больше долговечность конструкции, поэтому многие мастера применяют металл толщиной 5 мм.
Фото конструкции обычного мангала
Неразборный мангал из металла своими руками: фото, чертежи
Собрать стационарный мангал из листов металла будет несложно. Для создания простой прямоугольной конструкции Вам понадобятся:
- уголки или арматура для стоек;
- стальной лист;

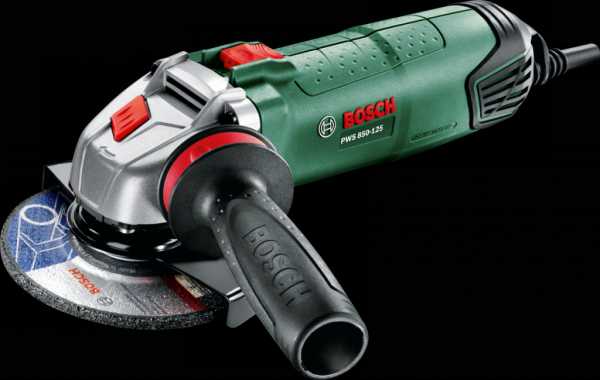

- болгарка с подходящим камнем;
- электро- или газосварочный аппарат.
Также предварительно стоит выполнить чертеж будущей конструкции. Здесь необходимо предусмотреть высоту изделия, его длину и ширину, отметить расстояние между перфорационными прорезями и нахождение фасок для шампуров.
Стандартное расстояние между вентиляционными щелями в металлическом мангале составляет 7-8 см, их нужно установить приблизительно на таком же расстоянии от дна конструкции. Число фасок напрямую зависит от того, сколько вообще шампуров Вы собираетесь использовать. Их стандартное количество – 8.
Мангалы из металла своими руками: фото и чертежи, пошаговая инструкция
Наш сайт «Ремонтик» предлагает Вам схемы, чертежи, фото, видео, которые помогут Вам в таком процессе, как изготовление долговечного и качественного мангала. Размеры металлического изделия всегда выбираются индивидуально, отталкиваясь от желаемого количества шампуров, размещенных в одной закладке:
- Отметьте границы дна и стенок на металле.
- Разрежьте лист по проведенным линиям.
- Выполните дрелью перфорационные отверстия.
- Прорежьте фаски на верхних краях стенок.
- Соедините все детали с помощью сварки.
- Заострите ножки снизу, срезав угол болгаркой.
- Приварите к коробу стойки.

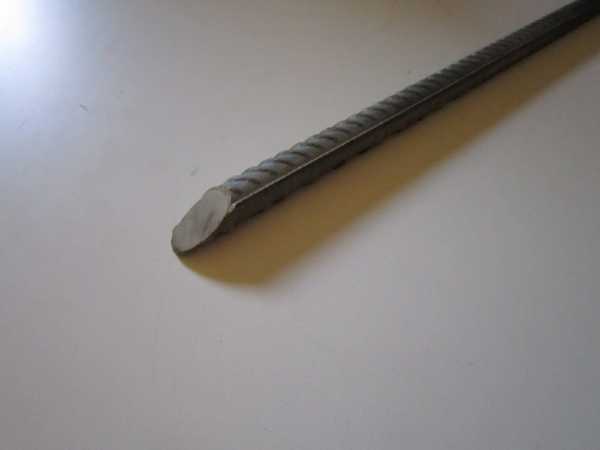

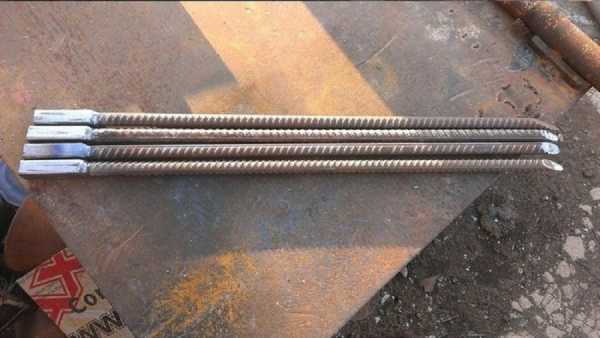

Внимание! Ножки мангала можно сделать из прутьев. Для этого достаточно нарезать резьбу в верхней их части, а ко дну приварить подходящие гайки. Хорошо справляются с нагрузкой стойки, сделанные из уголка, которые фиксируются к основной конструкции с помощью болтов. При необходимости Вы сможете их открутить.
Разборные модели мангалов из металла своими руками: фото, чертежи
Не стоит использовать сварку для создания мангала. Наши чертежи подскажут, как можно собрать конструкцию. Оптимальный размер короба конструкции – 70х30 см. При разрезании листа металла оставляют примерно 4 см на стыки. На самих стенах выполняют незначительные прорезы и сгибают листы так, чтобы можно было состыковать дно и углы конструкции. На каждой из деталей, включая и ножки, нужно высверлить отверстия под шурупы.
Фото конструкции разборного мангалаЭтот материал удобно собирать/разбирать, поэтому Вы сможете брать его с собой на природу. Установка такой жаровни отнимет у Вас всего лишь несколько минут.
Внимание! Если соединить детали конструкции мебельными обвесами, то сделанный мангал из металла мангал можно складывать после завершения готовки.
Необычные идеи для мангалов
Достаточно просто изготовить мангал из простой металлической бочки. Он может быть выполнен в двух вариантах: с крышкой или без.
Сделать его своими руками довольно легко. Для этого разрежьте бочку на две неравные части, большая – это основа, меньшая – крышка. Края важно тщательно зачистить от обрезков и заусенцев. К нижней части, используемой для жарки, приваривают ножки из тонкой трубы или уголков. Делаются вентиляционные прорези, а к краям стенок нужно приварить небольшие полочки. На них стоит класть решетку для жарки и шампура.
Фото мангала из бочки
Меньшую часть также обваривают по краям уголком, после чего на обе части крепят петли и делают единую конструкцию. Размеры таких изделий Вы сможете выбрать, сами определившись с лучшей конструкцией, которая будет соответствовать Вашим потребностям.

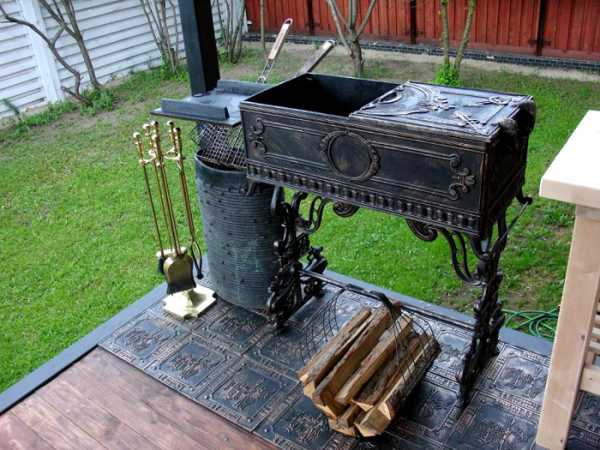

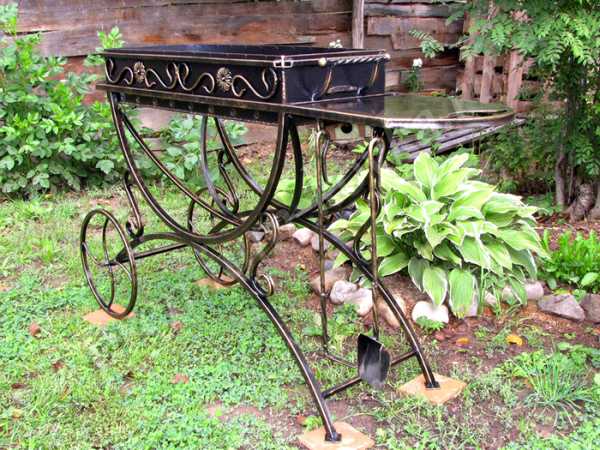

Неплохо выглядят мангалы с элементами ковки. Их нередко оборудуют следующими дополнительными приспособлениями:
- подставками;
- полками;
- колесиками.
Современные мастера могут создавать впечатляющие конструкции мангалов в виде пиратских сундуков, небольших паровозов или автомобилей. Их украшают цветами или кованными изделиями. Такие мангалы будет прекрасными элементами декора придомового или дачного участка.
Эффективная защита от коррозии
Каждое металлическое изделие важно защитить от коррозии. Обычно для окраски применяют специализированные составы, отличающиеся высокой устойчивостью к жару. Предлагаются и другие методы защиты. Достаточно распространенным среди них является воронение. В результате такого процесса, на металлическом листе образуется черная плетка, которая защищает изделия от высокой температуры.
Возможно Вам будет также интерестно:
remontik.org
Мангал своими руками из металла + чертежи
Одним из атрибутов загородного участка являются металлические мангалы. Такие конструкции при желании можно сделать своими руками. Создав собственный чертеж можно сделать уникальную конструкцию, которая будет использоваться не только по прямому назначению, но еще и будет являться украшением участка. Чтобы понять, какая именно конструкция подойдет для установки на вашем участке, следует рассмотреть фото подобных изделий.
Виды мангалов
Самые простые конструкции из металла имеют прямоугольную форму и отличаются небольшими размерами. Внутрь корпуса мангала из металла помещаются угли, создающие необходимый для приготовления мяса жар. Все мангалы можно разделить на несколько основных видов:
- Стационарные конструкции. Такие изделия отличаются большими размерами и устанавливаются на фундамент. Стационарные мангалы отличаются долговечностью и надежностью.
- Переносные изделия. Мангалы описываемого типа имеют меньший вес и могут быть легко перевезены в автомобиле. Они могут выполняться из тонкого металла, который деформируется при физическом воздействии. Такие изделия удобны и часто берутся на отдых многими автовладельцами.
- Передвижные мангалы из металла, сделанные своими руками. Такие конструкции имеют большие размеры, но при этом оснащены колесиками, благодаря которым могут перемещаться на участке. Такие мангалы приобретаются владельцами участков, которые не хотят создавать стационарную конструкцию по различным причинам. В пример можно привести ситуации, когда участок является небольшим и мангал из металла не будет гармонично вписываться в ландшафт.
Также можно найти электрические изделия, которые имеют функцию автоматического передвижения шампуров. Благодаря этому можно не беспокоиться о равномерности прожарки мяса. В таких устройствах вместо углей используются спиральные нагревающие элементы.
Преимущества металлических мангалов
Выбирая тип мангала, сначала стоит решить, стационарной будет конструкция или переносной. Стационарные могут быть изготовлены из металла или кирпича. Но чаще всего владельцы участков приобретают переносные конструкции, так как они выполняют свои функции и при этом не занимают много пространства.
Конструкции, создаваемые из металла, имеют следующие преимущества:
- Возможность перемещения на участке. Если мангал является складным, его можно взять с собой даже не имея автомобиля (при условии, что место отдыха находится недалеко).
- Равномерность прожарки мяса. Металл хорошо задерживает тепло, поэтому мясо готовится достаточно быстро.
- Возможность создания конструкции своими руками. При наличии сварочного аппарата можно сделать мангал из металла собственноручно.
Создавая металлический мангал можно сделать конструкцию любой формы и окрасить ее в желаемый оттенок. При отсутствии сварочного аппарата можно приобрести готовый металлический мангал. Такие изделия обычно продаются в магазинах с садовым инвентарем. Стоит отметить, что при отсутствии сварочного аппарата можно соединять элементы мангала при помощи болтов.
Простые разборные мангалы
Самыми простыми мангалами являются изделия, которые представляют собой две стойки в форме буквы П. Для приготовления мяса стойки втыкаются в землю, после чего между ними располагаются угли. Стоит помнить, что из-за маленькой высоты таких изделий не получится жарить мясо стоя. При этом из-за отсутствия стенок мангала происходит потеря тепла.
Но если вы собрались в пеший поход, стоит взять именно такой мангал. Подобные изделия не являются тяжелыми и поэтому не могут стать причиной появления усталости во время похода. Чтобы определить, какая конструкция будет более удобна именно для вас, нужно рассмотреть различные фото описываемых изделий. Также важно определить оптимальное расположение изделия.
Неразборный металлический мангал
Перед созданием мангала необходимо заранее подумать о том, какие материалы и инструменты потребуются для работ и составить список. Для сооружения металлического мангала необходимо иметь:
- арматуру и металлический уголок для создания стоек;
- болгарка;

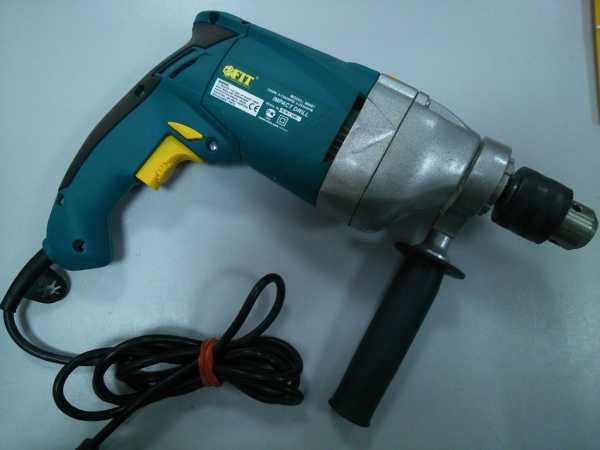

- дрель
- стальной лист, необходимый для создания основной части мангала;

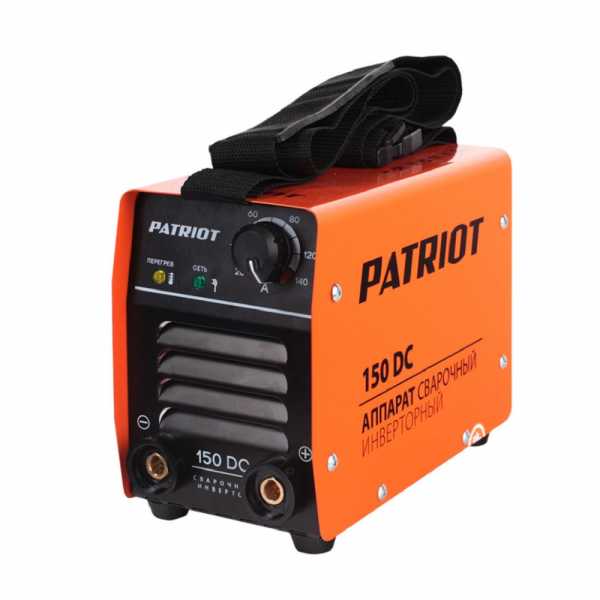

- сварочный аппарат
Некоторые владельцы участков обходятся без сварочного аппарата, соединяя металлические элементы при помощи болтов. При этом заранее стоит подготовить чертеж мангала с размерами. Можно взять и готовые схемы. В чертеже должна быть отображена высота, длина другие параметры конструкции. Важно указывать расстояние между перфорационными прорезями и фасками для шампуров.
Расстояние между вентиляционными щелями в мангалах обычно составляет около 7 см. Рассчитывать длину конструкции следует с учетом того, что на мангале должно располагаться 8 шампуров.
Важно правильно подобрать металлические листы для создания мангала. Данные изделия должны иметь толщину не меньше 2 мм. Чем больше будет этот показатель, тем долговечнее будет вся конструкция. Именно поэтому многие выбирают листы толщиной 5 мм.
Размеры мангала
Во время создания чертежа важно точно указать размеры каждой детали конструкции. При определении оптимальных параметров стоит ориентироваться на стандартные изделия высотой 95 см и длиной ножек около 70 см. глубина жаровни в таком случае будет составлять 25 см, чего вполне достаточно для эффективной прожарки мяса.
Ширина многих металлических мангалов составляет примерно 28 см. Длина конструкции должна составлять около 54 см. При таких параметрах на мангале можно свободно разместить 9 порций шашлыка. При создании чертежа стоит ориентироваться на количество людей, которые будут отдыхать около мангала. Если конструкция создается для большой семьи, то размеры можно увеличить. Если же мангал будет использоваться для приготовления мяса всего на 2-3 человек, можно создать небольшую конструкцию.
На верхней части конструкции необходимо сделать зазоры для шампуров. Благодаря им можно равномерно распределить мясо над углями. Расстояние между зазорами должно составлять около 6 см. при этом нужно оставлять пространство между крайними стенками и зазорами. Если этого не сделать, мясо может касаться металла и пригорать.
Важно помнить о том, что вся конструкция должна хорошо продуваться. Для этого на боковых стенках мангала создаются отверстия. Их диаметр должен составлять около 15 мм. Важно сделать их в нижней части мангала и расположить в шахматном порядке. На торцевых стенках делать отверстия не нужно.
Указав в чертеже все размеры, необходимо повторно проверить его, чтобы не допустить ошибку во время соединения частей конструкции.
Создание мангала из нескольких листов металла
Чаще всего мангал создается из нескольких листов металла, которые соединяются друг с другом сваркой. Для работ понадобятся 2 листа длиной 28 см и шириной 25 см. Также необходимо приготовить листы 24х25 см. Кроме этого, потребуется еще один лист металла (54х28 см), который нужен для создания дна мангала.
Для ножек мангала можно использовать металлические трубы или уголки. Их длина должна быть равна 70 см. для создания мангала необходимо заранее подготовить сварочный аппарат, рулетку и дрель. Также следует подготовить пилу по металлу или болгарку.
Металлическую конструкцию можно оборудовать ручками для переноски и другими деталями. Например, многие закрепляют над мангалом навес. Это позволяет готовить мясо даже во время дождя. Перед проведением работ нужно еще раз произвести замеры и отметить места соединения листов. Зазоры для шампуров делаются при помощи пилы по металлу или болгарки.
Важно! Лучше всего делать ножки мангала из металлических уголков. Это обосновывается тем, что арматура не является надежной и под нагрузкой конструкция может шататься.
Мангал из целого листа металла
Чтобы упростить процесс сооружения мангала, можно сделать его из одного стального листа. Для этого достаточно сделать надрезы в определенных местах, после чего согнуть части листа и соединить их при помощи сварочного аппарата.
Сборка происходит следующим образом:
- Сначала осуществляется создание отметок на металлическом листе.
- После этого происходит вырезание будущей формы по отмеченным линиям.
- На следующем этапе края сгибаются, в результате чего получается металлический короб. На данном этапе происходит соединение загнутых частей металлического листа друг с другом.
- Затем делаются перфорационные отверстия в нижней части конструкции. Их диаметр должен составлять около 15 мм.
- После этого на боковых стенках делаются фаски.
- На последнем этапе происходит создание ножек и приваривание их к полученному металлическому коробу. Лучше всего делать ножки из уголка, так как они более устойчивы, чем изделия из арматуры.
Полученный таким образом мангал будет более прочным, чем собранный из нескольких металлических листов. Чтобы конструкция была более устойчивой, следует закрепить ножки не вертикально, а с небольшим уклоном.
Мангал из бочки или газового баллона
При желании можно создать мангал из бочки или старого газового баллона. Для этого достаточно разрезать такие изделия вдоль. Для сохранения целостности конструкции торцы разрезать не стоит.
Ножки для такого мангала также можно сделать из металлического уголка. Эти элементы конструкции привариваются к торцам бочки. На последнем этапе для размещения шампуров вырезаются фаски.
Особенности изготовления разборной жаровни
Разборные жаровни обычно создаются для того, чтобы использовать их во время автомобильного путешествия. Также они могут использоваться в случае, когда около дома имеется небольшое свободное пространство, которое не хочется занимать громоздкой неразборной конструкцией.
Для сборки описываемых изделий не обязательно иметь сварочное оборудование, так как все элементы соединяются при помощи болтов. Так же, как и при создании стационарной жаровни, сначала нужно сделать чертеж, в котором будут указаны размеры каждой детали. Схема разборного изделия является более сложной, поэтому важно внимательно производить расчеты и правильно чертить каждый элемент.
После подготовки каждого элемента каркаса происходит их соединение при помощи болтов. Чтобы соединения были более прочными, следует использовать шайбы гровера. На следующем этапе на основании закрепляются ножки. Благодаря использованию болтов можно быстро разобрать конструкцию, если ее нужно перенести. Многие разборные жаровни дополняются коваными элементами. Чтобы конструкцию было удобно переносить, стоит закрепить на корпусе ручки.
Как защитить мангал от коррозии
При создании любого металлического изделия стоит помнить о том, что его необходимо защитить от коррозии. Часто используются различные краски. Но при выборе такого состава стоит помнить, что он должен быть устойчивым к высокой температуре. Также можно применить такой способ, как воронение. После проведения обработки на поверхности материала образуется пленка, способствующая его защите.
Воронение выполняется следующим образом:
- Сначала металл обезжиривается и очищается;
- После этого происходит выдерживание материала в растворе гидроксида натрия. Погрузить металл в данный состав необходимо на полтора часа.
Если для защиты жаровни вы выбрали краску, необходимо определить наиболее подходящий вид состава. Часто для мангала применяется серебрянка – краска, в составе которой содержится алюминиевая пудра.
Часто применяются термостойкие порошковые краски. Но стоит отметить, что после нанесения такого красящего вещества необходимо обработать конструкцию в сушильной печи. Прежде чем покрасить мангал нужно удалить с поверхности любые загрязнения, так как их наличие может привести к отслаиванию красящего вещества. Перед выбором определенного оттенка можно посмотреть фото, на которых изображены подобные изделия.
Полезные рекомендации
Чтобы не тратить деньги на приобретение листового металла, можно использовать старый газовый баллон. Такие изделия изготавливаются из достаточно прочного и толстого материала. При этом из газового баллона получается компактная жаровня. Но перед использованием такие изделия необходимо выжигать, чтобы избавиться от газоконденсата.
Для создания долговечной конструкции необходимо соблюдать несколько простых правил:
- Нарезка металла должна производиться как можно точнее. Допуск может составлять не более 0,5 мм.
- Обрабатываемые детали должны быть закреплены на столе при помощи струбцин. Если этого не сделать, отрезать материал ровно будет достаточно сложно.
- Для резки металла стоит использовать углошлифовальную машину больших размеров, так как это позволяет делать более ровный рез.
- Перед выполнением работ необходимо найти спецодежду, рукавицы и защитные очки. Не соблюдая правила безопасности можно получить серьезные травмы.
Создав заранее чертеж будущей конструкции можно выполнить все работы своими руками и создать надежную жаровню.
Металлические мангалы с навесом
Чтобы иметь возможность готовить мясо на жаровне в любую погоду, можно сделать жаровню с навесом. Важно определиться. Будете ли вы создавать навес отдельно от металлической конструкции или станете закреплять его на мангале.
Первый вариант является оптимальным, так как он позволит комфортно жарить шашлыки во время дождя. При этом установка такой конструкции производится проще. Если выбирается второй вариант, следует учесть, что навес будет создавать дополнительную нагрузку на конструкцию. Именно поэтому перед началом работ важно произвести расчет.
Закрепление навеса следует производить при помощи металлических уголков. Это позволяет значительно облегчить сборку изделия. Полотно навеса должно быть выполнено из огнеупорного материала, имеющего малый вес. Лучше всего подойдет профнастил. Он может выдержать перепады температуры и при этом имеет малый вес.
Во время составления плана строения следует подумать о расположении опор. Если они будут размещены на углах жаровни, они станут мешать во время готовки шашлыка. Если же закреплять дополнительные элементы для креплений, это может привести к смешению центра тяжести всей конструкции.
Если навес создается для уже готовой жаровни важно произвести расчеты и определить, как дополнительные элементы повлияют на устойчивость. При необходимости стоит добавить дополнительные ножки. Конструкции с навесами часто дополнительно декорируются коваными элементами.
Оригинальные идеи
Перед тем как сделать жаровню следует рассмотреть несколько оригинальных типов таких изделий. Это поможет сделать мангал не только функциональной, но еще и красивой конструкцией.
Некоторые владельцы участков создают жаровни из старых металлических бочек. Такие изделия могут быть с крышкой и без нее. При выборе первого варианта вырезанная часть бочки закрепляется на петлях и оснащается ручкой. Во время готовки мяса крышка остается открытой. К краям такой шашлычницы привариваются ножки. Их следует расположить таким образом, чтобы вся конструкция была устойчивой и не могла упасть от сильного ветра.
В некоторых случаях бочка оформляется таким образом, чтобы вся конструкция была похожа на паровоз. Для этого достаточно приварить к опорам металлические колеса и добавить листы металла, похожие на части локомотива.
Также можно стилизовать шашлычницу под металлический сундук. В таком случае мангал создается более широким и оснащается крышкой с ручками. При этом добавляются уголки и заклепки. Также подобные жаровни часто оснащаются коваными элементами.
Рассмотрев фото с изображением описываемых изделий можно понять, какая конструкция лучше смотрелась бы на вашем участке. Выбор определенного варианта должен производиться только после определения стиля участка.
Многие дополняют шашлычницы полками, подставками и колесами, что можно заметить, рассматривая фото. При желании можно создать жаровню в виде небольшого автомобиля, кареты и других подобных конструкций. Подобные мангалы из металла позволяют значительно изменить вид участка.
Сделав красивую металлическую конструкцию можно без стеснения приглашать гостей на барбекю.
Отправить комментарий
2proraba.com
