Электрическая схема проходного выключателя – Проходной выключатель – схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Posted on 28.06.202021.11.2018 by alexxlab

Содержание

  • Как правильно сделать разводку проходных выключателей
    • Характеристики проходных выключателей
    • Схема подключения: 2 места
    • Схема подключения: 3 места
    • Важные моменты
  • Схема подключения проходного выключателя (переключателя)
  • Схема проходного переключателя
    • Переключатель на 2 положения
    • Подключение в трех точках
  • Схема подключения проходного выключателя – Устройство проходного выключателя. Схемы управления освещением
    • Устройство проходного выключателя
    • Схемы управления освещением
    • Монтаж проходных выключателей
  • Схема проходного выключателя зависит от числа мест подключения
    • Основные моменты
    • Схемы подключения
    • Схема подключения выключателей из трех мест
    • Не только освещение
    • Выбор выключателя
  • Проходной выключатель: принцип работы и подключение
    • Конструкция и принцип работы
    • Виды
    • Управление освещением с 2х мест
    • Управление освещением из 3х мест
    • Пример использования
    • Как подключить. Видео
  • Проходной выключатель: разновидности и принципы подключения
    • Проходной выключатель: разновидности и их назначение
    • Подключение проходного выключателя: схема для управления из двух точек
    • Схема управления светом из трех мест: подключение трех проходных выключателей
    • Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Как правильно сделать разводку проходных выключателей

Проходные выключатели позволяют управлять одной моделью светотехнического оборудования (лампой, люстрой, торшером) из нескольких помещений, причем, делать это можно одновременно. Важно знать о том, как подключить проходной выключатель, чтобы все светильники работали исправно. Для этого следует использовать соответствующие схемы.

Характеристики проходных выключателей

Проходные выключатели — незаменимый вариант в частных домах, в планировке которых предусмотрено несколько помещений, расположенных на разных этажах. Соответствующие схемы подключения можно выбирать для больших квартир, учреждений с планировкой коридорного типа. К преимуществам подобных вариантов можно отнести не только удобство, но и возможность сократить объемы потребляемой электроэнергии: свет горит только там, где это нужно. В остальных помещениях освещение не включается, соответственно, и энергия не расходуется.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

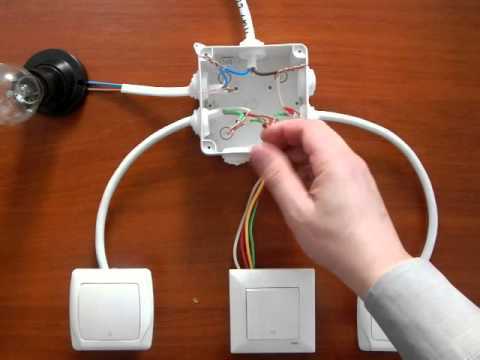

Подключение проходных выключателей в распределительной коробке

Проходные выключатели отличаются от стандартных моделей следующими особенностями:

  • В их конструкции предусмотрено три контакта, в отличие от типовых моделей, у которых контакта два
  • Оборудование позволяет оперативно менять «фазу» на второй либо на третий контакт с первого.

Важно! Функции источника света, в условиях соответствующей схемы, могут выполнять люминисцентные, светодиодные, энергосберегающие и любые другие лампы. Примечательно, что схема может использоваться в рамках подключения нагрузки практически любого типа, управление которой осуществляется из разных участков помещения.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

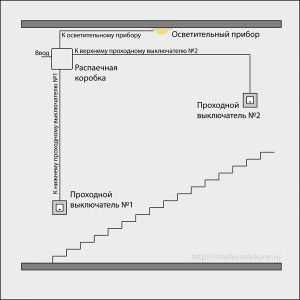

Распределитель группы проходных выключателей

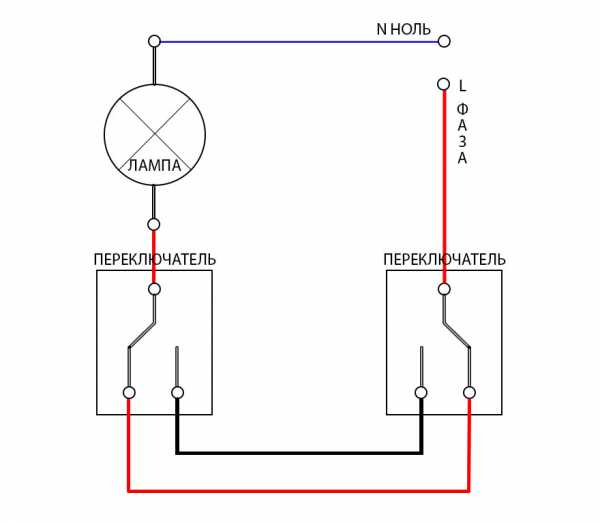

Схема подключения: 2 места

Тем, кто интересуется вопросом, как подключить проходной выключатель схема подключения на 2 места будет особенно полезна. По сути, процесс практически не отличается от аналогичной схемы, работающей в отношении выключателя стандартного типа. Основные отличия заключаются в следующем:

  • Общее число клемм контактного типа
  • Количество проводов, которые необходимо подвести к оборудованию.

Важно: подключение проходного выключателя осуществляется по трем проводам и по такому же числу клемм. Потребуется провод с тремя жилами, который нужно будет аккуратно протянуть к выключателю по направлению от коробки распределения.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

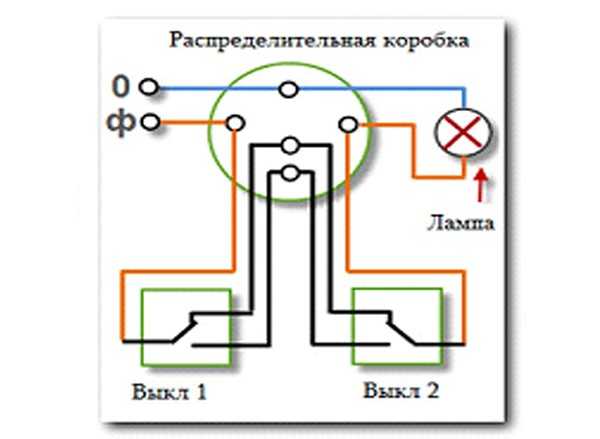

Схема управления группой проходных выключателей из двух элементов

В рамках данной схемы подключения задействуется коробка распределения, также используются проходные выключатели в количестве двух штук. В коробку, как уже отмечалось выше, следует провести провода, ведущие от люстры или любого другого светильника. От выключателя протягиваются провода с тремя жилами. Подключение проходного выключателя по схеме с двух мест подразумевает использование фазного провода. Рекомендуется придерживаться выполнения работ в следующей очередности:

  • От коробки распаечного типа фазный провод протягивается к участку входа контактов на первом выключателе
  • Контакты фиксируются на проводах, которые тянутся от других таких же контактов в конструкции второго по счету выключателя
  • Входной контакт другого выключателя подсоединяется к проводу торшера, бра или другого светильника, установленного в помещении
  • Оставшийся провод фиксируется на нуле, причем, делать это следует напрямую.

Важно! Сечение провода с тремя жилами следует выбирать, ориентируясь на мощность светотехнического оборудования. Если нужно подключить несколько участков управления светотехникой, то нужно будет приобрести выключатели перекрестного типа. Схема расключения проходного выключателя, в данном случае, не сработает, ведь используется несколько контактов, и в проводе должно быть соответствующее количество жил.

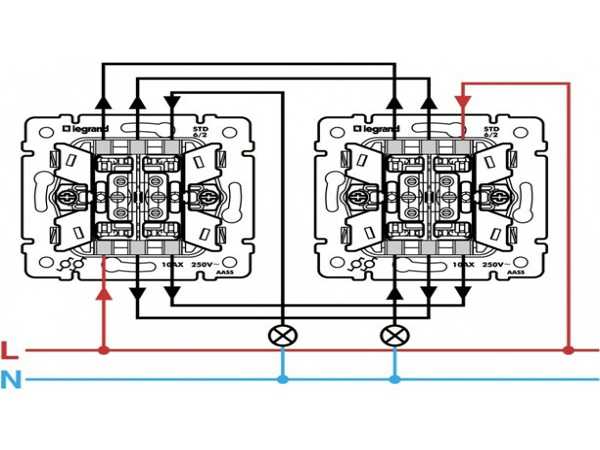

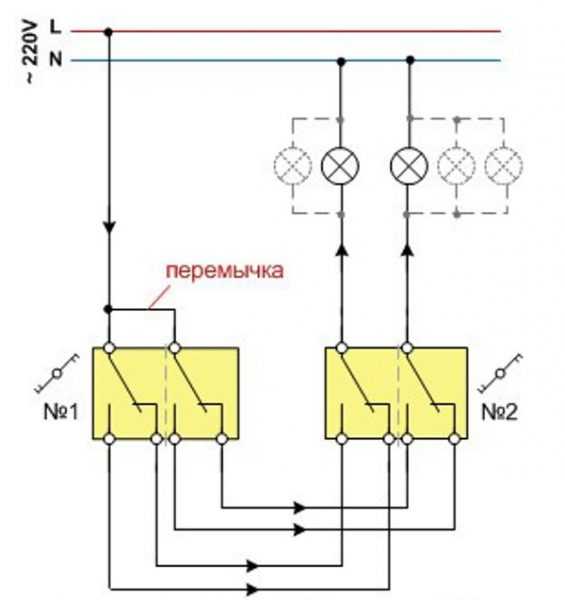

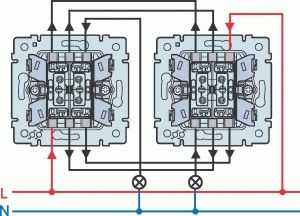

Управление из двух мест с двумя нагрузками

Схема подключения: 3 места

В данном случае, выбираются выключатели стандартного типа. Они устанавливаются на последнем и на первом участках управления. Тем, кто хочет знать, как подключить проходной выключатель схема такого типа должна быть понятной. Она несколько сложнее, чем схема подключения с трех мест, но разобраться в ее специфике можно. В соответствии с ней, перекрестные переключатели следует устанавливать на оставшихся участках, то есть, не на последнем и не на первом.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

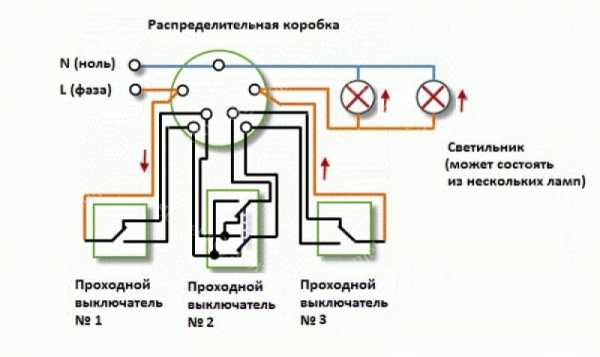

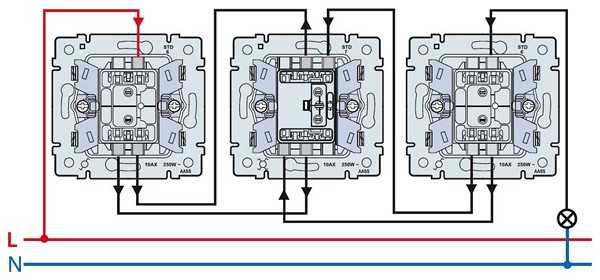

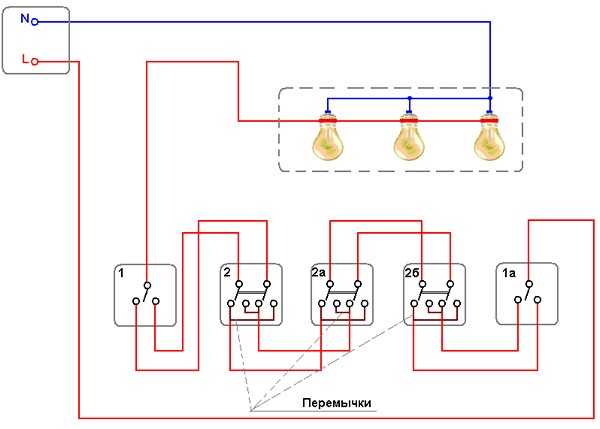

Схема подключения трех проходных выключателей

Число участков управления светильников может быть любым. Их число обуславливает сложность соединения в коробке распределения, ведь к ней подводится гораздо больше проводов. В данном случае, потребуется их правильная и упорядоченная маркировка. В противном случае, возникает риск того, что в проводах будет не разобраться.

Работы по монтажу проходного выключателя схема которого не отличается сложностью, выполняются в такой очередности:

  • Два контакта на выходе, расположенные на участке первого выключателя, фиксируются на тех проводах, которые выводятся к паре на входе следующего по счету элемента перекрестного типа. Этот этап повторяется ровно до тех пор, пока не будет подсоединен последний по счету элемент
  • Общий контакт последнего элемента подводится к тому проводу, который ведет к торшеру, лампе, бра
  • Провод фазного типа присоединяется к контакту на входе в конструкции первого по счету выключателя
  • Второй провод лампы, торшера или другого светотехнического оборудования фиксируется на нулевом участке коробки.

Важно! К каждому элементу проходного типа нужно подвести провод с тремя жилами. К перекрестным выключателям подводятся провода из четырех жил.

Важные моменты

Как расключить проходной выключатель, подключить его — ответы на эти вопросы даст теория, практика. Следует четко понимать, по какому принципу работают предложенные схемы. В рамках каждой из них задействованы одни и те же элементы:

  • Выключатели проходного типа;
  • Коробки;
  • Провода, на определенных этапах заменяемые кабелями;
  • Лампы.

Первая схема считается самой простой. По ней легко понять, как сделать проходной выключатель: нулевой провод ведет от источника электроэнергии к светотехническому оборудованию. Кроме того, он помещается в коробку. Фазный провод тоже туда помещается, но ведет через нее непосредственно к контакту. Все контакты имеют соединение друг с другом. Фаза идет с общего контакта. Вторая схема является несколько более сложной, однако она действительно удобна.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

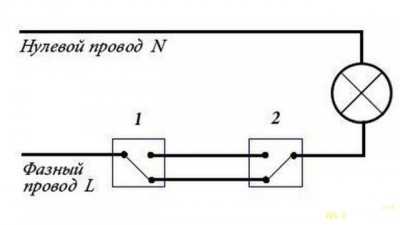

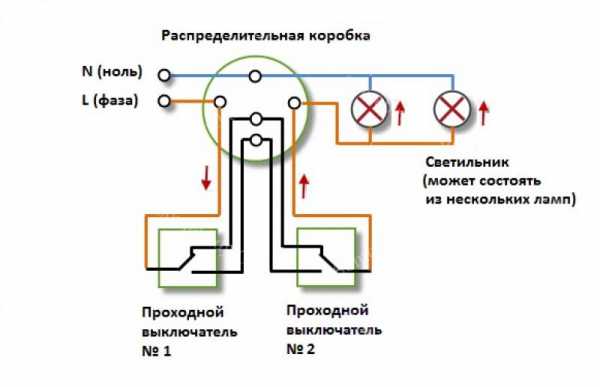

Простая схема подключения проходного выключателя

Установка выключателей осуществляется одновременно с установкой коробки, в которую проводятся кабели от всех источников электроэнергии. В коробке их соединяют, руководствуясь выбранной схемой. Важно помнить, что участок установки должен выбираться правильно, в соответствии с характеристиками кабелей, в том числе, с их длиной.

Вас могут заинтересовать:

prokommunikacii.ru

Схема подключения проходного выключателя (переключателя)

Проходной выключатель или переключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия: при взаимодействии с другим/другими переключателями, замыкание и размыкание электрической цепи на пути к светильнику. Переключатель разрывая одну электрическую цепь, замыкает другую, тем самым работая вместе с другим/другими переключателями, позволяет управлять освещением из разных мест. С каждым днем, схемы электропроводки освещения с использованием проходных выключателей получают все большее распространение. Самая простая схема переключения – это управление из двух мест, т.е. с использованием двух проходных выключателей,

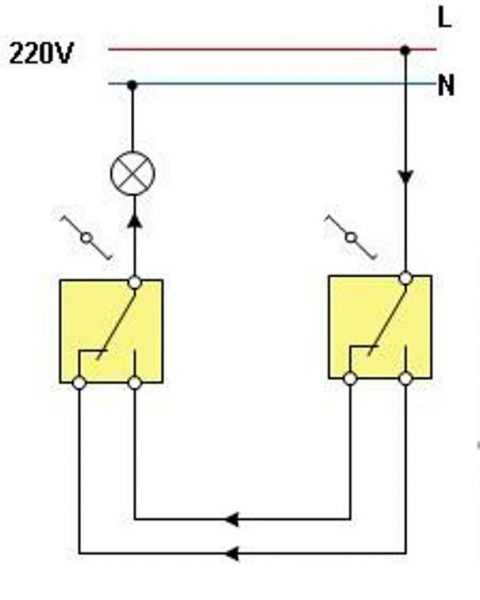

схема с принципом работы переключателя на два направления представлена ниже.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

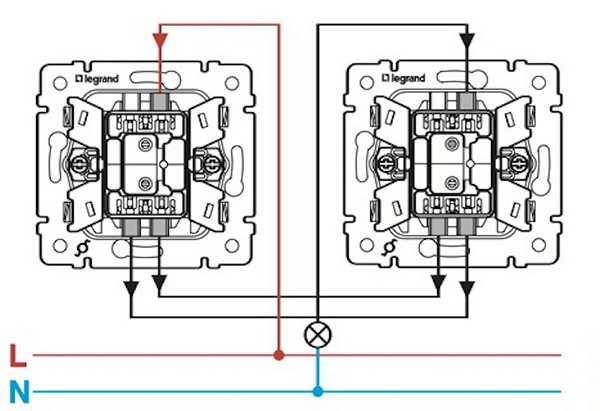

Так же, вашему вниманию, схема электропроводки с вариантом коммутации проводов в распределительной коробке. По схеме видно, что для правильной разводки, необходимо из распределительной коробки, прокинуть по трехжильному кабелю до каждого механизма, а так же в нее должны заходить питающий провод с фазой, землей и рабочим нулем и провод идущий непосредственно к светильнику. В общей сложности в распределительной коробке коммутируются четыре трехжильных кабеля.



Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

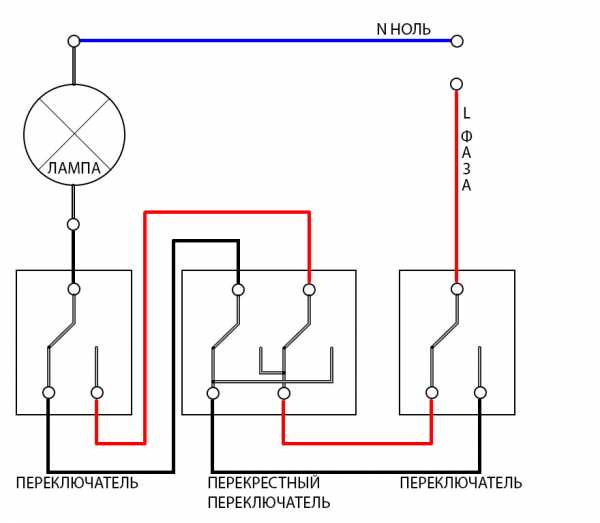

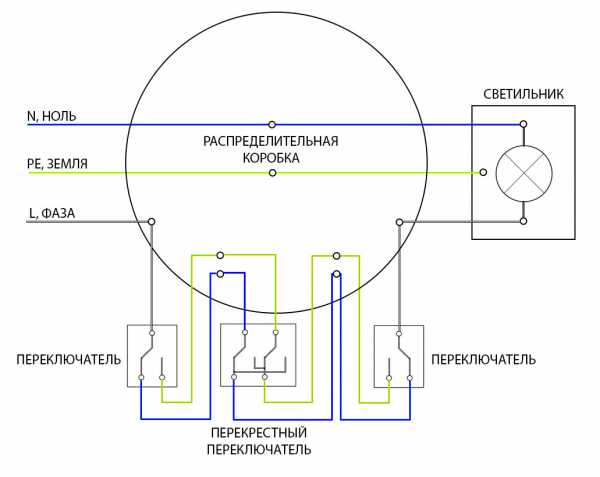

Для возможности управления освещением больше чем из двух мест, в схему добавляется перекрестный переключатель. Принципиальная схема работы системы с тремя органами управления светом, представлена ниже.



Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

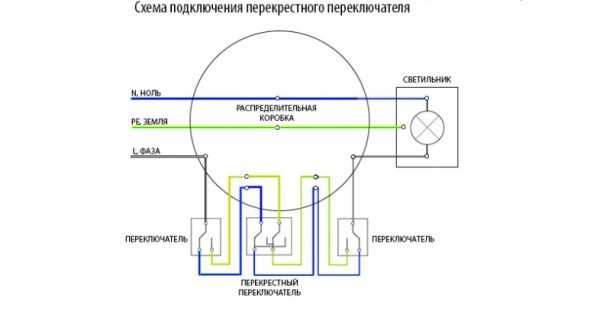

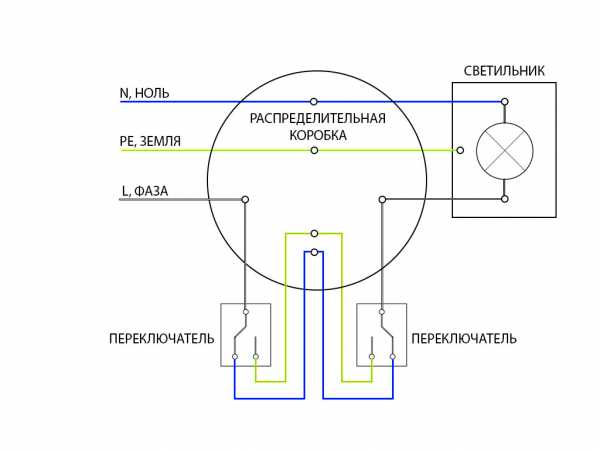

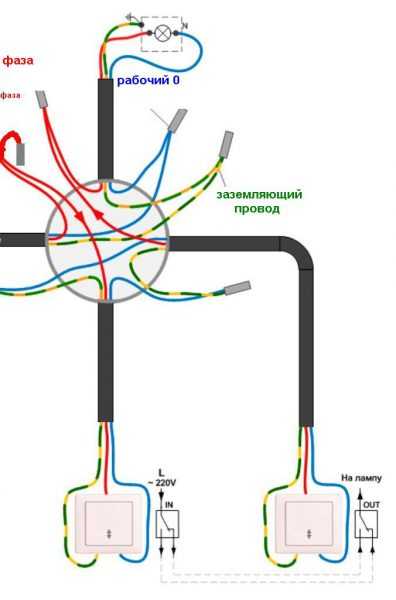

При этом схема электропроводки коммутации проводов в распределительной коробке дополняется. В распределительную коробку добавляется четырехжильный провод, который прокинут к перекрестному выключателю.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

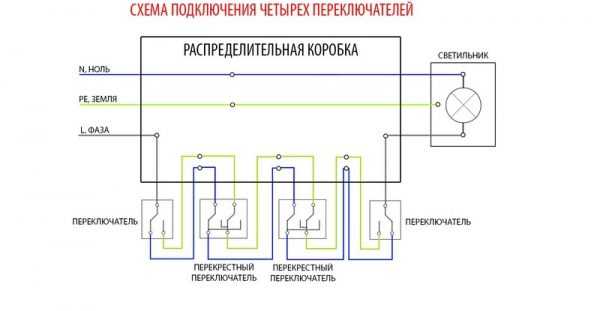

Добавляя к схеме перекрестные переключатели, можно увеличивать количество мест управления освещением, до любого количества. Подробная пошаговая фото инструкция подключения системы переключателей с управлением из трех мест – здесь.

rozetkaonline.ru

Схема проходного переключателя

Проходные переключатели предназначены для того, чтобы включать и выключать освещение с различных точек. Они могут устанавливаться в двух местах и более, в зависимости от необходимости создать удобство включения и выключения. В первую очередь, такие выключатели устанавливаются в неудобных местах, таких как длинные коридоры, лестничные марши и прочее. Например, в длинном коридоре, при включении света обычным выключателем, расположенным в начале коридора, нужно возвращаться из другого конца, чтобы выключить свет.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Схема проходного переключателя позволяет в начале коридора включить свет, а в конце коридора – выключить. Для этого устанавливается два проходных переключателя.

Переключатель на 2 положения

Самый простой вариант подключение в двух точках. Основой схемы являются проходные переключатели в количестве двух штук. В каждом из них имеется три контакта и переключатель на два положения. Само переключение должно осуществляться в режиме перекидного характера. В этом случае, один контакт будет общий для остальных двух. В каждом варианте переключения он поочередно замыкается с одним из двух оставшихся контактов. То есть, все три контакта не могут быть замкнуты одновременно.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Принцип подключения на обеих схемах является общим. В каждую схему входят проходные выключатели, соединительная коробка, прибор освещения и соединительные провода. Причем, в разных вариантах подключения, это могут быть кабели с двумя, тремя или четырьмя жилами. На схеме с двумя выключателями, нулевой провод проходит в соединительную коробку от источника питания, а, затем, к прибору освещения.

Фазный провод, через соединительную коробку, подключается к общему контакту какого-либо выключателя. Два контакта переключения в обоих выключателях соединяются между собой также через коробку. С общего контакта другого переключателя, провод фазы через коробку подводится ко второму контакту прибора освещения.

Подключение в трех точках

Схема проходного переключателя для трех мест имеет очень мало отличий от двухместной схемы. Просто в схему добавляется третий выключатель другой конструкции. Если нажать одну клавишу, то два контакта, независимые между собой, будут одновременно перекинуты. Для такого переключателя необходим кабель с четырьмя жилами.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Конструктивное исполнение таких схем достаточно простое и не требует каких-либо дополнительных элементов. Есть определенные ограничения по количеству мест управления. Практический монтаж не представляет особой сложности. Все элементы устанавливаются на свои места по заранее размеченным точкам и, затем, соединяются по схеме.

electric-220.ru

Схема подключения проходного выключателя – Устройство проходного выключателя. Схемы управления освещением

Проходные выключатели предназначены для управления освещением из нескольких мест. Область их применения довольно широка. Чаще всего их устанавливают на нижнем и верхних этажах лестничной площадки. Войдя в подъезд, человек включает свет на первом этаже, а поднявшись на свой этаж, выключает.

В частных домах проходные выключатели могут устанавливаться для управления уличным освещением, в этом случае один выключатель устанавливают у входной двери, второй — у калитки. В административных и общественных зданиях этот принцип используется для управления освещением длинных коридоров.

Устройство проходного выключателя

В обычном выключателе металлическая пластина постоянно подключена к одному из контактов и при включении соединяется со вторым, замыкая электрическую цепь. В проходном выключателе имеется третий контакт, и пластина поочередно подключает средний контакт к одному из двух других, поэтому такое устройство правильнее называть «переключателем».

  • Датчики движения для освещения позволяют экономить электроэнергию и избавляют от необходимости искать выключатель в темном помещении. Подробнее об этих датчиках читайте здесь.
  • По это ссылке Вы узнаете, как выбрать и монтировать короб для проводки.

Пластину в совокупности с контактами принято называть «группой контактов». Для включения освещения из двух мест достаточно одной группы контактов, для управления из трех точек или включения двух нагрузок необходимы две группы контактов, для этого предназначены спаренные проходные выключатели.

Проходной выключатель можно сделать из двух обычных, расположив их рядом таким образом, чтобы один из них включался при нажатии на верхнюю часть клавиши, второй — на нижнюю. Клавиши соединяются пластиной, наклеенной поверх них. Между двумя контактами соседних выключателей устанавливается перемычка.

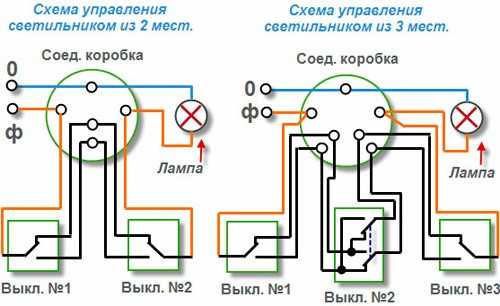

Схемы управления освещением

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. ВидеоПростейшая схема включения потребителей из двух мест состоит из последовательно соединенных двух выключателей с одной группой контактов и светильника. При этом средний вывод одного из выключателей подключен к фазному проводу сети 220 вольт, второго — к светильнику. Нулевой провод сети соединяется с другим выводом светильника. Переключающие контакты выключателей попарно соединены между собой. В данной схеме при одинаковом положении переключателей свет будет включен, при разном — отключен.

Управление двумя светильниками осуществляется двумя спаренными выключателями. В этом случае каждая из групп контактов соединяется по описанной выше схеме и подключается к своему светильнику. Понятно, что в каждую цепь может быть включено несколько параллельно соединенных осветительных приборов.

  • Наша статья поможет правильно рассчитать сечения проводов при монтаже проводки в квартире.
  • О вариантах штробления стен под проводку и подготовке помещения к этой процедуре расскажет этот материал.

Для включения потребителей из трех мест используются два одинарных и один спаренный выключатель. Выключатели с одной группой контактов соединяются, как обычно. Спаренный прибор включается в разрыв цепи между переключающими контактами первых двух устройств. При этом нормально замкнутый контакт одной группы спаренного выключателя соединяется с нормально разомкнутым контактом другой и наоборот.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. ВидеоМежду «крайними» выключателями можно последовательно подсоединять любое количество спаренных приборов, увеличивая количество точек управления освещением.

Монтаж проходных выключателей

Для монтажа освещения с двумя точками управления кроме проходных выключателей и светильников потребуются:

  • распределительная коробка;
  • трехжильный провод, прокладываемый между выключателями и коробкой;
  • двухжильный провод для соединения светильников.

Место установки коробки выбирается исходя из минимального расхода проводов. Все соединения выполняются в коробке.

С увеличением количества выключателей схема усложняется. Чтобы избежать ошибок при монтаже нужно применять провода или кабели с разноцветной изоляцией жил. В этом случае лучше нарисовать схему с указанием цветов подключаемых проводников.

diskmag.ru

Схема проходного выключателя зависит от числа мест подключения

Схема проходного выключателя — то, при помощи чего можно запускать освещение в работу сразу с нескольких участков. Это действительно удобно, а в ряде случаев подобный вариант и вовсе необходим. Многие владельцы частных домов готовы это подтвердить: схема проходного выключателя с двух мест незаменима для коридоров большой протяженности. Достаточно нажать кнопку выключателя, установленную в самом начале коридора, и, при необходимости, отключить свет можно посредством другого выключателя, зафиксированного в противоположном конце. Возвращаться в начало коридора, спускаться на нижний этаж не придется. Схема проходных выключателей — вариант, оптимальный в тех случаях, когда речь идет об освещении таких участков, как лестницы.

Основные моменты

Если выбирается схема включения проходного выключателя из двух мест, то для нее переключатели специалистам в сфере электрики известны как проходные. Каждый из приборов в своей конструкции имеет несколько положений переключений, и, как правило, несколько контактов.

Что необходимо знать о проходных выключателях:

  • Внешне они не отличаются от выключателей типовой конструкции
  • Проходные выключатели имеют специфическую конструкцию и систему контактов. В ней предусмотрено три контакта
  • Разница в принципах функционирования обычных и проходных выключателей становится заметна, если рассматривать тот момент, когда цепь размыкается. Происходит разрыв цепи, и одновременно с этим следующая цепь замыкается. Это и есть принцип работы проходного выключателя. Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

    Проходной выключатель на два направления

Проходные электрические выключатели могут использоваться в качестве стандартных выключателей — в данном случае, третий контакт просто не будет активирован.

Важно: наиболее широкое распространение получили выключатели с несколькими клавишами. В продаже можно найти выключатели перекрестного типа — такие модели используются для регулирования освещения из нескольких участков. По конструкции такие выключатели представляют собой несколько совмещенных выключателей с одной клавишей. Друг с другом они соединяются посредством специальных перемычек, расположенных внутри конструкции.

Схемы подключения

Используются разные схемы включения проходного выключателя. Выбор в пользу определенного варианта зависит от следующих моментов:

  • Число участков, с которых планируется осуществлять управление освещением
  • Число моделей светотехнического оборудования или ламп.

Наиболее распространенной является схема управления с двух участков. Она является более простой, чем схема проходного выключателя с трех мест. Что необходимо для нее:

  • Прокладка с кабелем, состоящим из трех жил — для каждого из устройств необходима своя прокладка
  • Коробка распределения — она устанавливается напротив одного из элементов. В коробку помещаются кабели каждого из выключателей, а также кабель светотехнического оборудования.

Важно: в ряде случаев требуется дополнительный кабель. Его функции может выполнять линия, идущая из другой коробки.

Схема соединения проходных выключателей обеспечивает возможность осуществлять управление разными моделями светотехнического оборудования сразу с двух участков. Выключатели, используемые в рамках такой схемы, могут быть двухклавишными. Нередко в целях экономии, если нет возможности прокладывать сразу несколько кабелей, перемычка устанавливается отдельно для второй секции. В данном случае, потребуется двужильный и трехжильный кабель. В общей сложности, у них должно быть пять проводников.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

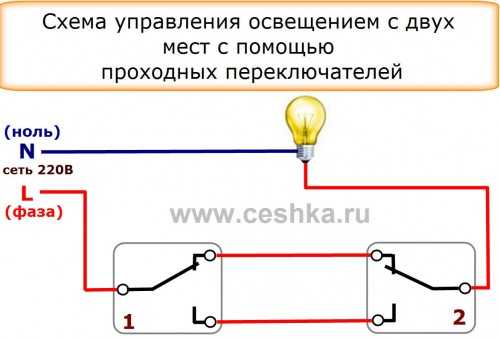

Схема управления выключателем с двух мест

Схема подключения выключателей из трех мест

В данном случае, потребуется 2 выключателя с одной  клавишей, а также выключатель перекрестного типа. Функционирование выключателя перекрестного типа невозможно без прокладки кабеля из 4 жил. Их можно заменить двумя кабелями с 2 жилами. Примечательно, что число участков управления может быть любым. Три участка — рекомендация, но не правило. Так, если внести в схему еще одно перекрестное оборудование (второе по счету), можно выбрать сразу 4 участка для управления.

Не только освещение

Любая из приведенных выше схем позволяет осуществить подключение не только светотехники, но и современных пультов управления — оборудования, которое работает в беспроводном режиме. Допускается применение устройства любого типа, при помощи которого осуществляется запуск техники в рабочий режим. Важно, чтобы пульт располагался на расстоянии от техники. Что для этого потребуется:

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

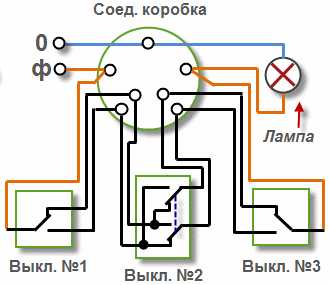

Схема подключения выключателя с трех мест

  • К пульту управления подсоединяется специальное реле
  • Пульт устанавливается по направлению в сторону к светотехническому оборудованию
  • Запуск осуществляется посредством нажатия на кнопку — ее следует определить заранее, так как именно она будет выполнять функции командной клавиши
  • Выполненная операция будет записана в памяти
  • Нажатием на обозначенную кнопку будет осуществляться запуск светотехнического оборудования, или его выключение.

Важно: подключение пульта дистанционного управления к реле выключателя не является обязательным. Именно эта характеристика обуславливает возможность выбора любого количества участков для управления освещением.

Выбор выключателя

Выбирая выключатель для любой из приведенных выше схем, следует ориентироваться, в первую очередь, на индивидуальные потребности, финансовые возможности, особенности подключения проводки.

  • Сенсорные модели — современные выключатели, в конструкции которых предусмотрено несколько контактных зон: одна, две, три, четыре. Подобные выключатели удобны тем, что одна модель может эффективно контролировать практически любое число контактных участков, в сумме — до 4-х. Такие модели подключаются вместе с диммеров. Управление ими осуществляется с расстояния, составляющего порядка 20 метров и более. Сенсорные провода подсоединяются к участку, на котором цепь разрывается. Установка коробки выключателя такого типа осуществляется по тому же принципу, что и в случае с монтажом обычного выключателя. Иными словами, один провод подводится к фазе, другой — к минусу. Непосредственно перед установкой дистанционной модели проходного типа желательно уточнить, какой из контактов подведен к блоку команды, а какой — к светотехническому оборудованию. Их потребуется соединить, образовав из них несколько групп
  • Переключатели накладного типа — распространенные и известные многим варианты. Делая выбор в пользу моделей такой конструкции, предпочтение рекомендуется отдавать двужильным выключателям. Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

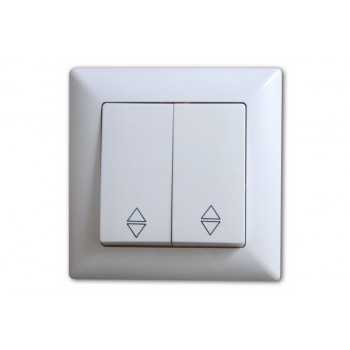

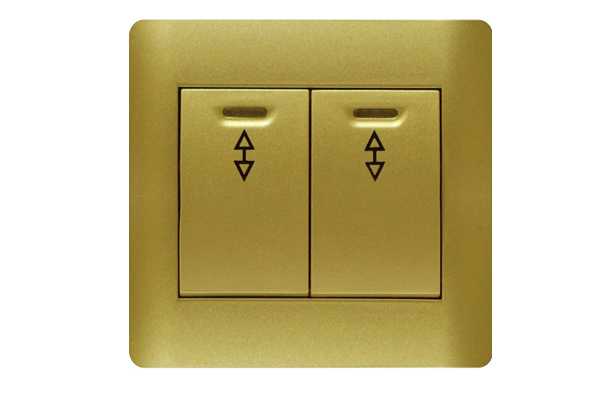

    Двойной проходной выключатель

О чем следует иметь представление, выбирая выключатель:

  • Число источников, от которых ведется подача света
  • Особенности вариантов установки светотехнического оборудования — расположение может быть последовательным, параллельным
  • Показатели и характеристики напряжения электрической сети, от которой питается объект — дом или квартира.

Важно: число участков, с которых можно осуществлять управление освещением, не ограничено практически ничем. Установка переключателей осуществляется в соответствии с привычными и знакомыми специалистам правилами. Речь идет об обязательном заземлении, о проведении работ по герметизации имеющихся контактов, а также об установке УЗО.



Вас могут заинтересовать:

prokommunikacii.ru

Проходной выключатель: принцип работы и подключение

Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

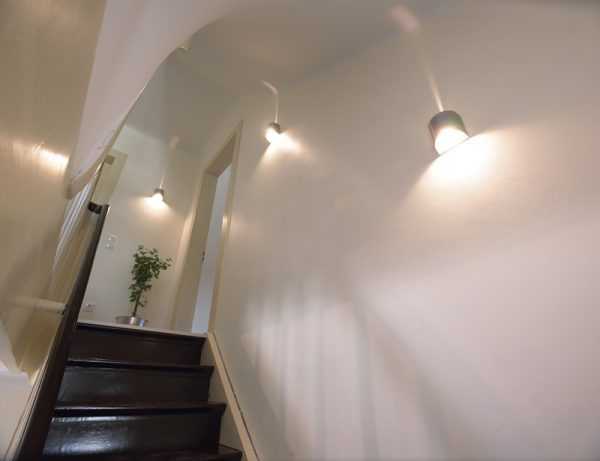

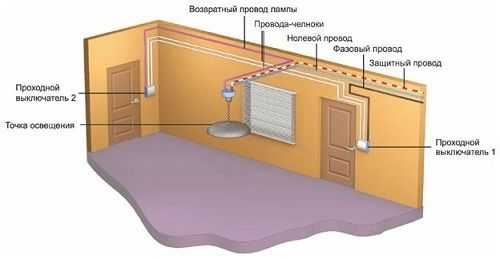

Использование проходных выключателей в доме

Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Виды

Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

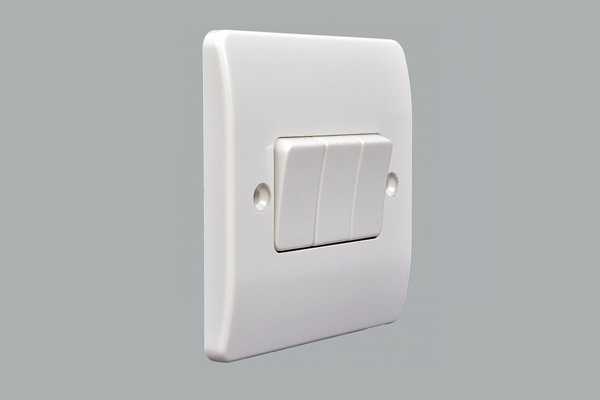

По количеству клавиш:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели, как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

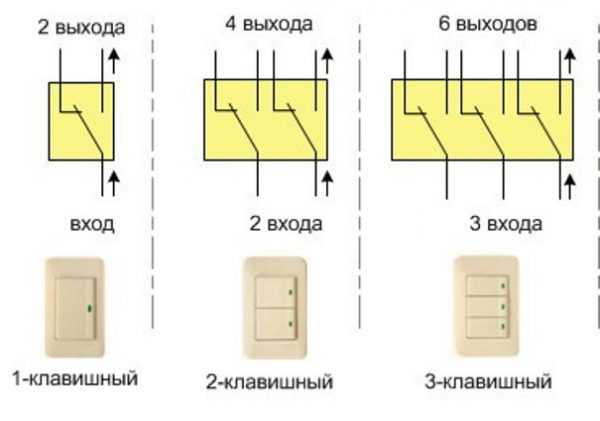

Схема строения одно-, двух-, и трехклавишного выключателей

  • одноклавишный выключатель имеет одну вводную клемму и две выходных;
  • двухклавишный выключатель – две входных клеммы и четыре выходных;
  • трехклавишный выключатель – три входные клеммы и шесть выходных.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

  • красный – фаза;
  • синий – 0;
  • желто-зеленый – заземляющий провод.
Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

  1. кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;
  2. кабель от одного проходного выключателя до расключающей коробки;
  3. кабель от другого проходного выключателя до коробки расключения;
  4. кабель от осветительного прибора до распределительной коробки.

В коробку заводится четыре кабеля.

Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Схема подключения двухклавишного проходного выключателя

Управление освещением из 3х мест

Для управления освещением из трех мест потребуется перекрестный проходной выключатель. Установить его можно в любом удобном для использования месте. В схеме перекрестный выключатель подключается между обычными проходными выключателями. Использоваться они могут на лестничных маршах, для освещения дворов и других объектах, по желанию заказчика.

Перекрестный выключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной выключатель. На выходные контакты ставятся две перемычки, а две клавиши объединяют в одну, можно просто приклеить одну к другой. Клеить надо так, чтобы крепежные отверстия на клавишах совпадали со штырьками на выключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон нужно приклеить пластиковые планки.

В магазинах есть готовые изделия, можно не изобретать велосипед, просто купить и поставить.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Схема управления освещением из 3х мест

На схемах А1 и А2 (ниже) показываются разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип парности перекидывания контактов.

Варианты подключения перекрестного выключателя

В случаях, когда элементом освещения являются большая люстра с двумя группами лампочек или просто два ряда бра вдоль длинного коридора, надо применять двухклавишные проходные и перекрестные выключатели. Схема немного сложнее, но видно, что работает тот же принцип перекидывания контактов. При выключении источника света одним выключателей контакты замыкают цепи других выключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы светильников ток проходит на контакты ламп. На основе этих схем можно сделать управление освещением с четырех и более мест, вставляя дополнительные перекрестные выключатели.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Схема подключения четырех переключателей

Пример использования

К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Как подключить. Видео

Как подключить проходной переключатель по всем правилам можно узнать из этого видео.

Изучив принципы работы схемы с двумя одноклавишными выключателями и собрав ее своими руками, можно без посторонней помощи начинать монтаж более сложных схем с двухклавишными выключателями в трех местах или трехклавишными – в двух местах, если в этом есть необходимость.

Оцените статью:

elquanta.ru

Проходной выключатель: разновидности и принципы подключения

Оглавление:
Проходной выключатель: разновидности и их назначение
Подключение проходного выключателя: схема для управления из двух точек
Схема управления светом из трех мест: подключение трех проходных выключателей
Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Управлять одним и тем же осветительным прибором из разных мест – это не прихоть богатых людей, а элементарные удобства. Взять, к примеру, длинный коридор, проходя который, выключатель вы оставите далеко позади, и глупо будет возвращаться назад, выключать свет и снова идти в другой конец коридора, но теперь уже в темноте. Именно для таких случаев и необходим проходной выключатель, о котором пойдет речь в данной статье от сайта stroisovety.org, где мы изучим его разновидности и схемы подключения к системе домашнего освещения.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Принцип работы проходного выключателя

Проходной выключатель: разновидности и их назначение

На вопрос, какие бывают виды проходных выключателей, можно ответить точно так же, как и на вопрос, какие бывают виды обыкновенных клавишных выключателей. Проходные выключатели могут быть одинарными, двойными и даже тройными. Кроме того, они могут быть клавишными, сенсорными и даже с пультом дистанционного управления. Последний вид, на мой взгляд, является излишеством, так как пульт ДУ сводит на нет необходимость в проходном выключателе как таковом. Судите сами – один выключатель устанавливаем в начале коридора или лестничного марша, а его пульт дистанционного управления в конце. Такое сочетание вполне в состоянии полноценно заменить два проходных выключателя.

Но вернемся к нашим проходным выключателям, а вернее к их разновидностям и назначению. В большинстве случаев на выбор того или иного проходного устройства может повлиять исключительно количество клавиш, от которого зависит число подключаемых к нему групп осветительных приборов. Все остальные нюансы, сенсоры и пульты дистанционного управления – это всего лишь дополнительные удобства эксплуатации, обращать внимание на которые нужно в меньшей степени. Будем говорить просто – проходные выключатели на две и три клавиши целесообразно использовать только в больших помещениях, в которых имеется несколько выходов и не одна группа одновременно включаемых осветительных приборов. Во всех остальных случаях, включая лестничный марш или длинный коридор, можно легко обойтись одинарным маршевым выключателем.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Виды проходных выключателей

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

  1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
  2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.
Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

  1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор. Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

    Подключение двухклавишного проходного выключателя

  2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором. Электрическая схема проходного выключателя – Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

    Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

stroisovety.org

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

  • Без рубрики
  • Водонагреватель
  • Ворота
  • Выбор дверей
  • Гаражные ворота
  • Гидроизоляция
  • Гидроизоляция помещений
  • Гипсокартон
  • Гипсокартонный интерьер
  • Двери
  • Декор крыльца
  • Декор лестницы
  • Дизайн туалета
  • Дом
  • Заливка фундамента
  • Кладка
  • Кладка стройматериалов
  • Крыльцо
  • Крыша
  • Ламинат
  • Лестница
  • Напольная стяжка
  • Планировка домов
  • Планировка крыш
  • Пол
  • Разное
  • Советы по ремонту
  • Стяжка
  • Тёплый пол
  • Туалет
  • Укладка ламината
  • Фундамент
  • Электрические водонагреватели
2019 © Все права защищены. Карта сайта
