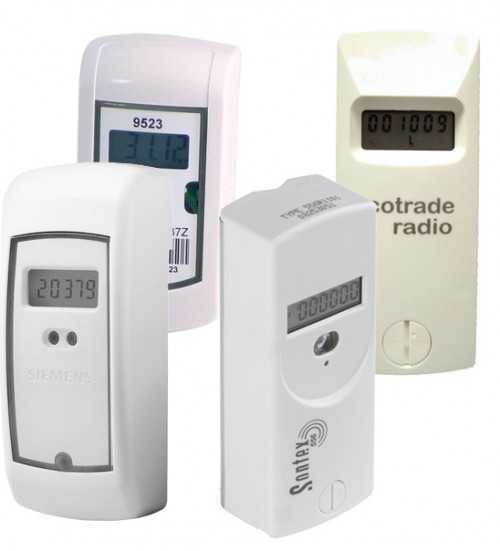

Что за датчики на батареях отопления – Терморегулятор на радиатор отопления. Установка терморегуляторов на радиаторы отопления

Окупаемость комплекса мероприятий при различной степени нагрузки на теплоцентраль и качестве работы составляет не более 2-3 лет. Очередное повышение тарифов уменьшит этот показатель.

Удобство, которое дополнительно может обеспечить счетчик:

• гибкая настройка параметров отопления под ваши требования – погода, нерегулярное использование помещения, дополнительная экономия.
• возможность с одного места контролировать систему отопления.
• возможность предоставить показания счетчика во время судебного разбирательства с оператором.
• объективная оценка потребления, которая при вложении денег в теплоизоляцию позволит оценить экономический эффект от проделанных работ.

Никто не любит переплачивать за то, чего не получает. Тепловые сети, в большей степени изношенные, не способны обеспечить заявленные параметры теплоносителя. В результате, за чьи-то непрофессиональные действия, желание сэкономить или халатность платят обычные граждане, которые с большим трудом могут себе позволить выделить такие заоблачные суммы на отопление.

energomir.biz

Счетчики тепла на батарею – нюансы его использования. Обязательно ли он нужен?

Наверное, большую часть населения не совсем устраивает качество услуг, которые предоставляет ЖКХ. А когда приходит время оплачивать коммунальные услуги, очень часто жильцы недоумевает – откуда такие суммы?

Как показывает опыт, в основном такой вопрос касается отопления потому, что немалая часть квартир переживает зиму с еле-еле теплыми, а то и совсем холодными батареями. А оплату за отопление ЖКХ все также требует.

Как бороться с такой несправедливостью?

Современные счетчики на отопление позволяют контролировать количество тепла, которое вы получаете, и вам больше не придется платить за холодные батареи в квартире.

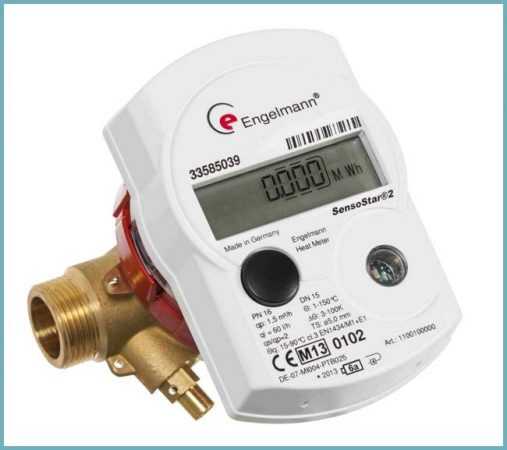

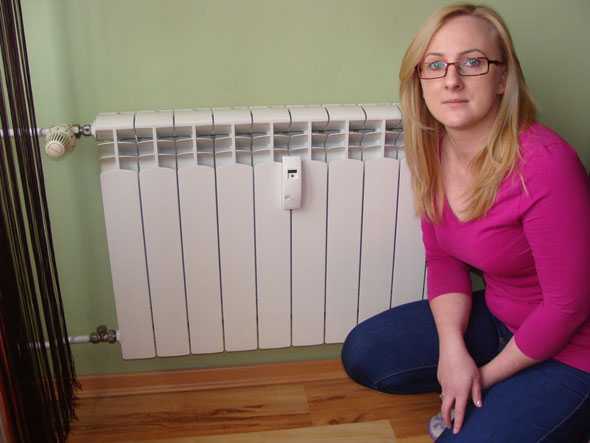

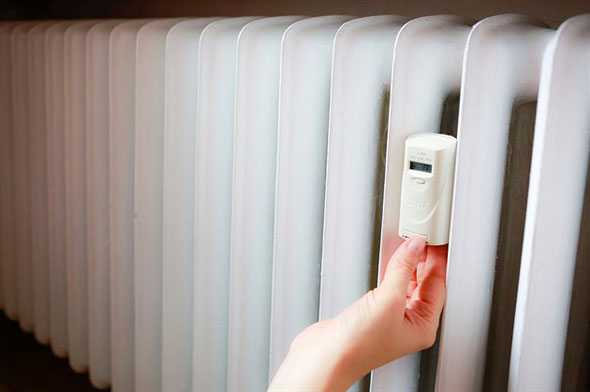

Квартирный счетчик тепла на батарею – это специальное оборудование, предназначенное для учета тепловой энергии, которая поступает в жилье. Несмотря на то, что прибор называют «квартирным», его без проблем можно установить в частном доме, офисе и даже на даче.

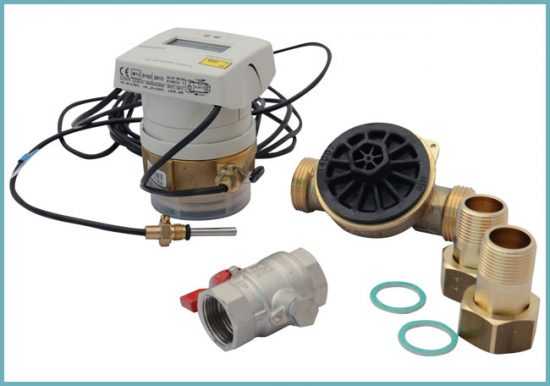

В комплектацию счетчика входят:

• Тепловычислитель.
• Водомер.
• Два датчика температуры.

Что нужно для установки?

Для установки такого счетчика вам потребуется всего лишь написать заявление в ЖЭК о том, что вы желаете установить прибор учета тепловой энергии.

После того, как ЖЭК выдаст необходимое разрешение, вы должны составить проект, в соответствии с которым будут проводиться все монтажные работы.

Данный проект необходимо утвердить начальником ЖЭКа. После того, как вся документация подписана, и ЖЭК не имеет никаких возражений, вы можете приступать к монтажным работам установки теплового счетчика. Когда прибор установлен, его необходимо подключить и  правильно настроить.

Важно. После установки счетчика и выполнения  пусконаладочных работ не забудьте подписать все необходимое акты и поставить новый прибор на учет.

Какие бывают счетчики?

Вы, наверняка, спросите, какой же счетчик лучше всего выбрать, ведь их ассортимент далеко не маленький?

На сегодняшний день рынок может предложить несколько видов счетчиков.

По  объему работы:

• Квартирные.
• Промышленные.

По принципу действия:

• Тахометрические.
• Ультразвуковые.
• Электромагнитные.
• Вихревые.

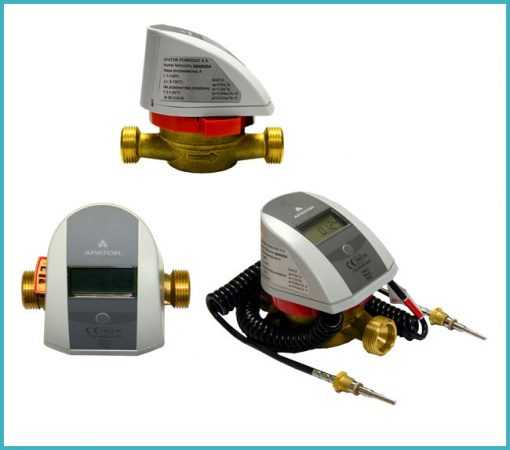

Первым делом обсудим бюджетный вариант – механический счетчик. Цена тахометрического счетчика на батарею считается довольно таки приемлемой.

В комплектацию такого механического прибора входит тепловычеслитель и роторный  водный счетчик.

Единственный минус такого  агрегата – неспособность работать с водой, где повышена жесткость, присутствует накипь, ржавчина, окалины и какой-либо другой мусор.

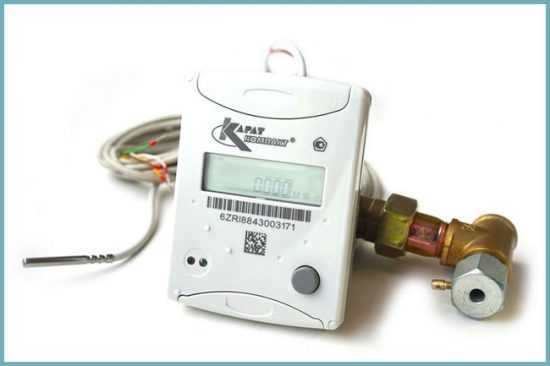

Ультразвуковой счетчик – более современный вариант, который будет стоить немного дороже, чем механический. Его принцип работ практически не отличается от остальных приборов. Единственный значительный плюс такого счетчика – довольна высокая четкость показаний.

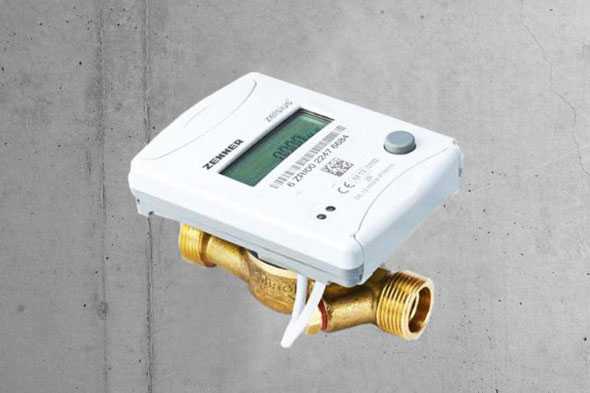

Квартирный счетчик отличается небольшими размерами и каналом 15 – 20 мм.  Интервал  измеряемого тепла составляет от 0,6 до 2,5 м3/ч.

Тепло измеряется согласно принципу действия  счетчика. Для более точных данных можно дополнительно пользоваться расходомером. Практически всегда расходомер и тепловычеслитель составляют один целый прибор.

Домовой счетчик  применяется на больших предприятиях или в многоквартирных домах. Учет тепла также производится одним из нескольких методов: вихревой, турбинный и электромагнитный.

Единственное отличие межу домовым и квартирным счетчиком – это размер и объем необходимой работы. Размер домового счетчика около 25 – 300 мм. Интервал  измерения тепла не изменился – 0,6 – 2,5 м3/ч.

Монтаж и принцип работы

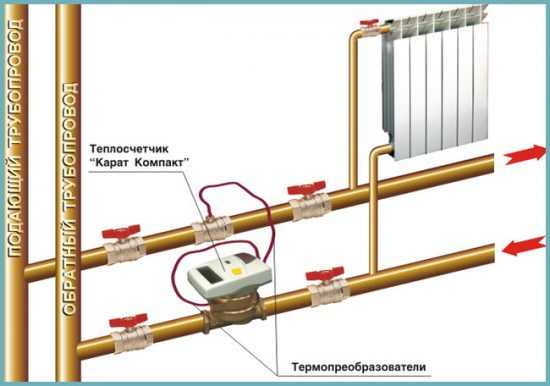

Тепловычислитель механического счетчика необходимо установить на водосчетчик, от которого 2 провода подключаются к входу и выходу теплотрассы квартиры.

Каждый из проводов снабжен термодатчиком. Тепловычислитель получает температуру воды на входе и выходе теплотрассы (в нашем случае квартиры), а счетчик воды показывает нам, какой объем воды был затрачен на процесс отопления. После сбора всех данных, с помощью специальных расчетов, счетчик на батарее отопления безошибочно подсчитывает количество тепла, которое было использовано.

Принцип работы ультразвукового счетчика заключается в том, что на трубе друг напротив друга устанавливают излучатель и прибор,  принимающий ультразвуковые сигналы. Потоком жидкости в трубе излучатель отправляет сигнал, который получает приемник. То время, пока сигнал находится между излучателем и приемником, соответствует скорости потока воды в трубопроводе. Так рассчитывается расход воды, затраченный на отопление.  Кроме основной функции, ультразвуковой счетчик поможет регулировать подачу теплоэнергии.

Как правильно снимать показания?

Ну, вот мы и подошли к финишу нашей статьи, осталось разобраться, как правильно снимать показания теплового счетчика.

Ответ довольно прост – так же, как и с любого другого счетчика. Потом вам необходимо заполнить соответствующую квитанцию, в которой вы укажете предыдущие и нынешние показания, их разницу, которую необходимо умножить на действующий тариф.

Оплатить  услуги можно в любом специализированном банке. Получателем денежных средств нужно указать теплоснабжающую организацию.

Обязательно посмотрите ролик из телепрограммы «Жилищный вопрос». В нем речь идет о переплатах за отопление и об установке индивидуальных приборов учета для экономии.

Надеемся, что материал статьи был вам полезен. Если не сложно. Нажмите кнопки социальных сетей.

Хорошего вам дня!

kvarremontnik.ru

принцип работы, выбор и установка

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

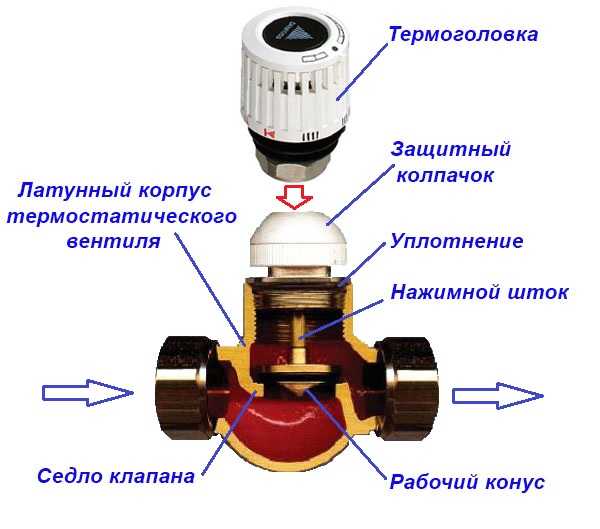

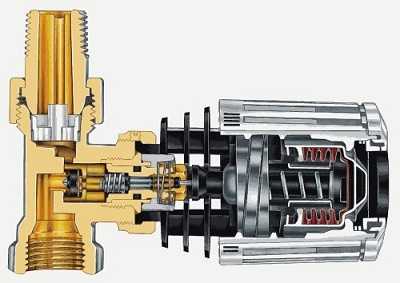

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

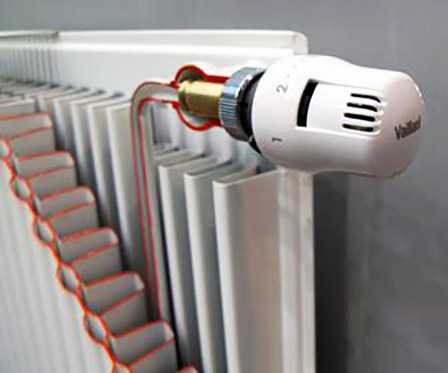

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

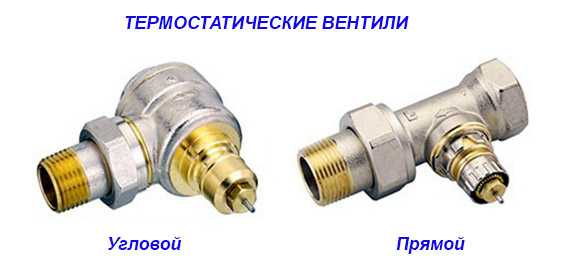

По исполнению радиаторные вентили делятся на 3 группы:

• прямые;
• угловые;
• в составе гарнитуры подключения отопительных приборов.

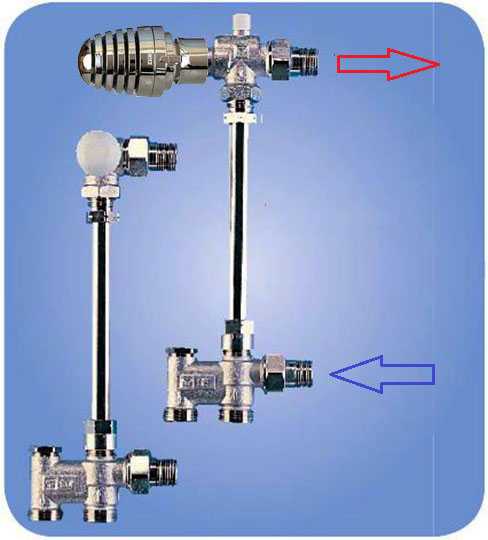

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

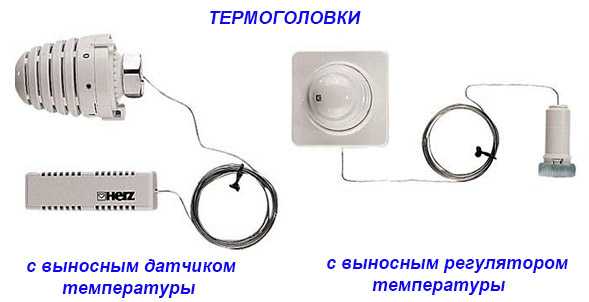

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

• DANFOSS;
• HERZ ARMATUREN;
• OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

1. Вентиль всегда ставится только на подающем трубопроводе.
2. Соблюдайте направление потока, указанное в паспорте на изделие.
3. При монтаже используйте американки, дабы узел всегда можно было разобрать.

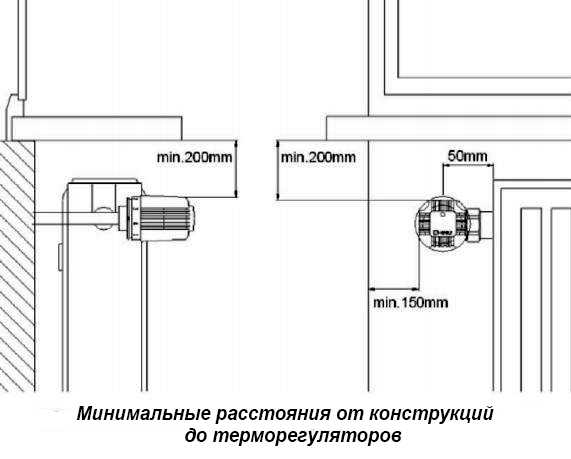

4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

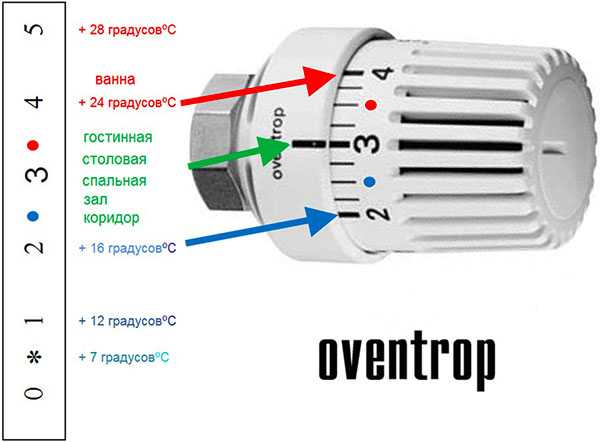

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

otivent.com

Зачем нужны терморегуляторы для радиаторов

Современная система отопления предполагает установку вентилей, регулирующих подачу потоков теплоносителей, поступающих в радиатор отопления. Установка терморегулятора – это еще и защитная мера в случае каких-либо аварий в системе отопления и поломки самого радиатора. Такой вариант установки терморегулятора – на входе потока теплоносителя в батарею – помогает легко отключиться от подачи тепла или понизить проходимость и нормализовать температуру в комнате.

Внутреннее строение терморегулятора

Такое новшество, к тому же очень полезное, приносящее комфорт в жизнь обывателя стали применять не очень давно, но уже пришли к выводу, установка терморегуляторов необходима и рациональна. Весь вопрос заключается в том, какой тип и какой марки и какого производителя устанавливать.

Некоторые устанавливают шаровые краны и считают что, если они могут им регулировать температуру и поток теплоносителя, они предназначены для работы в графике «открыть – закрыть», а промежуточное состояние, «полуприкрытости», выводит кран из эксплуатации довольно быстро. Так, проходя, поток тепла, оставляет осадок из инородных частиц на крае перекрывающего шара, образуется «нарост», и кран перестает функционировать. Как результат – его может сорвать поднятие давления в тепловом потоке, в итоге, прорыв, и ЧП в виде мокрых ковровых покрытий, пострадавшая мебель от горячей воды и прочие «радости» для владельца жилья.

Есть вариант регулировки при помощи конусного вентиля, но здесь тоже свои «но», выключив на время, забываем включить, в итоге мерзнем и ругаем несовершенство системы, а надо-то было всего-то выбрать автоматический терморегулятор для батареи отопления, который способен выполнять автоматически весь процесс и устанавливать комфортную атмосферу в помещении.

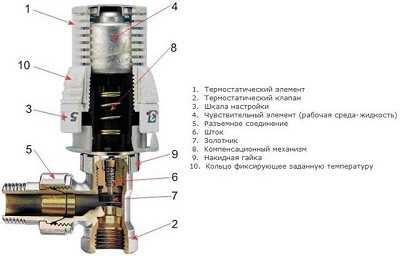

Устройство терморегулятора

Быть ли не быть терморегулятору в системе отопления?

Устанавливая систему отопления выбирая терморегуляторы для радиаторов руководствоваться необходимо тем, что их установка должна принести максимум удобств и защиты от поломок в системе отопления. Перепады температуры за окном зимой не должны отражаться на комфортных условиях в доме, стало тепло на улице – регуляторы температуры для батарей отопления понизят поток тепла, похолодало – повысят.

Существуют несколько компаний, производящих терморегуляторы и термостатические головки. Лучшими из всех признаются:

• Датская компания «Данфосс».

• Германская «Oventrop».

Каждая из них производит автоматические приборы для поддержания оптимальной температуры воздуха в помещениях. Прежде расскажем о датской компании Danfoss и особенностях радиаторных терморегуляторов, ею производимых.

Место установки

«Данфосс» является разработчиком конструкций радиаторных термостатов для любого вида систем отопления. Термостаты Danfoss врезаются перед батареей, на подающей тепло трубе. Могут быть поставлены в однотрубную или двухтрубную систему отопления в любом помещении различной этажности зданий.

Терморегуляторы Danfoss, так же, как и термостаты Oventrop, могут хорошо вписаться в любой вид интерьера, имеют удобные настройки и привлекательный дизайн. Терморегуляторы для радиаторов отопления специально настроены на суровые российские зимы, им не нужно профилактическое обслуживание, они имеют довольно длительный срок эксплуатации. Термостаты рассчитаны на поддержание температуры воздуха помещения от 6°С до 26°С. Задавая температурный режим, надо учитывать, что отклонение будет всего лишь на плюс один градус. Терморегуляторы для радиаторов распределяют нужное количество воды по всей отопительной системе.

Снижая излишнее тепло в отопительной системе, терморегуляторы оптимизируют температурный режим в помещениях и позволяют экономить, например, в частных особняках, до 22% процентов тепловой энергии, сокращая при этом расход топлива, обеспечивая, таким образом, сохранение окружающей среды. Термостаты, проще говоря, окупают вложенные деньги много раз:

• экономят расход топлива,

• улучшают микроклимат,

• ремонт производить нет необходимости.

Все это говорит в пользу выбора и установки термостатов на отопительные приборы.

Особенно почувствует разницу тот владелец дома, у которого отопительная система работает на солярке. Установив терморегуляторы для радиаторов отопления, за их счет хозяин получит экономию в десятки литров солярки. Для примера, затрачивая ранее по 55, он перейдет на 45 литров. Таким образом, пересчитав снижение расхода, получит кругленькую цифру экономии.

Где поставить термостаты?

Как выбрать место установки терморегуляторов, волнует многих. Зачастую их устанавливают в спальнях, но этого как раз и не надо делать. Необходимо терморегулятор установить в тех комнатах, где есть перепад температур: кухни, гостиной, в общем, там, где бывает много людей. В спальне же будет достаточно и ручного конусного вентиля, который прекрасно справится с поставленной задачей регулировки теплового потока.

Есть небольшие нюансы установки термостатов в частных домах малой этажности. В них термостат устанавливают на втором этаже, так как все тепловые потоки воздуха поднимаются вверх, и на первом этаже бывает гораздо прохладнее, а вверху – душно. По такому же принципу устанавливают в комнатах, выходящих окнами на юг, в кухни, где часто готовят и нагревают воздух теплом от плиты.

Также удобны такие термостаты в тех коттеджах, где владельцы не проживают постоянно. Термостат будет поддерживать заданную минимальную температуру, экономя большое количество топлива. Также необходимо их сочетать с установкой радиаторов панельного типа, у которых небольшая емкость и встроенные датчики.

Термостатические элементы со встроенным датчиком размещают в месте, где обеспечена свободная циркуляция воздуха и установка производится горизонтально, для правильности показаний датчика. При сомнительных показаниях встроенного датчика, рекомендуется пользование автоматическим дистанционным датчиком, который показывает более точные показания температурного режима.

79w.ru

конструкция, принцип работы, разновидности регуляторов, выносные датчики

То, что в Европе уже много десятилетий назад стало нормой, только входит в отечественные отопительные системы – терморегуляторы с датчиком температуры воздуха становятся неотъемлемой их частью. Связано это как с экономией энергоресурсов, так и уменьшением затрат на оплату коммунальных услуг и возможностью каждому потребителю создавать «климат» по собственному вкусу.

Устройство и принцип действия регуляторов температуры воздуха

Сегодня все устройства, связанные с обогревом или охлаждением воздуха оснащаются встроенным терморегулятором, который контролирует его работу. Как правило, в отопительном контуре он следит за нагревом теплоносителя, в системе «теплый пол» — за температурой пола, что не всегда способствует созданию здорового микроклимата в доме. Именно поэтому большой популярностью у потребителей пользуется терморегулятор с датчиком температуры воздуха.

Основная функция подобного устройства – это отслеживание температурных колебаний воздуха в помещениях и поддержание их в заданных параметрах. Дополнительные задачи термостата следующие:

• Минимальный расход энергоресурсов, который происходит при отключении обогревателя.
• Он обеспечивает безопасность работы отопительного оборудования и в случае поломки последнего, оповещает об этом сигналом.
• Он создает комфортную температуру в доме, которую поддерживает на протяжении всего отопительного сезона.

Сегодня на рынке представлены механические, электронные и программируемые терморегуляторы с датчиком воздуха, но не зависимо от способа настройки, устроены они по одному типу:

• Основой прибора является сильфон – цилиндрическая емкость с гофрированными стенками, способными растягиваться и возвращаться в исходное положение. Внутри сильфона находится чувствительная к изменениям температуры рабочая среда. Как правило, это либо жидкость, либо парафин, либо газ. Как только температура в комнате повышается, рабочая среда увеличивается в объеме, вызывая давление на стенки сильфона, который под ее влиянием растягивается.
• К цилиндру крепится шток, основная задача которого – воздействие на клапан.
• Клапан либо закрывает поступление топлива, теплоносителя или электричества к обогревателю, когда температура воздуха повышена, либо открывает.

Термостаты с датчиком температуры воздуха для электрообогревателей и котлов чаще всего в качестве регулятора оснащены биметаллической пластиной, а не сильфоном, которая под воздействием температуры воздействует на клеммы, соединяя или разъединяя их.

По типу настроек подобные терморегуляторы делятся на:

• Механические, в которых все параметры вводятся вручную. Они имеют ограниченный температурный диапазон и не обладают точностью настроек. Так разница нагрева воздуха может отличаться на 3-5 градусов от заданных параметров.
• Электронные аналоги управляются дистанционно, имеют широкий диапазон настроек и обладают точностью. Как правило, это регулятор с таймером, по которому можно не только параметры нагрева настраивать, но и распределять их по времени и дням недели.
• Программаторы имеют больше настроек и могут управляться на расстоянии через смартфон, ноутбук или планшет, так как оснащены Wi-Fi. В них температурный режим в помещении программируется на неделю с учетом времени суток.

Выбирая терморегулятор для отопительного контура, нужно исходить из его типа и параметров обогревателя. Так на рынке есть модели для котлов отопления, для батарей, электрообогревателей и многофункциональной климатической техники. Предусмотрены даже терморегуляторы с выносным датчиком температуры воздуха. Они устанавливаются либо на котлах, либо на закрытых радиаторах.

Термостаты с выносным датчиком

Большинство моделей регуляторов температуры имеют встроенный датчик, который оснащен либо кнопками, либо дисплеем с простым и удобным интерфейсом. Известно, что чем дальше он расположен от рабочей части устройства, тем точнее его показатели, поэтому для котлов отопления разработана модель терморегулятора с выносным датчиком температуры воздуха.

Хотя современное отопительное оборудование оснащено встроенным регулятором температуры, как правило, он отслеживает нагрев теплоносителя в контуре. Подобное устройство не способно создать здоровый микроклимат в доме, да и износ котла происходит быстрее, так как ему приходится часто включаться и отключаться.

Регулятор с выносным датчиком температуры воздуха контролирует котел, и процесс отключения/включения происходит значительно реже, так как воздух остывает намного дольше, чем теплоноситель в отопительном контуре. Датчик может располагаться в одной из комнат и управляться как дистанционно, так и вручную.

Подобные устройства подходят не только для котлов отопления, но и для системы теплых полов или радиаторов, которые «спрятаны» за занавесями или экраном закрытого типа. В последнем случае датчик температуры на батарею отопления монтируется в нескольких метрах от рабочей части, что позволяет настраивать устройство, не открывая ее «укрытия».

Регуляторы с выносным датчиком так же бывают механического, электронного или программируемого типа. Выбирать подобное устройство нужно, исходя из мощности обогревателя.

Принцип действия и разновидности термостатов для батарей отопления

Жильцы многоквартирных домов, подключенных к городской теплосети, очень ограничены в возможностях улучшения микроклимата в квартире в сочетании с экономией на коммунальных услугах. Лучшим вариантом являются датчики на батареях отопления.

Они состоят из двух элементов: термостатической головки и регулятора температуры. Выбирая подобное устройство, нужно исходить из типа отопительной системы и материала, из которого сделаны трубы и радиаторы. Так есть термостаты для чугунных батарей и обогревателей из стали, алюминия или биметалла.

Термоголовка (клапан) устройства больше похожа на вентиль с резьбой, которая вкручивается в обогреватель вместо пробки. Его задача состоит в том, чтобы перекрывать путь носителю в радиатор, когда температура воздуха в комнате повышена, и наоборот, пропускать его при ее понижении.

Как правило, рабочая часть прибора устанавливается по ходу течения теплоносителя, что легко сделать, так как на его корпусе есть стрелка-указатель. Само устройство выполнено из стойких к коррозии металлов: латуни, бронзы или нержавеющей стали.

По виду настроек они бывают:

• Ручные, которые работают, как обычный кран. Чтобы изменить степень потока теплоносителя приходится каждый раз вручную открывать или закрывать устройство, что не совсем удобно. Их преимущество – это низкая стоимость и долговечность.
• Механические регуляторы на батарею отопления способны поддерживать заданные параметры нагрева воздуха автоматически и состоят из термоголовки, штока, клапана и датчика.

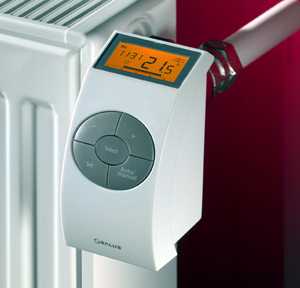

• Электронные приборы слежения за нагревом воздуха имеют дисплей, на котором выставляются не только параметры температуры, но и ее изменения в зависимости от времени суток. Как правило, они работают от батареек, дорого стоят и менее долговечны, чем ручные и механические аналоги.

Все модели терморегуляторов для батарей отопления проходят проверку на заводе на прочность и уровень сопротивления напору теплоносителя в системе, поэтому выбирая устройство, следует ознакомиться с его параметрами. Нельзя устанавливать регулятор для чугунной батареи в алюминиевый или стальной радиатор.

Установка регулятора производится по инструкции, но, как правило, его просто вкручивают вместо пробки в радиатор.

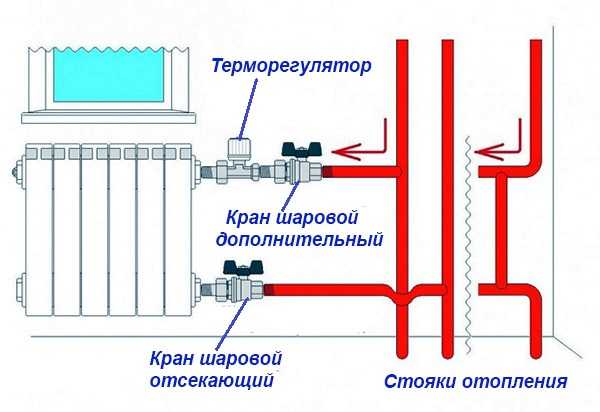

При однотрубном отопительном контуре терморегулятор температуры воздуха устанавливается только при наличии байпаса.

Терморегуляторы с таймером

Лучшим вариантом контроллера за отопительной системой являются регуляторы воздуха или воды с таймером. Его «присутствие» в устройстве расширяет функционал и позволяет следить за климатом в доме в зависимости от времени суток и дней недели.

Основная задача регулятора с таймером – это экономия энергоресурсов, которая зависит от того, сколько времени обогреватель остается включенным. Так в подобном приборе можно выставить почасовые изменения температуры, настраивая его на минимальный комфортный нагрев, например 15°C, когда в доме никого нет и включение в обычный режим перед возвращением домочадцев.

Как правило, встроенным таймером оснащены электронные и программируемые терморегуляторы, хотя умельцы приспосабливают его и к механическим аналогам.

Регуляторы температуры воды

Так как экономия электричества требуется не только при обогреве помещений в зимний период, но зачастую и во время нагрева бойлера, то есть смысл подсоединить к нему терморегулятор с датчиком температуры воды.

Сегодня на рынке подобные устройства представлены в трех видах:

1. Биметаллический прибор, в основе которого пластина из двух металлов, расширяющихся при нагревании.
2. Капиллярный регулятор состоит из колбы с газообразной или жидкостной средой, которые расширяются при повышении температуры воды, создавая при этом давление. Именно оно воздействует на контакты устройства, размыкая электрическую цепь или смыкая ее.
3. Электронные терморегуляторы нагрева воды самые дорогие, но и самые эффективные и безопасные.

Так как в подобных устройствах можно задавать температуру воды в довольно широком диапазоне, то процесс отключения/включения бойлера происходит реже, что значительно экономит электричество. Если регулятор оснащен встроенным таймером, то можно устанавливать режим нагрева воды на минимум в ночное время суток или когда дома никого нет, и включать его в обычный режим, когда люди просыпаются или возвращаются с работы.

Подбирая регулятор температуры для бойлера, нужно учитывать мощность последнего. У термостата она должна быть такой же или выше.

Регулировка температуры пола

Система теплых полов так же нуждается в регулировке. В данном случае, можно установить терморегулятор с датчиком температуры пола или устройство, «отвечающее» за нагрев воздуха в доме. Задачей первого является контроль над действиями нагревательных элементов теплого пола и своевременное включение/отключение его от электросети. Как правило, это термостаты с выносным датчиком, рабочая часть которого крепится между элементами в полу, а настройщик устанавливается на стене.

Покупая регулятор с датчиком пола, следует быть готовым к тому, что он не будет следить за микроклиматом в помещениях. В его настройках устанавливаются параметры температуры нагрева напольного покрытия. Как только пол прогревается до нужной температуры, устройство отключает его для остывания. Насколько при этом прогрелся воздух в помещении, прибор не отслеживает.

Чтобы создать оптимальный нагрев в доме и при этом контролировать работу обогревателя, можно купить более дорогой терморегулятор с таймером для теплого пола, который фиксирует и показатели нагрева воздуха, и напольного покрытия.

Несмотря на высокую стоимость, экономия, которую создает подобное устройство, как правило, окупает его за один отопительный сезон.

Заключение

Терморегуляторы с датчиком температуры воздуха или воды – лучший вариант на сегодняшний день для создания комфортного проживания в доме зимой и летом с экономией на топливе или электроэнергии. Единственное, что нужно учитывать при их установке, что даже они не смогут помочь, если в квартире или доме плохая теплоизоляция. Перед покупкой регулятора температуры следует убрать все источники теплопотерь, только тогда он станет надежным «другом», который ближайшие десятилетия будет создавать уют и комфорт в помещениях.
