Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня разберем один из спорных вопросов, который постоянно возникает при общении граждан-потребителей с энергоснабжающей организацией.

Итак, суть вопроса заключается в следующем — допускается ли установка автоматического выключателя перед счетчиком?

Отвечаю, ссылаясь на следующие пункты из ПУЭ (скачать ПУЭ можно здесь):

Из этого пункта следует, что перед счетчиком прямого включения в обязательном порядке должен быть установлен коммутационный аппарат, с помощью которого можно будет отключить все фазы питающего напряжения для обеспечения безопасного проведения работ по замене счетчика.

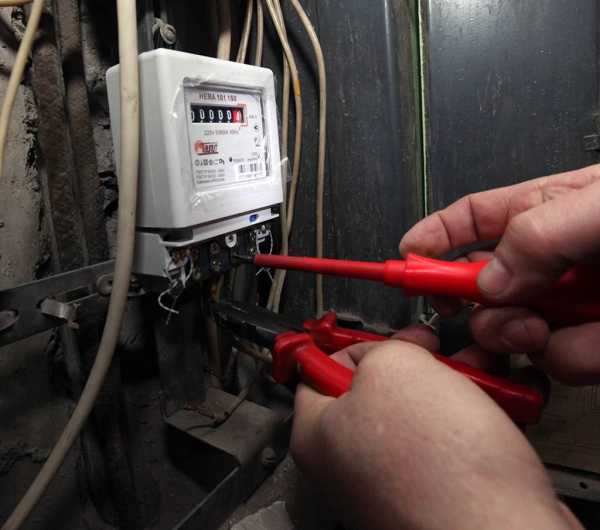

Согласитесь, это очень удобно. Порой приходишь менять счетчик, а питающий кабель сразу заведен на клеммы счетчика. Вот и приходится бегать и искать место расположения этого автомата, чтобы снять напряжения с кабеля — ведь электробезопасность превыше всего.

Кстати, проверьте свои знания по электробезопасности с помощью онлайн-теста 2014 года.

Теперь поясню по поводу коммутационных аппаратов. Согласно ГОСТ 17703-72:

К ним относятся:

автоматические выключатели
предохранители

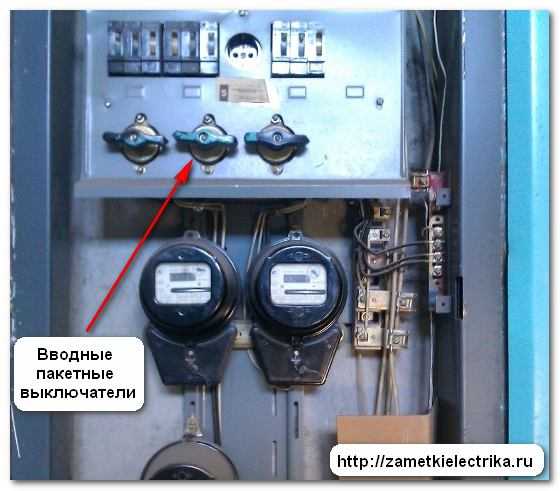

пакетные выключатели или переключатели
рубильники и разъединители
прочее

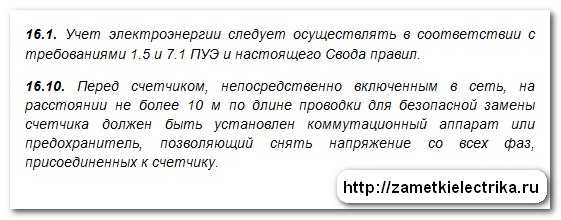

Вот еще выдержка из ПУЭ:

В этом пункте идет пояснение по месту установки коммутационного аппарата. Он должен быть установлен не дальше 10 (м) от самого счетчика.

Тоже самое говорится в своде правил СП 31-110-2003:

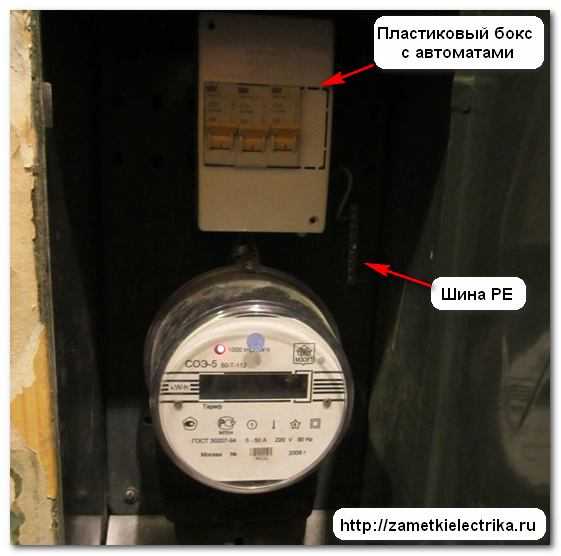

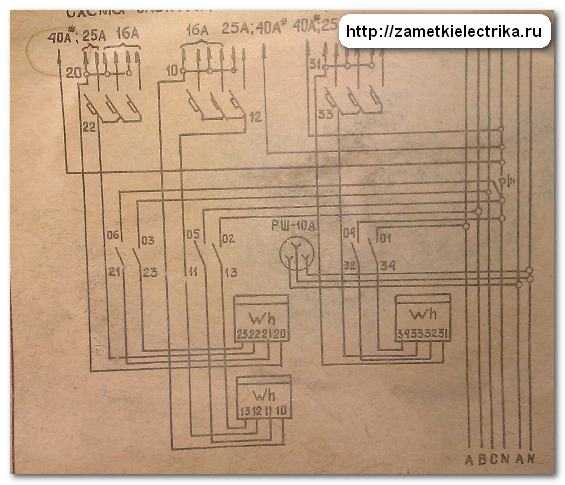

В жилых домах, где щитки расположены в подъездах (как в этой статье), чаще всего перед счетчиком каждой квартиры установлен вводной пакетный выключатель (ПВ). В моем примере установлены ПВ на 63 (А).

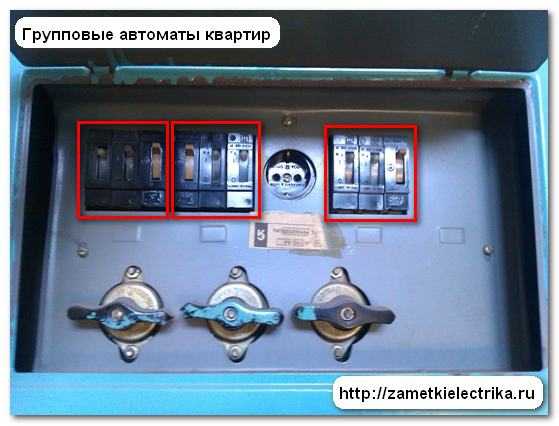

Питание на квартиру (фаза и ноль) берется непосредственно с колодок магистральных проводов, затем идет через пакетный выключатель (ПВ) на счетчик.

После счетчика идет распределение по групповым автоматам.

Для замены счетчика электроэнергии достаточно отключить соответствующий пакетный выключатель, проверить отсутствие напряжения на клеммах счетчика и приступать к работе.

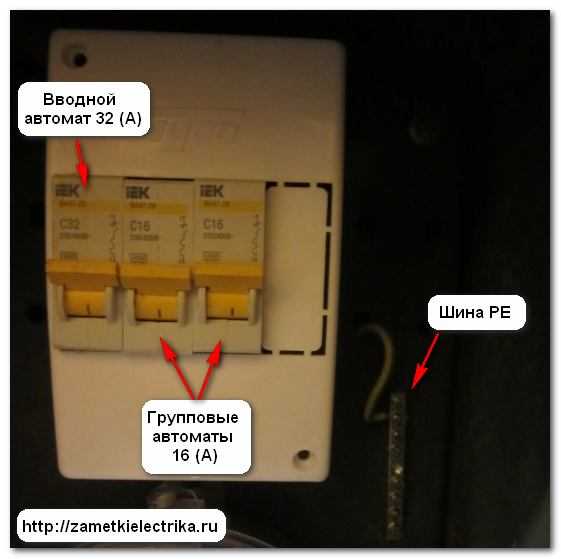

При проведении капитальных ремонтов электропроводки в жилых домах «хрущевского» типа, где магистрали электропроводки идут не по подъезду, а в специальных шахтах, с магистрального стояка мы прокладывали фазный провод марки ПВ-1 сечением 4 кв.мм сначала на вводной автомат 32 (А), затем на счетчик, а потом на групповые автоматы. Нули собирали на нулевой шине N, которая была установлена в боксе на месте 4-ого автомата.

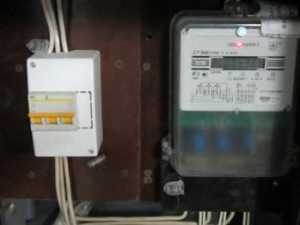

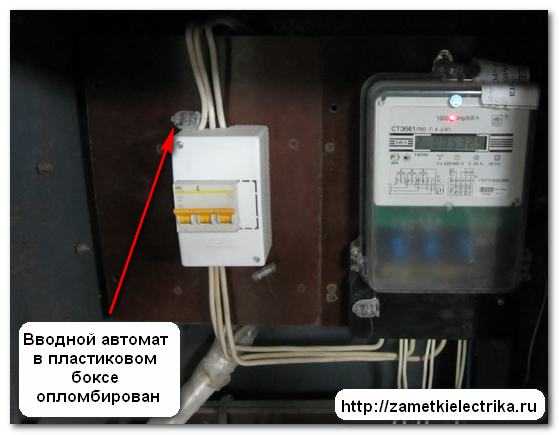

Чтобы не было споров с инспекторами из энергосбыта, то договорились вводной и групповые автоматы устанавливать в одном пластиковом боксе с возможностью для его дальнейшего пломбирования. Использовали боксы наружной установки от «Tyco» на 4 модуля. Считаю, что это не совсем правильно, но по-другому нам не стали подписывать акты.

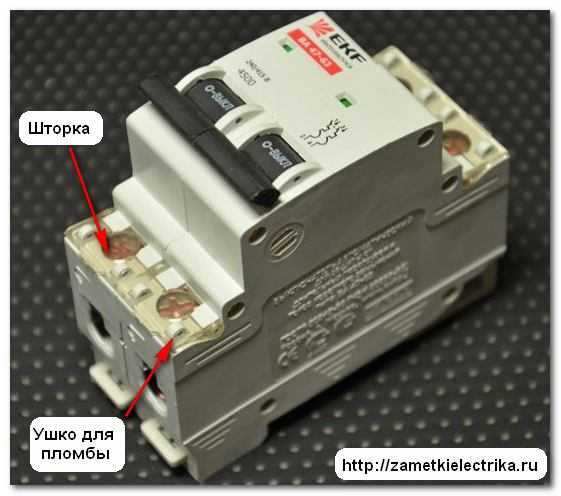

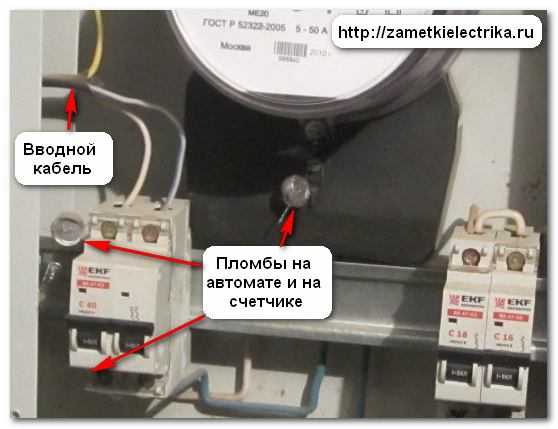

Как вариант, вместо бокса можно установить автоматы со специальными шторками и ушками, например, от EKF серии ВА 47-63.

После подключения проводов шторка опускается на клеммы автомата, а через ушки продергивается проволока от пломбы.

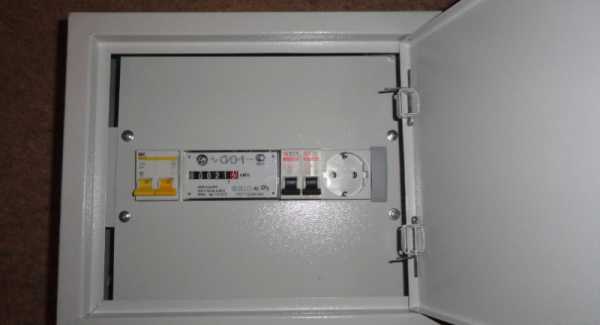

Есть еще вариант, это применение специального щита учета и распределения, например, вот такой ЩУРн(в).

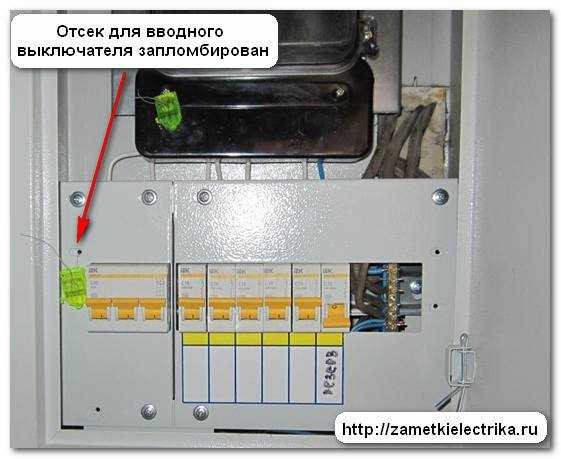

Как видите, в нем имеется отдельный отсек для установки вводного автоматического выключателя, на внешнюю защитную панель которого устанавливается пломба. К групповым автоматам доступ остается.

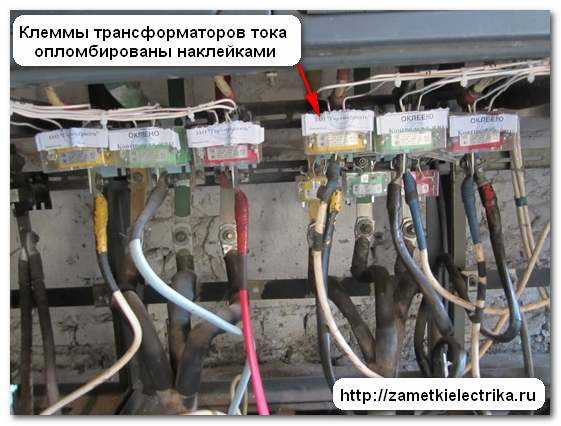

Последнее время инспекторы стали клеить пломбы-наклейки прямо на клеммы вводных автоматов, пакетников, трансформаторов тока. У каждой пломбы имеется собственный номер и ее вносят в акт приема прибора учета в эксплуатацию.

Коммутационные аппараты, установленные в свободном доступе для инспекторов (на лестничных площадках или вводных щитах, расположенных вне дома) особого смысла пломбировать нет.

Читайте подробную статью о распространенных способах пломбировки вводных автоматических выключателей.

А вот когда Вам по ошибке или случайности забыли опломбировать вводной автомат перед счетчиком, который установлен в Вашем щите, и постоянного круглосуточного доступа у инспекторов туда нет, то скорее всего ждите штрафа за неучтенное потребление электроэнергии. Лучше заранее побеспокоиться об этом и попросить вместе со счетчиком поставит пломбу и на вводной автомат.

P.S. Надеюсь, теперь у Вас не возникнет подобных спорных вопросов по поводу установки автомата перед счетчиком. А вдруг возникнут, то приводите указанные в статье ссылки на нормативные документы и Вам не должны будут отказать. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Щиток для электросчетчика и автоматов: как выбрать?

Все электромонтажные работы в помещении завершаются после установки электрического щитка. Перед началом установки, вам необходимо отправиться в специализированный магазин и купить щиток для электросчетчика и автоматов.

Счетчик, автоматы и УЗО в щитке

Конечно, если вы не желаете тратить свои средства, тогда собрать подобный щит можно самостоятельно, но это может занять много времени и сил. Место для дальнейшей установки нужно подбирать так, чтобы сэкономить свои деньги на кабеле.

Общие сведения

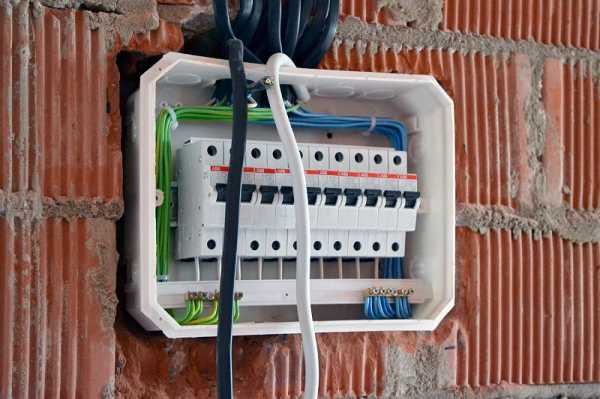

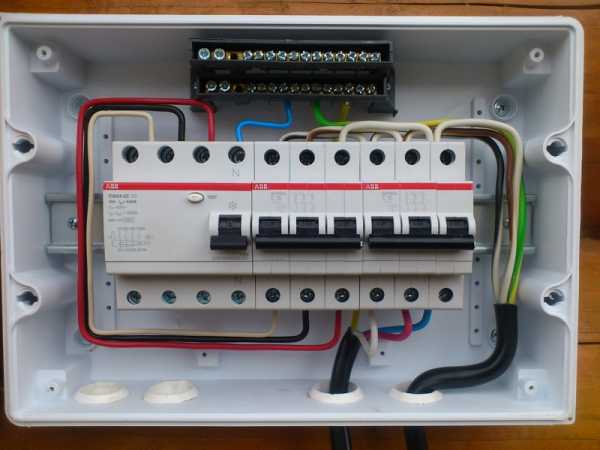

Конструкция электрического распределительного щитка достаточно простая. Она напоминает коробку, в которую в дальнейшем можно поместить:

Прибор учета электроэнергии.
УЗО.
Автоматы защиты электрической проводки.

В зависимости от материала такие конструкции могут быть:

металлические;
с пластиковым корпусом.

Корпус щитка

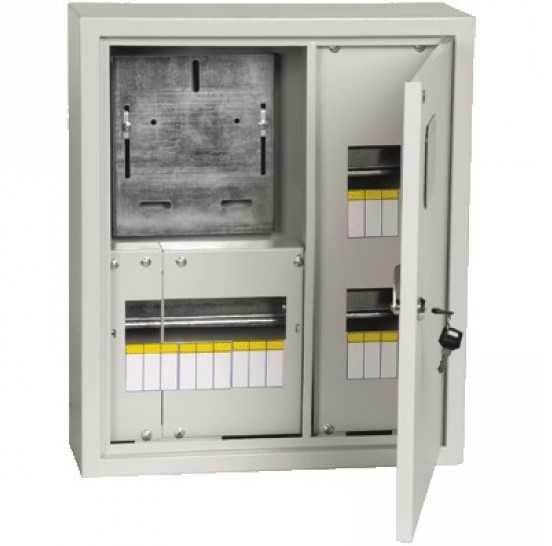

Мы уже говорили, что при изготовлении могут использовать пластик или металл. Каждый материал может иметь свои особенности и поэтому с ними нужно ознакомиться. Многие специалисты рекомендуют покупать пластиковые модели, так как они не проводят электричество и имеют повышенную устойчивость.

Металлический щит для счетчика и автоматов

Модели достаточно стильные и способны вписаться практически в любой интерьер. Металлические щиты могут иметь много модификаций и это позволяет быстро подобрать нужную конструкцию.

Тип коробки

В зависимости от типа проводки могут использоваться щитки для электросчетчика и автоматов следующих видов:

Встраиваемые. Этот вариант нужен для скрытой проводки.
Накладные. Такие конструкции могут использовать для открытой проводки.

Встраиваемый щиток более компактный и имеет привлекательный внешний вид. Специалисты рекомендуют устанавливать это устройство в обустроенную нишу с помощью алебастра.

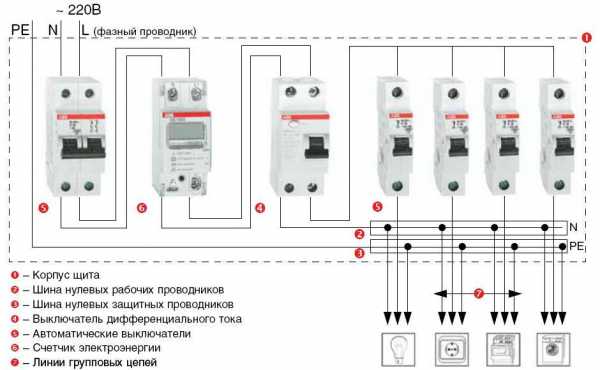

Элементы и назначение щита

После покупки такого электрического щитка со стандартной комплектацией вы получите:

электросчетчик;
дифференциальные автоматы;
вводный автомат;
автоматические выключатели;
две шины.

Теперь пришло время ознакомиться с назначением элементов, которые здесь присутствуют:

В щите присутствует DIN-рейка. Это специальное устройство, которое изготовляют из металлических пластин. Обрезать рейку до нужного размера можно с помощью ножовки по металлу.
Электросчетчик – монтируют для учета потребления электричества.
Автоматические выключатели – предназначаются для защиты электропроводки. Перед их установкой, сначала потребуется определиться с мощностью подключаемых в сеть приборов.
Распределительная шина – нужна для подключения нулевых проводов. Такие шины могут иметь закрытое или открытое исполнение.
УЗО – устройство защитного отключения, которое обеспечит безопасность от поражения током.

Электропровода.

Сборка электрического щита

Когда щит для электросчетчика и автоматов установлен в стену можно приступать к его сборке. При этом вам необходимо помнить, что для однофазной сети нужно устанавливать двухполюсный вводный автомат, а для трехфазной – трехполюсный.

Этапы сборки

К распределительному щитку в дальнейшем следует подключить необходимое количество концов электрического кабеля. Они должны быть подписаны, так как в дальнейшем это позволит сэкономить время. Затем нужно выполнить следующие действия:

Конец каждого провода нужно освободить от изоляции. Если они имеют одинаковый цвет, тогда нужно пометить жилу фазы.
Теперь с помощью саморезов нужно закрепить din-рейку и установить на ней автоматы защиты. Крепление автоматов происходит с помощью специальных защелок.

Вот правильный порядок расположения всех элементов в щитке:

вводный автомат нужно монтировать справа;
после этого устанавливают УЗО;
установка остальных автоматов осуществляется с учетом удобства.

Подключение электрических элементов

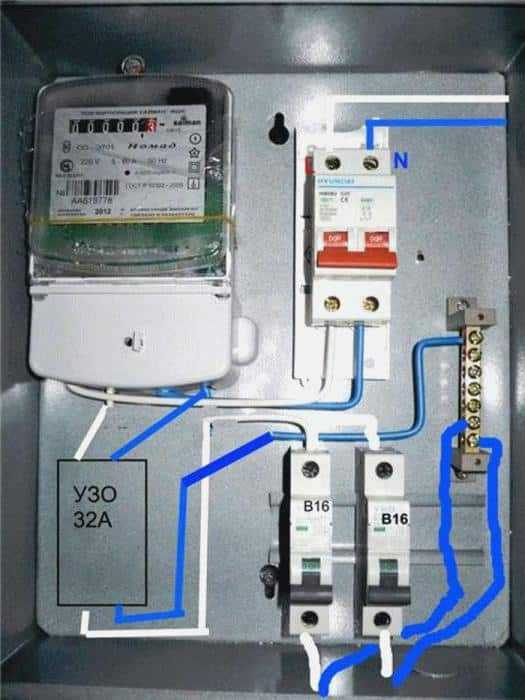

Когда все компоненты будут установлены в щиток можно приступать к их дальнейшему соединению:

К дин-рейке следует подключить нулевые жилы. Для этого их подгоняют по длине. Исключением в этом случае будут являться группы, которые подключаются через УЗО.

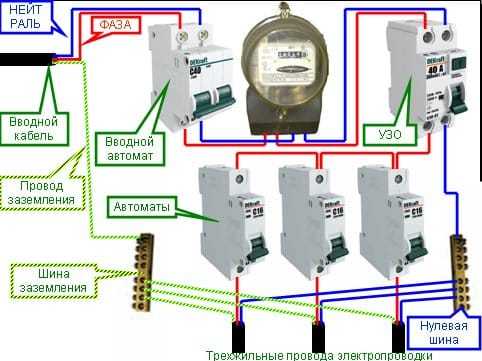

Подключите автоматы. Для этого к верхним клеммам подведите ввод, а к нижним выход. В случае дальнейшей замены или подключения проводов потребитель будет знать, на какие контакты подается питание и нагрузка.
Кроме автомата защиты в бокс могут устанавливать дифференциальный автомат. К этом автомату, вам нужно подключить группы проводов, которые расположены в местах с высокой влажностью.

Порядок установки счетчика в щиток

Перед тем, как приступать к подключению счетчика сначала нужно определиться с порядком подключения прибора к электрической линии. Иногда контроллеры могут дать разрешение на самостоятельное подключение счетчика к сети. Однако, если разрешения вы не получите, тогда они самостоятельно выполнят подключение. Перед счетчиком также нужно установить защитное отключающее устройство. Обычно для однофазной сети устанавливают двухполюсный защитный автомат.

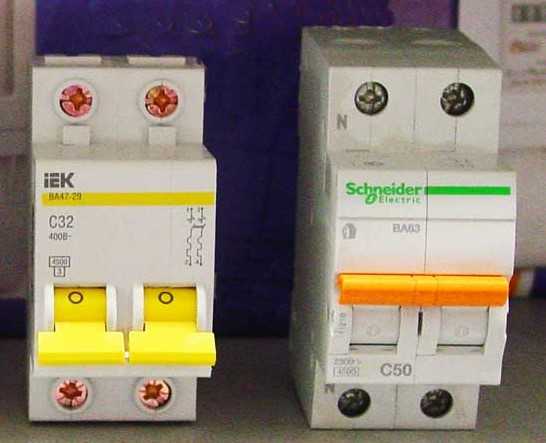

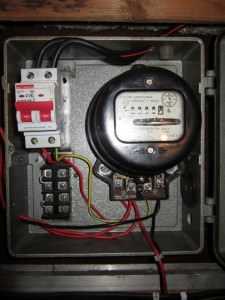

Двухполюсные защитные автоматы

Это устройство выполняет следующие функции:

защищает счетчик от короткого замыкания и обеспечивает выполнение профилактических работ;
ограничивает разрешенную мощность.

Для установки счетчика также потребуется выполнить следующие действия:

Чтобы прикрепить счетчик к щитку необходимо воспользоваться специальной защелкой.
Выполните монтаж отходящих однополюсных автоматов.

Согласно нормативным актам установка электрического счетчика должна выполняться на высоте от 80 до 170 см. В квартирах чаще всего устанавливают механический или электрический вариант счетчика.

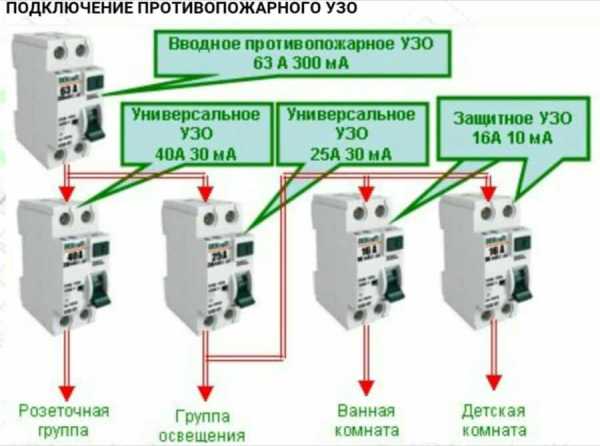

Зачем нужно УЗО в электрощитке

Человек все время находится в окружении электрических приборов. Большинство из них на сегодняшний день выполнены и отлично проводят электрический ток. Это может происходить по разным причинам, но чаще всего это случается из-за повреждения изоляции.

Если на приборе отсутствует заземление, тогда прикосновение к нему может быть опасным. Чтобы избежать несчастных случаев специалисты рекомендуют устанавливать УЗО. Это устройство позволяет защитить вас от поражения током при поврежденной изоляции или коротком замыкании.

Все работы, которые связаны со сборкой или установкой электрического щита для счетчика и автоматов можно выполнить самостоятельно, но при этом нужно соблюдать правила ПУЭ. Однако, на практике можно столкнуться со многими нюансами. Поэтому, если у вас нет опыта, тогда доверять эти работы лучше профессионалам, которые работают в области электрических сетей.

Читайте также: vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/ustanovka-elektroshhitka-v-kvartire.html.

vse-elektrichestvo.ru

Схема подключения автоматов после счетчика

Автоматические выключатели или пакетники помогают защищать электросети здания, подают и контролируют напряжение тока. Устанавливают автоматические переключатели в распределительный щиток. Они классифицируются на разные виды, для каждого вида характерны свои характеристики работы. Схема подсоединения автоматов для счетчика тоже имеет свои особенности, которые рассмотрены в данной статье.

Виды автоматических выключателей

Автоматы для электросчетчика различают по нескольким критериям:

по виду тока в главной цепи;
механическое или моторное управление;
способ монтажа: автоматы могут выдвигаться, быть стационарными или втыкаться в стену;
по виду расцепителя: они бывают магнитными, электронными, тепловыми и прочих видов;
корпус: может состоять из отдельных частей или быть цельным, открытым или закрытым;
величина пропускаемого тока;
возможность расцепления цепи электричества на расстоянии;
защита, которая срабатывает при критических показателях напряжения.

Размеры автоматов на счетчик электроэнергии могут быть разными: предназначенными для защиты электросетей в жилых помещениях или крупных промышленных зданиях. Устанавливают в квартирах переключатели, изготовленные в России и иностранного производства.

Также выключатели подразделяются на:

дифференциальные;
автоматические;
устройства защитного отключения. Они предохраняют от удара током, а также предотвращают возгорание при повреждениях электрических кабелей.

Работа защитных переключателей

Чтобы правильно подключить устройство, необходимо понять принцип его работы.

Изделие состоит из корпуса, клемм, системы управления, устройства связи, дугогасительной камеры.

Изготавливают аппараты из устойчивой к огню пластмассы. Некоторые контакты могут двигаться, часть неподвижна.

Контактная пара, расположенная на полюсе автомата, имеет дугогасительную камеру, которая контролирует напряжение. Камера состоит из пластин, охлаждающих электрическую дугу, возникающую при нарушениях.

В автоматах для счетчика может быть установлено несколько пар контактов. Двуполюсный выключатель имеет 2 пары контактов, движущуюся и неподвижную, и оснащен индикатором включения.

Важно знать! Расцепитель выключает устройство в случае аварии. В тепловом расцепителе установлена пластина, которая нагревается под воздействием электронов тока или при изменении температуры воздуха, и выгибается в сторону спускового механизма, отключая устройство.

Магнитный расцепитель состоит из катушки, которая подключена последовательно к контактам. При аварии сердечник в катушке двигается под влиянием магнита и размыкает контакты.

Вызывает перегрузку в электросети превышенная общая мощность подключенных устройств. Поэтому к цепи подключаются автоматы для электросчетчика, которые отключаются при величине тока больше расчетной. Определяют необходимую величину, складывая мощность приборов, которые будут подключены в сеть, и делят полученное число на 220. Это и есть показатель перегрузки. Именно такую величину должен выдерживать провод.

Расчет величины, при которой выключится автомат в случае короткого замыкания, производят при строительстве здания, тогда же выбирают тип защитного устройства.

Монтаж автомата к счетчику

При подключении руководствуются требованиями Правил установки электросчетчиков. В них указано, что кабель питания подходит к неподвижным контактам, расположенным сверху, при любом варианте подключения устройства.

Важно! Не рекомендуют подключать автоматы для счетчика с двумя и более фазами самостоятельно.

Счетчик устанавливают как на территории квартиры, так и в подъезде. Модель должна соответствовать принятым нормам законодательства. Паспорт прибора должен иметь отметку о внесении счетчика в единый реестр. Контролирующая компания-поставщик электроэнергии должна проверять, насколько правильно выполнен монтаж приборов учета и проводов.

Важно! Автоматические выключатели устанавливают до введения линии в счетчик.

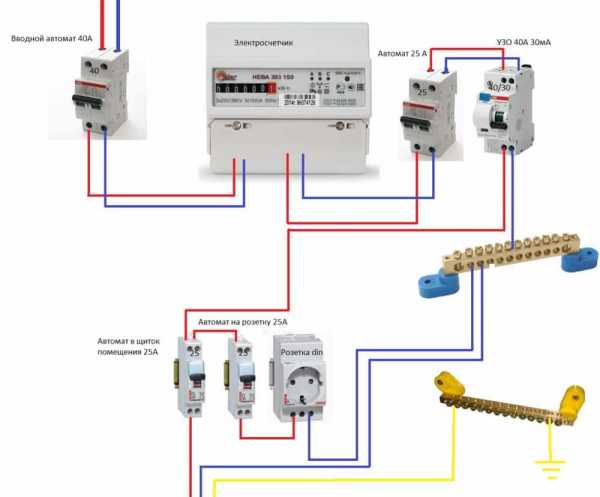

Автомат для счетчика с одним полюсом устанавливают в сеть, где есть два кабеля – нулевой провод (обозначают аббревиатурой PEN) и фазный (маркирован буквой L). На фазу ставят только один автомат для счетчика согласно принятым нормам. При возможности советуют использовать выключатель с двумя полюсами. Обычно такую систему используют в старых зданиях. Проводник питания присоединяют к входящей клемме пакетника, затем пропускают через счетчик и разводят по защитным приборам. Нулевой кабель тоже проводят через прибор учета.

Следует обязательно изучить паспорт устройства, где указана правильная схема подключения проводов к клеммам. Также в паспорте прописана информация о сечении проводов, типы соединения, длина зачищаемого отрезка проводника.

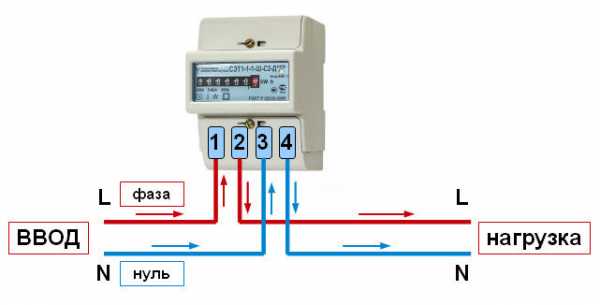

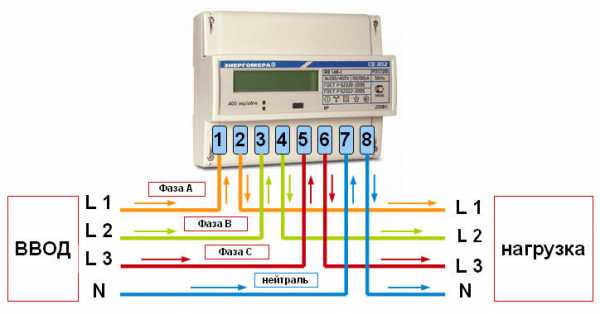

Основное правило подключения – сверху нужно подсоединить кабель питания, а снизу – провод нагрузки. Если потребуется замена автомата или подключение дополнительных кабелей, то в будущем не возникнет необходимость разбираться проводах.

Конец кабельных жил зачищают на 10 см. Так провод проще входит в щиток и сгибается, что облегчает установку нескольких автоматов. Изоляцию внутри кабеля снимают на 1 см.

Проводники маркируют разными цветами:

белый и коричневый цвета используют для фазного провода;
черным, синим, голубым цветом обозначают нулевой кабель;
зеленый цвет для заземления.

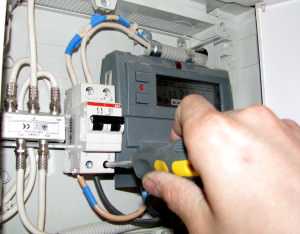

После зачистки провода, его вставляют в контакт сверху и фиксируют винтом с помощью отвертки. Если провод гибкий, то лучше подсоединить специальные наконечники. Они обеспечивают надежность соединения.

Нельзя допускать при подсоединении:

попадание изоляции под зажим;
слишком сильного перетягивания провода, чтобы не допустить изменение в форме корпуса и нарушения в работе переключателя.

В щиток могут быть встроены несколько защитных устройств, которые соединяют перемычками, но эффективнее использовать подобранную по размеру шину.

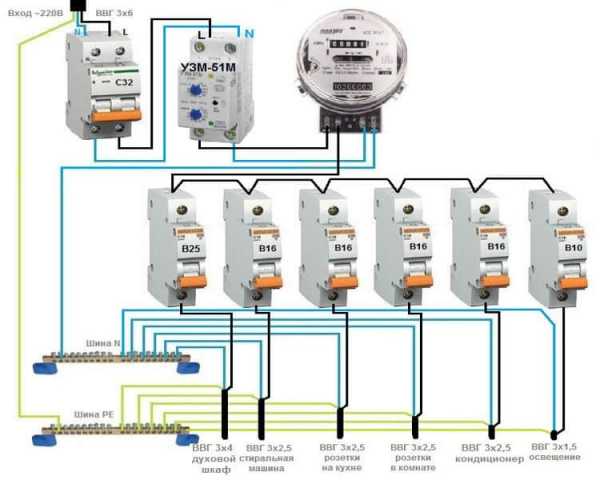

Как подключить автоматы после счетчика

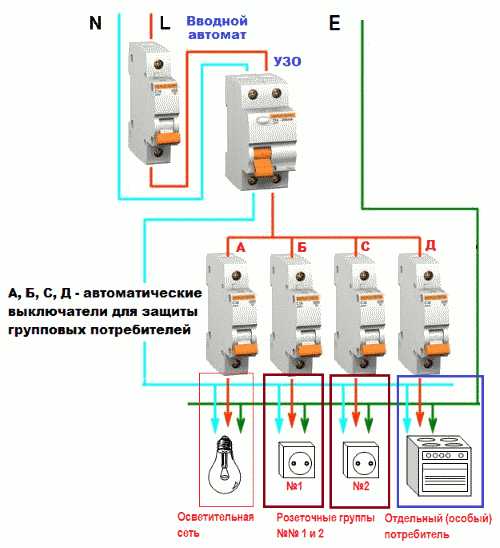

В первую очередь определяют необходимое количество автоматических выключателей. Оптимальным вариантом будет разделение нагрузки. Один прибор используют для розеток, а второй для питания освещения.

Дорогостоящим вариантом является установка отдельного переключателя в каждой комнате. При таком способе в каждом помещении будут располагаться ящики автоматов, что не всегда вписывается в интерьер.

Желательно осуществлять монтаж автоматов для счетчика с помощью электрика, которые разбираются в различных видах счетчиков, автоматических переключателей, а также в схемах электрических соединений. Используя его знания можно снизить материальные затраты за оборудование электрощита, узнать возможные способы экономии энергии, улучшить питание подключенных устройств.

okommunalke.ru

О щитках для электросчетчиков и автоматов: щит электрический

Электросчётчики и автоматические выключатели являются необходимыми атрибутами электросети. Данные приборы монтируются в специальные распределительные щитки, которые уже установлены в подъездах домов. В частных домах такое не предусмотрено, однако, современный рынок позволяет подобрать любой щиток для электросчетчика и автоматов подходящего размера и дизайна. Внешний вид такого бокса сейчас немаловажен, так как устанавливают его все чаще внутри дома. В данной статье ознакомимся с особенностью подобных коробов, каких видов они бывают, и на что обратить внимание при покупке.

Вид изнутри

Что собой представляет

Стандартная комплектация электрощитка следующая:

Электрический счетчик;
Дифференциальные автоматы;
Вводный автомат;
Автоматические выключатели;
2 шины.

Теперь ознакомимся со встроенными элементами, и для чего они используются:

DIN-рейка. Является специальным устройством, изготавливаемым из металлических пластин. Бывает, что рейка слишком длинная, в этом случае ее обрезают при помощи ножовки по металлу;
Электросчетчик. Необходим, чтобы учитывать потребление электроэнергии;
Автоматические выключатели. Данное оборудование защищает электропроводку. Прежде чем их устанавливать, необходимо знать, какова мощность приборов, которые будут подключаться в сеть;
Распределительная шина. С ее помощью подключаются нулевые провода. Бывают закрытыми и открытыми;
УЗО. Устройство защитного отключения, обеспечивающее безопасность от поражения током;
Электрическая проводка.

В каком месте устанавливается щиток

Прежде чем монтировать короб в квартире, в первую очередь, необходимо составить подробный план, учесть, как будут обставляться комнаты, где будут стоять светильники и выключатели к ним, различная бытовая техника и прочее. Вместе с электрическими проводами прокладываются и другие инженерные коммуникации, отопительные трубы, трубопроводы, сигнализация, интернет и так далее. Разрабатывать проект следует таким образом, чтобы оптимизировать маршруты описываемых систем.

Важная информация! Электрическим щитком называется место, где кабель от энергоснабжающей компании подсоединяется к счётчику, чтобы в дальнейшем распределять электричество по потребителям.
«Встроенный» в стену прибор
Занимаясь проектом, следует определить наиболее подходящее место, где будет установлен электрический щиток. В прошлом веке его монтировали прямо на лестничных площадках, сейчас же популяризируется способ установки прямиком в квартире. Это не только удобно, но и гарантирует, что к боксу не будут иметь доступ посторонние лица.
Как показывает практика, наиболее подходящее место – коридор, поблизости со входной дверью и на уровне лица, чтобы удобнее отслеживать показания счётчика. Монтируя короб, таким образом, не требуется большая длина питающего кабеля.
Тем, кто живет в загородном доме, потребуется учесть больше тонкостей: как безопасно организовать вводное устройство в здание, как сконструировано ответвление от воздушной линии электропередач. Кроме того, потребуется обратиться в энергоснабжающую организацию для выяснения подробностей касаемо их устройства.
Особенности выбора щитка
При выборе бокса необходимо понимать, что они делятся по следующим параметрам:
Из какого материала изготовлены;
В какой сфере используются;
Метод монтажа;
Количество оборудования, размещаемого внутри.
Обратите внимание! Выбирая щиток, следует обратить внимание на такой параметр, как класс защиты IP. Для устанавливаемых в помещениях класс должен быть 30 или 40, для уличных – 65 или 67.
Степень защиты IP – это насколько качественно изолированы приборы от пыли и влаги. Чем больше цифры, тем выше защита. К примеру:
IP20 – устанавливаются в квартирах. 0 – защиты от влаги нет. 2 – обеспечивает защиту от крупных частиц пыли;
IP21-23 – устанавливаются в неотапливаемых закрытых помещениях или под навесами;
IP44 – устанавливаются на улице, под козырьками или с дополнительной защитой;
Наиболее защищенными щитками считаются те, класс защиты которых IP54 и IP66 – они устанавливаются на открытом воздухе и не боятся воздействия дождя или ветра.
Обратите внимание! Удобно, если шкафы, устанавливаемые в подъездах или на улице, имеют смотровое окошко, позволяющее снимать показания. Работая с такими щитками, не приходится каждый раз открывать дверцу.
Изготавливается современный щиток для электрического счетчика из разнообразных материалов, таких как:
Пластик. Такие короба устанавливаются внутри квартир и офисных помещений. Сами изделия могут отличаться внутренней конфигурацией, расцветкой и внешним оформлением. На дверцу может быть предусмотрен замок. Выбирая щиток из пластика, необходимо быть внимательным с данными изготовителя. Не следует выбирать изделия от малоизвестных поставщиков по низкой стоимости – такие боксы изготавливаются из низкокачественного пластика, со временем желтеющего под солнечным светом. Такие изделия имеют как плюсы, так и минусы. Главное достоинство – простота установки. Щиток легко монтируется в гипсокартоновые или аналогичные стены. Для изготовления электрических щитков применяется диэлектрический материал, поэтому им не требуется дополнительное заземление. Пластиковые корпуса характеризуются долговечностью и внешней привлекательностью, поэтому они гармонируют в любых интерьерах. Минус материала – он горюч и достаточно хрупок. Если щит, установленный в стене, получит повреждения, заменить его будет сложно;
Металл. Боксы, имеющие металлический корпус, устанавливаются в гаражах и на открытых пространствах. Они прочные, долговечные и стойкие к внешним воздействиям. Кроме того, они не горючи и не боятся высокой температуры. Однако, недостаток значителен: требуется обязательное заземление, а сам металл, находясь в агрессивной среде, коррозирует. Как правило, металлические короба устанавливаются в подъездах многоквартирных домов или на предприятиях.
Металлическое оборудование
Если предполагается установка на улице, то лучше обратить внимание на антивандальную конструкцию, для изготовления которой применяется листовая сталь толщиной от 1.2 мм. Данные боксы оборудуются двумя дверцами: одна – глухая, вторая – смотровое окно для счетчика.
Достоинства установки щитка на улице:
Быстрый доступ к электросчетчику со стороны инспектора;
В некоторых загородных резиденциях щитки достигают внушительных размеров, поэтому с целью экономии свободного пространства их выносят на улицу;
Если щиток не вписывается в интерьер внутреннего помещения, его монтируют на улице.
Минусы уличного размещения:
Отталкиваясь от правил ПУЭ, уличные шкафы должны предусматривать местный обогрев, что обеспечивает счетчику положительную температуру. Соблюсти данное условие не всегда получается, да и индукционные приборы при минусовых температурах попросту «врут»;
Для того чтобы снять показания со счетчика, необходимо выйти на улицу, где не всегда могут быть хорошие условия;
Необходимость перетяжки групповых линий.
Тип монтажа щитка также различается, поэтому они бывают:
Накладными. Их устанавливают на поверхность стен. Позволяют распределять открытую и скрытую проводку;
Встраиваемыми. Монтируются в нишах, расположенных в стенах. Используются лишь для проводки скрытого типа.
В зависимости от того, сколько дополнительного оборудования будет устанавливаться, следует определиться с вместимостью щитка. Электроящики обладают различной конфигурацией, в зависимости от количества мест: 12, 24, 32, 64 и больше. Одно место имеет стандартное расстояние – от 17 до 18 мм. Нужно быть внимательным, так как каждое устройство занимает определенное число мест. Специалисты рекомендуют использовать ящики с запасом мест (в особенности это касается встраиваемых щитков), что может потребоваться при модернизации электросхемы. Минимальным размером подобных устройств является 16-24 мест.
Выбирая оборудование для бокса, рекомендуется обратить внимание на следующие критерии:
Технические параметры;
Надежность изготовителя.
Чтобы определить технические параметры, потребуются несложные расчеты, а вот убедиться, что производитель надежен, не так то просто. На современном рынке встречается недорогая контрафактная продукция. Кроме того, наткнуться можно на откровенную подделку известного бренда. Поэтому при выборе оборудования следует проверить наличие соответствующего сертификата, в особенности, если речь идет о приборе учета. Ни одна компания-поставщик электроэнергии не будет подключать несертифицированное оборудование, не прошедшее проверки.
На данный момент производством боксов занимаются многие компании. Исходя из практики, предпочтение стоит отдать следующим фирмам: ABB, IEK, Makel. Если требуется проведение электромонтажных работ, данные бренды фигурируют чаще всего. Наиболее качественной считается продукция от ABB, а последние 2, хоть и уступают в качестве, но популярны за счет доступной стоимости. Если же главное предпочтение – визуальная составляющая и при этом надежность, выбирать нужно оборудование от греческого производителя FOTKA.
Как установить счетчик в щиток
Прежде чем монтировать счетчик, необходимо разобраться, в каком порядке прибор будет подключаться в электрическую линию. В некоторых случаях контроллеры одобряют самостоятельное подключение оборудования. Перед счетчиком лучше предусмотреть защитное отключающее устройство. Как правило, в случае с однофазной сетью устанавливается двухполюсный защитный автомат. Функции данного прибора следующие:
Обеспечивает защиту счетчика от короткого замыкания. Позволяет проводить профилактические работы;
Способен ограничивать разрешенную мощность.
Устанавливая счетчик, выполняются и другие действия:
Крепится счетчик к щитку при помощи специальной защелки;
Необходимо монтировать отходящие однополюсные автоматы.
Нормативные акты гласят, что электросчетчик должен быть установлен на высоте от 80 до 170 см.
Человек постоянно окружен различными электроприборами. Современные устройства могут проводить ток, что случается чаще всего из-за испорченной изоляции. Если прибор не заземлен, то прикасаться к нему очень опасно. Для избегания несчастных случаев к установке рекомендуется УЗО. Задача устройства – защита от поражения током (короткое замыкание или поврежденная изоляция).
Установка щитка
Необходимо определиться, в каком месте будет закреплен бокс. Как правило, это прихожая, недалеко от ввода питающего кабеля. Устанавливается на высоте от 1.5 до 1.7 метров. В стене проделываются отверстия, а сам короб крепится при помощи дюбелей или саморезов.
Процесс установки короба
После того, как щит будет установлен на стене, его сборка выглядит следующим образом:
Заранее к щитку необходимо подвести все группы проводов. Они должны иметь маркировку, что позволит облегчить сборку по схеме;
При помощи саморезов к щитку крепится DIN-рейка, на которую будут устанавливаться аппараты;
Верхняя часть оборудуется шиной для нейтрали, нижняя – для заземления;
В верхней части устанавливают автомат ввода;
Вводный автомат может быть расположен в отдельном боксе, как и счетчик;
Что касается групп автоматов, их располагают сверху вниз, по мере снижения мощности. Перемычной между ними служит специальная шина, или же используется медный провод с сечением 4 мм;
Кабели и провода вводятся в короб через предусмотренное отверстие. С них необходимо срезать внешнюю оплетку, а прокладка осуществляется по цвету. Необходимо оставить запас, что может понадобиться при дальнейшем ремонте. Нулевые жилы подключаются к верхней шине. К верхним клеммам подается питание, к нижним – подключается нагрузка;
Подсоединяя каждую группу, рекомендуется проверять ее работоспособность методом подачи напряжения через схему временного подключения.
Важно! Изначально щиток собирается без коммутаций, что позволяет отметить места монтажа устройств. При необходимости питание должно быть быстро отключено, как снаружи, так и изнутри, что нужно предусмотреть.
В закрытом состоянии щитка важно, чтобы была возможность проверки напряжения при помощи индикаторной отвертки.
При выборе щитка необходимо отталкиваться от размеров электросчетчика и количества устанавливаемых пакетников. В любом случае придется прибегать к помощи электрика: для подключения общей цепи и для опломбирования счетчика. Подобрать бокс несложно, но сперва следует грамотно составить проект, чтобы не ошибиться.
Видео
amperof.ru
Вводной автомат до или после счетчика
Замена старого электросчетчика на новый часто провоцирует ряд вопросов о необходимости установки дополнительного оборудования: автоматического выключателя или коммутационного аппарата. В особенности остро встает вопрос о том, устанавливать вводной автомат до или после счетчика. Полноценный ответ на это дают нормативные документа ПУЭ.
В советское время в этажных щитах на вводе оборудовались пакетные выключатели, и на сегодня они по-прежнему много где стоят. Такое устаревшее средство защиты демонтируют, поскольку они уже не годятся для полноценной эксплуатации. Процесс замены и вызывает вопросы об установке дополнительно оборудования.

На замену пакетным выключателям приходит вводный автомат. Название создает впечатление особенного оборудования со специальным функционалом, однако это просто автоматический выключатель.
Необходимость установки коммутационного аппарата по ПУЭ
Аппараты для снятия напряжения необходимы для безопасной установки нового или замены старого электросчетчика. Об этом утверждается в пункте 7.1.64 ПУЭ: «Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику».
Таким образом, установка перед счетчиком коммутационного аппарата обязательна. Ставить входной автомат до счетчика также является необходимым.
Назначение вводного автомата
Необходимость установки автоматического выключателя обуславливается защитной системой электрической проводки от перегрузки и опасности коротких замыканий. Вводный автомат блокирует вероятность полного обесточивания дома.

Входной автомат обеспечивает защиту проводов от перегрева, который может спровоцировать пожароопасную ситуацию. Причиной перегрева кабелей обычно становятся длительные нагрузки на всю электросеть объекта. Автомат защиты содержит тепловой и электромагнитный расцепитель, позволяющий предотвратить перегрев проводов. Коммутационный аппарат необходим для обесточивания здания в случае проведения ремонта или возникновения локальных аварий сети.
Разновидности вводных аппаратов
Аппарат защиты бывает двух типов:
2-полюсные в однофазной сети;
3-полюсной в трехфазной сети;
4-полюсные в трехфазной сети.
Большинство электриков предпочитает ставить четырех полюсной автомат в трехфазной сети. Поскольку в этом случае при перегреве нейтральный проводник расцепляется вместе с линейными проводниками. Иногда можно встретить стоящий на вводе трех полюсной автоматический выключатель, при работе которого расцепление происходит только линейных проводников.
Совет: выбирать стоит аппарат, срабатывающий при превышении нормы на 1000А: это то, сколько он может выдержать.
Принцип работы
Обыкновенно устанавливается лимит на потребление электроэнергии определенным домом или квартирой. Он указывается при заключении договора между поставщиком энергоснабжения и собственником жилья. Таким образом, если в проектной документации указан уровень потребления на 25A (ампер) в однофазной сети, то это означает ограничение энергии до 5,5 кВт. Вводный автомат автоматически обесточит дом, если лимит будет превышен — такой принцип работы позволяет свести к минимуму вероятность возникновения пожароопасной ситуации.
Подбор номинала автоматического выключателя
Номинал вводного автомата должен быть больше, чем номинал в квартирных цепях. Это позволяет избежать отключения всей электроэнергии, если защита сработает только в одной из квартир. Ставится автомат на счетчик со стандартным размером в 25 ампер.

Максимально допустимый лимит составляет 63 ампера, и обычно встречается только в распределительных устройствах многоэтажных жилых комплексов. Сколько необходимо ампер обыкновенно рассчитывается исходя из количества квартир.
Установка вводного автомата
Не имеет большого значения то, устанавливается ли автомат после счетчика или до него. Единственный момент состоит в том, что монтаж до электросчетчика требует обязательной опломбировки. Дополнение счетчика установленными предохранителями также необходимо.
Важно! Осуществление процедуры пломбирования происходит при помощи специального бокса. В противном случае нужно приобрести специальное щитовое оборудование с ячейкой, в которую можно поставить автоматический вводный переключатель.

При расположении надо учитывать, чтобы вводный проводник был проложен точно до автомата защиты и был предрасположен к следующим нагрузкам:
осветительные приборы;
розетки;
количество подключаемых электроприборов;
техническое оборудование.
Все нагрузки необходимо суммировать для выбора трёхфазного устройства ввода, который и нужен для избежания перегрева проводов.
Замена пакетного выключателя на автомат
Демонтаж старого оборудования обычно вызван подгоранием контактов в домах старого образца. Подчинить такую поломку невозможно, поэтому и требуется заменить пакетный выключатель современным автоматическим аналогом.
Существует два метода, применяемых для ремонта:
Сгоревший переключатель демонтируется, однако провода просто перекручиваются между собой — щиток продолжает работать, но не имеет никакой защиты от перегрева.
Переключатель заменяется на автомат защиты.

Схема включения прибора учета не изменяется: выбранный вводный автомат подключается аналогично своему предшественнику.
Процесс установки вводного автомата
Автоматический выключатель устанавливается на металлический профиль (дин-рейку). Пакетный переключатель удаляется, после чего дин-рейка устанавливается на корпус щитка при помощи саморезов. Обгоревшие части проводов удаляются, их концы зачищаются. При необходимости провода внутри счетчика наращиваются при помощи скручивания, но провода квартирных цепей необходимо поменять полностью. Только после этого устанавливается аппарат защиты.
Заключение
Необходимость замены старого оборудования на новое обусловлена техникой безопасности дома. Лишь разобравшись в том, для чего нужен вводный автомат, какие у него функции, и стоит ли его включать в сеть до или после счетчика, можно приступать к замене. Но прежде чем менять старое устройство, нужно проверить качество проводов — любые неисправности надо удалить.
okommunalke.ru
Щиток для электросчетчика и автоматов
Все электромонтажные работы в помещении завершаются после установки электрического щитка. Перед началом установки, вам необходимо отправиться в специализированный магазин и купить щиток для электросчетчика и автоматов.
Счетчик, автоматы и УЗО в щитке
Конечно, если вы не желаете тратить свои средства, тогда собрать подобный щит можно самостоятельно, но это может занять много времени и сил. Место для дальнейшей установки нужно подбирать так, чтобы сэкономить свои деньги на кабеле.
Общие сведения
Конструкция электрического распределительного щитка достаточно простая. Она напоминает коробку, в которую в дальнейшем можно поместить:
Прибор учета электроэнергии.
УЗО.
Автоматы защиты электрической проводки.
В зависимости от материала такие конструкции могут быть:
металлические;
с пластиковым корпусом.
Корпус щитка
Мы уже говорили, что при изготовлении могут использовать пластик или металл. Каждый материал может иметь свои особенности и поэтому с ними нужно ознакомиться. Многие специалисты рекомендуют покупать пластиковые модели, так как они не проводят электричество и имеют повышенную устойчивость.
Металлический щит для счетчика и автоматов
Модели достаточно стильные и способны вписаться практически в любой интерьер. Металлические щиты могут иметь много модификаций и это позволяет быстро подобрать нужную конструкцию.
Тип коробки
В зависимости от типа проводки могут использоваться щитки для электросчетчика и автоматов следующих видов:
Встраиваемые. Этот вариант нужен для скрытой проводки.
Накладные. Такие конструкции могут использовать для открытой проводки.
Встраиваемый щиток более компактный и имеет привлекательный внешний вид. Специалисты рекомендуют устанавливать это устройство в обустроенную нишу с помощью алебастра.
Элементы и назначение щита
После покупки такого электрического щитка со стандартной комплектацией вы получите:
электросчетчик;
дифференциальные автоматы;
вводный автомат;
автоматические выключатели;
две шины.
Теперь пришло время ознакомиться с назначением элементов, которые здесь присутствуют:
В щите присутствует DIN-рейка. Это специальное устройство, которое изготовляют из металлических пластин. Обрезать рейку до нужного размера можно с помощью ножовки по металлу.
Электросчетчик – монтируют для учета потребления электричества.
Автоматические выключатели – предназначаются для защиты электропроводки. Перед их установкой, сначала потребуется определиться с мощностью подключаемых в сеть приборов.
Распределительная шина – нужна для подключения нулевых проводов. Такие шины могут иметь закрытое или открытое исполнение.
УЗО – устройство защитного отключения, которое обеспечит безопасность от поражения током.
Электропровода.
Сборка электрического щита
Когда щит для электросчетчика и автоматов установлен в стену можно приступать к его сборке. При этом вам необходимо помнить, что для однофазной сети нужно устанавливать двухполюсный вводный автомат, а для трехфазной – трехполюсный.
Этапы сборки
К распределительному щитку в дальнейшем следует подключить необходимое количество концов электрического кабеля. Они должны быть подписаны, так как в дальнейшем это позволит сэкономить время. Затем нужно выполнить следующие действия:
Конец каждого провода нужно освободить от изоляции. Если они имеют одинаковый цвет, тогда нужно пометить жилу фазы.
Теперь с помощью саморезов нужно закрепить din-рейку и установить на ней автоматы защиты. Крепление автоматов происходит с помощью специальных защелок.
Вот правильный порядок расположения всех элементов в щитке:
вводный автомат нужно монтировать справа;
после этого устанавливают УЗО;
установка остальных автоматов осуществляется с учетом удобства.
Подключение электрических элементов
Когда все компоненты будут установлены в щиток можно приступать к их дальнейшему соединению:
К дин-рейке следует подключить нулевые жилы. Для этого их подгоняют по длине. Исключением в этом случае будут являться группы, которые подключаются через УЗО.
Подключите автоматы. Для этого к верхним клеммам подведите ввод, а к нижним выход. В случае дальнейшей замены или подключения проводов потребитель будет знать, на какие контакты подается питание и нагрузка.
Кроме автомата защиты в бокс могут устанавливать дифференциальный автомат. К этом автомату, вам нужно подключить группы проводов, которые расположены в местах с высокой влажностью.
Порядок установки счетчика в щиток
Перед тем, как приступать к подключению счетчика сначала нужно определиться с порядком подключения прибора к электрической линии. Иногда контроллеры могут дать разрешение на самостоятельное подключение счетчика к сети. Однако, если разрешения вы не получите, тогда они самостоятельно выполнят подключение. Перед счетчиком также нужно установить защитное отключающее устройство. Обычно для однофазной сети устанавливают двухполюсный защитный автомат.
Двухполюсные защитные автоматы
Это устройство выполняет следующие функции:
защищает счетчик от короткого замыкания и обеспечивает выполнение профилактических работ;
ограничивает разрешенную мощность.
Для установки счетчика также потребуется выполнить следующие действия:
Чтобы прикрепить счетчик к щитку необходимо воспользоваться специальной защелкой.
Выполните монтаж отходящих однополюсных автоматов.
Согласно нормативным актам установка электрического счетчика должна выполняться на высоте от 80 до 170 см. В квартирах чаще всего устанавливают механический или электрический вариант счетчика.
Зачем нужно УЗО в электрощитке
Человек все время находится в окружении электрических приборов. Большинство из них на сегодняшний день выполнены и отлично проводят электрический ток. Это может происходить по разным причинам, но чаще всего это случается из-за повреждения изоляции.
Если на приборе отсутствует заземление, тогда прикосновение к нему может быть опасным. Чтобы избежать несчастных случаев специалисты рекомендуют устанавливать УЗО. Это устройство позволяет защитить вас от поражения током при поврежденной изоляции или коротком замыкании.
Все работы, которые связаны со сборкой или установкой электрического щита для счетчика и автоматов можно выполнить самостоятельно, но при этом нужно соблюдать правила ПУЭ. Однако, на практике можно столкнуться со многими нюансами. Поэтому, если у вас нет опыта, тогда доверять эти работы лучше профессионалам, которые работают в области электрических сетей.
vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/ustanovka-elektroshhitka-v-kvartire.html.
dekormyhome.ru
Как подключить электросчетчики и автоматы правильно
Под электросчетчиком понимается специальное устройство, основной функцией которого является измерение расходуемого количества электрической энергии. История этих приборов начинается в XIX веке, когда были изобретены и начала активно использоваться технические средства, являющиеся потребителями электроэнергии.
Устройство электросчетчиков выглядит следующим образом:
Основными механизмами являются катушка-обмотка напряжения и токовая катушка.
Электромагниты указанных катушек располагаются таким образом, чтобы они могли находиться по отношению друг к другу строго под углом, равному 90°.
В пространстве между катушечными электромагнитами размещен особый диск из алюминия. Снизу и сверху он зафиксирован при помощи подшипников и подпятников.
Ось алюминиевого диска оборудована специальным червяком, который, благодарю наличию колес с зубцами, позволяет функционировать барабану счетного устройства, приводя его в движение.
Принцип, по которому функционирует любая разновидность электросчетчиков, можно описать следующим порядком производимых действий:
Токовая катушка имеет последовательное включение в систему электрической цепи. Состоит из малого числа витков, а наматывание происходит проводом с крупным диаметром.
Вторая катушка, наоборот, имеет параллельный принцип подключения к электрической цепи. Количество витков у нее значительно больше, чем у токовой катушки, а наматывание происходит при помощи тонкого провода.
Переменное напряжение в процессе работы передается только одному элементу счетчика – катушке с большим количеством витков и тонким проводом.
Когда напряжение проходит через катушки, то в пространстве между ними сразу же возникают магнитные потоки переменного типа.
Благодаря возникшим потокам между катушками, диск из алюминия создает внутри себя особые токовые вихри.
Вихри и потоки встречаются в алюминиевом диске, вступая во взаимодействие друг с другом, что вызывает вращательный эффект по отношению к самому диску, и он начинает приходить в движение.
Счетчик фиксирует все обороты диска за определенный установленный отрезок времени, считая и учитывая при этом потребляемую электроэнергию.
Современные модели электросчетчиков осуществляют данный процесс путем преобразования аналоговых сигналов, которые были получены датчиками, в импульсный код, представляющий собой набор цифр. Микроконтроллер способен расшифровать данный код после его поступления, а также рассчитать и вывести на экран полученное значение количества потребляемой электроэнергии.
Подготовительные работы
Осуществить процесс подключения такого счетчика к сети возможно самостоятельно, без вызова квалифицированного электрика. Однако, прежде чем приступать к этому, необходимо предварительно провести подготовительные работы по монтажу специального бокса, внутрь которого нужно будет установить сам электросчетчик.
Для соблюдения правильности технологии монтажа, нужно придерживаться следующего алгоритма действий:
На настенном боксе откручиваются все болты или шурупы, держащие крышку на месте, после чего она снимается.
Бокс устанавливается на стену, причем высота его монтажа должна быть в промежутке от 0,8 до 1,7 метра. Этот параметр регламентируется действующими официальными правилами по технике безопасности при работе с высоким напряжением.
Выбор элементов для крепежа осуществляется на основании материала, из которого изготовлена стена.
Закрепленный на стене бокс будет иметь несколько монтажных реек, как уже было сказано, и нулевую шину.
Фактически, все современные модели счетчиков являются представителями модульной разновидности, поэтому тип подключения у них унифицирован: он производится на монтажную рейку. Их преимуществом является не только использование абсолютно безопасных и негорючих материалов в собственной структуре, но также и значительная легкость понимания и реализации технологии установки.
Необходимые материалы и инструменты
Желательно, если провода будут отличаться друг от друга не только толщиной, но и цветом.
Заблаговременная подготовка инструментов и материалов, которые потребуются для подключения счетчика, также является одной из частей подготовительных работ.
Приготовить заранее необходимо:
электрощит, который должен соответствовать всем параметрам и особенностям устанавливаемого счетчика;
сам электросчетчик, можно выбрать индукционный или наиболее распространенный электронный вариант;
несколько проводов с различным диаметром от 1,5 м. до 6 мм;
автоматический выключатель;
планки с рекомендуемой шириной 0,35 см;
материалы и инструменты для осуществления крепежа;
УЗО;
изоляционные элементы;
изолента;
нож с острым лезвием;
отвертки различного типа;
пассатижи;
Важным условием, от которого зависит безопасность человека, осуществляющего установку и подключение электросчетчика, является обязательное наличие у всех отобранных инструментов изолирующей резиновой ручки, позволяющей избежать ударов электрического тока.
Установка
Если все подготовительные работы остались позади, а нужные инструменты и материалы заготовлены и соответствуют всем предъявляемым к ним требованиям, то можно приступать непосредственно к монтажу электросчетчика:
ПУЭ дает предписание, согласно которому, установке счетчика должен предшествовать монтаж защитного оборудования, способному обезопасить от возникновения различных аварийных ситуаций. Такое устройство для защиты можно разместить в разных местах: цокольном щитке, на лестничной клетке, возле самого электросчетчика. Выбор месторасположения зависит от возможностей по установке пломб на оборудовании.
После установки защитного оборудования, можно вернуться к вопросу монтажа счетчика. Первоначально, должен быть установлен автоматический выключатель с двумя полюсами. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса.
Устанавливается сам электросчетчик. Он имеет на обратной стороне точно такой же механизм, как и автоматический выключатель, поэтом, по такому же принципу подсоединяется к одной из ДИН-реек.
Далее, необходимо добавить однополюсные автоматы. Их количество может различаться, но чаще всего монтируется два автомата на каждый счетчик.
На этом, процесс монтажа электросчетчика закончен и, как можно убедиться на практике, ничего сложного в нем нет.
Подключение
Алгоритм действий, которые необходимо выполнить при подключении электросчетчика, напрямую зависит от его разновидности.
Так, для подсоединения однофазного счетчика нужно:
На первоначальном этапе, полностью отключить автомат или пробки, либо обесточить всю линию на время проведения работ по подключению устройства.
На обратной стороне любого однофазного электросчетчика имеется схема, в соответствии с которой его и необходимо подключать.
Подключить провода к контактам на клеммной планке, всего у однофазного устройства имеется четыре клеммы.
Порядок подключения должен быть в обязательном порядке следующим (если смотреть на счетчик слева направо):
Ввод фазы к квартире от сети.
Выход фазы внутрь помещения.
Ввод нуля к квартире от сети.
Вывод нулевого изолятора внутрь помещения.
Трехфазные электросчетчики делятся на несколько разновидностей: приборы прямого или косвенного подключения, соответственно, технология данного процесса у них различается. Устройства косвенного подключения рассматриваться не будут, поскольку они запрещены для монтажа в объектах жилищного фонда.
Подобные приборы используются исключительно в промышленных целях, а их установка и подключение могут быть осуществлены только квалифицированными мастерами и электриками, имеющими подобный доступ.
Если говорить об электросчетчиках прямого подключения, то они подходят для установки в жилых домах, алгоритм подключения не столь значительно отличается от технологии, используемой для однофазных моделей. Но с учетом того, что схема у трехфазных приборов гораздо сложнее, рекомендуется не осуществлять их подключение самостоятельно, а доверить этот процесс профессиональному электрику.
Это обусловлено также еще и тем, что регистрация нового устройства все равно должна быть произведена специализированной организацией, которая и предоставит мастера, имеющего лицензию и допуск к проведению различных электромонтажных работ.
Описание схемы подключения
Если говорить об однофазной разновидности электросчетчиков, то схема подключения у них самая элементарная и традиционно указывается на обратной стороне крышки устройства.
Если она все же отсутствует, то можно воспользоваться следующим описанием правильного подсоединения проводов:
В первую клемму слева, входит фаза, ведущая от внешней сети к жилому помещению.
Через вторую клемму, эта фаза выводится внутрь квартиры.
Третья клемма подводит нуль от сети.
Через последний контакт, располагающий справа, нуль имеет выход в квартиру.
Схема подключения трехфазного электросчетчика несколько сложнее, но она также чаще всего приводится на обратной стороне крышки устройства или в инструкции по эксплуатации прибора. Самое важное в данном процессе — не перепутать провода и отслеживать порядок их подсоединения, опираясь на цвет.
Также, важно помнить, что все нечетные номера контактов будут соответствовать вводу, а четные значения говорят о нагрузке.
Схема трехфазного счетчика
Правильная схема подключения трехфазного устройства будет выглядеть следующим образом:
Желтый провод подключается на вход, соответствует фазе А.
Второй желтый провод подключается на выход, соответствует той же самой фазе.
Зеленый провод для входа фазы В.
Второй зеленый провод должен быть подключен по аналогии с первым того же цвета.
Красный провод подключается на вход фазы С.
Второй красный провод необходимо подключить на выход той же самой фазы.
Синий провод соответствует нулевому проводнику, он подключается на вход.
Второй синий провод также соответствует нулю, но подключается на выход.
Все провода трехфазных счетчиков имеют именно такую нумерацию, поэтому если четко следовать приведенному описанию, то устройство будет подключено правильно.
Как подключить автоматы?
Схема подключения однофазного автомата
Подключение автоматов является не таким сложным, как, например, трехфазного счетчика, поэтому его может реализовать каждый, выполнив приведенный ниже алгоритм действий:
В электрощите, автоматический выключатель крепится при помощи встроенного защелкивающегося механизма на ДИН-рейку в боксе.
Провода вставляются в зажимы и подлежат надежной фиксации при помощи специальных болтовых контактов.
Контакты необходимо затягивать надежно, но аккуратно, чтобы не повредить корпус устройства, что вызовет последующее смещение внутренних элементов, а это приведет к частым перегревам в процессе эксплуатации и в ближайшее время поспособствует поломке выключателя.
Входное питание должно быть подключено строго сверху автомата, а с нижней части подсоединяется нагрузка или выход.
Еще до подключения кабеля к контактным зажимам, его необходимо на 15 см. освободить от внешнего изоляционного слоя, чтобы добавить гибкости и подвижности. Внутреннюю изоляцию допускается устранять только на 0,5-1 см.
При подсоединении к автоматическому выключателю проводов, обладающих малым сечением или многожильных кабелей, в процессе монтажа для них используются специальные наконечники.
Что будет если неправильно подключить электросчетчик?
Неправильное подключение данного устройства или защитного оборудования для него может привести к следующим нежелательным последствиям:
Возникновение короткого замыкания, сгорание всех незаземленных электрических приборов.
Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя.
Ответственная организация при осуществлении проверки, скорее всего, введет штрафные санкции за самопроизвольное неправильное подключение прибора, особенно, если на нем будет отсутствовать пломба.
