Печь своими руками из металла

Самодельная металлическая печь прекрасно подойдет для обогрева теплицы, гаража, рабочего помещения и даже жилой комнаты. Для сборки рассматриваемого агрегата можно использовать листы металла, бочки, трубы и даже огнетушители подходящего размера. Порядок изготовления печи остается одинаковым. Различия присутствуют лишь на начальных стадиях подготовки корпуса.

Печь своими руками из металла

Преимущества самодельной металлической печи

У самодельной металлической печи есть ряд преимуществ перед кирпичными отопительными агрегатами. Среди главных достоинств рассматриваемых конструкций нужно выделить простоту их устройства и доступность исходных материалов.

Печь своими руками из металла

На изготовление простой металлической печки не уйдет много времени – с поиском (покупкой) металлических листов либо железных емкостей подходящего размера обычно не возникает никаких сложностей.

Печь своими руками из металла

Обустройство металлической печи потребует во много раз меньших финансовых вложений по сравнению с возведением кирпичного отопительного агрегата. При этом печь из металла не занимает много места и очень быстро нагревается в процессе работы.

Самодельная металлическая печь

Печи из металла весят гораздо меньше своих кирпичных аналогов, что избавляет от необходимости обустройства мощного фундамента. Для дополнительного повышения эффективности обогрева, вокруг металлического отопительного агрегата можно выложить экран из жаропрочного кирпича.

Необыкновенная печь ручной работы

Основные особенности конструкции

Стандартная металлическая печь состоит из следующих основных элементов:

Установка колосниковых решеток выполняется в топке конструкции над поддувалом. Если есть необходимость в установке емкости для горячей воды, резервуар, как правило, крепится непосредственно к печке либо же немного выше нее. При этом для нагрева воды через емкость обычно пропускается дымоотводящая труба.

Дровяная каменка

Упоминавшиеся дверцы не позволят мелким уголькам, древесине и искрам вылетать в обогреваемое помещение.

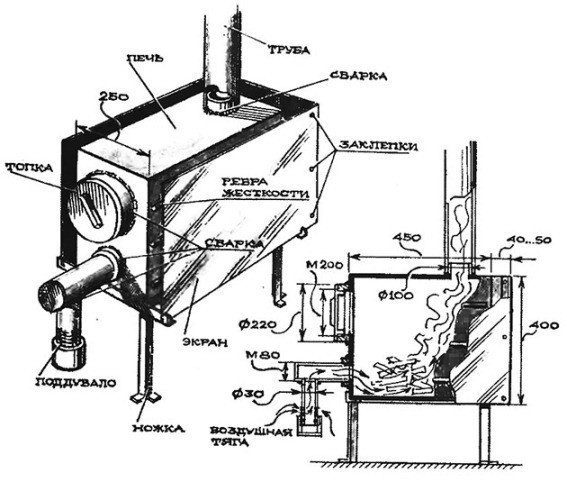

Чертеж металлической печи

Для изготовления корпуса металлической печи можно применять листовое железо, бочки, трубы диаметром от 50 см и даже большие огнетушители. Использование готовых емкостей более предпочтительно, т.к. в данном случае объем сварочных работ существенно сокращается.

Трубы дымохода

Прежде чем использовать трубу для изготовления печи, внимательно изучите ее состояние на предмет ржавчины и прочих повреждений. При обнаружении отверстий наложите на них заплаты. В участках с наиболее серьезными повреждениями можно сделать дверку для поддувала либо топки печи.

Изготовление печи из металлической трубы

Самостоятельное изготовление печи выполняется в несколько простых этапов. Однако от исполнителя требуется сохранение внимательности и максимальной точности при проведении каждого мероприятия. Малейшие неточности могут привести к серьезным последствиям. К примеру, при неправильном обустройстве дымохода печь может начать задымлять помещение, а плохое качество сварочных работ станет причиной появления протечек водяного бака.

Подготовьте трубу диаметром от 50 см. Рекомендованная толщина стенок трубы – от 10 мм. Всего понадобится порядка полутора метров трубы.

Печь из трубы

Рассматриваемая конструкция включает в свой состав водяной бак, что делает эксплуатацию печи более удобной и эффективной. При желании от установки бака для воды можно отказаться. В данном случае достаточно попросту исключить из руководства по сборке упоминания о водяном баке. В остальном печь будет изготавливаться по такой же технологии.

Самодельная печь для бани из трубы (вертикальная)

Первый шаг

Разрежьте подготовленную трубу на 2 части. Длина одной из них (будет использована непосредственно для изготовления печи) должна составить 900 мм, второй части (для водяного бака) – 60 см.

Второй шаг

Вырежьте в длинном отрезке трубы отверстия для обустройства поддувала и топки. Из вырезанных кусков металла изготовьте дверцы для соответствующих отверстий. Для этого достаточно приварить к заготовкам петли, ручки и задвижки.

Вырезаем дверцы и устанавливаем решетку-колосникВырезаем дверцы и устанавливаем решетку-колосник

Третий шаг

Сделайте в стенках корпуса прорези для монтажа решетки колосника. Решетку можете сварить самостоятельно из арматуры. Шаг крепления стержней подбирайте с расчетом на то, чтобы в дальнейшем в промежутки между ними не выпадало загруженное топливо.

Печь своими руками

К колосниковой решетке приварите ушки. Благодаря ним и будет осуществлена фиксация изделия в прорезях.

Четвертый шаг

В задней верхней части печной топки сделайте круглое отверстие для подключения дымоотводящей трубы.

К отверстию приварите горизонтальный патрубок. К нему в дальнейшем вы будете подсоединять основную часть дымоотводящей конструкции. В результате дымоход будет разборным, что сделает его чистку гораздо более простой и удобной. Рекомендованная длина дымоотводящей трубы – от 4-5 м. Итоговую длину определяйте самостоятельно. В результате наружная часть трубы должна возвышаться над кровлей здания минимум на 50 см.

При необходимости установите каменку и водяной бак. Эти элементы обычно включаются в состав конструкции в случае изготовления печки для бани.

Бак на трубе на печь для бани

Каменку оборудуйте наверху печной топки. Бак установите на минимально возможном расстоянии от топки. Обычно одну часть бака устанавливают на подпорки, другую – на топку печи. Стойки делайте из подходящих и удобных для вас материалов. Главное, чтобы они были прочными и максимально надежно закрепленными.

Нередко используется вариант, в соответствии с которым дымоотводящая труба пропускается через водяной бак, обеспечивая нагрев жидкости. Однако в данном случае все сварочные работы должны быть выполнены максимально качественно. Любые щели приведут к протечке бака. В результате вода будет попадать в топку и гасить огонь.

При желании вы можете самостоятельно вносить изменения в конструкцию печи, размещая дополнительные элементы на свое усмотрение.

Бак для воды рекомендуется оснастить краном.

К днищу печи приварите прочные металлические ножки. Установка подобных агрегатов, как правило, выполняется на специальные подтопочные листы.

Вокруг печи выложите экран из шамотного кирпича. Участок дымоотводящей трубы до выхода на улицу также рекомендуется обложить кирпичом.

В местах пересечения трубой материалов дома уложите огнеупорный материал, к примеру, на основе асбеста. Это создаст должную защиту материалов от возгорания.

Как вывести трубу через крышуКак вывести трубу через крышуКак вывести трубу через крышу

Участок дымохода, проходящий через чердак, не должен иметь задвижек, вьюшек и прочих подобных элементов.

Дымоход

Длина горизонтальных участков дымоотводящей трубы не должна превышать 100 см.

Как сделать печь буржуйку с водяным контуром своими руками: фото, чертежи и прочее

Чем ближе холода, тем больше собственники загородных домиков думают о качественном утеплении своих жилищ. Сегодня способов и материалов для этого предостаточно. Если у домика нет газового снабжения, можно задействовать иные источники отопления, например, буржуйку. А для удобства её можно оснастить водяным контуром. Такую печь вполне возможно создать самостоятельно.

Как устроена буржуйка с водяным контуром

Если рассматривать покупку готовой буржуйки, нужно приготовиться к довольно значительным затратам. Но можно хорошо сэкономить, если изготовить её самостоятельно. В таком случае перед началом работ нужно изучить несколько теоретических вопросов.

Что такое печь буржуйка с водяным контуром

По сути, буржуйка, оснащённая водяным контуром, работает за счёт нагрева жидкости. Точнее, испарения воды омывают котёл со всех сторон. Получается, что стенки отопительной камеры прогреваются и комфортная температура поддерживается гораздо дольше. Система за счёт водяной рубашки и радиаторов способна подтапливать небольшой жилой дом или дачу.

Вода, нагретая горячими дымовыми газами, подаётся к радиаторам, отдаёт им свое тепло и возвращается в бак

Достоинства и недостатки буржуйки с водонагревателем

Если вы решились соорудить печь-буржуйку с водяным контуром, следует знать о её основных достоинствах:

Высокая эффективность. Себестоимость такого агрегата значительно ниже, чем у аналогичных устройств. А при использовании подручного материала себестоимость и вовсе минимизируется. При этом печь быстро нагревается и долго держит тепло.
Доступные виды топлива: уголь, торф, дрова и другие растительные отходы.
Нет привязки к электросети. Работа основана на природной циркуляции теплового носителя.

Привычные для любой дровяной печи недостатки:

Печи из металла даже с водяным контуром уступают современному отоплению по уровню КПД, потому что часть тепла всё равно уходит вместе с дымом в атмосферу.

Дом, который отапливается буржуйкой, может прогреваться неравномерно.

Печь может обогреть только те помещения, которые примыкают к ней непосредственно. Поэтому в удалённых от неё частях здания часто приходилось устраивать дополнительную печку.

Конструкция печи и теплообменников

Главная составляющая этой печи — теплообменник. Он располагается в топочном отсеке и подключается к отопительной сети. Для создания теплообменника могут применяться полые стальные трубы и листовая сталь толщиной 5 мм.

Печь с водяным контуром может быть создана на основе уже действующего теплового агрегата. Иными словами, водяной контур внедряется в уже действующую печь. Главная проблема такого решения связана с ограниченным объёмом топочного отдела. Кроме того, существует угроза перегрева контура, поэтому при выполнении монтажных работ важно соблюдать определённые требования ко всем компонентам системы:

Контур. Оптимальный вариант — приобретение готового регистра или его заказ в специальной мастерской. Мастер сделает верные замеры и изготовит подходящий контур для вашей печи.
Трубы. Для теплообменника лучше задействовать трубы толщиной минимум 3–5 мм. Такой размер оптимален с точки зрения прочности и долговечности и не допускает перегрева системы.
Водяной контур делается из толстостенных стальных труб и возводится прямо над топкой
Зазор. Его обязательно нужно оставить между стенкой и рабочим регистром. Это также защитит контур от перегрева и снабдит его должным количеством воздуха. Оптимальная толщина зазора — 1 см. Этот же размер соблюдается при интеграции теплообменника в печь.

Когда теплообменник устанавливается в топку, он сокращает её рабочий объём. Это не так критично, если печь возводится с нуля. А когда дровяная печь переоборудуется под водяную отопительную технику, этот фактор требуется обязательно учесть во всех расчётах, ведь он кардинально воздействует на совокупный объём топлива, вмещающегося во время одной загрузки, и общую производительность системы.

Фотогалерея: варианты самостоятельно изготовленных буржуек

Изготовление буржуйки с водяным контуром своими руками

Для самостоятельного изготовления печи-буржуйки потребуются навыки работы с металлическими изделиями и умение обращаться со сварочным аппаратом.

Определение параметров печи

Когда предполагается применять большие дрова, загрузочное отверстие в топочной зоне делают размером 40х40 см. Если топливными элементами станут маленькие древесные куски или уголь, то приемлемые параметры отверстия — 20х20 см.
Небольшую печку можно топить крупными дровами, если сделать топочную камеру и загрузочное отверстие соответствующих размеров
Если дымоотвод будет располагаться на задней стороне топки, то угол его наклона должен быть не менее 30 градусов. Так будет гарантирована хорошая тяга. Если ошибиться с углом, то отвод дыма замедлится, и он проникнет в помещение.
Теплоёмкость печи можно увеличить, если по её боковым сторонам прикрепить несколько металлических пластин перпендикулярно поверхности стенки. Их максимальная толщина — 5 мм. Так наращивается площадь греющей поверхности этого агрегата, а значит, и его тепловая отдача.
При наваривании на стенки буржуйки металлических пластин увеличивается площадь отдающей тепло поверхности
Для достижения этого же эффекта конструкцию можно обложить кирпичами. Стенка из такого материала позволит печи дольше удерживать тепло, а также обеспечит её высокую пожарную безопасность.

Если печку обложить кирпичом, она будет дольше сохранять и лучше отдавать тепло

Видео: проект печки-буржуйки с водяным контуром

Необходимые материалы и инструменты

Форма печи может быть:

круглой;
квадратной;
прямоугольной.

В первом случае применяется труба или металлическая бочка. Её минимальный диаметр — 30 см, а толщина стенок — 5 мм. Для прямоугольных и квадратных печей используют листовой металл. Для дымоотвода задействуется труба с минимальным диаметром в 10 см и толщиной 1 мм. Меньшая толщина здесь нужна потому, что температура выводимых из топки газов значительно ниже, чем в топочном отсеке.

Для изготовления круглой печи-буржуйки можно использовать старый газовый баллон

Для работы потребуется такой набор инструментов:

Сварочный аппарат. Минимальная сила тока — 200 А.
Молоток.
Жёсткая металлическая щётка.
Болгарка с диаметром круга 12,5 см.
Плоскогубцы.

Изготовление печи-буржуйки

Перед разметкой, сваркой и монтажом необходимо переодеться в рабочую форму, чтобы не получить ожоги или ссадины. Далее приступаем к работе:

Перед раскроем важно определиться с толщиной стенок задуманной буржуйки. Если вы намерены применить листовой металл, то сначала днище планируемой печи скрепляется со всеми её стенками, кроме передней. Низ устанавливается на минимальной высоте 25–30 см. Так снижается шанс нагрева пола.
К днищу последовательно приваривают все стенки кроме передней
Затем устанавливаются ножки для буржуйки. Они также изготавливаются металла и привариваются к основанию. Все компоненты соединяются только под прямым углом. Закреплять все детали нужно с помощью сварочной техники, применяя тавровый шов.
На перегородке между топочной камерой и поддувалом делается несколько прорезей. Это щели для устранения золы. Они выполняются на расстоянии 5 см от стен печки. Можно использовать готовую решётку, сваренную самостоятельно или купленную в магазине. Ниже прорезается проём поддувального отсека.
Вместо прорезей в дне топочной камеры можно вырезать прямоугольное отверстие и уложить в него готовую колосниковую решётку
Далее присоединяется передняя стенка конструкции. В ней заранее устраивают проёмы для дверок. Сбоку этих отверстий прикрепляются навесы, на которых закрепляются дверки топочного отсека и поддувала. Дверки оснащаются засовами или задвижками.
После окончания сварочных работ все швы проверяются на предмет дефектов. Затем приваривается верхняя сторона буржуйки и дымоотводная труба.

Монтаж водяного контура

Как правило, состав водяного контура следующий:

Бак для расширения.
Трубы.
Теплообменник.
Радиаторы.

Вода, увеличив свою температуру в теплообменнике, следует по трубам в радиаторы. Там она остывает, а потов снова направляется в теплообменник.

Последовательность монтажа водяного контура:

Установка радиаторов.
Подсоединение труб, ведущих от печи к радиаторам. На участках выхода и входа ставится арматура для регулировки.
Самым простым вариантом запорной арматуры на входе и выходе радиатора является шаровой кран
Монтаж расширительного бака. Он уберегает трубы от разрыва. Разрыв может возникнуть от расширения нагревающейся воды. Лишняя горячая вода сливается в расширительный бак. Когда теплоноситель остывает, он возвращается обратно в трубопровод.

Фотогаллерея: варианты изготовления теплообменников

: Для нагрева небольшого объёма воды можно установить круглый теплообменник на начальный участок дымохода

: Металлическая труба, намотанная на корпус буржуйки в несколько оборотов, эффективно нагреет всю проходящую через него воду

: Трубы теплообменника можно расположить горизонтально над топкой

: Перемещаясь вдоль горячих перегородок, вода заберёт у них тепло и быстро нагреется

Видео: буржуйка на дровах с водяным охлаждением

Эксплуатация печи-буржуйки с водяным охлаждением

Нельзя не отметить тот факт, что при монтаже теплообменника в печь в водяном контуре жидкость может закипеть прямо в процессе обогрева помещения. Чтобы этого не допустить, обязательно ставят циркуляционную технику. Благодаря ей тепло будет равномерно расходиться по всему дому. Кроме этого, понадобится установка двух дополнительных устройств:

Источник бесперебойного питания. Он нужен для того, чтобы запитать насос при отключении электричества.
Байпас. Это отрезок трубы, который позволяет воде течь напрямую, минуя теплообменник. Если рядом с печкой есть электрическая розетка, можно использовать систему автоматики, которая будет включать и выключать проток через байпас в зависимости от температуры теплоносителя. В противном случае ставят запорную арматуру и управляют ей вручную.
Байпас позволяет переключить поток теплоносителя на прямую подачу к радиаторам при его нагреве до нужной температуры

При обращении с печью-буржуйкой необходимо соблюдать определённые правила эксплуатации.

Не топите печь, когда теплообменники пусты. При такой эксплуатации они быстро прогорят.
Во время работы печи не отделяйте теплообменник от сети отопления. Когда вода нагревается, увеличивается её объём и давление, из-за чего печь может взорваться. Поэтому на выходах теплообменника нельзя устраивать никаких арматур.
Если буржуйка разогрета, не добавляйте в теплообменник холодную воду. Температурная разница может нарушить его работу и сломать устройство. Самые уязвимые участки теплообменника — сварные швы.
Повышайте эффективность оборудования с помощью циркуляционного насоса с байпасом.

Чистка и ремонт печки

Не стоит забывать и о чистке печки-буржуйки. Так как у неё имеется отсек для сбора золы, чистка топки проводится довольно легко. Уделяйте особое внимание трубам. Их можно чистить от сажи жёсткой щёткой или использовать народные способы: сжигать вместе с дровами картофельные очистки. Кожура размягчит и вытеснит сажу со стенок, и та осыплется на дно. Убрать её можно аккуратно веником и совком.

Когда удастся своими силами создать буржуйку и оснастить её водяным контуром, вы получите отличный и экономичный отопительный прибор, а в вашем загородном домике всегда будет тепло и уютно.

Оцените статью: Поделитесь с друзьями!

Самодельные печки: печка для гаража на дровах, на жидком топливе, чертежи своими руками, дровяная железная печь, маленькая печка для гаража

Дровяная печь для гаража – побеждаем холод своими руками

Камины и печи

02.12.2017

4 тыс.

2.7 тыс.

7 мин.

Конструкция классического гаража не предусматривает системы отопления. Между тем автомобиль может сломаться в любое время года, и не всегда есть возможность отбуксировать его на СТО. А ремонт своими силами в неотапливаемом помещении – удовольствие ниже среднего.

Ассортимент отопительных приборов, выставленных на прилавках магазинов, впечатляет. Можно подобрать печь для гаража, работающую на дровах, отработанном масле, газе, бензине и т. п. Проблема в цене – хорошее оборудование стоит дорого, а, которое по карману – даром не нужно. Неудивительно, что в гаражах встречаются печи разнообразных конструкций.

Самодельные отопительные приборы для гаражей классифицируются по следующим признакам:

Вид топлива. Печь работает на твердом топливе (дерево и уголь) или на отработанном масле. Первый вариант наиболее доступный и популярный, второй востребован в автотранспортных хозяйствах и на СТО – там его использование экономически выгодно.
Материал, из которого изготовлена печь. Кирпич или металл. Впрочем, металлические изделия более популярны, т. к. кирпичные печи медленнее нагреваются, сложнее в изготовление и занимают больше места (для гаражей – важный параметр).
Интенсивность горения. Печь работает в двух режимах – интенсивном (режим “буржуйки”) или газогенераторном (длительное горение).

Особых пояснений требует только последний пункт. Не так давно в гаражах устанавливали печи из толстостенных металлических бочек, известных как “буржуйки”. Их конструкция не отличалась сложностью – в бочке вырезали дверцу, в верхнюю плоскость врезали дымоход, а саму ее водружали на металлические ножки.

Изготовление такой печи не отличается сложностью и высокой ценой, но на этом ее положительные качества заканчиваются. Греет такой отопительный прибор, только пока горит огонь, после чего в считаные минуты остывает, срок эксплуатации тоже не слишком длинный (при постоянном использовании редко превышает 5 лет).

Обратите внимание

Но сегодня доступность материалов и инструментов, позволяет мастерам разрабатывать, создавать или копировать изделия признанных производителей.

Сразу оговоримся, что для сборки эффективного отопительного прибора придется овладеть искусством сварки или найти сварщика, который воплотит ваш замысел в металле. После чего задумаемся о качествах, которыми должна обладать наша печь. Как правило, для печи, которая используется в гараже, важны следующие параметры:

Экономичность как на стадии изготовлении, так и в процесс эксплуатации.
Скорость нагрева. Ждать несколько часов, чтобы в гараже стало тепло, как правило, нет ни времени, ни желания.
Длительность горения. Мало приятного каждые 15 – 20 отвлекаться от работы и подкидывать дрова в печку.

По большому счету все эти требования были воплощены канадским изобретателем Эриком Дарнеллом в его печи Булерьян.

Правда, для гаража его конструкция излишне сложная. Ограничимся лишь использованием одного из принципов – регулируемая подача воздуха в камеру сгорания. От этого зависит интенсивность горения: чем больше кислорода, тем ярче пламя, и наоборот, без воздуха огонь не горит.

А вот конструкция самой печи будет значительно отличаться. Мы используем принцип верхнего горения. Он предполагает, что разгоревшиеся пламя распространяется сверху вниз, выжигая слои верхние слои топлива. Несмотря на непривычную схему, процесс эффективен – тепло распространяется сразу после растопки печи.

Итак, печь, которую мы сделаем, будет выглядеть как металлический цилиндр со срезанной верхней частью и сохранившимся дном.

Основная хитрость в подвижном механизме, получившем наименование “груз”, но у него есть и вторая задача – он подает к топливу воздух. Выглядит он, как сквозной металлический блин (диаметр меньше диаметра печи), к которому приварена труба.

Получается, что по мере горения топлива “груз” опускается, приминая верхние слои, а через трубу подается воздух, чтобы огонь не “задохнулся”. Для того чтобы пламя распространялось по всему диаметру печи, к нижней части диска приваривают уголки или швеллеры – они выполняют роль воздуховодов.

Важно

В защитной крышке прорезается отверстие, через которое выходит труба груза, а вывод для дымохода делается в верхней части стенки.

Недостаток такого отопительного прибора – это удаление сгоревшего топлива. Для этого приходится переворачивать корпус и выгребать из него золу. Однако этот недостаток перекрывается достоинствами. Конструкция печи не отличается сложностью, и ее можно сделать своими руками буквально за несколько часов. Правда, нам понадобятся следующие материалы:

Корпус для печи. Для этих целей используют толстостенные бочки, пропановые баллоны, обрезки труб (диаметр от 30 до 60 см).
Труба диаметром 85–100 мм, по ней будет подаваться воздух к верхним слоям топлива. Длина зависит от высоты корпуса печи.
Труба для дымохода – рекомендуемый диаметр 120 мм.
Лист металла толщиной не менее 4 мм, это заготовка для диска – груза.
Полоса металла (ширина 3 см) – будущий бортик для крышки, обеспечивающий ее устойчивость.
Уголки или швеллера (ширина полки 5 см, толщина 5 мм).
Металлические ручки – 4 шт (две на крышку, две на корпус печки).

После того как материалы собраны, приступаем к их сборке. В нашем случае корпусом будущей печки послужит газовый баллон, а работа начнется с того, что мы отрежем у него верхнюю часть. Это будущая крышка печи.

Следующий шаг – отрезаем вентиль таким образом, чтобы в образовавшееся отверстие проходила труба – воздуховод.

После чего обрабатываем края напильником и привариваем к крышке металлический бортик, его края, выступающие на 1,5–2 см, не позволят ей свалиться с корпуса печи.

Следующий этап, пожалуй, самый сложный – изготовление подвижной части печи. Для этого из металлического листа вырезаем круг диаметром на пару сантиметров меньше диаметра печи. В диске вырезаем сквозное отверстие и привариваем к нему трубу – воздуховод. После чего к нижней стороне этого блина навариваем уголки.

Завершив работу над подвижным механизмом печи, возвращаемся к ее корпусу – устанавливаем патрубок для дымовой трубы. Отмеряем от верхнего края печи 5 см и прорезаем в корпусе отверстие диаметром 120 мм, после чего навариваем на него обрезок трубы (120 мм). Завершается работа над печкой установкой металлических ручек на корпус и крышку печи.

Печи, работающие на угле, дереве или его отходах, привычны и не вызывают удивления. Однако не всегда такой способ обогреть гараж будет экономичным. Дрова стоят денег, а ведь их нужно доставить до гаража, в котором, кстати, не всегда есть свободное место. Альтернативный вид топлива – отработанное масло.

Принцип действия такой печи не отличается сложностью. Такой отопительный прибор состоит из резервуара с маслом и камеры сгорания.

В роли последней выступает вертикальная дырчатая труба, установленная над емкостью с маслом.

Работает такая система следующем образом: испарения горящего масла перемешиваются в дырчатой трубе с воздухом, где и происходит процесс горения. Визуально это выглядит следующим образом:

Этот принцип лежит в основе большинства самодельных печей, работающих на отработке. Правда, открытые камеры сгорания в гаражах используют нечасто. Как правило, такую конструкцию прячут в цилиндрическую емкость – отработанный газовый баллон или металлическую бочку.

Совет

Старые газовые баллоны нередко используются народными умельцами для изготовления мангалов, барбекю, печей. Причем в последнем случае из них делают не только классические дровяные отопители, но и работающие на отработанном масле. Несмотря на непривычное топливо, сделать такую печь не так уж и сложно, если, конечно, вы умеете работать со сварочным аппаратом и слесарным инструментом.

Чертежи, приведенные ниже, иллюстрируют схемы работу такой печи:

Это тот же простейший агрегат, состоящий из резервуара с маслом и трубы – камеры сгорания, спрятанный в металлический корпус. Такое решение сделало печь более безопасной: нет открытого пламени, и это позволило увеличить КПД – нагревшиеся стенки баллона дольше сохраняют тепло.

Начинается изготовление такой печи с подготовки необходимых материалов. Кроме баллона нам потребуются:

Патрубок для дымохода (диаметр 120 мм, толщина стенок 3–5 мм).
Трубы для горелки (диаметр 5–7 см).
Металлические уголки.

С баллона болгаркой срезаем верхнюю часть. В дальнейшем она послужит в качестве крышки для емкости с маслом.

К получившемуся корпусу-цилиндру привариваем металлические ножки – так будет удобнее работать с заготовкой, а потом и пользоваться печкой.

В верхней части баллона прорезаем отверстие для будущего дымохода (рекомендуемый диаметр – 120 мм), после чего привариваем к нему начальный патрубок.

В нижней части вырезаем еще одно отверстие – под дверцу, которая позволит контролировать целостность чаши с топливом и регулировать подачу воздуха.

Закончив работу с корпусом, переходим к внутренним деталям. Основной узел – это горелка, представляющая собой металлическую чашу, сделанную из обрезка трубы. Размеры этой емкости не должны превышать внутреннюю площадь дна баллона, т. к.

мы ее установим именно там. Отличительная особенность – крышка с двумя отверстиями, одно по центру (диметр 100–110 мм) и второе, смещенное к краю горелки (диаметр 50–70 мм).

Второе отверстие служит для подачи топлива – оно должно выходить к дверце печи.

К крышке горелки привариваем трубу диаметром 100–110 мм, ее длина зависит от высоты корпуса печи. Верхний конец этой трубы глушится металлической заготовкой в виде диска (его диаметр соответствует внутреннему диаметру корпуса печи).

Обратите внимание

В руках у нас окажется своеобразная штанга, в грифе которой (трубе соединяющей “диски”) мы просверлим сантиметровые отверстия. Рекомендуемое количество – 5 рядов по 7 штук в каждом (начинаются на высоте 40 см от резервуара с топливом).

Получившуюся конструкцию – штангу, опускаем внутрь баллона и привариваем верхний диск к обрезанным краям баллона – это заключительный этап. Агрегат тестируем на улице, после чего, убедившись в его функциональности, устанавливаем в гараже.

Источник: http://obustroen.ru/inghenernye-sistemy/otoplenie/kaminy-i-pechi/pech-dlya-garazha.html

Печь в гараж своими руками

Как сделать помещение для машины мы уже обсуждали, говорили так же про то, что его лучше утеплять. Но вот как обогреть? Несмотря на распространенность инфракрасных обогревателей, есть немало автолюбителей, которые предпочитают изготовить своими руками печь для гаража на дровах, опилках, стружке, отработке.

Давайте сразу выделим распространенные варианты, которые подбирают автолюбители:

Буржуйка – вертикальная, горизонтальная, из двух бочек;
Длительного горения – бубафоне, ракета;
На отработке;
Традиционная, кирпичная.

Сделаем все просто – обычная буржуйка

Она наиболее проста для того, чтобы сделать своими руками. Самодельная буржуйка не представляет собой ничего сложного: емкость разделена на часть топлива и поддувало, установленное ниже. На фото ниже вертикальный тип.

Преимуществом является быстрый нагрев и всеядность, а недостатком – большая прожорливость. Это происходит из-за того, что дым выйдет сразу в дымоход, забирая львиную долю тепла из помещения.

Если вы хотите смастерить такую простую печь, можете использовать листовой металл, а если хотите ускорить процесс – используйте баллон, бочку или трубу. Главное условие в подборе материала – толщина стенки, поэтому бочки не очень подходят, ведь толщина должна быть 2-3 мм. Вот такие самодельные варианты у вас могут получиться.

Кстати, горизонтальная наиболее практична, с помощью нее легче топить, так как нет проблемы использовать более длинные бревна, да и КПД у нее больше, так как дым должен пройти некоторое расстояние, до того, как он попадет в дымоход.

Как сделать своими руками – следуем нескольким шагам:

Делаем дверцу для загрузки паленьев и дверцу для того, чтобы чистить золу. В горизонтальном типе также потребуется не просто вырезать отверстие под дверь, но и наварить снизу зольный ящик;
Делаем из арматуры колосники и привариваем с шагом в 20 мм. Они будут держать дрова;
Если нет дна, как в случае с горизонтальной буржуйкой – делаем его;
В верхней плоскости вырезаем отверстие под дымоход и навариваем патрубок. Ее диаметр должен подходить под стандартные дымоходы, а высота должна составлять минимум 10 см. Тогда подключение дымохода обойдется без проблем;
Устанавливаем петли, дверцу, и запоры;
Привариваем ножки.

Горизонтальный тип буржуйки практически не отличается от вертикального. Разница состоит только в том, что в нижней части высверливаются отверстия и снизу устанавливают зольный ящик. Проблемой может стать то, что к выпуклой части нужно изготовить плоскую дверцу, посмотрите, как это решено на фото внизу.

Печь для гаража длительного горения

Наиболее перспективным видом является конструкция, использующая принцип длительного горения. Приведем две оригинальные конструкции.

Бубафоня

Смешное название, но невероятно простая и оригинальная конструкция. Можно сказать, что получила распространение она совсем недавно. Работает печь длительного горения на дровах, опилках или на стружке. Недостатком будет то, что дрова нужно подготавливать перед укладкой. Интересен также тот момент, что такую систему можно дополнить водяной рубашкой и отапливать гараж радиаторами.

Еще одним неочевидным недостатком является то, что для опорожнения золы нужно переворачивать корпус. Но загружать ее без предварительного очищения можно несколько раз. В принципе, у того, кто умеет сваривать, наверняка родится несколько вариантов решения этой проблемы.

Принцип действия следующий. На топливо давит тяжелый груз с трубой по центру. То есть, груз не просто давит на топливо, но и подводит к нему кислород через райзер.

Важно

Сжигание происходит по направлению сверху-вниз. Не сразу заметишь, что дымоходная труба располагается сбоку корпуса.

Так как ее нужно сделать горизонтальной, следите за тем, чтобы она не была длинней, чем 40 см, иначе тяга сильно снизится.

Обратите внимание на фото внизу. Как показывает схема, сжигание происходит как снизу, так и сверху от блина. Все элементы: крышка, блин в качестве груза – имеют зазоры, благодаря которым поддерживается постоянное движение воздуха.

Отличий от буржуйки немного. Набор материалов примерно тот же.

Если вы хотите посмотреть, как можно решить проблему с необходимостью чистки золы – схема внизу вам поможет.

Печь ракета для вашего гаража

Теперь перейдем к другому распространенной конструкции “ракета”. Начнем с самого простого варианта – трубы, сваренной буквой “г”. Сжигание дров проводится в горизонтальном участке, забор воздуха осуществляется через него же.

На фото справа пластина, обозначенная цифрой “3”, формирует зазор для доступа воздуха.

Теперь разберем усовершенствованную систему печи-ракеты. Она имеет несколько интересных особенностей: второй корпус, подача воздуха для вторичного дожига пиролизных газов (в зоне “5”, воздух подается через небольшой просвет “б”) и дымоход, подсоединенный к нижней части.

КПД увеличивается за счет мер по термоизоляции основной трубы и герметизации верхней крышки – тогда разогретые газы будут дольше оставаться внутри конструкции. Принцип действия следующий: дрова загружаются в загрузочный ящик с крышкой, как на фото слева.

Подача воздуха происходит через заслонку “A” – нужно настроить ее таким образом, чтобы был недостаток кислорода для горения дров, тогда газы догорят с воздухом, который проникнет по каналу “Б”

Но на фото верху есть прослойка, обозначенная желтым цветом. Это теплоизоляция, которая может выполняться из негорючих веществ, например, минеральный состав или кладочная глина.

Совет

Такая термоизоляция обеспечивает наиболее полное сжигание пиролизных газов. Теплоизоляция держится между двумя трубами. Первая называется райзер, а вторая – обечайка.

Как и в случае с самыми простыми вариантами, ракету можно дополнить водяным контуром.

Печь на отработке – простой вариант

Используем газовый баллон из-под природного газа или кислорода. Их практично применять благодаря тому, что толщина стеной у них достаточно большая. Размеров самодельной печи из этих материалов хватит для того, чтобы обогреть помещение в 85 кв. м, то есть, для гаража, который меньше почти в два раза, она вполне подойдет.

Огромным преимуществом по сравнению с предыдущими конструкциями является автоматическая подача топлива – самотеком. Система не загромождена турбо-горелкой или принудительной подачей кислорода.

Несколько основных моментов: масло подается через стояк, который располагают в самой середине. Топливо сгорает внизу, а жар поднимается по перфорированной конструкции.

На схеме внизу все размещено в кожухе диаметром в 22 см.

Существует много модификаций такой системы, которые различается по количеству слоев. На фото внизу вариант на отработке с прослойкой из воды.

Источник: http://soloremont.com/remont/zagorodnye-doma/pech-v-garazh-svoimi-rukami.html

Печь для гаража на дровах: изготовление своими руками

В настоящее время многие автолюбители устанавливают в своих гаражах системы отопления. Это необходимо для повышения уюта и комфорта сооружения.

Согласитесь, гораздо приятнее ремонтировать личный автомобиль в отапливаемом помещении. Зачастую перед автолюбителем встает задача выбора оптимально подходящего типа печи.

Наиболее распространенными и универсальными считаются печи для гаража на дровах.

Наиболее распространенные конструкции дровяных печей:

Буржуйка.
Буржуйка с водяным контуром.
Кирпичная.
Длительного горения.
Конвекторная печка.

Буржуйка – наиболее распространенная дровяная печка, используемая для отопления гаража. Простота конструкции обеспечила ей большую популярность еще в двадцатые годы ХХ века. Для ее изготовления подойдет любой подручный материал: старые железные бочки, пропановые баллоны, простой железный короб.

Буржуйка с водяным контуром является модификацией буржуйки. Основное отличие – наличие водяного контура. Он состоит из системы трубопроводов, запорной арматуры, расширительного бака, теплообменника, насоса, радиаторов.

Принцип действия такой – вода в теплообменнике нагревается и по системе трубопроводов поступает в радиаторы. В результате теплообмена тепло поступает в помещение. С помощью насоса остывшая вода из радиатора перекачивается в теплообменник для последующего нагрева.

Кирпичная печь – самая эффективная в плане отопления помещения. Благодаря своей конструкции и используемому строительному материалу, она имеет высокий КПД. Такая печь быстро нагревается при топке дровами, и долго держит тепло. Принцип действия такой же, как у буржуйки.

Конвекторная печь также является модификацией буржуйки. Её конструкция отличается наличием системы принудительной конвекции. Она состоит из вентилятора и коллектора.

Принцип действия аналогичен принципу действия буржуйки. Отличие только в том, что вентилятор принудительно вытесняет нагретый воздух из коллектора в помещение.

Печь длительного горения – это тоже модификация буржуйки. В её конструкции используется эффект верхнего горения. Благодаря этому, данная конструкция имеет высокий КПД. Принцип действия: горение в топке агрегата происходит под грузом, благодаря этому, зона огня имеет малую площадь. Это обеспечивает длительное горение твердого топлива.

Как и любой отопительный прибор, дровяная печь имеет свои преимущества и недостатки.

Рассмотрим некоторые преимущества:

Относительно невысокая цена топлива.
Универсальность прибора при эксплуатации. Можно использовать отопительный прибор для отопления помещения, приготовления и подогрева пищи.
Монтаж и установка гаражной печи очень простые и не требуют больших затрат.
Для изготовления агрегата могут использоваться подручные материалы.
При эксплуатации не требуется использование дополнительных установок и приборов.
Небольшие габаритные размеры агрегата делают его универсальным при использовании в гаражах.
Эксплуатация такого прибора не требует использования дополнительного вида энергии (электричества).

К недостаткам данной конструкции можно отнести:

Такие печи имеют большую теплоотдачу, в результате чего они быстро нагреваются и быстро остывают.
Для поддержания высокой температуры в печи необходимо периодически подкладывать дрова.
Необходим постоянный контроль за процессом отопления для обеспечения безопасности.

Для эффективной работы печи её конструкция должна обладать определенными качествами. Так как помещение гаража имеет небольшие размеры, печь должна быть, в первую очередь, компактной. Экономичность при эксплуатации для отопительного прибора также важна. Кроме того, затраты на изготовление агрегата должны быть минимальными.

Необходимо предусмотреть возможность топки разными видами топлива. Это сделает агрегат экономически выгодным. Изготавливая печь своими руками, вы можете сделать ее максимально удобной в эксплуатации. Учитывая все свои потребности, вы создадите уникальный и неповторимый обогревательный прибор.

Для начала необходимо выбрать материал, из которого вы будете изготавливать печь на дровах. Здесь сыграют роль ваши навыки в работе с кирпичом или металлом. Но в обоих случаях необходимо помнить, что обогревательный прибор не должен снижать объем кислорода в помещении. Он должен как можно дольше выделять тепло для обогрева помещения.

Основное правило при эксплуатации печи – отсутствие выделения вредных веществ.

Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.

Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам. Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.

Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.

Далее проделываем следующее:

Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
Монтируем и привариваем дно.

Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.

Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.

В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.

Конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.

Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.

Обратите внимание

Многие считают, что лучший отопительный прибор для гаража – это печь длительного горения. В основе ее конструкции лежит вертикальная буржуйка. Основные отличия – это боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. В верхней крышке вырезаем отверстие и вставляем поршень. Он давит на дрова внутри печи, обеспечивая «верхнее горение».

Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.

Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.

Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.

Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.

Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.

Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.

Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.

Установив печь в гараже, необходимо проверить ее работоспособность и пожаробезопасность:

Нарубленные в размер печи дрова укладываем в топочную камеру. Заполняем её на 1/3.
Крышку для подачи воздуха необходимо закрыть.
Разжигаем дрова в топке. Начинаем эксплуатацию печи.

Отопительный прибор необходимо устанавливать на некотором расстоянии от легковоспламеняющихся жидкостей. Не менее одного раза в две недели необходимо проводить санитарную уборку печи. Диаметр дымохода должен быть больше диаметра выхлопного отверстия. Такая конструкция не позволяет скапливаться саже.

Все варианты по-своему уникальны. Затраты на изготовление могут быть минимальными, если использовать подручный материал. Также можно предусмотреть работу агрегата на разных видах топлива. Помимо этого, вы сами можете придумать дизайн отопительного прибора. Это сделает его неповторимым и уникальным.

С любым обогревательным прибором ваш гараж приобретет уют и станет комфортабельным.

О том, как сделать супер-печь из баллона, смотрите в следующем видео.

Источник: http://www.stroy-podskazka.ru/postrojki/garazh/pech-na-drovah/

Печь для гаража своими руками: буржуйка длительного горения на дровах и масляная печь

Купить электрический обогреватель для гаража – это самый простой и оперативный способ решить вопрос его обогрева. Но такие агрегаты стоят дорого, часто ломаются, а счета за электроэнергию редко бывают маленькими. Опытные автовладельцы обустраивают своими руками внутри автодома надежную печь для гаража.

Давайте поговорим далее, какие агрегаты наиболее приемлемы внутри гаражной постройки и почему. А для тех, кто точно не понимает, как соорудит буржуйку самостоятельно, приведем подробную инструкцию.

Подбираем лучший обогреватель в гараж

Хотите обеспечить пространству гаражного строения постоянный температурный режим зимой? Хотите осуществлять ремонт автомобиля в тепле и уюте? Хотите защитить транспортное средство от негативного воздействия факторов окружающей среды?

Вам просто необходима надежная, продуктивная и долговечная печка для гаража. Оптимально для ограниченного пространства автодомов подбирать варианты по типу буржуек. Вы не представляете, что это?

Агрегаты такого типа мастерят из подручных материалов. Подойдут толстостенные бочки металлические, отрезки трубы широкого диаметра, газовые баллоны.

Схема устройства печи для гаража.

На протяжении прошлого столетия подобные обогревательные системы можно было встретить во многих домах и квартирах, но сегодня жилые пространства обеспечиваются более безопасным и технологически совершенным обогревом, тогда как буржуйки нашли активное применение в хозяйственных постройках, гаражных строениях, на строительных участках.

Важно

Буржуйки могут располагаться вертикально, горизонтально. Более комфортно топить дровами горизонтальную модель, так как она с легкостью вмещает длинные поленья. А вот изготавливать своими руками проще вертикальную, хотя топка при этом получается небольшая.

Чаще остальных такие печи топят дровами, но вполне можно использовать для этого бытовой мусор, опилки, пеллеты, щепки, хвою, шишки и т.п.

Отдельно отметим гаражную печь на отработке, ведь такое топливо храниться без дела во многих гаражных постройках.

Особенности создания буржуйки своими руками

Буржуйки-печи для гаража распространены среди отечественных владельцев гаражей.

Процесс изготовления таких изделий обладает перечнем особенностей, которые стоит упомянуть:

изготовление буржуйки невозможно без надежной сварки, так как конструкцию варят из металлических элементов;
в работе понадобиться листы металла, толщиной от 5 мм, бочка из того же материала с диаметром от 300 мм;

толщину металла дымоотводящей трубы на участке основания подберите на уровне 12 мм, дабы она не выгорела;
дымоход лучше расположить сверху печи, хотя возможен еще один вариант расположения: со стороны задней стеночки под уклоном не менее 30 градусов;
оптимально изготовить дымоход из трубы около 120 мм диаметром и даже чуть больше;
под топкой следует обустроить пространство для удаления золы, твердых перегоревших угольков;
если топить печь планируется углем или мелкими дровишками, стоит сделать прорези 12 мм;
крупнодровяные конструкции, для питания которых применяются поленья, должны иметь прорези по 40 мм в размере;
пониже прорезей стоит поставить съемный ящик со стеночками толщиной от 3 мм, чтобы его легко было вынимать, очищать от золы и ставить на место;
чтобы увеличить производительность агрегата стоит приварить металлические перпендикулярные пластин толщиной 5 мм по бокам печи.

Чертеж печи для обогрева гаража.

Чтобы упростить процесс изготовления буржуйки на дровах, стоит найти в интернете соответствующие чертежи. По ним гораздо проще сконструировать изделие без помощи опытных мастеров.

Котлы у таких агрегатов могут изготавливаться самостоятельно, а могут покупать в готовом виде, что также значительным образом упрощает работу для новичка в подобных вопросах.

Приведем конкретные примеры по изготовлению буржуйки без помощи со стороны:

Вертикальная печка изготавливается из б/у газового баллона.

Выберите отрезок без дефектов, разделите его на две неравные части. Меньшую устанавливают внизу и применяют для сбора золы. Большую используют для закладки дров. Далее, вырезаются металлические дверки: маленькую используют для нижней части, побольше – для верхней.

В актуальном месте привариваются колосники из стальных прутьев толщиной 15 мм и шагом монтажа 2 см. При отсутствии дна, его приваривают к конструкции.

У горизонтального изделия ящик для золы зачастую приваривается снизу.

Его можно сварить из листов стали или применить кусок швеллера. В части корпуса, направленной вниз, проделываются отверстия, а в верхней части корпуса нужно сделать патрубок под дымоход из отрезанного куска от металл трубы. Вырежьте металл внутри кольца, когда кусок трубы вмонтирован.

Из отрезков уголка сооружаются опорные ножки и фиксируются на днище конструкции. Для установки дверок на поддувало потребуются петли, запорный механизм.

О полезных доработках железной печки

Обычную конструкцию печки в гараж буржуйки на дровах можно и нужно доработать своими руками. Это позволит увеличить продуктивность изделия, сделать его более безопасным и удобным в использовании.

Конструкция, схему которой можно найти в интернете без трудностей, будет отличаться более совершенными эксплуатационными параметрами, нежели первоначальный вариант.

Конструкция печи в гараж.

Находиться рядом с таким изделием даже некоторое время просто невозможно, не говоря уже, про то, что это прямая угроза для внутреннего содержимого помещения. Легко воспламеняемые предметы интерьера, жидкости автомобильные могут попросту загореться, если по неосторожности оставить их у работающей печи.

Как решить подобную проблему? Пути решения довольно просты: примените две бочки с разным диаметром, тогда получится усовершенствованная самодельная печь. Та бочка, что поменьше, вставляется в ту, что побольше. Между стенками изделий металлических образуется пространство.

Совет

Туда стоит засыпать мелкую гальку с песком и глиной, которая дополнительно удерживает тепло, не дает остывать печке еще долгое время даже после полного выгорания дров в ней.

Нагреваться такое изделие будет дольше, процесс сгорания печи ничем не отличается от первоначальной модели, но в итоге переделок получится изделие длительного горения, остывания.

Тепловая пушка на твердом топливе

Эффективно для отопления гаражной постройки применить тепловую пушку, которая нагревает окружающий воздух, пользуясь выделяемым при сжигании твердого топлива теплом. Для топки такой буржуйки в гараже подойдут дрова, щепа и т.п.

Конструкция из бочки имеет блок вентилятора, направляющий воздушный поток сквозь теплообменник. В итоге поток воздуха нагревается, а продукты сгорания дров выходят черед дымоход в окружающую среду.

Дровяные печи для гаража можно расположить в любой его точке. Организовывать отдельное помещение-котельную совсем не обязательно, если места на это нет. Изготовить бензиновую модель, изделие на твердом топливе можно только с помощью сварочного аппарата, которым свариваем металлические листы в единую конструкцию.

Как правильно сварить печку в гараж

Устройство и принцип работы печи.

Последовательность действий выглядит так:

Для корпуса подберите газовый бу/у баллон.
Срежьте его верхушку, чтобы поместите внутрь камеру сгорания из толстостенной трубы, располагая баллон горизонтально. Диаметр трубы должен быть вполовину меньшим, нежели сам корпус. На торце трубы закрепите форсунку. Помимо этого, камера сгорания должна оснащаться искрообразующим устройством, к примеру, примените пьезоподжиг.
После монтажа и центрирования камеры сгорания корпус изделия с одной стороны заваривается, а со второй – закрывается посредством применения вентилятора.
Открытыми на данный момент останутся исключительно технологические отверстия для патрубка дымоотвода, для форсунки. В качестве топливной емкости на 5-10 л подберите готовый бак или смастерите его самостоятельно из материала с низким уровнем теплопроводности. Это необходимо, дабы исключить перегрев конструкции.
Поместите насос и фильтр между верхним корпусом и нижним топливным баком.
Далее, скрепите насос и форсунку с фильтром, применяя красномедную отожженную трубку для подачи горючего. Вентилятор оснастите диммером, подсоедините к электросети;
Приварите к изделию патрубок с трубой для отвода продуктов сгорания.
Установите печку в выбранном месте, так, чтобы она не мешала свободному движению автомобиля, а рядом имелась возможность хранить запас дров на сутки. Закрепите при помощи термостойкого алюминиевого скотча воздуховоды сверху к опоясывающим топливник трубам. Снизу закрепите коротенькие отрезки тех же воздуховодов с закрепленными в них канальными вентиляторами. Разведите рукава от печки по помещениям, если их несколько в гараже.

Как подключить к агрегату водяное отопление

Печку для обогрева гаража потребуется подключить к водяному отоплению, так как описанная модель буржуйки вполне может подогревать воду/антифриз вместо воздуха. Для этого потребуется вместо сгонов DN50 установить в крышке камеры патрубки DN25, подобрать циркуляционный насос с малой производительностью.

Далее понадобится:

соединить патрубки печи с радиаторами или сделанными своими руками регистрами с суммарной теплоотдачей не более 3,5 кВт посредством металлических труб;
установить насос перед печкой на обратном трубопроводе;
установить закрытый расширительный бак перед обратным трубопроводом;
монтировать краны Маевского в регистры или на радиаторы, чтобы удобно удалять свободный воздух из системы.

Совет. Отопительная система для автодома работает не круглый год, а периодически, поэтому ее не стоит заполнять водой. Воспользуйтесь для этого незамерзающей жидкостью.

Печь для гаража на отработанном масле

Отлично справиться с задачей отопления гаража масляная печь, для изготовления которой можно применить подручные материалы. Конвекционная печь очень удобна в использовании. Конвектора отличаются высокой экономичностью, поэтому конвекторная печь стоит внимание читателя.

Можно изготовить несколько конструкций такой печи, имеющих разные размеры, форму.

Вид буржуйки	Устройство
Модель, оснащенная вторичной камерой дожигания	Благодаря розжигу, нагреву в нижнем бачке происходит выделение масляных паров из первичном отсеке. Поток воздуха сквозь заслонку отверстия, через которое заливают масло, переходит в емкость горения. Вторичный воздух проникает сквозь отверстия на дожигателе, провоцируя выделение пиролизных газов, сгорающих в верхней камере и отдающих тепло стенкам буржуйки. Продукты горения покидают агрегат через дымоход
«Капельница»	Топливо в отдельном маслобаке расходуется капельно, поэтому полностью сгорает. Благодаря наличию насоса, масло подается из топливного бака бесперебойно. Капельницы лучше делать вертикальными и круглой формы. На дне корпуса расположена чаша с горящим топливом, а к ней присоединена трубка для подачи топлива. Благодаря наличию множества отверстий на трубе, помещенной одним концом в топливник, пиролизные пары сгорают, прибывает вторичная воздушная масса. Воздух подается в топливник за счет дымоходной тяги и самотека топлива. Главное, чтобы сверху отопителя располагалось маленькое отверстие

Чертеж печи длительного горения.

Модели со вторичной камерой сжигания обладают существенными недостатками, среди которых

недостаточная мощность при действительно сильных морозах;
высокая пожароопасность ввиду наличия некоторого процента воды в отработанном масле;
наличие едкого дыма при розжиге и в первые минуты горения.

По этой причине стоит присмотреться к капельным моделям, которые более совершенны, безопасны и современны.

На заметку! Чтобы изготовить буржуйку на отработанном масле стоит подобрать правильную толщину металла – 5 мм. Также понадобиться раздобыть трубу, толщиной 5 мм, диаметром 100 мм с просверленными отверстиями.

Итоги

Как показывает практика, с целью отопления дома для автомобиля оптимально применить самодельные печи. Изготовить такие агрегаты в гараж несложно. Зато можно получить отопительную систему, которая безопасна, работает надежно, служит длительное время, не меньше, чем модели заводские.

Сжигание топлива в них позволяет нагреть стенки печи, которые отдают тепло окружающему пространству. Как следствие этому, гараж наполняется теплом, уютом.

Источник: https://vseprogarazh.ru/kommunikatsii/otoplenie/pech-dlya-garazha/

Буржуйка в гараж своими руками: варианты на дровах и отработке

Содержание

Буржуйка в гараже: плюсы и минусы
Разновидности гаражных печей
Буржуйка на отработанных нефтепродуктах
Самодельная металлическая буржуйка
Советы и рекомендации

Гараж — излюбленное место многих автолюбителей.

Владельцы автомобилей стараются облагородить помещение, сделать его более практичным и уютным. В зимнее время года в неотапливаемом гараже проблематично проводить много времени, поэтому многие мастерят самодельные буржуйки для обогрева.

Конечно, можно купить готовый отопительный прибор, но сделать печь самому будет дешевле и экономичнее.

Буржуйка подходит для обогрева гаража в холодное время года. Она намного экономичнее электрических отопительных приборов, а ее установка и монтаж не требуют серьезных строительных навыков.

Буржуйка в гараже: плюсы и минусы

Автолюбители устанавливают самодельную буржуйку в гараже по нескольким причинам:

печь обогревает помещение зимой;
на буржуйке можно приготовить пищу или разогреть чайник;
самодельный отопительный прибор при дизайнерском подходе может стать украшением гаража.

Советуем подробнее прочитать почему дымит буржуйка и найти ответы на интересующие вопросы.

Печь-буржуйка в сравнении с другими отопительными приборами обладает рядом преимуществ:

Для растопки можно использовать разнообразное топливо — дрова, угли, строительные отходы, нефтепродукты, отработанное масло и др.
Главное достоинство буржуйки — скорость обогрева помещения. Благодаря высокому КПД и мощности печь нагреет гараж площадью 50-60 кв. м. за 15-20 минут.
Печь равномерно распределяет тепло вне зависимости от места, где она находится.
Буржуйка является экономичным отопительным прибором. К примеру, отопление гаража буржуйкой обойдется в несколько раз дешевле, нежели электрическим обогревателем.
Дополнительное преимущество буржуйки в гараже — возможность приготовить или разогреть еду. Создавая печь самому, достаточно закрепить на верхней ее части варочную поверхность из металла.
Самодельная печь обойдется автолюбителю практически бесплатно, если в гараже завалялись ненужная бочка, лист металла и труба.

Ранее мы уже писали статью про установку буржуйки для обогрева и рекомендовали добавить ее в закладки.

Печь-буржуйка гармонично впишется в интерьер любого гаража. Кроме функции обогрева отопительный прибор имеет «режим приготовления пищи». В верхней части буржуйки устанавливают варочную панель, где можно подогреть чайник или приготовить еду.

Недостатками буржуйки в гараже являются:

необходимость устройства дымохода в гараже;
периодическая чистка дымоотводной трубы;
необходимость постоянной подачи топлива;
невозможность аккумулировать тепло.

Разновидности гаражных печей

Чтобы сделать печь-буржуйку для гаража своими руками, в первую очередь нужно ознакомиться с возможными моделями. Наиболее популярными видами гаражных печей являются кирпичная и железная буржуйки.

Не уступают им и отопительные приборы из подручных средств — из бочки, газового баллона и т.п. Также печки делят в зависимости от используемого топлива — дровяная, угольная, на отработанном масле и др.

Рекомендуем подробнее прочитать про изготовление буржуйки из колесных дисков и найти ответы на интересующие вопросы.

Буржуйки «на отработке» часто встречаются именно в гараже, ведь ненужное машинное масло в больших количествах всегда есть у каждого автолюбителя. Такая печь не выделяет неприятных запахов и вредных испарений.

Буржуйка на отработанном масле способна быстро обогреть небольшое помещение гаража. По своей мощности ее можно сравнить с электронагревателем. Эта буржуйка подходит для тех, кто не хочет дополнительно тратить время на чистку зольника, проветривание и т.д.

Ведь во время работы печи масло полностью выгорает, а вероятность взрыва или воспламенения практически исключена.

Буржуйка на отработанном масле — популярная модель среди гаражников. Зачастую ее установка связана с тем, что у автолюбителей всегда под рукой отработанное машинное масло.

Обратите внимание

Топить дровяную печь можно покупными заготовками или обычными дровами. Уровень КПД такой буржуйки достаточно высок. Если древесины под рукой не оказалось, можно подавать и древесный уголь.

Буржуйка в гараже на дровах. В качестве топлива можно использовать небольшие готовые бруски, поваленные ветки и деревья, древесный уголь.

Буржуйка на отработанных нефтепродуктах

Печь на отработанном нефтепродукте представляет собой устройство, состоящее из двух камер. В первой сгорает масло, а во второй — образовавшиеся газы вместе с воздухом.

Как выглядит такая буржуйка на отработанном масле и её основные составляющие

Чтобы сварить такую печь, мастеру понадобится не более 2-3 часов. Она изготавливается из следующих материалов:

труба для дымохода;
топливный бак/готовый металлический ящик;
листовой металл.

Видео: обзор буржуйки для гаража

Из инструментов понадобятся:

сварочный аппарат;
болгарка;
зубило;
кувалда;
рулетка, маркер/мел;
молоток;
перфоратор;
заклепки.

Чертеж буржуйки «на отработке». На рисунке изображено два отдела, в первом осуществляется подача и горение масла, во втором — горение газов вместе с воздухом.

Чтобы сделать такую печь своими руками, следует действовать поэтапно:

Сначала делают чертеж буржуйки для гаража. На рисунке схематично отмечают все детали и заготовки с размерами.
В качестве топливного отдела используют готовый бак или металлический ящик с вырезанным отверстием для подачи топлива. К баку при помощи сварочного аппарата крепят ножки.
Верхний отдел делают в форме вытянутого цилиндра. С нижней камерой его соединяют при помощи трубы. Для этого в ящике вырезают небольшой круглый проем. Все стыки проверяют на герметичность. В трубе проделывают отверстия (10 мм в диаметре) для поступления в канал вторичного воздуха.
Дымоотвод делают в верхней части конструкции под наклоном на высоте нескольких метров.
Верхнюю поверхность буржуйки можно использовать в качестве «кухонной плиты». Это самое горячее место в печи.
Чтобы разжечь печку, в камеру заливают несколько литров «отработки», добавляют немного печного топлива, кладут бумагу и поджигают. По мере необходимости масло доливают небольшими частями.

Прочитайте статью о возведении мини-буржуйки и найдите ответы на интересующие вопросы.

Буржуйку на отработанном масле изготавливают из металлического ящика или бака. Верхняя камера обязательно должна быть цилиндрической формы.

Самодельная металлическая буржуйка

Чугунная или стальная печь для гаража наиболее распространена среди автолюбителей. Ее делают из металлического ящика или ненужной бочки/баллона и трубы с диаметром не менее 3 см.

Алгоритм действий:

В первую очередь мастерят металлический ящик с вырезанными отверстиями под топку.
К нему приваривают подставку/ножки.
Далее оборудуют место для вывода золы. Для этого мастерят решетку с прорезями (можно использовать арматуру).
Под пластиной устанавливают ящик, где будет скапливаться зола.
Дымоходную трубу устанавливают под наклоном в 30 градусов в боковой или верхней части буржуйки.

При желании металлическую буржуйку можно покрыть жаростойкой краской и подключить свою систему отопления

Советы и рекомендации

Опытные мастера советуют устанавливать буржуйку в углу гаража, а дымоходную трубу выводить на противоположную сторону. Таким образом достигается максимальная теплоотдача. Чтобы тепло не уходило вместе с дымом, трубу нужно тянуть под углом 30 градусов. По возможности рекомендуется избегать горизонтальных прямых участков.

Расположение дымоотвода должно быть ступенчатым. Чем меньше прямых горизонтальных участков, тем лучше.

Под печь кладут металлический лист. Установка буржуйки в гараже требует наличия приточной вентиляции и системы вытяжки.

Самодельная буржуйка станет практичным дополнением для любого гаража. Благодаря функции равномерного распределения тепла устанавливать печь можно в любом месте, но специалисты рекомендуют монтировать отопительный прибор в углу.

Источник: https://presstile.ru/stroitelstvo/pechi/byrjyika-v-garaj-svoimi-rykami-varianty-na-drovah-i-otrabotke.html

Самодельные печки: печка для гаража на дровах, на жидком топливе, чертежи своими руками, дровяная железная печь, маленькая печка для гаража

Гаражи, сараи, мастерские и прочие подсобные помещения не всегда имеют стационарное отопление. Для того, чтобы зимой поддерживать внутри комфортную температуру, используются самодельные печки.

Общие сведения о самодельных печах

Для экономии финансов обогревающие приборы зачастую изготовляются самостоятельно из подручных материалов и металлолома. Для подобных конструкций характерна простота в обслуживании и эксплуатации.

Как указано в нормативах, автомобиль должен храниться при температуре не ниже 5 градусов. Понижение температуры приводит к тому, что машину достаточно сложно завести.

Сильные морозы могут спровоцировать также замерзание антифриза, что обычно приводит к повреждению блока цилиндров или его головки.

Общие сведения о самодельных печах
Разновидности
Инструменты и материалы
Кирпичная
Буржуйка
Печка на отработке
Длительного горения

В такой ситуации владельцу автомобиля приходится заранее включать двигатель для разогрева. Однако ресурс мотора не вечный, и рано или поздно это приводит к преждевременному износу деталей и узлов.

Трансмиссия также нуждается в разогреве, для чего используется паяльная лампа или с костер.

Более практичным решением вопроса является поддержание внутри гаража комфортной температуры, для чего можно использовать заводскую или самодельную печку на дровах.

Эффективный обогреватель для гаража должен быть:

Компактным.
Универсальным в плане потребляемого топлива.
Способным быстро разогреваться.
Иметь хорошую теплоемкость, что выражается в удержании температуры на протяжении длительного времени после окончания горения.
Обладать простой и компактной конструкцией.
Дешевым.
Обладать надежным дымоотводом и вытяжкой.
Пожаробезопасным. Прибор обычно устанавливают как можно дальше от легковоспламеняющихся материалов.

Разновидности

Классификация печек для гаража проводится по типу используемого топлива.

По этому признаку приборы разделены на четыре группы:

Газовые. Отличаются доступной стоимостью и высокой скоростью обогрева. Из-за взрывоопасности эксплуатировать подобные устройства необходимо очень внимательно. Так как магистральный газ редко подводится на гаражи, его заменяют сжиженным топливом в баллонах.
Твердотопливные (буржуйки). Очень популярный способ обогрева различных технических помещений, для работы которого подходит любое твердое топливо.

Электрические. Славятся компактными габаритами, высокой безопасностью и экологичностью (дымоход в этом случае не потребуется). Недостатком электрических обогревателей является дороговизна потребляемой энергии.
Жидкотопливные. В качестве энергоносителя для подобных печек выступает отработанное машинное масло. Этот вариант обогрева считается самым недорогим.

Инструменты и материалы

Определившись с топливом и конструкцией печи, переходят к заготовке необходимых инструментов и материалов.

Для самостоятельного изготовления гаражного обогревателя потребуется:

Листовой металл, металлолом (хорошо подойдут газовые баллоны б/у).
Металлическая бочка, трубы, уголок, швеллер.
Огнестойкий кирпич.
Сварочный аппарат.
Плоскогубцы, молоток и т.д.

Каждую из вышеуказанных конструкций можно смастерить своими силами, используя следующие инструкции.

Кирпичная

Эту печку для гаража на дровах отличает основательность и надежность. Кирпич является подходящим материалом из-за своей способности хорошо удерживать и отдавать тепло.

Однако нужно учитывать, что кирпичная печка является статичным сооружением, а процесс ее возведения происходит не очень быстро. Стандартные параметры – 2х2,5 огнеупорного или шамотного кирпича.

Раствор состоит из песка, огнеупорной глины и шамотного порошка.

Буржуйка

Изготовление железной печки в гараже обычно не вызывает особых затруднений. Для этого используют толстые металлические листы, соединяемые посредством инвертора.

Кроме этого, для сооружения конструкции потребуется металлический уголок, труба и бочка. Металлические листы хорошо подходят для изготовления квадратной или прямоугольной печи.

Цилиндрическую буржуйку проще сделать из трубы или старого газового баллона.

Нужно использовать только толстые листы — не менее 5 мм. Труба же должна иметь диаметр 300 мм. Лучшим местом выведения дымоходной трубы выступает крыша. Для выхода через заднюю стенку потребуется соблюдать уклон не менее 30 градусов. Дымоотвод изготовляют из металлической трубы диаметром от 120 мм. Внизу такая труба должна иметь толщину 2–3 мм: слишком тонкие стенки быстро прогорят.

Под топку помещается зольник для сброса золы, сваренный из толстого листа металла с прорезями. На его габариты влияют размеры буржуйки и тип используемого топлива. Если в этом качестве будет выступать уголь и мелкое твердое топливо — прорези делают 10–12 мм. При использовании дров щели увеличивают до 40 мм.

Печка на отработке

Эти маленькие печки для гаража являются наиболее удобными с точки зрения экономичности. Как известно, дрова и уголь в гараже имеются не всегда, чего не скажешь об отработанном машинном масле и мазуте: такого добра у автомобилистов предостаточно. Приборы данного типа состоят из двух отдела: первый предназначен для сжигания масла, а во втором горит смесь газа и воздуха.

Чертеж печки в гараж своими руками включает в себя следующие узлы:

Топливный бак.
Камера дожига.
Температурная секция.
Дымоход.

Сгорающее топливо образует пары, поступающие в следующий отдел для смешивания с воздухом. Это позволяет осуществить еще одну реакцию горения при высокой температуре. Печь на жидком топливе своими руками можно сделать из листового металла. В качестве нижней части часто выступает готовый ящик с приварными ножками. Его нужно оснастить отверстием с заслонкой для подачи топлива.

Длительного горения

Дровяная печка для гаража продолжительного горения удобны тем, что древесина тут не горит, а тлеет. Это позволяет увеличить периодичность загрузки топлива до 20 часов.

Для поддержания подобного режима потребуется плотная загрузка топливного отдела и наличие регулирующей заслонки.

В итоге тяга печи будет отличаться умеренностью и стабильностью: это обеспечит медленное горение дров с постоянным выделением тепла.

Важно

Самодельная печь для гаража на дровах изготовляются из металлической бочки на 200 л. Верхнюю ее часть срезают, обустраивая канал под дымоход диаметром 100 мм. Второе отверстие диаметром 100 мм вырезается для воздушной трубы.

После этого изготовляют специальный груз для свободного движения внутри бочки. Для этого подойдет металлический круг, усиленный обрезками швеллера.

Далее корпус печки оснащают серией прорезей, после чего к нему приваривают кусок 100-мм трубы.

Груз устанавливают внутрь корпуса, закрыв сверху крышкой. Трубу для воздуха вваривают внутрь вырезанного отверстия. Также потребуется пара люков — для загрузки дров и чистки золы. Готовую конструкцию желательно установить на кирпичную, бетонную или цементную платформу.

Источник: http://www.sibear.ru/information/samodelnye-pechki-pechka-dlja-garazha-na-drovah-na.htm

дровяная печка длительного горения своими руками, чертежи устройства отопления

В настоящее время многие автолюбители устанавливают в своих гаражах системы отопления. Это необходимо для повышения уюта и комфорта сооружения. Согласитесь, гораздо приятнее ремонтировать личный автомобиль в отапливаемом помещении. Зачастую перед автолюбителем встает задача выбора оптимально подходящего типа печи. Наиболее распространенными и универсальными считаются печи для гаража на дровах.

Виды печей

Наиболее распространенные конструкции дровяных печей:

Буржуйка.
Буржуйка с водяным контуром.
Кирпичная.
Длительного горения.
Конвекторная печка.

Принцип действия очень простой: при сгорании дров в топке агрегата, корпус нагревается и отдает тепло в помещение.

Благодаря этой системе, КПД конвертерной печи выше, чем у буржуйки.

Плюсы и минусы

Как и любой отопительный прибор, дровяная печь имеет свои преимущества и недостатки.

Рассмотрим некоторые преимущества:

Относительно невысокая цена топлива.
Универсальность прибора при эксплуатации. Можно использовать отопительный прибор для отопления помещения, приготовления и подогрева пищи.
Монтаж и установка гаражной печи очень простые и не требуют больших затрат.
Для изготовления агрегата могут использоваться подручные материалы.
При эксплуатации не требуется использование дополнительных установок и приборов.
Небольшие габаритные размеры агрегата делают его универсальным при использовании в гаражах.
Эксплуатация такого прибора не требует использования дополнительного вида энергии (электричества).

К недостаткам данной конструкции можно отнести:

Такие печи имеют большую теплоотдачу, в результате чего они быстро нагреваются и быстро остывают.
Для поддержания высокой температуры в печи необходимо периодически подкладывать дрова.
Необходим постоянный контроль за процессом отопления для обеспечения безопасности.

Особенности

Основное правило при эксплуатации печи – отсутствие выделения вредных веществ.

Выбирая конструкцию отопительного прибора, помните, что она не должна быть пожароопасной.

Изготовление своими руками

Далее проделываем следующее:

Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
Монтируем и привариваем дно.

Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.

Полезные рекомендации

Установив печь в гараже, необходимо проверить ее работоспособность и пожаробезопасность:

Нарубленные в размер печи дрова укладываем в топочную камеру. Заполняем её на 1/3.
Крышку для подачи воздуха необходимо закрыть.
Разжигаем дрова в топке. Начинаем эксплуатацию печи.

С любым обогревательным прибором ваш гараж приобретет уют и станет комфортабельным.

О том, как сделать супер-печь из баллона, смотрите в следующем видео.

Как сделать печь буржуйку с водяным контуром своими руками фото, чертежи и прочее

Использование печей-буржуек в большинстве случаев было связано с производством. Это сушка одежды и обогрев персонала в вагончиках, помещений для производственных нужд или теплиц. Толчком к последующему развитию конструкций стало их совершенствование в части эффективности отдачи тепла. Использование спецтехнологий дает возможность делать печи из металла в исполнении дизайнера.

Как сделать печь-буржуйку собственными руками

В первую очередь, необходимо выразить понятие «буржуйка». Как повелось изначально — это тепловой аппарат, сделанный из металла для применения твёрдого топлива. В основном, применяются дрова. Для отвода печных газов ставится железная труба, выводимая наружу через стенку или форточку.

Преимуществом подобной конструкции считается быстрый нагрев стенок с дальнейшей отдачей тепла в пространство вокруг. Минус заключается в том, что при прекращении подачи дров в топочную камеру, печь быстро стынет, и приходится дополнительно их подкладывать, чтобы сберечь температуру в помещении. За ночь подобных операций необходимо делать несколько.

Буржуйки могут быть разного назначения

Оснащение печи-буржуйки гидроконтуром

Чтобы убрать этот значительный конструктивный минус, такие тепловые агрегаты оборудуют добавочной системой отопления.

Цель такой доработки состоит в увеличении общей теплоёмкости, что даст возможность длительнее хранить комфортную температуру в помещении и, поэтому, реже топить печь.

Нагрев теплового носителя выполняется конкретно от камеры сгорания печи. Для этого есть несколько вариантов:

Обустройство «карманов» на боковых стенках, в которые наливается тепловой носитель.
Установка бачка для воды с отводами к системе отопления водяного типа.
Монтаж коллектора вокруг дымохода очень близко от печи, проходя через который воздух нагревается конкретно от дымоотвода.
Установка водогрея в камере сгорания печи.

Буржуйку можно применять для отопления водяного типа

Приступая к изготовлению буржуйки с бойлером, домашний умелец ориентируется, в первую очередь, на присущие в наличии материалы и сам определяет способ нагрева.

К плюсам такого отопительные устройства относится её быстродействие. Помещение можно прогреть до подходящей температуры в сжатые сроки, причём поддерживать необходимый уровень в течение долгого времени.

К минусам как правило относят такие моменты:

Подобная печь просит постоянного внимания и своевременного подогрева в течении 24 часов.
В доме за городом, где вы появляетесь иногда в виде теплоносителя необходимо применять незамерзающий антифриз или минеральные масла, лучше трансформаторное, но вполне можно и обычную отработку. В другом случае вода в зимний период замёрзнет и разорвёт детали системы обогрева. Ремонт в холодное время суток нереален.

Печь железная с водяной рубашкой обладает большим уровнем КПД

Печная конструкция, её характерности

Важными элементами буржуйки считаются:

Топочное отделение. Устраивается примерно в средней трети печи. Предназначается для сжигания топлива — дров или угля. Оборудуется дверкой на боковой стенке печи для загрузки.
Зольник необходим для сбора твёрдых остатков после сгорания дров или угля. От части для топки сверху отсоединяется колосниками, собой представляет литые чугунные стержни специализированной формы. Зола пробуждается в зазор между ними и попадает в лоток для сбора отходов. Снизу зольника варится дно из листового металла толщиной 1,2–1,5 мм.
Ёмкость с носителем тепла собой представляет бак из листового металла, наполняемого водой или остальным теплоагентом. Для данного устройства нужна абсолютная герметичность. Сверху бака устраивается отверстие для выхода для воды, в нижней — обратная труба, по которой остуженный в системе отопления тепловой носитель возвращается.
Дымоход устраивается сверху корпуса печи, может быть вертикальным, горизонтальным или наклонным. Выводится наружу через стенку. Для печей-буржуек в большинстве случаев применяется диаметр трубы 150 мм.
Опорная часть — ножки из профильного металла, обеспечивающие просвет между корпусом и полом не менее 20–25 см. Под них необходимо установить защитный лист металла с подложкой из асбеста. Это очень важно, если агрегат для отопления ставится на полу из сгораемых материалов.

Галерея фотографий: конструкции железных печей

Трубные змеевики

Устройство этого узла зависит от конструкции печи. Есть различные типы:

С прямыми углами. Такие тепловые агрегаты делаются из листового металла толщиной до трёх миллиметров. Исходя из этого, теплообменный аппарат наиболее технологично сделать в виде рубашки, находящейся вокруг топочное отделение. Расстояние между стенками рубашки и корпуса печи зависит от объёма теплообменного аппарата. Чем он выше, тем очень медленно происходит нагрев теплового носителя в нём. Часто ёмкости устанавливают сверху топочного отделения, однако в этом случае становится недоступной электроплита печи.

Четырехугольная форма печи наиболее приемлема для буржуйки

Цилиндрическая вертикальная буржуйка очень дешёвая

Буржуйка может быть сделана из трубы из металла, необходимой для трубопровода большого давления

Футеровку вполне уместно сравнить с теплоизоляцией

Обогревать помещение можно и опилками

Галерея фотографий: трубные змеевики для печей на дровах

Расчёты показателей буржуйки

Теплотехнические расчёты печей наиболее сложны. В строительстве и производстве подобные операции делаются специализированными лабораториями. Для бытового употребления их существенно облегчают, оставляя для самостоятельного определения только важные параметры тепловых агрегатов:

Расчёт теплоустойчивости помещения, другими словами обозначение его способности сохранять тепло. Такой параметр зависит от материала и толщины пола и стен, его теплопроводимости, конструктивных свойств оконных и конструкций дверей. Однако в любом случае теплоустойчивость зависит ещё и от качества выполнения всех составляющих компонентов.
Расчёт сечения дымоотводных каналов, потому как качество и скорость сгорания топлива в печи зависит конкретно от данного параметра. Если диаметр больше благоприятного, то большая часть тепла уходить будет без отдачи, снижая КПД устройства. Напротив, недостаточное сечение может привести к неполному сгоранию топлива и загазованности помещения. Для определения размера трубы дымоотвода применяется показатель 2,7 в отношении к объёму топки печи. Если данный показатель составляет 40 литров, то подходящий размер дымоотвода будет составлять 40 / 2,7 = 14, 8 см.

Классический размер трубы из металла для дымохода составляет 150 мм. В большинстве случаев к расчётной величине прибавляют 15–20%. Финальная регулировка тяги в печи выполняется шибером, дающим возможность прекрасно настраивать сечение дымоотвода. Нужно сказать, что величина тяги будет зависеть не только от диаметра, но и от погоды, благодаря этому применение шибера считается необходимым.

Приоритетное значение имеет высота дымоотвода. Есть ограничивающий параметр — общаяя высота его не должна быть более 5 метров считая от места выхода из топочного отделения. Уровень возвышения над кровлей зависит от места расположения в отношении к коньку.

Чрезвычайно важно определить размеры дымоотвода правильно

Инструменты и материалы для производства буржуйки

Инструментальный набор, устройств и материалов невысокий.

Для производства печи понадобится:

Ручная машинка для шлифовальных работ для разделывания листов стали и профилей.
Диски для нарезания металла.
Струбцины, которые нужны для фиксирования деталей при разделке и сборке.
Аппарат сварочный бытовой.
Электроды диаметром 3 и 4 мм, подходящие используемому материалу.
Молоток.
Инструмент для выполнения кладки при разработке футеровки.

Лист стальной толщиной 4–5 мм для внешних стенок корпуса.
Лист стальной толщиной 1,5–3 мм для межкомнатных перегородок и рубашки под тепловой носитель.
Колосники стержневые (для прямоугольных печей) или литая решётка в форме круга.
Профильные трубы крупного диаметра для производства корпуса и рубашки цилиндрических печей.
Трубы дымоотвода, также «сэндвич».
Стальной уголок 32 х 32 мм для спайдерных крепежей трубы и подставки наружной под неё.
Проволока нержавеющая для растяжек дымоотвода (если понадобится, в зависимости от места установки).
Кирпич для футеровки и шамотная глина.

В зависимости от конструкции могут потребоваться и прочие инструменты общего назначения.

Для производства системы обогрева нужно создать эскизный проект, на основании которого выполняется расчёт потребности в материалах, запорной, контрольной и регулирующей арматуре. Предпочтительно применение труб сделанных из металлопластика. Установку подобных трубо-проводов нельзя делать на расстоянии ближе 1,5 м от печи. Необходимо брать во внимание, что с печью-буржуйкой можно применять исключительно самотёчную отопительную систему с расширительным баком.

Работы по подготовке

На данном шаге нужно:

Выполнить эскизный проект печи с деталировкой.
Составить финансовую ведомость для закупки.
Купить материалы и недостающие инструменты.
Сделать все детали для печи.

Последний пункт — самый трудоёмкий и серьезный.

Буржуйку можно присоединить к водяному отоплению

Установка печьки

Этот процесс осуществляется в следующей очередности:

В первую очередь следует собрать корпус. Делать это стоит на прихватках. После сверки с чертежом изделия исполнять заключительную сварку деталей, после этого переходить к следующей. Оставлять детали на прихватках нежелательно, потому как потом они бывают недоступны. Зазоры между деталями, непровары швов обязаны быть исключены.

Щелей между деталями в корпусе буржуйки не должно быть

Проверить герметичность сварки можно мелом и керасином

Современная буржуйка с водяным отоплением можно включить в любое оформление

Эксплуатационные особенности

Использование буржуйки имеет ряд особенных характеристик:

Дымоотводный канал должен быть выведен на улицу через стенку или потолок. Подключение трубы к вентиляционной системе непозволительно. Места пересекания необходимо изолировать негорючими материалами.
Современные печи из металла способны качественно нагреть одно помещение до тридцати метров 2 . При этом оно обязано быть качественно утеплено.
При более обширной обогреваемой площади необходимо применять систему отопления водяного типа от такой же печи.
В помещении с подобной печью следует иметь ящик с песком и держать наготове ёмкость с водой.
В доме было бы неплохо оборудовать индивидуальное помещение с запасом дров для буржуйки, потому как топливный расход велик.

Соблюдение эксплуатационных правил и пожарной безопасности сберегут ваше имущество и здоровье.

Видео: как выполнить буржуйку собственными руками

Уход и обслуживание буржуйки

Печь будет Вам служить долго, если вы будете исполнять правила ухода за ней:

Сборник конденсата, устанавливаемый на дымоходе, необходимо открывать еженедельно чтобы сливать воду.
в начале сезона отопления дымоотвод необходимо очистить от сажи специализированным инструментом.
Во время эксплуатации корпус печи и трубу нужно постоянно смотреть на предмет проникновения дыма в пространство помещения.
Контролировать состояние приточной и вентиляции вытяжной.

Собственными силами сделанные железные дровяные печки могут быть не только продуктивными, но и стать настоящим интерьерным украшением помещения. Но не забывайте про необходимость выполнения всех правил монтажа и эксплуатации.

Металлическая печь дровяная для отопления дома и дачи: чертежи и изготовление

Для отопления жилых помещений существует множество решений. Они очень отличаются друг от друга как по эффективности, так и по стоимости. К небольшому числу вариантов, имеющих оптимальное соотношение цена-качество-удобство, относятся металлические печи. Именно они с успехом способны обогреть как городской, так и деревенский дом.

Содержание статьи:

Особенности использования

Прежде чем отдать свое предпочтение и приобрести металлическую печь отопления, нужно тщательно обдумать каждую особенность ее применения. К наиболее значимым из них относятся следующие:

Печь из металла является отопительным прибором повышенной пожарной опасности (впрочем, как и остальные устройства для отопления). Поэтому при ее использовании важно постоянно соблюдать правила пожарной безопасности.

Важно! Нельзя хранить дрова и растопку вблизи самой печи. Это может привести к пожару. Кроме этого, все горючие предметы должны быть удалены не менее, чем на 100-150 см от устройства.

Кроме опасности пожара, есть риск получения термических ожогов как самим пользователем, так и детьми, домашними питомцами. Для недопущения этого нужно провести соответствующие беседы с детьми и не оставлять их и домашних животных одних без присмотра вблизи растопленной печки.
Для печи из металла в обязательном порядке потребуется дымоход. Практичнее, и при этом не слишком дорого, будет использовать современные решения в виде сэндвич-трубы. Она продается готовым комплектом, со всеми креплениями и прочим. Ее нетрудно установить вдвоем за 3-5 часов работы. Главное — внимательно изучить инструкцию и подготовить все необходимое для установки.

Важно! При установке трубы дымохода нужно соблюдать правила пожарной безопасности и применять негорючие материалы (минеральная вата, сталь, силиконовый герметик, цемент и тому подобное).

Для эффективного использования печки важно правильно выбрать место ее установки. Наиболее оптимальное — в центре отапливаемого помещения. Если печь решено установить возле стены, то на ней нужно смонтировать противопожарный фартук прямоугольной формы, площадью на 30-50% больше площади задней (или боковой и задней, если установка производится у стены в углу) стенки.
Под основание печки всегда устанавливается негорючая подстилка — лист асбеста (толщиной 3-5 мм) и поверх него лист стали (толщина около 2-3 мм). У передней стенки печи этот лист должен выдаваться вперед не менее, чем на 0.5-0.7 метра. С остальных сторон выступа будет достаточно и в 0.2-0.3 метра. Это с одной стороны предупредит пожар, а с другой — сохранит чистоту в помещении при чистке зольника и загрузке дров в топку печи.
Многие конструкции печей предполагают варочную поверхность. Обычно это 1-2 конфорки. Нужно соблюдать осторожность при их использовании — не допускать пролива воды. Так как в качестве материала для варочных поверхностей применяют чугун, он легко растрескивается при резких перепадах температуры (что и происходит при проливе холодной воды на него).

Предполагая длительное использование металлической печи не только для отопления, но и для других бытовых целей, стоит приобретать модели со встроенным баком для подогрева воды, варочной поверхностью или даже духовым шкафом. Они сделают повседневную жизнь в доме с металлической печкой много комфортнее.

Совет! Подогрев воды может обеспечивать и особая секция дымохода в виде двухслойной трубы, между оболочками которой циркулирует вода. Приток ее происходит из водопровода. Такое приспособление не только даст горячую воду для кухонных нужд, но и обеспечит полноценный горячий душ.

Разновидности железных печей на дровах

Для всех видов металлических печей характерна простота конструкции, с одной стороны это делает их более надежными, но с другой — накладывает и ряд ограничений. Это хорошо видно на двух основных разновидностях дровяных печек из металла.

Печи прямого сжигания

Эти конструкции делятся на три подвида:

Камерные
Канальные
Колпаковые

Все они в той или иной степени копируют и адаптируют для металла конструктивные решения, применяемые в кирпичных отопительных агрегатах. Но в отличие от последних металлические конструкции более легкие и простые в монтаже и ремонте.

Печи длительного горения

Многие из потребителей слышали о котлах длительного горения (дровяные, пеллетные) и на основании этого могут пытаться судить о печках длительного горения. Это ошибка.

Дело в том, что у котлов в конструкции всегда есть водяной контур, именно он не позволяет перекалиться котлу при длительном цикле эксплуатации и одновременно отдает практически все выделяемое тепло в отопительную сеть.

У печек же такого в конструкции нет. Длительное горение обеспечивается в них значительно большей топкой по сравнению с более распространенными конструкциями. Очевидные минусы таких печек — большие габариты и вес, сложности при очистке от золы и загрузке дров.

Чертежи и схемы

Здесь и ниже по тексту приводится несколько полных схем и чертежей металлических печей трех видов конструкций:

Камерной
Канальной
Длительного горения

Все они используют для топки дрова и довольно легко воспроизводимы даже в условиях гаражной мастерской. При использовании этих чертежей стоит помнить, что не все размеры на них можно произвольно менять. Это касается прежде всего диаметра дымохода, внутренних сечений дымоотводных каналов, отступа внутреннего «зеркала» от стенок, просвета в задвижке шибера. Если неграмотно к этому подойти, то в лучшем случае такая печь не сможет нормально топиться, а в худшем — станет угрозой для здоровья и даже жизни людей в отапливаемом ею помещении.

Процесс изготовления печи своими руками

При необходимости практически каждый домохозяин может самостоятельно изготовить металлическую печку. Для этого нужно простое соблюдение последовательности шести шагов:

Совет! Чертежи конструкций, доступных начинающим мастерам, приводятся в статье в качестве иллюстраций. Проще всего воспользоваться ими, так как это проверенные и работоспособные конструкции.

Выбрать и тщательно изучить нюансы устройства подходящего типа печки. Подобрать необходимые чертежи.
Подготовить все необходимые материалы и инструменты. Из материалов это прежде всего: жаропрочная листовая сталь или обычная сталь толщиной не менее 3-5 мм, стальной уголок, профильные трубы и отрезки арматуры. Понадобятся и инструменты — УШМ с отрезными и шлифовальными дисками, сварочный инвертор с электродами, дрель с набором сверл по металлу, маска сварщика, линейка и угольник, средства личной защиты (костюм сварщика, краги из спилка и защитные перчатки)
На основании чертежей произвести разметку и раскрой основных деталей и узлов.
Из заготовок начать сборку всей конструкции, при этом не забывая о подгонке отдельных деталей. Сборку рекомендуется начинать с топочного узла.
После сборки всего агрегата, используя временную дымоходную трубу, нужно произвести пробную топку. Это позволит выявить проблемы и недоработки, незамеченные во время сборки.
При отсутствии проблем в конструкции ее нужно обработать шлифовальным диском (убрать огрехи сварочных швов) и произвести грунтование и окраску термостойкой краской.

Совет! Выбирая краску, нужно учитывать, что поверхность печки при топке раскаляется до 400-600 градусов.

Возможные сложности при создании печи

При самостоятельной сборке печки из металла возникает не так много проблем, чаще всего это:

Отсутствие навыков сварщика должного уровня — в итоге швы получаются некачественные, и печка при топке будет дымить, возможно и полное ее разрушение (лопнут слабые швы при охлаждении или нагреве конструкции)

Искажение рекомендованных размеров деталей — приводит к неработоспособности или опасности такого устройства.
Применение в качестве материала неподходящих веществ — нельзя использовать алюминий (его температура плавления — около 450 градусов, а печка раскаляется до 500-600. Последствия очевидны) или тонкую не жаропрочную сталь (менее 3 мм — прогорит через 2-3 месяца активной эксплуатации).

Критерии выбора для разных помещений

Печи из металла чаще всего приобретают или собирают самостоятельно для обогрева частных домов или дач. Выбор конкретной конструкции для каждого варианта размещения должен учитывать ряд критериев.

Для дома

Приобретая или собираясь изготовить самостоятельно металлическую печку для дома, нужно учитывать следующее:

Место размещения — если предполагается обкладывать металлическую печку кирпичом с наружной стороны или даже просто футеровать ее изнутри, то разместить ее можно только у основания стен на прочных лагах пола. Но лучше изготовить отдельный фундамент под всю конструкцию.

Совет! Нельзя соединять фундамент печки с фундаментом самого дома. Нужно обязательно тщательно гидроизолировать нижние слои фундамента рубероидом.

Частота и длительность использования — если такая печка будет резервным вариантом, то она должна быть мобильной и достаточно легкой. В случае же использования ее как основного источника тепла — стоит отдать предпочтение более тяжеловесным, но и эффективным решениям (с объемной топкой и каналами дожига печных газов, к примеру).

Для дачи

Печка для дачи по определению используется эпизодически, поэтому она должна быть достаточно малогабаритна и легка.

В дачных домиках нет нормальных условий для готовки и подогрева воды, соответственно печь должна быть с варочной плитой и встроенным бойлером или теплообменником в первом сегменте дымохода.

Отзывы пользователей

Виталий Л.: «Четыре года назад купил железную печь-камин для своего деревенского дома. С тех пор пользуюсь ею регулярно на протяжении всего холодного времени года — начиная с ранней осени и до поздней весны. Служит мне печь исправно. Холода у нас бывают и до минус 40 градусов. Но в доме всегда тепло. За сутки нужно делать максимум 5-6 закладок. Размеры дома — более 30 кубов. Температура с +5 до 25-30 вырастает уже за час топки. Всем рекомендую — много проще чем кирпичная и практичнее».

Василий П.: «Для своей дачи покупал печурку конструкции по типу бурельяна. Это было года три уже назад. Печь хоть и выглядит странно, но топит дай боже. В домике за час уже не продохнуть. Раньше стояла у нас самопальная буржуйка. Весьма прожорливая на дрова была. Эта же печь куда как экономнее. И по стоимости не так чтоб и дорого вышло. Мнение мое о ней только положительное — для дачи самое то, что нужно».

Железные печи являются эффективным и недорогим способом обогрева помещений любой площади. Их легко устанавливать и удобно обслуживать. Топливо, которое они используют, доступно и недорого. Подобные отопительные устройства станут верным выбором рачительного и дальновидного домохозяина.

Печь с водяным контуром – 110 фото твердотопливных печей и их устройство

Некоторые частные дома сохраняют печное отопление. При этом дома могут быть оборудованы металлическими или кирпичными печами. Однако, такие печи являются не самым удобным вариантом, так как не отличаются особым комфортом и требуют много времени.

В этом плане лучше использовать печи на основе водяного контура. Внешний вид таких печей также привлекателен. Убедиться в этом можно, изучив фото печи с водяным контуром.

Что такое «печь»

Печи используются в качестве отопительного прибора, выложенного кирпичом, топливом для которого служат дрова. Помимо дров для металлических печей используются также угли. Работает печь, вне зависимости от материала, по аналогичному принципу. Разными будут только методы, которыми распространяется тепло.

Так, металлическая печь нагревает воздух, а печи из кирпича передают тепло, нагревая стены – сначала самого прибора, затем дома.

Что касается печей, работающих на основе водяного контура, то такое устройство может быть и каменным, и металлическим. Таким образом, выделяют два типа печей с водяным контуром.

Преимущества водяных контуров

Для отопления на основе водяного контура характерен ряд преимуществ.

Во-первых, отопительная печь с водяным контуром нагревает воздух, испуская в него тепло. Такое излучение не является вредным для организма.

Во-вторых, печь довольно привлекательно выглядит и предоставляет возможность насладиться видом пламени.

В-третьих, если использовать дымообороты, то тепло, вырабатываемое печью, будет использоваться наиболее полным образом. К тому же, такая печь не зависима от того, есть ли в доме электричество.

В-четвертых, некоторые печи на водяном контуре могут быть использованы на втором этаже.

Также наличие такой печи создает особую атмосферу дома. Хотя в настоящее время такое отопление применяется не часто и является скорее экзотикой.

Минусы

Наряду с положительными моментами, печи имеют и ряд недостатков.

Первое – тепло не будет распространяться равномерно, углы комнаты прогреваются хуже.

Второе – печь занимает довольно большую площадь, оставляя мало свободного места.

Третье – сложно обогреть одной печью весь дом, особенно если он большой и если в нем много комнат.

К тому же, отсутствует возможность установления и поддержания нужной температуры, если говорить о конкретных комнатах.

Также коэффициент полезного действия печи редко превышает 50 процентов, в то время как газовый котел выдает до 90 процентов тепла.

К недостаткам можно также отнести тот факт, что печь нужно довольно часто обслуживать. Растопка, регулирование заслонок, вычищение углей – вот необходимый список действий, которые нужно регулярно повторять. Это отнимает время и требует некоторых усилий.

Таким образом, этот обогревательный прибор имеет недостатки, но их вполне можно устранить. К тому же, водяной контур позволяет преодолеть их часть.

Как действует печь с водяным теплообменником

Такой контур устанавливается в топке и его подключают к радиатору. Таким образом вода осуществляет теплообмен между печью и радиаторами. Это обеспечивает более равномерное распространение тепла, так как радиатор можно установить в любом из помещений, которые нужно обогревать.

Также наличие батарей позволяет регулировать температуру. А установить печь с водяным контуром можно своими руками.

Какие бывают печи

Можно выделить несколько типов отопительных устройств на основе водяного контура. Критерием для такого выделения служит тип циркуляции – естественная или принудительная. Первый тип является энергозависимым, второй работает на основе естественного процесса.

При использовании последнего нужно использовать трубы с большим диаметром, что будет дополнительно загромождать пространство. К тому же, такая система дольше греется. Но этот недостаток компенсируется долгим хранением тепла.

Второй тип – печи, действующие на основе принудительной циркуляции. Это печи длительного горения с водяным контуром. Для обеспечения постоянной циркуляции в систему встроен циркуляционный насос.

Регулируя его настройки, можно осуществлять регулирование интенсивности нагревания комнат. Но такой тип зависит от электричества. Чтобы обеспечить работу печи без электричество, можно обеспечить её бесперебойником, но это вызовет дополнительные затраты.

Также есть смешанные печи, которые работу на основе физических процессов, но при этом оснащаются насосом. Решать, какая печь с водяным контуром лучше, нужно исходя из собственных предпочтений.

Фото печей с водяным контуром

Также рекомендуем посетить:

Преобразование водонагревателя в дровяную печь: 11 шагов

Вы можете использовать фонарик, чтобы зажечь печь через переднее отверстие. После зажигания я закрываю отверстие пустой банкой для кошачьего корма на 5 унций. У меня есть три баллончика, в двух из которых отверстия разного размера для разного количества воздуха. Я обычно использую фонарик на коротких деревянных планках, чтобы разжечь огонь. Когда запас планки заканчивается, я использую топор, чтобы расколоть небольшие доски.
Зажигание фонарика показано на фото V .

Установите решетку на вытяжную трубу. Это предотвратит прогорание углей через дно печи и позволит воздуху проходить через вытяжную трубу. Вероятно, вам придется заменять решетку каждый год. См. Фото W .

Печь будет производить от 1 до 2 фунтов золы каждый день. Лучше всего убирать золу каждый день, потому что из-за ее отложений теплоотдача снизится. На фото X показаны инструменты, которые я использую для удаления золы. Я использую магнит, чтобы удалить гвозди и шурупы из золы, потому что весной я кладу золу на лужайку.

Вам придется иметь дело с скоплением сажи (креозота) в дымоходе. Я привязал веревку к кирпичу, обернул вокруг нее старую футболку и каждый год таскал ее вверх и вниз по дымоходу.

Я изучил химические вещества, разрушающие сажу, и обнаружил, что их не хватает. Испытания этих химикатов показывают, что они практически не работают. Один из популярных сортов – смесь 90% нитрата калия и 10% древесного угля, которая фактически способствует возгоранию дымохода. Идея состоит в том, чтобы вместо одного большого пожара в дымоходе были частые небольшие пожары.Эти материалы воспламенили сажу в трубе печи, отчего она загорелась тускло-красным светом.

Второй тип разрушителей сажи – это антипирен, который испаряется в огне, а затем конденсируется на отложениях сажи. Он затрудняет воспламенение сажи. У вас все еще есть проблема накапливания в дымоходе.

Еще одна возможность – положить небольшие кусочки битого гипсокартона вместе с деревом. Идея состоит в том, что образуется горячий диоксид серы, который вступает в реакцию с сажей в дымоходе.Насколько я помню, гипсокартон – это сульфат кальция, который при нагревании разлагается на оксид кальция и диоксид серы.

Первое использование этой печи, вероятно, должно быть на улице, чтобы сжечь любые горючие вещества на внешней поверхности. Не стоит красить печь снаружи, потому что она будет дымиться и загораться.

Если у вас есть сварочное оборудование, вам следует добавить нижнюю камеру для сбора и удаления золы. Это можно было сделать из другого контейнера с гелием.

Я обнаружил, что хранение легковоспламеняющихся материалов на расстоянии не менее 3 футов от печи было достаточным для пожарной безопасности.Особенно это касается области непосредственно над плитой, где сосредоточено тепло. Любые дымовые извещатели следует размещать подальше от печи, потому что при заправке печи часто выходит дым.

Когда я использовал печь, иногда крышка на переднем отверстии отрывалась после добавления новой порции дров. Итак, я добавил болт, чтобы удерживать крышку на месте. Это проиллюстрировано на фото Y .

Клапан на фотографии был добавлен мной на плиту, которую я использовал.Это оказалось совершенно ненужным и всегда открытым.

Если вы используете эту печь в городе, начните с небольшого количества дров. Начните ранней осенью с небольших нагрузок, чтобы соседи привыкли видеть дым, идущий из вашей трубы. Городские жители, видя, что из трубы идет дым, вызовут пожарную охрану для расследования. Это, в свою очередь, могло привести к конфискации, осуждению или регулированию. В моем случае пожарные были очарованы и не нашли ничего, что можно было бы критиковать.

По возможности держите запасы древесины сухими и скрытыми от глаз. Вы же не хотите, чтобы соседи утверждали, что поленницы – это «бельмо на глазу» или «крысиный приют». Держите поблизости диких кошек, чтобы контролировать грызунов.

Также можно сжигать небольшие количества различных пластмасс. Некоторые пластмассы могут быстро нагреваться.

Я обнаружил, что в очень холодные дни печь можно использовать для плавления алюминия для литья. Мой чугунный тигель вмещает около 18 унций воды, и это количество алюминия требует много тепла для плавления.Даже в холодные дни плавящийся алюминий легко может поднять температуру в салоне до 100 градусов. Чтобы полностью растопить огонь, нужно около полутора часов разжечь огонь.

Фотография Z – это иллюстрация загрузки печи дровами. Мне приходится раскалывать большинство бревен, чтобы забрать их. Большая часть моего топлива – это сломанная мебель. Пожар на этой фотографии смоделирован.

Основным принципом конструкции здесь является использование трубы или трубы для впуска воздуха в огонь. Эта трубка служит двум целям: во-первых, для предварительного нагрева воздуха, поступающего в печь, и во-вторых, для гашения колебаний в воздушном столбе, проходящем через печь и вверх по дымоходу.Эти принципы могут быть использованы в каменных печах, бочковых и чугунных печах.

В этом проекте больше всего проблем и разочарований доставило мне компилирование текста и изображений на компьютере под управлением Windows. Кажется, что программы Windows созданы для того, чтобы помешать и рассердить неудачливого пользователя. Я думаю, у нас никогда не будет хорошего программного обеспечения, пока Microsoft не выйдет из бизнеса.

В следующий раз я буду использовать цифры для картинок. У меня почти закончились письма по этому поводу.

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

: Двухзонная закрытая система с блоком по запросу

: Пример 3-х зонного индивидуального дизайна с сохранением пространства

: 3 зона закрытая с электрическим блоком

: Одна закрытая зона (Radiant Ready A) Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.

Нижняя сторона – два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев из года в год могут складываться. Другое соображение – эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на кв. Дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух – это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух,… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие – 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

: Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.

: Красивая закрытая шестизонная система Polaris

: Четырехзонная закрытая система с использованием котла «Электро».

Источником тепла, таким как электрический бойлер («Электрокотел», показанный выше), можно управлять термостатически, так же, как и обычным водонагревателем резервуарного типа, чтобы направлять воду низкой температуры (120–135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.

: Заполнение однозонной закрытой системы Электрокотлом

: Пример вертикального нестандартного дизайна

: Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

: Закрытая система «Radiant Ready»

: Схема закрытой системы «Radiant Ready»

: Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фото выше наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для установки своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же – чистая, компактная, красивая установка своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по запросу, сконфигурирована в соответствии со схемой ниже.

Поскольку большинство обычных котлов спроектированы для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса, фанкойлами , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

: Коллектор с разделением на четыре зоны

: Разделение на три зоны

: Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более прохладная возвратная вода из лучистого пола может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в радиаторную трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для единственной излучающей зоны, исходящей от существующего обычного котла, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Циркуляционный насос ALPHA

Несколько лет назад, когда Grundfos представила на рынке США революционную серию циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Системы большого объема

Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют тонкости этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по требованию» / Первичная / Вторичная сантехника на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.

Использование уличного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их в сочетании с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые дровяные котлы для установки вне помещений являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды. В этом типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подводящую и обратную линии от вашего котла ниже линии замерзания. Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, с постоянно циркулирующей горячей водой в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в котле исключается расслоение.Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности в БТЕ, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Многозонная замкнутая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.

Многозонная замкнутая (напорная) система с котлом.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .

Заполнение и продувка системы лучистого отопления – критически важный процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух – это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи петлевого коллектора, закрыть все контура зоны № 1, кроме первого, и направить воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Вам не обязательно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Если вы используете в своей системе антифриз, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов (7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие – 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос – Отстойник НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке замкнутой системы, использующей смесь антифриза.Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по запросу, скорее всего, связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза – если применимо (закрытая система) или установлена слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шума отопительного агрегата!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… .. вы можете снять его, так как он разработан, чтобы просто «отломиться» от черной крышки, это снизит напор. и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или «Как спасти испорченную закрытую систему»)

Однажды нам позвонил подрядчик по вентиляции и кондиционированию воздуха, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия.Будучи компанией, приверженной принципам целостности и качества, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» компании Radiant Floor Company, используя Takagi , по запросу водонагреватель. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему – простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Почему не стоит устанавливать водонагреватель самостоятельно

Если вы решили установить водонагреватель самостоятельно, чтобы сэкономить деньги или проверить свои навыки слесаря своими руками, мы предлагаем вам передумать.

Существуют веские причины, по которым установка водонагревателя составляет значительную часть стоимости нового водонагревателя, при этом безопасности и фактическая стоимость возглавляют список.

Безопасность прежде всего

Мы не можем слишком сильно подчеркивать запас прочности. Если вы допустили ошибку при установке водонагревателя, это может быть очевидно сразу, или может потребоваться некоторое время, чтобы проблема возникла. Однако правильная установка и регулярное обслуживание помогут продлить срок службы водонагревателя.

В конце концов, все водонагреватели выйдут из строя. Первая цель – сделать так, чтобы отказы водонагревателя не были зрелищными, как в этом видео из телешоу «Разрушители легенд». Он был запущен как ракета из-за повышения давления, разрушившего бетонные блоки под ним и крышу над ним, показывая, что взрывы водонагревателя реальны, а не миф.

Для демонстрации клапан сброса температуры и давления (TPR) был настроен так, чтобы оставаться закрытым – что может случиться в любом доме в результате неправильной установки или плохого обслуживания – что позволило создать внутри более 85000 фунтов давления танк до того, как его взорвали.

Клапан TPR предназначен для сброса избыточного давления, когда давление воды превышает 150 фунтов на квадратный дюйм или температура воды превышает 210 градусов по Фаренгейту. Когда клапан открывается, он выпускает горячую воду через переливную трубку.

Риск безопасности очевиден. Неправильная установка или неисправный клапан сброса температуры и давления (TPR) может привести к впечатляющему разрушительному взрыву. Добавьте к этому требуемый структурный ремонт повреждения водой, и его стоимость может исчисляться десятками тысяч долларов.

Финансовый риск может быть менее очевидным. Страхование вашего домовладельца может покрывать ущерб, причиненный водой, но это может быть аннулировано, если полис требует, чтобы водопроводчик установил водонагреватель, как это делают многие полисы.

Кроме того, гарантии на водонагреватели многих производителей будут аннулированы, если установка будет произведена не лицензированным сантехником. Производители водонагревателей требуют номер лицензии водопроводчика, выполняющего установку, для регистрации гарантии на продукт.

Лицензированные сантехники обучены и оснащены для обеспечения надлежащей установки водонагревателей всех типов – газовых, электрических, резервуарных и без резервуарных, конденсационных, тепловых насосов и геотермальных.Их навыки и знания охватывают слесарное дело, электричество, столярные изделия, строительные нормы и многое другое. Эта диаграмма с сайта coggle.it показывает, как все это (и многое другое) вступает в игру.

Кроме того, лицензированные сантехники застрахованы, поэтому в случае ошибки ответственность несет сантехническая компания, а не домовладелец. Если вы сомневаетесь в том, застрахован ли сантехник, попросите предоставить подтверждение страхового покрытия.

Мы постоянно видим результаты, когда домашние мастера-любители берут на себя ответственность за все проекты сантехники своими руками, когда они решают установить водонагреватель самостоятельно.Если вы спрашиваете себя: «Что может пойти не так?» у нас есть отрезвляющий список для вас.

1. Вам действительно нужен новый водонагреватель?

Если вы достаточно уверены в себе, чтобы взяться за такой проект, вы, вероятно, также уверены, что ваш водонагреватель – безнадежное дело. Но разве не будет позором (и тратой денег), если вы поставили неправильный диагноз и решили заменить водонагреватель, когда проблема заключалась в неисправном нагревательном элементе или анодном стержне, который можно было заменить? Лицензированные сантехники проводят диагностику, чтобы определить причину проблемы, прежде чем рекомендовать какие-либо действия.Хорошие подскажут, что лучше – ремонт или замена.

2. Покупка неправильного размера

Размер относится к емкости бака (галлонов, нагреваемых в минуту для безбаквальных водонагревателей) и размерам самого нагревателя. Давайте сначала рассмотрим емкость. Большинство домов с 2,5 ванными комнатами и от двух до четырех жителей будут хорошо оборудованы водонагревателями на 50 галлонов.

В зависимости от того, сколько стирки вы стираете и сколько душа принимает ваша семья, может потребоваться резервуар на 60 галлонов или больше.Немного дороже за больший резервуар может сэкономить деньги со временем и почти наверняка сэкономит на ненужных разочарованиях.

В больших домах обычно требуются водонагреватели большего размера или несколько водонагревателей поменьше. Мы обслуживаем многие дома с тремя и более водонагревателями. Для небольших домов, где живут один или два человека, может быть достаточно 30- или 40-галлонного бака, но будьте осторожны. Если резервуар слишком мал, он будет работать все время, пытаясь не отставать от спроса, и изнашиваться быстрее, чем следовало бы.

Повышение государственных стандартов эффективности привело к появлению водонагревателей нового поколения, которые стали больше и лучше.Но имейте в виду, как и многие из нас, они прибавили несколько дюймов по центру (также сверху и снизу).

3. Водонагреватель, установленный в запрещенном месте…

Запрещается устанавливать водонагреватель где угодно. Большинство городов в США и других странах следуют моделям Международного совета кодексов (ICC), которые стандартизируют жилищные и коммерческие строительные нормы и правила во всем мире. В Техасе у вас должно быть разрешение на замену или установку водонагревателя, а установка должна быть проверена местным муниципалитетом на предмет соответствия нормам.

Международный жилищный кодекс, раздел M2005.2, касается запрещенных мест для газовых и электрических водонагревателей и дополнительных нагревательных устройств и описывает стандарты доступности для установки водонагревателей. Например, нельзя устанавливать водонагреватель в помещении, используемом в качестве кладовой. Водонагреватели, установленные в спальне или ванной, должны быть «… установлены в герметичном корпусе, чтобы воздух для горения не забирался из жилого помещения».

4.… или трудное место

Раздел M1305 IRC определяет требования к доступу к водонагревателям и другим приборам в местах, включая чердаки, комнаты и под полом.Например, доступ на чердак должен включать проем размером не менее 22 x 30 дюймов и ровное служебное пространство для водонагревателя размером не менее 30 x 30 дюймов. Должен быть свободный проход из сплошного и сплошного пола шириной не менее 24 дюймов, ведущий к служебному помещению, которое должно находиться на расстоянии не более 20 футов от входа.

Многие водонагреватели, выпущенные с 16 апреля 2015 года, выше и шире предыдущих моделей. Более высокая эффективность в соответствии с новыми государственными стандартами включает лучшее удержание тепла, что требует большей изоляции вокруг резервуара.Эта дополнительная изоляция может плотно прилегать, когда вы устанавливаете водонагреватель в некоторых местах.

Рассмотрим популярный водонагреватель с пластиковым баком Rheem Marathon. Высокопроизводительный электрический водонагреватель на 50 галлонов модели MR50238 имеет ширину 23,5 дюйма – слишком большую ширину для 22-дюймового стандарта. Меньшая модель, модель MR40245 на 40 галлонов, имеет ширину 21,62 дюйма, так что если вы будете предельно осторожны, то сможете подогнать ее под себя. Но хватит ли у вас емкости горячей воды?

Если у вас есть старый водонагреватель в месте с ограниченным пространством, вам, возможно, придется проявить творческий подход, чтобы подобрать новый.Предполагая, что вы можете провести резервуар через отверстие, на чердаке есть много места для установки водонагревателя практически любого размера, но возникает другая проблема: поднять его на чердак.

Типичный водонагреватель на 50 галлонов весит около 125–150 фунтов, так что это не работа одного человека. Если доступ на чердак осуществляется по спускной лестнице, подъемник будет проблемой для большинства людей, а общий вес водонагревателя и людей может быть больше, чем лестница может выдержать. Сантехникам часто приходится поднимать водонагреватели с тросом, чтобы обойти эту проблему.

5. Установка водонагревателя без разрешения на установку сантехники

Разрешительные агентства могут быть очень привередливы в обеспечении соблюдения кодекса. Им нравится присылать инспекторов, чтобы убедиться, что работа была сделана правильно, чтобы не создавать проблем в будущем. Город Грейпвайн, штат Техас, предлагает этот документ, в котором излагаются виды работ, требующие от владельца, строителя или подрядчика получения разрешения.

Политика Grapevine аналогична политике Далласа и других муниципалитетов Техаса и других штатов.Обратите внимание, что на некоторые вещи, в том числе конкретное упоминание о получении разрешения на установку водонагревателя, распространяется исключение. В документе объясняется, когда разрешение не требуется (утечки воды, засорение канализации и т. Д.), Но говорится, что для удаления и замены водопровода. требует разрешения и проверки после работы.

Многие домашние мастера не хотят тратить деньги и беспокоиться о получении разрешения, и – можете ли вы в это поверить? – некоторые не получают разрешения на ремонт дома, потому что не хотят повышения налога на недвижимость.Когда дом продается, продавец должен сообщать обо всех выполненных работах, требующих разрешения. Ой-ой. Независимо от того, как вы ответите на этот вопрос, у вас могут возникнуть юридические проблемы с неразрешенной работой. Также вполне вероятно, что запрещенная работа приведет к аннулированию страхового покрытия домовладельца по любым претензиям, связанным с работой.

6. Невозможность удалить воздух из резервуара

После того, как вы закончите предварительные мероприятия, пора перекрыть подачу воды к водонагревателю, который вы заменяете.Вы должны слить воду из бака, подключив шланг, достаточно длинный, чтобы добраться до слива или выйти за пределы дома. Но перед этим обязательно откройте кран с горячей водой на верхнем этаже. Это предотвратит образование вакуума и позволит воздуху попасть в бак, чтобы он мог полностью стекать.

7. Отсутствие сливного поддона под баком водонагревателя

Все водонагреватели с баком для жилых помещений в Техасе должны иметь устойчивый к коррозии водонепроницаемый дренажный поддон, как описано в данном муниципальном кодексе. Сковорода должна быть 1.5 – 2,5 дюйма в высоту и на два дюйма шире нового водонагревателя. В нем также должно быть место для крепления водосточной трубы, которая выходит за пределы дома и рядом с землей для слива воды в случае выхода резервуара из строя.

Если старый дренажный поддон достаточно большой, его можно использовать, но внимательно осмотрите его на предмет повреждений или коррозии. В зависимости от расположения водонагревателя сливные поддоны могут быть повреждены из-за падения на них предметов или при хранении рядом с ними. Если у вас на чердаке уйдет бак, будь то 40 галлонов или 100, это значит, что в сливной поддон в спешке выливается много воды.Если сливная линия слишком мала или засорена, она не сможет справиться с потоком, это приведет к повреждению водой.

8. Блокировка подачи воды и газа на водонагреватель вне поля зрения

Независимо от того, устанавливаете ли вы водонагреватель, работающий на газе или электричестве, нагревание не должно подаваться, пока водонагреватель не будет полностью установлен и заполнен водой. Нагревание пустого резервуара называется сухим обжигом, а это совсем не то, что вам нужно. Нагревательные элементы в электрических водонагревателях необходимо погружать в воду, иначе они перегреются и быстро перегорят.Пламя пустого газового водонагревателя может перегреть бак и треснуть.

Чтобы питание оставалось выключенным, вы должны видеть выключатель с того места, где находится водонагреватель. Если обогреватель подключен к розетке рядом с водонагревателем или если в поле зрения находится автоматический выключатель, это все, что вам нужно. В противном случае вам понадобится замок на коробке выключателя или отдельный электрический выключатель, автоматический выключатель или отсекающая коробка рядом с водонагревателем.

9. Ошибки клапана TPR и нагнетательной трубки

Как мы уже обсуждали, при установке водонагревателя вы должны быть уверены, что клапан TPR работает, и что вся горячая вода, которую он выталкивает, направляется через сливную трубку.Вы должны ожидать, что клапан TPR время от времени будет открываться и сливать воду. Эта вода должна идти либо в резервуар для перелива, либо в канализацию. Некоторые муниципалитеты требуют переливных резервуаров, а некоторые не знают местных нормативных требований.

Существуют стандарты для материалов и монтажа сливных трубок, о которых не знает большинство сантехников. Вы никогда не ошибетесь с медной трубой, как показано на этом изображении с сайта специалистов по домашнему осмотру nachi.com. Распространенные ошибки в сливной трубке, которые делают сантехники DIYer, включают:

Слишком короткая сливная трубка – она должна выходить на расстояние не более 6 дюймов от пола или дренажного поддона, чтобы горячая вода не разбрызгивалась на кого-либо или что-либо поблизости.Дно не должно иметь резьбу.
Изготовлен из неутвержденного материала. К утвержденным материалам относятся медь, оцинкованная сталь, ХПВХ, нержавеющая сталь или полипропилен. Неутвержденные пластмассы могут плавиться.
Диаметр трубки слишком мал – выпускная трубка не может быть меньше, чем клапан TPR, к которому она подсоединяется, который обычно составляет ”. Кроме того, не должно быть уменьшения размера трубки ниже соединения с клапаном TPR.
Неправильная прокладка слива воды – вода должна идти из сливной трубы в сток в полу, в приемник непрямых отходов (дренажный поддон) или по линии, ведущей за пределы дома.Его нельзя подключать напрямую к дренажной системе, так как обратный поток может загрязнить подачу горячей воды. Это должно быть очевидно, но газоразрядную трубку нельзя закрывать крышкой.

Это краткий список типичных ошибок газоразрядной трубки. В этой статье InterNACHI, Международной ассоциации сертифицированных домашних инспекторов, содержится более полное руководство.

10. Плохая техника пайки

Чтобы установить водонагреватель, необязательно уметь пропаять пайку, но это предпочтительный способ.Это включает в себя знание того, как использовать труборез и удалять заусенцы с обрезанных концов, флюсовать стыки и равномерно применять тепло. Вы должны держать горелку в нужном месте, чтобы расплавленный припой стекал в стык и образовывал водонепроницаемое соединение.

Навык – это то, что почти каждый может приобрести с практикой, но слишком многие водопроводчики-любители, кажется, никогда не научатся этому. В результате они не учитывают нежелательные эффекты тепла от горелки. Тепло, приложенное к медным трубкам, проходит через медь.Если паяное соединение выполняется слишком близко к верхней части водонагревателя, тепло, проходящее через медную трубу, может расплавить погружную трубку или другие пластмассовые детали.

Когда опытные сантехники устанавливают водонагреватель, они отсоединяют ниппели от верхних частей резервуаров и выполняют все соединения, кроме окончательного пайки, в то время как медные линии отсоединяются. При установке последнего паяного соединения оно должно быть как можно дальше от резервуара, примерно в футе или около того. Оберните медную трубу холодной влажной тряпкой, чтобы она остыла.

11. Выбор материалов

Сантехники, которые хотят избежать пайки, обычно выбирают пластиковые трубки PEX с вставными или вставными разъемами, потому что они кажутся более простыми в установке. PEX гибкий, поэтому его легче обходить углы и другие конструкции. Но его гибкость может стать помехой.

Поскольку трубка PEX не жесткая, она будет изгибаться, как садовый шланг, когда поток воды начинается и останавливается. Он также расширяется и сжимается при изменении температуры, что заставляет линию PEX двигаться вперед и назад.Это может вызвать износ в любом месте, где линия PEX соприкасается с любой твердой поверхностью. PEX должен быть защищен и поддерживаться в углах и там, где он проходит через конструкцию, с помощью абразивных зажимов, изоляции труб или другого одобренного защитного материала. Слишком резкий изгиб PEX может привести к его перекручиванию, как садовый шланг.

«Простой» процесс подключения тоже далеко не надежен. Может быть довольно сложно добиться идеального совмещения пластиковой трубки с соединителем, чтобы она сохраняла плотное соединение, когда поток воды останавливается и начинается.Когда хорошее соединение установлено, его труднее отменить для ремонта, чем медные соединения. Кроме того, в отличие от меди, PEX особенно уязвим для УФ-лучей и повреждений грызунами.

12. Смешение металлов

Смешивание металлов при установке водонагревателя может привести к серьезной коррозии, в зависимости от мер предосторожности, которые вы принимаете. Гальваническая коррозия – это результат физического соприкосновения металлов различных типов или их электрического контакта при погружении в электролит. Вода – это электролит, поэтому в резервуарах водонагревателя вместо резервуара или других металлических деталей используются анодные стержни, предназначенные для их коррозии.

Гальваническая коррозия также может возникнуть при соединении двух водопроводных труб, изготовленных из разных металлов, таких как медь и оцинкованная сталь. Если водопроводные и распределительные линии для водонагревателя медные, но водонагреватель имеет ниппели из оцинкованной стали (точки подключения водопровода сверху), это может привести к коррозии. Сантехники, которые не знают о необходимости использования изолированных диэлектрических разъемов, подвержены определенной коррозии и нарушают строительные нормы и правила.

13.Отказ закрепить водонагреватель и подачу электроэнергии / газа

При размещении в месте, где он может быть подвержен ударам, закрепите бак ремнем или закрепите его иным способом. Удар не может опрокинуть заполненный водой водонагреватель, но он может ослабить фитинги и вызвать утечку. Люди, устанавливающие водонагреватель в зонах сейсмической активности, обязаны закреплять его сейсмостойкими ремнями.

Водонагреватели в гаражах должны быть защищены колесными упорами / бордюрами, задвижками или другими конструкциями, чтобы предотвратить столкновение с ними транспортных средств.

Газовые и электрические линии также должны быть закреплены на месте. Достаточно плохо споткнуться о газовую магистраль на темном чердаке, но еще хуже, если вы ослабите соединение и вызовете утечку газа. Используйте кабелепровод для защиты электрических линий. Хотя это и не требуется на чердаках, рекомендуется закрепить электрические линии внутри кабелепровода в местах с пешеходным движением. Электропроводка по всей цепи должна соответствовать требованиям водонагревателя.

14. Вакуумные выключатели и автоматические выключатели

Санитарный кодекс требует, чтобы вакуумные предохранительные клапаны на водонагревателях резервуаров с нижним питанием предотвращали обратный сифон из резервуара в случае внезапного снижения давления в водопроводе.Это может произойти, когда пожарные команды промывают гидранты или когда водопровод перерезается. Такая же опасность существует в домах с колодезной водой, если водяной насос выходит из строя. Прерыватель вакуума пропускает воздух, чтобы сломать сифон.

При опорожнении бака может произойти сухое возгорание, что приведет к повреждению бака газового водонагревателя или перегоранию нагревательных элементов в электрических водонагревателях.

Автоматические запорные клапаны должны быть установлены на случай утечки воды из водонагревателя и невозможности слива воды из поддона. Если резервуар выходит из строя и быстро опорожняется, могут произойти две вещи: 1) вода продолжает проходить через резервуар в поддон для перелива, пока не выльется через верх, и 2) пустой резервуар перегреется и будет поврежден.Запорный клапан должен быть установлен для отключения электроэнергии и воды.

15. Неправильная вентиляция

Правильная вентиляция газовых водонагревателей важна для безопасности каждого в вашем доме. При правильной вентиляции естественная тяга втягивает горючие газы, грипп и выводит их наружу. Дымовая труба должна иметь небольшой уклон ¼ дюйма на погонный фут, как показано на этой иллюстрации, предоставленной InspectApedia.com. Это гарантирует, что окись углерода и другие токсичные газы выводятся наружу и не могут накапливаться в доме.

Вы можете проверить обратную тягу при гриппе, используя дымовую трубку или чиркнув спичкой возле вентиляционного колпака в верхней части водонагревателя. Если дым не втягивается, то что-то не так. Обратитесь к квалифицированному сантехнику, чтобы починить его.

Также убедитесь, что у некоторых газовых водонагревателей есть зазор от стен и хранимых предметов, чтобы обеспечить хороший поток воздуха для горения и держать водонагреватель на безопасном расстоянии от горючих материалов. Раздел M1306 Международного жилищного кодекса предписывает зазоры в местах готовых и незавершенных помещений, как и инструкции производителя по установке водонагревателя.

Прочие соображения перед покупкой и установкой водонагревателя

Лицензированные специалисты по сантехнике продают водонагреватели профессионального уровня по сравнению с потребительскими товарами, предлагаемыми населению в больших магазинах. В товарах потребительского уровня нет ничего плохого, но вы должны знать о различиях, включая установку, обслуживание, детали и гарантии, чтобы вы могли принять осознанное решение. Вот сравнение сопоставимых продуктов профессионального и потребительского уровня Rheem.

Профессиональный уровень	Потребительский класс
Латунный сливной клапан	Пластиковый сливной клапан
Газовый клапан с металлическим корпусом	Газовый клапан с пластмассовым корпусом
Использует традиционную термопару для управления потоком газа)	Использует вариант с термобатареей, который был менее надежен
Доступна модернизация дополнительного анодного стержня	Обновление недоступно
Нагревательные элементы из нержавеющей стали с увеличенным сроком службы в электрических водонагревателях	Короткоживущие медные нагревательные элементы в электрических водонагревателях
Дилер Rheem уважает гарантию, которая распространяется на все детали, резервуар и работу.Работу выполняет сотрудник продавца.	Дилеры Rheem не предоставляют гарантию. Гарантийные работы должны проходить через подрядчиков, привлеченных крупной компанией-продавцом. Эти подрядчики не получают хорошей оплаты, поэтому у вас будут менее квалифицированные специалисты, и вам, возможно, придется ждать несколько дней для обслуживания.
Установка включена в продажную цену нагревателя	Установка требует дополнительных затрат и часто не требует больших затрат; вы можете в конечном итоге заплатить больше, когда обогреватель будет установлен.
Оригинальные запасные части доступны у дилера Rheem	Запасные части должны быть приобретены через компанию по продаже больших коробок

Итак, спросите себя, действительно ли вы экономите деньги, когда вы идете в большой магазин, чтобы купить, а затем самостоятельно устанавливать водонагреватель. Вы можете удивиться, узнав, что это часто в конечном итоге обходится вам дороже.

ЗАКЛЮЧЕНИЕ

Установка водонагревателя – непростой проект, сделанный своими руками. Вы должны обладать навыками слесаря, электричества, отопления, вентиляции и столярных работ, знать государственные и местные строительные нормы и правила, получить разрешение на работу и договориться с вашим муниципалитетом о проверке работы.

Несоблюдение сантехнических правил может подвергнуть вас значительному физическому, финансовому и юридическому риску. Если у вас есть лицензированный сантехник, который установит водонагреватель, сантехническая компания берет на себя риск и имеет страховку для его покрытия. Если вы выполняете неразрешенную работу, вы подвергаетесь юридической опасности и можете аннулировать страховое покрытие домовладельца, связанное с этой работой.

Все водонагреватели рано или поздно выходят из строя, но вы можете помочь избежать серьезных поломок, наняв лицензированного сантехника, вместо того, чтобы делать это самостоятельно.Вы избежите 15 распространенных ошибок, которые делают сантехники при установке водонагревателя, приобретут водонагреватель более высокого качества и, скорее всего, сэкономят деньги в долгосрочной перспективе. Если вам нужна помощь в установке нового водонагревателя, у нас есть водопроводчики, имеющие опыт поиска утечек в плитах в Цветочном насыпи, Грейпвайн, Плано, Северных Ричленд-Хиллз, Кэрроллтоне и Ричардсоне.

14 ярких идей для лучшей дровяной печи

Alliance For Green Heat недавно объявил 14 финалистов, которые примут участие в первом в истории соревновании по дизайну дровяной печи, международном конкурсе, который демонстрирует одни из самых чистых и эффективных видов древесины нового поколения. печи.«Популярная механика» расскажет о каждом из финалистов и нововведениях, которые они планируют привнести на «Десятиборье дровяной печи» в Вашингтоне, округ Колумбия, в ноябре этого года. (Прочтите до конца, чтобы проголосовать за своего фаворита!)

1 Dragon Heater: ракета с горизонтальной подачей (США)

Этот агрегат объединяет топку традиционной печи с внутренней трубой ракетного обогревателя. Древесина поступает по горизонтальной трубе в первичную камеру сгорания. Горячие турбулентные газы поступают во вторую вертикальную камеру сгорания, после чего происходит отвод тепла.Половина тепла окружает вторичную камеру, а остальное попадает в заполненную гранитом область для отсроченного высвобождения.

Тип и конструкция печи: Отдельная кладка
Размер топки: Средняя
Планируемая розничная цена: TBD
Капитан команды: Sandy Mathieu

2 Firemaster: The IntensiFire (Новая Зеландия)

IntensiFire – это недорогая модернизированная печь с нисходящим потоком, разработанная для улучшения сгорания до 60 процентов.Это добавляет преимущества вторичного воздуха для горения более старым агрегатам; Стоимость модернизации, вероятно, будет примерно такой же, как стоимость замены перегородки, которая больше не потребуется.

Тип и конструкция печи: Модернизированная печь
Размер топки: N / A
Предполагаемая розничная цена: $
Капитан команды: Джейсон Стюарт

3 Печи Helbro: Gymse (Дания)

Gymse демонстрирует присущие каменному обогревателю качества, в том числе удобный дизайн, высокоэффективные и чистые ожоги и 24 часа тепла от одного огня.Эта печь совместима с дымоходом любого размера и может быть изготовлена из глины и практически любого камня.

Тип и конструкция печи: Каменная кладка на месте
Размер топки: Большая
Планируемая розничная цена: $$$$
Капитан команды: Ларс Хельбро

4 Хвам: Автопилот IHS (Дания)

Интеллектуальная тепловая система автопилота Hwam измеряет условия горения с помощью лямбда-датчика кислорода и термопары.Затем бортовой компьютер распределяет воздух для горения для достижения наилучшего возможного горения. Температуру можно установить с помощью пульта дистанционного управления. Эта печь уже находится на рынке и соответствует европейским стандартам экологической маркировки.

Тип и конструкция печи: Чугунная автономная
Размер топки: Средняя
Планируемая розничная цена: $$$
Капитан команды: Стивен Родс

5 Межконтинентальный: 2B4W (США)

2B4W – каменный обогреватель, который может быть построен из переработанных материалов.Он состоит из двух списанных стальных нефтяных бочек, установленных друг на друга. Тепло хранится в высокой плотности и огнеупорным кирпичом будет излучать в течение до 24 часов при выстреле два раза в день с высокой скоростью горения. Система управления горением помогает уменьшить ошибку оператора, а внешний вид может быть украшен локализованным узором.

Тип и конструкция печи: Каменная кладка, строительная
Размер топки: Средняя
Планируемая розничная цена: $$
Капитан команды: Род Зандер

6 Кимберли Стоув (У.S.A.)

Kimberly Stove – это переносная газогенераторная установка с термоэлектрическим генератором, змеевиками с горячей водой, духовкой и 12-вольтовой системой нагнетания воздуха. Имея высоту 25-1 / 2 дюйма, диаметр 10 дюймов и вес 56 фунтов, он достаточно мал, чтобы поместиться в лодке или жилом доме на колесах. Kimberly почти полностью изготовлен из нержавеющей стали, за исключением дверного стекла и прокладок.

Тип и конструкция печи: Портативная автономная
Размер топки: Маленькая
Предполагаемая розничная цена: $$
Капитан команды: Роджер М.Lehet

7 Мэрилендский университет: Малсибер (США)

Mulciber оснащен автоматизированными системами рекуперации тепла, вентиляции и контроля горения, которые реагируют на изменения в окружающей среде горения, а затем регулируют поток воздуха для поддержания идеальных условий горения. Коаксиальный вход собирает избыточное тепло, которое в противном случае уходило бы в дымоход, в то время как термоэлектрические генераторы приводят в действие вентиляторы, которые распространяют тепло по всей комнате.

Тип и конструкция печи: Стальная, отдельно стоящая
Размер топки: Большая
Прогнозируемая розничная цена: $
Капитан команды: Тейлор Майерс

8 Ofenbau + Feuerstellen: изразцовая печь с экологической маркировкой (Австрия)

Хотя эта печь основана на традиционной европейской конструкции Kacheloefen , она имеет современную камеру сгорания, аналогичную тем, которые соответствуют требованиям австрийской экологической маркировки.Он обеспечивает низкий уровень выбросов за счет управления движением воздуха в печи. Воздух проходит через плотную перегородку / заслонку, расположенную в основании печи, а затем через щели попадает в камеру сгорания.

Тип и конструкция печи: Каменная плитка, строительная
Размер топки: Большая
Планируемая розничная цена: $$$$
Капитан команды: Ричард Джуссел

9 Inven, Inc .: SmartStove (США)

SmartStove – это автоматизированная система, которая анализирует горение, а затем физически управляет тягой и вентиляторами, чтобы управлять количеством воздуха, поступающего в печь.Это максимизирует горение, уменьшая потребность пользователя в постоянных корректировках, чтобы поддерживать эффективное горение огня. SmartStove сочетает в себе электронику и прошивку, разработанную специально для дровяной техники.

Тип и конструкция печи: Модернизированная печь
Размер топки: N / A
Предполагаемая розничная цена: $
Капитан команды: Дэн МакФарланд

10 Travis Industries: Лопи Кейп-Код (U.S.A.)

Cape Cod – это гибрид каталитических и некаталитических технологий. Эта чугунная печь, уже запущенная в производство, имеет КПД 80 процентов и производит 0,45 грамма в час выбросов, что делает ее самой чистой печью в списке сертифицированных Агентством по охране окружающей среды дровяных печей. Предварительно нагретый воздух для горения повышает эффективность, в то время как трубы вторичного воздуха и каталитическая камера сгорания сжигают почти все оставшиеся твердые частицы.

Тип и конструкция печи: Чугунная, отдельно стоящая
Размер топки: Большая
Планируемая розничная цена: $$
Капитан команды: Алан Атембоски

11 Туликиви: Хииси (Финляндия)

Эта компактная каменная печь может нагревать воду и сжигать дрова или гранулы без электричества и дополнительного оборудования, хотя она будет проверена только на ее способность сжигать дрова.Он построен из мыльного камня, который сохраняет тепло, а затем медленно его отдает. Высокопроизводительный агрегат с низким уровнем выбросов, Hiisi разработан в соответствии со строгими европейскими стандартами выбросов, установленными на 2015 год.

Тип и конструкция печи: Каменная, отдельно стоящая
Размер топки: Маленькая
Планируемая розничная цена: $$$$
Капитан команды: Джереми Джонсон
Веб-сайт команды: tulikivi.com

12 Уокер Плита (У.S.A.)

Печь Walker Stove сочетает в себе характеристики ракетной печи с высокоизолированным ядром сгорания и вторичным впрыском воздуха для достижения полного сгорания. Он также предназначен для устранения опасных ожогов и пожаров в дымоходе путем отсоединения дымохода от камеры сгорания. Его можно установить в качестве автономного обогревателя или в центре системы аккумулирования тепла.

Тип и конструкция печи: Гибридная ракета / каменная печь или автономная
Размер топки: Н / Д
Предполагаемая розничная цена: $
Капитан команды: Мэтт Ремайн

13 Виттус: Твинфайр (У.S.A.)

Эта двухкамерная установка, изначально разработанная для обеспечения эффективных и экологически чистых печей в развивающихся странах, функционирует посредством газификации – процесса, в ходе которого древесина преобразуется в окись углерода и водород за счет реакции сырья при высоких температурах. В результате образуется газовая смесь, называемая древесным газом, которая перегревается и смешивается с воздухом в нижней камере для достижения полного сгорания.

Тип и конструкция печи: Автономная двухкамерная стальная печь
Размер топки: Средняя
Планируемая розничная цена: $$$$
Капитан команды: Нильс Виттус

14 Мыльный камень Вудсток: Union Hybrid (U.S.A.)

Печь Union Hybrid от Woodstock Soapstone использует вторичное сгорание и каталитическую камеру сгорания, а также саморегулирующееся соотношение воздух / топливо, предназначенное для увеличения мощности и повышения эффективности. Печь изготовлена из стали, чугуна и мыльного камня, что обеспечивает ее долговечность и высокую тепловую массу. Большая топка и высокая тепловая мощность делают его подходящим основным источником тепла.

Тип и конструкция печи: Сталь / чугун / талька, отдельно стоящая
Размер топки: Большая
Планируемая розничная цена: $$
Капитан команды: Томас Моррисси

15 Голосуйте сейчас за выбор народа

14 финалистов конкурса Wood Stove Design Challenge будут официально оценены во время недельного десятиборья деревянных печей на Национальной аллее в ноябре, когда команда экспертов по печам, качеству воздуха и горению выберет печь-победитель по пяти критериям: выбросы, выбросы эффективность, доступность, инновации и простота использования.

На протяжении всего испытания мы увидим множество инноваций, но их влияние может быть незначительным, если мы – потребители – не воспользуемся технологиями экологически чистого сжигания в значимых количествах. И это с меньшей вероятностью произойдет, если печи следующего поколения не обладают убедительными преимуществами или просто непривлекательны для конечного пользователя.

Здесь вы можете помочь. Мы вручим отдельную награду «Выбор народа» печи, которую вы считаете самой инновационной. Возможно, вы больше всего цените удобство для пользователя – или, возможно, функциональность, практичность, стоимость или даже эстетику.Какими бы ни были ваши критерии оценки ультраэффективной дровяной печи с низким уровнем выбросов, у вас есть шанс заявить о себе.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Водонагреватели без резервуаров или водонагреватели по запросу

Водонагреватели без резервуаров, также известные как водонагреватели по запросу или проточные водонагреватели, обеспечивают горячую воду только по мере необходимости.Они не вызывают потерь энергии в режиме ожидания, связанных с накопительными водонагревателями, что может сэкономить вам деньги. Здесь вы найдете основную информацию о том, как они работают, подходит ли безрезервуарный водонагреватель для вашего дома и какие критерии следует использовать при выборе подходящей модели. Ознакомьтесь с инфографикой Energy Saver 101: Water Heating, чтобы узнать, подходит ли вам безрезервуарный водонагреватель, и с нашим обсуждением #AskEnergySaver о водяном нагреве, чтобы узнать больше об эффективном водяном нагреве.

Как они работают

Бесконтактные водонагреватели нагревают воду напрямую, без использования накопительного бака.Когда кран горячей воды открыт, холодная вода поступает по трубе в агрегат. Вода нагревается либо газовой горелкой, либо электрическим элементом. В результате безбаквальные водонагреватели обеспечивают постоянную подачу горячей воды. Вам не нужно ждать, пока резервуар наполнится достаточным количеством горячей воды. Однако мощность водонагревателя без резервуара ограничивает расход.

Как правило, водонагреватели без бака обеспечивают горячую воду со скоростью 2–5 галлонов (7,6–15,2 литра) в минуту. Газовые безбаквальные водонагреватели производят более высокий расход, чем электрические.Однако иногда даже самая большая газовая модель не может обеспечить достаточно горячей воды для одновременного многократного использования в больших домах. Например, одновременное принятие душа и включение посудомоечной машины может максимально растянуть безбаковый водонагреватель. Чтобы решить эту проблему, вы можете установить два или более безбаквальных водонагревателя, подключенных параллельно для одновременной подачи горячей воды. Вы также можете установить отдельные водонагреватели без резервуара для бытовых приборов, таких как стиральная машина или посудомоечная машина, которые потребляют много горячей воды в вашем доме.

К другим областям применения водонагревателей по запросу относятся следующие:

Удаленные ванные комнаты или гидромассажные ванны
Бустер для таких бытовых приборов, как посудомоечные машины или стиральные машины
Бустер для солнечной системы нагрева воды.

Преимущества и недостатки

Для домов, в которых ежедневно используется 41 галлон или меньше горячей воды, водонагреватели по запросу могут быть на 24–34% более энергоэффективными, чем обычные водонагреватели с накопительными баками. Они могут быть на 8–14% более энергоэффективными для домов, в которых используется много горячей воды – около 86 галлонов в день.Вы можете добиться еще большей экономии энергии – 27% –50%, если установите водонагреватель по запросу на каждом выходе горячей воды.

Начальная стоимость безбаквального водонагревателя выше, чем у обычного накопительного водонагревателя, но безбакерные водонагреватели обычно служат дольше и имеют более низкие эксплуатационные расходы и затраты на электроэнергию, что может компенсировать их более высокую закупочную цену. Срок службы большинства водонагревателей без резервуаров составляет более 20 лет. У них также есть легко заменяемые детали, которые продлевают срок их службы на много лет.Напротив, накопительные водонагреватели служат 10–15 лет.

Безрезервуарные водонагреватели позволяют избежать потерь тепла в режиме ожидания, связанных с накопительными водонагревателями. Однако, хотя газовые водонагреватели без резервуаров, как правило, имеют более высокую скорость потока, чем электрические, они могут тратить энергию, если у них постоянно горящая сигнальная лампа. Иногда это может компенсировать устранение потерь энергии в режиме ожидания по сравнению с накопительным водонагревателем. В водонагревателе, работающем на газе, контрольная лампа нагревает воду в баке, поэтому энергия не тратится впустую.

Стоимость эксплуатации контрольной лампы в безбаквальном водонагревателе варьируется от модели к модели. Спросите производителя, сколько газа использует пилотный фонарь для рассматриваемой модели. Если вы покупаете модель, в которой используется стоячий пилотный свет, вы всегда можете выключить его, когда он не используется, для экономии энергии. Также рассмотрите модели, которые имеют устройство прерывистого зажигания (IID) вместо стоячей контрольной лампы. Это устройство напоминает устройство искрового зажигания на некоторых газовых кухонных плитах и духовках.

Выбор водонагревателя по требованию

Перед покупкой водонагревателя по запросу вам также необходимо принять во внимание следующее:

Установка и обслуживание

Правильная установка и обслуживание водонагревателя по запросу может оптимизировать его энергоэффективность.

Правильная установка зависит от многих факторов. Эти факторы включают тип топлива, климат, местные строительные нормы и правила и вопросы безопасности, особенно в отношении сжигания газовых водонагревателей.Поэтому для установки водонагревателя по требованию лучше обратиться к квалифицированному специалисту по сантехнике и отоплению. При выборе подрядчика выполните следующие действия:

Запросите смету расходов в письменной форме
Запросите рекомендации
Обратитесь в местное бюро Better Business Bureau
Узнайте, получит ли компания местное разрешение при необходимости и понимает ли она местные строительные нормы и правила. .

Если вы решили установить водонагреватель самостоятельно, сначала проконсультируйтесь с производителем.У производителей обычно есть необходимые инструкции по установке и эксплуатации. Кроме того, свяжитесь с вашим городом или поселком для получения информации о получении разрешения, если необходимо, и о местных правилах установки водонагревателя.

Периодическое обслуживание водонагревателя может значительно продлить срок его службы и минимизировать потерю эффективности. Прочтите руководство пользователя для получения конкретных рекомендаций по обслуживанию.

Повышение энергоэффективности

После того, как ваш водонагреватель правильно установлен и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения, которые помогут снизить ваши счета за нагрев воды.Некоторые энергосберегающие устройства и системы дешевле устанавливать вместе с водонагревателем.

Солнечные водонагреватели | Министерство энергетики

Солнечные водонагреватели, также называемые солнечными системами горячего водоснабжения, могут быть экономичным способом получения горячей воды для вашего дома. Их можно использовать в любом климате, а топливо, которое они используют – солнечный свет – бесплатное.

Как они работают

Солнечные водонагревательные системы включают резервуары для хранения и солнечные коллекторы. Есть два типа солнечных водонагревательных систем: активные, у которых есть циркуляционные насосы и регуляторы, и пассивные, у которых нет.

Активные солнечные водонагревательные системы

Существуют два типа активных солнечных водонагревательных систем:

Системы прямой циркуляции
Насосы обеспечивают циркуляцию бытовой воды через коллекторы в дом. Они хорошо работают в климате, где редко замерзает.
Системы непрямой циркуляции
Насосы обеспечивают циркуляцию незамерзающего теплоносителя через коллекторы и теплообменник. Это нагревает воду, которая затем течет в дом.Они популярны в климате, склонном к отрицательным температурам.

Пассивные солнечные водонагревательные системы

Пассивные солнечные водонагревательные системы обычно дешевле, чем активные системы, но они обычно не так эффективны. Однако пассивные системы могут быть более надежными и могут прослужить дольше. Существует два основных типа пассивных систем:

Пассивные системы со встроенным накопителем
Они лучше всего работают в областях, где температура редко опускается ниже нуля.Они также хорошо работают в домохозяйствах со значительными дневными и вечерними потребностями в горячей воде.
Системы Thermosyphon
Вода течет через систему, когда теплая вода поднимается, а более холодная вода опускается. Коллектор необходимо установить под накопительной емкостью, чтобы в емкость поднималась теплая вода. Эти системы надежны, но подрядчики должны уделять особое внимание конструкции крыши из-за тяжелого резервуара для хранения. Обычно они дороже интегральных пассивных систем коллектор-накопитель.

Резервуары для хранения и солнечные коллекторы

Для большинства солнечных водонагревателей требуется накопительный резервуар с хорошей изоляцией. Баки для хранения солнечной энергии имеют дополнительный выход и вход, соединенные с коллектором и от него. В системах с двумя баками солнечный водонагреватель предварительно нагревает воду до того, как она поступает в обычный водонагреватель. В системах с одним резервуаром резервный нагреватель объединен с накопителем солнечной энергии в одном резервуаре.

Для жилых помещений используются три типа солнечных коллекторов:

Плоский коллектор
Плоские остекленные коллекторы представляют собой изолированные, защищенные от атмосферных воздействий коробки, которые содержат темную абсорбирующую пластину под одной или несколькими стеклянными или пластиковыми (полимерными) крышками .Плоские неглазурованные коллекторы, обычно используемые для солнечного обогрева бассейнов, имеют темную пластину-поглотитель, изготовленную из металла или полимера, без крышки или корпуса.
Интегральные коллекторно-накопительные системы
Также известные как системы ICS или партии , они имеют один или несколько черных резервуаров или трубок в изолированном застекленном ящике. Холодная вода сначала проходит через солнечный коллектор, который предварительно нагревает воду. Затем вода поступает в обычный резервный водонагреватель, обеспечивая надежный источник горячей воды.Их следует устанавливать только в условиях умеренно-морозного климата, поскольку наружные трубы могут замерзнуть в суровую и холодную погоду.
Солнечные коллекторы с вакуумными трубками
Они представляют собой параллельные ряды прозрачных стеклянных трубок. Каждая трубка содержит стеклянную внешнюю трубку и металлическую трубку-поглотитель, прикрепленную к ребру. Покрытие ребра поглощает солнечную энергию, но препятствует тепловым потерям. Эти коллекторы чаще используются для коммерческих приложений в США.

Солнечные водонагревательные системы почти всегда нуждаются в резервной системе в пасмурные дни и в периоды повышенного спроса.Обычные накопительные водонагреватели обычно обеспечивают резервное копирование и могут уже быть частью солнечной системы. Резервная система также может быть частью солнечного коллектора, например, резервуары на крыше с термосифонными системами. Поскольку в системе накопления со встроенным коллектором уже накапливается горячая вода в дополнение к накоплению солнечного тепла, она может быть оснащена водонагревателем без резервуара или водонагревателем по запросу в качестве резервного.

Выбор солнечного водонагревателя

Перед покупкой и установкой солнечной водонагревательной системы вы должны сделать следующее:

Также ознакомьтесь с различными компонентами, необходимыми для солнечных водонагревательных систем, включая следующие:

Установка и обслуживание Система

Правильная установка солнечных водонагревателей зависит от многих факторов.Эти факторы включают солнечные ресурсы, климат, местные строительные нормы и правила и вопросы безопасности; поэтому лучше всего обратиться к квалифицированному подрядчику по установке солнечных тепловых систем.

После установки правильное обслуживание вашей системы обеспечит ее бесперебойную работу. Пассивные системы не требуют особого обслуживания. Для активных систем обсудите требования к техническому обслуживанию со своим поставщиком системы и обратитесь к руководству пользователя системы. Сантехника и другие традиционные компоненты водяного отопления требуют того же обслуживания, что и обычные системы.Стекло может потребоваться в сухом климате, где дождевая вода не обеспечивает естественного ополаскивания.

Регулярное обслуживание простых систем может проводиться не чаще, чем каждые 3–5 лет, предпочтительно подрядчиком по солнечной энергии. Системы с электрическими компонентами обычно требуют замены детали или двух через 10 лет. Узнайте больше об обслуживании и ремонте солнечных водонагревательных систем.

При отборе потенциальных подрядчиков для установки и / или технического обслуживания задайте следующие вопросы:

Есть ли у вашей компании опыт установки и обслуживания солнечных водонагревательных систем?
Выберите компанию, у которой есть опыт установки системы нужного вам типа и обслуживания выбранных вами приложений.
Сколько лет у вашей компании есть опыт монтажа и обслуживания солнечного отопления?
Чем больше впечатлений, тем лучше. Запросите список прошлых клиентов, которые могут предоставить рекомендации.
Имеет ли ваша компания лицензию или сертификат?
В некоторых штатах требуется действующая лицензия сантехника и / или подрядчика по солнечной энергии. Свяжитесь с вашим городом и округом для получения дополнительной информации. Подтвердите лицензирование с советом по лицензированию подрядчиков вашего штата.Совет по лицензированию также может сообщить вам о любых жалобах на подрядчиков, получивших государственную лицензию.

Повышение энергоэффективности

После того, как ваш водонагреватель правильно установлен и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения, которые помогут снизить ваши счета за нагрев воды, особенно если вам требуется резервная система. Некоторые энергосберегающие устройства и системы дешевле устанавливать вместе с водонагревателем.

Другие варианты водонагревателя

Как удалить воздух из газового водонагревателя

Подобно печи, водонагреватели с газовыми горелками будут генерировать вредные пары, содержащие окись углерода, побочный продукт топлива, используемого для зажигания горелки для нагрева воды в баке, будь то топливо природного газа, масла или пропана.Как и в случае с вашей печью, вам необходимо иметь соответствующую вентиляцию, чтобы выводить токсичные пары водонагревателя за пределы дома, чтобы вы и ваша семья были в безопасности.

Что нужно знать о вентиляции газового водонагревателя

В стандартных газовых водонагревателях дым обычно выводится через заднюю вытяжную вставку и дымоход. Вставка обратной тяги предотвращает попадание воздуха в верхнюю часть водонагревателя и улучшает распределение тепла в баке. Дымоход – это вентиляция, через которую проходят пары для безопасного удаления за пределы дома.

Водонагреватель, использующий атмосферную или прямую вентиляцию, позволяет дыму выходить естественным путем, поднимаясь прямо вверх через вертикальное вентиляционное отверстие, которое направляется к дымоходу дома, или через наклонное вверх вентиляционное отверстие, которое может быть выведено через дымоход или через стену. к внешнему виду дома. В обоих случаях водонагреватель должен быть расположен рядом с внешней стеной или дымоходом, чтобы система вентиляции работала должным образом.

На некоторых моделях газовых водонагревателей будет использоваться вытяжной вентилятор для отвода выхлопных газов через дымоход.Водонагреватели с механической вентиляцией считаются более энергоэффективными, чем стандартная система прямой вентиляции, и более эффективны в предотвращении попадания обратного воздуха в водонагреватель. Поскольку в вентиляционном отверстии используется двигатель вентилятора для отвода выхлопных газов через дымоход, вентиляционное отверстие может быть длиннее и более горизонтальным, что даст вам больше вариантов размещения для установки водонагревателя.

Требования к вентиляции

Хотя вам всегда следует проверять местные строительные нормы и правила, чтобы подтвердить правильный способ установки вентиляции водонагревателя, вот несколько общих рекомендаций, которым необходимо следовать:

Если ваш водонагреватель использует атмосферный воздух или прямую вентиляцию, вам необходимо использовать включенный в список UL металлический дымоход типа B диаметром три или четыре дюйма.
Водонагреватели с вентиляционной системой могут вентилироваться с помощью пластиковых трубок Schedule 40 из ПВХ диаметром не менее двух дюймов, поскольку вентилятор помогает охлаждать проходящий воздух, хотя некоторые эксперты считают, что металлические трубы являются более безопасной альтернативой.
Между выпускным отверстием вытяжного колпака и первым коленом или соединителем должно быть не менее 12 дюймов по вертикали.
При использовании прямой вентиляции любой полугоризонтальный трубопровод должен иметь наклон вверх не менее четверти дюйма на фут.Полугоризонтальное расстояние не должно превышать 75% от общей высоты вентиляционного отверстия по вертикали.
Вентиляционная труба должна быть полностью герметизирована в местах прохождения сквозь стену или в дымоход, чтобы предотвратить утечку воздуха.
При отводе воздуха через дымовую трубу необходимо использовать дымоход или вентиляционный колпачок, внесенный в список UL, в точке подключения.

Дополнительная информация о вентиляции газового водонагревателя и советы по безопасности

Система прямой вентиляции будет втягивать всасываемый воздух для горения извне дома (через вытяжную вентиляцию), тогда как система вентиляции с электроприводом втягивает воздух помещения, который окружает сам водонагреватель.По этой причине водонагреватели с вытяжкой не следует устанавливать в небольших закрытых помещениях.
Если из-за нехватки места водонагреватель должен быть установлен в подсобном помещении, убедитесь, что дверцы шкафа закрыты жалюзи или оставлено пространство вверху и внизу дверей, чтобы увеличить поток воздуха.
Для системы вентиляции электропитания может потребоваться наклон выпускного отверстия для надлежащего отвода конденсата, который скапливается в трубе.
Поскольку в газовых водонагревателях используется открытое пламя, храните горючие материалы, такие как банки с краской, подальше от устройства.
Поскольку всегда существует вероятность утечки выхлопных газов из газового водонагревателя или печи, один или несколько детекторов окиси углерода должны быть установлены рядом со спальнями вашего дома. Батарейки извещателя следует регулярно проверять.

Найдите подходящие детали для водонагревателя в ремонтной клинике

От двигателей вытяжных вентиляторов и реле давления до узлов горелок и анодных стержней Repair Clinic предлагает специальные запасные части, подходящие для вашей модели водонагревателя, в том числе произведенные Rheem, A.О. Смит, Брэдфорд Уайт, Ричмонд или Водоворот. Введите полный номер модели вашего водонагревателя в строку поиска веб-сайта Repair Clinic, чтобы получить полный список деталей, совместимых с вашим устройством. Вы также можете изучить библиотеку материалов «Сделай сам» Repair Clinic, чтобы посмотреть видеоролики и прочитать статьи, посвященные распространенным проблемам с водонагревателями, тестированию определенных компонентов и установке новых деталей.

Печь своими руками из металла

Преимущества самодельной металлической печи

Основные особенности конструкции

Изготовление печи из металлической трубы

Первый шаг

Второй шаг

Третий шаг

Четвертый шаг

Рекомендации по установке печи

Видео – Печь своими руками из металла

Как сделать печь буржуйку с водяным контуром своими руками: фото, чертежи и прочее

Как устроена буржуйка с водяным контуром

Что такое печь буржуйка с водяным контуром

Достоинства и недостатки буржуйки с водонагревателем

Конструкция печи и теплообменников

Фотогалерея: варианты самостоятельно изготовленных буржуек

Изготовление буржуйки с водяным контуром своими руками

Определение параметров печи

Видео: проект печки-буржуйки с водяным контуром

Необходимые материалы и инструменты

Изготовление печи-буржуйки

Монтаж водяного контура

Фотогаллерея: варианты изготовления теплообменников

Видео: буржуйка на дровах с водяным охлаждением

Эксплуатация печи-буржуйки с водяным охлаждением

Чистка и ремонт печки

Самодельные печки: печка для гаража на дровах, на жидком топливе, чертежи своими руками, дровяная железная печь, маленькая печка для гаража

Дровяная печь для гаража – побеждаем холод своими руками

Печь в гараж своими руками

Сделаем все просто – обычная буржуйка

Печь для гаража длительного горения

Бубафоня

Печь ракета для вашего гаража

Печь для гаража на дровах: изготовление своими руками

Печь для гаража своими руками: буржуйка длительного горения на дровах и масляная печь

Подбираем лучший обогреватель в гараж

Особенности создания буржуйки своими руками

О полезных доработках железной печки

Тепловая пушка на твердом топливе

Как правильно сварить печку в гараж

Как подключить к агрегату водяное отопление

Печь для гаража на отработанном масле

Итоги

Буржуйка в гараж своими руками: варианты на дровах и отработке

Содержание

Буржуйка в гараже: плюсы и минусы

Разновидности гаражных печей

Буржуйка на отработанных нефтепродуктах

Самодельная металлическая буржуйка

Советы и рекомендации

Самодельные печки: печка для гаража на дровах, на жидком топливе, чертежи своими руками, дровяная железная печь, маленькая печка для гаража

Общие сведения о самодельных печах

Разновидности

Инструменты и материалы

Кирпичная

Буржуйка

Печка на отработке

Длительного горения

дровяная печка длительного горения своими руками, чертежи устройства отопления

Виды печей

Плюсы и минусы

Особенности

Изготовление своими руками

Полезные рекомендации

Как сделать печь буржуйку с водяным контуром своими руками фото, чертежи и прочее

Как сделать печь-буржуйку собственными руками

Оснащение печи-буржуйки гидроконтуром

Печная конструкция, её характерности

Галерея фотографий: конструкции железных печей

Трубные змеевики

Галерея фотографий: трубные змеевики для печей на дровах

Расчёты показателей буржуйки

Инструменты и материалы для производства буржуйки

Работы по подготовке

Установка печьки

Эксплуатационные особенности

Видео: как выполнить буржуйку собственными руками

Уход и обслуживание буржуйки

Металлическая печь дровяная для отопления дома и дачи: чертежи и изготовление

Особенности использования
