Выбираем обратный клапан воды для установки после водосчётчика

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду. Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

Как мы писали в предыдущих статьях для правильного монтажа водосчётчика необходимо установить несколько элементов, не будет лишним ещё раз перечислить их

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду.

Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

В некоторых аварийных ситуациях может возникать обратный ток воды, что приводит к гидроудару, который вызывает появление продольных трещин в трубопроводе.

Также, если вспомнить принцип сообщающихся сосудов, можно увидеть ещё одну возможность появления обратного тока воды. Вода будет поступать из трубопровода с большим давлением в трубопровод с меньшим давлением. В данном случае счётчик горячей воды может учитывать потребление холодной воды. Обратный клапан на воду обеспечивает прохождение водных потоков только в заданном направлении, исключая возвращение жидкости обратно.

Когда необходимо ставить обратный клапан воды

Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым.

Система водоснабжения квартир устроена таким образом, что подача холодной и горячей воды обеспечивается по разным трубам. Система холодного водоснабжения и система горячего водоснабжения имеют разное рабочее давление, когда вы открываете воды в смесителе поток с большим давление идёт первым, а поток с меньшим давлением могут начать обратный отток в стояк и магистральный трубопровод.

Чтобы этого избежать необходимо поставить обратный клапан воды.

При установке водонагревателя (бойлера) монтаж обратного клапана является обязательным. Дело в том, что в процессе нагревания воды давление в рабочей камере нагревателя повышается и может передавливать подходящий поток, что приводит к возникновению обратного тока воды. Монтаж обратного клапана исключает такую ситуацию.

В частных домах система отопления может состоять из двух или большего количества контуров. Например, один контур системы используется для водонагревателя, второй предназначен для системы отопления, ещё один для системы полов. Для каждого из этих контуров предусматривается различное рабочее давление и различные насосы. Чтобы предотвратить переток воды из одного контура в другой используют обратные клапаны.

Виды обратных клапанов и принцип их действия

Обратные клапаны подразделяют на несколько видов:

• Дисковый
• Двухлопастной
• Шаровой
• Подъёмный
• Лепестковый

Дисковый клапан имеет самые малые размеры. Запорный диск под давлением воды открывает рабочий канал для прохода воды. При падении давления пружина возвращает запорный диск в исходное положение, тем самым предотвращая обратный ток воды.

Двухлопастной клапан имеет значительно большие габариты и используется в сложных водопроводных системах. Примером такой системы может служить водопроводная система частного дома с подачей воды при помощи насоса. В таких системах при выходе из строя насоса возникает вероятность обратного потока большой силы. Принцип действия такого элемента довольно прост: при возникновении достаточного давления запорная часть клапана складывается пополам. Обратный ток воды складывает запорный элемент обратно.

Шаровый клапан запорным элементом своей конструкции имеет шар, который поднимается  в открытое положение под воздействием потока воды и при снижении давления возвращается в обратное положение, перекрывая рабочий канал. Подобный тип клапанов применяют в системах водопровода с разным диаметром трубопровода.

Обратный клапан подъемного типа в конструкции имеет запорную чашку (подъёмный золотник). При достаточном давлении в системе водоснабжения, чашка поднимается, пропуская водный поток. Если давление потока снижается, чашка возвращается в первое положение, перекрывая поток воды. Подобный тип клапанов можно монтировать только в горизонтальном положении.

Лепестковый обратный клапан. Запорным элементом этого типа клапанов являются лепестки, которые раздвигаются под воздействием давления воды, обеспечивая проход жидкости по рабочему каналу. В случае возникновения обратного тока жидкости, лепестки возвращаются в исходное положение.

Выбор обратного клапана

При покупке обратного клапана воды необходимо обратить внимание на материал, из которого изготовлен клапан: качественные клапаны изготавливают из латуни CW617N.

Также изучите маркировку клапана:

• Максимальное рабочее давление обозначается буквами РУ или PN. Например: РУ-20: означает что клапан выдерживает максимальное давление в 20 бар.
  Нормальным давлением в системе водоснабжения квартиры считается давление не превышающее 6 бар для холодной воды и 5 бар для горячей воды.
• Диаметр условного прохода маркируется буквами ДУ или DN. Например: DN-20. Данный параметр должен соответствовать подобным параметрам всех соседних элементов, для предотвращения излишних нагрузок и снижению давления в системе.

Особенности монтажа обратного клапана воды

Обратный клапан воды монтируется сразу за водосчётчиком для предотвращения обратного вращения крыльчатки счётчика воды. Самый распространённый тип обратных клапанов, которые устанавливают в квартирах – это дисковые клапаны. Благодаря своим малым размерам, простоте конструкции и малой стоимости – это оптимальный выбор.

Главной особенностью при монтаже обратного клапана является направление потока воды. На корпус клапана нанесена стрелка, которая показывает направление водного потока.

Для герметизации резьбового соединения рекомендуем использовать сантехнический герметик.

В остальном монтаж обратного клапана воды не представляет сложностей.

Понравилось? Расскажи друзьям:

для чего нужен, принцип действия, виды

Обязательным элементом оснащения автономных водопроводных систем на дачах и в загородных домах является обратный клапан. Именно такое техническое устройство, которое может иметь различное конструктивное исполнение, обеспечивает движение жидкости по трубопроводу в требуемом направлении. Обратные клапаны, устанавливаемые в системе автономного водоснабжения, надежно защищают ее от последствий нештатных ситуаций. Относящиеся к арматурным устройствам прямого действия, обратные клапаны срабатывают автоматически, для чего используется энергия рабочей среды, транспортируемой по трубопроводной системе.

Обратный клапан нужен для защиты водопроводной системы в случае возникновения внештатных ситуаций

Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар. Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.

Принцип работы обратного клапана

Принцип работы обратного клапана достаточно прост и заключается в следующем.

• Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
• После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
• Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.

Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

Обратный клапан пружинного типа с золотниковой тарелкой из нейлона

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

• рабочее, пробное и номинальное давление закрытия;
• диаметр посадочной части;
• условная пропускная способность;
• класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Клапан обратный однодисковый муфтовый

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Конструктивные особенности

Одним из наиболее распространенных материалов, из которого делают корпусную часть клапанов обратного хода воды, является латунь. Выбор данного материала не случаен: этот сплав демонстрирует исключительно высокую устойчивость к воздействию химически агрессивных веществ, которые могут находиться в транспортируемой по трубопроводу воде в растворенном или взвешенном состоянии. К таким веществам, в частности, относятся минеральные соли, сера, кислород, марганец, соединения железа и др. Наружную поверхность затворов, которая в процессе их эксплуатации также подвергается воздействию негативных факторов, часто защищают специальным покрытием, наносимым гальваническим методом.

Устройство обратного клапана предполагает наличие золотника, для изготовления которого также может использоваться латунь или прочный пластик. Уплотнительная прокладка, присутствующая в конструкции обратного клапана, может быть резиновой или силиконовой. Для изготовления важного элемента запорного механизма – пружины – используют, как правило, нержавеющую сталь.

Устройство пружинного обратного клапана

Итак, если говорить о конструктивных элементах пружинного обратного клапана, то данное устройство состоит из:

• корпуса составного типа, элементы которого соединяются между собой посредством резьбы;
• запорного механизма, конструкция которого включает в себя две подвижные золотниковые тарелки, установленные на специальном штоке, и уплотнительную прокладку;
• пружины, установленной между золотниковыми тарелками и посадочным седлом на выходе из пропускного отверстия.

Принцип действия пружинного обратного клапана также достаточно прост.

• Поток воды, поступающий в обратный затвор под требуемым давлением, воздействует на золотник и отжимает пружину.
• При сжатии пружины золотник перемещается по штоку, открывая пропускное отверстие и предоставляя потоку жидкости возможность свободно перемещаться через устройство.
• При падении давления потока воды в трубопроводе, на котором стоит обратный клапан, или в тех случаях, когда такой поток начинает двигаться не в том направлении, пружина возвращает золотник на его посадочное место, закрывая пропускное отверстие устройства.

Устройство поворотного обратного клапана

Таким образом, схема работы обратного клапана достаточно проста, но тем не менее обеспечивает высокую надежность подобных устройств и эффективность их использования в трубопроводных системах.

Основные виды

Разобравшись с тем, как работает обратный клапан, устанавливаемый в водопроводной системе, следует также понять, как правильно его выбирать. На современном рынке предлагаются различные виды обратных клапанных устройств, конструкция, материал изготовления и схема работы которых могут серьезно различаться.

Пружинный обратный клапан муфтового типа

Корпус затворов данного типа состоит из двух цилиндрических элементов, соединяемых между собой при помощи резьбы. В запорный механизм входят пластиковый шток, верхняя и нижняя золотниковые тарелки. Положение элементов запорного механизма в закрытом состоянии, а также их открытие в тот момент, когда давление потока воды достигнет требуемого уровня, обеспечивает пружина. Между собой составные элементы корпуса соединяются с использованием уплотнительной прокладки.

Конструкция муфтового обратного клапана с металлическим седлом

Пружинный обратный клапан с латунным золотником и золотниковой камерой сферической формы

Отличительные особенности затворов этого типа легко заметить даже на фото. Латунный корпус такого клапана в его средней части, где располагается золотниковая камера, имеет сферическую форму. Такая конструктивная особенность позволяет увеличить объем золотниковой камеры и, соответственно, пропускную способность обратного клапана. Запорный механизм водяного клапана данного типа, основу которого составляет латунный золотник, работает по такому же принципу, что и в клапанных устройствах любого другого типа.

Устройство латунного обратного клапана со сферической камерой

Комбинированный обратный клапан пружинного типа c дренажом и воздухоотводчиком

У многих из тех, кто решил самостоятельно заняться монтажом трубопроводной системы, нередко возникает вопрос о том, для чего нужен обратный клапан, оснащенный дренажной и воздухоотводной системами. Использование обратных клапанов данного типа (в особенности для оснащения трубопроводов, по которым транспортируются горячие рабочие среды) позволяет упростить процесс монтажа и технического обслуживания таких систем, повысить их надежность, снизить суммарное гидравлическое давление, уменьшить количество монтажных соединений.

На корпусе затворов данного типа, что можно увидеть даже на фото, имеется два патрубка, один из которых используется для монтажа воздухоотводчика, а второй выполняет функцию дренажного элемента. Патрубок для воздухоотводчика, на внутренней поверхности которого нарезана резьба, располагается на корпусе устройства над золотниковой камерой (ее приемной частью). Необходим такой патрубок для стравливания воздуха из трубопроводной системы, для чего дополнительно используется кран Маевского. Назначение патрубка, который располагается на противоположной стороне корпуса – на выходе из клапана, состоит в том, чтобы сливать из системы жидкость, скопившуюся после клапанного устройства.

Комбинированный обратный клапан сокращает количество монтажных соединений

Если установить горизонтальный обратный клапан, то его патрубок для отвода воздуха можно использовать для монтажа манометра. Если поставить комбинированный обратный клапан на трубопроводе вертикально, то его дренажный патрубок можно будет применять для слива воды, скопившейся после такого устройства, а патрубок воздухоотводчика – для удаления из той части трубопровода, которая расположена до обратного клапана, воздушных пробок. Именно поэтому, решая, как установить обратный клапан комбинированного типа, следует четко понимать, какие функции должен выполнять такой затвор.

Пружинные клапаны с полипропиленовым корпусом

Обратные клапаны, корпус которых выполнен из полипропилена, даже если взглянуть на фото таких устройств, внешне очень напоминают косые отводы. Такие типы обратных клапанов, для монтажа которых используется метод полифузионной сварки, устанавливают на трубопроводах, также изготовленных из полипропилена. Дополнительный косой отвод в конструкции затворов данного типа необходим для размещения в нем элементов запорного механизма, что облегчает техническое обслуживание такого устройства. Благодаря этому конструктивному решению выполнять техническое обслуживание и ремонт обратного клапана данного типа несложно – достаточно извлечь из его дополнительного отвода элементы запорного механизма, не нарушая целостности корпуса устройства и герметичности его установки в трубопроводной системе.

Доступность камеры полипропиленового обратного клапана позволяет легко контролировать его состояние и осуществлять чистку

Обратные клапаны других типов

В трубопроводных системах, предназначенных для транспортировки воды, могут устанавливаться и другие виды обратных клапанов.

• Обратный лепестковый клапан оснащен особым запорным элементом – подпружиненным лепестком. Большим недостатком затворов данного типа является то, что при их срабатывании создаются значительные ударные нагрузки. Это негативно отражается на техническом состоянии самого затворного устройства, а также может стать причиной возникновения в трубопроводной системе гидравлического удара.
• Обратные клапанные устройства двухстворчатого типа отличаются компактными размерами и небольшим весом.
• Подъемный муфтовый обратный клапан включает в качестве запорного элемента золотник, свободно перемещающейся по вертикальной оси. В основу работы запорного механизма может быть положен гравитационный принцип, когда золотник возвращается в закрытое состояние под действием собственного веса. Для этой цели может также использоваться пружина. Если вы решили установить на трубопроводе гравитационный обратный клапан, имейте в виду, что выполнять монтаж такого устройства можно только на вертикальных участках системы. Между тем гравитационный клапан отличается простотой конструкции, при этом демонстрирует высокую надежность в процессе эксплуатации.
• Существуют обратные клапаны, запорным элементом которых служит подпружиненный металлический шарик. Поверхность такого шарика может быть дополнительно покрыта слоем резины.

Обратный клапан с сетчатым фильтром для насосных станций

Решая, какой обратный клапан лучше и нужен ли в трубопроводной системе дорогостоящий затвор более сложной конструкции, следует в первую очередь познакомиться с техническими характеристиками такого устройства и сопоставить их с параметрами работы трубопроводной системы. Основное назначение обратного клапана, как уже говорилось выше, состоит в том, чтобы пропускать воду по трубопроводу в нужном направлении и не давать потоку жидкости двигаться в обратную сторону. В связи с этим выбирать обратный клапан на воду следует исходя из того, под каким давлением в трубопроводе двигается поток воды. Естественно, что надо обязательно учитывать и диаметр труб, на которые такой клапан должен быть установлен.

Выполняя монтаж трубопровода, следует также иметь в виду, что ставить обратный клапан можно различными способами. На трубах значительного диаметра устанавливаются обратные клапаны фланцевого и межфланцевого типа, а на трубах небольшого диаметра – муфтовые затворные устройства. Сварной метод установки обратных клапанов используется преимущественно при монтаже на полипропиленовых и металлопластиковых трубах.

Если правильно выбрать обратный клапан и способ его установки, такое устройство не только прослужит длительное время, но и обеспечит корректную работу всей трубопроводной системы.

Как правильно выполнить установку

Разобравшись с вопросом о том, зачем нужен обратный клапан, и с его ролью в трубопроводной системе, следует также изучить правила его установки на уже работающем или только создаваемом трубопроводе. Монтируются такие устройства на различных элементах трубопроводных систем:

• на трубопроводах автономного и централизованного водоснабжения;
• на всасывающих линиях, обслуживаемых глубинными и поверхностными насосами;
• перед бойлерами, емкостными водонагревателями и счетчиками расхода воды.

Схема установки обратных клапанов при подключении счетчиков водоснабжения

Если вас интересуют обратные клапаны, которые могут устанавливаться как в вертикальном, так и в горизонтальном положении, выбирайте не гравитационные, а пружинные модели. Узнать о том, в каком направлении через клапан должен двигаться поток воды, можно по специальной стрелке, нанесенной на корпус устройства. При установке обратных клапанов муфтового типа для хорошей герметизации обязательно используйте ФУМ-ленту. Кроме того, не следует забывать, что обратные затворы нуждаются в регулярном обслуживании, поэтому устанавливать их необходимо в доступных местах трубопровода.

При монтаже обратного клапана на всасывающую магистраль погружного насоса следует позаботиться о том, чтобы перед таким устройством был установлен фильтр грубой очистки, который не даст попасть во внутреннюю часть устройства механическим примесям, содержащимся в подземной воде. В качестве такого фильтра также может быть использована перфорированная или сетчатая обойма, в которую помещают обратный клапан, установленный на входном конце всасывающей магистрали погружного насоса.

При установке обратного клапана на уже работающем трубопроводе следует предварительно отключить систему от подачи воды и только затем заниматься монтажом затворного устройства.

Как самостоятельно изготовить обратный клапан

Несложная конструкция обратного клапана позволяет в случае необходимости изготовить его своими руками.

Схема самодельного обратного клапана

Для решения этой задачи вам потребуются следующие материалы и инструменты:

• тройник с внутренней резьбой, который будет выполнять функцию корпуса;
• муфта с резьбой на наружной поверхности – седло самодельного обратного клапана;
• жесткая пружина, изготовленная из стальной проволоки;
• стальной шарик, диаметр которого должен быть немного меньше, чем диаметр отверстия в тройнике;
• стальная резьбовая заглушка, которая будет выполнять функцию упора для пружины;
• стандартный набор слесарных инструментов и уплотнительная ФУМ-лента.

Обратный клапан для воды для насоса: устройство и принцип работы

Автор aquatic На чтение 7 мин. Просмотров 11k. Обновлено 29.05.2020

В водопроводной системе вода должна двигаться в одном направлении. Добиться этого можно установив обратный клапан для воды для насоса, который позволяет обеспечить пропуск воды строго в заданном направлении. С его помощью можно стабилизировать давление в системе водоснабжения, предотвратить утечку воды или неожиданную остановку насоса. Однако для этого необходимо подобрать подходящую модель и установить ее с соблюдением определенных правил. Об этом и поговорим в данном обзоре.

Обратный клапан для воды

Из чего состоит и как работает обратный клапан для воды для насоса?

Обратный клапан состоит из двух перпендикулярных друг к другу цилиндров, соединенных между собой с формированием единой полости. Один цилиндр с нарезанной резьбой используется для подключения изделия к системе водоснабжения. Второй заглушен. Внутри клапана в образовавшей полости расположен механизм, обеспечивающий прохождение воды в одном направлении. В рабочем положении он всегда открыт, позволяя беспрепятственно проходить воде.

Разнообразие моделей

Если создаваемого давления недостаточно, например, из-за утечки или остановки насоса, подача воды прекращается, так как механизм срабатывает и перекрывает поперечное сечение трубы. Аналогичная ситуация возникает в случае, если вода, не ощутив давления, поток начнет двигаться в обратном направлении: перекрывший проход механизм ей этого не позволит.

Принцип работы клапанов различных конструкций

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен. Выбирая подходящую модель, следует на это обращать внимание в первую очередь.

Устройство изделия изнутри

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Устройство пружинного муфтового изделия

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

Двухстворчатый диск муфтового изделия

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

• простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
• безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

Полезная информация! Благодаря своему конструктивному исполнению поворотные модели могут монтироваться на трубы большого диаметра и не так чувствительны к степени загрязнения воды.

Поворотное устройство большого диаметра

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Полезная информация! Благодаря особому конструктивному исполнению подъемные клапана могут монтироваться лишь на горизонтальных участках. При этом ось изделия необходимо расположить вертикально.

Устройство подъемного обратного клапана

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности.

Изделие для погружного насоса

Правила установки обратного клапана

Последовательность выполнения монтажных работ определяется способом крепления конкретной модели. Наиболее простая – межфланцевая модель. Ее установка производится исключительно по направлению движения воды. В случае муфтового крепления достаточно соединить клапан с трубопроводом посредством муфты с уплотнением.

Полезный совет! При монтаже стоит обратить внимание на стрелку, выбитую на корпусе. Она предписывает направление, в котором должен двигаться поток.

Межфланцевая модель

Как монтируются обратные клапаны для насосных станций?

Наличие насосной станции предполагает два возможных места установки:

• непосредственно перед насосной станцией;
• на всасывающей трубе сразу после храповика.



Установка перед насосной станцией

Полезный совет! Если есть возможность выбора места, лучше предпочесть второй вариант. Монтаж перед насосной станцией может стать причиной уменьшения количества воды, которая должна сливаться во всасывающую трубу и захватываемого насосом при его последующем включении.

Процесс монтажа

Выбрав первый вариант установки клапана, следует обязательно предусмотреть сгон на случай, если после некоторого периода эксплуатации потребуется выполнение ремонтных работ. Если подсоединение к всасывающей трубе выполнено после храповика, от сгона можно оказаться. В случае если трубопроводная система работает, то, выбрав место монтажа:

• разрываем трубопровод в месте установки изделия;
• соединяем клапан с одной частью трубы;
• при помощи сгона соединяем со второй частью.

Полезный совет! Если система водоснабжения эксплуатируется исключительно в летнее время, стоит позаботиться о наличии краника, позволяющего слить воду перед началом зимних холодов, разместив его в самой нижней точке системы.

Кран для слива воды

Обратный клапан для воды для насоса: цена и производители

При выборе обратного клапана для воды для насоса цена и место производства имеет принципиальное значение. Каждый стремится приобрести качественное изделие, способное прослужить достаточно долго. Отдавая предпочтение известным товарным знакам, можно не сомневаться: при изготовлении конкретной модели использовались заявленные материалы, а технология соблюдалась безукоснительно.

Модель, изготовленная в Италии

Стоимость изделия зависит не только от фирмы-производителя, но и от номинального диаметра изделия и конструктивных особенностей:

Советы по выбору

Чтобы обратный клапан для воды для насоса идеально подошел к конкретной системе водоснабжения, стоит заранее определиться со следующими факторами:

• номинальным давлением, которое, как правило, обозначается PN и численно равно максимальному значению параметра, при котором может эксплуатироваться конкретная модель. Номинальное давление стандартизировано;
• местом установки;
• материалом корпуса;
• способом крепления к водопроводу. Здесь можно выбрать: приварку к полипропиленовым трубам, фланцевое соединение, с помощью резьбовой муфты или вариант зажима между фланцами трубопровода.

Для надежности соединения используется лен с паклей

Назначение устройства и принцип действия (видео)

Обратный клапан – это… Что такое Обратный клапан?

Типичные обратные затворы.

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры защищается различное оборудование, трубопроводы, насосы и сосуды под давлением, а также возможно существенно ограничить течь рабочей среды из системы при разрушении её участка.

Важность функции этих устройств заключается в том, что они выполняют свою задачу как в режиме нормальной эксплуатации, например в случае объединения напорных линий нескольких насосов в одну, на каждой из них устанавливается один или несколько обратных клапанов для защиты от давления работающего насоса остальных, так и в аварийных ситуациях, например при аварийном падении давления на одном из участков трубопровода, на смежных давление сохраняется, что может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.

Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы, главное их различие — в конструкции затвора (элемента, перекрывающего поток среды, садясь в седло), у первых он выполняется в виде золотника, у вторых — в виде круглого диска, который часто именуют захлопка.

Обратные клапаны как правило устанавливаются на горизонтальных участках трубопроводов, а затворы — как на горизонтальных, так и на вертикальных участках. По направлению потока рабочей среды клапаны обратные в основном выполняются проходными (направление потока в них не изменяется), но встречаются и угловые (направление потока меняется на 90°), а затворы обратные — только проходными^[1][2].

Принцип действия

Устройство обратного (подъёмного) клапана. Золотник выделен красным

При отсутствии потока среды через арматуру золотник в обратном клапане или захлопка в обратном затворе под действием собственного веса или дополнительных устройств (например пружины) находятся в положении «закрыто», то есть затвор находится в седле корпуса. При возникновении потока затвор под действием его энергии открывает проход через седло. Ясно, что для того, чтобы поток среды изменил своё направление на противоположный он должен остановиться. В этот момент скорость потока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает золотник или захлопку, препятствуя возникновению обратного потока среды. Таким образом, срабатывание обратной арматуры происходит под действием самой среды и является полностью автоматическим^[1].

Конструктивные типы

Обратный клапан

Обратные клапаны до 1982 года в России назывались подъемными клапанами^[3], затвором в них служит золотник, который перемещается возвратно-поступательно по направлению потока среды через седло.

По конструкции и технологии изготовления обратные клапаны проще, чем другие типы, при этом позволяют обеспечить надёжную герметичность, но такие устройства более чувствительны к загрязнённым средам, при воздействии которых возможно заедание клапана.

В обратных клапанах ось прохода в седле корпуса и, соответственно, ось подъема золотника расположены как правило перпендикулярно оси трубопровода. Корпус обратного клапана практически аналогичен корпусу запорного клапана, но крышки и золотники обратных и запорных клапанов существенно отличаются. Золотник обратного клапана имеет хвостовик, который перемещается по направляющей в крышке клапана. Чаще всего посадка золотника на седло происходит под действием собственного веса, что требует установки обратных клапанов только на горизонтальных участках трубопроводов. Чтобы обеспечить посадку золотника на седло при установке клапана на вертикальных или наклонных участках, используют пружину в качестве дополнительного прижимного элемента.

Имеются конструкции обратных клапанов специально для вертикальных трубопроводов, например:

Шаровой обратный клапан.

Шаровые обратные клапаны

Затвором в них служит шаровой элемент, а прижимным элементом — пружина. Такие обратные клапаны обычно применяются на малых диаметрах трубопроводов, в основном в сантехнике.

Приёмные обратные клапаны

Такие устройства устанавливаются на конце вертикального всасывающего трубопровода перед насосом. Они имеют сетку, предохраняющую насос от попадания в него со средой твёрдых частиц или посторонних предметов. Такие клапаны изготовляются с диаметрами до 200 мм. На рисунке слева изображена приёмная сетка таких устройств.^[1]

Обратный затвор

Стальной обратный затвор. Устройство обратного затвора (поворотного обратного клапана). Вид на захлопку изнутри

Ранее эти устройства назывались поворотными обратными клапанами^[3]. В отличие от большинства видов обратных клапанов, в обратных затворах ось седла совпадает с направлением потока среды через затвор. Седло при отсутствии потока через него перекрывается захлопкой (на рис. справа выделена красным цветом, на рис. слева вид на захлопку изнутри), которая закреплена на оси, расположенной выше оси прохода. Под действием среды захлопка поворачивается на некоторый угол, открывая ей проход, при остановке потока захлопка под собственным весом падает на седло. В затворах с большими диаметрами при этом происходит удар захлопки о седло, что со временем может привести к выходу затвора из строя и появляется возможность гидравлического удара в системе при срабатывании устройства. В связи с этим обратные затворы делятся на^[2]:

Простые

Затворы с диаметрами до 400 мм, в которых ударные явления не оказывают серьёзного влияния на работу затвора и систему, в которой он установлен.

Безударные

Затворы со специальными устройствами, которые делают посадку захлопки на седло более плавной и мягкой. В качестве таких устройств применяются гидравлические демпферы и грузы, устанавливаемые на захлопку непосредственно, или с помощью рычага. Существенный минус безударных конструкций заключается в невозможности их установки на любых участках трубопровода, кроме горизонтальных. В целом обратные затворы имеют ряд преимуществ перед обратными клапанами, среди которых меньшая чувствительность к загрязнённым средам и возможность обеспечения работоспособности затворов для весьма больших диаметров трубопроводов, например таких как гигантский обратный затвор на рисунке, использующийся NASA в воздушных системах^[1].

Устройство пружинного дискового обратного клапана. Устройство двустворчатого обратного клапана.

Межфланцевые обратные клапаны

Межфланцевый пружинный дисковый обратный клапан. Двустворчатый межфланцевый обратный клапан. Невозвратно-управляемый обратный затвор (пока без привода). Снятие статических зарядов.

Более компактные технические решения для уменьшения строительной длины и затрат на монтаж используются в межфланцевых пружинных дисковых и двустворчатых обратных клапанах. Основное их отличие от стандартных обратных клапанов (затворов) — отсутствие фланцев для соединения с трубопроводами. То есть конструктивные особенности клапана позволяют обойтись без увеличивающих размеры и массу оборудования ответных фланцев. При этом вес межфланцевого обратного клапана может быть в 5 раз меньше, а строительная длина — может в 6-8 раз меньше чем у аналогичных конструкций с использованием обычных обратных клапанов или затворов. Клапаны, имеющие рабочие элементы по размерам движущегося потока, монтируются во фланцевых разрывах трубопроводов с использованием соответствующих для перекачиваемого материала прокладок. Принципиальным также является возможность установки подобных клапанов не только на горизонтальных, но и вертикальных участках трубопроводов. Межфланцевые пружинные дисковые обратные клапаны могут оснащаться специальными резьбовыми отверстиями для снятия статического заряда. Подобная модификация востребована на взрывоопасных химических производствах.

Межфланцевые пружинные дисковые обратные клапаны

Принцип действия межфланцевых пружинных дисковых обратных клапанов аналогичен приципу действия шаровых обратных клапанов. Но за счет использования в качестве затвора диска (пластины) вместо шара достигаются преимущества в весе и строительной длине конструкции. По этой же причине диапазон размеров межфланцевых пружинных дисковых обратных клапанов больше и составляет 15÷200 мм. Межфланцевые пружинные дисковые обратные клапаны могут устанавливаться и в стандартном горизонтальном исполнении, а также — вертикально.

Межфланцевые двустворчатые обратные клапаны

Диапазон размеров межфланцевых двустворчатых обратных клапанов ещё шире, чем у межфланцевых пружинных дисковых обратных клапанов — от 50 до 700 мм. В сложных и больших системах при остановах насосов или в результате каких-либо аварийных ситуаций могут возникать гидроудары, которые могут нанести существенный ущерб всей системе. В таких случаях рекомендуется использовать клапаны с амортизаторами для демпфирования гидроударов. Актуально также исполнение клапанов со специальной антикоррозионной футеровкой:

• исполнение с пластиковой футеровкой: для питьевой воды и морской воды
• исполнение с резиновой футеровкой: для морской воды, канализации, судостроения

Другие конструкции

Во всех описанных выше случаях обратная арматура пропускает среду в одном направлении и предотвращает её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия, но существуют также конструкции, в которых совмещены функции обратной и запорной арматуры.

Невозвратно-запорные — это обратные клапаны и затворы, которые возможно принудительно закрыть при помощи ручного или механического устройства (пневмо-, гидро- или электропривода).

В невозвратно-управляемых возможно не только принудительное закрытие, но и открытие затвора^[1][2][4].

Материалы

Корпусные детали обратных клапанов изготавливаются из:

Необходимая герметичность затвора на седле обратного клапана обеспечивается специальными уплотнительными поверхностями, которые изготавливаются из:

Примечания

1. ↑ ^{1 2 3 4 5 6} Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
2. ↑ ^{1 2 3 4} Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
3. ↑ ^{1 2} В 1982 году вступил силу ГОСТ 24856-81, установивший новые термины и определения в области трубопроводной арматуры.
4. ↑ Трубопроводная арматура с автоматическим управлением. Справочник. Под общей редакцией С. И. Косых. — Л.: Машиностроение, 1982.

См. также

VALTEC | Обратные клапаны VALTEC

В соответствии с терминологией, предлагаемой ГОСТ Р 52720 «Арматура трубопроводная. Термины и определения», обратные клапаны составляют обособленную группу «обратной» трубопроводной арматуры. Обратные клапаны предназначены для пропускания среды (жидкостей, газов) в одном направлении и предотвращения ее движения в обратном.

В системах отопления и водоснабжения обратный ток воды может создать ряд проблем, а в некоторых случаях даже стать причиной аварийных ситуаций и поломки оборудования. Обратные клапаны применяются не только в системах водоснабжения и отопления, но и в системах вентиляции и канализации, отличаясь только по форме и материалу корпуса, типу затвора, а также способу приведения его в действия.

Во внутридомовых системах водоснабжения и отопления, как правило, используются дисковые пружинные обратные клапаны. Работа такого клапана происходит следующим образом (рис. 1): когда давление до клапана меньше или равно давлению за ним, золотник прижат к седлу, и клапан находится в закрытом положении. Как только давление перед клапаном станет превышать давление после клапана, его золотник переместится от седла, позволяя рабочей среде протекать через клапан. При попытке изменения направления потока, в определенный момент, скорость потока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает затвор, препятствуя возникновению обратного потока среды. Таким образом, данный вид арматуры относится к арматуре прямого действия, так как управляется непосредственно за счет энергии рабочей среды.



Рис. 1. Пример работы дискового клапана: слева – затвор клапана открыт, справа – закрыт

В номенклатуре фирмы VALTEC имеется несколько видов пружинных дисковых обратных клапанов для внутридомовых сетей. Обратный клапан VT.161 имеет следующую конструкцию (рис. 2): в составном латунном корпусе (1, 2) расположен подвижный золотник, состоящий из нейлонового штока (3) и нейлонового золотникового диска(тарелки) с уплотнительной прокладкой из EPDM (4). Возврат золотника в седло обеспечивается пружиной из нержавеющей стали AISI 304 (5).



Рис. 2. Внешний вид и конструкция обратного клапана VT.161

Данный клапан наиболее подходит для применения в квартирных узлах ввода ХВС и ГВС (рис. 3), так как рабочие температуры в данных системах находятся, как правило, в диапазоне от +5 до +75 °C.

Рис. 3. Пример схемы узла квартирного ввода водопровода

Для систем отопления, в которых температура рабочей среды выше 75 °C, выпускается обратный клапан VT.151 (рис. 4). Шток и золотниковый диск у этого клапана выполнены из латуни, поэтому высокие температуры не приводят к их короблению.

Рис. 4. Внешний вид и конструкция обратного клапана VT.151

Шаровидная форма золотниковой камеры увеличивает пропускную способность клапана по сравнению со стандартной цилиндрической. Максимальная рабочая температура для клапана VT.151 составляет 130 °C при номинальном давлении 40 бар (для Ду 1/2″).

Для систем полипропиленовых трубопроводов фирмой VALTEC предлагается ремонтопригодный обратный клапан VTp.716 (рис. 5).

 Рис. 5. Внешний вид и конструкция обратного клапана VTp.716

Этот клапан имеет корпус из полипропилена PPR 100, что позволяет монтировать его на трубопроводе методом полифузионной сварки, без применения переходных резьбовых фитингов. Таким образом, достигается высокая надежность соединения и системы в целом. Стандартные конструкции обратных клапанов из полипропилена (рис. 6) не предусматривают возможность их обслуживания и ремонта. То есть в случае попадания крупного шлама подзолотник, поломки возвратной пружины или повреждения прокладки исправить ситуацию можно будет только полной заменой клапана.



Рис. 6. Неразборные обратные клапаны в полипропиленовом корпусе

Конструкция обратного клапана VTp.716 предусматривает возможность его очистки и ремонта Для этого достаточно отвернуть резьбовую пробку и произвести обслуживание механизма клапана.

Интересную разновидность обратной трубопроводной арматуры представляет собой сгон-отсекатель VTp.538 (рис. 7).

 Рис. 7. Внешний вид и конструкция сгона-отсекателя VT.538

По принципу действия он представляет собой два обратных клапана, с противоположным направлением потока.Клапаны встроены в корпус разъёмного сгона. При затянутой накидной гайке 2, штоки клапанов воздействуют друг на друга таким образом, что оба клапана оказываются открыты. Как только затяжка накидной гайки ослабнет, клапаны закрываются, разрывая трубопровод, при этом обе части трубопровода перекрываются. Основное назначение сгона-отсекателя – присоединение к системе отопления расширительного бака. Нормативами запрещено устанавливать на участке между баком и трубопроводом обычную запорную арматуру (шаровой кран и т.п.), а установка сгона-отсекателя дает возможность отключать расширительный бак на период проведения гидравлических испытаний, производить его ремонт или замену. Один из вариантов подключения сгона-отсекателя VT.538 показан на рис. 8.



Рис. 8. Пример схемы с применением сгона-отсекателя VT.538

Подробные характеристики клапанов, рассмотренных в статье, вы найдете в технической документации на них.



Автор: Д.С. Овсов

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

80 фото и описание устрйотсва

Обратным клапаном называется разновидность запорной арматуры, основная задача которой сводится к тому, чтобы пропускать жидкость лишь в одном направлении. Благодаря указанному свойству их с успехом применяют при организации системы водоснабжения. Например, обратный клапан для насоса не допускает возвращения в скважину или колодец уже поднятой по трубе воды.

Еще одним плюсом устройства оказывается способность поддержания должного уровня воды в системе ее подачи. При открытии крана отсутствует необходимость ждать вытеснения воздуха, вода подается моментально. Подробнее об этом техническом элементе пойдет речь ниже.

Устройство и принцип работы

Изделие имеет металлический корпус, его можно разобрать на две части, снабженные резьбовой нарезкой. Помимо этого, имеется затвор, выполненный из пластика или металла. Он снабжен резиновой прокладкой и пружиной, которая его подпирает.

Принцип работы достаточно прост. При движении жидкости по трубопроводу, на котором установлен клапан, ее напора оказывается достаточно для того, чтобы отжать пружину, открыв тем самым затвор. Когда подача приостанавливается, напор в системе существенно падает, и пружина возвращает затвор на место, предотвращая обратный ток.

На затвор давит и жидкость, находящаяся в системе после клапана. Таким образом осуществляется полный ход работы.

Разновидности

Оснований, по которым можно классифицировать все клапаны, несколько. А именно: конструкционные особенности, материал, из которого они изготовлены, способ установки и размер.

Конструкционные особенности

Запирающий элемент может быть шарового, подъемного, поворотного и межфланцевого типа. В первом затвор представлен шаром, который подперт пружиной и сдвигается только под давлением жидкости, к примеру, воды. В подъемном устройстве затвор двигается вверх и вниз под действием напора.

По сути устройство с подъемным затвором являет собой клапан обратного давления воды. Ее столб придавливает шток с закрывающей тарелкой, не допуская тем самым возвращения уже прокаченной воды.

Поворотный затвор работает как створка, открывающаяся при движении жидкости и возвращающаяся в исходное положение пружиной, когда давление жидкости в системе ослабевает.

Межфланцевые модели в свою очередь могут быть дисковыми и двустворчатыми. У последнего, судя по названию, затвор представлен двумя створками, которые складываются при прохождении жидкости по системе и сходятся вместе при прекращении подачи.

Дисковый затвор двигается вдоль собственной оси при напоре и возвращается на место, перекрывая подачу, при его отсутствии.

Материал изготовления

Латунные изделия считаются надежными, устойчивыми к долгому воздействию жесткой воды и коррозии. Они пользуются большим спросом. Чугунные модели применяют крайне редко, в основном, для трубопроводов с большим диаметром, поскольку материал подвержен коррозии.

Клапаны из нержавеющей стали практически не имеют нареканий, однако их стоимость достаточно высока. Возможен вариант, когда разные части устройства изготовлены из разных материалов. Прежде чем приобрести требуемый товар, имеет смысл разузнать у продавца информацию по поводу материала.

Способ установки

Крепятся устройства при помощи муфт – переходников с резьбовым соединением. Диаметры обратных клапанов для воды могут быть различны: от 15 до 200 мм, поэтому размеры муфт подбираются с учетом конкретных условий.

Еще один вид крепления – при помощи фланца. Такой вариант применяют преимущественно для чугунных запирающих арматур, устанавливаемых на крупные трубопроводы.

Межфланцевое крепление подразумевает размещение устройства между двумя скрепляющимися друг с другом болтами фланцами.

Размер

Выделяют стандартные, миниатюрные и большие модели. Стандартные считаются самыми ходовыми, используют их для большинства трубопроводов. Миниатюрные устройства идут в ход, когда нет возможности установить стандартную модель.

Преимущественно это обратные клапаны для счетчика воды, устанавливаемые на выходе. Основное их предназначение – не допустить движения воды через счетчик в противоположном направлении. Большие клапаны ставят там, где трубопроводы имеют общественное или промышленное назначение.

Место установки

Чтобы ответить на вопрос о том, как правильно установить обратный клапан, сначала нужно выяснить его будущее месторасположение. Одним из них является выход из погружного насоса, который размещен в скважине.

При отключении насоса, установленная деталь не позволит воде стекать через него обратно в скважину. Другой вариант – на конце водозаборной трубы поверхностного насоса или станции.

Помимо насосов установку производят на трубе подачи воды в нагревательный бойлер. Также необходим монтаж обратных клапанов в контурах системы отопления дома, особенно если их несколько и давление теплоносителя в них разное.

Кроме того, при различии показателей мощности у насосов более сильный способен продавить теплоноситель из одного контура в другой, где стоит устройство меньшей мощности.

Система канализации также требует установки рассматриваемого элемента, чтобы предотвратить обратное движение стоков. При наличии инструмента и элементарных сантехнических навыков смонтировать клапан не составит труда. Главное правило – соблюсти направление движения жидкости через клапан, которое указывается на его корпусе в виде стрелки.

Применение обратного клапана оказывается необходимым тогда, когда идет речь о предотвращении опасной аварийной ситуации. Системы отопления и водоснабжения в частном доме относятся к числу тех систем, которые как раз и нуждаются в монтаже этого полезного элемента.

Фото обратных клапанов на воду

Также рекомендуем посетить:

Обратный клапан на воду, какие бывают и где он используется?

Обратный клапан – это защитный механизм, который исключает нежелательное перемешивание воды, клапан пускает воду в одном направлении без возможности её возврата, т.е предотвращает обратный поток воды по трубе.

Чаще всего обратный клапан применяется:
1) На насосах и насосных станциях
На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец. Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода. Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой. Насосные станции ставятся на поверхности. ( дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:

2) После счётчиков
Счётчик не будет вращаться в обратную сторону, если установить обратный клапан, но это не самое главное. Самое главное – обратный клапан не допусти эффекта передавливания, который часто возникает в городской квартире.

3) На бойлере
Если вы подключены к общей системе водопровода с горячей и холодной воде, то при установке бойлера, установите обратный клапан так же на стояке горячей воды, иначе вода, нагретая вашим бойлером, побежит к соседям снизу по стояку. Соседи конечно не расстроятся, но вам придётся оплатить электричество по счётчику.

Конструкция:
В нерабочем положении клапан всегда закрыт. Затвор подпирается пружиной.

Клапаны бывают с металлическим и пластиковыми затворами.С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапан с пластиковым затвором. Об этом следует помнить при при постройки новой системы.

Корпус клапана собрана собран из двух частей на резьбе с герметиком.

Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина:

Советы:
1. Если водозабор происходит из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана, сделает систему неработоспособной.
2. Если взять два клапана размером ½ дюйма где один с металлическим затвором, а второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.
3. Есть совсем маленькие обратные клапаны, которые ставятся в корпус счётчика на выходе, в силу своей конструкции такой клапан имеет слишком сильное сопротивление и если его установить давление в системе значительно упадёт, а если оно и было слабое, то вода вовсе может перестать идти. Фото ниже:

Обратные клапаны для котлов – Boiler Blog | Nationwide Boiler Inc.

Возможно, вы этого не знаете, но все арендные котельные системы Nationwide Boiler стандартно поставляются с обратным клапаном . Эти клапаны жизненно важны для защиты котла и другого оборудования завода и требуются ASME. Давайте рассмотрим основы.

Что такое обратный клапан?
Основная функция обратного клапана (NRV), также известного как стопорный или обратный клапан, заключается в том, чтобы пропускать поток пара в одном направлении и автоматически предотвращать обратный поток.Другими словами, они предотвращают попадание пара обратно в главный коллектор котла или обратно в котел, который вышел из строя или отключился.

NRV может также использоваться для изоляции котла во время продувки и останова, а также для помощи в возврате котла в работу после любого планового или внепланового обслуживания.

Зачем они нужны?
Обратный клапан – это просто еще одно предохранительное устройство. Хотя NRV не следует полагаться на первичное отключение, он ограничивает поток пара обратно из коллектора в котел, что может иметь катастрофические последствия.

В соответствии со стандартами ASME, один NRV требуется для одного котла с высоким давлением (выше 15 фунтов на кв. Дюйм). Для систем высокого давления с несколькими паровыми котлами с люками, подключенными к общей паропроводной магистрали, паропровод от каждого котла должен быть оснащен двумя запорными клапанами. Первый клапан должен быть автоматическим, а второй – с винтом и хомутом снаружи (OS&Y).

Как они предотвращают обратный поток?
Обратные клапаны чувствительны к потоку, и их открытие и закрытие зависит от потока пара.Внутренний диск открывается и пропускает пар через клапан. Диск начнет закрываться, когда прямой поток пара уменьшается или реверсируется, в зависимости от конструкции.

Как видите, обратные клапаны имеют решающее значение для любой паровой котельной системы, временной или постоянной. Обязательно проконсультируйтесь с вашим временным поставщиком оборудования, чтобы убедиться, что они включают NRV в свой пакет аренды котлов. Возможно, вы этого не знаете, но все арендные котельные системы Nationwide Boiler стандартно поставляются с обратным клапаном .Эти клапаны жизненно важны для защиты котла и другого оборудования завода и требуются ASME. Давайте рассмотрим основы.

Что такое обратный клапан?

Основная функция обратного клапана (NRV), также известного как стопорный или обратный клапан, заключается в том, чтобы пропускать поток пара в одном направлении и автоматически предотвращать обратный поток. Другими словами, они предотвращают попадание пара обратно в главный коллектор котла или обратно в котел, который вышел из строя или отключился.

NRV может также использоваться для изоляции котла во время продувки и останова, а также для помощи в возврате котла в работу после любого планового или внепланового обслуживания.

Зачем они нужны?

Обратный клапан – это еще одно предохранительное устройство. Хотя NRV не следует полагаться на первичное отключение, он ограничивает поток пара обратно из коллектора в котел, что может иметь катастрофические последствия.

В соответствии со стандартами ASME, один NRV требуется для одного котла с высоким давлением (выше 15 фунтов на кв. Дюйм).Для систем высокого давления с несколькими паровыми котлами с люками, подключенными к общей паропроводной магистрали, паропровод от каждого котла должен быть оснащен двумя запорными клапанами. Первый клапан должен быть автоматическим, а второй – с винтом и хомутом снаружи (OS&Y).

Как они предотвращают обратный поток?

Обратные клапаны чувствительны к потоку, и их открытие и закрытие зависит от потока пара. Внутренний диск открывается и пропускает пар через клапан.Диск начнет закрываться, когда прямой поток пара уменьшается или реверсируется, в зависимости от конструкции.

Как видите, обратные клапаны имеют решающее значение для любой паровой котельной системы, временной или постоянной. Обязательно проконсультируйтесь с поставщиком временного оборудования, чтобы убедиться, что они включают NRV в свой пакет аренды котла.

Обратные клапаны | wittgas.com

Безопасная подача газа с обратными газовыми клапанами

WITT Обратные газовые клапаны (обратные клапаны) используются для защиты установок, трубопроводных систем и точек выпуска от опасного обратного потока газа и нежелательных газовых смесей.Ключевыми особенностями уникальной конструкции WITT являются очень низкое давление открытия и очень низкий перепад давления, поэтому они особенно подходят для приложений с низким рабочим давлением. Качественная система уплотнения с эластомерами предотвращает утечки. Грязевые фильтры на входе обеспечивают долгий срок службы этих устройств.

Обратные клапаны также известны как газовые обратные клапаны или обратные клапаны. Обратные клапаны WITT gas можно устанавливать в любом положении. Они доступны с различными соединениями из латуни или нержавеющей стали и могут использоваться для всех технических газов, таких как кислород, азот, метан, водород и сжатый воздух.Ассортимент продукции WITT предлагает широкий выбор номинальных размеров (до DN 200) и расходов.

Обратные клапаны WITT на установках термической обработки

Обратные клапаны WITT соответствуют стандарту EN 746-2 и особенно подходят для использования на установках термической обработки. Низкое давление открытия всего 3 мбар и высокая скорость потока обеспечивают идеальную защиту систем горелок и предотвращают обратный поток газа и обратную вспышку.

Обратные клапаны WITT могут быть установлены в трубопроводе воздуха или кислорода, а также в системе подачи топливного газа, что снижает затраты на приобретение и хранение.Обратные клапаны WITT перед поставкой проходят 100% тестирование в соответствии с DIN EN 5175-2 и обеспечивают высочайший уровень безопасности.

Безопасные биогазовые установки с обратными клапанами газа WITT

В линиях подачи воздуха к ферментерам и линиям биогаза обратные клапаны WITT gas также характеризуются сверхнизким давлением открытия. Клапаны WITT из нержавеющей стали для работы на биогазовых установках пропускают поток воздуха только в одном направлении и, таким образом, предотвращают нежелательные и опасные газовые смеси. Из-за их низких потерь давления возможно использование труб малого сечения, что снижает эксплуатационные расходы на производительность компрессора.Обратные клапаны WITT особенно герметичны и поэтому особенно безопасны. Клапаны проходят 100% тестирование и соответствуют DIN EN ISO 5175-2. Использование нержавеющей стали в клапанах возврата газа обеспечивает долгий срок службы, так как эти материалы чрезвычайно устойчивы к коррозии. Их также можно дооснастить существующими линиями подачи воздуха и газа.

Рекламный проспект: Обратные клапаны на установках термической обработкиFlyer: Обратные клапаны на биогазовых установках

Обратный клапан – обзор

4.2 Конструкция обратного клапана

Обратный клапан представляет собой автоматический клапан с автономным приводом, который пытается обеспечить движение жидкости только в одном направлении. Подвижный элемент обычно опирается на седло, образуя уплотнение. Для первоначального открытия клапана необходимо приложить небольшое давление к движущемуся элементу. После открытия возникают гидродинамические силы, которые удерживают клапан в открытом состоянии или увеличивают его открытие. Поток жидкости обычно должен прекращаться до закрытия клапана. Гидродинамические силы, создаваемые любой текучей средой, протекающей через седло, обычно предотвращают закрытие всех клапанов.Пружины могут использоваться, а могут и не использоваться для управления открытием и облегчения закрывания. Некоторые клапаны полагаются исключительно на силу тяжести, чтобы обеспечить закрывающее усилие. Клапаны, работающие под действием силы тяжести, должны устанавливаться в соответствии с инструкциями производителя. Если указана ровная труба, то местное падение трубы должно быть изменено на короткое расстояние.

Дисковые затворы с поворотным механизмом работают под действием силы тяжести. Когда клапан открывается, усилие, необходимое для удержания клапана в открытом состоянии, увеличивается. Если баланс между массой диска и гидродинамическими силами неправильный, клапан не откроется полностью.Повышенная скорость жидкости может привести к неожиданной коррозии или эрозии. Клапаны с гравитационным приводом должны соответствовать жидкости и условиям эксплуатации.

Когда клапаны полностью открываются, ход диска или поршня должен ограничиваться упором. Клапаны, которые открываются полностью, но не ограничены до упора, могут «дрожать». Флаттер может вызвать быстрый износ шарнирных пальцев или направляющих поршня. Клапаны, в которых используются пружины, могут выйти из строя в результате ранней пружины из-за усталости. Флаттер может быть вызван рассеянием водоворотов или турбулентностью.Демпфирование может использоваться для ограничения движения флаттера. Демпфирование жидкости с помощью сжатия может быть эффективным, когда жидкость имеет некоторую вязкость. Клапаны, использующие пружины, могут иметь пружины переменной скорости. Если ограничитель полного хода включает в себя сжатие, чтобы предотвратить отскок после быстрого открытия, это может быть эффективным демпфером флаттера.

Squish может быть встроен в конструкцию седла и диска / поршня для предотвращения захлопывания клапана. Вокруг зоны контакта сиденья добавлен дополнительный материал, чтобы создать две зоны сжатия.Попытка выдавить жидкость из этих зон во время быстрого закрытия замедляет работу клапана. Но есть штраф. Увеличенная площадь ограниченного зазора – идеальное место для улавливания мелких твердых частиц. Защита от сдавливания для демпфирующего закрытия может привести к большему количеству проблем, вызванных захваченными твердыми частицами, если не будет достаточного зазора для действия сдавливания для выброса твердых частиц. Клапаны с узкими седлами могут раздавливать рыхлые твердые частицы, например уголь. Зоны сжатия имеют тенденцию увеличивать эффективную ширину седла и снижать способность клапана раздавливать твердые частицы.Этот эффект необходимо учитывать, принимая во внимание природу любых подходящих твердых веществ. Шаровые краны обычно имеют очень узкие седла и могут очищать большинство твердых частиц, обеспечивая эффективное использование седла. (См. Главу 3, раздел 3.3.3.)

Проблема флаттера может быть ограничена небольшими клапанами. Когда клапаны становятся больше, инерция движущихся частей становится намного больше. Повышенная инерция может эффективно ослабить флаттер и привести к задержке закрытия после того, как начнется обратный поток. Поэтому демпфирование сиденья становится очень важным.

Как и для всех клапанов, необходимо проверить проходные сечения и рассчитать скорости для расчетных рабочих условий. Зоны вокруг дисков и поршней так же важны, как и зоны основных портов. Области потока, которые меньше других, будут зонами эрозионного и, возможно, кавитационного износа.

Корпуса обратных клапанов могут включать дополнительные соединения для специальных функций, таких как удаление воздуха и дренаж. Клапаны для горячих систем иногда могут быть оснащены внешним байпасом, чтобы обеспечить предварительный нагрев системы при малых расходах.

Обратный клапан HAWLE, без рычага и противовеса, вулканизированная заслонка 9831

Удалить Закладка Закладка Удалить		5013716	ОБРАТНЫЙ КЛАПАН PN16 БЕЗ РЫЧАГА И ПРОТИВОВЕСА	DN 50	PN16	9.5 кг
Удалить Закладка Закладка Удалить		5013717	ОБРАТНЫЙ КЛАПАН PN16 БЕЗ РЫЧАГА И ПРОТИВОВЕСА	DN 80	PN16	14.5 кг
Удалить Закладка Закладка Удалить		5013718	ОБРАТНЫЙ КЛАПАН PN16 БЕЗ РЫЧАГА И ПРОТИВОВЕСА	DN 100	PN16	22 кг
Удалить Закладка Закладка Удалить		5013719	ОБРАТНЫЙ КЛАПАН PN16 БЕЗ РЫЧАГА И ПРОТИВОВЕСА	DN 150	PN16	45 кг
Удалить Закладка Закладка Удалить		5013720	ОБРАТНЫЙ КЛАПАН PN10 БЕЗ РЫЧАГА И ПРОТИВОВЕСА	DN 200	PN10	82 кг
Удалить Закладка Закладка Удалить		5013727	ОБРАТНЫЙ КЛАПАН PN16 БЕЗ РЫЧАГА И ПРОТИВОВЕСА	DN 200	PN16	82 кг

Типы обратных клапанов (обратный клапан) NRV

Типы обратных клапанов (обратный клапан ): – Существует много видов обратных клапанов с изменяемой конфигурацией корпуса.Далее следуют некоторые обычно используемые виды обратных клапанов.

1. Поворотный обратный клапан

В поворотных обратных клапанах диск не управляется, когда он перемещается в полностью открытое положение или в полностью закрытое положение. Доступны многие альтернативные конструкции дисков и седел для удовлетворения потребностей различных областей применения. Поворотные обратные клапаны с мягким седлом обеспечивают улучшенную герметичность по сравнению с посадочными поверхностями металл-металл. Комбинированные седла, состоящие из металлического седла с упругой вставкой, дополнительно обеспечивают более высокие характеристики герметичности.Угол посадки, угол между сиденьем и, следовательно, вертикальной плоскостью, может варьироваться от нуля до сорока пяти градусов. Вертикальные сиденья имеют нулевой угол. Большие углы сиденья сокращают ход диска, что приводит к быстрому закрытию, что сводит к минимуму вероятность громкого шума. Иногда углы сиденья находятся в диапазоне от пяти до семи градусов.

Типы обратных клапанов 1. Поворотный обратный клапан

2. Подъемный обратный клапан Обратные клапаны

разработаны специально для работы с высоким давлением там, где скорость потока высока.В обратных клапанах с подъемным механизмом поршневой диск точно преследует цель за счет длительного контакта и глубокого скольжения с непревзойденным целеуказателем. Стенки поршня и торпедо примерно одинаковой толщины. Гигантские паровые рубашки размещены снаружи кожуха приборной панели и внутри поршня, чтобы исключить торможение из-за дифференциального увеличения. Кольцо седла имеет цилиндрическую конструкцию со значительной однородностью в поперечном направлении. Обычно он ввинчивается и приваривается. Зазор потока равен размеру порта.

Конструкция седла обратного клапана сравнима с седлом шарового клапана. Диск обычно имеет тип поршня или шара. Обратные клапаны с шаровой опорой используются при работе с очень вязкими жидкостями. Эти обратные клапаны обладают превосходной герметичностью по сравнению с поворотными обратными клапанами.

Подъемные обратные клапаны поршневого типа имеют склонность заклинивать в открытом положении, когда рабочая жидкость оседает на верхней части поршня. Обратные клапаны с гигантским подъемом оснащены уравнительной линией между камерой наверху диска и, следовательно, стороной клапана ниже по потоку.

Типы обратных клапанов 2. Подъемный обратный клапан

3. Обратный клапан с наклонным диском

Обратный клапан с поворотным диском предназначен для преодоления ряда недостатков, присущих типичным поворотным обратным клапанам. Сочетание вариантов конструкции позволяет клапану полностью открываться и оставаться устойчивым при более низких скоростях потока и быстро закрываться при остановке прямого потока. Куполообразный диск плавает в потоке с жидкостью на каждом дне и наверху его поверхностей, поэтому его удар в баке минимален.Он хорошо работает в пульсирующих, турбулентных и высокоскоростных потоках. Эти свойства увеличивают подъем клапана и сокращают вызванные обратным потоком динамические массы в системе трубопроводов.

Типы обратных клапанов 3. Обратный клапан с наклонным диском

4. Обратные клапаны со складывающимся диском

Этот клапан дополнительно называется двухдисковым или двухдисковым обратным клапаном. Он изготавливается на заводе по схеме вафельного корпуса и бывает с мягкими или утомляющими сиденьями. Он чрезвычайно популярен при работе с жидкостями и газом при низком давлении.Его легкая и компактная конструкция делает его предпочтительным обратным клапаном, когда необходимы площадь и удобство.

Типы обратных клапанов 4. Обратные клапаны со складывающимся диском

5. Вертикальный или прямой обратный клапан

Эти клапаны предлагаются в 2-х конфигурациях: проходной шаровой обратный клапан. и полностью управляемый диск с мягкими или жесткими седлами. Проточные шаровые обратные клапаны будут использоваться в каждом вертикальная и горизонтальная линия. Полностью Встроенные обратные клапаны с направляющими дисками должны поставляться с подпружиненным закрытием, когда они используются в горизонтальные линии.В вертикальных линиях расположенные в линию обратные клапаны с направляющими дисками могут снабжаться пружинным усилителем закрытие. Пружинное закрытие не только помогает быстро закрыть клапан; сводит к минимуму вероятность громкого шума предотвращая реверсирование потока.

Их можно использовать в приложения, имеющие пульсирующий течет, как в нагнетательном трубопроводе поршневого компрессора. Как результат их компактный размер, они идеально подходят для работы в труднодоступных местах. области.

Типы обратных клапанов 5.Вертикальный или продольный обратный клапан Типы обратных клапанов 5. Вертикальный или проходной обратный клапан

6. Запорный обратный клапан

Запорный обратный клапан будет использоваться либо как односторонний обратный клапан, либо как запорный (запорный) клапан типа задвижки или шарового клапана. При традиционной работе системы эти клапаны
используются в качестве повседневных обратных клапанов; но при необходимости эти клапаны могут быть закрыты с помощью винтового стержня, который не прикреплен к диску клапана.Шток, когда он полностью закручен, удерживает свободно плавающий диск напротив седла клапана, как в задвижке или шаровом клапане. Эти клапаны доступны в тройниковом, звездообразном, угловом и наклонном исполнении. Поворотно-поршневые обратные клапаны с подъемным диском обычно используются в качестве запорных обратных клапанов

Типы обратных клапанов 6. Запорный обратный клапан Типы обратных клапанов 6. Запорный обратный клапан

Изображение предоставлено: – http://www.dezurik.com

Обратные клапаны RSV> Valve Technology

Настройки файлов cookie

Мы используем файлы cookie на нашем веб-сайте.Некоторые из них технически необходимы, а другие помогают улучшить наш веб-сайт для вас.

Принять все

Собственные настройки

Требуется

Коробка для печенья WebThinker
Сохраняет выбранные настройки cookie.https://www.webthinker.de/cookie-box/

WebThinker Bosun
Отфильтровывает внутренних пользователей компании из данных анализа.

Диспетчер тегов Google
Отвечает за техническую реализацию выбранных настроек файлов cookie.https://policies.google.com/privacy

Google reCAPTCHA
Защищает контактные формы от ботов и спама. https://policies.google.com/privacy

Выбор языка
Обозначает язык, выбранный посетителем.

Выбор страны
Обозначает страну, выбранную посетителем.

Идентификатор сеанса
Требуется для текущего сеанса пользователя.

Идентификатор сайта CMS
Требуется для содержимого CMS пользовательской сессии.

Ключ канала
Требуется для содержимого интернет-магазина во время сеанса пользователя.

AWSALB, AWSALBCORS
Определяет экземпляр подсистемы балансировки нагрузки.

Статистика

Google Analytics
Создает данные анализа того, как веб-сайт используется посетителями.https://policies.google.com/privacy

Microsoft Bing
Создает данные анализа того, как веб-сайт используется посетителями. https://privacy.microsoft.com/privacystatement

LinkedIn
Создает данные анализа того, как веб-сайт используется посетителями.https://www.linkedin.com/legal/privacy-policy

Маркетинг

Google Реклама
Рекламная площадка для привлечения заинтересованных пользователей с помощью рекламы.https://policies.google.com/privacy

Медиа

Vimeo
Требуется для отображения видео Vimeo на веб-сайте. https://vimeo.com/privacy

Карты Google
Требуется для отображения Google Maps на веб-сайте.https://policies.google.com/privacy

Разное

Пользовательский
Онлайн-чат для поддержки обмена сообщениями. https: //www.userlike.ru / terms # privacy-policy

Сохранить собственные настройки

Конфиденциальность | Отпечаток

Клапаны обратные и обратные

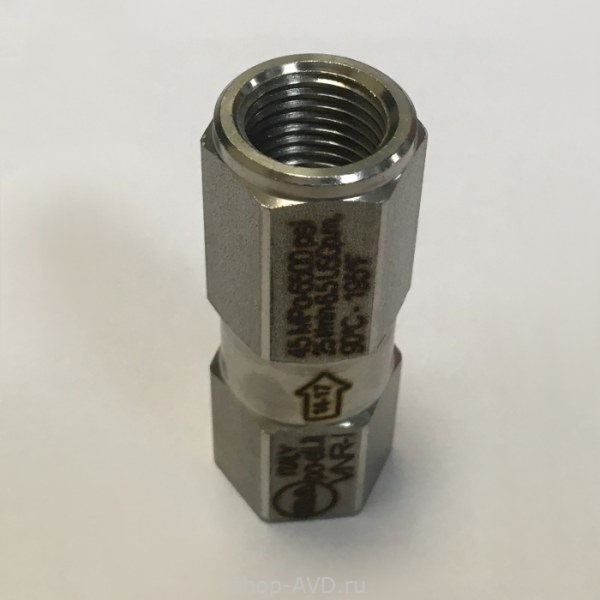

рисунок 1

Многие производители, поставщики и установщики используют «обратный клапан» и «обратный клапан» для обозначения одного и того же устройства, не зная, что они разные, и существуют законодательные требования использовать только обратные клапаны для предотвращения обратного потока.

Какой самый простой способ остановить обратный поток в трубе или фитинге? Многие установщики сказали бы «используйте обратный клапан»; некоторые могут сказать «используйте обратный клапан». Разве обратные клапаны и обратные клапаны не одно и то же?

По сути, обратные клапаны (CV) и обратные клапаны (NRV) представляют собой разные фитинги и служат для разных целей. Согласно правилам водоснабжения Великобритании, «обратный клапан» имеет определенную цель как устройство, разрешенное законом для предотвращения обратного потока в определенных обстоятельствах.Обратный клапан, хотя и полезен для предотвращения обратного потока в трубах во многих ситуациях, не является признанным устройством предотвращения обратного потока. Для каждого типа устройств существуют разные рабочие характеристики, и обратные клапаны должны соответствовать менее строгим стандартам, чем обратные клапаны.

Конструктивные различия обратных клапанов и обратных клапанов
Для обратных клапанов самой простой конструкцией является поворотный клапан с утяжеленной заслонкой, которая удерживается в открытом состоянии за счет поступающей вперед воды.Если поток меняет направление, он закрывается под своим весом и остается закрытым за счет противодавления, действующего на закрытую заслонку. Вафельный клапан представляет собой более узкую версию той же конструкции. Другие конструкции включают наклонную пластину NRV и шаровой NRV.

По определению, обратные клапаны имеют подвижный элемент (запорный элемент), который удерживается в открытом состоянии прямоточным потоком (рис. 1). Если прямой поток прекращается, подвижный элемент удерживается на седле клапана за счет действия пружины, которому помогает противодавление, предотвращая обратный поток (Рис. 2).

Рис.1

Рис.2

Обратные клапаны разрешены как устройства предотвращения обратного потока, но не NRV
В Великобритании Правила водоснабжения (водопроводная арматура) и водоснабжения (водопроводная арматура) (Шотландия) соответствующее устройство для предотвращения обратного потока жидкости от любого прибора, фитинга или технологического процесса (График 2:15). Наиболее важно, чтобы устройство было «адекватным», оно должно быть типа, одобренного министром охраны окружающей среды в «Спецификациях регулирующего органа для устройств и устройств предотвращения обратного потока».

В этой спецификации указывается максимальная степень защиты от обратного потока (категория жидкости), которую каждый тип устройства обеспечивает по закону. Регулятор одобрил использование обратных клапанов до категории жидкости три (подробные сведения приведены в таблице 1), но, что важно, обратные клапаны не входят в типы фитингов, одобренных для предотвращения обратного потока.
Точно так же обратные клапаны не признаются в британском стандарте BSEN 1717 (2001) [«Защита от загрязнения питьевой воды в установках водоснабжения и общие требования к устройствам для предотвращения загрязнения обратным потоком»], который описывает устройства предотвращения обратного потока, которые принято в ЕС.

Таблица 1 * «Проверяемый» означает, что клапан спроектирован так, чтобы его можно было испытать на месте, чтобы показать, что он способен предотвращать обратный поток

Таблица 1: , показывающая разрешенное использование обратных клапанов для предотвращения обратного потока в соответствии с Правилами.
Итак, если правила требуют предотвращения обратного потока жидкости категории 2 в водопроводной системе, единственный обратный клапан будет соответствовать этому требованию, но обратный клапан не будет разрешен.

Путаница при наименовании
Существует общепринятая путаница, связанная с наименованием NRV и CV, когда на сайтах производителей и поставщиков используется одно, а иногда и то и другое название для одного и того же типа устройства.Это привело к проблемам, когда были внесены изменения в соответствии с уведомлением о принудительном исполнении, выданным поставщиком воды, требующим дополнительных обратных клапанов. В некоторых случаях установщики по незнанию покупали NRV только для того, чтобы заменить их правильными обратными клапанами, когда поставщик воды повторно проверяет работу.

Стандарты производительности для NRV и CV
Правила требуют, чтобы фитинги «имели надлежащее качество и стандарты», и фитинги с одобрением WRAS демонстрируют это, отвечая стандартам, установленным в Правительственных технических условиях.

Существуют важные различия в установленных стандартах производительности, требуемых для NRV и CV, как показано в Таблице 2 ниже.

Таблица 2 .
