Водопровод своими руками в ванной: Разводка труб в ванной своими руками: проектирование, монтаж, схемы

Проектирование

Делать разводку сантехники в ванной «на глаз» — неудачное решение,последствие которого – лишние проблемы. Наилучший вариант – с самого начала определиться, что где будет стоять, какие элементы трубопровода понадобятся для сборки схемы, какой их будет расход и стоимость.

Составляем список необходимой сантехники. Раздельные ванная комната и туалет нуждаются в детальной, проработанной единой схеме разводки водопровода и канализации. Не нужно их рассматривать раздельно.

Список необходимого обычно такой:

• Стиральная машина.
• Душевая кабинка, бокс, джакузи или ванна.
• Унитаз.
• Раковина.
• Гигиенический душ или биде.

Помечаем, какого рода трубопровод (горячая, холодная вода, канализация) тянем к сантехническому устройству. Выполняем точные замеры помещения и всего что будет в нем находиться, составляем рабочий чертеж. Важно просчитать всё точно, чтобы стиральная машина или ванна вписалась в отведенное ей место.

Все сантехнические устройства подключаются к водопроводной сети последовательно одно за другим.

В первую очередь отмечаем на схеме место подключения унитаза к канализационному стояку.  Они будут соединяться фитингом.

Исключаем всевозможные изгибы и повороты канализационных труб, чтобы не провоцировать их засорение и забитие. Сливы остальных сантехнических устройств подключаем так, чтобы они проходили через разводку унитаза.

Важная задача – достичь комфортного размещения, избегать нагромождения.

Следует отметить, что сливы у такой сантехники как унитазы, ванны, поддоны душевых кабин могут быть типичного (одноуровневого) и нетипичного (наклонного, прямого) подключения.

Учитываем все возможные нюансы на стадии проектирования, изучаем техническую документацию, рассматриваем фотосхемы различных вариантов разводки сантехники и труб в ванной комнате.

Проектируем все так, чтобы помещением, мебелью и сантехникой было удобно пользоваться – ничто не мешало открытию-закрытию дверей, был свободный, незагроможденный  доступ к унитазу, ванной, раковине.

Классификация

Когда составление наглядного плана завершено, переходим к воплощению его в жизнь. Сложностей с разводкой труб в ванной своими руками не должно возникнуть, если понять как правильно это сделать.

Подбираем подходящую схему подключения:

• С использованием проходных розеток.
• Открытая (все коммуникации видны)
• Коллекторная (параллельное подключение к общей магистральной трубе всех сантехнических устройств).
• Закрытая (все трубы «замуровываются» штукатуркой или скрываются под обшивкой стен)
• Последовательная, с использованием тройников.

Коллекторный вид разводки самый сложный и дорогостоящий. Но его громадное преимущество над последовательным – равномерное распределение воды между работающими приборами, не нужно полностью перекрывать воду в ванной комнате, чтобы провести ремонтные работы.

Что касается эстетики, то открытые водопроводные и канализационные трубы не смотрятся презентабельно в дизайне интерьера. Их можно скрыть под декоративной отделкой или заштукатурить, предварительно уложив в пробитые на поверхности канавки.

Когда они замуровываются в стены или «зашиваются» – возникают сложности с ремонтом (придется разрушать слой штукатурки или снимать панели, чтобы до них добраться), когда они начинают подтекать.

Важно, с самого начала стремиться к герметичности, жестко и прочно соединять все детали трубопровода, использовать гидроизоляцию в местах соединений.

Мелочи, на которые стоит обратить внимание

Собирая схему водопровода, обращаем внимание на следующие нюансы:

• Стремимся к минимальному количеству соединений труб между собой. Чем меньше – тем лучше, надежнее вся конструкция.
• Подбираем трубы и муфты для соединения из однородного материала.
• Все коммуникации теплоизолируем.
• Обеспечиваем легкий доступ к важным элементам водопроводной сети – фильтрам, кранам, счетчикам. Чтобы когда нужен ремонт, устранение неполадок не затопило пол-ванной комнаты и соседей снизу, пока не перекроете воду!

Важно также правильно подобрать материал, с помощью которого будет выполняться разводка. Современные элементы трубопровода изготовляются из:

• Металлопластика
• Полихлорвинила.
• Нержавеющей стали.
• Полипропилена.
• Меди (бронзы).
• Сшитого полиэтилена.

Наиболее широко применяются трубы из металлопластика и полипропилена. Стальные, полиэтиленовые и медные трубы – дорого стоят, менее распространены, требуют спецоборудования для монтажа. Самостоятельно, без посторонней помощи такими материалами схему разводки не собрать.

Канализационные трубы изготавливаются из пластика с разным диаметром и толщиной стенок. Собираются очень быстро, как детский конструктор, надежны, долговечны.

От того, как качественно и правильно сделается разводка труб в ванной комнате, будет зависеть дальнейшая эксплуатация всей сантехники. Важно с самого начала всё делать качественно, чтоб потом ни переделывать, ни устранять течи и прорывы.

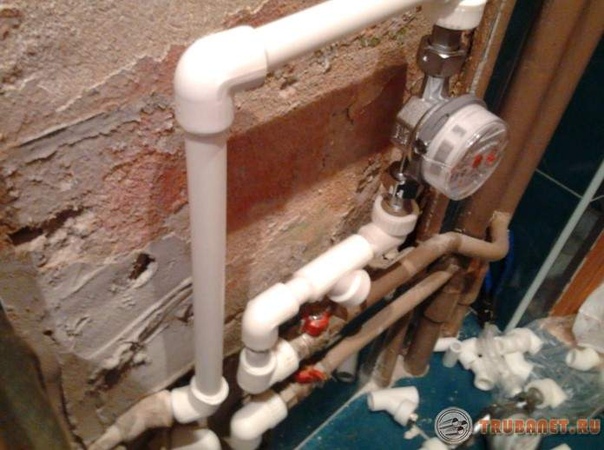

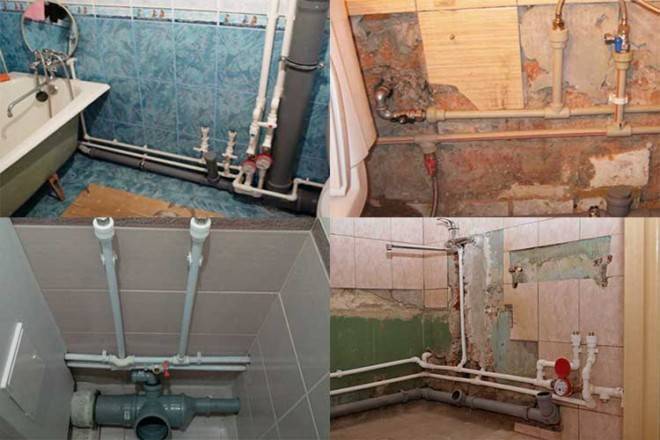

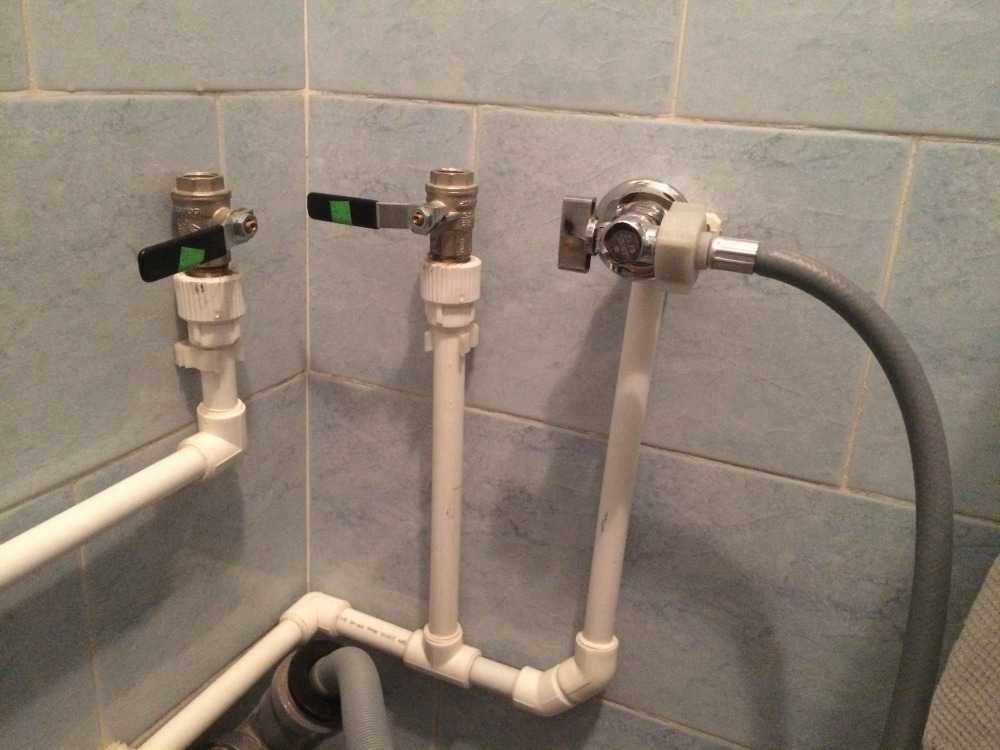

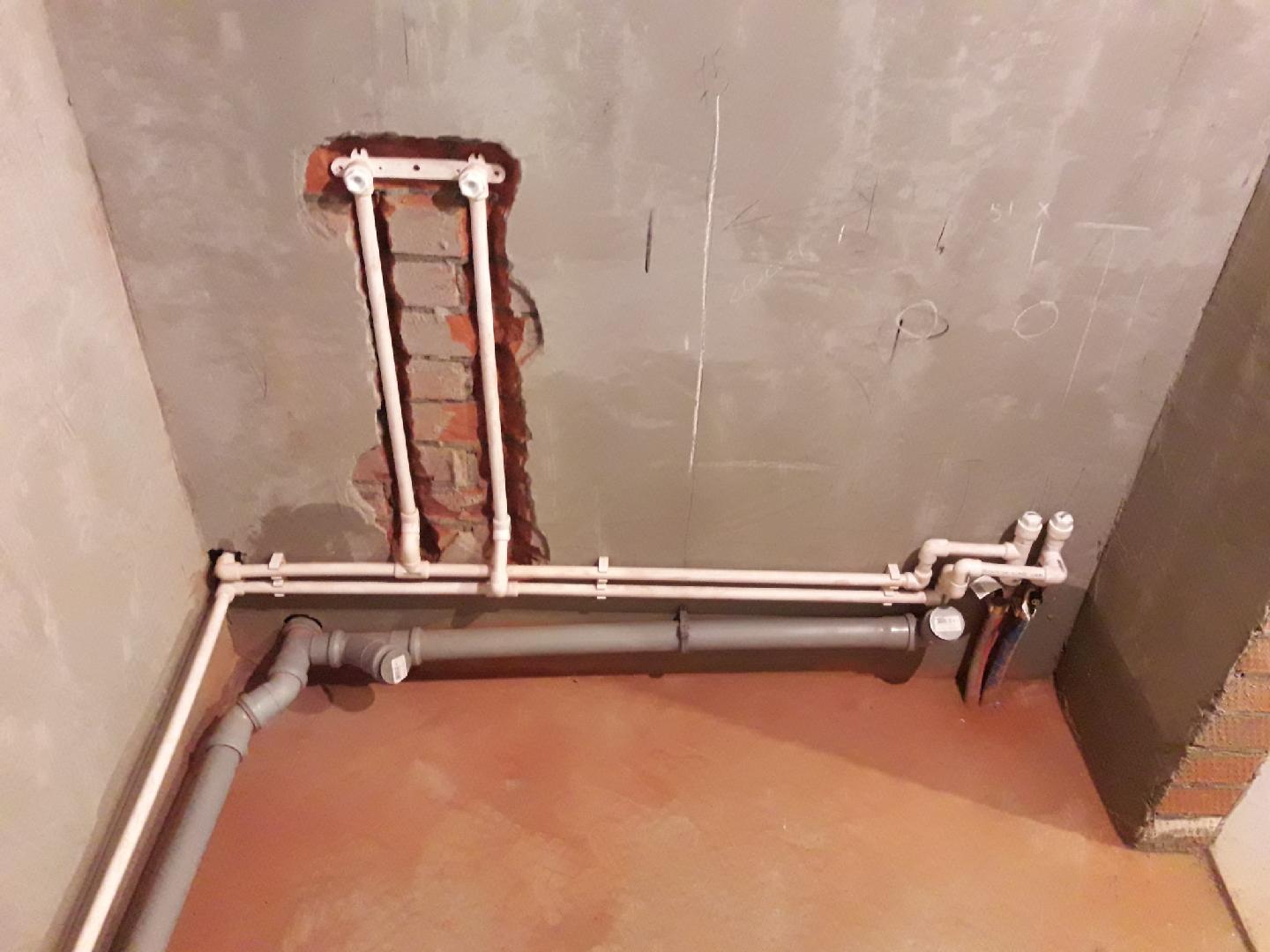

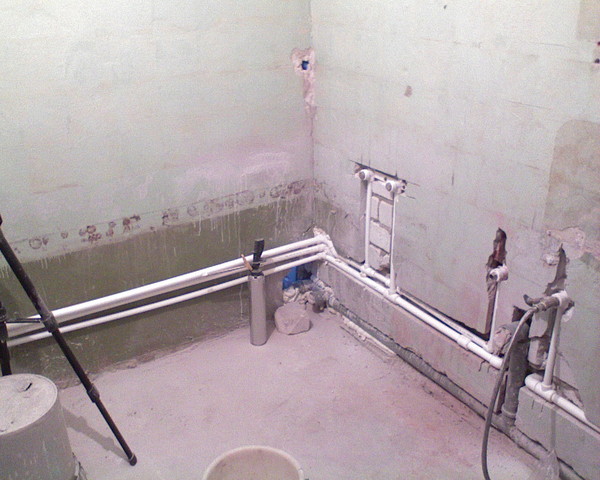

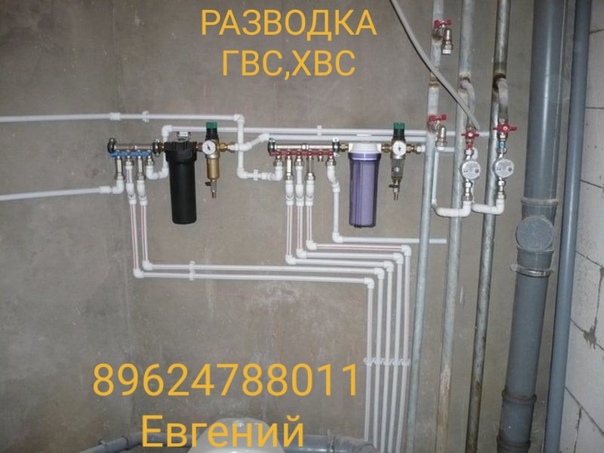

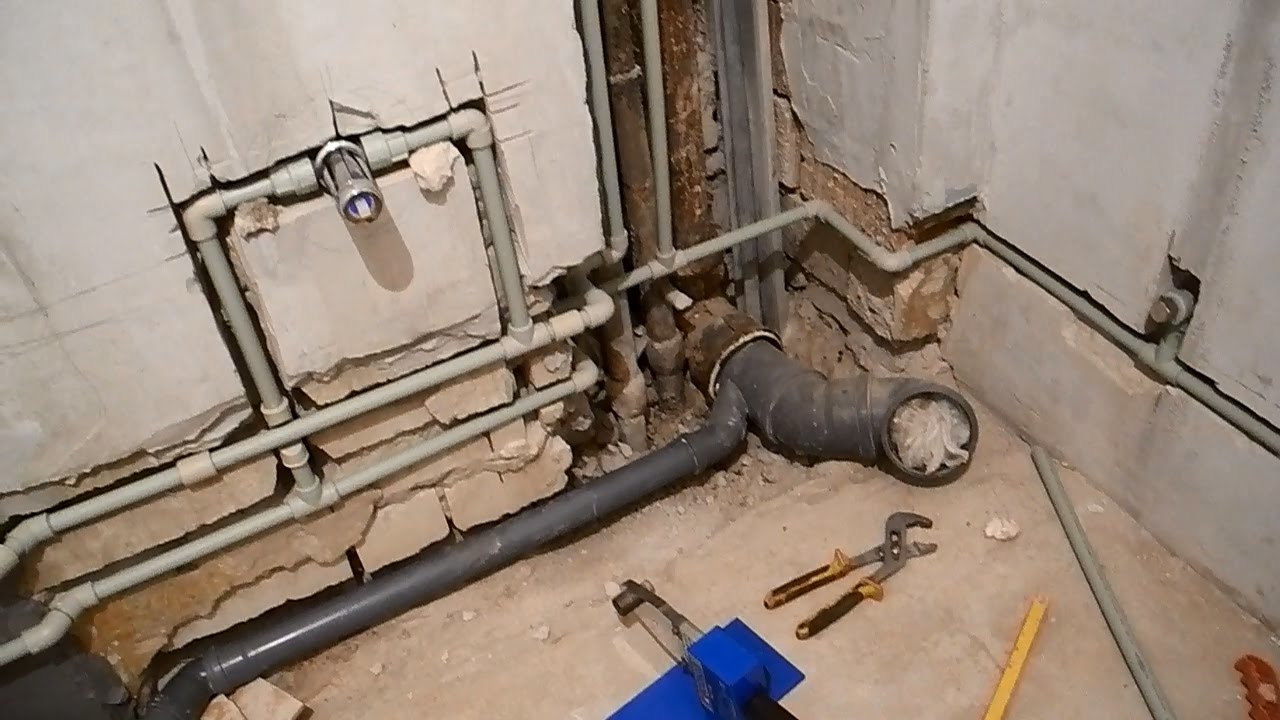

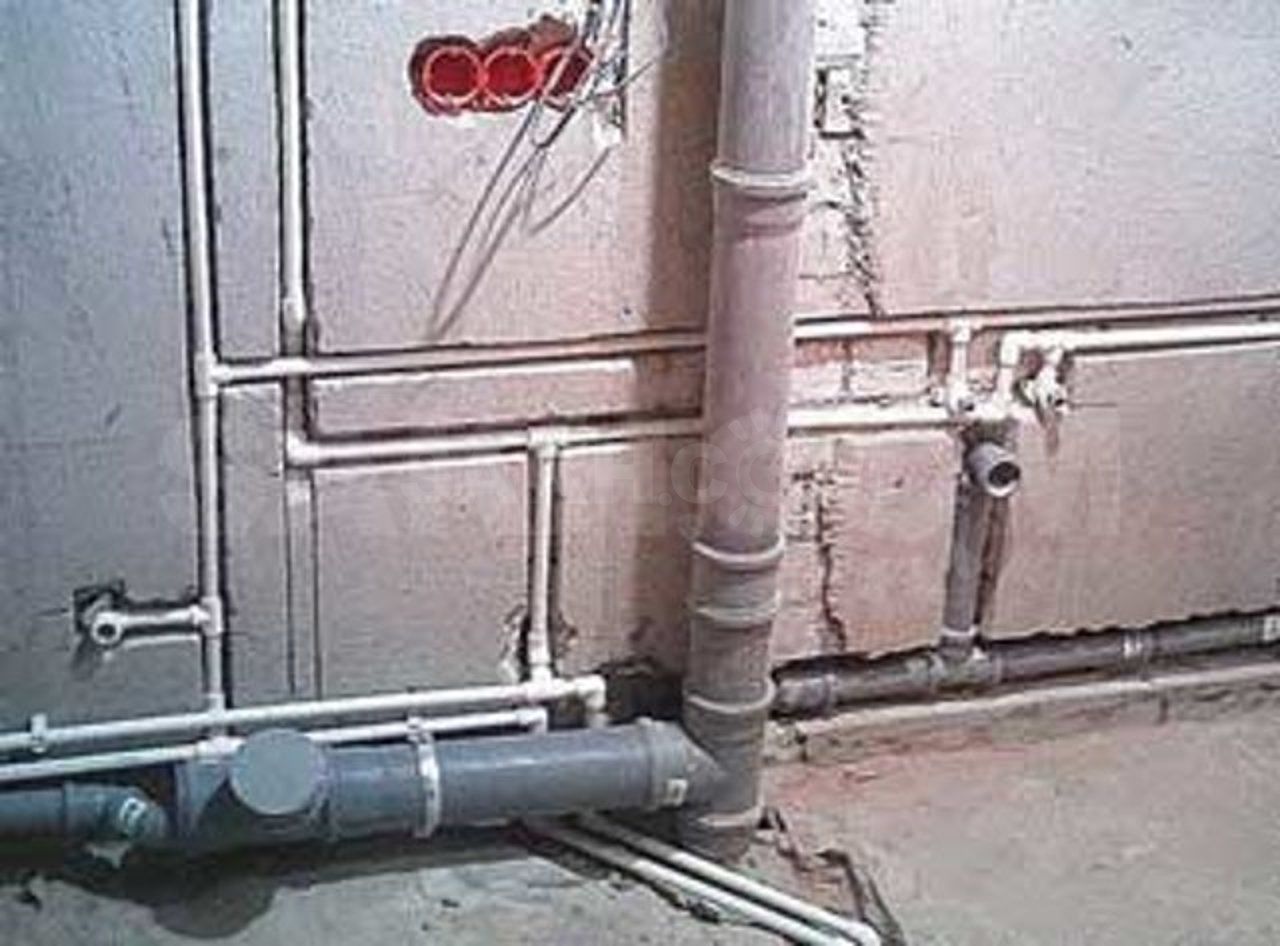

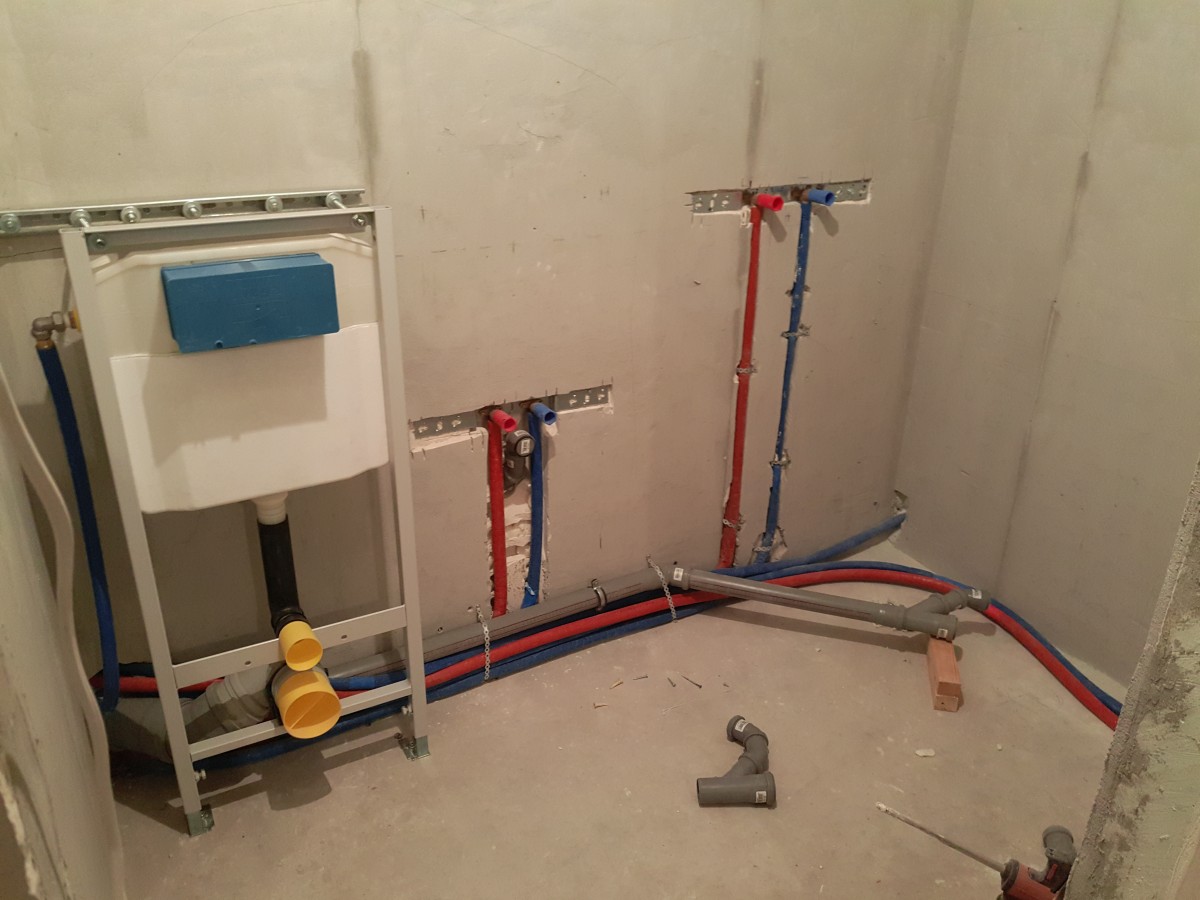

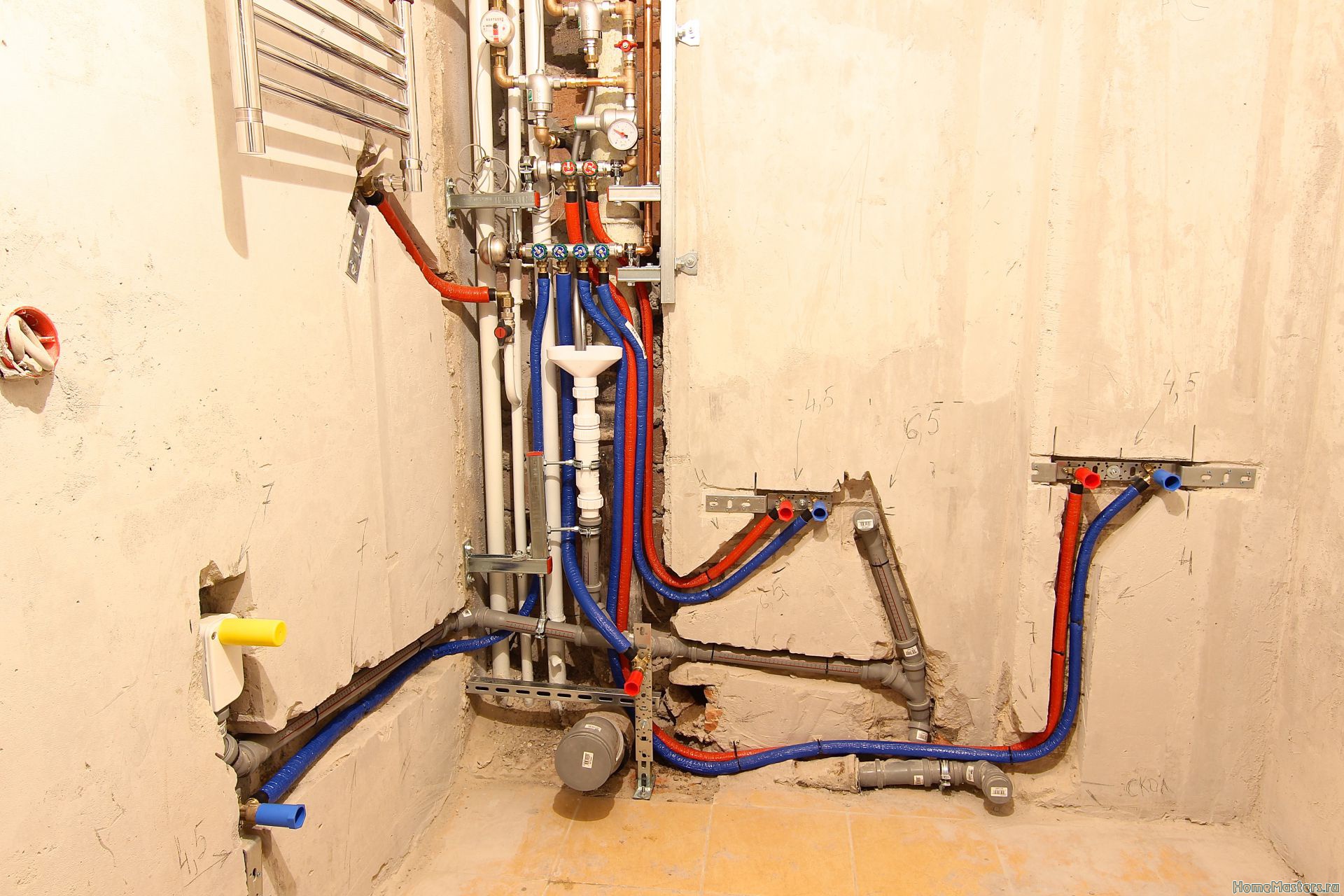

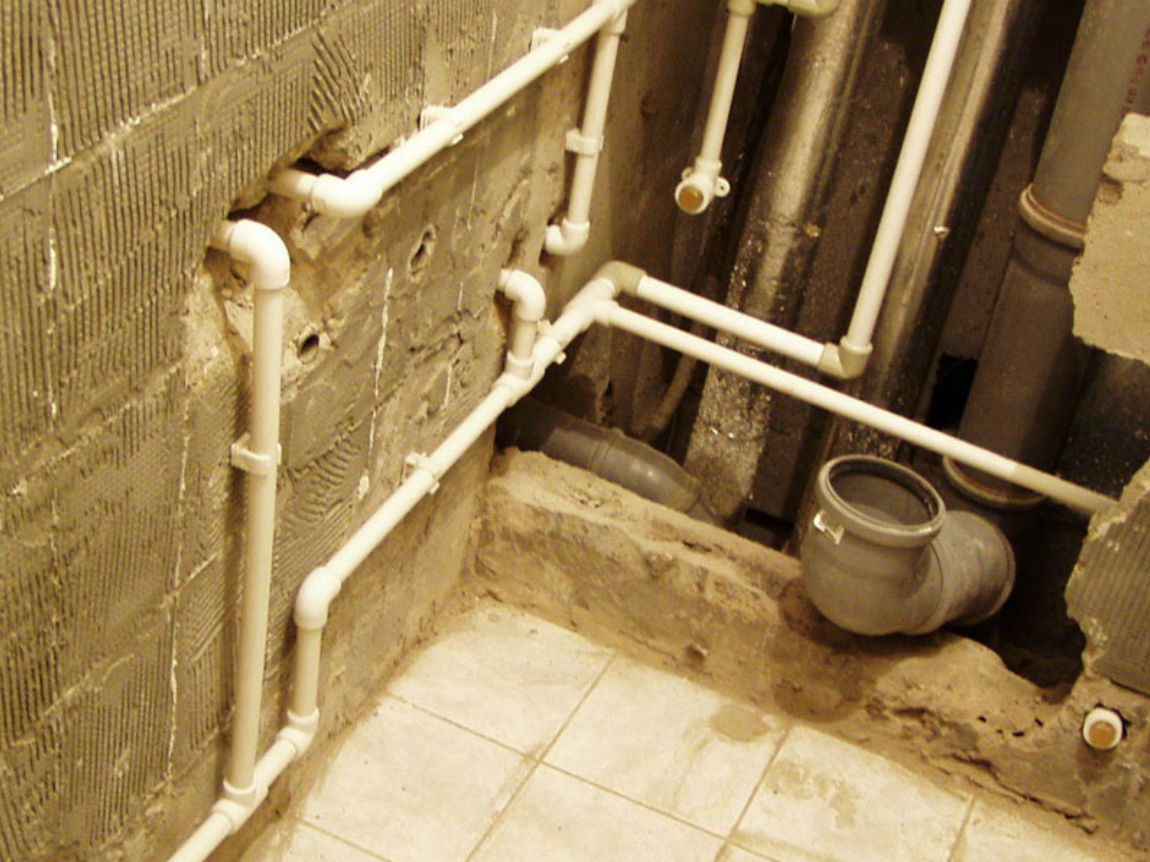

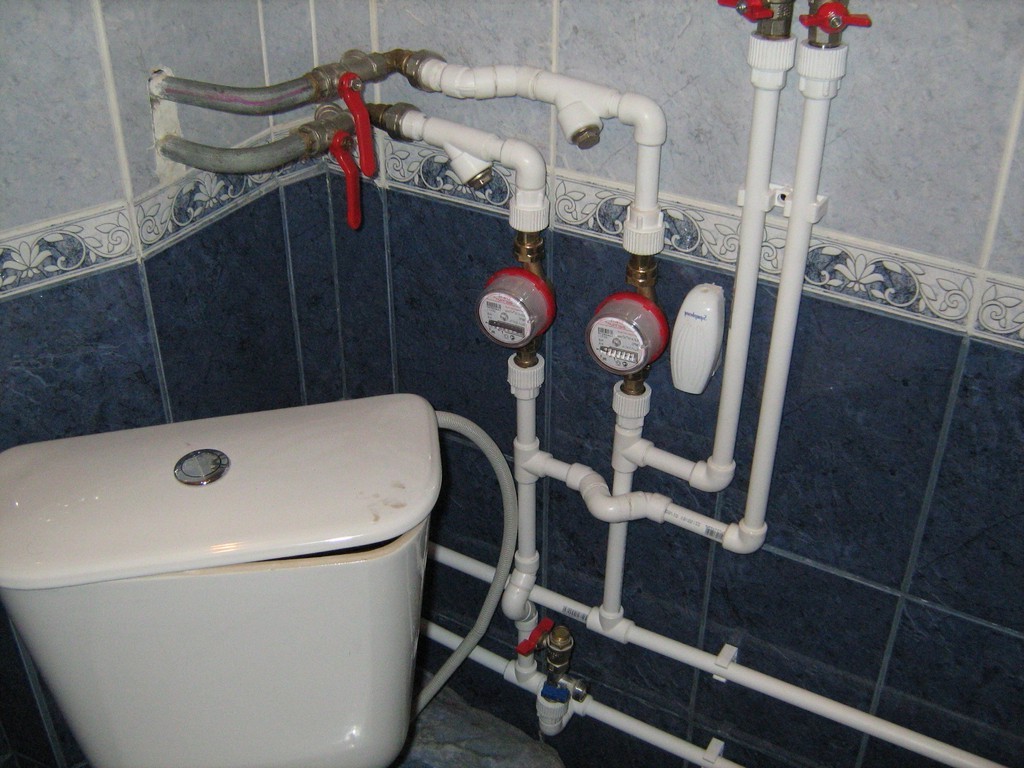

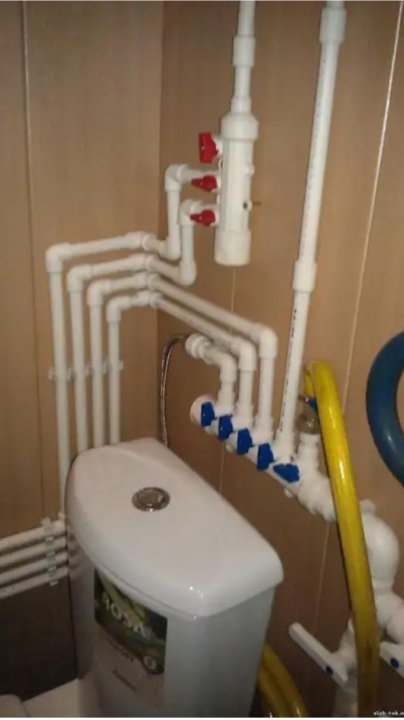

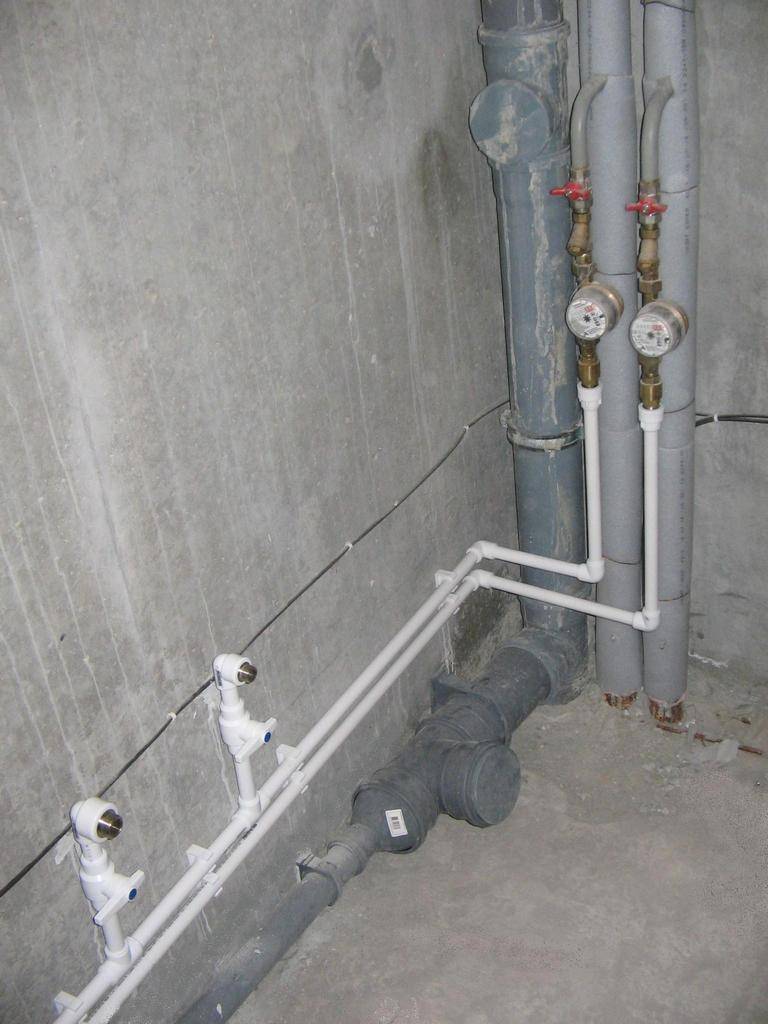

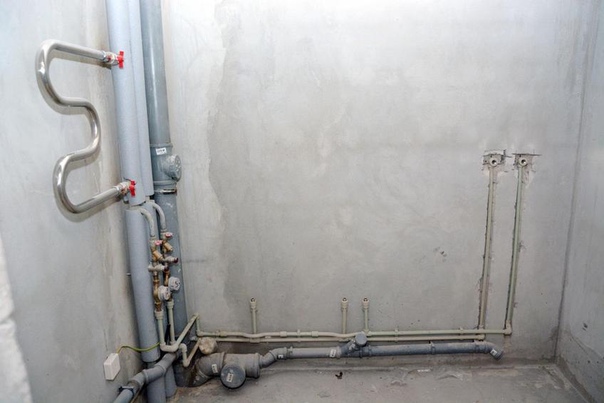

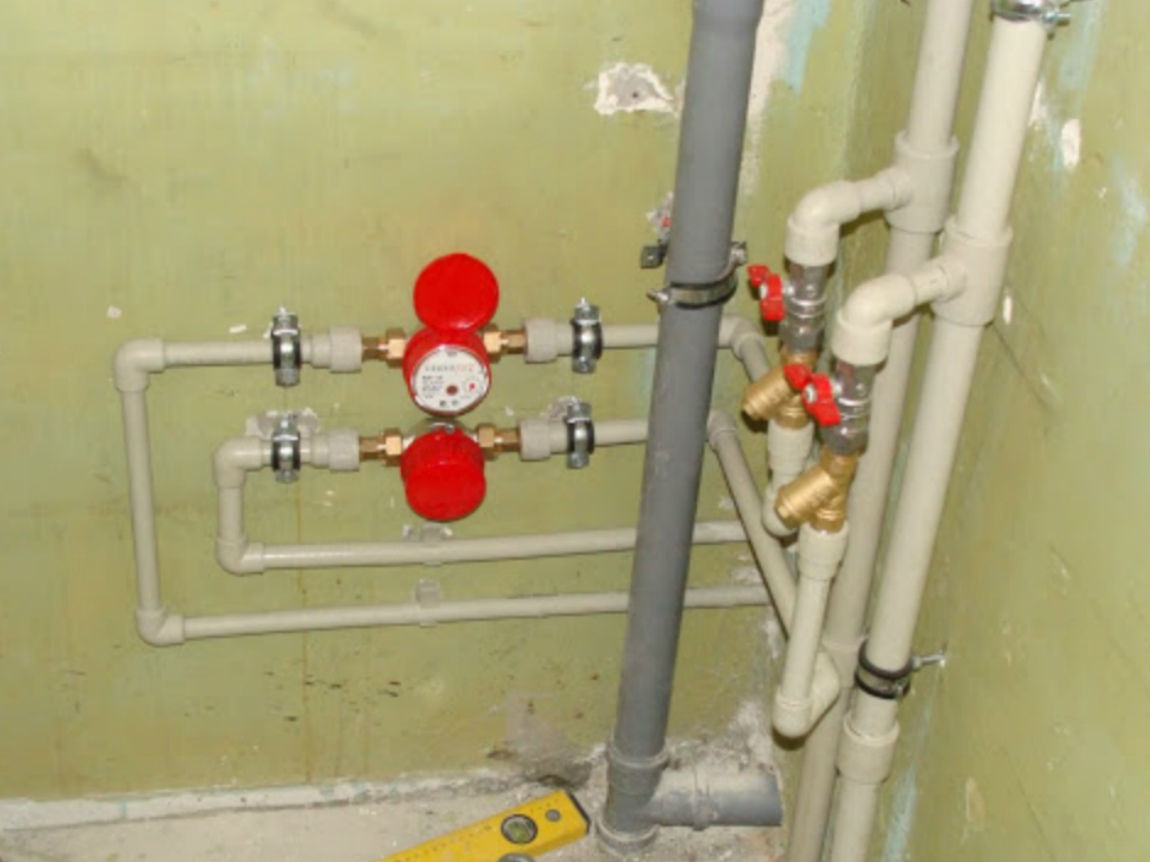

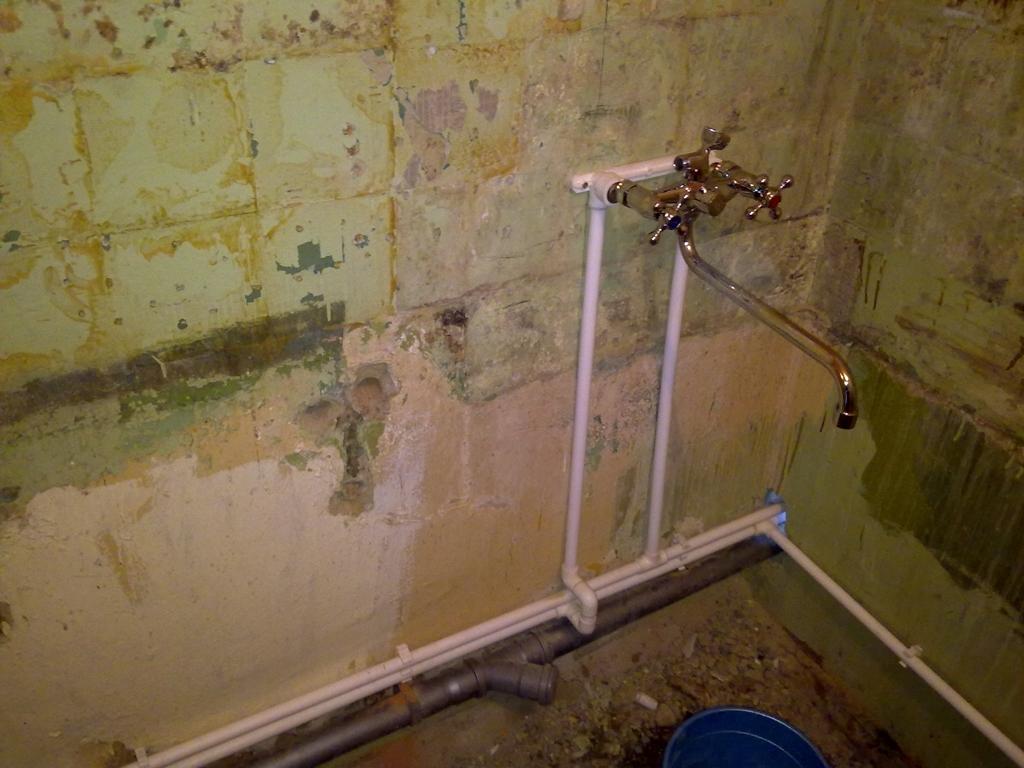

Фото разводки в ванной

Также рекомендуем посетить:

Водопровод своими руками

В предыдущей статье мы познакомились с различными вариантами водопроводных труб, которые можно проложить в квартире. Водопровод своими руками дело не такое уж и простое. Если у Вас нет достаточного опыта и необходимого инструмента, то лучше данную работу доверить специалисту. В этой статье мы не будем показывать сам монтаж, но расскажем о нюансах, которые Вы обязательно должны знать, чтобы разговаривать с сантехником на одном языке, ставить ему задачи и контролировать его работу.

СОДЕРЖАНИЕ:

1. Водопровод своими руками
2. ВСЕ УРОКИ ПО РЕМОНТУ ВАННОЙ И ТУАЛЕТА

Водопровод своими руками в квартире нужно делать правильно

Даже если у Вас нет опыта, чтобы сделать водопровод своими руками в квартире, Вы сможете нанять мастера (о том, как это сделать, прочитайте здесь), и при этом быть спокойным, что он у Вас все правильно сделает.

1. Обговорите с мастером фронт работ. Прокладку труб не имеет смысла делать или только в туалете, или только в ванной. Нужно сразу делать разводку по всей квартире, где Вы будете пользоваться водой, т. е. это как минимум, ванная, туалет, кухня.
2. Решите для себя: наружная у Вас будет проводка или скрытая. Если наружная, то ее нужно будет выполнять уже после укладки кафеля. Если скрытая, то самое время нарисовать на стенах, где у Вас пойдут трубы – в этих местах нужно будет штробить стены.
3. Если Вы будете использовать для прокладки металлопластиковые трубы, то знайте, что они могут идти как внутри стен, так и поверх кафеля. Но для спрятанных труб очень важно, чтобы все соединения между ними выполнялись с помощью опрессовки. Для этого используется специальный инструмент – пресс, и мастер должен его обязательно использовать в работе.
4. Когда нарисуете с мастером план разводки, он определит все необходимые детали для сборки водопровода. Обязательно скажите ему, чтобы он закупал только итальянские или немецкие комплектующие для сборки. Не берите другие – мой Вам совет.
5. В предыдущих статьях Вы решили вопрос со стояками холодной и горячей воды. Еще раз проверьте состояние ваших шаровых кранов. И, при необходимости включите их в общую смету закупки комплектующих.
6. Разводку труб по ванне, туалету и кухне планируйте уже от стояков горячей и холодной воды. Очень важно, чтобы вода у Вас не последовательно шла к унитазу, раковине, ванне, стиральной машине и т. д. по одной трубе, а параллельно по нескольким трубам. Для этого труба, идущая от шарового крана должна соединяться с распределительной гребенкой с открывающими и закрывающими краниками (т. е. у Вас должны быть 2 гребенки: по холодной и горячей воде).
7. Каждая гребенка может распараллеливать один поток входящей воды на несколько потоков исходящих вод. Посчитайте, куда Вам нужно подавать холодную воду, а куда горячую. Например, в стиральную и посудомоечную машину горячая вода не подается, а значит, скорее всего, гребенка на холодную воду будет иметь больше ответвлений, чем на горячую. Вот примерны вариант разводки труб от стояков горячей и холодной воды:

Почему нужно распараллеливать один поток воды на несколько:

1. Поломка любого водяного агрегата с наличием подтекания воды (стиральной машины, смесителя, посудомоечной машины, бойлера и т. п. ) приводит к тому, что Вы отключите воду не по всей квартире, а только по определенной трубе. Например, подтекает шланг в стиральной машине – Вы отключаете соответствующую трубу, и при этом можете спокойно мыть посуду и принимать душ.
2. Если Вы сами затеяли ремонт, например, решили поменять смеситель и что-то у Вас не заладилось (ремонт затянулся), то также в остальном будет порядок – сможете ходить в туалет, пользоваться бойлером и т. д.
3. Если у Вас в квартире слабый напор воды и всего одна труба раздающая воду, то те агрегаты, которые первыми потребляют воду, еще сильнее ослабят ее напор. Например, Вы стоите в ванной, отрегулировали себе воду и моетесь. А в это время кто-то включил стиральную машину и пошел в туалет. Если ванная по получению воды стоит на последнем месте, а стиральная машина и унитаз сразу начнут потреблять исключительно холодную воду, то Вы, в лучшем случае, почувствуете дискомфорт в связи с резким повышением температуры воды, льющейся из душа , в худшем – просто ошпаритесь.

Хочу заметить, что ряд сантехнических работ многим приходится заказывать у мастера не потому, что это очень сложно сделать, а потому что для выполнения данных работ нужен дорогостоящий инструмент (который не имеет смысла покупать для разовых работ), либо, как например, при установке счетчиков на воду, требуется лицензия на выполнение данных видов работ.

Итак, сегодня мы затронули важные вопросы, чтобы сборка водопровода своими руками была у нас под контролем.

Уроки по ремонту ванной и туалета

Урок 1. Планирование ремонта ванной комнаты и туалета своими руками
Урок 2. С чего начать ремонт в ванной. Старт демонтажных работ
Урок 3. Как снять старую краску со стен в ванной комнате и туалете
Урок 4. Как удалить бетонный порог в ванной комнате и туалете
Урок 5. Как подготовить потолок в ванной под покраску или подвесной потолок
Урок 6. Требуется ли замена стояков водоснабжения
Урок 7. Как перекрыть стояки водоснабжения в квартире
Урок 8. Какие трубы лучше для водопровода в квартире
Урок 9. Водопровод своими руками
Урок 10. Как повесить полотенцесушитель в ванной
Урок 11. Какой счетчик воды лучше для квартиры
Урок 12. Электрическая проводка в ванной своими руками
Урок 13. Выравнивание стен и пола в ванной
Урок 14. Обои для ванной, кухни, туалета
Урок 15. Какую плитку выбрать для ванной
Урок 16. Зубчатый шпатель – чудо изобретения человека
Урок 17. Материалы и инструменты для укладки плитки
Урок 18. Как укладывать плитку на пол своими руками
Урок 19. Как резать плитку и чем при облицовке
Урок 20. Как сверлить плитку и чем при облицовке
Урок 21. Как класть плитку на стену
Урок 22. Какую ванну выбрать для дома
Урок 23. Как установить чугунную ванну
Урок 24. Как установить акриловую ванну
Урок 25. Укладка плитки на стену в ванной комнате своими руками
Урок 26. Как укладывается плитка на внешний угол ванной комнаты
Урок 27. Искры от болгарки могут убить ваш кафель
Урок 28. Как заменить плитку на полу или на стене
Урок 29. Как выбрать смеситель
Урок 30. Как поменять смеситель своими руками
Урок 31. Как установить вентиляционную решетку в ванной комнате
Урок 32. Как выбрать дверь для ванной комнаты
Урок 33. Решетка на ванну
Урок 34. Как установить унитаз своими руками
Урок 35. Что делать, если ослаб напор воды в квартире
Урок 36. Что делать, если засорилась раковина
Урок 37. Как прочистить раковину или ванну новинками от Домочист

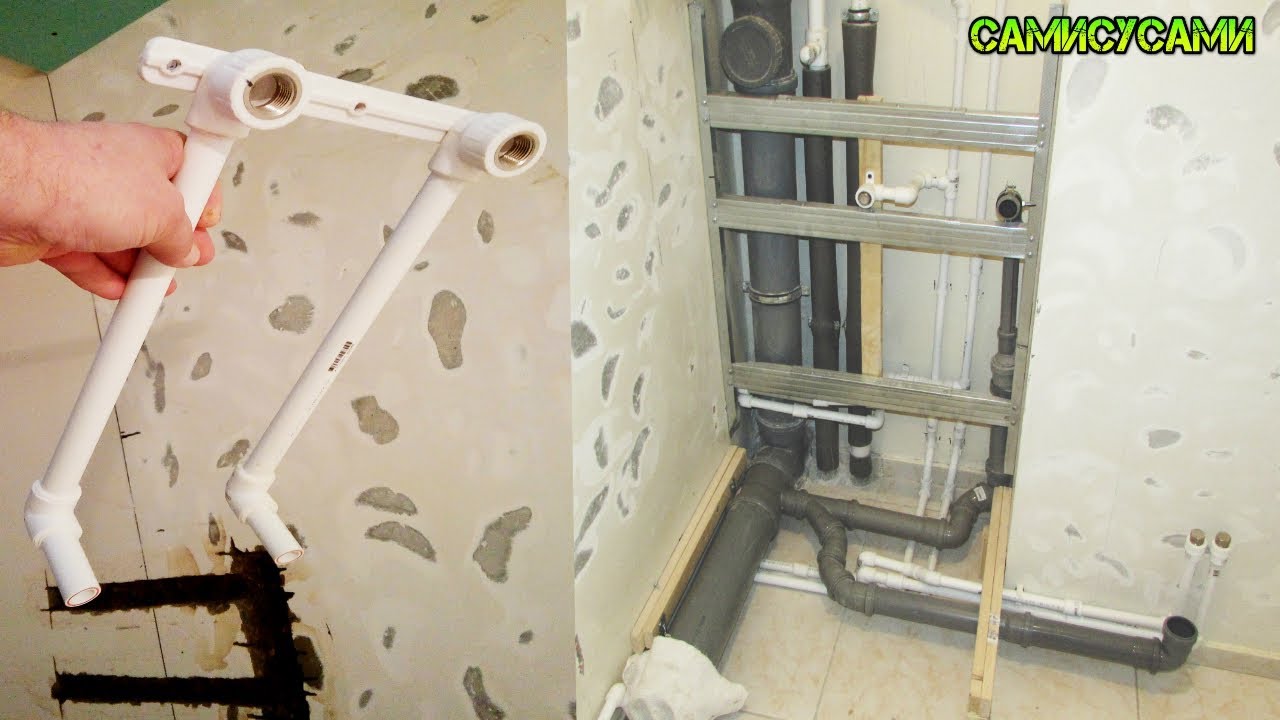

Как произвести скрытую разводку водопровода своими руками?

Дабы не портить красивый внешний облик ванной комнаты, а также сохранить интерьер, разводку инженерных сетей и водоснабжения выполняют чаще всего в виде скрытых работ. Если использовать качественные материалы и выполнить все работы правильно, смело можно давать гарантию на свои работы до нескольких десятков лет!

Требования к трубам для выполнения скрытой проводки

В ванной комнате и санузле разводка и инженерные сети, как правило, сокрыты в стенах, за кафельной плиткой на полу, а также за натяжным или подвесным потолком.

При скрытом монтаже важно, чтобы трубы соответствовали нескольким нехитрым требованиям:

• Используемые изделия должны быть износостойкими, надежными, долговечными – высококачественными.
• Изделия, используемые для таких работ, не должны подвергаться коррозийным процессам.
• Нельзя использовать трубы с резьбовыми соединениями.

По той простой причине, что в ванной комнате постоянно повышена влажность воздуха, исключается возможность использования стальных труб для прокладки скрытой проводки. Целесообразно для такой комнаты приобрести металлопластиковые и пластиковые материалы.

Варианты проведения скрытой разводки водоснабжения

Существует две схемы проведения скрытого водопровода.

Первая схема – последовательная. Она подразумевает прокладку горячей и холодной магистрали труб, которые после этого будут подключены к каждому прибору. Эта схема выгодна тем, что предполагает меньшие финансовые затраты. Кроме того, прокладывать таким образом водопроводные трубы будет быстрее и легче. Основной же ее недостаток – Существенное падение в трубопроводе при одновременном включении сразу нескольких приборов.

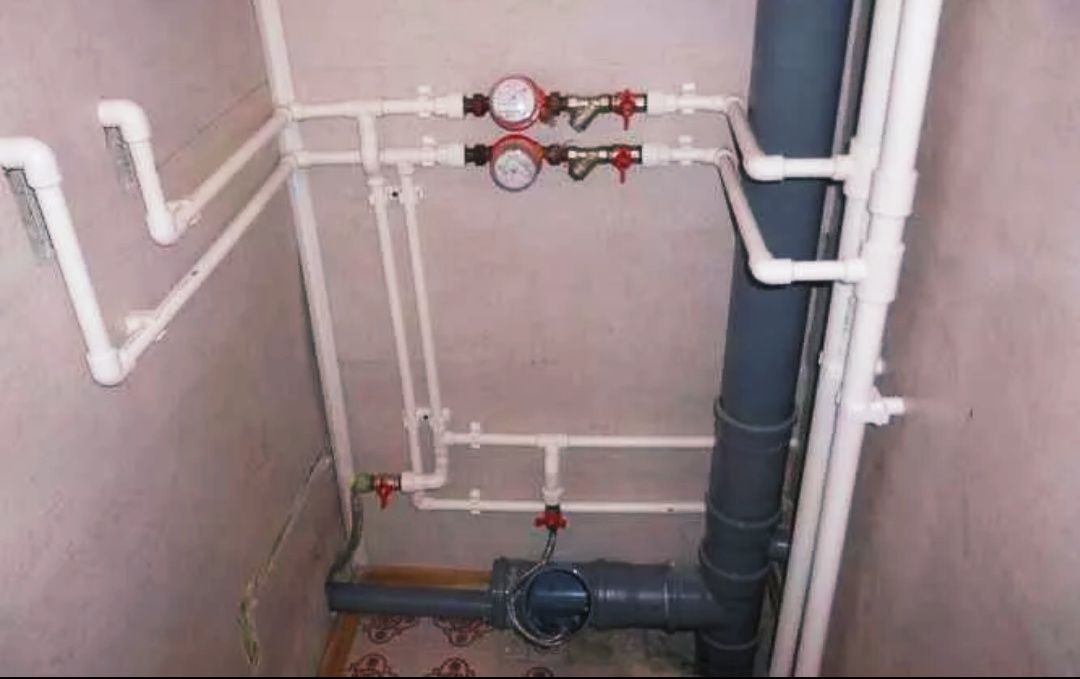

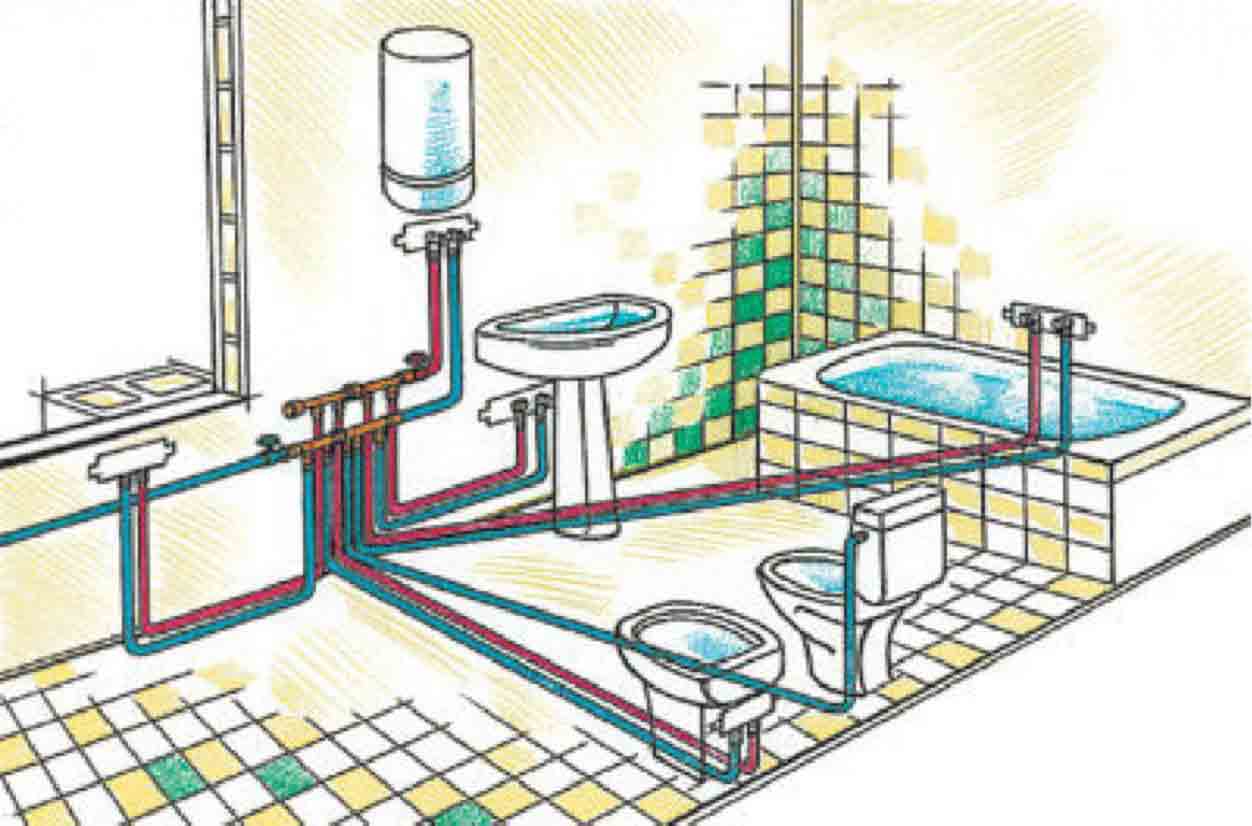

Вторая схема – коллекторная. При такой схеме к каждому прибору будет подводиться труба. В этом случае будет производиться равномерное распределение давления во всей системе водоснабжения.

Необходимые для работы инструменты

Понадобится для проведения таких работ следующие инструменты:

• болгарка для демонтажа старой системы водопровода;
• перфоратор на тот случай, если запланировано сокрыть трубы в стене или полу;
• резак;
• паяльник для труб полипропилена.

Этапы работы

• На первом этапе удаляется участок (участки) водопровода, которые нужно будет заменить.
• На втором этапе нужно приступать к разводке трубопровода. Начинают работу с установки аварийных кранов на стояках, после чего устанавливаются счетчики, фильтры.
• На третьем этапе монтируются трубы при помощи указанных выше инструментов. Систему нужно будет опробовать и проверить!
• Четвертый – заключительный – этап – выравнивание и облицовка стен.

Сантехника для ванной комнаты – правила выбора!

Каковы основные достоинства стальных труб отопления?

Водопровод на даче своими руками

Каждый дачник, особенно привыкший к комфорту, осознает важность водопровода в доме за городом. Тяжело представить без него достойный уход за территорией возле усадьбы, да и использование бытовой техники становится невозможным. Построить водопровод на даче своими руками под силу каждому владельцу загородной усадьбы!

Как устроен автономный водопровод

Монтаж системы водоснабжения в идеале обдумывается в процессе создания проекта дома. На этом этапе составляется четкий план действий, чертится схема трубопровода и механизмов. Предварительно должна быть рассчитана смета, произведена закупка необходимого материала и оборудования. Лучше всего, чтобы для монтажа бойлерно-водомерного узла было выделено отдельное, малогабаритное помещение на первом этаже дома, площадью 2-3 м². Если вы установите узел ввода и технические устройства именно так, то в процессе эксплуатации вам будет удобно регулировать подачу воды и при необходимости ремонтировать систему.

Итак, система водоснабжения состоит из таких звеньев:

1. Трубопровод в комплекте с запорной арматурой и фитингами. При этом используемые трубы необязательно должны быть металлическими, они могут быть полипропиленовыми или металлопластиковыми.
2. Механизмы для подачи воды – погружной насос либо насосная станция.
3. Приспособления для регулирования давления в системе. Это может быть реле, манометр и расширительный бак.
4. Оснащенное автоматикой электрическое сопровождение.
5. Очистительные фильтры.
6. Накопительный водонагреватель.

Список инструментов

Для монтажа водопровода любой сложности вам будут необходимы такие инструменты, как:

• Набор ключей: газовый №2, разводной и гаечные — №17, 19, 22 и 24.
• Трубный резак.
• Карандаш, нож и рулетка.
• Шлифовальная бумага.
• Если вы выбрали трубы полипропиленовые, то вам следует приобрести электрический паяльник.
• Если трубы металлические, то нужна специально предназначенная для этой цели пила.
• Ножовка.
• Лом и лопата.

Перед тем как начать выкапывание траншеи, вам следует провести разметку водопроводной трассы на приусадебном участке. Для этого проведите все замеры, используя колышки, бечевку и измерительную рулетку.

Обратите внимание! Продуманный подход к работе поможет вам сэкономить не только затраты, но и драгоценное время, поэтому тщательно подсчитайте количество труб, кранов, уголков, вентилей, фитингов и прочих важных элементов.

Летний водопровод

Летним водопроводом называют систему водоснабжения, которую можно использовать исключительно в теплый сезон. Его обычно применяют для полива насаждений, подключения летнего душа и бытовых нужд. Эксплуатация такой системы в зимнюю стужу невозможна. Летний водопровод может быть как разборным, так и постоянным.

Простейший способ монтажа заключается в проведении шлангов прямо по земле. Для этого следует использовать силиконовые или резиновые трубы, соединяемые между собой переходниками. Они продаются во всех строительных магазинах. Переходники, сделанные из оцинкованной стали, обладают лучшими характеристиками, но стоят они дороже, поэтому многие отдают предпочтение пластмассовым их аналогам. Кроме того, в качестве соединителя для шлангов можно использовать особые защелки. С одной их стороны есть некие «ерши», на которые надевают шланг, а с противоположной стороны имеется подпружиненный разъем. В одно движение можно как соединить, так и разъединить защелку. Стык получается очень надежным. Если вы заинтересованы в приобретении долговечного материала, то обратите внимание на толстостенный резиновый шланг, потому что он армирован капроновыми волокнами. Срок его службы составляет не менее 15 лет.

Если вы предпочитаете создать постоянную систему летнего водопровода, то трубы следует проложить в земле, а на поверхность вывести водоразборные краны. Глубина траншеи не должна быть большой. Трубопровод засыпают землей для того, чтобы не спотыкаться о трубы и спрятать их на период отсутствия хозяев дачи.

Обратите внимание! В процессе монтажа системы, вам придется укладывать все трубы под уклоном, который должен быть направлен в сторону подключения к магистрали. Это и будет самой низкой точкой водопроводной системы. Здесь вам следует прикрутить сливной вентиль, с его помощью вы сможете слить воду из системы на зимний период. В противном случае вода после замерзания порвет трубы, пусть даже они будут и пластиковые!

Зимний водопровод

Капитальная система зимнего водоснабжения может использоваться круглый год, независимо от того холодно на улице или нет. Если на вашем приусадебном участке есть колодец, то водопровод можно сделать без затруднений. Для этой цели вам понадобится погружной насос. Выбор мощности устройства во многом зависит от глубины колодца, из которого будет организована подача воды. Технические характеристики агрегата вы можете прочитать в соответствующей документации к нему или побеседовав со специалистом.

Погружной насос всегда подключается к электроэнергии. Все электрические провода могут укладываться в один кожух с трубами для воды. Так, вы сможете предотвратить механическое повреждение коммуникаций и защитить их от воздействия холода. Качественный монтаж водопроводной системы подразумевает соблюдение всех изложенных технических условий и норм. Трубопровод нужно прокладывать ниже уровня промерзания земли. Траншею выкопайте около 60-100 см в глубину. Сам водопровод вам придется засыпать утеплителем, его толщина должна составлять около 30 см. Это может быть пенопластовая крошка, керамзит и другой подходящий утеплительный материал. Главное, чтобы он был влагостойким и прочным.

Около колодца соорудите приямок, размером приблизительно 70х70 см и глубиной около 1 м. Он нужен для того, чтобы подключить насос. Стенки следует выложить досками, бетонными кольцами или кирпичом. Если вы предпочитаете доски, то учтите, что их предварительно следует обработать антисептическими препаратами. Дно может быть залито бетоном или же просто засыпано слоем гравия. В готовый приямок должна быть выведена труба со специальным креплением для шланга, который отходит от насоса, а еще электрические провода. Так, вы сможете отсоединять и присоединять агрегат при надобности, например, для проведения ремонтных работ. Приямок важно защитить от промерзания, для этого утеплите его. Для создания безопасного подключения к электричеству используйте герметические контактные разъемы либо влагозащищенные розетки.

Обратите внимание! Независимо от того, какой вид водопровода вы выберете: летний или зимний, сделайте его так, чтобы при поломке неисправность можно было устранить без осуществления полного демонтажа системы.

Установка системы водоснабжения

Чтобы благополучно смонтировать водопровод на даче вам следует запастись силами и терпением. Вырытые траншеи следует тщательно проверить – правильная ли глубина, очищено ли дно, корректный ли наклон и т.д. Теперь можно погрузить в скважину либо колодец глубинный насос.

Подключите устройство согласно прилагаемой к агрегату инструкции. Труба должна подходить к штуцеру, к которому подсоединяется гидроаккумулятор или манометр, реле давления. После подключения механизмов, к последнему выводу вам будет нужно подсоединить магистральную трубу и по траншее завести ее в дом. Тут и прокладывается бронированный кабель, нужный для питания всего оборудования. Очень важно, чтобы на входе в здание был сделан колодец с запорными кранами, что обеспечит хороший доступ к водопроводной системе во время проведения профилактических работ или ремонта. Теперь можно приступать к установке фильтров, прокладке водопровода непосредственно по дому, организации обогрева воды и заключительному подключению.

Вы уже имеете опыт по монтажу водопровода на даче? Может быть, у вас возникали какие-то трудности в процессе? Что помогло вам справиться с ними? Может, вы изобрели инновационный способ монтажа? Пишите нам комментарии, ваш опыт ценен!

Фото

Способы и схемы разводки труб водоснабжения и канализации своими руками

На чтение 5 мин. Просмотров 71 Опубликовано 09.02.2019 Обновлено 08.02.2019

Каждый раз, начиная ремонт, мы задумываемся о трудозатратах, материалах и исполнителях работ. Если ремонт жилой комнаты под силу сделать многим из нас, то вопрос, как поменять трубы в ванной комнате и туалете, зачастую, вызывает множество проблем, так как стандартная планировка санузлов не всегда соответствует требования и пожеланиям хозяев жилища.

Способы разводки труб

Разводка труб в туалете и ванной комнате может осуществляться двумя способами: открытым или закрытым.

Открытый способ – коммуникации находятся снаружи. Преимуществами является постоянный доступ к коммуникациям, сравнительно легкий доступ при возникновении неполадок или ремонте. Основным минусом данного способа является эстетичный вид, улучшить который может только размещение труб в непосредственной близости к полу.

Закрытый способ – коммуникации спрятаны в стенах и полу. С эстетичным видом в данном случае все в порядке, но обслуживание такого вида водопровода практически невозможно, да и множество трудностей возникнет со штроблением стен под трубопроводы.

Схемы разводки

Схем разводки бывает три:

• последовательная;
• коллекторная;
• с проходными розетками.

Последний вариант в быту на практике не используется ввиду своей сложности и некоторых специфических особенностей.

Последовательная разводка отличается простотой, сравнительно низким расходом материалов, фитингов и сгонов, но обеспечивает неравномерное распределение воды при включении сразу нескольких потребителей.

Коллекторная разводка позволяет обеспечить высокую ремонтопригодность системы в целом, так как предусматривает установку крана практически на каждый потребитель или группу потребителей и обеспечивает более ровное распределение воды между потребителями. Недостатком является громоздкость системы, повышенные трудозатраты и сложности в монтаже, а также увеличенный расход компонентов и материалов.

Разводка труб своими руками

Если вы решили, что разводка труб водоснабжения своими руками вам под силу, то рекомендовать можно металлопластиковые трубы, так как они не требуют каких-то специальных навыков или специфического инструмента.

При разводке металлопластиковых труб своими руками необходимо обеспечить минимальное количество мест пересечения магистралей холодной и горячей воды.

Для осуществления монтажа не требуется наличие специфических материалов и инструментов, необходимо подготовить:

• ножовку;
• напильник;
• рулетку;
• металлопластиковые трубы;
• фасонные элементы;
• уплотнительные манжеты;
• герметик,
• 2 гаечных ключа,
• сантехническая нить.

Разводка канализационных труб

Разводка канализационных труб в ванной и туалете выполняется с обязательным соблюдением уклонов магистралей, так как канализационная система относиться к безнапорным системам, перемещение стоков в которых осуществляется самотеком. Оптимальный уклон для трубы диаметром 50 мм составляет 3 см на каждый погонный метр.

Подготовка прямых участков труб осуществляется путем отрезания требуемой длины. Отрезают трубы ножовкой по металлу, затем необходимо напильником сделать фаску под углом 15 градусов, которая будет предотвращать повреждение уплотнительной манжеты. Категорически запрещается уменьшать длину фасонных деталей (углов, тройников и других). Перед сборкой необходимо разложить все элементы на полу в местах их прокладки. Для того чтобы снизить внутренние напряжения в местах стыка, сопрягаемые элементы необходимо смазать силиконовым герметиком.

Особенности наружной разводки

Наружная разводка используется в тех помещениях, где нет возможности спрятать трубы в стенах и блоках перекрытия. Фиксировать канализационные трубы необходимо при помощи хомутов, которые прикрепляются к стене. Для того чтобы определить расстояние между держателями используют простое правило: расстояние между держателями должно быть не больше, чем 10 диаметров трубы. Таким образом, если диаметр трубы составляет 50 мм, то держатели необходимо располагать через каждые 50 сантиметров.

Существует две схемы закрепления труб – жесткая и плавающая. Жесткая схема подходит для помещений с небольшой площадью, для закрепления используют металлические или пластиковые хомуты с резиновым уплотнением, для второго варианта закрепления используются держатели без резинового уплотнения.

Технология укладки закрытой системы является такой же, как и для открытой, необходимо соблюдать уклоны, выполнять компенсирующие зазоры. При укладке труб в штробе, штробирование стен необходимо выполнить с учетом требуемых уклонов, а крепление системы должно быть жестким и исключать ее перемещение.

Порядок разводки водопровода

Начинать монтаж системы водопровода необходимо с установки аварийных шаровых кранов, которые располагаются на стояке и перекрывают подачу воды. Требования к аварийному крану достаточно высоки, он должен выдерживать температуру до 150 градусов, а также иметь рабочее давление около 60 атмосфер.

Для того чтобы увеличить срок службы приборов следует установить фильтры, которые будут препятствовать попаданию инородных частиц.

Отдельно на ветку горячей и холодной воды необходимо установить редукторы и счетчики горячей и холодной воды.

На ветки холодного и горячего трубопровода устанавливаются коллекторы.

Устанавливаем водорозетки на смесители для ванны, раковины и для стиральной машины, пускаем трубы водопровода, места стыков которых соединяем компрессионными фитингами. Для этого на трубу надевается затяжная гайка и обжимное кольцо, а концевик фитинга вставляется в трубу. Резьбу фитинга следует уплотнить сантехнической нитью, затем при помощи двух ключей затянуть гайку до упора.

Правильная разводка труб в ванной и туалете достигается за счет продумывания всех рисков и особенностей эксплуатации того или иного материала. Не стоит экономить на запорных и регулирующих устройствах. Запорные винтили или краны позволят перекрыть подачу воды в случае аварии или необходимости. Желательно, что бы каждый потребитель имел свой кран, что позволит не перекрывать подачу воды на всю квартиру для проведения ремонта, чистки или замены.

В целом, замена труб в ванной комнате, довольно трудоемкий и сложный процесс, но вполне выполним своими руками. Следует быть предельно внимательным и последовательным. Когда вы закончите монтаж труб в ванной, необходимо будет произвести проверку системы в целом. Для этого следует подключить все потребители или выходы на них заглушить временными заглушками и подать воду. Если в течение суток не будут обнаружены течи или подтекания, то водопровод можно смело утеплять и закрывать.

Как своими руками подключить ванну к канализации и водопроводу в частном доме

Обустройство санузла предполагает подключение ванны к инженерным коммуникациям. Указанные работы обычно выполняются после завершения ремонта комнаты и приобретения сантехники. С этой задачей может справиться практически любой человек, даже не имеющий специальных знаний и практических навыков. Представленные ниже инструкции и советы помогут подсоединить ванну к водопроводу и канализации качественно и быстро.

Подготовка к подключению ванны

Перед подключением сантехнического изделия к водопроводу и канализации необходимо правильно подобрать материалы и определиться с местом фиксации чаши. Сложность кроется в установлении высоты монтажа, которая бы позволила присоединить сифон. Кроме того, нужно угадать с размещением смесителя, если приобретена модель с фиксацией на стене над ванной. Следует обратить внимание на такие моменты:

• При подключении к канализации нужно применять сифон для ванн. В его конструкции присутствуют узлы, которые позволяют подсоединить прибор к переливу и сливу.
• Лучше не использовать гофрированные трубки при монтаже конструкции своими руками, так как они обладают существенными недостатками:
• Быстро накапливают всевозможные загрязнения;
• Чистятся с большим трудом;
• Обладают слишком высоким гидравлическим сопротивлением.
• До подключения к канализации необходимо обеспечить должный перепад высоты между трубой для слива и местом подключения. Немаловажное значение имеет высота выпуска сифона, которая определяет полноту и скорость слива с ванны воды.

Внимание! Перепад высоты между канализационным сливом и трубой должен быть не менее 4-6 см. Вода может сливаться быстро лишь при наличии наклона трубы на участке от сифона до стояка. Чтобы избежать появления из слива неприятных запахов, необходима достаточная глубина сифона. Расстояние от низа чаши до отвода канализации может составлять около 15-25 см.

• После выполнения подключения сифон должен оставаться в свободном доступе. Со временем может потребоваться его замена или демонтаж для чистки внутренней поверхности.

  Схема разводки канализации

Выбор труб и сифона

Подключение к канализации предполагает использование жесткой или гибкой (пластиковой) трубы. При этом должны выполняться следующие плавила:

1. По возможности лучше выбирать жесткую трубу (к примеру, состоящую из двух колен с нужными поворотами).
2. Если жесткая труба не отвечает потребностям, тогда для подключения следует выбрать мягкую гофрированную.
3. Если канализационная труба пластмассовая, тогда подключение сифона выполняется посредством гибкой трубки, диаметр которой составляет 40 мм. Также может подбираться жесткая труба из пластика аналогичного диаметра.
4. Если диаметр трубы составляет 50 мм, тогда нужно использовать переходник.
5. При наличии чугунной канализационной трубы заранее следует купить специальную резиновую муфту (параметры – 73/40).

Используемые для подключения сифоны бывают нескольких видов:

• Классические – самая простая конструкция, представленная гибкой или пластиковой трубкой, которая соединяет слив и выход из перелива. Ее достоинством является отсутствие каких-либо механизмов и долговечность. Значительным минусом считается необходимость закрывать крышкой слив перед набором воды.
• Полуавтоматические – усовершенствованная модель, в составе которой имеется механизм с тросом. На внутренней части перелива установлен рычаг, при повороте которого слив закрывается. В итоге, отпадает потребность в использовании пробки или крышки на цепочке.
• Автоматические (сliсk-clack) – самый современный вариант, который позволяет набрать либо слить воду лишь поворотом рычага или нажатием кнопки.

  На сегодняшний день рынок предлагает три типа сифонов для ванн

Подсоединение ванны к канализации

Все работы по подключению ванны к канализации в частном доме нужно выполнять последовательно:

• На основе руководства к прибору собрать сифон, при этом применять для герметизации соединений качественные прокладки.
• Вручную закрутить все пластиковые крепежные элементы. Чтобы не сломать сифон, нужно выполнять эту задачу осторожно и не прибегать к использованию специальных инструментов.
• Собранный прибор присоединить к одному концу трубы, а ее второй конец подвести к отверстию слива и также прикрепить. Обратить особое внимание на плотность стыков, чтобы добиться максимальной герметичности.

Внимание! В ходе подключения все обнаруженные неполадки нужно исправлять немедленно. В противном случае в процессе эксплуатации понадобится замена неисправных частей системы.

• Обеспечить герметичность стыков между стеной и бортиками ванны (если они прилегают вплотную), чтобы вода не могла пролиться под сантехническое изделие.

Подключение ванны к водопроводной системе

Установка смесителя и подключение ванны в частном доме является сравнительно легкой задачей, которую можно выполнить своими руками без помощи специалистов. Для этого нужно придерживаться такой последовательности действий:

1. Перед фитингами установить на трубе запорный кран, который нужен для перекрытия воды в ходе ремонта или замены смесителя.
2. К расположенным на смесителе фитингам подсоединить эксцентрики. Сначала эту задачу нужно выполнять руками, а потом для качественной фиксации воспользоваться ключом. Кроме того, для герметичности подключения применяют специальную нить или ФУМ-ленту, которые предназначены для соединения разных частей водопроводной системы.
3. Надеть на эксцентрики специальные декоративные насадки, чтобы спрятать места соединений.

   В целом подключить ванну к канализации не составит труда, если ознакомиться с инструкцией

4. Вставить внутрь резьбы на смесителе силиконовые или резиновые прокладки, после чего привинтить смеситель к эксцентрикам. За необходимости для качественного подключения использовать ФУМ-ленту.
5. Прикрутить смеситель с двух сторон, обеспечив при этом уплотнение всех прокладок.

Внимание! После завершения всех работ по подключению к водопроводу нужно проверить их качество. Если в смесителе будут обнаружены протечки, тогда следует убедиться в качестве прокладки и ее фиксации.

В целом, подключение ванны к инженерным коммуникациям выполняется сравнительно просто. Разработанные правила помогают качественно соединить сантехническое изделие с канализацией и водопроводом, предотвратить протечки, а затем пользоваться ванной в течении многих лет.

Видео: Подключение ванны к канализации

Разводка труб водопровода и канализации в ванной

Разводка труб канализации и водопровода под гипсокартон

Как правило, под разводкой труб в ванной подразумевают прокладывание водопровода и канализации. Задача эта не из простых и требует как специальных теоретических знаний, так и необходимых практических навыков. Опыт можно получить по ходу проведения работ, как принято выражаться, путем проб и ошибок. А вот с теорией сложнее. Если есть цель самостоятельно выполнить разводку, без тщательного погружения в суть вопроса не обойтись. Далее речь пойдет о разводке труб водоотведения и канализации под обычный гипсокартон.

Подобную работу начинают с водопроводной системы. При ремонте в помещении нужно оставить стояк с краном. Именно от него и следует делать разводку и подавать трубы на санузлы. При дальнейшей обшивке стен гипсокартоном вопрос значительно упрощается, поскольку нет нужды штробить каналы в стенах. В таком случае выполняют распайку труб и делают отводы в необходимых местах. Экопласт к стенам крепят обычными крепежными скобами, в данной ситуации они выполняют роль хомутов. Далее все отводные трубы запаивают заглушками. При необходимости на один из отводов устанавливают временный кран (вместо заглушки) для разных потребностей.

Нужно постараться разместить трубы максимально плотно к стенам. Тогда можно будет вплотную к поверхности стены приблизить гипсокартон, это позволит сэкономить свободное пространство ремонтируемой комнаты. Сантехнические отводные трубы необходимо прижать к рабочему каркасу из тех соображений, чтобы в дальнейшем припаиваемый к отводу фитинг обладал жесткостью и не болтался.

Обычно для канализационных нужд применяют трубу 50 мм, для унитаза – 100 мм. В случае, если в ванной планируется разместить стиральную машинку, отводную трубу можно взять 32 мм.

Открытая либо скрытая разводка труб: как не ошибиться?

Существует два метода решения проблемы, как грамотно проложить трубы в собственной ванной: 1) открытый; 2) скрытый.

Если подойти к этому вопросу с позиций эстетики, то, конечно, скрытый трубопровод гораздо лучше. Однако он должен соответствовать определенным требованиям, например:
1.    Надежность. Надумав скрыть трубы в стены или поместить их в короб из гипсокартона, ремонтник должен быть абсолютно уверен, что с ними не произойдет аварийных ситуаций в течение долгого срока эксплуатации. Все здесь будет зависеть от надежности монтажа и качества самой трубы. Наиболее благоприятствуют таким условиям медные и полипропиленовые трубы.

2.    Необходимо предупредить образование конденсата непосредственно внутри стены, поскольку высокая влажность будет постепенно ее разрушать. В таком отношении стоит выдержать два главных требования: расположить горячий трубопровод над холодным, упаковать обе трубы в особый трубчатый утеплитель.

А вот открытая разводка труб хорошего ничего в себе не несет. Этот способ прокладки используется исключительно в целях экономии, которая, в свою очередь, достигается посредством снижения затрат на покупку качественного стройматериала и уменьшения количества выполняемой работы. После подобного монтажа получится крайне неудачный внешний вид помещения вкупе с постоянно конденсирующими в холодное время года трубами.

Разумеется без труб не обойтись. Однако очень уж не хотелось бы, чтобы они располагались у всех на виду. Потому их все же разумно спрятать под гипсокартон. Для того, чтобы не ущемлять свободное пространство ванной, лучше под них сделать канавки и вывод данных элементов осуществить непосредственно из стены. Речь о 30 – 50 мм трубах. А для большой трубы в 100 мм зачастую изготавливают специальный короб, который затем обкладывают плиткой.

Требуется помощь? Специалисты компании Альфа74 выполнят ремонт ванной комнаты в Челябинске качественно и недорого.

Сделай сам сантехника или нанять профессионала?

Большинство домовладельцев время от времени делают небольшие работы по установке сантехники своими руками. Засоренный слив, протекающий кран, установка новой душевой лейки – это довольно простые проекты, которые можно выполнить за считанные часы. Но иногда сантехника в нашем доме требует серьезной работы, которая выходит за рамки уровня квалификации новичка. У вас может не быть уверенности в том, чтобы завершить проект, например, заменить унитаз, или у вас может отсутствовать необходимая подготовка по ремонту сантехники. Помните, что лицензированный сантехник проходит обучение и практику, а в некоторых штатах сантехник должен пройти стажировку и сдать экзамен, чтобы получить лицензию.Лицензированные сантехники обладают знаниями и инструментами, необходимыми для устранения обычных утечек. Если вы планируете проект сантехники, подумайте, стоит ли вам заниматься самодельной работой или нанять профессионального сантехника, который выполнит работу за вас.

Сделай сам или нанять профессионального сантехника

Большинство сантехников взимают почасовую оплату, и самые большие расходы, как правило, связаны с затратами на рабочую силу, а не на материалы. Конечно, ваши фактические затраты на проект будут зависеть от множества факторов, таких как масштаб проекта, стоимость материалов, разрешения, любые другие затраты на строительство и оплату труда. В зависимости от проекта может быть наиболее рентабельным сделать вашу сантехнику своими руками, особенно если проблема находится за пределами стен и считается незначительной. Фактически, быть умным домовладельцем означает знать, как внести небольшие изменения или исправления в свой дом. Вам придется оплатить стоимость деталей и инструментов, но, в зависимости от сложности вашего проекта, они минимальны по сравнению со стоимостью найма профессионального сантехника. С помощью метода «сделай сам» вы также можете лишиться большей уверенности и гордости тем, что можете починить вещи в своем доме без помощи профессионала.

С другой стороны, работа над проектами «сделай сам», которые выходят за рамки вашего уровня навыков или знаний, может привести к ошибкам, которые на самом деле могут принести больше вреда, чем пользы. Наем профессионала поможет свести к минимуму ошибки и добиться максимальных результатов. Специалист по сантехнике также сможет обнаружить дополнительные проблемы, такие как плесень или полибутиленовые трубы. Сантехник также поможет вам выполнить ваш сантехнический проект в соответствии с графиком и бюджетом. Некоторые люди предпочитают браться за ремонт сантехники без помощи наемного персонала, но важно знать, когда проект выходит за рамки ваших навыков.Чтобы помочь вам лучше оценить объем ремонта или реконструкции вашего дома, вам следует рассмотреть несколько различных проектов.

Независимо от того, выбираете ли вы «сделай сам» или нанимаете профессионального сантехника, убедитесь, что вы знаете, как перекрыть воду. Вы должны знать, как закрыть водяной клапан для каждого прибора (например, под раковиной), но также знать, как перекрыть водопроводную воду в вашем доме. Если вы не знаете, как это сделать, обратите внимание на то, что делает ваш сантехник, когда он в следующий раз придет к вам домой.

Проекты сантехники своими руками

Установка нового крана

Вы можете пойти в любой строительный магазин по вашему выбору и купить тот новый модный смеситель, который вы давно хотели купить. Установка или замена крана может быть простой процедурой и не будет стоить вам много денег или времени. Шаги по установке крана включают в себя отключение кранов горячей и холодной воды, которые обычно можно найти под раковиной, затем удаление старого крана и замену его новым. Если вы никогда раньше не удаляли и не устанавливали сборщик, вам может быть сложнее завершить его, но некоторые сборщики будут поставляться с наборами направлений, или вы можете найти инструкции в Интернете.Для установки большинства смесителей не требуется помощь профессионала, за исключением случаев, когда соединения клапана повреждены или перед заменой крана необходимо выполнить другой ремонт. Упростите себе задачу: пусть у вашего нового смесителя будут те же точки подключения, что и у старого. То есть убедитесь, что отверстия в раковине или прилавке совпадают, чтобы вам не приходилось сверлить новые.

Замена старого шланга стиральной машины

Несоблюдение технического обслуживания стиральной машины может привести к возникновению опасных условий, так как шланг стиральной машины может лопнуть, если за ним не ухаживать должным образом.Удивительно, но лопнувший шланг может слить до 500 галлонов воды в час! Замена старого шланга стиральной машины – это то, что вы можете сделать самостоятельно, отключив стиральную машину от сети, отключив подачу воды, а затем отсоединив шланг от клапанов и шайбы. Присоедините новый шланг к клапанам, а затем к шайбе и закончите, снова включив воду и источник питания. Замена старых шлангов поможет избежать утечки в прачечной. Этот проект «сделай сам» – это то, что вы можете делать самостоятельно каждые пять лет, не тратя лишних денег на профессиональную проверку соединений шлангов.

Ремонт сантехники

Детали, из которых состоит ваш унитаз, иногда могут выйти из строя или перестать работать. Многие проблемы с туалетом возникают из-за старых неисправных уплотнений, цепей или засоров – многие из них можно довольно легко исправить самостоятельно. Запасные части недороги и обычно могут быть устранены без помощи профессионала. Если вы обнаружите, что ваш унитаз немного шатается или сиденье болтается, вы можете приобрести в местном домашнем универмаге наборы для самостоятельной работы, которые полностью оснащены необходимыми инструментами и деталями.Если ремонт вашего туалета идет дальше и требует более сложных замен, таких как установка полностью нового унитаза или протечка внутри стен, вам понадобится помощь сантехника.

Ключ к проекту сантехники своими руками – это использовать свое суждение. Если у вас есть опыт решения проблем с водопроводом и вы пытаетесь снизить расходы, то проекты сантехники своими руками с ограниченным бюджетом могут быть вашим лучшим вариантом. Однако помните, что иногда водопроводный проект – это не просто соединение трубы A с трубой B.Это может быть один из самых сложных аспектов функционирования вашего дома, а вода может нанести серьезный ущерб вашему имуществу. Иногда просто нет замены профессиональному опыту и ноу-хау.

Сантехнические проекты для профессионала

В случае возникновения чрезвычайной ситуации с водопроводом лучшим выбором для вас и вашего дома будет вызов профессионального сантехника для решения вашей проблемы. Если ваш водонагреватель не работает должным образом, следует вызвать профессионального сантехника, чтобы разобраться в проблеме.Он или она пройдут надлежащую подготовку, чтобы исправить вашу проблему и сказать вам, есть ли в ней что-то большее, чем кажется на первый взгляд. Если ваш унитаз переполнен чрезмерным количеством воды, это еще одна проблема, которая может быть больше, чем обычное засорение, и ее необходимо оценить профессионалу. Также следует вызвать сантехника, если вы пытались самостоятельно устранить проблемы с водопроводом, но ваши усилия не помогли. Это может быть более серьезная проблема, чем то, что вы видите.

Реконструкция Ремонт

Ваш сантехнический проект может быть меньшей частью более крупного проекта, например, реконструкция вашей кухни или строительство пристройки к главной ванной. Если ваш следующий сантехнический проект должен включать перемещение сантехники или расширение вашей сантехники, для этого могут потребоваться разрешения. Профессиональный сантехник лучше разбирается в оформлении разрешений и строительных норм и правил вашего района. Чтобы обеспечить безопасность вашего дома во время любого ремонта, найм сантехнического подрядчика, который проверит вашу сантехнику и позаботится об установке или замене, гарантирует, что соединения будут выполнены правильно и правильно.

Перекрытие подачи воды

Когда унитаз забит или слив ванны забит, может потребоваться перекрыть поток воды в эти конкретные области.У многих домовладельцев есть инструменты или они могут арендовать инструменты, необходимые для выполнения более простых проектов, таких как отключение подачи воды в раковину для замены крана, но профессиональный сантехник имеет больше опыта в работе с большими водопроводными соединениями. Если вы не знаете, какие линии отключать или как правильно обращаться с водопроводными трубами в вашем доме, оставьте это профессионалу, чтобы избежать утечки или разрыва.

Спринклерная система

Чтобы улучшить общее состояние вашего газона, установка спринклерной системы будет ключевым моментом.Этот тип проекта предполагает участие профессионального ландшафтного дизайнера, который осмотрит вашу собственность и получит все необходимые разрешения, но также потребуется водопроводчик для работы с линиями водоснабжения. Эффективность ваших дождевателей влияет на уход за газоном, поэтому важно, чтобы профессионал проверил, правильно ли вся вода поступает в каждый дождеватель. Этот тип проекта может быть легко реализован с помощью сантехника, и особенно в случае большой собственности вам понадобится профессионал для установки вашей спринклерной системы.

Ремонт отстойника

Водоотливной насос – это насос, который обычно находится в подвале вашего дома. Он удаляет воду из вашего дома, которая была слита в бассейны, и перекачивает воду во внешние места, например, в ливневую канализацию. Как и любая другая сантехника в вашем доме, со временем водоотливной насос начнет изнашиваться и может нуждаться в замене. Приглашение профессионала для чистки, проверки или ремонта вашего отстойника гарантирует, что вы выполняете свою работу наилучшим образом.Сантехник будет иметь необходимое оборудование для ремонта вашего насоса, а также знания и опыт, чтобы сделать это должным образом.

Ремонт внутренней сантехники

Ваша сантехника, например раковина или душ, может не работать из-за внутренней проблемы с водопроводом. У эксперта будет хорошее представление о том, какие стены нужно открыть, а также как найти проблему в первую очередь. Обязательно уточните у своего сантехника, какая часть стены будет затронута, и нужно ли вам нанять отдельного подрядчика для ремонта стен (или пола или потолка).

Ремонт наружной сантехники

Иногда проблема заключается вне дома и в земле. Трубы, соединяющие основные городские магистрали, со временем могут быть повреждены. Иногда ущерб причинен внезапными сдвигами земли, такими как землетрясение, или корнями деревьев. Выявление проблемы и раскопки земли, чтобы увидеть проблему, – это большая работа, которую должен выполнять только профессионал.

Что нужно знать, чтобы избежать стихийных бедствий

Хотя ремонт собственной сантехники – это отличный проект, сделанный своими руками, не нужно много времени, чтобы быстро починить водопровод, чтобы превратиться в полноценный дом для всего дома с уровнем воды в 3 дюйма. авария с водопроводом в гостиной.Итак, вот что вам следует знать перед тем, как начать.

1 Сантехника своими руками: что нужно знать, чтобы избежать катастрофы

Хотя некоторых проблем можно избежать, многие кошмары неизбежны, особенно если у вас старая или плохо смонтированная сантехника.Тем не менее, есть шаги, которые вы можете предпринять, чтобы либо предотвратить проблемы до того, как они начнутся, либо минимизировать хаос, когда он начнет разворачиваться.

2 Знайте, где находятся ваши запорные устройства

Большинство этих клапанов находится в подвале, хотя некоторые могут быть спрятаны за панелями доступа. Если вы не уверены, что контролирует конкретный клапан, просто закройте его и начните включать смесители и смывать воду из туалетов.

Самое главное, всегда знать, где находится основная запорная арматура. Обычно это именно там, где водопровод входит в дом. Держите в затылке самый быстрый путь к отключению. Когда-нибудь ты сможешь там побегать.

3 Научитесь пропотевать медную трубку

Вы можете прочитать все об этом здесь, но основы просты: очистите медь, добавьте немного флюса, нагрейте соединение, а затем нанесите припой. Это похоже на замену масла – как только вы это сделаете, тайна исчезнет. Новичку, вероятно, не захочется прокладывать трубы для всего дома, но это хороший навык, который нужно иметь в заднем кармане для небольших исправлений и добавления клапанов. Хотя ваши паяные соединения не будут такими аккуратными, как у профессионалов, они будут функциональными. Если вы не настоящий перфекционист, этого должно быть достаточно.

4 Понять свой дом

Перед тем, как начинать водопроводный проект, даже небольшой, разумно получить представление о вашей водопроводной системе в целом. Проведите небольшое исследование и получите представление об основных понятиях сантехники, таких как функция вентиляционной трубы, размера дренажных линий и необходимого шага сточной трубы. Затем примените эти знания в своем собственном доме и попробуйте спланировать свою сантехнику.Если у вас есть недостроенный подвал, вам будет легче. Постарайтесь выяснить, в каких стенах есть трубы и где от дома выходит основная канализационная труба. Чем больше у вас информации, тем менее пугающие вещи будут – и тем легче будет устранять любые проблемы.

5 Начните с полного набора инструментов

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Как прикрепить новую ванную комнату к существующей сантехнике | Home Guides

Крис Дезиел Обновлено 29 декабря 2018 г.

Если ваша реконструкция включает установку новой ванной комнаты, вам придется установить сантехнику, но, в отличие от нового строительства, реконструкция включает адаптацию к существующей сантехнике. Если ваш дом старше, существующая сантехника может быть устаревшей, но это не всегда достаточно веская причина для ее замены, если она функциональна и вы соблюдаете строительные нормы и правила. Убедитесь, что он может справиться с потребностями в поставках и отходах в новой ванной комнате.

Туалет

Туалет, возможно, является самой важной частью ванной комнаты, и для него требуются особые отходы и вентиляция. В идеале он должен быть напрямую подключен к основному грунтовому стеку, который представляет собой вертикальную трубу, ведущую в канализацию. Однако, если у него есть выходное отверстие диаметром 3 дюйма, оно должно быть расположено в пределах 6 футов от штабеля, чтобы это было возможно. Наиболее распространенный способ решения этой проблемы – подсоединить сливной шланг унитаза к сливу раковины и позволить этому сливу функционировать как отвод влаги.В этом случае раковина должна находиться в пределах 6 футов от унитаза.

Приспособление для дренажа

Раковины, душ и ванна также должны подключаться к существующей дренажной системе и дренажной системе, что означает, что они должны подключаться к канализации и к основной вентиляционной трубе. На практике события от всех светильников часто встречаются в общей трубе, которая соединяется с основной трубой в точке выше, чем самая высокая сантехническая арматура в доме. Дренажи могут присоединяться, но так же часто бывает, что каждый из них имеет собственное соединение с почвенным штабелем.Как дренажная, так и вентиляционная трубы должны выдерживать минимальный уклон 1/4 дюйма на фут. Отверстие имеет уклон в сторону обслуживаемого слива, а слив – в сторону канализации.

Водоснабжение

Водопроводные трубы для ванной могут быть из меди, хлорированного поливинилхлорида, ХПВХ или сшитого полиэтилена, более известного как PEX. Трубы из поливинилхлорида или ПВХ не подходят для внутренней сантехники. Каждый должен иметь диаметр 1/2 дюйма и подсоединяться к основной 3/4-дюймовой трубе.Было бы ошибкой набирать воду для любого сантехнического оборудования из ответвления 1/2 дюйма, которое обслуживает другое приспособление. Это создает конкуренцию за воду и является одной из основных причин, по которой душ внезапно становится холодным, когда вы его используете. Обычная практика заключается в том, чтобы подвести каждую линию подачи «Т» к ближайшему доступному месту на основной трубе. Отводы горячей воды должны быть как можно короче, чтобы не пришлось ждать горячей воды.

Особые соображения

Если ваш дом достаточно старый, чтобы иметь оцинкованные стальные трубы, и они не вызывают проблем, возможно, вы не захотите их заменять.Однако не усугубляйте проблемы, которые они могут вызвать в будущем, используя оцинкованную сантехнику для водоснабжения вашей новой ванной комнаты. Медные или пластиковые трубы более гигиеничны, проще в установке и служат дольше. Соединить трубы из ПВХ или PEX с оцинкованными несложно, но для соединения меди необходимы диэлектрические муфты, которые предотвращают соприкосновение двух разнородных металлов друг с другом и исключают коррозию на стыках.

Проекты и информация по сантехнике своими руками

Многие задачи по ремонту или замене лучше доверить профессионалам, но некоторые из них достаточно просты, чтобы их можно было выполнить самостоятельно с небольшой помощью друзей из PlumbingSupply.com®! Приведенные ниже предметы представляют собой полезные учебные пособия, которые помогут вам в вашем проекте DIY. Узнайте, как заменить анодный стержень, очистить насадку для душа или устранить неполадки в унитазе, и это лишь некоторые из них. Мы также предлагаем информационные страницы, посвященные различным темам, от использования хлора для дезинфекции питьевой воды до советов по покупке подогревателя полотенец, который наилучшим образом соответствует вашим потребностям.

Сантехника общего назначения

Таблицы преобразования, определения терминов и технические вопросы

Безопасность и старение на месте

Трубы и фитинги

Есть ряд базовых навыков слесарного дела, общих для многих проектов. Например, вам может потребоваться узнать, как правильно выбрать размер фитинга, чтобы он соответствовал вашей существующей трубе, как быстро восстановить поврежденную трубу или как лучше всего использовать съемник компрессионной гильзы. Повысьте свой IQ сантехника и отточите свои навыки с помощью этих полезных советов.

Фитинги

Туалеты

Ваш туалет, вероятно, является наиболее часто используемым приспособлением в вашем доме, и все, что связано с движущимися частями и водой, рано или поздно обязательно столкнется с проблемами. Узнайте все, что вам нужно знать, чтобы поддерживать свой туалет в первоклассном рабочем состоянии, прямо здесь.

В поисках запчастей для унитаза

Сиденья для унитаза

Душевые и ванны

Все любят роскошный душ или ванну с пеной, но иметь дело с сантехникой в ​​ванной может быть немного страшно. Позвольте нам помочь вам преодолеть ваши страхи и показать, насколько просто улучшить место для купания и свою жизнь!

Ванная

Ваша ванная комната должна быть райским уголком, местом отдыха и часто бывает простым местом для домашних мастеров, чтобы одеться.Если вы хотите установить новый водяной полотенцесушитель, вам нужна помощь в том, чтобы понять, как установить новую штангу для занавески для душа, или просто получить совет по уходу за тиковыми ковриками, вы найдете его прямо здесь.

Сауны и паровая баня

Кухня

Кухни – это квинтэссенция места сбора, истинный комфорт любого дома. Добавьте небольшие предметы роскоши, обеспечьте бесперебойную и эффективную работу и улучшите свою кухню с помощью множества простых сантехнических проектов, сделанных своими руками.

Улучшение качества воды

Качество воды важно для всех. Узнайте все, что вам нужно знать, чтобы поддерживать ваши умягчители, нейтрализаторы, фильтры и другие средства для повышения качества воды в хорошем рабочем состоянии, а также получите полезные советы по установке и замене этих систем.

Водонагреватели

Водонагреватели – важная часть вашей повседневной жизни, и никто не будет счастлив, когда что-то пойдет не так! Следите за тем, чтобы водонагреватель был в хорошем состоянии, а колеса вращались в вашем доме, с помощью этих инструкций по водонагревателю.

Насосы, септика и связанные темы

Дренаж и очистка дренажа

Слив, слив забери, все, что мы сегодня выбрасываем … канализационные трубы, как известно, являются проблемой номер один для любого дома. Позвольте нам научить вас основам очистки и ухода за канализационными стоками, как выбрать и использовать лучший инструмент для вашего проекта и как вы можете помочь всей этой воде быстро и эффективно добраться из одного места в другое.

Наружная сантехника

Сделайте открытое пространство таким же функциональным и красивым, как и внутреннее пространство, с помощью множества уникальных сантехнических изделий.Мы поможем вам узнать, как настроить систему капельного орошения, заменить краны на улице и многое другое.

Обратите внимание: предоставленная информация предназначена для получения базовых знаний о ремонте сантехники. Это общая информация, которая подходит не для всех приложений. Если вы совсем не уверены в своих способностях выполнить один из этих проектов, проконсультируйтесь со специалистом. Всегда не забывайте уточнять у местных властей, прежде чем начинать любой проект.

вернуться наверх ↑

Как установить водопровод в ванной (с несколькими схемами водопровода)

Из этой статьи вы узнаете, как установить водопровод в ванной.

Я говорю о сточных трубах и вентиляционных отверстиях, о том, из чего сделаны ванные комнаты.

Лучшая часть?

В эту статью мы добавили схемы сантехники, иллюстрации,
и даже список материалов…

, чтобы лучше понять эту базовую систему DWV.

Вы можете перейти к определенным разделам этой статьи, используя Оглавление ниже.

Артикул Содержание :

1.Фитинги DWV, используемые для установки водопровода в этой ванной комнате (на основе кода)
2. Приблизительные размеры сантехники для ванной комнаты
3. Как установить водопроводную раковину в ванной комнате
4. Единственный код фитинга позволяет делать вертикальные и горизонтальные переходы
5. Черновая обработка -В сливной трубе унитаза
6. Как легко создать очистку (это всего лишь две штуцера)
7. Сантехнические отверстия в ванной (и почему они важны)
8. Нужны ли сантехнические отверстия под наклоном?
9. Требования к водоотводным отверстиям в холодном климате

Начнем с…

Список фитингов DWV, используемых для водоснабжения этой ванной комнаты.

Имейте в виду, что точная арматура, которая вам понадобится, зависит от местных правил сантехники.

Два основных сантехнических кодекса в Соединенных Штатах – это IPC (Международный сантехнический кодекс) и UPC (Единый сантехнический кодекс).

В таблице ниже перечислены все фитинги DWV, используемые для установки водопровода в этой простой ванной комнате. Обратите внимание, что у каждого кода сантехники есть свой столбец с конкретным количеством необходимых фитингов.

Вот версия этой таблицы, которую можно легко распечатать.

Мы воспользуемся этой арматурой, чтобы установить водопровод в ванной комнате.

Но сначала я должен упомянуть…

Приблизительные размеры сантехники для ванной необходимо знать.

Ориентировочные размеры раковины для ванной:

Центр слива лавы расположен на высоте 18 дюймов (приблизительно) над чистым полом.

Также обратите внимание, что слив находится по центру этого 30-дюймового туалетного столика.

Водопровод раковины для ванной комнаты имеет шероховатую поверхность на 3 дюйма, над сливом. Измерьте 21 дюйм (приблизительно) над готовым полом.

Горячая и холодная линии расположены на расстоянии 8 дюймов (слева направо). От центра слива отмерьте 4 дюйма влево и 4 дюйма вправо.

Переходим в туалет.

Центр фланца шкафа находится на расстоянии 12 дюймов от отделанной задней стенки .

Если вы измеряете от незавершенной стены , не забудьте добавить толщину стены к этим 12 дюймам.

У нас также есть 32 дюйма общего зазора между законченной боковой стенкой и туалетным столиком в ванной. Фланец унитаза центрируется прямо посередине.

Имейте в виду, что 30 дюймов – это минимальное расстояние, которое позволяет код (можно и больше).

Для получения дополнительных сведений о черновой обработке фланца шкафа обратитесь к этой статье… или загрузите эту «Диаграмму сантехники», чтобы легко понять изображение.

Все эти размеры и приспособления сейчас могут не иметь смысла.
Но не волнуйтесь, самое интересное начнется, когда вы узнаете… Как превратить эту арматуру DWV в функциональную ванную комнату, одобренную кодексом.

Начнем с…

Как правильно установить раковину в ванной.

Этот санузел для ванной комнаты имеет 1,5-дюймовую сантехнику в вертикальном положении (, пожалуйста, не используйте тройник здесь, ).

Таким образом, слив для раковины составляет 1,5 дюйма, вентиляционное отверстие 1,5 дюйма, сифон 1,5 дюйма и сифон 1,5 дюйма.

Вот как подключить водопровод под раковиной.

Вам потребуются переходник сифона 1,5 дюйма и пластиковый трубчатый сифон p-образный сифон (иногда называемый улавливателем обрезки).

Trim Trap входят шайбы двух разных размеров. Вы будете использовать скользящую шайбу 1,5 x 1,25 дюйма, чтобы соединить P-Trap с выходным отверстием для отходов 1,25 дюйма.

См. Схему подключения раковины ниже…

Имейте в виду…

Оба основных правила водоснабжения в США разрешают промывку одного умывальника с помощью 1.Вентиляционное отверстие 25 дюймов и сифон 1,25 дюйма. См. Таблицу 709.1 IPC или таблицу 702.1 UPC.

Однако в этом примере я использую все 1,5 дюйма.

Пройдем по сливу этой ванны вниз по течению. Вы увидите переход от вертикального к горизонтальному, как показано на рисунке ниже.

Помните этот важный совет по водоотведению, когда дело касается дренажа (не вентиляции):

«При переходе сточных вод с вертикальной трубы на горизонтальную…

В приведенном выше примере есть два допустимых варианта на выбор:

звезда с 45

… или комбинация тройника и изгиба 1/8 (комбинированный фитинг)

Мы используем 3 “x3” x1.5-дюймовая звезда с 1,5-дюймовой дорожкой 45.

Давайте поговорим о сливе унитаза.

Я использую 4-дюймовый фланец для туалета. Он соединен с изгибом шкафа размером 4 на 3 дюйма. Фитинг изгиба туалета составляет 4 дюйма на входе и 3 дюйма на выходе.

Затем выход изгиба туалета соединяется с 3-дюймовым санитарным тройником через короткий кусок 3-дюймового ПВХ.

По мере того, как мы проследим за сливом унитаза после сантехники, обратите внимание на еще один вертикальный переход к горизонтальному.

Помните тот совет сантехника? Если да, то вы сможете ответить на этот вопрос:

Какие типы фитингов DWV допускаются кодексом для перехода с вертикального на горизонтальный?

A.) Фитинги с длинной стреловидностью
B.) Фитинги с короткой стреловидностью

Ответ – A.

И именно поэтому я соединяю этот переход с 3-дюймовым комбо (также известное как сочетание звезды и ⅛ изгиба).

Также обратите внимание на заглушку для очистки на диаграмме выше.

Чтобы добавить очистку сантехники, вам понадобятся две дополнительных штуцера:

Адаптер для очистки 3 дюйма…

И заглушка для очистки 3 дюйма…

Адаптер для очистки приклеивается прямо к входному отверстию комбо. И обеспечивает удобную точку доступа к стержневому сливу в случае дублирования.

Кстати, другие типы фитингов DWV подходят для перехода от вертикального к горизонтальному.

Например,

Пойдем вниз по течению в эту дренажную систему.

На схеме ниже обратите внимание на то, как трехдюймовый сливной патрубок ванной комнаты входит прямо в канализацию здания.

Это всего лишь тройник диаметром 3 дюйма (с 45). Вы также можете использовать 3-дюймовый комбо для этого соединения.

Теперь, когда вы хорошо разбираетесь в дренажной системе этой ванной комнаты,

Давайте переключимся и поговорим о…

Вентиляция сантехники в ванной и почему это важно.

Необходимо вентилировать все сантехнические устройства.

Основное назначение вентиляционных отверстий – защита уплотнений сифона. Уплотнение сифона (внутри сифона P) – это то, что предотвращает попадание канализационного газа в ваш дом.

Отходы, протекающие через дренажную систему, создают колебания давления воздуха. Эти колебания давления могут нарушить герметичность сифона. Если эти колебания достаточно велики, они удаляют часть или даже все уплотнение ловушки. И как только эта драгоценная печать потеряна… внутрь входит канализационный газ… прямо в ваш дом.

Правильно установленное вентиляционное отверстие удерживает эти колебания давления под контролем… что, в свою очередь, удерживает уплотнение сифона внутри P-сифона.

Существует несколько различных методов вентиляции : мокрая вентиляция, общая вентиляция, вентиляция контура, вентиляция островной арматуры и т. Д.

Один из простейших и наиболее широко используемых методов вентиляции называется « традиционная вентиляция ». Это когда у каждого сантехнического прибора есть собственное вентиляционное отверстие, которое называется , отдельное вентиляционное отверстие . И это метод вентиляции, который мы используем в этой ванной.

Начнем с…

Подбор размеров отдельных дефлекторов сантехники.

Минимальный размер вентиляционного отверстия унитаза зависит от вашего сантехнического кода. В унитазе IPC диаметр отверстия составляет 1,5 дюйма, в UPC – 2 дюйма. Подробнее о вентиляции туалета здесь.

Чтобы подсоединить вентиляционное отверстие соответствующего размера к ступице 3-дюймового санитарного тройника, вам понадобится промывочная втулка. Промывочные втулки похожи на хоккейные шайбы.

В IPC используйте втулку для промывки 3 ”x1,5”, в UPC используйте втулку для промывки 3 ”x2” (см. Схему ниже).

Вы также можете использовать редуктор (выглядит как воронка), чтобы установить это соединение.

Давайте перейдем к отдельному отверстию для сантехники умывальника.

Вы уже знаете, что размер отдельного вентиляционного отверстия ванны составляет 1,5 дюйма (минимум кода 1,25 дюйма).

Но обратите внимание, что вентиляционное отверстие смещено по горизонтали на значительно выше обода (FLR) уровня паводка … и это очень важно.

Вот популярный вопрос по сантехнике…

Нужно ли иметь наклонные горизонтальные вентиляционные отверстия?

И ответ положительный.

Обратите внимание на рисунок ниже, как горизонтальная часть вентиляционного отверстия имеет небольшой уклон .

Водяной пар может конденсироваться внутри вентиляционных труб. Дождевая вода также попадает в вентиляционную систему. Вот почему горизонтальные дефлекторы должны иметь небольшой уклон. Этот уклон отводит водяной пар обратно в дренажную систему (за счет силы тяжести).

Сейчас я кое-что скажу своим друзьям в СКП. В отличие от IPC, UPC позволит вам «проскользнуть» с вентиляционным отверстием горизонтального уровня (без уклона). Это предполагает, что он выше FLR (конечно). Но учтите, что горизонтальные дефлекторы не могут иметь провисания или каких-либо перепадов (UPC 905.1). И снова это только UPC, IPC хочет, чтобы горизонтальные вентиляционные отверстия были наклонными.

Также обратите внимание на то, что отдельная вентиляционная решетка умывальника входит прямо в отдельную вентиляционную трубу унитаза.Это делается с помощью гигиенической футболки подходящего размера: вверх ногами .

В IPC используйте санитарный тройник 1,5 дюйма (вверх ногами), или в UPC используйте сантехнический тройник 2 дюйма x2 дюйма x1,5 (вверх ногами), чтобы выполнить это соединение.

Тогда это вентиляционное отверстие может само заканчиваться через крышу. Или, во многих случаях, он может попасть в существующую вентиляционную систему дома.

Еще одна важная вещь о вентиляционных отверстиях…

В холодном климате необходимо увеличить размеры вентиляционных отверстий, прежде чем они будут выходить через крышу.

Это увеличение предотвращает закрытие вентиляционного отверстия из-за мороза (IPC 903.2) (UPC 906.7). Найдите подходящий размер в соответствии с местными стандартами, но обычно это 3 дюйма. Это увеличение также должно быть сделано в пределах тепловой оболочки здания. Или, другими словами, в отапливаемой части вашего дома. Снова проверьте свой местный кодекс.

На этом мы завершаем эту статью.

И, может быть, вам интересно:

«Как мне отремонтировать полностью оборудованную ванную комнату?»

«А как насчет ванны? Или душ? »

«Как установить сантехнику в ванных комнатах с разной компоновкой?»

Если это ты, у меня хорошие новости.

Мы только что составили электронную книгу, которая значительно упрощает установку сантехники в любой ванной комнате.

Это называется The Bath Blueprint.

Это наша новая электронная электронная книга со схемами 17 различных ванных комнат !

На этих схемах ВИЗУАЛЬНО показано, как система DWV для ванной сочетается друг с другом.

Мы также открываем доступ к нашему частному членскому сайту .

Внутри личного кабинета вы получаете частный доступ к обучающим видео по сантехнике, которые раньше никогда не публиковались.

ПОКАЗАТЬ СХЕМА САНТЕХНИКИ ЗДЕСЬ >>

Сантехника своими руками против найма профессионала

Ремонт сантехники: сделать самостоятельно или вызвать профессионального сантехника ? Практически у каждого домовладельца есть список необходимых ремонтов и возможных обновлений. Кажется, что даже в самых скромных домах работа никогда не заканчивается. Смазка скрипучих петель, замена тяги шкафов, модернизация выключателей и ремонт заборов. Ремонтные работы своими руками – это часть радостей домовладения.Некоторые из нас – обычный Боб Вилас, а другие домовладельцы только учатся отличать плоскую голову от головы Филлипса. В Benjamin Franklin Bay Area Plumbing мы получаем много вопросов о сантехнике своими руками и о том, когда нанимать сантехника. Мы дадим вам рекомендации по сантехнике: сделай сам или профессиональный сантехник.
