Вентиляция подвала гаража это всегда очень важно
Дата публикации: 27 мая 2018 г.
Вентиляция подвала гаража крайне необходима. Ведь она оказывает существенное влияние не только на содержимое подземелья, но и на сам автомобиль.

Гараж с подвалом для автомобиля
Если вы хотите иметь в подвале правильный воздухообмен, не поленитесь разобраться в двух вопросах. Во-первых, как устроена вентиляция. Во-вторых, не требуется ли ей реконструкция или усовершенствование. Это обеспечит нормальное состояние содержимого подвала и исключит риск коррозии металлических частей хранящегося здесь автомобиля.
Вентиляция подвала гаража естественным образом
В гаражах, имеющих подполье, может быть применена как естественная, так и принудительная вентиляция. В этой статье предлагаются основные правила устройства естественного воздухообмена.
Необходимость подземной вентиляции
В холодное время года в подвале гаража теплая земля греет воздух. По этой причине он поднимается вверх под потолок подземного помещения. Если дальше нет выхода, воздух оседает на потолке, который имеет более низкую температуру. Это можно наблюдать в виде капелек конденсата. В итоге появится плесень и неприятный запах.
Через неплотности и щели между подвалом и выше расположенным гаражом, также начинается движение теплого воздуха. Он приводит к образованию конденсата теперь уже на поверхности узлов и деталей самого автомобиля. Начинается коррозия машины. Вредному воздействию влажности подвергнутся и другие предметы, находящиеся как в подполье, так и в помещении гаража.

Движение воздуха для вентиляции гаража с подвалом
Для нормального состояния атмосферы в подвале необходимо два условия. Первое — теплый воздух должен своевременно удаляться. Второе — вместо него необходимо поступление нового, свежего воздуха извне. То есть, должны быть созданы условия для хорошей циркуляции воздуха – устроена вентиляция.
Основные требования к вентиляции
Она может быть естественной и принудительной. Естественная вентиляция основана на свойстве теплого воздуха подниматься вверх и удаляться из помещения через вентиляционную трубу. Это происходит за счет естественной тяги. Второй способ реализуется путем применения приточных и вытяжных вентиляторов.
Рассмотрим основные условия для получения нормальной естественной вентиляции подвала гаража. Здесь главное состоит в том, чтобы правильно выбрать места установки вытяжной и приточной трубы.
Это исключит появление застоя подвального воздуха и отсыревших мест. Решением этой проблемы является размещение вентиляционных труб в противоположных по диагонали углах подземного помещения.
Устройство вытяжки
Ее задача в том, чтобы удалить из подполья скапливающийся подогретый за счет тепла земли воздух. Он стремиться подняться вверх, поэтому нижний срез вытяжной трубы размещаем как можно выше к потолку.

Вентиляция подвала гаража
Чтобы удалить теплый воздух из подвала, нужно создать естественную тягу в вентиляционной трубе.
Здесь следует остановиться на двух способах прокладки:
- через кровлю гаража;
- через боковую стену.
Первый способ хорош тем, что вытяжная труба сразу же, без поворотов соединяется с уличной атмосферой. Это обеспечивает наилучшую тягу. Недостаток здесь в том, что просверлив кровлю для прокладки трубы, сразу получаем проблемное место. Оно представляет собой потенциальную протечку воды после дождя.
Второй вариант исключает попадание воды через кровлю. Однако на вентиляционной трубе неотвратимо появляется как минимум два поворота, связанные с пересечением стены. Это несколько снижает эффективность вентиляции подвала гаража. Ведь известно, что вытяжной канал для нормальной работы должен иметь как можно меньше поворотов.
Способ прокладки вытяжной трубы выбирается с учетом местных условий. Это зависит от расположения строения для хранения автомобиля. Итак, вытяжная труба проложена, и ее верхний срез находится снаружи. Остается вопрос, на какой высоте этот край трубы должен быть расположен. От этого также зависит эффективность тяги.
Возьмем вариант, когда вентиляционная вытяжная труба проходит через крышу гаража. Тогда, высота верхнего ее среза должна располагаться не менее чем на 50 сантиметров выше поверхности плоской крыши или ее конька, если крыша имеет двухскатное устройство. Это создаст необходимую разницу температур воздуха в подвале и на улице. Значит, появится и тяга в вытяжном канале.
Если вы решили не просверливать кровлю, а выводить вытяжной канал через боковую стену гаража, тогда высота его верхней образующей должна быть как можно выше над землей.
Читайте также: Сальниковая набивка — виды и применение
Дополнительные требования
Обязательными являются еще два требования. Во-первых, это работы по тепловой изоляции вытяжной трубы с целью исключения ее отпотевания. Во-вторых, устройства в нижней части тройника для периодического контроля возможного появления и слива конденсата. Вентиляция подвала гаража при выполнении этих условий будет работать надежно и не доставлять лишних проблем.

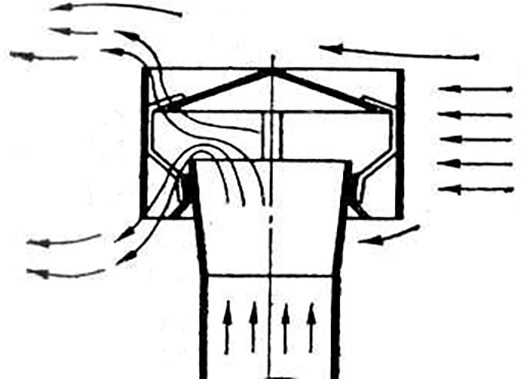

Дефлектор
Стимулятором создания тяги в вытяжном канале также является такое устройство, как дефлектор. Одновременно он защищает трубу от проникновения в подземелье всякой живности и попадания мусора. Есть смысл устанавливать его в любом случае, поскольку это устройство только улучшит работу вентиляции. Размер его наружного диаметра должен быть примерно в два раза больше, чем диаметр трубы, на которую он монтируется.
Устройство притока
Забор свежего воздуха делается снаружи с улицы или, в крайнем случае, из помещения гаража. В первом случае труба пересекает стену и через пол уходит в подвал. Можно также проложить трубу через стену, минуя пол, вывести ее прямо под потолком подполья и опустить вниз. В этом случае отпадает работа по просверливанию пола. Несколько уменьшается длина вертикальной части приточной трубы до первого поворота. Все это может сказаться на величине потока свежего воздуха.
Практические советы:
- если применяются углы поворотов, то они все должны быть одного диаметра. Это влияет на величину потока воздуха. Изменив диаметр в ту или иную сторону, нарушается динамика движения воздуха. В итоге вентиляция подвала гаража может работать не эффективно;
- нижний срез приточной трубы должен располагаться выше пола подземного помещения примерно на полметра.
Во втором варианте забор воздуха осуществляется из помещения самого гаража. Это делается в том случае, если нет возможности взять его через стены. Например, когда слева, справа и сзади к вам вплотную примыкают такие же строения соседей. Тогда вентиляционное отверстие делается во фронтальной стене для притока свежего воздуха. Попадая в помещение, дальше он через приточную трубу перемещается в подвал.
Также такой вариант приемлем тогда, когда периметр подполья не совпадает с периметром гаража. То есть, передняя граница подземного помещения расположена на некотором расстоянии от его фронтальной стены.
Если здесь прокладывать приточную трубу от улицы в подвал, получим приличную длину ее горизонтальной части. Это значительно снизит эффективность поступления свежего воздуха, или не будет обеспечивать его подачу вообще.
Читайте также: Изготовление прокладок из резины своими руками
Материалы для вентиляционных труб и их размеры
Ориентировочное определение диаметра труб для вытяжки и притока определяется из расчета по одному из вариантов. Первый — 1,5 сантиметра диаметра за каждый квадратный метр площади пола подземного помещения. Второй — 20 см2 диаметра трубы на каждый кубический метр его объема. При таких размерах труб вентиляция подвала гаража должна обеспечивать необходимый воздухообмен и исключить образование конденсата.

Трубы и отводы для вентиляции
Наиболее практичным материалом приточно-вытяжных труб является пластик. Такая труба легкая по весу, отлично режется и обрабатывается. Она не имеет свойства из за статического электричества притягивать к себе пыль. За счет этого трубопровод не будет засоряться.
Автор: Сергей Морозов
Внимание! Это статья защищена законом об авторском праве в цифровую эпоху (DMCA). Запрещено любое копирование без моего разрешения.
Источник: fb.ru
idoit.ru
Вентиляция в подвале гаража
Многие автовладельцы обустраивают в своем гараже погреб для хранения овощей, закруток, варенья. Чтобы обеспечить более подходящий уровень влажности, а также необходимую температуру, необходимо оборудовать систему притока свежего воздуха. Правильно обустроенная вентиляция в подвале гаража позволит продуктам сохранять свою свежесть на протяжении всей зимы.
Схема создания конструкции достаточно проста, поэтому на ее сооружение затрачивается минимум усилий и средств. Ее легко построить в гараже своими руками. Для воплощения задумки в жизнь понадобится закупить необходимые материалы, подготовить инструменты и нарисовать схему. Тщательная подготовка позволит быстро и без лишних усилий выполнить вентиляцию гаража с подвалом.
Зачем нужна вытяжка
Основная задача вентиляции подвала – увеличить срок хранения продуктов, которые находятся в помещении. Качественно выполненная вытяжка поможет предупредить целый ряд факторов, негативно влияющих на зимние заготовки:
- В случае недостаточного воздухообмена различные поверхности интенсивно покрываются конденсатом. Металлические элементы при таких условиях начинают ржаветь, а деревянные – гнить. Также повышается влажность, которая способствует развитию грибка и плесени.
- Зимой температура внутри погреба значительно превосходит показатели гаража. Если не оборудовать вентиляцию, теплый воздух будет постоянно подниматься, вынося с собой конденсат. В результате на кузове машины появятся следы коррозии.
- При недостаточном вентилировании подвала гаража все припасы, которые в нем хранятся, станут токсичными. Это объясняется работой заведенного двигателя. Также в подвал могут проникать ядовитые испарения от разных технических жидкостей. Вентиляционная система обеспечит полноценное устранение загрязненного воздуха.

Правильно обустроенная система воздухообмена позволит избежать таких неблагоприятных факторов.
Виды систем вентиляции
Принцип работы любой вентиляционной системы достаточно прост – необходима циркуляция воздуха. Запыленный, грязный и влажный воздух сменяется свежим, уличным. Это означает, что для организации правильной системы вентиляции необходимо подобрать две трубы – приточную и вытяжную.
Различают два вида вентиляции:
- Естественная. Воздушные массы повышенной влажности удаляются из погреба по принципу тепловой конвекции. Пар, нагреваясь, скапливается под потолком помещения и уходит в выходную трубу. В это время место в яме освобождается для свежего воздуха.
- Принудительная, с вентилятором. Потоки воздуха создаются механическим нагнетателем. Такая система вентиляции работает намного эффективнее естественной вытяжки. Однако для ее создания потребуются дополнительные затраты на приобретение оборудования и постоянный расход электроэнергии.

Преимущества и недостатки систем разного типа стоит рассмотреть подробнее.
Требования к вентиляции
Как сделать вентиляцию, которая будет обеспечивать оптимальное устранение пыли и влажности в погребе? Правильный обмен воздуха представляет собой замену влажного и загрязненных воздушных масс на свежие. Вредные пары беспрепятственно покидают помещение. Чтобы система работала, понадобится соорудить специальные воздуховоды. По ним будут циркулировать воздушные массы. Во время работы следует учесть несколько важных правил:
- По нормативам на 1 кв. м площади подвала необходимо создать канал сечением 26 кв. см.
- Трубы для притока и вывода воздуха должны быть идентичными.
- Чем выше расположено окончание трубы над крышей, тем интенсивнее в гараж будет поступать свежий воздух. Если разместить выход патрубка на 80 см выше самой высокой точки кровли, тяга будет оптимальной.
- В конец трубы обязательно установить дефлектор. Это поможет увеличить тягу, а также позволит создать область разряженного давления. Отток воздуха станет более интенсивным.
- Чтобы в вентиляционные каналы не попали грызуны, ветки и листья, выход и вход закрывается защитными решетками.
При соблюдении таких правил система вентиляции будет работать максимально качественно. Разобравшись с теорией, стоит приступать к практическим действиям.

Установка естественной вентиляционной системы
Естественную вытяжку установить очень просто – в кирпичной кладке необходимо сделать канал шириной в 1 кирпич. Его можно выполнить из бетонных блоков. После установки необходимо закрыть входное и выходное отверстие решетками. Чтобы воздухообмен проходил интенсивнее, необходимо установить трубу притока свежего воздуха на расстоянии 40 см от поверхности пола погреба. Вытяжная труба помещается под потолок. Трубы могут быть жестяными или асбестоцементными.
При выполнении естественной вентиляции важно придерживаться определенного алгоритма:
- Сначала монтируют вытяжную трубу. Ее конец помещают под потолок подвала. Снаружи она выводится примерно на 40- 50 см над кровлей. После этого вентканал утепляется.
- В противоположном углу подвала помещают приточную трубу, которая выводится наружу на высоту 25 см над землей.
- После завершения всех работ проверяется воздушная тяга, а вход и выход закрываются металлической сеткой.
Чтобы контролировать приток воздуха, необходимо установить заслонки, которые помогут менять интенсивность воздухообмена. В этом случае во время сильных морозов продукты не замерзнут и не испортятся.

Доступная альтернатива трубы для притока свежего воздуха – снизу в гаражной стене проделывается отверстие и закрывается металлической сеткой.
Монтаж принудительной вентиляции
Если на улице стоит безветренная погода, а температура значительно выше, чем в погребе, застой воздуха неотвратим. Эта проблема решается установкой вентилятора. Установить такую систему достаточно просто. Ее основное преимущество заключается в высокой результативности работы вне зависимости от времени года.
Устройство принудительной вытяжки сильно напоминает естественную вентиляцию. Однако в трубу устанавливается вентилятор. Он обеспечивает подачу воздуха с улицы в любое время. Также стоит сказать о других способах создания вытяжки:
- Отличных результатов можно добиться при помощи диффузор- флюгеров, которые работают за счет ветра. Их монтируют у самой верхней точки приточного воздуховода.
- Высокой эффективностью отличается вариант с установкой в овощной яме вентиляционных дефлекторов. Их помещают в конец вытяжной трубы.
- Самый простой вариант – помещение в вытяжную трубу электрической лампочки. После ее включения от нее будет исходить теплый воздух, за счет чего погреб начнет наполняться более прохладным.
- Моноблочная установка – более современный и эффективный вариант, который потребует вложения средств непосредственно в агрегат и на электричество.
Вне зависимости от того, какая система вентиляции будет оборудована, стоит помнить, что правильно установленная вытяжка – залог продолжительного хранения зимних заготовок и длительной эксплуатации гаража в целом.

Основной особенностью вытяжной вентиляции принудительного типа является необходимость определить место монтажа вентилятора. Если поместить его на улицу, возможна порча прибора вследствие воздействия на него осадков. При помещении вентилятора в погреб будет мешать чрезмерный шум.
Решить эту проблему можно двумя способами:
- Поместить вентилятор там, где осуществляется забор свежего воздуха на входной трубе. Вход защищают москитной сеткой. Зимой придется следить за уровнем снега, который не должен закрыть отверстие входной трубы.
- Приобрести канальный вентилятор.

Первый этап установки принудительной системы практически не отличается от начала сооружения естественной вентиляции. Сначала устанавливают входную и выходную трубы. После выполняются такие действия:
- в трубу помещают вентилятор;
- для подключения вентилятора прокладывают кабель;
- устанавливают выключатель;
- снаружи вытяжную трубу закрывают мелкозернистой решеткой – она предотвратит проникновение мелких грызунов и уличного мусора. Также необходимо установить козырек, который исключит попадание осадков в подвал.
Вентиляция, сделанная таким способом, обеспечит оптимальный приток свежего воздуха.
Эффективность системы вентиляции
Повысить эффективность вентиляции можно при помощи таких приемов:
- Увеличить диаметр труб вентиляции. Если погреб имеет размеры более 12 кв. м, вытяжная труба может обладать сечением 120х120 мм в случае с принудительной вентиляцией, и 150х150 – естественной.
- Нарастить высоту вытяжной трубы. Это обеспечит увеличение силы тяги.
- Соорудить дополнительные каналы вывода и притока воздуха.
- Установить в трубу вентилятор, который будет принудительно удалять старый воздух.
В случае с первыми тремя вариантами потребуется существенное усовершенствование системы. В последнем случае предлагается вариант создания принудительной вентиляции на базе естественной.

Естественно, самый современный и эффективный способ проветривания погреба – создание принудительной вентиляции механизированного типа. В этом случае воздух циркулирует за счет работы моноблока. Программное обеспечение, которое в нем установлено, контролирует модульную систему. По этой причине такая вентиляция представляет собой лучший вариант. Единственный недостаток – высокая стоимость системы.
bouw.ru
видео-инструкция как сделать своими руками, особенности устройства, схема, цена, фото
Правильное обустройство вентиляции в гараже позволит создать комфортное функциональное помещение, которое может быть использовано не только для размещения автомобиля, но и для хранения консервации и редко используемых или вовсе ненужных вещей.
Организация помещения необходимым образом позволит обеспечить приток свежего воздуха и предотвратит образование плесени. Процесс монтажа довольно прост, и справиться с этой работой можно своими руками.

Воздухообмен подвала гаража.
Необходимость организации вентиляции
Для предотвращения влияния негативных факторов должна обустраиваться вентиляция подвала в гараже.
Рассмотрим, по каким причинам это необходимо сделать.
- Воздействие конденсата, особенно в зимний период. Нагреваемый землей воздух поднимается вверх, а поскольку в гараже повышено содержание влаги, которая выделяется из хранящихся продуктов, то она потом выпадает в виде инея или конденсата. (См. также статью Особенности гидроизоляции стен подвала)
- Чрезмерная влажность становится причиной заражения хранящихся овощей и других продуктов, их гниения и возникновения запаха сырости. Кроме этого повышенная влажность приводит к возникновению ржавчины на металлических элементах автомобиля и самого подвала. Потому только обустроенная вентиляция в гараже с подвалом обеспечит оптимальные условия помещения.
- Примеси паров топлива, масел и выхлопных газов является вторым фактором, устранить который можно с помощью правильной организации воздушных потоков. Для создания оптимальных условий эксплуатации помещения необходимо обеспечить постоянный приток воздуха и его удаление.
Виды вентиляции

Принудительная вентиляция в гараже.
Вентиляция гаража с подвалом выбирается исходя из индивидуальных предпочтений и размеров помещения.
Так, различают два вида циркуляции воздуха:
- Естественную,
- Принудительную.
Если площадь подвала или гаража не превышает 50 кв.м., то используют естественный метод, в противном случае проводят установку принудительного воздухообмена.

Схема естественной вентиляции проста, можно все установить самостоятельно.
- Естественная вентиляция, отличается простотой монтажа и отсутствием необходимости использования сложных систем. В этом случае понадобится только крепление двух труб, из которых одна будет предназначена для оттока воздуха, а другая – для притока.
К главным преимуществам системы относят:
- простота установки;
- низкая стоимость;
- бесшумность работы.
Однако в жаркий период эта система не всегда работает, так как воздушный поток останавливается. Зимой же трубы могут просто закупориться инеем. Потому летом необходимо устанавливать вентиляторы, а зимой утеплять их. (См. также статью Утепление изнутри цокольного этажа: особенности.)

Вытяжные вентиляторы необходимо ставить в двух трубах.
Недостатками такой системы являются также:
- отсутствие фильтров;
- невозможность нагрева или охлаждения воздушных масс;
- невозможность регулирования работы.
- Принцип принудительной системы основан на нагнетании воздуха внутрь вентилятором, где после фильтрации (при необходимости нагрева или охлаждения) подается по вентканалам помещения. Устройство вентиляции в подвале гаража таким методом позволяет обеспечивать комфортные условия независимо от погодных условий.
Несмотря на наличие множества преимуществ, такая система обладает рядом минусов:
- возможность выхода из строя механических деталей;
- зависимость от электроэнергии;
- сложность установки;
- большие габариты основных элементов;
- высокая цена.
Обустройство естественной вентиляции
Эффективная циркуляция в небольших помещениях может быть организована с помощью естественного воздухообмена. Рассматриваемый метод защиты автомобиля, продуктов и металлических конструкций от влаги является не только простым, но и дешевым.
Как сделать вентиляцию в гараже с подвалом в этом случае? Здесь потребуется только наличие двух труб, материал которых может быть любой.
Обычно для этого используют трубы диаметром 100-250 мм. При этом крепиться они могут любым способом.
Совет!
Работа системы основана на различии температур в помещении и снаружи него.
Располагать трубы следует таким образом, чтобы воздух двигался снизу вверх.
При их монтаже нужно помнить о том, что конец трубы не должен доходить до пола на расстоянии полуметра.
Для обеспечения максимальной вентиляции всего пространства размещают их как можно ближе к потолку.
Приведенная далее схема вентиляции гаража с подвалом поможет разобраться с этапами ее установки.
- На первом этапе выполняют крепление трубы, предназначенной для вытяжки. Один ее конец будет выходить наружу, и располагаться он будет на высоте 50 см от самой высокой точки кровли.

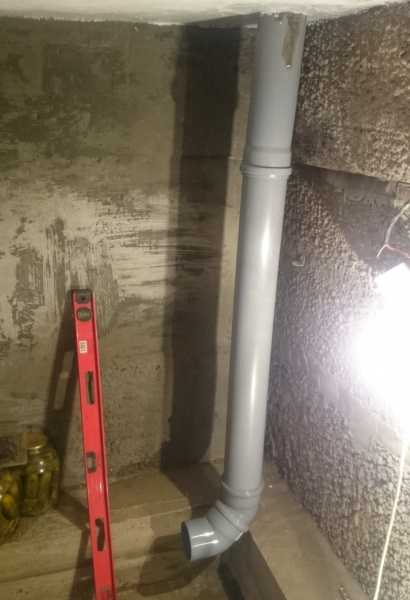

Процесс крепления трубы для вытяжки.
- С противоположной стороны устанавливают трубу для притока на расстоянии полуметра от пола. Как видно на фото, она также выводится наружу.

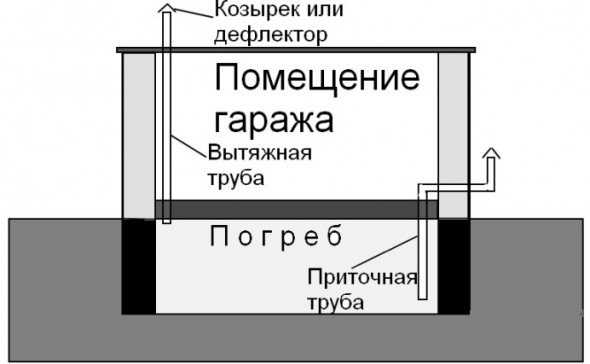

Схема естественной вентиляции гаража
- После завершения монтажа проверяется воздушная тяга, а концы труб защищают от попадания в них мусора металлическими сетками.
Выполнить вентиляцию также можно другим способом. Он предусматривает выполнение кирпичной конструкции с расположенными в ней изолированными друг от друга проходами. Вентиляция гаража подвала в том случае имеет более аккуратный внешний вид.
Самый дешевый вариант подразумевает замену труб на шибер – решетку-жалюзи, монтируемую на торцовой части здания. Этой решетки будет достаточно для обеспечения притока воздуха для небольшого помещения.
Установка принудительной вентиляции
Разберемся с тем, как в подвале гаража сделать вентиляцию принудительного типа. Монтаж такой систе
moypodval.ru
depu-tat › Блог › Ремонтно-востановительные работы гаража часть 16 Вентиляция подвала часть 1 теория Естественная и принудительная вентиляция погреба в гараже
Вентиляция погреба под гаражом очень важна для сохранения автомобиля и припасов, которых здесь хранятся. Сегодня мы расскажем о том, какие виды очистки воздуха бывают, и как можно своими руками построить такую систему в своем гараже.
Для чего нужен свежий воздух в погребе?
Вопрос, вынесенный в заголовок этого раздела, имеет большое значение. И вот, почему: в любом закрытом помещении без системы проветривания начинается процесс накапливания конденсата. Подвал или погреб под гаражом без проветривания страдают от накопления влаги еще сильнее. Ржавчина и гнилостная плесень покрывают все, что там находится. И хозяин, у которого отсутствует вентиляция подвала в гараже, спустившись проверить, как там его припасы, рискует найти там гниль и ржавчину.
Вентиляция в подвале играет важную роль в сохранении его содержимого. Обновляясь, воздух уносит с собой излишек влаги, препятствует появлению плесени и грибков, способствует стабильности температуры внутри помещения. К тому же, удаляя избыток сырости из погреба, хозяин защищает от нее и верхнюю часть помещения, в том числе и все ее содержимое. Поэтому рачительными хозяевами в обязательном порядке устраивается вентиляция погреба в гараже. По своему типу и принципам действия она делится на 2 типа:
принудительная вентиляция помещения;
естественная вентиляция погреба.
Как видно из названий, движение воздуха осуществляется либо естественным путем, либо под воздействием механизмов, заставляющих его циркулировать. Каждая схема будет нами рассмотрена по отдельности в соответствующем разделе. И первой мы предлагаем рассмотреть устройство вентиляции со свободным движением воздушных масс.
Естественное проветривание подвала
Этот способ очистки воздуха используется с давних времен. Схема вентиляции погреба, работающая по такому принципу, основана на естественном движении, которое вызвано разницей температур. Простейшую систему проветривания можно создать, накрыв яму под гаражом люком с обычной металлической решеткой. Воздух свободно будет проходить через отверстие. Но конвекция в этом случае довольно слабая, поэтому избежать появления конденсата не удастся.
Чтобы усилить ток воздушных масс в гараже с подвалом, создают систему, которая работает на физических свойствах теплого и холодного воздуха. Первый, как известно, поднимается, второй — опускается. Это явление и будет использовано нами, чтобы получилась естественная вентиляция подвала.
Систему лучше всего обустраивать на этапе строительства гаража с подвалом. Для нее потребуются:
труба, диаметром не менее 12 см;
2 колена с углом 90 °, заслонки;
колпаки для защиты труб от осадков;
цементный раствор;
металлическая сетка;
крепежи.
Материалом воздуховода может быть любой материал, пластик, цементно-асбестовая смесь, металл. Выбор делается с учетом финансовых возможностей владельца гаража с подвалом. Естественная вентиляция подвала в гараже состоит из 2 компонентов: приточной и вытяжной труб, а также накопительной емкости для конденсата. Первая из них обеспечивает поступление воздуха в помещение. Вторая выводит отработанный наружу. Такая система устанавливается следующим образом: трубы располагаются так, чтобы они находились в разных углах помещения по диагонали. Это позволит проветривать всю площадь подвала гаража.
Приточный трубопровод вводится в помещение над уровнем земли. Снаружи остается вертикально стоящий фрагмент, высота которого над поверхностью грунта не должна быть меньше 30 см. Отверстие следует закрыть сеткой, которая будет препятствовать проникновению в трубу насекомых, мелких грызунов и птиц. От дождя и снега отверстие в трубе закрывают колпаком. Такое устройство вентиляции защитит помещение и его содержимое от вредителей и осадков. В сам гараж приточная труба вводится горизонтально, для соединения используется прямоугольное колено. Затем она выводится в подвале гаража, для чего создаем еще одно соединение. Труба крепится к стене при помощи хомутов, которые ввинчиваются в стену саморезами. Они опускается с самому полу, не доходя до его поверхности 40-50 см.
Вытяжной воздуховод устанавливается в противоположном углу, как мы уже писали выше. Нижний конец трубы должен находиться ближе к потолку, на расстоянии не менее 150 см от уровня пола. Вытяжка идет вертикально через весь гараж и выступает над крышей не более, чем на 50 см. Выходное отверстие тоже следует закрыть сеткой и колпаком, как и входное.
Такая система вентиляции погреба обеспечит постоянный приток свежего воздуха в помещение, что позволит вашим припасам и технике храниться в хороших условиях. Но в некоторых случаях в подвалах требуется заставлять воздух двигаться. Такую схему мы рассмотрим в следующей части нашего материала.
Искусственное проветривание погреба
Принудительная вентиляция погреба имеет впускную и выпускную трубы. Но движение воздуха осуществляется при помощи нагнетающих устройств. Перечень материалов такой же, как был описан нами выше, но к нему следует прибавить электрический вентилятор, а также провода для его подключения к сети питания подвала гаража. Для того, чтобы заставить воздух двигаться, используется небольшой вентилятор, который вставляется внутрь вытяжного трубопровода. Он крепится в том конце, который находится в подвале гаража. Благодаря ему воздух выводится наружу, освобождая место для чистого и сухого, поступающего через всасывающий конец снаружи.
Опытные мастера подчеркивают, что в гараже с подвалом важно обеспечить безопасность электропроводки. Даже в хорошо проветриваемом помещении может образовываться незначительное количество конденсата. Вполне вероятно, что он станет причиной короткого замыкания и пожара.
А теперь поговорим о небольших технических усовершенствованиях, которые делают разные мастера, чтобы их вентиляция погреба в гараже была более эффективной.
Маленькие хитрости
Заставить воздух двигаться по системе можно, установив на крыше своего гаража флюгер — поворотный диффузор. Вращаясь под действием ветра, он заставит систему работать. Такая вентиляция гаража с подвалом позволит сэкономить электричество и не переживать, что может случиться короткое замыкание. Умельцы, не боящиеся тока, которым нет охоты возиться с установкой вентилятора, ставят внутрь вытяжки обычную электрическую лампочку накаливания небольшой мощности. Работая, она выделяет тепло. Оно поднимается по трубе вверх, заставляя воздух гаража с подвалом двигаться.
Принудительная вентиляция подвала в гараже тоже может быть создана при помощи специального вентилятора-моноблока. Он хорош тем, что его работу можно регулировать. Но стоит такое устройство довольно дорого. Как видим, устройство вентиляции гаража с подвалом по силам каждому.
Ремонтно-востановительные работы гаража часть 0 Введение
Ремонтно-востановительные работы гаража часть 1 Электричество
Ремонтно-востановительные работы гаража часть 2 Покраска ворот
Ремонтно-востановительные работы гаража часть 3 Подъезд к гаражу
Ремонтно-востановительные работы гаража часть 4 Штукатурка
Ремонтно-востановительные работы гаража часть 8 Утепление ворот
Ремонтно-востановительные работы гаража часть 14 Смотровая яма часть 1 теория
Ремонтно-востановительные работы гаража часть 14 Смотровая яма начало часть 2 фундамент
Ремонтно-востановительные работы гаража часть 15 Электричество подвал часть 1 теория
Ремонтно-востановительные работы гаража часть 16 Вентиляция подвала часть 1 теория
Ремонтно-востановительные работы гаража часть 18 Заливка пола подвала по грунту часть 1 теория
Ремонтно-востановительные работы гаража часть 18 Заливка пола подвала по грунту часть 2 подготовительные работы жизнь
Ремонтно-востановительные работы гаража часть 18 Заливка пола подвала по грунту часть 2.1 выравнивающая или черновая стяжка жизнь
www.drive2.ru
Обустраиваем вентиляцию в погребе гаража своими руками
Важным этапом обустройства погреба в гараже является создание вентиляции. Она может быть естественной или принудительной. Главное – чтобы система обеспечивала необходимый приток воздуха к помещению и выполняла возложенные на неё функции. Сделать её можно легко и быстро своими руками. Для этого достаточно прислушаться к советам строителей и обзавестись необходимым набором материалов и инструментов.
Назначение вентиляции в гараже

Важным этапом обустройства погреба в гараже является создание вентиляции
Вентиляция обеспечивает защиту погреба от сырости и затхлости и продляет срок его эксплуатации. Она помогает предотвратить гниение и порчу хранящихся в нём продуктов, сохранив при этом их свежесть и вкус. Система также выводит выхлопные газы, пары топлива и масел наружу и создаёт оптимальный режим температуры и влажности.
Правильная вентиляция – это не сквозняк. Последний выдувает тёплый воздух и приводит к усыханию корнеплодов.
В свою очередь, её отсутствие может негативно сказаться и на продовольственном запасе погреба, и на целостности находящегося в гараже автомобиля. Излишняя влажность погреба приведёт к появлению сырости в этом помещении и вызовет коррозию металла.
Устройство

Естественная вентиляция предусматривает установку двух воздуховодов, которые обеспечивают приток свежего и отвод застоявшегося воздуха
Проще всего организовать естественную вентиляцию. Она предусматривает установку двух воздуховодов – приточного и вытяжного. Первый обеспечивает приток свежего воздуха в помещение, а второй – вывод уже застоявшегося.
Для того чтобы вентиляция заработала, они устанавливаются в разных углах погреба на разной высоте. Объясняется это тем, что тёплый и холодный воздух имеют неодинаковый удельный вес и, следовательно, размещаются в нижней и верхней части помещения.
В качестве воздуховодов используются асбестовые, пластиковые или оцинкованные трубы. Их диаметр зависит от площади погреба и высчитывается из соотношения: на 1 кв. м погреба минимум 1,5 см диаметра воздуховода.
Выбирая подобный тип вентиляционной системы для себя, не стоит забывать, что она эффективна лишь при наличии разницы температур на улице и внутри помещения. А это не более 6 месяцев в году. В этом и заключается её недостаток.
Избавиться от него поможет модернизация схемы. В данном случае речь идёт о помещении вентилятора в вытяжной воздуховод, который, работая, обеспечит необходимую циркуляцию, соответственно, превратив её в принудительную.
Виды
Существует два варианта вентиляции в гараже:
- Естественная, эффективность которой оправдана лишь в погребах площадью (до 50 кв. м.) и только на протяжении полугода. Она отличается простотой установки, бесшумностью и дешевизной. Представляя собой 2 трубы с одинаковым диаметром сечения по всей длине, она обеспечивает необходимую циркуляцию благодаря естественной тяге. Но имеет недостатки – низкую эффективность в жаркий период и риск закупоривания инеем зимой. Невозможность регулирования её работы приводит к тому, что владельцы погребов отказываются от неё в пользу принудительной.
- Принудительная – принцип её работы заключается в нагнетании воздуха внутрь помещения вентилятором, установленным в вытяжной трубе. Дополнительно она может быть оснащена фильтрами и устройствами для нагрева или охлаждения воздушных масс. Поэтому благодаря ей в погребе гаража будет сохраняться оптимальный температурный и влажностный режим вне зависимости от погодных условий. Несмотря на эти преимущества, она всё же имеет недостатки. Для её обустройства нужно покупать вентилятор. Время от времени он может выходить из строя, и его придётся менять самостоятельно. Работает он от электроэнергии, хоть и с минимальными затратами.
Установка естественной вентиляции

Работа естественной вентиляции зависит от правильности выбора мест для установки воздуховодов
Работа естественной вентиляции зависит от правильности выбора мест для установки воздуховодов. Специалисты рекомендуют монтировать их в противоположные углы в погребе. Это позволит минимизировать образование зон застоявшегося воздуха, который характеризуется повышенной влажностью.
Непосредственно перед выполнением монтажа лучше подготовить чертёж. Он поможет учесть все особенности конструкции и повысить качество работы.
Изначально создаётся приточный канал. В обозначенном месте с помощью перфоратора пробивается отверстие нужного диаметра через перекрытие и стену гаража. Затем в него вставляется труба таким образом, чтобы её нижняя кромка находилась на расстоянии 20 – 30 см от пола, а сама она выходила на улицу или в гараж. Все монтажные швы и трещины, которые образовались при её установке, задуваются пеной.
Затем по той же схеме осуществляется монтаж вытяжного канала. Существует 2 варианта его установки:
- Сквозной, который предусматривает выведение трубы сквозь пол, потолок и крышу гаража. В этом случае её нужно поднимать на высоту минимум 0,6 м над кровлей.
- Через стену в погребе, когда часть вытяжной трубы сначала прокладывается горизонтально, а затем выводится вверх за пределы гаража. При этом её нижняя кромка должна находиться на расстоянии 20 см от поверхности потолка.
Эффективность работы вентиляции зависит от разницы высот между приточным и вытяжным каналом. Но расстояние от нижней кромки приточной трубы до верхней кромки вытяжной должно быть минимум 3 м.
Завершающий этап монтажа — установка дефлектора на верхнем конце вытяжки для улучшения тяги
Завершающий этап монтажа – установка дефлектора на верхнем конце вытяжки для улучшения тяги и защитной решётки от насекомых и грызунов на верхнем срезе приточной трубы. Дополнительно оба воздуховода желательно укомплектовать заслонками, благодаря которым можно будет перекрывать поступление и отвод воздуха при сильных морозах, сохраняя тем самым нормальный температурный режим. Зимой рекомендуется позаботиться об их утеплении для того, чтобы предотвратить замерзание конденсата внутри и их полную закупорку.
Упростить работу по установке естественной вентиляции поможет отверстие в нижней части стены, прикрытое сеткой. Выполняя функцию приточной трубы, оно избавляет от необходимости её монтажа.
Монтаж системы принудительного вентилирования

Чаще всего принудительная вентиляция создаётся на основе естественной, в которую просто монтируется вентилятор
Чаще всего принудительная вентиляция создаётся на основе естественной, поэтому и предусматривает выполнение всех этапов работ предыдущей схемы, но с обязательной установкой вентилятора (мощностью до 100 Вт) в полость вытяжной трубы.
Рекомендуется монтировать вентилятор на уровне гаражного потолка. Таким образом он обеспечит циркуляцию воздуха не только внутри погреба, но также внутри гаража. Главное – позаботиться о его мощности. Её должно хватать для работы на увеличенной вдвое площади.
После монтажа вентилятора следует проложить кабель и позаботиться о выключателе. Также лучше прикрыть нижний торец трубы защитной решёткой, а верхний – сеткой с козырьком. Они обеспечат защиту системы от попадания инородных тел, снега и влаги.
Приспосабливая ветряк к вентилятору, можно отказаться от использования электроэнергии.
Наряду с этим вариантом существуют и другие способы, обеспечивающие принудительную вентиляцию:
- Установка дефлектора на вершине вытяжки. Он создаёт зону разреженного воздуха, чем улучшает его циркуляцию.
- Монтаж поворотного диффузора-флюгера на верхушку приточной трубы, который работает при порывах ветра.
- Установка нагревательной лампочки (типа «миньон») в вытяжной трубе. Обеспечивая нагрев воздуха в ней, она ускорит процесс его отвода.
- Монтаж моноблока, или модульной системы. Являясь полностью механизированной, она создаёт идеальные условия для хранения продуктов даже в погребах больших площадей. Но отличается высокой стоимостью.
Вне зависимости от способа создания принудительной вентиляции, рекомендуется делать на вытяжном воздуховоде под потолком изгиб и размещать в нём сборник конденсата – кусок трубы с закреплённым герметично стаканом. Так можно предотвратить его скопление и замерзание на стенках, в результате которого закупорится воздуховод.
Проверка работы

Проверить работу вентиляции можно с помощью тонких листов бумаги, которые прикладываются к вентиляционным каналам
Существует три метода проверки эффективности вентиляции:
- Посредством использования тонких листов бумаги, которые прикладываются к вентиляционным каналам. При наличии потоков движущегося воздуха они начинают колыхаться.
- С помощью зажигалки, огонь которой также реагирует на циркуляцию воздушных масс.
- Посредством использования ёмкости с раскалёнными углями, дым от которых может указать на движение воздушных потоков.
Видео-инструкция по созданию своими руками
В видеоролике кратко и понятно разъясняются этапы обустройства вентиляции:
Процесс установки вентиляции в погребе гаража не сложный, но эффективный при условии соблюдения рекомендаций. Для того чтобы удостовериться в этом, достаточно выполнить его самостоятельно.
Попробуйте! Проявите терпение и старание, и ваши усилия будут вознаграждены!
postroika.biz
Вентиляция в погребе гаража своими руками: схема правильного обеспечения
Часто в гараже обустраивают погреб для хранения продуктов, овощей, консервации

Чтобы в погребе сохранялся здоровый микроклимат, не заводилась плесень, необходимо устроить правильный воздухообмен.
Для решения этой проблемы устраивается вентиляция погреба в гараже своими руками или приглашаются специалисты.
Нужно правильно подобрать вид вентилирования, закупить материал, подготовить необходимые инструменты и приступить к работе.
Способы обустройства правильного воздухообмена
Существует несколько способов организации правильного воздухообмена.
В гараже могут накапливаться вредные вещества от выхлопов автомобилей, некоторые из них тяжелее воздуха, поэтому могут опускаться вниз и скапливаться в подвале.
Поэтому необходимо устройство правильного воздухообмена.
Естественная вентиляция
Естественная вентиляция включает в себя установку двух труб, одна будет работать на приток воздуха в помещение, вторая будет выводить застоявшийся сырой воздух на улицу.
Работает по принципу разницы температур на улице и в помещении. Теплый воздух поднимается, достигает трубы на крыше, выводится на улицу.
Создается тяга, под ее действием воздух засасывается с улицы приточными каналами, заполняет помещение. Но зимой нужно чистить конструкцию от снега, инея.

А летом температура на улице и в погребе становится примерно одинаковой, вентиляция перестает функционировать.
Такой вариант является самый бюджетный, но подходит только для небольших по площади гаражей (до 50 кв. метров).
Преимущества:
- Бесшумная работа;
- Легко, быстро монтируется;
- Имеет не высокую стоимость.
Недостатки:
- В летний период функционирует со сбоями;
- Зимой на трубах скапливается иней, забивает снег, что затрудняет работу системы;
- Работу системы не возможно регулировать.
Принудительная
Принудительная система воздухообмена представляет собой циркуляцию воздуха, приближенную к естественной.
Достигается путем использования электрических вентиляторов, которые вставляются в вентиляционные трубы.
Создает правильный воздухообмен вне зависимости от погодных условий. Входной и выходной канал располагают в противоположных углах помещения, чтобы вентилировалась вся площадь погреба и гаража.

Для обеспечения лучшей эффективности оборота воздуха, конец приточной трубы размещается на расстоянии от 20–50 см от пола. Конец конструкции для отвода воздуха должен располагаться под потолком.
Преимущества:
Обеспечивает оптимальный микроклимат в помещении независимо от погодных и других условий.
Недостатки:
- Дорогостоящие составляющие системы по сравнению с компонентами естественного воздухообмена;
- Сложный монтаж;
- Состоит из множества элементов, которые могут выходить из строя;
- Вентиляторы работают от электричества.
Нужно обустраивать воздухообмен так, чтобы вентиляция в подвале не сообщалась с гаражом, где находится авто.
Иначе продукты могут накапливать испарения бензина, а сырость из подвала будет проникать в гараж, что неблагоприятно скажется на состоянии автомобиля.
Правильная
Правильная вентиляция погреба в гараже представляет собой обмен воздуха между помещением и улицей. Воздух попадает с улицы в помещение, а воздух из помещения выходит на улицу.
Правила правильного воздухообмена:
На входе и выходе в вентиляционные каналы устанавливаются сетки или решетки, для предохранения от попадания внутрь мусора, листьев, мелких животных и птиц.

На краю вытяжной конструкции устанавливается дефлектор, он усилит тягу, при этом образуется зона разряженного давления. Благодаря этому воздух начнет выводится более эффективно.
Чем длиннее будет труба над гаражом, тем быстрее будет заходить внутрь помещения воздух. Ее оптимальная высота 800 мм от высшей точки крыши гаража.
Рекомендуем посмотреть видео по теме:
Устанавливают входную и выходную трубы одинакового диаметра. На один квадратный метр площади помещения используется диаметр отверстия 26 квадратных сантиметров.
Естественная вентиляция своими руками
Естественная вентиляция в погребе гаража своими руками включает несколько этапов.
Необходимо подготовить инструменты и материалы, выполнить гидроизоляцию и утепление помещения, только после этого приступаем к монтажу вентиляционной системы.
Понадобится:
- Козырёк в виде конуса;
- Сетка с мелкими ячейками;
- Емкость, собирающая в себя конденсат;
- Вытяжная труба, через которую воздух будет выводится на улицу сечением от 100 до 250 мм;
- Входная труба, через которую будет поступать в помещение воздух, сечением от 100 до 250 мм.
Сечение входной и выходной труб должно быть одинаковым. Они могут быть изготовлены из металла, жести, пластика, асбестоцемента.
Обустройство
Устанавливаем вытяжную конструкцию так чтобы нижний её конец находился на расстоянии от пола от полтора до двух метров, а верхний конец выступал над самой высокой точкой крыши на 800 мм.
Труба может проходить сквозь стену, в этом случае ее нижняя часть устанавливается горизонтально, выводится через стену на улицу, и по наружной части стены поднимается на высоту 800 мм от высшей точки крыши.

Вторым вариантом монтажа является сквозное расположение трубы. Она выводится сквозь пол в гараж, затем выводится сквозь крышу наружу.
Обустройство приточной системы
Чтобы правильно обустроить приточную вентиляцию в погребе гаража, нужно завести нижнюю часть трубы в противоположный угол, от того угла, где находится вытяжка.
Ее конец закрепляем на расстоянии полметра от пола. Второй конец выводим на улицу, закрепляем на расстоянии от земли на 200-300 мм.
Через этот конец воздух будет поступать с улицы в помещение. Проверяем наличие тяги. На выходную трубу устанавливаем колпак для защиты от попадания осадков и емкость для сбора конденсата.

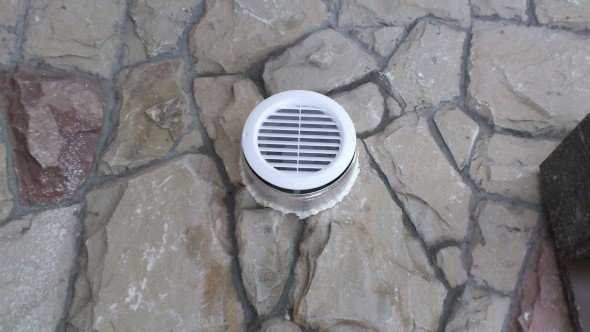

Все отверстия закрываем защитной сеткой от попадания мусора, мелких животных, птиц.
Для регулирования потоков холодного воздуха в зимнее время, устанавливаем на систему заслонки. В большие морозы заслонкой закрываем отверстие, чтобы не заморозились продукты, хранящиеся в погребе.
Принудительная вентиляция своими руками
Для правильного воздухообмена в летнее время целесообразно установить принудительную систему в погребе гаража.
Эта система включает в себя использование электрического вентилятора. От вентилятора проводка должна идти внутрь помещения.
Его не устанавливают в местах с повышенной влажностью (погреб, крыша), так как воздействие влаги выведет прибор из строя.
Этапы монтажа системы:
Устанавливаем входную (она ведет от земли в погреб), и вытяжную трубы по вышеописанной схеме. Подводим электрическую проводку и монтируем внутрь вытяжной трубы вентилятор.
Устанавливаем защитный колпак и сетки на трубы. Вместо вентилятора можно использовать:
Внутрь вытяжной трубы подводим электрическую лампочку, когда ее включаем, воздух прогревается и быстрее выводится из гаража.
Дефлектор устанавливается на краю вытяжного канала, создает область разряженного воздуха, за счет этого быстрее происходит воздухообмен в подвале гаража.

Переоборудование естественной в принудительную
Если оборудованная вентиляция не справляется с поддержанием правильного микроклимата в погребе гаража, можно переделать ее в принудительную систему воздухообмена.
Усилить эффективность системы можно несколькими методами:
- Проводим замену труб на более широкие;
- Устанавливаем на вытяжную трубу вентилятор, усиливающий движение воздуха;
- Устанавливаем на крыше более длинный вытяжной канал;
- Устанавливаем дополнительные приточные и вытяжные каналы.
При необходимости значительно увеличить тягу, можно установить центробежный вентилятор. Работает он очень шумно, поэтому устанавливать его лучше снаружи.

Стоит достаточно дорого, но в некоторых случаях себя оправдывает. Для его установки в систему, придется переделать некоторые элементы.
Можно установить систему с вентиляторам на входе и двухскоростным вентилятором на выходе. Такая система управления вентиляцией оснащена датчиками уровня загазованности и температуры.
При накоплении в гараже выхлопных газов, включается вытяжной вентилятор на второй скорости. Стоит эта система дорого, это самый большой ее недостаток.
В любом случае, вентиляция в погребе гаража необходима, ее достаточно просто сделать своими руками.
Еще одно видео:
Правильное движение воздуха защитит не только продукты, хранящиеся в погребе от порчи, но и продлит срок эксплуатации строительных и отделочных материалов в помещении.
domunit.ru
Вентиляция в гараже с подвалом: схема, видео
В своем гараже мы ремонтируем машину, складируем разные вещи, в подвале хранятся овощи, фрукты и различная консервация. Главный бич подобных строений – сырость и всевозможные запахи, связанные с автомобилем (горюче-смазочные материалы, выхлопные газы и так далее). Для успешной борьбы с этими проблемами необходима приточно-вытяжная вентиляция.
Содержание статьи:
Организация воздухообмена
Чтобы создать оптимальную воздушную среду в помещении для стоянки автомобиля, можно воспользоваться одним из трех способов:
- естественная вентиляция гаража;
- принудительный воздухообмен с помощью вентиляторов;
- комбинированный способ.
Первый способ наиболее распространен в строениях данного типа. Естественный приток и вытяжка в гараже основаны на явлении конвекции, при котором воздушные массы большой плотности (холодные) опускаются в нижнюю зону комнаты, а меньшей плотности (нагретые) находятся в верхней зоне. Самая популярная схема такого воздухообмена в гараже со смотровой канавой показана на рисунке.
Воздухообмен в гараже при естественной вентиляции
Подобное устройство вентиляции в гараже предусматривает подачу свежего наружного воздуха в помещение через одну или две решетки, встроенные в нижней части стены. Как правило, решетки ставят на лицевом фасаде строения, по бокам от въездных ворот. Далее, поток естественным образом разделяется на 2 части. Холодная воздушная смесь одного потока постепенно вытесняет нагретую среду из смотровой канавы, потому что обладает большей массой. Второй поток образуется из воздуха, успевшего нагреться после входа в здание, поэтому направление его движения – вверх.
Вытесненная среда из смотровой ямы поднимается и смешивается со вторым нагретым потоком, стремясь занять верхнюю зону комнаты, где на противоположной стене установлены вытяжные решетки. Для увеличения естественной тяги многие автолюбители вместо решетки ставят в вытяжной проем участок вертикального воздуховода с зонтом, предохраняющим от попадания осадков.
Расчет вытяжки и притока воздуха
Перед тем как сделать вентиляцию в гараже, необходимо правильно подобрать размеры приточных и вытяжных решеток, встраиваемых в наружные стены. Их нельзя ставить какие попало, иначе возникнут проблемы такого рода:
- При недостаточном проходном сечении решетки влага и запахи полностью удаляться не будут, соответственно, вся работа по организации такого воздухообмена – насмарку.
- Когда сечение увеличено, в сооружении возникают сквозняки (при ветровой нагрузке на фасад). Подобная вентиляция гаражей зимой приводит к тому, что температуры внутри и снаружи здания быстро выравниваются. При правильном обмене тепловой поток от автомобиля может поддерживать плюсовую температуру в помещении до суток.
Чтобы правильно определить проходное сечение приточных и вытяжных устройств, необходимо произвести расчет вентиляции гаража. При этом лучше всего опираться на нормативные документы, согласно которым для 1 легкового автомобиля необходимо 150 м3 воздуха за 1 час (МГСН 5.01-01).
К смотровой канаве выдвигаются дополнительные требования, они гласят, что количество вытяжки из нее должно быть в десятикратном размере (ВСН 01-89). То есть, надо обмерить и высчитать объем самой канавы и умножить его на 10- необходимое количество вытяжки в час. Например, при яме длиной 4 м, шириной 1 м и глубиной 2 м расход воздушной смеси: 4 х 1 х 2 х 10 = 80 м3/ч.
Далее, определяем площадь проходного сечения приточного (или вытяжного) устройства по формуле:
S = L / 3600 x ϑ, где:
- ϑ – величина скорости потока в решетке, м/с;
- L – расчетное количество воздушной смеси, м3/ч;
- S – площадь сечения решетки, м2.
Когда для гаража принимается естественная система вентиляции, то скорость потока в приточных решетках лучше взять не более 0.7 м/с. Расчетное количество воздуха мы определили ранее, в нашем случае это 150 + 80 = 230 м3/ч. Остается найти площадь, в нашем примере она равна 230 / 3600 х 0.7 = 0.09 м2 или 300 х 300 мм, если решетка ставится одна.
Обычно их устанавливают две, соответственно, найденную площадь сечения следует разделить на 2 и потом определять габариты. Изделия идентичных размеров ставятся и для вытяжки.
Важно! Проход потока сквозь любую вентиляционную решетку частично перекрывается ее элементами, поэтому «живое сечение» может составлять от 50 до 80% от габаритов изделия, это обязательно нужно учитывать при его подборе.
Устройство воздухообмена в железном гараже
Естественная вентиляция в металлическом гараже рассчитывается, как и в обычном. Часто такие строения для автомобилей не имеют смотровой канавы, тогда для вычислений принимается значение расхода 150 м3/ч, установленное нормативными документами. Особенности сооружений из металла заключаются в том, что они более подвержены опасности со стороны воров и угонщиков машин, поскольку кирпичное здание с тяжелыми воротами взломать гораздо сложнее.
Общеобменная вентиляция железного гаража отличается тем, что приточные проемы с решетками располагают в верхней зоне стены и как можно дальше от запирающих элементов ворот. Это требуется из соображений безопасности, чтобы взломщик не мог воспользоваться воздушным проемом для вскрытия ворот.
Организация вентиляции в железном гараже
Учитывая тот факт, что смотровая яма отсутствует, подача притока в верхнюю зону вполне обеспечит требуемый воздухообмен, ведь плотный холодный воздух в любом случае будет сразу опускаться в нижнюю зону. В некоторых случаях, когда строение старое и притворы ворот неплотные, приточные проемы можно не делать вовсе, воздух под воздействием ветровой нагрузки успешно проникает внутрь через щели.
Гараж с подвальным помещением
Для того чтобы внутри сооружения не было сыро, обязательно нужна приточная и вытяжная вентиляция в погребе под гаражом. Здесь также следует начать с расчета потребного воздухообмена для удаления влаги. В результате многократных наблюдений на практике, стало известно, что для удаления сырости из обычного подвала достаточно организовать двукратный обмен воздушной среды в час, а при близости грунтовых вод и повышенной влажности кратность увеличивается до 4. Значит, количество вытяжки определяется умножением объема помещения на значение кратности обмена.
Дальнейший расчет заключается в вычислении диаметров воздуховодов, обеспечивающих качество среды в погребе. Стандартная схема вентиляции в подвале гаража показана на рисунке.
Устройство воздухообмена в подвальном помещении
1 – приточный канал; 2 – вытяжной канал; 3 – слой теплоизоляции.
Изображенное на схеме устройство вентиляции в подвале предусматривает приток и вытяжку через каналы, проходящие вертикально через кровлю и перекрытие. Возможны и другие варианты, при которых каналы прокладываются в грунте с наружной стороны, а выше уровня земли прикрепляются к стене хомутами. Сечение обоих каналов должно быть одинаковым и высчитывается по приведенной выше формуле, а из него определяется диаметр.
Влажный воздух, который удаляет вентиляция погреба в гараже, теплее чем уличный. Вытяжная шахта, проходящая через помещение из подвала, может покрываться инеем. Чтобы этого избежать, трубу покрывают слоем теплоизоляции толщиной 40 мм.
В периоды года, когда влажность в погребе возрастает, ее периодически удаляют, используя вентиляторы для вытяжки. Их просто встраивают в вертикальную шахту, подобрав по диаметру, организовывая комбинированный воздухообмен. Однако, пользоваться ним постоянно не рекомендуется, поскольку зимой это приведет к падению температуры в подвале и овощи перемерзнут.
Многие автолюбители постоянно занимаются ремонтом и даже окрашиванием машин. Для них настоятельно рекомендуется принудительная вентиляция в гараже, которую можно было бы использовать при работе, а в остальное время достаточно и естественного проветривания. Поддержание оптимальной для работы среды потребует выдержать кратность обмена в помещении – 10 раз за 1 час. Придется понести некоторые затраты, чтобы приобрести вытяжной вентилятор и приточную установку с подогревом воздушной смеси. Это даст возможность заниматься своим делом круглогодично.
Предпочтительно, чтобы вентиляция в гараже с подвалом была разделена по помещениям, тогда овощехранилище не будет никак зависеть от манипуляций с автомобилем и в нем сохраниться надлежащий микроклимат. И наоборот, автовладельцу не придется дышать при работе влажным воздухом из погреба.
Заключение

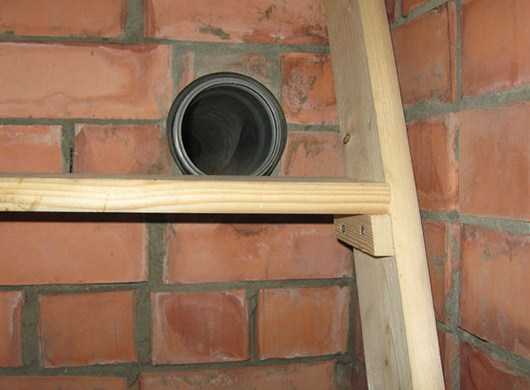

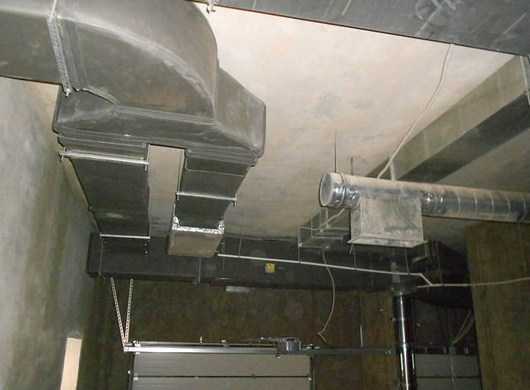

Покупая или сооружая гараж с погребом, лучше позаботиться о вентиляции заранее. Если есть возможность, трубы целесообразнее вести снаружи здания. Когда такая возможность отсутствует, — не беда, каналы нужно прокладывать через перекрытия, как показано на схеме.
Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).
Рекомендуем:
venteler.ru
