Устройство вальмовой стропильной системы крыши из деревянных элементов: Стропильная система вальмовой крыши — устройство и чертежи (фото, видео)

Стропильная система вальмовой крыши — устройство и чертежи (фото, видео)

Вальмовая крыша, пожалуй, самый популярный вид четырехскатной кровли. Она подходит для перекрытия частных домов большой и малой площади, бань, даже беседок. Узнаваемую геометрию ей придает стропильная система вальмовой кровли, совокупность опорных элементов, работающих как каркас.

Содержание статьи

Сложность данной конструкции заключается в большом количестве составных частей и узлов крепления, требующих особых навыков и опыта. Эта статья ответит на вопросы о том, из чего она состоит, какие материалы используют для строительства, а также как выполняют монтажные работы.

Конструкция вальмовой крыши

Вальмовая крыша относится к четырехскатному типу, то есть образована из четырех скатов, плоскостей, имеющих одну общую сторону. Два ската, заменяющие собой фронтоны, называют вальмовыми или торцевыми, они имеют треугольную форму. А два других, в виде трапеций, обозначают термином фасадные.

Линия, в которой сходятся все четыре ската – конек, самая высокая часть крыши. Конструкция вальмового типа состоит из:

1. Вальмовых скатов, которые имеют форму треугольника, располагаются на месте, принадлежащем фронтонам.
2. Фасадных скатов трапециевидной формы.
3. Конька, линии, которую образуют верхнее соединение стропильных пар, вершины вальмовой крыши.
4. Свеса, выступающей за пределы периметра дома части крыши, образованной за счет длины стропильных ног или кобылок. Он защищает поверхность стен от талой и дождевой воды.
5. Стропильной системы вальмовой крыши, каркаса несущего и распределяющего вес кровельной конструкции.
6. Кровельного материала, покрытия, которое настилают на стропильные ноги вальмовой крыши для защиты от атмосферных осадков.
7. Водостока, системы отведения воды, скапливающейся на крыше. Он состоит из желоба, водоприемной воронки и водосточной трубы и переносит влагу с поверхности крови к ливневой канализации.
8. Снегозадержателей, элементов, не дающим снежным массам, накопившимся на крыше, обрушиваться и травмировать проходящих мимо людей.

Виды стропильной системы

Стропильная система вальмовой кровли может быть трех типов, в зависимости от того, как располагаются стропила:

• Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висячая стропильная система испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
• Наслонного. При таком типе стропильной системы вальмовой крыши, стропила имеют опору на три точки: вверху на конек, в середине на стойку, а внизу на мауэрлат. Стойки устанавливают на внутренние несущие стены. Дополнительные вертикальные опоры снижают прогиб стропильных ног и ликвидируют распирающие усилие. Поэтому наслонную систему считают надежнее и устойчивее висячей, а кроме того более простой в монтаже.
• Комбинированного. Этот термин означает что стропильная система состоит из чередующихся наслонных и висячих элементов. Это возможно, если в качестве опоры для стойки используют не внутреннюю несущую перегородку, а столб или колонну. Крыша получается открытого типа, то есть все балки и стойки не скрыты обшивкой, а видны.

Важно! При помощи висячей стропильной системы можно перекрыть строение не больше 6 метров шириной. Использование наслонных стропил с одной дополнительной опорой увеличивает это расстояние до 12 м, с двумя – до 18 м.

Используемый материал

Стропильная система крыши вальмового типа состоит из множества составных частей, которые отражает чертеж, они изготавливают из следующих материалов:

1. Из металла. В таком случае используют уголки и двутавры из оцинкованного металла. Это прочный, коррозионностойкий, долговечный материал, который выдерживает большие нагрузки. У металлических стропил есть ли два существенных минуса – значительный вес и высокая стоимость. Поэтому используют металл в строительстве крыши крайне редко, особенно в частном домостроении.

2. Из древесины. Чаще всего применяют дерево твердых хвойных пород, например, сосны. Преимущества очевидны – легкий вес, невысокая цена, простота в обработке. Слабое место деревянной стропильной системы – это подверженность гниению, действию микроорганизмов и вредителей. Однако, эта проблема решается обработкой антисептическими составами. Кстати, те, кто заботится о пожарной безопасности, применяют еще антипирены.

Правильно обработанное и подготовленной дерево – прекрасный материал для изготовления стропильной системы. Работать с ним гораздо проще, он не требует специального инструмента. А приятная цена позволит снизить затраты. Тем более металлический каркас крыши могут позволить себе лишь те, кто уверен в запасе прочности фундамента.

Элементы системы

В зависимости от площади и особенностей планировки дома, стропильная система вальмовой крыши приобретает различные виды, но основу ее составляют следующие элементы:

1. Мауэрлата, представляющего собой брус сечением 100х100 мм или 150х150 мм. Его задача – равномерное распределение веса кровельной конструкции по периметру несущих стен. К мауэрлату крепят нижние части стропильных ног.
2. Лежня, изготовленного из бруса толщиной 100 мм и более, который выполняет функции мауэрлата на внутренних несущих перегородках. На лежень монтируют стойки.
3. Конькового прогона, деревянный брусок, на который опираются верхние части стропильных ног. Его соединяет собой вертикальные стойки.
4. Диагональных стропил, формирующих ребра вальмовых скатов. Их крепят таким образом, что они продолжают конек и расходятся к углам дома. Всего в вальмовой крыше четыре диагональных стропильных ноги, их крепят к коньковом прогону и мауэрлату. Эти стропильные ноги имеют большую длину и подвергаются большим нагрузкам, поэтому их толщина должна быть в два раза больше рядовых.

5. Рядовых стропил, которые служат опорой трапециевидных скатов. Для изготовления используют доски размера 50х150 мм или 100х150 мм. Верхняя часть рядовых стропильных ног опирается на коньковый прогон, а нижняя на мауэрлат. Шаг между ними берется 60-120 см, на его размер оказывает влияние применяемый утеплитель и вес кровельного материала.
6. Нарожников, укороченных стропил, прикрепляемых одной стороной к диагональным, а другой к мауэрлату. Расстояние между нарожниками не должно превышать 70-80 см, а размеры пиломатериала не имеют особого значения, так как нагрузка на них не велика.
7. Стоек, то есть вертикально расположенных опор из бруса. Стойки устанавливают на лежень, они подпирают стропильную ногу в средней части или коньковый прогон в зависимости от характера использования чердачного помещения.
8. Затяжек, горизонтальный перемычек между ногами каждой стропильной пары. Затяжки стягивают стропила, снимая распирающую нагрузку на стены. Расположенную высоко у конька затяжку называют ригель, а низкорасположенную используют как балку перекрытия.
9. Подкосов, подстропильных ног, которые располагают под углом к стропилам для уменьшения их прогиба под собственным весом.
10. Шпренгелей, вертикальных подпорок диагональных стропил. Конструкции с вертикальными стойками и горизонтальными схватками называют шпренгельные фермы.

Обратите внимание! Некоторые элементы стропильной системы вальмовой крыши имеют значительную длину. А стандартный размер пиломатериалов из дерева ограничен шестью метрами. Чтобы выйти из этой проблемной ситуации, кровельщики изготавливают клееные или наборные стропила, составленный из двух или трех частей.

Монтаж мауэрлата

Монтаж мауэрлата – отправная точка создания стропильной системы для вальмовой кровли. Правильная установка обеспечит надежное основание для стропил. Во время строительства дома из бруса или бревна роль мауэрлата выполняют верхние венцы.

В сооружениях из кирпича, газосиликатных блоков его крепят следующим образом:

• На верхнем срезе стен налаживают опалубку и заливают бетонный, усиленный арматурой пояс, в который вмуровывают металлические шпильки.
• Мауэрлатный брус обрабатывают антисептиком глубокого проникновения и изготавливают в нем отверстия под шпильки. При чем расположение отверстий рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а находились между ними.
• После застывания бетонного пояса, которое происходит в течении 2-3 дней, на него монтируют гидроизоляцию. Эти функции обычно выполняет сложенный в два соя рубероид.
• Мауэрлат укладывают на гидроизоляцию и притягивают металлическими шпильками.

Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате никогда не выполняют выпилы под стропила, нарушать его целостность нельзя!

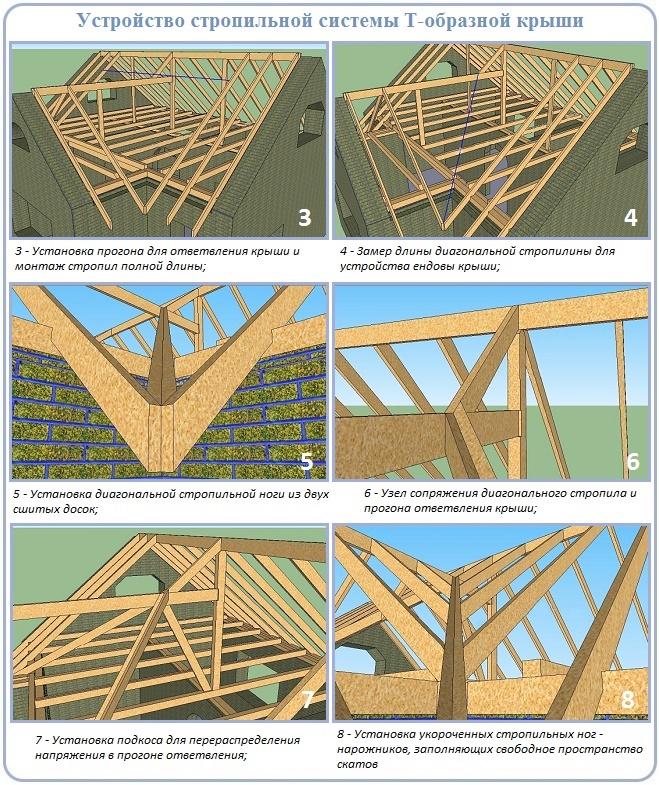

Этапы сборки

Результат расчета, произведенного вручную или программой, фиксируют, создавая чертеж, котором отражают размеры и взаимное расположение элементов стропильной системы, а затем начинают собирать ее согласно следующему плану:

• Устанавливают мауэрлат и лежень описанным в предыдущем пункте способом. На лежень монтируют стойки, чтобы не сохранить их вертикальное расположение используют временные подкосы, углы проверяют строительным уровнем. На стойки с помощью металлических уголков или гвоздей прикрепляют коньковый прогон.
• Если этого требует проект ставят подкосы из бруса. Верхнюю часть приколачивают гвоздями у середине стропил, а нижнюю к стокам.
• Устанавливают диагональные стропила. Осуществляют двойную врезку под углом 45 градусов, присоединяя их к коньку гвоздями. Нижнюю часть ноги крепят к мауэрлату подвижным соединением по типу ползуна.

• Усиливают диагональные стропила шпренгельными фермами. Стягивают смежный стороны мауэрлата схваткой, упирая в нее нижнюю часть шпренгеля. Верхнюю часть подставляют под диагональные стропила.
• Монтируют рядовые стопила. Сначала устанавливают фронтальную и тыльную пару ног, между ними натягивают тросик и, выравнивая по нему, укладывают остальные.

• Устанавливают нарожники. Берут одну доску, примеряют, размечают на ней выпилы под мауэрлат и диагональные стропила. Половину нарожников изготавливают по этому лекалу, а остальные в зеркальном отображении. Прикрепляют с помощью гвоздей или уголков. Концы стропил оставляют неподрезанными.
• Между диагональными стропилами натягивают нить и подравнивают стропила таким образом, чтобы их длина формировала свес 40-50 см. Монтируют ветровую доску.

• Настилают обрешетку. Схема обрешетки выбирается согласно рекомендациям к конкретному типу кровельного материала. Для мягкой, рулонной кровли изготавливают сплошную из листов ОСБ, а для металлочерепицы и профнастила подходит решетчатая обрешетка.

Грамотный расчет, подробный чертеж и качественная установка – залог долгой службы и надёжности стропильной системы крыши.
