Сэндвич дымоходы из нержавеющей стали ВУЛКАН

Двухконтурная система дымоходов ВУЛКАН, или как их еще называют – двустенные сэндвич дымоходы, являются наиболее распространенным видом дымоотводов из-за широкой области их применения, а также универсальности. Так, двухконтурные дымоходы применяются для эффективного отведения продуктов сгорания от большого диапазона отопительного оборудования: котлов, печей домашних и банных, каминов, дизель-генераторов, работающих на твердом, жидком и газообразном видах топлива, как для бытового, так и промышленного назначения.

Область применения

Отведение продуктов сгорания от котлов, печей, каминов, дизель-генераторов, работающих на твёрдом, жидком и газообразном видах топлива, как для бытового, так и промышленного назначения с рабочими параметрами дымовых газов:

• номинальная температура до 750°С
• максимальная (краткосрочная) температура 1000°С
• давление внутри системы до 200 Па
• основной контур системы устойчив к агрессивной кислотной среде

Система предназначена для установки как внутри, так и снаружи строения с закреплением как к стене, так и к специальным мачтам. Это свойство нержавеющих дымоходов делает их очень удобными с точки зрения монтажа и установки в соответствии с индивидуальными параметрами объекта, для которого требуется система качественного дымоотведения.

Конструктивные особенности

• Материал внутреннего контура: нержавеющая сталь AISI 321 (AISI 316, AISI 310 – по запросу) толщиной 0,5-1,0 мм.
• Материал наружного контура: нержавеющая сталь AISI 304 или высококачественная гальванизированная сталь толщиной 0,5-0,8 мм.
• Теплоизоляция: огенстойкая базальтовая вата Rockwool (Дания) и Paroc (Финляндия) толщиной 50/100 мм.
• Система внутренней термокомпенсации дымоходов ВУЛКАН, исключающая деформацию линейных элементов при естественном температурном расширении металла.
• Высокая герметическая точность всех частей дымоотводящей системы.
• Повышенная прочность конструкции при минимальном весе.
• Возможность использования специальных силиконовых колец для герметизации системы.
• Уникальный стыковочный профиль раструбно-профильных соединений.

Фрагмент соединения двух элементов двухконтурной системы ВУЛКАН с изоляцией

Элементы двухконтурной системы ВУЛКАН с изоляцией. Основной ряд.

Нержавеющие дымоходы ВУЛКАН производятся на оборудовании последнего поколения с применением последних технологий. Так, трубы и элементы изготавливаются на уникальной автоматической роботизированной линии фактически без участия человеческого фактора. Нержавеющие дымоходы сэндвич конструкции производятся на территории России, что позволяет существенно снизить себестоимость продукции, обеспечивая невысокую цену. Заказать и купить недорогие, доступные дымоходы из нержавейки под торговой маркой ВУЛКАН можно у многочисленных дилеров и дистрибьюторов завода по всей России.

Схема монтажа дымохода ВУЛКАН от печи внутри строения

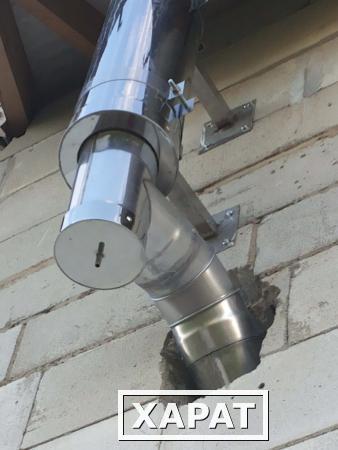

Схема монтажа дымохода ВУЛКАН от котла по наружной стене

Дефлектор

Дефлектор двухстенный с раструбно-профильным соединением.

подробнее

Задвижка выдвижная

Задвижка выдвижная, двухстенная с раструбно-профильным соединением.

подробнее

Задвижка поворотная

Задвижка поворотная, двухстенная, с раструбно-профильным соединением.

подробнее

Задвижка поворотная с механизмом фиксации

Задвижка поворотная с механизмом фиксации, двухстенная с раструбно-профильным соединением.

подробнее

Зонт

Зонт двухстенный с раструбно-профильным соединением.

подробнее

Конденсатосборник

Конденсатосборник двухстенный с раструбно-профильным соединением.

подробнее

Консоль стеновая

Консоль стеновая на двухстенные элементы с изоляцией с раструбно-профильным соединением.

подробнее

Конус

Конус двухстенный, с раструбно-профильным соединением.

подробнее

Кровельный элемент 0°

Кровельный элемент 0 градусов на трубу двухстенную с раструбно-профильным соединением.

подробнее

Кровельный элемент 0°-20°

Кровельный элемент 0-20 градусов на трубу двухстенную с раструбно-профильным соединением.

подробнее

Кровельный элемент 20°-32°

Кровельный элемент 20-32 градусов на трубу двухстенную с раструбно-профильным соединением.

подробнее

Кровельный элемент 20°-45°

Кровельный элемент 20-45 градусов на трубу двухстенную с раструбно-профильным соединением.

подробнее

Кровельный элемент 33°-45°

Кровельный элемент 33-45 градусов на трубу двухстенную с раструбно-профильным соединением.

подробнее

Кронштейн опоры

Кронштейн опоры, под двухстенные элементы с раструбно-профильным соединением.

подробнее

Накладка декоративная

Накладка декоративная, под двухстенные элементы с раструбно-профильным соединением.

подробнее

Опора

Опора двухстенная с раструбно-профильным соединением.

подробнее

Опора нижняя с боковым выпуском конденсата

Опора нижняя с боковым выпуском конденсата, двухстенная с раструбно-профильным соединением.

подробнее

Опора со смещённой площадкой

Опора со смещённой площадкой, двухстенная, с раструбно-профильным соединением.

подробнее

Основание напольное для опоры

Основание напольное для опоры, на двухстенную трубу с раструбно-профильным соединением.

подробнее

Отвод 15°

Отвод 15° двухстенный с раструбно-профильным соединением.

подробнее

Отвод 30°

Отвод 30° двухстенный с раструбно-профильным соединением.

подробнее

Отвод 45°

Отвод 45° двухстенный с раструбно-профильным соединением.

подробнее

Отвод 87°

Отвод 87° двухстенный с раструбно-профильным соединением.

подробнее

Отвод 87° с лючком ревизии

Отвод 87° с лючком ревизии двухстенный с раструбно-профильным соединением.

подробнее

Менеджмент безопасности труда и охраны здоровья ВУЛКАН ISO 45001:2018

С 06.06.2022 по 06.06.2025
Скачать в PDF

Менеджмент качества ВУЛКАН ISO 9001:2015

С 06.06.2022 по 06.06.2025
Скачать в PDF

Система экологического менеджмента ВУЛКАН ИСО 14001-2016 | ISO 14001:2015

С 06.06.2022 по 06.06.2025
Скачать в PDF

Сертификат соответствия ВУЛКАН (ОС ООО “ПожСтандарт”)

С 25. 10.2018 по 24.10.2023
Скачать в PDF

Сертификат соответствия ВУЛКАН

С 26.08.2022 по 25.08.2025
Скачать в PDF

Экспертное заключение ВУЛКАН

С 06.08.2013
Скачать в PDF

диаметр труб из нержавейки, нержавеющей стали

Содержание:

Особенности
Выгодное применение двойных труб
Нержавеющая сталь: нюансы конструкции
Разновидности сэндвич труб
Утеплитель для трубы: основные характеристики
Основные размеры трубных изделий
Виды соединительных элементов
Правильный выбор дымохода
Размещение сэндвич дымохода: рекомендации
Продолжительность службы сэндвич труб

Отопительная конструкция включает множество рабочих элементов, среди которых достойное место занимает дымоход. Его технические характеристики находятся в прямой зависимости от теплоотдачи печи и пожаробезопасности системы отопления.

Воспользовавшись современными сэндвич трубами, которые легко устанавливаются и разбираются, можно забыть о появлении конденсата в период эксплуатации печного устройства.

Особенности

Уникальное дымоходное приспособление состоит из трех частей:

• внутренней трубы из нержавеющей стали отменной прочности и жароустойчивости;
• теплоизоляционного материала в виде базальтовой или керамической ваты, пенополиуретана, вермикулита.
• защитной наружной трубы из оцинкованной/нержавеющей стали.

Для улучшения аэродинамики конструкторы предусмотрели форму цилиндра. Все три слоя сэндвич трубы из нержавеющей стали склеиваются между собой, а некоторые части дымохода монтируются, как и в трубах водоотведения, с раструбами.

Выгодное применение двойных труб

В чем же преимущество применения таких изделий для дымоходных устройств? Прежде всего, в:

• Легкости монтажа.

Правильный подход и грамотное изучение основных нюансов поможет выполнить установку сэндвич дымохода самостоятельно.

• Небольшой массе.

Благодаря этой характеристике, отдельный фундамент для печи не потребуется.

• Компактности, которая в сочетании с легкостью позволяет без проблем транспортировать изделия к месту назначения.
• Несложном ремонте, благодаря которому специалисты без особого труда заменят в дымоходе одну из его частей.
• Многообразии фасонных деталей, что поможет установить устройство с выходом через кровлю или стену.
• Наличии между трубами теплоизоляционной прослойки, позволяющей снижать температуру извне.

Это преимущество направлено на улучшение пожаробезопасности конструкции.

• Отсутствии застоев и возможности эффективного отвода дыма, т.к. внутренняя поверхность трубы имеет ровную форму цилиндра.

Вот поэтому в трубах для дымохода из нержавейки сэндвич образуется так мало сажи.

• Антикоррозийных материалах, из которых изготовлены изделия, поэтому на стенках последних не накапливаются конденсат и химические соединения разрушительного действия.
• Простоте эксплуатации. Регулярные профилактические осмотры дымоходов, конечно, нужны, но конструктивные нюансы таких изделий позволяют выполнять их не так часто.
• Привлекательном внешнем виде. Сэндвич трубам не нужна дополнительная отделка, и они великолепно смотрятся как снаружи, так и внутри помещений.

Нержавеющая сталь: нюансы конструкции

Этот материал довольно устойчив к перепадам температур и наделен великолепными антикоррозийными качествами. Внутренние изделия из нержавейки могут выдержать температуру +850̊ С и даже ее перепады до +1200̊ С.

При производстве сэндвич труб, чаще всего, востребованы две марки стали: 310S и 316 Ti. Температуры рабочих сред для этих материалов довольно высокие, максимальный порог достигает +1000̊ С. Особенно эти две марки нержавеющей стали предпочтительны в дымоходных конструкциях для бань и твердотопливных котлов, где необходимо выдержать очень высокую температуру. Такие изделия для дымохода прослужат очень долго.

Если вас интересует высокопрочная конструкция, то идеальным вариантом станет изготовление внутренней и внешней оболочки трубы из одной нержавеющей стали.

Толщина теплоизоляционной прослойки влияет на размеры сечения трубы. Помимо этого, диаметр сэндвич трубы для дымохода зависит от местонахождения устройства. В зависимости от мощности отопительного прибора подбирают внутренние трубы. Чем она больше, тем размер сечения изделия должен быть тоже больше. Такая прямая зависимость появилась неспроста, так как внутренняя труба из нержавейки принимает на себя в процессе работы основной температурный удар.

Вот основные показатели зависимости диаметра трубы и мощности печной конструкции:

• поперечное сечение изделия 50-600 мм- для газотурбинных установок и печей на дровах;
• диаметр 50-700 мм- для твердотопливных котлов;
• 50-500 мм- для дизель-генераторов и газопоршневых устройств;
• 50-300 мм- для микротурбинных приспособлений;
• до 200 мм- для котлов на газу или дизтопливе.

Нельзя забывать, что в качестве теплоизоляционного слоя не рекомендуется использовать стекловолокно, потому что оно сохраняет свои эксплуатационные характеристики лишь при температуре, не превышающей +350̊ С. А в конструкциях для бань данный показатель достигает +600̊ С.

Разновидности сэндвич труб

Помимо нержавейки и оцинкованной стали, применяются и другие материалы для производства сэндвич труб для дымоходных конструкций. Например, также пользуются спросом черные металлы, но их затем покрывают защитным слоем эмали. Такие изделия выдерживают рабочую температуру до +500̊ С и ее перепады до +750̊ С. Читайте также: “Виды оцинкованных труб для дымохода, их преимущества и правила установки”.

Кстати, готовые трубы сэндвич нержавейка устойчивы к разрушительному действию коррозии и смотрятся довольно презентабельно. Если говорить об их стойкости к высоким температурам, то они значительно уступают устройствам из нержавеющей стали. Но, в то же время, дымоходы из черных металлов востребованы при производстве каминов и печей. Такая каминная труба легко устанавливается, она долговечна и практична в обслуживании.

Еще одна разновидность сэндвичей − комбинированные конструкции из оцинкованной стали (покрытой эмалью) и нержавейки. Такие дымоходы способны выдержать температуру − максимум 600̊С.

Утеплитель для трубы: основные характеристики

Между двумя трубами дымоходной конструкции (внешней и внутренней) находится материал для теплоизоляции. В основном, это минеральная вата (базальтовая или керамическая).

Иногда в роли утеплителя выступает природный материал вермикулит. Чтобы использовать его по назначению, предварительно измельчают до гранулированного состояния, а затем подвергают обжигу в особой печи.

Такие процедуры необходимы для получения максимально качественных характеристик:

• устойчивости к высоким температурам и их перепадам;
• малому весу;
• прочности и др.

Вермикулит стоит намного дороже, чем минеральная вата, но его отличает возможность сохранить свои качественные характеристики при рабочей температуре дымохода +1150̊ С.

Самым популярным вариантом минерального материала для теплоизоляции признана базальтовая вата, которую добывают из расплавленного базальта. Этот утеплитель можно использовать в дымоходной конструкции, функционирующей при температуре до +600̊ С. Трубу с такой теплой прослойкой можно купить по разумной цене.

А вот керамическая вата более термостойкая и выдерживает рабочую температуру +1260̊ С, т.е. больше чем в два раза аналогичного показателя предыдущего материала. Соответственно, цена сэндвичей с таким наполнителем будет выше, чем труб с базальтовой ватой или вермикулитом.

Основные размеры трубных изделий

Важно помнить, что размеры сэндвич трубы для дымохода зависят от диаметра выхода котлового патрубка. При установке изделие монтируется на него, поэтому сечение сэндвич трубы обязательно должно превышать выходное патрубка.

Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм. В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.

Соединительные элементы труб имеют углы:

• 90̊ С − для уголков и тройников;
• 135̊ С − только для тройников.

Толщина внутренней стенки составляет 0,5-1 мм, а внешней −0,7 мм. Показатель толщины слоя внутренней теплоизоляции колеблется в пределах 2,5-6 см, а наружного диаметра сэндвич конструкции − 200-430 мм.

В техпаспорте на изделия указаны диаметры внутренней и внешней труб через дробь, например, 110/170 мм. Читайте также: “Как сделать сэндвич трубу своими руками для дымохода”.

Виды соединительных элементов

Отопительное устройство, помимо сэндвич-труб, включает и иные фасонные детали, например:

• дымоход-конвектор, служащий для выхода продуктов сгорания за пределы постройки;
• колено, состоящее из нескольких частей, которые стыкуются между собой под соответствующим углом. С помощью колена можно изменять направление вывода продуктов сгорания;
• тройник, выполняющий функцию отвода конденсата и дыма, применяется очень часто;
• переходник, обеспечивающий стыковку некоторых труб, наиболее распространенный элемент;
• ревизия − для очистки конструкции от сажи;
• кагла, регулирующая тягу;
• розетта − для декорирования дымохода;
• флюгер и конус, защищающие отопительную систему от природных осадков;
• грибок из оцинкованного стального листа, предохраняющий дымоходную конструкцию от попадания в нее снега и дождя. Монтируется на самом краю выводящей трубы.

Все эти соединительные элементы могут иметь диаметры: 120, 150,200 мм и применяются в зависимости от конструктивных особенностей дымоходного устройства и иных факторов. Диаметр внутренней трубы всегда соответствует размеру сэндвич дымохода и его дополнительных изделий.

Важная информация на заметку! Чтобы продлить эксплуатационный период отопительной системы, нужно воспользоваться более толстым слоем нержавейки и оцинкованного листа для производства внутренней и наружной трубы в сэндвич-устройстве.

Правильный выбор дымохода

В этом деле важны некоторые факторы:

1. Качественное функционирование всей сэндвич конструкции находится в прямой зависимости от прочности материала, который используется при ее изготовлении.
2. Размеры сэндвич трубы.
3. Плотность слоя теплоизоляции.
4. Вид трубного шва (катанный, лазерный).

Катанные швы нашли широкое применение в газовых котлах. Изделия с лазерными швами максимально герметизируют отопительную систему и чаще всего используются в твердотопливных котлах. Обычно для производства внутренних труб используется термостойкая нержавейка, но иногда и оцинковка. Такого вида сэндвич устройство можно устанавливать в газовых котлах малой мощности. Читайте также: “Какая труба лучше для дымохода частного и промышленного типа – особенности выбора”.

Если для производства внутренней трубы применить оцинкованную сталь, то такая конструкция прослужит недолго и через некоторое время подлежит замене. Иногда используют и другой металл для внутренней прослойки дымохода, но он больше востребован для установки вентиляции или конструкций, функционирующих при низких температурах.

Размещение сэндвич дымохода: рекомендации

Установить такое сооружение несложно даже дилетанту, но для правильного монтажа необходимо знать некоторые важные правила:

• высота дымохода по отношению к вертикальной крыше не должна быть меньше 0,5 м;
• при кровле из легковоспламеняющихся материалов высота конструкции должна быть больше − от 1 ми выше;
• если расстояние между выводящей трубой и коньком кровли равняется 1,5 м, то высота дымохода не должна превышать 0,5 м;
• если эта дистанция − свыше 3 м, то высота дымохода рассчитывается из таких соображений − проводится воображаемая линия под углом 10̊ от конька крыши к горизонту.

Продолжительность службы сэндвич труб

Гарантированный срок службы на разные изделия системы варьирует от 10 до 15 лет. Такой показатель реален лишь при строгом соблюдении всех требований при монтаже дымохода: правильном выборе материала, толщины уплотнителя и др. Нередко все эти условия не соблюдаются, поэтому срок службы сокращается, что в конечном итоге приводит к полной замене дымохода примерно лет через пять. А бывает, что и раньше.

Какие же частые причины ранней поломки конструкции? Их много, но нередко даже заводской брак может вывести конструкцию из строя уже в самом начале ее функционирования. Поэтому специалисты рекомендуют с особой тщательностью выбирать трубы для дымохода и проверять их на наличие дефектов.

Немаловажное значение имеет своевременность профилактических очисток в системе. Даже при малейшем обнаружении в конструкции отклонений от нормы, эксплуатация должна быть прекращена, и проведены ремонтные работы либо полная замена дымохода.

Если соблюсти все правила при покупке и функционировании сэндвич установки, то она прослужит вам очень долго. В противном случае может возникнуть авария с вытекающими негативными последствиями. Если вы сомневаетесь в своих силах относительно правильной покупки составляющих и их установки, то в таком случае лучше довериться специалистам.

установка и установка дымохода из сэндвич трубы

Дымоход сэндвич имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Почему бы не попробовать собрать бутерброд на дымоход своими руками? Как показывает практика, это действительно довольно просто. А сложить такой дымоход как конструктор сможет каждый.

Для этой работы потребуются знания конструкции дымохода и его монтажа – именно этот материал мы подробно рассмотрели в нашей статье. Мы подобрали фото и схемы с описанием основных элементов дымоходной системы, дали пошаговые инструкции по сборке и установке.

А также дополнил материал полезными советами по улучшению тяги и видео, показывающим процесс установки дымохода в загородном доме.

Содержание статьи:

• Плюсы и минусы использования дымохода Сэндвич
• Материал из которого изготовлены трубы
  • Вариант №1 – Нержавеющая сталь с легирующими добавками
  • Вариант №2 – Черный металл для дымоходов
  • Вариант № 3 — Комбинированный дымоход сэндвич
• Влияние топлива на работу дымохода
• Элементы конструкции и их особенности
• Как выбрать необходимый диаметр дымохода?
• Монтаж сэндвич-системы дымоудаления
  • Этап №1 – монтаж элементов дымохода
  • Этап №2 – проходка потолка и стеновых перекрытий
  • Этап №3 – проход системы через кровлю
  • Этап №4 – укладка конструкция над крышей
• Что сделать, чтобы улучшить сцепление?
  • Причины плохих продуктов сгорания
  • Как предотвратить проблемы с тягой?
• Эксплуатация дымоходных сэндвич-систем
• Выводы и полезное видео по теме

Плюсы и минусы использования дымохода сэндвич

Недостатки дымоходов, собранных из сэндвич-труб:

10 90 циклы нагрева и охлаждения;

По сравнению с кирпичной конструкцией сэндвич-дымоход имеет более высокую стоимость;

срок службы около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Такой непродолжительный срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции проверенного бренда – это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Фотогалерея

Фото

Дымоходы собранные из элементов типа сэндвич не нуждаются в теплоизоляции. Снаружи здания может располагаться канал любой длины

Дымоходы, собранные из сэндвич-элементов, работают с любым типом тепловых пунктов; их можно устанавливать в помещениях, не оборудованных для размещения такого оборудования

Сэндвич дымохода состоит из элементов, представляющих собой трубу в трубе, пространство между которыми заполнено изоляцией

Сборка и установка трубы начинается с горизонтального отрезка , начало от места выхода профильной трубы из дома

Участки пересечения сэндвич стены и стропильной системы с дымоходом утеплены накладками из негорючих материалов

На пересечении дымохода стропильной системы или стены может располагаться только цельный элемент. Нельзя, чтобы в проходе было место для стыковки элементов

Для предотвращения просачивания атмосферных осадков в месте прохода через кровлю вокруг дымохода сооружается герметичный проходной узел

Сборка дымового канала из сэндвич-элементов завершается установкой зонта, защищающего систему от атмосферных осадков, пыльной взвеси и птиц

Аргумент для сэндвич-систем

Совместимость с отопительными приборами

Особенности конструкции трубы

Зона начала сборки трубы

Изоляционные детали дымохода

Особенности устройства проходок

Устройство сквозного узла через кровлю

Установка зонта на устье дымохода

Преимущества многослойного дымохода:

• Утепленные стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Ламинированные стенки препятствуют охлаждению продуктов сгорания, которые быстрее выводятся через дымоход, не дают активно образовываться конденсату и копоти.
• Простая установка. Изучив принципы строительства дымоходов, их сможет собрать даже новичок.
• Различные опции. Для сборки конструкции выпускаются прямые и угловые модули. Дымоход может выводиться вверх или в стену, может огибать стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстрее выбрасываются в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется устройство специального фундамента, как для кирпичного дымохода. Его можно крепить к потолкам и стенам, устанавливать непосредственно на отопительное оборудование.

По сравнению с одностенными сэндвич-дымоходы почти не образуют конденсата и пожаробезопасны.

Из стандартных элементов дымохода-сэндвича можно собрать даже самую сложную конструкцию

Материал, из которого изготовлены трубы

Для разных отопительных приборов и видов топлива подбирается их тип стали. Он должен быть высоколегированным и нержавеющим, пригодным для изготовления химически стойких и тугоплавких дымоходов.

В конструкции дымохода одной из основных характеристик является марка стали как критерий длительной службы и устойчивости к внешнему негативу

При сжигании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота, сера, соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

При отоплении дровами или газом не поднимается выше 450°С; при сжигании угля она может достигать 700°С. Металлы по-разному реагируют на эти показатели. поэтому обратите внимание на главную характеристику – качество и свойства стали.

Вариант № 1 – Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, которые используются для производства многослойных дымоходов:

• Стабилизированная титаном нержавеющая сталь (AISI 321) . Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800 °C.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316) . Монтаж дымохода-сэндвича из этой марки стали осуществляется для систем отопления, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, отличается повышенной коррозионной стойкостью, к агрессивным средам различной природы.
• Жаропрочная сталь (AISI 304) . Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для производства дымоходов с высокой температурой выхлопных газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
• Распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Из стали этих марок изготавливается большая часть китайской продукции и часть отечественной.

Проверить марку стали визуально невозможно. При покупке можно сверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита.

Некачественный материал притянет магнит, металл с добавлением легирующих добавок – нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит – он притянется к стальным изделиям с недостаточным содержанием лигирующих добавок

Вариант №2 – черный металл для дымоходов

Сам по себе черный металл быстро изнашивается – окисляется и выгорает. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к кислотным условиям.

Эмаль может служить длительное время при температуре не более 400°С и выдерживает кратковременное повышение до 750°С.

Разнообразие оттенков эмалированных труб делает их достаточно популярными

Эмалированные трубы применяют для отвода продуктов горения от отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в различные цвета. Это позволяет правильно подобрать оттенки для интерьера или фасада дома.

Вариант №3 – Комбинированный дымоход Сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена ​​из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, это мало сказывается на сроке службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и монтаж.

Перед покупкой желательно запросить сопроводительные документы на товар, чтобы убедиться в качестве приобретаемой трубы. Важно, чтобы внутренний элемент был изготовлен из высококачественной нержавеющей стали

Между двумя сэндвич-трубами дымохода находится слой теплоизоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата – волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние топлива на работу дымохода

Ниже приведена таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура

При установке сэндвич-дымохода для газового оборудования можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Элементы конструкции и их особенности

Разнообразие изделий позволяет выполнять сложные задачи по сооружению дымохода-сэндвича.

Производители дымоходов разработали более двадцати различных элементов для облегчения монтажа

Основными конструктивными элементами канала дымохода являются:

• Прямые секции трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике этого добиться сложно.
• Колени и тройники. Применяются при необходимости вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома – балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли вес вышестоящей конструкции.
• Проходная труба. Изолирует трубу от перегородок, служит креплением дымохода.
• Кровля . Представляет собой металлический конус, который крепится на крыше под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожаробезопасность. Вместо него можно использовать специальный силиконовый герметик, служащий лучшей защитой от протечек.

Помимо вышеперечисленных элементов существует еще множество приспособлений для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются в соответствии с материалом, из которого он сложен

Как подобрать необходимый диаметр дымохода?

Выбор диаметра дымохода осуществляется исходя из данных о мощности котла.

Для маломощных систем отопления мощностью менее 3,5 кВт применяют трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт применяют трубы диаметром 9,5 см и свыше 5,2 кВт. Сужение дымохода не допускается, а уширение, наоборот, может осуществляться.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он крупнее, тем лучше проявляет свои свойства, но и ценность его возрастает. Толщина самого металла, используемого для производства труб, может быть до одного миллиметра.

При необходимости достройки, замены или модернизации какого-либо участка дымохода потребитель может оказаться в затруднительном положении. Элементы разных марок не способны обеспечить герметичное соединение.

При приобретении недостающих деталей лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы дымоудаления

Перед монтажом конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно выполнять все меры по предотвращению возгорания при эксплуатации дымохода.

Перед покупкой необходимо произвести расчет всех материалов с учетом особенностей планировки дома

Шаг №1 – сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх. Сэндвич-дымоходы нельзя напрямую подключать к отопительному прибору.

Сэндвич-элемент дымохода никогда не подключается к каменке – сначала установите одностенную трубу или переходник

Сначала установите специальный переходник или одностенную стальную трубу длиной полметра.

Если планируется вывести трубу прямо в стену, то установить горизонтальное ответвление с небольшим уклоном 2°.

Переходник предназначен для соединения различных участков дымоходной системы – одностенных и многослойных труб

Участок неизолированной трубы может быть коротким, либо длинным, если предполагается большая теплоотдача. Стены и конструкции, расположенные вблизи него, должны быть защищены экраном или кожухом.

Установить «по дыму», то есть надеть сверху на трубу отопительного прибора и дополнительно защитить стык термостойким герметиком.

Сборка «Конденсат» не позволяет каплям влаги проникать в систему утепления, в результате чего значительно снижаются ее теплоизоляционные свойства труба, нижняя часть которой установлена ​​«по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что предотвратит его протечку и защитит от повреждения изоляционного слоя.

Места абсолютно всех соединений скреплены муфтами. Возле каждого стыка предназначены для крепления системы к стене.

Для предотвращения боковых смещений конструкции через каждые два метра используются настенные кронштейны, опорные тройники. Система крепится к стене с помощью консолей или опорных площадок через каждые пять метров.

Этап № 2 – проходные потолочные и настенные перекрытия

Даже тот факт, что сэндвич-дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно прогреться. Поэтому запрещается размещать их без дополнительного утепления вблизи горючих материалов (дерево, пластик и т.п.).

Стыки сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке вырезается на 250 мм больше диаметра наружной трубы.

Сделайте его круглым или прямоугольным. В свободное пространство укладывается термостойкий материал, который скрывается декоративными накладками.

Проходной узел термостойкий, предотвращает деформацию дымохода при смещении строительной конструкции – усадочные, влажные и температурные деформации

Для прохода через перекрытия и, особенно, через легковоспламеняющиеся материалы, предусмотрен специальный проходной узел также используется. Между внешним контуром и внутренней поверхностью сборки оставляют воздушный зазор.

При проходе через перекрытие или стену из негорючего материала вместо блока прохода может быть использована разгрузочная площадка. Она будет играть роль дополнительной опоры.

Этап №3 – прохождение системы через крышу

При снятии ее герметичность нарушается. Чтобы укрепить трубу, отгородить ее от легковоспламеняющихся элементов кровли и исключить возможность протечек в кровле, используют специальные приспособления: конические крысы, силиконовые уплотнители.

Данные детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры кровли.

Силиконовая прокладка – мастер-флэш значительно упрощает работу и помогает создать надежную защиту от протечек

При укладке трубы рассчитывают так, чтобы расстояние до горючих материалов было не менее 37 см. Для защиты от попадания воды на крышу поверх крысы устанавливается фартук. Его края заводятся под кровлю.

Этап №4 – размещение конструкции над кровлей

Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, на 1,2 м над поверхностью плоской крыши или 2 м с комбинированной крышей. Если оконечность конька находится в полутора-трех метрах, то ее следует располагать выше или напротив конька.

Если расстояние составляет 3 м и более, то допускается размещать острие не ниже линии, образующейся, если условно провести горизонтальную линию от конька и отмерить вниз угол 10°.

Если головка трубы установлена ​​ниже, чем должна быть, в системе может возникнуть обратная тяга.

При наличии близко расположенного здания вершина дымохода должна возвышаться над его крышей на полтора метра.

Труба такого размера должна быть дополнительно усилена растяжками.

При планировании конструкции дымохода учитывайте тип крыши и расположение соседних построек. Труба не должна попадать в зону подпора, что негативно скажется на формировании тяги

Если для покрытия кровли использовался горючий материал, то в дымоходе. Конструкция дымохода завершается конусообразным оголовком. Иногда его защищают другие устройства.

Что сделать, чтобы улучшить сцепление?

Принцип работы дымохода основан на создании тяги – эффекте проветривания, возникающем за счет разницы температур в середине и снаружи канала.

Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи, и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает внутрь топки, а горячий поднимается по дымоходу и выходит наружу.

Причины плохих продуктов сгорания

Простой способ определить наличие или отсутствие сквозняка — визуально оценить наличие дыма в помещении или определить проблему по цвету огня.

Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе – на чрезмерную. Иногда тяга может на короткое время изменить направление.

Частыми причинами обратной или плохой тяги являются высокая засоренность и низкая дымоходная труба

Не принимая во внимание вовремя не прочищенную и забитую дымовую трубу, причины, по которой она возникает в ней следующие:

• неправильный расчет соотношения мощности котла и параметры трубы;
• неблагоприятные погодные условия – туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька по отношению к окончанию дымовой трубы или близлежащих высотных зданий;

Даже для формирования нормальной тяги недостаточная подача воздуха и недостаточная .

Как предотвратить проблемы с сцеплением?

Вот несколько рекомендаций, как собрать дымоход-сэндвич, чтобы отопительный прибор не стал источником копоти и копоти в доме:

• высота конструкции должна быть равна или больше пяти метров;
• дымоход предпочтительнее построить прямой – без изгибов и поворотов;
• повороты (не более трех) выполняются под углом 45°;
• от котла может отходить почти горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.

Если при эксплуатации дымохода возникают проблемы с отводом дыма, прибегают к установке специальных устройств, усиливающих тягу.

Это может быть:

• Дефлектор. Работает по принципу снижения давления при прохождении воздушных преград. Эффективно работает в ветреную погоду, а в тихую может, наоборот, мешать дымоудалению.
• Стабилизатор . Это дополнительный элемент, который имеет форму зонта и надевается поверх трубы. Снизу через открытую площадку поступает воздух, увеличивая тягу.
• Роторная турбина . Он работает с помощью энергии ветра: вращаясь в одном направлении, он создает вакуум в воздухе над каналом. В безветренную погоду он не эффективен.

Все эти устройства не являются панацеей, особенно если дымоход изначально неправильно сконструирован.

Дефлектор может стать препятствием для удаления продуктов горения в безветренную погоду.

Эксплуатация дымоходных сэндвич-систем

После монтажа дымохода следует провести пробную топку для проверки герметичности стыков, убедиться, что соседние конструкции и материалы не нагреваются.

При первом включении системы возможно незначительное задымление и специфический запах от нагретых остатков масла, герметика, пыли на поверхности труб.

Для правильной работы требуется своевременное . При чистке не используйте моющие средства. Обзор лучших чистящих средств и методов обсуждается в .

Лучше, если ее будет выполнять организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Выводы и полезное видео по теме

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб можно посмотреть в видео:

Самостоятельный монтаж дымохода из сэндвич-трубы потребует от пользователя изучения некоторых нюансов и тонкостей. Но зато, выполнив работу правильно, вы можете быть уверены в безопасности своей семьи и себя.

Есть ли у вас опыт строительства дымохода из бутербродов? А вы делали монтаж такого дымохода своими руками? Поделитесь своим опытом с начинающими домашними мастерами — напишите в блоке комментариев, с какими трудностями вам пришлось столкнуться при установке, как давно вы им пользуетесь и как ухаживаете за дымоходом.

Монтаж дымохода своими руками из сэндвич-труб

Сэндвич-дымоходы сегодня очень популярны. И это неспроста, так как они практичны, функциональны и имеют хороший эстетический вид. Приятно и то, что монтаж дымохода из сэндвич-трубы своими руками может выполнить даже непрофессионал, так как его установка достаточно проста и безопасна. Все пройдет гладко и быстро, если вы приобретете действительно сертифицированные и качественные материалы. У этих дымоходов много преимуществ, о которых мы упомянем отдельно, так что если вы хотите сделать из них свой дымоход, вы не ошибетесь. Такие изделия станут идеальным выбором как для деревянных строений, так и для обычных кирпичных строений. Но как сделать редактирование самостоятельно? В каком порядке должна производиться установка, и что нужно о ней знать? Давайте посмотрим на это.

Сэндвич-труба и ее конструктивные особенности

Свое название такие трубы получили благодаря своей уникальной структуре, которая делает трубы идеальными для своих целей. В основном в конструкции дымовой сэндвич-трубы присутствуют две трубы разного диаметра – одна внешняя, другая – внутренняя. При их изготовлении используются листы из высоколегированной цельной нержавеющей стали, которые соединяются с помощью плазменной сварки в атмосфере аргона. Благодаря этому методу получаются специальные сварные швы, очень похожие по свойствам на свойства и структуру самой стали.

Теплоизоляционный материал укладывается в свободное пространство между одной и другой трубой. Обычно для этого используют базальтовое волокно, которое не горит. Он содержит различные соединительные элементы. Какой будет толщина теплоизоляционного слоя, зависит от диаметра как самого дымохода, так и диаметра всех труб, участвующих в монтаже. Также толщина утеплителя может зависеть от температурного диапазона, в котором будет использоваться дымоходная сэндвич-труба.

Сэндвич-трубы могут быть разными. Некоторые из оцинкованной стали, другие из нержавеющей стали. Кроме того, они отличаются друг от друга диаметром, а также толщиной теплоизоляционного слоя внутри труб. Благодаря этим параметрам можно подобрать такую ​​трубу, чтобы она использовалась в разных тепловых условиях. К тому же изделия из нержавейки достаточно жаропрочны, и, как правило, такие дымоходы используют для того, чтобы отводить газы от массивных твердотопливных котлов и печей.

Внимание! Чтобы правильно выбрать дымоход из сэндвич-труб, необходимо узнать условия его эксплуатации и тип нагревательного элемента. Когда отопление в помещении, будь то баня или дом, осуществляется с помощью твердого топлива, лучше установить дымоход сэндвич-типа из жаропрочной нержавеющей стали. Если для отопления используются газовые теплоносители, то можно обойтись обычной стальной трубой.

Преимущества и недостатки

Как упоминалось ранее, эти дымоходы стали очень популярными, и все больше и больше людей предпочитают их использовать по многим причинам. Наверняка одним из главных преимуществ является привлекательная стоимость. Если учесть дымоходы из других материалов, их стоимость будет дороже. Тем не менее, несмотря на их доступную цену, они являются отличным вариантом и выполняют свою работу. Разберемся подробно, почему многие домовладельцы выбирают сэндвич-трубы:

1. Небольшой вес конструкции, а также ее универсальность, благодаря которой возможно использование дымоходов из сэндвич-труб как снаружи здания, так и внутри него.
2. Простота конструкции трубы. Готовый дымоход состоит из нескольких секций труб, которые очень легко собрать и установить. Со сборкой и установкой сможет разобраться даже простой мастер, не имеющий опыта монтажа таких труб.
3. Благодаря своей гладкости и многослойности дымоход становится менее подвержен образованию копоти и конденсата на поверхности.
4. Компактность. В отличие от больших и громоздких кирпичных или других дымоходов, сэндвич-дымоход не займет много драгоценного места внутри вашего помещения. Особенно это пригодится тем, кто устанавливает дымоход в маленькой бане.
5. Высокая пожаробезопасность и надежность. И гидроизоляционный материал, и сама сталь не подвержены горению, что защитит помещение и вас.
6. Когда вы выводите дымоход на крышу, такие конструктивные элементы, как балки, стропила и сама крыша не будут вам мешать при монтаже дымохода.
7. Нет необходимости строить дополнительный фундамент под дымоход, что значительно упрощает вашу работу и связанные с ней расходы.

Правда, среди всех этих достоинств стоит отметить один небольшой недостаток – срок эксплуатации дымохода из сэндвич-трубы составляет максимум 10-15 лет, что не так уж и много по сравнению с другими. Тем не менее, это можно компенсировать тем, что цена материала не так высока, и установить его заново самостоятельно не составит труда. Если вы еще не уверены, стоит ли использовать бутерброд с дымоходом, взвесьте все за и против.

Некоторые нюансы при установке

Прежде чем приступить непосредственно к подключению и монтажу дымохода, давайте рассмотрим некоторые правила, которые необходимо учитывать при работе:

Придерживаясь этих правил, вы сможете легко и качественно установить сэндвич-трубу дымоход в вашем доме или бане. Это не будет иметь большого значения, но вы, конечно, не пожалеете, выбрав этот материал (в отличие от людей, выбирающих асбестовые трубы), поскольку эта конструкция может дать вам все, что нужно каждому владельцу дымохода. Итак, выяснив все преимущества и недостатки сэндвич-труб, а также зная правила их монтажа, давайте рассмотрим, как правильно установить их в своем помещении.

Как правильно подобрать размер

Перед тем, как приступить к монтажу дымохода, сначала необходимо решить, какого размера трубы вам нужны, и приобрести необходимое количество. Только после определения размеров можно приступать к работе. Чтобы их узнать, необходимо:

1. Узнать размер сечения труб.
2. Рассчитайте длину всего дымохода.

Для определения размера сечения труб необходимо ознакомиться с рекомендациями, которые указаны в СНиП (строительные нормы и правила). Как указано в правилах, размеры должны быть следующими:

• 0,14 м × 0,14 м при тепловой мощности не более 3,5 кВт;
• 0,14 м × 0,20 м при тепловой мощности от 3,5 кВт до 5,2 кВт;
• 0,14 м × 0,27 м, при тепловой мощности от 5,2 кВт до 7 кВт.

Как вы понимаете, размер сечения труб зависит от мощности. Учитывая параметры, которые указаны выше, вы сможете подобрать оптимальный размер сечения трубы для вашего дымохода.

• В соответствии со строительными нормами (СНиП 41-01-2003) минимальная высота дымосборных труб должна быть 50 см.
• Конец дымохода должен находиться не менее чем на 50 см выше конька крыши.
• В случае, когда кровля выполнена из материала, подверженного горению, высота трубы от парапета или конька должна быть от 1 м до 1,5 м.

Внимание! Важным фактом является то, что когда рядом есть дополнительные хозяйственные постройки, например, вы делаете дымоход в бане или беседке, то высота трубы должна превышать высоту такого строения, будь то дом или дача .

Обратите внимание, что расположение трубы также будет зависеть от ее высоты. Как? Мы уже выяснили, что высота трубы над крышей должна быть не менее 50 см. Но в зависимости от места расположения этот показатель может варьироваться:

• При расположении трубы до 150 см от конька минимальная высота 50 см над парапетом или коньком.
• При расположении трубы на расстоянии от 150 см до 300 см от парапета или конька допускается высота трубы равная коньку или парапету.
• При расположении трубы на расстоянии более 300 см оптимальная высота трубы будет рассчитываться по линии, проходящей от конька вниз к горизонту под углом 10˚.

Учитывая все вышеизложенное, вы сможете выбрать сэндвич-трубу, которая будет соответствовать строительным требованиям и полностью удовлетворит ваши потребности. А рассчитав необходимую длину, вы сможете приобрести их в необходимом количестве, не переплачивая за ненужные детали. Теперь, когда у вас есть трубы и вы готовы их установить, давайте рассмотрим, как соединить сэндвич-трубы и установить их в нужном месте.

Пошаговый монтаж

Если вы не имеете большого опыта в строительстве, но хотите обустроить свой дом, дачу или баню, то сэндвич-трубы именно для вас. Ведь благодаря своей конструкции монтаж такого дымохода прост и выполнить его может любой человек. Вся работа заключается в том, чтобы надеть трубы одну на другую, соединить их и закрепить. Рассмотрим подробнее, как и что делать.

Этап 1: подключение элементов дымохода

Итак, давайте узнаем, как сэндвич-трубы будут соединяться друг с другом. При покупке сразу можно заметить, что один конец трубы будет чуть меньшего радиуса, он называется нагруженным. Затем он вставляется в предыдущую трубу. А вот как именно соединить элементы, вы решаете сами. Уже упоминалось, что это можно сделать «дымовым» или «конденсатным» способом. Для отвода конденсата лучше дополнительно установить тройники.

Работа начинается с того, что нужно подключить первую трубу к отопительному прибору. Делается это с помощью специального переходника, размер которого зависит от насадки устройства и вашей трубы. Переходник вставляется в розетку, а в него устанавливается заглушка, которая предотвратит попадание открытого огня в трубу. Затем установите стартовую трубку и закрепите ее на адаптере с помощью хомута. Когда первая труба будет готова, можно приступать к подключению второй. Только здесь есть один нюанс: конструкция труб предполагает наличие внутренней и внешней трубы, поэтому важно, чтобы обе были состыкованы правильно. Сразу сделать это не так-то просто. Но есть простой способ:

1. Вытяните внутреннюю трубу примерно на 10–15 см и сначала соедините ее с другой внутренней трубой.
2. Только потом таким же образом соедините наружные трубы, опустив его вниз.

Как обычно, соединение должно быть усилено стальной лентой, закрепленной болтами и гайками или проволокой. Все такие соединения должны быть усилены хомутами. Когда есть большая вероятность повышения давления в дымоходе, все стыки лучше заделать герметиком. Помните – чем герметичнее ваш дымоход, тем сильнее в нем тяга. Непосредственно в этой части (обычно под потолком) рекомендуется установить трубу с заслонкой для регулирования уровня тяги.

Этап 2: прохождение трубы через перекрытие

Несмотря на то, что сэндвич-трубы обладают высокими теплоизоляционными свойствами, места прохода труб через перекрытие необходимо дополнительно закрепить, особенно при прохождении трубы через перекрытие. потолок из дерева. Из-за неправильно выполненной работы вы можете нанести ущерб как имуществу, так и себе, ведь всегда есть опасность, что это место возле трубы сильно нагреется и материал воспламенится.

Чтобы этого не произошло, нужно соблюдать несколько правил:

1. В таких местах дополнительно укладывается дополнительный слой теплоизоляционного материала.
2. Отверстие в деревянном полу, в которое войдет труба, не обязательно должно совпадать с диаметром трубы. Крайне важно, чтобы расстояние от внутренней трубы сэндвича до деревянного пола было не менее 38 см, и это пространство необходимо заполнить негорючим материалом.
3. Расстояние от стены до трубы дымохода должно быть 25 см и более.
4. Место прохождения трубы через потолок должно быть закрыто оцинкованным листом. Он выполняет несколько функций: препятствует распространению огня по потолку, обеспечивает равномерный отвод тепла по поверхности, а также экранирует и отражает тепловое излучение, идущее от трубы. В этом экране вырезается отверстие, идентичное диаметру трубы, в него вставляется сама труба, после чего она крепится к потолку.
5. Когда вы устанавливаете дымоход в межэтажном перекрытии, то еще на этапе проектирования нужно учитывать, что труба проходит через перекрытие целиком, без стыков с другими элементами.

Резка выполняется поверх нахлеста. Для этого нужно установить специальное звено дымохода в виде металлического короба, внутри которого есть отверстие, либо это может быть проходная труба. Эта канавка должна быть на 7 см больше толщины перекрытия. Он служит для предотвращения воспламенения легковоспламеняющегося потолка как снизу, так и сверху. Далее труба монтируется уже известным вам способом.

При необходимости вывода дымохода через стену необходимо сделать в ней необходимое отверстие и усилить место установки посадочного кронштейна, который будет удерживать трубу. Для этого вам понадобится перфоратор. Для крепления кронштейнов к стене проделайте отверстия и установите их с помощью анкерных болтов. Проверьте крепление, сильно нажав на него. Теперь вы можете установить горизонтальную трубу через потолок и вставить внешнее колено. Как обычно, стены должны быть покрыты асбестовым листом. Прикрепите само колено к кронштейну струбцинами. Дополнительно сделайте еще одно крепление (кронштейн) в стене выше, на котором будет держаться вся конструкция. В конце все детали собираются воедино, а в конце устанавливается дефлектор, грибок или искрогаситель. Для надежности дымоход закрепляют скобами как у основания, так и у свеса крыши.

Внимание! Важно учитывать отступ – пространство, оставленное между стеной и дымоходом, которое необходимо сохранить вдоль всей стены.

Все элементы конструкции, такие как тройники, колена и переходники, скрепляются между собой хомутами. Только теперь сэндвич-трубы соединяются друг с другом обжимными хомутами в месте стыка, а вот тройники и переходники должны соединяться такими хомутами с обеих сторон. Кстати, если вы не хотите покупать готовые кронштейны, вы можете сделать их сами, сэкономив свои деньги. Возьмите два уголка 30 мм и 50 мм, болгарку, дрель и болты М10 и М8 и соорудите их.

Этап 3: вывод дымохода на крышу

Новичкам особенно сложно разобраться, как вывести трубу на крышу, ведь это, пожалуй, самый сложный этап работы. Ведь конструкцию нужно не просто вынести из комнаты, это нужно сделать правильно. В этом вам поможет специальный элемент под названием срез крыши. Именно его необходимо использовать для вывода трубы. Кровельная разделка представляет собой металлоконструкцию, не позволяющую трубе соприкасаться с кровельным материалом и остальными слоями кровельного пирога, предохраняя их от перегрева. При покупке этого предмета важно учитывать уклон вашей крыши. Стандартные изделия помогут вывести трубу на уклон крыши 15–35˚ или 35–55˚.

1. Сначала нужно отметить место выхода дымохода в крышу строительным карандашом или маркером.
2. На основе сделанных вами отметок проделайте отверстие на внутренней стороне крыши. Его размер должен позволять свободно проходить дымоходу.
3. Изнутри прикрепите специальный подкровельный лист, а снаружи установите кровельный вырез. Его коническая часть может регулироваться в зависимости от желаемого угла наклона крыши.
4. Осталось завести края вырубки под лист рубероида или под конек крыши.

Внимание! Для улучшения герметичности стыка и разреза дымохода используйте специальный регулируемый фартук. Тогда дождь или снег не попадут внутрь.

Наконец, когда все установлено, можно монтировать следующий, последний элемент конструкции. Удлинить трубу до необходимого размера с учетом особенностей вашей кровли, а на конце установить необходимый элемент: дефлектор, грибок, флюгер, искрогаситель и т. д.

Этап 4: окончание монтажа

Когда все работы уже выполнены, конструкция собрана и прочно укреплена, со всех труб можно снять защитную пленку, если она есть. Все зазоры и швы должны быть заделаны. Для этого используйте термостойкий герметик, который применяется для дымоходов и рассчитан на температуру не ниже 1000˚С. Если все готово, остается проверить наиболее опасные зоны дымохода по температуре нагрева.

Внимание! Чтобы легко и быстро прочистить дымоход, заранее предусмотрите специальную ревизию. Это съемная часть конструкции или простой проем с дверцами.

Как видите, монтаж дымохода из сэндвич-труб под силу каждому. Это связано с малым весом, который вы легко сможете поднять самостоятельно, а также с простотой самой конструкции. А если вы внимательно прочитаете эту статью, посмотрите дополнительные материалы и видео, то легко сможете сделать это самостоятельно. Главное определиться с проектом, купить материал, а дальше все пойдет как по маслу, засучивайте рукава и принимайтесь за работу.
