Термостат электронный для радиатора: Терморегулятор для радиатора отопления Danfoss

Беспроводные терморегуляторы для радиаторов отопления

Беспроводные электронные терморегуляторы для радиаторов отопления.

Беспроводные электронные терморегуляторы для радиаторов отопления – удобство и комфорт управления температурой в вашем доме.

---

  Терморегулятор для радиатора отопления — это устройство, с помощью которого можно управлять температурой батарей отопления различных типов,  такими  как  биметаллические  радиаторы,  стальные радиаторы,  алюминиевые радиаторы и другие.  Наиболее  современными моделями являются  беспроводные  электронные  радиаторные  терморегуляторы.   Благодаря таким  моделям  терморегуляторов  возможно  осуществлять дистанционное  управление  отоплением,  что  обеспечивает  удобство  и  комфорт использования оборудования,  а также позволит Вам ощутить экономию затрат на энергоресурсах.

  Преимущества терморегуляторов с дистанционным управлением:

   имеют компактные размеры, благодаря чему их можно установить фактически в любом месте в доме, квартире или коммерческом помещении;

   не требуют прокладки проводов при подключении, соответственно, они не нарушают красоты и аккуратности существующего интерьера;

   подключение беспроводной термоголовки возможно выполнить самостоятельно всего за несколько минут.

  Принцип работы беспроводного электронного терморегулятора для радиатора отопления:

  Радиаторная  термоголовка  устанавливается  на  термостатический  вентиль  и  в  зависимости  от  запрограммированных настроек  регулирует поступление теплоносителя в радиатор отопления, тем самым управляя температурой в помещении. Настройка необходимых параметров работы беспроводной электронной термостатической головки занимает не более нескольких минут.

  Современные  беспроводные  терморегуляторы  для радиаторов отопления могут быть укомплектованы: GSM-модулем, Интернет-модулем, Wi-Fi-модулем.  Эти  устройства  являются  более  функциональными  и  удобными.  При  их  применении  пользователь  может  управлять параметрами работы  оборудования  со  своего  смартфона,  ПК  или  ноутбука,  имеющего  доступ к сети Интернет. Соответственно, можно регулировать режим функционирования фактически из любой точки мира. Для дистанционного управления терморегулятора необходимо только установить на гаджет специальное приложение и иметь доступ в интернет.

  Основные преимущества беспроводных термоголовок для радиаторов отопления:

   энергонезависимость – как правило, оборудование питается от батареек;

   настройки не сбиваются даже при отключении или сбое в центральной электросети;

   программирование  –  есть  возможность  установки  температуры на  каждый день  недели, возможность индивидуального программирования, а также различные заводские варианты настроек;

   отсутствует  необходимость регулировки температуры на приборе отопления,  можно задать нужный режим работы непосредственно на дисплее терморегулятора или с мобильного устройства;

   использование беспроводных регуляторов для радиаторов позволяет на 30 % и более сократить затраты на отопление и при этом поддерживать оптимальный микроклимат в доме.

  Все  эти  факты  позволяют  экономить  на  материалах  и  монтаже.  Использование  электронных  радиаторных  терморегуляторов продлевает срок службы отопительного оборудования, а также приводит к экономии затрат на энергоресурсах.

  Функции  программирования  позволяют  Вам настроить  беспроводной радиаторный  термостат для  отопления с необходимыми параметрами на нужный временной промежуток и наслаждаться комфортным микроклиматом в помещении.

  Купить  беспроводной  электронный  терморегулятор   для  радиатора  отопления,   узнать  цену  на  электронные  термоголовки  для  радиаторов отопления, а также приобрести любое другое оборудование для управления климатическими системами по выгодным ценам, возможно в интернет-магазинах Termogolovka-EC.ru и Salus-Controls24.ru.

  Если у Вас остались вопросы, звоните нам по телефону  +7 (495) 665-29-20 и мы ответим на все интересующие  Вас вопросы и поможем подобрать необходимое оборудование для Вашей системы отопления.

Терморегулятор для радиатора отопления: виды, установка

Иногда возникает необходимость подстроить температуру в каждом конкретном помещении. Сделать это можно установив терморегулятор для радиатора отопления. Это небольшое устройство, которое регулирует теплоотдачу батареи отопления.

Использоваться может со всеми типами радиаторов, кроме чугунных. Один важный момент — прибор может понизить исходную температуру, но если не хватает мощности отопления, повысить он ее не может.

Содержание статьи

Конструкция терморегуляторов для радиаторов отопления

Терморегулятор для радиатора отопления состоит из двух частей — клапана (термоклапана) и термостатической головки (термостатического элемента, регулятора температуры). Выпускаются эти изделия под разные размеры труб и разные виды систем отопления. Термостатическая головка съемная, на один и тот же клапан можно ставить регуляторы разных типов и даже разных производителей — посадочное место стандартизовано.

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

И клапана и регуляторы есть разные, так что перед тем как установить терморегулятор для радиатора отопления придется хоть немного ознакомиться с его строением, функциями и видами.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.



Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 – 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 – 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 – 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате.

Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Название/фирма	Диапазон настроек	Диапазон рабочих температур	Тип управления	Функции/назначение	Тип соединения	Цена
Danfoss living eco	от 6°C до 28°C	от 0°C до 40°C	Электронный	Программируемый	RA И M30X1,5	70$
Danfoss RA 2994 с газовым сильфоном	от 6°C до 26°C	от 0°C до 40°C	Механический	Для любых радиаторов	клипсовое	20$
Danfoss RAW-K с жидкостным сльфоном	от 8°C до 28°C	от 0°C до 40°C	Механический	Для стальных панельных радиаторов	M30x1,5	20$
Danfoss RAX с жидкостным сльфоном	от 8°C до 28°C	от 0°C до 40°C	Механический	Для дизайн-радиаторов белый, черный, хромирванный	M30x1,5	25$
HERZ H 1 7260 98 с жидкостным сльфоном	от 6°C до 28°C		Механический		М 30 х 1,5	11$
Oventrop “Uni XH” с жидкостным сльфоном	от 7°C до 28°C		Механический	с нулевой отметкой	М 30 х 1,5	18$
Oventrop “Uni CH” с жидкостным сльфоном	от 7°C до 28°C		Механический	без нулевой отметкой	М 30 х 1,5	20$

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе  — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

• Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
• Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Терморегуляторы для радиаторов отопления: как выбрать и установить

Для защиты котельного оборудования от перегрева и высоких нагрузок используются специальные приспособления. Предлагаем рассмотреть, что такое терморегуляторы для радиаторов, как установить устройство, а также инструкция, как выбрать термостат.

Что такое терморегулятор

Эксплуатация котла начинается с работы и проверки термостата. Котел нагревает воду в процессе работы, после чего она перемещается по радиаторам, если уровень допустимого давления жидкости или её температуры превышен, то вполне вероятно, что произойдет авария системы отопления. Данный процесс полностью контролируется термостатами. Чаще всего устанавливается несколько приборов: непосредственно на выходе из котла или бойлера, и на каждом радиаторе, для контроля местной температуры нагрева.

Фото — Автоматический терморегулятор

Операционная система газового или электрического котла является достаточно опасной для эксплуатации. Горелки могут не сжигать должным образом топливо, позволяя газу заполнить камеру сгорания, создавая возможность образования пожара или взрывоопасной ситуации. Котел может перегреться, создавая слишком много пара и давления. Датчики температуры на горелке и бака выключат систему, но если тепло поднимается слишком быстро или слишком далеко, то они не справятся со своей работой, и здесь станут необходимы местные предохранители.

Фото — Конструкция терморегулятора

Достоинства использования терморегуляторов:

1. Экономия электроэнергии, топлива;
2. Безопасность жилища, защита от пожара или взрыва;
3. Электрические приспособления работают при очень широком диапазоне: от -20 до +70 градусов и более;
4. Высокие показатели эффективности даже в экстремальных условиях;
5. Можно устанавливать даже на улице или холодильных установках. Просто купить незамерзающий прибор;
6. Отличные характеристики долговечности, на каждый термостат, который имеет сертификат качества (паспорт), дается гарантированный срок службы и обслуживания от 12 месяцев;
7. Возможность контролировать температуру зонально, по комнате отключаться от сети.

Назначение терморегуляторов: контроль температур в бытовых условиях, производственных цехах, нежилых помещениях, складах и т. д., работа в холодильных установках, автомобильных или транспортных средствах (Бугатти).

Конструкция терморегулятора

Биметаллический термостат состоит из двух полос различных металлов, имеющих разные коэффициенты линейного расширения. Биметаллические полосы действуют в качестве электрического контакта выключателя в электрическом контуре отопления. Из-за разницы в коэффициентах линейного расширения двух металлов, биметаллических полосы деформируются в форму нисходящей кривой и цепь нарушается. Металлической полоски находится в контакте с винтом закрытия клапана. Когда становится слишком жарко, контакт наклоняется вниз и на уровне клапана перекрывается доступ жидкости, газа, пара ит.д. Работа котла останавливается, батареи остывают под естественными физическими процессами.

Фото — Терморегулятор в разрезе

После того, как температура стабилизируется, теплоноситель снова заработает. Очень важно, если котел достиг предельной температуры, проверить все клапаны и предохранители на целостность, иначе Вы можете подвергнуть себя и своих близких опасности. Принцип работы терморегулятора для котла очень похож на действие автомобильного устройства. Также бывают цифровые либо электронные терморегуляторы, которые состоят из платы, контактов и дисплея.

Как правильно подобрать термостат — виды

Перед тем, как выбрать терморегуляторы для масляного радиатора, сухих или чугунных батарей, необходимо выяснить параметры системы отопления. Главное значение отводится давлению, от этого показателя полностью зависит целостность труб, соединений, тепло и скорость нагрева. Рекомендуем самостоятельно не подбирать регуляторы тепла, пусть это сделают специалисты, они проводят специальные замеры и расчёт данных о жилище, толщине стен, труб, этажности здания и прочем.

Фото — Радиатор с терморегулятором

Правильные системы управления отоплением позволят Вам сохранить дом в комфортной температуре, минимально тратя топливо. Рассмотрим виды терморугляторов и их управление:

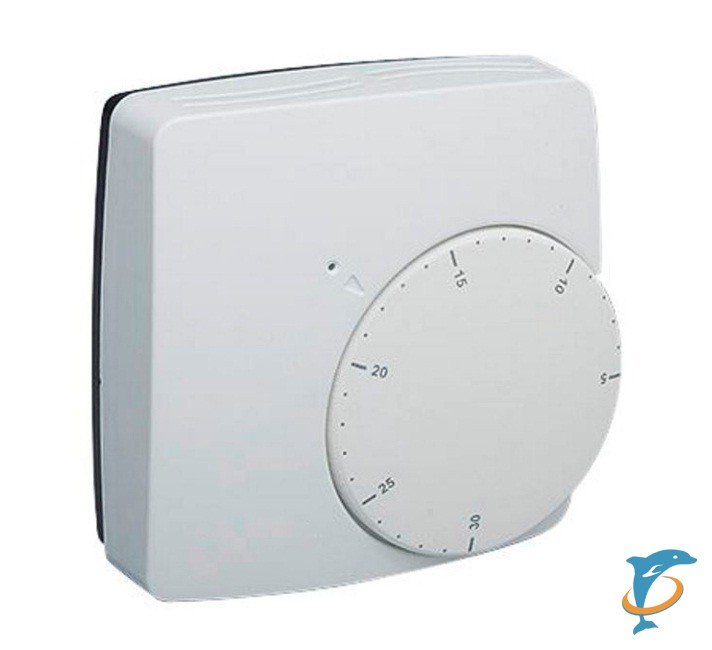

Комнатные термостаты. Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть заблокированы шторами или мебелью, или положены рядом с источниками тепла. Напрямую на системы отопления они не устанавливаются, но являются хорошими помощниками при комплексном подходе к организации защиты. Они бывают ручные и автоматические, также активно используются для полотенцесушителей.

Термостатические вентили (Устройства ТРВ). Термостатические вентили не управляют котлом: они могут уменьшить поток воды через радиатор, на котором установлены, когда температура поднимается выше определенного уровня. Необходимо устанавливать такие приборы там, где уровень давления и воды наименьший, это поможет сэкономить энергию. Они бывают встраиваемые и накладные.

Профессионалы не советуют монтировать такие устройства под крышки или прочие дизайн-приспособления, которые придают эстетичности, таким образом, Вы будете как будто обманывать прибор, он будет показывать неверную температуру из-за нагнетания.

Зональные дистанционные контроллеры. Их рекомендуется использовать с терморегулирующими вентилями. Эти термостаты позволят контролировать температуру воздуха в определенных комнатах или участках комнат при помощи инфракрасных лучей. Как только уровень будет достигнут, они передают сигнал котлу или регулятору радиатора, после чего тот прекращает работу. Это хороший комнатный прибор безопасности.

Фото — Инфракрасный терморегулятор

Термостат цилиндра. Это особенно важно, если у Вас стоит двухконтурный котел. На выходе вода достигает очень больших температур, до 80 градусов, чтобы предохранить трубы от трескания и протекания, перед подходом к радиаторам нужно установить такие жидкостные терморегуляторы. Они являются программируемыми, настраиваются в любом диапазоне от 60 (иногда меньше) градусов.

Системы управления («умный» термостат). По принципу работы очень похожи на водяные терморегуляторы прямого действия для радиаторов (универсал-приборы). Они контролируют состояние системы из командного блока, и полностью отключают котел до нормализации. Помимо того, что они могут отключать котельное оборудование, данные системы контролируют количество поступления горячей воды в трубы. При необходимости перекрывают вентили.

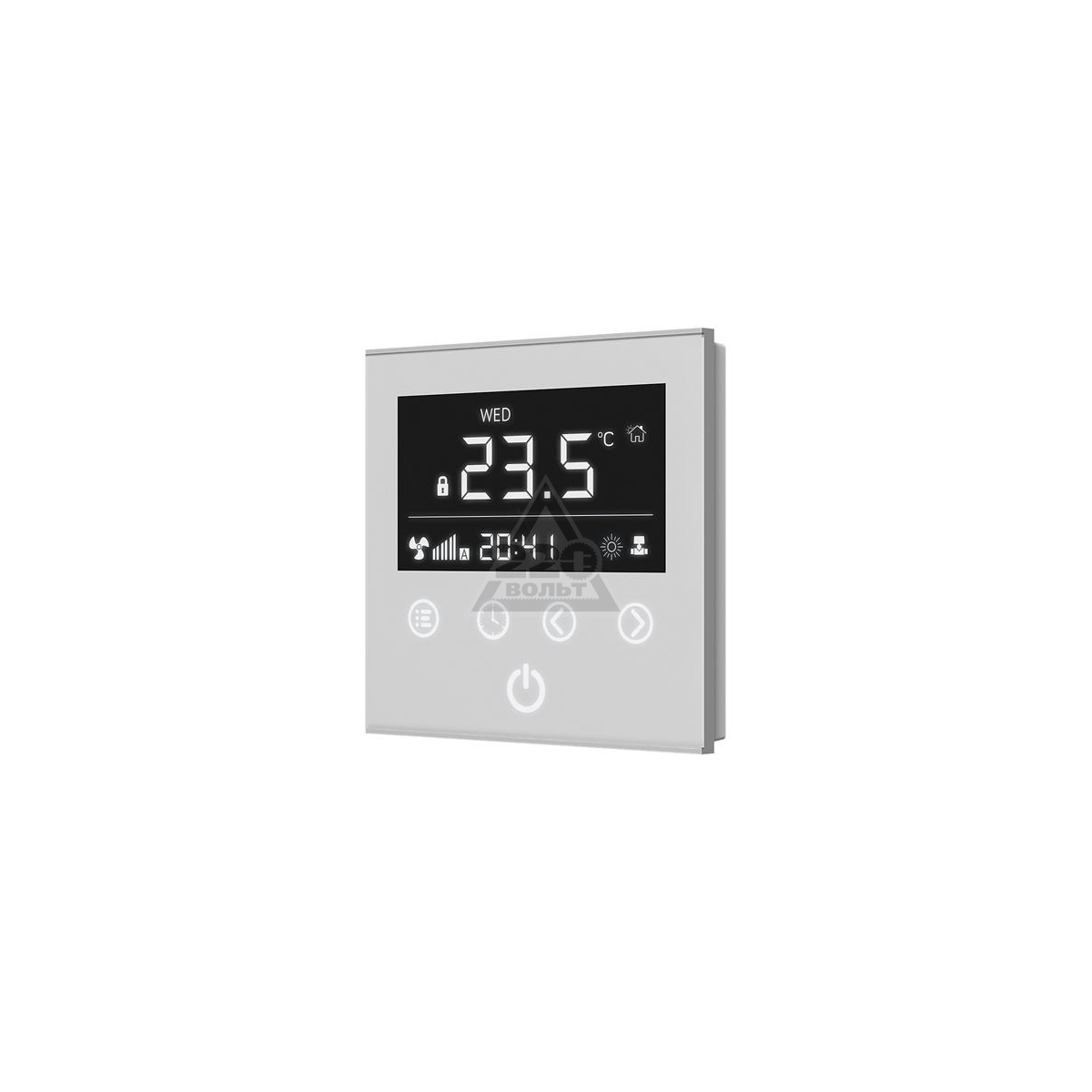

Фото — Цифровой терморегулятор

Монтаж терморегулятора

Установка терморегулятора на радиатор отопления может осуществляться своими руками. Это не сложнее, чем поменять ТЕН. Независимо от того, на металлических или алюминиевых батареях осуществляется монтаж, правила одинаковы:

1. Слейте воду в отопительной установке.

Первая задача заключается в разряде системы центрального отопления. В большинстве случаев для этого достаточно отсоединить один клапан, на входе воды в систему, перекрыть все краны. Также нужно продуть её от воздуха.

Фото — Слив воды

2. Открутите адаптер.

Положите много старых полотенец (из махры или хлопка, которые хорошо впитывают воду) или листы бумаги по всему полу. Прижмите корпус старого клапана одним из регулируемых (разводных) гаечных ключей и используйте другой, чтобы ослабить гайки, удерживающие клапан на медной трубе и адаптере, который вставляется в радиатор. Открутите адаптер от радиатора. Возможно, Вам придется использовать клапан радиатора, который встроен внутри батареи.

Фото — Откручивание адаптера

3. Установить новый адаптер.

Установите новый адаптер, накидную гайку и металлический воротник на радиатор. Очистите внутреннюю резьбу с чистой тканью и оберните её водопроводной (запорной лентой, белого цвета, в продаже найдете в магазинах сантехники) полоской, несколько раз по часовой стрелке, обязательно после каждого поворота разглаживайте материал. Теперь нужно соединить винтовой адаптер, угловые прокладки и радиатор, плотно затяните конструкцию.

Фото — Установите новый адаптер

4. Удалите и замените воротник и накидную гайку.

Удалите старый металлический воротник и глухую гайку из медной трубы, замените все это новым набором. Если воротник не соскальзывает, то нужно осторожно и тщательно вырезать его части и оторвать друг от друга с помощью маленькой отвертки. Работайте крайне скрупулезно, чтобы ножовка или отвертка не соскользнула на трубу.

Фото — Удаление воротника

5. Затяните гайку.

После того, как Вы установите термостатический клапан, необходимо затянуть гайку между адаптером клапана, придерживая клапан разводным ключом. При помощи второго ключа плотно затяните гайку, аккуратно, не срывая резьбу, проверьте точность и прочность закрепления.

Фото — Затянуть гайку

6. Установите запасную систему защиты.

Снова заполните систему центрального отопления водой и убедитесь в отсутствии утечек. Установите в гостиной клапан полностью открытым, а для спальни или детской наполовину. Старайтесь установить настройки разные для каждой комнаты, во время работы радиаторов держите двери закрытыми. Чтобы не происходило попыток межкомнатных радиаторов компенсировать тепло.

Фото — Запасная система защиты

Во время работы с датчиком будьте осторожны, он имеет очень нежные детали, которые могут выйти из строя при малейшем ударе. Для демонтажа терморегуляторов также можно воспользоваться нашей инструкцией.

Термостат для радиаторов отопления – Ремонт квартир фото

Воздушный терморегулятор для отопления

Непосредственно для систем, которые представляют собой тонкие обогревающие пленки с инфракрасным излучением, предназначены терморегуляторы, реагирующие на изменение температуры воздуха в помещении. Они монтируются на потолок. Как только показания терморегулятора падают на 1, то система сразу же включает подогрев. Такой способ отопления не требует вмешательства человека и круглосуточно поддерживает комфортную атмосферу в комнате.

Электронный терморегулятор для отопления

Читайте также:

1. Регулировка тепла в батареях отопления
2. Как установить и снять терморегулятор
3. Термодатчики для котла

Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток  более низкую температуру. Ставьте хоть 6-8^оС, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

• жидкостные;
• газовые.

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому  выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6^oC до +26-28 ^oC. Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и



Терморегуляторы для однотрубных систем отопления

Датская компания «Danfos» выпустила модель терморегулятора типа RTD-G, который предназначен конкретно для установки на однотрубную систему отопления. Устройство этого прибора обеспечивает с одной стороны необходимую теплоотдачу радиатора, а с другой – отсутствие влияния на гидравлическое давление всей остальной системы. Главными его качествами являются надежность, прочность и простота в обслуживании, а также низкая подверженность засорам

Механический терморегулятор для котлов центрального отопления

Котел центрального отопления часто управляется простейшим механическим терморегулятором, который выполняет следующие функции по регулировке работы котла:

• выключает полностью котел;
• включает только подачу горячей воды от котла;
• включает и выключает котел в заранее заданное время.



Терморегулятор для радиатора отопления «Luxor»

Инженеры немецкой компании «Luxor» разработали новую модель терморегулятора, который легко чистить в случае возникновения неполадок в его работе из-за частиц, попавших в теплоноситель. Изменив расположение клапана терморегулятора так, что фактически его основой стал сам радиатор отопления, специалисты фирмы добились того, что его теперь стало возможно прочистить самостоятельно, без привлечения специалистов. Такая конструкция терморегулятора позволила значительно продлить срок службы этих приборов.



Терморегулятор для радиатора отопления «Оventrop»

Немецкая фирма «Оventrop» выпускает различные виды регуляторов отопления для конвекторов и радиаторов, цена на них вполне доступна среднему классу потребителей, а качество соответствует европейским стандартам. Термостатические головки, выпускаемые этой фирмой, подходят, в том числе, к терморегуляторам других фирм.

Как работает терморегулятор на батарее

Когда температура воздуха в помещении, которое обогревается, подвергается изменению, то это приводит к изменению теплоносителя в отопительной системе. Одновременно это вызывает увеличение или уменьшение объема сильфона, что приводит к перемещению золотника, который регулирует подачу теплоносителя

Сильфон самого термоэлемента заполнен газом. Это позволяет правильно и пропорционально регулировать температуру внутри помещения. Термодатчик должен реагировать на температуру снаружи

Каждому значению температуры внутри соответствует определенное значение давления рабочей среды в сильфоне. Это давление компенсируется пружиной, которая регулирует ход штока.

При увеличении температуры конус клапана будет перемещаться в сторону закрытия до тех пор, пока давление рабочей среды в сильфоне не уравновесится усилием пружины. При снижении температуры процесс будет обратным.

Достоинства термомостатов

— просто устанавливаются в систему, не требуя технического и профилактического обслуживания

— диапазон работы от 5 до 28 градусов

— они обеспечивают равномерное распределение теплоносителя по всей системе

— не происходит чрезмерного повышения температуры воздуха в помещении

— обеспечивается экономия порядка 25 %

— существенно улучшается микроклимат помещения



Какой термостат для радиаторов выбрать

1. Данфос (Дания) производятся в России, поэтому вполне доступны по цене;
2. DEVI и Auraton – польские приборы, вполне удовлетворяющие требованиям как по качеству, так и по цене;
3. Salus, Kermi и Oventrop — немецкие производители, получившие признание в Европе; их приборы удобны в эксплуатации и произведены из качественных материалов;
4. Caleo – южнокорейский производитель, представляющий на нашем рынке недорогие приборы с привлекательным дизайном;
5. Thermo – шведские термостаты, славящиеся своими техническими характеристиками и качеством.

Срок службы термостата составляет около 20 лет, поэтому он успеет многократно окупить свою стоимость. При покупке желательно обратить особое внимание на наличие сертификации выбранного прибора.

Спасибо за информацию, сайтам: teplamore.com,teplowood.ru,teplomex.ru

VALTEC | Термостат и холодный радиатор

– Не подскажете, у меня дома стоит радиатор, если поставить ручку клапана на тройку, как рекомендуют, то радиатор постоянно стоит холодный. А если выставить ручку на пятерку, то только тогда он начинает греться. В чем может быть проблема?
– А в комнате у вас тепло?
– Да, вполне тепло.
– Но если в комнате тепло, то зачем вам горячий радиатор?
– Но он же должен быть горячим, это же радиатор!

Именно такой диалог произошел у меня со студенткой кафедры теплогазоснабжения и вентиляции одного из строительных ВУЗов. Так уж выходит, что, как бы правительство и прочие структуры ни боролись за энергосбережение и повышение комфорта в новостройках, всё так или иначе будет упираться в действия жильцов, которые не читают законов об энергоэффективности, сводов правил и технической документации на оборудование.

Если говорить конкретно про работу радиатора и термостатического клапана в квартирах, то сейчас в головах большинства людей сидит мысль о том, что радиатор должен быть всегда горячий.

Иногда можно услышать фразу: «Вот когда жил я в хрущевке, то там отопление было что надо, – всю зиму до радиатора дотронуться невозможно было, а тут! Радиатор большую часть дня холодный! До чего страну довели!»

Давайте разберемся, почему же радиатор холодный. Дело в том, что задача любой системы отопления, в первую очередь – это поддержание заданной температуры в комнате. И самым главным критерием хорошей работы системы отопления является как раз тот факт, что температура в комнате не ниже положенного уровня, а так же не выше (о чем многие забывают).

Тепловой баланс любой комнаты зимой выглядит следующим образом: часть тепловой энергии уходит из помещения на улицу через стены и окна, эта часть энергии называется «теплопотерями». Часть тепловой энергии поступает в помещение. Энергия поступает в помещение от бытовой техники, лампочек, прочих электроприборов и даже от самих людей, – такие поступления тепла называются «бытовыми тепловыделениями». И, конечно же, тепловая энергия поступает от систем отопления.

Возможны три варианта теплового баланса:
1. Теплопотери больше, чем бытовые тепловыделения и поступления тепла от радиаторов. В этом случае температура воздуха в помещении будет снижаться, причем, чем больше разница между теплопотерями и теплопоступлениями, тем быстрее будет происходить снижение температуры воздуха. Стоит отметить, что такой режим не означает, что в помещении холодно, в комнате может быть +30 ºС, это будет значить лишь то, что температура будет падать.
2. Теплопотери меньше, чем бытовые тепловыделения и поступления тепла от радиаторов. В этом случае температура воздуха будет расти. Как и в предыдущем случае, абсолютное значение температуры тут не имеет значения, главное, что температура увеличивается.
3. Теплопотери равны бытовым тепловыделениям и поступлениям тепла от радиаторов. В этом случае температура воздуха будет держаться на одном уровне. Однако стоит человеку выйти из помещения или направление ветра за окном поменяется, и этот баланс сместится в ту или иную сторону.

Теперь давайте разберемся, как работает радиатор. За счёт процессов теплопередачи, теплоноситель, который поступает в радиатор, остывает, отдавая тепловую энергию воздуху комнаты. При этом передача тепла от теплоносителя внутри радиатора к комнатному воздуху происходит до тех пор, пока температура теплоносителя выше, чем температура воздуха. В нормальном рабочем режиме, когда радиаторный клапан открыт, в радиатор постоянно поступает горячий теплоноситель, он остывает и заменяется новой порцией горячего теплоносителя. Этот процесс непрерывен.

Предположим, что у нас имеется комната, в которой живет Иннокентий, для которого комфортной температурой считается 23 ºC. Допустим, что в начальный момент времени в этой комнате тепловой баланс аналогичен третьему случаю, приведенному выше: то есть, теплопотери и теплопоступления равны. В помещении поддерживается температура воздуха 23 ºC, и она не изменяется. Но, через какое-то время на улице вышло солнце и потеплело, к тому же Иннокентий включил компьютер. В этом случае теплопотери уменьшились, а теплопоступления увеличились. И тепловой баланс сместится во второй случай. Температура в комнате начнёт постепенно расти. Через определенное время Иннокентий почувствует, что ему жарко. И у него будет выбор: закрыть клапан на радиаторе, тем самым уменьшив теплопоступления, либо открыть форточку, увеличив теплопотери. Тем самым он изменит тепловой баланс в первый случай. Если Иннокентий выберет первый вариант и перекроет радиатор, то радиатор какое-то время будет продолжать греть воздух, пока теплоноситель внутри него не остынет до температуры окружающего воздуха. Но, так как новой порции горячего теплоносителя не будет поступать, то радиатор останется в таком состоянии. При этом температура радиатора будет равна температуре внутреннего воздуха и по ощущениям радиатор будет холодный (тактильно, металл ощущается более холодным, чем есть на самом деле). Но при этом воздух внутри помещения будет все равно перегрет и будет оставаться перегретым еще какое-то время.

Отсюда мы видим, что в системе отопления является нормой тот факт, что радиатор некоторое время стоит холодным. Мысль о том, что радиатор должен быть всегда горячим, возникла из- за систем отопления домов до 1990 г. постройки (а в некоторых случаях и более поздних). В таких домах хоть и ставили радиаторные клапаны, при помощи которых можно отключить поток теплоносителя, но клапаны эти, как правило, быстро закисали, ломались при частом использовании, а в некоторых случаях их покрывали таким толстым слоем краски, что повернуть его не представлялось возможным (рис. 1).

Рис. 1. Много лет не используемый радиаторный клапан

В результате, обладатели таких клапанов очень быстро отказывались от регулирования температуры воздуха при помощи этого устройства. Жильцы домов наслаждались горячим радиатором круглые сутки, а чтобы помещение не превратилось в сауну, окна держали открытыми. Отсюда и осела в головах мысль о том, что радиатор должен быть всегда горячим. Кроме того в стране, где отопительный сезон длится ¾ года сама, только мысль об отключении отопления вызывает панику, а холодный радиатор в первую очередь ассоциируется с аварийным отключением отопления. Но, даже если согласиться, что температурой воздуха в комнате лучше управлять при помощи радиаторного клапана, то возникает мысль: «А что если наш Иннокентий перекроет радиатор и уйдет на работу, забыв его открыть перед уходом?» Конечно же, температура воздуха в комнате вряд ли опустится ниже 0ºС, но по возвращении Иннокентию уже скорее всего не захочется снимать куртку дома. К страху оставить включенным утюг добавляется страх оставить закрытыми радиаторы, уж лучше потерпеть жару или нет?

Зная «любовь» жильцов к лишним телодвижениям, особенно в уютной домашней обстановке, немецкие инженеры еще в прошлом веке придумали термостатический клапан. Данный клапан самостоятельно открывается или закрывается, в случае если температура в комнате отличается от требуемой. «Сердцем» термостатического клапана является термоэлемент. Все термоэлементы работают по следующему принципу: внутри термоэлемента находится сильфон со специальной жидкостью. Термоэлемент устроен так, что воздух в комнате обдувает сильфон, и его температура близка к температуре воздуха в помещении. Жидкость внутри сильфона при изменении температуры расширяется или сжимается, вместе с ней расширяется или сжимается сильфон, который, в свою очередь, толкает шток клапана, открывая или закрывая его (рис. 2).

Рис. 2. Схема работы термостатического клапана

Чтобы снизить расход тепловой энергии, в СП 30.13330-2012 веден пункт о том, что в многоквартирных домах при новом строительстве на радиаторы следует устанавливать клапаны, обеспечивающие автоматическое подержание температуры воздуха. Термостатические клапаны как раз и являются такими устройствами, которые могут поддерживать в автоматическом режиме заданную температуру внутреннего воздуха.

При этом термостатический клапан регулирует теплоотдачу радиатора, как раз исходя из заданной температуры воздуха, то есть, добивается конечной цели системы отопления. Жалобы на холодный радиатор чаще всего возникают именно в тех помещениях, в которых установлены термостатические клапаны. Позиция «3» термоголовки, как правило, соответствует температуре воздуха 20–22 ºС. Если температура будет выше, то логично, что термостатический клапан для предотвращения перегрева этого помещения полностью перекроет поток теплоносителя в радиатор. И радиатор будет холодным до тех пор, пока температура воздуха не опустится ниже. Но если радиатор стоит холодным уже достаточно долго, не является ли это проблемой?

При расчёте систем отопления проектировщик опирается на теплопотери помещения. В жилых домах он должен учесть и бытовые тепловыделения. Нормативно они составляют 10 Вт/м². Но бытовых тепловыделений в современной квартире намного больше, чем 10 Вт/м². Один только человек выделяет 100 Вт, а кроме него есть компьютеры, бытовая техника, лампочки и прочие электроприборы. Вся эта техника при температуре на улице выше –5 ºС вполне может отопить помещение и без радиатора. Кроме этого, теплоизоляция в домах закладывается с запасом, и реальные теплопотери, как правило, оказываются меньшими, чем по расчёту.

Отсюда мы видим, что в современных домах радиатор может не включаться неделями, и при этом температура воздуха в помещениях будет на должном уровне. При оценке работоспособности радиатора следует оперировать не его температурой, а температурой воздуха. К слову, автор данной статьи перед её написанием следил за работой своих радиаторов, оснащённых термостатическими элементами в течение недели. Температура на улице все это время была около –5 ºС. Термоголовки стояли в положении «3». Температура воздуха за все это время в квартире не опускалась ниже 24 ºС. При этом, в течение недели по показаниям теплосчётчика теплоноситель так и не поступал в радиаторы. Это конечно является единичным случаем. Для полноценной оценки необходимо статистическое исследование, но, тем не менее, доля бытовых теплопоступлений в современных домах достаточна велика.

На рынке существует огромное количество термостатических элементов. Сами термостатические элементы имеют множество параметров. На что стоит обратить внимание при их выборе, чтобы в будущем температура воздуха не «гуляла» в широком диапазоне?

«Знатоки» приводят разные критерии выбора термостата. Часто можно услышать, что главное, чтобы термостатический элемент имел высокую скорость реакции. С одной стороны, в этом есть логика, потому что, если термоголовка будет слишком долго закрывать клапан, то воздух в помещении успеет перегреться. С другой стороны, температура воздуха в комнате меняется не быстро. Воздух, стены и мебель обладают существенной теплоемкостью, за счёт которой требуется время для того, чтобы воздух приобрел другую температуру.

Для термостатических элементов существует ГОСТ 30815-2002 «Терморегуляторы автоматические отопительных приборов систем водяного отопления зданий». В данном документе определено максимальное время срабатывания 40 минут. Такое время задано, исходя из средней инерции помещений. Иными словами, чтобы термоголовка хорошо регулировала температуру воздуха в помещении, достаточно чтобы время срабатывания было не более 40 минут.

Рис. 3. График закрытия и открытия термоэлемента

То, насколько инертна система отопления, можно легко проверить. Для этого достаточно полностью отключить отопительный прибор и посмотреть, сколько времени понадобится для изменения температуры. Оценить же скорость реакции термоголовки так же довольно просто. Достаточно открытый термостатический клапан положить в теплую воду или с холода перенести его в теплое помещение и засечь, какое время понадобится клапану, чтобы закрыться (понять, что клапан закрылся, можно просто дунув в него). При этом, как это ни парадоксально, термоэлементы тех производителей, которые громче всех кричат об исключительной скорости реакции, на деле оказываются не такими уж быстрыми.

Помимо скорости реакции у термостатических элементов есть и другие немаловажные характеристики, такие как гистерезис, степень влияния температуры теплоносителя, степень влияния давления и перепада давления теплоносителя, про которые некоторые производители просто умалчивают. Одним из основных показателей является гистерезис. Термостатический элемент имеет разницу между температурой открытия и температурой закрытия, которая и называется гистерезисом.

Если термоголовка, имеющая гистерезис в 2 ºС закрылась при температуре 24 ºС, то начнёт открываться она только тогда, когда температура опустится до 22 ºС. На рис. 3 показан пример графика закрытия (зеленый) и открытия (красный) термостата. Как видно из графика, термостат может находиться в разных положениях при одной и той же температуре, и зависит это от того, в какую сторону у него происходило движение сильфона. Гистерезис зависит от конструктивных особенностей термоголовки, наличия трущихся деталей и точности их изготовления.

Рис. 5. Термостатический элемент VT.1000

Как видно из предыдущего абзаца гистерезис как раз в основном и отвечает за точность поддержания температуры в помещении. Минимальный гистерезис приводит к минимальному разбросу температур. Термостатическая головка VT.5000 (рис. 4) обладает одним из минимальных гистерезисов на Российском рынке, что позволяет ей точно поддерживать температуру воздуха, её гистерезис составляет всего 0,5 ºС. Немаловажными характеристиками терморегулятора являются стойкость к давлению и перепаду давления теплоносителя. Данные параметры показывают то, насколько может измениться температура воздуха при изменении давления теплоносителя.

Рис. 4. Термостатический элемент VT.5000

Если система отопления не оснащена регуляторами перепада давления, перепускными клапанами или насосами с частотным преобразователем, то давление в такой системе неизбежно будет изменяться и влиять на работу термостатического элемента. Величина стойкости к изменению перепада давления показывает, насколько отличается поддерживаемая температура воздуха при минимальном и при максимальном перепаде давления. Термостатическим элементом, обладающим максимальной защитой от изменения давления в системе является термоголовка VT.1000 (рис. 5). Данный термоэлемент за счёт твердотельного термопатрона способен выдерживать перепады давления до 100 кПа, и при этом его отклонения по температуре будут менее 0,3 ºС. Такой термостатический элемент рекомендуется устанавливать в тех случаях, когда система не оснащена устройствами стабилизирующими давление.

Рис. 6. Термостатический элемент VT.1500

Не стоит забывать и про эстетическую сторону вопроса. Термостатический элемент должен быть компактным и красивым, чтобы радиаторный узел вписывался в интерьер помещения. Кроме того, поворот ручки должен быть легким и плавным, только в этом случае им будет приятно пользоваться. Компания VALTEC представляет новинку среди термостатических элементов – это компактная и сбалансированная термоголовка, обладающая строгими и элегантными формами VT.1500 (рис. 6). Помимо этого, данный термоэлемент обладает хорошими показателями по скорости реакции, гистерезису и влиянию давления.

Кстати, термостатическая головка не единственный элемент, который способен обеспечить подержание заданной температуры воздуха в помещении, эту функцию можно выполнить при помощи электронной системы автоматики, которая состоит из сервоприводов и термостатов. Подробнее об устройстве подобной системы отопления вы можете прочитать в статье «Создание теплового комфорта в помещении». Так уж вышло, что хорошую работу системы отопления многие люди воспринимают как отклонение от нормы. Задача инженеров и специалистов состоит не только в том, чтобы делать энергоэффективные и надёжные системы отопления, а еще и в том, чтобы доводить до остальных людей информацию о том, как должна работать хорошая система отопления. Только тогда эти решения будут действительно выполнять свою функцию, а не стоять для галочки.

Автор: Жигалов Д.В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Термоголовки для радиатора отопления в Украине

К. Бондаренко

В настоящее время на рынке Украины отмечается широкий выбор радиаторных термостатов (в простонародье “термоголовок”), их применение весьма актуально при постоянном росте цен на энергоносители. Терморегуляторы дают возможность не только автоматически поддерживать заданную температуры воздуха в конкретном помещении, обеспечивая комфортные условия пребывания в нем человека, но и достигать при этом значительной экономии топлива и соответственно уменьшения выброса в атмосферу вредных веществ

Радиаторные терморегуляторы предназначены для установки на радиаторные термостатические клапаны и используются для поддержания заданной температуры воздуха в помещениях с системой радиаторного отопления. Принцип работы термостата основан на сжатии и удлинении сильфона (внутреннего герметичного цилиндра с гофрированными стенками) , заполненного термочувствительной рабочей субстанцией. Этим веществом могут являться : смесь парафинов, специальные жидкости или газ. Когда температуры воздуха в помещении повышается , сильфон растягивается, перемещая стержень термостата и таким образом воздействует на шток терморегулирующего клапана, который, перекрывает проходное сечение клапана, тем самым уменьшая количество теплоносителя, поступающего в радиатор. При уменьшении температуры сильфон сокращается, открывая клапан, соответственно объем теплоносителя поступающего в радиатор увеличивается и температура воздуха в помещении повышается.

Каждое из делений шкалы радиаторного термостата, соответствуют определенной температуре воздуха в помещении. Терморегуляторы предназначены для различных типов и мест установки радиаторов, отличаясь различными формами и размерами. Выпускаются модификации термостатов со встроенным или выносным датчиком температуры воздуха, защитой от вандализма, несанкционированного снятия с клапана или изменения настроек. Производитель радиаторного терморегулятора и термостатического клапана придерживается единого типа резьбового соединения для совместимости термостата на клапан. Тип соединения может отличаться у разных производителей, но обязательным условием является возможность установки радиаторного термостата одного производителя на радиаторный клапан другого производителя. Эта становится возможным благодарят применению специальных переходников.

Відео. Розвіювання міфів про термостатичні головки

Термоголовки АРС (Италия)

Термостатические радиаторные регуляторы APC имеют встроенный жидкостный датчик и присоединительный размер М30×1,5. Цвет покраски корпуса – белый. Максимальное рабочее давление – 10 бар, максимальная температура – 120°C. Предлагаются также модели терморегуляторов имеющих выносной датчик температуры.

Термоголовки Bianchi F.Lli (Италия)

Компания предлагает терморегуляторы радиаторные Luxor с размером присоединений М30×1,5. Габариты – 50×80 мм. Корпус термостата может быть различных цветов: «желтый», «хром» и др. Термостатические элементы для радиаторных терморегуляторов серии 400 с жидкостным датчиком имеют max рабочее давление 10 бар, max рабочую температуру – 120°C. Регулировка: от +6,5 до +28°C. Гистерезис ≤ 0,6. Имеется возможность ограничения или блокировки настройки температуры. В изготовлении терморегулятора применяется сплав с низким содержанием свинца.

Термоголовки Caleffi (Италия)

Основной специализацией компании является производство составных элементов систем отопления, кондиционирования и водоснабжения. В том числе предлагаются универсальные термостатические регуляторы , простые и с выносным датчиком. Размер присоединения М30×1,5. Так, к примеру, радиаторный термостат 204000 оснащен встроенным датчиком с жидкостным наполнением. Максимальное рабочее давление составляет 10 бар. Рабочая температура теплоносителя от +5 до +100°C. Максимальная температура воздуха в месте установки +50°C. Есть возможность ограничения и блокировки температуры. Температура устанавливается в пределах от +7 до +28°С.

В производственной линейке также присутствует термостатический регулятор с цифровым индикатором на жидких кристаллах температуры. Он имеет диапазон устанавливаемой температуры 0-30°С, индикатор температуры в помещении 16-26°С, функцию ограничения и блокировки температуры.

Термоголовки Comap (Франция)

Радиаторный терморегулятор Senso RI имеет жидкостный термоэлемент. Он подходит для клапанов с резьбой М30×1,5. Цвет корпуса – белый. Регулировка температуры от +6 до +30°C, которой соответствует шкала настройки 1–5, без нулевой отметки. Защита от замерзания,

Термоголовки Danfoss (Дания)

Компания производит большой ассортимент радиаторных терморегуляторов, основными из которых, являются газоконденсатные термостатические элементы серии RA 2000: RA 2991 (со встроенным датчиком), RA 2992 (с выносным датчиком), RA 2920 (с кожухом, защищающим от несанкционированного вмешательства), RA 2922 (с кожухом, защищающим от несанкционированного вмешательства, с выносным датчиком. Стандартный цвет – белый (RAL 9016). Также предлагаются жидкостные термоэлементы (серий RAE, RAW, RAS-C и RAS-C2). Представлены дизайнерские и электронные терморегуляторы, соответственно living design^® и living eco^® и living connect^®.

Терморегулятор серии RA – автоматический пропорциональный регулятор температуры прямого непрерывного действия с малой зоной пропорциональности (Xp). Термостаты серии RA 2000 с газоконденсатным наполнением сильфона имеют функции защиты теплоносителя от замерзания, а также возможность ограничения или блокировки установленной температуры. Диапазон настройки от +5 до +26°С. Время срабатывания термостатических регуляторов этой серии – максимум 12 минут.

Эти терморегулирующие элементы присоединяются к корпусу термостатического клапана без применения какого-либо инструмента с помощью встроенного соединительного механизма. Термостатический элемент RA 2992 имеет выносной датчик, внутри которого находится тонкая капиллярная трубка длиной 2 м, служащая соединением датчика с термостатическим элементом. При необходимости защитить термоэлемент от похищения, присоединительный механизм может быть заблокирован. Терморегулирующие элементы RA 2991 и RA 2992 комбинируются с любыми клапанами терморегуляторов серии RA.

Термостататы RA 2920 и RA 2922 имеют кожух, защищающий от несанкционированного вмешательства.

Кроме того в производственной линейке электронные радиаторные терморегуляторы премиум-класса living eco^® и living connect^®. Они имеют дисплей с подсветкой и в качестве источника питания используют две элемента питания типа AA. Регулировка температуры в помещении осуществляется в пределах от +6 до +28 °C. Уровень шума при их работе не превышает 30 дБ. Эти терморегуляторы можно устанавливать в системах отопления где максимальная температура теплоносителя не превышает 90 °C.

Терморегуляторы living eco^® имеют три заводские программы работы: Р0, Р1, Р2. Программа Р0 в течении суток поддерживает заданную пользователем температуру в помещении. Программа Р1 – снижает температуру воздуха до 17 С° ночью. Программа Р2 – понижает температуру воздуха до 17 С° в ночной период и в рабочие часы будних дней недели. Функция «В отъезде» позволяет экономить во время длительного отсутствия людей в помещении.

Терморегуляторы living eco^® имеют дополнительные функции «Открытое окно» и «Тренировка клапана». Первая из них предполагает автоматическое снижение подачи теплоносителя в радиатор при проветривании. Вторая исключает возможность возникновения отложений на штоке и седле клапана в межотопительный сезон.

В комплект к терморегуляторам living eco^® входят адаптеры для клапанов серии RА и клапанов с присоединительной резьбой M30 × 1,5.

Радиаторные терморегуляторы Danfoss living connect^® являются составной частью интеллектуальной системы DEVIlink™. Эта система даёт возможность беспроводного управлениея радиаторным отоплением, системами гидравлического и электрического напольного отопления и включением/выключением электрооборудования в доме. Дальность передачи сигнала – до 30 м. Дизайнерские радиаторные терморегуляторы компании – living design^® отличает выполнение корпуса в широкой цветовой гамме.

Электронный радиаторный терморегулятор Danfoss Eco™ предназначен для управления температурой в помещениях. Мобильное приложение Danfoss Eco™ App дает возможность управлять радиаторным терморегулятором с телефона через Bluetooth. Терморегулятор Danfoss Eco ™ может использоваться без мобильного приложения, но только в ручном режиме.

Электронный радиаторный терморегулятор Danfoss Eco™ поставляется в комплекте с адаптерами для использования с радиаторными термостатическими клапанами как компании Danfoss и и других производителей. Терморегулятор радиаторный Danfoss Eco ™ можно устанавливать в горизонтальном или вертикальном положении, в зависимости от используемого радиаторного клапана.

Электронный радиаторный терморегулятор Danfoss Eco™ несовместим с системой Danfoss Link™ или системой отопления пола.

Термоголовки ELKOep (Чехия)

Термостатический регулятор ATV-1 является программируемым и управляет термостатическими клапанами, как в автоматическом, так и в ручном режиме. Заданная по умолчанию температура комфортного режима – 21°C. Температура экономного режима (по умолчанию) – 16°C. Интервалы комфортного и экономного режима можно регулировать при помощи временных программ – до 8 в сутки.

Специальный адаптер дает возможность переноса настроек с компьютера на регулятор. Питание предусмотрено от 2-x батареектипа AA, 1,5 В. Срок службы – до 5 лет. Размер присоединительной резьбы M30×1,5. Температура регулируется от +8 до +28°C. Корпус имеет белый цвет. Размеры термостата: 76,5×53,5×63 мм. Функции, которыми оснащен терморегулятор: «Таймер» (поддержание заданной температуры в определенном временном диапазоне), «Каникулы» (поддержание заданной температуры, или выключение на время отсутствия в помещении людей), «Открытое окно» (в случае резкого снижении температуры клапан закрывается, экономя энергию). Есть базовые опции «защиты от несанкционированного вмешательства» и от замораживания.

Компанией также производятся радиаторные термостаты Telva AA 24V, которые, предназначенны для регулировки в системах iNELS RF Control. Питание – бытовая сеть 220 В. Мощность: 1,8 Вт. Класс защиты: IP54. Размеры – 60×44×61 мм. Цвет корпуса белый по шкале RAL 9003.

Предлагается модель термостатического регулятора RFATV-1 с возможностью дистанционного управления радиаторным клапаном.

Термоголовки FIV (Италия)

Производитель предлагает термостатические регуляторы с жидкостным наполнителем. Размер присоединения – М30×1,5. Температура воздуха в помещении регулируется в диапазоне от +7 до +28°С. Регулировочная ручка выполнена из ABS-пластика белого цвета. Параметры для корректной работы термостата – максимальное давление 10 бар, температура воды до +100°С. Гистерезис ≤0,7 К. Время срабатывания – 25 мин. Габаритные размеры – 80×48 мм

Термоголовки Giacomini (Италия)

Флагманом линейки термостатических радиаторных регуляторов компании является электронная термоголовка для радиатора Giacomini K470H. Присоединительный размер – M30×1,5, что позволяет совмещать их с широким диапазоном моделей клапанов, в том числе серий TG и H. Настройка работы осуществляется нажатием на функциональные кнопки и регулированием колёсика. Показатели работы выводятся на ЖК-дисплей. Предусмотрена возможность задания до 4 программ в сутки. Питание от двух стандартных элементов 1,5 В (AA). Степень защиты – IP30. Рабочая температура – от 0 до +50°C. Корпус белого цвета и изготовлен из ABS-пластика. Термостат имеет размеры (Ш×В×Г): 52×83×65 мм. При установке большого количества этих приборов, возможно использование USB ключа К471 с готовыми программами для более легкого и быстрого процесса программирования.

Видео.Установка термоголовки, термостатического клапана и шарового крана

Кроме того, компания производит термостатические регуляторы с жидкостным датчиком R470, с функцией настройки от замораживания. Размер присоединения – 30×1,5 мм. Это оборудование входит в комплект Giacomini R470F для радиаторов отопления, включающий также термостатический и отсечной клапаны. Комплекты R470FX054 и R470FX064, имеют размер 3/4˝ и обладают максимально возможным проходом, что делает возможным их применение в однотрубных системах отопления с вертикальной стояковой разводкой.

Видео. Производство и тестирование термоголовок в Италии

В ассортименте также термостатические регуляторы R462 и R463 – модели с выносным датчиком. Длина трубки выносного датчика – 2 или 5 м.

Термоголовки Heimeier (Германия)

Под этим брендом компания IMI International производит широкий ассортимент термостатических регуляторов. Так, радиаторные термостаты типа К имеют встроенный жидкостный датчик. Температурный диапазон может быть зафиксирован с обеих сторон при помощи скрытых стопорных зажимов. Термостат имеет индикаторы настройки на лицевой стороне и маркировка для людей со слабым зрением, указатель направления вращения. Условными символами обозначены основной и экономный режим отопления. Цвет корпуса – белый (RAL 9016). Регулятор предназначен для установки на термостатических клапанах и радиаторах со встроенными клапанами с термостатической вставкой, имеющей резьбу M30×1,5. Настройки в диапозоне от 1 до 5. Есть функция режима защиты от замерзания. Гистерезис – 0,15 K. Время срабатывания – 19 мин. Выпускается модификация терморегуляторов К с выносным датчиком. В качестве опции возможно оснащение приставкой E-Pro для регулирования температуры в зависимости от времени суток.

Модель термостатического регулятора DX со встроенным датчиком и заполненным жидкостью термостатом обладает компактными размерами. Присоединение M30×1,5. Температура регулируется в диапазоне от +6 до 28°C. защиты от замерзания (6°C). Гистерезис – 0,4 K. Время закрытия – 24 мин. Имеется функция ограничения хода клапана и режимзащиты от замерзания (6°C).

Радиаторный терморегулятор типа B рассчитан для установки в общественных местах и оснащен защитой от попыток краж, а типа F – имеет дистанционный регулятор температуры. Термостатические элементы VDX разработаны для радиаторов со встроенными клапанами. Модель WK (угловой вариант) поворачивается на 180° для возможности монтажа слева или справа от радиатора, а терморегулятор VK – с зажимным устройством для радиаторов со встроенными клапанами – может быть установлена в нескольких различных позициях, смещенных относительно друг друга на 90°. Возможна разработка специальных моделей для нестандартных ситуаций.

Ассортименте продукции дополняет серия дизайнерских термостатических регуляторов Art-Line. Она исполняется в 16 вариантах расцветок, начиная с «матового рубина» и до «янтарного». Также можно подобрать оборудование под дерево, мрамор и другие отделочные материалы. Дизайн-решение отразилось в терморегуляторах DX, VDX.

Термоголовки HERZ Armaturen (Австрия)

Компания HERZ Armaturen имеет широкий ассортимент термостатических регуляторов большинство из которых представленны на рынке Украины, в том числе оригинальные дизайнерские модели. В производственной программе – серии Standart, Mini, Design, De Luxe, Projekt, ETKF, «Герцкулес». Вышеперечисленные серии терморегуляторов имеют различные технические характеристики и подразделяются на модели: со встроенным датчиком и «задатчиком», с выносным датчиком, с дистанционным регулированием. Кроме того, не так давно компания представила электронную термоголовку для радиатора ETKF.

Видео. Установка и настройка электронной термоголовки HERZ ETK для радиаторов отопления

Радиаторный термостат типа Standart 1 7260 06 – с жидкостным датчиком, имеет позицию защитв от замерзания «*» 6°С. Ограничение и блокировка диапазона регулирования от +6 до +28°C производится с помощью ограничительных штифтов (заказываются отдельно). Вес терморегулятора составляет 123 г.

Терморегулятор серии Design 1 9230 06 имеет жидкостный датчик с позициями теплового запирания «0» (0°С) и морозозащиты. Ограничение и блокировка диапазона регулирования от +6 до +30°С возможна с помощью ограничительных штифтов, как и в предидущей модели. Вес термостата – 163 г.

Видео. Правильная установка термоголовки на радиатор отопления

Для возможности применения в ограниченном пространстве предназначены компактные радиаторные терморегуляторы класса Mini 1 9200 30. Их отличает эргономичный дизайн. Габариты: длина 75 мм, диаметр маховика 45 мм. Вес – 103 г. Жидкостной датчик, с позициями теплового запирания и морозозащиты среди конструктивных особенностей этой серии.

Видео. HERZ Smart Comfort: управление температурой в помещении через интенрет

Электронный термостат с интегрированным приемником 1 8250 01 – радиаторный радиоконтроллер с регулированием температуры помещения по времени, эта функция дает дополнительные возможности для энергосбережения. Диапазон регулирования температуры воздуха в помещении – от 5 до 30˚С. Дифференциал включения – 0,5 К. Питание осуществляется от 2-х элементов по 1,5 В, АА, LR6. Термостатическим радиаторным регуляторам HERZ Design моделей 9230, 9260, а также Standart модели 7260 в Европейской системе классификации термостатов TELL присвоен класс энергоэффективности А.

Термоголовки Honeywell (США)

Перечень представленной в Украине продукции для отопительных приборов включает стандартные радиаторные термостаты Thera-1000 (T1002W0) с встроенным восковым термоэлементом. Предполагается использование терморегулятора с термостатическими клапанами или вставками, установленными в корпусе радиатора с присоединительной резьбой M30×1,5 и расстоянием 11,5 мм от штока, при закрытом положении клапана, до посадочного места термостата. Возможность регулирования температуры от +1 до +26°С. Корпус белого цвета по RAL 9016. Имеется возможность блокировки установок и ограничения диапазона температурных настроек, нулевая позиция. Адаптеры под термостатические клапаны Herz и Danfoss. Антивандальные и декоративные кольца.

Радиаторные термостаты с жидкостным чувствительным элементом Thera-4 Classic (T3001) – выпускаются со встроенным в корпус или выносным датчиком. Присоединения к клапану как и у предыдущей модели. Диапазон изменения температуры от +1 до +28°С или от +6 до +28°С. Цвет – белый по шкале RAL 9010. Переходник под термостатические клапаны Herz. Специальный вариант для клапана Danfoss (T3001DA). Декоративные и антивандальные кольца.

У радиаторных терморегуляторов Thera-3 (T6000) широкий выбор типов чувствительных термоэлементов (жидкость или воск) и диапазонов настроек температуры от +1 до +28°С или от +6 до +28°С. Особые версии под термоклапаны Herz и Danfoss. Встроенный или выносной датчик. Кольца – антивандальные и декоративные.

Дизайнерские модели Thera-200 Design (T4000) характеризуются компактными размерами корпуса, выполненного в различных цветовых вариантах для соответствия стильному дизайнерскому решению (белый-хром, черный-хром, полностью хромирован или матовый). Установки температуры от +6 до +26°С. Возможность присоединения к термостатическим клапанам HERZ и Danfoss.

Видео. Новая термоголовка Thera-6

Thera-VAN (T100VM) – антивандальные радиаторные термостаты, отличающиеся устойчивостью к механическим воздействиям (до 1000 Н на излом) и могут быть сняты с клапана лишь с помощью специального инструмента. Терморегуляторы имеют парафиновый чувствительный элемент и цифровую шкалу настройки температуры. У модели T100VM-101 шкала регулировки закрыта специальным кольцом и настройки могут быть изменена только при помощи особого инструмента. Температурные установки в диапазоне от +6 до +20°C и от +6 до +26°С.

Электронные радиаторные термостаты TheraPro HR90 имеют подсвечиваемый ЖК-дисплей, а также обладают возможностью регулирования положения угла наклона экрана. Для ускорения процесса настройки в регуляторе находятся три предустановленных режима. Возможно осуществление автоматического (по недельному таймеру) или ручного регулирования. Есть функция экономного режима ECO. Его активизация понижает на 3°C температуру воздуха в помещении. В целях экономии клапан также автоматически закрывается при резком уменьшении температуры, например при проветривании – функция «Открытое окно». Регулировка изменений температуры от +5 до +30°С. Защита от замораживания. Питание от двух элементов 1,5 В или двух аккумуляторных батарей 1,2 В. Габаритные размеры – 60×54×96 мм.

Термоголовки Icma (Италия)

Терморегулирующие элементы для радиаторных термостатических клапанов моделей 987…990 имеют наполненный жидкостью термоэлемент и выносной датчик, у моделей 985…988 термоэлемент парафиновый. Есть возможность ручной блокировки заданной температуры на выбранном значении. Модели предусмотрены для различных вариантов соединений с клапаном – 986 (резьба М28×1,5), 989 (М30×1,5). Max рабочее давление 10 бар, max рабочая температура – 100°С, шкала регулировки – 0–5 в диапазоне – от 0 до +28°С. Есть функция антизамерзания (+6°С). Гистерезис – 0,3 К. Размеры – 83×52 мм.

Для антивандальной защиты предлагается накладка для термостатических регуляторов в комплекте с винтами, отвинчивающихся специальной отверткой.

Термоголовки Oventrop (Германия)

Компания производит широкую гамму радиаторных терморегуляторов Uni: LH, SH, Vindo TH и др. Основные характеристики модели Uni LH: жидкий чувствительный элемент, параметры присоединения – M30×1,5, шкала настроек от 1 до 5, диапазон регулировки температур от +7 до +28°C, функция защиты от замерзания. Скрытый ограничитель может заблокировать температурную настройку на заданном значении. Есть шкала с нулевой отметкой. Стандартный цвет корпуса терморегулятора – белый, но он может быть покрашен в различные цвета и оснащен защитным кожухом. Максимальная рабочая температура теплоносителя: +120°C. Модель Uni SH имеют те же основные функции и характеристики, что и устройства серии LH, но отличается уменьшенными габаритами и хромированной верхней частью, что придает ей эстетики. Опционно предлагается противосъемное кольцо.

Видео. Обзор терморегулятора радиаторного OventropUni LH

Дизайнерские терморегуляторы Pinox (присоединение M30×1,5) имеют небольшие размеры, что дает возможность устанавливать их в условиях ограниченного пространства. Регулировка температур задается в пределах от +12 до +28°С с возможностью установки дежурной температуры +7°С в случае длительного отсутствия людей. Pinox сочетается с термостатическими клапанами эксклюзивной серии E Series или в комбинации с соединительными наборами Multiblock T/TF.

Новинка компании Oventrop – электронная термоголовка Oventrop mote 200 с возможностью уплавления с приложения на телефоне черезbluetooth.

Видео.Терморегулятор Oventrop mote 200: настройка и управление

Термоголовки Pettinaroli (Италия)

В производственной линейке компании – радиаторные термостатические регуляторы, имеющие встроенный, наполненный жидкостным наполнителем датчик. Максимальная температура теплоносителя для них составляет +110°C, а максимальное рабоче давление 10 бар. Тип соединения – М30×1,5. Корпус термостатов исполняется в белом или хромированном виде.

Термоголовки Rossweiner (Германия)

Радиаторные терморегуляторы серии StarTес 4 SRH – с жидкостным термоэлементом – монтируются непосредственно на термостатический клапан с помощью накидной гайки М30×1,5. Регулировка температуры в пределах от +7 до +28°С. Есть защита от замерзания на температуре +7°С. Шкала может быть как с, так и без, нулевой отметки. Ряд термостатов StarTec II SRH, имеют выносной капиллярный, наполненный жидкостью датчик (0,6; 2; 5 или 10 м.). Предполагается, что чувствительный элемент размещается на стене на отдалении от отопительного прибора. Эти регуляторы также имеют присоединительный размер М30×1,5.

Выпускаются специальные термостатические элементы серии SRD с клемным соединением под термоклапаны Danfoss. Есть функция защиты от кражи. «Под заказ» цвет корпусатерморегуляторов может быть выполнен в разных цветовых гаммах: «титан», «золото», «хром» и др.

Электронный терморегулятор PH60 предназначен для монтажа на термостатический радиаторный клапан с резьбой M30×1,5 (в комплект поставки входит адаптер для подключения термостатического клапана с клемным подключением производства Danfoss). ЖК-дисплей термостата имеет подсветку. Работа терморегулятора может осуществлятся по заданной на неделю программе нужных температур. Предустановленные базовые опции: «Открытое окно», «Вечеринка», «Отпуск», «Комфорт», «Мороз», «Блокировка клавиатуры», «Защита от сквозняков». Питание – от 2-х батареек AA, 1,5 В. Диапазон настройки температуры в пределах от +4 до +30°С с погрешностью 0,5˚С. Есть функция защиты седла клапана от залипания и индикация заряда батареи и положения термоклапана. Габариты: 105×65 мм.

Термоголовки Schlosser (Польша)

В производственном каталоге компании радиаторные термостатические регуляторы серий: Diamant, Diamant Plus, Diamant Invest, Brillant, Brillant Plus, Mini, Square и др. Предлагаются модели с разными типами соединения: M30×1,5; M28×1,5. Для клапанов Danfoss на резьбе M30×1,5 и на клипсе.

Также выпускаются электронные программируемые термостаты, имеющие функцию индивидуальной настройки комфортной температуры в разное время суток, дня недели и возможность запрограммировать экономный режим в период длительного отсутствия людей в помещениях. Информация о программах и температурные данные выводятся на встроенный дисплей.

Термостаты серий Diamant, Diamant Plus, Diamant Invest, Brillant имеют наполненный жидкостью датчик и адаптированны к монтажу на радиаторных клапанах, либо на вкладках в радиаторах с нижним подключением, всех известных европейских производителей. Существует два варианта исполнения шкалы для настройки температуры: с нулевым закрытием (от 0 дo 28 °С; обозначения на шкале 0–*–1–2–3–4–5) и без нулевого закрытия (от +8 дo +30°С; обозначения на шкале *–1–2–3–4–5–6). Max температура в месте установки – +40°С (температура хранения +50°С). Гистерезис 0,2°С. Время закрытия 18 мин. Существует возможность блокировки и ограничения температурных настроек с помощью установки специальных стержней. Также возможно оборудовать терморегулятор защитой от несанкционированного снятия с клапана.

Предлагаются термостаты серии «Мини» (M30×1,5) имеющие высоту 79 мм и ширину 32 мм. Температурные настройки от 8 до 30 ºC. Есть защита от замерзания.

Электронный программируемый терморегулятор 6011 выпускается в двух модификациях – с присоединением M30×1,5 (00001) и RA-N (00004). Он предназначен для использования в отопительной системе с параметрами теплоносителя 70/55°C. Рабочее давление – 1 Мпа. Время закрытия меньше 1 мин. Защита от замораживания. Габариты (Д×Ш×В) – 76,5×53,7×63,4 мм. Масса – 110 г. Питание – две батарейки AA, 1,5V.

Термоголовки Valtec (Италия)

Компания выпускает радиаторные терморегуляторы имеющие встроенный твердотельный или жидкостный чувствительный элемент. Поддержание заданной температуры в помещении осуществляется с точностью до 1°С.

Регулятор термостатический твердотельный VT.1000.0 имеет сильфон (термочувствительный элемент) с парафиновым наполнением.
Настройка изменения температуры воздуха возможна в пределах– от +6,5 до +27,5°С. Соединение терморегулятора и термостатического клапана осуществляется с помощью накидной гайки с резьбой М30×1,5. Максимальная температура теплоносителя – +100°С. Максимальное давление теплоносителя – 10 бар. Время срабатывания – 32 мин. Габаритные размеры: 38×74 мм.

Радиаторный терморегулятор серии VT.5000.0 оснащен сильфоном наполненным толуолом. Температура воздуха регулируется – от +6,5 до +28°С. Присоединение к клапану с помощью накидной гайки. Температура в помещении, при которой сохраняются заявленные характеристики сильфона от -15 до +60°С, относительная влажность воздуха – от 30 до 85%. Max рабочая температура – +100°С. Max рабочее давление – 10 бар. Время закрытия – 24 мин. Габариты – 50×78 мм.

Термоголовки Watts (Германия)

Регулятор радиаторный HRK (присоединение M30×1,5) с жидкостным встроенным датчиком имеет ручную настройку и предназначен для работы в системах водяного отопления с рабочим давлением до 10 бар. Максимальная температура – +120°C. Корпус термостата покрашен в белый цвет. Термостатический регулятор SE 148 SD оснащен выносным датчиком с жидкостным наполнителем. Его присоединительные размеры к термостатическому радиаторному клапану – M30×1,5. Цвет корпуса– белый.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 30 312

---

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Salus PH60 программируемый электронный термостат (термоголовка к радиатору)

Salus PH60 – радиаторная электронная термоголовка (радиаторный термостат) с недельным программированием для термостатических клапанов TRV. Применения в системе отопления, основанной на радиаторах с присоединением M 30х1,5 мм. Салус PH60 устанавливается на новый или существующий клапан и работает, управляя температурой радиатора согласно ряду запрограммированных настроек. Оборудована легко читаемым жидкокристаллическим дисплеем и панелью управления с пятью кнопками, уникальный и разумный дизайн которых делает программирование и работу с PH60 очень легкими.

Внимание! Термостат PH60 снят с производства, можно заказать аналогичную модель Caleffi 202000

Термостатический клапан радиатора – это саморегулирующийся клапан, предназначенный для радиаторов систем отопления горячей водой. Термостатический клапан контролирует температуру в помещении, регулируя поступление горячей воды в радиатор.
Salus PH 60 – это программируемая управляющая головка для термостатического клапана для независимого управления радиаторами центрального отопления согласно запрограммированным настройкам. PH60 закрепляется на корпусе клапана путем затягивания фиксирующего кольца на основании контроллера на части термостатического клапана с резьбой.

Преимущества термоголовки Salus PH60:

• современный дизайн с удобной панелью управления, снабженной большими кнопками
• простая установка
• предустановленные программы
• функция временной отмены программы
• функция задержки запуска
• защита от накипи
• независимое программирование на 7 дней
• легко читаемый жидкокристаллический дисплей  с подсветкой и панелью управления с пятью кнопками
• функция “защита клапана”
• функция “против замерзания”
• функция “выходного дня” + функция “holidays”
• функция “калибровка отображаемой температуры”
• 6 режимов управления

Функции цифровой радиаторной термоголовки Salus PH60:

• Очень легкая и быстрая установка для большинства термостатических клапанов (TRV)
• Автоматическая адаптация хода штока редуктора под сопрягаемый клапан
• Большой ЖК-дисплей с подсветкой
• Защита клапанов, а также защита от замерзания
• Интегрированное понижение температуры во время короткого проветривания
• Легкое программирование при помощи больших кнопок
• Hачальная программа пользователя
• Функция «отпуск», функция «вечеринка»
• Независимое программирование на 7 дней
• Предустановленные программы

Технические характеристики термоголовки Salus PH60:
Уровень регулирования температуры/шаг: 0,5 ºC
Количество уровней температуры: 2
Защита от замерзания
Количество программ: 7
Рабочий цикл: 7дней (5+2=7)
Питание: 2 батарейки AA
Диапазон регулирования температуры: 7°C -30°C
Размер, мм: Дл. 62, Выс. 110, Шир. 62

Рецензии

Еще нет отзывов об этом товаре.

Программируемый таймер термостата TRV Термостатический радиатор Привод клапана Термостат Нагреватель Терморегулятор Контроллер температуры: Amazon.com: Industrial & Scientific

Обзоры:
Этот привод будет точно поворачиваться при открытии клапана в соответствии с комнатной температурой и заданной температурой, чтобы обеспечить лучшее состояние энергосбережения и отсрочить срок службы батареи. Клапан привода радиатора, также известный как электрический клапан, представляет собой новую концепцию устройства водяного клапана, подходящего для жилья, торгового центра, отопления гостиниц и контроля температуры центрального кондиционирования воздуха, контроля температуры в помещении.

Характеристики:

Термостатические радиаторные клапаны – это специальный клапан, работающий совместно с радиатором отопления.
Искусственно установленная температура в помещении, в основном используется в системе теплого пола для управления закрытием и открытием трубы.
Отрегулируйте поток через радиатор без необходимости подачи горячей воды из внешнего источника для обеспечения постоянной температуры в помещении.
Непосредственное управление водяным клапаном вместо установки привода и клапана контроля температуры.
Применяется к части электропривода привода электрического обогрева ответвительного клапана, малого клапана и динамического балансировочного клапана. Метод установки гайки
, простой и быстрый в установке, удобный для разборки.
1,6-дюймовый ЖК-дисплей с синей подсветкой и 5 кнопок облегчают считывание и установку значения в темноте.

Технические характеристики:

Цвет: белый
Материал: ABS
Форма элемента: прямоугольник
Подсветка: синяя подсветка
Мощность : 3 * AA 1.Батареи 5 В (в комплект не входят)
Рабочая температура: 0 ~ 70 ° C / 32 ~ 158 ° F
Точность дисплея: 0,5 ℃
Диапазон регулировки температуры: 5 ~ 70 ℃ / 41 ~ 158 ° F Датчик датчика
: NTC (10k ) 1%
Диапазон отображения температуры: 0 ~ 70 ℃ / 32 ~ 158 ° F
Размер резьбы: M30 * 1,5
Состояние изоляции: нормальные условия
Рабочая программа: устанавливается на 1 неделю как цикл
Максимальный ток: 90 мА
Максимум Маршрут: 4,5 мм
Применение: нагревательное устройство, контроль температуры центрального кондиционирования, контроль температуры в помещении
Размер экрана: приложение

Электронные головки TRV – Системы управления отоплением дома Honeywell

Электронные ТРВ

, будь то в составе решения для зонального управления отоплением или в качестве автономного электронного ТРВ, предоставляют беспроводное решение и дополнительные функции контроля времени и температуры.

HR90 Автономная программируемая головка TRV

HR90 Electronic TRV – это электронный термостатический контроллер радиатора, который предлагает три уровня предварительно установленного контроля времени, который вводит временные функции в традиционное устройство измерения температуры. При необходимости также можно выбрать различные режимы работы и определенные дневные функции.Есть Эко, …

Контроллер радиатора HR92 использует двустороннюю связь с контроллером evohome, чтобы гарантировать получение команд и открытие клапанов при сохранении блокировки котла. Эти тонкие, эргономичные контроллеры радиаторов подходят для большинства стандартных корпусов TRV. Они питаются от двухлетнего аккумулятора …

Доступен комплект evohome Radiator Multi-Zone (HR (924UK)).В комплект evohome Zoning Pack входят четыре беспроводных радиаторных термостата HR92UK. HR92UK обеспечивает индивидуальное управление радиаторами с многоточечной блокировкой котла в системах отопления, где требуется зонирование. Его можно легко установить на большинство радиаторов, а когда …

В комплект мультизонального радиатора evohome входят 4 головки контроллера беспроводного радиатора, что позволяет создавать до 4 зон – по одной головке на зону.Также доступны индивидуальные контроллеры радиаторов. Контроллеры радиатора HR92 используют двустороннюю связь с контроллером evohome, чтобы гарантировать, что …

Угловой V120-15A1 и прямой корпус TRV V120-15S1

Корпуса клапанов Valencia полностью совместимы с широким спектром других головок TRV Honeywell Home, предлагающих альтернативную отделку, версии с дистанционным датчиком и вандалозащищенные версии, а также электронную головку TRV Evohome.Все корпуса клапанов Valencia допускают двунаправленный поток воды, что означает, что клапаны могут быть установлены …

Умные радиаторные клапаны

: того стоит? Или просто трюк?

Однозонный интеллектуальный термостат может включить или выключить отопление всего дома. Он не может управлять отдельными комнатами (ну, не без автоматических заслонок, которые в жилых домах устанавливают редко). На мой взгляд, это один из многих недостатков умных термостатов.

А как же умные радиаторные клапаны? Могут ли они налететь и спасти положение, в конце концов, давая умный, автоматический и точный контроль над отоплением вашего дома?

Интеллектуальные радиаторные клапаны могут сэкономить ваши деньги и являются хорошей альтернативой интеллектуальным термостатам, если вы хотите контролировать микроклимат в вашем доме по комнатам.Однако доступные продукты в настоящее время ограничены, как и количество вариантов интеграции.

Как работают интеллектуальные радиаторные клапаны?

Прежде чем говорить о радиаторных клапанах smart , стоит кратко рассказать о различных типах радиаторных клапанов. Примерно десять лет назад у большинства радиаторов было только следующее:

Стандартный неумный (и нетермостатический) вентиль для радиатора.

Это стандартный тройник для трубы, означающий, что вся горячая вода, перекачиваемая из котла, будет проходить вокруг радиатора, то есть радиатор всегда будет включен.

Однако, когда мир осознал экологический сдвиг, в некоторых странах стало появляться все больше и больше устанавливаемых термостатических радиаторных клапанов (ТРВ). :

Стандартный (не умный) термостатический вентиль для радиатора.

Они контролируют температуру в помещении и пропускают горячую воду в радиатор (т. Е. Позволяют радиатору «включиться») только при достаточно низкой температуре окружающей среды.

Установка TRV на «4» или «5» означает, что радиатор будет включаться намного чаще, чем при установке «1» или «2».

Однако радиаторные клапаны

Smart делают еще один шаг вперед. Вместо того, чтобы просто использовать грубую систему нумерации «1-5» для определения того, должен ли включаться радиатор (в относительном выражении), интеллектуальный клапан может отслеживать точную температуру в комнате, и в радиатор может проходить только горячая вода. когда заданная температура достигает .

А поскольку они умны, вы, естественно, можете использовать приложение, правила автоматизации или голосовое управление, чтобы открывать / закрывать клапан, тем самым позволяя обогревать или охлаждать комнату по мере необходимости.

Клапаны

Smart питаются от батареи, поэтому вам придется периодически менять батарею, иначе они просто вернутся к работе в качестве стандартного радиаторного клапана.

Могут ли интеллектуальные клапаны сэкономить деньги?

В целом да.

Умный радиаторный клапан может сэкономить ваши деньги, потому что он позволяет вам контролировать температуру в вашем доме для каждой комнаты. Если у вас есть комната, которая становится особенно жаркой (например), вы можете установить интеллектуальный клапан и сделать так, чтобы этот конкретный радиатор горел меньше.

Конечно, вы также можете сделать это с помощью термостатического клапана радиатора, но интеллектуальный клапан также позволит вам управлять вещами удаленно, а также включить его в процедуры автоматизации. Например, у вас может быть подпрограмма SmartThings, которая определяет, когда вы идете домой, а затем выполняет ряд действий, включая открытие определенных интеллектуальных клапанов радиатора по мере необходимости.

Интеллектуальный радиаторный клапан eqiva утверждает, что он может сэкономить вам до 30% на счетах за отопление, что будет больше, чем 10–12% экономии, которую, по заявлению Nest, вы получите с их обучающим термостатом.

В некотором смысле это имеет смысл. Умный термостат будет управлять отоплением всего вашего дома, увеличивая или уменьшая нагрев всех комнат в вашем доме. Если у вас нет TRV (чего нет в большинстве домов), вы можете обнаружить, что в некоторых комнатах становится слишком жарко – буквально сжигая деньги.

Интеллектуальный клапан вместо этого может позволить вам точно контролировать настройку отопления в каждой комнате, потенциально экономя гораздо больше денег, чем при использовании интеллектуального термостата.

Можно ли интегрировать интеллектуальные клапаны с интеллектуальным термостатом?

Именно здесь ваша система отопления может стать по-настоящему умной: интеллектуальный термостат, который действительно изучает ваши расписания и распорядки, в сочетании с интеллектуальными клапанами, чтобы вы могли контролировать вещи в каждой комнате .Это умная система обогрева, которая действительно была бы полезной (как вы понимаете, я не поклонник умных термостатов в одной зоне!).

Таким образом, ваш интеллектуальный термостат может узнать, что люди проводят время в комнатах A, B и C утром, а затем в комнатах D и E вечером, и соответственно нагревает каждую комнату. Умный термостат не может этого сделать без дорогостоящей многозонной настройки.

Так возможно ли это? Ну… это зависит от того, какой у вас умный термостат.

У обучающего термостата Nest есть страница поддержки по радиаторным клапанам, но в основном говорится, что нужно оставить их на стандартных / удобных настройках, а затем позволить термостату Nest контролировать все.Другими словами, он не будет интегрирован с интеллектуальными клапанами .

ecobee также, похоже, не поддерживает интеллектуальные радиаторные клапаны, хотя они явно не упоминают об этом – они просто не говорят об этом. Кроме того, их комнатные датчики предназначены для работы вместо отдельных клапанов, определяя, когда люди находятся в определенных комнатах.

В результате, если у вас есть термостат Nest или Ecobee, ваш единственный реальный вариант – интегрировать их в концентратор умного дома, а затем купить совместимый умный клапан .Я видел некоторые клапаны с поддержкой HomeKit, что означает, что вы можете настроить некоторые пользовательские процедуры автоматизации, сочетающие в себе интеллектуальный термостат и интеллектуальные радиаторные клапаны. Да, это не прямая интеграция, но это все же большой шаг к действительно интеллектуальной (и автоматизированной) системе отопления.

Однако ситуация в Великобритании (и некоторых частях Европы) более многообещающая. Интеллектуальный термостат Hive Active интегрируется с термостатическим клапаном радиатора Hive Smart Heating, чтобы обеспечить бесперебойную работу интеллектуального обогрева.

Эти интеллектуальные клапаны Hive работают без интеллектуального термостата, но если у вас установлен Hive Active, вы также можете включить отопление в отдельной комнате (с помощью интеллектуального клапана) без включения остальной части отопления вашего дома . Это довольно приятная функция:

Тем не менее, отзывы Amazon о клапанах Hive неоднозначны: 27% дали ему оценку 1/5 и заявили, что они не работают должным образом. Проблемы с установкой, кажется, являются основной проблемой (наряду со странной ошибкой программного обеспечения) – однако после их установки и настройки многие люди говорят, что они действительно хорошо работают вместе со своим интеллектуальным термостатом Hive Active.

Разве нельзя просто использовать термостатические радиаторные клапаны?

Честно говоря, это вопрос, который я задавал себе некоторое время. В моем доме есть только ТРВ, и я, конечно, не чувствую необходимости спешить и покупать кучу умных радиаторных клапанов.

TRV будет иметь значения 1-5, чтобы указать температуры, при которых они должны включаться, а также 0 (и, возможно, вариант * ), чтобы указать, что он должен оставаться выключенным или включаться только изредка. Цифры 1-5 различаются в зависимости от марки TRV, но, грубо говоря, они означают:

.

• 1 – при температуре 10-15 ° C
• 2 – при температуре 15-17 ° C
• 3 – при температуре 18-20 ° C (около 68 ° C)
• 4 – при температуре до 21 года -22 ° C (около 77 ° C)
• 5 – макс. (Клапан всегда открыт)

Это то, что у меня дома, и для большинства комнат установлено значение «4», а в некоторых – «3». », Если в отдельной комнате становится слишком жарко.

Это действительно хорошо работает, и это большой шаг вперед по сравнению с традиционными радиаторными клапанами, которые всегда открыты. Единственное, что я теряю с ТРВ (по сравнению с интеллектуальными клапанами):

1. Возможность интеллектуального управления клапанами . Но, как мы убедились, текущие возможности интеграции оставляет желать лучшего. Если бы я мог встроить интеллектуальные клапаны в термостат Ecobee, думаю, я бы выбежал и купил бы полноценную интеллектуальную систему отопления. Но сейчас это просто невозможно, поэтому я не вижу пользы от «умных» радиаторных клапанов.
2. Более точный контроль открытия клапанов. Прямо сейчас я могу просто выбрать настройки «1–5», но это не позволяет мне сказать: «Этот клапан должен быть открыт при температуре ниже 18 ° C утром и ниже 19 ° C вечером». . Это то, что я теряю с моими TRV (по сравнению с интеллектуальными клапанами), но опять же, честно говоря, это не то, что, я думаю, принесет мне пользу прямо сейчас. Большинство комнат в моем доме используются достаточно равномерно в течение дня, и большинство из них также постоянно нагревается (и охлаждается), поэтому в настоящее время мне не нужен с мелкозернистым управлением такого уровня.

Короче говоря, если бы у меня не было ТРВ, я бы, наверное, пошел и купил умные радиаторные клапаны. Но поскольку у меня уже есть термостатические клапаны, я не вижу пользы от перехода на термостатические клапаны smart .

Рекомендуемые интеллектуальные радиаторные клапаны

Поскольку у большинства людей во всем мире есть термостат Nest Learning Thermostat или интеллектуальный термостат ecobee, но они не поддерживают интеллектуальные радиаторные клапаны, трудно порекомендовать конкретные продукты, которые подходят им.Поэтому я сгруппирую свои предложения в соответствии с некоторыми примерами использования:

Вы живете в Европе и у вас есть термостат Hive Active

В данном случае термостатические клапаны Hive Smart имеют смысл. Да, их обзоры неоднозначны, поэтому я бы посоветовал прочитать их, узнать, что раздражает большинство людей (в основном, это процесс установки с ошибками) и посмотреть, были ли недавние обновления Hive, которые делают этот процесс менее глючным и раздражающим. .

Если это так, 42 фунта стерлингов.Клапаны Hive на 50 штук дороже, чем стандартные TRV (стоимостью менее 8 фунтов стерлингов), но мелкозернистый контроль, который они вам предоставят, вероятно, того стоит .

У вас есть термостат Nest или Ecobee и смарт-хаб

Домашний хаб SmartThings (3-е поколение
), а также мобильное приложение.

Выбор здесь полностью зависит от вашего умного хаба. T he Eve Thermo, например, поддерживает HomeKit, поэтому, если вы используете экосистему умного дома Apple, эти клапаны Eve могут сделать идеальный сенсор e (тем более, что и Nest, и ecobee также поддерживают HomeKit).

Кроме того, если у вас есть концентратор SmartThings, вы можете рассмотреть любой из следующих интеллектуальных радиаторных клапанов :

У вас есть термостат Nest / ecobee, но нет смарт-хаба

Это сложнее, потому что вы, вероятно, не получите большой (или какой-либо) интеграции между вашим интеллектуальным термостатом и вашими клапанами .

Но в некотором смысле это не имеет значения – это просто означает, что вам нужно вручную управлять некоторыми частями вашей отопительной системы .Например, вы могли знать, что в двух задних спальнях становится очень жарко с течением дня, но на нижнем этаже прохладнее, что означает, что ваш умный термостат срабатывает каждый день около 17-18 часов.

В этом случае вы можете использовать интеллектуальные клапаны только в двух задних спальнях, чтобы выключить их радиаторы (или включить их только при более низких температурах) в одно и то же время – например, 17:00. Тогда эти комнаты не будут перегреваться, когда ваш умный термостат, считывающий температуру окружающей среды в коридоре или гостиной на нижнем этаже, запустит вашу систему отопления.

В магазинах Amazon в Европе довольно много вариантов умных клапанов, но гораздо меньше в магазине Amazon в Америке – поэтому вместо того, чтобы пытаться предложить конкретный продукт, который вы, возможно, не сможете купить, я бы посоветовал делать покупки в ближайших к вам розничных магазинах. и посмотрите, какие умные радиаторные клапаны у них есть в продаже.

Как управлять электрическими радиаторами с помощью термостата Nest

Во многих домах есть только электрическое отопление, но обучающий термостат Nest не предназначен для управления ими и предназначен для работы только с системами горячего водоснабжения.

В Великобритании и Европе (боюсь, не в США) обучающий термостат Nest поставляется с реле Heat Link, которым термостат Nest управляет по беспроводной связи и включает и выключает нагрев вашего бойлера. Благодаря этому устройству можно заставить ваше гнездо управлять электрическим радиатором или всей системой электрического отопления.

В целях безопасности вы можете привлечь электрика для выполнения электромонтажа, особенно если вы управляете несколькими радиаторами, из-за используемого большого тока.В этом конкретном проекте я управляю одним подключаемым электрическим радиатором, который используется для обогрева садового офиса.

1. Добавьте твердотельное реле

Итак, как оно работает? Heat Link не может напрямую переключать питание на радиатор, так как он не может справиться с такой большой мощностью. Вместо этого его можно использовать для управления твердотельным реле.

Реле – это разновидность электрического переключателя. Он использует вход низкого напряжения (в данном случае управляемый Nest) для переключения питания на систему высокого напряжения (в данном случае на радиатор).Итак, Гнездо включает реле, которое включает радиатор. Я использую твердотельное реле на 40 А, которое поставляется с подходящим радиатором, который помогает отводить выделяемое тепло.

Я использую простой электрический радиатор с физическим выключателем. Когда моя система переключает питание на радиатор, это означает, что тепло включается мгновенно; с радиаторами с дистанционным управлением включение питания не приводит к включению тепла, и вам придется вручную включать радиатор, что довольно неудобно.

2. Подключите Nest Heat Link

Я подключил все через соединительную коробку с отверстиями, так что все мои компоненты аккуратно хранятся внутри. Я просверлил три 20-миллиметровых отверстия и для аккуратности вставил в них кабельные вводы; они возьмут все необходимые мне кабели.

Чтобы подключить систему, сначала необходимо подключить питание к Nest Heat Link. Вам понадобится трехжильный гибкий кабель (купите кабель минимум 1,25 мм, так как эта толщина подойдет и для вашего радиатора; я выбрал 1.5 мм) и трехконтактный штекер с предохранителем на 3 А. Я пропустил этот кабель через нижнее отверстие корпуса и подключил концы к портам L, N и заземления на Heat Link (дополнительную информацию см. На схеме подключения, прилагаемой к термостату Nest).

Далее требуется схема управления для переключения реле. Я использовал адаптер питания 5V 1A (тот, который подключается к USB-концентратору) и отрезал разъем. Обратите внимание, какой кабель положительный, а какой – отрицательный; у меня на плюсовом кабеле были белые черточки.

Для положительного кабеля отрежьте отрезок достаточной длины, чтобы протянуть его от Heat Link к управляющему входу твердотельного реле. Подключите один конец этого ответвления к порту 2 на Heat Link. Подключите положительный кабель, который все еще подключен к адаптеру питания, к порту 3 на Heat Link. Когда термостат Nest запрашивает тепло, Heat Link соединяет порты 2 и 3 и замыкает цепь.

Теперь на твердотельном реле подключите положительный кабель, идущий от Heat Link, к клемме «+» на стороне управления твердотельного реле.Подключите отрицательный кабель от адаптера питания к клемме «-» на стороне управления твердотельного реле.

3. Протестируйте цепь

Теперь вы можете проверить цепь. Подключите Heat Link и адаптер питания и включите питание. Нажмите кнопку в середине Heat Link, чтобы вручную замкнуть цепь; твердотельное реле должно загореться красным, показывая, что оно работает. Если это не так, выключите питание. Проверьте соединения с Heat Link и убедитесь, что они безопасны.Если это так, возможно, сторона управления твердотельного реле подключена неправильно. Отсоедините оба провода от реле и поменяйте их местами. Когда эта деталь работает, вы можете закрыть крышку Nest Heat Link и закрепить ее на месте.

4. Пора подключить радиатор.

Отрежьте вилку из комплекта поставки и зачистите токоведущий, нейтральный и заземляющий кабели. Вам нужно будет подключить новый штекер на 13 А и гибкий кабель, который будет использоваться в качестве входа питания. Дайте себе достаточно кабеля, чтобы вы могли разместить распределительную коробку там, где хотите, и зачистите концы трех кабелей внутри.С одной стороны распределительной коробки протяните кабель, подключенный к новой вилке, через сальник. Подключите провод под напряжением к одной из выходных клемм твердотельного реле (неважно, какой именно).

Заземляющий и нейтральный кабели необходимо подвести к распределительной коробке – я использовал распределительную коробку на 20 А, но вам понадобится более мощный для управления более чем одним радиатором.

С другой стороны распределительной коробки проденьте кабель питания радиатора.Подключите кабель питания под напряжением к резервной выходной клемме твердотельного реле. Подсоедините токоведущий и нейтральный кабели к токоведущим и нейтральным кабелям входа внутри распределительной коробки. Закройте распределительную коробку.

5. Проверьте элементы управления.

Для проверки подключите Heat Link, адаптер питания и пробки радиатора и включите их. Нажмите среднюю кнопку на Heat Link, и цепь управления замкнется, включив реле; в свою очередь, это замыкает цепь на радиатор и включает его.Нажмите кнопку, чтобы выключить обогрев. Разместите радиатор и распределительную коробку там, где они вам нужны, и включите их.

Теперь вы можете следовать инструкциям, чтобы настроить термостат Nest на работу, разместив его в любом месте. С термостата я рекомендую установить тип нагрева на электрический. Вы можете найти эту настройку в меню Nest: Equipment, Pro Setup. Выберите другой тип котла и установите его на электрический.

Теперь вы можете использовать свой обучающий термостат Nest, как если бы он был подключен к традиционной системе водяного отопления.

Электронный термостатический клапан радиатора TRV, цифровой программируемый

Электронный клапан термостата радиатора TRV, цифровой программируемый

Традиционные термостатические радиаторные клапаны (TRV) определяют температуру воздуха вокруг себя и регулируют поток воды через радиатор, на котором они установлены. Они не управляют котлом. Внутри традиционной термостатической головки TRV находится датчик, содержащий воск или жидкий материал, который расширяется при повышении температуры в помещении и сжимается при охлаждении.У них ограниченная точность, поэтому они обычно имеют только 1,2,3,4,5 настройки температуры.

Эта новая модель электронного TRV (eTRV) 2016 года оснащена цифровым контролем температуры, поэтому вы можете установить температуру в помещении на 21 градус по Цельсию или любую желаемую температуру. Его самым большим преимуществом является то, что вы также можете использовать эти eTRV для программирования времени включения / выключения и температуры для каждого радиатора в вашем здании, что может привести к значительной экономии энергии на 20-25%. Для каждого радиатора, который не включается без необходимости, это эффективно сокращает длину вашего отопительного контура, что означает, что температура воды в контуре центрального отопления возвращается к котлу с более высокой температурой.Большинство современных котлов будут использовать свои экономичные настройки, чтобы предотвратить запуск котла до тех пор, пока контур отопления не остынет в пределах одной очереди, чтобы сэкономить топливо. Этот eTRV позволяет регулировать температуру в нескольких комнатах в вашем доме или на рабочем месте.

Установка более высокой температуры TRV не приведет к более быстрому нагреву помещения. Насколько быстро нагревается помещение, зависит от размера котла и радиатора. Установка более низкого значения TRV приведет к тому, что в помещении будет поддерживаться более низкая комфортная температура, и будет экономиться энергия.Для измерения температуры TRV требуется свободный поток воздуха, поэтому они не должны быть закрыты шторами или заблокированы мебелью.

Подходит для клапана 30 мм.

e-TRV Технические характеристики

• Головка винта M30 (30 мм) x 1,5 мм для соединения с корпусом клапана.
• ЖК-дисплей с подсветкой хорошо читается.
• Простая установка
• Пять кнопок для удобства использования.
• 7 дней 24-часовое программирование
• На дисплее отображается заданная температура или измеренная температура и время.
• Отображение температуры в градусах Цельсия.

Технические характеристики

• Рабочее напряжение термостата: Требуются 2 батарейки AA 1,5 В.
• Резервное хранилище: программная память EEPROM
• Возможности переключения: ручное или 7-дневное 24-часовое программирование
• Температурные настройки: 5 ° C ~ 35 ° C, с шагом 0,5 ° C.
• Точность: +/- 0,5 ° C
• Размеры термостата: φ55 * 69 мм
• Максимальное удлинение: 5,0 мм
• Цвет: белый
• Степень защиты IP: IP20
• Сертификация: CE

Посмотрите, как можно сэкономить дополнительные деньги, посетив наш интерактивный дом по энергосбережению здесь

Установите термостаты на радиаторы для повышения эффективности

Ваша система отопления в Чикаго сильно зависит от старых паровых радиаторов? Вы не единственный – в США этот тип отопления распространен, и в некоторых системах установлены радиаторы, которым уже несколько десятилетий или даже столетие.«Если он не сломан, не чините его» – это старая эко-пословица, но никто ничего не сказал об обновлении … именно это вы можете сделать, чтобы ваши радиаторы работали более эффективно в течение всего срока их эксплуатации. жизни.

Каждый раз, когда гремит тепло, может показаться, что внутри ваших радиаторов застряли карлики (на самом деле это признак того, что что-то не так, и вам следует вызвать профессионала, чтобы посмотреть), но они не очень умны, как вы, возможно, заметили, когда температура приближается к кипящей, и вы носите майки, пока на улице -10.Это связано с тем, что для настройки отдельных температур обычно требуется возиться с труднодоступными ручками. Радиаторы не просты в использовании и не программируемы, как умные термостаты.

Вы можете изменить все это, заменив старый клапан на термостатический, что позволит лучше контролировать температуру. Еще лучше, вам не нужно быть очень опытным мастером, чтобы сделать это, хотя вы, конечно, можете нанять мастера, если чувствуете себя немного неуверенно.

Вот что вам нужно сделать:

1.Начните с слива воды из радиаторов. Это может запачкаться, поэтому не забудьте надеть одежду, к которой вы не очень привязаны (лучше пока оставьте эту Веру Ван в шкафу), и расстелите пластик по полу, чтобы не пролить пролитую жидкость.

2. Снимите старый клапан и штуцер (деталь, которая соединяет сам радиатор с клапаном). Вам понадобится специальный инструмент для снятия втулки, поэтому обязательно возьмите его, когда будете покупать запасную втулку и термостатический клапан в хозяйственном магазине, чтобы избежать “ох!” момент.

3. После того, как вы разобрали клапан и насадку, сделайте то же самое в обратном порядке с новым клапаном и штуцером, с помощью небольшого количества герметика для труб, однониточного капилляра и смазки для труб, чтобы убедиться, что он хорошо герметичен. Вы определенно не хотите протекать, когда закончите, так как они могут повредить пол и вызвать другие проблемы.

4. Когда вы закончите, прикрепите датчик сбоку к крышке радиатора, подсоедините датчик к клапану и установите крышку на место.

Ваш готовый проект значительно повысит энергоэффективность на уровне комнаты.Вашему котлу не придется так сильно работать, чтобы обогревать пустые неиспользуемые комнаты или поддерживать температуру в доме ночью, когда люди спят, и в результате вы будете иметь гораздо меньшие счета за электроэнергию! Неплохо для дневной работы, а?

Кэти Маркс пишет для Networx.com.

Обновлено 19 апреля 2018 г.

Термостат с электроприводом | ДВИГАТЕЛЬ

Термостаты были важным компонентом автомобильных двигателей внутреннего сгорания на протяжении почти столетия.Изначально термостаты использовались для ускорения прогрева двигателя и уменьшения износа поршневых колец. Сегодня термостаты играют важную роль в повышении эффективности сгорания двигателя и сокращении выбросов. Для выполнения этой задачи функции термостата контролируются электронным блоком управления двигателя (ЭБУ), обеспечивая точное регулирование температуры в зависимости от нагрузок двигателя.

Процесс сгорания в двигателе легкового автомобиля оптимально протекает при рабочей температуре около 230 ° F.Однако в более старых двигателях температура двигателя поддерживалась ниже этого идеального температурного уровня, чтобы предотвратить повреждение компонентов. Поскольку двигателю требуется определенный запас мощности, особенно при работе с полной нагрузкой, обычные термостаты начинают открываться при температуре двигателя примерно 110 ° F путем размыкания контура охлаждающей жидкости.

Самый простой тип термостата – это термостат с байпасным клапаном. У них есть чувствительный элемент, содержащий смесь воска и алюминия, которая расширяется при нагревании.Когда двигатель холодный, воск твердый; при расширении чувствительный элемент скользит, открывая клапан и позволяя охлаждающей жидкости течь к радиатору. Пружина растяжения прижимается к чувствительному элементу и закрывает клапан, когда рабочая температура падает ниже уровня открытия термостата. Этот процесс может происходить несколько раз в день, особенно в более холодном климате.

Эта технология, которая надежно работает и по сей день, используется в течение десятилетий, но настройку открытой температуры термостата можно лишь слегка отрегулировать, изменив восковую смесь в чувствительном элементе.

Отображение оптимальной производительности

Новые технологии приближают эффективность двигателя и качество сгорания к оптимальным условиям эксплуатации. Поскольку мы приближаем двигатель к желаемому диапазону 230 °, чтобы улучшить как выбросы, так и экономию топлива, нам нужна более совершенная технология термостатов.

Термостат с электроприводом (также называемый управляемым по карте) обеспечивает более широкую и быструю работу, чем традиционные термостаты. Помимо механической функции парафинового чувствительного элемента, электрические термостаты включают в себя электрический нагреватель внутри чувствительного элемента.Этот обогреватель управляется ЭБУ автомобиля, который получает информацию о скорости и условиях нагрузки двигателя. Он использует эту информацию для регулирования температуры охлаждающей жидкости. Набор данных или карта хранятся в блоке управления двигателем, чтобы определять, когда и как добавляется тепло для обеспечения оптимальной производительности двигателя.

Следовательно, термостат может значительно быстрее влиять на температуру, позволяя двигателю работать при различных нагрузках и рабочих условиях в соответствующем оптимальном диапазоне.

Этот уровень регулирования температуры дает несколько преимуществ:

• оптимальное сгорание за счет повышенной температуры стенок цилиндра и компонентов;
• снижение расхода топлива за счет снижения вязкости моторного масла и, как следствие, снижения потерь на трение;
• более низкие выбросы загрязняющих веществ за счет улучшенного сгорания;
• улучшенная выходная мощность при полной нагрузке за счет пониженной температуры охлаждающей жидкости;
• повышенный комфорт за счет более высоких температур охлаждающей жидкости и, как следствие, улучшенных характеристик обогрева салона.

Как это работает

В стандартном режиме работы термостат с электроприводом работает так же, как и обычный термостат, только при более высокой температуре двигателя. Охлаждающая жидкость обтекает парафин чувствительного элемента теплового расширения. При повышении температуры расширяющийся материал плавится, увеличиваясь в размерах и перемещая поршень, что, в свою очередь, увеличивает объем потока охлаждающей жидкости. Если температура падает, пружина толкает поршень обратно в исходное положение, уменьшая расход охлаждающей жидкости или полностью закрывая контур охлаждающей жидкости.

В условиях частичной нагрузки (езда по городу) термостат стабилизирует двигатель при более высокой температуре, дольше оставаясь закрытым, чтобы получить такие преимущества, как хороший отклик мощности, снижение выбросов и снижение трения (с соответствующим снижением расхода топлива).

При внезапной сильной нагрузке срабатывает дополнительный источник тепла с термостатом, управляемым картой. Как только условия сохраненной рабочей карты выполнены, нагревательный элемент, встроенный в расширительный материал, включается системой управления двигателем.Этот дополнительный источник тепла позволяет воску быстрее расширяться, полностью открывая термостат независимо от фактической температуры охлаждающей жидкости, поэтому поток охлаждающей жидкости увеличивается, что позволяет двигателю немедленно работать в оптимальном температурном диапазоне без опасности перегрева.

Поскольку электрический термостат управляется компьютером двигателя и сопоставляется с условиями движения, при устранении внезапного повышенного спроса ток отключается к электронагревательному блоку, и термостат снова действует как традиционный восковой блок с полностью открытой температурой. примерно 230 ° F.Эти действия могут происходить много раз в день, особенно если транспортное средство движется в горах, где двигатель и система охлаждения будут испытывать высокие требования при подъеме на уклон, а затем могут охладиться на 30–50 ° F при спуске с другой стороны. . Прелесть этой концепции и конструкции заключается в том, что они работают совершенно незаметно для водителя и работают в течение всего срока службы термостата без необходимости обслуживания.

Рекомендации для вторичного рынка

Как и в случае с обычными термостатами, термостаты с электроприводом не подвержены износу материалов; они не требуют обслуживания и рассчитаны на весь срок службы двигателя.Однако внешние факторы, такие как использование низкокачественной охлаждающей жидкости и отказ от регулярного обслуживания охлаждающей жидкости, могут привести к повреждению материала. Другие возможные причины отказа включают предыдущие повреждения, вызванные термической перегрузкой или загрязнением из-за работ, проведенных в системе охлаждения, например, при замене охлаждающей жидкости или водяного насоса, радиатора, шланга охлаждающей жидкости, ремня ГРМ или клинового ремня. .

Техническим специалистам важно помнить, что термостат, управляемый MAP, является лишь частью более сложной системы охлаждения, состоящей из каналов охлаждающей жидкости в двигателе, камеры смешивания охлаждающей жидкости вокруг термостата, шлангов охлаждающей жидкости, радиатора, электрических вентиляторов и самой охлаждающей жидкости. .При замене неисправных деталей в системе охлаждения, термостаты и / или встроенные термостатические кожухи также всегда следует заменять одновременно, потому что любая потеря функциональности или даже полный отказ может иметь серьезные последствия, включая повреждение двигателя.

Билл Макнайт, руководитель группы по обучению в MAHLE Aftermarket, Inc., ранее также занимал должности директора по обучению и директора по маркетингу подшипников Clevite. Он представляет продукцию MAHLE Aftermarket для подшипников и поршневых колец на выставках NASCAR, NHRA Drag Racing, дизельных автоспорта, Formula Drift и на большинстве других спортивных площадок.Он является членом PERA и AERA и провел множество презентаций для обеих организаций.

.
