Диаметры стальных труб: таблица размеров и сортамент

При покупке продукции очень помогает таблица размеров труб стальных, содержащая информацию о внутренних и наружных диаметрах. Это способ ускорить покупку, а значит, и вашу работу. В промышленности, производстве и строительстве могут требоваться изделия с любыми параметрами. Мы привели основные  размеры стальных труб, выпускаемых в нашей стране, и доступных для заказа на сайте компании «Региональный дом металла».

Сортамент	Резьба, дюйм	Наружный диаметр
		Шовная водо/газопроводная	Бесшовная
10	3/8	17	16
15	1/2	21,3	20
20	3/4	26,8	26
25	1	33,5	32
32	1 1/4	42,3	42
40	1 1/2	48	45
50	2	60	57
65	2 1/2	75,5	76
80	3	88,5	89
90	3 1/2	101,3	102
100	4	114	108
125	5	140	133
150	6	165	159

Диаметры стальных труб

---

Если вас интересует сортамент стальных труб по диаметрам, изучите государственные стандарты, определяющие параметры во время производства. К примеру:

• Горячедеформированные, бесшовные – ГОСТ 8732-78;
• Холоднодеформированные, бесшовные – ГОСТ 8734-75;
• Электросварные прямошовные – ГОСТ 10704-91;
• Водогазопроводные – ГОСТ 3262-75.

Как можно заметить, на каждый тип изделий имеется уникальный стандарт. Если вам требуется выяснить, какие габариты по норме может иметь труба стальная, таблица диаметров приведена непосредственно в тексте ГОСТа. Все эти документы доступны в интернете, и вы можете ознакомиться с их текстом. Соблюдение этих норм, в т.ч. по размерам (D, условный проход, толщина стенки) – требования, проверяемые специалистами. Их соблюдение обязательно для сертификации.

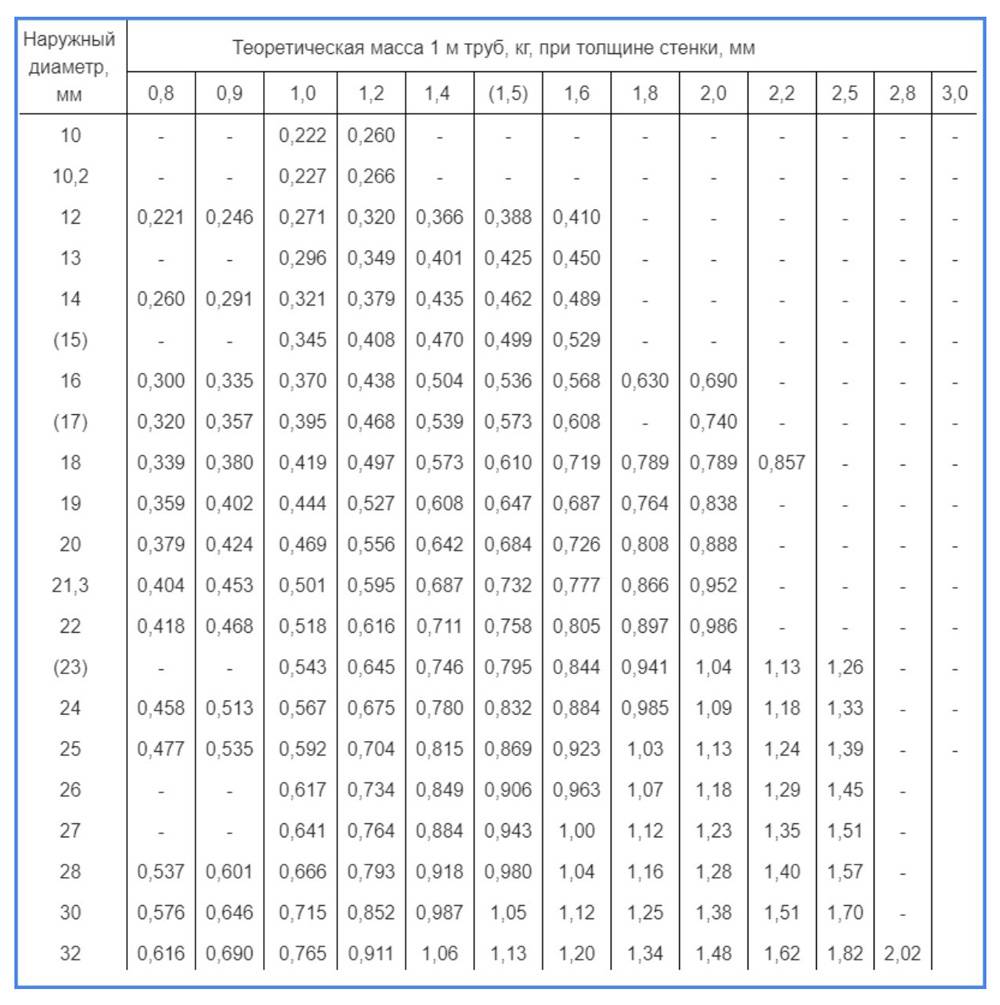

Таблица толщины стенок и диаметров стальной трубы

---

В наличии и под заказ все ключевые размеры, производимые российскими и зарубежными предприятиями. Если вам, к примеру, нужна труба стальная диаметром 60 мм в СПб, обратитесь к менеджерам «РДМ».

Наши сотрудники легко подберут требуемые образцы, уточнят кол-во и наличие по складам, расскажут вам, как оформить заказ, оплатить его, решить вопрос с доставкой со склада на ваш объект.

В ассортименте имеются трубы большого диаметра стальные. Они используются для прокладки нефтепроводов, газопроводов. Также их применяют для защиты различных коммуникаций от повреждений. Используются как для внешней, так и для подземной укладки. Обладают хорошей свариваемостью с высокой надёжностью сварного шва.

Любой внутренний диаметр стальных труб, требуемый вам для создания каких-либо инженерных конструкций, доступен в продаже на нашем сайте. Всё, что вам требуется – уточните параметры, сообщите тип изделия. Консультант проверит наличие в базе, сообщит вам стоимость. Далее останется только принять ваш заказ. Отправка осуществляется оперативно, и возможна не только по Санкт-Петербургу, но и в любой город России.

Таблица диаметров стальных труб | Размеры

Диаметры электросварных круглых труб ГОСТ 10704

Параметры трубы (наружный диаметр)				Сталь	Толщина Стенки, мм
Ø 16	Ø 18	Ø 19	Ø 20	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 25	Ø 28	Ø 30	Ø 32	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 35	Ø 38	Ø 40	Ø 42	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 48	Ø 51	Ø 57	Ø 60	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 76	Ø 89	Ø 102	Ø 108	ст3 ст20 09Г2С	от 2 до 10 мм
Ø 114	Ø 127	Ø 133	Ø 159	ст3 ст20 09Г2С	от 3 до 10 мм
Ø 219	Ø 273	Ø 325	Ø 377	ст3 ст20 09Г2С	от 3 до 12 мм
Ø 426	Ø 530	Ø 630	Ø 720	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 820	Ø 920	Ø 1020	Ø 1220	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1320	Ø 1420	Ø 1520	Ø 1620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1720	Ø 1820	Ø 1920	Ø 2020	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2120	Ø 2220	Ø 2520	Ø 2620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2720	Ø 2820			17Г1С ст3 ст20 09Г2С	от 4 до 50 мм

Диаметр трубы водогазопроводной ВГП ГОСТ 3262-75

Условный проход, внутренний диаметр мм	Наружный диаметр, мм	Сталь	Толщина стенки, мм
Ø 6 ду	Ø 10,2	ст20, ст10, ст1-3 сп/пс	1,8; 2; 2,5
Ø 8 ду	Ø 13,5	ст20, ст10, ст1-3 сп/пс	2; 2. 2; 2,8
Ø 10 ду	Ø 17,0	ст20, ст10, ст1-3 сп/пс	2; 2.2; 2,8
Ø 15 ду	Ø 21,3	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 20 ду	Ø 26,8	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 25 ду	Ø 33,5	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 32 ду	Ø 42,3	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 40 ду	Ø 48,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4
Ø 50 ду	Ø 60,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4,5
Ø 65 ду	Ø 75,5	ст20, ст10, ст1-3 сп/пс	3,2; 4; 4,5
Ø 80 ду	Ø 88,5	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 90 ду	Ø 101,3	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 100 ду	Ø 114,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5
Ø 125 ду	Ø 140,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5
Ø 150 ду	Ø 165,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5

Диаметры бесшовных труб ГОСТ 8732-78 и ГОСТ 8734-75

Параметры трубы (наружный диаметр)								Сталь	Толщина стенки, мм
трубы горячедеформированые
Ø 20	Ø25	Ø28	Ø30	Ø32	Ø35	Ø38	Ø40	ст10, ст20, 09г2с	от 2,5-8
Ø 42	Ø 45	Ø 50	Ø 51	Ø 54	Ø 57	Ø 73	Ø 76	ст10, ст20, 09г2с	от 2,5-8
Ø 89	Ø 102	Ø 108	Ø 114	Ø 121	Ø 127	Ø 133	Ø 140	ст10, ст20, 09г2с	от 4-12
Ø 146	Ø 152	Ø 159	Ø 168	Ø 180	Ø 194	Ø 203	Ø 219	ст10, ст20, 09г2с	от 4-15
Ø 245	Ø 273	Ø 299	Ø 325	Ø 351	Ø 377	Ø 402	Ø 406	ст10, ст20, 09г2с	от 4-25
Ø 426	Ø 450	Ø 465	Ø 480	Ø 500	Ø 530	Ø 550		ст10, ст20, 09г2с	от 4-25
трубы холоднодеформированые (наружный диаметр)
Ø 6	Ø 7	Ø 8	Ø 9	Ø 10	Ø 11	Ø 12	Ø 13	ст10, ст20, 09г2с	от 1-2
Ø 14	Ø 15	Ø 16	Ø 17	Ø 18	Ø 19	Ø 20	Ø 21	ст10, ст20, 09г2с	от 1,6-3,5
Ø 22	Ø 23	Ø 24	Ø 25	Ø 26	Ø 27	Ø 28	Ø 29	ст10, ст20, 09г2с	от 1,8-4,5
Ø 30	Ø 32	Ø 34	Ø 35	Ø 36	Ø 38	Ø 40	Ø 42	ст10, ст20, 09г2с	от 2,5-7
Ø 45	Ø 48	Ø 50	Ø 51	Ø 53	Ø 54	Ø 56	Ø 57	ст10, ст20, 09г2с	от 4-9,5
Ø 60	Ø 63	Ø 65	Ø 68	Ø 70	Ø 73	Ø 75	Ø 76	ст10, ст20, 09г2с	от 5-12
Ø 80	Ø 83	Ø 85	Ø 89	Ø 90	Ø 95	Ø 100	Ø 102	ст10, ст20, 09г2с	от 7-18
Ø 108	Ø 110	Ø 120	Ø 130	Ø 140	Ø 150	Ø 160	Ø 170	ст10, ст20, 09г2с	от 9-24
Ø 180	Ø 190	Ø 200	Ø 210	Ø 220	Ø 240	Ø 250		ст10, ст20, 09г2с	от 18-24

Строительство, сельское хозяйство, пищевая и химическая промышленность, бытовые и гражданские нужды – вот далеко не полный список сфер, в которых используются стальные трубы. Стальные трубы могут иметь не только круглую форму, они могут иметь квадратное, овальное или прямоугольное сечение. Несмотря на это, данная продукция имеет две общие характеристики: геометрические и технические.

Геометрические характеристики выражаются следующими показателями:

• длина труб;
• толщина их стенок;
• диаметры внутренний/внешний.

Характеристики, размеры труб, требования к их производству и эксплуатации, устанавливаются специальными стандартами. ГОСТы разрабатываются и принимаются с учетом материалов, используемых при изготовлении проката, а также технологии его производства.

В России диаметры трубы измеряются и указываются в миллиметрах, однако в таблицах можно увидеть обозначение диаметра труб в дюймах: 1 дюйм = 25,4 мм. Дюймовое обозначение диаметра обычно используется либо на импортной продукции, либо для обозначения размера на ВПГ-трубах.

Трубный прокат по ГОСТ

Диаметр труб – основная характеристика трубного проката, благодаря которой производятся необходимые расчеты. Диаметр металлических труб регламентируется ГОСТ 10704-91, который разделяет изделия на несколько категорий:

• Малого – изделия, которые имеют следующее значение: не более 114 мм.
• Среднего диаметра – прокат величиной от 114 до 530 мм.
• Большого диаметра – труба, размер которой превышают 508 мм. Классификация производится в соответствии с внешним диаметром трубы.

Диаметр стальной трубы определяют таким образом:

• Для бесшовных и электросварных видов труб – по наружному диаметру.
• Для водогазонапорных труб в соответствии с показателем условного прохода – приближенного до значений стандартного ряда номинального размера внутреннего диаметра. Величина условного диаметра металлических труб определяется параметрами, изложенными в ГОСТ 355-52.

Условный проход является условной величиной (Dy – в прошлом, DN – сейчас), которая применяется при стандартизации диаметра трубного проката, когда при одинаковом наружном диаметре труб, внутренний размер значительно различается. DN не просто определяет пропускную способность трубного проката, но и дает возможность правильно подбирать к трубным системам фитинги и другую арматуру. ГОСТ 28338-89 классифицирует трубы именно по значению DN.

Как самостоятельно узнать размеры изделия

Стандарты внешних диаметров и толщины стенок, используемые в системе водогазопровода, устанавливает ГОСТ З262-75, на электросварные трубы – стандарт 10705-80/10704-91. Значение внутреннего диаметра можно узнать, посмотрев на маркировку изделия. Однако в том случае, если необходимо провести ремонт систем коммуникаций, а данные о внутреннем диаметре уже установленных труб неизвестны, для проведения расчетов диаметра можно использовать формулу:

• d = D — 2*S
• Где d – показатель диаметра трубы (внутренняя часть)
• D – показатель наружного диаметра
• 2S – удвоенная толщина стенки

Итак, чтобы самостоятельно рассчитать параметры, необходимо измерить сантиметром или рулеткой толщину стенки трубы и ее окружность.

Таблица соответствия стандартов размеров стальных труб



Таблица соответствия условного прохода стальных труб, дюймовой резьбы и наружных диаметров стальных и полимерных труб
Условный проход трубы Dy, мм	Диаметр резьбы G”, дюйм	Наруженный диаметр трубы Dn, мм
		ВГП	ЭС, БШ	Полимерная
10	3/8″	17	16	16
15	1/2″	21. 3	20	20
20	3/4″	26.8	26	25
25	1″	33.5	32	32
32	1 1/4″	42.3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75. 5	76	75
80	3″	88.5	89	90
90	3 1/2″	101.3	-	-
100	4″	114	108	110
125	5″	140	133	125
150	6″	165	159	160
160	6 1/2″	-	180	180
200	-	-	219	225
225	-	-	245	250
250	-	-	273	280
300	-	-	325	315
400	-	-	426	400
500	-	-	530	500
600	-	-	630	630
800	-	-	820	800
1000	-	-	1020	1000
1200	-	-	1220	1200

ВГП – трубы стальные водоводогазопроводные ГОСТ 3263-75
ЭС – трубы стальные электросварные прямошовные ГОСТ 10704-91
БШ – трубы стальные бесшовные горячедеформированные ГОСТ 8732-78, ГОСТ 8731-74 (от 20 до 530 мм)



ISO дюйм	ISO мм	SMS мм	DIN мм	Ду
1/8	10,30			5
1/4	13,70	6,35		8
3/8	17,20	9,54	12,00	10
1/2	21,30	12,70	18,00	15
3/4	26,90	19,05	22 (23)	20
1/2	33,70	25,00	28,00	25
1 1/4	42,40	31,75	34 (35)	32
1 1/2	48,30	38,00	40 (43)	40
2	60,30	50,80	52 (53)	50
2 1/2	76,10	63,50	70,00	65
3	88,90	76,10	84 (85)	80
4	114,30	101,60	104,00	100
5	139,70	129,00	129,00	125
6	168,30	154,00	154,00	150
8	219,10	204,00	204,00	200
10	273,00	254,00	254,00	250

Все размеры водопроводных труб в мм и дюймах по таблице

На чтение 5 мин. Просмотров 8.7k. Опубликовано 25.11.2018 Обновлено 23.04.2019

Каждому человеку, который осуществляет прокладку водопровода или его ремонт придется ознакомиться с размерами водопроводных труб в мм и дюймах. Без этого не получится добиться качественных соединений и необходимой пропускной способности трубопровода. Разберем детальнее: почему существуют две системы измерения и как пересчитываются размеры.

Классификация водопроводных труб

Исторически величина измерения исчислялась в дюймах. Это значение в каждом государстве отличалось. Его условно приравнивали к:

• ширине указательного пальца;
• длине трех зерен ячменя из середины колоска;
• соотношению расстояния от кончика носа до большого пальца вытянутой руки короля Англии Генриха 1.

В следствие развития цивилизации и взаимоотношений между государствами — люди поняли, что для полноценной торговли использовать такую величину неудобно. По этой причине все перешли на общую мерную систему и расстояние начали измерять в метрах. Величина нынешнего метра закреплена в 1983 году на XVII Генеральной конференции по мерам и весам. На данном этапе она привязана к скорости света. Несмотря на это, диаметры в трубах водопровода продолжают измеряться дюймами. Официально признано, что эта единица приравнивается к 0,0254 метра, либо 25,4 мм.

Основные габаритные параметры

У каждой трубы водопроводной есть диаметр и прочие индивидуальные габариты:

• внутреннее расстояние между стенками;
• величина обусловленного прохода;
• номинальный диаметр;
• внешняя толщина;
• толщина стенки.

От этих величин зависит пропускная способность и рентабельность всей системы водопровода. При его проектировке, монтаже и ремонте необходимо быть особо внимательным к соблюдению данных размеров. Расхождение в 1 мм на одном соединении может привести к выходу из строя всей конструкции.

Таблица диаметров водопроводных труб

Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.

Стальная труба 76х3 подразумевает:

• наружный диаметр изделия 76 мм;
• толщина стенки 3 мм;
• внутренний проход будет составлять 70 мм.

Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.

2 пример. Труба из меди 1” подразумевает наружную толщину 1 дюйм, либо 25,4 мм.

Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения. Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители. Пластик между собой можно спаять, металл варится электро, газосваркой.

Стальные

Таблица размеров стальных труб

При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:

• крупного диаметра – от 508 мм;
• среднего – 114-530 мм;
• мелкого – до 114 мм.

В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:

• ½” — 12,7 мм;
• ¾” — 19,0 мм;
• 1” — 25,4 мм;
• 1½” — 38,1 мм.

Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.

Чугунные

Таблица размеров чугунных труб

Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.

Пластиковые

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

Таблица размеров пластиковых труб

• полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
• полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
• металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.

Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.

Как правильно перевести мм в дюймы

Таблица перевода дюймов в миллиметры

При прокладке водопровода либо замене его элементов необходимо хорошо ориентироваться в их соотношении. Для осуществления этих переводов мастера пользуются специальными таблицами. Сложность заключается в толщине стенки. Наглядный пример:

• возьмем изделие с наружной толщиной 1”, который должен приравниваться к 25,4 мм;
• диаметр резьбового соединения будет 33,249 мм.

Как просчитать диаметр трубы для водопровода? Резьба нарезается по наружной стороне стенки. Ее номинальное значение по отношению к внутреннему показателю получается условным обозначением. Следовательно, для ее расчета необходимо: к 25,4 мм добавить двойную толщину стенки изделия. В результате получится 33,249 мм. Часто встречаемые резьбовые соединения:

• ½” — 20,4…20,7 мм;
• ¾” — 25,9…26,2 мм;
• 1” — 32,7…33,0 мм;
• 1½” — 45,8…46,2 мм.

Как видим, в каждом случае присущи свои расхождения.

Таблица перевода диаметров водопроводных труб из дюймов в миллиметры

Таблица перевода дюймов в миллиметры

Заключение

При монтаже водопровода или замене его элементов необходимо строго соблюдать диаметр труб водоснабжения. В противном случае, при малейшем расхождении до 1 мм плотность и прочность герметического соединения будет под большим вопросом. Такая стыковка не может считаться надежной и в любой момент может привести к выходу из строя, дать течь.

Водогазопроводные трубы (ВГП) – таблица размеров, диаметра в соответствии ГОСТ

К группе водогазопроводных относятся стальные сварные трубы, используемые для организации газо-, водопроводов, отопительных систем, изготовления металлоконструкций. Способ сварки зависит от технологий, применяемых на заводе-изготовителе. Печная сварка – более дорогой процесс, но он позволяет получать изделия с точной геометрией, полностью удаленным гратом, хорошей гибкостью. Наиболее часто используют сварку токами высокой частоты.

Диаметры стальных водогазопроводных труб, согласно ГОСТу 3262-75

Эта группа трубных изделий классифицируется по Dу – условному проходу. Наружный диаметр водогазопроводных труб, имеющих одну величину условного прохода, остается неизменным, а толщина стенки меняется. Истинный внутренний диаметр точно равен величине Dу в редких случаях. Его значение округляется в соответствии с таблицей. Приведем пример. Для труб с Dу 10 наружный диаметр равен 17 мм, а истинный внутренний: для легких труб – 13 мм, обычных – 12,6 мм, усиленных – 11,2.

Таблица размеров водогазопроводных труб (ВГП) по ГОСТу 3262-75

Условный проход, Dу	Наружный диаметр, мм	Легкие		Обычные		Усиленные
		Толщина стенки, мм	Масса, кг	Толщина стенки, мм	Масса, кг	Толщина стенки, мм	Масса, кг
6	10,2	1,8	0,37	2,0	0,4	2,5	0,47
8	13,5	2,0	0,57	2,2	0,61	2,8	0,74
10	17,0	2,0	0,74	2,2	0,8	2,8	0,98
15	21,3	2,5	1,16	2,8	1,28	3,2	1,43
20	26,8	2,5	1,5	2,8	1,66	3,2	1,86
25	33,5	2,8	2,12	3,2	2,39	4,0	2,91
32	42,3	2,8	2,73	3,2	3,09	4,0	3,78
40	48,0	3,0	3,33	3,5	3,84	4,0	4,34
50	60,0	3,0	4,22	3,5	4,88	4,5	6,16
65	75,5	3,2	5,71	4,0	7,05	4,5	7,88
80	88,5	3,5	7,34	4,0	8,34	4,5	9,32
100	114,0	4,0	10,85	4,5	12,15	5,0	13,44

Трубы поступают в продажу отрезками 4-12 м.

Типы и размеры стальных водогазопроводных труб в соответствии с ГОСТом 3262-75

Сортамент представлен в широком диапазоне, позволяющим выбрать оптимальный вариант для конкретной задачи.

• Легкие (тонкостенные) трубы допустимы к применению в системах транспортировки газа низкого давления. Это связано с отсутствием агрессивных сред, провоцирующих коррозионное разрушение внутренних стенок.
• Трубы со средней толщиной стенок – прекрасный вариант для холодного водоснабжения. Предпочтительно приобретать оцинкованные изделия, обеспечивающие более длительный срок службы и лучшее качество воды.
• Усиленные – предназначены для условий, предусматривающих сильное воздействие агрессивных сред. Это трубы для передачи горячей воды и жидкости в отопительной системе.

Продукция выпускается «черной» (без защитного цинкового слоя) и оцинкованной, с резьбой (накатанной или нарезанной) или без нее. Для оцинкованных труб оптимальным является соединение с помощью резьбовых фитингов, поскольку сварка сопровождается выгоранием цинкового слоя, что вредит здоровью человека и ослабляет трубы. «Черные» трубы чаще всего сваривают, что позволяет получать долговечный, герметичный стык. Но при самостоятельном проведении монтажных работ или прокладке трубопровода в углах, близко к стене предпочитают использовать резьбовые соединения.

По требованию потребителя предприятие-изготовитель водогазопроводных труб может предоставить следующие услуги:

• на трубах диаметром не менее 5 мм, предназначенных для сварки, снять фаски под углом 35-40° к торцу;
• на обычных и усиленных трубах с Dу не менее 10 с двух сторон нарезать резьбу;
• укомплектовать муфтами (по одной на трубу).

Таблица размерного ряда стандарта DIN, SMS, ISO, ГОСТ

Таблица размерного ряда стандарта DIN, SMS, ISO, ГОСТ

Возможные технические проблемы, связанные с несоответствием размеров условного и наружного диаметра труб, производимых по разным качественным стандартам

Благодаря международной производственной кооперации на российский рынок трубопроката без каких-либо серьезных проблем попадает соответствующая продукция, произведенная в странах Европейского союза, в США, Китае, и т. д.

Из-за различий в производственных стандартах в процессе укладки и монтажа трубопроводов у исполнителей часто возникают многочисленные технические проблемы, связанные с несоответствием принципиально важных физических параметров у труб, сертифицированных по разным качественным стандартам. Это DIN, SMS, ISO и действующий на территории России и ТС ГОСТ.

Наиболее уязвимым с технологической точки зрения моментом считается несовпадение размеров наружных диаметров труб и арматуры. В таком случае на этапе монтажа трубопроводной магистрали при стыковке возникают сложности, замедляющие выполнение производственного графика укладки трубопровода и повышающие стоимость сметы любого аналогичного проекта.

Полезное справочное пособие для сотрудников, отвечающих за закупки труб, арматуры и прочего оборудования

Приведенная ниже таблица соответствия ГОСТ служит справочным пособием для специалистов отделов материально-технического снабжения компаний, занимающихся проектированием, укладкой и монтажом трубопроводов. Лишь взглянув на таблицу, специалисту становится ясно, что наряду с отечественным производственным ГОСТом для труб из нержавеющей стали такой же универсальностью обладает и стандарт iso (International Standart Organization).
В данной таблице соответствия размеров труб из нержавейки, произведенных согласно различным производственным стандартам качества, в каждой из ее ячеек вертикально в порядке возрастания (сверху вниз) расположены размеры условного и наружного диаметра в дюймах и миллиметрах, соответствующие 4 основным стандартам:

Таблица соответствия размерных рядов стандартов DIN, SMS, ISO, ГОСТ
Стандарт		DIN	SMS	ISO	ГОСТ
Условный диаметр, дюйм	Условный диаметр (DN, Ду), мм	Наружный DIN диаметр, мм	Наружный SMS диаметр, мм	Наружный ISO диаметр, мм	Наружный ГОСТ диаметр, мм
1 / 8″	5			10,3	6
1 / 4″	8		6,35	13,7	8 (9)
3 / 8″	10	12 (13)	9,54	17,1	10 (12)
1 / 2″	15	18 (19)	12,70	21,3	14 (16)
3 / 4″	20	22 (23)	19,05	26,9	18 (20)
1″	25	28 (29)	25,00	33,7	25
1 1 / 4″	32	34 (35)	31,75	42,4	38
1 1 / 2″	40	40 (43)	38,00	48,3	45
2″	50	52 (53)	50,80	60,3 (57)	57
2 1 / 2″	65	70	63,50	76,1	76
3″	80	85 (84)	76,10	88,9	89
4″	100	104	101,60	114,3	108
5″	125	129	129,00	139,7	133
6″	150	154	154,00	168,3	159
8″	200	204	204,00	219,1	219
10″	250	254	254,00	273,0	273
12″	300			323,9	325
14″	350			355,6	377
16″	400			406,4	426
20″	500			508,0	530
24″	600			609,6	630
28″	700			711,2	730
32″	800			812,0	820

Таблица соответствия din имеет целый ряд пустых ячеек, указывающих на то, что стандарт din на территории России и стран ТС используется крайне редко для труб с условным диаметром в мм, в размерной дельте от 300 до 800 мм. Точно такой же уникальностью характеризуется и стандарт sms, разработанный в Швеции более полувека назад.

таблица с размерами, ГОСТы, диаметр, вес

Водогазопроводные (ВГП) трубы – разновидность стальных сварных труб, отличающаяся высоким качеством сварного шва. Технические условия на стальные трубы ВГП, применяемые для организации трубопроводных систем водо-, газо-, теплоснабжения, регламентируются ГОСТом 3262-75.

Особенности производства

Водогазопроводные трубы изготавливают из трубной заготовки – штрипса, которую формуют, а затем сваривают продольным швом печной или дуговой сваркой. Шов обычно располагается параллельно продольной оси трубного изделия. В месте сварки стандартом допускается некоторое утолщение, приводящее к небольшому уменьшению внутреннего диаметра. Каждая труба проходит проверку сварного шва способами неразрушающего контроля, после чего проведение гидравлических испытаний становится необязательным мероприятием.

Штрипс производят способом горячей прокатки из углеродистых сталей обыкновенного качества и качественных конструкционных. Стали обыкновенного качества изготавливаются в соответствии с ГОСТом 380-2005. Они сочетают доступную стоимость, хорошую прочность, свариваемость без ограничений.

Для повышения коррозионной стойкости трубные изделия цинкуют способом горячего цинкования. Толщина цинкового покрытия должна быть не менее 30 мкм. На торцах защитный слой отсутствует. Такая продукция используется для прокладки в условиях повышенной влажности. Существует и другой вариант защиты трубного изделия от коррозионного разрушения – грунтование, а затем – покрытие лакокрасочными составами для металла. Также для покрытия используются эмали «два в одном» (грунтовка+окрашивающий состав) или «три в одном» (преобразователь ржавчины+грунт+краска).

Сортамент водогазопроводных труб

Основная размерная характеристика труб ВГП – условный проход (Ду), которому соответствует определенный наружный диаметр. Условный проход примерно равен внутреннему диаметру изделия, округленному до ближайшей нормативной величины. По толщине стенок различают трубные изделия легкой, обыкновенной, усиленной серий.

Для удобного монтажа на конец труб ВГП может быть нарезана или накатана резьба (на изделиях обыкновенной и усиленной серий). Особенно это актуально для оцинкованной продукции, поскольку она стыкуется с помощью резьбовых соединений. Сварка оцинкованных труб нежелательна, поскольку при этом цинк выгорает с образованием ядовитых соединений, а участки, которые остались без защитного цинкового покрытия, быстро ржавеют.

Трубную продукцию выпускают мерной и немерной длины. Наиболее популярны отрезки длиной 6 м, поскольку они удобны в перевозке и монтаже.

Таблица размеров и весов 1 м водогазопроводных (ВГП) труб, выпускаемых в соответствии с ГОСТом 3262-75

Условный проход	Наружный диаметр, мм	Толщина стенки, мм, серии			Масса 1 м, кг, серии
		Легкая	Обыкновенная	Усиленная	Легкая	Обыкновенная	Усиленная
6	10,2	1,8	2,0	2,5	0,37	0,4	0,47
8	13,5	2,0	2,2	2,8	0,57	0,61	0,74
10	17,0	2,0	2,2	2,8	0,74	0,8	0,98
15	21,3	2,35	–	–	1,1	–	–
15	21,3	2,5	2,8	3,2	1,16	1,28	1,43
20	26,8	2,35	–	–	1,42	–	–
20	26,8	2,5	2,8	3,2	1,5	1,66	1,86
25	33,5	2,8	3,2	4,0	2,12	2,39	2,91
32	42,3	2,8	3,2	4,0	2,73	3,09	3,78
40	48,0	3,0	3,5	4,0	3,33	3,84	4,34
50	60,0	3,0	3,5	4,5	4,22	4,88	6,16
65	75,5	3,2	4,0	4,5	5,71	7,05	7,88
90	88,5	3,5	4,0	4,5	7,34	8,34	9,32
90	101,3	3,5	4,0	4,5	8,44	9,6	10,74
100	114,0	4,0	4,5	5,0	10,85	12,15	13,44
125	140,0	4,0	4,5	5,5	13,42	15,04	18,24
150	165,0	4,0	4,5	5,5	15,88	17,81	21,63

По классам точности трубы ВГП разделяют на две категории – обычной и повышенной точности.

Области применения

Основная и наиболее обширная область применения труб ВГП – организация трубопроводных систем холодного и горячего водоснабжения, отопления, разводка к потребителям газа низкого давления. Прокладка трубопроводов осуществляется с помощью сварки, на резьбовых соединениях, с использованием дополнительных фитингов и арматуры.

Благодаря высокой надежности сварного шва, эта металлопродукция широко применяется для создания металлоконструкций, в том числе испытывающих серьезные нагрузки. Среди них:

• строительные леса;
• малые архитектурные формы – беседки, навесы, перголы;
• предметы мебели – этажерки, тумбы, стеллажи;
• стойки и каркасы для элементов наружной рекламы;
• ограждения, ворота, калитки.

Благодаря высокой прочности сварного шва и современным методам антикоррозионной обработки, труба ВГП имеет длительный рабочий период. Однако конкретный срок эксплуатации во многом зависит от условий окружающей среды и степени агрессивности жидкости или газа, передаваемых по трубопроводной системе.

Таблица размеров труб

– Rolled Alloys, Inc.

Загрузить техническое описание (.PDF)

Номинальный размер трубы (NPS) – это североамериканский набор стандартов, используемых для обозначения диаметра и толщины трубы. Размер трубы указывается двумя безразмерными числами: номинальным размером трубы (NPS) для внутреннего диаметра в дюймах и таблицей (Sched. Или Sch.) Для толщины стенки.

Получите дополнительную информацию о размерах и допусках труб.

РАСПИСАНИЕ ТРУБ ТОЛЩИНА СТЕНЫ (дюймы)
Номинал	O.D. Дюймы	10с	10	40-х и стандартная	40	80-е и E.H.	80	160
1/8	.405	.049	. 049	.068	.068	.095	.095
1/4	. 540	.065	.065	.088	.088	.119	.119
3/8	.675	.065	.065	.091	.091	.126	.126
1/2	. 840	.083	.083	.109	.109	.147	.147	. 187
3/4	1.050	.083	.083	. 113	.113	. 154	. 154	. 218
1	1.315	.109	.109	.133	.133	. 179	. 179	. 250
1 1/4	1,660	.109	.109	.140	.140	.191	.191	. 250
1 1/2	1.900	.109	.109	.145	.145	.200	.200	. 281
2	2,375	.109	. 109	. 154	. 154	. 218	. 218	. 343
2 1/2	2,875	. 120	. 120	. 203	. 203	. 276	.276	. 375
3	3.500	. 120	. 120	. 216	. 216	.300	.300	.437
3 1/2	4.000	. 120	.120	.226	.226	. 318	.318
4	4.500	. 120	. 120	. 237	. 237	.337	.337	. 531
4 1/2	5.000			. 247		.355
5	5,563	.134	.134	. 258	. 258	. 375	. 375	.625
6	6.625	.134	.134	. 280	. 280	.432	.432	. 718
7	7,625			.301		. 500
8	8.625	.148	.148	.322	.322	. 500	. 500	.906
9	9,625			. 342		. 500
10	10.750	.165	.165	.365	.365	. 500	.593	1,125
11	11.750			. 375		. 500
12	12.750	.180	. 180	. 375	.406	. 500	.687	1,312
14	14,000	. 188	. 250	. 375	.437	.500	. 750	1.406
16	16,000	. 188	. 250	. 375	. 500	. 500	. 843	1,593
18	18,000	.188	. 250	. 375	. 562	. 500	.937	1,781

Размеры и вес трубы

• Легенда
• Толщина стенки в дюймах
• Вес стали в фунтах. за фут

1/8	.405		.035 .1383	.049 . 1863	.049 . 1863			.068 .2447	.068 .2447		.095 .3145	.095 .3145
1/4	.540		.049 .2570	.065 .3297	.065 .3297			.088 .4248	.088 .4248		.119 .5351	.119 .5351
3/8	. 675		.049 .3276	.065 .4235	.065 .4235			.091 .5676	.091 .5676		.126 .7338	.126 .7338
1/2	.840	.065 .5383	.065 .5383	.083 .6710	.083 .6710			.109 .8510	.109 .8510		.147 1.088	.147 1.088				.187 1.304	0,294 1,714
3/4	1. 050	.065 .6838	.065 .6838	.083 .8572	.083 .8572			.113 1.131	.113 1.131		.154 1.474	.154 1.474				.218 1,937	.308 2.441
1	1,315	.065 .8678	.065 .8678	.109 1.404	.109 1.404			.133 1.679	.133 1.679		.179 2,172	.179 2,172				.250 2,844	. 358 3.659
1-1 / 4	1,660	0,065 1,107	0,065 1,107	.109 1.806	.109 1.806			.140 2.273	.140 2.273		.191 2.997	.191 2.997				.250 3,765	0,382 5,214
1-1 / 2	1.900	0,065 1,274	0,065 1,274	.109 2,085	.109 2,085			.145 2,718	.145 2,718		.200 3.631	.200 3.631				. 281 4,859	.400 6.408
2	2,375	.065 1.604	.065 1.604	.109 2,638	.109 2,638			.154 3.653	.154 3.653		0,218 5,022	0,218 5,022				.343 7,444	.436 9.029
2-1 / 2	2,875	0,083 2,475	0,083 2,475	.120 3.531	.120 3.531			. 203 5,793	. 203 5,793		0,276 7,661	0,276 7,661				. 375 10,01	.552 13,70
3	3,500	.083 3.029	.083 3.029	.120 4,332	.120 4,332			0,216 7,576	0,216 7,576		.300 10,25	.300 10,25				.437 14,32	.600 18,58
3-1 / 2	4.000	.083 3,472	.083 3,472	.120 4,973	.120 4,973			.226 9.109	.226 9.109		.318 12,51	.318 12,51					. 636 22,85
4	4.500	.083 3.915	.083 3.915	.120 5,613	.120 5,613			.237 10,79	.237 10,79	0,281 12,66	.337 14.98	.337 14.98		.437 19,01		.531 22,51	.674 27,54
4-1 / 2	5.000							.247 12,53			.355 17,61						. 710 32,53
5	5,563	.109 6.349	.109 6.349	.134 7,770	.134 7,770			0,258 14,62	0,258 14,62		.375 20,78	.375 20,78		.500 27,04		.625 32,96	.750 38,55
6	6,625	.109 7,585	.109 7,585	.134 9.290	.134 9.290			.280 18.97	.280 18.97		.432 28,57	.432 28,57		. 562 36,39		.718 45,3	.864 53,16
7	7,625							.301 23,57			.500 38,05						.875 63.08
8	8,625	.109	.109	.148 13,40	.148 13,40	.250 22,36	.277 24,70	.322 28,55	.322 28,55	.406 35,64	. 500 43,39	. 500 43,39	. 593 50,87	.718 60.93	.812 67,76	.906 74,69	. 885 72,42
9	9,625							.342 33,9			. 500 48,72
10	10,750	.134 15,19	.134 15,19	.165 18,65	.165 18,65	.250 28,04	.307 34,24	.365 40,48	.365 40,48	. 500 54,74	. 500 54,74	. 593 64.33	.718 76.93	.843 89.20	1.000 104.1	1,125 115,7
11	11,750							.375 45,55			. 500 60,07
12	12,750	.156 21.07	.165 22,18	.180 24,17	.180 24,17	.250 33,38	.307 34,24	.365 40,48	.365 40,48	. 500 54,74	. 500 54,74	.593 64.33	.718 76.93	.843 89.20	1.000 104.1	1,125 115,7
14	14 000	.156 23.07		.188 27,73	.250 36,71	.312 45,38	.375 54,57	.375 54,57	.437 63,37	.593 84.91	. 500 72.09	.750 106,1	.937 130,7	1,093 150,7	1,250 170,2	1,406 189.1
16	16,000	.165 27,90		.188 31,75	.250 42,05	. 312 52,36	.375 62,58	.375 62,58	. 500 82,77	.656 107,5	. 500 82,77	.843 136,5	1.031 164,8	1,218 192,3	1,427 223,5	1,593 245,1
18	18,00	.165 31,43		.188 35,76	.250 47,39	.312 59.03	.437 82.06	.375 70,59	.562 104.2	.750 138,2	. 500 93,45	.937 170,8	1,156 208,0	1,375 244,1	1,562 274,2	1,781 308,5
20	20,000	. 188 39,78		,218 46,05	.250 52.73	.375 78,6	. 500 104,1	.375 78,6	.593 122,9	.812 166,4	. 500 104,1	1,031 208,9	1,280 256,1	1,500 296,4	1,750 341,1	1,968 379,0
22	22,000	.188 43,8		. 218 50,71	. 250 58,07	.375 86,61	. 500 114,81	.375 86,61		.875 197,41	. 500 114,81	1,125 250,81	1,375 302,88	1,625 353,61	1,875 403,0	2. 125 451,06
24	24,000	. 218 55,37		.250 63,41	.250 63,41	.375 94,62	. 562 140,8	.375 94,62	.687 171,2	.968 238,1	. 500 125,5	1,218 296.4	1,531 367,4	1,812 429,4	2,062 483,1	2,344 542,13
26	26,000				.312 85,60	. 500 136,17		.375 102,63			.500 136,17
28	28,000				. 312 92,26	. 500 146,85	.625 182,73	.375 110,64
30	30.000	.250 79,43		.312 98.93	.312 98.93	. 500 157,53	.625 196.08	.375 118,65			. 500 157,53
32	32.000				. 312 105,59	. 500 168,21	.625 209,43	.375 126,66	.688 230.08		. 500 168,21
34	34.000				.312 112,25	. 500 178,89	.625 222,78	.375 134.667	.688 244,77
36	36.000				. 312 118.92		.625 236,13	.375 142,68	.750 262,35		. 500 189,57

Трубы и размеры трубок Обзор | Allied Tube & Conduit

Ниже приводится обзор методов измерения и обращения с трубами и трубами.

Внешний диаметр

и номинальный размер трубы

Трубка измеряется ВНЕШНИМ ДИАМЕТРОМ (НАРУЖНЫЙ ДИАМЕТР), указанным в дюймах (например, 1,250) или долях дюйма (например, 1-1 / 4 ″).

Труба обычно измеряется НОМИНАЛЬНЫМ РАЗМЕРОМ ТРУБЫ (NPS). Хотя это связано с внешним диаметром, оно существенно отличается. Например, труба размером 1-1 / 2 дюйма фактически имеет внешний диаметр 1,9 дюйма, а НЕ 1,5 дюйма. В таблице ниже указаны перекрестные ссылки между номинальным размером ТРУБЫ и ее фактическим внешним диаметром.

Для размеров от 1/8 дюйма до 12 дюймов NPS соответствует номинальному внутреннему диаметру, но несколько отличается от его фактического внутреннего диаметра. Первые производители труб делали стенки меньших размеров слишком толстыми, и, исправляя эту ошибку в конструкции, они взяли излишки изнутри, чтобы избежать изменения размеров сопутствующих фитингов.

Для размеров более 12 дюймов NPS соответствует фактическому внешнему диаметру. Для каждого номинального размера трубы внешний диаметр (О.D.) остается относительно постоянным; изменения толщины стенки влияют только на внутренний диаметр (I.D.).

В таблице ниже показано соотношение между NPS и диаметром.

Номинальный размер трубы	Внешний диаметр (дюймы)
1/2 “	0,84
3/4 “	1,05
1 “	1,315
1-1 / 4 “	1. 66
1-1 / 2 “	1,9
2 “	2,375
2-1 / 2 “	2,875
3 “	3,5
3-1 / 2 “	4

Толщина стенки и спецификация труб

Толщина стенки трубы измеряется в дюймах (0,0035 ″) или стандартным калибром от 7 (самая тяжелая) до 22 (самая легкая), что соответствует диапазону толщины стенки.На диаграмме справа вы можете видеть, что не все калибры 12 допускают толщину от 0,101 до 0,111. Типичное значение, которое не находится посередине, используется для расчета свойств сечения.

Еще раз, с толщиной стенки трубы немного сложнее. Для обозначения толщины стенки используются три давних традиционных обозначения:

• Стандартная стенка (STD)
• Сверхпрочная стена (XS), иногда именуемая Сверхтяжелой стенкой (XH)
• Двойная сверхпрочная стена (XXS), иногда называемая двойной сверхтяжелой стенкой (XXH)

В целях стандартизации размеров труб Американский национальный институт стандартов (ANSI) опубликовал ANSI B36. 10. Этот стандарт расширил диапазон толщин стенок, номеров спецификаций от спецификации 10 (СЧ20) до спецификации 160 (СЧ260). Эти номера графиков указывают приблизительные значения для отношения давления к напряжению в 1000 раз.

Номера спецификаций из нержавеющей стали

от Списка 5S до Списка 80S были добавлены ANSI B36.19 для размеров до 12 дюймов. Добавление буквы «S» после номера спецификации указывает на то, что это относится к нержавеющей стали.

Калибр	Диапазон толщины (дюймы)	Стандартное значение (дюймы)
22	0.От 025 до 0,029	0,028
20	от 0,031 до 0,035	0,035
19	от 0,038 до 0,042	0,042
18	от 0,044 до 0,049	0,049
17	от 0,053 до 0,058	0,058
16	от 0,060 до 0,065	0,065
15	от 0,066 до 0. 074	0,072
14	от 0,075 до 0,085	0,083
13	от 0,087 до 0,097	0,095
12	от 0,101 до 0,111	0,109
11	от 0,112 до 0,122	0,12
10	от 0,126 до 0,136	0,134
9	от 0,140 до 0,150	0.148
8	от 0,157 до 0,167	0,165
7	от 0,175 до 0,185	0,18

Существуют определенные взаимосвязи между традиционными обозначениями STD, XS и XXS, номерами спецификаций ANSI и фактической толщиной стенок. STD и SCH 40 одинаковы по размерам до 10 дюймов; в размерах более 10 дюймов, STD имеет стенку 3/8 дюйма. XS имеет толщину стенки 1/2 дюйма. XXS не имеет соответствующего номера спецификации, но для размеров до 6 дюймов XXS имеет толщину стенки вдвое больше, чем XS. Таблицы из нержавеющей стали 40S и 80S идентичны обозначениям из углеродистой стали Std и XS соответственно до 12 дюймов.

Ссылки на толщину стенки трубы обычно означают номинальную или среднюю толщину стенки. Большинство допусков ASTM для обычных трубных изделий указывают, что толщина стенки трубы в любой точке должна быть не более чем на 12 1/2% ниже номинальной указанной толщины стенки. Это означает, что минимальная стенка в 0,875 раза больше номинальной стенки может применяться для обычного прокатного стального проката.

В следующей таблице показано соотношение между различными размерами и графиками NPS и фактическим внешним диаметром и толщиной стенки.

Номинальный размер трубы	OD	SCH 5	SCH 10	SCH 40	SCH 80
1/2 “	0,84	0,065	0,083	0,109	0,147
3/4 “	1,05	0. 065	0,083	0,113	0,154
1 “	1,315	0,065	0,109	0,133	0,179
1-1 / 4 “	1,66	0,065	0,109	0,14	0,191
1-1 / 2 “	1,9	0,065	0,109	0,145	0,2
2 “	2,375	0.083	0,109	0,154	0,218
2-1 / 2 “	2,875	0,083	0,12	0,203	0,276
3 “	3,5	0,083	0,12	0,216	0,3
3-1 / 2 “	4	0,083	0,12	0,226	0,318
4 “	4,5	0,083	0.12	0,237	0,337

Стальная труба Schedule 40 | Размеры стальных труб SCH 40 | Стальная труба SCH 40 номинальное давление

Таблица 40 Поставщики стальных труб, Склад оцинкованных труб, таблица 40

Труба Schedule 40 на продажу, Цена 1 дюймовой стальной трубы сортамент 40, 2 стальных трубы SCH 40, дистрибьютор SCH 40, дилеры по черной стальной трубе серии 40 в Индии, бесшовные трубы из углеродистой стали ASTM A53, экспорт 40 в Индии

Вес стальной трубы Schedule 40, Размеры трубы Schedule 40, Таблица стальных труб Schedule 40, Гальванизированная стальная труба Schedule 40 Stockist в Мумбаи, Поставщик труб из черного чугуна по графику 40, дистрибьютор труб из углеродистой стали по графику 40, Производитель черной трубы по графику 40, 3 sch 40 pipe Trader, Бесшовные стальные трубы, график 40, Держатель акций, график 40, цена стальной трубы, график 40, цена черной трубы, график 40, прочность стальной трубы, график 40, толщина стенки стальной трубы, график 40, давление стальной трубы, номинальное давление

Вес стальной трубы Schedule 40 | Размеры стальных труб Schedule 40 | График 40 Цена стальных труб | Номинальное давление стальных труб Schedule 40

Тема на странице:

• Вес стальной трубы Schedule 40
• Размеры стальной трубы Schedule 40
• Таблица стальных труб, таблица 40
• Schedule 40 Стальная труба Цена
• Schedule 40 Черная трубка Цена
• Класс 40 прочности стальных труб
• Schedule 40 Толщина стенки стальной трубы
• Номинальное давление стальной трубы Schedule 40
• Номинальный размер трубы (NPS)

Трубы СЧ 40 диаграмма, габариты, масса и толщина стенки трубы

SCH 40 Стальная труба, размер ANSI B 36.

10 В таблице

«Трубы сортамента 40» приведены размеры стальных труб сортамента 40. В таблице указаны размеры в дюймах и миллиметрах.

Номинальный размер [дюймы]	Наружный диаметр [дюймы]	Наружный диаметр [мм]	Толщина стенки [дюймы]	Толщина стенки [мм]	Вес [фунт / фут]	Вес [кг / м]
1/8	0.405	10,3	0,068	1,73	0,24	0,37
1/4	0,540	13,7	0,088	2. 24	0,42	0,84
1/2	0,840	21,3	0,109	2,77	0,85	1,27
3/4	1.050	26,7	0,113	2,87	1,13	1,69
1	1,315	33,4	0,133	3.38	1,68	2,50
1 1/4	1,660	42,2	0,140	3,56	2,27	3,39
1 1/2	1. 900	48,3	0,145	3,68	2,72	4,05
2	2,375	60,3	0,154	3.91	3,65	5,44
2 1/2	2,875	73,0	0,203	5,16	5,79	8,63
3	3.500	88,9	0,216	5,49	7,58	11,29
3 1/2	4. 000	101,6	0,226	5.74	9,11	13,57
4	4.500	114,3	0,237	6,02	10,79	16,07
5	5.563	141,3	0,258	6,55	14,62	21,77
6	6,625	168,3	0,280	7. 11	18,97	28,26
8	8,625	219,1	0,322	8,18	28,55	42,55
10	10.750	273,0	0,365	9,27	40,48	60,31
12	12,750	323,8	0,406	10. 31	53,52	79,73
14	14	355,6	0,375	11,13	54,57	94,55
16	16	406.4	0,500	12,70	82,77	123,30
18	18	457,0	0,562	14,27	104. 67	155,80
20	20	508,0	0,594	15,09	123,11	183,42
24	24	610.0	0,688	17,48	171,29	255,41
32	32	813,0	0,688	17,48	230. 08	342,91

Номинальное давление стальной трубы Schedule 40

Максимально допустимое давление (фунт / кв. Дюйм) (кПа)
NPS	Внешний диаметр	График
(дюйм)	(дюйм) (мм)	40
1/4	0.54 13,7	7985 55057
3/8	0,675 17,1	6606 45548
1/2	0. 84 21,3	6358 43838
3/4	1,05 26,7	5273 36357
1	1.315 33,4	4956 34172
1 1/4	1,66 42,2	4133 28497
1 1/2	1.9 48,3	3739 25780
2	2,375 60,3	3177 21905
2 1/2	2. 875 73	3460 23857
3	3,5 88,9	3024 20850
3 1/2	4 102	2769 19092
4	4.5 114	2581 17796
5	5,563 141	2273 15672
6	6. 625 168	2071 14280
8	8,625 219	1829 12611
10	10.75 273	1664 11473
12	12,75 324	1560 10756
14	14 356	1533 10570
16	16 406	1531 10556
18	18 457	1530 10549
20	20 508	1455 10032
22	22 559
24	24 610	1405 9687
30	30 762
32	32 813	1054 7267
34	34 864	992 6840
36	36 914	1021 7040
42	42 1067	875 6033

• 1 дюйм (дюйм) = 25. 4 мм
• 1 фунт / дюйм2 (фунт / дюйм2) = 6894,8 Па (Н / м2) = 6,895×10-2 бар

Размеры трубы Schedule 40

Труба Размер *	O.D. (дюймы)	График (40) Толщина стенки (дюйм.) **
		Сорт.40
		Стенка (дюйм)	I.D. (дюйм)
1/8 дюйма	0,41 от	0,07 дюйма	0,269 id
Масса (фунт / фут. )	Сталь	0,247 фунта / фут
	Нержавеющая сталь
	Алюминий
1/4 дюйма	0,54 от	0,090 дюйма	0.364 id
Масса (фунт / фут)	Сталь	0,429 фунта / фут
	Нержавеющая сталь
	Алюминий	0,147 фунт / фут
3/8 дюйма	0. 675 от	0,091 дюйм	0,493 id
Масса (фунт / фут)	Сталь	0,570 фунтов / фут
	Нержавеющая сталь
	Алюминий	0.196 фунтов / фут
1/2 “	0,840 от	0,109 дюйм	0,622 id
Масса (фунт / фут)	Сталь	0,850 фунт / фут
	Нержавеющая сталь
	Алюминий	0. 294 фунта / фут
3/4 “	1.050 от	0,113 дюйма	0,824 id
Масса (фунт / фут)	Сталь	1,13 фунта / фут
	Нержавеющая сталь
	Алюминий	0.391
1 “	1.315 от	0,133 дюйм	1.049 id
Масса (фунт / фут)	Сталь	1,68 фунта / фут
	Нержавеющая сталь
	Алюминий	0. 581 фунт / фут
1-1 / 4 “	1.66 от	0,140 дюйма	1.380 id
Масса (фунт / фут)	Сталь	2,27 фунта / фут
	Нержавеющая сталь
	Алюминий	0.785 фунтов / фут
1-1 / 2 “	1.90 от	0,145 дюйма	1.610 id
Масса (фунт / фут)	Сталь	2,72 фунта / фут
	Нержавеющая сталь
	Алюминий	0. 939 фунтов / фут
2 “	2.375 от	0,154 дюйма	2.067 id
Масса (фунт / фут)	Сталь	3,66 фунта / фут
	Нержавеющая сталь
	Алюминий	1.260 фунтов / фут
2-1 / 2 “	2.875 от	0,203 дюйм	2.469 id
Масса (фунт / фут)	Сталь	5,80 фунтов / фут
	Нержавеющая сталь
	Алюминий	2. 000 фунтов / фут
3 “	3.50 от	0,216 дюйма	3.068 id
Масса (фунт / фут)	Сталь	7,58 фунтов / фут
	Нержавеющая сталь
	Алюминий	2.620 фунтов / фут
3-1 / 2 “	4,00 от	0,226 дюйма	3.550 id
Масса (фунт / фут)	Сталь	9,12 фунта / фут
	Нержавеющая сталь
	Алюминий	3. 150 фунтов / фут
4 “	4.50 от	0,237 дюйма	4.026 id
Масса (фунт / фут)	Сталь	10,80 фунтов / фут
	Нержавеющая сталь
	Алюминий	3.730 фунтов / фут
5 “	5.563 от	0,258 дюйма	5.047 id
Масса (фунт / фут)	Сталь	14,63 фунта / фут
	Нержавеющая сталь
	Алюминий	5. 050 фунтов / фут
6 дюймов	6.625 от	0,280 дюйма	6.065 id
Масса (фунт / фут)	Сталь	18,99 фунтов / фут
	Нержавеющая сталь
	Алюминий	6.560 фунтов / фут
8 “	8.625 от	0,322 дюйма	7.981 id
Масса (фунт / фут)	Сталь	28,58 фунтов / фут
	Нержавеющая сталь
	Алюминий	9. 88 фунтов / фут
* Действуют номинальные размеры – размер трубы является общим отраслевым стандартом размеров только для справки ** Допуски могут незначительно отличаться от каждого производителя

Стальные трубы – размер, график и скорость потока

Номинальная толщина стенки трубы сортамента 40

График 40 Вес трубопроводов

Спецификации трубопроводов (согласно ASME / ANSI B36.10M)

Мы снабжаем дистрибьютором стальных труб Schedule 40 в Индии:

MSL Make Schedule 40 дилеров стальных труб в Индии, ISMT Schedule 40 дилеров стальных труб в Индии и JINDAL SAW Schedule 40 дилеров стальных труб в Индии

Schedule 40 Steel Pipe Цена

ПРАЙС-ЛИСТ ПРАЙС-ЛИСТ ПРАЙС-ЛИСТ ПРАЙС-ЛИСТ ПРАЙС-ЛИСТ на ПРАЙС-ЛИСТ на ПРАЙС-ЛИСТ ПРАЙС-ЛИСТ ПРАЙС-ЛИСТ

РАЗМЕР В ДЮЙМАХ	РАЗМЕР Номинальное отверстие	MSL	ISMT	JSL	USL	ПРАЙС-ЛИСТ BAO	Lontrin	SMTM	TNRS	V&M	Wuxi
1/2	15	1,323. 53	1316,18	1330,88	–	1 029,41	1 036,76	1 460,59	1 396,06	1,425,47	1 012,06
3/4	20	1,102.94	1 095,59	1,110,29	–	954,88	963,24	1 250,00	1,176,47	1 205,88	938,53
1	25	945. 88	948,53	963,24	–	881,35	889,71	1 102,94	1 029,41	1 058,82	875,00
1.25	32	901,76	904,41	919,12	–	851,94	860.29	1 058,82	985,29	1 014.71	845,59
1,5	40	808,82	801,47	816,18	–	807,82	816,18	955. 88	882,35	911,76	801,47
2	50	784,12	786,76	801,47	–	617.65	625,00	941,18	867,65	897,06	610,29
2,5	65	784,12	786,76	801.47	–	617,65	625,00	941,18	867,65	897,06	610,29
3	80	794. 12	786,76	801,47	–	617,65	625,00	941,18	867,65	897,06	610,29
3.5	90	794,12	786,76	801,47	–	617,65	625,00	941,18	867,65	897.06	610,29
4	100	794,12	786,76	801,47	735,29	617,65	625,00	941. 18	867,65	897,06	610,29
5	125	794,12	786,76	801,47	735,29	617.65	625,00	941,18	867,65	897,06	610,29
6	150	794,12	786,76	801.47	735,29	617,65	625,00	941,18	867,65	897,06	610,29
8	200	794. 12	786,76	801,47	735,29	647,06	654,41	941,18	867,65	897,06	639,71
10	250	794.12	786,76	–	735,29	647,06	654,41	941,18	867,65	897,06	639,71
12	300	852. 94	–	–	735,29	647,06	654,41	1 000,00	926,47	955,88	639,71
14	350	852.94	–	–	735,29	661,76	669,12	1 000,00	926,47	955,88	654,41
16	400	882. 35	–	–	–	661,76	669,12	1 029,41	955,88	985,29	654,41
18	450	882.35	–	–	–	676,47	683,82	1 029,41	955,88	985,29	669,12
20	500	882. 35	–	–	–	676,47	683,82	1 029,41	955,88	985,29	669,12
22	550	–	–	–	–	705.88	713,24	1,176,47	1 029,41	1,132,35	698,53
24	600	–	–	–	–	705. 88	713,24	1,176,47	1 029,41	1,132,35	698,53

Вышеуказанная цена составляет долл. США за тонну Факторы дополнительной цены
Исправить длину Стоимость:	5% дополнительно
Стоимость двойной случайной длины:	2% Экстра
Стоимость горячего цинкования	400 $ / Тонны
3LPE	300 $ / тн
Инспекция	2% Экстра

3-дюймовая стальная труба Schedule 40

Со скидкой !!

3-дюймовая стальная труба Schedule 40 (3. 500 дюймов x 0,216 дюйма стены = 3,068 дюйма) *

12-дюймовая стальная труба Schedule 40 (1 фут) Длина: Цена: 10,50 долларов США
24-дюймовая стальная труба Schedule 40 (2 фута) Длина: Цена: $ 17,90
36-дюймовая стальная труба Schedule 40 (3 фута) Длина: Цена: $ 25,40
48-дюймовая стальная труба Schedule 40 (4 фута) Длина: Цена: 32,80 $
60-дюймовая стальная труба Schedule 40 (5 футов) Длина: Цена: $ 40,20
72-дюймовая стальная труба Schedule 40 (6 футов) Длина: Цена: 47 долларов.60
84-дюймовая стальная труба Schedule 40 (7 футов) Длина: Цена: $ 55,00
96-дюймовая стальная труба Schedule 40 (8 футов) Длина: Цена: 62,40 $

Номинальный размер трубы (NPS)

NPS	1/2	3/4	1	1¼	1½	2	2½	3	3½	4
DN	15	20	25	32	40	50	65	80	90	100

Примечание: Для NPS ≥ 4 соответствующий DN = 25, умноженный на номер NPS.

Важно:

От NPS 12 и выше толщина стенок между сортаментами 40 и STD отличается, от NPS 10 и выше толщина стенки между сортами 80 и XS отличается.

Марка стальной трубы сортамента 40 и материал стальной трубы сортамента 40

Основы стальных труб

– Как купить стальные трубы

20 мая 2014 13:28 Оставить комментарий

На первый взгляд покупка трубки может показаться запутанной, но как только вы поймете основы, это станет намного проще.Определение марки стали – это первый шаг в этом процессе. Это дает основу для дополнительных вопросов, чтобы сузить круг вопросов, которые могут быть лучше всего.

Многие покупатели-новички также испытывают затруднения при определении размера трубы, которая им нужна. Здесь, в Continental Steel & Tube, мы разработали таблицу размеров труб, которая может быть вашим ресурсом для определения размеров труб и может быть загружена ниже.

Важно отметить, что, хотя слова труба и труба иногда используются как синонимы, они совсем не одно и то же и имеют разные применения, формы и методы измерения.Обычно труба используется для перемещения газа, воздуха или воды, в то время как труба обычно используется в конструкции. Труба круглая, но труба может быть круглой, квадратной или прямоугольной.

Измерение трубы будет рассмотрено в другой статье блога, но труба измеряется по длине, номинальному внутреннему диаметру (ID) и «графику» трубы (толщине стенки). Важно отметить, что размеры труб соответствуют отраслевым стандартам, поэтому размеры одинаковы независимо от марки.

Например, труба диаметром 1 дюйм будет иметь следующий вид:

1 ″ SCH 40 x 20 ′

Следовательно, измеренный размер этой трубы равен 1.315 ″ OD x 0,33 ″ WT x 20 футов

Здесь и появляется номинальный внутренний диаметр (ID). В этом случае ID 1.049 ″ будет измерением внутреннего диаметра. Размер OD отличается для каждого ID размера; Например, труба 3-1 / 2 дюйма будет иметь диаметр 4 дюйма. Это еще один аспект покупки трубки, который сбивает с толку большинство новичков.

Некоторые другие важные замечания о размерах: Если размер трубы превышает 14, «размер, который называется, на самом деле является внешним диаметром (OD), а не внутренним диаметром, как описано выше.С тех пор это остается неизменным размером наружного диаметра даже для самых больших предлагаемых труб.

Однако есть еще пара исключений из этого правила. Для толщины стенки Sch 40 и Sch STD (стандарт) одинаковы до 12 ″ трубы. Для труб большего размера график переключается на Sch 40S (STD) или на то, что называется «True Sch 40».

Например, в случае трубы 12 дюймов размеры будут следующими:

STD или Sch 40s

12 ″ SCH 40s = 12.750 ″ OD x 0,375 ″ WT

или

Sch 40 (True Schedule 40)

12 ″ SCH 40 = 12,750 ″ OD x 0,45 ″ WT

Это также относится к Sch 80 и Sch 80S.

Пожалуйста, войдите в нашу библиотеку диаграмм ниже и просмотрите нашу диаграмму для конкретных деталей.

Далее по списку необходимо определить, требуются ли бесшовные или сварные трубы. Оценки обычно доступны для обоих типов, поэтому это зависит от конкретной работы.ПРИМЕЧАНИЕ: вы должны знать, какая оценка вам нужна, прежде чем они отправят нам запрос. Мы этого не определяем.

Кроме того, можно настроить сам конец трубы. Такие варианты, как наличие трубы со скошенными концами (BE) или резьбовыми концами, могут повлиять на ваш запрос у нас. Нам нужна эта дополнительная информация, чтобы мы могли правильно расценки для конкретных типов концов труб.

Наконец, нам всегда нужно знать общее количество (метраж) трубы, которая вам нужна. Не забудьте включить это в свое предложение.

Чтобы просмотреть эту информацию, вот краткий контрольный список того, что нам нужно, чтобы правильно процитировать лучшую трубу для вашего конкретного проекта.

1. Марка стали

2. Размер трубы

3. Бесшовные или сварные

4. Какие-либо особые требования к концам трубы?

5. Кол. Акций

Если вам нужна труба, не входящая в список промышленных стандартов. Мы можем изготовить нестандартные размеры. Если вас это интересует, спросите.

Стандартные размеры трубы

– archtoolbox.com

Номинальный размер трубы

Номинальный размер трубы (сокращенно NPS) – это североамериканский стандарт для определения размеров труб. Технически NPS является безразмерным и приблизительно соответствует диаметру трубы. Однако начиная с NPS 14 и выше значение NPS соответствует внешнему диаметру трубы. Номинальные размеры труб относятся ко всем материалам труб. При указании конкретных труб требуются NPS, график и материал.

За пределами Северной Америки трубы идентифицируются по Номинальному диаметру (DN), который представляет собой безразмерное значение, примерно равное внешнему диаметру трубы в мм. Размеры DN должны соответствовать стандарту ISO 6708.

Понимание терминологии спецификаций трубопроводов

Хотя номинальный размер трубы определяет внешний диаметр трубы, для определения конкретных труб требуется дополнительная информация. Спецификация трубы – это толщина стенки трубы, которая напрямую влияет на внутренние размеры и вес трубы.Толщина стенки важна, потому что она определяет величину внутреннего давления, которое может выдержать труба. Номер спецификации примерно рассчитывается следующим образом: Schedule = 1000 x (P / S), где P – внутреннее рабочее давление трубы (фунт / кв. Дюйм), а S – предел прочности материала трубы на разрыв (фунт / кв. Дюйм).

В дополнение к номерам расписания вы часто будете видеть Standard (STD), Extra Strong (XS) и Double Extra Strong (XXS). Это были оригинальные термины, использовавшиеся до системы расписания, введенной в 1927 году.Первоначально предполагалось, что они будут выведены из употребления, но иногда они появляются. В спецификациях труб из нержавеющей стали в конце номера спецификации добавляется буква “S”, например Schedule 40S.

Двумя наиболее распространенными размерами графиков, которые можно увидеть в зданиях, являются Schedule 40 и Schedule 80. Однако для некоторых технологических трубопроводов, инженерных сетей и трубопроводов гражданского назначения могут потребоваться более высокие номера графиков в зависимости от используемых давлений.

Трубы и трубки

Трубы используются для транспортировки газов или жидкостей.Как указано выше, они измеряются по номинальному внешнему диаметру с использованием NPS и графика для определения размера трубы.

С другой стороны, трубы являются конструктивными элементами и имеют точный внешний диаметр . Трубка измеряется по точному внешнему диаметру и толщине стенки (WT). Производственные допуски намного жестче, чем у труб.

Размеры стальных труб – Таблица 40

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0.405 “	0,269″	0,068 “	0,24 фунт / фут
1/4	0,540 “	0,364″	0,088 “	0,42 фунта / фут
3/8	0,675 “	0,493″	0,091 “	0,57 фунт / фут
1/2	0,840 “	0,622″	0,109 “	0,85 фунт / фут
3/4	1.050 “	0.824 “	0,113″	1,13 фунт / фут
1	1,315 “	1,049″	0,133 “	1,68 фунт / фут
1-1 / 4	1,660 “	1,380″	0,140 “	2,27 фунт / фут
1-1 / 2	1,900 “	1,610″	0,145 “	2,72 фунт / фут
2	2,375 “	2,067″	0.154 “	3,65 фунт / фут
2-1 / 2	2,875 “	2,469″	0,203 “	5,79 фунт / фут
3	3,500 “	3,068″	0,216 “	7,58 фунт / фут
3-1 / 2	4.000 “	3.548″	0.226 “	9,11 фунт / фут
4	4,500 “	4,026″	0,237 “	10.79 фунтов / фут
5	5,563 “	5,047″	0,258 “	14,62 фунт / фут
6	6,625 “	6,065″	0,280 “	18,97 фунт / фут
8	8,625 “	7,981″	0,322 “	28,55 фунт / фут
10	10,750 “	10,020″	0,365 “	40,48 фунт / фут
12	12.75 “	11,938″	0,406 “	53,52 фунт / фут
14	14,000 “	13,124″	0,438 “	63,50 фунт / фут
16	16,000 “	15,000″	0,500 “	82,77 фунт / фут
18	18,000 “	16,876″	0,562 “	104,70 фунт / фут
20	20,000 “	18.812 “	0,594″	123,10 фунт / фут
24	24,000 “	22,624″	0,688 “	171,30 фунт / фут

Размеры стальных труб – Таблица 80

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 дюйма	0,215 дюйма	0.095 “	0,32 фунта / фут
1/4	0,540 “	0,302″	0,119 “	0,54 фунт / фут
3/8	0,675 “	0,423″	0,126 “	0,74 фунт / фут
1/2	0,840 “	0,546″	0,147 “	1,09 фунт / фут
3/4	1,050 “	0,742″	0,154 “	1.47 фунтов / фут
1	1,315 “	0,957″	0,179 “	2,17 фунт / фут
1-1 / 4	1,660 “	1,278″	0,191 “	3,00 фунт / фут
1-1 / 2	1.900 “	1.500″	0.200 “	3,63 фунт / фут
2	2,375 “	1,939″	0,218 “	5,02 фунт / фут
2-1 / 2	2.875 “	2,323″	0,276 “	7,66 фунт / фут
3	3,500 “	2,900″	0,300 “	10,25 фунт / фут
3-1 / 2	4.000 “	3,364″	0,318 “	12,50 фунт / фут
4	4,500 “	3,826″	0,337 “	14,98 фунт / фут
5	5,563 “	4.813 “	0,375″	20,78 фунт / фут
6	6,625 “	5,761″	0,432 “	28,57 фунт / фут
8	8,625 “	7,625″	0,500 “	43,39 фунт / фут
10	10,750 “	9,562″	0,594 “	64,42 фунт / фут
12	12,75 дюйма	11,374 дюйма	0.688 “	88,63 фунт / фут
14	14,000 “	12,500″	0,750 “	106,10 фунт / фут
16	16,000 “	14,312″	0,844 “	136,58 фунт / фут
18	18,000 “	16,124″	0,938 “	170,87 фунт / фут
20	20,000 “	17,938″	1,031 “	208.92 фунт / фут
24	24,000 “	21,562″	1,219 “	296,58 фунт / фут

Размеры труб из нержавеющей стали – Спецификация 40S

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 “	0,269″	0,068 “	0,25 фунт / фут
1/4	0.540 “	0,364″	0,088 “	0,40 фунт / фут
3/8	0,675 “	0,493″	0,091 “	0,58 фунт / фут
1/2	0,840 “	0,622″	0,109 “	0,87 фунт / фут
3/4	1,050 “	0,824″	0,113 “	1,20 фунт / фут
1	1,315 “	1.049 “	0,133″	1,68 фунт / фут
1-1 / 4	1,660 “	1,380″	0,140 “	2,27 фунт / фут
1-1 / 2	1,900 “	1,610″	0,145 “	2,72 фунт / фут
2	2,375 “	2,067″	0,154 “	3,65 фунт / фут
2-1 / 2	2,875 “	2,469″	0.203 “	5,79 фунт / фут
3	3,500 “	3,068″	0,216 “	7,58 фунт / фут
3-1 / 2	4.000 “	3.548″	0.226 “	9,11 фунт / фут
4	4,500 “	4,026″	0,237 “	10,79 фунт / фут
5	5,563 “	5,047″	0,258 “	14.62 фунт / фут
6	6,625 “	6,065″	0,280 “	18,97 фунт / фут
8	8,625 “	7,981″	0,322 “	28,55 фунт / фут
10	10,750 “	10,020″	0,365 “	40,48 фунт / фут
12	12,75 “	12,000″	0,375 “	49,56 фунт / фут
14	14.000 “	13,250″	0,375 “	54,57 фунт / фут
16	16,000 “	15,250″	0,375 “	62,58 фунт / фут
18	18,000 “	17,250″	0,375 “	70,59 фунт / фут
20	20,000 “	19,250″	0,375 “	78,60 фунт / фут
24	24,000 “	23.250 “	0,375″	94,62 фунт / фут

Размеры труб из нержавеющей стали – Спецификация 80S

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 дюйма	0,215 дюйма	0,095 дюйма	0,32 фунта / фут
1/4	0,540 “	0,302″	0.119 дюймов	0,54 фунта / фут
3/8	0,675 “	0,423″	0,126 “	0,74 фунт / фут
1/2	0,840 “	0,546″	0,147 “	1,09 фунт / фут
3/4	1,050 “	0,742″	0,154 “	1,47 фунт / фут
1	1,315 “	0,957″	0,179 “	2.17 фунтов / фут
1-1 / 4	1,660 “	1,278″	0,191 “	3,00 фунт / фут
1-1 / 2	1.900 “	1.500″	0.200 “	3,63 фунт / фут
2	2,375 “	1,939″	0,218 “	5,02 фунт / фут
2-1 / 2	2,875 “	2,323″	0,276 “	7,66 фунт / фут
3	3.500 “	2,900″	0,300 “	10,25 фунт / фут
3-1 / 2	4.000 “	3,364″	0,318 “	12,50 фунт / фут
4	4,500 “	3,826″	0,337 “	14,98 фунт / фут
5	5,563 “	4,813″	0,375 “	20,78 фунт / фут
6	6,625 “	5.761 “	0,432″	28,57 фунт / фут
8	8,625 “	7,625″	0,500 “	43,39 фунт / фут
10	10,750 “	9,750″	0,500 “	54,74 фунт / фут
12	12,75 “	11,750″	0,500 “	65,42 фунт / фут
14	14,000 “	13,000″	0.500 “	72,09 фунт / фут
16	16,000 “	15,000″	0,500 “	82,77 фунт / фут
18	18,000 “	17,000″	0,500 “	93,45 фунт / фут
20	20,000 “	19,000″	0,500 “	104,10 фунт / фут
24	24,000 “	23,000″	0,500 “	125.50 фунтов / фут

Размеры труб из поливинилхлорида (ПВХ) – Таблица 40

Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 “	0,269″	0,068 “	0.05 фунт / фут
1/4	0,540 “	0,364″	0,088 “	0,09 фунт / фут
3/8	0,675 “	0,493″	0,091 “	0,12 фунт / фут
1/2	0,840 “	0,622″	0,109 “	0,17 фунт / фут
3/4	1,050 “	0,824″	0,113 “	0,23 фунт / фут
1	1.315 “	1,049″	0,133 “	0,33 фунта / фут
1-1 / 4	1,660 “	1,380″	0,140 “	0,45 фунт / фут
1-1 / 2	1,900 “	1,610″	0,145 “	0,54 фунт / фут
2	2,375 “	2,067″	0,154 “	0,72 фунт / фут
2-1 / 2	2,875 “	2.469 “	0,203″	1,14 фунт / фут
3	3,500 “	3,068″	0,216 “	1,49 фунт / фут
3-1 / 2	4.000 “	3,548″	0,226 “	1,79 фунт / фут
4	4,500 “	4,026″	0,237 “	2,19 фунт / фут
5	5,563 “	5,047″	0,258 “	2.87 фунтов / фут
6	6,625 дюйма	6,065 дюйма	0,280 дюйма	3,73 фунта / фут
8	8,625 “	7,981″	0,322 “	5,62 фунт / фут
10	10,750 “	10,020″	0,365 “	7,97 фунт / фут
12	12,75 “	11,938″	0,406 “	10,53 фунт / фут
14	14.000 “	13,126″	0,437 “	12,46 фунт / фут
16	16,000 “	15,000″	0,500 “	16,29 фунт / фут
18	18,000 “	16,876″	0,562 “	20,59 фунт / фут
20	20,000 “	18,814″	0,593 “	24,18 фунт / фут
24	24,000 “	22.626 “	0,687″	33,65 фунт / фут

Размеры труб из поливинилхлорида (ПВХ) – Таблица 80

Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 “	0.215	0,095	0,06 фунт / фут
1/4	0,540 “	0,302″	0,119 “	0,11 фунт / фут
3/8	0,675 “	0,423″	0,126 “	0,15 фунт / фут
1/2	0,840 “	0,546″	0,147 “	0,21 фунт / фут
3/4	1,050 “	0,742″	0.154 “	0,29 фунт / фут
1	1,315 “	0,957″	0,179 “	0,42 фунт / фут
1-1 / 4	1,660 “	1,278″	0,191 “	0,59 фунт / фут
1-1 / 2	1,900 “	1,5″	0.200 “	0,71 фунт / фут
2	2,375 “	1,939″	0,218 “	0.98 фунтов / фут
2-1 / 2	2,875 “	2,323″	0,276 “	1,50 фунт / фут
3	3,500 “	2,900″	0,300 “	2,10 фунт / фут
3-1 / 2	4.000 “	3,364″	0,318 “	2,45 фунт / фут
4	4,500 “	3,826″	0,337 “	2,94 фунта / фут
5	5.563 “	4,813″	0,375 “	4,08 фунт / фут
6	6,625 “	5,761″	0,432 “	5,61 фунт / фут
8	8,625 “	7,625″	0,500 “	8,52 фунт / фут
10	10,750 “	9,562″	0,594 “	12,64 фунт / фут
12	12,75 дюйма	11.374 “	0,688″	17,38 фунт / фут
14	14,000 “	12,500″	0,750 “	20,85 фунт / фут
16	16,000 “	14,312″	0,844 “	26,81 фунт / фут
18	18,000 “	16,124″	0,938 “	33,54 фунт / фут
20	20,000 “	17,938″	1.031 “	41,05 фунт / фут
24	24,000 “	21,562″	1,219 “	58,23 фунт / фут

Таблица размеров труб и общая таблица графиков труб

Все трубы классифицируются по их «номинальному диаметру» или «номинальному диаметру» и их «графику».

Трубы широко используются в машиностроении, от нефтегазовой промышленности и их морских буровых установок до более простых домашних водопроводных сетей. полые профили из металла или пластика необходимы для очень широкого спектра применений.Прежде чем мы углубимся в детали их стандартизации, важно определить их основные геометрические характеристики, а также размеры, которые мы измеряем и определяем для всех труб. Прежде всего, поскольку трубы представляют собой полые трубы, они имеют внешний диаметр и размер внутреннего диаметра. Это вызывало путаницу в прошлом, поскольку некоторые отрасли промышленности или производители труб предпочитали определять внешний или внутренний диаметр как номинальный размер трубы, и поэтому возникали проблемы с согласованностью.

Трубы и их размеры

Чтобы сохранить единообразие сечений трубопроводной арматуры, в настоящее время мы решили связать внешний диаметр с «номинальным размером трубы» по классификации , поэтому, когда мы имеем дело с однодюймовыми трубами, мы можем обращаться к таблицам данных и выяснить его конкретный «внешний диаметр» .Далее идет «толщина стенки» трубы, которая используется инженерами для определения того, подходит ли участок трубы для работы с заданными давлениями или нет, классифицируемая в «графиках» . Толщина стенки трубы практически определяет ее прочность, но также помогает нам определить «внутренний диаметр» трубы. Основываясь на вышеупомянутом соображении, мы можем просто рассчитать внутренний диаметр трубы, дважды вычитая толщину стенки трубы из числа, соответствующего внешнему диаметру.Это соображение важно для инженеров, поскольку именно внутренний диаметр определяет скорость и расход потока. Например, труба с внешним диаметром 60,3 мм и толщиной стенки 2,8 имеет внутренний диаметр 60,3 – (2,8 x 2) = 54,7 мм.

Стандарты различных размеров

Учитывая, насколько широко эти элементы применяются в практической инженерии, очень важно иметь возможность обеспечить согласованность между ними (секции фитинга и соединения / сварки), а также прогнозировать их характеристики с точки зрения потока жидкости и, следовательно, размеров труб. полностью стандартизированы.Обычно инженеры используют термин «номинальное отверстие» , который соответствует определенному внешнему диаметру, измеренному в дюймах, или «номинальный диаметр» , который соответствует внешнему диаметру, измеренному в миллиметрах. Эти размеры основаны на приближении и не характерны для точного диаметра трубы. Например, фактический диаметр трубы с номинальным внутренним диаметром два дюйма не равен точно двум дюймам или 50,8 миллиметрам, а составляет 2,37 дюйма или 60,3 мм. Это означает, что для каждой номинальной категории диаметра всегда существует стандартное соответствующее значение, указывающее внешний диаметр трубы.Инженеры могут найти это значение в таблицах данных и никогда не пытаться следовать подходу «сокращения данных», поскольку в данном случае это не сработает.

В соответствии со стандартами ANSI / ASME, ISO, ACPA, EN, BS и DIN все трубы классифицируются по их «номинальному диаметру» или «номинальному диаметру» и «графику». Исходя из этого, внутренний диаметр приводится в таблицах. Существуют также другие стандарты, такие как IPS, JIS, DIPS и PIP, но они ограничены, устарели и / или слишком специализированы. Очевидно, что существует множество размеров труб для удовлетворения всех возможных потребностей, но я предоставлю таблицу данных, охватывающую наиболее часто используемые в промышленности размеры, начиная с диаметра от полдюйма до восьми дюймов.Категории рейтинга спецификации, которые указывают толщину стенки, варьируются от 5 до 160, что указывает на увеличивающееся значение толщины. Также важно отметить, что из практических соображений края труб часто окрашиваются в соответствии с их номинальными характеристиками, и это также стандартизовано. Зеленый цвет соответствует сверхлегкой толщине, желтый – легкой толщине, синий – средней, красный – тяжелой, а белый – очень толстой толщине стенки. Чтобы связать их с рейтингами расписания, средним является расписание – 40, а самым тяжелым – расписание – 80.Конечно, чем больше толщина, тем больше вес, и это очень важное соображение также может быть учтено с помощью таблиц данных, предоставленных производителем труб.

Таблица размеров труб (номинальное отверстие 1/8 ″ – 24 ″)

Условный проход	Номинальный диаметр	Внешний диаметр	Schedule 40 Толщина стенки	График 40 Вес	График 40 Внутренний диаметр	Таблица 80 Толщина стенки	График 80 Вес	График 80 Внутренний диаметр
1/8 ″	6 мм	0.405 ″ / 10,29 мм	0,068 ″ / 1,73 мм	0,37 кг / м	0,269 ″ / 6,84 мм	0,095 ″ / 2,41 мм	0,47 кг / м	0,215 ″ / 5,84 мм
1/4 ″	8 мм	0,540 ″ / 13,72 мм	0,088 ″ / 2,24 мм	0,63 кг / м	0,364 ″ / 9,22 мм	0,119 ″ / 3,02 мм	0,8 кг / м	0,302 ″ / 7,66 мм
3/8 ″	10 мм	0.675 ″ / 17,15 мм	0,091 ″ / 2,31 мм	0,84 кг / м	0,493 ″ / 12,48 мм	0,126 ″ / 3,2 мм	1,1 кг / м	0,423 ″ / 10,7 мм
1/2 ″	15 мм	0,840 ″ / 21,34 мм	0,109 ″ / 2,77 мм	1,27 кг / м	0,622 ″ / 15,76 мм	0,147 ″ / 3,73 мм	1,62 кг / м	0,546 ″ / 13,84 мм
3/4 ″	20 мм	1.05 ″ / 26,67 мм	0,113 ″ / 2,87 мм	1,69 кг / м	0,824 ″ / 20,96 мм	0,154 ″ / 3,91 мм	2,2 кг / м	0,742 ″ / 18,88 мм
1 ″	25 мм	1,315 ″ / 33,4 мм	0,133 ″ / 3,38 мм	2,5 кг / м	1,049 ″ / 26,64 ″	0,179 ″ / 4,55 мм	3,24 кг / м	0,957 ″ / 24,3 мм
1-1 / 4 ″	32 мм	1.66 ″ / 42,16 мм	0,14 ″ / 3,56 мм	3,39 кг / м	1,38 ″ / 35,08 мм	0,191 ″ / 4,85 мм	4,47 кг / м	1,278 ″ / 32,5 мм
1-1 / 2 ″	40 мм	1,9 ″ / 48,26 мм	0,145 ″ / 3,68 мм	4,05 кг / м	1,61 ″ / 40,94 мм	0,2 ″ / 5,08 мм	5,41 кг / м	1,5 ″ / 38,14 мм
2 ″	50 мм	2.375 ″ / 60,33 мм	0,154 дюйма / 3,91 мм	5,44 кг / м	2,067 ″ / 52,48 мм	0,218 ″ / 5,54 мм	7,48 кг / м	1,939 ″ / 49,22 мм
2-1 / 2 ″	65 мм	2,875 ″ / 73,02 мм	0,203 ″ / 5,16 мм	8,63 кг / м	2.469 ″ / 62,68 мм	0,276 ″ / 7,01 мм	11,41 кг / м	2,323 ″ / 58,98 мм
3 ″	80 мм	3.5 ″ / 88,9 мм	0,216 ″ / 5,49 мм	11,29 кг / м	3,068 ″ / 77,92 мм	0,3 ″ / 7,62 мм	15,27 кг / м	2,9 ″ / 73,66 мм
3-1 / 2 ″	90 мм	4 ″ / 101,6 мм	0,226 ″ / 5,74 мм	13,57 кг / м	90,12 мм / 3,548 ″	0,318 ″ / 8,08 мм	18,64 кг / м	3,364 ″ / 85,44 мм
4 ″	100 мм	4.5 ″ / 114,3 мм	0,237 ″ / 6,02 мм	16,08 кг / м	4,026 ″ / 102,26 мм	0,337 ″ / 8,56 мм	22,32 кг / м	3.826 ″ / 97,18 мм
5 ″	125 мм	5,563 ″ / 141,3 мм	0,258 ″ / 6,55 мм	21,77 кг / м	/ 128,2 мм / 5,047 ″	0,375 ″ / 9,53 мм	30,97 кг / м	122,24 мм / 4,813 ″
6 ″	150 мм	6.625 ″ / 168,27 мм	7,11 мм / 0,28 дюйма	28,26 кг / м	6,065 ″ / 154,08 мм	0,432 ″ / 10,97 мм	42,56 кг / м	5,761 ″ / 146,36 мм
8 ″	200 мм	8,625 ″ / 219,08	0,322 ″ / 8,18 мм	42,55 кг / м	7,981 ″ / 202,74 мм	0,5 ″ / 12,7 мм	64,64 кг / м	7,625 ″ / 193,7 мм
9 ″	225 мм	9.625 ″ / 244,5 мм	0,342 ″ / 8,69 мм	50,54 кг / м	8,941 ″ / 227,12 мм	0,5 ″ / 12,7 мм	72,6 кг / м	8,625 ″ / 219,1 мм
10 ″	250 мм	10,75 ″ / 273 мм	0,365 ″ / 9,27 мм	60,29 кг / м	10,02 ″ / 254,46 мм	0,594 ″ / 15,09 мм	95,98 кг / м	9,562 ″ / 242,82 мм
11 ″	275 мм	11.75 ″ / 298,5 мм	0,375 ″ / 9,53 мм	67,91 кг / м	11 ″ / 279,44 мм	0,5 ″ / 12,7 мм	89,51 кг / м	10,75 ″ / 273,1 мм
12 ″	300 мм	12,75 ″ / 323,8 мм	0,375 ″ / 9,53 мм	73,86 кг / м	12 ″ / 304,74 мм	0,688 ″ / 17,48 мм	132,05 кг / м	11,375 ″ / 288,84 мм
14 ″	350 мм	14 ″ / 355.6 мм	0,438 ″ / 11,13 мм	94,55 кг / м	13,124 ″ / 333,34 мм	0,75 ″ / 19,05 мм	158,11 кг / м	317,5 мм / 12,5 ″
16 ″	400 мм	16 ″ / 406,4 мм	0,5 ″ / 12,7 мм	123,31 кг / м	15 ″ / 381 мм	0,844 ″ / 21,44 мм	203,54 кг / м	14,312 ″ / 363,52 мм
18 ″	450 мм	18 ″ / 457 мм	0.562 ″ / 14,27 мм	155,81 кг / м	16,897 ″ / 428,46 мм	0,938 ″ / 23,83 мм	254,57 кг / м	16,124 ″ / 409,34 мм
20 ″	500 мм	20 ″ / 508 мм	0,594 ″ / 15,09 мм	183,43 кг / м	18,812 ″ / 477,82 мм	26,19 мм / 1,031 ″	311,19 кг / м	17,938 ″ / 455,62 мм
22 ″	550 мм	22 ″ / 559 мм	0.375 ″ / 9,53 мм	129,14 кг / м	539,94 мм / 21,25 ″	1,125 ″ / 28,58 мм	373,85 кг / м	19,75 ″ / 501,84 мм
24 ″	600 мм	24 ″ / 610 мм	0,688 ″ / 17,48 мм	255,43 кг / м	22,624 ″ / 575,04 мм	1,219 ″ / 30,96 мм	442,11 кг / м	548,08 мм / 21,562 ″

Таблица размеров трубы (номинальное отверстие 26 ″ -48 ″)

Условный проход	Номинальный диаметр	Внешний диаметр	Стандартная толщина	Стандартная толщина Вес	Стандартная толщина Внутренний диаметр	Extra Strong Толщина	Extra Strong Толщина Вес	Сверхпрочная толщина Внутренний диаметр
26 ″	650 мм	26 ″ / 660 мм	0.375 ″ / 9,53 мм	152,88 кг / м	640,94 мм / 25,25 ″	0,5 ″ / 12,7 мм	202,74 кг / м	634,6 мм / 25 дюймов
28 ″	700 мм	28 ″ / 711 мм	0,375 ″ / 9,53 мм	164,86 кг / м	27,25 ″ / 691,94 мм	0,5 ″ / 12,7 мм	218,71 кг / м	27 ″ / 685,6 мм
30 ″	750 мм	30 ″ / 762 мм	0.375 ″ / 9,53 мм	176,85 кг / м	742,94 мм / 29,25 ″	0,5 ″ / 12,7 мм	234,68 кг / м	29 ″ / 736,6 мм
32 ″	800 мм	32 ″ / 813 мм	0,375 ″ / 9,53 мм	188,83 кг / м	31,25 ″ / 793,94 мм	0,5 ″ / 12,7 мм	250,65 кг / м	31 ″ / 787,6 мм
34 ″	850 мм	34 ″ / 864 мм	0.375 ″ / 9,53 мм	200,82 кг / м	33,25 ″ / 844,94 мм	0,5 ″ / 12,7 мм	266,63 кг / м	33 ″ / 838,6 мм
36 ″	900 мм	36 ″ / 914 мм	0,375 ″ / 9,53 мм	212,57 кг / м	894,94 мм / 35,25 ″	0,5 ″ / 12,7 мм	282,29 кг / м	35 ″ / 888,6 мм
42 ″	1050 мм	42 ″ / 1067 мм	0.375 ″ / 9,53 мм	248,53 кг / м	41,25 ″ / 1047,94 мм	0,5 ″ / 12,7 мм	330,21 кг / м	41 ″ / 1041,6 мм
48 ″	1200 мм	48 ″ / 1219 мм	0,375 ″ / 9,53 мм	284,25 кг / м	47,25 ″ / 1199,94 мм	0,5 ″ / 12,7 мм	377,81 кг / м	47 ″ / 1193,6 мм

Что означают спецификации трубопроводов?

Что такое спецификации трубопроводов? (Обновление видео)

Номер спецификации на трубных изделиях относится к толщине стенки трубы: чем больше номер, тем толще становится толщина стенки.Кроме того, хотя номер спецификации может быть одинаковым для труб разного диаметра, фактическая толщина стенки будет отличаться. Вот несколько примеров:

Размер трубы 1.000 дюймов, таблица 40 – фактическая толщина стенки 0,133 дюйма

Размер трубы 2.000 дюймов, таблица 40 – фактическая толщина стенки 0,154 дюйма

Размер трубы 1.000 “График 80 – Фактическая толщина стенки 0,179”

Размер трубы 2.000 дюймов, график 80 – фактическая толщина стенки 0,218 дюйма

Здесь мы видим, что номер спецификации увеличивает размер стенки, а толщина стенки изменяется в зависимости от номинального размера трубы (NPS).

Лучший способ увидеть взаимосвязь между размером трубы, спецификациями и толщиной стенки – просто обратиться к таблице преобразования (ниже):

На трубе используется несколько номеров спецификации, например спецификации: 5, 5S, 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, STD, XS и XXS. Чаще всего используются схемы 40 и 80

.

Что означает номинальный размер трубы или NPS?

Размер NPS соответствует приблизительному внутреннему диаметру (не внешнему) трубы ; Если номер спецификации для установленного размера изменяется, это влияет на внутренний диаметр (ID), но не на внешний диаметр (OD).В 1927 году Американская ассоциация стандартов заменила ранее использовавшийся размер железных труб (IPS) на номинальный размер трубы (NPS). Этот североамериканский стандарт применяется к трубам для высоких или низких давлений и температур. Пример:

NPS OD График № Толщина стенки ID

1.000 ”1.315” SCH 40 0.133 ”1.049” (прибл.)

1.000 ”1.315 ”SCH 80 0,179” 0,957 ”(прибл.)

Все трубы указаны с использованием NPS и номеров спецификаций. Примерный внутренний диаметр определяется номером спецификации.

Обновление видео

Нет времени читать блог?

Просмотрите видеоблог ниже, чтобы узнать о графиках трубопроводов.

Metal Supermarkets – крупнейший в мире поставщик мелкосерийного металла с более чем 85 обычными магазинами в США, Канаде и Великобритании.Мы эксперты по металлу и обеспечиваем качественное обслуживание клиентов и продукцию с 1985 года.

В Metal Supermarkets мы поставляем широкий ассортимент металлов для различных областей применения.
