Кровля для частного дома – это довольно значимый элемент, конструкцию которого требуется тщательно продумать еще на этапах планирования и проектирования. Наиболее распространенной является крыша с двумя скатами или двухскатная мансардная крыша. Объясняется подобная популярность простой технологией монтажа и высокой скоростью ее возведения. При должной теоретической подготовке, а также при наличие всего необходимого, то есть материалов и инструментария, построить такую крышу можно даже самостоятельно, без помощи профессиональных строителей. При этом двускатные кровельные системы обладают множеством преимуществ: они надежно защищают строения от осадков, отлично справляются с ветровыми нагрузками и легко выдерживают значительные снеговые массы. Кроме того, это один их самых бюджетных вариантов строительства крыши. Конечно, прежде чем решиться на устройство двухскатной крыши с мансардой рекомендуется получить, как можно больше сведений о ее конструкции и особенностях монтажа.

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

• фронтон – торцевая часть скатов кровли;
• мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки. Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
• стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
• конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
• стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
• лежень – горизонтальный брус, на который монтируются стойки;
• прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
• затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
• подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
• обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

Особенности крыши с мансардой

Прежде всего, следует понимать, что наличие мансарды позволяет заметно увеличить полезную площадь дома. Ведь в отличии от чердака, данное помещение вполне может быть жилым и служить, например, в качестве спальни. Также часто в мансардном этаже оборудуют гардеробные или ванные комнаты. Конечно, такое назначение требует определенного удобства, поэтому прежде чем проектировать кровлю и, тем более ее монтировать, стоит продумать какой вид будет у мансарды. Сегодня принято различать несколько типов кровельных конструкций:

• остроконечная крыша – угол наклона в такой кровле составляет 60 градусов, то есть это довольно высокие крыши, которые принято делать только на строениях небольшого размера;
• классическая – скаты соединяются под углом в 45 градусов, это один из самых распространенных вариантов обустройства крыши;
• ломаная – в этом случае сооружаются два неравнозначных ската с каждой стороны, то есть первый устанавливается под углом в 60 градусов, а второй в 30 градусов, это отличное решение для домов с большой площадью.

Также принято различать наслонные и висячие стропильные системы в двускатной кровле. Отличие данных разновидностей в том, что наслонные стропила опираются верхней частью в коньковый брус, а нижней – в мауэрлат, то есть они непрерывные. В висячей же системе стропила в нижней части опираются на затяжку, а вверху друг на друга. В случае, когда обустраивается двускатная мансардная крыша рекомендуется делать ломанные висячие скаты, так как они предоставляют больше пространства внутри помещения под кровлей.

Разумеется, что кроме очевидных достоинств мансардных этажей, таких как увеличение площади дома и возможности достроить данное помещение даже в том случае, если в изначальном проекте оно не было запланировано, имеются у мансард и свои недостатки. В частности, можно выделить 4 существенных минуса.

1. Потолки в помещении имеют скошенный вид, что не позволяет использовать комнату с максимальным комфортом, также далеко не вся мебель подходит под такие пространства.
2. Требуется проводить максимально качественную тепло- и гидроизоляцию, так, как только в таком случае помещение может стать жилым.
3. Необходимость наличия специальных мансардных окон, которые отличаются высокой стоимостью.
4. Нет возможности устроить чердак.

Если данные недостатки не являются проблемой, то можно смело возводить мансардный этаж двухскатной крыши.

Проектирование двускатной кровли

Создание проекта и чертежей кровли с мансардой – это очень важный и ответственный этап всего строительства такого объекта, как мансардная двухскатная крыша. Ведь угол наклона стропильной системы влияет не только на комфортность проживания, но также и на возможность выдержать конструкции кровли определенные нагрузки, чаще всего в расчет берутся ветровые и снеговые. При небольшом углу наклона и низкой высоте конька, на поверхности крыши будет скапливаться больше снеговых масс, а значит, на все строение будет оказываться колоссальное давление. Однако, чем выше конек и острее угол, тем менее устойчива конструкция перед сильными порывами ветра. Именно поэтому стоит делать расчеты с учетом всех возможных неприятностей. Первым делом требуется использовать нормативные документы, действующие в конкретном регионе, то есть СНиПы в которых указаны ветровые и снеговые нагрузки и их воздействие. Кроме величины осадков, такие документы также содержат формулы, по которым довольно легко рассчитать необходимый угол наклона. Также можно воспользоваться разработанными программами, в которых достаточно внести ряд показателей, а программный алгоритм произведет все остальные расчеты.

Произвести вычисление высоты конька совсем не сложно. В этом поможет формула: a=b*tg α, где a – это высота конька, которая в данном случае будет катетом, ведь крыша имеет треугольный вид, b – это вторая величина, для вычисления которой требуется поделить ширину строения на 2. Так как угол наклона определялся чуть ранее, то это величина уже известна, поэтому чтобы узнать тангенс угла (tg α) достаточно заглянуть в таблицу-определитель.

Конечно, в каждом конкретном случае могут быть исключения. Ведь во внимание также следует брать материалы, из которых возводиться дом и устраивается покрытие кровли. При выборе конкретных стройматериалов стоит учитывать следующие правила:

• изделия должны быть легкими, но прочными;
• все материалы, боящиеся негативного воздействия среды должны обрабатываться защитными составами;
• выбирать стоит только качественные и надежные продукты для тепло-, паро-, звуко- и гидроизоляции;
• для внутренней облицовки мансарды рекомендуется применять облегченные профили и гипсокартонные листы.

Зная все несложные правила и произведя необходимые расчеты, двухскатная мансардная крыша своими руками будет возведена за считанные дни.

Видео по теме:

Технология монтажа двускатной кровли

Подготовив все требуемые материалы и инструменты, можно переходить к непосредственному монтажу. Двухскатная крыша с мансардой начинает строиться с укладки мауэрлата. Для этого брус с сечением 10-15 см закрепляется на вершине стен по периметру с помощью анкерных болтов или обвязки. Монтируется лежень, а затем укладываются балки перекрытия, шаг их монтажа равен шагу установки стропил, то есть через каждые 60-120 см. Чтобы удобно передвигаться на высоте, рекомендуется соорудить временный настил, который для безопасности должен быть надежно зафиксирован. Следующий шаг – это подготовка опоры под конек. Для этого к лежню крепят стойки с помощью уголков с шагом в 150-200 см, важно соблюдать ровность установки, проверить наклон можно уровнем и отвесом.

Когда все стойки установлены, сверху на них монтируется коньковый брус. Важно! В том случае, если для длины строения недостаточно одной длины конька, то стыковать брусья следует только на стойках металлическими скобами, и не в коем случае не на весу.

Когда основа кровли подготовлена, можно приступать к монтажу стропильных ног. Выполняются они из доски с сечением от 5 см. Устанавливаются стропила в распилы, сделанные в мауэрлате. Это придает всей конструкцию максимальную прочность. При необходимости ставятся подкосы под каждую стропильную ногу, а также монтируются затяжки.

Когда кровля полностью собрана, надежно зафиксирована и произведена зашивка фронтонов, можно переходить к настилу обрешетки, а также последующей укладки кровельного материала. Таким образом самостоятельный монтаж мансардной крыши считается завершенным. Однако, впереди еще много работы по утеплению кровли и внутренней отделки мансарды.

Видео по теме:

Посмотрите еще статьи:

Стропильная система мансардной крыши

На крышу дома идет высокая нагрузка. От ветра, снега, отделки внутри – все оказывает давление. Его принимает и распределяет стропильная система. Чем качественнее она сделана, тем дольше и лучше прослужит дом.

Рассказываем важные моменты создания стропильной системы мансардной крыши:

• как оценить затраты на проект;
• из чего строить;
• какое устройство у стропильной системы;
• какие виды бывают;
• какие нюансы возникают из-за материалов дома.

Узнайте, как сделать надежную крышу, которая выдержит затяжной снегопад и шквальный ветер.

Прикидываем цену стропильной системы еще до строительства

Начнем с главного – бюджета. Его можно прикинуть до первых чертежей и расчетов.

Представьте будущий загородный дом:

• Какая у него крыша? Большая, с множеством эркеров, выступами в разных местах, непонятной формой – увеличит стоимость стропильной системы. Простая, двухскатная, без излишеств – снизит. Сложнее крыша – дороже расчеты, материалы, строительство и эксплуатация.
• Какое финишное покрытие? Чем тяжелее, тем больше нагрузка на стропильную систему и выше расходы. Мягкая кровля и металлочерепица экономят деньги. Цементно-песчаная или керамическая черепица тяжелая, поэтому придется делать более массивную и дорогую конструкцию.
• Какой угол наклона кровли?
  Все зависит от баланса между ветровыми и снеговыми нагрузками. Чем больше угол наклона, тем быстрее скатывается снег и меньше давления от него. Но растет парусность и нагрузка от ветра. Вам важно знать, что чем больше всего давит на крышу, тем надежнее и дороже нужна стропильная система.
• Как выглядит мансарда – везде балки стропил или они закрыты для красоты? Декоративная отделка – это расходы сами по себе и нагрузка на стропильную систему. Без нее будет дешевле.
• Какие свесы у крыши? Чем они короче, тем меньше расходы. Потому что ниже нагрузка на стропила.
• Какой размер дома? Больше 6 метров в ширину и хотите мансарду без опор – тогда нужны фермы. Их расчет, проектирование и производство будут дороже.

Если коротко – чем сложнее конструкция крыши, тем больше платить. Убираете каминные трубы, эркеры, снижаете наклон скатов и экономите. Но не всегда, поэтому нужно смотреть расчеты.

Материалы для стропильной системы мансардной крыши

Сделать стропильную систему двухскатной или ломаной мансардной крыши можно из дерева, готовых ферм и клееных балок, металла. Подходящий вариант выбирают с учетом нагрузок, стен дома, бюджета.

Дерево – стандартный выбор. Обычно берут сосну или ель. Они недорогие и прочные.

Брать нужно дерево без сучков, гнили, обзола, трещин. У дерева с пороками низкая прочность. Пару лет стропила прослужат и сломаются.

Дерево предварительно нужно высушить. Лучше взять материал камерной сушки, где влажность точно ниже 20%. Такое дерево не меняет геометрию.

Если взять слишком влажную древесину, то ее усушит или скрутит при высыхании. Это деформирует кровлю. Придется все делать заново и потратить больше денег.

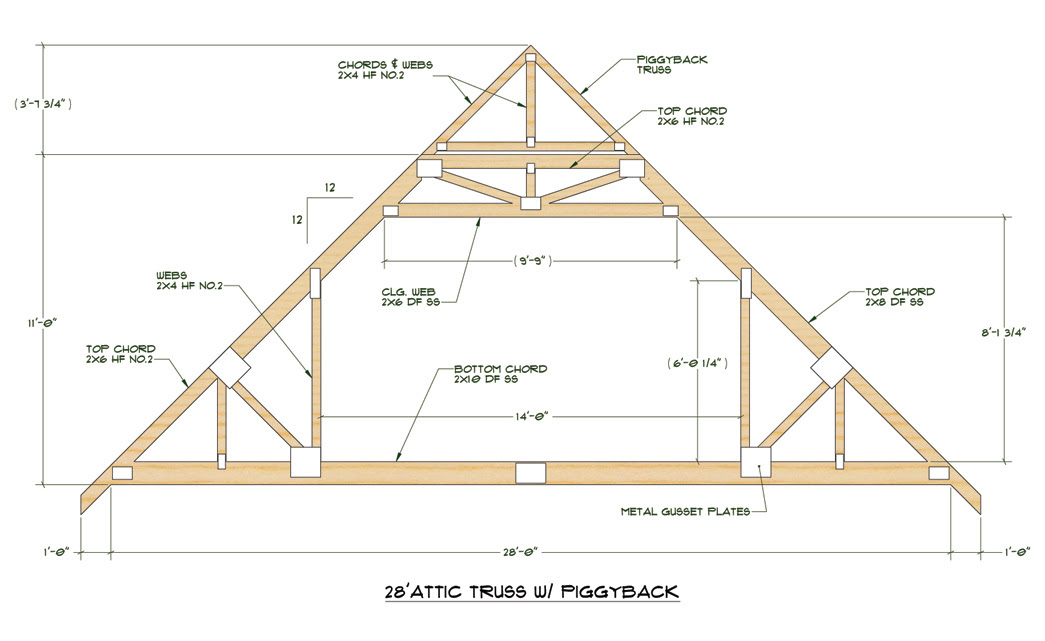

Фермы и клееные балки – дороже, но проще и надежнее. Их изготавливают на заводе по чертежам. Каждая деталь точно соответствует тому, что нужно. Так исключают ошибки при подгонке пиломатериала прямо на строительной площадке.

Фермы рассчитывают, чтобы они ложились на наружные стены. Им не нужны дополнительные опоры, так что вы выигрываете пространство в мансарде.

Фермы приезжают уже готовыми деталями. Все пронумеровано и с инструкцией по сборке. Остается поставить стропильную систему на стены, сделать обрешетку, кровельный пирог и саму кровлю.

Фермы до 6 метров устанавливают вручную. Если строите широкий дом, то здесь ждут дополнительные расходы. Потому что для больших ферм нужно заказывать подъемник. Вручную их поднять не получится.

Некоторые заводы делят большие фермы на несколько элементов. Потому что иначе их не довезти до строительной площадки. Выбирайте качественную бригаду для сборки таких ферм. Потому что любая ошибка снизит прочность стропильной системы.

Металл – непопулярный материал. Он прочнее дерева, не боится гниения и грибка. Но высокая теплопроводность перекрывает эти преимущества. Быстрый нагрев и остывание требуют хорошей теплоизоляции. Иначе из-за разности температур на поверхности металла появится конденсат и испортит дом.

Для создания металлической стропильной системы можно использовать легкие стальные тонкостенные конструкции.

Это каркас с низким весом, который дает малую нагрузку на стены.

Он долговечный. Производители заявляют до 100 лет службы без какого-либо ухода.

Его просто монтировать. На строительную площадку приезжают готовые к сборке элементы с одинаковым размером.

Но такой же качественной теплоизоляции, как с деревянными стропилами не получится. Можно поэкспериментировать с термопрофилем, который создан специально для защиты от промерзания. Это дорого, но зато сможете использовать металл в крыше мансарды.

Продлеваем срок службы стропил

Обрабатывайте все поверхности, чтобы стропильная система двухскатной мансардной крыши из дерева прослужила долго.

Покрывайте все антисептиками. Они дезинфицируют дерево и останавливают процесс гниения. Производители заявляют срок службы антисептиков от 20 до 35 лет. Все это время дерево должно простоять без гнили.

Используйте антипирены. Они замедляют распространение огня и увеличивают огнестойкость дерева. Обычная балка потеряет прочность через 15-20 минут горения. Обработанная – через 40-50 минут. В 2 раза больше времени на спасение в пожаре.

Обрабатывать желательно все деревянные конструкции. Но особенно хорошо пройдитесь по стропилам рядом с источниками высоких температур: горячими трубами, дымоходами.

Средний срок службы антипиренов от 30 до 40 лет. Потом их нужно обновить.

Необходимые термины

Небольшой блок с пояснениями про основные узлы мансардной крыши, без которого дальше идет что-то на непонятном языке.

• Мауэрлат. Это такая балка из дерева, которая лежит на стене. Она создает переход от деревянной конструкции стропил к кирпичной стене. Используют в домах, которые не из дерева, чтобы равномерно распределить нагрузки.
• Лежень. Принимает на себя нагрузку от стоек и перераспределяет ее. Это защита от точечного давления. Принцип действия, как у снегоступов – чем больше площадь воздействия, тем меньше шанс провалиться под снег. Лежень точно также не дает пробить стойке пол.
• Прогон. Горизонтальная балка для поддержки стропил. Не дает им прогнуться от давления со стороны кровли. Увеличивает жесткость обрешетки, чтобы она оставалась на месте при нагрузках.
• Стойки и подкосы. Держат прогон, чтобы не прогнулся уже он. Передают нагрузку дальше на лежни.
• Затяжка. Используется в висячей стропильной системе. Стягивает стропила, чтобы они не разъехались в стороны от нагрузок.

Теперь идем дальше. Вы поймете, почему заниматься конструкцией стропил мансардной крыши должен опытный строитель.

Виды стропильных систем мансардных крыш

Есть два вида стропильных систем мансардной крыши: наслонные и висячие.

Наслонные стропила универсальны. Неважно, какого размера дом – они подойдут.

Особенность конструкции в использовании лежня и стоек. Лежень – кладут параллельно мауэрлату, если его используют. На него опирают стойку. В результате нагрузка перераспределяется. Появляется дополнительная поддержка стропильных ног.

Наслонная система простая, но в центре комнаты будут стойки. Придется их обыгрывать при создании интерьера.

Посмотрите на картинку, чтобы понять, как все это работает. Чтобы представить финальный вариант, мысленно  закройте все наклонные поверхности кровлей снаружи и отделкой внутри.

Висячие стропила подходят для крыш с шириной до 6 метров. Для больших размеров не хватит прочности. Нужно использовать фермы, если хочется мансарду без стоек.

Висячие стропила крепят на несущие стены и коньковый прогон. В результате на них воздействует распирающее усилие. То есть они всегда стремятся разъехаться в разные стороны.

Чтобы держать стропильную систему мансардной крыши на месте, устанавливают затяжки. Они скрепляют ноги между собой и компенсируют распирающее усилие.

Чем выше ставите затяжку, тем прочнее она должна быть. Иначе давление порвет дерево. Крыша сломается.

Иллюстрация, чтобы вы представили висячую стропильную систему.

Полезный совет для шага стропил мансардной крыши

Планируете использовать утеплитель, который привозят в рулонах или матах? Тогда подбирайте шаг стропил мансардной крыши так, чтобы он был на 1 сантиметр меньше утеплителя.

Это упрощает укладку материала. Нет свободного места – не появится зазоров. Это дополнительная защита от появления мостиков холода и росы в кровле. Так что ваша крыша прослужит дольше.

Для мансардного этажа наклон стропил от 35 градусов

Помните об угле наклона стропил больше 35 градусов. Он нужен вне зависимости от выбранного типа стропильной системы.

Если сделаете меньше, то получите холодный чердак. На нем невозможно сделать мансарду, так как высота этажа будет слишком маленькой.

Стропильная система мансарды, Мансарда своими руками

Стропильная система мансарды принципиальных отличий от аналогичной системы крыши не имеет, зато нюансов огромное количество. Популярность мансардных крыш в индивидуальном строительстве огромна, и одна из причин – возможность без больших затрат обустроить помещения как на полноценном этаже дома. Строить мансарду и в частности ее стропильную систему не слишком сложно, особенно если начать с технического разбора некоторых отличий и общего принципа устройства двускатных мансардных крыш. Другие конструкции мансардных крыш после этого не покажутся критично сложными.

Мансарда своими руками

Мансардная крыша может быть нескольких типов: ломаная, двускатная и консольная.

Классика мансард – это ломаные стропильные системы. Строго говоря, именно такие системы корректно называть мансардными. Но в обиход вошли определения любых типов крыши, чердак которой возможно использовать как комфортную жилую комнату. Ломаная конструкция имеет то отличие, что стропильные ноги расположены вод различными углами относительно конька. Верхние стропильные элементы установлены под небольшими углами, а нижние напротив – с большим уклоном. Такая конструктивная схема обуславливает значительное увеличение чердачного пространства. Монтировать ломаную крышу несколько сложнее, чем обычную двускатную, но все затраты времени и средств оправданы. Данный вид мансард считают наиболее рациональным выбором, и ломаные мансарды очень популярны. Архитектурный облик дома выигрывает, приобретая новые и в то же время исторические черты.

Основные элементы стропильной системы:

• Подстропильный брус, или мауэрлат. Это элемент из бруса, смонтированный по верху несущих стен, по всему контуру здания. Задача мауэрлата – равномерное распределение и передача усилий от кровельного пирога на несущие конструкции стен;
• Стоечные опоры – эти несущие элементы выполняют не только роль стропильных, одновременно это и каркас стен мансарды;
• Балочное перекрытие мансарды – необходимо для соединения ответных опор. К балкам перекрытия, уложенными в стены, мансардные балки отношения не имеют. Но в сложных двухъярусных мансардах балочное перекрытие выполняет еще и функцию пола второго яруса мансарды;
• Скаты мансард имеют в уровне опирания прогонные элементы, выполняющие задачу равномерного распределения усилий от скатных участков;
• Аналогично коньковому брусу – у мансард имеются коньковые балки для объединения верхних стропил в общую систему;
• Основу верхних скатов составляют верхние стропила, их угол относительно конькового бруса невелик;
• По балочному перекрытию мансарды установлены стропильные верхние стойки – несущие элементы балки конька;
• Основа нижних мансардных скатов – нижние стропила.

Это основные элементы классической ломаной мансарды, а в дополнение им применяют все возможные подкосные укрепляющие детали; для мансард большой площади — это шпренгельные элементы и раскосы различных видов: для обеспечения жесткости и устойчивости системы.

Последовательность монтажа стропильных систем ломаной мансарды:

1. Первым этапом монтируют по балкам перекрытия опорные элементы. Эти брусья идут по линиям скатов, и будут опорным каркасом для верхнего края нижнего стропильного ряда и нижних опор вторых стропильных ног. Перед монтажом стоек просчитывают их шаг и расположение – по формуле прямоугольного треугольника. Проще говоря, нужно посчитать длину меньшего катета – расстояние от центра стойки до поверхности стены (перекрытие, нижняя стропильная нога и стойка образуют пифагоров треугольник с прямым углом). Когда все стойки смонтированы, их связывают прогонами.
2. Собирают нижнюю часть стропильной конструкции. Опорные элементы соединяют попарно балочными элементами – в итоге получается простая балочная клетка П-образной формы. После этого закрепляют нижние стропильные ноги. Крепеж выполняют: нижний торец бруса подрезают соответственно угла уклона ската, а в прогоне вырезают паз под верх стропила.
3. Верхнюю часть стропильной системы начинают собирать с установки стоек – по центрам балок. Задача опор – нести коньковую балку. Когда все стойки установлены, на них монтируют, выверяют и крепят коньковый брус. Затем выполняют крепеж верхних стропильных ног так же, как крепились нижние стропила. Весь крепеж выполняют на саморезах с применением стальных уголковых и пластинчатых элементов.
4. Завершение каркаса – установка фронтонных стоек. Далее будет выполнена обшивка листовыми материалами, и утепление по типу основного кровельного пирога.

Двускатные мансарды намного проще монтировать по сравнению с ломаными. Каждый скат такой мансарды – плоскость, и стоек с прогонами для небольших двускатных мансард не требуется. Кроме общего упрощения конструкции и монтажа, принципиальных отличий от ломаной мансарды нет. поскольку в этом случае скаты ровные, то внутреннее пространство большого объема не получит. Немного увеличить этот объем можно за счет увеличения угла уклона скатов, но большой комнаты в мансарде сделать не удастся. Основное отличие стропильной системы двускатной кровли от ломаной состоит в том, что стропила здесь висячие. Монтаж будет выполняться с некоторыми отличиями:

1. Коньковый брус монтируют или на фронтонных опорах, или на дополнительных – если фронтоны не предусмотрены. В последнем случае опорные стойки устанавливают по центрам стен;
2. Далее монтируют систему стропил. Мауэрлат оснащают пазами, в верхних частях стропилин делают вырезы, чтобы площадь опирания коньковой балки на стропила была наибольшей. Соединяют стропильные ноги попарно прогонами. Несущие прогоны выполняют такую же задачу, что и балочные для конструкции ломаной крыши. От высотного положения прогонов зависит высота потолка мансардной комнаты;
3. При оформлении фронтонов опорные стойки крепят на подстропильный брус (мауэрлат). Эти стойки станут несущим каркасом для фронтонных обшивок.

Для конструирования мансарды выбирают угол уклона ее скатов, и этот угол зависит от вида кровельного покрытия дома. все материалы для финишного слоя кровли рассчитаны на свой диапазон углов наклона, и данные технических характеристик обязательно учитываются при проектировании. Если пренебречь этим простым правилом, то проблема разгерметизации кровельного покрытия вполне возможна.

Еще одна стропильная система мансардной крыши – консольная – мало отличается от ломаной мансарды. Только одно отличие: краевые части имеют выступы за наружные несущие стены здания. Как следствие полезный объем мансардных помещений увеличен. Консольные стропильные системы имеют еще один несущий элемент – колонны. Таким образом, верхнее чердачное перекрытие дома расширяется, и колонные опоры служат для его усиления. Под выступом перекрытия получаются отличные террасы.

При постройке мансард нагрузка на несущие конструкции дома, начиная с фундамента, увеличивается. Это учитывают при проектировании нового дома и при модернизации крыши имеющегося строения.

стропильная система, конструкция и планировка

Строгого определения мансардной крыши не существует, а если в общих чертах, то это любая крыша, под которой организована мансарда – отапливаемое жилое помещение.

Материалы

К материалам, используемым в составе мансардной крыши, предъявляются повышенные требования. Кровельное покрытие должно максимально надежно защищать от протечек, а слой утеплителя – гарантировать отличную теплоизоляцию, в противном случае, в мансарде будет холодно, а на крыше появятся гроздья сосулек. Особое внимание уделяют пароизоляции – там, где живут люди, влажность повышена, а значит есть риск попадания водяных паров внутрь кровельной конструкции. При этом, если пленка будет абсолютно паронепроницаема – тоже не выход, в помещении будет душно и некомфортно.

Форма мансардной крыши

О формах крыш частных домов подробно рассказано в статье. Для обустройства мансарды больше всего подходят, конечно же, двускатные крыши, особенно ломаные. При использовании классического варианта двускатной крыши жилое помещение мансарды получается довольно небольшим, а часть площади по периметру дома, где высота потолка очень мала, буквально пропадает зря. Если же предусмотреть ломаную крышу, скат которой образован двумя линиями – более крутой внизу, у карниза, и более пологой сверху, у конька, то полезная площадь мансарды заметно увеличится и жить в ней станет намного комфортней. Чаще всего нижняя часть скатов по отношению к плоскости пола мансарды наклонена на 60°, верхняя — на 30°. Вообще же, наклон нижних скатов может колебаться между 45° и 80°.

В регионах с повышенной ветровой нагрузкой нужно делать более пологие крыши, чтобы снизить их парусность. Еще один интересный вариант – консольная крыша. Под такой крышей часть помещения мансарды расположена за пределами контура стен, что увеличивает ее полезную площадь.

Стропильная система

Если мансарду планируется обустроить под обычной двускатной крышей, то ее стропильная система не будет иметь никаких специфических особенностей. В зависимости от масштабов крыши можно выбрать систему с наслонными или висячими стропилами – модификаций таких систем довольно много.

Что касается стропильной системы ломаной мансардной крыши, то ее можно рассмотреть подробнее:

• Нижний скат крыши формируется при помощи наслонных стропильных ног, а устройство верхнего ската может быть любым, по желанию владельца. Схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки.
• В отличие от обычной двускатной конструкции в мансардной крыше предусмотрены стойки – специальные ребра жесткости, которые затем исполняют роль стен во внутреннем помещении.

Стропильная система ломаной мансардной крыши (комбинированная)

Для стропильной системы мансардной крыши используют качественную сухую древесину (не ниже 2 сорта). Сечение пиломатериалов – бруса и досок – выбирается исходя из размеров крыши, веса желаемого кровельного покрытия, ветровой и снеговой нагрузки в регионе, шага стропил.

Расчет

1. Расстояние между стропилами обусловлено шириной применяемых теплоизоляционных плит. Чаще всего этот параметр равен 60 см. Наиболее популярный утеплитель – минеральная вата, это довольно упругий материал, а чтобы плиты стояли плотно, расстояние между стропилами должно составлять 57-58 см.
2. Ширина стропил тоже зависит от утеплителя, на этот раз – от его толщины. На большей части территории России, для того, чтобы дом был теплым, толщина теплоизоляционного слоя должна составлять 200-250 мм. Учитывая необходимость организации вентзазора, минимальная ширина стропил будет равна 230 мм. Толщина доски должна быть не менее 50 мм.
3. Стойки и балки. Для этих элементов лучше купить брус размером не менее 80*80 мм. Там, где нередки сильные ветра и обильные осадки, особенно зимой, лучше взять пиломатериал потолще – размером 100*100 мм.

Зависимость полезной площади мансарды от угла наклона крыши

Этапы монтажа

Существует две стратегии монтажа мансардной крыши. Первая предполагает, что укладка кровельного покрытия и утепление крыши происходит одновременно. Вторая – что сначала монтируется кровельное покрытие, а теплоизоляционный слой укладывается позже.

Стратегия 1. Порядок работы

• С внутренней стороны перпендикулярно стропилам прибивается обрешетка – она будет служить опорой для утеплителя. Вместо нее можно использовать шнур или проволоку;
• Со стороны кровли на обрешетку укладывается утеплитель – без щелей, со смещением швов;
• Поверх утеплителя свободно раскатывается подкровельная гидроизоляционная пленка или мембрана;
• Набивается контробрешетка и обрешетка;
• Монтируется выбранное кровельное покрытие;
• С внутренней стороны закрепляется пароизоляционная пленка, все стыки проклеиваются;
• Можно приступать к внутренней отделке помещения!

Стропильная система двухскатной крыши с мансардой

Стропильная система двухскатной мансардной крыши, расчет стропильной системы

Стропильная система двухскатной крыши, наряду с мауэрлатами, — наиболее важная часть конструкции здания с двухскатным типом крыш.

Содержание:

В двухскатных крышах обе кровельные поверхности наклонены к наружным стенам здания, благодаря чему обеспечивается естественный сток дождевых вод и талого снега. Уклон таких крыш должен превышать 5 градусов, а на некоторых участках кровли может достигать 90 градусов.

Стропильная система двухскатной крыши

Наклон скатов крыши зависит от его материала, архитектурных требований к постройке, а также климатических условий региона. Крутые скатные поверхности устанавливают при использовании неплотного кровельного материала (например, металлочерепицы), а также при строительстве в местностях с большим количеством осадков. Более пологая кровля монтируется в районах с сильными ветрами в целях уменьшения их давления на конструкцию крыши.

Устройство мауэрлатов и стропильных систем крыш более трудоемкое и требует значительных затрат материала и времени. Но это не то место, где следует экономить – необходимо вычислить оптимальный угол наклона крыши, который обеспечит надежность и прочность конструкции в соответствии со всеми строительными стандартами и нормами безопасности.

Двухскатная крыша считается наиболее оптимальным вариантом конструкции крыш в загородном строительстве. Данный тип крыш с его простой формой и незамысловатой конструкцией возводится легко и достаточно быстро, а если бюджет ограничен, это можно сделать даже без привлечения специалистов-строителей со стороны. Другими словами, двухскатную крышу можно смонтировать собственноручно, имея желание и базу знаний по строительству.

Двускатная крыша состоит из двух прямоугольных плоскостей – скатов, наклоненных к внешним стенам здания, а также треугольных (боковых) элементов – фронтонов. Такой тип крыш наиболее часто устанавливают на малоэтажных постройках.

Конструкция двухскатной крыши предполагает наличие несущих (мауэрлат и стропильная система крыши) и ограждающих (кровельное покрытие) элементов. Кроме того, в конструкциях двухскатных крыш присутствуют также различные стойки, ригели, распорки подкосы и другие крепежные элементы, которые придают стропильной системе дополнительной жесткости.

Основную часть внешних погодных воздействий на здание, а также всю массу конструкции крыши, принимают на себя несущие элементы, которые распределяют нагрузки на опоры и стены постройки. К ним предъявляются особо жесткие требования прочности. Есть два элемента несущей конструкции крыш — стропильная система и мауэрлат.

Особенности монтажа мауэрлатов и стропильных систем двухскатных крыш

1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – перекрытие.

Прежде чем подробно проанализировать стропильную систему крыши, рассмотрим немного другой, но не менее важный несущий элемент – мауэрлат.

Мауэрлат – своеобразный фундамент для крыши дома; опорный брус для наклонных стропил, главной функцией которого является сбалансированное распределение нагрузок, создаваемых крышей здания. Этот конструкционный элемент крыши представляет собой брус с сечением не менее 10х10 см (обычно 15х15 см).

Мауэрлат подкладывают под стропильную ногу или же устанавливают по всей длине постройки. Он монтируется на верхнем стенном обрезе, а в зависимости от конструкционных особенностей стены и крыши здания может устанавливаться или по оси, или ближе к краю стены (внутреннему или внешнему, но не менее 5 сантиметров от наружного грани).

При изготовлении мауэрлатов обычно используют дерево. Но если строится металлический кровельный каркас, могут применяться швеллерные, двутавровые и другие металлопрофильные мауэрлаты. Фактически крыша являет собой большой парус, поэтому во избежание его деформации ветром мауэрлатный брус нужно как можно более надежно прикрепить к стене.

Мауэрлат прокладывают поверх рубероида или другого гидроизоляционного материала на расстоянии не менее 40 сантиметров от верхней части чердачного перекрытия. Прогоны опираются на врубленные в лежни стойки с интервалом в 3-5 метров. Угол между стропильной ногой и подкосом должен быть близок к прямому (90 градусов). Дополнительные опорные подкосы, которые упираются на лежни, устанавливают при большей длине стропильных ног.

В общем, мауэрлат является системой связанных между собой звеньев, которые крепятся к стропилам, создавая тем самым по периметру кровли очень надежную и устойчивую скатную конструкцию. Отдельными сегментами мауэрлат может подкладываться под сами стропила.

Если были использованы неширокие стропильные ноги, то это подвергает конструкцию риску провисания. В целях предотвращения этого применяют специальную укрепляющую решетку, которая состоит из стойки, ригеля и подкосов. Для ее изготовления используют доски толщиной 25 и шириной 150 миллиметров, или же деревянные пластины из бревна диаметром не менее 130 миллиметров.

Стропильная система крыши представляет собой несущую конструкцию скатной кровли, которая состоит из стропильных ног, наклонных подкосов и вертикальных стоек. При помощи крепежных элементов (стоек, ригелей, распорок, подкосов и т. д.) стропила соединяются в собственно стропильную систему. Материал, из которого изготавливают стропила, может быть самый разнообразный: дерево, метал, железобетон или смешанный.

В основе конструкции крыш и стропильной системы двухскатного типа лежит треугольник, так как это самая жесткая и устойчивая геометрическая фигура.

Сечение бруса для стропил, рекомендуемых для простой конструкции крыши, может колебаться в пределах от 40х150 мм до 100х250 мм. Этот показатель зависит от шага установки стропил, длины стропильных ног, а также расчетной величины снеговых и ветровых нагрузок для данного региона.

Ниже приведены сечения брусов других элементов стропильной системы двухскатной крыши (все показатели – в миллиметрах).

• мауэрлат: 100х100, 100х150, 150х150;
• диагональные ноги и енды: 100х200;
• прогоны: 50х150;
• стойки: 100х100, 150х150;
• опорные ригели для стоек: 100х150, 100х200;
• кобылки, подкосы, доски карнизного короба: 50х150;
• затяжки: 50х150;
• лобовые и подшивочные доски: 22…25х100…150.

Основой стропильной системы крыши являются стропильные ноги или просто стропила. Они укладываются под углом, который равен наклону ската крыши, а нижними концами крепятся металлическими скобами или планками к мауэрлату.

Также следует уделить внимание материалу, из которого будет строиться крыша. Прежде всего, какой бы материал бы вы не выбрали, он не должен иметь трещин и гнили. Сучки также нежелательны, но если идеально ровный материал для вас недоступен, допустимая длина сучков не должна превышать треть толщины доски.

Стропильная доска должна быть в поперечнике не менее 50 миллиметров. Ширина материала зависит от его длины. Например, если доска 6 метров в длину, ее ширина должна составлять 15 сантиметров (150 миллиметров). Если длина бруса превышает 6 метров, то и его ширина, соответственно, должна быть не меньше 180 миллиметров. Оптимальное соотношение всех параметров исходного материала для стропил предотвратит прогибание и излом всей конструкции.

Завершающим этапом монтажа стропильной системы крыши является соединение всех ее элементов с помощью крепежных изделий. Для этих целей чаще всего используют металлические уголки или скобы, хотя в последнее время набирает популярность и болтовое крепление.

Возведение «теплой» двухскатной крыши имеет свои особенности. В таком случае стропильные ноги должны устанавливаться друг от друга на таком расстоянии, чтобы как можно меньше обрезать теплоизоляционный материал, который укладывают в межстропильное пространство.

Типы стропильных систем двухскатных крыш и их расчет

Конструкционные особенности стропильной конструкции двухскатной крыши зависят от ряда факторов, таких как: форма крыши, количество внутренних опор, размера пролета между опорами, характера и интенсивности действия нагрузок и внешних факторов на обрешетку и т. д.
Стропильные ноги являются главным элементом стропильной конструкции. Они кладутся вдоль ската кровли и исполняют функцию опоры для обрешетки. Обрешетка двухскатной крыши монтируется из досок и реек, при этом более экономичным будет второй вариант.
Стропила для крыши в таких конструкциях имеют две разновидности – висячие (опираются на стены здания только концами, без промежуточных опор) и наслонные (на стены здания опираются концами и средней частью). Кратко рассмотрим особенности каждого из двух типов стропил.
Висячие стропила для крыш используются при строительстве зданий с легкими стенами. Одним из главных достоинств этого типа стропил является то, что с их помощью можно перекрывать длинные пролеты. Этот элемент стропильной системы работает на сжатие и на изгиб.

Стропильная система двухскатной крыши

Из-за своих конструкционных особенностей висячие стропила могут передавать нагрузку только на две крайние опоры, которыми зачастую являются стены постройки. На стропила действует сильный горизонтальный распирающий эффект.
Для того, чтобы уменьшить это и предотвратить разъезжание стропильных ног, используются деревянные или металлические затяжки. Они крепятся у основания стропил. При величине пролета более 8 метров параллельно затяжке устанавливается балка с подкосами. Если пролет меньше 8 метров – между вершиной стропил и затяжкой параллельно последней врезают ригель.
Чем выше установлена скрепляющая затяжка, тем более надежным и долговечным должно быть ее соединение со стропилами, независимо от того, из какого материала они исполнены. Все это направлено на уменьшение прогиба и сдерживания расползания стропильных ног. Такая схема опор наиболее часто применяется в стропильных системах мансардных крыш.
Наслонный тип стропил применим в зданиях, где есть столбчатые промежуточные опоры или средняя несущая стена. Их можно устанавливать при величине пролета между опорами не более 6,5-7 метров. Монтаж дополнительных опор позволит увеличить ширину перекрытия: одной опоры – до 11,5-12 метров, двух опор – 15-15,5 метров. Для повышения жесткости стропильной системы и расширения проема между боковыми опорами под коньковый прогон устанавливают стойку с подкосами.

Схема наслонных стропил

В зависимости от материала, из которого построен дом и конструкции самого здания, зависит характер опоры стропил для крыш. В каркасных домах они опираются на мауэрлат, в рубленых или брусчатых – на верхние венцы, в каменных постройках – на верхнюю обвязку.

К стропильным системам двухскатных крыш домов с газовыми котлами или печным отоплением предъявляются требования пожарной безопасности. Минимальная дистанция, на которой должны быть расположены внешние стенки печных труб и дымохода от деревянных элементов постройки, составляет 40 сантиметров. Таким образом, средняя часть стропил передает нагрузку на внутренние стены или опоры, а концы – на внешние стены сооружения.

Кровельная система, в основе которой лежат наслонные стропила для крыши, по сравнению с аналогичными системами, при тех же параметрах более проста в сборке и более легкая. Кроме того, использования наслонного типа стропил экономит пиломатериалы и, соответственно, финансовые средства застройщика. Если в рамках одной кровельной конструкции наслонные и висячие стропила устанавливаются над несколькими пролетами сразу, то в таком случае допускается вариант их чередования в разных комбинациях.

Установка стропильной системы является самой трудоемкой и важной частью всего процесса возведения двухскатной крыши. Она требует точных вычислений размеров и количества стропил, а также наиболее оптимального их соединения с другими элементами крыши. Поэтому расчет стропильной системы крыши требует к себе внимательного и ответственного подхода, так как от его точности зависит безопасность и долговечность всей возводимой конструкции.

Существуют различные справочники и веб-ресурсы, которые могут помочь строителю в вычислении стропильной системы. Но эту часть монтажа двухскатной крыши все же рекомендуется отдать в руки специалистов, учитывая то, что проект дома все равно нужно заказывать. В готовом проекте будут и все нужные расчеты, и сама схема крыши.

Для расчета стропильной системы крыши нужны следующие условия. Во-первых, крыша должна быть прочной. Это требование обусловлено тем, что на крышу будут воздействовать как вес кровли, так и внешние погодные факторы (ветер, атмосферные осадки). Сюда можно отнести также и вес человека-ремонтника. Во-вторых, легкость конструкции крыши. Она определяется потребностью уменьшить ее давление на стены, перекрытия и фундамент дома.

Возведение крыши – один из наиболее ответственных этапов строительства. От надежности «зонтика» сверху, от его устойчивости к атмосферным осадкам и любым.Крыши вальмовой конструкции обретают все большую популярность среди владельцев частных домов. Это – неудивительно, так как подобная схема отличатся целым.Установленная крыша на балкон всегда ассоциируется с получением дополнительного комфорта для хозяев и является надежной защитой самому балкону . На.

Как сделать стропила мансардной крыши – особенности установки стропильной системы

Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Устройство стропильной системы для крыш мансардного типа было разработано французским архитектором Ф. Мансаром в 17 столетии. Что удивительно: многие технические решения относительно чердачных жилых помещений, которые предложены им, актуальны и сейчас. Именно благодаря Мансару появилась мода на высокие потолки и большие окна в мансардах – они существенно повысили уровень комфорта для людей, проживающих в них.

Типы мансардных крыш

Система стропил для кровель бывает двух видов:

• наслонной – в этом случае балки опираются на несущие стены дома;
• висячей – все элементы стропильной конструкции соединяют в ферму и общий каркас и монтируют на крайние опоры.

Тип возводимой мансардной крыши зависит от схемы устройства системы стропил:

1. Односкатная наклонная. Кровля имеет плоскость, которая опирается на стены, имеющие разную высоту.
2. Двускатная. Представляет собой кровлю с двумя плоскостями, расходящимися в стороны под определенной величиной угла.
3. Ломанная. Является разновидностью двускатных крыш. Состоит из плоскостей, имеющих ломанную поверхность.
4. Полувальмовая и вальмовая. У этих кровель четыре ската.
5. Шатровая. Такая кровля может быть конической, пирамидальной, купольной.
6. Сводчатая. Имеет параболические или округлые очертания.

Чаще всего можно встретить двускатный вариант мансардной крыши. Этот факт стал определяющим для архитектуры многих отечественных городов и поселков.

Когда возводится стропильная система двухскатной мансардной крыши — чертежи для нее составляют с учетом определенных данных, среди которых:

• геометрические параметры строения;
• вид кровельного материала;
• климатические и погодные нагрузки;
• рельеф участка и окружающей местности.

При разработке проекта следует помнить, что при необходимости иметь большую полезную мансардную площадь, угол наклона стропил нужно делать меньше.

Порядок расчета стропил

Грамотно и точно сделанный расчет стропильной системы мансардной крыши позволит соорудить прочную и надежную конструкцию, способную прослужить много лет.

При проведении вычислений учитывают:

• вес элементов мансардного помещения;
• ветровые и снеговые нагрузки.

Поскольку данные показатели в разных климатических зонах разнятся, устройство стропильной системы крыш с мансардой может значительно отличаться. Методика расчета стропил при создании наслонных конструкций проще, чем висячих. В некоторых случаях кровельщики используют комбинированные варианты обустройства каркаса.

Когда предстоит строительство мансарды — чертежи стропил и сложные расчеты желательно доверить профессионалам с большим опытом подобной работы. Дело в том, что при выполнении вычислений используют математические формулы и разные коэффициенты.

Благодаря расчету веса кровли узнают величину нагрузки, которую выражают в килограммах на один «квадрат» стропильной конструкции. Обычно среднее значение данного параметра для жилых строений составляет около 50 кг/м².

Расчеты ветровых и снеговых нагрузок в регионах с неблагоприятными климатическими условиями указывают на то, что стропильные системы двускатных мансардных крыш нужно делать со спаренными стропилами и сплошной обрешеткой – они позволят избежать деформаций каркаса.

Этапы обустройства мансардной крыши

Стропильная система состоит из таких элементов:

• мауэрлат;
• коньковый брус;
• стропильные ноги;
• вертикальные стойки;
• наклонные подкосы.

С целью увеличения надежности каркаса кровли и придания ему необходимой жесткости между стропилами устанавливают подкосы, ригеля, стойки, подбалочники. Основание под настил кровельного покрытия делают разреженным или сплошным.

Монтаж стропильной системы мансардной двухскатной крыши – поэтапный процесс:

1. Устанавливают верхний брус, имеющий сечение 10х10 или 15х15 сантиметров. Для его фиксации к стойкам задействуют металлические скобы, особые гвозди или саморезы. При этом на первый брус возлагается функция подстропильной рамы.
2. Укладывают мауэрлат, являющийся одним из главных конструктивных элементов — на него оказываются немалые нагрузки за счет веса кровли и воздействия осадков и ветра. Для этого используют доски толщиной не менее 5 сантиметров или брус, наименьшее сечение которого составляет 5×10 сантиметров. Перед укладкой досок под ними обустраивают гидроизоляционный слой, чтобы влажный воздух не проникал в мауэрлат. Их фиксируют на стенах скобами и гвоздями. Дополнительно мауэрлат привязывают к несущим стенам при помощи толстой металлической проволоки, предварительно вмурованной в стены во время их возведения.
3. Устанавливают стропильные ноги, соблюдая промежуток между ними, равный 60 –200 сантиметров.
4. Прежде всего, монтируют крайние к фронтону стропила мансардной крыши. Потом при помощи уровня осуществляют установку других элементов конструкции.
5. В верхней части каркаса соединяют между собой стропила.
6. Монтируют коньковую балку – она требуется для кровли, длина которой превышает семь метров. Если данный параметр у крыши меньше, то этот элемент для стропильной системы не обязателен.
7. Затем приступают к строительству обрешетки, укладке утеплителя и гидробарьера, а затем кровельного материала.

Как сделать стропильную систему правильно

До того, как сделать стропильную систему мансардной крыши, следует ознакомиться с рядом правил:

1. Стропила и прочие элементы чердачного жилого помещения нужно делать из балок, минимальное сечение которых составляет 10х10 сантиметров. Брус выбирают высококачественный, содержащий на один погонный метр не больше 3-х недостатков.
2. Осуществляя крепление каркаса мансарды, задействуют специальные гвозди, металлические скобы и обвязку из проволоки.
3. Влажность деревянных элементов для сооружения крыши с мансардой не должна превышать 15%.
4. Все пиломатериалы нужно подвергать обработке препаратами и составами с антисептическим эффектом, предохраняющими от гниения.
5. При строительстве кровли с мансардой оптимальным выбором считается хвойная древесина, менее подверженная воздействию влажного воздуха.
6. Для вертикальных стоек используют деревянный брус сечением 10×10 сантиметров. Их устанавливают в строго вертикальной плоскости при помощи отвеса. Эти стойки являются основой стен будущей мансарды. Их затем обшивают листами фанеры, гипсокартоном или другим отделочным материалом.
7. До того, как крепить стропила мансардной крыши, необходимо уделить внимание закладке окон, поскольку потом изменить что-либо будет достаточно сложно.

Устройство ломаной крыши мансарды по чертежам

Ломаная крыша является разновидностью двускатной. Ее используют при необходимости увеличения объема и жилой площади мансардного помещения. Владельцы дома задумываются над тем, как сделать ломаную мансардную крышу, когда хотят создать условия для более комфортного проживания на чердаке.

Стропильную систему для такой кровли рассчитывают по той же методике, что и для двухскатной. Основные этапы их строительства также аналогичны.

Но при возведении ломаной крыши придерживаются следующих правил:

1. Доски, предназначенные для фиксации стропильных ног, утепляют по всей длине. Благодаря такой мере значительно уменьшаются потери тепла, тем самым создавая более благоприятную атмосферу в помещении.
2. Сечение стропильных ног и шаг их монтажа, когда создается мансардная крыша с дополнительным скатом, должны соответствовать расчетным данным, учитывающим возможные воздействия и содержащим запас прочности.
3. Поскольку устройство теплоизоляции приведет к появлению конденсата в месте соприкосновения холодной среды и теплой, применять пароизоляцию следует в обязательном порядке.
4. Для создания теплоизоляции, нужно применять натуральные материалы, которые пожаробезопасны и экологически безвредны.

Особенности обустройства мансардного этажа

Установку стропил мансарды нужно выполнять так, чтобы каркас обеспечивал максимальную надежность, позволяющую выдержать вес кровельного пирога. Одновременно стропильная система должна быть легкой, чтобы снизить нагрузку на несущие стены строений.

По этой причине основным материалом для строительства мансардных этажей на сегодня по-прежнему является древесина, соответствующая этим требованиям. Для покрытия крыш в этом случае используют керамическую или металлическую черепицу, ондулин. Эти кровельные материалы позволяют создать надежное покрытие с отличными эксплуатационными характеристиками.

При обустройстве мансардного этажа нужно помнить, что в нем следует обеспечить более высокую степень теплоизоляции по сравнению с другими жилыми помещениями. Одновременно с этим необходимо качественно выполнить гидро- и пароизоляцию.

Двухскатная (мансардная) крыша своими руками

22 марта, 2015. Прочитано 14866 раз(а)

Сегодня все чаще люди предпочитают обустроиться в собственном доме, где можно создать полноценный комфорт и уют для всей семьи. Еще лучше, когда этот дом создан по собственному проекту и своими руками. Однако, в этом случае необходимо знать каждый нюанс от заложения фундамента и до возведения крыши. Данный вид двухскатной кровли позволяет создать дополнительные жилые квадратные метры для обустройства гостиной, спальни, кабинета или другого помещения. В данной статье рассмотрим устройство двухскатной мансардной крыши, и пошаговый процесс ее возведения.

Общая информация

Помните. Все инструкции есть ознакомительными. Для возведения крыши советуем воспользоваться услугами и консультациями специалистов, т.к. каждый случай есть специфический.

Перед тем как начать строительство дома, необходимо сделать весь проект и чертеж крыши с готовыми размерами, высотой крыши, количеством скатов и т.д. На данном примере мы рассмотрим возведение классической двухскатной мансардной крыши, которая является наиболее популярной в наше время.

Сегодня можно встретить разные типы двухскатных мансардных крыш.

А) и Б) классические двухскатные крыши;

В) ломанная крыша с переменным наклонным углом;

Г) односкатная крыша с выносными консолями;

Д) двухъярусная крыша со смещенными шипами опирания.

Однако вы можете разработать собственный проект, который бы максимально подходил под ваши параметры и запросы.

Внимание! Перед началом работ, вы можете рассчитать приблизительную стоимость работ и количество материалов для возведения крыши. Для этого у нас на сайте представлены специально разработанные онлайн приложения:

Монтаж мауэрлата

Брусья мауэрлата служат надежной опорой для будущей стропильной конструкции, которая будет надежно фиксировать весь каркас.

Мауэрлат необходимо использовать в месте наклона стропил. Если крыша двускатного типа, то мауэрлат устанавливаем по двум сторонам, если крыша четырехскатная, то по периметру всей крыши.

Правильней всего для крепления мауэрлата использовать монолитную заливку бетона со шпильками нужной длины и толщиной 1 см. Чтобы шпильки надежно фиксировали мауэрлатные брусья, они должны на 3 см выступать над бетоном.

Важно! Брусья мауэрлата нужно выбирать исходя из нагрузки всей кровли. В нашем случае мы используем сечение 10х10 см, но доступные также 15х15 см и 20х20 см.

Для определения шага между шпильками, необходимо рассчитать в каком месте будут располагаться стыки стропил и мауэрлата, чтобы между этими стыками были шпильки. Если шпилька будет упираться в стропилу или ее вырез, то это не только ослабит конструкцию, но и может привести к трещинам на доске. К примеру, если шаг между стропил 1 метр, то между шпильками тоже используем шаг 1 м, только по центру между двумя стропилами.

На шпильки необходимо уложить двойной слой гидроизоляции (рубероид) перед установкой мауэрлата. На каждом брусе под шпильки высверливаем сквозные отверстия напротив каждой шпильки. Для фиксации шпильки и мауэрлата используем гайки с шайбами.

Совет! К кирпичным стенам брусья мауэрлата можно фиксировать к шпилькам, которые вставлены в кладку на этапе постройки коробки.

Стропильная система двускатной мансардной крыши своими руками

Перед тем как приступить к установке стропил, нам необходимо сделать шаблон для всех стропильных ферм.

Для этого вылезаем наверх дома, где соединяем доски под нужным углом и фиксируем их ригелем и наносим отметки для будущих вырезов около стены и мауэрлата. После этого на земле начинаем сборку стропильных ферм с последующим их поднятием и монтажом на крыше.

Первым делом начинаем установку крайних стропил длиной 4 метра (3,5 метра от упора до конька и 0,5 метра будет идти на скат), которые должны быть на одном уровне и строго симметричны, если крыша будет двухскатная как в нашем примере. В момент монтажа двух крайних стропил их необходимо укрепить для надежности двумя раскосами как на фото внизу и уголком внизу. Используем отвес для горизонтального положения первых крайних стропил. Между ними натягиваем нитку, по которой и будем устанавливать другие стропила по уровню.

Далее переходим к установке специальных стоек, которые будут передавать через стропильную конструкцию тяжесть на стены. Для фиксации использовались металлические уголки, которые фиксируем шурупами по дереву по 6 с каждой стороны упора.

Рекомендация! Расстояние между стойками лучше всего выбирать в диапазоне 60-100 см для жесткости конструкции. В нашем случае мы выбрали 60 см, по ширине листа утеплителя (минеральной ваты).

Возведение двухскатной мансардной крыши видео с пошаговым фото отчетом

Теперь начинаем собирать стропильную конструкцию по всему каркасу. После установки стропильной ноги, ее фиксируем с другой стороны второй стойкой. Для усиления прочности внизу между двумя стойками устанавливаем деревянный клин, как показано на фото внизу. Для фиксации лучше всего использовать длинные шурупы по дереву или металлические шпильки диаметром 12 мм.

На крайних стропилах устанавливаем по 2 ригеля для жесткости конструкции, фиксируем их с помощью металлических пластин и шурупов по дереву.

На верху треугольника устанавливаем бобышку, между ней и ригелем будет устанавливаться верхняя балка, на которой будет установлена вся стропильная конструкция крыши. Верхняя балка выполняет несущую функцию для жесткости всего каркаса.

Если длина крыши превышает длины балки, то для ее удлинения можно использовать фиксатор из двух частей обрезных досок длиной 40-50 см, которые фиксируются при помощи металлических шпилек.

На крайних стропилах устанавливаем вторую опору для жесткости конструкции, которую фиксируем снизу металлическим уголком, а сверху к стропиле шурупами по дереву.

Устанавливаем по два ригеля с каждой стропильной доски по периметру каркаса, для фиксации используем металлические шпильки.

В верхней части для фиксации соединения стропил используем железный уголок и металлические шпильки. Данный этап очень важен для будущей жесткости и надежности строительной конструкции. В местах соединения стропил, если они попадают на несущую балку, то необходимо аккуратно ножовкой подрезать каждую стропильную доску, сделать выемку.

Скат крыши за стену должен быть на расстоянии не менее 50-60 см, чтобы туда не задувало снег, и не попадал косой дождь.

Готовая стропильная конструкция.

Утепление двухскатной мансардной крыши и гидроизоляция

Чтобы на мансарде были комфортные условия для проживания, ее необходимо утеплить. Сегодня для утепления можно использовать различные материалы, пенопласт, минеральная вата и т.д. Также немаловажна гидроизоляции, которая исключает сбор конденсата, а также попадание влаги в помещение в случае протечек крыши.

Для фиксации гидроизоляции можно использовать специальные скобы или гвозди, которые закрепляются к стропильной конструкции с шагом 10-15 см с наружной стороны и далее крепится брусками контробрешетки.

Важно! Наличие зазора между кровлей и контробрешеткой необходимо для исключения образования конденсата и снижения теплозащитных свойств крыши.

Переходим к теплоизоляции при помощи минеральной специальной ваты фирмы УРСА толщиной 15 см. Ширина рулона 60 см, в этом случае если стропильные пролеты уже этого расстояния, то необходимо будет нарезать поперек листы нужного размера. Утепление крыши важный и ответственный процесс.

Данный материал позволяет заполнить все пространство без стыков, исключая утечку тепла.

Далее переходим к установке пароизоляции, которую фиксируем при помощи скоб с шагом 10-12 см.

Все стыки листов пароизоляции необходимо проклеить фольгированным скотчем, чтобы исключить утечки тепла и для целостности пароизоляции.

Для защиты пароизоляции от повреждения с внутренней стороны конструкции монтируем бруски контробрешетки.

Обшивка крыши

Для подшивки стропильного каркаса можно использовать как деревянную обрешетку, так и пластик или листы профнастила.

Продольный срез. Для продольного среза необходимо использовать каркасную конструкцию. К стенке дома на уровне нижнего ската фиксируется деревянный брусок при помощи специальных фиксирующих уголков по всей длине. К этому каркасу будет фиксироваться обшивочная продольная доска специальными шурупами, которую можно будет, как вскрыть морилкой и лаком, так и обшить пластиком или другим облицовочным материалом.

Торцевой срез крепится на два бруска, которые продольно зафиксированы по всей длине каркаса длинными шурупами по дереву. На фото представлена ломаная крыша своими руками. Продольные бруски будут обшиваться по всему периметру, как показано на фото внизу досками подготовленного размера, также вы можете использовать пластик или профнастил под цвет кровли.

Облицовка

Для облицовки стропильной конструкции с утеплителем и гидроизоляцией можно использовать металлочерепицу, еврошифер, профнастил и другой кровельный материал. Для монтажа мягкой кровли необходимо будет дополнительно смонтировать прессованные плиты по периметру всего каркаса крыши для жесткости конструкции.

Заключение

Стропильная система двускатной мансардной крыши своими руками – достаточно ответственный сложный процесс, который необходимо выполнять с учетом всех нюансов и строго по технологии. Процесс видеомонтажа можно найти в этой статье, что поможет вам наглядно оценить свои силы и финансовые возможности перед тем как приступить к работе.

Мансардная крыша: устройство и монтаж стропильной системы

Устройство стропильной системы мансардной крыши изобрел в 1630 году знаменитый французский архитектор Франсуа Мансар. Множество инноваций и технических решений, предложенных им, используются по сегодняшний день, как наиболее оптимальные варианты при строительстве жилых чердачных апартаментов. Франсуа Мансар ввел моду на большие окна и высокие потолки на чердаке, что значительно улучшило комфорт и удобство проживающих там людей. В честь этого выдающегося архитектора жилые чердачные помещения именуют мансардой.

Типы мансардных крыш

Одним из главных конструктивных элементов мансарды является стропильная система, которая предназначена для создания жесткости всей конструкции кровли. Конструкция стропильной системы мансардной крыши может быть двух видов:

• наслонного типа, где опорой для балок служат наружные стены здания;
• висячего типа, где все элементы стропильной системы увязываются в ферму и общий каркас, который впоследствии устанавливается на крайние опоры.

Схема стропильной системы мансардной крыши определяет, какой вид крыши будет использоваться. В зависимости от этого типы мансардных крыш классифицируют следующим образом:

1. Односкатная кровля с наклоном плоскости, которая опирается на стены различной высоты.
2. Двускатная кровля, конструкция которой имеет две плоскости, расходящиеся в разные стороны под определенным углом.
3. Ломаная крыша, являющаяся разновидностью двухскатной кровли, и состоит из двух плоскостей с ломаной поверхностью.
4. Полувальмовая и вальмовая крыши – разновидности четырехскатной кровли.
5. Шатровая конструкция крыши (коническая, купольная, пирамидальная).
6. Сводчатый тип кровли с параболическими или круглыми очертаниями.

В нашей стране наиболее популярной является мансарда двухскатной крыши, что определило архитектуру некоторых городов и поселков. Угол наклона двухскатной системы определяется в зависимости от следующих факторов:

• геометрический размер здания;
• вид кровельных материалов;
• рельеф окружающей местности;
• климатические и погодные условия.

Важно знать, что для получения большего количества полезной жилой площади мансарды, рекомендуют выполнять меньший угол наклона стропил.

Методика расчета стропильной системы

Грамотный и точный расчет стропильной системы мансардной крыши позволяет получить надежную и крепкую конструкцию с длительным сроком службы. В данном расчете учитываются такие данные как: собственный вес мансардной конструкции и внешние факторы нагрузок (ветровые и снег). По этой причине в разных районах страны устройство стропильной системы мансардной крыши может быть совершенно разным.

Расчет системы стропил наслонного типа немного проще, чем висячего, но зачастую строители могут использовать комбинированные типы конструкций.

Следует помнить, что сложные расчеты лучше доверить профессиональным проектировщикам, которые имеют необходимую квалификацию и опыт по выполнению подобных расчетов.

При расчете стропильной системы от собственного веса кровли, используют сложные арифметические формулы и различные коэффициенты. В результате математической обработки должна получиться нагрузка, выраженная в килограммах на 1м 2 стропильной системы. Величина среднего значения нагрузки на стропильную систему в жилых домах составляет порядка 50 кг/м 2 . Расчет от погодных и климатических условий учитывает нагрузки от снежной массы и ветровых нагрузок.

Очень важно запомнить, что в районах с повышенным уровнем осадков или порывами ветра, стропильная система двускатной мансардной крыши содержит спаренные стропила и сплошную обрешетку, что позволяет избежать возможных деформаций.

Основные этапы строительства мансардной крыши

Конструкция стропильной системы предполагает наличие следующих элементов:

• мауэрлаты;
• стропильные ноги;
• коньковый брус;
• наклонные подкосы;
• вертикальные стойки.

Для увеличения надежности всей конструкции и придания ей большей жесткости между стропил закрепляют ригеля, подбалочники, подкосы, стойки. Для обустройства основания под кровельные материалы монтируют обрешетку сплошного или разреженного типа.

Монтаж стропильной системы мансардной крыши двухскатного типа выполняется в несколько этапов:

1. Монтаж верхнего бруса, который должен иметь сечение 10×10 или 15×15 сантиметров. Его крепят при помощи специальных гвоздей, металлических скоб или саморезов к стойкам. При этом первый по счету брус будет одновременно нести функцию подстропильной рамы.
2. Установка мауэрлата, который служит основным конструктивным элементом и воспринимает все нагрузки от массы кровли и климатического воздействия. Для монтажа мауэрлата используют доски толщиной от 5 сантиметров и брус с минимальным сечением 5×10 сантиметров. При укладке доски, под ней прокладывают слой гидроизоляции, чтобы влага не проходила к элементам мауэрлата. Крепление доски к стенам осуществляют с помощью скоб и гвоздей, кроме этого мауэрлат дополнительно привязывают к стенам толстой металлической проволокой, которую предварительно вмуровывают в стены на этапе кладки.
3. Монтаж стропильных ног выполняют с шагом 0.6 – 2 м одна от другой.
4. В первую очередь производят монтаж крайних к фронтону стропил. Затем протягивают уровень, по которому производят установку следующих элементов.
5. После установки выполняют соединение стропил между собой в верхней части смонтированного каркаса.
6. Установка коньковой балки, которая необходима при длине кровли более семи метров. При длине крыши менее семи метров, данный конструктивный элемент не является обязательным.
7. После проведения данных работ укладывают обрешетку, утеплитель, гидробарьер, кровельные материалы.

Стропильная система мансардной двухскатной крыши выполняется с соблюдением следующих правил:

• стропила и другие конструктивные элементы мансарды должны выполняться из балок с минимальным сечением 10×10 сантиметров; брус должен быть самого высокого качества и содержать не более трех изъянов на 1 погонный метр;
• при креплении мансардной конструкции используют металлические скобы, специальные гвозди и обвязку из проволоки;
• для мансардной крыши используют деревянные элементы с влажностью не более 15%;
• все деревянные конструктивные элементы должны подвергаться обработке антисептическими препаратами и веществами, которые предохраняют от преждевременного гниения;
• оптимальным вариантом для использования в строительстве мансарды, являются хвойные породы деревьев, которые наименее подвержены влиянию влаги;
• для использования в качестве вертикальных стоек применяют деревянный брус с геометрическими размерами 10×10 сантиметров; для их установки используют отвес, который поможет установить их в строго вертикальной плоскости; эти стойки будут основой для будущих стен мансарды, которые впоследствии оббиваются фанерой, гипсокартоном или другим материалом;
• особое внимание следует обратить при закладывании окон, потому что после установки стропил их размер будет уже очень сложно изменить.

Особенности строительства мансардной крыши ломаного типа

Для увеличения жилой площади и объема мансарды используют конструкцию ломаной крыши (разновидность двухскатной), которая позволяет значительно улучшить комфорт проживания людей на мансарде. Стропильная система мансардной ломаной крыши рассчитывается по тем же правилам, что и двухскатная крыша. Основные этапы строительства подобных конструкций полностью соответствуют технологии монтажа двухскатной крыши. Но, стоит обратить внимание на следующие правила при их возведении:

1. Доски для крепления стропильных ног должны утепляться по всей их длине. Это значительно уменьшит тепловые потери и создаст отменные условия для проживания людей.
2. Шаг и сечение стропильных ног должны выполняться в строгом соответствии с расчетными данными, которые учитывают все возможные воздействия и запас прочности.
3. Следует учитывать, что теплоизоляция будет способствовать выпадению конденсата на границе раздела теплой и холодной среды, поэтому применение пароизоляции является обязательным.
4. В качестве теплоизоляции следует использовать исключительно натуральные материалы, которые не оказывают на человека отрицательного воздействия и являются пожаробезопасными.

Особенности строительства мансардных этажей

Стропильная система мансардных этажей должна обеспечивать максимальную степень надежности, которая ей позволит выдержать нагрузку кровельного «пирога» с одной стороны и быть максимально легкой, чтобы облегчить нагрузку на стены здания. В связи с этим основным материалом при строительстве мансардных этажей является древесина, которая оптимально соответствует этим параметрам. В качестве кровельных материалов в этом случае используют:

• металлочерепица;
• керамическая черепица;
• ондулин.

Они позволяют получить достаточно надежное покрытие, которое имеет отменные эксплуатационные характеристики. Основные этапы строительства и методика расчета мансардных этажей аналогична двухскатным крышам, с оговоркой на то, что мансардный этаж должен иметь наиболее высокую степень теплоизоляции, чем какое-либо другое жилое помещение. Соответственно с этими правилами выполняют качественную гидроизоляцию, тепловую изоляцию и пароизоляцию мансарды, что позволит получить комфортное и удобное помещение для проживания людей.

Этапы строительства двухскатной мансардной крыши своими руками

На первый взгляд функции крыши очевидны — это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения. Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.

Содержание статьи

Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными — ни отопления, ни окон, низкий нависающий потолок. Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.

Преимущества и недостатки

Мансардная крыша, полученная путем соединения двух скатов, как любое строительное решение имеет свои плюсы и минусы, о которых домостроителю должно быть известно заранее. К плюсам можно отнести:

1. Ее конструкция не требует усиления фундамента, что упрощает работы по возведению и оптимизирует затраты. Мансарду можно обустроить даже в полностью готовом доме, просто перестроив, утеплив кровлю.
2. Простота монтажа. Данная конструкция легка в сборке, с ней справится даже несколько умельцев или бригада специалистов из двух человек.
3. Рациональность. Эффективное использование пространства под крышей, которое можно оборудовать как кабинет, зимний сад. Двускатная крыша с неотапливаемой мансардой помещения подходит для сезонного хранения.
4. Доступность. Все используемые материалы недороги и доступны для приобретения.
5. Низкая стоимость. Квадратный метр жилого пространства при монтаже мансардной крыши своими руками обойдется вам значительно дешевле, чем сооружение пристройки или полноценного второго этажа.

Ниже представлены, если их так можно сказать, недостатки двухскатной крыши с мансардой, которые лучше будет назвать ее особенностями:

• Для обустройства просторного помещения своими руками необходима достаточно высокая двухскатная крыша, конструкция которой технически более сложна.
• Увеличение клона склонов кровли повышает расход материалов, следовательно, стоимость возведения, даже при условии работы своими руками.
• Конструкция предполагает возможность потери тепла в отопительные период.
• Повышенный нагрев кровли и подкровельного помещения в жаркую погоду.

Виды конструкции

Хоть конструкция двухскатной кровли с мансардой считается традиционной, у нее есть множество различный исполнений:

1. Классическая двухскатная. Представят собой треугольник, образованный стропильными ногами и балками перекрытий. Самый простой вариант, требующий минимального количества материала и строительных навыков у тех, кто собирается строить своими руками. Конструкция стропильной системы усиливается стойками, смещенными к краям, а также высокой затяжкой. Минус этого варианта лишь в том, что угол наклона скатов 40-45 градусов не позволяет обеспечить комфортную высоту потолков, а потеря свободного пространства у концов стропильных ног довольно большая.

2. Двухскатная с асимметричными скатами. Если классическая двухскатная кровля представляет собой равнобедренный треугольник, асимметричная имеет несколько другую геометрию. Ее конек может быть смещен, скаты могут быть с разным уклоном, различной длины. Стропильная система у таких конструкций более сложная, что «крадет» без того нелишние квадратные метры. Хоть асимметричная двухскатная крыши выглядят очень эффектно, стильно, их практическая польза для организации мансардного помещения своими руками крайне мала.

3. С ломанными скатами. Самый рациональный способ строительства мансарды. Если сравнивать с геометрическими фигурами, то такая крыша представляет собой уже не треугольник, а классический пятиугольник, который образуется за счет скатов с измененным углом наклона. В верхней части уклон кровли составят всего 10-20 градусов, а в нижней 40-45 градусов. Конструкция стропильной системы усиливается ригелем, стойками, в исключительных случаях укосами. Такое изменение угла наклона позволяет максимально эффективно использовать пространство под кровлей для обустройства полноценного жилого помещения. Своими руками ее можно оборудовать только с помощью 1-2 работников.

4. Полувальмовая. Такая крыша -переходный вариант между двухскатной и вальмовой, ее фронтон имеет трапециевидную форму. Благодаря скошенным элементам он получает дополнительную защиту от шквалистого ветра, косого дождя. Внешний вид дома с полувальмовой крышей весьма привлекателен, а также не лишен так называемой «изюминки».

Устройство двухскатной крови с мансардой

Самой важной в устройстве мансарды — стропильная система, которая как скелет, как каркас, несет на себе тяжесть кровли, придает ей необходимую форму и служит основой для перекрытий. Поэтому она должна быть крепкой, способной выдерживать сильные нагрузки. Дабы не испытывать сомнений по поводу ее надежности, лучше предварительно своими руками или с помощью калькулятора осуществить инженерный расчет для вычисления временных и постоянных нагрузок, которым она будет подвергаться. Каждая стропильная система состоит из следующих элементов:

• Мауэрлат. Основание для кровли, которое крепится заподлицо по верхнему периметру несущих стен. Обычно в качестве него используют брус, сечение которого зависит от массы крыши. Крепят его на металлические шпильки или арматуру, предварительно гидроизолировав с помощью рубероида.
• Стропила. Доски размером 50х150 мм или 100х150 мм, установленные под углом, верхней частью они сходятся в конек, а нижней упираются в мауэрлат. Стропильные ноги — основной опорный элемент системы, именно они придают треугольную форму крыше, образуя ее скат. Расстояние между ними закладывают в промежутке от 60 до 120 см.
• Конек. Верхний угол треугольника двухскатной крыши, образуется в месте встречи двух стропильных ног.
• Ригели, растяжки. Горизонтальные усиливающие элементы, устанавливаемые между стропилами, для того, чтобы погасить распирающую нагрузку. Чем выше располагается этот элемент, тем толще выбирается для него брус.
• Стойки, бабки. Вертикальные опоры, расположенные под центром стропила или под коньком, на них опирается крыша. Они передают нагрузку с конька на несущие внутренние стены.
• Подкос. Подстропильные ноги, угловые подпирающие элементы, отводящие нагрузку со стропил на несущую перегородку.
• Лежень. По сути тот же мауэрлат, только расположенный поверх внутреннего несущего перекрытия, также выполняется из бруса квадратного сечения.
• Схватка. Горизонтальный брусок, гасящий распирающую нагрузку между вертикальными опорами больших по размеру крыш.
• Обрешетка. Основание, на которое впоследствии застилается кровельное покрытие. Чаще всего для нее используют необрезную доску или влагостойкие фанерные листы. Двухскатная крыша оснащается сплошной или решетчатой обрешеткой в зависимости от материала кровли.

Этапы установки

Если вы хотите ограничить расходы на строительство, оптимальный вариант для вас — двухскатная крыша с жилой мансардой. Своими руками ее можно соорудить за пару недель, а небольшая профессиональная бригада справится за считанные дни. Возведение следует начинать с монтажа нижних балок, без которых можно обойтись лишь в том случае, если присутствует деревянное перекрытие. Следующим этапом является установка стоек, их крепят с помощью скоб или шипов и подпирают временными раскосами для большей устойчивости, ведь они станут «скелетом» мансарды. Далее начинается установка мауэрлата, на который крепятся стропильные ноги. В качестве стропил можно использовать только прямые доски, без сучков.

В первую очередь налаживают стропильные ноги у фронтонов, а потом уже по всей длине стен с шагом 60-120 см, в зависимости от ширины утеплителя и веса кровельного материла. Заключительной частью работ должна стать установка гидроизоляции, пароизоляции, обрешетки, контробрешетки. Если двухскатная крыша с мансардой будет использоваться в качестве жилья, ее необходимо утеплить с помощью минеральной ваты на базальтовой основе, эковаты или пенопласта. В конце фронтоны и свесы обшиваются любым пиломатериалом, а поверхность крыши покрывается металлочерпицей, ондулином или еврошифером. Вот так, затратив минимум средств, вы сможете своими руками в полтора раза увеличить жилую площадь своего дома, сделав его комфортным и привлекательным!

Видео-инструкция

Устройство стропильной системы мансардной крыши. Типы мансардных крыш

Устройство стропильной системы мансардной крыши. Типы мансардных крыш

Одним из главных конструктивных элементов мансарды является стропильная система, которая предназначена для создания жесткости всей конструкции кровли. Конструкция стропильной системы мансардной крыши может быть двух видов :

• наслонного типа, где опорой для балок служат наружные стены здания;
• висячего типа, где все элементы стропильной системы увязываются в ферму и общий каркас, который впоследствии устанавливается на крайние опоры.

Схема стропильной системы мансардной крыши определяет, какой вид крыши будет использоваться. В зависимости от этого типы мансардных крыш классифицируют следующим образом :

1. Односкатная кровля с наклоном плоскости, которая опирается на стены различной высоты.
2. Двускатная кровля, конструкция которой имеет две плоскости, расходящиеся в разные стороны под определенным углом.
3. Ломаная крыша, являющаяся разновидностью двухскатной кровли, и состоит из двух плоскостей с ломаной поверхностью.
4. Полувальмовая и вальмовая крыши – разновидности четырехскатной кровли.
5. Шатровая конструкция крыши (коническая, купольная, пирамидальная).
6. Сводчатый тип кровли с параболическими или круглыми очертаниями.

В нашей стране наиболее популярной является мансарда двухскатной крыши, что определило архитектуру некоторых городов и поселков. Угол наклона двухскатной системы определяется в зависимости от следующих факторов :

• геометрический размер здания;
• вид кровельных материалов;
• рельеф окружающей местности;
• климатические и погодные условия.

Важно знать, что для получения большего количества полезной жилой площади мансарды, рекомендуют выполнять меньший угол наклона стропил.

Мансардная крыша чертеж. Расчет и чертеж стропильной системы мансардной крыши

Выбрав тип, и определив дизайн мансарды. необходимо выполнить расчёт стропильной системы мансардной крыши. При этом надо учитывать, что стропила не только обеспечивают прочность и надежность кровли, но и формпируют внутреннее пространство мансарды. Допускается, что часть площади будет иметь небольшую высоту потолка. Там, как правило, располагают мебель, или используют для организации мест хранения. Не смотря на некоторые ограничения, внутреннее пространство должно быть достаточно просторным и не вызывать дискомфорта.

Стропильную систему можно рассчитать так, чтобы внутреннее пространство мансарды было просторным и комфортным

Первый этап проектирования – выбор схемы стропильной системы мансардной крыши. В схеме определяется тип и расположение элементов стропильной системы. В частности, определяется тип стропил: наслонные или висячие. Отличие между этими элементами в следующем: наслонные стропила на мансардном этаже опираются на боковые стены или иные опоры. Висячие стропила образуют единую, жестко связанную между собой конструкцию. В зависимости от ширины пролета, схема стропильной системы мансардной крыши может быть усилена дополнительными связями.

На схеме показаны основные элементы и части стропильной системы мансардной крыши и их взаимное расположение

Далее необходимо выполнить расчеты, в которых учитывают ветровые и снеговые нагрузки, которые будут действовать на кровлю. От этих параметров зависит материал, сечение и расстояние между стропилами мансардной крыши. Рекомендуется применять так называемый «запас прочности». Это означает, что полученный результат необходимо умножить на повышающий коэффициент, тем самым гарантируя повышенную надежность стропильной системы мансарды. С учетом особенностей эксплуатации величина этого коэффициента принимается от 1,5 до 3.

Важно При проведении расчетов необходимо учитывать вес кровельной системы. В частности, при использовании керамической черепицы сечение бруса для стропил должно быть не менее 70х150 мм, при шаге, равном 0,5 м.

Достаточно часто стропильная система мансардной крыши создается из деревянных конструкций. Рекомендуется выбирать древесину, обладающую высокой прочностью и при этом минимально подверженную гниению. Оптимальным вариантом можно считать лиственницу, впрочем, возможно использование и более дешевой древесины с достаточной прочностью. В этом случае необходима более тщательная обработка антисептическими составами. Желательно, чтобы эти составы имели и огнезащитные компоненты.

Стропила мансардной крыши необходимо обработать специальным антисептиком, препятствующим гниению древесины

Однако не всегда возможно применить дерево для изготовления стропил. При больших нагрузках требуется применение бруса с большим профилем сечения, либо существенное уменьшение расстояния между элементами. Это приводит к значительному утяжелению всей конструкции мансардной крыши и, как следствие, к необходимости увеличения несущей способности стен мансарды. В этом случае нередко используют металлические стропила мансардных крыш.

Результаты расчетов отражаются в чертежах, где указываются все проектные решения, принятые для данной стропильной системы мансарды. Если работа выполняется самостоятельно, то допускается вместо подробного чертежа разработать упрощенный эскиз стропильной системы мансардной крыши. При этом эскиз должен иметь все сведения и параметры, необходимые для сборки и установки стропил.

Расчет стропильной системы мансардной крыши. Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее напрямую будет зависеть размер площади под ней.

Высота стоек и длина затяжек предопределят высоту и ширину жилого мансардного помещения

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5 — 2, 7 м , если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП .

Возможные размеры для двускатной мансардной крыши

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж .

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из конструкций имеет определенное количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

Основные элементы стропильной системы мансардной крыши

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

• Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
• Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов — в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую точку крыши — конек , а стропила, образующие стены мансарды, называют боковыми.
• Коньковая доска или брус — обязательный элеме нт дл я двухскатной крыши, но не всегда применяется при устройстве ломаной модели кровли.
• Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
• Стойки — это опорные элементы, необходимые для укрепления двухскатной и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом — стойка является надежной подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
• Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
• Балки чердачного перекрытия применяются во всех вариантах мансарды —   ими связывают стойки, и они же являются каркасом для устройства потолка.
• Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости конструкции.

Видео установка стропильной системы двускатной мансардной крыши в доме из газобетона

6 типов крыш (и как устроена их конструкция)

Осенним вечером, когда я сижу и слушаю холодный дождь, стучащий по крыше над головой, я всегда чувствую благодарность за две вещи:

1. , что я там не промокну, и
2. , что моя крыша не протекает.

Хотя ветер лил ливнем, моя крыша надежно блокирует бурю и направляет воду в долины и желоба, которые уносят ее.

Конечно, крыша должна делать гораздо больше.Он должен выдерживать жаркие летние температуры, которые могут достигать 180 градусов по Фаренгейту. Этого достаточно, чтобы приготовить гамбургер на гриле! (Или ваши ноги, если вы пытаетесь делать работы на крыше.) С другой стороны, он противостоит сильному холоду и льду. Он неделями готов выдерживать тонны снега. И ему приходится не обращать внимания на сильные ветры, иногда до ураганной силы. И, как будто простого выживания недостаточно, мы ожидаем, что он будет продолжать работать практически без обслуживания в течение десятилетий.

KST COATING KS0063300-20 White Roof Coat – это кровельное покрытие, которое способствует экономии энергии до 35%.Белый цвет помогает продлить срок службы вашей крыши, поскольку она будет поглощать меньше тепла. Он герметизирует крышу, что предотвращает протечки. Образует резиновый покров защиты от влаги. Он расширяется и сжимается вместе с вашей крышей, сохраняя гибкость от -10 до 160 градусов по Фаренгейту. Он устойчив к плесени и водорослям. Его легко очистить водой с мылом. Наконец, на него распространяется 7-летняя гарантия. Нажмите здесь, чтобы купить его на Amazon и сохранить свою крышу.

Крыши работают тише и тоньше.тоже. Часто они открывают на чердаке достаточно места для этой дополнительной комнаты. Там, где крыши нависают над внешними стенами, они становятся встроенными навесами, защищающими сайдинг и окна от агрессивного воздействия солнца и дождя. Углы на многих крышах создают естественную тягу, которая помогает вентилировать чердаки, охлаждая их летом и вымывая нежелательную влагу зимой. И, конечно же, крыша делает дом красивым. Это архитектурная корона, геометрия которой формирует характер дома.

Если сложить все эти ожидания, можно подумать, что получится один идеальный тип крыши.Но это не так. В следующий раз, когда вы отправитесь на вечернюю прогулку. Взгляните на крыши в вашем районе и обратите внимание на разные размеры и формы, которые подходят для этой цели. Вот типы, которые вы, вероятно, увидите, и несколько примечаний о том, как и почему они так хорошо работают.

Двускатная крыша

Двускатная крыша этого дома в колониальном стиле поддерживает три симметричных слуховых окна, каждая из которых имеет двускатную крышу. В обрамлении фронтона используется простая, но прочная треугольная геометрия.

Прогуливаясь по окрестностям, вы, вероятно, повсюду увидите двускатные крыши, поскольку это самая распространенная форма крыши в США и Канаде.Двускатная крыша выглядит как кусок картона, аккуратно сложенный посередине и уложенный поверх стен дома (рис. А). Фактически фронтон представляет собой треугольную форму стены с обоих концов. Когда вы видите эту форму, вы понимаете, что смотрите на двускатную крышу.

Их строить проще и дешевле всего. Плотники используют три прямых бруса, чтобы сформировать стороны треугольника – два для стропил и один для балки потолка. Благодаря надежно закрепленным углам эта треугольная геометрия создает прочную жесткую конструкцию, которая может выдерживать снеговые нагрузки, людей, идущих по ней, и сильный ветер, не разрушаясь.

Несмотря на простоту, двускатная крыша, спроектированная творческим архитектором или строителем, не будет выглядеть скучной или скучной. Вы можете найти их на своей улице с десяток, и ни один не будет похож на другой. Разнообразие происходит за счет умело подобранных сочетаний фронтонов, скатов крыш и стилей отделки. Хотя многие двускатные корни выглядят сложными, опытный строитель может относительно легко их разложить и обрамить, потому что основная форма треугольника не меняется.

Помимо эстетики, фронтоны имеют несколько практических последствий для домовладельцев, думающих о реконструкции.Во-первых, крутизна ската фронтона определяет, сколько у вас места на чердаке. Более крутые уклоны означают больше места на чердаке. Часто такие чердаки можно легко превратить в жилое пространство. Вы можете разместить окна в двускатных стенах и добавить слуховые окна на крышу, если вам нужно больше места для головы (рис. A). Более пологий уклон означает меньше места для головы и часто достаточно места только для хранения или, возможно, не используется вообще.

Вытяжной вентилятор на чердаке iLIVING питается от регулируемой солнечной панели (0 ° / 15 ° / 30 ° / 45 °).Мотор водонепроницаем (IP68) и имеет 15-летнюю гарантию. Он бесщеточный, что означает, что он тратит меньше энергии и работает тише. Интеллектуальный термостат работает от 65 до 130 градусов по Фаренгейту с функцией включения / выключения. Вы также можете заказать дополнительный комплект адаптера переменного / постоянного тока для непрерывной работы днем ​​/ ночью. Щелкните здесь, чтобы увидеть страницу Amazon.

Во-вторых, фронтоны подразумевают некое обрамление стен. Две стены, которые перекрывают крышу, выдерживают вес крыши. Эти стены называются «несущими».«Вы должны учесть этот дополнительный вес, установив прочную балку поверх любых новых оконных и дверных проемов, которые вы вставляете в эти стены.

С другой стороны, двускатные стены, стены, в которых есть характерные треугольники, обычно не несущие. так что вам не нужны эти лишние балки над новыми проемами. (Однако иногда двускатные стены поддерживают второй этаж двухэтажного дома и, следовательно, опускаются ниже второго этажа. При ремонте всегда уточняйте у своего строительного инспектора!)

У двускатных крыш есть еще одна особенность, которая делает их особенно ценными в более холодных регионах.Это отличные вентиляторы. В частности, двускатные крыши с более низким уклоном напоминают и работают так же, как крыло самолета. Проходящий ветер создает зону низкого давления, которая поднимает крышу. Этот лифт высасывает воздух из вентиляционных отверстий в верхней части крыши, лучше проветривая чердак, поддерживая его прохладу и удаляя лишнюю влагу. Зимой эта вентиляция помогает охладить крышу, поэтому снег на ней не растает, не стекает к краю корня, не замерзает и не создает проблемные ледяные плотины, которые вызывают протечки.

Но в прибрежных регионах существует такая вещь, как слишком большой подъем, что так ясно продемонстрировал ураган Хьюго в 1989 году. Хьюго сорвал больше двускатных крыш с низким уклоном, чем другие типы крыш в Южной Каролине (хотя другие типы с низким уклоном не сделали этого) т тоже так хорошо). А если крыша не сносилась, то из-за давления, создаваемого кровлей, часто отрывалась двускатная часть стены. Хотя немногие из наших домов столкнутся с таким сильным ветром, это событие показывает, что формы крыши работают по-разному. Конструкция крыши, которая лучше всего выдержала ураган Хьюго, была вальмовой крышей, потому что, как мы увидим, эта форма устраняет эти двускатные концы.

Вальмовые крыши

Вальмовая крыша этого американского дома с четырьмя квадратами уменьшает размер и выступающую часть крыши. Архитектор или строитель были последовательны, натягивая шатровые крыши на слуховых окнах, нишах и крыльцах.

Вальмовые крыши выглядят как двускатные корни с обрезанными под углом концами (рис. Б). Это снижает профиль и делает крышу менее заметной, особенно с крутыми крышами. Вальмовая крыша также уменьшает высоту чердака, поэтому вы, скорее всего, ударитесь головой о низкий наклонный потолок, если хотите превратить его в жилое пространство.Вам, вероятно, придется добавить слуховые окна, чтобы увеличить высоту потолка.

Каркас вальмовой крыши немного сложнее, чем двускатная крыша, и немного дороже в строительстве. Он по-прежнему опирается на треугольную структуру для прочности, но баланс сил, которые работают через эти бедренные стропила и «домкраты» (рис. B), менее очевиден.

Тем не менее, стиль хороший, так что не уклоняйтесь от строительства вальмовой крыши, если у вас есть такая возможность. Их легче собрать, чем они выглядят. Обратите внимание, что бедренные стропила пересекают угол под углом 45 градусов к каждой стене.домкраты также подходят к бедрам под углом 45 градусов. Так что все стропила легко подрезать. Чтобы узнать о длине стропил, обратитесь к книге по основам обрамления. Или ваш каркасный квадрат может иметь длину, выбитую прямо на его металлическое лезвие для каждого обычного ската крыши.

Вальмовая крыша имеет и другие последствия для ремонтников. Стропила перекрывают каждую стену, распределяя вес кровли более равномерно, но делая каждую стену несущей. Поэтому, если вы переделываете стены под вальмовой крышей, вам нужно будет добавить балку над каждым новым окном и дверным проемом, чтобы выдержать вес.

Шатровые крыши – это правило в некоторых кварталах, особенно в тех, что были построены в 1950-х и 1960-х годах, когда они обычно использовались в длинных, низких домах в стиле ранчо. Но вы также увидите их как в новых, так и в старых домах. Этот стиль практичен, а также эстетичен при использовании с широкими свесами. Поскольку крыша нависает над домом со всех сторон, она лучше защищает стены и окна от солнечного света и дождя, чем двускатная крыша.

Плоская крыша

Плоские и односкатные крыши – обычное дело в современном дизайне и в домах с солнечными батареями, где большие южные стены улавливают максимум солнечного света.

Многочисленные протечки через крышу моего детского домика на дереве научили меня, конечно, опасаться плоских крыш, ни мои кровельные навыки, ни материалы для этого проекта не были очень хорошими. Оказывается, для укладки герметичной плоской кровли в любом случае нужны профессиональные знания.

Плоские крыши не пропускают воду, как скатные крыши (хотя они отводят воду), поэтому они состоят из водонепроницаемой мембраны, а не из черепицы. Старый метод, при котором горячий гудрон наносился между тремя слоями пропитанного асфальтом войлока и поверх них, работал довольно хорошо, но он уступил место однослойным синтетическим покрытиям.В любом случае ремонт этих крыш лучше доверить квалифицированным специалистам.

Хотя плоские крыши никогда не пользовались большой популярностью для жилых домов, они являются стандартом для коммерческих зданий. Имеет смысл минимизировать профиль большого здания, особенно того, для которого потребуется огромная наклонная крыша. Они также сокращают расходы за счет отказа от стропил; Строители просто укрепляют балки потолка, чтобы выдержать вес крыши.

Односкатная крыша

Односкатная крыша на самом деле представляет собой половину двускатной крыши, верхняя и нижняя стороны которой поддерживаются несущими стенами.Это одна из самых простых конструкций для защиты от непогоды, поэтому зачастую это экономичное и быстрое решение для дополнительной крыши или крыльца. Вам нужно построить только одну несущую стену, так как вы можете использовать стену дома для поддержки другой стороны. Вы также увидите, что многие из них используются для слуховых аппаратов.

Односкатные крыши вместе с плоскими корнями являются отличительной чертой так называемого «современного» дизайна (рис. C). Большинство этих домов было построено во второй половине 20 века. Часто можно увидеть сарай в солнечной конструкции, где стена, поддерживающая верхний край крыши, обращена на юг, поэтому окна в этой стене могут улавливать больше солнечного света.

Тем не менее, плоские и односкатные кровли не стали популярными. Двускатные и вальмовые крыши в наши дни практически полностью доминируют в жилищном строительстве. Два других типа, которые когда-то были распространены в домах до 1950 года, практически исчезли, хотя они по-прежнему усеивают многие старые кварталы в большинстве городов – мансарда и гамбрель.

The Guardian Fall Protection 00645 CB-12 CB Анкер для оцинкованной крыши для использования на деревянных, металлических настилах или бетонных основаниях. Он отлично подходит для использования с выдвижными страховочными тросами, вертикальными страховочными тросами (канатные захваты) или горизонтальными системами жизнеобеспечения.Он имеет прочное оцинкованное покрытие, защищающее от непогоды. Стойка выходит за пределы кровельного основания, поэтому точка крепления остается достаточно высокой и доступной после завершения кровли. Круглый столб работает с большинством имеющихся комплектов для окладов. Нажмите здесь, чтобы заказать его на Amazon и безопасно работать на своей крыше.

Мансарда

Дома с мансардными крышами встречаются все реже, хотя этот стиль часто появляется на коммерческих зданиях.

В 17 веке французский архитектор Франсуа Мансар изобрел крышу, носящую его имя.Действительно, дизайн до сих пор многим напоминает о своих французских корнях, возможно, потому, что он выглядит таким необычным и иностранным.

Мансардная крыша имеет два ската, неглубокий верх и крутой склон, причем крыша перекрывает и опирается на все боковые стены (рис. D). Это крыша большого объема с максимальным количеством чердачных помещений, которые обычно используются как второй этаж. Фактически, когда некоторые домовладельцы реконструируют старые дома и превращают их в квартиры, снимаемые для сдачи в аренду, они снимают двускатную крышу и устанавливают мансарду, чтобы получить больше места.

Мансарды практически исчезли из жилищного строительства после 1940-х годов. Однако остатки этого стиля можно заметить на фасадах ресторанов быстрого питания и других небольших коммерческих зданиях с крутыми крышами.

Оба типа крыш создают удобное жилое пространство. Каркас крыши обрамляет также стены и перила мансардного помещения.

Гамбрели

Двустворчатая крыша этого дома создает максимальное пространство на чердаке, практически весь второй этаж.

Двустворчатую крышу распознать несложно. Это сразу напомнит вам сарай (рис. F). Хотя этот стиль появился в США в колониальный период, никто не знает, кто его изобрел и почему. Возможно, его популярность в качестве конструкции сарая дает нам ключ к разгадке; он предлагает больше внутреннего объема. Более широкий корень увеличивает чердак и делает его естественным жилым пространством.

Он имеет преимущество и с точки зрения кадрирования. Вам не нужны такие длинные и, возможно, труднодоступные стропила. Вместо этого вы можете заменить два более легких, более удобных в использовании, коротких стропила.

Gambrels – это экономичные компактные дома. Они включают в себя максимальное количество полезной жилой площади в самой маленькой, наименее заметной внешней оболочке, буквально втиснув больше под крышей. Обратите внимание на рис, E, что каркас крыши также обрамляет стены и потолок для отделки интерьера. Строители домов обычно прокалывали нижнюю плоскость крыши слуховыми окнами и окнами, чтобы лучше освещать и проветривать то, что по сути становится вторым этажом, а не чердаком.

Крыши

Gambrel немного сложнее собрать, а их чердаки труднее проветрить, чем двускатные крыши.Хотя это делает их немного дороже, я подозреваю, что дизайн стал жертвой большей гомогенизации наших нынешних стилей строительства. Более просторные дачные участки и большие дома делают ненужной их компактность – главное достоинство азартной игры. Просматривая несколько текущих книг с планами домов, я не нашел ни единой крыши. Так что, если не возродится интерес к азартным играм, этот стиль скоро вымрет.

Две заключительные ноты

Хотя мы рассматриваем каждый стиль крыши отдельно как в тексте, так и на иллюстрациях, вы часто встретите несколько типов крыши в одном доме.Обычно их комбинируют архитекторы и строители. Так что вы найдете мансардные окна и мансардные окна на шатровых крышах, веранды с шатровыми крышами в домах с остроконечными крышами и односкатные крыши, прикрепленные практически где угодно.

Но крыши стали проще за последние 30 лет . Это потому, что многие строители теперь используют фермы для конструкции крыши. Фермы опираются на систему стропил меньшей ширины и балок перекрытия, усиленных сеткой перемычек. Они построены на заводе и возведены на родине.

К сожалению, поперечины делают чердачное пространство непригодным для использования, за исключением, возможно, облегченного хранилища, потому что вы не можете разрезать и удалить их, чтобы открыть чердачное пространство без ослабления всей конструкции крыши.В результате в более новых домах получаются более простые и менее интересные крыши, потому что без жилого помещения на чердаке слуховые окна и окна на крыше бесполезны.

Комплект для защиты от обледенения крыши Easy Heat ADKS-1000 представляет собой кабель для защиты от обледенения. Он предотвращает повреждение крыши, водосточных желобов и водосточных труб зимой. Он работает, обеспечивая непрерывный путь для стекания талой воды с крыши. Он подходит для большинства конфигураций крыш и желобов. Вы можете найти его в нескольких вариантах длины. Он прост в установке и не требует обслуживания.В комплекте 6 упаковок с клипсами. Щелкните здесь, чтобы заказать его на Amazon и предотвратить повреждение крыши зимой.

Осенним вечером, когда я сижу и слушаю холодный дождь, стучащий по крыше над головой, я всегда чувствую благодарность за две вещи:

1. , что я там не промокну, и
2. , что моя крыша не протекает.

Хотя ветер лил ливнем, моя крыша надежно блокирует бурю и направляет воду в долины и желоба, которые уносят ее.

Конечно, крыша должна делать гораздо больше. Он должен выдерживать жаркие летние температуры, которые могут достигать 180 градусов по Фаренгейту. Этого достаточно, чтобы приготовить гамбургер на гриле! (Или ваши ноги, если вы пытаетесь делать работы на крыше.) С другой стороны, он противостоит сильному холоду и льду. Он неделями готов выдерживать тонны снега. И ему приходится не обращать внимания на сильные ветры, иногда до ураганной силы. И, как будто простого выживания недостаточно, мы ожидаем, что он будет продолжать работать практически без обслуживания в течение десятилетий.

KST COATING KS0063300-20 White Roof Coat – это кровельное покрытие, которое способствует экономии энергии до 35%. Белый цвет помогает продлить срок службы вашей крыши, поскольку она будет поглощать меньше тепла. Он герметизирует крышу, что предотвращает протечки. Образует резиновый покров защиты от влаги. Он расширяется и сжимается вместе с вашей крышей, сохраняя гибкость от -10 до 160 градусов по Фаренгейту. Он устойчив к плесени и водорослям. Его легко очистить водой с мылом. Наконец, на него распространяется 7-летняя гарантия.Нажмите здесь, чтобы купить его на Amazon и сохранить свою крышу.

Крыши работают тише и тоньше. тоже. Часто они открывают на чердаке достаточно места для этой дополнительной комнаты. Там, где крыши нависают над внешними стенами, они становятся встроенными навесами, защищающими сайдинг и окна от агрессивного воздействия солнца и дождя. Углы на многих крышах создают естественную тягу, которая помогает вентилировать чердаки, охлаждая их летом и вымывая нежелательную влагу зимой. И, конечно же, крыша делает дом красивым.Это архитектурная корона, геометрия которой формирует характер дома.

Если сложить все эти ожидания, можно подумать, что получится один идеальный тип крыши. Но это не так. В следующий раз, когда вы отправитесь на вечернюю прогулку. Взгляните на крыши в вашем районе и обратите внимание на разные размеры и формы, которые подходят для этой цели. Вот типы, которые вы, вероятно, увидите, и несколько примечаний о том, как и почему они так хорошо работают.

Двускатная крыша

Двускатная крыша этого дома в колониальном стиле поддерживает три симметричных слуховых окна, каждая из которых имеет двускатную крышу.В обрамлении фронтона используется простая, но прочная треугольная геометрия.

Прогуливаясь по окрестностям, вы, вероятно, повсюду увидите двускатные крыши, поскольку это самая распространенная форма крыши в США и Канаде. Двускатная крыша выглядит как кусок картона, аккуратно сложенный посередине и уложенный поверх стен дома (рис. А). Фактически фронтон представляет собой треугольную форму стены с обоих концов. Когда вы видите эту форму, вы понимаете, что смотрите на двускатную крышу.

Их строить проще и дешевле всего.Плотники используют три прямых бруса, чтобы сформировать стороны треугольника – два для стропил и один для балки потолка. Благодаря надежно закрепленным углам эта треугольная геометрия создает прочную жесткую конструкцию, которая может выдерживать снеговые нагрузки, людей, идущих по ней, и сильный ветер, не разрушаясь.

Несмотря на простоту, двускатная крыша, спроектированная творческим архитектором или строителем, не будет выглядеть скучной или скучной. Вы можете найти их на своей улице с десяток, и ни один не будет похож на другой.Разнообразие происходит за счет умело подобранных сочетаний фронтонов, скатов крыш и стилей отделки. Хотя многие двускатные корни выглядят сложными, опытный строитель может относительно легко их разложить и обрамить, потому что основная форма треугольника не меняется.

Помимо эстетики, фронтоны имеют несколько практических последствий для домовладельцев, думающих о реконструкции. Во-первых, крутизна ската фронтона определяет, сколько у вас места на чердаке. Более крутые уклоны означают больше места на чердаке.Часто такие чердаки можно легко превратить в жилое пространство. Вы можете разместить окна в двускатных стенах и добавить слуховые окна на крышу, если вам нужно больше места для головы (рис. A). Более пологий уклон означает меньше места для головы и часто достаточно места только для хранения или, возможно, не используется вообще.

Вытяжной вентилятор на чердаке iLIVING питается от регулируемой солнечной панели (0 ° / 15 ° / 30 ° / 45 °). Мотор водонепроницаем (IP68) и имеет 15-летнюю гарантию. Он бесщеточный, что означает, что он тратит меньше энергии и работает тише.Интеллектуальный термостат работает от 65 до 130 градусов по Фаренгейту с функцией включения / выключения. Вы также можете заказать дополнительный комплект адаптера переменного / постоянного тока для непрерывной работы днем ​​/ ночью. Щелкните здесь, чтобы увидеть страницу Amazon.

Во-вторых, фронтоны подразумевают некое обрамление стен. Две стены, которые перекрывают крышу, выдерживают вес крыши. Эти стены называются несущими стенами. Вы должны учесть этот дополнительный вес, установив прочную балку поверх любых новых оконных и дверных проемов, которые вы вставляете в эти стены.

С другой стороны, двускатные стены, стены, в которых есть характерные треугольники, обычно не несущие. так что вам не нужны эти лишние балки над новыми проемами. (Однако иногда двускатные стены поддерживают второй этаж двухэтажного дома и, следовательно, опускаются ниже второго этажа. При ремонте всегда уточняйте у своего строительного инспектора!)

У двускатных крыш есть еще одна особенность, которая делает их особенно ценными в более холодных регионах. Это отличные вентиляторы.В частности, двускатные крыши с более низким уклоном напоминают и работают так же, как крыло самолета. Проходящий ветер создает зону низкого давления, которая поднимает крышу. Этот лифт высасывает воздух из вентиляционных отверстий в верхней части крыши, лучше проветривая чердак, поддерживая его прохладу и удаляя лишнюю влагу. Зимой эта вентиляция помогает охладить крышу, поэтому снег на ней не растает, не стекает к краю корня, не замерзает и не создает проблемные ледяные плотины, которые вызывают протечки.

Но в прибрежных районах существует такая вещь, как слишком большой подъем, что так ясно продемонстрировал ураган Хьюго в 1989 году.Хьюго сорвал больше двускатных крыш с низким уклоном, чем другие типы крыш в Южной Каролине (хотя и другие варианты с низким уклоном не так хорошо себя чувствовали). А если крыша не сносилась, то из-за давления, создаваемого кровлей, часто отрывалась двускатная часть стены. Хотя немногие из наших домов столкнутся с таким сильным ветром, это событие показывает, что формы крыши работают по-разному. Конструкция крыши, которая лучше всего выдержала ураган Хьюго, была вальмовой крышей, потому что, как мы увидим, эта форма устраняет эти двускатные концы.

Вальмовые крыши

Вальмовая крыша этого американского дома с четырьмя квадратами уменьшает размер и выступающую часть крыши. Архитектор или строитель были последовательны, натягивая шатровые крыши на слуховых окнах, нишах и крыльцах.

Вальмовые крыши выглядят как двускатные корни с обрезанными под углом концами (рис. Б). Это снижает профиль и делает крышу менее заметной, особенно с крутыми крышами. Вальмовая крыша также уменьшает высоту чердака, поэтому вы, скорее всего, ударитесь головой о низкий наклонный потолок, если хотите превратить его в жилое пространство.Вам, вероятно, придется добавить слуховые окна, чтобы увеличить высоту потолка.

Каркас вальмовой крыши немного сложнее, чем двускатная крыша, и немного дороже в строительстве. Он по-прежнему опирается на треугольную структуру для прочности, но баланс сил, которые работают через эти бедренные стропила и «домкраты» (рис. B), менее очевиден.

Тем не менее, стиль хороший, так что не уклоняйтесь от строительства вальмовой крыши, если у вас есть такая возможность. Их легче собрать, чем они выглядят. Обратите внимание, что бедренные стропила пересекают угол под углом 45 градусов к каждой стене.домкраты также подходят к бедрам под углом 45 градусов. Так что все стропила легко подрезать. Чтобы узнать о длине стропил, обратитесь к книге по основам обрамления. Или ваш каркасный квадрат может иметь длину, выбитую прямо на его металлическое лезвие для каждого обычного ската крыши.

Вальмовая крыша имеет и другие последствия для ремонтников. Стропила перекрывают каждую стену, распределяя вес кровли более равномерно, но делая каждую стену несущей. Поэтому, если вы переделываете стены под вальмовой крышей, вам нужно будет добавить балку над каждым новым окном и дверным проемом, чтобы выдержать вес.

Шатровые крыши – это правило в некоторых кварталах, особенно в тех, что были построены в 1950-х и 1960-х годах, когда они обычно использовались в длинных, низких домах в стиле ранчо. Но вы также увидите их как в новых, так и в старых домах. Этот стиль практичен, а также эстетичен при использовании с широкими свесами. Поскольку крыша нависает над домом со всех сторон, она лучше защищает стены и окна от солнечного света и дождя, чем двускатная крыша.

Плоская крыша

Плоские и односкатные крыши – обычное дело в современном дизайне и в домах с солнечными батареями, где большие южные стены улавливают максимум солнечного света.

Многочисленные протечки через крышу моего детского домика на дереве научили меня, конечно, опасаться плоских крыш, ни мои кровельные навыки, ни материалы для этого проекта не были очень хорошими. Оказывается, для укладки герметичной плоской кровли в любом случае нужны профессиональные знания.

Плоские крыши не пропускают воду, как скатные крыши (хотя они отводят воду), поэтому они состоят из водонепроницаемой мембраны, а не из черепицы. Старый метод, при котором горячий гудрон наносился между тремя слоями пропитанного асфальтом войлока и поверх них, работал довольно хорошо, но он уступил место однослойным синтетическим покрытиям.В любом случае ремонт этих крыш лучше доверить квалифицированным специалистам.

Хотя плоские крыши никогда не пользовались большой популярностью для жилых домов, они являются стандартом для коммерческих зданий. Имеет смысл минимизировать профиль большого здания, особенно того, для которого потребуется огромная наклонная крыша. Они также сокращают расходы за счет отказа от стропил; Строители просто укрепляют балки потолка, чтобы выдержать вес крыши.

Односкатная крыша

Односкатная крыша на самом деле представляет собой половину двускатной крыши, верхняя и нижняя стороны которой поддерживаются несущими стенами.Это одна из самых простых конструкций для защиты от непогоды, поэтому зачастую это экономичное и быстрое решение для дополнительной крыши или крыльца. Вам нужно построить только одну несущую стену, так как вы можете использовать стену дома для поддержки другой стороны. Вы также увидите, что многие из них используются для слуховых аппаратов.

Односкатные крыши вместе с плоскими корнями являются отличительной чертой так называемого «современного» дизайна (рис. C). Большинство этих домов было построено во второй половине 20 века. Часто можно увидеть сарай в солнечной конструкции, где стена, поддерживающая верхний край крыши, обращена на юг, поэтому окна в этой стене могут улавливать больше солнечного света.

Тем не менее, плоские и односкатные кровли не стали популярными. Двускатные и вальмовые крыши в наши дни практически полностью доминируют в жилищном строительстве. Два других типа, которые когда-то были распространены в домах до 1950 года, практически исчезли, хотя они по-прежнему усеивают многие старые кварталы в большинстве городов – мансарда и гамбрель.

The Guardian Fall Protection 00645 CB-12 CB Анкер для оцинкованной крыши для использования на деревянных, металлических настилах или бетонных основаниях. Он отлично подходит для использования с выдвижными страховочными тросами, вертикальными страховочными тросами (канатные захваты) или горизонтальными системами жизнеобеспечения.Он имеет прочное оцинкованное покрытие, защищающее от непогоды. Стойка выходит за пределы кровельного основания, поэтому точка крепления остается достаточно высокой и доступной после завершения кровли. Круглый столб работает с большинством имеющихся комплектов для окладов. Нажмите здесь, чтобы заказать его на Amazon и безопасно работать на своей крыше.

Мансарда

Дома с мансардными крышами встречаются все реже, хотя этот стиль часто появляется на коммерческих зданиях.

В 17 веке французский архитектор Франсуа Мансар изобрел крышу, носящую его имя.Действительно, дизайн до сих пор многим напоминает о своих французских корнях, возможно, потому, что он выглядит таким необычным и иностранным.

Мансардная крыша имеет два ската, неглубокий верх и крутой склон, причем крыша перекрывает и опирается на все боковые стены (рис. D). Это крыша большого объема с максимальным количеством чердачных помещений, которые обычно используются как второй этаж. Фактически, когда некоторые домовладельцы реконструируют старые дома и превращают их в квартиры, снимаемые для сдачи в аренду, они снимают двускатную крышу и устанавливают мансарду, чтобы получить больше места.

Мансарды практически исчезли из жилищного строительства после 1940-х годов. Однако остатки этого стиля можно заметить на фасадах ресторанов быстрого питания и других небольших коммерческих зданиях с крутыми крышами.

Оба типа крыш создают удобное жилое пространство. Каркас крыши обрамляет также стены и перила мансардного помещения.

Гамбрели

Двустворчатая крыша этого дома создает максимальное пространство на чердаке, практически весь второй этаж.

Двустворчатую крышу распознать несложно. Это сразу напомнит вам сарай (рис. F). Хотя этот стиль появился в США в колониальный период, никто не знает, кто его изобрел и почему. Возможно, его популярность в качестве конструкции сарая дает нам ключ к разгадке; он предлагает больше внутреннего объема. Более широкий корень увеличивает чердак и делает его естественным жилым пространством.

Он имеет преимущество и с точки зрения кадрирования. Вам не нужны такие длинные и, возможно, труднодоступные стропила. Вместо этого вы можете заменить два более легких, более удобных в использовании, коротких стропила.

Gambrels – это экономичные компактные дома. Они включают в себя максимальное количество полезной жилой площади в самой маленькой, наименее заметной внешней оболочке, буквально втиснув больше под крышей. Обратите внимание на рис, E, что каркас крыши также обрамляет стены и потолок для отделки интерьера. Строители домов обычно прокалывали нижнюю плоскость крыши слуховыми окнами и окнами, чтобы лучше освещать и проветривать то, что по сути становится вторым этажом, а не чердаком.

Крыши

Gambrel немного сложнее собрать, а их чердаки труднее проветрить, чем двускатные крыши.Хотя это делает их немного дороже, я подозреваю, что дизайн стал жертвой большей гомогенизации наших нынешних стилей строительства. Более просторные дачные участки и большие дома делают ненужной их компактность – главное достоинство азартной игры. Просматривая несколько текущих книг с планами домов, я не нашел ни единой крыши. Так что, если не возродится интерес к азартным играм, этот стиль скоро вымрет.

Две заключительные ноты

Хотя мы рассматриваем каждый стиль крыши отдельно как в тексте, так и на иллюстрациях, вы часто встретите несколько типов крыши в одном доме.Обычно их комбинируют архитекторы и строители. Так что вы найдете мансардные окна и мансардные окна на шатровых крышах, веранды с шатровыми крышами в домах с остроконечными крышами и односкатные крыши, прикрепленные практически где угодно.

Но крыши стали проще за последние 30 лет . Это потому, что многие строители теперь используют фермы для конструкции крыши. Фермы опираются на систему стропил меньшей ширины и балок перекрытия, усиленных сеткой перемычек. Они построены на заводе и возведены на родине.

К сожалению, поперечины делают чердачное пространство непригодным для использования, за исключением, возможно, облегченного хранилища, потому что вы не можете разрезать и удалить их, чтобы открыть чердачное пространство без ослабления всей конструкции крыши.В результате в более новых домах получаются более простые и менее интересные крыши, потому что без жилого помещения на чердаке слуховые окна и окна на крыше бесполезны.

Комплект для защиты от обледенения крыши Easy Heat ADKS-1000 представляет собой кабель для защиты от обледенения. Он предотвращает повреждение крыши, водосточных желобов и водосточных труб зимой. Он работает, обеспечивая непрерывный путь для стекания талой воды с крыши. Он подходит для большинства конфигураций крыш и желобов. Вы можете найти его в нескольких вариантах длины. Он прост в установке и не требует обслуживания.В комплекте 6 упаковок с клипсами. Щелкните здесь, чтобы заказать его на Amazon и предотвратить повреждение крыши зимой.

Обрамление стропил – Комиссия по обслуживанию юго-западного Нью-Брансуика

Хотя есть все виды стилей и подсистем кровли (мансарда, гамбрель, фронтон, мансардное окно, мансардное мансардное окно), в конце концов, когда речь идет о большинстве жилых крыш, существует всего два типа систем: стропила и фермы. . У этих двух систем есть как сходства, так и различия.

Вот критическое различие: для того, чтобы инспектор по строительству мог сертифицировать ферму как соответствующую Кодексу, она должна быть сертифицирована инженером как подходящая для снеговых нагрузок в данной местности.Этим занимаются все местные компании-производители ферм.

Или, проще говоря, плотник или подрядчик может построить ферму, но это не может считаться соответствующим Кодексу.

С другой стороны, плотник или подрядчик может построить стропильную систему, и, если это сделано правильно, стропильные системы могут соответствовать требованиям Национального строительного кодекса Канады.

Вот некоторая важная информация, которую нужно знать о стропилах.

Иллюстрация некоторых типичных стропильных элементов.Обратите внимание, что на этом чертеже некоторые из обозначенных элементов могут не понадобиться; они включены исключительно в пояснительных целях.

Определения

Хомут-стяжка: кусок дерева, который связывает два противоположных стропила вместе. Это часто используется для уменьшения стропильного пролета.

Карликовая стена: небольшая стена, построенная с верхней и нижней пластинами (и двойной верхней пластиной, если стропила не приземляются непосредственно на вертикальные стойки), которая построена для поддержки стропил на полпути вверх по склону.(Обычно сооружается довольно близко к стене – подумайте о кровле в стиле «Кейп-Код».)

Пролет стропил: это расстояние между опорной стеной и центром крыши, измеренное по горизонтали. Пролет НЕ является расстоянием между опорной стеной и пиком крыши, измеренным по диагонали.

Стропила: Это брус, идущий от центра (вершины) к опорной стене.

Пролет стропил: это расстояние между опорной стеной и центром крыши, измеренное по горизонтали.Пролет НЕ является расстоянием между опорной стеной и пиком крыши, измеренным по диагонали.

Коньковая балка: Если крыша имеет пологий уклон, то нагрузка на крышу должна поддерживаться на пике балкой, проходящей по длине пика и поддерживаемой системой, которая в конечном итоге ведет непосредственно к фундаменту. конструкции или аналогичный набор несущих элементов. Обычно это требуется только при наклонах 1: 3 (шаг 4:12) или более.

Доска коньковая: В некоторых случаях может потребоваться коньковая доска.Доска конька – это не что иное, как массивный деревянный элемент, проходящий по всей длине козырька.

Уклон: В строительстве уклон – или угол – крыши измеряется как функция увеличения высоты (подъема) на 12-футовом горизонтальном расстоянии (беге).

1/12	4,76 °
2/12	9,46 °
3/12	14,04 °
4/12	18.43 °
5/12	22,62 °
6/12	26,57 °
7/12	30,26 °
8/12	33,69 °
9/12	36,37 °
10/12	39,81 °
11/12	42,51 °
12/12	45 °
13/12	47.29 °
14/12	49,4 °
15/12	51,34 °
16/12	53,13 °
17/12	54,78 °
18/12	56,31 °
19/12	57,72 °
20/12	59,04 °

Обратите внимание, что крыши с углом наклона 60 градусов и более считаются стенами в соответствии с Кодексом – за исключением наружной обшивки и кровельного материала.

Стойка: вертикальный опорный элемент. Обычно размещается рядом с внешним краем, но также может использоваться на внутреннем козырьке. Должен находиться под углом не более 45 градусов (от горизонтали) и опираться на несущий элемент.

Стропильная конструкция

Стропила для крыш с уклоном 1: 3 и менее

Если уклон крыши составляет 1: 3 (уклон 4:12), то в игру вступают два ключевых элемента.

• 1) Центр пика должен поддерживаться одним из двух факторов:
  • Либо коньковая балка с опорой на концах (и / или посередине, если требуется), либо
  • Доска коньковая из стандартных размерных пиломатериалов высотой, равной или большей поверхности стропил; поддерживается на расстоянии не более 1.2 метра (4 ‘) несущей стеной или деревянными распорками 2×6, поддерживаемыми подходящими несущими элементами. [9.23.14.8 (3)]
• 2) Стропила в местах соприкосновения с верхней пластиной несущей стены должны быть скреплены с обоих концов балками перекрытия; или, как вариант, стяжные шпильки. [9.23.14.8 (5)]

Стропила для крыш с уклоном 1: 3 и более

Стропильные системы для более крутых кровель немного менее строгие. Во-первых, если нижние концы стропил «должным образом привязаны для предотвращения движения наружу» [9.23.14.8 (4)], коньковая доска не требуется. В этом случае поперечными связями обычно служат балки перекрытия или система перекрытий.

Хомут

Стяжки-хомуты

можно использовать для уменьшения пролета стропил – они, по сути, обеспечивают промежуточную опору стропила, но только для крыш с уклоном более 1: 3. Однако нельзя предполагать, что они обеспечивают поддержку стыка (см. Ниже).

Стропила для сращивания

В случаях, когда длина пиломатериала по диагонали превышает имеющуюся длину 16 футов, стропила должны быть соединены с опорами (подпоркой или стеной), которые доходят до подходящей опоры.[9.23.14.1 (1)] Распорки могут устанавливаться по диагонали, если они находятся под углом не менее 45 градусов к горизонтали. [9.23.17.14 (4)]

Подключение на пике

Стропила могут быть смещены на 1-1 / 2 дюйма, как показано здесь, если используется коньковая доска.

Если требуется коньковая доска, то стропила могут быть смещены на 1-1 / 2 дюйма. Это позволяет немного упростить прибивание гвоздями.

В противном случае стропила, естественно, должны быть соединены на коньке. При помощи косынки можно соединить стропила на пике там, где не требуется коньковая доска.Кодекс не определяет характер косынки – это означает, что можно использовать секцию фанеры – пока соединители представляют собой гвозди (а не обычные шурупы!), Конструкция будет приемлемой.

Размер стропил

Размер стропил рассчитывается на основе четырех переменных: размера пиломатериалов, пролета стропил, расстояния между стропилами и расчетной снеговой нагрузки.
Мы немного вычислили и предоставили две таблицы, чтобы помочь определить количество пиломатериалов, необходимых для двух ключевых климатических зон в нашем районе: графства Йорк и округа Шарлотта.Обратите внимание, что это для снеговой нагрузки 41 psf (2kpa), и в некоторых случаях можно предположить меньшую снеговую нагрузку: как всегда, позвоните нам для получения рекомендаций.

Стропильный стол (общий)
	2×4	2×6	2×8	2×10	2×12
12 ”OC	8’1	12’9 ”	16’9 ”	21’5 ”	25’7 ”
16 ”OC	7’4 ”	11’7 ”	15’3 ”	19’1 ”	22’2 ”
24 дюйма OC	6’5 ”	10’1 ”	12’9 ”	15’7 ”	18’1 ”

Расчет коньковой балки

Если необходима коньковая балка, обратите внимание, что она должна быть изготовлена ​​из трех-, четырех- или пятислойных пиломатериалов размером 2×8 или больше.Позвоните нам, чтобы узнать спецификации.

Забивание стропил

Есть некоторые особые требования к соединениям стропила и верхней пластины – вот столы для гвоздей, которые помогут в строительстве.

Деталь конструкции	Минимальная длина гвоздей, мм	Требуемая длина, дюймы	Минимальное количество или максимальное расстояние между гвоздями
Стропила крыши, ферма крыши или балка крыши к пластине – гвоздь	82	3.23	3
Стропильная плита к каждой балке потолка	101	3,98	2
Стропила к балке (с опорой на коньки)	76	2,99	3
Стропила к балке (без конька)	76	2,99	См. Таблицу 9.23.14.8 ниже
Вставка на каждое стропило на пике	57	2.24	4
Стропило к коньковой доске – гвоздь – концевой гвоздь	82	3,23	3
Крепление воротника к стропилам – с каждого конца	76	2,99	3
Боковая опора стяжки воротника к каждой стяжке воротника	57	2,24	2
Домкрат для стропила от бедра или ендовы	82	3,23	2
Распорка крыши к стропилу	76	2.99	3
Стойка крыши к несущей стене – гвоздь	82	3,23	2

Информация о гвоздях для стропил

Изоляция пространства под стропилами

Если пространство под стропильной крышей представляет собой неотапливаемый чердак, то изоляция заключается просто в доведении теплоизоляции чердака до R50, необходимого для чердаков.

Если пространство под стропильной системой обогревается, то диагональные элементы стропил должны быть утеплены и рассматриваться как соборный потолок.В этом случае требуется, чтобы эта сборка была R26.

Если пространство над воротниковыми стяжками рассматривается как неотапливаемый чердак, то требуется чердачный люк, а изоляция должна соответствовать стандартам R50. Требование R26 в сводчатом потолке может наложить некоторые конструктивные соображения на строителя / домовладельца.

К счастью, пространство можно рассматривать как «ограниченное» с точки зрения того, можно ли использовать целлюлозу и другую изоляцию с неплотным заполнением [9.25.2.4 (2)], но целлюлоза и стекловолокно обычно имеют R-значение 3.5 на дюйм толщины, что представляет проблему при утеплении стропил. R 3,5 / дюйм означает только R19,5 для стандартных стропил 2×6 и 25,3 для стропил 2×8. Теперь другие материалы – обшивка, пароизоляция, гипсокартон – добавят немного, но фактор теплового моста пиломатериалов и даже сборка стропил 2×8 по-прежнему не будет соответствовать требованиям с использованием стекловолокна или целлюлозного наполнителя. Решения включают переход на стропило 2х10 или добавление слоя пенопласта (обычно со стороны настила крыши), чтобы обеспечить требуемое значение R.Другой вариант, который используется при ремонте многих существующих стропильных крыш в старых зданиях, – это пена с закрытыми порами, наносимая на месте, в среднем около 7 рандов за дюйм.

Фермы стропил и чердачные фермы

Девяносто процентов всего современного жилья сейчас использует сборные стропильные фермы для опорной конструкции крыши. Это означает, что сегодня в Великобритании эксплуатируется около 60 миллионов стропил. Хотя сбои случаются редко, жизненно важно, чтобы поставщики услуг по контролю за зданием и гарантийные службы были знакомы с принципами их установки.Ферменные стропила определяются как треугольные деревянные каркасы, расположенные в близких центрах (обычно 600 мм) для образования конструкций крыши.

Идея стропильных ферм пришла в Великобританию из Америки в 1960-х годах и быстро стала стандартным методом возведения кровельных конструкций в домашнем строительстве.

Стропила с балками позволили архитекторам больше свободы при планировке верхнего этажа, избавившись от необходимости использовать внутренние несущие стены.Следовательно, планировку первого этажа и планировку верхнего этажа больше не нужно согласовывать. Кухни могут быть больше, чем ванные комнаты над ними, а планировка спален может не зависеть от планировки гостиной и столовой. Подсчитано, что использование стропильных ферм в качестве альтернативы традиционным стропильным и прогонным кровлям позволяет сэкономить примерно 40% материальных и трудовых затрат. Уровень навыков, необходимых для установки стропильных ферм, также значительно ниже, чем у эквивалентной традиционно возводимой опорной конструкции крыши.

Типовая стропильная ферма с указанием общих терминов, используемых для обозначения компонентов.

Важнейшей характеристикой стропильных ферм является действие каркаса. Балки несут нагрузку при изгибе; каркасы несут нагрузки за счет прямой силы, т. е. растяжения или сжатия. Есть некоторый изгиб в верхнем поясе и в нижнем поясе (из-за приложения нагрузок на крышу и потолок). Эффективный пролет верхнего и нижнего поясов уменьшается из-за наличия внутренних перемычек.

Переоборудование стропил

Ферма – это гораздо больше, чем просто сумма ее частей. Любое изменение однажды изготовленной фермы, вероятно, будет сопряжено с большими затратами. Сюрвейеры и инспекторы должны проявлять бдительность при обнаружении несанкционированных изменений. Тем не менее, незначительные изменения нависающей секции для ситуаций, когда она должна поддерживаться в кронштейне, прибитом к балочной ферме, разрешены – см. Ниже.

Все стропильные фермы, включая чердачные фермы, как правило, не должны разрезаться или изменяться каким-либо образом по сравнению с первоначальным проектом инженера, кроме указанного выше. Фермовые стропила разработаны с учетом экономии материалов в качестве фундаментального принципа, с небольшим допуском на дополнительную нагрузку, кроме проектных предложений. Обычные стропила нельзя просверливать или делать надрезы для облегчения обслуживания. В ферм чердака есть очень ограниченные зоны, которые можно просверлить, но в целом все службы должны проводиться в мертвых пространствах по обе стороны от чердака и закольцовываться между промежутками между фермами чердака.

Допустимая зона сверления чердачных ферм

Примечание 1: В соответствии с требованиями Строительных норм допускается прорезание нижнего пояса ферм «Помещение в крыше» (чердак) на максимальную глубину 5 мм для установки фронтальных боковых удерживающих ремней.

Распорка для стропил фермы

Стропила отдельных ферм, включая фермы чердаков, довольно нестабильны, и их необходимо соединять между собой распорками.

Временное крепление для стропил фермы

Используется для фиксации ферм во время строительства.

Расчалка устойчивости фермы

Это постоянная связь, которая удерживает фермы в вертикальном и прямом положении и предотвращает изгиб элементов вне плоскости. Примечание: инженерные расчеты конструкции основаны на том, что фермы вертикальны – если фермы не вертикальные, то расчеты аннулируются.

Ветровая или настенная распорка

Это распорка, добавляемая к крыше в дополнение к распорке фермы, которая используется для стабилизации стены от ветровых нагрузок.

Шевронная распорка

Шевронные распорки необходимы для обеспечения устойчивости на двухскатных крышах пролетами более 8 м и односкатных крышах на пролетах более 5 м. Расположение подтяжек показано ниже.

Кровельные рейки

Кровельные рейки считаются неотъемлемой частью распорок, их центрирование не должно превышать 400 мм, и их можно стыковать по центру фермы.Не все они должны быть соединены на одной ферме. Максимум 1 из 4 на любом стропиле (только один стык, соединенный на ферме в каждом наборе из 4 реек).

Фермы с пролетом до 12 м должны размещаться с максимальным расстоянием между центрами 600 мм. Древесина, используемая для крепления, должна быть шириной не менее 89 мм и толщиной 22 мм. Связь должна быть прикреплена к каждой ферме с помощью двух гвоздей из оцинкованной проволоки 3,35 мм. Связи не должны соединяться встык, а должны соединяться внахлест как минимум на двух фермах.

Продольные распорки закреплены на каждом неподдерживаемом стыке и увеличивают длину крыши и плотно стыкуются с боковой стороной или фронтальной стеной.Они должны располагаться как можно ближе к стыку, чтобы через них проходили дополнительные диагональные распорки.

Диагональные распорки прибивают к нижней стороне стропил под углом примерно 45 градусов и проходят от конька к стеновой плите, к которой он прикреплен. Он должен быть растянут по всей длине крыши с использованием минимум 4 распорок. Однако его можно не использовать не более чем в двух фермах между раскосами и одной ферме у фронтона или части стены.

Диагональные связи для ферм чердака могут быть размещены внутри, а внутренняя часть стропил может быть расширена для крепления гипсокартона. В качестве альтернативы можно разместить фанерные диафрагмы между стропилами в зоне наклонного потолка.

Фанерные диафрагмы

Шевронная распорка

Внутренняя диагональная распорка под гипсокартон

Боковая опора стен на уровне крыши

Фермы стропильной кровли должны быть соединены с внешней кладкой.Это необходимо для обеспечения необходимой боковой поддержки стен на уровне крыши. Соединения должны быть выполнены с фермами с помощью лент из оцинкованной или нержавеющей стали толщиной 30 мм X 5 мм, прикрепленных как минимум к трем фермам с выступами между ними с помощью длинных проволочных гвоздей 3,35 мм X 50 мм. Удерживающие ремни должны располагаться на расстоянии не более 2 м по центру на уровне стропил и потолка, включая стены для вечеринок.

Как определить, несет ли стена нагрузку?

Удаление стен в вашем доме – дело серьезное.

Снесите не ту стену, и в крайних случаях ваш дом может упасть или иметь остаточные структурные проблемы, на устранение которых вам потребуются серьезные деньги!

Вот почему лучше всего нанять инженера-строителя , чтобы он проверил любой структурный компонент вашего дома перед удалением.

Однако есть некоторые подсказки, которые домовладельцы могут искать, чтобы получить приблизительное представление о том, какие стены выдерживают нагрузку, а какие – ненесущие.

Имея некоторый опыт структурной системы в вашем доме, вы можете немного упростить планирование реконструкции.

Мы расскажем, что такое несущая стена, как определить несущие стены в вашем доме, как снять несущую стену и сколько может стоить такой проект.

Давайте нырнем.

Что такое несущая стена:

Прежде чем вы сможете определить, где находятся несущие стены в вашем доме, вам необходимо понять разницу между несущей стеной и ненесущей стеной.

Несущая стена выдерживает вес пола или крыши над ней.Он отвечает за поддержание дома и, если его снять без надлежащего усиления, может нанести серьезный структурный ущерб вашему дому.

Несущая стена проанализирована нашей командой.

И наоборот, ненесущая стена отделяет комнаты в доме, но не несет никакой нагрузки от вышеуказанных этажей или крыши. Его можно снять, не нуждаясь в усилении.

Источник

Щелкните здесь, чтобы узнать больше об анатомии несущей стены.

Быстрые «подсказки», которые предполагают, что ваша стена выдерживает нагрузку:

Это в балках :

Для начала давайте определимся, что такое балка.Балка – это горизонтальный структурный элемент, проходящий через открытое пространство, который используется для передачи нагрузок на вертикальные элементы, как правило, на полы и потолки. Смотрите фото ниже.

Направление балок над стеной может указывать на то, является ли стена несущей или нет. Часто, если балки проходят перпендикулярно стене, они являются несущими. Это не всегда так, но это хорошая отправная точка.

Посмотрите фото ниже. Обратите внимание, как балки над стеной проходят перпендикулярно самой стене.Вдобавок некоторые балки заканчиваются на стене. Это верный признак того, что эта стена конструкционная (несущая).

В большинстве случаев, если балки проходят параллельно стене, стена не несет нагрузки.

Использование размеров дома:

Иногда вы не можете увидеть свои балки. Если вы не хотите разрывать гипсокартон, вы можете получить довольно хорошее представление о том, как проходят балки, просто взглянув на размеры дома. Обычно балки перекрывают кратчайшее расстояние.

Посмотрите фото ниже.

Источник

Обратите внимание на то, как балки устанавливаются горизонтально через самый короткий промежуток комнаты, а не продольно через самую длинную часть комнаты. Что ж, если этот дом будет достроен, вы, очевидно, не сможете увидеть настоящие балки. Однако можно сделать вывод, что стена, идущая горизонтально, не будет нести нагрузку, потому что балки будут проходить параллельно стене (а не перпендикулярно).

Опять же, имейте в виду, что важно, чтобы инженер-строитель проверил ваш прогноз перед тем, как снимать стену.Небезопасно просто предполагать, что стена не несет нагрузки, потому что вы почти уверены, что балки идут в определенном направлении.

Двускатная крыша:

Еще один «быстрый прием», который вы можете использовать, чтобы понять, какие стены выдерживают нагрузку, – это выйти на улицу и посмотреть на свою крышу. Если у вас двускатная крыша с внутренней стеной, доходящей до самого пика, вы, вероятно, можете сделать некоторые предположения.

Но сначала мы должны определить, что такое двускатная крыша. Двускатная крыша состоит из двух наклонных секций крыши, идущих в противоположных направлениях, которые встречаются, образуя конек крыши.Смотрите фото ниже.

Пример двускатной крыши.

Если у вас такая двускатная крыша, часто балки потолка будут проходить перпендикулярно центральной стене. Смотрите фото ниже.

Потолочные балки, идущие перпендикулярно центральной стене в двускатной крыше

Очень полезная информация – знать, в какую сторону идут потолочные балки. Одна из причин заключается в том, что обычно основная структурная балка дома проходит перпендикулярно балкам перекрытия.

Пример несущей несущей стены, идущей перпендикулярно балкам перекрытия.
Источник

Наружные стены:

Большинство наружных стен являются несущими, но не все. Все сводится к тому, где несущие фермы / стропила и балки / фермы перекрытия. В длинных тонких домах может быть только две внешние несущие стены. Чтобы узнать больше об этом, нажмите здесь.

Более подробные способы определения несущей способности вашей стены:

Подвал:

Ищите главную несущую балку: Главная несущая балка – это основная балка в доме, отвечающая за удерживание других меньших балок и других структурных компонентов.Всегда легче найти структурные балки дома, когда подвал не закончен, чем когда он закончен. Это связано с тем, что балки и балки обычно будут открытыми.

Найдите металлическую двутавровую балку или деревянную балку из многослойных досок, которая проходит через подвал. Если вы видите балки, они будут проходить перпендикулярно балке, что указывает на то, что они несут значительные нагрузки в доме. Любые стены прямо над этими балками, вероятно, несущие. Это также верно для стен, расположенных непосредственно друг над другом на разных этажах.

Источник

Готовые подвалы могут иметь скрытые балки или опоры. Если вы видите вещи, подобные следующим фотографиям, вы можете сделать вывод, что несущая балка скрыта по эстетическим причинам.

SourceSource

Помните, что стены поверх несущей балки, скорее всего, являются несущими.

Пример несущей стены, расположенной поверх несущей балки
Источник

Проверка чердака:

Стропила и стропильные системы : Чердак также может дать нам подсказки относительно того, какие стены являются несущими.Стропильные и стропильные системы сильно влияют на распределение нагрузки в доме. Если вы замечаете, что распорки, опускающиеся на стены или потолочные балки, останавливаются и начинаются над стеной, весьма вероятно, что эти стены являются несущими.

На фотографии ниже показаны оба упомянутых выше сценария, указывающих на то, что стена ниже (обозначена оранжевым цветом) является несущей.

Распорки чердака, опирающиеся на стену, и перекладывание балок на стену, указывают на то, что стена является несущей.
Источник

Теперь, когда вы определили, является ли ваша стена несущей стеной, что дальше?

Несущая стена мешает вам раскрыть план этажа? В большинстве случаев эти стены могут быть удалены, если на их место установлена ​​эквивалентная опорная система.

Источник

Итак, как установить опорную систему, способную заменить несущую стену?

Ну, вам нужно нанять инженера-строителя. Многие фирмы, занимающиеся проектированием жилых зданий, проводят обследование несущих стен.Инспекция обычно включает полное обследование дома, чтобы определить, выдерживают ли желаемые стены.

Отчет обычно создается, чтобы показать, какие стены являются несущими, какие стены не несущими, и может включать объем работ, показывающий, что делать, если вы хотите удалить одну из несущих стен. Этот отчет может помочь вам получить разрешение на строительство для вашей реконструкции, а также предоставить вашему подрядчику шаги, необходимые для установки эквивалентной системы поддержки.

Что мы подразумеваем под эквивалентной системой поддержки?

Ну, несущую стену просто снести нельзя. Вы должны заменить стену на систему, способную выдерживать такую ​​же нагрузку (или больше, в зависимости от нескольких факторов). Распространенное решение – балочно-колонная система. Инженер-строитель способен спроектировать балку и колонну, достаточно прочную, чтобы распределять любые присутствующие нагрузки.

Примечание. На выполнение расчетов, необходимых для системы балок и колонн, у инженера может уйти много времени.Им нужно будет посмотреть на грузы от подвала до крыши. Все это часть сложной структурной системы.

Вот пример типовой системы балок и колонн.

Ваш инженер-строитель может также предоставить вам информацию о том, как установить систему балок и колонн (или другую систему), которую они проектируют. Обычно это включает в себя, какие типы креплений применимы и как построить временную стену, способную выдерживать нагрузки, пока вы устанавливаете постоянную систему.Если вы просто удалите стену без предварительной установки какой-либо временной стены, это нанесет ущерб структурной целостности вашего дома.

Это может катастрофически перераспределить нагрузки в вашем доме, вызывая:

• обрушение здания
• провисший пол или потолок
• трещины в стене / потолке
• двери / окна, которые не закрываются должным образом
• сильное оседание пола

Убедитесь, что вы или ваш подрядчик знаете, что делаете, прежде чем вытаскивать эту стену .

Сколько стоит демонтаж несущей стены?

Хорошо, теперь вы лучше понимаете, как снимать несущую стену, и, возможно, задаетесь вопросом, сколько может стоить проект такого рода. Стоимость будет варьироваться в зависимости от затрат подрядчика, материалов и инженерной фирмы, которую вы нанимаете.

Большинство инженеров-строителей берут от 400–1 200 долларов за осмотр несущей стены и составление отчета. Это количество может варьироваться в зависимости от количества стен, на которые им нужно смотреть, сложности самого проекта и количества балочных и колонных систем, которые они должны спроектировать.

Инженеры-конструкторы обычно работают почасово, поэтому чем больше времени они тратят на анализ, рисование и выполнение расчетов, тем больше это будет стоить вам.

Найти подрядчика, готового просто снять стену, может быть непросто. У многих подрядчиков есть минимальная цена, которая должна быть достигнута, чтобы они взялись за ваш проект.

Однако, если вы найдете кого-нибудь для снятия стены, это может стоить около 300–1400 долларов США для ненесущих и 1200 долларов.00-10 000,00 долларов США за несущую стену. Опять же, эти числа меняются в зависимости от сложности проекта, материалов и размера дома.

Также необходимо рассмотреть установку новой балки и колонны. Это может стоить от 500 до 5000 долларов.

Лучше всего получить несколько предложений от подрядчиков, чтобы определить приблизительную стоимость проекта.

Затем наймите инженера-строителя для выполнения осмотра несущей стены и создания отчета.

Ваш подрядчик будет иметь лучшее представление о конкретной цене, когда работа инженера будет завершена. Они будут точно знать, какие стены являются несущими и требуют установки дополнительных опор, и смогут учесть материалы и время, необходимые для завершения проекта.

По дополнительным вопросам о несущих стенах обращайтесь в Complete Building Solutions по телефону 763-544-3355.

Как создать двускатную крышу без потолка | Home Guides

Двускатная крыша – это тяжелая конструкция, и если вы хотите предотвратить обрушение крыши, вам необходимо правильно построить каркас.В традиционном каркасе элементы каркаса, образующие потолок здания, играют важную роль в поддержании устойчивости крыши. Когда эти потолочные элементы снимаются, их необходимо заменить чем-то другим, что выдержит вес крыши.

Стропила и коньковые доски

При обычном двускатном каркасе крыши скат крыши образован стропилами, идущими по диагонали вниз от вершины крыши к вершинам внешних стен здания. Верхние концы стропил упираются в коньковую доску – горизонтальный элемент каркаса, проходящий по пику крыши.Коньковая доска служит только как поверхность для крепления стропил и не выдерживает никакой вес крыши; вес вместо этого поддерживается стенами, на которые опираются нижние концы стропил. Вес оказывает внешнее горизонтальное усилие на стены, и в обычном каркасе этой силе противодействуют стропильные шпалы, которые представляют собой горизонтальные элементы, которые проходят между нижними концами стропил в верхней части стен и не позволяют стропилам расширяться наружу. . Стропильные шпалы также являются балками перекрытия в интерьере здания, а когда в интерьере есть собор или сводчатый потолок, стропильные связи отсутствуют.

Хомуты

Хомуты – альтернатива стропильным шпалам в каркасе, где использование обычного потолка нежелательно. Подобно стропильным шпалам, воротниковые шпалы представляют собой горизонтальные элементы, которые связывают стропила вместе и противостоят силе, которая пытается заставить нижнюю часть стропил растягиваться горизонтально и выталкивать стены наружу. Однако воротниковые стяжки расположены выше по стропилам, так что они охватывают внутреннее пространство на более высоком уровне, чем верх стен. Если манжеты расположены выше одной трети высоты стропил, они не смогут противостоять горизонтальной силе.

Коньковая балка

Структурная коньковая балка может устранить необходимость в стропильных или воротниковых стяжках. Коньковая балка занимает то же положение, что и коньковая доска, но изготовлена ​​из более тяжелых пиломатериалов и, в отличие от коньковой доски, поддерживается на концах фронтона конструктивными колоннами. Опора позволяет балке выдерживать вес крыши, снимая нагрузку с нижней части стропил и устраняя горизонтальное воздействие на стены. При использовании конькового бруса нет необходимости в конструкционном перекрытии внутри здания.

Фермы крыши

Фермы крыши – это сборные элементы каркаса, которые точно спроектированы таким образом, чтобы они могли адекватно поддерживать крышу здания при использовании минимально возможного количества пиломатериалов. В некоторых типах ферм, называемых ножничными фермами, используются внутренние опорные элементы, которые связывают верхние части ферм вместе над уровнем верха стены. Нижние пояса фермы не горизонтальны; они наклонены вверх к пику крыши, поэтому внутренняя структура фермы кажется похожей на стропила в потолке собора.

Ссылки

Writer Bio

Эван Гиллеспи вырос в семейном хозяйстве, занимающемся оборудованием и ремонтом, и является опытным садовником. Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

A Руководство по надлежащей изоляции чердаков и крыш

Характеристики чердаков и крыш охватывают большую тематическую область, поэтому это первая из двух статей, посвященных этой теме.В этой первой статье мы собираем всех на одной странице, объясняя науку и возможности, доступные строителям и моделистам. Во второй части мы рассмотрим еще более сложные вопросы, связанные с развивающимися строительными нормами и правилами, реальными эксплуатационными характеристиками крыш и некоторыми новыми интересными исследованиями в области эксплуатационных характеристик крыш жилых домов.

Вентилируемые чердаки без отделки обычно отлично подходят в качестве встроенных амортизаторов влаги. Под словом «буфер» мы понимаем пространство, которое позволяет влаге из помещения уноситься воздушными потоками или конденсироваться на нижней стороне кровельного покрытия, где она безвредно испаряется («сохнет») или впитывается обшивкой и каркасом. прежде, чем он со временем рассеется (снова «высохнет»).Незаконченный чердак позволяет легко осмотреть вашу крышу изнутри.

Но так заманчиво вернуть чердак; вы можете использовать его для механики, для хранения или даже в качестве места, куда можно отправить подростков. Мы обычно конфигурируем стены без такого буферного пространства. Так почему же мы чаще сталкиваемся с проблемами влажности крыши, чем с проблемами влажности стен? Чтобы ответить на этот первый вопрос, нам нужно проработать довольно длинный список вопросов о чердаках и крышах.

Какие есть варианты?

Большое разнообразие конфигураций чердаков и крыш – это одна из причин, по которой крыши заметно отличаются от стен. Я пронумеровал их здесь в порядке предпочтения с точки зрения контроля влажности. Как любит говорить Стивен Бачек: «Давай выплеснись, пока не сможешь».

фото: Питер Йост 1 . Вентилируемый чердак с остроконечными вентиляционными отверстиями – самый щадящий тип кровли. На этой фотографии (выше ) изображена часть двускатного двускатного дома автора с вентиляционными отверстиями в каждом фронтоне.Обратите внимание на щели для обшивки кровли, поддерживающие шиферную крышу. Потенциала сушки всего пространства и сборки довольно мало.

1. Чердак с вентиляцией. Самый влагостойкий чердак-кровля – это вентилируемый чердак. Правильно построенный вентилируемый чердак требует сплошных слоев контроля воздуха и тепла на потолке верхнего этажа с вентиляцией от потолка до конька или от фронтона к фронтону.

С точки зрения движущих сил вы получаете большое преимущество с вентиляционными отверстиями от потолка до конька или вентиляцией высокого-низкого уровня (поддерживается эффектом стека).

фото: J&R Products 2 . Вентилируемая полость. Недорогой вариант, показанный выше , заключается в вентиляции собранного пространства – это использование непрерывных вентиляционных желобов.

2. Скатная утепленная крыша с полостной вентиляцией . Если вы не можете отдать чердачное пространство для управления влажностью, то наименее затратный способ вентиляции и защиты обшивки крыши – это вентиляция в пространстве каркаса крыши, но это занимает ценную недвижимость в полости, которая в противном случае могла бы быть заполнена. с утеплителем.

Для этой конфигурации требуются сплошные воздушные и терморегулирующие слои на линии крыши с вентиляцией от потолка до конька в полостях каркаса крыши.

3. Утепленная крыша с верхней вентиляцией . Если вы не можете отказаться от вентиляции ни чердака, ни пространства каркаса, то вы можете добавить вентиляцию поверх обшивки крыши, но это требует значительных дополнительных затрат.

фото: Питер Йост 4 . Невентилируемый монтаж кровли. На фото выше изображена крыша из СИП на кухонной пристройке в доме автора. У утепленных кровельных панелей нет вентиляции, а кровля из фальцевого металла будет крепиться непосредственно к панелям.

Для этой конфигурации требуются сплошные воздушные и терморегулирующие слои на линии крыши с вентиляцией от потолка до конька на верхней стороне конструкционной обшивки крыши.

4. Крыша утепленная невентилируемая . Если вы сделаете свою крышу настолько сложной геометрически, что вы не сможете обеспечить вентиляцию от потолка до конька, или сделаете крышу достаточно низким уклоном, чтобы не было движущей силы от потолка до конька, вы будете вынуждены отказаться на вентиляции и уходите без вентиляции, в крайнем случае.Невентилируемая утепленная крыша по-прежнему должна иметь непрерывные воздушные и терморегулирующие слои на линии крыши без вентиляции (для любого уклона или наклона крыши).

Примечание : Наша промышленность, особенно в холодных регионах, любит называть невентилируемые крыши «горячими», а вентилируемые – «холодными». Логика состоит в том, что вентилируемые крыши перемещают холодный сухой воздух по вентиляционным желобам, в то время как невентилируемые крыши нагреваются без вентилируемого воздуха. Очевидно, что эта терминология не соответствует климату, погоде, времени суток и направлению ската крыши.(Здесь просто вентиляция…)

Контрольные «слои». Каждая цветная линия на иллюстрации выше показывает непрерывные слои воды, воздуха и терморегулирования, а волнистые стрелки указывают на направленную сушку профиля пара. Эта архитектурная деталь создана по проекту Стивена Бачека. В такой конструкции гипсокартон служит воздушной преградой для большей части потолка. По краям он переходит в плиты, которые устанавливаются в плоскости потолочной обвязкой. Эти пластины обеспечивают поверхность для широкого отклеивания и наклеивания, которая перекрывает верхние пластины стен и прилегает к оболочке Zip System – воздушному барьеру для стен.Подробнее об этой технике герметизации читайте в статье Стива Бачека и Джейка Брутона «Работает герметизация воздуха», 18 апреля.

Почему непрерывные уровни управления?

В каждом описании типичных вариантов крыши, перечисленных мною выше, я использовал термины «непрерывный» и «контрольные слои». Цель состоит в том, чтобы создать непрерывную линию защиты от проникновения воды, тепловых потерь, утечек воздуха и паропроницаемости с упором на непрерывность или «непрерывность».

Основные «контрольные уровни» включают (с приоритетом в этом порядке):

1.Непрерывный слой контроля объемной воды . Кровельное покрытие или подкладка должны быть должным образом утеплены и соединены с гидроизоляцией на всех проходах.

2. Сплошной слой контроля воздуха . Воздухонепроницаемая изоляция или листовой материал должны быть должным образом герметизированы или соединены со всеми воздухонепроницаемыми уплотнениями в местах проникновения и соединений со слоем контроля воздуха на внешней стене.

3 . Выделенный направленный потенциал сушки (профиль пара) . Все слои конструкции крыши выбираются на основе паропроницаемости, так что сушка в одном или обоих направлениях возможна, поощряется и достигается.

4. Сплошной слой термоконтроля . Сплошная изоляция устраняет или значительно уменьшает образование тепловых мостов. (Тепловые мосты в конструкциях кровли включают в себя сквозные элементы конструкции, такие как стропила, которые проходят от внутренней плоскости потолка до внешней плоскости обшивки. Но они также включают стропила деревянного каркаса, которые проходят изнутри здания наружу и образуют карнизные свесы.)

Проблемы действительно возникают, когда мы не соблюдаем их приоритеты.

Утечка воды в большом объеме является серьезной проблемой, независимо от того, насколько герметична конструкция крыши, насколько хорошо она рассчитана на высыхание или насколько непрерывна изоляция.

Конденсация, вызванная утечкой воздуха в конструкции крыши, не может быть устранена сушкой путем диффузии или – во многих случаях – даже вентиляцией крыши. А устранение тепловых мостов должно включать тепловые байпасы, связанные с утечкой воздуха. По сути, вы не можете найти выход из проблемы с утечкой воздуха, особенно для крыш, выходящих на север, которые видят гораздо меньше солнечной энергии, чем другие три стороны света (примеры этого см. На фотографиях ниже).

Потенциал сушки более важен при проектировании, чем терморегулирующий слой, потому что тепловой мост, не связанный с утечкой воздуха, может не включать конденсацию, или, если это так, то им можно управлять или корректировать изнутри. Сборка, не имеющая возможности сушки, не может быть «перепроектирована»; сборка, скорее всего, останется влажной, если намокнет.

Плохой контроль воздуха. На каждой из трех фотографий выше показаны вентиляционные каналы, которые должны направлять холодный, сухой, наружный воздух от потолка к коньку, но поскольку в плоскости потолка нет непрерывного слоя контроля воздуха, вентиляционные отверстия направляют утечку. теплый влажный воздух направляется к холодной нижней стороне кровельного покрытия.

Сколько способов может сохнуть крыша после намокания?

1. Водоотвод с защитой от атмосферных воздействий – это то, как мы убираем большие объемы воды – нашу самую большую угрозу – с крыши. Облегчение дренажа происходит немедленно и полностью; это лучшее! Как только вода пропитает сборку, мы не сможем слить ее, чтобы просушить, по крайней мере, в качестве стратегии повышения производительности (хотя мы можем осушить затопленную полость здания в качестве экстренной меры).

2. Конвективная сушка – это то, что происходит, когда сухой (или более сухой) воздух проходит мимо влажных материалов в строительной сборке.Крыши, в которых воздух течет от потолка к коньку, часто называют вентилируемыми (а не просто вентилируемыми), потому что существует реальный поток воздуха (а не просто диффузное движение воздуха). Активное движение воздуха за счет конвекции во много раз более мощное сушащее действие, чем диффузия. Конвективная сушка с помощью вентиляции является мощной и быстрой, но ее скорость и эффективность зависят от того, сколько энергии управляет воздушным потоком.

3. Диффузионная сушка . Если сборка намокнет, наша последняя линия защиты – полагаться на диффузионную сушку.Если строительные материалы намокнут, они могут медленно высохнуть, отдав влагу в виде пара. Здесь у нас есть два пути:

• Пар, движущийся через материалы, которые позволяют высыхать наружу, где весь мир уносит эту влагу без предварительного уведомления
• Пар, движущийся через материалы, позволяющий высыхать, попадает во внутренние помещения, где системы кондиционирования воздуха служат основным средством управления влажностью.

Ученые-строители называют проектирование и выбор материалов для сушки «созданием парового профиля» (см. «Проведение парового профиля» ниже).Диффузионная сушка происходит медленно и может быть недостаточно быстрой, чтобы проблема с влажностью не превратилась в плесень, грибок или даже гниль. Переход от проблемы влажности к проблеме плесени часто определяется тем, насколько намокнет сборка и как долго она остается влажной.

Итог . Сосредоточьтесь на непрерывности слоев воды и воздуха, чтобы вам не пришлось полагаться на последнее средство: направленную сушку путем диффузии.

А как насчет пологих или компактных плоских крыш?

На самом деле не существует такой вещи, как пассивная вентиляция на пологих или компактных плоских крышах, поскольку нет конфигурации от потолка до конька, которая могла бы регулировать перепад давления, который поддерживал бы воздушный поток.Уильям Роуз в своей книге Влага в зданиях (Глава 7 «Чердаки», стр. 189, Wiley, 2005) недвусмысленно высказывается по этому поводу:

«Тобиассон (1986) показал, что система (системы) крыши с низким уклоном не должна быть сконструирована в виде узлов с вентилируемой полостью, поскольку на самом деле получить поток через горизонтальную полость естественным путем очень сложно».

Эффективна ли вентиляция с электроприводом или нужна ли она?

Чердачные вентиляторы с электроприводом часто создают больше проблем с влажностью, чем решают, особенно из-за воздухопроницаемой изоляции полости крыши или из-за отсутствия сплошного слоя контроля воздуха на потолке верхнего этажа или конструкции крыши.

Имеет ли значение тип кровельного покрытия?

Вы делаете ставку. Некоторые кровельные покрытия изготавливаются и устанавливаются таким образом, что практически отсутствует движение воздуха или пара, способствующее высыханию. Кровельные мембраны, конечно, не пропускают через них движение воздуха, и многие из них имеют очень низкую паропроницаемость (замедлитель схватывания класса 1). Можно подумать, что укладка битумной черепицы внахлест позволит хотя бы частично высохнуть за счет движения воздуха или пара, но это не так. Кровельная черепица из асфальта является замедлителем парообразования класса 1.Металлические крыши со стоячим фальцем изготавливаются из пароизоляционного металла класса 1, и когда они устанавливаются в непосредственном контакте с нижним узлом крыши, движение воздуха или пара практически отсутствует.

Кровельные покрытия, которые производятся или устанавливаются для обеспечения движения воздуха и пара, включают в себя бочкообразную черепицу, шифер, гофрированную металлическую кровлю, а также древесину и черепицу. Несмотря на то, что в этих материалах и сооружениях нет специального канала от потолка к гребню, воздуха, проходящего через установку, и достаточной паропроницаемости самих материалов может быть достаточно, чтобы обеспечить различные уровни сушильного потенциала снаружи.

Проводящий профиль пара

Профиль паров – это качественный метод определения того, какой потенциал сушки имеет строительная сборка, на основе паропроницаемости каждого слоя сборки. Есть четыре шага:

иллюстрации: Тим Хили / Стив Бэчек Что ваш ответ? На основании вашего прочтения парового профиля для каждой секции крыши, показанной выше , насколько хорошо они будут высыхать? В каком направлении будет течь пар? Во второй части этой статьи мы вернемся к двум паропрофилям, показанным на этих двух иллюстрациях , и рассмотрим, насколько хорошо каждая крыша будет сохнуть в заданном направлении.

1. Определите паропроницаемость каждого компонента или слоя сборки. Вы можете определить паропроницаемость, используя Таблицу свойств строительных материалов Building Science Corporation или получив информацию от отдельных производителей продукции и стандартизированные результаты испытаний для ASTM E96.

2. Присвойте класс каждому слою на основе этой информации «
a.> 10 проницаемости – открыт для пара: практически нет ограничений для высыхания
b.1 – 10 химической завивки – Замедлитель схватывания класса III: очень ограниченное ограничение высыхания
c. 0,1–1,0 проницаемости – Замедлитель схватывания класса II: существенное сопротивление высыханию, но все же некоторый потенциал высыхания
d. <0,1 проницаемости - Замедлитель схватывания I класса: высыхание практически отсутствует

3. Оцените степень и направление преобладающего парового движения. Это означает, что необходимо учитывать паровой поток, связанный с климатом, и уровни влажности, связанные с типом здания и количеством людей. Дом для пары пенсионеров, живущих на Гавайях в каменном доме площадью 5000 квадратных футов, испытывает очень небольшой приток пара или давление, в то время как многоквартирный дом площадью 1200 квадратных футов с деревянным каркасом и шестью жильцами в Оттаве, Канада, испытывает экстремальный паровой поток или давление.
4. Определите наименее паропроницаемый компонент (ы) и определите, ограничивают ли этот компонент или эти компоненты сушку чувствительных к влаге компонентов. Обеспокоенность должна или будет серьезной, если ограничивающий компонент является замедлителем схватывания класса I, и все еще вызывает некоторое беспокойство, если ограничивающий компонент относится к классу II.

Существует множество переменных, которые увеличивают или уменьшают потребность в сушке сборок. Цель состоит в том, чтобы определить потенциал направленной сушки на основе профиля пара.Однако ограниченный потенциал сушки не приводит к отказу сборки, если она намокнет. Многое зависит от того, сколько влаги видит сборка, сколько солнца она видит, и насколько бомбоустойчивы ваши водные и воздушные слои.

Еще впереди

На данный момент мы заложили основу для понимания фундаментальной строительной науки, которая определяет, как намокать крыши. Из этих вопросов и ответов становится ясно, что крыши – это не просто стены, повернутые вбок. Варианты вентиляции, конфигурации, материалы и даже действующие силы заметно отличаются от стен, что делает крыши более сложными в сборе для сохранения сухости.Это становится еще более интересным, когда мы начинаем рассматривать все различные способы изолирования сборки, чем мы займемся в Части 2. Также в следующей части мы погрузимся в требования к коду, которые решают проблемы, которые мы здесь изложили. и ознакомьтесь с некоторыми новыми методами, которые помогут вам избежать проблем.

101

101 Модернизация Требуется . Согласно разделу 553.844, Законодательство Флориды, укрепление существующих построенных на месте домов для одной семьи должны быть предусмотрены жилые постройки, способные противостоять ураганам. Сайт построен одно- Под семейными жилыми домами понимается построенная на участке отдельная семья для одной семьи. жилые постройки.

101,1 Когда крыша на существующем индивидуальном жилом доме, построенном на месте, является заменен , следующие процедуры должны быть разрешены выполняет кровельный подрядчик :

(а) Крепления и крепления кровельного настила должны быть усилены и исправлены в соответствии с требованиями раздела 201.1.

(б) При необходимости должен быть предусмотрен вторичный водный барьер. по разделу 201.2.

101,2 Когда заменена крыша на здании, которое находится в разносимых ветром обломках регион, как определено в s. 1609,2 Флориды Строительный кодекс, здание и страховая стоимость которого составляет 300 000 долларов США или более или, если здание не застраховано или для которого имеется документация Страховая стоимость не указана, имеется справедливая оценка конструкции на для целей адвалорного налогообложения в размере 300 000 долларов США и более:

(a) Соединения крыши и стены должны быть улучшены в соответствии с требованиями раздела 201.3.

(b) Обязан Модернизация соединения кровли со стеной не требуется сверх 15 процентное увеличение стоимости переналадки кровли.

(c) Где полная модернизация всех соединений кровля-стена, как указано в Разделе 201.3 превысит 15 процентов стоимости проекта по замене кровли, приоритеты, указанные в Разделе 201.3. 7 5 используется для ограничения объем работ до 15-процентного лимита.

101.3 Когда любая деятельность, требующая разрешения на строительство, подана заявка на 1 июля 2008 г. или после этой даты, и ориентировочная стоимость которой составляет 50 000 долларов США или более для здания, расположенного в районе разносимых ветром обломков. как определено в s. 1609.2 Строительного кодекса Флориды, Здание, страховая стоимость которого составляет 750 000 долларов США или более, или, если здание не застрахован или по которому не представлены документы о страховой стоимости, имеет справедливая оценка конструкции для целей адвалорного налогообложения 750 000 долларов или больше.:

(а) Защита открывания в соответствии с требованиями Строительного кодекса Флориды, Строительного кодекса или Строительного кодекса Флориды. строительство должно быть предусмотрено.

101,4 Когда В ходе строительства предусматривается модернизация ограждений фронтонных торцов, которые в противном случае требуется разрешение, методы, указанные в Приложении А, должны быть разрешены.

201 Крыша Системные методы смягчения последствий. Крыша крепление обшивки, вторичные водные преграды, соединение крыши со стеной и В соответствии с данным разделом допускается использование жестких концевых распорок.

201,1 Крыша крепление для обшивки для на месте жилые дома на одну семью. Для сборки на месте односемейные жилые конструкции крепеж и расстояние, требуемые в Таблице 201.1, считаются соответствующими требования раздела 507.2.2 из Флориды 2004 г. Строительный кодекс, существующее здание.

Доска настила кровельная закрепленные не менее чем двумя гвоздями 8d в элементах каркаса крыши, считаются быть достаточно связным. Доска крыши настил крепится с помощью крепежа меньшего размера, чем гвозди 8d, или менее двух гвоздей 8d гвозди на доску считаются достаточно соединенными, если две головки 8d обрезаны, гвозди с круглой головкой или кольцевым стержнем установлены на каждом элементе каркаса.

Дополнительные крепежные детали в соответствии с требованиями Таблицы 201.1 должно быть 8d гвозди с круглым хвостовиком с круглой головкой и минимальными размерами:

1. Номинальный диаметр хвостовика 0,113 дюйма

2. Кольцо диаметром 0,012 над диаметром хвостовика

3. От 16 до 20 колец на дюйм

4. Полный диаметр круглой головки 0,280 дюйма

5. Кольцевой хвостовик, выступающий минимум на 1 от кончика гвоздь.

6. Минимальная гвоздь длиной 2-1 / 4 дюйма

Таблица 201.1

Дополнительный крепеж на краях панелей и Промежуточный каркас

Существующий крепеж	Существующий интервал	Скорость ветра 110 миль / ч или менее дополнительное крепление должно быть не более	Скорость ветра больше более 110 миль / ч дополнительный крепление не более
Скобы или 6д	Любая	6 о.c. б	6 o.c. б
8d подрезанная головка, с круглой головкой или кольцевым хвостовиком	6 o.c. или менее	Нет необходимости	Нет необходимости
Головка с зажимом 8d, круглая головка или или кольцевой хвостовик	Больше 6 о.c.	6 o.c. а	6 o.c. б а
8d круглая головка кольцо хвостовик	Больше 6 o.c.	6 о.c. а	6 o.c. а

а. Максимальный интервал определяется на основе существующих застежки и дополнительные застежки.

г. Максимальный интервал определяется на основе только дополнительные крепления.

201,2 Крыша вторичная водная преграда для индивидуальных жилых построек. Должен быть установлен вторичный водный барьер. используя один из следующих методов при замене кровли при перетяжка.

a) Все стыки в несущей панели крыши обшивка или настил должны быть покрыты полосой шириной не менее 4 дюймов. самоклеящаяся полимерно-модифицированная битумная лента, наклеиваемая непосредственно на оболочку или профнастил. Палуба и самоклеющиеся полимерно-модифицированная битумная лента должна быть покрыта одним из подкладочных материалов. системы, одобренные для конкретного кровельного покрытия, применяемого на крыше.

b) Вся крыша должна быть покрыта одобренный самоклеящийся битум модифицированный полимером колпачок лист. Никакой дополнительной подкладки не требуется. поверх этой крышки листов для новых установок.

c) вся кровля должна быть покрыта одобренным войлоком 30 #, пропитанным асфальтом. Подложка установлена ​​с гвоздями и пластинами, как требуется для HVHZ. (Сверху не требуется дополнительной подкладки. этого листа).

d) O за пределами HVHZ, – подкладка, соответствующая разделу 1507.2.3 Строительный кодекс Флориды, крепление здания, как описано ниже, или a слой пропитанного асфальтом фетр № 30 одобренный должен быть установлен. Фетр закрепляется 1 круглой пластиковой крышкой или металлические колпачковые гвозди, прикрепленные к палубе с гвоздями в виде сетки в 12 дюймов (305 мм) расположены в шахматном порядке между перекрытиями, с зазором 6 дюймов (152 мм) в перекрывает.Для спусков от 2:12 до 4:12 и дополнительный слой войлока укладывается гонт и внахлест 19 и закрепил, как описано выше. (Не требуется дополнительной подкладки сверх этого простынь).

Исключения :

1. Скаты крыши <2:12, имеющие сплошную кровельную систему, считаются соответствовать требованиям раздела 201.2 для вторичного водного барьера.

2.Кровельные системы из глины и бетонной черепицы, установленные в соответствии со Строительным кодексом Флориды. считаются соответствующими требованиям раздела 201.2 для Вторичной воды Барьеры.

1. Подложка из войлока 30 #, пропитанная асфальтом, с гвоздями и оловянные вкладки в соответствии с требованиями для HVHZ и покрытые либо одобренным самоклеящийся полимерно-модифицированный битумный защитный лист или одобренный защитный лист нанесенный с использованием утвержденного применения горячей швабры, считается отвечающим требованиям требования к вторичной водной преграде.

201,3 Примыкания кровли к стене индивидуальных жилых строений, построенных на месте . Где требуется Разделом 101.2, пересечение каркаса крыши со стеной ниже должны быть усилены металлическими соединителями, зажимами, ремнями и крепежными деталями. такой, что уровень производительности равен или превышает возможности подъема, как указанные в таблице 201.3. Как альтернатива инженерной конструкции, предписывающие решения по модернизации приведено в разделах 201.3. 3 1 –201. 3. 6 4 должны быть признаны отвечающими установленным требованиям по модернизации крыши до стены.

Исключения :

1. Где это может быть продемонстрировано (по коду документация на дату принятия и дату выдачи разрешения), что от крыши до стены соединения и / или требования к непрерывному пути нагрузки от крыши к фундаменту были требуется во время первоначального строительства.

2. От крыши до стены соединения не требуются, если только оценка и установка соединения на фронтонах или на всех углах можно выполнить за 15% от стоимости замены кровли.

201.3.1 Доступ для модернизации крыши до стены Связи. Эти положения не предназначены для ограничения средства для доступа к конструктивным элементам крыши и стены для модернизации соединения. Модернизация соединений крыши и стены может быть выполнена путем доступа через область под карнизом, сверху через крышу или изнутри дом. Способы вышеуказанного доступа включают снятие панелей крыши или их частей или удаление частей обшивка крыши в выбранных местах, достаточно большая для доступа, просмотра и установка дооснащенных разъемов и крепежа.

Где панели или разделы удаляются, удаленные части не подлежат повторному использованию.Следует использовать новую обшивку и закрепить ее, как указано в новое строительство.

201.3.2 Частично недоступные ремни: Если часть ремня недоступна, если наблюдаемая часть ремня застегивается в соответствии с этими требованиям, то считается, что недоступная часть ремешка соответствует с этими требованиями.

201.3. 3 1 предписывающий метод для двускатных крыш на деревянной каркасной стене. Необходимо снять достаточную обшивку карниза, чтобы выставить не менее 6 футов элементов каркаса, измеренных от угла, вдоль внешняя стена с каждой стороны каждого фронтона . В анкеровка каждого из открытых стропил или фермы в пределах 6 футов от элементы каркаса, измеренные от до угол вдоль внешней стены с каждой стороны каждого фронтального конца должен быть проверен.Если ремешок отсутствует или уже есть ремешок имеет менее четырех застежек на каждом конце, одобренных ремешков, завязок или правых угловые косынки с минимальной подъемной способностью 500 фунтов должны быть установлены, которые соединяют каждое стропило или ферму с верхней пластиной внизу. Добавление застежек к существующим ремням должно быть допускается вместо добавления нового ремешка при условии, что ремешок изготовлен для разместить не менее 4 фиксаторов на каждом конце. Везде, где это возможно (без повреждения стены или перекрытия отделки), оба элемента верхней пластины должны быть соединены с нижним штифтом с помощью соединитель от шпильки к пластине с минимальной подъемной способностью 500 фунтов.

201,3. 4 2 предписывающий метод для двускатных крыш по каменной стене. Необходимо снять достаточную обшивку карниза, чтобы выставить не менее 6 футов элементов каркаса, измеренных от угла, вдоль внешняя стена с каждой стороны каждого фронтона . В анкеровка каждого из открытых стропил или фермы в пределах 6 футов от элементы каркаса, измеренные от до угол вдоль внешней стены с каждой стороны каждого фронтального конца должен быть проверен.Если ремешок отсутствует или уже есть ремешок имеет менее четырех застежек на каждом конце, одобренных ремешков, завязок или правых угловые косынки с минимальной подъемной способностью 500 фунтов должны быть установлены, которые соединяют каждое стропило или ферму с верхней пластиной ниже или напрямую к кирпичной стене с помощью утвержденных шурупов, которые обеспечат как минимум 2-1 / 2 заделка в бетон или кирпичную кладку. Когда ремни или угловые косынки прикреплены к дереву подоконник, подоконник должен быть прикреплен к бетонной кирпичной стене ниже.Эта якорная стоянка должна быть выполняется путем установки шурупов диаметром 1/4 дюйма, каждый с дополнительная дюймовая шайба, имеющая длину, достаточную для создания 2-1 / 2-дюймовой шайбы. заделка в бетон и кладку. Эти винты должны быть установлены в пределах 4 дюймов от фермы или стропил. с обеих сторон каждого внутреннего стропила или фермы и на доступной стороне стены фермы или стропила фронтона.

201,3. 5 3 предписывающий метод для вальмовых крыш на деревянной каркасной стене. Если невозможно проверить через неразрушающий контроль или по планам, подготовленным профессиональным проектировщиком, который конструкция крыши закреплена как минимум так же хорошо, как указано ниже , доступ должен быть обеспечен как минимум к стропила (обычно известная как королевский домкрат) , до бедра фермы и на каждой угол вальмовой крыши. Бедренное стропило (широко известное как королевский домкрат) , бедренная балка и балка стропила / фермы, прилегающие к вальмовой балке Достаточный угловой карниз снимается обшивка со стороны конька вальмы параллельно крыше гребень для обеспечения доступа к внешней стене длиной не менее 6 футов.Доска коньковая вальмовая и любые открытые стропила которые не закреплены ремнем, имеющим не менее четырех застежек на каждом конце, должен быть соединен с нижней пластиной с помощью ремня или угловой косынки. кронштейн, имеющий минимальную грузоподъемность 500 фунтов. Добавление застежек к существующим ремням должно быть допускается вместо добавления нового ремешка при условии, что ремешок изготовлен для разместить не менее 4 фиксаторов на каждом конце. Везде, где это возможно (без повреждения стены или перекрытия отделки), оба элемента верхней пластины должны быть соединены с нижним штифтом с помощью соединитель от шпильки к пластине с минимальной подъемной способностью 500 фунтов.

201,3. 6 4 Рецептурный способ устройства вальмовых крыш по каменной кладке стена. Если это не можно проверить с помощью неразрушающего контроля или по планам, подготовленным специалисту по дизайну, что конструкция крыши закреплена как минимум так же хорошо, как указано ниже , доступ должен быть предоставлен как минимум до до стропила (широко известная как королевский домкрат) , до балки бедра и на каждой угол вальмовой крыши.Бедренное стропило (широко известное как королевский домкрат) , бедренная балка и балка стропила / фермы, прилегающие к вальмовой балке Достаточный угловой карниз снимается обшивка со стороны конька вальмы параллельно крыше гребень для обеспечения доступа к внешней стене длиной не менее 6 футов. Доска коньковая вальмовая и любые открытые стропила которые не закреплены ремнем, имеющим не менее четырех застежек на каждом конце, должны быть соединены с бетонной кладкой внизу с помощью утвержденных ремней или угловые косынки с минимальной подъемной способностью 500 фунтов.Добавление застежек к существующим ремням должно быть допускается вместо добавления нового ремешка при условии, что ремешок изготовлен для разместить не менее 4 фиксаторов на каждом конце. Ремни или кронштейны с угловыми косынками должны быть установлены таким образом, чтобы они соединяют каждое стропило или ферму с верхней пластиной ниже или непосредственно с кладку стены с помощью утвержденных шурупов, которые обеспечат как минимум 2-1 / 2 заделка в бетон или кладку. Когда ремни или угловые косынки прикреплены к дереву подоконник, подоконник должен быть прикреплен к бетонной кирпичной стене ниже.Эта якорная стоянка должна быть выполняется путем установки шурупов диаметром 1/4 дюйма, каждый с дополнительная дюймовая шайба, достаточной длины для создания 2-1 / 2-дюймовой шайбы. заделка в бетон и кладку. Эти винты должны быть установлены в пределах 4 дюймов от фермы или стропил. с обеих сторон каждого внутреннего стропила или фермы и на доступной стороне стены фермы или стропила фронтона.

201,3. 7 5 Приоритеты для обязательные расходы на модернизацию крыши до стены. Для домов как с вальмовой, так и с двускатной крышей приоритетом является: модернизируйте соединения крыши и стены двускатного конца, если ширина бедренной части более чем в 1,5 раза больше ширины фронтона. Приоритет отдается соединению углов. крыш к стенам ниже, где пролеты элементов кровли наибольшие.

Таблица 201.3

Обязательно Высота подъема для соединения крыши с стеной

(ФУНТОВ НА ЛИНЕЙНУЮ ЛАПКУ)

Примечания:

а. Требуемая вместимость – фунты на линейную фут строительной длины. Для крыши обрамление с интервалом 16 дюймов по центру умножает значения таблицы на 1,33. Для каркаса крыши с шагом 24 дюйма центральное умножение значений таблицы на 2.

г. Требуемые мощности включают надбавку для 10 фунтов мертвой нагрузки.

г. Требуемые мощности не учитывают последствия выступов. Свес Указанные нагрузки должны быть умножены на величину выступа свеса и добавлены к необходимые мощности в таблице.

ПРИЛОЖЕНИЕ А

ПЕРЕОБОРУДОВАНИЕ ДВИГАТЕЛЯ КОНЦЕВОЙ СТЕНКИ

РАЗДЕЛ A101

ОБЩИЕ

А101.1 Намерение и цель. Положения этого подраздела предоставляют предписывающие решения для дооснащение фронтонов зданий. Меры по модернизации не предназначен для обеспечения усиления зданий равным конструктивному положения последних требований строительных норм и правил для новых зданий. Дизайн на соответствие новостройкам и пристройки к существующим зданиям должны соответствовать требованиям Строительного кодекса Флориды, Строительного кодекса или Строительного кодекса Флориды, жилого, в зависимости от обстоятельств.

A101.2 Область применения. Следующие предписания методы предназначены для применений, в которых обрамление фронтальной торцевой стены обеспечивается деревянной фермой торцевой стены фронтона или стропилами с традиционным каркасом система. Модернизация подходит для стеновых стоек, ориентированных широкой стороной параллельно или перпендикулярно поверхность двускатной стены. Обзор перспективный чертеж модернизации показан на рисунке A104.1.

РАЗДЕЛ A102

ОПРЕДЕЛЕНИЯ

ЯКОРНЫЙ БЛОК. Номинальная толщина 2 дюйма на минимум 4 куска пиломатериала крепится к горизонтальным скобам и заполняет зазор между существующим каркасом элементы для ограничения движения горизонтальных распорок перпендикулярно элементам каркаса.

СЖАТИЕ БЛОКИРОВАТЬ. Пиломатериал шириной не менее 4 дюймов номинальной толщиной 2 дюйма, используемый для удержания в режим сжатия (сила, направленная внутрь чердака) существующий или дооснащение шпилькой. Он прикреплен к горизонтальная распорка и опоры непосредственно напротив существующей или модернизированной шпильки.

ОБЫЧНО ОКРАШЕННЫЙ ДВИГАТЕЛЬНЫЙ КОНЕЦ. Двускатный конец с традиционным обрамлением и шпильками. грани которых перпендикулярны торцевой стене фронтона.

ГОРИЗОНТАЛЬНАЯ СТЯЖКА. А номинальная толщина 2 дюйма не менее 4 широкий кусок пиломатериала, используемый для сдерживания как сжимающих, так и растягивающих нагрузок применяется с помощью модифицированной шпильки. это обычно устанавливается горизонтально на верхней части элементов каркаса пола (фермы нижние пояса или балки перекрытия) или по низу каркаса скатной кровли элементы (верхний пояс фермы или стропила).

СТЕРЖЕНЬ ДЛЯ ПОВТОРЕНИЯ. А номинальный 2-дюймовый бревенчатый элемент, используемый для конструктивного дополнения существующего фронтона торцевая стенка.

КРОНШТЕЙН ПРАВЫЙ УГОЛ. А 14 калибр или более толстый металлический угловой кронштейн с минимальной грузоподъемностью перпендикулярно плоскости любой стороны 350 фунтов при соединении с деревом или бетон с соединителями, указанными производителем.

СОЕДИНИТЕЛЬ ШПИЛЬКА К ПЛАСТИНЕ. А изготовленный металлический соединитель, предназначенный для соединения шпилек с пластинами с минимальным грузоподъемность 500 фунтов.

ФЕРМОВЫЙ КОНЕЦ. An спроектированная ферма заводского изготовления или ферма, построенная на месте, которая включает завод установленные или установленные на месте вертикальные стойки так, чтобы их поверхности были параллельны плоскости фермы и расположены на расстоянии не более 24 дюймов по центру. Паутина или другие диагональные элементы, кроме верхних аккорды могут присутствовать, а могут и не присутствовать.Гейбл торцевые фермы могут быть той же высоты, что и соседние фермы, или могут иметь откидной пояс фермы, у которых верхний пояс фермы ниже на глубину верха аккорд или аутсайдеры.

РАЗДЕЛ A103

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ

А103.1 Существующие материалы. Все существующие древесные материалы это будет частью работ по переоборудованию (фермы, стропила, балки перекрытия, верхние плиты, стойки стен и т. д.) должны быть в исправном состоянии и не иметь дефектов. или повреждения, которые существенно уменьшают несущую способность член. Любые древесные материалы, обнаруженные поврежденные или изношенные должны быть усилены или заменены новыми материалами, чтобы обеспечить чистый размер здоровой древесины, эквивалентной ее неповрежденному оригиналу Габаритные размеры.

A103.2 Новые материалы. Все материалы, одобренные данным кодам, включая соответствующие допустимые напряжения, разрешается соответствуют требованиям данной главы.

A103.3 Габаритные пиломатериалы. Пиломатериалы всех размеров для раскосов, шпилек и блокировка должна соответствовать применимым стандартам или правилам оценки. Размерный брус обозначается значком. марка аттестации пиломатериалов или инспекционного агентства, утвержденная орган по аккредитации, соответствующий требованиям DOC PS 20.Все новые размерные пиломатериалы, которые будут использоваться для в целях модернизации должен быть минимальный сорт и порода № 2 Ель-Сосна-Пихта. или должен иметь удельный вес 0,42 или более. Вместо оценки выдается сертификат инспекция, проводимая органом по сортировке пиломатериалов или инспекцией, отвечающим требования этого кодекса должны быть приняты.

A103.4 Металлические разъемы для пластин, Ремни и анкеры. Металлическая пластина соединители, ремни и анкеры должны иметь одобрение продукта.Они должны быть допущены к подключению дерево-дерево или дерево-бетон, в зависимости от случая . Ремни стяжки должны быть изготовлены из оцинкованной стали минимальной толщины. обеспечивается 20 калибром. Галстуки должны иметь отверстия размером для 8d гвоздей.

A103.5 Закручивание ремни. Ремни разрешается скручены на 90 градусов в дополнение к изгибу на 90 градусов там, где они переходят между элементами каркаса или точками соединения.

A103.6 Крепеж. Крепежные изделия, соответствующие требованиям Разделы A103.6.1 и A103.6.2 должны использоваться, и их разрешено использовать. винты или гвозди, соответствующие минимальной длине, указанной на рисунках и указаны в таблицах.

A103.6.1 Винты. Винты должны иметь размер не менее 8 с диаметром головки не менее 0,3 дюйма. Длина винта должна быть не менее указаны на рисунках и в таблицах.Допустимые винты включают колоду шурупы, шурупы для дерева или шурупы для листового металла (без наконечника сверла, но могут быть острым). Винты должны иметь минимум 1 дюйм резьбы. С тонкой резьбой шурупы или шурупы для гипсокартона не допускаются. Обратите внимание, что многие ремни не подходят винты размером больше # 8.

A103.6.2 Гвозди. Если иное не указано в положениях или чертежи, где длины крепежа указаны на рисунках и в таблицах как обычные гвозди диаметром 1 дюйм, 8d с диаметром стержня 0.131 дюйм и голова допускаются диаметры не менее 0,3 дюйма. Если иное не указано в положениях или чертежи, где длины креплений указаны на рисунках и в таблицах. как обычные гвозди 3 дюйма, 10d с хвостовиком диаметр 0,148 дюйма и диаметр головки не менее 0,3 дюйма должны быть разрешенный.

А103.7 Крепеж интервал. Расстояние между крепежными элементами должно быть таким, как следует:

а) расстояние между крепежными элементами и кромкой пиломатериала должно быть не менее дюйма если не указано иное,

б) расстояние между крепежными элементами и концом пиломатериала должно быть не менее 2 дюйма,

в) расстояние между креплениями параллельно волокну (от центра к центру), когда ремни не используются, должно быть минимум 2-1 / 2 дюйма, за исключением случаев, когда смещение составляет -дюйм (перпендикулярно волокну) применяется для соседних креплений, то расстояние между крепежами параллельно зерно должно быть минимум 1-1 / 4 дюйма.

г). расстояние между застежками поперек волокон (междурядье) при стяжках не используются, должны быть не менее 1 дюйма, а

д) расстояние между крепежными деталями, вставленными в соединители металлических пластин, ремни и анкеры, как определено в Разделе A103.4, должны быть предоставлены проделаны отверстия в лямках.

РАЗДЕЛ A104

МОНТАЖ ДВИГАТЕЛЬНЫХ КОНЦЕВЫХ СТЕН

А104.1 Объем и цель. Гейбл Концы, подлежащие усилению, должны быть допущены к модернизации с использованием методов предусмотренных положениями настоящего раздела. Эти предписывающие методы дооснащения предназначены для увеличения устойчивость существующей конструкции фронтальной торцевой стены к внеплоскостным ветровым нагрузкам в результате сильного ветра. В Метод модернизации решает четыре проблемы. К ним относятся усиление элементов каркаса стен, если необходимо (дооснащение шпильками), закрепив верхнюю и нижнюю части фронтона так, чтобы что боковые нагрузки передаются на диафрагмы крыши и потолка (горизонтальные распорки, ремни для дооснащения шпилек и компрессионных блоков) и соединение нижней части фронтальной торцевой стены с нижней стеной, чтобы помочь закрепить верх этой стены (специальные металлические кронштейны).

Следующие предписывающие методы предназначены для приложений, в которых каркас торцевой стены фронтона представляет собой деревянную ферму торцевой стены или условно-каркасная стропильная система. В модернизация подходит для стеновых стоек, ориентированных широкой лицевой стороной параллельно или перпендикулярно поверхности фронтона. Обзорный перспективный рисунок дооснащение показано на рисунке A104.1.

А104.2 Горизонтальные скобы. Горизонтальные распорки следует устанавливать примерно перпендикулярно к верхние и нижние пояса существующих стропильных ферм или приблизительно перпендикулярно стропилам и балкам перекрытия в месте расположения каждого существующего шпилька торцевой стены фронтона более 3 футов в длину. Если расстояние между существующими шпильками фронтона более 24 дюймов или отсутствует вертикальная шпилька на торце фронтона, шпилька и горизонтальные распорки должны быть установлены таким образом, чтобы максимальное расстояние между существующие и добавленные шпильки должны быть 24 дюйма.Дополнительные стойки торцевой стены фронтона не требуются в местах, где их длина будет 3 фута или меньше. Каждая необходимая дополнительная шпилька должна быть прикреплена к существующей кровле. элементы каркаса (верхний пояс фермы или стропила и нижний пояс фермы или потолок балка), используя как минимум два 3-дюймовых крепежа для ногтей (шурупы # 8 или 10d гвоздей) и металлический соединитель или пластину для ремонта с минимум четырьмя 1-1 / 4 дюйма длинные крепления (шурупы №8 или гвозди 8d) на каждом конце.Горизонтальные распорки должны состоять из элемент минимального размера, указанный в таблице A104.2. Горизонтальная скоба должна быть ориентирована длинной стороной поперек верхние и нижние пояса деревянных ферм (или стропил и потолочных балок) и удлинить не менее трех расстояний между каркасами от торцевой стены фронтона плюс 2-1 / 2 дюйм за последний верхний пояс или нижний элемент пояса (стропила или потолочная балка) как показано на рисунке A104.2.1 (и A104.2.6). Горизонтальная распорка должна располагаться не дальше ¹ / ₂ дюйм от внутренней стороны фермы торцевой стены фронтона.Каждая горизонтальная скоба должна быть прикреплена к каждый существующий элемент каркаса (верхний пояс или стропила, нижний пояс или потолок балка), которую он пересекает с помощью трех 3-дюймовых креплений (шурупы # 8 или 10d гвоздями), как показано на рисунках с A104.2.2 по A104.2.5 для ферм (и Рисунки с A104.2.7 по A104.2.10 для стропил).

Исключения:

1. Если препятствия, другие постоянно прикрепленные препятствия или существуют условия, которые не позволят установить новые горизонтальные распорки на в указанных местах, см. Раздел A104.5 для разрешенной модификации эти предписывающие методы модернизации.

2. Если препятствия, другие постоянно прикрепленные препятствия или существуют условия, которые не позволят удлинить новые горизонтальные распорки поперек существующие элементы каркаса не менее трех пространств каркаса от фронтона торцевую стенку, горизонтальные распорки можно укоротить при условии, что все выполняются следующие условия.

а.Горизонтальная скоба должна быть установлена ​​не менее чем на двух пространства для каркаса и прикреплены к каждому существующему элементу каркаса тремя 3-дюймовыми длинные крепежи (шурупы №8 или гвозди 10d).

г. Минимальный размер анкерного блока должен быть эквивалентен существующие элементы каркаса. Якорь блок должен быть прикреплен к стороне горизонтальной распорки во втором пространство каркаса от фронтальной торцевой стены, как показано на рисунке A104.2.11. Шесть креплений длиной 3 дюйма (шурупы № 8 или 10d гвоздями) должен использоваться для крепления анкерного блока к боковой стороне горизонтальная скоба.

г. Анкерный блок должен выступать за поверхность горизонтального скоба, которая соприкасается с существующими элементами каркаса минимум на половина глубины существующего элемента каркаса. Анкерный блок должен быть установлен плотно. между существующими элементами каркаса так, чтобы зазор на обоих концах не превышают ¹ / ₈ дюйма.

A104.3 Шпильки для модернизации. г. Модернизированные шпильки должны состоять из элементов минимального размера для диапазона высот. имеющихся вертикальных стоек торцевых стен фронтона, указанных в Таблице A104.2. Шпильки для модернизации должны быть установлены рядом с существующие или добавленные (Раздел A104.2) вертикальные стойки торцевой стены фронтона и расширяют от верха нижней горизонтальной распорки до низа верхней горизонтальная скоба. Максимальный разрыв Между установочной шпилькой и нижней горизонтальной осью должно быть разрешено 1/8 дюйма. скоба.Максимальный зазор 1/2 дюйма должен допускается между верхним краем дооснащенной шпильки, ближайшим к верхнему горизонтальная распорка и горизонтальная поверхность распорки.

Исключение:

Если препятствия, другие постоянно прикрепленные препятствия или условия существуют, которые не позволят установить новую дооснащенную шпильку рядом с существующую стойку торцевой стены фронтона, см. Раздел A104.5 для разрешенных модификация этих предписывающих методов модернизации.

A104.3.1 Крепление шпилек для модернизации. Каждый модифицированная шпилька должна быть прикреплена к верхним и нижним горизонтальным элементам распорки. с калибром не менее 20, 1 ¹ / ₄ дюйма шириной плоский металлический ремешок с пробитыми отверстиями для застежек. Минимальная длина плоских металлических лент должна быть указана в таблице. A104.2. Каждая верхняя и нижняя лямки должны удлинить достаточное расстояние до вертикальной поверхности дооснащенной шпильки и крепится с помощью ряда креплений длиной 1-1 / 4 дюйма (шурупы № 8 или 8d гвозди), указанные в Таблице A104.2. Каждый ремень должен быть прикреплен к верхнему и нижнему горизонтальным элементам распорки с помощью минимальное количество креплений длиной 1-1 / 4 дюйма (шурупы №8 или гвозди 8d) в качестве указаны в таблице A104.2. Модернизация элементы стойки также должны быть прикреплены к стороне существующего вертикального фронтона торцевые стойки стены с 3-дюймовыми креплениями (шурупы # 8 или гвозди 10d), расположенные на расстоянии 6 дюймов по центру, как показано на Рисунке A104.2.1.

А104.3.2 Модернизация соединений шпилек. Модернизированные шпильки высотой более 8 футов могут быть соединены в полевых условиях как показано на рисунке A104.3.

A104.4 Блоки сжатия. Компрессионные блоки должны иметь минимальную длину, указанную в таблице. A104.2. Блоки сжатия должны быть устанавливается на горизонтальные распорки прямо напротив существующих вертикальная стойка торцевой стены фронтона или дооснащенная стойка. Для наглядности рисунки A104.2.2 через A104.2.5 (фермы) и рисунки с A104.2.7 по A104.2.10 (стропила) показывают установка прижимного блока к имеющемуся вертикальному торцу фронтона стеновая стойка с ремешком от модифицированной стойки, идущим рядом с компрессией блокировать. Когда блок сжатия установленный на шпильке дооснащения, блок можно разместить на верх ремешка. Максимальный разрыв между компрессионный блок и существующий вертикальный элемент стойки фронтона торцевой стены или допускается установка шпильки для модернизации ¹ / ₈ дюйма.Блоки сжатия должны быть прикреплены к горизонтальные распорки с минимальным количеством креплений длиной 3 дюйма (дерево # 8 саморезы или гвозди 10d). Концевые и краевые расстояния для установки крепежа должны быть как указано в разделе A103.7 и показано на рисунках с A104.2.2 по A104.2.5 (фермы) и рисунки с A104.2.7 по A104.2.10 (стропила).

A104.5 Препятствия. Допустимые модификации предписывающего дооснащения щипцов. Если на чердаках существуют препятствия, другие постоянно прикрепленные препятствия или условия, препятствующие установка дооснащения шпильки или горизонтальных распорок в соответствии с Разделы A104.2 или A104.3, модернизация фронтона должна считаться отвечающей требованиям требований этого раздела, если требования раздела A104.5.1 встретились. Препятствия для установки Модернизированные шпильки или горизонтальные распорки включают вентиляционные отверстия на фронтонах, доступ на чердак, встраиваемые светильники, шахты световых люков, дымоходы, каналы кондиционирования воздуха или оборудование.Где установка горизонтального бандажа верхняя часть центральной стойки закрыта анкерными пластинами возле пика крыши, разрешено использовать методы, предписанные в A104.5.1, или модифицировать коньковые стяжки как предписано в Разделе A104.5.2, разрешено использовать для поддержки горизонтальная скоба.

A104.5.1 Устранение неполадок меры там, где препятствия мешают установке дооснащенных шпилек или горизонтальных подтяжки. Если дооснащение шпилькой или скоба не может быть установлена ​​из-за препятствия, вся сборка может быть пропущено в этом месте при соблюдении всех следующих условий.

1. Не более двух комплектов шпилек для модернизации и горизонтальные распорки отсутствуют на одном торце фронтона.

2. Должно быть не менее двух шпилек для модернизации и узлы горизонтальных распорок по обе стороны от мест, где проводится модернизация шпильки и горизонтальные распорки опущены (нет двух лестничных распорок, несущих на одном шипе дооснащения).

3. Шпильки для модернизации с каждой стороны опущенного Шпильки для модернизации увеличиваются до следующего размера элемента, указанного в Таблице A104.2. и закреплен, как указано в разделе A104.3.1.

4. Горизонтальные распорки с каждой стороны размер опущенной распорки должен соответствовать Таблице A104.2 для в этих местах требуются шпильки для модернизации.

5. Горизонтальные распорки с каждой стороны опущенная скоба должна выступать как минимум на три пространства обрамления от фронтона торцевой стене, если анкерные блоки не установлены в соответствии с Исключением 2 из Раздел A104.2.

6. Лестничные распорки предусмотрены поперек расположения пропущенные стойки для модернизации, как показано на рисунках A104.5.1.1 (фермы) и А104.5.1.2 (стропила).

7. Лестничные связи должны состоять минимум из 2х4 элементы ориентированы горизонтально и расположены на расстоянии 12 дюймов по центру вертикально. Лестничные связи должны быть крепится к каждой соседней стойке для модернизации с помощью металлического каркасного уголка с минимальная боковая способность 175 фунтов. Лестничные связи должны быть прикреплены к существующей стойке в месте расположения опущенная дооснащенная шпилька металлической ураганной стяжкой с минимальной пропускной способностью 175 фунтов.

8. В местах, где распорки лестницы пересекают фронтальный конец. вентиляционное отверстие, не требуется никаких креплений к обрамлению вентиляционного отверстия фронтона.

9. Зарубки в распорке лестницы не допускаются. разрешенный.

A104.5.2 Модернизация коньковые стяжки. При препятствиях вдоль гребня крыши препятствуют установке горизонтальной распорки для одного или нескольких стойки около середины фронтальной стены, модернизированные коньковые стяжки могут использоваться для обеспечьте опору для необходимой горизонтальной распорки.Дооснащение стяжные элементы конька должны устанавливаться максимум на 12 дюймов ниже существующего линия гребня. Модернизация коньковой стяжки элементы должны быть установлены как минимум через три отсека, чтобы можно было закрепить горизонтальной распорки. Минимум На каждую стяжку конька следует использовать элемент 2х4, а крепление должно состоять из двух Шурупы по дереву длиной 3 дюйма, четыре гвоздя 10d длиной 3 дюйма или два гвоздя длиной 3-1 / 2 дюйма 16d гвозди, забитые и зажатые на каждом верхнем поясе или пересечении перемычки за хомут, как показано на Рисунке A104.5.2.

A104.5.3 Вырезание штифтов дооснащения. Шпильки для модернизации могут иметь выемку в одном месте по высоте стойки при условии, что все следующие условия соблюдены.

1. Шпилька для переоснащения с надрезом должна быть такой размер, чтобы оставшаяся глубина элемента в месте надреза (включая линии разреза) не должно быть меньше, чем требуется в Таблице A104.2.

2. Шпилька для модернизации с насечкой не должна быть сращивается в пределах 12 дюймов от места надреза. На стыковочном элементе не должно быть надрезов и должен быть установлен, как показано на рисунке A104.3.

3. Длина плоских металлических ремешков. указанные в Таблице A104.2, должны быть увеличены за счет увеличения глубины должна быть установлена ​​модернизированная шпилька с выемкой.

4. Высота надреза не должна превышать 12 дюймов по вертикали при измерении на глубине надреза.

5. Модернизированный элемент шпильки с выемкой должен быть крепится к имеющимся стойкам торцевой стены фронтона сбоку в соответствии с Раздел A104.3.1. Два дополнительных 3-дюймовых крепежные детали (шурупы №8 или гвозди 10d) должны быть установлены с каждой стороны надрез в дополнение к тем, которые требуются в Разделе A104.3.1.

A104.6 Подключение от фронтальной торцевой стены до стены внизу. Нижние пояса или нижние элементы из дерева обрамленные двускатные торцевые стены должны быть прикреплены к стене внизу с помощью одного из методы, предписанные в Разделах A104.6.1 или A104.6.2. Выбранный конкретный метод должен соответствовать системе каркаса и типу конструкции стены. Из-за соображений доступа эта модернизация должны быть выполнены до любых других работ по переоборудованию фронтона ссылки в разделах A104.2, A104.3, A104.4 или A104.5.

А104.6.1 Ферма двускатная торцевая стена. Нижние пояса фронтона торцевая стенка должна быть прикреплена к стене внизу с помощью угловых угловых скоб. состоящий из материала толщиной 14 и более с минимальной грузоподъемностью 350 фунт перпендикулярно плоскости любой стороны разъема. Кронштейны угловой косынки должны быть устанавливается по всей части фронтона, где торцевая стена фронтона высота больше 3 футов при расстоянии, указанном в Таблице A104.6.Минимум два указанных крепежа изготовителем входит в зацепление с корпусом нижнего пояса. Присоединение к стене внизу должно производиться одним из методов, перечисленных ниже:

1. Для стены с деревянным каркасом ниже два крепежные детали в верхней части стены ниже, которые ближе всего к лицевой стороне нижний пояс фронтона должен быть 4-1 / 2 дюйма в длину и иметь такой же диаметр и стиль, указанный производителем кронштейна. Другие крепежные детали должны соответствовать производителям кронштейнов. спецификации по размеру, стилю и длине.

2. Для бетонной или кирпичной стены внизу без подоконника крепеж в стене должен соответствовать спецификации производителей кронштейнов для крепежа, установленного в бетоне или каменная кладка.

3. Для бетонной или кирпичной стены внизу с 2 порога, крепежные детали в стене ниже должны быть диаметром и стиль, указанный производителем кронштейна для бетона или кирпичной кладки соединения; но достаточно длинной, чтобы пройти через деревянную пластину подоконника и обеспечить необходимая заделка в бетон или кладку внизу.В качестве альтернативы кронштейн можно прикрепить к пластину порога с помощью крепежа, рекомендованного производителями кронштейнов прилагаются спецификации для деревянных соединений, подоконник крепится к стены с каждой стороны кронштейна с помощью шурупа для кладки диаметром 1/4 дюйма с Заливка на 2-1 / 2 дюйма в бетонную или каменную стену. -дюймовые шайбы должны быть помещены под головки саморезов.

A104.6.2 Условно оформленная двускатная торцевая стена. Каждая стойка в фронтоне с традиционным обрамлением. торцевая стена, по всей длине фронтальной торцевой стены, где высота стены равна более 3 футов, должен крепиться к днищу или порогу с помощью шпильки. к пластине соединителя. Дно или подоконник Затем пластина должна быть прикреплена к стене ниже одним из перечисленных способов. ниже:

1. Для стены с деревянным каркасом внизу подоконник или нижняя пластина должны быть соединены с верхними пластинами внизу с помощью винтов диаметром 4-1 / 2 дюйма длинный.Крепеж должен быть установлен на расстоянии, указанном в Таблице A104.6.

2. Для бетонной или кирпичной стены ниже порог или нижняя плита должны быть соединенным с бетонной или кирпичной стеной ниже диаметром -дюйм шурупы для бетона или кирпичной кладки достаточной длины, чтобы обеспечить 2-1 / 2 дюйма врезка в верхнюю часть бетонной или кирпичной стены.
