Для того чтобы точно узнать количество материалов, лучшим способом будет составить схему-чертеж здания с указанием всех размеров, вида, сечения.

Инструмент для строительства может быть разным, но основу составляют:

• топор, молоток с гвоздодером, ножовка, пила, рулетка;
• линейка, угольник, уровень, дрель, отвес.

Порядок монтажа двускатной крыши

Опорный брус. Установка

Монтирование мауэрлата производится несколькими способами:

1. на стены заливаем бетон и вмуровываем в него шпильки. Высота пояса составляет 20—30 см, шаг — 100—150 см. Шпилька должна быть выше бруса мауэрлата на 2 см, для того чтобы ее закрутить гайкой;
2. устанавливаем шпильки в бетон между кирпичами при кладке последнего ряда.

Для начала перед установкой нужно положить слой гидроизоляции на шпильки. Крепим мауэрлат анкерными болтами.

Монтаж стропильной системы

Сначала определяем сечение стропил. Оно зависит от длины и расстояния между ними. Расстояние должно подходить для удобной укладки утеплителя.

Нюансы установки стропильных ног следующие.

• Собираем шаблон для дальнейшей постройки стропильных ферм. Соединяем 2 доски, равные стропилу, с одной стороны гвоздем.
• Устанавливаем шаблон свободным краем на опоры для стропил. Получившийся угол будет углом наклона ската крыши. Конструкцию закрепляем гвоздями. Для фиксирования угла лучше установить поперечную планку.
• Шаблон из фанеры отлично подойдет для запилов на стропилах, которые помогут при установке.
• Вырезаем монтажные запилы. Далее делаем их соединение под рассчитанным углом наклона ската крыши. Получившийся треугольник является стропильной фермой. Поднимаем его на крышу с помощью лестницы и крепим к мауэрлату.
• По правилам для удобства первым делом устанавливаем крайние фермы. Чтобы не ошибиться нужно, закрепить временные откосы по горизонтали и вертикали.
• Протягиваем между установленными стропилами шнур. Так удобно определять уровень остальных ферм.
• Устанавливаем все стропила на просчитанном заранее расстоянии. Оно должно быть не меньше 0.6 метра.
• Завершаем установку путем укрепления с помощью подкосов, ригелей, подпор.
• Крепим коньковый брус на специальные опоры.

Водная и тепловая защита

После установки стропил для качества кровли дома своими руками производим ее изоляцию от воды и холода. Параллельно коньковому брусу крепим с внутренней стороны стропил рулонный материал. Соединения делаем внахлест и герметизируем скотчем.

Расстояние между стропилами заполняем утеплителем из минеральной ваты. Чтобы защитить кровлю от протечек или конденсата, устанавливаем гидроизоляцию. Монтируем ее с наружной стороны, используя скобы и степлер. Сверху прибиваются рейки.

Обрешетка

Последним этапом является монтаж обрешетки. Нужно использовать сухой, без сучков брус. Начинаем ее прибивать снизу от карнизов. Чтобы проверить прочность, просто встаньте на нее своим весом около 80 кг. Прогибов нет — работа выполнена отлично, построенный дом готов к эксплуатации.

Данное видео поможет вам разобраться, как построить двухскатную крышу и определится со всеми ее элементами:

Самостоятельное возведение двухскатной крыши, особенности конструкции и фото галереи удачных решений

Процесс строительства дома завершается возведением крыши. Наиболее простой и менее трудозатратный из всех видов является двухскатная крыша. Как правило, такой вид конструкций выбирают при возведении гостевого дома, гаража или бани. Конструкция двускатной крыши еще и самая надежная: с ней не страшны снегопады, дожди и сильные порывы ветра.

В данной статье представлены основные особенности строительства двухскатной конструкции, ее устройство, элементы, виды и фото.

Возведение двускатной крыши своими руками

Двускатная крыша выгодно отличается по нескольким основным преимуществам. Благодаря углу наклона такой конструкции, который составляет 45 градусов, предотвращается прилипание снега на кровлю, а следовательно, уменьшается значение нагрузки на стены дома.

Такая конструкция дает возможность устройства на чердаке дома дополнительного мансардного этажа, который подойдет для гостевой комнаты, комнаты отдыха, спальни и так далее. Двускатная крыша гораздо проще возводится, в отличие от ломаной или вальмовой.

Первое, что необходимо знать при возведении двускатной конструкции — это ее устройство.

Устройство двускатной крыши

Двускатная крыша представляет собой два наклонных ската, которые покрыты определенным кровельным материалом и два фронтона с торцов формой треугольника. Элементы двускатной конструкции:

• стропила;
• мауэрлат;
• ригель;
• лежень;
• прогон;
• подкос;
• стойка.

Мауэрлатом называется квадратный длинный брус. Мауэрлаты должны быть надежно закреплены на несущих стенах дома, поскольку именно на них приходится основная нагрузка всей конструкции. Как правило, чтобы обеспечить конструкции прочность, они встраиваются в стену и обкладываются с трех сторон кирпичами.

Стропила являются распорками, установленными между коньком и мауэрлатами. Коньком называется брус, соединяющий каждую половину конструкции. А поскольку конек крыши дома — это соединительный элемент всего сооружения, он отвечает за его надежность. Именно поэтому брус для конька должен быть из крепкого и прочного дерева.

Чтобы исключить чрезмерное намокание стен, необходимо сделать навес, удлинив стропильными досками нижнюю часть конструкции с обеих сторон. Такой прием предотвратит попадание стекающей с крыши воды после дождя и таяния снега на стены дома.

Чтобы облегчить приходящуюся на конек нагрузку и придать ему надежность и прочность необходимо использовать дополнительный брус, который называется леженем. На него приходится вертикальная нагрузка общего веса от всего сооружения, так что лежень должен быть из прочного бруса достаточного диаметра.

Дополнительную поддержку и укрепление мауэрлатов придают затяжки. Затяжки являются поперечными горизонтальными брусьями, которые оберегают конструкцию от поломки и обвала несущих стен за счет продольных нагрузок.

Чтобы придать дополнительную прочность и исключить провисание стропил, необходимо дополнить конструкцию вертикальными брусьями, которые называются стойками. Они позволяют снять некоторую нагрузку со стропил и исключат деформацию крыши, появляющуюся по истечении времени.

Чтобы более точно понять картину конструкции двускатной крыши, можно ознакомиться с примерами и фото крыш, созданных своими руками.

Виды двухскатных крыш

Различают двухскатные крыши с наслонной и висячей стропильной системой. Стропила называются висячими, если у них отсутствует средняя опора, они как бы нависают. Такие системы используются в домах, где расстояние между стенками, на которые опираются стропильные ноги не превышает семи метров. Стропила, обустроенные висячим способом, будут упираться друг в друга в коньке, а для нижней части можно установить распор.

В случае двухскатной крыши с наслонной стропильной системой, стены испытывают меньшую нагрузку. При этом некоторая нагрузка конструкции приходится на промежуточную опору, расположенную в центре конструкции. В качестве такой опоры можно использовать как внутреннюю стену, так и специально смонтированную опорную конструкцию.

Процесс обрешетки двухскатной крыши

Обрешетка — это завершающий этап возведения конструкции двухскатной крыши. Для этого необходимо сверху стропил положить горизонтально узкие брусья, которые добавят ей прочность и надежность, позволят забираться по ней, когда понадобится ремонт, а также не дадут кровельному материалу деформироваться.

До того времени, пока не появится обрешетка и кровля крыши, стоит заняться устройством досок карниза. Карнизы закрывают обрезными строганными дюймовыми досками. Однако, можно воспользоваться и иным видом материалов, например, декоративным.

Утепление потолочных перекрытий зависит от обшивки крыши дома. Кровля может быть закреплена как до, так и после этого мероприятия. Тип утеплителей и возможность их транспортировки на перекрытия решают очередность этих действий. Допустим, при использовании просеянного шлака, керамзитовой засыпки или опилок, необходимо вначале доставить утеплитель на перекрытие дома. Это позволит избежать многих неудобств.

При утеплении перекрытий листовым теплоизоляционным материалом, креплением кровельных элементов необходимо заняться сразу, как только будет установлена стропильная система двухскатной крыши.

После установки кровельного материала необходимо провести мероприятия по утеплению потолочных перекрытий дома. Это позволит ускорить производство работ.

Материалом для покрытия кровли могут служить:

• металлочерепица;
• профлист;
• оцинкованное железо;
• ондулин;
• рубероид.

Материалы для покрытия крыш

Самой простой можно считать двухскатную конструкцию, имеющую холодный чердак и покрытую рубероидом. Напротив, особенно трудоемкими считаются работы по утеплению крыши, расположенную над мансардой.

Выбор кровельного материала также зависит от материалов, использованных для строительства дома, они должны гармонично сочетаться и выгодно дополнять друг друга. Фото всех кровельных материалов и видов обшивки конструкции крыши и дома помогут разобраться с разнообразием ассортимента и определиться с выбором.

Способы соединения стропил

Качественное возведение двухскатной крыши своими руками заключается в грамотном закреплении деталей конструкции между собой. Чтобы эффективно закрепить диагональные конструкции можно использовать пазовый способ соединения деталей. Как правило, такой способ используется при соединении деталей, расположенных перпендикулярно относительно друг друга. Однако, стоит учитывать, что такое соединение уменьшит прочность конструкции в месте крепления. Из-за этого, не нужно выбирать такой способ для мест с большой влажностью.

Второй способ соединения — использование металлических уголков, пластин и прочих деталей. Такой способ имеет свои недостатки. В угловых местах, где нагрузка на конструкцию особо высока, шурупы могут быть вывернуты из деревянного основания.

Наиболее эффективным считается смешанный способ. При таком способе крепления учитывается направление нагрузок на детали.

Итак, ничего сложного в устройстве двухскатной крыши нет, главное, знать особенности строительства и ознакомиться с фото, представленными в статье.

Устройство двускатной крыши своими руками

     Несмотря на то, что в последнее время крыши загородных домов отличаются большим разнообразием форм, обычная двускатная крыша остается актуальной и достаточно распространенной. В основном благодаря своей простоте и функциональности – устройство двускатной крыши своими руками не составляет особого труда. Естественно, что и в этом деле есть свои тонкости, однако соблюдение нехитрых правил  и рекомендаций поможет избежать ошибок, чтобы сооружение было надежным и прослужило долгие годы.

     Строительство дома предполагает серьезные финансовые вложения, и это заставляет людей искать пути удешевления конструкции за счет использования современных технологий. Одна из таких технологий, набирающая все большую популярность в России – каркасное строительство. Выгода в том, что при строительстве каркасного дома можно обойтись без участия специалистов. При наличии элементарной технической грамотности и соблюдения всех рекомендаций такой дом можно возвести практически своими руками. При этом часто приходится идти на упрощение конструкции, и двускатная мансардная крыша как нельзя лучше отвечает этим требованиям.

    От того, насколько равномерно будет распределена нагрузка на несущие конструкции дома при устройстве крыши, зависит долговечность здания, и устройство двускатной крыши с этой точки зрения будет оптимальным вариантом. Кроме того, не стоит забывать про выбор и установку софитов для крыши

Рисунок 1. Основные элементы конструкции при устройстве двускатной крыши

   Двускатная крыша представляет собой наиболее простую конструкцию, являясь одновременно наиболее функциональной с точки зрения эксплуатации.  Ведь крыша защищает дом от негативного воздействия атмосферных факторов, и ее надежность является одним из важнейших условий комфорта в нем.

    Конструкция двускатной крыши достаточно проста – она представляет собой две наклонные плоскости, опирающиеся на противоположные стены дома. При этом имеется два треугольных торца, называемые фронтонами.  При  достаточной высоте крыши и площади дома в образованном пространстве можно устроить дополнительные жилые помещения. Это пространство принято называть мансардой в отличие от традиционного чердака, который можно использовать в хозяйственных целях. К примеру, для хранения различных вещей.

    Что касается эстетической составляющей, то простота конструкции с лихвой может быть компенсирована современными кровельными материалами. Они придадут крыше, как самой заметной части дома, привлекательный вид.

Рисунок 2. Возможные варианты двускатных крыш

     Прежде всего, следует устроить перекрытия.  В последнее время при капитальном строительстве из кирпича, шлакоблока и других тяжелых материалов перекрытия выполняют из железобетонных плит. Однако это требует больших финансовых затрат, привлечения специальной техники и бригад строителей. Кроме того, при каркасном строительстве тяжелые плиты создадут слишком большую нагрузку на стены здания. Поэтому для самостоятельного строительства лучше всего подходят перекрытия из деревянных балок.

 При выборе материала для устройства двускатной крыши следует руководствоваться целесообразностью. Если подкрышное пространство будет использоваться в качестве чердака, то будет достаточно бруса сечением 50×150 мм. Если же здесь будет полноценная мансарда, то следует  применить брус по крайней мере 100×150 мм, а лучше 150×150 мм. Балки укладываются непосредственно на несущие стены дома. Направление укладки – параллельно будущим фронтонам. При этом следует сделать выступы за края стен порядка 500-700 мм, это позволит сделать свесы крыши, достаточные для защиты стен дома от атмосферных явлений.

   После того, как будут уложены балки перекрытия, можно приступать к изготовлению и установке стропил. В данном случае речь идет о треугольных стропилах, поскольку крыша будет двускатной. Стропила представляют собой А-образные конструкции из бруса сечением, по крайней мере, 50×150 мм. Положение перекладины следует рассчитывать таким образом, чтобы она стала основой для будущего потолка мансардного помещения. Если не удалось приобрести брус длины, которая обеспечивает цельные элементы, допускается сращивание бруса с двух сторон. Крепление можно производить гвоздями соответствующей длины, но лучше, если это будут саморезы.

Рисунок 3. Стропильная система холодного чердака

    Если подкрышное пространство не предполагается делать жилым, что в условиях России требует отопления, конструкция крыши значительно упрощается и не требует больших финансовых затрат. Прежде всего, можно будет сэкономить на утеплении, а также сделать шаг стропил немного больше, что позволить сэкономить на брусе.  Тем не менее, не рекомендуется делать расстояние между соседними стропилами более 1,5 м. Оптимальный шаг составляет порядка 1,2 м. При устройстве кровли из традиционного шифера это позволит равномерно распределить нагрузку по всей конструкции.Первыми устанавливаются фронтальные (крайние) стропила. Их можно закрепить с помощью временных укосов.

Рисунок 4. Варианты крепления основания стропил на мауэрлат

       Установку фронтальных стропил (впрочем, как и всех остальных) следует производить строго вертикально. После этого в двух местах на каждой плоскости натягивается шнур, по которому производится установка остальных стропил. Крепление стропил к балкам перекрытия может быть произведено различными способами. К примеру, стропила могут быть закреплены внахлест или путем врезки в балки перекрытия сверху на глубину порядка 50 мм.

Видео-лекция «Устройство двускатной крыши своими руками: общие сведения»:

         Треугольник сам по себе является жесткой геометрической фигурой. Наличие перекладин на высоте потолка или выше, а также прочное крепление к балкам перекрытия вполне достаточно для того, чтобы не волноваться за вертикальную нагрузку на крышу.

Рисунок 5. Варианты крепления верха стропил (треугольника)

    Что  касается фронтальных нагрузок, то для их компенсации необходимо придать всей стропильной системе дополнительную жесткость.  Сделать это можно с помощью укосов, которые устанавливаются от перекладины фронтальных  стропил до низа среднего стропила. Такие элементы нужно установить с каждой стороны. Таким образом, их будет четыре. Материалом для укосов может служить такое же брус, какой используется для изготовления стропил или немного меньшего сечения (к примеру, 50×100 мм). Также несколько слов следует сказать о высоте стропил и, соответственно, углах наклона скатов. Они должны быть тем больше, чем больше обычная толщина снежного покрова в данном регионе. При расчете конструкции следует выяснить эти данные и внести в конструкцию устройства двускатной крыши коррективы с их учетом.

Рисунок 6. Стропильная система мансардной крыши

   В мансарде предполагается наличие жилых помещений, что предполагает должное утепление крыши. При проектировании нужно учитывать ширину материала утеплителя, чтобы не приходилось его подрезать, увеличивая тем самым расход материала и стоимость всего строительства. Укладку утеплителя следует производить только после того, как будет устроена обрешетка и уложена кровля. После укладки утеплителя рекомендуется закрепить его каким-нибудь рулонным материалом, например паробарьером.

        Также предстоит устраивать стойки, которые станут основой для стен мансардных помещений. Их лучше всего крепить к перекладинам стропил, которые станут основой для устройства потолка. Для лучшего утепления  можно проложить утепляющий материал и в потолке и стенах мансарды. Это зависит от региона, в котором расположено здание.  Естественно, если было принято решение об устройстве в чердачном помещении мансарды, это повлечет за собой дополнительные финансовые и трудовые затраты – понадобиться больше бруса, крепежных материалов, а также материал для утепления.

Рисунок 7. Образец утепления мансардной крыши

      После того, как будет смонтирована стропильная система со всеми необходимыми распорками, можно приступать к обрешетке, на которую будет уложен кровельный материал. Плотность обрешетки напрямую зависит от материала, которые будет использоваться в качестве кровельного. Наиболее неприхотливым в этом плане является асбестоцементный волнистый лист (шифер). Также это наиболее дешевый материал. Толщина доски для обрешетки должна быть не менее 20 мм, а для шиферной кровли достаточно 4-5 досок на один лист материала по высоте. Главный недостаток шифера – он не отличается особой эстетичностью.

Рисунок 8. Варианты монтажа разреженной обрешетки

     В случае использования мягкой кровли на основе битума (битумная черепица) обрешетка должна быть максимально плотной. Кроме того, поверх нее обычно укладывается листовой материал (ДСП или ОСП панели). Делается это для того, чтобы избежать повреждения кровли градом. Нагрузка на стропила при этом несколько возрастает, однако битумная черепица имеет меньший вес по сравнению с шифером.

Рисунок 9. Варианты монтажа сплошной обрешетки в зависимости от вида кровельного материала

     При соблюдении всех рекомендаций конструкция (устройство) двускатной крыши выйдет достаточно прочной, чтобы выдержать снеговую и ветровую нагрузки, Такая двускатная крыша при своевременной замене поврежденных участков кровли способна прослужить не один десяток лет.

Видео-лекция «Устройство двускатной крыши: устройство мансарды»:

чертежи и фото, пошаговая инструкция

Самый распространённый вариант при строительстве частных домов, это двухскатная крыша, собранная своими руками от мауэрлата до конька. Ниже в этой статье вы найдёте чертежи и фото, а подробная пошаговая инструкция поможет вам в них разобраться. Вы также узнаете о том, какой высоты должен быть конёк и как это зависит от функционала чердачного помещения, научитесь рассчитывать толщину и шаг стропильной системы.

Классическая двускатная крыша

Какими вообще бывают крыши

Основные типы крыш частных домов

Для того чтобы ясно представить себе, что такое двускатная крыша, посмотрите какие ещё используют варианты при строительстве частных домов. И это далеко не все, но самые популярные:

1. Односкатная – самый простой вариант покрытия при строительстве в частном секторе. В основном используется для дачных домиков и подсобных помещений.
2. Двускатная – наиболее распространённый вариант для загородных домов. Несмотря на кажущуюся простоту, такой тип очень практичен и красив в исполнении.
3. Вальмовая – больше подходит для домов с большой площадью. Такая конструкция способна выдерживать очень сильные ветровые нагрузки, вплоть до шторма, благодаря обтекаемой форме.
4. Полувальмовая – такой вариант делается больше для красоты, так как это прототип двускатной крыши со срезанными углами с торцов конька.
5. Шатровая – пирамидальная форма подходит для квадратных зданий. По сути, это прототип вальмовой крыши.
6. Сводчатая – для жилого строительства применяется редко, хотя и не является исключением.

Для прямоугольного дома с площадью от 60 до 100 м2 вариант с двумя скатами можно назвать наиболее подходящим – он прост в исполнении и недорог в осуществлении. Кроме того, там можно обустроить не только чердак, но и мансарду.

Этапы строительства двускатной крыши

Теперь давайте разберёмся, как построить двускатную систему крыши в частном доме. В этом процессе несколько этапов и каждый из них мы рассмотрим отдельно.

Расчёт стропильной системы с учётом действующих нагрузок

Вы можете не использовать формулы для расчёта, если не будете делать крыши в дальнейшем и просто скачать программу (http://srub-banya.by/programs/raschet_stropil.exe). Открыв скачанный файл, вы попадёте на страницу с меню – оно расположено в горизонтальной строке вверху.

Основные действующие нагрузки:

1. Снеговой покров.
2. Давление ветра.

Помимо основных нагрузок существуют ещё вторичные или «по умолчанию», это:

1. Масса кровельного материала.
2. Масса утеплителя (если он предусмотрен).
3. Собственная масса стропильной системы.

Чтобы рассчитать снеговую нагрузку используют формулу: S=µ*Sg

Значения:

• S – величина нагрузки в кг/м2.
• µ — коэффициент соответствующий углу уклона ската.
• Sg —  норматив снеговой нагрузки в кг/м2.

Уклон ската выражается в градусах и обозначается символом α (альфа). Чтобы определить значение α, нужно высоту H разделить на половину пролёта L. Ниже приведена таблица с результатами определения основных наклонов.

В тех случаях, когда:

• α≤30⁰, µ=1;
• α≥60⁰, µ=0;
• 30°<α<60°, µ = 0,033*(60-α).

Распределение снеговых нагрузок по России

На карте указаны восемь снеговых районов, а величина Sg для каждого исчисляется в кПа, переведенное на кг/м2:

• I — 0.8 кПа = 80 кг/м2;
• II — 1.2 кПа = 120 кг/м²;
• III — 1.8 кПа = 180 кг/м²;
• IV — 2.4 кПа = 240 кг/м²;
• V — 3.2 кПа = 320 кг/м²;
• VI — 4.0 кПа = 400 кг/м²;
• VII — 4.8 кПа = 480 кг/м²;
• VIII — 5.6 кПа = 560 кг/м².

Для карты, приведенной выше обязательно приложение 5 СНиП 2.01.07-85 «Нагрузки и воздействия». А сейчас произведём пробный расчёт для Иваново (это IV район по карте), значение 240 кг/м².

Значит: H/L=2,5/3,5=0,714

Согласно таблице α=35⁰. Учитывая, что 30°<α<60°, вычисление µ делаем по формуле µ = 0,033·(60-α)=0,033*(50-35)=0,825. Следовательно, S=Sg*µ=240*0,825=198 кг/м², что и есть максимально возможной снеговой нагрузкой.

Ветровые нагрузки

У крутых крыш, где α > 30°, то скаты обладают большой парусностью. У пологих крыш, где α < 30° увеличена турбулентность.

Среднее значение ветровой нагрузки Wm на высоте Z над поверхностью грунта вычисляют по формуле Wm=Wo*K*C.

В этой формуле значение;

• Wo – ветровое давление;
• K – коэффициент изменения ветрового давления относительно высоты;
• C – коэффициент аэродинамики.

Ветровые нагрузки на территории бывшего СССР

Нормативы ветрового давления по районам

Значение коэффициента

Произведём условный расчёт. Аэродинамический коэффициент C может быть от -8, когда ветер подрывает кровлю до +0,8 при большой парусности (ветер давит на скат). Учитывая условность расчета, возьмём С=0,8.

В том же Ивановском районе берём дом, где h=6м (α=35⁰). Это район II, где Wo= 30 кг/м², коэффициент меньше 10, значит, K=1,0. Следовательно: Wm=Wo*K*C=30*1*0,8=24 кг/м².

Масса кровли

Масса кровли меняется в зависимости от материала

Масса всех составляющих

Условный расчёт для того же дома по цементно-песочной черепице составит:

А вот расчёт для самого лёгкого кровельного материала, металлочерепицы:

Рассчитываем стропильную систему

В данном случае будем руководствоваться ГОСТ 24454-80 по хвойным породам.

Берём произвольную ширину сечения и определяем высоту:

H ≥ 8,6*Lmax*√(Qr/(B* Rизгиба)), где уклон α < 30°,

H ≥ 9,5*Lmax*√(Qr/(B*Rизгиба)), где Rизгиба е уклон α > 30°.

Значения:

• H — высота сечения, см;
• Lmax — стропильная нога максимальной длины, м;
• Qr — распределённая нагрузка на метр стропильной ноги, кг/мпогонный;
• B- ширина сечения, см.

Для хвойных пиломатериалов Rизгиба:

• I сорт – 140 кг/см²;
• II сорт – 130 кг/см²;
• III сорт – 85 кг/см².

Теперь проверим, уложится ли прогиб в норматив, который для всех материалов под нагрузкой не должен превышать значения L/200 (L – длина рабочего участка ноги). Показатель должен соответствовать неравенству: 3,125*Qr*(Lmax)³/(B·H³) ≤ 1.

Значение:

• Qr — распределённая нагрузка кг/мпогонныйй;
• Lmax — рабочий участок ноги максимальной длинны, м;
• B — ширина сечения см;
• H — высота сечения, см.

Рассчитываем на тот же дом в Иваново с учётом условий, где:

• уклон α=35⁰;
• шаг стропил А=0,8 м;
• рабочий участок ноги Lmax=2,8 м;
• сосновый брус 1-го сорта Rизгиба=140 кг/см2;
• цементно-песочная черепица 50 кг/м2.

В таблице выше мы подсчитали, что с такими материалами общая нагрузка Q=303 кг/м².

1. вычисляем нагрузку на погонный метр ноги: Qr=A*Q= 0,8*303=242 кг/мпогонный.
2. Возьмём толщину доски 5 см и рассчитаем сечение по высоте: значит: H ≥ 9,5*Lmax* √(Qr/B*Rизг), так как уклон α>30°. H≥9,5*2,8*√(242/5*140)=15,6 см. Руководствуясь таблицей доска с ближайшим сечением будет 5×17,5 см.
3. Проверяем соблюдение неравенства: 3,125*Qr*(Lmax)³/B*H³≤1 или 3,125*242*(2,8)³*5*(17,5)³=0,61<1.

В результате мы получили сечение стропил для возведения крыши 50×175 мм с шагом 80 см.

Монтаж мауэрлата

Мауэрлат на кирпичной стене

Чтобы построить двухскатную крышу самостоятельно, вам никак не обойтись без мауэрлата, который является основой стропильной системы. Если речь идёт о жилом доме, то для него обычно используют брус сечением от 50×150 мм до 150×200 мм (чем толще стена, тем больше сечение бруса по ширине). Доска или брус монтируется на несущие стены и фиксируется анкерами. Если учесть, что мауэрлат будет выдерживать всю стропильную систему с сопутствующими нагрузками, то его монтаж напрямую повлияет на механическую прочность всей крыши. Ниже находится видеоролик, на котором показано, как устанавливают мауэрлат на стены блочного дома.

Видео: Установка мауэрлата

Сборка стропильной системы

Стропильные ноги проще собирать на земле

Такую конструкцию, как стропила (2 ноги плюс добавочные элементы) удобнее всего собирать на земле, как на фото вверху, а не на крыше, чтобы потом поднять блоками или просто верёвками, но это не является требованием. Выше вы могли узнать, как сделать расчёты такой системы с учётом всех нагрузок, следовательно, вы уже знаете, какое сечение досок вам понадобится, какая будет высота конька и размер шага. Вверху доски стыкуются «на ус», а коньковая балка устанавливается только после монтажа крайних стропил.

Система без свеса, где ноги фиксируют разным крепежом

У систем со свесом крепёж тоже разный

Вверху вы видите две схемы, где показаны стропильные системы без свеса и со свесом, но самое главное обратить внимание на способ крепления, а точнее, на сам крепёж. Это может быть стальной уголок (желательно усиленный), коротыши, стягивающие доски, гвозди, саморезы и скобы. Это очень важный момент, так как при турбулентности крышу может подорвать, а при боковой нагрузке опрокинуть, хотя результат в обоих случаях окажется одинаково плачевным. После установки боковых стропил фиксируют коньковую балку, проверяя уровнем по вертикали каждую ногу.

Смотрите видео, где объясняются некоторые нюансы монтажа, но не забывайте, что у каждого мастера могут быть свои методы, и если вы услышите или увидите несоответствия с вашими представлениями, то это вполне нормально.

Видео: Монтаж стропильной системы

Кровля

Монтаж керамической черепицы

Дальнейшие работы по устройству стропильной системы зависят от того, что предусмотрено в чердачном помещении и какой будет использоваться кровельный материал. Например, если вы хотите обустроить там мансарду, то вполне естественно, что без утепления и гидроизоляции вам не обойтись. Также определённую роль сыграет система отопления, вернее, наличие или отсутствие дымохода, а также вентиляции.

В зависимости от выбора кровельного материала делается обрешётка. То есть, она может быть прерывистой, как на верхней фотографии или сплошной, если вы решили сделать кровлю из битумной черепицы. Также для крыш иногда предусматривают установку греющего кабеля от обледенения, а монтировать его можно не только снаружи, но и изнутри, укладывая под кровлю.

Заключение

Вы, надеюсь, поняли, как сделать двухскатную крышу своими руками – самое главное, это правильные расчёты шага, сечения стропильных ног и уклона. Если же вас интересуют отдельные моменты, такие как крепления мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы тоже сможете ознакомиться на нашем сайте.

Как построить двухскатную крышу дома своими руками –

Самостоятельная постройка двухскатной крыши – пошаговое руководство

Современное загородное строительство переживает очередной бум. Сегодня можно увидеть и купола, и шпили, и многогранные конструкции, венчающие особняки, расположенные в пригородной зоне, но и классические решения остаются актуальными. К ним и относится двускатная крыша, своими руками которую построить не очень сложно. Данная статья как раз и посвящена вопросу создания подобной конструкции.

Использование двускатной конструкции крыши предполагает, что она будет опираться на две стены, расположенные на одном и том же уровне. Получившееся чердачное помещение находится между двух скатов и стен, имеющих форму треугольников. Это – фронтоны или щипцы.

Конструкция и технология создания кровельного пирога зависят от того, как будет использоваться чердачное помещение. Если планируется создание здесь жилой комнаты, то выполняется утепление, а также создаются дополнительные окна, которые необходимы для инсоляции и проветривания помещения.

Жилое помещение под крышей называется мансарда и для её создания необходимы определенные навыки. Если это именно ваш случай, то мы рекомендуем прочитать статьи, посвященные созданию мансарды, которые можно найти на нашем сайте.

Решение об устройстве мансарды должно быть принято еще на стадии проектирования, поскольку это позволит существенно сэкономить.

Как правило, различают все конструкции по углу наклона кровли. Он зависит от нескольких факторов, одним из которых является тип используемого для покрытия крыши материала. Одним из наиболее распространенных сегодня вариантов является угол наклона скатов 35..40 градусов.

Такая крыша легко перенесет снегопады, поскольку не будет накапливать снег, да и различный принесенный ветром мусор не будет здесь собираться. Единственным недостатком является то, что обустраивать жилье на получившемся чердаке будет неудобно.

Те, кто не понаслышке знает, как сделать двухскатную крышу, стараются компенсировать недостаток обычной конструкции. Они используют ее усовершенствованную разновидность, имеющую ломаные скаты. В этом случае верхняя часть крыши делается пологой, а нижняя – с резким уклоном. Кровля этого типа может выдержать сильные снегопады, отлично справляется с ветровой нагрузкой и пригодна для обустройства жилого помещения.

Это – один из важных элементов проектирования, поскольку от того, насколько правильно выполнен расчет, зависит весь процесс работ. Любая ошибка обойдется в буквальном смысле дорого, поскольку материалы потребуется докупать уже во время строительства. Для того чтобы упростить себе работу нужно соблюдать ряд правил:

• Не учитывать наличия вентиляционных отверстий, дымоходных труб или мансардных окон, поскольку это лишь вызовет дополнительную путаницу.
• Определить точную длину скатов, нижней точкой которых является карниз, а верхней – конек.
• Определить длину крыши по коньку (получившиеся в этих 2-х пунктах результаты перемножаются и дают половину нужной площади для простой формы кровли).

Обратите внимание, что требуется также учитывать наличие парапетов, свесов и брандмауэрных стен.

Стоит сказать, что в том случае, когда используется рулонные кровельные материалы или мягкая черепица, то длина скатов будет уменьшаться на 70 см. Перед тем как сделать двухскатную крышу, вся площадь будущей конструкции разбивается на простые элементы, и вычисления проводятся для каждого из них, после чего результат складывается. В большинстве случаев не требуется знания каких-либо сложных математических формул, поскольку самые популярные типы кровель собираются из прямоугольных или треугольных форм.

Стропила – это основной конструкционный элемент любой двускатной кровли. Именно они выдерживают и вес кровли, и вес того, что на ней скопилось, поэтому их выбирают с запасом. Типов стропил всего два – висячие и наслонные.

Висячие стропила опираются на крайние опоры, поэтому они работают и на сжатие, и на изгиб. Поскольку такая конструкция создает существенно распирающее усилие в горизонтальной плоскости, требуется устройство деревянной или металлической затяжки, находящейся у основания стропил.

Выбор одного из типов стропил зависит от размеров крыши и конструкции дома. Если есть средняя несущая стена, то она может использоваться в качестве основания для наслонных стропил. Также подойдут и промежуточные столбчатые опоры. Концы стропил должны опираться на стены сооружения, а их средняя часть на стены или опоры, поэтому их элементы работают как балки – на изгиб. Преимуществом такой кровли является малый вес.

Когда производится установка стропильной системы двухскатной крыши, использование висячих стропил целесообразно там, где нет промежуточных опор. Наслонные же могут работать только в том случае, если расстояние между опорами не превышает 6.5 метров. Ширина стропил может быть увеличена за счет введения дополнительных опор. Если используется одна дополнительная опора, то расстояние составит 12 метров, а для двух – уже 15 м.

Чтобы стропило плотно прилегало к балке нужно его приложить к месту крепления и отметить, где будет произведен распил. Наличие распила позволит брусу прочно лечь на балку. Такое место называется «подпятником».

Если дом построен из бруса, то стропильные ноги опираются на верхние венцы, а крепление их осуществляется с помощью болта, скобы или нагеля. Соединение стропил производится соединением с помощью металлических накладок и болтов. В иных случаях рекомендуется использовать мауэрлат, о котором будет рассказано ниже.

Расчет стропильной системы непосредственно зависит от размеров дома и вида кровли. Чем они больше и чем более интересная форма крыши, тем выше сложность, поэтому лучше доверить эту задачу профессионалу, поскольку цена ошибки в этом случае может быть слишком высокой.

Мауэрлат — это основание, на которое будут опираться стропила. Обычно на эту роль претендует брус, имеющий сечение 15х15 см. Такой элемент хорошо справляется с распределением нагрузки и может выполнять функцию фундамента для крыши. Мауэрлат располагают под стропильной ногой вдоль всего ската кровли.

Внешняя часть бруса обычно находится заподлицо с плоскостью стен, а дополнительную прочность ему придает кирпичная кладка. Обязательным моментом при установке мауэрлата является создание гидроизоляции. На эту роль отлично подойдет рубероид, которого лучше положить пару слоев.

Большой вес кровли – это не лучший способ защиты её от ветров, поскольку и площадь у неё высокая. Чтобы избежать неприятных ситуаций, вызванных сильным ветром, лучше всего надежно крепить мауэрлат. Это один из важных моментов, на которые нужно обратить внимание всем, кто хочет знать, как правильно сделать двухскатную крышу.

Стоит избегать ситуации, когда стропила и крепления мауэрлата находятся рядом. Это существенно ослабляет опорный брус, поэтому лучше разносить отверстия для шпилек и точки контакта со стропилами подальше друг от друга.

Для решения данной проблемы есть несколько путей:

• Бруски. Они вмуровываются за несколько рядов до завершения стены. Удерживается мауэрлат с помощью скоб вбитых в них.
• Шпильки. Монтаж этих элементов осуществляется, когда кладка стен практически завершена. Диаметр шпилек составляет 12-15 мм, а глубина установки не менее нескольких рядов. Расстояние между этими креплениями выбирается в пределах 150..200 см.
• Стальная проволока сечением 3..4 мм. Она устанавливается в кладку за несколько рядов до завершения стены и должна иметь концы, позволяющие надежно обвязать мауэрлат. Количество подобных вкладок должно быть больше количества стропильных ног.
• Железобетонный пояс. Это – лучшее решение для пенобетона, газосиликатных блоков и других материалов, имеющих аналогичные свойства. Крепление производится через резьбовые шпильки, установленные в опалубку еще до заливки. Марка бетона и плотность армирования выбираются в соответствии с проектом.

В том случае, когда для монтажа бруса применяют шпильки, то требуется просверлить в нем отверстия.

На шпильки сначала надевается шайба, а уж затем затягиваются гайки. В том случае, когда вместо шпилек применяется арматура, то гайки или пластины просто привариваются к ней после того, как мауэрлат занял свое место.

Специалисты, которые знают, как правильно сделать двухскатную крышу, особое внимание уделяют именно этому этапу работ, поскольку при всей своей простоте он является одним из самых важных.

Задача теплоизоляционного материала – поддерживать тепло в помещении и препятствовать его утечке через стены. На эту роль обычно выбирают комбинированные утеплители, выполненные на основе минеральной ваты. Теплоизоляция выполняется в комплексе с созданием гидроизоляционного слоя и укладкой пароизоляционного материала.

Гидроизоляционный слой – это специальная мембрана, которая фиксируется поверх стропил, причем так, чтобы между этим слоем и листами кровельного материала было определенное расстояние. Ширина зазора зависит от выбранной технологии и типа покрытия кровли. Она может варьироваться в пределах 2..5 см.

Когда выполнена гидроизоляция укладывают теплоизоляционные маты. Они фиксируются между стропилами кровли, после чего можно заняться монтажом пароизоляционной мембраны. Она должна находиться с внутренней стороны помещения и может удерживаться с помощью скоб. Мембрана укладывается с нахлестом, а соединения проклеиваются специальной лентой. Поверх пароизоляции монтируется материал, которым будет выполняться внутренняя отделка.

Стропильная система двухскатной крыши своими руками практически завершена и остается лишь положить обрешетку и смонтировать кровельный материал.

Обрешетка укладывается на брус, расположенный вдоль стропил, – контробрешетку. Основная задача этого элемента заключается в том, что он позволяет создать воздушный промежуток между слоем гидроизоляционного материала, уложенного на стропила, и материалом кровли. Этот промежуток необходим, чтобы выводить влагу, попадающую на гидроизоляцию сверху или выходящую в виде паров снизу. При создании правильной вентиляции гидроизоляционный материал будет практически всегда сухим.

Конструкция обрешетки в общем случае бывает двух типов. Первый из них – решетчатый. Такой вариант предпочтителен для металлочерепицы или шифера, однако шаг выбирается с учетом используемой технологии. Вторая разновидность обрешетки – сплошная. Если решетчатую конструкцию получают из бруса 50х50 или доски, то сплошная может изготавливаться из 12-миллиметровой фанеры, листов OSB или даже доски. Если какой-то из моментов остался все же неясным, то чтобы понять, как сделать двухскатную крышу, видео, размещенное на нашем сайте, будет весьма кстати.

Завершающий этап создания любой крыши – это монтаж кровельного материала. Стоит сказать, что в каждом случае есть какие-то определенные нюансы, незнание которых может привести к дополнительным затратам. Поэтому в данной статье будет приведена лишь общая информация, а более подробные сведения вы сможете найти в статьях, посвященных конкретной технологии устройства кровли.

Одним из таких общих моментов является устройство карниза, который придает завершенный вид постройке. Если создается двускатная мансардная крыша по СНиПу, то обрешетку лучше выпускать наружу на 30-40 см. Это позволит защитить стены дома от попадания на них дождевой воды, стекающей по скатам кровли.

Поскольку конструкция обрешетки выполняется из древесины, скорее всего она будет подвержена короблению, а значит, стоит избегать соблюдения ровных линий и класть бруски «в разбежку».

При наличии необходимого количества материалов, инструментов и рабочих рук выполнить все необходимые операции можно всего за несколько дней.
Выше мы рассказали, как создается двускатная крыша своими руками пошагово поэтому в случае необходимости построить простую конструкцию не составит особого труда.

Как самому сделать двухскатную крышу

Наиболее простым типом конструкции обладает двухскатная крыша. Она образцово защищает от осадков и ветра, а, благодаря геометрической форме, неплохо задерживает в доме тепло. Но такие полезные свойства можно получить, только если всё сделать безошибочно и точно. Давайте разберёмся, как можно сделать двухскатную крышу, чтобы не приходилось после жалеть о сделанном выборе. Процесс может показаться сложным и запутанным для новичка, поэтому дабы легче во всём разобраться, поначалу лучше попросить помощи у друзей. При этом создание кровли — дело занимательное и незаурядное, да и гордость от конечного результата стоит многого.

сооружение двускатной крыши

Этап 1-й. Чертёж

Любая архитектурная постройка начинается с чертежа — теории. Следует присмотреться к готовым решениям в округе, ведь здешние дома построены уже с учётом местного климата, количества выпадающих за год осадков. Однако не путайте наш тип со шпилями и башнями. Последние слишком сложны в монтаже и требуют несколько иного подхода. К тому же их цель — дизайнерская изящность. Наша — функциональность и практичность. Вот основные моменты, на которых следует заострить внимание, чтобы построить качественную крышу.

1. Угол наклона не должен сильно превышать 55 градусов и быть меньше 20. В первом случае мы получим плохую влагостойкость, а во втором — затратную постройку без мансарды. Важно заметить, что оптимальный угол наклона при использовании рулонных материалов, битумной черепицы и профнастила — больше 20 градусов, а если класться будут металлочерепица, ондулин или шифер, то 25 градусов — крайний минимум.
2. Вид двухскатной крыши и название его элементов. Грани верхнего угла — стропила; затяжка — основание нашего треугольника, которое опирается непосредственно на стены дома; ригель — укрепление между стропилами — находятся в верхней трети треугольника, чтобы освободить место для чердака; мауэрлаты — деревянные балки, которые располагаются на верхней части стены по всему периметру и создают опору для прикрепления стропила; конёк — «подкладка» под верхний угол в виде бруса, создаёт дополнительный упор для стропила. Вот базовый состав простой крыши для дома без кровли. Более сложные варианты могут исключать затяжку и иметь балки перекрытия, центральные стойки с подкосами, вертикальные стойки с леженями, обеспечивающими дополнительную опору, и др. В основном выделяют наслонные (те, что упираются только на мауэрлаты, без затяжек) и висячие (упор идёт на балки перекрытия и затяжки).
3. Размеры выбираются согласно углу наклона, используемым элементам и погодным условиям в данной местности. Рекомендации: квадратное сечение брусьев мауэрлата — от 100х100 мм до 150х150, доски стропильных ног — от 50х100 до 100х150 (прямо пропорционально длине), шаг между стропилами — от 6 до 12 см, затяжки — 50х150, все остальные виды брусьев имеют сечение 100х100.

чертеж двускатной крыши: на схеме показаны основные элементы

Этап 2-й. Монтаж мауэрлата или балок перекрытия

Вот мы и подошли к вопросу, как сделать двухскатную крышу своими руками.

В деревянных домах мауэрлат заменяют брусья последнего ряда. Брусья пропитывают специальными растворами, защищающими их от гниения и возгорания, прикрепляют к стене с помощью шпилек. Под брусья прокладывается гидроизоляция (например рубероид). Для большей надёжности иногда брусья по периметру встраиваются в стены: их обкладывают кирпичами с трёх сторон и фиксируют болтами. Когда брусья установлены и не имеют огрехов, делаются пометки для стропила.

Крепление стропил к мауэрлату

Этап 3-й. Установка стропила и конька

Для того чтобы понять, как сделать стропильную систему, нужно выяснить, для чего она нужна. Стропила — опора всей двухскатной крыши. Именно они принимают на себя механическое воздействие со стороны погоды. Поэтому здесь важно сделать наверняка и без ошибок.

В наслонных типах: вырезаем согласно пометкам выемки для установки стропил. После этого сооружаем «скамью» — временно укреплённую опорную систему из леженя, нескольких стоек, конька с косыми прогонами между коньком и леженем. Эту конструкцию следуют усилить временными раскосами, которые крепятся к мауэрлату. Далее используем коньковый прогон и выемки в мауэрлате, чтобы установить стропила. Сначала последние на земле между собой соединяем встык, внахлёст или посредством пазов на обеих досках. Поднимаем готовые соединения и фиксируем на скамейке и мауэрлате с помощью болтов, стальных накладок, гвоздей или скоб. В конце формируют свес, прикрепляя накладками к концам стропил дополнительные доски соответствующего размера.

К балкам перекрытия стропила присоединяются болтами и скобами: пазы тут лучше не выпиливать, ведь от этого конструкция будет не только делаться дольше, но и становиться более хрупкой. Стропила также соединяются между собой на земле, только уже исключительно крупными накладками, а затем поднимаются и фиксируются на поперечных балках. Опираются стропила друг на друга. Другой опоры нет, потому и используются накладки. Для того чтобы усилить конструкцию, устанавливают дополнительные стойки.

Этап 4-й. Гидроизоляция, утепление и обрешётка

Сделанный каркас покрываем гидроизоляционным материалом, крепим его к стропилам степлером. Гидроизоляция имеет два слоя: под стропилами и над ними. Между слоями должен быть утеплитель. Здесь для скрепления полосок используем строительный скотч. Если не проделать эти нехитрые операции, двухскатная крыша потеряет ряд своих свойств, быстро начнёт протекать и пропускать тепло.

Гидроизоляция и обрешетка двускатной крыши

Поверх этой мягкой структуры поперёк стропил закрепляем облицовочные доски и уплощённые балки. Тут важно оставить небольшой вентиляционный зазор между плёнкой и облицовкой. Достигнуть такого можно, если прибить к стропилам, скрытым под гидроизоляцией, небольшие рейки. В итоге мы самостоятельно получили каркас-сетку для конечных этапов создания нашей крыши.

Этап 5-й. Монтаж кровли

Материалов для кровли множество, но тут важно знать, какой именно больше всего подходит для сделанного каркаса. Или же изначально создавать стропильную систему и облицовку согласно тому или иному материалу. По сути, неправильный выбор сделать невозможно, так как каждый материал предназначен для решения конкретных задач. Выделяют:

• профнастил;
• черепицы: битумную, керамическую, композитную, металлочерепицу и др.;
• рубероид;
• ондулин.

Как правило, к каждому материалу свой подход, и тут важно самому разобраться в инструкциях, которые к ним прилагаются.

Этап 6-й. Фронтоны, карнизы, водоотводы

Как правильно сделать фронтоны, зависит от их характера и надобности в них. Например, в деревянных домах фронтоны достаточно покрасить в общий цвет дома. А в более дорогих постройках можно использовать для украшения слюду или краску с породами. Это уже абсолютно дизайнерское решение.

Установка фронтона двухскатной крыши

Карнизы и водостоки используются для отведения воды от основания стен дома. Поэтому главное правило тут одно — эти конструкции следует закреплять вплотную к внешнему слою гидроизоляции, чтобы вода, попавшая под кровлю, не задерживалась под ней и не стала причиной заливания фундамента дома.

Итоги

Двускатная крыша по праву считается простой в установке, и сделать свой дом защищённым от ненастной погоды действительно возможно, если соблюдать все алгоритмы и рекомендации по этому поводу.

Как сделать двухскатную крышу своими руками, чертежи, видео

как сделать двухскатную крышу своими руками?

Крыша двухскатная своими руками – вполне реальная задача, с которой справится человек, обладающий минимальными навыками в строительстве. Сейчас мы вам расскажем, как построить крышу дома своими руками, рассмотрим особенности установки стропил, представим чертежи и видео-инструкцию.

Содержание статьи о том, как сделать двухскатную крышу своими руками, чертежи, видео

Устройство двухскатной крыши

Конструкция двухскатной крыши практически не отличатся от односкатной крыши. Ее составляющие:

• мауэрлат;
• стропильная система;
• коньки и подкосы для дополнительного крепления стропил;
• обрешетка;
• утепление, гидро- и пароизоляция;
• кровельный материал.

Сейчас разберемся с вопросом, как сделать двухскатную крышу своими руками. А в другой статье вы можете найти информацию о монтаже четырехскатной крыши.

Шаг 1 – Монтаж мауэрлата

Крепление брусьев мауэрлата осуществляться несколькими способами.

1.Заливка армопояса со шпильками. В данном случае на стены заливается слой бетона, куда вмуровываются шпильки. Шаг – 100-150 см, высота армопояса – 20-30 см. Шпилька в сравнении с мауэрлатом располагается на 3 см выше, чтобы ее можно было завинтить гайкой.

2. Установка шпилек при последних рядах кладки кирпича (3-4 верхних рядах). В данном случае шпильки хорошо входят в раствор между кирпичами. Оставляйте несколько сантиметров на вкручивание гайки.

Перед установкой мауэрлата на шпильки укладывается 1-2 слоя гидроизоляции, например, рубероида. Мауэрлат крепится к продольным стенам анкерными болтами.

Шаг 2 – Установка стропил двухскатной кровли

Монтаж стропил двухскатной крыши

Первое – нужно определиться с необходимым сечением стропильных ног. Данная величина рассчитывается в зависимости от длины и расстояния между ними. Учитывайте необходимость использования утеплителя. Между стропилами должно быть такое расстояние, чтобы не тратить силы и время на обрезку теплоизоляционного материала.

Стропильная система двухскатной крыши, особенности установки стропил

1. Делаем шаблон, по которому в дальнейшем будем собирать стропильные фермы. Возьмите две доски по длине равные стропильной ноге и соедините их между собой гвоздем с одного края.
2. Полученную конструкцию свободными краями досок ставим на опоры, куда будут опираться стропильные ноги. Угол, который мы получили, и будет углом наклона ската крыши. Фиксируем элементы несколькими гвоздями. Для лучшей фиксации угла между досками закрепляем поперечную перекладину.
3. Изготавливаем еще один шаблон, который будет использован для монтажных запилов на стропилах. Для этого подойдет кусок фанеры.
4. Используя шаблон, вырезаем на стропилах монтажные запилы и соединяем их между собой под углом наклона ската кровли. Полученный треугольник – это стропильная ферма. Она поднимается на крышу вспомогательными конструкциями, например, по лестнице, и крепится к мауэрлату. На рисунке представлена технология крепления ноги к мауэрлату гвоздями или уголками.

крепление стропильной ноги

Двухскатная ломаная крыша

Двухскатная ломаная крыша отличается от обычной устройством стропил. Сейчас не будет подробно разбирать данный вопрос, так как этапы строительства мы рассматривали в статье Ломаная крыша своими руками.

Шаг 3 – Пароизоляция, утепление и гидроизоляция кровли

Пароизоляция крыши

Стропильная система установлены, но это не последний этап монтажа двухскатной кровли. Чтобы сделать двухскатную кровлю своими руками качественно, внимательно подходите к вопросу укладки пароизолирующего и теплоизолирующего слоев. Параллельно коньковому прогону раскатывается рулонный материал. Он прикрепляется к стропилам с внутренней стороны крыши. Стыковые соединения делаются внахлест, после чего герметизируются скотчем.

Монтаж теплоизоляционного материала

Сверху межстропильное пространство заполняется утеплителем. Для работ отлично подходит минеральная вата. С технологией монтажа минеральной ваты ознакомьтесь в соответствующей статье.

Устройство гидроизоляции кровли

Чтобы защитить слой теплоизоляции от увлажнения, которое может быть вызвано протечками кровли или конденсатом на внутренней поверхности покрытия, нужно установить подкровельную гидроизоляцию. Она прибивается с наружной стороны стропил с помощью гвоздей или скоб. После этого брусками крепятся контр рейки.

Шаг 4 – Обрешетка двухскатной крыши

пример обрешетки двухскатной крыши

Построение обрешетки – завершающий этап в строительстве стропильной системы двухскатной крыши. Для работ используется сухой брус, без трещин и сучков. Прибивайте брусья обрешетки снизу от карнизов. Возле конька две доски крепятся без зазора. Проверить прочность обрешетки просто. Пусть на нее встанет человек весом 70-80 кг. Если она не прогибается, значит, все сделано качественно.

Выбор толщины досок для обрешетки

Доски подбираются в зависимости от вида кровли:

1. Для рулонной и мягкой кровли делается 2 обрешеточных слоя – сплошной и разреженный. Толщина досок – от 25 мм, ширина – до 140 мм. Набиваем доски с небольшими зазорами параллельно коньковому брусу. Поверх досок набиваем сплошной слой кровельной фанеры из нетолстых досок. Угол –45 градусов.

2. При укладке металлочерепицы или шифера делаем один слой бруса сечением 50х60 мм. Шаг зависит от самого кровельного материала.

Рекомендации! Забивайте гвозди не в середине обрешеточной доски, а возле краев. Вбивайте шляпки вглубь дерева, чтобы они не повредили кровельный материал.

Двухскатная крыша своими руками видео

Ниже представлено видео, как сделать двухскатную крышу своими руками. Следуя инструкции, вы выполните монтаж самостоятельно.

Двухскатная крыша своими руками чертежи

Предлагаем вам просмотреть или скачать проекты домов с двухскатной крышей и чертежи двухскатной крыши.

Проекты домов с двухскатной крышей

Строительство домов

Долговечность стен частного дома и комфортное проживание в нем напрямую зависят от надежной крыши. Среди различных типов крыш для загородных домов наиболее распространена двухскатная крыша. Своей популярностью она обязана простоте конструкции, легкости возведения и наличию большого чердачного помещения, в котором можно обустроить мансарду. Выполняя строительство двухскатной крыши своими руками, необходимо обладать пониманием того, что делаешь, и уметь обращаться с инструментом. Поэтому, перед тем как сделать двухскатную крышу, следует ознакомиться с устройством крыши, её элементами, особенностями монтажа и разработать её проект.

Устройство двухскатной крыши

Выбор и создание конструкции двухскатной крыши начинается еще на этапе проектирования дома. Но если приходится переделывать крышу уже построенного дома, то проект двухскатной крыши можно разработать отдельно и затем его реализовать. Главное – сохранить общий архитектурный стиль.

Перед тем как построить двухскатную крышу, необходимо разработать её проект с чертежной документацией. Создать его можно самостоятельно. Для этого потребуются навыки работы с компьютером и знание архитектурной программы, например, ArchiCAD. Выполняя подобные работы в первый раз, лучше всего обратиться за помощью и консультацией к специалисту. Также, всю работу над проектом можно делегировать профильным организациям, которые занимаются этим не один год и могут предоставить ряд уже готовых и проверенных временем двухскатных крыш.

Двухскатная крыша: фото

Чтобы создать проект крыши самостоятельно, необходимо разбираться в элементах конструкции и материалах для её строительства, так как без этих знаний можно допустить серьезную ошибку.

Конструкция двухскатной крыши состоит из следующих основных элементов:

• Кровля.
• Обрешетка и контробрешетка.
• Коньковый прогон.
• Стропила.
• Мауэрлат.
• Стойки.
• Раскосы и диагональные связи.

Важно! Две стропильные ноги, соединенные между собой и усиленные раскосами, называются «ферма». На фото показано несколько типов различных ферм.

Все эти элементы являются частью стропильной системы, которая может быть двух типов: висячая и наслонная. Первый используется в случае, когда стропила опираются лишь на две наружные стены. Второй тип имеет три и более точки опоры – наружные и внутренние стены. Эти два типа могут быть использованы одновременно. Для части дома, где есть промежуточные опоры, используют наслонные стропила, а там, где таких опор нет, – висячие.

Материалом для стропил и обрешетки может быть металл или древесина. В частном строительстве дерево более предпочтительно, и причиной тому его низкая стоимость и доступность. В представленной ниже таблице указаны все элементы стропильной конструкции и рекомендуемое сечение деревянного бруса и доски.

Таблица №1

При создании проекта также необходимо учитывать длину стропил и шаг, с которым они будут установлены. От этого будет зависеть толщина бруса. Необходимо отметить, что на рынке представлен деревянный брус с максимальной толщиной в 250 мм. Этого вполне достаточно для крыш с длиной стропил до 7 м и шагом в 150 см. Но довольно часто шаг стропил подгоняется под размер утеплителя, чтобы не подрезать последний и получить более плотное прилегание. В таких случаях для создания надежной конструкции требуется брус большего сечения. Выходом в этой ситуации может быть клееный брус, толщина которого достигает 300 мм, что в сочетании с опорными рамами сделает крышу максимально надежной. В представленной ниже таблице показана взаимосвязь толщины стропил и их длины.

Таблица №2

По традиции угол двухскатной крыши выбирают в пределах 11 – 45 °. Но чтобы получить более точные данные, необходимо знать еще ряд факторов, от которых будет зависеть угол наклона. Во-первых, это используемый материал для кровли. Во-вторых, это ветровые нагрузки в регионе, где строится дом. В-третьих, это снеговые нагрузки в выбранном регионе. Все эти факторы взаимосвязаны между собой. Например, если сделать большой угол в регионе с сильными ветрами, то придется усиливать стропильную конструкцию, что повлечет дополнительные расходы. К тому же, чем больше угол наклона, тем больше площадь кровли и, соответственно, требуется больше материалов. А вот в регионе с большими осадками малый угол наклона приведет к тому, что они будут скапливаться на поверхности и тем самым увеличат нагрузку, что также потребует усиления стропильной конструкции.

В нижеприведенной таблице указаны углы наклона для различных типов кровли:

Таблица №3

Принимая в расчет снеговую нагрузку, необходимо вначале определить, в каком районе находится дом. Для этого можно воспользоваться приведенной ниже специальной картой, а также СНиП «Нагрузки и воздействия». После чего провести небольшой расчет.

Чтобы крыша не выполняла роль паруса, и в тоже время осадки скатывались по ней, для расчетов необходимо воспользоваться картой ветровых поясов и СНиП «Нагрузки и воздействия».

Важно! Выполняя расчеты для выявления оптимального угла наклона двускатной крыши, необходимо помнить о таком виде осадков, как снег, а точнее – о его теплоизоляционных характеристиках. Все дело в том, что снег является природной теплоизоляцией при отрицательных температурах, и его наличие на крыше позволит сохранить тепло в доме. Поэтому не стоит делать слишком большой угол и спешить избавляться от всех осадков с поверхности крыши.

Двухскатная крыша: видео

Строительство двухскатной крыши

Все работы по строительству двускатной крыши разделяются на три основных этапа. Первый – это возведение стропильной конструкции. Второй – создание изоляционных слоев, а именно тепло-, гидро-, пароизоляции и при необходимости шумоизоляции. Третий – укладка кровельного покрытия. Используя сделанный ранее чертеж двухскатной крыши, и закупив все необходимые материалы, можно приступать к её строительству.

Возведение стропильной конструкции

Первое, что придется сделать, это уложить и закрепить мауэрлаты. Для этого по периметру стен здания, а также на промежуточных стенах укладываем слой гидроизоляции из рубероида. Поверх рубероида укладываем предназначенный для мауэрлата деревянный брус и фиксируем его к стенам при помощи ранее вмурованных в стены металлических шпилек так, как это показано на рисунке:

Металлическая шпилька представляет собой прут с резьбой. Длина такой шпильки выбирается из расчета, что её половина будет вмурована в стену, а выступающая часть должна быть на 3 – 4 см выше уложенного мауэрлата, чтобы можно было закрутить гайку.

Теперь приступаем к установке стропил. Выполнить эту работу можно двумя способами. Первый –это собирать ферму на земле, а затем подымать её на верх. Второй – сборка фермы непосредственно на месте её установки. Какой из этих двух способов выбрать, решать непосредственно мастерам. В любом случае для удобства монтажа стропил и создания однотипных ферм стоит сделать шаблон, по которому будут подрезаться и соединяться стропила.

Сделать такой шаблон достаточно просто. Для этого берем две доски, по длине чуть больше стропил, подымаем наверх и устанавливаем на месте наподобие стропил. Выравниваем их по вертикали, следим, чтобы верхушка конька была выставлена в соответствии с чертежом и соединяем доски одним гвоздем. Теперь можно, подымая или опуская концы досок, получить требуемый угол наклона и, добившись желаемого, соединяем доски поперечной планкой, чтобы зафиксировать их в этом положении. Используя этот шаблон, подгоняем под него стропила и затем соединяем их. Чтобы соединить стропила с мауэрлатом, делаем в них подрезы в форме прямоугольного треугольника, а для соединения используем штампованные металлические уголки или кронштейны.

Монтируем фермы в начале и в конце здания, затем натягиваем между ними шнур. Следим, чтобы уровень горизонта был идеально ровным, в случае перекоса немного приспускаем одну из ферм. Под этот шнур устанавливаем все остальные стропила с шагом, заданным в проекте. После чего монтируем раскосы, ригеля, подпорные балки и рамы.

Важно! Для соединения элементов конструкции и её усиления лучше всего использовать штампованные металлические гвоздевые пластины, уголки и скобы.

Изоляция двухскатной крыши

После установки стропил можно приступать к созданию многослойного изоляционного пирога, который будет защищать внутренние конструкции, сохранять тепло и прохладу в доме. Изоляция состоит из нескольких слоев: гидроизоляция, пароизоляция и теплоизоляция. В отдельных случаях, когда используют кровельные материалы с низким уровнем шумопоглощения, обустраивают еще и шумоизоляцию.

Создание изоляционного пирога начинаем делать с укладки слоя гидроизоляции поверх стропил. Для этого можно использовать различные пленки и мембраны, которые будут надежно защищать от проникновения влаги внутрь и одновременно пропускать избыток наружу. Сами материалы начинаем укладывать снизу вверх, пуская их с нахлестом в 15 – 20 см. В качестве крепления используем деревянные рейки толщиной 25 мм. Эти рейки являются контробрешеткой и крепятся к стропилам вдоль. Стоит отметить, что контробрешетка позволяет обустроить хорошую вентиляцию кровли. Поверх контробрешетки укладываем основную обрешетку, которая идет перпендикулярно стропилам, и к которой будет крепиться кровля.

Важно! Есть два типа обрешетки: сплошная и разряженная. Первая используется для мягких и рулонных кровельных материалов. Вторая для таких материалов, как шифер, черепица, оцинкованный лист.

Закончив с гидроизоляцией и обрешеткой, приступаем к обустройству теплоизоляции. В качестве утеплителя используются различные материалы. Наиболее популярные из них минеральная вата, стекловата и пенопласт. Но сегодня на рынке можно найти и другие теплоизоляционные материалы, которые более подходят для утепления крыши и при этом не уступают по характеристикам уже привычным. Среди таких вспененное стекло, трапы из водорослей, экструдированный пенополистирол. Выбирая тот или иной материал для утепления кровли, следует ориентироваться на его характеристики:

• Теплопроводность должна быть, чем ниже, тем лучше.
• Удельный вес. Чем меньше, тем более толстый слой можно сделать без усиления конструкции.
• Устойчивость к влаге. Чем она выше, тем лучше.
• А также на пожароопасность и экологичность материала.

Важно! Выбрав в качестве теплоизоляции минеральную или стекловату, следует быть готовым к тому, что она очень хорошо впитывает влагу, теряя при этом свои изоляционные свойства. Даже создав прекрасную гидроизоляцию, вата будет втягивать в себя влагу отовсюду как губка.

Сам теплоизоляционный материал укладываем между стропил. Как уже отмечалось ранее, шаг стропил подбирается под размер теплоизоляции. Поэтому маты или плиты просто укладываются впритирку между стропилами. Поверх теплоизоляции натягивается пароизоляционная пленка, которая закрепляется деревянными рейками, прибитыми к стропилам с шагом в 50 см.

Важно! Если в дальнейшем планируется обустройство мансарды, тогда теплоизоляционный слой необходимо усилить. Делается это очень просто. Поверх уложенной между стропил теплоизоляции и поверх самих стропил укладывается еще один, уже сплошной, слой теплоизоляции. Для этих целей прекрасно подойдет экструдированный пенополистирол с выбранной четвертью в торце. Это необходимо, так как стропила выступают мостиками холода, в дополнение, если где-то остались мелкие щели, сплошной слой перекроет их.

Укладка кровли

Завершающим этапом возведения двухскатной крыши своими руками является укладка кровли. Сегодня на рынке можно найти множество различных кровельных материалов. Выбор зависит от финансовых возможностей и пожеланий хозяев. Особой популярностью пользуются металлочерепица, битумная черепица и шиферные листы. Во многом такая популярность обусловлена простотой укладки и надежностью этих материалов. В независимости от того, какая кровля была выбрана, её укладка происходит снизу вверх. Таким образом, обеспечивается нахлест листов, что дает возможность стекать воде и не попадать внутрь.

Возведение двускатной крыши своими руками является весьма ответственным делом. Малейшая ошибка в расчетах при проектировании и при возведении обернется дополнительными расходами или снижением надежности всей конструкции. Если приходится выполнять подобные работы в первый раз, лучше подстраховаться и пригласить опытного мастера, который будет руководить работами.

Двухскатная крыша своими руками: видео – инструкция

Как сделать двухскатную крышу своими руками

Самый распространённый вариант при строительстве частных домов, это двухскатная крыша, собранная своими руками от мауэрлата до конька. Ниже в этой статье вы найдёте чертежи и фото, а подробная пошаговая инструкция поможет вам в них разобраться. Вы также узнаете о том, какой высоты должен быть конёк и как это зависит от функционала чердачного помещения, научитесь рассчитывать толщину и шаг стропильной системы.

Классическая двускатная крыша

Какими вообще бывают крыши

Основные типы крыш частных домов

Для того чтобы ясно представить себе, что такое двускатная крыша, посмотрите какие ещё используют варианты при строительстве частных домов. И это далеко не все, но самые популярные:

1. Односкатная – самый простой вариант покрытия при строительстве в частном секторе. В основном используется для дачных домиков и подсобных помещений.
2. Двускатная – наиболее распространённый вариант для загородных домов. Несмотря на кажущуюся простоту, такой тип очень практичен и красив в исполнении.
3. Вальмовая – больше подходит для домов с большой площадью. Такая конструкция способна выдерживать очень сильные ветровые нагрузки, вплоть до шторма, благодаря обтекаемой форме.
4. Полувальмовая – такой вариант делается больше для красоты, так как это прототип двускатной крыши со срезанными углами с торцов конька.
5. Шатровая – пирамидальная форма подходит для квадратных зданий. По сути, это прототип вальмовой крыши.
6. Сводчатая – для жилого строительства применяется редко, хотя и не является исключением.

Для прямоугольного дома с площадью от 60 до 100 м2 вариант с двумя скатами можно назвать наиболее подходящим – он прост в исполнении и недорог в осуществлении. Кроме того, там можно обустроить не только чердак, но и мансарду.

Этапы строительства двускатной крыши

Теперь давайте разберёмся, как построить двускатную систему крыши в частном доме. В этом процессе несколько этапов и каждый из них мы рассмотрим отдельно.

Расчёт стропильной системы с учётом действующих нагрузок

Вы можете не использовать формулы для расчёта, если не будете делать крыши в дальнейшем и просто скачать программу (http://srub-banya.by/programs/raschet_stropil.exe). Открыв скачанный файл, вы попадёте на страницу с меню – оно расположено в горизонтальной строке вверху.

Основные действующие нагрузки:

Помимо основных нагрузок существуют ещё вторичные или «по умолчанию», это:

1. Масса кровельного материала.
2. Масса утеплителя (если он предусмотрен).
3. Собственная масса стропильной системы.

Чтобы рассчитать снеговую нагрузку используют формулу: S=µ*Sg

• S – величина нагрузки в кг/м2.
• µ — коэффициент соответствующий углу уклона ската.
• Sg — норматив снеговой нагрузки в кг/м2.

Уклон ската выражается в градусах и обозначается символом α (альфа). Чтобы определить значение α, нужно высоту H разделить на половину пролёта L. Ниже приведена таблица с результатами определения основных наклонов.

В тех случаях, когда:

• α≤30⁰, µ=1;
• α≥60⁰, µ=0;
• 30° 30°, то скаты обладают большой парусностью. У пологих крыш, где α Wo, кПа0.170.230.300.380.480.600.730.85Wo ,кг/м²1723303848607385

Нормативы ветрового давления по районам

Произведём условный расчёт . Аэродинамический коэффициент C может быть от -8, когда ветер подрывает кровлю до +0,8 при большой парусности (ветер давит на скат). Учитывая условность расчета, возьмём С=0,8.

В том же Ивановском районе берём дом, где h=6м (α=35⁰). Это район II, где Wo= 30 кг/м², коэффициент меньше 10, значит, K=1,0. Следовательно: Wm=Wo*K*C=30*1*0,8=24 кг/м².

Масса кровли

Масса кровли меняется в зависимости от материала

Масса всех составляющих

Условный расчёт для того же дома по цементно-песочной черепице составит:

А вот расчёт для самого лёгкого кровельного материала, металлочерепицы:

Рассчитываем стропильную систему

В данном случае будем руководствоваться ГОСТ 24454-80 по хвойным породам.

Берём произвольную ширину сечения и определяем высоту:

H ≥ 8,6*Lmax*√(Qr/(B* Rизгиба)), где уклон α 30°.

• H — высота сечения, см;
• Lmax — стропильная нога максимальной длины, м;
• Qr — распределённая нагрузка на метр стропильной ноги, кг/мпогонный;
• B- ширина сечения, см.

Для хвойных пиломатериалов Rизгиба:

• I сорт – 140 кг/см²;
• II сорт – 130 кг/см²;
• III сорт – 85 кг/см².

Теперь проверим, уложится ли прогиб в норматив, который для всех материалов под нагрузкой не должен превышать значения L/200 (L – длина рабочего участка ноги). Показатель должен соответствовать неравенству: 3,125*Qr*(Lmax)³/(B·H³) ≤ 1.

• Qr — распределённая нагрузка кг/мпогонныйй;
• Lmax — рабочий участок ноги максимальной длинны, м;
• B — ширина сечения см;
• H — высота сечения, см.

Рассчитываем на тот же дом в Иваново с учётом условий, где:

• уклон α=35⁰;
• шаг стропил А=0,8 м;
• рабочий участок ноги Lmax=2,8 м;
• сосновый брус 1-го сорта Rизгиба=140 кг/см2;
• цементно-песочная черепица 50 кг/м2.

В таблице выше мы подсчитали, что с такими материалами общая нагрузка Q=303 кг/м².

1. вычисляем нагрузку на погонный метр ноги: Qr=A*Q= 0,8*303=242 кг/мпогонный.
2. Возьмём толщину доски 5 см и рассчитаем сечение по высоте: значит: H ≥ 9,5*Lmax* √(Qr/B*Rизг), так как уклон α>30°. H≥9,5*2,8*√(242/5*140)=15,6 см. Руководствуясь таблицей доска с ближайшим сечением будет 5×17,5 см.
3. Проверяем соблюдение неравенства: 3,125*Qr*(Lmax)³/B*H³≤1 или 3,125*242*(2,8)³*5*(17,5)³=0,61

Видео: Установка мауэрлата

Сборка стропильной системы

Стропильные ноги проще собирать на земле

Такую конструкцию, как стропила (2 ноги плюс добавочные элементы) удобнее всего собирать на земле, как на фото вверху, а не на крыше, чтобы потом поднять блоками или просто верёвками, но это не является требованием. Выше вы могли узнать, как сделать расчёты такой системы с учётом всех нагрузок, следовательно, вы уже знаете, какое сечение досок вам понадобится, какая будет высота конька и размер шага. Вверху доски стыкуются «на ус», а коньковая балка устанавливается только после монтажа крайних стропил.

Система без свеса, где ноги фиксируют разным крепежом

У систем со свесом крепёж тоже разный

Вверху вы видите две схемы, где показаны стропильные системы без свеса и со свесом, но самое главное обратить внимание на способ крепления, а точнее, на сам крепёж. Это может быть стальной уголок (желательно усиленный), коротыши, стягивающие доски, гвозди, саморезы и скобы. Это очень важный момент, так как при турбулентности крышу может подорвать, а при боковой нагрузке опрокинуть, хотя результат в обоих случаях окажется одинаково плачевным. После установки боковых стропил фиксируют коньковую балку, проверяя уровнем по вертикали каждую ногу.

Смотрите видео, где объясняются некоторые нюансы монтажа, но не забывайте, что у каждого мастера могут быть свои методы, и если вы услышите или увидите несоответствия с вашими представлениями, то это вполне нормально.

Видео: Монтаж стропильной системы

Кровля

Монтаж керамической черепицы

Дальнейшие работы по устройству стропильной системы зависят от того, что предусмотрено в чердачном помещении и какой будет использоваться кровельный материал. Например, если вы хотите обустроить там мансарду, то вполне естественно, что без утепления и гидроизоляции вам не обойтись. Также определённую роль сыграет система отопления, вернее, наличие или отсутствие дымохода, а также вентиляции.

В зависимости от выбора кровельного материала делается обрешётка. То есть, она может быть прерывистой, как на верхней фотографии или сплошной, если вы решили сделать кровлю из битумной черепицы. Также для крыш иногда предусматривают установку греющего кабеля от обледенения, а монтировать его можно не только снаружи, но и изнутри, укладывая под кровлю.

Заключение

Вы, надеюсь, поняли, как сделать двухскатную крышу своими руками – самое главное, это правильные расчёты шага, сечения стропильных ног и уклона. Если же вас интересуют отдельные моменты, такие как крепления мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы тоже сможете ознакомиться на нашем сайте.

Техника создания каркаса двускатной крыши

После изучения того, как строить стены, каркасные полы и потолки, каркас двускатной крыши является следующим логическим шагом в изучении столярного дела. Некоторые крыши настолько сложны, что требуют знаний и терпения даже самые опытные кровельщики. Однако простая прямая двускатная крыша не относится к таким видам крыш.

Если вы умеете читать книгу стропил, нарисуйте прямоугольный треугольник, используйте квадрат для обрамления или скорость квадратной, а с помощью циркулярной пилы можно обрамить двускатную крышу.После вы освоили простую двускатную крышу, вы можете перейти к более сложные крыши.

Теория каркаса двускатной крыши

Основными частями являются коньковая доска, шпильки фронтона и общие стропила. Двускатная крыша наклонена вниз в двух направлениях, как два прямоугольных треугольника, соединенных вместе на вертикальной линии треугольника.

Коньковая доска проходит по пику крыши параллельно внешние стены. Верх общих стропил прибиваем к коньку. доску и наклоните вниз к наружным стенам, где они прибиты к потолочные балки и внешние стены.

Все стандартные стропила одинакового размера и длины для каждого пролета и ската крыши. Обрамление двускатной крыши похоже на обучение вождению, вам не нужно знать, как автомобиль работает, но вы станете лучшим водителем, если будете это делать. Ты не Чтобы хорошо резать крышу, нужно быть экспертом по теореме Пифагора, но чем лучше вы ее поймете, тем лучше вы станете мастером по конструкции кровли.

Детали каркаса двускатной крыши

Обрамление двускатной крыши

Перед тем, как начать установку двускатной крыши, стены должны быть отремонтированы, облицованы, скреплены, обшиты, а балки потолка прибиты локации.После того, как все это будет сделано, вам нужно будет построить прочный платформа, с которой можно работать. Я обычно использую кровлю, уложенную плашмя. верх потолка балки. После того, как кровля будет обрамлена, можно обшить затем будет передан наверх для установки на стропила.

Если скат крыши крутой или большой пролет стропил вам нужно будет построить своего рода строительные леса, чтобы прибить вершины общих стропила. Постройте эти леса в центре пролета и на высота, при которой ваше плечо будет на четыре-шесть дюймов ниже низа коньковой доски.Такая высота подмостей облегчит установку коньковая доска и маневр при заливке общих стропил.

После определения длины стропил и создания выкройки стропил. нужно вырезать еще два обычных стропила и проверить их соответствие деревянным блок для временного представления коньковой доски. Тем меньше опыта у вас иметь при резке крыш более важные испытания длина общих стропил становится. Вы, вероятно, будете прощены из-за неправильного срезания пары стропил, но вся нагрузка на крышу – это другая история.

Разметка коньковой доски

Коньковая доска должна быть на один размер больше обычных стропил. достичь полной опоры, стропила 2 x 4 = доска конька 2 x 6 и т. д. Всегда используйте красивый ровный брус для коньковой доски, это сделает установку стропила легче, а также сделать линию гребня более прямой.

Для облегчения работы плотников, возводящих крышу, коньковая доска должна быть разложена перед передачей. При кадрировании вмещает любую работу, которую можно выполнять, стоя на земле должно быть сделано, это намного эффективнее, безопаснее и точнее.

Раньше При раскладке коньковой доски убедитесь, что она ровная с обоих концов. отметка выступите за концевой выступ фронтона и разорвите коньковую доску до чуть меньшего чем ширина фасада, чтобы он не мешал потолку, когда применяется. Стропило фронтона должно быть выложено на внутренней стороне торцевая стенка, чтобы можно было прибить к ней шпильки без выемки шпильки по размеру.

Разложите остальные стропила до зеркального отражения. планировка балок перекрытия так, чтобы стропила можно было прибивать вдоль сторона.Если здание длиннее одной секции коньковой доски, вы нужно будет соединить еще один на конце.

Я обычно использую блок 14 1/2 дюйма или кусок OSB, старайтесь не прибивать его к тому месту, где будет уходить стропила. Его также нужно прижать сверху конька, чтобы не торчать над стропилами.

Установка коньковой доски

Я рекомендую, по крайней мере, трех плотников установить коньковую доску, два в центре и один для обработки внешних стен. Обрамление двускатной крыши Техника, которую я опишу здесь, использует обычные стропила для установки конька доска в нужном положении, устраняя необходимость во временных подпорках и большом количестве угадай работу.

Вид с торца каркаса двускатной крыши

Ниже приведено изображение каркаса двускатной крыши с прибитой гвоздями центральной шпильки.

Страницы, относящиеся к обрамлению двускатной крыши

Обрамление двускатной крыши

Строительство фронтона с концом баржи, распорками прогонов и хомутами

На рисунке выше показан вид в плане двускатной крыши . Лестничные фермы состоят из четырех выступов (перемычек) на каждом углу для поддержки стропила снаружи здания. Стропила снаружи образует свес, к которому можно прикрепить доски баржи, поэтому доски потолка и вентиляция непрерывны по всей конструкции.

Элементы крыши

Обрамление фронтона включает не только балки, общие стропила и конек, как описано на предыдущих страницах. Ниже приведено изображение некоторых дополнительных элементов крыши, которые входят в конструкцию;

Дополнительные бруски в двускатной крыше;

Двускатная крыша шаг за шагом

Шаг 1: Стеновые плиты и балки

Разместите стеновые пластины в любых центрах, которые вам нужны для вашей двускатной крыши (400, 450, 600 или 900 в зависимости от веса кровельного покрытия, например, черепицы) и разрежьте / закрепите балки. так, чтобы они были параллельны друг другу и на одном уровне с задним краем стеновых панелей.

Шаг 2: Конек

Определите, какой ширины вы хотите, чтобы плиты перекрытия баржи. Измерьте общую длину здания и дважды прибавьте к ней размер свеса / потолка, по одному разу для каждого торца фронтона.Отрежьте прямой кусок материала конька до этой длины и поместите его на стеновые пластины с одинаковым выступом на каждом конце. Перенесите все положения стропил на конек, чтобы потом было быстрее и легче прибить стропила.

Шаг 3: Общие стропила

На двускатной крыше используются только обычные стропила. Измерьте пролет и используйте его для расчета длины стропил, включая свес. Вырежьте пару и проверьте, подходят ли они друг другу, прежде чем разрезать остальные (сложите все отметки на настенной пластине, чтобы получить их количество).Отрежьте четыре дополнительных стропила до нужной длины, на этот раз без птичьего рта, чтобы использовать их для лестничных ферм (барж) снаружи.

Шаг 4: Поднимите стропила

Стропила, которые я поставил первыми для двускатной крыши, являются третьей парой от концов. Я оставляю два, которые будут составлять лестничную ферму, напоследок. Прибейте две пары к настенным пластинам и оставьте верхние части незакрепленными, упираясь друг в друга для поддержки. Вы должны иметь возможность протолкнуть доску конька между стропилами, они защемят ее и удержат на месте.Не повредит вырезать опору для поддержки конька, пока вы работаете на этом этапе или попросите кого-нибудь помочь. Прибейте стропила к коньку. Заполните также все остальные стропила, кроме концов, подпирая их по ходу движения.

Шаг 5: Лестничные фермы

Есть несколько способов сделать это. Вы можете просто прибить последние стропила к стеновой плите, а затем вырезать и закрепить башмаки на 400 центрах. Я предпочитаю положить башмаки и положить сверху стропила, разложить их и прибить гвоздем.Переверните его и уложите стропило спиной к спине без птичьего рта, затем перенесите на него положение выступов перед тем, как прибить его к ним, чтобы образовалась лестничная ферма. Затем их довольно легко поднять и прибить гвоздями за один раз, и я нахожу это намного быстрее и безопаснее, чем возиться на крыше с башмаками и т. Д. На рисунке ниже показано, как выступы расположены так, как будто стропила без птичьего рта. еще не пригвожден.

Шаг 6: Закрепите фронтальный конец

Если только фронтальный конец не является кирпичной кладкой, вам нужно будет сделать небольшой каркас, чтобы заполнить конец фронтона, а затем обшить его чем-то вроде фанеры или доски с пазом .Во-первых, положите вертикальный брус прямо под гребень, чтобы поддержать его. Затем поместите две пластины по диагонали от настенной пластины к той, которая была только что помещена под коньком, они также помогут удерживать башмаки, образующие ферму лестницы. Наконец, заделайте оставшуюся пустоту в 400 центрах, чтобы заполнить пробелы.

Шаг 7: Хомуты

Хомуты нуждаются в срезе седла на каждом конце, и они должны быть зафиксированы на уровне, чтобы получить преимущество. Сумма, которая вам понадобится, должна быть указана на техническом чертеже. Если стропила в 900 центрах, я бы поставил хомут на каждую, если они 400, вам иногда может сойти с рук все остальные.Держите сиденье срезом примерно на 10 мм от внешнего края стропила. Иногда проще поставить по одной с каждого конца, а по одной посередине, а затем протянуть веревочную леску, чтобы ускорить установку остальных.

Шаг 8: прогоны и распорки

Двускатная крыша должна иметь подкосы и опору, чтобы выдерживать вес кровельного покрытия.

Щелкните здесь, чтобы увидеть наконечники для облицовки и потолка

Есть вопросы или комментарии по поводу устройства двускатной крыши?

Каркас крыши 101 – Extreme How To

Обрамление крыши – одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыши являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Еще одна распространенная конструкция на северо-востоке – «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов. Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил.Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, шатровую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии. Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Span является измерением в пределах здания с внешней стороны опорной стенки к несущей стене снаружи.Пробег составляет половину расстояния пролета. Подъем – это измерение от средней линии пролета до вершины линии крыши. Длина линии является измерение с внешней стороны опорной стенки линии к осевой линии крыши в верхней части подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике – это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии от пика крыши до стены здания – гипотенуза.

Также необходимо знать желаемый уклон крыши. Шаг – это уклон или угол от стеновой плиты до линии конька крыши. Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов.Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами. Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12).Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Шаг – это угол наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки кровли и определения уклона.

План стропил

В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это наиболее распространенный и самый простой способ для начинающего строителя.После того, как вы определили подъем, пролет, пролет, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах с рисунком для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стеновой плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона – «спиной». Длинное плечо квадрата – это «лезвие», а короткое плечо – «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг – положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке – это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, положите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если корону нужно опустить вниз, крыша в конечном итоге может провиснуть.) Затем выложите стропило, как показано на следующей странице.

План стропил с угольником

Этот пример для крыши с уклоном 8/12

• Поместите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
• Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите на этом этапе выступ. Удерживая квадрат в том же положении, что и раньше, отметьте сбоку язычка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой «птичий рот»), чтобы посадить стропило на стеновую плиту.
• Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
• Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала с помощью ручной пилы или переносной циркулярной пилы, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила в угольник называется «ступенчатый». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте движение вниз по стропилам и разметку отвесных разрезов, включая любые нечетные фигуры.

Один из способов выложить стропила квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на гладкую ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошла встроенная прогиба. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с собственной поясной сумкой, разделителями для квадрата, инструкцией по эксплуатации и столярным карандашом.

У осевого квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона – высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других видов резки. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Для измерения шага сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька рядом с концом стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите квадрат в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй отвес на отрезке стропильной линии. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать раскладку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отрезок отвесом завершил птичий вырез и обозначил вырез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается для создания более узкой и подходящей облицовочной доски. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан по ровной линии. Разложите их, как показано.

Для возведения стропил использовать временные распорки коньковой доски.

Перед началом обрамления определите положение стропил на обеих верхних плитах и ​​отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил – это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъём, за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний отвес с коньковой доской и выровняйте заживляющий разрез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как стяжки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

Когда стропила установлены на место, в оконной раме фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, например, на садовом сарае.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.

Рекомендуемые статьи

Двускатная односкатная крыша, Строительство односкатной крыши, Строительство односкатной кровли

Двускатную односкатную крышу построить проще всего, и в зависимости от наклона крыши она предоставит вам место для хранения вещей на чердаке.Этот тип односкатной крыши является одним из наиболее распространенных и может использоваться для строительства домиков для игр, садовых навесов, хозяйственных навесов и многого другого.

Следующая информация предоставляется вам в качестве руководства и предназначена для использования пользователем совместно с местными строительными органами, чтобы убедиться, что все методы строительства соответствуют местным строительным нормам. Используйте эту информацию на свой страх и риск.

Помните формулу Пифагора, которую вы выучили в школе?

A² + B² = C²

Используйте формулу Пифагора для расчета двускатной односкатной крыши

A – это половина ширины вашего сарая.

B – это расстояние от верхней части верхней плиты вашей стены до внутренней части козырька крыши.

C – это расстояние между внешними концами A и B.

Имея в виду эту формулу, мы можем построить ферму сарая или вычислить размеры стропила с коньковой доской, спускающейся по пику крыши.

Вот как это сделать.

Пример:

Допустим, ваш сарай имеет ширину 12 футов.

Учитывая это измерение, тогда A составляет 6 футов, или половину ширины вашего сарая.Это измерение ширины вашего пола. Это вызывает важную информацию. Если ваш сарай будет, скажем, 12 футов в ширину и 16 футов в длину. Тогда точные размеры вашего пола также будут 12×16 футов. Имея это в виду, как только вы построите пол по этим размерам и возведете стены, расстояние от внешней стороны одной стены до противоположной стены будет 12 футов. И 2 оставшиеся стены будут 16 футов снаружи и снаружи.

Уклон крыши на двускатной крыше важен!

Еще один важный фактор, о котором следует помнить, – это то, что вы никогда, никогда не хотите, чтобы угол наклона вашей крыши был меньше 15 °, если только вы не планируете использовать металлическую крышу.Битумная черепица на любом уклоне ниже этого будет протекать и протечет плохо. Вода в виде дождя или тающего льда и снега будет очень легко пробираться вверх под черепицей и вниз через кровельное покрытие, нанося значительный ущерб. Учитывая тот факт, что A = 6 футов и, допустим, вам нужно 5 футов от верха стен сарая до пика крыши (внутри). Это дает нам 5 футов для расстояния чердака, или B

Итак, A = 6 ‘и B = 5’, поэтому A (в квадрате) + B (в квадрате) = c (в квадрате) 36 + 25 = C (в квадрате)

C (в квадрате) = 61

C = 7.81 ‘

.81 x 12 = 9,72 или 9 3/4

Итак, c = 7′ 9 3/4

Итак, теперь мы знаем все значения A, B и C.

Это не так уж и сложно!

Что нам теперь делать?

Исходя из того, что c = почти 8 футов, нам понадобится по крайней мере 8 футов – 2×4, чтобы построить эти стропила двускатной односкатной крыши. Лучше использовать 10-футовую деталь, потому что мы хотим иметь стропильный хвост, который даст нам боковой свес для нашего навеса.

Возьмите этот 2×4 и проведите мелом по центру на плоской стороне.

Теперь на вашей плоской поверхности сделайте щелчок или нарисуйте линию длиной 12 футов. Ровно в середине этой линии (a = 6 ‘) проведите линию вверх, перпендикулярную расстоянию, равному’ b ‘или 5’. Теперь возьмите линию мелом и проведите линию от верха линии «b» до внешнего конца линии «a». Эта привязанная линия будет представлять «c». Измерьте это. Оно должно равняться числу, которое вы определили с помощью уравнения для формулы Пифагора.

Теперь отмерьте 1,5 дюйма по обе стороны от этой линии. Сделайте это сверху и снизу и закрепите линии.Это будет представлять собой ваше стропило 2х4. 12-футовая линия, которую вы сделали ранее, будет представлять верхнюю пластину вашего сарая, а внешние углы этой линии будут внешними краями верхней пластины ваших боковых стен.

Теперь мы можем точно измерить размеры вашего стропила двускатной односкатной крыши или половину фермы, которая будет охватывать ваш навес ровно на 12 футов и даст вам внутреннюю высоту 5 футов от верхней пластины до внутренней части верха фермы. шт.

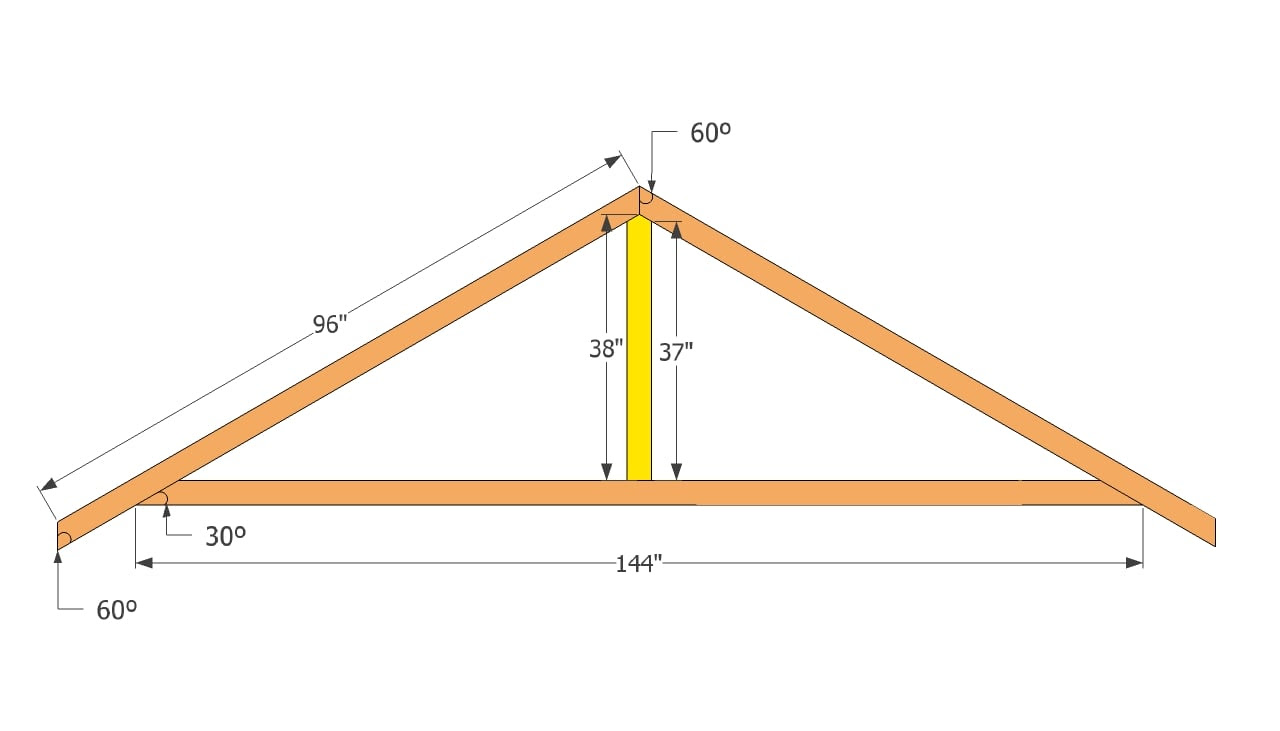

На следующем рисунке показаны все необходимые размеры, которые вам понадобятся для резки первого стропила или половины фермы.Вы должны иметь возможность перенести около 9 важных измерений на ваш 2×4 для резки. После того, как вы сделаете измерения, вы можете разрезать свою доску, скопировать на вторую доску, и тогда у вас будет полная ферма или 2 половинки стропила, которые можно прибить к коньковой доске.

Создание фермы для двускатной крыши

Создайте ферму, соединив 2 части на линии, которую вы закрепили за верхней пластиной. Ферма должна подходить точно так, чтобы «птичий рот» находился именно там, где находится верхняя пластина.

Фермы прикрепляются к верхней пластине с помощью 3–16d обычных гвоздей, прибитых с ног на ногах от конца фермы к верхней пластине, 2 с одной стороны и один с другой. Ваши местные строительные нормы и правила могут также требовать использования ураганных стяжек для каждого элемента фермы, когда он опирается на верхнюю плиту.

Доска коньковая на односкатной односкатной крыше

На изображении односкатной крыши показаны стропила, прикрепленные к коньковой доске.Этого можно достичь с помощью описанных ранее ферм, отрезав 3/4 дюйма от верхнего конца фермы. Это позволит вам разместить коньковую доску шириной 1,5 дюйма. Концы стропил прибивают к коньковой доске 3-16d гвоздями с носками.

Оставить двускатную односкатную крышу для односкатной крыши.

Как построить двускатную крышу | Конструкция двускатной крыши | Кровельные стропила

Как построить каркас двускатной крыши

В процессе строительства вашего нового крошечного дома, коттеджа или коттеджа вам нужно будет решить, какую крышу вы предпочитаете.Есть много видов стропильных ферм. Факторы, влияющие на их различные формы, – это в основном регион, местный климат и доступные материалы. Двускатная крыша – одна из самых традиционных форм, особенно в жилищах Западной Европы. Они являются важным элементом архетипического образа жилища, а его история восходит к первым пионерам сельскохозяйственного образа жизни.

Двускатная крыша , также называемая скатной крышей , имеет симметричную форму, напоминающую перевернутую букву V.Этот внешний вид определяется его наиболее очевидными преимуществами: стропила, поддерживаемые более чем на половине пролета, могут облегчить установку элементов меньшего размера, чем если бы они были вытянуты на весь пролет, как в односкатных крышах; а в случае более крутого уклона 30-45 ° снег обычно не держится на крыше слишком долго, поэтому нет необходимости беспокоиться о более высокой нагрузке зимой. Еще одним положительным моментом двускатной крыши является более легкое и, следовательно, более экономичное строительство и дополнительное пространство для чердачного или сводчатого потолка.

Элементы и соединения двускатной крыши

Основными элементами обрамления двускатной крыши являются пара стропил и хомут . Это горизонтальный элемент, соединяющий противоположные стропила в их верхней трети, который поддерживает угол между двумя стропилами и предотвращает их разделение. В случае крыш меньшего размера хомут можно заменить на распорные доски треугольной формы, устанавливаемые в козырьке крыши, из OSB, фанеры или древесно-стружечных плит.Другими горизонтальными элементами каркаса крыши, которые соединяют стропила на своей половине или основании и поддерживают весь каркас крыши, чтобы лучше противостоять нагрузке, являются стропильные шпалы , (или анкерные балки).

• A) Пара стропил, закрепленных OSB или фанерными досками
• B) Пара стропил, закрепленных хомутом

Есть и другие возможности стропильных соединений. Противоположные стропила можно соединить на пике столярными швами, укрепить саморезами или гвоздями.Лучшая общая жесткость может быть сохранена за счет коньковой фермы , которая соединяет все пары стропил крыши и крепится к конструкции стены по периметру. Это можно комбинировать с завязками на воротнике.

• C) Стропила закреплены столярными соединениями и винтами
• D) Стропила, закрепленные коньковой фермой

Другой известный вариант конструкции – наличие сплошной коньковой фермы, поддерживающей отдельные стропила, которые крепятся к ней металлическими столярными металлическими креплениями . Это обеспечивает, вероятно, самые надежные соединения, но также и более дорогое из-за стоимости металлических креплений.

• E) Отдельные стропила, прикрепленные непосредственно к ферме конька с помощью металлических креплений

Виды конструкции двускатной крыши

Треугольная часть стены между парой стропил на конце крыши называется фронтоном , фронтонной стеной или фронтонным концом , хотя два последних часто относятся ко всей стороне здания, включая фронтон и стена под ним.Некоторые источники различают открытую двускатную крышу , где фронтон и стена под ней представляют собой одно сложное целое, и прямоугольную двускатную крышу с четким разделением между фронтоном, который образует одну часть с каркасом крыши, и стеной под ней. Это. Другой тип – это скрещенная двускатная крыша , в которой две секции двускатной крыши расположены перпендикулярно и соединены вместе. В Германии или Нидерландах используется термин wimperg , который относится к декоративному фронтону с узором над окнами или порталами, известным в основном из готической архитектуры и соборов.

Пошаговое руководство Как построить домик

Хотите узнать больше о том, как построить двускатную крышу? Вас вообще интересуют деревянные конструкции своими руками? Ознакомьтесь с книгой «Как построить крошечный дом», руководством, полным полезной информации, инструкциями, иллюстрациями и фотографиями, , доступным для заказа в виде печатной версии или электронной книги здесь.

Вам нужно разрешение на строительство? Нажмите ЗДЕСЬ

Как построить сарай с двускатной крышей или домик для игр

Схемы, планы и инструкции по строительству сарая с двускатной крышей 7 на 12 футов или домика для игр

Классические линии и простая конструкция делают этот сарай с двускатной крышей самым популярным среди стилей сарая.Дверь, которая идет от карниза к нижней пластине, открывается в прямоугольное внутреннее пространство, которое можно использовать в любом количестве: от хранилища до рабочей или игровой зоны или просто уютного уединения. виды наружных конструкций. Просто нажмите, чтобы заказать на Amazon.

Конструкция сарая

Небольшой масштаб этого сарая требует только салазок или бетонных опор для фундамента, хотя заливные опоры придадут ему большую устойчивость и рекомендуются, если он будет использоваться в качестве офиса или детского игрового дома.

Показанный здесь сарай размером 7 на 12 футов, перед ним находится центрально расположенная дверь и симметрично расположенные окна с обеих сторон. Если ваш участок недостаточно велик для размещения этих размеров, дизайн можно легко адаптировать к меньшей занимаемой площади, сократив переднюю и заднюю стены и исключив одно из окон.

Крыша состоит из простых ферм, которые легко построить и сделать устойчивую конструкцию. Кровельные материалы могут состоять из асфальта или кедровой черепицы (в регионах, где разрешен кедр), уложенной поверх фанерной обшивки, и 15-фунтового рубероида или обрешетки соответственно.

Материалы

• Обработанные под давлением салазки, опоры из сборного железобетона или бетон для опор
• Балки перекрытия и обода (2×4)
• Обработанные под давлением направляющие (2×6)
• Верхние / нижние плиты и шпильки (2×4) )
• Потолочные балки, стропила и опоры ферм (2×4)
• Фанерные косынки (5/8 дюйма)
• Обшивка крыши (5/8 дюйма), 15 фунтов. рубероид, битумная черепица и кровельные покрытия, или кедровая черепица и рейки
• Сайдинг канала из кедра (1x6s)
• Кедровая облицовка, фасция и торцевые крышки
• Окно из кедра (1 × 3)
• Оцинкованные гвозди и шурупы для наружного применения
• Анкерные болты
• Кронштейны и крепежные детали для металлических каркасов
• Окна и двери

Конструкция навеса

Основание салазок может быть выполнено из трех балок размером 4 на 6, обработанных давлением, уложенных на расстоянии 3 фута друг от друга.

Стойки из сборного железобетона или заливные опоры должны быть установлены на расстоянии 6 дюймов вдоль передней и задней сторон сарая и на расстоянии 3 фута друг от друга. По длине сарая они установлены с шагом 16 дюймов и отстоят друг от друга на 56 дюймов. Опоры или опоры перекрываются 12-футовыми обработанными давлением 2 x 6s и прикрепляются анкерными болтами.

1 Чтобы построить каркас пола , сначала разрежьте балки обода и перекрытия пола с 2 на 4. Обрежьте балки обода длиной 7 футов, а балки пола – длиной 141 дюйм (12 футов минус 3 дюйма).

Уложите балки пола вдоль балок обода на 16 дюймов по центру и прикрепите их гвоздями 16d или скобами для балок.

Установите раму на направляющие 2 на 6, обработанные давлением, и отрегулируйте с помощью прокладок, пока рама не выровняется. Также убедитесь, что рама расположена под прямым углом к ​​полозьям, а затем пригвозите их вместе. Завершите пол слоем фанеры толщиной 3/4 дюйма.

2 Стены построены самостоятельно , а затем возведены.

Начните с обрезания верхней и нижней пластин и стеновых стоек размером 2 на 4.Вам понадобится 10 королевских шпилек длиной 6 футов, расположенных на расстоянии 16 дюймов по центру.

Когда рама собрана, сделайте вырезы для дверных и оконных проемов, добавив требуемые коллекторы, подрезанные шпильки и шпильки домкратов.

3 Чтобы прикрепить стены, поднимите первую стенку , вбейте 3-дюймовые винты через нижнюю пластину в раму, закрепите ее на месте и повторите с другими тремя секциями стены.

После проверки по отвесу прикрепите стены по углам.Отметьте места для стропильных ферм на расстоянии 24 дюйма по центру на двойных верхних пластинах и прикрепите их. Вырежьте нижнюю пластину двери.

4 Каркас крыши состоит из семи ферм , расположенных на расстоянии 24 дюймов по центру, каждая из которых состоит из потолочной балки длиной 8 футов и двух стропил длиной 50 дюймов, которые соответствуют опоре фермы длиной 21 дюйм. ; элементы удерживаются вместе с помощью 5/8-дюймовой фанерной вставки.

5 Присоедините каждую концевую ферму к двойным верхним пластинам так, чтобы они одинаково выступали спереди и сзади и находились заподлицо со сторонами каркаса стены.Поместите остальные пять ферм на отметки, которые вы предварительно сделали на двойных пластинах, чтобы они совпали с концевыми фермами, а затем прикрепите их.

6 Если вы выполняете кровлю из битумной черепицы, положите 5/8-дюймовую фанерную обшивку поверх ферм снизу вверх, а затем покройте ее 15-фунтовой рубероидом, битумной черепицей и коньком. колпачки. Если вы выполняете кровлю из кедровой черепицы, установите обрешетки размером 1 на 4 с интервалом для желаемой экспозиции, а затем, работая снизу вверх, прикрепите черепицу.

7 Чтобы отделать стены сайдингом из кедрового канала, начните на 3/4 дюйма ниже нижней пластины и установите сайдинг горизонтально, пока не дойдете до верхней пластины. Установите сайдинг вертикально на торцы фронтона над верхней пластиной. Закончите установкой всей внешней обшивки. Боковой уровень сарая

8 Установите окна и повесьте дверь. Обрезать окна кедром размером 1 на 3.

О Доне Вандерворте

Основы каркаса крыши

Иллюстрированное руководство по конструкции крыши, включая основные типы крыш и глоссарий кровли Эта диаграмма каркаса крыши иллюстрирует, как строится шатровая крыша. Эта крыша имеет горизонтальные обрешетки под черепицу или металл. CocoDesign999 / Shutterstock.com

Проезжайте практически по любому району, и вы увидите, что крыши имеют много разных форм.Дома имеют двускатную, шатровую, мансардную, двускатную, плоскую и односкатную крыши. Многие дома сочетают типы крыш на одной крыше. Нередко, например, можно увидеть шатровую крышу с двускатными мансардными окнами.

Форма крыши – один из ключевых факторов, определяющих архитектурный стиль дома. Форма крыши также определяет, насколько сложно и дорого будет построить крышу и как она будет служить дому. Например, плоские, односкатные и, в некоторых случаях, двускатные крыши, как правило, относительно доступны по цене.

Мансардные крыши и мансардные крыши обеспечивают большую высоту головы для мансардных помещений. Односкатные крыши, как правило, проще всего соединить с существующей крышей при надстройке.

Каркас крыши может быть простым или сложным, в зависимости от крыши. Свесы, бедра и мансардные окна значительно усложняют обрамление.

Каркас крыши с палками и фермами

Почти все крыши обрамляются одним из двух методов: стандартным “палочным” каркасом или новым “каркасным” каркасом.

Крыши с решетчатым каркасом используют отдельные стропила, простирающиеся от верха внешних стен до конька.Крыша с решетчатым каркасом строится по одному. © HomeTips

Фермовые крыши строятся из готовых ферм треугольной формы. Фермы изготавливаются готовыми к установке. © HomeTips

Двускатные и шатровые крыши могут быть выполнены преимущественно из ферм; крыши других форм, особенно крыши со слуховыми окнами или дома с высокими потолками, чердачные помещения или складские помещения на чердаках, изготавливаются из палок. Каркас из прутьев создает треугольник между стропилами и балками потолка.Пучок воротника добавляет силы треугольнику посередине.

Как и стенные стойки и балки перекрытия, стропила и фермы расположены через каждые 16 или 24 дюйма от центра к центру. Для большей прочности и жесткости на большинстве крыш используется расстояние в 16 дюймов. Стропила обычно располагаются непосредственно над стойками стены.

Ферма – это одна смежная двойная балка из балок / потолка. Конструкция фермы такая же прочная, но имеет меньший вес и использует меньшие размеры пиломатериалов, чем каркас из палки.

Поскольку фермы – это тщательно спроектированные элементы, которые нельзя разрезать, они не являются хорошим выбором для крыш, которые могут быть изменены в будущем. И поскольку у них есть несколько промежуточных членов поддержки, они не позволяют использовать чердак.

Сложные крыши, подобные показанной ниже, обычно имеют каркасный каркас.
