Чертеж простого станка для холодной ковки металла своими руками – как сделать ручное самодельное оборудование

05Дек

Содержание статьи

1. Разновидности станков
2. Отличия холодной ковки
3. Построение завитка для станка
4. Об электроприводе торсиона
5. Сборка и устройство
6. Что производится посредством методики холодной ковки

Различная садовая меблировка, витиеватые ограждения и заборы, калитки, ворота, декоративные экстерьерные украшения – все это человек может сделать сам, имея даже небольшой багаж навыков. Подразумевается производство как для себя, так и с целью будущей коммерческой реализации, бизнеса. В нашем обзоре мы предоставим чертежи такого оборудования, как самодельный станок для холодной ковки металла своими руками, а также объясним основные аспекты создания изделий.

Разновидности станков

Параметры, вариации настройки и производственные аспекты оборудования сильно отличаются друг от друга. На основе их выделения обозначенных формируются определенные классы. Стоит понимать, что лишь некоторые из них доступны для любительского производства, остальные функционируют только в заводских условиях.

Станок «Улитка»

Это спиралевидный станок, который предназначен для скручивания материала и последующего преобразования подобным путем. Центральной частью является стальной жгут, который градируется на несколько секций. Их количество может быть различным. По сути, чем больше внутренних секций подразумевается, тем сильнее получается изгиб при минимальных силовых затратах – удобен и тот момент, что в составных «Улитках» они могут заменяться, таким образом, увеличивается или уменьшается угол скручивания.

Составляющие:

• Сам каркас. По традиции его делают на основе металлических конструкций разного вида. То, что есть под рукой, рейки, трубки или уголки, принципиальной разницы нет, если точно выверить параметры.

• Станина. На эту часть идет весь силовой упор во время скручивания. Поэтому логично сделать ее более толстой, чем спираль. А также подобрать наиболее твердый и устойчивый на изгиб материал.

• Рычаг. Для активации движения как такового.

• Вал. Служит для передачи крутящего момента.

• Составные части спирали. Как уже сказано, они могут быть разных размеров, все зависит от угла и радиуса скручивания, который необходим.

Торсионный

Это аналог прошлого вида оборудования, но на основе двутавра и зажима. В центре располагаются валики тисков, которые пропускают конструкцию через себя. Закручивание получается более сильным, интенсивным. Но при этом не все категории изделий могут быть обработаны обозначенным методом. Например, полые и круглые изделия не выдержат давления и будут некорректным образом деформированы.

Станок «Гнутик»

Это простой ручной станок для холодной ковки своими руками. Состоит из двух валов, которые определенным образом прессуют проходящую через середину деталь. Они крепятся на статичной поверхности, а в центре размещается клин. Его задача сделать углубление, когда валы начинают свое движение.

Станок «Волна»

Зачастую подобный способ изготовления используется на производстве. Поэтому такие приспособления чаще приобретают в специализированных магазинах, а не создают кустарными методами. Но и в этом нет ничего сложного.

Понадобится металлическая плоская основа и пара дисков. Пропуская материал через себя, они создают на нем ту самую волну. Один из дисков будет ведущим, второй остается пассивным. То есть, движения осуществляется только первым элементом. При этом они необязательны должны быть идентичными по размеру.

Пресс

Такой вид оборудования подходит, если вы изготавливаете плоские предметы. По факту это просто два вала, которые прессуют деталь между собой, без добавления канавок или углублений. При этом изделие все равно можно сделать неоднородно плоским, если сами валы обладают рифлением. В этом случае зазор между ними чуть увеличивают, чтобы они не попали в резьбу друг друга.

Отличия холодной ковки

Подобный процесс отличается от стандартных кузнечных технологий тем, во время работы материал не подогревается для достижения лучшей пластичности и податливости.

Другие отличительные черты:

• Часто для холодной ковки своими руками изготавливается оборудование, потому что оно не особо сложное в производстве и доступно даже любителям, а не только для профессионалов.

• Нет совершенно никакой надобности в дополнительных приспособлениях для нагревания предмета.

• Органичный и даже красивый внешний вид.

• Для активации оборудования зачастую приходится использовать механическое движение. То есть, работа руками, основанная на силе и выносливости человека. Но этот аспект просто нивелировать с использованием электрического привода.

Видовое разнообразие накладывает свой отпечаток. У каждого типа есть отличительные моменты, но существуют и общие для всех.

Это:

• Усиленная станина. Ведь на нее приходится основной упор во время сжатия, скручивания, изгиба далеко не самого мягкого сырья.

• Приспособления почти полностью состоят из металла. Деревянных элементов не может быть по определению, такой материал просто не выдержит давления.

• Стационарность. Практически не существует мобильных вариантов оборудования.

Оснащение электроприводом торсионного станка для холодной ковки

Разумеется, подключение привода привнесет массу положительных аспектов. Работы ускорится в разы. При этом одновременно возрастет и эффективность. Ведь качество полученных изделий будет лучше, отсутствие рывков и дерганий, присущих человеку, сказывается положительно. Быстрота и результативность, звучит прекрасно. Да еще и человеческий ресурс растрачивается куда меньше, не нужно применять силу, лишь нажать кнопку. Но добавление привода намного увеличивает цену приспособления, а также добавляет траты электроэнергии. Соответственно, логично применять только при производстве крупных партий, а не пары изделий.

.

Построение завитка

Для конструирования описанной выше «улитки» или типовых станков, для начала понадобится сделать шаблон. Основой может стать бумага или картон, кому как удобно. Базой будет логарифмическая спираль, на которой нужно отметить все точки поворотов. И в этих местах и создать в будущем зажимы. Чем их больше, тем легче будет идти процесс производства.

Помните, что важно точно вычислить радиус. А он, в свою очередь, возрастает по экспоненте в зависимости от количества витков.

Сооружение станка для холодной ковки

Первой задачей еще на стадии расчетов будет выявление максимально возможно количества точек крепежей. Лучше сделать больше, тогда места зацепа можно будет регулировать по своему желанию.

Также важно рассчитывать на возможность съема и замены составных частей. Причем лучше оставить место для увеличения габаритов, например, если нужно будет поставить диск на «волну» большего размера.

Постройка завитка

Принцип для базовой «улитки» прост, каждый последующий виток должен быть по размеру и радиусу крупнее своего предыдущего собрата. Но логичнее будет заблаговременно произвести несколько типоразмерных составных частей, каждая из которых будет использоваться по ситуации.

Улитка с рычагом

Про этот тип лучше не говорить, а смотреть. Для наглядности мы подобрали отличные сопровождающее видео.

Торсионы

В принципе, скручивать деталь винтовым типом каждый сможет даже без специальных станочных приспособлений. Понадобится лишь сама труба, внутрь которой помещается заготовка. Если ее конец плотно зафиксировать, то скручиванием второго вы создадите идеальные витки. Все они пойдут строго с одинаковым интервалом, если стенки трубки не позволят изгибаться в произвольной форме.

Но выполнять такую процедуру «на коленке» не слишком-то комфортно. Поэтому данный вид станка позволит зафиксировать трубы разного диаметра на поверхности. А также сменит рычаг для скручивания на удобную кнопку или иной способ силоприложения.

Об электроприводе торсиона

Мы уже указали, в каких моментах электропривод будет необходимым. А вот как это все выглядит на практике, смотрите на представленном видео.

Волна и зигзаг

Помните про гнутик? Такой прибор позволяет без проблем создавать изгибы практически с любым поворотом. Но они всегда плавные. А порой нам в обиходе нужна деталь с резким изгибом под острым углом. Или так задумано декоратором. В любом случае на наш гнутик, если вы предусмотрели это заранее, получится поставить клинья, которые вместо дисков будут изгибать предмет. И создавать обозначенные острые углы.

Сборка и устройство

Ключевой ошибкой многих конструкторов-новичков является попытка сразу крепить свое «детище» на твердые основания. Зачастую речь идет о сварке. А как известно, если что-то пошло не так, демонтаж в этом случае уже не произвести. Поэтому в качестве проверки ошибок рекомендуется при первом конструировании соединять элементы крепежами по типу болтов. Чтобы в любой момент можно было разобрать оборудование и что-то подправить. А уже после проверки вполне допустимо сажать крепежи и на сварку.

Соединение и покраска

Красить получившиеся оборудование не возбраняется на свой вкус. Но допустимо задействовать лишь те поверхности, которые напрямую не будут во время работы соприкасаться с заготовкой. Легко понять, что, в противном случае краска, мало того, что сотрется, так еще и создаст недопустимые отклонения по радиусу. Поэтому красьте на свой вкус, но только внешние части.

Купить или сделать

Вопрос лучше поставить иным образом. Вам нужна большая качественная партия эталонных деталей или просто необходимо согнуть пару-тройку труб? Кустарными методами станок с минимальными отклонениями все равно не создать. Да и в эксплуатационном сроке он проиграет заводскому. Но для выполнения периодических (это ключевой момент) работ, самодельный вариант вполне подойдет. Если для конечных деталей не требуется высочайшая точность типоразмеров. В противном случае остается лишь покупать необходимое оборудование.

Что производится посредством методики холодной ковки

То есть, куда мы можем направить результат нашей работы. А вариантов, как показывает практика, не так уж и мало. Особенно если вы проживаете в частном доме или имеете свою дачу.

• Всевозможная мебель для вашего сада. От небольших и уютных скамеек до крупных оград на террасы, состоящих из ветвистых кованых орнаментов. Разные мангалы, стулья и иное.

• Ограждения всех видов. Причем как для внешнего типа, по периметру территории, так и для внутренней чисто визуальной градации.

• Покрытия для беседок.

• Спортивные снаряды разных видов.

• Каркасные постройки для выращивания культур.

Как видите, если есть чертеж, чтобы сделать станок для холодной ковки своими руками – то возможно впоследствии обзавестись огромным количеством крайне полезных для сада, дома вещей. Как говорится, было бы желание.

Холодная ковка своими руками: станок, чертежи

Любуясь красотой ажурной металлической ограды или восхищаясь невероятным витым узором на перилах железной лестницы, мало кто задумывается о том, что изготовлены они методом холодной ковки. Научится воплощать красоту в металле можно без особых усилий. Для этого достаточно обладать минимальными навыками работы с металлом и иметь специальные станки для холодной ковки.
Что такое холодная ковка? Какие нужны для неё станки? Что можно изготовить на этих станках? Ответы на эти вопросы вы найдёте в нашей статье.

Холодную ковку правильнее будет назвать — механическим сгибанием металлического прута на специализированных станках, для придания ему формы задуманной производителем. Сгибание прутьев в станке, можно производить как в ручную с помощью рычагов, так и с применением электромоторов. Помимо металлического прута, методом холодной ковки можно сгибать трубы небольшого диаметра, узкие железные полосы и арматуру. С применением метода холодной ковки производятся:

• Витые ограды.
• Украшения для жилых сооружений.
• Узорные ворота.
• Ограждения для балконов и лестниц.
• Металлические садовые скамейки.
• Украшения для беседок и фонарей.
• Большое количество вариантов решёток.

Элементы изготовленные методом холодной ковки

Освоив метод холодной ковки, в с лёгкостью сможете начать своё дело по производству изделий из металла. При этом, первоначальные финансовые вложения вам потребуются только на закупку станков, а если вы изготовите станки своими руками, то можно обойтись минимальными затратами.

Станки для холодной ковки

Ниже мы приведём вам инструкции по самостоятельной сборке станков для холодной ковки.

Станок «улитка»

Изготовление станка «улитка», это один из примеров самостоятельного конструирования, при этом давать советы с точным указанием размеров всех деталей не имеет смысла. Вам нужно ориентироваться на своё представление о работе станка, как и что будет гнуться, какое количество витков спирали будет достаточно для качественной работы, какого размера будет рычаг со столешницей. Если вы поймёте суть процесса изготовления станка, то сама сборка не вызовет особых затруднений.

Станок “улитка”

Изготовление основных узлов станка

Каркас.

Процесс сгибания железного прута, подвергает станок сильным нагрузкам, поэтому при изготовлении каркаса для «улитки», используется только металлические уголок, швеллер или толстостенная труба. Не делайте каркас из деревянных брусьев, такой стол не выдерживает длительных нагрузок и разрушается.

Столешница.

Столешница для «улитки» делается из металлической плиты вырезанной в форме круга, толщиной не менее 4мм. Из этой же плиты, вырезается вторая столешница, повторяющая форму первой. На второй столешнице будут размещаться сегменты улитки и производится сгибание изделий. В процессе холодной ковки, столешница принимает на себя основную часть нагрузки, поэтому не нужно экономить и делать её из более тонкого листа железа.

Основной вал и рычаг.

Основной вал размещается по центру между столешницами и крепится к основанию с помощью четырёх прямоугольных треугольников. Изготовить вал можно из толстостенной трубы нужного диаметра.
Рычаг крепится к валу с помощью кольца и вращается вокруг него, дополнительно на рычаг устанавливается ролик для сгибания прутьев на верхней столешнице.

Схема станка

Разметка и монтаж навесных деталей

В зависимости от того желаете ли вы производить только однотипные образцы или вам потребуются более художественные изделия, существует три варианта устройства «улитки».
Вариант №1.
Это самый простой из трёх вариантов, суть его в том, что на столешнице прорисовывается контур спирали.

Чертёж сегментов “улитки”

По своей сути это рисунок будущих изделий которые вы будете производить на станке. После нанесения схемы, достаточно вырезать из толстых полос железа разной ширины, несколько сегментов, повторяющих линию рисунка и приварить их по разметке к столешнице. На такой статичной «улитке» вы сможете производить простейшие изгибы.
Вариант №2.
Второй вариант является самым популярным среди самодельных станков, он подразумевает изготовление разборной улитки из съёмных частей. Вдоль контуров разметки высверливаются отверстия, в которых нарезается резьба. Далее, из картона или фанеры изготавливаются шаблоны для сегментов-упоров и по ним из металла делаются накладки. В завершении, в накладках высверливаются отверстия, которые должны совпасть с посадочными гнёздами на столешнице. Для закрепления сегментов, используются в основном болты, но вы можете сделать и цилиндрические упоры. Данная конструкция «улитки», позволит на одном станке производить спиралевидные заготовки с различными радиусами.

“Улитка” из полос металла

Вариант №3.
В третьем варианте вместо разборных сегментов-упоров, изготавливаются несколько съёмных модулей с разными вариантами улитки, которые меняются по мере необходимости. Модуль делается куска железа на который наварены сегменты повторяющие части спирали.

Модули “улитки”

Сборка станка.

1. Установите каркас на месте где вы будете иметь свободный доступ к станку со всех сторон.
2. Забетонируйте ножки каркаса в полу или закрепите каркас другим доступным способом.
3. Приварите к каркасу основную столешницу.
4. Установите основной вал приварив его к столешнице и укрепив треугольниками.
5. Наденьте на вал вращающийся рычаг.
6. Установите верхнею столешницу, приварив её к основному валу.
7. Установите на столешницу сегменты улитки.

После сборки проведите пробное сгибание прута.
Что бы более подробнее узнать о сборке станка для холодной ковки «улитка» ознакомьтесь с видеороликом:

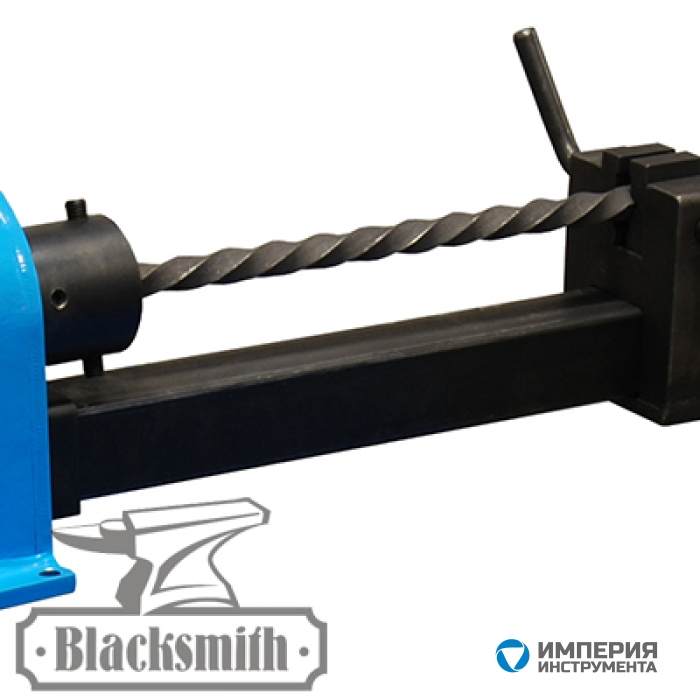

Станок торсионный

Данный станок предназначен для одноосного продольного скручивания заготовки из прутка поперечной или квадратной формы.

Станок торсионный

Для основания торсионного станка используются швеллер или двутавр. К нему с помощью сварки присоединяют толстую железную полосу, на которую устанавливают тиски для зажима неподвижной части прута. Тиски закрепляются четырьмя болтами диаметром М16 или более. Для увеличения прочности зажима прутка, на тиски навариваются рифлёные пластины из листовой стали. С противоположной стороны основания устанавливаются направляющие ролики, к которым присоединяется зажимной узел для подвижной части заготовки. Его изготавливают из стальной втулки, в которой необходимо предусмотреть отверстия для зажимных болтов расположенных под углом 120 градусов. Болты должны иметь плоский торец и быть изготовлены из качественной стали. Оба зажимных устройства должны располагаться соосно, для этого их необходимо проверить с помощью уровня, слесарного угольника и штангенциркуля.

Виды станков

Далее необходимо изготовить ручку для проворачивания подвижной части зажима. Её рычаг должен бить как можно длиннее, для снижения прикладываемого усилия. Саму рукоятку лучше сделать с резиновой втулкой, для исключения проскальзывания руки во время работы.
После полной сборки станка его проверяют на надёжность работы подвижных элементов и точность производства деформации прутка. После проверки станок крепится к опорной раме.

Простая модель торсионного станка

Как сделать торсионный станок своими руками смотрите в ролике:

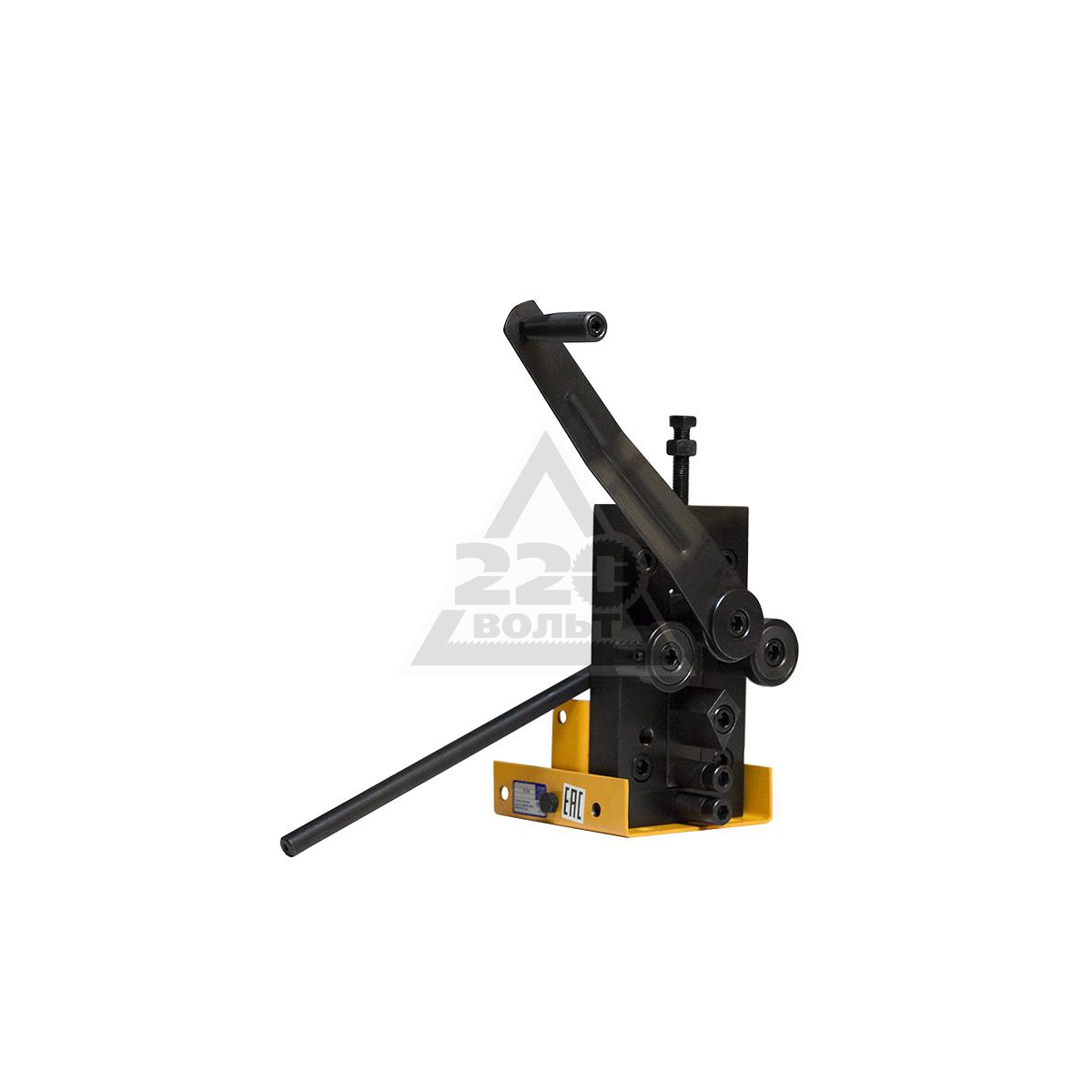

Станок «гнутик»

Чтобы качественно сформировать угол в изделии производимом методом холодной ковки, вам понадобится станок под названием «гнутик». Он состоит из стальной пластины с подвижным упором на которых находятся два опорных вала и рычаг.

Станок “гнутик”

Заготовка помещается между клином и опорными валами. После этого, с помощью рычага происходит смещение клина по направлению к валам, что приводит к изгибу заготовки.

Компьютерная модель станка

Изготовить такой станок довольно просто, главное следовать приведённому чертежу и использовать инструментальную сталь, поскольку во время работы на части устройства производится большая нагрузка.
Как сделать станок “гнутик” вы также можете посмотреть в видеоролике:

Станок «волна»

Правильнее назвать данный станок — управляемая волна. Оснащение станка состоит из пары стальных дисков диаметром 140 мм., которые крепятся при помощи болтов к рабочей столешнице. На ведущем диске закреплена ось вращения универсального воротка.

Станок “волна”

Управление волной происходит в следствии изменения расстояния между дисками. При обкатывании воротком прутка вокруг ведущего диска, происходит формирование узора, после этого, пруток снимается с кондуктора и формируется узор с другой стороны.
Посмотреть работу станка вы можете в видеоролике:

Станок — пресс

Для формирования наконечников прутьев необходим пресс. Этот станок работает по принципу маховика, в начале вращая штангу с грузами отводят винтовой боёк назад до упора. После этого вставляют в гнездо сменный штамп и ставят заготовку. Далее, быстро раскручивают штангу в обратную сторону и оставляют его свободно вращаться. В заключении боёк сильно бьёт по хвостовику штампа, за счёт этого развивается усилие достаточное для штамповки.

Прокатный пресс

Что касается ручного прокатного стана, то его можно сделать самостоятельно, но вам всё равно придётся заказывать — валки из специальной стали, подшипниковые втулки и валы, а шестерни покупать в магазине. Изготовить на таком станке можно только наконечники «гусиная лапка» и «лист».

Соединение и покраска деталей

Элементы произведённые методом холодной ковки, соединяются двумя способами:

• Сварка — детали привариваются друг к другу, а окалина стачивается «болгаркой» или другой шлифовальной машиной.
• Хомуты — такой вид соединения смотрится гораздо красивее. Для хомутов используют проштампованные полоски металла толщиной от 1,5 мм.

Покраску готовых изделий производят кузнечными эмалями или красками для металла на акриловой основе.

Соединения деталей с помощью сварки

Изделия произведённые методом холодной ковки

Предлагаем вам ознакомиться с вариантами изделий которые вы можете сделать используя метод холодной ковки:



• Элемент забора полностью сделанный по методу холодной ковки. Для соединения деталей использованы хомуты. Для изготовления использовались станки: «улитка», торсионный, «гнутик» и «фонарик».





• Скамейка содовая — изготовлена посредством холодной ковки и обшитая деревом.для соединения элементов использована сварки и хомуты. В изготовлении применялись станки — «улитка», торсионный, пресс.





• Балконные перила — метод производства — холодная ковка. Элементы перил соединены при помощи сварки и хомутов. Используемые станки при производстве — «волна», «улитка», пресс.





• Лестничные перила — произведены по методу холодной художественной ковки. Детали соединены с помощью сварки. В производстве использованы станки — торсионный, «фонарик», «улитка».





• Козырёк — методом холодной ковки выполнен каркас козырька. Детали соединены с помощью сварки. В процессе изготовления использованы станки — «улитка», «волна», пресс.





• Мангал — простая конструкция изготовленная по методу холодной ковки. Для соединения деталей использованы хомуты и сварки. Элементы мангала производились на станках — торсионный, «улитка».





• Двуспальная кровать — для спинок использован метод холодной ковки. Соединения сделаны сваркой и хомутами. В процессе изготовления использованы станки — «улитка», «волна» и пресс.



Как видно из всего вышеперечисленного, метод холодной ковки не требует больших финансовых затрат и довольно лёгок в освоении, поэтому если вы решили начать обучение кузнечному делу именно с этого метода, то вы поступили правильно.

Ручные станки для художественной ковки

В последнее время все большую популярность приобретают небольшие мастерские и студии по изготовлению кованых изделий методом художественной холодной ковки. Для работы в мастерской достаточно купить кузнечное оборудование, включающее в себя 6 основных станков для художественной ковки металла, которые позволят делать весь спектр стандартных кованых элементов.

Актуальная информация от производителя на странице Кузнечное оборудование для холодной ковки

Любой кованый узор состоит из отдельных элементов, это круги, кольца, спирали, ромбы, вензеля, волюты, волны и прочие. Материалом для изготовления холоднокованых изделий является металлопрокат. Методом гнутья из него получают различные фигуры. Гнуть полосу или квадрат можно с помощью ручных станков для ковки, прилагая некоторое физическое усилие. Ручные станки для художественной ковки рассчитаны на работу с определенным сечением, если взять материал толще расчетных значений, то можно повредить инструмент.

Металлопрокат – различные виды металлических заготовок: прутки с квадратным или круглым сечением, трубы с квадратным, прямоугольным или круглым профилем, а также полосы, уголки и швеллеры.

Комплект оборудования для художественной ковки

Комплект ручных станков для художественной ковки состоит из шести оснасток: “Улитка”, “Гнутик”, “Фонарик”, “Твистер”, “Объёмная” и “Волна”. С помощью станка для ручной ковки “Улитка” можно делать спирали, завитки и многозаходные завитки разного диаметра. Для того чтобы согнуть заготовку по дуге или под углом пригодится станок “Гнутик”. Станок для изготовления художественной ковки “Фонарик” помогает делать особый объемный элемент под названием “корзинка”, или “фонарик”, еще его называют “шишка”. Данный элемент состоит из нескольких пруточков, сваренных с двух концов, а в середине загнутых по спирали в объемную фигуру.

Торсирование – скручивание металлических стержней в горячем или холодном состоянии относительно собственной оси. Полученные декоративные элементы используются для украшения кованых решеток.

“Твистер” для ковки делает элемент торсион, который украшает прямые элементы кованого узора. За счет перекручивания прутка вдоль оси получается красивый необычный элемент, придающий рисунку замысловатость и объемность. Ручной станок для холодной художественной ковки под названием “Объемная” позволяет делать узоры большого радиуса, которые применяются для крупногабаритных кованых изделий, таких как заборы, ограды, перила, мостики, козырьки и многое другое. Станок “Волна” делает волнообразные узоры и синусоиды.

Сварка – неразъемное соединение твердых материалов и отдельных деталей в общую конструкцию под воздействием межатомных сил. Для изготовления металлоконструкций чаще всего применяется метод сварки плавящимся электродом.

Использование ручных кузнечных станков

Ручные станки для холодной ковки выполняются из прочной закаленной стали, способны выдерживать большие нагрузки и длительную работу. Срок службы кузнечных станков зависит от соблюдения правил эксплуатации. Как и любой другой инструмент, они требуют бережного обращения, не стоит испытывать их на прочность, чтобы не повредить. Мастерство приходит с опытом, поэтому начинающие умельцы должны потренироваться. Сначала стоит попробовать выполнить небольшие изделия, состоящие из простейших элементов художественной холодной ковки. Соединить вместе с помощью сварочного аппарата.

Зачистка – механическое удаление с изделий различных дефектов металла, наплывов сварных швов, окалины и прочих изъянов.

Красота кованого изделия, созданного методом холодной ковки, напрямую зависит от аккуратности и точности исполнения, качества сварных швов. Швы следует тщательно зачищать, чтобы не было подтеков и наплывов. Хороший сварной шов – визитная карточка мастера. Защитить изделия холодной ковки и продлить срок службы поможет окрашивание. Чтобы краска держалась дольше перед нанесением стоит поверхность тщательно загрунтовать. Для покраски кованых изделий используют краску по металлу, аэрозольные баллончики и порошковые красители.

Грунтовка, или грунтование, – нанесение предварительного покрытия на изделие для повышения сцепления с основным защитным или декоративным слоем, чаще всего, краской.

Холодная художественная ковка как идея для бизнеса

Использование в работе ручного оборудования для холодной ковки дает возможность открыть небольшой бизнес с минимальными партиями заказов. Мини станки для художественной ковки экономичны, потому что не требуют оплаты за электричество, а работают только за счет мускульной силы человека. При этом станки для ручной ковки бесшумны и не доставят неудобства окружающим. Работать с ручными гибочными станками просто. Если опыта совсем нет, то можно воспользоваться видеоруководством, где будет показана работа каждого кузнечного станка. Учебные видеоматериалы помогут овладеть искусством холодной ковки в домашних условиях, вам не потребуется нанимать учителей или посещать учебные курсы. При этом для работы с ручным инструментом для холодной ковки не требуется много места. Достаточно установить большой прочный, желательно металлический стол для работы, где будут крепиться станки для кузнечной ковки. Чем больше стол, тем больше станков вы сможете разместить одновременно и переходить от одного к другому, чтобы выполнить тот или иной кованый элемент. Если заказы не крупные, то места для хранения готовых изделий ковки тоже много не потребуется. Оборудование для холодной ковки металла стоит недорого и по карману почти любому начинающему бизнесмену. Позже, когда дело начнет приносить доход, можно приобрести дополнительное оборудование для холодной ковки, а также кузнечный горн, что значительно расширит возможности вашей мастерской и поможет ускорить работу по производству художественной ковки своими руками.

чертежи и видео — Обзоры оборудования для бизнеса

Изготавливать предметы холодной ковки не трудно. Нужно лишь приобрести хорошее оборудование из качественной стали, например, такое:

Кроме покупки ручного оборудования для холодной ковки многие задаются вопросом о самостоятельном изготовлении станков. Идея может оказаться удачной, если у вас есть опыт работы с металлическими заготовками, чертежами, качественным материалом для изготовления станков. В пользу самостоятельного изготовления станков для холодной ковки могут выступать и небольшие финансовые затраты на такое производство. Это позволит вам открыть свой бизнес в небольшом помещении, гараже, рядом с домом.

Для последующей работы необходим ряд станков, на которых вы будете скручивать металлические заготовки под углом, волной, улиткой, завитком, сердечком, изготавливать элементы фонарик и т.д. Чаще всего это несколько станков — улитка, гнутик, твистер, волна, объемная, фонарик. Остановимся подробнее на описании станка Твистер для холодной ковки металла и его изготовлении своими руками.

Станок твистер необходим для того, чтобы делать загиб металлической детали вдоль оси. Вот такие детали получаются на ручном станке твистер:

Также с помощью станка Твистер можно делать заготовки «Фонарик» и «Шишка»:

В данном видеоролике представлен универсальный станок для холодной ковки, который может выполнять и функцию скручивания прутка. Оборудование получилось легким и удобным в работе:

Следующее оборудование для производства «корзинок» из четырех заготовок методом скручивания, также может применяться для торсировки металлического прутка. Для работы на таком станке используются пруток металлический диаметром 6 или 8 мм, квадрат 6*6 или 8*8 мм. для изготовления «корзинок». Для торсировки применяют полосу 20*4 мм, квадрат 16*16 мм.

В данном видео вы увидите ручной станок для ковки, сделанный умельцем без токарных работ. Самодельное оборудование для ковки позволяет изготавливать «шишки», «фонарики», «корзинки». Для производства понадобится металлические пруты, уголки, трубки для вращения и скрутки.

Лучшее оборудование для холодной ковки

Раньше кузнечное ремесло было доступно только настоящим мастерам, которые имели свое помещение для работы, оборудование и, конечно, навыки. Сейчас же заняться таким делом куда проще, потому что достаточно приобрести соответственный станок, и работа пойдет сама собой.

Сферы применения станков для холодной ковки

Холодная ковка была и будет востребована. Её используют в декорировании заборов частных владений, в решетках на окнах панельных домов, в облагораживании улиц городов, – и это только малая часть. Главными сферами применения станков можно считать следующие:
•    производство строительного оборудования;

•    машиностроительная отрасль;
•    мебельная индустрия.

На любом из перечисленных производств (если они являются крупными) обязательно есть пара-тройка станков. Для домашнего же использования или открытия своего малого бизнес на первое время вполне достаточным будет приобрести один стандартный ручной станок.

Какими бывают станки для холодной ковки

Оборудование для ковки бывает разных видов, найти один универсальный агрегат на все случаи невозможно. Поэтому перед покупкой лучше максимально изучить все станки, их возможности, а после определяться, что именно вы хотите изготавливать.

•    Станок гнутик

Гнутик – это начало начал художественной ковки. Именно с него большинство мастеров начинают осваивать данное ремесло. Этот прибор максимально прост в использовании, но есть в нем большой недостаток – скудная вариация ковки металла. Вы можете сделать на нем кольцо или дугу, согнуть деталь под нужным углом, но ничего более замысловатого он не потянет.

•    Волна

Как можно догадаться по названию, такой прибор помогает придать куску металла волнообразную форму. Не самый замысловатый станок: он состоит из ряда роликов и валов, а прокручивание детали происходит вручную.

•    Улитка

Улитка – прибор уже посложнее, однако именно он чаще всего используется в работе. Благодаря своей закрученной форме агрегат позволяет создавать из металлических прутьев завитки, спирали и подобные сложные элементы. В ручную делать это достаточно сложно, нужно приложить немало физических усилий. Однако такой станок можно найти и в электрической версии.

•    Торсионный станок

Он же – «фонарик» и «твистер». Конструкция станка незамысловатая. Он состоит из двух зажимов, расположенных друг напротив друга. На одной из сторон есть поворотный механизм, который и делает главную работу. Металлический прут вставляется между зажимами, после чего мастер начинает крутить механизм. В результате прут закручивается.

•    Глобус

В принципе станок очень схож с функциями «Улитки», только выполняет их совсем другим способом. Металлическая заготовка крепится с одной стороны изогнутого станка, после чего вручную прокручивается и оказывается уже с другой стороны. Так металл приобретает туже самую изогнутую форму.

При выборе станка для ковки обязательно учитываете его способности и размер металла, с которым агрегат сможет работать Некоторые станки могут попросту не потянуть слишком толстый или твердый прут.

Как правильно подобрать станок для холодной ковки

•    Компания производителя

Первое, на что стоит обращать внимание – это на производителя станка. Можно попасть на дешевое оборудование, которое не выдержит и месяца работы с металлом. А станки сами по себе не дешевые. Лучше один раз потратиться, но после работать годами на одном и том же агрегате. От себя мы можем посоветовать ручные станки Eisenkraft. Это популярная и надежная компания, которая поставляет свое оборудование по всему миру, имеет более 70 лет опыта и специализируется именно на художественной ковке.

•    Метод работы

Можно выбрать ручное оборудование или электрическое. Для домашнего производства, конечно, лучше выбрать ручное кузнечное оборудование. На нем удобнее изготавливать различные элементы, можно экспериментировать, работать не спеша. Электрический же метод подходит для опытных мастеров, которые работают на производстве. Он позволяет быстро изготавливать детали и работать с большими металлическими заготовками.

•    Вид оборудования

Станки бывают простыми (то есть предназначенными для определенного узкого круга действий) и универсальными, которые могут выполнять самые разные задачи. Здесь уже каждый решает для себя, что ему выгоднее. В домашней мастерской вам может понадобиться в работе всего пара функций, поэтому нет смысла тратиться на многофункциональное дорогое оборудование. Если же планируется изготавливать различные вариации деталей, тогда лучше приобрести универсальный агрегат.

На этом критерии выбора заканчиваются. Подводя итоги можно сказать, что главное – определиться заранее с видом работ, которые вы планируете выполнять. Только от этого будет зависеть и вид станка, который лучше купить, и его параметры. Выбирайте с умом и будьте преданы своему любимому делу вместе с Немолотком.




Оборудование для ручной ковки металла Мастер

Галоўная О компании Статьи Оборудование для ручной ковки металла Мастер

Холодная ковка представляет собой процесс обработки металла методом механического воздействия, то есть ударами молота по заготовке, и статическим воздействием – методом прессования. Холодную ковку металла можно осуществлять с использованием ручного инструмента и специализированных станков, и на сегодняшний день используются обе технологии изготовления кованых изделий. Холодная ковка и оборудование, используемое в процессе ручной или механизированной обработки металла, позволяет выполнять такие операции, как гибка, протяжка, прошивание, рубка, выглаживание. Итак, какое же оборудование для ручной ковки используется для холодной обработки металла в каждом конкретном случае?

Оборудование для холодной ковки, включает в себя оснастки для холодной ковки металла, благодаря которым можно работать как с полосой, так и с квадратом. Оборудование для ручной ковки включат в себя: «улитку», гнутик, фонарик, твистер, объемная (объемник) и волну. Улитка, к примеру, предназначена для получения многозаходных спиральных завитков, а изготовление спиральных узоров различных диаметров происходит за счет четырех разборных завитков. При ручной холодной ковке оборудование, используемое для сгибания металла под любым углом или по дуге, называется гнутиком, а для закручивания изделия вдоль продольной оси используется твистер. Есть еще так называемый упрощенный гнутик, используемый для сгибания квадрата под фиксированным углом.

Оборудование для ручной ковки Волнообразные узоры получают с помощью такого инструмента, как волны, объемные узоры – с помощью объемника, а для изготовления кованого элемента «фонарик» из сваренных четырех квадратов также используется свое одноименное оборудование. Холодная ковка может осуществляться с применением дополнительных инструментов для обработки металла – ручного пресса, трубогиба, горна. Ручной пресс предназначен для обработки полосы, квадрата или кругляка с целью придать ему вид, характерный для изделий художественной ковки.

Ручной гибочный станок холодной ковки позволяет получать треугольные и округлые художественные неровности, а горн служит для нагрева металла. Следующая технология изготовления кованых изделий: ручные станки для холодной ковки, к которому относятся оборудование для автоматизированной обработки металла, в частности, станки для резки и гнутья на заданный угол, станки для изготовления спиралей, станки для скручивания «винтом». Это оборудование холодной ковки помогает отрезать полосы по требуемому размеру, гнуть окружности разных диаметров, изготавливать спирали, завитки с различным шагом и «шишки». Холодная ковка и оборудование (станки) дает возможность изготавливать наиболее часто встречающиеся в художественной ковке элементы.

Станки художественной ковки используются для получения «лапки» (гладкой или с двусторонним рисунком), «завитков», пик, волют, «корзинок» и колец различного диаметра. Это оборудование может использоваться для нанесения рельефного рисунка, для обработки граней и для придания заготовке сложной геометрической формы. Холодная ковка – оборудование включает в себя также паровоздушные и пневматические молоты: паровоздушные молоты используются для поковок среднего размера, а для обработки сравнительно небольших заготовок предпочтительнее выбирать пневматические молоты.

Ручное оборудование для холодной ковки, относящееся к категории кузнечно-прессового. Холодная ковка и кузнечно-прессовое оборудование включает в себя следующие виды станков, устройств и инструментов: гильотинные ножницы, прессы кривошипные, листогибочные прессы, молоты, зигмашины, кузнечно-прессовые автоматы, и др. Для ручной резки и раскроя листового металла предназначены гильотинные ножницы, без которых не обходится мелкосерийное и индивидуальное производство изделий из металла. Для отрезки сортового и фасонного проката предназначены пресс-ножницы, а для гибки металла – листогибы.

Для зиговки, рифления и круговой резки листового материала используют загмашину, а протяжка, осадка и прошивка отверстий – это функции ковочных молотов. Ковочный молот деформирует металлическую заготовку в процессе обработки и может применяться для листовой и объемной штамповки. Свое применение находят также прессы механические и гидравлические, благодаря которым процесс обработки металла происходит с минимальными затратами рабочей силы. На сайте компании «МАН» можно получить всю интересующую информацию о том, что представляет собой холодная ковка и оборудование для ручной ковки металла, используемое для обработки металла методом как горячей, так и холодной ковки. Мы занимаемся производством станков для индивидуального производства кованых изделий, которые отличаются надежностью в работе и высокой производительностью.

Ключевые слова: ручные станки для холодной художественной ковки, гибочный станок ручной, оборудование для ковки

Чертеж простого станка для холодной ковки металла своими руками — как сделать ручное самодельное оборудование —

Станок для холодной ковки своими руками: чертежи и инструкции

Известными, благодаря наружному виду, считаются металлические изделия, которые сделаны методом ковки. Такой декор отличается ценой, поэтому не каждый может заказать их себе. Однако, помимо горячей технологии ковки, необходимой для изготовления деталей из металла, существует и холодная. Последний вариант есть возможность сделать самому, для этих целей потребуется изготовить станок для холодной ковки собственноручно.

Устройство станков для ковки по холодному типу

Конструкция станков

Любой прибор для проведения ковки холодным способом обладает характерными чертами и качествами. Чтобы сделать качественный станок для холодной ковки своими руками, важно выяснить, как он устроен.

• Гибочные. Изменяя положение роликов и клиньев, изменяются габариты волн и изгибов. Из-за этого изгибаются прутья до 1,6 см. Единственным недостатком применяемого механизма станет невозможность изготовления его самому.
• Твистер. Снабжен спецшаблоном, к нему придавливают используемую металлическую часть. Сохранность шаблона обеспечивается упорным рогом.
• Основание с проставками. Прибор помогает делать любые узоры. Конструкция отличается простотой, основой является пластиной из материала высокого качества, куда вкручиваются проставки на определенной дистанции. Этот тип прибора эффективен для металла в толщину 0,6 см.
• Улитки. Изделие является пластинкой-основой, где расположен спецвиток. Его применяют как шаблон для обрабатываемой детали. Характерной чертой станет то, что «улитка»-шаблон разделена на фрагменты, закрепленные друг с другом с помощью соединительных спецэлементов. Это даст возможность при работе шаблону менять форму, ввиду чего будут созданы разнообразные волны и изгибы. Для изготовления такого станка потребуется выбирать крайне надежный материал, которой не будет гнуться по прошествии времени.
• Торсионный станок. Подобное приспособление эффективно для винтового скручивания прута. Устройство делают из цилиндрического металлического каркаса и 2 фиксирующих элементов. Принцип работы заключается в том, что прутья помещают в крепежные элементы. С одной стороны их зажимают, а с другой закручивают до необходимых размеров винтовой волны.

Важно! До того, как создать устройство, необходимо ознакомиться с чертежами станка для холодной ковки.

Разновидности и назначение станков для ковки

Механизм облегчит работы вручную и создать уникальные изделия. Для ковки холодным методом мастера применяют различное оборудование, которое минимизирует физ. усилия человека и позволяет провести такие основные действия:

• согнуть профиль под необходимым углом;
• изготовить спирали либо завитки;
• скрутить детали вдоль.

Различные механизмы помогают создавать уникальные конструкции, художественное полотно для беседки, декор для скамьи в парке, прочие предметы разнообразного предназначения.

Виды приборов

Декор-станки дают возможность создавать схожие по форме и параметрам детали за короткий временной интервал, помогают уменьшить их себестоимость и сроки изготовления.

Такие станки бывают профильными (выполняют лишь одно действие) и универсальными. Выделяют такие спецстанки:

• гнутики;
• улитки;
• торсионы;
• штамповочные.

Универсальные модели состоят из компонентов спецтехники в разных комбинациях.

Станок «улитка»

«Улитка»

Алгоритм сборки станка для холодной ковки своими руками не вызовет сложностей. Во время создания улитки вероятны 3 типа конструкции, и то относительные. Каждый специалист делает завиток, спираль и изгиб изделия по-своему.

По виду исполнения механизмы бывают 3 видов:

• монолитные с фиксированным шаблоном изгиба;
• со съемным изгибом, дающим возможность делать различные завитки;
• с разборными составляющими завитка и крутящейся столешницей, чтобы получать сложные профили изгиба.

Конструкция «улитки»

Монтаж станка начинают с конструирования основных узлов приспособления:

• Каркас. Механизм должен быть изготовлен из металла. Древесина совсем непригодна для сборки прибора: продолжительные и чрезмерные нагрузки разрушают дерево за несколько использований. Как основной материал используется уголок, трубы с толстой стенкой либо швеллер.
• Столешница. Ее изготавливают из плиты из металла, которая вырезана в форме окружности, по толщине 0,4 см. Из такой плиты вырезают вторую столешницу, которая повторит по форме первую. На последней располагаются составляющие, производят изгибы заготовок. При холодной ковке столешница будет принимать большую нагрузку, потому не требуется экономить и создавать ее из тонколистового железа.
• Главный вал и рычаг. Вал расположен посередине, его окружают столешницы. Фиксируется к каркасу 4 треугольниками. Механизм сделан из трубы с толстой стенкой нужного диаметра. Рычаг крепят к валу посредством кольца и вращают вокруг его оси. Вспомогательно на него устанавливают ролик, чтобы сгибать прутья.

Станок торсионный

Обыкновенное скручивание ряд пользователей осуществляют, не используя станок. Зажимается одно окончание детали в тисках, а второе обращается благодаря стандартному вороту. При такой методике обрабатываемая заготовка скручивается, однако иногда и вытягивается. Во избежание этого, сооружается направляющая конструкция в качестве желоба. Необходимо учитывать:

• протяженность желобка – он не может быть длиннее детали, уменьшаемой во время деформации;
• ширину желобка – требуется, чтобы он вдвое был шире изделия, поскольку в процессе деформации оно увеличится.

Возможно достичь ожидаемых результатов без оборудования – в таких целях потребуется приложить усилия и потратить большое количество времени. Те, кто предпочитает собрать необходимое устройство, должны спроектировать такую спецтехнику.

Торсионный станок

Сборка такого станка собственноручно возможна в 2 вариациях: стандартная и универсальная. Первая станет улучшенным способом работ с тисками, а вторая предоставит шанс создавать уникальные детали.

Главное рабочее усилие, которое требуется, чтобы деформировать материал, принимает опора, потому основание создаваемого устройства должно отличаться высокой прочностью. В таких целях используется двутавр либо 2 швеллера, которые сварены друг с другом. Устойчивости для каркаса добавляют лапы, которые приварены к устройству. Затем возможно изготавливать остальные элементы – заднюю бабку и шпиндель.

В узлах механизма из профильной трубы своими руками находятся патроны, назначением которых станет их размещение внутри заготовки. Они должны обладать прочными фиксаторами (для надежного крепления). Ввиду уменьшения длины используемого изделия во время скручивания заднюю бабку выполняют скользящей. Допустимо сооружать ее из тисков, закрепляя на основании посредством болтов.

Подвижный элемент шпинделя проворачивают при помощи ручки, которая предусматривает наличие нескольких рычажков, имеющих необходимую длину для гашения прилагаемых усилий.

Важно! Возможно добавить втулки из резины, чтобы защитить руки от скольжения.

Сборка торсионного прибора

Основным различием в алгоритме монтажа универсального прибора станет устройство подвижного элемента. Он предполагает винтовую подачу при изготовлении фонарей, фиксируется с помощью стандартного скручивания. Потому активный элемент снабжается 2 шпинделями. В этом варианте для скользящей бабки требуется фиксирующий винт.

Когда нужно сделать деталь, которая скручена лишь на конкретном фрагменте, к прибору добавляют ограничители. Их изготавливают по принципу задней бабки – присутствуют спецзажимы и есть опция скольжения.

Работы в такой ситуации крайне утомительны, получение изделий высокого качества представляет собой трудоемкий процесс. Потому оснащение электрическим приводом изделия станет наилучшим решением.

Станок «гнутик»

Приспособление отличается эффективностью, массивностью, простотой монтажа. Но существенным минусом станет то, что сложно отыскать и подогнать детали. Назначением устройства станет сгибание под различными углами детали, потому понадобится прикладывать значительные усилия на, следовательно, требования к монтажу станут выше.

Для каркаса приспособления подбирают толстую раму из стали. Следует учитывать, что устройство крепится к столу. В основном делается крепеж с помощью болтового соединения, к примеру, как в тисках. В середине рамы есть направляющая, отличающаяся подвижностью. Ее приводят в действие с помощью эксцентрикового механизма, фиксируемого на раме-каркасе. Вспомогательно устанавливаются 3 упора, которые создают необычную «вилку» – это рабочие составляющие устройства. С учетом профиля сгиба они меняются: круглые валы – чтобы выполнить волну, «молоток» – чтобы формировать углы.

«Гнутик»

Рабочие комплектующие изготавливаются лишь из особой стали. Они будут отвечать за прочность всей конструкции. Чтобы обрабатывать и подгонять изделия, понадобятся непосредственно спецнавыки и соответствующие инструменты. Потому, когда присутствуют трудности в заказе, при покупке либо изготовлении главных узлов, то рекомендуется приобрести устройство в магазине. Его цена не слишком высока, однако он может дополнительно использоваться, чтобы сгибать трубы.

Станок «волна»

Более логично называть рассматриваемое изделие управляемой волной. Устройство оснащается 2 стальными дисками в диаметре 14 см. Они фиксируются посредством болтов к столешнице. На основном диске закрепляется ось, которая вращает универсальный вороток.

Управлять рассматриваемым приспособлением нужно, меняя дистанцию меж дисков. Во время обкатывания воротом прута формируется узор. Когда прут снимают с кондуктора, образуется узор со второй стороны.

«Волна»

Станок — пресс

Чтобы формировать наконечники прутьев, потребуется воспользоваться прессом. Рассматриваемое устройство функционирует аналогично маховику: изначально вращается штанга с грузиками, отводится винтовой боек до конца назад. Затем вставляется внутрь гнезда другой штамп и ставится обрабатываемое изделие. После, штанга быстро раскрутится в противоположный бок. Боек будет бить по хвостовой части штампа, вследствие чего образуется усилие необходимое в целях штамповки.

Детали, которые изготовлены методом холодной ковки, соединяют 2 методами:

• Сварка — изделия приваривают, окалину стачивают «болгаркой» либо иным оборудованием.
• Хомуты — подобный тип соединения выглядит значительно ярче.

Окрашивают заготовки, применяя спецэмали либо краски из акрила.

Пресс

Как сделать своими руками станок для холодной ковки

Для монтажа станка для холодной ковки своими руками потребуется осуществить следующие действия:

• Сначала собирается стойка, выступающая в качестве опоры. В этих целях каждый элемент (фрагменты трубы аналогичных размеров и сочленения с верхней и нижней стороны) соединяются в одно целое. Устройство снаружи напоминает табуретку. Монтажные работы производят, используя сварочный аппарат, нарезку — применяя пилу.
• Теперь требуется нарезать металлические листы. Получатся круги одинакового диаметра и 4 треугольника, которые имеют одинаковые стороны. Треугольные составляющие привариваются к нижней части конструкции так, чтобы вышло что-то схожее с пирамидой. Основание с более широкой площадью приваривается к центру вырезанного круга.
• 4 планки, расположенные по горизонтали, присоединяются к окружности с приваренным элементом. Подобное осуществляется, применяя болты (используют дрель для сверления отверстий).
• Последующим действием станет изготовление рукоятки. Требуется использовать 2 прута разной длины. Определяются их габариты методом соотношения с диаметра и окружности. Первый прут долен совпасть по размерам, второй несколько превышать его параметры. Во время сгибания первого прута требуется соблюсти необходимый угол. После этого углы привариваются между собой, затем вниз вваривается третий прут. Должна присутствовать перемычка меж начальных двух отрезков, к ним присоединяют спецрычаг.
• Подшипник для разнообразия направлений в приспособлении прикрепляется к окончанию приваренного рычага, к отрезку, который находится в нижней половине устройства. Верхний отрез играет роль крепления для металлической катушки (монтируется по горизонтали, помогает сгибать металл). Снизу отрезка, где находится свободное окончание, проделывается отверстие.
• Завершающим шагом изготовления станет монтаж изготовленной рукоятки с элементом, который напоминает «пирамиду». Фиксируются такие детали после одевания рукоятки механизма с помощью гайки большого диаметра. На нее заранее приваривается круг из металла, дающий возможность закрепить шаблон. Затем «улитку» необходимо присоединить, используя сварочный аппарат. Теперь механизм будет готов к эксплуатации.

Процесс изготовления

Соблюдая несложный алгоритм действий, домашний специалист или мастер сможет создать устройство высокого качества.

Для создания механизма самому требуется быть внимательным в процессе проектирования чертежей и произведения необходимых расчетов. В других моментах алгоритм изготовления простой. Установив принцип работы прибора, возможно придумать ему оригинальные вариации, способствующие улучшению обрабатываемых заготовок.

Кузнечное оборудование: станок для холодной ковки своими руками – RMNT

Холодная ковка невозможна без специального кузнечного оборудования. Давайте рассмотрим виды приспособлений и фигуры, которые можно получить с их помощью. Мы подготовили для вас чертежи и тематические видео. Также рассмотрим последовательность изготовления станка для холодной ковки своими руками.

Если вы только собираетесь организовать мастерскую холодной ковки и хотите избежать больших расходов, то самостоятельное изготовление станков и приспособлений поможет создать свой маленький бизнес без чрезмерных затрат.

Основные приспособления и станки

Станки для холодной ковки предназначены в основном для гибки по дуге или углом, а также для скручивания. Они могут быть ручные или с электрическим приводом.

Основные виды станков и приспособлений для холодной ковки:

• «Гнутик»
• «Твистер»
• «Улитка»
• «Глобус»
• «Волна»
• «Фонарик»

Приспособление «Гнутик»

Покупной или сделанный самостоятельно «Гнутик» — универсальное приспособление, позволяющее получить дугу или угол из прута. Он представляет собой основание с ползуном, на котором закреплен упор с углом (90° или другим по необходимости) и двумя цилиндрическими неподвижными упорами. Перемещая ползун и угловой упор, прут сгибается под углом.

Для получения дуги предусмотрен третий цилиндр, вращающийся на противоположной от углового упора стороне.

Приспособление может быть выполнено на горизонтальной или вертикальной платформе.

Аксонометрия приспособления «Гнутик» — вертикальное расположение

Чтобы смасштабировать размеры, приводим чертёж нижней планки этого «Гнутика».

Планка нижняя

Это приспособление — универсальное. С помощью насадок на нем можно не только гнуть, но и резать, и пробивать отверстия. Но это уже будет следующим шагом.

Получение дуги на «Гнутике»

Получение угла на «Гнутике»

Так выглядит самодельный «Гнутик»:

Приспособление «Твистер»

«Твистер» — инструмент для скручивания прутков, в основном квадратного сечения, вдоль продольной оси. Это несложное приспособление может быть ручным и с электроприводом. Принцип действия: закрепляются оба конца прута, потом одно крепление начинает проворачиваться, скручивая металл до необходимой формы.

Внешний вид покупного ручного «Твистера»

Посмотрите фото самодельного «Твистера» с электроприводом, собранного с использованием электрооборудования бывшего в употреблении:

Для изготовления «Фонариков» и «Шишек» существует специальный станок, но для начала можно использовать и «Твистер», как это показано на видео (англоязычное, но всё предельно понятно).

Видео 1. Как сделать заготовку под «Фонарик» на «Твистере»

Приспособление «Улитка»

Инструмент «Улитка» предназначен для получения завитков (или спиралей) и «валют» (S-образных деталей). Встречаются различные конструкции.

Один из вариантов конструкции: 1 — лемех улитки; 2 — основа станка; 3 — прижимной валик; 4 — рычаг для управления прижимным валиком; 5 — крепление основы; 6 — палец для фиксации лемехов; 7 — паз для прижиного валика; 8 — ось рычага управления; 9 — пружина для прижатия валика; 10 — фиксатор для заготовки; 11 — ведущий лемех улитки; 12 — основная ось; 13 — рычаги

В результате должно получиться такое приспособление:

Ещё одна лёгкая конструкция, чтобы гнуть прокат сечением до 12 мм:

1 — сегмент улитки; 2 — эксцентрик; 3 — ручка; 4 — основание; 5 — направляющие полозья; 6 — ось; 7 — ползун; 8 — гайка оси; 9 — ось крепления ролика; 10 — ролик; 11 — приводная ось; 12 — направляющая эксцентрика; 13 — центральный сегмент улитки; 14 — барашек эксцентрика; 15 — основная ножка; 16 — соединительный штифт сегментов улитки; 17 — корректирующий винт; 18 — соединительное ухо сегментов улитки

Часто приспособление «Улитка» делают на опоре, особенно если гнуть нужно толстый прокат.

Несколько полезных видеоматериалов по самодельных станкам «Улиткам».

Вариант с массивным основанием на опоре:

Видео 2. Изготовление основания

Видео 3. Изготовление улитки

Видео 4. Работа станка

Вариант настольного приспособления:

Видео 5. Часть 1

Видео 5. Часть 2

Подробнее о таких конструкциях мы поговорим ниже.

Приспособление «Глобус»

Такое устройство внешне похоже на школьный транспортир и предназначено для изготовления дуг с большим радиусом изгиба из полосы, квадрата, круга или шестигранника. Сначала загибом фиксируется один конец заготовки, потом она изгибается по всей длине по шаблону. Принцип действия чем-то похож на работу закаточной машинки для консервации.

Внешний вид приспособления

Видео 6. Работа на «Глобусе»

Пользуясь исключительно мускульной силой, дугу большого диаметра можно изготовить на шаблоне, прикрученном или приваренном к верстаку. На нём хорошо гнуть полосу, трубу тонкостенную и т. д.

Шаблон

Приспособление «Волна»

Получить волнообразные изделия из заготовки круглого, квадратного, шестигранного сечения или трубки можно на приспособлении «Волна». Деформация заготовки происходит между вертикальными валками прокручиванием.

Приспособление волна и полученные изделия

Видео 7. Приспособление в действии

Приспособление «Фонарик»

На этом станке изготавливают заготовки элементов «Фонарики» или «Шишки», которые могут состоять из 4-х, 6-ти, 8-ми и более прутков. По принципу действия станок похож на «Твистер», но тут заготовки изгибаются вокруг направляющего вала, что формирует более правильную и точную конфигурацию изделия.

Приспособление «Фонарик»

Видео 8. Работа приспособления для изготовления «Фонарик»

Приспособление для холодной ковки элемента «Хомут»

Элемент холодной ковки «Хомут» предназначен для фиксирования между собой других элементов конструкции.

Приспособление для гибки «Хомута» можно выполнить по прилагаемым чертежам.

Приспособления для выполнения «гусиной лапки»

«Гусиная лапка» — расплющивание с нанесением красивых насечек концов заготовок для придания большей изящности конструкции или с целью уменьшения толщины для различных соединений.

Концы элементов оформлены «гусиной лапкой»

Эту операцию можно выполнить при помощи станка с матрицей или приспособлением и тяжелым кузнечным молотом на наковальне. Оба варианта мы даем в виде видеоматериалов.

Видео 9. Станок для изготовления «гусиной лапки»

Видео 10. Приспособления для ковки «гусиных лапок»

Видео 11. Подробный процесс изготовления штампа

Ниже прокатный станок для выполнения той же операции.

Станок для прокатки «гусиной лапки» (расстояние между вальцами регулируется). Материалы для прокатного станка: шестерни и валы — запчасти от комбайна б/у

Принцип действия

Изготовление «Улитки» с приводом

«Улитка» с электроприводом облегчает изготовление завитков и «валют». Особенно это ценно, когда работа не «для души», а для изготовления большого количества однотипных изделий на потоке при работе на заказ.

Ниже приведены этапы сборки станка для гиба прута максимальным сечением 10х10 мм. Двигатель мощностью 0,5 КВт/1000 об/мин работает при этом на пределе своих возможностей. Выполняет 6 оборотов вала в минуту. Сегменты улитки выточены из круглой болванки Ст.45 без термообработки высотой 25 мм и толщиной 20 мм. Улитка насажена на вал на подшипниках от заднего колеса мотоцикла — 7204. Поддерживающий ролик закреплён жёстко в пазу. Между двигателем и редуктором установлены шкивы.

Ниже приведены чертежи сегментов улитки.

Элемент улитки 1

Элемент улитки 2

Элемент улитки 3

Центральный элемент улитки

Для более массивного прута (от 12 мм) мощность двигателя должна составлять более киловатта. На фотографиях ниже представлен станок с двигателем мощностью 2,2 кВт, 1000 об/мин, дающий выход на валу около 10 об/мин. Это уже станок для профессионального использования. Применён бывший в употреблении редуктор, матрица вырезана из заготовки толщиной 30 мм — самый трудоёмкий процесс.

Для холодной ковки ещё понадобятся наковальня и молот. Горн не нужен, он требуется только для горячей ковки.

Совет! Перед началом работ начертите эскиз будущей конструкции в натуральную величину. Это поможет корректировать элементы и не запутаться при сборке.

рмнт.ру

Станок для холодной художественной ковки своими руками: чертеж, инструкция и видео

Самодельный станок для холодной ковки может пригодиться, если вам нравиться мастерить и вы не прочь сделать своими руками что-то красивое для загородной усадьбы, домашнего интерьера, для подарков близким и родным людям или просто для души.

Величественный внешний вид изделий, сделанных способом ковки, манит изящными линиями и завораживает взоры. Издревле, во всех лучших домах, можно было непременно увидеть такие украшения, как металлические ажурные завитушки. Да и сегодня, когда разработано огромное количество всевозможных материалов и технологий, кованые изделия не потеряли своей актуальности.

Изделия, изготовленные с помощью ковки, используются в дизайне наряду со стеклянными, пластиковыми и иными элементами декора. Ковка металла происходит холодным или горячим способом. Для выполнения процесса горячей ковки нужно выполнить множество особых условий, потому ей очень сложно заниматься в домашних условиях. Более доступным способом является художественная холодная ковка. Научиться ей намного проще, а при желании можно сделать самодельные станки для холодной ковки своими руками.

Процесс холодной ковки

При холодном варианте ковки потребуется два основных процесса:

Чтобы провести данные мероприятия, не нужно сообщать металлу какую-то температуру. Но определенная термообработка все-таки должна происходить между этапами работ.

Необязательно иметь в своем распоряжении полноценные станки для художественной ковки, часто любители изготавливают инструменты своими руками. С помощью самодельного оборудования можно придавать заготовкам всевозможные причудливые формы. Нужно только обзавестись определенными навыками работы. Поэтому готовьтесь к тому, что для того, чтобы согнуть требуемую фигуру, будут необходимы чертежи и немалые усилия. Выполнение работ возможно только с использованием сырья необходимой толщины.

Изделия, которые получаются с помощью самодельного станка для холодной ковки, намного крепче тех, которые выполняются или отливаются с помощью штамповки. Так происходит за счет того, что металлические прутья, которые проходят через оснастку, прессуются вместе с приданием им необходимой формы. При этом способе ковки нужно не допускать ошибок, так как они практически не исправляемы. С приобретением навыков вы сможете создавать своими руками привлекательные и замечательные изделия.

С помощью самодельного станка для холодной ковки, можно изготавливать такие изделия, как:

• элементы вроде балконных козырьков, поручней для лестницы;
• решетки на окна;
• ограды и заборы;
• мебель для дома – столы, стулья, кровати;
• элементы, которые используются в дизайне дома: обрешетки каминов, треноги для цветов.

Во время горячей ковки мастеру необходимо не только отдельное помещение, но и оборудование для кузнечного дела, а также специальные условия. При холодном способе нет необходимости предварительно разогревать заготовку, а непосредственно процесс выходит намного экономичней.

При обработке большой партии однотипных изделий своими руками все можно сделать при помощи трафаретов и чертежа. Так удается значительно уменьшить трудозатраты и сократить время изготовления. Иногда детали необходимо нагреть, прогревание делают на участках стыков, чтобы не было кривизны. Новичкам рекомендуется перед выполнением работ тщательно продумать план изготовления, нелишним будет видео урок и выполнить чертеж будущего изделия.

Инструменты и оборудование

Ручной станок для выполнения холодной ковки включает ряд элементов. Необходимые приспособления, которые понадобятся для работы:

• твистер;
• улитка;
• гнутик;
• волна;
• глобус;
• фонарик.

Многие названия покажутся забавными, но это довольно удобные для самодельного использования приспособления.

Главным инструментом для работы будет гнутик, который используется для изменения формы металла. Его функция — изгиб детали под необходимым углом или изгиб дуг с различным радиусом.

Улитка используется, как правило, для свивания в спирали стальных прутов. Это оснастка для сгибания прутков, полос, трубок, квадратов и профилей до формы спирали, изделий с различными формами и радиусом. Во время использования этого инструмента можно не ограничивать в радиусе создаваемую спираль и сделать ту величину, которая требуется.

Инструмент «фонарик» необходим для сгибания металлических деталей. С помощью него обрабатывают металлические прутки, сечение которых менее 30 мм, или квадратные профили сечением менее 16 мм.

При помощи такого устройства, как волна, делают волнообразно выгнутые элементы. Применяют его и для обработки труб, которые имеют шестигранное или круглое сечение.

Твистер похож чем-то на фонарик. При помощи этих двух инструментов можно выкручивать прутья вокруг оси.

С помощью глобуса можно выполнить большую дугу из профильного прута толщиной до 12 мм. Причем концы заготовки также плавно сгибаются.

Этот инструмент для холодной ковки абсолютно не сложный, поэтому зачастую можно увидеть и самодельный. Заводскому он почти ни в чем не уступает.

Станки для ковки

Зачастую при работе, сделать станки для холодной ковки своими руками представляется гораздо целесообразней. Так как не каждый элемент можно полноценно обработать с помощью лишь ручного оборудования для ковки. Да и цена этого оборудования довольно большая, даже когда речь идет о простейшем станке улитке.

Если домашний умелец сделает какое-то изделие на самостоятельно изготовленном кондукторе, то вещь будет уникальной, хотя по некоторым параметрам и будет уступать той, которая сделана в заводских условиях. Если планируется делать большое количество деталей с помощью холодной ковки, то лучше всего сделать кондуктор с электромотором. Так вы облегчите себе рабочий процесс.

Полезным будет предусмотреть изготовление на станке основных видов работ – вытяжки, гибки и закручиваний. Эти устройства можно объединить во время создания кондуктора своими руками.

Во время вытяжки изделию придается определенная форма. Для чего ее нужно пропустить через валики или пресс, причем сечение исходного сырья уменьшится.

Процесс гибки состоит в том, что деталь гнут под требуемым углом. Выполнить эту операцию можно с помощью шаблонов. Они делаются таким образом: подготавливается чертеж изделия, по которому после делается шаблон. На стальную пластину приварите завитушку, после этот лист крепится на станке в держателе. Окончание заготовки устанавливают в прорезь, второй конец фиксируется. С помощью рычага происходит воздействие на один конец изделия, которое нужно протащить по всем изгибам пластины, используемой в роли шаблона.

Делая шаблон, сварочный шов нужно проводить с внешней стороны, иначе он будет мешать при дальнейшей эксплуатации изделия.

Часто мастера сами собирают простые устройства, с помощью которых можно изготавливать довольно оригинальные изделия. Тут все зависит от опыта мастера. Рассмотрим одну из таких самодельных моделей, чтобы понять сам принцип.

Станок «Улитка» для ковки своими руками

С помощью этого станка домашние мастера выполняют всевозможные кольца и спирали, завитушки, волны. Чтобы сделать этого рода станок, нужно действовать согласно чертежам и технологии, которая включает в себя ряд этапов.

Прежде чем делать любые приспособления, ручные инструменты или станки для художественной ковки, требуется выполнение графических изображений, шаблонов, эскизов, чертежей будущего приспособления.

Чтобы более точно получилась разметка, лучше всего пользоваться миллиметровой бумагой. Нарисуйте на ней спираль, у которой постепенно увеличивается радиус витков. Между витками нужно соблюдать одинаковый шаг. Нужно сказать, что это условие необходимо соблюдать только в случаях, если нужна симметричность узоров, как правило, делают не более 4 шт.

Также учитывайте и то, какие будут заготовки, с которым нужно работать. Дистанцию между витками нужно сделать так, чтобы она немного превышала диаметр металлических прутьев, иначе сложно будет доставать из станка готовое изделие.

Для рабочей поверхности будет необходимо листовое железо. Толщина в четыре миллиметра вполне хватит. Определение размеров происходит на основании габаритов необходимых деталей. Чтобы сделать форму, потребуется листовой металл в виде полос толщиной три миллиметра. С этим материалом можно работать с помощью ручных инструментов. Его просто выгибают по шаблону в спираль с помощью плоскогубцев.

Чтобы создать полноценный процесс работы, необходимо сделать надежную фиксацию одного конца изделия. Тут понадобится кусок прута, который равен ширине полос. Для фиксации рабочей площадки потребуется верстак. Часто в роли стойки используют кусок толстостенной трубы. Главное – обеспечить максимальную фиксацию, так как при холодной ковке усилия прилагаются довольно большие.

Сборка станка

Чтобы сделать любой станок для холодной ковки, существует множество вариантов. Можно его изготовить разборным, монолитным или сплошным. При монолитной конструкции устройство целиком или части «Улитки» привариваются к площадке.

По длине конструкции можно приварить небольшие кусочки прутков с расстоянием 5-6 см, в рабочей площадке для них нужно сделать специальные отверстия. Не забывайте тщательно крепить концы изделий, которые будете выгибать.

Холодная ковка является особенно популярной среди начинающих в кузнечном деле. Для изготовления изделий этим способом не нужно ни хорошо оборудованной мастерской (можно обойтись гаражом или сараем), ни обладания большим опытом, не нужны особые знания о поведении металлов. Что касается приспособлений, то все необходимые станки и инструменты можно изготавливать своими руками в домашних условиях.

Оцените статью: Поделитесь с друзьями!

размеры, эксплуатация, изготовление своими руками

Люди занимаются обработкой металла не одно тысячелетие. Известно две основных технологии обработки — горячая и холодная ковка. Первый метод требует использования нагревательного оборудования для плавки или разогрева металла. Вторая технология выполняется с помощью специального оборудования. Станки для холодной ковки — это простые конструкции, которые можно изготовить самому.

Станок для холодной ковки

Процесс холодной ковки

Холодная ковка — простой технологический процесс обработки металла. Кузнец изгибает детали используя ручные установки. Работа проводится с помощью рычагов, которые уменьшают человеческое усилие, передаваемое на материал. На выходе получаются более прочные изделия, чем при отливке. При холодной ковке станок одновременно гнёт и прессует заготовки.

Изменение формы металлических деталей без нагревания применяется при изготовлении:

Оборудование для сгибания металлических заготовок позволяет создавать изделия разной формы. Сложные металлоконструкции изготавливаются из отдельных деталей с помощью сварочного аппарата.

Виды станков

Существуют разные виды кузнечных станков, с помощью которых можно изменять металлические заготовки. Это конструкции рычажного типа, которые можно собрать самостоятельно. Для этого нужно разобраться в принципе работы отдельных моделей.

Улитка

Это ручной агрегат для создания завитков, спиралей из металлического прута. Самодельные станки улитка для холодной ковки присутствуют во многих мастерских. Чтобы сгибать заготовки малого размера, используется специальный кулачковый механизм.

Торсионный

Приспособления для холодной ковки, с помощью которых скручивают металлические прутья разного размера. Кузнец может изгибать по спирали один прут или объединять несколько в один. Представляет собой литое основание, на котором закрепляются два вида тисков. Одни неподвижные с воротом, вторые передвигаются по основанию. Тиски предназначены для закрепления прутьев. Далее кузнец закручивает ворот до нужного положения.

Чтобы скручивать несколько заготовок вместе, используется оборудование с установленными двигателями. Такие конструкции снижают усилия человека при работе с заготовками до минимума. Механизированные агрегаты эффективнее изгибают металлические детали.

Гнутик

Это ручной станок для ковки металла. Считается основным механизмом для сгибания прутьев под разными углами. Конструкция станка для ковки металла представляет собой металлическое основание, на котором закрепляются два неподвижных вала, а между ними подвижная деталь. С помощью подвижного элемента кузнец выбирает угол, по которому будет сгибаться заготовка.

Станок гнутик

Волна

Ручное оборудование. Позволяет изгибать металлические заготовки по форме волны. Представляет собой ряд металлических дисков, которые расположены по одной прямой. Расстояние между ними может изменяться зависимо от требуемых изгибов волн.

Пресс

Чтобы делать плоские окончания на металлических изделиях, используется самодельный пресс. Он представляет собой два диска, которые объединяются между собой системой шестерней. Арматура закрепляется одним концом между дисками. Кузнец начинает вращение с помощью ручки.

Изготовление

Сборка самодельных станков для холодной ковки своими руками не доставляет больших трудностей. Сделать станок для холодной ковки своими руками можно в несколько этапов:

1. Подготовить чертежи. Если это многофункциональный универсальный станок, схемы отдельных элементов можно найти в интернете. Объединить их на одном рисунке, обозначить места скрепления, проводов. Нельзя забывать про указание размеров.
2. Подготовить инструменты, расходные материалы. Например, для изготовления улитки понадобится кулачковый механизм, спираль из твердосплавного металла. Для волны нужны металлические диски, для торсиона — тиски.
3. Следующий этап — сборка конструкции, на которой будут закрепляться другие детали. Чтобы соединить металлические детали, необходимо использовать сварочный аппарат. Швы зачищаются с помощью болгарки, покрываются защитным составом.
4. На готовой конструкции закрепляются подвижные элементы, которые будут взаимодействовать непосредственно с заготовкой.
5. Прежде чем начинать работать нужно проверить надёжность креплений.

Несмотря на многообразие чертежей и инструкций, часто качество самодельных станков оставляет желать лучшего, а учитывая количество потраченного времени, многие выбирают вариант покупки заводского оборудования.

Цены на станки для холодной ковки сейчас на очень низком уровне благодаря компании Stancraft, которая разработала и запустила в массовую продажу универсальный комплект ручных станков, что бы их мог позволить себе любой дачник.

На их официальном сайте stancraft.ru есть такие станки, как «Улитка», «Торсион+Корзинка», «Гнутик», «Профилегиб». Если Вам хочется максимально быстро начать работать на станках, самый простой способ — заказать на сайте stancraft.ru.

Эксплуатация

Чтобы не испортить материал и оборудование, нужно знать ряд особенностей. Кузнецы дают такие рекомендации:

1. Прежде чем начинать работать нужно проверить целостность крепёжных элементов.
2. Подвижные детали необходимо периодически смазывать моторным маслом. Это обеспечит надёжную работу оборудования.
3. Чтобы проще было изгибать заготовки из металла, можно делать предварительное разогревание материала.
4. При сгибании деталей движения должны быть плавными. Самодельные станки не настолько надёжны как покупное оборудование.
5. Нельзя надеяться на высокую точность самодельного агрегата.

После сваривания металлических элементов конструкции нужно зачистить швы. Покрыть их антикоррозийным составом. На самодельном оборудовании для холодной ковки изготавливаются отдельные детали металлоконструкции. Кузнец располагает их на рабочем столе так, как они будут расположены в готовом изделии. После этого он должен соединить их с помощью сварочного аппарата.

Самодельные станки для холодной ковки популярны в частных мастерских, гаражах. Кузнецы изготавливают с их помощью разные кованые изделия сложной формы. Для сборки не нужно обладать дополнительными навыками. Достаточно сделать чертёж, подготовить материалы, инструменты, провести поэтапную сборку.

самодельные кондукторы, матрицы и другие инструменты, изготовление из профтруб и не только; гибка, сварка, сборка; видео

Кованая настенная вешалка-полка, украшенная листьями и завитками. Фото Царская Ковка

Кованые завитки являются универсальными декоративными элементами, применяющимися для дополнения дизайна разнообразных по форме изделий. Для изготовления деталей подобного типа используется механизированное оборудование, а также ручные инструменты и приспособления. Некоторое оснащение продается по достаточно высоким ценам. Но существует также возможность изготовления (сборки) оборудования своими руками.

Изготовление самодельных вертикальных устройств из металла, профтрубы и других материалов, видео

Производство станков любого типа своими руками представляет собой сложное дело. Изготовление составных частей устройства, а также сборку следует осуществлять внимательно. Корректность гарантирует качество изготовляемых элементов и предметов из металла.

Как сделать улитку с электропроприводом и без, для холодной ковки и гибки завитков, волют, запятых

• Стол выполняется из стали, к нему с нижней части приваривается труба, к которой в свою очередь крепится подвижный рычаг, сделанный из профильной трубы 45х25, толщина стенок – 1,5 мм.
• Данная часть станка крепится к ножкам, опорам.
• К рычагу крепится дополнительная регулируемая часть, дополнительно усиленная угольником.
• В ровной поверхности, где предварительно сделаны отверстия, крепятся оправки (кондукторы), выполненные из квадратного прутка с сечением в 10 мм. и полосы.
• Изготовление оправок осуществляется по рисунку.
• Несколько отверстий позволяют располагать оправки разным образом, что позволяет гнуть элементы разных конфигураций и размера.
• Мастер демонстрирует процесс изготовления элементов.

Ручные инструменты и приспособления для изготовления кованых завитков

Изготовление ручных инструментов требует меньших затрат времени и расходных материалов. Подобные приспособления имеют более простое строение.

Матрица

• Для изготовления приспособления потребуется кусок швеллера длиной 25 см.: покупная или выточенная самостоятельно петля с диаметром 22 м. с втулкой из двух видов труб и элемента сложной формы, а также еще одной петли.
• Лекало подобного типа позволяет производить волюты разных размеров.

Кондуктор

• Для изготовления кондуктора потребуется полоса длиной 60 см. и шириной – 4 см.; кусок жести 16 на 16 см., толщина – 3 мм.; кусок угольника; небольшие вырезанные из рессоры элементы с закругленными углами и снятыми фасками. Из малых деталей сваривается деталь с углом в 90 градусов, для крепления заготовок при гибке.
• На полосе прорисовывается наклонная линия, часть заготовки позже будет удаляться.
• Полоса слегка гнется, к ней приваривается малый угольник, после этого гибка продолжается.
• Спираль крепится к основанию, к куску жести.
• Кондуктор фиксируется в тисках, лишняя часть обрезается болгаркой.
• С нижней части основания приваривается угольник, обеспечивающий крепление изделия в тисках.

Другое оборудование для ковки

Весь перечень оснащения для холодной ковки следует разделять на четыре отдельные категории, критерием для классификации выступает уровень автоматизации.

• Универсальное оборудование представляет собой автоматические или в некоторых случаях ручные установки, позволяющие обрабатывать заготовки с разным сечением. Такие многофункциональные машины служат заменой целому набору ручных устройств, использующихся для гибки профильных труб, квадратных и круглых прутков. Важным достоинством подобных машин является возможность выпуска различных по форме элементов.

Станок для ковки Ажур-1М. Фото КовкаПРО

• Станки для холодной ковки предназначены для облегчения ручного труда. В перечень устройств кроме улитки входят гнутик, волна, твистер, глобус. Каждый агрегат предназначен для изготовления определенного вида элементов. Рычажное (ручное) управление позволяет снизить трудозатраты, но не исключить их совсем. Ручные станки применяются мастерами, которые занимаются ковкой в качестве хобби, так как производительность данных устройств не слишком высока. Для улучшения технических характеристик необходимо оснастить агрегат электродвигателем.

Станок для холодной ковки типа Волна

• Инструменты представляют собой простые предметы, ковка выполняется вручную, посредством применения силы. К инструментам относятся тяжелый молоток (кувалда), клещи, вилки.

Вилка кузнечная

• Приспособления являются более сложными предметами, представляют собой механизмы, к которым относятся кондуктор, шаблоны, лекала, оправки.

Самодельные модели, изготовление, как сделать, размеры

Кроме устройства типа улитка возможно также изготовить самостоятельно и другие станки для холодной ковки: фонарик, волна и прочие, в том числе и электрические. Приспособления в большинстве случаев делают своими руками. Самодельные модели разных видов и размеров позволяют осуществлять процесс холодной ковки своими руками и выпускать элементы необходимых конфигураций.

Купить

Исполнители, не уверенные в собственных навыках, имеют возможность приобрести станки для ковки заводского производства. Предприятия предлагают широкий выбор моделей ручных устройств: улитки, волны, фонарики, твистеры, прессы, гнутики, а также универсального оснащения.

Китайская машина для горячей и холодной штамповки, Китайские производители и поставщики станков для горячей и холодной штамповки на Alibaba.com

Механический ковочный пресс с управлением от ПЛК 200тонн с механическим кузнечно-прессовым прессом с ПЛК 200тонн Механический кузнечно-прессовый пресс с ПЛК 200тонн Фотографии Технические характеристики КОД АРТ. 800 1250 Ход слайда S мм 80120140160180 Ход слайда Фиксированный об / мин Время / мин 100 80 70 60 50 Переменный (опционально) об / мин Время / мин 60-100 50-80 45-70 40-60 35-50 Макс.Высота затвора матрицы h4 мм 250 270300320350 Регулировка высоты затвора матрицы t мм 50 60 70 80 90 Глубина горловины C1 мм 210 225 270 310350 Расстояние между колоннами d1 мм 450 515 560 610 670 Размер нижнего салазок FB b мм 250 340 400 460 520 LR a мм 360 410 480 540 620 Диаметр отверстия хвостовика d мм 40 50 50 50 70 Глубина I мм 65 60 70 65 90 Размер надрессорной балки FB D мм 400 440 520 600 680 LR C мм 720 825 930 950 1100 Толщина h5 мм 80 110130140155 Диаметр отверстия в кровати ¢ мм 150150150180200 Габаритные размеры FB A мм 1496 1585 1540 1765 2040 LR B мм 945 1075 1200 1200 1320 Высота H мм 2120 2391 2570 2725 3035 Мощность двигателя кВт 3 5.5 5,5 7,5 11 Вес (приблизительный) кг 2450 3550 5150 6450 9550 КОД АРТ. ЕДИНИЦА Jh41-160 Jh41-200 Jh41-250 Jh41-315 Jh41-400 Номинальная нагрузка Pe кН 1600 2000 2500 3150 4000 Ход скольжения S мм 200 220 220 220 250 Ход слайдов Фиксированный об / мин Время / мин 45 45 30 30 30 Переменный (опционально) об / мин Время / мин 30-45 25-45 20-30 20-30 20-30 Макс. Высота закрытия штампа h4 мм 400 450 500 500 550 Регулировка высоты закрытия штампа t мм 100 110 120 120 120 Глубина горловины C1 мм 400 430 450 450 490 Расстояние между колоннами d1 мм 736 910 980 980 1050 Размер нижней части скольжения FB b мм 580 650 700 700 750 LR a мм 700880950950 1020 Диаметр отверстия под хвостовик Диаметр d мм 70 70 70 70 70 Глубина I мм 100100130130130 Размер надрессорной балки FB D мм 760840880880950 LR C мм 1175 1390 1500 1540 1700 Толщина h5 мм 165 180 190 190 210 Диаметр отверстия в кровати ¢ мм 220 250 270 270 290 Габаритные размеры FB A мм 2305 2600 2660 2720 2850 LR B мм 1420 1540 1640 1680 1750 Высота H мм 3215 3800 3865 3865 4150 Мощность двигателя кВт 15 18.5 22 30 37 Вес (приблизительный) кг 13600 19200 23200 26600 31600 Описание Ковочный пресс 200тонн Характеристики: 1. Стальной сварной корпус, закалка, высокая жесткость, точность и стабильность; 2. Вертикально расположенный коленчатый вал, компактная конструкция; 3. Коленчатый вал подвергается шлифованию после высокочастотной закалки; 4. Удлиненная прямоугольная направляющая с поверхностью из бронзовой пластины; 5. Пневматический цилиндр с двойной балансировкой, который уравновешивает ползун и вес штампа для снижения шума и ударов; 6. управление PLC и импортный двойной предохранительный клапан; 7.Мокрое сцепление и гидравлический предохранитель от перегрузки.

.

Станок для холодной штамповки болта

Машина для холодной штамповки болта

Описание продукта

Применение формирователя холодной штамповки

Машина для холодной штамповки использует метод холодной штамповки, подходит для производства всех видов винтов, Специальная машина для обработки шурупов по дереву, внутренняя шестиугольная, вогнутая шестиугольная заклепочная заготовка. Машина может автоматически завершать подачу, правку, резку, формовку, штамповку.

Характеристики формирователя холодного болта

(1) Идеальный дизайн, простота в эксплуатации.
(2) Конструкция салазок с одной направляющей позволяет машине работать с высокой скоростью, а эффективность производства также высока.
(3) Основной монтажный комплект наших машин изготовлен из высококачественного материала, подвергнутого термообработке с высокой стойкостью к истиранию и низкой деформацией, машина долговечна и долговечна.
(4) Холодная высадка Машина использует систему принудительной подачи масла , чтобы убедиться, что все компоненты машины работают в пленках состояния масла, и машина может быть долговечной в течение длительного времени.
(5) Ключевые компоненты наших машин импортируются, и все они соответствуют всем требованиям к высокой точности, высокой твердости и устойчивости к истиранию.
(6) Конструкция для выталкивания наружной формы, которая решает проблему блокировки винтов при спуске.

Поточный процесс станка для изготовления шурупов по дереву

Грубая линия → Проволока → Заголовок → Накатка резьбы → Термическая обработка → Покрытие (цвет) → Упаковка
(1). Протяните грубую линию к необходимому участку линии.(Волочильный станок)
(2). Отрегулируйте, изготовьте и сформируйте головку винта на высадочной машине. (Станок для нарезки резьбы)
(3). Отшлифуйте зуб на резьбонакатном станке и полностью сформируйте винт (Нарезной станок)
(4). Обрабатывайте шнек-полуфабрикат термической обработкой согласно стандарту (печь для термообработки)
(5). В соответствии с требованиями, технологическое покрытие и т. Д. (Цинкование)
(6). Упаковка и с завода

Формовщик холодного болта Подробное шоу:

000 000 000 000 000

Упаковка и доставка

Упаковка: В стандартном деревянном ящике для экспорта

в течение 150002 дней после доставки .

Условия оплаты :. 30% T / T при предоплате, оставшаяся сумма должна быть оплачена после того, как мы закончим производство. (Мы возьмем для проверки фотографии машин и упаковки)

У нас есть собственный фарвард. Мы можем своевременно проверить информацию о доставке. Вы также можете использовать свой экспедитор. Мы свяжемся с ним как можно скорее.

Информация о компании

Мы производитель, а не торговая компания.

Основанная в 1990 году компания Xingtai JUDU Technology Co., ООО специализируется на производстве всех видов оборудования. В то же время мы можем производить по желанию наших клиентов. Эта продукция экспортировалась в США, Германию, Пакистан и Австралию.

Емкость:

9015 9015 Южный Восток 9015 9015 Юг 9% % – 100%

Режим экспорта: иметь собственную экспортную лицензию

Язык общения:

Английский, французский, испанский, арабский…

Количество сотрудников в торговом отделе: 30-50 человек

FAQ

1 Q: Где находится ваш завод? Как я могу там побывать?

A: Наш завод находится в городе Синтай. Провинция Хэбэй. Вы можете прилететь в аэропорт Чжэндин или на скоростном поезде напрямую. Я тебя подберу .

2.Q: Как работает ваша фабрика в отношении контроля качества?

A: Качество превыше всего. Мы всегда придаем большое значение контролю качества с самого начала.и у нас есть сертификат CE.

3. Q: Как ваша фабрика контролирует качество?
A: У нас есть профессиональная группа контроля качества, которая проверяет детали каждого процесса. После завершения работы с товарами наш отдел контроля качества будет проверять детали по частям.

Наши услуги

Предпродажное обслуживание

1.Проектирование позиции поставки, разработка процесса.

2. Поможем выбрать наиболее подходящую машину.

3. Изготовление станка в соответствии с вашими требованиями.

Сервис продаж

1.Приемка оборудования вместе с вами.

2. Помогите вам составить описание метода и детали процесса.

После обслуживания

1. Гарантия 15 месяцев.

2. Проблема с качеством, мы вышлем вам аксессуары.

3. Бесплатный ремонт в течение всего срока службы (без дополнительных затрат).

Свяжитесь с нами

Дорогой друг:

Добро пожаловать, вы покупаете наши стандартные продукты или отправляете нам запросы OEM и ODM.Вы будете впечатлены нашим превосходным качеством, быстрой доставкой и привлекательной ценой.

Если у вас возникнут вопросы по формовщику холодного болта, свяжитесь со мной в любое время, пожалуйста!

.

Машина для быстрой холодной штамповки винтов

Машина для быстрой холодной штамповки винтов

Описание продукта

Применение машины для быстрой холодной штамповки винтов

Машина для холодной штамповки использует метод холодной штамповки, подходит для производства всех видов винтов, Специальная машина для обработки шурупы для дерева, внутренние шесть углов, вогнутая шестиугольная заклепка. Машина может автоматически завершать подачу, правку, резку, формовку, штамповку.

Характеристики машины для быстрой холодной штамповки винтов

(1) Идеальный дизайн, простота в эксплуатации.
(2) Конструкция салазок с одной направляющей позволяет машине работать с высокой скоростью, а эффективность производства также высока.
(3) Основной монтажный комплект наших машин изготовлен из высококачественного материала, подвергнутого термообработке с высокой стойкостью к истиранию и низкой деформацией, машина долговечна и долговечна.
(4) Холодная высадка Машина использует систему принудительной подачи масла , чтобы убедиться, что все компоненты машины работают в пленках состояния масла, и машина может быть долговечной в течение длительного времени.
(5) Ключевые компоненты наших машин импортируются, и все они соответствуют всем требованиям к высокой точности, высокой твердости и устойчивости к истиранию.
(6) Конструкция для выталкивания наружной формы, которая решает проблему блокировки винтов при спуске.

Поточный процесс станка для изготовления шурупов по дереву

Грубая линия → Проволока → Заголовок → Накатка резьбы → Термическая обработка → Покрытие (цвет) → Упаковка
(1). Протяните грубую линию к необходимому участку линии.(Волочильный станок)
(2). Отрегулируйте, изготовьте и сформируйте головку винта на высадочной машине. (Станок для нарезки резьбы)
(3). Отшлифуйте зуб на резьбонакатном станке и полностью сформируйте винт (Нарезной станок)
(4). Обрабатывайте шнек-полуфабрикат термической обработкой согласно стандарту (печь для термообработки)
(5). В соответствии с требованиями, технологическое покрытие и т. Д. (Цинкование)
(6). Упаковка и с завода

Машина для быстрой холодной штамповки винтов Подробное представление:

000

000 000000

Упаковка и отгрузка

Срок поставки:

в деревянном ящике в стандартном экспортном исполнении Ваш авансовый платеж.

Условия оплаты :. 30% T / T при предоплате, оставшаяся сумма должна быть оплачена после того, как мы закончим производство. (Мы возьмем для проверки фотографии машин и упаковки)

У нас есть собственный фарвард. Мы можем своевременно проверить информацию о доставке. Вы также можете использовать свой экспедитор. Мы свяжемся с ним как можно скорее.

Информация о компании

Мы производитель, а не торговая компания.

Основанная в 1990 году компания Xingtai JUDU Technology Co., ООО специализируется на производстве всех видов оборудования. В то же время мы можем производить по желанию наших клиентов. Эта продукция экспортировалась в США, Германию, Пакистан и Австралию.

Емкость:

Основные рынки	Общая выручка
Африка	24%
Южная Америка	9%
Восточная Азия	10%
Северо-Восточная Азия	8%
Европа	7%

9015 9015 Южный Восток 9015 9015 Юг 9% % – 100%

Режим экспорта: иметь собственную экспортную лицензию

Язык общения:

Английский, французский, испанский, арабский…

Количество сотрудников в торговом отделе: 30-50 человек

FAQ

1 Q: Где находится ваш завод? Как я могу там побывать?

A: Наш завод находится в городе Синтай. Провинция Хэбэй. Вы можете прилететь в аэропорт Чжэндин или на скоростном поезде напрямую. Я тебя подберу .

2.Q: Как работает ваша фабрика в отношении контроля качества?

A: Качество превыше всего. Мы всегда придаем большое значение контролю качества с самого начала.и у нас есть сертификат CE.

3. Q: Как ваша фабрика контролирует качество?
A: У нас есть профессиональная группа контроля качества, которая проверяет детали каждого процесса. После завершения работы с товарами наш отдел контроля качества будет проверять детали по частям.

Наши услуги

Предпродажное обслуживание

1.Проектирование позиции поставки, разработка процесса.

2. Поможем выбрать наиболее подходящую машину.

3. Изготовление станка в соответствии с вашими требованиями.

Сервис продаж

1.Приемка оборудования вместе с вами.

2. Помогите вам составить описание метода и детали процесса.

После обслуживания

1. Гарантия 15 месяцев.

2. Проблема с качеством, мы вышлем вам аксессуары.

3. Бесплатный ремонт в течение всего срока службы (без дополнительных затрат).

Свяжитесь с нами

Дорогой друг:

Добро пожаловать, вы покупаете наши стандартные продукты или отправляете нам запросы OEM и ODM.Вы будете впечатлены нашим превосходным качеством, быстрой доставкой и привлекательной ценой.

Если у вас возникнут вопросы о машине для быстрой холодной штамповки винтов, свяжитесь со мной в любое время, пожалуйста!

.

Китайская ручная кузнечная машина, Китайские ручные кузнечные машины Производители и поставщики на Alibaba.com

Механический ковочный пресс с управлением от ПЛК 200тонн с механическим кузнечно-прессовым прессом с ПЛК 200тонн Механический кузнечно-прессовый пресс с ПЛК 200тонн Фотографии Технические характеристики КОД АРТ. 800 1250 Ход слайда S мм 80120140160180 Ход слайда Фиксированный об / мин Время / мин 100 80 70 60 50 Переменный (опционально) об / мин Время / мин 60-100 50-80 45-70 40-60 35-50 Макс.Высота затвора матрицы h4 мм 250 270300320350 Регулировка высоты затвора матрицы t мм 50 60 70 80 90 Глубина горловины C1 мм 210 225 270 310350 Расстояние между колоннами d1 мм 450 515 560 610 670 Размер нижнего салазок FB b мм 250 340 400 460 520 LR a мм 360 410 480 540 620 Диаметр отверстия хвостовика d мм 40 50 50 50 70 Глубина I мм 65 60 70 65 90 Размер надрессорной балки FB D мм 400 440 520 600 680 LR C мм 720 825 930 950 1100 Толщина h5 мм 80 110130140155 Диаметр отверстия в кровати ¢ мм 150150150180200 Габаритные размеры FB A мм 1496 1585 1540 1765 2040 LR B мм 945 1075 1200 1200 1320 Высота H мм 2120 2391 2570 2725 3035 Мощность двигателя кВт 3 5.5 5,5 7,5 11 Вес (приблизительный) кг 2450 3550 5150 6450 9550 КОД АРТ. ЕДИНИЦА Jh41-160 Jh41-200 Jh41-250 Jh41-315 Jh41-400 Номинальная нагрузка Pe кН 1600 2000 2500 3150 4000 Ход скольжения S мм 200 220 220 220 250 Ход слайдов Фиксированный об / мин Время / мин 45 45 30 30 30 Переменный (опционально) об / мин Время / мин 30-45 25-45 20-30 20-30 20-30 Макс. Высота закрытия штампа h4 мм 400 450 500 500 550 Регулировка высоты закрытия штампа t мм 100 110 120 120 120 Глубина горловины C1 мм 400 430 450 450 490 Расстояние между колоннами d1 мм 736 910 980 980 1050 Размер нижней части скольжения FB b мм 580 650 700 700 750 LR a мм 700880950950 1020 Диаметр отверстия под хвостовик Диаметр d мм 70 70 70 70 70 Глубина I мм 100100130130130 Размер надрессорной балки FB D мм 760840880880950 LR C мм 1175 1390 1500 1540 1700 Толщина h5 мм 165 180 190 190 210 Диаметр отверстия в кровати ¢ мм 220 250 270 270 290 Габаритные размеры FB A мм 2305 2600 2660 2720 2850 LR B мм 1420 1540 1640 1680 1750 Высота H мм 3215 3800 3865 3865 4150 Мощность двигателя кВт 15 18.5 22 30 37 Вес (приблизительный) кг 13600 19200 23200 26600 31600 Описание Ковочный пресс 200тонн Характеристики: 1. Стальной сварной корпус, закалка, высокая жесткость, точность и стабильность; 2. Вертикально расположенный коленчатый вал, компактная конструкция; 3. Коленчатый вал подвергается шлифованию после высокочастотной закалки; 4. Удлиненная прямоугольная направляющая с поверхностью из бронзовой пластины; 5. Пневматический цилиндр с двойной балансировкой, который уравновешивает ползун и вес штампа для снижения шума и ударов; 6. управление PLC и импортный двойной предохранительный клапан; 7.Мокрое сцепление и гидравлический предохранитель от перегрузки.

.

Навигация по записям

Основные рынки	Общая выручка
Африка	24%
Южная Америка	9%
Восточная Азия	10%
Северо-Восточная Азия	8%
Европа	7%

▷ Подержанные кузнечные машины | Прецизионные ковочные машины с опусканием и высадкой

Подержанные кузнечные машины на продажу в Surplex – Ваш рынок подержанных машин

Index

1. Что такое кузнечные машины?
2. Кто использует кузнечные машины?
3. Какие типы кузнечно-прессовых машин доступны?
4. Использование ковочного станка
5. Как купить бывшее в употреблении ковочное оборудование

Ковочный станок используется для формовки металла с использованием сжимающих сил.В большинстве случаев требуемые удары наносятся молотком или матрицей. Ковочные станки работают по одному из трех способов: холодная ковка, теплая ковка и горячая ковка. Методы, требующие нагрева, включают нагрев металлической заготовки перед приложением давления для придания ей формы. Для холодной ковки требуется большее усилие, но этот метод не подходит для некоторых типов металла.

Заготовку помещают между двумя формами в кузнечной машине, и прикладывают давление, чтобы изменить ее форму. С помощью кузнечного оборудования можно относительно быстро изготавливать различные формы.Из-за строгого характера процесса ковки полученная заготовка часто выходит из ковочного станка намного более прочной, чем когда она была введена.

• Формовка металлических заготовок с применением силы
• Преимущества состоят в том, что требуется минимальное количество материала и имеется эффект увеличения прочности на заготовку
• Ковка из-за неровностей, в основном на промежуточных или незавершенных изделиях

Качество Отличное предложение Индивидуальный

На большинстве производственных предприятий ковочное оборудование используется только для одной части производственного процесса.После ковки заготовка перемещается по производственной линии к следующему элементу оборудования. Тем не менее, декоративное кузнечное дело часто полагается исключительно на кузнечные машины для создания красивых металлических украшений из стальных труб и прутьев.

Для изготовления комплектующих деталей в различных производственных процессах требуются кованые изделия. Среди множества продуктов, создаваемых ковочными машинами, есть шатуны, валы, распредвалы и инструменты. Эти продукты широко используются в авиационной, автомобильной и морской промышленности.В последние годы точность процесса ковки на станках резко возросла, что позволяет создавать более сложные изделия, такие как зубья шестерен. В зависимости от конкретного характера производственного процесса некоторые компании будут использовать прессы вместо кузнечно-прессовых машин, поскольку они работают очень похоже.

Сегодня доступны два основных типа ковочных станков: гидравлические ковочные станки и механические ковочные станки. В эти две основные категории входят кузнечно-штамповочные машины, прецизионные ковочные машины и ковочно-штамповочные машины.Заготовки неправильной формы, такие как коленчатые валы и шатуны, обычно изготавливаются на ковочно-штамповочном станке. Металлические стержни и трубы изготавливаются методом ковки с осадкой, при котором для большей точности используются четыре отдельных инструмента.

Малым и средним компаниям часто приходится вручную загружать и загружать кузнечные машины, в то время как более крупные предприятия, как правило, полагаются на автоматизированные системы для поддержания движения производственной линии. Последние станки оснащены рядом дополнительных инструментов, в том числе пневмоударниками, эксцентриковыми прессами и рычагами.Капитальные затраты можно свести к минимуму, купив бывшее в употреблении кузнечное оборудование с проверенной репутацией надежности и эффективности.

Ковочное оборудование очень прочное и предназначено для быстрой и эффективной обработки огромных грузов. Эти мощные машины работают аналогично прессам. Металлическая заготовка удерживается на месте между двумя раскаленными добела пресс-формами до того, как молоток или матрица окажут огромное давление через серию твердых «ударов».«Процесс ковки громкий и потенциально опасный. Помимо ряда движущихся частей, кузнечно-прессовый станок может содержать раскаленные добела пресс-формы и заготовки (если не используется процесс холодной ковки). Поэтому важно, чтобы на кузнечно-прессовых машинах работали только обученные специалисты с необходимыми сертификатами.

Есть несколько уважаемых производителей кузнечно-прессового оборудования, включая FRECH, BÜHLER, KOMATSU и HASENCLEVER. У нас есть широкий ассортимент металлообрабатывающего и деревообрабатывающего оборудования, но если вы не можете найти именно то, что ищете сегодня, продолжайте проверять Surplex.com для новоприбывших. Мы всегда ищем подержанную технику на продажу, поэтому все может измениться очень быстро. Или, чтобы быть в числе первых, кто узнает о предстоящем аукционе или продаже оборудования, подпишитесь на рассылку Surplex.

▷ Подержанные кузнечные машины | Прецизионные ковочные машины с опусканием и высадкой

Подержанные кузнечные машины на продажу в Surplex – Ваш рынок подержанных машин

Index

1. Что такое кузнечные машины?
2. Кто использует кузнечные машины?
3. Какие типы кузнечно-прессовых машин доступны?
4. Использование ковочного станка
5. Как купить бывшее в употреблении ковочное оборудование

Ковочный станок используется для формовки металла с использованием сжимающих сил.В большинстве случаев требуемые удары наносятся молотком или матрицей. Ковочные станки работают по одному из трех способов: холодная ковка, теплая ковка и горячая ковка. Методы, требующие нагрева, включают нагрев металлической заготовки перед приложением давления для придания ей формы. Для холодной ковки требуется большее усилие, но этот метод не подходит для некоторых типов металла.

Заготовку помещают между двумя формами в кузнечной машине, и прикладывают давление, чтобы изменить ее форму. С помощью кузнечного оборудования можно относительно быстро изготавливать различные формы.Из-за строгого характера процесса ковки полученная заготовка часто выходит из ковочного станка намного более прочной, чем когда она была введена.

• Формовка металлических заготовок с применением силы
• Преимущества состоят в том, что требуется минимальное количество материала и имеется эффект увеличения прочности на заготовку
• Ковка из-за неровностей, в основном на промежуточных или незавершенных изделиях

Качество Отличное предложение Индивидуальный

На большинстве производственных предприятий ковочное оборудование используется только для одной части производственного процесса.После ковки заготовка перемещается по производственной линии к следующему элементу оборудования. Тем не менее, декоративное кузнечное дело часто полагается исключительно на кузнечные машины для создания красивых металлических украшений из стальных труб и прутьев.

Для изготовления комплектующих деталей в различных производственных процессах требуются кованые изделия. Среди множества продуктов, создаваемых ковочными машинами, есть шатуны, валы, распредвалы и инструменты. Эти продукты широко используются в авиационной, автомобильной и морской промышленности.В последние годы точность процесса ковки на станках резко возросла, что позволяет создавать более сложные изделия, такие как зубья шестерен. В зависимости от конкретного характера производственного процесса некоторые компании будут использовать прессы вместо кузнечно-прессовых машин, поскольку они работают очень похоже.

Сегодня доступны два основных типа ковочных станков: гидравлические ковочные станки и механические ковочные станки. В эти две основные категории входят кузнечно-штамповочные машины, прецизионные ковочные машины и ковочно-штамповочные машины.Заготовки неправильной формы, такие как коленчатые валы и шатуны, обычно изготавливаются на ковочно-штамповочном станке. Металлические стержни и трубы изготавливаются методом ковки с осадкой, при котором для большей точности используются четыре отдельных инструмента.

Малым и средним компаниям часто приходится вручную загружать и загружать кузнечные машины, в то время как более крупные предприятия, как правило, полагаются на автоматизированные системы для поддержания движения производственной линии. Последние станки оснащены рядом дополнительных инструментов, в том числе пневмоударниками, эксцентриковыми прессами и рычагами.Капитальные затраты можно свести к минимуму, купив бывшее в употреблении кузнечное оборудование с проверенной репутацией надежности и эффективности.

Ковочное оборудование очень прочное и предназначено для быстрой и эффективной обработки огромных грузов. Эти мощные машины работают аналогично прессам. Металлическая заготовка удерживается на месте между двумя раскаленными добела пресс-формами до того, как молоток или матрица окажут огромное давление через серию твердых «ударов».«Процесс ковки громкий и потенциально опасный. Помимо ряда движущихся частей, кузнечно-прессовый станок может содержать раскаленные добела пресс-формы и заготовки (если не используется процесс холодной ковки). Поэтому важно, чтобы на кузнечно-прессовых машинах работали только обученные специалисты с необходимыми сертификатами.

Есть несколько уважаемых производителей кузнечно-прессового оборудования, включая FRECH, BÜHLER, KOMATSU и HASENCLEVER. У нас есть широкий ассортимент металлообрабатывающего и деревообрабатывающего оборудования, но если вы не можете найти именно то, что ищете сегодня, продолжайте проверять Surplex.com для новоприбывших. Мы всегда ищем подержанную технику на продажу, поэтому все может измениться очень быстро. Или, чтобы быть в числе первых, кто узнает о предстоящем аукционе или продаже оборудования, подпишитесь на рассылку Surplex.

▷ Подержанные кузнечные машины | Прецизионные ковочные машины с опусканием и высадкой

Подержанные кузнечные машины на продажу в Surplex – Ваш рынок подержанных машин

Index

1. Что такое кузнечные машины?
2. Кто использует кузнечные машины?
3. Какие типы кузнечно-прессовых машин доступны?
4. Использование ковочного станка
5. Как купить бывшее в употреблении ковочное оборудование

Ковочный станок используется для формовки металла с использованием сжимающих сил.В большинстве случаев требуемые удары наносятся молотком или матрицей. Ковочные станки работают по одному из трех способов: холодная ковка, теплая ковка и горячая ковка. Методы, требующие нагрева, включают нагрев металлической заготовки перед приложением давления для придания ей формы. Для холодной ковки требуется большее усилие, но этот метод не подходит для некоторых типов металла.

Заготовку помещают между двумя формами в кузнечной машине, и прикладывают давление, чтобы изменить ее форму. С помощью кузнечного оборудования можно относительно быстро изготавливать различные формы.Из-за строгого характера процесса ковки полученная заготовка часто выходит из ковочного станка намного более прочной, чем когда она была введена.

• Формовка металлических заготовок с применением силы
• Преимущества состоят в том, что требуется минимальное количество материала и имеется эффект увеличения прочности на заготовку
• Ковка из-за неровностей, в основном на промежуточных или незавершенных изделиях

Качество Отличное предложение Индивидуальный

На большинстве производственных предприятий ковочное оборудование используется только для одной части производственного процесса.После ковки заготовка перемещается по производственной линии к следующему элементу оборудования. Тем не менее, декоративное кузнечное дело часто полагается исключительно на кузнечные машины для создания красивых металлических украшений из стальных труб и прутьев.

Для изготовления комплектующих деталей в различных производственных процессах требуются кованые изделия. Среди множества продуктов, создаваемых ковочными машинами, есть шатуны, валы, распредвалы и инструменты. Эти продукты широко используются в авиационной, автомобильной и морской промышленности.В последние годы точность процесса ковки на станках резко возросла, что позволяет создавать более сложные изделия, такие как зубья шестерен. В зависимости от конкретного характера производственного процесса некоторые компании будут использовать прессы вместо кузнечно-прессовых машин, поскольку они работают очень похоже.

Сегодня доступны два основных типа ковочных станков: гидравлические ковочные станки и механические ковочные станки. В эти две основные категории входят кузнечно-штамповочные машины, прецизионные ковочные машины и ковочно-штамповочные машины.Заготовки неправильной формы, такие как коленчатые валы и шатуны, обычно изготавливаются на ковочно-штамповочном станке. Металлические стержни и трубы изготавливаются методом ковки с осадкой, при котором для большей точности используются четыре отдельных инструмента.

Малым и средним компаниям часто приходится вручную загружать и загружать кузнечные машины, в то время как более крупные предприятия, как правило, полагаются на автоматизированные системы для поддержания движения производственной линии. Последние станки оснащены рядом дополнительных инструментов, в том числе пневмоударниками, эксцентриковыми прессами и рычагами.Капитальные затраты можно свести к минимуму, купив бывшее в употреблении кузнечное оборудование с проверенной репутацией надежности и эффективности.

Ковочное оборудование очень прочное и предназначено для быстрой и эффективной обработки огромных грузов. Эти мощные машины работают аналогично прессам. Металлическая заготовка удерживается на месте между двумя раскаленными добела пресс-формами до того, как молоток или матрица окажут огромное давление через серию твердых «ударов».«Процесс ковки громкий и потенциально опасный. Помимо ряда движущихся частей, кузнечно-прессовый станок может содержать раскаленные добела пресс-формы и заготовки (если не используется процесс холодной ковки). Поэтому важно, чтобы на кузнечно-прессовых машинах работали только обученные специалисты с необходимыми сертификатами.

Есть несколько уважаемых производителей кузнечно-прессового оборудования, включая FRECH, BÜHLER, KOMATSU и HASENCLEVER. У нас есть широкий ассортимент металлообрабатывающего и деревообрабатывающего оборудования, но если вы не можете найти именно то, что ищете сегодня, продолжайте проверять Surplex.com для новоприбывших. Мы всегда ищем подержанную технику на продажу, поэтому все может измениться очень быстро. Или, чтобы быть в числе первых, кто узнает о предстоящем аукционе или продаже оборудования, подпишитесь на рассылку Surplex.

▷ Подержанные кузнечные машины | Прецизионные ковочные машины с опусканием и высадкой

Подержанные кузнечные машины на продажу в Surplex – Ваш рынок подержанных машин

Index

1. Что такое кузнечные машины?
2. Кто использует кузнечные машины?
3. Какие типы кузнечно-прессовых машин доступны?
4. Использование ковочного станка
5. Как купить бывшее в употреблении ковочное оборудование

Ковочный станок используется для формовки металла с использованием сжимающих сил.В большинстве случаев требуемые удары наносятся молотком или матрицей. Ковочные станки работают по одному из трех способов: холодная ковка, теплая ковка и горячая ковка. Методы, требующие нагрева, включают нагрев металлической заготовки перед приложением давления для придания ей формы. Для холодной ковки требуется большее усилие, но этот метод не подходит для некоторых типов металла.

Заготовку помещают между двумя формами в кузнечной машине, и прикладывают давление, чтобы изменить ее форму. С помощью кузнечного оборудования можно относительно быстро изготавливать различные формы.Из-за строгого характера процесса ковки полученная заготовка часто выходит из ковочного станка намного более прочной, чем когда она была введена.

• Формовка металлических заготовок с применением силы
• Преимущества состоят в том, что требуется минимальное количество материала и имеется эффект увеличения прочности на заготовку
• Ковка из-за неровностей, в основном на промежуточных или незавершенных изделиях

Качество Отличное предложение Индивидуальный

На большинстве производственных предприятий ковочное оборудование используется только для одной части производственного процесса.После ковки заготовка перемещается по производственной линии к следующему элементу оборудования. Тем не менее, декоративное кузнечное дело часто полагается исключительно на кузнечные машины для создания красивых металлических украшений из стальных труб и прутьев.

Для изготовления комплектующих деталей в различных производственных процессах требуются кованые изделия. Среди множества продуктов, создаваемых ковочными машинами, есть шатуны, валы, распредвалы и инструменты. Эти продукты широко используются в авиационной, автомобильной и морской промышленности.В последние годы точность процесса ковки на станках резко возросла, что позволяет создавать более сложные изделия, такие как зубья шестерен. В зависимости от конкретного характера производственного процесса некоторые компании будут использовать прессы вместо кузнечно-прессовых машин, поскольку они работают очень похоже.

Сегодня доступны два основных типа ковочных станков: гидравлические ковочные станки и механические ковочные станки. В эти две основные категории входят кузнечно-штамповочные машины, прецизионные ковочные машины и ковочно-штамповочные машины.Заготовки неправильной формы, такие как коленчатые валы и шатуны, обычно изготавливаются на ковочно-штамповочном станке. Металлические стержни и трубы изготавливаются методом ковки с осадкой, при котором для большей точности используются четыре отдельных инструмента.

Малым и средним компаниям часто приходится вручную загружать и загружать кузнечные машины, в то время как более крупные предприятия, как правило, полагаются на автоматизированные системы для поддержания движения производственной линии. Последние станки оснащены рядом дополнительных инструментов, в том числе пневмоударниками, эксцентриковыми прессами и рычагами.Капитальные затраты можно свести к минимуму, купив бывшее в употреблении кузнечное оборудование с проверенной репутацией надежности и эффективности.

Ковочное оборудование очень прочное и предназначено для быстрой и эффективной обработки огромных грузов. Эти мощные машины работают аналогично прессам. Металлическая заготовка удерживается на месте между двумя раскаленными добела пресс-формами до того, как молоток или матрица окажут огромное давление через серию твердых «ударов».«Процесс ковки громкий и потенциально опасный. Помимо ряда движущихся частей, кузнечно-прессовый станок может содержать раскаленные добела пресс-формы и заготовки (если не используется процесс холодной ковки). Поэтому важно, чтобы на кузнечно-прессовых машинах работали только обученные специалисты с необходимыми сертификатами.

Есть несколько уважаемых производителей кузнечно-прессового оборудования, включая FRECH, BÜHLER, KOMATSU и HASENCLEVER. У нас есть широкий ассортимент металлообрабатывающего и деревообрабатывающего оборудования, но если вы не можете найти именно то, что ищете сегодня, продолжайте проверять Surplex.com для новоприбывших. Мы всегда ищем подержанную технику на продажу, поэтому все может измениться очень быстро. Или, чтобы быть в числе первых, кто узнает о предстоящем аукционе или продаже оборудования, подпишитесь на рассылку Surplex.

Ковочные станки – обзор

2.4 Измерение и контроль технического состояния станков и кузнечного оборудования

В настоящее время CMT все чаще применяется для анализа и коррекции формы после установки инструмента на кузнечный агрегат, а также для оценки технического состояния кузнечных машин и устройств.На большинстве кузнечных заводов проверки машин выполняются в соответствии с конкретным графиком проверок. Каждой машине назначена определенная периодичность проверки, например дважды в год. Более того, графики проверок создаются таким образом, чтобы не нарушать производственные графики. В случае ковочных прессов очень важно точно измерить такие элементы, как: столы, направляющие, направляющие и т. Д., Что трудно выполнить традиционными методами из-за их большого размера и массы.Использование для этой цели современных устройств, таких как мобильная измерительная рука, позволяет проводить такие измерения непосредственно в производственном цехе, без необходимости демонтажа. Такие решения сокращают время проверки, и, таким образом, данная машина может вернуться к работе намного раньше, тогда как в случае выявления неисправности необходимые ремонтные работы могут быть выполнены немедленно [5,6,7,20, 38,45].

Фиг. 14 и 15 представлены изображения отдельных элементов кривошипного пресса Massey 25MN, которые подверглись капитальному ремонту.Последняя заключалась в замене ползуна, коленчатого вала ползуна, подшипника и нижней пластине ползуна на новые элементы, а также в регенерации верхнего соединителя и рабочего клинового стола пресса.

Рис. 14. (а) вид верхней части пресса с шестерней на валу шестерни, (б) стол прессового клина – новый (после закалки) и (в) изношенный эксцентриковый вал и новый вал перед финишная обработка эксцентриковым подшипником.

Рис. 15. (a) Нижний соединитель – после регенерации, (b) задняя задняя часть с каналами для смазки – новая, (c) нижняя скользящая пластина – новая и (d) нижняя скользящая соединительная деталь – после регенерации.

На рис. 14 показано изображение чугунного корпуса отремонтированного пресса, столешницы и коленчатого вала, а на рис. 15 – элементы соединителя. Последний устанавливается между валом и ползуном. Он включает подшипник вала из бронзы (рис. 15в).

Масса пресса в сборе 171 тонна. Все элементы были измерены перед их сборкой, с целью сверки с эксплуатационной документацией и рабочими чертежами. Далее, после сборки, этих элементов были произведены контрольные замеры.Заключительный этап заключался в испытаниях приемки, а также измерениях, связанных, в основном, с плоскостностью и параллельностью стола, прямолинейности направляющих и салазок пресса (тех элементов, которые можно было измерить), а также в анализе деформаций. колонн корпуса пресса при ковке (рис. 16).

Рис. 16. Полученные измерения: (а) прямолинейность направляющих скольжения, (б) анализ плоскостности стола, (в) измерения деформаций корпуса пресса с использованием измерительной системы и тензодатчиков.

С этой целью использовалась измерительная рука, интегрированная со сканером, а также измерительно-контрольная система, оснащенная компьютером реального времени (Compact Rio) с преобразователями сигналов и комплектом кондиционеров, а также специально смонтированными тензометрическими мостами. на колоннах в рабочей зоне.

Контрольно-измерительные системы, которые все чаще используются в кузнечных агрегатах, обеспечивают возможность непрерывного мониторинга выбранных параметров промышленных производственных процессов (измерение, архивирование и расширенный анализ коррелированных величин).Их основная цель – глубокий анализ процессов промышленной ковки (силы ковки, распределение деформации, температура инструментов и преформ), которые улучшают работу прессов и срок службы инструментов).

Инструменты, оборудование и запасные части для ковки металла

Ковка – это процесс горячей или холодной деформации металла, используемый для производства металлических деталей, где прочность имеет первостепенное значение, например, шатуны двигателя и ручной инструмент. Сам процесс включает использование сжимающих сил для формования и деформации металла в желаемую форму.Для большинства применений ковка влечет за собой нагрев основного металла до тех пор, пока он не станет достаточно пластичным для работы, хотя также выполняется холодная и теплая ковка.

Кузница, которую иногда называют подом, представляет собой компонент, который нагревает металл перед формовкой. В самом фундаментальном виде ковку можно понять как изготовление подков. Кузнец нагревает металл в очаге, затем ударяет его молотком по наковальне, чтобы сплющить его, изогнуть, проткнуть и вообще придать ему форму, многократно нагревая металл для сохранения пластичности.Маленькие кузницы, работающие на газе, доступны для кузнецов, хотя многие кузнецы предпочитают строить свои собственные.

Современная промышленная ковка основана на сложном, сверхмощном оборудовании, способном производить как мелкие точные детали, так и большие детали весом в несколько тонн. Как и в случае отливок и сварных деталей, многие поковки обрабатываются на станке после того, как они были изготовлены для достижения их окончательной формы. В этой статье обсуждаются основные инструменты, которые использует кузнец, прежде чем обсуждать более автоматизированное оборудование современного кузнечного производства, в том числе:

• Молоты ковочные
• Прессы ковочные
• Плашки ковочные

Наковальни

Наковальня – это большая металлическая плита, обычно сделанная из стали, которая служит верстаком для кузнеца или автоматического молотка.Металл кладется на наковальню, где ему забивают правильную форму. Наковальни традиционно имеют плоскую ударную поверхность, хотя доступны изогнутые вершины наковальни. На наковальне иногда можно найти крепкое отверстие и пробивное отверстие – выносливое отверстие служит квадратным гнездом для установки хвостовика выносливого, сменного инструмента различных форм, используемых для отрезания, гибки и т. Д. зазор для пробивки отверстий в металле.

Долота

Зубила режут материалы, раскалывающие металл.Они традиционно изготавливаются из высокоуглеродистой стали и имеют длинное восьмиугольное поперечное сечение с заостренной режущей кромкой на одном конце. Есть два типа долот – горячие и холодные. Стамески для холодной штамповки обычно имеют более тонкую конструкцию и лучше подходят для холодной ковки. С другой стороны, горячее долото помогает в процессах горячей штамповки. Долота традиционно применяются при ручной ковке.

Клещи

Клещи для транспортировки нагретого металла от кузницы до наковальни.Доступно множество различных форм ключей для обеспечения надлежащего захвата различных металлических форм и размеров.

Фуллерс

Формовочные инструменты, которые создают канавки или углубления в процессе ковки, известны как долыки. Фуллеры также помогают скруглить углы и растянуть металл. Традиционно используемые попарно, долыки работают за счет размещения одного под металлом, а другого сверху. Это позволяет одновременно производить вдавливание обеих сторон металлической детали.

Ковочные молотки

Различные процессы ковки подходят для разных областей применения – такие варианты, как горячая ковка, холодная ковка, ковка в закрытых штампах, штамповочная штамповка и штамповка, являются лишь несколькими примерами.Многие из этих процессов ковки требуют использования молотка для сжатия и придания металлу формы. Ковочные молотки различаются по форме, размеру и материалу в зависимости от конкретного применения, но все промышленные молоты обычно прикладывают силу с помощью большого толкателя. Два основных типа молотков:

• Отбойные молотки : Гравитация позволяет тяжелому гидроцилиндру упасть на металл.
• Электромолоты : Молот приводится в движение сжатым воздухом, гидравликой или электричеством.

Молоты способны наносить ударные удары с силой до 50 000 фунтов.в их самых больших воплощениях, также доступны блоки меньшей мощности. Для увеличения усилия ковки кузнецы обращаются к прессам.

Ковочные прессы

Ковочный пресс создает силу за счет механической или гидравлической энергии, не полагаясь на вес молотка и помощь силы тяжести для придания металлу желаемой формы. В то время как молотки формируют локализованную часть металла, кузнечный пресс может выковать все изделие сразу в процессе, известном как ковка в закрытых штампах.Ковочные прессы также дублируют действие молотков при открытой штамповке. Доступны как горизонтальные, так и вертикальные ковочные прессы. Горизонтальные прессы называются высадочными. К двум типам кузнечных прессов относятся:

• Механический ковочный пресс : Механическое устройство (часто кривошип) приводит в движение маховик с приводом от двигателя, прижимая толкатель к металлу. Механические прессы не подходят для ковки больших или сложных изделий, но полезны в приложениях, требующих простых формующих эффектов.Они способны производить усилие до 20 000 тонн.
• Гидравлический ковочный пресс : Жидкость под высоким давлением, приводимая в движение гидравлическими насосами, прижимает поршень к металлу. Гидравлические прессы могут обеспечивать более высокие усилия, чем механические, и иногда предпочтительны для приложений, которые создают большие или сложные компоненты. Для кузнечных операций доступны небольшие гидравлические прессы с усилием от 10 тонн, и с этого момента они становятся все более мощными, причем некоторые очень большие прессы работают с диапазоном усилий от 50 000 тонн и выше.

Поковки

Ковочные прессы, используемые для штамповки в закрытых штампах, требуют штамповки для правильного формования металла. Плашки действуют как формы, в которые запрессовывают горячий ковкий металл. Поскольку штампы уникальны для каждого проекта штамповки, они дороги и могут привести к высоким затратам на настройку перед штамповкой – штамповка с штампами лучше всего подходит для средних и крупных производственных циклов. Существует два основных типа штампов:

.

• Открытая матрица : Открытая матрица похожа на кузнечный молот и наковальню и обычно доступна в формах, которые позволяют выполнять определенные задачи, такие как квадрат.Они не полностью покрывают металл, обеспечивая свободный поток везде, кроме места, где металл встречается с матрицей. Поковка в открытых штампах – хороший выбор для обработки металлов на заказ, поскольку ее можно использовать для производства всего лишь одной поковки. Это также полезно при ковке очень больших деталей. Там, где кузнец может использовать клещи для захвата горячей металлической поковки, многие большие поковки обрабатываются механическими манипуляторами из-за их огромного веса. Ковка в открытых штампах во многом зависит от умения кузнеца создавать желаемые формы.Помимо изготовления ступенчатых валов, колец и цилиндрических полостей, открытая штамповка часто используется для изготовления полусферических концов сосудов высокого давления.
• Закрытая матрица : Здесь металл полностью закрыт. Когда молоток или пресс толкает металл, металл течет и заполняет полость или полости матрицы. Как правило, предварительно кованная деталь будет иметь некоторое сходство с окончательной штамповкой перед тем, как она будет помещена в штамп, предварительно сформированная серией так называемых блокирующих штампов.

Сводка

В этой статье кратко рассматриваются инструменты и оборудование для ковки металла. Для получения дополнительной информации о других продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники. Более подробную информацию о кузнечном и кузнечном оборудовании можно найти на сайте Ассоциации кузнечной промышленности.

Прочие изделия из металла

Больше от Custom Manufacturing & Fabricating

Наладчики, операторы и тендеры кузнечных станков, металл и пластик на моем следующем шаге

Потребительские товары состоят из множества металлических и пластиковых деталей.Рабочие по металлу и пластмассе настраивают машины, которые производят детали, и управляют ими во время производства. Сотни тысяч машиностроителей в обрабатывающей промышленности работают на разных этапах производства: следуя чертежам, они настраивают оборудование для производства нужного продукта. Установщики машин подготавливают машины перед производством и проводят тестовые прогоны начальных партий, выполняя ремонт или регулировку по мере необходимости для обеспечения контроля качества. Затем операторы берут на себя ответственность, и им, возможно, придется загружать машину металлическими или пластиковыми материалами или настраивать органы управления машиной во время производства.Они периодически осматривают детали и проводят мелкое обслуживание. По завершении они удаляют и проверяют готовую продукцию, а затем документируют производственные номера. Операторы станков по металлу и пластмассе могут специализироваться на конкретном типе станков, например: Операторы станков с компьютерным управлением управляют роботами для выполнения функций на заготовках. Программисты станков с ЧПУ, называемые работниками ЧПУ, разрабатывают компьютерные программы для управления автоматизированными процессами. Им требуется больше подготовки, чем другим механикам.Рабочие, занимающиеся экструзией и волочением, выталкивают термопластические или металлические материалы в виде трубок, стержней или шлангов. Рабочие, занимающиеся резкой, штамповкой и штамповкой, работают на станках, чтобы распиливать, гнуть или править материалы. Рабочие, занимающиеся формованием, изготовлением стержней и литейными машинами, используют машины для формования металлических или термопластичных деталей или изделий. Несколько наладчиков станков, операторов и участников тендеров устанавливают или эксплуатируют более одного типа станков для резки или формовки или роботов. На производственных предприятиях обычно работают механические рабочие на полную ставку, обычно в смены, которые включают в себя вечера, выходные и частые сверхурочные.С помощью автоматизации можно управлять несколькими машинами одновременно, поэтому рабочие обучаются на разных машинах и приобретают различные навыки.
