Плита ЦСП: характеристики, применение, размеры, вес
Листовые строительные материалы используются во многих видах строительных работ, которые принято называть «сухими». Один из таких материалов — плита ЦСП. Это прочный материал, который можно использовать при строительстве каркасных домов и хозпостроек, для внутренних и наружных отделочных работ.
Содержание статьи
Что такое плита ЦСП
Цементно-стружечная плита (ЦСП) — листвой строительный материал, который делают из высококачественного цемента (портландцемент), смешанного с тонкой длинной древесной щепой (по ГОСТу 26816 толщина щепы 0,2-0,3 мм, длина от 10 мм до 30 мм). В состав добавляют сульфат алюминия и жидкое стекло. При замесе добавляется вода (около 8% от общей массы). Полученная субстанция формуется в виде плит, прессуется.
Плита ЦСП — листовой строительный материал для внутренних и наружных работНекоторые производители плиты ЦСП делают из нескольких слоев. Они отдельно замешивают составы с более мелкой и более крупной щепой. Смесь с крупной щепой используется для внутренних слоев, придает большую прочность. Из состава с более мелкой щепой формируются наружные слои, что делает ее поверхность более гладкой. Сложенный «пирог» поступает в пресс, в результате формируется монолитная плита ЦСП с улучшенными характеристиками.
Стоит также сказать, что есть шлифованные и нешлифованные плиты ЦСП. Шлифованные можно использовать для внутренней или наружной отделки в тех работах, после которых сразу могут следовать отделочные работы. Также есть отделочные плиты ЦСП, на одной из поверхностей которой сформирован отделочный слой в виде каменной или кирпичной кладки, декоративной штукатурки и т.д.
Область применения
ЦСП, в основном, используют в технологиях «сухого» монтажа. Они хороши при строительстве каркасных домов, так как не выделяют вредных веществ, имеют высокую прочность, малогорючи, во время пожара выделяют малое количество дыма, не распространяют огонь.
Объекты для использования ЦСП
Листовой ЦСП может применяться при строительстве следующих объектов:
- Каркасные жилые дома до 3-х этажей включительно.
- Промышленные, офисные здания.
- Гостиничные комплексы.
- Детские сады, школы.
- Лечебные учреждения.
- Спортивные залы.
- Склады, ангары.
Недостаток: плита ЦСП имеет значительную массу (в несколько раз тяжелее ОСБ), что повышает требования к фундаменту. Солидный вес также становится проблемой при подъеме на второй этаж — нужны помощники и леса или подъемная техника (хотя бы лебедка). Еще один недостаток ЦСП — низкая стойкость к изгибающим нагрузкам. Этим и ограничивается область их применения — они кладутся на основание, в местах с малой изгибающей нагрузкой или должны монтироваться вертикально.
Стойкость к атмосферным воздействиям и повышенной влажности, грибкам и бактериальным поражениям, позволяет использовать цементно-стружечные листы при строительстве хозпостроек: сараев, уличных туалетов, гаражей погребов.
Для отделочных наружных и внутренних работ
Еще одна область применения цементно стружечных плит — выравнивание пола, стен. По сравнению с другими материалами плита ЦСП имеет лучшие звукоизоляционные характеристики, не подвержена воздействию грибков, хорошо переносит климатические влияния. Поэтому часто используются при создании вентилируемых фасадов.
Примеры использования ЦСП в строительстве и отделке частных домовДля внутренней отделки плиты ЦСП могут использоваться для следующих работ:
- Звукоизолированные и огнестойкие перегородки и стены.
- Внутренняя облицовка помещений любого назначения (жилых и нежилых, в том числе с повышенной влажностью).
- Подоконники.
- Черновой пол.
- Потолки.
Положительный момент в том, что есть цементно-стружечные плиты шлифованные и нешлифованные. Шлифованные имеют абсолютно гладкую поверхность. При их использовании можно только заделать швы и затем красить, клеить обои, использовать другие способы отделки.
Характеристики и свойства
Плита ЦСП — относительно новый материал, пока не слишком широко используемый в частном строительстве. Все потому что не все представляют как он себя ведет в долгосрочной перспективе. Чтобы понять, хорош он или нет для ваших целей, необходимо знать обо всех свойствах.
Плотность и масса
Плотность ЦСП 1100-1400 кг/м³. Высокая плотность придает каркасным конструкциям повышенный уровень жесткости. Если используется этот материал для внутренних отделочных работ, такие стены имеют достаточную несущую способность, чтобы удержать полки, шкафчики и другие достаточно тяжелые предметы.
Материал достаточно плотный и тяжелый. Один лист высотой 2700 мм — в зависимости от толщины — весит от 37 кг и до 164 кг. Это делает неудобной обшивку второго этажа и выше. Это можно считать недостатком.
Тепловое и влажностное расширение
Для строительства еще важна такая характеристика, как линейное расширение при изменениях влажности и температуры. Для плиты ЦСП оно присутствует, но является небольшим. При расположении плит одна возле другой, между ними рекомендовано оставлять зазор в 2-3 мм. При установке второго ряда (по высоте) рекомендованный зазор — 8-10 мм.
- Нормальная влажность при продаже — 9% (±3%).
- Невысокое водопоглощение позволяет использовать этот тип материала для наружной отделки, для обшивки стен в помещении с повышенной влажностью. При нахождении в воде в течение 24 часов предел увеличения толщины — не более 1,5%. То есть, при намокании они почти не меняют размеры.
Что еще стоит знать: при погружении в воду размеры меняются незначительно — 2% по толщине и 3% по длине.
Если материал сделан согласно технологии, то даже при длительном нахождении на улице под открытым небом, он годами не меняется.
Прочностные показатели и особенности монтажа
Цементно-стружечные плиты плохо переносят изгибающие деформации, но имеют очень высокую прочность при продольных нагрузках. Потому их используют для монтажа на вертикальные поверхности. Класть их на лаги производители не рекомендуют, а вот при укладке на черновой пол или черновую стяжку материал ведет себя стабильно. Так как плита ЦСП не боится попадания воды, ее можно укладывать на пол в помещениях с повышенной влажностью.
Модуль упругости:
- при сжатии и изгибе 2500 МПа;
- на растяжение — 3000 МПа;
- при сдвиге — 1200 МПа.
Если ЦСП Монтируется на каркас, необходима обрешетка с шагом не менее 60 см. При монтаже крепеж устанавливается с шагом 20 см. Саморезы ставим не только по периметру, но и по промежуточным рекам обрешетки. В этом случае на плиту ЦСП можно клеить плитку (грунтовка, после ее высыхания — не клеевой состав можно укладывать плитку).
Пожароопасность и морозостойкость
Плита ЦСП относится к трудносгораемым материалам, по поверхности огонь не распространяется, при сгорании токсичные или вредные газы не выделяются. Предел огнестойкости (способность сдерживать огонь) — 50 мин. Это значит, что материал разрушится после 50 минут нахождения в огне.
Высокая морозостойкость — снижение прочности после 50 циклов заморозки/разморозки не более 10%, что позволяет использовать материал для строительства домов даже в условиях Крайнего Севера. Срок эксплуатации этого материала на улице — 50 лет.
Сравнение ЦСП и ОСБ по горючестиИменно эти свойства делают ЦСП более предпочтительным материалом в каркасном домостроении. Строение получается более надежным с точки зрения пожарной безопасности.
Звукоизолирующие своства
Плита ЦСП имеет неплохие звукоизоляционные характеристики и может использоваться при обшивке наружных или внутренних стен:
- снижение уровня воздушных шумов для плиты толщиной 10 мм — порядка 30 дБ, для 12 мм — 31 дБ;
- снижение уровня ударных шумов при плитах, уложенных на железобетонное перекрытие — при толщине 20 мм составляет 16 дБ, при толщине 24 мм — 17 дБ;
При использовании дополнительных промежуточных слоев ударные шумы становятся тише еще на 9-10 дБ.
То есть, каркасные стены, обшитые плитами ЦСП, задерживают достаточное количества звуков чтобы дом был тихим.
Лучшая комбинация — сочетание цементно-стружечной плиты и минеральной ваты. Минеральная вата также служит в качестве утеплителя, так как из-за однородности ЦСП имеет небольшое тепловое сопротивление (не является теплоизоляционным материалом).
Эксплуатационные характеристики
Плитам ЦСП присуща высокая паропроницаемость — 0,03 — 0,23 мг/(м·ч·Па). Это примерно на том же уровне, что и у натуральной древесины. При правильном подборе пирога обшивки стен, в помещениях влажность будет регулироваться естественным путем.
Кроме того, плита ЦСП имеет высокую устойчивость к гниению. Происходит это за счет естественного процесса образования гидроксида кальция, который образуется при превращении цемента в бетон и защелачивает материал так, что он становится неблагоприятной средой для обитания грибков, насекомых и гнилостных бактерий.
Размеры и масса
При закупке материалов для строительных и отделочных работ важны такие характеристики как размеры и масса материала. Листы ЦСП выпускаются двух размеров: при ширине 1250 мм длина может быть 2700 или 3200 мм. При этом толщина плит ЦСП может быть 8, 10, 12, 16, 20, 24, 36 мм.
Плита ЦСП: область применения в зависимости от толщины Понятное дело, чем толще плита, тем больше ее масса. Примерные значения массы приведены в таблице (у разных производителей могут быть отклонения как в сторону увеличения, так и в сторону уменьшения массы). Вес цементно-стружечных плит в зависимости от размеров и толщиныЕще могут понадобиться такие параметры:
- площадь одного листа:
- 1250*2700 — 3,375 м²;
- 1250*3200 — 4,0 м²;
- вес кубометра ЦСП — 1300-1400 кг.
Лист ЦСП представляет собой однородный монолитный материал без воздушных вкраплений, что объясняет высокую теплопроводность материала. Это надо учитывать при разработке пирога утепления.
Материал хорошо клеится с древесиной, полимерами и металлом, так что при строительных работах он удобен.
Способы крепления
Плита ЦСП может крепиться при помощи гвоздей или саморезов. При монтаже на каркас, плиты должны монтироваться
Для крепления цементно-стружечных плит можно использовать:
- Оцинкованные винтовые гвозди диаметром от 2,5 мм. Длина подбирается в зависимости от толщины листа и всего пирога. Ущемленная часть гвоздя должна быть не менее двойной толщины плиты, но не менее 10 диаметров гвоздя.
- Шуруп и саморезы с предварительным засверливанием отверстий под головки. Длина выбирается по тому же принципу.
При монтаже плит ЦСП необходимо строго следить за количеством и порядком установки крепежа: материал имеет большую массу, так что крепеж надо устанавливать не менее рекомендованных величин. Расстояние между гвоздями или саморезами зависит от толщины плиты и указано в таблице.
Как и с какой частотой устанавливать крепеж при монтаже ЦСПКаждый лист цементно-стружечной плиты фиксируется по периметру, отступив определенное расстояние от кромки листа. Частота установки вдоль длинной и короткой стороны листа одинаковая, но зависит от толщины материала. Кроме того есть еще промежуточное крепление — посередине высоты. Тут частота установки саморезов или гвоздей в два раза реже чем по периметру.
Методы обработки и отделки
Несмотря на то что цементно стружечная плита намного прочнее ДСП, обрабатывается она теми же инструментами: фрезером, пилой, электролобзиком. Разница в том, что использовать надо более прочные пилки.
Для сверления рекомендуется использование сверла с твердым наконечником. Использовать можно как ручную, так и электрическую дрель. Шлифовать этот материал не рекомендуется, так как при этой работе снимается верхний слой, что увеличивает водопоглощение. Но при стыковке иногда возникает необходимость выравнивания высоты.
В этом случае можно использовать шлифовальные машины любого типа. Рекомендуемое зерно наждачной бумаги — №16-25.
Обратите внимание, что для того чтобы швы между плитами не трескались, при внутренней отделе шов должен быть не менее 4 мм, при наружной — не менее 8 мм. Расстояние большое, может закрываться специальными рейками (обычно используется при наружной отделке) или при помощи эластичной ленты или герметика.
В качестве финишной отделки плита ЦСП может быть покрашена или покрыта штукатуркой. При наружной отделке стыки между плитами часто просто прокрашивают, оставляя их незаделанными. Еще вариант — использование алюминиевой профильной накладки, которая подчеркивает швы. Также можно закрыть шов нащельной рейкой.
Как заделать шов между плитами ЦСП при наружной или внутренней отделкеДля внутренней отделки шов заполняют герметиком, который после высыхания сохраняет эластичность. После этого можно штукатурить. Второй вариант — прокладка специального эластичного шнура, поверх которого снова-таки наносится эластичная штукатурка.
Размер листа ОСБ стандартный: параметры, классификация
OSB или ОСБ, ОСП, ОСБИ – это очень распространенный вид многослойных деревянных плит, которые состоят из прессованных щепок и клея, изготовленного из смолы, борной кислоты и воска. Полное название материала – ориентированно-стружечные плиты или по-английски oriented strand board (отсюда и аббревиатура OSB).
Плита или лист ОСП может обладать определенными характеристиками в зависимости от того, какое дерево и какой состав клеевой массы использовались при производстве. Соответственно, при покупке ОСБИ панели непременно придется принять во внимание ее тип, чтобы в итоге получить нужный набор эксплуатационных свойств. Более того, разным может быть также и размер ОСБ листа, что предопределяет его характеристики.
Ниже мы рассмотрим, какие существуют классификационные типы OSB с учетом области применения, производителя и размера ОСБ плиты.
В основе классификации лежит, прежде всего, происхождение, то есть место производства листа ОСБ. Собственные стандарты существуют в Европейском Союзе, Соединенных Штатах, а также в России.
Впрочем, российские стандарты почти полностью ориентированы сегодня на европейский, поэтому размеры ОСБ плиты отечественного производства обычно совпадают с аналогами, производимыми в ЕС. Маркировка ОСП в России также осуществляется в полном соответствии с европейскими параметрами: российский ГОСТ Р 56309-2014 аналогичен стандарту ЕN300:2006 в ЕС.
Исходя из этого, рассматривать классификацию листов ОСБ логично в зависимости от происхождения – отдельно для европейского и американского производства.
Подходы к стандартизации OSB по европейским стандартамУпомянутый выше стандарт ЕN300:2006, по которому производятся листы ОСБ в Европе, предопределяет основные параметры стандартной УСБ панели. С их помощью может быть проведена своего рода ОСБ расшифровка.
В числе главных следующие характеристики:
- Гибкость
- Прочность, сопротивление давлению
- Устойчивость к стиранию с лицевой стороны (разобраться, что такое лицевая сторона ОСБ плиты как определить ее и как распознать, можно с первого взгляда: лицевая сторона всегда более гладкая и аккуратная)
- Высокое сцепление с разными материалами, покрытиями
- Резистентность к воздействию влаги и тепла
- Огнестойкость
- Плотность, достаточная для встраивания в плиту крепежных деталей
Перечисленные параметры предопределяют принадлежность плит ОСБ к одному из классификационных типов.
- Первый тип, OSB 1 – листы, ориентированные на низкий уровень нагрузки, минимальное механическое воздействие, подходят только для сухих помещений.
- Второй тип, OSB 2 – плиты, которые способны выдержать нагрузку и противостоять давлению, но при этом должны использоваться только в сухой среде.
- Третий тип, OSB 3 – универсальный вариант, когда листы, способные выдержать нагрузку и давление, одновременно устойчивы и к повышенной влажности.
- Четвертый тип, OSB 4 – суперпрочные плиты, которые не боятся не только влаги, но и больших потоков воды, а также открытого пламени и при этом выдерживают максимальную механическую нагрузку абсолютно любой природы.
Стоит ли говорить, что плита OSB 3 может рассматриваться как компромиссный вариант с наилучшим набором свойств. Однако если речь идет о максимальном качестве, то лучше остановить выбор не на ОСП 3, а на ОСП 4.
Дополнительно обратим внимание, что ОСБ влагостойкая характеризуется способностью сохранять свои свойства при относительной влажности в помещении выше 65%. ОСБ 1 и 2 могут использоваться только там, где относительная влажность значительно ниже при средней температуре выше 20 градусов по Цельсию выше нуля.
Подходы к стандартизации OSB по стандартам Канады и СШАВ Северной Америке существуют собственные подходы к типологии листов ОСБ. На отечественном рынке ОСБ производства США и Канады не является редкостью. При этом распознать такую продукцию можно по специфической маркировке.
Североамериканские стандарты по классике – это CSA0325, а также PS2. Оба варианта очень схожи между собой, и большинству производителей проще соблюдать сразу два норматива, чем следовать только одному из них.
Важно отметить, что в США и Канаде не существует классов, на которые распределялись бы ОСБ листы по стандарту. Есть просто специальная маркировка для обозначения тех или иных конкретных свойств:
- W – это листы ОСП для стен и других поверхностей вертикального расположения. Это облицовочный стандарт.
- 1F – это маркировка для покрытия на пол, настила.
- 2F – это также вариант напольного настила с тем лишь отличием, что он не подойдет для укладки на лаги или другую неровную неоднородную поверхность (с 1F это возможно).
- 1R – это листы для обрешётки кровли, которые не требуют опоры с краев.
- 2R – это вариант, аналогичный 1R, но предусматривающий опору.
Если говорить в целом, то на одном и том же готовом изделии можно встретить от одной до пяти указанных маркировок. Чаще всего одна плита ОСП отвечает двум-трем критериям и имеет, соответственно два или три оригинальных обозначения.
Важный нюанс. При нанесении маркировки дополнительно принято проставлять цифровое значение, указывающее на то, каким может быть максимальное расстояние между так называемыми поясами каркаса. Единица измерения этого расстояния – дюймы.
Также на плитах проставляется значение предельной влажности в процентах. Если влажность выше указанного значения, то свойства ОСБ автоматически снижаются. Иногда вместо цифрового значения влажности используется условное обозначение:
Interior – материал предназначен для применения внутри помещения. В данном случае речь идет о нестойких к влаге плитах ОСП.
Esposure binder – при наличии специальной пропитке листы ОСП могут использоваться не только в помещениях, но и на улице, в условиях высокой влажности.
Exterior – стойкий к многократному воздействию влаги вариант, способный без утраты свойств намокать и высыхать, не разбухающий и не рассыхающийся. Такой УСБ лист вполне можно стелить даже на открытый грунт.
Если сравнивать ОСБ листы из Северной Америки и Европейского Союза/ России, то налицо более широкий набор вариаций, изготовленных в США и Канаде. В этом случае есть больше возможностей подобрать ориентированно-стружечные плиты под конкретные нужны, максимально индивидуально совершить покупку.
Еще одно отличие американских и европейских плит – это древесина. США и Канада специализируются на тополе как основном материале для стружки, а в Европе преимущественно применяют хвойные деревья.
Классификация ОСП листов по кромке и типу поверхностиПомимо чисто технических параметров листы ОСБ отличаются друг от друга и по физическим, а также эстетическим особенностям.
Внешний вид, а также характеристики поверхности листов предопределяют, насколько они впишутся в интерьер или будут соответствовать стилю оформления здания.
Итак, рассмотрим, какими могут быть плиты ОСБ с точки зрения своей поверхности.
НешлифованныеУпрощенный вариант, фактически лишенный обработки. Поверхность в данном случае остается грубой, шероховатой, возможны торчащие части древесной стружки.
Главный плюс таких листов – их низкая стоимость. Кроме того, нешлифованные плиты хорошо соединяются с другими материалами, не скользят.
Основное направление использования – для кровли в качестве обрешётки.
ШлифованныеКак становится ясно из названия, это вариант, когда поверхность листа хорошо зачищена и обработана. В этом случае легко покрывать плиты краской или лаком, ставить одну на другую.
За счет имевшей место обработки стоимость изделий возрастает по сравнению с нешлифованными плитами.
ЛакированныеЭто те же шлифованные листы, которые уже заранее были покрыты лаком при помощи специального вальцевого станка. Такая предварительная обработка делает панель стойкой к влаге, придает дополнительную прочность и более привлекательный внешний вид.
Соответственно, область применения лакированных ОСП в основном связана с дизайном и оформлением.
ЛаминированныеСамый современный и дорогой вариант.
Поверхность листа ОСБ в данном случае покрывается не просто лаком, но особым полимерным материалом. Это дает максимальную прочность и формирует весьма красивый дорогой образ.
Заминированная поверхность может быть оформлена практически в любом цвете или даже в нескольких оттенках.
Типы кромки ОСП листаВ этом случае есть всего два типа – прямая кромка и фигурная кромка.
Прямая применяется как основа, черновой материал, база для дальнейшей отделки. Иногда прямая кромка служит для производства из ОСБ какой-либо тары, ящиков и т.
д.
Что касается фигурной кромки, то она подходит для финальной итоговой облицовки. Она предусматривает, что на листе с разных сторон будут находиться пазы и выпуклости, за счет которых возможна максимально плотная стыковка. Соответственно, получится собрать однородную плоскость из нескольких листов при сохранении максимальной тепло- и влагоизоляцией.
Размеры OSB плитВсе сказанное выше касается самых разных по величине и площади панелей. Для листов ОСП размеры предопределяются не классификационным типом, стандартами и пожеланиями заказчика и производителя.
Если упоминается размер листа ОСБ стандартный для Европы и России, то речь идет о параметрах 1250*2500 мм. Это параметры, аналогичные листам гипсокартона и составляющие по площади три квадратных метра.
Как видно, по умолчанию размеры ОСБ листа достаточно большие, что связано с тем, что материал этот применяется в основном для работы с крупными зданиями и просторными помещениями.
В Северной Америке размер листа ОСБ по стандарту немного иной – 1220*2440 мм, однако тоже достаточно крупный.
Если присмотреться внимательнее, можно заметить, что размер ОСБ листа ширина и длина его связаны друг с другом: длина ровно в два раза больше ширины. Таким образом, древесно стружечная плита по форме является прямоугольником.
Впрочем, как мы уже упоминали выше, размеры листа ОСБ могут быть самыми разными, если он изготовлен в США или Канаде. Например, если необходимо покрыть действительно просторную площадь, можно использовать увеличенные размеры ОСП – 3000*6000 мм или даже 3150*6300 мм.
Более того, при индивидуальном обращении к производителю можно получить действительно индивидуализированные размеры. Так, некоторые компании готовы создать лист ОСБ размеры которого превышают 7 м. Для высоких зданий такие параметры – единственно приемлемый вариант.
Что касается ширины или толщины панели, то в этом смысле размеры ОСБ также бывают разными.
В соответствии с назначением или классом можно выбрать изделия с шириной от 6 мм вплоть до 25 мм. Среднестатистический размер ОСБ листа 9 мм. Более тонкие листы весят меньше, а потому подойдут для тех случаев, когда нужно минимальное давление на несущую основу. Стоит отдельно обращать внимание, насколько плотным является лист, поскольку при высокой плотности даже если размеры ОСБ листа стандартные, он может оказаться очень тяжелым.
Так, некоторые из производителей готовы предлагать на рынке обычные размеры листа ОСБ 9 мм при весе в целых 100 кг! Здесь размер ОСБ листа 9 мм играет куда меньшую роль по сравнению с другими параметрами. Это еще раз указывает на важность учета не какого-то отдельного параметра, а нескольких характеристик вместе.
На рынке максимально широкий размерный ряд и большое количество вариаций ОСП предлагают такие известные в своей сфере компании, как Kronospan (производство расположено в Могилеве, Республика Беларусь, продукция представлена в России, Украине и Беларуси), Ultralam (отечественная фирма, расположенная в городе Торжок, Россия – работает только по территории РФ), ДОК “Калевала” (компания из Карелии, успешно выходящая на рынки стран СНГ). Из заграничных производств самые известные и качественные ориентированно-стружечные панели предлагают GLUNZ в Германии и EGGER в Румынии.
Чем и как можно покрасить ОСБ плитуЕсли ОСП имеет гладкую шлифованную поверхность, то проблем с тем, чтобы покрасить его, точно не возникнет. Лакокрасочные покрытия легко ложатся на ОСБ лист размер которого может быть любым.
Рекомендуется использовать те же виды краски, что применяются традиционно для обычного дерева.
Акрил – считается экологически безопасным, быстро сохнет, формирует надежную защиту от воздействия влаги и за счет формирования пленки продлевает жизнь материала.
Полиуретан – отлично подходит для внешней отделки, формируя не только прочную, но и эстетически привлекательную пленку на поверхности.
Краски на основе латекса – подходят для проработки внутренних поверхностей, поскольку имеют плотную густую структуру и при этом нетоксичны.
Масляные краски – самый простой вариант, идеален для краев и торцов, однако из-за особенностей состава крайне долго просыхает и долго сохраняет неприятный аромат.
В идеале можно воспользоваться специализированными красителями, которые производятся непосредственно для ОСП. Их главные особенности – способность проникать глубоко в структуру материала, быстрое высыхание, однородность верхнего слоя после покрытия. Эти составы экологически чистые, безопасны в быту и отлично защищают поверхность.
Поскольку у листа ОСБ размер может оказаться достаточно большим, покрывать его краской не всегда удобно вручную. Здесь помогут специальные распылители и иные приспособления.
Обновление фасада строения ОСБ панелямиШирота применения панелей, независимо от того, каков размер ОСП, поражает разнообразием. При этом одна и та же ОСБ плита характеристики применения менять не способна. Она либо предназначена для внешней отделки, либо нет, она или достаточно прочна для кровли, или же просто не выдержит давления.
Тем не менее, OSB плита размеры “стандарт” прекрасно подойдет как для облицовки, так и для формирования основы для строительства. Как ни парадоксально, есть примеры зданий, полностью построенных из ОСБ. В этом случае панели выступают как база для пенополистирола, в итоге получается достаточный теплосберегающий эффект.
Такое сочетание известно как сэндвич-панель. Обычно в них размер листа ОСБ 9мм, а пенополистероловые листы берутся по стандарту. Из сэндвич-панелей можно достаточно быстро, по примеру конструктора, сформировать здание средних размеров.
Что касается внешней отделки, то в данном случае размеры ОСБ плиты 9 мм не обязательны, а пенополистерол и вовсе не нужен. Суть процесса сводится к тому, чтобы закрепить на фасаде ОСП листы для утепления и одновременного решения дизайнерских задач.
Ниже рассмотрим стандартную последовательность действий по каркасной обшивке здания ориентированно-стружечными плитами. Напомним еще раз, что размер ОСБ подбирается здесь полностью индивидуально.
Этап первый. Обрешетка.
Создается вертикальный каркас из брусьев, перекрытый по горизонтали минватой.
Этап второй. Крепеж поясов.
Необходимо выровнять стены посредством установки специальных стоек, на которые впоследствии будет крепиться обшивка.
Этап третий. Контроль вертикальных и горизонтальных линий.
Параметры “сетки”, образованной стойками и брусьями, зависят от того, каковы у ОСП плиты размеры. В соответствии с ними определяется расстояние между деревянными стойками, а затем и между перпендикулярными горизонтально положенными брусьями.
Если ОСБ плита размеры имеет нестандартные, придется заранее продумывать формат укладки. А чтобы сохранить одинаковый уровень, рекомендуется натягивать между крайними стойками капроновую нить и уже под нее подгонять стойки, расположенные в середине.
Этап четвертый. Утепление и контробрешетка.
Этот этап не обязателен, но послужит для лучшей теплоизоляции. Брусья располагаются перпендикулярно первому слою обрешетку, между слоями располагается материал-утеплитель.
Когда у листа ОСБ размеры слишком велики или панель не имеет кромки по профилю, рекомендуется установить специальные перемычки там, где располагается шов (стык).
Этап пятый. Гидроизоляция.
Между утеплителем и следующим слоем контробрешетки выстилается пленка и прикрепляется к панелям. Снова обращаем внимание на ОСБ размер, поскольку пленку лучше сразу готовить перекрывающей 2 и более листов.
Этап шестой. Обшивка ОСП.
Края листов крепятся ровно в середину поясов. Каждый лист прикручивается к брусу при помощи самореза.
Этап седьмой. Отделка.
Заделываются швы, производится лакировка и окрашивание поверхности.
Снаружи можно смонтировать дополнительный слой декоративных ориентированно-стружечных плит. При этом для ОСП размеры листа в данном случае могут не соотноситься с размерами листов ОСП внутреннего слоя.
Видео. Монтаж ОСБ листов, характеристики и экологичность
Характеристики ЦСП | ЦСП

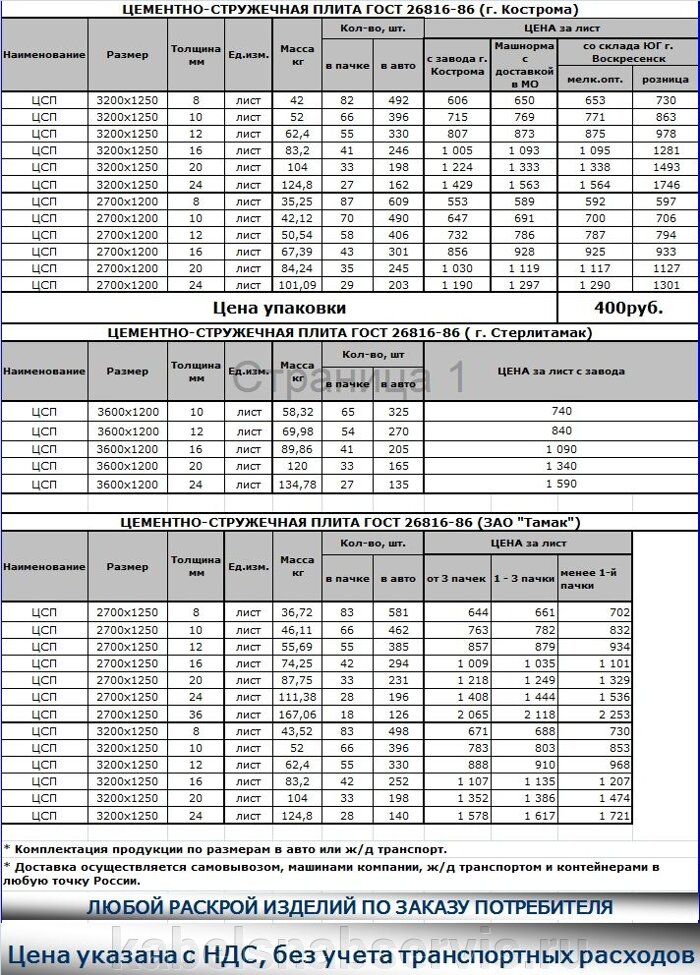

НОМЕНКЛАТУРА ЦСП ТАМАК
| Размеры, мм | Вес 1 листа, кг | Площадь листа, м2 | Объём листа, м3 | Кол-во листов в 1 м3 | Вес 1 м3, кг | ||
|---|---|---|---|---|---|---|---|
| длина | ширина | толщина | |||||
| 2700 | 1250 | 8 | 36,45 | 3,375 | 0,0270 | 37,04 | 1300-1400 |
| 10 | 45,56 | 0,0338 | 29,63 | ||||
| 12 | 54,68 | 0,0405 | 24,69 | ||||
| 16 | 72,90 | 0,0540 | 18,52 | ||||
| 20 | 91,13 | 0,0675 | 14,81 | ||||
| 24 | 109,35 | 0,0810 | 12,53 | ||||
| 36 | 164,03 | 0,1215 | 8,23 | ||||
| 3200 | 1250 | 8 | 43,20 | 4,000 | 0,0320 | 31,25 | 1300-1400 |
| 10 | 54,00 | 0,0400 | 25,00 | ||||
| 12 | 64,80 | 0,0480 | 20,83 | ||||
| 16 | 86,40 | 0,0640 | 15,63 | ||||
| 20 | 108,00 | 0,0800 | 12,50 | ||||
| 24 | 129,60 | 0,0960 | 10,42 | ||||
| 36 | 194,40 | 0,1440 | 6,94 | ||||
Внимание! Стоимость плиты размером 2700*1250 выше на 15-16%! Продажа только машинными нормами 20 тонн.
Плиты размером 3200*1250 толщиной 8 мм отпускаются под заказ кратно 328 м²!
ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА ЦСП ТАМАК
| Наименование показателя, ед. измерения | Величина показателя | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. Плотность, кг/м3 | 1250 — 1400 | ||||||||||||||||||||
| 2. Влажность, % | 9 ± 3 | ||||||||||||||||||||
| 3. Разбухание по толщине за 24 ч, %, не более | 2 | ||||||||||||||||||||
| 4. Водопоглощение за 24 ч, %, не более | 16 | ||||||||||||||||||||
5. Прочность при изгибе, МПа, не менее
| |||||||||||||||||||||
| 6. Прочность при растяжении (перпендикулярно пласти плиты), МПа, не менее | 0,4 | ||||||||||||||||||||
| 7. Модуль упругости при изгибе, МПа, не менее | 3500 | ||||||||||||||||||||
| 8. Ударная вязкость, ДЖ/м2 | 9 | ||||||||||||||||||||
| 9. Группа горючести | Г1 | ||||||||||||||||||||
| 10. Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более | 10 | ||||||||||||||||||||
11. Шероховатость Rz по ГОСТ 7016-82, мм, не более для плит:
| |||||||||||||||||||||
12. Предельные отклонения по толщине, мм, не более для плит:
|
| ||||||||||||||||||||
| 13. Предельные отклонения по длине и ширине плит, мм: | ± 3 | ||||||||||||||||||||
| 14. Коэффициент теплопроводности, Вт/(м·К): | 0,26 | ||||||||||||||||||||
15. Коэффициент линейного расширения, мм/(п.м.·°C) или град-1·10-6: | 0,0235 или 23,5 | ||||||||||||||||||||
| 16. Коэффициент паропроницаемости, мг/(м·ч·Па): | 0,03 |
СПРАВОЧНЫЕ ПОКАЗАТЕЛИ ФИЗИКО-МЕХАНИЧЕСКИХ СВОЙСТВ ЦСП ТАМАК
| № | Наименование показателя, ед. измерения | Значение для плит ЦСП-1 | ГОСТ |
|---|---|---|---|
| 1 | Модуль упругости при изгибе, МПа, не менее | 3500 | ГОСТ 10635-88 |
| 2 | Твёрдость, МПа | 46-65 | ГОСТ 11843-76 |
| 3 | Ударная вязкость, Дж/м, не менее | 1800 | ГОСТ 11843-76 |
| 4 | Удельное сопротивление выдёргиванию шурупов из пластин, Н/м | 4-7 | ГОСТ 10637-78 |
| 5 | Удельная теплоёмкость, кДж/(кг·K) | 1,15 | — |
| 6 | Класс биостойкости | 4 | ГОСТ 17612-89 |
| 8 | Снижение прочности при изгибе (после 20 циклов температурно-влажностных воздействий), %, не более | 30 | — |
| 9 | Разбухание по толщине (после 20 циклов температурно-влажностных воздействий), %, не более | 5 | — |
| 10 | Горючесть | Группа слабогорючих Г1 | ГОСТ 30244-94 |
| 11 | Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более | 10 | ГОСТ 8747-88 |
ТАБЛИЦА НАГРУЗКИ НА ЦСП ТАМАК «СОСРЕДОТОЧЕННАЯ НАГРУЗКА — ОДНОПРОЛЁТНАЯ БАЛКА»
| Пролёт, мм | Нагрузка, кН | ||||||
|---|---|---|---|---|---|---|---|
| Толщина 8 мм | Толщина 10 мм | Толщина 12 мм | Толщина 16 мм | Толщина 20 мм | Толщина 24 мм | Толщина 36 мм | |
| 200 | 0,213 | 0,345 | 0,480 | 0,813 | 1,414 | 2,007 | 4,802 |
| 250 | 0,171 | 0,267 | 0,387 | 0,623 | 1,031 | 1,572 | 3,280 |
| 300 | 0,142 | 0,212 | 0,307 | 0,508 | 0,803 | 1,167 | 2,687 |
| 350 | 0,110 | 0,168 | 0,267 | 0,423 | 0,688 | 1,030 | 2,288 |
| 400 | 0,096 | 0,153 | 0,248 | 0,377 | 0,622 | 0,945 | 2,042 |
| 450 | 0,082 | 0,128 | 0,195 | 0,347 | 0,553 | 0,760 | 1,147 |
| 500 | 0,056 | 0,095 | 0,185 | 0,345 | 0,541 | 0,667 | 1,572 |
ТЕПЛОТЕХНИЧЕСКИЕ СВОЙСТВА
Благодаря органическому соединению цемента и древесины, ЦСП представляет собой монолитный материал однородного характера без воздушных вкраплений, что дает возможность обеспечивать высокую проводимость тепла. Максимальное применение ЦСП используется в конструкциях, где необходим тандем высокой прочности и низкой температуры сопротивления продукта. Технические свойства ЦСП оцениваются с помощью проводимости тепла, которая является главным теплотехническим показателем строительных материалов.
Зависимость коэффициента теплопроводности от толщины плиты
| Толщина плит, мм | Теплопроводность, Вт/м·°C | Температурное сопротивление, м2·°C/Вт |
|---|---|---|
| 8 | 0,26 | 0,031 |
| 10 | 0,035 | |
| 12 | 0,046 | |
| 16 | 0,062 | |
| 20 | 0,077 | |
| 24 | 0,092 | |
| 36 | 0,138 |
Звукоизоляция
Индекс изоляции воздушного шума
| ЦСП ТАМАК 10 мм | RW=30 дБ |
| ЦСП ТАМАК 12 мм | RW=31 дБ |
Индекс изоляции ударного шума.
Нормативные Цементно-стружечные плиты толщиной 24 и 20 мм, зафиксированных на перекрытиях железобетонного плана измерительной камеры НИИСФ РААСН. Они улучшают изоляцию шума от удара на 16-17 дБ.
При фиксировании цементно-стружечных плит толщиной 20 и 24 мм на плиту железобетонного перекрытия, а на смежный пласт упруго пластичного материала происходит вспомогательное усовершенствование изоляции шума, составляющее 9-10 дБ.
Удельное сопротивление выдёргиванию шурупов
| № | Наименование шурупа, DxL, мм | Диаметр отверстия под шуруп, мм | Среднее удельное сопротивление из 5 испытаний, Н/мм | Разброс удельного сопротивления, Н/мм |
|---|---|---|---|---|
| 1 | 5,5 х 30 | 3,0 | 122 | 118 ÷ 137 |
| 2 | 5,0 х 30 | 3,0 | 85 | 68 ÷ 103 |
| 3 | 4,5 х 30 | 3,0 | 93 | 80 ÷ 108 |
| 4 | 4,0 х 30 (L резьбы 20 мм) | 2,5 | 110 | 88 ÷ 147 |
| 5 | 4,0 х 30 (L резьбы полная) | 2,5 | 114 | 103 ÷ 124 |
| 6 | 3,5 х 30 | 2,5 | 104 | 87 ÷ 116 |
ср. 105 |
применение, технические характеристики, толщина, вес
Цементно-стружечная плита (ЦСП) – это универсальный строительный материал, подходящий как для внутренних, так и для наружных работ. Причем по сумме своих характеристик она превосходит любой листовой материал на основе древесины (ДСП, ОСП), поскольку, помимо высоких тепло- и звукоизолирующих качеств, а равно и завидной прочности, ЦСП плита демонстрирует приемлемую пожаростойкость и полное отсутствие коробления или усадки. Благодаря этому ЦСП можно красить, оштукатуривать, отделывать керамикой (плиткой) или сайдингом.
1 Из чего делают такие плиты – нужны ли добавки
ЦСП – это многокомпонентный листовой стройматериал, в процессе изготовления которого используется портландцемент и стружка древесины. Кроме того, в состав плиты входят специальные химические добавки, позволяющие основным материалам соседствовать без особых проблем. Ведь в обычных условиях древесина не дружит с цементом, который провоцирует чрезмерное увлажнение и связанные с ним коробление и гниение материала.
Для изготовления ЦСП используется портландцемент и стружка
Применение специальных добавок (до 2,5–3 % от общего объема) устраняет негативные последствия соседства дерева и цемента, придавая ЦСП такие полезные свойства первого и второго компонента, как теплостойкость и огнестойкость. Причем из-за процентного соотношения – на 24 % дерева приходится 65 % цемента – плита приобретает и другие положительные качества: высокую прочность, морозостойкость, звукоизоляционные свойства, паропроницаемость и полное игнорирование материала как насекомыми, так и грызунами.
Кроме того, одновременно деревянная и цементная плита демонстрирует такие качества, как устойчивость к грибкам, влагостойкость, сопротивляемость температурной усадке и совместимость с большинством отделочных материалов, которая объясняется завидной адгезией. При этом химические добавки в ЦСП не относятся к экологически вредным материалам, поскольку не содержат ни асбеста, ни формальдегида.-800x800.jpg)
2 Каковы технические характеристики и типоразмеры
Отечественные предприятия выпускали первые плиты ЦСП для пола и стен с конца 80-х годов ХХ века. Сейчас этот композитный строительно-отделочный материал производят на шести предприятиях, придерживаясь следующего размерного ряда:
- Длина – от 2,7 до 3,2 м. Причем наибольшей популярностью пользуются плиты длиной 3 метра.
- Ширина – ровно 1,25 м. Этот размер является своеобразным стандартом, определяющим шаг обрешетки при отделке поверхностей ЦСП.
- Толщина – от 8 до 36 мм. Причем данный параметр делит номенклатуру на 7 типоразмеров, а глубина самых ходовых листов равняется 10, 16 и 20 мм.
Толщина и длина листа влияют на такую величину, как вес ЦСП. Причем меньше всего весит 8-миллиметровая плита длиной 2,7 метра – 36,45 кг, а максимальный вес будет у 36-миллиметровой плиты длиной 3,2 метра – 194,4 кг.
Прочие характерные для плиты ЦСП технические характеристики выглядят следующим образом:
- Плотность – от 1,2 до 1,4 т/м3. Разница в плотности зависит от уровня влажности, который может быть нестабильным (стандарты допускают колебания в пределах 3 %).
- Прочность – на изгиб 9-12 Мпа, на растяжение – 0,4 Мпа. Как видите, плита плохо реагирует и на изгиб, и на растяжение. Другое дело – продольная деформация. В этом случае сопротивляемость ЦСП настолько велика, что ее можно использовать для усиления несущей стены дома.
- Стандартная влажность – 9 %. Причем, после суточного пребывания в воде этот показатель увеличивается лишь до 16 %, а линейные размеры листа меняются на 0,3 % по длине и 2 % по толщине.
- Паропроницаемость – 0,03 мг/(м·ч·Па). Благодаря пористой структуре, цементно-стружечные листы относятся к “дышащим” материалам, что, в сочетании с общей экологичностью основы, повышает привлекательность этого варианта в глазах строителей безопасных для здоровья людей жилищ.
- Коэффициент теплопроводности – 0,26 Вт/(м·К). С чистой древесиной такой лист сравнить нельзя (0,15), но по сравнению кирпичной кладкой (0,7) цементно-стружечные плиты выглядят очень достойно, а по сравнению с чистым бетоном (1,75) так и вовсе изумительно.
С чистой древесиной такой лист сравнить нельзя (0,15), но по сравнению кирпичной кладкой (0,7) цементно-стружечные плиты выглядят очень достойно, а по сравнению с чистым бетоном (1,75) так и вовсе изумительно.Отечественные ЦСП производят на шести предприятиях
Впрочем, какие бы не демонстрировала плита ЦСП технические характеристики – применение этого материала связано с решением узкого набора задач, которые будут рассмотрены ниже по тексту.
3 Недостатки плит из цемента и стружки – в чем они заключаются
После обзора характеристик хотелось бы упомянуть и недостатки ЦСП. В первую очередь к таковым следует отнести значительный вес листа, затрудняющий транспортировку панели на верхние этажи или кровлю. Впрочем, для формирования кровельного пирога обычно используют 10- или 16-миллиметровые листы, вес которых не превышает 75-85 килограмм, что вполне приемлемо для бригады кровельщиков из 3-4 человек.
Недостаток ЦСП – низкая прочность на изгиб
Вторым серьезным недостатком ЦСП является низкая прочность на изгиб. Такие плиты не годятся для строительства арок и прочих архитектурных форм с изогнутыми линиями. Однако, в случае необходимости, на место цементно-стружечной плиты может стать тот же ОСП лист.
4 Практика применения в наружных работах – где пригодится
Благодаря высокой морозостойкости и приемлемой влагостойкости, которой обладает любая цементно-стружечная плита, применение этого материала в наружных работах будет оправдано даже в случае использования тонких, 8-миллиметровых листов. ЦСП используется при сооружении вентилируемых фасадов. В этом случае на стену строения набивают маяки, поверх которых укладывают листы из цемента и стружки. Дальнейшая отделка зависит от степени шлифовки наружной стороны панели. Нешлифованный материал можно покрыть штукатуркой, не забывая об армирующей сетке. Шлифованный лист обычно красят, либо оставляют, как есть.
Кроме того, благодаря высокой влагостойкости ЦСП, применение этого материала возможно еще и в контексте базы для сборки съемной или несъемной опалубки.
Высокая жесткость, минимальное коробление от влаги и фактическая водонепроницаемость делают этот материал идеальной опалубкой многоразового или однократного применения. Причем листы легко обрабатываются, позволяя собирать конструкции даже очень сложной конфигурации. А в качестве несъемной опалубки ЦСП имеет дополнительное преимущество – лист будет работать, как гидроизолятор, попутно утепляя основание.
Немалой популярностью пользуются и сэндвич-панели на основе листов из стружки и цемента. Такие строительные материалы позволяют собрать дом за считанные месяцы. В этом случае основное преимущество ЦСП – толщина листа, которая доходит до 3,6 сантиметра и позволяет усилить общую жесткость конструкции. Поэтому из сэндвичей на основе подобных листов можно строить дома фактически любой этажности. Правда, сэндвич-панель из сверхпрочного листа толщиной 36 мм весит более 400 килограмм, что несколько затрудняет процесс строительства.
Плиты ЦСП часто используются для фасадов
В каркасном домостроении плиты ЦСП используются не только для пола или чердачного перекрытия. В этом случае панели применяют в качестве обшивки, они набиваются на стойки каркаса с предварительной укладкой пароизоляции. Причем с внешней стороны плиту сначала грунтуют, поднимая адгезию поверхности, а затем красят или оштукатуривают, получая внешне привлекательный фасад. Ну, а за теплоизоляцию в каркасном доме будет отвечать внутренний слой из минеральной ваты, расположенный между стойками каркаса, поэтому теплостойкостью ЦСП в этом случае можно пренебречь.
5 Внутренняя отделка и обустройство пола – на любой вкус
Если у вас есть ЦСП плита, применение этого материала во внутренних работах ограничивается только вашей фантазией. Из листов получается высококачественная черновая обшивка для стен или каркаса. Причем на них можно наложить слой штукатурки или грунтовки и обклеить обоями или обложить кафелем, поэтому ЦСП идут и во влажные зоны (ванные, душевые, туалеты, кухни), и в обычные комнаты.-800x800.jpg)
Толстые листы можно использовать при обустройстве межкомнатных перегородок.
Причем 24- или 36-миллиметровые панели используются даже без каркаса. Их складывают по 2 или 3 листа, фиксируя к потолку и полу.
Такой ход позволяет ускорить обустройство интерьера, а благодаря древесной основе в ЦСП можно не только вкручивать саморезы, но и забивать гвозди, развешивая картины, зеркала, полки или декор. ЦСП в интерьере ценится за высокую огнестойкость. Этот материал не только противостоит открытому пламени в течение 50 минут, но и не выделяет токсичных продуктов горения. Поэтому такие панели отнесены к слабогорючему типу строительных материалов Г1 – самостоятельно ЦСП гореть не будет ни при каких обстоятельствах.
Однако самая распространенная сфера применения таких плит – это межэтажные, цокольные или чердачные перекрытия. ЦСП для пола или потолка покупают более чем охотно. Этим материалом можно утеплить бетонную плиту, усилить каркасное перекрытие, повысить влагостойкость деревянной основы. Монтаж пола (цокольного перекрытия) на основе ЦСП предполагает следующие операции:
- На опорный столбик укладывают гидроизоляцию и звукоизоляцию.
- Наверх укладывают лагу (брус 5х8 сантиметров) и черепные бруски. Шаг размещения – 60 сантиметров.
- На бруски монтируется дощатый настил или тонкая ЦСП плита – применение для пола чернового типа толстых плит будет неоправданно по практическим соображениям. Ведь черновой пол держит только утеплитель.
- Поверх настила укладывают гидроизоляционную мембрану и слой утеплителя. Причем толщина этого слоя должна быть на 2-3 сантиметра меньше глубины лаги – это пространство пойдет под вентиляционный зазор.
- В конце на лагу укладывают лист ЦСП и фиксируют его на обычные саморезы с потайной головкой.
Действуя подобным образом можно получить теплый пол с отличными прочностными характеристиками даже при 20-миллиметровой толщине цементно-стружечного листа.
Панели толщиной 24-36 мм можно укладывать на песчано-цементную подсыпку или утрамбованную глину, отказавшись от опорных столбиков. Для жилых домов такая технология не подойдет, но для складских помещений толстая цементно-стружечная плита, технические характеристики которой указывают на готовность выдержать большую эксплуатационную нагрузку, придется как нельзя кстати.
Цементно-стружечная плита 12 мм | ТДВ
ЦСП плита 12 мм – листовой композиционный строительный материал, в котором упругость древесных волокон сочетается с прочностью и водостойкостью цемента. Применяется для облицовочных, кровельных, бетонных работ, постройки легких сооружений небольшой площади, устройства коробов электротехнического и телекоммуникационного оборудования.
Особенности
Массив сформован из стружки древесины лиственных пород, что гарантирует отсутствие на поверхности капель смолы. Фракции расположены по особой схеме: крупные в центре, мелкие снаружи. Это сообщает ему хорошую упругость, способность воспринимать большие физические нагрузки.
Цемент, использующийся в качестве связующего, соединяет наполнитель, придает плите свойство устойчивости к прямому воздействию воды, высокую морозостойкость. При полном погружении в течение суток плита ЦСП 12 мм набирает не более 1,5% от объема, ее размеры практически не изменяются. Она выдерживает пятьдесят циклов замораживания-оттаивания без потери прочности и видимых повреждений.
По пожарной классификации материал относится к категории Г1 – трудногорючий. При прямом воздействии пламени не выделяет веществ, оказывающих удушающее действие.
Экологически чистый, при производстве не используются вещества, образующие летучие соединения и пыль, опасные для живых организмов. Для предотвращения развития плесневых грибков наполнитель обрабатывается хлоридом кальция, образующим труднорастворимые кристаллы. Можно использовать для внутренних и внешних работ, а также в помещениях, к которым СанПиН предъявляются особые требования.
Использование стружки придает ему тепло- и звукоизолирующие свойства, благодаря остающимся после прессования мелким порам между фракциями. Они же делают его паропроницаемым.
Лист стандартного размера 3200 на 1200 мм относительно легок, весит не более шестидесяти пяти килограммов. Цена ЦСП 12 мм оправдывается возможностью значительно ускорить ведение отделочных работ.
Применение
Двенадцать миллиметров – толщина, достаточная для восприятия больших весовых нагрузок. Плитами этого типоразмера облицовываются стены изнутри, из них устраивается ветрозащитный экран систем вентилируемого фасада, монтируется сухая стяжка. Устойчивость к высоким температурам делают их лучшим вариантом при устройстве основания теплых полов, нагреваемых резистивными кабелями.
Листы можно использовать для устройства несъемной опалубки при заливке ленточных фундаментов. А также устройства сплошной обрешетки кровли при расстоянии между стропилами не более метра и угле наклона ската не менее 30 градусов.
В нашем интернет-магазине вы можете купить ЦСП 12 мм партиями любого объема. Как оптом, так и единичными листами.
Вес: 64,5 кг
В пачке: 23 листа
области применения цементно-стружечных плит, характеристики и свойства
ЦСП — универсальный материал, который широко применяется в строительстве, внешней и наружной обшивке, разработке мебели, каркасов. Листы состоят из нескольких слоев древесной прессованной щепы, соединенной портландцементом и рядом специальных добавок. Плиты различаются размерами, предназначением и характеристиками в зависимости от области применения. Цементно-стружечные плиты популярны благодаря безопасному составу для человека и окружающей среды, возможности использовать во влажных помещениях и прочности материала.
Области применения
Благодаря разнообразию толщины, размеров и характеристик плит, их используют во многих областях строительства, например:
- Обшивка стен и перегородок. Экологичность листов позволяет использовать их во внутренних жилых помещениях, а низкая влагопроницаемость — в банях, ванных комнатах и бассейнах. С помощью цементно-стружечных плит можно быстро добиться ровной поверхности стен для дальнейшей отделки. Листы также используют и для каркасных перегородок в качестве звукоизолирующего материала;
- Навесные фасады. Плиты используют в качестве вентилируемой внешней обшивки дома, защищающей здание от ветра, влаги. Для этой области применения особенно важна пожарная безопасность и влагонепроницаемость материала;
- Опалубка. В отличие от обычного использования опалубки как временной конструкции, с помощью ЦСП можно создать несъемную опалубку, совместив ее производство с отделкой дома;
- Садовые дорожки. С помощью панелей создается ровное покрытие для дальнейшей укладки плит. Влагонепроницаемость и прочность листов защищает дорожки от провалов и повреждений;
- Обшивка кровли. ЦСП применяют при монтаже плоской кровли. Плотные жесткие листы выдерживают большие нагрузки на крышу здания;
- Устройство пола. Плиты, обладающие большой прочностью на изгиб, влагостойкостью и теплоизоляцией, применяют для монтажа чернового напольного покрытия.
Характеристики и свойства
ЦСП плиты считаются универсальным строительным материалом, превосходящим по характеристикам фанеру и дсп. У многофункциональных плит большое количество преимуществ перед сходными материалами:
- можно использовать для внутренней, внешней отделки, для пола;
- соответствует всем строительным стандартам для применения в разных областях: устойчив к разным климатическим условиям, грызунам и насекомым, возгораниям, гниению;
- безопасны для окружающей среды благодаря отсутствию вредных ферментов при производстве;
- благодаря ровной гладкой поверхности листы легко поддаются дальнейшей отделке;
- высокий шумоизоляционный индекс до 30 дБ;
- модуль упругости на изгибе до 4500 МПа.
Размеры и масса
Панели ЦСП имеют большое количество размерных показателей, от которых зависит область применения сырья, его вес и стоимость. В зависимости от этих параметров выделяют несколько стандартных типов плит с размерами 2700×1250 мм, 3000×1250 мм и 3200×1250 мм. Для каждого размера плиты существует несколько видов толщины и материала, от чего зависит вес готового листа. Стандартная толщина — от 8 до 26 мм. Наиболее плотное и толстое сырье рекомендуется использовать для внешней отделки и монтажа плоской кровли. Тонкими панелями, как правило, обшивают стены внутри помещения и монтируют каркасы. Вес одного листа среднего размера составляет от 40 до 145 кг.
Методы крепления
При строительстве плиты необходимо прикрепить к каркасу. Плотный материал крепят несколькими крепежными элементами:
- Анкерные болты. Применяют при установке перегородок и навесных фасадов для крепления кронштейнов к стене;
- Заклепки. Для крепежа используют заклепочник. Применяется при работе с кронштейнами для закрепления обрешетки;
- Дюбель-грибок. Применяется для крепежа утеплителя;
- Гвозди. Металлические винтовые крепежи с оцинкованными метизами используют для работы во влажных помещениях. Для надежного крепежа длина гвоздя должна превышать толщину плиты в 2,5 раза;
- Саморезы. Для крепежей используют шуруповерт, предварительно подготовив отверстия для крепления. Саморезы с потайной шляпкой и сверлом могут применяться без подготовки отверстий. Наиболее оптимальный метод крепежа, благодаря действию самореза на отрыв.
Панели ЦСП широко используются в строительстве и отделочных работах благодаря большой области применения. Листы обладают полезными характеристиками, которые позволяют работать с материалом в любых климатических условиях, а также в разных помещениях, что выделяет панели среди аналогичного менее долговечного сырья. Материал обладает разными размерами, толщиной и весом, что делает ЦСП подходящим как для внутренней, так и для внешней отделки.
Цементно-стружечные плиты (ЦСП), характеристики и применение цементно-стружечных плит (ЦСП)
Цементно-стружечные плиты (ЦСП) относят к универсальным листовым строительным материалам. Сырье для цементно-стружечных плит (ЦСП)– портландцемент, дробленая древесная стружка и присадки, обеспечивающие снижения влияния веществ, содержащихся в древесине, на образование цементного камня.
Технология изготовления цементно-стружечных плит (ЦСП)
Технологию изготовления ЦСП вкратце можно описать, как формирование трехслойного «пирога» из двух видов цементно-стружечной смеси: смесь с мелко-стружечным заполнителем образует внешние слои, а с крупным – внутренний слой. Затем слоеная плита формуется под высоким давлением гидравлических прессов и получает идеальную гладкость и толщину.
Применение цементно-стружечных плит (ЦСП)
ЦСП применяется:
- Как обшивка и облицовка по направляющим или каркасу, вертикальная – для стен, перегородок, стоек, вентиляционных кожухов и т. далее, как для отделки внутри помещений, так и для фасадов.
- В качестве наружного экранного слоя вентилируемого фасада.
- В конструкциях полов и плоских кровель.
ЦСП не составляет серьезной конкуренции древесноволокнистым плитам, гипсокартону, ГВЛ и бакелизированной фанере, по причине вариации характеристик этих листовых материалов. Все эти плиты востребованы в зависимости от условий работы и требуемых эксплуатационных качеств.
Размер плиты ЦСП
Стандарт размеров ЦСП 2,7*1,25 м и 3,2*1,25 м при градациях толщин в мм 8; 10; 12; 16; 20; 24 и 36.
Основные технические характеристики цементно-стружечных плит (ЦСП)
Перечислим основные характеристики плит ЦСП:
- Удельный вес (плотность) – 1250-1400 кг/м3. Стандартный лист ЦСП с размерами 2,7*1,25 м и толщиной 16 мм весит 72,9 кг.
- Предел прочности при изгибе при толщинах 10, 12, 16 мм – 12 Мпа; при толщине 36 мм – 9 Мпа.
- Прочность на растяжении по перпендикуляру к плоскости плит не менее 0,4 Мпа.
- Модуль упругости при изгибе – не менее 3500 Мпа.
- Классификация по горючести – группа Г1 (относят к слабогорючим).
- Морозостойкость 50 циклов при гарантии понижения прочности не больше, чем на 10%.
- Теплозащитные свойства. Коэффициент теплопроводности 0,26 Вт/м*град С.
- Значение коэффициента линейного расширения 0,0235 мм/м*град С.
- Коэффициент паропроницаемости 0,03 мг/м*ч*Па.
- Удельное сопротивление при выдергивании шурупов от 4 до 7 Н/м.
- По биостойкости классифицированы как изделия 4 класса
- По звукоизоляции – при толщине 12 мм значение индекса изоляции воздушного шума 31 Дб. При укладке на ж/б основание из несущих плит дают уменьшение проникновения ударных шумов при толщине ЦСП 20 мм – на 16 Дб. При укладке на эластичные материалы – на 9 Дб.
- Линейные увеличения в размерах после выдержки в воде в течении суток – 2% по толщине и 0,3% по длине.
- Срок службы при применении в сухих помещениях не менее 50 лет.
Плюсы и минусы цементно-стружечных плит (ЦСП)
Перечислим основные достоинства плит ЦСП:
- Экологичность. ЦСП не содержит ни в составе, ни в технологии изготовления вредных и опасных веществ. Фенольно-формальдегидные смолы в стружечном заполнителе отсутствуют.
- Морозостойкость хорошая – не менее 50 циклов.
- Огнестойкость Г1 – несомненный плюс для облицовочного материала.
- Влагостойкость плит ЦСП, не имеющих защитного слоя гидрофобизации – слабая, требуется защита от влаги – минус
- Звукоизоляционные и шумозащитные качества отличные.
- Хорошая биостойкость. На поверхности плит не образуется грибок и плесень даже при эксплуатации во влажной среде.
- Отличная устойчивость к продольным деформациям, применяется для облицовки по направляющим в каркасных домах любой этажности.
- Отлично сочетается с другими материалами и конструкциями, такими, как древесина, полимеры и пластмассы, металлы и керамика.
- Высокая технологичность, простота и скорость обработки. Возможна резка, сверловка. Монтаж несложен, подходят большинство метизов.
- Возможны практически все виды финишной отделки по ЦСП, можно оклеивать любыми видами обоев, в том числе тяжелыми, штукатурить, облицовывать плиткой, окрашивать любыми составами – водоэмульсионными, акриловыми, масляными, алкидными и т.д.
- Гладкая рабочая поверхность ЦСП и идеально ровная толщина позволяют экономить на отделке. По гладкой (цементированной) стороне листа ЦСП возможно наносить красочный слой без грунтования, тем более, что адгезия отличная.
- По стоимости плиты ЦСП вполне выдерживают конкуренцию с другими листовыми облицовочными материалами, при выгодных показателях прочности.
Возможна резка, сверловка. Монтаж несложен, подходят большинство метизов.К недостаткам плит ЦСП отнесем:
- Листы имеют значительную массу, до 200 кг в зависимости от толщины. При работе на верхних ярусах не обойтись без грузоподъемных механизмов, что дает определенное удорожание. Монтаж тяжелых плит на высоте также затруднен.
- Срок эксплуатации не очень велик – в условиях контакта с внешней средой не более 15 лет. Производители гарантируют полсотни лет работы только при условии нормальной влажности, что далеко не всегда реально.
- Тонкие, от 8 до 36 мм листы ЦСП при значительной площади – около 4м2 и весе не могут не обладать некоторой хрупкостью. Работать с ЦСП не так просто, требуется аккуратность. Плиты могут сломаться при монтаже.
- Заделка стыков и швов между листами ЦСП возможна не любым материалом. Рекомендуют герметики, которые могут замаскировать шов, при условии их эластичности в присутствии влаги. Шпатлевочные составы, имеющие свойства жесткости после схватывания, для заделок швов использовать нельзя, это может привести к деформациям плит, работающих в условиях атмосферных воздействий и к сокращению срока их службы. Герметики на каучуковых основах считаются для ЦСП лучшим вариантом.
- ЦСП гигроскопичны, и линейное расширение при облицовке фасадов неизбежно. Штукатурка фасада по ЦСП без армирующей сетки и защиты ЦСП от влаги редко не трескается после пяти, а то и меньше лет эксплуатации. При ошибках в монтаже – недостаточном крепеже или каркасе и работе в условиях влажности листы ЦСП могут пойти «волнами» и даже оторваться от крепежа. Иногда специалисты рекомендуют под штукатурку защищать ЦСП от наружной влаги демпферными прослойками из пенополиуретана, с крепежом на прижимных рондолях (или других видах тарельчатых крепежей). Этот вариант требует проработки по части выполнения условия паропроницаемости для наружных стен. Нельзя допускать, чтобы точка росы в зимнее время попадала на внутреннюю плоскость ЦСП.
При ошибках в монтаже – недостаточном крепеже или каркасе и работе в условиях влажности листы ЦСП могут пойти «волнами» и даже оторваться от крепежа. Иногда специалисты рекомендуют под штукатурку защищать ЦСП от наружной влаги демпферными прослойками из пенополиуретана, с крепежом на прижимных рондолях (или других видах тарельчатых крепежей). Этот вариант требует проработки по части выполнения условия паропроницаемости для наружных стен. Нельзя допускать, чтобы точка росы в зимнее время попадала на внутреннюю плоскость ЦСП.Транспортировка и хранение ЦСП
Требуется обеспечить защиту от атмосферных воздействий, возможно длительное хранение исключительно в горизонтальной укладке, но транспортируют ЦСП в положении «на ребре».
Монтаж и отделки поверхности цементно-стружечными плитами (ЦСП)
Монтаж и отделка поверхности плитами ЦСП осуществляется в следующем порядке:
- Перед креплением листа ЦСП саморезами к каркасу или основанию требуется засверлить отверстия под саморезы, при этом лист ЦСП должен иметь твердую опору по плоскости (сверлить ЦСП «на весу» нельзя).
- Вертикальную обшивку и облицовку делают, как правило, плитами толщиной 16 мм и 20 мм.
- Наиболее экономичный и быстрый вид завершающих отделок по ЦСП – окрашивание составами на основе акрила, латекса или силикона. Обязательны компенсационные зазоры в стыках листов.
- Листы ЦСП характеризуются очень гладкой поверхностью, пористость отсутствует. Грунтование по цементированным сторонам листов можно не делать, при условии работы ЦСП не во влажной среде.
- Заделка швов и стыков ЦСП возможна герметиками, маскирующими швы, а для финишной отделки используют деревянные, пластиковые или металлические планки. Такая отделка применяется при имитациях фасадов в стилях фахверк, и в частности по причине отличной гладкости и геометрии, получаемой при облицовке ЦСП, внешний вид просто идеальный. «Картинка» фахверка вполне реалистична и имеет свою прелесть.
Для выравнивания под завершающую отделку листы ЦСП считаются одним из лучших материалов, по причине хорошей жесткости и идеальной гладкости листов.
Отделка и выравнивание плитами ЦСП дают отличный результат. Отделочными материалами могут быть лакокрасочные, штукатурные смеси, облицовочные плитки, обои любых типов, линолеумы натуральные и искусственные, ламинаты, пробка, мягкие материалы типа ковролина и другие.
Как определить размер холста от LizStaley
Привет! Меня зовут Лиз Стейли, и я давний пользователь Clip Studio Paint (я начал использовать программу еще тогда, когда она была известна как Manga Studio 4!). Я был бета-тестером программы Manga Studio 5 и Clip Studio Paint, и я написал три книги и несколько видеокурсов о программе.Многие из вас, наверное, знают мое имя по этим книгам!
В этой статье я расскажу, как определить размер холста, который вы должны создавать для своего искусства в Clip Studio Paint. При работе с цифровыми файлами вам необходимо учитывать не только ширину и высоту вашего файла, но и другие факторы, такие как разрешение, выход за обрез и конечную цель для фрагмента.
В этой статье мы рассмотрим следующие темы:
Print VS Web Display
Обзор настроек холста CSP
Стандартные размеры бумаги
Соотношение сторон
Давайте начнем!
Печать VS Веб-дисплей
Прежде всего, давайте поговорим о различиях между созданием материала для печати и для показа в Интернете.Печать и Интернет – это две очень разные вещи, и они требуют разных соображений не только о высоте и ширине изображения, но и о размере создаваемого файла.
Создавая изображение для печати, можно сказать, что чем больше, тем лучше. Для печати требуется разрешение файла не менее 300 dpi (точек на дюйм), чтобы распечатанное изображение получилось четким. Если вы когда-либо брали изображение из Интернета и пытались его распечатать, но оно получилось размытым или пиксельным, это потому, что у него недостаточно высокое разрешение.Изображения для Интернета имеют разрешение 72 DPI, что намного ниже, чем требуется для качественной печати!
Итак, вы, вероятно, думаете, что если вы собираетесь просто создавать изображения для Интернета или веб-комиксов, вам следует просто сэкономить время и создать все файлы с разрешением 72dpi. Это, безусловно, сэкономит вам вычислительную мощность компьютера и дисковое пространство, потому что ваши файлы будут относительно небольшими по сравнению с готовыми к печати файлами с более высоким разрешением. Однако я советую вам НЕ делать этого.
Даже если ваши планы на данный момент состоят в том, чтобы отображать вашу работу только в Интернете или в виде веб-комиксов, вы должны создавать свои изображения с учетом печати. Представьте, если вы запустите свой веб-комикс, и он станет хитом! Теперь у вас есть тысячи поклонников, которые просят книгу, которую они могут купить! Это здорово, но если вы не создавали файлы для печати, вам придется вернуться и перерисовать все эти изображения с разрешением 300 точек на дюйм, чтобы их можно было распечатать! Это огромная трата времени, поэтому я всегда рекомендую с самого начала создавать изображения с разрешением 300 dpi.Затем вы можете экспортировать их с разрешением 72dpi для загрузки в Интернет, сохранив файл с высоким разрешением для использования позже. Это также полезно, если вам нужно будет использовать фрагменты искусства, которые вы создали позже. (В примере с комиксами, возможно, для создания баннера для использования на конвенциях или для рисования персонажей для вашего веб-сайта) Поскольку арт уже велик, у вас есть некоторая гибкость в том, чтобы делать его больше или меньше для различных приложений.
На изображении ниже файл слева имеет разрешение 600 точек на дюйм, а файл справа – 72 точки на дюйм.Тот, что слева, немного размыт и имеет больше «артефактов» от сжатия при сохранении в виде файла .jpg. Часть качества потеряна из-за падения разрешения.
Создавайте файлы с разрешением не менее 300.Вы можете подняться выше 300, если ваше компьютерное оборудование может с этим справиться. Прямые черно-белые изображения без серых оттенков (например, рукописные работы с плоским черным) выглядят чрезвычайно резкими при создании и печати с разрешением 600 dpi, а поскольку используются только черные и белые пиксели, размер файла довольно мал по сравнению с каким будет изображение в оттенках серого или цветное с тем же размером и разрешением. Итак, ваше минимальное разрешение должно составлять 300 точек на дюйм, или больше, если с вашим компьютером все в порядке. Когда вы закончите создавать свое искусство, вы можете экспортировать уменьшенную версию – как по ширине, так и по высоте, а также по разрешению.
Обзор настроек холста CSP
В прошлый раз я написал исчерпывающий (и технический!) Обзор каждой категории раздела «Использование работы» в окне создания нового файла, поэтому, если вы хотите знать, что делает каждый параметр в новом окне, обязательно проверьте это! В этом уроке я рассмотрю только наиболее часто используемые варианты.
Но сначала давайте обсудим различные категории, которые вы увидите в верхней части нового окна.
Когда вы открываете окно «Новый файл», удерживая Ctrl + N или выбрав «Файл – Новый», вы увидите группу из пяти значков в самом верху окна параметров, рядом с заголовком «Использование работы. ». Этот набор иконок показан на скриншоте ниже.
Эти значки указывают на разные группы настроек страницы, которые могут понадобиться для разных приложений.Слева направо это значки «Иллюстрация», «Комикс», «Печать журнала для фанатов», «Показать все настройки комиксов» и «Анимация».
Настройки иллюстрации являются самыми основными из настроек и подходят для создания иллюстраций, где поля страницы, нумерация и ширина выхода за обрез не нужны. Параметры создания иллюстрации включают только ширину и высоту холста, разрешение, основной цвет выражения (определяет, будете ли вы создавать монохромное, полутоновое или цветное изображение) и цвет бумаги, а также возможность применения шаблона страницы.Для цифрового иллюстратора, который создает плакаты или экспонаты для портфолио и не будет использовать инструменты для создания комиксов, эта группа настроек дает достаточный контроль над созданием холста, не утомляя вас слишком большим количеством опций.
Следующие три значка (Комикс, Печать фанзина и Показать все настройки комиксов) аналогичны по своим параметрам.
Это настройки, которые использовал бы создатель комиксов. Эти настройки включают в себя все перечисленные выше, а также настройки для ширины обрезки, конечного размера и внутренних границ.
Ширина выпуска за обрез важна для всех, кто хочет создавать художественные отпечатки, выходящие за края отпечатанной бумаги. Изображение без полей может выглядеть очень профессионально и драматично не только на плакатах или распечатках, но и на страницах комиксов. Драматическое действие может «вырваться» из панелей и залить краями страницы, придавая сцене более реалистичный вид. Чтобы добиться этого выпуска за обрез в процессе печати, изображение должно быть создано и напечатано в большем размере, чем будет готовый отпечаток.Затем края обрезаются до окончательного размера, чтобы рисунок полностью выходил за края бумаги.
Например, если вы хотите создать изображение без полей, которое будет на листе бумаги 8,5 x 11 дюймов, вам нужно будет создать документ с учетом полей без полей. Если выход за обрез составляет полдюйма, мы создадим изображение размером 9 х 11,5 дюймов (добавив полдюйма к ширине и высоте). После того, как распечатанное изображение распечатает на бумаге большего размера, они будут обрезать четверть дюйма с каждой стороны, чтобы сделать размер бумаги равным 8.Снова 5 х 11 дюймов. Этот окончательный размер после обрезки краев называется размером привязки (окончательной) в программе Clip Studio Paint.
Поначалу выпуск за обрез может немного сбивать с толку, особенно если у вас нет опыта профессиональной печати! Иногда перед тем, как приступить к печати, лучше всего сначала найти принтер, который вы будете использовать, а затем спросить спецификации, необходимые для создания окончательной печати. Они могут предоставить вам ширину обрезки и размеры бумаги, с которой они работают, а также предпочтительное разрешение и формат файла.Есть множество принтеров на выбор для всего, от плакатов до листовок и книг, и это выходит за рамки этой статьи, поэтому я просто заявляю, что нужно провести ваше исследование заранее, если вы знаете, что ваш проект будет возглавлять к принтеру в любое время!
Другой вариант, о котором следует позаботиться создателям комиксов, – это размер границы по умолчанию (внутренний).
Это внутренние поля страницы комиксов, и именно там должны храниться все важные части изображения, такие как текст, границы панелей, которые не выходят за пределы страницы, и важные части изображения, чтобы гарантировать, что это не так. t случайно отрезал при обрезке выпуска за обрез.Более подробную информацию об этом вы можете найти в любом из разделов, посвященных комиксам, в статье прошлой недели!
Для максимального контроля над размером страницы комиксов в Clip Studio Paint я рекомендую использовать категорию «Показать все настройки комиксов», потому что она позволяет переключаться между различными единицами измерения (категориями «комикс» и «журнал для фанатов» допускаются только миллиметры), а также позволяет настраивать размер внутренней границы, и, если вы используете Clip Studio Paint EX, создавать многостраничные файлы, добавлять нумерацию страниц и создавать титульные страницы непосредственно в файле комиксов.
Чтобы прочитать мой предыдущий пост о создании новых полотен в Clip Studio Paint, перейдите по этой ссылке:
https://tips.clip-studio.com/en-us/articles/3458
А теперь давайте обсудим стандартные размеры бумаги!
Стандартные размеры бумаги
В Clip Studio Paint предустановлено множество стандартных размеров бумаги.
Однако для тех из нас, кто живет в Соединенных Штатах, эти предустановки не совсем подходят, потому что наши стандартные размеры отличаются от остальных!
Что еще больше сбивает с толку, стандартный размер бумаги для принтера не всегда соответствует стандартному размеру книги, если вы создаете комиксы, графические романы или иллюстрированную книгу. Когда я начал создавать свой (ныне несуществующий) веб-комикс в 2010 году, я настроил страницы так, чтобы они соответствовали стандартному американскому размеру букв (8×5 x 11 дюймов), только чтобы обнаружить при печати моей первой книги, что этот размер не использовался принтер, который я выбрал! Поэтому мне пришлось немного уменьшить мои изображения, чтобы они соответствовали следующему ближайшему размеру, книге 8 x 10.
Если ваш проект представляет собой комикс, у вас есть немного больше возможностей выбора размеров. При печати комиксов к книге можно разместить 3-4 полосы на странице (в зависимости от размера полос и размера книги). Но при создании графического романа или полнометражного комикса лучше подумать о размере книги, прежде чем даже начинать рисовать.
Как уже говорилось ранее, существует множество типографов, которые отлично справляются с работой с художниками и создателями комиксов.Некоторые из них предназначены для печати по требованию, например CreateSpace, а другие – это офсетные принтеры, которым требуется массовая закупка книг. Типографии в вашем районе также могут иметь переплетные возможности, а некоторые принтеры даже могут печатать нестандартные или нестандартные размеры, например квадратную бумагу!
Размер вашей бумаги на самом деле ограничен только вашим воображением, потому что вы, скорее всего, найдете принтер, который может работать практически с любыми размерами и формой. Однако изготовление этих нестандартных размеров также может быть дорогостоящим.Тираж книг нестандартного размера может стоить в несколько раз дороже, чем тираж на бумаге стандартного размера, что увеличивает вашу первоначальную стоимость, а также стоимость, которую вам придется продать, чтобы вернуть свои деньги.
Из-за этого обычно рекомендуется использовать стандартную бумагу или стандартные форматы книг для облегчения печати в дальнейшем. Существуют стандартные размеры для комиксов в американском стиле, а также стандартный размер для книг в мягкой обложке в стиле манга. Используя рекомендации Ka-Blam, популярного принтера комиксов и книг в мягкой обложке, используемого многими независимыми создателями комиксов, я создал предустановленный размер «Стандартный американский комикс» для моей собственной Clip Studio Paint.Настройки, использованные для создания этого шаблона, показаны на скриншоте ниже.
Ka-blam также имеет шаблон для небольших книг в стиле манга.Размеры книги размером с мангу в Clip Studio Paint можно установить в соответствии со следующим снимком экрана.
Для иллюстраторов, конечно, вы можете создавать свои работы практически любого размера от крошечных до огромных плакатов размером с стену.
Однако, если вы намереваетесь хранить много распечаток для продажи на конвенциях, вы можете рассмотреть возможность печати фотографий стандартных размеров – от 2×3 дюймов до 11 x 14 дюймов – это обычный диапазон размеров. Это упрощает вашу работу для клиентов, если они того захотят. Стандартный размер означает, что они могут пойти в любой магазин и купить подходящую фоторамку вместо того, чтобы проходить дорогостоящий процесс изготовления нестандартного коврика и / или рамки в специализированном магазине обрамления.
Соотношение сторон
Другой термин, используемый в печати, – это соотношение сторон.Что такое соотношение сторон? Это пропорциональное соотношение между шириной и высотой изображения. Соотношение сторон записывается как формула ширины к высоте, например 3: 2. Квадратные изображения имеют соотношение 1: 1, потому что обе стороны имеют одинаковое измерение. Независимо от того, имеет ли квадратный холст 100×100 пикселей или 5000×5000 пикселей, соотношение по-прежнему равно 1: 1.
Изображение с портретной ориентацией может иметь соотношение 2: 3, то есть высота в 1,5 раза больше ширины. Это означает, что изображение может иметь размер 500×750 пикселей, 1000×1500 пикселей и т. Д.
Я продаю цифровые отпечатки в моем магазине Etsy и включаю различные пропорции, чтобы покупатель мог распечатать изображение в различных размерах. Это стало возможным, потому что холст настроен на высокое разрешение и настроен с правильным соотношением, чтобы учесть крупный или мелкий отпечаток в том же соотношении, в зависимости от потребностей клиента.
На изображении ниже показаны некоторые соотношения и соответствующие им размеры изображений.
Первые три прямоугольника – это обычные соотношения и размеры, в которых они могут быть напечатаны.Четвертый – это файл 5×7, который также можно распечатать на бумаге различных международных форматов (A5, A4 и т. Д.).
Это изображение может стать для вас удобным руководством при создании иллюстраций, из которых вы будете печатать распечатки стандартных размеров.Как видите, некоторые из этих соотношений могут быть довольно большими, вплоть до 20×30 дюймов для соотношения 2: 3, так что вы не ограничены тем, насколько большую или маленькую иллюстрацию вы можете напечатать!
На самом деле самое важное, что нужно помнить, решая, какой размер холста для создания вашего изображения – это создать как можно больший размер с помощью вашего компьютерного оборудования, особенно если вы собираетесь печатать свою работу или будете перепрофилирование частей вашей работы для других приложений, таких как дизайн баннеров, биопортреты персонажей, онлайн-реклама и т. д.
Заключение
Выбор размера холста зависит от множества факторов, поэтому на этот вопрос нет универсального решения.
Вам нужно знать, что вы планируете делать с произведениями искусства, которое вы создаете, с каким разрешением создавать, а также немного о размерах бумаги и соотношении сторон. Заблаговременное планирование может сэкономить много времени в будущем, поэтому не забывайте всегда создавать с таким высоким разрешением и размером файла, с которым может справиться ваше компьютерное оборудование, потому что вы никогда не знаете, когда вам может понадобиться сделать копию размером с рекламный щит. того рисунка персонажей, который вы сделали два года назад!
Для получения дополнительной информации о CLIP Studio Paint посетите https: // www.clipstudio.net/en https://www.clipstudio.net/en Взаимодействие с другими людьми или же https: // graphixly.com / https://graphixly.com/ Взаимодействие с другими людьми
Выбор правильного размера холста
Первое окно, в котором вы будете перемещаться с помощью Clip Studio Paint, – это страница настройки нового холста.
Вам необходимо указать, какого размера вы хотите, чтобы ваш холст был и в каком разрешении он будет сохранен.
Как выбрать?
Что еще больше сбивает с толку, размеры холста по умолчанию не предназначены для американцев, которые не относятся к бумаге как к формату A4 или A5.
Давайте рассмотрим ваш выбор:
«Новое» окно
Во-первых, вам нужно сообщить CSP, что вы просто хотите рисовать на экране. Вы не собираетесь делать анимацию, создавать страницу с комиксами или комикс (в любом случае это невозможно в CSP Pro.)
Вот для чего нужны эти четыре цветных квадрата в верхней части окна ( 1 ). Нажмите на крайний левый, чтобы сообщить CSP, что вы просто хотите иметь холст для рисования.
Во-вторых, вам нужно выбрать, какое измерение вы используете, чтобы найти эти размеры страниц. Он находится в раскрывающемся списке в дальней правой части окна. ( 2 ) Скорее всего, вы захотите использовать дюйм для дюймов или пиксели для пикселей.
Выбор «in» означает, что у вас есть простой способ определить разницу между размерами A4, A5, A6, B4, B5 и B6 ( 3 ).A4, например, наиболее близок к 8,5 x 11 дюймов, как вы получите.
Чтобы получить представление о размерах холста, который вы выбираете, в окне есть белый силуэт страницы ( 5 ).
Если вы предпочитаете перевернуть размеры, чтобы страница была шире, чем в высоту, щелкните стрелки слева от параметров ширины и высоты ( 4 ). Белый силуэт изменится вместе с цифрами. Я часто рисую в альбоме в альбомной ориентации, поэтому часто меняю эти размеры.
Но какой размер холста вы выбираете?
Как и ответ на многие другие подобные вопросы, ответ однозначный: «Это зависит от обстоятельств».
Но это не то, что вы хотите слышать. Позвольте мне дать вам свою идею быстрого доступа.
У вас есть альбом для рисования, который вы все время рисуете? Вы просто используете случайные листы бумаги, которые украли из принтера?
Это размер, который вы выберете.
Начните с того, что вам удобно. Начните со знакомого вам соотношения сторон.
Не оставайтесь с ним вечно. Время от времени меняйте вещи, чтобы увидеть что-то новое. Измените размер холста, чтобы обработать то, что вы рисуете для определенного пространства.
Но когда вы начинаете? Установите ширину и высоту в соответствии с размером бумаги, на которой вы сейчас чаще всего рисуете. Я уверен, что для большинства людей это будет 8,5 x 11 дюймов. Если вы живете в своем альбоме для рисования, то, возможно, вам больше нужен размер 5,5 x 8,5 или 11 x 14 дюймов. Если вы хотите стать профессиональным художником комиксов, возможно, вы захотите поработать над чем-то близким к стандартным страницам размером 11 x 17 дюймов, которые используют комиксы.(Обычно они рисуют внутри секции размером 10 x 15 дюймов. Если вам так интересно, вы можете купить шаблон за два доллара для такого рода вещей).
Если вы планируете рисовать в цифровом виде с помощью Clip Studio Paint – и инструменты кисти отлично подходят для этого – тогда посмотрите на реальные размеры холста. Это может быть от 6 ″ квадратов до 20 ″ x 24 ″
.Если вы из тех, кто подражает Тодду Науку и рисует на стикерах, установите размер 3 ″ x 3 ″ или 4 ″ x 4 ″. (Если вы подражаете Тодду, не забудьте использовать кисть Copic Marker, чтобы раскрасить его!)
Или сделай математику
Вы можете легко преобразовать пиксели в дюймы.Помните, что DPI означает количество точек на дюйм. Если вы рисуете с разрешением 600 dpi, а ширина холста 6000 пикселей, вычислите:
6000 пикселей / 600 точек ( пикселей ) на дюйм = 10 дюймов.
Вы можете работать и в обратном направлении. Если у вас есть измерения в дюймах, умножьте это на точки (пиксели) на дюйм, чтобы получить количество пикселей в измерении.
600 точек ( пикселей ) на дюйм x 10 дюймов = 6000 пикселей
Теперь мы вернемся к вашему менее сложному с математической точки зрения учебнику…
Какой DPI выбрать?
300.
Это не просто потрясающий комикс о Фрэнке Миллере.
Это разрешение для печати на случай, если вы позже решите что-то напечатать, и оно дает вам достаточно тонкую настройку зернистости, чтобы увеличивать масштаб и добавлять детали, не позволяя вам тратить время на то, что никто никогда не увидит.
Если вы рисуете что-то простое только для Интернета, вы можете обойтись с 72, но понимаете, что вы никогда не сможете полностью превратить это в нечто большее.
Я обычно рисую с разрешением 600 dpi, что, вероятно, излишне, но всегда легче что-то сжать, чем сделать больше.И в конце концов, я всегда экспортирую для Интернета с разрешением 72 dpi. При рисовании такого размера мне больше всего нужно работать с более толстыми чернильными линиями. Более тонкие линии не будут так хорошо отображаться, когда вы позже уменьшите размер изображения до более удобного для Интернета.
Единственное жесткое и быстрое правило…
… заключается в том, что нет жестких правил. Теперь, когда вы знаете, где находятся настройки и что они делают, поиграйте с ними. Экспериментируйте. Какие размеры подходят вам? Вы собираетесь чем-то печатать? Тогда вам понадобится более высокий DPI.Вы придерживаетесь только Интернета? В конечном счете, 72 dpi – ваш друг для веб-воспроизведения, но он может быть вашим злейшим врагом при создании вашего искусства.
Вы рисуете что-то с большим количеством деталей? Если да, дайте себе немного места. Используйте холст большего размера с большим разрешением. Не стесняйтесь увеличивать масштаб, просто помните, что увеличенные линии будут выглядеть меньше при уменьшении до полного размера изображения.
Если у вас есть любимое разрешение по какой-либо причине, оставьте отзыв в комментариях ниже.Мне было бы любопытно услышать, как вы все любите рисовать.
Гофрированные стальные трубы и арки для труб
Lane производит и хранит полный ассортимент гофрированных стальных труб из различных материалов, футеровок и покрытий, отвечающих определенным требованиям к долговечности и гидравлическим характеристикам.
Гофрированная стальная труба (CSP) доступна в круглых размерах от 6 дюймов до 144 дюймов и в трубных дугах до эквивалента 120 дюймов. CSP не имеет себе равных по своей способности изготавливаться для удовлетворения жестких требований площадки, особенно для больших диаметров.
Экономичный, прочный, эффективный
Размеры, формы, гофры и толщина металла:
(Только типичные диапазоны размеров. Проконсультируйтесь с представителем компании Lane по поводу наличия за этими пределами.)
| Гофры | Круглые | Труба-арка (пролет x подъем) |
|---|---|---|
| 1½ ”x ¼” | от 6 дюймов до 10 дюймов | |
| 2 ⅔ ”x ½” | от 12 дюймов до 72 дюймов | от 14 дюймов x 9 дюймов до 83 дюймов x 57 дюймов |
| 3 дюйма x 1 дюйм | от 48 дюймов до 102 дюймов | от 53 дюймов x 41 дюймов до 117 дюймов x 79 дюймов |
| 5 дюймов x 1 дюйм | от 48 дюймов до 144 дюймов | от 53 дюймов x 41 дюймов до 142 дюймов x 91 дюймов |
| 18 калибр (0.052 дюйма), калибр 16 (0,064 дюйма), калибр 14 (0,079 дюйма), калибр 12 (0,109 дюйма), калибр 10 (0,138 дюйма), калибр 8 (0,168 дюйма) | ||
Варианты материалов для гофрированных стальных труб и арок труб:
Алюминированная сталь типа 2 (минимальный срок службы 75-100 лет)
Алюминированная стальная труба сочетает в себе прочность стали с коррозионной стойкостью алюминия.
Труба изготавливается из стального бунта с алюминиевым покрытием плотностью одна унция на квадратный фут.
Гальванизированная сталь с асфальтовым покрытием
Равномерное покрытие наносится на внутреннюю и внешнюю поверхность трубы для увеличения срока службы оцинкованной CSP.
Оцинкованная сталь (минимальный срок службы 50 лет)
Традиционная оцинкованная сталь CSP производится из рулонной стали с цинковым покрытием плотностью две унции на квадратный фут.
Сталь с полимерным покрытием (минимальный срок службы более 100 лет)
Полимерная пленка толщиной 10 мил ламинирована с каждой стороны рулона оцинкованной стали, чтобы создать лучшее покрытие, доступное сегодня.Защитная пленка представляет собой прочный, прочный полиолефиновый ламинат, который обеспечивает оцинкованный CSP прочным барьером, который превосходит устойчивость к коррозии и истиранию всех других покрытий с дополнительной функцией обеспечения 100-летнего срока службы.
Преимущества CSP включают:
- Длительный срок службы – 100+ лет
- Самый экологичный и безопасный для окружающей среды канализационный продукт на рынке
- Превосходная сила
Дренажные изделия – стальные гофрированные трубы | Санкт-ПетербургРегис Калверт
Наша гофрированная стальная труба (CSP) доступна с различной толщиной, длиной и покрытием. Все наши продукты производятся в соответствии с последними спецификациями LRFD AASHTO и ASTM. Эти продукты широко используются в системах защиты от наводнений, дренажа и ливневых вод, поскольку сталь надежна, отслеживается, экологична и прочна.
- Размеры труб диаметром от 6 дюймов до 144 дюймов
- Круглые или арочные формы
- Доступный диапазон толщины стенок и покрытий
- Различные гофры для выдерживания временных нагрузок h30 и E80
- Доступна гладкая внутренняя труба
- Труба Max Flow и Dura Flow
- Стандартная длина – 20 футов, хотя доступны многие другие длины.
CSP Стандартные размеры, концевые площади и грузоподъемность
Гофрированная стальная труба Пределы высоты крышки
Руководство по установке CSP
Спецификации, стандарты и документация
Отчет CSP о сравнительных размерах труб ливневой канализации
CSP – Дренажная труба с прорезями
Щелевой дренаж можно использовать для эффективного удаления поверхностного стока в бордюрах и водосточных желобах или для перехвата стока на относительно ровных участках.Наша труба изготавливается из оцинкованной или алюминизированной стали типа II и доступна в диаметрах от 12 до 48 дюймов. Щелевые дренажные материалы обычно используются при строительстве аэропортов, автострад и автостоянок.
Деталь дренажа с прорезями 1
Деталь дренажа с прорезями 2
CSP – Труба со спиральным ребром и макс. Расходом
Max Flow доступен как в гальванизированном, так и в алюминированном исполнении, тип II. Этот полезный продукт был разработан в ответ на потребности наших клиентов в трубном продукте с гидравликой гладкостенных труб и исключительной стоимостью гофрированных металлических труб.
CSP – Dura Flow
Труба Dura-Flow TM , гладкая внутренняя гофрированная стальная труба, сочетает в себе стандартную гофрированную внешнюю оболочку с гидравлически гладкой футеровкой. Лайнер непрерывно прикреплен к внешней оболочке по замковому шву.
CSP – Защитные покрытия
Защитные покрытия CSP включают:
Если для вашего проекта требуются трубы, размеры и формы которых превышают возможности гофрированной стальной трубы с замковым швом, компания St. Regis ответит на звонок, предложив Structural Plate, также называемую Multi Plate.Гофры 6 ″ x 2 ″ в сочетании с увеличенной толщиной стали обеспечивают прочную прочную конструкцию. В дополнение к круглой форме и форме дуги трубы, структурная плита доступна в форме горизонтального эллипса, подземного перехода и коробчатой водопропускной трубы.
имеют много преимуществ по сравнению с их альтернативами:
- Легкий – сравните с другими типами конструкций аналогичного размера, такими как бетонные мосты.
- Strong – гофра 6 ″ x 2 ″ значительно прочнее, чем другие гофры такой же толщины.
- Легко устанавливается – легкое оборудование, простой инструмент и местные рабочие могут легко завершить сборку.
- Сделано для долговечности – наша структурная плита защищена цинковым покрытием весом 3 унции, которое обеспечивает долгий срок службы конструкции с содержанием цинка на 50% больше, чем у обычных гофрированных стальных труб.
- Удобная доставка – пластины поставляются в компактных вложенных связках, что сводит к минимуму затраты на погрузочно-разгрузочные работы и транспортировку.
Брошюра по конструкционным плитам, сегмент 1
Брошюра по конструкционным плитам, сегмент 2
Брошюра по конструкционным плитам, сегмент 3
КессонТоп-3 фотографии: кессоны диаметром 126 дюймов для River Point, Чикаго, штат Иллинойс,
Нижние 3 фотографии: кессоны Wrigley Field для Case Foundation
ул.Super Cor от Regis Culverts – революционная альтернатива обычным гофрированным стальным листам, в котором используется гофрированный профиль 15 ″ x 5-1 / 2 ″ для обеспечения превосходной прочности и долговечности.
Эти усовершенствования конструкции позволили создать продукт из гофрированной стали, который может перекрывать расстояния более 75 футов, и обеспечивает экономичную и надежную мостовую конструкцию. Super Cor доступен в форме круглых, арочных или коробчатых водопропускных труб с перевернутыми отверстиями и без них.
Пример использования Super Cor
Опции инвертирования
Деталь перегородки
Детали опоры
Dura Span Алюминиевые культиваторы коробчатого типа
ул.
Regis Culvert производит полный набор аксессуаров для любого мыслимого проекта. Среди наших наиболее распространенных областей применения – арматура; колена, Ц и У и концевые секции. Фитинги облегчают полевые соединения и сводят к минимуму нарушение потока при слиянии линий или изменении направления потока.
Фитинги CSP
Противоосколочный ошейник
Стальной водосброс
Круглые или дугообразные, различных размеров, уклонов и материалов, концевые секции доступны для стальных, пластиковых и бетонных труб.Эти концевые секции просты в установке и обслуживании и могут быть восстановлены, если трубу необходимо переместить или заменить. Также доступны защитные приспособления для мусора.
Все материалы продукции St. Regis Culvert сертифицированы и соответствуют стандартам, установленным Американской ассоциацией государственных служащих автомобильных дорог и транспорта (AASHTO) и Американским обществом испытаний и материалов (ASTM). Наши материалы также соответствуют критериям Buy American Act.
Металлическая концевая секция (MES), подача
Металлическая торцевая секция (MES) Арка, подача
Деталь соединения торцевой секции
Концевые секции защитного откоса
Предлагая решения проблем безопасности, эти концевые секции предлагают проходимые параллельные или поперечные дренажные штанги и различные уклоны для удовлетворения требований к более безопасным ровным придорожным насыпям при одновременном повышении гидравлической эффективности.
SSES Заявка
Гладкая коническая втулка
Гладкие конические муфты могут использоваться для соединения бетонных и пластиковых труб с металлической концевой частью. Один конец втулки плотно вклинивается в трубу, а другой прикрепляется к концевой части с помощью соединителей. Гильза обеспечивает надежное соединение с проточной линией.
Гладкая коническая втулка
Фотографии варианта трубы CSP
Стандартные изнашиваемые планки
Стандартные износостойкие планки CSP предлагают рентабельные решения проблем износа и дают возможность заменять только изношенные части, а не заменять целые листы или пластины.
Стандартные износостойкие планки CSP доступны в различных размерах и толщинах и обеспечивают более длительный срок службы по сравнению с обычными сплавами.
Спецификация материалов
Собственность CSP: Alloyed15CRMo – Устойчивый к истиранию хромированный белый чугун, каталожный номер ASTM A532
| CSP Арт. № | Размер (мм) | Размер (мм) | Вес нетто (кг) | Цена | ||||
|---|---|---|---|---|---|---|---|---|
| А | B | С | D | E | ||||
| 514200A | 200 х 25 х 25 | 200 | 25 | 15 | 10 | 25 | 1.00 | $ 9,33 |
| 514200B | 200 х 75 х 75 | 200 | 75 | 63 | 12 | 75 | 8,90 | 83,07 долл. США |
| 514300A | 300 х 25 х 25 | 300 | 25 | 15 | 10 | 25 | 1,50 | $ 14.00 |
| 514153 | 153 х 38 х 33 | 153 | 38 | 25 | 8 | 33 | 1.50 | $ 14.00 |
| 514300B | 300 х 38 х 33 | 300 | 38 | 25 | 8 | 33 | 3,00 | 28,00 $ |
| 514203 | 203 х 50 х 20 | 203 | 50 | 12 | 8 | 20 | 1,60 | 14 долларов США.93 |
| 514254 | 254 х 50 х 20 | 254 | 50 | 12 | 8 | 20 | 2,00 | $ 18. 67 |
| 514190A | 190 х 50 х 30 | 190 | 50 | 20 | 10 | 30 | 2,20 | $ 20,53 |
| 51465 | 65 х 50 х 50 | 65 | 50 | 38 | 12 | 50 | 1.30 | $ 12,13 |
| 514115 | 115 х 50 х 50 | 115 | 50 | 38 | 12 | 50 | 2,30 | 21,47 долл. США |
| 514127 | 127 х 50 х 50 | 127 | 50 | 38 | 12 | 50 | 2,40 | $ 22,40 |
| 514150A | 150 х 50 х 50 | 150 | 50 | 40 | 10 | 50 | 2.90 | 27,07 долл. США |
| 514190B | 190 х 50 х 50 | 190 | 50 | 40 | 10 | 50 | 3,70 | $ 34,53 |
| 514210 | 210 х 50 х 50 | 210 | 50 | 38 | 12 | 50 | 4,10 | $ 38,27 |
| 514230 | 230 х 50 х 50 | 230 | 50 | 38 | 12 | 50 | 4.50 | 42,00 $ |
| 514294 | 294 х 50 х 50 | 294 | 50 | 40 | 10 | 50 | 5,80 | $ 54,13 |
| 514300C | 300 х 50 х 50 | 300 | 50 | 40 | 10 | 50 | 5,90 | $ 55,07 |
| 514300D | 300 х 150 х 60 | 300 | 150 | 48 | 12 | 60 | 21. 10 | $ 196.93 |
| 514432 | 432 х 50 х 50 | 432 | 50 | 38 | 12 | 50 | 8,50 | 79,33 долл. США |
| 514459 | 459 х 38 х 31 | 459 | 38 | 25 | 6 | 31 | 4,20 | $ 39.20 |
| 514600 | 600 х 50 х 50 | 600 | 50 | 38 | 12 | 50 | 11.80 | $ 110,13 |
| 514250 | 250 х 60 х 20 | 250 | 60 | 12 | 8 | 20 | 2,40 | $ 22,40 |
| 514150B | 150 х 75 х 39 | 150 | 75 | 29 | 10 | 39 | 3,40 | $ 31,73 |
| 514150C | 150 х 75 х 50 | 150 | 75 | 40 | 10 | 50 | 4.40 | 41,07 долл. США |
| 514150D | 150 х 75 х 60 | 150 | 75 | 50 | 10 | 60 | 5,30 | $ 49,47 |
| 514241 | 241 х 100 х 58 | 241 | 100 | 38 | 20 | 58 | 11,00 | $ 102,67 |
Платформа облачных сервисов Cisco серии 5000, проспект
Платформа облачных сервисов Cisco (CSP) серии 5000 – это открытая платформа виртуализации сетевых функций (NFV) под ключ, основанная на x86 и виртуальной машине на основе ядра RHEL (KVM).Он оптимизирован для уровня сетевых данных и простоты эксплуатации, и им можно управлять с помощью оркестровки или как автономную сетевую платформу.
Обзор продукта
Cisco Cloud Services Platform (CSP) Платформы серии 5000 – это программные и аппаратные платформы виртуальной машины на основе ядра Linux (KVM) x86 для центра обработки данных, регионального концентратора и виртуализации сетевых функций (NFV). Платформы позволяют корпоративным ИТ-командам или поставщикам услуг быстро развертывать любые сетевые виртуальные услуги Cisco или сторонних поставщиков с помощью Cisco Network Services Orchestrator (NSO) или любой другой северной системы управления и оркестровки.Или они могут использоваться автономно через простой встроенный собственный веб-интерфейс пользователя, интерфейс командной строки (CLI), API передачи репрезентативного состояния (REST) и интерфейсы NETCONF / YANG. Cisco CSP 5000 Series выпускается в форм-факторах 1 стойка (рис. 1) или 2RU, чтобы соответствовать требованиям виртуальных сетевых функций (VNF) и цепочек сетевых сервисов в сети и вычислениях.
Фигура 1.
Cisco CSP 5200 (1 RU) и CSP 5400 (2RU)
Серия CSP 5000 может быть развернута в центрах обработки данных, региональных концентраторах, центрах совместного размещения, на границе глобальной сети, DMZ и даже в точке присутствия (PoP) поставщика услуг, в которой размещаются различные VNF Cisco и сторонних производителей (см. Рисунок 2). ).
Фигура 2.
Где развернуть CSP серии 5000 в сети
Особенности и преимущества
В таблице 1 представлены основные характеристики и преимущества серии CSP 5000.
Таблица 1. Характеристики и преимущества
Элемент | Пособие |
Виртуализация ввода-вывода с одним корнем | Оптимизированная плоскость данных обеспечивает близкие к линии скорости для VNF с поддержкой SR-IOV и обеспечивает высокую пропускную способность с интерфейсами OVS DPDK. |
Uniform web, CLI и REST API | CSP 5000 поддерживает NETCONF / YANG, что обеспечивает согласованное поведение на разных интерфейсах. |
Интерфейс командной строки | Интерфейс командной строки Cisco IOX сокращает время обучения и обучения. |
Отличительная особенность / дифференциатор / возможности
Большинство приложений были виртуализированы за последнее десятилетие, и теперь та же тенденция наблюдается в сетевых службах.Благодаря этой тенденции, часто называемой виртуализацией сетевых функций или NFV, сетевые службы могут развертываться и управляться гораздо более гибко, поскольку они могут быть реализованы в виртуализированной среде с использованием вычислительных ресурсов x86 вместо специально созданных специализированных аппаратных устройств. Серия CSP 5000 может помочь вам в этом технологическом переходе.
Сегодня в центрах обработки данных и на объектах колокации сетевые службы в основном работают на специально созданных аппаратных устройствах. Этот подход является негибким, поскольку вы ограничены одной функцией на каждом физическом сетевом устройстве на протяжении всего срока службы, что приводит к недоиспользованию ресурсов.Вам часто приходится ждать недели или даже месяцы для нового оборудования.
Некоторые из сегодняшних проблем для команд центров обработки данных, развертывающих виртуальные сетевые сервисы, включают:
● Идти в ногу с серверной командой. Могут ли группы по работе с сетью, безопасностью и балансировщиком нагрузки развернуть службу виртуальной сети за считанные минуты?
● Коммерческий гипервизор и расходы на поддержку
● Сложность OpenStack, которая все еще слишком сложна для многих организаций
● Накладные расходы OpenStack, для которых требуется от пяти до восьми хостов только для начала
● Ограниченный доступ или отсутствие доступа к серверу VMware vCenter или Microsoft System Center VMM и вычислительным ресурсам
● Отсутствие набора инструментов для управления виртуальными услугами
● Отсутствие опыта работы с ОС Linux
● Низкий уровень комфорта с выделенными аппаратными устройствами
Серия CSP 5000 отвечает этим требованиям с помощью решения, которое обеспечивает гибкость программного обеспечения с производительностью оборудования, что сокращает время и расходы.
От границы вашей сети до фермы серверов или точки присутствия вы можете виртуализировать сервисы с помощью CSP 5000, чтобы оптимизировать использование ресурсов, размещая несколько виртуальных сервисов на каждом узле и продлевая жизненный цикл вашего оборудования за счет повторного использования. А более быстрое развертывание новых виртуальных сервисов может помочь вам лучше поддерживать пользователей и приложения.
Некоторые преимущества CSP 5000 включают:
● Простота эксплуатации
● Устройство под ключ, которое можно запустить за пять минут
● Открытая платформа NFV для Cisco и сторонних VNF
● Дружественный к сети синтаксис интерфейса командной строки и интуитивно понятный графический интерфейс
● Повышенная автоматизация и операционная гибкость
Поддержка / совместимость платформы
Серия CSP 5000 поддерживает широкий спектр функций виртуальных сетей (VNF) Cisco и сторонних производителей от сторонних поставщиков, включая межсетевые экраны, балансировщики нагрузки и другие дополнительные услуги.Некоторые поддерживаемые VNF включают:
● Виртуальный маршрутизатор 1000 В Cisco Cloud Services Router (CSR)
● Маршрутизатор Cisco IOS® XRv 9000
● Виртуальное устройство адаптивной безопасности Cisco (ASAv)
● Cisco Firepower ™ NGFW Virtual
● Модуль анализа виртуальной сети Cisco Prime® (vNAM)
● Cisco Virtual Wide Area Application Services (vWAAS)
● Виртуальное устройство Cisco Web Security (WSAv)
● Виртуальный шлюз безопасности Cisco (VSG) для развертываний коммутаторов Cisco Nexus® серии 1000V
● Модуль виртуального супервизора Cisco (VSM) для развертываний коммутаторов Cisco Nexus серии 1000V
● Cisco Data Center Network Manager (DCNM)
Несколько сторонних VNF могут быть запущены на CSP 5000, но для лучшего опыта клиентам следует развернуть VNF, которые сертифицированы как часть сторонней экосистемы VNF Cisco.
Для получения информации об экосистеме VNF сторонней компании Cisco и о том, какие VNF сертифицированы и поддерживаются на CSP 5000, посетите:
https://www.cisco.com/c/dam/en/us/solutions/collateral/enterprise-networks/enterprise-network-functions-virtualization-nfv/nfv-open-ecosystem-qualified-vnf-vendors.pdf
Технические характеристики
В таблице 2 приведены технические характеристики продуктов серии CSP 5000.
Таблица 2. Технические характеристики
Товар | Спецификация |
Шасси | 1 1RU на базе стоечного сервера Cisco UCS ® C220 M5 1 2RU на базе стоечного сервера Cisco UCS C240 M5 |
Процессоры | 2x Intel ® Xeon E5-2600 процессоров серий v3 и v4 |
Память | 16 ГБ DDR4-2666 МГц 32 ГБ DDR4-2666 МГц До 24 слотов DIMM |
Сетевые карты | Intel i550 LAN на материнской плате (LOM) (2 x 10G Base T) Intel i350 PCIe (4 x 1 Gigabit Ethernet) Двухпортовый адаптер Intel X520 10G SFP + Четырехпортовый адаптер Intel X710 10G SFP + NIC Intel XL710 с двумя портами 40G QSFP + сетевая карта |
Сеть | PCIe passthrough Однокорневая виртуализация ввода-вывода (SR-IOV): ● Виртуальный мост Ethernet (VEB) ● Агрегатор портов виртуального Ethernet (VEPA), открытый виртуальный коммутатор (OVS) с DPDK (комплект для разработки плоскости данных) Каналы портов |
Слоты PCIe | Платформа 1RU: до 2x PCI Express (PCIe) 3. Платформа 2RU: до 6 слотов PCI Express (PCIe) 3.0 |
Жесткие диски | Жесткие диски или твердотельные накопители малого форм-фактора Накопители с возможностью горячей замены и доступом спереди Платформа 1RU: до 8 накопителей Платформа 2RU: до 24 накопителей |
RAID | Модульный 12-гигабитный RAID-контроллер Cisco с кэш-памятью 2 ГБ Модульный 12-гигабитный RAID-контроллер Cisco с кэш-памятью 4 ГБ |
Интегрированный контроллер управления Cisco (IMC) | Встроенный контроллер управления основной платой (BMC) IPMI 2.0 для управления и контроля 1x 10/100/1000 Ethernet интерфейс внеполосного управления Инструмент управления через интерфейс командной строки и веб-интерфейс для автоматизированного управления без отключения света KVM |
Управление и операционная деятельность | GUI CLI REST API NetConf / Yang Secure Shell Version 2 (SSHv2) Syslog Simple Network Management Protocol (SNMP) Несколько виртуальных последовательных консолей (для поддержки маршрутизатора Cisco IOS XRv 9000 и других VNF) ) |
Cisco FlexFlash | 2 карты Secure Digital (SD) емкостью 64 ГБ |
Внутренний USB | Флэш-накопитель USB 16 ГБ |
Комплект направляющих | Комплект направляющих шарикоподшипников |
Источники питания | Платформа 1RU: Блок питания переменного тока Cisco UCS 770 Вт для стоечного сервера (2) Платформа 2RU: Блок питания переменного тока Cisco UCS 1050 Вт для стоечного сервера (2) |
Типы дисков VNF | IDE и VirtIO |
Типы изображений VNF | * . * .ova * .qcow / qcow2 * .raw * .vmdk |
Контроль доступа | Возможность отключения любых неиспользуемых интерфейсов Возможность выделить порт управления CSP 2100 Возможность выделить порт управления VNF Список управления доступом (ACL) Управление доступом на основе ролей (RBAC) Аутентификация, авторизация, и бухгалтерский учет (AAA) ● TACACS + ● РАДИУС |
Автоматизация | Поддержка файла конфигурации нулевого дня Возможность сохранения шаблонов услуг REST API и NetConf / Yang Интеграция Cisco Network Services Orchestrator (NSO) |
Склад | Локальный (жесткие или твердотельные) NFS ● Поддержка загрузки образа VNF из расположения NFS. ● Выделение места на диске NFS для создания виртуальной машины. Поддержка нескольких дисков (локальных или NFS) |
Кластеризация | Объединение ресурсов в число узлов Масштабирование по запросу Автоматизация управления ресурсами Графический интерфейс пользователя поддерживает до 10 узлов |
Резервное копирование | Резервное копирование и восстановление текущей конфигурации на уровне устройства (локальное хранилище или хранилище NFS) Резервное копирование и восстановление данных VNF (локальное хранилище или хранилище NFS) |
0
isoИнформация для заказа
Cisco CSP 5000 доступен для заказа.
Возможна поставка, оборудование и программное обеспечение:
Таблица 3. Информация о системе и заказе
PID / SKU | CSP-5216 | CSP-5228 | CSP-5436 | CSP-5444 | CSP-5456 | |
Размер стойки | 1RU | 2RU | ||||
Ядра процессора | 16 | 28 | 36 | 44 | 56 | |
Встроенные процессоры | 2 | |||||
Резервное питание (110/220 В переменного тока) | 1540 Вт всего (2×770) включены | 2100 Вт (2×1050) включены | ||||
Память 12 x 2 DIMM = 24 слота | Сконфигурируйте модули DIMMS на 16 или 32 ГБ в количестве; 4,6,8,10,12,14,16,18,20,22 или 24 ● Опции DIMM 16 ГБ; Максимум 384 ГБ ● Опции DIMM 32 ГБ; Максимум 756 ГБ | |||||
Слот для диска (малая форма) | 10 (полезная 8) | 24 | ||||
Опции диска | 1. | 1,2 ТБ (жесткий диск) или 960 ГБ (твердотельный накопитель) | ||||
Емкость диска | 1,2 * 8/2 = 4,8 ТБ (жесткий диск) или 3,8 ТБ (твердотельный накопитель) | 14,4 ТБ (HDD) или 11,5 ТБ (SSD) | ||||
Встроенные сетевые карты (LOM) | 2×10 GbE | |||||
Макс.портов NIC | 14 (2×4 + 4 + 2) | 30 (6×4 + 4 + 2) | ||||
Слоты для сетевых карт PCIe | 2 слота 2x10G X520 или 4x10G X710 | 6 слотов 2x10G X520 или 4x10G X710 | ||||
Слоты VIC | 1 | |||||
2 ТБ (жесткий диск) или 960 ГБ (твердотельный накопитель)Таблица 4. Опции карты виртуального интерфейса (VIC) и сетевой карты (NIC)
Плата виртуального интерфейса (VIC) 4×10 / 25 GbE SFP28 (VIC 1457) | 4×10 / 25 GbE SFP28 |
Сетевая карта (NIC) 1GbE (i350) | Y (дополнительная надстройка) 4x1GbE RJ45 |
Сетевая карта (NIC) 2x10GbE SFP + (i520) | Y |
Сетевая карта (NIC) 4x10GbE SFP + (i710) | Y |
Чтобы разместить заказ, посетите веб-страницу заказа Cisco.
Чтобы загрузить программное обеспечение, посетите Центр программного обеспечения Cisco.
Серия CSP 5000 включена в стандартную программу перехода на технологии Cisco (TMP). Обратитесь к руководству и свяжитесь с вашим местным представителем Cisco по работе с клиентами для получения подробной информации о программе.
На серию CSP 5000 распространяется 90-дневная ограниченная гарантия.
Cisco и партнерские услуги
Услугиот Cisco и наших сертифицированных партнеров могут помочь вам преобразовать работу филиалов и ускорить инновации и рост бизнеса.У нас есть глубина и широта опыта, чтобы создать четкую, воспроизводимую и оптимизированную зону обслуживания филиалов с использованием различных технологий. Услуги по планированию и проектированию согласовывают технологии с бизнес-целями и могут повысить точность, скорость и эффективность вашего развертывания. Технические услуги могут помочь вам повысить операционную эффективность, сэкономить деньги и снизить риски. Услуги по оптимизации предназначены для постоянного повышения производительности и помощи вашей команде в использовании новых технологий. Для получения дополнительной информации посетите https: // www.cisco.com/go/services.
Cisco Capital
Гибкие платежные решения, которые помогут вам в достижении ваших целей
Cisco Capital упрощает получение нужной технологии для достижения ваших целей, позволяет трансформировать бизнес и помогает вам оставаться конкурентоспособными. Мы можем помочь вам снизить общую стоимость владения, сохранить капитал и ускорить рост. В более чем 100 странах наши гибкие платежные решения могут помочь вам приобретать оборудование, программное обеспечение, услуги и дополнительное оборудование сторонних производителей с помощью простых и предсказуемых платежей.Учить больше.
Программа управления сохранением | NRCS Миссури
Введение Программа управления сохранением (CSP) помогает сельскохозяйственным производителям поддерживать и улучшать свои существующие системы сохранения и принимать дополнительные меры по сохранению для решения приоритетных проблем, связанных с ресурсами.
Участники получают выплаты CSP за природоохранные мероприятия – чем выше производительность, тем выше выплата.
CSP опирается на глубоко укоренившуюся приверженность производителей к сохранению. Участники добровольно участвуют в программе, потому что она помогает им увеличивать объем природных ресурсов и улучшать их бизнес-операции, обеспечивая их продуктами питания, клетчаткой и энергией. Участники регистрируют всю свою сельскохозяйственную деятельность в программе по 5-летнему контракту с возможностью подать заявку на продление еще на 5 лет. NRCS помогает производителям поддерживать или улучшать существующие природоохранные мероприятия на своих предприятиях и внедрять новые.Программа предлагает большие стимулы для производителей, которые хотят поднять свою экономику на ступеньку выше с помощью пакетов улучшений с более высокими ставками оплаты.
Прием заявок
заявок CSP принимаются на постоянной основе, однако NRCS устанавливает крайние сроки подачи заявок для оценки, ранжирования и утверждения подходящих заявок. CSP открыт для всех правомочных сельскохозяйственных производителей, и поданные заявки могут быть рассмотрены или оценены в рамках нескольких возможностей пула финансирования.В следующем документе описывается, как подать заявку на участие в программах Farm Bill или посетить следующий веб-сайт, чтобы узнать о начале работы с NRCS и о пяти шагах к оказанию помощи: Начало работы с NRCS.
Финансовый год 2021 Миссури Сроки выполнения CSPNRCS принимает заявки на получение CSP на постоянной основе в течение года. Мы объявляем крайние сроки регистрации по мере поступления средств.
На 2021 финансовый год крайние даты подачи заявок следующие:
CSP 2021-1 Classic – 26 февраля 2021 года
CSP 2022 Продление – 7 апреля 2021 г.
Право на участие Соответствующие земли включают в себя частные сельскохозяйственные земли и земли племен, пахотные земли, пастбища, пастбища, пастбища и непромышленные частные лесные угодья.
CSP доступен для всех производителей, независимо от размера предприятия или типа выращиваемых культур, во всех 50 штатах, округе Колумбия, а также в районах Карибского бассейна и островов Тихого океана. Претендентами могут быть физические и юридические лица, представители совместных предприятий или индейские племена.
Кандидаты должны:
Включите в свою деятельность все сельскохозяйственные или частные лесные угодья, которые вы будете эффективно контролировать в течение 5-летнего срока действия контракта CSP.
Учетные записи фермерских хозяйств должны быть установлены в Агентстве сельскохозяйственных услуг для этих земель, чтобы ваша заявка была оценена на соответствие всем требованиям HEL и охране водно-болотных угодий.
Будьте готовы предоставить карты, на которых обозначена вся территория вашего предприятия, представителю NRCS. Карты помогут вам и NRCS определить землю, которая имеет право на регистрацию, оплату и то, есть ли у вас одна или несколько операций, которые вы можете предложить для регистрации.
Могут применяться дополнительные ограничения и требования программы.
Закон о фермах продолжает рассматривать уникальные обстоятельства и проблемы социально незащищенных фермеров и владельцев ранчо, а также начинающих фермеров и владельцев ранчо и фермеров-ветеранов.Он предусматривает добровольное участие и фокусируется на справедливости доступа к программам и услугам Министерства сельского хозяйства США (USDA). Миссури NRCS имеет пул финансирования для следующего:
Миссури стремится к работе с людьми и группами, которые исторически недостаточно обслуживаются. Исторически недостаточно обслуживаемые участники могут также получать более высокие ставки платежей в дополнение к включению в пулы высокоприоритетного финансирования.
Для получения дополнительной информации посетите страницу мелких и ограниченных и начинающих фермеров и владельцев ранчо и веб-страницу опытных фермеров и владельцев ранчо.
Оценка систем управления земельными ресурсами
Соответствующие земли будут определены, и количество проблемных участков, которые в настоящее время удовлетворяются или не соответствуют пороговым значениям для управления, будет оцениваться с помощью CART (Инструмент ранжирования оценки сохранения). Для CSP Classic каждый заявитель должен соответствовать пороговому уровню управления по крайней мере по двум ресурсам для каждой системы управления земельными ресурсами в каждом землепользовании на момент подачи заявки. Заявитель также должен согласиться решить одну дополнительную проблему с ресурсами для каждого вида землепользования до конца контракта, чтобы иметь право на участие.Для продления CSP требуется, чтобы заявитель продолжил уровень сохранения, предусмотренный в его классическом контракте, и решил или усилил дополнительные проблемы, связанные с ресурсами.
Планировщик NRCS представит вам различные природоохранные мероприятия CSP, которые вы сможете реализовать на своей земле, исходя из пороговых значений рационального использования ресурсов, которые вы хотели бы достичь или превысить. Разнообразие предлагаемых CSP мероприятий по сохранению дает вам множество вариантов выбора усовершенствований или методов, которые помогут вам улучшить вашу текущую систему управления, увеличить вашу прибыль и достичь ваших целей в области управления.
Рейтинг CSP: NIPF Миссури и регионы сельскохозяйственных земель
На каждую сельскохозяйственную операцию можно подать не более двух заявок. Один для сельскохозяйственных земель и один для НИПФ. Каждая заявка, отвечающая требованиям заявителя и права на получение земли, будет оцениваться, а затем оцениваться, чтобы определить, насколько хорошо существующая и планируемая система управления будет учитывать национальные, региональные и местные приоритеты в области природных ресурсов.
Национальные и государственные вопросы, используемые для ранжирования, были разработаны национальным персоналом.Местные вопросы основаны на материалах материалов Местной Рабочей Группы и Государственного Технического Комитета. Целевые ресурсы для каждого региона были разработаны при участии местных рабочих групп и Государственного технического комитета.
Заявки на финансирование будут рассматриваться в регионе, где находится большая часть их сельскохозяйственных предприятий. В Миссури заявки NIPF, начинающих фермеров и социально незащищенных слоев населения конкурируют в регионе штата. Сельскохозяйственные земли (пастбища, сенокосы, пахотные земли, пастбища) конкурируют не в масштабе штата, а скорее в зонах обслуживания полевых офисов NRCS штата Миссури (FOSA).Приемлемые заявки в каждом FOSA будут оцениваться с наивысшими баллами в каждом регионе, получившем предложения контрактов первыми. Для приложений сельскохозяйственных земель (AgLand) границы FOSA показаны ниже:
Деятельность по расширению CSP
Действия по усовершенствованию CSP– это меры управления, которые выходят за рамки минимальных требований стандарта практики сохранения, помогая производителю достичь более высокого уровня сохранения. Доступна следующая информация относительно улучшений CSP, доступных в Миссури:
Чтобы найти конкретное действие по расширению, выполните поиск в документе с помощью кода расширения.Например, расширение E314A (Управление кистью для улучшения среды обитания диких животных) можно найти, выполнив поиск по запросу «E314A».
Контрактов
КонтрактыCSP рассчитаны на пять лет с возможностью продления, если вы успешно выполните первоначальный контракт и согласитесь достичь дополнительных природоохранных целей. Специалист по сохранению NRCS будет тесно сотрудничать с вами на протяжении всего процесса.
Платежи по контракту состоят из двух компонентов:
- Поддержание существующей консервации в зависимости от типа операции и количества проблем, связанных с ресурсами, которые соответствуют уровню управления на момент подачи заявки, и
- Осуществление дополнительных природоохранных мероприятий.
