Сифон для ванны с гофрой: Сифон для ванны Orio с пробкой сливом и гофрой 40×550 мм полипропилен – "Строим Дом"

Содержание

Слив из ванны в канализацию Orio А-60089 с гофрой

Самая лучшая и дорогая сантехника не будет эффективно работать, если не позаботиться о надежной сантехнической арматуре. Например, в каждой квартире должны быть качественные сифоны для раковины и ванны, а также гофра или сливной шланг для обеспечения спуска воды в канализацию из стиральной машины.
Под ванной находится труба, по которой отработанная вода стекает в канализацию, причем труба никогда не бывает прямой – она изгибается так, чтобы сначала жидкость стекла вниз, затем поднялась вверх и только потом ушла в сток. Это сантехническое устройство называется сифоном для ванны. Функции, которые он выполняет, очень важны, поскольку:

во-первых, мелкий мусор оседает в нем и не попадает в канализационную трубу, а значит, не забивает ее;
во-вторых, остатки стекающей воды, после того как кран закрывается, остаются в изгибе сифона и становятся водяным затвором, благодаря которому в помещение не проникают неприятные запахи.

Как правило, материалом для сифонов служит пластмасса (полипропилен или полиэтилен), что вполне оправданно, посколько они практичны, не подвержены коррозии и гниению. Можно встретить конструкции из медных сплавов, при приобритении которых следует иметь ввиду, что они постепенно окисляются, поверхность приобретает шероховатость, на которую оседает грязь. Сифоны различаются и цветом, например, бывают хромированными, черными, белыми.

Для различных сантехнических изделий предназначается соответствующая разновидность сифонов:

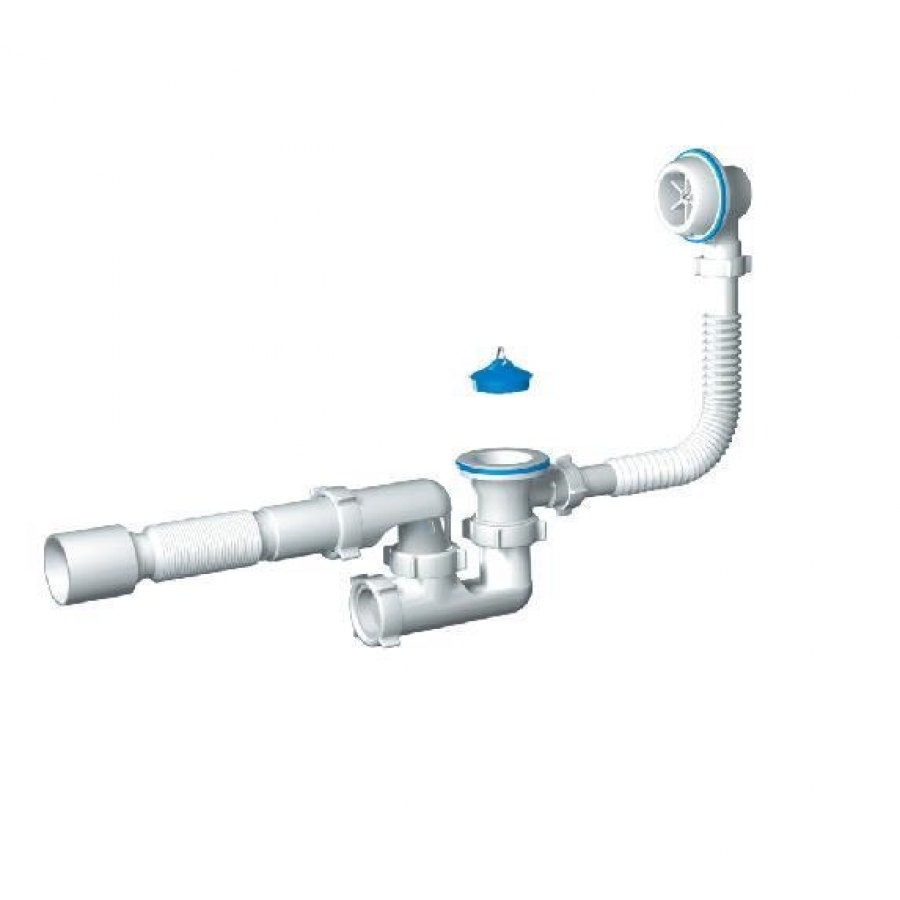

Сифон для ванны Orio А-60089 с гофрой и переливом. Конструкция сифона позволяет прочищать сифон, не демонтируя. В его боковой стенке имееется отверстие для перелива, поэтомусифон для него представляет собой прибор из двух труб (для слива и перелива), которые перед водяным затвором объединяются в одну – по ней грязная вода стекает в канализацию. Поскольку в настоящее время ванны отличаютсяразнообразием форм и отверстия, предназначенные для слива, находятся у них в разных местах, то трубы сифона должны соответствовать этим особенностям и регулироваться по длине, а также подключаться к любому сливному отверстию вне зависимости от того, где оно располагается.

Сифон для ванны с гофрой: Сифон для ванны Orio с пробкой сливом и гофрой 40x550 мм полипропилен

Есть сифоны для ванны с автоматическим сливом, для которого в отверстие перелива вмонтирован небольшой штырь, снаружи соединенный с заглушкой слива. Он необходим для того, чтобы надетая на него крышка заставляла заглушку блокировать отверстие слива при повороте в одну сторону и приподнимать ее во время противоположного движения. Тогда в первом случае вода задерживается, а во втором сливается. В комплект с сифоном для ванны, предполагающим автоматический слив, входят крышка и заглушка для слива. Но чаще они приобретаются вместе со смесителем и совпадают с ним по дизайну и цвету.

Технические характеристики
Назначение:	для ванны
Материал:	сифон – полипропилен; решетка – полипропилен
Диаметр:	решетки 70 мм; решетки перелива 70 мм
Входное отверстие:	1 1/2″
Выходное отверстие:	Ду 40/50 мм
Прочее
Длина:	гофры – 220–370 мм; перелива – 500 мм.
Цвет:	белый
Комплектация:	нижний излив – 1 шт.; прокладка торцевая Ду 40 мм – 2 шт.; гайка Ду 40 мм – 3 шт.; прокладка коническая Ду 40 мм – 2 шт.; заглушка нижнего излива – 1 шт.; отвод сифона – 1 шт.; горловина 40 с переливом – 1 шт.; прокладка горловины 40 – 1 шт.; прокладка решетки – 1 шт.; решетка пластиковая Ду 70мм – 2 шт.; прокладка обвязки – 1 шт.; прокладка коническая Ду 25 мм – 2 шт.; гайка Ду 25 мм – 2 шт.; гофрошланг Ду 25 мм (55 см) белый – 1 шт.; перелив ванной – 1 шт.; винт М6х75 и гайка М6 – 1 шт.; винт М6х55 и гайка М6 – 1 шт.; пробка для ванны – 1 шт.; гофра 40-40/50 – 1 шт.
Гарантия:	Обмен/Возврат в течение 14 дней.
Страна производитель:	Россия
Внимание:	* Цвет или оттенок изделия на фотографии может отличаться от реального. Характеристики и комплектация товара могут изменяться производителем без уведомления. Магазин не несет ответственности за изменения, внесенные производителем.

Сифон-обвязка для ванны АНИ “Варяг” 1.1/2″*40 с гофрой с переходом на 50 мм, С6155

Станции Метро	Адрес	Время работы	Срок доставки
М. Автово	пр. Стачек, д. 75 8 (812) 407-36-20	Пн-Сб. 10:00-20:00	2 раб. дня
M. Академическая	пр. Науки д. 17 корп. 2 8 (812) 407-20-24	Пн-Вс: 10:00-21:00	2 раб. дня
М. Беговая	СПб, Лыжный пер., д.3 8 (812) 620-82-36	Пн-Вс: 11:00-21:00	2 раб. дня
Беговая 2 (до 5 кг)	СПб, Савушкина ул. 118 8 (812) 777-05-50 доб.522	Пн-Сб.: 9:00-21:00 Вс.: 10:00-20:00	2 раб. дня
М. Большевиков	СПб, ул. Коллонтай, д.18 8 (812) 642-55-59	Пн-Вс: 10:00-20:00	2 раб. дня
M. Василеостровская	СПб, 6-я Линия В.О., д.25 8 (812) 385-52-65	Пн-Сб.: 10:00-21:00	1 раб. день
М. Пр. Ветеранов	СПб, пр.Ветеранов, д.36,к.2,ТЦ Манхэттен, 2 этаж 8 (812) 407-26-28	Пн-Вс.: 10:00-21:00 Сб: 11:00-17:00	2 раб. дня
Ветеранов 2 (до 5 кг)	СПб, Ветеранов пр. 95 к.1 8 (812) 777-0550 доб.525	Пн-Сб.: 9:00-20:45 Вс.: 10:00-20:00	2 раб. дня
М. Горьковская	СПб, Кронверкский п., д.31, 8 (812) 407-21-26	Пн.- Пт.: 11:00-20:00 Сб., Вс. – выходной	2 раб. дня
М. Гражданский пр.	СПб, пр. Просвещения, д.87, кор.1,Ун-г «Северо-Муринский», 2 эт, направо 8 (812) 407-23-37	Пн.- Вс.: 11:00-20:00	2 раб. дня
М. Девяткино	СПб, п. Мурино, Привокзальная пл. д.3, кор.1, 8 (812) 407-14-80	Пн.- Сб.: 10:00-21:00 Вс. – выходной	2 раб. дня
М. ул. Дыбенко	СПб, Дыбенко, 27, кор.1,вход со двора, ближе к метро 8 (812) 407-23-25	Пн.- Вс.: 10:00-21:00	2 раб. дня
М. Звездная [до 5 кг]	СПб, Звездная ул. 8, 8 (812) 777-05-50 доб.508	Пн.- Сб.: 9:00-21:00 Вс. 10:00-20:00	2 раб. дня
М. Кировский завод	СПб, пр.Стачек, д.39, 8 (921) 335-63-10	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2 раб. дня
г. Колпино	Колпино, ул. Веры Слуцкой, д. 85 8 (967) 357-67-34	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2 раб. дня
М. Комендантский проспект	Комендантский пр., д.9, к.2 ТЦ Променад, цокольный этаж 8 (812) 981-94-18	Пн.- Вс.: 10:00-21:00	2 раб. дня
Ул. Котина	СПб, ул. Котина, д. 2 8 (921) 650-19-18	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2 раб. дня
г. Кронштадт	г. Кронштадт, пр. Ленина д.13, 8 (931) 531-94-75	Пн. – Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2 раб. дня
М. Купчино	Балканская пл., д.5, кор.1 8 (812) 385-56-76	Пн-Вс: 10:00-21:00	2 раб. дня
Купчино-2 / Дунайский	СПб, Будапештская ул., д.94/41 8 (812) 407-36-30	Пн.- Сб.: 10:00-20:00 Вс.- выходной	2 раб. дня
М. Ладожская	СПб, Заневский пр, д.65, к.5, лит.А, ТК “Платформа” 8 (812) 385-58-34	Пн-Вс: 10:00-21:00	2 раб. дня
Левашовский пр.	СПб, Левашовский пр., д.12 8 (905) 228-16-55	Пн.- Пт.: 10:00-21:00 Сб.- Вс.: 11:00-20:00	2 раб. дня
М. Ленинский пр.	Трамвайный пр., д.17, кор..2, ТК “Нарва” секц.14 8 (812) 407-20-84	Пн.- Вс.: 11:00-20:00	2 раб. дня
М. Ломоносовская	СПб, ул. Полярников дом 6 8 (812) 677-14-19	Пн.- Вс.: 11:00-20:00	2 раб. дня
М. Международная	СПб, ул. Бухарестская, д.74, кор.3, ТБК “Международный”, 2 эт. 8 (812) 407-18-74	Пн.- Вс.: 10:00-21:00	2 раб. дня
М. Московская	СПб, ул. Алтайская, д.16 8 (812) 373-46-27	Пн-Вс: 10:00-21:00	2 раб. дня
М. Озерки	СПб, пр. Энгельса, д.113, кор.1, ТЦ “Бада-Бум”, 1 эт. 8 (812) 313-25-34	Пн-Вс: 10:00-21:00	1 раб. день
М. Парк победы	СПб, Московский пр-т 167 8 (812) 777-05-50 доб. 517	Пн.- Сб.: 9:30-21:00 Вс.: 10:00-19:30	2 раб. дня
М. Парнас	СПб, ул. Михаила Дудина д.25 кор.2 8 (931) 531-75-71	Пн.- Пт.: 10:00-21:00 Сб.- Вс.: 11:00-20:00	2 раб. дня
г. Петергоф	г. Петергоф, ул. Петергофская, д.6/1 8 (931) 298-22-13	Пн.- Пт.: 10:00-21:00 Сб.- Вс.: 11:00-20:00	2 раб. дня
М. Пионерская	СПб, Коломяжский пр., д.15, корп.2 8 (812) 240-34-31	Пн.- Вс.: 10:00-21:00	2 раб. дня
М. Пл. Ленина	СПб, ул. Комсомола, д.16 (вход с Комсомола) (вход с ул. Комсомола) 8 (812) 407-16-32	Пн.- Сб.: 10:00-21:00 Вс. – выходной	2 раб. дня
М. Приморская	ул. Одоевского, д.27, лит. А ТК Платформа, 2 этаж, секция 212 8 (812) 407-14-20	Пн-Вс: 11:00-21:00	2 раб. дня
M. Пр. Просвещения	СПб, пр. Энгельса, д.137 8 (964) 342-37-55	Пн-Вс: 10:00-21:00	2 раб. дня
Просвещения-2/ пр.Культуры	СПб, пр. Просвещения д.51 8 (812) 407-24-38	Пн.- Пт.: 10:00-21:00 Сб.- Вс. – выходной	2 раб. дня
г. Пушкин	г. Пушкин, ул. Церковная, д.21а 8 (931) 534-34-71	Пн.- Пт.: 10:00-21:00 Сб.- Вс. – выходной	2 раб. дня
М. Рыбацкое	СПб, Караваевская ул., д.28, кор.1 8 (921) 400-36-92	Пн.- Пт.: 10:00-21:00 Сб.- Вс. – выходной	2 раб. дня
М. Сенная	СПб, Московский пр. , д.3, 2 этаж, ТЦ Адмиралтейский> 8 (812) 407-28-86	Пн.- Вс.: 10:00-21:00	2 раб. дня
Склад СПб	СПб, Камчатская ул., д.1Е 8 (911) 761-19-27	Пн.- Пт.: 10:00-19:00 Сб.- Вс. – выходной	2 раб. дня
М. Старая Деревня	СПб, Торфяная дор., д.2, к1, ТК “Старая Деревня”, 3 эт., секц.29 8 (812) 407-36-40	Пн.- Сб.: 11:00-21:00 Вс. – выходной	2 раб. дня
М. Технологический институт	СПб, Измайловский пр., д.12 8 (921) 644-98-80	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2 раб. дня
М. Чёрная Речка	СПб, ул. Савушкина, д.1 8 (812) 407-36-80	Пн.- Пт.: 11:00-21:00	2 раб. дня
М. Чернышевская	СПб, ул. Фурштатская, д.25 8 (812) 385-59-42	Пн.- Сб.: 10:00-21:00 Вс. – выходной	2 раб. дня
Пр. Энергетиков	СПб, пр. Энергетиков, д.64 8 (931) 531-57-28	Пн. – Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2 раб. дня

Мой сосед Мозес Томпсон установил действительно хорошую систему у себя и его жены Келли, систему, которая является развитием той, которую я описываю ниже. Значительным улучшением является то, что Мозес стал использовать более мощный ручной насос более высокого уровня – ручной барабанный насос Dayton, модель 2UY14, рассчитанный на температуру жидкости до 140º F (60º C), поэтому горячая серая вода из ванны не проблема (рис. 2 и 3). (Первый ручной насос, который использовал Моисей, не был рассчитан на горячую воду и вышел из строя.) Большой объем насоса Dayton сливает воду из ванны / душа всего за 5 минут.Насос легко доступен в Интернете по текущей цене (лето 2015 г.) около 80 долларов.
[Примечание: с нами связались люди из Action Pump Co в Иллинойсе по поводу их американской модели Action Pump 5000 Siphon Pump Light Oil-Keroseine-Water Based Chemicals # 5000 с ручным сифонным насосом, который также рассчитан на температуру 140 ° F, в настоящее время около 30 долларов. Это вполне может быть сопоставимой альтернативой Dayton, хотя мы ее не тестировали. Если вы решите опробовать модель Action Pump, мы будем рады услышать, как она работает!]

Рис.2. Ручной насос Dayton, вид полностью

Рис. 3. Табличка с ручным насосом Dayton

Моисей и Келли просто используют обычную сливную пробку для слива ванны во время купания, а затем сливают воду с помощью насоса.

Моисей мудро избежал изгибов на 90 ° на своем участке трубопровода, вместо этого использовал изгибы под 45 ° для улучшения потока. Все было заделано 1-дюймовым ПВХ, а затем срезано зазубренным фитингом для подсоединения к обычному садовому шлангу диаметром 5/8 дюйма (15 мм) (рис. 1).

Однако, основываясь на своем опыте использования системы, Моисей решил, что более качественный садовый шланг большего объема (3/4 дюйма (20 мм)) будет лучше, потому что более дешевый шланг меньшего диаметра часто перекручивается. .Вы можете сразу сказать, когда начинаете перекачивать, если шланг перекручен, так как поток прекращается, и вам нужно выйти на улицу и отогнуть его.

Однако все садовые шланги изгибаются, поэтому, чтобы полностью избежать перегибов, используйте шланг из ПВХ spa-flex. Вы можете получить его диаметром 1 дюйм (25 мм) и любого цвета, который вам нравится. Или, чтобы избежать перегибов, вы можете пропустить садовый шланг или гибкий шланг по внешней стороне стены, а как только вы достигнете уровня земли, переведите шланг в разветвленный слив с жестким пластиковым трубопроводом – просто убедитесь, что конец шланг находится ниже отметки входа насоса, поэтому сифон будет работать.(Подробнее о разветвленных дренажных системах см. Сбор дождевой воды в засушливых районах и за их пределами, Том 2, 2-е издание , глава 12.) Если вы используете только садовый шланг (без трубы), имейте в виду, что чем длиннее шланг, тем дальше вы можете переместить воду, но при поливе растений рядом с источником серой воды вам придется наматывать больше шланга, не позволяя ему перекручиваться.

За 10 лет использования шланг ни разу не забился. У Моисея очень короткие волосы, а у Келли длинные.

Каждый день Моисей перемещает шланг к другому растению во дворе (он вращается между четырьмя разными зонами) (рис. 4), хотя у него также есть возможность оставить шланг на месте на несколько дней при создании нового завода. Регулярно перемещая шланг, серая вода распределяется по нескольким точкам и помогает поддерживать здоровую, аэробную (богатую кислородом) почву и без запаха почвы. Если бы вся серая вода всегда направлялась в одно и то же место, почва могла бы стать насыщенной, анаэробной (недостаток кислорода) и вонючей. Таким образом, это хорошая система для людей, которым нравится взаимодействовать со своими растениями и водной системой.Но если вы в большей степени сторонник, вам может быть лучше направить откачиваемую воду в разветвленную дренажную систему, которая распределяет серую воду на несколько растений без необходимости перемещать какую-либо трубу или шланг.

Рис. 4. Шланг, выходящий из стены ванной комнаты. Шланг ежедневно перемещают на другое растение / зону, чтобы почва оставалась здоровой, аэробной и без запаха. Фото: Моисей Томпсон.

Чтобы сделать систему более удобной и приятной в использовании, Моисей укоротил нижнюю трубку рядом с впускным отверстием, чтобы насос ударял по воде плунжером всего за один или два насоса (см. Рис.5). Как только это происходит, он откачивает еще примерно шесть раз, и хороший поток воды выкачивает сам по себе. Перед переоборудованием требовалось больше прокачки.

После того, как Моисей укоротил нижнюю трубку насоса, вырезав часть ее длины, он использовал виниловую трубку в качестве муфты для повторного соединения укороченной трубки со входом, поскольку вал не соответствует стандартному размеру трубы из ПВХ (рис. 5). Винил немного эластичный, поэтому он смог надеть его на оба конца для хорошего уплотнения. Если необходимо более плотное уплотнение, вокруг виниловой трубки можно использовать хомуты из нержавеющей стали.

Рис. 5. Виниловая трубка, используемая в качестве муфты для повторного соединения укороченной нижней трубки насоса с входным отверстием.

Выпускной патрубок насоса (который уходит в сторону, вверх возле ручки) тоже нестандартного размера, поэтому там можно использовать виниловую трубку для перехода на трубку из ПВХ. Но вместо этого Моисей использовал скользящую муфту из ПВХ размером 1 дюйм на 1 дюйм (25 мм на 25 мм) с выходным отверстием насоса, вклеенным внутри короткого участка 1-дюймовой (25 мм) трубы из ПВХ. . Он не подходил идеально, поэтому он нанес несколько дополнительных слоев ПВХ-цемента.Хотя одним из преимуществ подключения к выпускному отверстию насоса с помощью жесткой трубы, прикрепленной к стене, будет то, что эта труба поможет удерживать насос на месте более устойчиво.

Когда Моисея попросили подвести итоги 10 лет использования системы, он сообщил: «Она работала так хорошо, что мы никогда не устанавливали разветвленную дренажную систему с трехходовым клапаном в подползине под полом ванной, что было моим первоначальным намерением. Ручной насос был задуман как временное решение, и он просто застрял ».

А что касается того, рекомендовал ли он его другим, он ответил: «Я бы порекомендовал его тем, у кого есть небольшой опыт в строительстве / слесарном деле, тем, кто любит возиться методом проб и ошибок.Это определенно индивидуальная сборка для конкретного сайта, а не готовый комплект ».

Еще одна версия внутреннего сифона с ручным насосом для отвода сточных вод
– это из первого издания «Сбор дождевой воды для засушливых земель и за его пределами, Том 2»

Это (наряду с примером Моисея выше) моя любимая система для получения доступа серой воды из существующей внутренней ванны или душа, расположенной у внешней стены.Это немного сложнее, чем слив серой воды через сифонную трубку, но гораздо удобнее, потому что насос расположен внутри ванной комнаты, где находятся вы и серая вода (рис. 6A, B). Вы качаете ручной насос несколько раз, срабатывает сифонный эффект, и вся вода из пятиминутного душа может быть слита в ландшафт примерно за десять минут. Его спроектировали Кристиан Найс и Джей Джонсон из экологического района Пирсон-стрит в Фениксе, штат Аризона.

Рисунок 6A. Ручной насос откачивает серую воду из ванны через жесткую водозаборную трубу до насоса, а затем через отверстие во внешней стене ванной комнаты, отводя серую воду в мульчированные бассейны с растительностью, расположенные на открытом воздухе. Тип резиновой дренажной сетки, которая имеет углубленную чашку для улавливания волос, но позволяет воде проходить сквозь нее, адаптирован для использования в качестве точки всасывания для трубы насоса путем герметизации отверстий в сетке белым силиконовым герметиком (см. Рис. 7). Адаптированная дренажная сетка предотвращает слив воды из ванны и составляет самую низкую точку в ванне. Наконечник всасывающей трубы насоса установлен в этой нижней точке для всасывания воды из бака.

Рисунок 6B. Вертикальная труба перекачивает серую воду, откачиваемую из ванны (примечание: чтобы сифонный эффект работал, гофрированная выпускная труба ручного насоса должна проходить через стену, а затем вниз по внешней пластиковой трубе до выхода ниже уровня дна ванны).Горизонтальная труба, огибающая угол дома, отводит серую воду самотеком от трехходового клапана раковины в ванной (см. Рис. 12.9 в Сборнике дождевой воды для засушливых земель и за его пределами, Том 2, 2-е издание), затем 1,5-дюймовую (40- мм) Диаметр трубы из АБС-пластика направляет эту серую воду в мульчированные бассейны через разветвленную дренажную систему (рис. 6B). Пока система находится в стадии строительства, горизонтальная труба для серой воды опирается на кирпичи для подготовки к прикреплению трубы к стене с помощью кронштейнов.Края бассейнов будут укреплены камнем, а бассейны будут засажены.

Материалы
Чтобы подготовиться к строительству внутреннего сифона с ручным насосом для отвода сточных вод, сначала приобретите ручной сифонный насос, совместимый с горячей водой и предназначенный для присоединения и слива к 55-галлонному (208 литр) барабан. Эти насосы можно приобрести в Grainger (www.grainger.com) и в других интернет-магазинах.

Кроме того, возьмите около 30 см плетеной виниловой трубки.Внутренний диаметр виниловой трубки должен быть таким же, как внешний диаметр жесткой трубки насоса (обычно один дюйм или 25 мм).

Также получите резиновую дренажную сетку с углубленным колпачком, белый силиконовый герметик, водосточную трубу из жесткого АБС-пластика диаметром 1,5 дюйма (40 мм), длину около 30 см трубы из ПВХ сортамента 20 с внутренним диаметром 1 3/16 дюйма (30 мм), два рым-болта длиной 6 дюймов (150 мм) и диаметром 3/8 дюйма (10 мм), коленчатая гайка, шестигранная гайка и стопорная шайба для навинчивания на каждый рым-болт и стальную пластину шириной 2 дюйма (5 см) (см. указания по установке, чтобы определить ее длину).Все эти материалы доступны в строительном магазине (за исключением, возможно, стальной пластины, которую можно приобрести в металлических магазинах), и более подробно описаны ниже.

Установка
Начните с установки ручного насоса вертикально внутри ванны или душа на внутренней стороне внешней стены. Поднимите насос на высоту, где дно жесткого пластикового всасывающего трубопровода может достигать дна бака на уровне слива. Обрежьте жесткую пластиковую водозаборную трубу примерно у верхнего края ванны.Затем прикрепите отрезок плетеной виниловой трубки длиной около 6 дюймов (15 см) к двум обрезанным краям, чтобы создать гибкий изгиб в жесткой впускной трубе. Это позволит вам разместить входное отверстие трубы прямо на сливе ванны – в самой нижней точке ванны.

Приобретите резиновую дренажную сетку с углубленной чашкой, предназначенной для улавливания волос, но позволяющей воде проходить сквозь нее. Адаптируйте эту дренажную сетку для использования в качестве точки всасывания для трубы насоса, закрыв отверстия в сетке белым силиконовым герметиком (рис.7). Гладко и равномерно смажьте конопатку пальцем с обеих сторон отверстий экрана. Теперь, когда адаптированная сливная сетка помещается на слив ванны, она предотвращает слив воды из ванны и создает небольшое низкое углубление – самую низкую точку в ванне. Наконечник всасывающей трубы насоса установлен в этой нижней точке для всасывания максимального количества воды из бака. Если вы хотите направить воду из ванны в канализацию или септик, а не в ландшафт, просто поднимите сливной экран и дайте воде стечь в канализацию.

Рис. 7. Неадаптированная резиновая дренажная сетка (слева) и адаптированная резиновая дренажная сетка (справа). Отверстия адаптированной резиновой дренажной сетки закрыты белым силиконовым герметиком для улавливания воды в ванне. Впускной патрубок насоса помещается в чашу сита, чтобы откачивать максимальное количество собранной воды.

Опять же, удерживайте ручной насос вертикально на желаемой высоте напротив внутренней стороны внешней стены. Отметьте на стене место на уровне выпускной трубки ручного насоса для отверстия, которое позже будет просверлено в стене.Вы направите гофрированную выпускную трубку ручного насоса через это отверстие для слива серой воды наружу. Просверлите отверстие во внутренней стене через внешнюю, используя керамическую кольцевую пилу диаметром 1 3/8 дюйма (35 мм). Вставьте в это отверстие отрезок ПВХ-трубы сортамента 20 с внутренним диаметром 1 3/16 дюйма (30 мм), который будет служить защитной гильзой для гофрированной выпускной трубы насоса меньшего диаметра. Длина рукава из ПВХ должна быть чуть больше, чем длина отверстия в стене.

Теперь подготовьтесь к прикреплению сифонного насоса к стене с помощью двух рым-болтов из оцинкованной стали диаметром 3/8 дюйма (10 мм). Жесткая всасывающая труба ручного насоса будет вставлена через проушины рым-болтов, поэтому убедитесь, что отверстия для проушин достаточно большие, как минимум 1 дюйм (25 мм) в диаметре, чтобы разместить всасывающую трубу. Обычно рым-болты должны быть не менее 6 дюймов (152 мм) в длину, в зависимости от толщины вашей стены, ширины насоса и / или толщины края ванны, поскольку вы хотите, чтобы всасывающая труба ручного насоса опускалась. внутри ванны.

Удерживайте насос у стены так, чтобы его выпускная труба была вставлена через отверстие с муфтой во внешней стене, а его всасывающая труба была правильно расположена в углублении, создаваемом модифицированной дренажной сеткой ванны. Определите правильные места для двух рым-болтов, сначала поместив самый высокий рым-болт прямо под ручным насосом, чтобы основание ручного насоса опиралось на рым-болт. Нижний болт с проушиной следует разместить на несколько дюймов выше верхнего края ванны, чтобы максимально увеличить расстояние между двумя болтами с проушиной, через которые продета впускная труба.Используйте уровень, чтобы убедиться, что всасывающая труба расположена вертикально, и отметьте места для отверстий под рым-болты на стене. Вам нужно будет просверлить отверстия диаметром около одного дюйма (25 мм), через которые вы можете вставить стопорные гайки, накрученные на резьбовые концы рым-болтов. Но прежде чем я буду описывать коленчатые гайки, мне нужно описать стальную пластину.

Диаметр отверстий для гаек будет значительно больше диаметра болтов с проушинами, поэтому вам понадобится одна пластина из нержавеющей стали или гладкая стальная пластина (загрунтованная и окрашенная для предотвращения ржавчины), чтобы закрыть два отверстия для гаек. и пространство между ними.Это также значительно усиливает общую установку. Не используйте оцинкованные крылья диаметром 2 дюйма (50 мм) для закрытия отверстий в стене вместо стальной пластины, так как рым-болты будут слишком сильно сгибаться и смещаться в нужном направлении. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Стальная пластина должна быть не менее 2 дюймов (50 мм) в ширину с двумя отверстиями под рым-болты 3/8 дюйма (10 мм), просверленными там, где они вам нужны. Если вы используете нержавеющую сталь, обратитесь в местный магазин металла, чтобы они разрезали и просверлили пластину по вашим размерам. Вы можете изготовить его самостоятельно, если используете простую сталь.

После того, как стальная пластина будет вырезана и просверлены отверстия под рым-болты, прикрепите ее к стене. Наверните шестигранную гайку, а затем стопорную шайбу на каждый рым-болт. Затем проденьте каждый рым-болт через стальную пластину. Затем навинтите стопорную гайку на конец каждого рым-болта. Теперь вы готовы сложить фиксаторы и продеть их через два отверстия в стене. Они откроются один раз с пружиной через отверстие, поэтому, когда вы затягиваете шестигранные гайки на стене и стальной пластине со стороны ванны, вы сжимаете все до плотной и надежной посадки. Шов вокруг стальной пластины и отверстия под рым-болты можно заделать, чтобы вода не попала в стену, если это необходимо. Прикрепите насос к стене, продев впускную трубу через рым-болты так, чтобы насос опирался на самый верхний рым-болт в вертикальном положении на стене.

Снаружи стены установите водосточную трубу из жесткого АБС-пластика диаметром 1,5 дюйма (40 мм) для направления откачиваемой воды в бассейны с мульчированием и растительностью. Схема с разветвленным стоком хорошо подходит для распределения воды по разным посадкам.Гофрированная выпускная труба насоса должна проходить через дренажную трубу из АБС-пластика и доходить до отметки ниже того места, где забор начинается внутри птичника, иначе сифонный эффект не будет работать. Труба из АБС-пластика защищает гораздо менее прочную гофрированную трубу от элементов и обеспечивает направление серой воды туда, куда вы хотите, без того, чтобы ветер, люди или животные случайно перенаправили гофрированную трубу.

Рис. 8. Виниловая трубка, плотно завязанная на жесткой впускной трубе сифонного насоса, для предотвращения утечки воздуха

Поиск и устранение неисправностей

Иногда эффект сифона может прекратиться после того, как вы его запустили, и для его возобновления требуется дополнительная ручная накачка.Если это произойдет, вероятно, есть одна или две причины и решения:

Имеется утечка воздуха в месте соединения виниловой трубки с жесткой впускной трубой, которая усугубляется сопротивлением от обрезанных краев жесткой трубы. Способ устранения: для уменьшения сопротивления напильником или наждачной бумагой внутренние концы обеих секций жесткой трубы, где они соединяются с виниловой трубкой, образуя тонкостенный конус. Чтобы закрыть утечку воздуха, закрепите виниловую трубку на жесткой трубе с помощью молнии (рис. 8). Также может помочь уплотнение шва.
В воде возникает водоворот, позволяющий воздуху попадать во всасывающую трубу. Способ устранения: надрежьте впускной конец трубы под углом, чтобы получить более плоский и более тесный контакт со сливным экраном. Затем попробуйте различные микронастройки размещения всасывающей трубы внутри сливного фильтра, пока вы откачиваете воду. Держите трубу там, где вероятность возникновения завихрения меньше.

Для получения дополнительной информации см. Главу 12 Сборника дождевой воды для засушливых земель и за их пределами, Том 2, 2-е издание

Выбрать и установить сифон для раковины: разнообразие методов

Сифон является неотъемлемой частью такой сантехники, как раковины и ванны.Он обеспечивает поступление воды в канализационную трубу, одновременно предотвращая проникновение запаха сточных вод в квартиру. В силу привычки современный человек интересуется устройством таких устройств только тогда, когда встает вопрос о ремонте. Правильно подобранный и установленный водосток исправно выполнит свои функции и прослужит долгие годы.

Аппарат различные сифоны

Для предотвращения запаха в помещении из канализационных труб используются устройства гидрозатвора, так называемые сифоны. Сифонное устройство делится на два типа конструктивных решений: в виде изогнутых наподобие буквы S, трубок и бутылок как.Их называют, соответственно, или стеклянная бутылка, и двухоборотная, или локтевая. Все остальные виды, это всего лишь дизайнерское решение двух конструкций.

Преимущество сифона – простота очистки. Достаточно открутить заглушку на дне сифона. Раньше в квартирах устанавливались стальные или чугунные ловушки. Аппарат сифон дополнен в верхней части колена ревизии (отверстие с крышкой), аналогично тому, который был помещен в канализацию. Через это ревизия и чистка от засоров.

Например, рассмотрим сифонное устройство для бани. Сифон для ванны состоит из двух трубок: сливной и переливной. Перед гидрозатвором их соединяют в одну трубу, а по одной трубе вода уходит в канализацию. В качественной, хорошей сифонной трубке, легко регулируется по длине и имеет значение любое подходящее сливное отверстие. Также есть сифоны с автоматическим сливом.

Также существуют специальные конструкции сифона для душа. Вот одна из таких конструкций. Сливное отверстие вставляется в трубу на высоту немного меньше высоты поддона.В верхней части трубки имеется отверстие для слива воды.

Благодаря такому усовершенствованию поддон во время душа наполняется теплой водой и, естественно, ноги не мерзнут, пока вы не примете душ.

Еще есть специальная лестница, установленная прямо на полу. В прорези канавки помещена труба канализации и трап, сверху все покрыто плиткой.

Как я уже говорил выше, сифоны для раковин различаются кривошипными, бутылочными и гофрированными. Наконец, чтобы получить эффект водоотделителя, изогнуть его в форме буквы U.Этот изгиб фиксируется пластиковой лентой. Свободный конец подвижен и может изгибаться в любом направлении. К недостаткам сифона можно отнести то, что складки гофрированной трубы, к сожалению, быстро забиваются жиром и грязью.

Второй из этих примеров – это всем знакомая жесткая пластиковая конструкция, имеющая форму бутылки. Такой сифон есть практически в каждой квартире. Он может быть тихим для сохранности выскользнувших из рук при мытье колец – на дне ловушки они от вас сбегут, в отличие от гофрированного сифона – он не задерживается.поэтому в качестве альтернативы можно купить комбинированный вариант – бутыль с гофрированной трубкой. У провернутого сифона никаких характеристик практически нет: это изогнутая труба. Все эти сифоны для умывальников занимают так мало места под ними в и без того маленьких, с вами наших ванных комнатах. Для экономии места можно приобрести ловушку, которая помещается в специальный ящик. Для этого ящика в стене делается небольшая ниша. Вследствие этого на сток пойдет только небольшая трубка.

Конструкция дренажного бассейна

Кожух самодренажного устройства Представляет собой изогнутую трубку, в которую входил сифон и собственно дренажная труба. Когда кран включается и опускается в раковину, он сначала попадает в сифон, далее проходит по изогнутой трубе, а затем включается в общий сток воды. Для защиты сифона от засорения придуманы специальные защитные металлические сетки, которые устанавливаются в слив раковины и предотвращают попадание мусора и тонких волос.

За счет изгиба уловитель выполняет основные задачи: вода идет не сразу, немного задерживается, образуя ворота, и не проникает неприятный запах из канализации в помещении.

Слив обычно комплектуется корпусом, выхлопной трубой, манжетами, пластиной на отверстие, резиновой пробкой, а также гайками и крепежом. Специалисты рекомендуют приобретать с переливным сливом. В такую конструкцию добавлена гофрированная труба, которая подключается к сифону чуть выше. Такой слив менее подвержен засорению.

типы сифонов

В зависимости от того, к какому устройству подключен слив, их можно разделить на сифоны для умывальника, для душа и сифоны для ванной.Первый вариант, в свою очередь, далее делится на несколько типов, различающихся по структуре. Сифон для душа устанавливается внизу или на полу. Сливная ванная оборудована переливом, чтобы избежать затопления.

Сифоны для моек отличаются своей конструкцией и могут быть:

труба. Этот вид слива устанавливается в раковинах для ванной, потому что, если его не установить на кухне, он будет подвергаться частому засорению. Внешне это трубка изгиба, которая создает барьер для влаги.Для очистки сифона сняли с него нижнюю ножку. Основными достоинствами водостоков этого типа являются компактность, эстетичный вид, доступность для чистки.

Недостатком сифона этого типа является не очень глубокая гидрозатвора, которая в будущем может давать неприятные запахи при испарении. Это может произойти, когда раковиной долгое время не пользуются: вода скапливается, застаивается и образует пот. Также недостатком можно считать как сложную установку, так и невозможность пользоваться кухней. Поэтому эти ловушки сегодня потеряли свою популярность, на смену им пришли раковины следующей формы.

гофрированный. Этот слив представляет собой увеличенный вид сливной трубы. К основной конструкции подключена гибкая гофрированная трубка из пластика. С одной стороны слив соединен со сливом в раковине, а с другой – с канализационной трубой. Гофра достаточно хороша, чтобы гнуться и принимать любые изгибы, что выгодно для раковин, установленных нестандартно. трубка для создания косого гидрозатвора, сформированная вручную.Такая ловушка отличается простотой установки и дешевизной. Из-за отсутствия составов на трубке риск протечки воды сводится к нулю. Благодаря своей способности растягиваться, этот тип слива позволяет перемещать раковину, при этом не отсоединяя ее от выхода воды. Очень удобно в ремонте. Гофрированный сифон подходит для раковин, где мало места для установки слива.

Из сифона с гофрами можно отметить затруднения, возникающие при очистке от мусора.Из-за наличия мелких складок в тюбике будет оседать много жира и грязи. Для очистки трубок полностью удалите их или воспользуйтесь химическими средствами.

Бутылка. На сегодняшний день являются самыми популярными среди потребителей. По форме такие ловушки напоминают бутылку, поэтому и получили название. Такое устройство устанавливается непосредственно под мойкой, а конструкция состоит из колбы и отстойника, куда поступают все отходы. изнутри колба снабжена откидной трубкой, в связи с этим в колбе почти всегда находится вода.

Если возникает необходимость вмонтировать к одному сифону несколько сливов, то устанавливается специальный переходник. Этот переходный элемент попадает в основной поток воды, а на стороне аварийного слива течет, например, подключенный к стиральной машине.

К преимуществам этого типа можно отнести возможность очистки сифонов. Для этого нужно просто открутить нижнюю часть колбы и очистить ее. Еще один плюс: если в раковину случайно уронили какую-то мелочь, она не войдет прямо в канализационную трубу, а задержится в отстойнике, и в последствии можно будет извлечь оттуда.Сифон имеет возможность подключения к другим сантехническим устройствам: посудомоечной машине, стиральной машине, а также некоторые модели оснащены дополнительными функциями.

Минус сливного бачка – это более сложная установка, чем в случае с гофрированным сифоном, а также очищающие свойства без необходимости замены самого устройства.

сифоны сухие. Такие раковины – современное изобретение на рынке сантехники. Сухая слива популярна из-за невозможности скопления воды, так как вместо водоотделителя она содержит резиновую прокладку.Они играют роль барьера и предотвращают появление запахов из сточных вод. Когда вода сойдет, резинка открыла отверстие, когда воду отключили – резинка снова закрывает сливной проход для воды.

Такая конструкция сифона позволяет монтировать устройство в загородных домах, где хозяева уезжают на длительное время и помещение неотапливается. При отсутствии гидрозатвора, когда холодная вода не замерзает, и не повлечет за собой деформация сливной трубы.

А плюс еще отсутствие изогнутых элементов, занимающих некоторое пространство, сухой сифон имеет прямую форму и подходит даже под самую миниатюрную раковину.Установка такого слива может быть как вертикальной, так и горизонтальной.

Отличаются также материалом ловушек, из которого они изготовлены:

металлических инструментов. Металлические отходы различаются по прочности, особенно модели из латуни и бронзы. Металлические ловушки не боятся механических повреждений, но со временем могут подвергнуться коррозии и окислению. Металл слива хорошего качества должен иметь внутреннее покрытие хромом: это предотвратит появление грязи и засорения труб.Минусом металлических сифонов мастера называют трудности укорачивания трубки – для этого требуется специальный инструмент и время.
пластиковых сифонов. На сегодняшний день это самые популярные устройства. Пластик имеет небольшую стоимость, устойчив к коррозии. В связи с непродолжительным сроком службы пластмассовых изделий такие сифоны снабжены специальными резиновыми уплотнениями в соединительных узлах. Такой ход добавляет пластиковому сифону большей герметичности.
Металлический сифон

Современные производители изготавливают пластиковые сифоны, покрытые внутри антибактериальным веществом, предотвращающим оседание грязи на трубе.

Пластиковые изделия легкие, устойчивы к химическим веществам, имеют простую конструкцию и удобны в установке.

На что обращать внимание при выборе сифона?

Выбирать сифон для раковины необходимо исходя из следующих факторов:

Обычно сифоны продаются в комплекте с раковиной. Однако, если оборудование другое, измерьте диаметр раковины горловины. Диаметр умывальника и умывальника обычно разный;
Позаботьтесь о вместимости сифона.заранее определитесь, подключены ли к сифону другие сантехнические устройства. При подключении дополнительных устройств необходимо увеличить пропускную способность. Делается это за счет увеличения количества выводов в канализационной трубе;
Определите, насколько удобна канализационная труба. Если он слишком низкий – необходимо его поднять. В этом случае лучше купить гофрированный сифон;
Подсчитайте, сколько свободного места доступно под мойкой, от этого будет зависеть размер будущего сифона;
При выборе мойки внимательно осмотрите ее на предмет сколов, проколов и других браков.Также проверьте качество резиновых прокладок – возможно, придется покупать более надежные детали;
Возможно, это будет важным эстетическим аспектом будущего сифона, поэтому купите сифон, который визуально также впишется в ванную комнату.

Порядок самостоятельной сборки уловителя для бутылок

В связи с большой популярностью сифонного типа бутыль следует рассмотреть возможность его установки. Сборка и установка сифона не предполагает возникновения проблем, поэтому с этой задачей сможет справиться и новичок.Чаще он поставляется с инструкциями по сборке, которым необходимо следовать.

При: протечке, травме, браке Допускается использование силиконового герметика.

Основные этапы установки включают:

Первым делом необходимо соединить сифонную раковину со сливным отверстием. Для этого закрепите защитную сетку для мойки снаружи на сливной трубе и установите резиновую прокладку, плотно прижав ее к сливу изнутри раковины. Гайку трубы прикрутить стяжным винтом с помощью отвертки.учтите, что защитная решетка должна быть утоплена в раковину и ни о чем не говорить. Это поможет избежать скопления воды в раковине.

Обязательно установите коническое кольцо

На втором этапе поднимается основная часть сифона. На конце вентиляционного патрубка надевается пластиковая гайка и коническое уплотнение, после чего он вставляется в колбу и гайка закручивается. Далее скручиваем верхнюю часть колбы, при этом она соединяется с помощью резиновых прокладок.

Обратите внимание на наличие конуса и уплотнительного кольца

На последнем этапе сифон подключается к канализационной трубе.Делается это с помощью гофрированной трубы или жесткой сборки. Важно, чтобы входной диаметр соответствовал подключенной трубе канализационной линии, иначе вам придется использовать резиновую втулку для уплотнения.

После этого как ловушку поставили, проверяем качество сборки. Для этого включите воду на полную головку и подложите под раковину бумагу, чтобы были видны капли.

сифон в сборе

Видео:

Выбор металлических хромированных и других сифонов с гофрированными шлангами, особенно с короткими гибкими трубами, размеры гофры

Содержимое

Характеристики
видов
размеры
Советы по выбору
Особенности подключения сливных стиральных машин

Сифоны сантехнические – устройство для слива отработанной жидкости в канализацию. Любой из этих типов устройств подключается к канализации через трубы и шланги. Самый распространенный из сильфонов. Сифоны и соединительные элементы из разных материалов и функционально предназначены непосредственно для водостока, а также для защиты от проникновения в жилище неприятных запахов канализации.

Характеристики

Гофрированные муфтовые конструкции широко используются потому, что они намного прочнее труб с гладкой поверхностью и просты в эксплуатации. Из-за возможности расширения и сжатия не нужно использовать дополнительный крепеж. Гофра по сути – это гибкая оребренная труба, выпускаемая в однослойном и многослойном вариантах. Он ребристый снаружи и гладкий внутри.

Специально предназначена функция сопряжения проектных данных для отвода отработанных жидкостей в канализацию. При использовании в данных структурах осадка сточных вод фактически играют роль гидрозатворы, которые по законам физики обеспечивают наряду со сливом воздушный зазор в виде букв в изогнутой U- или S-образной трубе и соответственно защищают помещение от неприятных запахов. .

Виды

Гофрированные сифоны, используемые в двух видах.

гофрированный сифон – неразъемная конструкция, представляющая собой гофрированный шланг из резины, металла или полимера, служащий для соединения водосточного узла (кухонной мойки, раковины или ванны) и входного отверстия в канализационной системе. Он состоит из шланга и соединения элементов, расположенных на концах конструкции и обеспечивающих герметичное крепление всех элементов.

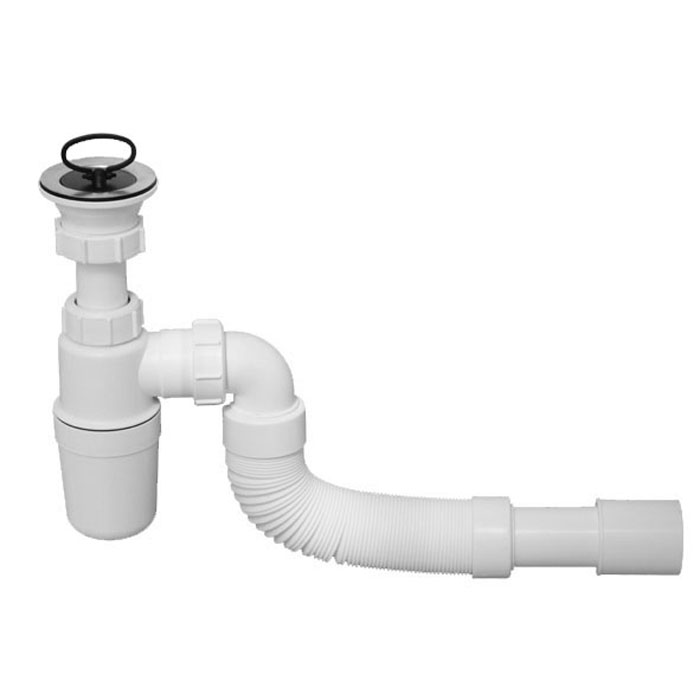

сифон для бутылок – Санитарное устройство, в котором гофрированный шланг соединяется с сифонным канализационным стоком.

В настоящее время чаще используется сифонный бутыль, в котором есть септики для отходов, которые защищают от загрязнения и облегчают очистку устройства. Эти конструкции подключаются к канализационному сливу, как правило, с помощью гофрированного шланга. Применяются для скрытого монтажа сантехнического оборудования. Гофра предназначена для отвода хрома из металла и пластика.

металл из нержавеющей стали и стали с хромовым покрытием.Они используются в основном при наружной установке, исходя из общей проектной площади. В таких соединениях используются короткие гибкие трубки. Эти трубы также используются в ограниченных пространствах, где обычный пластик легко повредить. Стальные гибкие соединения прочны, экологически чисты и долговечны, устойчивы к перепадам температур и влажности, но значительно дороже пластмассовых изделий такого направления.
пластик Гофрированный пластик, используемый для скрытой установки кухонных моек и компонентов унитаза: ванн, раковин и биде.

Такой комплект сифона должен иметь специальный зажим, который обеспечивает желаемые гофры S-образного изгиба для обеспечения гидравлического, т.е. E. обеспечить создание шлюзовой камеры.

размеры

Типоразмеры гофросоединений:

– 32 мм и 40 мм;
составляет от 365 до 1500 мм.

Для душевых кабин, ванн и умывальников используются переливающие отверстия, обеспечивающие защиту от перелива резервуаров.В этих устройствах используются обычные тонкостенные гофрированные трубы из пластика, как правило, диаметром 20 мм. Они не подвергаются большим нагрузкам, поэтому такое решение приемлемо.

Гофрированные трубы укладывать горизонтально нежелательно, так как под тяжестью воды они свисают, образуя застой жидкости.

Советы по выбору

Пластиковые компаунды наиболее универсальны: просты в установке, недорогие, портативные и долговечные. Гофрированные трубы придают сборке подвижность, способность растягиваться и сжиматься.Они способны выдерживать сильный напор воды.

При выборе таких шлангов необходимо учитывать длину и диаметр соединения. Шланг не должен натягиваться по всей длине или иметь изгибы под прямым углом. Если осадок сточных вод используется для угловой конфигурации труб, сливное отверстие должно располагаться как можно ближе к угловым соединениям труб.

В случаях, когда гофрированный шланг не доходит до сливного отверстия, необходимо удлинить гофрированную трубу соответствующего диаметра.Также часто используется для удлинения коротких гибких труб из ПВХ и различных полимеров.

Гофрированное соединение должно иметь достаточное количество S-образных изгибов для создания водного зазора, но не иметь изгибов на стыках со сливными отверстиями.

Имейте в виду, что если в ванной и раковине проблем с установкой гофры не наблюдается, то именно для установки кухонной мойки есть определенные особенности. Поскольку жидкость, используемая на кухне, имеет жировые отложения, то гофрированная гофрированная поверхность быстро изгибается, загрязняя жировые отложения и мелкие пищевые отходы.

В кухонной мойке рекомендуется использовать только сифон с комбинированными трубами и гофрированным сливным элементом. Желательно, чтобы гофра была практически прямой, а при необходимости легко разбиралась для частой чистки. Роль гидрозатвора должна выполнять короткая гибкая трубка, с помощью которой происходит соединение сифона и гофры. В таких случаях часто используют гибкие металлические, металлокерамические и полимерные трубы, имеющие более высокую прочность по сравнению с обычными пластиковыми гофрами для сифона.

Очистку гофрированных пластиковых компаундов следует проводить только их демонтаж полностью, поскольку из-за малой толщины стенок при сжатии или механической очистке возможно необратимое повреждение трубы.

Желательно периодически проводить чистку специальными химическими растворами, не дожидаясь большой нагрузки канализационных труб.

При выборе гофрированной поверхности необходимо тщательно осмотреть на предмет повреждений, а также проверить жесткость изделия на излом.Наиболее предпочтителен для соединения гофрированной пластиковой трубы с элементами армирования. Они более прочные и долговечные, а стоимость их несколько выше, чем у обычного пластика.

При выборе гофры необходимо учитывать следующие факторы.

Длина : минимум в сжатом состоянии и максимум в растянутом состоянии. Конструкция не должна быть полностью сжатой или растянутой. Изделие должно без проблем помещаться под сантехническое оборудование.
Диаметр сливной сифонный патрубок и слив канализации.

Особенности подключения сливных стиральных машин

Иная ситуация с подключением сливных стиральных машин. К этим шлангам предъявляются повышенные требования по долговечности, так как из-за меньшего диаметра давление, особенно при сливе воды из стиральной машины, увеличивается. Для этих целей часто используют отводы толстостенных труб из самых прочных и эластичных материалов, устойчивых к разрушению и предназначенных для герметизации.

В таких случаях используйте гофрированные соединения из армированного пластика или полипропилена диаметром 20 мм.

Сливное соединение стиральных машин следующими способами.

Прямое подключение к канализации. Имеет специальную врезку в канализационную систему, но применяет гидрозатвор на основе стандартного комплектного оборудования шланга (стандартный держатель, придающий сливному шлангу U-образную форму).
Подключение к канализации с помощью сифона к автономной машине. Также выполнена специальная врезка в общий слив, в которой установлен сифон, который, в свою очередь, присоединяется к сливному шлангу стиральной машины.
Для подключения сливного шланга стиральной машины к входу в канализацию, наиболее подходящим решением считается установка сливного отверстия на сифон под раковиной. Для этого необходимо установить устройство с дополнительной муфтой бутылочного типа соответствующего диаметра, так называемой универсальной сифонной комбинированной конфигурации.

Такие устройства максимально функциональны и позволяют сэкономить время и деньги. Они предназначены для одновременного слива сточных вод стиральных машин и раковин. В настоящее время доступны такие устройства с несколькими штуцерами, которые оснащены обратными запорными клапанами. Это обеспечивает двойную защиту и позволяет синхронно подключать мощные агрегаты, такие как стиральная машина и посудомоечная машина.

О том, как отремонтировать сильфон и сифон, вы можете узнать из следующего видео.

Запрещается использование любого контента без нашего предварительного письменного согласия.

на ванну, раковину и раковину на кухне. Как собрать сифон для мойки на кухне и для умывальника?

Даже новичок справится с установкой сифона под раковину на кухне, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на ручную сборку, и только в редких случаях может потребоваться отвертка .

Сифон – это труба (реже несколько труб) с изгибом, служащая для отвода грязной воды в канализацию.Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он в свою очередь не допускает попадания в помещение неприятных запахов и шума из канализационной трубы.

Устройство сифонное

Сифоны для водостоков чаще всего изготавливают из хромированной латуни или пластика (пропилена, полиэтилена, ПВХ). Изделия из латуни со временем окисляются и накапливают грязь. Лучше отдать предпочтение пластиковому сифону. Такое изделие не подвергается коррозии, не гниет, отличается износостойкостью и прочностью.

Рассмотрим устройство сифона на примере изделия из пластика. В стандартную комплектацию сифона входит:

Сифон для кухонной мойки в сборе

Каждый сифон, приобретенный в магазине или на складе, должен сопровождаться инструкцией со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто первым взял в руки сифон. Но чтобы в будущем не допустить протечек, при сборке изделия необходимо учитывать следующие моменты:

Сифонная установка

Приобретая сифон, необходимо обязательно проверить изделие на наличие всех частей устройства.Часто бывает, что даже в неоткрытой упаковке деталей не хватает.
При сборке сифона все элементы должны быть сухими и чистыми. Грязь или песок, попадающие на резиновую прокладку или резьбу, могут вызвать утечку.
При установке сифона высота выхода сифона от пола должна быть на порядок больше высоты до входа в канализационную трубу. При этом образуется некий уклон, благоприятный для протекания воды.

Читайте в следующей статье: зачем он нужен и как им пользоваться?

Сифон (по-гречески труба или насос) – незаменимый элемент любой сантехнической арматуры, обеспечивающий отвод воды и предотвращающий попадание канализационных газов в помещение.Он работает по принципу гидравлического затвора, то есть представляет собой загнутый посередине вниз канал, заполненный жидкостью в точке прогиба. Водяная пробка изолирует воздух в помещении от канализации, но не мешает свободному течению жидкости. Сифон для раковины отличается от аналогичных устройств для ванной и душевого поддона только тем, что высокое расположение умывальника позволяет свободно выбирать габариты устройства, а объем воды в гидрозатворе может быть достаточно большим.

В зависимости от конструкции и формы сифоны для умывальника можно разделить на следующие типы:

Трубка.Это изогнутая S- или U-образная жесткая труба, разборная или неразборная. У некоторых моделей есть открывающаяся пробка внизу для облегчения очистки. Трубопровод требует довольно точного совмещения сливного отверстия умывальника и входа в канализацию.

U-образный трубчатый сифон – простая конструкция слива

Бутылочный сифон для умывальника, как следует из названия, имеет форму бутылки в той части, где находится гидрозатвор. Подключение к канализации может производиться как по прямой, так и по гибкой трубе.По сравнению с трубкой конструкция бутылки имеет существенные преимущества: она занимает меньше места; легко разбирается; предметы, случайно попавшие в слив, не теряются, оставаясь на дне колбы. Из недостатков можно назвать большую склонность к скоплению загрязнений в месте выхода струи из стекла на прямой участок. Тип бутылки наиболее широко используется из-за простоты обслуживания.

Бутылочные сифоны – самые сложные по конструкции, но удобные в обслуживании

Гофрированные – универсальная конструкция, это просто гибкая трубка.Его можно гнуть в любой конфигурации, что позволяет подключать умывальники к нестандартным входам в канализацию. К тому же гофрированные сифоны дешевы и очень просты в установке. Уклон для создания водяной пробки формируется вручную путем изгиба трубки. Недостатки: неровная гофрированная поверхность имеет склонность к накоплению отложений, труба не отделяется. С другой стороны, здесь нет промежуточных продуктов – меньше вероятность утечки.

Гофрированный сифон дешев, прост в установке, но имеет много недостатков

Скрытые сифоны – вариант конструкции баллона, где снаружи расположена только горизонтальная труба, а баллон (стекло) встроен внутрь стена.Редко используемый и дорогой вид.

Дополнительные функции

Сливы могут быть дополнены следующими функциями и элементами:

На умывальнике со вторым, верхним выходом, установлен сифон для раковины с переливом. Такая система предотвращает случайное затопление. В раковинах перелив обычно располагается в керамической конструкции и идет прямо в слив; в кухонных мойках он идет с внешней трубкой к сифону.

Дополнительный боковой вход оборудован сифонами, предназначенными для слива как из умывальника, так и из стиральной машины. Между горловиной раковины и гидрозатвором устанавливается кран.

Перелив и вход для стиральной машины встроены только в сифоны для бутылок.

Сифон для умывальника

Конструктивно похож на слив для умывальника, за исключением того, что горловина раковины имеет больший диаметр и расстояние от ее центра до стены также заметно больше.Кроме того, раковины часто имеют две, а иногда и три секции. Из них один будет плоским, для овощей, и два – полной глубины, с переливом (переливом). Плюс дополнительный слив для посудомоечной машины. Таким образом, сифон для кухонной мойки может быть как очень простым, одиночным, так и очень сложным, объединяя до шести сливных потоков.

Сифоны для кухонных моек с несколькими чашами имеют достаточно сложную форму

Выпуск: в комплекте или по отдельности

Отвод, который размещается на сливной горловине и соединяется с основной частью сифона, может быть включен в комплект. свой комплект.Штатные выпуски представляют собой простые бюджетные клипсы с решетками. Более эстетичные и дорогие приобретаются отдельно. В смеситель обычно входят выпускные отверстия с регулируемым клапаном, закрывающим сливное отверстие. Качественные кухонные мойки всегда продаются вместе с выпусками.

Выпускные отверстия могут быть оборудованы простыми решетками или донными клапанами. В последнее время все большую популярность приобретают напорные клапаны

Материалы: пластик или металл

Сифоны в зависимости от материала, из которого они изготовлены, делятся на два типа: пластмассовые и металлические.

Пластик Самые дешевые сифоны – полиэтиленовые, как правило, имеют простую конструкцию, в основном трубу, небольшое количество соединений. Но чаще используют полипропилен, детали из него более жесткие, лучше держат форму, более надежное соединение. Из этого пластика изготавливаются полимерные сифоны сложной конфигурации. Для подключения стиральных машин, слив которых может иметь высокую температуру, также рекомендуется использовать полипропилен, он менее подвержен термическому расширению.После работы стиральной машины в режиме кипячения сифон часто начинает протекать, необходимо подтянуть все резьбовые соединения.

Ассортимент недорогих полипропиленовых сифонов, в основном бутылок

Металлические сифоны для раковин и раковин. Они дороже полимерных, срок их службы выше. Чаще используются медные сплавы: латунь и бронза. Сплавы не корродируют, но окисляются; На них снаружи нанесено гальваническое покрытие.Сифоны также изготавливаются из нержавеющей стали, но стоимость таких изделий достаточно высока, поэтому они не получили широкого распространения.

Дизайнерские хромированные сифоны так же красивы и дешевы

Все соединения, резьбовые или гофрированные, уплотнены мягкими резиновыми или резино-полимерными прокладками.

Как правильно выбрать сифон

При выборе сифона учитываются следующие факторы:

Диаметр горловины. Умывальники и раковины бывают разные.
Наличие перелива.
Необходимость дополнительного слива для стиральной или посудомоечной машины.
Расстояние от горловины канализации до выхода из стены в горизонтальной проекции. Как правило, по длине хватает прямого участка трубы, но бывают исключения.

Схема подключения умывальника, подходит в подавляющем большинстве случаев. Нормой высоты входа канализации до стены для умывальника считается 520-550 мм, кухонной мойки – 300-450 мм, при наличии измельчителя не выше 400 мм

Наличие выпуска, часто они входят в комплект раковин и смесителей.
Выход канализации расположен напротив сифона. Если он смещен более чем на 2-4 см, лучше отдать предпочтение бутылочному сифону с гибкой трубкой или гофрированной трубой.
Диаметр входа в канализацию. Он может быть разным: 35, 40 и 50 мм. Желательно, чтобы диаметр входной трубки сифона соответствовал этому значению. Он может быть меньше, и в этом случае потребуется переходник. Но не более того.
Эстетические предпочтения. В умывальнике с пьедесталом сифон практически не виден и его внешний вид не играет никакой роли.Под раковину без тумбы подойдет хромированный сифон. Для дизайнерской сантехники придется раскошелиться на соответствующую фурнитуру.
Цена. Честно говоря, особой разницы между дешевыми и дорогими сифонами в плане эксплуатации нет. Слив будет эффективно осуществляться как через дешевые сифоны Орио-пластик и Ани-пласт, так и через элитные устройства стоимостью в сотни евро. Конечно, металл прослужит дольше, но для пластика речь идет о нескольких десятках лет.Если вам нужен хромированный, но относительно недорогой слив, стоит обратить внимание на немецкие сифоны Viega, в каталоге компании есть вполне достойные бюджетные модели. Простота использования больше зависит от конструкции (проще в обслуживании бутылки) и выпуска (наличие клапана при необходимости).

Видеоинструкция по сборке сифона для умывальника

Установка сифона – дело несложное. Имея базовые сантехнические навыки, собрать его несложно. Если «домашний мастер» – не ваше призвание, правильнее будет доверить все специальные работы профессионалам.

Современные кухни немыслимы без мойки. Этот несложный сантехнический прибор состоит из чаши, в которой находится слив для кухонной мойки, и сифона, к которому подключаются канализационные трубы. Такая конструкция защищает кухню от запахов сточных вод и микробов, которыми кишат сточные воды.

Сифон представляет собой изгиб трубы, который улавливает воду и мелкие частицы, стекающие в раковину. По сути, это отстойник, а скопившаяся в нем жидкость, служащая своеобразной пробкой, защищает от «ароматов» и распространения бактерий.

Конструкционные разновидности сифонов

Сифоны могут быть нескольких разновидностей. Самый популярный:

бутылка;
колено
гофрированный;
квартира;
скрыто.

Сифоны для бутылок или колб являются наиболее распространенными. Они выполнены в виде сборной конструкции, что облегчает монтаж и позволяет не только защитить помещение от запахов, но и без особых трудностей удалить из стакана сифона упавшие украшения или ценные мелочи.

Коленные сифоны – варианты попроще, представляют собой изогнутую трубу. Изгиб может иметь форму буквы U или S. Это позволяет лучше экономить место, что особенно актуально в миниатюрных комнатах.

Гофрированная разновидность сифонов по конструкции не отличается от трубной, однако здесь используется гофрированный шланг. Это позволяет ему гнуться в любом направлении, что является основным преимуществом. У такого способа подключения раковины к канализации есть один существенный недостаток: гофра быстро забивается, ее часто приходится разбирать и чистить.

Плоские сифоны для раковин используются в тех случаях, когда на кухне очень мало места. Все ее элементы размещены горизонтально, в виде буквы Р. Эта модель часто используется в двухкомпонентных мойках.

Скрытые – это сифоны, встроенные в стену или любые другие конструкции, скрывающие общение от глаз. Это особенно полезно на миниатюрных кухнях, так как устройства связи не портят весь вид.

Эти типы сифонов могут иметь перелив – трубку для защиты от затопления в случае засорения стекла сифона – и дополнительные трубы для подключения бытовой техники, такой как стиральные и посудомоечные машины.

Материалы изготовления

Сифоны для кухонных моек могут изготавливаться из различных материалов. Чаще всего используется:

Пластик – изделия из полимера, полипропилена или полиэтилена, не подверженные коррозии и не накапливающие жир и грязь на стенах;
Металл – латунь, бронза, медь, изделия из стали.

Предпочтительнее использовать пластиковые сифоны, так как они точно не гниют и не изнашиваются долгое время.Полимерные материалы способствуют лучшей проходимости смытых в раковине веществ, жир к ним не прилипнет, уйдет с водой. Металлические изделия предпочтительнее в тех случаях, когда их использование требует определенного дизайна интерьера. Использование цветных металлов позволяет избежать ржавчины, однако окисление в них все равно будет происходить, поэтому частые заторы неизбежно начнутся через определенный период времени после установки.

Состав сифона

Вариант в форме луковицы состоит из следующих частей:

чемодан разборный;
патрубок отвода – именно он подключается к сливному отверстию раковины;
сетка проволочная;
винт для соединения сетки и насадки;
слив жидкости в канализационную трубу;
различных типов прокладок, уплотняющих все компоненты;
накидные пластиковые гайки для крепления форсунок.

Сифонная установка

Монтаж конструкции сифона – довольно простой процесс, поэтому с ним справятся даже те, у кого раньше не было сантехнических работ. Главное, следовать инструкции, которая часто прилагается к устройствам с дренажным отверстием.

Тип бутылки устанавливается в следующей последовательности:

сначала в верхней части корпуса сифона, где расположена внешняя резьба, вставляется большая тонкая прокладка для уплотнения нижней крышки;
нижняя крышка теперь прикручена;
насадка, прикрепленная к мойке, снабжена накидной гайкой;
на нижнюю часть патрубка с гайкой надевается шайба конусообразной формы, которая будет регулировать высоту конструкции сифона под раковиной;
насадка соединена с конусом, а гайка закручена;
штуцер подсоединяется к сливной трубе: сначала на трубу надевается пластиковая гайка, затем проталкивается конусообразная прокладка, после чего шланговая труба соединяется с корпусом и закрепляется гайкой.

Этими действиями был собран сифон. Теперь его нужно подключить к раковине. Этот процесс тоже несложный.

Сначала нужно проверить, подходит ли прибор по габаритам, затем подготовить канализационную трубу. Независимо от того, пластиковый он или металлический, к нему необходимо предварительно подсоединить резиновую прокладку.

Теперь сетка установлена на сливное отверстие мойки. Затем также при помощи прокладки снизу сам сифон прикручивается к раковине саморезом, после чего сливной шланг устройства подключается к канализации.На завершающем этапе проводится проверка. Для этого включите воду и посмотрите, нет ли где-нибудь протечек. Вытягивая определенные элементы конструкции сифона, можно устранить протечку. Если между раковиной и сифоном течет вода, нужно закрепить между ними прокладку, которая, очевидно, устанавливается с перекосом.

Сифонная установка с переливом

Для установки конструкции с переливом необходимо выполнить несколько дополнительных действий.Нижняя часть переливного патрубка должна быть соединена с патрубком, причем делается это в момент соединения с мойкой сифонной конструкции. Теперь верх трубки нужно прикрепить к переливному отверстию в раковине. Как видите, действие не занимает много времени и не содержит никаких сложностей. Теперь, если раковина заполнена лишней водой, жидкость будет поступать в сифон не только через слив, но и через переливное отверстие.

Установка с закрепительной втулкой

Для некоторых конструкций раковин требуются большие сифоны.Для подключения сифона большей конструкции к канализации меньшего размера можно использовать переходную втулку. Подключается либо к сливу, либо как переход к трубе. Нет необходимости использовать более одного, даже если он присутствует в конфигурации. Благодаря этому устройству сифон с диаметром трубы сорок миллиметров можно подключить к трубе диаметром тридцать два миллиметра.

Дополнительные возможности установки:

Сливы в форме колбы следует собирать в соответствии с приведенными инструкциями.
Если используется гофрированная выпускная труба, ее необходимо подсоединить к сифону перед тем, как присоединить к раковине. Это правило не действует в случае жесткой трубы.
Если выпускная трубка уже встроена в колбу в виде колбы сифонной конструкции, то ее будет намного проще установить.
Самая простая установка – гофрированная версия сифона с двумя жесткими концами труб. Гибкая конструкция позволяет при необходимости сгибать его, фиксировать зажимами и спускать в канализацию.
Для предотвращения затопления при проверке на кухне таз или ведро следует поставить под всю установку сифона.

Советы по выбору и установке сифонов:

гладкостенные системы легче всего чистить;
, чтобы при всех монтажных работах кухня не наполнялась запахами сточных вод, оставшуюся открытую трубу рекомендуется заткнуть тряпкой или пробкой;
перед тем, как прикрутить сифон к раковине, тщательно очистите и обезжирьте участок вокруг слива;
необходимо дополнительно загерметизировать, все остальные соединения, кроме нижней крышки, следует подвергнуть такой же процедуре, так как ее придется периодически откручивать для очистки и вытаскивания вымытых мелких предметов, например, колец или серег. , пуговицы и подобные мелочи;
, чтобы нижняя крышка сифона не протекала, ее можно заглушить паклей;
отверстие сифона должно идеально соответствовать по размеру диаметру канализации;
на случай, если это сложно, есть сифонные установки с универсальным ступенчатым сливом или переходной гильзой, причем первый вариант предпочтительнее;
необязательно приобретать сливное устройство одновременно с мойкой, его можно сделать отдельно, главное, чтобы все детали соответствовали друг другу по размерам и конструкции;
мойка и ее оборудование должны в первую очередь ориентироваться на цель, для которой они приобретаются;
например, есть раковины с двумя системами слива, они необходимы в том случае, когда на кухне нужно налить большое количество воды, например, при мытье посуды; этот вариант также очень прост в установке, компоненты просто соединяются трубкой.

Если при изучении возможных вариантов установки мойки на кухне осталось слишком много вопросов, особенно с переливом и переходными манжетами, можно проконсультироваться у сантехников, чтобы наверняка избежать возможных протечек всего канализационного устройства и обеспечить его исправность. функционирует.

Установка сифона на кухню

Нет статей по теме.

Сантехнический сифон – это соединительный элемент между канализацией и кухонной мойкой, мойкой или ванной, а также некоторыми видами бытовой техники (стиральной или посудомоечной машиной).Помимо слива из ванны или раковины, сантехнический затвор выполняет санитарную функцию: предотвращает попадание неприятных запахов в квартиру из канализационного отверстия за счет своей конструкции, в которой от воды образован клапан.

Несмотря на то, что единственной конструктивной особенностью сифона является кривизна его трубки, по прямому назначению различают водяные затворы для ванной, душа, умывальника, кухонной мойки, а также для посудомоечных и стиральных машин. Более обширная классификация гидрозамков позволит выбрать подходящий для обустройства ванной комнаты, кухни или душа.Причем классифицируются по следующим критериям:

Конструкция устройства

Это конструкция из трубы, изогнутой U- или S-образной формы, изгиб которой создает гидрозатвор. Верхняя часть сифона крепится к раковине (ванне) специальным болтом, нижняя часть соединяет его с канализационным отверстием. Средняя часть, которая составляет изгиб, обычно снимается для облегчения очистки гидрозатвора. Тип трубы чаще всего монтируется в ванной.Преимуществами этого типа являются эстетичный внешний вид и функциональность, но трубка имеет недостаточный изгиб, чтобы вода не испарялась в течение длительного времени, поэтому, если устройство не используется в течение длительного времени, препятствие для появления неприятных запахов исчезает. Еще один недостаток трубного сифона – необходимость точного расчета расстояния между сливным отверстием мойки и канализацией при установке.

Водоотделитель из пластикового гофрированного шланга. Простота установки, позволяет смонтировать водосток вне зависимости от свободного места под раковиной.Слив застрахован от протечек, так как гофрированная труба имеет только один соединительный узел. Недостатком является хрупкость материала сифона, а также нежелательность использования для кухонной мойки, так как стенки гофрированного шланга будут собирать много жира и грязи.

Этот тип чаще всего используется для раковин и умывальников. Он представляет собой жесткую конструкцию в виде колбы или бутылки с переливом, благодаря которому вода не поднимается выше определенной границы.Конструкция флакона надежно задерживает запахи, легко моется, отличается долгим сроком службы и простотой установки.

Производственный материал

Сифоны изготавливаются из металла (латунь, медь, бронза) и пластика. Металлический сифон имеет большую эстетическую ценность, особенно при установке в открытых умывальниках для ванных комнат. Такие сифоны очень практичны, но требуют особого ухода и имеют высокую стоимость. Поэтому пластик является наиболее распространенным материалом для подключения устройств благодаря простоте установки и обслуживания, доступной цене, небольшому весу и удобной конструкции.

Особенности работы

Ручные сифоны с отдельной сливной пробкой;
Полуавтоматический с устройством блокировки запаха;
Автоматический с ручкой для открывания пробки или крышкой, которая закрывается и открывается одним щелчком.

Дополнительные функции

Ванны и раковины могут быть оборудованы дополнительными устройствами защиты от перелива водой, называемыми системой перелива, а также отводами для возможности одновременного подключения нескольких предметов сантехники или бытовой техники.Также можно использовать скрытые сифоны, которые можно оформить в соответствии с интерьером кухни или ванны.

Установка сифона своими руками

Установка сантехнического сифона на умывальник, на кухне или в ванной практически не имеет отличий. В этом случае нет необходимости прибегать к помощи специалистов, установку сифона выполнить своими руками довольно просто. Прежде чем приступить к установке, следует воспользоваться следующими советами:

Обязательно уточняйте наличие комплектации при покупке устройства и изучите прилагаемую инструкцию по его сборке;
Все компоненты должны быть сухими и чистыми, чтобы предотвратить утечку из-за попадания грязи и песка на резьбу или прокладку;
При установке сифона на ванну из акрила или стали рекомендуется обработать сливное отверстие наждачной бумагой для лучшего прилегания прокладок;
При затяжке сифона необходимо следить за жесткой фиксацией прокладок;
Перед покупкой сифона необходимо замерить диаметр сливного отверстия, который должен быть не менее 5 см, расстояние между канализационной трубой и раковиной, а также диаметр канализационного отверстия.Чем больше устройств планируется подключить к сифону, тем больше должны быть его размеры и количество отводов;

Процесс сборки сифона для дальнейшей установки в ванну. Перед установкой снимаются заглушки со сливных отверстий. После монтажа гофрированной трубы на место вставляются сливные решетки с толстыми уплотнительными кольцами.

Сифонную трубку меньшего диаметра, чем у канализационного отверстия, можно подсоединить с помощью переходника, чего нельзя сделать с большим диаметром.

Подбор сифона следует производить с учетом назначения и особенностей установки: при отклонении расположения канализационного отверстия от слива у раковины в ту или иную сторону следует выбрать гофрированное или бутылочное устройство, и установить плоский сифон только в душе, а не на кухне.

Кухонная установка

Перед самостоятельной установкой гидрозатвора потребуется демонтировать старый сифон, который необходимо снять вместе с подключением к канализации.Слив и патрубок следует очистить от грязи, а канализационную трубу временно заткнуть мешком или тканью.

Кухонный сифон необходимо собирать вручную, чтобы контролировать степень давления и не повредить его инструментом.

На резиновые прокладки наносится герметик, который следует немедленно зафиксировать во избежание смещения, которое может привести к дальнейшей утечке.

Установка в ванной

Перед установкой водоотделителя под ванну необходимо проверить герметичность соединения канализационной трубы, состояние прокладок и резиновых уплотнителей.Если прокладки повреждены, их следует заменить новыми.

Порядок установки следующий:

Монтаж гофрированной системы перелива. Если переливная труба жесткая, потребуется более тщательная установка;
Установлены решетка сливного отверстия ванны и заборник сифона. Их крепление следует проводить на очищенную поверхность, которую при необходимости можно обработать механическим или химическим способом;
Фланец всасывающей трубы обрабатывается герметиком, затем на него укладывается резиновая прокладка.На прокладку также наносится слой герметика, и, не дожидаясь ее высыхания, трубу необходимо прикрепить ко дну ванны;
Гофрированная труба, собранная в соответствии с инструкцией, с прокладками и гайками, монтируется в отверстие, в котором соединяются переливная труба и приемная часть сифона;

Процесс установки гофрированного сифона на раковину в ванной. Внутри раковины устанавливается решетка на прокладку с герметиком.Снизу подключается труба с использованием резиновых уплотнителей.

На данном этапе работы важно, чтобы конусные прокладки были расположены правильно в строгом соответствии со схемой, иначе не будет герметичности стыков.

Установка для умывальника

Для установки гидрозатвора на умывальник в ванной подойдет любой тип – бутылочный, гофрированный, трубный. Часто устанавливают сифон с системой слива-перелива и с дополнительными кранами для подключения стиральной машины.

При установке сифона под умывальник необходимо минимизировать количество горизонтальных участков во избежание их дальнейшего провисания.

Процесс установки аналогичен установке кухонной мойки.

Сначала прибор примеряют под раковину, при необходимости поправляя его детали. На входной патрубок рядом с ограничителем накладывается резиновая шайба-уплотнитель. Он вставляется снизу умывальника, при этом труба должна находиться в вертикальном положении.

С внутренней стороны раковины надевается сетка засорения с прокладкой, фиксируемая саморезом.

Канализационное отверстие, в которое плотно вставляется сифонная трубка, предварительно загерметизировано переходной втулкой из резины.

На входное отверстие умывальника надевается крепежная гайка, затем прокладка, затем монтируется сифон с гидрозатвором. Когда все элементы установлены, необходимо проверить работоспособность системы, при необходимости подтянуть резьбовые соединения и уплотнители.

Таким образом, сифон выполняет соединительную и санитарную функции, предотвращая проникновение неприятных запахов из канализационного отверстия в квартиру. Разнообразие типов этого устройства позволяет легко определиться с подходящим для ванны, мойки, кухонной мойки, а также для подключения бытовой техники. Установка сифона довольно проста, ее можно произвести без помощи специалиста, следуя инструкции, которая идет в комплекте с каждым устройством.

Сифон имеет форму изогнутой трубы с коленами разной длины.Жидкость течет в резервуар нижнего уровня через «трубку» в резервуар нижнего уровня, и верхняя зона разреза намного выше уровня жидкости в верхнем резервуаре. Устройство сифона более-менее понятно, теперь нам нужно разобраться, какие функции выполняет это интересное устройство.

Сифон в первую очередь служит для отвода того количества воды, которое пропустило водопровод, иначе ему пришлось бы жить вечно в «стадии ремонта» вашей или соседней квартиры.Но почему же тогда вода должна проходить через изгибы устройства, а не попадать прямо в канализацию? Ответом на этот вопрос является определение второй функции сифона, а именно создание гидрозатвора, являющегося непреодолимым препятствием для выхода запахов канализации наружу – туалета, ванной, кухни.

Сифоны бывают самых разнообразных форм, но в зависимости от того, где они установлены, сифоны можно разделить на несколько групп:

Сифоны для раковины,
для ванны,
для душевой кабины («трап»),
для ванной,
для стиральной машины,
для кухни (мойка, посудомоечная машина),
для гаража.

Сифоны для раковины бывают нескольких видов: бутылочные, трубчатые, гофрированные.

Бутылочные сифоны – это наиболее часто используемые сифоны. И тому есть причины: особенности конструкции сифона позволяют создать отличную водяную пробку; поскольку бутылка никогда не бывает полностью пустой, некоторые ценные предметы (например, кольцо), случайно попавшие в устройство, остаются на дне «бутылки». Но не забывайте о регулярной чистке сифона, так как со временем на дне бутылки могут скапливаться отложения грязи.

Трубчатые сифоны представляют собой конструкцию изогнутой U- или S-образной трубы. Внизу сифона есть специальное отверстие для облегчения его очистки от всевозможных механических частиц.

Самый удобный вид сифона – гофрированный сифон. Конструкция устройства позволяет установить его под раковиной в любом удобном месте вне зависимости от размещения канализационных труб. Но у такого сифона есть и свои недостатки: складки гофры часто забиваются жиром или грязью, а материал трубы не выдерживает воздействия высоких температур.

Сифон для ванной выполнен в виде конструкции из двух труб (сливной и переливной), которые перед водяной пробкой объединены в одну трубу, по которой вода поступает в канализацию. Сифон для ванной не может быть выполнен в виде монолитной конструкции, его трубы должны регулироваться по длине и подходить к самому разнообразному сливному отверстию независимо от его расположения, ведь современный рынок предлагает ванны самых разных типов – квадратные, круглые, в виде треугольника, низкий и высокий.Причем расположение слива может быть как вверху ванны, так и в самом низу.

«Сифон» – второе название сифона для душа. Выгоднее использовать сифон с наименьшей высотой (высота лестницы 8-20 см), чтобы не пришлось максимально поднимать душевой поддон.

Специальную «контрольную» лестницу можно установить прямо в пол в ванной, чтобы обезопасить себя и своих соседей от возможного наводнения.

Трап можно установить и в гараже – для слива грязи с машины.

Если у вас ультрасовременная мойка на два-три отсека, то в этом случае установите «разветвленный» сифон. Если есть посудомоечная или стиральная машина, то можно установить сифон, имеющий специальный выход для шланга имеющейся машины.

Знакомимся с необходимым элементом канализации – пластиковыми колодцами!

Типы сифонов | Сантехника. Водоснабжение. Канализация

Муж моей любимой подруги, всегда ворчавший, что он женат, на самом деле был итальянской семьей.Семья большая, насчитывается четыре поколения – от бабушки до внука плюс кот Сискин. Все они люди активные, со своим взглядом на жизнь. Бескомпромиссно отстаивайте свою позицию энергично, причем с утра до вечера. В нем приняты совместные семейные обеды и развлечения. Не так давно, разыскивая их, я попал на обед, после которого все превратилось в веселую игру в ассоциации. Произносит слово – и надо сказать, что с ним связано. Я забеспокоился написанием очередной статьи, я, конечно, подсказал слово «сифон».

Прабабушка вспомнила лопающийся жаркий асфальт, дородную тётку в белом фартуке, которая наливает в стакан ароматный густой сироп и разбавляет его газводой. Из сифона. Моя бабушка рассказывала о скудных канистрах с газом и стеклопакете в железной косе, особенно популярной в стране. Молодое поколение в лице его внука и внучки сердито заметило: «У нас нет сифонов, банок, сиропа? Газированная вода в пластиковых бутылках на каждом углу в каждой палатке ».

Только папа понял, что я имел в виду. И правильно заметил: «При чем здесь газированная вода? Отходов у нас в квартире нет, и не один, а четыре. В ванной, туалете, кухне. Это необходимо и важно в домашнем сантехническом устройстве ».

Вы наверное уже догадались, что сифон и где собственно он? Всем известно, что под каждой раковиной в ванной и на кухне, в ванной и туалете есть труба. По нему грязная вода стекает в канализацию.Трубка изгибается так, что вода, например, от стирки, сначала стекает вниз, затем немного поднимается, а после этого окончательно сливается в канализацию. Это конструкция изогнутой трубки, называемой «сифоном». В энциклопедическом словаре я нашел следующее определение: «сифон – это изогнутая трубка с изгибами разной длины, по которой жидкость переливается из сосуда на более высокий уровень, в сосуд с более низким уровнем расположена верхняя часть трубы. выше уровня жидкости в верхнем сосуде ».

Возникает вопрос: почему вода не может сразу попасть в канализацию, а должна преодолевать странные изгибы? В этом и весь фокус. Когда мы закрываем кран, последний течет по трубе, вода не может преодолеть изгиб. Поэтому перед загибом всегда участок трубы заполняется водой. Это гидрозатвор. Он не дает неприятного запаха сточных вод попадать на кухню, в ванную и туалет. И, конечно, не будь ловушкой, мы бы «наслаждались» запахами свежеспущенных сточных вод.

Для себя я придумал следующее определение: Санитарный сифон – это трубка (или система трубок) с водяным затвором. В канализацию выводится грязная вода, а водоотделитель не пропускает запах сточных вод. Бродя по сантехническому цеху, я обнаружил, что разновидностей сифонов великое множество. Какой? Я сказал ему по порядку.

Сливная ванна

Сифон для душа с автоматическим сливом

Что мы делаем, когда хотим принять ванну? Первым делом закройте крышку сливного отверстия внизу, откройте кран и дождитесь, пока наберется вода.Если в это время вдруг созвонится старый знакомый или начнется интересный фильм, а мы забыли открыть кран, вода прольется дождем и & hellip; Для этой ситуации в ванне на боковой стенке предусмотрено переливное отверстие. Он не даст воде перелиться через край и убережет от наводнения. Ведь сифон для ванны состоит из двух трубок: сливной и переливной. Перед затвором они объединяются и по одной трубе вода спускается в канализацию. Дизайн стара как мир. Какие требования к ней можно предъявить сегодня?

Ванны сейчас очень много круглых, квадратных, треугольных, больших и маленьких.Сливное отверстие они расположены в разных местах. Следовательно, сифон не должен быть монолитным. Хорошая сифонная трубка должна легко регулироваться по длине и подходить к любому подходящему сливному отверстию независимо от его расположения. Это вид снаружи. Если заглянуть внутрь, то меня всегда поражает, что купаются иностранцы, пристрастившиеся к купанию. Их солями для ванн насыплют до универсальности и сидят балдеют. Затем выйти, надеть халат и намылиться прямо на тело и приветствовать ароматный. Я не полоскал.Так что я могу представить, как они тогда проходят весь день и не стираются, царапая мыло. А может, они в ванну наливают не то, что мы? Или мыло у них где-нибудь еще? Достал, например, иностранец из бани – и неохота сунуть руку в грязную воду и вытащить пробку из сливных отверстий. Можно, конечно, потянуть за цепочку, к которой крепится заглушка переливного отверстия (как в обычной ванне). Но, видимо, самые привередливые из них и придумали автоматический сифонный слив.При открытии перелива устанавливаем штифт. С внешней стороны ванны и подсоединяется сливная пробка. На штифте изношена крышка. При повороте в одну сторону крышка падает в сливное отверстие и задерживает воду, а поворот в другую поднимает ее – и вода сливается.

Сточные воды от компании «Вега»: ванна с подачей воды через переливное отверстие (слева) и душ с хромированным стояком (справа)

Следует отметить, что сифоны оборудованы крышкой автоматического слива и сливом. затыкать.Хотя обычно крышки сливной пробки и воронки приобретаются вместе со смесителями, однотонного цвета и дизайна. Мой совет: покупайте любую сантехнику (ванна, умывальник, биде), обязательно поинтересуйтесь у продавца, из чего она укомплектована.

Фирма «», официальный дистрибьютор Charus швейцарской компании «Geberit» (Геберит), предлагает именно такой удобный вариант сифонной ванны. Кроме того, вы можете выбрать 12 вариантов расцветки обложек, которые продаются отдельно. В продаже есть и хром, гармонирующий с металлическим блеском смесители и выполненный из цветного пластика.

Если у вас большая и удобная ванная комната, а не стандартное отделение, в котором одним краном можно мыть и наполнить ванну, нет необходимости устанавливать дополнительный смеситель для наполнения ванны. На стене над ванной устанавливается смеситель только для регулирования температуры воды и воды, переливаемой в ванну через переливное отверстие. Для этого понадобится специальный уловитель, к которому подсоединяется патрубок от смесителя. Такие ловушки немецкой компании «Vega» (Viega) можно приобрести в компании «Concept» (Конзепт).

Слив для душа

Этот сифон имеет другое название – «лестница». Надо сказать, это не слово море ни к морю, ни к кораблю, ни к лестнице не имеет значения. Санитарный трап, во-первых, монтируется в душевой поддон или просто монтируется в полу. А во-вторых, он предназначен для отвода воды. То есть никогда не закрывается крышкой, в отличие от ванн и раковин.

Чем меньше его высота, тем лучше. Ведь в любом случае поддон придется поднимать, «съедая» при этом часть высоты комнаты, а возможно и делать ступеньку.Или полый пол. Обычно высота лестниц составляет от 8 до 20 см.

Многие наивно полагают, что стирку в душе нельзя улучшить. Ничего подобного! Фирма «Концепт» предлагает специальную трубку, которая вставляется в сливное отверстие. Его высота (12 см) немного меньше высоты душевого поддона. В верхней части трубки имеется отверстие для слива воды. Поэтому поддон наполняется теплой водой, пока вы принимаете душ. Соответственно, не мерзнут ноги.

С другой стороны, если вас раздражает постоянное открывание и закрывание занавески для душа, мы можем обойтись без нее и без душевого поддона.Для этого есть специальный сифон, который монтируется прямо на полу. В полу канавка выдолблена. В нем размещена канализационная труба и сифон. Последний этаж облицован плиткой – и все готово.

Такой дизайн можно использовать не только для души. И, например, интегрироваться в пол в ванной. Тогда, если вода все-таки переливается из ванны, она не универсальным потоком льется на соседей, а уходит через сифон в канализацию.

Можно установить сифон даже на балконе, особенно если там устроена система теплых полов.Затем дождевая вода и талый снег стекают по красивой лестнице. Другой вариант – сделать лестницу в гараже для слива от машины. Такие лестницы фирм «Геберит» и «Вега» очень популярны.

сифоны для умывальника

В магазине сантехники меня поразили странные надписи на ценниках: «сифонная трубка», «сифонная бутылка» и «сифонная гофрированная». Слово «гофрированный» напомнило мне старую моду плиссированных юбок. Ткань для них, помните, я отдала моднице в ателье, где ее пропитали специальным составом, а потом сделали перманентные складки пресса.Вот и выяснилось, что сифон сделан именно из такой «гнутой» трубы.

X бутыль с ромированным сифоном Sink

Сначала он изгибается таким образом, чтобы получился водоотделитель. Этот изгиб закреплен пластиковой лентой. Остальная часть сифона подвижна и может изгибаться в любом направлении. Представьте, что вы решили изменить обстановку на кухне. Отделка потолка, пола и стен. Распланируйте, как будут стоять вещи, и дождитесь заказанной мебели. Вдруг вашей жене приходит в голову новая идея.И раковина ее отчаянно хочет установить в совершенно другом месте. Оказываем помощь: вместо того, чтобы протаскивать трубы по кухне (а ведь жена может передумать) – купите гофрированный сифон для стирки. Надо сказать, гофрированный сифон – это отечественное изобретение. Однако, к сожалению, складки сифона быстро забиваются грязью и жиром. Отходы таких же фирм, как «Геберит» и «Вега», напоминают Конструктор накрученный. Они могут повернуть в любую сторону и завернуть за любой угол.

Теперь Бутылочный сифон – это хорошо всем знакомая жесткая конструкция в форме бутылки.Практически в каждом доме под раковиной. Вещь простая – с ним вы можете быть уверены в сохранности потерянного при чистке зубов золотых коронок и при мытье рук соскользнуло кольцо. Словом, все потерянные вещи будут лежать на дне «бутылки». Открутите нижнюю часть, вы найдете свои любимые кольца и коронки. Да, не забудьте эту простую манипуляцию по замене предсифонного ведра, чтобы слить воду обратно, а не на пол.

Кстати, если к раковине прикрутил сифон гофрированный, то, увы, придется искать недостающие поля на Марьинской аэрации.Другими словами, в таком сифоне ничего не задерживается. Но чтобы таких неприятностей не было, желательно купить комбинированный вариант – баллонный сифон с сильфоном.

В сифонной трубе особых особенностей практически нет. Это просто изогнутая труба.

Сифон этой оболочки удалил стену!
Во всех случаях эти сифоны занимают «дефицитное» место под раковиной, что требуется в наших, как правило, небольших ванных комнатах. Например, установить стиральную машину под раковину.Теперь вовсю разрекламирован комплект, в который входят миниатюрная стиральная машина и специальный корпус. Смысл этого изменения в том, что автомат можно вставлять прямо под раковину. Удобно, слов нет. С другой стороны, что, если ванная комната – это уже маленькая симпатичная оболочка другой фирмы, с любовью подобранная по цвету и стилю к ванной, плитке и другим аксессуарам? Естественно, покупать другую оболочку не хочется. Да и без причины.

Есть выход. Можно купить специальную ловушку, которая в свою очередь помещается в специальный ящик.По ней стенка под раковиной забивается. Поэтому от раковины к стене будет протягиваться только тонкая трубка. Его длина легко регулируется. На такой же высоте требуется всего 6 см. & Laquo; Geberita »эта коробка белого цвета, а у« Vega »предлагается хромированная версия.

Надо сказать, что данная конструкция изначально разрабатывалась для людей с ограниченными возможностями, чтобы человек в инвалидной коляске не упирался ногами в сифон под раковиной. (На фото видно, что для удобства по бокам раковины есть специальные поручни.)

сифоны для стиральных машин

сифоны для стиральных машин
Аналогичная конструкция (когда сифон помещается в ящик и вставляется в стену) и служит для стиральных машин. Кстати, в техпаспорте какой-то стиральной машины указано, что слив машины для лучшего подведения канализации осуществляется через сифон. Согласен,
производители лучше всех знают, что и как подключать.

Итак, как построить сифон для стиральных машин? Лицевая сторона коробки закрыта декоративной крышкой.Ящик прикрепил к стене не в том месте, что понравится: для стиральной машины сверху – над ней, сбоку от нее. Слив запитывается снизу декоративной крышкой. Если вдруг потребуется перенести стиральную машину, все продумано – мнение не наткнется на некрасивую, причудливо изогнутую трубу. На просмотре будет красивая коробка.

Трубка сифона для двойной мойки и слив для посудомоечной машины

Аналогичным образом можно подключить и посудомоечную машину.

Кроме того, сифон полностью снимается у стены.Снаружи остается только декоративная крышка и «пусковая» труба, в которую помещается сливной шланг стиральной машины.

Третья версия комбинированная. В этом случае для раковины в ванной или кухонной мойки можно купить сифон, у которого есть специальный сливной шланг стиральной машины.

Кухонный мусор
До недавнего времени ловушку на кухне мы хотели только «под раковину». Теперь времена изменились. На кухне модно ставить посудомоечную и стиральную машины. Даже уборка стала разнообразнее.Вместо одной мойки умывальник может иметь два или даже три отделения. В одних мыть посуду, в других фрукты, в третьих – даже представить себе не могу. Но что-то, наверное, почистил, как только появится третий контейнер.

Что происходит? Надо покупать по три сифона под каждую раковину? Абсолютно нигде. Достаточно купить «разветвленный» сифон, у которого количество «ответвлений» совпадает с количеством сливов.

Кухонный сифон с переливным отверстием и автоматическим сливом

Какие есть варианты? Для стальных и пластиковых кухонных моек фирма «Чарус» предлагает сифон с переливом и автоматическим открытием сливной пробки.Я рассказывал про подобную сифонную ванну. Итак, вот такой же дизайн. Современные автомойки, правда, не во всех, имеют специальные прорези. Подают переливную трубу с отверстием, чтобы можно было наполнить раковину водой. В удобном месте устанавливаем ручку: поворачивая ее, открываем сливное отверстие. Однако отверстие для ручки придется предварительно просверлить. Но тогда не нужно искать в сливной пробке грязной воды.

Из чего сделаны ловушки?
Чаще всего ловушки из пластика (полипропилена или полиэтилена).Не ржавеет, не гниет, не разъедает. Есть трубки из медного сплава – латуни и бронзы. Они не ржавеют, но со временем покрываются тонким слоем оксида, грязь начинает налипать на любые неровности и неровности и, конечно же, накапливается на стенках сифона. Пластик в этом плане намного практичнее. Внешне они тоже выглядят иначе: можно подобрать сифон из белого и черного пластика, можно купить хром.

Бытовые сифоны не отличаются красотой. И по качеству, и по дизайну сильно уступают импортным.Одно удовольствие – цена. Наши ловушки можно купить от 15 до 30 рублей за штуку.

С другой стороны, кому что нужно. Например, в компании «Сантехкомплект» мне сказали, что как богатому клиенту требовалось, чтобы воронка умывальника была обязательно позолоченной. И позолоченный «без ерунды», в смысле покрытый золотом. Еще один чудак захотел поставить сифон не пластиковый, а металлический. Объясняя свое желание тем, что любит печатать фото и заливать прямо в ванну проявителя. От этого, мол, пластиковая воронка для ванны темнеет, а металлическая – хоть что! И как ни уговаривали его сливать мусор в унитаз, мол, было бы дешевле, так ничего не вышло.Не уговаривали.

Итак, подведем итоги. Если вы купили отличные дороги и хорошую сантехнику, вам необходимо покупать и качественные сифоны. Они будут служить верой и правдой, без подтеков и засорения. Не советую экономить и искать то дешевое.

Сифон для раковины, способ установки и обслуживания

Поделиться в соц. Сетях: Поделиться на другом:
Для умывальника (раковины) часто используется откидной бутылочный сифон как универсальное решение для подключения всей сантехники к канализации.Подумайте, почему он используется, как обслуживается и как его можно заменить.
Зачем нужен сифон, как он работает
Канализация – опасная среда, населенная агрессивными микробами, действующими на организм человека. Канализация настолько вредна и опасна, что даже газы из трубы в комнату заражают воздух и вызывают заболевания, в первую очередь расстройства пищеварения и воспаления на коже. Канализация в доме должна быть полностью герметичной, через которую сливное отверстие умывальника и ванны не должно проникать в комнату.
Сифон обеспечивает герметичное закрытие канализационной трубы, и это очень просто, с помощью водяной заглушки, которая всегда формируется в самой нижней точке. Сифон можно сделать самостоятельно из гибкого шланга или из гофры, согнув его П-образно. Подобные конструкции мы рассмотрим ниже.
Разборный (бутылочный) сифон выполняет второстепенную функцию, он частично защищает канализацию от мусора, но при этом забивается и требует периодической чистки.
Вода не уходит из умывальника – забит сифон, что делать
Обычная конструкция разборного сифона самая простая. Есть 3 резьбы, которые нужно открутить.
Гайка с обжимным коническим уплотнением на патрубке слива раковины.
Та же гайка на штуцере к канализации.
Сковорода с завинчивающейся резьбой.
Возможно еще есть кран для подключения шайбы, например …
Разобрать и собрать сифон под умывальником (под раковиной, ванной…). Главное не забыть при сборке поставить на место уплотнители.
Если забился сифон и вода не уходит – варианты:
Многие не хотят заниматься канализацией своими руками. Поэтому, если вода не уходит из умывальника (из ванны …), вы можете вызвать сантехника, и он его разобьет, очистит и заберет за разумную сумму и за 5 минут. .
Второй вариант – сделать самому – ниже мы рассмотрим, как разбирается сифон под умывальник.
Варианты вытолкнуть воду поршнем или налить химию могут временно облегчить ситуацию, но это как жить на таблетках, а не вытаскивать что-то ржавое из тела.
Как разобрать и собрать сифон
В умывальнике или в раковине имеется сливное отверстие, к которому горловина сифона крепится одним центральным болтом и закрывается резиновыми прокладками. Откручивание этого болта в центре слива раковины позволяет отсоединить весь сифон, а затем сдвинуть его в стороны.
Иногда именно от этого начинают чистку сифона, если доступ к его гайкам ограничен. Затем он отсоединяется этим способом, извлекается из-под умывальника вместе с его горловиной и далее …
В дальнейшем откручиваются две большие пластиковые гайки для крепления горловины и слива в канализацию.
Теперь вы можете перелить содержимое сифона в ведро. Затем открутите нижний поддон, протрите засор длинным инструментом, промойте водой над ведром, протрите тряпкой.
При снятии сифона необходимо поставить ведро для слива, а также не переворачивать неточно, так как сифон заполнен жидкостью, которую нужно слить.
Сборка в обратном порядке – поддон прикручивается, трубы соединяются на конических уплотнениях (горловина и слив в канализацию).

Коническое уплотнение обеспечивает герметичность при опрессовке специальной гайкой.
Если сифон был извлечен из-под умывальника вместе с горловиной, то необходимо выполнить упражнение на точность – поставить сифон на место и затянуть болт горловины, вставив его в гайку, предварительно заменив все очищенные уплотнения.Иногда это делается с помощником.
Течь сифона – что делать, вода течет под умывальник
Если под раковиной появилась течь, то, скорее всего, протекает уплотнитель в том месте, где горловина сифона крепится к сливному отверстию самой раковины. И дело здесь скорее в ослабленном натяжении центрального болта (еще есть варианты шейки на пластиковой резьбе …). Достаточно затянуть отверткой для затягивания резиновых прокладок – все по делу.
Но часто это болтовое соединение уже давно покрылось ржавчиной, не расшатывается, а превращается в проблему с водопроводом. Обычно этот ржавый болт можно сломать, раскачивая сифон в разные стороны. Или просверлите шляпу.
Теперь осталось заменить гайку этого болта в шейке, а болт подобрать новый, смазать консистентной смазкой, затянуть обратно.

Тип бутылки Тип сифона Конструкция
Возможна утечка из сифона на соединениях – необходимо подтянуть пластиковые гайки или заменить изношенные, порванные конические уплотнения на трубах.
Неподвижный сифон под раковину и ванну
Возможна установка под умывальник (под ванной, умывальником …) П-образную конструкцию из углов диаметром 40 мм, которая условно считается незаполненной и не разборной. В нем нет мест, за которые могут зацепиться нитчатые примеси (волосы, нити), как в бутылочном сифоне. Да и в сливных отверстиях умывальника обычно не бывает сильных осадков, и их легко протолкнуть через вантуз дальше.Подобная конструкция может быть установлена за трудно снимаемыми заборами или под потолком для ванной и душа, когда под поддоном слишком мало высоты, либо быть монолитной в фальшполе. Но для этого его предварительно необходимо заклеить термоусадочной трубкой или изолентой на клей, сделав полностью неразборной.
Какой сифон для умывальника выбрать
В предыдущем примере гладкие трубы пропускают все в канализацию. Но это, в принципе, неверно, так как частое загрязнение закиси азота может привести к затрудненному устранению скоплений в любых выступающих местах канализации, если таковые допускаются.Поэтому лучше выбирать обычный разборный и периодически засоряющийся сифон на штуцерах 32 мм. Эта унифицированная сантехническая конструкция прослужит десятилетия при обычном уходе.
Поделиться в соц. Сетях: Поделиться на другом:
Барабанные ловушки – StarTribune.com
Во многих старых домах в Миннеаполисе и Сент-Поле есть водопроводная ловушка старого типа, называемая барабанной ловушкой, которая больше не разрешена в Миннесоте, за исключением особых обстоятельств.Если вы покупаете дом, в котором он есть, или у вас уже есть дом с барабанной ловушкой, вот что вам следует о них знать.
Барабанные ловушки бывают разных форм, размеров и конфигураций. На примерах ниже показаны несколько примеров различных типов барабанных ловушек, с которыми я столкнулся, а также один тип установки, который не создает ловушку с водяным затвором, показанную в правом нижнем углу.
Как я уже упоминал в предыдущих сообщениях, вам нужны водоотводные ловушки, чтобы предотвратить попадание канализационного газа в ваш дом.Барабанные уловители делают то же самое, но вместо того, чтобы просто погружать трубу для создания самоочищающейся Р-ловушки, бочковые уловители состоят из увеличенного «сосуда», вмещающего большой объем воды. Барабанные ловушки обычно использовались в ваннах, а иногда и в раковинах для стирки в старых домах Миннесоты. Я тоже видел несколько барабанных ловушек на кухонных раковинах, но никогда на раковинах в ванной.
Почему они были популярны
Я объяснил, как вентиляционные отверстия предотвращают выведение воды из сифонов и почему это важно в моих сообщениях о S-образных сифонах и вентиляционных отверстиях.Воду можно откачивать из бочкообразного сифона так же, как и из р-сифона или S-сифона, но бочковые сифоны удерживают так много воды, что практически невозможно получить достаточно воды, чтобы сифон пропускал канализационный газ. в дом.
Барабанные ловушки также должны были легче открываться для очистки и извлечения потерянных вещей, но это не всегда срабатывало. Я вернусь к этому.
Почему они больше не разрешены, по большей части
Один из основных принципов водоснабжения Санитарного кодекса штата Миннесота (4715.0200, «s») гласит: «Каждое приспособление должно быть снабжено отдельным, доступным, самоочищающимся, надежным уловителем, размещенным как можно ближе к приспособлению». Если вы разберете любую правильно установленную p-ловушку, вы, вероятно, обнаружите, что она красивая и чистая внутри; это потому, что это самоочищение. Вода стекает через сифон с такой скоростью, что любые твердые материалы вытягиваются из сифона вместе с водой. Можете ли вы представить себе, как песок или что-то подобное застревает на дне этой ловушки?
Ни в коем случае.
С другой стороны, с барабанным уловителем вы не получите такого очищающего действия. Барабанная ловушка удерживает столько воды, что любые твердые частицы, попадающие в ловушку, не проходят напрямую, что может привести к накоплению твердых частиц на дне ловушки. Это делает барабанные ловушки более склонными к засорению.
Добавьте к этому несколько глупых старых конструкций, и вы можете получить очень медленно истощающиеся ловушки.
Еще одна проблема с барабанными ловушками заключается в том, что их трудно чистить.У большинства барабанных ловушек есть съемная крышка, но барабанные ловушки обычно расположены прямо под полом, что делает крышку чрезвычайно трудной для доступа без вырезания пола. Некоторые барабанные ловушки устанавливаются с перевернутой крышкой для очистки, в некоторых нет места для снятия крышки, а некоторые устанавливаются на бок. Убирать их должно быть особенно весело ;-).
Даже если крышка доступна, ее может быть трудно или невозможно снять, потому что резьба покрыта ржавчиной или если ловушка барабана сделана из свинца, который является очень мягким материалом.Я видел, как ловушки для свинцовых барабанов обрушивались на себя из-за людей, которые их проверяли. Это приводит к временному ремонту.
Если крышка барабанной ловушки доступна и легко снимается, важно убедиться, что она плотно закрывается. Он может привести к попаданию канализационного газа в дом или утечке, если он не загерметизирован должным образом.
Что с ними делать
Если у вас в доме есть старая барабанная ловушка или вы покупаете старый дом с барабанной ловушкой, то не стоит прибегать к взбиванию.Барабанные ловушки обычно работают нормально, но они более склонны к засорению и их трудно обслуживать. Подождите, пока сантехник не будет выполнять другую работу, чтобы заменить вашу барабанную ловушку.
Если у вас в ванной комнате неприятный запах, до дна которого вы не можете добраться, проверьте, есть ли у вас барабанная ловушка. Поскольку твердые частицы остаются в бочках-ловушках, они могут превратиться в вонючие миниатюрные выгребные ямы. Недавно я помог другу разобраться в проблеме вонючей ванной, найдя уловитель для барабана для ванны.Когда я наполнил раковину водой, а затем слил ее, вода потекла из ванны и издавала достаточно неприятный запах, от которого у меня слезились глаза. Замена слива будет дорогостоящим вариантом, но тщательной очистки слива может быть достаточно, чтобы предотвратить появление запахов в будущем.
От себя лично: в моем старом доме в Миннеаполисе у меня была барабанная ловушка. Он забился вскоре после того, как я переехал, поэтому я снял крышку и очистил ее. Я снова накинул крышку, и в течение следующих семи лет, что я жил там, у меня не было проблем с этим.Он был установлен таким образом, что для его замены потребовалось проделать неприятную дыру в одной из балок пола, поэтому я оставил его в покое.
*
Исключение
Раздел 1004.1 Сантехнического кодекса штата Миннесота гласит: « Бочки и сифоны для бутылок должны устанавливаться в особых условиях. » Я не знаю, что это за особые условия, но если я посмотрю на старые Нормы водоснабжения Миннесоты, я мог догадаться. В нашем старом кодексе говорилось: « Барабанные ловушки должны устанавливаться только тогда, когда это разрешено административным органом для особых условий (лабораторные столы, стоматологические кресла и т. Д.).). “Барабанные ловушки используются в этих местах, потому что они , а не самоочищающиеся. Если чья-то золотая начинка упадет в канализацию, барабанная ловушка позволит ей просто сесть на дно для извлечения.
Несколько фотографий, просто для удовольствия
Барабанный уловитель, показанный ниже, сильно протек, когда мы наполнили ванну водой, а затем слили ее.
Вот ловушка для барабана в раковине для белья.
У ловушки барабана у следующей раковины для белья была сильно корродированная крышка.
Вот свинцовая ловушка отверстием вниз. Этот дренаж явно проиграл битву с гравитацией; обратите внимание, где находится выемка в балке пола.
Вот отличное сочетание дренажных линий из оцинкованной стали, чугуна, АБС и ПВХ, которые ведут к ловушке для барабана с левой стороны.

Слив из ванны в канализацию Orio А-60089 с гофрой

Сифон-обвязка для ванны АНИ “Варяг” 1.1/2″*40 с гофрой с переходом на 50 мм, С6155

рекомендации и этапы проведения работ » Вcероссийский отраслевой интернет-журнал «Строительство.RU»

Рекомендации по выбору труб

Выбор сифона

Этапы подключения

Сбор дождевой воды для засушливых земель и за ее пределами, Брэд Ланкастер »Система ручного насоса и сифона для серой воды

Выбрать и установить сифон для раковины: разнообразие методов

Аппарат различные сифоны

Конструкция дренажного бассейна

типы сифонов

Отличаются также материалом ловушек, из которого они изготовлены:

Порядок самостоятельной сборки уловителя для бутылок

Выбор металлических хромированных и других сифонов с гофрированными шлангами, особенно с короткими гибкими трубами, размеры гофры

Характеристики

Виды

размеры

Советы по выбору

Особенности подключения сливных стиральных машин

на ванну, раковину и раковину на кухне. Как собрать сифон для мойки на кухне и для умывальника?

Устройство сифонное

Сифон для кухонной мойки в сборе

Сифонная установка

Дополнительные функции

Сифон для умывальника

Выпуск: в комплекте или по отдельности

Материалы: пластик или металл

Как правильно выбрать сифон

Видеоинструкция по сборке сифона для умывальника

Конструкционные разновидности сифонов

Материалы изготовления

Состав сифона

Сифонная установка

Сифонная установка с переливом

Установка с закрепительной втулкой

Установка сифона на кухню

Установка сифона своими руками

Кухонная установка

Установка в ванной

Установка для умывальника

Типы сифонов | Сантехника. Водоснабжение. Канализация

Сифон для раковины, способ установки и обслуживания

Зачем нужен сифон, как он работает

Вода не уходит из умывальника – забит сифон, что делать

Как разобрать и собрать сифон

Течь сифона – что делать, вода течет под умывальник

Неподвижный сифон под раковину и ванну

Какой сифон для умывальника выбрать

Барабанные ловушки – StarTribune.com

Почему они были популярны

Почему они больше не разрешены, по большей части

Что с ними делать

*

Несколько фотографий, просто для удовольствия

Добавить комментарий Отменить ответ
