Схема откатных ворот своими руками – Ворота Центр Украина

Пошаговая и подробная схема – как сделать откатные ворота своими руками

Очень много разных схем, инструкций и чертежей доступны в интернете и вы, наверное, уже обратили внимание, что все они разные. Как понять какая схема откатных ворот правильная?

Мы изучили этот вопрос на своем опыте и на опыте наших партнеров, и можем сделать вывод, что действительно вариантов исполнения может быть сколько угодно, важно понять суть, принцип и общие тонкости, которые объединяют все схемы раздвижных ворот. Изучите все детально в нашем блоге и сделайте все последовательно в соответствии с требованиями к вашему проему.

Три этапа на пути изготовления под ключ:

Изготовление фундамента основания
Изготовление каркаса (рамы) полотна
Установка или монтаж полотна на фундамент

О каждом этапе мы написали подробно в соответствующих статьях, которые вы найдете по ссылкам ниже.

– Как сделать фундамент своими руками

– Изготвить каркас своими руками (статья в разработке)

– Монтаж откатных ворот своими руками (статья в разработке)

Схема раздвижных ворот на нижней направляющей

Если вы планируете изготовить классическое полотно с профнастилом вам подойдет стандартная конструкция сдвижных ворот, схема которой ниже на картинке. Ее используют в 80% случаев. Внешний каркас с косым противовесом из профильной трубы 60 х 40 и внутренняя обрешетка каркаса для обеспечения жесткости полотна и крепления профлиста из трубы 30 х 20 со стандатными вертикальными стойками и горизонтальным усилителем.

На что важно обратить внимание в первую очередь

Соблюдайте все пункты из списка ниже:

1. Правильно подготовьте бетонное основание

Для этого необходимо выкопать соответствующий размер приямка, сварить соответствующую закладную, правильно установить ее, подготовить бетон и залить фундамент.

2. Подбирайте комплектующие в соответствии с параметрами створки (ширина, высота, вес)

а) Если ваш проем 3-4 метра с зашивкой профильным листом советуем здесь выбрать фурнитуру (схема и инструкция установки прилагается бесплатно)
б) Если проем от 4-5, с облегченной зашивкой (профлист, металосайдинг и др) тогда отлично подойдет комплект Світ воріт до 500 кг (схема установки в коробке с набором)
в) Если ваш проем от 4,5 – 8 метров с тяжелой зашивкой (металлическая решетка, ковка, дерево и др) подойдет комплект до 800 кг (схема сдвижных ворот в коробке с набором)

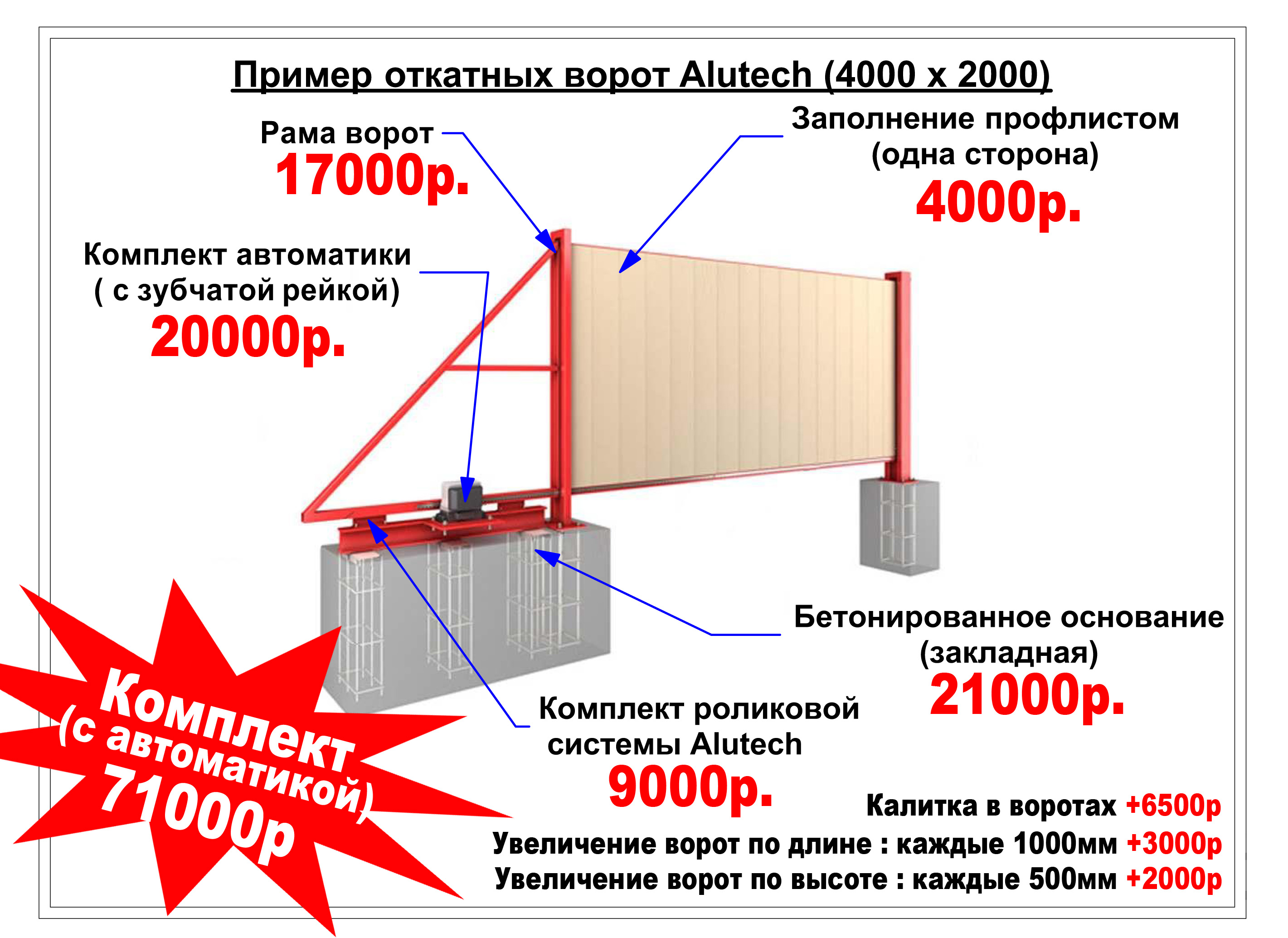

При заказе комплектующих в нашем интернет-магазине индивидуальный ЧЕРТЕЖ-ДЕТАЛИЗАЦИЯ в подарок, для этого вам необходимо сообщить при заказе ваш проем и сечение труб каркаса и обрешетки.

3. Проводите последовательный монтаж и установку своими руками по инструкции

Другие схемы откатных ворот своими руками по теме изготовления своими руками вы найдете в нашем блоге ворота от А до Я

Закладная (швеллер) для откатных ворот, чертеж, фото

Схема и чертеж, фундамента откатных ворот

Размеры фундамента под откатные ворота 4,5,6 метров

Как установить закладные для столбов ворот

Установка откатных ворот своими руками

Монтаж откатных ворот: руководство по проведению установочных работ

Откатные, или сдвижные, ворота — удобное и эстетичное решение для заезда транспорта на частную территорию.

Они, как дверцы в купейном поезде, открываются вдоль забора, за счет чего значительно экономят пространство. Откатные ворота — слегка дорогое удовольствие, которое, тем не менее, остается сегодня весьма популярным.

В отличие от других систем, установка откатных ворот — достаточно сложный и длительный процесс, требующий определенных подготовительных работ. Монтаж такой системы должен производить человек, имеющий опыт в этом деле.

Несколько слов об устройстве откатных ворот

Установка откатной системы невозможна без покупки готового пакета для монтажа, который включает два ролика, несущую П-образную балку, именуемую несущим профилем, концевой ролик, ограничители, уловители, заглушки.

Наборы комплектующих выбирают в соответствии с весом будущей конструкции; существуют маленькие, средние и большие комплекты для монтажа откатных ворот консольного типа.

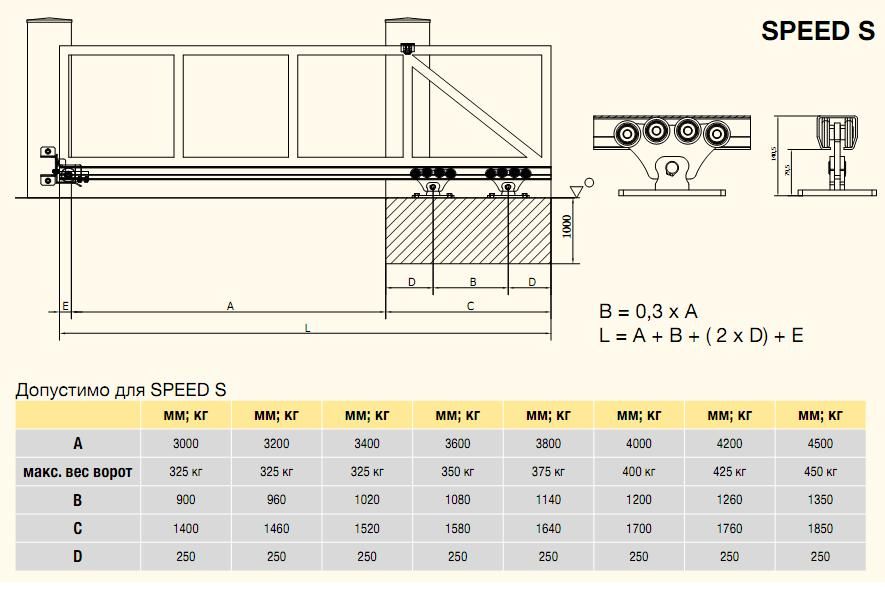

На рисунке 1 предоставлена схема откатных ворот и перечень их комплектующих.

Схема установки откатных ворот

Роликовые опоры (2 штуки) закрепляются на предварительно подготовленную швеллерную заготовку. П-образная балка прикручивается (или приваривается) снизу металлического каркаса так, чтобы роликовые тележки оказались внутри нее. Такого рода установка обеспечивает роликам минимальное загрязнение и длительный срок эксплуатации.

Роликовые опоры крепят к фундаменту посредством специальных пластин или болтов. Такое надежное крепление позволяет им выдержать нагрузку целой конструкции и при этом свободно перемещаться.

Подготовительный этап

Сборка и установка откатных ворот осуществляется в строгой последовательности. Работы начинаем с выкапывания траншеи под фундамент. Ее ширина должна составлять 40–50 см, глубина — от 1,7 до 3 м, в зависимости от степени промерзания грунта в определенной местности. При этом длина будущего бетонного основания равняется половине ширины проезда.

Далее создаем арматурный каркас. Для этого берем швеллер №18 и арматуру диаметром 12 мм (d12), свариваем детали между собой в соответствии с рисунком 2. Швеллер необходим для того, чтобы добавить конструкции прочности и обеспечить долговечность: низколегированная сталь, из которой сегодня производят швеллера, выдерживает воздействия низких и высоких температур и практически не ржавеет.

Длина швеллерной заготовки равняется половине ширины проема. Вертикальные арматурные стержни должны уходить в грунт ниже уровня его промерзания.

Арматурный каркас откатных ворот

Дно предварительно выкопанной траншеи засыпаем песком, тщательно утрамбовываем. Затем опускаем в нее арматурный каркас (рис. 3). С помощью строительного уровня проверяем горизонтальность размещения каркаса; ось швеллера должна располагаться строго параллельно линии забора.

Установка швеллера для ворот

Если желаете установить автоматическое управление откатными воротами, необходимо заложить провода, спрятав их в гофрированные трубки. В зависимости от предполагаемого размещения электропривода, пучок проводов может выходить в любом месте фундамента; наиболее правильно это делать посередине.

После установки швеллерной заготовки заливаем фундамент. Для приготовления бетонного раствора понадобится около 5 мешков цемента, 0,3 куба щебня и 0,5 куба песка. В течение последующих 5–7 дней фундамент будет подсыхать, одновременно набирая прочность.

Обобщенная схема подготовительного этапа предоставлена ниже (рис. 4).

Схема подготовки для установки ворот

Руководство по установке откатных ворот

Через 5–10 дней после заливки фундамента можно приступать непосредственно к установке откатной воротной системы. Инструкция по установке предлагает разделить процесс монтажа на несколько этапов:

Подготавливаемся к установке.

Натягиваем шнур вдоль проема для ворот на высоте 20 см от дороги и на расстоянии 3 см от ответного столба. Ориентируясь на этот шнур, мы сможем выровнять положение несущей балки. Вставляем роликовые опоры в балку в необходимой последовательности, после чего смещаем их к центру ворот. Створку вместе с роликовыми тележками, вставленными в несущий профиль (балку), ставим на швеллерную заготовку. Первую и вторую роликовую опоры располагаем в размеченных местах. Ворота выравниваем таким образом, чтобы они расположились параллельно натянутому предварительно шнуру.

Прикрепляем роликовые тележки к швеллеру (рис. 5).

Установка роликовой тележки

Привариваем к швеллеру регулировочную площадку, отвечающую за вторую роликовую опору. Выкатываем ворота до самого конца и проверяем правильность (горизонтальность) их положения. Если все нормально, привариваем регулировочную площадку первой опоры.

Снимаем полотно и роликовые опоры из регулировочных площадок. Привариваем последние к закладному элементу. Обратно закрепляем роликовые опоры на свои площадки; задвигаем полотно откатных ворот.

Обязательно закрываем ворота, еще раз регулируем горизонтальное положение несущей балки. С этой целью гаечным ключом поднимаем или опускаем роликовые площадки.

Регулируем свободный ход.

Несколько раз закрываем и открываем ворота. Во время таких действий роликовые опоры внутри несущей балки установятся в правильном положении. После того как ворота начнут перемещаться легко и свободно, плотно затягиваем верхние гайки.

Монтируем концевой ролик и заглушки.

Концевой ролик устанавливаем на лицевой стороне ворот внутри П-образного профиля. Фиксируем ролик болтами. Заглушку (которая вместе с концевым роликом идет в комплекте с откатными воротами) устанавливаем на тыльной стороне полотна. Эта деталь защищает их от заклинивания путем предотвращения попадания снега в профиль.

Крепление верхнего направляющего кронштейна

Далее устанавливаем верхний направляющий кронштейн (рис. 6). Для этого ослабляем крепление его роликов и размещаем деталь под полотном таким образом, чтобы ролики соприкасались с верхней кромкой полотна, а та часть кронштейна, которая предусмотрена для крепежа, направлялась в сторону опорного столба. Прижимаем кронштейн к столбу и фиксируем его крепежными деталями.

Обшиваем рамный каркас ворот профнастилом (рис. 7).

Обшиваем ворота профнастилом

Нарезаем полоски профилированного листа в соответствии с нужным размером. Устанавливаем профнастил, начиная от передней кромки воротной системы. Крепим нарезки с помощью саморезов или заклепок. Накладываем листы обшивки друг на друга.

Устанавливаем уловители.

Предназначение нижнего уловителя — частичное снятие нагрузки с роликовых тележек при закрытом положении ворот; верхний уловитель держит закрытое полотно от раскачивания в период воздействия парусных нагрузок. Для определения положения нижнего уловителя полностью закрываем ворота и совмещаем его с концевым роликом. Верхний уловитель размещается так, чтобы в закрытом положении ворот его скобы касались защитных уголков.

Монтаж автоматики.

Последний этап для тех хозяев, которые желают, чтобы ворота открывались автоматически путем нажатия на одну кнопочку. Перемещаются откатные ворота в таком случае по зубчатым рейкам, которые можно найти в любом строительном магазине в комплекте с крепежными инструментами. Рейки устанавливаются на несущем профиле. Кроме реек, следует приобрести электропривод, лампу-маячок, пульт и ключ, установка которых проводится в соответствии с инструкциями и схемами, прилагаемыми к данному оборудованию.

Общая схема откатных ворот отображена ниже (рис. 8).

Полная схема откатных ворот с электроприводом

Установка откатных ворот — задание трудновыполнимое, но реальное.

Для того чтобы самому установить ворота, потребуется определенные практические и теоретические знания, физическая сила и, естественно, сами откатные ворота со всеми комплектующими. При условии правильной установки откатная система прослужит не один десяток лет.

чертеж, схема и инструкция по монтажа

Вид конструкции изнутри

Если лет десять назад о том как сделать откатные ворота своими руками некоторые люди могли только мечтать, то сегодня такой конструкцией никого не удивишь. Многие могут себе позволить заказать готовое изделие со всей фурнитурой и аксессуарами, но мастерам умельцам известно о том, как смастерить их самостоятельно, с помощью подручных материалов, а некоторые только задумываются над тем, как соорудить откатную систему ворот своими руками на даче или возле собственного дома.

Для тех, кто уже решился, но не знает, как воплотить в реальность свои желания, и собран этот, надеемся, полезный материал. В нем мы постарались отобразить самые важные аспекты, видеоматериал и чертежи по изготовлению, монтажу и комплектации различных типов откатных ворот.

Когда не знаешь с чего начать

Расчистка территории и подготовка основания

Любое строительство берет начало с осмотра территории и подготовки схемы будущей конструкции с учетом всех составляющих элементов. Откатные или раздвижные/сдвижные ворота не исключение хотя бы только потому, что конструкция любого вида довольно сложная. Изготовление и монтаж сдвижных ворот своими руками – процесс трудоемкий и кропотливый.

Начнем с очистки и разметки территории. У раздвижных систем есть одна особенность – их монтаж невозможен в том случае, если недостаточно места вдоль ограждения для отката полотна. Чтобы убедиться в том, что на вашем участке дачи места хватает, следует произвести некоторые расчеты.

Исходя из размеров стандартного проема, ширина въезда должна быть не менее трех метров. Оптимальной для комфортного пользования шириной проема считается 4м. Выяснив направление отката, нужно прибавить к этой величине еще половину. Ровно столько должно быть свободного места для отката полотна. То есть, вдоль ограждения следует расчистить и выровнять площадку длиной 6м. Если внутри участка территориальной возможности нет, не отчаивайтесь. Конструкцию можно возвести и снаружи.

Недостатком этого типа ворот является невозможность самостоятельной сборки и монтажа. В одиночку с задачей не справиться. Но, если вас сложности не пугают, и есть помощники, то переходим к следующему этапу.

Значение опорных столбов

Схематическое изображение кирпичных опорных столбов

Выбирая вариант конструкции будущего изделия, следует внимательно изучить все достоинства и недостатки каждой из них, чтобы в ходе эксплуатации, установленные сдвижные ворота своими руками, не разочаровали своего хозяина.

Но, сначала имеет смысл заметить, что может и не каждому виду изделия требуется основательный фундамент для движения полотна, но любому из них обязательно нужны прочные и устойчивые опорные столбы. И если на участке вашей дачи или дома есть капитальное оградительное сооружение, то считайте, что часть подготовительных работ для возведения выдвижных ворот уже выполнена.

Вам придется только позаботиться об обустройстве фундамента, если вы отдаете предпочтение таким воротам, как консольные или рельсовые. Так как для подвесных конструкций особой нужды в основательном фундаменте нет. На видах изделий и их обустройстве остановимся чуть позже.

Легкое обустройство основания

Винтовые сваи для обустройства фундамента

Если, по вашему мнению, устройство ограждения недостаточно устойчиво, следует укрепить ту их часть, которая будет удерживать весь вес полотна будущего изделия. В таком случае часто прибегают к помощи такого материала, как винтовые сваи. Приобрести их можно в строительных магазинах, но важно выбирать качественные винтовые сваи, изготовленные из металла толщиной не менее 2мм.

Применение винтовых свай удобно тем, что устанавливать их можно в любую погоду без участия дополнительной техники. Они ввинчиваются с помощью специальных приспособлений в грунт на глубину 1,5 − 2м. Внутренние пустоты винтовых свай заполняются бетоном, а верхняя часть прикрывается или заваривается специальной крышкой. К ней в будущем закрепится основа, на которой и будет удерживаться весь вес полотна.

Такое обустройство фундамента под раздвижные ворота своими руками можно произвести буквально за один день. Еще одним важным достоинством винтовых свай считается то, что не понадобится время для застывания бетона, можно начинать монтаж незамедлительно. Подробности о возведении конструкции таким способом, то есть с применением винтовых свай можно узнать из видеоматериала.

При формировании фундамента следует позаботиться о прокладке электропроводки для автоматики и электропривода, монтаж которых будет производиться по окончании всех установочных работ конструкции.

Разновидности изделий

Пришло время изучить конструктивные особенности каждого вида изделия, чтобы выяснить, какому именно изделию вы хотели бы отдать предпочтение, так как раздвижные или сдвижные ворота имеют три основных типа.

: Каркас консольных ворот

: Подвесные

: Рельсовые

Подвесные изделия

Эскиз подвесного изделия

К более раннему изобретению конструкции относятся подвесные ворота. Принцип их работы заключается в движении полотна по верхней балке, закрепленной на опорных столбах. Удобные и простые конструкции для самостоятельного изготовления. Но, как раз верхняя балка и является единственным недостатком таких устройств, так как не любой высоты транспорт может под ним проехать.

Чаще такой вид ворот применяется на предприятиях или на территориях коттеджей. Их размеры внушительные, поэтому даже грузовой транспорт проезжает беспрепятственно. К преимуществам относятся устойчивость к порывам ветра, простая конструкция, возможность установки автоматики, длительный срок эксплуатации, небольшой расход материала. Всю затратную часть можно просчитать, составив чертежи будущей конструкции.

Движущееся по рельсам полотно

Схематическое изображение рельсовой системы

Чтобы было понятней, принцип движения такого вида конструкций напоминает створку двери шкафа-купе. На полотно крепятся роликовые колеса, которые движутся внутри направляющих рельсов. В комплектацию входят: высокопрочные несущие балки, роликовая платформа полотна, концевой ролик, держатель с улавливателем рельс, по которому происходит движение полотна.

Это широко применяемый вариант, который использовали длительное время до тех пор, пока не изобрели консольную систему. Неудобство рельсов заключается только в том, что в период сильных снегопадов движение полотна крайне затруднительно. Этот вид ворот требует постоянного ухода за роликами и направляющими. Кроме того, для возведения изделия понадобится прочный фундамент, так как полотно удерживает при движении заложенные в фундамент рельсы.

О том, как сделать раздвижные ворота такого типа, можно выяснить с помощью внимательного изучения схемы, в которой будут указаны все размеры и расположение деталей конструкции.

Консольный тип

Элементы консольной системы

Консольные системы более функциональны в любую погоду, а кроме того, их роликовые механизмы надежно защищены, так как находятся внутри конструкции. Но, самодельные откатные ворота такого типа требуют серьезных расчетов, поэтому без схемы не обойтись.

Для того чтобы не ошибиться в закупке материала, следует знать обо всех составляющих элементах. Устройство этой системы самое сложное, так как в движении полотна задействовано множество механизмов. При возведении потребуется участие специалистов или подробная инструкция с последовательностью установки каждого элемента.

Способы изготовления

Изображение со всеми элементами

Изготовить откатные ворота своими руками можно, соединив заводские готовые детали, не требующие сварки. С помощью инструкции, которая прилагается к комплекту сдвижных ворот, своими руками остается только произвести сборку всех детали, фурнитуру, с учетом автоматики, и произвести монтаж на заранее подготовленное основание. Фурнитуру лучше приобретать готовую, и крепить, строго соблюдая все размерные соотношения, указанные в прилагаемой схеме.

Но, если у вас имеются навыки сварщика, то можно изготовить на даче сдвижные ворота своими руками, по заранее подготовленному чертежу. Если вы собираетесь сооружать конструкцию впервые, то рекомендуется поинтересоваться у специалистов о том, как изготовить раздвижные ворота своими руками, чтобы не упустить некоторые еще незнакомые вам нюансы.

Изготовление каркаса изделия и его основания по правильно составленной схеме – еще не самое главное мероприятие, важно проводить все сварочные работы, постоянно измеряя правильность углов и диагоналей. Малейшие несовпадения или кривизна каркаса могут усложнить весь процесс монтажа.

Инструкция по монтажу

Монтаж готового изделия

Вы уже выяснили, как изготовить откатные ворота своими руками, определившись с видом, осталось только узнать о последовательности их монтажа:

После того как швеллер основания и арматурный каркас будут заложены в траншею длиной 2м, шириной 40−50см, глубиной 70−90 см, устанавливается платформа привода с внутренней стороны участка дачи. Траншея заливается бетоном. Высота основания должна быть в уровень покрытия въезда и стоять четко вдоль забора.
Опорный столб ворот устанавливается вплотную к опорному столбу забора.
На швеллер устанавливаются роликовые тележки в заранее отмеченные места.
На роликовые тележки устанавливается каркас ворот так, чтобы ролики вошли в нижнюю балку.
К опорному столбу крепятся кронштейны верхних роликов, которые выставляются так, чтобы зазор между ними и рамой был не более 2мм.
Остается зашить каркас выбранным вами материалом.

Если вы решите украсить откатные ворота коваными элементами, не забудьте, что вес изделия значительно увеличится, поэтому основание и опорные столбы для ворот с коваными элементами должны быть более прочными.
