Устройство и принцип работы однотрубной системы

Главный принцип устройства схемы состоит в последовательном подключении отопительных приборов к одному трубопроводу, идущему от источника теплоты. Теплоноситель проходит через отопительный прибор, отдавая часть тепла, поступает в следующий по порядку радиатор.

Таким образом, температура теплоносителя в каждом последующем приборе отопления несколько ниже, чем в предыдущем. При различных условиях, большой протяженности ветви отопления и значительном количестве радиаторов, температура на последних приборах может иметь значение, недостаточное для обеспечения необходимой температуры в помещении.

Подобное построение пользовалось популярностью в СССР в связи с тем, что стоимость энергоресурсов была очень низкой. В централизованных системах отопления поддерживался большой массовый расход теплоносителя с высокой температурой. Кроме того, основная конфигурация однотрубной схемы требует минимального количества материалов.

Однотрубная система является основной схемой устройства отопления с естественной (гравитационной) циркуляцией. При этом комплекс отопления сооружается из труб диаметром от 32 до 50 мм, требуется соблюдение нормативного уклона.

В свое время однотрубная система (также известная как «ленинградка») была усовершенствована. Усовершенствование было направлено на снижение разницы температуры между отопительными приборами и выражалось в сооружении байпаса.

Байпас предназначался для разделения потока прямого теплоносителя – одна часть поступала в прибор обогрева, вторая по байпасу миновала его и смешивалась с остывшим теплоносителем на выходе из радиатора.

Это техническое решение позволило снизить разницу температуры между отдельными соседними в ряду приборами отопления. Подобная конфигурация отопления обычно применяется в системах закрытого типа с принудительной циркуляцией.

Схемы обвязки радиатора с байпасом

Современные отопительные системы в подавляющем большинстве оборудуются по закрытому типу, с принудительной циркуляцией. В случае использования однотрубной схемы в качестве основной рабочей обвязка приборов отопления обычно производится с сооружением байпаса.

Основные способы обвязки отопительного прибора в однотрубной схеме отопления

Существует 4 типа обвязки радиаторов с байпасом. Они не зависят от пространственного расположения (вертикального или горизонтального) стояков или лежаков системы. Реализуются они посредством изменения диаметра байпаса или установкой регулирующей арматуры.

 Вариант 1.  В этом варианте обвязки диаметры подводок радиатора и трубопровода байпаса одинаковы.

Диаметр подводок и байпаса радиатора одинаковы

Регулировка температуры прибора производится регулирующим вентилем на подающем или обратном трубопроводе радиатора.

 Вариант 2.  Этот способ обвязки отличается от предыдущего тем, что на линии байпаса устанавливается регулирующий вентиль. Он позволяет осуществлять дополнительную регулировку величины расхода через байпас, направлять большее количество горячей воды через радиатор.

 Стоит отметить, что управляющие компании в централизованных системах отопления запрещают устанавливать запорно-регулирующую арматуру на перемычках, так как она ограничивает подачу теплоносителя в радиаторы, расположенные далее по ряду в помещениях других собственников.

 Вариант 3.  Эта конфигурация подключения радиаторов выполняется обычно в кольцевых системах. Основной трубопровод здесь имеет большое сечение, массовый расход теплоносителя увеличен. Разница температур между радиаторами минимальна за счет большого расхода теплоносителя в единицу времени.

Подключение радиатора к однотрубной кольцевой схеме

Работа такой системы требует установки циркуляционного насоса повышенной мощности. Кроме того, увеличивается итоговая стоимость материалов и работ за счет увеличения диаметра основного трубопровода.

 Вариант 4.  Этот тип обвязки пользуется наибольшей популярностью при строительстве однотрубных систем водяного отопления.

Диаметр перемычки (байпаса) уменьшен относительно диаметра подводок радиатора

Диаметр байпаса здесь уменьшен на 1 типоразмер по отношению к трубопроводам подключения отопительных приборов. Это решение позволяет не устанавливать на байпас (перемычку) регулирующую арматуру, расход теплоносителя снижается искусственно, за счет снижения проходного сечения трубопровода.

Отсутствие арматуры на байпасах позволяет сэкономить некоторые средства, так как стоимость сооружения байпаса сниженного диаметра ниже цены на регулирующие вентили и сопутствующие комплектующие фитинги.

Достоинства и недостатки однотрубной системы отопления

Трудно сказать, какими весомыми достоинствами обладает однотрубная схема водяного отопления. Часто заявляется об уменьшенном количестве материалов, требуемых для монтажа. Это утверждение справедливо не во всех случаях.

Экономия материалов достигается при кольцевом виде однотрубной системы отопления.

В этой схеме радиаторы располагаются по периметру помещения, подключены все к одному трубопроводу. Выход воды с последнего радиатора подключается непосредственно к котлу. В этом случае отсутствует обратный трубопровод, характерный для двухтрубной и коллекторной схем. Соответственно с количеством материала снижается объем монтажных работ.

Но кольцевая схема актуальна для отопления помещений площадью не более 100 м², в другом случае температура последних радиаторов будет иметь слишком низкое значение. При обогреве помещений площадью более 100 м² однотрубная система чаще всего сооружается в несколько веток, подключаемых к коллекторам.  В таком случае об экономии материала говорить не приходится, так как обратный трубопровод прокладывается обычно вдоль подающей трубы и имеет такую же длину.

Кроме возможной экономии материала часто говорится о простоте сооружения и проведения монтажных работ. Следует понимать, что монтажные работы по сборке однотрубной, двухтрубной, коллекторно-лучевой схем отопления зависят в основном от типа применяемого материала и не отличаются по содержанию.

Однотрубная система имеет следующие недостатки:

1. Разница температуры между отдельными радиаторами;
2. Трудность балансировки и регулирования, низкая маневренность;
3. Остановка системы при установке радиаторов без байпаса.

Главный недостаток системы вытекает из ее принципиального устройства – температура каждого последующего радиатора будет снижаться по отношению к предыдущему. Это накладывает ограничения на количество устанавливаемых приборов – при большом их количестве температура последних может быть слишком низкой.

Разница температур частично нивелируется установкой байпаса или увеличением площади теплоотдачи последних в ряду приборов. Эти меры позволяют частично устранить дисбаланс. Но стоит отметить, что увеличение числа секций повышает величину гидравлического сопротивления и может потребоваться более мощный насос.

Трудности регулировки обусловлены, прежде всего, взаимной зависимостью приборов. При изменении расхода теплоносителя через один радиатор или конвектор изменяются расходы всех других приборов. Сбалансировать расходы, настроить необходимую температуру для конкретного помещения порой довольно сложно.

Остановка системы возможна в одном случае – при отсутствии байпаса и отключающей запорной арматуры на радиаторе. При выходе из строя прибора отопления цепь прерывается, отопление придется отключить до устранения неполадки. Наличие байпаса и кранов позволяет снять радиатор, подача теплоносителя при этом будет производиться через перемычку (байпас).

Однотрубная система водяного отопления уступает по качеству и функциональности двум другим схемам – двухтрубной и коллекторной. Тем не менее, благодаря возможной экономии материала, она по-прежнему пользуется популярностью. Кроме того, централизованные системы отопления многоэтажных жилых домов старого фонда сооружены по однотрубного принципу и их переоборудование не планируется.

(Просмотров 4 625 , 1 сегодня)

Рекомендуем прочитать:

Однотрубная система отопления двухэтажного дома: схема монтажа

Схема системы

Монтаж системы отопления в одноэтажном частном доме, как правило, не вызывает вопросов и легко выполняется своими руками. И намного сложнее сделать грамотную схему однотрубной системы отопления двухэтажного дома. Распространенным решением можно считать однотрубную систему отопления с принудительной или естественной циркуляцией теплоносителя.

Простейшая схема

Основная сложность монтажа отопительной системы заключается в необходимости подачи теплоносителя на второй этаж здания. А главное преимущество однотрубных сетей — в их простоте и дешевизне монтажа. Независимо от способа разводки — верхнего или нижнего — они позволяют существенно сэкономить на материалах и комплектующих, сократив общую протяженность трубопровода. При необходимости разные типы систем отопления можно комбинировать между собой, увеличивая тем самым эффективность их работы.

Схема однотрубной системы очень проста. От котла отходит одна труба, к которой подключаются радиаторы. Пройдя через все элементы отопительной сети, труба возвращается в нагревательный агрегат. В результате теплоноситель проходит по замкнутому кругу, повторяя этот цикл раз за разом.

Особенность однотрубных схем заключается в разнице температуры теплоносителя в разных частях сети. Выходя из котла, вода имеет максимальную температуру. По мере прохождения по замкнутому контуру она постепенно остывает, отдавая свое тепло каждому из установленных радиаторов. Они в свою очередь отдают его воздушному пространству помещений.

Принцип работы такой системы определяет ее технические особенности:

• В сети может быть строго определенное количество радиаторов.
• Система не может масштабироваться и изменяться в процессе эксплуатации.
• Радиаторы, расположенные в удалении от котла, меньше нагреваются и, как следствие, хуже обогревают помещение.
• Схема не подходит для домов большой площади с большим количеством отапливаемых помещений.

Эти особенности определяют и недостатки однотрубных систем, а также ограничения на их использование. С другой стороны, если правильно смонтировать сеть отопления в двухэтажном частном доме и подобрать эффективное нагревательное оборудование, можно обеспечить комфорт, уют, оптимальный микроклимат и благоприятный для человека температурный режим.

Плюсы

Однотрубные системы имеют и плюсы, чем и определяется их популярность. Важнейшее преимущество — дешевизна монтажа за счет сокращения количества труб и времени.

Важно! Подобная схема подходит для домов разной этажности и с разной планировкой. Независимо от архитектурных особенностей дома она будет полностью охватывать все помещения.

При монтаже допускается прокладывать лежак в стяжке пола. Для систем типа «теплый пол» однотрубная схема — идеальный выбор. Прокладка трубопровода может выполняться и по поверхности пола. В этом случае необходимо, чтобы лежак проходил как можно ниже.

Естественная и принудительная циркуляция

Однотрубные системы могут монтироваться с естественной или принудительной циркуляцией теплоносителя. Схема всегда выбирается исходя из планировки и архитектурных особенностей здания. Для 1-этажных домов предпочтительна естественная циркуляция воды в магистрали. Подходит такая схема и для двухэтажных частных домов. Нужно только учитывать планировочные особенности здания.

Принудительная циркуляция

Работоспособность системы отопления определяется правильным местом установки расширительного бачка. В одноэтажных домах нередко приходится выносить его в чердачные помещения, что чревато его перемерзанием в холодные месяцы зимы. В двухэтажном здании такая проблема отпадает сама собой. Расширительный бак можно разместить в любом месте на втором этаже. Такое расположение обеспечит необходимый сброс теплоносителя.

Системы с естественной циркуляцией чаще всего монтируют с верхней разводкой, когда теплоноситель поступает в радиаторы сверху. Основной плюс такого способа — максимально равномерное прогревание отопительных приборов. Для обеспечения гравитационного движения воды в трубах их прокладывают под уклоном 3–5 градусов. Трубы подбираются таким образом, чтобы по мере подвода обратной магистрали к котлу их диаметр увеличивался. В результате получается эффективная, простая в эксплуатации и надежная система.

Несмотря на достоинства система с естественной циркуляцией в двухэтажных зданиях монтируется не так уж часто. Основная причина этого — ограничения на площадь помещения, где можно создавать такие коммуникации. Напора теплоносителя, передвигающегося по трубам естественным путем, достаточно для того, чтобы обогреть дом не более 130 кв. метров. Этажность здания значения не имеет. Негативно сказывается на работе и значительная дельта температур в подающей трубе и обратке.

Однотрубная система с принудительной циркуляцией более эффективна. Лучше использовать схему, при которой от котла отходят две ветви — одна на каждый этаж. При использовании такого подключения обязательно нужна установка запорной арматуры на входе трубы.

Работа системы при этом выглядит следующим образом. Теплоноситель выходит из котла по подводящей трубе и расходится по двум веткам. На каждой ветке установлены радиаторы, нагреваемые за счет прохождения теплой воды. Далее теплоноситель поступает в единую трубу-обратку, которая ведет к котлу. Установка запорной арматуры позволяет обогревать не все помещение, а только его половину, поскольку при необходимости одну ветку можно легко отключить.

Но подобное решение является энергозависимым, а в случае отключения электроэнергии дом останется без тепла. Ведь циркуляционный насос остановит свою работу.

С байпасом или без?

Специальные байпасы

Одним из важных недостатков однотрубных систем является неравномерность прогрева помещений. Для сокращения последствий этого недостатка можно установить радиаторы с байпасной линией. Если нет такой возможности, существует еще один метод увеличения равномерности прогрева — монтаж батарей разной тепловой мощности. На практике это выглядит следующим образом — чем дальше от котла находится радиатор, тем больше в нем должно быть секций.

Байпас — это инженерное устройство, позволяющее регулировать подачу воды к разным элементам. По сути, он представляет собой обычную перемычку, установленную между подающей и обратной проводкой батареи. Изготавливается байпас из небольшого отрезка трубы, диаметр которой меньше диаметра трубопровода на один калибр.

Байпас позволяет вернуть в стояк или лежак избыточный теплоноситель, поступивший в батарею. Количество теплоносителя в радиаторах может регулироваться вручную или автоматикой. Установка байпаса имеет еще одно преимущество. Система становится ремонтопригодной даже в том случае, если находится в рабочем состоянии. Байпасная линия позволяет проводить ремонт отдельных элементов отопительных коммуникаций без полного слива воды из системы.

В однотрубных сетях с принудительной циркуляцией байпас крайне необходим. Такие коммуникации энергозависимы, и при отключении электроэнергии они просто перестают функционировать. В таких ситуациях байпас позволяет перекрыть подачу воды на насосное оборудование. Сделать это можно вручную или с помощью автоматики. После таких несложных манипуляций система начинает работать как традиционная — в режиме естественной циркуляции.

Заключение

Однотрубные системы отопления можно считать устаревшими. В современных домах они монтируются все реже, но это не означает, что они полностью ушли в прошлое. В домах небольшой площади монтаж однотрубной сети позволяет решить две важные задачи — обеспечить эффективность работы коммуникаций и при этом сократить расходы на их обустройство. Однотрубные системы с байпасом эффективны и надежны, поэтому имеют право на жизнь. Для двухэтажных домов такие схемы — тоже неплохой выбор.

быстрый и качественный выбор и монтаж схемы отопления для своего дома

Однотрубная система отопления широко применяется в современном строительстве.

Однотрубная система отопления широко применяется в современном строительстве.

Такая схема позволяет существенно экономить материалы и эффективно обогревать помещения как в одноэтажных, так и в многоэтажных строениях.

Отопление однотрубное с естественной циркуляцией теплоносителя делается только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки.

По сравнению с двухтрубными системами, однотрубные проще в монтаже, на их обустройство требуется меньше труб, и выглядят они более красиво.

Схема однотрубной системы отопления – виды и преимущества

Однотрубные отопительные системы делятся на однотрубную систему отопления с замыкающим контуром и на проточную однотрубную систему. Однотрубный способ осуществления монтажа отопительных систем имеет два вида:

Первый вид — проточный

Первая схема — проточная. В ней стояки подачи, как таковые, отсутствуют. Радиаторы по всей высоте дома соединяются друг с другом последовательно.

Поток горячей воды подается сверху вниз, и последовательно протекает через все батареи отопления, начиная с верхней. Нижние радиаторы в такой системе будут более прохладными.

Схема однотрубной системы с проточным отоплением.

В проточных типах однотрубных систем смесь теплоносителя, протекая по трубам, проходит последовательно через всю цепь радиаторов отопления, постепенно охлаждаясь на каждой из батарей.

Вследствие этого, на верхних этажах будет достаточно жарко, а на нижних может быть даже недостаточно температуры нагревания.

Для уменьшения такой разницы и чтобы сбалансировать теплопотери, на нижние этажи зданий устанавливаются батареи с большим числом секций.

В проточных системах не рекомендуется ставить регулировочные краны, потому что даже при уменьшении потока или же перекрытии такого вентиля в том или ином радиаторе, уменьшается или перекрывается подача воды во все батареи, низ лежащие в данном стояке по направлению течения.

В подобных системах невозможно проводить регулировку температуры воздуха в помещениях. Если дом в два этажа, то невозможно осуществить подачу воды только лишь на один из этажей.

Проточные схемы отопления были очень популярны лишь в средине прошлого столетия, в основном, из-за малого количества труб для их монтажа, что позволяло существенно экономить на этих материалах.

Многолетний опыт показывает, что такая схема однотрубной системы отопления абсолютно недееспособна, поэтому на сегодняшний день не применяется.

Второй вид — с байпасами

Сравнение однотрубной системы отопления с замыкающим контуром и проточной однотрубной системы. Нажмите для увеличения.

Этот способ монтажа отопительной системы имеет замыкающие участки — байпасы.

Однотрубная система отопления помещений имеет замыкающий контур и использует специальную арматуру с байпасом внутри корпуса этой арматуры.

Из отопительного радиатора поток теплоносителя с понизившейся температурой последовательно возвращается в стояк.

После этого — смесь теплоносителя подается в следующий радиатор. Кольцевой водный поток разделяется в вентиле на потоки в радиаторе и поток в байпасе.

Из стояков вода поступает в верхние батареи, остальной горячий поток направляется по стоякам вниз — к низлежащим радиаторам.

Вода в этой семе подключения остывает несколько меньше, что позволяет уменьшить разницу температур на нижних и верхних этажах.

Такой способ подключения является, по своей сути, модернизированной «проточной» системой, в которой между труб подключения радиатора создана перемычка — байпас.

Диаметр трубы такого замыкающего участка делается на один размер меньшим, чем у труб стояка общего подключения. Вследствие этого, подающийся с верхних этажей теплоноситель разделяется на два потока: первый — поступает в батарею, а второй, через байпас, перетекает к нижним рядам радиаторов.

Если диаметр байпаса смонтировать таким же, как и у труб подключения, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в батарее будет большим, чем в байпасе.

Вода всегда протекает там, где существует меньшее гидравлическое сопротивление, при одинаковом диаметре ей не нужно протекать через радиатор, она будет спокойно течь через замыкающий участок, имеющий такой же размер трубы, из которого она вытекла.

При установке байпасов с диаметрами, равными диаметру стояковых труб подключения радиаторов, поступающее количество воды может регулироваться предварительно установленными вентилями (для балансировки системы). Такие краны монтируются на трубу подключения и на байпас.

При таком способе, открывая или закрывая вентили на подающей трубе подключения батарей или же на самом байпасе, можно проводить регулирование потока поступающего теплоносителя в стояк или же радиатор.

К примеру, можно полностью перекрыть сам радиатор и перенаправить всю воду в байпас, а далее к нижним по стояку отопительным батареям. Или же наоборот – перекрыть байпас и направить весь поток теплоносителя в саму батарею.

Характеристики однотрубной схемы отопления

Однотрубное отопление характеризуется высокой гидравлической устойчивостью. Сравнительно с двухтрубными схемами, однотрубные значительно проще при монтаже, более простыв гидравлической регулировке, а также в самой эксплуатации. Они не могут быть несанкционированно разрегулированы.

Благодаря таким своим свойствам, именно однотрубный тип отопительных систем был широко распространен в странах бывшего Советского Союза и ряде европейских государств (Италия, Греция и Испания).

Основным недостатком такого способа соединения труб для отопления жилых домов является довольно затруднительный процесс регулирования мощности нагрева отдельных радиаторов.

В таких системах, по сравнению с двухтрубной схемой, существует более высокий уровень давления, создаваемый циркуляционным насосом, необходимым для работы однотрубной системы отопления.

К преимуществам однотрубной схемы подключения можно отнести:

1. большую экономию на соединительных трубах;
2. из-за работы вентилей регулирования, количество оборачиваемой воды остается на постоянном уровне;
3. такой способ монтирования — самый простой и дешевый из всех видов отопительных систем.

Горизонтальная и вертикальная схема

Исходя из способа размещения радиаторов, различают вертикальную и горизонтальную однотрубные системы отопления.

Горизонтальный способ

В горизонтальной однотрубной системе смесь теплоносителя в трубопроводе подается в одном направлении, минимальная длина всего трубопровода обеспечивается за счет того, что теплоноситель, после того как проходит отопительные приборы и батареи, возвращается в подающую систему.

Вследствие этого — расход в подающем трубопроводе остается неизменным по всей его длине. Температура батарей по цепи уменьшается по мере удаления от источника нагревания и прохождения батарей.

Для компенсирования этого эффекта, при фиксированной подаче смеси теплоносителя площадь теплоотдающей поверхности отопительных приборов должна увеличиваться по мере удаления от нагревательного источника.

Вертикальный способ

Вертикальная однотрубная система отопления помещений используется в многоэтажных строениях. В большинстве случаев, при монтаже используется разновидность однотрубной схемы с верхней разводкой, в которой подающий трубопровод прокладывается по чердаку.

Схема вертикальной однотрубной системы отопления. Нажмите для увеличения.

От него вниз отходят параллельно вертикальные стояки, осуществляющие подачу теплоносителя в радиаторы. Батареи при этой схеме прокладки находятся на разных этажах и строго один под другим.

При таком способе температура смеси теплоносителя в подающем трубопроводе будет одинакова на всех точках входа в любой нисходящий стояк. Изменение температуры проходит непосредственно в самих вертикальных стояках, уменьшаясь по их высоте.

Использование современного оборудования и арматуры при монтаже отопительных коммуникаций позволяет получить надежную и удобную систему обогрева помещений.

Широкий выбор регулировочной аппаратуры для различных видов сетей дает возможность подобрать эти составные элементы максимально точно и в соответствии со всеми необходимыми условиям эксплуатации.

Минимальный комплект одного элемента отопления для однотрубной системы отопления состоит из:

1. термостатического клапана;
2. радиаторного регулятора;
3. воздухоотводчика;
4. радиатора;
5. балансировочного вентиля;
6. шарового крана для слива теплоносителя.

Современное запорное оборудование для регулирования температуры

Отопительные системы — это вены современных домов, разносящие тепло и обогревающие их. Современные системы отопления подразумевают использование новейших решений и схем вместе с различными видами оборудования, позволяющими автоматизировать в сетях подачу тепла на всем протяжении.

Такие элементы могут управлять отоплением домов даже без участия человека и регулировать температуру в заданных пределах, в зависимости от времени суток.

Однотрубное отопление может быть существенно модернизировано при помощи новых видов запорных вентилей. Современные отопительные системы могут подразумевать установку на подающей трубе и байпасе вместо двух вентилей — одного.

Такой элемент называют трехходовым краном. В зависимости от того, в каком положении находится закрывающая заслонка, трехходовый кран может открывать путь для теплоносителя в радиатор и закрывать подачу в байпас, а также наоборот — перекрывает байпас и открывает поток смеси к батарее.

Такие краны могут быть снабжены электрическим приводом, который подключается к специальному прибору — контроллеру. Этот контролер меряет температуру воздуха в помещении, либо степень нагрева смеси теплоносителя и отдает команды на трехходовый вентиль, тем самым увеличивая или уменьшая подачу теплоносителя в радиаторы. Остальной поток горячего тепла сбрасывается в байпас.

Способы прокладки движения обратного потока теплоносителя

Как отопление с двухтрубной схемой разводки, однотрубная система отопления позволяет создавать тупиковое или попутное направление движение обратки теплоносителя.

Попутное движение

Схема попутного направления движения обратки теплоносителя.

При попутном способе перемещения обратного потока все кольца в отопительном контуре принимают одинаковую длину. Эту систему легко можно балансировать.

Тупиковое движение

Схема тупикового направления движения обратки теплоносителя.

Для тупикового движения создавать эффективное регулирование балансировки температуры в теплоносителе очень затруднительно. В отличие от двухтрубного способа монтажа, где разбалансировка может быть лишь по кольцам, в такой схеме движения обратного потока разбалансирование происходит не только по всей длине колец отопления, но и на всей высоте стояков.

Оцените статью: Поделитесь с друзьями!

Однотрубная система отопления: схема и порядок монтажа

Однотрубная система отопления – простое техническое решение, используемое в индивидуальном домостроении и многоквартирных домах для обогрева помещений. Данная схема многими предпочитается из-за простоты конструкции и экономии капитальных расходов.

Ленинградская однотрубная система и ее элементы

Паровое отопление позволяет равномерно разнести тепло по всей площади дома и убрать его источник за пределы жилых помещений. Если квартиры или дома имеют несколько изолированных комнат, то такая схема – классическое техническое решение для организации отопления. В состав однотрубной системы входят:

• Котел, расчет мощности которого зависит от отапливаемой площади;
• Замкнутая магистраль с циркуляцией теплоносителя от котла к теплообменникам;
• Радиаторы отопления с последовательным типом подключения;
• Расширительный бак, который для одноэтажного здания может быть открытым. Расчет объема бака зависит от количества теплоносителя в системе.

Циркуляция теплоносителя происходит естественным путем либо принудительно. Для отопления многоэтажного дома, система которого имеет большое гидродинамическое сопротивление, пользуются принудительной циркуляцией.

Перед началом подключения отопления нужно провести гидравлический расчет с учетом теплопотерь дома, особенностей системы и разводки (горизонтальная или вертикальная, с принудительной циркуляцией или нет, верхним или нижним розливом).

Однотрубная система отопления с нижней разводкой использует только одну трубу, одновременно играющую роль подающей и сборной магистрали. Радиаторы подключаются к ней посредством патрубков меньшего диаметра, но не параллельно друг другу, как в той, которая имеет верхнюю подающую магистраль, а последовательно. Её схема представлена на рисунке ниже. В остальном «ленинградка», так еще иногда называют это техническое решение, не отличается от классической двухтрубной системы, в которой теплоноситель в радиаторы подается розливом с верхней магистрали.

Явные преимущества и скрытые недостатки

h3_2

Если не вдаваться в технические тонкости, открытая однотрубная система отопления одноэтажного дома выглядит чрезвычайно привлекательно:

1. Одна магистраль, установленная чуть выше уровня пола, – это очень эстетично, радиаторы приварены к ней короткими патрубками, а интерьер не портят спускающиеся с потолка трубы;
2. Относительно простой расчет, несложные особенности подключения, возможность монтажа своими руками;
3. Низкое давление с минимальной угрозой протечек;
4. Практически двойная экономия материала, что для одноэтажного жилища важно;
5. Меньший объем работы и простота монтажа.

Однако ленинградка нарушает ряд законов гидродинамики и теплотехники. Из-за этого естественная циркуляция в системе одноэтажного контура вялая, а прогрев радиаторов неравномерный, даже если монтажу предшествует точный расчет. Конвекционное движение теплоносителя – теплое вверх, холодное вниз – возможно лишь при достаточно большом перепаде высот между верхней и нижней точками сообщающихся сосудов. В одноэтажном частном доме котел можно опустить только в подполье, при этом от нижнего конца «обратки» до уровня пола не бывает более двух метров.

Даже при условии точного подключения, сборная и подающая магистрали, которые представлены в одном кольце, обеспечивают небольшое давление из-за минимального перепада высоты. Разница в давлении между верхней и нижней точками системы, как показывает гидравлический расчет, будет всего 0,25 атмосферы. Это давление неспособно обеспечить активную естественную циркуляцию. Гидравлический расчет помогает подобрать оптимальный размер труб, за счет увеличения их диаметра балансировка может быть увеличена, но ненамного.

В двухэтажных и многоэтажных домах системе использования естественной тепловой конвекции мешает большое гидродинамическое сопротивление. Котлу приходится не только поднимать горячую воду вверх, но и продавливать ее через радиаторы, наблюдается плохая балансировка отопления. Ленинградское отопление здесь потребует установки насоса, причем закрытая система с принудительной циркуляцией будет гораздо эффективней.

Гидродинамическое сопротивление однотрубной системы выше, особенно при вертикальной разводке, преодолеть давление способен только мощный котел. Разница по этому показателю между ним и тем, который подает горячую воду в радиаторы сверху, розливом, достигает 50 %. Примерно на ту же величину увеличивается и расход топлива.

С точки зрения теплотехники, такая схема также имеет ряд недостатков, особенно для многоэтажного здания. Виды недостатков: неустойчивая балансировка, неизбежный перегрев радиаторов, стоящих первыми после котла и моментальное остывание последних сразу после окончания топки. Схема предусматривает небольшой перепад высот, это приводит к тому, что естественная циркуляция происходит очень вяло, а при ничтожно малом количестве воздуха в трубах или провисании сборной магистрали, она останавливается совсем. Тогда локальный перегрев приводит к вскипанию котла и неизбежному гидродинамическому удару, после чего система «продавливается» и прогревается полностью. Это явление очень опасное, способное привести к разрушению конструкций многоэтажного дома.

Особенности монтажа

Схема подключения однотрубной системы отопления с верхним и нижним розливами

Если же решено своими руками устроить именно однотрубную систему с естественной циркуляцией, то стоит придерживаться нескольких обязательных правил, иначе зимой в доме будет очень некомфортно. Тупиковая система для подключения своими руками не рекомендуется ввиду сложности и дороговизны.

Нужно очень тщательно смонтировать сборно-подающую магистраль. Так, чтобы наклон горизонтальной трубы был не менее 10° и отсутствовали провисы. Патрубки, которыми радиаторы подключаются к нижней трубе, должны быть разными, со стороны выхода теплоносителя из котла – длиннее.

Одноконтурная система отопления с нижней трубой может быть использована только в том случае, когда число радиаторов не превышает пяти штук. Если дом значительно больше, делается два контура либо используется двухтрубные системы, виды которых (в том числе тупиковая с естественной или принудительной циркуляцией) рассматриваются отдельно. При выполнении работ своими руками следует учесть, что ближние к прямому патрубку котла радиаторы должны быть меньшего объема или на их входах устанавливаются шаровые краны, чтобы регулировать количество поступающего теплоносителя.

Если перепад высот между верхней плоскостью первого от котла радиатора и нижней точкой сборной горизонтальной магистрали невозможно сделать больше 1,5 м, то в схему системы отопления обязательно включается циркуляционный насос. Тоже самое касается случая использования второго нагревательного контура газового котла, который нельзя ставить в подполье. Расширительный бак устанавливается перед насосом против движения теплоносителя, чтобы исключить постоянное срабатывание его мембраны.

Факт! Однотрубное отопление – это способ обогрева с неэффективной циркуляцией, ее балансировка легко нарушается. Ее монтаж массово применялся для одноэтажного строительства, когда в дефиците были трубы, фасонные изделия, электроды. Горизонтальная разводка считалась наиболее простой, а работы можно было вести только сваркой по металлу. Вертикальная, использовавшаяся в многоэтажных домах, была еще менее эффективной. Сейчас, когда в магазинах есть все, в том числе новые материалы и комплектующие, а огневые работы при монтаже труб не требуются, использовать ленинградское отопление нежелательно из-за капризности и сложности настройки.

Однотрубная система отопления: варианты устройства, способы подключения

На чтение 7 мин Просмотров 149 Опубликовано 17.11.2019 Обновлено 13.11.2019

Водяная система отопления однотрубного типа применяется для обогрева частных и муниципальных домов и квартир. Ее выбирают домовладельцы, стремящиеся смонтировать схему, которая не требует крупных вложений. Это более выгодный вариант по сравнению с другими типами разводок, например, коллекторной или двухтрубной. При выборе такой системы полезно заранее ознакомиться с принципом ее работы, преимуществами и недостатками, вариантами устройства и способами подключения.

Принцип работы

В однотрубной системе температура в последнем радиаторе всегда будет невысокая, а помещение холодным

Каждая водяная система работает по принципу теплового обмена между циркулирующим по контуру теплоносителем и воздухом, который содержится в обогреваемом помещении. Подача воды к батареям осуществляется в зависимости от планировки комнаты, где они установлены. Вода подается при помощи лежаков в горизонтальном трубопроводе магистрального типа или вертикальных стояков. Типы разводки системы реализуются с учетом того, каким способом носитель тепла проходит по контуру, и делятся на два вида:

• гравитационный, когда теплоноситель двигается самотеком;
• с циркуляцией по принудительному типу.

Для стабильной работы любой системы необходимо, чтобы диаметр раздающей трубы превышал размер подводок радиатора. Это правило не распространяется на вертикальные стояки с верхним розливом, в которых носитель тепла течет вниз под силой тяжести.

Отличие однотрубной и двухтрубной системы

Однотрубная система отопления функционирует при помощи агрегатов, соединенных единственной трубой. Теплоноситель в ней должен подводиться последовательно к каждому прибору. В двухтрубной схеме присутствует две трубы, предназначенные для подачи и обратного слива, в таком случае теплоноситель идет к батареям по трубе и отходит к отопительному котлу при помощи обратного выхода. Основное отличие однотрубной разводки в том, что радиаторы подсоединяются к единой распределяющей магистрали.

Плюсы и минусы однотрубной системы

Однотрубная система больше подходит для маленьких домов с небольшой площадью отопления

Однотрубная система отопления для любой квартиры или частного дома прогревается быстрее, если сравнить ее с двухтрубной. При соблюдении правил монтажа система будет хорошо сбалансирована, прогревание комнат начнет осуществляться равномерно. Эту схему выбирают за эстетичный внешний вид, поскольку для разводки необходима только единственная труба. В дополнение к основным преимуществам при разводке однотрубного типа можно подключать кран к батарее, что позволит снимать его без необходимости отключать всю отопительную систему. Схему этого типа целесообразно ставить в маленьких частных домах, это более экономичный вариант в отличие от двухтрубного способа.

Из минусов схемы с единственной трубой отмечают сложности с регулировкой температурного режима в помещениях. Для этой цели нужно использовать термоклапаны из полипропилена либо радиаторные регуляторы. Помимо регулировки нужно создавать сильное давление и устанавливать мощные насосы с емкостями для расширения в максимальной точке схемы. Если дом двухэтажный, носитель тепла должен идти сверху. В больших домах иногда требуется увеличивать число секций в батареях, за счет чего приходится увеличивать их длину и тратить дополнительные силы на размещение.

Способы установки

Однотрубное отопление в частном доме может быть открытого или закрытого типа, вертикальным или горизонтальным, с нижней или верхней разводкой, естественной или искусственной циркуляцией теплоносителя.

Системы с натуральной и принудительной циркуляцией

Естественная циркуляция, при которой бак находится в верхней точке помещения, создавая давление, насоса нет

Система с натуральной циркуляцией считается самой распространенной. Раньше однотрубное стандартное отопление этого типа устанавливали во всех одноэтажных строениях, в том числе с печным отоплением. Ее план включает бак с расширением, находящийся под потолком, в который идет вода из котла. Затем она самотеком поступает в газовые или автоматические радиаторы по трубам.

Сейчас в большинстве многоэтажных и частных домов устанавливаются автоматические котлы с циркуляционными насосами встроенного типа.

Если нужно установить котел со сложной автоматизацией, насос для него ставят отдельно, чтобы избежать перегрева, когда топливо разгорается до предельных температур. Схемы с принудительной циркуляцией дают возможность реализовывать проекты повышенной сложности, они часто используются для монтажа и подключения теплых полов. Принудительная циркуляция актуальна для многоэтажных домов либо домов с мансардными строениями.

Открытая или закрытая система отопления

Бак в открытой системе сообщается с воздухом, нужно доливать воды по мере испарения

В открытых системах, получивших большое распространение, уровень воды внутри бака увеличивается после перегрева и понижается при охлаждении. Они дополнены баками с патрубками для сбрасывания избытка пара и атмосферного давления. Автоматизированные приборы, работающие на газе, пеллетах или мазуте, дополнены компактными расширительными емкостями, которые компенсируют минимальное расширение давления.

Поскольку само давление будет зависеть от температуры, при отсутствии неисправностей котел самостоятельно отключается, давление в нем падает. Если котел работает на торфяном топливе, угле либо дровах, процесс горения в нем нельзя прекратить быстро, что может спровоцировать перегрев воды.

Проект открытой или закрытой системы должен обязательно включать расширительный бак, полипропиленовый насос, клапан для выброса пара и схему для автоматической подпитки водой. Для твердотопливных котлов чаще используют закрытые системы.

Горизонтальная и вертикальная схема

Вертикальная система предназначена для многоэтажных строений

Выбор варианта для однотрубной схемы одноконтурного вида полностью зависит от типа строения, количества этажей в здании и других факторов. Для небольших домов идеальным вариантом считается горизонтальная разводка труб необходимого диаметра. В зданиях с площадью больше 60 кв.м. и с числом комнат более трех рекомендуется применять горизонтальную схему, если речь идет о строении с одним этажом, и вертикальную для двухэтажного здания. Во втором случае разводка устанавливается на втором этаже, затем протягивается с верхнего на нижний, после подводится к котлу.

Вертикальная схема в однотрубной системе для обогрева в основном применяется в многоэтажных зданиях, где вода идет на чердак либо на верхний этаж и выливается вниз по раздельным стоякам, после проходит сквозь радиаторы. Такая схема называется ленинградской.

При горизонтальном подключении трубы расположены по горизонтали, а приборы отопления подключаются друг за другом. Этот способ актуален для одноэтажных строений, поскольку доставляет гораздо меньше сложностей.

Варианты подсоединения радиатора к магистрали

Для подсоединения батарей к магистрали используют различные варианты и схемы. От способа зависит эффективность подачи теплового носителя, поэтому так важно выбрать наиболее подходящий.

Диагональное

Диагональное подключение считают самым эффективным, эту схему используют производители, когда тестируют приборы для отопления. Другие варианты отдают тепло хуже. Также диагональный способ достаточно универсален, что позволяет применять его как в однотрубной, так и в двухтрубной схеме.

Боковое

Если сравнивать с диагональным, при наличии бокового подключения эффективность нагрева будет незначительно ниже, примерно на 2%, если в батарее не больше 10 секций. Если у радиатора большая длина, ее дальние края не прогреются полностью либо останутся холодными. Для исключения проблемы в панельных батареях устанавливают удлинители потока — специальные трубки, доводящие носитель тепла до середины. Аналогичные приборы можно ставить в батареи из алюминия или сплавов металлов, чтобы улучшить тепловую отдачу.

Нижнее

Нижнее либо седельное подключение считают наименее результативным, тепловые потери при нем достигают 12-14%. При этом такой вариант самый эстетичный, поскольку трубы укладывают по полу либо под ним. Проблему с потерей тепла решают, покупая более мощные батареи, чтобы повысить температуру в помещении.

Идеально подобранная схема подключения исключает тепловые потери и помогает предотвратить избыточный расход топлива. Однотрубная система отопления для частного дома или многоэтажного строения — выгодный и доступный вариант для тех, кто хочет сэкономить средства и обеспечить помещения теплом.

Однотрубная система отопления с нижней разводкой

На чтение 9 мин.

Перед началом монтажа системы отопления в малоэтажном частном доме (от одного до двух этажей) необходимо знать, что существует несколько вариантов схем её обустройства.

Основными факторами для выбора наиболее приемлемого варианта являются доступный тип топлива и стоимость, заложенная в проект. Помимо этого учитываются конструктивные особенности здания: наличие подвала и чердака, площадь помещений, материалы из которых изготовлено здание и перегородки, наличие отдельного помещения для котла.

При составлении грамотного проекта, так же учитывающего особенности местного климата и теплопотери, отопительная система будет эффективной и служить долгое время.

Одна из самых используемых схем отопления — это однотрубная система отопления с нижней разводкой. Её характерная особенность в том, что основной трубопровод проложен в подвальном помещении или на цокольном этаже

Схема однотрубной и двухтрубной системы отопления.

Иногда возможна прокладка трубы под полом. Теплоноситель в данном случае идёт снизу от котла наверх в приборы нагрева (радиаторы). Смесь газов, возникшая при сгорании топлива, удаляется через специальный воздуховод, соединённый с общим стояком. Чтобы предотвратить аварии стояк подачи и обратный стояк оборудованы особыми кранами для выключения.

Однотрубная система отопления с нижней разводкой является противоположностью схемы с верхней разводкой, в которой специальный расширительный бак вмонтирован на самой высокой точке трубы отопления. Там же происходит разветвление всей сети.

Однотрубная система отопления частного дома.

Наиболее оптимальным вариантом для частных домов будет схема с одним центральным трубопроводом отопления.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов, отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

В большинстве случаях стандартное отопление основано на следующих физических законах: тепловом расширении жидкости за счёт нагрева в котле, конвекционных силах гравитации.

После нагревания теплоносителя происходит его расширение и соответственно возрастает давление в трубе. Становясь более лёгким он направляется вверх и под воздействием давления, гравитации и конвекции, распространяется по трубам в отопительные приборы. Из за этой особенности труба из котла всегда направленна строго вверх.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.

Исходя из вышесказанного однотрубная система отопления частного дома — это собой замкнутый маршрут течения теплоносителя.

Однотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

• Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
• Оборудование, осуществляющее теплоотдачу: радиаторы, тёплый пол.
• Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
• Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
• Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом.При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.
• Трубы и различная арматура.

Однотрубная система отопления частного дома.

Однотрубная система отопления частного дома с естественной циркуляцией не содержит сложных конструктивных элементов и происходит за счёт физических законов. Главным элементом для её работы является специальный разгонный участок, отходящий вертикально от котла.

Однотрубная система отопления с естественной циркуляцией

В самой высокой точке труба плавно разворачивается на 180 градусов и подсоединяется уже к радиаторам. Течение воды происходит за счёт гравитации. Подобная схема будет лучшим вариантом для помещений с верхней разводкой.

Для обустройства системы отопления с нижней разводкой обязательным условием является установка разгонного участка на высоте не меньше 1,5 метра от первой батареи. Помимо этого диаметр разгонного участка должен превышать диаметр основного трубопровода. (нр: D = 4 см. основной трубы, для разгонного коллектора D = 25-32 мм.)

Из преимуществ гравитационной системы стоит отметить её полную независимость от наличия энергии (при совокупности с котлом на твёрдом топливе).

Однотрубная система отопления частного дома построенная по схеме естественной циркуляции имеет много минусов:

1. Внутреннее сечение труб увеличено, для уменьшения гидравлического сопротивления.
2. Для уменьшения сопротивления течения теплоносителя в системе должно быть как можно меньше элементов запорной арматуры. В тоже время, если в системы не установлены байпасы, будут создаваться трудности с её тех. обслуживанием. В противном случае отопительную систему придётся полностью отключать и сливать теплоноситель.
3. Для того, что бы данная система работала бесперебойно и надёжно, на подготовительном этапе необходим её точный расчёт и балансировка. Так же нужен оптимальный выбор диаметров труб и число секций батарей. Стоит отметить, что крайние отопительные приборы должны превышать по размеру те, которые расположены ближе к выходному патрубку котла.

При установке в систему с естественной циркуляцией насоса, практически все её недостатки исчезнут.

Однотрубная система отопления частного дома с принудительной циркуляцией более предпочтительна, чем гравитационная (естественная) схема. Установка насоса может быть выполнена в любом месте трубопровода. Но лучшим вариантом будет его установка на обратной трубе , в которой теплоноситель уже охлаждён. В таком случае все резиновые прокладки и уплотнения насоса будут иметь более долгий срок службы. Так же как и в предыдущей схеме на трубопровод нужно установить байпасы, для облегчения ремонтных работ.

Из недостатков подобной системы стоит выделить:

1. Шум создаваемый насосом. Для решения проблемы насос устанавливается в не жилом помещении.
2. При отсутствии электричества система перестаёт функционировать. Возможна установка автономного генератора, либо возможность перехода на гравитационный режим
3. Цена гораздо выше, чем у естественной системы.

Однотрубная система отопления Ленинградка (схема).

Когда необходимо обогреть помещение небольшого объёма, приемлемым вариантом будет использование системы с одним кольцевым трубопроводом (в кольце не более 5 батарей). Эта схема проста при обустройстве и экономна в плане материалов. Конструкция ленинградки — это соединённые приборы обогрева единой трубой.

Источником тепла является котёл. Батареи монтируются по периметру комнаты. Возможно расположение трубопровода по верхнему и нижнему принципу. В нижнем построении обязателен насос, а в верхнем участок разгона жидкости.

Однотрубная система отопления ленинградка. Схема.

Основная труба в ленинградке располагается по двум вариантам:

1. Чаще всего устанавливается по горизонтальному принципу. Все радиаторы монтируются вдоль стен в одной плоскости. Чаще всего циркуляция осуществляется принудительно, под действием насоса.Так же в данной системе возможно диагональное подключение.

   Диагональная схема подключения однотрубной системы отопления

2. Однотрубная система отопления ленинградка так же может устанавливаться вертикально.

Горизонтальная схема. Однотрубная система отопления ленинградка.

Этот тип чаще всего используется в двухэтажный домах небольшой площади. Возможно применение естественной циркуляции теплоносителя и принудительной. Сделать вертикальную схему с самотёчной циркуляцией на практике достаточно непросто.

Однотрубная система отопления двухэтажного частного дома.

Магистраль должна быть установлена в верхней части стены под нужным углом по направлению течения теплоносителя. Для продуктивной работы данной схемы котел нужно расположить ниже уровня установленных батарей.

Рассматривая систему «Ленинградка» с принудительной и естественной циркуляцией стоит сказать, что организация гравитационной схемы гораздо сложнее для реализации.

Её применение оправдано в небольших одно-этажных зданиях, в остальных её использование может быть связано с рядом проблем.

Схема уклонов однотрубной системы отопления ленинградка

Помимо этого необходимо сделать точный расчёт углов наклона и подобрать трубы нужного диаметра (их диаметр всегда больше, чем при использовании принудительной циркуляции) и определённой длины. Котёл при самотёчной схеме должен располагаться ниже линии радиаторов, то есть предполагает наличие под помещением подвала. А расширительный бак должен быть установлен на утеплённом чердаке.

Из наиболее существенных проблем системы с естественной циркуляцией стоит отметить следующие:

1. Радиаторы первого этажа всегда греют сильнее, чем радиаторы второго. Проблему можно отчасти решить установкой байпасов. Так же можно установить большее количество секций на дальних батареях.
2. Подобная система не подойдёт для домов с постоянным проживанием.
3. Установка дополнительных байпасов в итоге приведёт возрастанию цены всей системы.

Схема однотрубной системы отопления.

Она представлена единым трубопроводом, установленный выше или ниже уровня пола, с подсоединёнными последовательно (друг за другом) радиаторами. Ток жидкости начинается в котле и заканчивается в нём. Процесс циркуляции происходит непрерывно. Диаметр трубы должен быть не менее 32 мм. К ней посредством труб меньшего диаметра подсоединяются приборы нагрева.

В данной системе обязательно присутствуют следующие части:

• Котёл
• Отопительные приборы (батареи)
• Расширительный бак
• Разводящие элементы

Принцип работы заключается в следующем: прогретая жидкость от котла по очереди поступает в батареи и частично передаёт им часть тепла. К концу цикла охлаждённый теплоноситель снова возвращается в котёл для нагрева.

В данной системе основной минус — это нагрев первых и крайних радиаторов в разной степени. Этот вопрос решается монтажом байпасов с регулировочными кранами, изменением количества секций у начальных и конечных радиаторов, либо установкой насоса.

Наиболее эффективная схема однотрубной системы отопления подбирается исходя из условий при которых она будет эксплуатироваться. Для обычного одноэтажного частного дома (например дача) с непостоянным проживанием лучшим вариантом станет обычная самотёчная система. При установке 2-3 радиаторов не требуется монтировать много элементов запорной арматуры. Для технического обслуживания данной схемы вылить воду из труб будет гораздо проще.

В случаях проектировки системы отопления для больших домов лучшим вариантом станет однотрубная система отопления ленинградка с диагональным подключением и установленными байпасами с регулировочными кранами.

Помимо вышеперечисленного стоит выделить 3 вида подключения:

1. Диагональный способ — самый эффективный и лучше всего подойдёт для батарей с большим числом секций. Прибор прогревается практически полностью и почти нет теплопотерь.
2. Боковое подключение подразумевает нагрев в равной степени каждой секции прибора.

   Боковое подключение радиатора

3. Нижнее подключение не самый лучший выбор. Но устанавливается довольно часто, в случаях когда основная труба скрывается под полом.

   Нижнее подключение радиаторов

схема, плюсы и минусы однотрубной системы отопления

Для того, чтобы эффективно обогреть небольшое по размеру помещение, не обязательно применять дорогие технологии. Сегодня очень часто используется Ленинградская система отопления, получившая широкую известность во времена Советского Союза.

«Ленинградка» — это система отопления однотрубного типа, которая очень простая и недорогая. В этой статье мы расскажем обо всех особенностях Ленинградской системы отопления.

Принцип функционирования

Если сравнить нынешнюю «Ленинградку» с той, что была 30 лет назад, то, конечно, благодаря современным технологиям теперешняя однотрубная система является более усовершенствованной с обширным функционалом.

Традиционная «Ленинградка» — это система отопительных приборов (сюда входят конвекторы, радиаторы и др.), которые соединены единым трубопроводом.

По такой системе беспрепятственно движется теплоноситель — вода или антифриз.

Основным элементом обогрева является котел. Радиаторы размещаются по периметру дома вдоль стен.

Об особенностях принудительной циркуляции теплоносителя можно прочитать здесь.

Подобная отопительная система подразделяется на два вида, исходя из того каким образом располагается трубопровод. Выделяется: горизонтальная и вертикальная.

Трубопровод системы может быть размещен как снизу, так и сверху. Практика показала, что наиболее высокая эффективность обогрева достигается в случае, когда трубы расположены вверху. Но за-то нижние гораздо легче устанавливать.

Для нижнего подключения приборов нужен насос, из-за этого немного снижается экономичность оборудования.

Если же предпочтение отдается верхнему способу размещения, тогда здесь стоит быть очень внимательным, от точности расчет на этапе проектирования будет напрямую зависеть эффективность работы отопительного котла.

Однотрубная Ленинградская отопительная система может применяться для небольших по размеру одно-, двухэтажных жилых построек, оптимальное количество радиаторов составляет 4-5 штук.

Если в действие приведено больше батарей (7-8), тогда нужно произвести расчеты конструкции с высокой точностью, чтобы не было никаких погрешностей. Если число радиаторов в доме начинается от 10 и более, тогда смысла в “Ленинградке” нет, вся ее эффективность в таком случае будет сведена к нулю.

Схема однотрубной Ленинградской системы горизонтального типа

Для такой системы отопления как Ленинградка, устанавливаемой в частном доме, обычно используют горизонтальную схему. Осуществляя монтаж по горизонтальной схеме. необходимо принимать во внимание тот факт, что все обогревательные элементы (батареи) размещаются на одном уровне, а устанавливаются они вдоль стен по периметру обустраиваемого помещения.

Система отопления может быть открытого типа и закрытого, с естественной и принудительной циркуляцией теплоносителя.

Для примера рассмотрим самую простую классическую горизонтальную схему открытого типа с принудительной циркуляцией.

Горизонтальная схема системы отопления открытого типа с принудительной циркуляцией

Стрелки указывают направление движения теплоносителя.

Посмотрев на схему, представленную на рисунке, вы увидите, что составными элементами системы являются:

1. Отопительный котел, который подсоединяется к системе подачи воды и к канализационным сетям (обозначен 1).
2. Расширительный бачок (3) с патрубком (2) – именно благодаря этому бачку система и именуется открытой. Совместно с расширительным баком установлен патрубок, из которого вытекает лишнее количество жидкости при заполнении контура, и воздух, который образуется при закипании жидкости в котле.
3. Циркуляционный насос (4), он располагается на обратном трубопроводе. Это устройство отвечает за циркуляцию воды по контуру.
4. Трубопровод подачи горячей воды (14) и трубопровод отвода охлажденного теплоносителя (9).
5. Радиаторы (8) с установленными кранами Маевского (7), непосредственно через них спускается воздух.
6. Фильтр (12), вода протекает через него до того, как попадет в котел.
7. Два шаровых крана (11) — когда открывается один из них, система заполняется теплоносителем-водой до самого патрубка. Второй является секретным, он отвечает за слив воды из системы в канализацию (10).

Батареи на схеме подключены трубопроводом снизу, однако можно и выполнить диагональное подключение, оно отличается более высокой эффективностью и теплоотдачей.

Теперь перейдет к горизонтальной схеме закрытого типа, где движения теплоносителя осуществляется принудительно.

Горизонтальная схема системы отопления закрытого типа с принудительной циркуляцией

Если сравнить закрытую систему с открытой, то первая находится под давлением, это обусловлено тем, что расширительный бачок здесь — закрытый. Также в комплектацию системы входит панель контроля и управления. Она выполнена из корпуса, на который монтируются следующие элементы:

• предохранительный клапан: осуществляя выбор этой детали, необходимо учитывать технические характеристики котла. Если терморегулятор деформируется или вовсе выйдет из строя, то через клапан уйдут излишки воды, тем самым давление в системе снизится;
• воздухоотводчик, данный элемент отвечает за отведение ненужного воздуха из системы. Если система терморегуляции будет сломана, то при закипании жидкости в котле образуется лишнее количество воздуха, которое автоматически удалится через воздухоотводчик;
• манометр, этот прибор отвечает за контроль и изменение давления в системе. Оптимальные показатели давления равняются 1,5 Атм., однако показатель может быть другим — чаще всего он зависит от параметров котла.

Вертикальные схемы Лениградки

Ленинградская система отопления вертикального типа больше всего подходит для небольшого двухэтажного дома. Такие системы также бывают открытыми и закрытыми с естественной и принудительной циркуляцией.

На примере рассмотрим схему вертикального типа с естественной циркуляцией закрытого типа.

Схему вертикального типа с естественной циркуляцией закрытого типа

Подобная схема — непростая, в процессе воплощения в реальность такой идеи можно столкнуться с рядом сложностей.

Трубопровод устанавливается в верхнем участке стены под конкретным углом по направлению движения воды. Из котла теплоносителя направляется в расширительный бак, откуда под давлением он протекает по трубам и радиаторам.

Для того, чтобы система подобного типа отличалась высокой производительностью, следует разместить котел так, чтобы он находился ниже того уровня, где стоят радиаторы.

Помимо этого, в схеме может предусматриваться возможность изъятия радиаторных батарей без остановки системы отопления за счет установки на трубопровод байпасов с игольчатыми клапанами и шаровых кранов.

Плюсы и минусы

Как и любая другая отопительная система, “Ленинградка” имеет преимущества и недоработки.

Если говорить о плюсах, то в первую очередь, стоит отметить ее низкую стоимость.

Для осуществления монтажа такой системы требуется гораздо меньше материалов, чем для систем двухтрубного типа.

Подобной системе свойственны значительные потери тепла, однако, это проблема сегодня решаема. Установив дополнительные шаровые краны, балансировочные вентили, воздухоотводчики, вы значительно сможете увеличить эффективность функционирования системы.

Теперь перейдем к минусам.

Во-первых, вам не удастся осуществлять контроль над нагревом каждого радиатора. Такая опция возможно исключительно в отопительных системах двухтрубного типа.

Еще один существенный недостаток — это то, что для максимально эффективной циркуляции теплоносителя требуется установка циркуляционного насоса.

Третий минус заключается в том, что для “Ленинградки” нужен исключительно вертикальный разлив. То есть бак расширителя должен быть размещен только на чердаке.

Таким образом, можно сделать вывод, что Ленинградская система отопления заслуживает внимания. Однако, выбирая такую систему обогрева для частного дома, необходимо учесть все плюсы и минусы и хорошенько обдумать будет ли она целесообразной конкретно в вашем случае. Всегда можно проконсультироваться со специалистами и получить профессиональное заключение.

Одно- или двухтрубная система центрального отопления | AEL Heating Solutions Ltd

Однотрубная система центрального отопления

Однотрубная система центрального отопления работает через основной однопроводной трубопровод горячего водоснабжения, который идет от котла, подающего горячую воду к каждому радиатору.
Каждый радиатор имеет меньшую трубу подачи горячей воды, ответвляющуюся от основной подающей трубы для подачи в радиатор. Вода проходит через радиатор, выходя с другой стороны немного более прохладной, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система – очень неэффективная система, и ее необходимо правильно сбалансировать в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее были поставлены с большим количеством смешанной охлаждающей воды от других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления две отдельные трубы идут к каждому радиатору, одна питает радиатор (поток), а другая отводит воду из радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная трубы.

Двухтрубная система намного более эффективна, чем однотрубная, но по-прежнему требует правильной балансировки в конце установки.

Однотрубная система центрального отопления

Однотрубная система центрального отопления работает через основной однопроводной трубопровод горячего водоснабжения, который идет от котла, подающего горячую воду к каждому радиатору.
Каждый радиатор имеет меньшую трубу подачи горячей воды, ответвляющуюся от основной подающей трубы для подачи в радиатор. Вода проходит через радиатор, выходя с другой стороны немного более прохладной, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система – очень неэффективная система, и ее необходимо правильно сбалансировать в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее были поставлены с большим количеством смешанной охлаждающей воды от других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления две отдельные трубы идут к каждому радиатору, одна питает радиатор (поток), а другая отводит воду из радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная трубы.

Двухтрубная система намного более эффективна, чем однотрубная, но по-прежнему требует правильной балансировки в конце установки.

Основное водяное центральное отопление – трубопровод радиатора

одинарная труба – подача и возврат – микроотверстие

Система водяного центрального отопления состоит в основном из бойлера, радиаторов и соединительных трубопроводов. Котел нагревает воду, и (обычно) насос направляет воду по трубопроводу и радиаторам обратно в котел. Возможны различные варианты расположения котла, трубопроводов и подводки к радиаторам; у каждой системы есть свои преимущества и недостатки.

На этой странице объясняется циркуляционный трубопровод; другие части системы см. На соответствующих страницах (см. Справа).

Трубопровод

Существуют 3 основных вида трубопроводов, соединяющих котел с радиаторами:

• Петля однотрубная
• Подающий и возвратный трубопровод
• Микроотверстие

Обычно трубопровод устанавливается под радиатором. Для подвесных деревянных полов это не представляет большой проблемы, поскольку трубы могут быть проложены под половыми досками, при этом стояки к каждому радиатору проходят через отверстия в половицах.Трубопровод обычно проходит между балками или поперек балок через прорези в верхней части балок. За исключением микротрубок, трубопроводы должны поддерживаться под половыми досками, чтобы избежать чрезмерного веса, который должен поддерживаться самими трубопроводами.

Этот метод установки нецелесообразен, если в здании используются сплошные полы. Такие установки обычно имеют подающие трубы высокого уровня с отводными трубами, питающими один или соседние радиаторы. Если потолок комнаты подвешен, трубопровод обычно устанавливается между балками потолка сверху, что может оказаться невозможным, если каждый этаж представляет собой отдельное жилище.

Третий вариант – провести подводящие трубы вокруг верхней части стены чуть ниже потолка с отводными трубами. На самом деле никогда не бывает желательно прокладывать питающие трубы на уровне пола, проблемы возникают там, где трубы должны пересекать дверные проемы, хотя трубы могут подниматься вокруг дверной коробки или закапываться под полом.

Если на чердаке необходимо установить подающие трубы высокого уровня, трубопроводы должны быть изолированы. Обычно не считается необходимым изолировать трубопроводы под подвесными перекрытиями, однако существует потенциальная (в целом небольшая) возможность для экономии энергии, если бы это было необходимо.

Если уровень циркуляционной системы трубопроводов выше радиаторов, трубопровод должен включать выпускные клапаны, чтобы позволить любому воздуху в системе быть выпущенным.

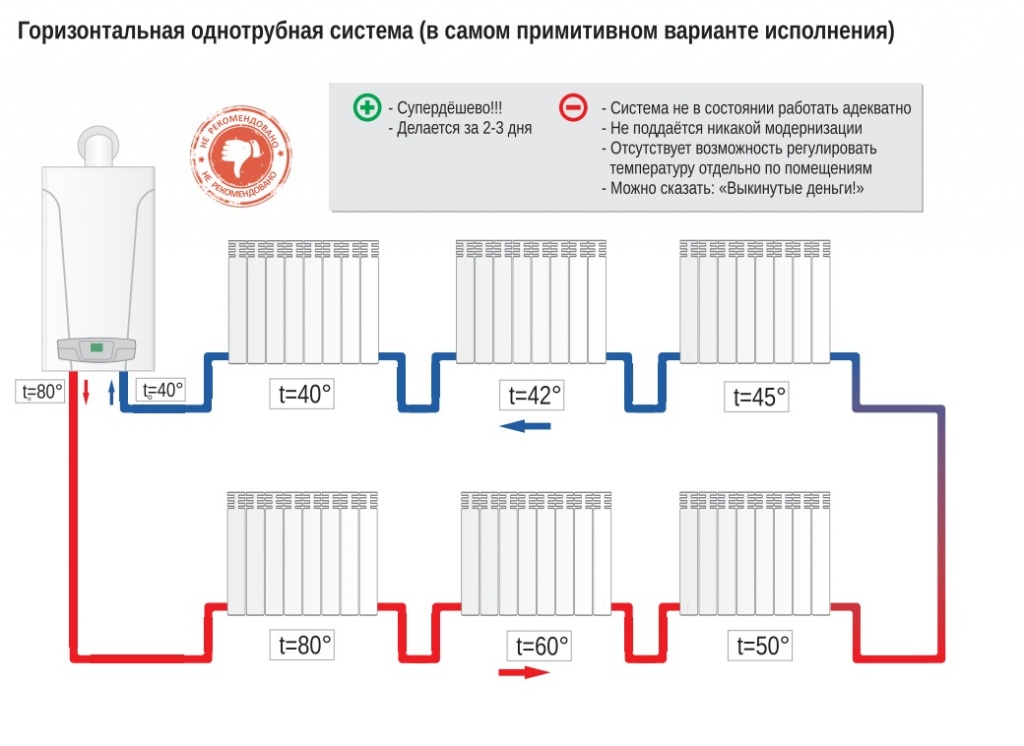

Петля однотрубная

Однотрубная система контура имеет, как следует из названия, единственную петлю трубопроводов, идущих от котла и возвращающихся к котлу. Каждый радиатор «сидит» на трубе, причем оба радиатора подсоединяются к одной и той же трубе. Когда нагретая вода из котла подается по трубе, естественная конвекция (горячая вода поднимается) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.

Основным недостатком такой конструкции является то, что первый радиатор нагревается сильнее, чем второй и т. Д., А последний радиатор будет значительно холоднее, так как вода будет отдавать большую часть своего тепла предыдущим радиаторам вдоль участка трубопровода.

В принципе, количество радиаторов, которые могут быть установлены в однотрубном контуре, не ограничено, но чем больше установлено радиаторов, тем сильнее охлаждение между первым и последним радиаторами.

Эти системы часто используются в промышленных зданиях, где контурная труба может быть очень большой, системы все еще можно найти в старых жилых помещениях, но они, как правило, являются устаревшими установками и не считаются эффективными.

Трубы подачи и возврата.

Эта система более эффективна, чем однотрубный контур. Нагретая вода из котла подается с одной стороны каждого радиатора (подающая труба), а другой конец каждого радиатора подключается к отдельной общей обратной трубе. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать окружающую среду на одинаковую величину.

Клапан сброса давления (или автоматический перепускной клапан) подключается между подающей и обратной трубами, это позволяет насосу перекачивать воду из котла, если все радиаторы должны быть отключены.

Из-за ограничения потока, налагаемого радиаторами, количество радиаторов ограничено в основном размером циркуляционного насоса. Стандартный насос для бытового использования, вероятно, сможет питать до 12 радиаторов.

Другое ограничение вызвано размером трубопровода – обычно основные трубы к котлу и от котла большие (не менее 22 мм), а трубопроводы меньшего размера (15 мм) отводятся для питания ряда радиаторов. Количество радиаторов, которые можно подавать через эти 15-миллиметровые трубы, будет зависеть от длины 15-миллиметровых участков – чем длиннее участок, тем меньше радиаторов.На рисунке выше показаны две ветви, каждая из которых питает два радиатора.

Трубопровод Micro Bore

В системе с микропроцессором используются обычные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне. От каждого коллектора небольшой трубопровод (обычно 8 мм) соединяется с несколькими радиаторами. Длина трубопровода между коллекторами и каждым радиатором обычно не превышает 5 метров.

Можно использовать специальный радиаторный фитинг, чтобы и подающая, и обратная микротрубки были подключены к одному и тому же концу каждого радиатора (как два верхних радиатора на иллюстрации).В качестве альтернативы, трубопровод может входить в два конца радиаторов (как два нижних радиатора на иллюстрации).

Опять же, существует предохранительный клапан (или автоматический перепускной клапан) между подающей и обратной трубами котла для защиты котла в случае выключения всех радиаторов.

Преимущество микропроцессорной системы состоит в том, что трубы меньшего размера содержат меньше воды, поэтому меньше тепла теряется на каждом участке трубы. Кроме того, трубопроводы с микротрубками можно легко согнуть во время установки и не требуют такого же количества стыков.

Недостатки заключаются в том, что они очень маленькие, трубы могут легко заблокироваться из-за внутренних отложений, и насосу необходимо преодолевать повышенное сопротивление при циркуляции воды из котла, поэтому насос более подвержен износу.

В районах с жесткой водой известковый налет может накапливаться в любом циркуляционном трубопроводе, особенно это касается микропроцессорных циркуляционных систем, поэтому необходима подходящая добавка или устройство для смягчения воды.

---

одинарная труба – подача и возврат – микроотверстие

Схема расположения трубопроводов для систем водяного отопления

Несмотря на то, что много внимания уделяется эффективным котлам и инновационным радиаторам, конструкция системы трубопроводов часто является причиной или выходом из строя гидравлической системы отопления.Хорошая система трубопроводов может быть разницей между шумной, неудобной, энергоемкой системой и системой, которая обеспечивает комфорт во всех комнатах в доме.

Чтобы спроектировать эффективную систему, вы должны согласовать источник тепла с «излучателями тепла», то есть радиаторами и конвекторами. Некоторые типы излучателей тепла лучше всего подходят для источников тепла с относительно высокой температурой. Например, знакомые конвекторы с плинтусом из оребренных труб, используемые во многих жилых и коммерческих зданиях, хорошо работают с температурой воды выше 150 ° F, но не с низкотемпературными системами, такими как тепловые насосы с грунтовым источником (см. Компоненты »).

После того, как вы выбрали котел и несколько излучателей тепла, вам понадобится система трубопроводов, разработанная для получения максимальной отдачи от этого отопительного оборудования с точки зрения комфорта и эффективности. В этой статье рассматриваются достоинства и недостатки четырех методов прокладки трубопроводов, которые подходят для использования с оборудованием, часто используемым в жилых и небольших коммерческих зданиях.

Последовательная цепь

В последовательном контуре простейшая гидравлическая система трубопроводов, радиаторы и котел находятся в одном общем контуре.Радиаторы в конце контура часто больше, чтобы компенсировать более низкую температуру воды.

В простейшей гидравлической распределительной системе все излучатели тепла соединены в общий контур или «контур» с источником тепла. В этом устройстве температура воды постепенно понижается по мере того, как она перемещается от одного источника тепла к другому. Это снижение температуры необходимо учитывать при выборе и размере излучателей тепла.

Распространенной ошибкой является определение размеров излучателей тепла на основе средней температуры воды в системе.В случае последовательного контура вы должны рассчитывать тепловые излучатели в зависимости от температуры воды в их конкретных местах в контуре трубопровода. Если вы этого не сделаете, вы услышите жалобы на перегретые комнаты в начале контура трубопровода (ближайший к источнику тепла) и на неудобно прохладные комнаты в конце.

Основным преимуществом последовательных схем является простой и недорогой монтаж. Однако, поскольку вода протекает через все излучатели тепла, когда циркуляционный насос работает, вы не можете использовать клапан для регулирования тепловой мощности данного излучателя.Если бы вы это сделали, вы бы ограничили поток через всю систему. Другими словами, у последовательных цепей есть недостаток, заключающийся в том, что они не позволяют независимое управление отдельными излучателями тепла в соответствии с требованиями комфорта.

Как правило, последовательные цепи лучше всего подходят для высокотемпературных излучателей тепла, таких как плинтус из оребренных труб, в небольших зданиях, которые контролируются как одна зона. Их не следует использовать с излучателями тепла с высокими характеристиками падения давления, такими как теплые полы и некоторые конвекторы фанкойлов.

Однотрубные системы

Однотрубная система изолирует котел от основного контура трубы, когда котел не работает. Тройники и клапаны с термостатическим управлением отбирают воду из основного контура, направляют ее через радиаторы, а затем возвращают в основную линию.

«Однотрубная система» или «система Monoflo», как ее иногда называют, представляет собой распределительную систему, в которой используются специальные тройники для отвода части горячей воды по разветвлению трубопровода.Если ручной или автоматический регулирующий клапан установлен на пути ответвления трубопровода, поток воды через данный теплоизлучатель можно полностью контролировать. Это позволяет вам контролировать скорость вывода тепла от каждого излучателя тепла, не влияя на всю систему. Таким образом, однотрубные системы обладают потенциалом для управления зонами от одной комнаты к другой – функции, не предлагаемой последовательными цепями. В большинстве случаев обширное зонирование может быть выполнено с меньшими затратами при использовании однотрубной системы, чем с любым другим типом распределительной системы.

Поскольку тепловая мощность от каждого излучателя тепла может регулироваться независимо, однотрубные системы также позволяют увеличивать размеры отдельных излучателей тепла. Эта функция может быть хорошо применена в ванной комнате, где можно настроить негабаритный излучатель тепла для быстрого нагрева комнаты перед принятием душа или ванны, а затем сбросить настройки для поддержания нормальной комфортной температуры. Если бы вы сделали это с последовательной схемой, вы бы постоянно перегревали комнату.

Плинтус из оребренных труб, панельные радиаторы и конвекторы фанкойлов можно комбинировать и комбинировать по желанию, все они подключаются как отдельные ответвления от главной распределительной цепи.Каждый агрегат по-прежнему необходимо подобрать в соответствии с температурой воды, которую он получает из основного контура. Эта главная цепь обычно проходит по периметру здания и проходит под излучателями тепла, расположенными на внешних стенах. Такая компоновка экономит деньги за счет минимизации количества труб, используемых между основным контуром и излучателями тепла.

Лучшим способом управления однотрубными системами является обеспечение постоянной циркуляции нагретой воды по главному контуру в течение отопительного сезона.Термостаты открываются и закрываются по мере необходимости для удовлетворения потребности в отоплении отдельных комнат. Поскольку используется постоянная циркуляция, лучше всего подключать котел к системе, как показано выше. Циркуляционный насос котла работает только при пожаре котла. В других случаях поток воды в основном контуре идет в обход котла, уменьшая потери тепла вне цикла.

Многозонные и многоконтурные системы

В многозонной системе для каждой зоны используется отдельный основной контур, обеспечивающий воду примерно одинаковой температуры в каждую зону.Предпочтительный метод заключается в использовании небольшого циркуляционного насоса и обратного клапана на каждом контуре.

Другой метод зонирования гидронной системы использует отдельный контур трубопровода для каждой зонированной области. Есть два способа настроить это; использование отдельного циркуляционного насоса для каждой зоны или одного циркуляционного насоса большего размера и нескольких электрических зонных клапанов. Я предпочитаю первый метод по следующим причинам:

• Циркуляционные насосы с малой зоной потребляют меньше электроэнергии и работают только тогда, когда соответствующая зона требует тепла.Для сравнения: единственный более крупный циркуляционный насос в системе с зонным клапаном должен работать всякий раз, когда одна или несколько зон требуют тепла.

• Когда один большой циркуляционный насос работает только с одной активной зоной, скорость потока может быть достаточно высокой, чтобы создавать раздражающие шумы потока в трубах.

• При выходе из строя циркуляционного насоса нагрев прерывается только в одной зоне. Остальные зоны работают в обычном режиме. Отказ циркуляционного насоса в системе с зонным клапаном препятствует подаче тепла во всю систему.

Важно отметить, что подпружиненный обратный клапан должен быть установлен в каждой зоне мульти-циркуляционной системы. Если нет обратных клапанов, и только одна зона требует тепла, теплая вода будет течь в обратном направлении через контуры, которые должны быть отключены. Это ограничит тепловую мощность активного контура. Это также может привести к попаданию нежелательного тепла в излучатели тепла в теплую погоду, когда котел работает только для нагрева воды для бытового потребления.

У многозонных систем с отдельными контурами есть еще одно преимущество: в каждую зону поступает вода примерно одинаковой температуры.Это может позволить уменьшить размеры излучателей тепла по сравнению с последовательной схемой. Если излучатели тепла имеют соответствующий размер, вы также можете эксплуатировать систему при немного более низкой температуре, что повысит ее общую эффективность.

Двухтрубные системы

Двухтрубная система подает воду к каждому радиатору по всей системе почти с одинаковой температурой. Все радиаторы подключаются между общей питающей магистралью и общей обратной магистралью. Двухтрубные системы чаще встречаются в коммерческих зданиях и хорошо подходят для конденсационных котлов.

Наиболее распространенный тип гидравлической распределительной системы в коммерческих зданиях известен как двухтрубная или параллельная система. В этой конструкции, которая также может использоваться в жилых системах, каждый излучатель тепла расположен в отдельной ответвленной цепи, которая подключается к общей питающей магистрали и общей обратной магистрали. Каждая ответвленная цепь проходит «параллельно» другим, позволяя каждому излучателю тепла получать воду примерно одинаковой температуры. Теоретически это позволяет использовать тепловые излучатели меньшего размера в каждой комнате.

Предпочтительный метод подключения ответвленных цепей к сети показан выше. Эта конструкция, называемая «системой обратного возврата», приводит к уравновешиванию потоков через ответвления.

На этой диаграмме показаны типичные рабочие диапазоны различных источников водяного тепла, излучателей тепла и трубопроводных систем, хотя в необычных обстоятельствах иногда могут потребоваться конструкции, выходящие за пределы этих диапазонов.

Поскольку каждый излучатель тепла получает воду примерно одинаковой температуры, перепад температур между подачей и обраткой котла будет меньше, чем в системе последовательных трубопроводов.Например, в типичной параллельной системе перепад температуры между подающей и обратной линиями котла может составлять всего около 10 ° F. Напротив, типичная последовательная система может иметь падение температуры на 20 ° F или более. Меньший перепад температуры в двухтрубной системе помогает поддерживать температуру воды, возвращающейся в котел, выше точки росы выхлопных газов, тем самым предотвращая конденсацию дымовых газов.

Двухтрубные системы – лучший выбор для использования с низкотемпературными источниками тепла, такими как тепловые насосы или конденсационные котлы.Системы теплых полов можно рассматривать как двухтрубные, поскольку каждый контур пола подключен параллельно с другими контурами на распределительных станциях. Двухтрубные системы также позволяют легко зонировать с помощью клапанов для регулирования потока через любой данный излучатель тепла.

% PDF-1.4 % 581 0 объект > эндобдж xref 581 98 0000000016 00000 н. 0000002904 00000 н. 0000003066 00000 н. 0000003953 00000 н. 0000004571 00000 н. 0000005018 00000 н. 0000005132 00000 н. 0000005244 00000 н. 0000005343 00000 п. 0000005766 00000 н. 0000006373 00000 п. 0000007041 00000 н. 0000007555 00000 н. 0000007646 00000 н. 0000009952 00000 н. 0000011842 00000 п. 0000014011 00000 п. 0000016317 00000 п. 0000016431 00000 п. 0000018380 00000 п. 0000020248 00000 п. 0000021327 00000 п. 0000021740 00000 п. 0000022823 00000 п. 0000023131 00000 п. 0000026062 00000 п. 0000031342 00000 п. 0000031682 00000 п. 0000031760 00000 п. 0000032662 00000 п. 0000032740 00000 п. 0000033015 00000 п. 0000033093 00000 п. 0000033708 00000 п. 0000033786 00000 п. 0000034128 00000 п. 0000034206 00000 п. 0000034548 00000 п. 0000034626 00000 п. 0000034967 00000 п. 0000035045 00000 п. 0000035387 00000 п. 0000035465 00000 п. 0000035807 00000 п. 0000035885 00000 п. 0000036227 00000 п. 0000036305 00000 п. 0000036646 00000 п. 0000036724 00000 п. 0000037064 00000 п. 0000037142 00000 п. 0000038045 00000 п. 0000038123 00000 п. 0000038464 00000 п. 0000038542 00000 п. 0000038883 00000 п. 0000038961 00000 п. 0000039302 00000 п. 0000039380 00000 п. 0000039722 00000 п. 0000039800 00000 п. 0000040141 00000 п. 0000040219 00000 п. 0000040560 00000 п. 0000040638 00000 п. 0000040980 00000 п. 0000041058 00000 п. 0000041399 00000 н. 0000041477 00000 п. 0000041818 00000 п. 0000041896 00000 п. 0000042238 00000 п. 0000042316 00000 п. 0000042985 00000 п. 0000043063 00000 п. 0000043404 00000 п. 0000043482 00000 п. 0000043824 00000 п. 0000043902 00000 п. 0000044243 00000 п. 0000044321 00000 п. 0000044663 00000 п. 0000044741 00000 п. 0000045411 00000 п. 0000045489 00000 п. 0000045862 00000 п. 0000045940 00000 п. 0000046277 00000 п. 0000046355 00000 п. 0000046629 00000 н. 0000046707 00000 п. 0000047081 00000 п. 0000047159 00000 п. 0000047497 00000 п. 0000054169 00000 п. 0000191760 00000 н. 0000002715 00000 н. 0000002256 00000 н. трейлер ] / Назад 300624 / XRefStm 2715 >> startxref 0 %% EOF 678 0 объект > поток hb“`g`g`cb @

Типы радиаторов | Радиаторы горячей воды, паровые радиаторы и лучистое тепло

Если в вашем доме есть радиаторы, может быть сложно определить, есть ли у вас отопление паром или горячей водой.Обе системы распространены в старинных домах, и обе обеспечивают чистое и беспыльное тепло. Вот несколько советов, которые помогут вам определить, какой у вас тип отопительной системы.

Не угадайте, какой у вас радиатор. Будь то радиаторы для горячей воды, паровые радиаторы или любой другой тип отопительной системы, American Vintage Home может вам сегодня помочь. Позвоните нам сейчас по телефону 847-999-4595, чтобы начать работу.

Паровое отопление

В системе парового отопления используется бойлер для превращения воды в пар.Затем пар циркулирует по трубам к радиаторам и обогревает дом. По мере охлаждения пар снова конденсируется в воду и возвращается в котел для повторного нагрева. Показатели паровых систем отопления:

Кол-во труб

• Одна труба : Если вы видите только одну трубу, выходящую из радиатора, это означает, что у вас однотрубная система, и это определенно пар. Пар поступает по трубе, тепло рассеивается, пар конденсируется в радиаторе, а вода возвращается по той же трубе в котел.
• Две трубы : Две трубы, идущие от радиатора, означают, что это может быть система горячего водоснабжения или пара. В двухтрубной паровой системе пар поступает в радиатор из одной трубы, а процесс конденсации происходит в другой трубе, возвращая воду в котел.

Высокий свист
Если вы иногда слышите высокий свист, исходящий из радиатора, скорее всего, у вас есть система парового отопления. Свист также может быть признаком того, что ваша система нуждается в обслуживании.

Смотровое стекло

Вам нужно будет пойти в подвал и посмотреть на котел для этой части. В системах парового отопления всегда должно быть смотровое стекло, прикрепленное вертикально к внешней стороне котла. Смотровое стекло представляет собой прозрачный стеклянный цилиндр высотой около 12 дюймов, частично заполненный водой, чтобы указать уровень жидкости, содержащейся в системе.

Отопление горячей водой

В системе водяного отопления горячая вода проходит от котла через циркуляционный насос к радиатору, который рассеивает тепло и нагревает комнату.Вода продолжает циркулировать по системе при включенном обогреве. Показатели систем водяного отопления:

Две трубы
В системах горячего водоснабжения всегда будет две трубы, идущие от радиатора – не обязательно из разных углов. Однако в некоторых системах парового отопления также используются две трубы, поэтому необходимы дополнительные исследования

Циркуляционный насос
Если циркуляционный насос присоединен к вашей системе отопления котла, это обычно означает, что у вас есть система горячего водоснабжения.Циркуляционные насосы бывают самых ярких цветов.

Расширительный бак
Если у вас есть отопление горячей водой, у вас также должен быть расширительный бак рядом с котлом. Расширительный бак защищает систему горячего водоснабжения от создания избыточного давления.

Как паровые системы, так и системы горячего водоснабжения следует обслуживать ежегодно, чтобы обеспечить бесперебойную работу. Паровые системы особенно нуждаются в особом уходе, который следует выполнять регулярно. Кого бы вы ни выбрали для обслуживания своей системы отопления, убедитесь, что они имеют большой опыт и осведомлены о потребностях старых домов.

Мы надеемся, что это руководство поможет вам больше узнать о вашей системе отопления. Независимо от того, какой у вас тип отопительной системы, мы можем помочь в ее обслуживании.

Если вам нужна помощь наших специалистов, позвоните в American Vintage Home по телефону 847-999-4595 или заполните онлайн-форму сегодня.

Преобразование из одноконтурной системы

Тео, как сказано выше …

Магнаклин должен быть на возврате перед котлом.Насос (циркуляционный насос) должен быть на потоке до того, как разветвляется на два контура в точке «B».

И я могу представить, что одна 15-миллиметровая возвратная труба для «нижних» трех радов толкает его.

В остальном все хорошо. (Если только в вашем котле не должен быть радиатор в качестве байпаса (без TRV)?)

Но самая большая проблема, как было сказано выше, – вы будете NUTS, чтобы попытаться повторно использовать любой из существующих трубопроводов.

Сделайте себе огромную услугу и замените все это.Рады тоже, если вы не уверены, что они в хорошем состоянии и тщательно очищены.

У вас есть базовый принцип, хотя, значит, вы должны уметь решить это с помощью Google

Мысль – вы нарисовали две схемы по 3 радиуса в каждой – делает ли один контур спальни, для пример? Если это так, я бы настоятельно рекомендовал «зонировать» систему, добавив 2-х портовые (зонные) клапаны сразу после разделения потока в точке B. Каждый из них будет контролироваться Prog Stat в каждой зоне, так что вы можете иметь спальные клапаны. например, только поздним вечером и ранним утром.

Размер трубы – как скажете. Основные направляющие 22 мм на каждый комплект из трех направляющих, с тройником 15 мм на каждый рад по мере необходимости. Когда вы дойдете до второго радиуса, используйте тройники 22/15/15 и продолжайте 15 мм для последних двух радиусов (т.е. вам не нужно продолжать через 22 мм, пока вы не получите до последнего радиуса)

Один раз. система запущена и работает, вам нужно будет сбалансировать ее так, чтобы более близкие рейды не получали львиную долю потока.

И, да, пластик полностью! Оооочень лучше, когда бегаешь на длинные дистанции, особенно под полом – меньше стыков.Хотя закрепите его хорошо и добавьте изоляцию, даже несмотря на то, что он уже изначально лучше изолирован, чем медь. О, и убедитесь, что он не плотно прилегает к балкам и прочему, иначе он скрипит и сведет вас с ума.

Вы можете закрепить его на нижней стороне каждой балки или, если хотите, вы можете просверлить отверстия с зазором в центрах балок.

A Праймер для парового отопления

Опубликовано: 25 июня 2014 г. – Дэн Холохан

Категории: Steam

(Слушайте аудиозапись этой статьи здесь.Спасибо Брайану Орру из школы HVACR за создание этой записи с нашего разрешения.)

Если вы спросите дюжину людей, каково надлежащее рабочее давление для паровой системы, вы, вероятно, получите дюжину разных ответов.

Большинство людей просто следуют тому, «чему их учили», не задумываясь о результатах. Вы видите, что большинство паровых систем работают под смехотворно высоким давлением.

Еще в 1900 году производители бытовых котлов решили, что ни одна паровая система отопления дома не должна работать при давлении выше двух фунтов на квадратный дюйм.Они могли сделать это заявление, потому что именно скрытое тепло, а не давление пара, выполняет фактическую работу по отоплению в жилой системе.

Скрытое тепло – это энергия, которую мы вкладываем в воду, чтобы заставить ее перейти из жидкого состояния в газообразное. В начале 1800-х годов англичанин Томас Тредголд ввел термин «британская тепловая единица». Он определил Btu как количество тепла, необходимое для повышения температуры одного кубического фута воды на один градус по Фаренгейту. После его смерти люди изменили кубический фут на фунт (примерно пинта воды).Они могли это сделать, потому что мистер Тредголд просто придумывал это. Вот об этом подробнее.

Например, предположим, что у нас есть одна пинта воды с температурой 32 градуса (вода может существовать в твердом или жидком виде при 32 градусах. Вы знали об этом?). Если бы мы хотели поднять эту пинту воды до 212 градусов, нам пришлось бы добавить около 180 британских тепловых единиц тепла. Это даст нам одну пинту воды, а не пара, при 212 градусах (вы видите, что вода также может существовать в виде жидкости или газа при 212 градусах).

Но как заставить эту пинту воды изменить состояние и стать паром? Мы делаем это, добавляя много скрытого тепла.Вы знаете старую поговорку: «Горшок, на котором наблюдают, никогда не закипает»? Что ж, это, безусловно, правда, потому что для того, чтобы эта пинта воды превратилась в пар, мы должны добавить 970,3 британских тепловых единиц!

Подумайте об этом. Потребовалось всего 180 британских тепловых единиц, чтобы эта пинта воды поднялась с 32 до 212 градусов. Но потребовалось более чем в пять раз больше тепла (970,3 БТЕ), чтобы заставить его перейти с 212 воды на 212 пара. Не было изменений температуры, но определенно было изменение содержания энергии.

Эта энергия представляет собой скрытое тепло; это то, что отапливает дом.Мы почти все это получаем обратно, когда пар конденсируется в радиаторах. Пар имеет способность нагреваться, когда он находится под давлением 0 фунтов на квадратный дюйм. Вы видите, что для обогрева здания не требуется большого давления. Все, что вам нужно, это скрытое тепло.

Чтобы доказать, что это правда, примите во внимание следующее: если вы добавите еще только 10 британских тепловых единиц скрытого тепла на фунт пара к пару с нулевым фунтом на квадратный дюйм, вы получите пар под давлением 10 фунтов на квадратный дюйм. Эти 10 дополнительных британских тепловых единиц незначительны, когда речь идет об отоплении здания, но они могут вызвать множество проблем с системой.Как вы увидите.

Задача давления пара состоит в том, чтобы преодолеть трение, возникающее при движении пара по системе. Все, что нам нужно сделать, это подать в котел давление, достаточное для преодоления трения трубопровода системы.

И давление, которое вам нужно, очень низкое, потому что много лет назад монтажники выбирали трубы таким образом, чтобы они обеспечивали очень небольшое сопротивление потоку пара. Фактически, мы измеряем это давление в унциях на 100 футов трубопровода. Вот почему производители котлов так много лет назад решили, что все, что вам нужно, – это два фунта на квадратный дюйм для работы любой системы отопления дома.Повышение давления выше двух фунтов на квадратный дюйм вызовет проблемы только потому, что пар – это газ. Когда вы повышаете давление газа, вы его сжимаете. Только подумайте, что происходит, когда вы наполняете шины воздухом. И если вы хотите узнать об этом больше, нажмите здесь.

Пар – это газ, как и воздух. Когда вы его сжимаете, он, естественно, занимает меньше места. Удивительно то, что он тоже начинает двигаться медленнее. Он не такой «большой», поэтому может позволить себе двигаться медленнее. Это может показаться странным, но для выхода пара высокого давления к радиаторам требуется больше времени, чем для пара низкого давления.Кроме того, пар высокого давления, поскольку он более плотно упакован, будет вызывать больше воды из котла, чем пар низкого давления. Это может привести к недостатку воды в котле.

Пар перемещается по системе из-за небольшой разницы в давлении. Помимо трения, возгорание в котле и конденсация пара в радиаторах также приводят к разнице давления во всей системе. Огонь создает начальное давление. Поскольку все вентиляционные отверстия открыты, внутри системы трубопроводов атмосферное давление (14.7 фунтов на квадратный дюйм на уровне моря и разные в других частях страны). Пар начинает двигаться от более высокого давления в котле к более низкому давлению в системе.

Но как только он начинает двигаться, он также начинает конденсироваться в воду, потому что трубы холодные, а пар горячий. Когда пар конденсируется в воду, он оставляет на своем месте частичный вакуум. Этот вакуум вызывает процесс конденсации.

Это прекрасный момент, о котором вы, вероятно, никогда не задумывались.Пар занимает примерно 1700 раз больше воды. Это означает, что если вы наполните стакан на восемь унций водой и вскипятите его, вам понадобится 1700 стаканов на восемь унций, чтобы собрать пар! Пинта закипевшей воды взлетает и заполняет кубический ярд! Это как попкорн.

Это также означает, что когда пар конденсируется в радиаторах, он сжимается до 1/1700 части пространства, которое он занимал в виде пара. То, что у нас остается (пока вентиляционные отверстия остаются закрытыми), – это частичный вакуум.

Это хорошо, потому что пар поднимается туда, где он вам нужен, в радиаторах. Вот почему вам не нужны насосы для подачи пара. Все, что вам нужно, – это небольшая разница в давлении.

А теперь подумайте об этом. По мере того, как радиатор нагревается, скорость конденсации в этом конкретном радиаторе будет снижаться, верно? Фактически, в конечном итоге он достигнет точки, когда конденсируется очень мало пара. Металл достигнет температуры пара; в комнате будет достигнута установка термостата.Задача природы – уравновешивать температуру и давление.

И это тоже хорошо, потому что это позволяет пару проходить к следующему радиатору по линии. Задача котла – просто отводить пар (газ) до последнего радиатора, прежде чем он превратится в воду (жидкость). Если котел слишком мал для этой задачи, здание будет частично горячим, а частично холодным, у вас возникнут проблемы.

Когда вы работаете с паровым теплом, вы действительно наблюдаете гонку между паром и холодными трубами.Если размер котла правильный, пар выиграет эту гонку. Вот почему мы измеряем паровые котлы для замены, измеряя радиаторы. Как ни странно, теплопотери здания не важны. Имеет значение только «раса». Мы должны «заполнить этот стальной баллон» (систему трубопроводов) паром, прежде чем он сможет конденсироваться в воду. Что касается замены котла, то не имеет значения, утеплил ли домовладелец каждый укромный уголок и заменил все окна в доме. Если есть трубопровод и радиаторы, их нужно заполнить паром.Это так просто.

Не делайте ошибку, определяя размер нового котла, снимая информацию со старого котла. Возможно, человек, который сделал такой размер, ошибся. Или кто-то мог удалить или добавить радиаторы на протяжении многих лет. Не рискуйте; сделай это правильно.

Также имейте в виду, что к чистой радиационной нагрузке необходимо прибавить запас прочности, чтобы обеспечить нагрев труб. Мы называем это «подъемным» фактором. В настоящее время мы допускаем дополнительные 33%. Несколько лет назад этот коэффициент безопасности был намного больше, поэтому при выборе парового котла на замену возраст системы также имеет значение.

Этот «повышающий» коэффициент представляет собой разницу между номинальными показателями нетто (фактическая радиационная нагрузка) и номинальной мощностью нагрева DOE (радиаторы и трубы). Мощность котла должна соответствовать номинальной тепловой мощности системы Министерства энергетики США (это трубопровод плюс излучение).

Давайте посмотрим на некоторые другие изменения, которые производители внесли в котлы за последние годы.

Важность трубопроводов вокруг котла

По мере того, как котлы становились меньше, трубопроводы вокруг них становились все более важными.Сегодняшний паровой котел на замену содержит намного меньше воды, чем котлы прошлых лет. И все же новый котел производит столько же пара, сколько и старый котел! Это возможно благодаря современным жидкотопливным горелкам и улучшенной конструкции котла. Но если вы хотите, чтобы эта работа увенчалась успехом, вы должны обратить особое внимание на технические характеристики трубопровода около котла производителя котла. Игнорируйте их на свой страх и риск!

Целью спецификации трубопроводов является предоставление котла, который выдает сухой пар. Сухой пар содержит большое количество скрытого тепла.Если вы добавите в пар даже немного влаги, неправильно подключив трубопровод к котлу (и позволяя воде выходить из котла вместе с паром), скрытая теплота пара пострадает. По сути, пар конденсируется во влаге, прежде чем достигнет радиаторов. Короче говоря, пар проиграет «гонку» последнему радиатору, и части здания станут холодными.

И не только здание нагревается неравномерно, но и увеличивается расход топлива, потому что регулирование давления никогда не достигнет своего верхнего предела.И что еще хуже, у вас, вероятно, также будет гидравлический удар – это стук в трубах, который люди, не знающие ничего лучше, считают нормальным. Точно следуйте инструкциям производителя котла, и вы избежите большинства распространенных проблем, связанных с паром. Вот несколько вещей, которые вам советуют делать производители котлов:

• Оставьте не менее 24 дюймов между верхней частью котла и нижней частью парового коллектора.
• Используйте полноразмерные подступенки к заголовку.
• Подайте отводы системы в точке между последним стояком жатки и уравнителем.
• Вставьте шарниры в коллектор. Используйте переходник для соединения жатки с эквалайзером.

Вероятно, вы также увидите раздел о том, как очистить котел после того, как вы с ним поработали. На самом деле нет никакого способа обойти это; все паровые котлы после установки подлежат очистке. Необязательно делать это немедленно, но делать это нужно. Часто бывает полезно дать системе поработать несколько дней, прежде чем вернуться и хорошенько ее почистить.Если подождать несколько дней, масло и грязь осядут на поверхности воды.

О том, как лучше почистить паровой котел, существует множество мнений. Один из самых старых способов – растворить фунт тринатрийфосфата (TSP) и фунт каустической соды (щелочь) в воде и залить ее в бойлер. Дайте ему повариться несколько часов, а затем слейте воду из бойлера. Если вы не можете купить TSP в своем городе, попробуйте коммерческое мыло под названием MEX. Он работает хорошо и не повредит резиновые прокладки некоторых котлов.Однако, прежде чем чистить какой-либо бойлер, ознакомьтесь с инструкциями производителя.

Очистка котла от поверхностных масел – лучший способ удалить масло с поверхности. Вы узнаете, что в бойлере есть масло, если заметите влагу в измерительном стекле над уровнем воды. Многие техники обманываются, полагая, что вода чистая только потому, что она кажется прозрачной в мерном стекле. Но их ждет сюрприз, потому что масло может быть бесцветным в котловой воде. Часть измерительного стекла над линией ватерлинии должна быть сухой.Это должно выглядеть так, как будто кто-то только что пропустил через него полотенце.

Если у вас переполнена водопроводная линия, а в измерительном стекле есть влага, попробуйте выполнить холодную очистку котла. Вы делаете это, открывая горизонтальный отвод над ватерлинией и устанавливая шестидюймовый ниппель. Медленно открывайте линию подачи воды, пока уровень воды не поднимется до центра ниппеля и не выльется наружу. Не торопись. Если вы торопитесь, вы будете скользить из-под поверхности воды и ничего не добьетесь.

Дайте воде медленно стекать из порта для сбора грязи в течение нескольких часов.Периодически проверяйте это, беря пробу воды и кипятя ее на плите клиента в небольшой кастрюле. Если в воде есть масло, вода будет пениться при кипении.

Продолжайте снимать и проверять, пока образец не закипит, как водопроводная вода; вот когда вы знаете, что закончили. Снимаем ниппель и запускаем котел. В большинстве случаев ваши нарастающие проблемы останутся просто плохим воспоминанием.

Очистка верхней части котла не работает, потому что поднимающаяся вода будет цепляться за металл, прежде чем она успеет выйти из котла.Слив из нижней части котла не работает так же хорошо, как горизонтальный сбор воды по той же причине.

Сжигание небольшого котла во время обезжиривания неэффективно, поскольку поверхностная нефть будет эмульгироваться в воде. Просто подумайте, что происходит с маслом, которое вы добавляете в кастрюлю с кипящей водой, прежде чем бросить фунт спагетти. Масло не остается на поверхности при кипении, особенно в высокоэффективных котлах с низким содержанием воды.

Холодный горизонтальный отвал в большинстве случаев работает неплохо, если котел был запущен и работал какое-то время.

Давайте взглянем на несколько различных типов паровых систем.

Однотрубный пар

Однотрубный пар получил свое название от единственной трубы, которая соединяет каждый радиатор с паропроводом. И пар, и конденсат движутся по этой трубе, но в противоположных направлениях. Это то, что часто затрудняет управление однотрубным паром. Когда пар и конденсат движутся в противоположных направлениях (то, что мы называем «противотоком»), вы должны обращать особое внимание на размер и шаг труб.Например, когда пар и конденсат движутся в одном направлении (то есть «параллельный поток»), шаг должен быть не менее одного дюйма на двадцать футов. Однако при противотоке шаг должен составлять не менее одного дюйма на десять футов. Он удваивается.

Исключение составляют случаи, когда у вас есть горизонтальное биение к стояку радиатора. Здесь шаг должен быть не менее одного дюйма на фут. Если вы не можете получить такой шаг (или когда горизонтальное биение длиннее восьми футов), вам придется перейти к трубе следующего размера.

Правила довольно просты, но мало кто тратит время на их изучение. Вот почему у вас так много грохочущих радиаторов и так много вентиляционных отверстий, которые плюются. Если вы устанавливаете или снимаете радиаторы, посоветуйтесь с авторитетным поставщиком паровых продуктов. Они смогут помочь вам с определением диаметра трубы и ее шага.

Давайте посмотрим на основные элементы управления в однотрубной (и двухтрубной) системе.

Pressuretrol определяет рабочий диапазон котла во время цикла нагрева.Важно понимать, что отопительный котел не всегда производит пар. Это происходит только тогда, когда включается термостат. Во время запроса на тепло котел будет переключаться до уставки отключения регулятора давления. В этот момент регулятор давления отключит горелку.

Некоторые регуляторы давления показывают настройку отключения как «Дифференциальный». Обычно вы добавляете этот «Дифференциальный» к настройке «Cut-In», чтобы получить настройку «Cut-Out». Однако будьте осторожны, потому что некоторые регуляторы давления показывают «Дифференциал» как число, которое нужно вычесть из настройки отключения.Уделите несколько минут, чтобы прочитать инструкции и подумать о том, что вам говорит производитель.

Когда регулятор давления достигает положения отключения, пар будет выходить в систему и конденсироваться в трубах. Этот процесс конденсации приведет к общему падению давления в системе. Когда система переходит к настройке контроля давления включения, регулятор давления перезапускает горелку, пока термостат все еще требует тепла. Если термостат не требует нагрева, горелка останется выключенной, а давление пара упадет до нуля (атмосферное давление).

Обычно вы должны установить регулятор давления для включения горелки на половину фунта на квадратный дюйм и выключения при минимально возможном давлении, необходимом для нагрева самого дальнего радиатора. Если это давление превышает 2 фунта на квадратный дюйм, вероятно, что-то не так. Скорее всего, вентиляционные отверстия не работают должным образом.

Несколько лет назад монтажники использовали паростаты для управления котлом. Они похожи на регуляторы давления, но гораздо более чувствительны. Паростат измеряет давление в унциях. Они все еще доступны сегодня, но они дороже, чем регуляторы давления.Тем не менее, наряду с качественными вентиляционными отверстиями, паростат, вероятно, лучшее вложение, которое вы можете сделать. Видите ли, когда дело доходит до пара, низкое давление – ключ к успеху.

Если вас беспокоит горелка из-за ее коротких циклов, обратите внимание на вентиляционные отверстия, а не на регулятор давления. Главное здесь – главные вентиляционные отверстия. Избавьтесь от воздуха, и здание должно нагреваться без коротких циклов.

Коммерческие котлы также требуют ручного сброса реле верхнего предела давления для отключения горелки в случае слишком высокого повышения давления.Убедитесь, что вы устанавливаете его с регулятором рабочего давления, но не на том же кабеле.

Кстати, вы подключаете регулятор давления к паровому кабелю, так что между регулятором и котлом будет гидрозатвор. Вода защищает регулятор от воздействия температуры пара и продлевает срок его службы. Очевидно, у вас не должно быть клапана между котлом и регулятором давления. Если косичка засоряется (а это обязательно!), Замените ее на новую. Если у горелки короткие циклы, это может быть из-за засорения пигтейла.Проверить это.

Предохранительный клапан защищает котел от внезапного возгорания. На паровых котлах, предназначенных для отопления помещений, предохранительный клапан установлен на давление 15 фунтов на квадратный дюйм. Это предел для любого котла низкого давления.

Предохранительный клапан должен соответствовать требованиям Американского общества инженеров-механиков (сокращенно ASME), и вы должны рассчитывать его на максимальную нагрузку котла. В целях безопасности протяните его к водостоку или на расстоянии нескольких дюймов от пола.

Не рекомендуется выводить предохранительный клапан на улицу, потому что, если он выскочит, вода будет удерживаться в трубе за счет вакуума, так же как вода удерживается в соломинке, когда вы кладете палец на один конец.Зимой вода, попавшая в разгрузочную линию, которая выводится на улицу, может замерзнуть и заблокировать выход пара с такой же надежностью, как и заглушка трубы. Это опасно! Если необходимо вывести предохранительный клапан наружу, используйте прерыватель вакуума на выходе клапана. Это позволит воде слить воду из линии после срабатывания предохранительного клапана. Однако по возможности лучше всего избегать всего этого вместе. И, естественно, никогда не должно быть никаких клапанов между предохранительным клапаном и котлом или предохранительным клапаном и сливной линией.

Отсечка по малой воде требуется по коду. Его задача – выключить горелку, если уровень воды упадет до опасной отметки. Производитель котла определяет этот уровень, но обычно он находится в пределах 0,5 дюйма от нижней части измерительного стекла.

Отсечка малой воды может быть поплавковой или зондовой. Отсечка низкого уровня воды зондового типа становится очень распространенной на котлах с низким содержанием воды, потому что эти отсечки имеют временные устройства для предотвращения нежелательных отключений в случае скачка воды в котле.Отсечки зондового типа посылают низковольтный заряд через воду на землю на металл котла. Не используйте зондовое управление, не получив предварительно рекомендаций производителя котла относительно того, где они хотят его установить.

Поплавковые выключатели устанавливаются непосредственно на мерное стекло котла и механически регистрируют движение водопровода. Производитель отсечки по низкому уровню воды определяет, где находится отсечка. Вы никогда не должны изменять эти настройки.

Некоторые установщики пытаются сделать котел более «автоматическим», увеличивая отсечку низкой воды так, чтобы она покрывала теплообменник бытовой воды в течение всего года.Они думают, что это избавит домовладельца от необходимости поднимать уровень вручную летом. Но это плохая идея, потому что она также создает «нормальную» линию воды, которая на несколько дюймов выше. Он подводит котловую воду слишком близко к выходу пара и нагнетает воду в систему. Прежде чем вы это узнаете, у вас будет больше проблем, чем вы рассчитывали. Избавьте себя от головной боли и попросите клиента раз в год накрывать бункерный змеевик вручную.

Измерительное стекло – это ваш способ узнать, где находится вода в бойлере.Ожидайте увидеть небольшое движение по ватерлинии. Любое движение вверх-вниз от половины до трех четвертей дюйма является нормальным.

Когда котел выключен, “нормальная” линия воды находится в центре измерительного стекла. Когда система работает, «нормальная» линия подачи воды находится у нижней части измерительного стекла. Это потому, что вода в виде пара и конденсата отсутствует в системе. Когда горелка выключится, уровень снова вернется к центру измерительного стекла.Не пытайтесь удерживать воду в центре стакана, когда система работает, потому что, очевидно, это вызовет затопление бойлера, когда конденсат, наконец, вернется в цикл опускания. Опять же, вот почему вы не должны вмешиваться в уровень отсечки при низком уровне воды.

Устройство автоматической подачи воды (если вы его используете) предназначено для поддержания безопасного минимального уровня воды. Это не для поддержания «нормальной» ватерлинии при выключенном котле.

Устройство для подачи воды защитит систему от замерзания, если люди уезжают зимой, и, скажем, из подземного водозабора может возникнуть утечка.Без питателя отключение низкого уровня воды отключило бы горелку, и дом замерзнет.

Таким образом, хотя это и не важно для работы системы, вы можете рассматривать автоматический податчик воды как полезное резервное устройство безопасности. Кроме того, питатель обеспечит некоторое удобство в старой системе, подверженной утечкам. Питатель будет поддерживать рабочий уровень воды, а не ежедневно отключать горелку из-за низкого уровня воды.

Если клиент не хочет, чтобы его подтекающие, закопанные возвраты были заменены, то использование автоматического устройства подачи имеет большой смысл.Но, естественно, большое количество свежей питательной воды также может повредить котел из-за кислородной коррозии. Об этом следует помнить, когда вы консультируете клиента. Сообщите им факты и их варианты. Затем оставьте решение за ними.

Давайте теперь определим некоторые термины.

Мокрая обратка – это любая труба, проходящая ниже линии котловой воды. Сухой возврат – это любая труба, расположенная выше ватерлинии.

Коллектор – это большая горизонтальная труба, расположенная непосредственно над котлом.Вы должны подобрать его так, чтобы он выдерживал всю паровую нагрузку котла. В настоящее время производитель котлов часто увеличивает размер коллектора, чтобы он действовал как точка низкой скорости. Это дает пару место, где он может замедлиться и высохнуть, прежде чем он направится в трубопровод системы. Перед установкой парового котла на замену всегда проверяйте требования производителя котла к размеру коллектора. Вы часто обнаружите, что старый коллектор слишком мал для нового котла.

Стояк – это трубы между котлом и коллектором.Они должны быть в полный размер отвода котла. Не уменьшайте их количество, потому что из-за этого пар будет двигаться слишком быстро. Когда это произойдет, пар вытянет часть воды из котла и бросит ее в трубопровод системы.

Для многих новых котлов требуется два (или три!) Стояка к коллектору. Старому котлу, возможно, не потребовалось столько. Если вы выберете старый трубопровод и проигнорируете инструкции производителя для нового котла, водопровод нового котла может наклониться под большим углом.Это может привести к очень влажному пару и, во многих случаях, к поломке котла, потому что пламя будет лизать оголенный верх котла. Без воды, отводящей тепло, котел может треснуть.

Если у котла более одного выхода, также важно не забыть прокладывать коллекторы с помощью поворотных шарниров. Если вы этого не сделаете, секции котла можно расколоть настежь, как гармошку, когда горизонтальный коллектор нагреется и расширится.

Если у вас такой котел с более чем одним выпускным отверстием (и поворотными соединениями), вам не следует использовать медь вместо стали для вашего коллектора.Это связано с тем, что медь расширяется вдвое больше, чем сталь. Это может привести к разрыву паяных соединений и утечке пара у клиента. Учтите также, что при использовании меди в паровой системе из-за разнородных металлов коррозия будет больше, чем обычно. Медь, сталь и железо вызывают коррозию в местах их соединения.

Отводы – это трубы, соединяющие коллектор с системой. Вы, вероятно, не будете их менять. Первоначальный установщик рассчитал их для работы с подключенной нагрузкой.Иногда кто-то добавляет радиацию к существующему взлету, и вы должны следить за этим, потому что это может вызвать проблемы с обслуживанием. Взлет может не выдержать дополнительного тепла в холодный день. Любой авторитетный производитель паронагревательного оборудования сможет сравнить размер взлета с подключенной нагрузкой и проконсультировать вас.

Размер выравнивателя определяет производитель котла. Его задача – возвращать любую воду, которая выскальзывает из котла вместе с паром, а также уравновешивать давление между подающей и обратной сторонами котла.Без выравнивателя подходящего размера вода может вытечь из бойлера.

Ни в коем случае не направляйте отвод пара через уравнитель. Скорость пара может вызвать падение давления в уравнителе, которое поднимет воду, вызывая соответствующее падение в водопроводе котла.

В 1919 году компания Hartford Steam Boiler Insurance and Inspection Company изобрела петлю Hartford Loop . Его задача заключалась в предотвращении выхода воды из котла в случае протечки возвратной пружины. Подробнее о петле Хартфорда.

Соединение между петлей и уравнителем должно быть выполнено с помощью закрытого ниппеля, чтобы предотвратить гидравлический удар. Это связано с тем, что в контуре соединения образуется пар. Возвратный конденсат может привести к быстрой конденсации этого пара и его сжатию до 1/1700 его объема. Вода устремляется и заполняет пустоту. Когда конденсат ударяется о заднюю часть тройника, вы получаете гидроудар в обратном направлении.

Размер, обозначенный на схеме буквой «A», представляет собой расстояние, которое необходимо выдерживать между центром измерительного стекла и дном самого низкого уровня сухого возврата в системе.В однотрубных системах, у которых мощность нагрева DOE превышает 100 000 БТЕ, «размер А» не должен быть меньше 28 дюймов.

«Размер А» обеспечивает силу, которая возвращает конденсат в котел. Без него вода будет возвращаться в горизонтальный трубопровод и перекрывать отводы к радиаторам. Дом будет нагреваться очень медленно (если будет вообще) и, конечно, очень неравномерно. Вероятно, у вас также будет гидроудар.

И именно поэтому вы не видите основных вентиляционных отверстий на многих рабочих местах.Они установлены неправильно и повреждаются в первые несколько циклов. Это позор, потому что главные вентиляционные отверстия являются ключом к хорошей работе с паром в одной трубе. Если вы используете хорошие основные вентиляционные отверстия на концах каждой магистрали, пар очень быстро попадет к каждому радиатору в здании. Выпустите воздух из больших радиаторов быстро и из маленьких радиаторов медленно, независимо от того, где они находятся в здании. Сосредоточьтесь на содержании воздуха в радиаторе, а не на его местонахождении в здании. Если основные вентиляционные отверстия работают, пар будет поступать к каждому радиатору примерно в одно и то же время.

Плинтусу длиной более трех футов нет места в однотрубной паровой системе. В большинстве случаев вы никогда не сможете добиться нужного шага или размера, чтобы воздухозаборник не брызгал водой под потолком. Если вам необходимо использовать плинтус, соедините его двумя трубами, удалите воздух из выпускной стороны и немедленно закапайте обратную трубу в мокрую обратную магистраль. Не используйте конденсатоотводчик; просто капните его в мокрый возврат. Наклоните плинтус в сторону возврата как можно дальше.

Давайте теперь взглянем на другой тип системы.

Двухтрубный пар

Как и однотрубный, двухтрубный пар получил свое название от количества соединений, которые вы найдете на радиаторе. Поскольку в прежние времена количество отопительных работ увеличивалось, монтажники пришли к выводу, что имеет смысл иметь только пар в одной трубе и только конденсат в другой. Таким образом, каждая труба могла быть меньше, а шаг трубы становился менее важным, потому что все двигалось в одном направлении.

В двухтрубной паровой системе подключение пара обычно находится в верхней части радиатора; соединение для конденсата находится внизу с противоположной стороны, но это не всегда так.Вы также можете расположить впускной и выпускной патрубки в нижней части радиатора на противоположных концах. Или вы можете расположить впускное отверстие вверху и выпускное отверстие внизу на одной стороне радиатора.

На рубеже веков существовал тип паровой системы, называемой двухтрубной системой отвода воздуха. Эта система имела две трубы (и два подающих клапана) на противоположных концах нижней части радиатора. Поскольку в этой системе не использовались конденсатоотводчики (их еще не изобрели!), По обеим трубам шел пар. Сработало из-за дефлекторов.Одна труба всегда была больше другой. Труба большего размера всегда находилась на впускной стороне радиатора. Когда пар проходил через систему, он отдавал предпочтение трубе большего размера, потому что именно там было наименьшее сопротивление потоку.

Но установка этой системы была дорогостоящей, поскольку в ней было вдвое больше труб, чем в однотрубной системе, и она давала преимущество только тогда, когда радиаторы были очень большими. При использовании большого радиатора много конденсата течет обратно по однотрубной линии подачи.Это может создать гидроудар.

Двухтрубная паровая система умерла преждевременно и уже много лет является устаревшей. Но их еще много. Они были популярны в зданиях муниципального типа, таких как школы и суды. Если вы видите два подающих клапана внизу радиатора, вероятно, у вас одна из этих старых систем. Будь осторожен. Эту систему легко спутать с настоящим двухтрубным паром. Однако он работает иначе и может вызвать немало проблем, если вы внесете в систему определенные изменения в трубопроводе.

Настоящий двухтрубный пар использует термостатические конденсатоотводчики на радиаторах. Конденсатоотводчик выполняет три функции. Он открывается, позволяя воздуху проходить через радиатор в обратный трубопровод. Воздух – отличный изолятор. Если оставить в радиаторе, у вас будет холодная комната. Кроме того, когда вода кипит, она выделяет большое количество углекислого газа из-за карбонатов и бикарбонатов, которые являются обычными для пресной воды. Этот углекислый газ будет проходить через систему и смешиваться с конденсатом, образуя умеренно агрессивную угольную кислоту.Естественно, эта кислота вредна для радиаторов и трубопроводов. Это еще одна причина, по которой хорошие основные вентиляционные отверстия так важны для паровых систем. Вы должны избавиться от углекислого газа, прежде чем он смешается с конденсатом. Так что конденсатоотводчики на самом деле тоже являются вентиляционными отверстиями!

Вторая задача конденсатоотводчика – закрываться, когда пар достигает его. Конденсатоотводчики радиаторов имеют термостатический сильфон. Производители заполняют эти сильфоны смесью спирта и воды. Они используют спирт, потому что он кипит при 170 градусах при атмосферном давлении (вода закипает при 212).Смесь спирта и воды обычно доводится до кипения примерно при 180 градусах. Когда пар достигает сифона радиатора, спирт «вспыхивает» и расширяет сильфон. Внизу сильфона есть заостренный металлический стержень, называемый «штифтом». Когда сильфон расширяется, он вдавливает этот штифт в седло ловушки. Ловушка закрыта, пар не выходит. Некуда деваться, пар конденсируется и отдает скрытое тепло в комнату. Если сильфоны выйдут из строя, значительная часть пара пройдет в возвратные трубы и нагреет внутренние стены здания, а не комнаты, в которых находятся люди.Это расточительно, шумно (гидравлический удар) и разрушительно для конденсатного насоса, если вы его используете. Но вышедшую из строя ловушку трудно обнаружить, потому что радиатор будет продолжать нагреваться. Снаружи он ничем не отличается,

Третья задача ловушки – открываться после охлаждения конденсата. Конденсат проходит через сифон и стекает в котел.

Срок службы большинства элементов сифона радиатора составляет около трех лет. Это связано с тем, что элемент изгибается примерно 155 000 раз за отопительный сезон.Это почти постоянное движение в сочетании с гидравлическим ударом – вот что убивает элементы. К сожалению, большинство людей проверяют ловушки примерно раз в 30 лет!

Вы можете проверить ловушки радиатора с помощью термочувствительного мелка, называемого TempilStick, или термощупа. Разница между рабочими ловушками должна составлять около 20 градусов. Проблема в том, что если выйдет из строя хотя бы одна ловушка, пар, попадающий в возвратные трубы, может заставить вас думать, что ближайшая ловушка тоже вышла из строя.

Это помогает проверить систему в обратном направлении, начиная с большого возврата и заканчивая ветвями.Это должно выявить проблемные области. Тогда остается только изолировать радиаторы и проверить их. Правда, на это уходит много времени, но это тоже необходимо.

Конденсатоотводчики также оказывают любопытное влияние на отдачу системы. Поскольку они близки к пару, ловушки предотвращают попадание пара в возвратные трубы. Помните, что мы говорили о однотрубной системе? Вода вернулась в котел из-за статического веса воды в «Размер А» и давления пара в конце магистрали.

При использовании двухтрубной системы у вас больше не будет «остаточного» давления пара для возврата конденсата в котел. Это из-за ловушек. Это означает, что единственная сила, от которой вы можете зависеть, – это статическая высота в «Измерении А».

Для двухтрубного пара «Размер А» должен составлять не менее 30 дюймов на каждый фунт давления в котле. Другими словами, если вы запустите котел при давлении 2 фунта на квадратный дюйм, вам понадобится 60 дюймов высоты между центром измерительного стекла и дном самого нижнего паропровода.Если вы сделаете 5 фунтов на квадратный дюйм, вам понадобится 12-1 / 2 фута между этими двумя точками!

Это еще одна веская причина поддерживать низкое давление пара, не так ли?

Вот почему вы часто будете видеть конденсатные насосы, используемые в двухтрубных паровых системах. Насос обеспечивает давление, необходимое для возврата конденсата в котел, поскольку фундамент недостаточно глубок, чтобы выдержать достаточный статический вес возвращающегося конденсата.

Конденсатный насос – это нижняя точка в системе. Все должно стечь к нему.Если какая-либо часть трубопровода системы опускается ниже входа конденсатного насоса, вскоре после первого запуска системы произойдет гидроудар.

Конденсатный насос имеет ресивер из стали или чугуна (чугун служит намного дольше, чем сталь, потому что конденсат вызывает коррозию). Этот ресивер представляет собой не что иное, как сборную камеру для возврата конденсата. Он выбрасывается в атмосферу, потому что по большей части ресиверы конденсата не рассчитаны на какое-либо давление. Если закрыть вентиляционное отверстие ресивера, ресивер может взорваться!

Внутри приемника находится электрический поплавковый выключатель.Этот переключатель включает насос, когда уровень воды внутри ресивера поднимается, и выключает, когда он падает.

На напорной стороне насоса вы найдете обратный клапан (для удержания котловой воды в котле) и дроссельный клапан. Дроссельный клапан предназначен для замедления откачки. Вы видите, что большинство конденсатных насосов откачиваются при давлении 20 фунтов на квадратный дюйм. Это слишком много для большинства отопительных приложений (однако не слишком много для коммерческих приложений). Дроссельный клапан предотвращает вибрацию обратного клапана, добавляя сопротивление давлению насоса.Просто поверните вентиль вниз, пока шум не прекратится.

Конденсатный насос не может узнать, нуждается ли обслуживаемый им котел в воде или нет. Когда он наполняется, он сваливается; это так просто.

Из-за этого иногда вместо конденсатных насосов используются котловые насосы. Особенно это касается современных маловодных котлов.

Питательный насос котла отличается тем, что поплавковый выключатель, расположенный на котле, а не в ресивере насоса, управляет насосом. С питательным насосом котла насос может включаться только в том случае, если котлу нужна вода.

Ресивер в питательном насосе котла также намного больше ресивера конденсатного насоса. Этот негабаритный ресивер позволяет конденсату ждать, пока он не понадобится котлу.

Будьте осторожны при замене старого котла в двухтрубной системе на новый. Вы можете обнаружить, что старый конденсатный насос несовместим с новым котлом. Вам может понадобиться котловая помпа.

Подвешивание накопительного бака сбоку котла не заменяет питающий насос котла.Прежде всего, вся резервная вода должна быть размещена в пределах трех дюймов или около того рабочего диапазона котла. Это приводит к очень длинным и очень узким резервуарам.

Но более важно то, что дополнительная вода должна быть доведена до температуры пара в каждом цикле обжига. В баке обычно содержится около 125% воды в бойлере! Это снижает общую эффективность работы котла и может привести к тому, что клиент будет использовать больше топлива, чем он имел бы со своим старым котлом.

Когда вы используете конденсатный или питающий насос котла, или когда двухтрубная система имеет сухой возврат, вы найдете поплавковые и термостатические (F&T) ловушки на концах паропровода. Эти большие уловители препятствуют проникновению пара в трубопровод сухого возврата.

Термостат в сифоне F&T предназначен для пропускания воздуха к вентиляционному отверстию конденсатного насоса. Конденсат проходит через ловушку, поднимая поплавок. Этот поплавок очень похож на шаровой кран в унитазе.

Ловушка нормально закрыта. Пар не может проходить через уловитель, когда шар опущен, потому что рычаг, прикрепленный к шару, также прикреплен к штифту уловителя, и этот штифт прочно сидит в выпускном отверстии уловителя. Поскольку пар не может выйти, он будет конденсироваться. Именно этот конденсирующийся пар в конечном итоге поднимает поплавок и открывает ловушку. Когда ловушка открывается, более высокое давление на входе ловушки выталкивает конденсат через ловушку в обратную линию. Когда ловушка высыхает, шар опускает штифт обратно в седло и препятствует выходу пара.

Поскольку ловушка обычно закрыта, она также влияет на возврат конденсата. Вам понадобится 30 дюймов высоты между ловушкой и центром измерительного стекла на каждый фунт давления в котле. Это, конечно, если у вас нет конденсатного или питательного насоса котла, обеспечивающего обратное давление.

Здесь уместно упомянуть, что зонные клапаны с электроприводом на отводах пара оказывают такое же влияние на возврат конденсата, как и уловители. Вы никогда не должны использовать их в паровой системе, если вы также не используете конденсатный насос или насос подачи котла, а также ловушки F&T.

Поскольку ловушки F&T являются механическими устройствами, они не чувствительны к температуре (термостатические радиаторные ловушки чувствительны к температуре). В ловушке F&T не наблюдается заметного перепада температуры с одной стороны на другую. Они сливают воду той же температуры в группе. Помните, что мы говорили о паре в разделе «Как пар нагревается?» Это может быть жидкость или газ одной температуры, верно? Разница между ними заключается в скрытом тепле, и вы не можете измерить скрытое тепло термометром.Здесь все становится немного сложнее, потому что вы не можете проверить ловушку F&T с помощью TempilStick (908-757-8300) или температурного датчика. Нет разницы в температуре в ловушке F&T, даже когда ловушка работает!

Способ проверки ловушек F&T – открыть штуцер или клапан на стороне нагнетания и посмотреть, что выходит. Если ловушка не работает должным образом, будет несколько дюймов невидимого пара, а затем облако пара. Если ловушка работает, вы увидите только пар и воду.

Вот почему рекомендуется установить новые сифоны F&T со сливным клапаном и запорным клапаном на стороне нагнетания. Эти два клапана упрощают поиск и устранение неисправностей.

Большинство ловушек F&T выходят из строя из-за слишком большого размера. Никогда не следует устанавливать ловушку F&T в соответствии с размером лески. Это приводит к тому, что седло в мгновение ока выдвигается и протекает.

Размер ловушки несложен, но вам нужно знать, сколько конденсата будет проходить через ловушку и при каком давлении (как давление подачи, так и противодавление).Если вы не знаете, что делать, обратитесь за советом к надежному производителю конденсатоотводчиков.

В последние годы многие старые двухтрубные паровые системы были оснащены неэлектрическими термостатическими радиаторными клапанами. Эти клапаны определяют температуру воздуха в помещении и открывают или закрывают подачу пара к радиатору. Они устанавливаются вместо подающего клапана. Поскольку в двухтрубной системе по подающей трубе не идет конденсат, вы можете дросселировать подающий клапан, не получив гидроудара.

Эти термостатические радиаторные клапаны повышают эффективность системы, поскольку предотвращают перегрев радиатора.
