Однофазный счетчик электроэнергии: подключение, принцип работы, выбор

Частные потребители и промышленные предприятия обязаны обеспечивать постоянный учет электрической энергии, использованной для питания электрооборудования. В зависимости от количества фазных проводников, подключаемых к прибору учета электрической энергии все модели подразделяются на однофазные и трехфазные. В данной статье мы рассмотрим однофазный счетчик электроэнергии, как один из видов расчетных электрических приборов.

Принцип работы

За счет постоянного совершенствования технологий совершенствуются и счетчики электроэнергии. Все однофазные модели представленные на современном рынке подразделяются на индукционные и электронные.

Первый вариант является первопроходцем в системе учета электрической энергии, несмотря на их простоту и доступность, электронные электросчетчики постепенно вытесняют их за счет высокой точности и расширенной функциональности.

Индукционные счетчики электроэнергии

Индукционные счетчики электроэнергии обладают простой и понятной конструкцией, на примере которой относительно легко разобраться с устройством и принципом действия простейшего электросчетчика.

Конструктивно данная модель состоит из:

• Токовой обмотки – представляет собой катушку индуктивности, включаемую в цепь последовательно нагрузке. Предназначена для измерения величины тока, потребляемого нагрузкой, изготавливается из проволоки большого сечения из нескольких витков.
• Обмотки напряжения – также представлена катушкой индуктивности, но подключенной параллельно по отношению к токовой обмотке. Изготавливается из тонкой проволоки  и укладывается большим количеством витков, применяется для измерения величины напряжения.
• Алюминиевый диск – элемент счетчика электроэнергии, предназначенный для преобразования электромагнитного усилия в механическую работу. Устанавливается на ось для вращения по направлению усилий электромагнитного поля катушек индуктивности.
• Счетный механизм – преобразует количество оборотов алюминиевого диска в цифровое отображение результатов измерения мощности. Состоит из механического циферблата шестеренчатого типа.
• Постоянный магнит – применяется для сглаживания механических колебаний подвижного диска. Создает постоянный магнитный поток и обеспечивает плавность хода.

Принцип действия индукционного счетчика электроэнергии заключается в том, что при подключении в электрическую цепь на обмотку напряжения подается действующее номинальное напряжение. В случае подключения нагрузки к выводам электросчетчика через токовую катушку будет протекать определенная величина тока.  При взаимодействии двух электромагнитных полей в алюминиевом диске начнут наводиться вихревые токи, что создаст его собственное электромагнитное поле. Механическое усилие от диска через систему шестеренок передастся счетному механизму.

Величина ЭДС, наводимая обмоткой тока и напряжения вступает во взаимодействие с собственным полем подвижного элемента, которое генерируется за счет вихревых токов. Мера данного взаимодействия и определяет скорость вращения алюминиевого диска. Чем больше сила тока, протекающего через токовую катушку, тем больше результат геометрического произведения напряжения и тока.

Результирующее значение мощности  будет быстрее вращать диск, что приведет к ускорению начисления показаний счетчика электроэнергии.

Электронные счетчики электроэнергии

С развитием и совершенствованием технических средств произошла модернизация классических индукционных электросчетчиков. Изначально выпускались гибридные электронно-механические модели, но со временем электроника все более и более вытесняла подвижные части. Конструктивно современная электронная модель счетчика электроэнергии состоит из:

• Датчика тока – измеряет величину электрического тока, протекающего через счетчик электроэнергии;
• Датчика напряжения – предназначен для измерения разности потенциалов, приложенной к зажимам счетчика;
• Электронного преобразователя – осуществляет подсчет мощности, пропускаемой через счетчик электроэнергии;
• Микроконтроллера – передает показания на дисплей и в блок памяти, может извлекать данные, обрабатывать их и передавать по каналам связи;
• Дисплея – предназначен для вывода данных опроса со счетчика электроэнергии, может переключать информацию в многотарифных моделях;
• Блока ОЗУ и ПЗУ – оперативная и долговременная память, предназначенная для хранения и обработки информации.

Принцип действия электронного счетчика электроэнергии основан на измерении силы тока и величины напряжения приложенного к подключенной нагрузке. Фиксация показаний осуществляется за счет датчиков и передается на электронный преобразователь, который рассчитывает величину мощности и преобразует единицу измеряемой величины в счетный импульс. Сигнал с преобразователя передается на микроконтроллер, который, в зависимости от установленной программы срабатывания, выдает на дисплей необходимые параметры электрической цепи. Помимо трансляции текущих показаний на дисплей, микроконтроллер записывает информацию в блок памяти, и извлекать ее в случае необходимости.

Плюсы и минусы

Однофазные электросчетчики применяются для учета электроэнергии, однако каждый вид прибора учета обладает своими преимуществами и недостатками. Поэтому по порядку рассмотрим плюсы и минусы для каждого из них.

Индукционные счетчики электроэнергии обладают такими плюсами:

• Простая конструкция и меньшая себестоимость;
• Доступная система работы, позволяющая даже неискушенному в электрике потребителю определить расход электроэнергии;
• Такие счетчики электроэнергии куда более устойчивы к скачкам напряжения и низкому качеству электрической энергии в отечественных цепях;
• Более длительный срок эксплуатации.

К существенным недостаткам индукционных моделей следует отнести их большие габариты и уязвимость перед простейшими способами хищения электроэнергии. Со временем начинают проявляться сбои в работе, часто потребители сталкиваются с явлением самохода.

Электронные счетчики электроэнергии однофазного типа характеризуются такими преимуществами:

• Меньшие габариты, в сравнении с индукционными моделями;
• Отсутствуют вращающиеся части, что увеличивает износостойкость и позволяет реже производить поверку счетчика электроэнергии;
• Могут реализовывать многотарифный учет потребляемой электроэнергии, в некоторых моделях присутствует функция дистанционного автоматического опрашивания;
• Позволяет фиксировать как активную, так и реактивную составляющую, определят максимум и минимум загрузки за сутки, неделю, месяц;
• Обладают более высоким классом точности.

К недостаткам электронных моделей следует отнести высокую стоимость, их довольно трудно  отремонтировать из-за сложной схемы и необходимости последующей настройки в лабораторных условиях. Также они крайне восприимчивы к качеству электроэнергии протекающей через них.

Нюансы установки и схема подключения

Установка и последующее подключение однофазного счетчика электроэнергии не представляют особых трудностей, поэтому данную процедуру по силам выполнить самостоятельно. Но, в то же время, важно соблюдать основные правила и требования для обеспечения вашей безопасности и функциональности системы.

Важно заметить, что подключение однофазного счетчика электроэнергии должно производиться в строгом соответствии со схемой подключения. Правильность выполненной операции проверяется контролером при приеме точки учета электроэнергии:

Как видите на рисунке, зажимы 1 и 3 предназначены для подключения фазного проводника, а зажимы 4 и 6 для подсоединения нейтрального проводника. Такой принцип оговаривается инструкцией завода изготовителя, поэтому перед началом подключения однофазного электросчетчика необходимо ознакомиться с его техническими параметрами. Чтобы фазный и нейтральный проводник подключались строго к предназначенным для этого зажимам.

Также при подключении важно соблюдать следующие нюансы:

• Любая замена или установка нового счетчика электрической энергии должна согласовываться с энергоснабжающей компанией, иначе вас могут отключить с последующим наложением штрафа.
• Высота размещения счетчика электрической энергии должна составлять от 0,8 до 1,7м над уровнем пола в соответствии с п.1.5.29 ПУЭ. Желательно подбирать расположение таким образом, чтобы показания находились в зоне видимости.

• Оголенные провода внутри зажима должны исключать возможность соприкосновения жил с разным потенциалом в соответствии с п.5.4 ГОСТ 31818.11-2012.
• Согласно п.1.5.33 ПУЭ провод или кабель, подключаемый к счетчику электроэнергии должен исключать пайки и другие соединения, допускающие возможность подключения.
• В соответствии с п.5.9 ГОСТ 31818.11-2012 степень защиты от проникновения влаги и пыли для установки однофазного электросчетчика внутри помещения должна составлять не менее IP51 и не ниже IP54 для наружного расположения.

Получить еще более детальную информацию о подключении электросчетчиков вы можете в нашей статье: https://www.asutpp.ru/podklyuchenie-elektroschetchika.html

Критерии выбора

Выбор конкретной модели производится на основании индивидуальных особенностей подключения каждого потребителя. Основными критериями при выборе однофазного счетчика электроэнергии являются:

• Номинальная мощность (нагрузка) – определяет допустимую нагрузку, которую вы можете подключить. Желательно выбирать модель с 20 – 30% запасом.

• Место установки – в зависимости от расположения выбирается модель для наружного или внутреннего монтажа.
• Количество тарифов – для экономии денежных средств в ночное время суток можно установить двухтарифный электросчетчик. Если вы не используете мощные электроприборы, данная функция вам не понадобится.
• Температурный режим – определяет допустимый диапазон температур, в котором может работать однофазный счетчик электрической энергии.
• Способ крепления – на DIN-рейку, в кожухе на дюбель.

Список использованной литературы

• «Современные цифровые счетчики учета электроэнергии. Справочник. Схемотехника, аспекты применения» 2006
• Труб И. И. «Обслуживание индукционных счетчиков и цепей учета в электроустановках» 1983
• И.А. Данилов «Общая электротехника»  1985

5 причин завышенного учета потребления электроэнергии новыми электронными электросчетчиками

Жалоба потребителя электроэнергии: «Я живу в одной из квартир многоквартирного дома. Раньше, для учета электроэнергии моей квартиры, в силовом щите на лестничной клетке был установлен индукционный электросчетчик СО-2, он много лет насчитывал, зимой больше летом меньше, но больше 100 кВт/час в месяц не было. Сейчас «Киевэнерго» заменил его, и установил электронный электросчетчик НІК 2102 и он насчитывает электроэнергии в 2 раза больше, и это притом, что нагрузка в моей квартире не изменилась».

Подобных жалоб в Интернете очень много. Давайте разберемся в причинах завышенного учета электроэнергии электронными счетчиками.

Новые электронно-механические счётчики

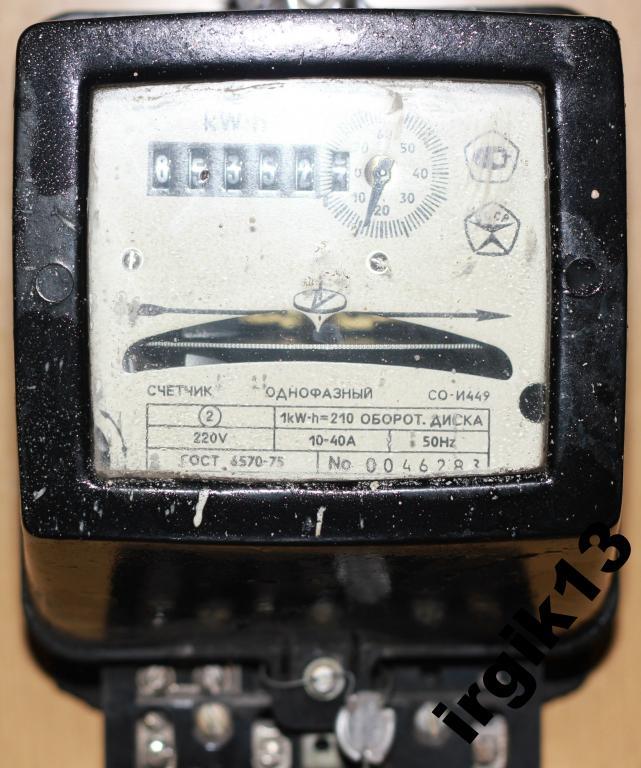

Старые индукционные электросчетчики типа СО-2, массово и долго устанавливались в наших квартирах, считали активною мощность, надежно работали многие годы, но обладали рядом недостатков. Среди них, низкая чувствительность, они учитывали мощности только выше 11…22 Вт (в зависимости от класса точности), далее, их легко можно было обмануть, т.е. остановить учет электроэнергии, чем «умельцы» массово и занимались. Все это приводило к убыткам энергосбывающих организаций, которые нынче стали частными, а частник убытки не потерпит. Поэтому, по заданию энергосбывающих организаций, конструкторы разработали новые, электронные (электромеханические) электросчетчики (ЭС) лишенные вышеуказанных недостатков. Рынок перенасыщен такими ЭС, среди них и часто упоминаемый в Интернете электроно-механический электросчетчик типа НІК 2102 (рис.1), выпускающийся в Украине и имеющий много модификаций. Он полностью соответствует требованиям энергосбыта, а именно, считает активною мощность, имеет высокую чувствительность, т.к. учитывает потребляемою мощность выше 2,75 Вт, (а не 11…22 Вт как в СО-2). В нем заложено много методов защиты от воровства электроэнергии. Среди них, высокая невосприимчивость к искусственным внешним магнитным полям и внешним радиоизлучениям, а также, в зависимости от модели, может быть установлен один датчик тока (только в фазном проводе), или два датчика тока (в фазном и нулевом проводе).

Узнать сколько датчиков тока у вашем электросчетчике НИК 2102 можно по трем признакам.

Первый признак, по типу модели, написанной на его передней панели, например, в модели НІК 2102-02.М2В цифра после буквы «М» указывает на количество датчиков тока, в данном случае «2».

Второй признак, наличие на той же панели, светодиода с надписью «ЗЕМЛЯ» и «РЕВЕРС» (рис.1), у электросчетчиков с одним датчиком тока этих светодиодов нет. Кстати, светодиод «РЕВЕРС», засвечивается тогда, когда «умельцы» пускают ток в обратном направлении с целью воровства электроэнергии.

Третий признак, на передней панели ЭС есть знак, указывающий, сколько датчиков тока в данной модели, знак – это вертикальная палочка с одним или двумя колечками на ее концах. Одно колечко – один датчик тока, два колечка – два датчика тока.

Энергосбыт очень любит ЭС НІК 2102 с 2 датчиками тока и именно их массово и бесплатно, устанавливает в силовых металлических щитах во всех наших многоквартирных домах.

Откуда же такая любовь энергосбыта к новым электросчетчикам с 2-мя датчиками тока. А весь фокус в том, что ЭС учитывает расход электроэнергии по показаниям того датчика (фазы или нуля) через который течет больший ток. С одной стороны, это затрудняет воровство электроэнергии, но с другой стороны, позволяет электрикам энергосбыта, неправильно подключать ЭС и этим обманывать потребителей, т.е. начислять им счёт за электроэнергию, которою они в действительности не потребляют.

Зоны ответственности

Прежде, чем понять все причины завышенного учета электроэнергии, необходимо знать зоны ответственности участков электросети, т.е. кто за что отвечает.

За силовой щит многоквартирного дома (на лестничной клетке) отвечает ЖЭК или электрик объединенных собственников многоквартирного дома.

Энергосбыт отвечает, за ЭС в электрощите многоквартирного дома и провода его подключения (до автоматических выключателей АВ), а также опломбирование и эксплуатацию ЭС.

За электропроводку квартиры, многоквартирного дома, начиная от автоматических выключателей (АВ) в силовом щите, отвечает владелец квартиры.

В частном же доме, все принадлежит владельцу дома: силовой щит, электросчетчик, электропроводка дома и заземление (если оно имеется), но пломбы на электросчетчике принадлежать энергосбыту, и срывать, их после опломбирования, нельзя.

Итак, рассмотрим 5 причин завышенного учета ЭС нового поколения электроэнергии.

1. Электрик энергосбыта, заменил в электрощите многоквартирного дома старый ЭС на электронный с двумя датчиками тока, но подключил его по неправильной схеме, отчего ЭС насчитывает электроэнергии намного больше, чем потребляет владелец квартиры. Это одна из наиболее частых причин завышенного учета электроэнергии

Просматривая Интернет, я был удивлен, что никто даже и не догадывается об этой афере электриков энергосбыта, а она применяется сплошь и рядом [1].

На рис.2 показаны две монтажные схемы подключения ЭС в силовых щитах наших многоквартирных домов, на рис.2,а схема правильного включения ЭС, а на рис.2,б – неправильного.

Правильно включен, это значить, что выход нулевого провода с ЭС до квартирыдолжен бытьпрямой (рис.2,а), а не в разрыв, через корпус электрощита (рис.2,б). При правильном включении (рис.2,а), в обеих проводах ЭС (фазе и нуле) течет одинаковый ток, и ЭС правильно начисляет электроэнергию.

Но часто, электрик, или из-за своей некомпетентности, или специально, подключает ЭС к квартире не правильно (рис.2,б). Т.е. выход нулевого провода с ЭС и вход его в квартиру подключает не напрямую, а через металлический корпус силового электрощита, и даже под один зажимной болт с соседями (рис.2,б). Тогда, в нулевой провод, от соседей в электрощите, будет подмешиваться дополнительный ток, циркулирующий в металлическом корпусе электрощита, и ЭС будет вам начислять дополнительною электроэнергию, которою вы не потребляете.

Схема циркуляции токов нулевого провода в металлическом корпусе электрощита все время меняется, т.к. зависит от соотношения токов потребления всех квартир соседей в электрощите. Обычно в электрощитах 3-4 ЭС, но на рис.2, для простоты, рассмотрения изображены только два.

Причем, соседи могут влиять на ваш ЭС так же, как и вы на него, естественно, если и они включены по неправильной схеме (рис.2,б).

Справедливости ради следует отметить, конструкторы ЭC с двумя датчиками тока, того же НИК 2102, предусмотрели на его передней панели светодиод «ЗЕМЛЯ» (рис.1). Его свечение указывает на то, что по фазному и нулевомупроводу проходят разныетоки, это не нормальное состояние и вам начисляется дополнительная электроэнергия, которою вы не потребляете.

Выявить причину свечения светодиода «ЗЕМЛЯ» очень легко, существует два варианта.

Первый. Проверить схему, т.е. провода, подключения ЭС. Нулевой провод с ЭС, должен быть подключен прямо к квартире (рис.2,а), а не через корпус электрощита (рис.2,б).

Второй. В силовом щите отключить энергоснабжение своей квартиры (выключать автоматическими выключателями АВ), светодиод «ЗЕМЛЯ», на вашем ЭС при этом погаснет. После чего, нагрузку надо заменить переносной лампой накаливания 230 В 100 Вт, т.е. включить ее так, как показано на рис.3. Если светодиод «ЗЕМЛЯ» засветится, то это указывает на то, что электросчетчик включен не правильно, и виноват электрик сделавший это.

В новых многоквартирных домах, с новой электропроводкой вышеописанных проблем с ЭС, как правило, не бывает, а вот в старых домах советской постройки, это сплошь и рядом.

Как же действовать в ситуации, когда вы обнаружите, что на вашем электросчетчике, в силовом щите многоквартирного дома, светится светодиод «ЗЕМЛЯ». Есть три варианта.

Первый. Написать заявление на имя директора энергосбыта (РЭС) вашего района, в котором кроме своего адреса и своих данных, указываете, что на ЭС вашей квартиры горит светодиод «ЗЕМЛЯ» и что электропроводка вашей квартиры исправна, и чтобы электрик энергосбыта устранил этот недостаток. Заявление надо писать в 2-х экземплярах, один оставить в приемной директора, а второй, со штампом «входящие»,оставить у себя.

Второй. В установленное время, можно прийти на прием к директору, но заявление писать обязательно, т.к. устный разговор, это пустой разговор, и к вам никто не придет.

Третий. Позвонить электрикам энергосбыта, указывая на вышеупомянутый недостаток. Это самый простой вариант, но и самый бесперспективный, т.к. вероятность того, что электрик придет к вам, почти никакой, вас будут просто «футболить», как это было с автором этой статьи.

Если электрик энергосбыта, даже по указанию директора, все же придет к вам для устранения недостатка, то обязательно будет вам лгать, что виноват ваш сосед, который подключился к вашему счетчику. Вы будете ненавидеть соседа, считать его своим врагом и даже ругаться с ним, но он абсолютно невиноват и даже не знает об этом. А фактически вся вина лежит электрике энергосбыта, но он никогда в этом не признается [1]. Но ваша задача, при его появлении, добиться устранения недостатка.

2. Плохая изоляция электропроводки в вашей квартире или в частном доме (даче), из-за чего электросчетчик насчитывает дополнительною электроэнергию, даже при отсутствии полезной нагрузки

Это еще одна причина повышенного учета электросчетчиком электроэнергии, но энергосбыт при этом, не виноват, т.к. электропроводка квартиры (частного дома) принадлежит её владельцу.

Плохая изоляция в электропроводке, как между проводами так и «на землю», может быть по причине ее старости, или попадания влаги (воды) на электропроводку, например, вас залили соседи. Такая же ситуация может быть и в кабеле, который вы проложили в земле в гараж, или летнюю кухню, или баню на территории дачи или частного дома, и в этот кабель попала грунтовая вода – злейший враг изоляции.

По нормам «Правил учета электроустановок» (ПУЭ) сопротивления изоляции электропроводки, должна быть не менее 0,5 МОм. Но ЭС начинают учитывать электроэнергию от утечки тока, при куда меньших значений сопротивления изоляции. Например, старые ЭС типа СО-2 учитывают мощности выше 11…22 Вт, что соответствует сопротивлению изоляции ниже 4,4…2,2 кОм. Новые, электронные ЭС имеют более высокою чувствительность, они учитывают электроэнергию мощностью выше 2,75 Вт, т.е. если сопротивление изоляции менее 17,6 кОм. При сопротивлении изоляции электропроводки ниже вышеприведенного порога, ЭС насчитывают электроэнергию «и день и ночь», и не зависимо от того, потребляете вы электроэнергию или нет.

Выявлять низкою изоляцию электропроводки должен специалист, разбирающийся в электрике. Как известно, электронно-механический ЭС, тот же НІК 2102, считая электроэнергию, мигает светодиодом. Отключая по очереди участки электропроводки, специалист выявляет электропровода с заниженной изоляцией, измеряют сопротивление изоляции прибором, и делает заключение о необходимости замены проводки. Неисправными, т.е. виновниками утечки тока, могут быть и автоматические выключатели АВ (рис.2,а), установленные в силовых щитах, правда это бывает редко, но специалист должен проверять и их. По итогам обследования специалист делает заключение.

Если вы без обследования квартирной электропроводки, пожалуетесь электрикам энергсбыта, на большой учет электроэнергии новыми ЭС, то они, чтобы не заниматься сутью проблемы, ответят вам стандартно: «Меняйте электропроводку, энергосбыт за электропроводку вашей квартиры не отвечает». Владелец квартиры, получив без обследования такое «компетентное заключение», тратит кучу денег, меняет проводку, а ЭС как считал в 2 раза больше, так и считает, т.к. причина может быть совсем в другом.

3. Владелец частного дома неправильно подключил заземление в силовом щите

Это еще одна причина завышенного учета электроэнергии.

Начну с жалобы хозяина дачи: «У меня на даче электромеханический счетчик НИК 2102 с двумя датчиками тока, я оборудовал на даче заземления и подключил его в силовом щите на шину нулевого провода. Сосед – электрик посоветовал, защититься этим от молнии, или аварийной ситуации при обрыве нулевого провода на столбах. Каково же было мое удивление, когда через месяц количество потребляемой электроэнергии у меня возросло почти в 2 раза, в чем дело я не пойму».

На рис.4,а приведенасхема такого подключения заземления к нулевой шине в силовом щите. Подключать заземление к нулевому проводу после ЭС нельзя, нигде, ни в электрощите, ни в трехконтактной розетке в квартире или доме. Т.к. черездатчик тока нулевого провода ЭС будет протекать дополнительный (уравнивающий) ток (нарис.4,а он показан пунктирной линией со стрелочкой). И ЭС будет насчитывать дополнительную электроэнергию, которою владелец частного дома не потребляет. Количество начисленной электроэнергии может быть значительным и зависит от величины уравнивающего тока. Его можно легко измерить токоизмерительными клещами, для этого необходимо обхватить ими земляной провод.

Уравнивающие токи, разной величины, протекают по всем заземлениям нулевого (PEN) провода, на всем пути его прохождения от питающего трансформатора до потребителя(рис.5), включая и заземления силовых щитов частных домов (рис.4,а, рис.4,б).

Существования уравнивающих токов вызвано тем, что на питающем трехфазном трансформаторе (10 кВ / 380 В) три обмотки 380 В соединены «звездой» и их общий, нулевой провод, заземлен.

Эта 4-х проводная система электропитания потребителей называется TN-C (рис.5). Величина уравнивающих токов, тем больше, чем меньше сопротивление заземления и чем большую мощность, в данное время, потребляют все потребители, подключенные к питающему трансформатору, например 10 кВ / 0,4 кВ (рис.5). Правда, при равенстве токов в каждой из трех фаз сети, ток в нулевом проводе будет практически нулевым, но точного равенства токов во всех фазах не бывает.

Зато, при наступлении аварийных ситуаций, например, при обрыве нулевого провода на столбах, этот ток может достигать значительных величин, десятков и более Ампер и если соединения с землей, в электрощите сделаны по схеме рис.4,а, т.е. после ЭС, то он насчитает очень много электроэнергии [2, 3], которою потребитель реально не потреблял.

Как же правильно поступить в данной ситуации? Вот три варианта.

Первый. Не подключать заземление к нулевой шине силового щита и не будет проблем, а оборудованное заземление использовать только как третий провод в розетках, как защитное заземление. Величина тока в защитном заземлении, при исправной изоляции электроприборов, всегда равна нулю, в этом можно убедиться, токоизмерительными клещами.

Второй. Если вы решили выполнить рекомендацию соседа электрика, или вас заставил это сделать энергосбыт, то подключайте заземление до ЭС, по схеме рис.4,б. При такой схеме, дополнительный (уравнивающий) ток, хотя и будет протекать в заземленном нулевом проводе, но будет идти мимо ЭС, т.к. заземление включено до него.

Третий вариант. В частном доме устанавливать ЭС только с одним датчиком тока (в фазном проводе), НИК 2102 выпускает и такую модель. Он будет начислять электроэнергию только по фазному проводу.

Недостаток схемы приведенной на рис.4,б – это отсутствие ограничителя сверхбольших уравнивающих токов, возникающих при аварийных ситуациях и могущих сжечь у владельцев дома его соединительный кабель к электроопоре, а также, электросчетчик и силовой щит. Поэтому практикующие электрики [2, 3] рекомендуют подключать заземление к нулевому проводу по схеме рис.6. В ней, также как и на рис.4,б, установлен электросчетчик с двумя датчиками тока, но перед ЭС добавлен спаренный автоматический выключатель АВ-2, например, на ток 32 А, который при аварийных ситуациях (больших уравнивающих токах) автоматически отключит и фазу и рабочий нуль и этим защитит соединительный электрокабель и ЭС от повреждения.

При применении схемы рис.6, энергосбыт опломбирует спаренный автомат АВ-2, используя специальный пломбировочный бокс, а при схеме рис.4,б, – опломбируют место соединения заземления к корпусу и ответвления на ЭС, все это делается для предотвращения умышленного отключения ЭС, с целью воровства электроэнергии. Схемы, приведенные на рис.4,б, рис.6, показаны, как упрощенные варианты соединений в электрощите, например, в них не показаны дифференциальные автоматы, которые рекомендуют устанавливать в силовых щитах. Главное назначение этих схем, показать, как избежать начисления ЭС электроэнергии от уравнивающих токов.

4. Вся бытовая техника квартиры (дома): телевизоры, компьютеры, ноутбуки, микроволновые печи, DVD плеера, музыкальные центры, и пр., постоянно включены в электросеть в дежурном режиме, и все время потребляют электроэнергию

Старые индукционные ЭС типа СО-2, не учитывали малые мощности вышеупомянутого дежурного режима бытовой техники, примерно до 11…22 Вт.

Новые ЭС гораздо чувствительней, и все потреблённое вышеперечисленной бытовой техникой учитывается новыми электросчетчиками. И в итоге за месяц набирается солидная сумма кВт•ч электроэнергии, за что вам и приходится платить.

Если вы хотите уменьшить показания новых ЭС, то обесточивайте всю бытовую технику, т.е. полностью выключайте ее. Для этого лучше всего иметь удлинитель электросети с выключателем. Это же заметно увеличит срок службы бытовой электронной техники и уменьшит вероятность пожара вследствие её возгорания.

Правда здесь есть одно существенное психологическое препятствие – человеку тяжело менять старые привычки, т.е. подниматься с дивана и руками выключать бытовую технику, легче пультом управления перевести ее из рабочего режима в дежурный режим и, не поднимаясь с того же дивана, лечь спать, а электросчетчик пускай считает.

5. Неисправен ЭС нового типа

Напомню, электросчетчики в многоквартирных домах, принадлежит энергосбыту, а в частных домах – их владельцам. В Интернете, многие считают, что причиной начисления большого количества электроэнергии новыми электронными ЭС, является их высокий класс точности, этого ложного мнения придерживаются и некоторые электрики, навязывающие его потребителям. В действительности, старые индукционные счетчики имели высокий класс точности [4], а некоторые из их моделей, по этому показателю, были более точными, чем новые электронные ЭС. Например, класс точности индукционных ЭС был: 0.5; 1.0; 2.0; 2.5, тогда как тот же НІК2102 имеет класс точности всего лишь 1.0.

Каждый из типов ЭС, индукционный, или электронный имеет и слабые и сильные стороны. Например, индукционные ЭС были более надежные, и мало подвержены воздействию грозовых разрядов, но их можно было легко обмануть. Электронные ЭС более защищены от обмана, но слабее противодействуют молниям. Если молния близко мигнула, и навела высокое напряжение в электролинии, или прямо ударила в нее, то электронные ЭС часто повреждаются и ничего не начисляют или начисляет очень мало, но никак не больше чем исправные. Конструкторы, постоянно усовершенствуют электронику ЭС, в том числе и их молниезащиту.

Поэтому слухи о том, что электронные ЭС часто не исправные и поэтому начисляют много электроэнергии неверные. Главные причины завышенного учета, ЭС электроэнергии изложены в пунктах 1, 2 и 3.

Так или иначе, если у пользователя электроэнергии возникают сомнения в правильности работы ЭС, то он может или сам его проверить, или обратиться в энергосбыт. Если решил сам проверить, вот два совета.

Первый. На передней панели ЭС, того же НІК 2102, написано, сколько раз мигнет светодиод на один киловатт/час электроэнергии (рис.1). Например, 6400 (бывает 3200, или 1600). Там же, в конце цифр учета электроэнергии, в красном квадрате, есть колесико, цифры которого указывают на 1/10 кВт•ч, т.е. при 640 импульсов цифра передвигается на большее значение. Но, рядом, с тем же красным колесиком, стоят риски сотых долей кВт•ч (рис.7), и если колесико передвигается на одно риску, то это будет 64 импульса. Вы включаете нагрузку, электролампочку накаливания на 100 Вт и считаете количество импульсов на одну риску, если прошло 64 импульса, то со счетчика раздается звуковой щелчок, указывающий, что прошло 64 импульса, и ЭС насчитал 1/100 кВт•ч. Это должно произойти за 6 минут.

Второй совет. Можно нагрузить ЭС нагрузкой в 1 кВт, засечь его показания и через один час сравнить.

Но, самая точная проверка ЭС, может быть выполнена в специальной поверочной лаборатории энергосбыта, они точно могут сказать, исправен ли ЭС и соответствует ли он, классу точности заявленным заводом-изготовителем. Поэтому, если у потребителя электроэнергии, есть сомнения в правильности работы ЭС, он может написать заявление директору энергосбыта, и поверочная лаборатория проверит его.

Услуги поверочной лаборатории для энергосбыта бесплатные, для частных владельцев ЭС – платные.

Выводы

Установка энергосбывающими организациями новых электросчетчиков, требует и новых подходов потребителей электроэнергии, желающих как уменьшить энергопотребление, так и меньше платить за реально не потребленную ими электроэнергию. Все советы для этого даны выше в статье.

Кроме них, потребителям электроэнергии необходимо применять и методы энергосбережения. Надо выключать освещение, телевизоры, компьютеры и т. п., при ненадобности в их использовании в данное время. Особенно это касается главных пожирателей электроэнергии в доме – электробойлеров.

Ссылки:

2. Роман Ростовчанин «Когда нарушаю ПУЭ, заземление» https://www.youtube.com/watch?v=XLWD0-jxrpA&index=37&list=PLFIUG-RmnKKOp0ybDX0krFMH6ri0UV-53

3. Советы электрика https://www.youtube.com/channel/UCH8ycxh4BYBvubaBiGFduXg

4. Классификация и технические характеристики индукционных счетчиков http://electricalschool.info/main/uchet/169-klassifikacija-i-tekhnicheskie.htm

СЧЕТЧИК ЭЛЕКТРИЧЕСКИЙ АКТИВНОЙ ЭНЕРГИИ ОДНОФАЗНЫЙ ИНДУКЦИОННЫЙ CO-193

Нужно ли менять счётчики электроэнергии?

“На выходных в дверь позвонили неизвестные люди, представились сотрудниками энергокомпании, даже протянули удостоверения. Речь свою женщины начали агрессивно — мол, электросчётчик, который установлен, непригоден больше к эксплуатации. “Он у вас дисковый, такие давно сняты с производства”, — заявили они. И посулили проблемами с энергетиками: показания приниматься не будут, счета за свет вырастут. Все мои соседи откликнулись на призыв и тут же заказали замену счётчиков. Я отказался, сейчас задумался, правильно ли сделал. Сергей”.

Поквартирный обход — это новый способ, при помощи которого предприимчивые бизнесмены пытаются навязать жителям свои услуги. Этот метод используется наравне со всевозможными объявлениями, как о необходимости поверки, замены и о важности установки приборов учёта коммунальных ресурсов. Этими листовками завалены почтовые ящики жителей многих многоквартирных домов. И личные беседы, и письменные сообщения строятся по одному шаблону. Приводятся цитаты из закона, согласно которому действительно собственник обязан не только устанавливать приборы учёта, но и следить за их исправностью (периодически проводит поверку), а при необходимости менять старые счётчики на новые.

Но многие нечистые на руку предприниматели, используя некоторые пункты и статьи законов, заведомо вводят людей в заблуждение. Во-первых, пугают повышенными счетами от применения нормативов и повышающих коэффициентов. Но здесь надо помнить, что показания приборов учёта ресурсники вправе не принимать только в двух случаях: если счётчик не соответствует требованиям закона и если подошёл к концу межповерочный интервал. Во-вторых, иногда даже грозят тем, что если люди сами не установят счётчики, то придут представители ресурсоснабжающей организации, поставят приборы и выставят большой счёт. Да, 261-й Федеральный закон “Об энергосбережении” предусматривает принудительную установку, но это относится только к коллективным приборам учёта. Квартира частная собственность, и закон гарантирует её неприкосновенность. Никто не может без согласия собственника поменять ИПУ, и неважно, где находится счётчик: в квартире или на лестничной клетке.

Специалисты советуют горожанам не реагировать на первые попавшиеся рекламные предложения, а взять время на раздумья. Изучить условия установки и поверки счётчиков в разных компаниях, чтобы найти наиболее интересные варианты. При этом, отмечают в обществе по защите прав потребителей, предпочтение следует отдавать тем компаниям, которые готовы заключить договор и выдать квитанции об оплате услуг. Эти документы могут понадобиться в том случае, если работы будут проведены некачественно и придётся отстаивать свои права на переделку.

И, самое главное, необходимо найти технические паспорта на счётчики и посмотреть, каков межповерочный интервал у установленных приборов учёта. Может, ваш счётчик ещё прослужит вам пару лет. Если техпаспорт не сохранился, то всегда можно обратиться в свою УК или поставщику ресурсов, если оплата производится напрямую, у них тоже есть информация об установленных счётчиках. Да и не обязательно менять счётчик, иногда дешевле сделать поверку. Она сейчас проводится с выездом на дом.

В тему

Обязанность по проведению поверки приборов учёта лежит на собственниках счётчиков. Вся техническая документация на счётчики в обязательном порядке предоставляется в управляющую организацию или поставщику ресурсов. В противном случае сотрудники УК и РСО вправе не принимать показания счётчика, не отвечающего требованиям закона, и начислять плату за потреблённые коммунальные услуги по нормативам.

Счётчики для гаража, дачи, офиса, склада (220/380 вольт)

Однофазные и трёхфазные электросчётчики из данной категории применяются для личного учёта расхода электроэнергии в дачных и гаражных кооперативах, на рынке, складах, в павильонах , офисах и магазинах. Электросчётчики рассчитаны на напряжение 220 (1-фазные) и 380 (3-ёх фазные) вольт. При так называемом личном учёте расхода электроэнергии электросчётчики подключаются после основного электросчётчика, опломбированного энергоснабжающей компанией (Энергосбытом). Все данные типы счётчиков сертифицированы в Республике Беларусь, часть из них даже включена в реестр средств измерения РБ. Каждый счётчик проходит процедуру поверки на заводе-изготовителе, т.е. они поверены заводом-изготовителем и полностью готовы к монтажу и не требуют дополнительной поверки при установке!!! Межповерочный интервал на данные электрические счётчики, как правило, составляет от 4 до 8 лет. Электрические счётчики имеют гарантию от производителя до 7 лет. Счётчики учёта электрической энергии рассчитаны на токи от 5 до 60-80 Ампер при напряжении сети 220 Вольт и от 5 до 100 Ампер при напряжении 380 Вольт.

Мы рекомендуем обратить особое внимание на счётчики электроэнергии для однофазной сети 220 вольт по следующим кодам:   340797  и 340796,  которые пользуются наибольшим потребительским спросом. Для трёхфазной сети 380 вольт оптимальные варианты электросчётчиков представлены по кодам:  133281 и 88965.  Благодаря компактному корпусу и креплению на DIN-рейку они могут быть установлены практически в любой щиток, не только учётный, но и компактный распределительный. Также в данной категории присутствуют 3 вида самых распространенных щитков учета с установленными электросчётчиками, автоматическими выключателями и дифавтоматами: на 9 модулей ( код  009ЩУ ), на 12 модулей ( код  0012ЩУ ), на 18 модулей (  код   0018ЩУ ) – это уже готовые варианты предложений , не требующие дополнительных финансовых и временных трат на закупку комплектующих к счетчикам электроэнергии , для нормального функционирования электросчётчика. Мы стараемся поддерживать конкурентные и низкие цены на электросчетчики в городе Гомеле!!! Самые ходовые позиции по электрическим счётчикам, как правило, всегда имеются на складе в Гомеле в достаточных количествах, срок поставки заказных позиций составляет от 1-го до 7-ми рабочих дней (на заказные позиции всегда можно получить дополнительную скидку).

Купить электросчетчик однофазный на 220вольт  и  трехфазный на 380вольт  для гаража, дачи, офисных и производственных помещений, склада и магазина по низким ценам в Гомеле, а также другие электротовары из нашего каталога, Вы можете в нашем магазине  «Шестой элемент» за наличный и безналичный расчет, а также по карте рассрочки Халва и Карте Покупок. Адрес магазина: г. Гомель, ул. Шилова, 4; сделать заказ онлайн через корзину; ☎ телефоны: 8 (0232) 555-999; 8 (029) 3-650-650 (А1).

Традиционные счетчики

На этой странице рассматриваются ЭДС, производимые традиционными счетчиками электроэнергии, такими как счетчик с вращающимся диском в Великобритании на картинке, или цифровыми версиями. См. Также отдельную информацию об интеллектуальных счетчиках.

Как они обрабатывают поле?

Счетчики с вращающимся диском работают с двумя катушками, катушкой напряжения и катушкой тока. Диск приводится в движение продуктом этих двух катушек, таким образом производя показание напряжения x тока или мощности.

Большая часть магнитного поля ограничена магнитным путем измерителя, но некоторая часть поля от каждой катушки ускользает, в основном из зазора, через который вращается диск. Катушка напряжения всегда создает примерно одно и то же поле (потому что напряжение примерно постоянное), поэтому счетчик по-прежнему создает поле, даже если в доме не используется электричество. Катушка тока создает поле, которое увеличивается по мере увеличения тока, используемого в доме.

Как общее поле меняется в зависимости от нагрузки?

Ниже 10 А в общем поле преобладает поле катушки напряжения.Выше примерно 10 А поле от токовой катушки вступает во владение, а затем общее поле линейно возрастает с нагрузкой. Но имейте в виду, что в большинстве домов типичное потребление электроэнергии составляет всего несколько ампер. На следующем графике показано это увеличение поля с нагрузкой (измерено на расстоянии 0,5 м перед измерителем):

Как поле изменяется с расстоянием?

Как и у любого источника поля, поле метра падает с расстоянием. И, как любой компактный источник поля, такой как прибор, поле падает довольно быстро, примерно на кубическое расстояние, как показано на этом графике (опять же, если измерять от передней части измерителя – поле в разных направлениях может быть разным из-за выравнивание катушек):

Как поле меняется от метра к метру?

Большинство расходомеров с вращающимся диском очень похожи – поле, кажется, меняется на несколько десятков процентов от модели к модели.Но цифровые измерители, у которых нет вращающегося диска и управляющих им катушек, дают поля примерно в десять раз меньше.

Воздействие от счетчика электроэнергии

Счетчик электроэнергии создает поле не выше, чем многие приборы, фактически ниже, чем некоторые. И обычно люди не проводят продолжительное время достаточно близко к метру, чтобы находиться в области повышенного поля, которое он производит. Но возможно, что метр находится по другую сторону стены от жилого помещения или спальни, и, в исключительных случаях, это может привести к тому, что человек окажется на возвышенности на длительный период.

Как электросчетчик считывает потребление энергии

Коммунальная компания взимает с вас плату за использованную электроэнергию на основе ежемесячных показаний электросчетчика, который измеряет ток, проходящий через служебный вход в вашу электрическую сервисную панель. Счетчик может быть либо механическим аналоговым счетчиком, который ежемесячно снимает обслуживающий персонал, который посещает ваш дом, либо новым цифровым счетчиком, который может отправлять информацию через Интернет или радиосигналы.

Потребление электроэнергии измеряется в киловатт-часах

Какой бы вид счетчика вы ни использовали, он измеряет количество потребляемой электроэнергии в ватт, , а точнее, в киловатт-часах. Ватт – это произведение напряжения и силы тока (или тока) в электрической цепи: 1 вольт x 1 ампер = 1 ватт. Но эта формула представляет собой просто меру электрического потенциала. Чтобы измерить фактическое использование энергии , вы должны добавить элемент времени. Следовательно, потребление электроэнергии – это измерение ватт, использованных в течение определенного периода времени. Ваш электросчетчик регистрирует потребление электроэнергии в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-часов. Например, если вы включите 100-ваттную лампочку на 10 часов, потребление энергии будет рассчитано как 100 ватт x 10 = 1000 ватт (или 1 киловатт-час).

Как работает механический аналоговый электросчетчик

Традиционный аналоговый счетчик – это механическое устройство, находящееся рядом с служебным входом, где служебные провода коммунального предприятия входят в здание – либо от воздушных проводов, которые входят в опорную головку и спускаются по трубопроводу к счетчику, либо от подземных служебных проводов. Счетчик обычно заключен в стеклянный корпус и имеет внутри металлический диск, который вращается, когда цепи внутри здания потребляют ток от служебных проводов.Если вы посмотрите на диск, то увидите, что он движется медленнее в периоды низкого потребления электроэнергии, например ночью, и быстрее в периоды пиковой нагрузки.

В механических счетчиках используются две проводниковые катушки, которые создают магнитные поля. На одну катушку воздействует ток, протекающий по проводнику; на другую катушку влияет напряжение, проходящее через проводник. Вместе магнитные поля, создаваемые катушками, вращают тонкий алюминиевый диск с контролируемой скоростью. (Алюминий не магнитен, но в этом случае перемещается по принципу, известному как вихревой ток , ).Диск вращает серию шестеренок, которые перемещают пять циферблатов, записывающих электроэнергию в киловатт-часах. Этот механизм называется индикатором .

Ваше потребление электроэнергии вручную считывает работник коммунальной службы, который посещает дом, чтобы прочитать цифры на циферблатах. Механический электрический счетчик не может быть считан удаленно. Потребление электроэнергии в вашем здании рассчитывается путем вычитания цифр за последний месяц из показаний за этот месяц.

Опытный потребитель может научиться читать эти циферблаты, чтобы измерить собственное потребление электроэнергии и убедиться, что плата за коммунальные услуги является точной.

Как считывать показания механического электрического счетчика

Для регистрации потребления электроэнергии у вас должны быть начальная и конечная точки. Если вы хотите узнать, сколько электроэнергии вы потребляете за месяц, сначала снимите показания в первый день месяца, а затем сделайте второе измерение в конце последнего дня месяца. Разница между двумя показаниями покажет вам, сколько киловатт-часов вы израсходовали в этом месяце.

Чтобы снять показания, начните с числа на крайнем левом циферблате внутри счетчика и считайте его вправо.Запишите каждое число слева направо. Допустим, ваше начальное значение (в начале месяца) показывает 01050. Второе значение (в конце месяца) показывает 02050. Вычтите нижнее значение из более высокого: 02050 – 01050 = 1000. Это означает, что вы использовали 1000 киловатт-часов в течение месяца.

Следует помнить одну важную вещь: если циферблат находится между цифрами, показание должно быть записано как меньшее число. Например, если циферблат находится между 1 и 2, показание будет записано как 1, пока не пройдет 2 на циферблате.Также обратите внимание, что когда вы смотрите на пять циферблатов, номера первого, третьего и пятого набора идут по часовой стрелке, а второй и четвертый диски вращаются против часовой стрелки. Это нормально и не вызывает беспокойства.

Как работает цифровой электросчетчик

Цифровые электросчетчики бывают нескольких типов. Более старый стиль содержит аналогичную механическую систему, которая измеряет электрический поток от служебных проводов в здание, но также имеет аналого-цифровой преобразователь (АЦП), который преобразует измерение в цифровой сигнал.

В более новом типе цифрового электросчетчика есть датчики переменного тока, которые определяют напряжение и силу тока во входящих проводах. Этот тип цифрового измерителя лучше собирает всю мощность в цепи, что делает его немного более точным, чем механический или АЦП.

Вместо циферблатов у цифрового счетчика есть электронный дисплей, который вы или обслуживающий персонал можете прочитать вручную на лицевой стороне счетчика, или сигнал может быть отправлен в коммунальную компанию через высокочастотный сигнал, который передается обратно в коммунальное предприятие. компания по электроснабжению проводов.В некоторых стилях цифрового счетчика проезжающий служебный автомобиль с надлежащим оборудованием может «считывать» счетчик с помощью радиочастотного сигнала, излучаемого счетчиком.

Если дом или бизнес оснащен солнечными батареями или ветряными генераторами, которые отправляют энергию обратно в энергосистему, цифровой счетчик регистрирует чистое использование. Счетчик отслеживает направление потока энергии, которое можно прочитать на лицевой стороне счетчика как «доставлено» или «получено».

Электросчетчик – Энергетическое образование

Электросчетчик – это устройство, используемое для измерения потребления электроэнергии в доме, здании или другом устройстве с электрическим приводом. Они используются для обеспечения точного выставления счетов клиентам. ^[2]

Аналоговые электросчетчики, подобные показанному на рисунке 1, используют различные катушки и шестерни, однако их работа может быть упрощена до работы электродвигателя. Электрический ток, проходящий через катушки, создает изменяющиеся магнитные поля, на которые реагирует металлический диск.С помощью постоянного магнита диск вращается пропорционально затраченному электричеству. Его движение вращает шестерни, которые, наконец, показывают показания на циферблате, напоминающем часы.

Цифровые счетчики просто указывают количество использованных кВтч электроэнергии. Важно отметить, что ни цифровые, ни аналоговые счетчики не сбрасываются в начале месяца, энергетическая компания вычитает начало из конца, чтобы выяснить, сколько выставить счет для домашнего хозяйства. Цифровые счетчики часто могут напрямую связываться с энергокомпанией, уменьшая необходимость для людей ходить по окрестностям, глядя на счетчики каждого.

Как читать

Электрический счетчик кажется сложным со всеми этими вращающимися циферблатами, каждый из которых вращается в противоположных направлениях, однако это не так уж сложно, когда секрет раскрыт. Следующее видео дает отличное руководство по считыванию показаний электросчетчика, которое кратко изложено ниже.

Ступеньки

1. Начните с крайнего правого набора . Запишите цифру, на которой находится циферблат, или, если она находится между двумя цифрами, запишите меньшую из двух.
2. Теперь прочтите циферблат слева от него, снова запишите меньшее из двух, если оно находится между двумя цифрами.
3. Продолжайте до тех пор, пока крайний левый циферблат не будет записан , затем прочтите записанный номер как обычно.

Банкноты

• Если циферблат находится между 0 и 1, 0 – меньшее число. Однако, если оно находится между 9 и 0, 9 – это меньшее число (как на часах, где 12 меньше 1).
• Помните, что все эти циферблаты взаимосвязаны.Если неясно, передал ли циферблат номер или нет, прочтите циферблат справа от него – если он прошел 0, следующий набор будет за номером.

Число, выдаваемое счетчиком, измеряет использованную электрическую энергию (в киловатт-часах, если на счетчике не указано иное).

Пример : если цифры на счетчике в следующем порядке справа налево – 1, 3, 4, 2 – то было использовано 2431 кВтч. Взгляните на счетчик на Рисунке 1 (щелкните, чтобы развернуть) и попробуйте прочитать его (он показывает 2211 кВтч).

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

Факты о счетчике электроэнергии для детей

Счетчик электроэнергии (или счетчик энергии ) – это устройство, которое измеряет количество электроэнергии, потребляемой домом или бизнесом. Измерения обычно производятся в киловатт-часах (кВтч).

История

Счетчики электроэнергии стали популярными, когда в 1880-х годах все больше и больше домов были подключены к электричеству.Вместо того, чтобы заряжать дома в зависимости от того, сколько у них электрических нагрузок, тарификация на основе того, сколько электричества они использовали, стала более точной и справедливой.

Виды электросчетчиков

Электромеханические счетчики

Счетчик электроэнергии этого типа использует силу, создаваемую током при прохождении через магнитное поле, для вращения вращающегося диска внутри счетчика. Затем диск поворачивает число, чтобы указать, сколько электричества было использовано, что регистрируется счетчиком.

Электронные счетчики

Этот тип электросчетчика преобразует электроэнергию напрямую с помощью аналого-цифрового преобразователя внутри микропроцессора для получения точных показаний потребления электроэнергии.

Безопасность

Счетчики электроэнергии легко поддаются взлому. Это может позволить клиентам использовать электроэнергию бесплатно. Взлом счетчиков электроэнергии является незаконным и может повлечь за собой штрафы или судебные иски.

Картинки для детей

• Бытовой электронный счетчик электроэнергии в Северной Америке

• Счетчик электроэнергии постоянного тока типа Aron, показывающий, что калибровка была произведена, а не потреблена энергия

• Щитовой твердотельный счетчик электроэнергии, подключенный к подстанции мощностью 2 МВА.Дистанционные датчики тока и напряжения могут считываться и программироваться удаленно с помощью модема и локально с помощью инфракрасного излучения. Круг с двумя точками – это инфракрасный порт. Видны защитные пломбы

• Механизм электромеханического индукционного счетчика. 1: Катушка напряжения: много витков тонкого провода в пластиковом корпусе, подключенных параллельно нагрузке. 2: Токовая катушка: три витка толстого провода, подключенные последовательно с нагрузкой. 3: Статор: концентрирует и ограничивает магнитное поле. 4: Алюминиевый диск ротора.5: тормозные магниты ротора. 6: шпиндель с червячной передачей. 7: диски дисплея: диски 1/10, 10 и 1000 вращаются по часовой стрелке, а диски 1, 100 и 10000 вращаются против часовой стрелки

• Трехфазный электромеханический индукционный счетчик, счетчик 100 А, питание 240/415 В. Горизонтальный алюминиевый диск ротора виден в центре счетчика

  .

• Твердотельный счетчик электроэнергии датского производства, используемый в доме в Нидерландах

• Одна модель съемного электросчетчика, используемого для измерения потребления отдельного прибора; в данном случае рождественские огни.

• Economy 7 Meter и Teleswitcher

• Трансформаторы тока, используемые в составе приборов учета трехфазного электроснабжения на 400 А. Четвертый нейтральный провод не требует трансформатора тока, потому что ток не может течь в нейтрали, не протекая также и в проводах измеряемой фазы. (Теорема Блонделя)

• Электросчетчики размещены вне домов жителей в общем месте, доступном только для сотрудников отдела и неравнодушных жителей

Расчеты

Трансформатор – это устройство, которое изменяет или преобразует переменный ток одного напряжения к переменному току другого Напряжение.Трансформаторы, используемые в строительстве Работа состоит в основном из железного сердечника, на котором расположены две катушки: первичная катушка обмотка и вторичная обмотка катушки. А напряжение, приложенное к первичной обмотке, вызывает напряжение во вторичной обмотке пропорционально соотношению витков в катушках. Таким образом, понижающий трансформатор имеет большее количество витков в своей первичная обмотка, чем вторичная обмотка. Трансформаторы доступны в однофазном или трехфазном исполнении. строительство. Трансформатор мощности мощность – это коэффициент киловольт-ампер (кВА).

Электрическая связь между напряжением, током, а импеданс называется законом Ома. Закон Ома – это простая математическая формула, которая говорит, что напряжение в цепь может быть вычислена путем умножения тока, протекающего в цепи, на сопротивление цепи. В «импеданс» цепи измеряется в омах и представляется как буква Z. Термин импеданс используется для включения как индуктивного, так и емкостного реактивного сопротивления и сопротивления, поскольку все три являются формами противостояния потоку тока.

Закон Ома записывается как V = A x Z, где

В = напряжение (вольт)
A = ток (амперы)
Z = полное сопротивление (Ом)

Электрическое сопротивление цепь состоит как из электрического сопротивления, так и из электрического реактивное сопротивление элементов в цепи. Как сопротивление, так и реактивное сопротивление препятствовать прохождению тока через цепь.

Нагрузки сопротивления включают лампы накаливания и электрические нагревательные элементы.К реактивным нагрузкам относятся электродвигатели и другие устройства, в которых магнитное поле создается вокруг катушки с проволокой или в конденсатор используется как электрическая энергия.

Резистивные нагрузки

В цепях переменного и постоянного тока, содержащих чисто резистивные нагрузки, такие как лампы и обогреватели, закон Ома может быть использован для вычислить ток, напряжение и сопротивление в цепи.

В резистивной цепи постоянного тока оба ток и напряжение – фиксированные устойчивые значения.

В резистивной цепи переменного тока ток изменяется точно в соответствии с напряжением. В любом случае закон Ома может быть применено.

В резистивной цепи Закон Ома утверждает, что: напряжение равно току, умноженному на сопротивление.

Закон Ома V = A x R, где:

В = напряжение (вольт)
A = ток (амперы)
R = сопротивление (Ом)

Например, ток 2 ампера считается, что протекающий через сопротивление 3 Ом создает напряжение «поперек» то сопротивление 6 вольт.

Реактивные нагрузки

ток и напряжение в переменном токе цепи, содержащие катушки индуктивности, конденсаторы или и то, и другое, ведут себя по-разному. чем в чисто резистивной схеме. Мы не можем измерить сопротивление непосредственно в эти схемы. Мы измеряем так называемое «реактивное сопротивление».

Катушки индуктивности и конденсаторы реагируют на протекание тока в способы, которые противодействуют или препятствуют изменениям в потоке тока, но они делают это в другой способ, чем чистый резистор.У каждого устройства свой характеристики, что создает препятствующую силу.

Если в цепи есть индуктор или катушка, мы называем его силу, препятствующую протеканию тока, «индуктивным реактивным сопротивлением». Для в цепи с конденсатором наталкивающая сила называется «емкостной. реактивное сопротивление. “

Мы рассматриваем как сопротивление, так и реактивное сопротивление как импеданс, то есть любое противодействие изменениям в потоке тока.

Топливо Корректировка стоимости / плата за топливо – инструкции

Вы можете рассчитать стоимость использования энергии для различных электрические приборы и оборудование, если у вас есть эти три части информация:

Номинальная мощность в киловаттах составляет умноженное на количество часов работы, чтобы определить потребление энергии в киловатт-часах. Затем потребление энергии умножается на тариф за электроэнергию, чтобы определить стоимость электричество для работы прибора.

Например, давайте определим стоимость запуска Обогреватель мощностью 1500 ватт на шесть часов из расчета 8 центов за электроэнергию. киловатт-час.

Мощность нагревателя 1500 Вт.Чтобы преобразовать это в киловатты, разделите 1500 ватт на 1000. Это дает 1,5 киловатты. Теперь умножьте потребляемую мощность, 1,5 киловатта, на время работы 6 часов; что равняется 9 киловатт-часам потребляемой энергии. Наконец, умножьте 9 киловатт количество часов использования энергии умножается на тариф за электроэнергию в восемь центов за киловатт-час. Ты теперь знаю, что работа обогревателя в течение 6 часов стоит 72 цента.

На более крупных приборах, таких как холодильники и вода. обогревателей, сбоку есть желтая этикетка, на которой указано, сколько стоит энергия для работы прибора в течение года.Если вы присмотритесь, то увидите, что производитель использовал “средние”, размер семьи, часы в день и т. д., чтобы определить годовые эксплуатационные расходы для этого устройства.

Использование энергии = Мощность x Время

кВтч = кВт x часы

Тогда:

Эксплуатация Стоимость ($) = потребление энергии (кВтч) x тариф на электроэнергию

В то время как электрическая мощность в киловаттах важно для людей, которые проектируют и измеряют электрическую систему, большинство потребителей больше интересует количество потребляемой электроэнергии в их доме, или с помощью одного устройства.Термин, используемый при измерении электрических энергия – это «киловатт-час». Это мера количества потребляемая электрическая мощность за один час. Киловатт-часы – вот что такое электросчетчик на стороне вашего дома меры. Это основа для расчета вашего ежемесячный счет за электричество.

Однажды вы знаете, сколько энергии потребляет любое устройство, вы можете рассчитать стоимость его эксплуатации. прибор. Есть три метода определения количества электроэнергии. используется частью оборудования.

Они являются:

1. Оценка мощности и времени;
2. С помощью счетчика киловатт-часов;
3. И установка контрольного счетчика.

Определение кВт Использование

Оценка

Вы можете оценить потребляемую мощность в киловаттах прибор из информации на паспортной табличке. Если на паспортной табличке указано номинальная мощность устройства должна составлять 1200 Вт при 120 вольт, затем разделите мощность на 1000 для преобразования в потребляемую мощность в киловаттах.Если вам было любопытно что 100-ваттная лампочка использует в киловаттах, разделите 100 на 1000 и получите 0,1 киловатты.

Метр-диск Обороты

Мощность, потребляемая прибором, может быть измерена с помощью наблюдение за оборотами метрического диска на штатном счетчике киловатт-часов на служебный вход. Преимущество этого метода заключается в точном измерении ватт или ватт-часы, используемые оборудованием при фактической нагрузке и обслуживании условия.Этот метод также можно использовать для измерения энергопотребления службы или для любых желаемое количество комбинаций нагрузок, работающих одновременно.

Каждый штатный счетчик киловатт-часов имеет плоский алюминиевый диск с черной меткой по краю. Этот диск вращается, когда идет энергия. используется службой. У счетчиков также есть постоянная счетчика, называемая K sub h, который указан на паспортной табличке счетчика. Эта константа K sub h указывает, сколько ватт-часы используются на каждый оборот счетного диска.Константа «Kh = 7,2» означает, что на каждый оборот диска 7,2 ватт-часа энергии были использованы. Настоящий число, связанное с константой, будет варьироваться в зависимости от счетчика. Общий значения 3,6 и 7,2.

Чтобы определить, сколько энергии используется путем подсчета оборотов метрического диска, действуйте следующим образом:

1. Убедитесь, что прибор Проверено – единственное работающее устройство на сервисе. Это может потребовать поиска цепь, которая питает прибор, который вы хотите проверить, в коробке выключателя и отключение всех остальных выключателей.Это гарантирует, что прибор будет быть единственным устройством, работающим и использующим электричество.

2. Отключите или выключите любое другое оборудование, которое находится в одной цепи с проверяемым прибором.

3. С помощью часов определите время, необходимое для метр-диск, чтобы сделать определенное количество полных оборотов. Выберите любой номер оборотов диска вы желаете. В зависимости от измеряемого прибора количество оборотов будет меняться.Если вы измеряете меньшую мощность с меньшей мощностью потребляя устройство, время на перемещение диска может быть довольно продолжительным. А также есть проблема таких устройств, как холодильники и компрессоры кондиционеров, которые цикл включения и выключения. Убедитесь, что вы измеряете эти приборы, когда они включены, а не когда они отключились.

4. Для расчета киловатт мощности, потребляемой устройства, разделите количество оборотов диска на время в секундах. Умножьте это на 3.6 и снова умножьте на коэффициент K sub h из метр. Это количество фактически потребляемой прибором мощности в киловаттах.

Например, счетчик был синхронизирован со всем в доме кроме кондиционера. Диск метра составлял 10 полных оборотов за 30 секунд и k sub h на счетчике было 7,2. Использование энергии, в киловаттах кондиционера получается делением 10 оборотов на 30 секунд, умножив это на 3.6 умножить на 7,2, что равно 8,6 киловатт. Однако помните, что кондиционер не работать все время – он циклически включается и выключается.

Тарифы / цены на электроэнергию

Тарифы на электроэнергию, стоимость электроэнергии за киловатт-час, варьироваться от полезности к полезности; по тарифному классу внутри коммунального предприятия, а иногда даже по времени суток или времени года. У каждого поставщика электроэнергии есть установленные тарифные планы, которые обычно утверждаются регулирующими органами для данный тип клиента.

Базовый тариф на электроэнергию применяется к количеству киловатт-часов, потребленных в течение расчетного периода, продолжающегося примерно месяц, на определить счет за электричество. Расчетный период обычно не совпадает поскольку календарный месяц и счетчик могут работать с интервалами от 30 до 32 дней – и не точно в один и тот же день каждого месяца.

К базовой стоимости могут быть добавлены другие сборы. электричество. Они могут включать плату за минимальное ежемесячное обслуживание, спрос сборы по счетам крупных клиентов, расходы на корректировку топлива, другие надбавки, штрафы и налоги на коэффициент мощности.Тарифы в летние месяцы могут отличаться. от заряженных зимой. Специальные цены могут быть предложены для клиенты, которые соглашаются разрешить поставщику электроэнергии включать и выключать оборудование, как электрические обогреватели или кондиционеры во время интенсивного использования в течение дня или год. Все эти обвинения и их приложение описано в разделе «Компоненты счета за электроэнергию».

Как считывать показания счетчика мощности

Счетчик электроэнергии – это очень точный прибор, который измеряет количество потребляемой вами электроэнергии.Если вы посмотрите сквозь стеклянный корпус, вы увидите вращающийся металлический диск. Он вращается пропорционально количеству электроэнергии, которая используется в это время. Чем больше электроэнергии вы потребляете в любой момент, тем быстрее вращается диск. Каждый оборот представляет собой определенное количество электричества. Диск заставляет шестерни вращаться, которые, в свою очередь, заставляют стрелки циферблата двигаться, показывая количество использованной электроэнергии [источник: Georgia Power]. Электроэнергия измеряется в киловатт-часах. Один киловатт-час электроэнергии может обеспечить достаточно энергии, чтобы поддерживать горение десяти 100-ваттных лампочек в течение одного часа.Представитель электрической компании регулярно считывает показания вашего счетчика, и вам выставляется соответствующий счет. Если считыватель счетчика не смог получить доступ к вашему счетчику, вы получите расчетный счет [источник: Nevada Energy].

Ваш измеритель мощности состоит из пяти шкал:

1. Первая шкала справа измеряет единицы и вращается по часовой стрелке.
2. Следующая шкала слева измеряет десятки и вращается против часовой стрелки.
3. Третий циферблат слева измеряет сотни и вращается по часовой стрелке.
4. Четвертый циферблат слева измеряет тысячи и вращается против часовой стрелки.
5. Последний циферблат слева измеряет десять тысяч и вращается по часовой стрелке.

Считайте показания измерителя мощности справа налево и запишите числа, на которые указывает каждая стрелка.

• Если стрелка на шкале находится между двумя числами, запишите меньшее число. Например, если указатель находится между тремя и четырьмя, запишите три. Исключением является случай, когда указатель находится между нулем и девятью, и в этом случае вы записываете девять.Ноль всегда является началом следующего оборота, а девятка считается предыдущим числом. Таким образом, девять меньше нуля.
• Если стрелка на циферблате совпадает с числом, запишите это число [источник: Nova Scotia Power].

шагов для считывания показаний вашего электросчетчика I Rocky Mountain Electric Metering Association

Всегда полезно научиться считывать показания своего электросчетчика. В конце концов, эта маленькая коробочка отвечает за подсчет того, сколько электроэнергии вы используете в своем доме.Он записывает их каждый день, а затем считывает их считыватель счетчиков, когда он или она гуляет по вашему району. Однако могут быть случаи, когда вам, возможно, придется считать свой собственный счетчик, а затем переслать информацию в свою электрическую компанию.

Ассоциация электросчетчиков Скалистых гор (RMEMA) проводит курсы и тренинги для тех, кто хочет работать в отрасли электросчетчиков. Наша школа счетчиков предлагает обучение счетчикам для начинающих, средних и продвинутых студентов. Наши классы счетчиков преподают опытные профессионалы, имеющие многолетний опыт работы в электротехнической промышленности.Наши курсы являются практическими и всеобъемлющими, поэтому, когда вы завершите свою курсовую работу, вы будете готовы начать работу в качестве считывателя электрических счетчиков. Ниже мы рассмотрим, как считывать показания электросчетчика. Свяжитесь с нашей метровой школой сегодня, чтобы зарегистрироваться!

ШАГИ ДЛЯ СЧИТЫВАНИЯ ЭЛЕКТРИЧЕСКОГО СЧЕТЧИКА

Найдите свой электросчетчик

Вы всегда должны знать, где находится ваш электросчетчик, и рекомендуется регулярно проверять его, чтобы убедиться, что он находится в хорошем рабочем состоянии.Ваш электросчетчик обычно расположен снаружи вашего дома или офиса между линией электропередачи, идущей от полюса питания, и вашей внутренней электрической панелью. В связи с тем, что строятся современные подразделения, некоторые линии электропередач проложены под землей, поэтому вы, возможно, не сможете этого увидеть. Тем не менее, это большие коробки с циферблатами.

Найдите минутку, чтобы взглянуть на детали

Внешний вид вашего электросчетчика может показаться сложным, но это не так. Если вы посмотрите, то увидите четыре или шесть циферблатов, которые поворачиваются вместе с центральным диском.Когда электричество идет от линий электропередач, он вращает диск, который учитывает электричество, поступающее в ваш дом. Таким образом, диск будет вращаться быстрее, если вы потребляете больше электроэнергии, или медленнее, если нет. Ваше электричество измеряется в киловатт-часах, то есть электричестве, необходимом для того, чтобы сжечь десять 100-ваттных лампочек в течение одного часа, просто чтобы дать вам некоторое представление. Вы можете игнорировать напечатанные слова и числа. Это идентификационные номера.

Читать циферблаты

На каждом циферблате 10 цифр от 0 до 9.Вы будете читать циферблаты слева направо, как если бы вы читали книгу. Полезно иметь при себе лист бумаги или использовать мобильный телефон для записи чисел. Вы читаете номер, записываете его, и это ваш электросчетчик. Направление стрелок не имеет значения, так как любой другой циферблат вращается против часовой стрелки. Все, что вам нужно, это числа. Прочтите номер точно там, где он указывает. Если стрелка находится между двумя числами, всегда выбирайте меньшее число. Однако некоторые компании округляют это число в большую сторону.Ассоциация электросчетчиков Скалистых гор рекомендует спрашивать, когда вы разговариваете с ними по телефону.

Вычислите израсходованные киловатт-часы

Большинство электросчетчиков просто продолжают работать, и ваша компания, производящая электросчетчики, просто использует ваше предыдущее показание, а затем вычитает это число из нового показания, чтобы получить сегодняшнее показание. Часто вы просто сообщаете номер в свою электрическую компанию. Однако, если вам нужно найти использованные киловатт-часы, вы просто посмотрите счет за предыдущий месяц и вычтите таким образом.

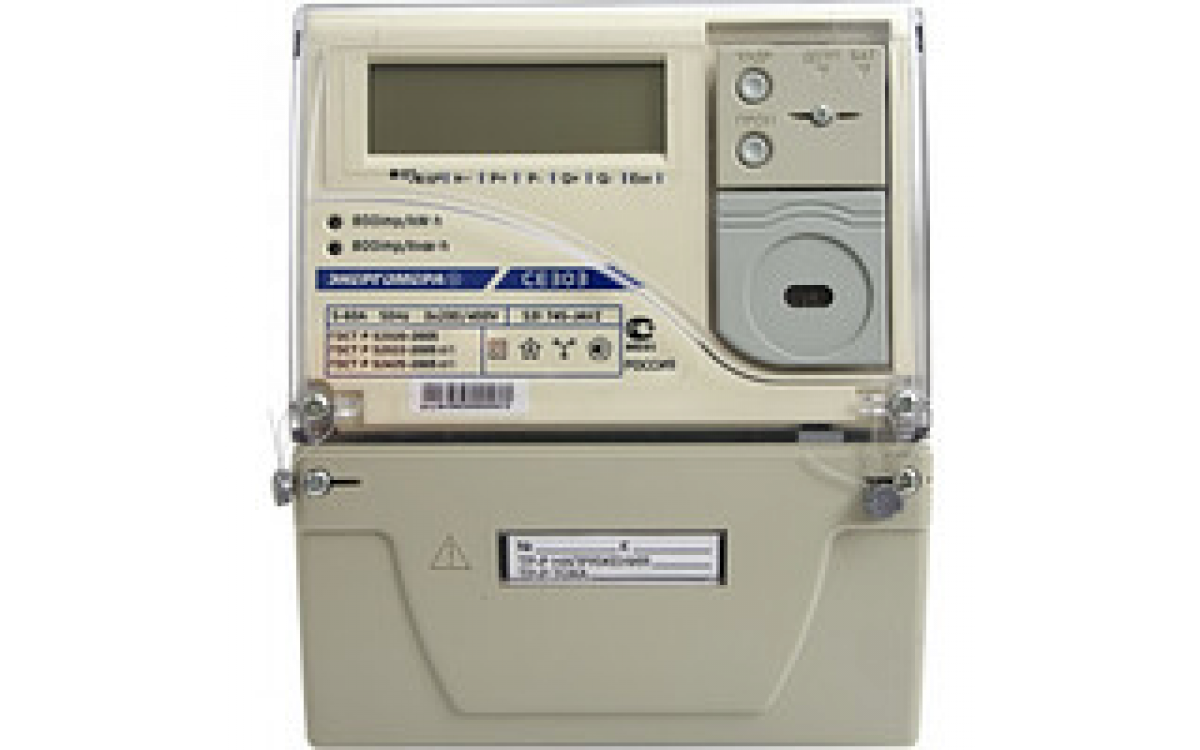

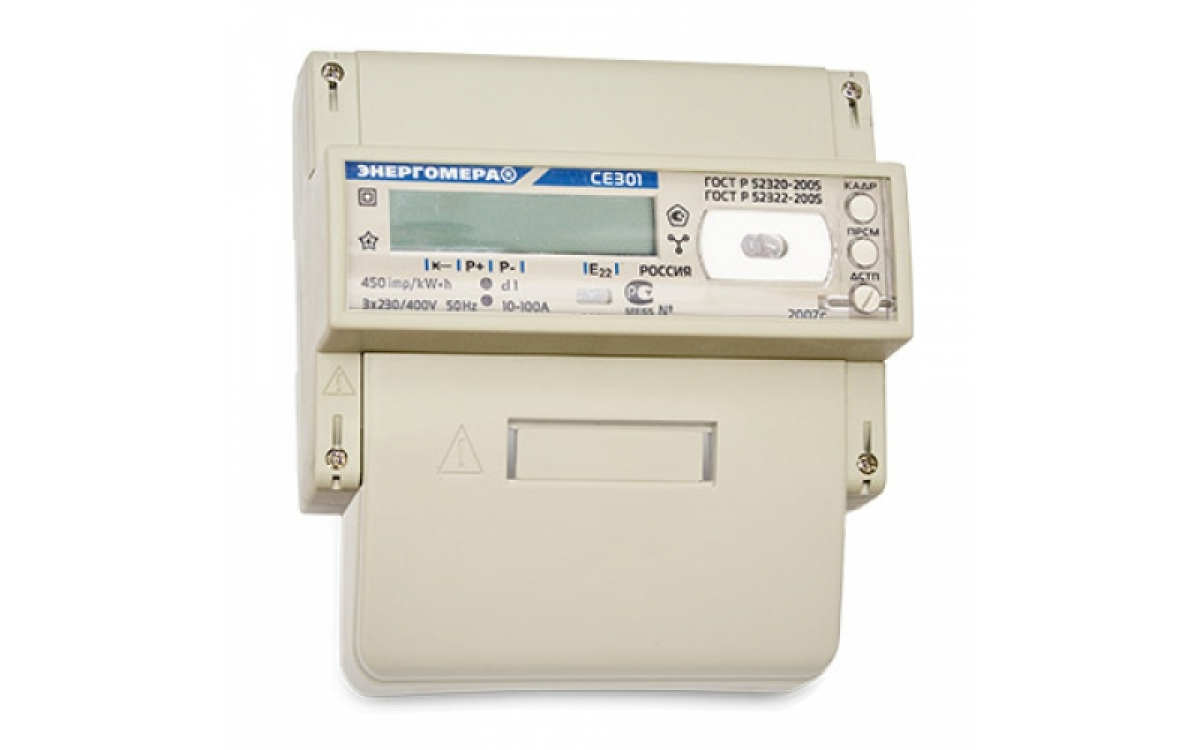

Интеллектуальные счетчики и цифровые счетчики

Для считывания показаний цифрового счетчика не нужно беспокоиться о циферблатах. Вся работа сделана за вас; все, что вам нужно сделать, это записать отображаемое число. Многие новые цифровые считыватели будут передавать ваши данные напрямую в электрическую компанию. Ассоциация электросчетчиков Скалистых гор хочет напомнить вам, что вы читаете только большие числа. На вашем цифровом электросчетчике могут отображаться и другие числа. Эти номера могут быть ссылочными номерами или номерами состояния питания.Игнорируйте их при чтении показаний счетчика.

ВЫБЕРИТЕ АССОЦИАЦИЮ ЭЛЕКТРИЧЕСКИХ ИЗМЕРИТЕЛЕЙ ROCKY MOUNTAIN СЕГОДНЯ

На протяжении более 45 лет Ассоциация электросчетчиков Рокки Маунтин помогает в этом тем, кто заинтересован в изучении электросчетчиков. Наша школа счетчиков предлагает лучшие курсы по чтению счетчиков, а наши инструкторы имеют многолетний опыт. Наши практические занятия помогут вам подготовиться ко всему, что ждет вас впереди.

Rocky Mountain Electric Metering Association уделяет большое внимание безопасности и точности, не отставая от последних тенденций и достижений в области технологий.
