Вездеход из мотоблока своими руками

Самодельный мини вездеход сделанный из мотоблока «Нева».

Из обычного мотоблока, можно сделать отличный мини вездеход для поездок по бездорожью.

Для постройки такой самоделки, понадобится мотоблок с прицепом тележкой, немного его доработав, получится отличное транспортное средство для передвижения по снегу, грязи и песку.


Для переделки мотоблока, понадобится любая гусеница от снегохода или мотобуксировщика, если таковой нет, то подойдёт транспортёрная лента (на транспортёрную ленту нужно установить самодельные траки, зацепы сделанные из металлического уголка).

Процесс переделки следующий:

Берём гусеницу, разрезаем её по длине окружности колеса и одеваем на колёса мотоблока, гусеницей нужно плотно обтянуть колесо, концы гусеницы соединяем между собой болтами, шайбами и гайками. Колёса желательно использовать максимально большого диаметра, чем больше тем лучше.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками


В результате, получаем вот такой мини вездеход как на фото. Широкие протекторы гусениц значительно увеличивают его проходимость по песку, грязи и снегу.

Таким нехитрым способом, с помощью гусениц, увеличиваем размер колёс и площадь контакта колеса с поверхностью грунта.


Минимум переделок и самодельный вездеход готов! Теперь можно смело отправляться по бездорожью в самые труднодоступные места — за ягодами, грибами, можно отправиться к речке на рыбалку или просто покататься.

Самоделку также можно использовать как снегоход, такая техника будет передвигаться по умеренному снегу и по льду.

При необходимости, гусеницы в любой момент можно снять и использовать мотоблок по его предназначению.


Предлагаем посмотреть видео: поездка на самодельном вездеходе из мотоблока.

Минитрактор из мотоблока своими руками

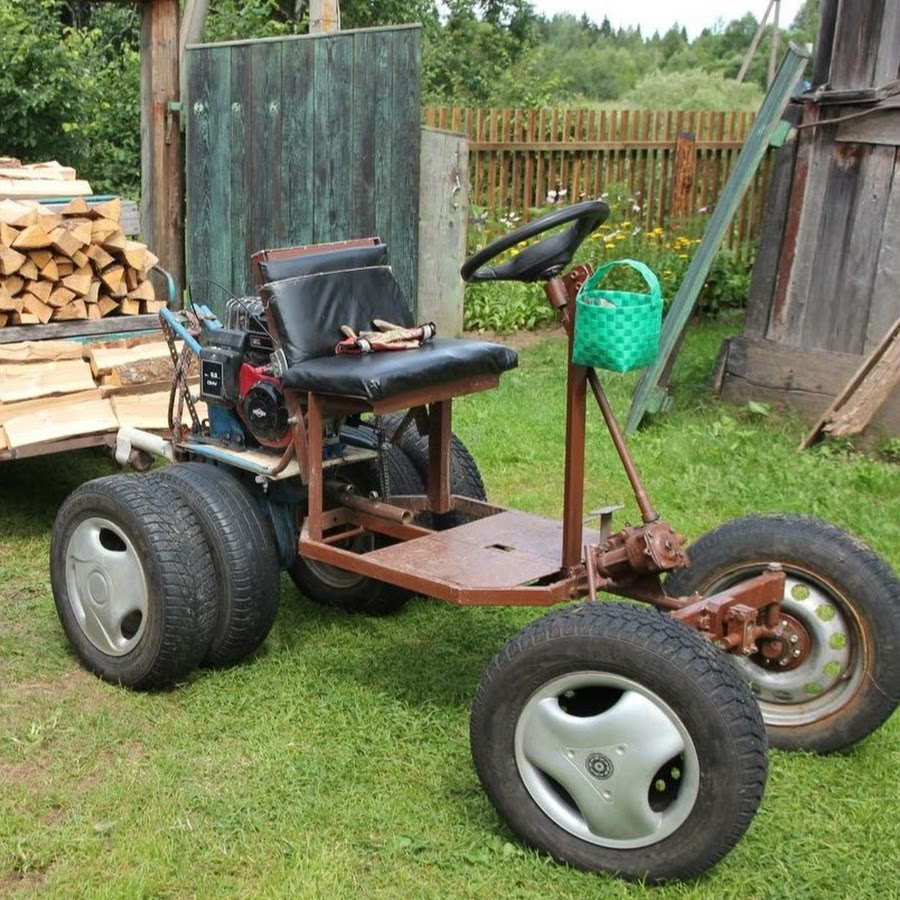

Минитрактор из мотоблока своими руками.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

Механизация работ на своем дачном или приусадебном участке позволяет превратить рутинные обязанности в достаточно легкие и даже приятные занятия, поскольку в таком случае основная нагрузка приходится на различные технические средства, а владельцу остается лишь управлять ими. Таким универсальным помощником заслуженно считается мотоблок. Однако многие ошибочно полагают, что его приобретение решит практически все проблемы обработки земельного участка, но это не всегда так. И все же мотоблок, например, «Нева», можно использовать для создания более сложного и эффективного агрегата – самодельного минитрактора.

Преимущества минитрактора

Надежный помощник на приусадебном участке — минитрактор из мотоблока.

К достоинствам минитракторов, собранных своими силами, следует в первую очередь отнести их цену, которая гораздо ниже стоимости готового адаптера для мотоблока. Помимо этого, подобный агрегат занимает не много места, так что не придется строить для него отдельный гараж.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Самодельный минитрактор, к тому же, довольно экономичный, работает на паре литров недорого топлива и развивает скорость до 30 км/ч. Да и запчасти для такого агрегата можно купить практически везде и довольно дешево.

Собранный своими силами минитрактор, при установке шин с глубоким протектором, имеет высокую проходимость и отличное сцепление с грунтом. А довольно компактные габариты дают возможность работать даже на приусадебных участках, густо засаженных деревьями, и придомовой территории не причиняя ущерба асфальту или тротуарной плитке.

В принципе, любой мастер, который дружит с техникой и инструментами, вполне может сделать своими руками для домашнего хозяйства мощный и надежный агрегат. Однако перед тем как конструировать минитрактор, потребуется изучить большое количество различных чертежей и схем, прочитать много полезной литературы и посмотреть видео. Сразу стоит сказать, что какой-то универсальной схемы и чертежей, для того, чтобы собрать самодельный минитрактор из мотоблока, нет.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Дело в том, что агрегаты разных производителей отличаются своей конструкцией, мощностью и многим другим.

Производители выпускают готовые адаптеры с сидением, позволяющие преобразовать своими руками некоторые модели мотоблоков в минитрактор. К таким агрегатам относится «Нева», «Зубр», «Арго» и большинство китайских моделей. Если же для мотоблока подобный адаптер не предусмотрен, то придется изготовить его самостоятельно. Такой способ потребует больше времени, чем установка адаптера, но меньше финансовых затрат.

Помимо мотоблока «Нева» или «Салют» понадобится:

  • пара подходящих колес;
  • металлические трубы и уголки, а также лист нержавейки;
  • дрель и сварочный аппарат;
  • удобное кресло;
  • набор инструментов;
  • навесное оборудование.

Выбор соответствующего мотоблока

Мотоблок «Нева» отличный выбор для переделки

В первую очередь для минитрактора следует выбрать подходящую модель мотоблока.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Необходимо учесть все важные параметры:

  • мощность;
  • вес;
  • тип двигателя;
  • размер плуга;
  • стоимость и производителя.

Теперь рассмотрим каждую из этих характеристик подробнее.

Мощность. Этот параметр непосредственно зависит от площади, которую предполагается обрабатывать. Соответственно, чем больше участок, тем выше должна быть мощность мотоблока.

Вес агрегата зависит от вида обрабатываемой почвы. В том случае, если для твердой почвы выбрать легкий плуг, то будущий минитрактор вряд ли справится со своим предназначением. То есть, чем сложнее в обработке грунт, тем тяжелее нужен мотоблок, и наоборот.

Бензиновый двигатель работает тише дизельного, и к тому же благодаря невысокой компрессии даже в сильные холода запускается с полуоборота. Однако дизель экономичнее, имеет более сильную тягу и стабильность оборотов. Также дизельный двигатель лучше справляется с тяжелыми грунтами и большими площадями.

Чтобы определиться с размером плуга следует учесть глубину будущей обработки, свое терпение и готовность к физическим нагрузкам.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Оптимальнее всего выбрать разборную модель с возможностью регулировки по ширине. Это позволит своими руками настроить плуг в соответствии с конкретной ситуацией.

Стоимость и производитель тесно связаны между собой. В том случае, если имеется возможность, то можно приобрести мотоблок от известного производителя. Однако при ограниченном бюджете можно обойтись более дешевыми китайскими аналогами, хотя за меньшую цену получаете и более низкую производительность. Оптимальным выбором являются мотоблоки российских производителей – «Салют», «Фаворит», «Тарпан» или «Нева».

Пошаговая инструкция

Кинематическая схема минитрактора.

В первую очередь следует разработать кинематическую схему будущего минитрактора. Если есть определенный опыт, то можно сделать такую схему самостоятельно или же найти в интернете уже готовые варианты. Вполне возможно, что посчастливится найти чертежи переделки минитрактора из мотоблока для конкретной модели.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Это существенно облегчит дальнейшие работы. К тому же в интернете можно найти много видеоматериала, где показывается сборка и модернизация таких агрегатов.

Чертежи

Чертеж №1
Чертеж №2
Чертеж №3

Рама и кузов

Материалом для изготовления рамы могут послужить металлические уголки и трубы. Для крепления различных элементов лучше применить болтовое соединение, а значит, потребуется наличие дрели, а также сварочного аппарата, так как без сварки не обойтись. Желательно добиться оптимального соотношения веса рамы и прочности.

Делать кузов или нет — это уже дело вкуса. Однако с кузовом минитрактор, собранный своими руками, например, на базе «Невы», выглядит более презентабельней, да и к тому же создается дополнительная защита от грязи водителя и различных узлов. Для кузова лучше всего использовать нержавейку.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

Сиденье и рулевая

После того как кузов изготовлен и навешен, требуется установить водительское сиденье. На автомобильных разборках можно найти переднее сиденье от старой легковой машины. Главное, чтобы кресло было удобным.

Установку руля своими руками следует проводить после того, как будет прикреплено сиденье, чтобы настроить угол наклона и высоту. Можно выбрать принцип рулевой системы, используемой на картингах. Конечно, придется сделать тяги прочнее и короче, поскольку в таком случае усилия будут намного выше. Так же как и кресло, руль можно найти на авторазборках.

Выбор колес и покрышек

При желании сэкономить можно взять колеса от старого легкового автомобиля, но это создаст определенные трудности при эксплуатации уже готового минитрактора. Для такого агрегата передние колеса в идеале должны иметь диаметр 12-14″. При меньшем диаметре минитрактор будет зарываться «носом» в землю, а при большем – управление будет затруднено.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Покрышки, соответственно, подбираются под размер установленных на минитракторе колес.

Установка рычагов


Чтобы сделать управление более удобным, необходимо предусмотреть установку рычагов, которые будут отвечать за тормоз и сцепление. Самый простой способ, который предпочитают многие умельцы – это устройство тросикового привода, сообщающегося с моторным блоком.

Обкатка

После того как переделка завершена, можно выкрасить минитрактор и установить навесное оборудование. Покраска позволит предотвратить появление коррозийных процессов. Перед использованием готового минитрактора на базе мотоблока «Нева» или «Салют» требуется его обкатать. Это нужно для того, чтобы проверить функционирование всех узлов и своевременно устранить все возможные неполадки. Будет обидно, если агрегат, собранный своими руками, выйдет из строя в первый же день работы. Если обкатка прошла нормально — можно прикрепить прицеп, и обкатать минитрактор еще раз.

На видео показано как функционирует готовый самодельный минитрактор.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

Когда минитрактор полностью собран и обкатан, его в дальнейшем можно сделать более «навороченным», так — как позволит воображение и финансовые возможности. Можно установить навес, фары, гидравлическую систему и так далее. В результате вы получили агрегат, который позволит значительно облегчить обработку приусадебного участка и по комфортности превышающий заводские модели.

Click to rate this post!

[Total: 0 Average: 0]

Грунтозацепы для мотоблоков — назначение, своими руками, видео

Грунтозацепы на мотоблок представляют собой специальные приспособления, с помощью которых можно убирать сорняки, а также повысить устойчивость техники на рыхлых грунтах.

Среди современных фермеров такие изделия завоевали большую популярность из-за своей универсальности: их можно использовать, как на больших, так и на маленьких территориях.

Зачем нужны грунтозацепы для мотоблока?

Грунтозацепы к мотоблоку отличаются своей функциональностью.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Потому их всё активнее используют современные фермеры.

Оборудование справляется с такими функциями:

  • увеличивается вес мотоблока, потому можно с большей эффективностью пользоваться различными видами дополнительного оборудования;
  • выполняется усиленная обработка земли при искоренении зарослей;
  • улучшается сцепление техники с мягкой почвой во время передвижения.

Такие грунтозацепы – это важная конструкция в мелком и большом хозяйстве. Для их монтажа и использования не требуются особые знания и умения, потому с ними справится даже начинающий оператор.

Как правильно подобрать грунтозацепы для мотоблока?

Стоит со всей ответственностью подойти к выбору грунтозацепов. Правильно подобранные изделия позволят применять их максимально эффективно, обеспечат лёгкость движения мотоблока.

Во время покупки важно обращать внимание на следующие нюансы:

  1. Размеры. Учитывается класс сельскохозяйственной машины.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками На тяжёлые модели устанавливают грунтозацепы диаметром около 70 сантиметров. На средние и лёгкие – изделия диаметром в пределах 25-40 сантиметров;
  2. Тип обрабатываемой почвы. Универсальная модель – с приваренными стрелообразными шипами. Благодаря своеобразному строению (сцепляющая часть в форме углов) такие грунтозацепы прекрасно сцепляются даже с самых рыхлым грунтом;
  3. Монтирование утяжелителей. Некоторые производители предусмотрели возможность установки утяжелителей, что делает даже самые лёгкие модели мотоблоков более эффективными. Большинство утяжелителей – прочные ёмкости из металла, которые заполняются для утяжеления перед установкой.

Если во время поиска грунтозацепов взять во внимание перечисленные факты, выбор подходящих приспособлений станет намного легче.

Как сделать грунтозацепы для мотоблока своими руками?

Высокая цена на отдельные модели грунтозацепов провоцирует многих фермеров делать их самостоятельно. Грамотно изготовленные самодельные изделия качественны, эффективны и долговечны, потому практически не уступают готовым приобретённым.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

Грунтозацепы своими руками на мотоблок можно сделать после того, как тщательно изучены чертежи. В них указана подробная информация о расположении и креплении конструкционных запчастей.

Проще всего изготовить грунтозацепы из автомобильных дисков. Работы выполняются в таком порядке:

  1. К внешней поверхности жигулёвских дисков привариваются пластины с метала;
  2. Изготавливаются зубья. Из стали вырезаются соответствующие заготовки. По длине зубцы должны быть в пределах 15 сантиметров для тяжёлых, 10 сантиметров для средних и 5 сантиметров для лёгких по весу мотоблоков;
  3. Зубцы привариваются по кругу обода с интервалом в пятнадцать сантиметров.

С подробной инструкцией к изготовлению можно ознакомиться на видео.

Такие простые железные колеса для мотоблока быстро справятся с удалением крупных зарослей, сделают агрегат больше проходимым вне зависимости от влажности почвы.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

Специфика изготовления грунтозацепов из газового баллона

Металлические колеса для мотоблока могут изготавливаться из пустого газового баллона.

Выполняются следующие действия:

  • проверить, что баллон пуст, без остатков газа;
  • закрепить баллон, чтобы он оставался неподвижным;
  • вырезать два равных по размеру листа со следующими габаритами: 30 см высота, 6-10 см толщина. Их используют под ободы;
  • пластины привариваются по одной к дискам;
  • приварить по шесть зубьев к каждой пластине. Их длина будет зависеть от класса мотоблока.

Лучше всего изготавливать грунтозацепы из чугунных баллонов. Чугун достаточно прочный и тяжёлый, чтобы прослужить долгое время.

Как изготовить грунтозацепы с более сложной конструкцией?

Вышеописанные методы изготовления грунтозацепов очень простые, но можно рассмотреть и варианты с более сложными конструкциями.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

Нужно обзавестись следующими деталями:

  • стальным листом с толщиной в пределах 3-5 миллиметров, который будет использован под стальной диск;
  • полосой из стали с толщиной 5 миллиметров и шириной 50 миллиметров, из неё будет изготовлен внешний обруч. Всего нужно шесть обручей для утяжеления и прочности колеса;
  • стальной полосой с толщиной 8-10 миллиметров, она нужна для зацепа;
  • сверлом или дрелью;
  • болгаркой;
  • сварочным аппаратом.

Для соединения всех деталей используется дуговая сварка, поскольку газовая горелка не справиться с такой толщиной металла.

Изготавливаются грунтозацепы по следующей схеме:

  1. Удлиняются оси. Это нужно сделать, поскольку по размерам грунтозацепам нужно больше места для монтирования, нежели стандартным колёсам;
  2. Нужно иметь возможность настраивать положение колеи для обработки различных по ширине грядок;
  3. Из профилированного листа из стали делаются два центральных диска;
  4. К торцевым частям изделия приваривают по три внешних обруча и зацепы;
  5. Пластины из стали приваривают к обручам.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Их размещение должно быть диагонально по типу змейки;
  6. Каждая пластина натачивается для оптимального сцепления с почвой.

Изготовленные грунтозацепы максимально сцепливаются с грунтом. С их помощью удаляются различные сорняки.


Применять данные конструкции можно только для обработки различных земельных участков. Нельзя с этим приспособлением передвигаться по асфальту или бетону, поскольку при этом зубцы гнутся и быстро портятся.

Все описанные типы конструкций (простого и сложного типа) могут быть установлены на мотоблоках различных производителей, включая Салют, Агат, а также Нева МБ-1 и МБ-2.

Самодельный вездеход из мотоблока — обенности, видео, советы

Многие фермеры не обходятся без мотоблоков. Отличительная особенность данной техники в возможности преобразить агрегат и трансформировать его в каракат, квадроцикл или вездеход.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

Таким образом можно расширить функциональность устройства без особых денежных затрат и без помощи специалистов.

Особенности самодельного вездехода из мотоблока

Мотовездеход в классическом понимании – это транспорт, предназначенный для передвижения по бездорожью и дорогам вне зависимости от их покрытия. Вездеход из мотоблока отличается небольшими размерами и облегчённой массой.

Перед тем, как приступить к изготовлению мини вездехода своими руками стоит выполнить следующие действия:

  • Подготовить работающий двигатель на бензине или дизеле с тяговым потенциалом достаточным для перемещения агрегата и транспортировки водителя;
  • Определить ходовую часть – гусеничный или колёсный тип. Мини вездеходы на колёсах менее проходимы, но их изготовить своими руками намного проще, нежели гусеничные модели.

Нужно приобрести или изготовить своими руками ключевые узлы конструкции:

  • Раму для крепления всех деталей;
  • Задний мост под задние колёса;
  • Сиденье для водителя, которое должно быть защищённым от воды и грязи, летящей из-под колёс;
  • Освещение для возможности передвижения в ночное время.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

Технические характеристики готового вездехода:

  • Грузоподъёмность – 200 килограмм;
  • Двигатель с мощностью от 10 л. с.;
  • Средняя скорость – 10 км/ч.

Как изготовить вездеход из мотоблока?

Вездеход с двигателем от мотоблока изготовляется, следуя определённой схеме:

  1. Создаётся основание устройства. Больше всего походят готовые рамы. Можно взять их со старой техники Урал и Иж. Такие рамы отличаются прочностью и манёвренностью;
  2. Задний мост. Включает заднюю и переднюю подвески, которые собираются из стойки, покоса и рулевой втулки;
  3. Колёсная база агрегата. Можно использовать старую запаску с грузовиков. Мотоблок на камерах низкого давления лёгок в управлении и достаточно манёвренный;
  4. Устанавливается сборная конструкция мотора для выполнения вездеходом своих функций;
  5. Если монтирование моторной системы завершено, устанавливается трансмиссия, выхлопные элементы и тормоза.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Последние можно взять со старой машины или мотоцикла.

Самодельный каракат на основе мотоблока

Каракат выполняет те же функции, что и вездеход, но есть отличительные особенности:

  • Колёсная база с ремённым сцеплением увеличенного размера;
  • Крупный размер агрегата;
  • Широкие условия применения. Пневмоходы могут развивать скорость до 70 км/ч.

Такая переделка больше всего касается именно покрышек, на создании которых нужно сделать особый акцент.

Нужно выделить ключевые нюансы:

  • Лёгкая конструкция. Два металлических диска агрегируют на втулку. Сверху камеры, которые закрепляет транспортерная лента. Устройство устойчивое и выносливое;
  • Диск закрепляется на втулке. Также привариваются перемычки с кольцами;
  • Центральный диск с дополнительной спицей, для изготовления которой подойдёт металлическая заготовка или труба;
  • Можно использовать диски из старого мотороллера, они будут закреплены на втулке.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

Каракат из мотоблока имеет следующие конструкционные особенности:

  1. Сваривается рама из металлического профиля или трубы;
  2. Устанавливаются задний и передний приводы. Подойдут дифференциальные и цельные элементы;
  3. Передний мост и рулевое, детали можно взять от ходовой части машины;
  4. «Родной» мотор и редуктор, который может заменить многоступенчатая коробка передач для лёгкого управления скоростями;
  5. На финальном этапе устанавливаются скаты и каракат тестируется.

Самодельный квадроцикл на основе мотоблока

Квадроцикл имеет хорошую проходимость, манёвренность и высокий уровень безопасности. Он напоминает четырёхколёсный мотоцикл.

Зачастую квадроцикл создаётся на базе мотоблока Нева.

Пошаговая схема изготовления:

  1. Модифицируются колёса.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками В агрегате колёса разводятся на одинаковое расстояние от кузова заводскими адаптерами;
  2. Переделывается и усиливается рама. Лучше использовать готовую основу от мотоцикла, которая достаточно крепкая и не станет причиной проблем в дальнейшем;
  3. Монтируются диски. Можно воспользоваться низкопрофильными дисками. Сгладить трение между резиной и ободом возможно специальными тканевыми прокладками;
  4. Надеваются шины. Подходят камеры от грузовых автомобилей. Можно взять колёса с малым давлением. На агрегат не нужно устанавливать амортизаторы.
После несложных действий готовый квадроцикл из мотоблока испытывается на просёлочной дороге.

Как изготовить колёса низкого давления своими руками?

Вне зависимости от типа изготовляемой техники для движения по влажным и зыбким грунтам требуются грунтозацепы, обеспечивающие высокое сцепление.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Больше всего подойдут колёса низкого давления. Мотоблок на пневмоколёсах оказывает минимум воздействия на почву.

На заднем мосту используются самодельные специальные колёса, которые можно установить на болотоход, мотосани (аэросани), снегоход или мотобуксировщик из мотоблока. Можно приобрести готовые элементы или купить детали по-отдельности (покрышки, камеры, диски).

Схема сбора колеса:

  1. Обычные диски и крепёжные пластины свариваются металлическими трубками. Так создаются большие камеры с улучшенной фиксацией;
  2. На готовый расширенный диск надевается камера. Её можно приобрести или использовать с грузовых автомобилей;
  3. В отверстие диска вводится воздушный клапан;
  4. Накачать колесо воздухом;
  5. Готовые шины установить на пневмоход из мотоблока.

Увеличивается проходимость обычного колеса дополнительным протектором. Для закрепления камер используются цепи, транспортерная лента, самодельные траки.

Чтобы изготовить вездеходы/каракаты на пневмоходу нужно заранее подготовить необходимые материалы и инструменты.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Разобраться с процессом помогут описанные схемы действий и видео-инструкции.

щеподробилка для мотоблока фото| дробилка

Самоделки для мотоблока своими руками
Грабли для мотоблокаСамодельные Фрезы ?Гусиные Лапки? для мотоблокаПлуг СамодельныйОборотный ПлугОтвал-ЛопатаКартофелесажалкаДисковый ОкучникСамодельные грабли к мотоблоку используют при заготовке сена для домашнего скота в небольшом хозяйстве. Их изготавливают своими руками из узких металлических труб и прутьев. Чтобы получилась прочная конструкция, детали собираются на сварку.Грабли-самоделки делают складными для удобства транспортировки.Самостоятельно конструируя грабли, можно сделать ширину захвата по своему усмотрению. Высота подбора валков регулируется. Прутья грабель д
Прицеп для мотоблока Нева: фото, видео, чертежи

Телега для мотоблока Нева своими руками. При желании, своими руками вы можете сделать прицеп для мотоблока Нева не хуже, чем от производителя.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

Как сделать грабли для мотоблока своими руками, чертежи

В данной статье расскажем, как сделать грабли для мотоблока своими руками, которые, кстати, получатся довольно универсальными и подойдут, как к мотоблокам Нева, так и к другим маркам.

Фото обзор создание дискового окучника для мотоблока

Mar 18, 2014 Фото обзор создание дискового окучника для мотоблока Дисковый окучник для мотоблока Сферические диски,

Самоделки для мотоблока YouTube

Jun 08, 2019 Купил РОТОРНУЮ КОСИЛКУ “ХОПЕР КР-3” для мотоблока./ROTARY MOWER “HOPER KR-3” for the motoblock.

Самодельные приспособления для мотоблока, фото, видео

Как сделать грунтозацепы для мотоблока своими руками, фото описание и размеры Как сделать самодельный редуктор для мотоблока, фото и чертежи

Самодельный адаптер для мотоблока Нева: подробное

Передний адаптер для мотоблока “Нева”, сделанный своими руками: подробное описание изготовления с фото. Приобрел себе земельный участок в 20 соток, задумался, а как его обрабатывать? Купил мотоблок “НЕВА” МБ2С 7,5 к нему

Самодельный редуктор для мотоблока своими руками: видео

Как сделать самодельный цепной редуктор для мотоблока своими руками и описание устройства простых редукторов: угловой, реверс, шестеренчатый, червячный.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

Какой плуг лучше для мотоблока выбрать, описание и фото

как сделать плуг для мотоблока своими руками, чертежи, описание, фото Самодельный оборотный плуг для мотоблока, чертежи, фото, настройка и регулировка

Фото самодельных мотоблоков инструкции по изготовлению

Фото с инструкциями по изготовлению мотоблока из бензопилы и мотоцикла, по сборке рамы, двигателя, редуктора, колес, рулевого управления можно использовать для изготовления

Самодельный плуг для мотоблока своими руками: видео как

Однокорпусный. Классический вариант это однокорпусный самодельный плуг для мотоблока, который идеально подойдет для новичков, не имеющих особого опыта, как видно на фото.

Как сделать грунтозацепы для мотоблока своими руками

Задумываясь, как сделать грунтозацепы для мотоблока своими руками, обратитесь к чертежам, фото и видео. В таком случае у вас получится изготовить качественное и недорогое навесное

Картофелекопалка своими руками видео, чертежи, фото как

Картофелекопалка своими руками видео, чертежи, фото как сделать для мотоблока.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

Мотоблок своими рукам 92 фото идей и процесса создания

На фото мотоблока, видно, что конструкция имеет два колеса, движок, раму и цепи. Для создания мотоблока не требуется много материалов. Как правило, все они есть в сараях.

Тележка к мотоблоку. Строим сами. фото- Форум Mastergrad

May 02, 2008 После покупки мотоблока “Нева МБ-2К” в конце августа 2007 года, и после завершения цикла осенних огородних работ стал вопрос о транспортировке мотоблока к огородам (огороды по фото- Форум Mastergrad

Мотоблок купить в магазине Zirkashop. Купить мотоблок в

Мотоблок купить в магазине Zirkashop. Купить мотоблок в Украине с бесплатной доставкой. Актуальная цена на сайте, подробные характеристики, фото. Купить дизельный или бензиновый мотоблок огромный выбор различных

Прицеп для мотоблока фото и видео инструкция по

Фото прицепов для мотоблока. Рекомендации по разведению для начинающих (120 фото и видео) Измельчитель веток — лучшие модели, советы по выбору, производители и оценка качества (видео и 95

Поворотная сцепка для мотоблока: фото внешний вид

Пока комментариев к фотографии ?Поворотная сцепка для мотоблока: фото внешний вид? никто не оставил.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Будь первым оставь свой комментарий!

Телега для мотоблока как сделать своими руками + Видео

Телега для мотоблока, собранная своими руками видео и инструкции помогут разобраться

Телега для мотоблока как сделать своими руками + Видео

Телега для мотоблока, собранная своими руками видео и инструкции помогут разобраться

Мотоблок купить в магазине Zirkashop. Купить мотоблок в

Мотоблок купить в магазине Zirkashop. Купить мотоблок в Украине с бесплатной доставкой. Актуальная цена на сайте, подробные характеристики, фото. Купить дизельный или бензиновый мотоблок огромный выбор различных

Отвал (лопата) для мотоблока своими руками чертежи, фото

Инструкция по сборке отвала для мотоблока своими руками поможет быстро сделать лопату…Чертежи подойдут для мотоблоков Нева,салют…

Фото самодельных мотоблоков инструкции по изготовлению

Фото с инструкциями по изготовлению мотоблока из бензопилы и мотоцикла, по сборке рамы, двигателя, редуктора, колес, рулевого управления можно использовать для изготовления

Приспособления для подъёма мотоблока.
Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками фото- Форум

Feb 02, 2015 В данной теме предлагаю размещать видео, фотографии, описания о приспособлениях помогающих поднять мотоблок для каких либо операций.По скольку такие описания раскиданы по темам и фото- Форум Mastergrad

Грунтозацепы для мотоблока своими руками из

Грунтозацепы для мотоблока Нева. Имеют высоту обода 34 см, а ширину 11 см. Грунтозацепы для мотоблока Кентавр. Будут иметь еще большую высоту 45 см, а ширину 12 см. Для мотоблока Зубр.

Картофелекопалка для мотоблока, чертеж для изготовления

Конструкцию копалки для мотоблока, созданную своими руками, обязательно оснащают подвижными колесами для удобства в работе и перемещения.

Рулонные и тюковые мини пресс-подборщики для мотоблока

Обзор мини пресс-подборщиков для мотоблока и трактора: виды, устройство, фото и видео. Технические характеристики популярных моделей: R 500 combi, RXYK 0850, ППР-50, M60 Mini.

Картофелекопалка для мотоблока своими руками: инструкция

Для сборки вибрационного устройства копки картошки необходимы следующие материалы: уголок из толстого металла (сечение 60х40) или швеллер для

Окучник для мотоблока своими руками чертежи видео: как

В этой статье рассмотрим, как сделать такое удобное средство, как дисковый окучник для мотоблока.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Первым делом нужно узнать, какие модели этого инструмента бывают, а уже затем выяснить, как его можно изготовить

Запчасти для мотоблока купить в Украине. Продажа на

Низкие цены в Украине Быстрая доставка и гарантия ☛ Онлайн-заказ Продажа 2 522 товаров в категории “Запчасти для мотоблока”

Запчасти и комплектующие для мотоблоков в Украине

Купить запчасти для мотоблока в Украине. Выгодные цены на Agrobiz. 3600 предложений от проверенных поставщиков. Большой ассортимент.

Как сделать грунтозацепы для мотоблока своими руками

Задумываясь, как сделать грунтозацепы для мотоблока своими руками, обратитесь к чертежам, фото и видео. В таком случае у вас получится изготовить качественное и недорогое навесное

Поворотная сцепка для мотоблока: фото внешний вид

Пока комментариев к фотографии ?Поворотная сцепка для мотоблока: фото внешний вид? никто не оставил. Будь первым оставь свой комментарий!

  • Аризона Удаленные золотые депозиты Портативная дробилка

    Продукты Kefid MachineryРЫНОК — вчера, сегодня, завтра (обзор украинского По некоторым видам ПЭ увеличение цен за 34ю неделю составило более 200 долларов за тонну на условиях ?cfr турецк

  • добыча золота пень мельница для продажи в великобритании

    добыча золота марка мельница для продажи великобританииОборудование для обогащения серебряной руды для продажи добыча золота оборудования марка мельница для 11 11 4rhs дробилки Офис в Вел

  • производство железобетона видео

    Производство железобетонных труб Центрифугирование Mar 07, 2012 В этом ролике отражены основные процессы производства железобетонных безнапорных раструбных трубAuthor: sbtbeton

  • где песок и гравий добываются

    Песок и гравий Полезные ископаемыеПесок и гравий Песок и гравий Подробности Опубликовано: 08 августа 2012 Здесь вы ознакомитесь с полезными ископаемыми, которые широко распространены в при

  • технекс молотковая дробилка 1тн

    технекс молотковая дробилка 1тндробилка для бетона 1тн час в молотковая дробилка до 100 кг ч Продам молотковая дробилка, купить Дробилка молотковая описание: Молотковая дробилка, это об

    • самоделки мини снегоходы для зимней рыбалки – Perfil – Cursos de destilados Foro

    Для просмотра нажмите на картинку









    Читать далее


    Смотреть видео












































































































































    Самодельный снегоход своими руками с двигателем от мотоблока: видео, фото
    Мини-снегоход своими руками
    Самодельный снегоход: варианты создания
    Мини снегоходы своими руками для зимней рыбалки
    Сделал сам.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Как сделать снегоход своими руками для рыбалки

    Купить лодочный мотор хонда бу в украине

    Это первое наше виде, оно вышло немножко неудачно, но в дальнейшем мы всё исправим. СТАВИМ ЛАЙКИ, ПОДПИСЫВАЕМСЯ НА КАНАЛ, Дальше будет много инт.
    Выкладываю очередной этап сборки самодельного мини снегохода (Mini snow bike) Эта модель разборная, с отделяемым моторным блоком.
    В этом ролике собрал все лучшие моменты из покатушек на мини снегоходе за 2 года. Снегокат самодельный, сборка занимает несколько дней.
    Сегодня у нас обзор снегохода. Не простого снегохода! Это не самоделка на проволочках и на прихватках, это серьезная техника. Корпус снегохода имеет удлиненную базу, что не мало важно!
    Мини-снегоход своими руками. Предоставлены пошаговые фото сборки и видео с обкатки мини-снегохода. Снегоход шустро бегает по рыхлому снегу везя двух человек и полозья с поклажей, что в очередной раз доказывает что дело Кулибина живет и развивается).
    Подписчиков: О себе: Самодельный снегоход для зимней подледной рыбалки на базе хозяйственного мотоблока: все сделано своими руками из подручных средств.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Источник запчастей для самоделки: хлам из гаража, сарая, хозяйственный магазин. Альтернативные названия: снегоход, каракат, моторага, болотоход, мотособака, мотобуксировщик, бетмен-мобиль (моё) Идея снегохода полностью собственная, ничего за основу взято не было. В данный момент работы продолжаюся. Начало: 7 января
    Мини снегоходы своими руками для зимней рыбалки. Мини-снегоход своими руками. Предоставлены пошаговые фото сборки и видео с обкатки мини-снегохода. Каждый заядлый рыбак и охотник прекрасно знает, что зимой по рыхлому снегу передвигаться на лыжах не очень то удобно, а когда необходимо преодолеть расстояние в несколько десятков километров до заимки, зимовья, охотничей избушки, или до водоёма, то здесь вообще «труба)) Для преодоления.
    Именно поэтому из мотоблока на зиму делают снегоход. Это польза и для владельца и для самого оборудования, так как мотоблок не простаивает. На фото снегохода из мотоблока, сделанного своими руками хорошо видно, что каждый делает такую модель, как ему хочется.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками В нашей статье мы рассмотрим некоторые важные моменты для создания снегохода. Краткое содержимое обзора: Как выбрать движок.
    Очень популярны в зимнее время самодельные снегоходы. Как своими руками сделать гусеничные мотосани? Как сконструировать по индивидуальным чертежам снегоход из велосипеда, мопеда, мотобуксировщика, культиватора, бензопилы?
    Если требуются изгибы, применяют трубогиб. Можно использовать трубы круглого сечения. Например, когда имеется цель соорудить своими руками для рыбалки снегоход из мотоблока, на котором будет ездить один человек без тяжелого снаряжения. Когда делают машину для перевозки грузов, траки вырезают из деревянных брусков. Его соединяют жестко с рамой мотоблока. Еще нужны зимние колеса и немного смекалки. Для жесткого сцепления прицепа используют швеллер.

    Делаем самодельную картофелекопалку для мотоблока своими руками

    Содержание:

    1. Конструктивные особенности и виды

    2. Чертежи самодельных и заводских картофелекопалок

    3.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Этапы изготовления картофелекопалки грохотного вида



    Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.



    Конструктивные особенности и виды

    Стоит сразу напомнить, что данное механическое устройство, как видно по фото, для выполнения работы, цепляется к мотоблоку.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Такая копалка, сделанная своими руками, как показано на видео, способна обрабатывать земельный надел не только возле дома, но и в полевых условиях.

    Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.

    Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.





    Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.



    Копалка для картофеля, приспособленная к мотоблоку, как отображено на фото, бывает таковых видов:

    Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.

    Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.

    Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений.

    Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.





    Чертежи самодельных и заводских картофелекопалок

    Для небольшого хозяйства, чтобы удобно было собирать урожай картофеля, нужно сделать устройство небольшого размера. Оно должно быть удобным в ходе эксплуатации и легко навешиваться на мотоблок.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками



    Конструкция картофелекопалки: 1-сварная рама, 2 — нож, 3 — транспортер, 4 — шкив, 5 — шатун, 6 — шкив углового редуктора. 7 — ремень, 8 — стойка, 9 — адаптер, 10 — опорное колесо, 11 — пружинное натяжное устройство.



    Для того чтобы сделать рассматриваемое приспособление, необходимо иметь:

    • Стальной швеллер.

    • Сошник, вылитый из высококачественного сплава металла, толщиной не меньше 5 мм. Для его изготовления можно использовать пилу из циркуляционного станка.

    • Металлические уголки размерами 40 и 63 мм.

    • Стальные прутья. Их требуется, чтобы сделать приспособление, как показано на фото, минимум 8 штук.



    Для изготовления приспособления для рытья картофеля вибрационного типа требуется, в первую очередь, сделать раму. Она должна легко стыковаться, например, с мини трактором «Нева» или с другой модификацией.







    В целом, как показано на видео, такое устройство состоит из следующих узлов:

    • Конструкция рамы.

    • Подвесные элементы.

    • Регулировочные тяги вертикального исполнения.

    • Ходовая часть.



    Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления своими руками будет трудным.



    Этапы изготовления картофелекопалки грохотного вида

    Как видно из видео перед началом работы требуется подготовить следующий инструмент:

    • угловая шлифовальная машинка;

    • сварочный аппарат;

    • гравер или дрель.



    Еще, чтобы сделать приспособление, требуется приготовить болты и гайки.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    1. этап – изготовление рамы. Для этого, как показано на фото, распиливается на четыре части труба квадратной формы. Два куска должны быть – 1200 мм, а два – 800 мм. Размер трубы – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник.

    2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.

    3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Соединяем стойки между собой полосой 0,4 мм.

    4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.

    5. этап – конструирование решетки. Для этого прут диаметром 10 мм крепиться снизу к готовому ралу, а другой конец выходит за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».

    Далее своими руками можно установить регулировочные тяги и колеса. Они крепятся через специально подготовленные крепления





    Источник: http://oselhoztehnike.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками ru/mini/kartofelekopalka-dlya-motobloka-svoimi-rukami.html

    Walk Behind Tractor планирует Самодельный двухколесный плуг для сельского хозяйства –

    Цена: 7 долларов.28 год + Без залога за импорт и $ 17,86 за доставку в Российскую Федерацию Подробности
    • Убедитесь, что это подходит введя номер вашей модели.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками
    • ✔️ Прогонять за тракторными планами
    • ✔️ Самодельный двухколесный плуг
    • ✔️ Прогонять за планами культиватора
    • ✔️ Простой трактор
    • ✔️ Все планы разработаны Беном Стоуном
    › См. Дополнительные сведения о продукте

    все о самодельной машинке + схема

    Обрабатывать участок с большой площадью, где большая часть территории отведена под сад, с помощью только подручных средств – задача не из легких.Работа по рыхлению, рытью и прополке сада вручную требует много времени и усилий.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Хорошо, когда у меня появится возможность приобрести мотоблоки, которые будут незаменимы в этой местности. Но для облегчения работы на суше и изготовление мотоблока своими руками.


  • Как еще можно модернизировать самодельные мотоблоки?

    • Рынок производства мотокультиваторов предлагает покупателям достаточно широкий ассортимент продукции на любой вкус. Однако цены на такую ​​сельхозтехнику по силам осилить не многие.Поэтому в садах, в сельской местности довольно часто можно встретить самодельные мотоблоки, которые по эксплуатационным параметрам или немного уступают заводскому аналогу.

    Создавая универсальный дизайн, мастера часто используют детали старых велосипедов и металлолом.

    Устаревшие модели мотоциклов часто служат основой для изготовления различных самодельных и бытовых малогабаритных инструментов.

    Потому что самодельные мотопилы часто создаются из металлолома, старых материалов, а в качестве двигателя в сборе часто используется известная многим мотопила «Дружба».Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    На основе самодельной культиватора мастера создают не менее важные в сельском хозяйстве орудия, например: плуги и окучники для окучивания кукурузы или картофеля.

    Один из таких мастеров – изобретатель Валентин Архипов, автор изготовления множества полезных приспособлений и сборки всевозможной бытовой техники.

    Талантливый конструктор создал многофункциональное устройство, с помощью которого можно не только вспахивать и боронить землю, но и высаживать, выращивать клубневые культуры и урожай, сгребать листья

    Так что продумав, как сделать мотоблоки своими руками, лучше остановить свой выбор на этой проверенной и успешно применяемой версии.С простым и удобным в использовании СЕЛХозагрегат сможет справиться любой мужчина.

    Конструктивные особенности агрегата

    Устройство мотоблока самоходной машины на двух колесах, снабженное двигателем снятым с путевого самоката-150М. Причина выбора этого двигателя заключалась в том, что он имеет конструктивное решение, за счет которого осуществляется принудительное охлаждение ГБЦ воздухом.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    Мотороллер, способный работать на самых низких скоростях при довольно больших нагрузках.

    Для построения того, как используется мастер, взят из тросов управления самокатом, подвески двигателя и двойной дуги рамы, рычага и цепи.Остальные детали конструкции были промышленного производства.

    Отдельно конструктором изготовлена ​​сварная труба П-образной рамы, обработанная на оси колеса токарного станка. Сделал так же для сердечника и рулевых тяг 3 самодельные петли. Они будут использоваться как соединительные элементы между мотоблоком, колесом и плугом.

    На салазках приварена стальная труба, конечная ось которой необходима для реализации натяжения, идущего к коробке передач и тросам двигателя. Само натяжение осуществляется качающимся коромыслом, в качестве рычага переключения которого приварен отрезок стальной трубы.

    Шаг цепи, использованный для создания устройства, составляет 12,7 мм и 15,9 мм. Количество зубьев звездочек: выходной вал 11, выходной вал 20 и 60, ось – 40.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    Чем хорош этот дизайн?

    Аналогов таких моделей не один десяток, но в сравнении, оригинальная модель мотоблока Калужских мастеров имеет ряд преимуществ.

    • Вертлюг. Обрабатывающий инструмент и тележки большинства этих моделей имеют жесткое соединение, что затрудняет маневрирование сборки и усложняет работу с ним.Детали СЕЛХозагрегата соединяются петлями. В процессе работы при необходимости менять направление движения, не вынимая плуг из борозды.
    • Смещение оси к направлению движения. Многие владельцы при обработке почвы культиватором сталкиваются с трудностью, заключающейся в том, что в процессе движения вперед под действием сопротивления почвы агрегат временами отвлекает. Выравнивание борозд требует больших усилий. Чтобы компенсировать этот дрейф, мастер расположил ось плуга под небольшим углом по направлению движения.При вспашке конструкция слегка повернута влево. Желаемое положение всегда можно отрегулировать с помощью тяги трех петель.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками
    • Уровень желаемой глубины вспашки. Если в других моделях, глубина вспашки поддерживается опусканием или подъемом плуга, то при работе с этим культиватором это будет происходить автоматически. Регулировка осуществляется изменением угла наклона плуга к борозде. Конструкция снабжена полевой доской, которая действует как подъемная сила при заглублении плуга.Если же над землей появляется щит, он мгновенно увеличивает угол атаки, под которым он снова проваливается в почву на заданную глубину.

    Пошаговая технология сборки прибора

    Сборка конструкции начинается с разработки вала подвески. К этому он прикреплен к корпусу с подшипниками, приварен звездочка и смонтирована обгонная муфта, которая в процессе работы будет выполнять функцию дифференциала. После этого конструкция оснащается колесами и рамой.На неподвижной раме установите телескопическую штангу, плуг и колесо.

    Основные элементы ходовой части вала: 1 – вал, 2 – звездочка, 3 – крышка, 4 корпус подшипника, 5 – посадочная площадка, 6 – подшипник № 308, 7 – корпус обгонных муфт, 8 – упоры оси, 9 – собачка, 10 – храповик, 11 – подшипник № 307, 12 – шайба, 13 – колесо 14 – рессора

    Сельскохозяйственные культиваторы оснащены специальными колесами, которые, в отличие от резиновых аналогов, способны обеспечить наилучшее тяговое усилие.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    Такие металлические колеса не забиваются землей.При контакте с землей они не уплотняют ее, а наоборот разрыхляют.

    Для соединения рамы в сборе с подвеской, двигателем и рамой скутера используются две изогнутые трубы. Между ними пространство для размещения топливного бака.

    Для размещения двигателя используется кронштейн, завершающийся стальной осью длиной 150 мм. Консоль Кронштейн приваривается к П-образной конструкции рамы. На оси подвешен мотор с подвеской. Собранная конструкция сочетается с изогнутыми дугами каркаса.Только после этого соберите вторичный вал, протяните тросы управления и натяните цепь.

    Основные элементы узла управления: 1 – соединительная ось, 2 – планка, 3 – трубка, 4 – рычаг.

    Соединительные элементы конструкции: 1 – стержень 2 регулирующий тягу.

    Как все это работает – примеры видео

    Наглядный пример применения мотокультиваторов:

    Но особенно хороша эта модификация:

    Культиваторы многофункциональные Архипова.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Может использоваться как плуг или культиватор. Достаточно съемных деталей для плуга для замены снятых со свалок деталей на культиватор. Шагайте сзади, чтобы углубить борозду в земле и заделать клубни картофеля. Для вспашки клубней достаточно установить ножи и пройти агрегат между посаженными рядами.

    По такому же принципу можно окучивать и проросшие растения. СЕЛХозагрегат комфортный и при уборке урожая. Используя разные кучи, можно менять ширину. Агрегат также может собирать пропущенный картофель и оставшийся после уборки ботву ботвы.Для этих целей он оснащается граблями или бороной.

    Универсальная конструкция может использоваться не только для сельскохозяйственных работ. Зимой его успешно используют для уборки снега. Верный помощник пригодится для уборки дорожек на придомовой территории. Установив на мотоблок с круглой щеткой и дополнительной звездочкой, хозяин облегчит работу по расчистке тротуаров.

    Связанные с контентом

    выберите материал и инструмент

    Навесное оборудование

    для разных типов техники стоит внушительных денег.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    Именно поэтому один из вариантов сэкономить – сделать его самому, из подручных и покупных материалов.

    Одно из самых популярных дополнительных приспособлений для минитрактора или мотоблока – самодельная картофелекопалка.

    Позволяет полностью автоматизировать процесс сбора картофеля, который требует очень много времени, если его делать вручную.

    С чего начать?

    Не хватайтесь за инструменты и металлические предметы с головокружительной скоростью. Прежде всего следует определиться с некоторыми очень важными моментами.

    • С каким оборудованием будет использоваться картофелекопалка?
    • Сколько можно потратить на это мероприятие?
    • Картофелекопалка какая будет собираться и по каким чертежам?
    • Как будут соединяться отдельные части?
    • Где и как будут подбираться материалы для строительства?

    Способ соединения – сварка или болт-гайка?

    Есть два способа соединения отдельных частей металлоконструкций (листов, уголков и т.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Д.).), который вам придется использовать при проектировании картофелекопалки.

    Метод контактной сварки электричеством или газом – более эстетичный, но в большинстве случаев менее надежный.

    При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердом и каменистом грунте, существует вероятность разрыва шва между металлоконструкциями.

    Другой способ – с помощью болта, контргаек и гаек. Используя такой крепеж, можно надежно соединить металлическую конструкцию.

    Болтовое соединение имеет и другие преимущества перед сварным.

    При необходимости конструкцию можно легко разобрать – например, если нужно было перевезти картофелекопалку на большое расстояние.

    Для соединения отдельных частей специального оборудования не требуется: достаточно дрели, дрели и пары ключей.

    Что нужно для сборки самодельной картофелекопалки?

    Основой этого типа приставки обычно является сварная рама из металлических уголков.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Толщина металла подбирается с учетом нагрузки, которую он будет испытывать.

    Чем он больше, тем толще должен быть металлический лист. Чаще всего используются уголки, имеющие размеры 63 × 40 мм. Также вам понадобится железный швеллер из прочного металла.

    Деталь № 8 идеально подходит для этого случая. Кроме того, требуются листы металла разных размеров, толщиной не менее 8 мм.

    Если все будет соединено болтами, необходимо приобрести необходимое количество метизов.

    Вам также понадобится:

    • цепь, передающая крутящий момент;
      • Колеса
    • – металлические или резиновые, в зависимости от типа грунта, на котором вам придется работать;
      • Металлический барабан
    • ;
    • ¼ труба газовая.

    Принцип работы и сборка самодельной картофелекопалки

    Принцип работы картофелекопалки довольно прост.

    В конструкции есть два стальных ножа, которые режут землю. После этого клубни собирают вместе с почвой и через специальную транспортную решетку подают в приемный бункер.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    Решетка движется и вибрирует, в результате чего приставшие комья земли легко отделяются от клубней картофеля.

    При недостатке материала бункер не может быть сделан, а очищенный от налипшей почвы картофель можно вываливать прямо на поле. Потом просто собирает руками.

    Сборка картофелекопалки осуществляется в несколько этапов. Все они одинаково важны, каждая деталь выполняет свою функцию.

    Чем прочнее все соединения, тем дольше прослужит устройство в сборе.

    В первую очередь собирается каркас из уголков и металлических швеллеров. Она является опорной базой всей конструкции. Все остальные компоненты прикрепляются к раме после сборки.

    Одной из самых больших и важных частей картофелекопалки является элеватор. Состоит из вибрирующей решетки, на которую подается картофель, и высоких металлических бортов из толстого листового металла.

    Вся конструкция элеватора сварена или прикручена из металлических уголков.

    Элеватор снабжен специальными валами, на которые передается усилие от вращающихся колес – это заставляет решетку вибрировать.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    После того, как лифт полностью собран и закреплен на опорной раме картофелекопателя, доля прикреплена к нему. Это плуг, который представляет собой непосредственную рабочую часть, вытаскивающую клубни картофеля из земли.

    Его можно сделать из множества металлических предметов. И от настоящего, самого обыкновенного плуга, и от специально заточенного и изогнутого отрезка трубы диаметром 200 мм.

    Крепление лемеха к элеватору целесообразно болтами, так как именно эта часть картофелекопалки при работе испытывает наибольшую нагрузку. Болты на 10 – это именно то, что вам нужно в этом случае.

    Предпоследний этап – проектирование и сборка транспортной опоры. Он состоит из колес, дисков, к которым они будут крепиться, двух роликовых цепей и металлической планки. Также доступны звездочки и подшипники.

    Все эти детали в сборе сделают перемещение картофелекопалки во время работы чрезвычайно простым и несложным.Роликовые цепи используются для передачи вращения на специальные валы, которые вибрируют решетку элеватора.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    Звездочки прикреплены к металлическому стержню, который действует как мост и вращается при движении. К стержню приваривают металлические диски, а затем к ним прикрепляют колеса.

    Особое внимание следует уделить способу подключения оборудования к сельскохозяйственной технике, которая будет приводить ее в движение.

    Строительство этого устройства – последний этап сборки картофелекопалки своими руками.

    Если у вас есть навесное оборудование для трактора или мотоблока, достаточно сделать аналогичное по конструкции крепление.


    Хотя некоторые именитые производители минитракторов создают индивидуальную и довольно сложную систему подключения навесного оборудования.

    В этом случае следует проявить инженерную мысль и найти подход к решению данной проблемы. Возможно, выходом из ситуации могло стать внесение изменений в конструкцию самого трактора.

    Толщина металла, из которого собирается картофелекопалка

    Оптимальная толщина металла для данного типа самодельного оборудования – 5-7 мм.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Именно такой размер гарантирует достаточно высокую прочность и не лишний вес.

    Если работа по уборке картофеля должна выполняться на земле, которая имеет избыточную влажность, то чем легче аппарат, тем лучше. В этом случае можно использовать материал меньшей толщины.

    Если почва твердая и каменистая, чем больше весит картофелекопалка, тем лучше. Благодаря своему весу он создаст необходимое для работы усилие.

    Лемеху легче врезаться в землю и развернуть слои почвы вместе с клубнями картофеля.

    Какие колеса использовать для изготовления самодельной картофелекопалки

    Для рассматриваемого типа оборудования могут применяться три типа колес:

    • резина с обычным протектором;
      • Резина
    • с протектором трактора;
    • металл.

    У каждого вида есть свои достоинства и недостатки. Использование любого из них полностью оправдано в разных случаях.

    Если почва влажная и рыхлая, легко проваливается под тяжелым весом, стоит обратить внимание на резиновые колеса.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    Они довольно легкие, а протектор резиновой шины трактора легко будет грести землю, что позволит технике без труда трогаться с места, не поскользнуться и не застрять.

    Также при проектировании картофелекопалки следует выбирать самые широкие колеса, иначе движение будет затруднено.

    Металлические колеса идеально подходят для работы на твердой почве. Они значительно увеличат общий вес конструкции, которая в этом случае есть только под рукой: плугу будет легче врыться в землю и выполнять свою функцию.

    Также желательно выбрать тракторный протектор для цельнометаллических колес, чтобы избежать застревания и проскальзывания при движении по рыхлой и заболоченной почве.

    Пальчиковый барабан

    По возможности на элеваторе можно установить пальчиковый барабан. Это отрезок трубы, на который приварены пальцы необходимой длины.

    Деталь должна быть такого размера, чтобы она не доходила до решетки всего на пару сантиметров. Барабан установлен на специальной оси с наварной звездочкой.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    С помощью цепной передачи ось барабана соединяется с валом колеса.

    Если все сделать правильно и расчеты верны, пальцы разломают твердую засохшую землю, которая вместе с клубнями падает на решетку элеватора. В результате картофель будет максимально очищен от налипшей почвы.

    Для изготовления такой опции вам понадобится:

    • труба большой диаметр;
    • круглые металлические листы , которые впоследствии закроют оба отверстия в трубе;
    • стержень стальной , который будет выполнять функцию оси вращения;
    • длинные цилиндрические металлические пальцы (можно использовать арматуру, используемую для армирования бетона).

    Вся конструкция изготовлена ​​методом контактной сварки.

    Купить заводскую картофелекопалку – очень дорогое мероприятие. Поэтому при отсутствии лишних денег и большого количества времени, а также при исправной голове и руках можно легко сэкономить приличную сумму.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    Посмотрев видео, можно сделать вывод, что важно относиться к своей работе внимательно и добросовестно, тогда самодельная картофелекопалка может прослужить вам без поломок и простоев очень долго:

    Посадка, выращивание и особенно сбор картофеля – дело непростое.Каждый, кто хоть раз проделал эту работу, должен помнить ощущения от бесконечного раскачивания лопаты при выкапывании картошки. Предлагаем вам узнать , как сделать картофелекопалку своими руками для трактора … Видео, чертежи и фото из этой статьи помогут сделать качественную технику с минимальными затратами.

    Строительство картофелекопалки для мотоблока “Нева”

    Немного изобретательности и доступность подручных материалов подскажут садовнику-любителю путь к созданию прекрасного средства малой механизации труда.Картофелекопалка для мотоблока Нева проста в сборке. Предлагаем краткое описание необходимых материалов и последовательность сборки отдельных элементов, размеры и чертеж механизма, а также видео о том, как сделать картофелекопалку своими руками для трактора.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    Фотография картофелекопалки

    Картофелекопалка для трактора своими руками вынимает клубни картофеля из земли и оставляет их на поверхности. Осталось только собрать картошку.

    Для изготовления картофелекопалки для мотоблока по чертежам необходимо подготовить:

    • уголок 63х40 мм для устройства сварной рамы;
    • канал № 8;
      • Металлические пластины
    • для изготовления лемеха размером 8 мм.

    Рама картофелекопалки для мотоблока сварена из уголка и швеллера по чертежам и видео. Вы можете настроить свое оборудование. Чтобы сделать картофелекопалку для мотоблока, необходимо выполнить следующие действия:

    1. Лапа собирается из металлических пластин и крепится к кожуху элеватора.
    2. Элеватор может изменять угол, и это меняет угол копания.
    3. Детали, которые будут участвовать в процессе копания, необходимо заточить до круглой формы.Это поможет избежать срезания клубней картофеля при перекопке.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками
    4. Редуктор состоит из 2-х цилиндрических корпусов разного диаметра, соединяющих ведущий и ведомый валы, которые выполнены из стали.
    5. Звездочки с приваренными ступицами закреплены на шпонках вала.

    Интересное видео: Ревущий картофелекопатель для мотоблока. Размеры


    Еще одной деталью картофелекопалки является очистительный барабан, который представляет собой конструкцию из двух роликовых цепей, надетых на стержни.Для прочности конструкция крепится на изогнутые диски. Вращающийся вал передает движение на звездочки, от которых вращаются оси очистного барабана. Ползунок сделан из пластика, что обеспечивает хорошее скольжение цепи. Входной вал экскаватора установлен в кожухе. К ведущей оси прикреплена звездочка с подшипником. К обеим сторонам звездочки прикреплены распорные втулки.



    Чертеж с размерами картофелекопалки


    Чертеж картофелекопалки

    Теперь вы знаете, как сделать картофелекопалку для мотоблока Нева габариты по чертежам и видео.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Использование, даже самостоятельной сборки, значительно сокращает время рутины и. Это также повысит урожайность и позволит лучше сохранить зрелый картофель.

    Наверное, каждый хозяин большого приусадебного участка или огорода хочет максимально облегчить трудоемкость земельных работ и сократить время обработки почвы до минимума, поэтому садоводы стремятся обзавестись мотоблоком и различной техникой к нему. . Если вы являетесь счастливым обладателем этой полезной техники и любите выращивать на своем участке много картофеля, то есть смысл задуматься о необходимости картофелекопалки для механической уборки.Теперь вы можете купить различные конструкции и улучшенную технику для всех типов мотоблоков, а можете приложить немного усилий, чтобы сделать экскаватор для мотоблока своими руками. В этой статье мы познакомим вас с разновидностями этого приспособления и расскажем, как самому сделать картофелекопалку.

    Картофелекопалка своими руками – особенности конструкции

    Картофелекопалки бытовые

    бытовые бывают двух типов: простые, и вибрационные.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Принцип работы всех типов картофелекопателей одинаков – рало, лемех или зубья погружаются в почву, а клубни картофеля извлекаются на ее поверхность.Таким образом, садоводу не нужно будет вручную выкапывать картошку из каждой ямки – садовый агрегат сделает это за него. Оба типа экскаваторов можно изготавливать самостоятельно из подручных средств, а можно купить некоторые комплектующие, стоимость которых невысока, и сэкономить свой бюджет.

    Экскаватор простой представляет собой приставку в виде заостренного изогнутого железного листа, к которому веерообразно приварены стержни. Эта мини-лапа разрезает почву и поднимает клубни вверх веером из веток, одновременно удаляя лишнюю почву.К мотоблоку присоединяется простой экскаватор, который механизирует уборку картофеля.

    Виброкопатель – это картофелекопалка с конвейером, предназначенная для работы с мотоблоком. Комплектуется решеткой и колесами. Механизм уборки у такого копателя прост: почва срезается с помощью раллийной рамы, которая вместе с клубнями картофеля попадает в решетку, где корнеплоды отсеиваются от комков земли с последующим прикатыванием решетчатой ​​решетки к почве.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками поверхность.

    Важно! Картофелекопалку своими руками имеет смысл делать для обработки участков с легкими и средними почвами.

    Как сделать картофелекопалку своими руками: выбираем материал и инструмент

    Для изготовления обыкновенной самодельной картофелекопалки для мотоблока понадобятся следующие материалы:

    • рама из сваренных между собой уголков размером 40 на 40 мм;
    • секции труб или каналов 1.Длиной 3 м;
    • арматура диаметром 10 мм;
    • лист металлический толщиной 7 мм и более для боковин ограждения и лемехов;
    • секции квадратных труб или швеллеров для металлических стеллажей – 8-10 шт .;
    • вращающийся металлический барабан и цепь для передачи вращения;
    • колеса, болты и метизы.
    Знаете ли вы? Картофелекопалка для мотоблока обеспечивает уборку до 95% всего урожая картофеля, а простая веерная – до 85%. Оборудование и инструмент, необходимые для создания картофелекопалки своими руками:
    • сварочный аппарат;
    • дрель и дрель;
    • ножницы по металлу;
    • молоток, ключи гаечные;
    • болгарский.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    Особенности изготовления простой картофелекопалки

    Simple Potato Digger – это усовершенствованная изогнутая лопата, которая погружается в землю под клубнями картофеля и выталкивает их на поверхность. Правильно рассчитав ширину копателя и угол наклона режущего инструмента, можно при уборке рыхлить почву, которую не нужно будет копать.Сделать простую картофелекопалку элементарно – три листа железа свариваются и прикрепляются к мотоблоку специальным креплением. Простота конструкции и небольшое количество комплектующих позволяют изготавливать ее начинающему оператору сельскохозяйственной техники, умеющему работать со сварочным аппаратом.

    Как сделать окучник

    Самым простым окучником является окучник листерного типа, который состоит из двух остроконечных сварных крыльев из листового железа толщиной не менее 2-3 мм.Это приспособление имеет фиксированную длину захвата за счет неподвижных элементов, кончик которых протыкает и разрыхляет землю, поэтому каждый садовод, планирующий сделать простую картофелекопалку своими руками, должен предварительно сделать чертежи приспособления с учетом ряда.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками приемлемый для него интервал, который он обычно выдерживает при посадке картофеля. Обычно это около 60 см, а промышленные окучники имеют ширину всего 30 см. Для изготовления окучника нужно взять лист металла толщиной не менее 3 мм треугольной формы, длина основания которого составляет от 30 до 60 см, а высота – около 30 см.Этот элемент окучника изогнут по высоте треугольника, тем самым получится протыкающий землю наконечник, к нему приварены небольшие прямоугольники в виде крыльев, размах которых будет равен ширине междурядья. К основному треугольнику веерообразно приваривают 7-10 стержней длиной около 30 см. Для лучшей жесткости край треугольника укрепляют железным прутком толщиной не менее 3 мм.

    Важно! Жесткая стойка-опора не позволит двигателю мотоблока при работе перегружаться.

    Крепление картофелекопалки

    Для крепления картофелекопалки к мотоблоку понадобится металлический прямоугольник 50 * 520 мм, толщина металла которого не менее 10 мм.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками На нем просверливаются отверстия для регулирования глубины погружения наконечника копателя в землю во избежание срезания клубней. Повышать жесткость наконечника и крыльев имеет смысл, соединив края крыльев железной пластиной, к которой будет привариваться стойка конструкции, несущая на себе всю нагрузку земляных работ при уборке картофеля, по возможности это металлическая часть может быть предварительно закалена.

    Как сделать картофелекопалку ревущего типа своими руками

    Сделать картофелекопалку своими руками немного сложнее, но в исполнении очень реалистично. Для начала нужно изготовить отдельные узлы этого полезного агрегата, соединить их между собой, проверить работу механизма, и вибрационная картофелекопалка для мотоблока своими руками готова к уборке картофеля. Разберем все этапы изготовления картофелекопалки для мотоблока. Перед изготовлением данного механизма рекомендуется сделать схематический чертеж картофелекопалки для мотоблока с указанием размеров деталей для наглядности при замере материала и дальнейшей сварке.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    Для начала рекомендуется изготовить раму копателя-грохота. Для этого из трубы квадратного сечения 40 * 40 мм (или уголков) следует сварить прямоугольник размером 120 * 80 см, который необходимо хорошо отшлифовать болгаркой. Затем на четверти длины этого прямоугольника каркаса приваривается отрезок квадратной трубы 40 * 40 мм для перемычки и дальнейшего монтажа стержней.В другой части рамы делаем крепление под ось колеса, для этого с внешней стороны по углам нужно вертикально расположить и приварить два отрезка трубы длиной 15 см и диаметром 30 мм, и просверлить отверстие в каждой трубе сверлом диаметром 10 мм.

    Затем следует установить несколько вертикальных стоек – для этого нужно отступить от встроенных перемычек на 5 см с обеих сторон и приварить квадрат размером 3 * 3 см и длиной 50 см, затем отступить еще на 20 см. см и приварите 40-сантиметровые столбы, после чего отступите 40 см и приварите 30-сантиметровые стойки, в результате получится своеобразная лестница.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Теперь нужно соединить стойки металлической полосой, толщина которой 0,4 мм, под углом 45 градусов, в результате у вас получится треугольная конструкция.

    Знаете ли вы? Первый картофелекопатель на конной тяге был создан русским кузнецом в 1847 году.

    Как сделать скатную доску и рало

    Следующий этап изготовления картофелекопалки своими руками – это сварка рабочей части нашего устройства – раля и скатной доски.Рало необходимо для выкапывания клубней картофеля из почвы с последующей подачей их на скатную площадку с помощью железных прутьев. Для строительства рала необходимы два металлических листа размером 400 * 400 мм толщиной 0,3 мм, в каждом из которых нужно проделать отверстие под болт, а также просверлить отверстие в столбах, отступив назад. 5 см от края и надежно прикрутите эти металлические пластины к раме болтами. Затем металлическую пластину размером 30 * 70 см конусообразно сгибают в центральной части ударами молотка и приваривают встык к боковым листам – получился раль, край которого нужно заточить для лучшее проникновение в землю.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    Скатная доска сварена из 8-10 металлических прутков или кусков арматуры длиной около 1,2 м, один конец которых приварен к нижней части рельса, а другой выходит за пределы экскаватора и довольно свободно перемещается. Стержни приваривают параллельно на расстоянии около 40 мм. Для усиления конструкции на торце каркаса с обеих сторон от него можно приварить швеллер длиной около 30 см – это будут подступенки, к которым приваривается планка. Затем к нему будут приварены стержни на расстоянии двух третей их длины для обеспечения прочности скатной доски.Во время уборки свободные края веток будут вибрировать и сбивать почву, приставшую к корням. Также рекомендуется приваривать к боковым сторонам стоек скатной доски металлические пластины, чтобы клубни картофеля не выпадали из решетчатой ​​конструкции.

    Выбор колес для строительства

    С основными этапами изготовления картофелекопалки своими руками мы уже ознакомились, теперь нам нужно выбрать колеса по конструкции из следующих вариантов:

    №
    • металл – подходят для работы на твердом грунте, своим весом утяжеляют экскаватор и улучшают работу на ралли;
    • резиновые простые – используются для работы на рыхлом грунте, на влажном грунте не дадут возможности транспортировать садовую технику;
    • резиновые с тракторным протектором – дадут возможность использовать конструкции на мокрой почве без скольжения, они громоздкие и тяжелые.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками
      • №
    Колеса резиновые с тракторным протектором – лучший вариант для изготовления картофелекопателей. Колесо оснащено креплением, аналогичным букве «L», которое крепится к оси, закрепленной на раме экскаватора. Колесо можно закрепить «шпилькой» по аналогии с садовой тачкой.

    Важно! Более широкие колеса облегчают передвижение картофелекопалки по грядкам.

    Крепежное изделие

    И вот мы на завершающем этапе изготовления картофелекопалки своими руками – изготовление крепежа и финальная сборка механизма.Редуктор крепится к оси с помощью подшипников, транспортный механизм собран из колес, роликовых цепей, металлических дисков. Ось, как соединительный мост, должна крепиться звездочками, к ней привариваются диски, к которым крепятся колеса. Цепь будет передавать энергию и вращать валы, приводя в движение механизм картофелекопалки.

    Затем изготавливается держатель с буквой «Г». Длинный конец прикрепляют к балочной части, которая соединяется с мотоблоком, а короткий конец приваривают к наконечнику рала.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Для контроля угла наклона ралли балку лучше всего соединять с картофелекопалкой двумя и более болтами.

    В результате всех проделанных работ у вас будет картофелекопалка для мотоблока, очень простая в эксплуатации, к тому же она будет частично разборной и транспортабельной за счет болтового крепления механизма. Такая копалка для картофеля поможет извлечь клубни картофеля из почвы, немного очистить землю и аккуратно уложить их на поверхность борозд.Хозяину приусадебного участка останется только собрать урожай и обеспечить ему оптимальные условия хранения.

    Было ли это полезно?
    Скважина №

    Картофелекопатель длиной минитрактор позволяет убирать корнеплоды быстро и с минимальными потерями. Сделать это приспособление своими руками довольно сложно, но многие фермеры предпочитают использовать самодельные агрегаты.

    Мини-трактор-экскаватор предназначен не только для уборки картофеля. С помощью этой насадки вы можете оптимизировать сбор свеклы, моркови, редиса и репы.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Эти устройства крепятся к задней навеске трактора, бывают одно- и двухрядные.

    Картофелекопалки по виду работ можно разделить на конвейерные и вибрационные. В этой статье мы рассмотрим популярные модели и расскажем, как сделать экскаватор для минитрактора своими руками.

    Принцип действия картофелекопателей

    Корнеплоды очень удобны в использовании. Навесное оборудование крепится к задней навеске минитрактора.Установленные на агрегате ножи во время движения вскрывают слой почвы на глубину примерно 25-30 сантиметров, извлекая клубни картофеля.

    Перемещаясь по конвейеру, картофель освобождается от остатков почвы и ботвы. После этого очищенный урожай попадает в бункер-накопитель или попадает в проходы.

    На российском рынке навесное оборудование для сельхозтехники, картофелекопалки для минитрактора представлено в большом ассортименте. Следует отметить, что фермеры охотно закупают не только импортную, но и отечественную продукцию.

    Все агрегаты отличаются друг от друга производительностью, конструктивным весом и техническими характеристиками .Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками .. Независимо от производителя, все агрегаты работают очень аккуратно и помогают убирать урожай с минимальными потерями.

    Обзор популярных моделей картофелекопалок

    ККМ-3

    Вес данного агрегата всего 40 килограммов, поэтому данный агрегат оптимален для мини-трактора … Основные агрегаты включают активную лемеху для вскрытия почвы и просеивающей сетки.Эти особенности указывают на то, что это однорядная виброкопалка для картофеля.

    Глубина обработки почвы 20 сантиметров. Ширина охвата этой насадки составляет 400 миллиметров. Необходимое для работы усилие передается через вал отбора мощности минитрактора. Два колеса придают агрегату устойчивость. Экскаватор обслуживает один механизатор.

    КФТ2-01

    Картофелекопалка однорядная конвейерная, для работы на легких почвах … Неплохо для минитракторов МТЗ.

    Картофелекопалка измельчает почву на глубину от 15 до 20 сантиметров. Ширина захвата 580 миллиметров, производительность около 0,2 га в час.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Стоит отметить, что вес оборудования составляет 125 килограмм, поэтому для качественной работы требуется соответствующая тяговая мощность минитрактора и двухдиапазонный ВОМ.


    4U-1

    Транспортная картофелекопалка от китайских производителей. Подходит для уборки всех видов корнеплодов. Вес навесного оборудования составляет 135 килограммов, поэтому минитрактор должен иметь мощность от 18 до 30 лошадиных сил.

    Кроме того, для правильной работы изделия частота вращения вала отбора мощности должна быть не менее 540 об / мин. Ширина захвата составляет 650 миллиметров, но картофелекопалка однорядная. Устройство крепится к трактору с помощью задней трехточечной навески. Производительность – 0,2-0,3 га в час.

    DTS-1

    Картофелекопалка конвейерная, отличается хорошей производительностью и точностью работы.Режущее устройство устройства состоит из трех отдельных ламелей, задняя часть которых находится на одной оси с конвейерной лентой.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками Такая схема обеспечивает частичную очистку клубней перед поступлением на конвейер и минимизирует потери при уборке урожая.

    Все трущиеся детали и опорные подшипники защищены от пыли, что положительно сказывается на сроке службы оборудования. Следует отметить, что установка оснащена эллиптическим встряхивателем и гладкими роликами, по которым движется конвейерная лента.

    Z-653/2

    Картофелекопалка транспортная, предназначена для минитракторов тягового класса 0,6-0,9. Вес оборудования составляет 320 килограммов, поэтому мощность дизельного двигателя, устанавливаемого на минитрактор, должна начинаться от 18 лошадиных сил.

    Устройство может работать на междурядьях шириной от 60 до 75 сантиметров. При умеренной влажности воздуха и нормальной структуре почвы можно собрать до 100 центнеров с каждого гектара. При этом заготовленные клубни практически не пострадают.Диапазон скоростей для оптимальной работы оборудования должен варьироваться от 1,5 до 6 км / ч.Самоделки своими руками из мотоблока видео: Самодельная техника для сельского хозяйства, сделай сам мотоблок, трактор и культиватор своими руками

    Обзор популярных моделей картофелесажалок

    КС-2МТ

    Мини-тракторная сеялка картофельная, рассчитанная на обработку двух рядов. Вес конструкции насадки 115 кг. Ширина между посадочными рядами регулируется, ширина может варьироваться от 60 до 75 сантиметров.

    Для семян выделены два бункера объемом 35 литров каждый. Следует отметить, что данный аппарат сажает 5 картофелин на погонный метр.

    2 МБС-1

    Сеялка картофельная однорядная от китайских производителей. Вес оборудования составляет 105 килограммов, поэтому для работы необходимо использовать минитрактор мощностью от 12 до 18 лошадиных сил.

    Следует отметить, что глубина посадки клубней составляет 8-12 сантиметров, а шаг между кустами – 25-27 см.

    Из особенностей можно выделить посадку картофеля и одновременное внесение удобрений. Для этого в картофелесажалке есть две емкости: 40 кг для семян и 25 кг для удобрений.

    S-239

    Это двухрядная модель, которая может работать в автоматическом режиме. При работе с этой приставкой вы можете регулировать ширину рядка, расстояние между клубнями и глубину посадки.

    Производительность агрегата 0,3-0,4 га в час. Обслуживается одним трактористом, для работы потребуется минитрактор тягового класса 0,4 и выше.

    Самодельная картофелекопалка

    Если вы не хотите тратиться на заводское навесное оборудование, вы можете оборудовать свой минитрактор самодельной картофелекопалкой.Сразу стоит отметить, что браться за изготовление такой конструкции рекомендуется только подготовив предварительные чертежи и эскизы. Чертежи помогут точно определить количество материала и рассчитать тяговое усилие.

    Выполнение этой работы лучше доверить лицу с техническим образованием. Подготовив чертежи, можно приступать к сборке навесного оборудования для минитрактора.

    Для начала нужно сделать каркас. Нужно взять металлический уголок или швеллер.Части каркаса свариваются электросваркой. Затем основная рабочая плоскость – лемех – изготавливается из листа металла или отрезка водопровода.

    Эта деталь предназначена для вскрытия почвы. Некоторые фермеры прикрепляют лапу к раме элеватора с помощью сварки. Это ошибка, такой нож прослужит недолго, ведь он несет основную нагрузку. Лучшим вариантом будет резьбовое соединение.

    Сам подъемник крепится к раме под углом.Для этого из стального профиля делают «стакан» со втулками. Втулки между собой соединены валами из высокопрочной стали. На шпонки валов установлены шестерни со ступицами.

    Для изготовления приводного барабана вам потребуются роликовые цепи и шина. Стержень должен быть круглым, на него будут надеваться цепочки. Для надежности конструкции по бокам приварены два металлических диска. Барабан устанавливается на неподвижную ось, которую необходимо вставить в кожух. После этого устанавливается звездочка с опорным подшипником.

    Самодельная картофелекопалка для минитрактора готова к работе. Изготовление такой конструкции своими руками – довольно трудоемкий процесс. Вам также потребуются навыки электросварки и инженерные навыки.

    Если вы только пробуете себя в роли изобретателя, гораздо проще приобрести заводскую модель. Стоимость отечественных однорядных картофелекопателей не превышает 30 000 рублей. Обычно затраты на покупку оправдываются за один сезон.

    Для тех, кто не понаслышке знаком со сваркой и любит возиться с различными приспособлениями, хочу добавить, что представленная выше конструкция самодельного экскаватора далеко не единственная.

    На просторах всемирной паутины можно найти чертежи различных устройств, предназначенных для уборки корнеплодов. Разобравшись в принципе работы и изучив схемы и чертежи, вы можете попробовать создать навесное оборудование по собственному проекту.

    Уникальность принципа работы моей самодельной картофелекопалки заключается в следующем: при движении за минитрактором между рядами прицепной механизм лопатообразным ламелем поднимает подберезовики (рядок картофеля) и высвобождает плоды. .

    Урожай, немного почвы, а также остатки ботвы попадают на цепной конвейер элеватора.

    В других конструкциях после конвейера плоды попадают через проходной желоб в очищающий барабан, на приемном участке они бесконечно скапливаются, увеличивая время сбора урожая. В моем самодельном уборочном механизме нет очистного барабана – земля насыпается через решетку еще на конвейере, сушеные ботвы не доставляют особых неудобств, а очищенные плоды попадают в бункер для хранения.

    Дизайн

    Комбайн прост по конструкции – он состоит из большого количества узлов и деталей от выведенной из эксплуатации сельскохозяйственной техники, в первую очередь от старой промышленной картофелеуборочной техники. Однако технология его изготовления проста – достаточно иметь ножовку по металлу, электродрель и сварочный аппарат (токарные работы присутствуют в минимальном количестве).

    Чертежи самодельной картофелекопалки

    Кинематическая основа: 3 цепная и 1 цепная передача (при использовании роликовых цепей звездочек мопедов, велосипедов и сельскохозяйственных агрегатов).


    Пояснения к чертежу: 1, 2 – шарнир и тяги (на виде спереди условно не показаны), 3 – рама мотор-редуктора, 4 – топливный бак, 5 – двигатель, 6 – приводная цепь транспортера элеватора. , 7 – бункер-накопитель, 8 – тележка колесная, 9 – планки регулировочные, 10 – точка крепления элеватора, 11 – цепной конвейер, 12 – бортовой элеватор, 13 – лемех.

    Элеваторное устройство

    А теперь подробнее о каждом из важнейших узлов.Самый главный из них – лифт. Он выполняет 2 функции: транспортировку – перемещение и очистку картофеля, а также функцию основания – к его раме прикреплен комплектный зубчатый механизм. Подъемник установлен несимметрично к колесной тележке.


    Самодельный чертеж лифта

    Элеватор (конвейер и откосы на виде сверху условно не показаны): 1 – лемех, 2, 10 – борга, 3, 9 – откосы. 4 – рама, 5 – регулируемая опорная звездочка (з.= 9, 2 шт.), 6 – нерегулируемая опорная звездочка (z = 9, 2 шт.), 7 – неподвижная тяговая звездочка (z = 9, 2 шт.), 8 – ведущий вал, 11 – Болт М10 (16 шт).

    Это связано с принципиальными особенностями работы трактора – ширина колеи, как правило, больше расстояния между котлами, поэтому одна группа тракторных и контрольных колес постоянно перемещается между рядами, а другая группа – по убранная площадь поля. Рама лифта изготовлена ​​из угловых профилей 45х45 мм.К нему прикреплены лемех и корпуса опорных и тяговых звездочек на приводном валу конвейера. Конвейер цепно-пильный (гусеничный) – от списанного комбайна по уборке картофеля.

    Его цепи были укорочены примерно до 1670 мм (изготовлено 44 стержня), а стержни – до 300 мм. Гусеница снабжена лопатками для захвата плодов (при их отсутствии крупные плоды скатились бы) и закреплена на опорных звездочках, передние регулируемые (определяют степень натяжения цепи).

    Конвейер приводится в движение тяговыми звездочками на приводном валу. Причем скорость больше, чем движение трактора между рядами, иначе комбайн не справится с количеством поступающих плодов. Борта из листовой стали (толщина – 1 мм) крепятся к угловым профилям каркаса, по бокам прикрепляются откосы, замыкающие цепи, чтобы туда не попала картошка. Кроме того, установлены две пары кронштейнов: одна пара для ламелей, регулирующих угол наклона по отношению к колесной каретке, а вторая пара для установки лифта на каретку.Как указано выше, на лифте установлен мотор-редуктор с собственным основанием.

    Силовая часть

    Мотор от мопеда Д-6, без доработок (правда, очень желательно установить вентилятор принудительного охлаждения). Его мощности более чем достаточно для привода конвейера. Приводится в движение очень просто – с помощью спускового рычага. Для выполнения этой операции требуется достаточно ручного труда.


    Чертеж электростанции

    Мотор-редуктор: 1 – рама блока, 2.9 – звездочки большие (z = 48) со втулками, 3, 7 – звездочки малые (z = l6) со втулками, 4 – двигатель, 5,6 – валы верхнего и нижнего корпусов с подшипниками (от сельхозтехники), 8 – двигатель рама, 10 – цепи мопеда, 11 – рычаг ручного запуска двигателя.


    Рама трансмиссии

    Рама мотор-редуктора: 1 – стойка левая, 2 – кронштейн задний, 3 – кронштейн передний, 4 – нижняя поперечина (2 шт.), 5 – поперечина верхняя (2 шт.), 6 – стойка правая, 7 – люльки верхние (2 шт.), 8 – площадка под каркас двигателя (сталь, лист, s3), 9 – люльки нижние (уголок стальной 50х50х3, 2 шт.). Детали I – 7 из стального уголка 40х40х3. Все крепежные пазы выполнены на месте.

    Редуктор состоит из трех цепных приводов (цепи – мопед, а звездочки – модернизированные велосипедные), а также верхнего и нижнего промежуточных валов. Функция редуктора – передача крутящего момента от двигателя Д-6 на вал привода лифта. Топливо поступает самотеком из бензобака, установленного над двигателем.

    Нагрузочный механизм также прост по конструкции. Состоит из каретки колес и бункера-накопителя. Основание каретки состоит из угловых профилей 40х40 мм. Стенки бункерного отсека изготовлены из железа для крыши и прикручены к передней и задней стойкам с помощью толстой проволоки через специально проделанные отверстия (такой конструкции крепления более чем достаточно, а использование болтов или заклепок показалось мне неуместно).

    Для разгрузки отсека бункера решетчатое дно опускается, и фрукты накапливаются в заранее подготовленных пакетах.Лемех состоит из четырех частей: обрезного диска от культиватора, стального листа толщиной 4 мм, передняя кромка которого отрезана молотком по силуэту диска, и двух кронштейнов из уголка 45 × 45 мм. профили. Сталь для изготовления диска закаленная, которой не страшны камни и сморщенные комки земли. Полукруглый профиль режущей кромки наиболее эффективен при выкапывании картофеля.


    Лапа крепится к основанию элеватора четырьмя болтами.Особо рассматривать сцепной механизм не буду. У каждого разная техника, и навесное оборудование обычно крепится по-разному … Скажу только, что ведущим элементом механизма является шарнир от рулевой тележки, имеющий прочную и надежную конструкцию. Картофелеуборочный комбайн проработал два сезона, что значительно сократило физический труд нашей семьи.

    Полное руководство по тракторам для кур и 13 бесплатных планов DIY

    Что такое трактор для кур?

    Проще говоря, это передвижной дом, очень похожий на фургон или трейлер, в котором есть все, что нужно вашей курице в ее доме.Это переносной курятник.

    Там будет еда, вода, жердочка, скворечник и хорошее место для ее выгула.

    В этом исчерпывающем руководстве мы дадим вам основную информацию о них, прежде чем подробно изложить ключевые моменты, которые вам необходимо учитывать при создании своего собственного.

    Наконец, у нас есть 13 лучших тракторов для цыплят, которые подойдут для любого стада и любого бюджета.


    Глава 1

    Как построить трактор для цыплят


    Глава 2

    13 бесплатных схем трактора для курицы своими руками

    Chicken Tractor 101 and Benefits

    Идея трактора – держать их в загоне, чтобы не повредить остальную часть вашего двора или имущество соседей.Так уж получилось, что трактор мобильный, поэтому вы можете переместить их к следующему участку травы, прежде чем они полностью разрушат место, где они припаркованы.

    Любой, у кого были куриные буйства на своих клумбах, скажет вам, что это очень обидно, когда вся ваша работа уничтожается менее чем за 10 минут, не говоря уже о маленьких котлетах из какашек повсюду.

    Соседи тоже не обрадуются, когда обнаружат, что ваши куры переместили мульчу, съели овощи и оставили маленькие подарки, чтобы поблагодарить вас.

    Второе преимущество трактора – безопасность кур. Хороший прочный трактор отпугнет большинство хищников, за исключением медведя, енота и койота.

    Куры могут пастись в полной безопасности от воздушных хищников, таких как ястребы и совы.

    Лучшая причина иметь переносной курятник – это бесплатные услуги по уходу за газоном! Курицы будут грызть кончики травы и сорняков, удалять всех насекомых и удобрять – и все это бесплатно!

    На самом деле вам платят яйцами – что может быть лучше?

    Если вы хотите, чтобы ваша трава оставалась в приемлемом состоянии, вам, вероятно, придется перемещать трактор хотя бы через день, иначе вы получите проплешины и кратер от пылевой ванны.

    Основные компоненты трактора для цыплят

    Базовая структура может быть разбита на два отдельных компонента: курятник и бег. В Великобритании он также известен как куриный ковчег.

    Курятник представляет собой квадратную коробку, в которой достаточно места для размещения кур. Здесь важно помнить, сколько места требуется вашим дамам: для крупной птицы требуется 4 кв. Фута на птицу, а для бантам – 2 кв. Фута на птицу.

    Да, вы можете запихнуть больше птиц, но это будет стимулировать антиобщественное поведение, которое будет трудно преодолеть и которое может привести к травме одной или нескольких ваших девочек.

    Пол в курятнике во многих случаях отсутствует. Поскольку цыплята выбрасывают большую часть своих отходов ночью, фекалии оседают прямо на землю, а это означает, что вам действительно нечего убирать!

    Многие люди, в том числе и я, предпочитают прочную базу курятнику по нескольким причинам (самая важная из них – безопасность). Прочная «коробка», в которую вы можете запереть своих девочек на ночь, меня больше успокаивает, чем коробка открытой планировки.

    Если медведь или енот опрокинут курятник, девочек можно потрясти, но они все равно будут надежно заперты, тогда как если бы дно было открыто, они бы обедали.

    Вторая причина в том, что с ним немного легче перемещать девочек, когда они находятся взаперти.

    При движении трактора с открытым дном, если куры стоят на земле, они должны знать порядок передвижения.

    Они должны понимать, что им нужно двигаться вместе с курятником.

    Обычно требуется всего пара ходов, прежде чем они научатся, но легко поймать «медленные пальцы ног» под конструкцией.

    Если курятник в коробке, вы можете все поднять, переместить, а затем выпустить – просто.

    Область запуска / пера

    Ваш загон должен быть достаточно большим, чтобы вместить количество кур, которые у вас в тракторе. Снова запомните эти числа; Для крупной птицы требуется минимум 8 кв. футов на птицу, а для бантам необходимо 4 кв. фута на птицу в зоне бега. Больше места всегда лучше.

    Хотя ваши куры технически «свободно выгуливают», они не могут бегать, прыгать или расходовать энергию, кроме ходьбы от одного конца до другого, поэтому более длительный бег – это здорово, если у вас есть место.

    Дорожка также должна быть достаточно высокой, чтобы можно было повесить кормушку и поилку, чтобы они не могли в нее какать (что они и сделают, если она стоит на земле).

    Создайте свой собственный трактор для цыплят

    При сборке трактора необходимо учитывать несколько моментов. Тракторы должны быть прочными и хорошо построенными; обычно это означает, что двигаться довольно тяжело.

    Если у вас проблемы со спиной, шеей или другие проблемы с подвижностью, вам нужно будет долго и серьезно подумать о том, чего вы хотите. Вы, конечно, можете построить легкие тракторы, но они не без проблем. Мы обратимся к ним позже.

    Размер

    Вам необходимо знать, сколько кур вы собираетесь посадить в трактор.Например, для 4 больших кур потребуется 4 кв. Фута для каждой, поэтому вам потребуется 16 кв. Футов площади пола. Это коробка размером 4 на 4 фута.

    Это может показаться небольшим, но если вы тянете (или толкаете) его плюс бег, он будет довольно тяжелым, особенно на спусках или подъемах.

    Легкость перемещения

    Насколько легко будет перемещать трактор? Почти все тракторы, которые я видел, имеют колеса, помогающие перемещать конструкцию, или могут быть присоединены к небольшому трактору или грузовому автомобилю.

    Лично я бы избегал любых планов, которые не включают колеса, так как вам понадобится титаническая сила, чтобы его передвинуть!

    Некоторые тракторы, которые вы передвигаете, похожи на тачку, другие немного похожи на рикшу, а для действительно больших требуется мощность – настоящая или механическая.

    Легкость очистки

    Курятник нужно чистить так же, как и обычный курятник. Зона доступа должна быть достаточно большой, чтобы вы могли с ней работать. Некоторые курятники имеют “приподнятую” сторону, которая отлично подходит для уборки и удаления яиц.

    Конструкция

    В нижней части этой статьи вы найдете различные планы тракторов для кур, которые вы можете построить.

    Многие тракторы, которые я видел, нельзя не учитывать с точки зрения безопасности. Многие люди используют сетку вместо металлической ткани. Аппаратная сетка стоит дорого, но это лучше, чем потерять всех своих кур из-за решительного хищника.

    Однако это не означает, что конструкция трактора по сути плохая. Вы всегда можете повысить уровень безопасности, если найдете конструкцию, которая вам действительно нравится.

    Может быть очень легко построить базовую структуру с нуля, и что-то, что делает ее еще более увлекательной и рентабельной, – это использование переработанных предметов. Это резко снизит стоимость.

    Вы заметите, что во многих тракторах, показанных ниже, использовались переработанные предметы весьма изобретательными способами!

    Также помните, что если вы живете в районе, где лето может быть очень жарким, убедитесь, что в курятнике достаточно тени и есть вентиляция.

    Обеспечение безопасности трактора для цыплят

    Мы вкратце касались безопасности ранее, но очень важно, чтобы трактор был безопасным и безопасным для вашего стада.

    Само здание должно быть из прочных материалов; он будет находиться на улице под солнцем, ветром и дождем, поэтому, если он сделан из дерева, его следует покрасить для защиты.

    Это подводит нас к легким тракторам. Легкость, безусловно, лучшая вещь для тех, кому нужно перемещать вещь, но их можно легко перевернуть во время шторма или другой ненастной погоды, разбросав вашу стаю повсюду.

    Если вы непреклонны в том, чтобы иметь легкий трактор, вам понадобится какая-то система, чтобы закрепить его на месте в случае необходимости, особенно если вы живете на возвышенности, где ветер может доставлять неприятности.

    Крупным хищникам тоже не составит труда разобрать трактор, сделанный из трубы ПВХ и проволочной сетки.

    Также проверьте замки и проходы – вы легко можете попасть внутрь? Если так, то могут и другие вещи. Как минимум, любой замок должен защищать от доступа 3-летнего ребенка. Если он не пройдет этот тест, енот тоже это поймет.

    Любые окна должны быть покрыты проволочной сеткой или металлической тканью. , а не проволочной сеткой. Проволока для цыплят предназначена для содержания цыплят – она ​​не отпугнет хищников.

    Маршрут также необходимо закрыть металлической сеткой.

    Тракторные планы для цыплят

    EggFactory – это небольшой трактор для цыплят, который подойдет для небольшого стада из менее шести кур. Это А-образная рама с колесами сзади, которые обеспечивают легкую маневренность.

    Получить этот план

    Этот трактор отличается простотой и доступностью, он больше всего подходит тем, у кого небольшая стая, с ограниченным бюджетом.

    Трасса может быть построена менее чем за 200 долларов и идеально подходит для новичков.

    Получить этот план

    Добро пожаловать в один из самых роскошных существующих тракторов для цыплят. «Куриный зверинец» – это ресторан среднего размера с большой ценой. Ожидайте, что этот конкретный куриный трактор будет стоить вам около 500 долларов.

    Получить этот план

    Hyperion – самый доступный трактор для цыплят в этом списке. Хотя его внешний вид довольно примитивен, если вы ищете дешевое решение, не ищите ничего, кроме этого плана; он эффективен и выполняет свое предназначение.

    Получить этот план

    spec ’> 12+ кур

    166 кв.футов

    Как следует из названия, трактор ПВХ изготавливается из труб ПВХ. Этот план содержит подробные схемы, описывающие каждый этап сборки, что делает его подходящим для тех, кто практически не имеет опыта самостоятельной сборки.

    Получить этот план

    Этот трактор для кур – доступный по цене трактор среднего размера. Интересно, что в нем есть два входа для кур, один прямо в курятник, а другой – в секцию бега.Если ваши куры используют вход в курятник, я бы порекомендовал соорудить для них лестницу.

    Получить этот план

    spec ’> 12+ кур

    80 кв.футов

    Barn Tractor – один из крупнейших производителей тракторов для кур в этом списке. У него есть две зоны бега, крытая часть (под курятником) и открытая часть. Если вы утеплите курятник, его можно использовать в любых погодных условиях.

    Получить этот план

    Этот трактор для кур – один из самых дорогих в этом списке.Мало того, что у него есть защищенное место для ночлега, также есть скворечник на дальнем конце трактора. Этот трактор среднего размера вмещает до 12 кур.

    Получить этот план

    spec ’> 12+ кур

    80 кв.футов

    Если у вас есть несколько недель и большой бюджет, то план «CocoChanel» может быть для вас. Этот огромный трактор для цыплят может вместить более 12 кур и даже имеет цветочные клумбы, чтобы украсить его внешний вид; определенно высококлассный план!

    Получить этот план

    The Bantam House – стильный веселый трактор для кур.У него четыре колеса, по одному на каждом углу, что упрощает маневрирование. Это идеально подходит для небольшого стая бантам и может использоваться круглый год.

    Получить этот план

    Oasis – это доступный трактор для кур с А-образной рамой, подходящий для средних стад (6-12 кур). Один конец трактора покрыт сеткой, а другой – деревом, что обеспечивает укрытие во время дождя. Этот трактор особой конструкции не имеет колес, что затрудняет его перемещение одним человеком.

    Получить этот план

    «Hen Hideout» – это доступный ресторан среднего размера с хорошим соотношением цены и качества.В этом конкретном плане для изготовления каркаса используется пластик, а не дерево. У него также есть большие колеса на каждом углу, что позволяет легко перемещаться по саду.

    Получить этот план

    Как следует из названия, «Восстановленный трактор» идеально подходит для тех из вас, у кого есть древесина, которую вы хотите перепрофилировать. Одна вещь, которую следует отметить об этом конкретном плане, – это его вес; вам понадобятся два человека, чтобы безопасно маневрировать.

    Получить этот план

    Сводка

    Дизайн вашего трактора ограничен только вашей фантазией, доступным пространством и бюджетом.

    Использование трактора для кур дает несколько преимуществ и очень мало недостатков. Если вы собираетесь использовать трактор круглый год, убедитесь, что он сконструирован таким образом, чтобы защитить кур в зимние месяцы.

    Просто помните, чем больше ваш трактор, тем он, вероятно, тяжелее. Если у вас есть ездовая косилка, вы, вероятно, сможете использовать ее для передвижения трактора.

    Мы надеемся, что вы были вдохновлены на мысль о тракторе для цыплят для своих девочек, особенно если вы хотите построить его самостоятельно!

    Здесь я повторюсь – цыплятам все равно, если углы не квадратные или древесина подержанная, они рады иметь дом, который удовлетворяет все их потребности.Так что не бойтесь создавать свои собственные, даже если у вас нет большого опыта работы в домашних условиях!

    Кто-нибудь построил свой собственный трактор для кур? Присылайте нам свои фотографии и истории в разделе комментариев ниже…

    Электрический разбрасыватель песка или соли для вашего грузовика или трактора из мусора: 17 шагов (с изображениями)

    Это руководство поможет вам создать электрический разбрасыватель, который поможет вам покрыть ледяные поверхности песком или солью одним движением руки. выключатель.Нет больше супа, ведра и падений на задницу! Бункер состоит из ведра объемом 5 галлонов с отверстием в дне. Песок выходит из большого отверстия через воронку из двухлитровой бутылки. Затем песок накапливается в тройнике из ПВХ-трубы. Аккумуляторная дрель используется для закручивания тройника из ПВХ трубы. Когда тройник вращается, центробежная сила вытягивает песок из тройника и разбрасывает его повсюду. Колена под 45 градусов на концах труб предотвращают выпадение песка, когда разбрасыватель песка не работает.Для удержания песка внутри не требуются клапаны. Затем можно изменить длину трубы, чтобы изменить площадь, которую может покрыть разбрасыватель. Я решил использовать переключатель для включения разбрасывателя и питания его от аккумулятора на моем тракторе для газонов – вы можете просто использовать блокировку спускового крючка на сеялке, если у нее есть аккумулятор. У моей дрели не было хорошей батареи, поэтому я получил ее бесплатно. Общая стоимость этого проекта полностью зависит от того, что у вас есть под рукой. Ориентировочная стоимость – 53 доллара, если нужно было покупать все. Все это было у меня под рукой. У меня, вероятно, будет около 10 долларов на замену застежек, которые я использовал.

    Первые шаги – собрать материалы. Вам понадобятся:

    (1) Ведро на пять галлонов – можно бесплатно получить у местного подрядчика по производству гипсокартона там, где строятся дома. 3
    долларов США (1) 2-литровая бутылка 1
    долларов США (3 фута) Резьбовой стержень (я использовал ¼-20). $ 4
    (20) винты для листового металла> = # 8 x ¾ $ 3
    (1) Тройник для трубы из ПВХ 1 дюйм $ 1
    (1 фут) Труба из ПВХ 1 дюйм $ 1
    (2) Колена 1 дюйм 45 градусов $ 1
    (1 фут) пиломатериал 2×4 0,50 $
    (3 фута) пиломатериал 1×4 $ 0,50
    (6) болтов ¼-20 x 1-1 / 2 дюйма $ 1
    (12) ¼ плоские шайбы $ 1
    (6) нейлоновые стопорные гайки ¼-20 $ 1.50
    (3 фута x 6 дюймов) 3/4 дюйма фанера или эквивалент 2
    долларов США (1) старая аккумуляторная дрель с разряженной батареей – пусть ваши друзья на работе знают, что вам нужна одна. 14 $ в продаже
    (2) Гайка шестигранная ¼-20. 0,20 $
    (6) Винты для гипсокартона длиной 1-5 / 8 дюймов
    (4) Винты для гипсокартона длиной 1 дюйм

    Если вам нужен выключатель на тракторе или грузовике, вам понадобится:

    (минимум 8 футов) # 14AWG двухжильный провод $ 3

    (1) кулисный переключатель 15A $ 5
    (1) предохранитель 15A с держателем – пожалуйста, не пропустите это. Вы можете сжечь свой трактор или грузовик.$ 5
    (2) 5/16 “кольцевые клеммы для провода # 14AWG или большего размера.
    (2) 1/4″ розетка Обжимные клеммы могут потребоваться для кулисного переключателя

    , пошаговые инструкции. Как сделать минитрактор из мотоблока своими руками? Минитрактор из мотоблока чертежи

    Для посева, ухода за наделом, уборки урожая хозяин большого хозяйства вынужден целый день находиться на ногах, что, естественно, вызывает сильную усталость. Именно поэтому все достоинства мотоблока, такие как маневренность, малый расход топлива при относительно высокой производительности и функциональности, отходят на второй план из-за необходимости постоянной ходьбы.Но почему бы не построить самодельный трактор из мотоблока, тем более что сделать это можно всего за несколько шагов с помощью небольшой насадки.

    Адаптер прицепа прикрепляется к задней сцепке вашего моторизованного помощника, обеспечивая дополнительную ось, гибко соединяемую с передней колесной парой … Этот мини-трактор, оснащенный собственным сцепным устройством для навесного оборудования и сиденьем для оператора, создан для пеших прогулок. -Задний трактор позволяет не шагать, изменяя угол поворота руля к корпусу, а проехать прямо по обрабатываемой полосе земли.К счастью, зазор адаптера соответствует зазору передней колесной пары. Таким образом, вы увеличиваете скорость вспашки или окучивания с доступных пешеходу 5 км / ч до вполне комфортных 10 км / ч, то есть в 2 раза, совершенно не уставая.

    Надо сказать, что переходник, позволяющий получить минитрактор от мотоблока, стоит недешево, самая простая модель вам обойдется в 10 000 рублей. Конечно, это намного дешевле, чем покупка полноценной сельскохозяйственной четырехколесной машины, но можно попробовать сэкономить.Имея достаточное количество материалов, несложно разобраться, как сделать самодельный минитрактор из мотоблока, если у вас есть сварочный аппарат и некоторые слесарные навыки.

    Прицеп может иметь треугольную раму или квадратный профиль дышла с перекладиной, к которой привариваются колесные опоры. Сиденье прикручено к специальной вертикальной стойке, верхний конец которой снабжен горизонтальной пластиной с отверстиями, а нижний конец жестко приварен к дышлу.Также под сиденье можно приспособить металлический ящик, который можно использовать как багажное отделение для хранения инструментов или запаса воды во время полевых работ.

    Колеса на предназначенные для них стойки можно ставить от обычной садовой тележки, необходимо использовать только втулки, достаточно мощные, чтобы выдерживать большую нагрузку.

    В первую очередь стоит отметить высокую проходимость, особенно если оснастить доработанную технику большими колесами с внедорожными протекторами, что, в свою очередь, значительно увеличит клиренс.После сильных дождей по сырой земле ходить довольно сложно, а самодельные минитракторы от мотоблока позволяют работать с комфортом. Во-вторых, как уже было сказано, обработка почвы становится быстрее, но не следует забывать, что по участку можно перемещаться со скоростью, вдвое превышающей скорость ноги.

    Несмотря на то, что к задней части мотоблока будет крепиться переходник, имеющий собственные крепления для навесного оборудования, ничто не мешает установить необходимое приспособление в передней части устройства.Таким образом, в вашем распоряжении косилка, снегоочиститель или отвал с сиденьем оператора. Если постараться, можно придумать, как переделать мотоблок в минитрактор с полным управлением. То есть сделать мощную раму, растянуть привод от двигателя на задние колеса, сделав их ведущими, и соединить передние колеса с рулевыми. Тогда можно будет оснастить такую ​​технику педалями и спидометром.

    Мотоблоки давно стали одним из основных инструментов каждого фермера.Для больших полей, конечно, удобнее всего использовать полноразмерный трактор. Однако многие фермеры, особенно те, кто владеет небольшими участками, предпочитают делать минитрактор из мотоблока своими руками.

    Как переделать мотоблок в минитрактор и пойдет речь в этой статье.

    1 Несколько слов об изготовлении минитракторов

    Минитрактор своими руками можно изготовить разными способами. Это зависит в первую очередь от того, какой из мотоблоков будет взят за основу.Однако есть стандартный вариант, который используется чаще всего.

    В этой версии мотоблок будет располагаться на специально подготовленной раме, которая изготавливается самостоятельно. В качестве тормозов примем барабанный механизм от «Жигулей». Еще можно от Жигулей взять рулевую рейку. А для разблокировки дифференциала следует установить ручку возле руля, что снизит неудобства, возникающие при прохождении поворотов.

    Перед тем, как делать минитрактор из мотоблока, следует продумать такой нюанс, как виды оборудования, которое можно установить на готовое изделие.На трактор, как и на обычный мотокультиватор, можно будет навешивать различный инструмент: почвообрабатывающие фрезы, лопаты, плуги и многое другое.

    1.1 Минитрактор от мотоблока МТЗ

    Один из самых простых способов приобрести трактор – собрать тракторы из мотоблоков МТЗ 05. Мотоблок оснащен 2-цилиндровым дизельным двигателем. Во время работы нагрузка уходит на лицевую часть, что значительно усложняет рабочий процесс.Однако эту проблему можно исправить следующим образом:

    • перевести мотоблок в режим косилки;
    • полностью демонтировать переднюю площадку;
    • используйте болты для замены платформы на передние колеса (подходящие для мотоцикла) и рулевое колесо;
    • прикрепить к верхней части каркаса регулировочную тягу, что добавит конструкции дополнительную жесткость;
    • затем с помощью электросварочного аппарата прикрепите сиденье водителя к платформе в том месте, где вы считаете нужным;
    • приварить к двигателю дополнительную площадку гидроаккумулятора и гидрораспределителя со сварочным аппаратом;
    • установить дополнительную стальную раму в задней части устройства, которая необходима для гидросистемы;
    • установить ручник на переднее колесо.

    Ваш трактор на базе мотоблоков МТЗ изготовлен и готов к эксплуатации.

    1.2 Минитрактор от мотоблока Каскад

    Каскад – один из ведущих мотоблоков на российском рынке сельхозтехники. Он имеет 4-ступенчатую коробку передач (две передние скорости, две задние скорости), усиленную цепь, двигатель DM с карбюратором К-946 и топливный бак объемом 4,5 литра. Расход топлива по паспорту – 2,7 литра в час.

    Многие владельцы данного агрегата предпочитают использовать его для переоборудования мотоблока в минитрактор.При этом переделка под минитрактор требует совсем немного времени и сил, особенно если есть переходник с сиденьем. Если по тем или иным причинам нет возможности купить переходник, то трактор из мотоблока Каскад можно изготовить самостоятельно.

    В сети можно найти множество видеороликов и других материалов от людей, которые ранее своими руками изготавливали тракторы из мотоблоков этой марки.

    1.3 Минитрактор от мотоблока ОКА

    Построив трактор из мотоблока ОКА, вы внесете огромный вклад в уход за землей, так как время и силы, затрачиваемые на окучивание и другие виды земляных работ, сократятся.Кроме того, такой трактор, как и мотокультиватор, может оснащаться разнообразной съемной техникой: бороной, граблями, культиватором и другим.

    1.4 Минитрактор от мотоблока Салют

    1.5 Обзор минитрактора от мотоблока (видео)

    2 Общий принцип изготовления минитрактора своими руками

    В большинстве случаев владельцы мотоблоков используют комплект для переоборудования мотоблока в минитрактор. Однако если этого набора нет, то расстраиваться не стоит, так как альтернативу вы можете изготовить самостоятельно.Кстати, комплект для переоборудования мотоблока рекомендуется покупать от того же производителя, что и сам товар, так как любой другой комплект может по тем или иным причинам не подходить к вашему устройству, либо иметь свой собственные недостатки.

    Общий – это правильный подход к процессу. Подход заключается в последовательности действий и подготовке необходимых материалов до начала производства.

    Последовательность действий при изготовлении минитрактора из двигателя мотоблока:

    • в первую очередь найдите в сети или сделайте самостоятельно схему и чертежи готового изделия;
    • с последующим изготовлением каркаса.Для этого можно использовать трубы и уголки из прочной стали, при этом использовать болтовое соединение для крепления различных элементов, что лучше любого другого типа соединения. Для просверливания отверстий под болты приготовьте дрель и сверла, а также сами болты с гайками;
    • затем продумайте и установите на конструкцию водительское сиденье, которое можно взять даже из старой машины или воспользоваться собственной фантазией;
    • установив сиденье, приступаем к установке и регулировке рулевой части.Также можно взять руль от старой машины или поискать альтернативу на специализированных рынках. Главное, чтобы тяга была сильной и сильной;
    • – следующее действие. Для минитракторов лучше всего использовать автомобильные колеса диаметром 12-14 дюймов, так как при большем размере колеса управлять устройством будет крайне сложно, а при меньшем устройство просто «закопается» в Если вы покупаете резину для колес, обратите внимание на ее качество, и лучше всего покупать шины с углубленными шипами, которые сделают сцепление с грунтом более цепким;
    • после выполнения вышеуказанных процедур установите все необходимые рычаги, в частности те, которые отвечают за сцепление, тормоз и переключение передач.Большинство самодельных минитракторов оснащено устройствами тросового привода, сообщающимися с моторной частью;
      • На этом этапе переоборудование мотоблока
    • в собственный малый трактор завершено. Перед использованием обязательно протестируйте свое творение и, если обнаружите какие-либо проблемы, устраните их.

    Готовое устройство можно доработать по своему усмотрению. Некоторые мастера даже прикрепляют к раме кузов, что расширяет функциональные возможности вашего трактора до возможности перевозить не слишком тяжелый груз.В общем, модернизация готовой техники ограничивается только фантазией владельца и конечно же ресурсами.

    Минитрактор – трактор на базе мотоблока. Минитракторы делятся на три категории: самодельные, переоборудованные с использованием заводских комплектов и заводские.

    Как сделать самодельный минитрактор из мотоблока

    Итак, как сделать из мотоблока самодельный минитрактор, первое, о чем нужно подумать, это сама переделка, а также возможность установки навесного оборудования: плуг культиватор, косилка, отвал-отвал .

    Кратко рассмотрим устройство минитрактора из мотоблока, которое сделано руками мастера.

    Мотоблок расположен на заранее подготовленном самодельном каркасе. Установленный барабанный тормозной механизм взят от Жигулей. Оттуда позаимствована рулевая рейка, что избавляет от проблем с поиском запчастей. Готовый минитрактор радует простотой эксплуатации и продуманностью деталей. Чтобы уменьшить неудобства при прохождении поворотов, рядом с рулевым колесом установлена ​​ручка, которая разблокирует дифференциал.

    Самодельные минитракторы от мотоблока “Нева”

    Если вы планируете делать самодельные минитракторы из мотоблока Нева, то первым делом нужно купить сам мотоблок «Нева» с самодельной или заводской навеской, чтобы можно было перевозить различные грузы с помощью прицепы с кузовом. Для удобства оборудуйте минитрактор рулевым колесом автомобиля, сиденьем, педалями тормоза и газа.

    Для самодельного минитрактора можно использовать любой мотоблок, но особенно хороши для этой цели мотоблоки Нева, с мощными моторами, объем которых колеблется от 6д до 8.5 литров. Благодаря этому минитрактор сделан с минимумом доработок.

    Для мотоблока “Нева” изготавливаем самосвальный адаптер. Такой прицеп можно сделать своими руками, если у вас есть необходимые материалы, электросварка, болгарка. Особая конструкция крепления рамы позволяет мини-трактору от мотоблока Нева наклонять и поворачивать прицеп. Поскольку органы управления мотоблоком дублированы, это дает возможность использовать мотоблок отдельно, разобрав минитрактор.

    Практичная конструкция минитрактора позволяет не только перевозить кирпичи, но и работать с рыхлой почвой. Установленный механизм разливки дает возможность без проблем отсыпать грунт в любом месте.


    Сделав самодельный минитрактор из мотоблока «Нева», можно решить проблемы, возникающие на приусадебном участке. К тому же такая конструкция намного дешевле покупки небольшого трактора.

    Самодельные минитракторы из мотоблока видео подборка

    Самодельные минитракторы от мотоблока Зубр

    Если у вас мощный мотоблок «Зубр» с дизельным двигателем, у вас есть возможность самостоятельно переделать его в минитрактор.Чтобы вместо двухколесного мотоблока получить небольшой четырехколесный трактор, достаточно иметь инструмент и инструкцию по сборке.

    Необходимые детали для самостоятельного изготовления минитрактора с навеской: рама минитрактора, тормозной цилиндр, подножки с педалями, рулевая колонка в сборе с тягами, передняя балка с тормозными дисками и ступицами в сборе, задние крылья, задняя навеска с ручным подъемником в сборе.

    Вам также понадобятся следующие инструменты: молоток, дрель, гаечные ключи и сварочный аппарат.Также необходимо, чтобы спереди были установлены колеса. Можно использовать колеса от «Жигулей» или аналогичные колеса от других мотоблоков. Собрав все детали самостоятельно, у вас будет мощный минитрактор из мотоблока.

    Самодельный минитрактор из мотоблока видео подборка

    Чертежи минитракторов самодельный мотоблок


    Как сделать самодельный минитрактор из мотоблока “Кентавр”

    Практика показывает, что самый доступный и надежный минитрактор получается от мотоблока, который относится к категории профессиональных или полупрофессиональных.Их главная отличительная черта – высокая мощность и большой ресурс использования. Мотоблок «Кентавр» хорошо подходит для всех этих качеств. Имеет дизельный двигатель мощностью 9 л.с. Это позволяет использовать его как основу для минитрактора. Но окончательный выбор зависит от целей, поставленных при создании такой техники.

    Для будущего минитрактора нужно подготовить кузов, и подумать, как он будет соединяться с блоком двигателя. Профилированные трубы или металлические уголки используются для создания корпуса и каркаса.Если мотор мотоблока достаточно мощный, то в качестве кузова можно использовать небольшой прицеп для мотоцикла или автомобиля. Затем нужно продумать схему подключения кузова к мотоблоку.

    При изготовлении самодельного мини-трактора из мотоблока «Кентавр» необходимо разработать кинематическую схему, которая бы передавала крутящий момент от двигателя на ведущие колеса. Также необходимо равномерно распределить нагрузку на ведущий мост. Если на таком минитракторе планируется перевозить грузы, то решающую роль сыграет развесовка.


    При сборке минитрактора важнейшим моментом является правильное размещение узлов и агрегатов. Выходной вал – лучшее место для тормозной системы. Рычаг переключения передач находится на оси. Пуск двигателя остается заводским.

    Место для водителя должно быть комфортным, так как минитрактор не имеет средств амортизации. Также его нужно оборудовать прицепным устройством, чтобы на минитрактор можно было использовать навесное оборудование.На этом фактически завершаются работы по самостоятельной трансформации мотоблока «Кентавр» в минитрактор. Теперь заботиться о домашнем хозяйстве будет намного эффективнее.

    Желание иметь в своем хозяйстве полноценного «железного коня» присуще любому аграрию при всех его достоинствах, мотоблоки не являются полноценной заменой трактору. Одно дело «бегать» по пашне за мотоблоком, а совсем другое – обрабатывать почву, сидя за рулем мини-трактора.

    Знакомство с минитракторами от мотоблока своими руками


    Но стоимость минитрактора довольно высока. Поэтому понятно желание многих людей, занимающихся сельским хозяйством, создать свой мини-трактор из всего, что имеется в хозяйстве.

    Сегодня строительство тракторов собственной разработки происходит двумя способами: создание техники из деталей автомобилей или сельхозтехники или модернизация мотоблоков до минитракторов.Последние уже получили название мототракторов.

    О популярности такого дизайнерского движения свидетельствует обилие участников профильных форумов и групп в социальных сетях.

    Где каждый может рассказать о своем опыте создания мини-трактора из мотоблока своими руками. Здесь вы можете ознакомиться с чертежами минитрактора из мотоблока своими руками, обсудить самые важные технические детали или просмотреть фото или видео минитрактора своими руками.

    На сегодняшний день мототракторы представлены в трех категориях:

    • полностью самодельные;
    • Мотоблоки модернизированы до уровня минитрактора с использованием заводских комплектов;
      • Заводские мототракторы
    • изготовлены на базе мотоблоков.

    Минитрактор своими руками


    При переделке мотоблоков в минитрактор используются всевозможные детали и механизмы, имеющиеся в руках конструктора-любителя. Часто такие модели изготавливаются, что называется, «на глаз», без предварительных расчетов.Несмотря на то, что чертежи мототракторов из мотоблока, сделанные своими руками, можно найти в Интернете, каждый мастер в итоге получает свою оригинальную модель. Основным недостатком таких тракторов является использование улова от техники, созданной для выполнения других задач, не связанных с сельским хозяйством. В первую очередь это касается КПП, которую снимают с автомобилей. И не всегда можно говорить о комфортности работы на таком тракторе. Тем не менее, желающих переделать свой мотоблок в мини-трактор только увеличивается.

    Чтобы сделать это правильно, без нарушений, рекомендуем ознакомиться со списком документов, которые необходимо предоставить в ГИБДД.

    Через завод

    Спрос на модернизацию мотоблоков нашел отклик как непосредственно у их производителей, так и в компаниях, имеющих производственные возможности по созданию комплектов для переделки мотоблоков.

    Самый простой способ приблизить свой мотоблок к образу трактора – приобрести переходник – тележку двухколесную с местом водителя, мощным дышлом и устройством для навешивания прицепной техники.

    Полный комплект обычно включает раму, подножки с педалями, тормозную систему, рулевую колонку в сборе и переднюю балку со ступицами и тормозными дисками. В поставку также входит задняя навеска с подъемником (обычно ручным), а по желанию заказчика комплектуется электроподъемником.

    Имея такой набор, можно собрать минитрактор, используя сварочный аппарат, слесарный инструмент и ключи. Также нужно побеспокоиться о колесах, ибо будущий «железный конь» – это могут быть колеса от машины или аналогичные от мотоблока.

    Видео мини-трактор от мотоблока.

    Проще, но дороже

    Чтобы не ломать голову над тем, как сделать из мотоблока минитрактор своими руками, можно приобрести готовый мототрактор производства завода-изготовителя.

    Отличаются более совершенной конструкцией, чем первые две версии, а также наличием всех узлов, необходимых для сельхозтехники.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
