Сортамент уголков – все виды и типоразмеры с ГОСТами + Видео

1 Все основные виды стальных уголков и ГОСТы сортамента на них

Стальной уголок производят следующих основных видов. По способу изготовления эту металлопродукцию делят на горячекатаную и гнутую, а по форме поперечного сечения (в зависимости от соотношения размеров полок) на равнополочную и неравнополочную. Таким образом, стальной уголок производят следующих основных 4-х видов и по соответствующим ГОСТам:

горячекатаный равнополочный – по стандарту 8509-93;
горячекатаный неравнополочный – по 8510-86;
гнутый равнополочный – по 19771-93;
гнутый неравнополочный – по 19772-93.

Горячекатаный равнополочный угол

Эти ГОСТы являются стандартами сортамента всех стальных уголков, производимых для отечественных потребителей. То есть в них приведены все стандартные типоразмеры (для соответствующего вида изделий) с указанием размеров и площади сечения, теоретической массы 1 погонного метра, длины проката, предельных отклонений от этих параметров и других характеристик.

Кроме того, при производстве горячекатаных уголков для отечественного рынка нередко используют еще 2 стандарта сортамента. Это нормативные документы так называемой “Международной организации по стандартизации”. Их международная аббревиатура ISO, а отечественная – ИСО. И, таким образом, горячекатаные стальные уголки в зависимости от типа их полок производят еще по следующим стандартам сортамента:

равнополочные изделия – по ИСО 657-1-89
неравнополочные – по 657-2-2001.

ИСО 657-1 можно найти в приложении А нашего ГОСТ 8509, а ИСО 657-2 – только как отдельный документ.

Горячекатаный неравнополочный угол

Уголки, изготовляемые по этим 2-м стандартам, предназначены для поставки на экспорт. Поэтому этот прокат для отечественных потребителей производят только по их заявке.

Предельные отклонения от размеров и геометрической формы у уголков стандартов ISO 657-1 и 657-2 указаны в ISO 657-5-76. Этот документ тоже представлен в ГОСТ 8509 – в его приложении Б.

Таблицы сортамента всех типоразмеров для уголков вышеуказанных 6-ти стандартов приведены далее ниже. Теоретическая масса для 1 погонного метра у всех изделий была рассчитана исходя из того, что плотность стали составляет 7850 кг/м³ (в стандартах были указаны эквивалентные величины: 7,85 кг/дм³ или 7,85 г/см³).

Но следует отметить, что уголок изготавливают из довольно большого числа различных стальных сплавов, плотность ряда которых может существенно отличаться от 7850 кг/м³, принятых при расчете массы для 1 м. Соответственно, и теоретический вес 1 м таких изделий будет отличаться от табличного значения. Поэтому при необходимости, чтобы привести массу 1 м в соответствие с плотностью стали, можно сделать самостоятельный перерасчет веса уголка.

2 Полный сортамент стальной продукции – виды по назначению и марке стали

Помимо основного деления по типоразмерам и способу изготовления, приведенному выше, стальные уголки также подразделяют по назначению и соответствующим ему сплавам, из которых их производят.

Размеры металлического уголка все виды и типоразмеры: Размеры металлических уголков, их виды, характеристики и особенности изготовления

Это, разумеется, значительно расширяет общий сортамент стальных уголков, но уже исходя из данных критериев.

Стальной уголок

На каждый вид, определяемый назначением уголка, распространяется свой отдельный ГОСТ, в котором приведены технические условия изготовления металлоизделий. То есть указаны марки стали, используемые для производства данного определенного вида проката, его классификация и требования к качеству, прочности и прочим свойствам и параметрам готовой продукции. Причем эти ГОСТы технических условий распространяются не только на уголки, но также на другие изделия из стали. Последнее уже зависит от вида металлопродукции, на который распространяется стандарт технических условий.

Итак, все стальные уголки (и горячекатаные, и гнутые), то есть производимые по ранее перечисленным ГОСТ 8509, 8510, 19771, 19772 и ИСО 657-1, 657-2, по назначению изготавливают следующих видов и по соответствующим стандартам:

уголки для строительных и прочих стальных конструкций, собираемых (возводимых) со сварными и иными соединениями, а также для другого назначения – производят по ГОСТ 27772-2015;
уголки повышенной прочности из нелегированных качественных и низколегированных сталей, применяемые в изделиях и используемые для клепаных, сварных либо болтовых стальных конструкций – ГОСТ 19281-2014.

Уголки специального и общего применения

А горячекатаные изделия углового профиля (ГОСТ 8509, 8510 и ИСО 657-1, 657-2) помимо этого изготавливают еще и следующих видов по соответствующим стандартам:

уголки специального и общего применения, производимые из углеродистой, обладающей обычным качеством, стали – выпускают по ГОСТ 535-2005;

уголки для судостроения, изготовляемые из стальных сплавов с нормальными и повышенными прочностными характеристиками – ГОСТ 5521-93;
изделия углового профиля из низколегированных конструкционных стальных сплавов, применяемые для изготовления различных конструкций мостов, возводимых в обычных и северных климатических условиях – ГОСТ 6713-91;
уголки, изготовляемые из стальных сплавов с нормальными, высокими, а также повышенными прочностными характеристиками и применяемые для постройки морских и речных судов, причалов, нефтегазодобывающих платформ, понтонов, а также других конструкций со сварными соединениями (в том числе, предназначенных для эксплуатации в арктических условиях) – ГОСТ Р 52927-2015;
изделия углового профиля из конструкционных легированных стальных сплавов, применяемые для изготовления конструкций автодорожных, железнодорожных, а также совмещенных и раздельных городских и пешеходных мостов, предназначенных для эксплуатации в экстремальных климатических условиях (северные районы и зоны с максимальной сейсмичностью) – ГОСТ Р 55374-2012.

Как упоминалось ранее, во всех вышеперечисленных стандартах технических условий указан перечень марок стали, используемых для изготовления соответствующего по назначению вида уголков, а также ГОСТы, по которым производятся эти стальные сплавы. Кроме того, согласно некоторых стандартов технических условий уголки, производимые по ним, по согласованию заказчика с заводом-изготовителем могут выполняться и из других, не указанных в этом ГОСТе, марок сталей. Последние, разумеется, тоже изготавливаются по своим определенным стандартам. Это все вместе с количеством типоразмеров ГОСТ 8509, 8510, 19771, 19772 и ИСО 657-1, 657-2 и определяет многообразие видов и сортамента стальных уголков.

3 Сортаменты типоразмеров равнополочных стальных уголков

Как отмечалось выше, эти сведения приведены в 3-х стандартах: ГОСТ 8509, 19771 и ИСО 657-1. Таблицы сортамента для горячекатаной и гнутой продукции первых двух стандартов можно посмотреть в тексте ГОСТа либо в статье “Сортамент равнополочных уголков”. Там же есть и другие характеристики этого вида проката, приведенные в ГОСТ 8509 и 19771.

Уголок стальной гнутый равнополочный

Для горячекатаных равнополочных изделий стандарта ИСО 657-1 (ISO 657-1), предназначенных для поставки на экспорт, размеры и масса 1 погонного метра должны соответствовать приведенным ниже на Рис. 1 и в Табл. 1. Более подробную информацию об этих уголках (площадь сечения, длины и др.) можно посмотреть непосредственно в этом стандарте, а предельные отклонения (допуски) от всех размеров и формы поперечного сечения в ИСО 657-5 или приложении Б отечественного ГОСТ 8509.

Условные обозначения к Рис. 1 и Табл. 1:

A – ширина полки уголка, мм;
t – толщина полок, мм;
r_root – радиус закругления между полками с внутренней стороны уголка, мм;
r_toc – радиус закругления на кромках полок, мм.

r_toc – радиус закругления на кромках полок, мм.

Радиус закругления на кромках полок не был определен составителями этого стандарта, но может быть рассчитан самостоятельно. Его значение равняется 1/2 величины радиуса закругления между полками с внутренней стороны уголка. Исходя именно из этих данных была рассчитана теоретическая площадь сечения, масса и другие справочные величины изделий ИСО 657-1.

Таблица 1

Обозначение (размер) уголка	Размеры, мм			Масса 1 м уголка, кг
Обозначение (размер) уголка	A	t	r_root	Масса 1 м уголка, кг
20х20х3	20	3	3,5	0,88
25х25х3	25	3	3,5	1,12
25х25х4	25	4	3,5	1,45
30х30х3	30	3	5	1,36
30х30х4	30	4	5	1,78
35х35х4	35	4	5	2,09
35х35х5	35	5	5	2,57
40х40х3	40	3	6	1,84
40х40х4	40	4	6	2,42
40х40х5	40	5	6	2,97
45х45х4	45	4	7	2,74
45х45х5	45	5	7	3,38
50х50х4	50	4	7	3,06
50х50х5	50	5	7	3,77
50х50х6	50	6	7	4,47
60х60х5	60	5	8	4,57
60х60х6	60	6	8	5,42
60х60х8	60	8	8	7,09
65х65х6	65	6	9	5,91
65х65х8	65	8	9	7,73
70х70х6	70	6	9	6,38
70х70х7	70	7	9	7,38
75х75х6	75	6	9	6,85
75х75х8	75	8	9	8,99
80х80х6	80	6	10	7,34
80х80х8	80	8	10	9,63
80х80х10	80	10	10	11,9
90х90х7	90	7	11	9,61
90х90х8	90	8	11	10,9
90х90х9	90	9	11	12,2
90х90х10	90	10	11	15,0
100х100х8	100	8	12	12,2
100х100х10	100	10	12	15,0
100х100х12	100	12	12	17,8
120х120х8	120	8	13	14,7
120х120х10	120	10	13	18,2
120х120х12	120	12	13	21,6
125х125х8	125	8	13	15,3
125х125х10	125	10	13	19,0
125х125х12	125	12	13	22,6
150х150х10	150	10	16	23,0
150х150х12	150	12	16	27,3
150х150х15	150	15	16	33,8
180х180х15	180	15	18	40,9
180х180х18	180	18	18	48,6
200х200х16	200	16	18	48,5
200х200х20	200	20	18	59,9
200х200х24	200	24	18	71,1
250х250х28	250	28	18	104
250х250х35	250	35	18	128

Как указывалось ранее, уголки этих типоразмеров для отечественных потребителей изготавливаются только по согласованию с производителем. Дело в том, что прокатный стан предприятия-изготовителя должен обеспечивать возможность выпуска такой продукции.

4 Сортамент типоразмеров неравнополочных горячекатаных изделий ГОСТ 8510

Размеры и масса 1 погонного метра неравнополочной горячекатаной стальной продукции стандарта 8510 должны соответствовать приведенным ниже на Рис. 2 и в Табл. 2. Более подробную информацию об этих уголках (площадь сечения, длины, предельные отклонения и др.) можно посмотреть непосредственно в этом стандарте.

Условные обозначения к Рис. 2 и Табл. 2, приведенным ниже:

B – ширина более широкой полки уголка, мм;
b – ширина менее широкой полки, мм;
t – обозначение толщины полок, мм;
R – радиус закругления между полками с внутренней стороны уголка, мм;
r – радиус закругления на кромках полок, мм.

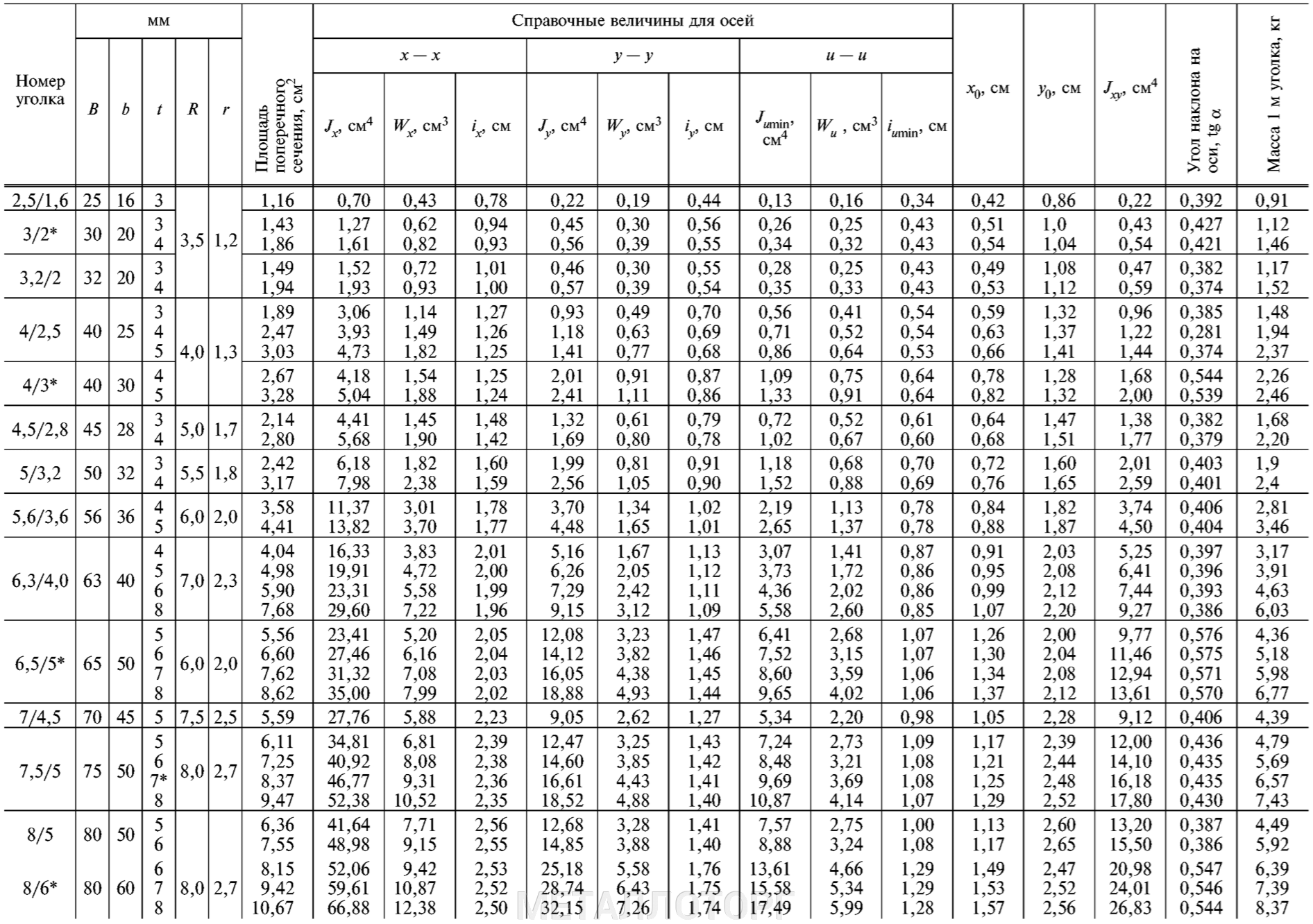

Таблица 2

Номер уголка	Размеры, мм					Масса 1 м уголка, кг
	B	b	t	R	r
2,5/1,6	25	16	3	3,5	1,2	0,91
3/2*	30	20	3			1,12
			4			1,46
3,2/2	32	20	3			1,17
			4			1,52
4/2,5	40	25	3	4	1,3	1,48
			4			1,94
			5			2,37
4/3*	40	30	4			2,26
			5			2,46
4,5/2,8	45	28	3	5	1,7	1,68
			4			2,20
5/3,2	50	32	3	5,5	1,8	1,90
			4			2,40
5,6/3,6	56	36	4	6	2	2,81
			5			3,46
6,3/4,0	63	40	4	7	2,3	3,17
			5			3,91
			6			4,63
			8			6,03
6,5/5*	65	50	5	6	2	4,36
			6			5,18
			7			5,98
			8			6,77
7/4,5	70	45	5	7,5	2,5	4,39
7,5/5	75	50	5	8	2,7	4,79
			6			5,69
			7			6,57
			8			7,43
8/5	80	50	5			4,49
			6			5,92
8/6*	80	60	6			6,39
			7			7,39
			8			8,37
9/5,6	90	56	5,5	9	3	6,17
			6			6,70
			8			8,77
10/6,3	100	63	6	10	3,3	7,53
			7			8,70
			8			9,87
			10			12,14
10/6,5*	100	65	7			8,81
			8			9,99
			10			12,30
11/7	110	70	6,5			8,98
			8			10,93
12,5/8	125	80	7	11	3,7	11,04
			8			12,58
			10			15,47
			12			18,34
14/9	140	90	8	12	4	14,13
			10			17,46
16/10	160	100	9	13	4,3	17,96
			10			19,85
			12			23,58
			14			27,26
18/11	180	110	10	14	4,7	22,20
			12			26,40
20/12,5	200	125	11			27,37
			12			29,74
			14			34,43
			16			39,07

5 Сортамент типоразмеров неравнополочных горячекатаных изделий ИСО 657-2

Размеры и масса 1 погонного метра неравнополочной горячекатаной стальной продукции стандарта ИСО 657-2 (ISO 657-2) должны соответствовать приведенным ниже на Рис. 3 и в Табл. 3. Более подробную информацию об этих уголках (площадь сечения, длины и др.) можно посмотреть непосредственно в этом стандарте, а предельные отклонения (допуски) от всех размеров и формы поперечного сечения в ИСО 657-5 или приложении Б отечественного ГОСТ 8509.

Неравнополочные уголки

Условные обозначения к Рис. 3 и Табл. 3, приведенным ниже:

A – ширина более широкой полки уголка, мм;
B – ширина менее широкой полки, мм;
t – обозначение толщины полок, мм;
r_внутр. – радиус закругления между полками с внутренней стороны уголка, мм;
r_внешн. – радиус закругления на кромках полок, мм.

Таблица 3

Обозначение (размер) уголка	Размеры, мм				Масса 1 м уголка, кг
Обозначение (размер) уголка	A	B	t	r_внутр.	Масса 1 м уголка, кг
30х20х3	30	20	3	4	1,12
30х20х4	30	20	4	4	1,45
40х20х4	40	20	4	4	1,78
40х25х4	40	25	4	4	1,93
45х30х5	45	30	5	4	2,76
50х30х4	50	30	4	4	2,42
50х30х5	50	30	5	5	2,97
50х40х5	50	40	5	5	3,36
60х30х5	60	30	5	5	3,36
60х30х6	60	30	6	5	3,97
60х40х5	60	40	5	6	3,77
60х40х6	60	40	6	6	4,47
60х50х6	60	50	6	6	4,92
60х50х8	60	50	8	6	6,44
65х50х5	65	50	5	6	4,35
65х50х6	65	50	6	6	5,16
65х50х8	65	50	8	6	6,75
70х50х6	70	50	6	6	5,40
70х50х7	70	50	7	7	6,25
75х50х6	75	50	6	7	5,64
75х50х8	75	50	8	7	7,38
80х40х6	80	40	6	7	5,41
80х40х8	80	40	8	7	7,08
80х60х6	80	60	6	8	6,36
80х60х7	80	60	7	8	7,36
80х60х8	80	60	8	8	8,34
90х60х8	90	60	8	8	8,97
90х65х6	90	65	6	8	7,07
90х65х8	90	65	8	8	9,28
90х75х8	90	75	8	8	9,91
90х75х10	90	75	10	8	12,22
90х75х13	90	75	13	8	15,57
100х50х6	100	50	6	8	6,84
100х50х8	100	50	8	8	8,97
100х50х10	100	50	10	8	11,04
100х65х7	100	65	7	10	8,77
100х65х8	100	65	8	10	9,94
100х65х10	100	65	10	10	12,25
100х75х8	100	75	8	10	10,57
100х75х10	100	75	10	10	13,04
100х75х12	100	75	12	10	15,44
100х90х10	100	90	10	10	14,21
100х90х13	100	90	13	10	18,15
120х80х8	120	80	8	11	12,16
120х80х10	120	80	10	11	15,02
120х80х12	120	80	12	11	17,81
125х75х8	125	75	8	11	12,16
125х75х10	125	75	10	11	15,02
125х75х12	125	75	12	11	17,81
125х90х10	125	90	10	11	16,19
125х90х13	125	90	13	11	20,72
135х65х8	135	65	8	11	12,16
135х65х10	135	65	10	11	15,02
150х75х9	150	75	9	12	15,38
150х75х10	150	75	10	12	17,00
150х75х12	150	75	12	12	20,19
150х75х15	150	75	15	12	24,85
150х90х10	150	90	10	12	18,18
150х90х12	150	90	12	12	21,60
150х90х15	150	90	15	12	26,62
150х100х10	150	100	10	12	18,96
150х100х12	150	100	12	12	22,54
150х100х16	150	100	16	12	29,51
180х90х10	180	90	10	12	20,53
200х100х10	200	100	10	15	22,95
200х100х12	200	100	12	15	27,32
200х100х14	200	100	14	15	31,62
200х100х16	200	100	16	15	35,86
200х150х12	200	150	12	15	32,03
200х150х15	200	150	15	15	39,64
200х150х20	200	150	20	15	52,00
200х150х25	200	150	25	15	63,97

Как и в случае с равнополочной продукцией ИСО 657-1, уголки этих типоразмеров для отечественных потребителей изготавливаются только по согласованию с производителем.

6 Сортамент типоразмеров неравнополочной гнутой стальной продукции ГОСТ 19772

Этот вид уголков, как и равнополочные гнутые изделия стандарта 19771, делится еще на несколько подвидов: по точности профилирования на 3 типа и по используемым для изготовления сталям – на 2. По точности профилирования выпускают продукцию:

A – имеющую высокую точность профилирования;
Б – повышенную;
B – обычную.

Изделия из полуспокойных и кипящих углеродистых сталей

Размеры и масса 1 погонного метра продукции стандарта 19772 должны соответствовать следующим данным:

для изделий, произведенных из полуспокойных и кипящих углеродистых сталей обыкновенного качества, а также качественных, обладающих временной сопротивляемостью разрыву не выше 47 кгс/мм² (460 Н/мм²) – данным, представленным в Табл. 4;
для изделий, произведенных из полуспокойных и спокойных углеродистых сталей обыкновенного качества, а также качественных, обладающих временной сопротивляемостью разрыву выше 47 кгс/мм² (460 Н/мм²) – данным, представленным в Табл. 5.

Более подробную информацию об этих уголках (площадь сечения, длины, предельные отклонения и др.) можно посмотреть непосредственно в ГОСТ 19772.

Поперечное сечение уголков этого стандарта должно соответствовать представленному на Рис. 4. Условные обозначения к Рис. 4, Табл. 4 и Табл. 5, приведенным ниже:

B – ширина более широкой полки уголка, мм;
b – ширина менее широкой полки, мм;
S – обозначение толщины полок, мм;
R – радиус закругления между полками с внутренней стороны уголка, мм.

Таблица 4

Обозначение (размер) уголка	Размеры, мм				Масса 1 м уголка, кг
Обозначение (размер) уголка	B	b	S	R	Масса 1 м уголка, кг
32x25x2	32	25	2,0	3	0,84
32x25x2,5	32	25	2,5	3	1,03
50x35x3,2	50	35	3,2	5	1,98
60x40x3	60	40	3,0	4	2,23
70x50x4	70	50	4,0	6	3,53
80x63x4	80	63	4,0	6	4,26
85x35x4	85	35	4,0	6	3,53
90x70x4	90	70	4,0	6	4,79
100x65x4	100	65	4,0	6	4,95
105x100x3	105	100	3,0	4	4,69
115x65x5	115	65	5,0	7	6,71
120x100x8	120	100	8,0	12	12,88
180x140x6	180	140	6,0	9	14,55

Таблица 5

Обозначение (размер) уголка	Размеры, мм				Масса 1 м уголка, кг
Обозначение (размер) уголка	B	b	S	R	Масса 1 м уголка, кг
40x25x2,5	40	25	2,5	6	1,16
70x50x4	70	50	4,0	10	3,48
85x67x4	85	67	4,0	10	4,49
90x70x4	90	70	4,0	10	4,74
110x90x5	110	90	5,0	10	7,44
115x65x5	115	65	5,0	10	6,66
147x125x8	147	125	8,0	20	15,93
152x100x5,5	152	100	5,5	12	10,37
155x100x6	155	100	6,0	14	11,38

7 Виды стандартных уголков из цветных металлов – из алюминиевых и магниевых сплавов

Из цветных металлов стандартные уголки производят только 2-х основных видов. Первый – это изделия, изготовленные из алюминия и его сплавов. Второй вид – уголки, произведенные из магниевых сплавов. Правильнее всю эту продукцию называть не “уголки”, а “профили уголкового сечения”. Именно так она именуется во всех ГОСТах на нее и в прочей технической документации.

Стальной гнутый метод гибки листовой заготовки

По способу изготовления уголковые профили из алюминия и его сплавов делятся еще на 2 вида:

гнутые – изготовляемые аналогично стальным гнутым методом гибки листовой заготовки;
прессованные – производимые способом горячего прессования.

Из магниевых сплавов производят только прессованные профили.

Сортамент типоразмеров представлен только для прессованной продукции. Производят следующие ее виды по форме сечения и типовым размерам по соответствующим ГОСТам сортамента:

прямоугольные равнополочные профили уголкового сечения, изготовляемые из алюминия и из его и магниевых сплавов – стандарт 13737-90;
прямоугольные неравнополочные профили уголкового сечения, изготовляемые из алюминия и из его и магниевых сплавов – стандарт 13738-91;
бульбообразные профили уголкового сечения, изготовляемые из алюминия и из его и магниевых сплавов – стандарт 13617-97;
косоугольные профили уголкового фитингового сечения, изготовляемые из алюминия и из его и магниевых сплавов – стандарт 13618-97;
косоугольные профили уголкового сечения, изготовляемые из алюминия и из его и магниевых сплавов – стандарт Р 50077-92.

Уголки из цветметаллов

В этих ГОСТах указаны только размеры и площадь сечения, две теоретических массы 1 погонного метра (как для изделий из алюминиевых, так и из магниевых сплавов) и важный для профилей из этих металлов параметр – диаметр описанной вокруг поперечного сечения окружности.

Причем теоретическая масса для 1 погонного метра во всех 5-ти стандартах (ГОСТ 13737, 13738, 13617, 13618 и Р 50077) была рассчитана для прессованных профилей из алюминия и его сплавов с принятой плотностью металла 2850 кг/м³ (в этих документах указана эквивалентная величина 2,85 г/см³), а для профильных изделий из магниевых сплавов – 1800 кг/м³ (1,8 г/см³).

Принятая при расчетах плотность для продукции первого вида соответствует марке алюминиевого сплава B95. А для профилей второго вида – плотности марки магниевого сплава MA14. Однако в конце каждого из этих стандартов приведены приложения с переводными коэффициентами, позволяющими произвести перерасчет массы 1 м для профилей из любого другого используемого для их производства алюминиевого либо магниевого сплава.

8 Сортамент продукции из цветных сплавов исходя из стандартов технических условий

Все остальные характеристики прессованных уголковых профилей (длина, предельные отклонения на нее и размеры, прочность, сплавы, используемые для изготовления, и др.) указаны в соответствующих ГОСТах технических условий:

для изделий из алюминия и его сплавов – в стандарте 8617-81;
для изделий из магниевых сплавов – в 19657-84.

Алюминиевые уголки

Эти ГОСТы распространяются не только на уголковые профили вышеперечисленных 5-ти стандартов, но и на все прессованные профили других видов (с иными формами поперечного сечения). Область использования продукции, изготовляемой по техническим условиям ГОСТ 8617 и 19657: различные нужды производства и народного хозяйства, а также поставка на экспорт.

Кроме того, прессованные профили из алюминиевых сплавов производят еще и по техническим условиям стандарта Р 56855-2016, который распространяется на продукцию, предназначенную для использования в судостроении. В этом ГОСТе указаны марки сплавов, применяемые для изготовления, физико-механические свойства (прочность) профилей и другие подобные параметры. Длина изделий и предельные отклонения от нее, размеров и формы сечения согласно стандарта Р 56855 должны соответствовать требованиям того же ГОСТ 8617.

Гнутые профили из алюминия и его сплавов производят только по одному ГОСТу – это стандарт технических условий Р 55411-2013. Согласно ему сортамент типоразмеров, то есть размеры, форму и площадь сечения, а также длину и теоретическую массу 1 погонного метра изделия устанавливает сам потребитель и согласовывает их с изготовителем. Выбор потребителя, утвержденный производителем, должен быть представлен в виде чертежей и/или каталогов с указанием в них всех этих характеристик и шифра либо номера профиля, в том числе изготовляемого по одному из выше приведенных стандартов, включая ГОСТы для стальных уголков. Или это может быть чертеж нестандартного, но отвечающего потребностям заказчика, изделия.

Перечень марок сплавов, указанных в стандартах технических условий для прессованных уголковых профилей, помноженный на количество типоразмеров последних по видам дает огромное разнообразие сортамента этого типа уголков. А для гнутых изделий стандарта Р 55411 сортамент и вовсе неограничен. Количество производимых по этому ГОСТу типоразмеров практически бесконечно. Ведь можно изготавливать не только типовые стандартные профили, но и разработанные в индивидуальном порядке с нужными размерами – по собственным либо чьим-то чертежам.

9 Сортаменты типоразмеров всех прессованных уголковых профилей

Как отмечалось ранее, номера профилей, их размеры и площадь сечения, а также массу 1 погонного метра и диаметр описанной вокруг поперечного сечения окружности следует смотреть в зависимости от вида изделия в соответствующем ГОСТе сортамента (13737, 13738, 13617, 13618 или Р 50077). В приложениях этих стандартов указано соответствие номеров уголковых профилей ранее использовавшимся обозначениям. Всю остальную информацию обо всей этой продукции следует смотреть в стандартах 8617, 19657 и Р 56855.

Прямоугольные равнополочные профили уголкового сечения ГОСТ 13737 производятся в соответствии с Рис. 5, условные обозначения на котором и в таблицах этого стандарта следующие:

H – ширина полок, мм;
S – обозначение толщины одной из полок, мм;
S₁ – обозначение толщины второй полки, мм;
R – радиус закругления между полками с внутренней стороны профиля, мм;
R₁ – радиус закругления на кромках полок с внутренней стороны профиля, мм.

Рисунок 5

Согласно стандарта 13737 эти профили производят с номерами от 410001 до 410231 (то есть всего более 200 типоразмеров) и с размерами в мм от H = 10, S = 1, S₁ = 1, R = 1 и R₁ = 0,5 до H = 200, S = 43, S₁ = 43, R = 20 и R₁ = 8. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Прямоугольные неравнополочные профили уголкового сечения ГОСТ 13738 производятся в соответствии с Рис. 6, условные обозначения на котором и в таблицах этого стандарта следующие:

H – ширина более широкой полки, мм;
B – ширина менее широкой полки, мм;
S – обозначение толщины более широкой полки, мм;
S₁ – обозначение толщины менее широкой полки, мм;
R – радиус закругления между полками с внутренней стороны профиля, мм;
R₁ – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
R₂ – радиус закругления на кромке более широкой полки с внутренней стороны профиля, мм.

Рисунок 6

Согласно стандарта 13738 эти профили производят с номерами от 410502 до 412017 (то есть всего более 900 типоразмеров) и с размерами в мм от H = 9,5, B = 9, S = 3, S₁ = 3, R = 0,5, R₁ = 0,5 и R₂ = 0,5 до H = 265, B = 130, S = 66, S₁ = 113, R = 15, R₁ = 10 и R₂ = 10. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Бульбообразные профили уголкового сечения ГОСТ 13617 производятся в соответствии с Рис. 7, условные обозначения на котором и в таблицах этого стандарта следующие:

H – ширина более широкой полки, мм;
B – ширина менее широкой полки, мм;
S и S₁ – одинаковая толщина обоих полок, мм;
R – радиус закругления между полками с внутренней стороны профиля, мм;
R₁ – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
R₂ – радиус закругления между более широкой полкой и бульбообразным утолщением на ее конце с внутренней стороны профиля, мм;
d – диаметр бульбообразного утолщения, мм.

Рисунок 7

Согласно стандарта 13617 эти профили производят с номерами от 710002 до 710049 (всего 32 типоразмера) и с размерами в мм от H = 13, B = 12, S и S₁ = 1, R = 1,5, R₁ = 0,5, R₂ = 1 и d = 3 до H = 90, B = 40, S и S₁ = 6, R = 6, R₁ = 3, R₂ = 15 и d = 16. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Косоугольные профили уголкового фитингового сечения ГОСТ 13618 производятся в соответствии с Рис. 8, условные обозначения на котором и в таблицах этого стандарта следующие:

H – ширина более широкой полки, мм;
B – ширина менее широкой полки, мм;
S – обозначение толщины менее широкой полки, мм;
S₁ – толщина профиля между внутренним закруглением и внешней поверхностью более широкой полки, мм;
S₂ – толщина более широкой полки, мм;
R – радиус закругления между полками с внутренней стороны профиля, мм;
R₁ – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
R₂ – радиус закругления на кромке более широкой полкой с внутренней стороны профиля, мм;
R₃ – радиус закругления между полками с внешней стороны профиля, мм;
R₄ – радиус закругления на кромке менее широкой полки с внешней стороны профиля, мм;
R₅ – радиус закругления на кромке более широкой полкой с внешней стороны профиля, мм.

Рисунок 8

Согласно стандарта 13618 эти профили производят с номерами от 511256 до 511343 (всего 83 типоразмера) и с размерами в мм от H = 25,4, B = 19,1, S и S₁ = 2,4, S₂ = 1, R = 1,6, R₁ = 1, R₂ = 1, R₃ = 0,5, R₄ = 1 и R₅ = 1,5 до H = 166, B = 125, S = 35, S₁ = 23,9, S₂ = 15, R = 15, R₁ = 5, R₂ = 3, R₃ = 10, R₄ = 6 и R₅ = 3. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Косоугольные профили уголкового сечения ГОСТ Р 50077 производятся 4-х видов и в соответствии с Рис. 9–12.

Рисунок 9

Рисунок 10

Рисунок 11

Рисунок 12

Ввиду того, что эти изделия довольно со специфическими формой сечения и, соответственно, назначения, иные данные в рамках этой статьи о них не предоставляются. При необходимости все номера профилей и их размеры можно посмотреть в стандарте Р 50077.

Справочник металлопроката. Вес металлопроката, ГОСТ сортамента Все виды.

ВНИМАНИЕ!!! Вы находитесь в Разделе Справочной информации!

Здесь Вы можете: скачать ГОСТ и узнать основные характеристики интересующего Вас вида металлического проката.

Если вы хотите узнать цены основных Поставщиков металлопроката в Вашем регионе, выбрать Поставщика с минимальной ценой или сравнить прайсы организаций торгующих металлом, пожалуйста, пройдите по ссылке…. “Арматура строительная цена“

Нержавеющий прокат

Метизы, сетка, канаты.

ограждения

Труба. лист б/у металлолом

Для того чтобы сделать правильный выбор, определиться с необходимым видом изделий, используемых материалов и другими нюансами, Вам необходимо ознакомиться с информацией по выбранной категории. Раздел «Справочник» содержит всю необходимую Вам информацию о всевозможных видах металлопроката, их особенностях, преимуществах и недостатках.

Металлургия – отрасль промышленности, где неправильно сделанный выбор в начале рабочего процесса непременно ведет к не самому лучшему результату. Поэтому в интересах и потребителя, и покупателя быть в курсе всех тонкостей производства и использования проката.
Существует несколько способов производства металлопроката: холодный, теплый и горячий. Для этого используются специальные прокатные станки и другое профессиональное оборудование.

Ассортимент изделий из металла очень широкий. Нормативная документация ГОСТ и ТУ позволяет разделить весь прокат согласно его специфичным характеристикам, свойствам и показателям. Например, форма и размер. Изделия металлопроката имеют и другое название – прокатные профили. Этот термин подразумевает определенный вид, проекцию и форму в виде поперечного сечения.

Сортовой прокат производится в установленных нормами условиях на специализированном оборудовании. Для обработки используют изделия в холодном и горячем виде. Конструкция простая, что объясняется стандартными размерами металлопроката. Специальные валики, расположенные на оборудовании формируют различные процессы, вид которых зависит от их положения, формы и используемого количества.
Основные типы проката:

1. поперечный – одновременно вращаются валы и заготовка, перемещающаяся вдоль оси валов и подвергающаяся деформации;
2. поперечно-винтовой – вращательные и поступательные движения валов в двух направлениях;
3. продольный – заготовка деформируется благодаря сжатию, перемещению между валами от большего к меньшему. Этот способ подходит для производства сортового проката, профилей с плоской поверхностью.

Сортовой прокат бывает нескольких типов:
1. простой – круг, шестигранник, катанка и т.д.
2. фасонный
2.1. прокат массового использования – уголок, швеллер, балка и тавр
2.2. Изделия специального назначения – рельсы, профили, используемые в автомобилестроении, сельском хозяйстве, судостроении и др. отраслях промышленности.

Сортовой прокат имеет классификацию, в которой определяющими критериями являются форма и размер профиля. Основными видами проката можно назвать круг, квадратный профиль, уголок, швеллер и двутавр, шестигранник, рельсы, стальную полосу. Кроме этого, производится прокат малого и среднего размеров.
Поверхность готовых изделий подвергается специальной обработке. Наиболее распространены шлифовальный и зеркальный тип поверхности, также используются калиброванный и матовый.

Для производства листового проката применяются различные методы и технологии. Например, технологический процесс может быть горячекатаным и холоднокатаным. Первый позволяет добиться толщины листов менее 4 мм, а второй предназначен для формирования стандартных листов разной толщины.

Большой выбор листового проката дает потребителям возможность выбора, что просто необходимо на современном этапе развития строительной отрасли. Все больше дизайнерских идей и нестандартных решений реализуются на практике именно благодаря разнообразию строительного оборудования и материалов.

Уголки стальные горячекатаные равнополочные и неравнополочные / Каталог металлопроката

Стальные уголки изготавливаются в соответствии с ГОСТ 8509-93 (уголок равнополочный), ГОСТ 8510-93 (уголок неравнополочный), ГОСТ 19771-93 (гнутый стальной уголок равнополочный), ГОСТ 19772-93 (гнутый стальной неравнополочный уголок). Иное общепринятое название равнополочного уголка – равнобокий уголок, а неравнополочного – неравнобокий уголок. Горячекатаный уголок производится на специальном оборудовании методом горячей прокатки, при которой предварительно нагретую заготовку протягивают через специальные формы на заводских прокатных станах. Гнутый уголок изготавливают на профилегибочных станках. Уголок гнутый также может иметь как равные, так и неравные по ширине полки.

Внешне гнутый уголок можно отличить от горячекатаного по наличию скругленного внешнего угла. Применение гнутого уголка дает значительный экономический эффект за счет меньшего удельного веса одного погонного метра, – а следовательно его более низкой стоимости. Кроме того использование гнутого уголка приводит к снижению собственного веса металлоконструкции.

Наибольшее применение находят стальные уголки, изготавливаемые из углеродистой стали обыкновенного качества (ст3пс, ст3сп). Также стальные уголки изготавливают из низколегированной стали марки 09Г2С. Преимущества низколегированного металлического уголка заключаются в его более морозостойких свойствах, меньшей подверженности коррозии, и следовательно – более длительном сроке эксплуатации. Данные свойства обуславливаются большим содержанием марганца в химическом составе стали по сравнению с обычной углеродистой сталью.

Уголки стальные используются в промышленном, гражданском строительстве, в домостроении и при изготовлении металлоконструкций.

В зависимости от назначения металлический уголок из стали изготавливается длиной от 4 до 12 м и бывает: мерной длины, кратной мерной длины и немерной длины. Основных типоразмеров три: уголок длиной 9 метров, уголок длиной 11,7 метров и уголок длиной 12 метров.

Уголок металлический: равнополочный и неравнополочный

Металлический уголок представляет собой один из самых популярных видов металлопроката, выпускаемых промышленностью. Он применяется во многих областях: при строительстве любых типов зданий, устройстве системы заземления, выполнении различных крепежных элементов, кронштейнов, мебели, при создании технологического оборудования, сельскохозяйственных машин и строительной техники. Благодаря своей геометрии уголок имеет довольно высокую прочность и сравнительно малый вес. Размеры уголков, их характеристики, а также применяемые для производства материалы прописаны в соответствующих Государственных общесоюзных стандартах (ГОСТ).

Первые продукты из металла появились еще в каменном веке в Древней Греции, Риме, Китае и Индии. В основном они были сделаны в единичных экземплярах и изготавливались из легкоплавких материалов таких как олово, медь, серебро.

Активное развитие металлообрабатывающей промышленности началось только в XVIII веке в связи с применением в производстве различных паровых машин. Это позволило в несколько раз увеличить объем выпускаемой продукции и уже в XIX веке профильные изделия, включая металлические полосы и уголки пользовались огромным спросом.

Уголки, изготавливаемые из металла, бывают двух видов:

В первом варианте каждая сторона (полка) имеют одинаковую ширину, например, 35 мм на 35 мм, 50 мм на 50 мм.

Во втором – полки имеют отличающуюся друг от друга ширину, причем эта разница может доходить до 2 раз, например, 40 мм на 25 мм, 125 мм на 60 мм.

В зависимости от способа изготовления уголки делятся на следующие виды:

В первом варианте жидкий металл высокой температуры нужной марки после плавильной печи через специальный ковш подается в машину непрерывного литья заготовок, где происходит охлаждение лишь поверхностного слоя. Далее, раскаленный полуфабрикат проходит через систему валов, вследствие чего формируется продукт требуемых параметров. Данный процесс очень трудоемкий и требует постоянного контроля. Уголки, произведенные данным способом, обладают большими прочностными характеристиками и массой.

Следующий вариант проще в изготовлении: стальная полоса определенной ширины и толщины проходит через гибочный станок, благодаря чему преобразуется в уголок с нужными геометрическими характеристиками. Он имеет достаточную твердость, отличается меньшим весом, более низкой стоимостью. При этом гнутые уголки имеют широкий ассортимент и лучшую точность.

Производство каждого вида стальных уголков регламентируется соответствующим ГОСТом:

ГОСТ 8509—93 Уголки горячекатаные равнополочные
ГОСТ 8510—86 Уголки горячекатаные неравнополочные
ГОСТ 19771—93 Уголки гнутые равнополочные.
ГОСТ 19772—93 Уголки гнутые неравнополочные.

Точность изготовления

Иногда возникает необходимость использования металлоизделий с повышенной точностью. В таких случаях уголки должны быть выполнены с учетом меньшего допуска по отклонению от исходных параметров.

По точности изготовления уголки подразделяются на следующие группы:

стандартные — обозначаются буквой В;
высокой точности — обозначаются буквой А.

Государственный стандарт прописывает разброс от размеров в мм по ширине полки независимо от группы и по толщине изделий в зависимости от типа группы.

Например, для уголков с полкой от 20 мм до 45 мм допускаются отклонения от ширины полки не более 1 мм, для изделий с полкой от 50 до 90 мм это значение равно 1,5 мм.

Допустимые расхождения по толщине продукции зависят также от длины.

Например, при ширине полки от 50 мм до 90 мм и длине металлопроката до 6 метров: для группы А не более +0,2/-0,4 мм, для группы В не более +0,3/-0,5 мм, а при длине от 6,5 до 9 метров включительно для А не более +0,2/-0,5 мм, для В не более +0,3/-0,6 мм.

Длины уголков

Кроме размера, площади сечения, массы погонного метра уголка в ГОСТе прописаны также стандартные длины и предельно допустимые отклонения.

Длина металлоизделия варьируется от 4 до 12 метров, погрешностью до 30 мм при длине до 4 метров, до 50 мм – при длине до 6 метров, и не более 70 мм при длине свыше 6 метров.

Все изделия могут быть изготовлены как типичной длины: 6, 9, 12 метров, так и любой другой в диапазоне между 4 и 12 метрами.

По предварительному согласованию с изготовителем под заказ существует возможность выпуска продукции длиной свыше 12 метров.

При необходимости, по заданию заказчика точность производства может быть увеличена до 40 мм при длине до 7 метров, а свыше — плюс 5 мм на каждый дополнительный погонный метр.

Кривизна уголков

Общепринятые стандарты также регламентируют и степень кривизны. Величина этого параметра не должна превышать цифры в 0,4% от длины. В особых случаях, по техническому заданию заказчика, погрешность может быть снижена до 0,2%. В ситуации превышения значения в 0,4% несущие способности изделия будут существенно отличаться от нормируемых, и впоследствии может привести к печальным результатам.

Отклонение от прямого угла

Государственный общесоюзный стандарт допускает отклонение от прямого угла при вершине не более 0.58 градусов. В то же время при согласовании с потребителем, этот параметр может принимать следующие значения:1,0 мм — для изделий с шириной полки не более 50 мм, 2,0 мм – при ширине полки от 50 до 100 мм, 3,0 мм – при ширине полки свыше 100 мм.

Притупление внешних углов и угла при вершине не регламентируется.Скручивание уголка вдоль своей оси категорически неприемлемо.

Ширина полок и масса уголка

Рассмотрим размеры уголков, встречающихся в продаже. Основные параметры, на которые в первоочередность следует обратить интерес являются: ширина полки, толщина стенки изделия и массу погонного метра, все эти значения указаны в соответствующих ГОСТах.

Ширина изменяется от 20 мм до 250 мм для горячекатаных уголков, и от 36 мм до 160 мм для гнутых изделий.

Масса указывается в килограммах на погонный метр и рассчитывается исходя из плотности стали в 7,85 г/см³. Для некоторых часто употребляемых размеров значения приведены ниже:

Для горячекатаных уголков масса погонного метра:

40х40х3 мм – 1,85 кг.
50х50х4 мм – 3,05 кг.
75х75х6 мм — 6,89 кг.
100х100х7 мм – 10,79 кг.

Для гнутых уголков масса погонного метра:

40х40х3 мм – 1,76 кг.
50х50х4 мм – 2,90 кг.
80х80х6 мм – 10,31 кг.

Нетрудно видеть, что при равных величинах ширины и толщины гнутый уголок практически на 5% легче, что связано с различием в применяемых технологиях.

Стандартные толщины

При производстве горячекатаного металлопроката используются следующие значения толщины с шагом в 1 мм:

От 3 до 4 мм — при показателях 35 мм и менее.
От 3 до 5 мм – при значениях от 40 мм до 50 мм.
От 5 до 8 мм – при величине 75 мм.
От 6,5 до 16 мм – для уголков с полкой 100 мм.

Для горячекатаного уголка:

25х25 мм, толщина 3 мм, 4 мм.
35х35 мм, 40 х 40 мм составляет 3 мм, 4 мм, 5 мм.
50 х 50 мм, может быть 3 мм, 4 мм, 5 мм, 6 мм.
75х75 мм, равна 5 мм, 6 мм, 7 мм, 8 мм, 9 мм.
100 х 100 мм показатели 6,5 мм, 7 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм.

То есть, для каждого типоразмера можно выбрать уголок нужной толщины для разных нагрузок.

Как правило, для холоднокатаных уголков толщины похожи или принимают чуть меньшие значения, но перечень предлагаемых толщин не такой обширный.

Для продукции с большими размерами толщина стенки может достигать 35 мм

Марка стали

Прочностные характеристики стального уголка находятся в зависимости как от способа изготовления, геометрических размеров и толщины, но также и от самого металла или сплава, используемого при его производстве.

Самыми распространенными материалами являются:

углеродистая сталь обыкновенного качества согласно ГОСТ 380—2005
низколегированная сталь с добавлением легирующих компонентов: никель, хром и молибден, и отличающаяся более высокой прочностью, качество и химический состав которой регламентируется ГОСТ 19281—89.

Наиболее актуальные размеры металлического уголка

Актуальные размеры различных профилей вы можете посмотреть по сортаменту уголков, который размещен на нашем сайте.

Самые часто встречающиеся и наиболее востребованными являются равнополочные уголки с размерами: 25х25 мм, 35х35 мм, 40х40 мм, 50х50 мм, 75х75 мм, 100х100 мм

Первые 3 размера могут использоваться для изготовления различных козырьков, уличной мебели, например, столов, скамеек, а также небольших теплиц и парников, — то есть для любых не очень ответственных металлоконструкций.

Уголки 50х50 мм и 63х63 мм часто приобретают для устройства ограждений и заборов, различных калиток и ворот.

Оцинкованный уголок

Часто приходится использовать уголок в составе металлоконструкций или крепежных изделий в местах, где агрессивное воздействие окружающей среды приводит к быстрой коррозии металлоизделия. При этом вместо десятилетий срок службы конструкции может составить 2–3 года. Когда на первое место выходит надёжность и долговечность конструкции применяют оцинкованную сталь. Существуют несколько основных видов цинкования:

Холодное – самый дешевый, но недостаточно эффективный способ, когда изделие покрывается грунтом с высоких содержанием цинка. Имеет низкую стоимость, не требует специальной техники, может наноситься в широком интервале температур.

Гальваническое – наиболее популярный способ корозийной защиты заготовки. С помощью электролиза происходит равномерное покрытие цинком по всей длине уголка с сохранением его формы и гладкости.

Горячее – один из самых дорогих способов. В этом случае уголок из черного металла погружается в ванну с расплавленным цинком на несколько минут. Толщина цинкового слоя после этой процедуры получается самой большой – до 150–200 мкм, а коррозионная стойкость максимальна. Из минусов стоит отметить образование на поверхности капель, наплавов цинка или других незначительных дефектов.

Если конструкция обладает большими размерами или существует необходимость создания слоя с толщиной в несколько мм, то в этом случае практикуется метод напыления. Но созданное таким способом покрытие очень чувствительно к механическим воздействиям.

Таблица расчета металлического (стального) уголка

Металлический уголок, размеры которого представлены в таблице, используется при изготовлении металлоконструкций. При небольшом весе обладает высокой прочностью и функциональностью. Востребован в строительной области.

Особенности

Имеет Г-образный профиль. Изготавливается из углеродистой либо нержавеющей стали посредством горячей прокатки. Последняя и прокат с оцинкованным покрытием используется для изготовления конструкций, работающих в условиях агрессивного воздействия.

В зависимости от соотношения длин полок стальные уголки в таблице делятся на равнополочные и неравнополочные. У первых они равны. У вторых – отличаются. На профилегибочных станках из листовой стали холодной и горячей прокатки формируется уголок с «гнутым» профилем. Его изготовление осуществляется на прессе с формированием округлой поверхности в месте изгиба.

Для стального уголка, размеры которого представлены в таблице, регламентируется отклонение от формы. Кривизна до 0,4% длины. Точность проката может отличаться. Выделяют тип «А» с высокой точностью и тип «Б» с обычной.

Расчет стальных уголков

При расчете стального уголка на прогиб выбирается одна из возможных схем. Если нагрузка распределена равномерно, выбирают балку:

Консольную с жесткой фиксацией;
Однопролетную шарнирно-опертую;
Однопролетную шарнирно-опертую с консолью.

При наличии сосредоточенной нагрузки для расчета калькулятором нагрузки на металлический уголок выбирают однопролетную шарнирно-опертую балку, к которой приложено одно либо два усилия. Возможен выбор схемы расчета нагрузки на металлический уголок в виде консольной балки с одной сосредоточенной силой.

Вес стального уголка выбирается по таблице либо определяется расчетным методом по формуле:

Р = ((2 ✳ А–t) ✳ t ✚ (1–(π/4)) ✳ (r²внутренний – r²внешний)) ✳ p,

где А и t соответствуют ширине и толщине полок в мм;

r — радиусы соответственно закругления полок с внутренней и внешней стороны в мм;

ρ — плотность материала. Принимают 0,0078 кг/м.

Все необходимые для расчета размеры стальных уголков стандартных типоразмеров представлены в таблице. Толщина полки выбирается из интервала 20 – 200 мм, Длина может колебаться в пределах 4 – 12 м. Размеры металлического уголка, отвечающего требованиям ГОСТ, выбираются по таблице с учетом особенностей изготавливаемой конструкции.

Таблица с массой (весом) и размерами равнополочного металлического уголка (ГОСТ 8509-93):

Номер уголка	А, мм	t, мм	r внутренний, мм	r внешний, мм	Площадь поперечного сечения F, см2	Масса l погонного метра, кг
2	20	3	3,5	1,2	1,13	0,86
2	20	4	3,5	1,2	1,46	1,15
2,5	25	3	3,5	1,2	1,43	1,12
2,5	25	4	3,5	1,2	1,86	1,46
2,8	28	3	4	1,3	1,62	1,27
3	30	3	4	1,3	1,74	1,36
3	30	4	4	1,3	2,27	1,78
3,2	32	3	4,5	1,5	1,86	1,46
3,2	32	4	4,5	1,5	2,43	1,91
3,5	35	3	4,5	1,5	2,04	1,6
		4	4,5	1,5	2,67	2,1
		5	4,5	1,5	3,28	2,58
4	40	3	5	1,7	2,35	1,85
		4	5	1,7	3,08	2,42
		5	5	1,7	3,79	2,98
4,5	45	3	5	1,7	2,65	2,08
		4	5	1,7	3,48	2,73
		5	5	1,7	4,29	3,37
5	50	3	5,5	1,8	2,96	2,32
		4	5,5	1,8	3,49	3,05
		5	5,5	1,8	4,8	3,77
		6	5,5	1,8	5,69	4,47
5,6	56	4	6	2	4,38	3,44
5,6	56	5	6	2	5,41	4,25
6,3	63	4	7	2,3	4,96	3,90
		5	7	2,3	6,13	4,81
		6	7	2,3	7,28	5,72
7	70	4,5	8,0	2,7	6,2	4,87
		5	8,0	2,7	6,86	5,38
		6	8,0	2,7	8,15	6,39
		7	8,0	2,7	9,42	7,39
		8	8,0	2,7	10,67	8,37
7,5	75	5	9,0	3,0	7,39	5,80
		6	9,0	3,0	8,78	6,89
		7	9,0	3,0	10,15	7,96
		8	9,0	3,0	11,50	9,02
		9	9,0	3,0	12,83	10,07
8	80	5,5	9,0	3,0	8,63	6,78
		6	9,0	3,0	9,38	7,36
		7	9,0	3,0	10,85	8,51
		8	9,0	3,0	12,30	9,65
9	90	6	10,0	3,3	10,61	8,3
		7	10,0	3,3	12,28	9,64
		8	10,0	3,3	13,93	10,93
		9	10,0	3,3	15,60	12,20
10	100	6,5	12,0	4,0	12,82	10,06
		7	12,0	4,0	13,75	10,79
		8	12,0	4,0	15,60	12,25
		10	12,0	4,0	19,24	15,10
		12	12,0	4,0	22,80	17,90
		14	12,0	4,0	26,28	20,63
		16	12,0	4,0	29,68	23,30
11	110	7	12,0	4,0	15,15	11,89
11	110	8	12,0	4,0	17,20	13,50
12,5	125	8	14,0	4,6	19,69	15,46
		9	14,0	4,6	22,00	17,30
		10	14,0	4,6	24,33	19,10
		12	14,0	4,6	28,89	22,68
		14	14,0	4,6	33,37	26,20
		16	14,0	4,6	37,77	29,65
14	140	9	14,0	4,6	24,72	19,41
		10	14,0	4,6	27,33	21,45
		12	14,0	4,6	32,49	25,50
16	160	10	16,0	5,3	31,43	24,67
		11	16,0	5,3	34,42	27,02
		12	16,0	5,3	37,39	29,35
		14	16,0	5,3	43,57	34,20
		16	16,0	5,3	49,07	38,52
		18	16,0	5,3	54,79	43,01
		20	16,0	5,3	60,40	47,41
18	180	11	16,0	5,3	38,80	30,47
18	180	12	16,0	5,3	42,19	33,12
20	200	12	18,0	6,0	47,10	36,97
		13	18,0	6,0	50,85	39,92
		14	18,0	6,0	54,60	42,80
		16	18,0	6,0	61,98	48,65
		20	18,0	6,0	76,54	60,08
		25	18,0	6,0	94,29	74,02
		30	18,0	6,0	111,54	87,56
22	220	14	21,0	7,0	60,38	47,40
22	220	16	21,0	7,0	68,58	53,83
25	250	16	24,0	8,0	78,40	61,55
		18	24,0	8,0	87,72	68,86
		20	24,0	8,0	96,96	76,11
		22	24,0	8,0	106,12	83,31
		25	24,0	8,0	119,71	93,97
		28	24,0	8,0	133,12	104,50
		30	24,0	8,0	141,96	111,44
		35	24,0	8,0	163,71	128,51

В таблице представлен вес металлического уголка длиной в 1 метр.

Ознакомьтесь с таблицей с ценами за метр металлического уголка и закажите прокат в достаточном объеме нужного размера.

Уголки стальные горячекатаные равнополочные и неравнополочные

Применение.

Стальной уголок, как вид сортового строительного проката, нашел широкое применение в гражданском и промышленном строительстве, в домостроении. Он может выполнять роль жесткой арматуры в монолитных и массивных объектах, с целью усиления бетона. Так же уголок применяется в качестве элементов различных металлоконструкций. Нередко уголки используются для укрепления легких бетонных конструкций и бетонных элементов.

Уголки имеют прекрасные технические характеристики стойкости к давлению. Металлоконструкция, которая состоит из прокатного уголка или швеллера, считается одной из самых прочных. Материал устойчив к большим нагрузкам на изгиб, растяжение, скручивание. Дополнительным плюсом станет, то, что такие конструкции просто возводить.

Стальной уголок универсальное крепежное устройство, которое постоянно применяется в строительной сфере. Благодаря своей функциональности он стал незаменим на строительной площадке.

Характеристики.

На основании длины сечения уголки разделяют на равнополочные уголки и неравнополочные. Равнобокие уголки имеют равную длину по всему сечению, а уголок неравнополочный может обладать разной длиной.

В промышленности применяют два основных метода производства уголок: горячая прокатка и изготовление гнутых уголков. Горячекатаные уголки производятся с помощью проката нагретой стали через валики под давлением. Настройки давления и вращения валиков позволяют получать изделия различной формы и размеров. Чтобы получить гнутый стальной уголок, заготовка обрабатывается на профилегибочных станах, которые придают ей необходимой форму. Главный плюс гнутых уголков — небольшой вес. Это достоинство делает их более выгодными с экономической точки зрения и позволяет облегчит общую массу строения.

Основой для производства металлических уголков служит не только сталь обыкновенного качества. Он может изготавливаться из композитного сплава или низколегированной стали. Легированные стальные уголки обладают большим сроком службы, чем их аналоги, произведенные из другого материала. Они имеют хорошие показатели морозоустойчивости и не боятся коррозии. Также часто в промышленности для изготовления уголков используют углеродистую сталь.

Где купить уголки металлические?

Мы предлагаем широкий ассортимент металлических уголков. В нашем интернет-магазине Вы всегда найдете металлический уголок 25, 40, 50, 63 и вплоть до уголка 160. Большой выбор позволит Вам подобрать необходимый товар, который сможет максимально эффективно решить поставленные Вами задачи.

Вся продукция соответствует современным стандартам качества. Условия крытого склада для её хранения, дают возможность уберечь товар от коррозии и деформации. Приобретя товар у нас, Вы гарантированно получите надежные и прочные изделия.

Оформить заказ Вы можете на сайте или позвонив к нам в офис. Мы располагаем собственным автомобильным парком, что позволяет оперативно выполнять заказы и доставить товар в удобное для Вас время. Приобрести стальной уголок Вы можете, оформив заказ в погонных метрах, хлыстах ( штуках, уголках ) или тоннах.

Мы продаем товар по выгодным и прозрачным ценам. Стоимость продукции всегда будет точно соответствовать, заявленной в интернет-магазине. У нас нет никаких переплат или скрытых дополнительных платежей.

Для того чтобы сделать заказ и его оплатить Вам не нужно посещать наш офис. Вы сможете по факту доставки рассчитаться за доставленный товар.

Основные размеры металлических уголков, представленных в нашем интернет-магазине «МеталлОнлайн»:

Равнобокие уголки:

Уголок 25, уголок 25х4, уголок 25х25х4
Уголок 32, уголок 32х4, уголок 32х32х4
Уголок 35, уголок 35х4, уголок 35х35х4
Уголок 40, уголок 40х4, уголок 40х40х4
Уголок 45, уголок 45х4, уголок 45х45х4
Уголок 50, уголок 50х5, уголок 50х50х5
Уголок 63, уголок 63х5, уголок 63х63х5, уголок 63х6, уголок 63х63х6
Уголок 75, уголок 75х6, уголок 75х75х6, уголок 75х8, уголок 75х75х8
Уголок 80, уголок 80х6, уголок 80х80х6, уголок 80х8, уголок 80х80х8
Уголок 90, уголок 90х7, уголок 90х90х7, уголок 90х8, уголок 90х90х8
Уголок 100, уголок 100х8, уголок 100х100х8, уголок 100х10, уголок 100х100х10
Уголок 110, уголок 110х10, уголок 110х110х10
Уголок 125, уголок 125х8, уголок 125х125х8, уголок 125х10, уголок 125х125х10
Уголок 140, уголок 140х9, уголок 140х140х9, уголок 140х10, уголок 140х140х10
Уголок 160

Неравнобокие уголки:

Уголок 63х40, уголок 63х40х6
Уголок 90х56, уголок 90х56х6
Уголок 100х63, уголок 100х63х8
Уголок 125х80, уголок 125х80х8, уголок 125х80х10
Уголок 140х90, уголок 140х90х8, уголок 140х90х10

уголок стальной

Уголок стальной горячекатаный ГОСТ 8509-86, 8510-86

Стальные уголки (уголковые профили) – это вид стального проката, имеющий в поперечном сечении форму Г. В настоящее время угол стальной считается одним из самых востребованных видов проката. Производят их на специальных прокатных станах. С помощью большого постоянного давления заготовке придается нужные форма и размер для дальнейшего пропускания через прокатный стан.

Уголки изготавливаются длиной от 4 до 12м, толщина варьируется от 3 до 20мм, а ширина от 0 до 200мм, однако по желанию заказчика изготавливаются изделия и нестандартных размеров.

Предлагаем широкий спектр углов г/к со склада, следующих типоразмеров:

Равнополочные углы по ГОСТ 8509-86 8510-86: 20х3 25х4 32х4 35х4 40х4 50х4 50х5 63х5 63х6 70х5 70х6 75х5 80х6 80х8 90х6 90х7 90х8 90х9 100х7 100х8 100х10 100х12 110х7 110х8 125х8 125х10 125х12 140х9 140х10 140х11 140х12 160х10 160х12 160х16 180х10 180х12 180х16 200х12 200х14 200х16 200х20 250х12 250х16.

Неравнополочные углы по ГОСТ 8509-86 8510-86 : 63х40х5 75х50х6 100х63х6 100х63х8 120х80х8 120х80х10 140х90х8 140х90х10 160х100х10 160х100х12.

При производстве применяются углеродистые стали обыкновенного качества (ГОСТ 380-88): СтО, СтЗкп, СтЗцс, СтЗпс, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Стбпс, Стбсп, и низколегированные стали (ГОСТ 19281-89): 09Г2, 12ГС, 16ГС, 14Г2, 17ГС09Г2С, 14ХГС, 15ХСНД, 10ХНДП, 17Г1С, 10Г2С1, 10Г2БД, 10ХСНД, 15Г2СФД, 14Г2АФ, 16Г2АФ, 15Г2АФДпс, 18Г2Афпс.

Уголок – это изделие металопроката, которое используется во многих отраслях: в машиностроении, широко используется данный вид металлопроката в строительстве для усиления монолитных конструкций в высотных сооружениях и зданиях разного назначения, перекрытий, и покрытий. Из-за небольшого веса и высокой прочности его использует везде где нужно обеспечить высокую жесткость при небольшом общем весе конструкции. Классификация уголков зависит от назначения, материала, способа изготовления, и формы готового изделия.

Способ производства:

• горячекатаный – заготовку прокатывают через валы прокатного стана, и под давлением формируется уголок нужных размеров и формы. Чае всего он используется для изготовления различных металлоконструкций и соединений;

• гнутый – изготавливается из листа холоднокатаного или горячекатаного металла на специальных станках которые гнут форму уголка.

Горячекатаный уголок имеет более высокую прочность и вес по сравнения с гнутым уголком.

Вид сечения:

• равнополочный уголок металлический – ширина полки может варьироваться от 2 см и выше. Размер уголка соответствует номеру уголка.(в миллиметрах)

• неравнополочный уголок металлический.

Класс точности:

• буквой А обозначается высокая точность;

• В – обычная точность.

Длина:

• мерной длины – 4, 6, 9,12 метров;

• кратной мерной длины ограниченной в рамках мерной;

• немерной длины.

Существует два вида материалов из каторого изготавливается уголок:

• уголок стальной из стали обыкновенного качества;

• уголок стальной из стали повышенной прочности.

Размеры уголка задаются шириной его полок и толщиной полки в мм. Например, обозначение «уголок стальной 50×50×5» означает уголок с шириной полки 50 мм и толщиной 5 мм. Иногда толщину полки не указывают. Для неравнополочного уголка указывается ширина обеих полок, для равнополочного — одной. Стандартная длина уголка —4-12 м.

Применение уголка металлического:

Применяются стальные уголки в самых разных отраслях промышленности и строительства: изготовление металлоконструкций, крепление к ним кабелей, труб и необходимой аппаратуры, вагоно и автомобилестроении, а так же в производстве другой крупногабаритной техники, например кранов, при создании мебели, так как с его помощью можно идеально формировать прямые углы, для внешней отделки углов, в том числе при создании дверных и оконных проемов, иногда в качестве декоративного элемента сооружения, однако наиболее распространенное применение-это использование в качестве арматурного крепления и усиления бетона, например стен и перекрытий.

Очевидно, что материал для таких изделий должен быть устойчив к различного вида воздействиям и нагрузкам, поэтому помимо прочности он должен обладать и достаточной вязкостью, чтобы сопротивляться динамическим, ударным воздействиям, а для долговечной работы при постоянных знакопеременных напряжениях, например в условиях вибрации, он должен быть как можно меньше подвержен усталости, трущиеся же детали должны иметь хорошее сопротивление к износу. Исходя из всех этих требований, уголок стальной производят из сталей, соответствующих ГОСТу 380-94. Это значит, что такой уголок прослужит Вам долгие годы. При этом стальной горячекатаный уголок считается более прочным и устойчивым к внешним воздействиям нежели холоднокатаный, а если работа идет в условиях повышенной влажности, то стоит выбирать специальные нержавеющие уголки.Гнутые равнополочные уголки чаще всего используются в производстве мебели.

В строительстве с их помощью формируют откосы, дверные или оконные проемы. Неравнополочный металлический уголок отлично подходят для обрамления поверхностей с изгибом, например, арок. Уголки из низколегированной стали применяют для монтажа каркасов, укрепления бетонных конструкций, создания площадок разного назначения. Холоднокатаные уголки из обычной стали используются для отделок, а горячекатаные — для несущих конструкций.

ООО «СтальТрест» реализует уголки по низким ценам, а также резку уголков в размер и доставку на объект. Чтобы купить уголок оформите онлайн заказ на сайте или позвоните нашим менеджерам (343) 252-24-50.

Угловой борт из перфорированного листа из нержавеющей или оцинкованной стали

Угловой валик – универсальный материал для создания более чистых и красивых углов. Помимо эстетики, он может одновременно укрепить стену, чтобы избежать угловых вмятин и других повреждений. Форма угловых планок составляет 90 градусов, поэтому они могут свободно скользить между полом и потолком. После совмещения его можно прикрепить к углу. Угловой валик обеспечивает отделку и защищает внешние скошенные углы рендеринга.

Anran производит все виды угловых и стальных уголков. Угловой борт Anran изготовлен из нержавеющей стали и оцинкованного стального листа, из просечно-вытяжного и перфорированного металла.

Цинк штукатурная стяжка.
Длина: 2,5 м – 3 м.
Размер головы: 6 мм.
Ширина: 19 мм – 25 мм (20).
Толщина: 0,3 мм – 0,5 мм (0,4).
Материал: оцинкованная сталь.
Стяжка используется в качестве ориентира для выравнивания грубых стен и потолка при штукатурке.Также используется для выравнивания полов.

Перфорированный угловой борт.
Длина: 2,5 м – 3 м.
Размер крыльев: 20 мм – 25 мм (20 мм).
Толщина: 0,3 мм – 0,4 мм (0,3).
Материал: сталь / алюминий.
Перфорированная угловая планка используется для создания гладких, прямых, обработанных углов в качестве строительных материалов. После прикрепления к гипсокартону и нанесения шовного состава он становится частью стены. Внешние углы гипсокартона легко повредить.Установка угловой накладки предотвратит осыпание краев и поможет сделать ровный шов.

Уголок из нержавеющей или оцинкованной стали:
25 мм × 25 мм × 3 мм × 6,0 метра в длину.
38 мм × 38 мм × 3 мм × 6,0 метра в длину.
50 мм × 50 мм × 4 мм × 6,0 метра в длину.
62 мм × 62 мм × 4 мм × 6,0 метра в длину.
75 мм × 75 мм × 6 мм × 6,0 метра в длину.

Если вы хотите получить дополнительную информацию о продуктах или указать угловой бус, пожалуйста, нажмите здесь, чтобы написать нам.

Угловые решетки из нержавеющей стали – Monarch Metal

Прочность и коррозионная стойкость нержавеющей стали

Угловые ограждения из нержавеющей стали

– отличный способ обеспечить надежную защиту ваших стен от использования и износа, которые типичны для коммерческих, больничных, розничных и складских помещений. Наши угловые ограждения из нержавеющей стали изготовлены из нержавеющей стали марки 304, которая обладает высокой устойчивостью к ржавчине, коррозии и погодным условиям и предлагает очень чистый визуальный стиль.

Угловые ограждения из нержавеющей стали

Защитные решетки из нержавеющей стали

– отличный способ защитить ваши углы от ударов и повреждений, которые со временем накапливаются. Они также обеспечивают чистый вид, улучшая внешний вид комнаты. Компания Monarch производит наши угловые ограждения из нержавеющей стали из сплава 304, обладающего отличными антикоррозийными свойствами. Наши стандартные угловые ограждения изготавливаются из нержавеющей стали калибра 16, толщиной примерно 1/16 дюйма (0,0625 дюйма).Эти стандартные изделия имеют стандартную матовую отделку №4. Такое покрытие иногда называют сатинированным.

Доступны нестандартные формы и размеры

Если вы не видите здесь то, что ищете, позвоните нам по телефону 631-563-8967.

Индивидуальные угловые ограждения

Мы также предлагаем изготовленные на заказ угловые ограждения, стандартные спецификации которых можно изменить. Варианты включают различные материалы, такие как алюминий, латунь или алмазные пластины протектора, разную толщину, например, более тяжелый материал 11 Gauge или 1/8 дюйма, или различные виды отделки, такие как зеркальная полировка или механическая зернистая отделка.В Monarch мы всегда готовы рассказать вам о вашем проекте!

Защита стен

Наши угловые ограждения предназначены для защиты ваших стен от естественного износа, который типичен для многих больниц, розничной торговли, складских помещений и коммерческих помещений.

Складские угловые ограждения

Ниже приводится краткое изложение имеющихся у нас угловых ограждений для быстрой доставки. Если вы не видите здесь то, что ищете, позвоните нам по телефону 631-5750-3000.

Металлический угловой борт для превосходной формы углов

Металлический угловой борт широко используется для обеспечения превосходной защиты углов и адгезии к грязи. Высококачественный металлический материал достаточно прочен, чтобы защитить угол от ударов. Рифленые и перфорированные фланцы для отличного соединения, выступающий носик для аккуратной кромки. И он легко устанавливается с помощью гвоздей, что экономит больше времени и трудозатрат. На ваш выбор следуют оцинкованные и алюминиевые угловые планки.

ECB-01: Расширенный угловой валик из цинка с круглым выступом для аккуратной формы края и расширенные крылья для эффективного армирования на необработанном гипсокартоне.
ECB-02: Расширенный угловой борт с крылом из ромбовидной сетки для легкого и надежного заделывания грязи в ребра жесткости для дополнительного усиления.
ECB-03: Стопорный валик для гипса с фланцем из оцинкованной алмазной сетки для сцепления с грязью и прямой кромкой для угловой формы.
ECB-04: Эта металлическая угловая планка с углом 90 градусов для прямых угловых линий и перфорированными крыльями для эффективной адгезии компаунда.
ECB-05: Металлический угловой борт достаточно прочен для защиты стен, рифленые и перфорированные фланцы прибиты гвоздями для гладкой и прямой отделки.
ECB-06: Гипсовая угловая планка обеспечивает жесткое усиление углов, она идеально подходит для влажных условий, подверженных влиянию влаги, и используется в наружных стенах.
ECB-07: Уголок для штукатурки обеспечивает защиту углов и адгезию к грязи, металлический материал устойчив к ржавчине и ударопрочности.
ECB-08: Угловой профиль из оцинкованного металла используется для защиты и укрепления стены, он легко прибивается гвоздями и экономит время и деньги.
ECB-09: Металлический упор в основном используется в дверных и оконных проемах, прямой борт достаточно прочен, чтобы защитить угол.
ECB-10: Угловой профиль из сварной сетки для усиления и усиления углов лепнины и штукатурки, а также чистой отделки и прямых линий.
ECB-11: Угловой борт из алюминиевого сплава с рифлеными крыльями для отличной адгезии шовного герметика и аккуратной отделки стены.
ECB-12: Угловой борт из алюминиевого сплава обеспечивает прямой нос для прямых линий и перфорированное крыло для отличного усиления.
ECB-13: Металлический угловой выступ с выпуклым носиком имеет большой угол раскрытия для тонкой адгезии, он долговечен и устойчив к ржавчине.

Элемент

Фланцы с насечкой и перфорацией обеспечивают отличную адгезию компаунда.
Открытый носик устойчив к ударам и образует стяжку для отделки.
Специальное цинковое покрытие для стабильной стойкости к окислению и защиты от коррозии.
Прочный металлический компонент обеспечивает отличное усиление углов из гипсокартона.
Обеспечивает идеальные линии, чистую обработанную кромку и надежную защиту гипсокартона.
Экологичный металлический материал для вторичной переработки.
Легко и быстро устанавливается с помощью гвоздей для экономии трудозатрат и времени.
Различные типы и цвета для нужд.

Технические характеристики

Материал: оцинкованная сталь , алюминий, нержавеющая сталь.
Обработка поверхности: горячеоцинкованная.
Форма отверстия: круглая, ромбовидная, треугольная, квадратная или по запросу.
Толщина: 0,2-3 мм.
Длина: 1-3 м.
Ширина: 0,5-0,625 дюйма.
Размер фланца: 20 × 20 мм, 25 × 25 мм, 30 × 30 мм, 35 × 35 мм, 45 × 45 мм, 50 × 50 мм, 55 × 55 мм, 60 × 60 мм (или как ваши размеры ).

Применение
Металлическая угловая планка широко используется на оштукатуренных стенах, чтобы обеспечить аккуратную отделку, аккуратные линии и противостоять ударам дома, гостиницы, театра, больницы, фабрики, офиса, школы и т. Д.

ECB-14: Металлическая угловая планка обеспечивает усиление и идеальную отделку стены, которая отличается ударопрочностью, стойкостью к ржавчине и высокой прочностью.
ECB-15: Штукатурка на угловом крае гипсокартона для защиты и аккуратной отделки. Специальное цинковое покрытие для стабильной стойкости к окислению.

Упаковка
Пластиковая упаковка мешка и водонепроницаемая картонная упаковка, или по запросу клиента к упаковке.

ECB-16: Пластиковый пакет водонепроницаем и экономичен.
ECB-17: Водонепроницаемая картонная упаковка легка и удобна в перемещении.

Запрос на наш продукт

Когда вы свяжетесь с нами, пожалуйста, предоставьте подробные требования.
Это поможет нам дать вам верное предложение.

Как установить угловой борт для гипсокартона

Уголок из гипсокартона изготавливается из металла или винила и служит для защиты внешних углов стен.Его часто называют просто «бусинкой» из-за тонкой прямой линии, которая образуется уголком материала. Будь то металл или винил, материал образует очень маленькую круглую бусину, проходящую по всей длине. Одно изделие называется палкой из угловой бусины, потому что напоминает длинную жесткую палку. Чаще всего угловая планка устанавливается с помощью вешалок для гипсокартона, но иногда для ее установки могут потребоваться конусы для гипсокартона.

Шаг 1 – Выберите, какой тип углового борта использовать.

Могут использоваться различные типы угловых бортов.Металлический валик, закрепленный шурупами или гвоздями для гипсокартона, и виниловый валик, закрепленный с помощью клея-распылителя, вероятно, являются наиболее распространенными. На представленном здесь изображении показан виниловый угловой валик, использованный на зеленой доске (влагостойкие гипсокартонные панели).

Металлическая угловая планка на ленте – еще один очень хороший вариант. Поставляется в виде металлической угловой планки, обернутой бумажной лентой для гипсокартона. Бумажная лента выходит за пределы металла примерно на 1 – ½ дюйма с обеих сторон. Этот тип угловой накладки применяется аналогично тому, как вы заклеиваете швы гипсокартона.На гипсокартон наносится грязь, и лента вдавливается в раствор для гипсокартона. После того, как он разгладится, грязь для гипсокартона прочно приклеит его к углам.

Шаг 2 – Убедитесь, что он прямой!

Независимо от типа используемой угловой планки или способа нанесения ее необходимо надевать прямо и надежно прикреплять. Инструменты для обжима гипсокартона и / или лазеры иногда используются, чтобы обеспечить ровный проход валика. Лазеры – лучший способ гарантировать правильную установку угловой планки, но они должны использоваться только профессионалами из-за присущих им опасностей

Инструмент для обжима гипсокартона

Некоторые люди предпочитают использовать инструменты для обжима угловых бортов гипсокартона при установке угловых бортов.Эти инструменты предназначены для того, чтобы стержень палки оставался прямым и квадратным на внешнем углу. Они сделаны так, что, когда вы ударяете по курку молотком, маленькие металлические штифты в инструменте пробивают металлический угловой борт, чтобы зафиксировать его на гипсокартоне. Инструменты для обжима угловых буртиков могут быть полезны при правильном использовании. Однако обжимные инструменты имеют длину всего около 16 дюймов, поэтому не ожидайте, что они будут держать всю полосу борта прямо. Если вы устанавливаете длинную полосу из углового борта, важно отойти назад и время от времени подглядывать, чтобы убедиться, что она идет прямо.Если вы не будете осторожны, он может легко постепенно вращаться по длине.

Обжимные инструменты НЕ предназначены для надежного прикрепления угловой планки к внешним углам. Они просто обжимают его до тех пор, пока не будет использован какой-либо другой метод, чтобы прикрепить его к конструкции ниже. Некоторые из этих методов упомянуты ниже.

Шаг 3 – Установите квадрат к стене

Угловой борт нужно устанавливать не только прямо, но и под прямым углом с обеих сторон. Обращая внимание на всю длину бусинки, следя за тем, чтобы она была прямой, не забудьте убедиться, что она не загибается слишком далеко с одной стороны, оставляя другую сторону слишком неглубокой.Вы можете легко определить, нанесен ли он под прямым углом, поместив линейку под углом 90 ° к валику и заметив образовавшийся зазор. Зазор от борта до гипсокартона должен быть ровным с двух сторон. Если у вас есть глубокая пещера с одной стороны, но бусинка попадает в линейку с другой, сдвиньте бусинку к мелкой стороне. Если оставить валик неглубоким с одной стороны, он будет промелькать сквозь грязь для гипсокартона, что затруднит работу отделочников гипсокартона.

Шаг 4 – Убедитесь, что он надежно закреплен

Уголок из гипсокартона должен быть прочно прикреплен к основной конструкции.Вне зависимости от способа установки нужно следить за тем, чтобы бусинка в дальнейшем не сдвинулась с места. Не думайте, что грязь для гипсокартона удержит его на месте. Грязь для гипсокартона сама по себе не обладает большой удерживающей способностью и просто треснет, если валик вообще сдвинется. Если бусинка прикреплена ненадежно перед нанесением раствора для гипсокартона, вероятно, не станет лучше после нанесения.

Установка виниловой угловой планки

Виниловая угловая планка обычно устанавливается с помощью клея в аэрозоле. Клей-спрей для угловых валиков специально разработан с тонировкой, чтобы было легче увидеть пятна, на которых нет клея.Клей следует распылить на внутренние фланцы угловой планки и дать ему застыть в течение примерно 10-15 минут. Между тем, внешние углы гипсокартона можно покрыть клеем и дать им схватиться. Постарайтесь не пропустить ни одного места. Если на виниле есть пятна, на которые нет клея, они, вероятно, потрескаются или потрескаются после нанесения покрытия.

Когда все будет готово, виниловую полоску можно положить на угол. Клей-спрей прикрепится быстро, поэтому у вас будет всего несколько секунд, чтобы убедиться, что он установлен ровно и под прямым углом.Когда все сделано правильно, распыляемый клей настолько прочен, что его невозможно удалить с гипсокартона, не порвав бумагу. Иногда для придания прочности также используется скобяной пистолет со сжатым воздухом, но сам по себе аэрозольный клей обычно бывает достаточно хорош.

Установка металлической угловой планки

Металлический уголок для крепления уголков можно закрепить гвоздями, шурупами или скобами. При работе с деревянными шпильками проще всего использовать гвозди или скобы. На металлические шпильки необходимо использовать винты. Одной из проблем, связанных с использованием металлических крепежных элементов на металлическом бусе, является их тенденция толкать бусинку в том или ином направлении.Хотя металлический угловой борт имеет отверстия в разных местах. Возможно, вам придется вкрутить прямо через металл на борт, а не через предварительно пробитые отверстия. Также можно использовать ленту для гипсокартона, хотя это делается редко. Однако мы обнаружили, что металлический валик, наклеенный гипсокартонной лентой, редко трескается.

Установка углового металлического буртика с бумажной облицовкой

Металлический угловой валик с бумажной облицовкой наносится по методике, очень похожей на приклеивание швов гипсокартона.На гипсокартон наносится грязь. Затем бумага с каждой стороны металлической бусины вдавливается в грязь. Излишки грязи для гипсокартона сглаживаются по краям для обеспечения равномерного склеивания. После высыхания на него можно наносить обычное покрытие. Существуют специальные инструменты, которые помогут установить угловой борт из металла с бумажной облицовкой. Угловые бункеры для бусинок быстро и равномерно наносят раствор для гипсокартона на бумагу, просто протягивая валик через бункер. Бункеры, используемые в сочетании с роликами с наружными углами, помогают установить металлический валик с бумажной облицовкой так же быстро, а иногда и быстрее, чем обычный металлический или виниловый валик.

Бусина угловая

Угловой бусин с закругленным носом очень похож на квадратный угловой бус, за исключением того, что он имеет изогнутый радиус вместо острого угла. Он используется для создания закругленных внешних углов на стенах вместо квадратных углов. Обсуждаемые здесь принципы аналогичным образом применимы к угловому упору с выпуклой головкой. Одно из отличий – способ крепления гипсокартона на внешних углах. При использовании выпуклой головки оба листа гипсокартона подвешиваются к краю стойки, а не один лист к краю другого листа.Это создает впечатление, что оба листа слегка отклоняются назад. Это оставляет место для изгиба выпуклого носа, чтобы гипсокартон не удерживал борт от угла. При использовании закругленной носовой части важно учитывать, какой тип плинтуса будет использоваться. Некоторые плинтусы можно установить вокруг изогнутых углов, но лучше спланировать это, а не удивлять плотника, который приходит установить молдинг.

Бусина угловая виниловая Tearaway

Виниловая угловая планка Tearaway используется для создания четких краев там, где гипсокартон встречается с другими отделочными материалами, такими как металл или дерево.Он легко наносится и обрабатывается шестидюймовым или восьмидюймовым ножом для гипсокартона.

Flex, композит, армированный металлом и т. Д.

На рынке также доступны бусины, которые описываются как гибкие бусинки, гибкие композитные бумажные бусинки, армированные металлом бумажные бусины и т. Д. Эти продукты лучше всего использовать для внутренних, угловых или изогнутых углов. Они не подходят для вашего стандартного прямого внешнего угла.

Заключение

Угловой профиль для гипсокартона лучше всего устанавливать после навешивания, но до начала оклейки гипсокартоном.Доступны несколько типов угловых бортов. У одного типа углового борта нет серьезных преимуществ перед другим. Чтобы научиться устанавливать его прямо, прямо и твердо, требуется время. После установки угловая планка покрывается глиной для гипсокартона, чтобы создать красивые внешние углы гипсокартона.

Почему гипсокартон более популярен, чем гипс?

Лучшие способы раскладки гипсокартона

Настенные защитные ограждения из нержавеющей стали

Мы производим наши стандартные угловые ограждения из нержавеющей стали марки 304, калибр 16 с матовым покрытием №4.Почему это важно знать?

Нержавеющая сталь бывает разных размеров и марок. Каждая марка нержавеющей стали зависит от количества никеля и молибдена в стали. Чем больше никеля и молибдена, тем более нержавеющим и устойчивым к ржавчине будет конечный продукт. Угловые ограждения из нержавеющей стали TheCornerGuardStore доступны в различных размерах, марках и отделках из нержавеющей стали.

Примечание о нержавеющей стали, типах и калибрах. Сравнение яблок с яблоками

Мы заметили на многих сайтах наших конкурентов чрезвычайно низкие “дразнящие” цены на металлические угловые ограждения.При сравнении защитных угловых пластин из нержавеющей стали, алюминиевых пластин или алмазных пластин следует помнить о двух очень важных моментах.

и. Калибр – это толщина металла. Нержавеющая сталь и сталь измеряются в калибрах. Алюминий измеряется десятичной дробью в дюймах.

ii. Чем выше толщина, тем тоньше материал. В качестве примера: 16ga будет приблизительно соответствовать 1/16 дюйма дюйма. 7ga – приблизительно 1/4 дюйма, а 22ga – приблизительно 1/46 дюйма (для алюминиевых или алмазных пластин оно измеряется в десятичной дроби и, следовательно, противоположный.Чем выше десятичная дробь, тем толще материал).

iii. У многих участников будет «тизер» материала 22ga. Обычно это тот же размер материала, который используют производители кухонной техники. Он почти тонкий, как бумага, и при первом прикосновении к нему будут вмятины.

Марки материала

и. Во-вторых, нужно знать, какой «ТИП» материала вам нужен. В качестве отступления я хотел бы поговорить о нержавеющей стали.Нержавеющая сталь в целом не является стойкой к ржавчине. Существуют разные марки нержавеющей стали. Марки основаны на количестве никеля и молибдена в стали. Чем больше никеля и молибдена, тем более нержавеющий и устойчивый к ржавчине материал.

ii. Самый распространенный тип нержавеющей стали – это тип 304. Это середина дорожной нержавеющей стали, которая используется практически для чего угодно. Его антикоррозийные свойства очень хорошие. Это нержавеющая сталь, которую TheCornerGuardStore использует примерно в 80% продуктов, которые мы производим.

iii. «Дразнящая» марка нержавеющей стали, которую используют многие наши конкуренты, – это тип 430. Это некачественный материал, который почти сразу же начинает «ржаветь».

iv. Если вы используете нержавеющую сталь в агрессивной среде (например, в бассейнах с хлором, на открытом воздухе, где соль используется зимой для дорог и в любом месте рядом с океаном), вам необходимо использовать нержавеющую сталь марки 316. Этот тип нержавеющей стали используется НАСА и в медицинских устройствах.Он чрезвычайно нержавеющий и устойчивый к ржавчине. Также это самый дорогой из 3-х сортов. Все, что меньше 316 в любой из этих сред, приведет к очень разочарованному клиенту, чего мы стараемся избегать.

Когда вы знаете как сорта, так и калибры нержавеющей стали, теперь вы готовы сравнивать яблоки с яблоками. Как только вы это сделаете, мы убеждены, что вы не найдете более качественного и менее дорогого углового ограждения. Добавьте к этому наши непревзойденные сроки выполнения заказов, и нет лучшего места для покупки угловых защитных устройств, чем TheCornerGuardStore.com

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}
{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.ЯЗЫК}} {{$ select.selected.display}}
{{article.content_lang.display}}
{{l10n_strings.AUTHOR}}
{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}
Руководство по размерам и размерам труб и фитингов из ПВХ (схемы и диаграммы)
Это эпическое руководство с описанием различных типов, размеров и размеров труб из ПВХ, а также фитингов и муфт для труб из ПВХ.Мы включаем бесплатную версию в формате PDF, а также подробные иллюстрации всего, за которыми следуют подробные таблицы размеров.
Хотя существует множество различных типов сантехнических труб, ПВХ является одним из наиболее широко используемых.
С чего начать? Какие размеры у вас есть? Какие есть размеры?
Фитинги… какие бывают размеры, формы и варианты?
Мы освещаем все это в нашем обширном руководстве по трубам и фитингам из ПВХ ниже, где мы объясняем каждый тип труб из ПВХ и каждый тип фитингов из ПВХ, включая диаграммы и таблицы размеров.
Таблица размеров и размеров труб из ПВХ (таблицы)
Когда дело доходит до самих труб из ПВХ, существует 3 основных показателя: внешний диаметр, внутренний диаметр и диаметр стенки (как и толщина стенки). Ниже приводится серия диаграмм и диаграмм размеров труб из ПВХ, которые помогут вам найти нужные размеры (или, по крайней мере, проинформировать вас о различных доступных типовых размерах).
Фитинги для труб из ПВХ
Трубы, как правило, просты. Но вы должны соединить трубы вместе, чтобы они соответствовали местным строительным нормам.Это может быть просто или сложно, в зависимости от функции, местоположения и строительного кодекса.
Фитинги для труб ПВХ
используются для соединения труб ПВХ между собой. К счастью, существует множество различных типов фитингов для труб из ПВХ, так что вы можете прокладывать трубу практически в любой конфигурации. Ниже представлен обширный справочник по фитингам из ПВХ с рядом диаграмм и диаграмм размеров.
Угловой фитинг из ПВХ с 3 направлениями
Трехходовой угловой фитинг разделяет трубу в трех направлениях и предназначен для использования в углах.Как видно из следующих таблиц, существует множество размеров на выбор.
Тройник ПВХ, 4 направления
Тройник из ПВХ на 4 стороны разветвляет подводящую трубу в 3 направлениях.
Крестовина из ПВХ с 5 направлениями
Крестовина из ПВХ с 5 направлениями разламывается и отводит трубу в 4 направлениях (от ведущей трубы).
Колено ПВХ 45 °
Иногда необходимо слегка наклонить трубу вместо полных 90 °. Здесь пригодится угловой фитинг 45 °. Ниже представлена диаграмма углового фитинга 45 °, за которой следует серия таблиц размеров.
Отвод 90 ° ПВХ
Угловой фитинг из ПВХ на 90 ° выполняет именно то, что следует из названия, а именно: поворачивает трубу на 90 ° от пола к потолку, наоборот, вместе с новой стеной и так далее. Конечно, это очень распространенная примерка. Ниже вы можете увидеть диаграмму, за которой следуют таблицы размеров.
Угольник регулируемый из ПВХ
Если вам нужно отрегулировать трубы из ПВХ в произвольной степени, вы можете использовать регулируемое колено из ПВХ, которое функционирует как шарнир. Ниже приведены иллюстрированный пример и диаграммы размеров.Как вы увидите, есть как внешние, так и внутренние регулируемые угловые фитинги.
Тройник скольжения для труб из ПВХ
Это шарнирное решение для трубных конструкций, где требуется гибкость для создания поворотных элементов и где вы не хотите снижать прочность трубы, разрезая ее. У него есть гнездо для постоянной установки внизу, где вы можете подключиться к одной трубе, и верхнее гнездо, которое скользит по трубам из ПВХ того же размера, чтобы создать петлю.
Крест ПВХ стандартный
Это крестообразная труба с четырьмя раструбами под углом 90 градусов, которая используется для обеспечения необходимой опоры поперечины в проектах из ПВХ, например, для трубных решеток или наружных рамных конструкций.
Тройник стандартный ПВХ
Он имеет Т-образную конфигурацию с двумя розетками в линию и третьим в перпендикулярном направлении, что позволяет добавлять плоские трехсторонние соединения к конструкции из ПВХ.
Типы 0f Переходники и заглушки для труб из ПВХ
Адаптеры для роликов из ПВХ
Адаптеры для роликов из ПВХ
обеспечивают мобильность проектов из ПВХ, таких как тележки и корзины, или могут использоваться для создания осей для мобильных проектов, таких как автомобили и прицепы из ПВХ.
Плоская внешняя заглушка из ПВХ
Имеет гладкую плоскую поверхность, которая подходит к концу открытой трубы из ПВХ и обеспечивает устойчивость любому проекту из ПВХ.

Сортамент уголков – все виды и типоразмеры с ГОСТами + Видео

1 Все основные виды стальных уголков и ГОСТы сортамента на них

2 Полный сортамент стальной продукции – виды по назначению и марке стали

3 Сортаменты типоразмеров равнополочных стальных уголков

4 Сортамент типоразмеров неравнополочных горячекатаных изделий ГОСТ 8510

5 Сортамент типоразмеров неравнополочных горячекатаных изделий ИСО 657-2

6 Сортамент типоразмеров неравнополочной гнутой стальной продукции ГОСТ 19772

7 Виды стандартных уголков из цветных металлов – из алюминиевых и магниевых сплавов

8 Сортамент продукции из цветных сплавов исходя из стандартов технических условий

9 Сортаменты типоразмеров всех прессованных уголковых профилей

Справочник металлопроката. Вес металлопроката, ГОСТ сортамента Все виды.

Нержавеющий прокат

Метизы, сетка, канаты.

Труба. лист б/у металлолом

Уголки стальные горячекатаные равнополочные и неравнополочные / Каталог металлопроката

Уголок металлический: равнополочный и неравнополочный

Точность изготовления

Длины уголков

Кривизна уголков

Отклонение от прямого угла

Ширина полок и масса уголка

Стандартные толщины

Марка стали

Наиболее актуальные размеры металлического уголка

Оцинкованный уголок

Таблица расчета металлического (стального) уголка

Особенности

Расчет стальных уголков

Таблица с массой (весом) и размерами равнополочного металлического уголка (ГОСТ 8509-93):

Уголки стальные горячекатаные равнополочные и неравнополочные

уголок стальной

Угловой борт из перфорированного листа из нержавеющей или оцинкованной стали

Угловые решетки из нержавеющей стали – Monarch Metal

Прочность и коррозионная стойкость нержавеющей стали

Угловые ограждения из нержавеющей стали

Доступны нестандартные формы и размеры

Индивидуальные угловые ограждения

Защита стен

Складские угловые ограждения

Металлический угловой борт для превосходной формы углов

Как установить угловой борт для гипсокартона

Как установить угловой борт для гипсокартона

Шаг 1 – Выберите, какой тип углового борта использовать.

Шаг 2 – Убедитесь, что он прямой!

Инструмент для обжима гипсокартона

Шаг 3 – Установите квадрат к стене

Шаг 4 – Убедитесь, что он надежно закреплен

Установка виниловой угловой планки

Установка металлической угловой планки

Установка углового металлического буртика с бумажной облицовкой

Бусина угловая

Бусина угловая виниловая Tearaway

Flex, композит, армированный металлом и т. Д.

Заключение

Почему гипсокартон более популярен, чем гипс?

Лучшие способы раскладки гипсокартона

Настенные защитные ограждения из нержавеющей стали

Мы не можем найти эту страницу

Руководство по размерам и размерам труб и фитингов из ПВХ (схемы и диаграммы)

Таблица размеров и размеров труб из ПВХ (таблицы)

Фитинги для труб из ПВХ

Угловой фитинг из ПВХ с 3 направлениями

Тройник ПВХ, 4 направления

Крестовина из ПВХ с 5 направлениями

Колено ПВХ 45 °

Отвод 90 ° ПВХ

Угольник регулируемый из ПВХ

Тройник скольжения для труб из ПВХ

Крест ПВХ стандартный

Тройник стандартный ПВХ

Типы 0f Переходники и заглушки для труб из ПВХ

Адаптеры для роликов из ПВХ

Плоская внешняя заглушка из ПВХ

Добавить комментарий Отменить ответ
