Приточно-вытяжные установки с охлаждением – Вентлюкс
Приточно-вытяжная установка с охлаждением служит не только для вентиляции помещений квартиры, офиса и пр., но и для их кондиционирования, т. е. летом при температуре на улице примерно до +28С, она может заменить кондиционер. При более высоких температурах в ряде случаев необходима установка дополнительных сплит-систем или фанкойлов. В качестве воздухоохладителя может использоваться фреоновый охладитель, работающий от компрессорно-конденсаторного блока или ККБ, а также встроенного теплового насоса, или водяной охладитель, работающий от чиллера. Соотношение количества затраченной электроэнергии, к холодильной мощности вентустановки при любом типе охлаждения, примерно 1 : 3,5. Это значит, что на один кВт электричества, получается 3,5 кВт холода.
В межсезонье, т.е. весной и осенью с охлаждением также может осуществлять подогрев наружного воздуха. Для этого встроенный компрессор вентиляционной установки или компрессор ККБ должен иметь режим теплового насоса, т.
При монтаже вентиляционной установки с охлаждением требуется предусмотреть дренаж для отвода конденсата. Кроме того, приточный воздуховод необходимо изолировать, для предотвращения потерь холода в нем. Как и в случае с любым кондиционером, примерно раз в 2 года необходимо проверять давление фреона в системе и при необходимости осуществить дозаправку системы. ПВВУ со встроенным охлаждением типа iclimate 031 актуальны в тех случаях, когда необходимо кондиционирование, но есть ограничения на размещение наружного компрессорно-конденсаторного блока на фасаде, либо на крыше здания.
Следует заметить, что обеспечение температурного режима в помещении в некоторых случаях не является единственным условием для комфортного микроклимата.
Это связано с тем, что помимо температуры воздух имеет еще один параметр – относительная влажность. Особенно это актуально в холодное время года. Для восполнения дефицита влаги в помещении следует использовать промышленный увлажнитель воздуха – это относительно простое и недорогое устройство добавит горячий или холодный пар в приточный или внутренний воздух и обеспечит хорошее самочувствие людей, предотвратит рассыхание некоторых предметов, избавит от скопления статического электричества и т. п. нежелательных явлений, связанных с низкой влажностью. Самым популярным типом промышленных увлажнителей является пароувлажнитель. Он имеет простую конструкцию и недорогую цену, а также неприхотлив в обслуживании. ПроизводствоНаша компания производит широкий спектр оборудования для вентиляции и кондиционирования.
Служба логистики опертивно доставит оборудование до вашего объекта, склада или до терминала транспортной компании.
Монтажный отделCпециалисы монтажного отдела сделают монтаж и пуско-наладку системы вентиляции и кондиционирования “под ключ”
Сервисная службаCпециалисы сервисного отдела осуществляют плановое обслуживание оборудования, а также его гарантийный и постгарантийный ремонт
Персональный менеджерОбратившись к нам, Вы будете закреплены за одним менеджером, который будет сопровождать Вас на всех этапах работы.
Акции мая 2021В этом месяце на ряд продукции проходит сезонная акция. Цены снижены. Товары в наличии на складе.
Серия HP – приточно вытяжная установка с охлаждением и обогревом воздуха
Приточно-вытяжная система вентиляции обеспечивает помещение чистым и свежим воздухом, подогревает или охлаждает входящий поток. Функция контроля температурных параметров особенно актуальна для загородного жилья, когда доступ к централизованным системам отопления ограничен или отсутствует.
Подогрев свежего воздуха в системе вентиляции может частично или полностью заменить отопление в доме, при этом двойная рекуперация позволяет экономить до 95% энергии в год. Приточный воздух с комфортными параметрами распределяется по всему помещению с помощью сети воздуховодов.
Приточно-вытяжная установка с охлаждением обеспечивает прохладу в летнее время и регулирует уровень влажности в доме. При подборе оборудования учитываются все нюансы эксплуатации.
Наличие системы контроля и понятных органов управления позволяет легко задавать и поддерживать комфортные параметры в помещении. Контроль за современным и высокотехнологичным оборудованием осуществляется с помощью дистанционного пульта eAir.
Система управления с помощью контроллера следит и корректирует параметры температуры, влажности и потребления энергии. Тепловой насос не включится в работу, пока роторный рекуператор обеспечивает комфортную температуру в доме.
Существует возможность удаленного управления установкой вентиляции через интернет и ее интеграции в систему «умный дом». Наличие нескольких стандартных режимов работы дает возможность значительно экономить энергию.
Простой монтаж и обслуживание
Приточно-вытяжная вентиляция с охлаждением воздуха и нагревом входящего потока Enervent HP поставляется с завода в виде полностью укомплектованной и готовой к работе установки. Заводская комплектация и небольшие размеры оборудования позволяют упростить монтаж и сервисное обслуживание системы вентиляции.
Использование блочных небольших установок дает возможность применить децентрализованный подход, избежать использования громоздкого оборудования и сложной сети воздуховодов.
Децентрализованные установки организуют комфортный микроклимат в каждом отдельном помещении, система управления и автоматики позволяет корректировать параметры в зависимости от времени года и наружной температуры.
Решения на базе HP
Офисный центр в Санкт-Петербурге на Лиговском проспекте
Применение децентрализованной системы вентиляции, состоящей из 24 установок Pegasos PRO Greenair HP с наличием встроенного теплового насоса, позволило клиенту решить несколько важных задач:
- потребовалось гораздо меньше площади за счет отсутствия громоздкого оборудования и сложной сети воздуховодов;
- отсутствие необходимости выделения специального помещения для оборудования;
- вентиляционные установки малых размеров были размещены в тупиках коридоров, на лестницах и в офисах;
- высокая гибкость системы — офисные помещения сдаются в аренду и в каждом обеспечивался индивидуальный микроклимат с возможностью отключения на период отсутствия арендатора, ремонта.
Дом в Тверской области
Жилой дом находится в коттеджном поселке Завидово Тверской области на берегу живописного Иваньковского водохранилища. Дизайн строения выдержан в скандинавском стиле. Для создания оптимального климата владелец выбрал модель ПВУ Enervent Pelican Greenair HP с тепловым насосом, которая подогревает воздух зимой и охлаждает в летний зной.
Коттеджный поселок премиум класса “Английский сад”
С задачей обеспечить оптимальный микроклимат с комфортными температурными параметрами в коттеджном поселке «Английский сад», расположенном в Тульской области, успешно справились 9 вентиляционных установок Enervent Pegasos HP eAir и 1 приточно-вытяжная установка Enervent Pallas HP eAir с рекуператором роторного типа и тепловым насосом.
Вентиляционные установки Breezart с охлаждением воздуха
Вентиляционные установки Breezart с охлаждением воздухаПриточная или приточно-вытяжная установка с охладителем позволяет в жаркий период охлаждать подаваемый в помещение воздух.
Назначение охладителя
1. Основная задача встроенной в вентиляцию системы охлаждения – охлаждение приточного воздуха с целью компенсации тепла, привносимого вентиляцией в помещение. Особенно это важно для больших, централизованных систем вентиляции зданий, с большим воздухообменом, например — торговых центров, с локальной установкой систем кондиционирования непосредственно в торговых залах. Остальные избытки тепла удаляется системой вентиляции и приточный воздух должен иметь температуру не выше поддерживаемой в помещениях, чтобы не создавать лишнюю нагрузку на системы кондиционирования.
2. Другой вариант применения системы приточной вентиляции с охладителем — пассивные дома (passive house), где эмиссия тепла очень мала, окна закрываются плотными шторами или жалюзи, и воздух в помещениях летом не нагревается до высокой температуры. Поэтому в таких домах могут не применяться системы кондиционирования воздуха. В этом случае, мы обязаны охладить уличный воздух до комнатной температуры, или ниже, чтобы не нагреть воздух внутри дома.
3. Третий вариант применения — построение централизованной системы поддержания заданного микроклимата. Такая установка может содержать в себе приточную и вытяжную часть, рекуператор, увлажнитель, охладитель, со встроенным или внешним ККБ.
Тип – приточная
Нагреватель – электрический
Охладитель – водяной
Тип – приточно-вытяжная
Нагреватель – электрический
Охладитель – водяной
Тип
Нагреватель – водяной
Охладитель – водяной
Тип – приточно-вытяжная
Нагреватель – водяной
Охладитель – водяной
Выбор вентиляции со встроенной системой охлаждения или кондиционера
1. Разработка технического решения
Для выбора технического решения системы охлаждения воздуха мы рекомендуем руководствоваться следующими условиями:
- архитектура здания, влияющая на возможность размещения оборудования;
- дизайн проект и расстановка мебели, которые накладывают ограничения на установку оборудования, сечения воздуховодов и габариту устройств подачи воздуха, вентиляционных решеток и диффузоров;
- регион строительства и наружная температура воздуха летом;
- поддерживаемая температура воздуха внутри помещения;
- количество тепла, которое нужно компенсировать системе охлаждения.
В общем случае, выбор необходимо начинать с расчета теплопритоков / требуемой мощности системы охлаждения и возможных габаритов оборудования, допустимого сечения воздуховодов. Другой, не менее важный фактор для принятия решения — экономическая составляющая, с учетом единовременных капитальных затрат и стоимости последующего обслуживания.
Правильным будет поручить эту задачу профессионалам и получить грамотное техническое решение, разработанное именно под Вашу задачу, с учетом имеющихся ресурсов. Вы можете заказать у нас разработку монтажной схемы (технического рисунка), достаточного для выполнения простых монтажных работ. Или полноценный проект, включающий в себя детальную проработку всех принятых решений совместно с дизайнером или архитектором здания.
2. Расчет и сравнение систем охлаждения воздуха
Для сравнения систем раздельного кондиционирования и встроенного в вентиляцию охлаждения, мы можем взять формулу нагрева воздуха, как процесса, в упрощенном виде, обратного охлаждению:
Q = V * dT * C * P / 3600,
где Q – требуемая мощность охлаждения, кВт
dT – разница температур, вход – выход
C – теплоемкость воздуха (1,02 кДж/кгК)
P – плотность воздуха (1,2кг/м³)
Отсюда, мы видим, что требуемая мощность системы нагрева / охлаждения воздуха, это произведение разницы температуры внутри помещения и подаваемого воздуха, и его объема.
Дополнительно, следует учесть технические особенности фреоновых охладителей и разницу температуры воздуха на входе и выходе, которая составляет, как правило, 12°C.
Например, для комнаты, площадью 20 м2, проектировщик посчитал поступление тепла летом 1,8 кВт. И у нас есть выбор, установить кондиционер, мощностью 2 кВт, или использовать вентиляцию, со встроенным охладителем.
Кондиционер имеет следующие характеристики:
- производительность 2,04 кВт
- расход воздуха внутреннего блока 500 м3/час
- поддерживаемая температура +24°C
- подаваемая в помещение +12°C
При сравнимой производительности по воздуху, встроенная система охлаждения в вентиляцию будет охлаждать воздух с уличной температуры, например с +30°C, до 18°C.
По сравнению с кондиционером, в пропорции, исходя из разницы температур подаваемого в помещение воздуха, встроенная в вентиляцию система охлаждения будет иметь гораздо меньшую производительность: (24°C – 12°C) / (24°C – 18°C) = 2 раза.
Или, по формуле: (24°C – 18°C) * 500 м3/час * 1,2*1,02 / 3600 = 1,02 кВт
При этом, требуемая мощность ККБ будет гораздо выше, так как еще нужно выполнить холостую работу, охладить наружный воздух до комнатной температуры.
Точные расчет системы охлаждения, возможную температуру приточного воздуха и требуемую производительность ККБ Вы можете получить, воспользовавшись нашей программой подбора.
3. Выводы и результаты сравнения
Встроенный охладитель в систему приточной вентиляции не сможет заменить кондиционер или требуется значительное увеличение производительности оборудования, его типоразмера и габаритов.
Данные системы всегда должны соотносится с компенсируемой мощностью поступающего в помещения тепла:
- для жаркого климата, с большим поступлением тепла, разумным будет применение таких систем совместно с системами кондиционирования воздуха;
- при маленькой производительности системы вентиляции и применении системы кондиционирования, рационально отказаться от охладителя в вентиляции, предусмотрев запас мощности кондиционера;
- для умеренного климата, с малым поступлением тепла, встроенный охладитель может быть установлен в составе системы вентиляции.
Отдельным решением, способным заменить и совместить в себе систему кондиционирования воздуха, может быть система вентиляции, работающая в режиме частичной рециркуляции.
В этом случае, в летнем режиме, с охлаждением воздуха, система вентиляции будет очень похожа по процессу обработки воздуха на канальный кондиционер:
- воздух забирается из помещения,
- часть воздуха выбрасывается на улицу,
- к оставшемуся объему подмешивается часть необходимая для обеспечения комфортных условий, например по датчику CO2,
- после чего воздух охлаждается и подается обратно в охлаждаемое помещение.
При этом, конечно нужно учесть: габариты оборудования, и его производительность.
Для квартир, таким вариантом оборудования может стать вентустановка 1000 MIX F, со встроенным охладителем и клапаном рециркуляции.
Breezart 1000 MIX F
* ККБ в комплектацию не входит и поставляется отдельно.
Типы используемых охладителей
1. Расположение охладителя
Установки Breezart выпускаются как со встроенным охладителем, так и с внешним. Во втором случае, охладитель устанавливается отдельно, на выходе из вентустановки. Автоматика Breezart комплектуется всеми необходимыми датчиками для управления системой охлаждения.
Установки со встроенным охладителем имеют в своей маркировке символы F (фреон) или W (вода).
Все остальные приточные или приточно-вытяжные установки, кроме серии Lite, могут быть доукомплектованы внешним охладителем.
2. Тип охладителя
В качестве источника холода, как правило, используются фреоновые системы с внешним или встроенным компрессорно-конденсаторным блоком (ККБ). ККБ, устанавливаемый отдельно, внешне очень похож на наружный блок обычного кондиционера.
Тип – приточная
Нагреватель – электрический
Охладитель – фреоновый
Тип – приточно-вытяжная
Нагреватель – электрический
Охладитель – фреоновый
Тип – приточная
Нагреватель – водяной
Охладитель – фреоновый
Тип – приточно-вытяжная
Нагреватель – водяной
Охладитель – фреоновый
Тип – приточно-вытяжная
Нагреватель – водяной
Охладитель – фреоновый
Также, фреоновая система может быть полностью встроена в вентмашину, как, например, это сделано в серии AQUA COOL. Фреоновый испаритель (охладитель) располагается на приточной ветке, компрессор устанавливается в корпусе оборудования, конденсатор установлен и отдает тепло вытяжному воздуху, выбрасываемому на улицу. Другим преимуществом такой установки может быть использование реверсивного холодильного контура, работающего на тепло и на холод, в качестве теплового насоса, в холодный период года. В этом случае, для повышения энергоэффективности, необходимо предусмотреть использование противоточного или роторного рекуператора.
Вторым возможным источником холода является чиллер — холодильная машина, охлаждающая воду, обычно с температурным графиком 7 / 12, которая подается в вентиляционную установку на теплообменник для охлаждения воздуха.
Нагрев Водяной
Расход воздуха 1000 м3
Площадь до 250 м2
Нагрев Водяной
Расход воздуха 2000 м3
Площадь до 500 м2
Нагрев Водяной
Расход воздуха 2700 м3
Площадь до 675 м2
Нагрев Водяной
Расход воздуха 3700 м3
Площадь до 875 м2
Нагрев Водяной
Расход воздуха 6000 м3
Площадь до 2000 м2
Типы используемых ККБ
Если вы решили приобрести вентустановку с фреоновым охладителем, вам понадобится компрессорно-конденсаторный блок (ККБ) с обвязкой, который может быть одного из двух типов:
- Старт/Стоп. Имеет фиксированную мощность охлаждения, включается и выключается по сигналу от вентустановки.
- Инверторный. Может менять мощность охлаждения, обычно в диапазоне 35%…110% от номинала. Управление производится сигналом 0…10В от вентустановки. Стоимость инверторных ККБ заметно выше, чем ККБ Старт/Стоп, поэтому используются они реже.
При выборе ККБ Старт/Стоп следует учитывать, что при недостаточном теплосъеме с испарителя часть фреона будет поступать на вход компрессора в жидкой фазе – это может привести к выходу компрессора из строя, подробнее. Чтобы этого не происходило, автоматика вентустановки отключает ККБ в следующих случаях:
- При температуре наружного воздуха ниже +20°С.
- При обмерзании испарителя (температура испарителя ниже 0°С).
- При производительности вентилятора ниже 50% (в режиме охлаждения вентустановка должна работать на максимальной скорости).
Задержка перед повторным включением компрессора составляет 5 минут. Пороговые значения температур можно настроить через JL Configurator.
Помимо этого, ККБ Старт/Стоп имеет и другие ограничения:
- При включенном ККБ температура воздуха на выходе притока не регулируется и определяется температурой наружного воздуха, мощностью ККБ и расходом воздуха. Регулировка происходит по датчику температуры воздуха в помещении: когда температура воздуха в комнате становится ниже заданной, ККБ отключается.
- Требуемая мощность ККБ рассчитывается для заданных условий с помощью калькулятора, при этом также определяется максимально допустимая мощность ККБ. Если фактическая мощность ККБ будет выше максимально допустимой, система может работать нестабильно (будут происходить частые отключения ККБ из-за обмерзания испарителя).
Вентустановки Breezart с фреоновым охладителем, настроенные для работы с ККБ Старт/Стоп, комплектуются датчиком наружной температуры, датчиком обмерзания испарителя и канальным датчиком температуры воздуха в вытяжном канале (опционально возможна замена настенным датчиком температуры).
Системы с инверторным ККБ лишены указанных недостатков и могут поддерживать температуру воздуха как на выходе приточного канала, так и в помещении. При этом расход воздуха вентустановки можно изменять от 30% до 100% – ККБ будет автоматически подстраивать свою мощность под изменяющие условия теплосъема с испарителя.
При проектировании VAV-системы с охлаждение воздуха рекомендуется использовать инверторный ККБ, поскольку с ним у пользователя будет возможность менять расход воздуха в зонах. Если же использовать ККБ Старт/Стоп, то при включении охлаждения все зоны VAV-системы будут принудительно открыты, чтобы обеспечить максимальный поток воздуха через испаритель.
Совместимые типы ККБ указаны в документации.
Источник http://breezart.ru/features/cooler/
Вентиляционные установки
Современные системы вентиляции предназначены для обеспечения полноценного воздухообмена, правильного распределения воздушных масс по всему помещению и формирования оптимальных микроклиматических условий для комфортного пребывания людей.
Организация качественной вентиляции — сложная инженерная задача, для решения которой выполняются индивидуальные расчеты и подбор наиболее подходящего оборудования. Видов вентиляционных установок большое множество и в зависимости от типа помещения, а также целей и преследуемых задач, подбирается определенное оборудование.
По функциональным особенностям все вентиляционные установки можно разделить на 3 типа:
приточные;
вытяжные;
приточно-вытяжные.
Приточная установка Вытяжной блок
Приточно-вытяжная установка
Для того, чтобы разобраться в конструктивных и функциональных особенностях, а также понять принцип работы, стоит остановиться на каждом из видов оборудования подробнее.
Приточные вентиляционные установки: основные узлы и принцип работы
Приточные вентиляционные установки служат для постоянного притока свежего воздуха в помещении, при этом выполняется его предварительная фильтрация, нагрев, охлаждение и в некоторых моделях осушение/увлажнение. Практически все модели имеют свойство регулировать заданную температуру приточного воздуха путем нагрева или охлаждения (при наличии блока охлаждения).
Чтобы понять принцип работы приточных вентиляционных установок, сначала стоит ознакомиться с их основными элементами.
Вентилятор
Основной элемент системы, который обеспечивает поступление свежего воздуха, благодаря создаваемому принудительному давлению.
Фильтр
Устанавливается на входе приточного устройства и нужен для очищения приточных воздушных масс от посторонних запахов, защиты от мелких насекомых, пыли и других загрязнений механического плана. В зависимости от установленного комплекта фильтров (грубой/тонкой/ультратонкой очистки), зависит уровень и качество фильтруемого воздуха.
Воздушный клапан
Необходим для контроля над воздушными потоками поступающего воздуха и его перекрытия в случае выключения вентиляционной системы.
Калорифер (нагреватель)
Служит для нагрева приточного воздуха до требуемой температуры. Калориферы могут быть водяными или электрическими. Первые подключаются к системе теплоснабжения (технической воды или отопления) здания, а вторые работают от электрической сети.
Шумоглушитель
Предназначен максимально снижать уровень шума, который возникает во время движения воздуха по воздуховодам и от вибраций вентилятора.
Таким образом, принцип работы приточных установок состоит в подаче свежего, предварительно очищенного от пыли воздуха, нагретого/охлажденного до нужной температуры, путем его принудительного нагнетания посредством вентилятора.
Виды приточных вентиляционных установок
Современная линейка приточных установок радует своим разнообразием. В продаже имеются как компактные приточные установки – мини-системы с минимальным набором опций, так и сложные промышленные модели с функцией нагрева и охлаждения воздуха.
Приточные установки могут быть наборными (модульными) и собираться по частям, как конструктор, непосредственно на месте их установки, либо моноблочными, в которых все рабочие элементы и комплектующие заключены в единый звукоизолированный корпус.
Моноблочная приточная установка
Модульная приточная установка
Оптимальная приточная вентиляционная установка для квартиры — моноблочная. Она имеет компактные размеры, работает тихо и не требует проведения дорогостоящих проектных и расчетных работ и специализированной пуско-наладки.
Промышленные и полупромышленные приточные установки имеют более масштабные размеры, поэтому чтобы рационально и экономно использовать пространство, такие вентиляционные установки, как правило, размещают на крыше или в технических помещениях, венткамерах и т.д.
Приточные установки также могут работать на предварительное охлаждение (приточная установка с охлаждением) или нагрев воздуха перед подачей в помещение, или совмещать в себе две функции сразу (приточная установка с охлаждением и нагревом). Для этих целей в оборудовании предусматривают секции обогрева и/или охлаждения.
В секции нагрева воздушных масс используются медные и алюминиевые теплообменники, которые работают на горячей воде или электронагревателе. Водяные теплообменники оснащают термостатом для защиты от обмерзания, а электронагреватели снабжают двухступенчатой системой защиты для их отключения в случае перегрева. Секция охлаждения приточной установки состоит из медно-алюминиевых теплообменников которые работают на холодной воде или гликолевой смеси, либо используется фреоновый испаритель.
Приточная установка с водяным калорифером
Приточная установка с электрическим калорифером обеспечивает подачу в помещение уже нагретого и отфильтрованного от всех загрязнений воздуха, с учетом низкой температуры в точке забора. Такие модели просты в установке, имеют компактные размеры, демонстрируя при этом высокую эффективность работы. Увеличение температуры происходит за счет контакта приточного воздуха с раскаленными пластинами или спиралями из тугоплавких материалов. Оребрение тэнов выполняют из стали или алюминия. Корпус изготавливают из особо прочной стали, а для хороших показателей тепло-и шумоизоляции предусматривают дополнительный слой из минеральной ваты или пенополистирола. Встроенные фильтры являются непременным элементом устройства и выполняют качественную очистку приточного воздуха от нежелательных примесей.
Приточная установка с электрическим калорифером
Оборудование можно условно разделить на два типа: без управления, или со встроенным автоматическим блоком управления. В последнем случае, можно задавать нужные настройки температуры нагрева, следить за степенью загрязнения фильтров и корректировать работу системы. Приточные установки с электрическим калорифером монтируют на стенах, или под подвесными потолками. Кроме того, нужно обеспечить свободный доступ к блоку управления для полноценного обслуживания и контроля за состоянием прибора.
Приточная установка с водяным калорифером — наиболее выгодная с экономической точки зрения. Такие установки передают тепловую энергию от теплоносителя, который циркулирует внутри радиатора устройства. Жидкость совсем не уступает по эффективности нагрева электрическому аналогу, зато затраты на его обслуживание существенно ниже. Установки такого типа очень эффективны для работы в помещениях с большой площадью, за счет значительной площади покрытия. Это возможно благодаря конструкционным особенностям прибора (нагрев осуществляется в плоскости, перпендикулярной потоку воздушных масс).
Вытяжные вентиляционные установки
Главное предназначение вытяжных вентиляционных установок заключается в отводе отработанного воздуха из помещения и равномерном выравнивании давления при действующем притоке. Вытяжные вентустановки устраняют и отводят не только неприятные запахи, но и удаляют различные вредности из помещения, такие как углекислый газ, пыль, дым, а также другие опасные для здоровья человека загрязнения и примеси.
Конструкция вытяжных установок включает в себя вытяжной вентилятор, воздуховоды, шумоглушитель, элементы автоматики и дефлектор. Вытяжку можно сделать общеобменной (для всего помещения), либо локальной, которая целенаправленно удаляет и вытягивает загрязненный воздух и вредности непосредственно в месте их возникновения (местные отсосы). Это особенно актуально для больших или специализированных помещений (например, цех).
Вытяжная вентиляционная установка
На практике в качестве вытяжного оборудования используется просто вытяжной вентилятор, который либо имеет определенную автоматику для возможности изменения производительности и правильного включения/отключения, либо просто включается кнопкой-пускателем с режимом работы on/off.
Для полноценной и правильно работающей системы необходимо совместное использование приточной и вытяжной вентиляции, так как обособленно, вытяжные установки не могут обеспечить полноценного и качественного воздухообмена.
Особое внимание стоит уделить вытяжным противодымным установкам, ключевая задача которых заключается не только в отводе дыма и продуктов горения, но и недопущении дальнейшего распространения огня по всему зданию.
Для этих целей, в вытяжных установках такого типа задействуют:
- специальные вентиляторы, отводящие дым и тепло;
- воздуховоды из огнеупорных и тугоплавких материалов;
- особые противодымные и противопожарные клапаны.
Вытяжные противодымные установки обязательно автоматизируют, синхронизируя даже сразу несколько способов, на случай выхода одного из сигнальных устройств включения из строя.
Приточно-вытяжные установки
На сегодняшний день, приточно-вытяжные установки являются наиболее удобными, эффективными и практичными. Они широко применяются не только для частной собственности, гостиниц, административных зданий, но и с успехом задействованы на крупных промышленных предприятиях, складских площадках и цехах.
Существует несколько наиболее распространенных разновидностей:
Приточно-вытяжные установки с опцией рециркуляции воздуха
Принцип работы приточно-вытяжных установок с рециркуляцией состоит в том, что часть воздушных масс, забираемых системой из помещения, перемешивается с холодными воздушными массами, которые поступают извне. После чего, нагретый таким образом воздух поступает внутрь помещения. Большим плюсом таких установок является существенная экономия электроэнергии. К недостаткам можно отнести ограничение на установку в помещениях, в которых есть присутствие взрывоопасных горючих смесей, испарений и газов.
Приточно-вытяжные установки с охлаждением
Такие приточно-вытяжные установки наиболее целесообразны для использования в помещениях, которые требуют поддержания прохладного температурного режима для хранения продуктов или материалов. Применяются в летний сезон в общественных помещениях, либо в холодильных помещениях, или цехах, где технологическим процессом предусмотрено поддержание определенной низкой температуры.
В оборудовании имеется секция охлаждения, а также каплеуловитель, который устанавливают непосредственно за теплообменником/испарителем. Конденсат собирается в поддон из антикоррозийного материала, а дренажный патрубок выводят через боковую панель со стороны обслуживания.
Приточно-вытяжная установка с охлаждением
Приточно-вытяжные установки, совмещенные с кондиционером
Подобное оборудование, оснащенное тепловыми насосами и фильтрами, совмещает в себе приточно-вытяжную остановку и кондиционер, заключенных в компактный теплоизолированный корпус.
Приточно-вытяжная установка с кондиционером
Приточно-вытяжные вентиляционные установки с рекуператором
Вентиляционные установки с рекуперацией тепла являются на сегодня наиболее выгодным и экономически целесообразным решением для увеличения КПД вентиляции помещения.
ПВУ с рекуператором
Принцип работы рекуператора заключается в том, что вместо бесполезного выброса в атмосферу уже отработанного и нагретого воздуха, он извлекает из него тепло и вновь пускает на подогрев поступающих приточных масс. В летний сезон, установки с рекуператором работают на охлаждение приточного теплого воздуха посредством более прохладного исходящего. Грубо говоря, рекуператор позволяет практически бесплатно сохранять тепло и, соответственно, ваши средства для оплаты электроэнергии.
Установки такого типа могут быть оборудованы следующими видами рекуператоров:
- пластинчатыми;
- роторными.
Роторные рекуператоры гораздо эффективнее и работоспособнее пластинчатых, к тому же, выдерживают более интенсивные и суровые условия эксплуатации. Но и цена таких моделей гораздо выше.
ПВУ с пластинчатым рекуператором
ПВУ с роторным рекуператором
ПВУ с рекуператором и водяным калорифером
Стоимость вентиляционной установки приточно-вытяжного типа, конечно, выше обычной приточной или вытяжной. Но с учетом того, что экономический эффект от нее гораздо более значительный и ощутимый, относитесь к этому как к вашему выгодному вложению в будущий комфорт и безопасность. К слову говоря, на небольших объектах типа гостиниц, клиник или небольших офисов окупаемость приточно-вытяжной установки с рекуперацией составляет около 1 года за счет экономии расходов электроэнергии.
Получить бесплатную консультацию инженера по вентиляционным установкам

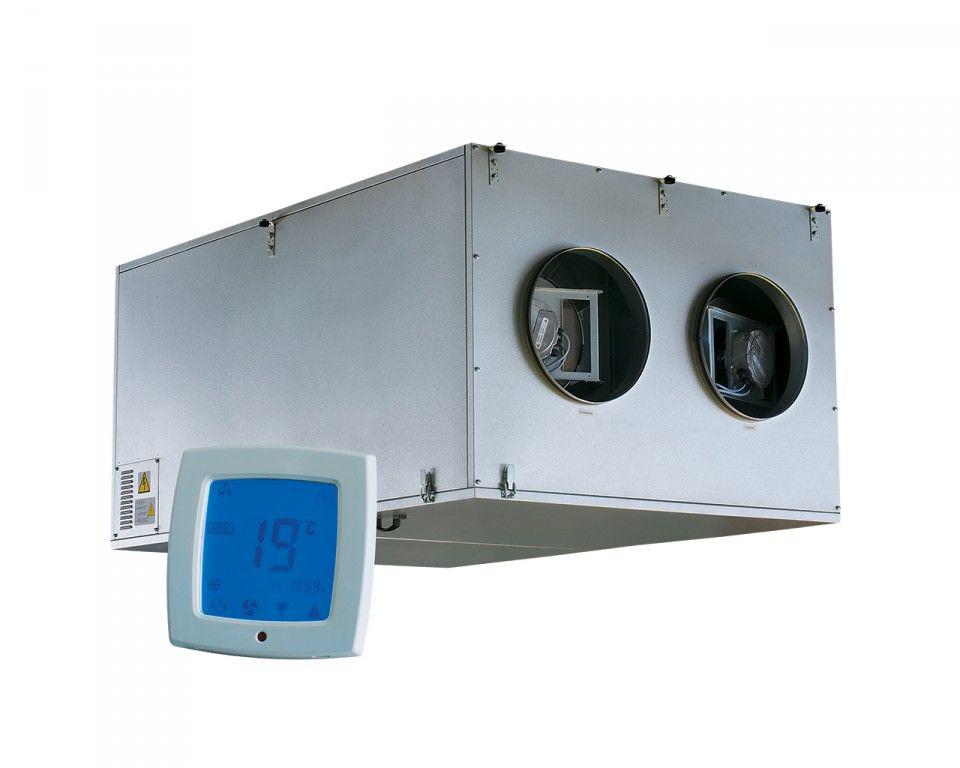

Получить!Приточно-вытяжная установка с рекуперацией Вентс ВУТ 200 В мини
Описание
Приточно-вытяжные установки ВУТ мини представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор. Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 100, 125 мм.
Размеры:
Размеры | ∅D | B | B1 | B2 | B3 | H | h2 | L1 | L2 | L3 | L4 | L5 | L6 |
мм | 99 | 278 | 200 | 109 | 169 | 450 | 431 | 640 | 600 | 73.5 | 204 | 396 | 529 |
Видеопособие в разделе “Видеообзор”
Модификации
ВУТ В мини – модели с вертикальным направлением патрубков, вентиляторы с асинхронными моторами.
Корпус
Корпус изготовлен из алюмоцинковой стали, с внутренней тепло- и звукоизоляцией толщиной 20 мм из минеральной ваты.
Фильтр
Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.
Вентиляторы
Установка оснащена приточным и вытяжным центробежными вентиляторами с загнутыми назад лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.
Рекуператор
Пластинчатый рекуператор выполнен из алюминиевых пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш.
Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания. В процессе работы рекуператора в холодный период года происходит передача тепла от теплого вытяжного к холодному приточному воздуху. При этом в рекуператоре в процессе охлаждения вытяжного воздуха может выпадать конденсат, а при температуре входящего в рекуператор с другой стороны приточного воздуха в среднем ниже -5°С конденсат в вытяжных каналах может замерзать.
Во избежание процесса обмерзания рекуператора применяются электронная защита от обмерзания. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора. Теплый вытяжной воздух прогревает рекуператор, затем включается приточный вентилятор, и вся установка работает в обычном режиме.
Управление
Включение установки и управление ее производительностью осуществляется при помощи тиристорного регулятора оборотов двигателя (РС-1-400), который позволяет плавно изменять скорость вращения вентиляторов в диапазоне 0–100%.
Монтаж
Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны откидной боковой панели.
Типоразмер | Нагреватели электрические (с рекуператором / с регенератором) | Нагреватели водяные | Присоединительные размеры, мм | |||
Мощность, кВт | Ток, А (Напряжение, В) | Количество ступеней | Мощность, кВт | Подсоединение, дюйм | ||
AVS 400 | 1 / 0,5 | 4,5 (1~220) / 2,3 (1~220) | 1 / 1 | 2,88 | 1/2″ | Ø200 |
AVS 400 | 1,5 / 1 | 6,8 (1~220) / 4,5 (1~220) | 1 / 1 | 2,88 | 1/2″ | Ø200 |
AVS 400 | 2,5 / 1,5 | 11,4 (1~220) / 6,8 (1~220) | 1 / 1 | 2,88 | 1/2″ | Ø200 |
AVS 700 | 1,5 / 1 | 6,8 (1~220) / 4,5 (1~220) | 1 / 1 | 4,59 | 1/2″ | Ø200 |
AVS 700 | 3 / 2 | 13,6 (1~220) / 9,1 (1~220) | 1 / 1 | 4,59 | 1/2″ | Ø200 |
AVS 700 | 6 / 3 | 9,1 / 3~380 / 13,6 (1~220) | 1 / 1 | 4,59 | 1/2″ | Ø200 |
AVS 1100 | 2 / 1,5 | 9,1 / (1~220) / 6,8 (1~220) | 1 / 1 | 7,18 | 1/2″ | Ø250 |
AVS 1100 | 4,5 / 3 | 6,8 (3~380) / 13,6 (1~220) | 1 / 1 | 7,18 | 1/2″ | Ø250 |
AVS 1100 | 7,5 / 4 | 11,4 (3~380) / 18,2 (1~220) | 2 / 1 | 7,18 | 1/2″ | Ø250 |
AVS 1600 | 4,5 / 3 | 6,8 (3~380) / 4,5 (3~380) | 1 / 1 | 10,56 | 1/2″ | Ø315 |
AVS 1600 | 7,5 / 6 | 11,4 (3~380) / 9,1 (3~380) | 2 / 1 | 10,56 | 1/2″ | Ø315 |
AVS 1600 | 10,5 / 9 | 15,9 (3~380) / 13,6 (3~380) | 2 / 2 | 10,56 | 1/2″ | Ø315 |
AVS 2200 | 4,5 / 3 | 6,8 (3~380) / 4,5 (3~380) | 1 / 1 | 20 | 1/2″ | 500×250 |
AVS 2200 | 9 / 7,5 | 13,6 (3~380) / 11,4 (3~380) | 2 / 2 | 20 | 1/2″ | 500×250 |
AVS 2200 | 13,5 / 10,5 | 20,5 (3~380) / 15,9 (3~380) | 2 / 2 | 20 | 1/2″ | 500×250 |
AVS 2900 | 6 / 4,5 | 9,1 (3~380) / 6,8 (3~380) | 1 / 1 | 27 | 1/2″ | 500×300 |
AVS 2900 | 12 / 9 | 18,2 (3~380) / 13,6 (3~380) | 2 / 2 | 27 | 1/2″ | 500×300 |
AVS 2900 | 18 / 13,5 | 27,3 (3~380) / 20,5 (3~380) | 3 / 2 | 27 | 1/2″ | 500×300 |
AVS 3800 | 9 / 6 | 13,6 (3~380) / 9,1 (3~380) | 2 / 1 | 34 | 1/2″ | 600×300 |
AVS 3800 | 18 / 12 | 27,3 (3~380) / 18,2 (3~380) | 3 / 2 | 34 | 1/2″ | 600×300 |
AVS 3800 | 25,5 / 18 | 38,6 (3~380) / 27,3 (3~380) | 3 / 3 | 34 | 1/2″ | 600×300 |
ОПИСАНИЕ | МОДИФИКАЦИИ |
|
|
ДВУХСТУПЕНЧАТАЯ СИСТЕМА ЭНЕРГОСБЕРЕЖЕНИЯ: | |
|
|
Преимущества:
|
|
КОРПУС | ДВИГАТЕЛЬ |
|
|
РОТОРНЫЙ РЕГЕНЕРАТОР | |
|
|
ФИЛЬТР | |
|
|
Принцип работы роторного регенератора | |
ТЕПЛОВОЙ НАСОС | НАГРЕВАТЕЛЬ |
|
|
УПРАВЛЕНИЕ И АВТОМАТИКА | |
|
|
Панель управления А17 | Панель управления А18 |
В стандартный комплект установки входит провод длиной 10 м для соединения с панелью. | |
ОСНОВНЫЕ РЕЖИМЫ РАБОТЫ УСТАНОВКИ: | |
Режим «Auto»: Режим «Нагрев»:
Режим «Охлаждение»:
Режим «Рекуперация»:
Режим «Вентиляция»: |
Режим «Размораживание»:
Режим «Преднагрев»:
Режим «Рециркуляция»: |
СИСТЕМЫ ИНТЕЛЛЕКТУАЛЬНОГО УПРАВЛЕНИЯ: | |
Технология «Limit function»: Технология «Warming-up»:
Технология «Higher speed»:
Технология «Smart Safe»:
Технология «Heat Pump Protection»:
Технология «Serviceability»:
Технология «Fresh Air»: |
Технология «Ozone protection»:
Технология «Save Energy»:
Технология «Low noise»:
Технология «Autorestart»:
Технология «Simple Use»:
Технология «CO2 control»:
Технология «RH control»:
Технология «Rapid access to set mode»: |
Работа в режиме вентиляции с регенерацией тепла и нагревом воздуха | Работа в режиме вентиляции с регенерацией тепла и охлаждением воздуха |
МОНТАЖ | |
|
|
ПРИНАДЛЕЖНОСТИ К УСТАНОВКАМ | |
Градирня, градирня и агрегаты обработки воздуха работают вместе
Когда дело доходит до отопления и охлаждения офисного помещения или более крупного здания, необходимо использовать коммерческую или промышленную систему HVAC, чтобы должным образом удовлетворить потребности всего здания. Чтобы лучше понять, как работает система отопления, вентиляции и кондиционирования воздуха в большом офисном здании, вам необходимо знать, как охладитель, градирня и вентиляционная установка работают вместе.
Чиллер с водяным охлаждением – это крупное оборудование, используемое в промышленности и расположенное внутри здания, содержащее испаритель и конденсатор.Градирня действует как большой теплообменник, расположенный на крыше здания. Когда эти два элемента работают вместе, становится возможным кондиционировать воздух в больших открытых пространствах, таких как промышленные здания и фабрики.
Минимальный набор системных компонентов центральной холодильной установки:
- Чиллер
- Приточно-вытяжная установка
- Градирня
- Насосы
Расположение чиллера зависит от типа используемого чиллера. Чиллеры на крыше обычно имеют воздушное охлаждение, а чиллеры в подвале – водяное.Оба выполняют одну и ту же функцию, которая обычно заключается в выработке холодной воды для кондиционирования воздуха путем отвода нежелательного тепла от здания. Единственная разница в том, как охладитель отводит тепло. Вы должны задать себе вопрос: «Как градирня и чиллер работают вместе?» Мы ответим вам на этот вопрос ниже и предоставим вам дополнительную информацию о том, как это возможно, чтобы вы лучше всего поняли.
с воздушным охлаждением VS с водяным охлаждением
Важно знать разницу между чиллерами с воздушным и водяным охлаждением.Чиллеры с воздушным охлаждением будут использовать вентиляторы для выпуска холодного воздуха через конденсатор для удаления тепла из системы, а в чиллерах с воздушным охлаждением градирня не используется. Испаритель чиллера вырабатывает охлажденную воду, которая затем
выходит из испарителя при температуре около 43 °.
Затем он перемещается по складу или объекту насосом охлажденной воды, при этом охлажденная вода течет вверх по высоте здания на каждый этаж в стояках – трубах, по которым вода течет.Даже когда вода стекает вниз, эти трубы все еще называют стояками. Охлажденная вода поступает в стояки, а затем в трубы меньшего диаметра, которые затем идут в фанкойлы (FCU) и в вентиляционные установки (AHU), которые затем обеспечивают кондиционирование воздуха в здании.
Как AHU, так и FCU представляют собой боксы с вентиляторами, которые всасывают воздух из здания и проталкивают его над нагревательными или охлаждающими змеевиками и изменяют температуру воздуха. Затем этот воздух выталкивается обратно за пределы здания.Следует отметить, что так называется охлажденная вода, даже если она теплая на ощупь! Итак, как градирня и чиллер работают вместе?
Чиллер
Чиллер обычно располагается на крыше или в подвале офисного здания. Работа чиллера заключается в производстве холодной воды для кондиционирования воздуха путем отвода тепла из здания. Цилиндр испарителя отвечает за производство холодной воды, используемой для кондиционирования воздуха. Он проходит через змеевик внутри приточно-вытяжной установки, где воздух в помещении обдувает его, передавая тепло от воздуха воде.Это позволяет более прохладному воздуху распределяться по всему зданию. Градирня может охлаждаться водой или воздухом, но в любом случае результат один и тот же – охлаждение воздуха.
Градирня
Когда тепло отводится из помещения с помощью градирни, градирня служит для закачки воздуха по трубам в градирню. Затем градирня возвращает нагретый воздух в виде охлажденного в процессе испарения. Градирня имеет поплавковую систему, которая контролирует количество воды в системе, чтобы предотвратить полное испарение воды.Затем в систему подается пресная вода, когда поплавок достигает уровня. Затем открывается клапан для подачи пресной воды в систему. Вода охлаждается и помогает производить холодный воздух во всей системе HVAC. Градирня – это конечный пункт назначения для выхода нежелательного тепла из здания наружу.
Приточно-вытяжная установка
Приточно-вытяжная установка работает вместе с градирнями и градирнями для обеспечения циркуляции и поддержания воздуха в процессе нагрева, вентиляции, охлаждения или кондиционирования воздуха.Воздухообрабатывающий агрегат на коммерческой установке представляет собой большую коробку, состоящую из нагревательных и охлаждающих змеевиков, воздуходувки, стоек, камер и других частей, которые помогают воздухоочистителю выполнять свою работу. Воздухообрабатывающий агрегат подсоединяется к воздуховоду, и воздух проходит через вентиляционную установку в воздуховоды, а затем обратно в воздухообрабатывающий агрегат.
Все эти компоненты работают вместе в зависимости от масштаба и планировки здания. Если здание большое, может потребоваться несколько чиллеров и градирен, а также может потребоваться выделенная система для серверной, чтобы здание могло получать адекватное кондиционирование воздуха, когда это необходимо.
Как видите, части коммерческой системы отопления, вентиляции и кондиционирования воздуха, градирня, градирня и кондиционер работают вместе, чтобы обеспечить желаемый результат для эффективного охлаждения здания. Если у вас есть вопросы или вы хотите узнать больше о наших коммерческих услугах, позвоните нам по телефону (910) 777-3539
Объяснениевентиляционных установок – Инженерное мышление
вентиляционные установки Приточно-вытяжные установки. В этой статье мы узнаем, как работают кондиционеры.Мы рассмотрим различные примеры типичных AHU вместе с анимацией для таких компонентов, как демпферы, нагревательные и охлаждающие змеевики, нагревательные колеса, увлажнители, беговые змеевики, теплообменники и многое другое, чтобы помочь вам изучить технологию HVAC.
Прокрутите вниз, чтобы просмотреть видеоурок на YouTube.
🏆 Хотите больше бесплатных курсов по HVAC? Создайте свой бесплатный профиль Danfoss Learning, щелкнув здесь
Присоединяйтесь к Danfoss Learning и получите доступ к сотням онлайн-курсов по широкому кругу инженерных тем.Зарегистрироваться можно бесплатно, и вы можете войти в систему в любое время, а это значит, что вы можете учиться в удобном для вас темпе. Сдайте экзамены и получите сертификаты по многим курсам.
Начни обучение прямо сейчас. Создайте свой бесплатный профиль обучения Danfoss – http://bit.ly/AHUDanfossLearning
Итак, где мы можем найти вентиляционные установки?
Расположение AHU в зданияхУстановки для кондиционирования воздуха, которые обычно имеют аббревиатуру A.H.U, находятся в средних и крупных коммерческих и промышленных зданиях.
Обычно они располагаются в подвале, на крыше или на этажах здания. AHU будут обслуживать определенную область или зону в здании, например, восточную сторону, или этажи с 1 по 10, или, возможно, единственное назначение, например, только туалеты в здании. Поэтому очень часто можно найти несколько кондиционеров вокруг здания.
В некоторых зданиях, особенно в старых высотных зданиях, будет только один большой кондиционер, обычно расположенный на крыше. Они будут снабжать все здание. У них может не быть обратного канала, некоторые старые конструкции полагаются на то, что воздух просто выходит из здания.Эта конструкция уже не так распространена в новостройках, потому что она очень неэффективна, теперь наиболее распространенным явлением является наличие нескольких небольших кондиционеров, обслуживающих разные зоны. Здания также более воздухонепроницаемы, поэтому нам нужен обратный канал для регулирования давления внутри здания.
Итак, для чего нужна приточно-вытяжная установка?
Состояние приточно-вытяжных установок и распределяющих воздух внутри здания. Они забирают свежий окружающий воздух снаружи, очищают его, нагревают или охлаждают, возможно, увлажняют его, а затем проталкивают через некоторые воздуховоды в предназначенные для этого области внутри здания.У большинства агрегатов будет дополнительный воздуховод, чтобы затем отводить использованный грязный воздух из комнат обратно в AHU, где вентилятор выбрасывает его обратно в атмосферу. Часть этого возвратного воздуха может быть рециркулирована обратно в систему подачи свежего воздуха для экономии энергии, мы рассмотрим это позже в этой статье. В противном случае, где это невозможно, тепловая энергия может отбираться и подаваться в воздухозаборник. Мы снова рассмотрим это позже более подробно.
Давайте посмотрим на простые типичные конструкции, а затем рассмотрим более сложные.
Вентиляционная установка с приточной решеткой AHUВ этой базовой модели у нас есть два корпуса AHU для подачи и возврата воздуха. В самой передней части на входе и выходе каждого корпуса у нас есть решетка для предотвращения попадания предметов и диких животных в механические компоненты внутри AHU.
Заблокирована воздухозаборная решетка AHUНа этой фотографии вы можете увидеть, что воздухозаборник втянул бы целую кучу мусора, если бы решетки не было, поэтому это важно.
Заслонки AHUНа входе кожуха свежего воздуха и выпуске кожуха возвратного воздуха имеются заслонки.Амортизаторы представляют собой несколько листов металла, которые могут вращаться. Они могут закрываться, чтобы предотвратить вход или выход воздуха, они могут открываться, чтобы полностью пропускать воздух внутрь или наружу, а также могут изменять свое положение где-то между ними, чтобы ограничить количество воздуха, которое может входить или выходить.
Фильтры AHUПосле заслонок у нас будут фильтры. Они предназначены для того, чтобы попытаться собрать всю грязь, пыль и т. Д. От входа в аху и здание. Если у нас нет этих фильтров, пыль будет накапливаться внутри воздуховодов и в механическом оборудовании, она также будет попадать в здание и вдыхаться жильцами, а также загрязнять здание.Итак, мы хотим удалить как можно больше из этого. На каждом блоке фильтров есть датчик давления. Это позволит измерить степень загрязнения фильтров и предупредить инженеров, когда пришло время их заменять. Поскольку фильтры собирают грязь, количество проходящего через них воздуха ограничивается, что вызывает падение давления на фильтрах. Обычно у нас есть несколько панельных фильтров или фильтров предварительной очистки для улавливания самых крупных частиц пыли. Кроме того, у нас есть карманные фильтры для улавливания более мелких частиц пыли.Ранее мы уже очень подробно рассказывали о фильтрах Ahu. Вы можете посмотреть видеоурок по этому поводу, нажав здесь.
Змеевик нагрева и охлаждения AHUСледующее, что мы найдем, – это змеевики охлаждения и нагрева. Они нужны для обогрева или охлаждения воздуха. Температура приточного воздуха измеряется на выходе из AHU в воздуховоды. Это должно быть при расчетной температуре, чтобы люди внутри здания чувствовали себя комфортно, эта расчетная температура называется заданной температурой.Если температура воздуха ниже этого значения, нагревательный змеевик будет добавлять тепло, чтобы повысить температуру воздуха и довести ее до заданного значения. Если воздух слишком горячий, охлаждающий змеевик будет отводить тепло, чтобы снизить температуру воздуха и достичь заданного значения. Змеевики представляют собой теплообменники, внутри змеевика находится горячая или холодная жидкость, обычно что-то вроде нагретой или охлажденной воды, хладагента или пара. Мы подробно обсуждали это ранее, вы можете посмотреть видеоурок по этому вопросу, нажав здесь.
Приточный вентилятор AHUТеперь у нас будет вентилятор.Он будет втягивать воздух снаружи, а затем через заслонки, фильтры и змеевики, а затем выталкивать его в воздуховоды вокруг здания. Центробежные вентиляторы очень распространены в старых и существующих AHU, но теперь устанавливаются вентиляторы с электронным управлением, а также модернизируются для повышения энергоэффективности. На вентиляторе у нас также будет датчик давления, который будет определять, работает ли вентилятор. Если он работает, это создаст перепад давления, мы можем использовать это, чтобы обнаружить неисправность в оборудовании и предупредить инженеров о проблеме.У нас также, вероятно, будет датчик давления в воздуховоде вскоре после вентилятора, он будет считывать статическое давление, а в некоторых аху скорость вентилятора регулируется в результате давления в воздуховоде, поэтому мы также очень часто находим привод с регулируемой скоростью, подключенный к вентилятору для систем с переменным объемом. Мы рассмотрели системы VAV отдельно, вы можете посмотреть видеоурок по этому вопросу, нажав здесь.
Затем у нас есть воздуховоды, которые будут направлять воздух вокруг здания в запланированные зоны.У нас также будет возвращаться часть воздуховодов, по которым весь использованный воздух из здания возвращается в отдельную часть AHU. Этот возвратный кондиционер обычно находится рядом с источником питания, но это не обязательно, его можно разместить в другом месте. Если вы хотите узнать, как определять размеры и проектировать воздуховоды, вы можете посмотреть видеоурок, нажав здесь.
Заслонка возврата AHU и вентиляторВ простейшей форме возвратный AHU имеет внутри только вентилятор и заслонку. Вентилятор втягивает воздух вокруг здания, а затем выталкивает его из здания.Заслонка расположена на выходе из корпуса ahu и закрывается при выключении AHU.
Это очень простой и типичный кондиционер. Так что еще мы можем найти?
Приточно-вытяжная установка Frost змеевикЕсли вы находитесь в холодном регионе мира, где температура воздуха достигает точки замерзания или близка к ней. Тогда, вероятно, мы найдем подогреватель на входе забора свежего воздуха. Обычно это электронагреватель. Когда температура наружного воздуха достигает примерно 6 ° C (42,8F), включается обогреватель и нагревает воздух, чтобы защитить внутренние компоненты от мороза.В противном случае это может привести к замораживанию спиралей нагрева и охлаждения внутри и их взрыву.
Контроль влажности Приточно-вытяжная установкаА как насчет контроля влажности? Некоторым зданиям необходимо контролировать влажность воздуха, подаваемого в здание. Мы найдем датчик влажности на выходе из приточного кондиционера для измерения влажности приточного воздуха, он также будет иметь заданное значение, определяющее, сколько влаги должно быть в воздухе по конструкции.
Если влажность воздуха ниже этого значения, нам необходимо ввести влагу в воздух с помощью увлажнителя, обычно это одна из последних вещей в AHU.Это устройство обычно либо подает пар, либо распыляет в воздух водяной туман. Во многих стандартных офисных зданиях в Северной Европе и Северной Америке отключены или деинсталлированы блоки влажности для экономии энергии. Хотя они по-прежнему важны для таких мест, как магазины документов и компьютерные залы.
Осушение с использованием охлаждающего змеевика – Принципы работы вентиляционных установокЕсли воздух слишком влажный, его можно уменьшить с помощью охлаждающего змеевика. Когда воздух попадает в охлаждающий змеевик, холодная поверхность вызывает конденсацию и утечку влаги в воздухе, вы найдете дренажный поддон под охлаждающим змеевиком, чтобы собрать воду и слить ее.Охлаждающий змеевик можно использовать для дальнейшего снижения содержания влаги за счет отвода большего количества тепла, но, конечно, это снизит температуру воздуха ниже заданного значения подачи, если это произойдет, то нагревательный змеевик также можно включить, чтобы восстановить температуру, это будет работать, хотя это очень энергоемко.
Рекуперация энергии
Обходной змеевик – Приточно-вытяжная установкаЕсли приточные и вытяжные агрегаты расположены в разных местах, то наиболее распространенным способом рекуперации некоторой части тепловой энергии является использование обводного змеевика.Здесь используется змеевик как в подающем, так и в обратном агрегатах, которые подключены через трубопровод. Насос обеспечивает циркуляцию воды между ними. Это позволит забрать отходящее тепло от вытяжного AHU и добавить его к приточному AHU. Это снизит потребность в обогреве нагревательного змеевика, когда температура наружного воздуха ниже заданной температуры приточного воздуха, а температура возвратного воздуха выше заданной; в противном случае тепло будет отводиться в атмосферу. Поэтому нам понадобится датчик температуры воздуха в возвратном кондиционере на входе, и, вероятно, у нас будут датчики температуры воздуха после возвратного змеевика, а также перед впуском свежего воздуха.Они будут использоваться для управления насосом, а также для измерения эффективности. Поскольку насос будет потреблять электроэнергию, его включение экономически выгодно только в том случае, если сэкономленная энергия больше, чем потребляет насос.
Воздушный экономайзер AHUЕще одна очень распространенная версия, с которой мы столкнемся, – это наличие воздуховода между выхлопом и воздухозаборником. Это позволяет рециркулировать часть отработанного воздуха обратно в приточный воздухозаборник, чтобы компенсировать потребность в обогреве или охлаждении. Это безопасно и полезно для здоровья, но вам нужно будет убедиться, что в отработанном воздухе содержится низкое количество Co2, поэтому нам понадобятся датчики Co2, чтобы это контролировать.Если уровень Co2 слишком высок, воздух не может быть использован повторно, смесительная заслонка закроется, и весь возвратный воздух будет выброшен из здания. В режиме рециркуляции главные впускные и выпускные заслонки не будут полностью закрыты в этой установке, потому что нам все еще требуется минимальное количество свежего воздуха для входа в здание. Мы можем использовать это зимой, если возвратный воздух теплее, чем наружный воздух, и мы можем использовать это летом, если возвратный воздух холоднее, чем наружный воздух, в соответствии с заданной температурой приточного воздуха, поэтому нам также понадобится некоторая температура. датчики на впуске, возврате и сразу после зоны смешивания.Некоторым зданиям требуется 100% свежий воздух, поэтому эту стратегию нельзя использовать повсюду, это будут предписывать местные законы и правила.
Тепловое колесо AHU, тепловое колесоЕще одна разновидность, с которой мы можем столкнуться, – это тепловое колесо. Это очень часто встречается в более новых компактных кондиционерах. В нем используется большое вращающееся колесо, половина которого находится внутри потока отработанного воздуха, а половина – внутри забора свежего воздуха. Колесо будет вращаться, приводимое в движение небольшим асинхронным двигателем, при вращении оно забирает нежелательное тепло из потока выхлопных газов и поглощает его материалом колеса.Затем колесо вращается в поток всасываемого свежего воздуха, этот воздух имеет более низкую температуру, чем поток выхлопных газов, поэтому тепло будет передаваться от колеса в поток свежего воздуха, который, очевидно, нагревает этот входящий поток воздуха и, таким образом, снижает потребность в нагревательный змеевик. Это очень эффективно, но некоторое количество воздуха будет просачиваться из выхлопной трубы в поток свежего воздуха, поэтому его нельзя использовать во всех зданиях.
Пластинчатый теплообменник AHUЕще одна версия, с которой мы можем столкнуться, – это воздушный пластинчатый теплообменник.При этом используются тонкие листы металла для разделения двух потоков воздуха, чтобы они не соприкасались и не смешивались вообще, разница температур между двумя воздушными потоками вызовет передачу тепла от горячего выхлопного потока через металлические стенки теплообменник и в поток холодного всасывания.
Консультации – Специалист по спецификациям | Типы, компоненты и конфигурации AHU
Рэнди Шреценгост, ЧП, CEM, Stanley Consultants, Остин, Техас 21 января 2019 г.,
Проектирование вентиляционной установки (AHU) в системе HVAC зависит от конкретных требований проекта, а также от подхода проектировщика к проектированию, уровня опыта, знания требований, основанных на коде, и стандартных практик, а также способности общаться проектный замысел четко определяется путем подготовки планов и спецификаций.
Хотя AHU является важной частью системы HVAC здания, при проектировании следует учитывать всю систему. Дизайн, выбор и расположение AHU для проекта основаны на нескольких факторах, некоторые из которых включают: применение, производительность, требования к техническому обслуживанию, соответствующий размер и расположение здания, общую стоимость покупки и установки и энергоэффективность.
Как проектировщики HVAC, основной целью является создание системы, которая может удовлетворить требования к комфорту здания по разумной цене при минимизации затрат на техническое обслуживание и энергопотребления.Качество воздуха в помещении (IAQ), потребление энергии и тепловой комфорт людей – это лишь некоторые из проблем, с которыми сталкивается персонал по эксплуатации и техническому обслуживанию зданий (O&M).
Существует множество статей и обзоров по проектированию систем отопления, вентиляции и кондиционирования воздуха. Многие из этих статей и другую техническую информацию можно найти в ASHRAE, глобальном сообществе инженеров по отоплению, охлаждению и кондиционированию воздуха. Некоторую информацию можно найти в Справочнике ASHRAE 2016 – Системы и оборудование HVAC, Глава 4, Обработка и распределение воздуха.ASHRAE заявляет: «Основная концепция воздушной системы состоит в том, чтобы подавать воздух в комнату при таких условиях, что явное и скрытое тепло, выделяемое в пространстве, когда оно поглощается приточным воздухом, текущим через пространство, доводит воздух до желаемых условий в помещении. . »
Институт кондиционирования воздуха, отопления и охлаждения (AHRI) – это торговая ассоциация, представляющая мировых производителей оборудования для кондиционирования воздуха, отопления, коммерческого холодильного оборудования и оборудования для нагрева воды. Он тесно сотрудничает с ASHRAE в разработке стандартов для индустрии HVAC.
Например, стандарт ANSI / AHRI 430-2014 определяет центральную станцию AHU (CSAHU) как «заводскую сборку в корпусе, состоящую из приточного вентилятора или параллельно подключенных вентиляторов, которые также могут включать другое необходимое оборудование для выполнения одного или нескольких функций циркуляции, очистки, нагрева, охлаждения, увлажнения, осушения и смешивания воздуха ».
Кроме того, принадлежности AHU – это оборудование или компоненты, которые могут быть добавлены к AHU для целей, включая, помимо прочего, управление, изоляцию, безопасность, восстановление статического давления и износ.Общие принадлежности включают, помимо прочего, змеевики, фильтры, устройства рекуперации энергии, заслонки, воздушные смесители, распылительные узлы, сепараторы, нагнетательные камеры и впускные камеры. На рисунке 3 показан пример предварительного выбора высоты установки AHU, который иллюстрирует различные физические внутренние компоненты двухканального AHU с несколькими нагнетательными вентиляторами.
По определению, AHU используются для кондиционирования и / или циркуляции воздуха как часть системы HVAC. Управление и эксплуатация AHU выходит за рамки данной статьи, но эти элементы становятся все более сложными из-за приложения HVAC и количества компонентов в AHU.AHU могут быть небольшими, использоваться в местных помещениях и включать в себя минимальные компоненты, такие как вентилятор или нагнетатель, одиночный теплообменник и фильтр (ы).
Эти небольшие кондиционеры терминального типа в зависимости от размера и мощности называются фанкойлами (FCU) или вентиляторными змеевиками (BCU). Как правило, они имеют простые элементы управления и обслуживают одну зону в здании, например, погрузочную площадку или, возможно, лестничную клетку в большом здании. Хотя это не универсально, типичные возможности нагрузки для блоков FCU составляют от 200 до 1200 кубических футов в минуту, в то время как BCU могут варьироваться от 400 до 3000 кубических футов в минуту.
Агрегаты немного большего размера, выбранные для использования на открытом воздухе, расположенные на уровне снаружи или на крыше, обычно называются блочными агрегатами или агрегатами на крыше (RTU) соответственно. В дополнение к компонентам, указанным выше, эти блоки обычно имеют регулирующие заслонки и обслуживают большие площади или несколько зон в здании. Допустимая нагрузка HVAC этих устройств обычно составляет от нескольких тысяч кубических футов в минуту до десятков тысяч. Их начинают больше определять с точки зрения общей мощности нагрева и / или охлаждения, которая указывается в британских тепловых единицах в час.Холодопроизводительность также может быть указана в тоннах (где 1 тонна равна 12 000 БТЕ / ч), для типичных применений в диапазоне от 3 до 10 тонн или более.
AHU следующего уровня можно рассматривать как полузаказные, очень гибкие, но каталогизированные AHU, которые можно выбрать для большинства коммерческих, институциональных или даже промышленных применений. У большинства производителей есть линейка кондиционеров такого типа, которые можно модифицировать в соответствии с конкретными требованиями проектировщика для новых или существующих строительных проектов.В этих модулях обычно используется методология построения строительных блоков или модульных конструкций, что позволяет использовать широкий спектр стандартных и специально разработанных модулей.
Модули, иногда называемые раздельными, спроектированы таким образом, чтобы упростить транспортировку, а затем собираются в полевых условиях. Эти модули могут быть сложены друг с другом или расположены в различных конфигурациях для решения ограничений проекта (например, требований к доступу и пространству). Доступные стандартизированные компоненты, включая широкий ассортимент вентиляторов, змеевиков, фильтров и блоков управления, обеспечивают оптимальную производительность AHU.Также могут быть добавлены многие дополнительные компоненты, которые могут включать: теплообменники воздух-воздух, неподвижные пластинчатые теплообменники, колеса явной и полной энергии, а также торцевые и байпасные демпферы. Компоненты, связанные с энергией, соответствуют требованиям к рейтингам и испытаниям AHRI 106 – Рейтинг производительности воздухообменных теплообменников для вентиляционного оборудования с рекуперацией энергии и стандарту ASHRAE 84-2013 – Методика испытаний теплообменников воздух-воздух / энергии (одобрено ANSI). ).
Наконец, проектировщикам может потребоваться указать собственный кондиционер.Пользовательский AHU может использоваться, если есть особые требования к приложению или мощности для проекта, выходящие за рамки стандартного производимого оборудования, есть ограничения по физическим размерам или ненормальные входные и выходные соединения. Индивидуальные кондиционеры часто используются в лабораториях, на крупных промышленных и производственных объектах или при ремонте, где не могут поместиться полустандартные кондиционеры. Эти блоки спроектированы и спроектированы таким образом, что их размер, тип материала и толщина конструкции, изоляции и внутренних компонентов могут быть изменены в соответствии с заданными характеристиками.Однако эти устройства могут быть очень дорогими.
Например, на заводе по производству полупроводников индивидуальные кондиционеры могут иметь размер 200000 кубических футов в минуту с двигателем мощностью 150 л.с. на вентиляторе и иметь змеевик предварительного нагрева, первичный и вторичный змеевики с охлажденной водой, гликолевый змеевик, змеевик повторного нагрева и секция увлажнителя для предварительной подготовки и обработки наружных воздушных потоков.
AHU системы HVAC может подключаться к соответствующей системе воздуховодов, которая распределяет кондиционированный выпускной или приточный воздух в секции или зону HVAC здания.Обычно система воздуховодов HVAC возвращает часть, если не весь, возвратного воздуха (RA) обратно в AHU; тем не менее, AHU могут просто подавать и возвращать воздух непосредственно в пространство, которое они обслуживают, с очень небольшим количеством воздуховодов или без них. Вышеупомянутые теплообменники вентилятора и нагнетателя являются типичными примерами.
Согласно большинству определений, зона HVAC имеет очень похожую заполняемость и аналогичные тепловые характеристики HVAC, но не обязательно имеет определенную площадь или размер. Например, внешний ряд из трех или четырех офисов в коммерческом офисном здании можно рассматривать как небольшую зону HVAC, поскольку плотность населения и модели использования аналогичны.Точно так же внутренняя область, состоящая из нескольких рабочих пространств или кабин внутри здания, также может считаться более крупной зоной HVAC. Физический размер не имеет значения, поскольку комната или зона отделены только от других и, возможно, не требуют отдельного управления. Фактически, стандарт ASHRAE 90.1-2016 определяет зону HVAC как «пространство или группу пространств в здании с требованиями к обогреву и охлаждению, которые достаточно схожи, так что желаемые условия (например, температура) могут поддерживаться повсюду с использованием одного датчика ( е.g., термостат или датчик температуры) ».
AHU – это просто металлический ящик различных размеров, зависящий от необходимых внутренних компонентов (например, различного рода принадлежностей). Обычно он строится вокруг каркасной системы с изолированной кровлей, настилом и боковыми панелями, иногда встраиваясь в модули, секции или секции, как требуется для общей конфигурации компонентов. В зависимости от производителя и размера AHU, система каркаса может быть сконструирована из металлических c-образных швеллеров или квадратного стального каркаса с внутренними стеновыми стойками и секционированными стальными опорными направляющими под блоком.Система каркаса может быть скреплена болтами и / или сварена вместе с прокладками и герметиками для стыков, используемыми между важными точками контакта.
Пол обычно изолирован и покрыт толстой металлической пластиной, иногда с ромбовидным рисунком, чтобы обеспечить поверхность, по которой можно ходить. Боковые или стеновые панели могут быть металлическими панелями с одинарной или двойной изоляцией. Стекловолоконную изоляцию можно уложить в пустоты панели перед закрытием или, используя современные методы строительства, распылить в виде вспененного продукта, который затем высыхает и прилипает к металлу.Крыша может быть похожа на боковые стороны AHU, если только она не предназначена для наружного применения, где может потребоваться дополнительная защита от атмосферных воздействий и герметизация стыков. Большая часть металла для AHU оцинкована или изготовлена из алюминия или аналогичной конструкции, если это необходимо, для долгосрочной защиты и прочности и, как правило, может быть окрашена по мере необходимости. На фото 1 показаны различные кондиционеры разного размера, расположенные на крыше здания.
Фото 2: Многозонный (2 зоны) кондиционер (AHU), предназначенный только для охлаждения, который обслуживает блоки питания вентиляторов (FPB) с переменным объемом воздуха (VAV) с теплообменниками для подогрева горячей воды.Предоставлено: Stanley Consultants Inc. [/ caption]
Амортизаторы
Узлы заслонок с автоматическим управлением внутри смесительной камеры должны быть устойчивыми к коррозии, и, поскольку смешивание и регулирование количества воздушных потоков OA и RA иногда имеет решающее значение, важны выбор, размер, ориентация и расположение заслонок. Демпферы с параллельными или противоположными лопастями могут использоваться для управления общими пропорциями воздушных потоков, но необходимо учитывать соотношение давления и размер для широко открытых и / или модулирующих перепадов давления.
Демпферы с противоположными лопастями обычно имеют более низкие перепады давления при регулировании. Директива ASHRAE 16 – 2014 Выбор наружных, возвратных и разгрузочных заслонок для систем экономайзера на стороне воздуха можно ссылаться на входные данные для этих заслонок, а также для предохранительных заслонок в режиме работы экономайзера. Другими ссылками, которые должен изучить проектировщик, являются AMCA 511 – Сертифицированная программа рейтинговых продуктов, руководство по оценке продуктов для устройств контроля воздуха и ANSI / AMCA STANDARD 500-D-2012, Лабораторные методы тестирования демпферов для определения рейтинга.
Заслонка OA может быть одного размера и равна впускной заслонке или воздуховоду OA для использования в режиме 100% экономайзера; или, как лучший вариант, его можно разделить на меньшую заслонку с минимальным ОА и другую более крупную для размещения дополнительного ОА, необходимого для 100% всасывания. Поскольку большинство конструкторов увеличивают размеры амортизаторов, преимущество заключается в лучшем контроле. Из-за установленных характеристик потока демпфера они несколько линейны между 10% и 80%.
Нет необходимости полностью открывать или полностью закрывать заслонку (за исключением аварийных ситуаций или когда она отключена), а разделение заслонки OA поможет ограничить заслонки соответствующими частями и может использоваться для более эффективного управления необходимыми потоками воздуха.Затем выбирается заслонка прямого восхождения, исходя из разницы между общим расчетным расходом приточного воздуха и минимальным расходом открытого воздуха, и учитывается максимальная скорость потока прямого восхождения. В режиме экономайзера эта заслонка прямого восхождения закрыта. Демпферы должны соответствовать требованиям к утечкам стандарта ASHRAE 90.1 и Международного кодекса по энергосбережению за счет утечки менее 3 кубических футов / кв. Фут при статическом давлении 1 дюйм и должны соответствовать требованиям AMCA (Международная ассоциация движения и контроля воздуха, Inc. .) имеет лицензию как демпфер класса 1A.
Чтобы обеспечить необходимый объем вентиляции или OA для AHU, многие проектировщики сегодня добавляют станции измерения расхода воздуха либо в воздуховоде OA (см. Фото 2), либо на входе в камеру смешивания с комбинированной заслонкой и устройством измерения расхода воздуха. . И снова AMCA участвует в разработке рейтинговых стандартов: AMCA 610 – Лабораторные методы тестирования станций измерения воздушного потока для оценки производительности и AMCA 611 – Руководство по оценке продукции для станций измерения воздушного потока.
Фильтры
Фильтры обычно размещаются в секции AHU перед другими компонентами, такими как вентиляторы, змеевики и т. Д.поскольку их основная функция – отфильтровывать грязь и другие загрязнения и защищать другие компоненты AHU. В зависимости от приложения фильтры могут быть расположены в одном или нескольких слоях или наборах. Фильтры размещаются в узле удерживающей рамы фильтра или в стеллажной системе, которая может быть сконфигурирована либо как плоская, либо как угловая. Рама фильтра обычно изготавливается из оцинкованной стали большой толщины с вертикальными ребрами жесткости и соответствующим герметиком и / или прокладками между рамами, чтобы обеспечить жесткую герметичную сборку.Рама фильтра, как правило, предназначена для размещения фильтров стандартного размера (например, 24 × 24 дюйма или 12 × 24 дюйма) с креплением соответствующего типа, чтобы соответствовать площади лицевой стороны, указанной в спецификации AHU, или превышать ее.
В приложениях с более чем одним комплектом фильтров предварительный фильтр или фильтр грубой очистки должен быть предусмотрен первым в направлении воздушного потока. Промежуточные и / или окончательные фильтры, если они предусмотрены, будут иметь различные степени фильтрации или эффективности для помощи в удалении все более и более мелких загрязнений.Каждый набор фильтров предназначен для продления срока службы и повышения эффективности следующего набора фильтров. Первый набор фильтров обычно дешевле всего заменять и, следовательно, обслуживать, в то время как последующие наборы обходятся дороже.
Фильтрымогут быть разных типов и размеров, от одноразового типа толщиной 2 дюйма до многоразового типа глубиной 36 дюймов, в зависимости от области применения, для которой они необходимы в AHU. Фильтры имеют рейтинг по методам испытаний ASHRAE Standard 52.2 – 2012 и классифицируются по минимальному отчетному значению эффективности (MERV).Рейтинг фильтров MERV находится в диапазоне от 1 до 20. Почти все кондиционеры будут иметь фильтрующий узел MERV 7 или 8 с эффективностью пылеудаления от 25% до 30% или от 30% до 35%, соответственно. В дополнение к фильтрующим узлам стандартных приложений AHU, приложение стационарной помощи больницы также будет использовать MERV 15 с эффективностью более 95%, в то время как чистое помещение будет использовать MERV 20 с концентрацией более или равной 99,999% для частиц размером от 0,10 до 0,20 микрон. Существуют и другие типы фильтров, такие как газофазные фильтры с химической пропиткой, а также электростатические и ультрафиолетовые фильтры для обработки воздуха.
Фильтрытакже должны быть классифицированы Underwriters Laboratories Inc. (UL). Классификация воздушных фильтров HVAC подтверждает, что фильтры будут соответствовать местным и государственным требованиям для большинства применений, и особенно в соответствии со стандартами NFPA. Фильтр, классифицированный по UL 900, – это «воздушный фильтр, который в чистом виде будет умеренно гореть при воздействии пламени, или выделять умеренное количество дыма, или и то, и другое», как проверено в рамках стандарта. UL 900 распространяется как на моющиеся, так и на одноразовые фильтры, используемые для удаления пыли и других взвешенных в воздухе частиц из механически циркулирующего воздуха в оборудовании и системах.
Эта камера смешивания и / или фильтрующая секция AHU должна иметь дверцы доступа для обслуживания, а также устройства дифференциального давления на фильтрующих узлах для индикации загрязнения фильтров. Контролируя падение давления на фильтрах, связанное с потоком воздуха через AHU, можно оценить срок службы фильтра и принять решение относительно подходящего времени для их замены. В зависимости от наличия BAS, этот мониторинг также может выполняться с помощью визуального отображения от простого магнитогидравлического манометра дифференциального давления или с помощью реле давления, связанного с точкой входа (I / O) аварийной сигнализации.
См. Рисунок 4, типичную схему AHU, которая иллюстрирует несколько вариантов расположения компонентов в AHU. Часть схемы OA находится в точке (A), поскольку она соединяется с частью схемы RA в точке (B). Эта секция представляет собой камеру смешивания с соответствующими заслонками OA и RA (OAD и RAD соответственно), а также с фильтрами, представленными немного дальше справа. Количество ОА, необходимое для поступления в смесительную камеру, определяется стандартом ASHRAE 62.1-2013: Вентиляция для обеспечения приемлемого качества воздуха в помещении при оптимизации использования энергии в соответствии со стандартом ASHRAE Standard 90.1. На рис. 4 показана станция измерения расхода воздуха (AMS), которая иногда используется для обеспечения того, чтобы количество ОА, поступающего в AHU, соответствовало требованиям к вентиляции. Измерение OA позволит BAS регулировать заслонку OA и, в свою очередь, заслонку RA по мере необходимости, чтобы поддерживать соответствующее количество вентиляционного воздуха в различных рабочих условиях.
AHU системы HVAC может содержать другие компоненты, необходимые для выполнения комбинации четырех основных психрометрических процессов охлаждения, нагрева, осушения и увлажнения.Психрометрия – это исследование термодинамики воздуха и его влажности (или смесей воздуха и пара), которое используется для анализа условий и процессов, требующих контроля влажности и температуры. Для любого хорошего проекта проектировщики HVAC должны иметь практические знания психрометрии.
Результатом выполнения множества этих процессов HVAC является доставка должным образом кондиционированного приточного воздуха в помещения, которые он обслуживает. Для обогрева такими компонентами могут быть паровые змеевики или змеевики для нагрева и горячей воды, прямые или косвенные газовые теплообменники или даже электрические полосовые змеевики.Для охлаждения компонентами могут быть охлаждающие змеевики с охлажденной водой или прямым расширением (DX), либо устройства прямого и косвенного испарительного охлаждения. Также может использоваться несколько других компонентов, таких как устройства рекуперации энергии, которые могут использоваться для помощи в процессах.
Снова обратимся к рисунку 4, где в центре горизонтальной секции есть как нагревательный, так и охлаждающий змеевики. В зависимости от области применения, если бы этот нагревательный змеевик был расположен во впускном трубопроводе ОА рядом с (A), его можно было бы назвать змеевиком предварительного нагрева; или, если он перемещен после охлаждающего змеевика ближе к (C), называется змеевиком повторного нагрева.
Вентиляторы
Вентиляторы также являются очень важными компонентами AHU. ASHRAE и AMCA также участвуют в тестировании и оценке вентиляторов с помощью стандартов ANSI / AHSRAE 51 и ANSI / AMCA 210 – Лабораторные методы тестирования вентиляторов на предмет сертифицированных аэродинамических характеристик; и AMCA 300 – Метод реверберационной комнаты для звукового тестирования вентиляторов. Все AHU будут иметь вентилятор приточного воздуха (сокращенно SAF или SF). В зависимости от размера и области применения этот компонент приточного вентилятора может состоять из центробежного вентилятора с одинарным или двойным всасыванием, одного или нескольких нагнетательных или пробковых вентиляторов, а также лопастных или смешанных, осевых вентиляторов и т. Д.AHU может также иметь вентилятор RA (RAF или RF) в некоторых случаях, когда это необходимо. Справочник ASHRAE 2016 г. – Системы и оборудование HVAC, глава 21, Вентиляторы, содержит информацию о вентиляторах и помогает понять критерии выбора.
Рассматриваемые вентиляторы AHU системы HVAC (SF, RF, вытяжной вентилятор или EF) должны основываться на желаемой расчетной рабочей точке для требуемого воздушного потока и при статическом давлении системы. При выборе вентилятора также учитываются эффективность вентилятора, уровни шума и резервирование.
Снова ссылаясь на фиг. 4 в точке (C), схема показывает конфигурацию проточной системы с приточным вентилятором, в которой воздушный поток проходит через нагревательный и охлаждающий змеевики, соответственно. Многие дизайнеры предпочитают такое расположение для лучшего распределения воздуха по змеевикам. Если бы приточный вентилятор был расположен перед змеевиками и ближе к фильтрам (показаны пунктиром), это будет считаться конфигурацией системы с продувкой. На этом рисунке также показано, как возвратный вентилятор может быть настроен в системе HVAC.Возвратный вентилятор может потребоваться для помощи в преодолении статического давления, чтобы вернуть RA обратно в AHU; или, как правило, из-за применения экономайзера на стороне воздуха и / или средств контроля наддува здания может потребоваться возвратный вентилятор и / или вытяжной вентилятор.
Катушки
Большинство змеевиков в AHU используются для обеспечения ощутимого нагрева или явного и скрытого охлаждения и / или в сочетании с увлажнением и осушением. Змеевики в основном состоят из трубок, обычно из меди, с медными или алюминиевыми ребрами, запрессованными или выдавленными на внешней поверхности труб для нескольких процессов теплопередачи.Трубки могут быть расположены в шахматном порядке или установлены в соответствии с воздушным потоком, и могут быть разных стилей для повышения производительности. Обычно они соединяются между собой изгибами возвратной трубки, образуя несколько различных змеевидных схем, которые создают варианты многопроходной схемы для трубных цепей. Охлажденная вода и хладагенты для охлаждения, а также горячая вода, пар и даже хладагенты (например, подогрев горячего газа, системы с регулируемым потоком хладагента) для нагрева обычно используются для различных психрометрических применений соответственно.Справочник ASHRAE 2016 г. – Системы и оборудование HVAC, главы 23 и 27 содержат дополнительную информацию о змеевиках.
Нагревательные и охлаждающие змеевикиимеют как номинальные характеристики, так и стандарты испытаний по стандарту AHRI 410 – Змеевики воздушного охлаждения и нагрева воздуха с принудительной циркуляцией и ASHRAE 33 – Методы испытаний змеевиков воздушного охлаждения и нагрева воздуха с принудительной циркуляцией. Змеевики обычно выбираются с помощью программ для змеевиков, производительность которых определяется разработчиком системы и предоставляется представителем производителя, который предоставляет различные варианты, включенные в AHU.
Есть несколько основных вещей, которые нужно знать о катушках. Для охлаждающих змеевиков они сконструированы таким образом, чтобы их трубопроводы располагались в противотоке; или воздух течет в направлении, противоположном направлению охлажденной воды (CHW) и / или хладагента в змеевиках DX. Для 4-рядного змеевика воздух будет проходить через ряды 1-4, в то время как CHW или хладагент протекает через ряды 4-1. По умолчанию программы катушки используют эту конфигурацию. Разработчик может выбрать змеевик, который не является противотоком, но производительность змеевика будет снижена в зависимости от его размера примерно на 8–12%.В частности, возможности осушения змеевика значительно снижаются.
Во-вторых, все водяные змеевики должны питаться от нижнего соединения, поэтому, когда трубопровод коллектора заполнится и воздух будет удален из системы, каждая труба в змеевике будет равномерно снабжаться водой. Подача воды в коллектор змеевика сверху обычно вызывает некоторое короткое замыкание с повышенным расходом воды в трубках наверху змеевика.
В нагревательных змеевиках подключение змеевика не так критично, за исключением того, что соединения трубопровода находятся на нужной вам стороне.Однако паровые змеевики необходимо подсоединить к верхнему соединению, чтобы весь конденсат мог выходить из нижнего соединения змеевика, которое должно быть ниже самой нижней трубки. Кроме того, паровые змеевики необходимо подвести к обратному концу змеевика. Если конденсат блокирует часть парового змеевика, одна часть змеевика будет теплой, а другая прохладной. В более холодном климате возникает еще одна проблема, когда в змеевике скапливается конденсат и пар не может пройти через верхнюю часть трубок, змеевик может замерзнуть и сломаться.
Разработчикам следует обратить особое внимание на расположение вентилятора по отношению к змеевикам AHU. К воздушному потоку всегда добавляется тепло вентилятора. Если вентилятор расположен после того, как воздух пересекает охлаждающий змеевик, это тепло вентилятора необходимо учитывать при расчете желаемой температуры приточного воздуха на выходе. Поскольку любой вентилятор AHU преобразует свою входную энергию для перемещения воздуха через устройство в систему HVAC, температура воздуха немного повысится. Проектировщикам необходимо понимать, что это дополнительная нагрузка при расчетах нагрузки на здание (как охлаждение, так и обогрев), которую необходимо учитывать.
Справочник по основам ASHRAE дает общие оценки тепла вентилятора как приблизительно 0,5 ° F на дюйм общего давления вентилятора. Тем не менее, используя основные формулы для мощности вентилятора (л.с.) и уравнение психрометрического явного тепла (Qs), рекомендуется, чтобы проектировщик рассчитал повышение температуры вентилятора, чтобы быть более точным.
В качестве примера предположим, что AHU подает 100000 кубических футов в минуту, используя SF мощностью 125 л.с., тепло вентилятора рассчитывается как:
125 л.с. = (0,746 кВт / л.с.) x 3 413 БТЕ / ч / кВт = 318 262 БТЕ / ч.
Используя приведенное ниже уравнение явной теплоты, повышение температуры воздушного потока можно определить как:
Qs (БТЕ / ч) = 1,085 x куб. Фут / мин x (T1 – T2)
(T1 – T2) = 318 262 БТЕ / ч / (1,085 x 100 000)
(T1 – T2) = 2,9 ° F для повышения температуры
Обратите внимание, что при использовании проточного вентилятора этот пример показывает, что температура воздуха на выходе из вентилятора будет выше, чем температура воздуха на выходе из охлаждающего змеевика, почти на 3 ° F.
Что такое кондиционер? – Основы AHU
В коммерческих HVAC кондиционеры или кондиционеры (AHU) используются для циркуляции кондиционированного воздуха в помещении.В этой статье мы объясним концепцию, лежащую в основе обработчиков воздуха, и объясним, как работают обработчики воздуха.
После того, как мы объясним, как работают воздухообрабатывающие устройства, мы рассмотрим несколько примеров воздухообрабатывающих устройств. Мы также рассмотрим различные компоненты, из которых состоит воздухообрабатывающий агрегат.
Что такое кондиционер?
Проще говоря, кондиционеры – это устройства, используемые для создания кондиционированного воздуха и его перемещения в пространстве. Воздухоочистители бывают разных форм и размеров, но обычно представляют собой вентилятор, фильтр и змеевик, заключенные в большой металлический ящик.Они используются для кондиционирования воздуха внутри помещения.
Ключевым отличием кондиционера является то, что его единственная задача – очищать и кондиционировать воздух. Технически воздухоочиститель не должен обеспечивать источник тепла или охлаждения, он только очищает и кондиционирует воздух.
Как работает установка для обработки воздуха?
В своей простейшей форме воздухообрабатывающий агрегат состоит из вентилятора, продувающего воздух через фильтр и теплообменник. Для этого вентилятор в воздухообрабатывающем устройстве забирает без кондиционирования воздух из замкнутого пространства внутри здания, например офиса, коридора, учебной комнаты.
Большинство кондиционеров также подает немного наружного воздуха – это необходимо для того, чтобы в помещении всегда был чистый, свежий воздух, а не один и тот же рециркулируемый воздух снова и снова. Важно подавать в помещение свежий воздух, чтобы предотвратить высокий уровень CO2 и застоявшийся воздух.
Как рециркулирующий, так и наружный воздух поступают в часть AHU, называемую смесительной камерой. Камера смешивания – это отсек, в котором два воздушных потока смешиваются вместе перед прохождением через остальную часть воздухоподготовителя.
Затем воздух проходит через фильтр. Когда воздух проходит через фильтр, частицы попадают в фильтр и удаляются из воздушного потока. Фильтрация – один из ключевых аспектов устройства обработки воздуха, поскольку очистка воздуха выполняет две функции:
- Помогает предотвратить механические проблемы, связанные с накоплением частиц. Скопление пыли и грязи внутри вашего воздухообрабатывающего агрегата может нанести ущерб его работе, что приведет к выходу некоторых деталей из строя. Грязный воздухоочиститель также снизит энергоэффективность.
- Улучшает качество воздуха в вашем доме. Воздушный фильтр удаляет частицы из воздуха, попадающего в ваш дом, обеспечивая лучшее качество воздуха в вашем помещении.
Далее воздух проходит через теплообменный змеевик. Теплообменник охлаждает или нагревает воздух в процессе, в зависимости от типа воздухоподготовителя:
- Гидравлические вентиляционные установки содержат воду, которая течет через змеевик. Вода может быть горячей или холодной, в зависимости от того, нагревает или охлаждает кондиционер кондиционер.Когда вода протекает через змеевик, змеевик меняет температуру. Вентилятор обдувает змеевик воздухом, и этот змеевик нагревает или охлаждает.
- Приточно-вытяжные установки с прямым расширением (DX) содержат хладагент, который течет через змеевик. Хладагент напрямую обменивается теплом с воздухом, нагнетаемым вентилятором.
Наконец, чистый кондиционированный воздух выталкивается из воздухообрабатывающего агрегата в замкнутое пространство.
Детали кондиционера
Практически на каждом пневмообрабатывающем оборудовании есть несколько важных деталей. Каждый кондиционер имеет как минимум вентилятор, змеевик, фильтр и несколько других компонентов:
Вентилятор кондиционера
Этот центробежный вентилятор внутри воздухообрабатывающего агрегата приводится в движение ремнем, прикрепленным к электродвигателю.Назначение вентилятора – пропускать воздух через устройство обработки воздуха. По этой причине вентилятор часто рассматривается как «сердце» устройства обработки воздуха, причем такие термины, как «устройство обработки воздуха» и «вентилятор устройства обработки воздуха» используются как синонимы.Вентилятор обработчика воздуха также обычно называют «нагнетателем».
Большинство вентиляторов для кондиционеров – центробежные. Центробежные вентиляторы способны создавать высокое давление воздуха, необходимое для распределения воздуха по удаленным пространствам. Центробежные вентиляторы иногда называют «вентиляторами с беличьей клеткой» из-за того, что они похожи на колесо для хомяка.
Хотя все воздухоочистители имеют по крайней мере один вентилятор приточного воздуха, некоторые воздухообрабатывающие агрегаты также имеют вентилятор рециркуляции воздуха. Вентиляторы возвратного воздуха обычно используются в более крупных кондиционерах.Вентилятор возвратного воздуха помогает всасывать воздух из пространства в воздухообрабатывающий агрегат. Вентиляторы возвратного воздуха используются, когда воздухообрабатывающему устройству необходимо преодолеть высокое давление, чтобы вернуть воздух из помещения обратно в приточно-вытяжную установку.
Воздушный фильтр
Работа воздушного фильтра заключается в очистке некондиционированного воздуха, когда он всасывается из внутреннего или внешнего пространства.
Фильтр обычно устанавливается перед другими компонентами, такими как змеевик и вентилятор. Это необходимо для очистки воздуха перед взаимодействием с любыми другими компонентами в воздухообрабатывающем устройстве, такими как вентилятор или теплообменник.
Замена грязного фильтра на воздухоочистителеЗачем воздухоочистителю фильтр? Пыль, грязь и сажа могут накапливаться внутри вашего воздухообрабатывающего агрегата и вызывать самые разные проблемы. Если фильтр не используется, грязный воздух проходит через воздухоочиститель и в конечном итоге ухудшает его работу.
Воздушный фильтр также служит для удаления частиц из воздуха, которым вы дышите, поэтому в ваш дом поступает только чистый воздух. Использование недостаточно эффективного воздушного фильтра может вызвать проблемы с дыханием, особенно если у вас есть домашние животные или у вас есть аллергия.
В зависимости от области применения может быть более одного набора фильтров, через которые проходит воздух. Воздухообрабатывающие установки обычно включают в себя предварительный и конечный фильтры, в которых для очистки воздуха перед его прохождением через высокоэффективный конечный фильтр используется менее эффективный воздушный фильтр.
Некоторые кондиционеры включают устройства контроля перепада давления для измерения перепада давления на фильтрах. Чем грязнее становится фильтр, тем выше перепад давления. Фильтры с высоким MERV также вызывают уменьшение воздушного потока.Следует контролировать падение давления на фильтрах, так как высокое падение давления может привести к снижению эффективности вентиляционной установки.
Змеевик теплообменника
Змеевик кондиционера предназначен для кондиционирования воздуха, проходящего через него. Есть много разных типов теплообменников, разных форм и размеров. Но в целом их можно разделить на две категории, в зависимости от того, как они обмениваются теплом.
Теплообменник нагревает или охлаждает воздух одним из двух способов:
- Теплообменники прямого действия работают за счет непосредственного обмена теплом с горючим газом или рабочей жидкостью хладагента.Электронагреватели также считаются прямыми теплообменниками.
- Непрямые теплообменники используют промежуточную жидкость, такую как охлажденная вода или пар, для кондиционирования воздуха. В этом случае промежуточная жидкость используется для передачи тепла от удаленной системы, которая нагревает или охлаждает воду с помощью сгоревшего газа или хладагента.
Теплообменники обычно изготавливаются из меди или алюминия с ребрами, выступающими из поверхности змеевика. Ребра способствуют передаче тепла от жидкости к воздушному потоку.Форма змеевика обычно включает несколько витков или изгибов, чтобы обеспечить максимальную теплопередачу за несколько проходов.
Когда жидкость движется внутри змеевика, ребра способствуют теплопередаче к или от жидкости к воздуху, в зависимости от того, является ли он нагревательным или охлаждающим змеевиком.
Жидкость в охлаждающих змеевиках течет в направлении, противоположном воздушному потоку. Это называется противоточной схемой.
Если жидкостью в змеевике является холодная или горячая вода, вода, которая входит в змеевик, подается снизу змеевика и выходит через верх.Это необходимо для удаления воздуха из системы, так как воздух будет подниматься из-за своей плотности.
Если жидкостью в змеевике является пар, то пар должен поступать через верхнюю часть змеевика, чтобы конденсат стекал вниз и не препятствовал потоку пара.
Регулирующий клапан
Клапан предназначен для регулирования количества воды или газа, проходящего через змеевик. Например, чем больше поток охлажденной воды проходит через змеевик, тем холоднее становится змеевик и тем холоднее становится воздух, проходящий через змеевик.
Клапаныобычно управляются электронным приводом, который открывает или закрывает клапан в зависимости от температуры внутри помещения.
В других случаях клапан регулируется для поддержания той же температуры приточного воздуха в помещении, в то время как вентилятор изменяет скорость для поддержания температуры внутри помещения.
Например, приточно-вытяжная установка с охлажденной водой может управлять своим клапаном для поддержания температуры приточного воздуха 55 ° F в помещении. Если в помещении становится слишком холодно, вентилятор замедляется, чтобы подавать в него меньше воздуха для поддержания температуры.
Воздушная заслонка
Назначение заслонки – регулировать количество воздушного потока, проходящего через воздухообрабатывающий агрегат.
Регулируемые вручную заслонки обычно размещаются в воздуховодах или на вентиляционных отверстиях помещения. Эти заслонки можно использовать для уравновешивания потока воздуха, который входит и выходит из помещения.
У некоторых заслонок есть приводы, которые могут автоматически открываться или закрываться. Эти регулируемые заслонки будут регулировать свое положение для поддержания точного количества воздуха.
Регулирующие заслонки обычно устанавливаются на воздухозаборнике наружного воздуха обработчика воздуха – эта заслонка используется для регулирования количества наружного воздуха, поступающего в обработчик воздуха.
Воздуховоды
Несмотря на то, что они не являются непосредственно частью воздухообрабатывающего агрегата, большинство воздухообрабатывающих агрегатов включают в свою конструкцию какие-либо воздуховоды. Воздуховоды – это проходы, которые используются для перемещения воздуха между устройством обработки воздуха и кондиционируемым помещением.
Воздуховоды служат «трубой», соединяющей кондиционер с помещением, которое он кондиционирует.Следовательно, он должен выдерживать давление, связанное с перемещением больших объемов воздуха.
Воздуховоды обычно изготавливаются из листового металла – листовой металл довольно жесткий и может сохранять свою форму.
Гибкий воздуховод – это длинная трубка, которая легко помещается в неудобных местах. Он обычно используется в окончательной длине воздуховодов, по которым воздух поступает в помещение.
Где можно найти устройства для обработки воздуха?
Воздухоочистители можно найти в большинстве зданий среднего и большого размера.В этих зданиях вы обычно найдете кондиционеры в подвалах, на крышах, в туалете и над потолками.
Выделенный блок наружного воздуха (DOAU) на крышеВ зданиях малого и среднего размера кондиционеры воздуха обычно представляют собой устройства обработки воздуха прямого расширения, которые обмениваются теплом с блоком конденсации снаружи.
В больших зданиях кондиционеры обычно являются частью централизованной системы отопления, вентиляции и кондиционирования воздуха, которая способна обеспечивать обогрев или охлаждение всего здания.
Многие бытовые кондиционеры расположены в подвале.Эти воздухоочистители обычно настраиваются для работы с восходящим потоком, когда вентилятор дует вверх в пространство.
Более крупные автономные агрегаты обычно располагаются снаружи на крыше здания. Вот эти воздухоочистители дуют в космос.
Оборудование – Вентиляционные установки (AHU) от Ravti
10 сентября 2016 · 3 мин чтения
Приточно-вытяжная установка или AHU – это часть оборудования HVAC, предназначенная для регулирования и циркуляции воздуха в помещении.Обработчики воздуха обычно подключаются к системе вентиляции воздуховодов, которая распределяет кондиционированный воздух по всему зданию и возвращает его обратно в установку.
Теплый наружный и холодный воздух в помещении смешиваются, охлаждаются испарителем и циркулируют по воздуховодам.
Производительность кондиционера обычно измеряется количеством воздуха, который он обрабатывает и распределяет. Это измерение рассчитывается в объемных единицах, известных как CFM (кубические футы в минуту).
Это означает, что если у вас есть пространство размером (10 футов x 10 футов x 10 футов = 1000 футов3) и кондиционер на 500 кубических футов в минуту, потребуется две минуты, чтобы старый воздух в комнате полностью заменился свежим, кондиционированным воздухом из воздуха. обработчик.
Воздухообрабатывающий агрегат обычно представляет собой большой металлический ящик, содержащий ограниченный набор компонентов холодильного цикла. Воздухоочистители содержат один из двух охлаждающих элементов: охлажденную воду или хладагент.
Когда дело доходит до конструирования воздухообрабатывающего агрегата, нет предела. Если стандартная приточно-вытяжная установка не подходит для применения, может быть спроектирована специальная установка для обработки воздуха, которая обеспечит соблюдение ограничений по площади и производительности. Эти настройки могут повлиять на размер кондиционера и его внутренних компонентов.Стоимость индивидуальных кондиционеров может быть вдвое дороже стандартных, но часто они требуются только в определенных областях, таких как хирургические кабинеты или химические лаборатории.
Вот взгляд на базовую вентиляционную установку:
Воздухообрабатывающий агрегат без смесительной камеры и нагревательного элемента.
Во-первых, воздух возвращается из помещения, возвращаясь по воздуховоду в вентиляционную установку. Отсюда возвратный воздух может перемещаться в смесительную камеру и смешиваться с более теплым наружным воздухом, который выходит внутрь.Однако не все кондиционеры используют свежий наружный воздух – многие просто рециркулируют холодный воздух, присутствующий в помещении.
Воздух проходит через стойку воздушных фильтров и проходит через охлаждающий змеевик испарителя , который содержит холодную воду или хладагент для кондиционирования воздуха. Наконец, вентилятор проталкивает его через воздуховоды – и эффективно – по всему пространству. Иногда небольшой нагревательный элемент присутствует сразу после змеевика испарителя, чтобы лучше контролировать влажность воздуха до того, как он попадет в пространство.
В то время как основными кондиционерами можно управлять с помощью чего-то столь же простого, как термостат, на многих предприятиях есть центральный компьютер, который справляется со сложностью управления несколькими установками кондиционирования воздуха.
Хотите узнать больше?
В нашем кратком пятиминутном руководстве по более эффективному управлению HVAC вы узнаете: почему вам следует оцифровать данные инвентаризации HVAC, советы по максимальному увеличению производительности и срока службы HVAC, а также идеи, которые помогут упростить планирование капиталовложений.
Категории:
Операции и управлениеАкция Статья
Что такое кондиционер (AHU)? – Custom Air Products & Services
Приточно-вытяжная установка, иногда называемая воздухообрабатывающим агрегатом, представляет собой часть оборудования, которая используется для кондиционирования и циркуляции воздуха в качестве компонента системы отопления, вентиляции и кондиционирования воздуха.Этот манипулятор обычно представляет собой большую металлическую коробку, в которой находится вентилятор, нагревательные и охлаждающие элементы, фильтрующие камеры, шумоглушители и демпферы. Воздухообрабатывающий агрегат подключается к воздуховоду, который, в свою очередь, распределяет кондиционированный (а также нагретый или охлажденный) воздух по всему зданию перед его возвратом в AHU. Есть некоторые устройства, которые нагнетают и впускают воздух прямо в здание и из него без использования воздуховодов.
Есть три основных типа приточно-вытяжных установок. Решаясь на покупку нестандартных воздушных продуктов , жители Хьюстона должны выбрать из следующего:
- Клеммные блоки: включают только воздушный фильтр, змеевик и вентилятор.Простые оконечные устройства часто называют фанкойлами или вентиляторными змеевиками.
- Блоки подпиточного воздуха: более крупный воздухообрабатывающий агрегат, который обрабатывает 100% наружного воздуха, а не рециркулируемого воздуха.
- Установки на крыше: Воздухоочистители предназначены для использования вне помещений и устанавливаются на крышах
Что делать, если вашему зданию нужна специальная воздушная установка?
Бывают случаи, когда ваши спецификации и конструкция здания серьезно ограничивают выбор стандартизированных блоков HVAC. Возможно, ваш нынешний блок встроен в конструкцию здания, и замена его блоком другого размера будет означать снос стен и увеличение количества времени, в течение которого жильцам придется обходиться без кондиционированного воздуха.Или, может быть, вы только что искали и не смогли найти устройство, которое соответствует вашим требованиям к производительности.
За custom air продукции , клиенты Houston могут с уверенностью обратиться к Custom Air Products & Services. Мы можем создавать индивидуальные продукты, используя инновационные модульные конструкции, которые позволяют заменять оборудование с помощью минимально инвазивных процессов. CAPS может проектировать и производить многоцелевые, двухканальные или стандартные блоки, которые точно соответствуют имеющемуся пространству оборудования; а наши зарегистрированные профессиональные инженеры работают с нержавеющей сталью, алюминием или гальванизированной сталью на месте, чтобы произвести идеальное устройство, которое полностью соответствует точным требованиям каждого клиента.Доверьтесь нашему опыту, когда в следующий раз вам понадобится заменить вашу вентиляционную установку на стандартную или нестандартную.
Приточно-вытяжная установка
Определение вентиляционной установки из стандарта ANSI / AHRI 430-2009 гласит, что это «заводской закрытый узел, состоящий из вентилятора или вентиляторов и другого необходимого оборудования для выполнения одной или нескольких функций циркуляции, очистки, нагрева. , охлаждение, увлажнение, осушение и смешивание воздуха …. »
AHU используется для управления следующими параметрами помещения.
- Температура
- Влажность
- Движение воздуха
- Чистота воздуха
Проходной или продувочный
В основном используются два типа вентиляционных агрегатов: «Проходной» или «Продувочный».
В вытяжном фильтре типа вентилятор втягивает воздух через смесительную камеру, фильтры и охлаждающий змеевик, прежде чем направить его через выходное отверстие вентилятора в кондиционируемое пространство или в сеть воздуховодов.Конструкция может быть вертикальной или горизонтальной. В этом случае секция перед вентилятором имеет отрицательное давление.
В модели Blow-Through типа вентилятор продувает воздух через смесительную камеру, фильтры и охлаждающий змеевик перед его выпуском в кондиционируемое пространство или систему воздуховодов. В этом случае участок после вентилятора имеет положительное давление.
Вентиляционная установка, в которой (1) – приточный воздух, (2) секция вентилятора, (3) виброизолятор, (4) охлаждающий змеевик, (5) фильтр и (6) воздуховод смешанного воздуха.
Компоненты вентиляционной установки
Вот некоторые из компонентов вентиляционной установки, которые могут входить в состав оборудования.
Корпус
Корпус, в котором находятся все остальные компоненты AHU, обычно делают из металла, некоторые окрашены для предотвращения коррозии.
В секциях, где расположены вентиляторы и змеевик, используется пенополиуретан или полиуретан толщиной 1-2 дюйма для их изоляции и предотвращения образования конденсата на панели.Сливной поддон также используется в качестве меры предосторожности в случае конденсации воды.
Вентилятор
Центробежный вентилятор используется для циркуляции воздуха к различным частям секций в здании. Типичные типы доступных вентиляторов: с обратным наклоном, с загнутыми назад лопатками, изогнутыми вперед и с аэродинамическим профилем.
Выбор вентилятора будет зависеть от объема воздуха и статического давления, необходимого для системы. Обычно разработчик системы использует специализированное программное обеспечение для этого выбора.
Чтобы уменьшить влияние вибрации на панель, двигатель и вентилятор обычно устанавливаются на виброизоляторе, за исключением случаев, когда узел привода находится вне кожуха вентилятора.
В последние годы использование системы переменного объема воздуха (VAV) становится все более популярным, поскольку объем выпускаемого воздуха может изменяться в зависимости от условий нагрузки. Если нагрузка высока, скорость вентилятора будет выше, а если нагрузка ниже, скорость вентилятора будет ниже.
Скорость вентилятора изменяется с помощью преобразователя частоты вместо обычного двигателя, такого как двигатель PSC. Преобразователь частоты обеспечивает лучший контроль скорости вентилятора, поскольку теперь можно использовать весь диапазон скорости вращения вентилятора от сверхнизкой до сверхвысокой в зависимости от требуемых условий нагрузки.
Эта технология позволила более рационально использовать энергию и находится в тандеме с переходом на более экологичную энергию.
Охлаждающий змеевик
Охлаждающий змеевик используется для охлаждения и осушения воздуха.В зависимости от конструкции системы для использования доступны как охладительные змеевики DX (с прямым расширением), так и охлаждающие змеевики CW (с охлажденной водой).
Эти катушки расположены рядами с разным шагом ребер. В конструкции змеевиков использованы алюминиевые ребра и медные трубки. Гидрофильные ребра, устойчивые к коррозии, также используются из-за их более низкой стоимости и меньшего сопротивления скорости воздуха.
Фильтры
Фильтры предназначены для удаления частиц и загрязнений различных размеров из воздуха.Тип используемого воздушного фильтра во многом зависит от области применения системы.
Панельный фильтр имеет плоскую прямоугольную форму и обеспечивает минимально низкую эффективность фильтрации, приемлемую для индустрии кондиционирования воздуха. Фильтр высокой скорости расположен вертикально, тогда как фильтр низкой скорости имеет V-образную форму. Типичная скорость воздуха, проходящего через фильтры, находится в диапазоне 2-3 м / с.
HEPA-фильтр очень эффективен и может достигать эффективности до 99.97%, удаляя из воздуха мельчайшие частицы и переносимые по воздуху бактерии. Обычно он используется в чистых помещениях, таких как цеха производства полупроводников, операционные и критически важные процессы.
Электростатический фильтр используется для удаления частиц из воздуха с помощью сильно заряженных электродов, которые ионизируют воздух. Карманный фильтр удаляет частицы пыли и выбрасывается после использования. Рулонный фильтр используется для высокоскоростной фильтрации, когда использованная часть скатывается автоматически / вручную.
Увлажнители
Зимой уровень влажности воздуха может быть низким, что доставляет дискомфорт пассажирам. Влажность воздуха повышается с помощью увлажнителей. Вот наиболее часто используемые увлажнители:
Распылитель Тип имеет коллектор и распылительные форсунки, которые распыляют воду под давлением 15 фунтов на квадратный дюйм или более.
Паровой поддон Тип имеет поддон и нагревательный змеевик для нагрева воды в поддоне. Испарение воды при нагревании увеличивает влажность окружающего воздуха.
Паровая решетка Тип имеет крошечные отверстия на трубе для распределения проходящего через нее пара. В этом случае вода, которая нагревается для производства пара, подаваемого в сеть, кондиционируется для предотвращения попадания запаха в комнату.
Смесительная камера
Эта коробка имеет воздухозаборники, которые прикреплены к заслонкам. Это место, где наружный воздух и возвратный воздух смешиваются, чтобы обеспечить правильную пропорцию воздуха, которая распределяется по помещению, которое необходимо кондиционировать.
Вернуться на домашнюю страницу вентиляционной установки
.
